Udskiftning af toolhead-kabel til A2L

Toolhead-kabel

🔎 Find A2L toolhead-kablet i Bambu Lab butikken.

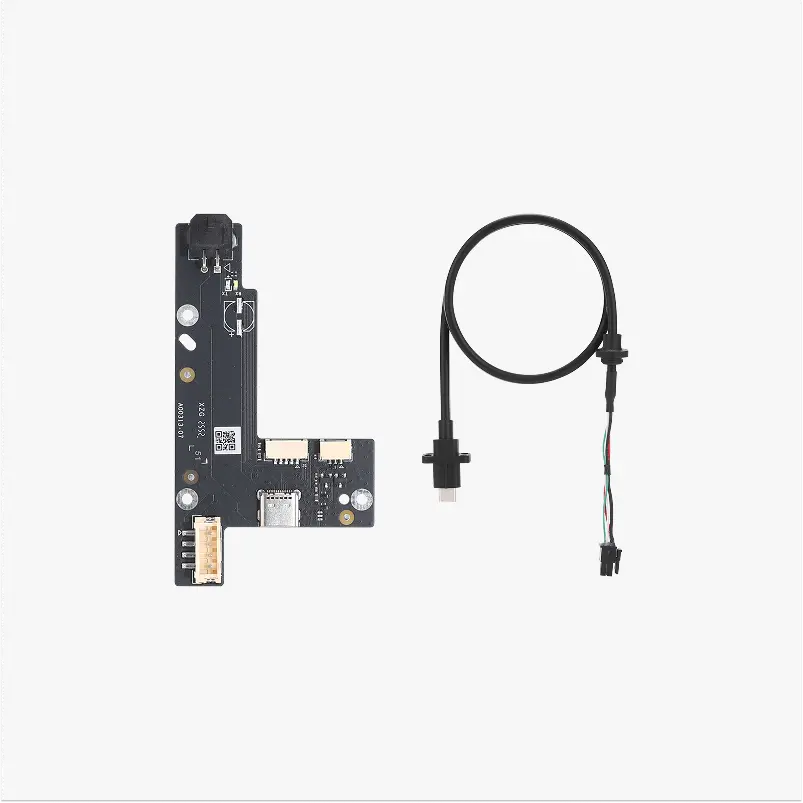

Toolhead-kabelsættet består af to forbindelseskabler (toolhead-enden og base-enden) og et adapterkort. Vælg den relevante komponent til udskiftning efter behov.

Hvornår skal du udskifte?

• Toolhead-kablet er synligt beskadiget
• Kommunikationen med TH-kortet er unormal
• Udskiftning anbefales af teknisk support

Nødvendigt værktøj og materialer

• Toolhead-kabel
• H2.0 unbrakoskruetrækker
• H1.5 unbrakoskruetrækker
• Pincet

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende, at du slukker printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du arbejder med printeren tændt, kan det give kortslutning og medføre skader på elektronikken samt sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du blive nødt til at adskille dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende, at du slukker printeren og afbryder den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du er i tvivl om noget i denne guide, anbefaler vi, at du indsender en teknisk supportsag om dit problem, så hjælper vi dig hurtigst muligt.

Fjern toolhead-kablet (toolhead-enden)

Toolhead-kabelsættet består af tre dele. Vælg de relevante trin til udskiftning efter behov.

Trin 1. Fjern X-motordækslets frontpanel

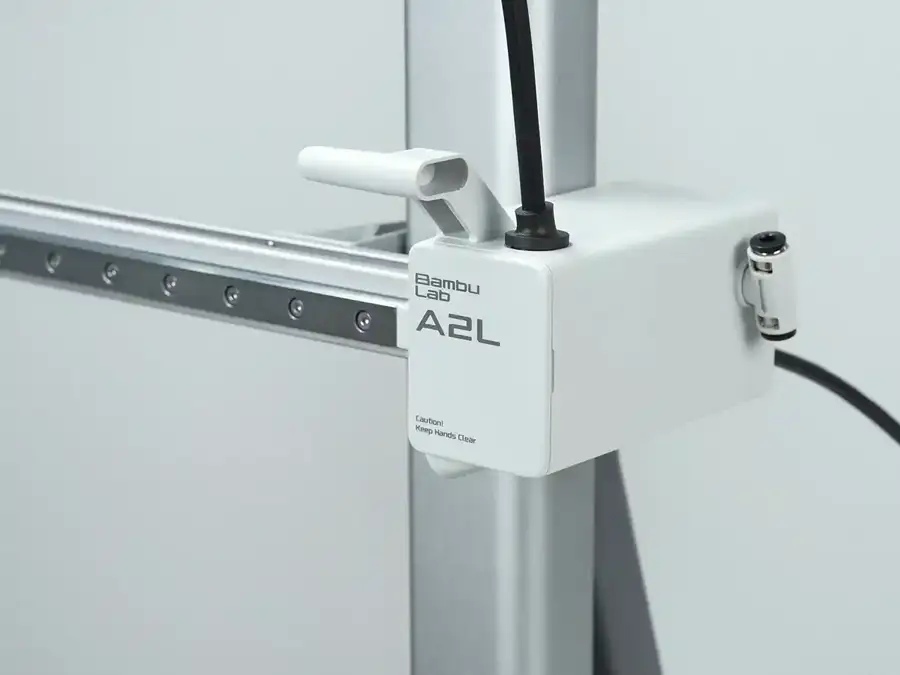

Lirk frontpanelet op fra den højre rille på X-motordækslet. Lås derefter samlingen op i venstre side, og fjern frontpanelet på X-motordækslet.

Trin 2. Frakobl kablet ved motordækslets ende

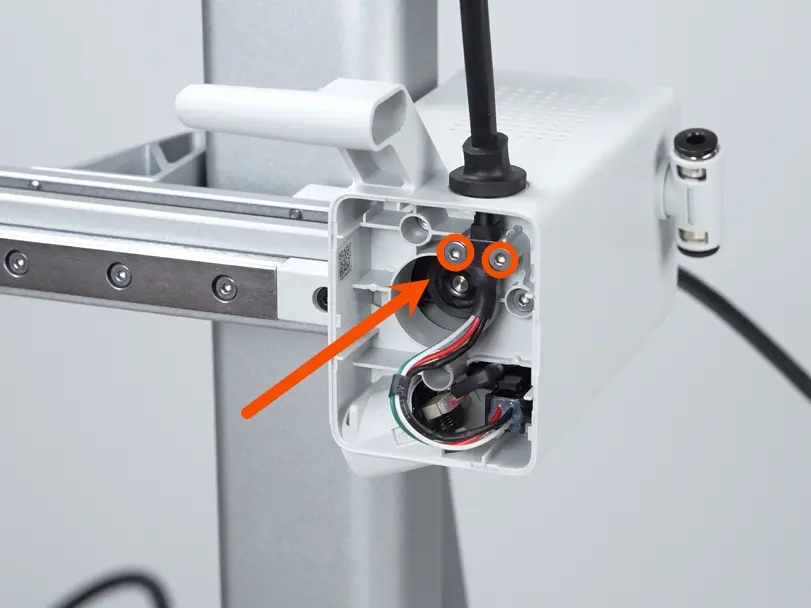

Brug en H2.0 unbrakonøgle til at fjerne de to skruer, der holder kabelklemmen, og tag derefter klemmen af.

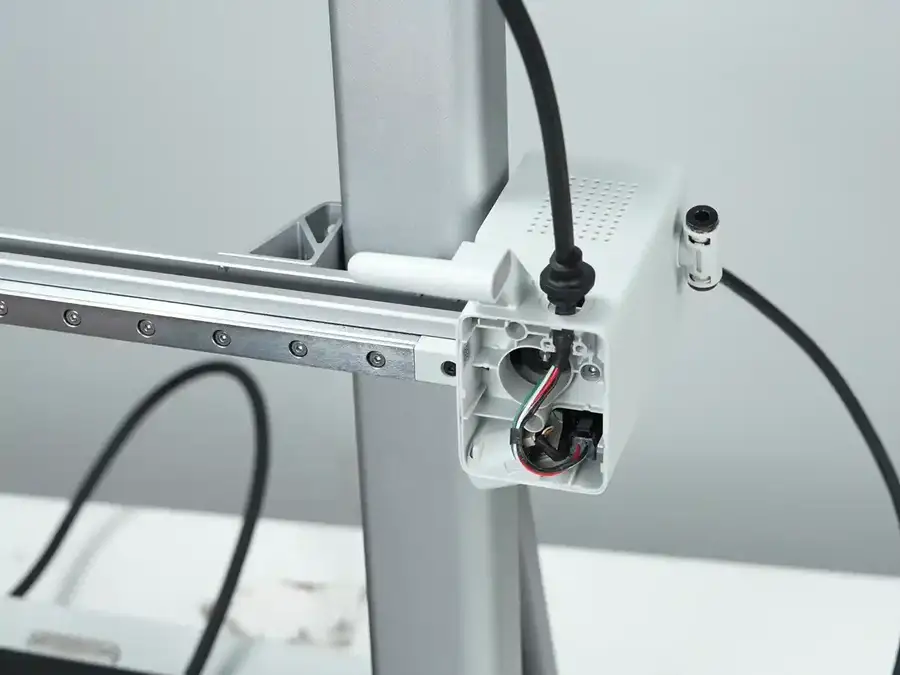

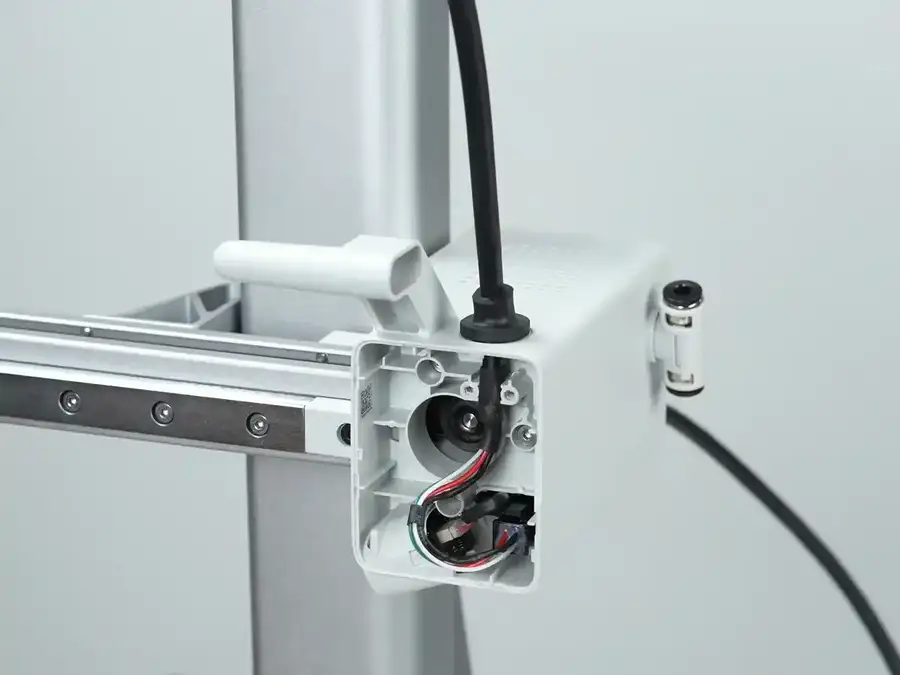

Som vist nedenfor trækkes toolhead-kablets fastgørelseslåsetap ud, tryk på oplåsningstappen over stikket, og frakobl derefter toolhead-kablet.

Trin 3. Fjern toolhead-kablet (toolhead-enden)

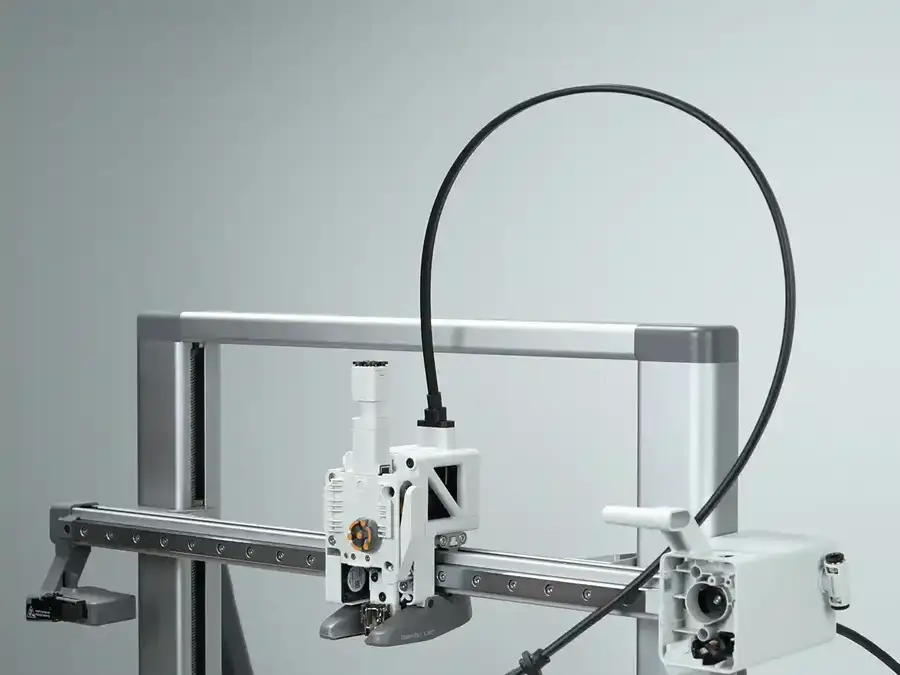

Brug en H1.5 unbrakonøgle til at fjerne de fire skruer, der holder kablet i toolhead-enden. Løft toolhead-kablet opad for at frakoble det.

Hvis du udskifter adapterkortet, skal du fortsætte med trinnene under “Fjern adapterkortet”; ellers kan du springe dette afsnit over.

Fjern adapterkortet

Trin 1. Fjern kameraenheden

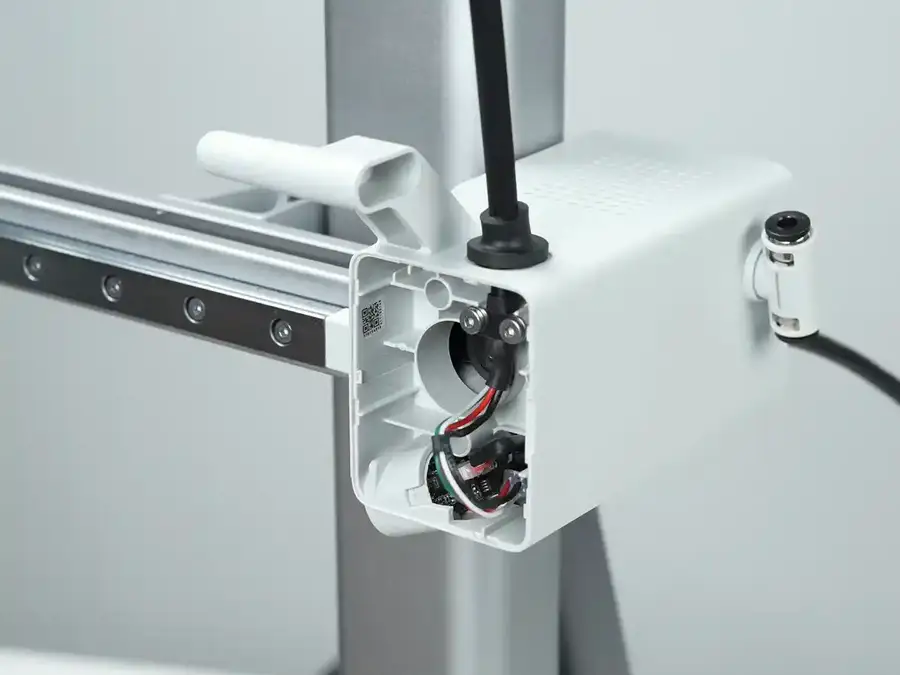

Tryk på kameraets låsetap med en skruetrækker, fjern kameraenheden, og frakobl dens kabel.

Trin 2. Fjern X-motordækslet

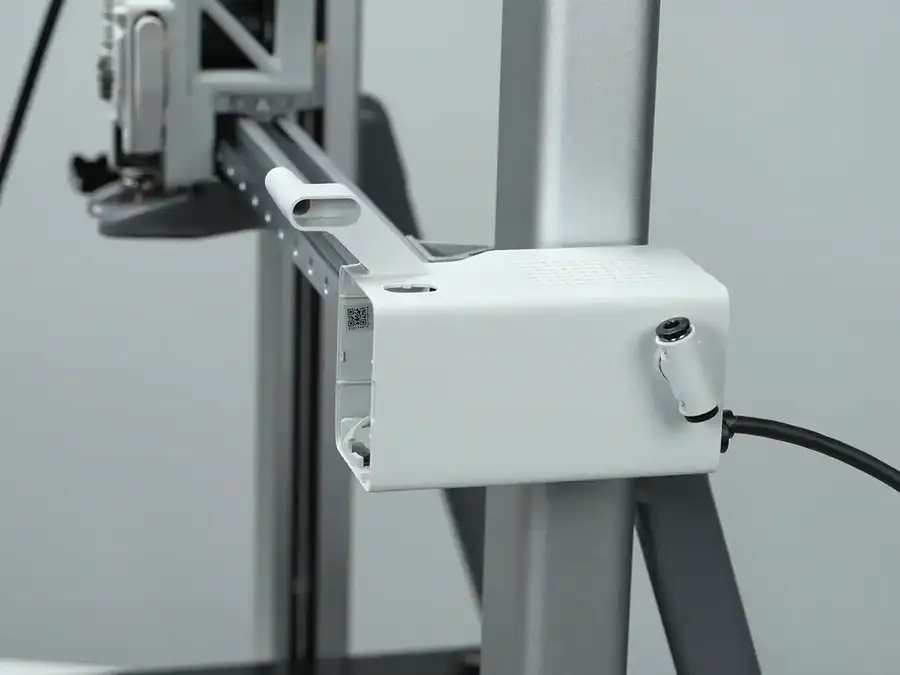

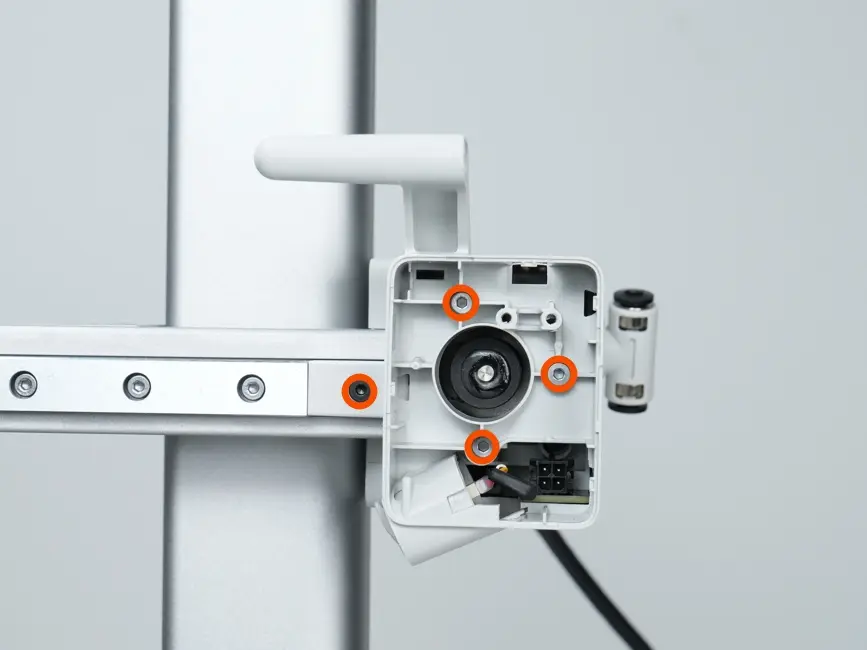

Brug en H2.0 unbrakonøgle til at fjerne de fire viste skruer, og træk derefter X-motordækslet fremad for at fjerne det.

Trin 3. Fjern X-motordækslets bagpanel

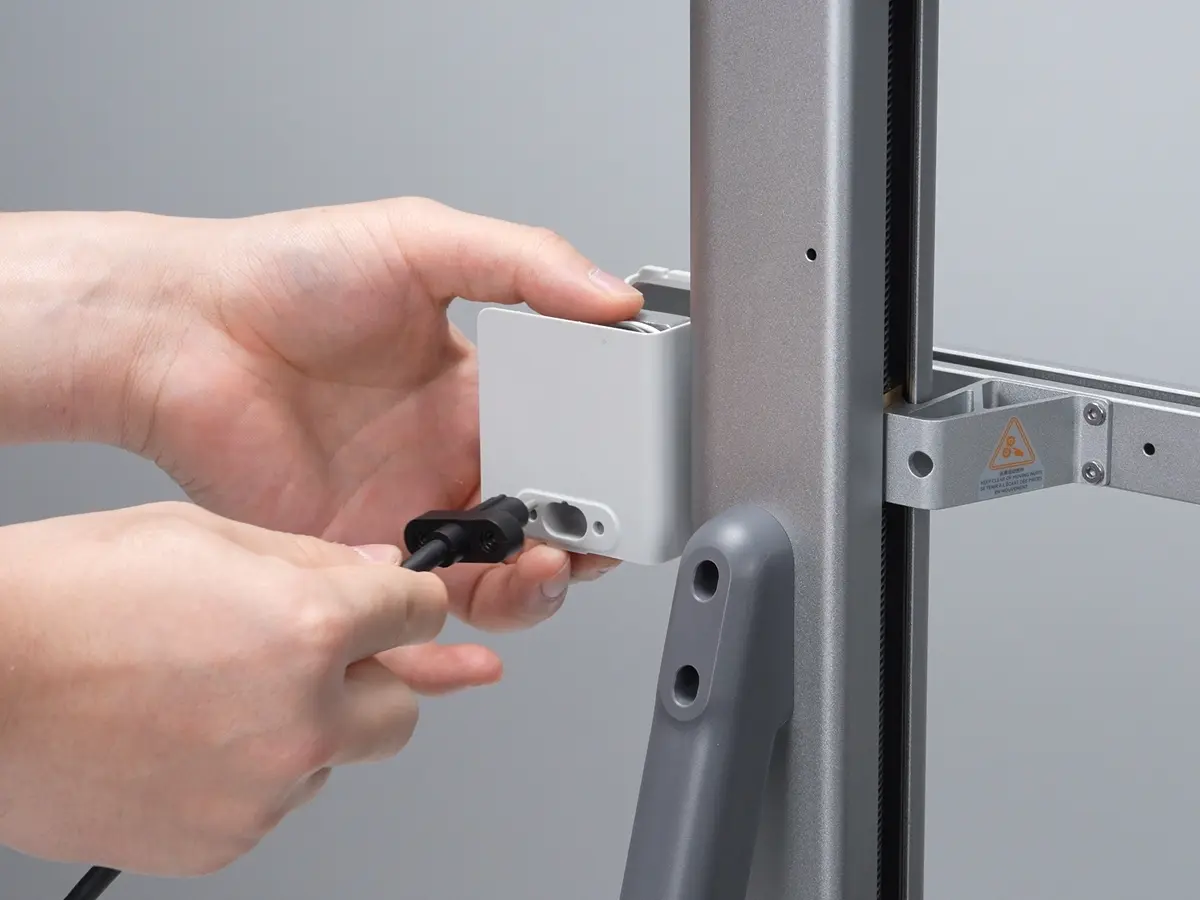

Brug en H2.0 unbrakonøgle til at fjerne de to viste skruer, og frakobl derefter kablet.

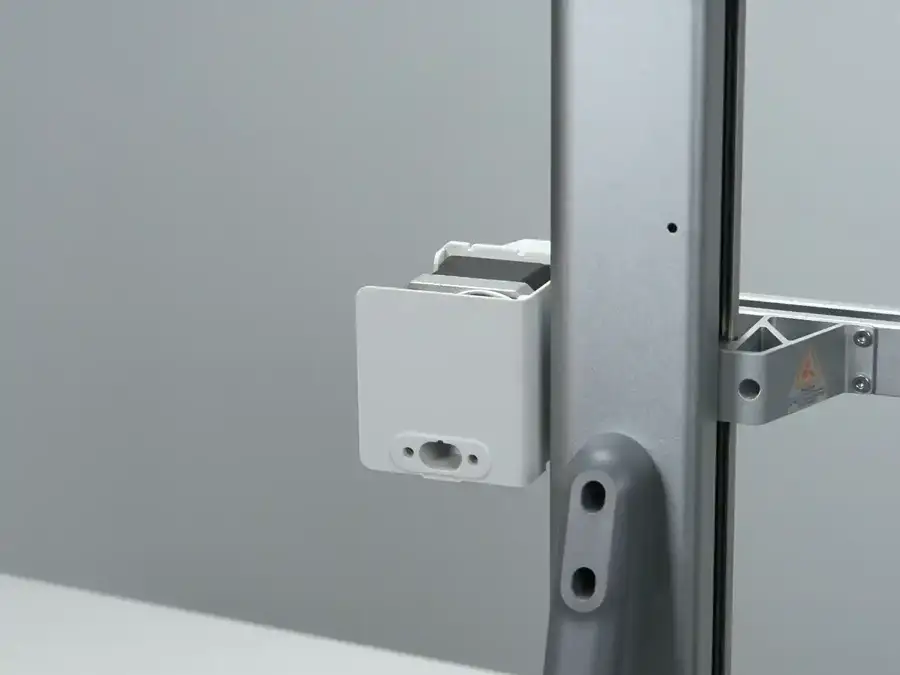

Træk bagpanelet på X-motordækslet bagud for at fjerne det.

Trin 4. Fjern adapterkortet

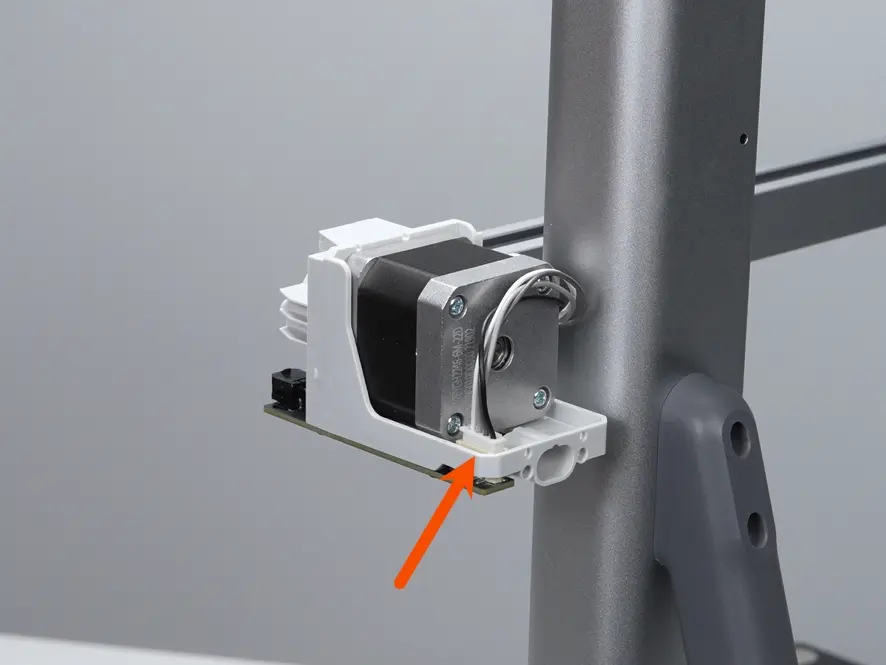

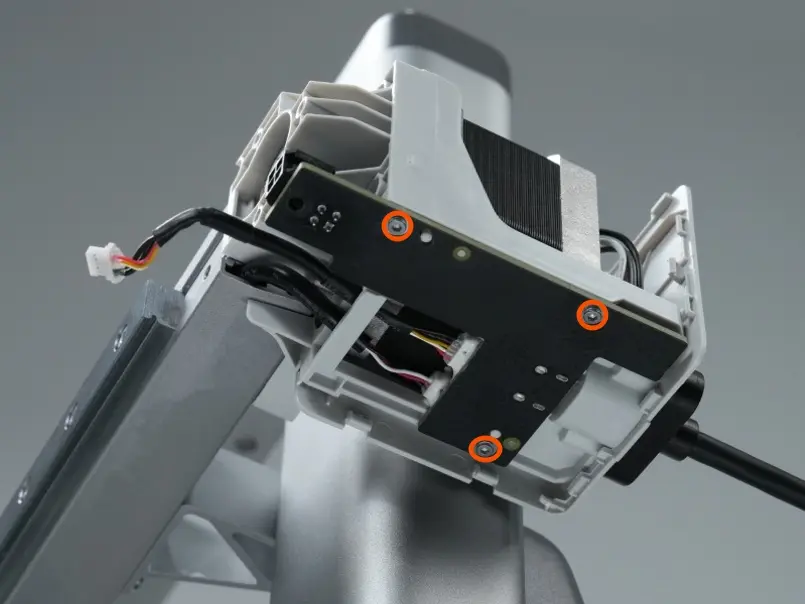

Frakobl X-motorens konnektor. Brug en H1.5 unbrakonøgle til at fjerne de tre skruer, der holder adapterkortet.

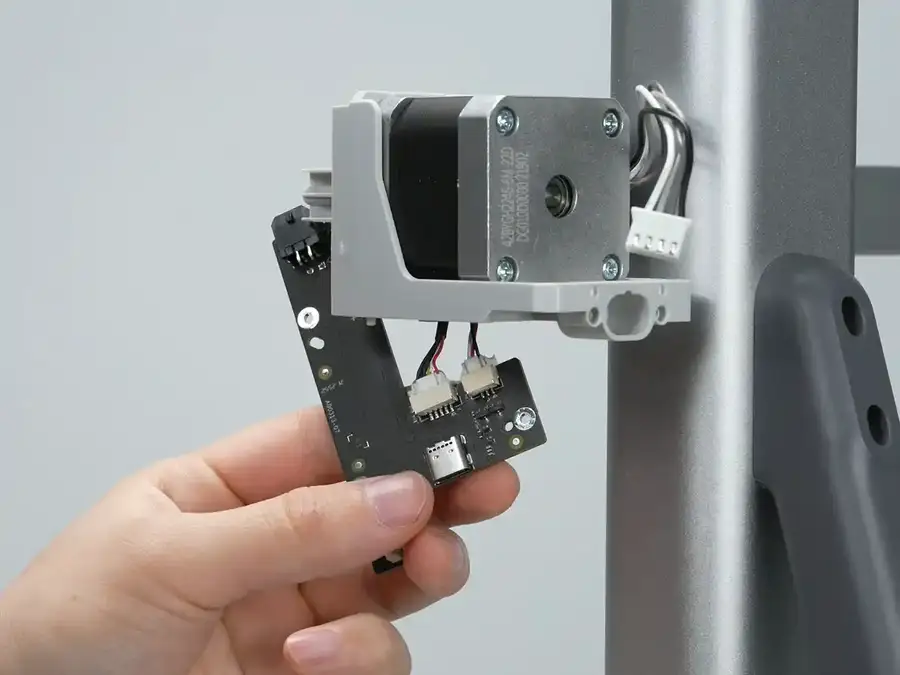

Frakobl konnektorerne til kameraets fladkabel og Hall-sensorkablet.

Konnektorerne er fra fabrikken behandlet med låselim. Vi anbefaler, at du renser limen omkring konnektorerne, før du frakobler dem. Der skal ikke påføres ny lim ved genmontering.

Montér adapterkortet

Hvis adapterkortet ikke blev fjernet tidligere, kan du springe dette trin over.

Trin 1. Montér adapterkortet

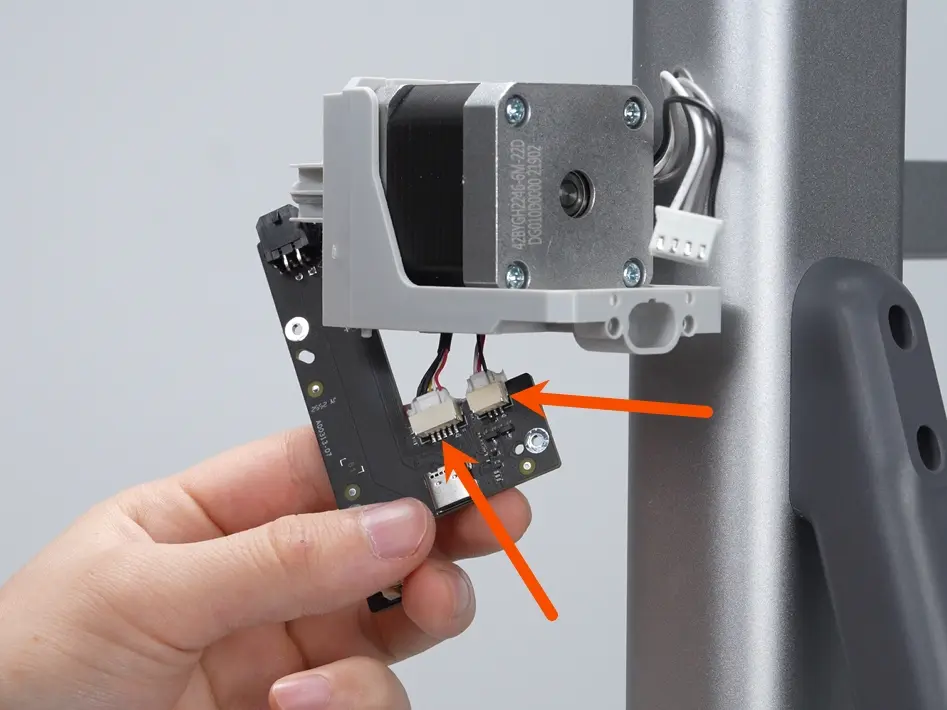

Tilslut kameraets og Hall-sensorens kabler, montér adapterkortet i dets oprindelige position, og fastgør det med tre skruer ved hjælp af en H1.5 unbrakonøgle. Sæt derefter X-akse-motorkablet i.

Trin 2. Montér X-motordækslets bagpanel

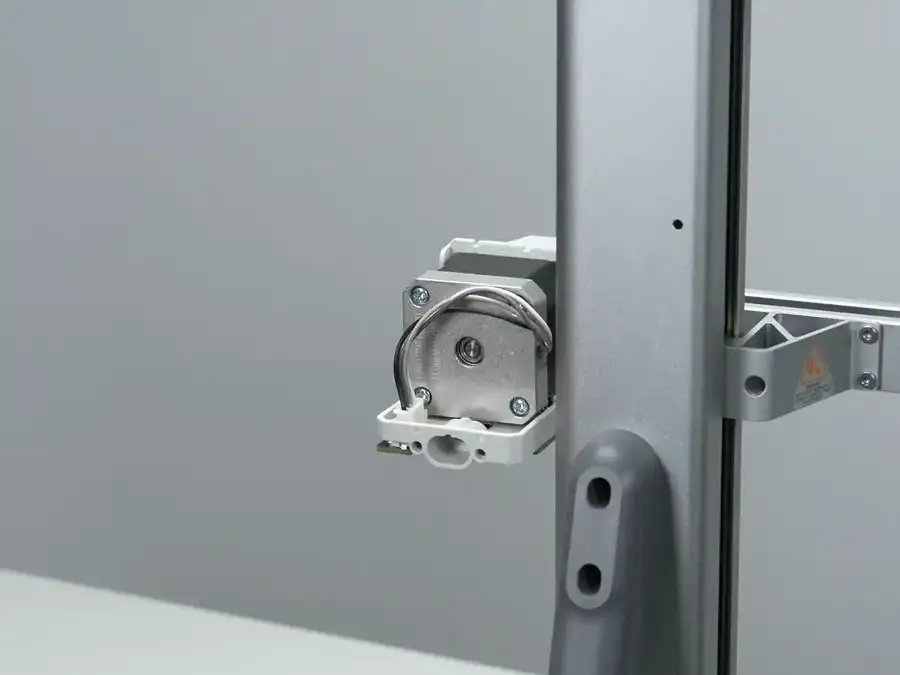

Montér bagpanelet på X-motordækslet som vist nedenfor.

Ret den ophøjede del af kabelstikket ind med rillen på bagpanelet, og sæt det i. Fastgør kablet ved at spænde de to skruer med en H2.0 unbrakonøgle.

Trin 3. Montér X-motorhuset

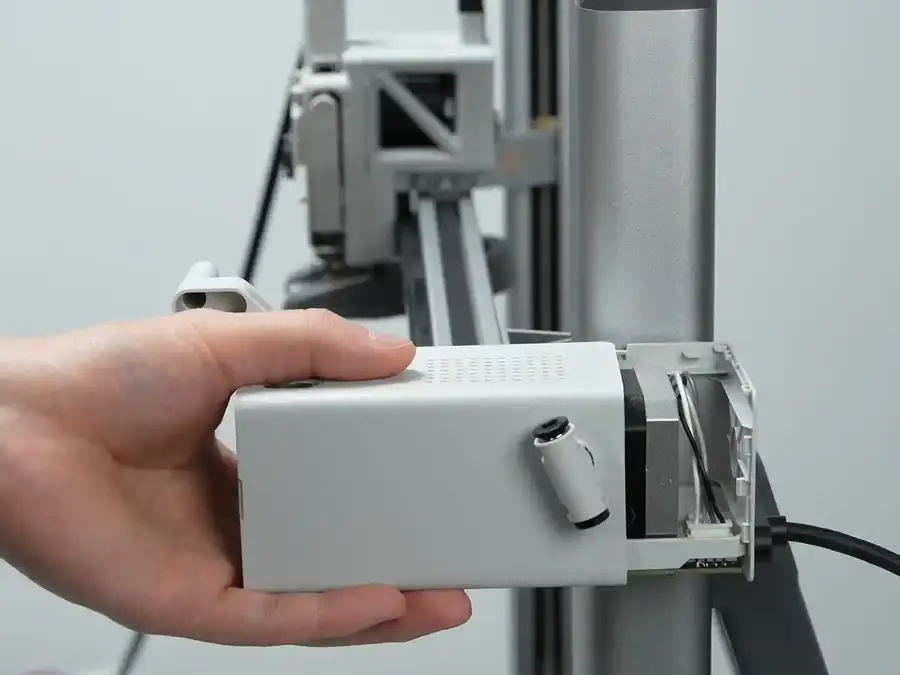

Montér X-motordækslet igen som vist nedenfor, og pas på ikke at klemme kabler. Fastgør det med fire skruer ved hjælp af en H2.0 unbrakonøgle.

Trin 4. Montér kameraenheden

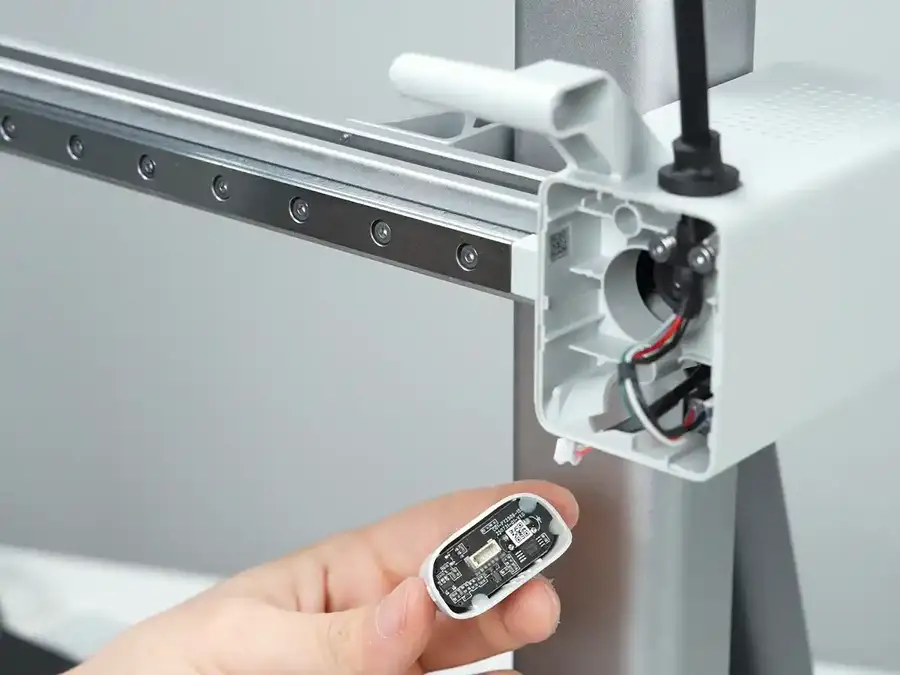

Tilslut kamerastikket, og skub derefter kameraenheden ind i den faste position.

Montér toolhead-kablet (toolhead-enden)

Trin 1. Montér toolhead-kablet (toolhead-enden)

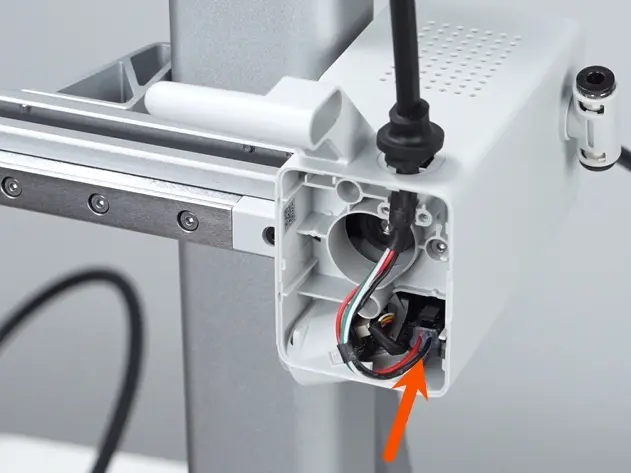

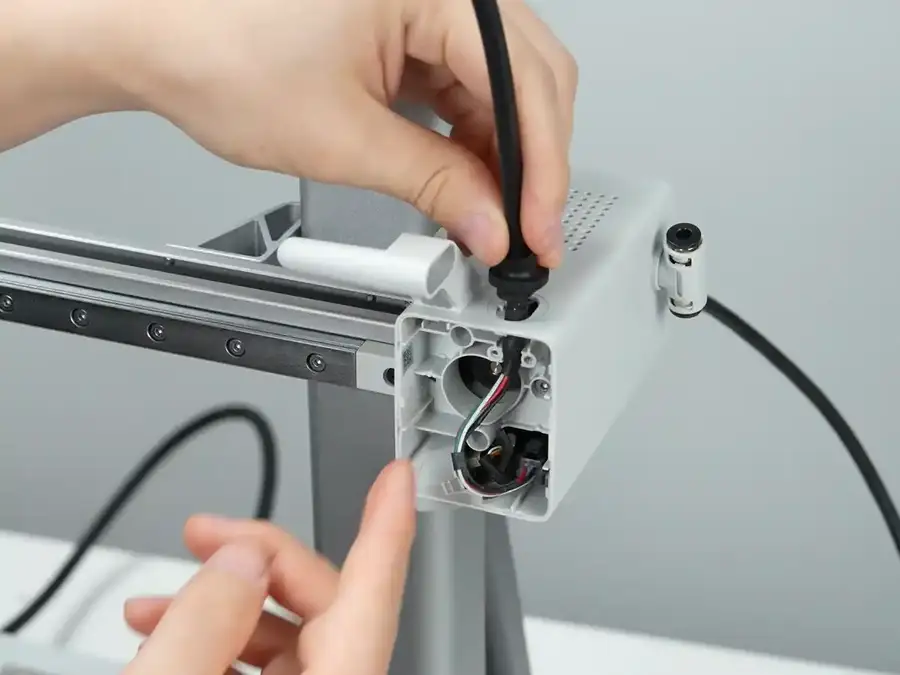

Sæt toolhead-kablet ind i adapterkortet som vist nedenfor, og fastgør derefter kablets låsetap.

Montér metalklemmen, og fastgør derefter kablet ved at spænde de to skruer med en H2.0 unbrakonøgle.

Ret den ophøjede side af toolhead-kablet ind med rillens udskæring, sæt det helt i, og spænd derefter de fire skruer med en H1.5 unbrakonøgle for at fastgøre det.

Før montering skal du kontrollere, at kablet er ført korrekt for at undgå snoning.

Trin 2. Montér X-motordækslets frontpanel

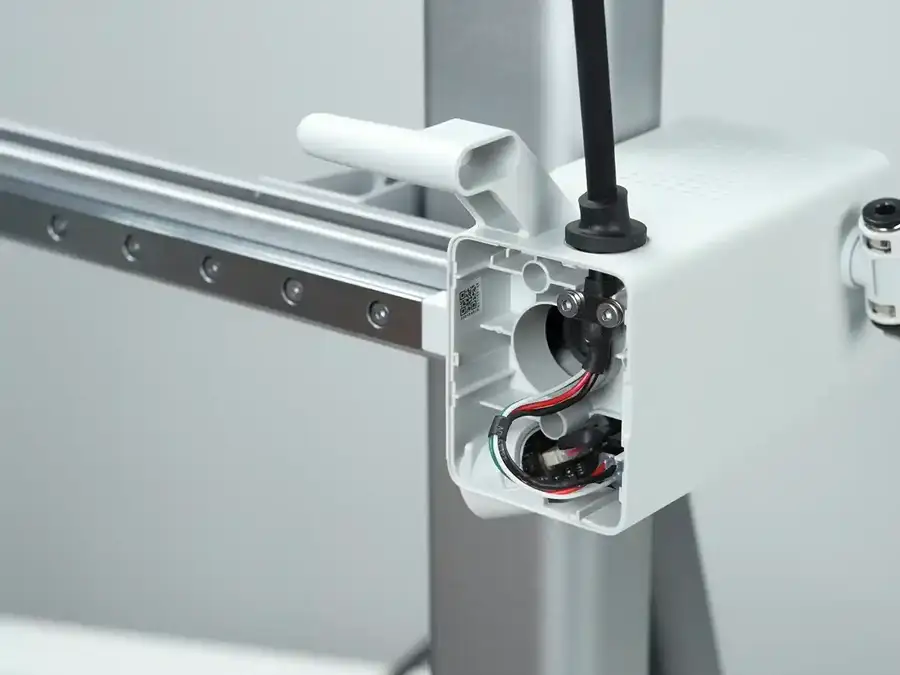

Arrangér kablerne, og montér derefter frontpanelet på X-motordækslet igen.

For at fortsætte med at udskifte toolhead-kablet (base-enden), følg trinnene nedenfor.

Fjern toolhead-kablet (base-enden)

Trin 1. Fjern rammen

Følg Udskiftning af printerramme til A2L for at adskille basesektionen.

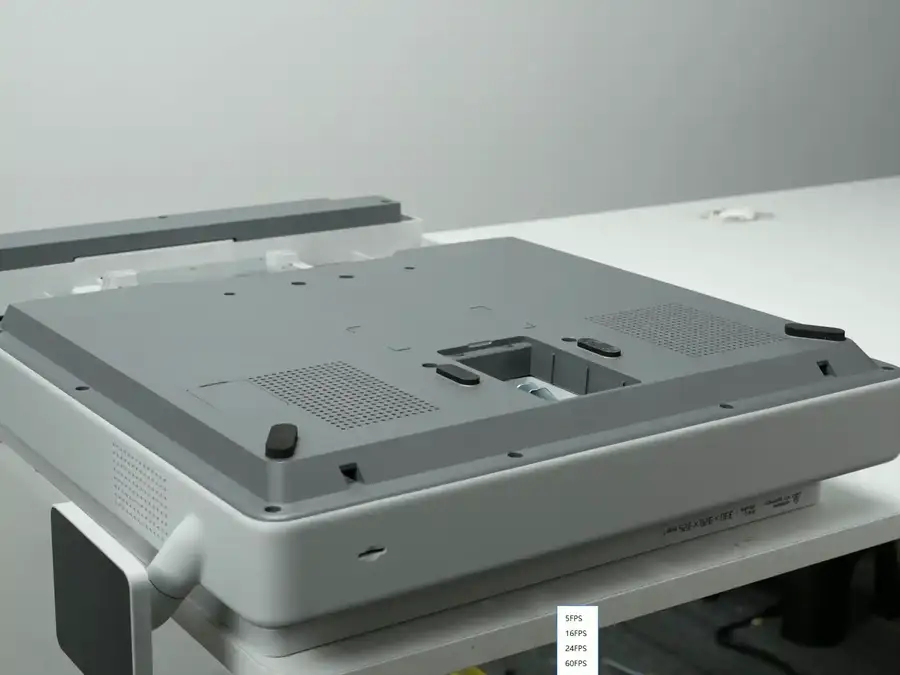

Trin 2. Fjern det forreste bunddæksel

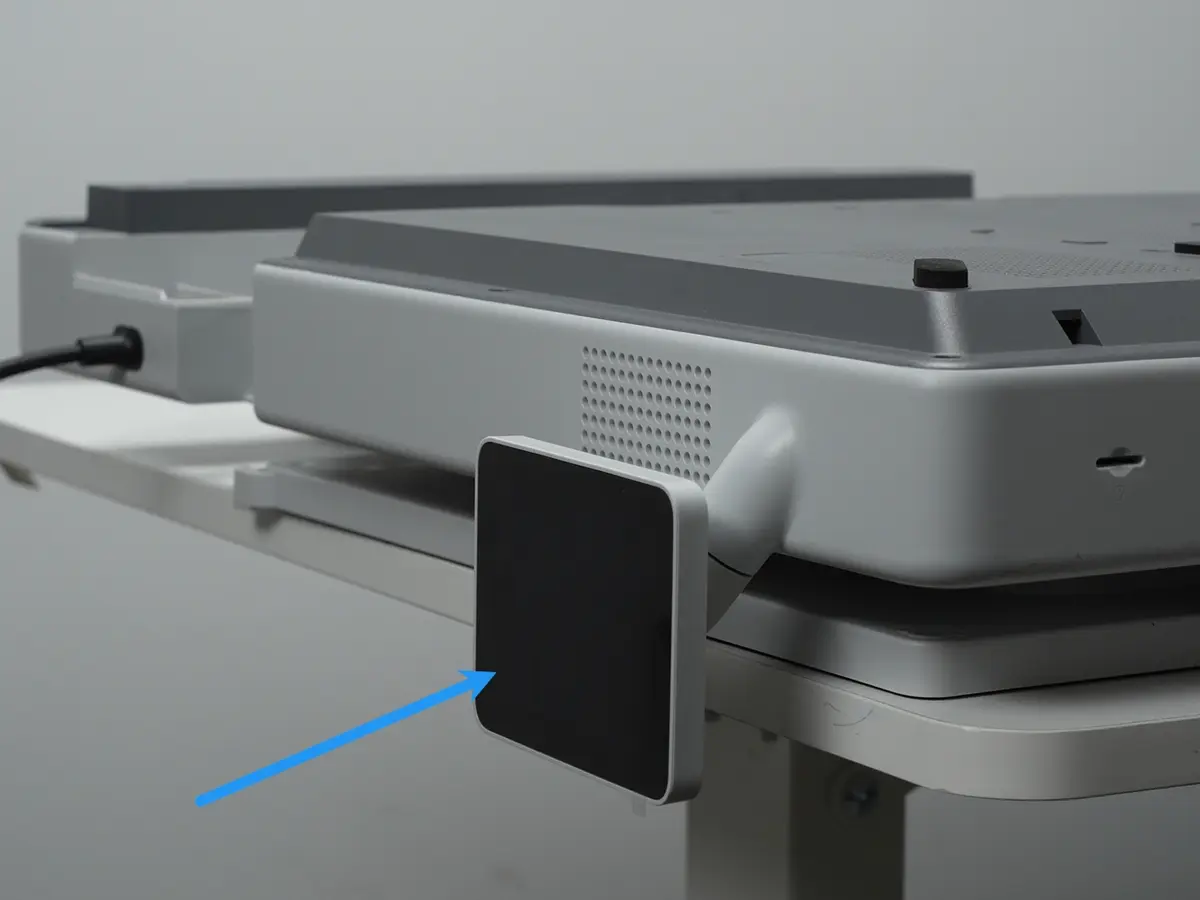

Vend basedækslet, og placér det, så skærmen hænger frit og understøttes af bordkanten.

Skærmen er skrøbelig. Undgå at placere den direkte på bordet, når du vender basen.

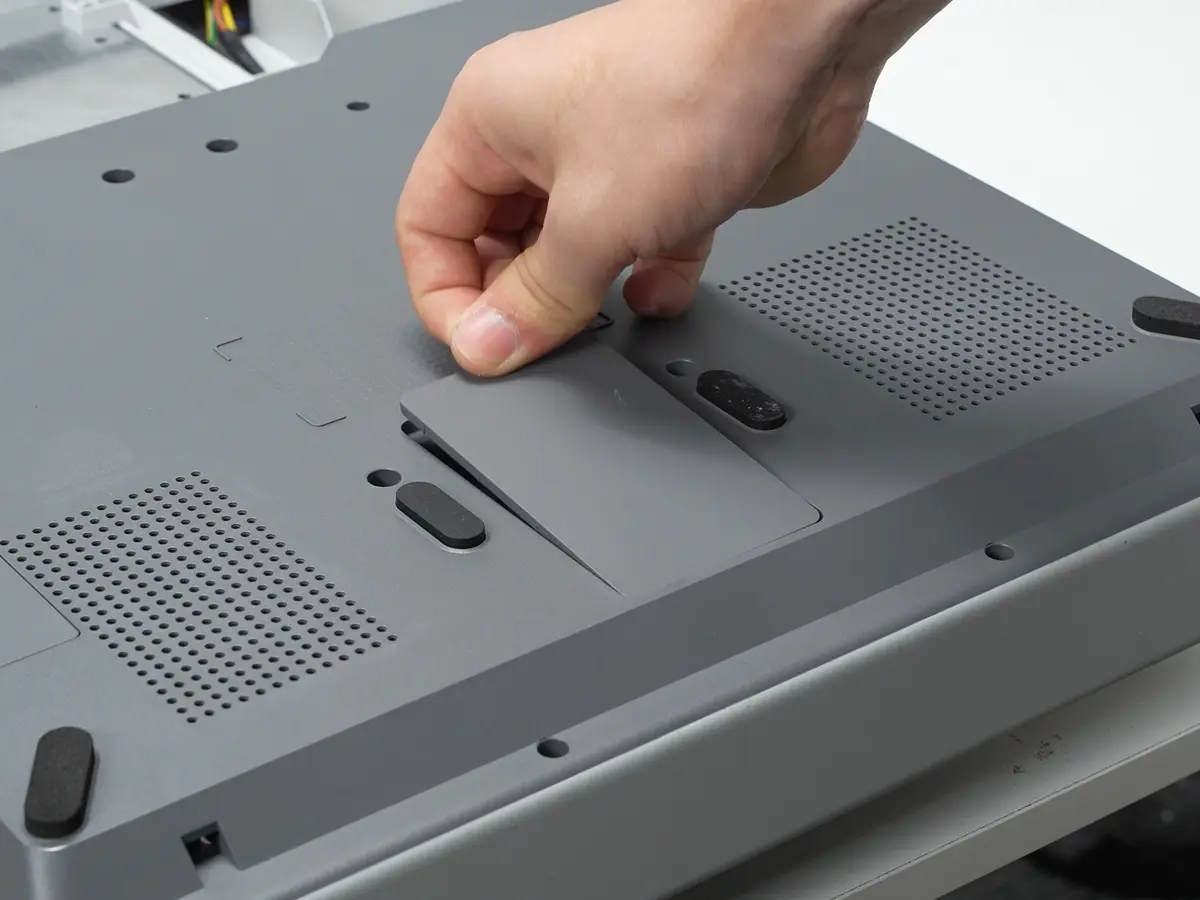

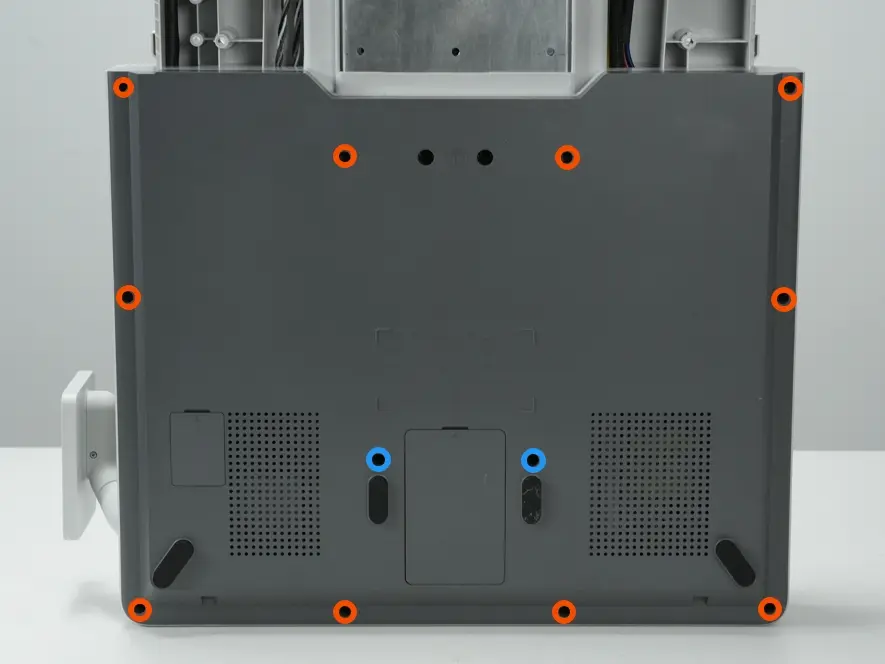

Brug en H2.0 unbrakonøgle til at fjerne de ti viste skruer, og fjern derefter dækslet til Y-akse-strammeren og det forreste bunddæksel.

Trin 3. Fjern toolhead-kablet (base-enden)

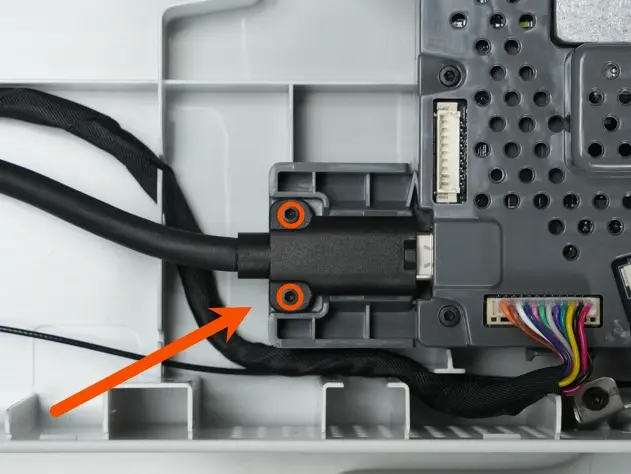

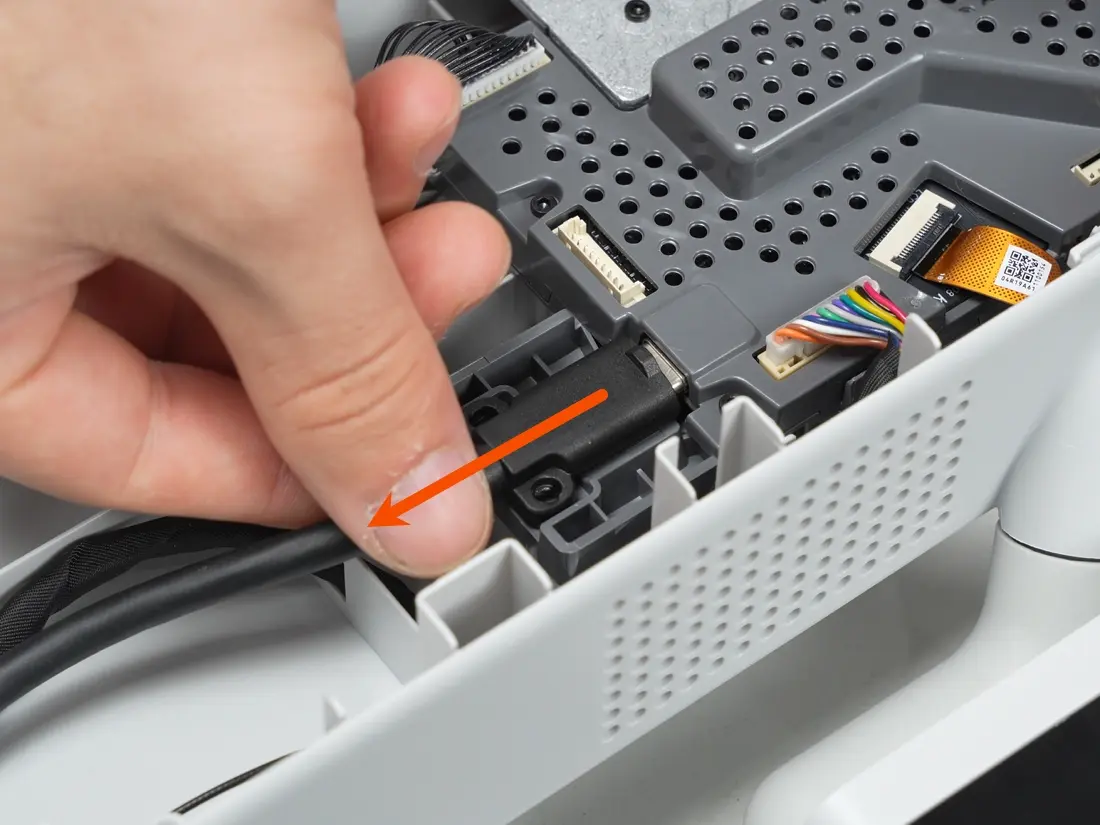

Brug en H1.5 unbrakonøgle til at fjerne de to viste skruer, og frakobl derefter toolhead-kablet.

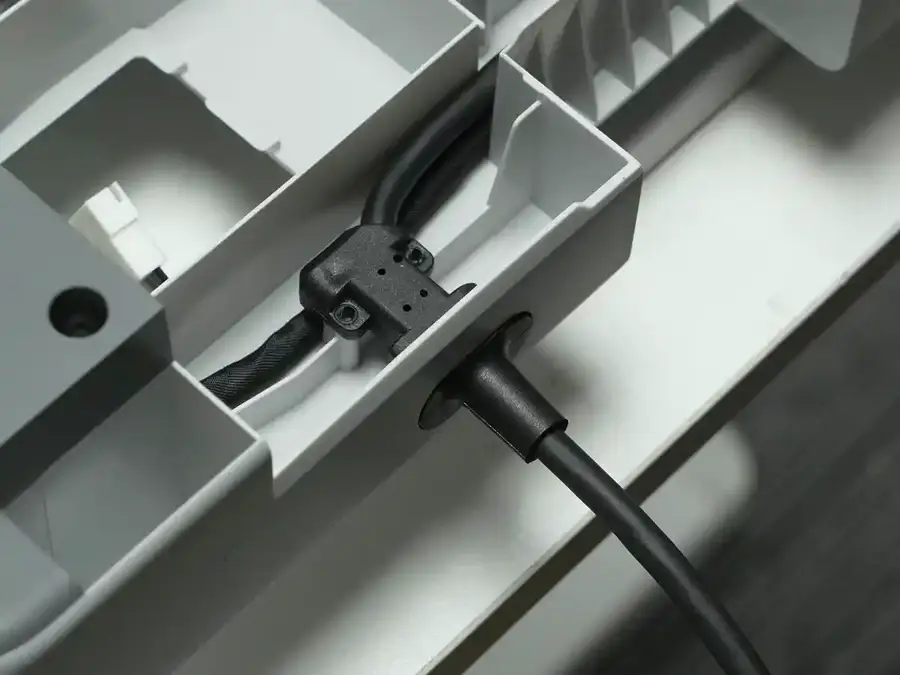

Brug en H1.5 unbrakonøgle til at fjerne de to viste skruer, og skub derefter kablets låsetap ud.

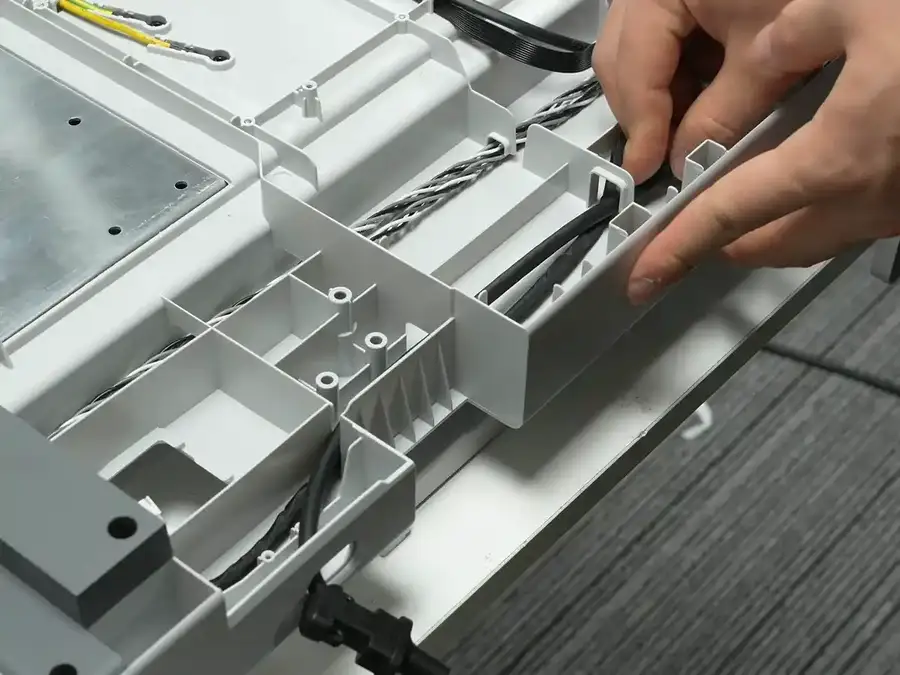

Fjern toolhead-kablet (base-enden).

Montér toolhead-kablet (base-enden)

Trin 1. Montér toolhead-kablet (base-enden)

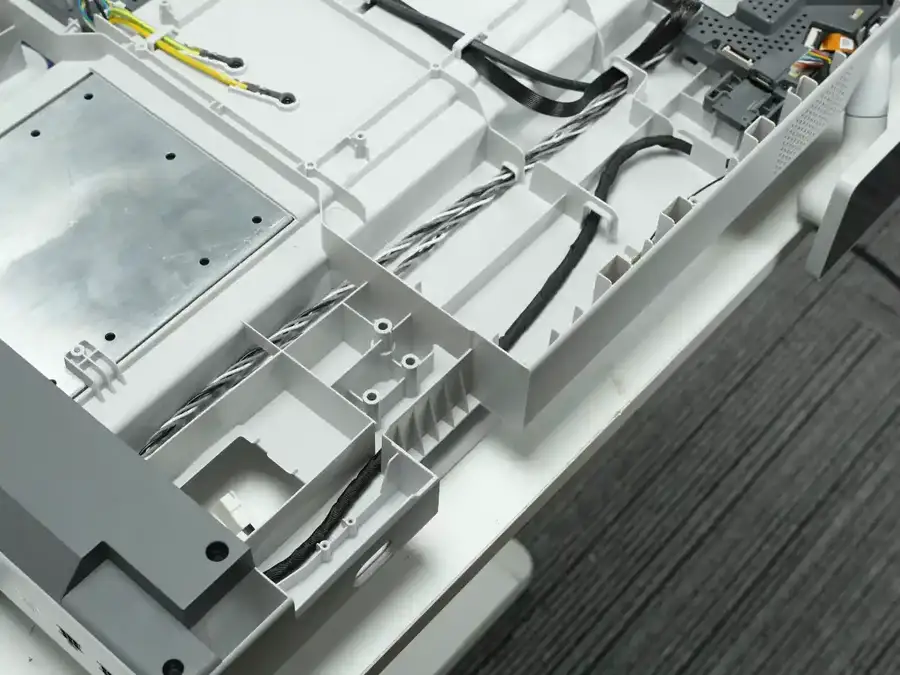

Før toolhead-kablet (base-enden) gennem indersiden af basedækslet.

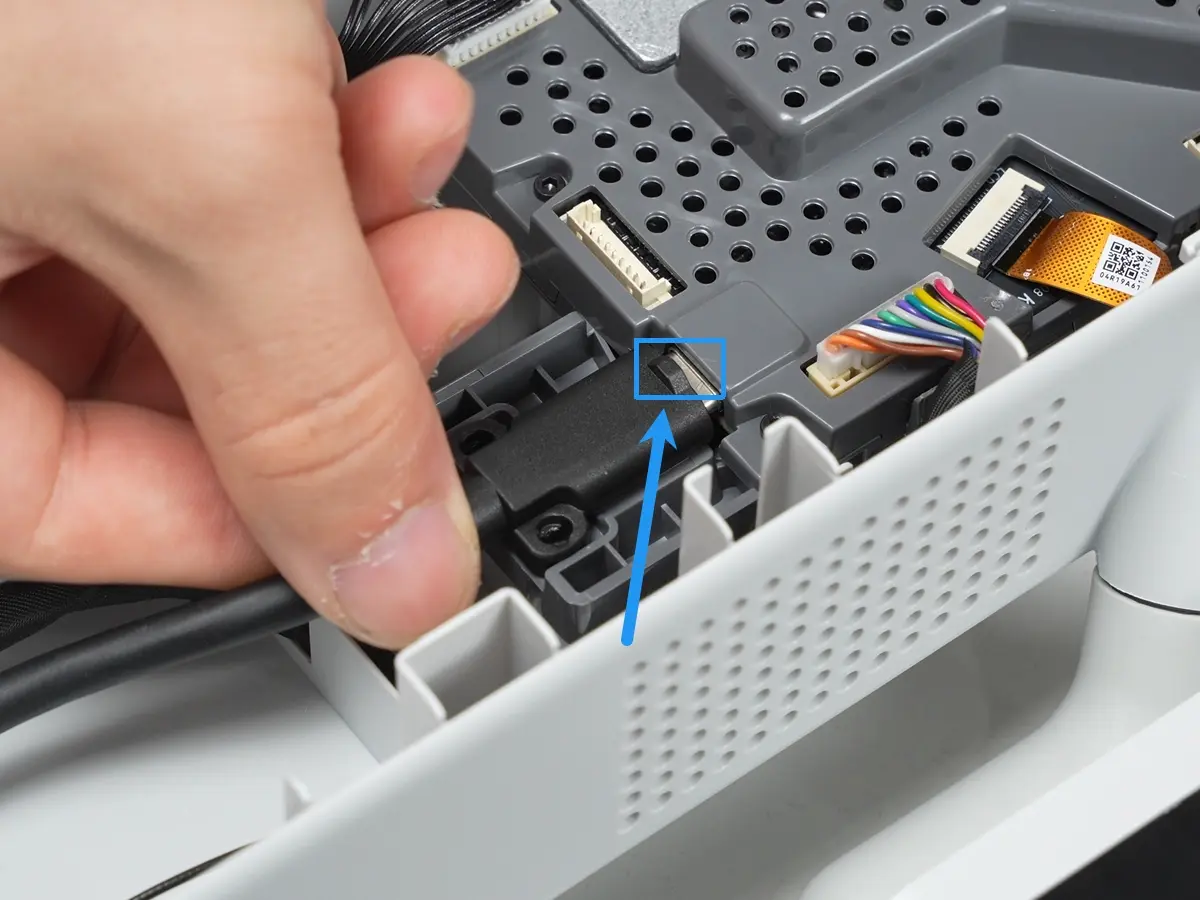

Sæt stikket med den ophøjede side opad i hovedkortet, og fastgør det derefter ved at spænde de to skruer med en H1.5 unbrakonøgle.

Brug en H1.5 unbrakonøgle til at spænde de to skruer, der holder kablets låsetap.

Trin 2. Montér det forreste bunddæksel

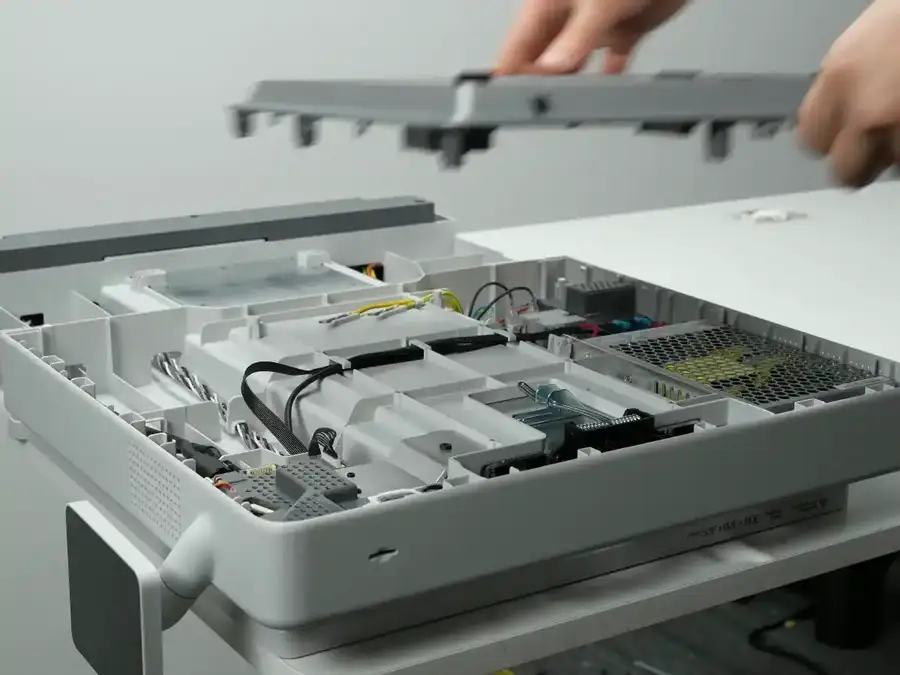

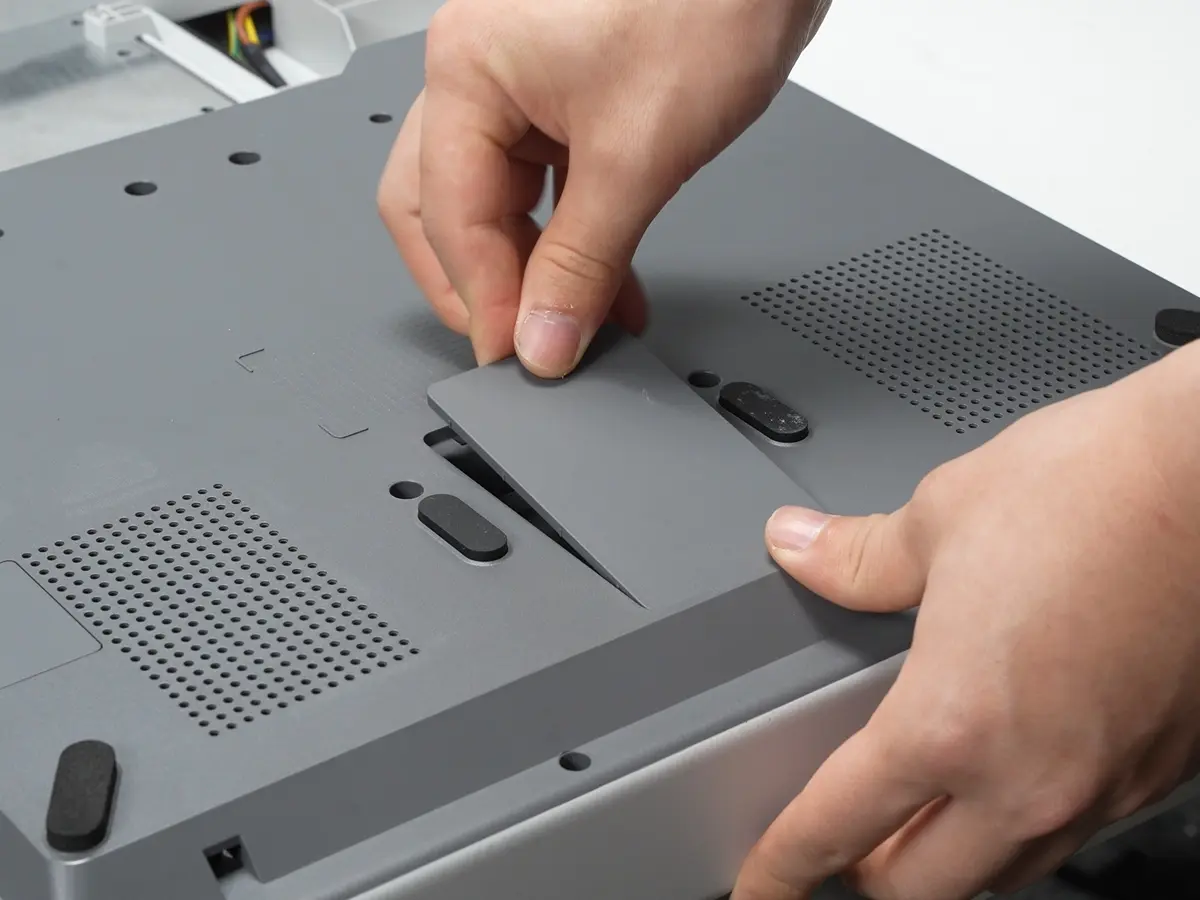

Tryk det forreste bunddæksel fast på plads som vist, og sæt derefter dækslet til Y-akse-strammeren på igen.

Brug en H2.0 unbrakonøgle til at fastgøre det med de ti skruer som vist nedenfor.

Trin 3. Montér rammen

Følg Udskiftning af printerramme til A2L for at genmontere basesektionen.
