Udskiftning af komponentkøleblæseren på A2L

A2L komponentkøleblæser

🔎 Find A2L komponentkøleblæseren i Bambu Lab-butikken.

Hvornår skal den udskiftes

• Komponentkøleblæseren støjer
• Komponentkøleblæseren hakker, når den drejer
• Udskiftning anbefalet af Bambu Labs tekniske support

Nødvendigt værktøj og materialer

• A2L komponentkøleblæser
• H2.0 sekskantskruetrækker
• H1.5 unbrakonøgle
• Pincet

Den forventede tid til at udskifte komponentkøleblæseren er omkring 25 minutter.

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende, at du slukker for printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og toolheadets ledninger. Udføres opgaver, mens printeren er tændt, kan det give kortslutning og føre til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du have brug for at afmontere dele, herunder hotenden. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke for printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Har du spørgsmål eller bekymringer omkring denne guide, anbefaler vi, at du opretter en teknisk sag om dit problem, så hjælper vi dig hurtigst muligt.

Videoguide

Fjern den gamle komponentkøleblæser

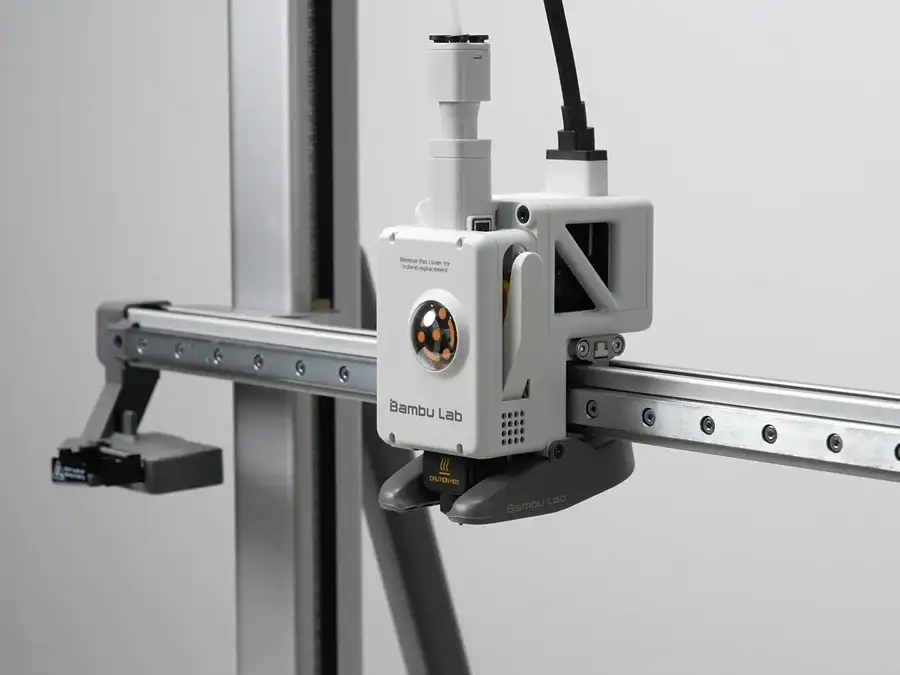

Trin 1. Fjern toolheadets frontdæksel

Hold på den nederste del af toolheadets frontdæksel, undgå området ved hotendens køleblæser, og løft opad for at fjerne frontdækslet.

Trin 2. Fjern hotenden

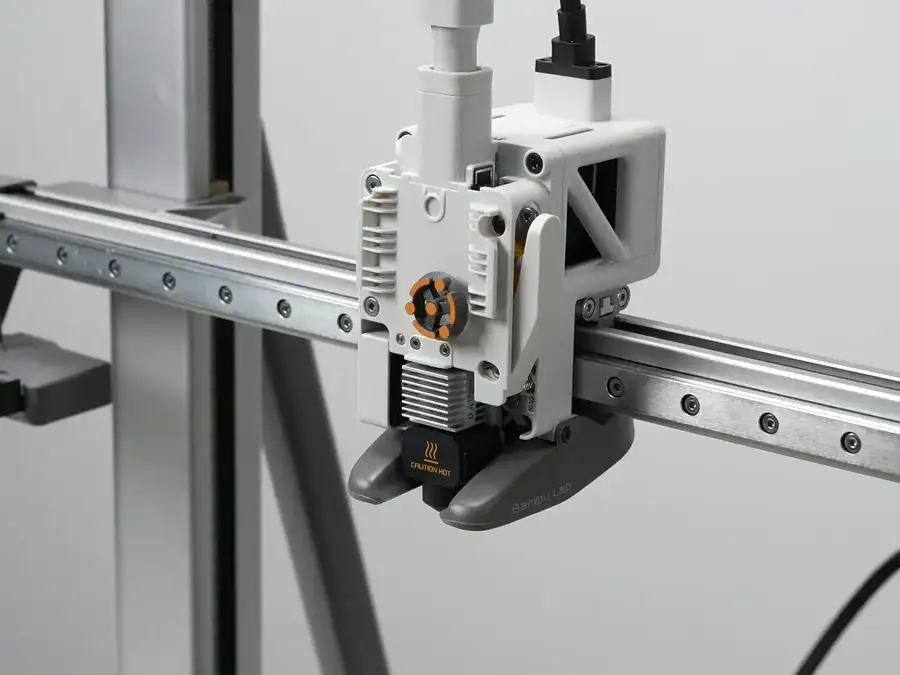

Hold på begge sider af silikonesokken med højtemperaturmærkningen, og træk nedad og skråt fremad med kraft for at fjerne silikonesokken.

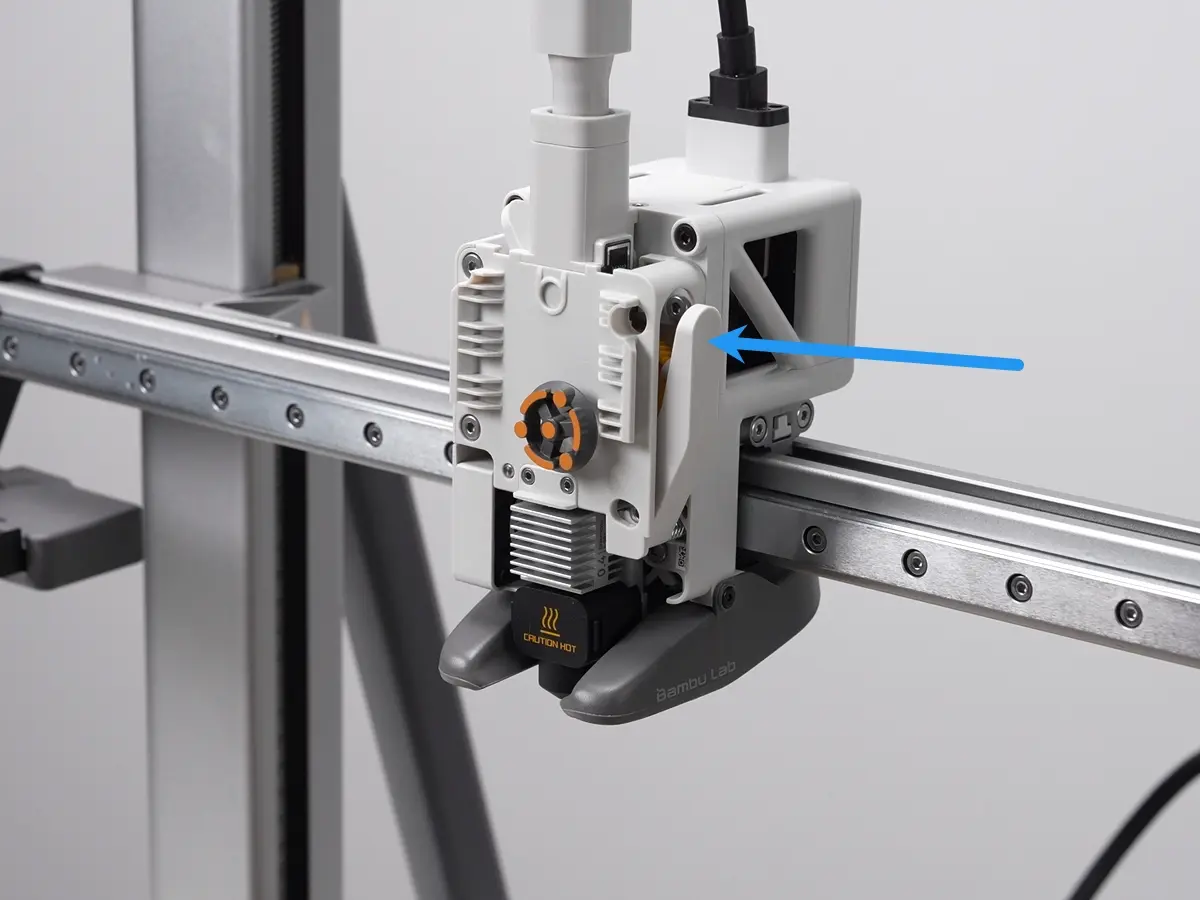

Sørg for, at hotenden er kølet ned til stuetemperatur, og at filamentet er klippet over. Hvis filamentet ikke er klippet over, så tryk på filamentklipperens arm i højre side for at klippe det.

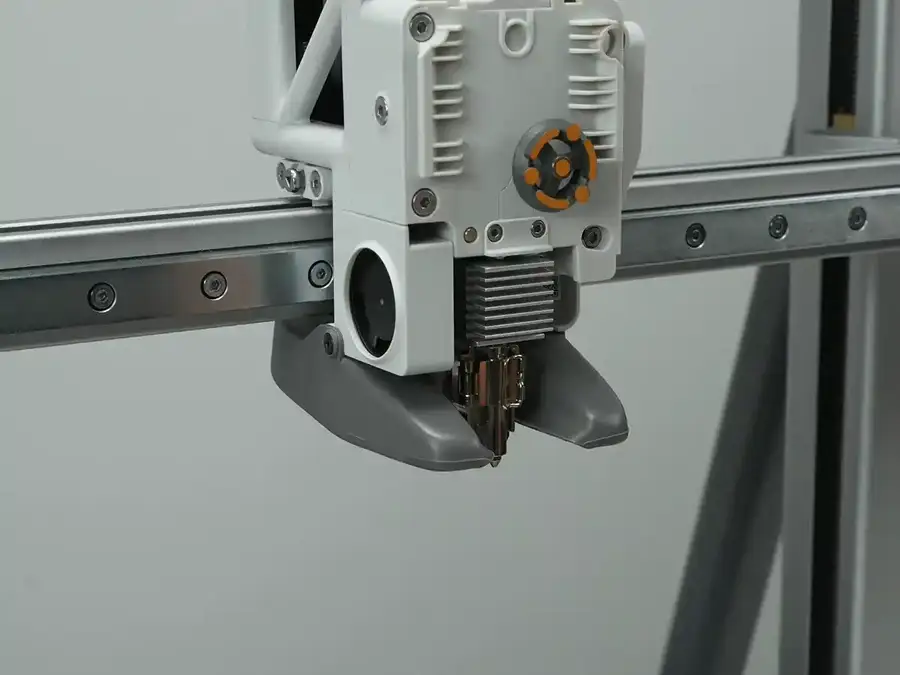

Lås hotendens låsetap op, hold på begge sider af hotendens køleplade, og fjern hotenden.

Hvis filamentet sidder fast og gør det svært at fjerne hotenden fra hotendens varmemodulbase, så tænd printeren for at varme hotenden op og blødgøre filamentet først. Brug i så fald varmebestandige handsker, når du fjerner hotenden, så du undgår forbrændinger.

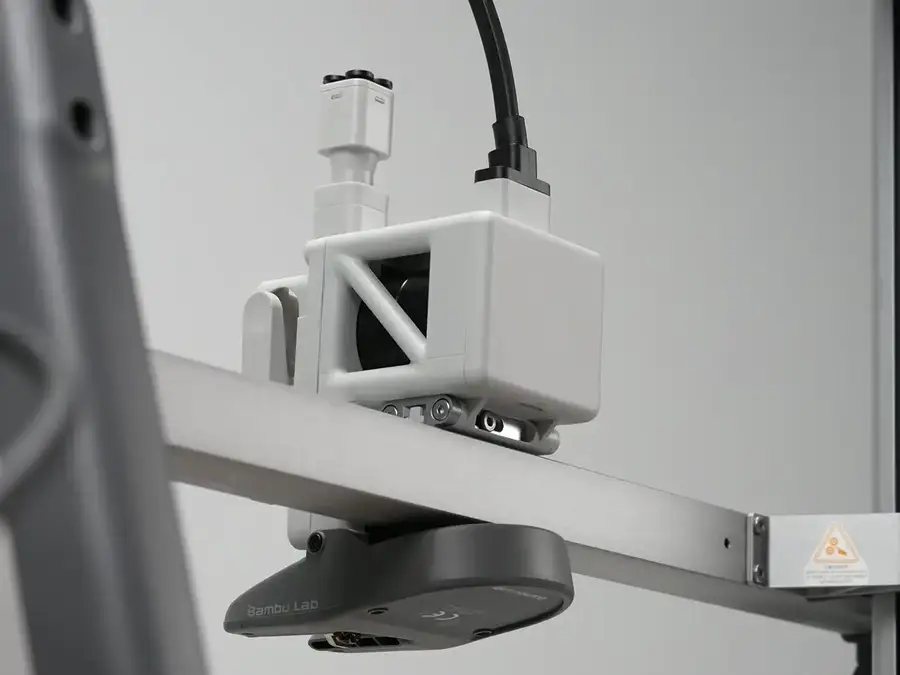

Trin 3. Fjern toolheadets bagdæksel

Brug hånden eller spidsen af en pincet til at gribe fat i rillen i bunden af toolheadets bagdæksel, løft opad for at fjerne bagdækslet, og fjern derefter kabeldækslet i højre side.

Trin 4. Frakobl kablerne

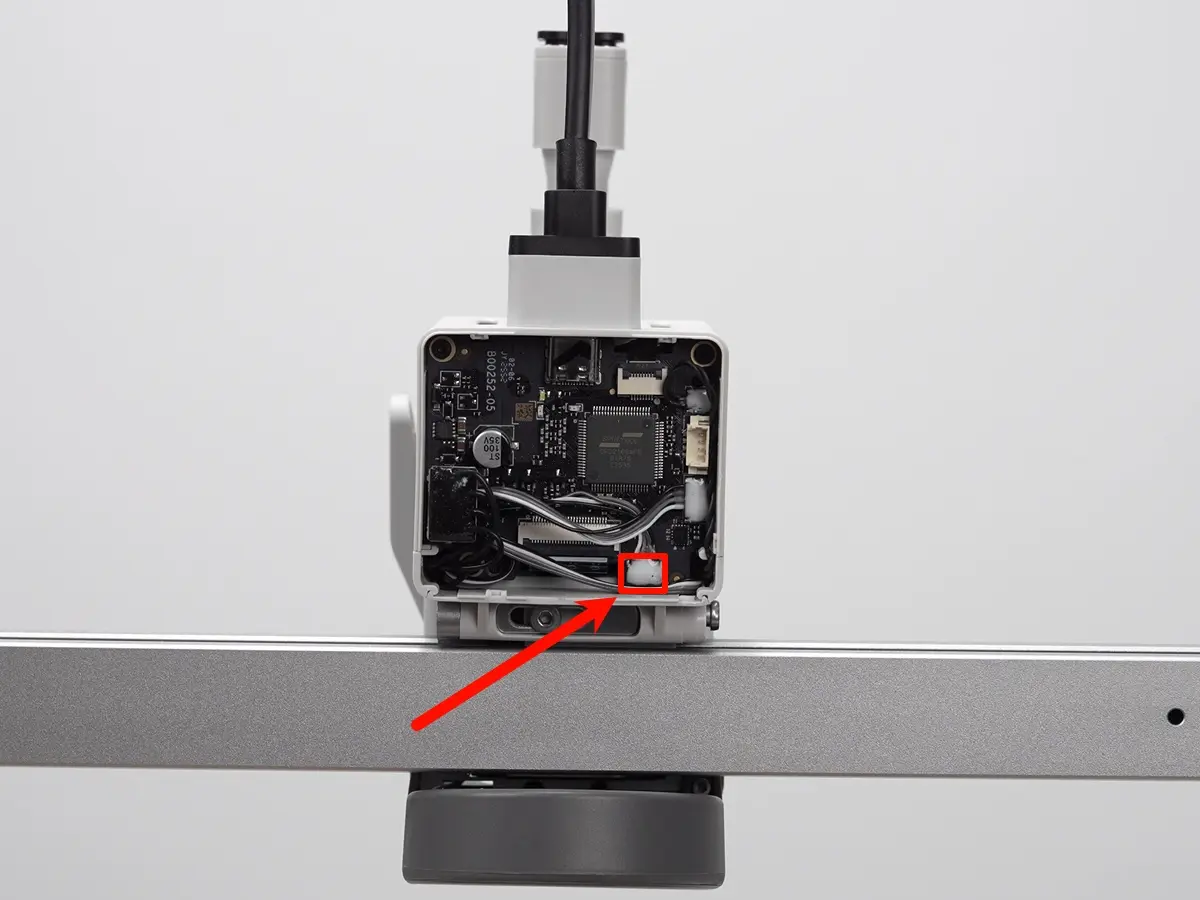

Brug en pincet eller lignende værktøj til at vippe stikket opad og frakoble komponentkøleblæserens stik fra TH-printkortets konnektor.

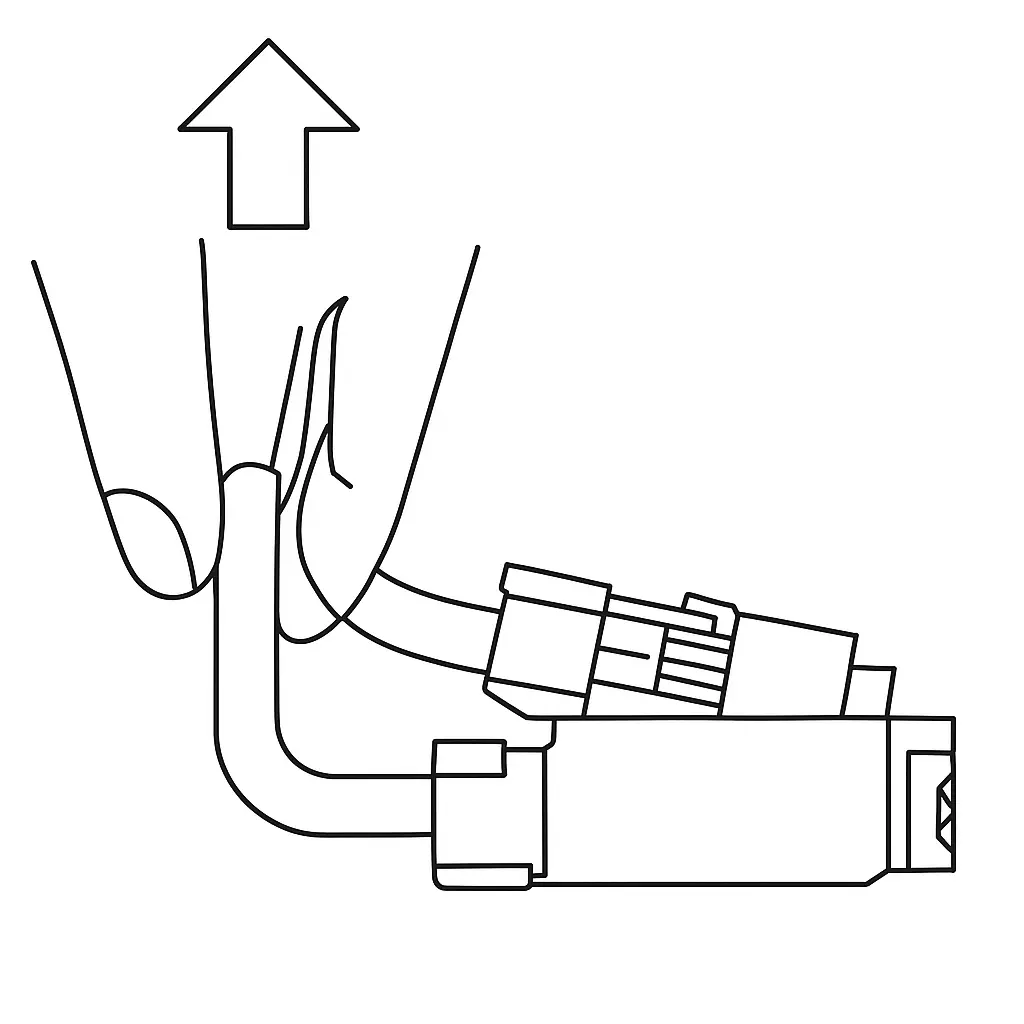

ℹ️ Bemærk: Hotendens køleblæser, komponentkøleblæseren og Eddy-sensorens stik bruger dette lille stikdesign.**Når du trækker stikket ud, så hold på stikkets base med hånden og løft lodret væk fra printkortet for at låse stikket op.**Tryk ikke vandret for at undgå at beskadige stikket.

Trin 5. Flyt extruderenheden

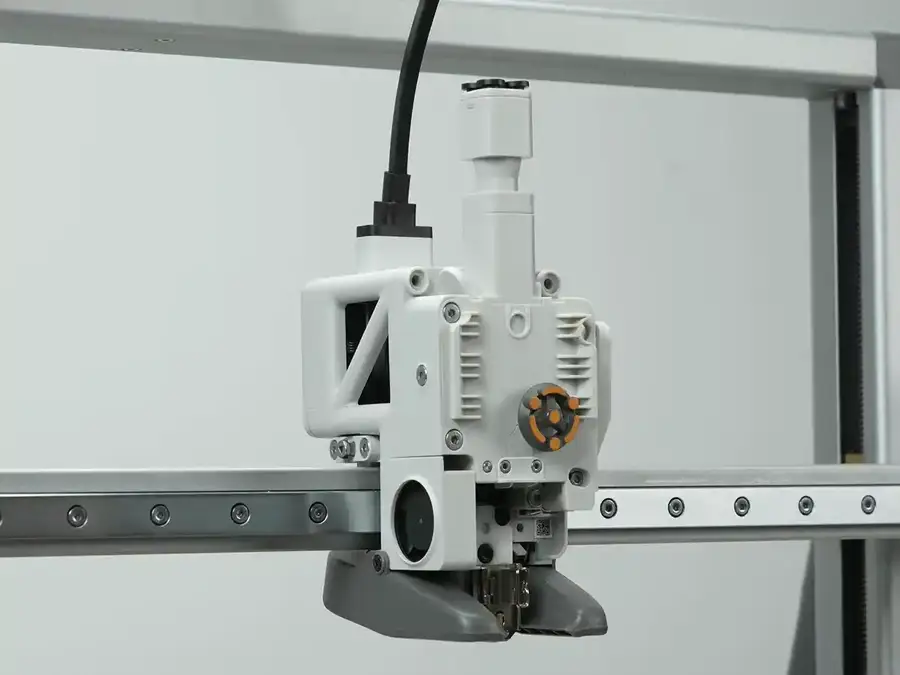

Brug en H2.0 unbrakonøgle til at fjerne de fire skruer vist på billedet nedenfor, og træk derefter extruderen fremad omkring 5-8 mm for at skabe plads til at fjerne hotendens køleblæserkabel.

ℹ️ Bemærk: Træk ikke extruderen ud med kraft, så du undgår at beskadige kablerne bag den.

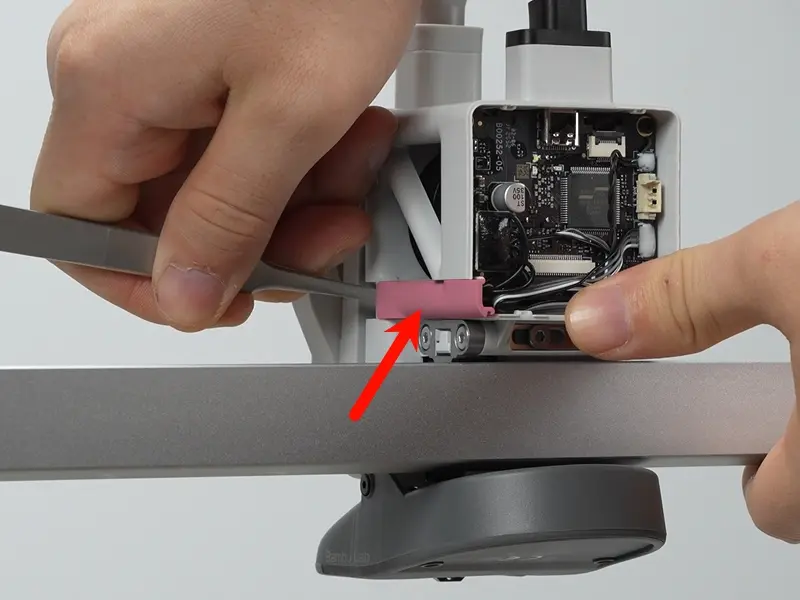

Trin 6. Fjern toolheadets kabeldæksel i højre side

Skub toolheadets kabeldæksel i højre side bagud som vist på billedet nedenfor.

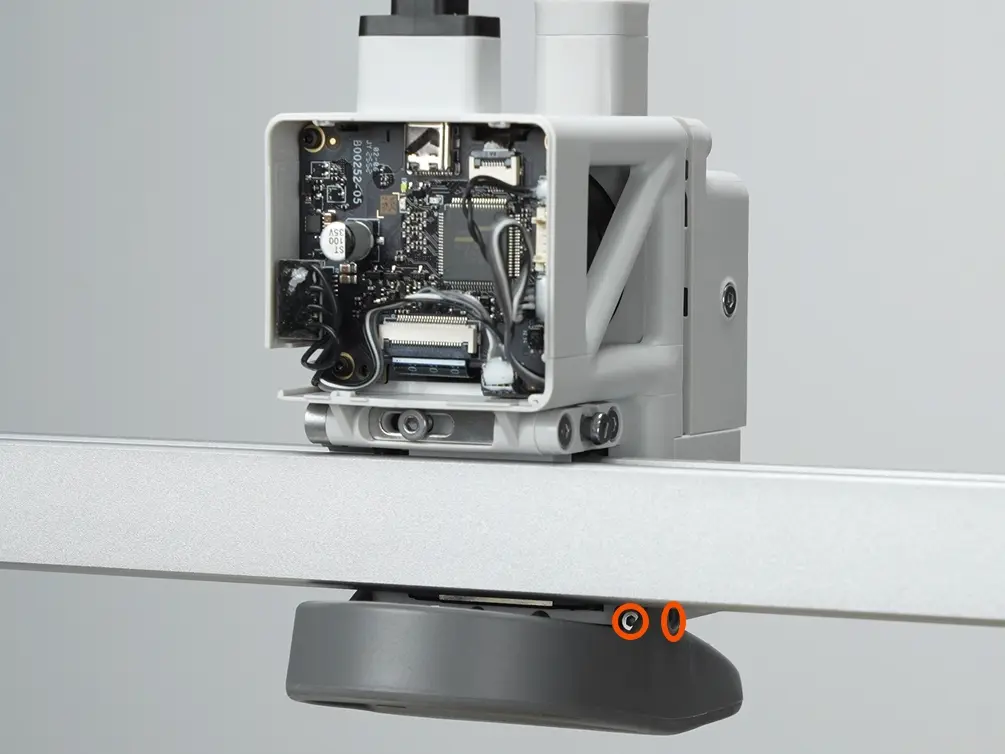

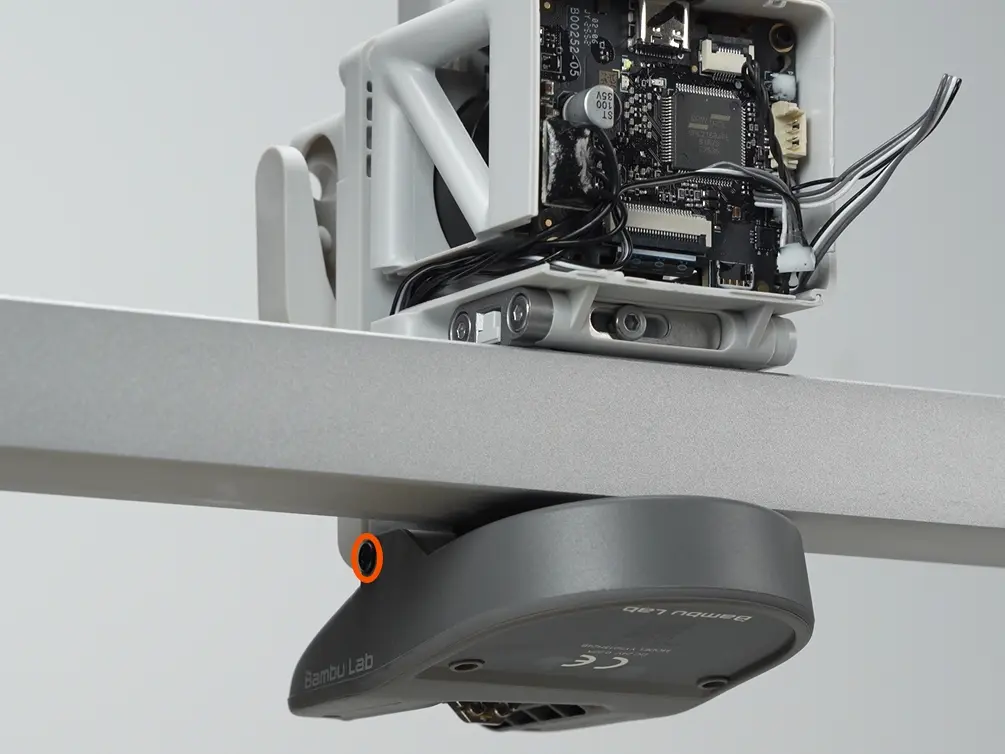

Trin 7. Fjern komponentkøleblæseren

Brug en H1.5 unbrakonøgle til at fjerne de tre skruer og tag komponentkøleblæseren ud.

Monter den nye komponentkøleblæser

Trin 1. Monter komponentkøleblæseren

Før forsigtigt komponentkøleblæserens kabel gennem den højre kabelkanal, og brug en H1.5 unbrakonøgle til at fastgøre den med tre skruer.

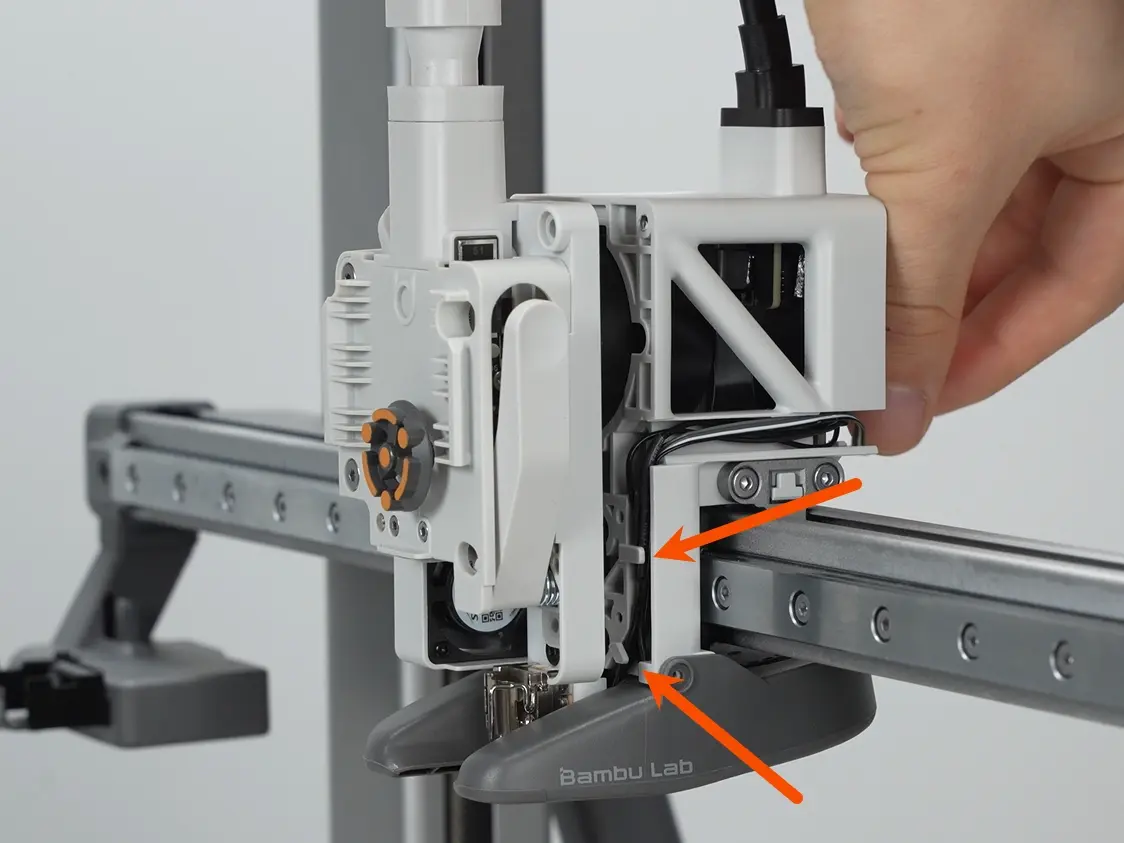

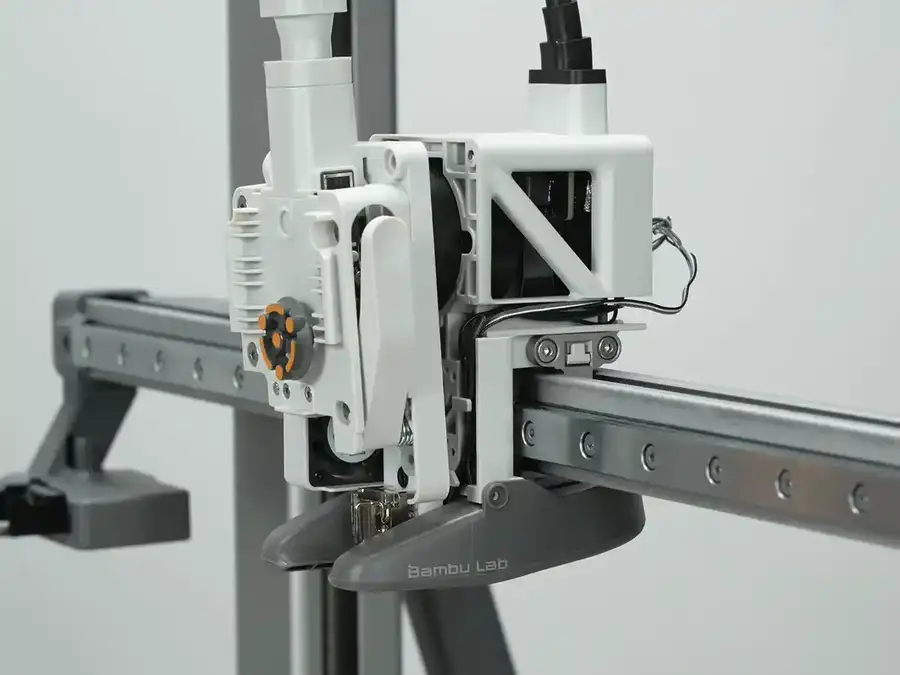

Trin 2. Monter extruderenheden

Sørg for, at alle kabler er inde i kabelkanalen, skub extruderen tilbage til sin oprindelige position, og fastgør den med fire skruer ved hjælp af en H2.0 unbrakonøgle.

ℹ️ Bemærk: Kontrollér før montering, at alle kabler er helt inde i kabelkanalen, så de ikke beskadiges, når du monterer extruderen.

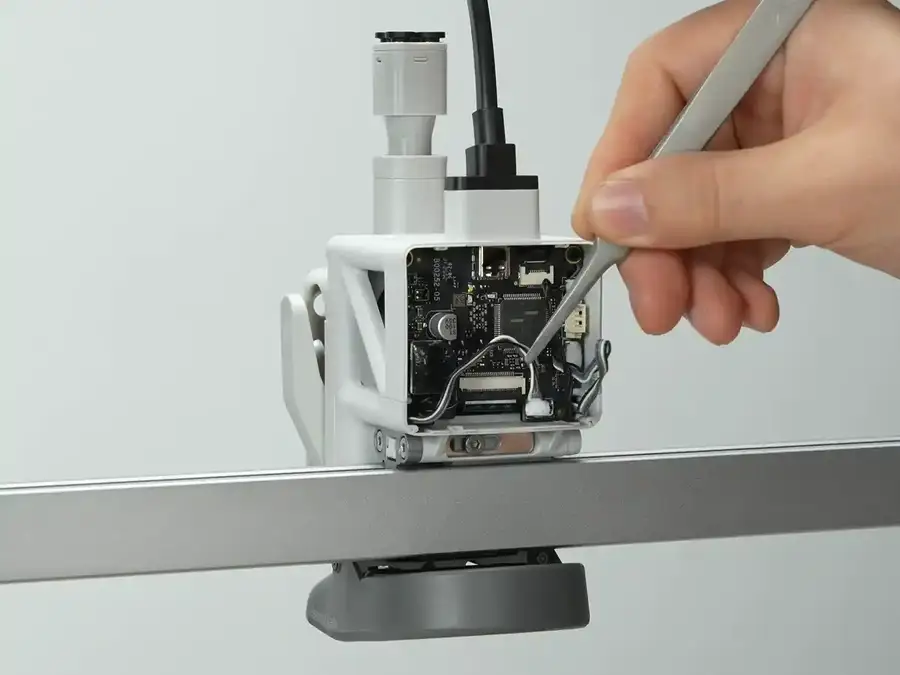

Trin 3. Tilslut kablerne igen

Ret komponentkøleblæserens stik ind efter soklen, og tryk derefter stikket fast på plads.

ℹ️ Bemærk: Stikkene er fra fabrikken belagt med lim, så der kræves ingen yderligere lim ved genmontering.

Trin 4. Monter toolheadets højre sidedæksel og bagdæksel

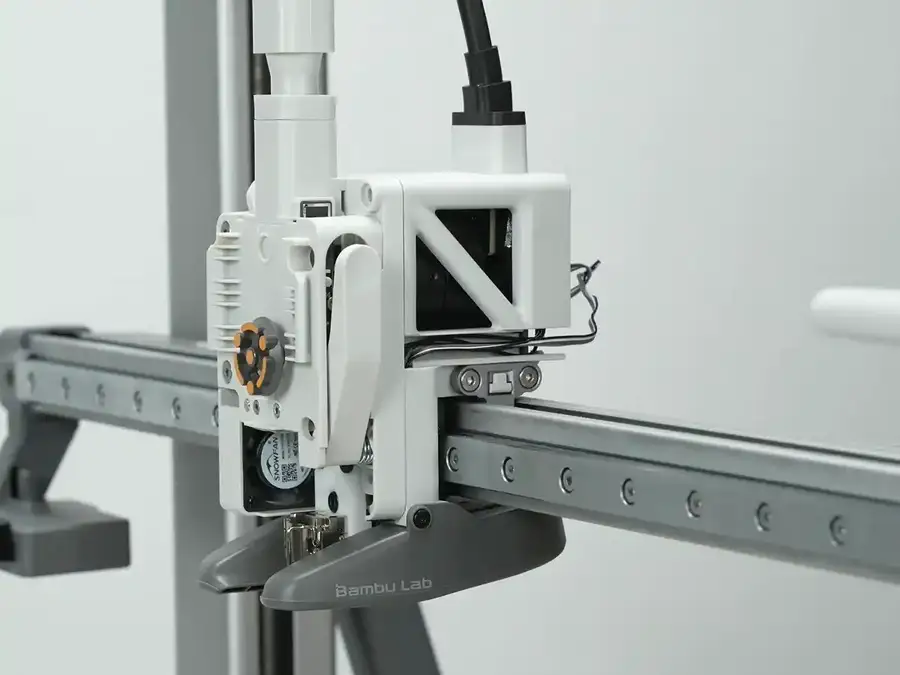

Skub toolheadets højre sidedæksel ind i sporet som vist.

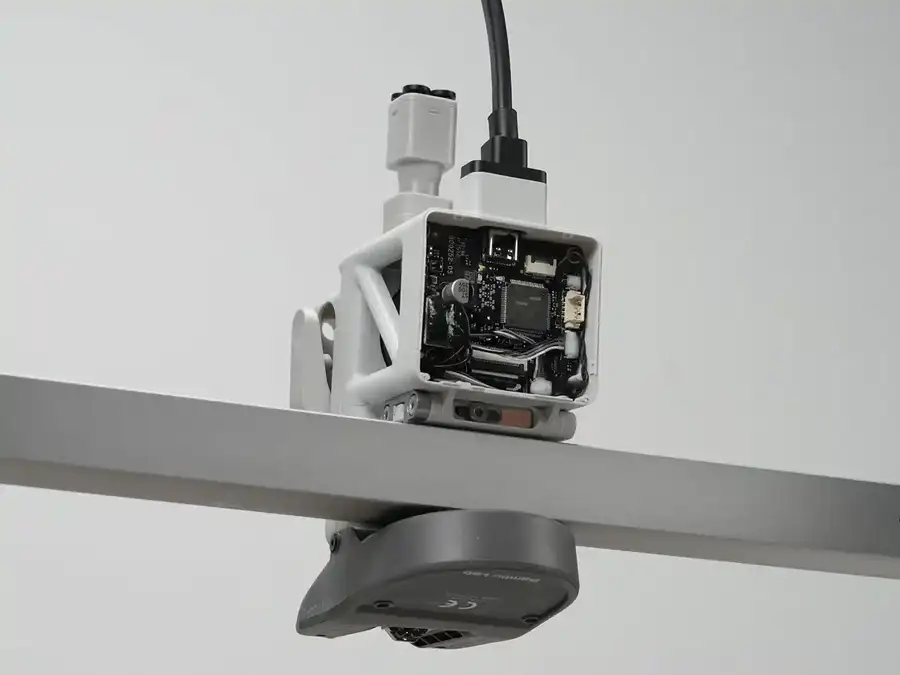

Ret låsetappen øverst på toolheadets bagdæksel ind, og luk derefter bagdækslet. Tryk på venstre og højre kant i bunden af bagdækslet for at sikre, at kanterne er låst fast.

Trin 5. Monter hotenden og silikonesokken

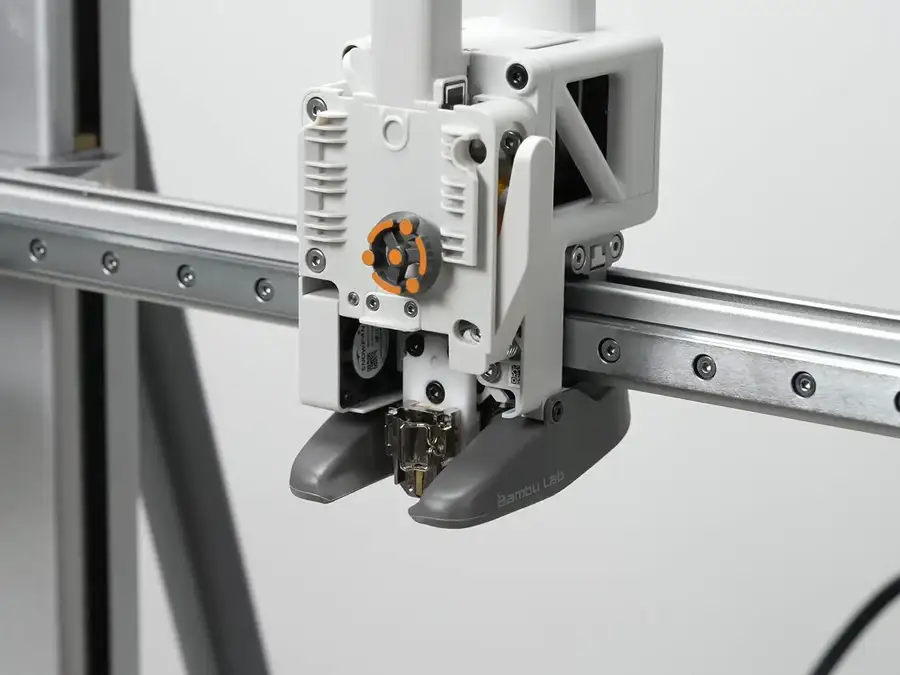

Sørg for, at hotendens låsetap er helt åben, og monter derefter hotenden på hotendens varmemodul.

ℹ️ Bemærk: Rækkefølgen for at låse hotendens låsetap skal nøjagtigt følge demonstrationen.

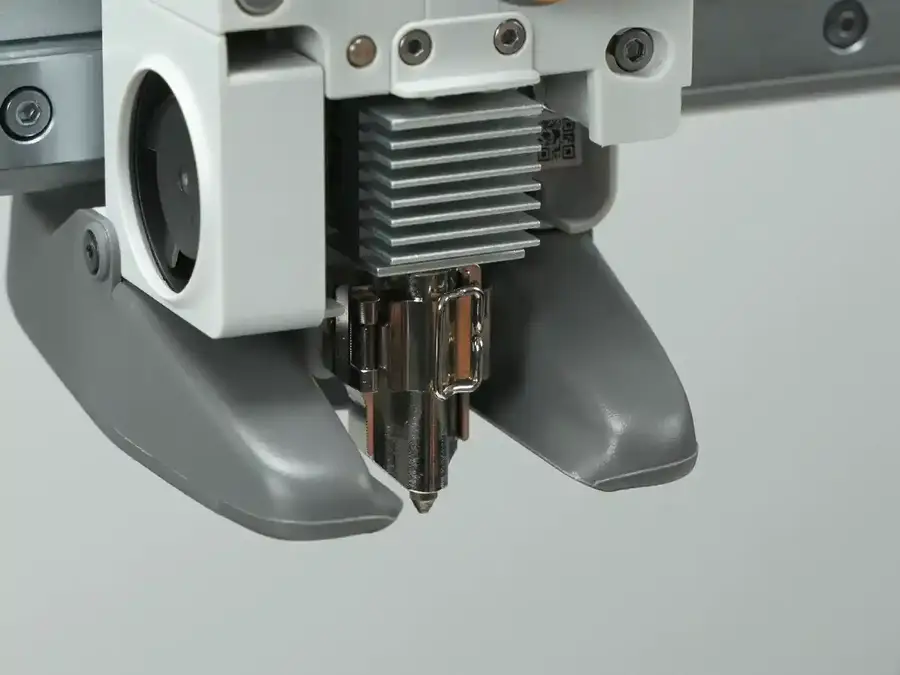

Skub silikonesokken på hotenden nedefra og op. Sørg for, at den sidder jævnt og ikke rører nogen omkringliggende plastdele.

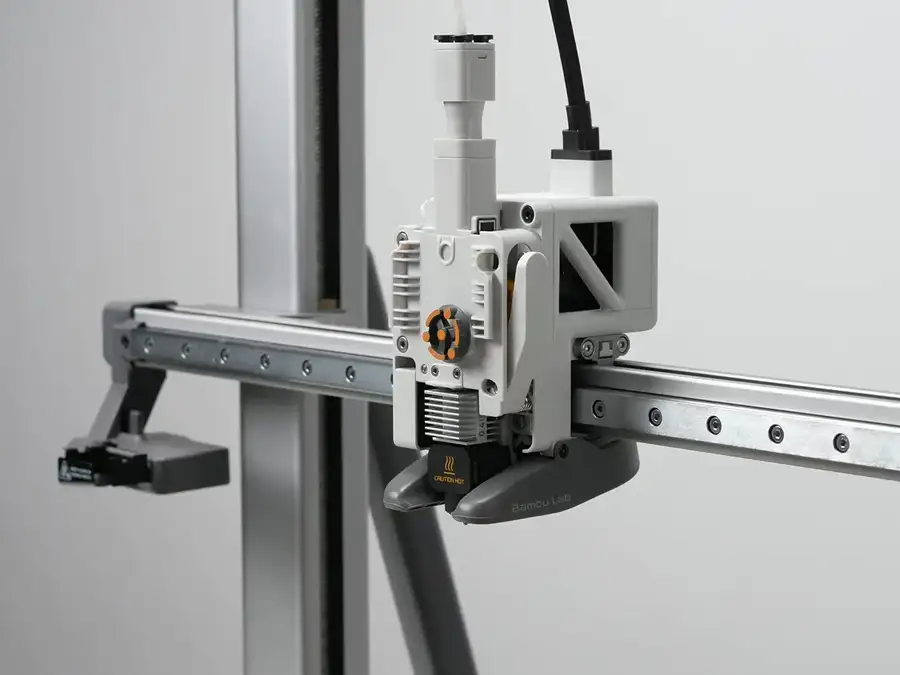

Trin 6. Monter toolheadets frontdæksel

Ret låsetappen øverst på toolheadets frontdæksel ind, og tryk derefter forsigtigt ned, indtil du hører et "klik".

Bekræft, at det virker

✅ Tænd for printerens strøm, og betjen printeren, så du indstiller komponentkøleblæserens hastighed til 10%-50%-100% i rækkefølge. Komponentkøleblæseren bør starte og nå den tilsvarende hastighed, hvilket viser, at udskiftningen er lykkedes.

Kalibrer 3D-printeren efter udskiftning

Det anbefales at udføre en fuld kalibrering efter udskiftning af komponentkøleblæseren for at sikre, at printeren kører gnidningsfrit.

Derudover anbefales det kraftigt at rengøre den teksturerede PEI-plade, før du printer, da byggepladen kan blive tilsmudset under udskiftningen af køleblæseren.
