Udskiftningsguide til nozzle-eddy-sensoren på A2L

A2L nozzle-eddy-sensor

🔎 Find A2L nozzle-eddy-sensoren i Bambu Lab-butikken.

Hvornår skal den udskiftes

• Z-aksens homing er mislykkedes
• Nozzle-eddy-sensoren har afbrudt kredsløb
• Udskiftning anbefalet af Bambu Labs tekniske support

Nødvendigt værktøj og materialer

• A2L nozzle-eddy-sensor
• H2.0 unbrako-skruetrækker
• H1.5 unbrakonøgle
• Pincet

Udskiftning af nozzle-eddy-sensoren tager omkring 25 minutter.

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolheadets ledninger. Hvis du arbejder med printeren tændt, kan det give kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du være nødt til at skille dele ad, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan medføre skader på printerens elektronik og yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Har du spørgsmål eller bekymringer om denne guide, anbefaler vi, at du opretter en teknisk ticket om dit problem, så hjælper vi dig hurtigst muligt.

Fjern eddy-sensoren

Trin 1. Fjern køleblæseren til hotend

Følg denne wiki for at fjerne køleblæseren til hotend: Udskiftning af køleblæseren til hotend på A2L.

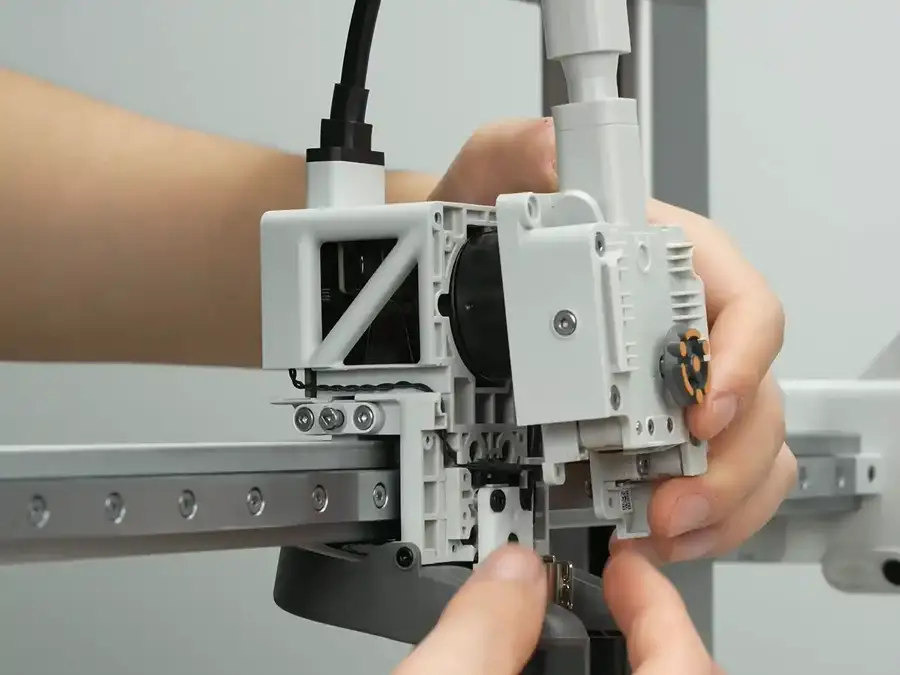

Trin 2. Fjern eddy-sensoren

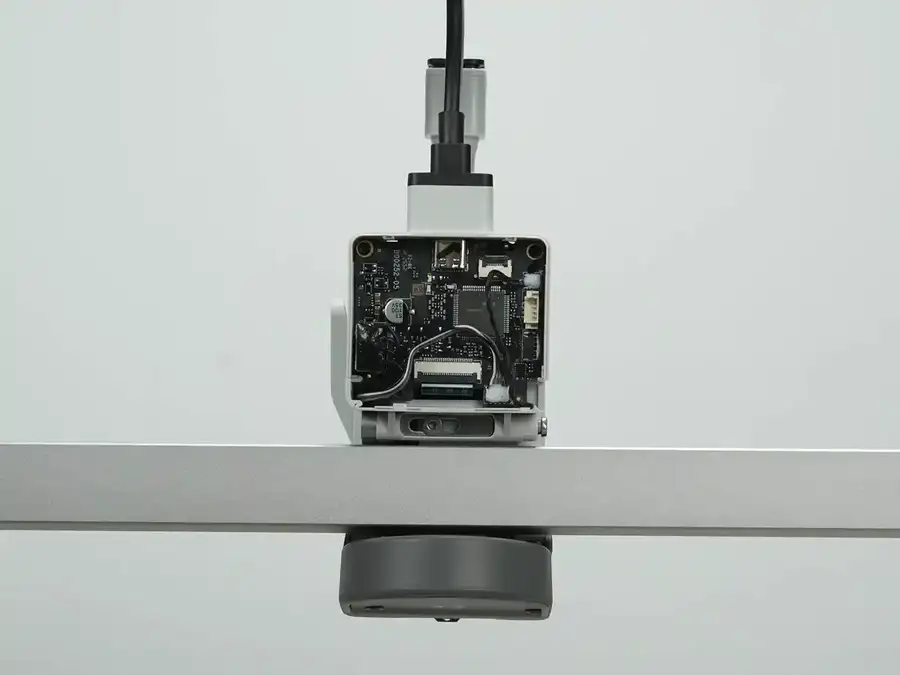

Hold om stikkets bund med hånden, og løft det lodret væk fra PCB-overfladen for at låse op og frakoble eddy-sensorens stik. Ved den første afmontering kan lim holde stikket fast, så det ikke løsner sig. Du kan bruge en pincet eller lignende værktøj til at hjælpe med at løfte stikket.

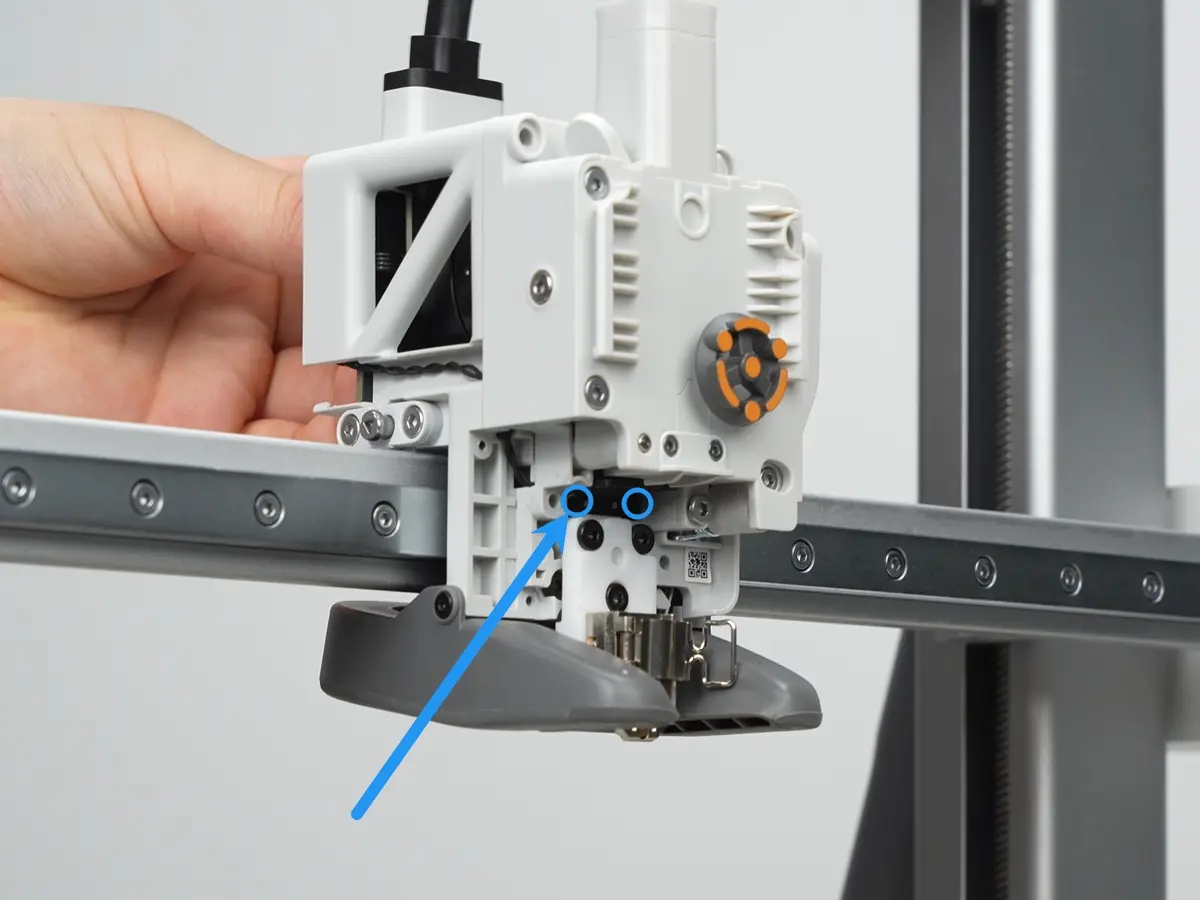

Brug en H1.5 unbrako-skruetrækker til at skrue de to viste skruer ud og fjern eddy-sensoren.

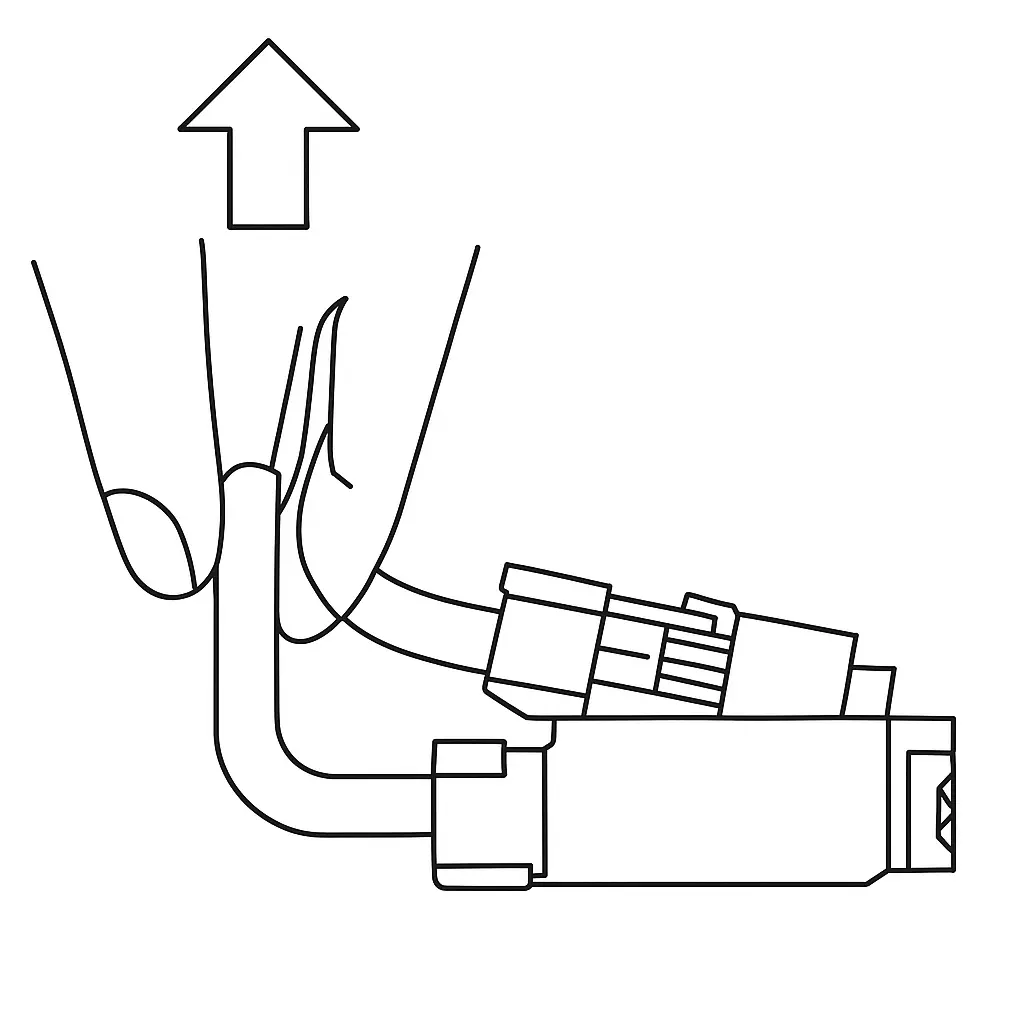

Stikkene til køleblæseren til hotend, partikøleblæseren og eddy-sensoren på TH-boardet har et lille stikdesign. Når du frakobler, så hold om stikkets bund med hånden og løft lodret væk fra PCB'et for at låse stikket op. Brug ikke kraft vandret, så du undgår at beskadige stikket.

Monter den nye eddy-sensor

Trin 1. Monter eddy-sensoren

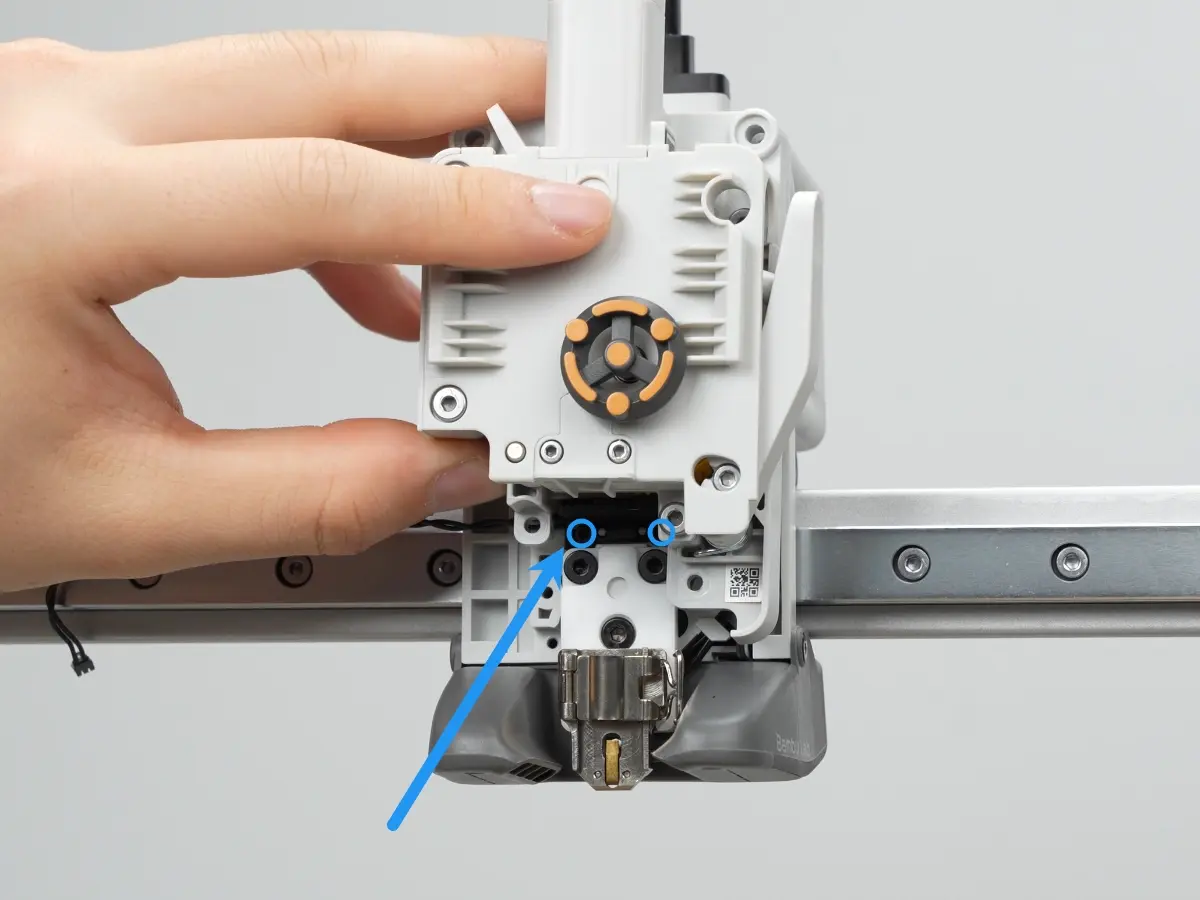

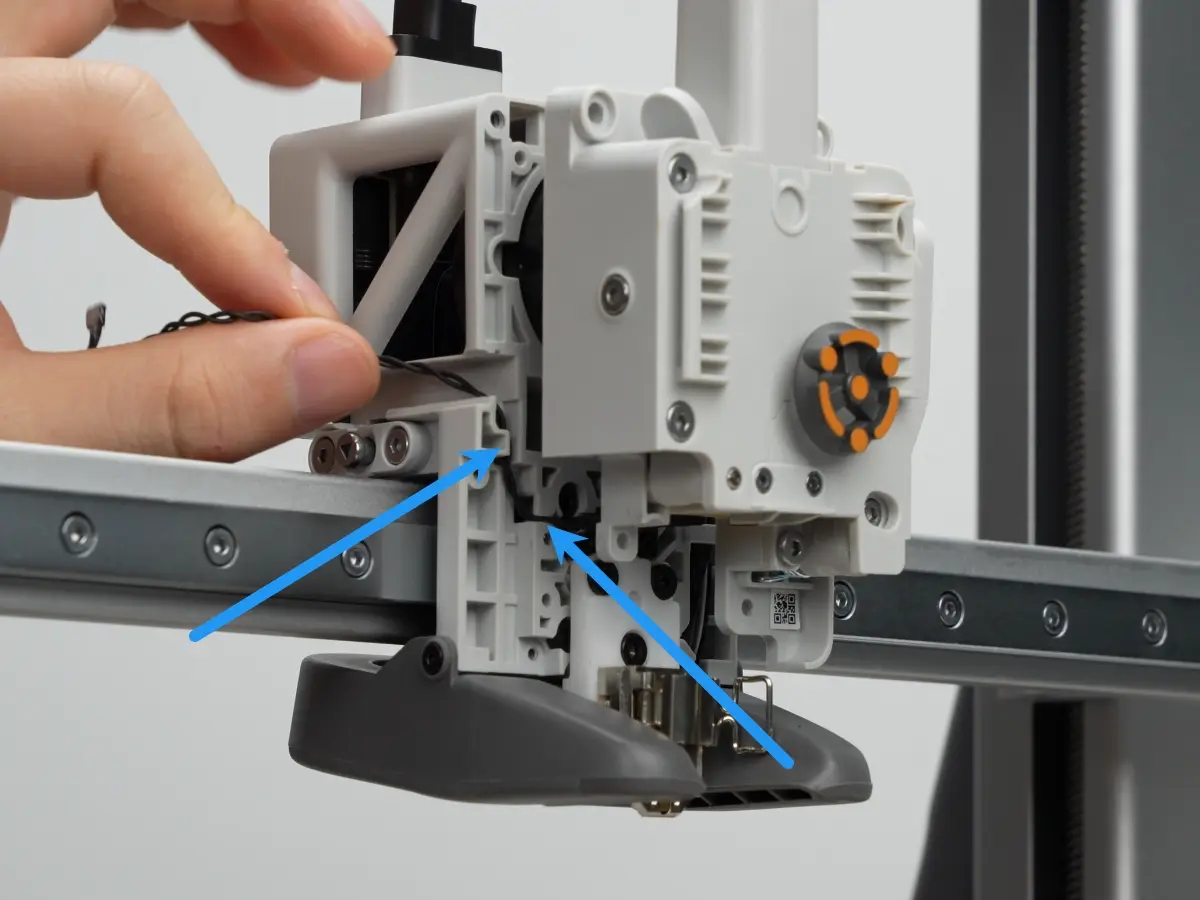

Ret eddy-sensoren ind efter styrepinden på toolhead-beslaget, brug en H1.5 skruetrækker til at spænde de to skruer, og fastgør spolekablerne langs kabelkanalen.

Trin 2. Monter køleblæseren til hotend

Se udskiftningsguiden til køleblæseren til hotend på A2L for at montere køleblæseren til hotend og de øvrige komponenter igen.

Bekræft at det virker

✅ Tænd printeren og udfør homing. Hvis der ikke opstår HMS-fejl, er udskiftningen lykkedes.

Kalibrer 3D-printeren efter denne operation. Derudover anbefales det kraftigt at rengøre den teksturerede PEI-plade før print, da byggepladen kan være blevet forurenet under udskiftningen af køleblæseren til hotend og eddy-spolen.
