Udskiftning af afbrydermodul til A2L

A2L afbrydermodul

🔎 Find A2L topdækslet til Y-aksen i Bambu Lab butikken.

Gældende printermodel

Bambu Lab A2L

Hvornår skal du udskifte?

• Afbrydermodulets indikatorlys lyser ikke
• Dårlig kontakt i afbrydermodulet
• Udskiftning anbefalet af Bambu Labs tekniske eftersalgssupport

Nødvendigt værktøj og materialer

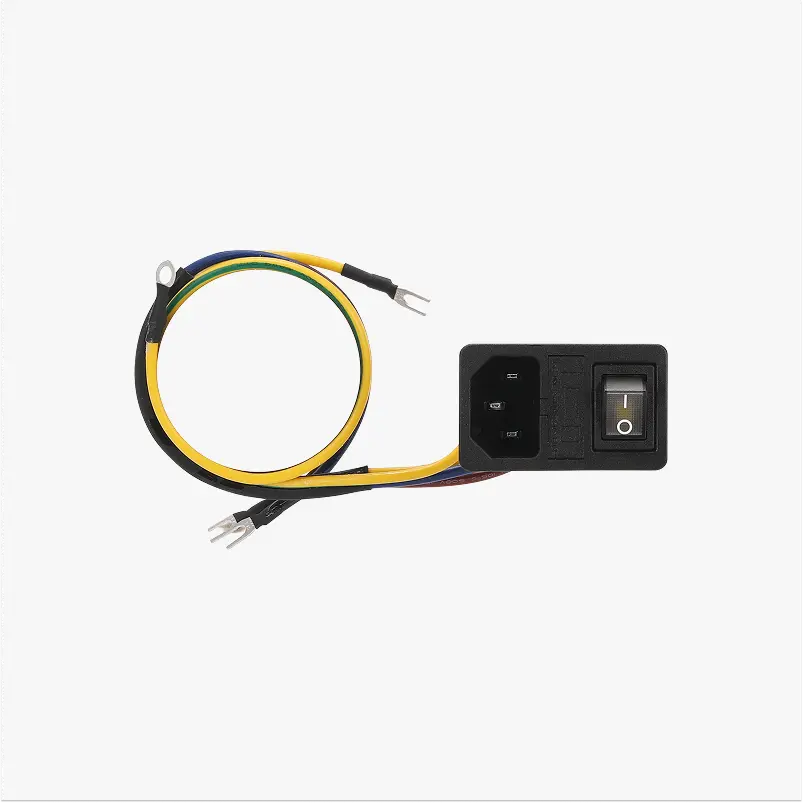

A2L afbrydermodul

• H2.0 unbrakoskruetrækker
• H1.5 unbrakonøgle
• Pincet (valgfri)

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende, at du slukker printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du arbejder med printeren tændt, kan det give kortslutning og medføre skader på elektronikken samt sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du blive nødt til at adskille dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende, at du slukker printeren og afbryder den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du er i tvivl om noget i denne guide, anbefaler vi, at du indsender en teknisk supportsag om dit problem, så hjælper vi dig hurtigst muligt.

Adskillelse

Trin 1. Fjern rammen

Følg guiden nedenfor for at adskille rammen og bundhuset: Udskiftning af printerramme til A2L

Trin 2. Fjern det forreste og bageste bunddæksel

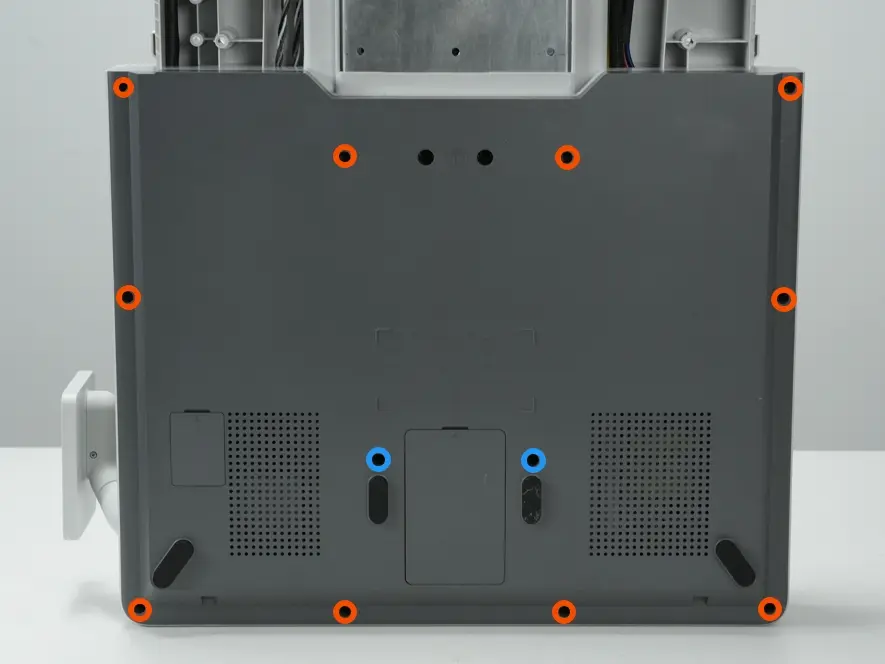

Brug en H2.0 unbrakoskruetrækker til at fjerne de 17 viste skruer. De to skruer markeret med blåt er forskellige fra de øvrige skruer; det anbefales at opbevare dem separat.

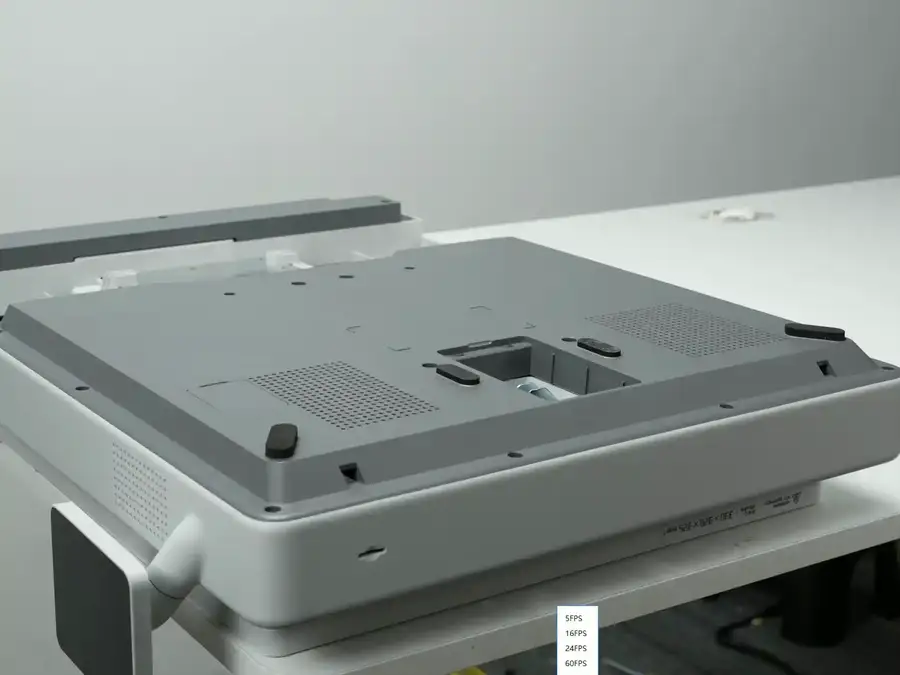

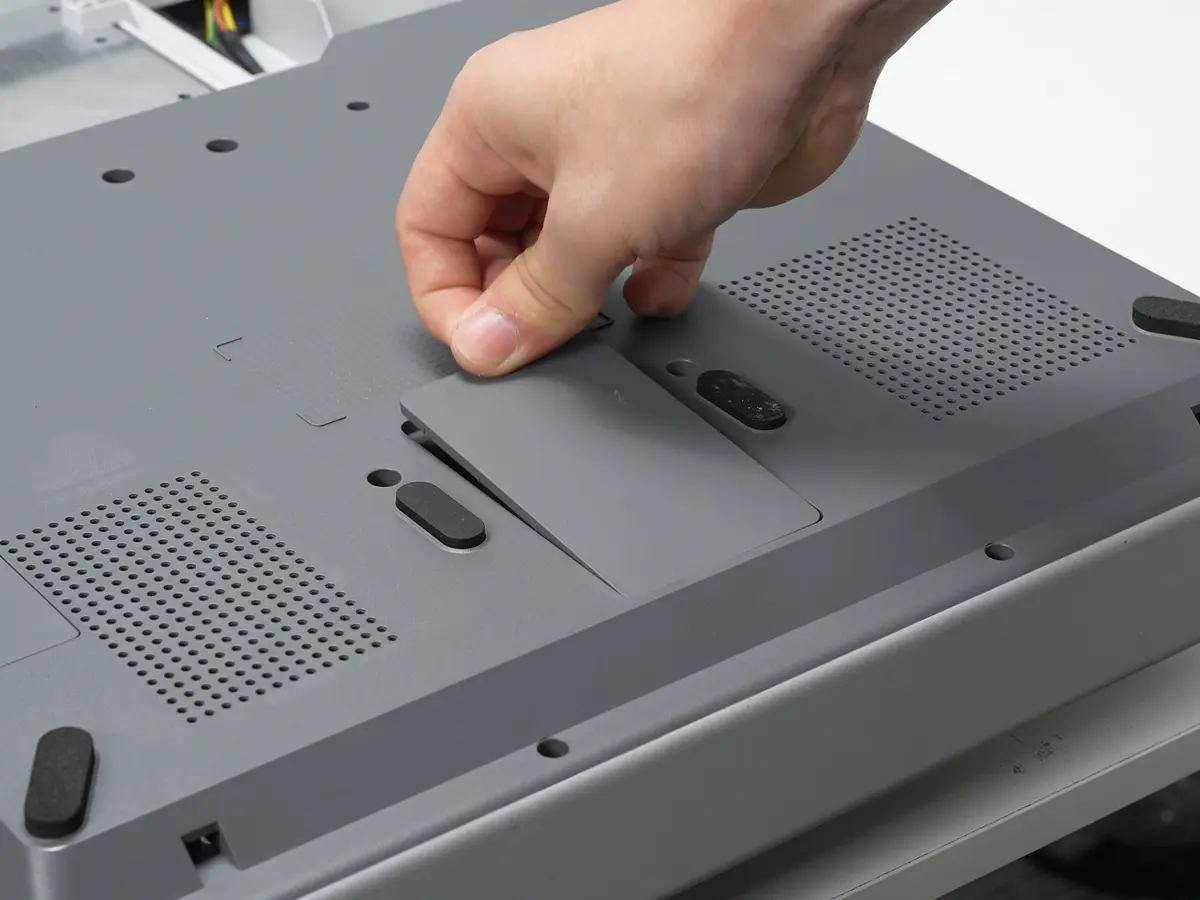

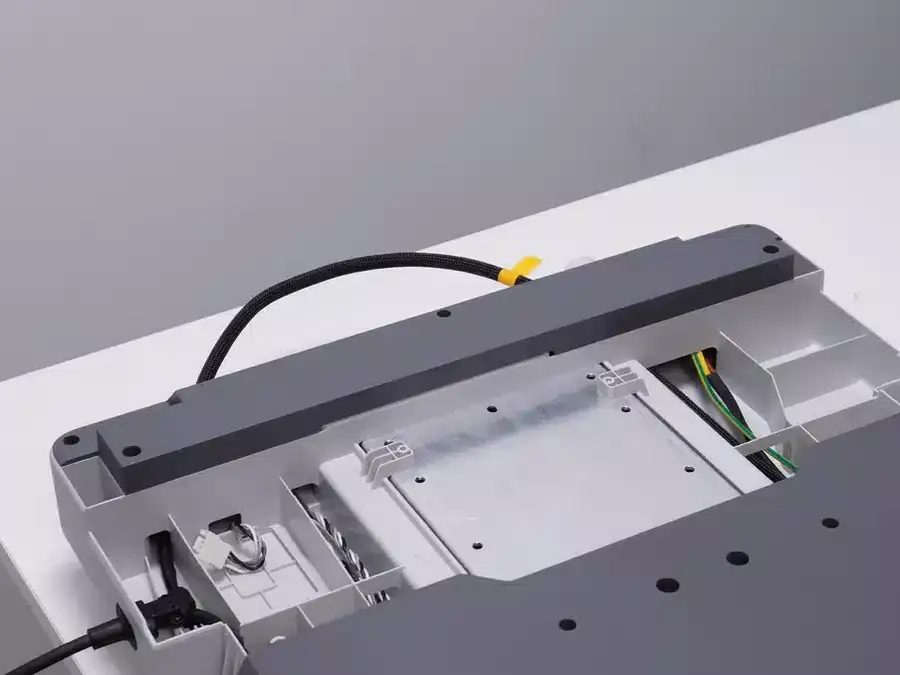

Fjern dækpladen til Y-akse-strammeren, det forreste bunddæksel og det bageste bunddæksel.

Trin 3. Fjern afbrydermodulet

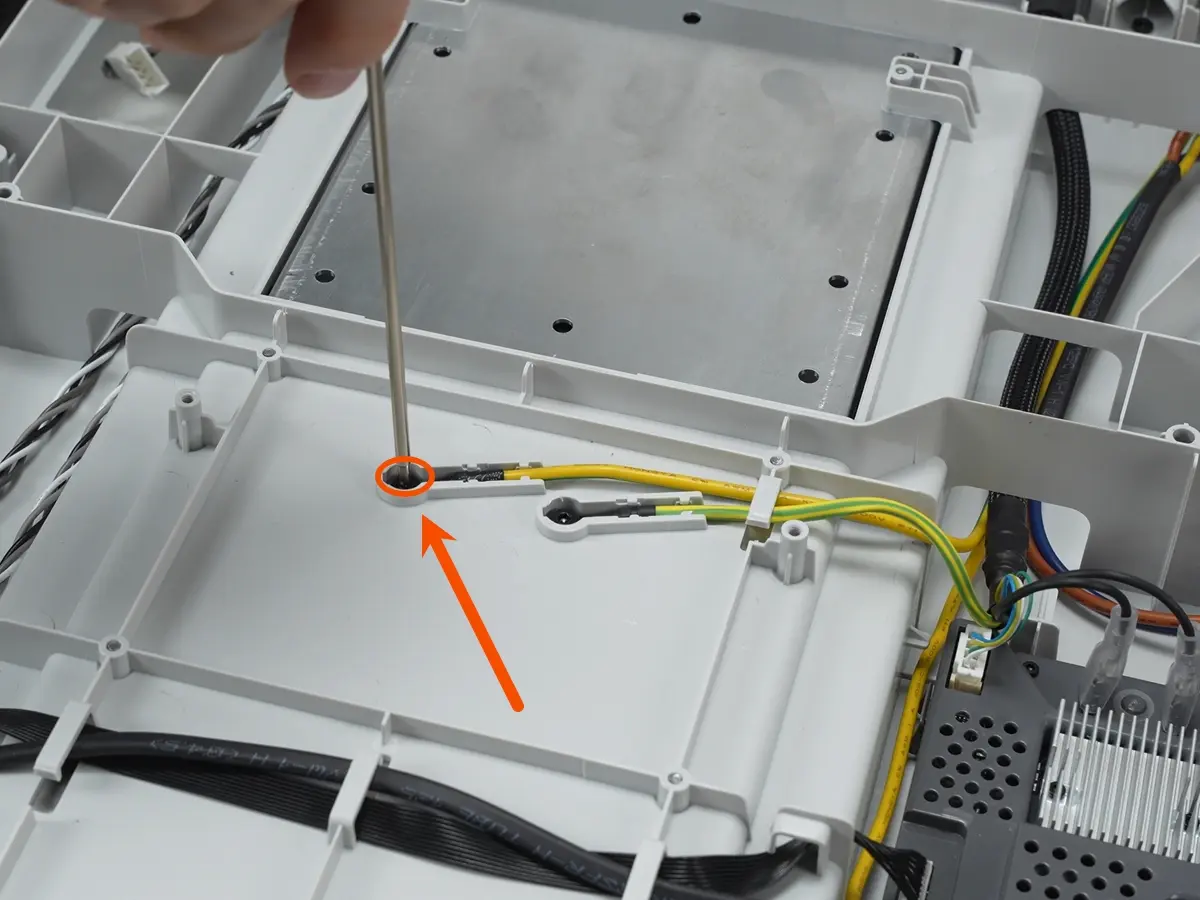

Som vist på figuren bruges en H2.0 nøgle til at skrue én skrue ud og fjerne jordledningen.

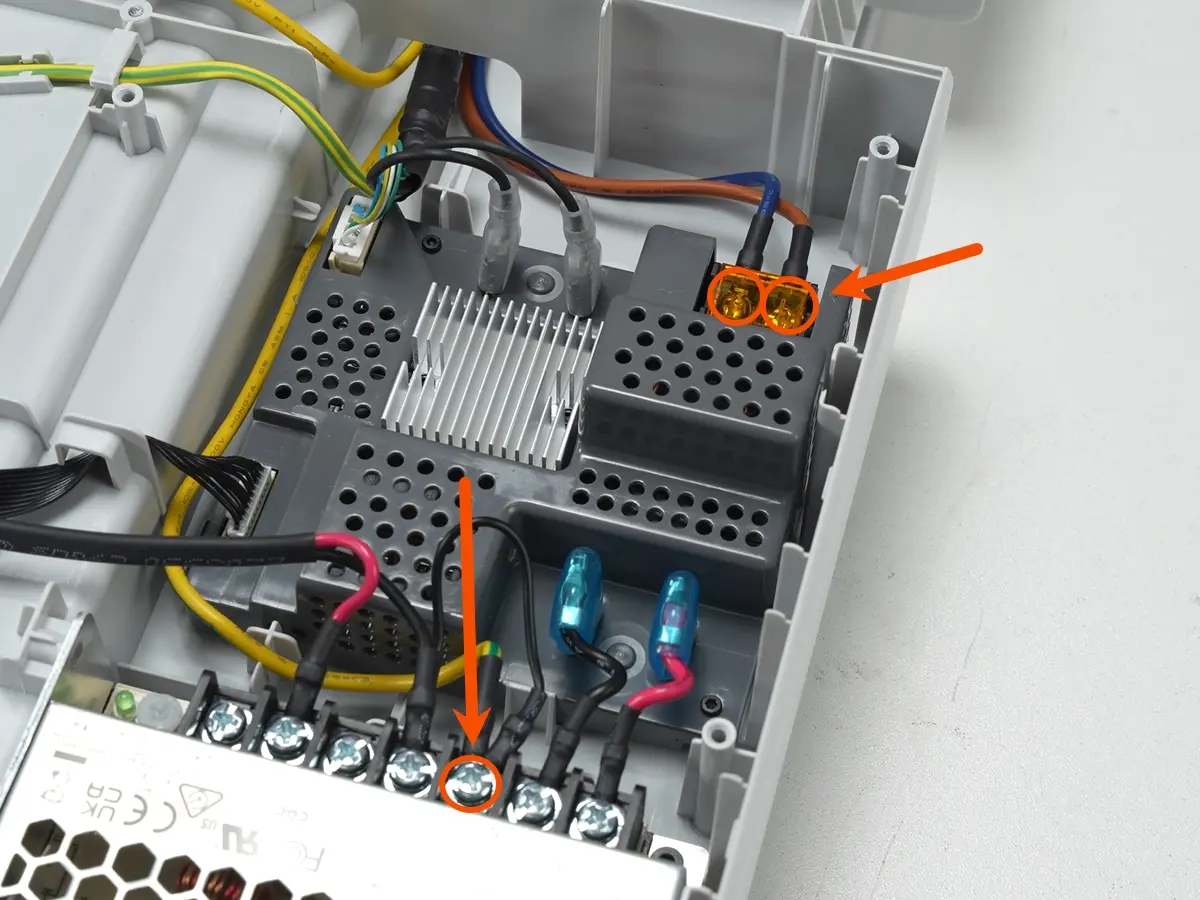

Som vist på figuren bruges en stjerneskruetrækker til at løsne (ikke skrue helt ud) de tre skruer, og derefter fjernes strømkablet og afbryderens jordledning.

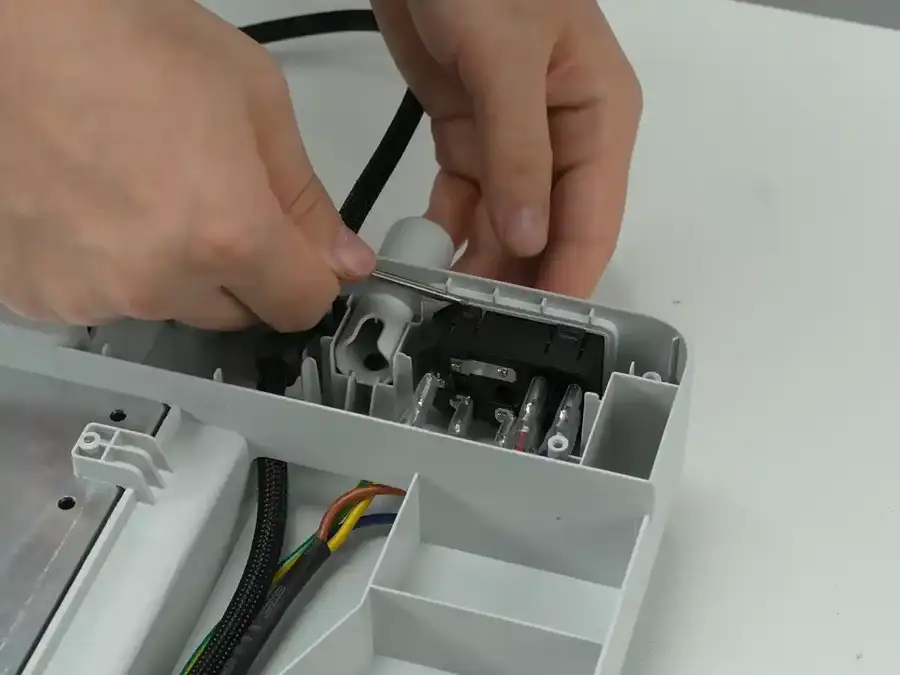

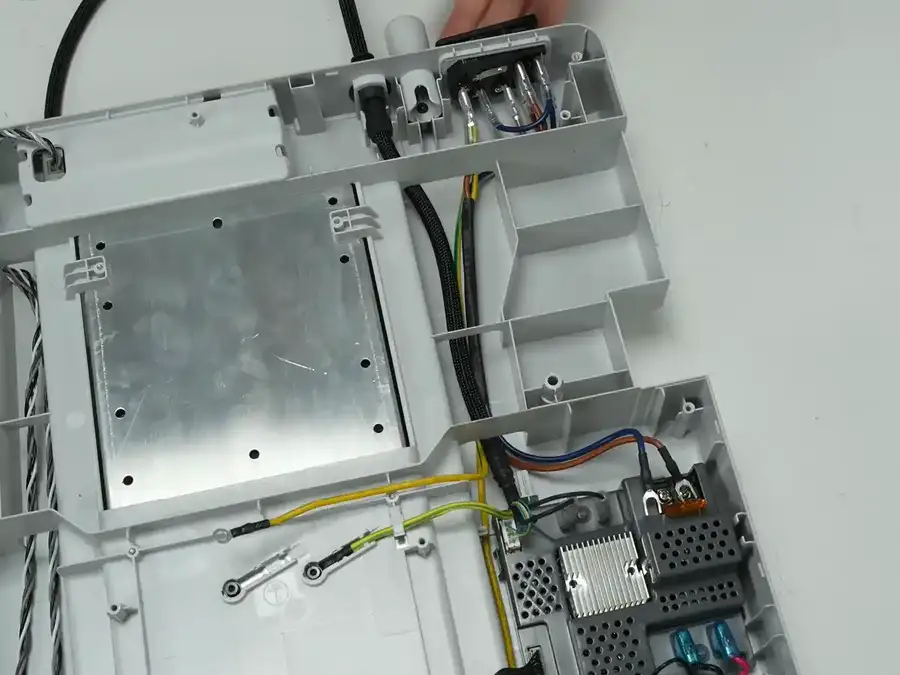

Afbrydermodulet har fire låsetappe. Som vist på figuren bruges en unbrakonøgle til at lirke afbrydermodulets låsetappe op og fjerne det.

Samling

Trin 1. Montér afbrydermodulet

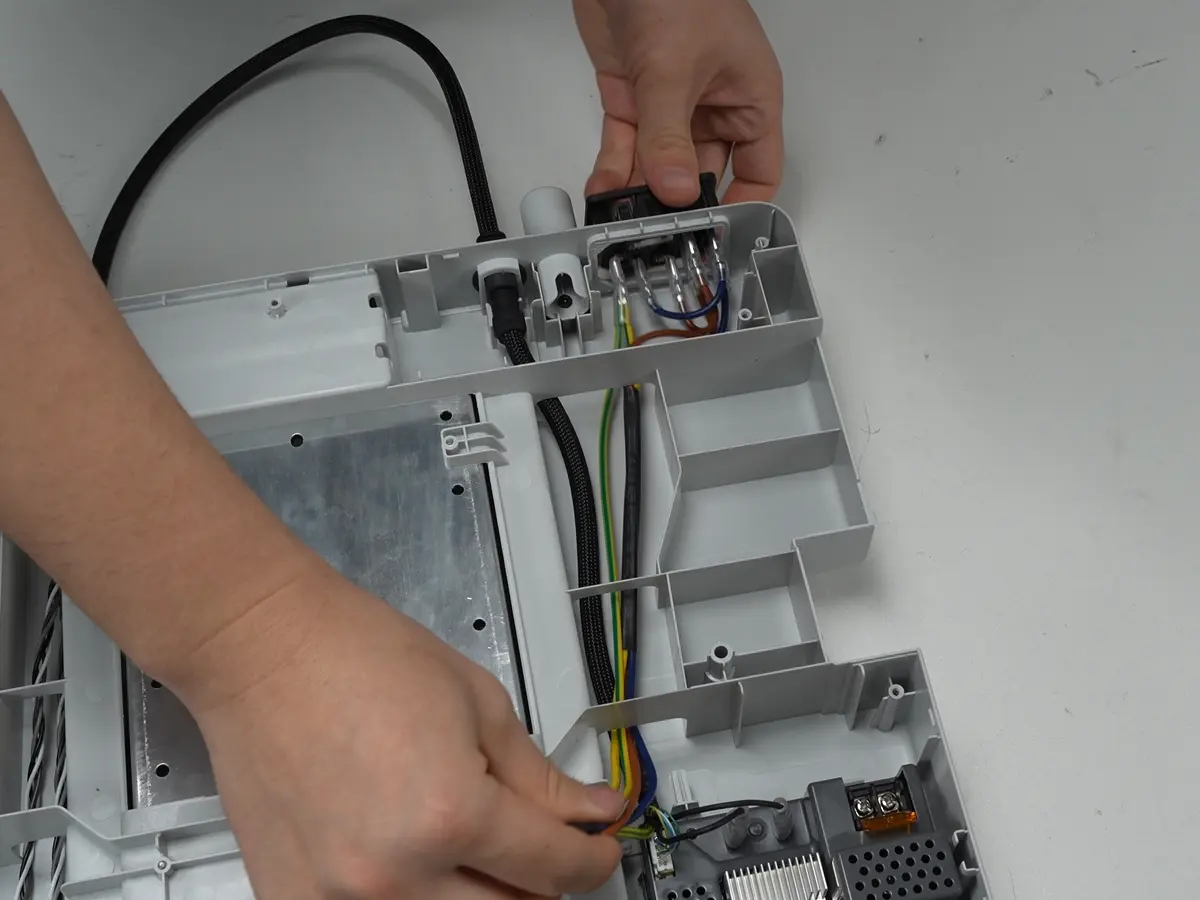

Før kablerne gennem bundhusets kabelspor, skub det nye afbrydermodul på plads, og sørg for, at låsetappene griber fat,

Som vist på figuren monteres jordledningen, og en H2.0 nøgle bruges til at spænde én skrue for at fastgøre den.

Som vist på figuren monteres AC-kortets strømkabel og strømforsyningens jordledning igen, og en stjerneskruetrækker bruges til at spænde de tilhørende tre skruer.

Forbindelsesledningernes position og farve skal stemme overens med diagrammet, ellers kan det føre til, at udstyret brænder sammen og udgøre en sikkerhedsrisiko.

Trin 2. Montér det forreste og bageste bunddæksel

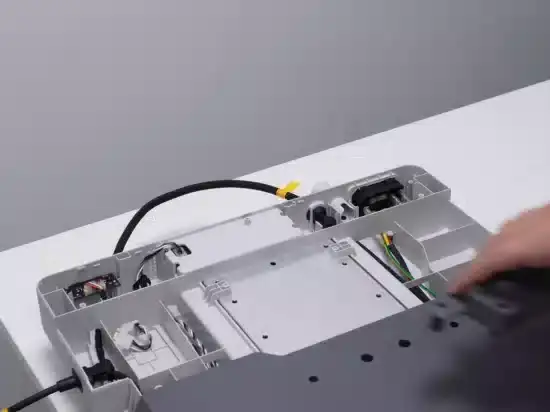

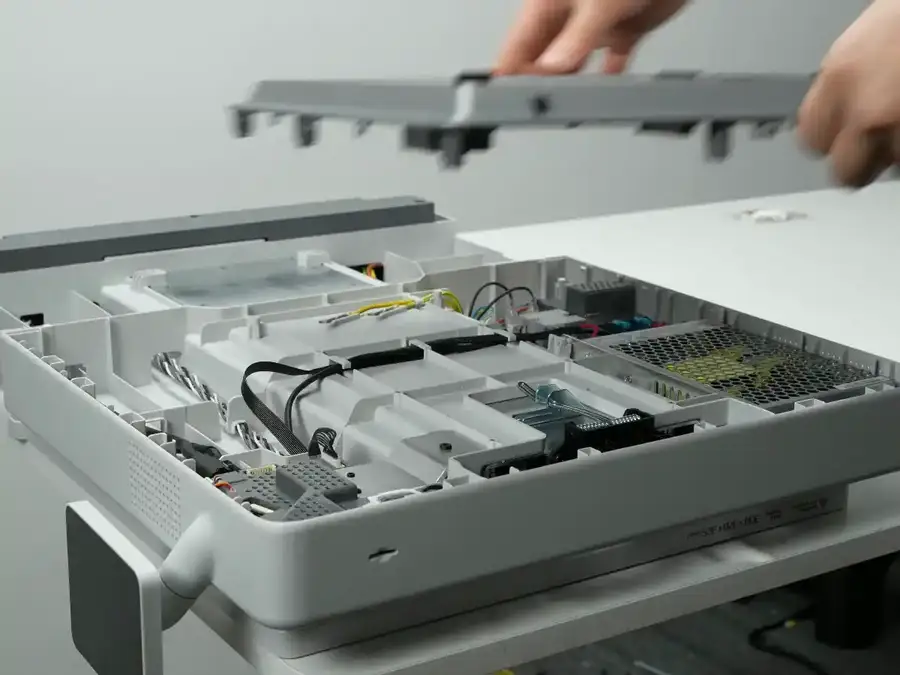

Som vist på figuren monteres det forreste og bageste bunddæksel igen, og der trykkes for at sikre, at låsetappene griber fat.

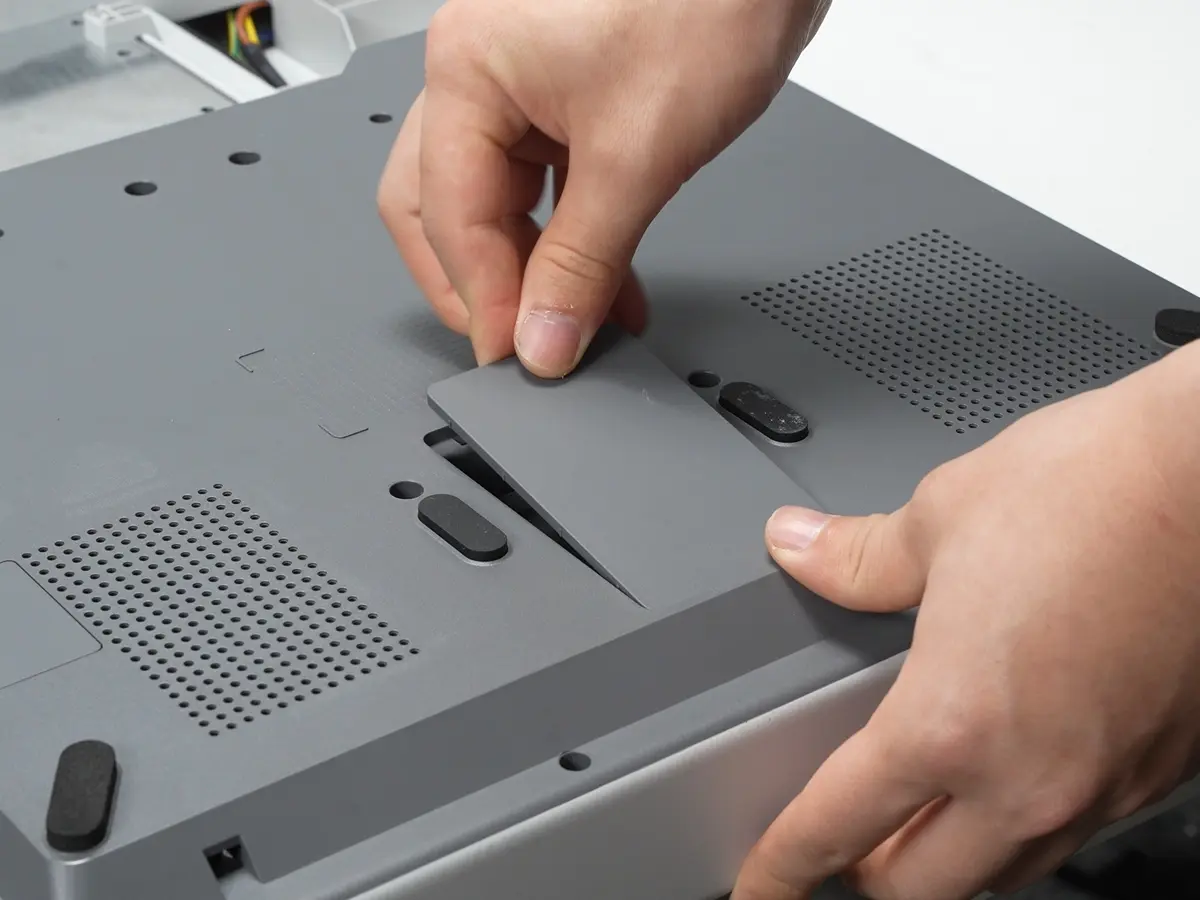

Sæt dækpladen til Y-akse-strammeren på igen.

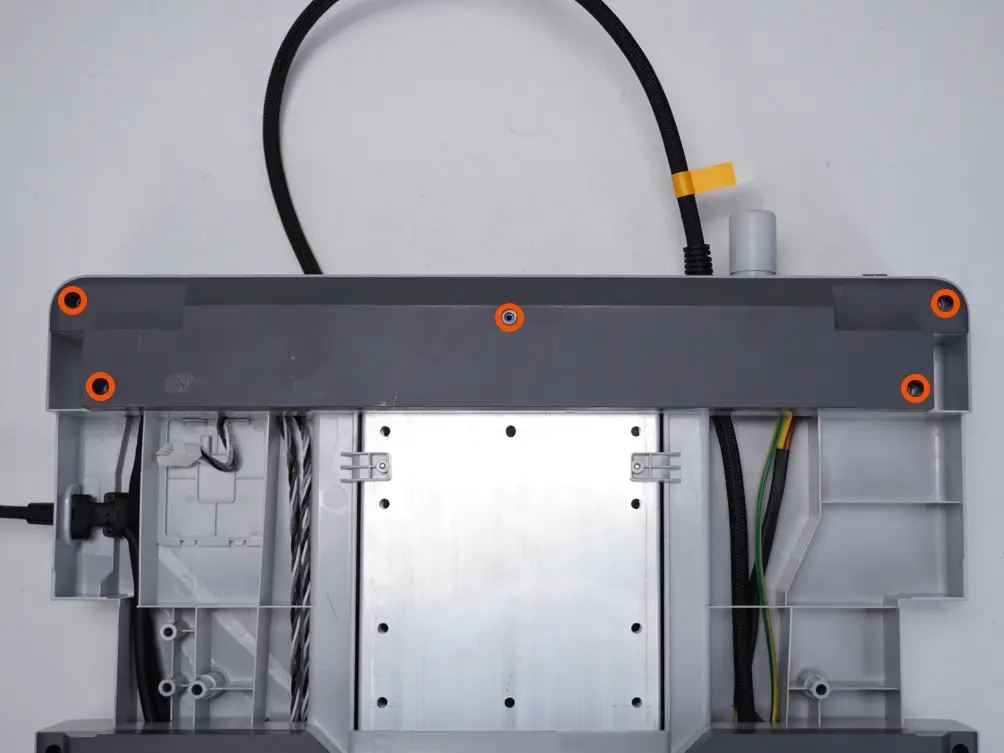

Brug en H2.0 unbrakoskruetrækker til at spænde de 17 viste skruer. Skruerne ved de blåmarkerede positioner er forskellige fra de øvrige skruer; vær opmærksom på forskellene.

Trin 3. Montér rammen

Følg afsnittet nedenfor om genmontering af rammen: Udskiftning af printerramme til A2L

Kontrollér resultatet

✅ Tænd for printerens strøm; hvis afbryderens indikatorlys tænder normalt, og enheden starter op, er monteringen korrekt.
