Udskiftning af hotendets køleblæser til A2L

Hotendets køleblæser

🔎 Find A2L hotend-køleblæseren i Bambu Lab-butikken.

Hvornår skal den udskiftes

• Hotendets køleblæser larmer
• Hotendets køleblæser hakker under rotation
• Udskiftning anbefalet efter kontakt med Bambu Labs tekniske support

Nødvendigt værktøj og materialer

• A2L hotend-køleblæser
• H2.0 unbrako-skruetrækker
• H1.5 unbrakonøgle
• Pincet

Udskiftning af hotendets køleblæser tager cirka 20 minutter.

Videoguide

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og ledninger i toolhead. Hvis du arbejder med printeren tændt, kan det give kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du få brug for at skille dele ad, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og koble den fra strømmen, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer i forbindelse med denne guide, anbefaler vi, at du opretter en teknisk ticket vedrørende dit problem, så hjælper vi dig hurtigst muligt.

Afmontér den gamle hotend-køleblæser

Trin 1. Fjern toolheadets frontdæksel

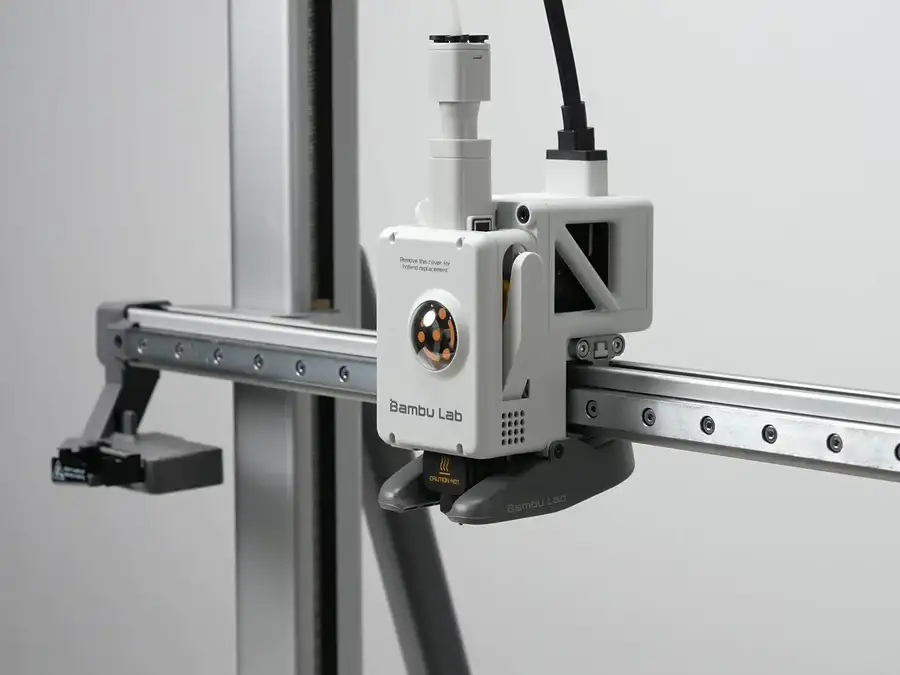

Hold på den nederste del af toolheadets frontdæksel uden at røre området ved hotendets køleblæser, og løft opad for at fjerne frontdækslet.

Trin 2. Fjern hotend

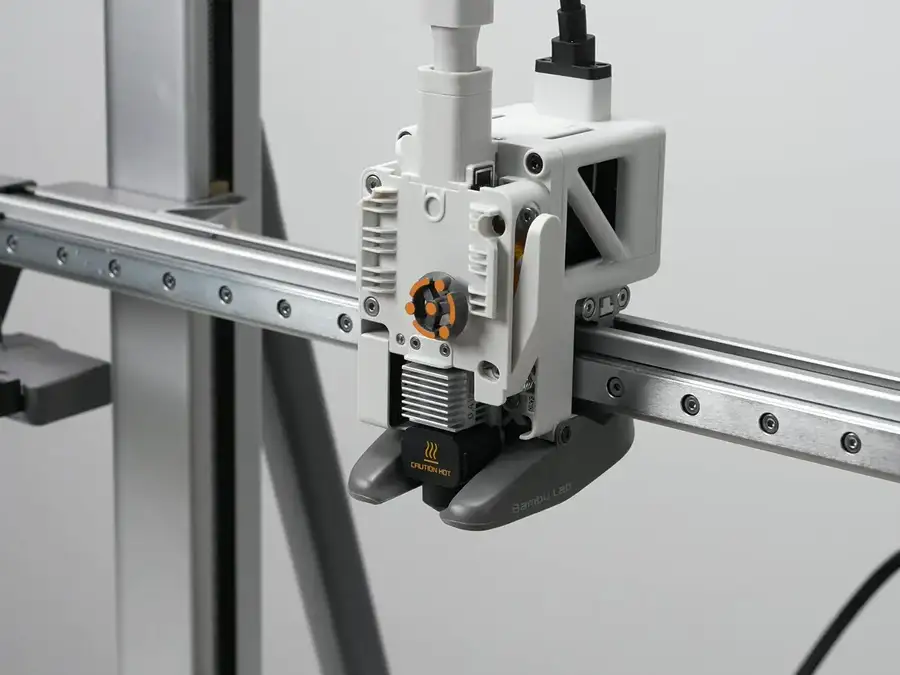

Hold fast i begge sider af silikonesokken med højtemperaturmærkningen, og træk nedad og diagonalt fremad med kraft for at tage silikonesokken af.

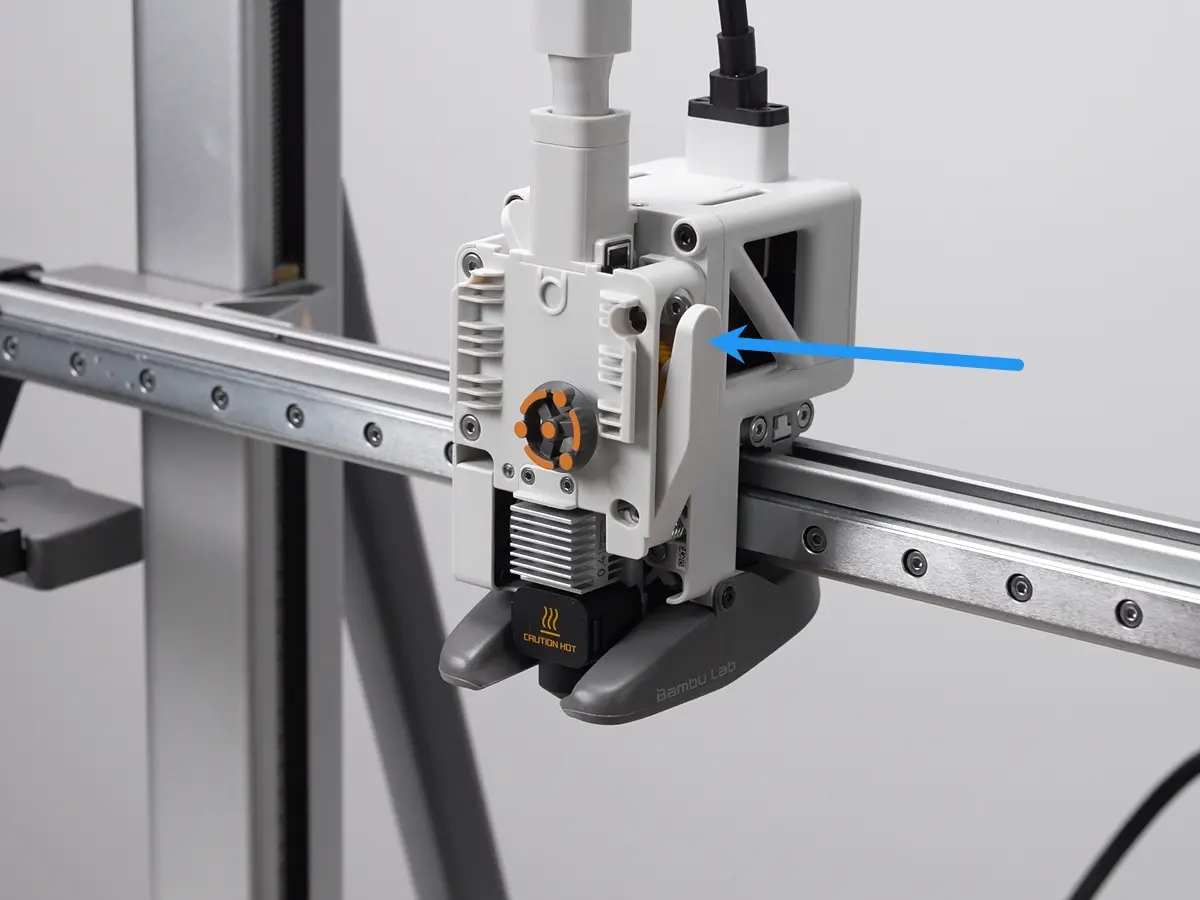

Sørg for, at hotend er kølet ned til stuetemperatur, og at filamentet er klippet over. Hvis filamentet ikke er klippet, trykker du på filamentklipperens greb i højre side for at klippe det.

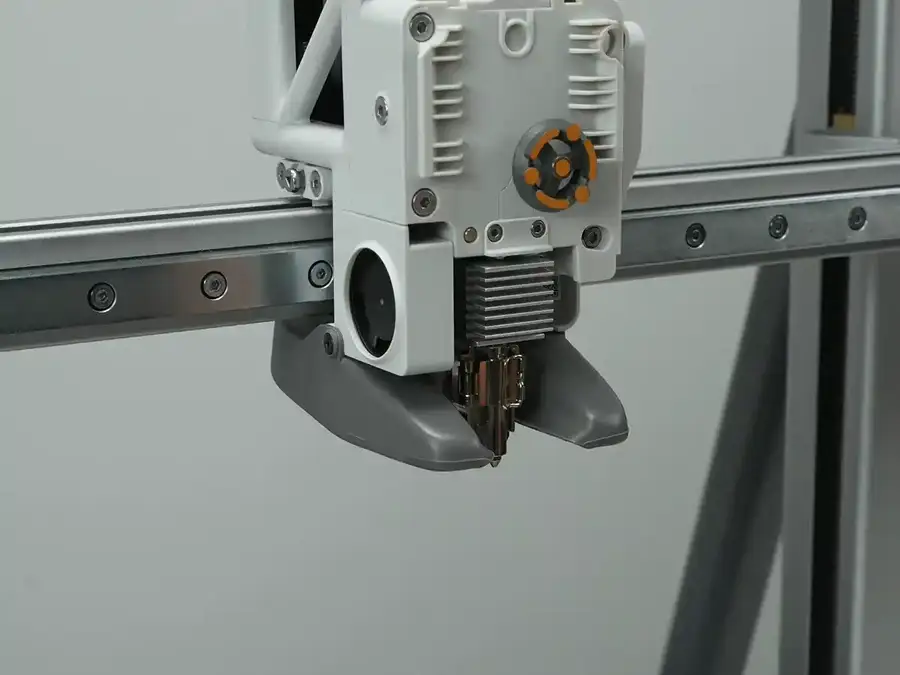

Lås hotendets låsetap op, hold fast i hotendets køleribbe på begge sider, og tag hotend af.

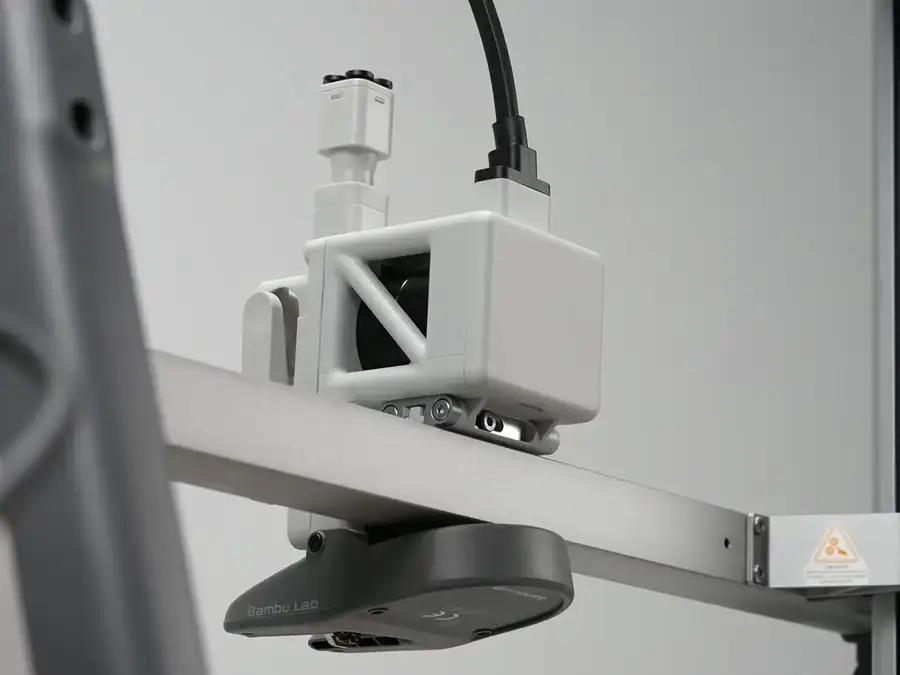

Trin 3. Fjern toolheadets bagkabinet

Brug hånden eller spidsen af en pincet til at hægte fat i rillen i bunden af toolheadets bagkabinet, og vip opad for at fjerne bagkabinettet.

Trin 4. Frakobl stikket til hotendets køleblæser

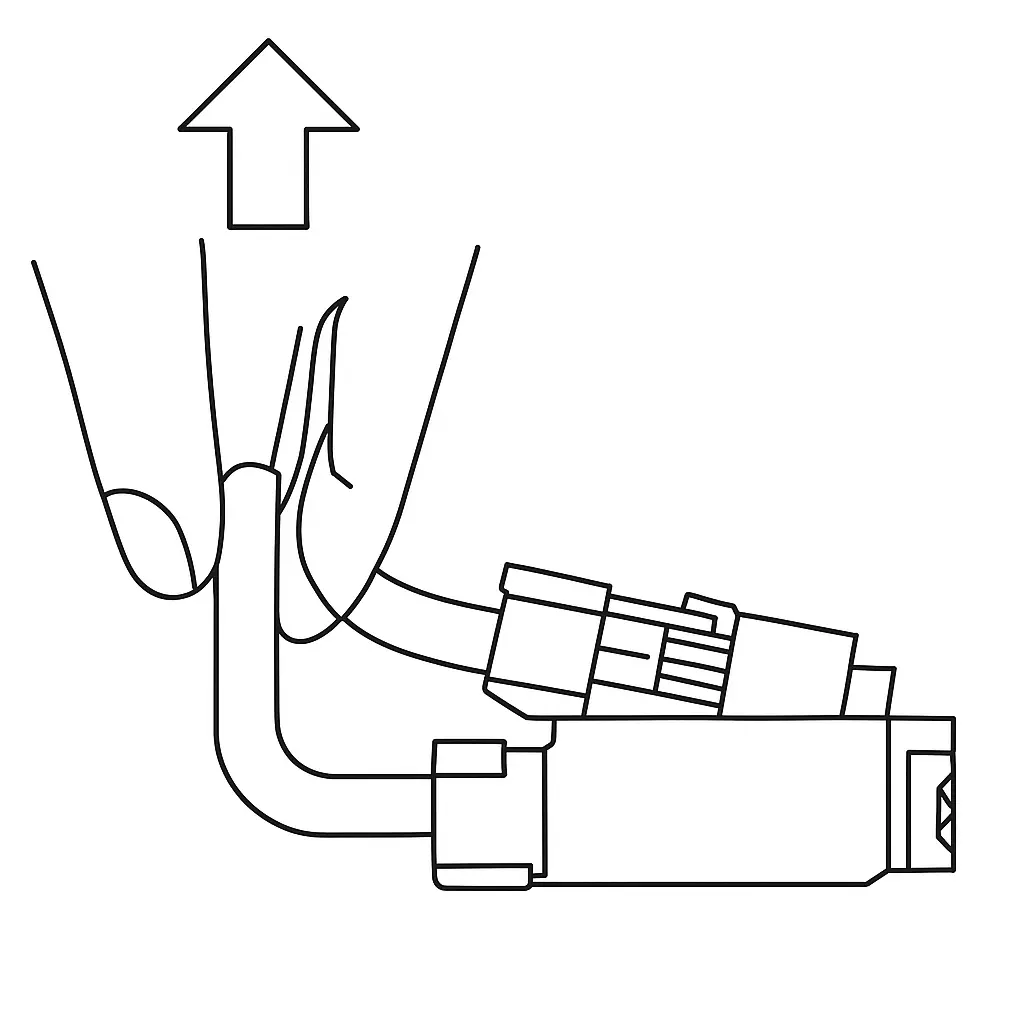

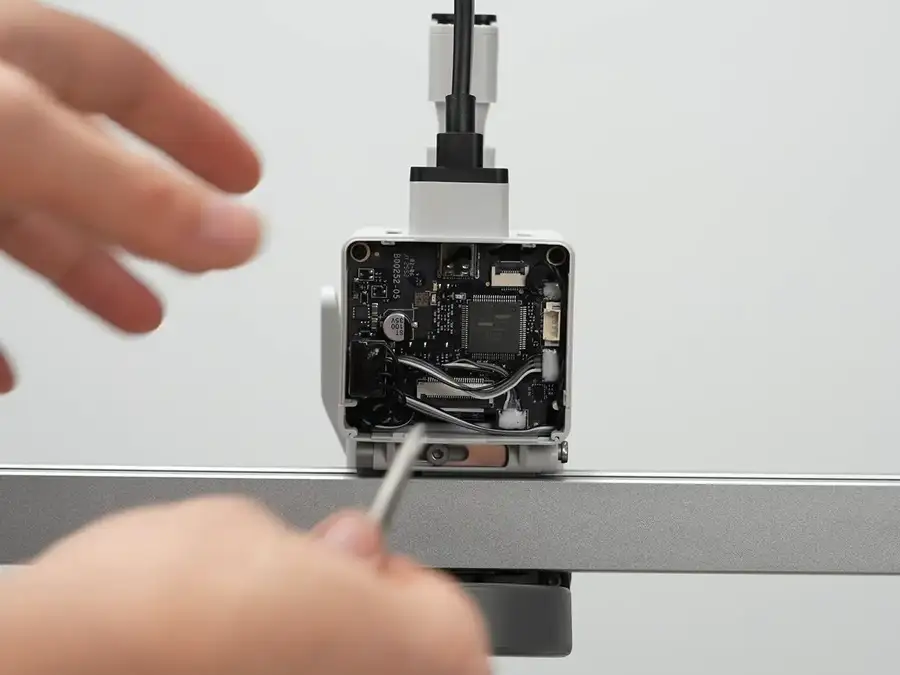

Hold fast i bunden af stikket med hånden, og løft det lige opad væk fra PCB-overfladen for at låse op og frakoble stikket til hotendets køleblæser. Ved første demontering kan lim holde stikket fast, så det ikke løsner sig. Du kan bruge en pincet eller lignende værktøj til at hjælpe med at løfte stikket.

ℹ️ Bemærk: For at fjerne stikket til hotendets køleblæser skal du løfte opad fra bunden af ledningerne. Træk ikke direkte i ledningerne.

Trin 5. Flyt extruderenheden

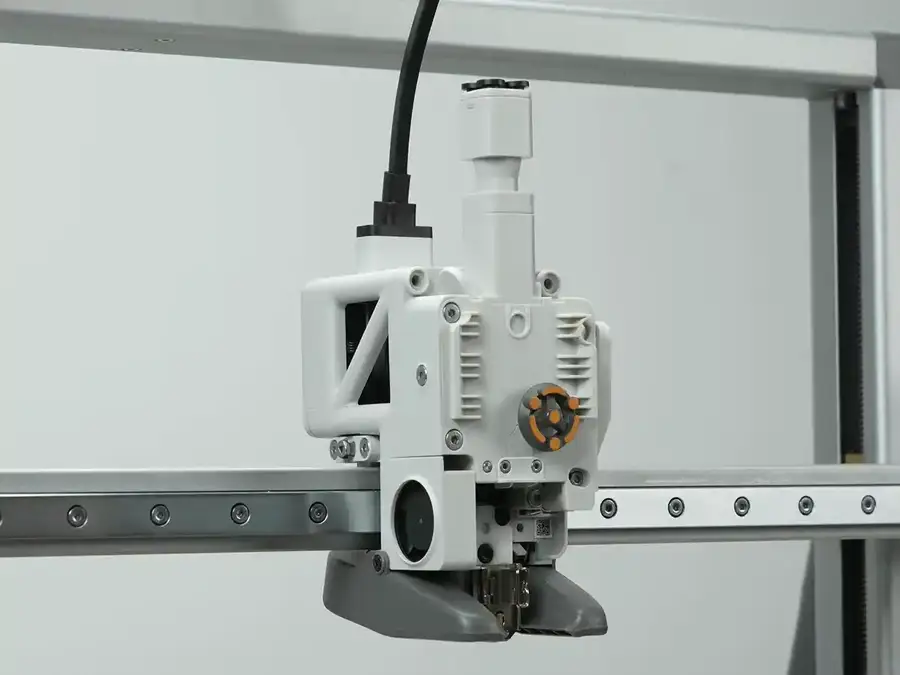

Brug en H2.0 unbrako-skruetrækker til at fjerne de fire viste skruer. Træk extruderen cirka 5-8 mm fremad for at skabe plads til at fjerne kablet til hotendets køleblæser.

ℹ️ Bemærk: Træk ikke hårdt i extruderen, så du undgår at beskadige kablerne bag den.

Trin 6. Fjern ledningsdækslet på toolheadets venstre side

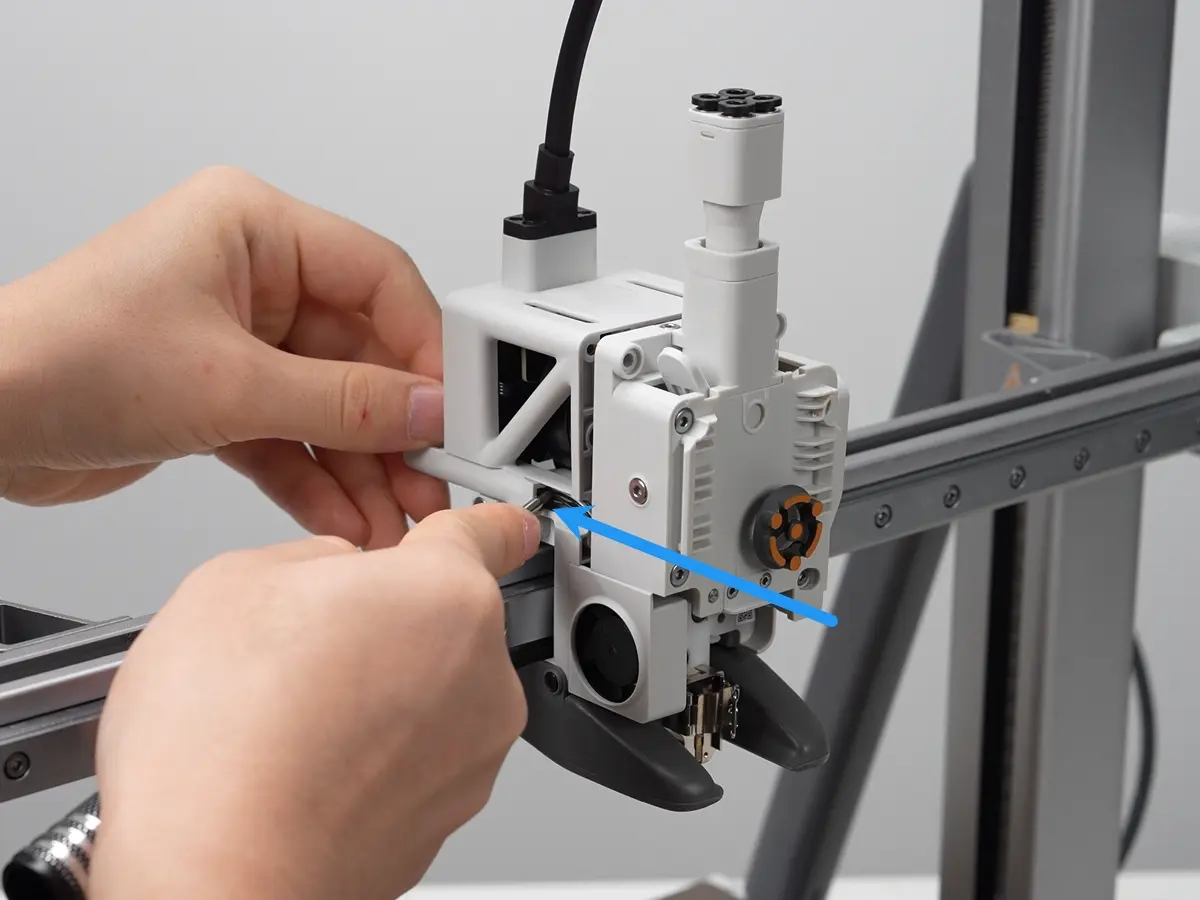

Skub ledningsdækslet på toolheadets venstre side bagud for at fjerne det.

Trin 7. Fjern hotendets køleblæser

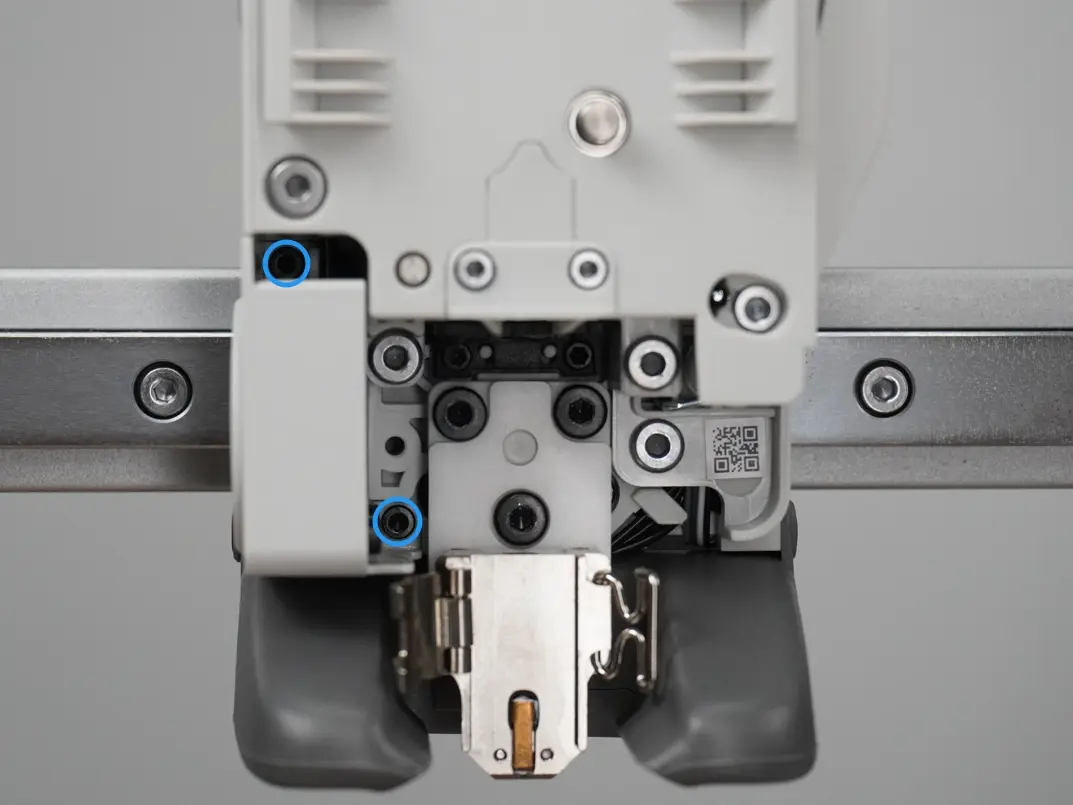

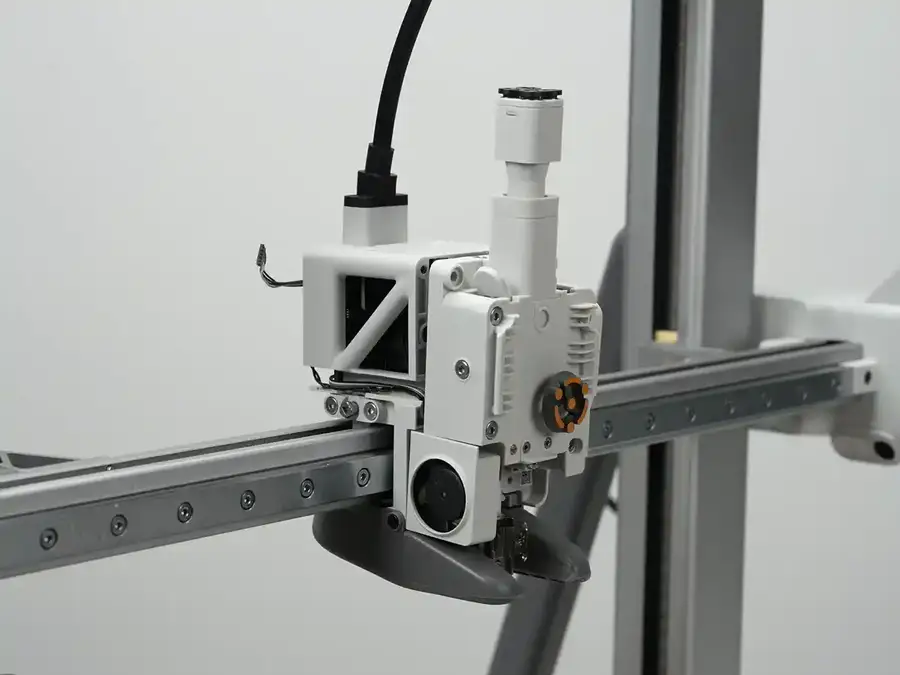

Brug en H1.5 unbrako-skruetrækker til at fjerne de to viste skruer, og tag hotendets køleblæser af.

Montér den nye hotend-køleblæser

Trin 1. Montér hotendets køleblæser

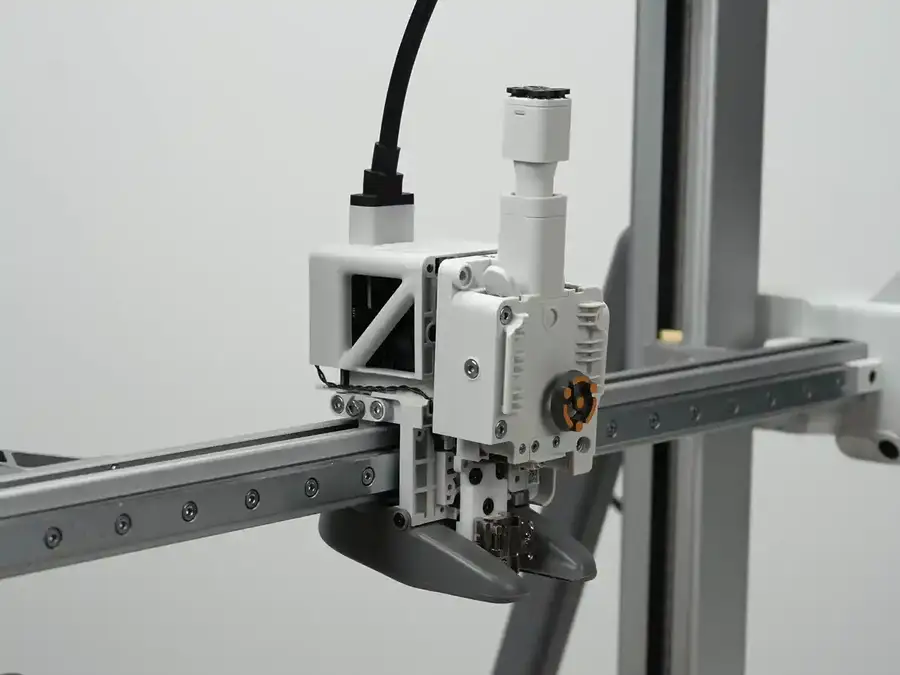

Før forsigtigt den nye blæsers kabel gennem den venstre ledningsrille, ret det ind efter skruehullerne, og spænd med de to skruer ved hjælp af en H1.5 unbrako-skruetrækker.

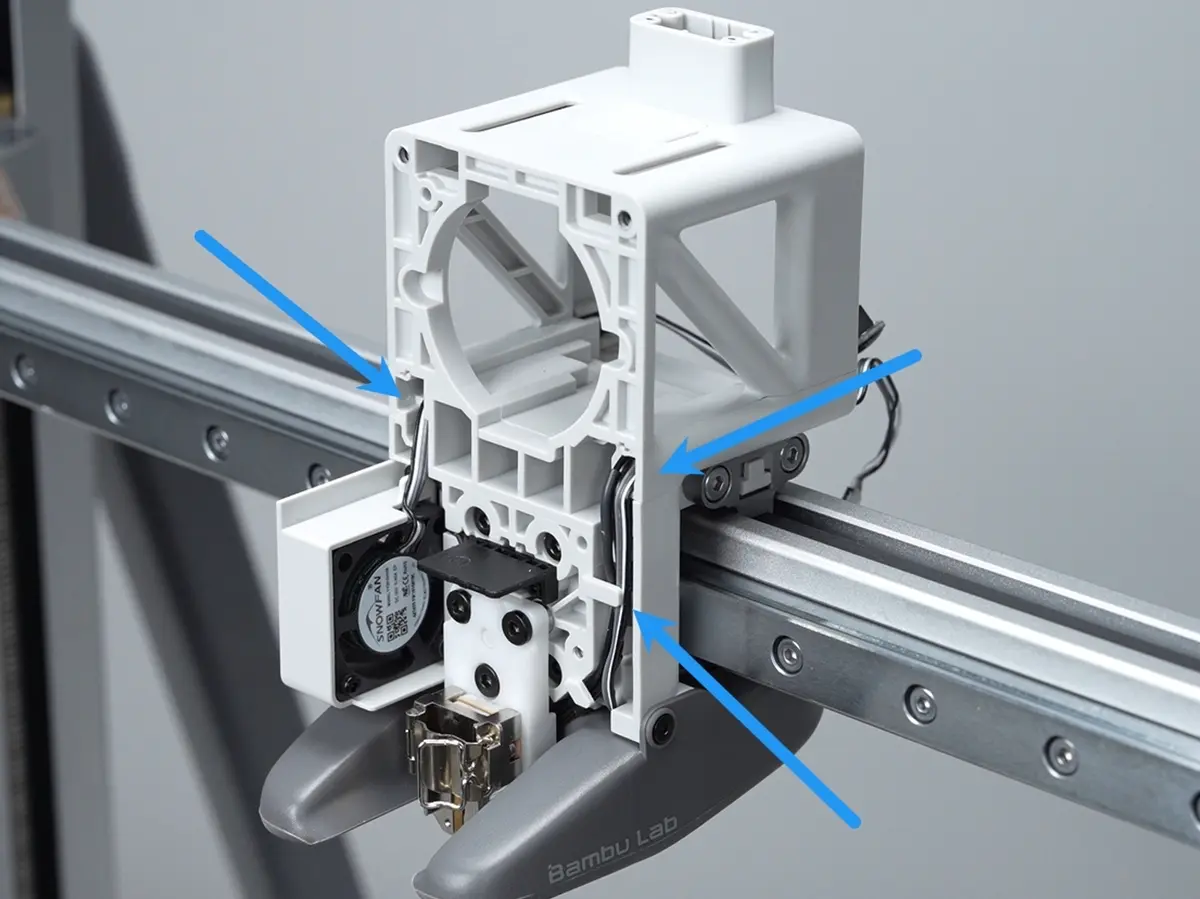

Trin 2. Montér extruderenheden

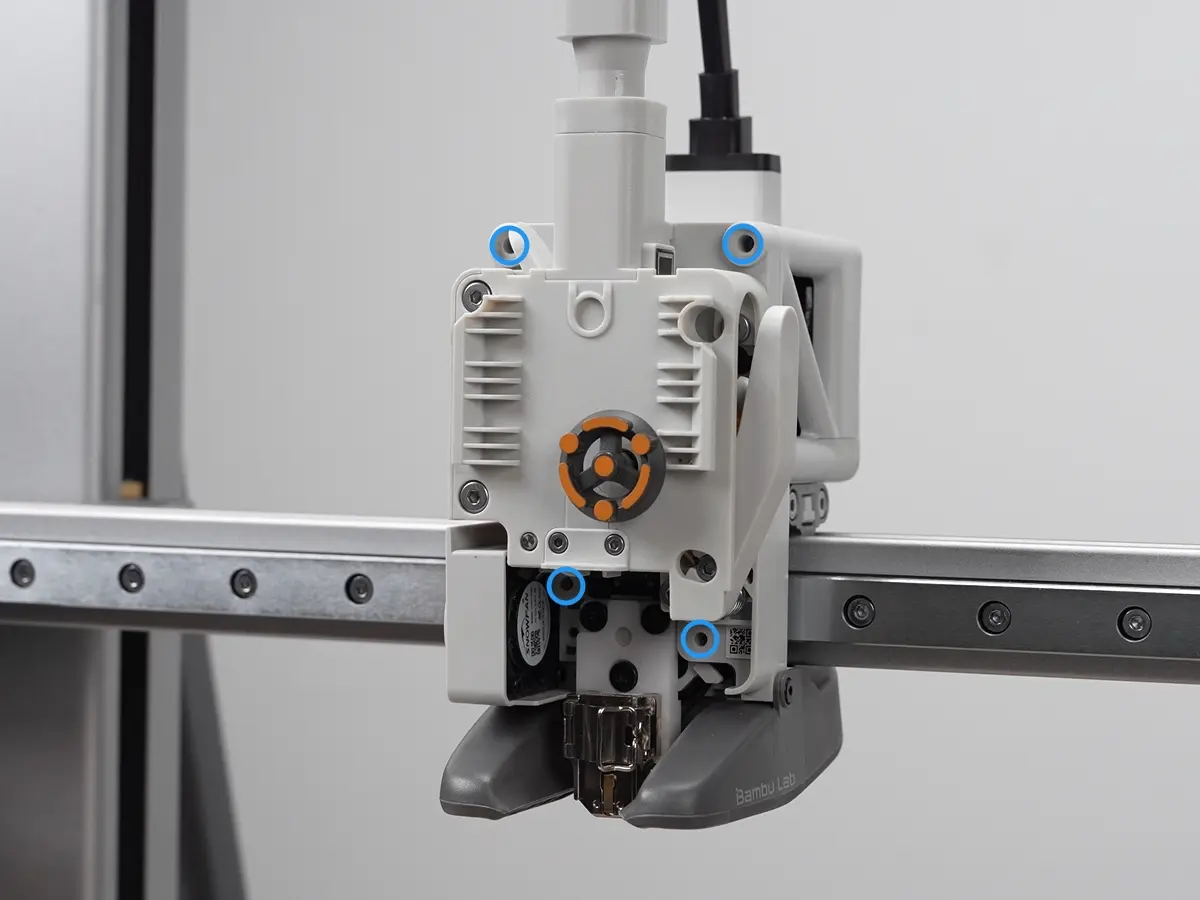

Sørg for, at begge kabler ligger korrekt i kabelrillen, skub extruderen tilbage i sin oprindelige position, og spænd de fire skruer med en H2.0 unbrako-skruetrækker for at fastgøre den.

ℹ️ Bemærk: Kontrollér før montering, at kablet til hotendets køleblæser og de øvrige kabler ligger korrekt i kabelrillen, så de ikke beskadiges, når extruderen sættes på plads igen.

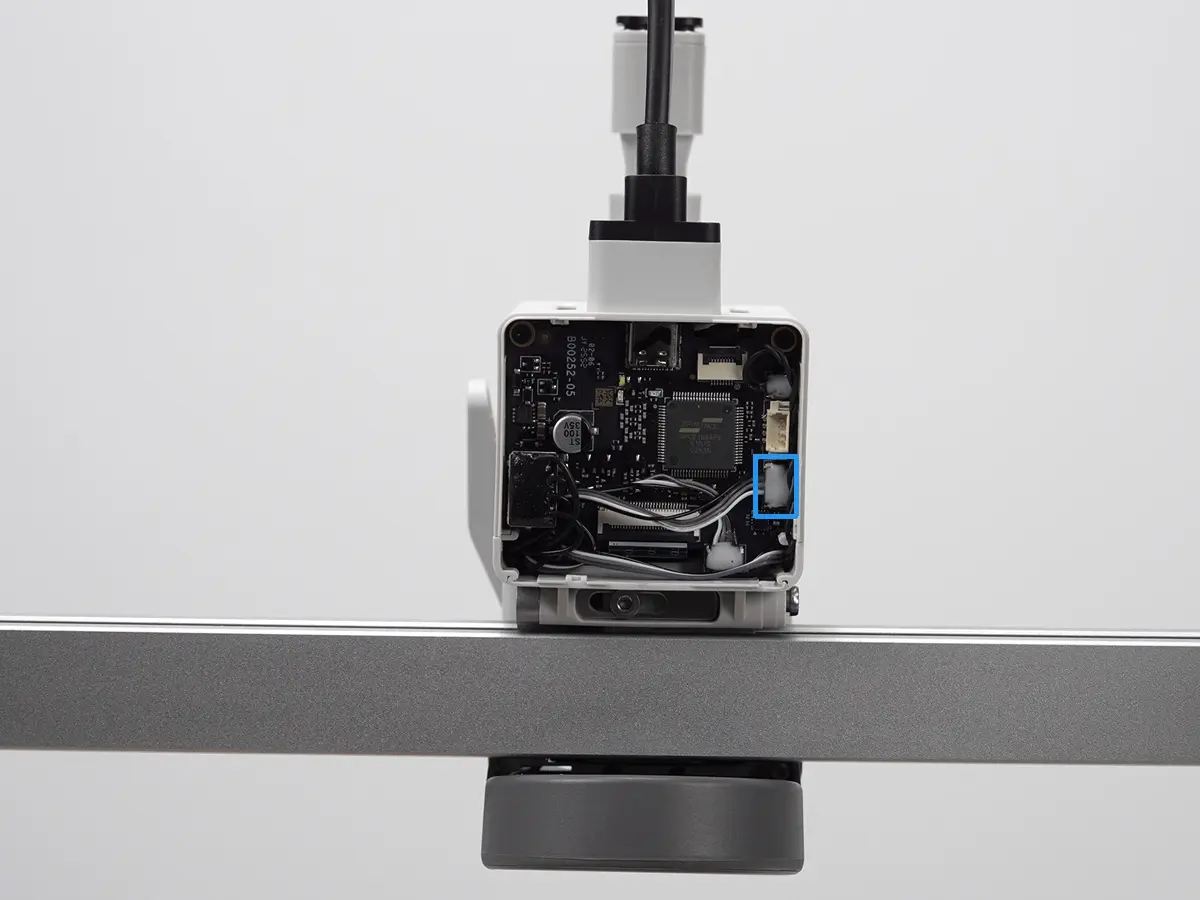

Trin 3. Tilslut kablet til hotendets køleblæser igen

Ret stikket til hotendets køleblæser ind efter soklen lodret, og tryk derefter stikket ned, så det låser på plads.

ℹ️ Bemærk: Stikkene er fra fabrikken belagt med lim, så der er ikke brug for ekstra lim ved genmontering.

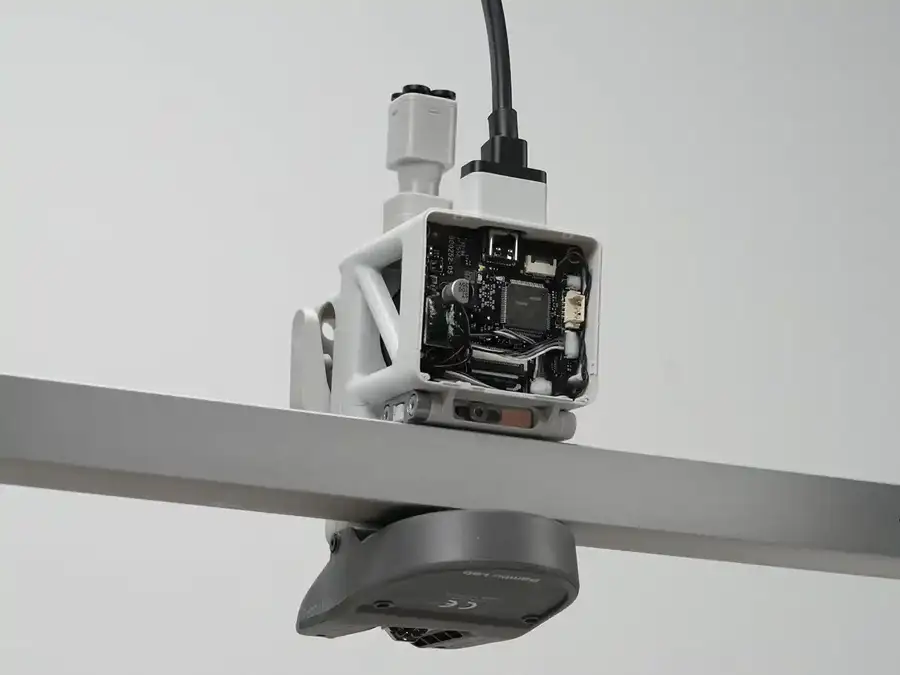

Trin 4. Montér toolheadets venstre sidedæksel og bagdæksel

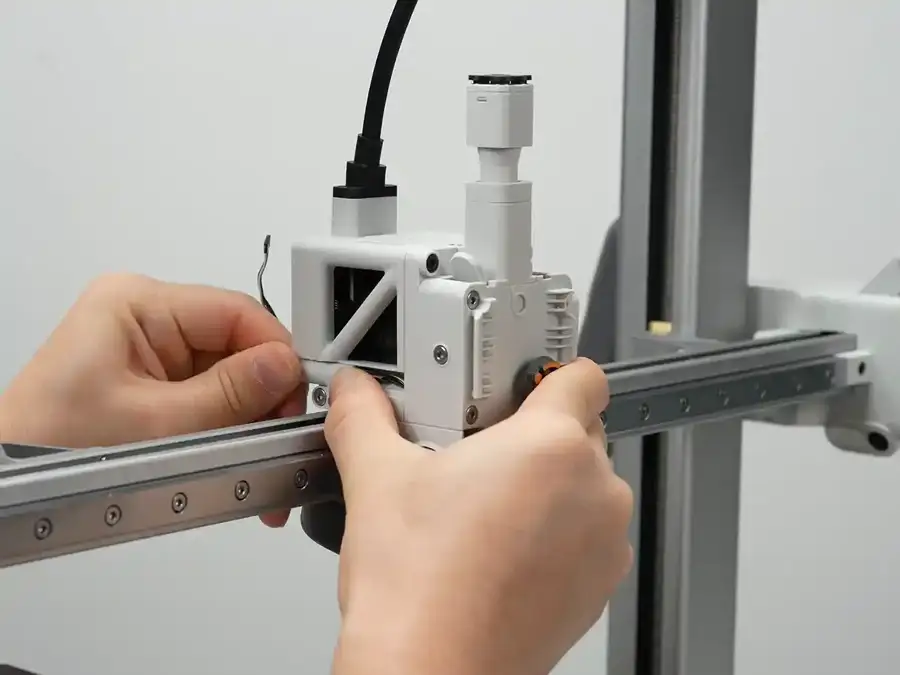

Ret venstre sidedæksel ind efter rillen, og skub det ind. Efter at have ordnet kablerne sætter du toolheadets bagdæksel på igen.

Trin 5. Montér hotend og silikonesok

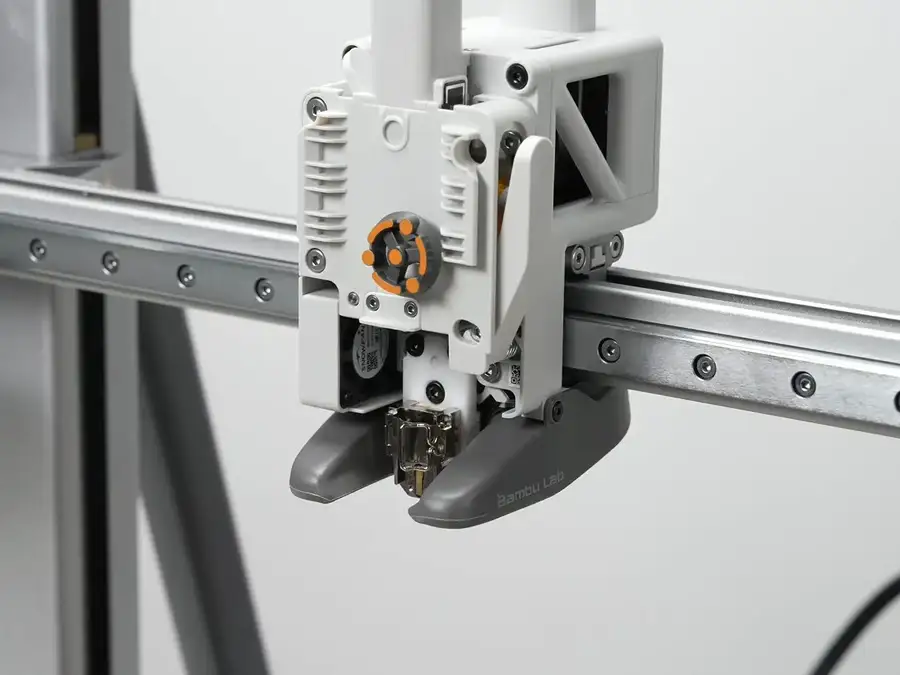

Sørg for, at hotendets låsetap er helt åben, og montér derefter hotend på hotendets varmeelement. Hvis hotend blev opvarmet i tidligere trin, kan det stadig være varmt. Tag forholdsregler for at undgå forbrændinger.

ℹ️ Bemærk: Rækkefølgen for at låse hotendets låsetap skal følge demonstrationen præcist.

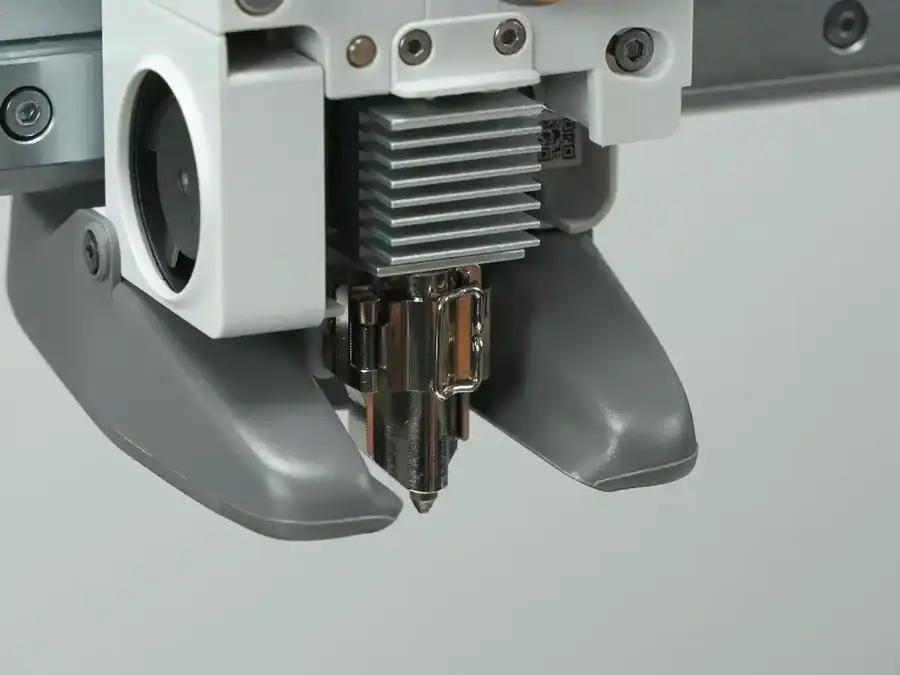

Montér silikonesokken på hotend nedefra og op, og sørg for, at den sidder glat og ikke rører de omkringliggende plastdele efter montering.

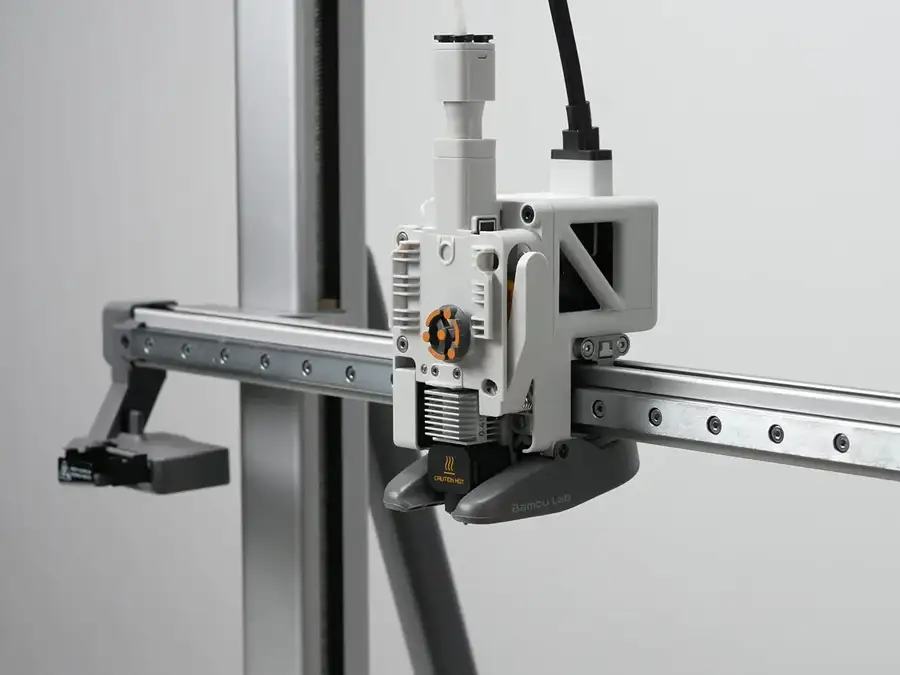

Trin 6. Montér toolheadets frontdæksel

Ret låsetapperne i toppen af toolheadets frontdæksel ind, og tryk derefter forsigtigt på bunden, indtil du hører et klik, der viser, at det sidder sikkert fast.

Bekræft at det virker

✅ For at sikre, at alt fungerer korrekt, tænder du printeren og indstiller hotend-temperaturen til 50°C. Efter et par sekunder bør hotendets køleblæser begynde at dreje, hvilket viser, at ovenstående trin er udført korrekt. Efter testen skal du sætte hotend-temperaturen ned til 0°C igen.

Udfør kalibrering og rens pladen

Det anbefales at udføre en fuld kalibrering efter udskiftning af hotendets køleblæser for at sikre, at printeren kører gnidningsfrit.

Derudover anbefales det kraftigt at rense den teksturerede PEI-plade, før du printer, da byggepladen kan blive forurenet under udskiftningen af hotendets køleblæser.
