Guide til udskiftning af endedæksel på A2L

Endedæksel til X-aksen

🔎 Find endedækslet til A2L i Bambu Lab-butikken.

Nødvendige værktøjer og materialer

• Endedæksel til X-aksen
• H2.0 unbrakonøgle
• Pincet (valgfrit)

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende, at du slukker printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og kabler til toolheadet. Hvis du arbejder med printeren tændt, kan det give kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du blive nødt til at afmontere dele, herunder hotendet. Det blotlægger kabler og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende, at du slukker printeren og afbryder den fra strømmen, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål til denne guide, anbefaler vi, at du opretter en teknisk ticket vedrørende dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Afmontér det gamle endedæksel

Trin 1. Afmontér purge wiper

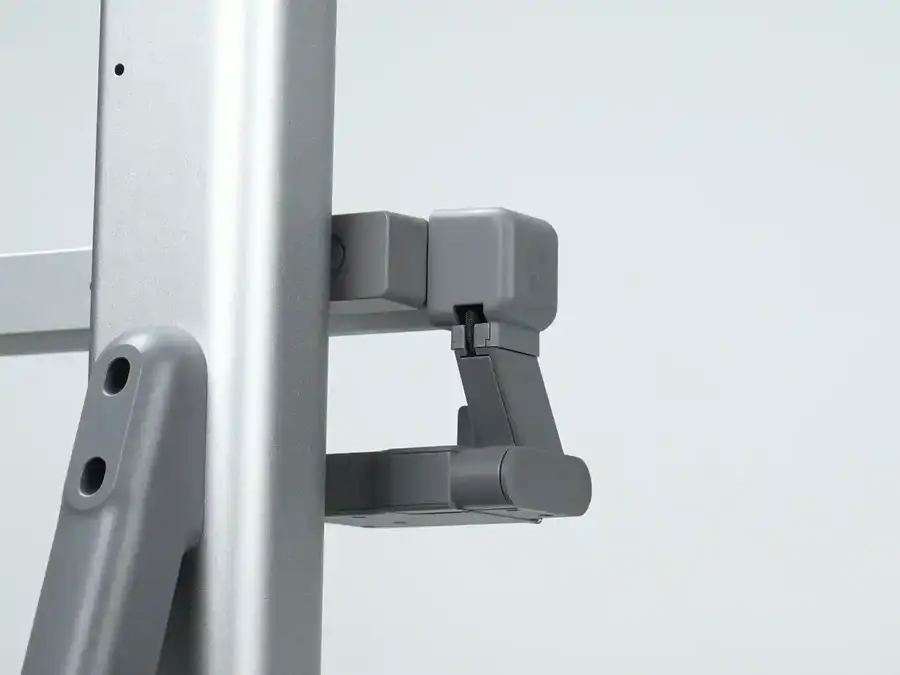

1. Fjern dækslet til purge wiperen

Fjern dækslet til purge wiperen som vist nedenfor.

2. Frakobl purge wiperens stik

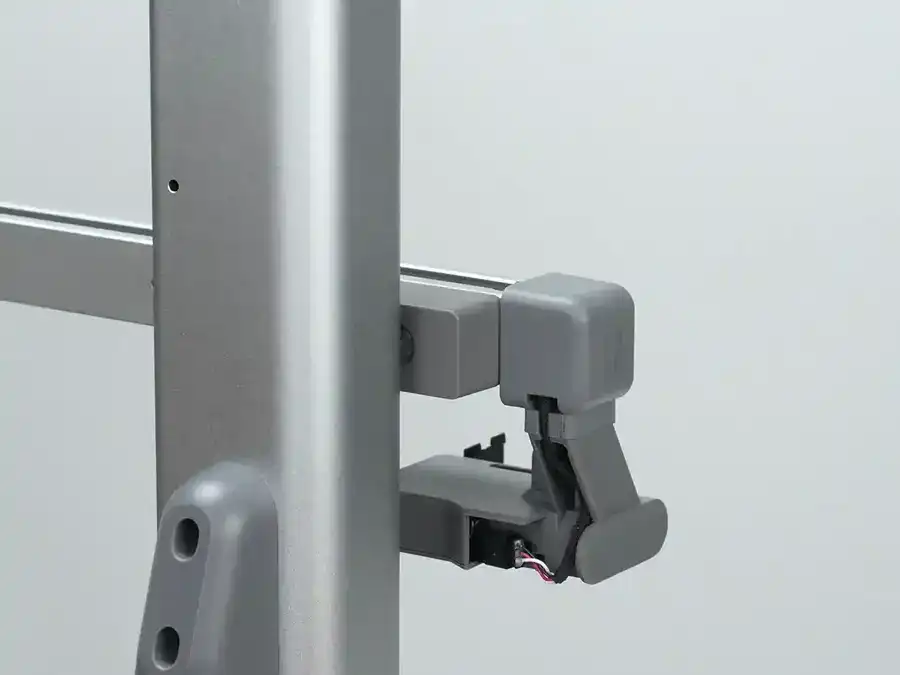

Træk forsigtigt purge wiperens stik ud, mens du trykker på låsetappen for at låse op og afbryde forbindelsen.

3. Fjern purge wiperen

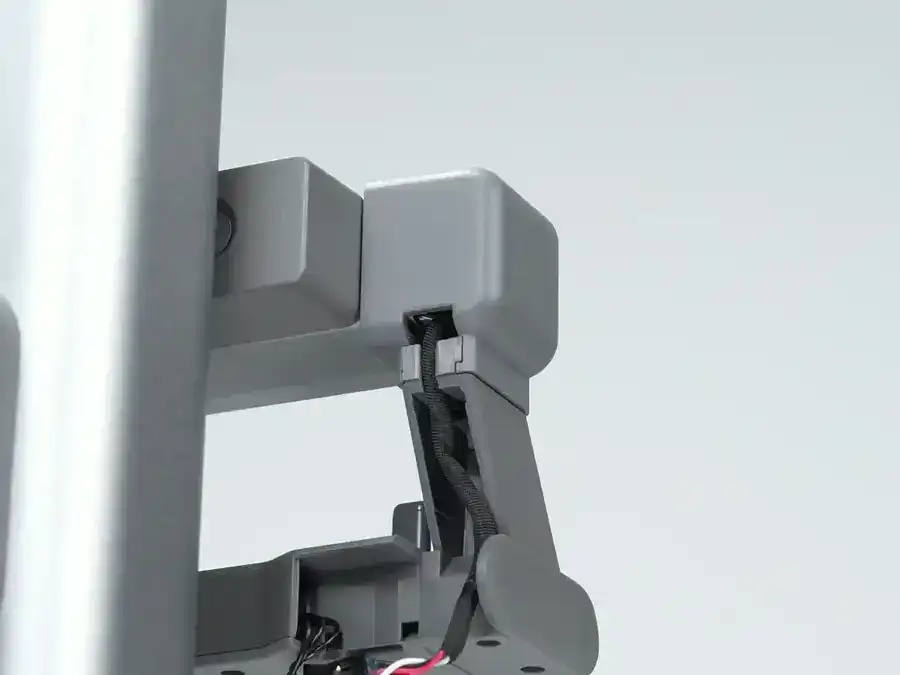

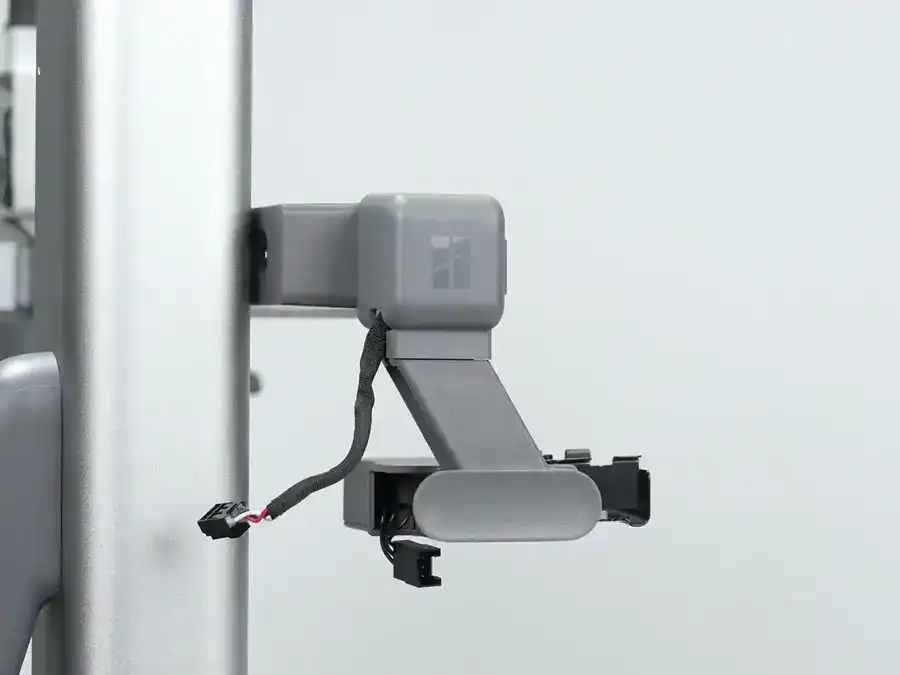

Brug en H2.0 unbrakoskruetrækker til at fjerne den enkelte skrue, vip kablet opad, og træk purge wiperen bagud for at fjerne den.

Trin 2. Fjern endedækslet

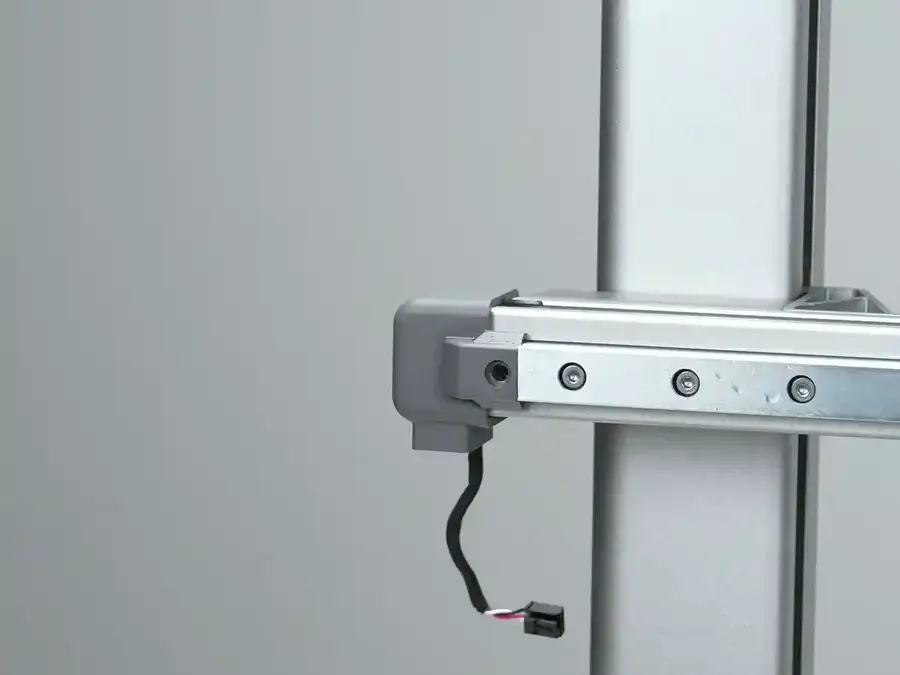

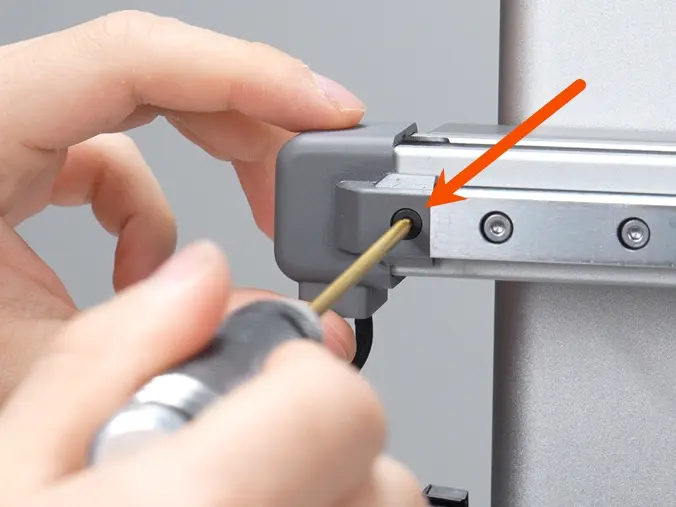

Brug en H2.0 unbrakonøgle til at fjerne skruerne, der holder endedækslet, og løft det derefter af.

Montér det nye endedæksel

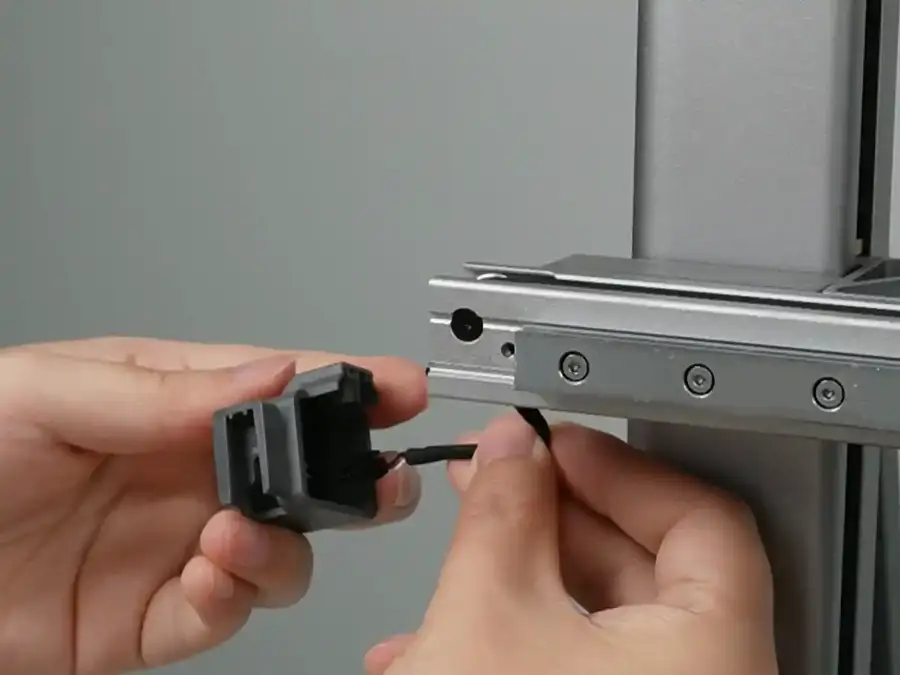

Trin 1. Montér endedækslet

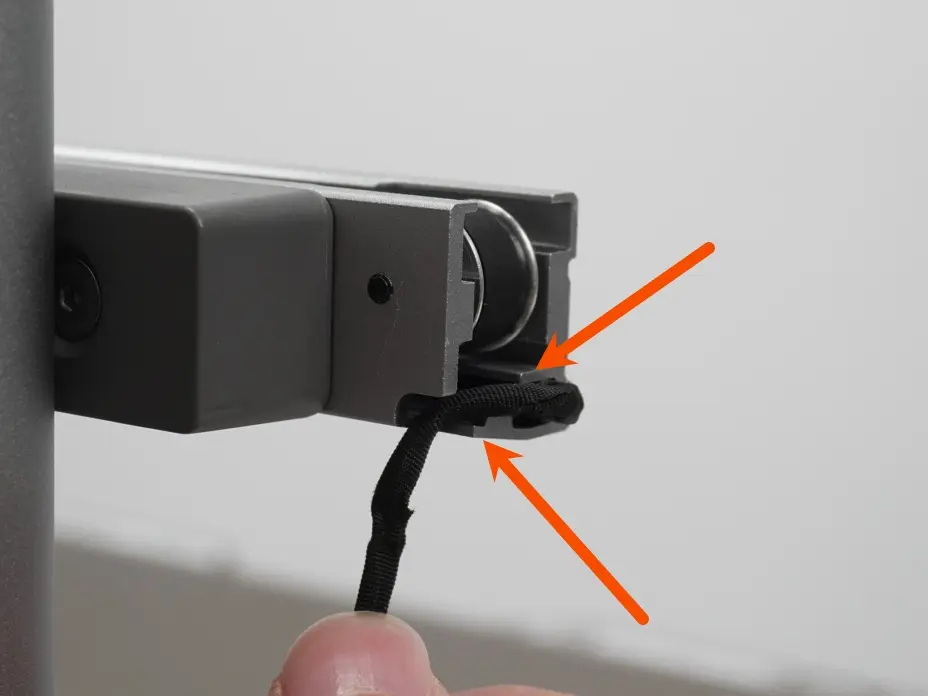

Montér endedækslet igen som vist nedenfor, og sørg for, at kablerne inde i endedækslet er ført som på billedet til venstre. Hvis kablerne ikke er placeret korrekt i profilens not, vil endedækslet ikke passe rigtigt.

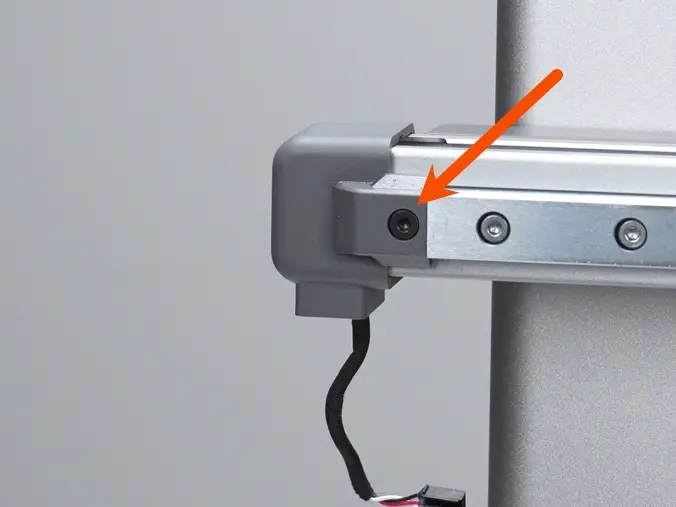

Brug en H2.0 unbrakonøgle til at fastgøre endedækslet med skruer.

Trin 2. Montér purge wiperen

1. Montér purge wiperen

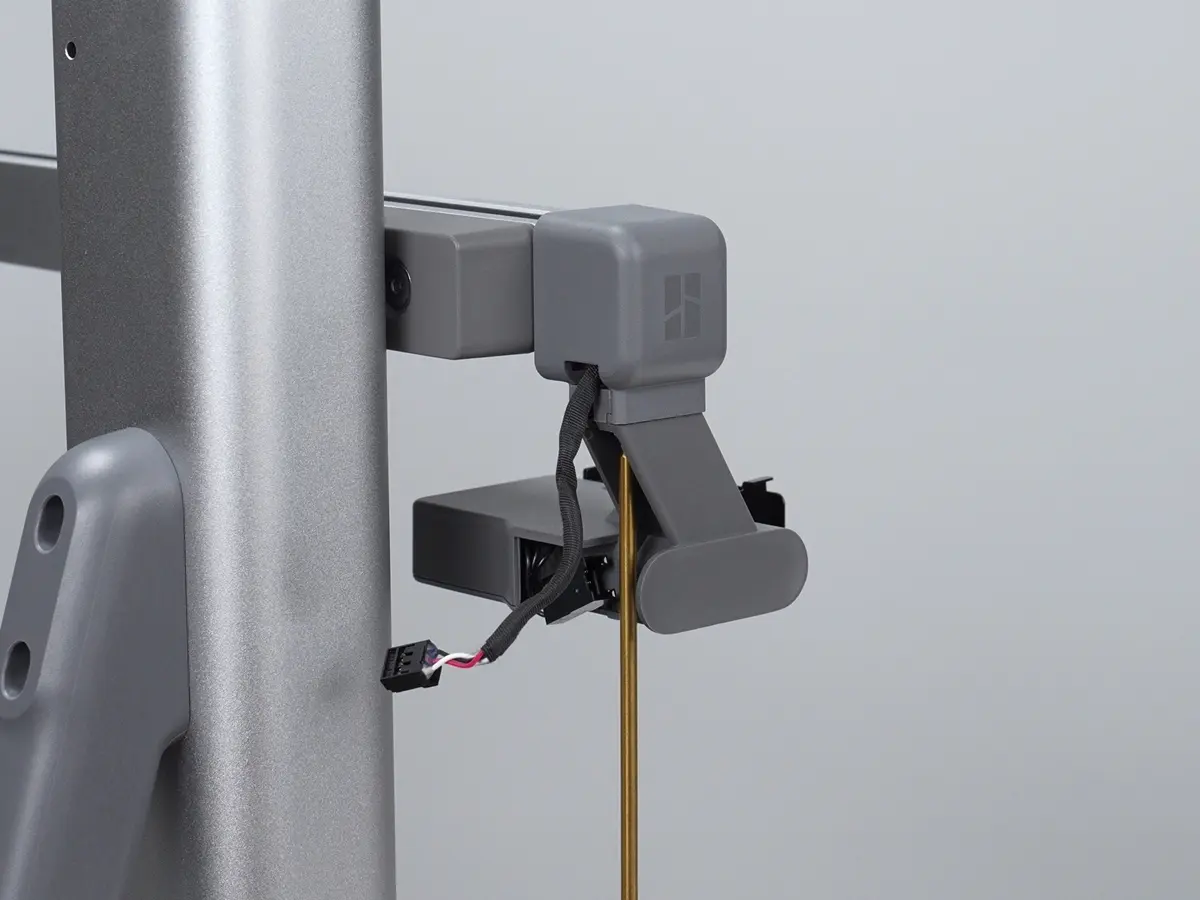

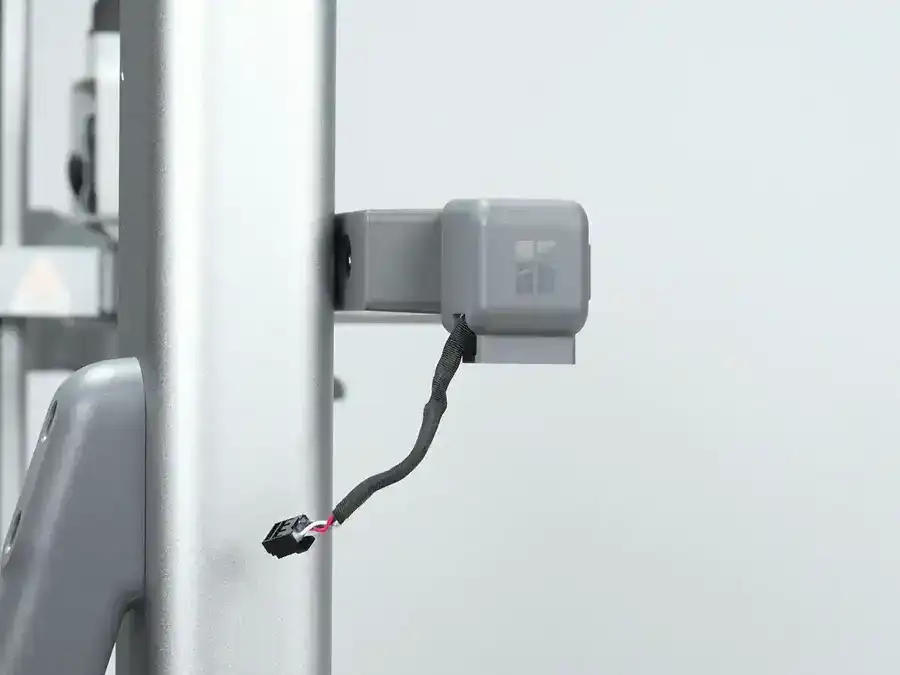

Skub purge wiperen ind i fastgørelsessporet bagfra, og fastgør den med en skrue ved hjælp af en H2.0 unbrakoskruetrækker.

2. Tilslut purge wiperens stik

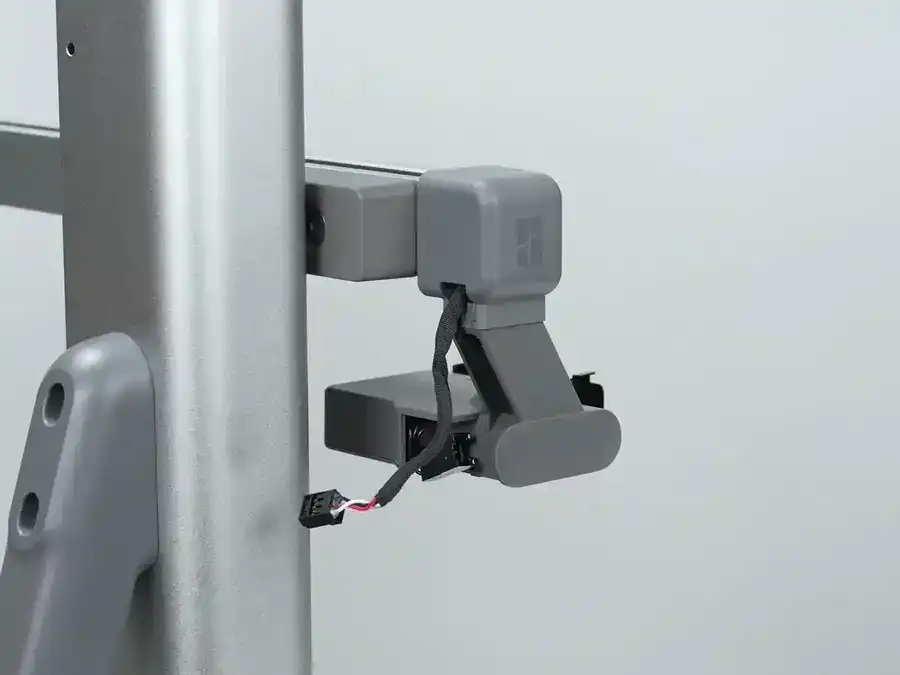

Tilslut purge wiperens stik, og arrangér kablerne pænt.

3. Montér dækslet til purge wiperen

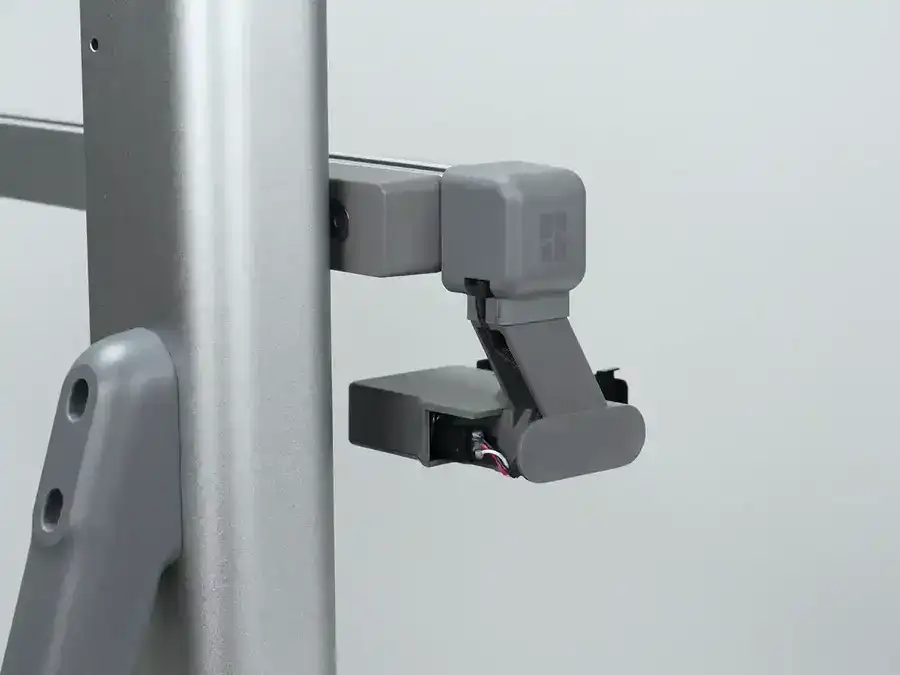

Montér dækslet til purge wiperen igen som vist nedenfor.
