A1 - Reparation når kuglelejer falder af X-aksens lineærskinne

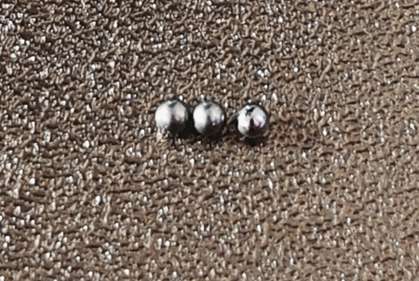

Kuglelejer faldet af X-aksens lineærskinne

Kuglelejerne på X-aksens lineærskinne kan typisk falde ud i følgende situationer:

• Ved vedligeholdelse og smøring af X-aksens tomgangshjul;

• Ved udskiftning af X-remmen, X-aksens motor eller X-aksens dæksel.

Hvis kuglelejerne ikke sættes på plads igen, kan der opstå problemer som nedsat nøjagtighed på X-aksen og unormal glidestøj.

Bemærk: X-aksens lineærskinne bør ikke åbnes, og printhovedet bør ikke afmonteres, hvis der ikke er et problem, eller hvis kundesupport ikke har bedt om det, så du undgår at miste kuglelejerne.

Nødvendigt værktøj

• Kuglelejer
• H1.5/H2.0 unbrakonøgle
• Pincet
• 15 minutter

Sikkerhedsadvarsel

Vigtigt!

Det er afgørende at slukke printeren, inden du udfører vedligeholdelse, inklusive arbejde på printerens elektronik og printhovedets ledninger. Arbejde med tændt printer kan give kortslutning, hvilket fører til skade på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlfinding kan du blive nødt til at afmontere dele, inklusive hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan medføre skade på printerens elektronik og yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, inden du udfører vedligeholdelse. Det forhindrer kortslutninger eller skade på printerens elektronik og sikrer sikker og effektiv vedligeholdelse.
Hvis du har spørgsmål eller bekymringer om at følge denne vejledning, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videovejledning

https://public-cdn.bblmw.com/wiki/A1/troubleshooting/a1-x-axis-en.mp4

Afmonter printhovedet

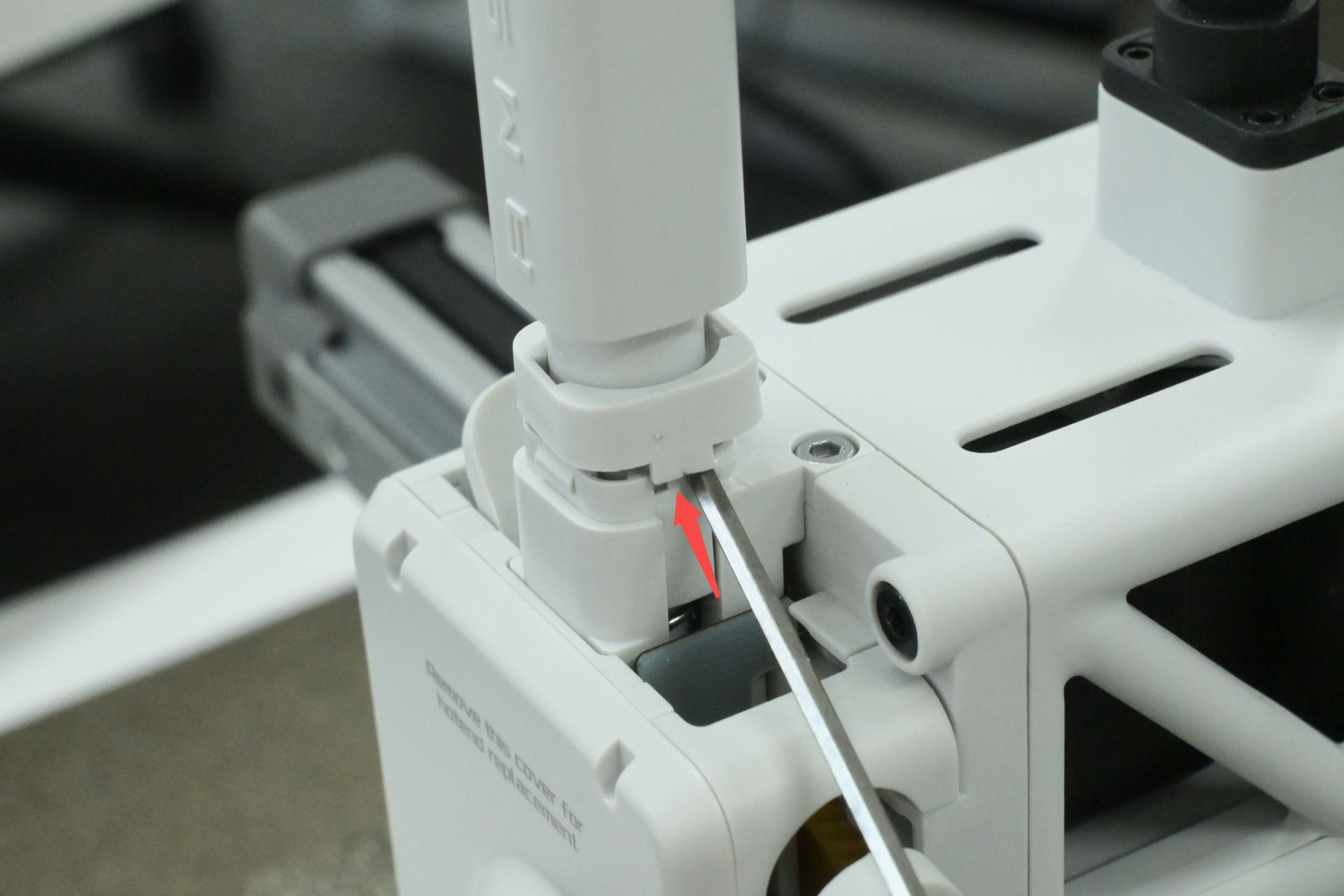

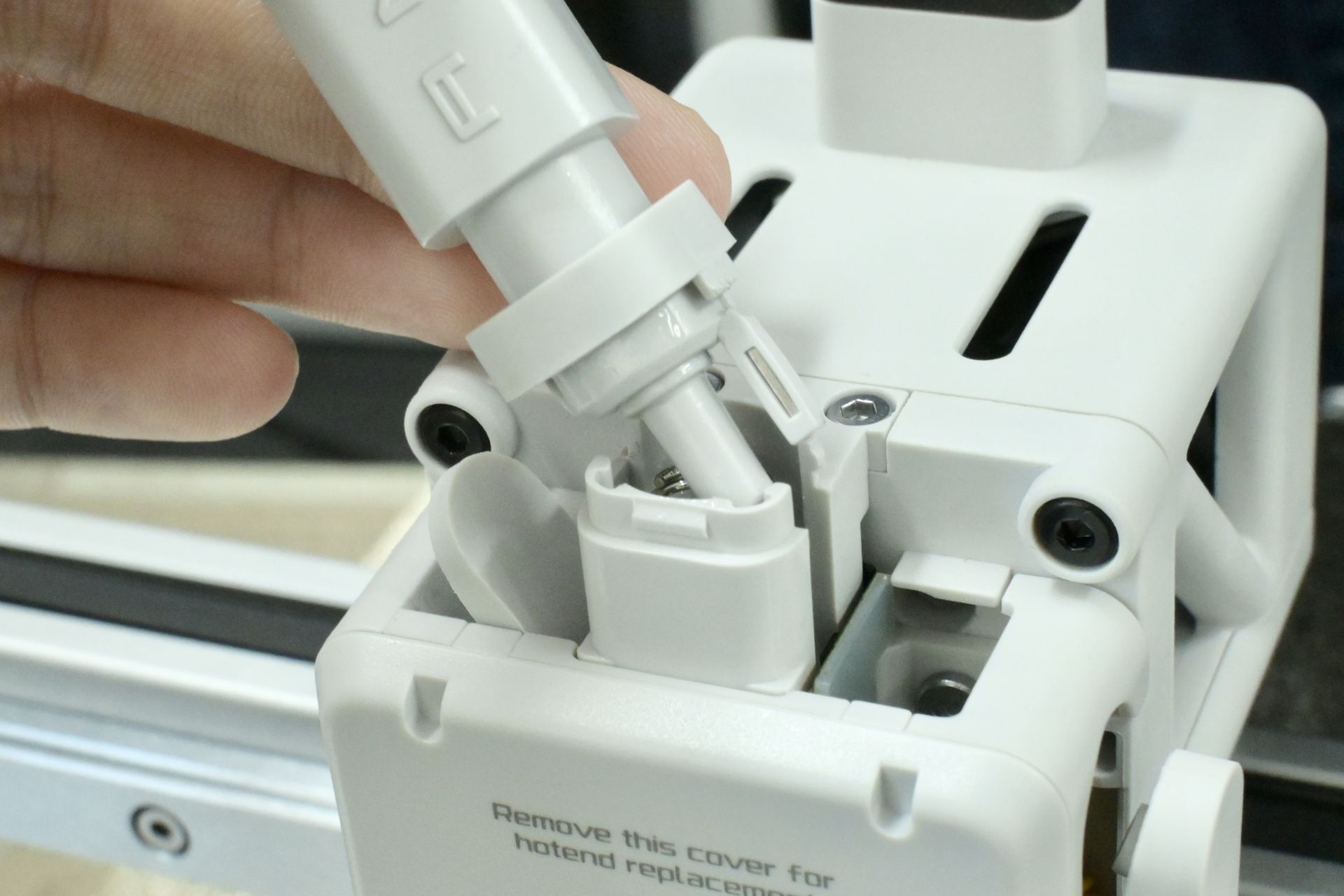

Trin 1: Afmonter AMS Lite filamenthubben

Brug en nøgle til forsigtigt at vippe AMS Lite filamenthubben op og tage den af.

Bemærk: Bunden af filamentsensoren er smurt med dæmpefedt.

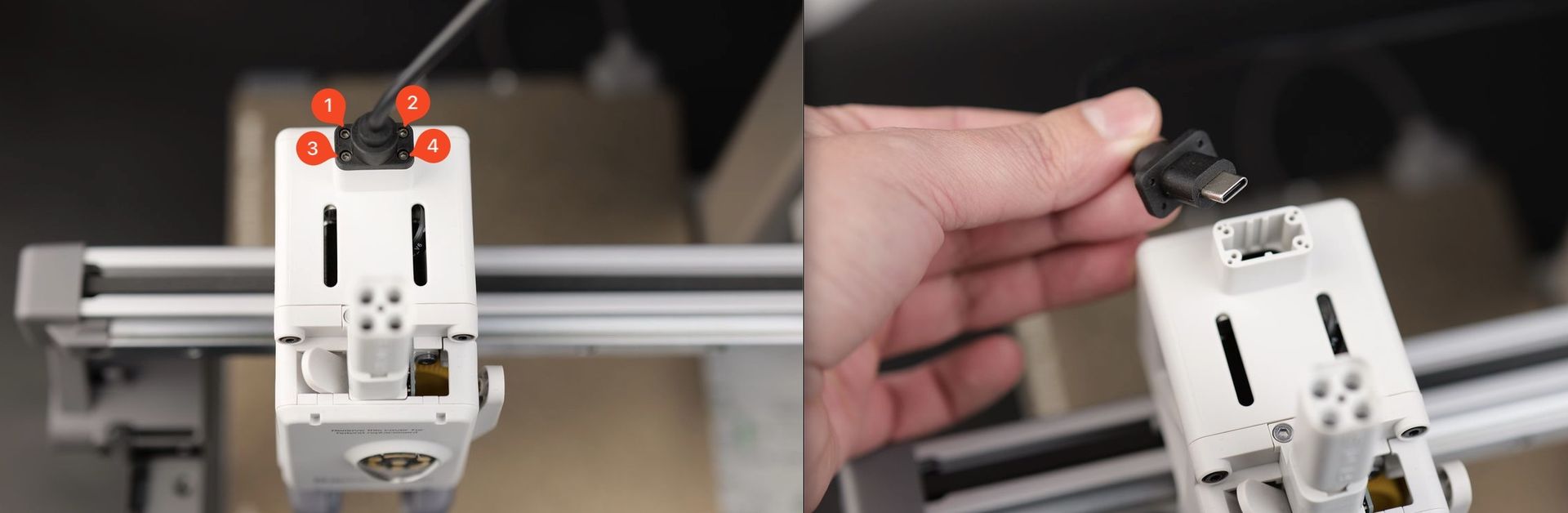

Trin 2: Afbryd USB-C-kablet

Brug en H1.5 unbrakonøgle til at fjerne de 4 skruer og afbryd USB-C-kablet fra printhovedet.

Trin 3: Afmonter rensekoste

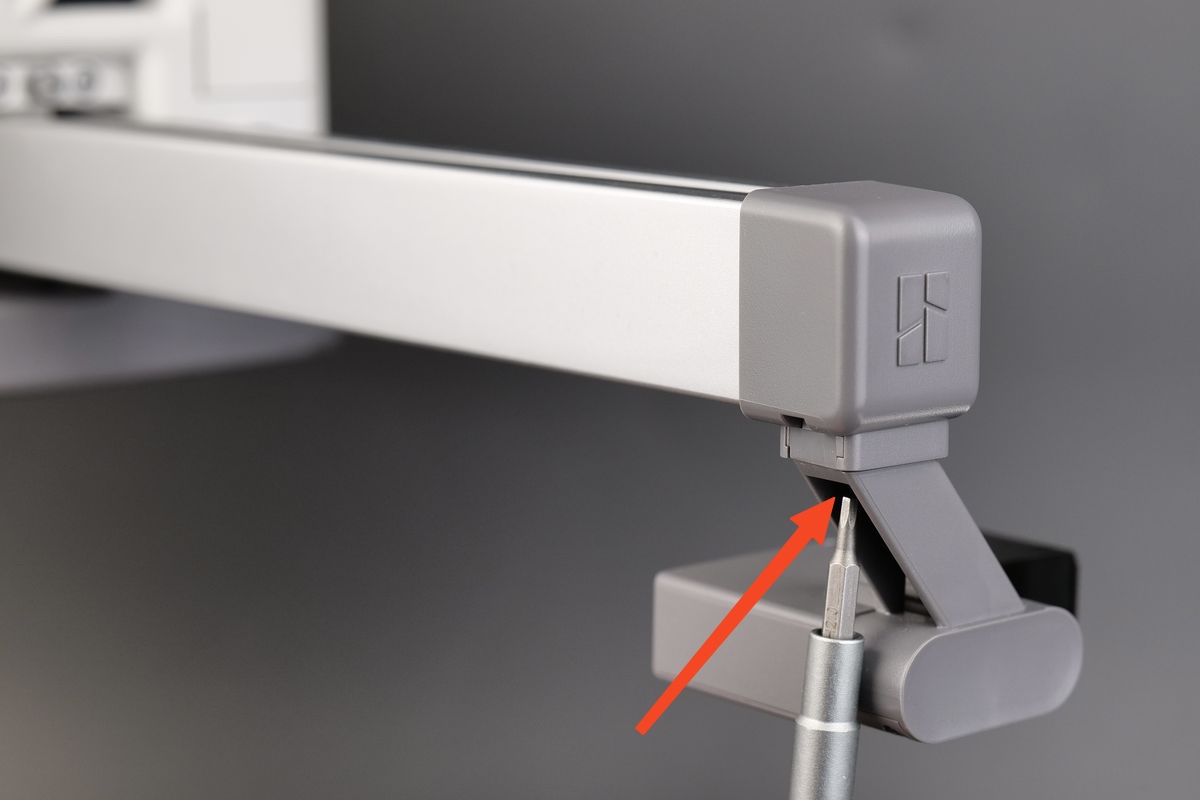

Løsn skruerne under rensekosten, og skub derefter rensekosten ud af holderen i den retning, der er vist på billedet.

Trin 4: Afmonter X-aksens dæksel

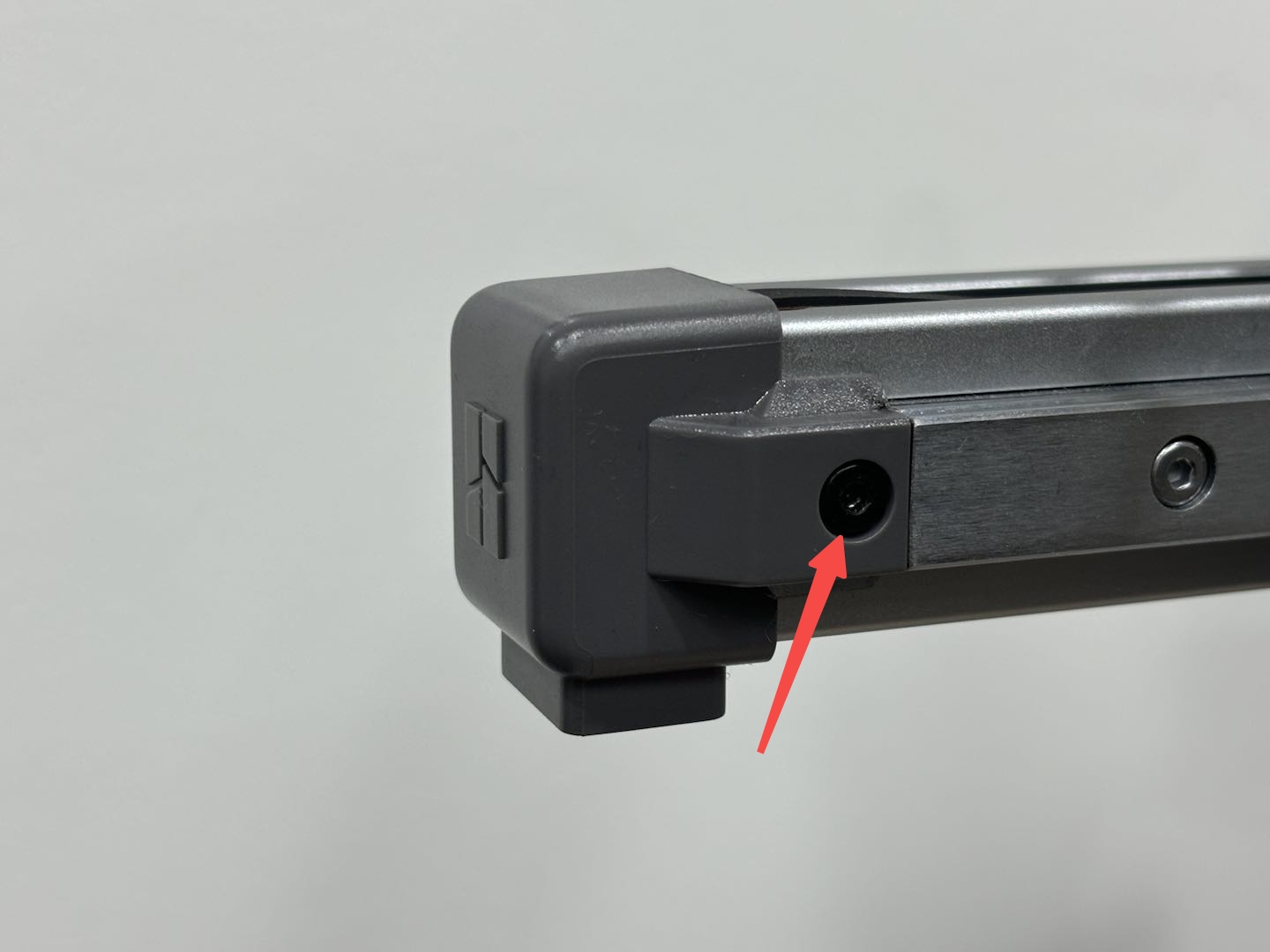

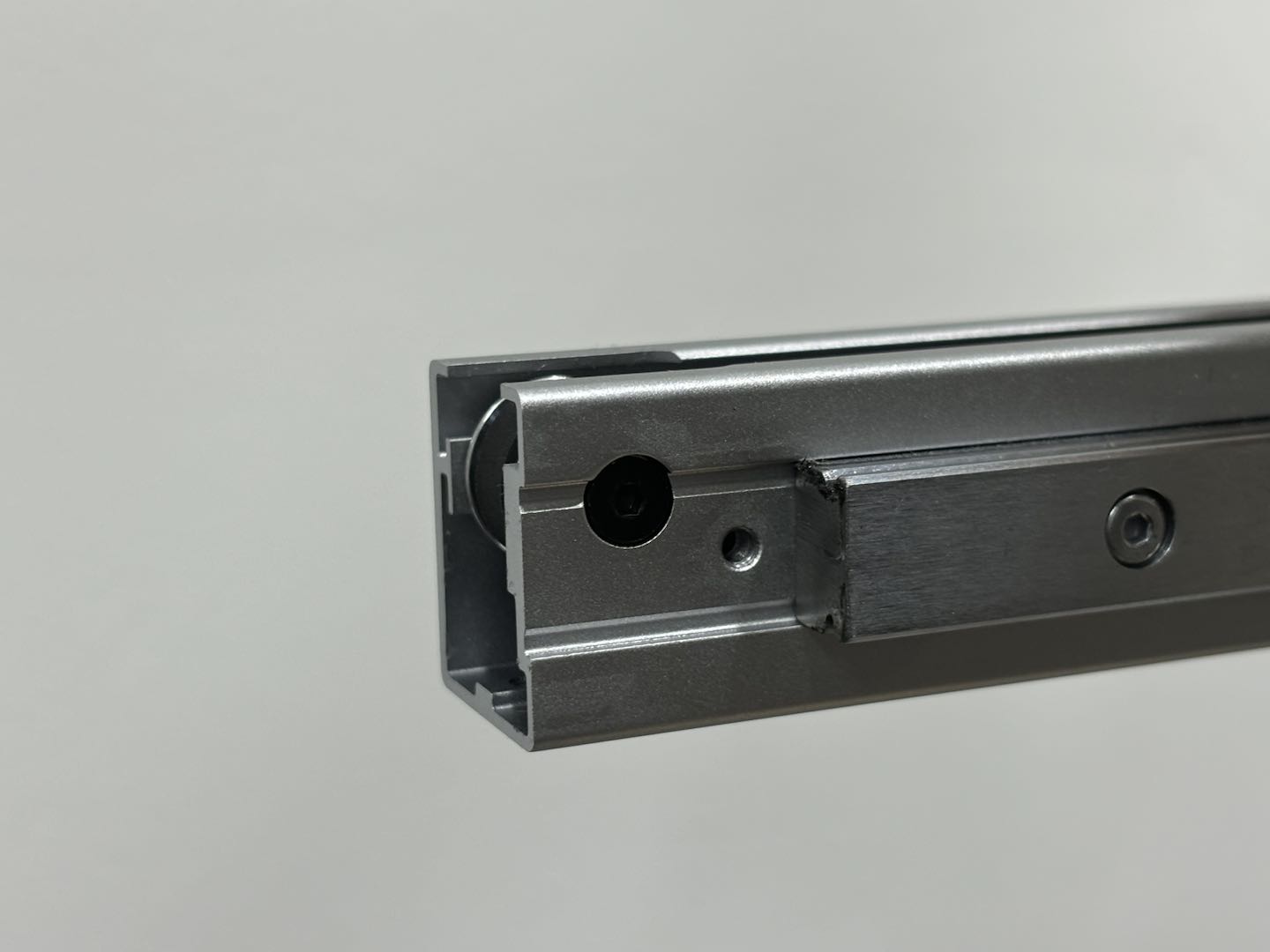

Brug en H2.0 unbrakonøgle til at fjerne en skrue og tag X-aksens dæksel af.

Bemærk: Dækslets skrue er kortere end rensekostens skrue. Hold de to skruer adskilt, så du undgår fejl ved den efterfølgende montering.

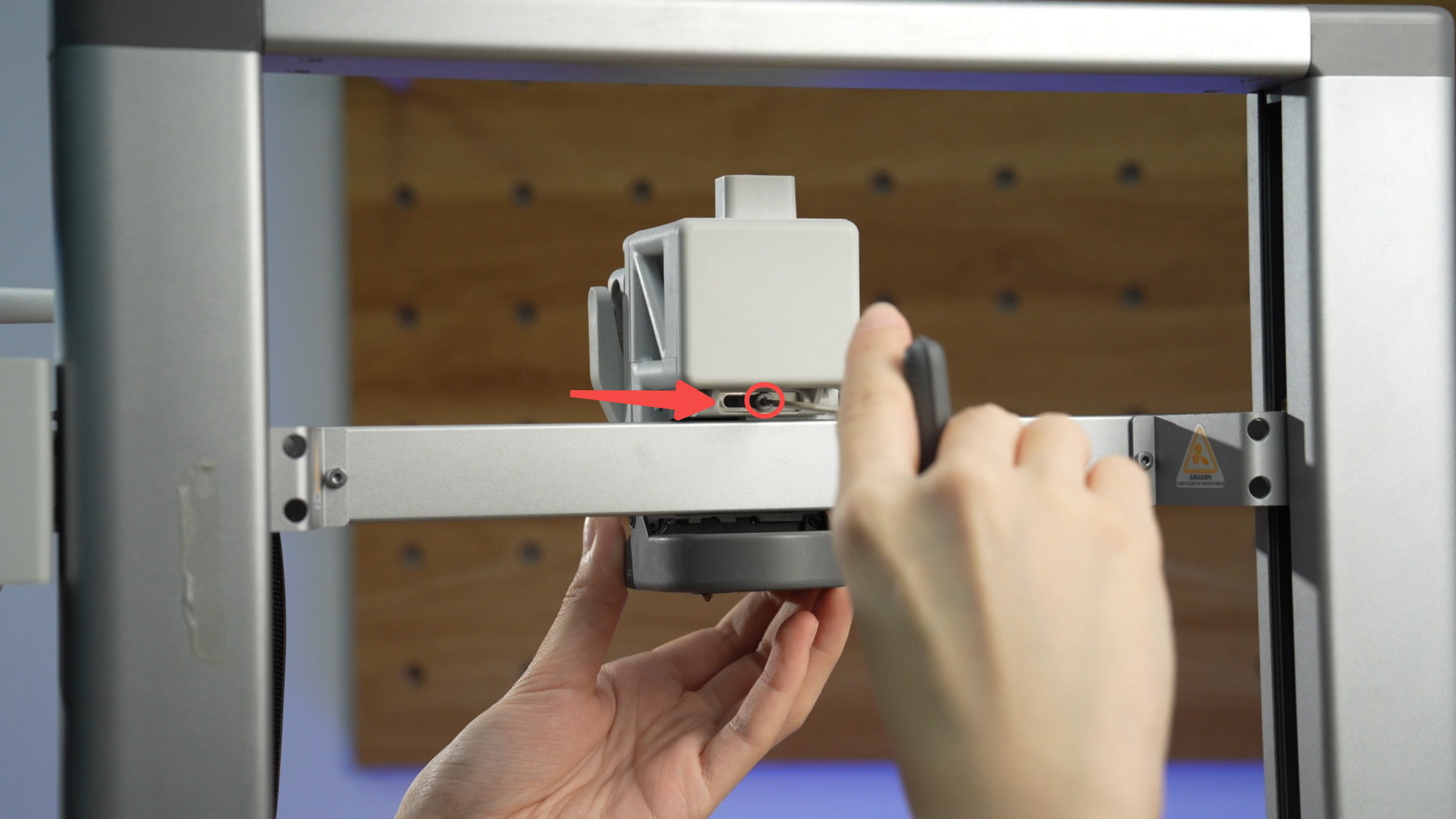

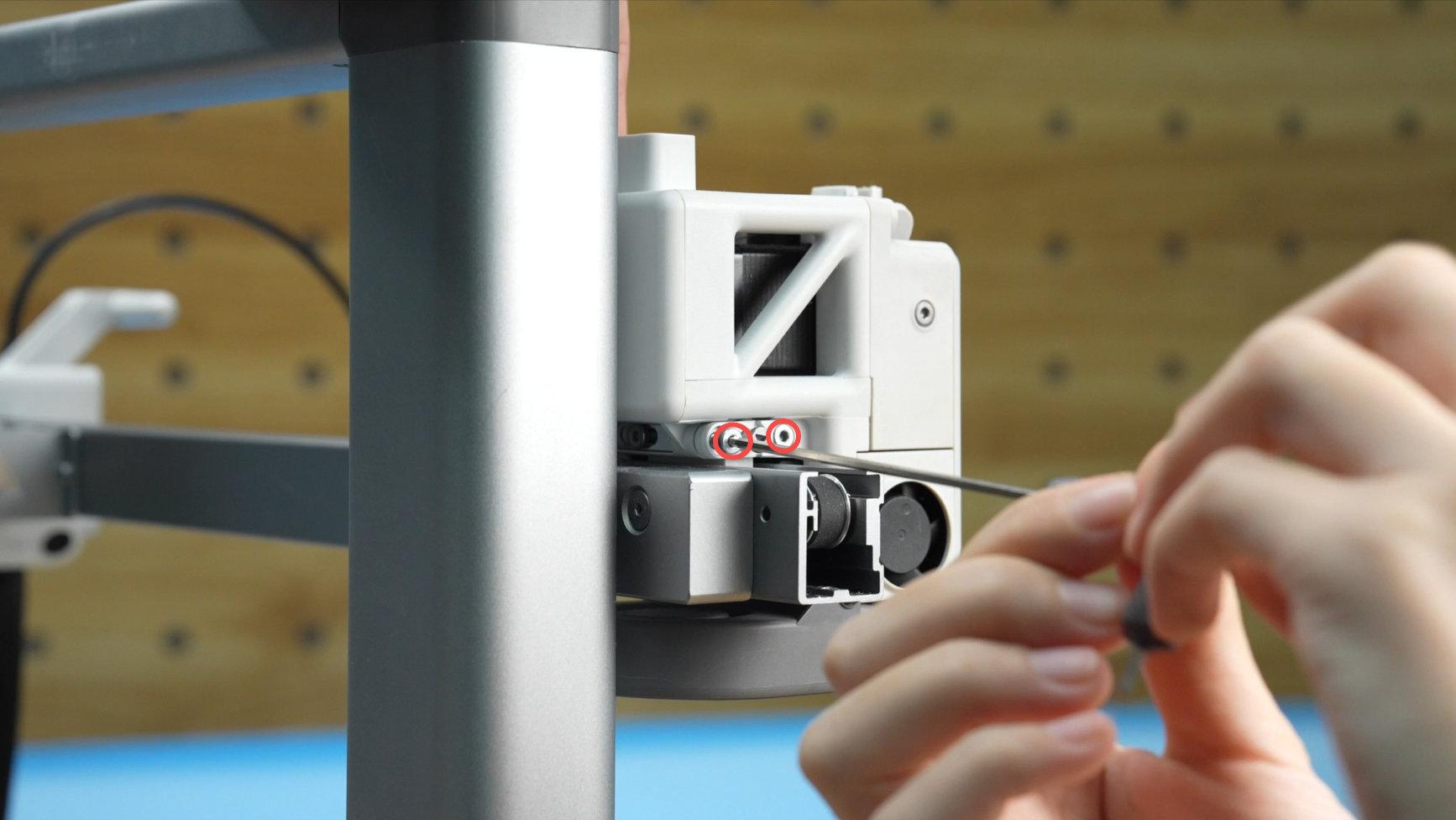

Trin 5: Fjern skruerne på bagsiden og venstre side af printhovedet

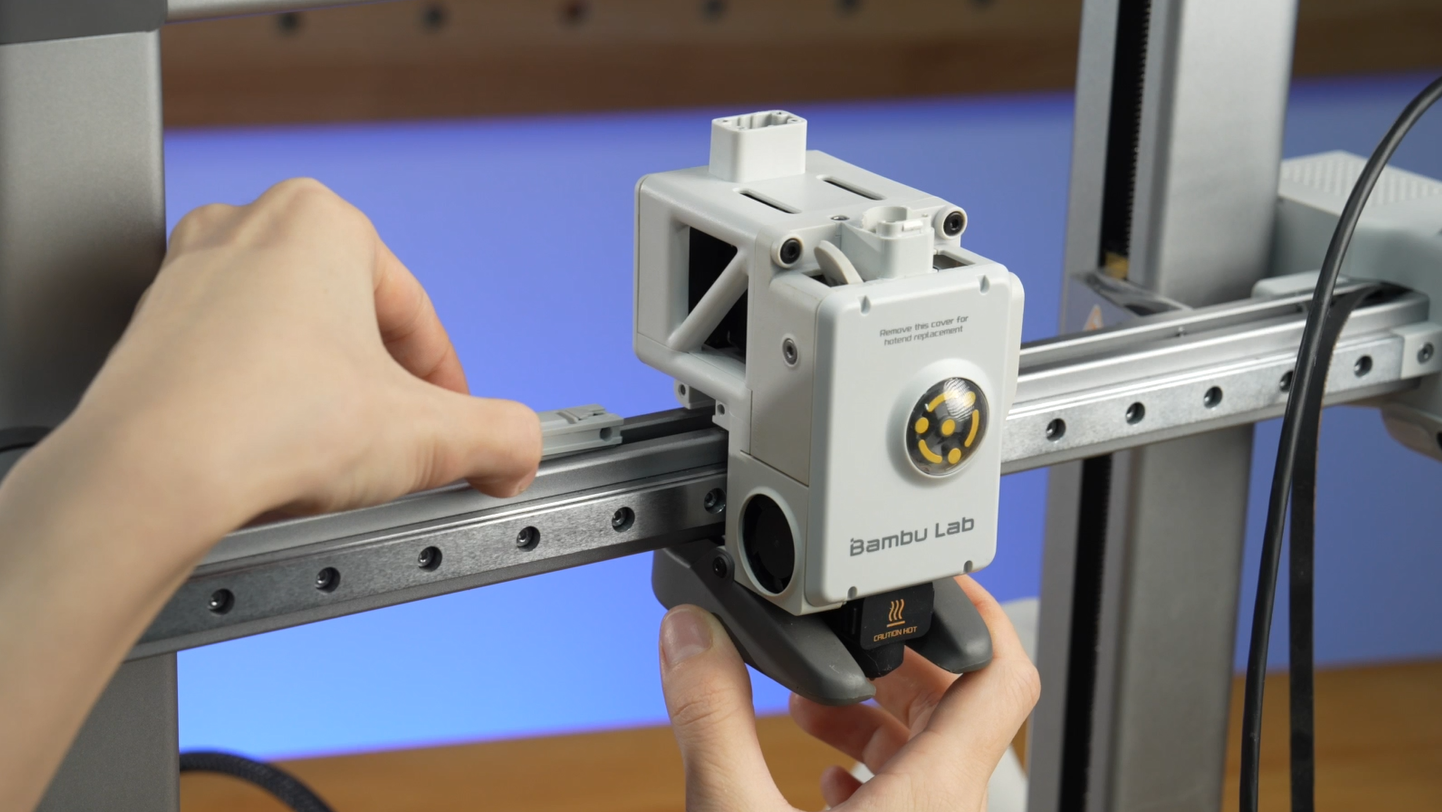

Fjern den 1 skrue bag printhovedet og de 2 skruer på venstre side, og tag den venstre blok af.

Bemærk: Der er en lille modstand mellem den øverste del af den venstre blok og printhovedets frontdæksel. Når du trækker den ud, skal du trykke blokken nedad for at forhindre, at den øverste del af blokken sætter sig fast.

Trin 6: Afmonter printhovedet

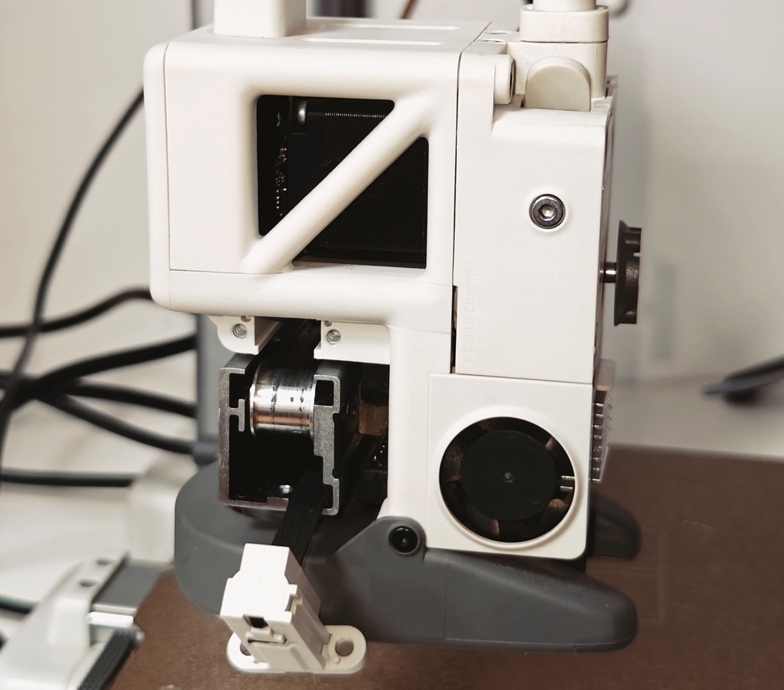

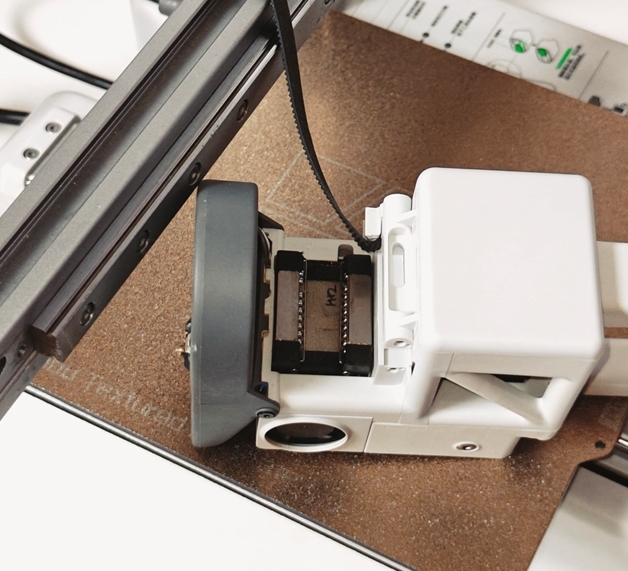

Tag langsomt printhovedet af glideskinnen og læg det med kuglelejerne opad.

Bemærk: Udfør dette trin langsomt for at forhindre, at flere kuglelejer falder af.

Monter kuglelejerne

Bemærk: Udfør de følgende trin langsomt og forsigtigt.

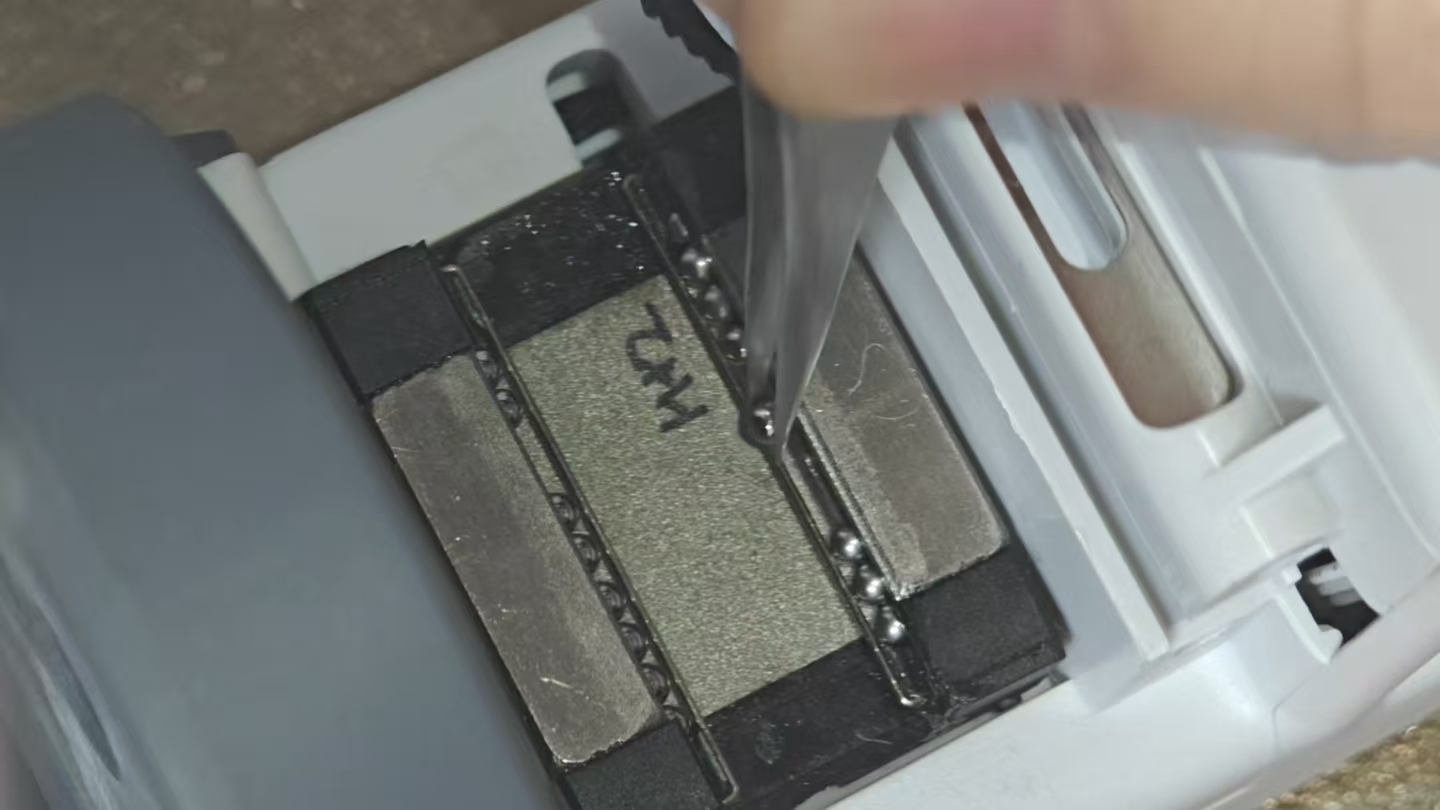

Trin 1: Placer kuglelejerne

Brug en pincet til at placere kuglelejerne i rillerne.

Bemærk: Der er 24 kuglelejer i hver rille, i alt 48 kuglelejer. At miste 1-2 kugler i en rille gør ikke den store skade; mister du flere kugler, skal du købe kugler med en diameter på 2,381 mm, som er beregnet specielt til lineærskinner, til at erstatte dem.

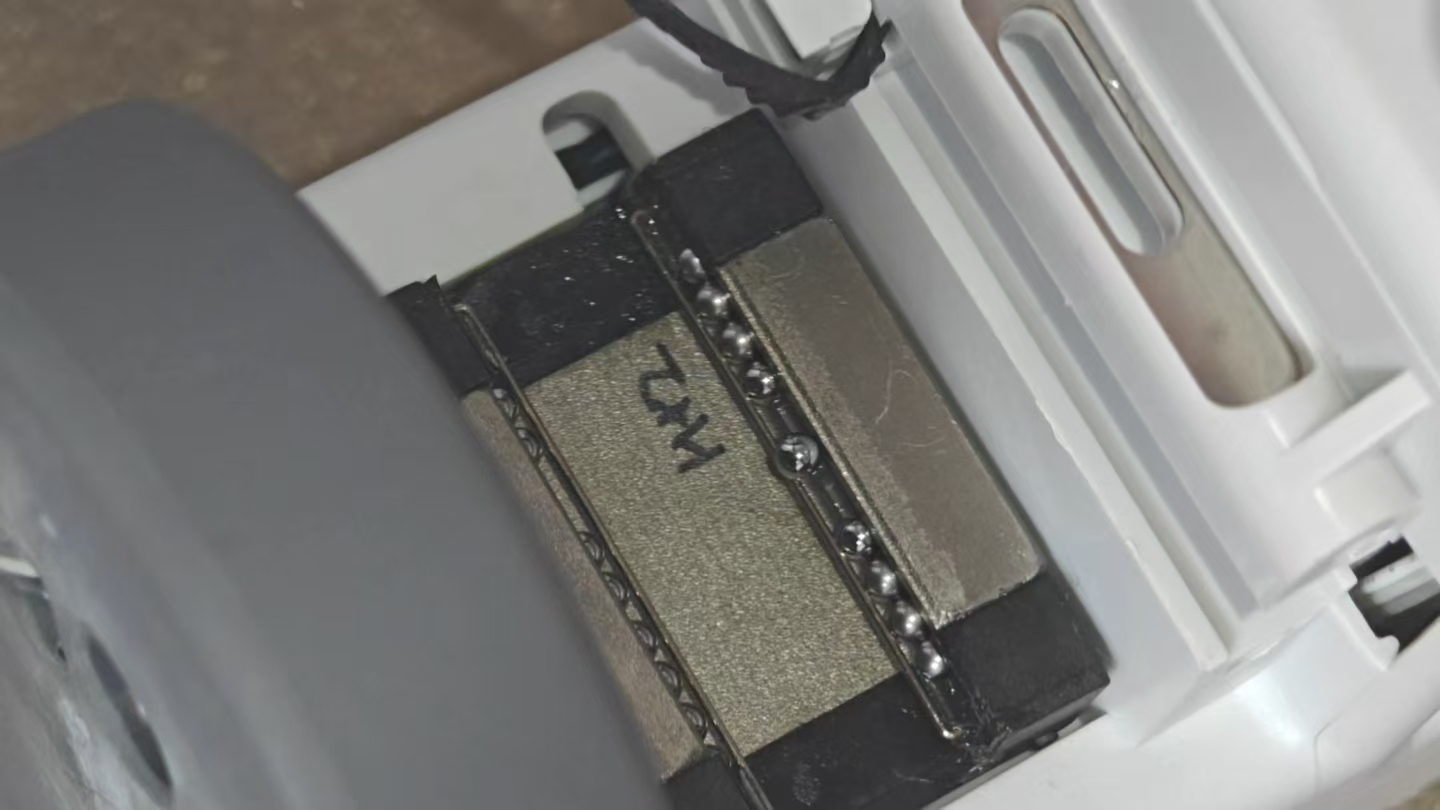

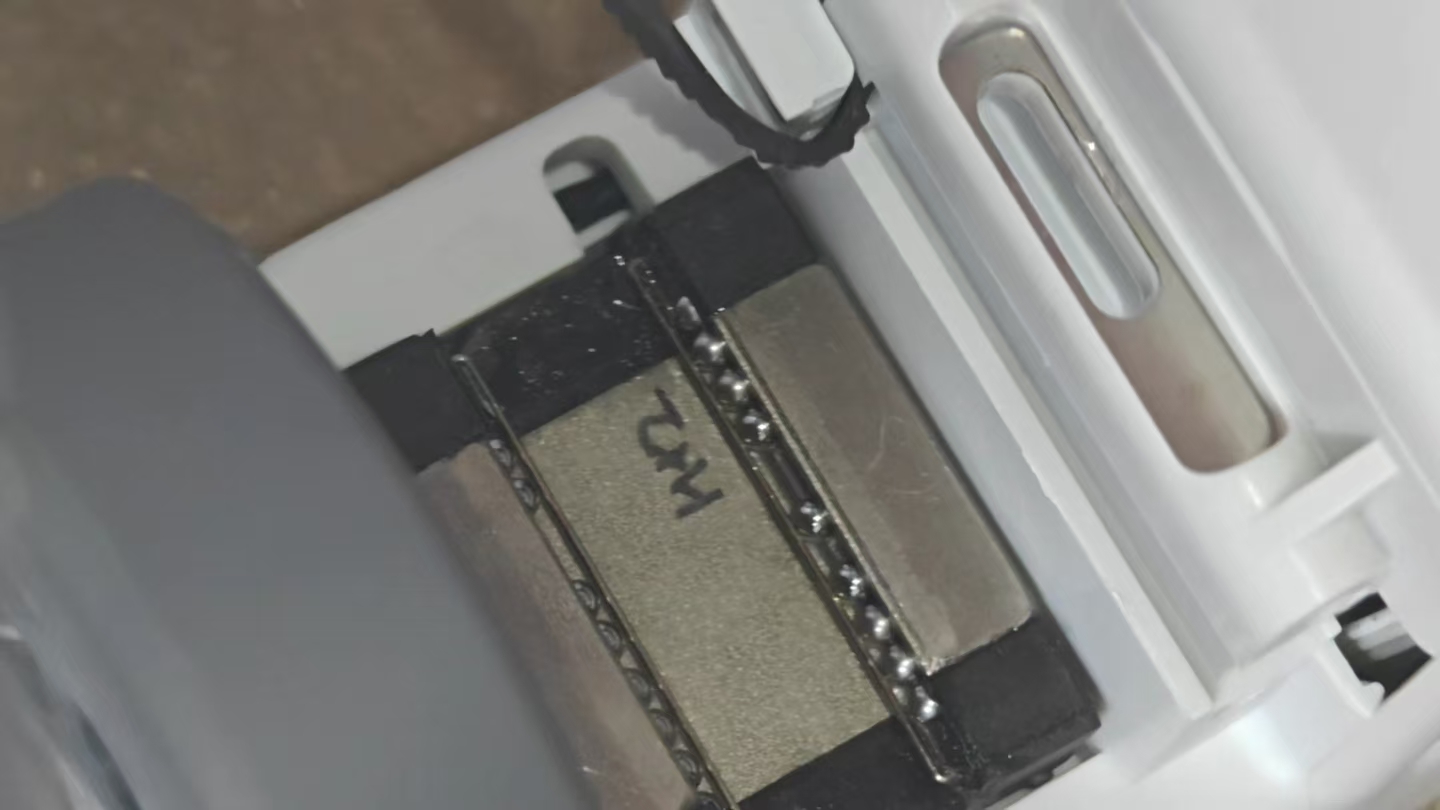

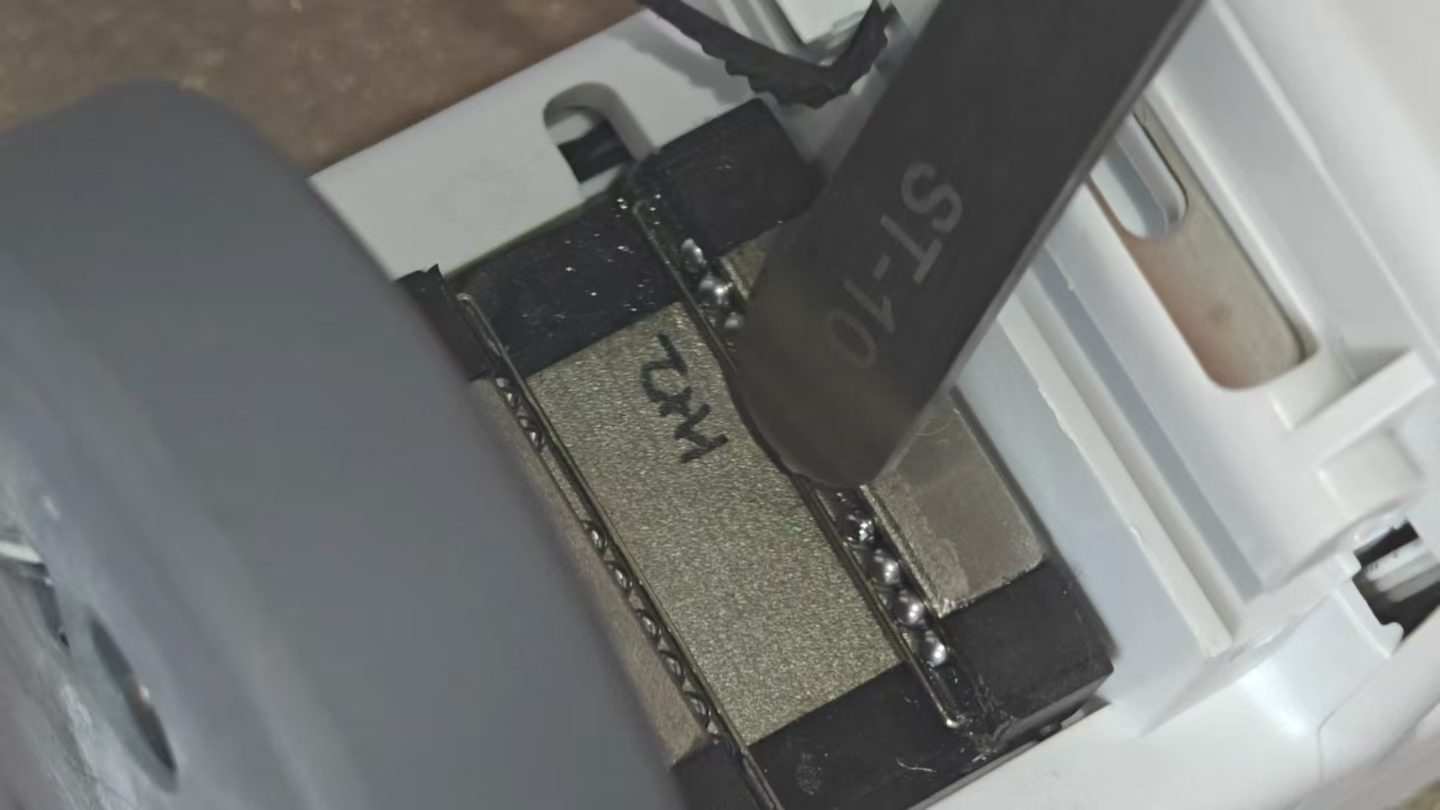

Trin 2: Tryk kuglelejerne på plads

Tryk forsigtigt kuglelejerne på plads med bagsiden af pincetten.

Gentag ovenstående trin, indtil alle de affaldne kuglelejer er monteret igen.

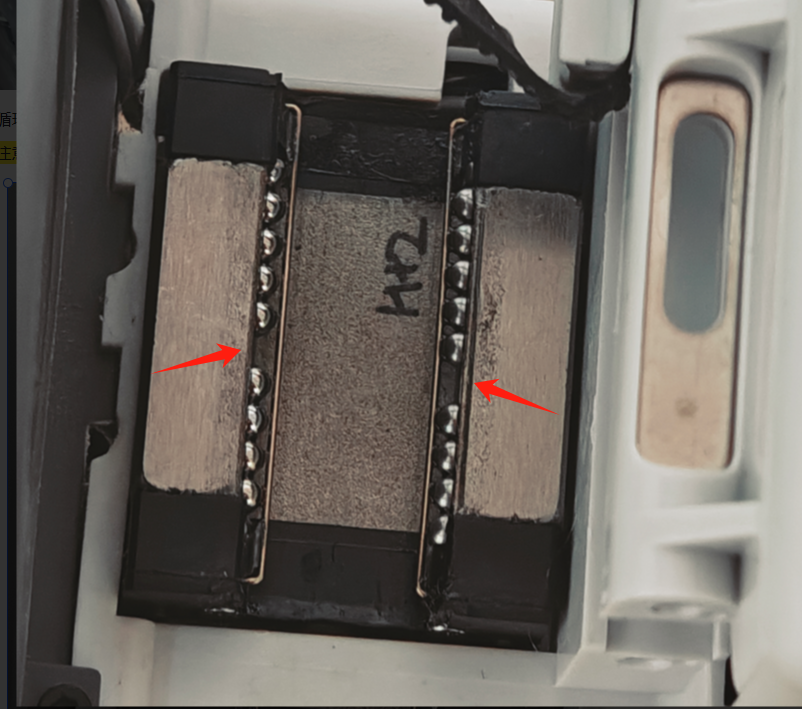

Bemærk: Lad der være plads i venstre og højre rille, så du undgår at fylde dem helt med kuglelejer, så slæden kan bevæge sig frit.

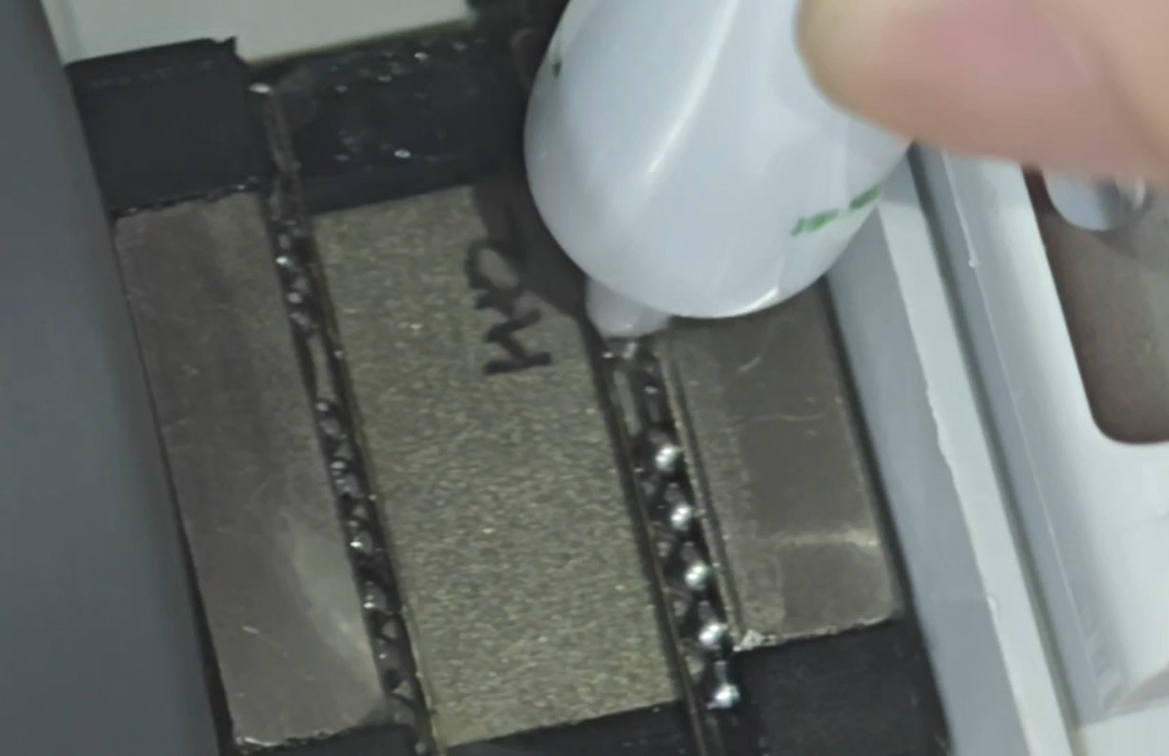

Trin 3: Smør kuglelejerne

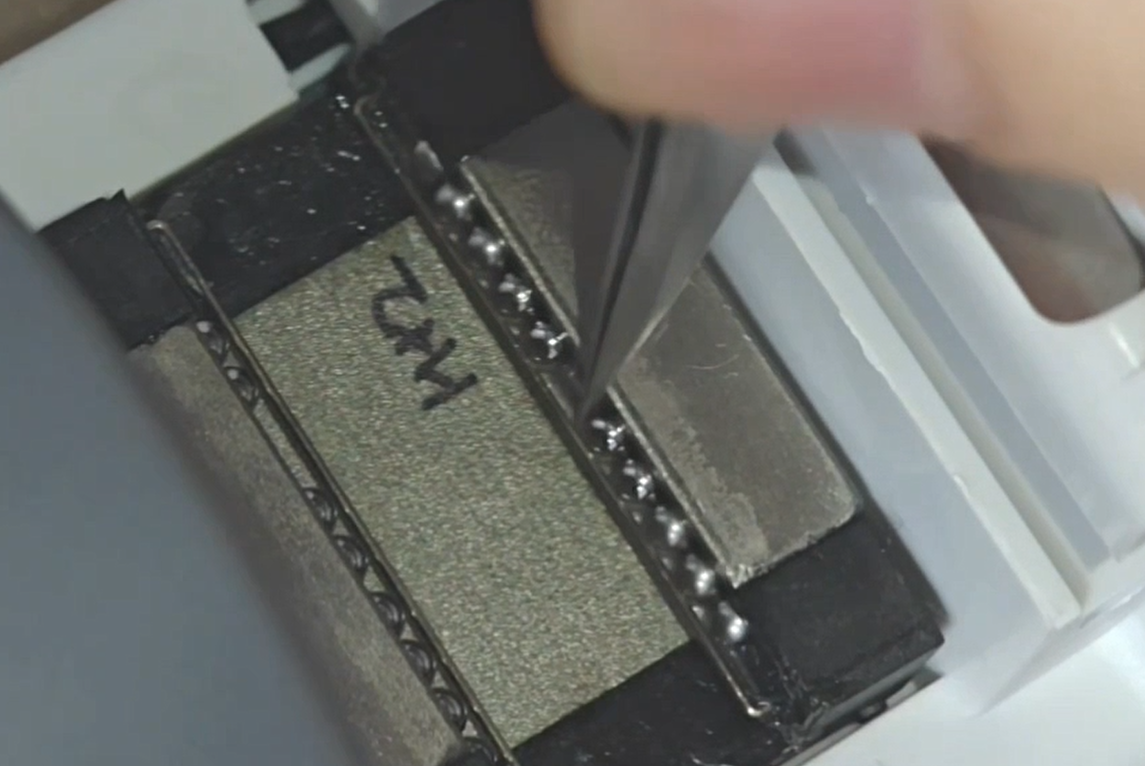

Efter monteringen kan du glide kuglelejerne op og ned med pincetten for at sikre, at de bevæger sig frit; herefter kan du smøre kuglelejerne med smøreolie.

Monter alle dele igen

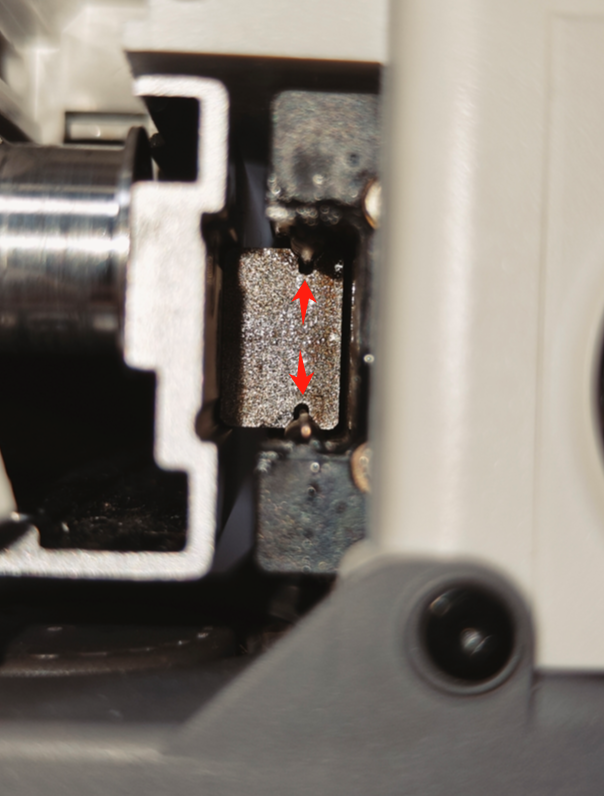

Trin 1: Monter printhovedet

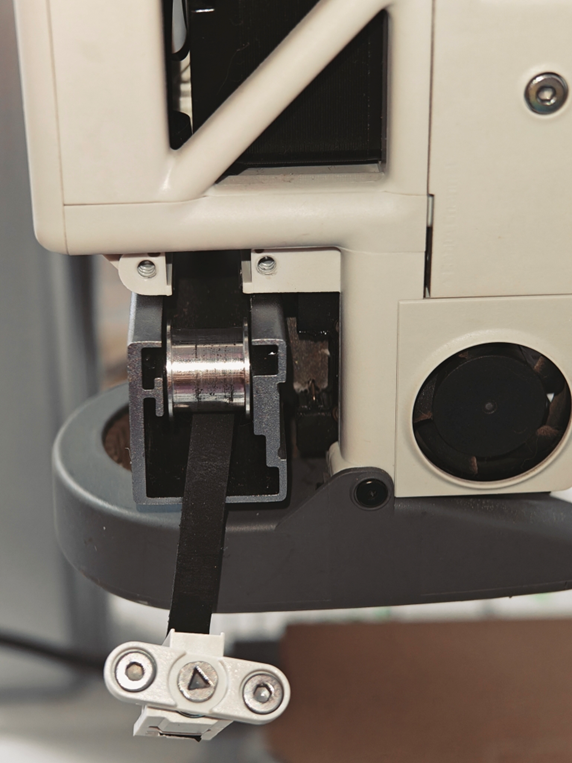

Ret den øverste og nederste rille ind og skub printhovedet i. Skub printhovedet manuelt for at se, om det bevæger sig frit.

Bemærk: Dette trin skal udføres langsomt for at forhindre, at de monterede kuglelejer falder af igen.

Trin 2: Monter skruerne og remblokken

Monter de 2 skruer på venstre side af X-aksens rem og den 1 skrue bag printhovedet; ret styrestifterne på remblokken ind og monter den venstre remblok.

Trin 3: Monter X-aksens dæksel

Sæt X-aksens dæksel ind i X-aksen, og spænd skruen.

Bemærk: Dækslets skrue er kortere end rensekostens skrue. Hvis du bruger den forkerte, vil rensekostens skrue ramme X-aksens tomgangshjul, hvilket giver unormal modstand på X-aksen og vedvarende tab af trin ved homing.

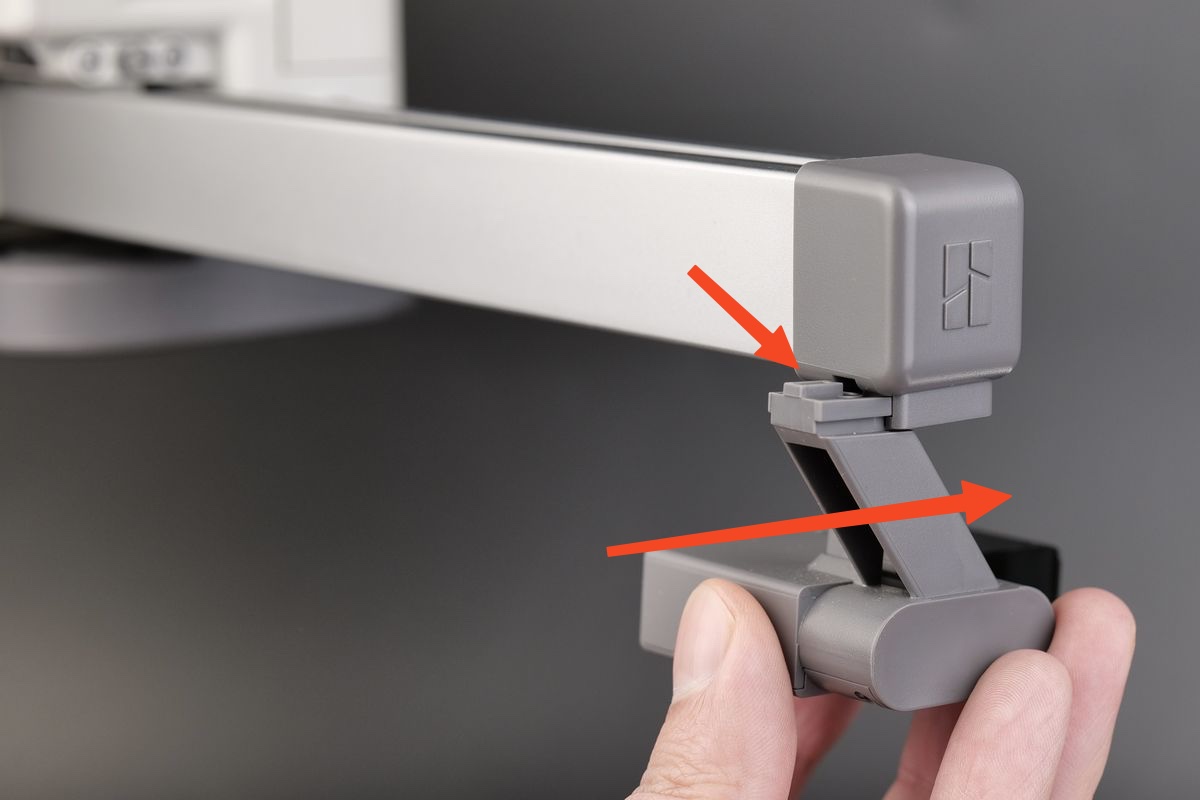

Trin 4: Monter rensekoste

Ret rensekostens rille ind efter holderen, skub den i, indtil overfladen er i plan, sæt derefter skruen tilbage i den oprindelige position og spænd den igen.

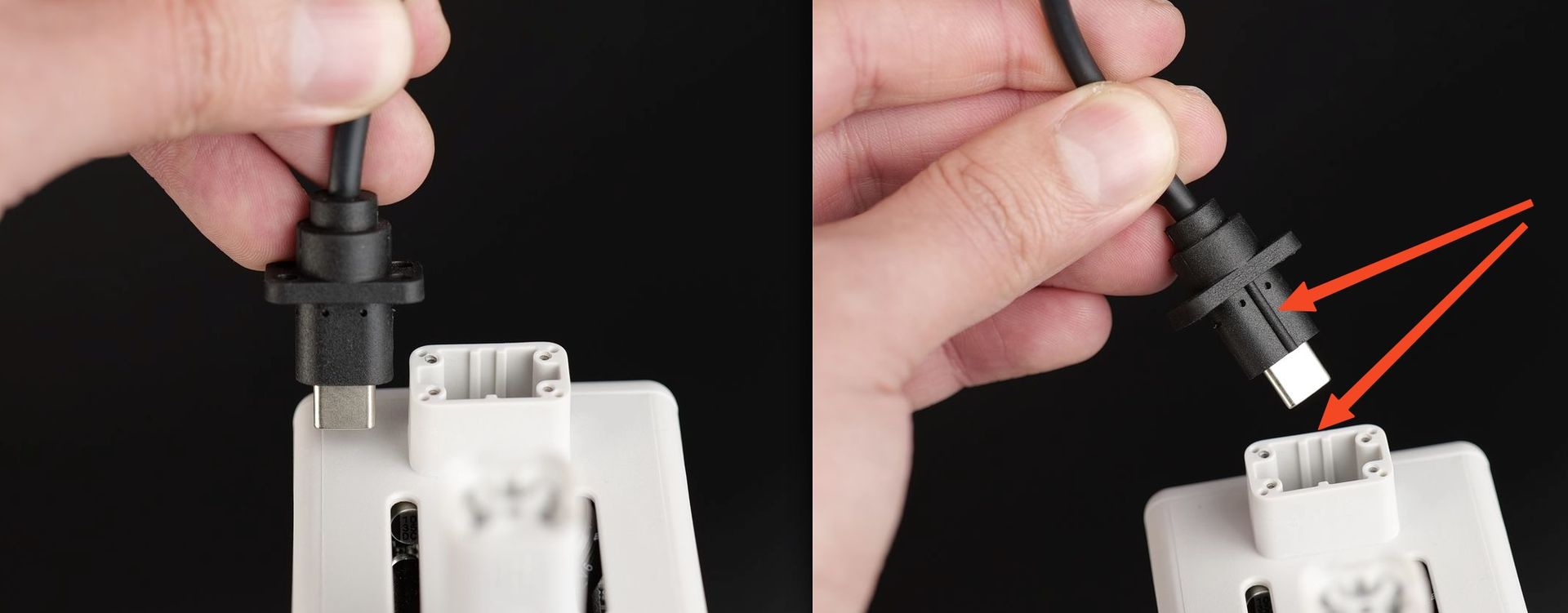

Trin 5: Tilslut USB-C-kablet

Sæt USB-C-kablet i og spænd de 4 skruer.

Trin 6: Monter filamenthubben

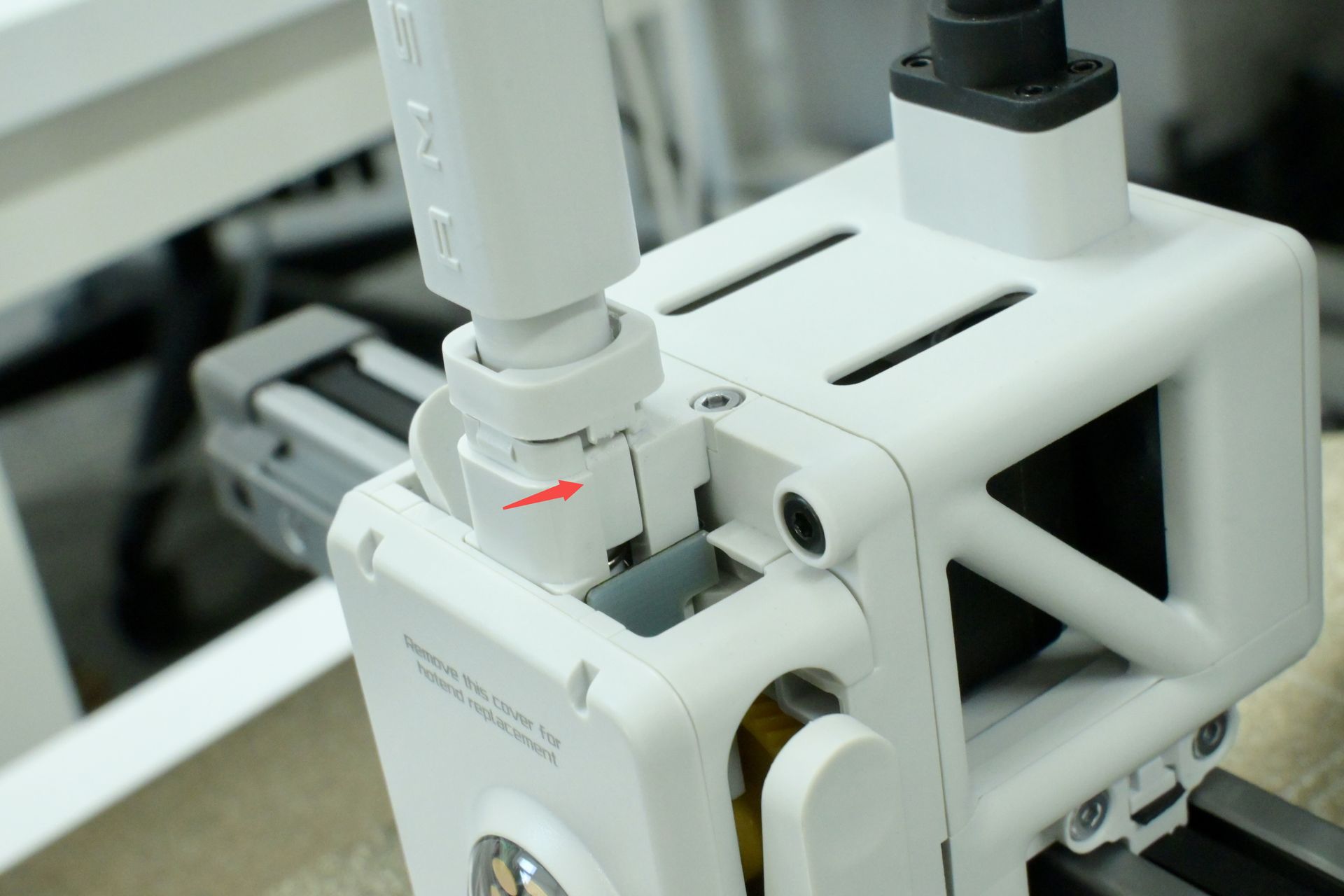

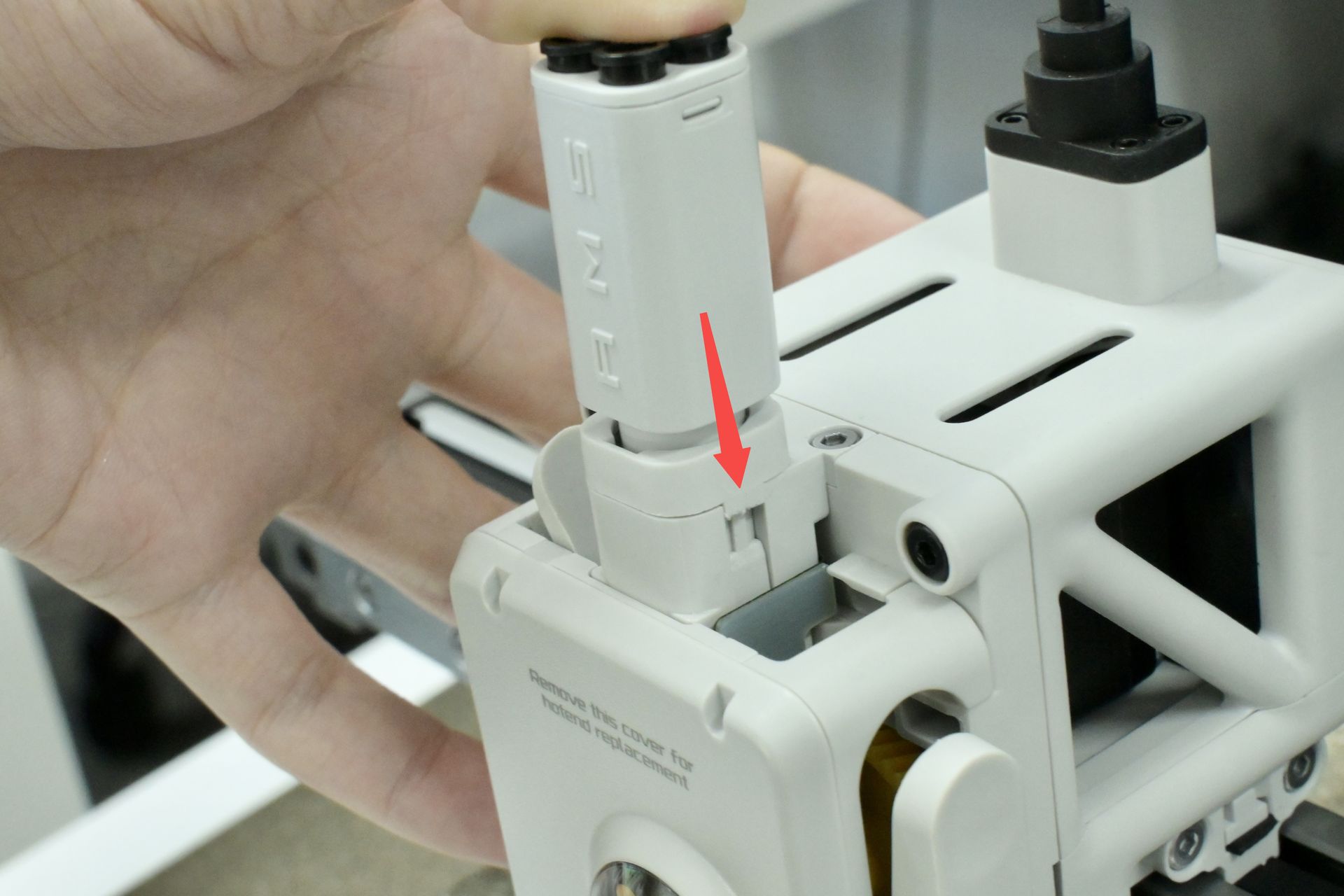

Monter filamenthubben på printeren. Ret monteringsclipsene ind som vist på figuren nedenfor, og tryk derefter ned på den nederste holderkrop for at låse filamenthubben fast.

Kalibrering

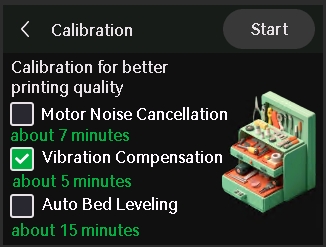

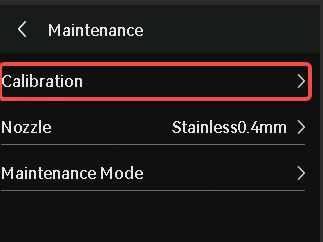

Tænd printeren, vælg Vibrationskompensation i menuen Kalibrering, og gennemfør en kalibrering.
