Udskiftning af X-rem på Bambu Lab A1

Gældende printermodeller

A1

X-rem til A1

X-remmen er monteret på X-aksen. Den forbinder printhovedet med X-motoren og driver printhovedet til at bevæge sig langs X-aksen.

Hvornår skal den bruges?

1. Den er slidt.
2. Den er knækket.

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og ledninger til printhovedet. Hvis du udfører opgaver, mens printeren er tændt, kan det give kortslutning og føre til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du have brug for at adskille dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan føre til skader på printerens elektronik og yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har tvivl eller spørgsmål om at følge denne guide, anbefaler vi, at du opretter en teknisk supportsag om dit problem, så vil vi gøre vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Nødvendige værktøjer og materialer

• Ny X-rem (købslink: kontakt eftersalg)
• H2.0 unbrakonøgle
• pincet
• 20 minutter

Afmonter X-remmen

Afmonter printhovedets bagdæksel

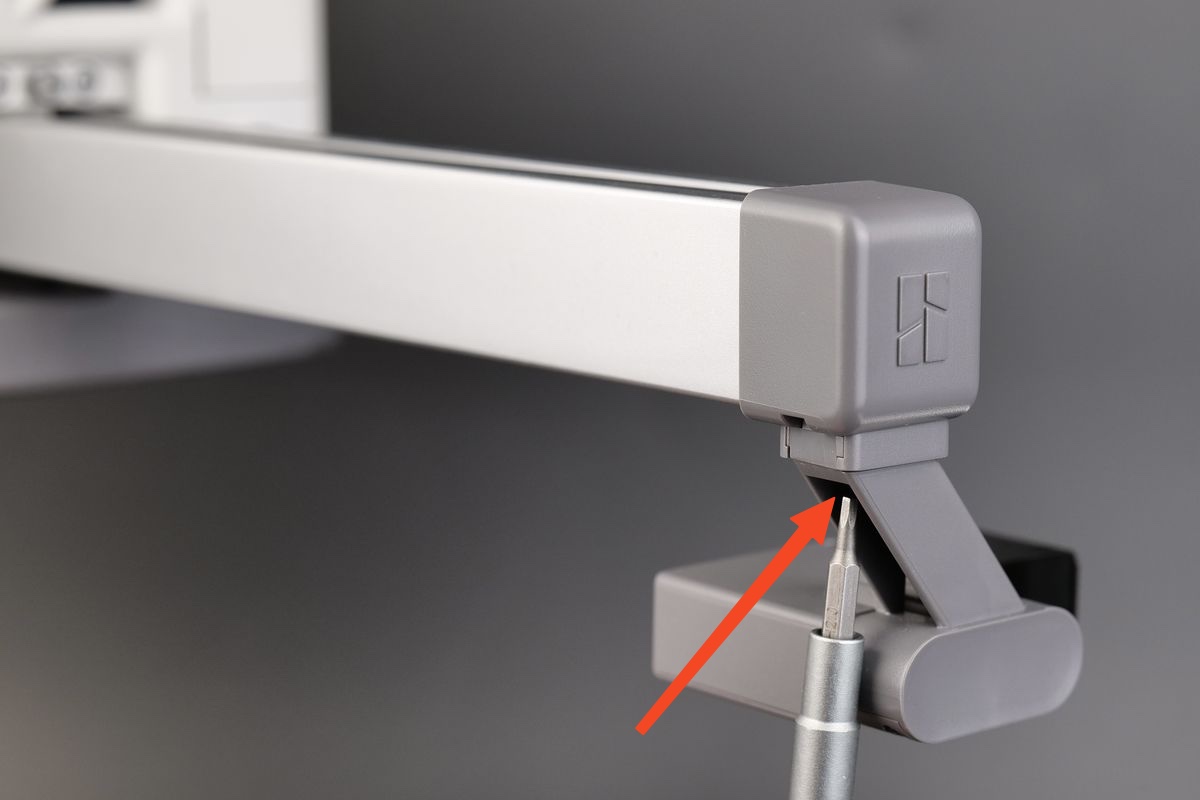

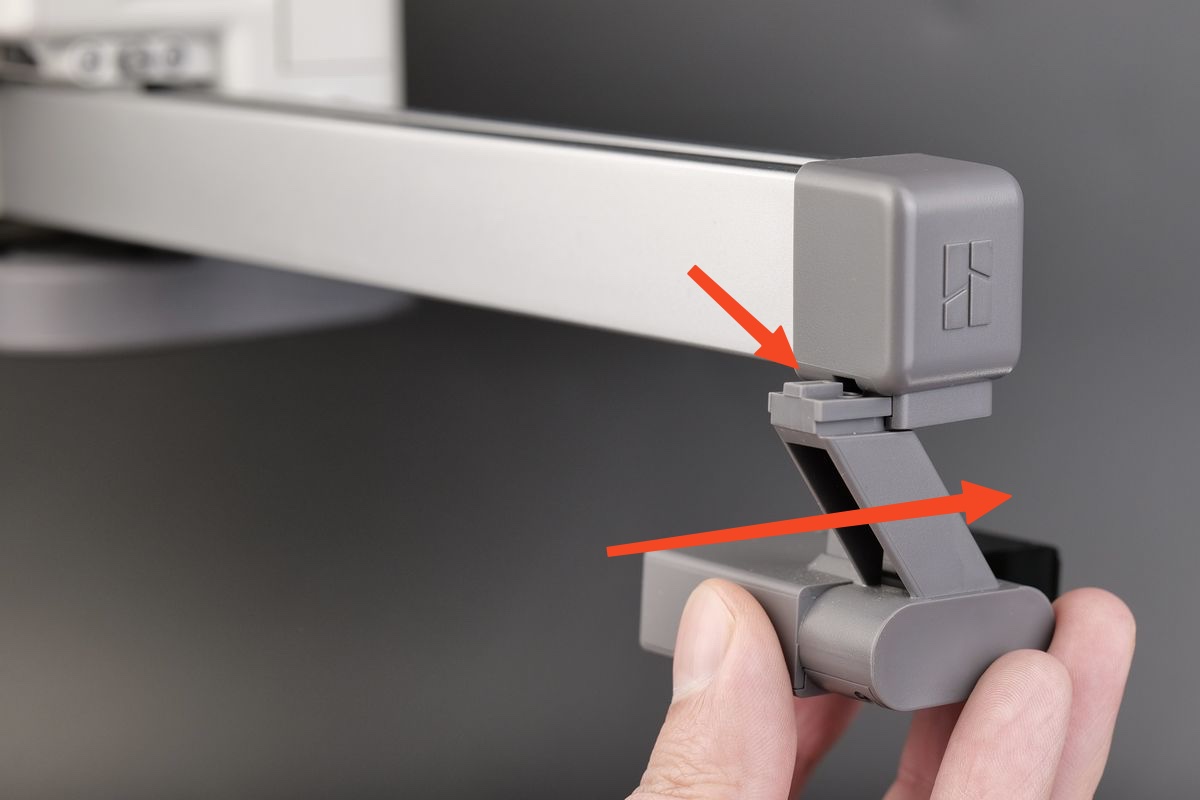

Trin 1: Løsn skruen, der sidder under renseviskeren, og skub renseviskeren ud af holderen i den retning, der vises på billedet.

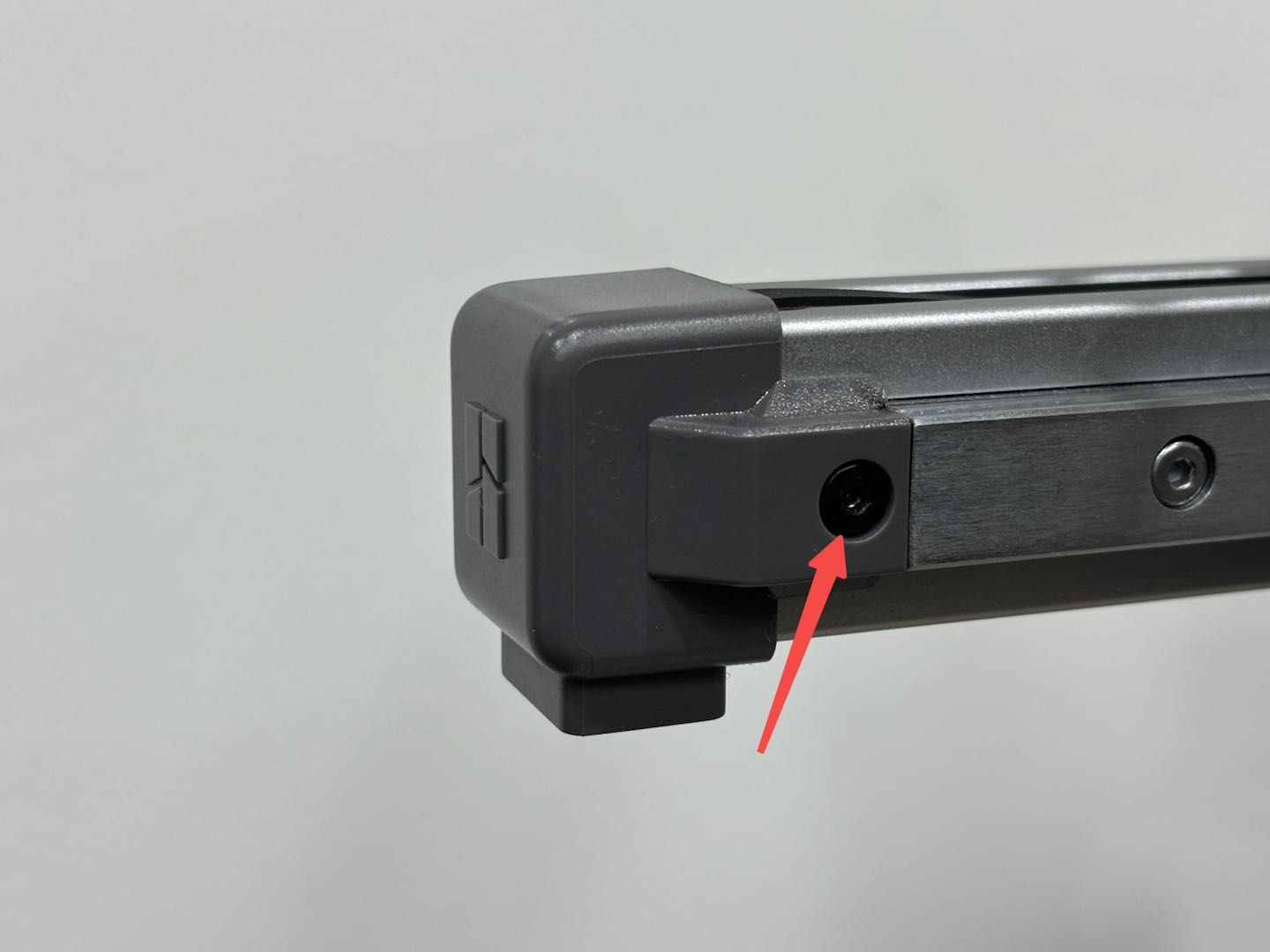

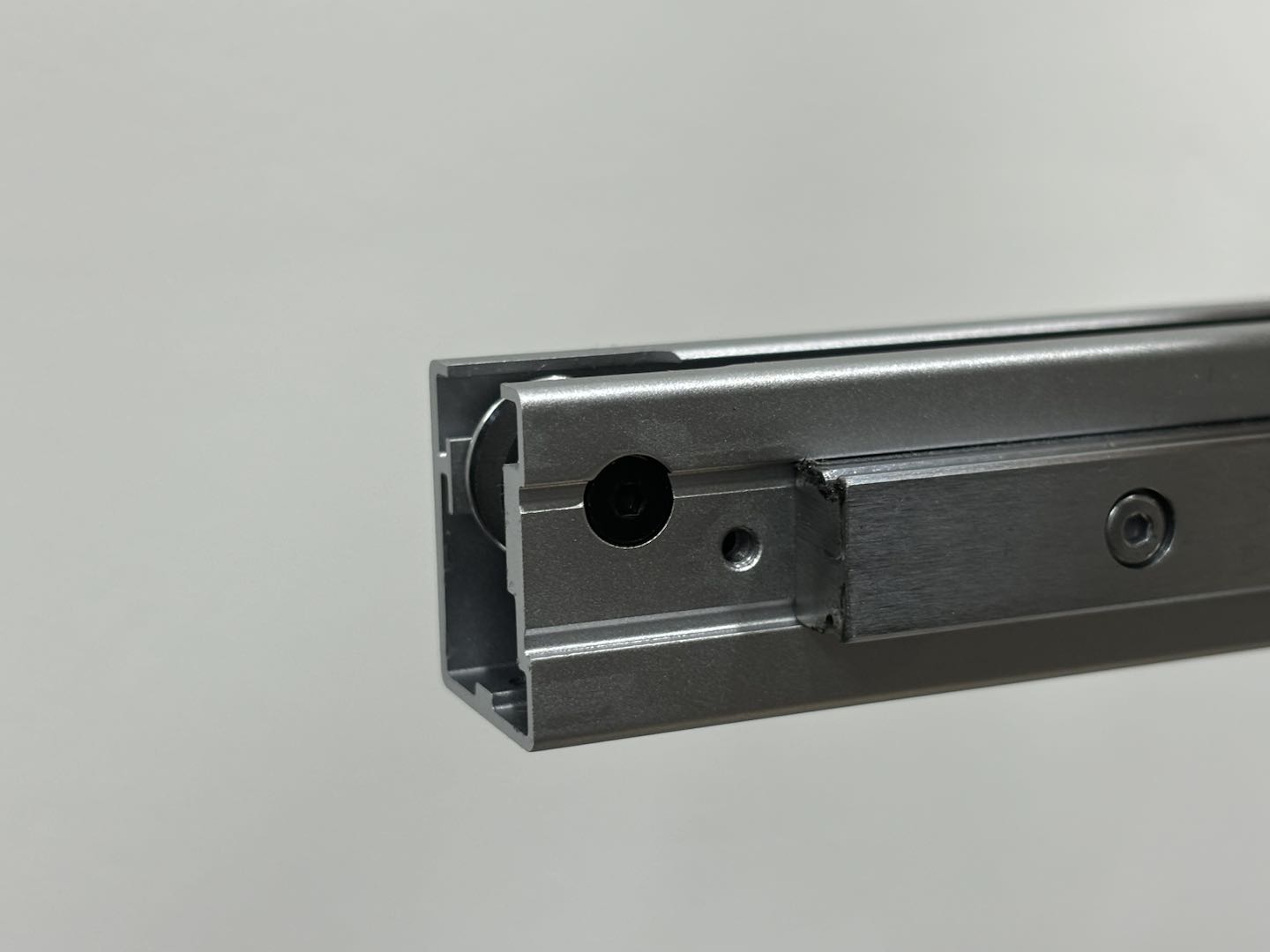

Trin 2: Brug H2.0 unbrakonøgle til at fjerne en skrue og tag X-aksens dæksel af.

Bemærk: Dækselskruen er kortere end renseviskerens skrue. Hold de to skruer adskilt for at undgå fejl under den senere montering.

Afmonter printhovedets bagdæksel og venstre kabelkanal

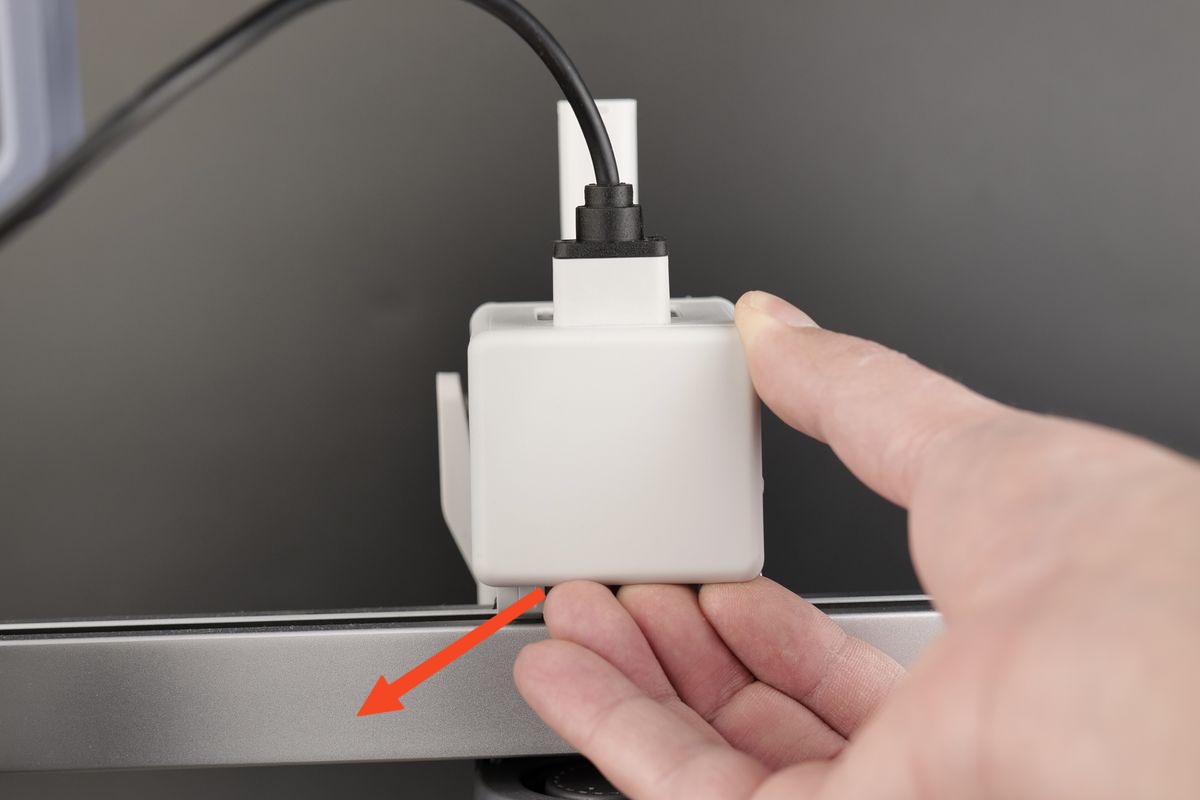

Trin 1: Træk forsigtigt bunden af bagdækslet ud med hånden, som vist nedenfor:

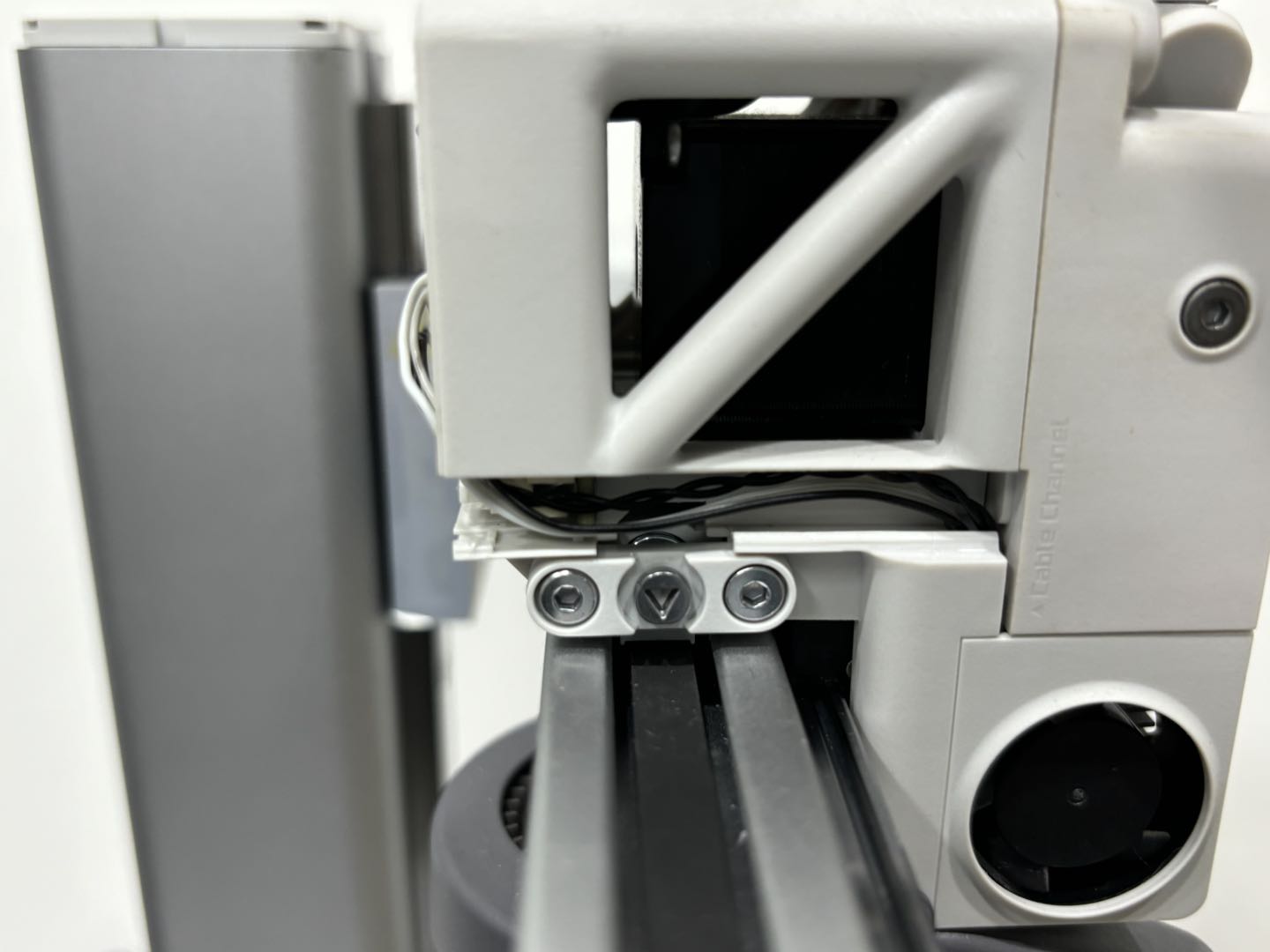

Trin 2: Skub forsigtigt kabeldækslet mod bagsiden af printhovedet, og fjern derefter kabeldækslet i venstre side. Se de nærmere trin på figuren nedenfor:

Afmonter frontdækslet på X-aksens motordæksel og selve motordækslet

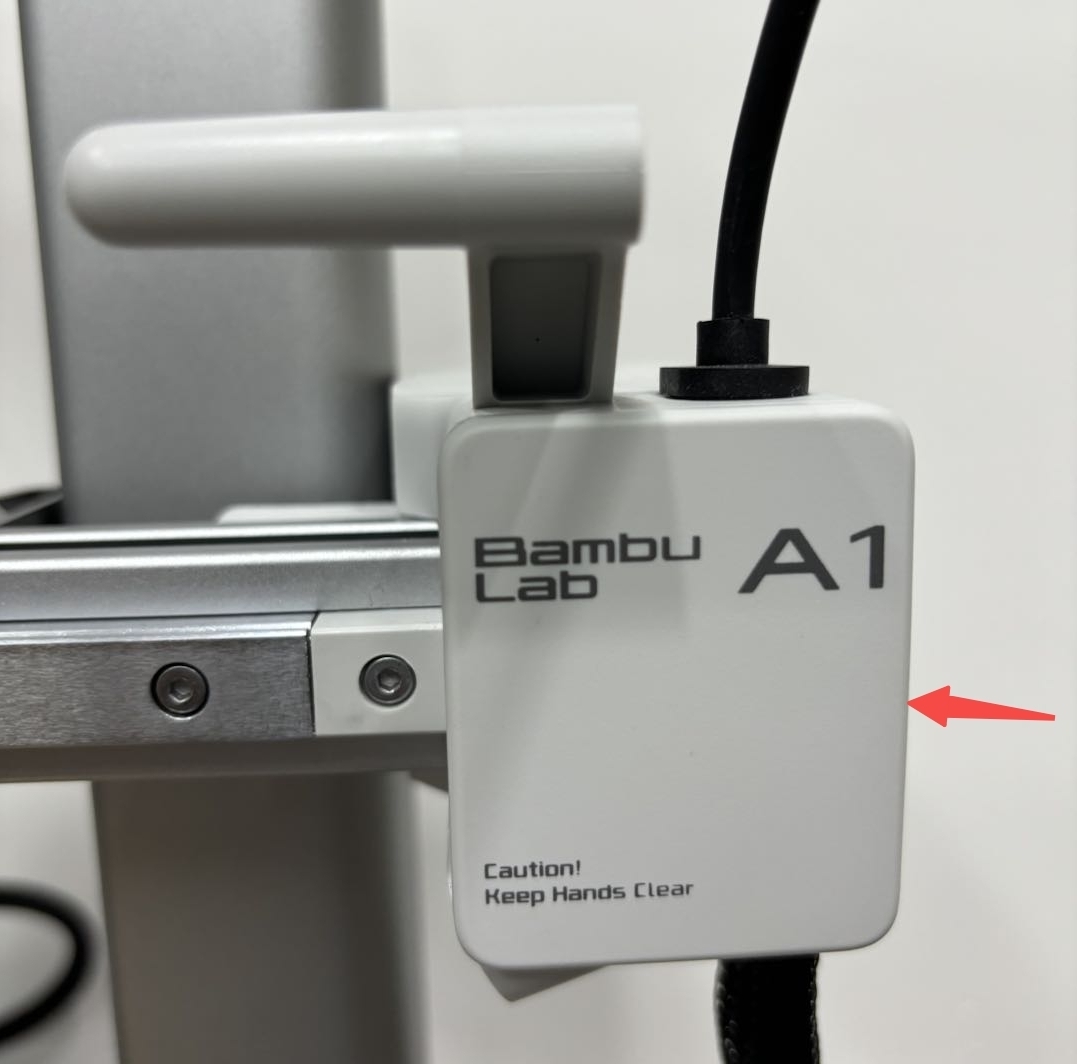

Trin 1: Tryk fra højre side af motordækslet for at fjerne dets frontdæksel.

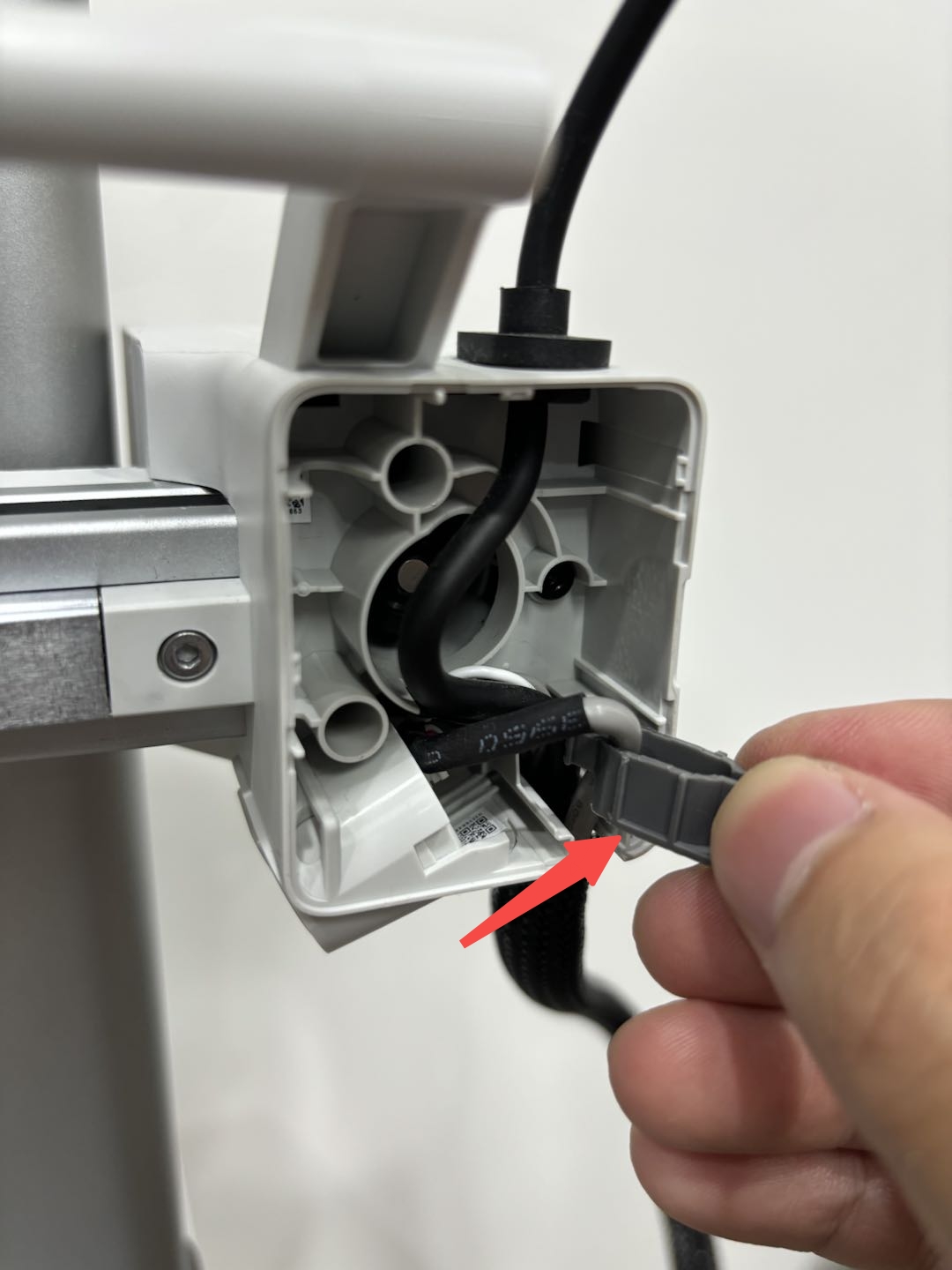

Trin 2: Løsn de fire skruer vist på billedet nedenfor, og fjern kabelklemmen.

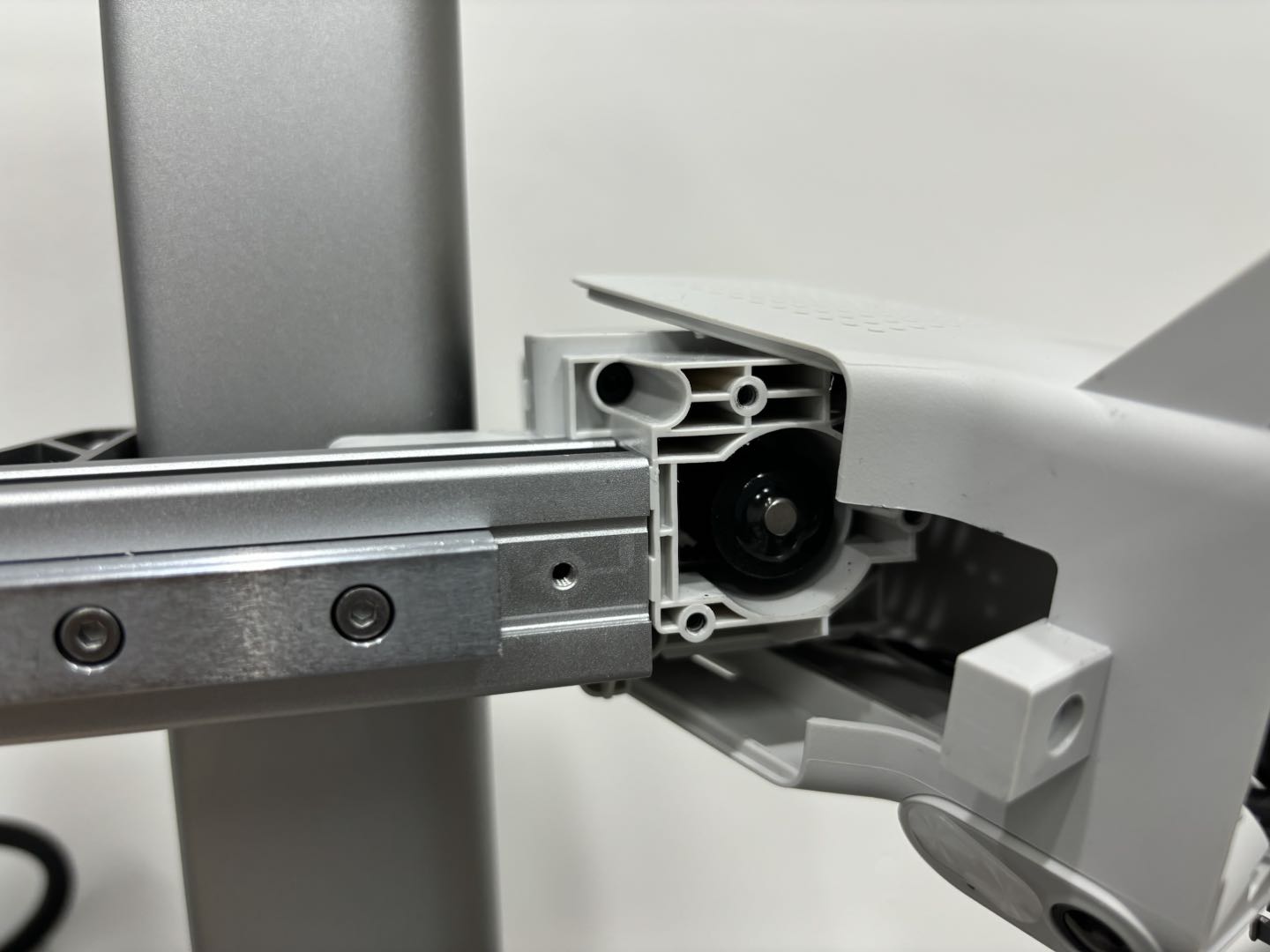

Skub derefter motordækslets bagdæksel bagud, og skub så motordækslet fremad (skub det forsigtigt ud for at undgå at beskadige motorledningen):

Afmonter X-remmen

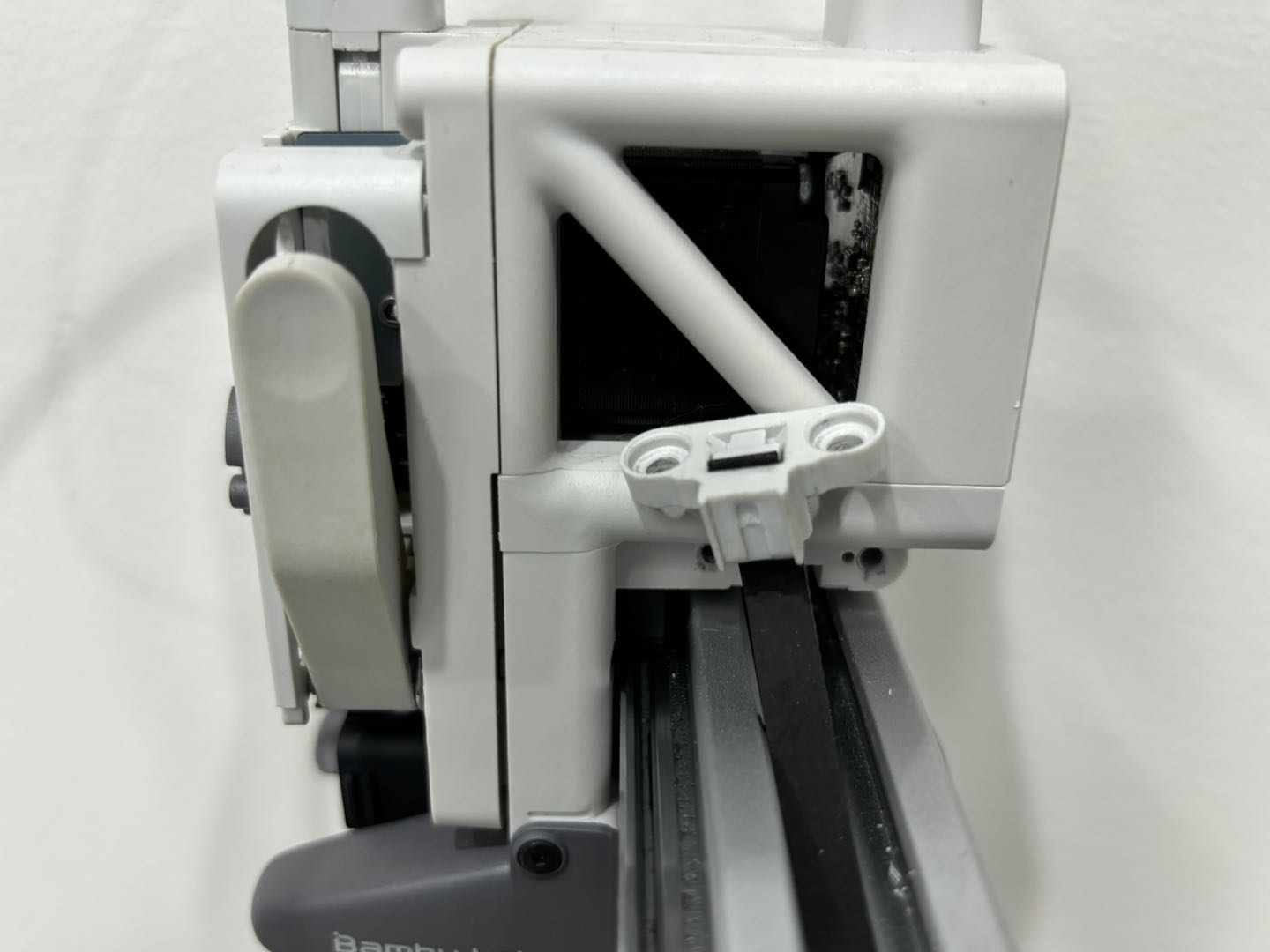

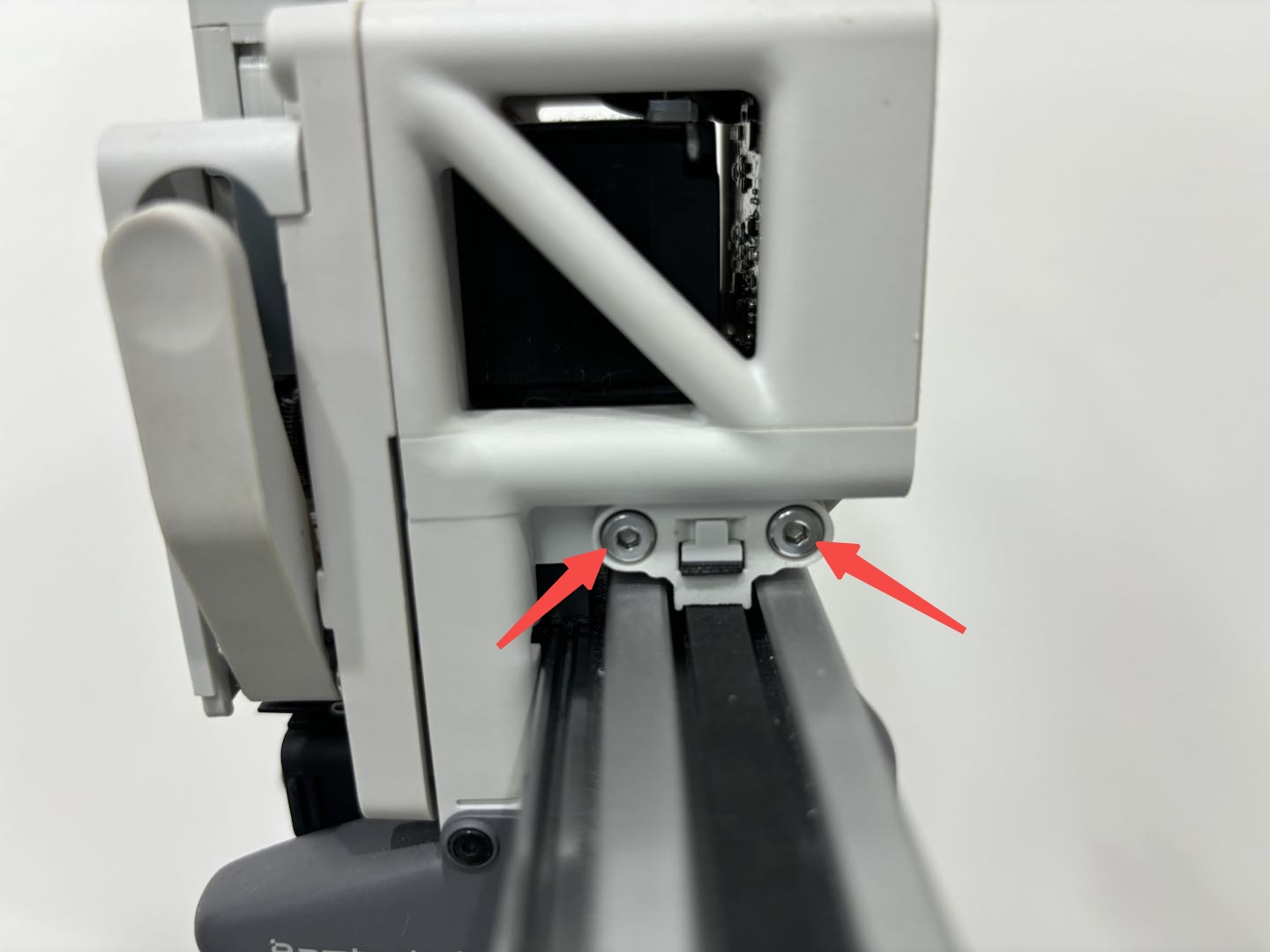

Trin 1: Løsn to skruer og træk klemmen ud af printhovedet;

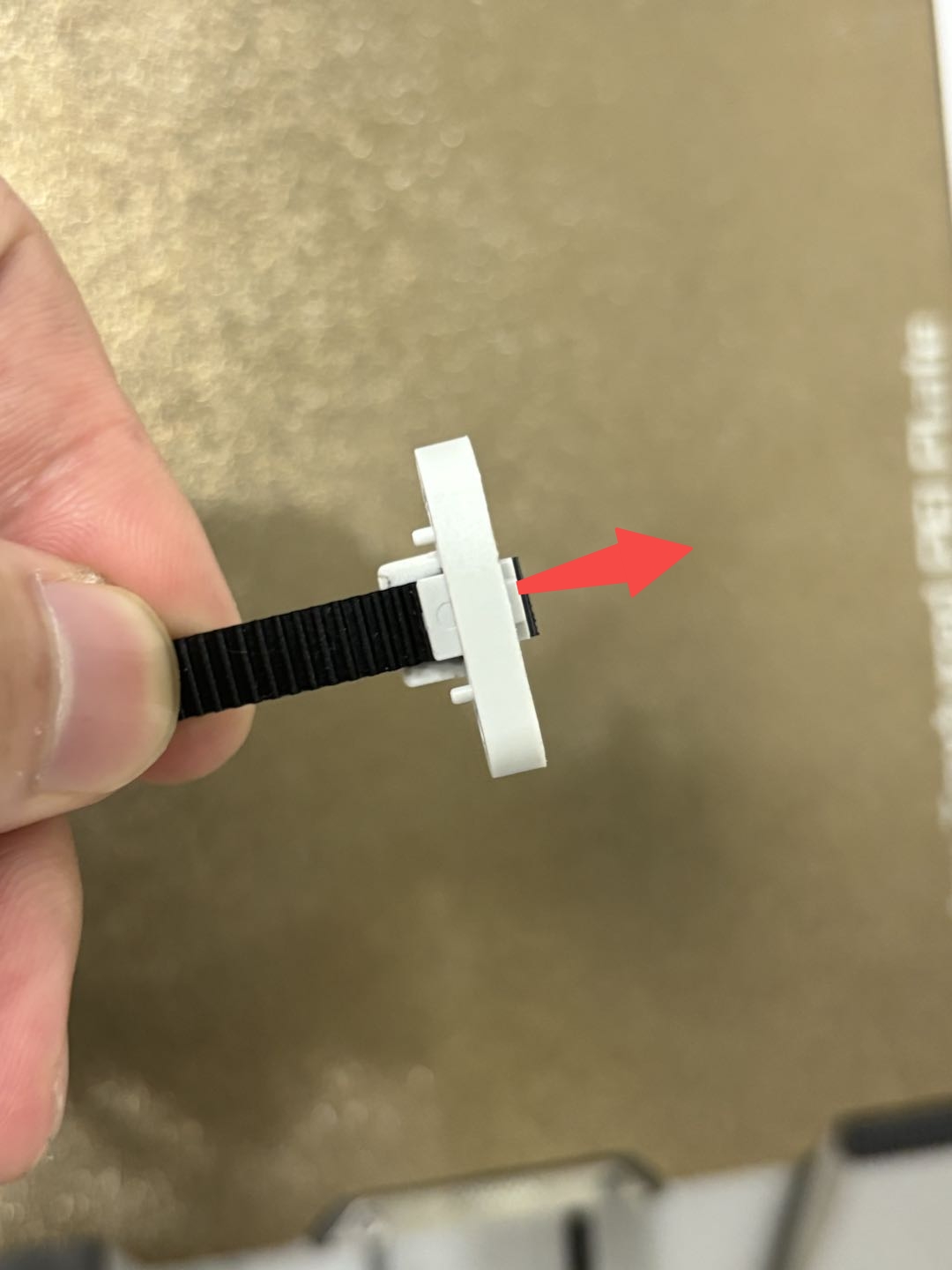

Når remmen er løsnet, hold remklemmen og fjern remmen fra klemmen.

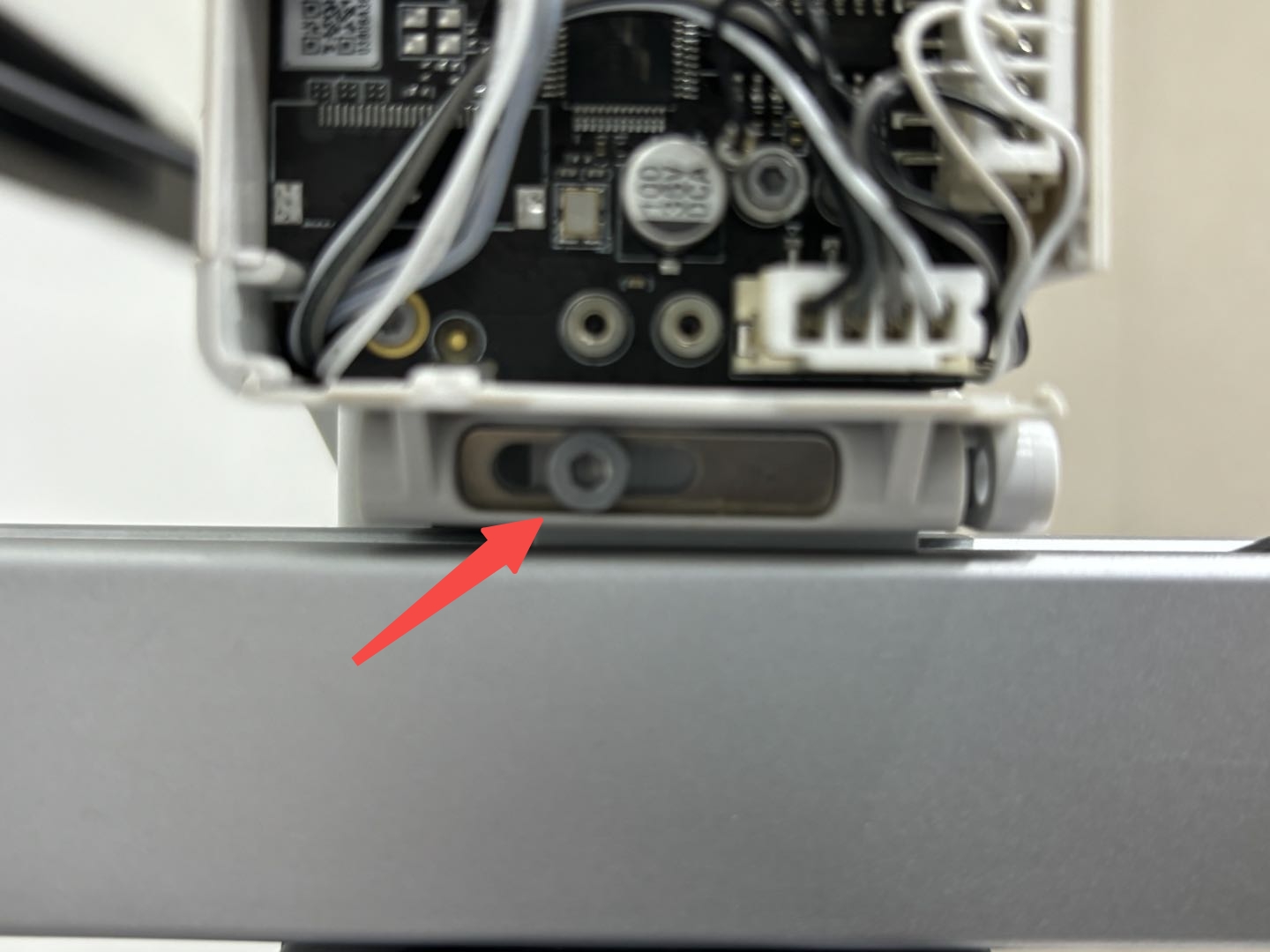

Trin 2: Løsn skruerne bag printhovedet, og fjern skruen og jernpladen;

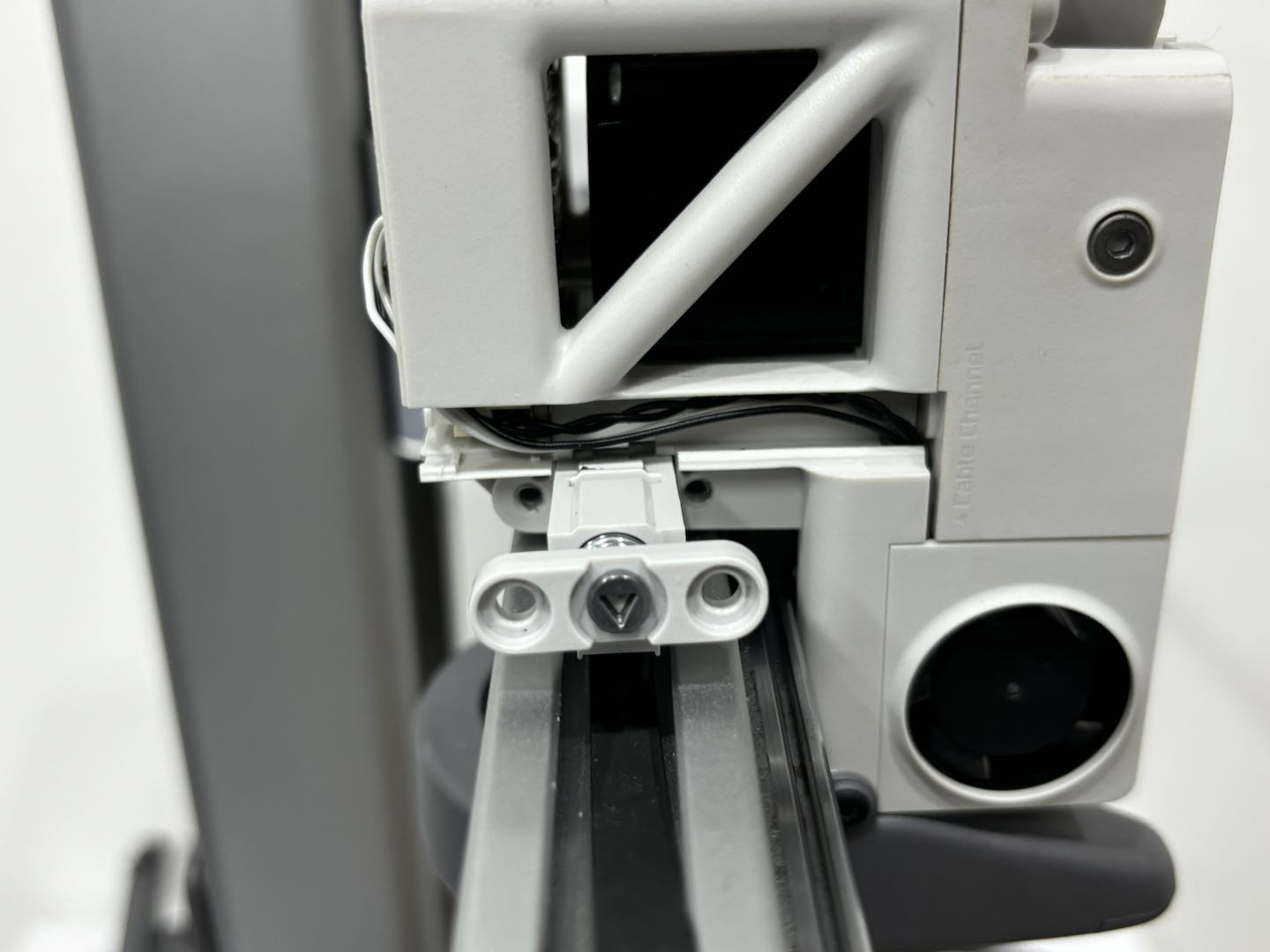

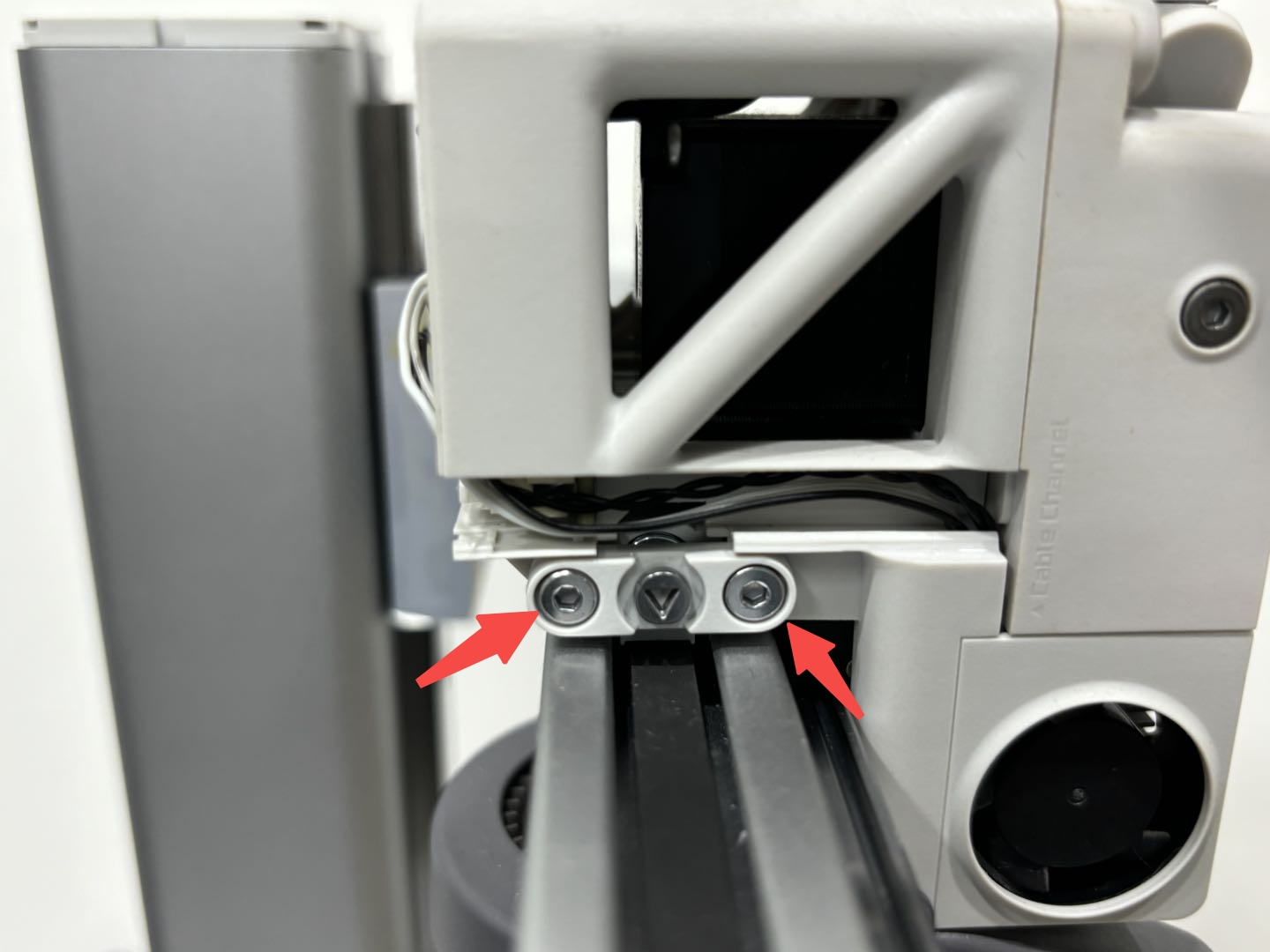

Løsn to skruer, og fjern den venstre klemme.

Trin 3: Hold den venstre remklemme, og træk X-remmen ud.

Monter X-remmen

Træk X-remmen på X-aksen

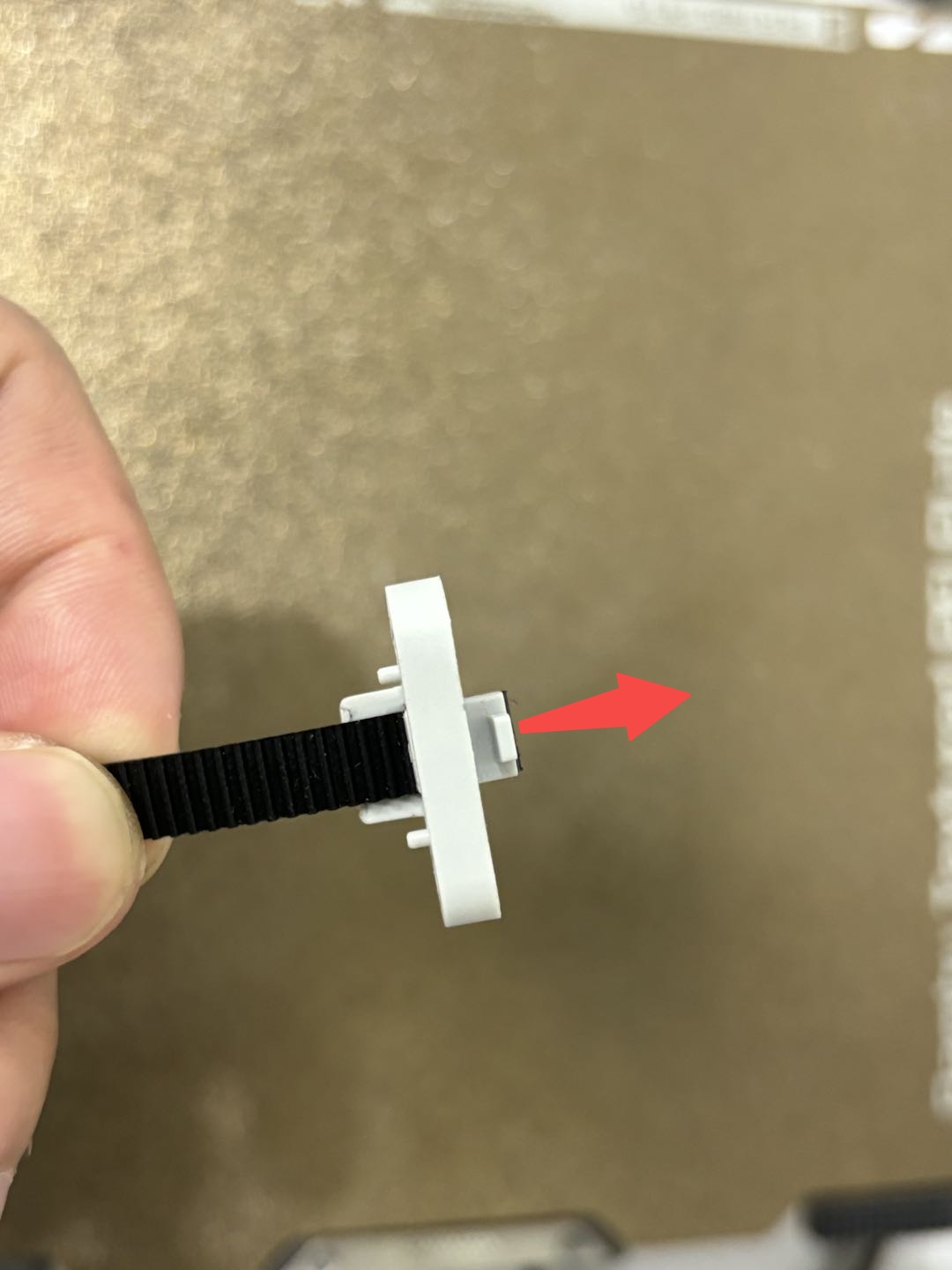

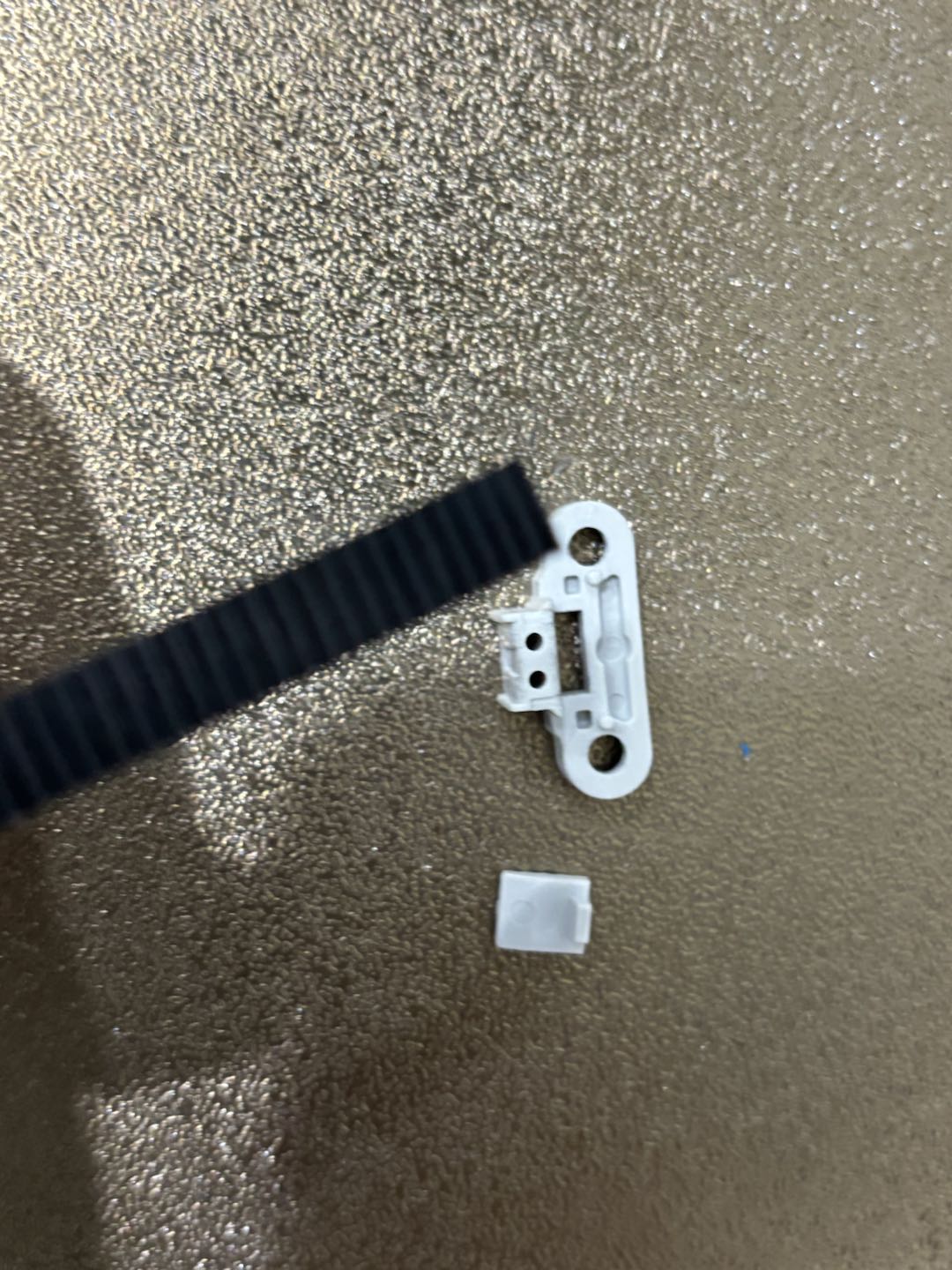

Trin 1: Den venstre og højre klemme er formonteret på X-remmen, og hullet mellem motordækslet og X-aksen er lille. Når du har fået den nye rem, skal du derfor på forhånd skille den højre klemme fra X-remmen og så genmontere den højre klemme efter at have trukket X-remmen igennem. Sådan fjerner du remmen fra den højre klemme:

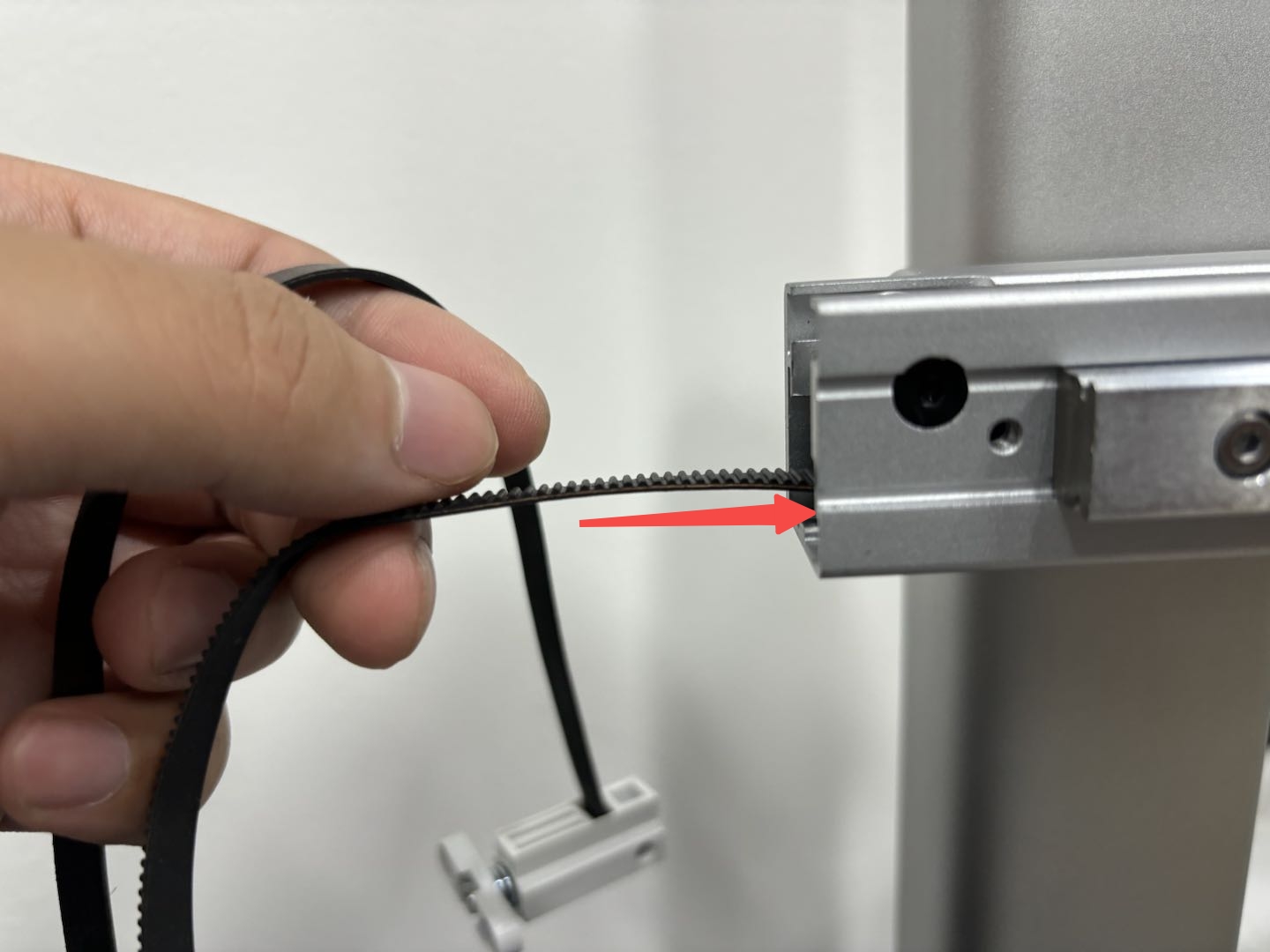

Trin 2: Kontroller remmens retning, så tanden vender opad, og træk remmen gennem X-aksen fra undersiden af tomgangshjulet;

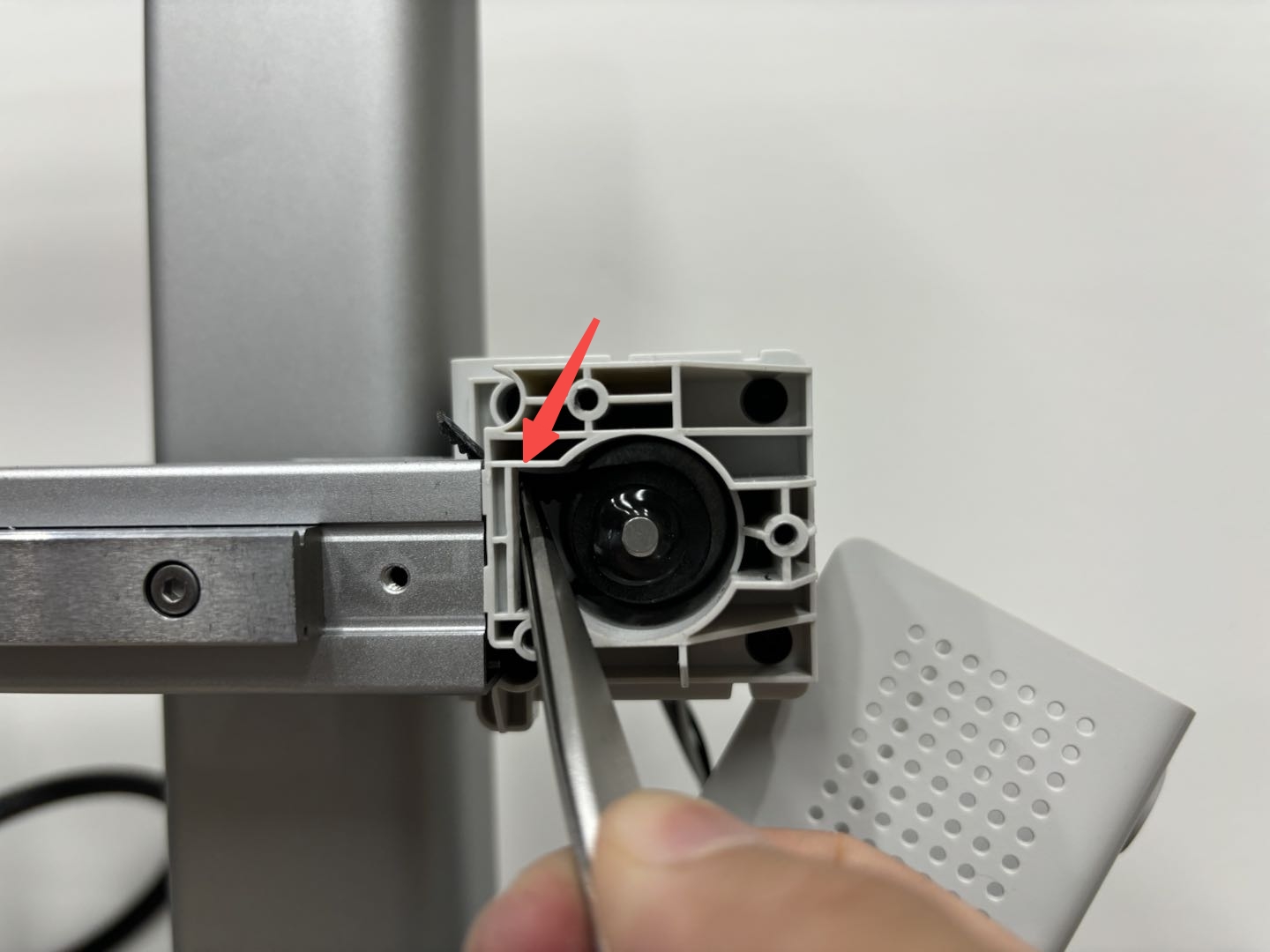

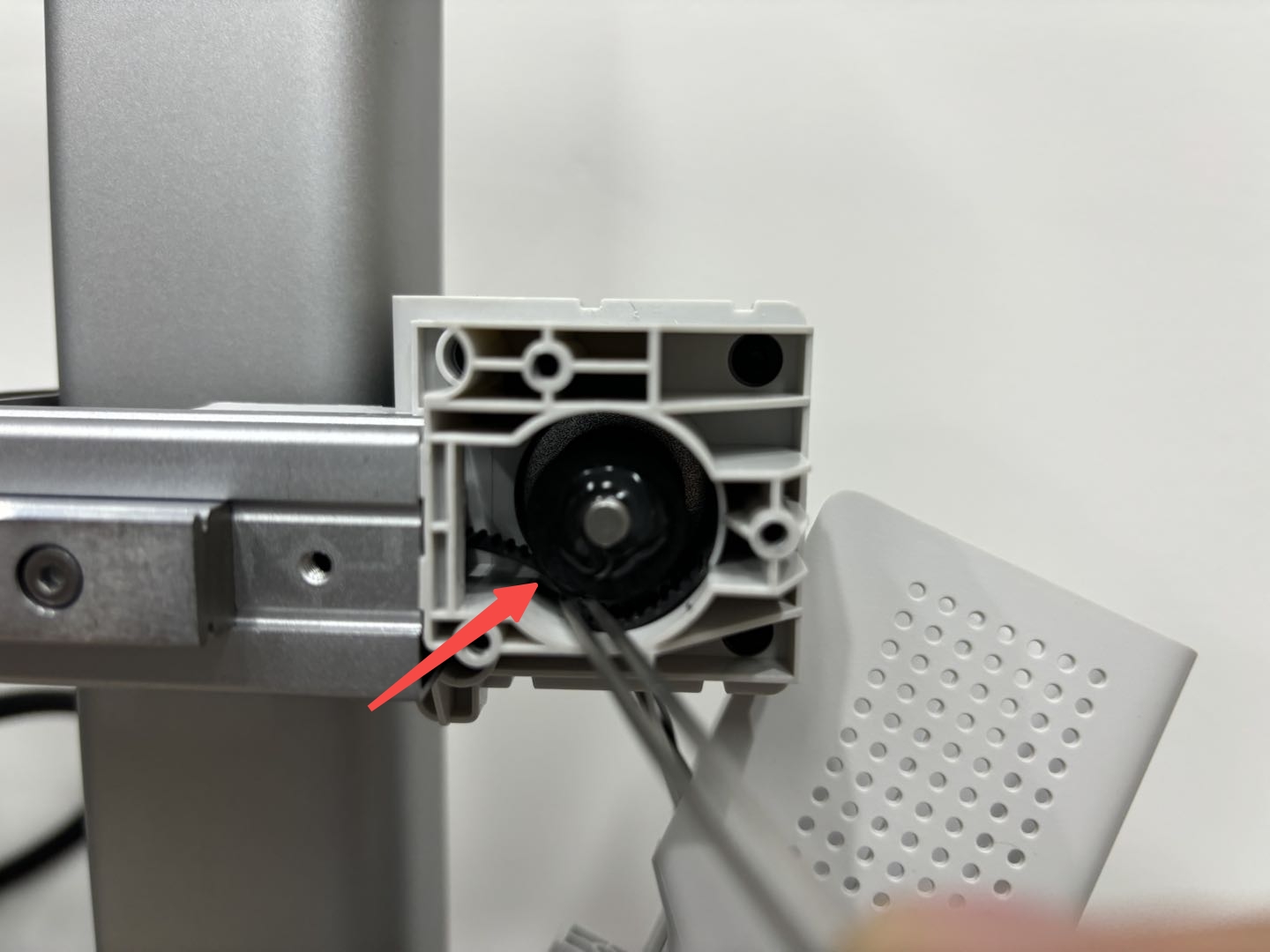

Klem derefter remmen med pincetten, før X-remmen rundt om motorens drivhjul, og træk X-remmen ud gennem det lille hul mellem X-aksen og motordækslet.

Trin 3: Sæt den venstre klemme ind i printhovedet og spænd skruerne. Genmonter derefter jernpladen på bagsiden af printhovedet og spænd skruen.

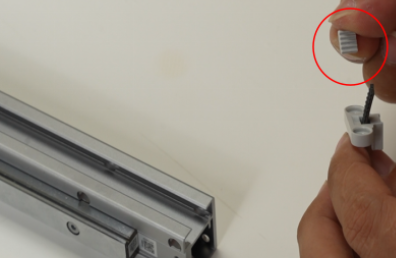

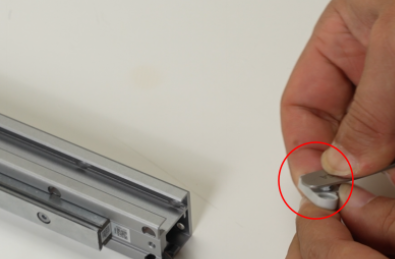

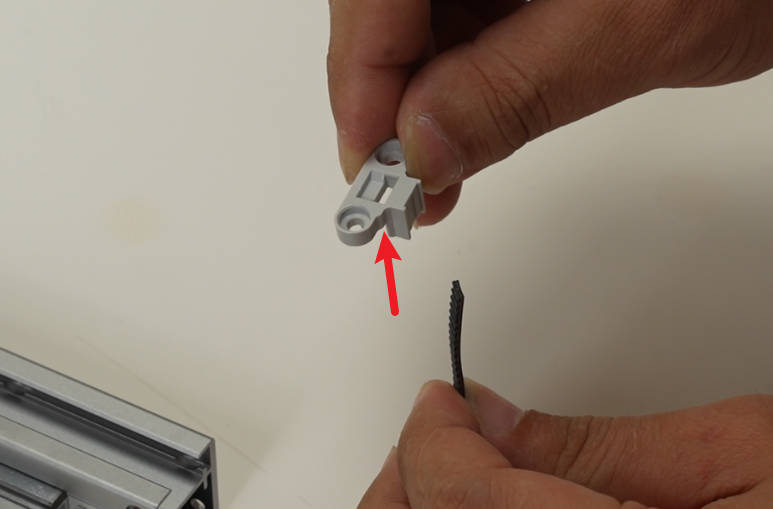

Trin 4: Træk remmen gennem den højre klemme, juster remmen efter remstrammeren, og tryk dem sammen ind i klemmen.

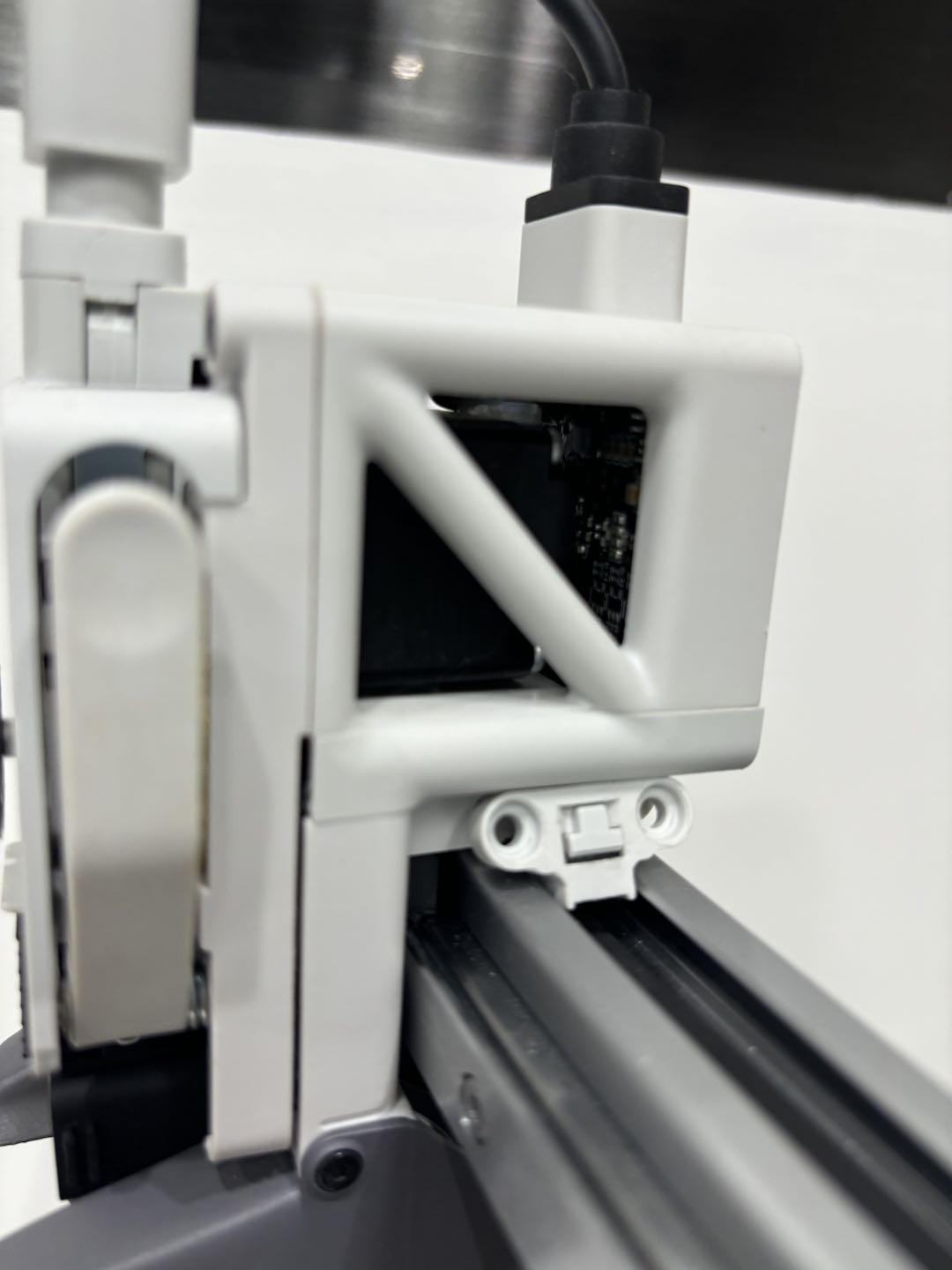

Sæt derefter den højre klemme ind i printhovedet, og spænd skruerne.

Genmonter X-aksens motordæksel og motordæksel

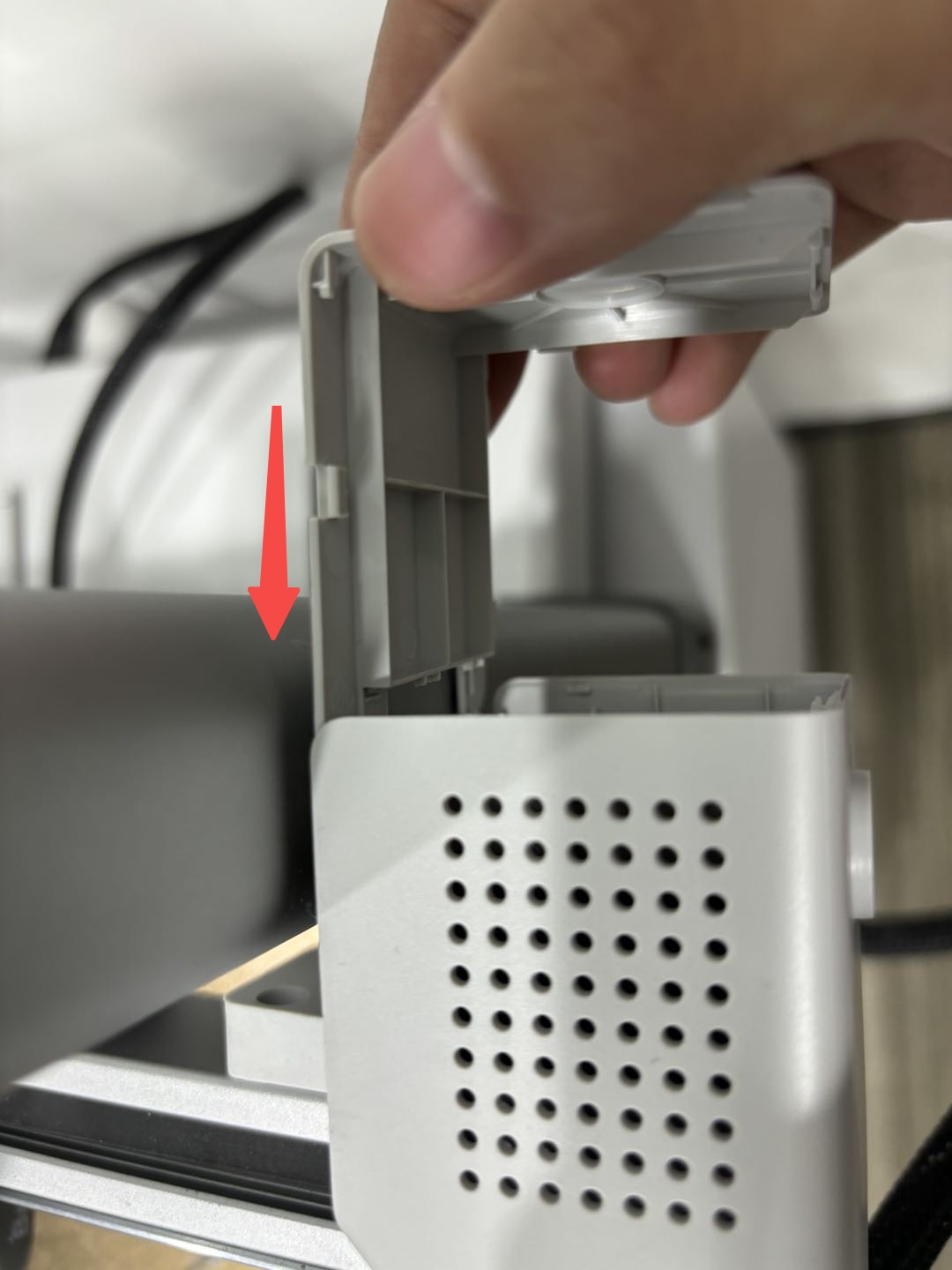

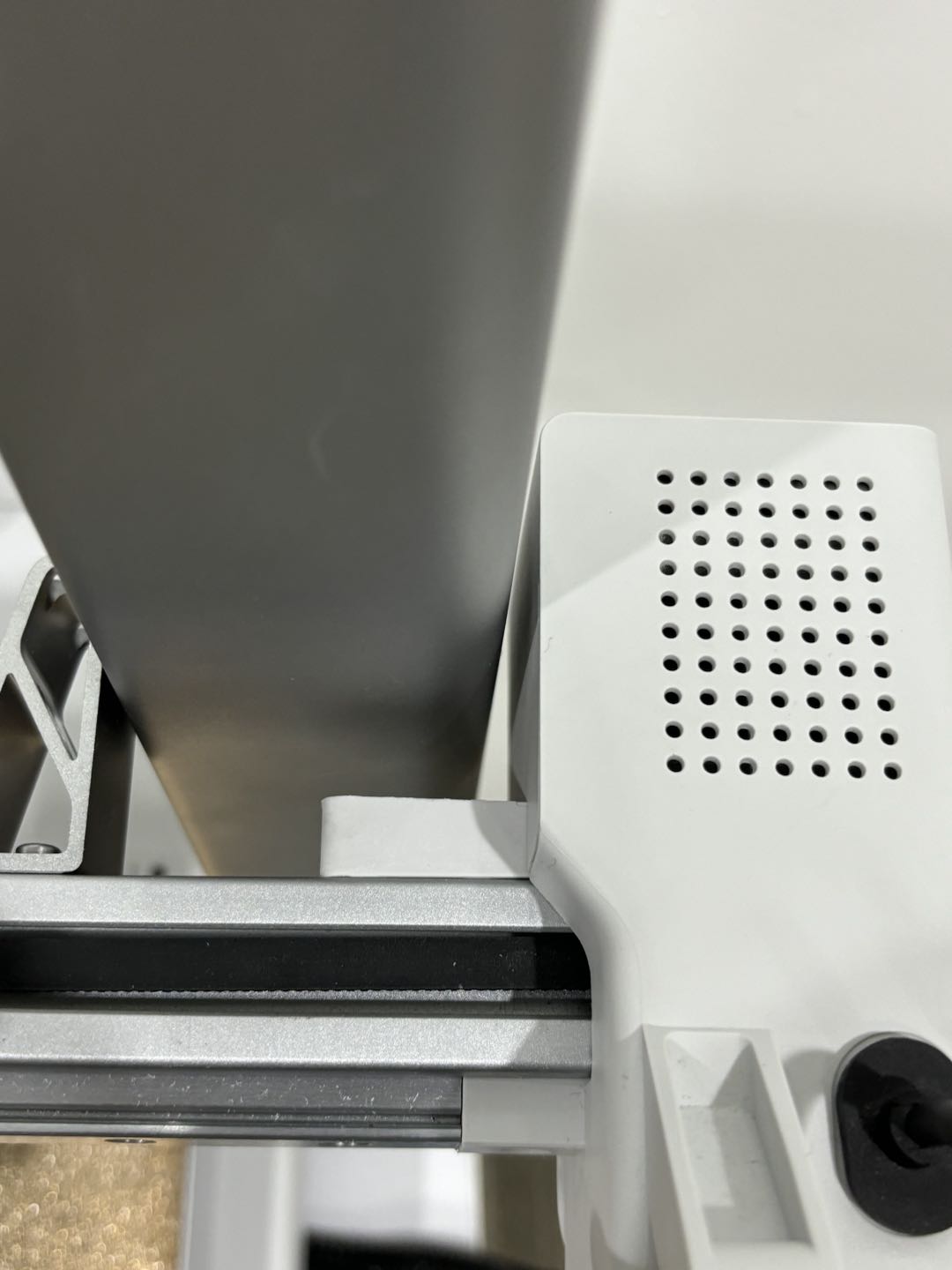

Trin 1: Skub X-aksens motordæksel tilbage til X-aksens motor forfra og bagud, og juster det efter motordækslets bagdæksel.

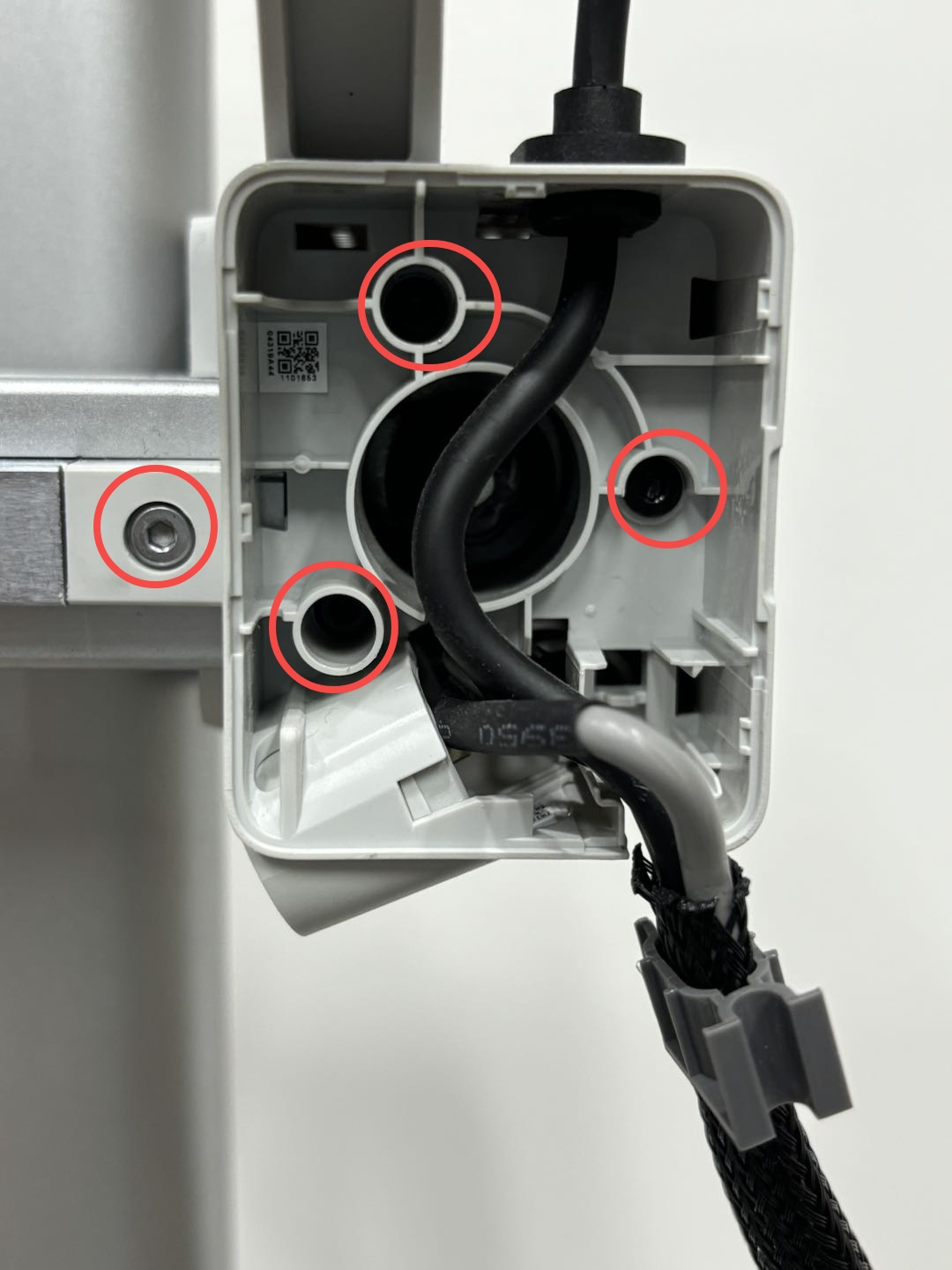

Trin 2: Spænd skruerne på X-aksens motordæksel.

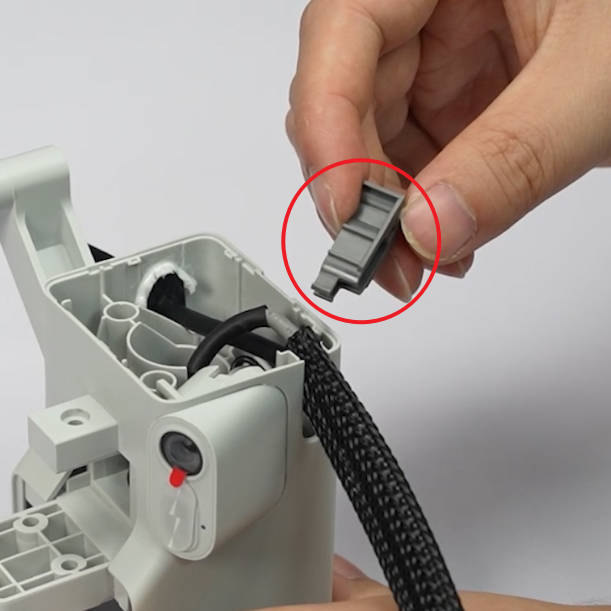

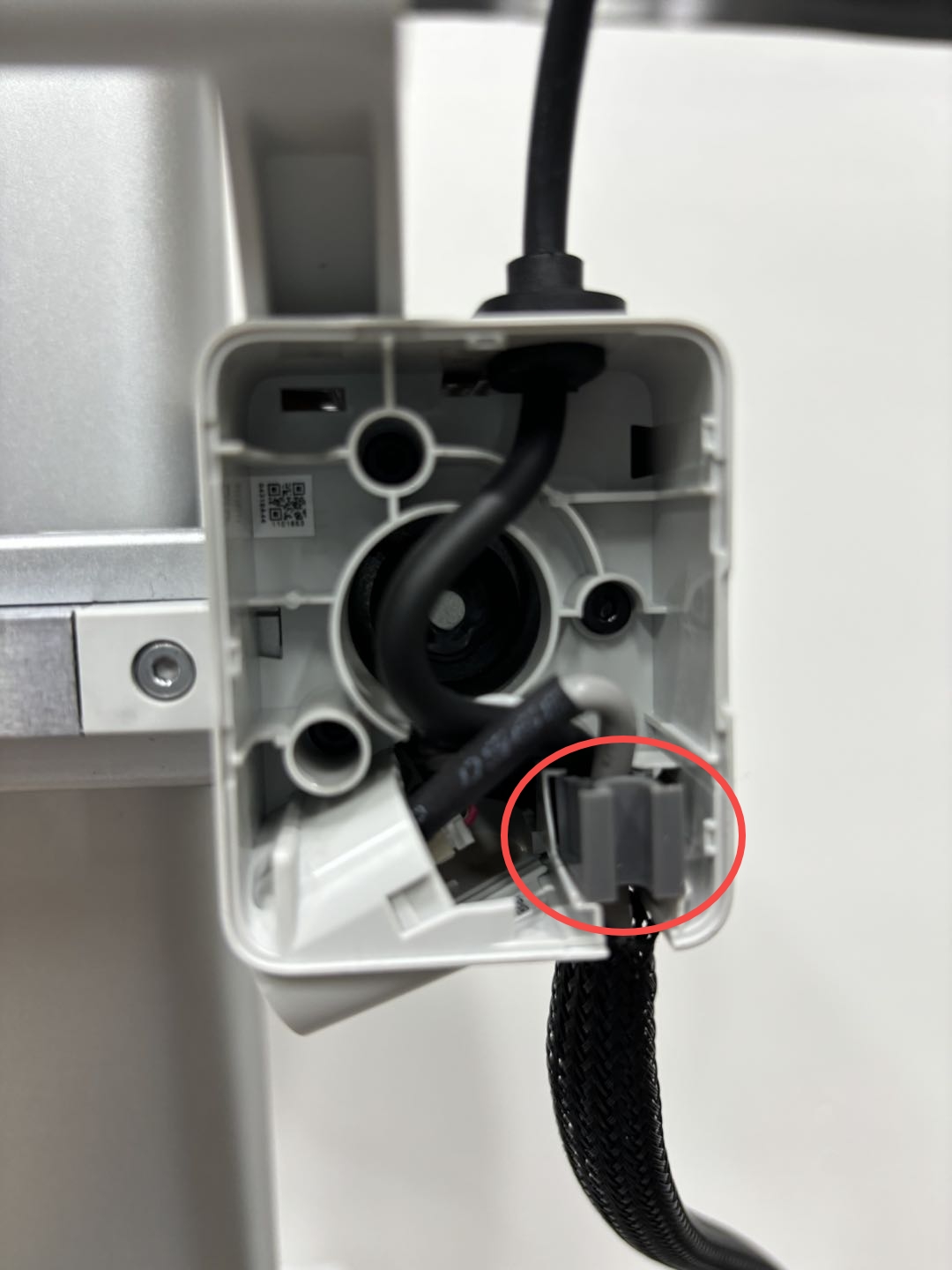

Trin 3: Genmonter kabelklemmen (vær opmærksom på retningen):

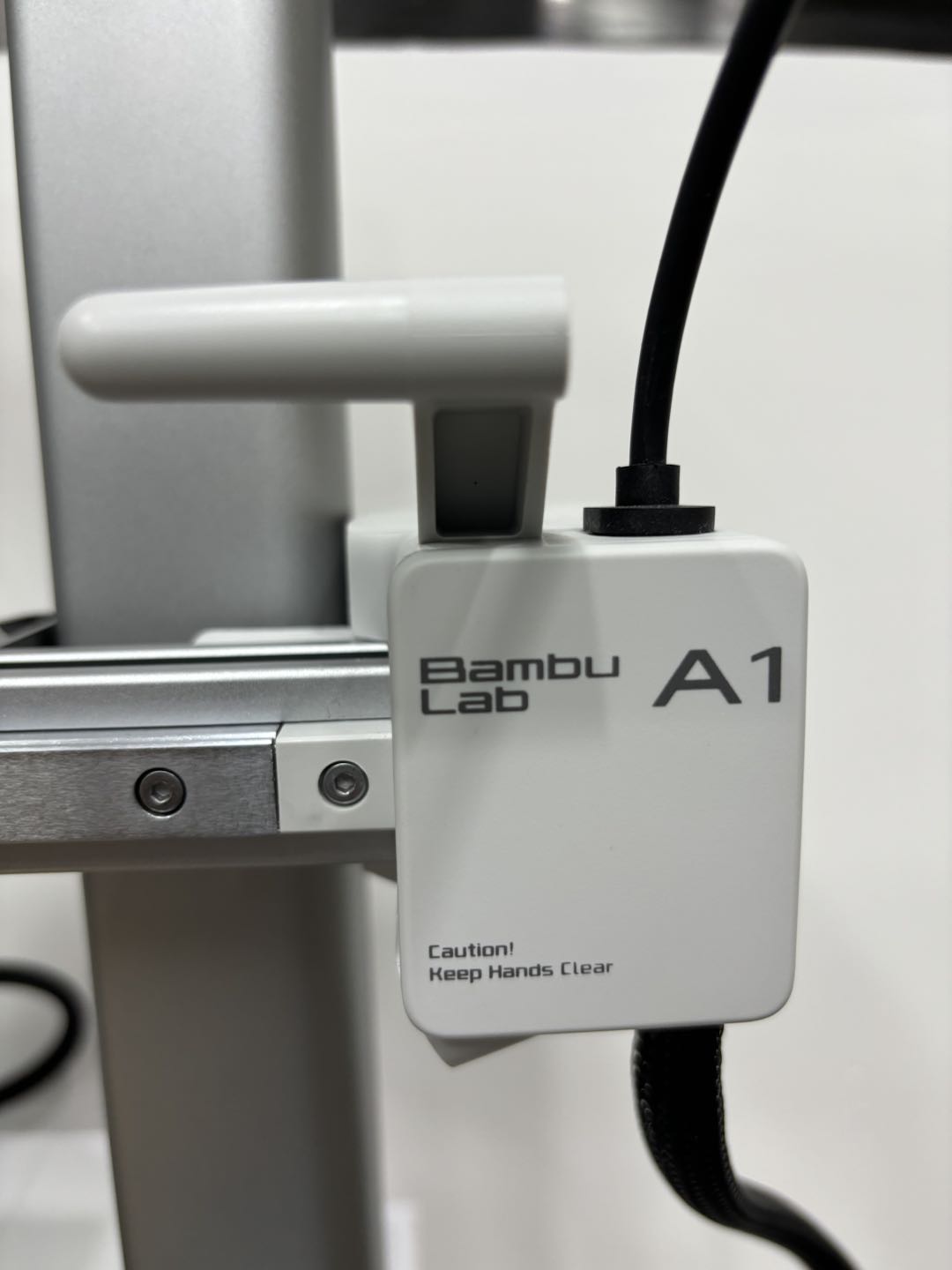

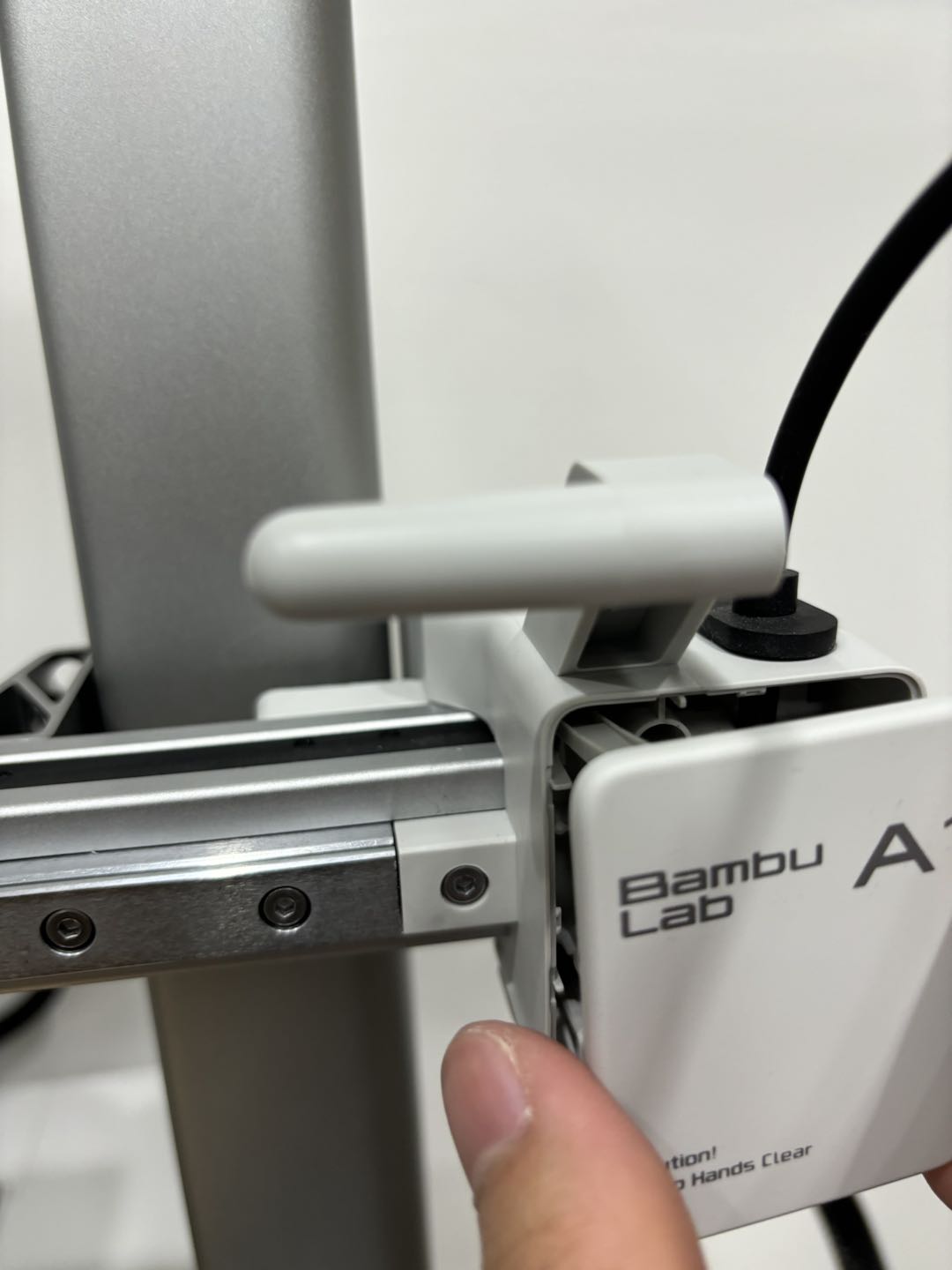

Trin 4: Klik derefter frontdækslet på X-aksens motordæksel på plads igen:

Genmonter dækslet til venstre kabelkanal og printhovedets bagdæksel

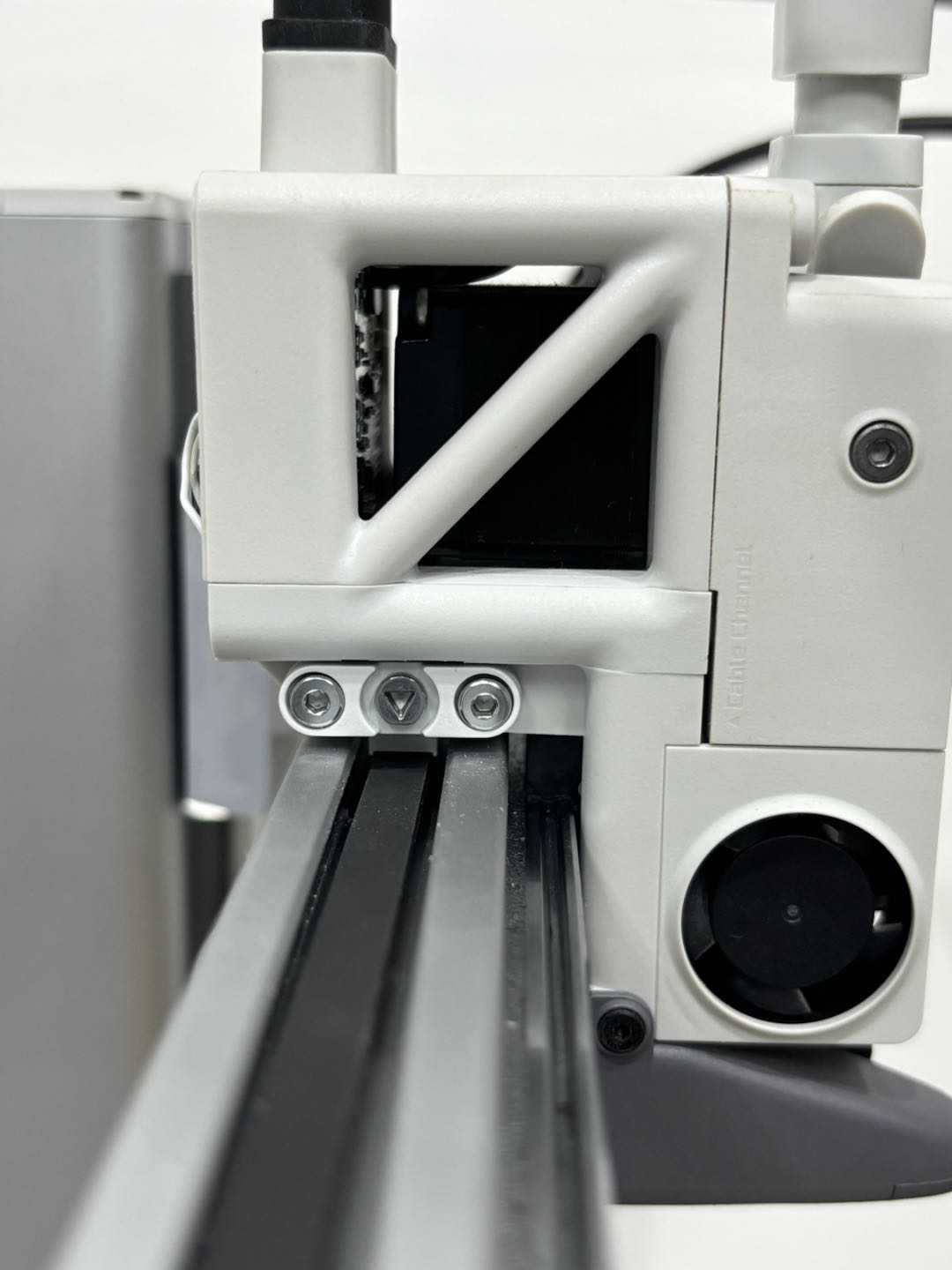

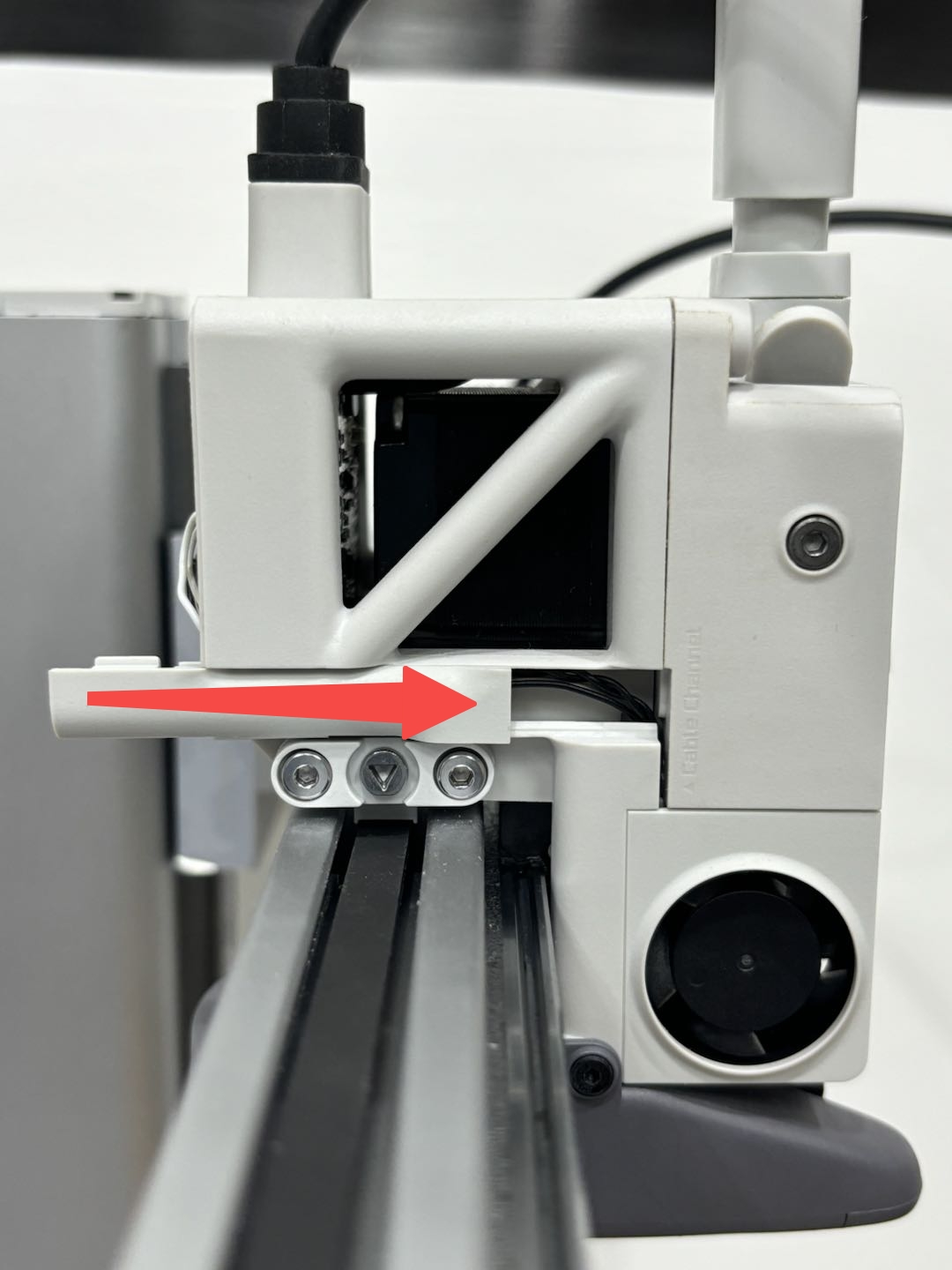

Trin 1: Følg retningen vist på figuren nedenfor, og skub dækslet til venstre kabelkanal tilbage:

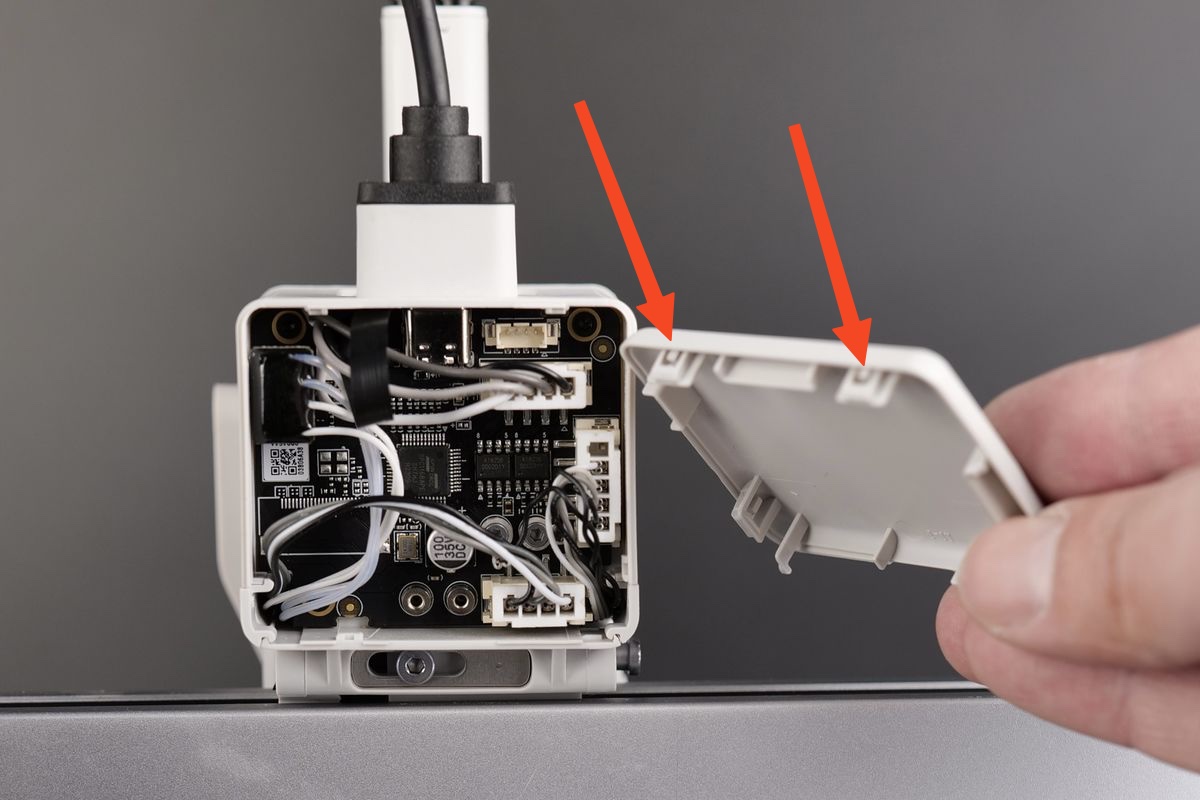

Trin 2: Brug klipsene til at fastgøre bagdækslet. Juster blot de to klips på bagdækslet og tryk bagdækslet ind, indtil du hører et par klik.

Genmonter renseviskeren og X-aksens dæksel

Trin 1: Sæt X-aksens dæksel ind i X-aksen, og spænd skruen.

Bemærk: Dækselskruen er kortere end renseviskerens skrue. Hvis de bruges forkert, vil renseviskerens skrue ramme X-aksens tomgangshjul og forårsage unormal modstand på X-aksen og løbende skridt-tab under homing.

Trin 2: Juster renseviskerens not efter holderen, skub den ind, indtil overfladen flugter, sæt derefter skruen tilbage i den oprindelige position og spænd den igen.

Genmonter printhovedets bagdæksel

Brug klipsene til at fastgøre bagdækslet. Juster blot de to klips på bagdækslet og tryk bagdækslet ind, indtil du hører et par klik.

Spænd X-remmen

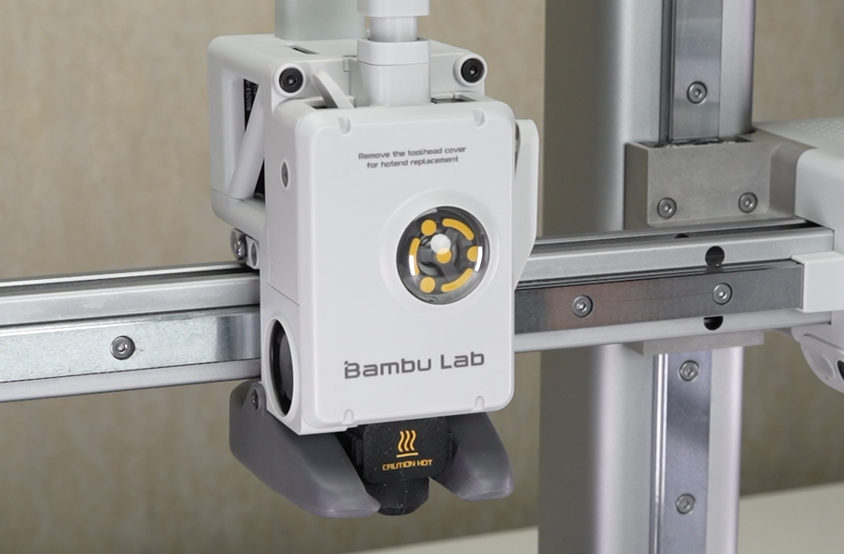

Trin 1: Flyt X-aksen til en position tæt på midten af Z-aksen for at undgå at ridse varmepladen, når du flytter printhovedet, og sluk printeren;

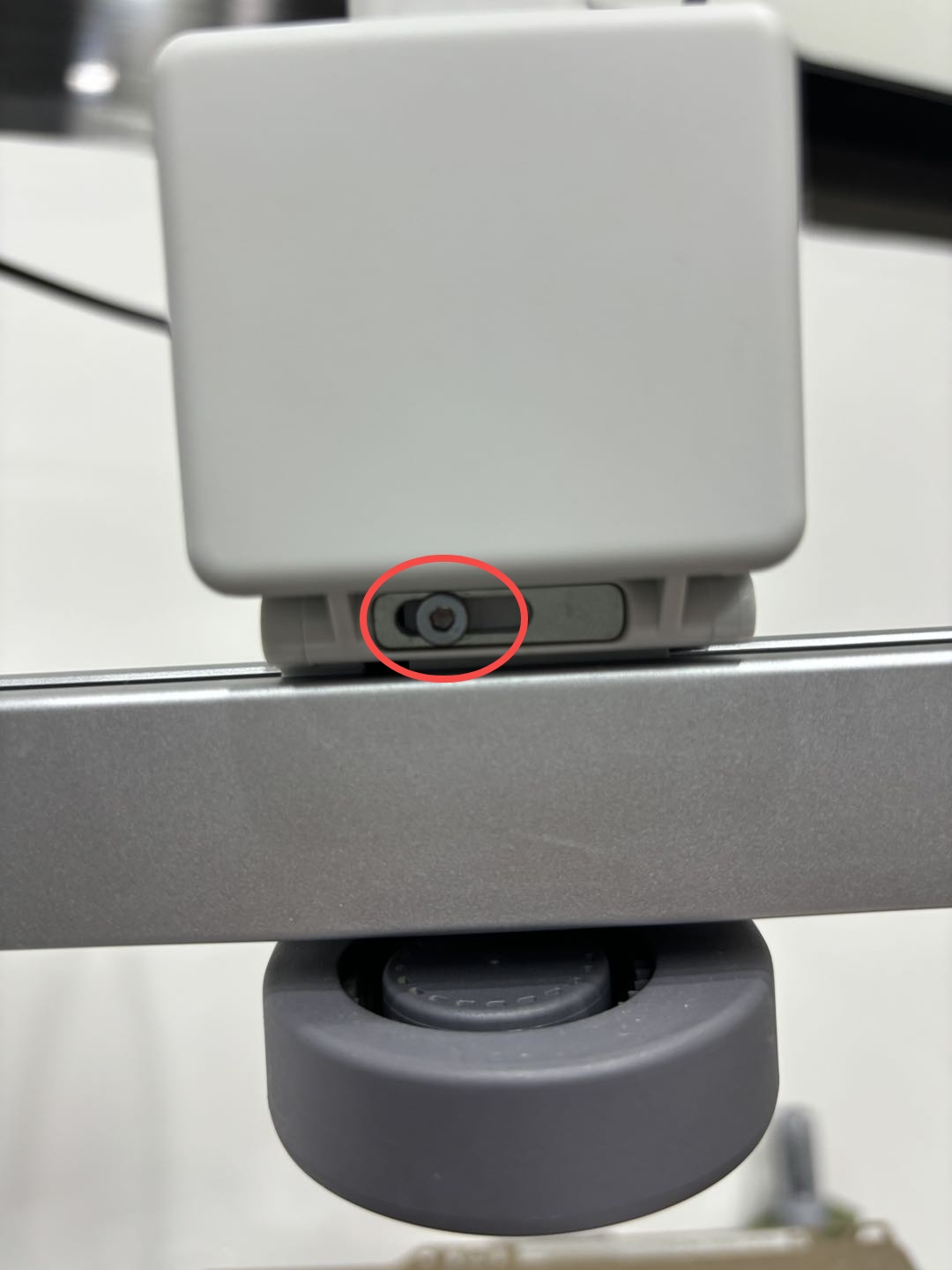

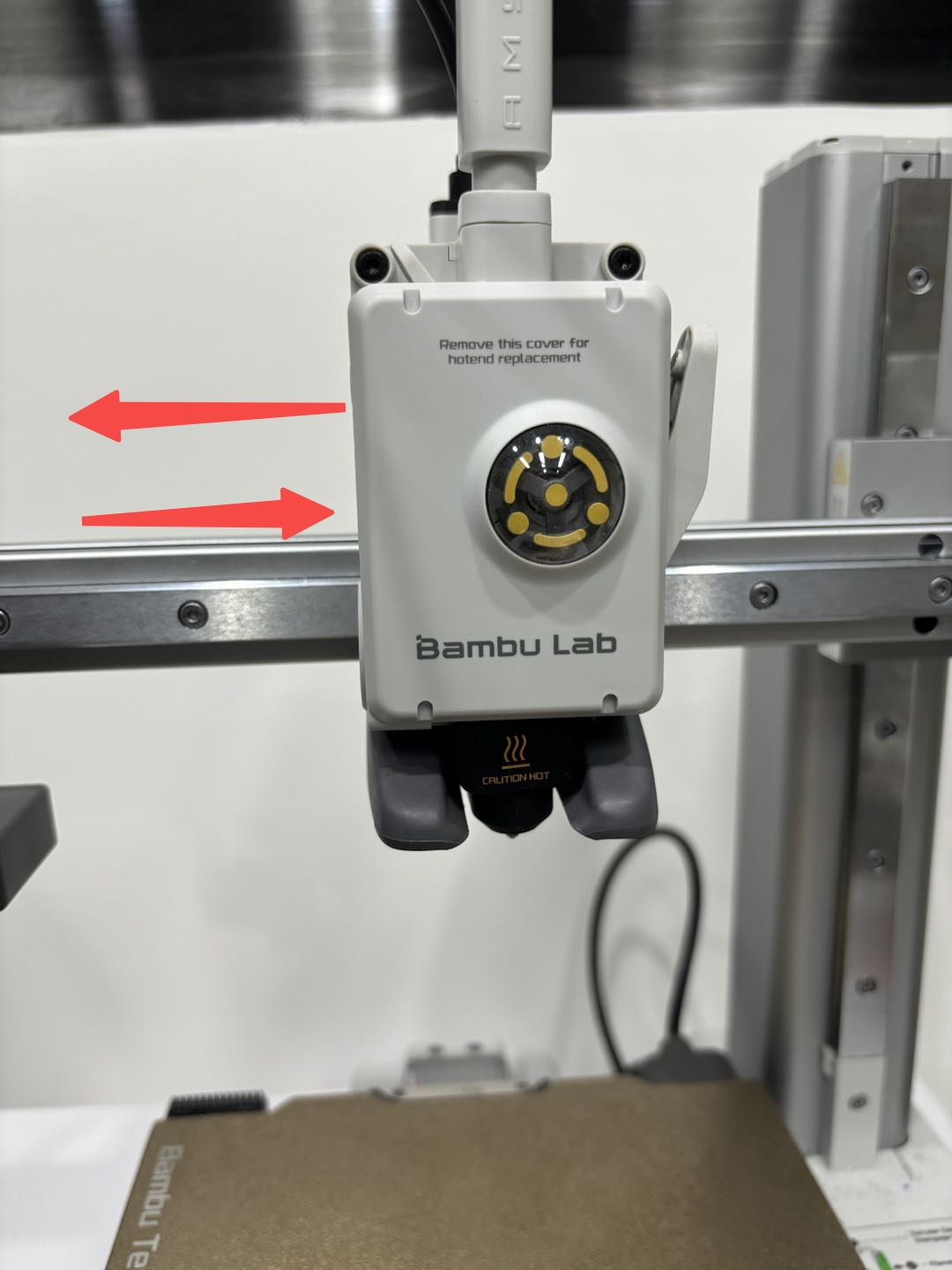

Trin 2: Brug H2.0 unbrakonøglen til at løsne spændeskruen en omgang (løsn den ikke helt), flyt printhovedet frem og tilbage langs X-aksen tre gange med hånden, og spænd derefter spændeskruen igen.

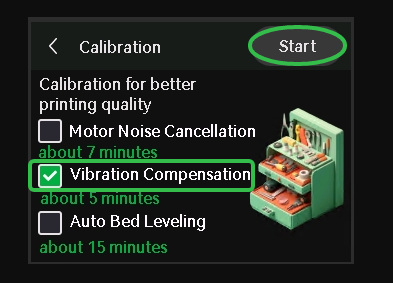

Trin 3: Start printeren, vælg Vibrationskompensation i kalibreringsmenuen, og gennemfør kalibreringen.
