A1 fejlsøgning af kredsløb: printer tænder ikke

Hvornår skal denne guide bruges

Hvis din enhed støder på følgende problemer, kan du bruge dette dokument til fejlsøgning.

• Printerens strømindikator lyser ikke, efter du har tilsluttet strømforsyningen;
• Printerens strømindikator fungerer normalt efter tilslutning af strømforsyningen, men skærmen lyser ikke, og softwaren viser, at enheden er offline;

Vigtige bemærkninger inden fejlsøgning

Inden du starter den egentlige fejlsøgning, skal du først forstå status for indikatoren på bundkortet, printhovedet, HMS og den interne strømforsyning.

Normal status: TH board-indikator lyser konstant grønt

For at observere printhovedets indikator skal du åbne printhovedets bagdæksel. Træk i bunden af bagdækslet og vip det forsigtigt op.

https://public-cdn.bblmw.com/wiki/video/A1M-TH.mp4

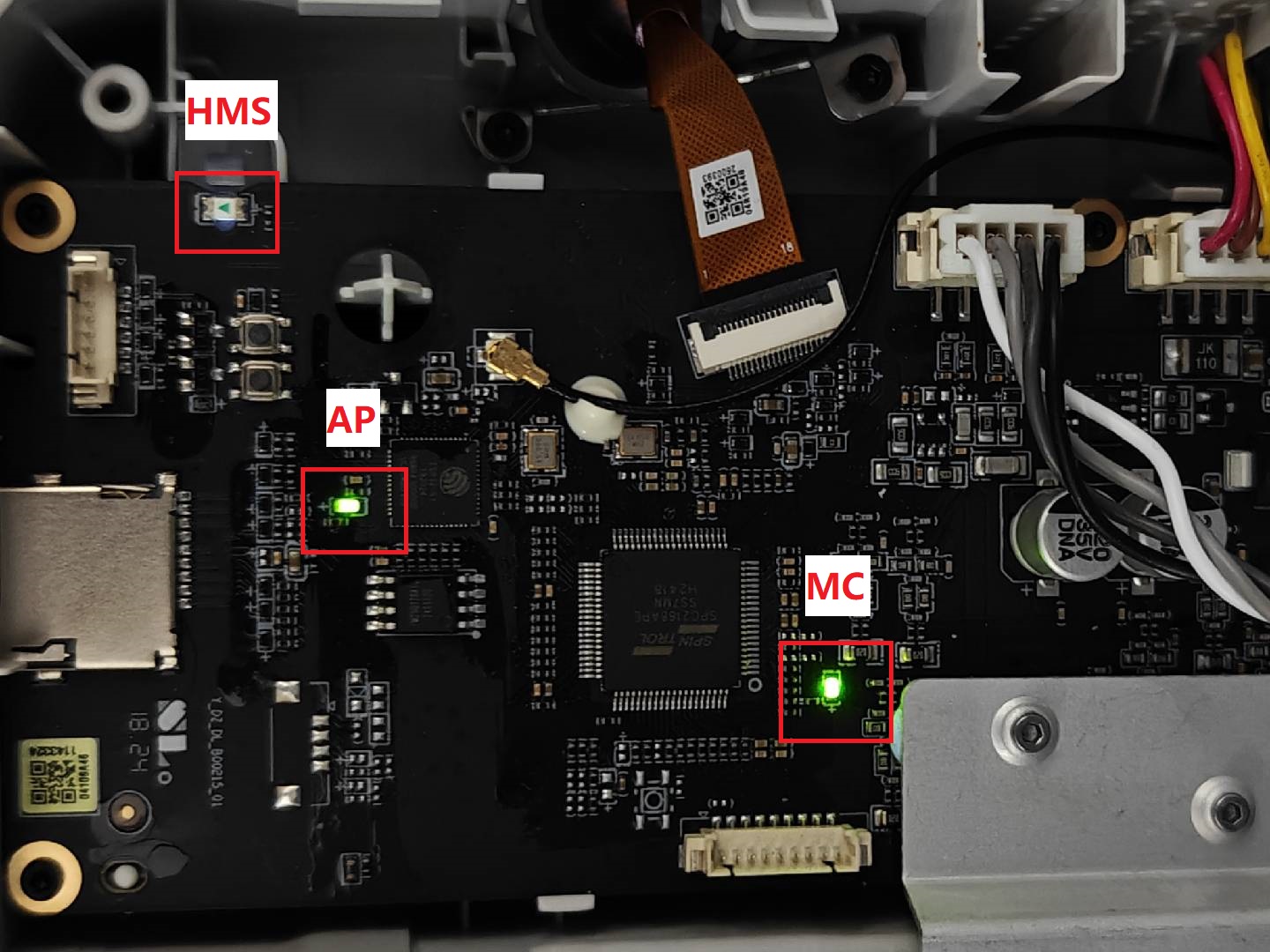

Normal status: MC-indikator blinker grønt en gang hvert 5. sekund

https://public-cdn.bblmw.com/wiki/video/A1-MC.mp4

Normal status: AP-indikator blinker grønt en gang hvert 1. sekund

https://public-cdn.bblmw.com/wiki/video/A1-AP.mp4

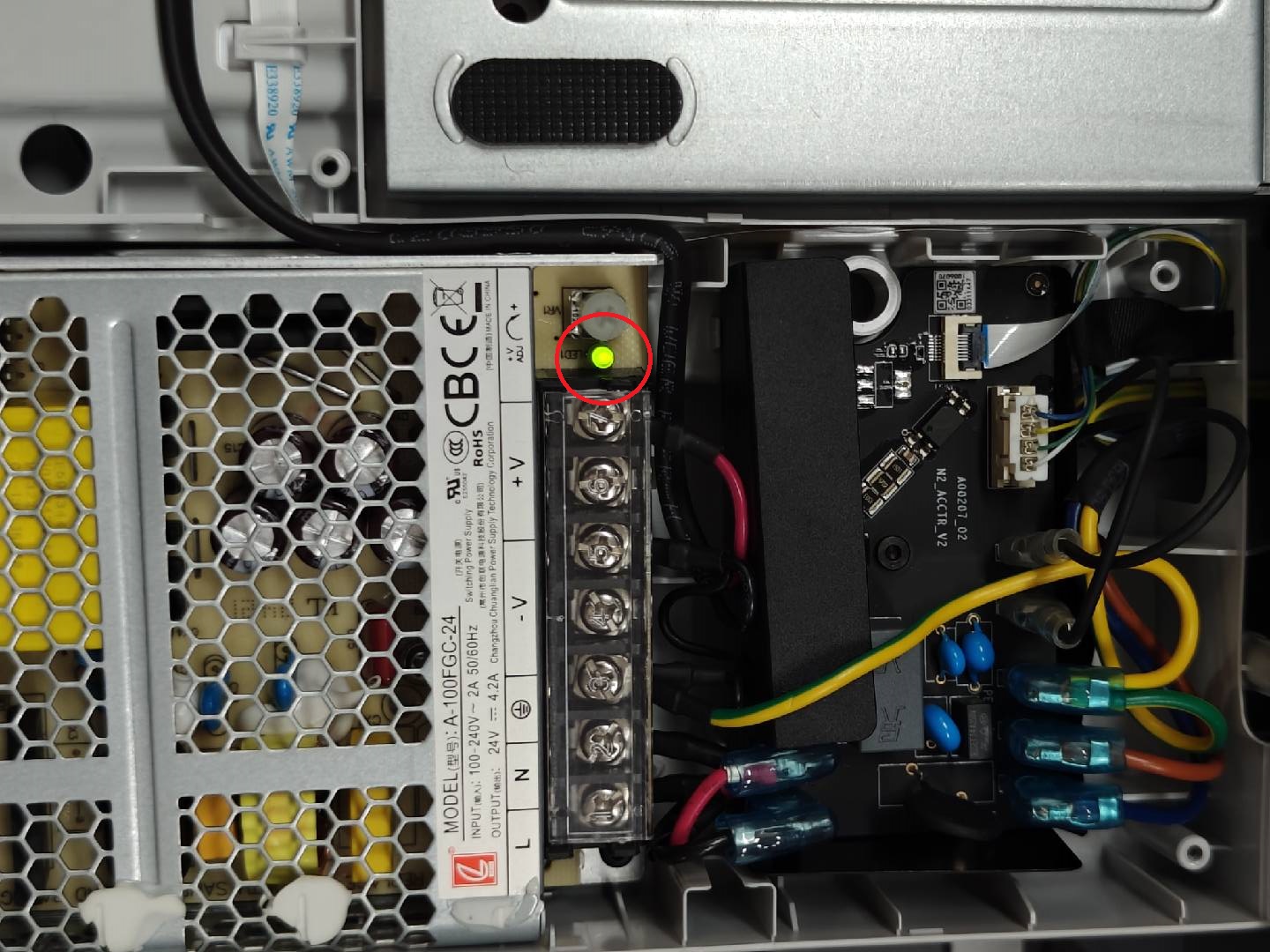

Normal status: Den interne strømforsynings indikator lyser konstant grønt

Du skal først se Udskift intern strømforsyning og fjerne printerens bunddæksel for at observere lyset fra den interne strømforsyning.

Sikkerhedsadvarsel

Vigtig meddelelse!
Denne fejlsøgningsguide indebærer hyppig til- og frakobling af stik. Inden du udfører vedligeholdelse eller til-/frakobling af stik på printeren og dens elektroniske enheder (herunder printhovedkablet), skal du slukke for printerens strøm og afbryde strømforsyningen for at undgå kortslutninger forårsaget af arbejde under spænding, som kan føre til yderligere skade på elektronikken og sikkerhedsrisici. Efter du har fuldført til-/frakoblingen, tænd printeren og observer indikatorens status. Observer kun indikatorens status på dette tidspunkt, og rør ikke direkte ved kabelstikket.
Når du udfører vedligeholdelse eller fejlsøgning på printeren, skal du først bekræfte temperaturen på hotend og varmeplade for at undgå at arbejde i en højtemperaturtilstand. Hvis du skal arbejde i en højtemperaturtilstand, så bær varmeisolerende handsker for at sikre sikker og effektiv udførelse af vedligeholdelsesarbejdet.
Hvis du har spørgsmål til denne guide, så klik her for at oprette en sag, så svarer vi hurtigt og giver dig den nødvendige hjælp.

Nødvendigt værktøj og materialer

• H2.0 unbrakonøgle
• H1.5 unbrakonøgle
• PH2 stjerneskruetrækker
• Pincet
• Multimeter (valgfrit)

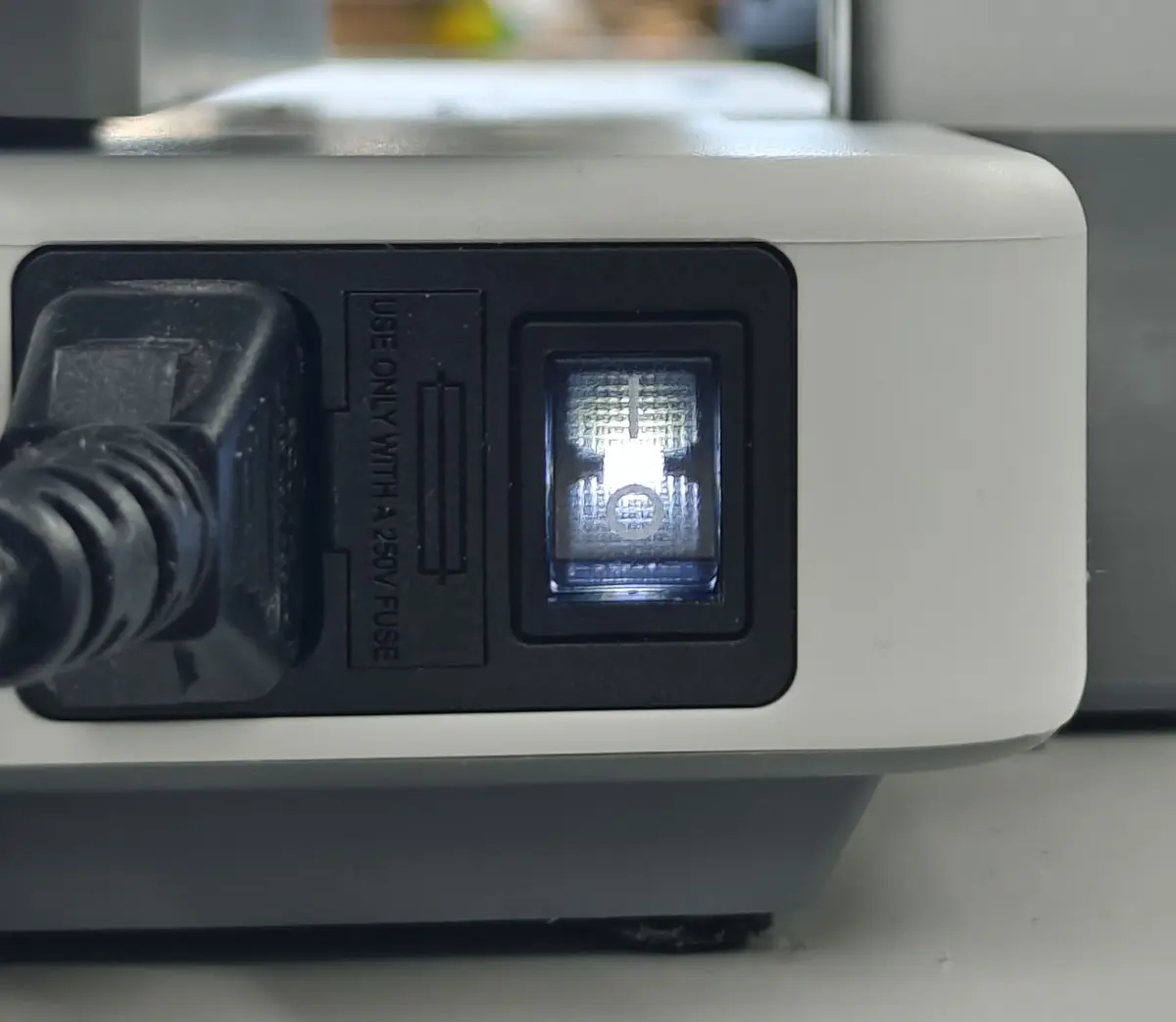

Strømkontaktens indikator slukket

Når netstrømmen er tilsluttet enheden, og kontakten trykkes ned, lyser strømkontaktens hvide indikator automatisk. Hvis kontaktens hvide indikator ikke kan lyse, indikerer det en fejl i strømkablet eller strømkontakten.

Trin 1: Fejl på strømkablet

Printerens strømkabel bruger et standardstik. Brug et strømkabel af samme type til afprøvning. Tænd printeren og observer, om den hvide indikator lyser. Hvis indikatoren bliver normal igen, indikerer det en fejl på strømkablet, og et nyt strømkabel skal monteres.

Trin 2: Sprunget sikring eller kontaktfejl

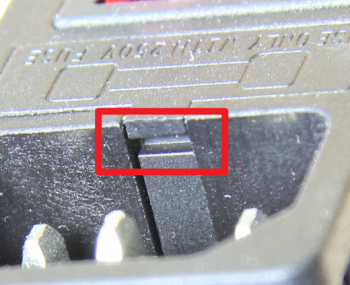

En 250V 6A sikring er monteret inde i kontakten. Du kan bruge en pincet til at vippe sikringsholderen ud. Da nogle sikringshuse er uigennemsigtige, kan sikringens status ikke observeres direkte. Du kan bruge et multimeter eller andre metoder til test.

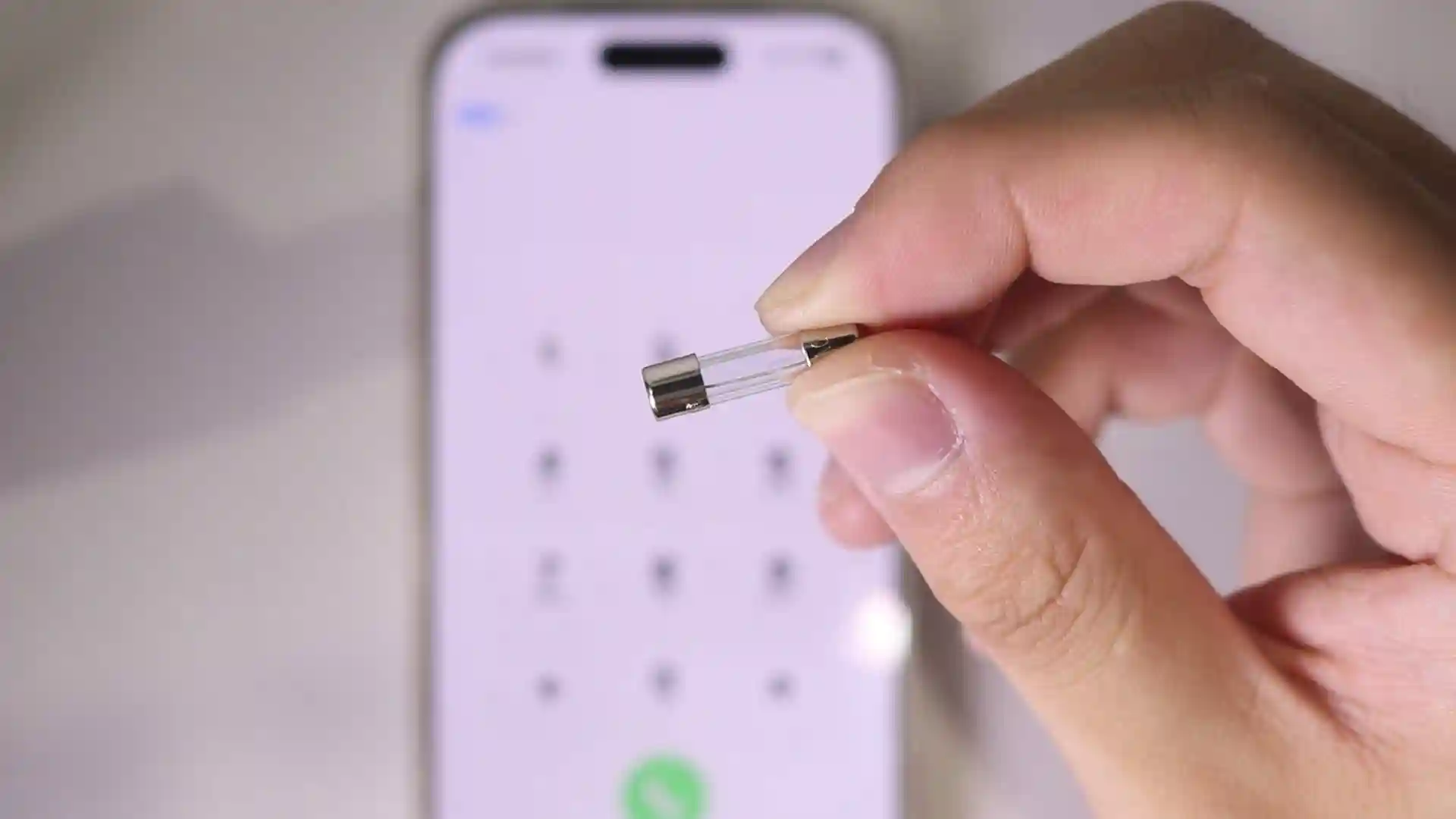

Hvis din telefon understøtter multi-touch, er skærmtypen en kapacitiv skærm. Du kan klemme den ene ende af sikringen mellem fingrene og røre den anden ende mod telefonskærmen for at se, om skærmen reagerer på berøringen. Hvis den gør, er sikringen normal.

Sæt multimeteret i bip-tilstand (eller modstandstilstand), og rør metalkapperne i begge ender af sikringen med testledningerne: hvis der er en biplyd eller modstandsværdien er tæt på 0 Ω, indikerer det, at sikringen er normal; hvis der ingen biplyd er, displayet viser "OL" (åbent kredsløb) eller modstandsværdien er meget stor, indikerer det, at sikringen er sprunget, og en ny kontaktholder skal monteres. Du kan se Sådan bruger du et multimeter til at tjekke kredsløbets integritet for at lære den grundlæggende brug af et multimeter.

Strømkontaktens indikator tændt

Hvis strømkontaktens indikator lyser normalt, er problemerne med, at skærmen ikke lyser, og at softwaren viser enheden som offline, relateret til fejl eller kortslutninger i AP- (MC-) board-modulet, TH board-modulet eller den interne strømforsyning.

Fejlsøgningsmetode:
Hvis de resterende kredsløbs indikatorer bliver normale igen efter frakobling af et bestemt stik, indikerer det, at modulet forbundet til denne grænseflade er defekt. Hvis et bundkorts indikator stadig ikke bliver normal igen efter frakobling af alle stik på bundkortet, indikerer det, at bundkortet er defekt.

Alle AP/MC/TH-indikatorer er slukkede

Indgangsspændingen til printerens bundkort er 24V, leveret af den interne strømforsyning. Hvis den interne strømforsynings udgang/indgang er unormal, bliver bundkortet ikke strømforsynet, hvilket resulterer i, at ingen indikatorer lyser.

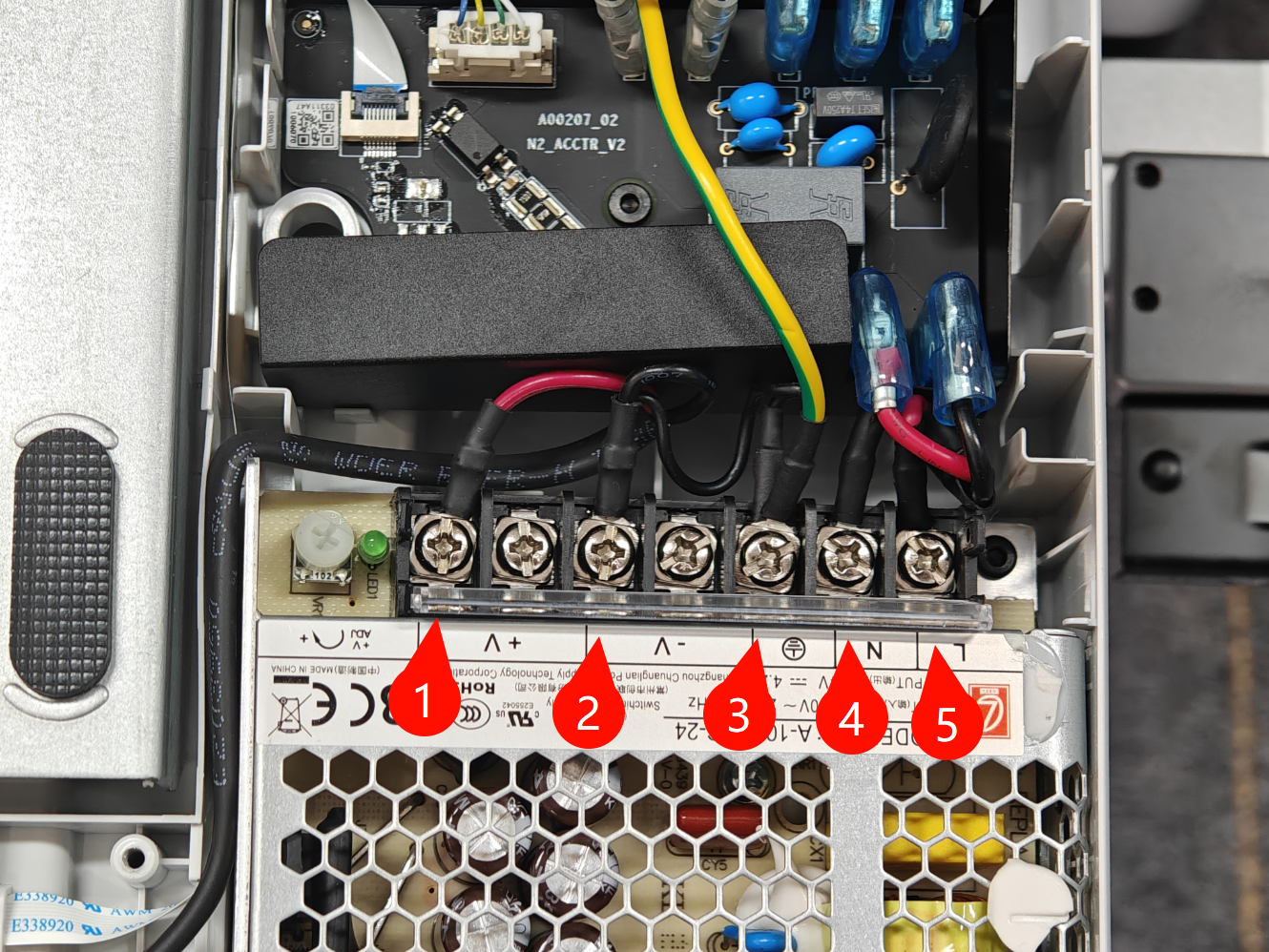

1. Se Udskift intern strømforsyning, løsn skruerne #1 og #2 i figuren nedenfor for at fjerne bundkortets strømforsyningskabel. Hvis indikatoren stadig er unormal efter genstart, skal du udskifte den interne strømforsyning med en ny.

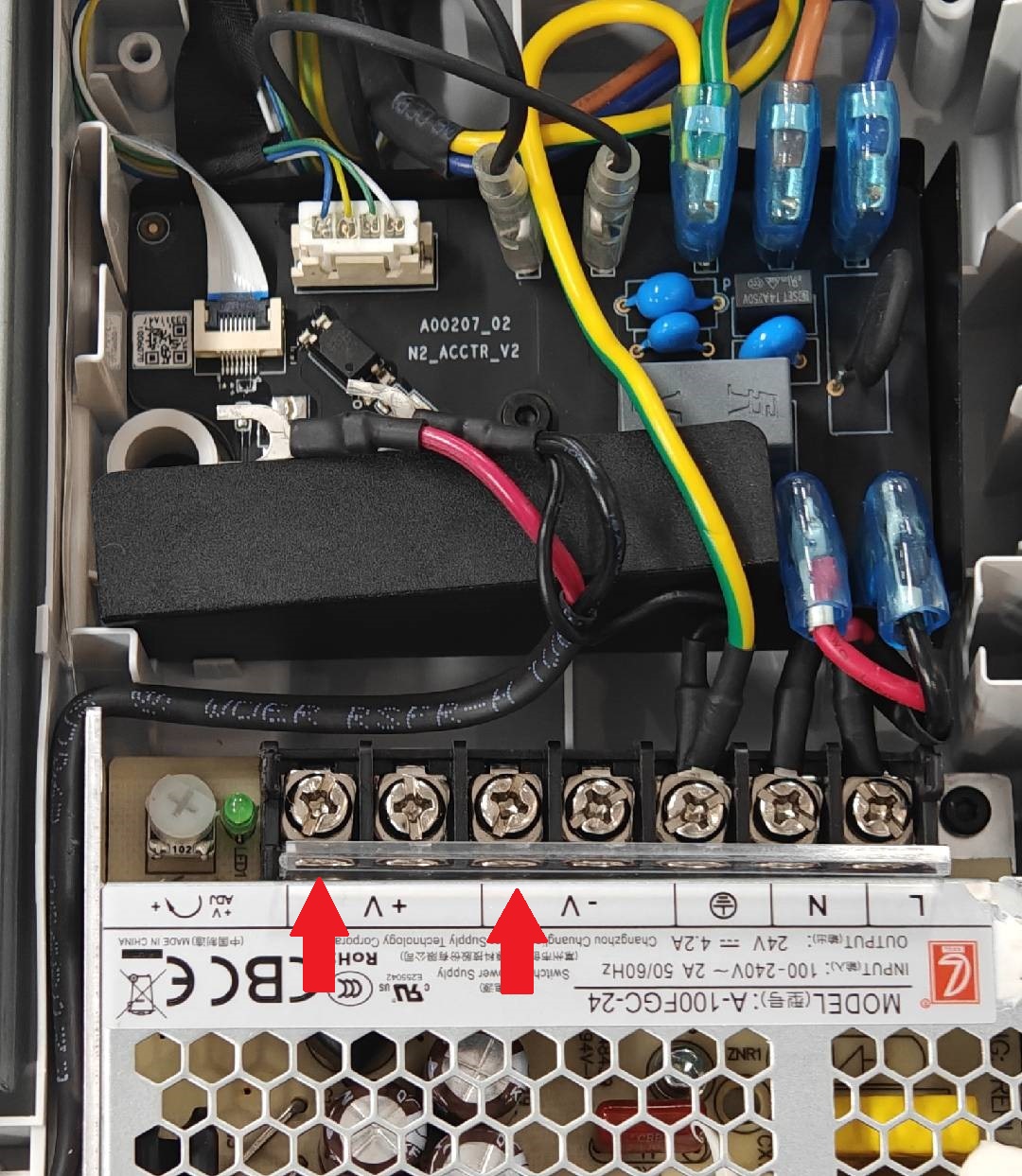

2. Hvis strømindikatoren bliver normal igen efter fjernelse af bundkortets strømforsyningskabel, indikerer det, at den interne strømforsyning ikke er defekt, så fortsæt med den efterfølgende fejlsøgning.

Alle AP/MC/TH-indikatorer er unormale (fejlsøgning af AP/MC board-modul)

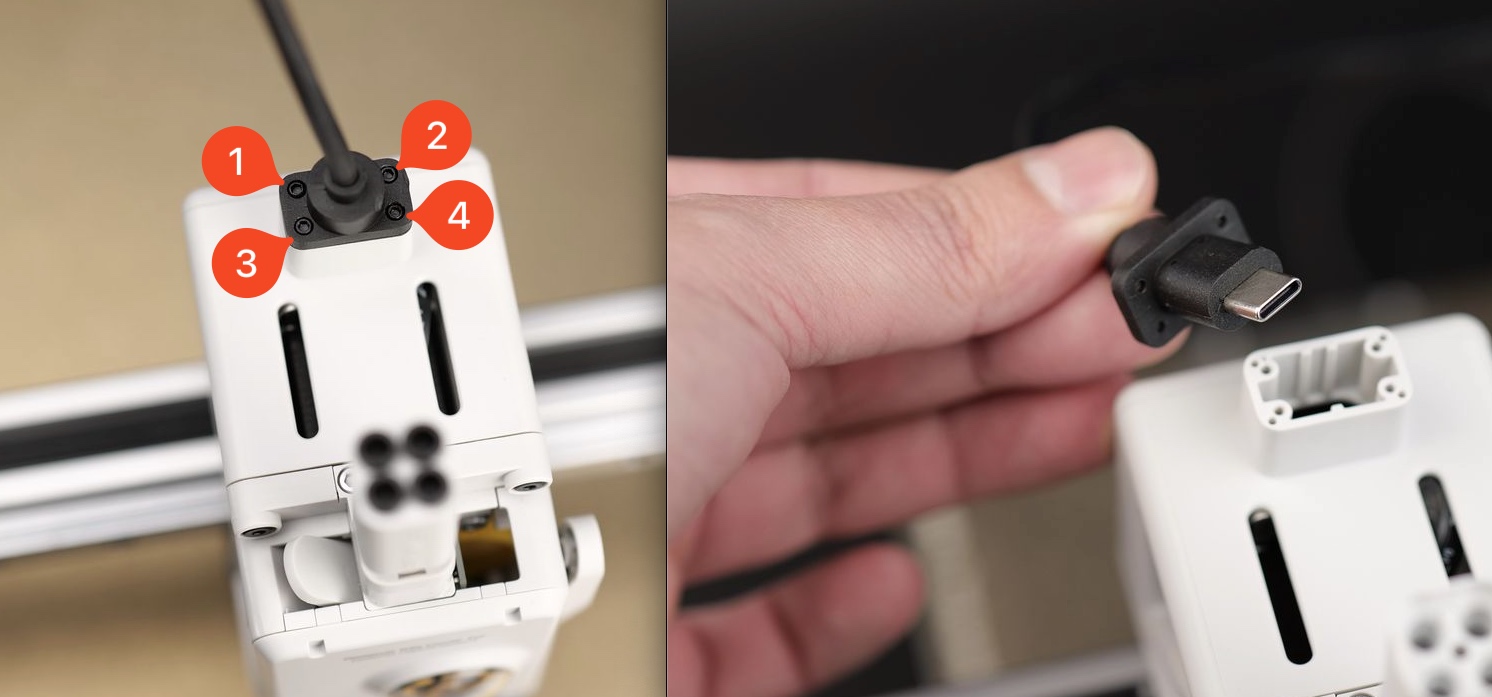

Hvis du observerer, at AP/MC-indikatorerne er unormale, så afbryd først USB-C-stikket på TH board, tænd derefter og observer indikatorstatus.

1. Hvis AP- (MC-) indikatorerne bliver normale igen, er fejlen i TH board-modulet, så udfør yderligere fejlsøgning på TH board-modulet.

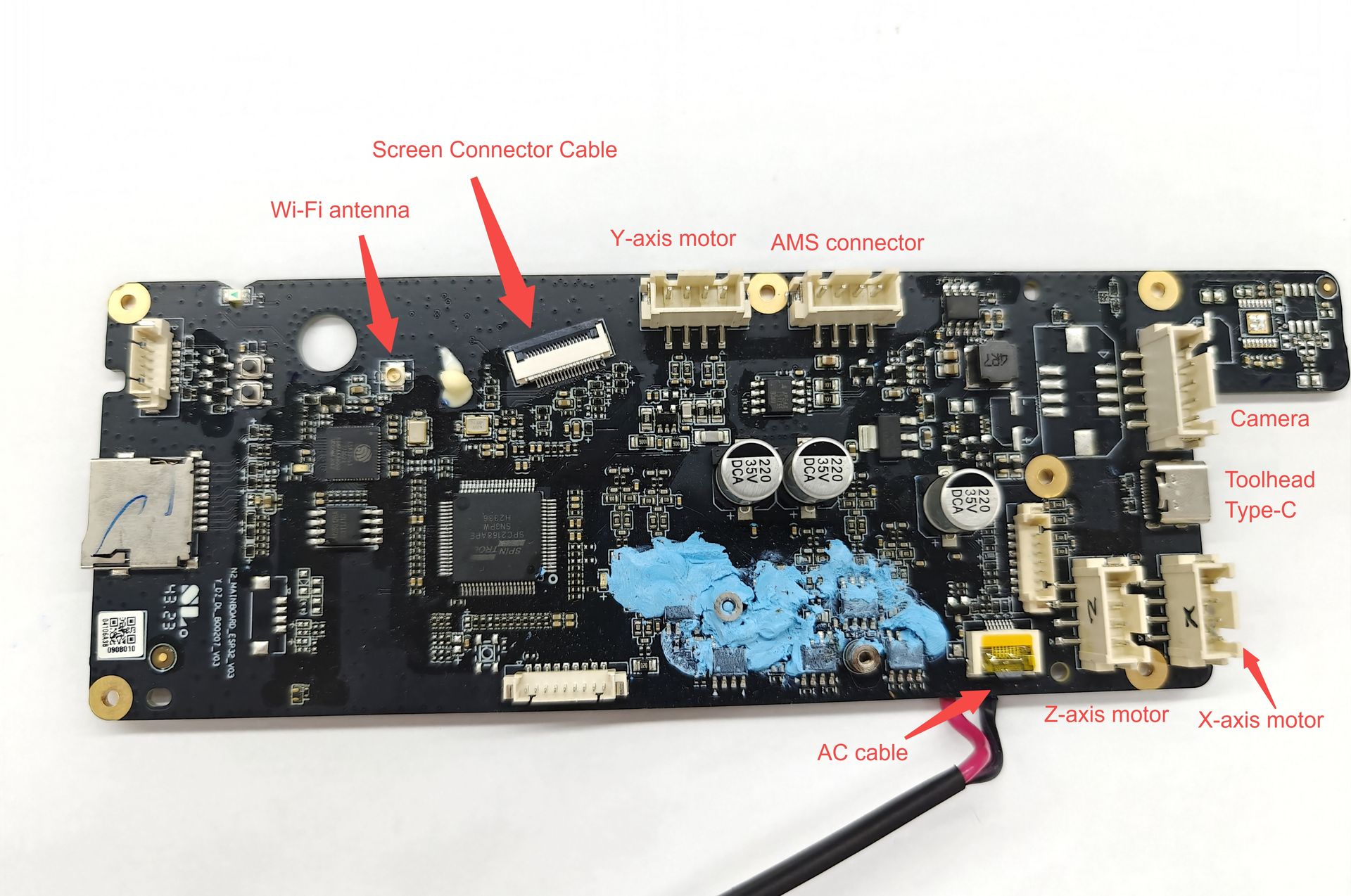

2. Hvis AP- (MC-) indikatorerne forbliver unormale, er fejlen i AP- (MC-) board-modulet. Se guiden Udskift bundkort, fjern alle modulstik og SD-kortet fra bundkortet, tænd derefter og observer, om indikatorerne bliver normale igen:


   • Hvis de bliver normale igen, monter hvert modulstik og SD-kortet et ad gangen. Hvis indikatorerne bliver unormale efter montering af et bestemt modul, skal du udskifte dette modul;
   • Hvis de forbliver unormale, skal bundkortet udskiftes.

Kun TH-indikatoren er unormal (fejlsøgning af TH board-modul)

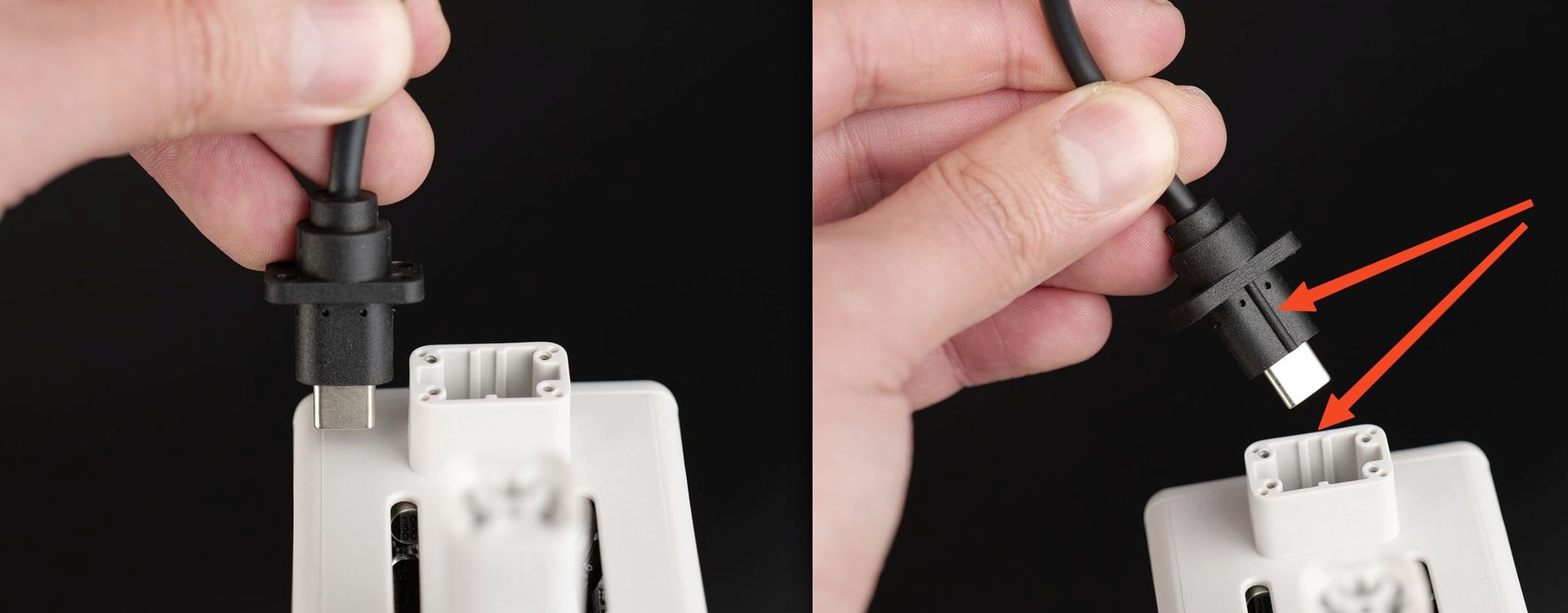

Monter først USB-C-stikket på TH board, og vær opmærksom på retningen af USB-C-kablet og den lille justeringsrille på bagsiden.

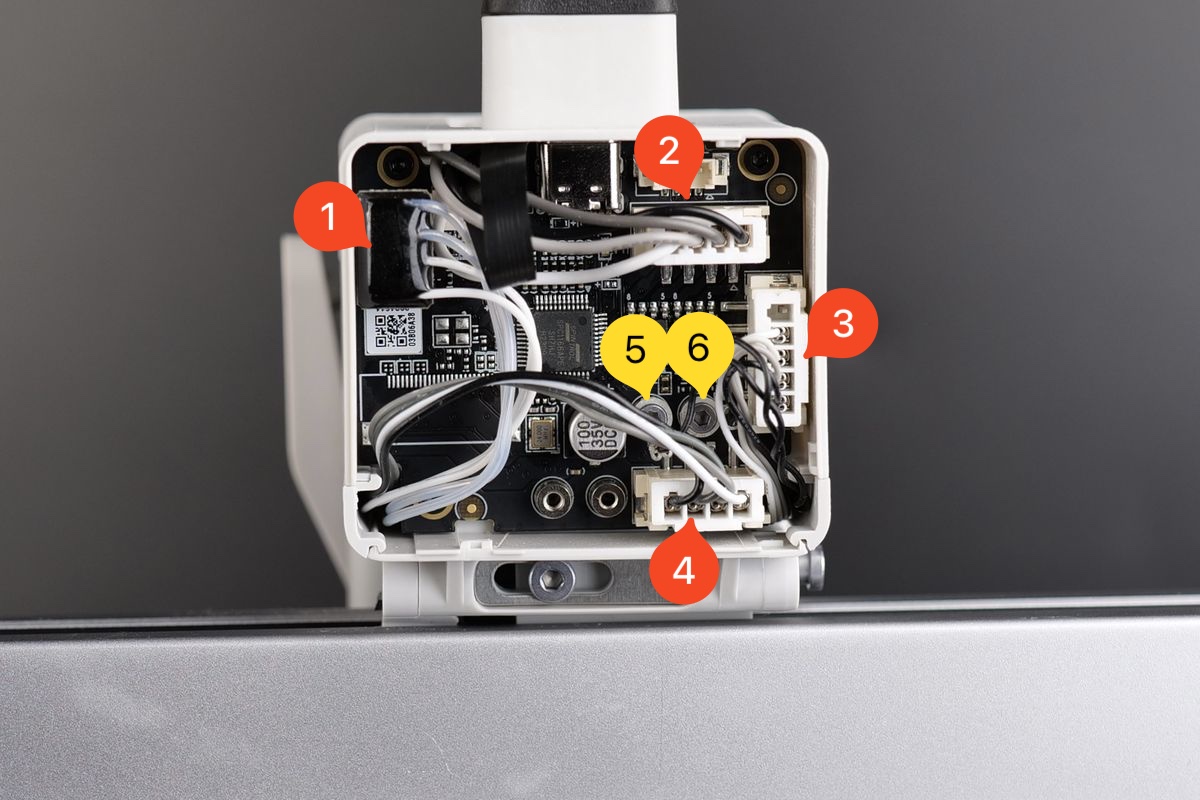

Ifølge Udskift med et nyt TH board skal du derefter afbryde andre modulforbindelser på TH board, tænde og observere, om TH board-indikatoren bliver normal igen.

1. Hvis TH board-indikatoren forbliver unormal, skal du udskifte med et nyt TH board.
2. Hvis TH board-indikatoren bliver normal igen, monter hvert modulstik et ad gangen og tænd for at bekræfte indikatorstatus. Hvis TH board-indikatoren bliver unormal, efter et bestemt modul er forbundet til TH board, skal du udskifte dette modul.
