Bambu Lab A1: Udpakning og opsætning trin for trin

Videovejledning

Besøg YouTube for at se vores videovejledning til udpakning af A1 mini-printeren.

[Video] Tilføjes senere

Trin til udpakning

Beskyttelsesskummet kan afvige fra det, der vises i udpakningsvideoen. Se den enhed, du har modtaget, for præcise oplysninger.

Trin 1: Pak A1-printeren og dens tilbehør ud.

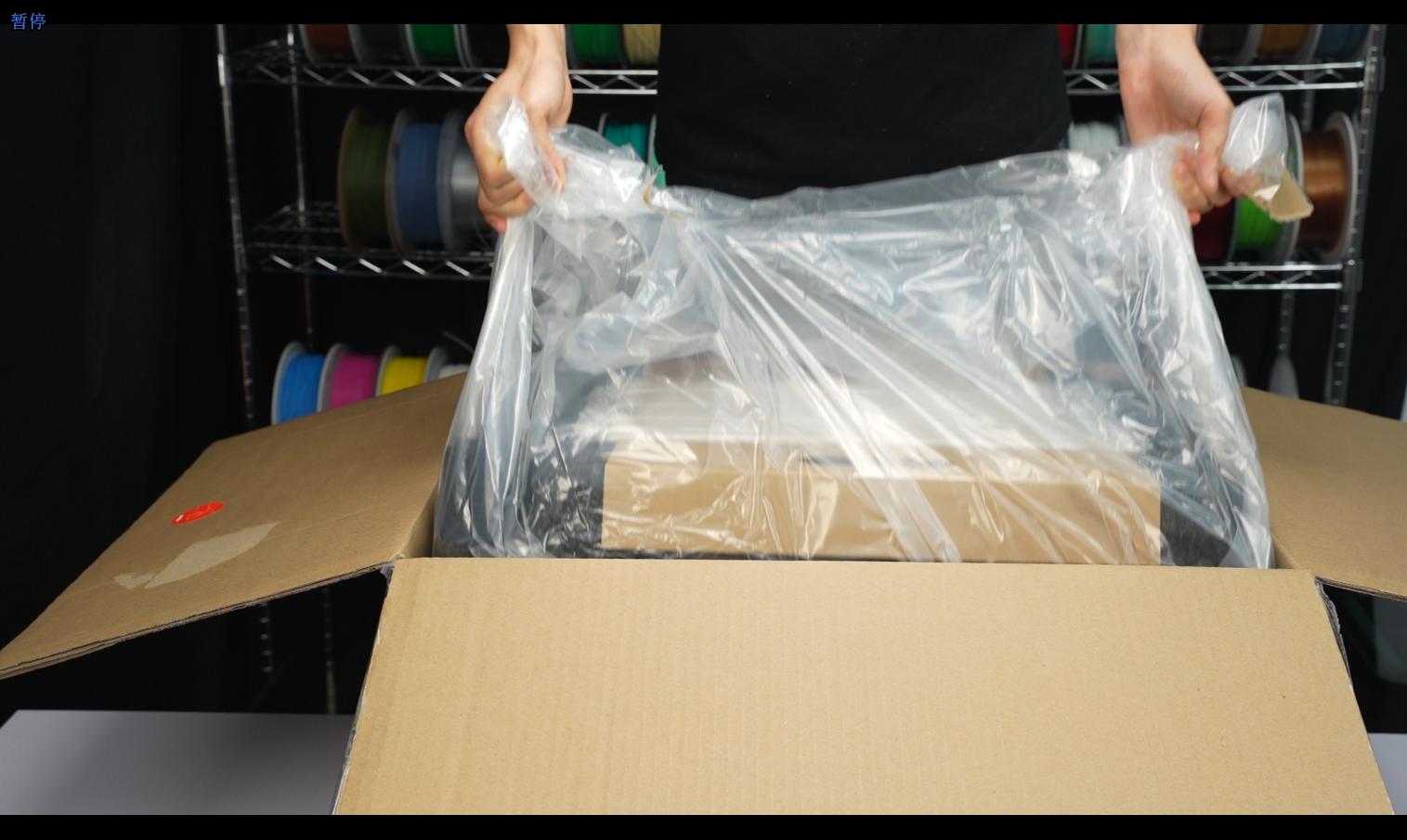

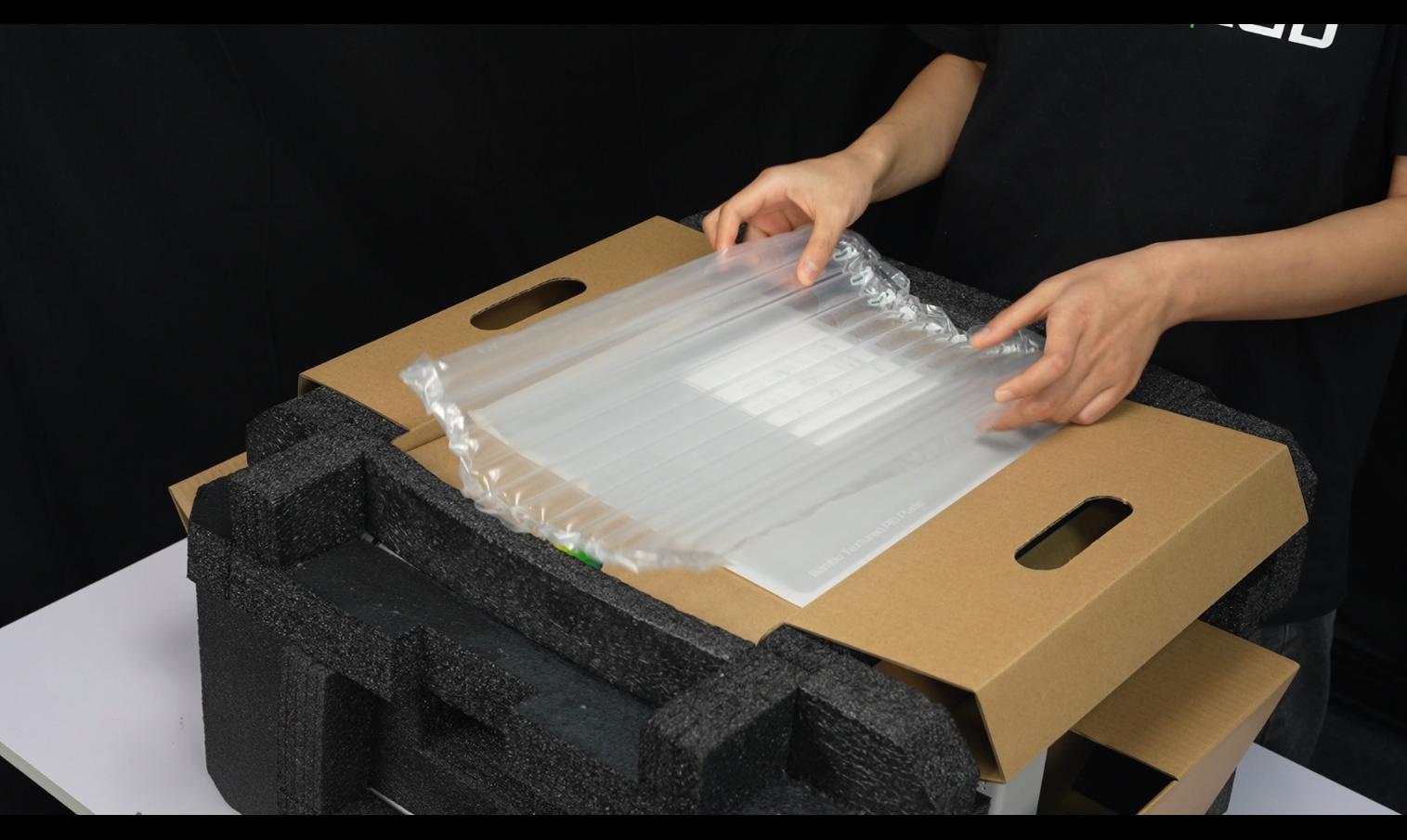

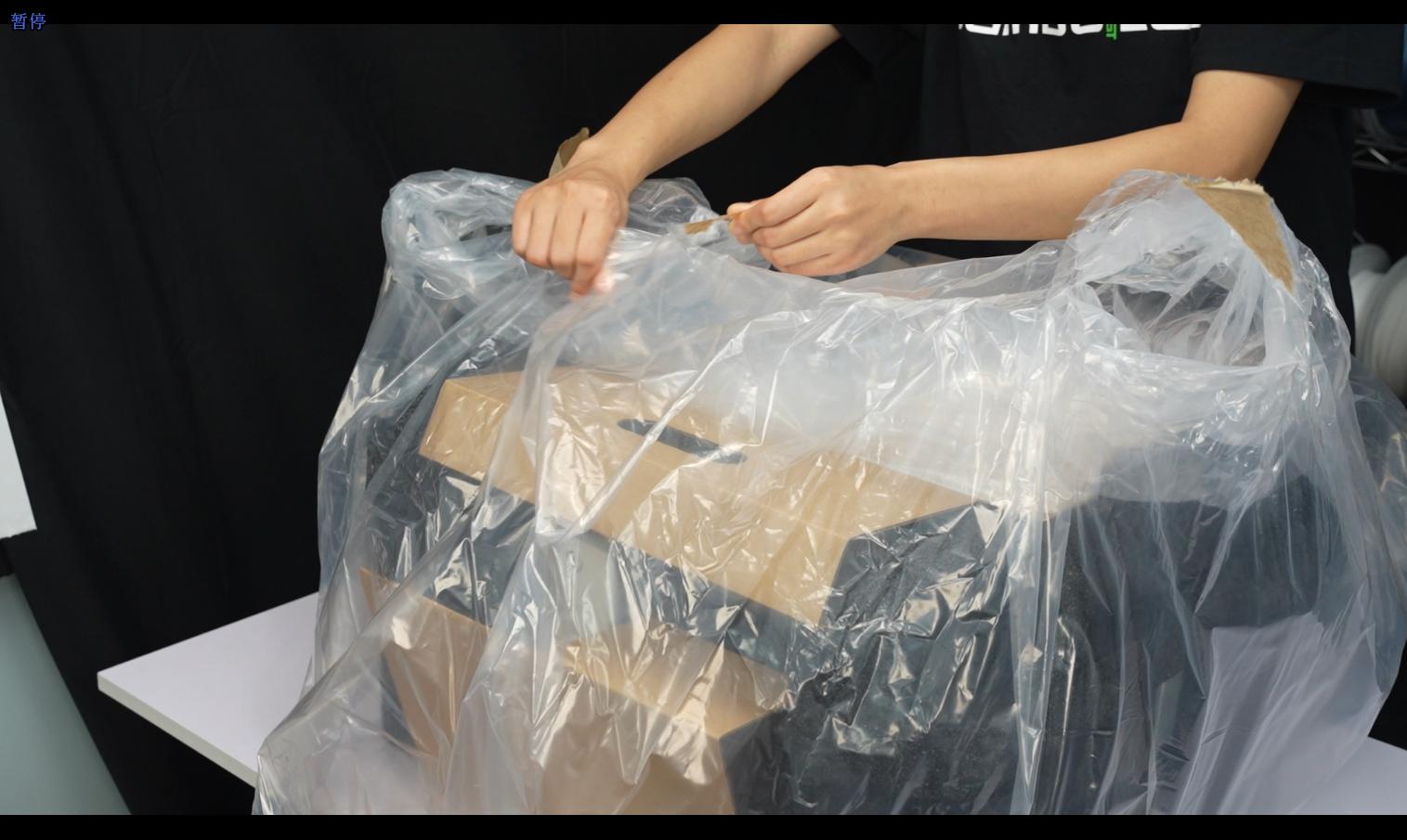

1. Åbn tapen, løft printeren og dens tilbehør ud som en helhed fra oven, åbn plastikposen og fjern beskyttelsesskummet.

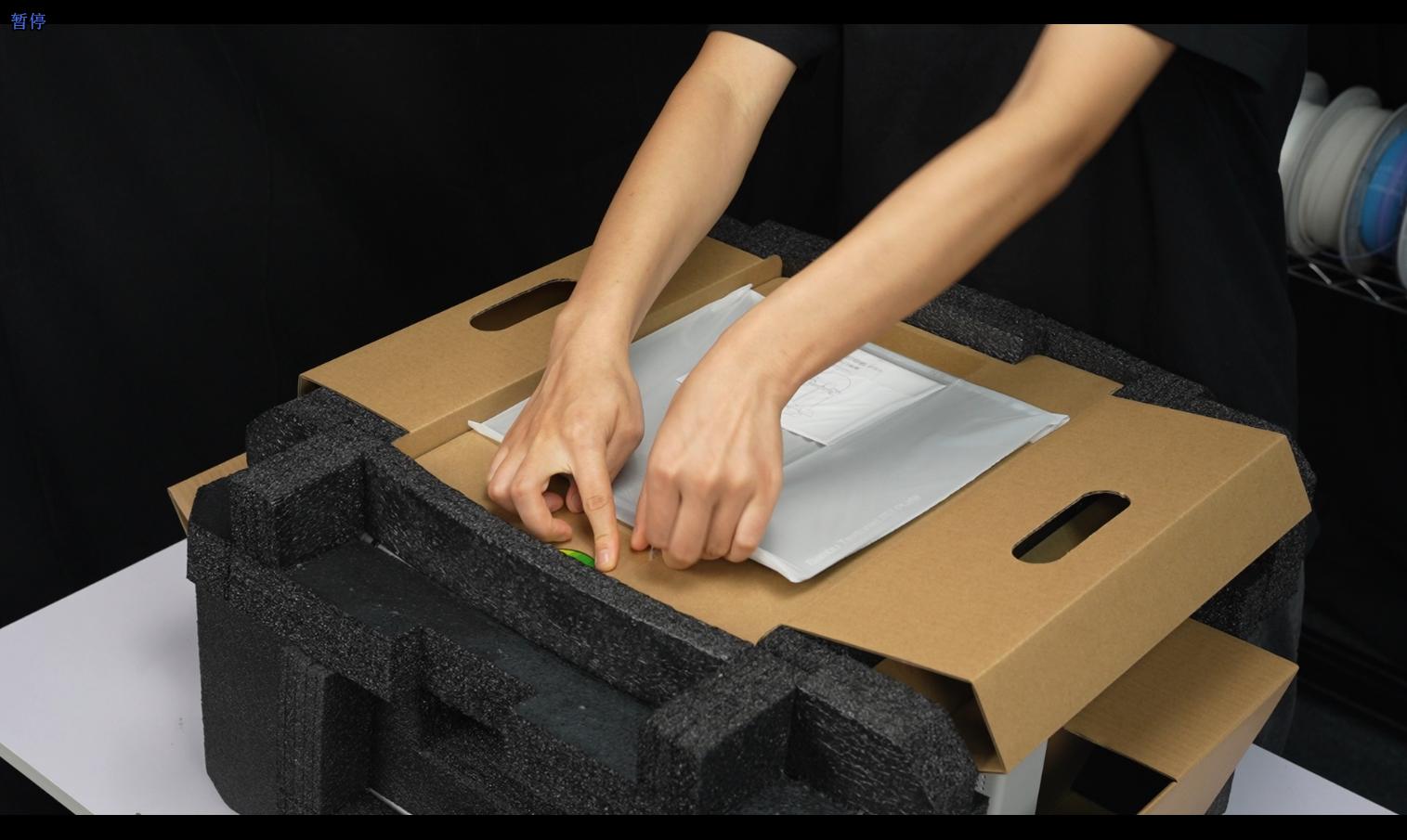

2. Tag byggepladen, kvikguiden og ansvarsfraskrivelsen ud. Læs kvikguiden grundigt, og vær på forhånd opmærksom på forholdsreglerne ved udpakning.

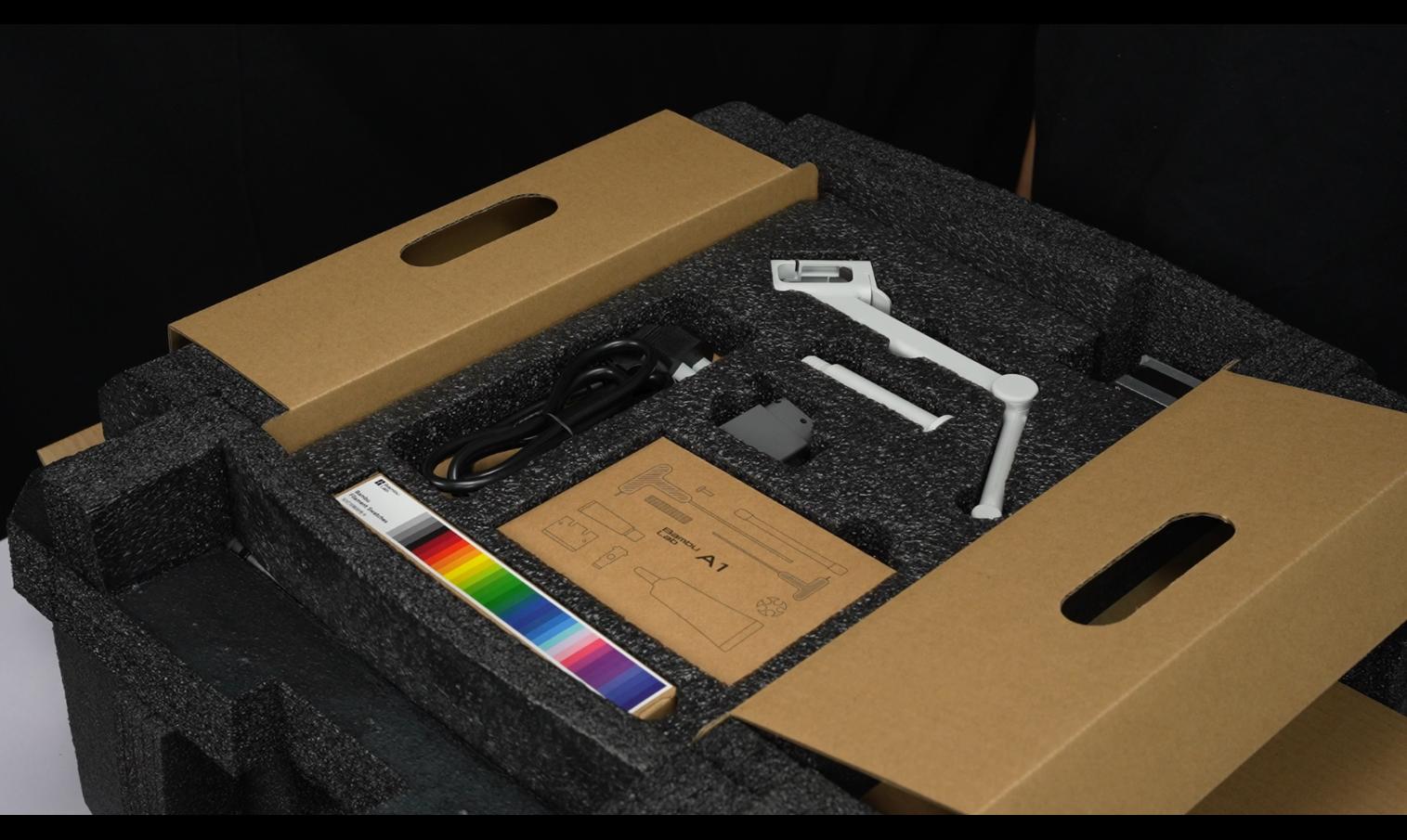

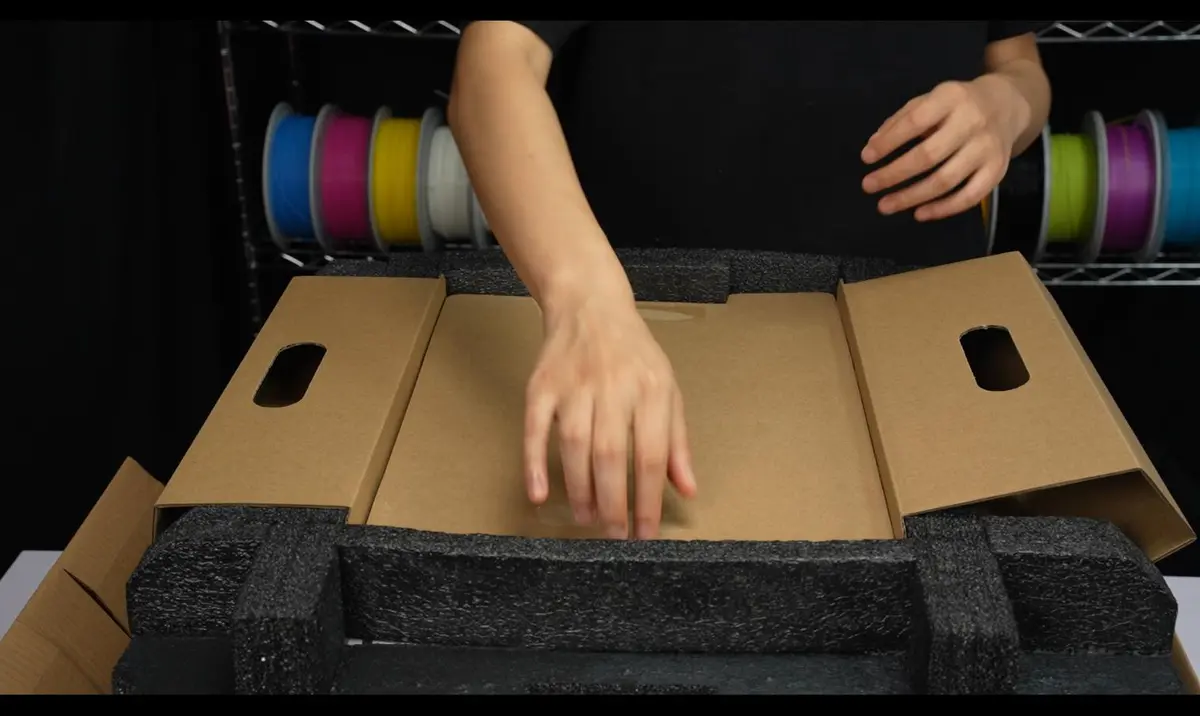

3. Fjern beskyttelsespappet, og tag printerens tilbehør ud et stykke ad gangen.

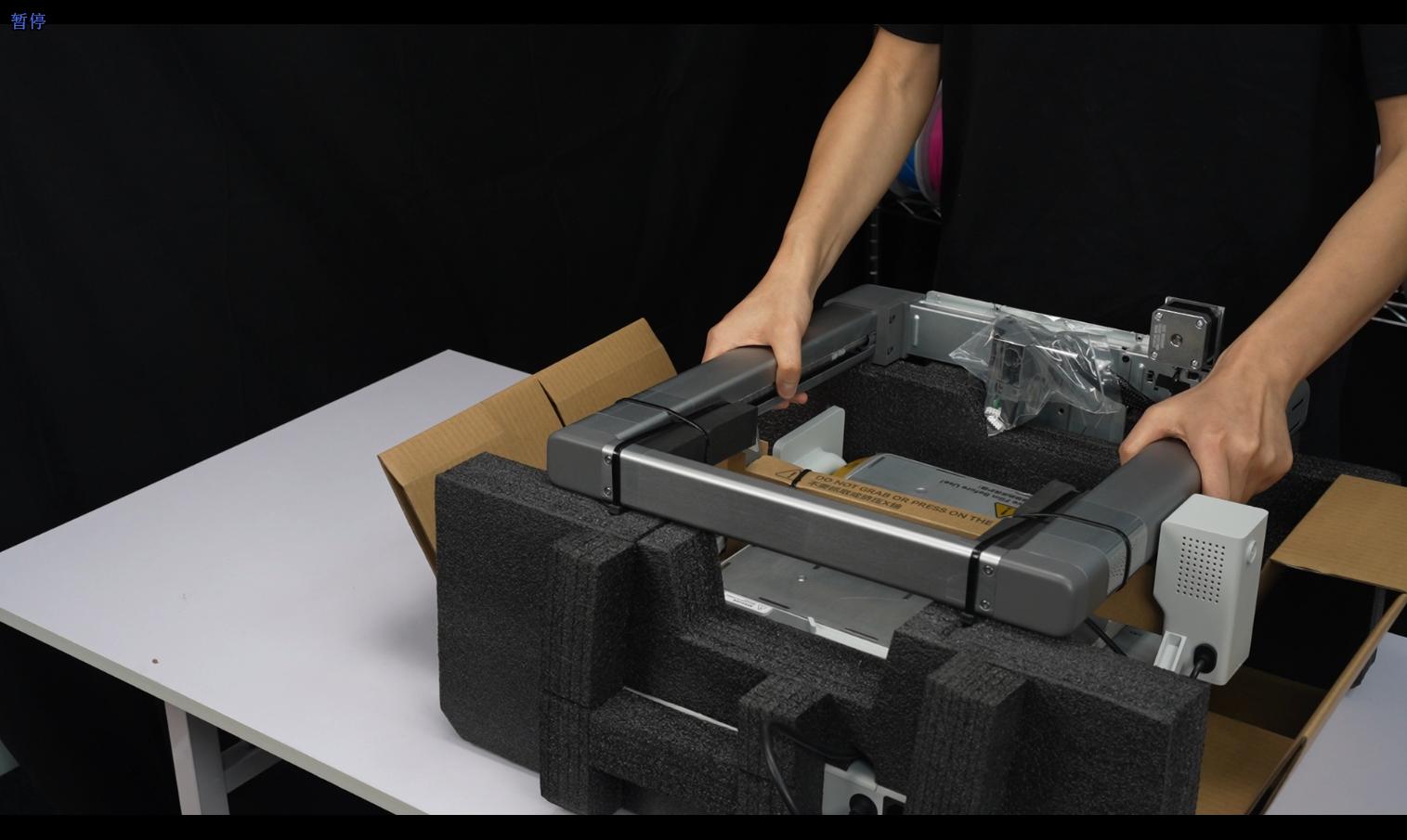

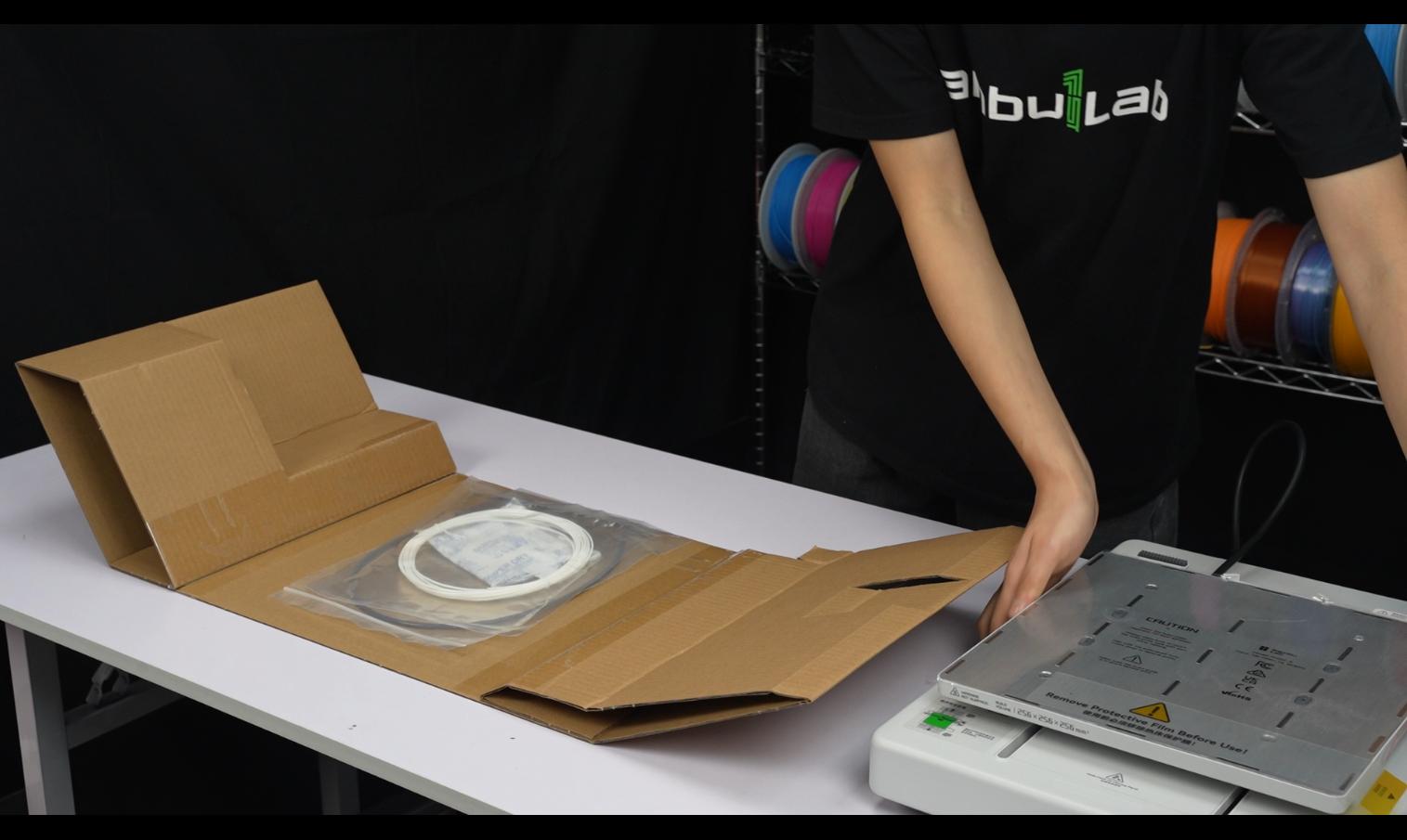

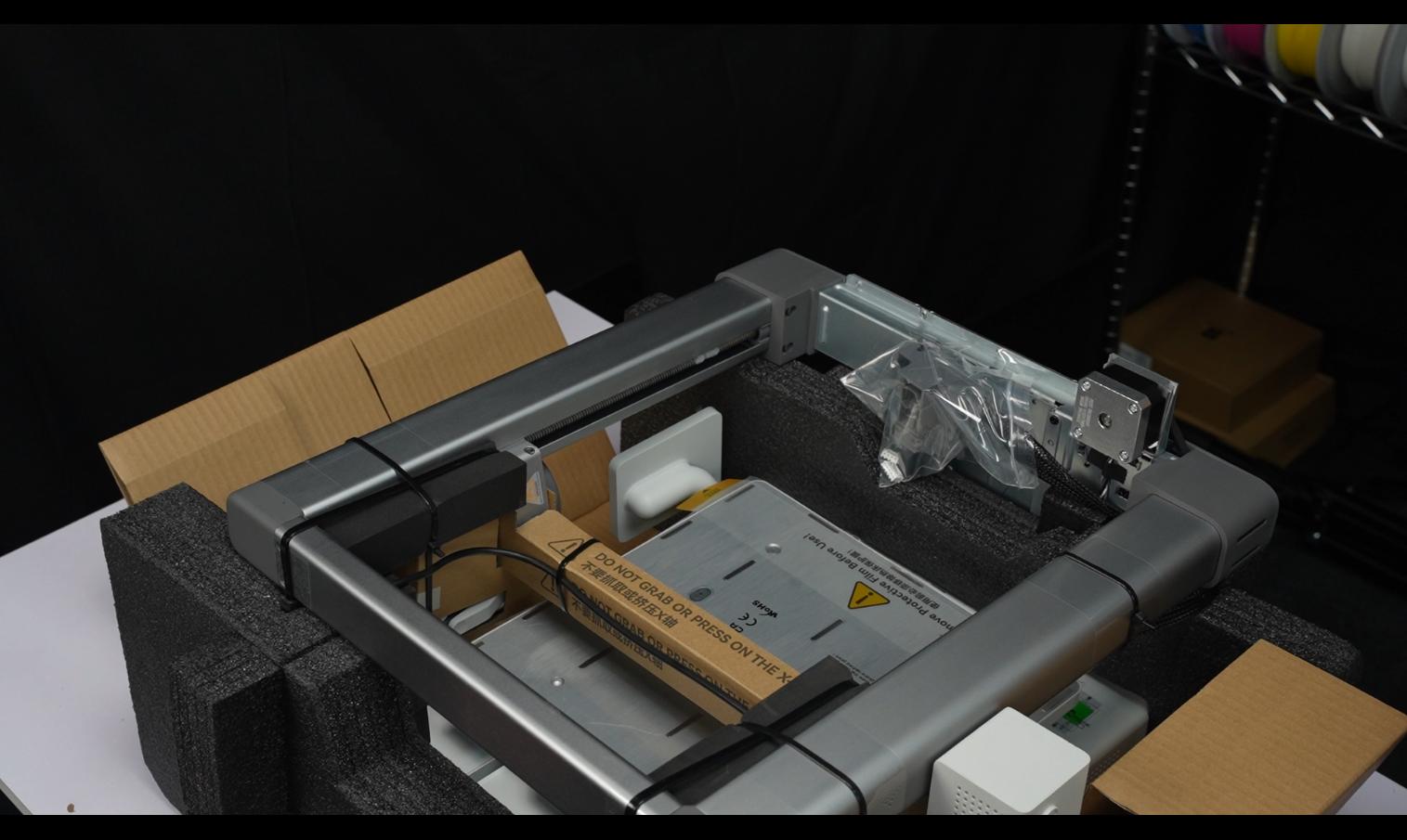

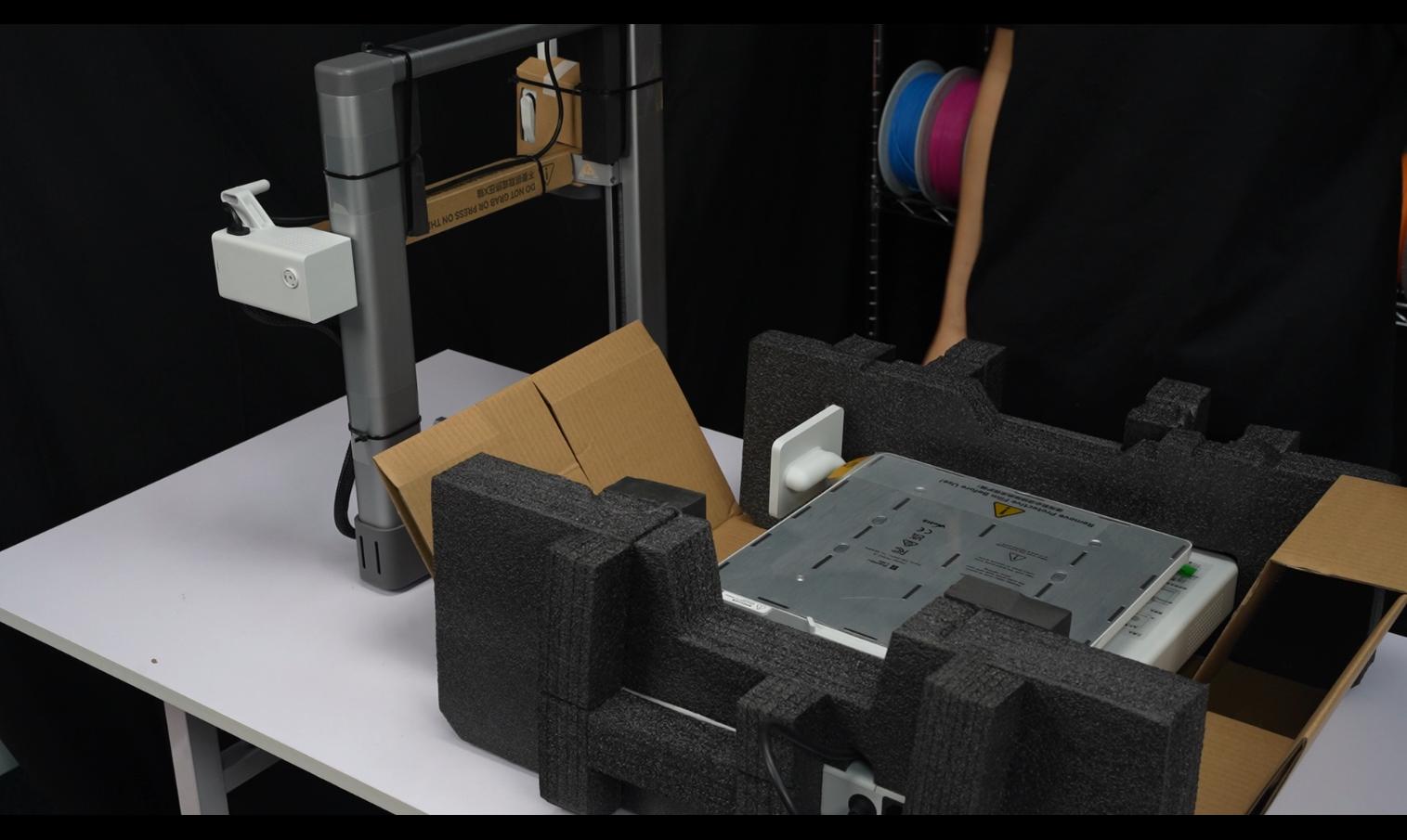

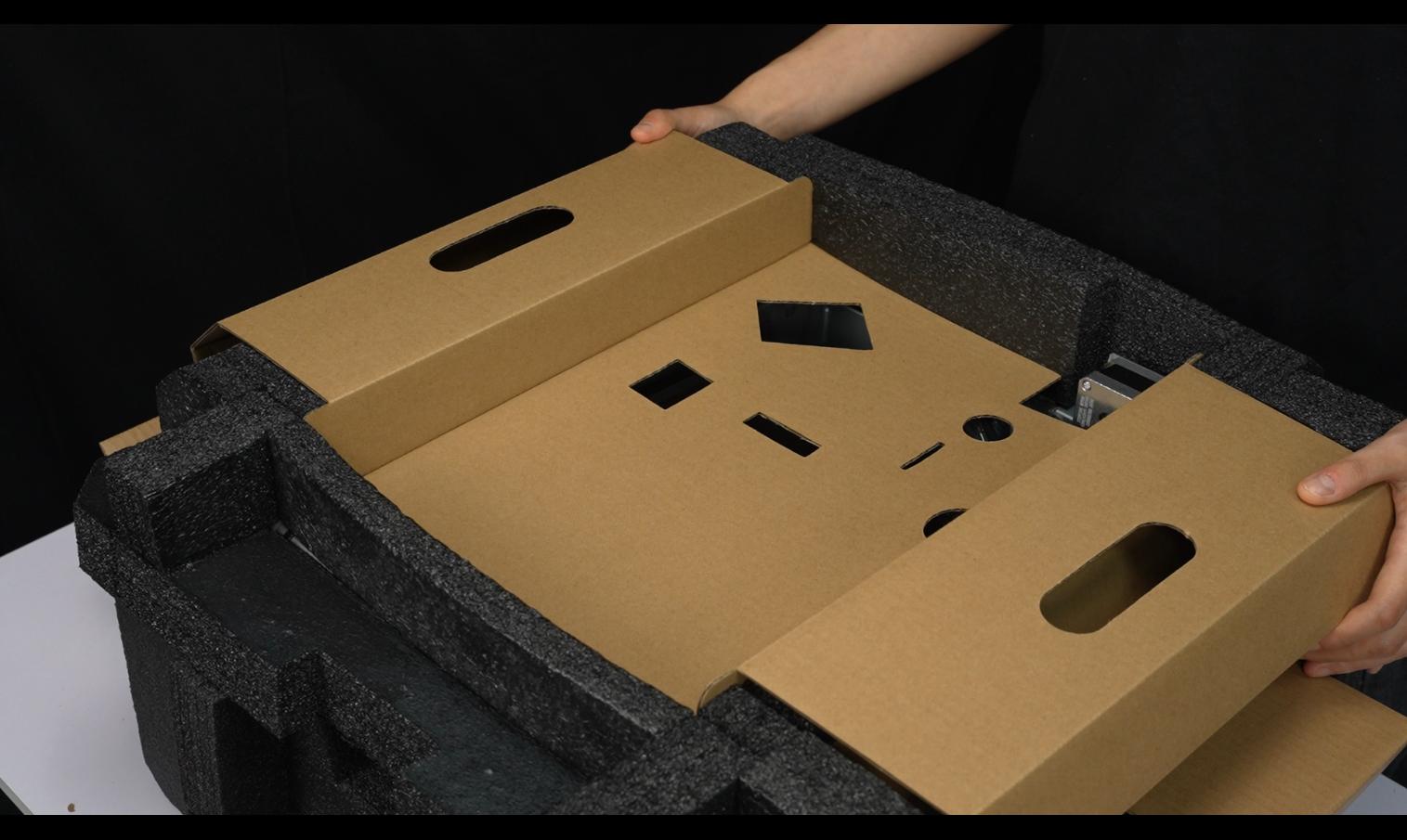

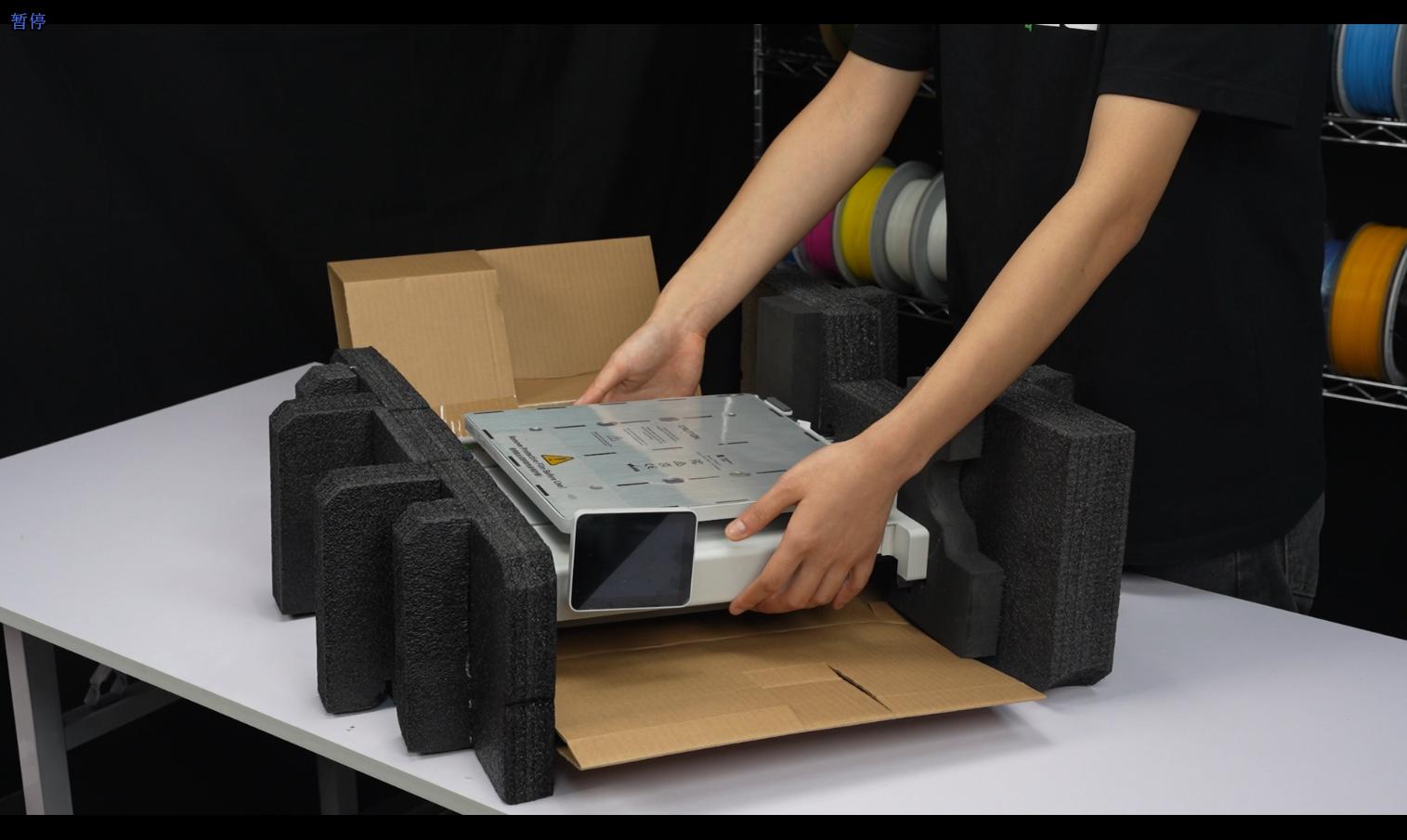

4. Fjern beskyttelsesskummet og pappet, og tag portalrammen og printerens base ud. Bemærk, at der under printerbasen ligger filamentprøver og en PTFE-slange.

Trin 2: Tjek tilbehøret i kassen.

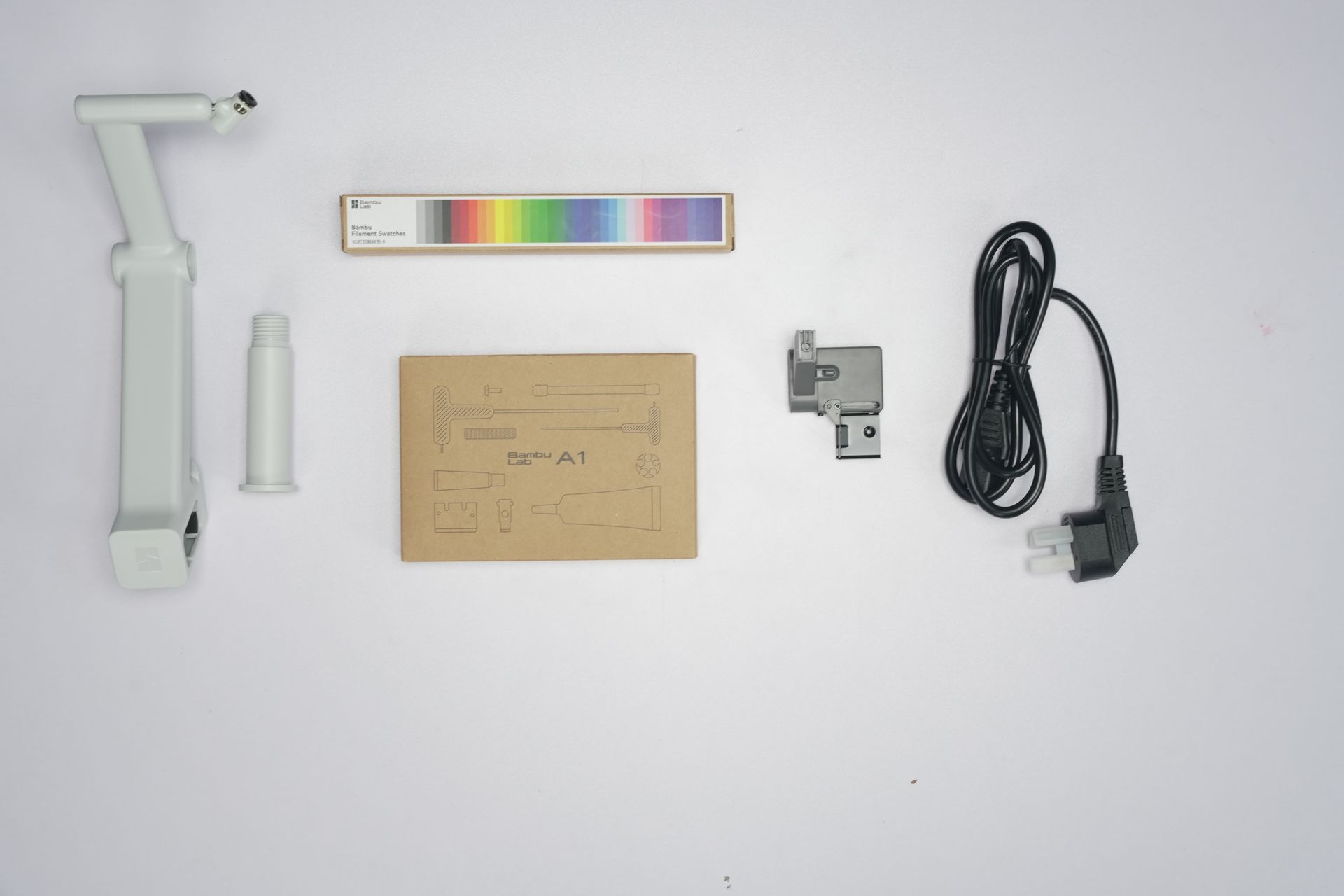

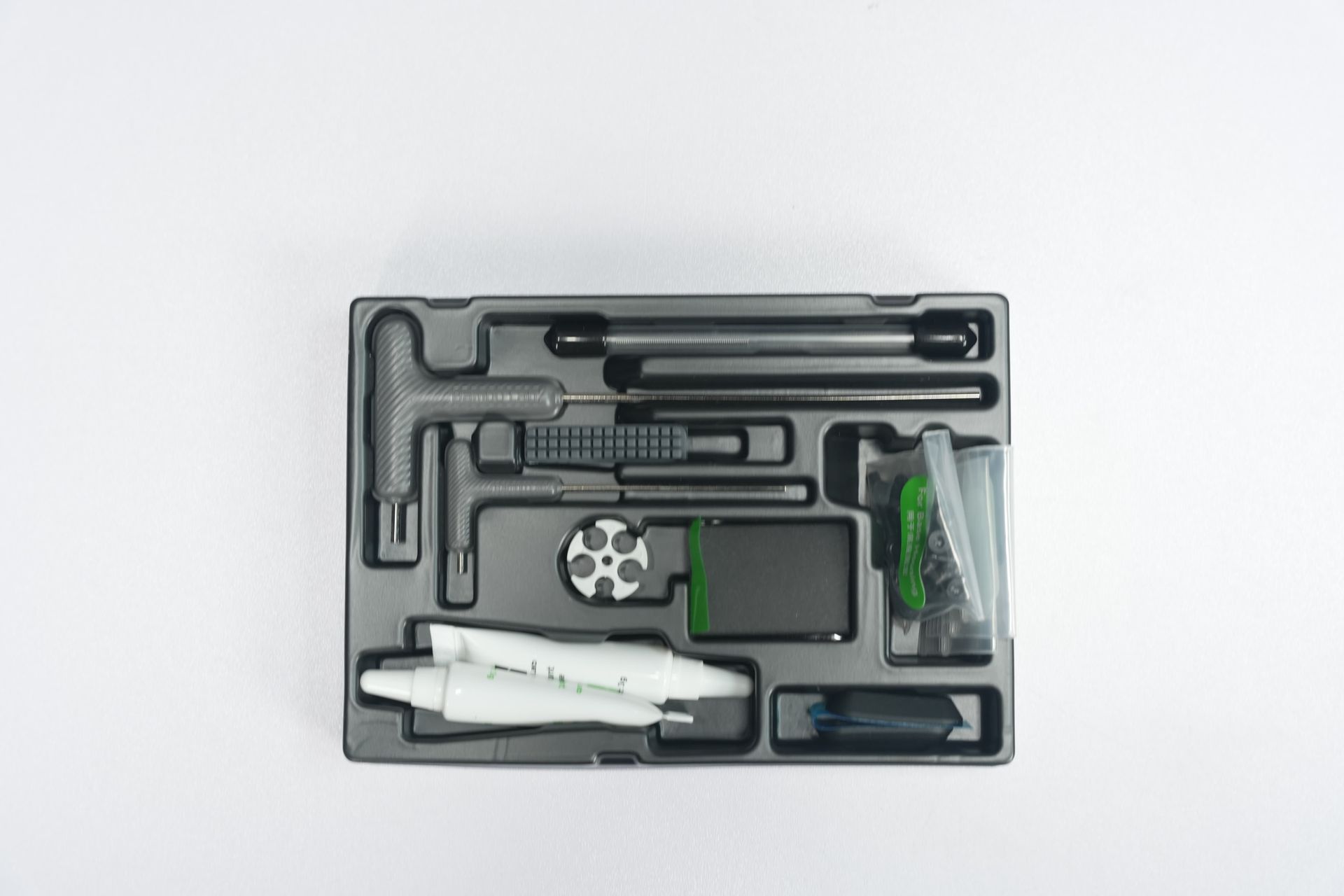

Emballagen indeholder følgende dele: A1 printer-basehus, A1 printerramme, A1 printer-basehusskruer (ST3-23 skruer til basen), Bambu filamentprøver, Purge Wiper og dens skruer (M3-12 skruer til Purge Wiper), spoleholder, PTFE-slange (1 til ekstern spoleholder), tekstureret PEI-plade, prøvefilament, oplåsningsstift-værktøj, unbrakonøgler (H2 og H1.5), dysevisker til varmebed, kabelorganizer, Bambu-spartelklinge og dens skruer, ekstra filamentskærer, smørefedt, smøreolie, kvikguide, garantibevis, ansvarsfraskrivelse og sikkerhedsretningslinjer.

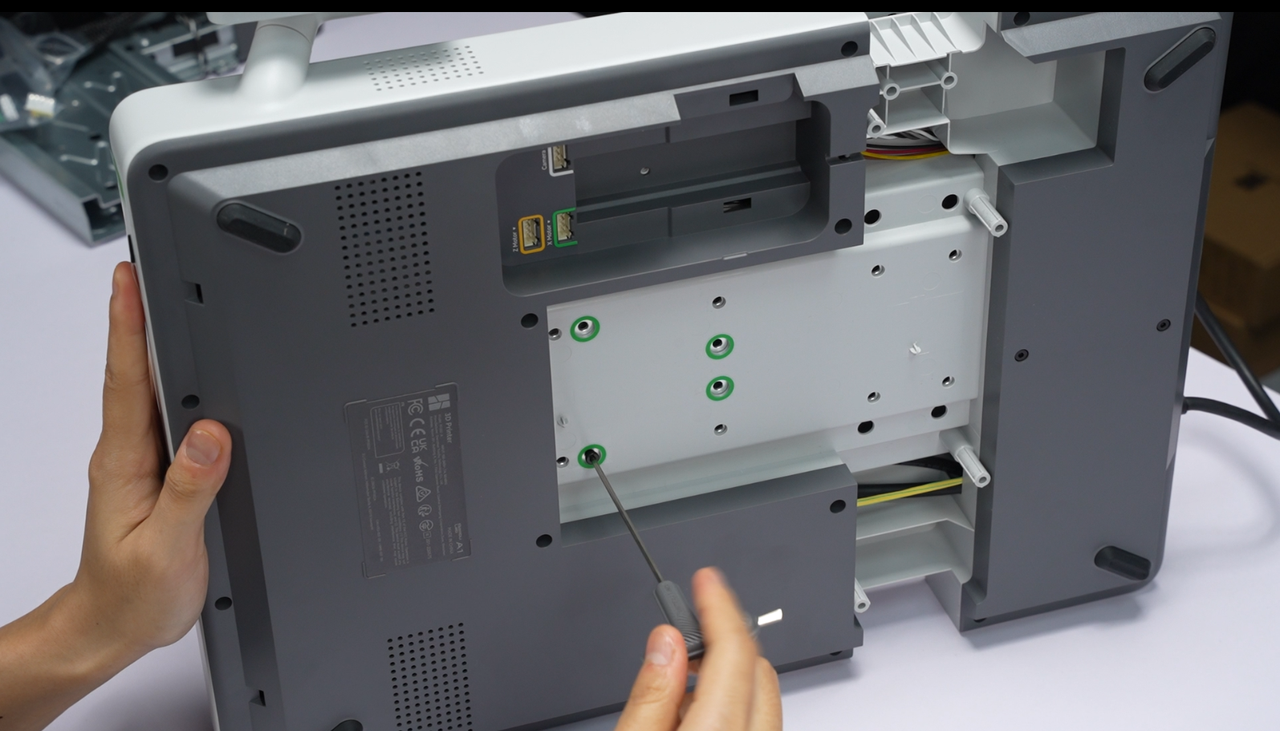

Trin 3: Lås varmebedet op.

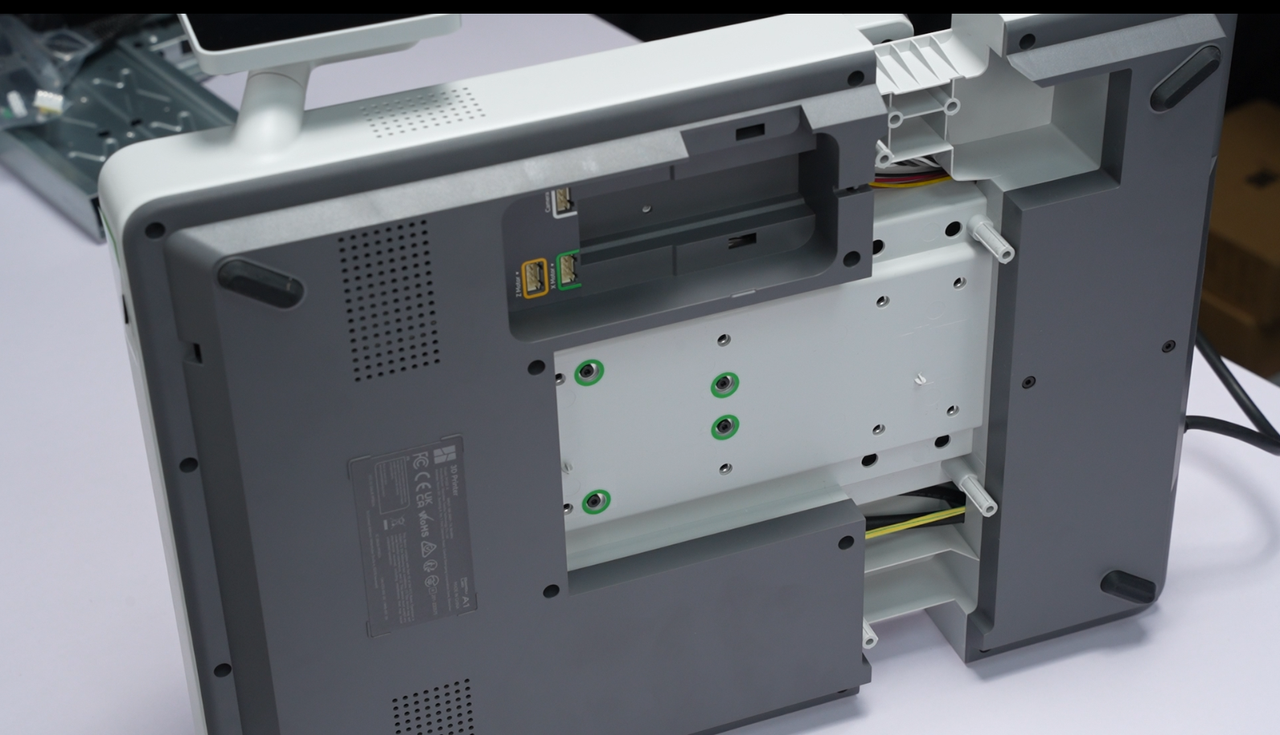

1. Drej basehuset 90 grader til siden modsat skærmen.

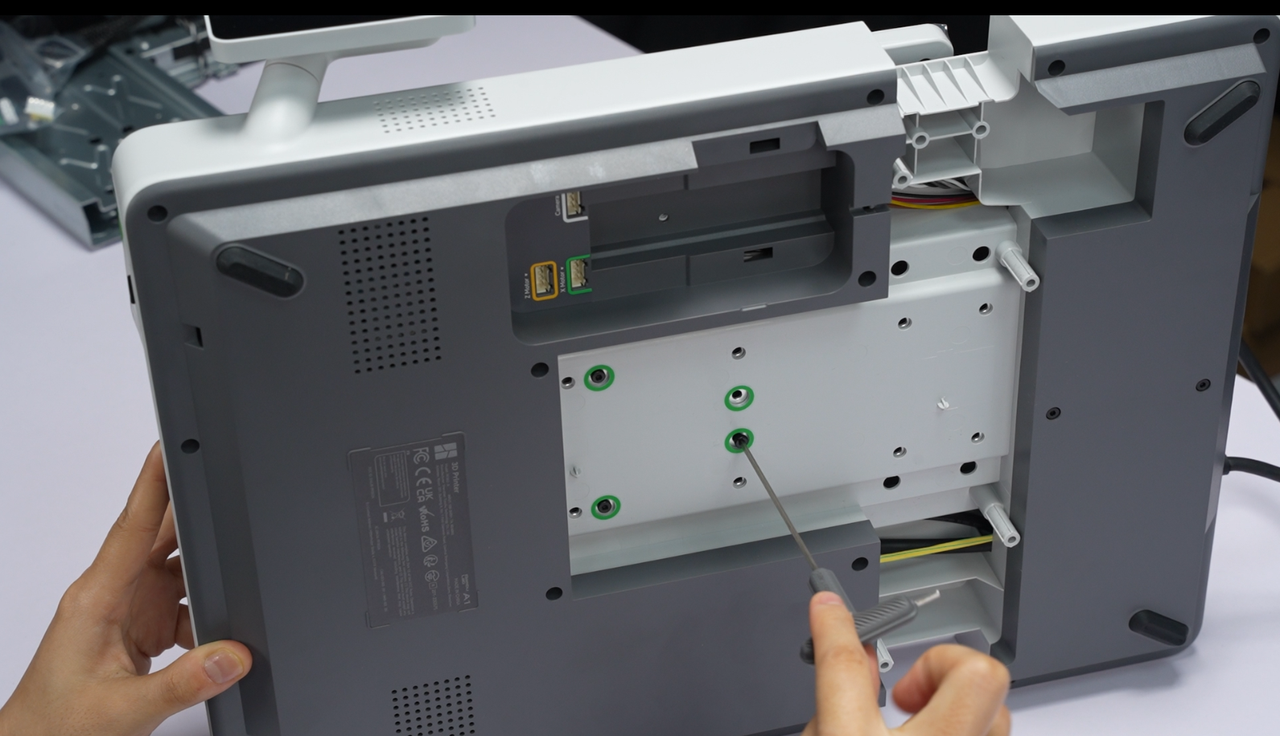

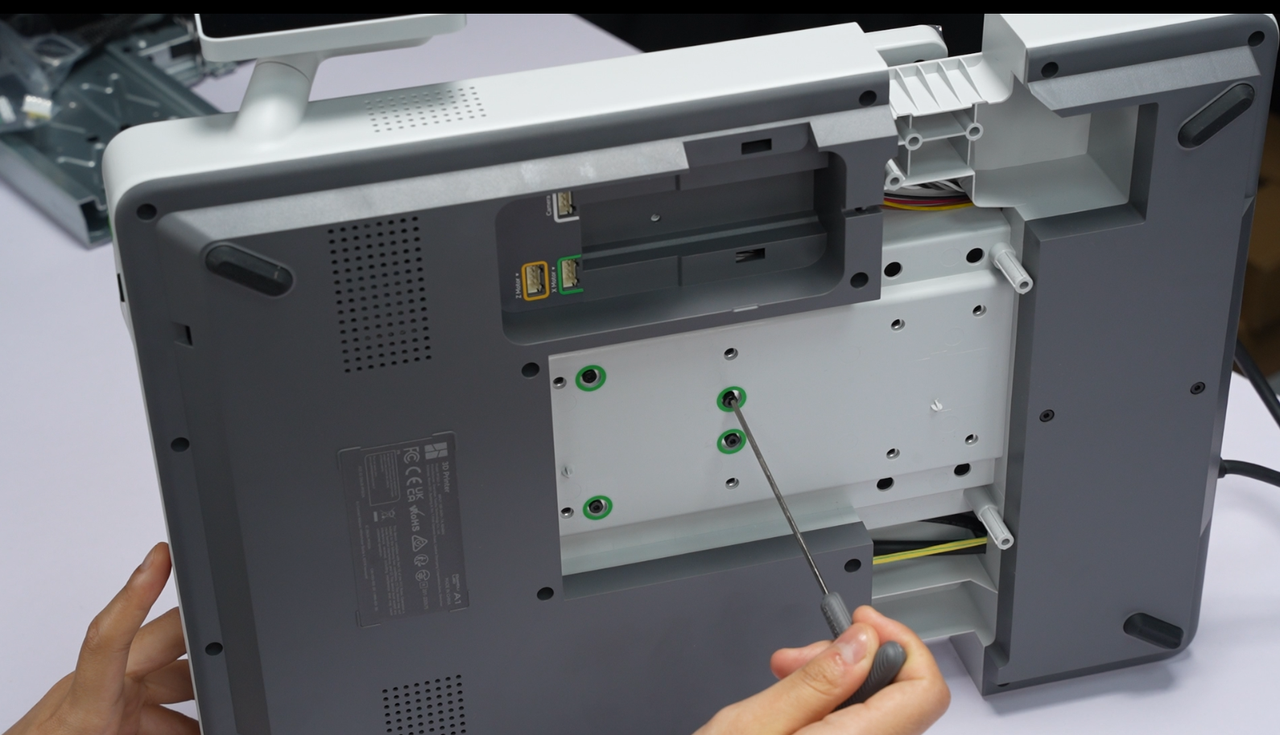

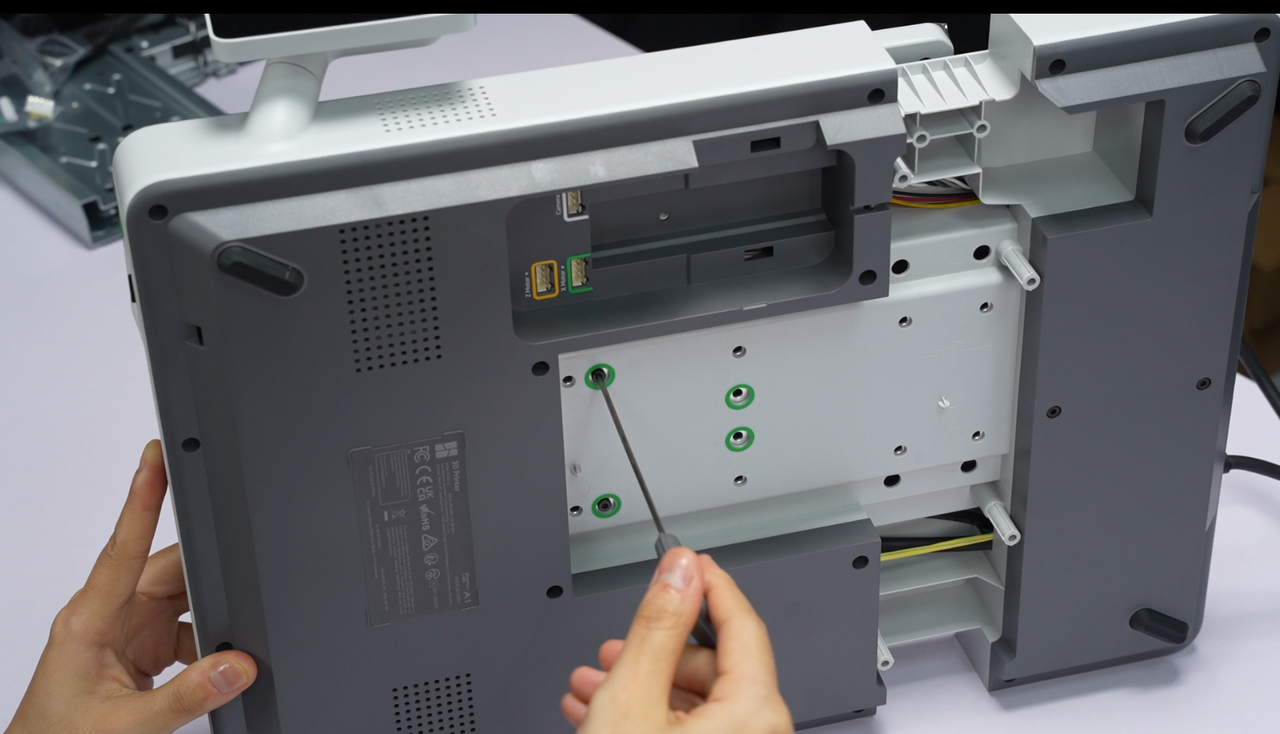

2. Brug unbrakonøglen H2 til at fjerne de 4 markerede skruer i bunden af basehuset for at låse varmebedet op.

Bemærk: Vær forsigtig, når du frigør varmebedet helt. Brug skumpolstringen fra emballagen til at beskytte varmebedet mod at vippe.

Trin 4: Saml printerbasen og rammen.

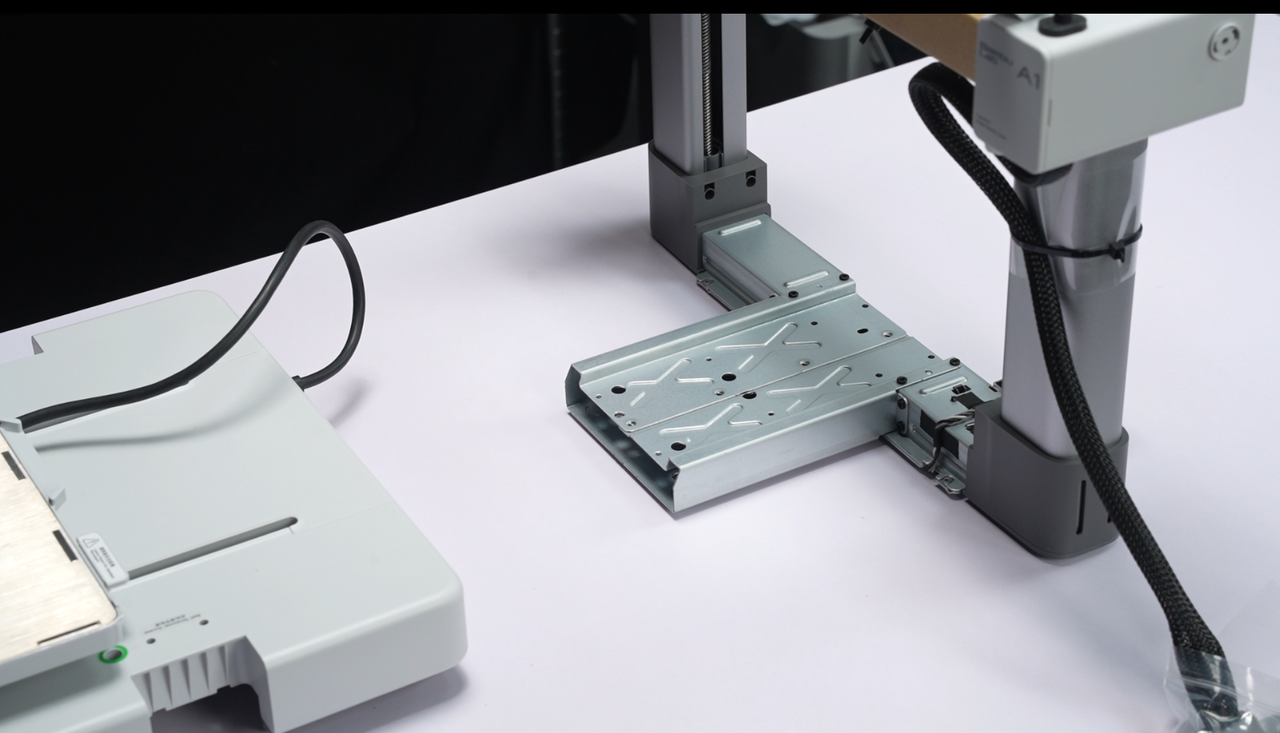

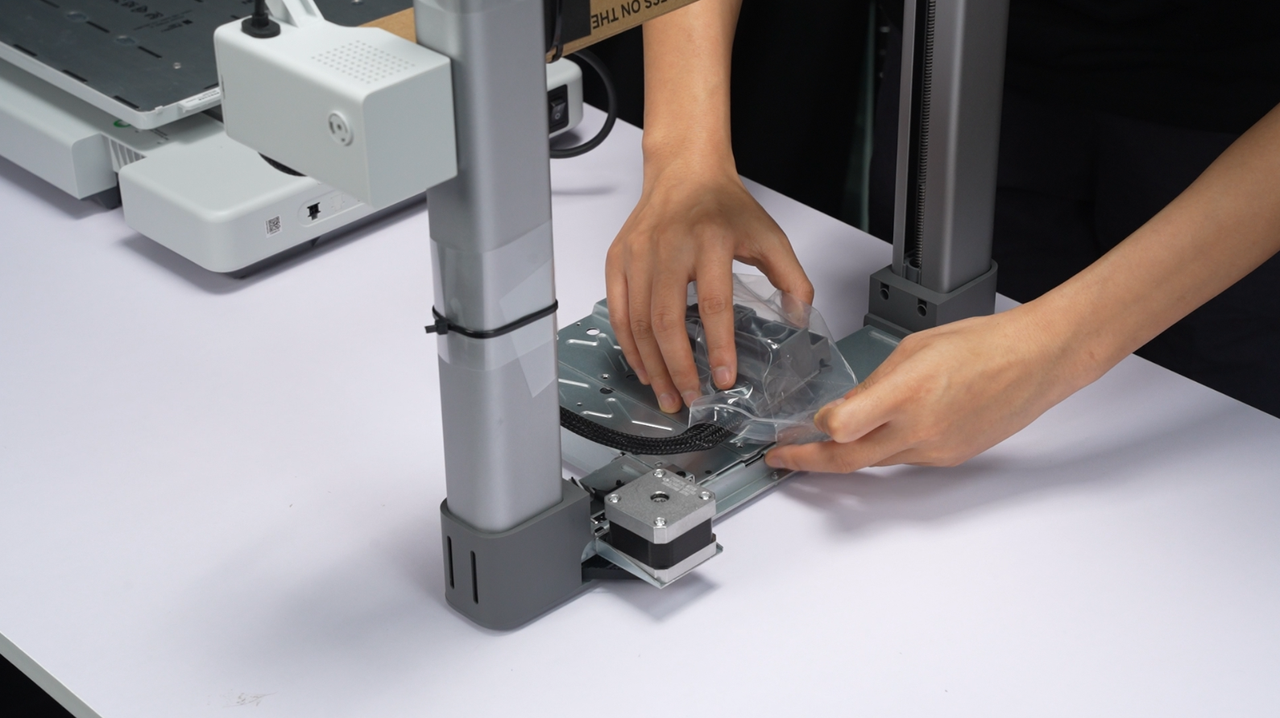

1. Placer printerrammen som vist på billedet, og fjern samtidig kabelboksen på basen.

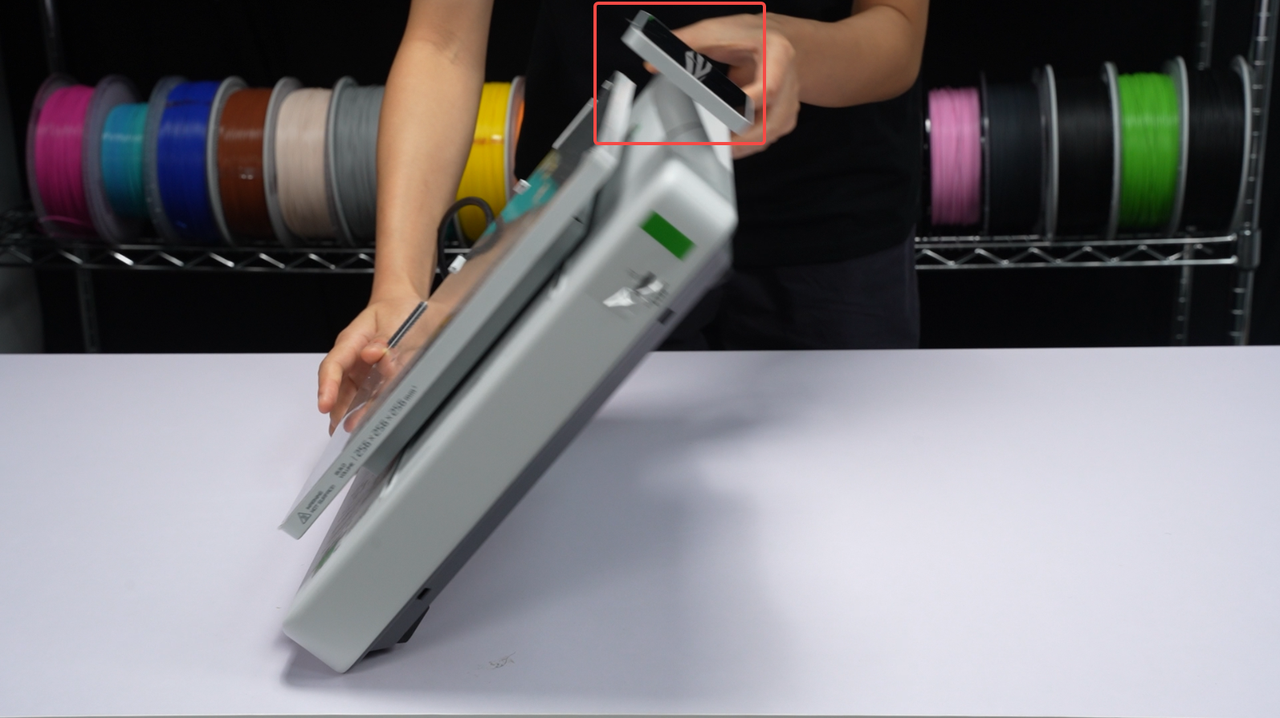

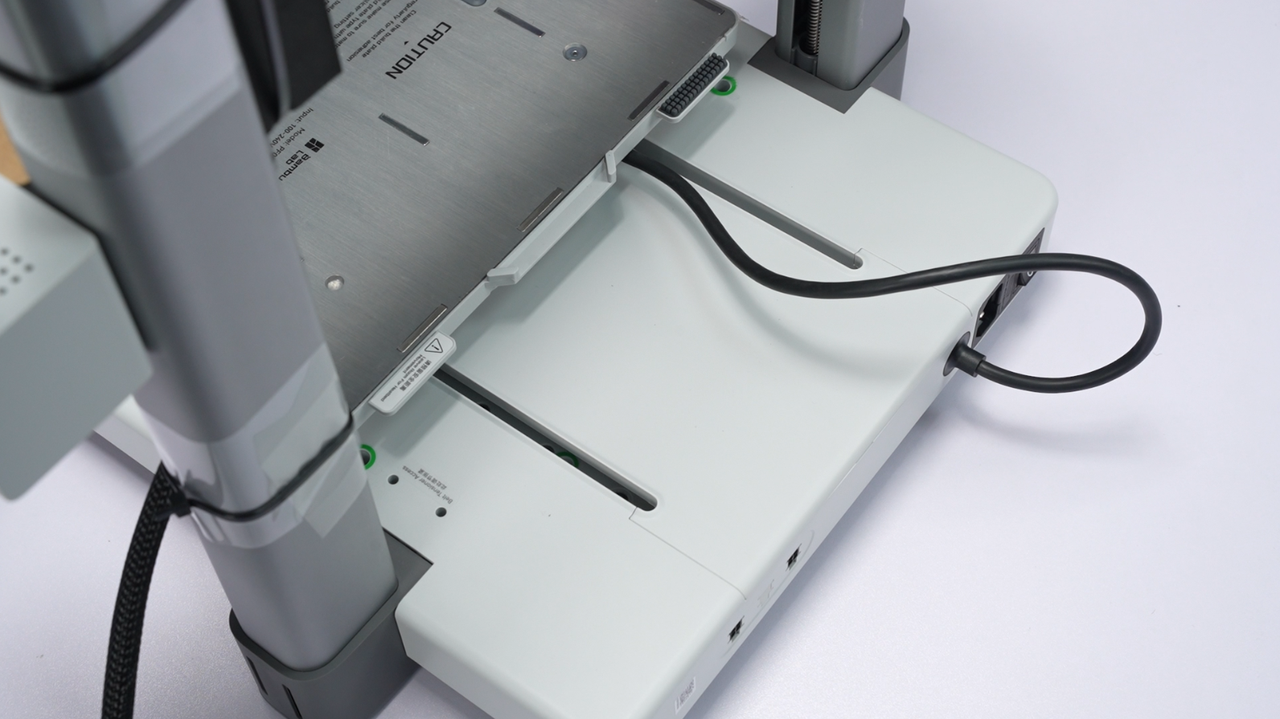

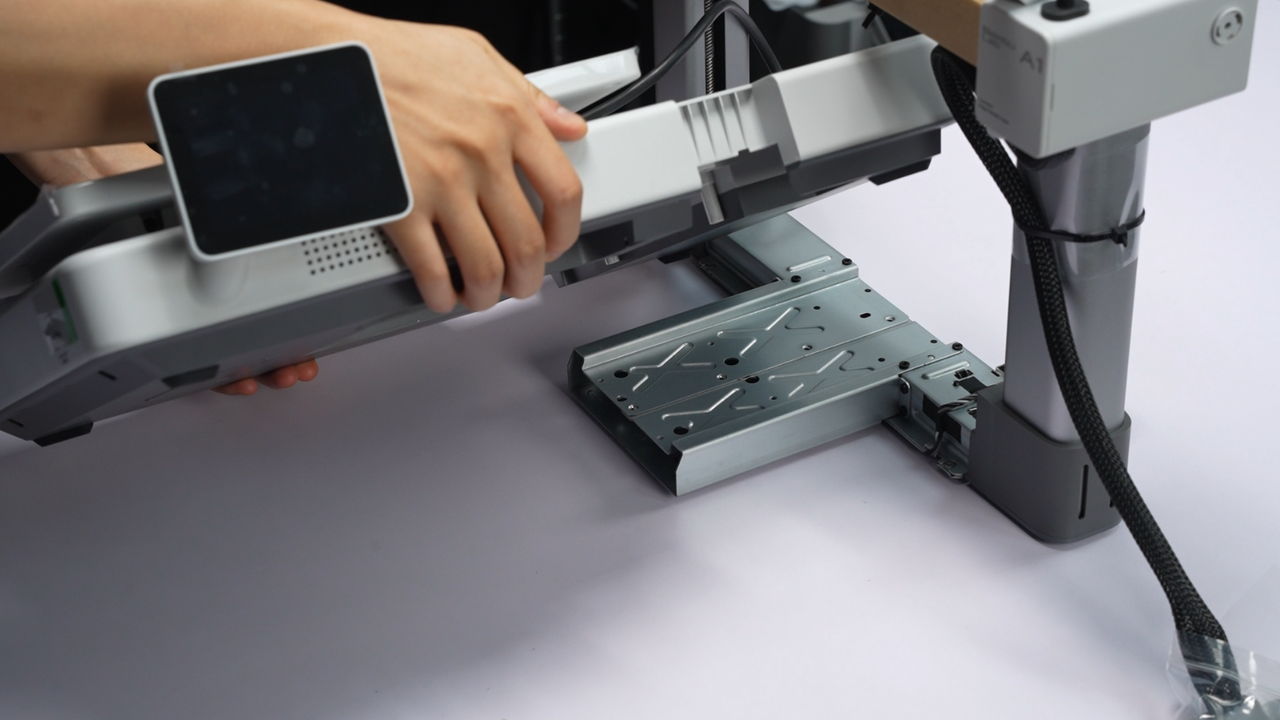

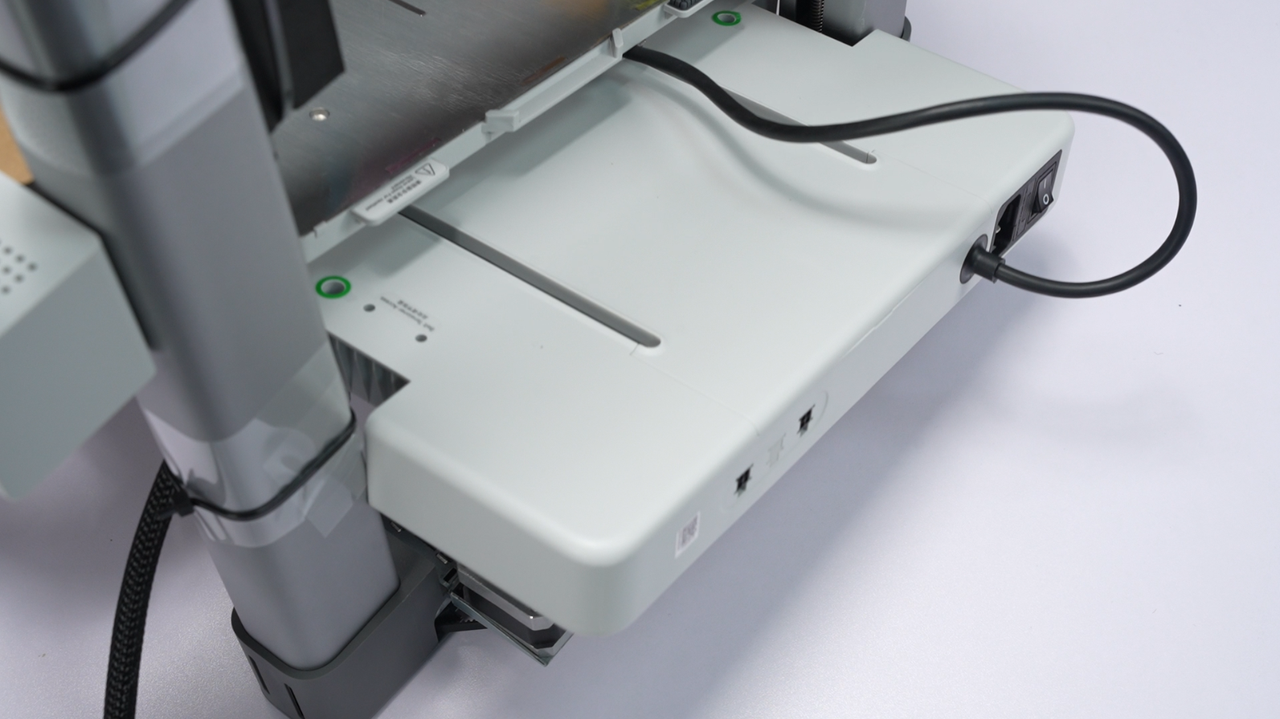

2. Vip basehuset ca. 45 grader for at føre det gennem printerrammen. Ret rillen ind efter printerrammen som vist på billedet. Sænk basehuset langsomt, indtil det flugter helt med printerrammen på bordet.

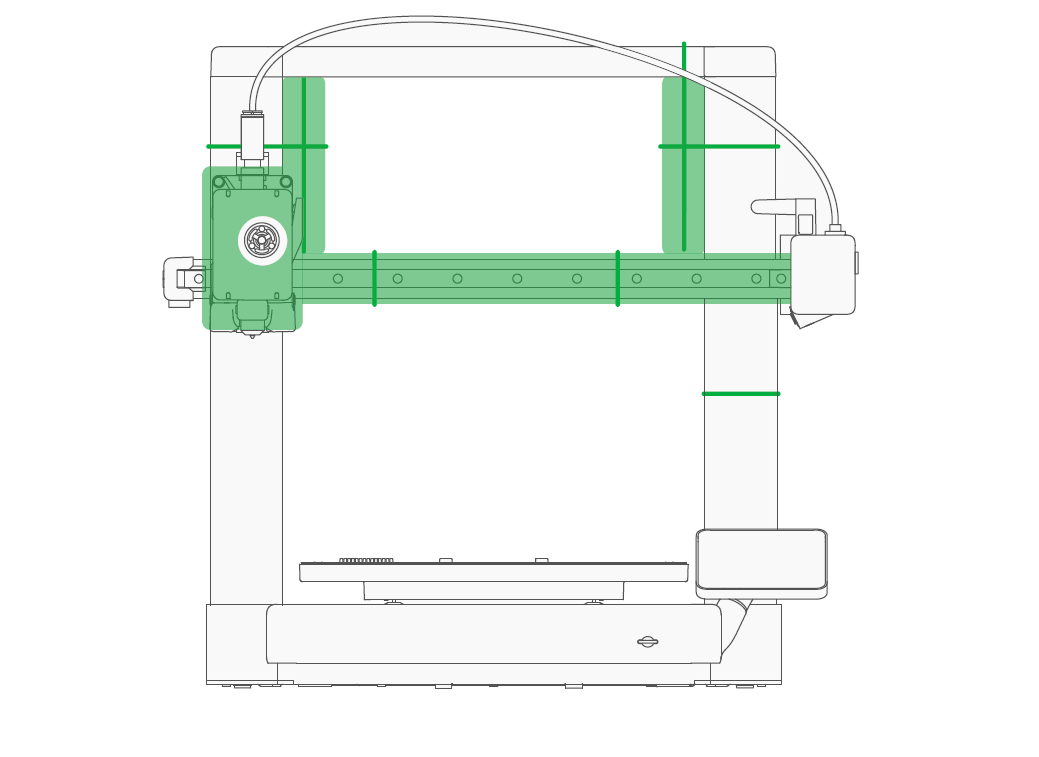

Trin 5: Lås værktøjshovedet op.

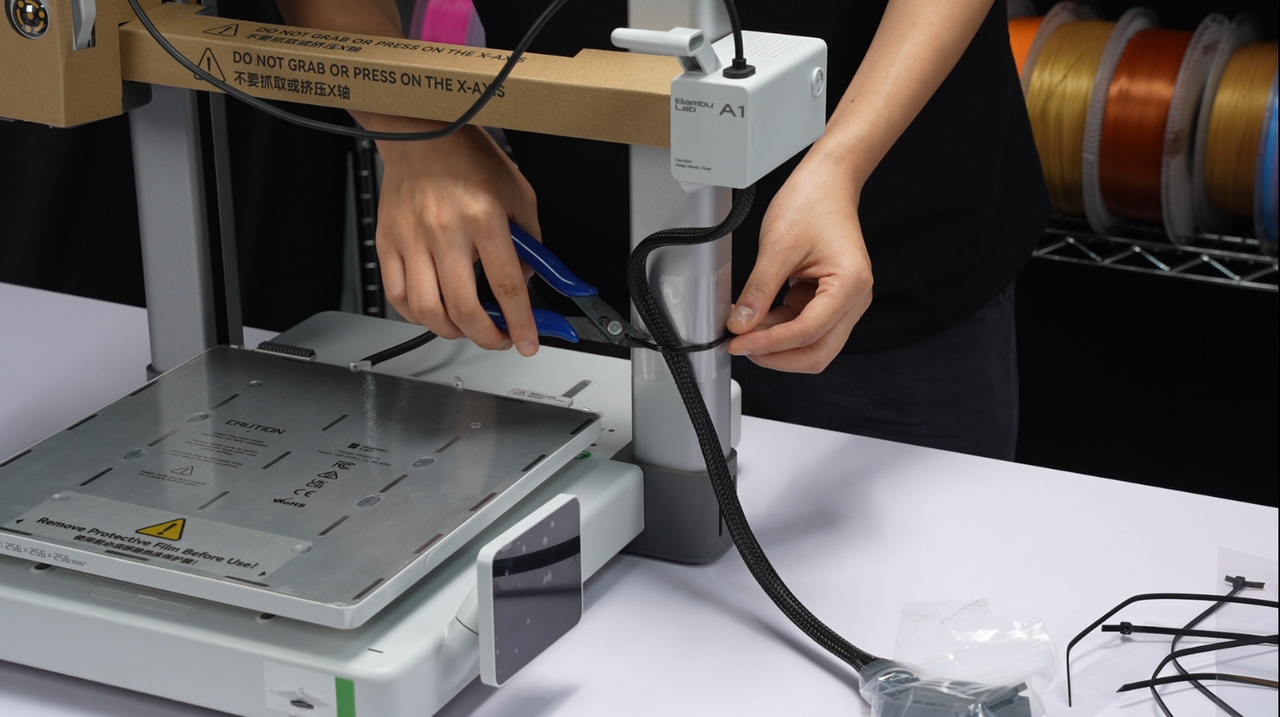

Klip kabelbindere og det pap, der er viklet om værktøjshovedet og X-aksen, over.

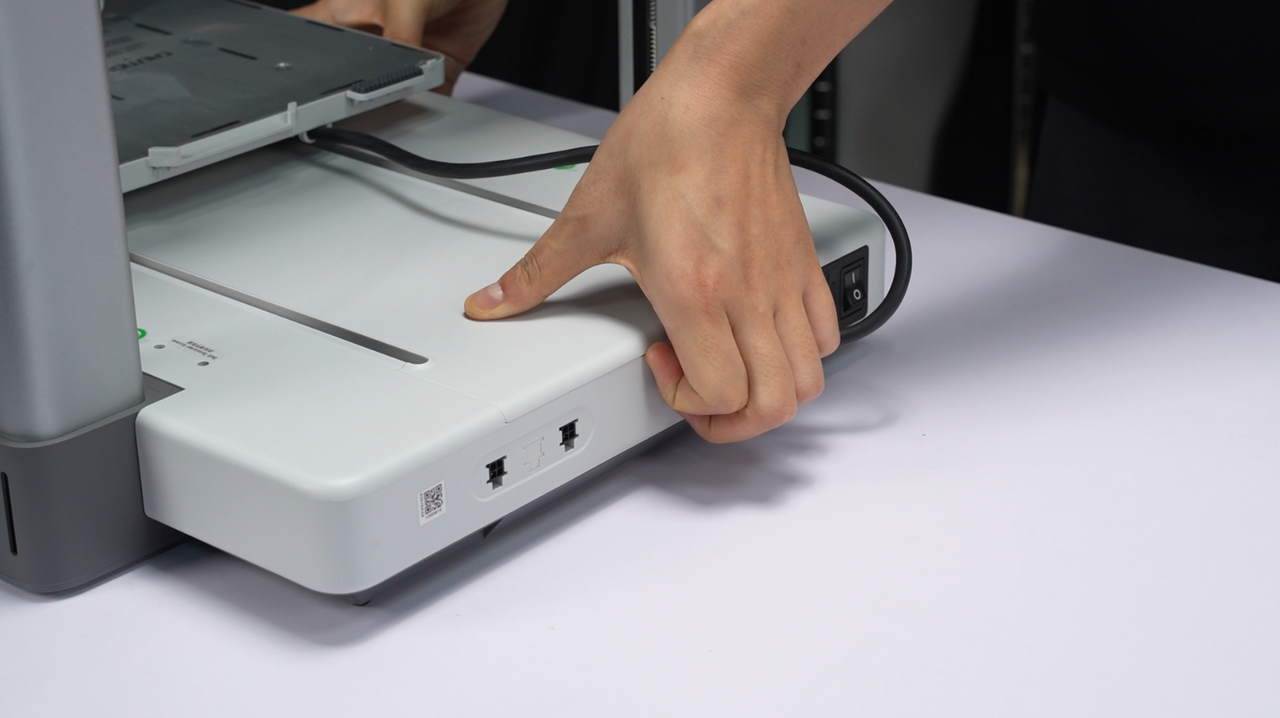

Trin 6: Fjern dækslet til Y-aksens føringsskinne.

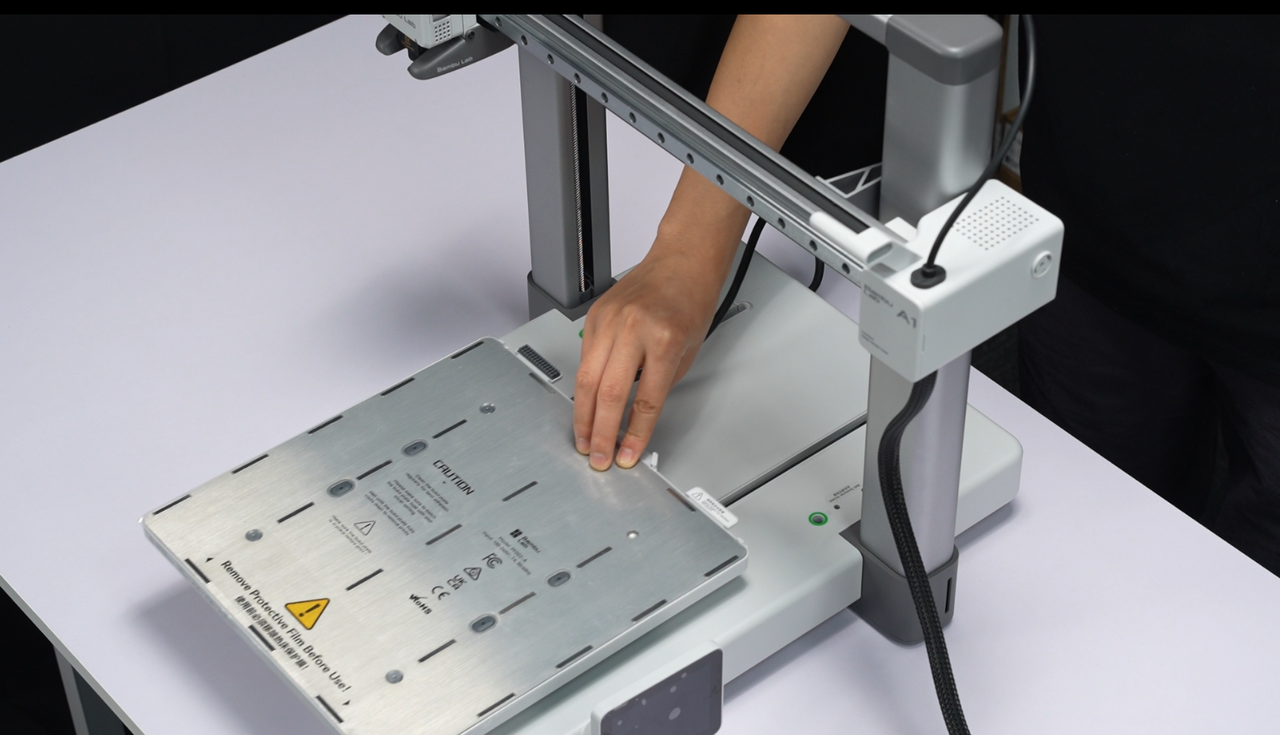

1. Skub varmebedet helt frem mod den forreste ende, hvor skærmen sidder, og åbn dækslet til Y-aksens føringsskinne.

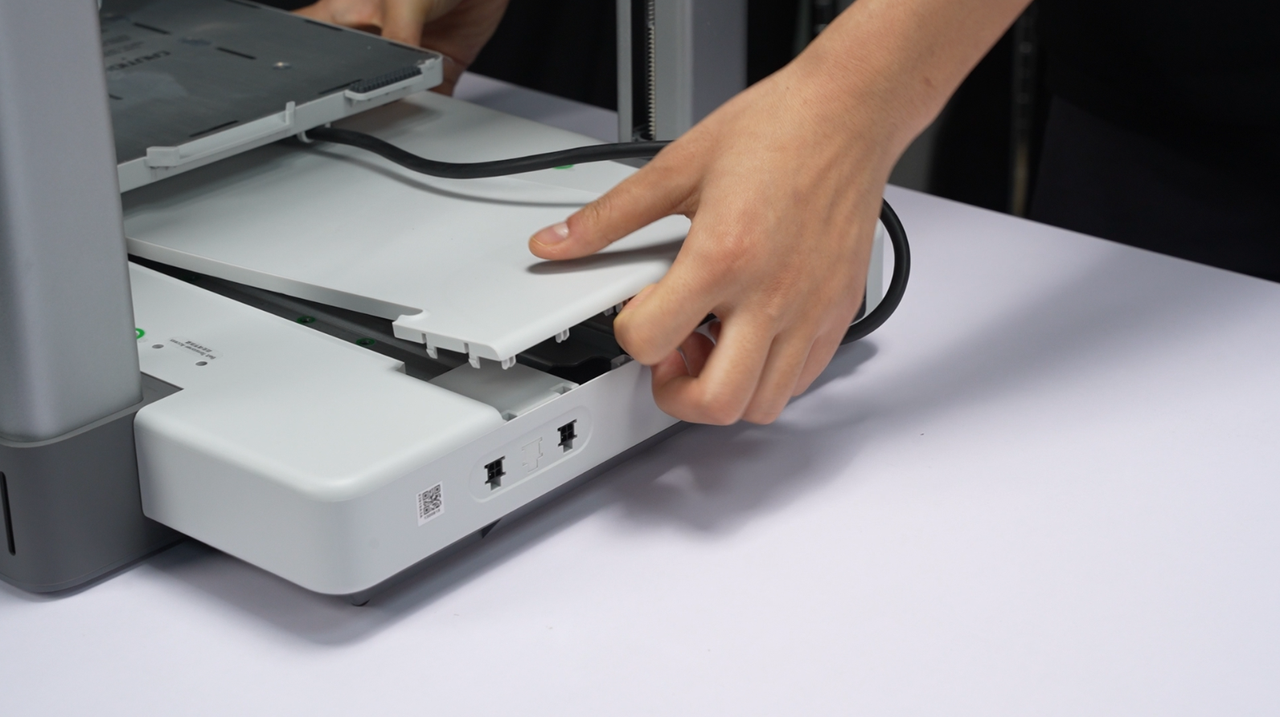

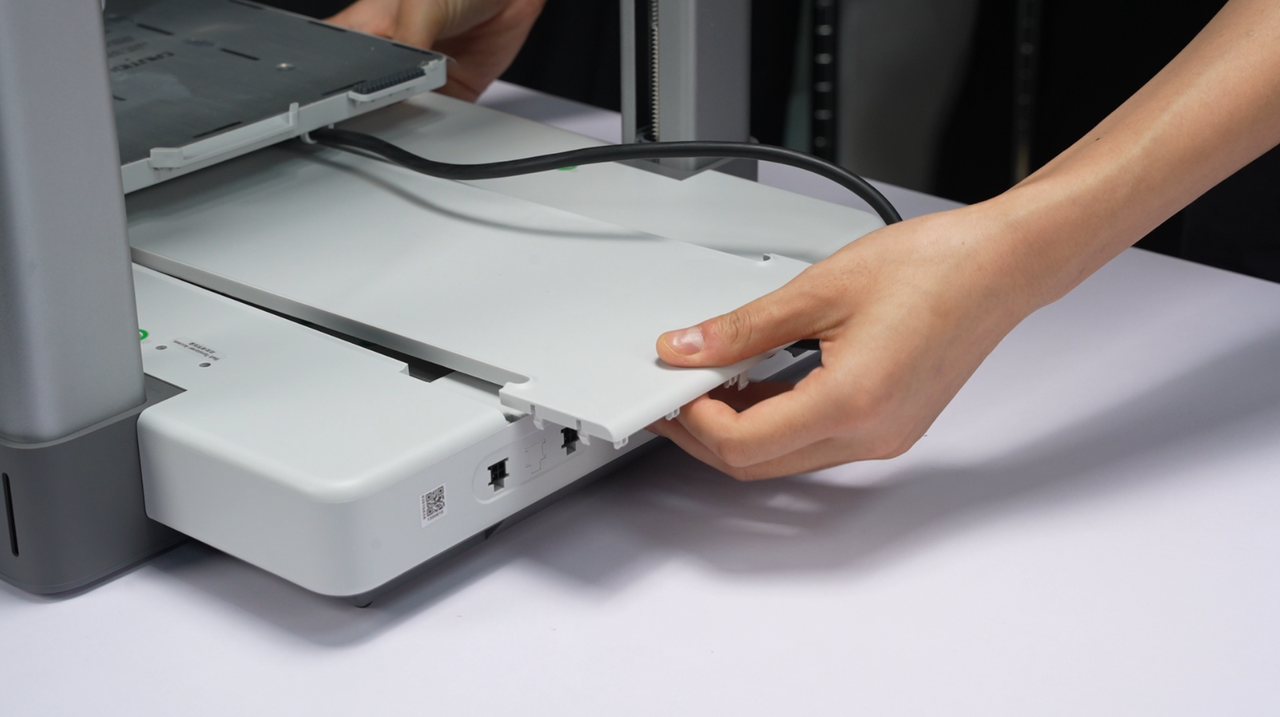

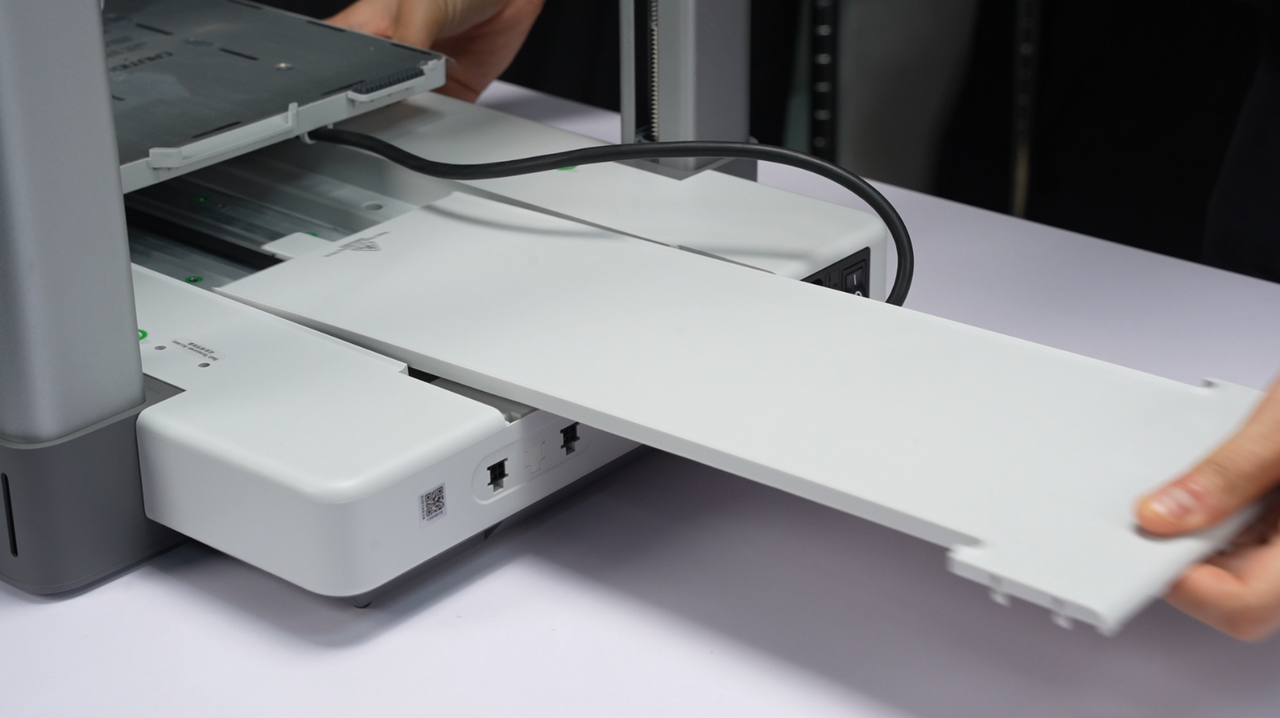

2. Træk forsigtigt dækslet til Y-aksens føringsskinne ud.

Trin 7: Lås printerbasen fast.

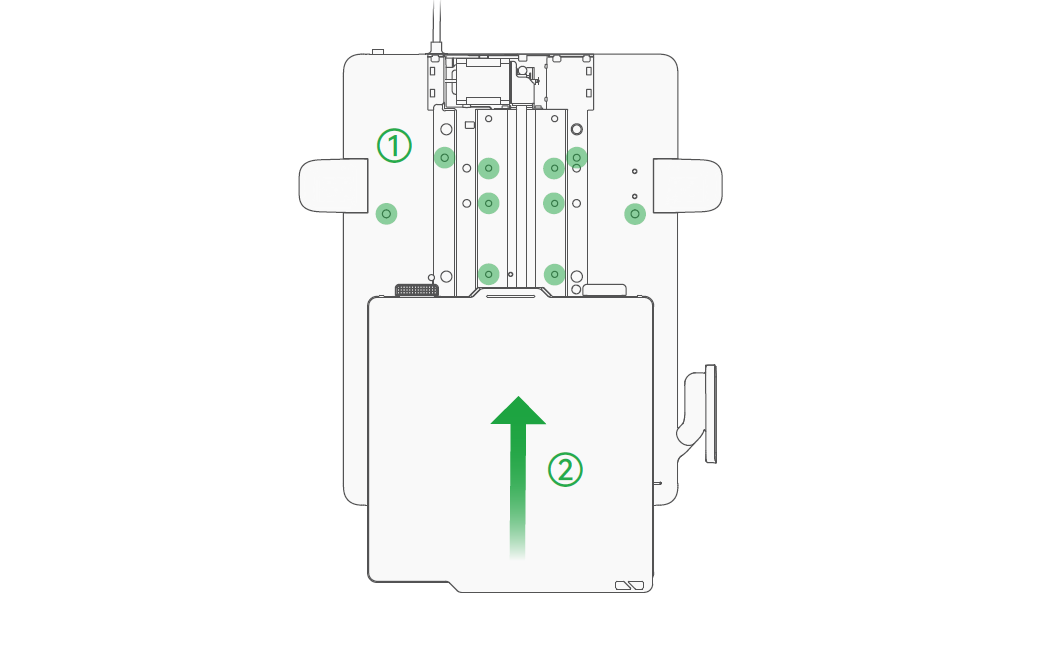

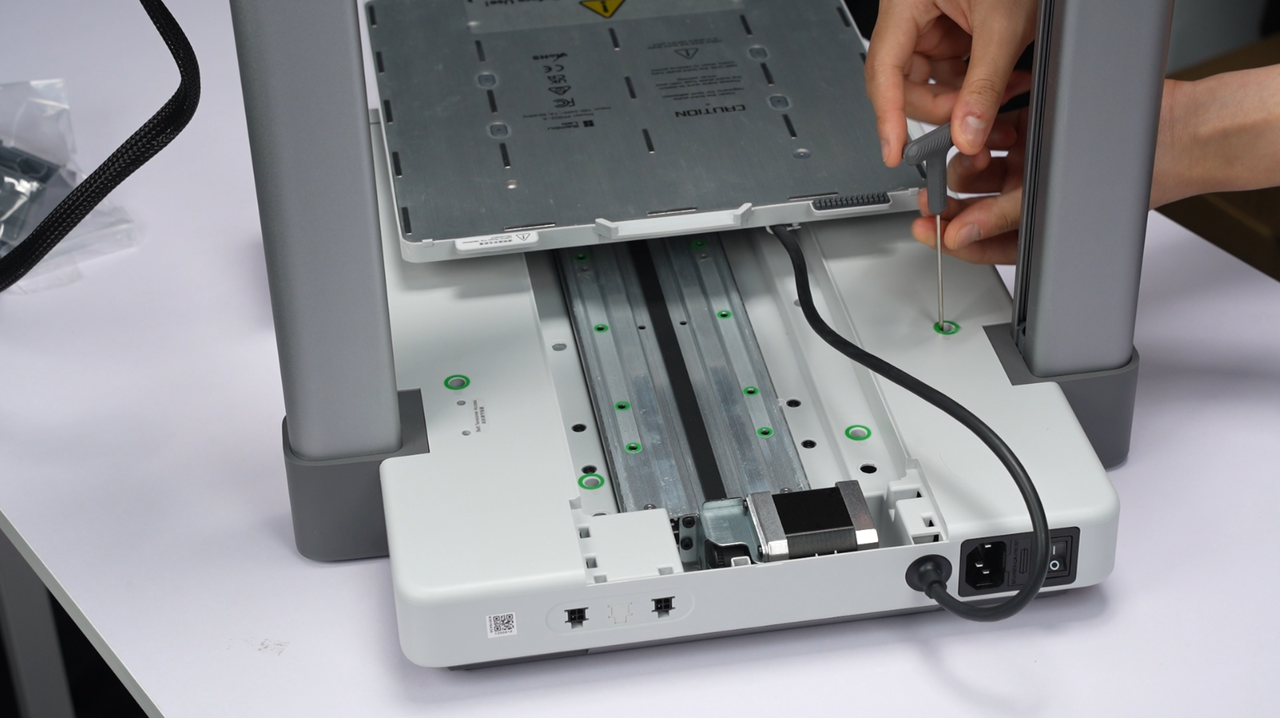

1. Monter 10 * ST3-23 skruer (til basehuset) i de grønt markerede huller.

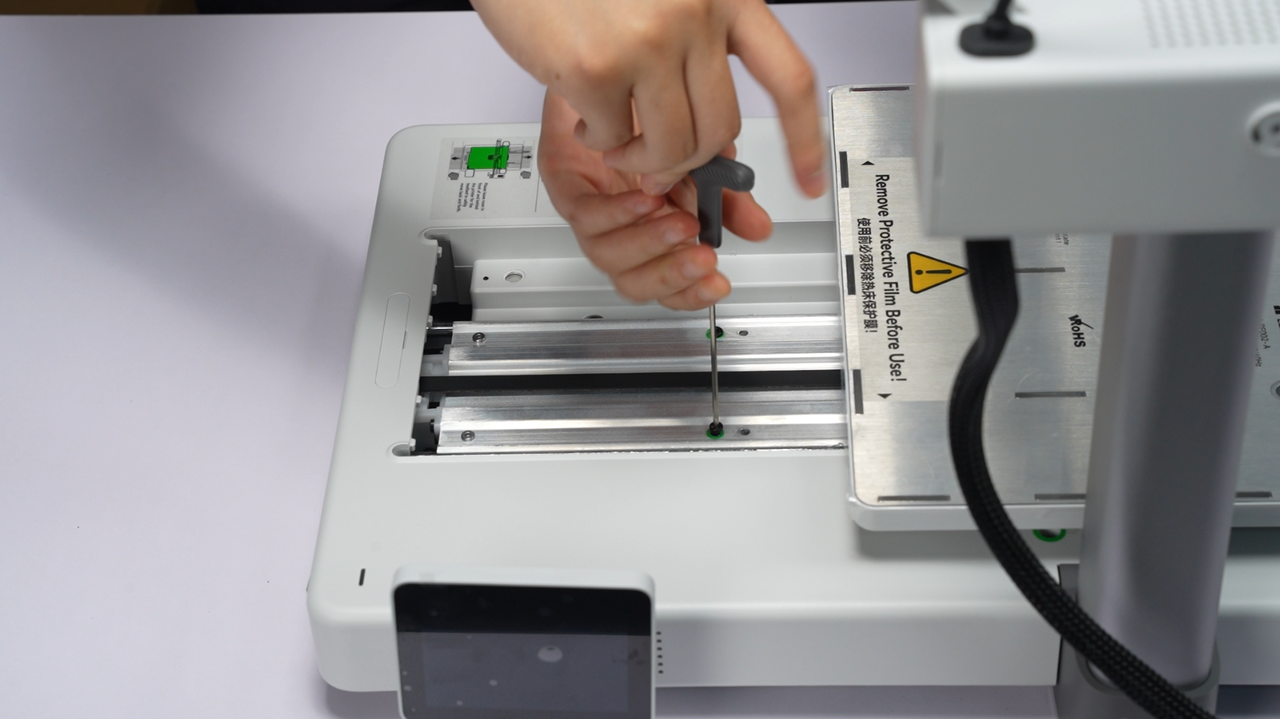

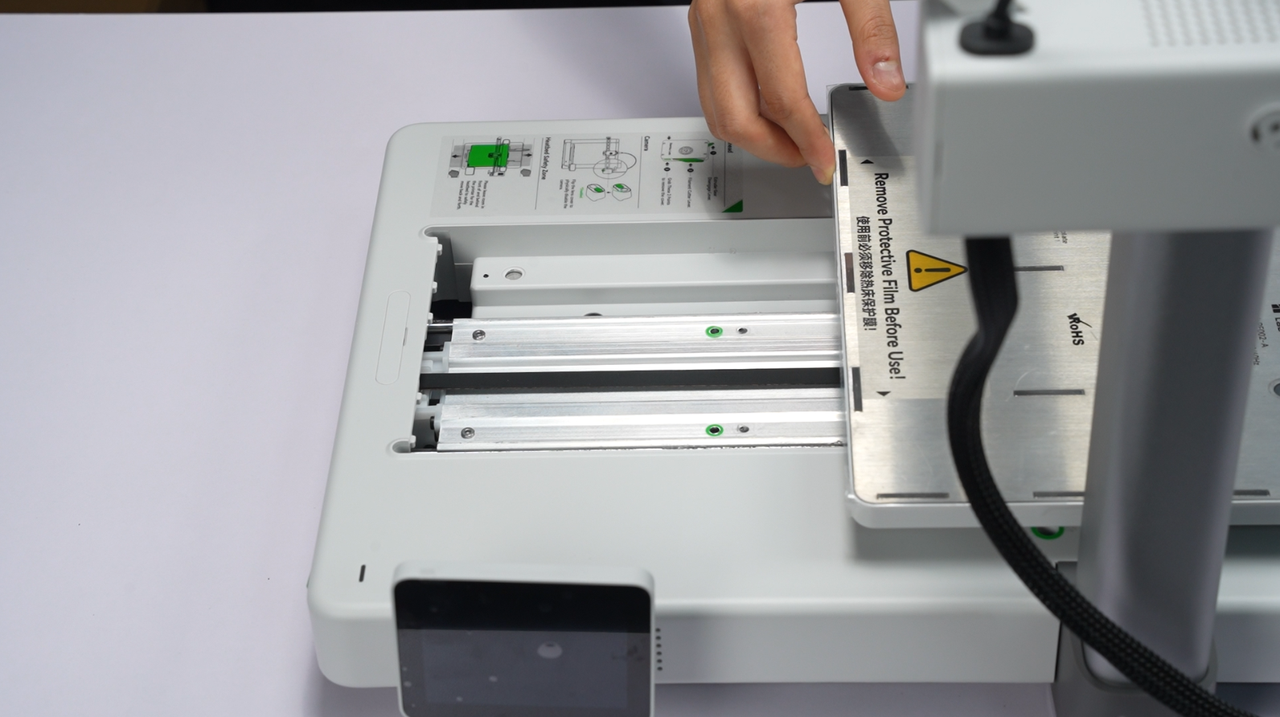

2. Skub varmebedet til den anden ende, og monter 2 * ST3-23 skruer (til basehuset) i de grønt markerede huller.

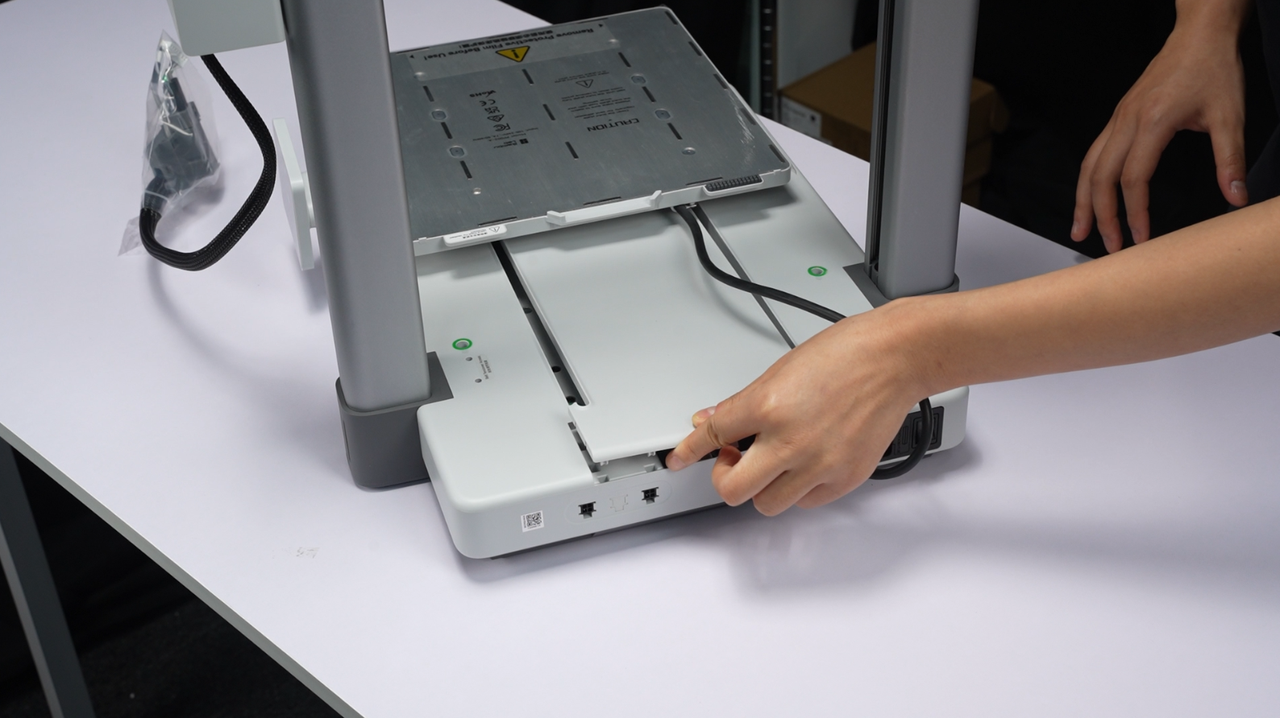

Trin 8: Sæt dækslet til Y-aksens føringsskinne på igen.

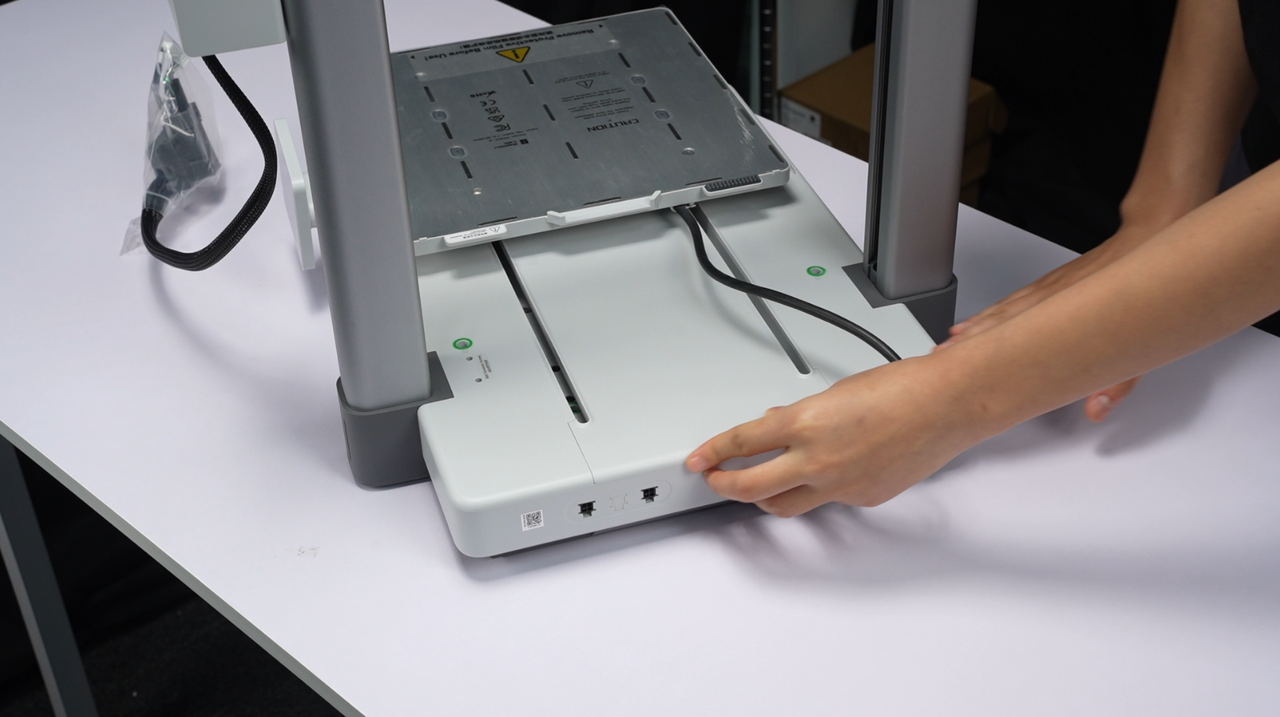

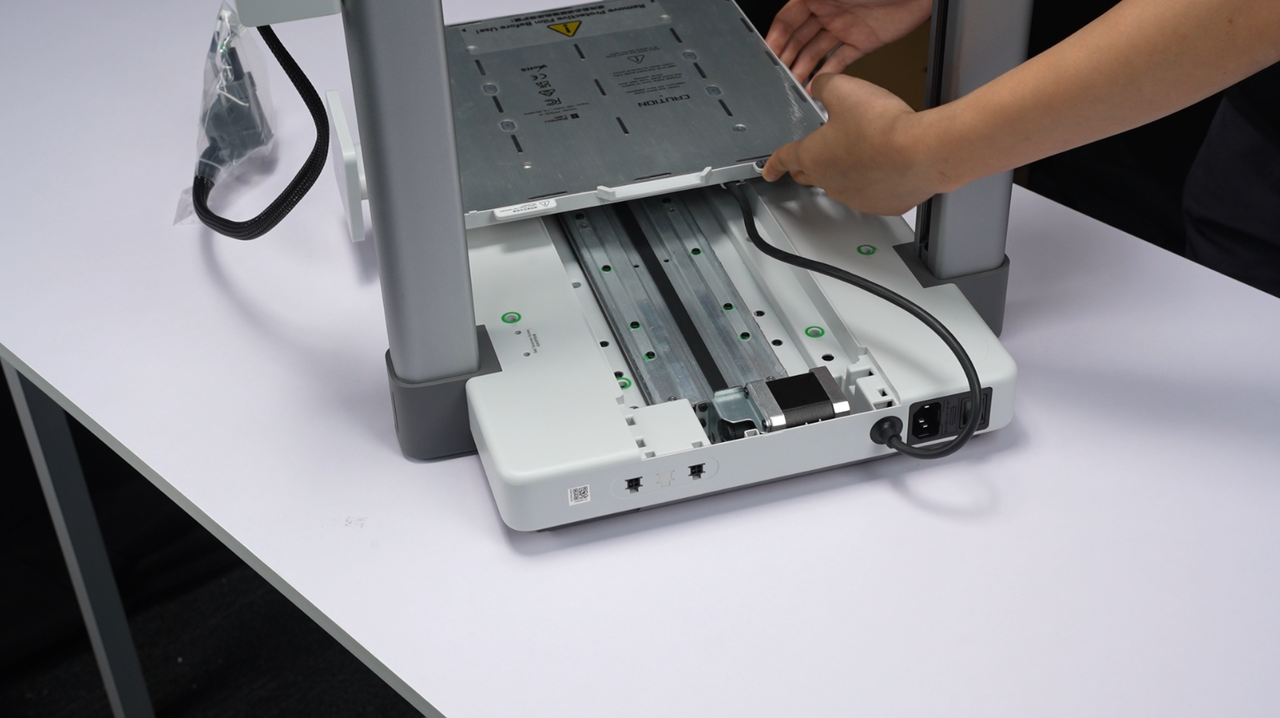

Skub igen varmebedet helt frem mod den forreste ende, hvor skærmen sidder. Skub forsigtigt dækslet til Y-aksens føringsskinne på plads igen. Sørg for at rette clipsen ind.

Trin 9: Placer printeren på bordpladen med printerbasen vendt mod dig for at forberede det næste trin, tilslutning af kabelboksen.

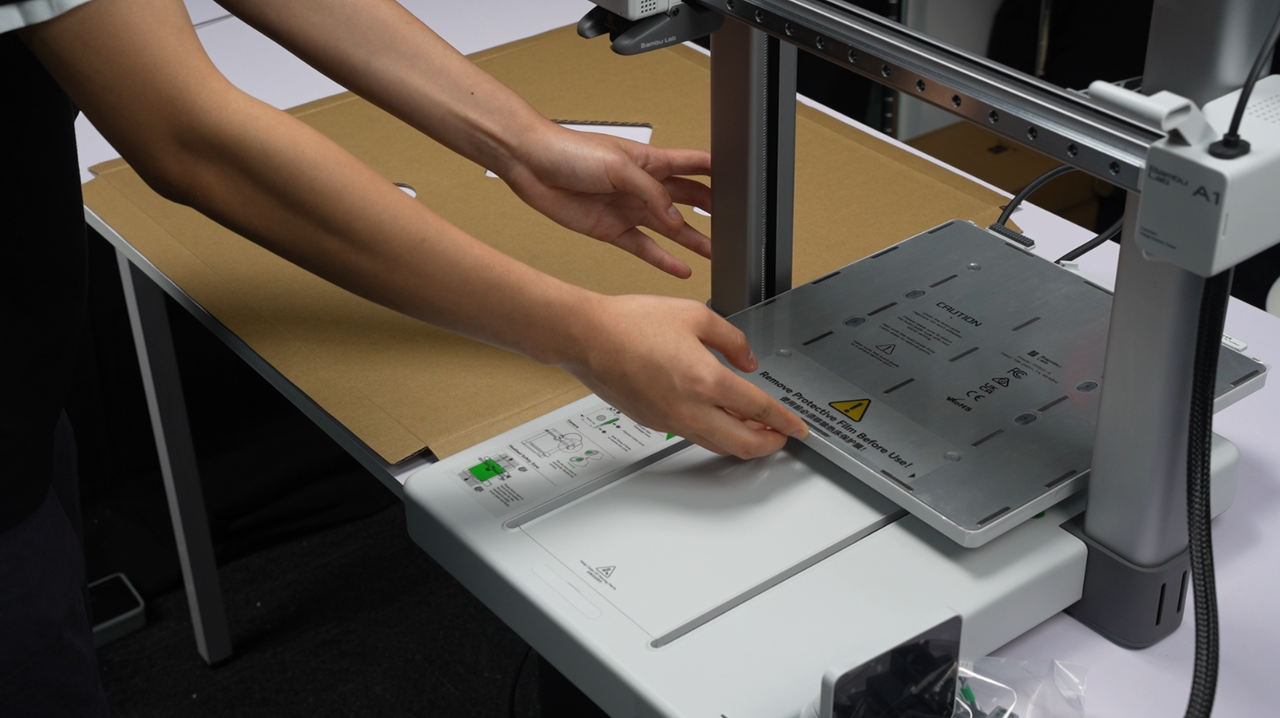

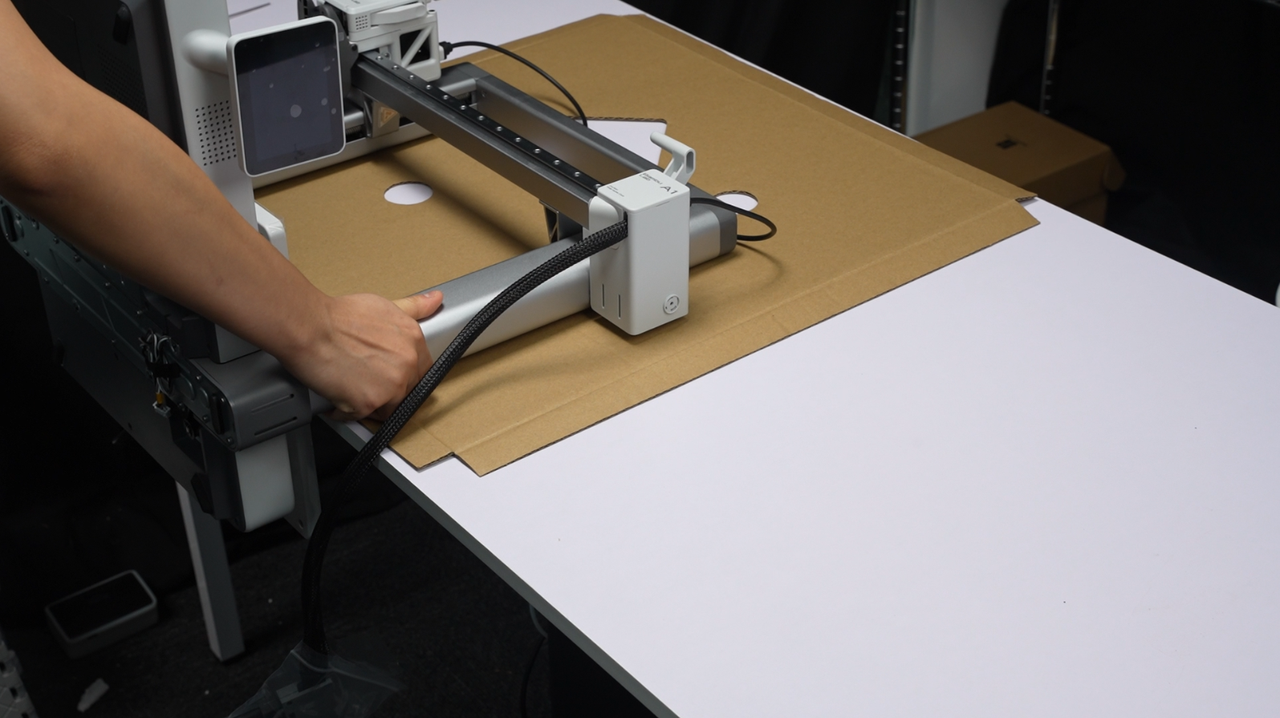

Skub igen varmebedet til den ende, der vender væk fra skærmen. Drej A1 90 grader om på bagsiden, og læg den ved kanten af et bord. Det anbefales at dække bordet med pap for at beskytte det.

Bemærk: Det anbefales at dække bordet med pap for at beskytte printeren. Sørg for, at printeren står stabilt på bordpladen, og hold printerbasen med hånden, før du fortsætter til de næste trin.

Trin 10: Tilslut kabelboksen.

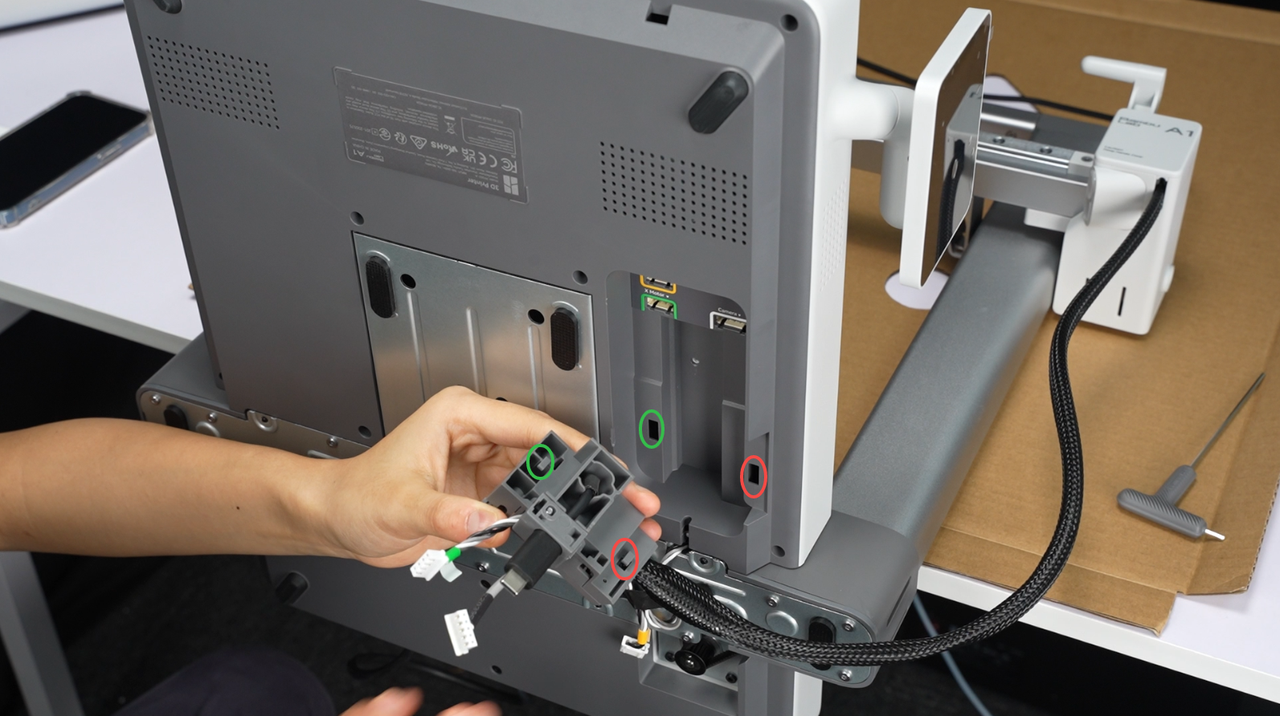

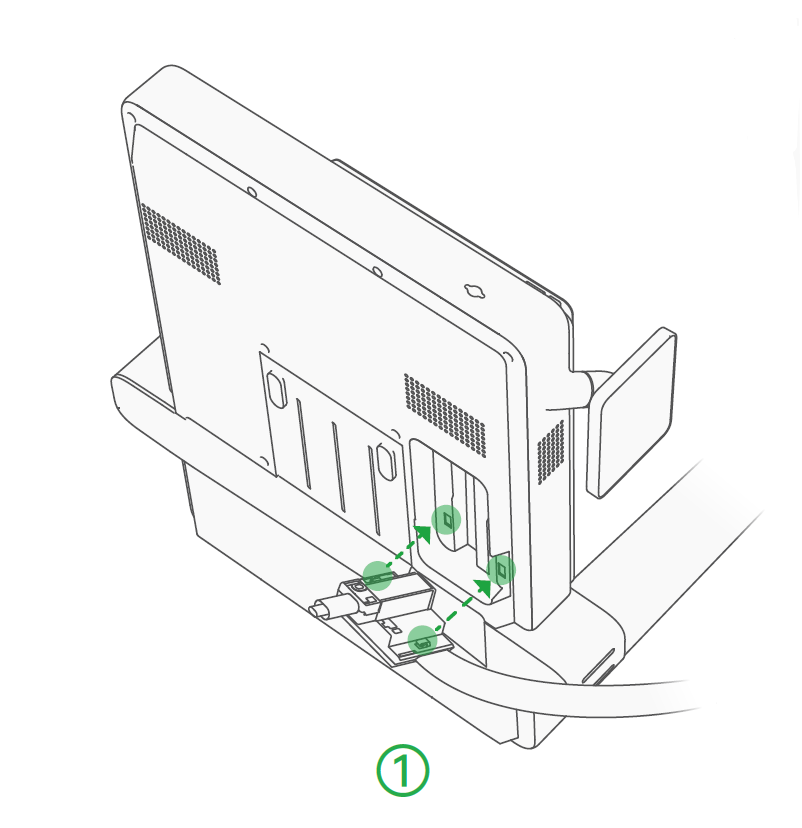

1. Ret de to clips på kabelboksen ind efter hullerne i basen.

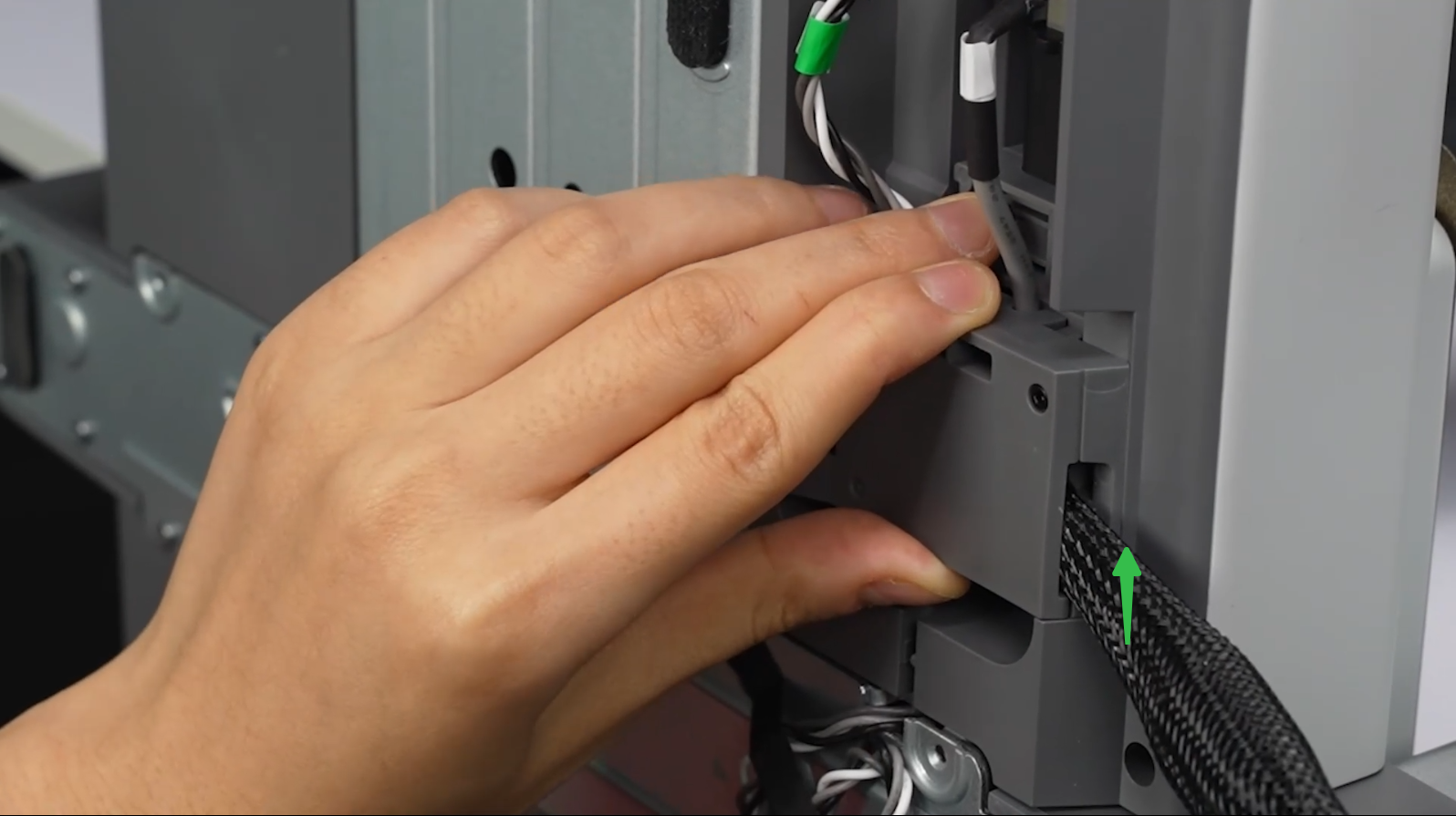

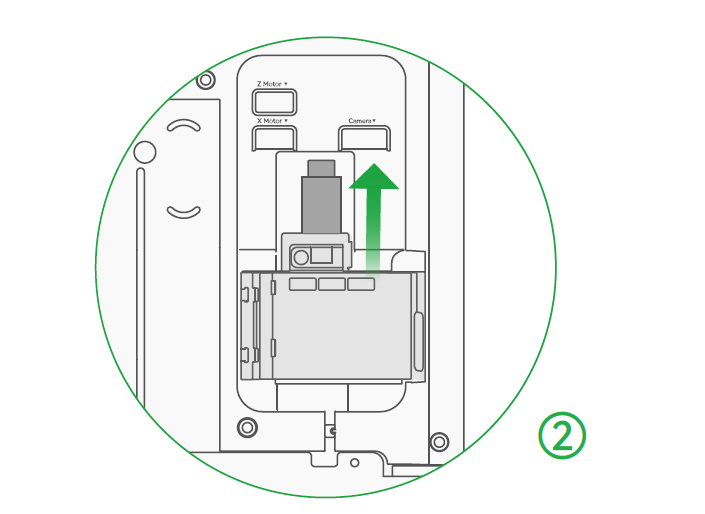

2. Skub kabelboksen op, indtil Type-C-kablet sidder sikkert i sin holder. Pas på ikke at sætte Type-C-kablet i med magt.

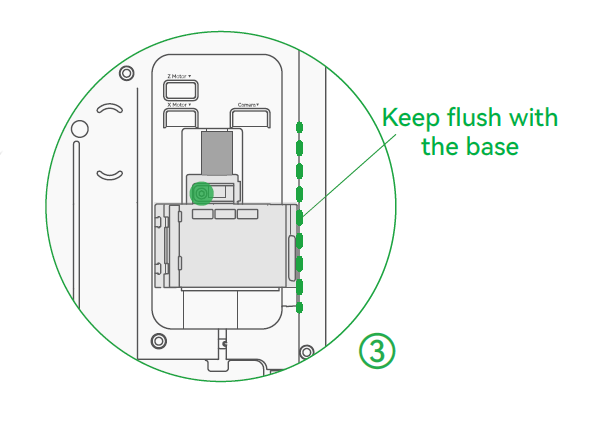

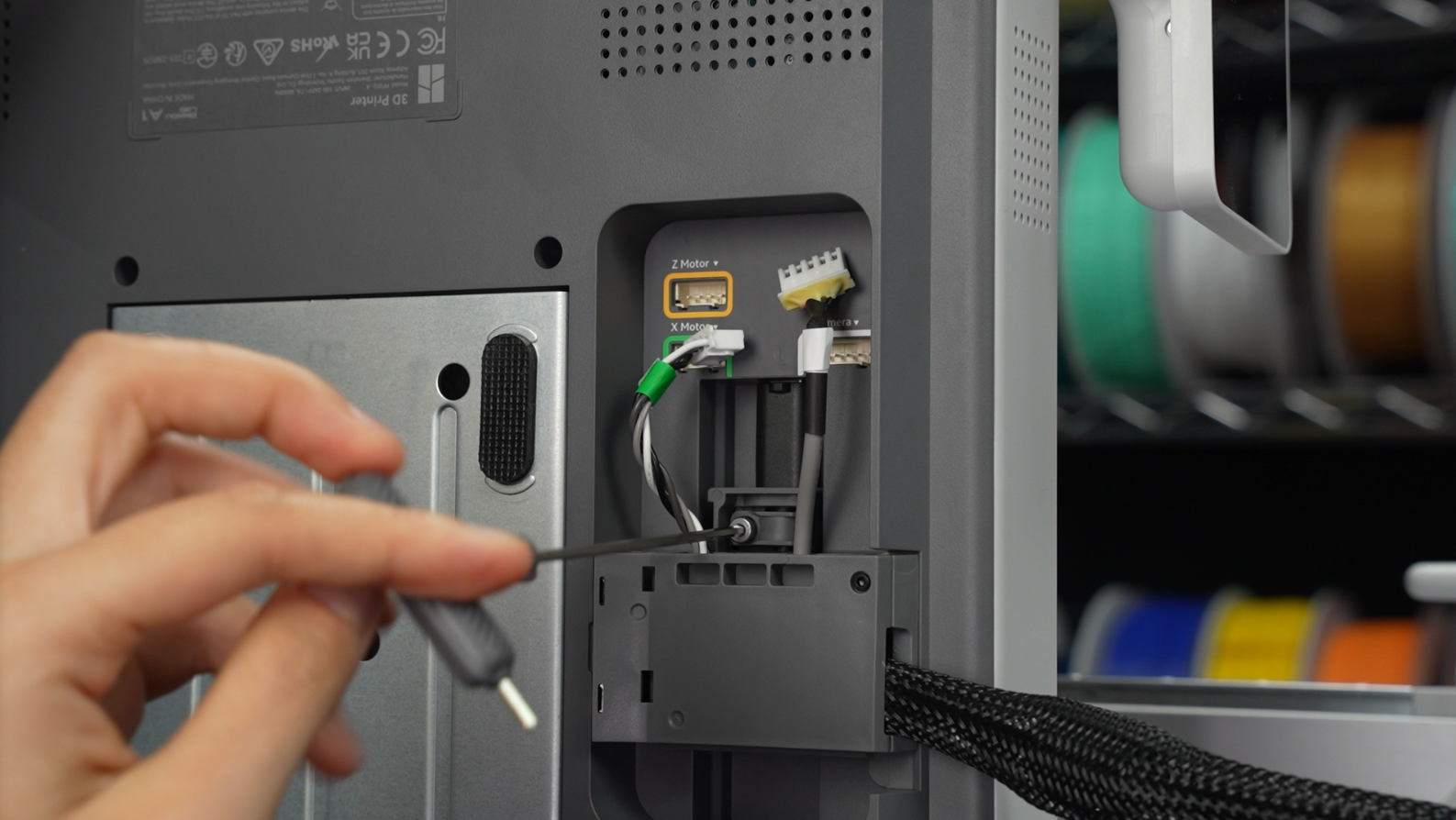

3. Kontroller, at kabelboksen er intakt og rettet ind efter holderne. Spænd derefter de formonterede skruer fast på de markerede positioner.

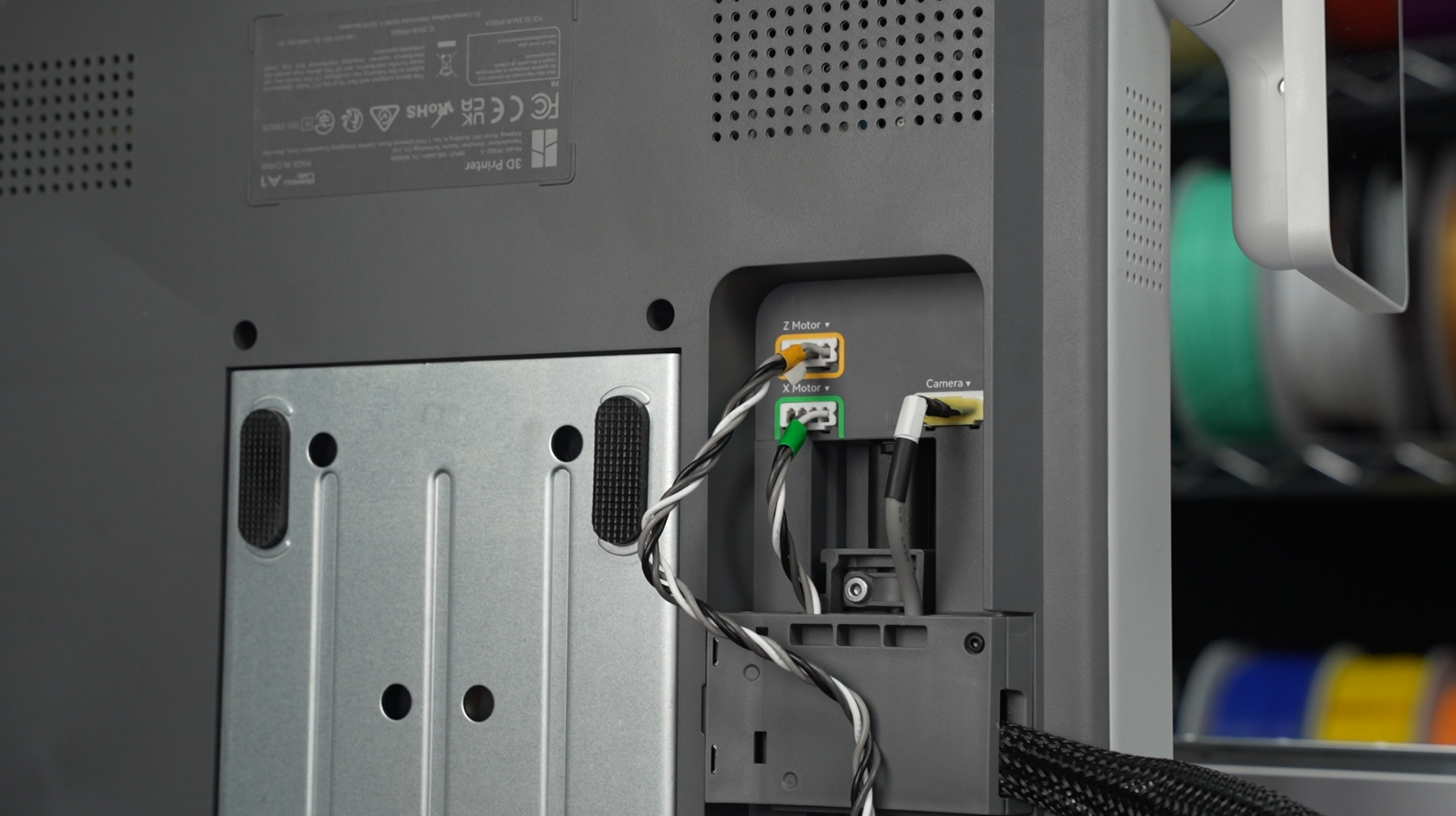

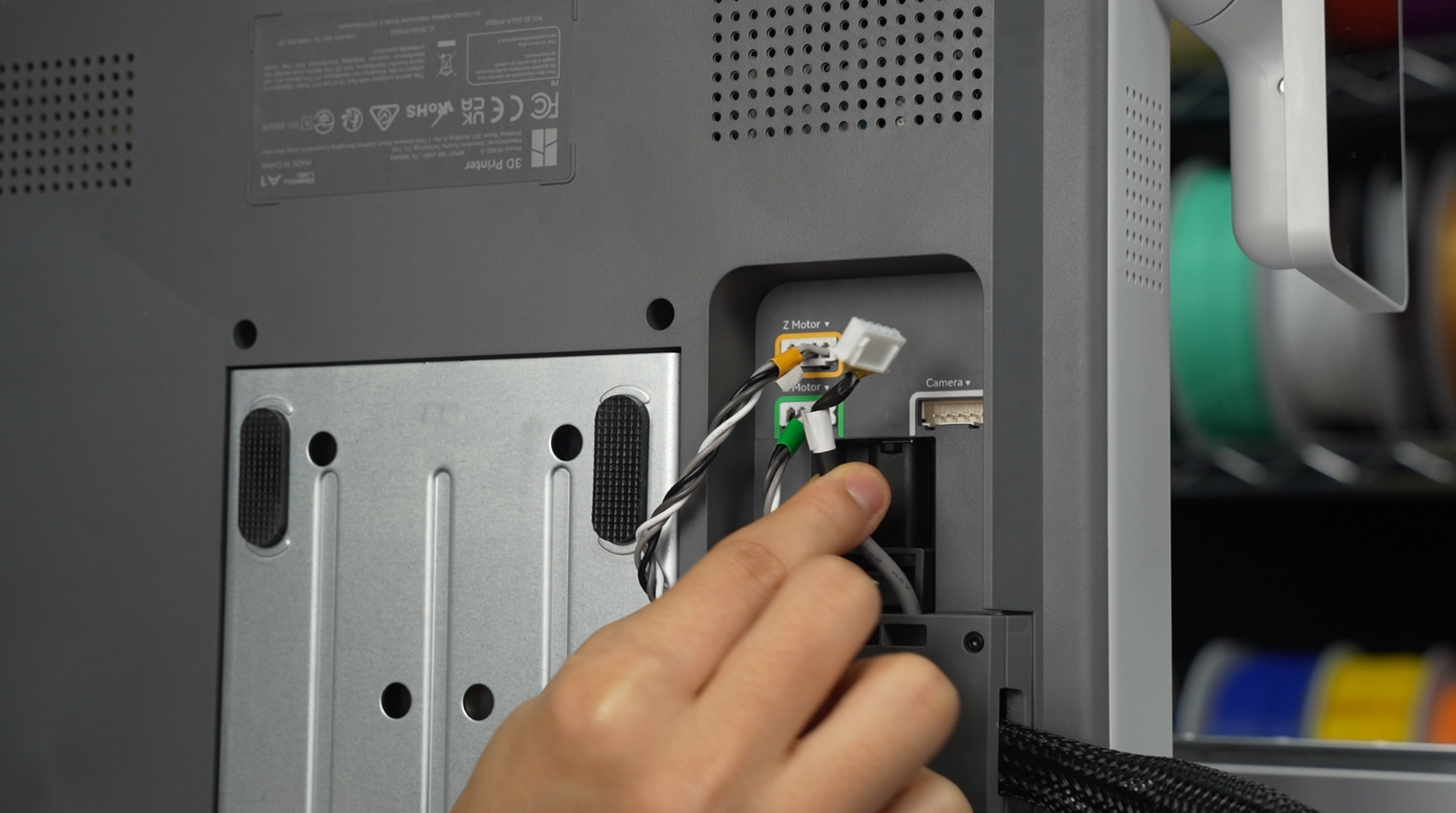

Trin 11: Sæt stikforbindelserne i.

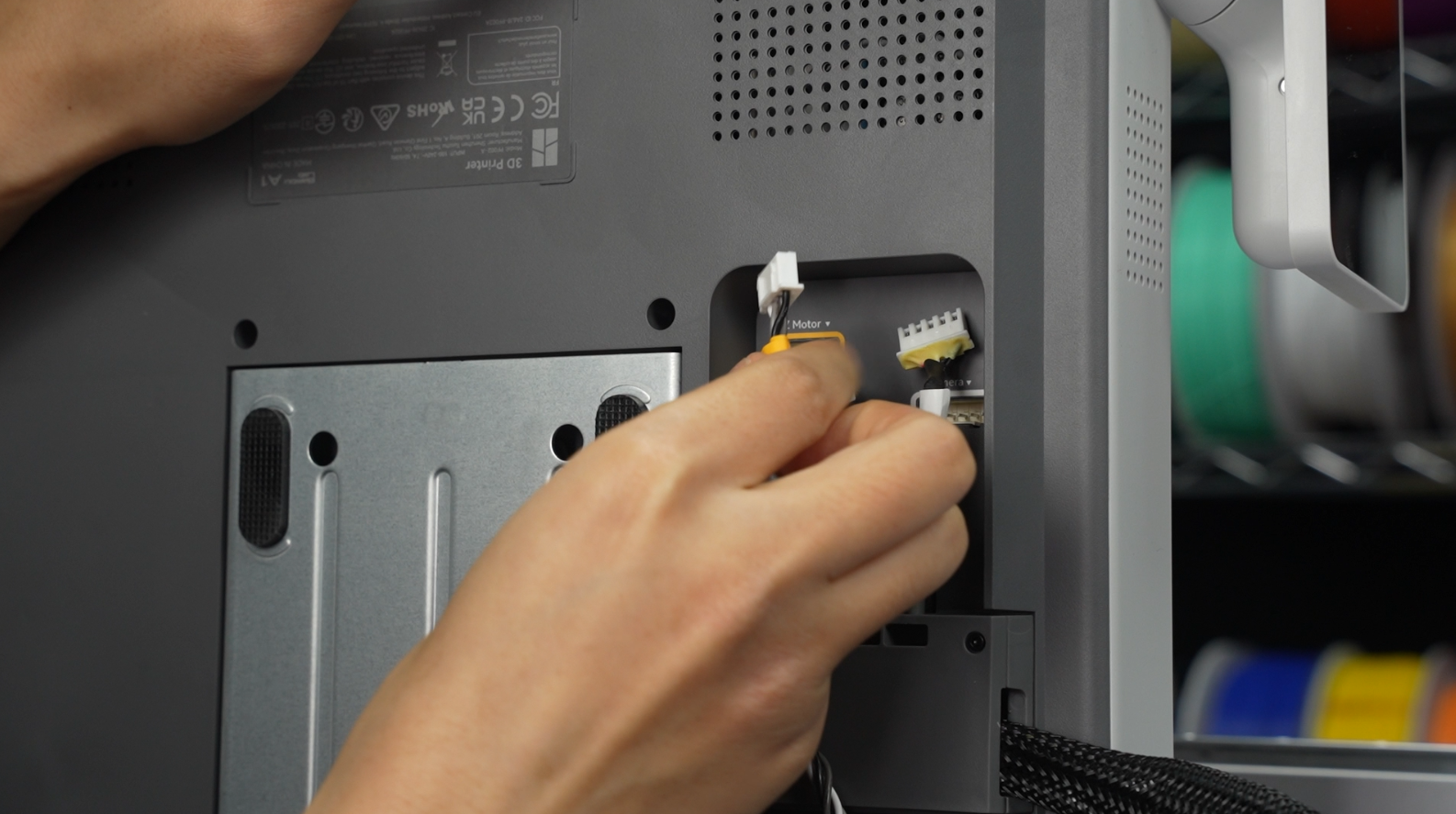

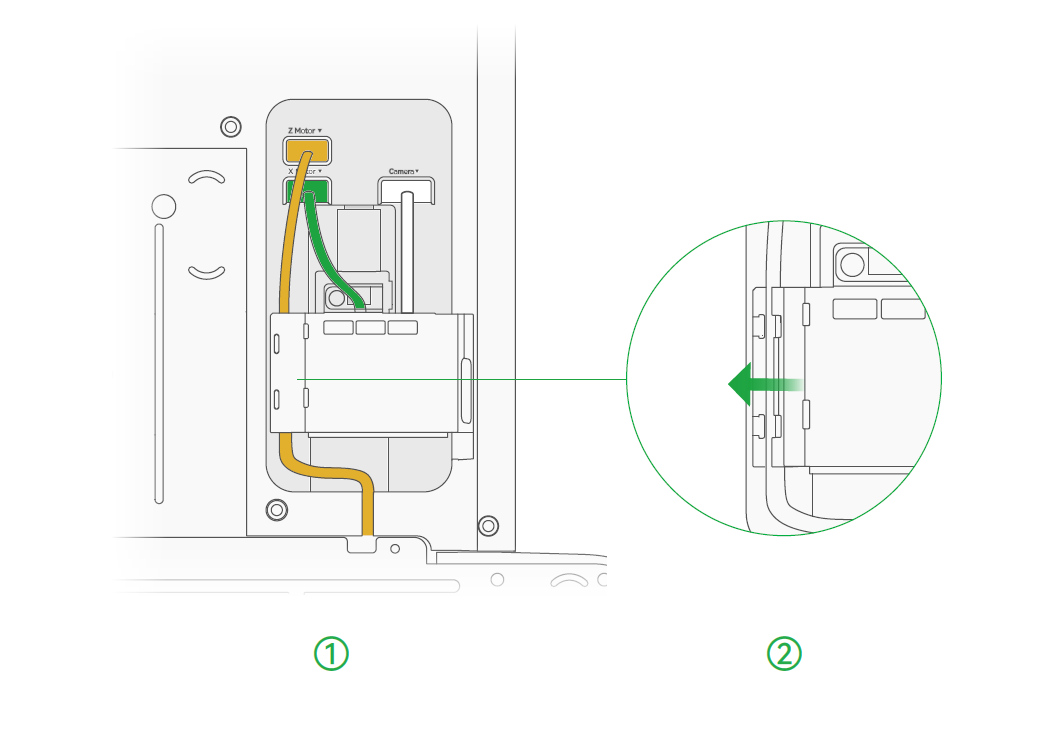

Tilslutningsmetoden for motorkablet er vist i diagrammet nedenfor.

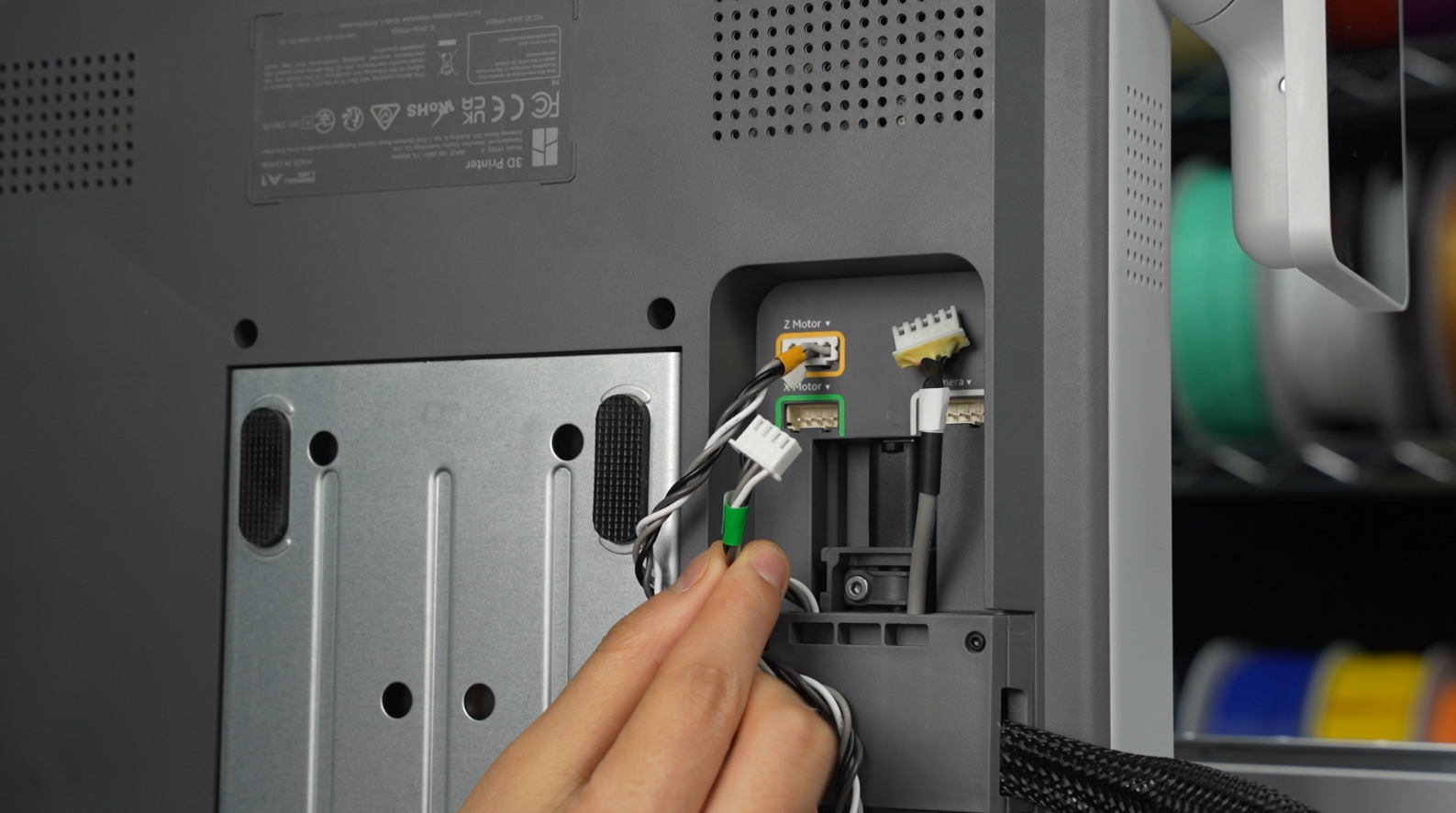

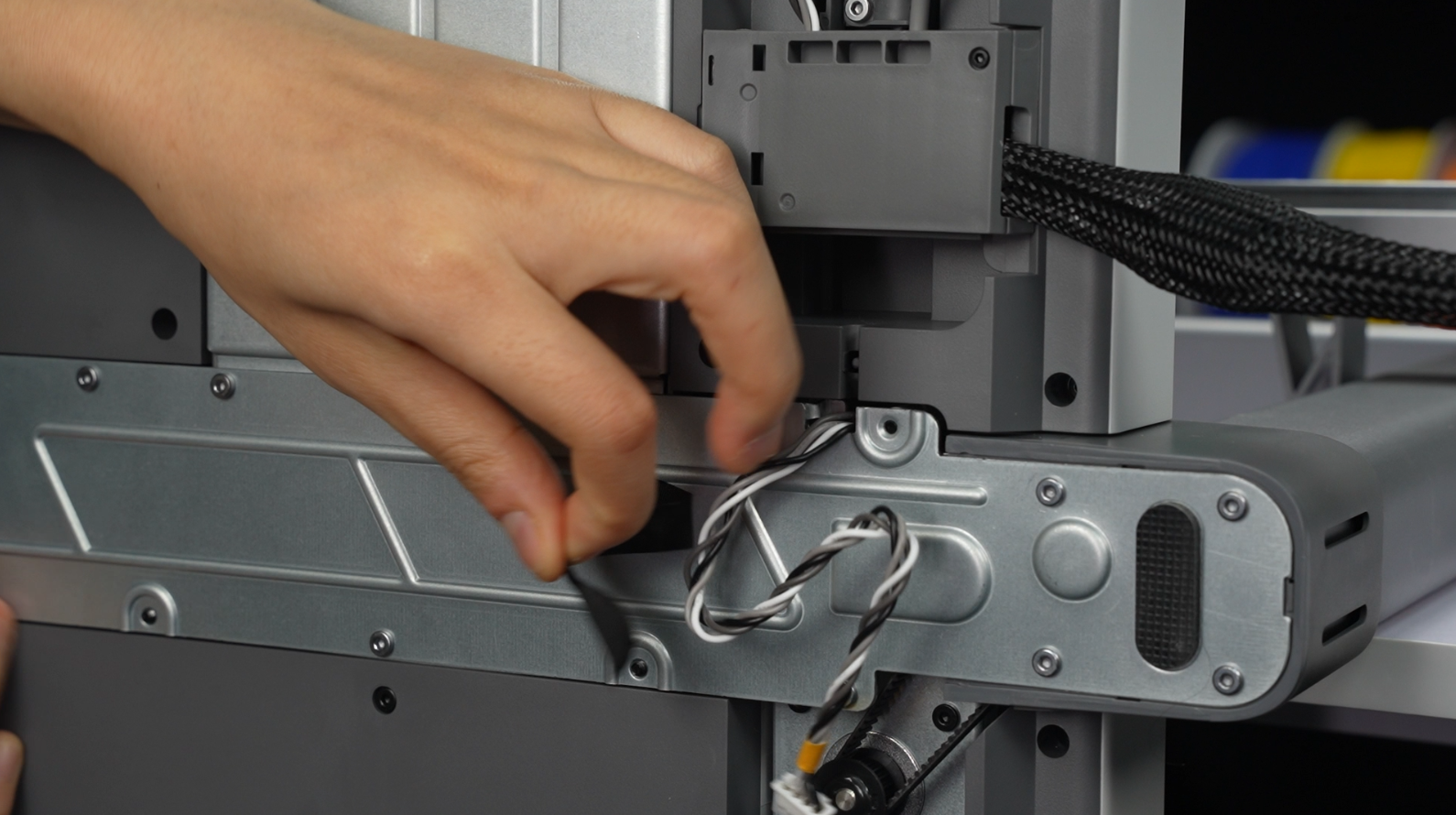

1. Sæt de tre motorkabler i efter farven på kabelmærkaterne og farven på tilslutningsportene.

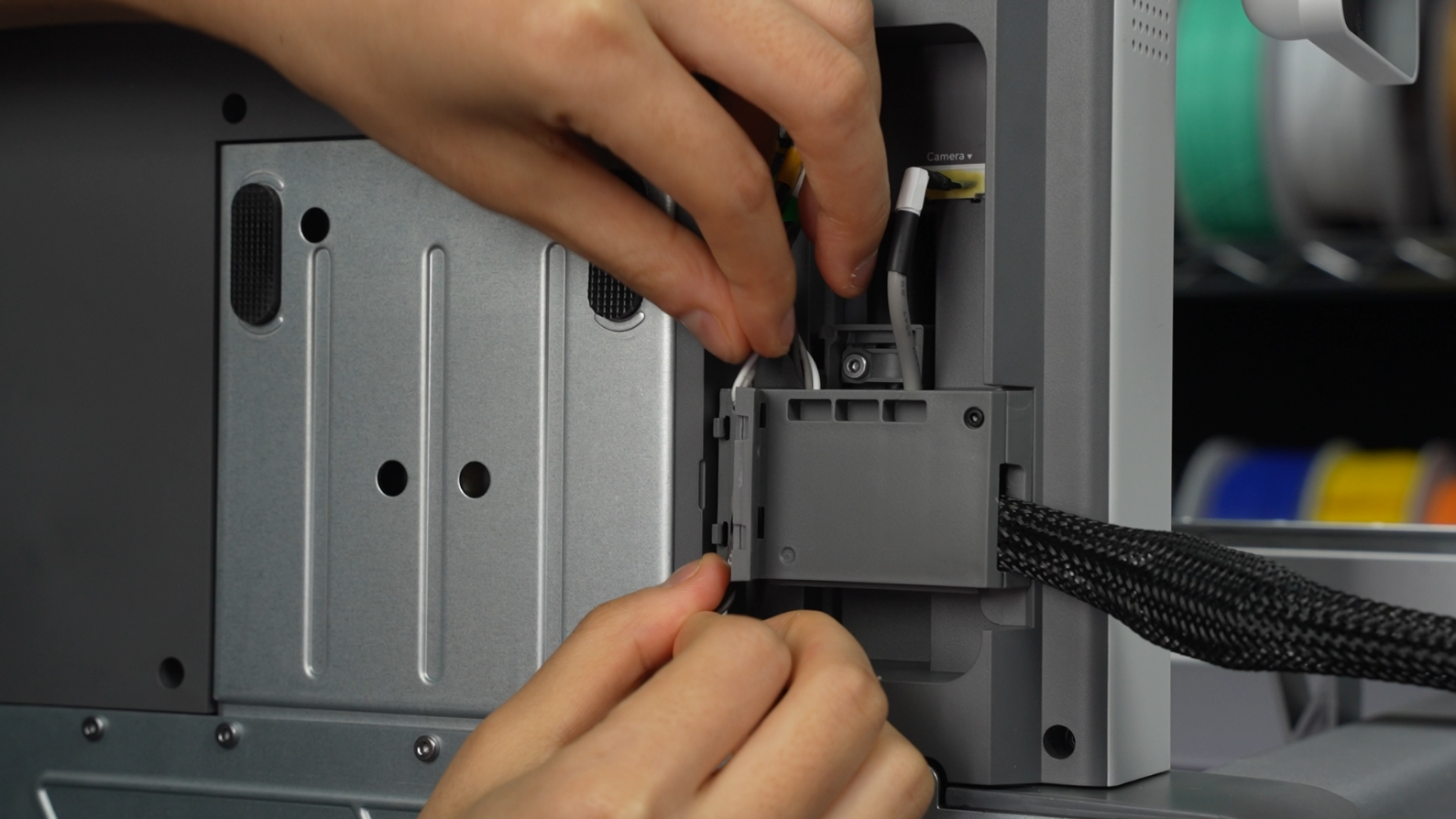

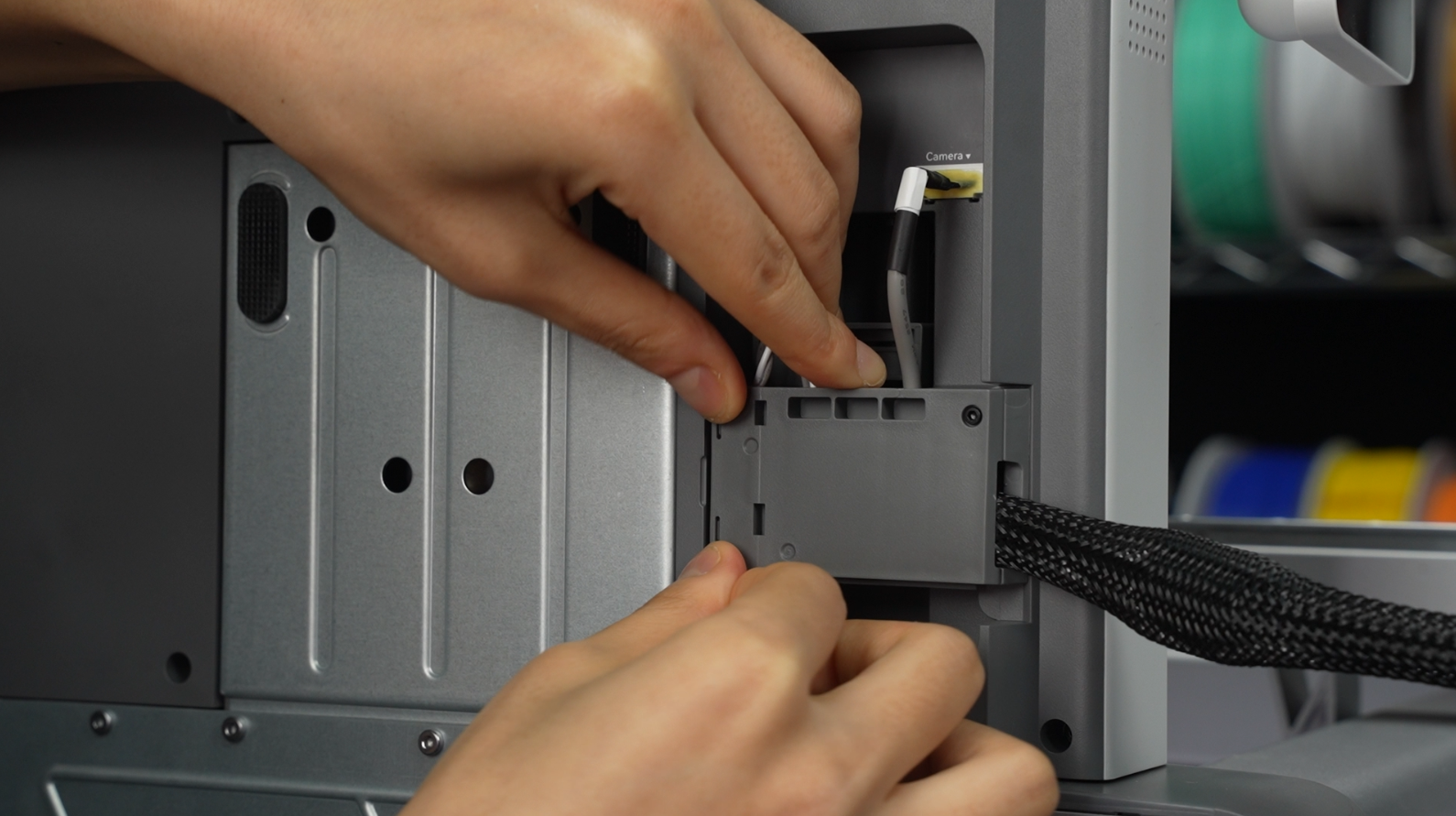

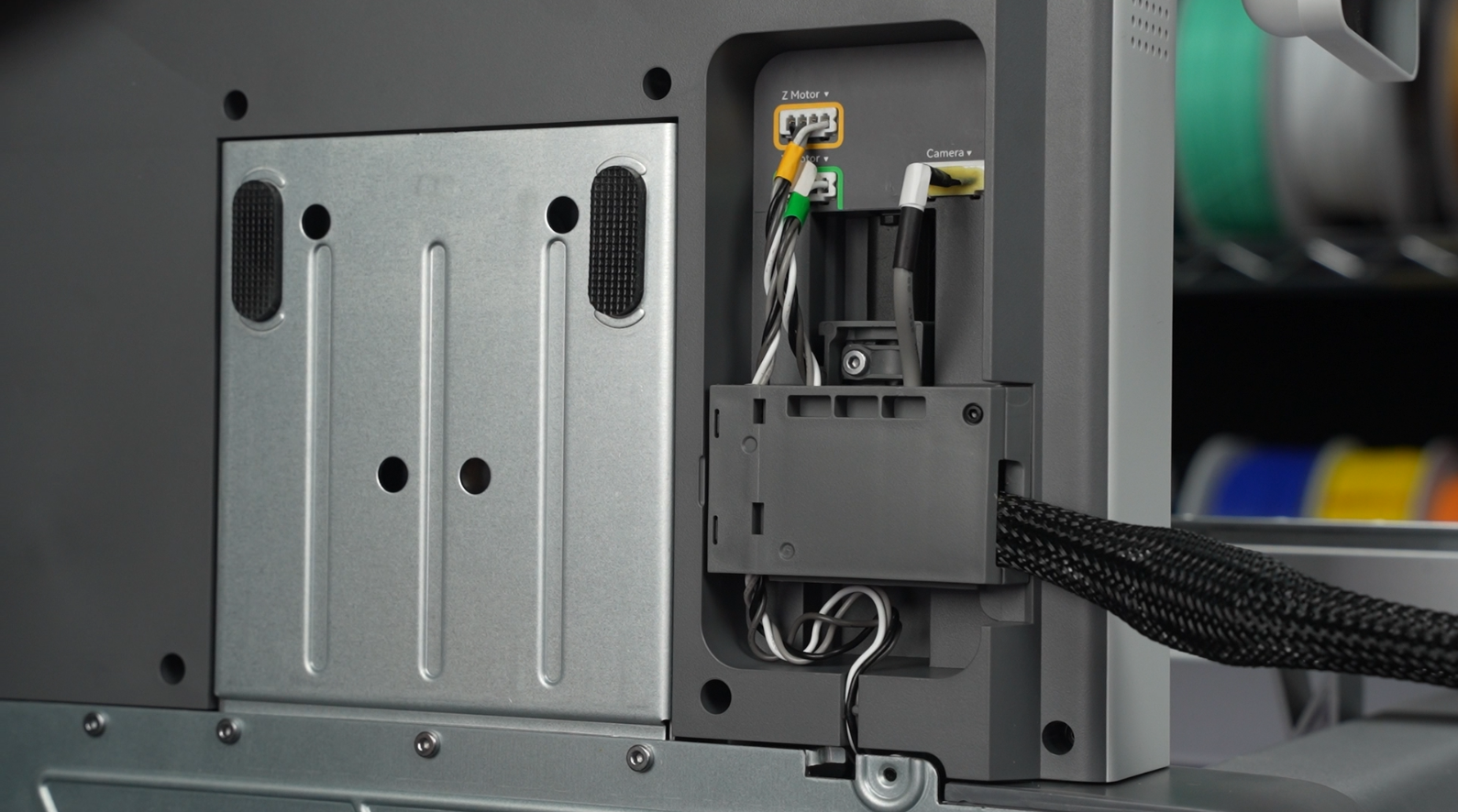

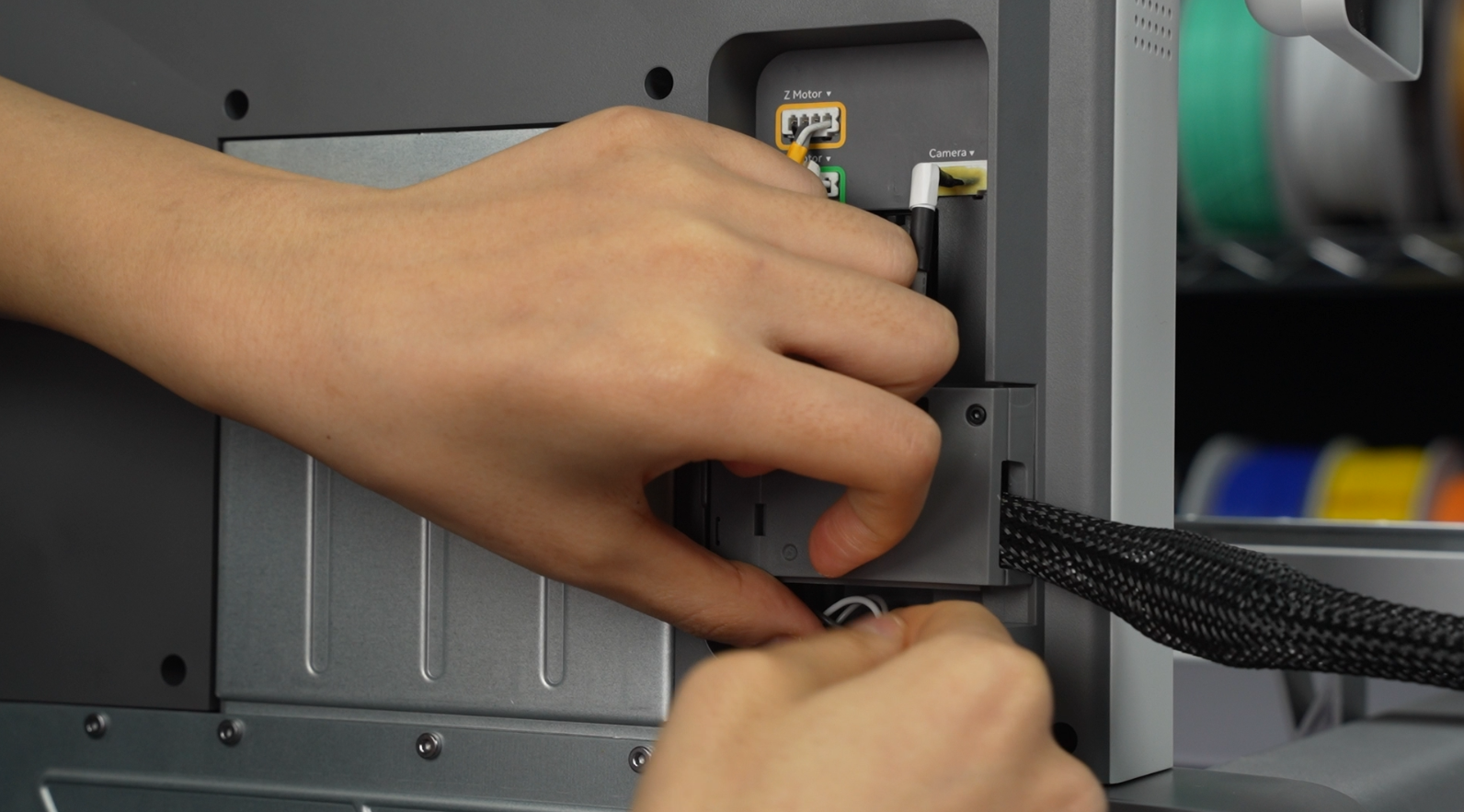

2. Før kablet med den gule mærkat ind i kabelrillen, og luk kabeldækslet.

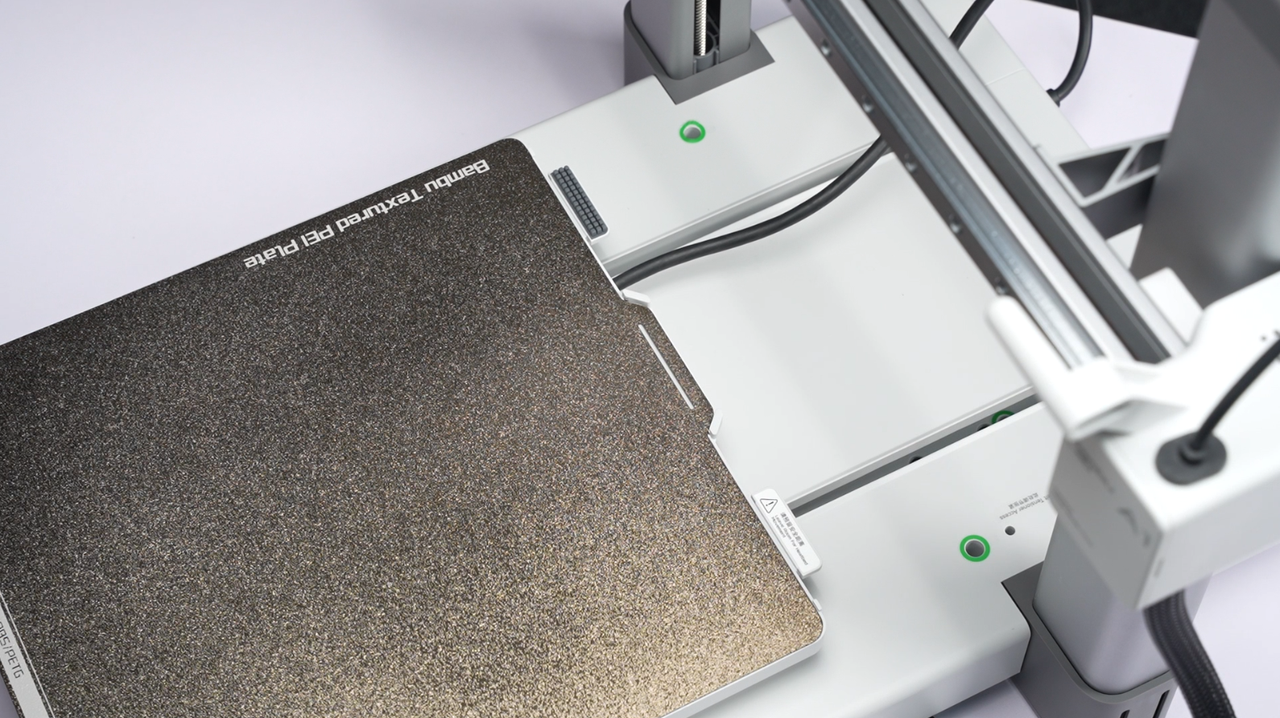

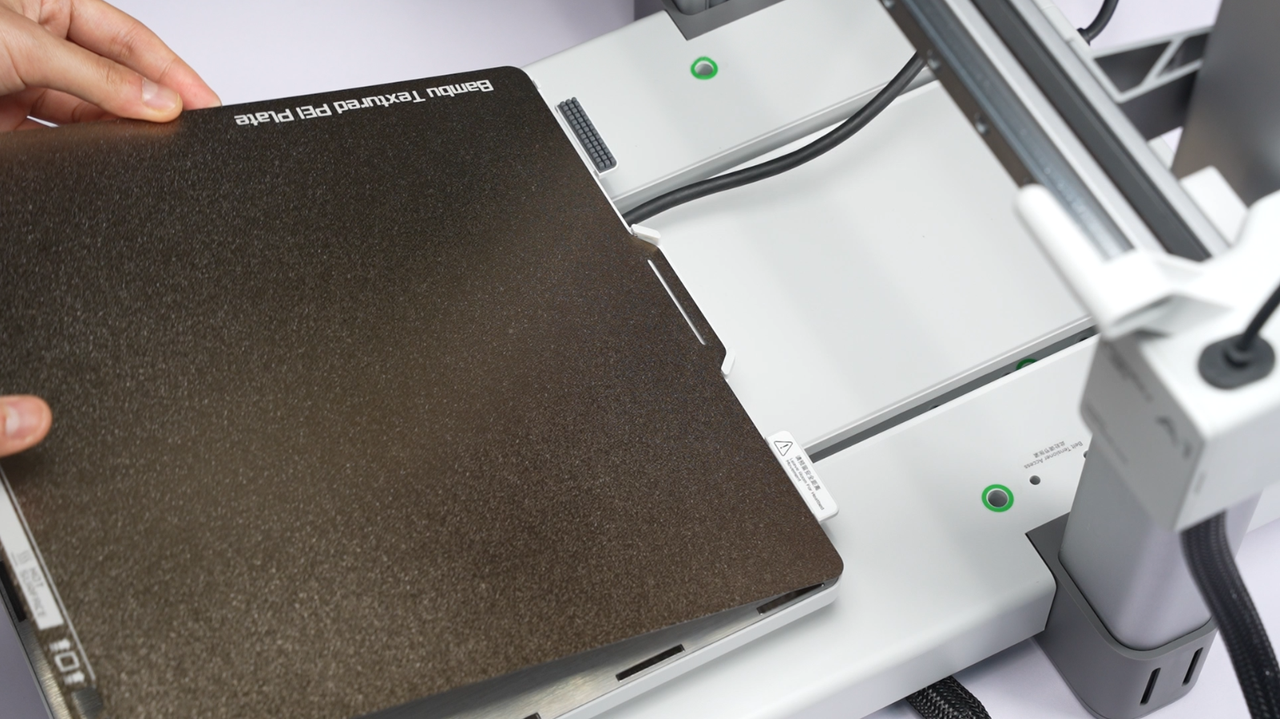

Trin 12: Fjern beskyttelsesfilmen fra varmebedets overflade, og placer byggepladen.

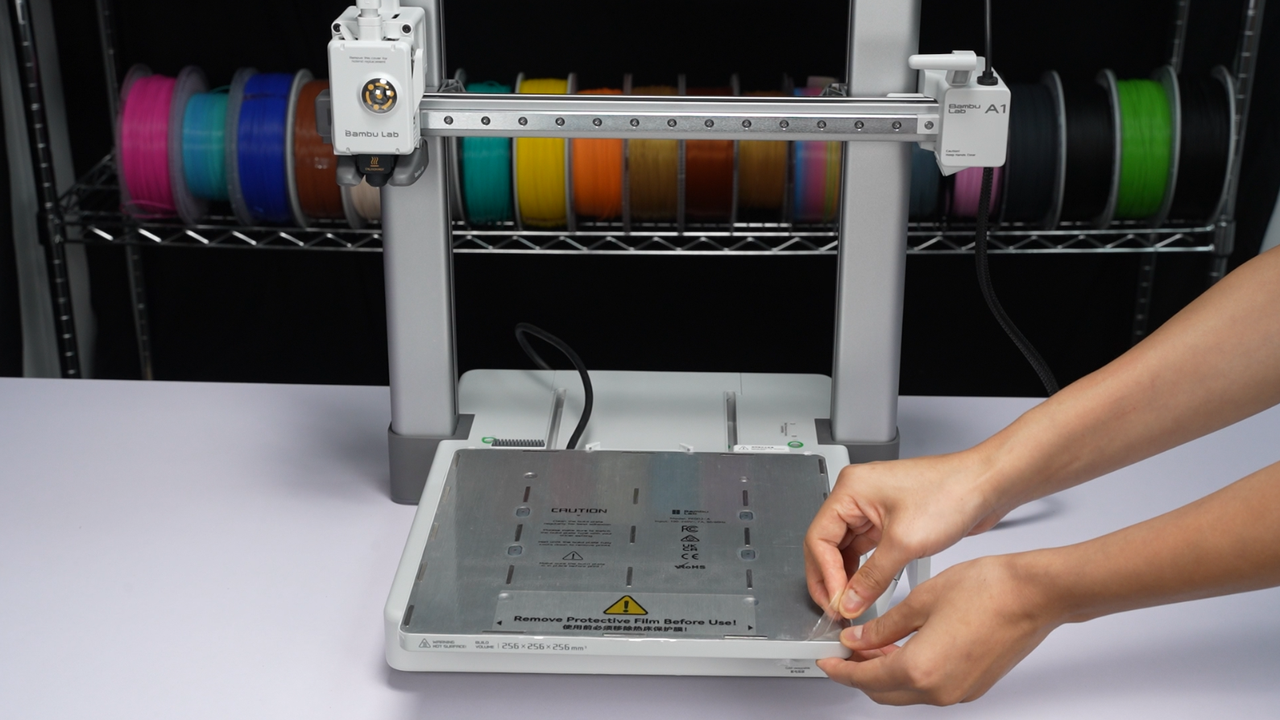

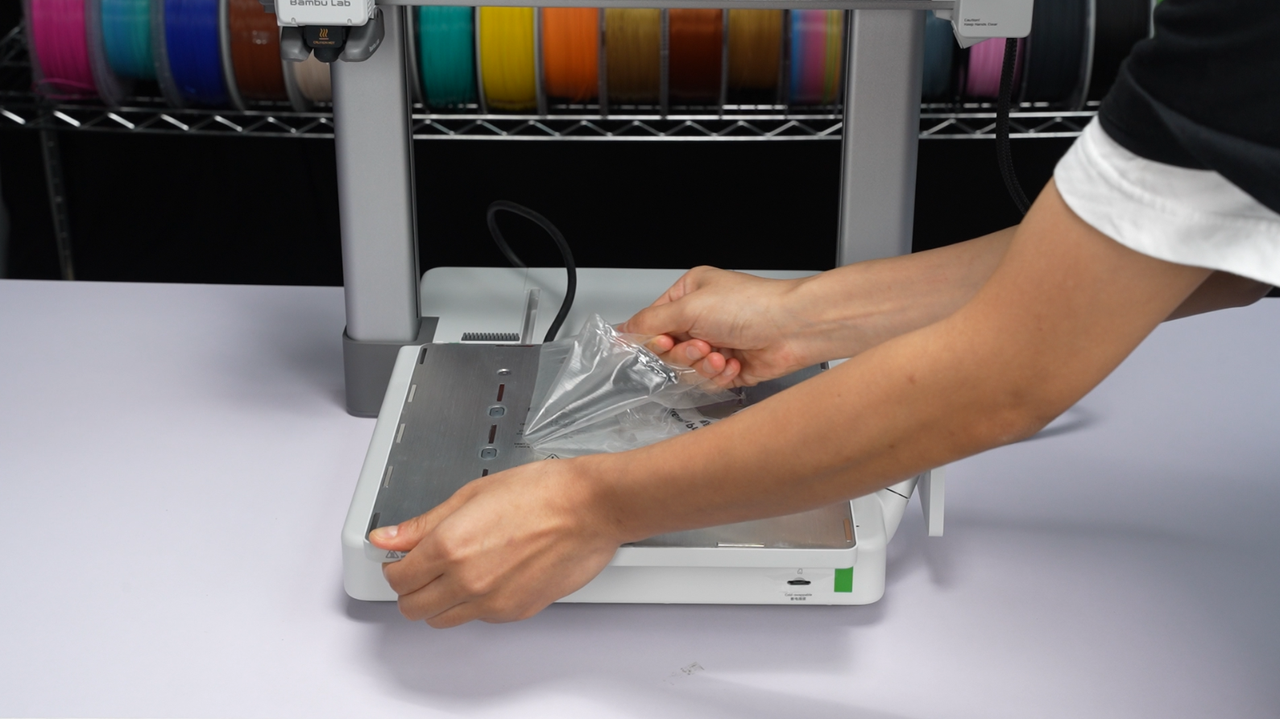

Stil printeren oprejst, fjern beskyttelsesfilmen fra varmebedets overflade, og placer byggepladen på varmebedet.

Bemærk: Metoden til at fjerne filmen kan afvige fra videoen. Følg anvisningerne på bedets overflade for præcis vejledning.

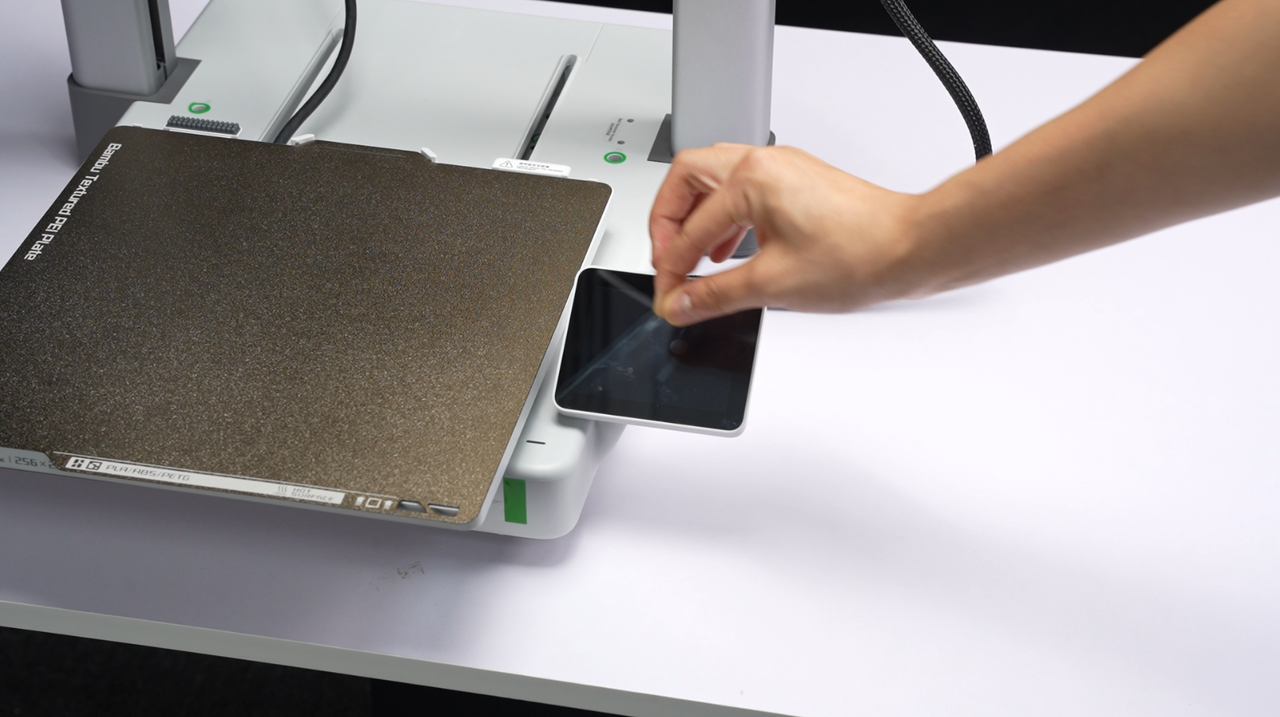

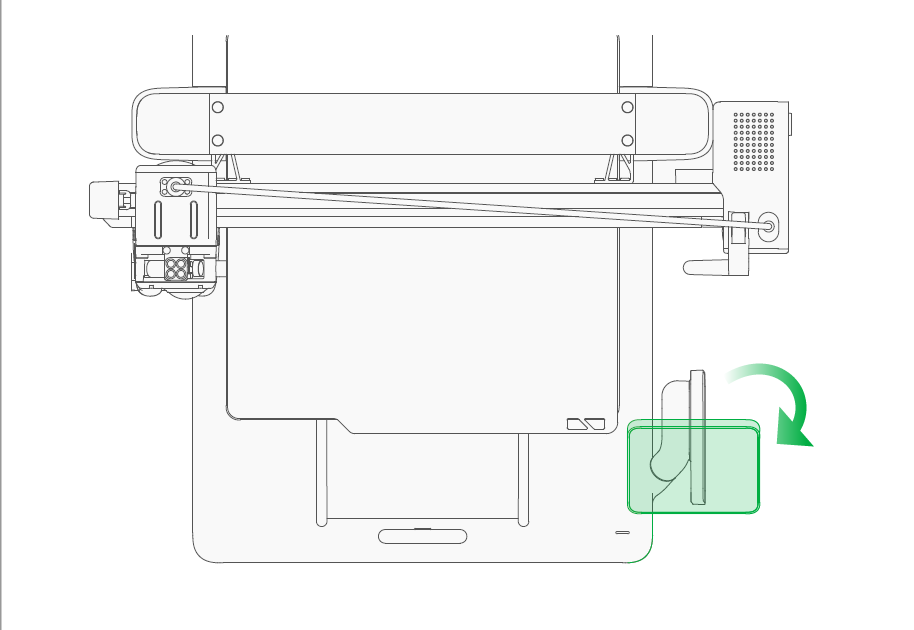

Trin 13: Klap touchskærmen ud, og fjern beskyttelsesfilmen.

Klap touchskærmen ud, og sørg for, at touchskærmen sidder på plads som vist på billedet.

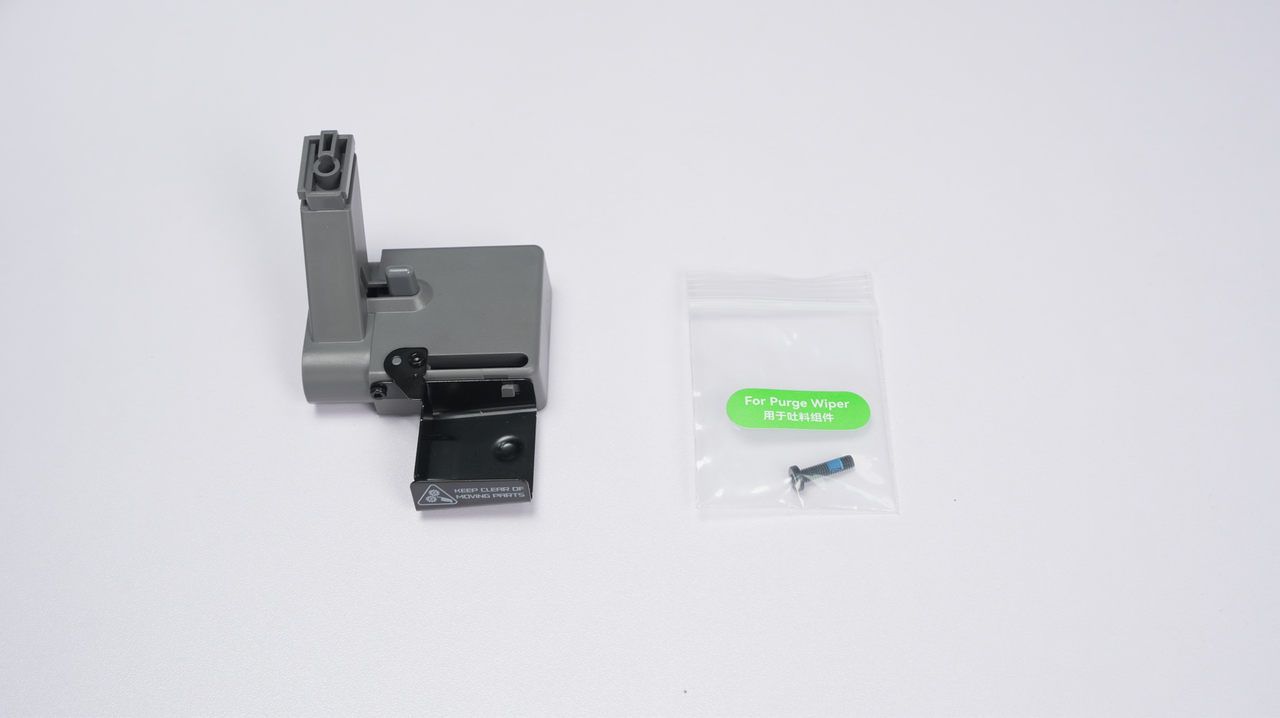

Trin 14: Monter rensevisker (Purge Wiper).

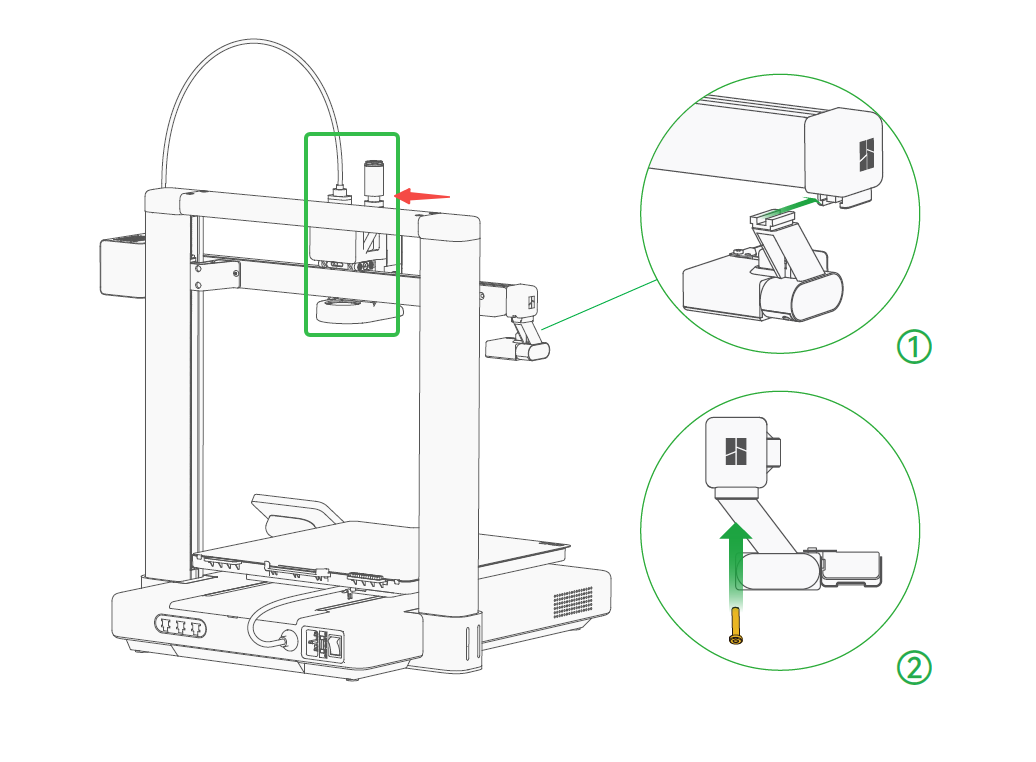

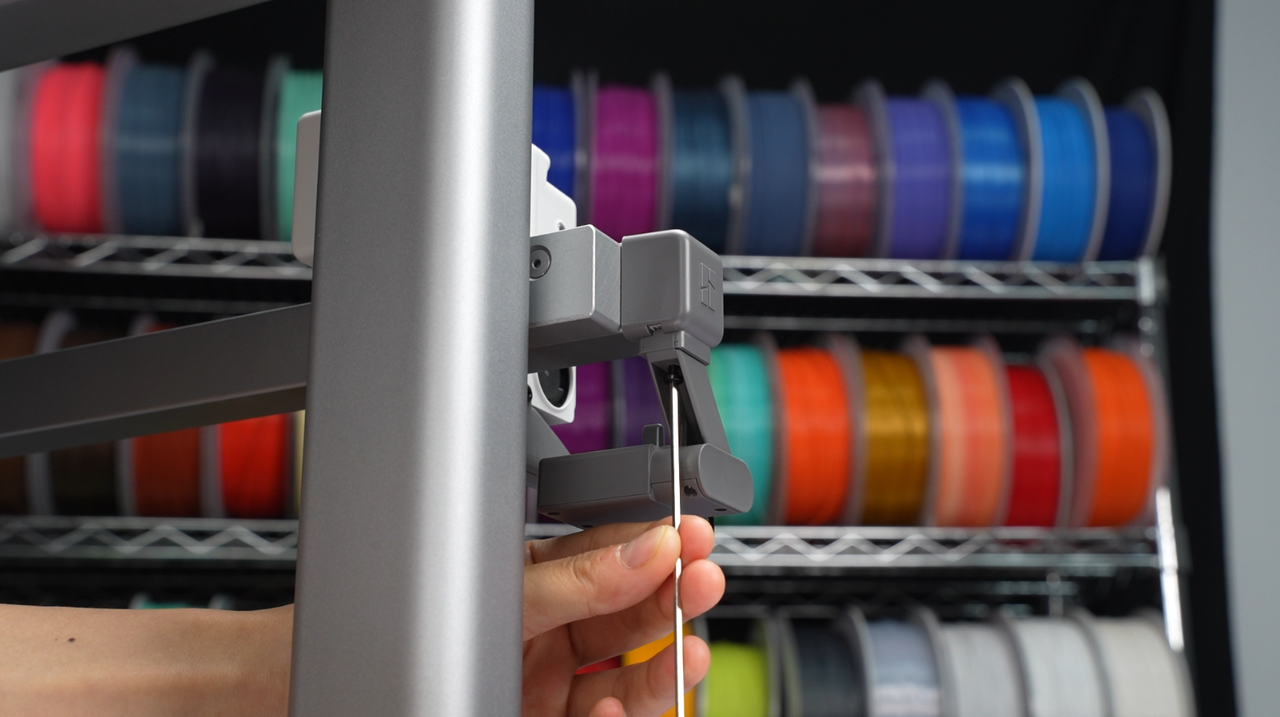

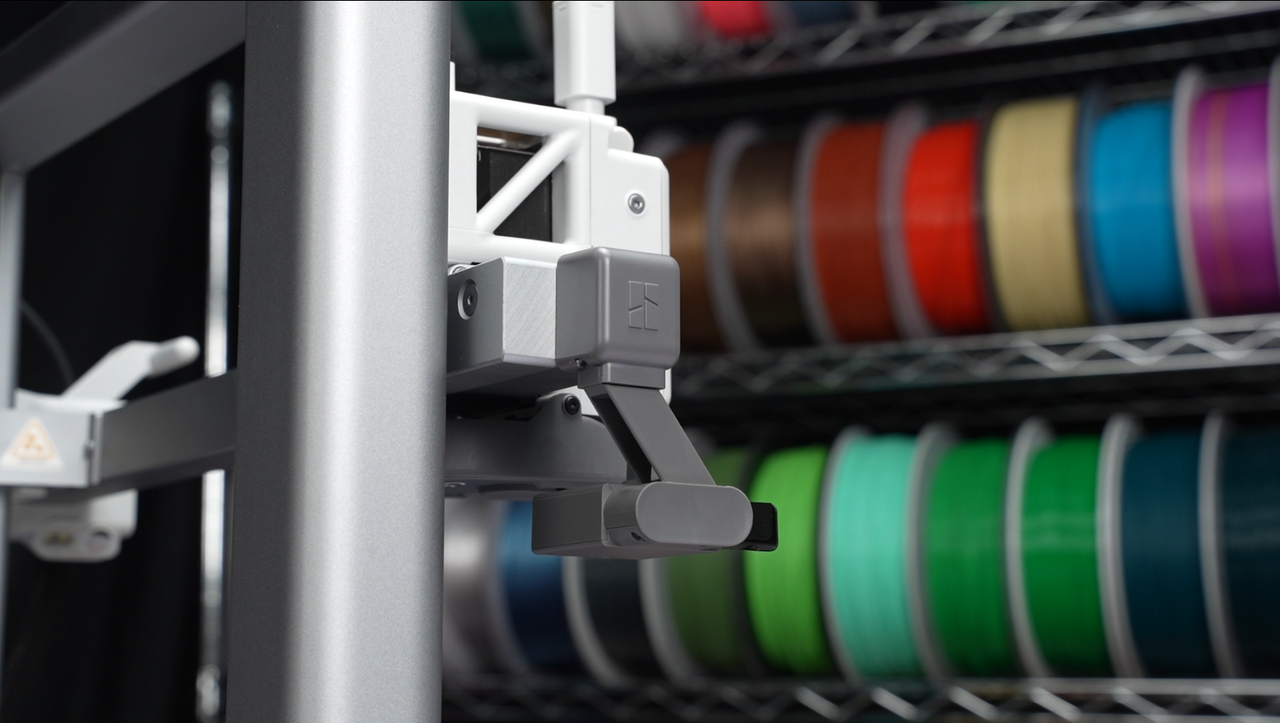

Skub rensevisker-enheden fra bagfra og frem ind i rillen for enden af X-aksen. Brug en M3-12 skrue (til Purge Wiper) fra tilbehørsboksen til at fastgøre rensevisker.

Hvis værktøjshovedet under drift er kørt helt til venstre, skal du forsigtigt skubbe værktøjshovedet mod motordækslet, før du monterer rensevisker. På den måde skaber du plads til monteringen.

Trin 15: Monter den eksterne filament-spoleholder.

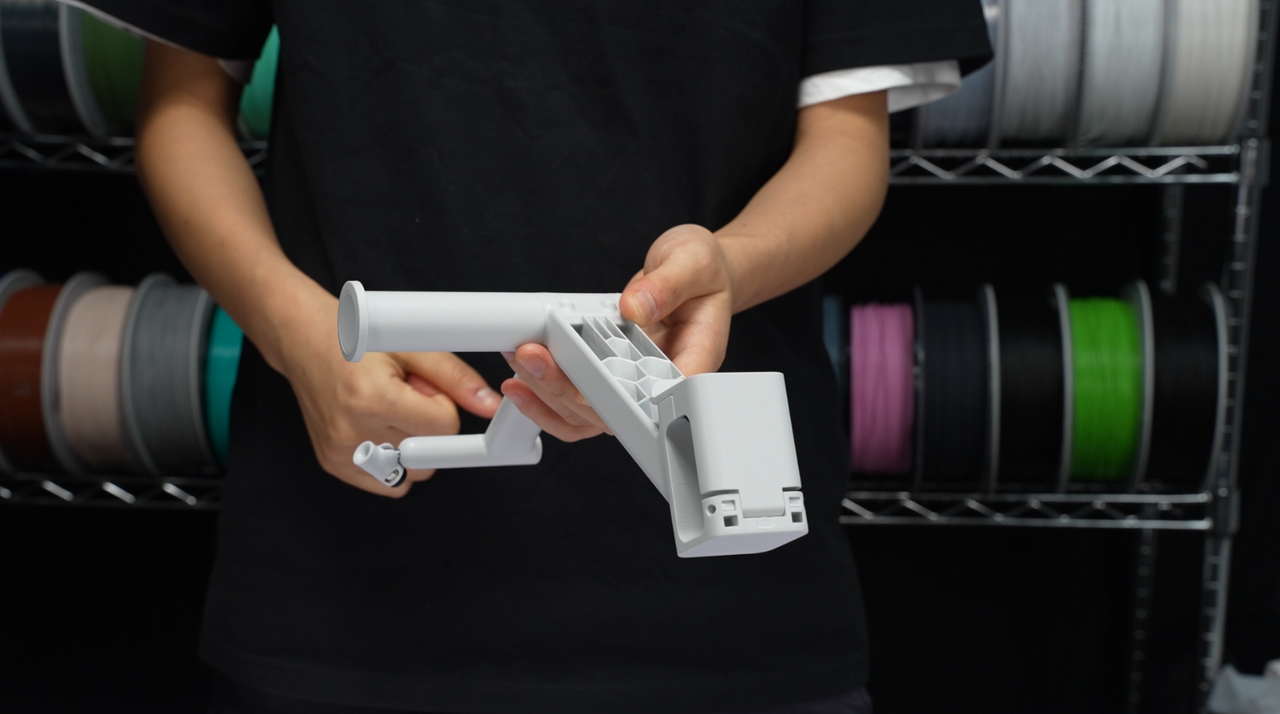

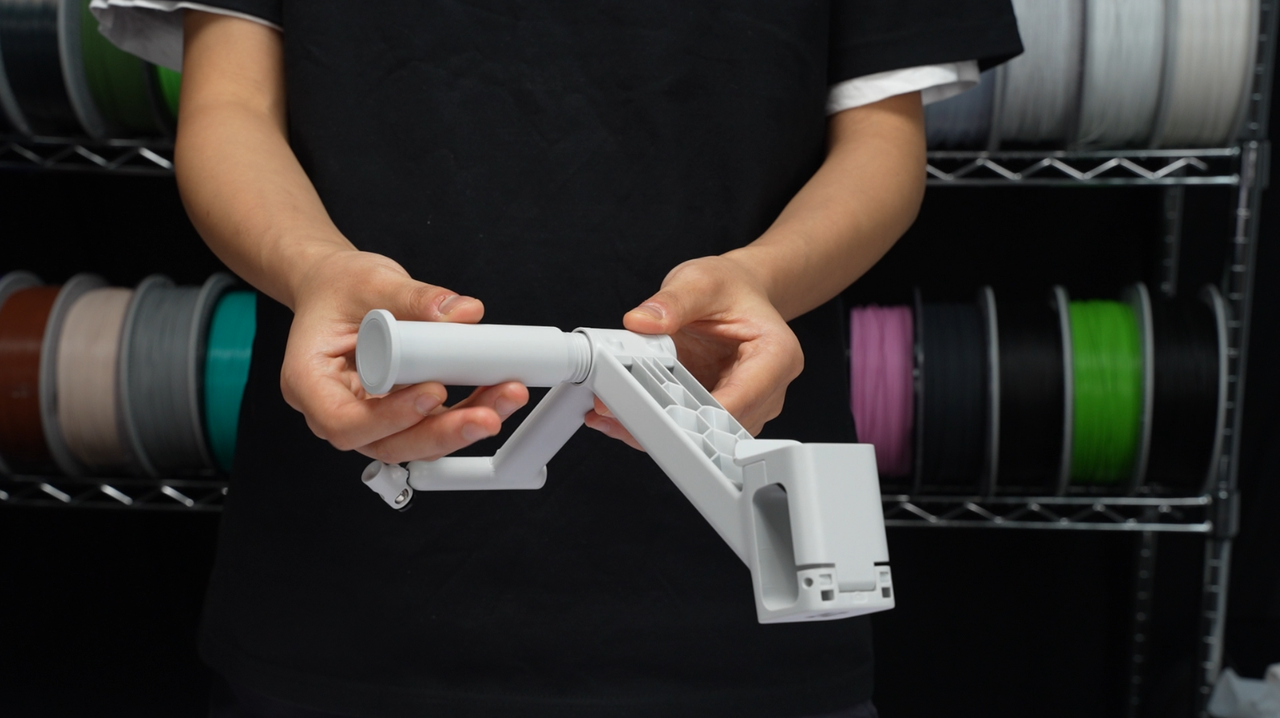

1. Skru støtteakslen ind i spoleholderens hoveddel.

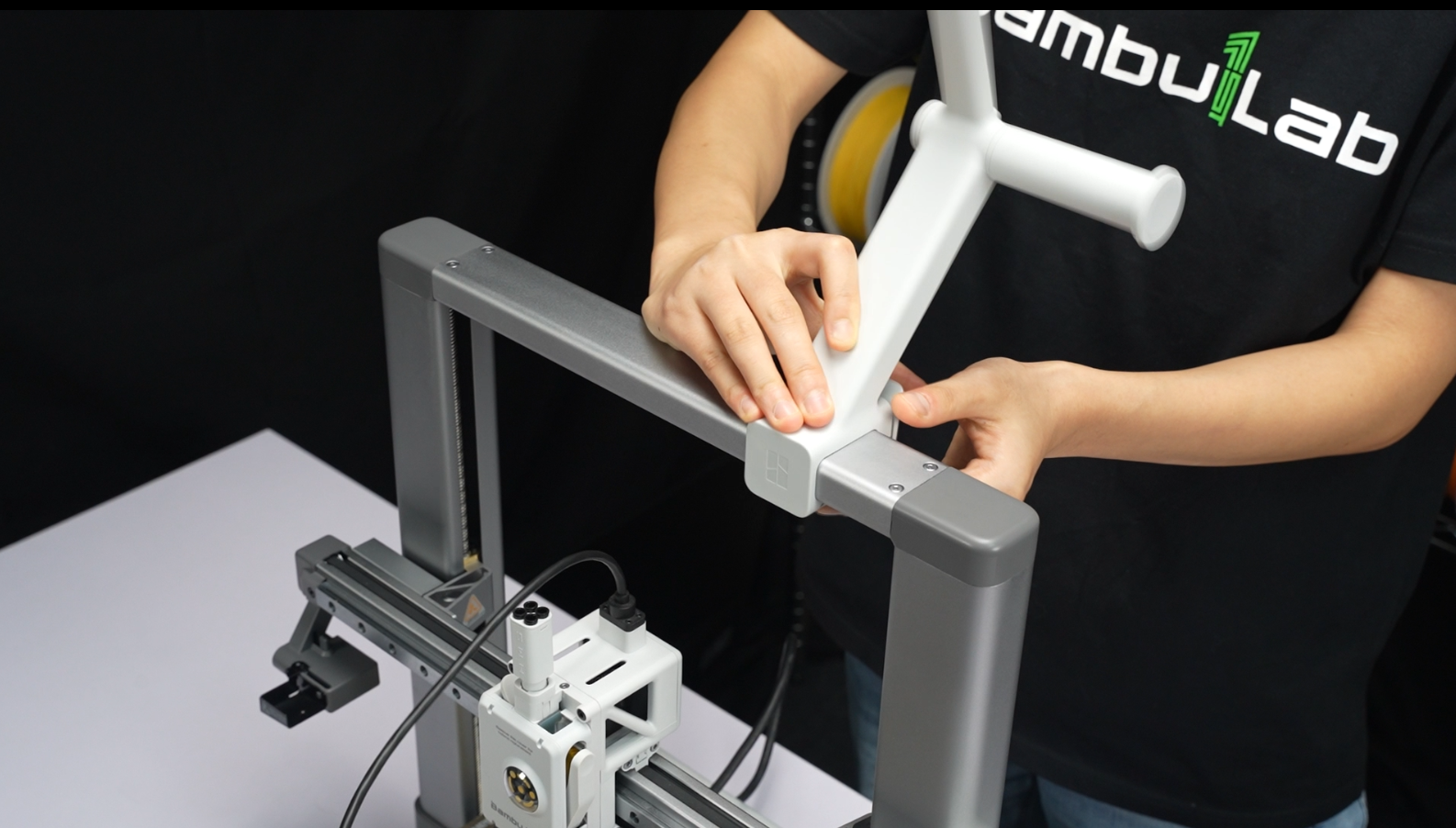

2. Fastgør spoleholderen på rammens tværbjælke, med siden med Bambu Lab-logoet vendende fremad. Det anbefales at montere holderen midt til højre på bjælken, tæt på den højre sidebjælke.

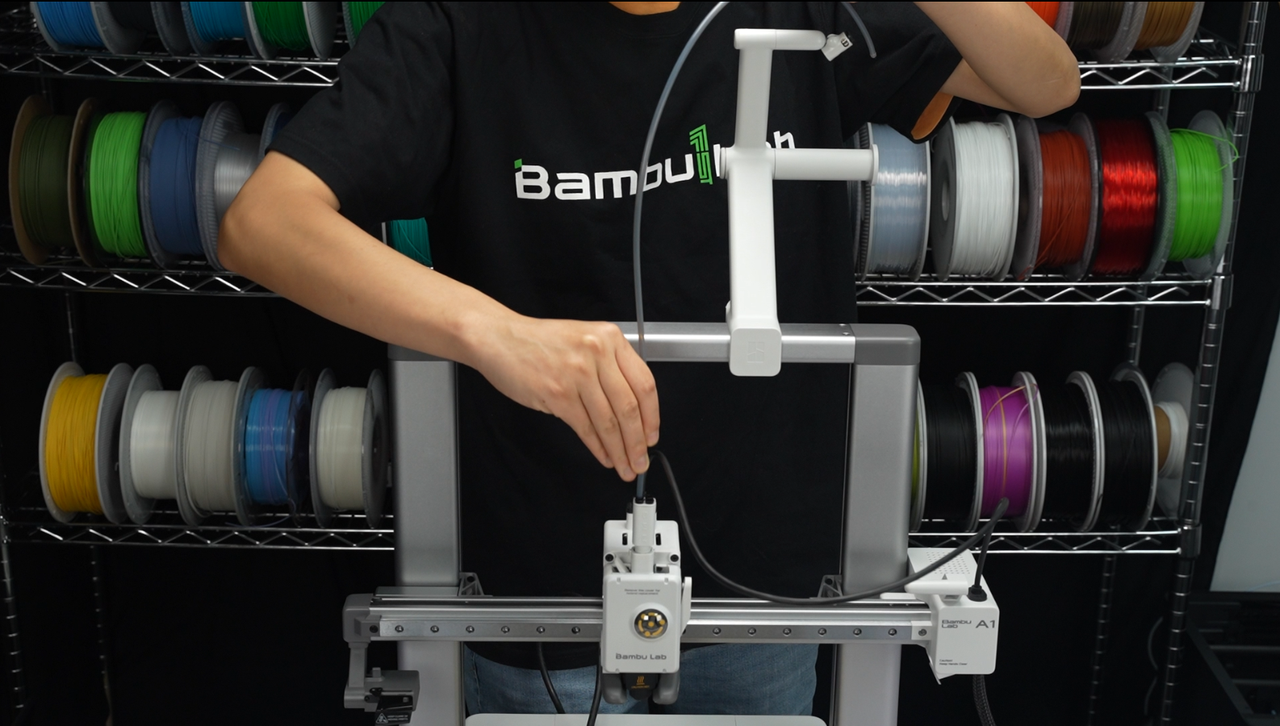

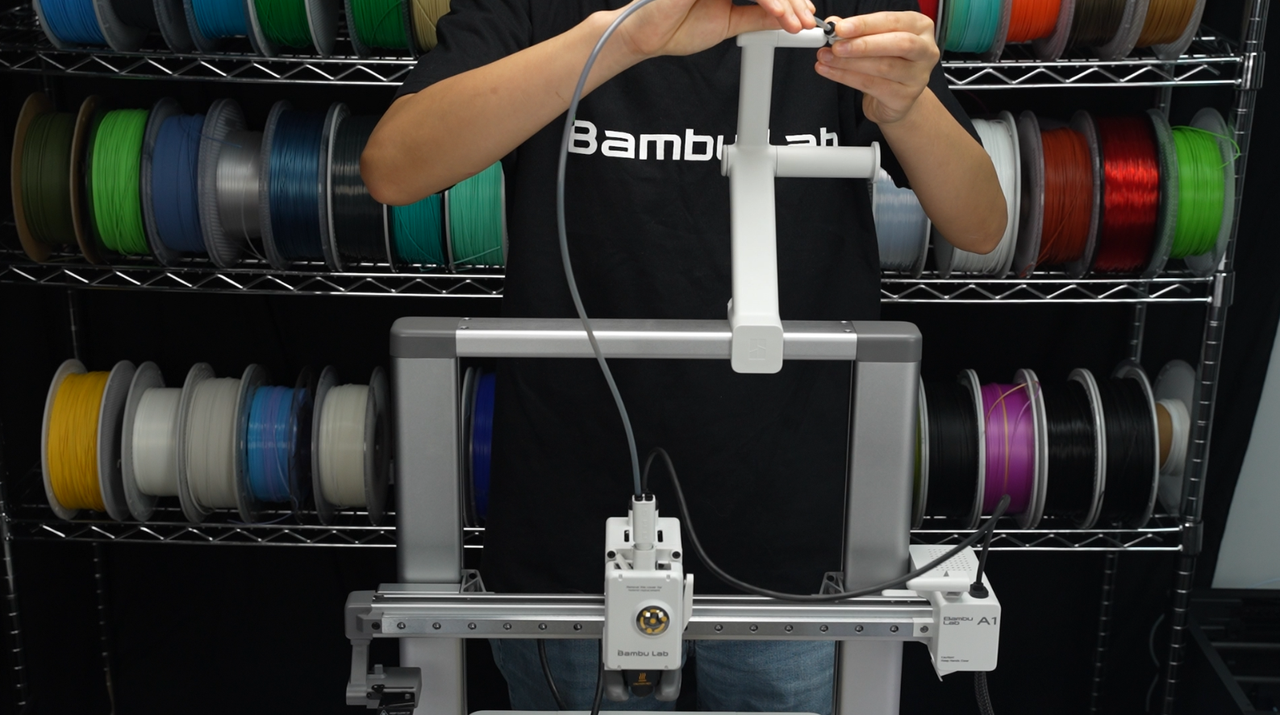

3. Forbind den ene ende af PTFE-slangen med filament-indløbet på et af værktøjshovederne, og forbind den anden ende med slangetilslutningen på spoleholderen.

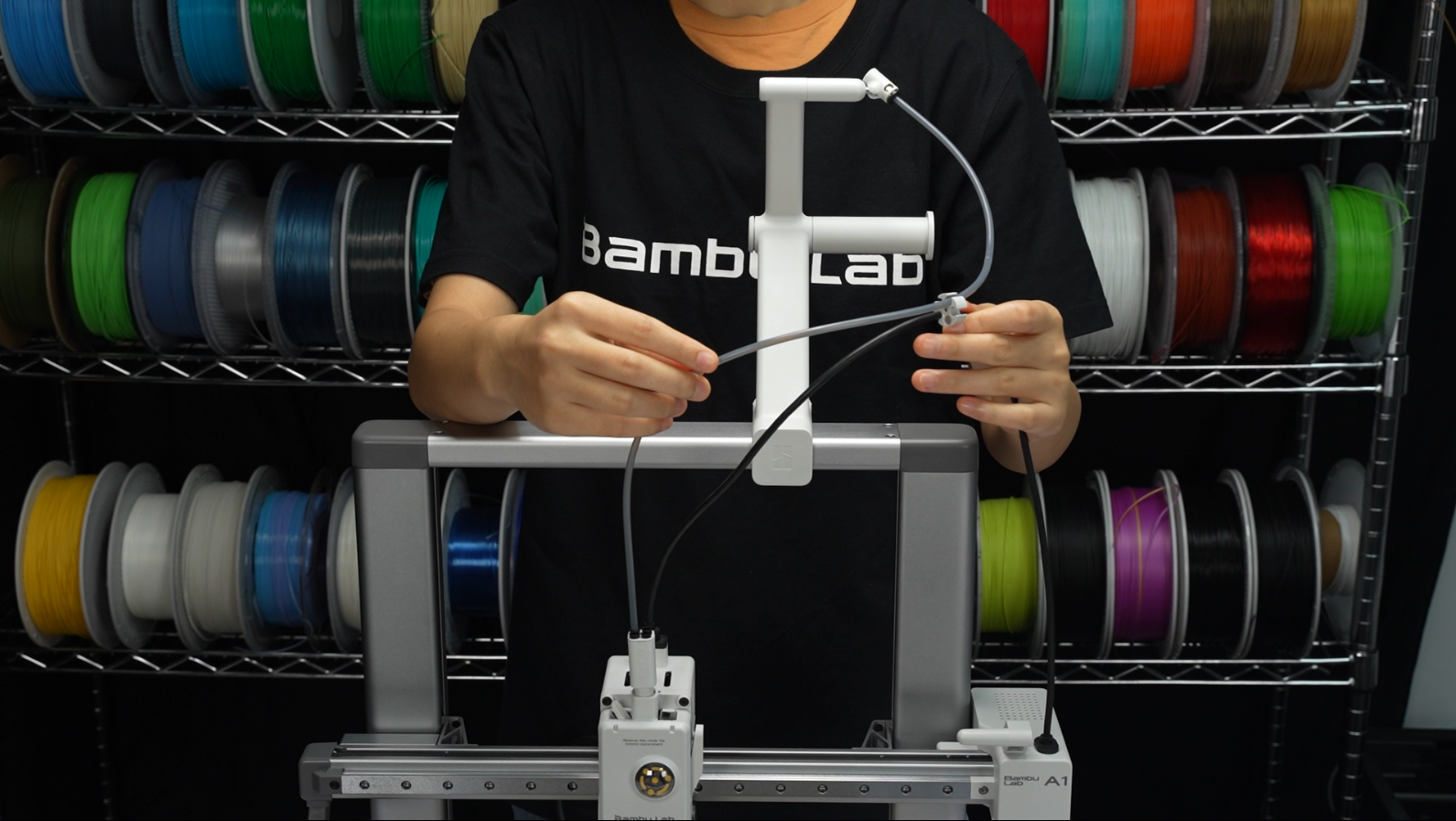

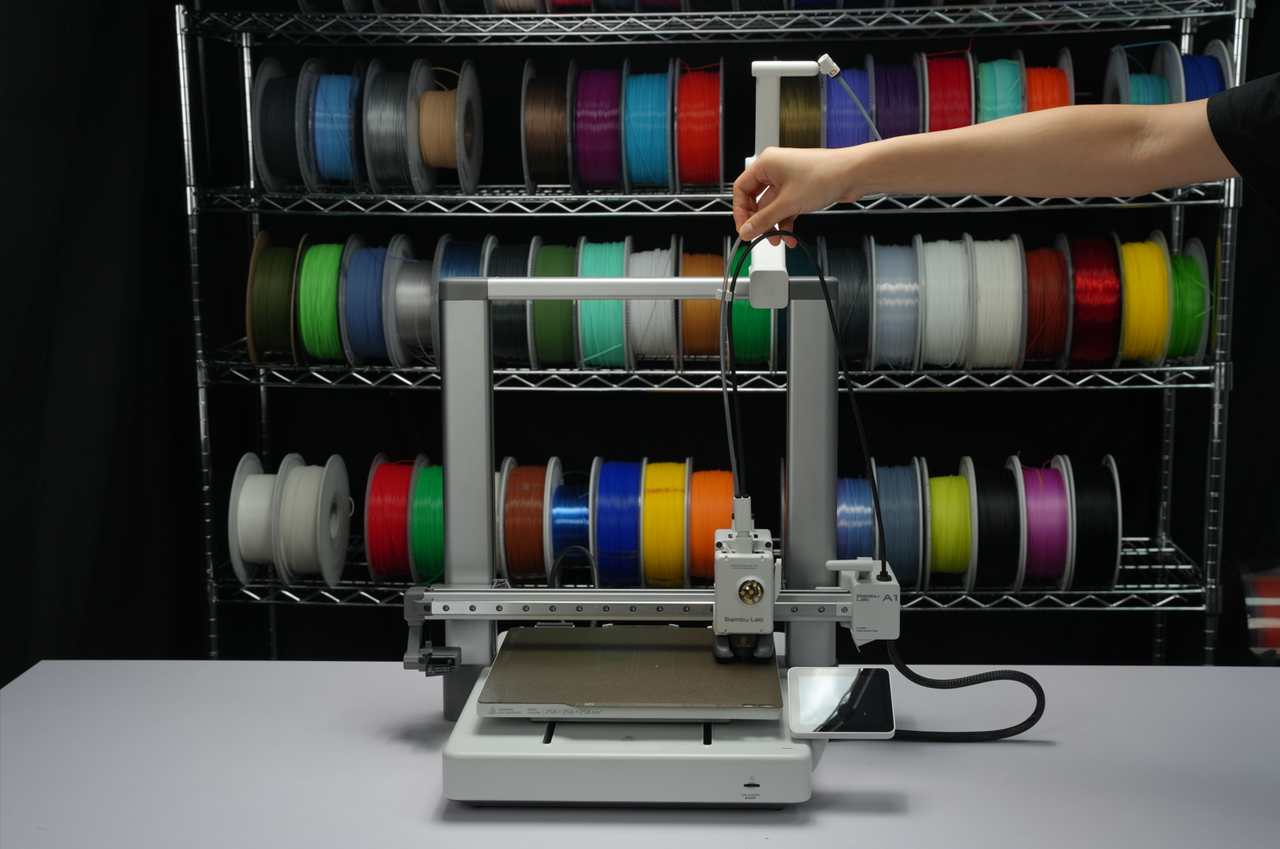

4. Monter kabelorganizeren. Før det sorte kabel gennem organizerens lille hul, og før PTFE-slangen ind gennem et af de større huller.

Den optimale placering af organizeren er at rette nav-kanten ind efter bjælkens nederste kant, når den kommer i kontakt med hotend og varmebed. På den måde minimeres risikoen for, at Type-C-stikket kolliderer med Z-aksen, så forstyrrelser af Type-C-forbindelsen undgås.

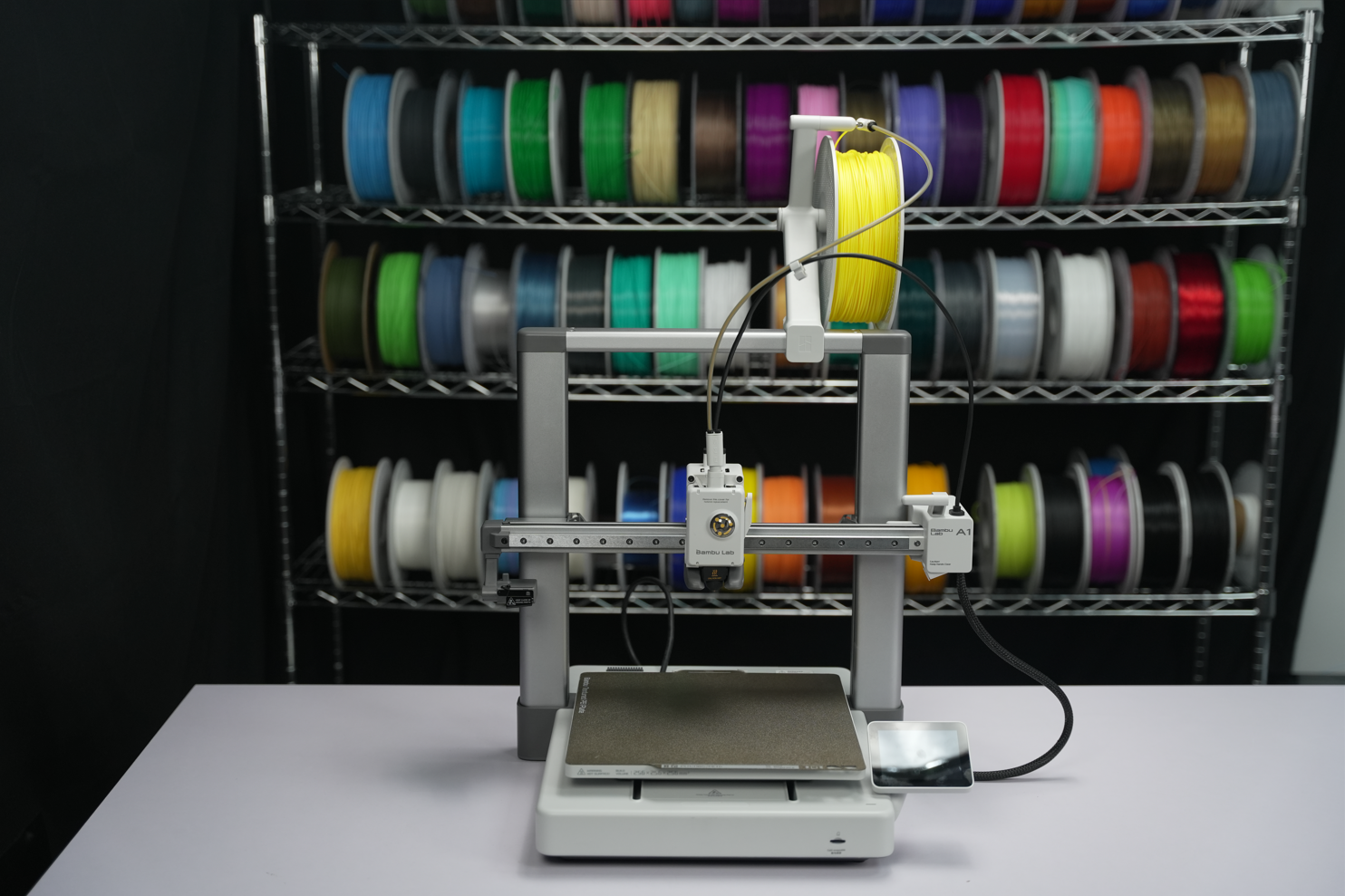

5. Hæng filamentspolen på filament-spoleholderen, og før derefter filamentet manuelt ind i PTFE-slangen.

Trin 16: Tænd for printeren, og gennemfør initialiserings- og kalibreringsprocessen.

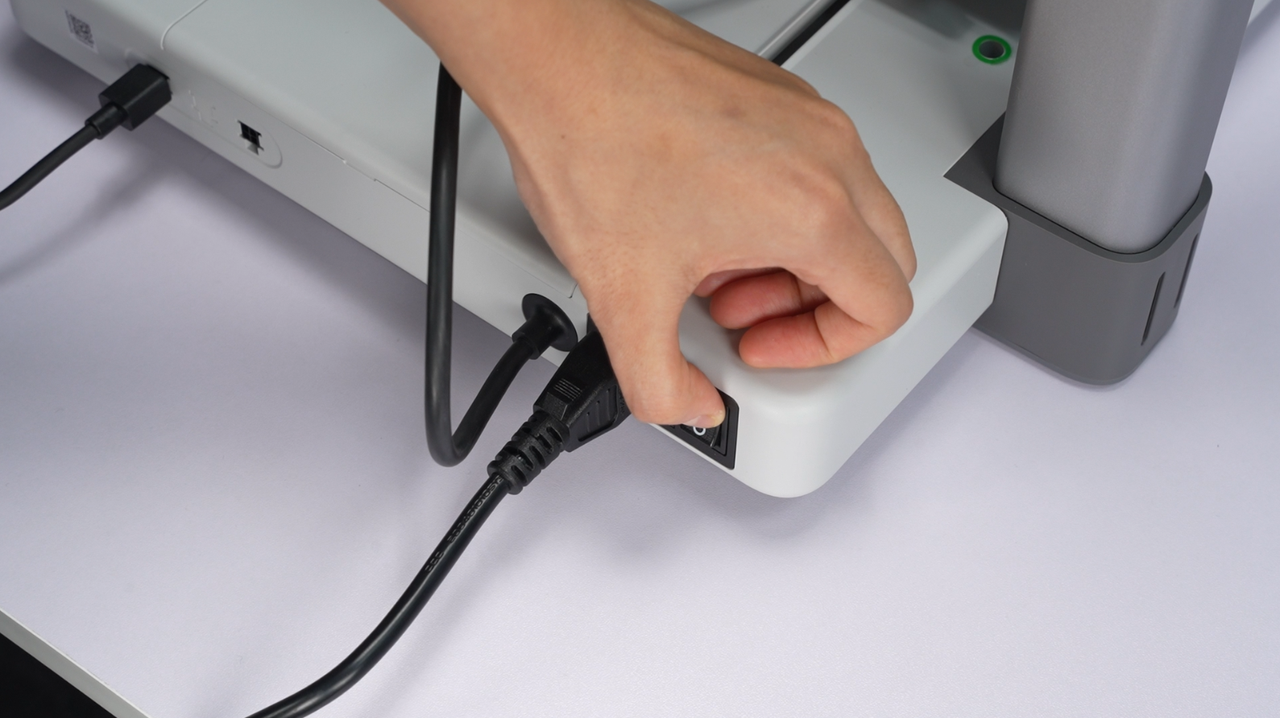

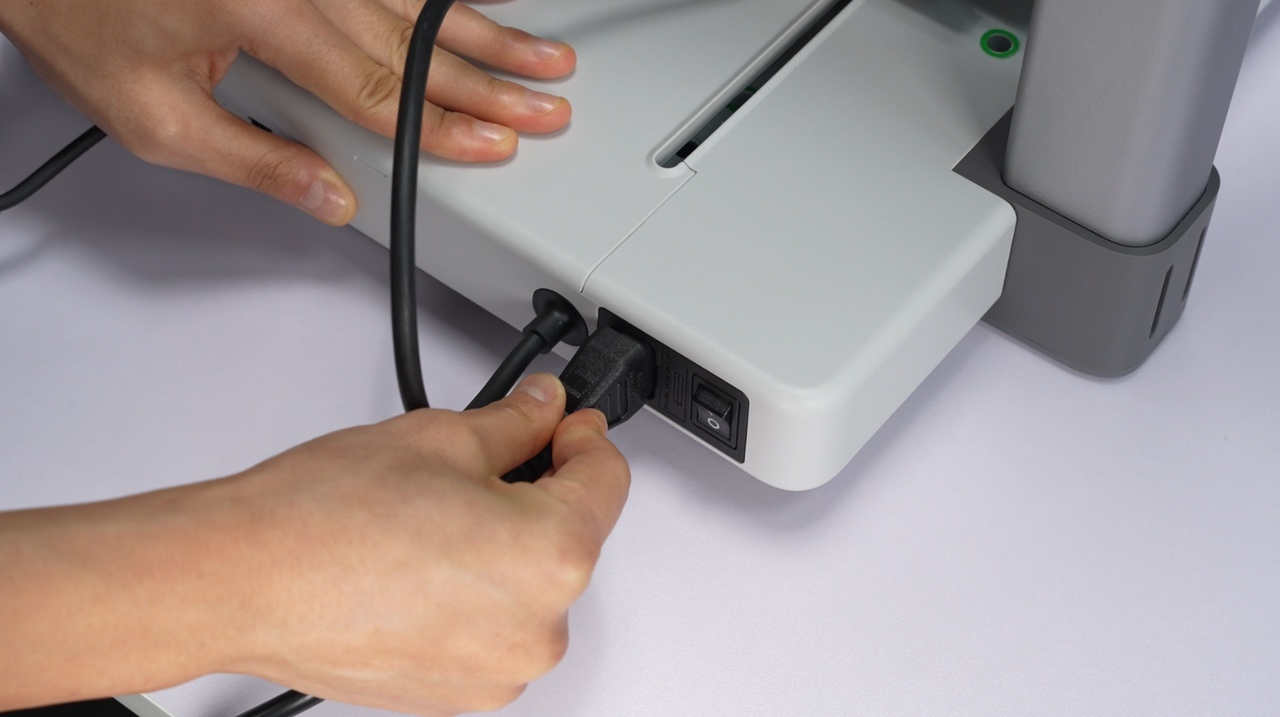

1. Tilslut netkablet, og tryk på tænd/sluk-knappen for at give printeren strøm.

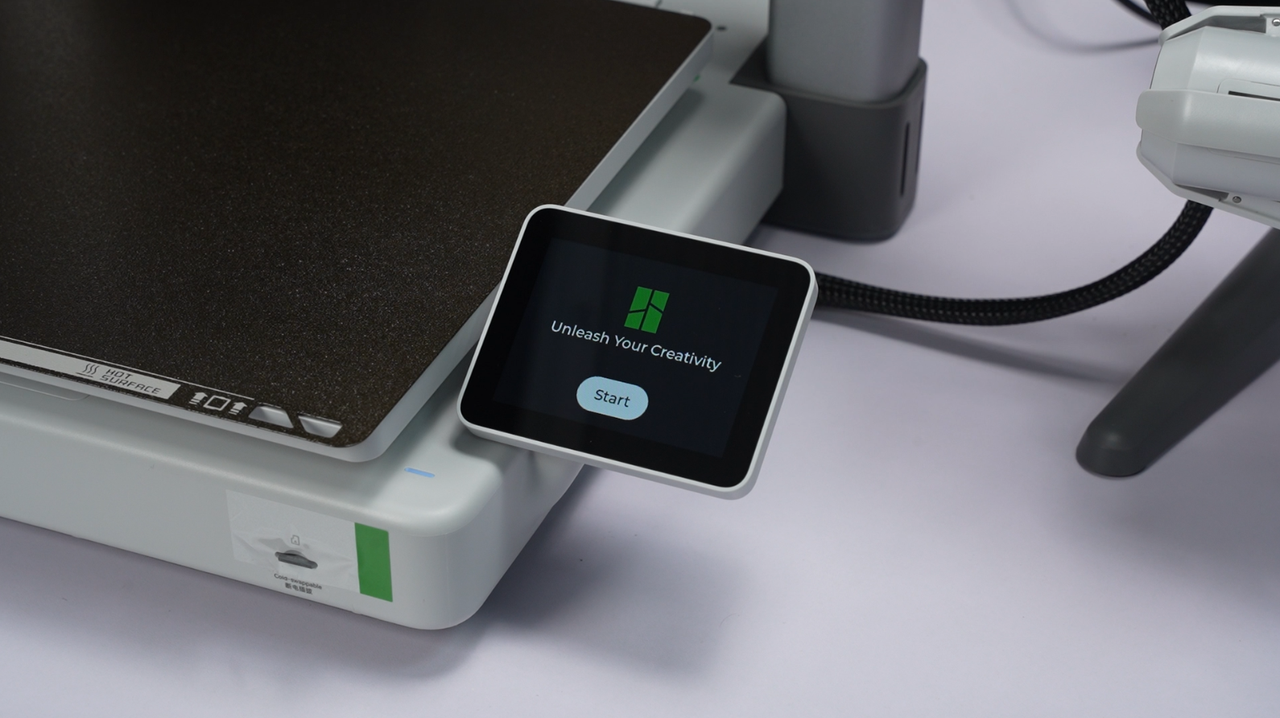

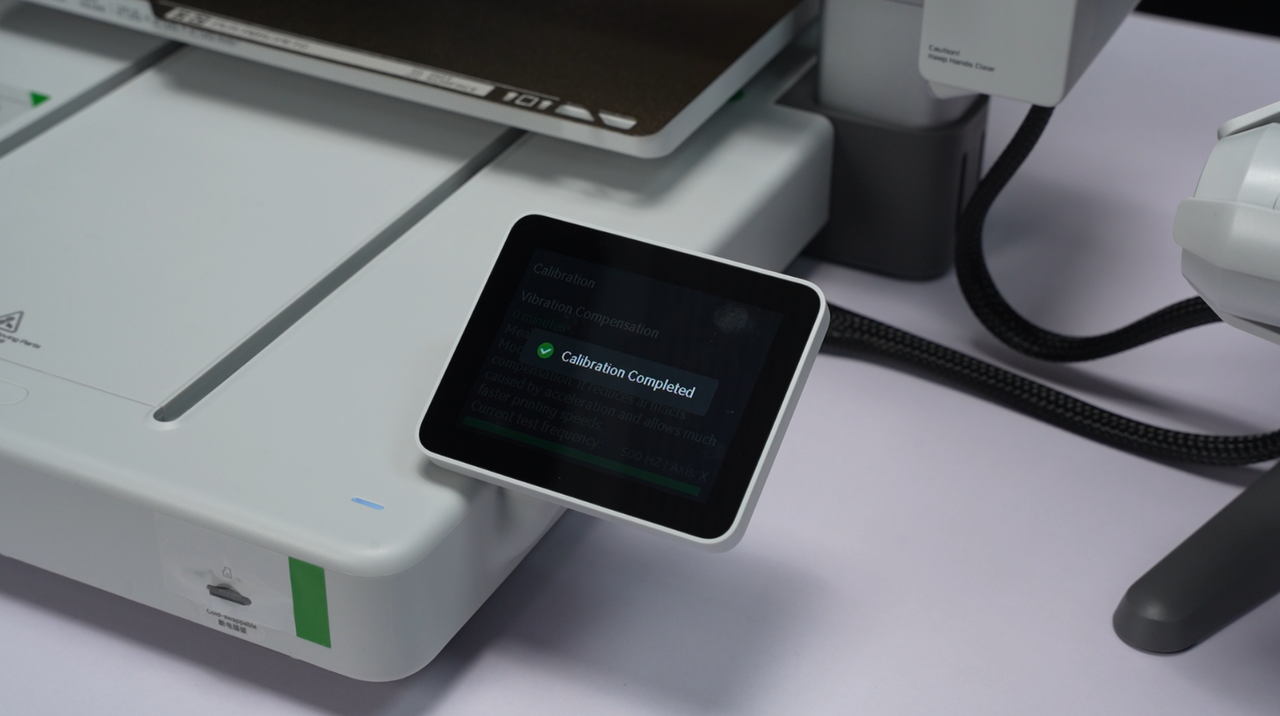

2. Kontroller, at byggepladen er monteret og rengjort (se \"Trin 13\"). Når printeren er tændt, skal du følge anvisningerne på skærmen for at gennemføre initialiseringen og kalibreringen af printeren.
