Manual · Bambu Lab A1

Udpakningsguide til A1 Combo

Trin 1: Pak ud, og tag A1, AMS Lite og tilbehør op.

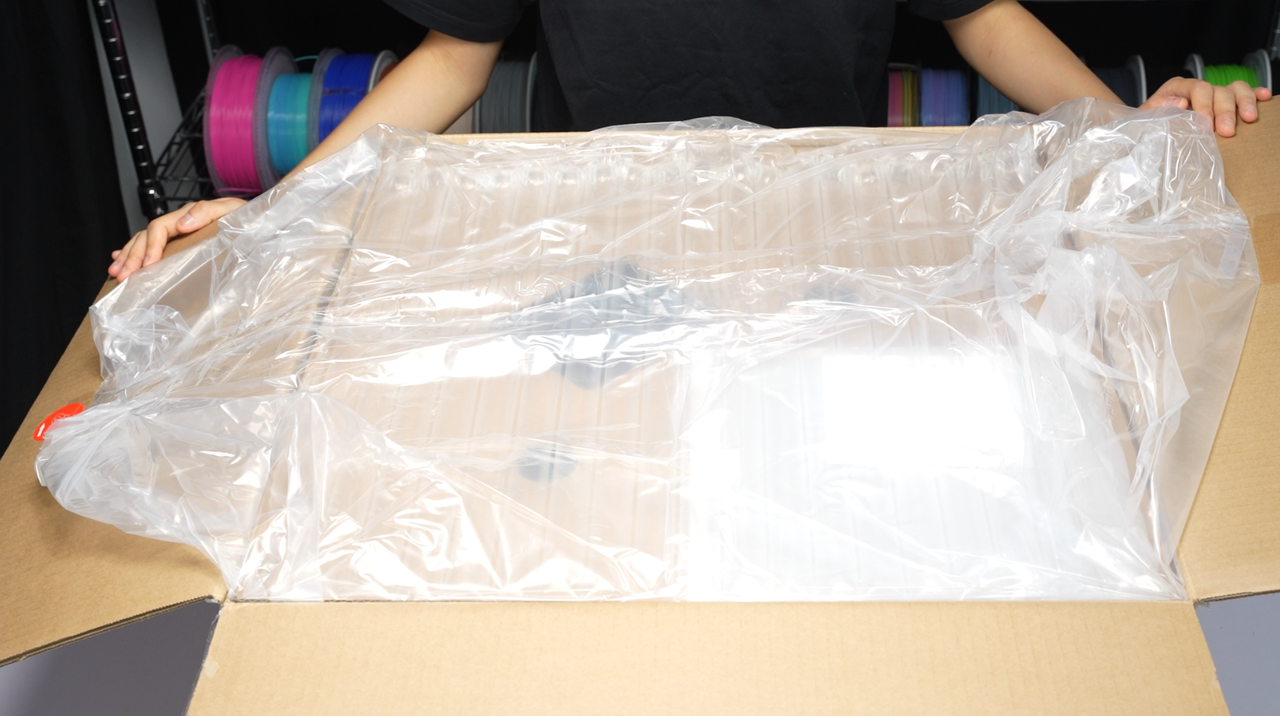

1. Brug håndtagene på begge sider af plastposen inde i papkassen til at løfte printeren op af kassen. Stil printeren på et plant underlag, og fjern beskyttelsesskummet fra overfladen.

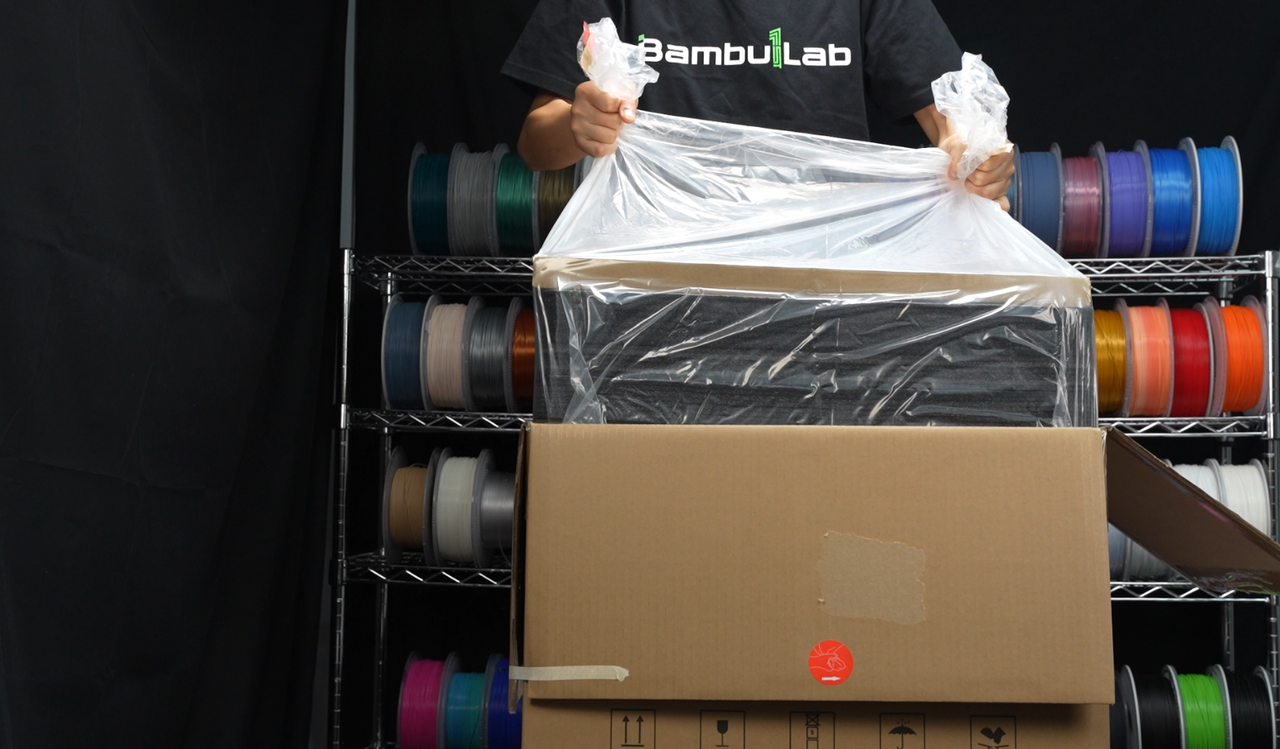

A1 Combo i papkassen klar til udpakning Løft printeren op af kassen i posens håndtag

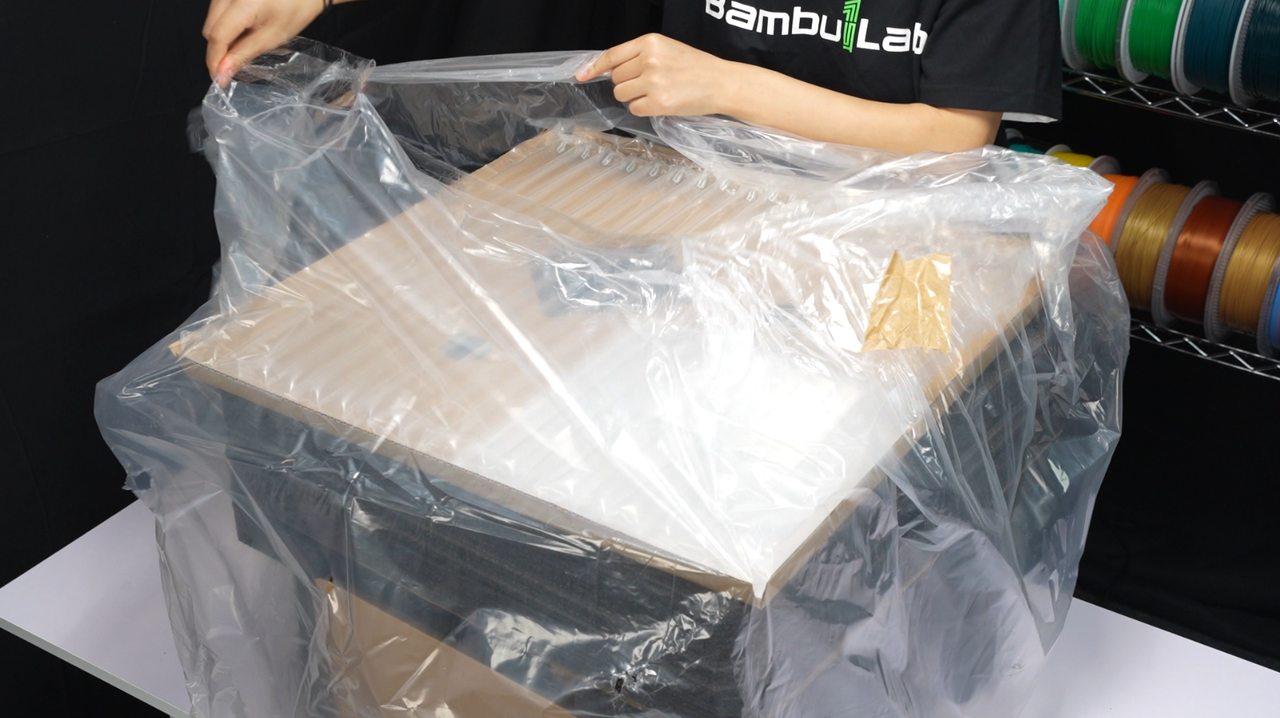

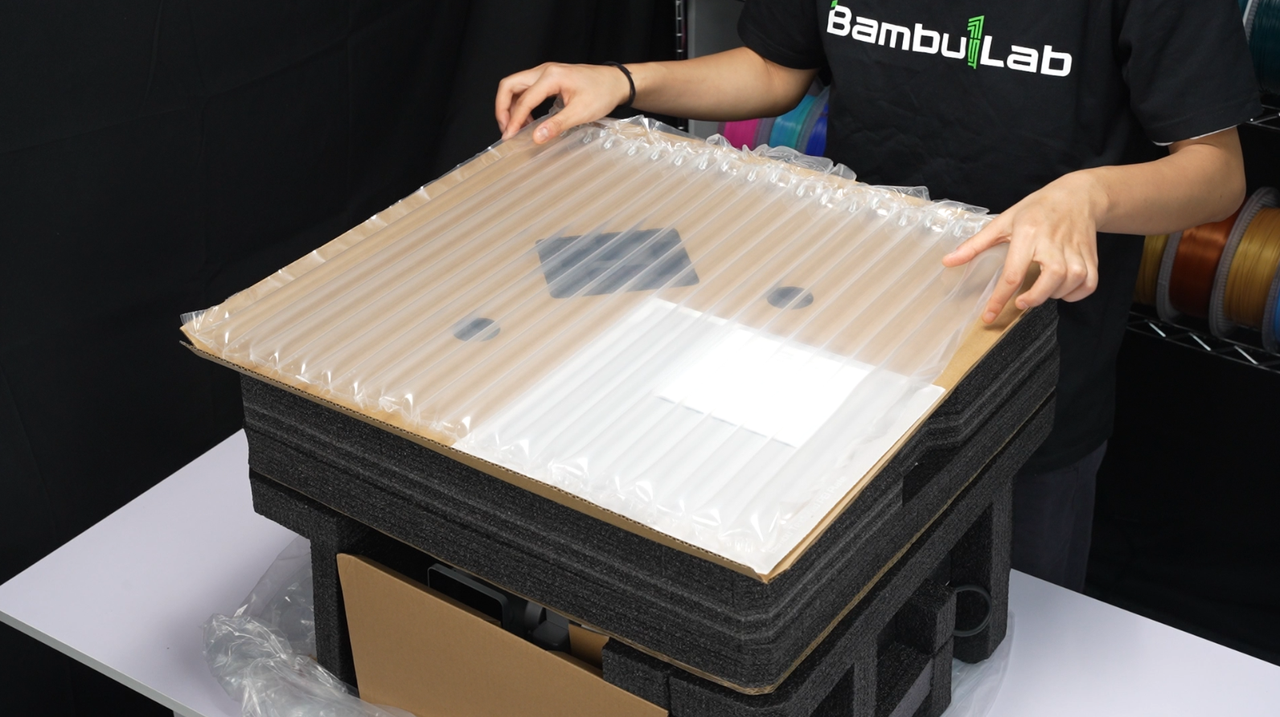

A1-printer stillet på plant underlag Beskyttelsesskum fjernes fra printerens overflade

2. Læs lynstartguiden, og gør dig bekendt med forholdsreglerne ved udpakning. Tag tilbehøret, AMS Lite (med 4-bens kabel) og printeren op.

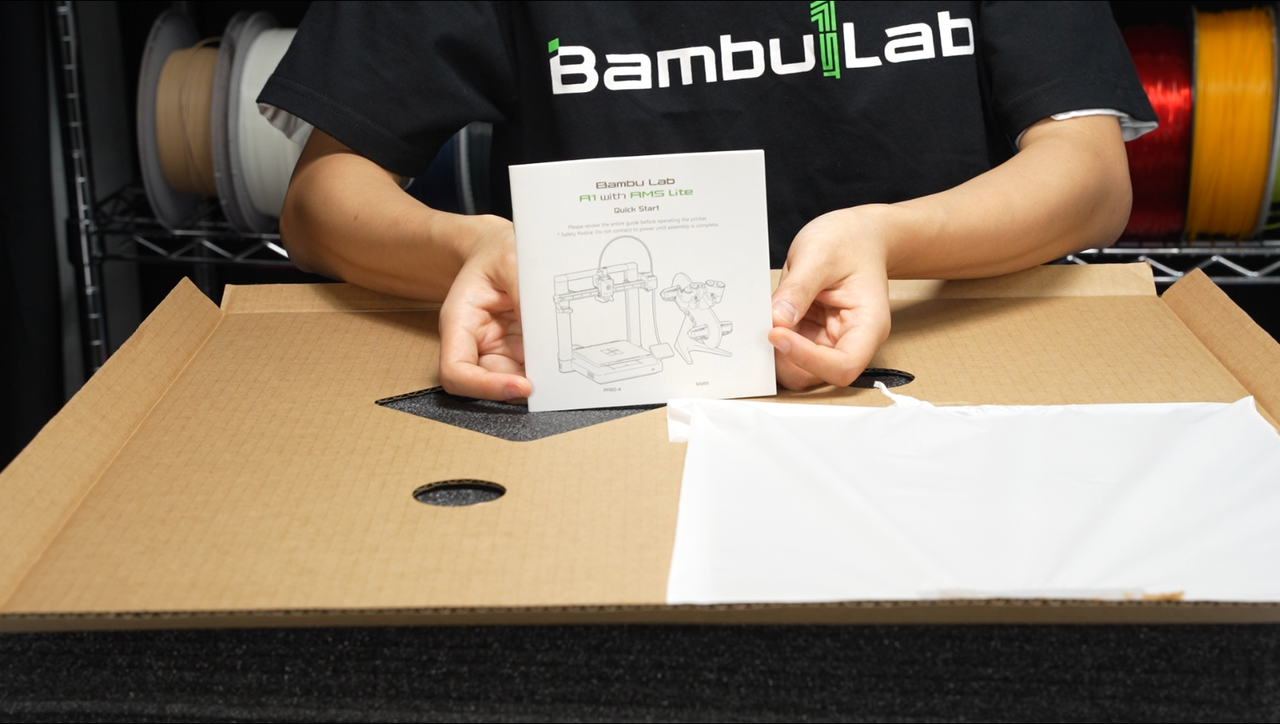

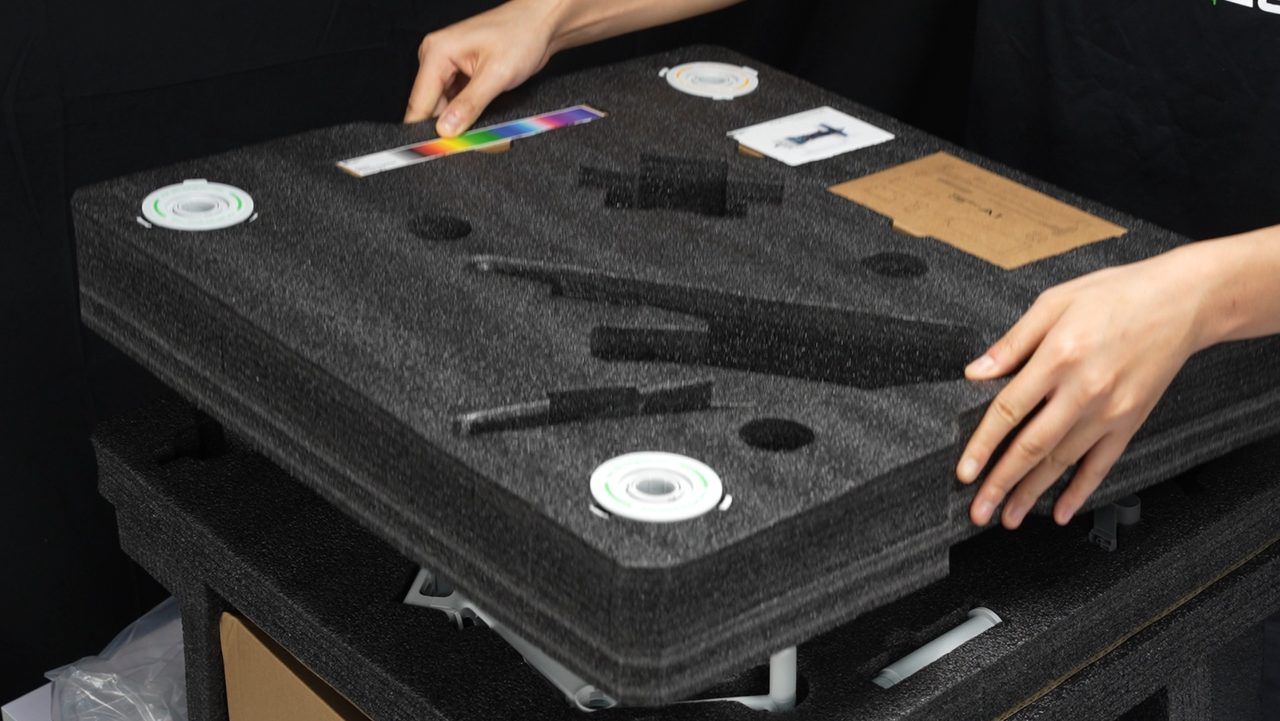

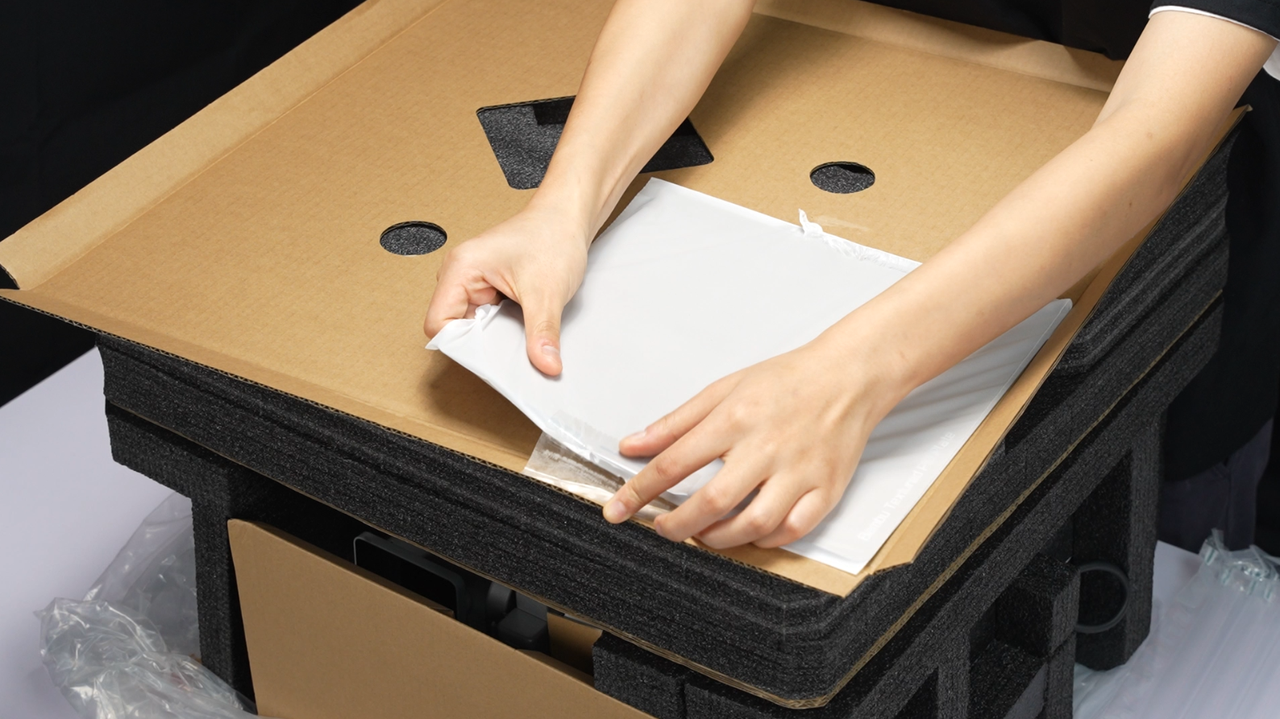

Lynstartguide til A1 Combo Tilbehøret tages op af kassen

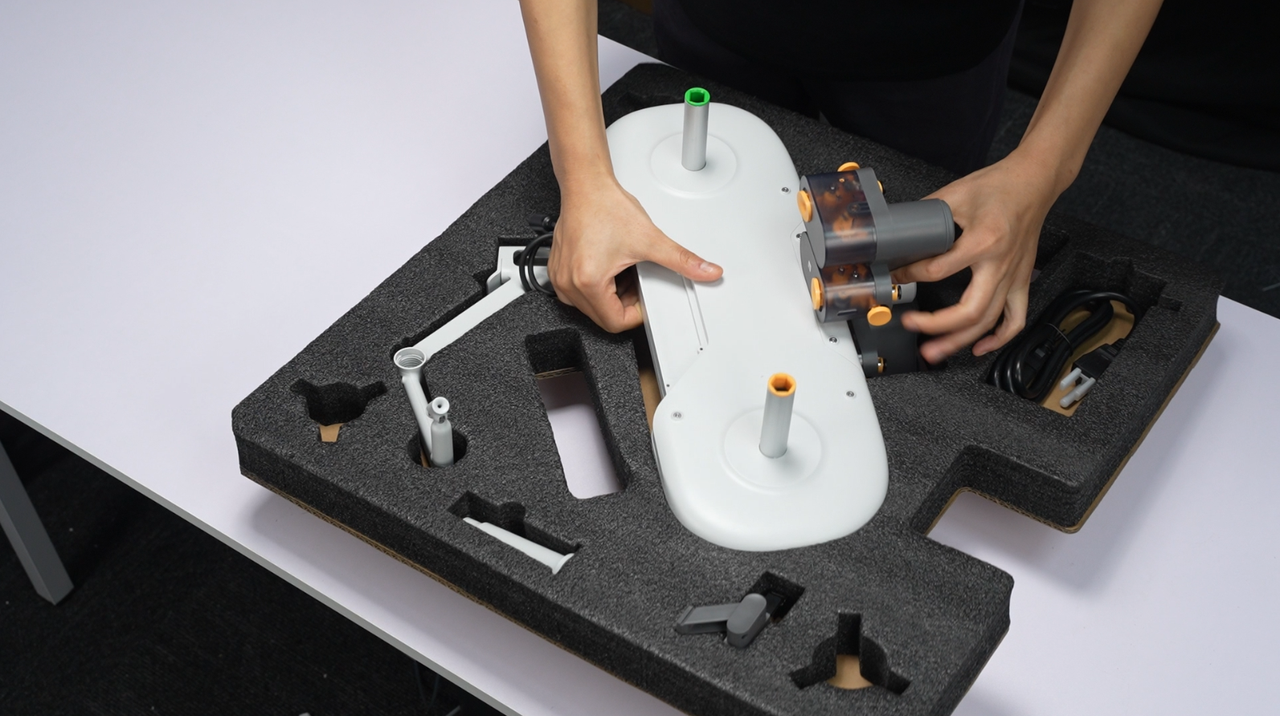

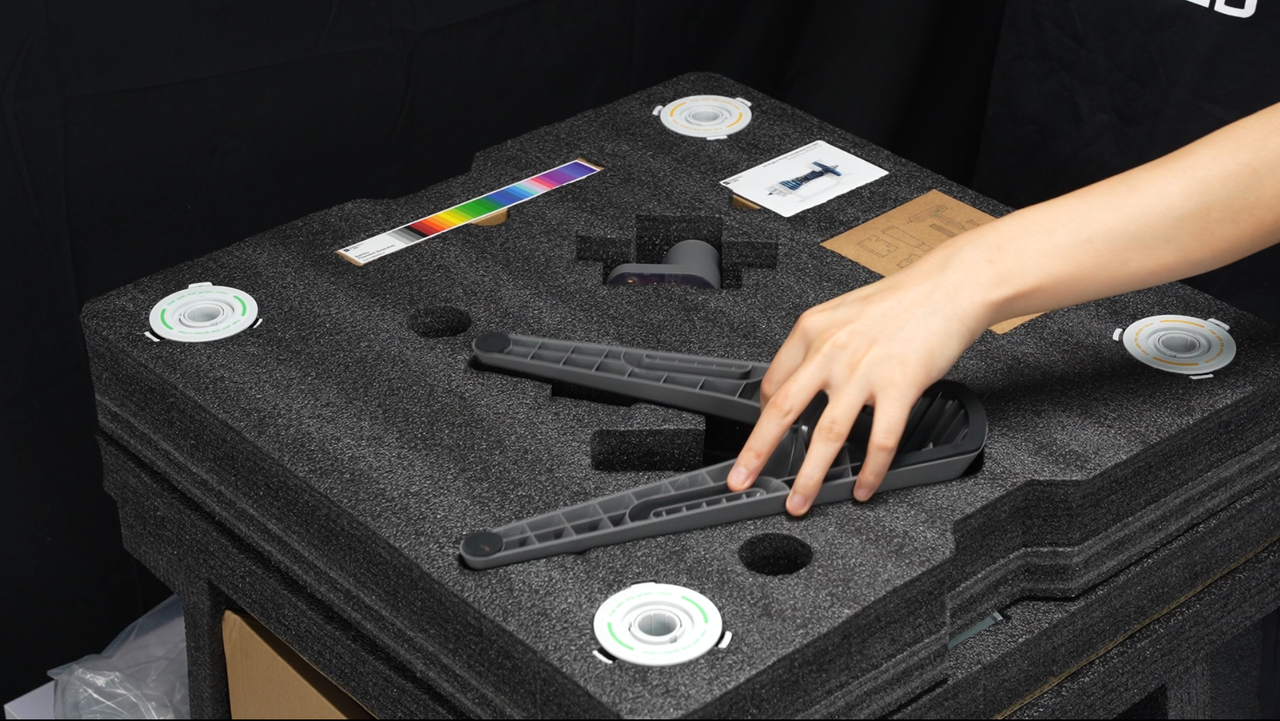

AMS Lite tages op af emballagen AMS Lite med 4-bens kabel

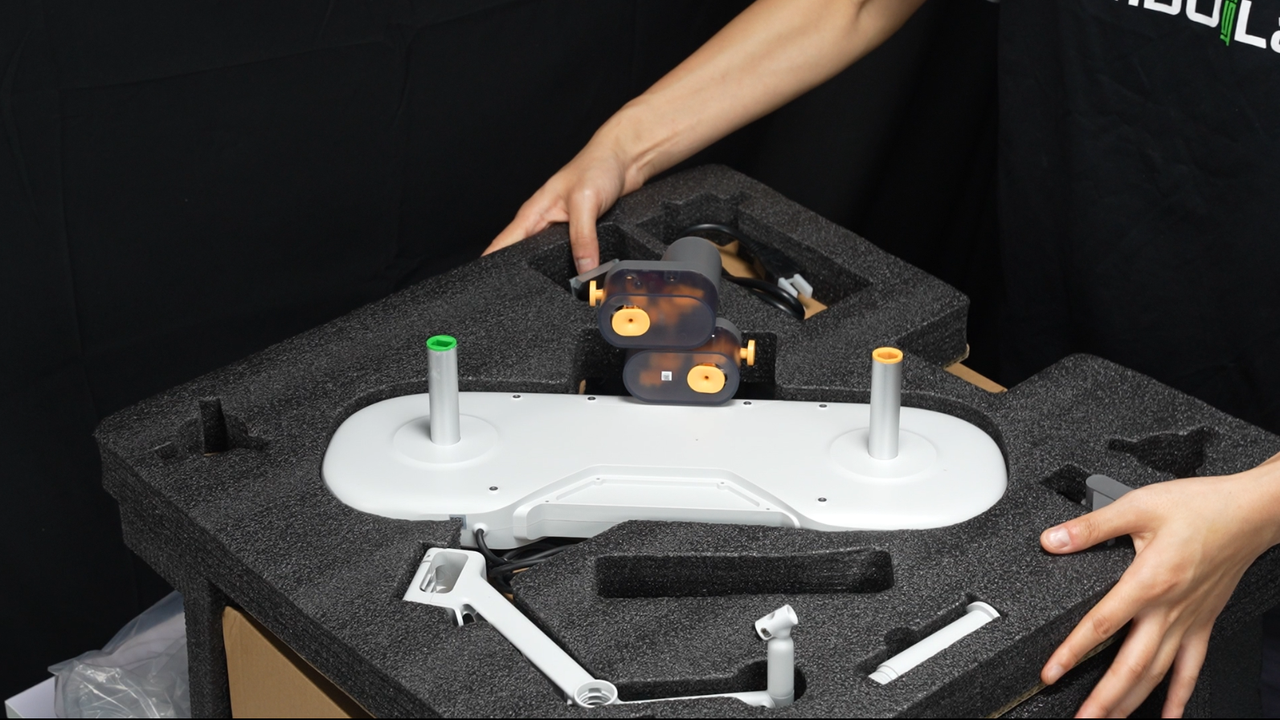

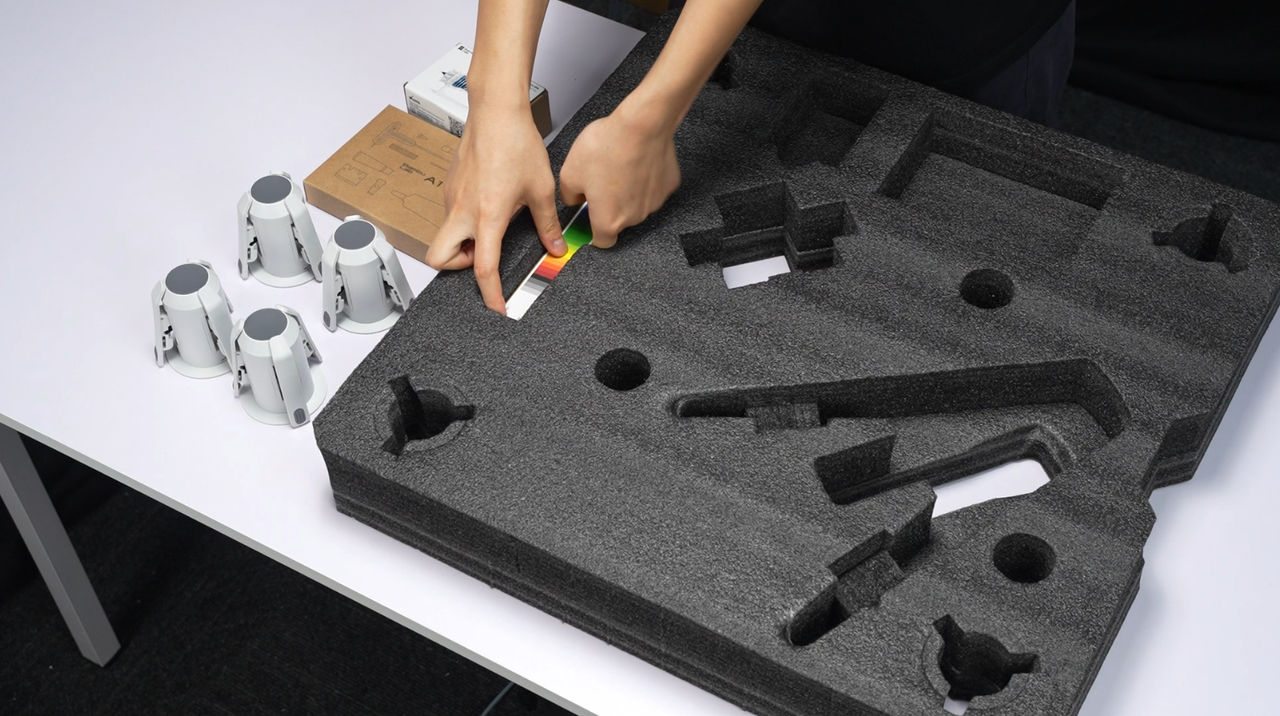

Printeren løftes ud af emballagen A1-printer og tilbehør pakket ud

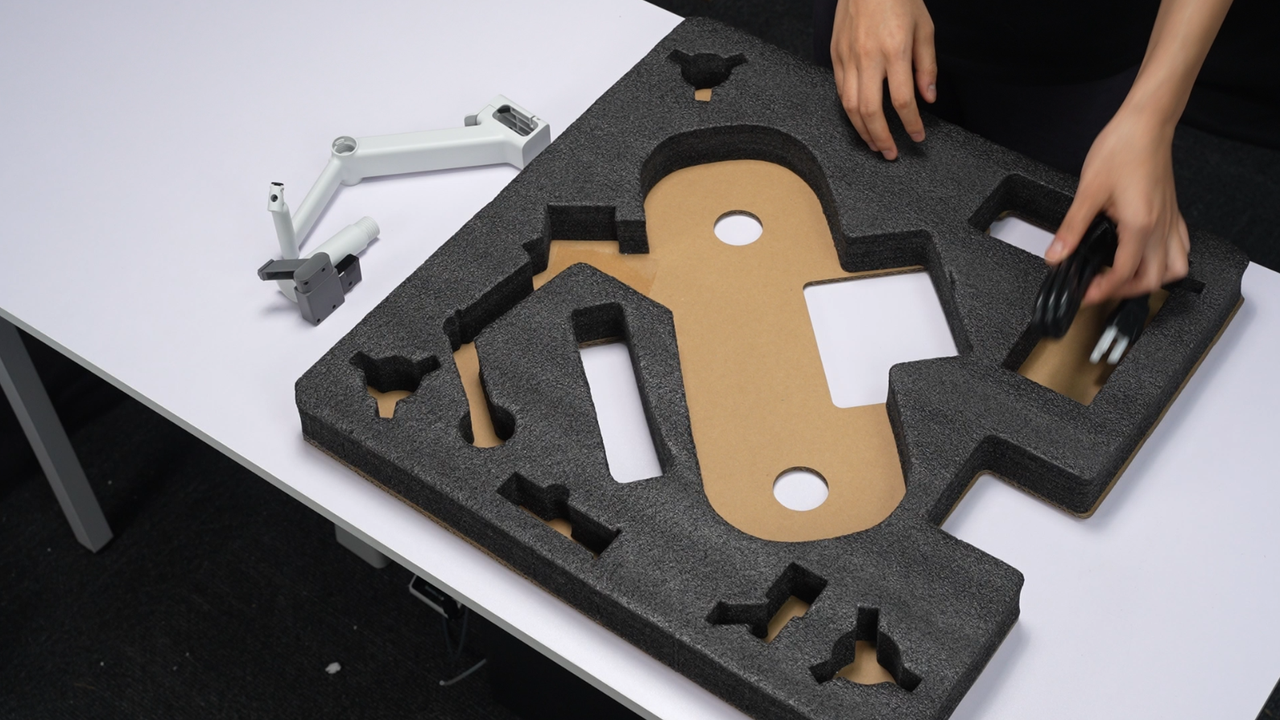

Alle dele til A1 Combo lagt frem Overblik over A1 Combo-delene

Støt ikke X-aksen med hånden, når du fjerner printerens portal. Tag i stedet fat om Z-aksens beslag med hånden.

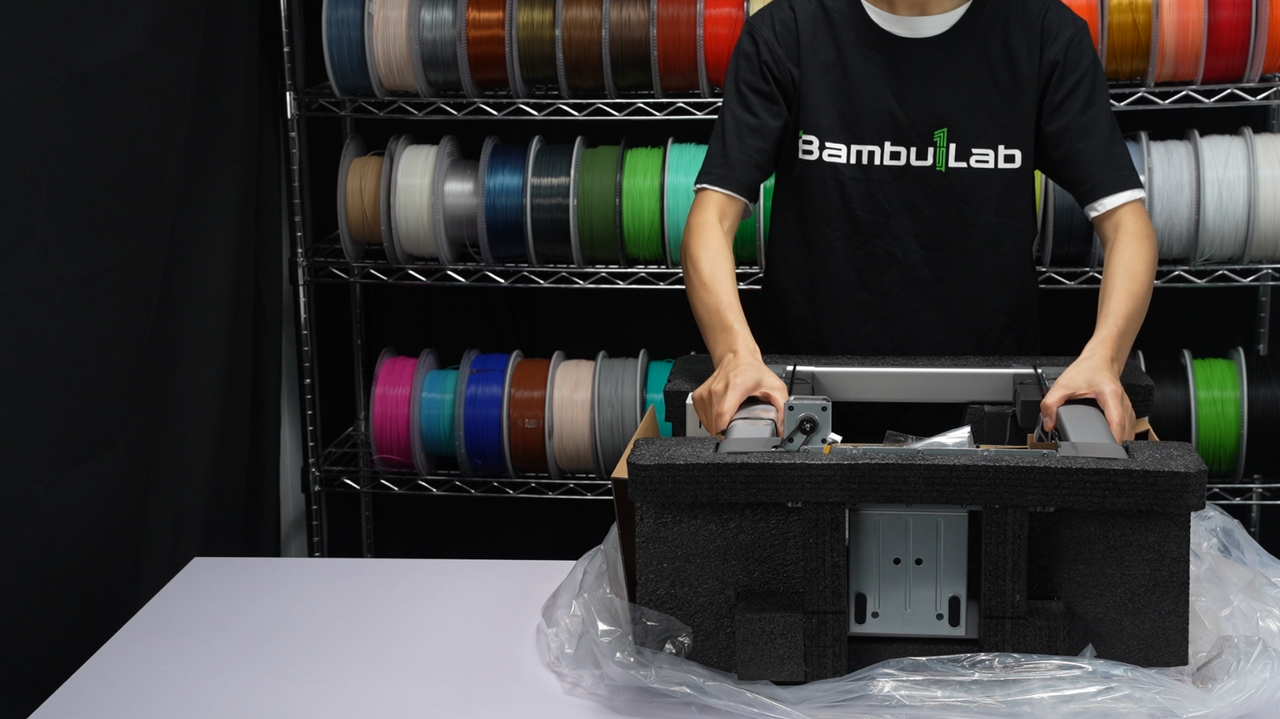

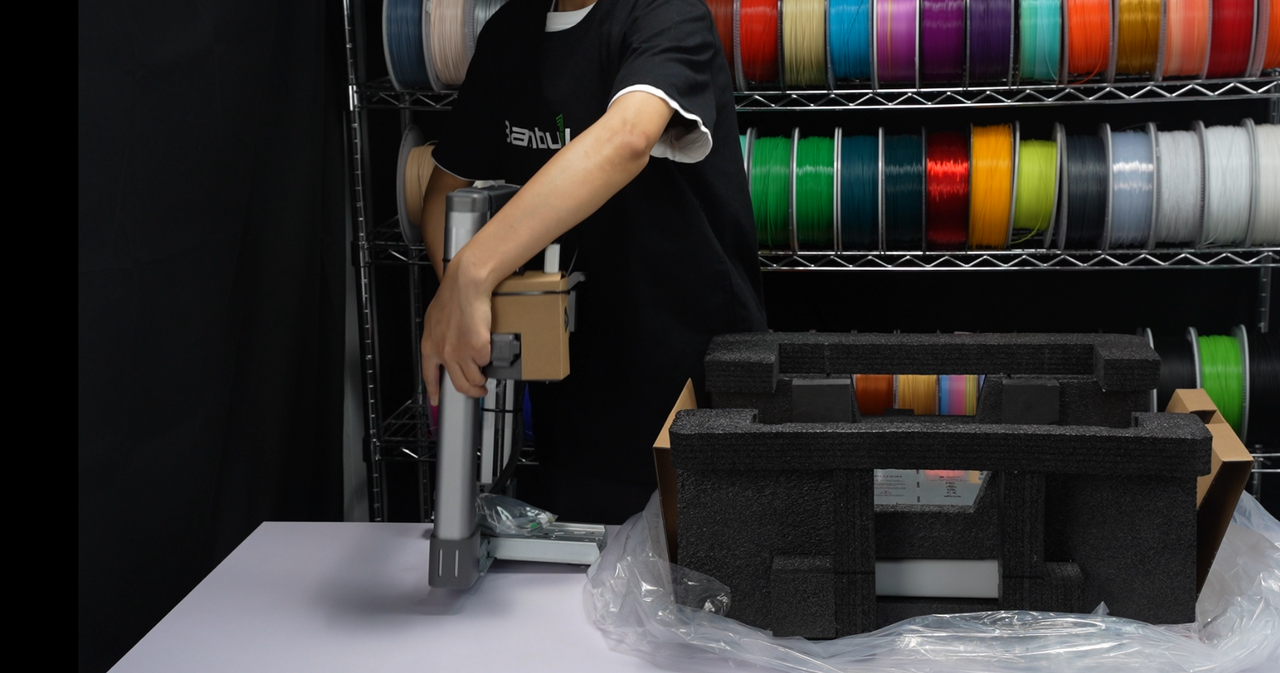

Tag fat om Z-aksens beslag, ikke X-aksen Korrekt greb om Z-aksens beslag

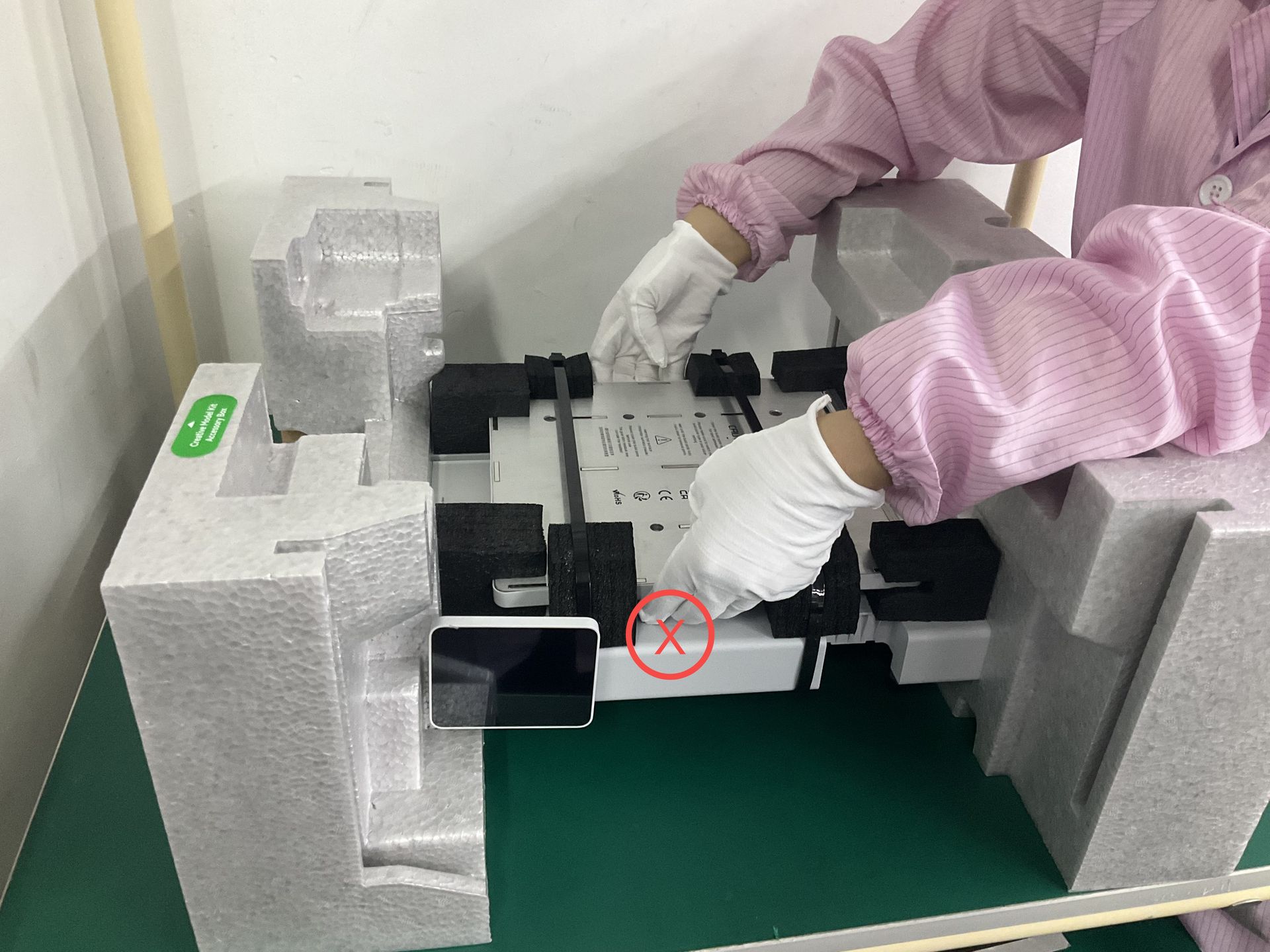

3. Når du fjerner printerens base, må du ikke holde i varmepladen. Løft i stedet hele plastbasen.

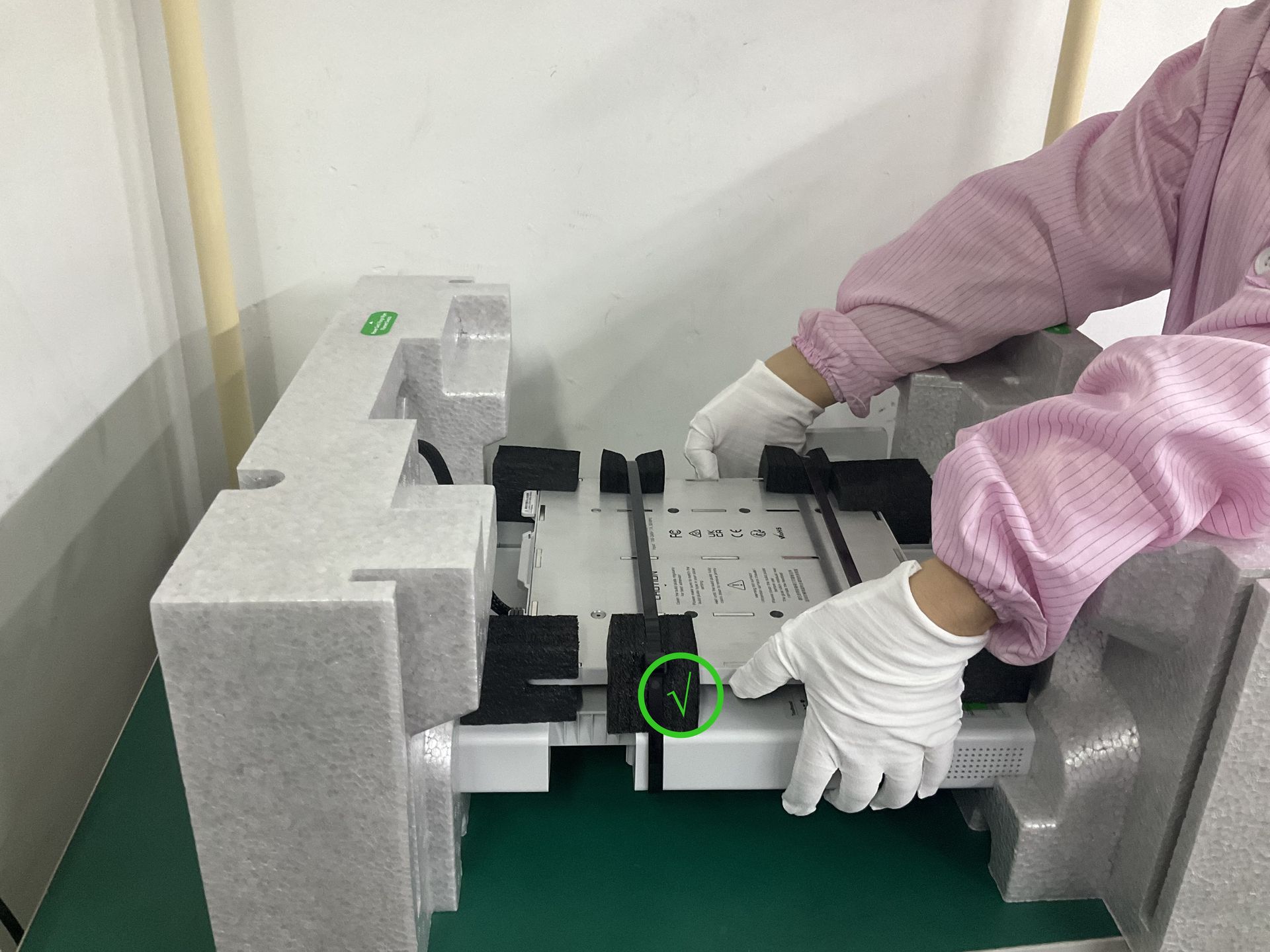

Løft hele plastbasen i stedet for varmepladen Korrekt løft af printerens base

Fjern skummet.

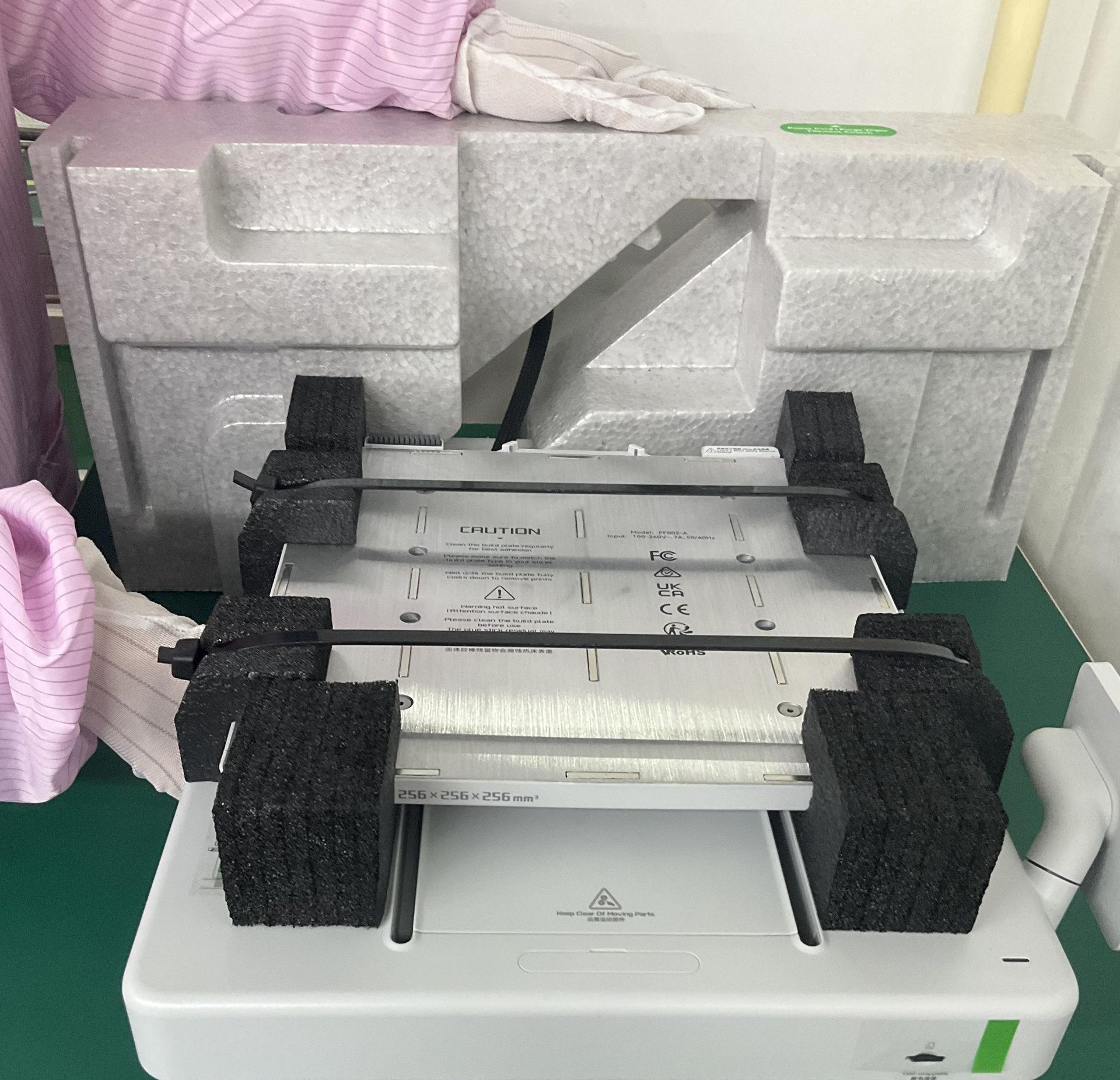

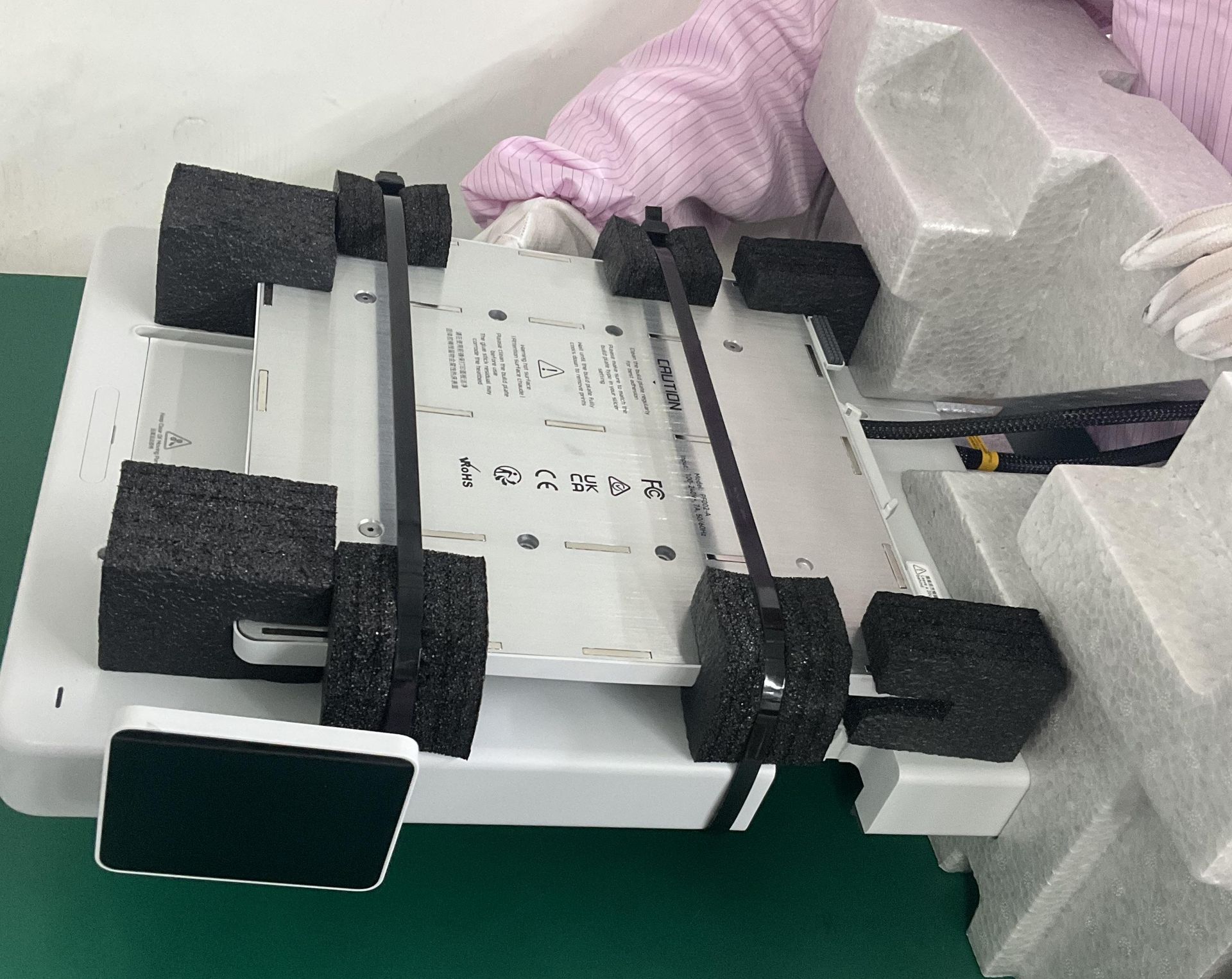

Beskyttelsesskummet fjernes fra basen Skum fjernet fra A1-printeren

Trin 2: Tjek tilbehøret i emballagen.

Emballagen indeholder følgende: A1-printerens basekabinet, A1-printerens ramme, skruer til A1-printerens basekabinet (ST3-23-skruer til basen), AMS Lite-krop, AMS Lite-stativ og monteringsskruer (BT3-8-skruer til AMS-stativet), AMS Lite roterende spoleholdere, Purge Wiper og dens skruer (M3-12-skruer til purge wiperen), spoleholder, PTFE-slanger (4 i alt, to længere og to kortere, til AMS Lite), PTFE-slange (1 til ekstern spoleholder), Textured PEI-plade, prøvefilament, renseværktøj (unclogging pin), unbrakonøgler (H2 og H1.5), kabelholder, Bambu skrabeblad og dets skruer, ekstra filamentskærer samt smørefedt, smøreolie, lynstartguide, garantiseddel, ansvarsfraskrivelse og sikkerhedsvejledning, 32 GB microSD-kort (placeret inde i printeren).

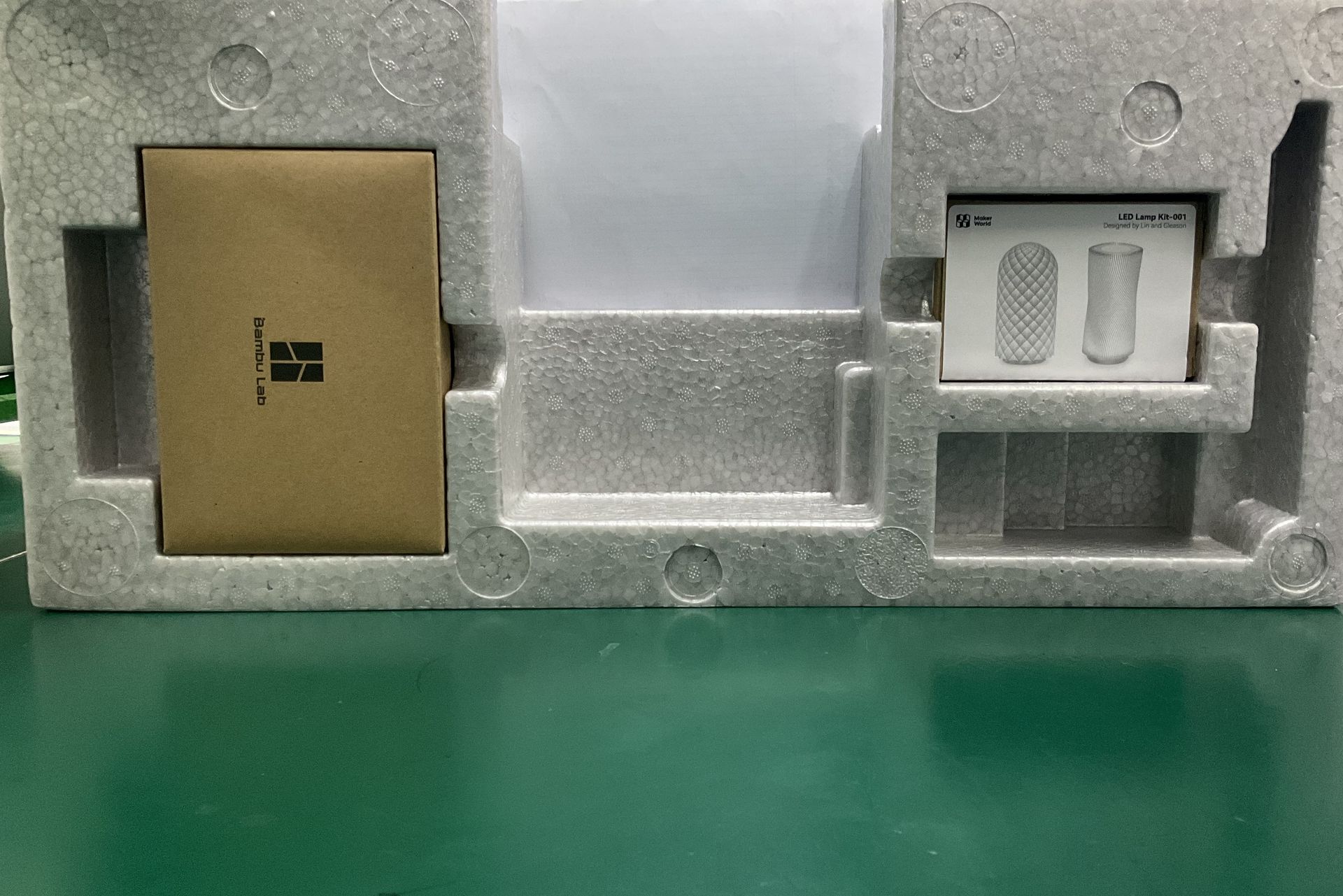

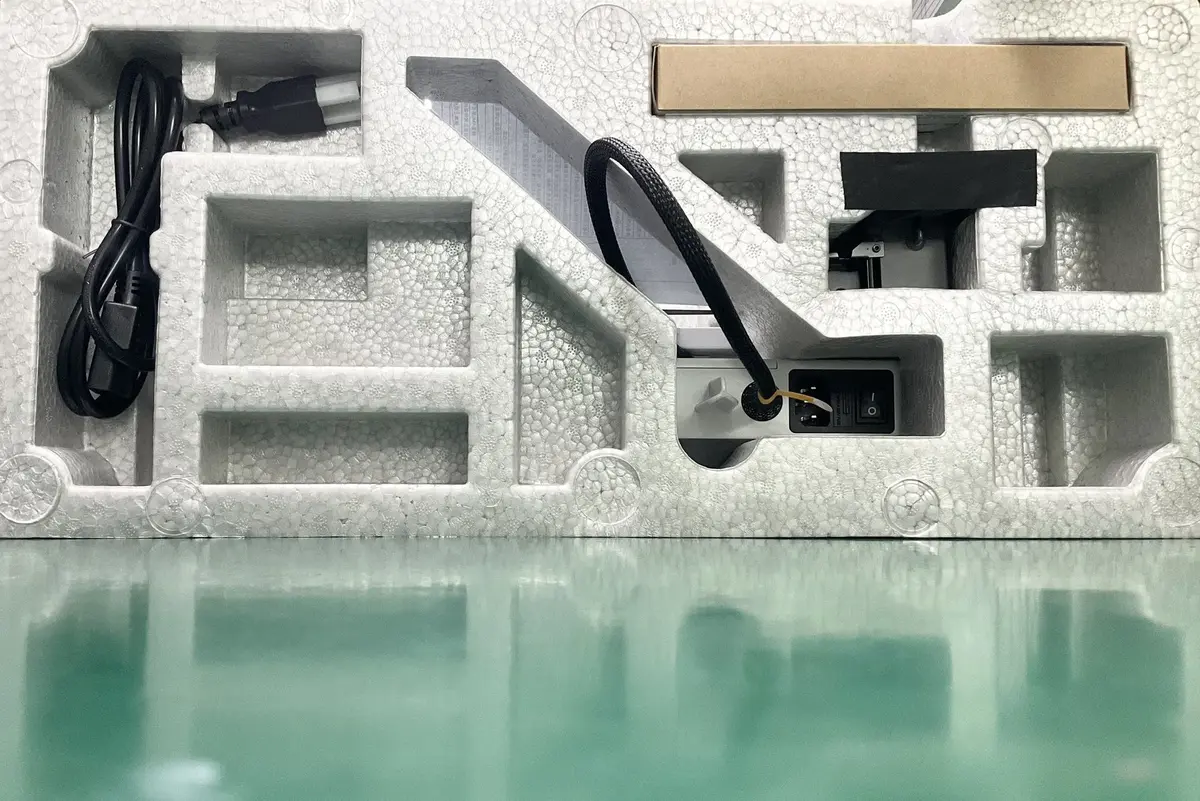

Tilbehør til A1 Combo lagt frem Skruer, værktøj og smøremidler til A1

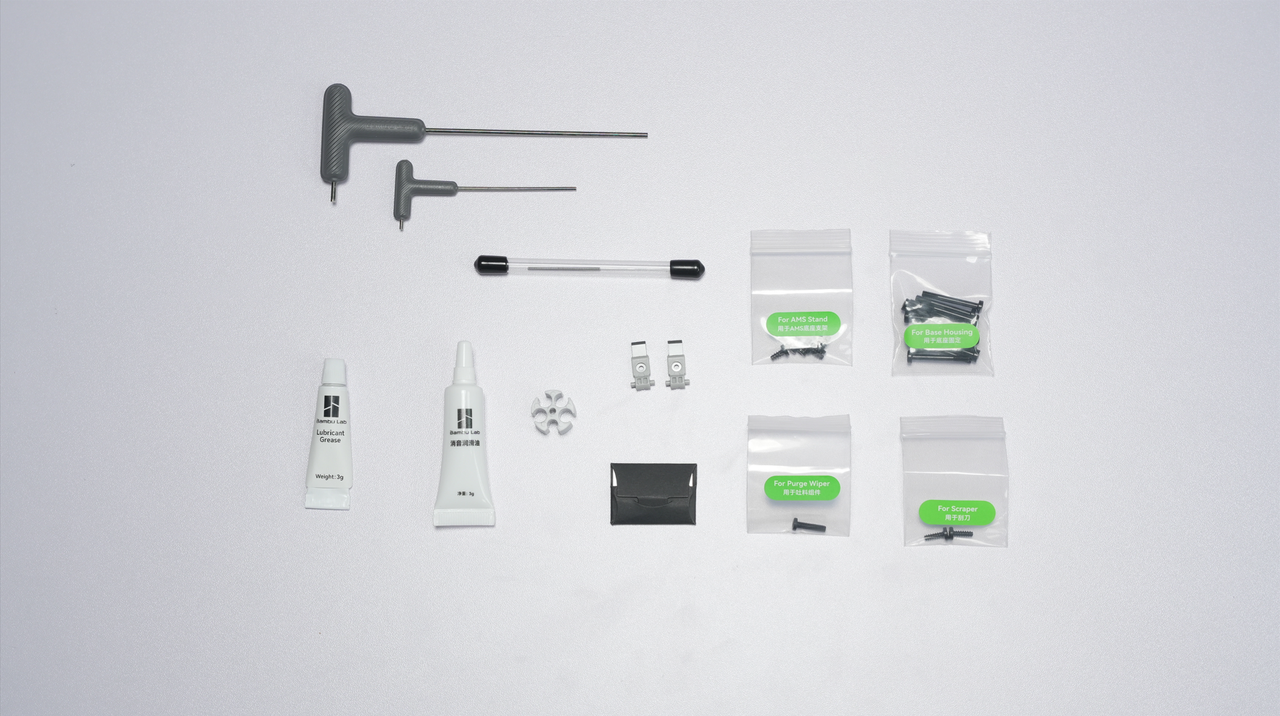

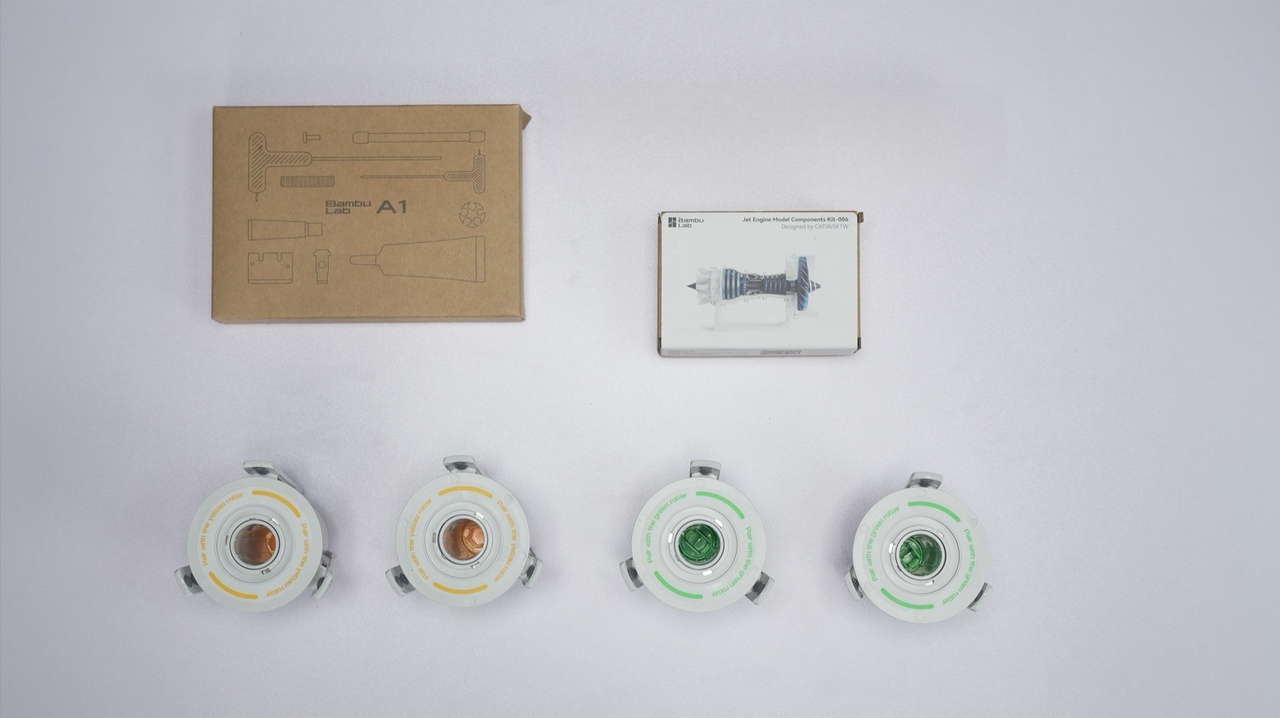

Emballage og indhold til A1 Combo Oversigt over hvad der er i kassen til A1 Combo

I den nyeste emballage er tilbehøret i tilbehørskassen nu lagt i gennemsigtige plastposer.

Trin 3: Lås varmepladen op

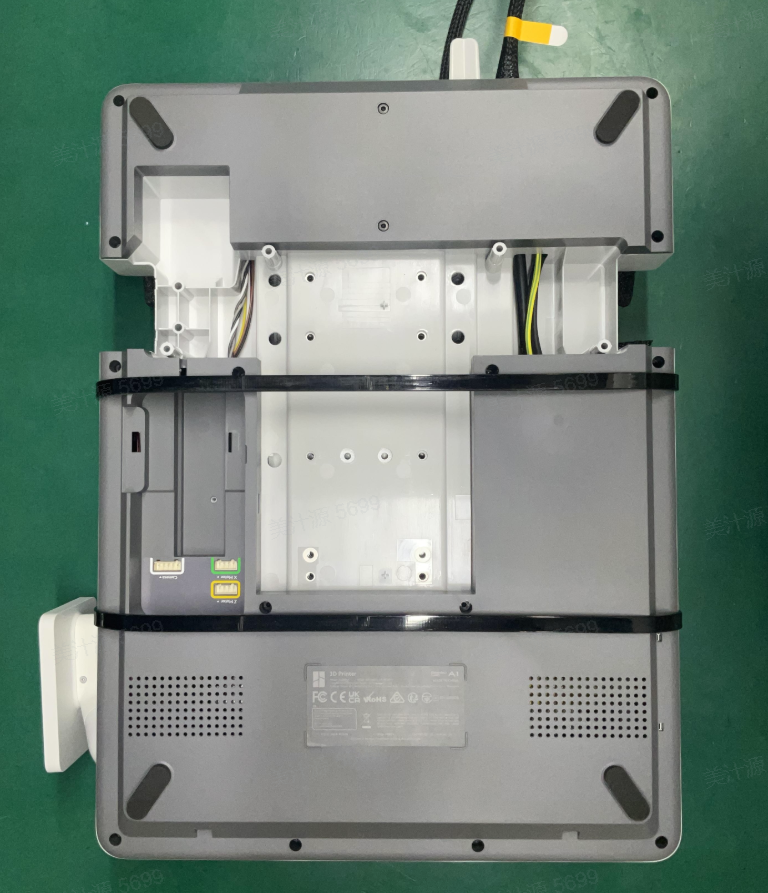

1. Vip basekabinettet 90 grader om på siden modsat skærmen.

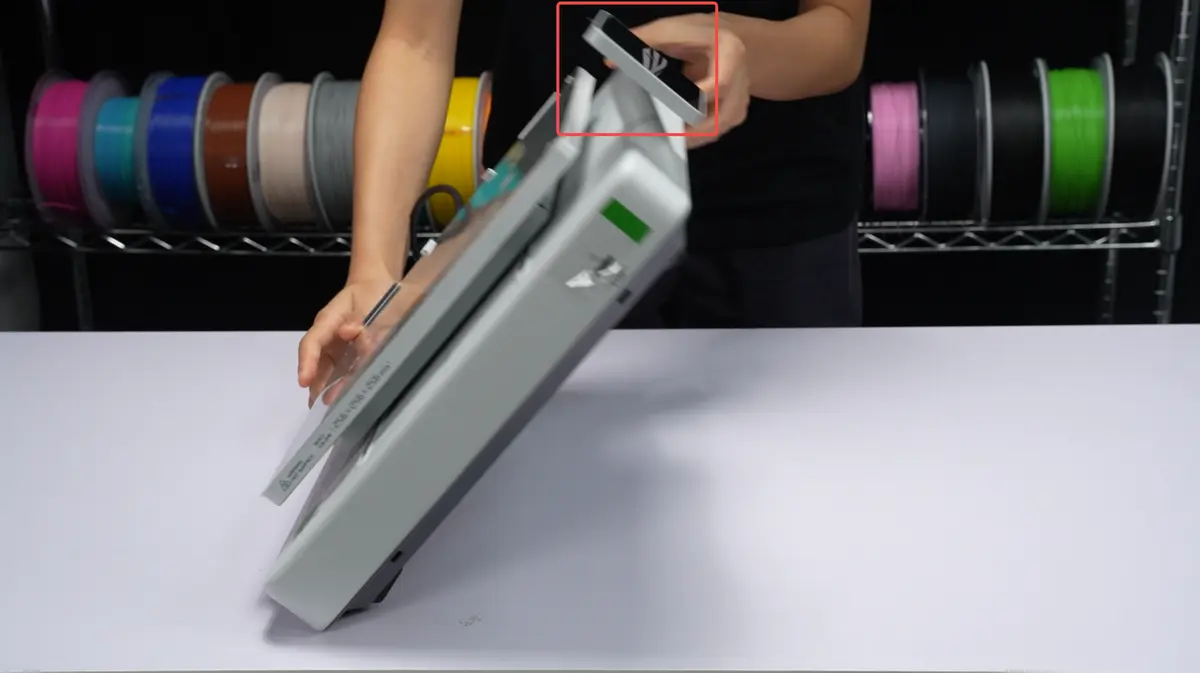

Vip basekabinettet 90 grader om på siden Basekabinet lagt om på siden modsat skærmen

2. Lås varmepladen op ved at klippe strippen i bunden over.

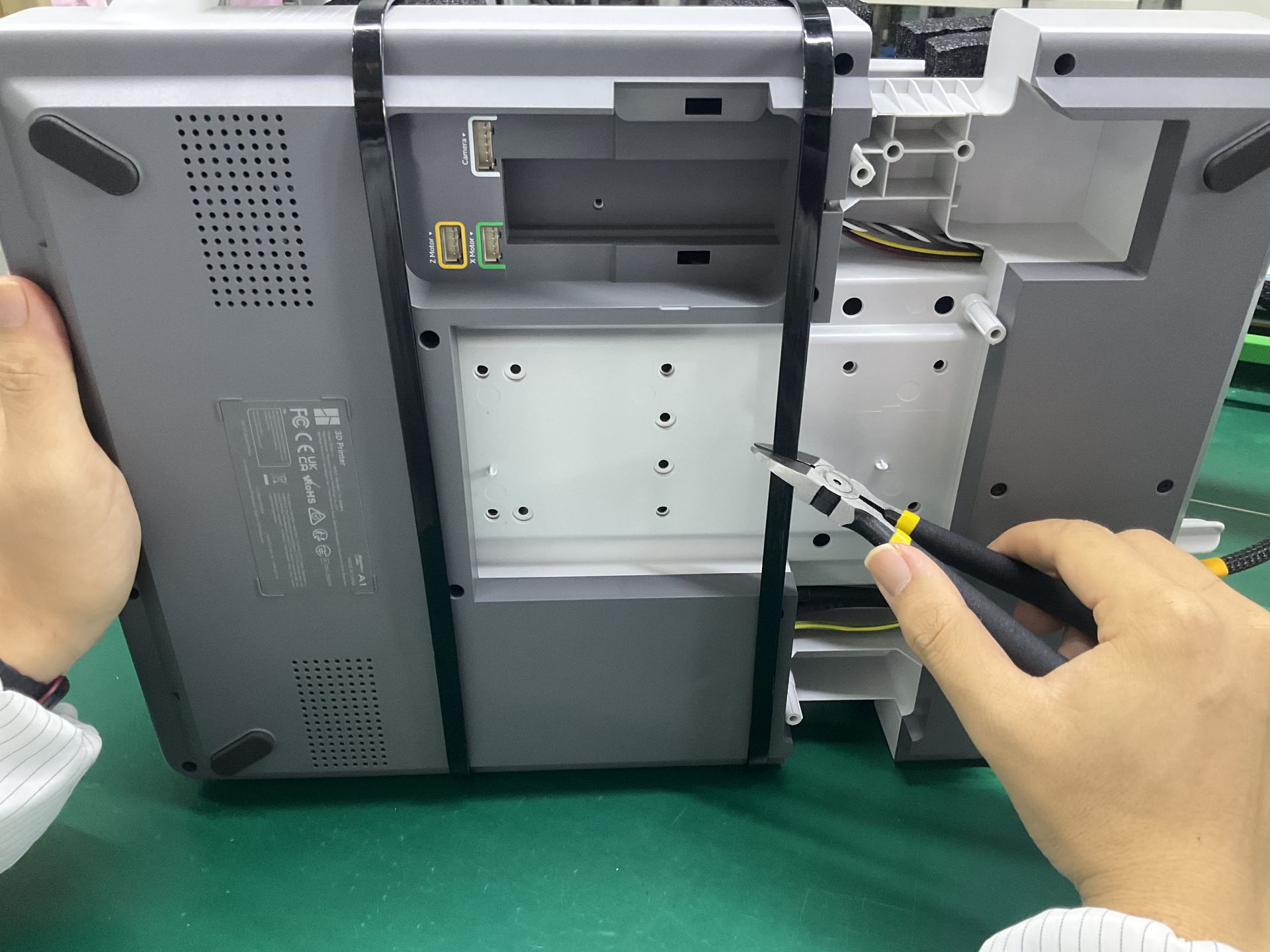

Klip strippen i bunden over for at låse varmepladen op

Trin 4: Saml printerens base og printerens ramme.

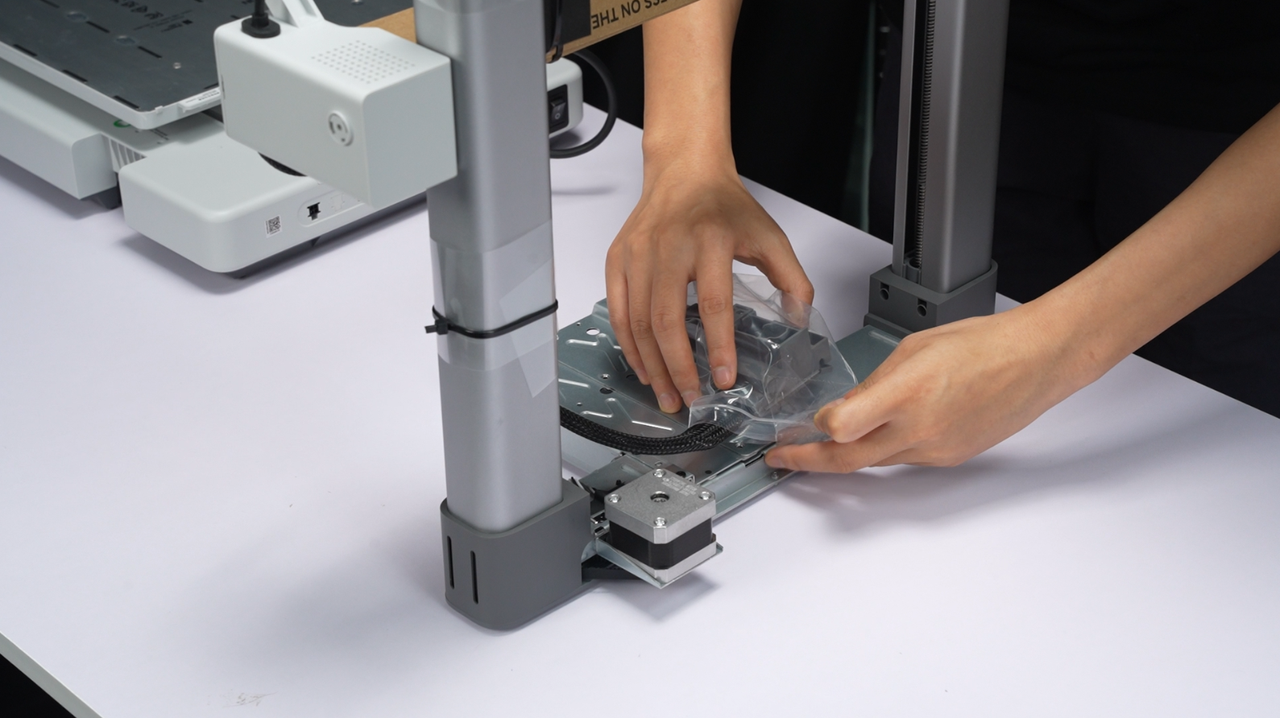

1. Placér printerrammen som vist på billedet, og fjern kabelboksen på basen.

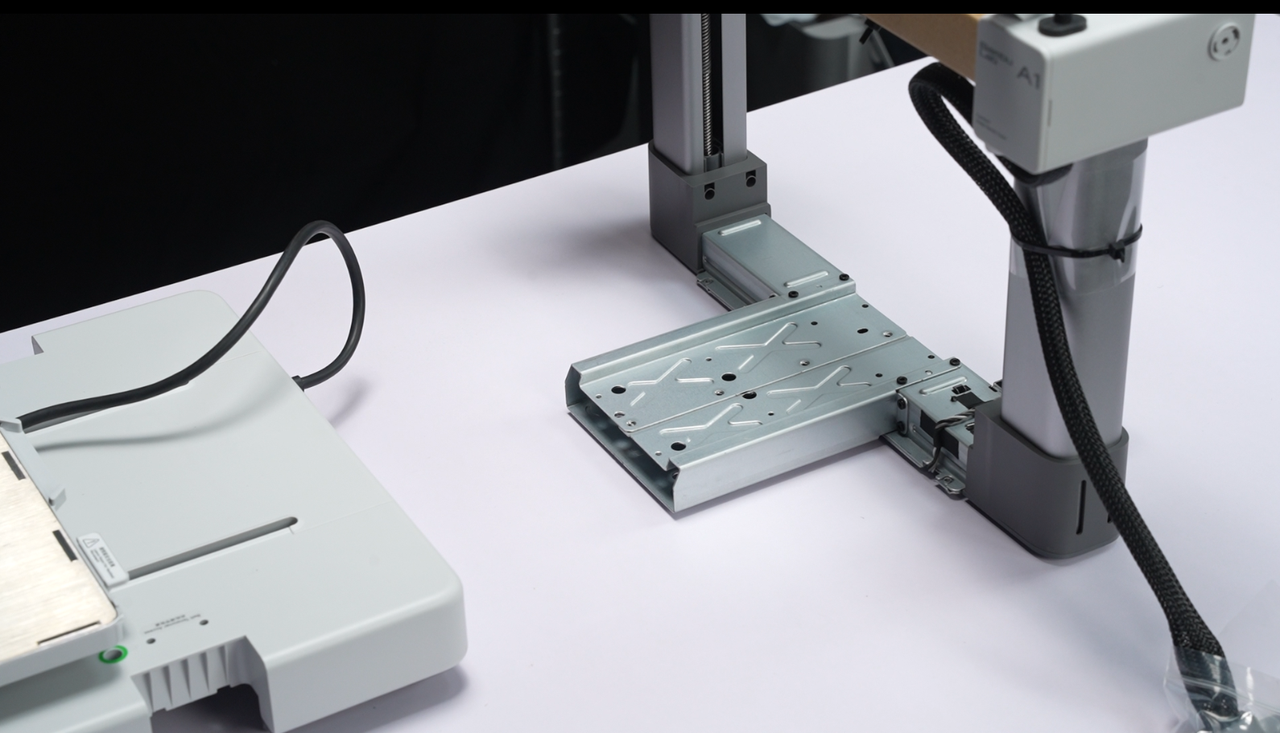

Placér printerrammen som vist Kabelboksen fjernes fra basen

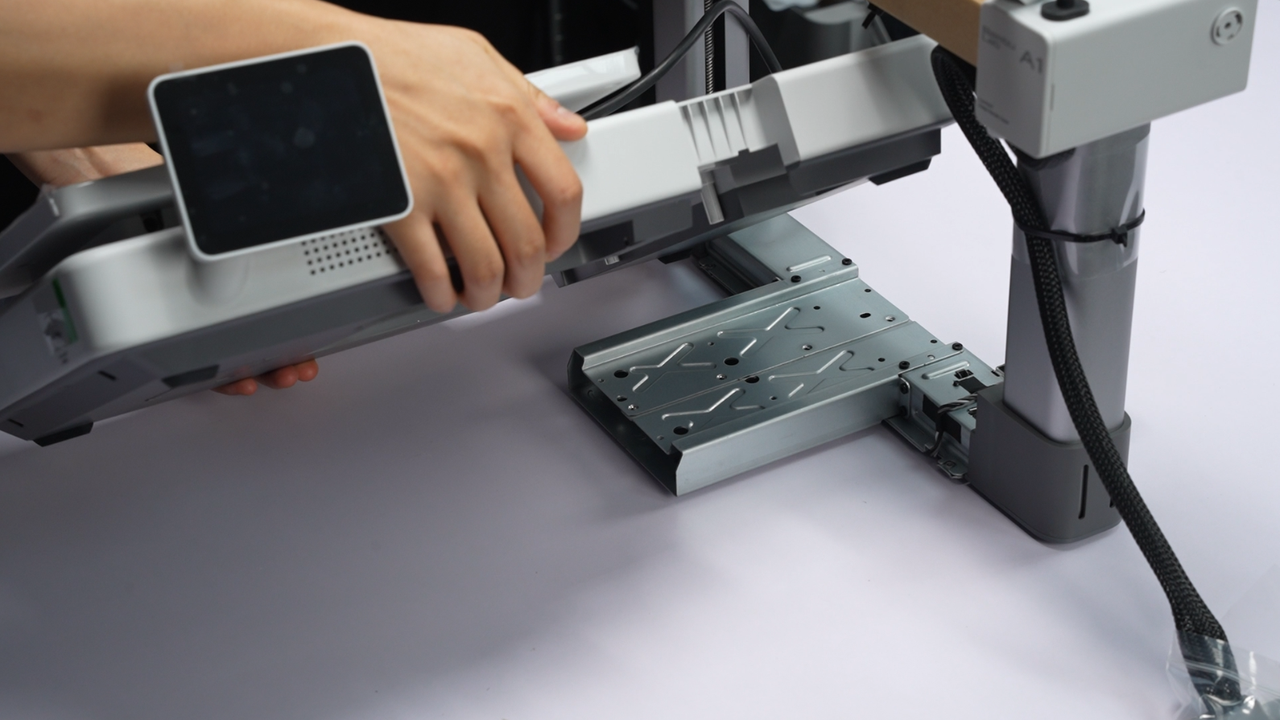

2. Vip basekabinettet cirka 45 grader for at føre det gennem printerrammen. (Brug skærmen som retningsindikator; det anbefales at løfte siden med skærmen højere for nemmere håndtering.)

Vip basekabinettet 45 grader for at føre det gennem rammen

3. Ret rillen ind med printerrammen som vist på billedet.

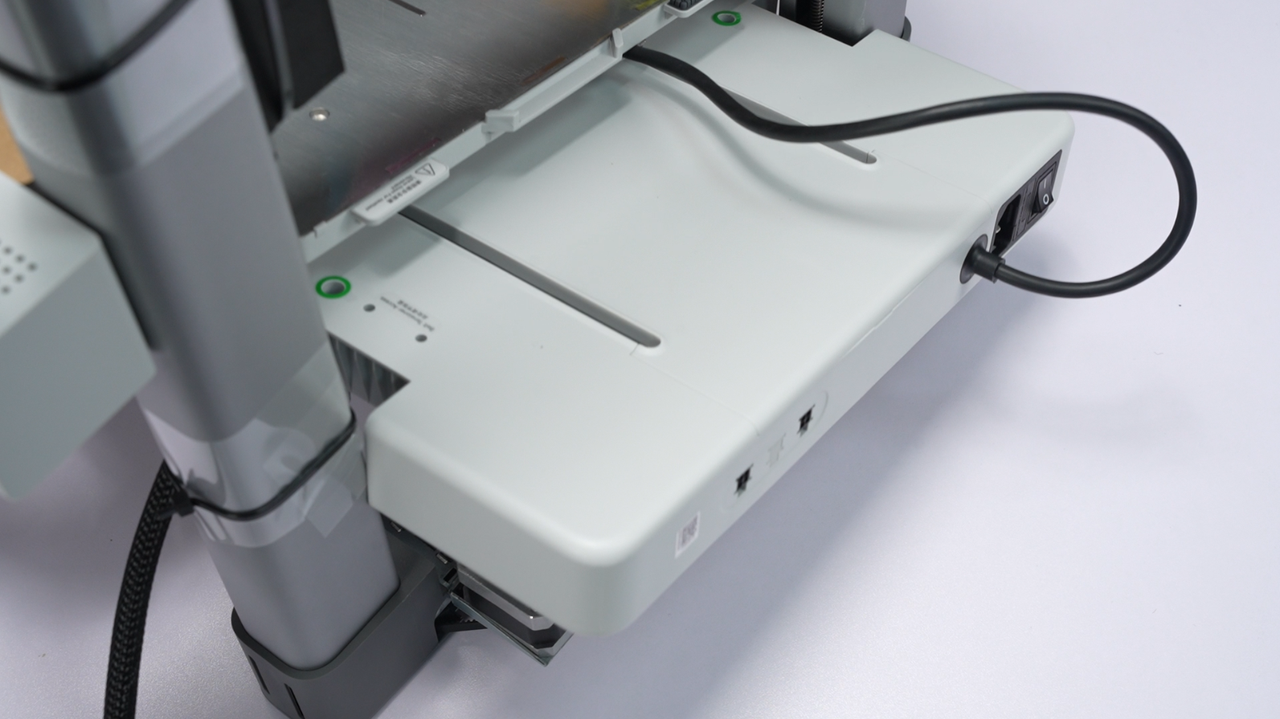

Ret rillen ind med printerrammen

På de nye A1-printere findes der to versioner af en stopper i nærheden af varmepladens kabel.

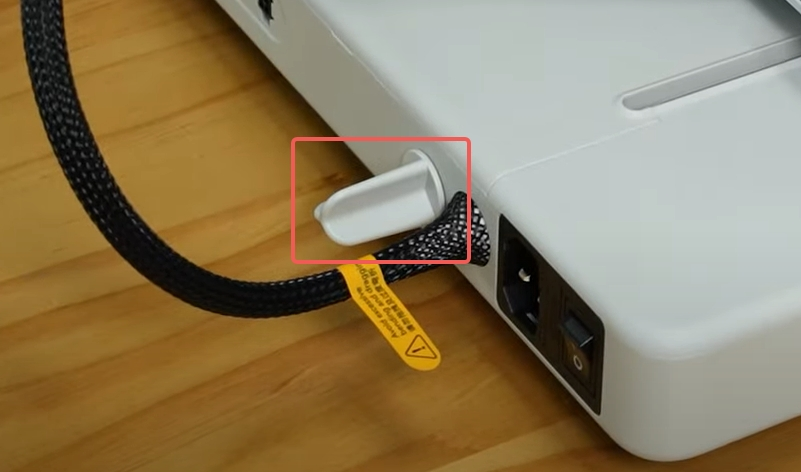

Stopper-version nær varmepladens kabel på nye A1

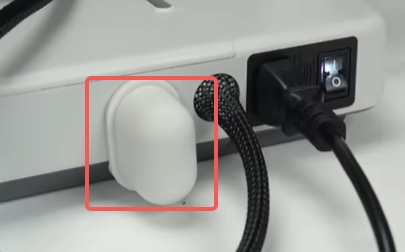

Anden version af stopper nær varmepladens kabel

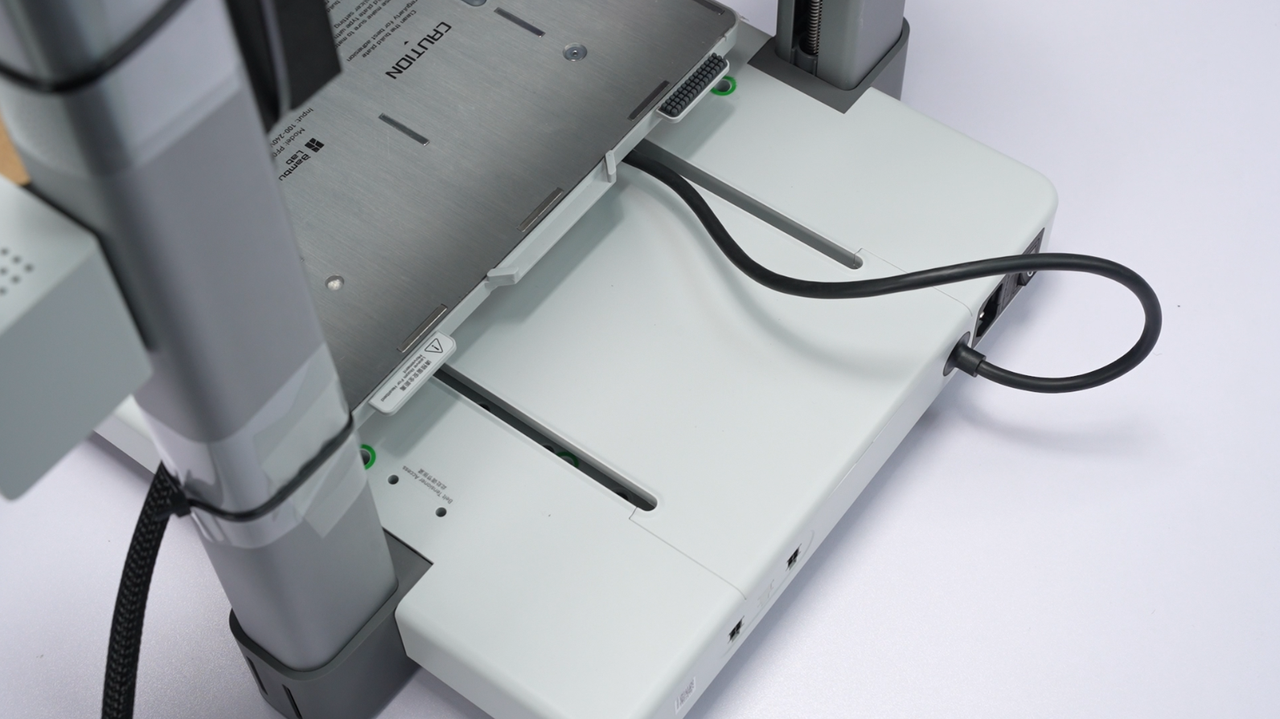

4. Sænk langsomt basekabinettet, indtil det flugter helt med printerrammen på bordet.

Sænk basekabinettet indtil det flugter med rammen

Trin 5: Lås printhovedet op

Klip strips og pap, der er viklet om printhovedet og X-aksen, over, og fjern strips og skumindlæg fra printerrammen.

Bemærk: De nyligt afsendte A1-printere har fået fjernet pappet omkring printhovedet. Følg printeren som den er leveret.

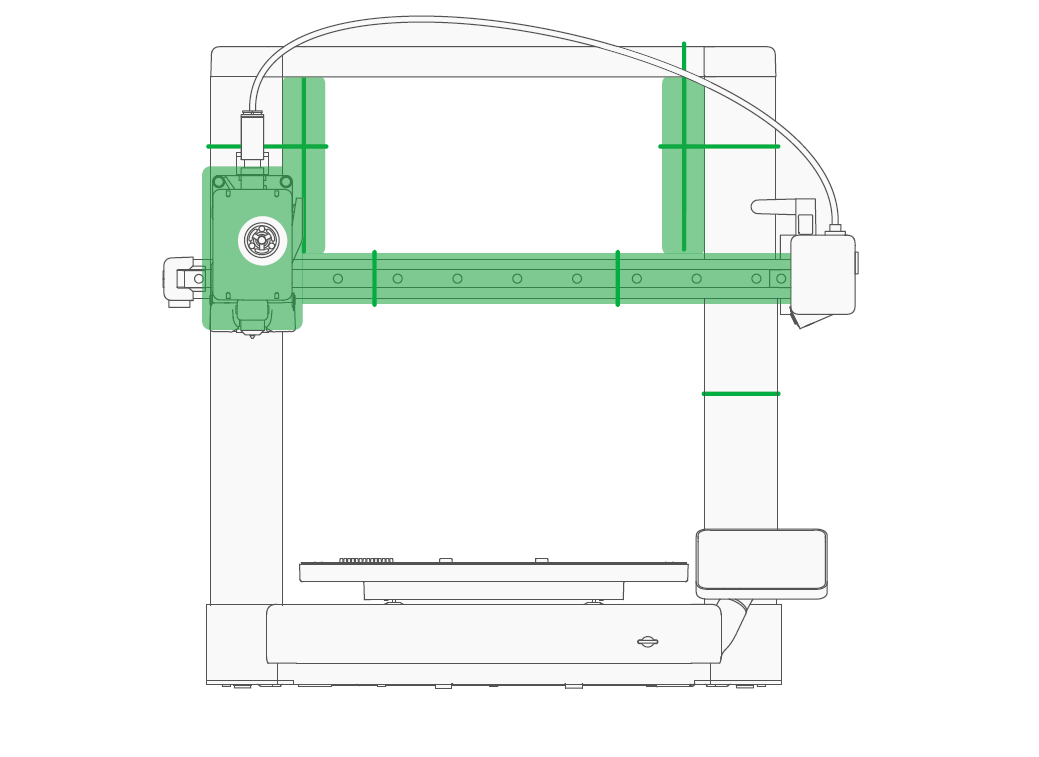

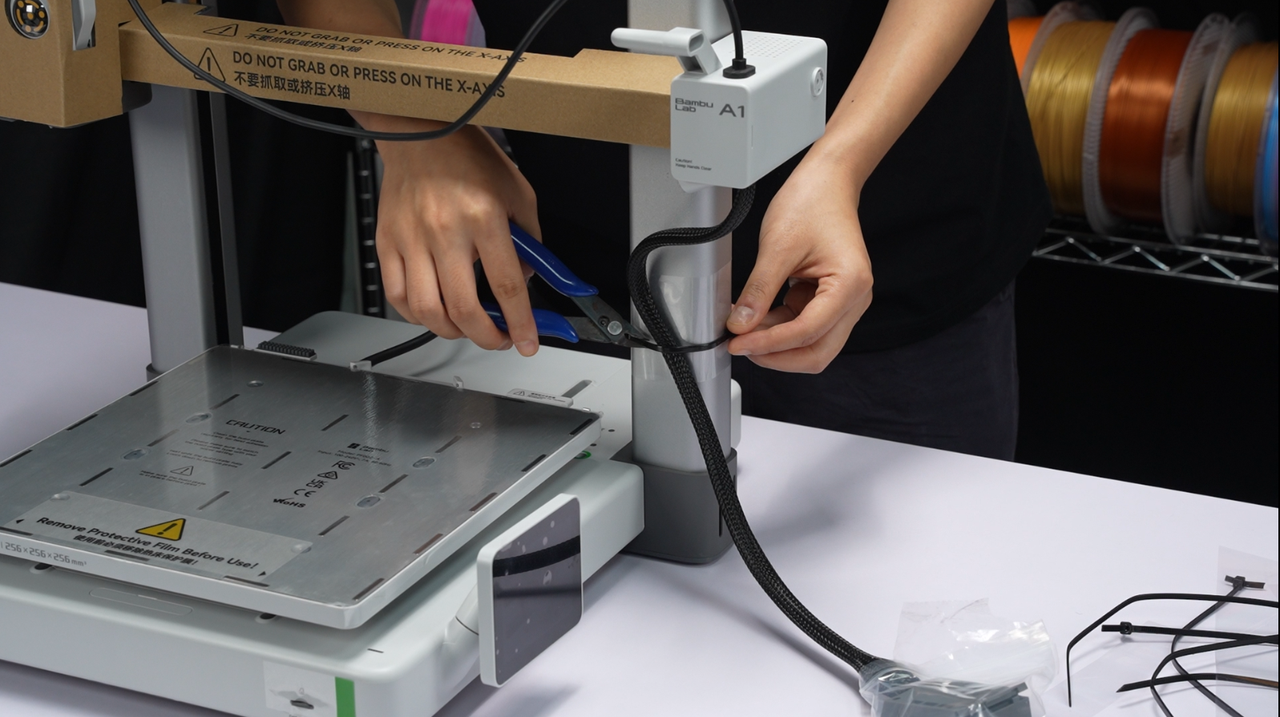

Klip strips om printhovedet og X-aksen over Fjern skumindlæg fra printerrammen

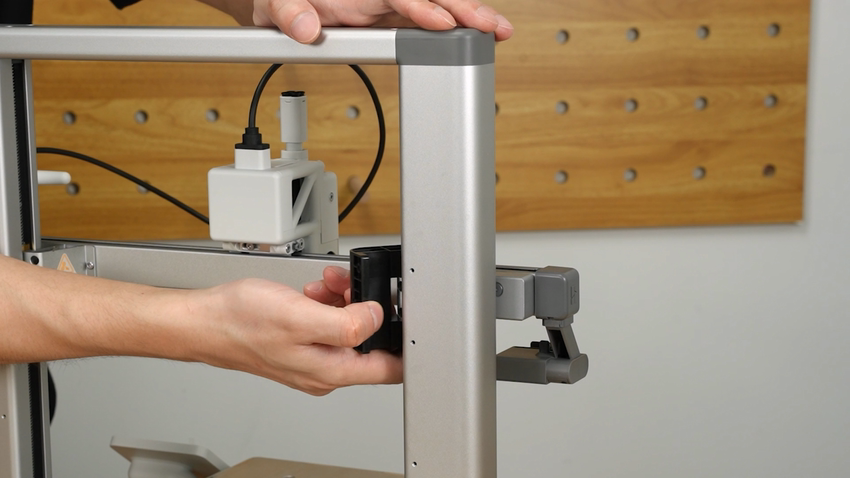

Trin 6: Lås Z-aksen op

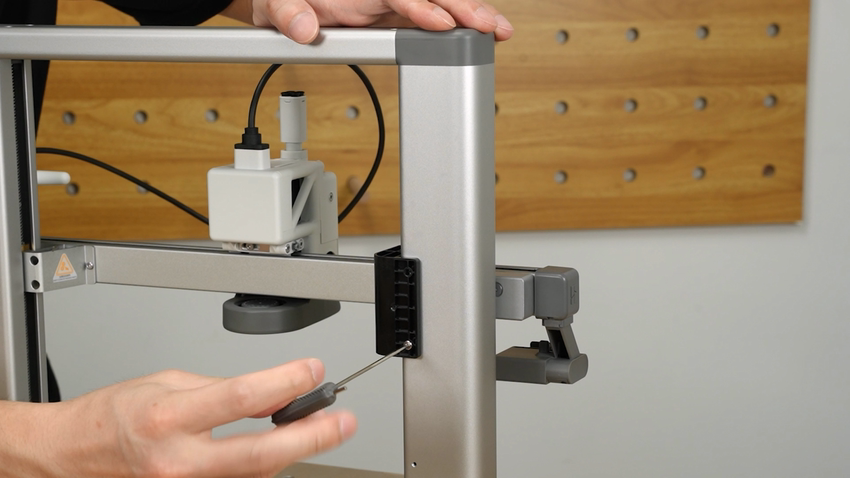

Hvis din printer har stoppere på Z-aksen, så fjern skruerne for at tage dem af.

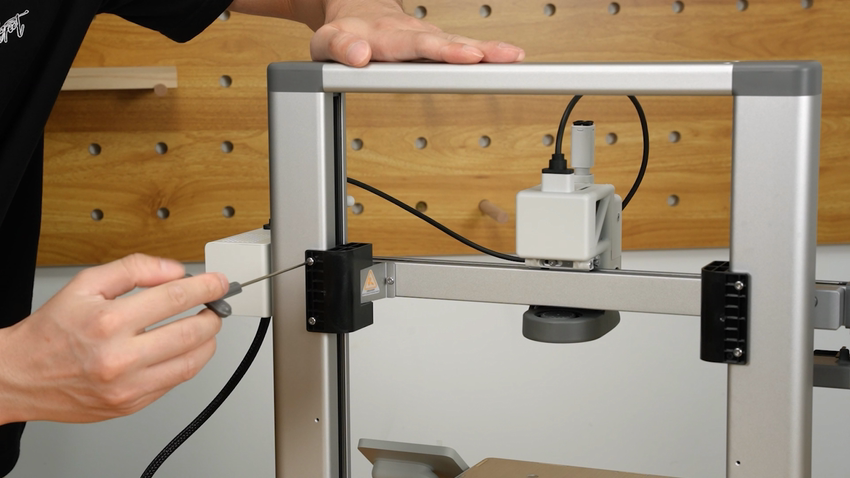

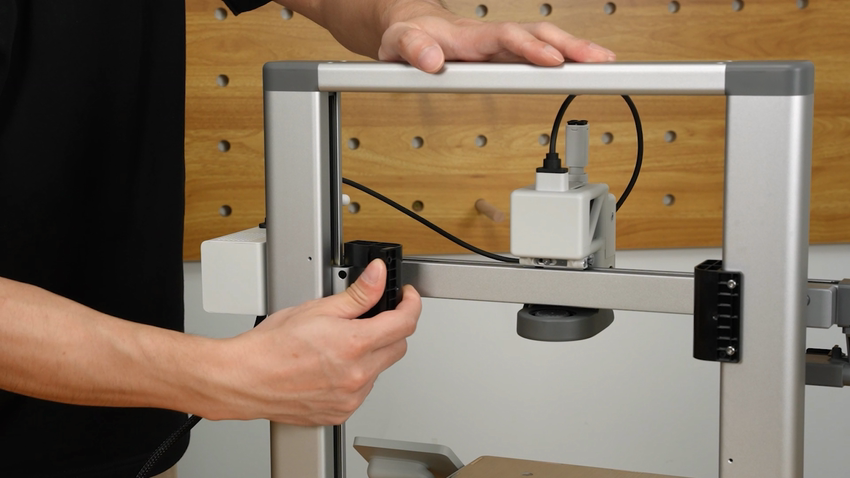

Fjern skruerne fra stopperne på Z-aksen Z-aksens stopper afmonteres
Skruer på Z-aksens stopper løsnes Z-aksen låst op efter fjernelse af stoppere

Trin 7: Fjern dækslet over Y-aksens skinne

1. Skub varmepladen helt frem til den forreste ende, hvor skærmen sidder.

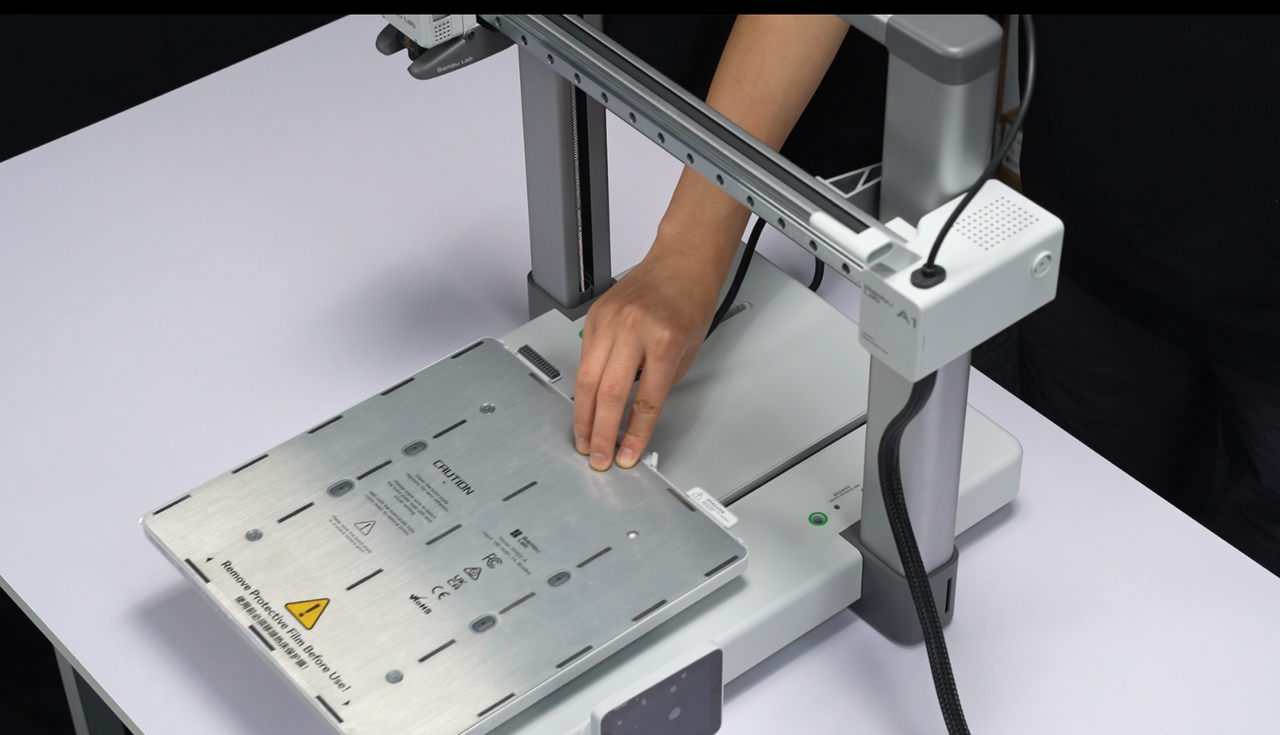

Skub varmepladen helt frem mod skærmen

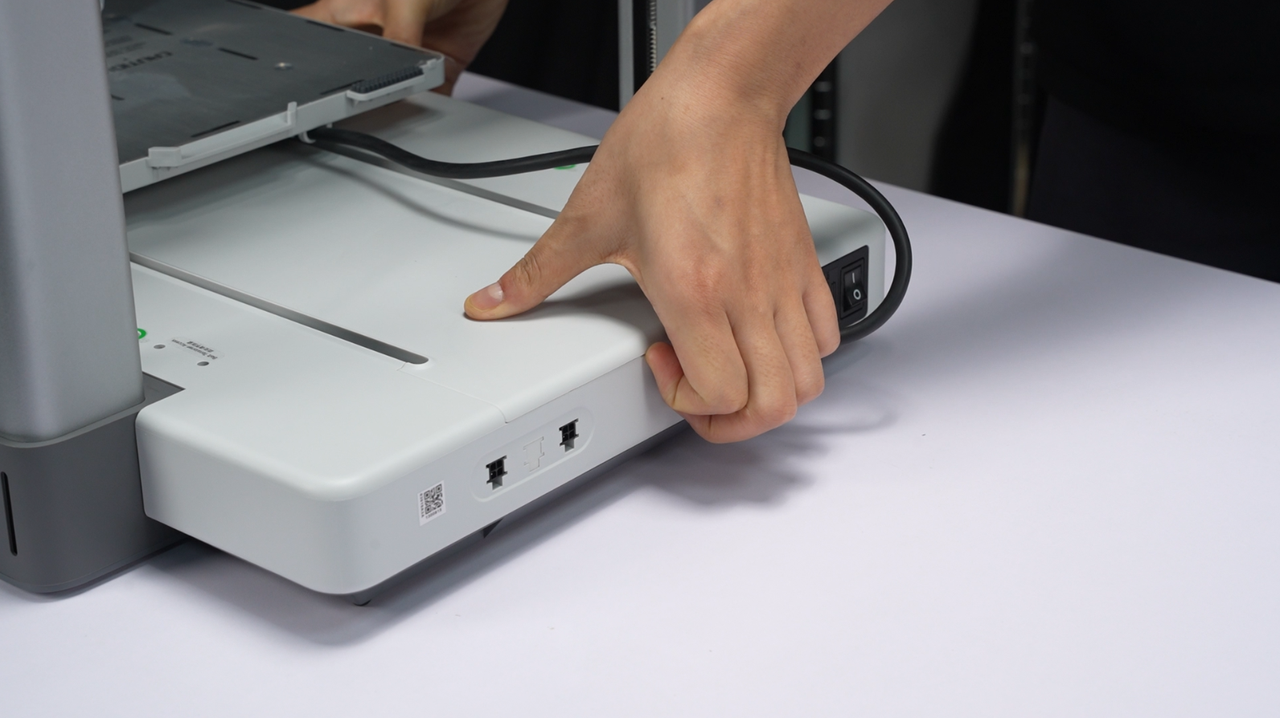

2. Åbn dækslet over Y-aksens skinne.

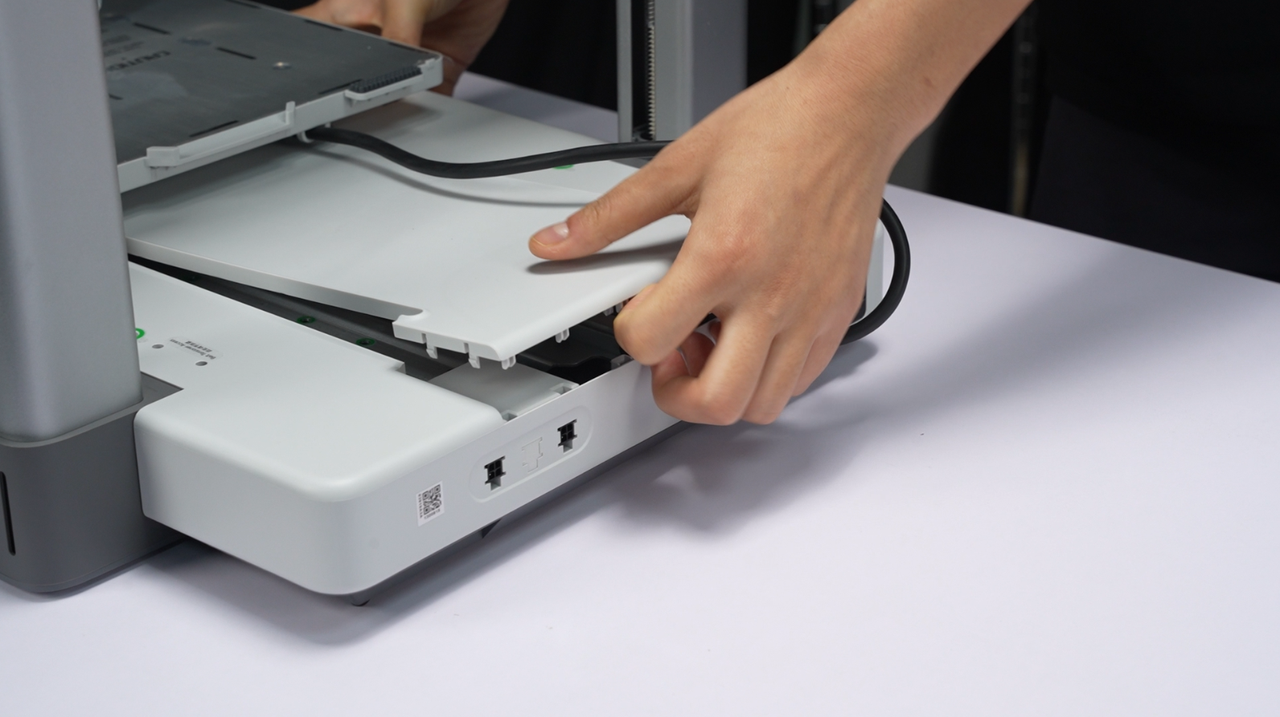

Åbn dækslet over Y-aksens skinne Dækslet over Y-aksens skinne åbnet

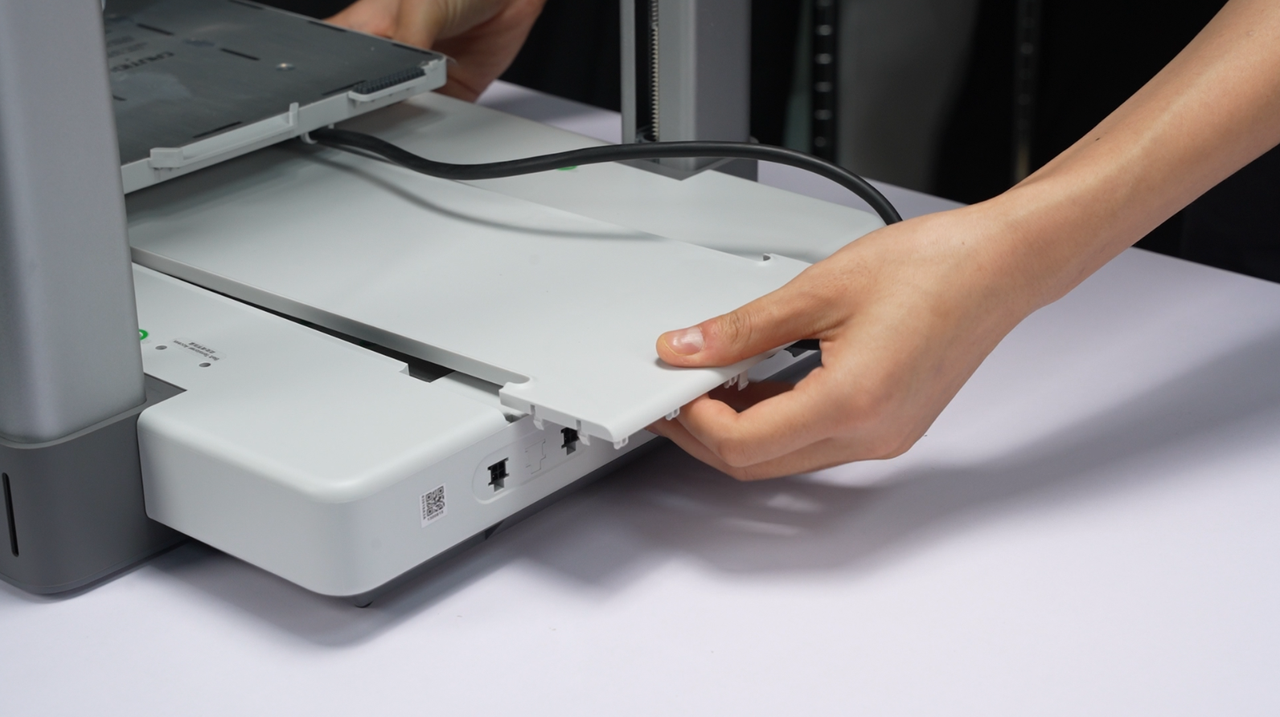

3. Træk dækslet over Y-aksens skinne forsigtigt ud.

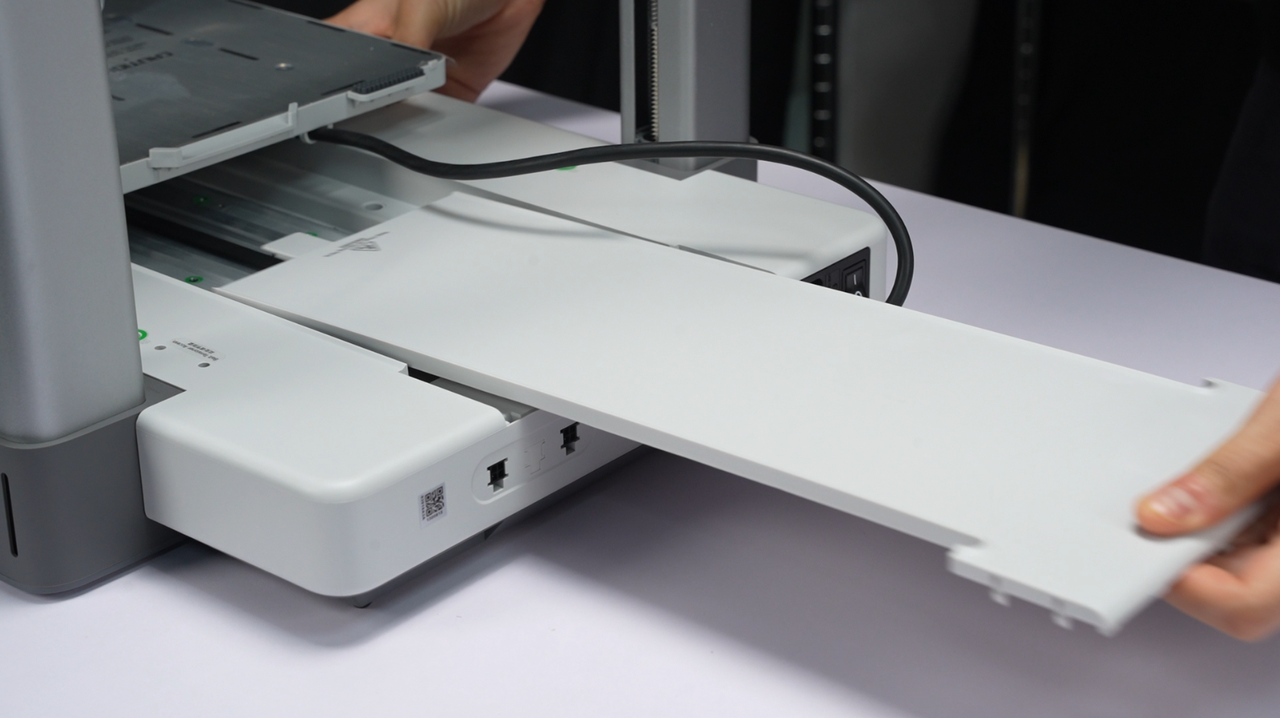

Træk dækslet over Y-aksens skinne forsigtigt ud Dækslet over Y-aksens skinne fjernet

Trin 8: Lås basekabinettet fast (dette trin kræver i alt 12 skruer).

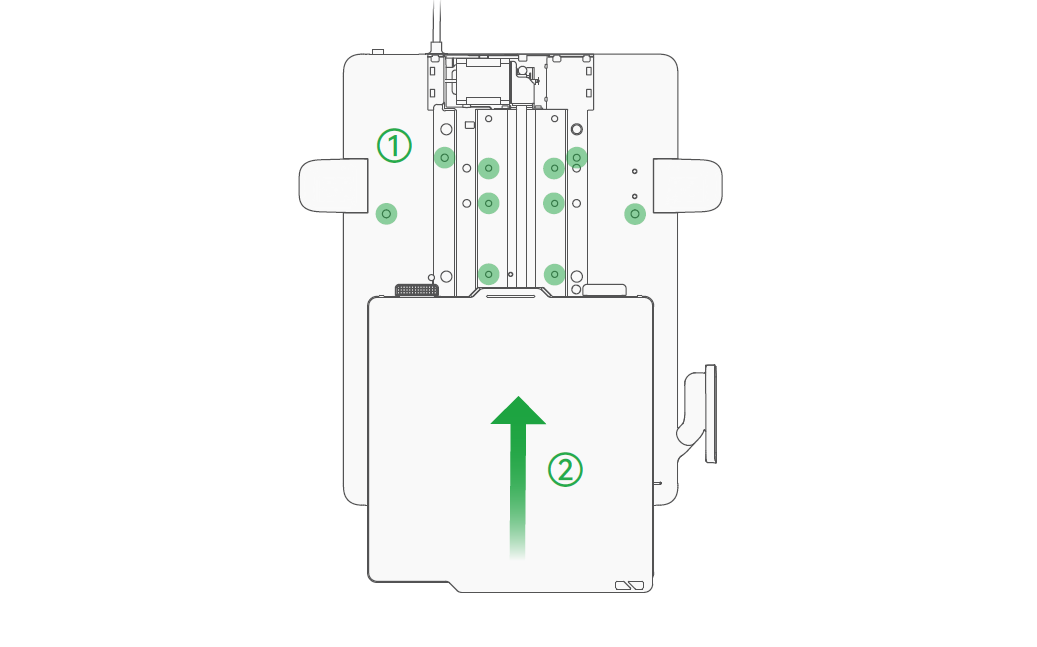

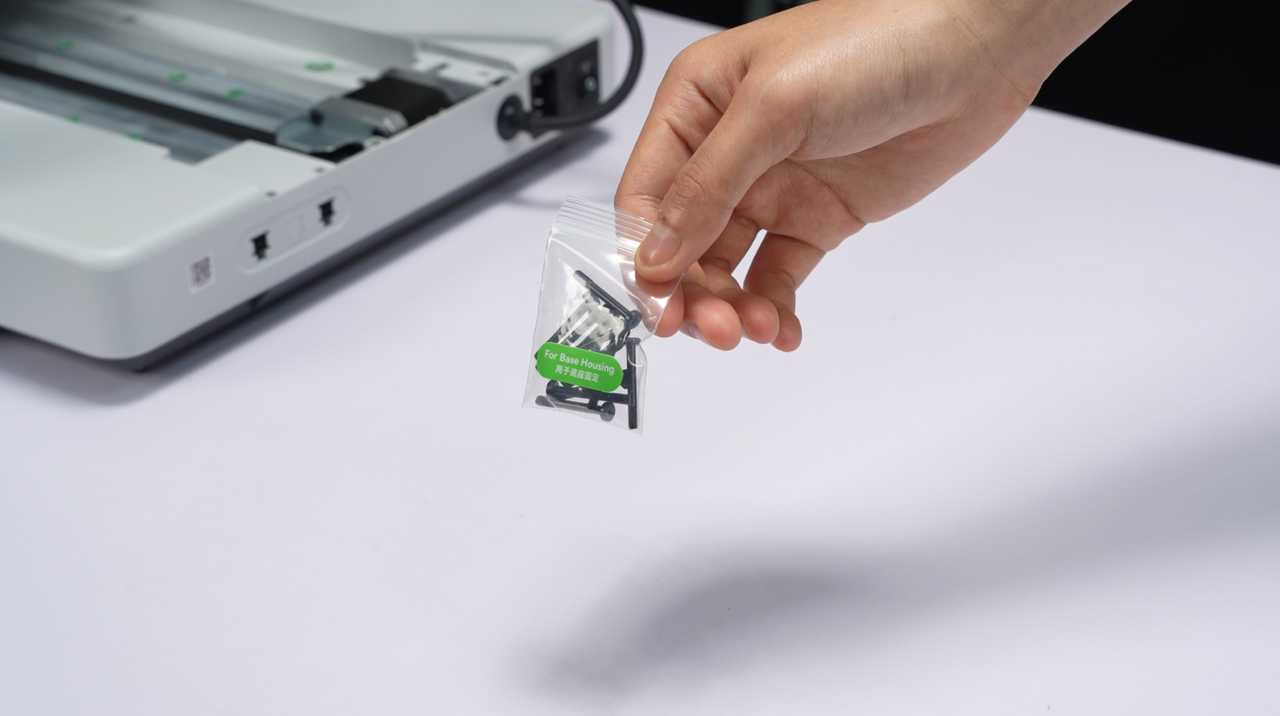

Oversigt over de 12 skruepositioner på basekabinettet

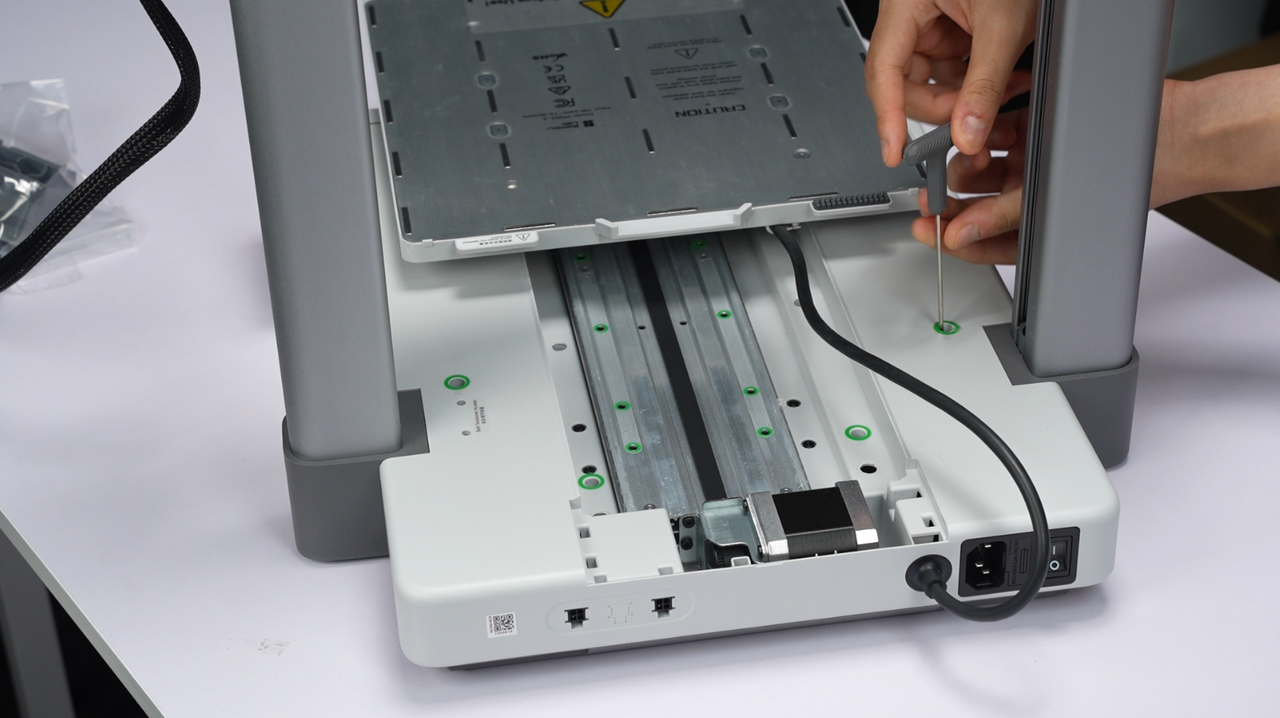

1. Montér 10 stk. ST3-23-skruer (til basekabinettet) i hullerne markeret med grønt.

Montér ST3-23-skruer i de grønt markerede huller Skruer monteret i basekabinettet

2. Skub varmepladen til den anden ende.

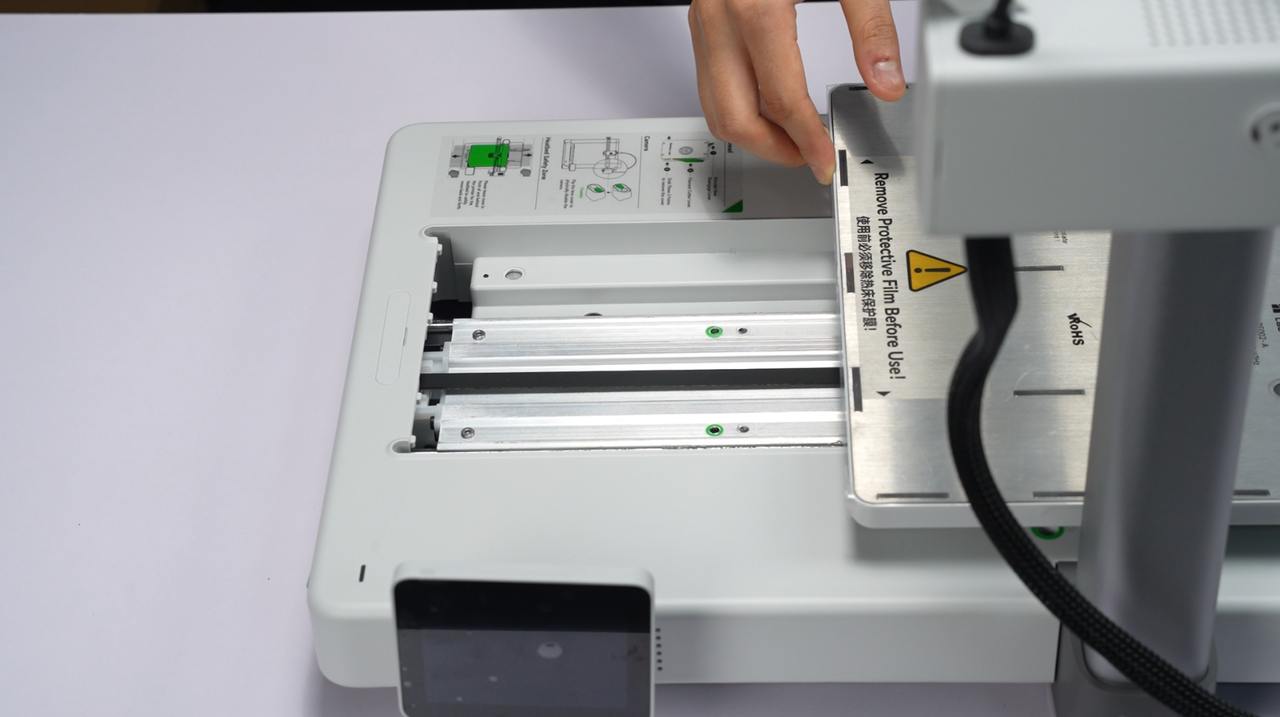

Skub varmepladen til den modsatte ende

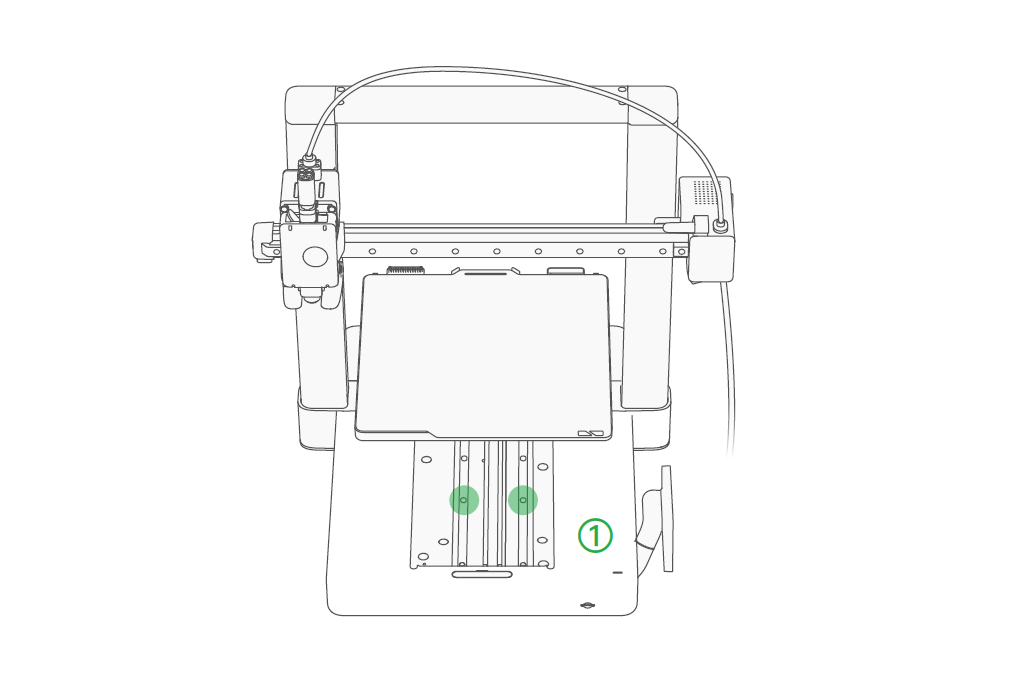

3. Montér 2 stk. ST3-23-skruer (til basekabinettet) i hullerne markeret med grønt.

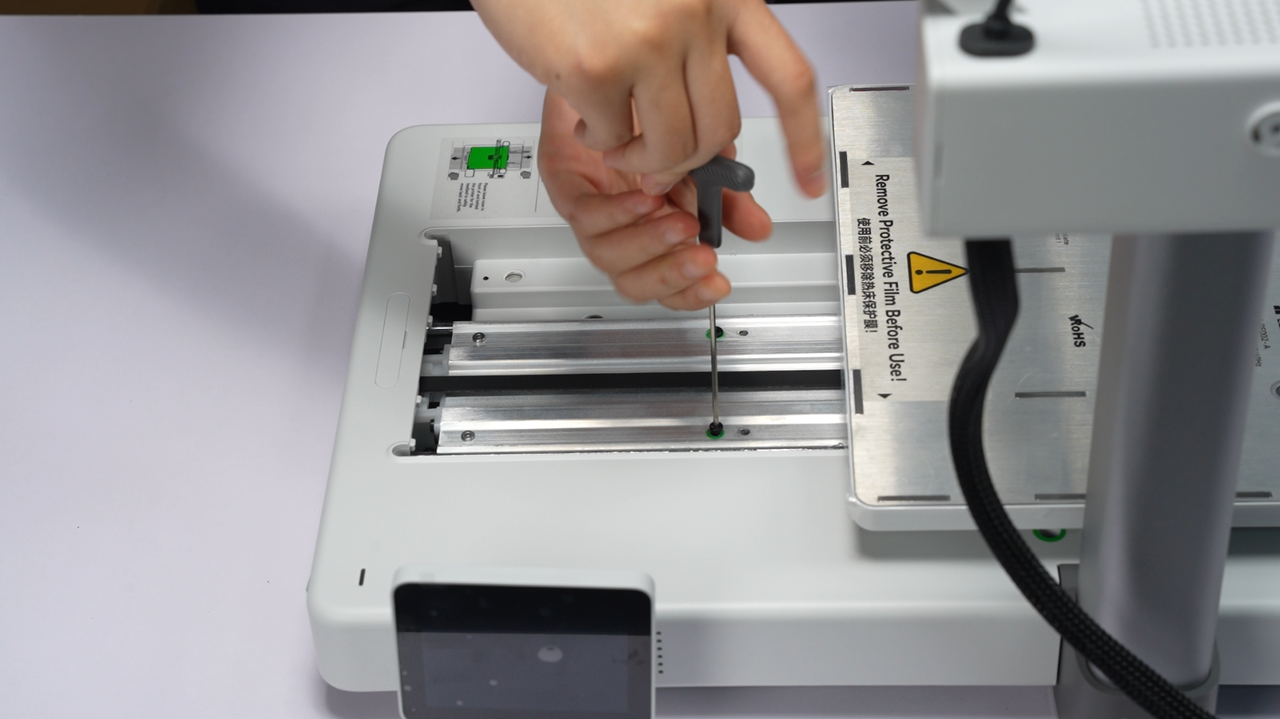

Montér de sidste to ST3-23-skruer i de grønt markerede huller Basekabinettet færdigmonteret med skruer

Trin 9: Sæt dækslet over Y-aksens skinne på igen.

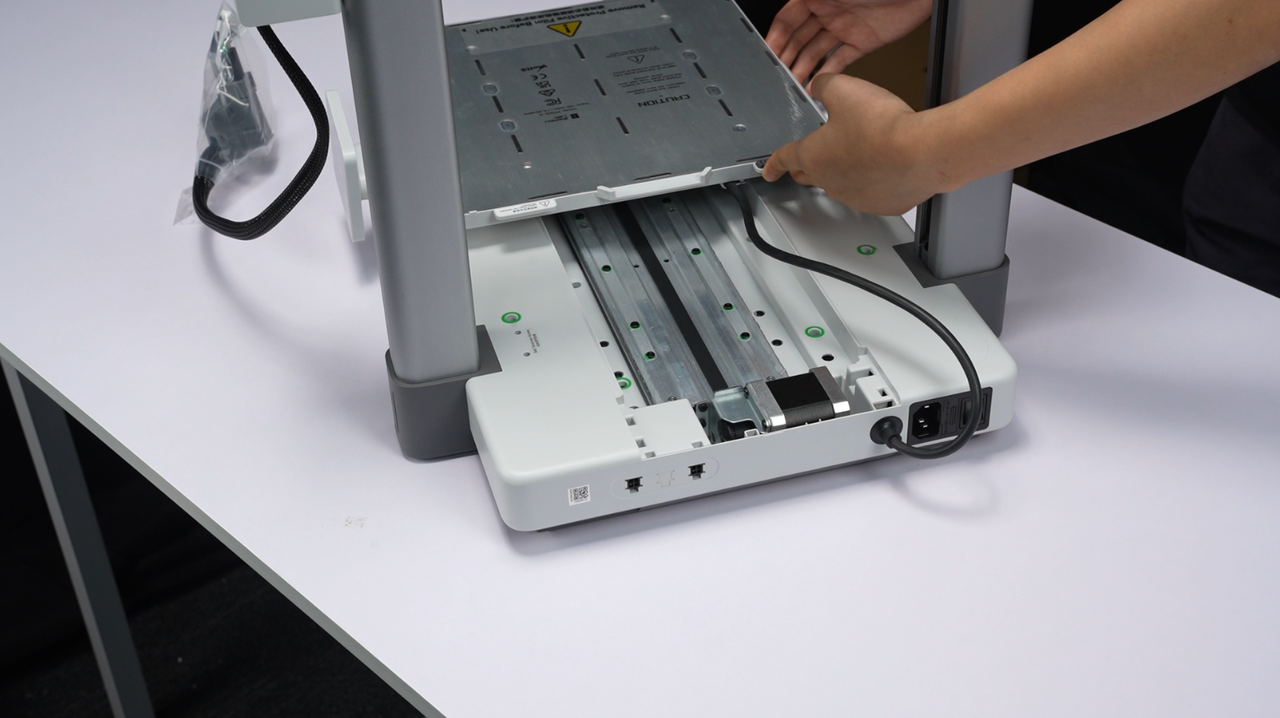

1. Skub igen varmepladen helt frem til den forreste ende, hvor skærmen sidder.

Skub varmepladen helt frem mod skærmen igen

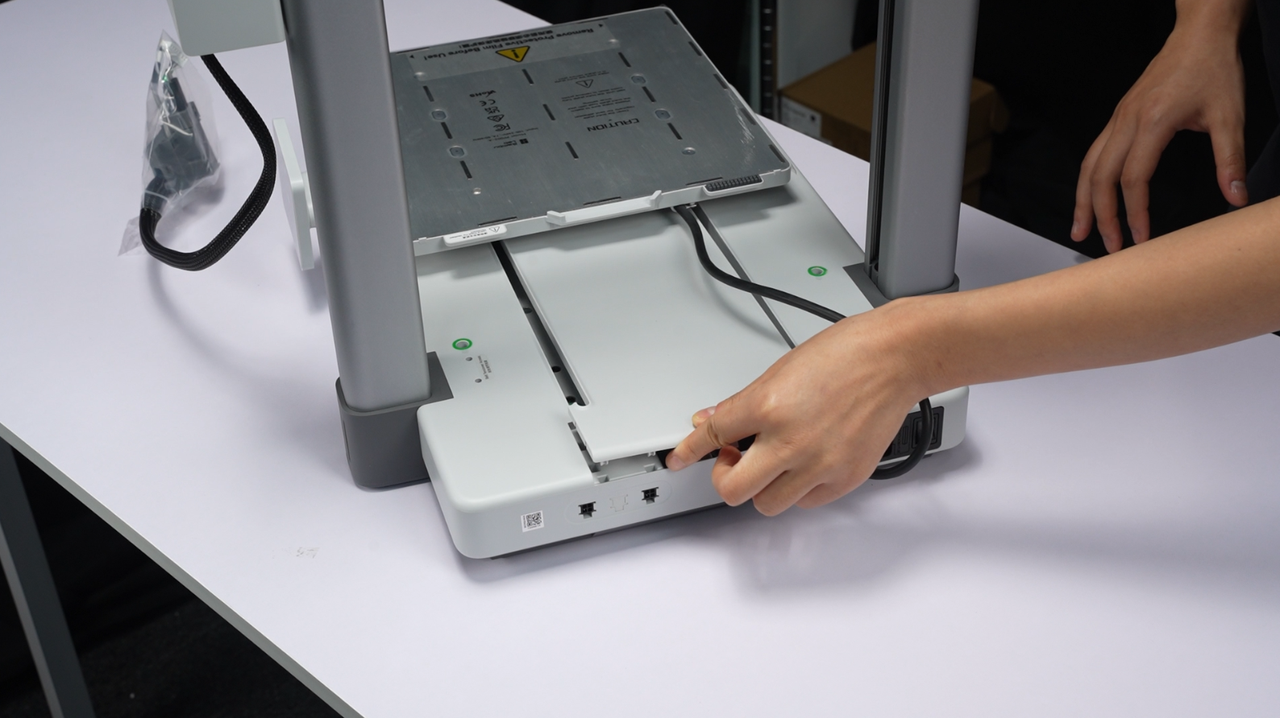

2. Skub forsigtigt dækslet over Y-aksens skinne på plads igen. Sørg for at rette clipsen ind.

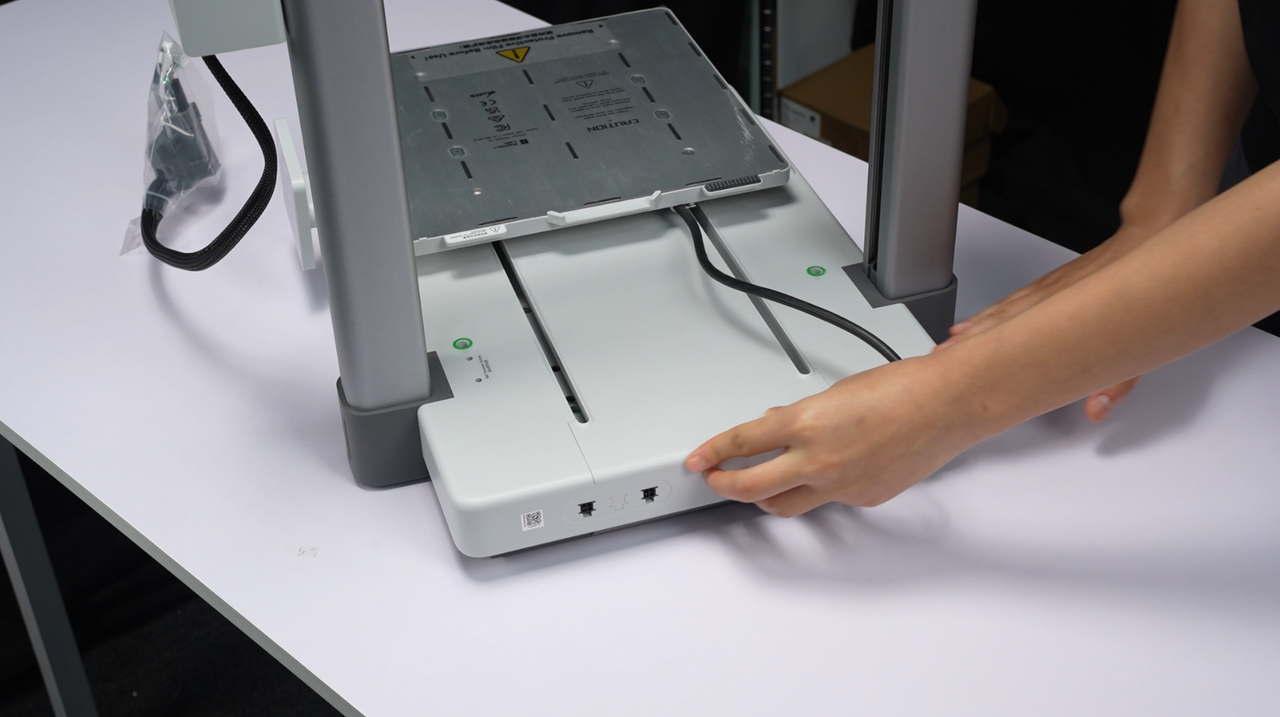

Skub dækslet over Y-aksens skinne på plads igen Ret clipsen ind på Y-aksens skinnedæksel

Trin 10: Stil printeren på bordet med printerbasen vendt mod dig som forberedelse til næste trin, hvor kabelboksen sættes i.

1. Skub igen varmepladen til den modsatte ende af skærmen.

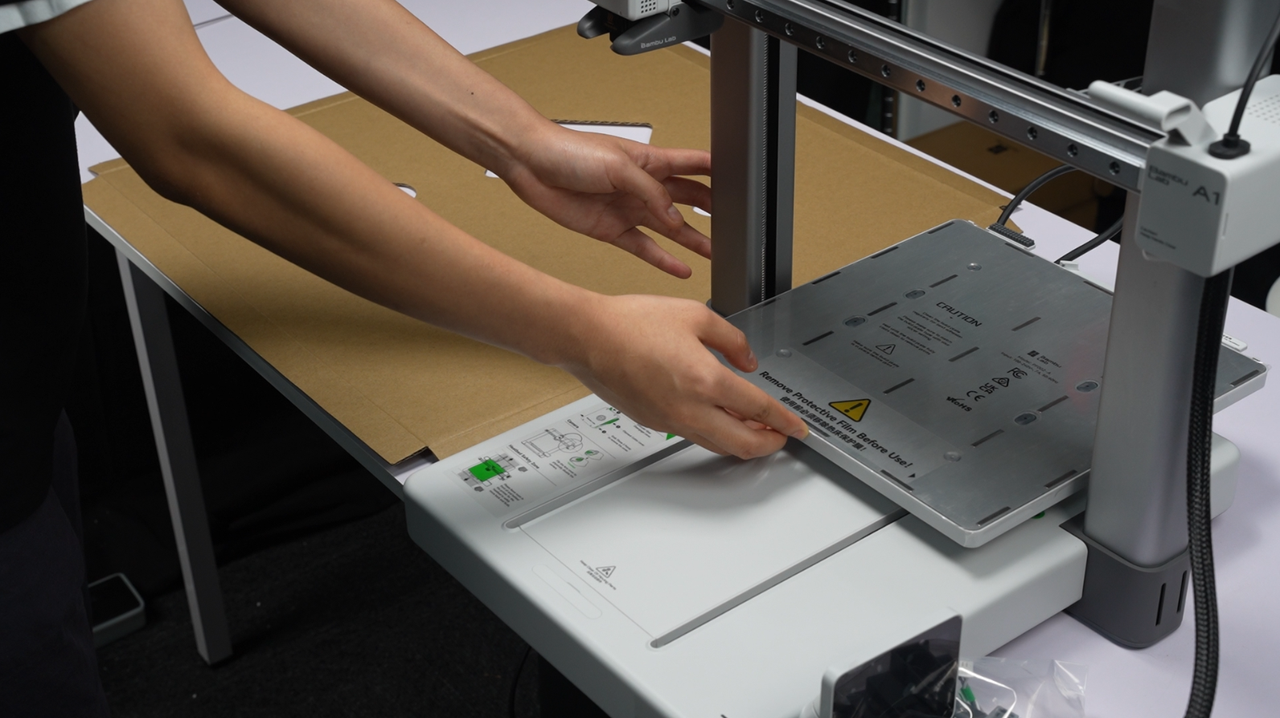

Skub varmepladen til den modsatte ende af skærmen

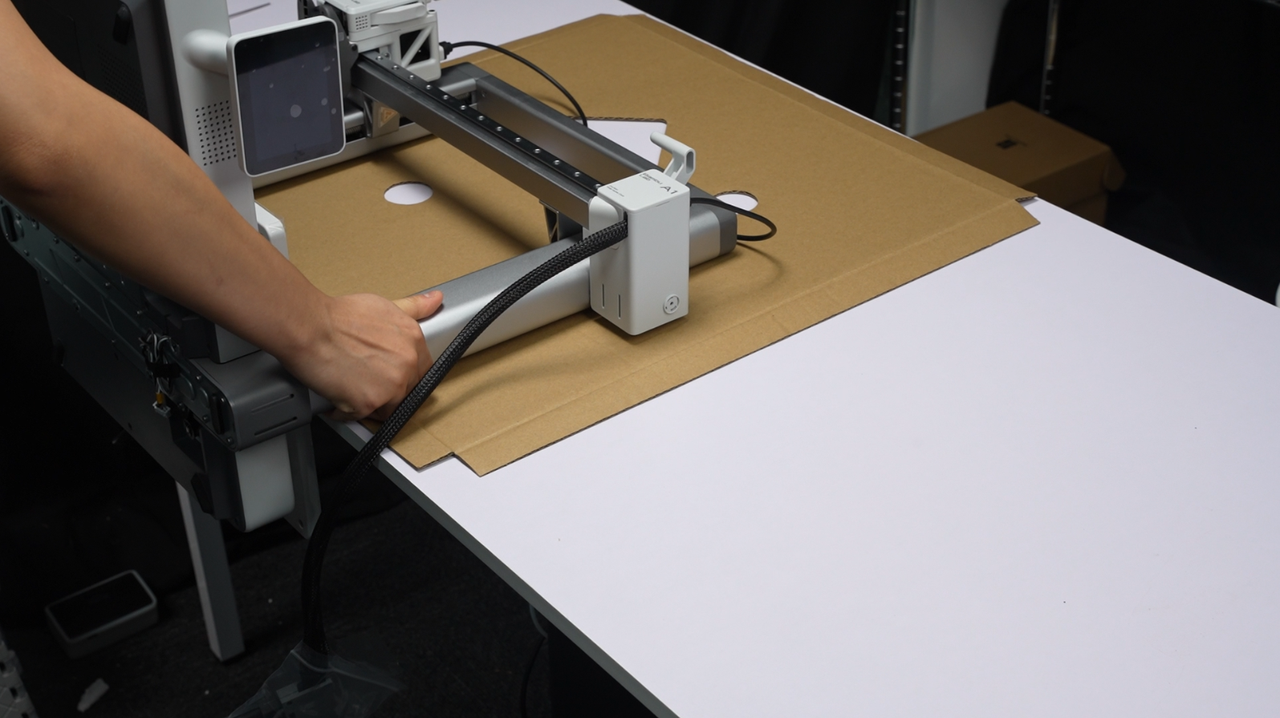

2. Drej A1 90 grader om på bagsiden, og læg den på kanten af et bord. (Det anbefales at dække bordet med pap for at beskytte det.)

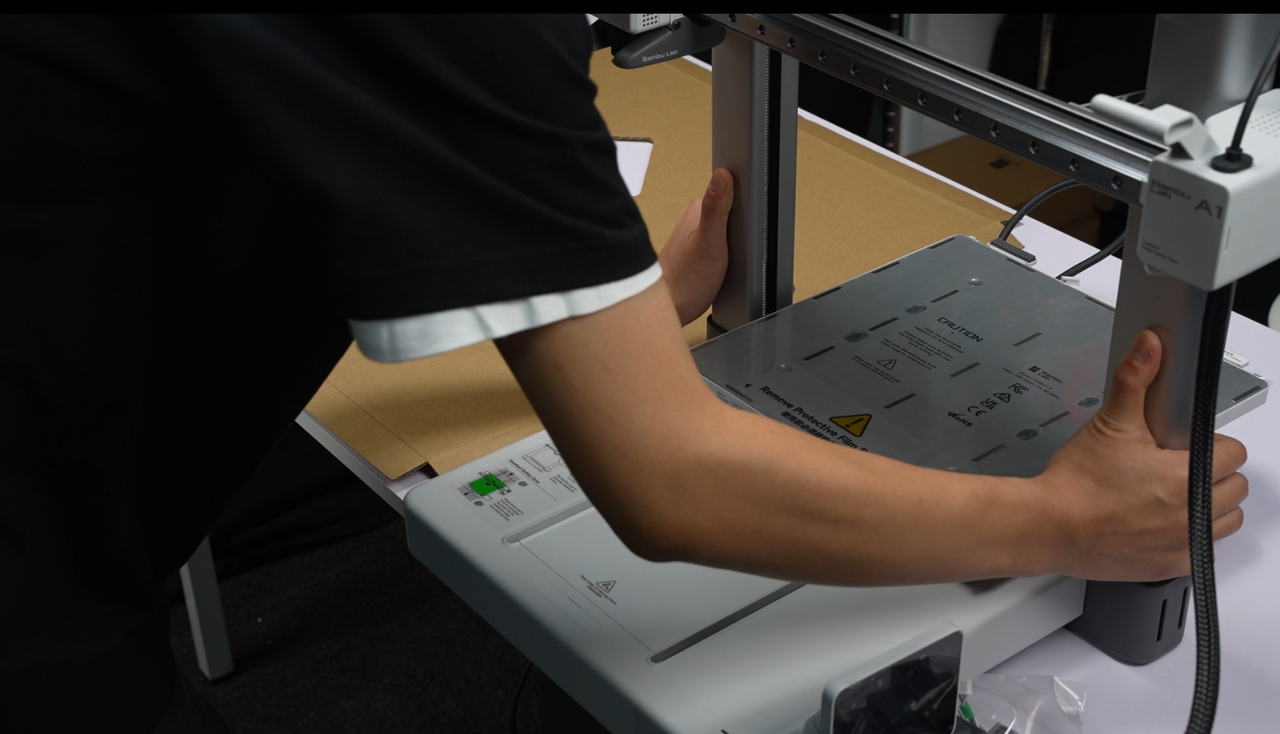

Drej A1 90 grader om på bagsiden A1 lagt på bordkanten med pap som beskyttelse

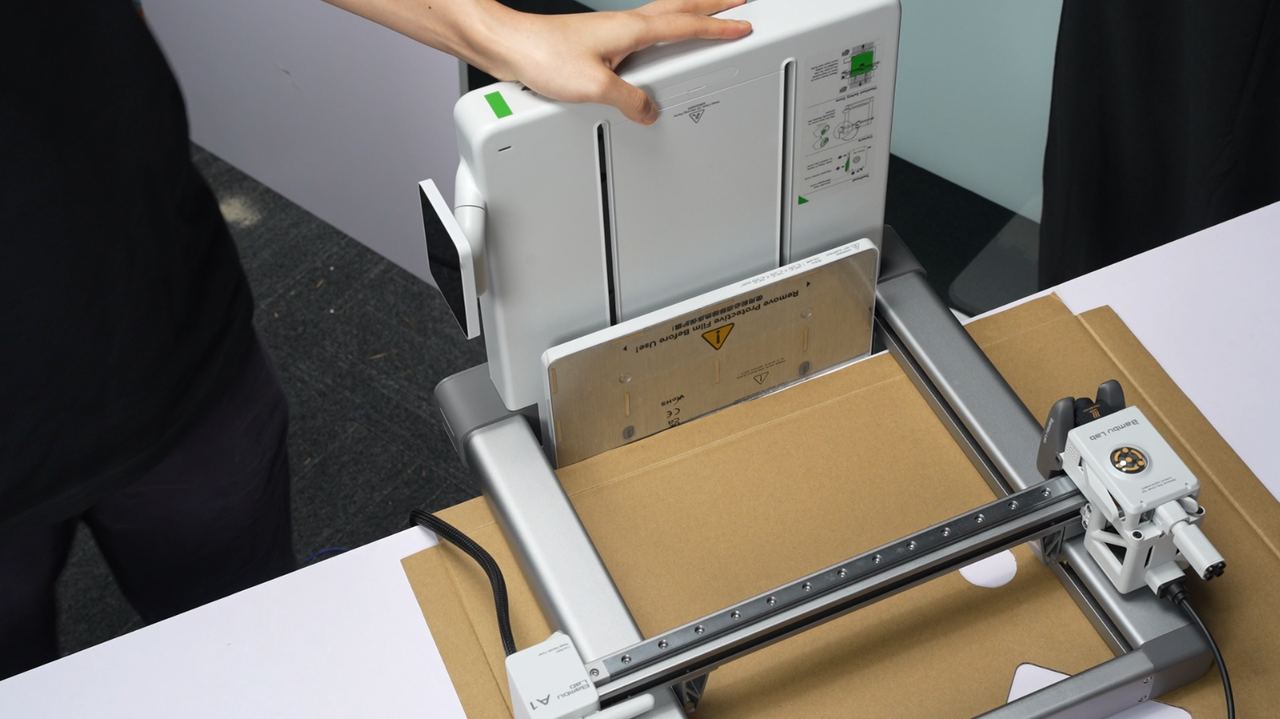

3. Inden du fortsætter, så sørg for, at printeren står stabilt på bordet, og hold godt fast i printerbasen.

Hold godt fast i printerbasen mens den ligger stabilt

Trin 11: Sæt kabelboksen i

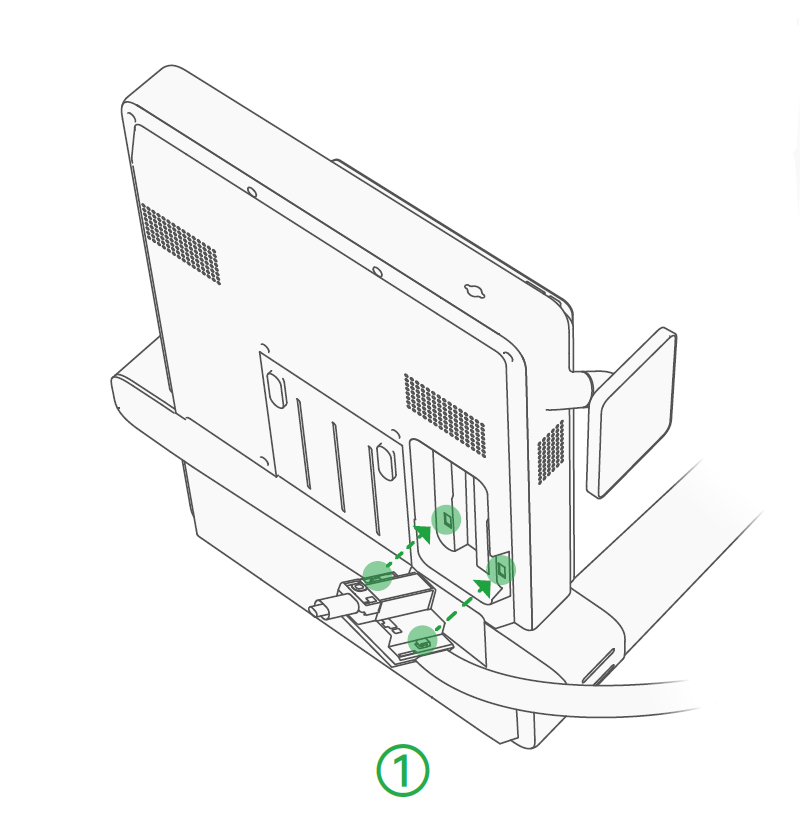

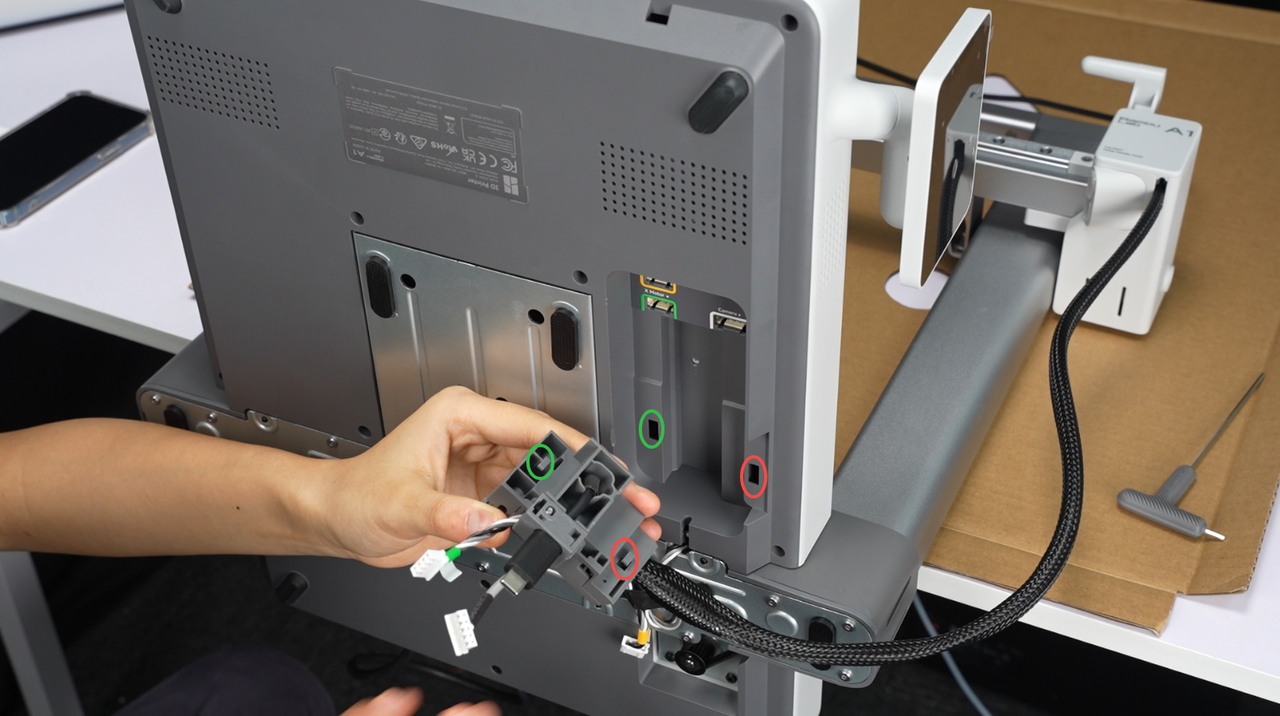

1. Ret de to clips på kabelboksen ind med hullerne i basekabinettet.

Ret de to clips på kabelboksen ind med hullerne Kabelboksens clips placeret ved basekabinettets huller

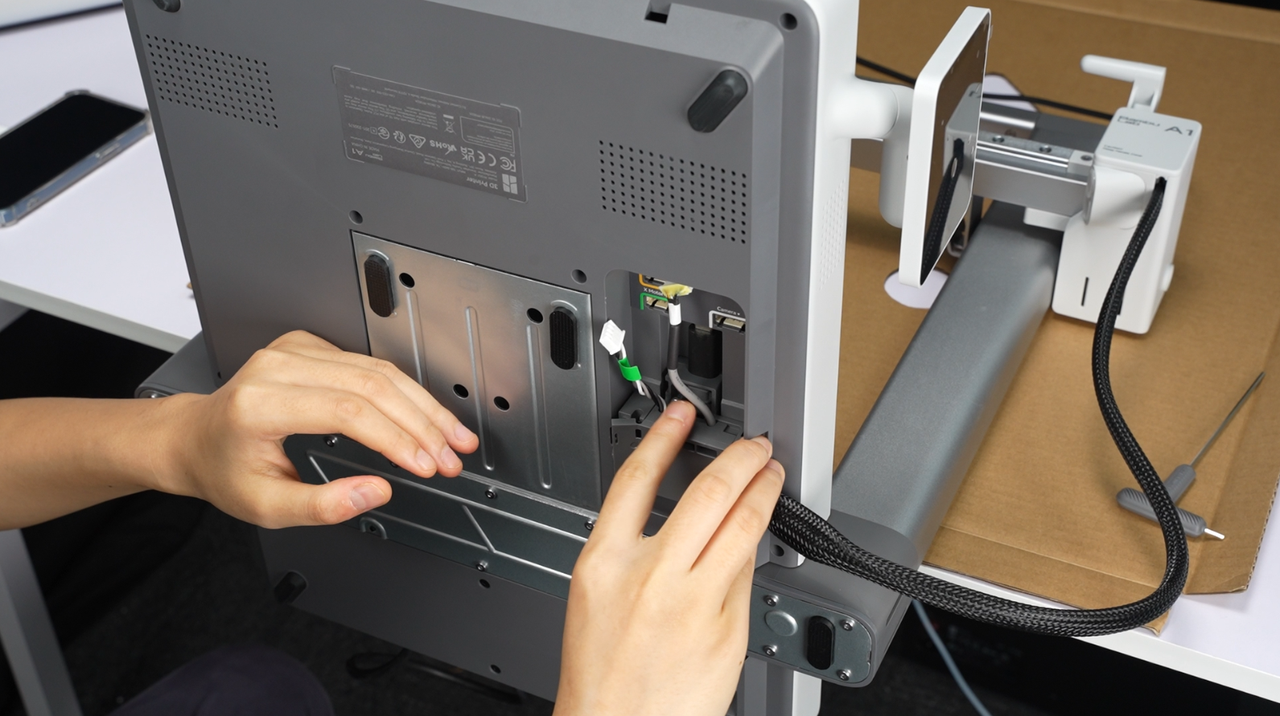

2. Skub kabelstyringsboksen opad, indtil Type-C-kablet sidder godt fast i sin slot. (Tving ikke kablet på plads.)

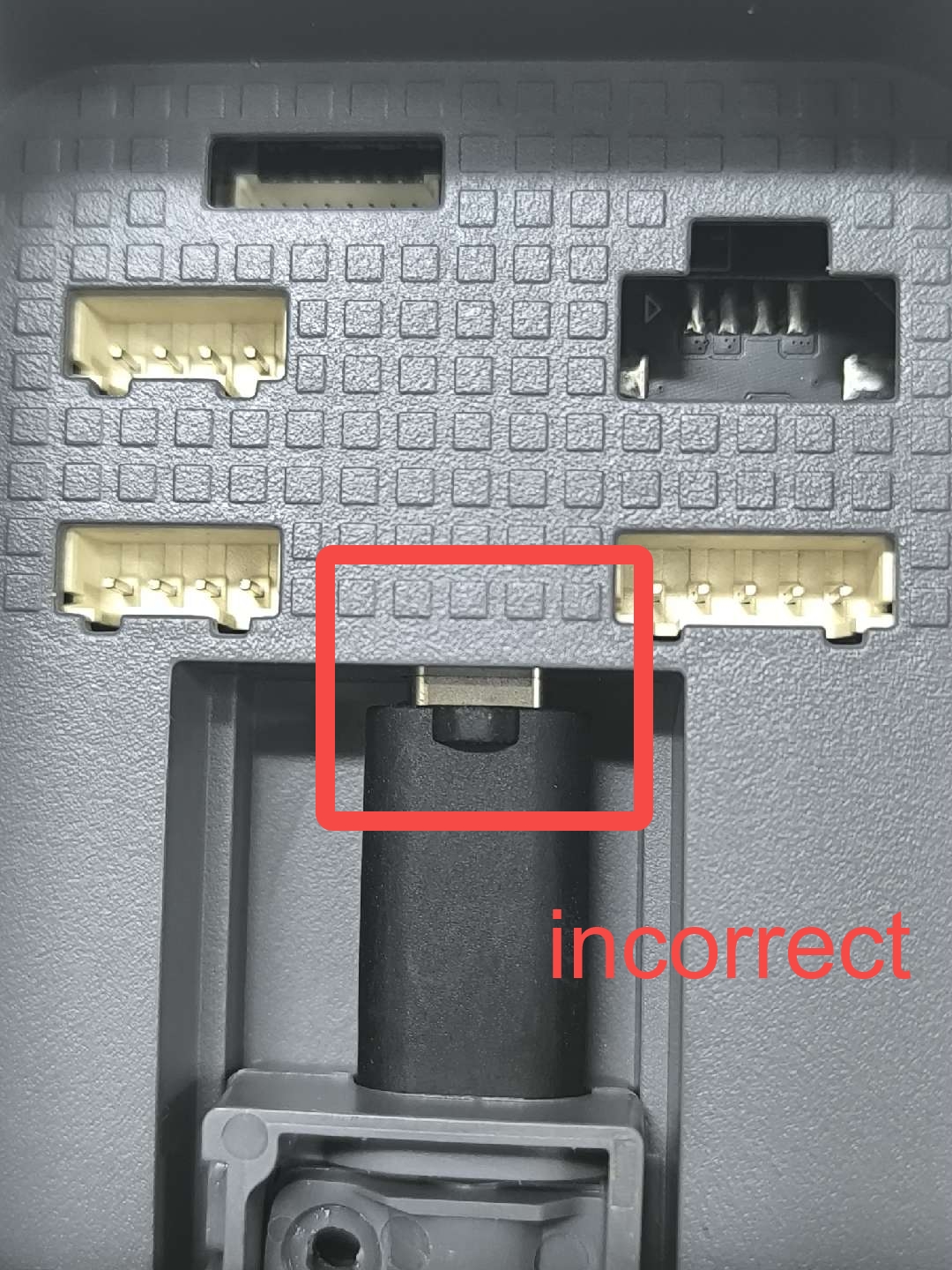

Skub det ind, indtil metaldelen af kablet næsten ikke er synlig.

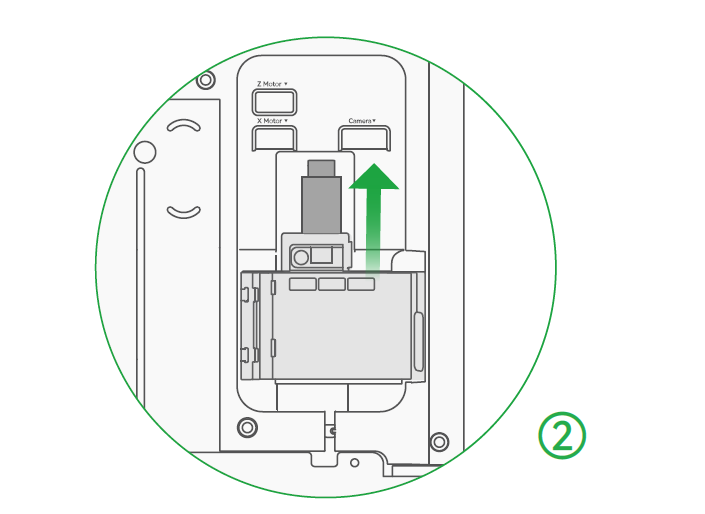

Skub kabelboksen opad indtil Type-C-kablet sidder fast

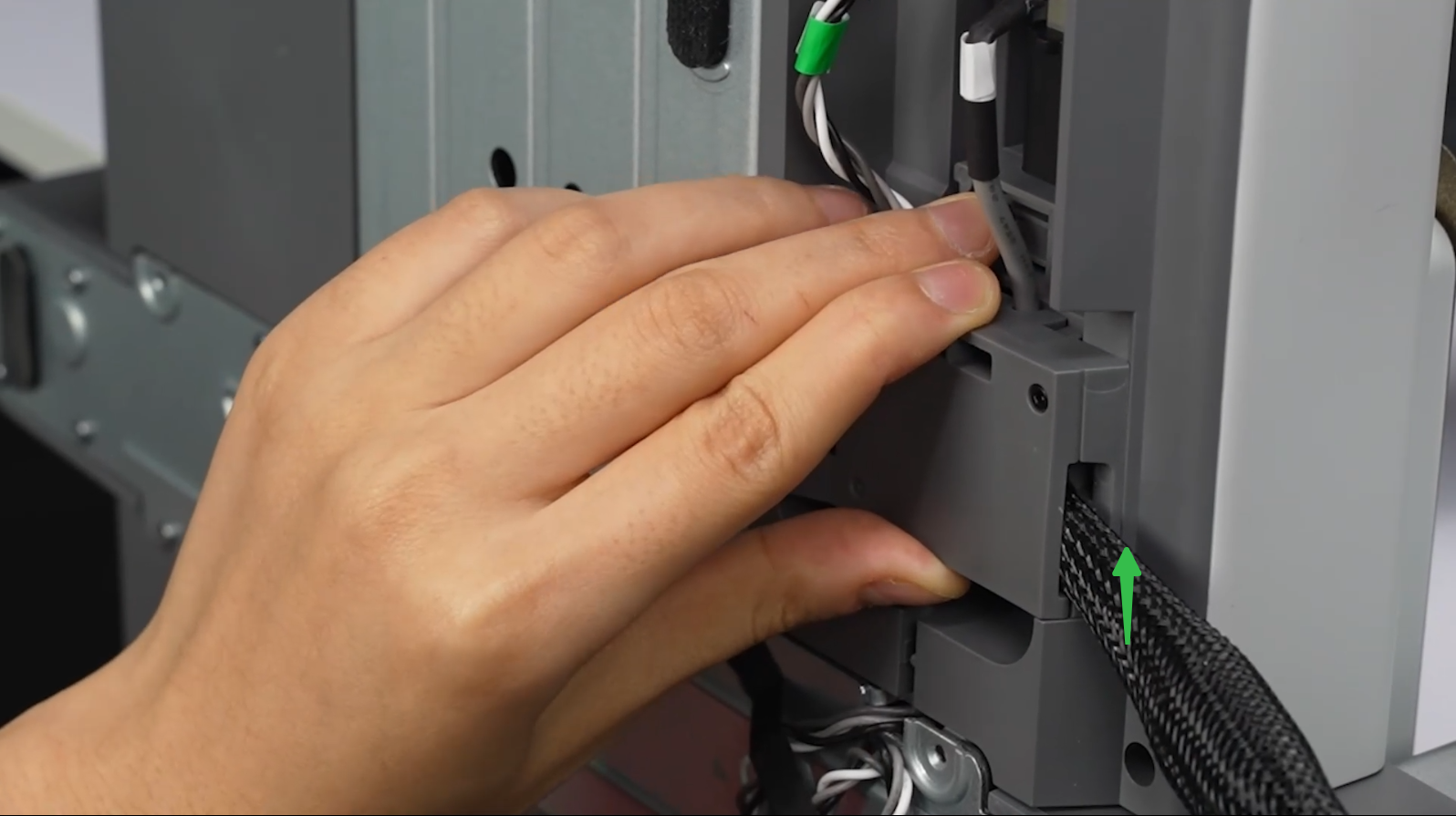

Type-C-kablet føres ind i sin slot Type-C-kablet skubbet helt ind

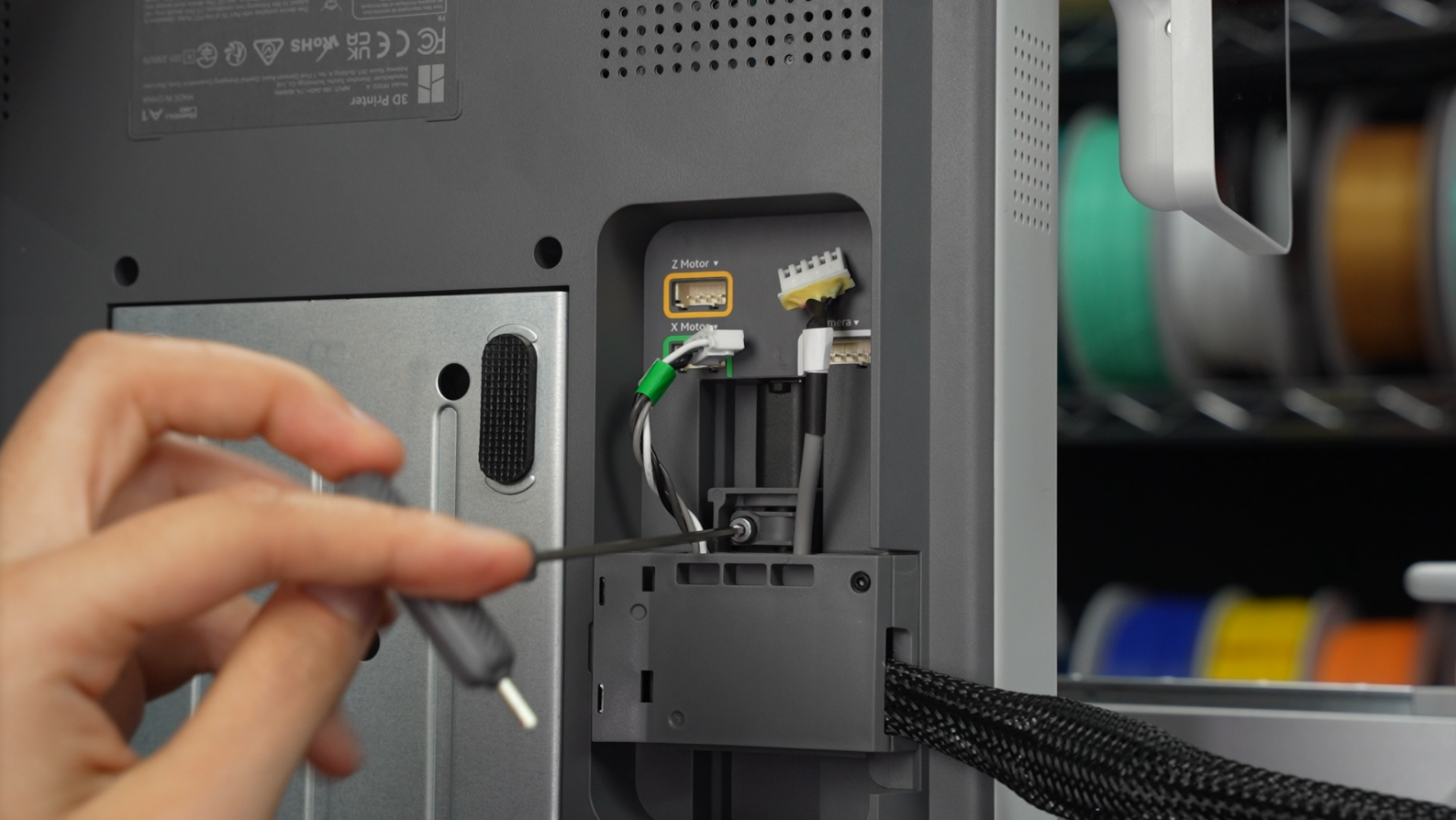

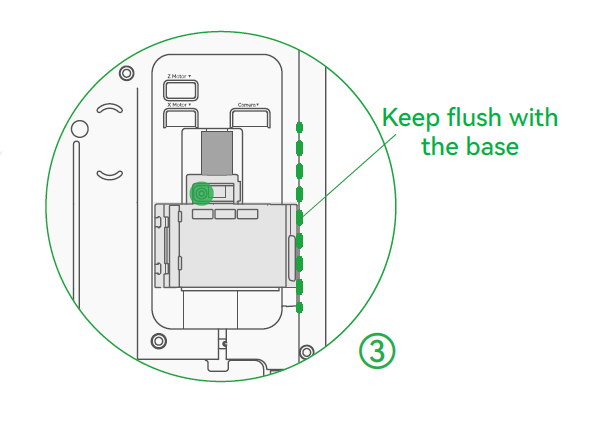

3. Sørg for, at kabelboksen er intakt og rettet ind med rillerne, og spænd derefter de formonterede skruer på de markerede positioner.

Spænd de formonterede skruer på kabelboksen Kabelboksen fastgjort med skruer

Trin 12: Sæt stikkene i

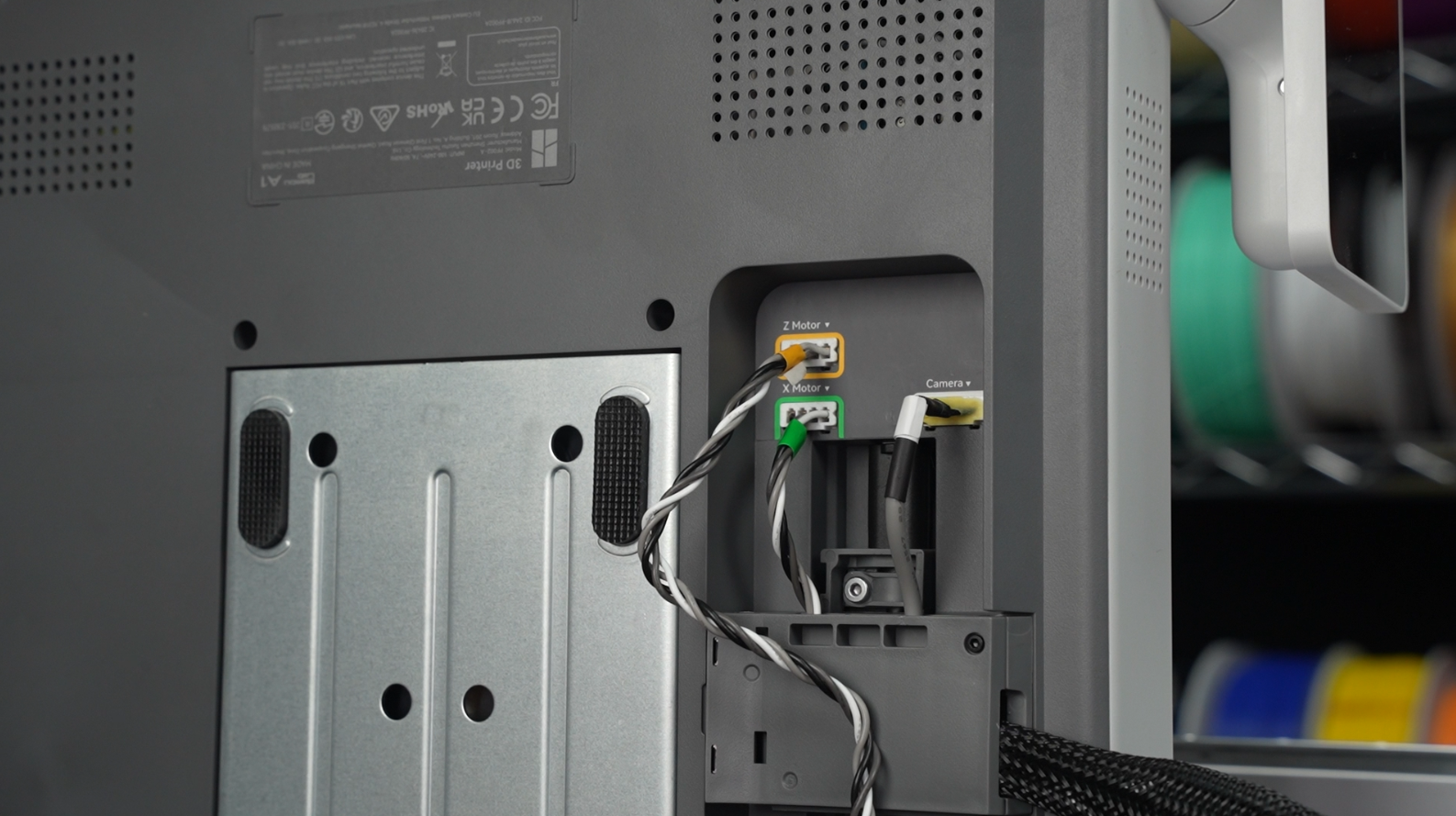

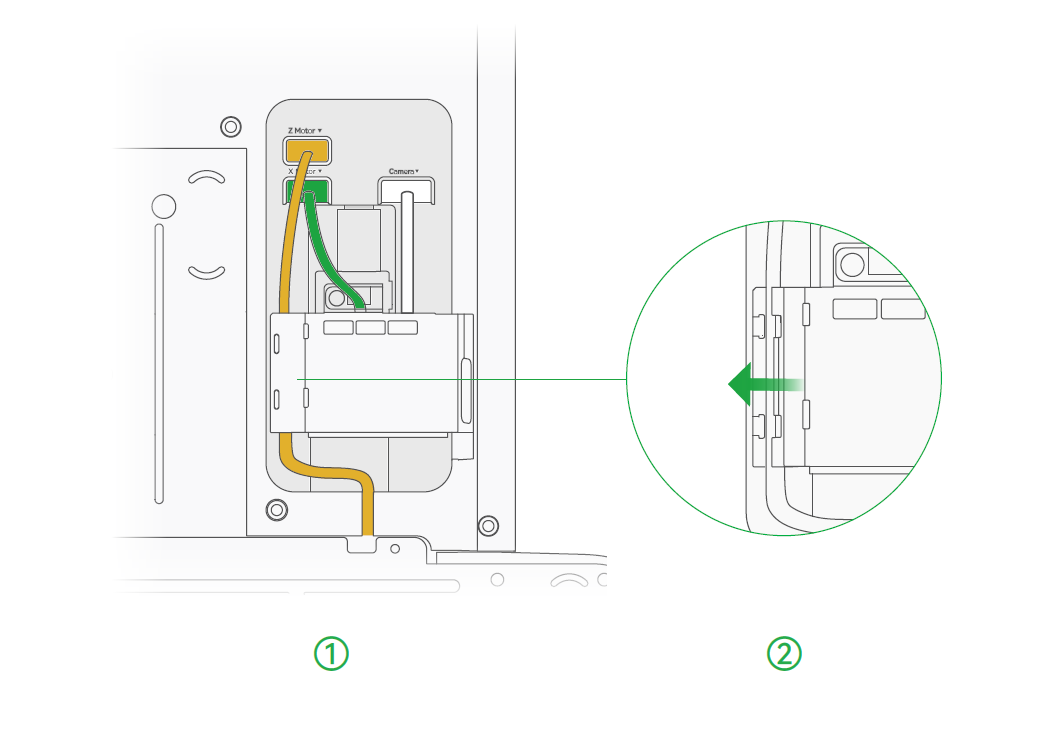

Stikkene klar til at blive sat i kabelboksen Oversigt over stik der skal forbindes

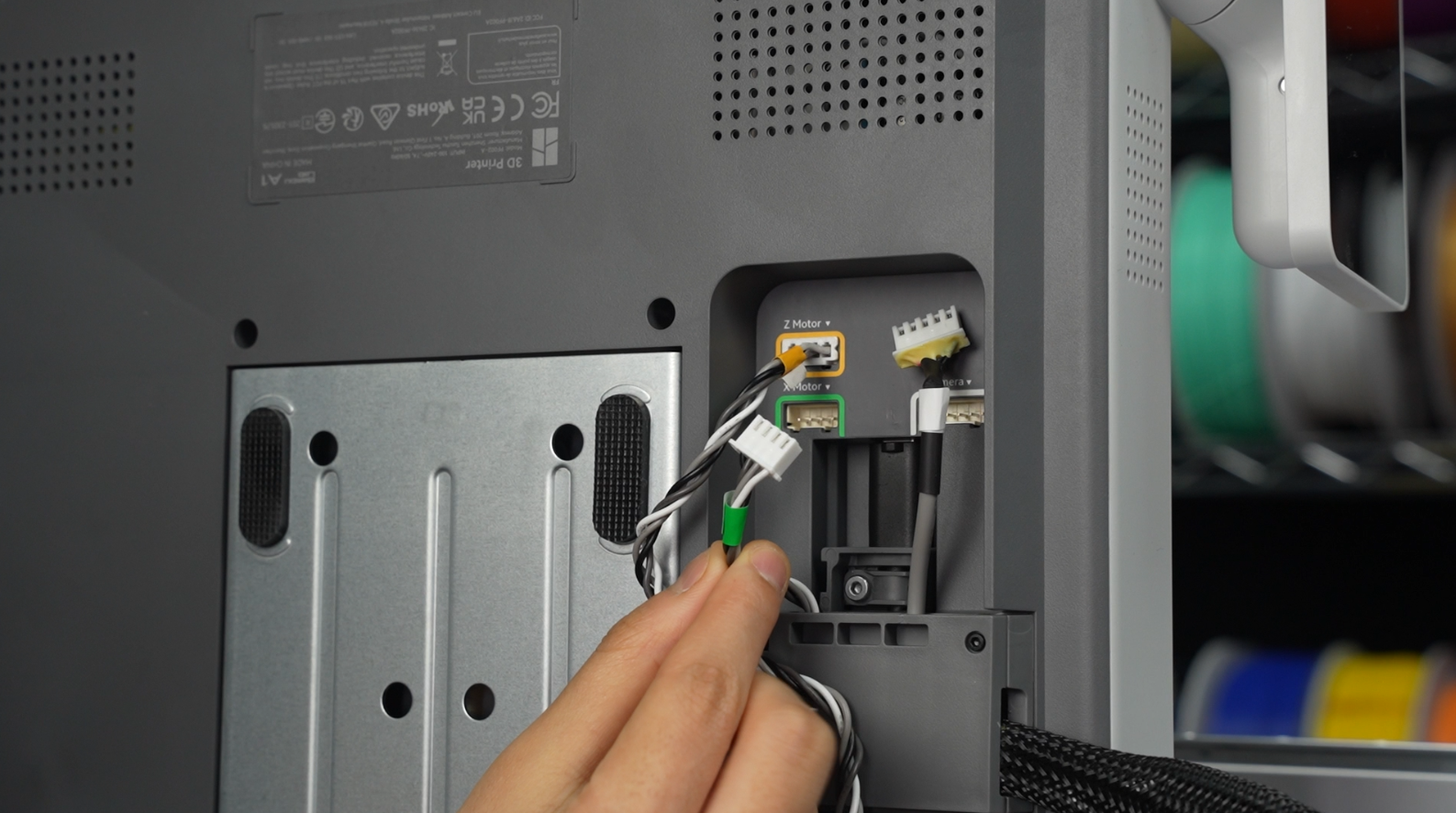

1. Sæt de tre kabler i efter farve.

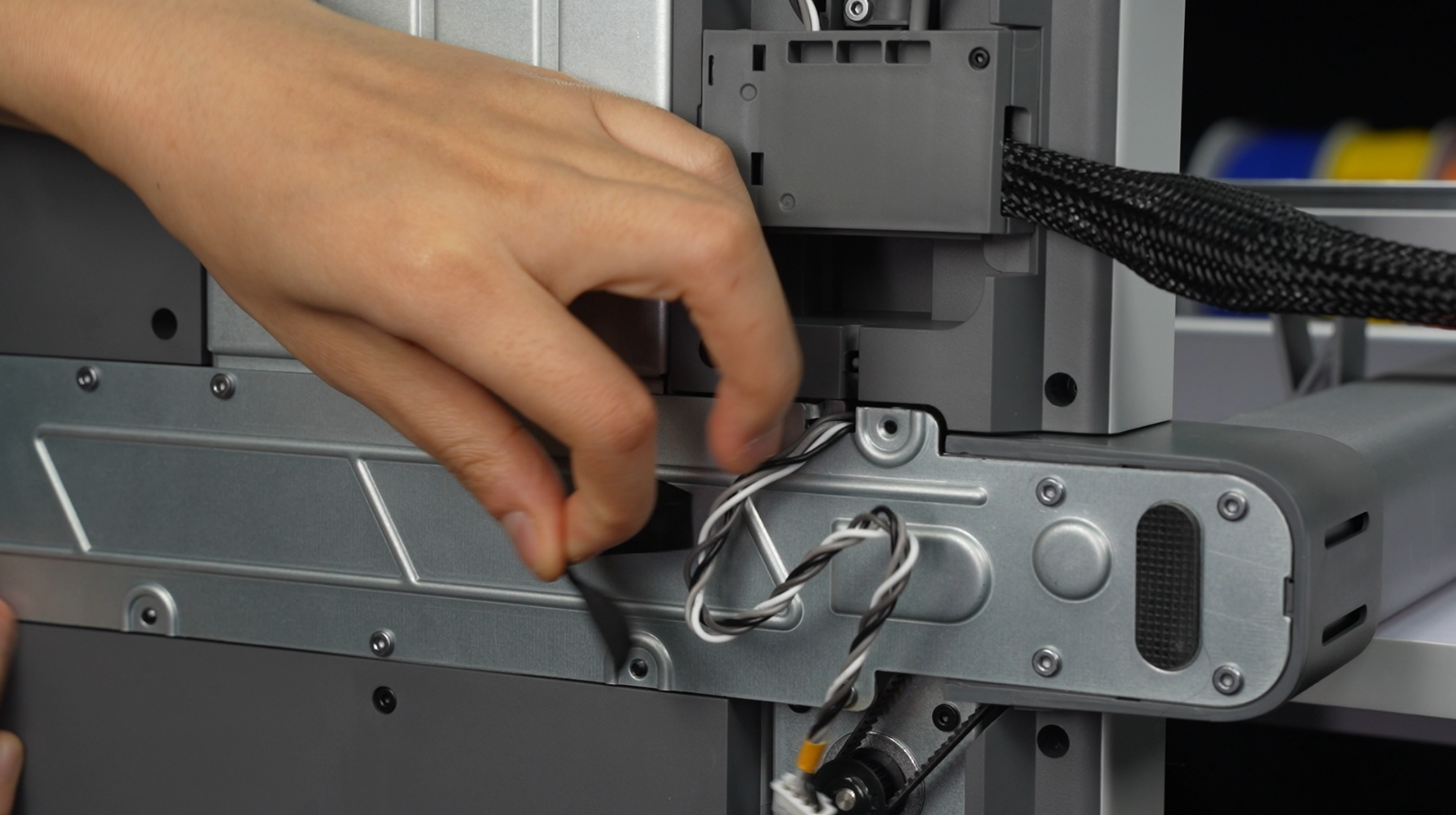

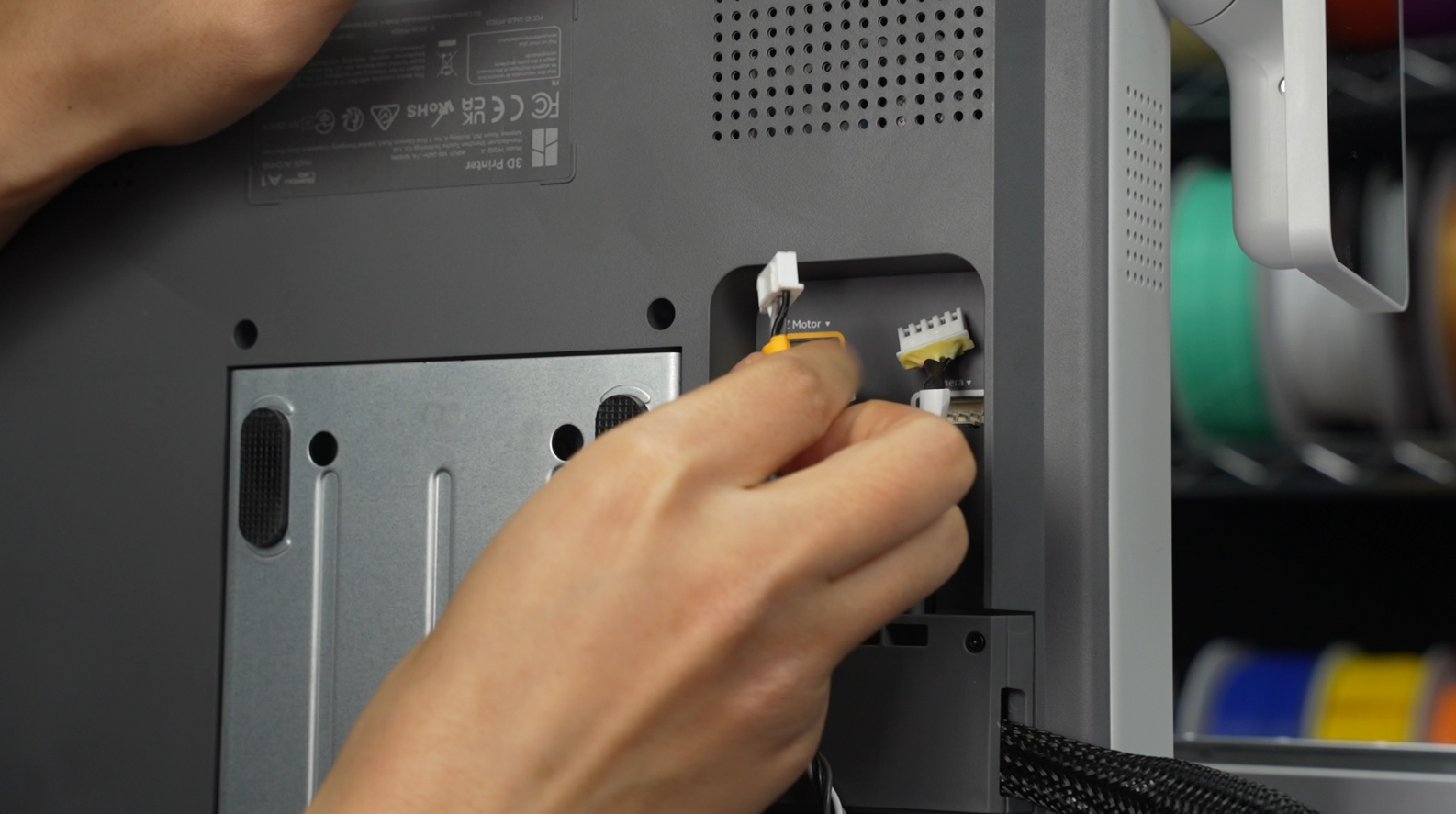

Sæt kablerne i efter farve Farvekodede kabler forbundet

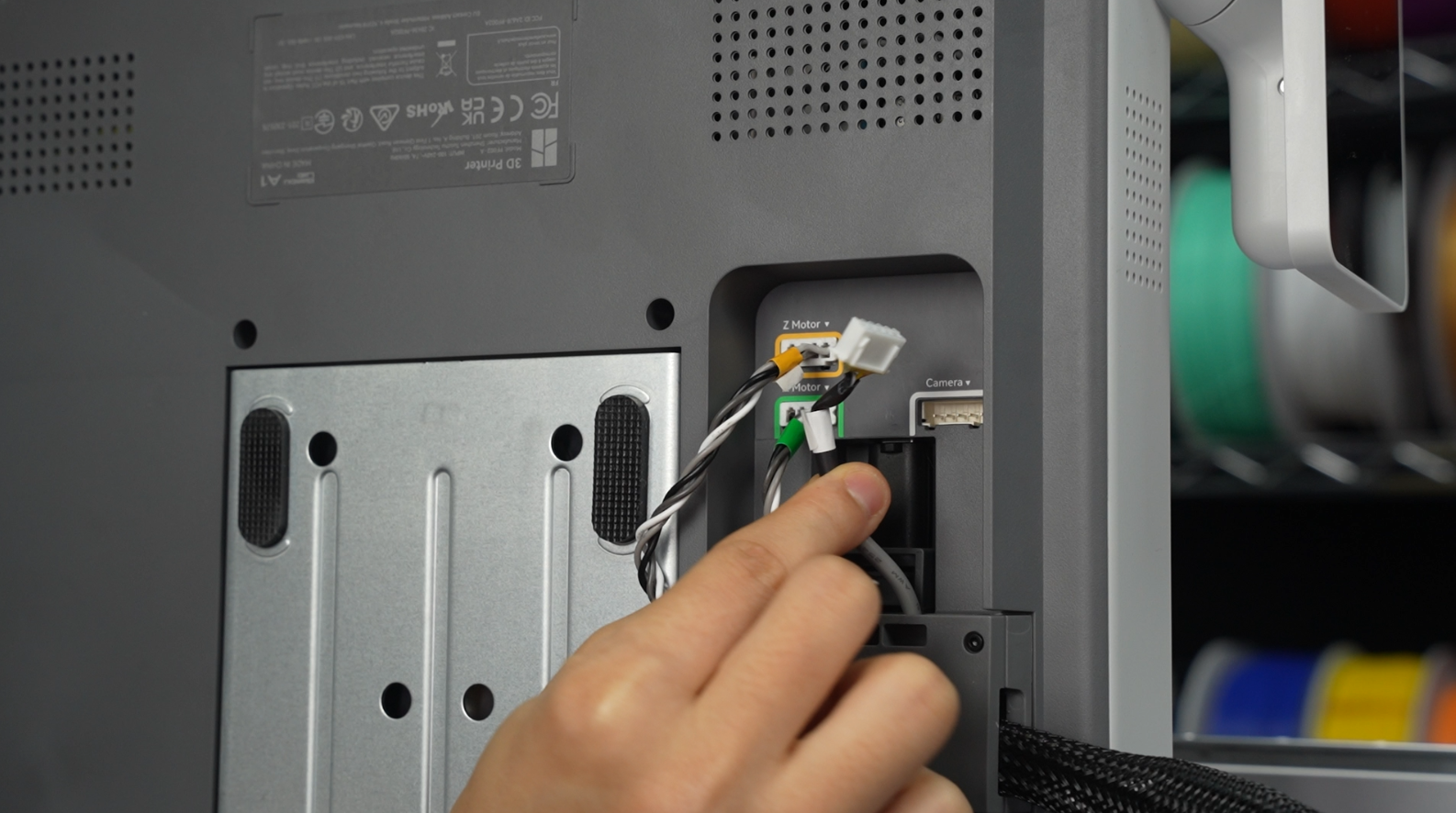

Kabel sat i den korrekte farvede port Alle tre kabler forbundet efter farve

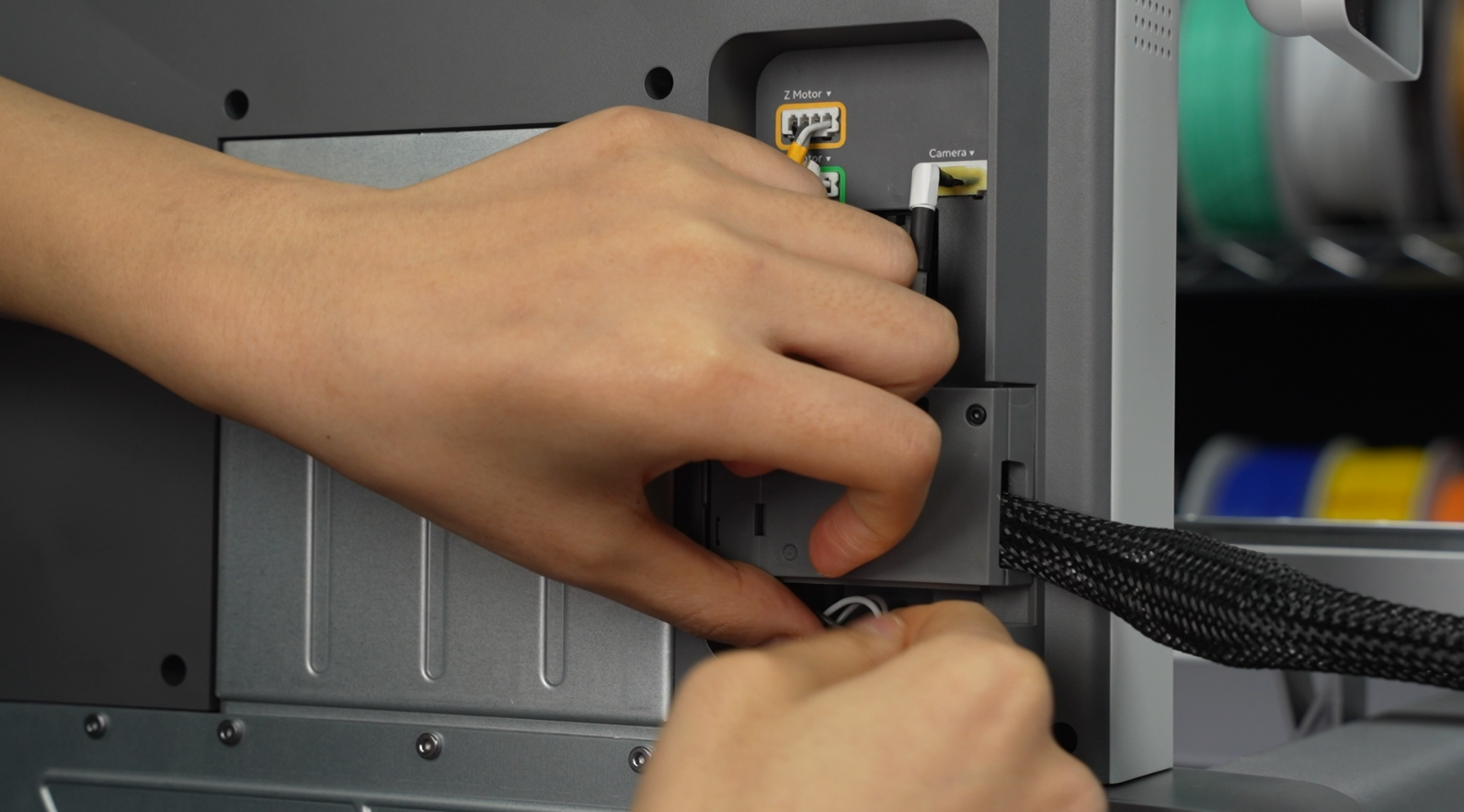

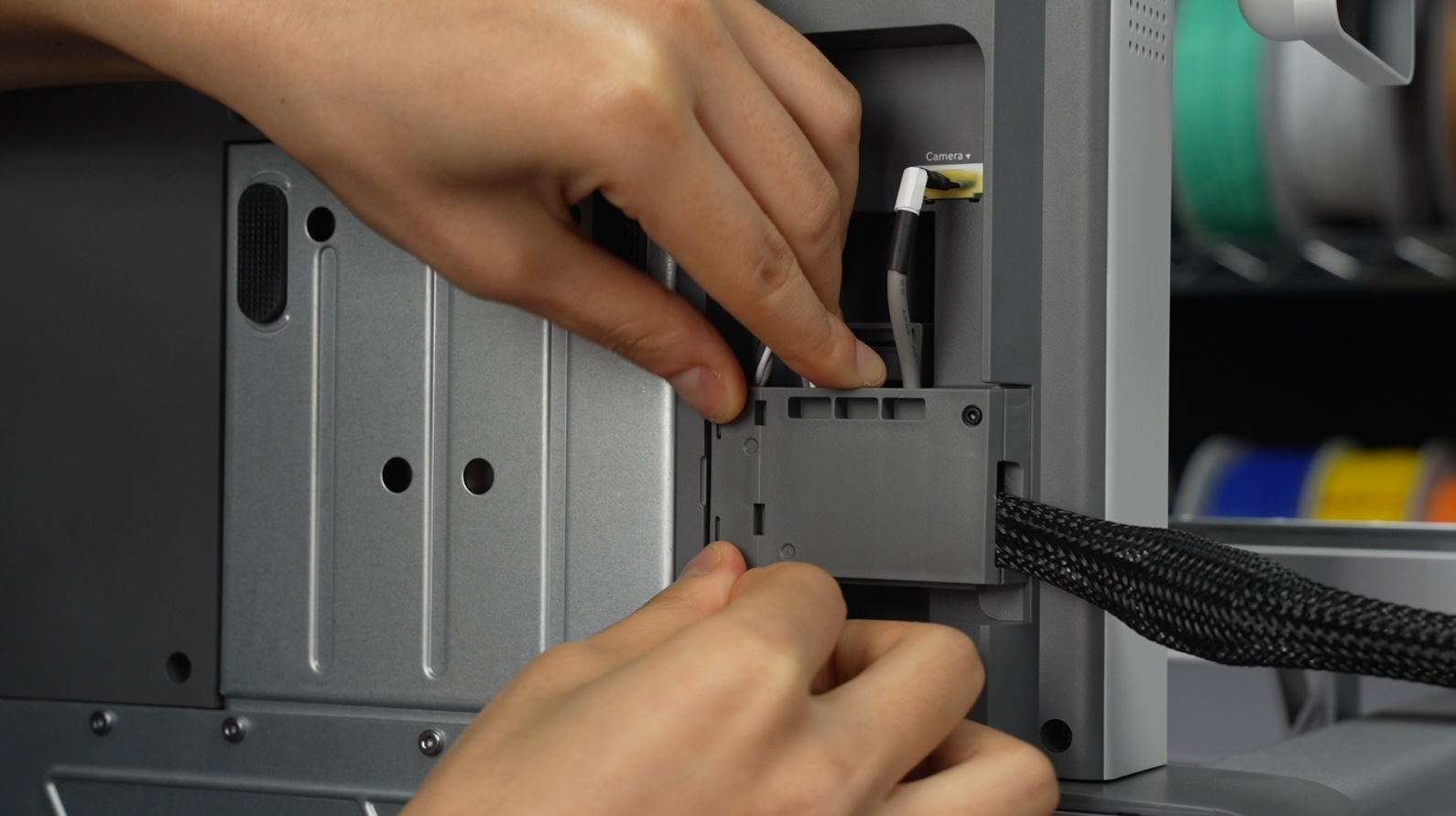

2. Sæt kablet med den gule mærkat i kabelslotten, og luk derefter dækslet på kabelboksen.

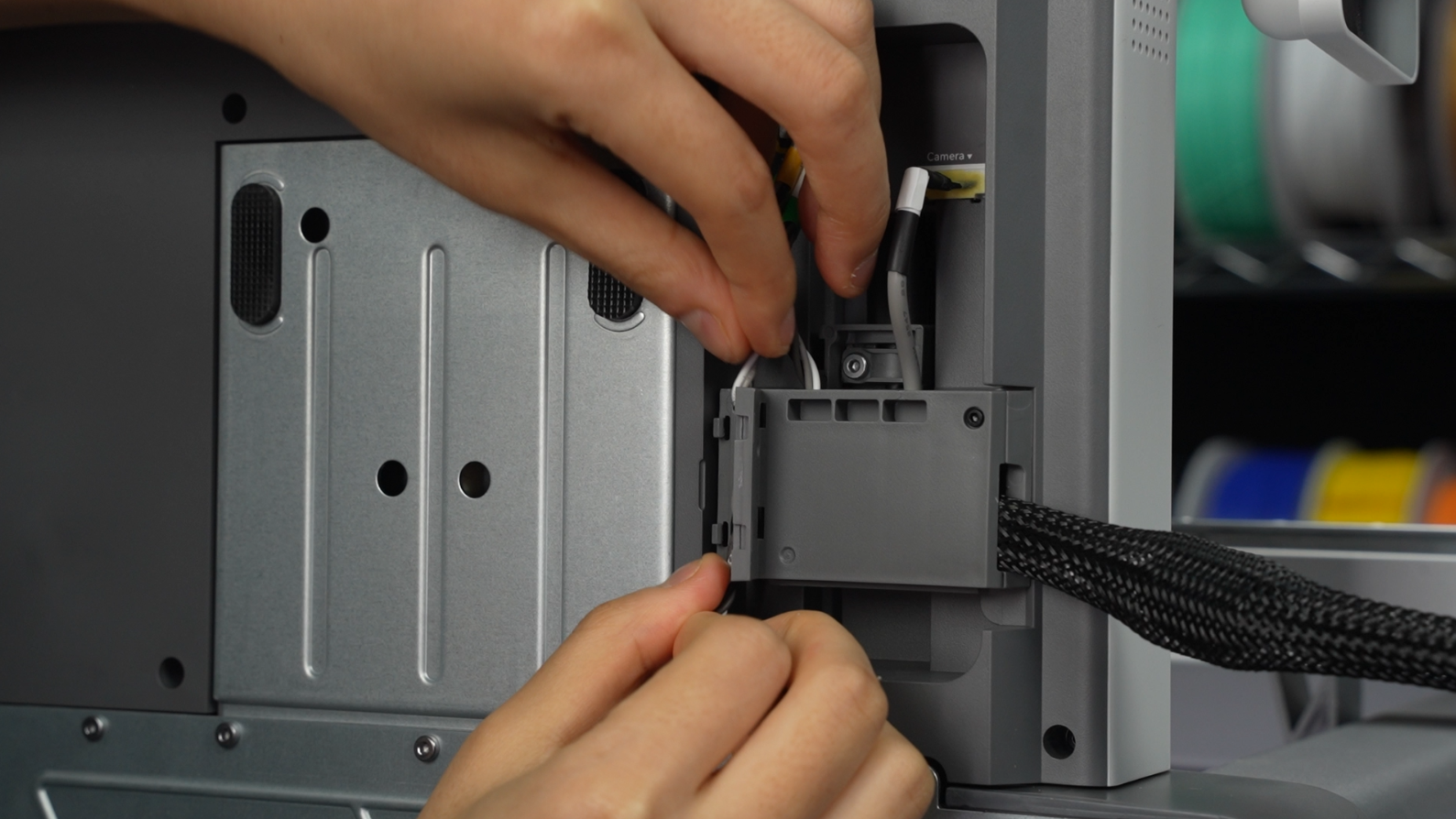

Sæt kablet med den gule mærkat i slotten Det gult mærkede kabel placeret i slotten

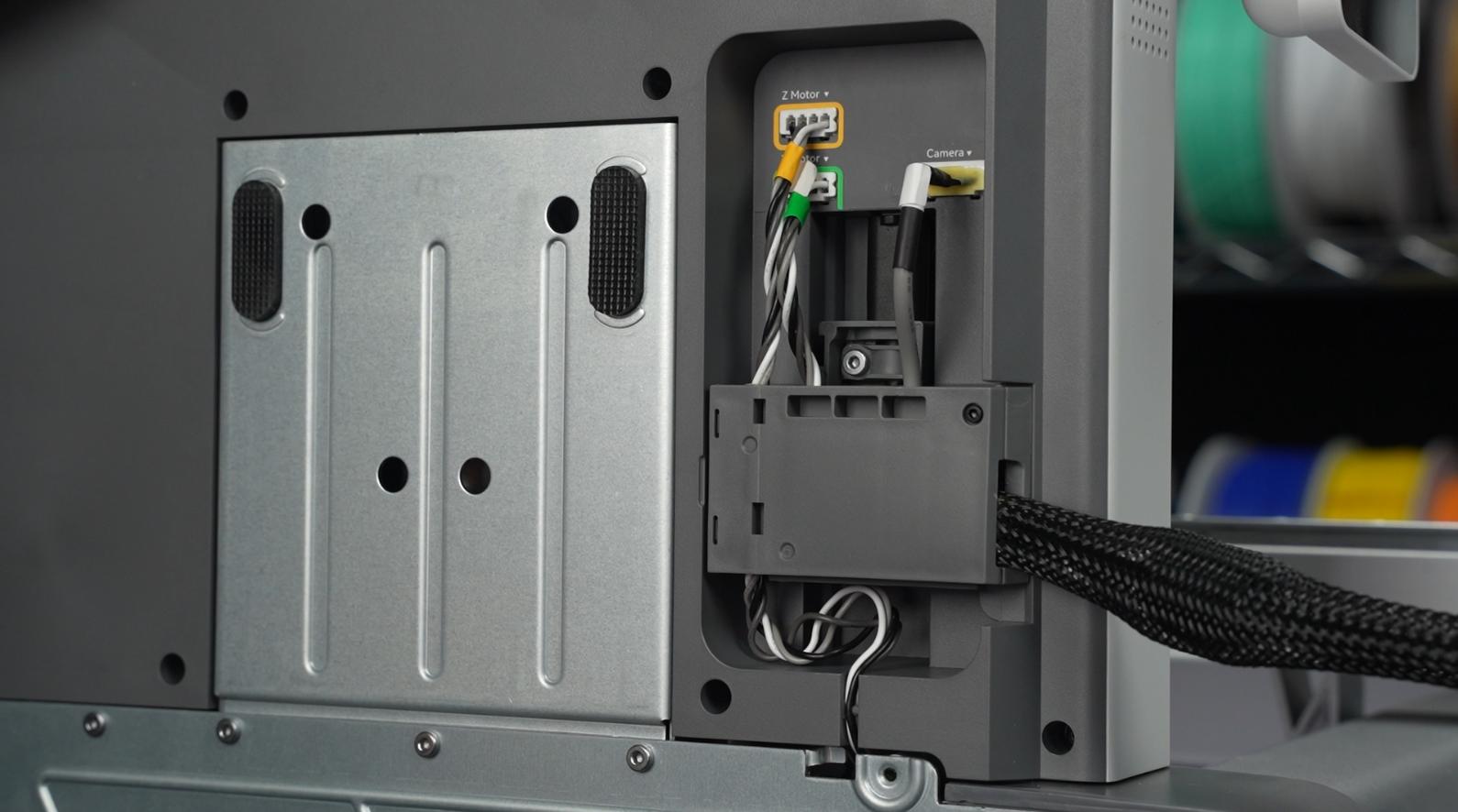

Dækslet på kabelboksen lukkes Kabelboksens dæksel lukket

Trin 13: Stil printeren oprejst, træk beskyttelsesfilmen af varmepladens overflade, og læg byggepladen på.

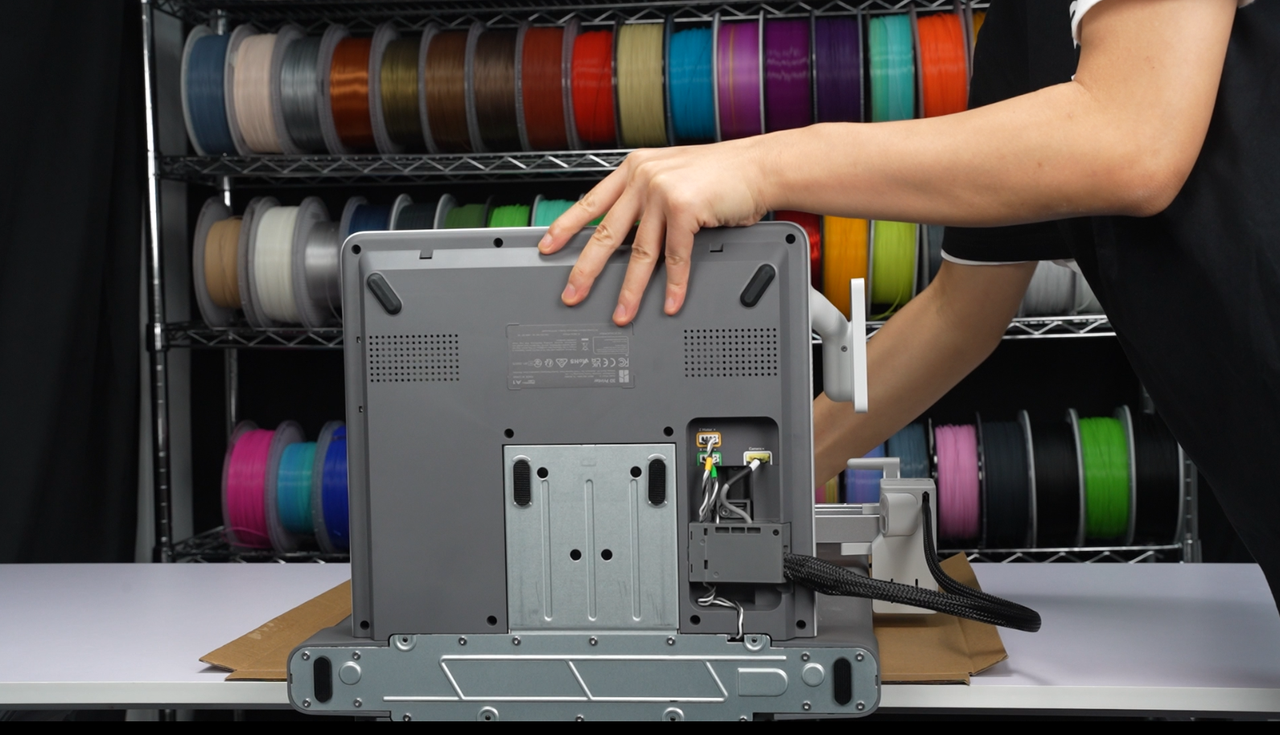

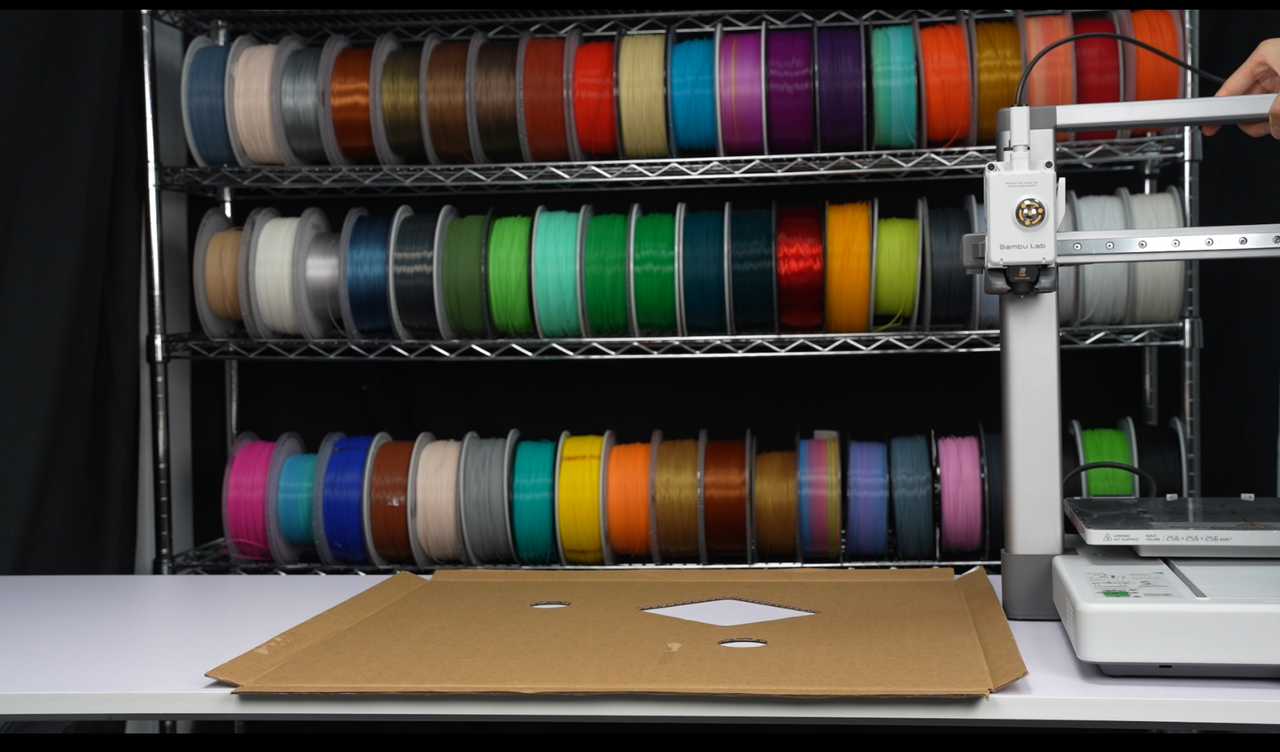

Stil printeren oprejst på bordet Byggepladen lægges på varmepladen

Emballeringsmetoderne for maskiner afsendt på forskellige tidspunkter kan variere en smule, og nogle printere kræver, at beskyttelsesfilmen på varmepladens overflade fjernes. Følg mærkningen på pladens overflade for at afgøre, om filmen skal fjernes.

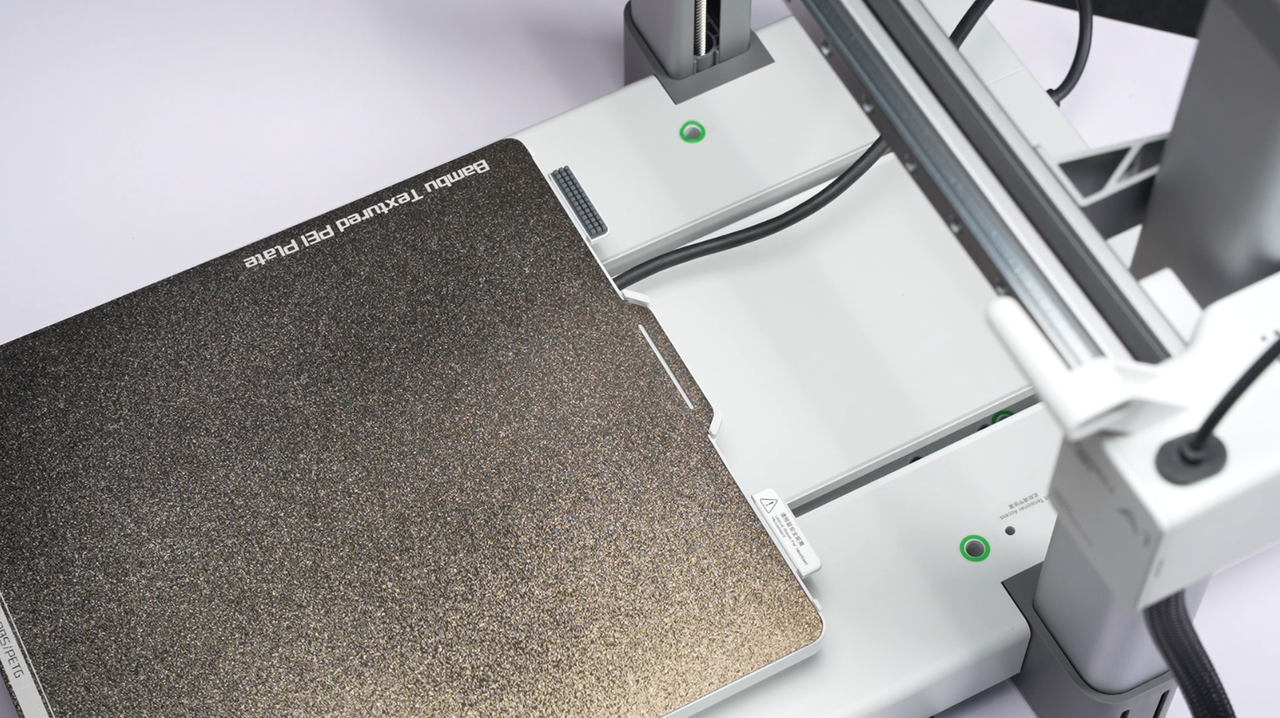

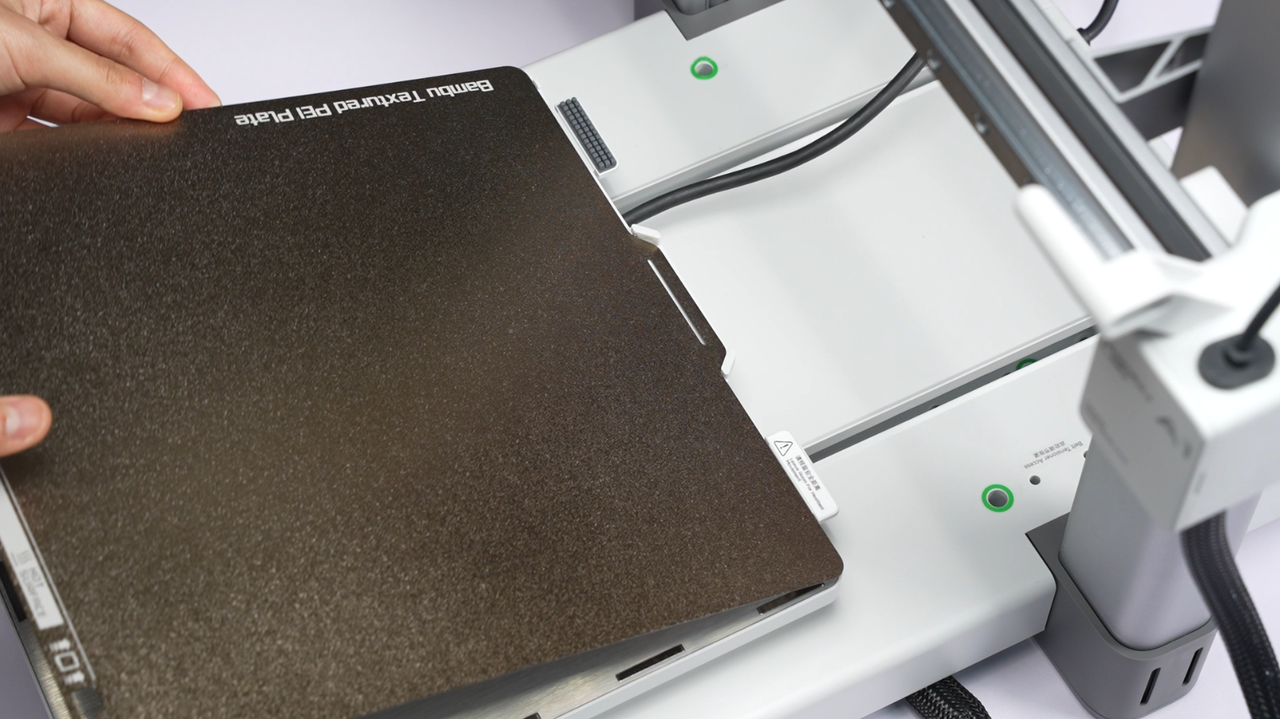

Mærkning på varmepladen viser om filmen skal fjernes Beskyttelsesfilm trækkes af varmepladen

Trin 14: Fold touchskærmen ud, og træk beskyttelsesfilmen af skærmen.

Fold touchskærmen ud, og sørg for, at touchskærmen sidder korrekt, som vist på billedet.

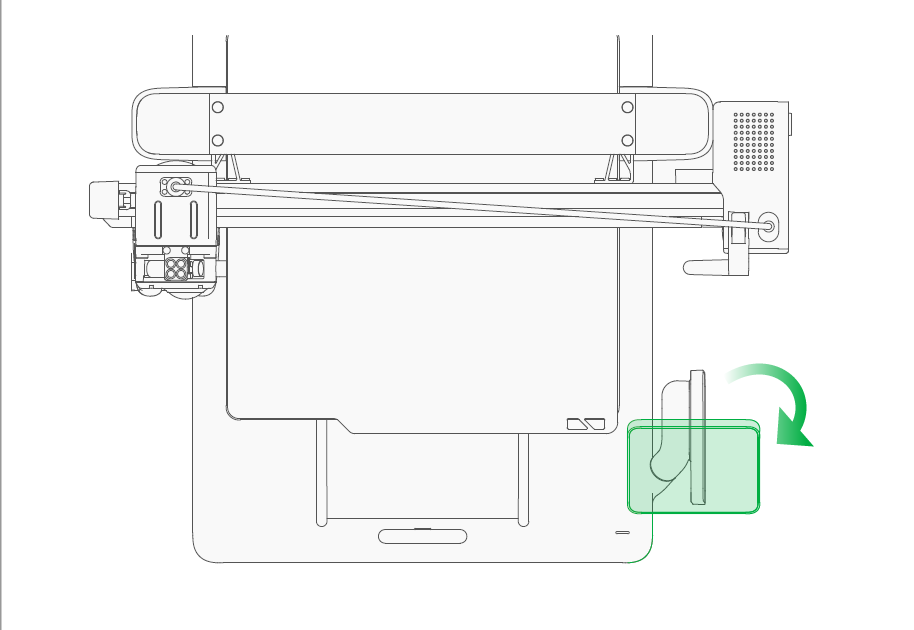

Fold touchskærmen ud til korrekt position

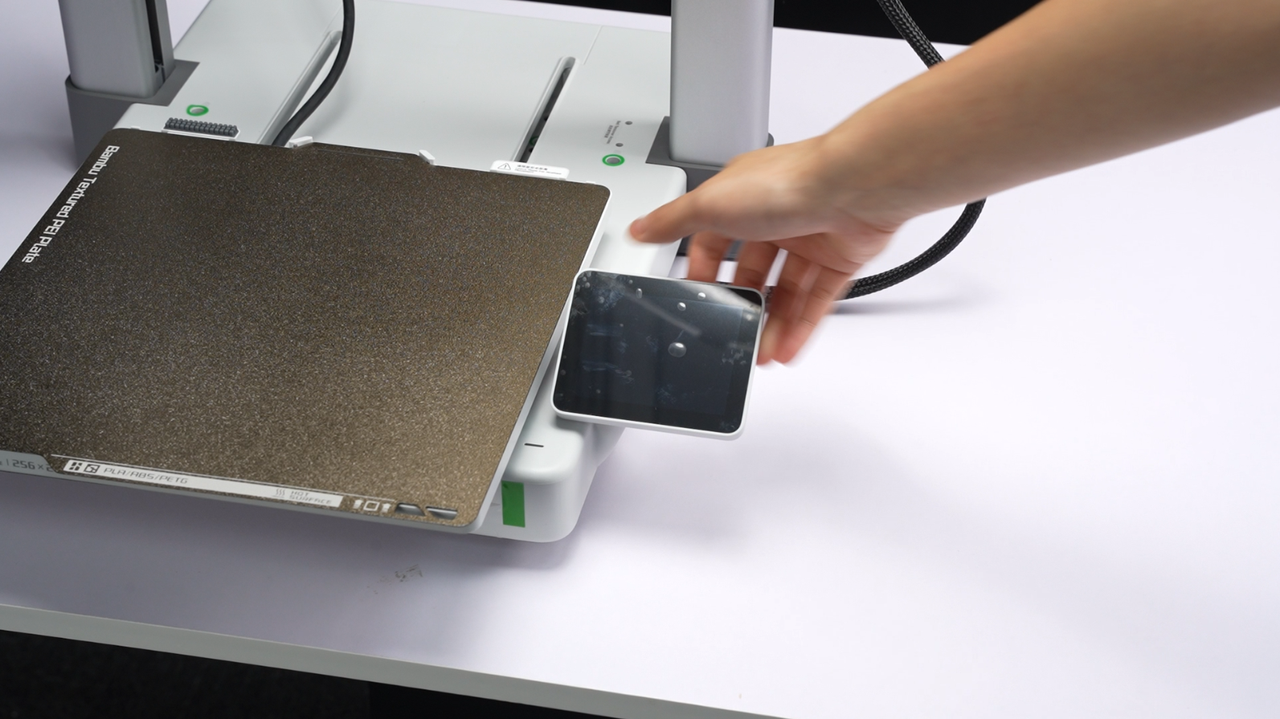

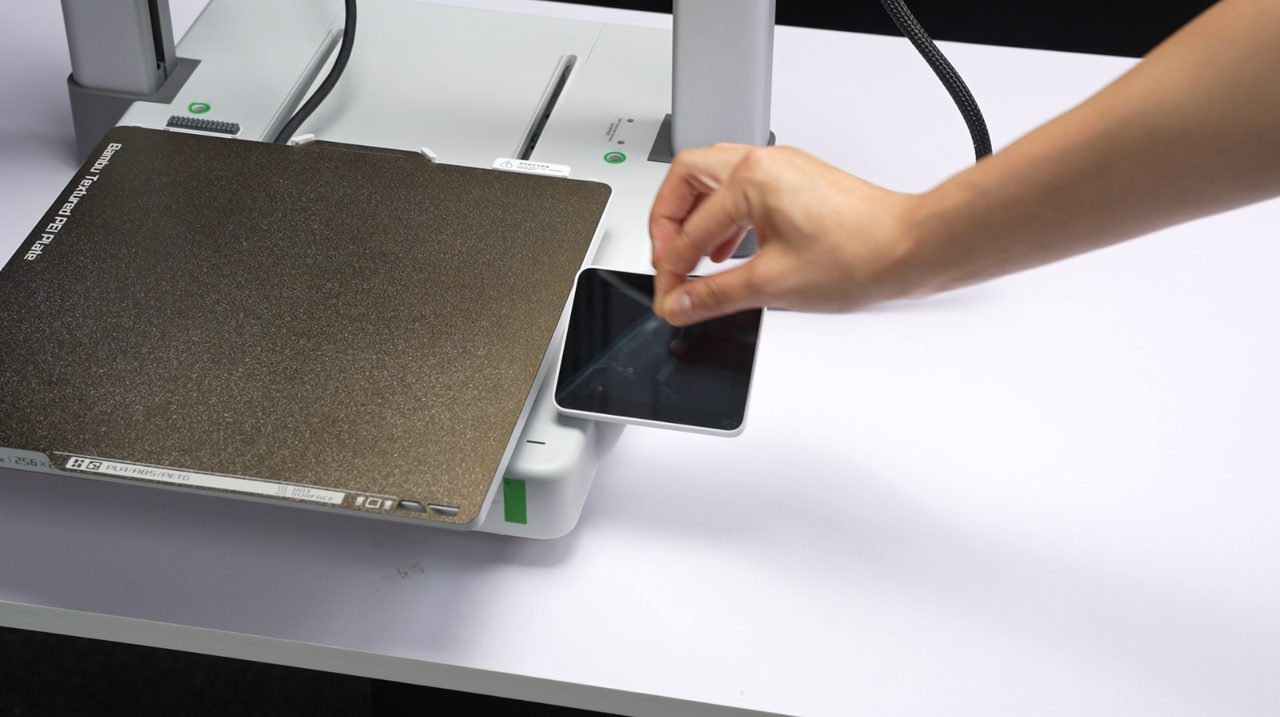

Touchskærmen foldet korrekt ud Beskyttelsesfilmen trækkes af touchskærmen

Trin 15: Montér purge wiperen

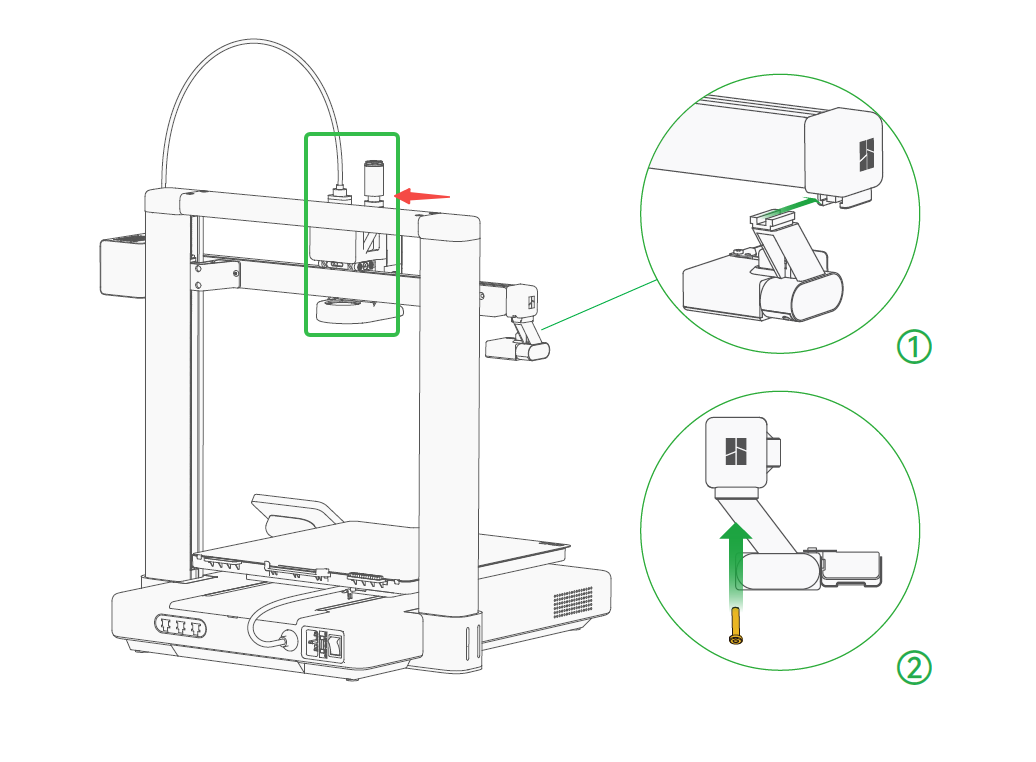

Hvis printhovedet er flyttet helt til venstre under processen, så skub forsigtigt printhovedet mod motordækslet, før du monterer purge wiperen, så der bliver plads til monteringen.

Skub printhovedet mod motordækslet for at gøre plads

Skub purge wiper-enheden ind i rillen for enden af X-aksen bagfra og frem. Montér 1 stk. M3-12-skrue (til purge wiperen) fra tilbehørskassen for at fastgøre purge wiperen.

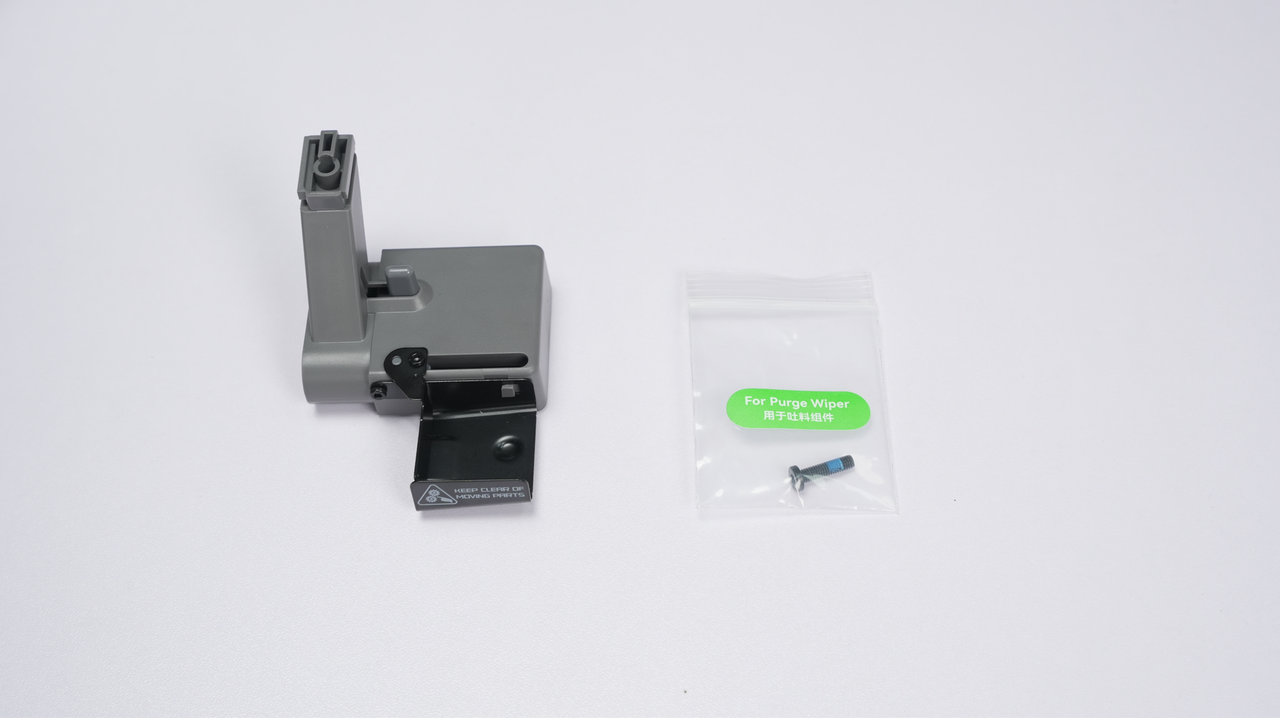

Skub purge wiperen ind i rillen for enden af X-aksen

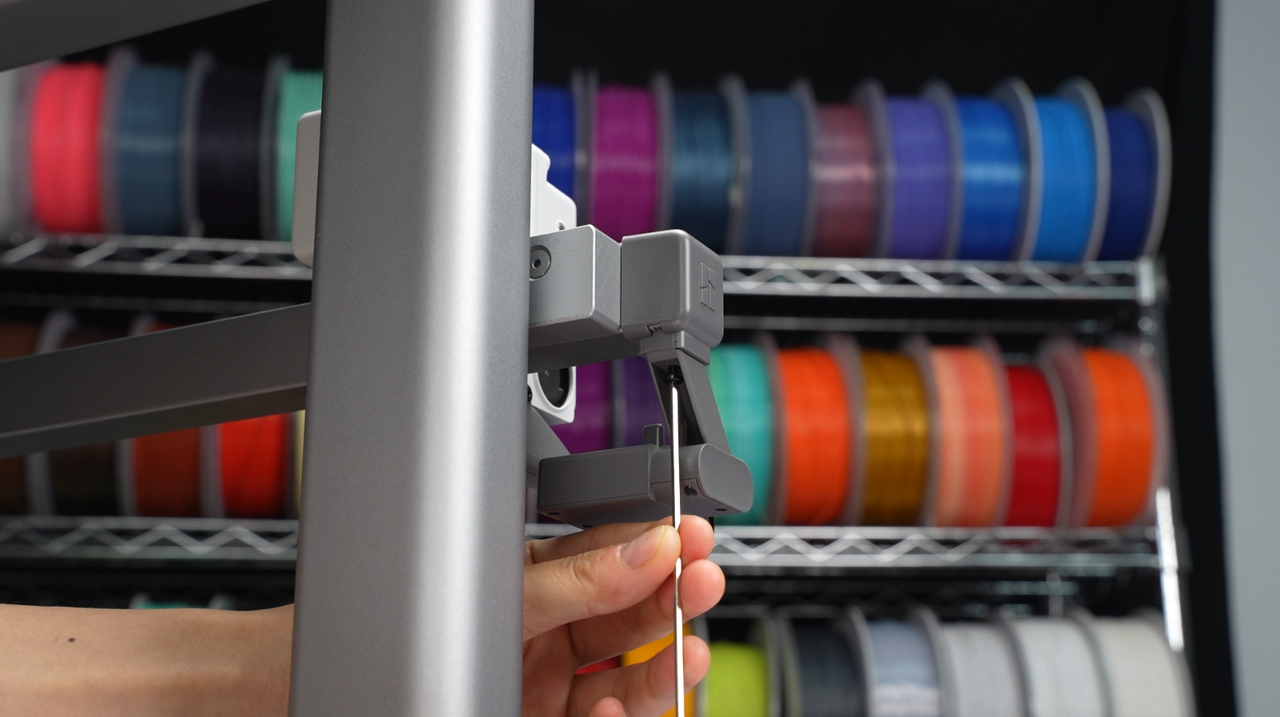

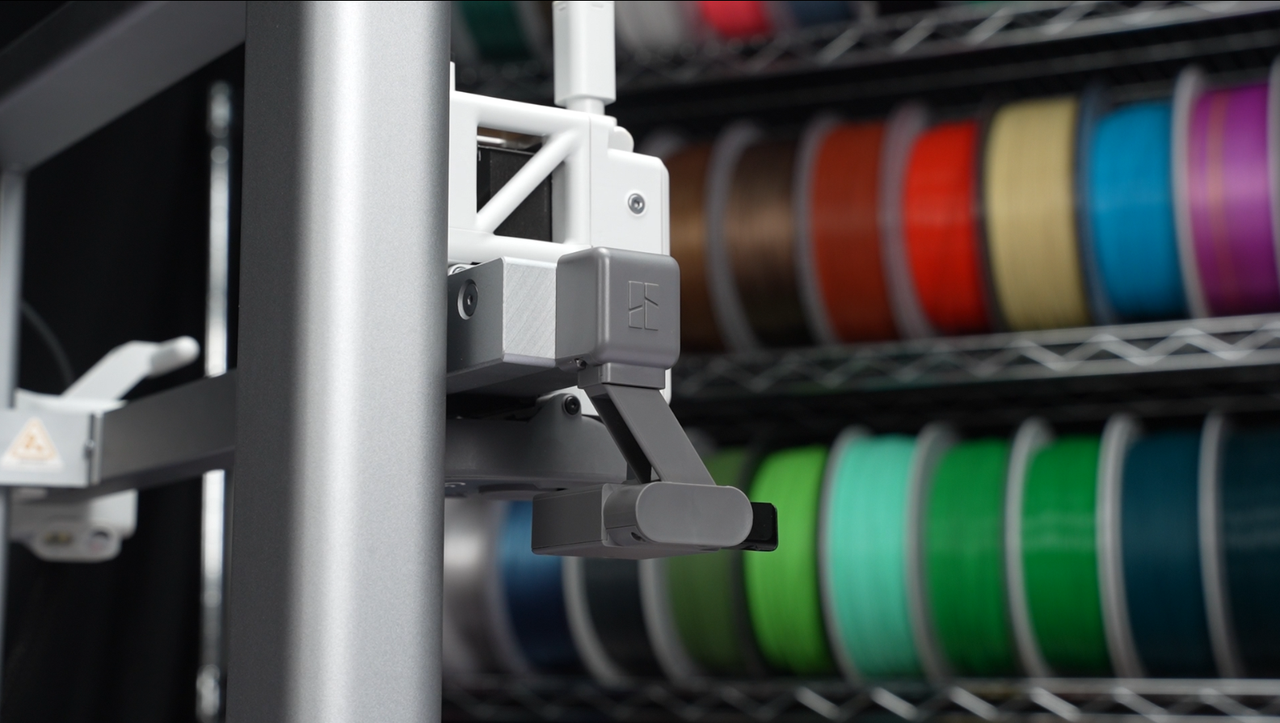

Montér M3-12-skruen for at fastgøre purge wiperen Purge wiperen fastgjort med skrue

Trin 16: Saml AMS Lite

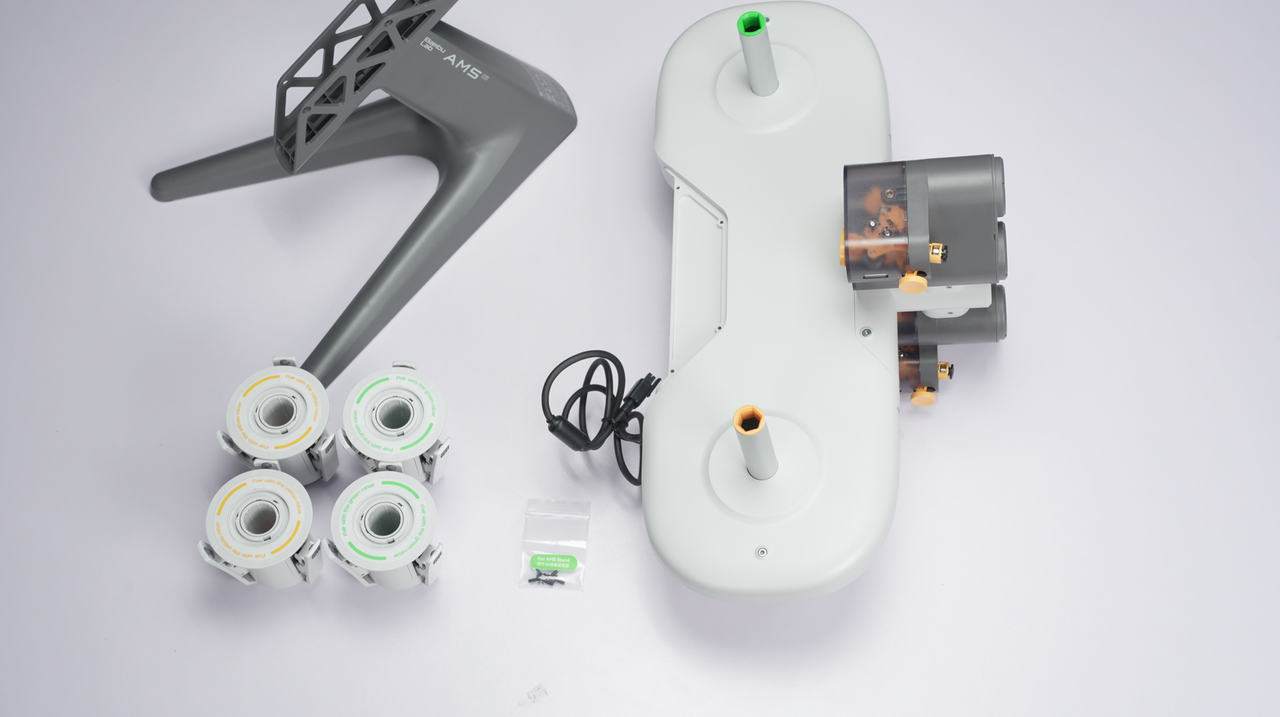

Dele til samling af AMS Lite

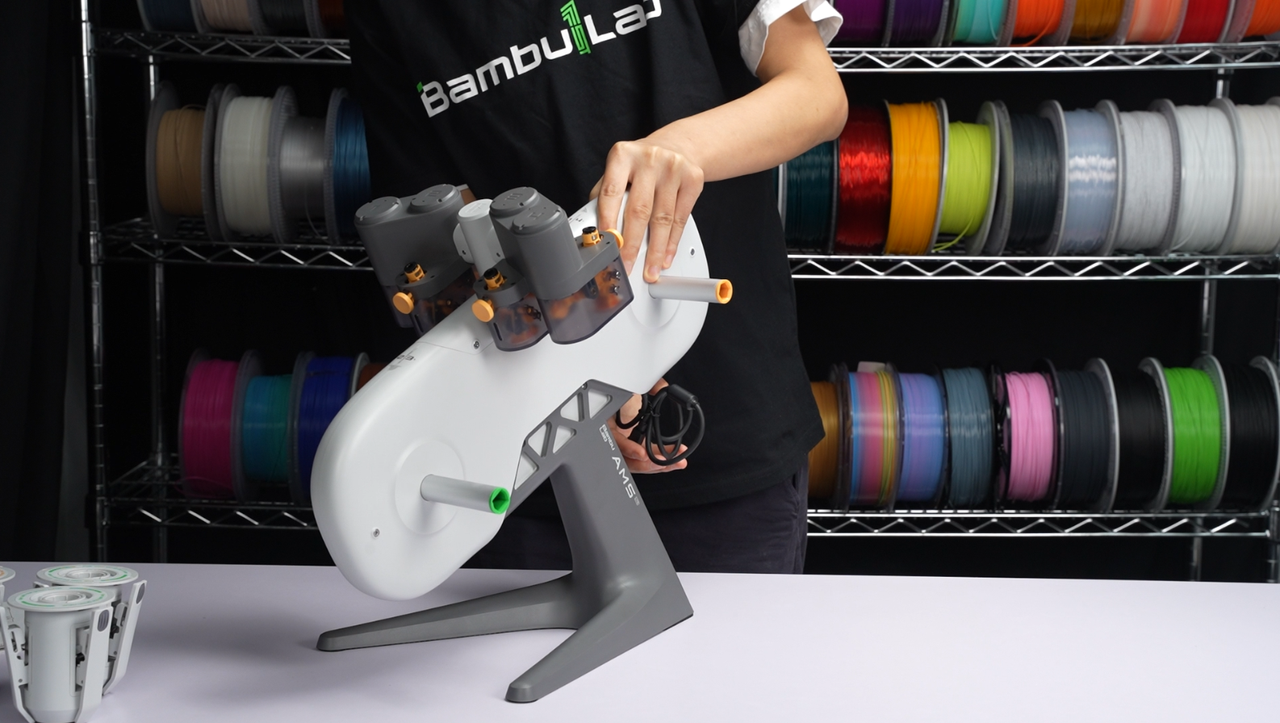

1. Sæt AMS Lite-kroppen på stativet. (kablet i den opadvendte ende)

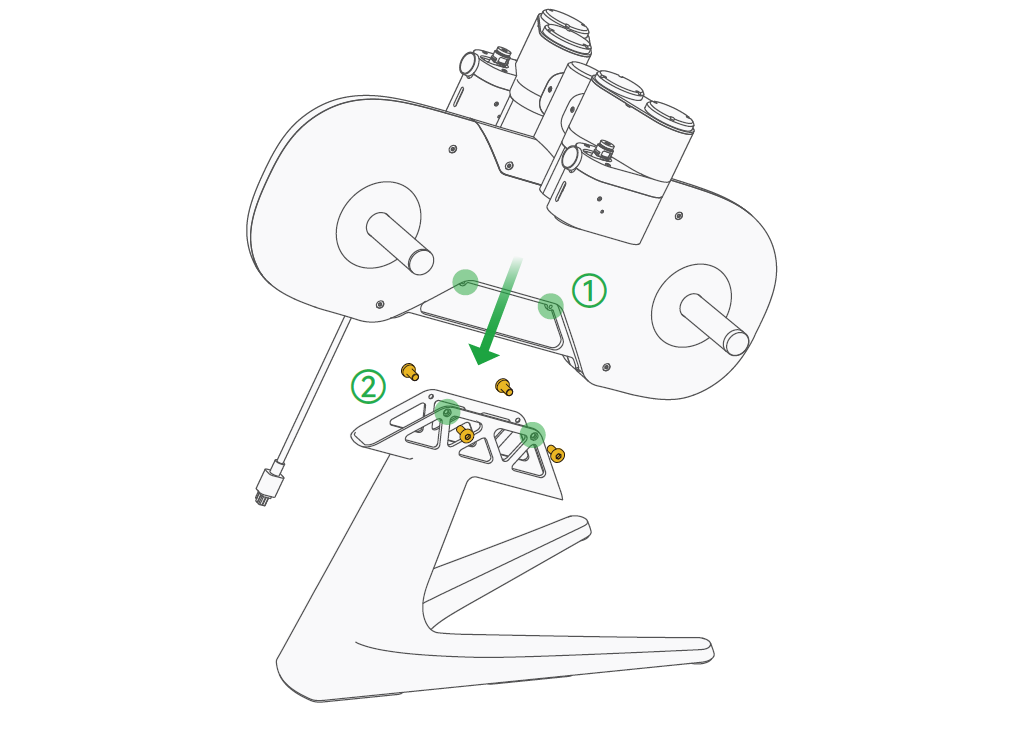

Sæt AMS Lite-kroppen på stativet AMS Lite placeret på stativet med kablet opad

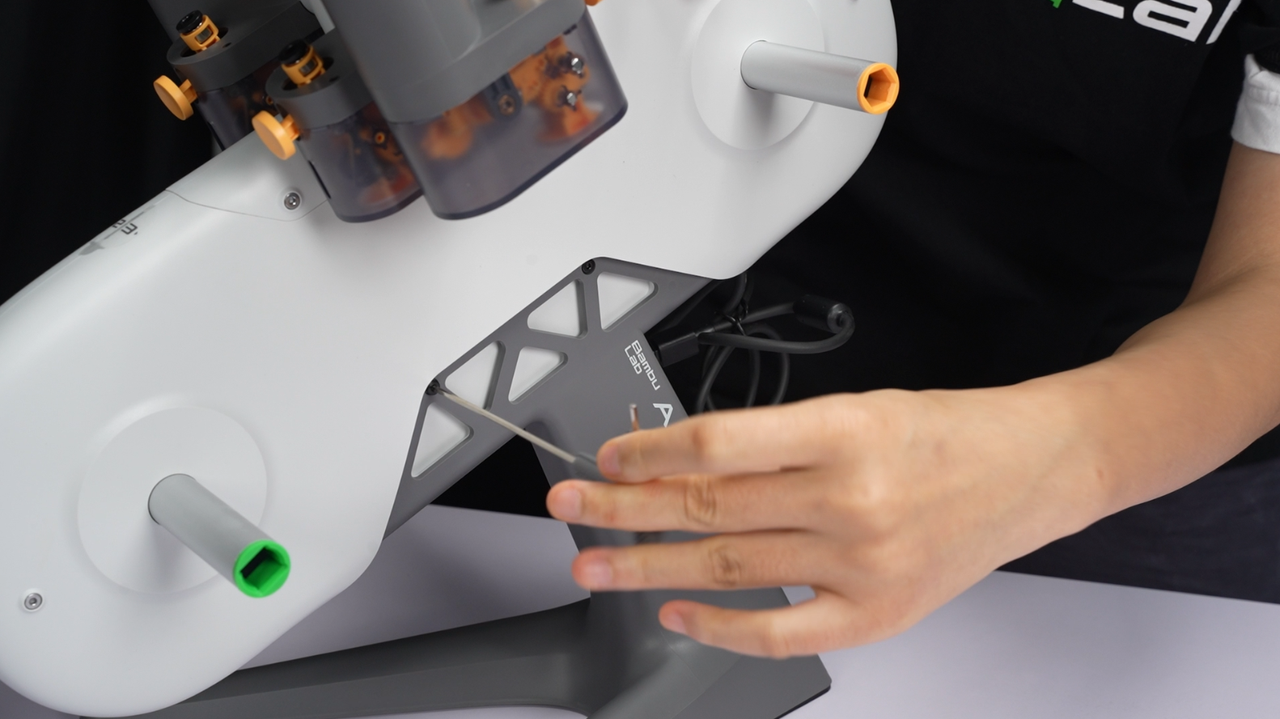

2. Fastgør AMS Lite med de 4 stk. BT3-8-skruer (til AMS-stativet) fra tilbehørskassen.

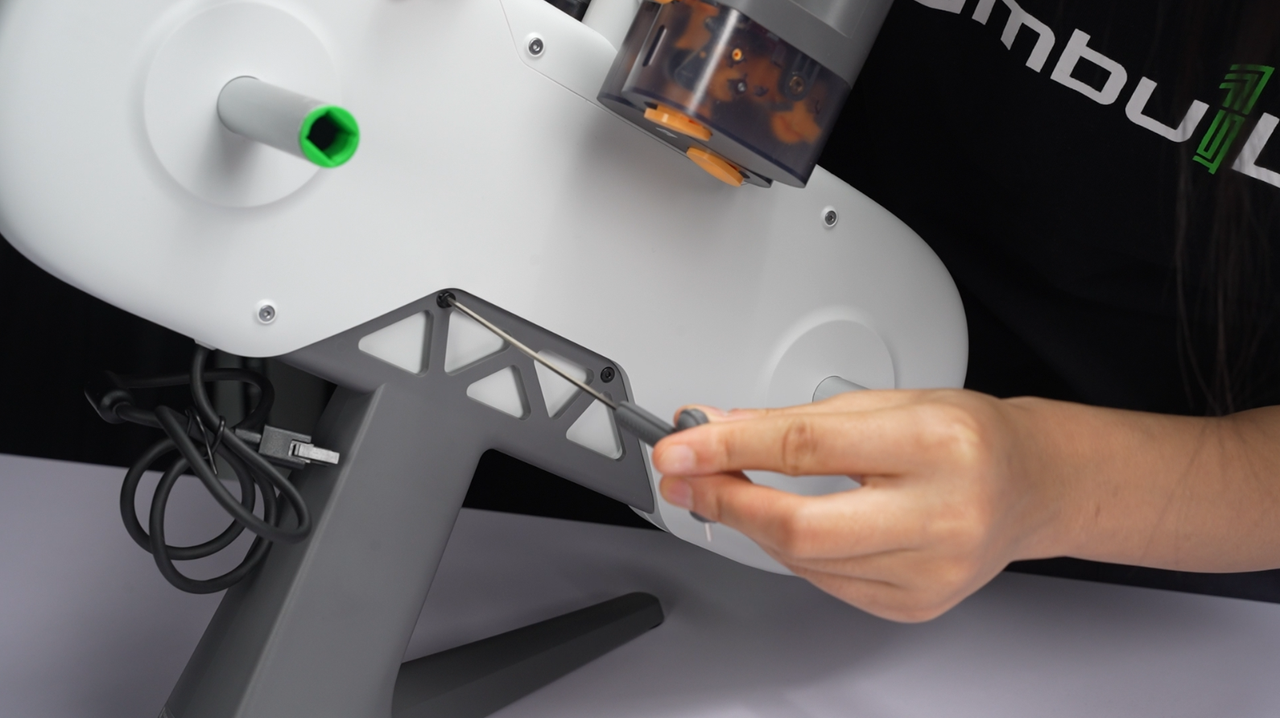

Fastgør AMS Lite med BT3-8-skruer AMS Lite skruet fast på stativet

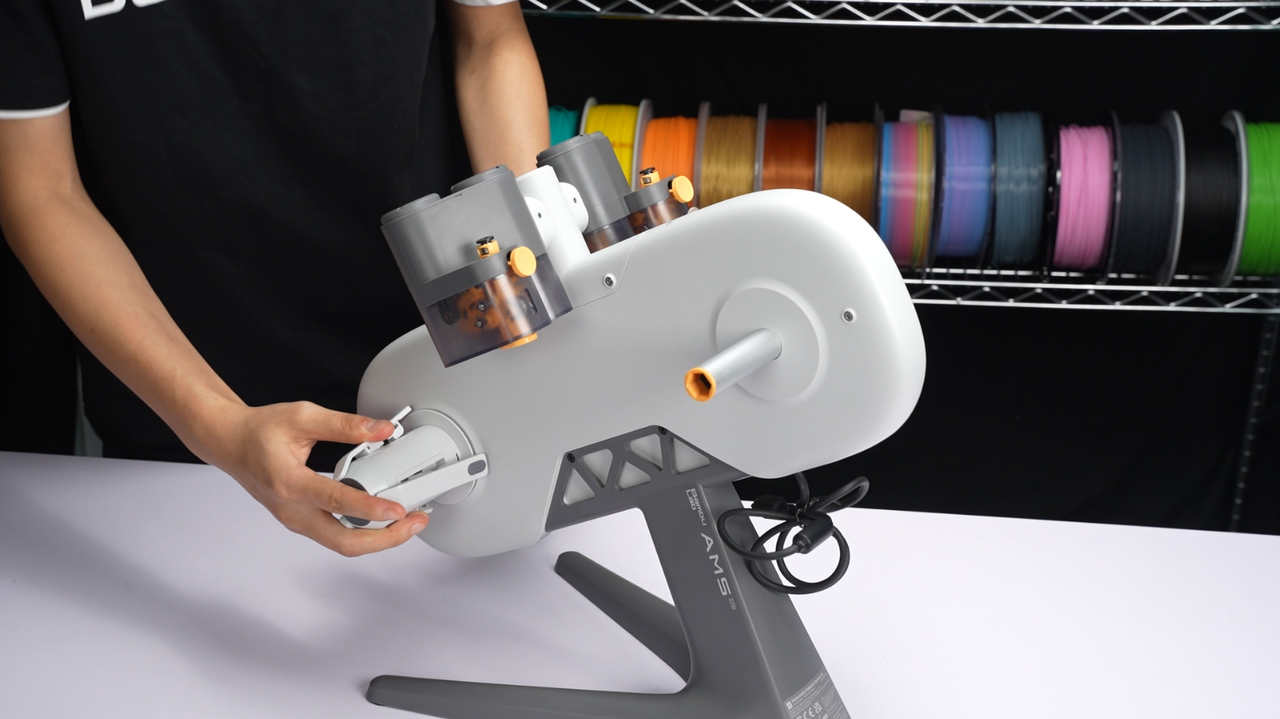

3. Skub de roterende spoleholdere på (ind), og vær omhyggelig med at matche farverne for at undgå at beskadige dele. (som vist på diagrammet matcher gul med gul, og grøn matcher med grøn)

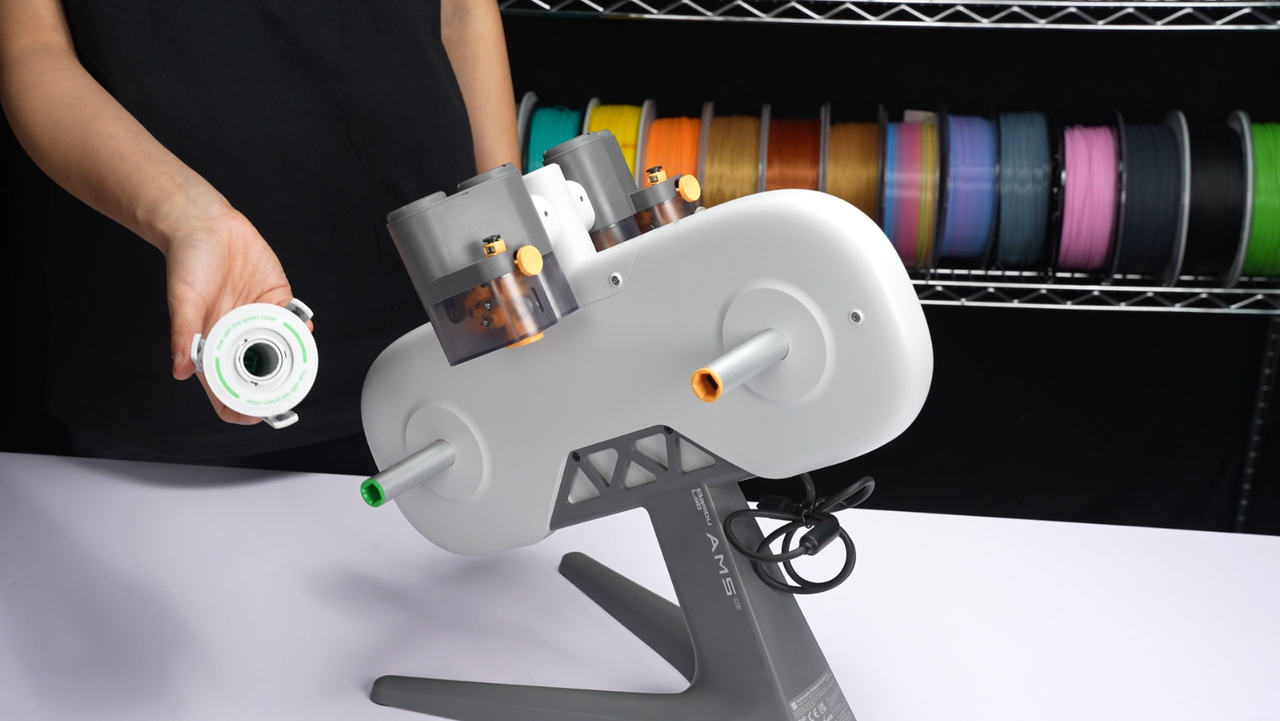

Skub de roterende spoleholdere på efter farve Gul spoleholder matcher gul position

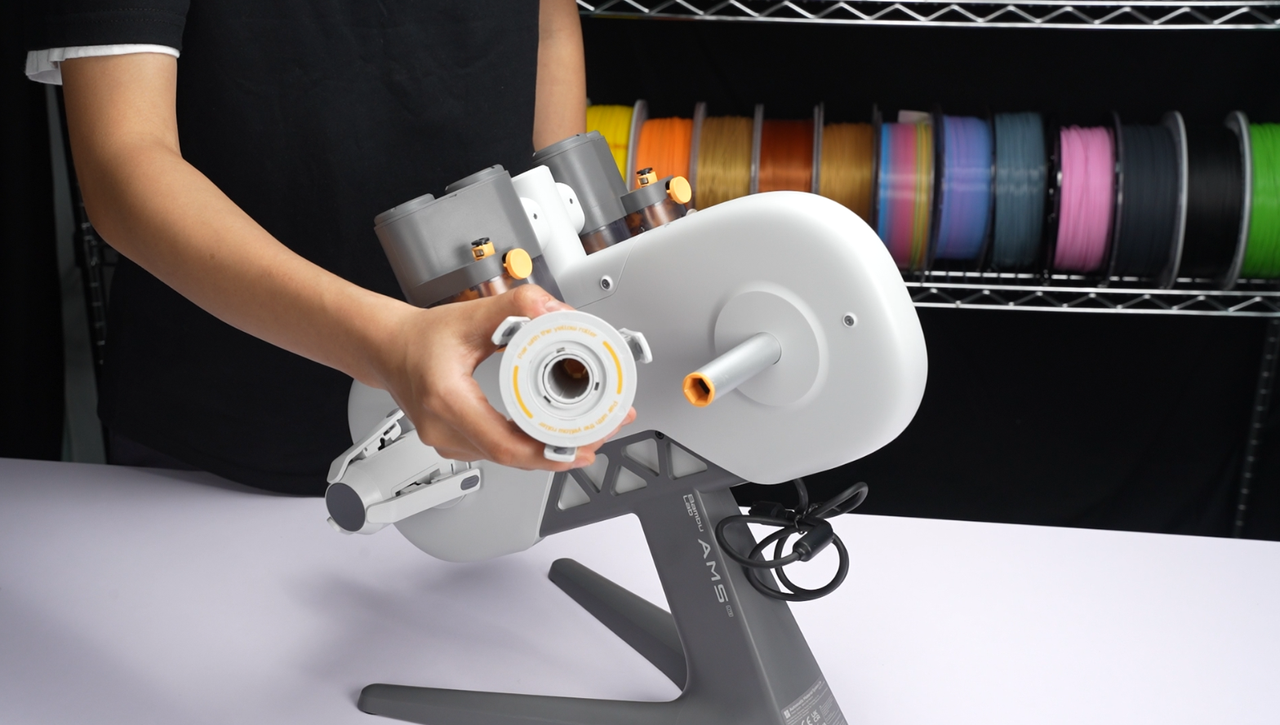

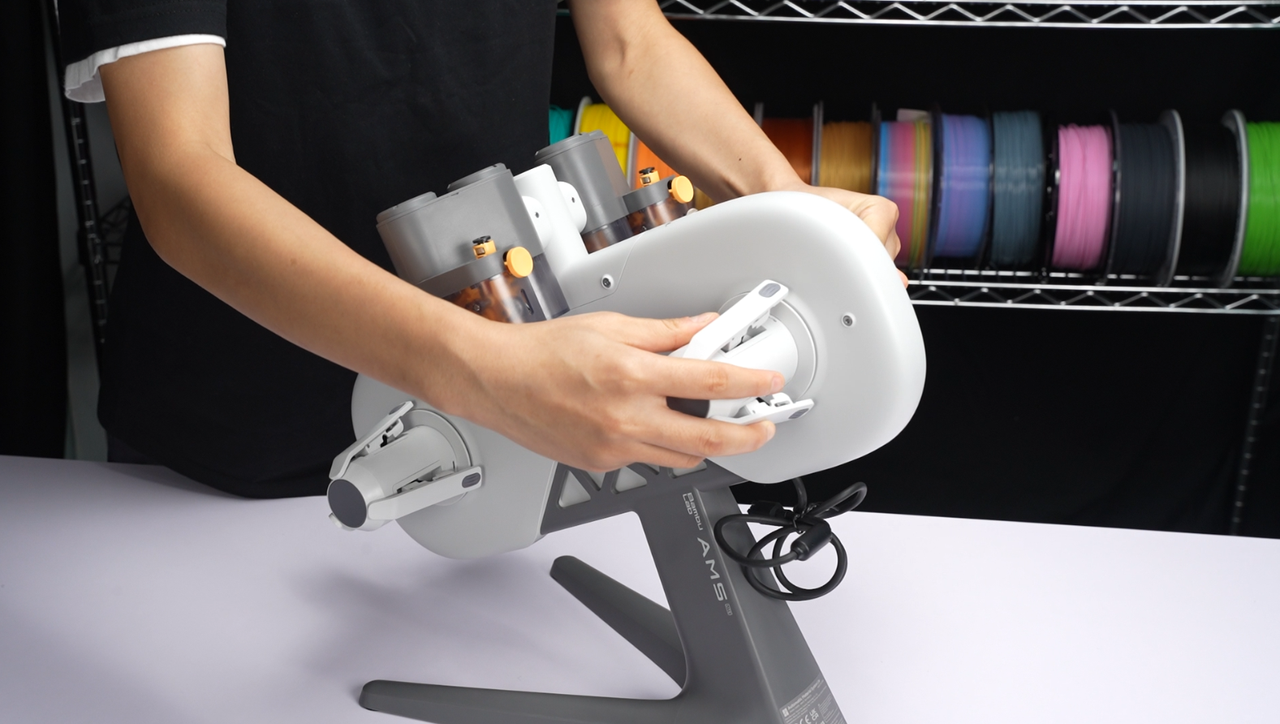

Grøn spoleholder matcher grøn position Roterende spoleholdere monteret på AMS Lite

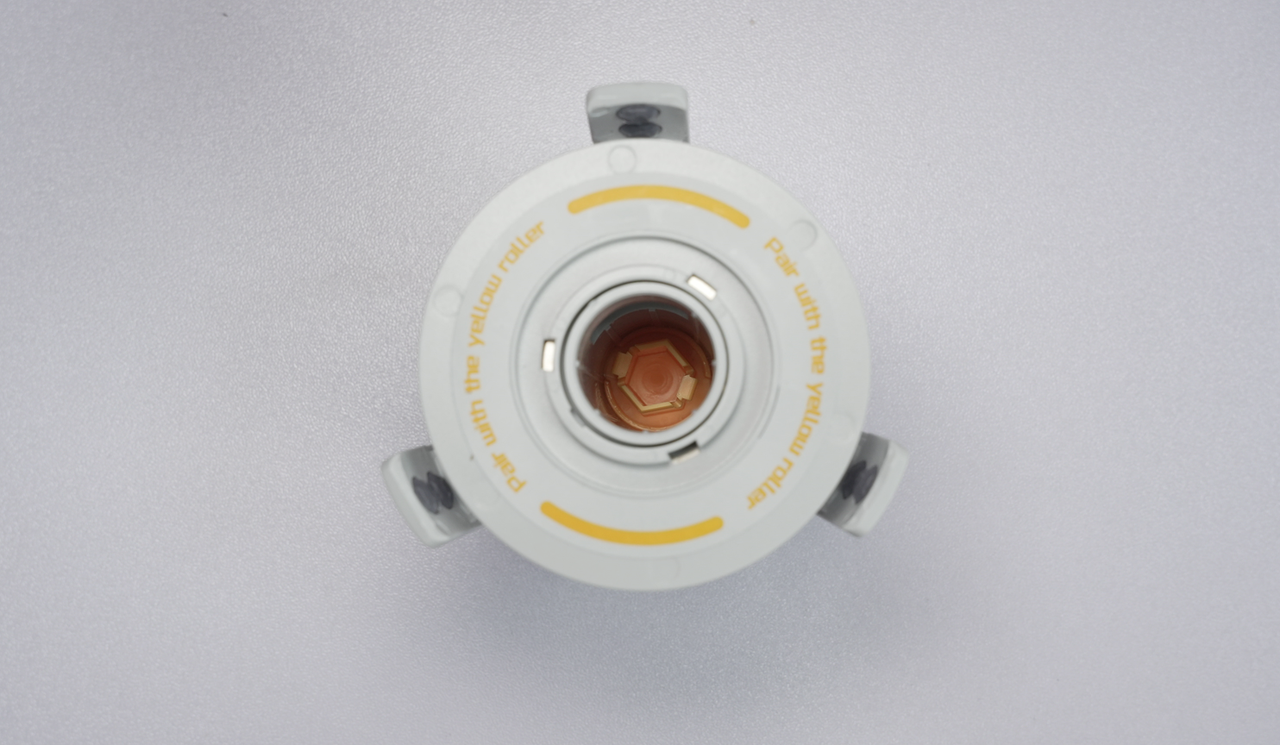

De gule roterende spoleholdere har en sekskantet clips indeni, hvilket gør det lidt nemmere at rette dem ind med låsepositionen. De grønne roterende spoleholdere er rektangulære, så det anbefales at rette dem groft ind med hullet før indsættelse og derefter flytte dem parallelt med små justeringer for at sikre, at de flugter med låsepositionen.

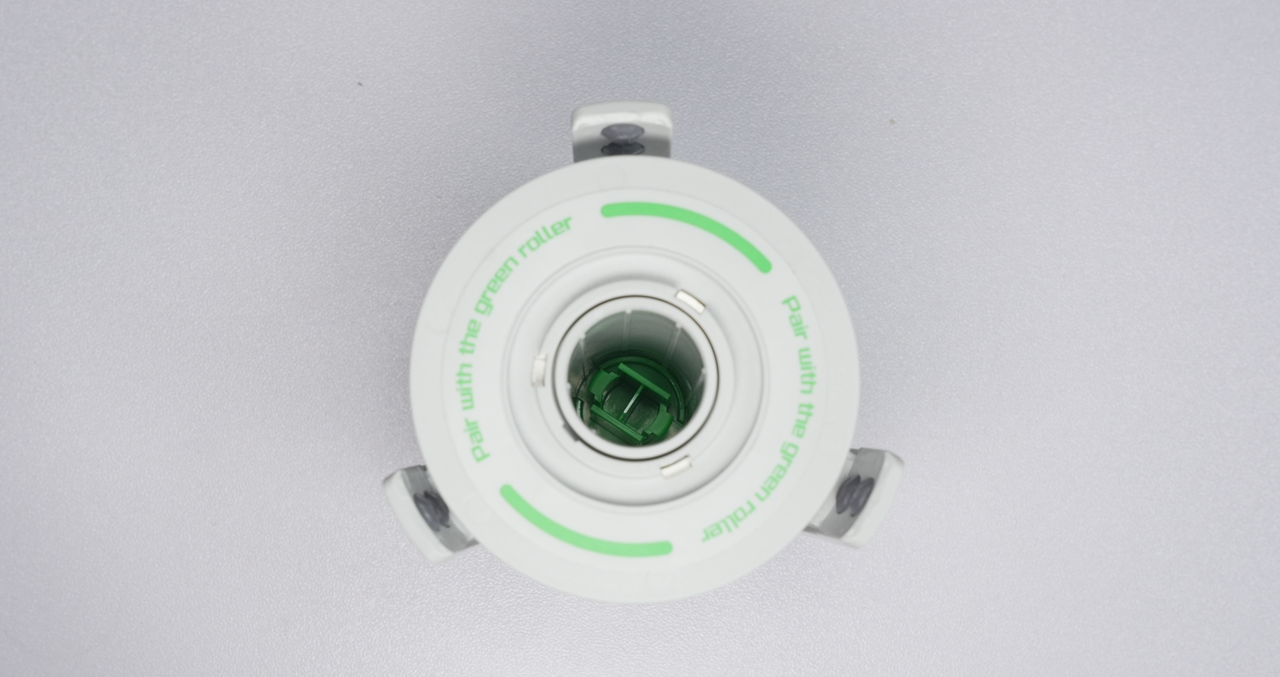

Den gule spoleholders sekskantede clips indeni Den grønne rektangulære spoleholder rettes ind

4. Placér AMS Lite på højre side af A1-printeren, når du har monteret de roterende spoleholdere.

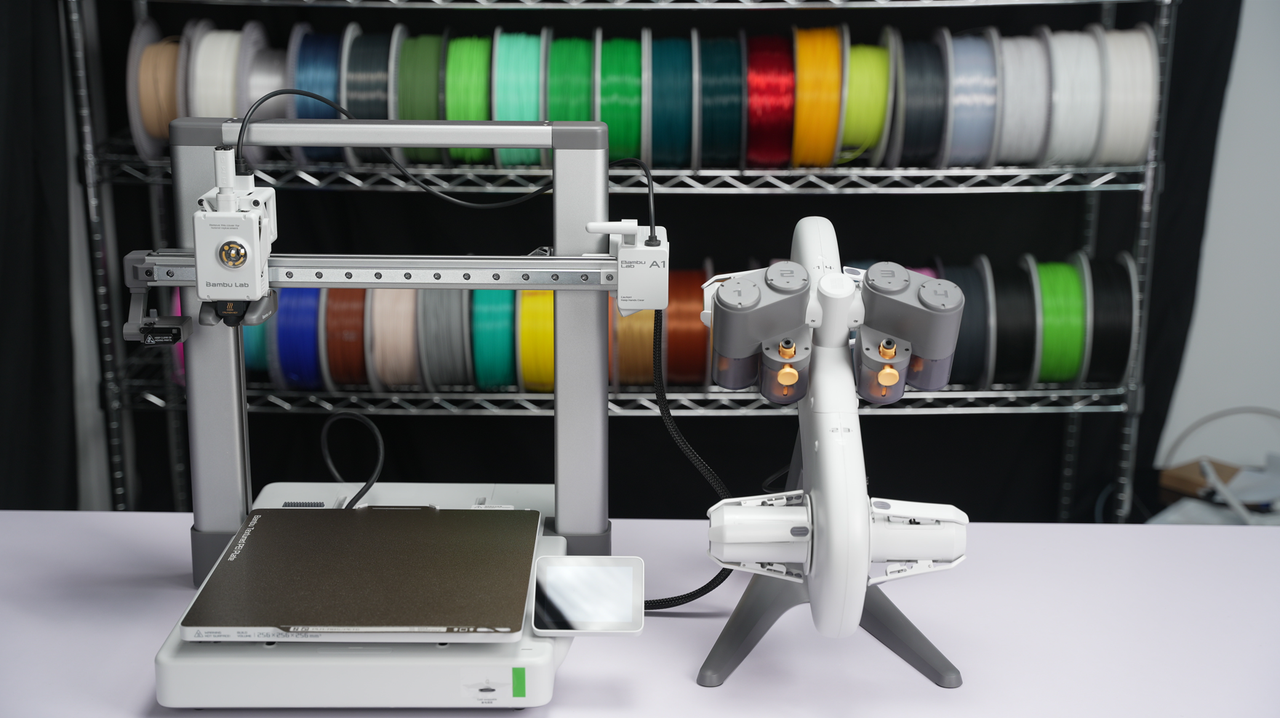

Placér AMS Lite på højre side af A1-printeren

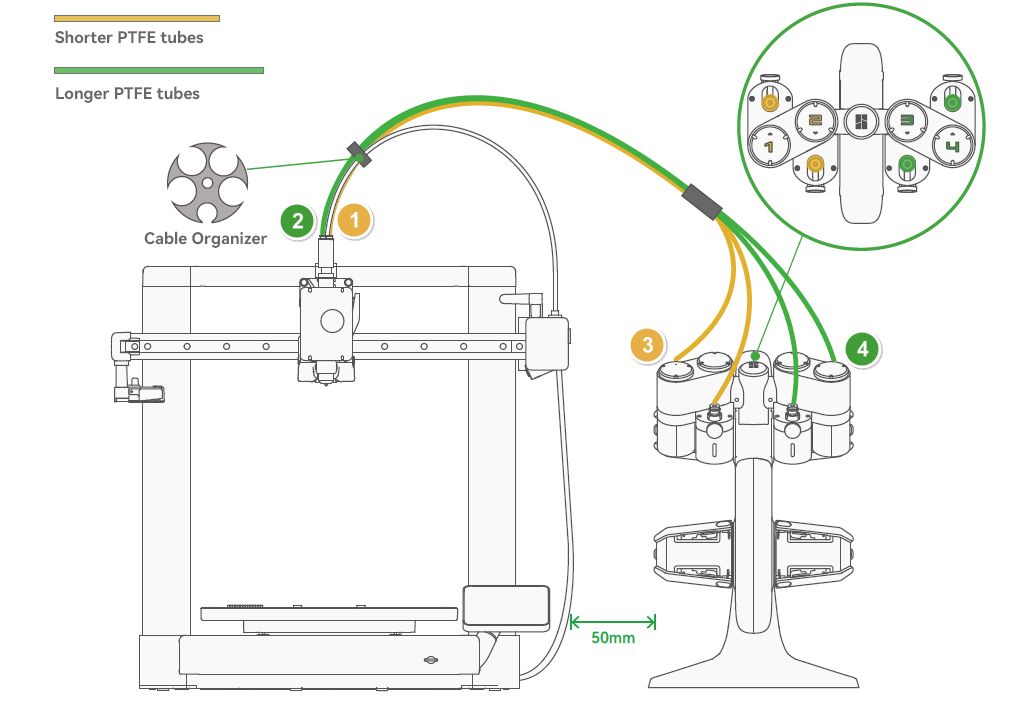

5. Sæt alle fire PTFE-slanger i printhovedets filamenthub.

Sæt de to kortere PTFE-slanger i port 1 og 2. Sæt de to længere PTFE-slanger i port 3 og 4.

Sæt PTFE-slangerne i printhovedets filamenthub Korte og lange PTFE-slanger fordelt på port 1 til 4

Husk: Sørg for korrekt placering af silikoneholderen på AMS Lites PTFE-slanger for at undgå for stor fremføringsmodstand og mulige fejl.

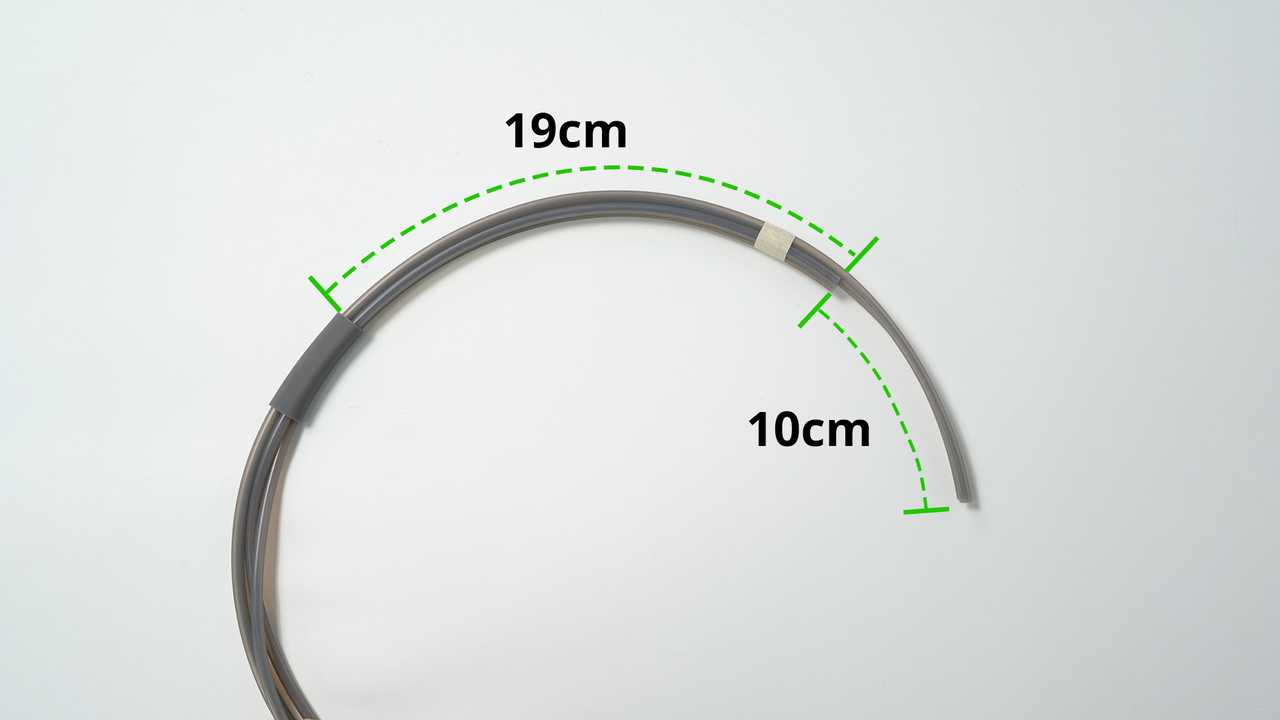

Korrekt placering af silikoneholderen på PTFE-slangerne

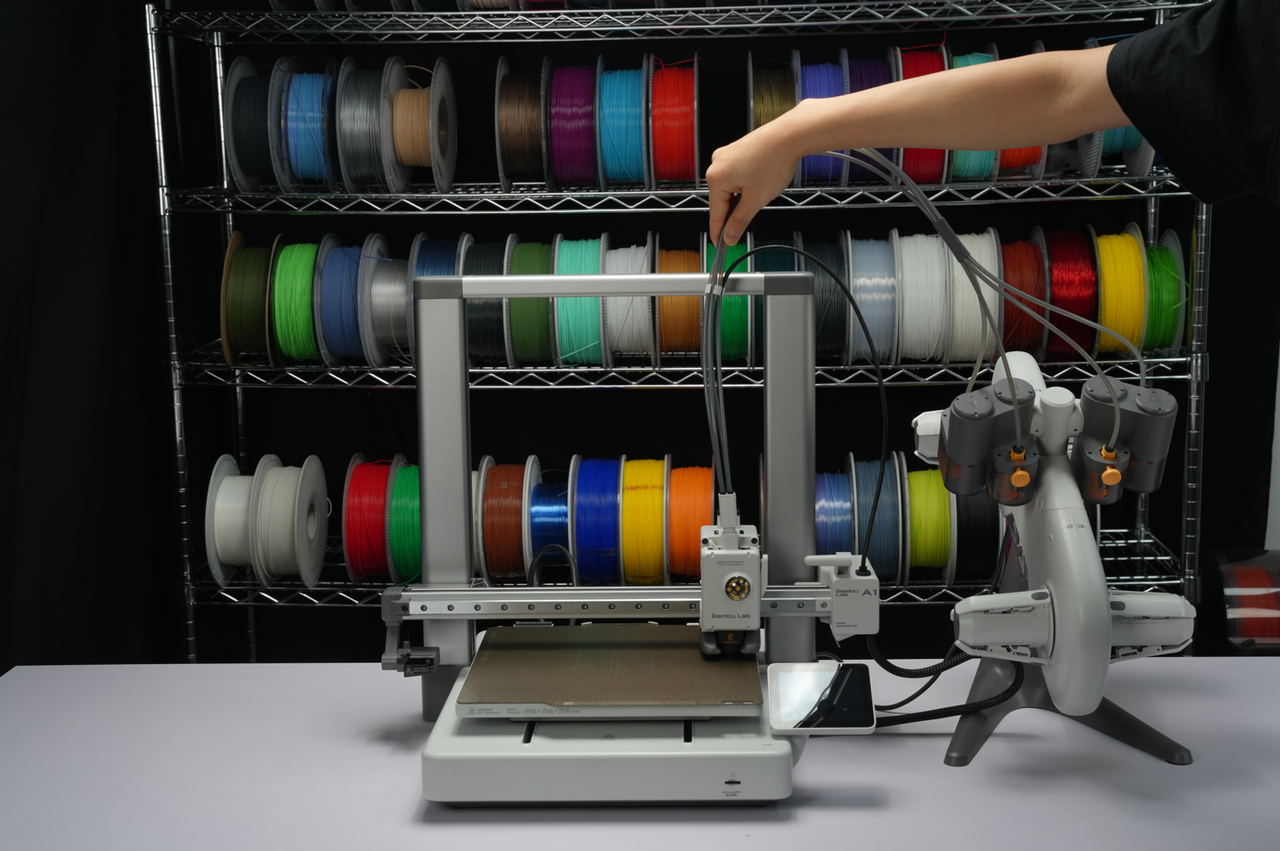

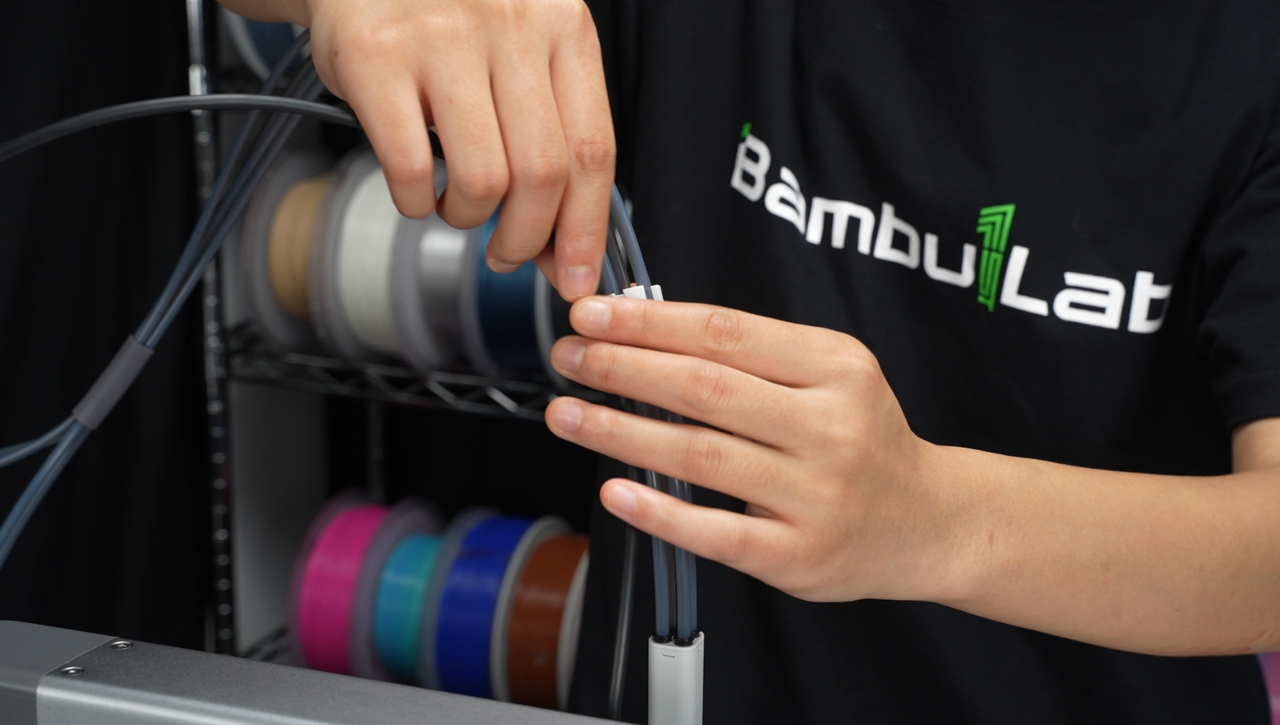

6. Sæt printhovedets kabel i kabelholderen.

Den optimale position for holderen er at rette hubbens kant ind med bjælkens nederste kant, når den kommer i kontakt med hotend og varmeplade. Det skyldes, at risikoen for, at Type-C-kablet kommer i vejen for Z-aksens søjle, er mindst i denne position, så afbrydelse af Type-C-forbindelsen undgås.

Sæt printhovedets kabel i kabelholderen Kabelholderen placeret optimalt ved bjælkens kant

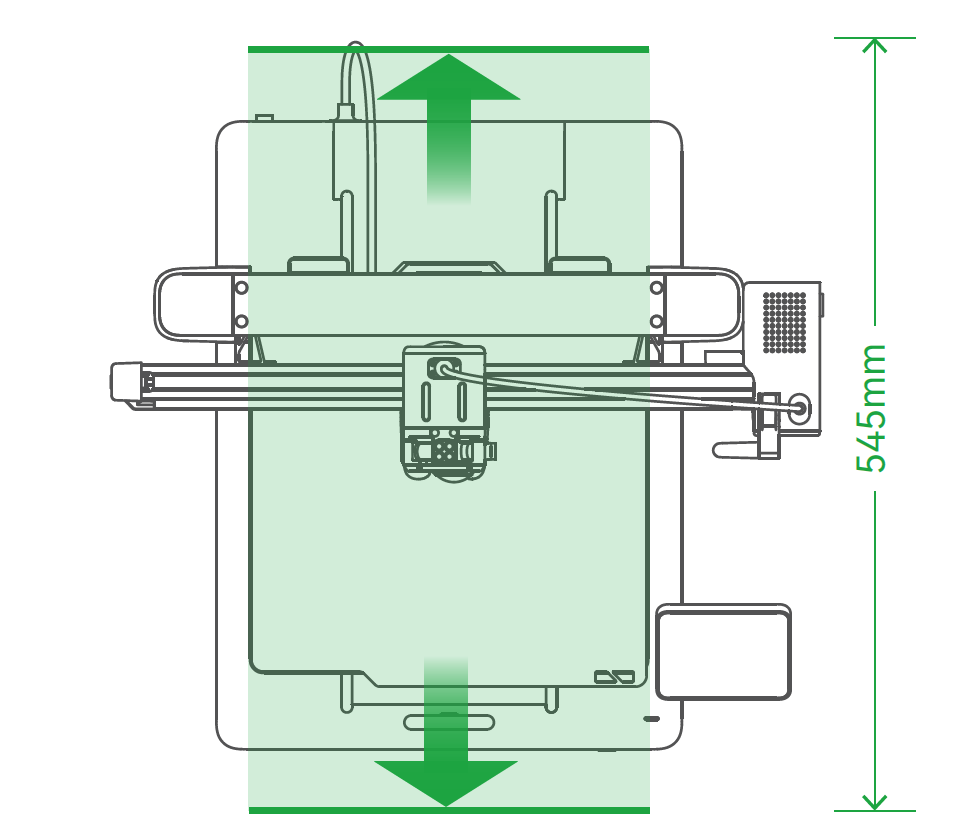

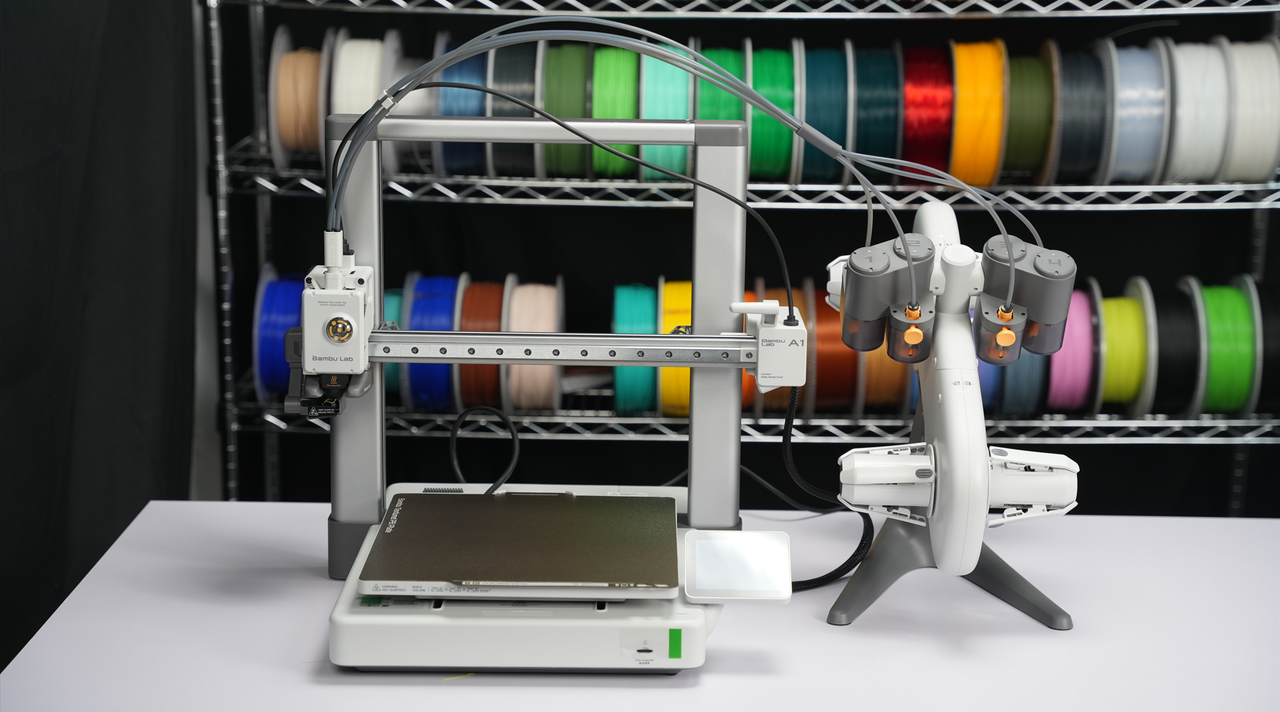

Sørg for at efterlade tilstrækkelig plads til varmepladens bevægelse (diagrammet viser det område, der er nødvendigt for pladens bevægelse). Varmepladens kabel kræver mere plads bag på maskinen, så tjek den dedikerede A1 FAQ om den nødvendige frie plads omkring printeren.

Nødvendig fri plads til varmepladens bevægelse Pladsbehov bag printeren til varmepladens kabel

Bemærk

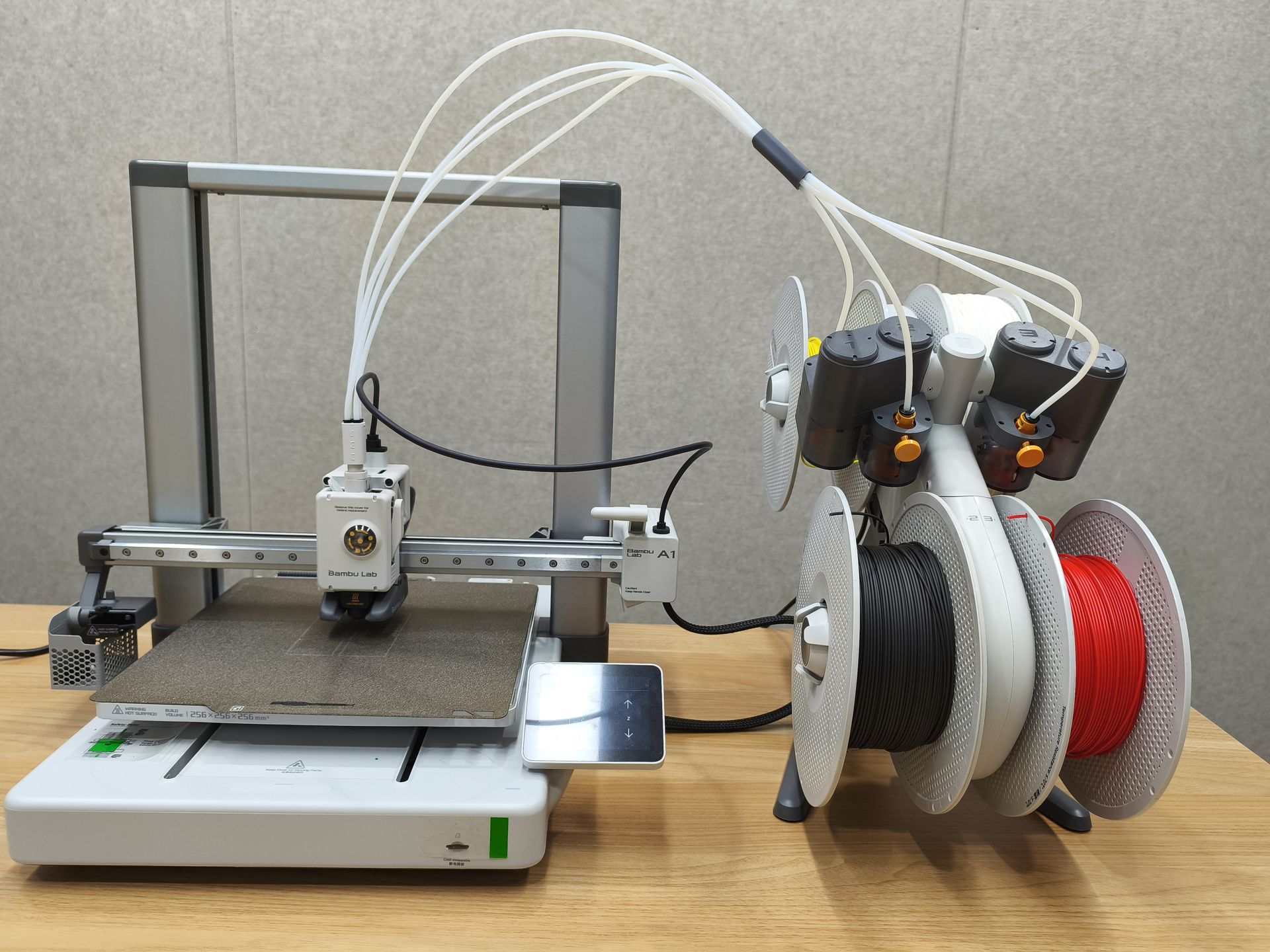

PTFE-slanger kan naturligt deformere på grund af ælde efter lang tids brug. Når det sker, kan bøjningsvinklen på AMS Lites fremføringsslange blive for stor, hvilket kan føre til fremføringsfejl.

Deformeret PTFE-slange med for stor bøjningsvinkel

Du kan følge trinene nedenfor for at hjælpe AMS Lites fremføringsslanger med at stå oprejst:

Trin 1: Justér længden på slangerne mellem silikoneholderen og AMS Lite

  1. Frigør PTFE-slangerne fra de fire porte på AMS Lite.

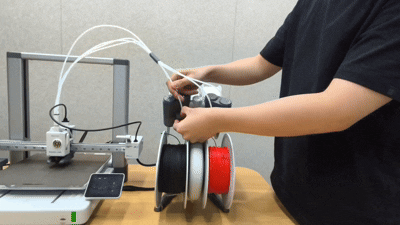

Frigør PTFE-slangerne fra de fire porte på AMS Lite

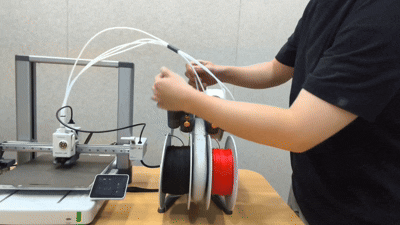

  1. Justér slangelængderne, så afstanden fra hver slangeende til silikoneholderen er nogenlunde ens.
Justér slangelængderne så de er nogenlunde ens

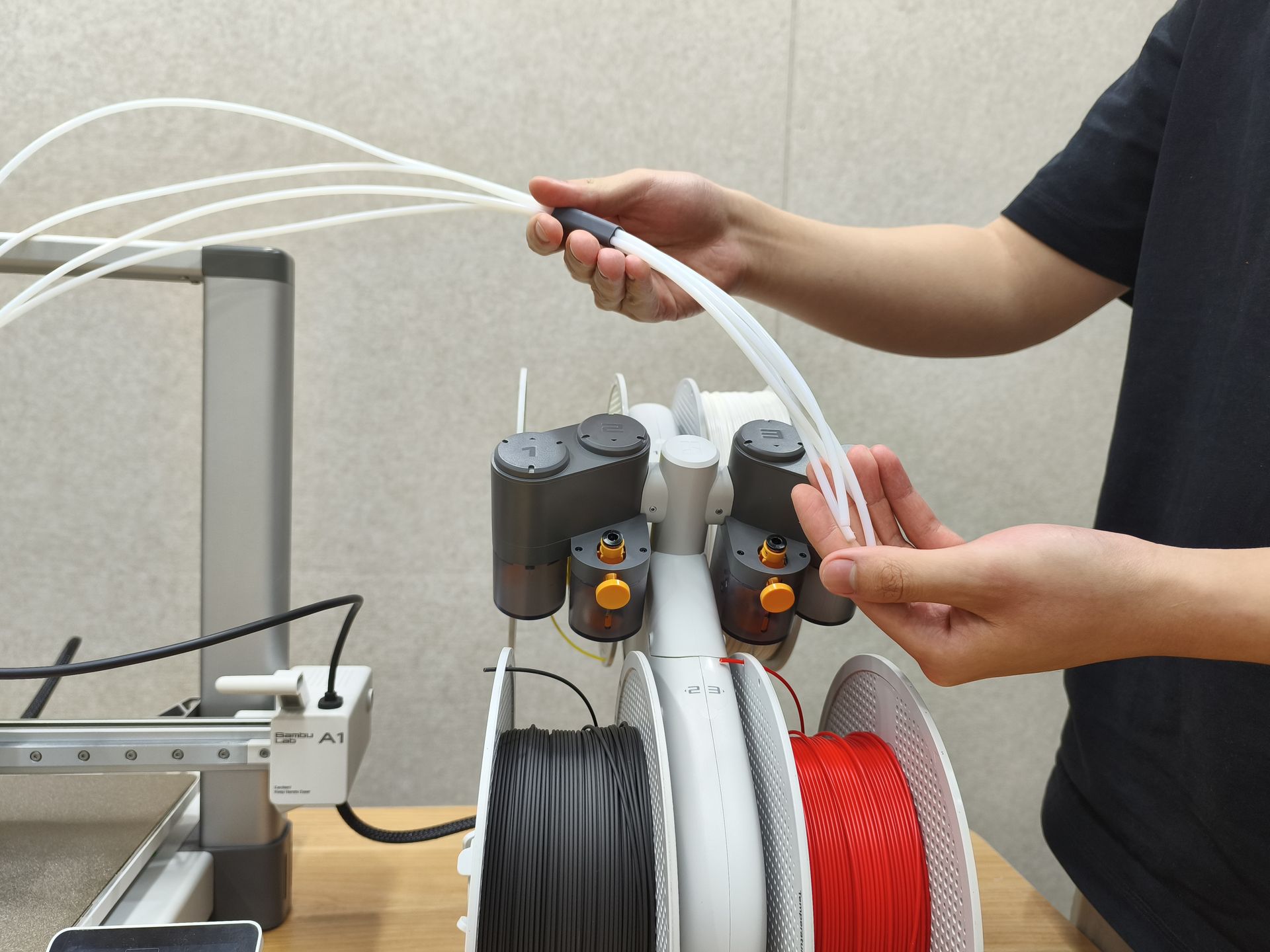

Som vist på figuren er længden mellem slangeenden og silikoneholderen cirka 15 cm.

Afstand på cirka 15 cm fra slangeende til silikoneholder

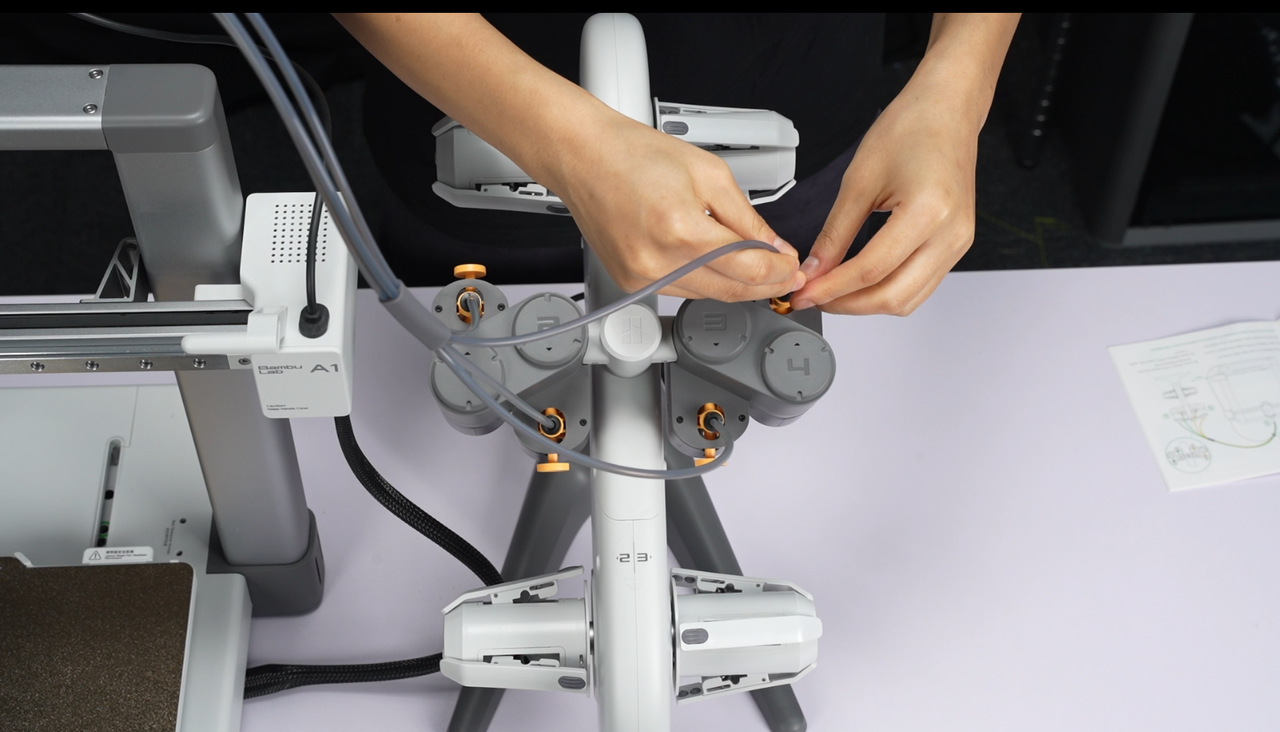

  1. Sæt de to kortere PTFE-slanger i port 1 og 2. Sæt de to længere PTFE-slanger i port 3 og 4.

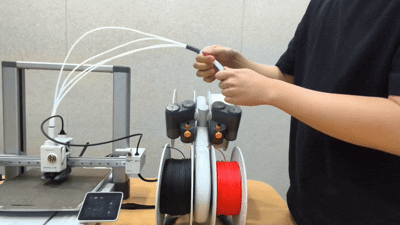

Korte og lange PTFE-slanger genmonteret i de rigtige porte

På dette tidspunkt danner fremføringsslangerne, der er forbundet til AMS Lite, en tresidet pyramidestruktur, så slangerne kan stå oprejst.

Trin 2: Justér slangevinklen

Nogle slanger kan være meget ældede, og selv efter Trin 1 står de muligvis stadig ikke ordentligt. I så fald kan du justere slangevinklen.

  1. Frigør den kraftigt bøjede PTFE-slange fra AMS Lite-porten.

  2. Sæt slangen i porten igen i modsat retning af dens bøjning.

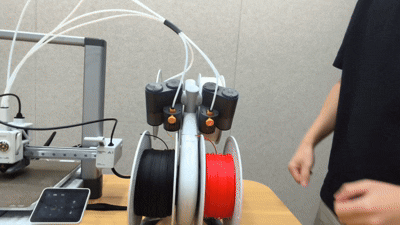

Sæt slangen i igen i modsat retning af dens bøjning

Trin 17: Tænd for printeren og AMS Lite

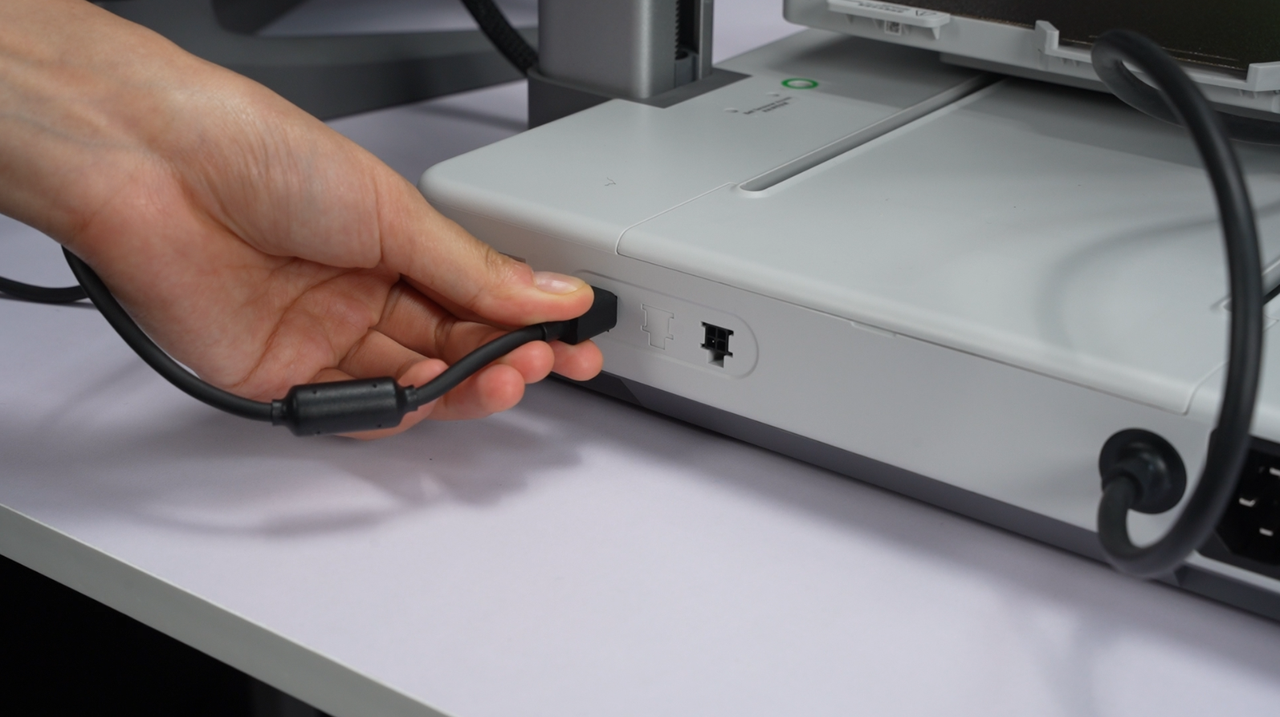

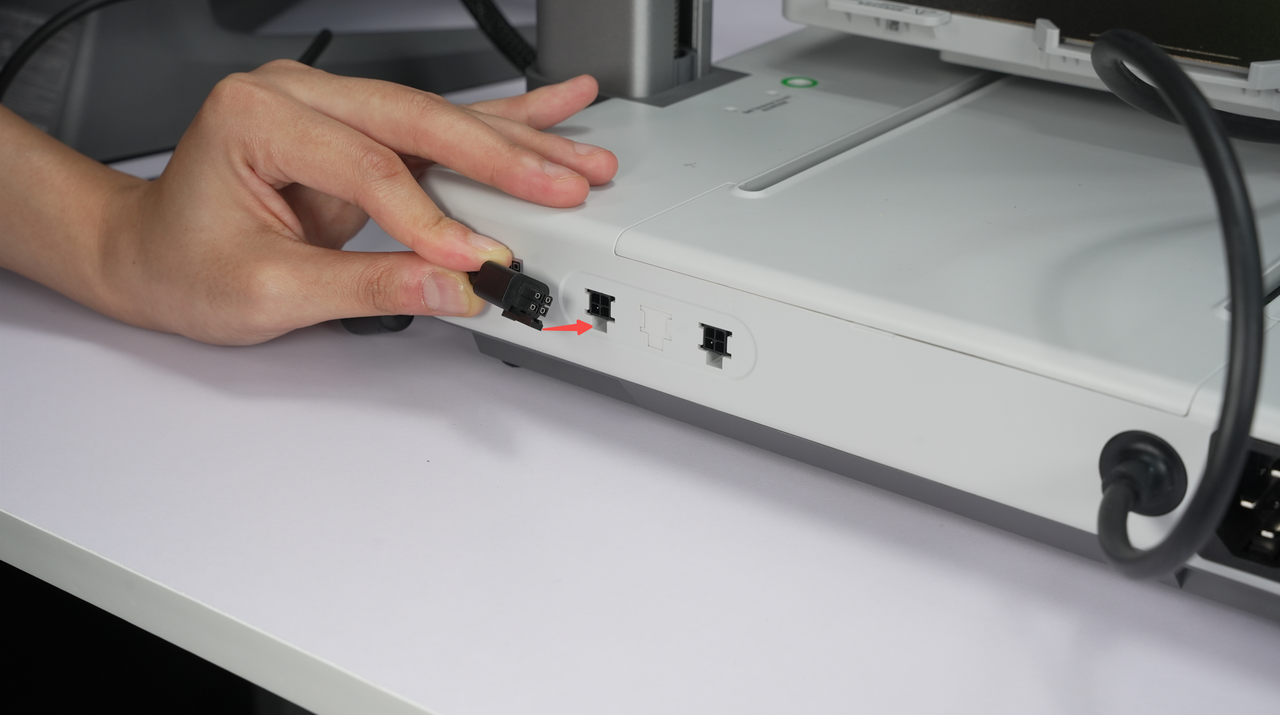

Sæt AMS Lites 4-bens stik i porten på A1 mini. (en af dem); Sørg for, at 4-bens kablet er sat korrekt i og rettet ind efter retningen på beskyttelsesclipsen.

Sæt AMS Lites 4-bens stik i porten 4-bens kablet rettet ind efter beskyttelsesclipsen

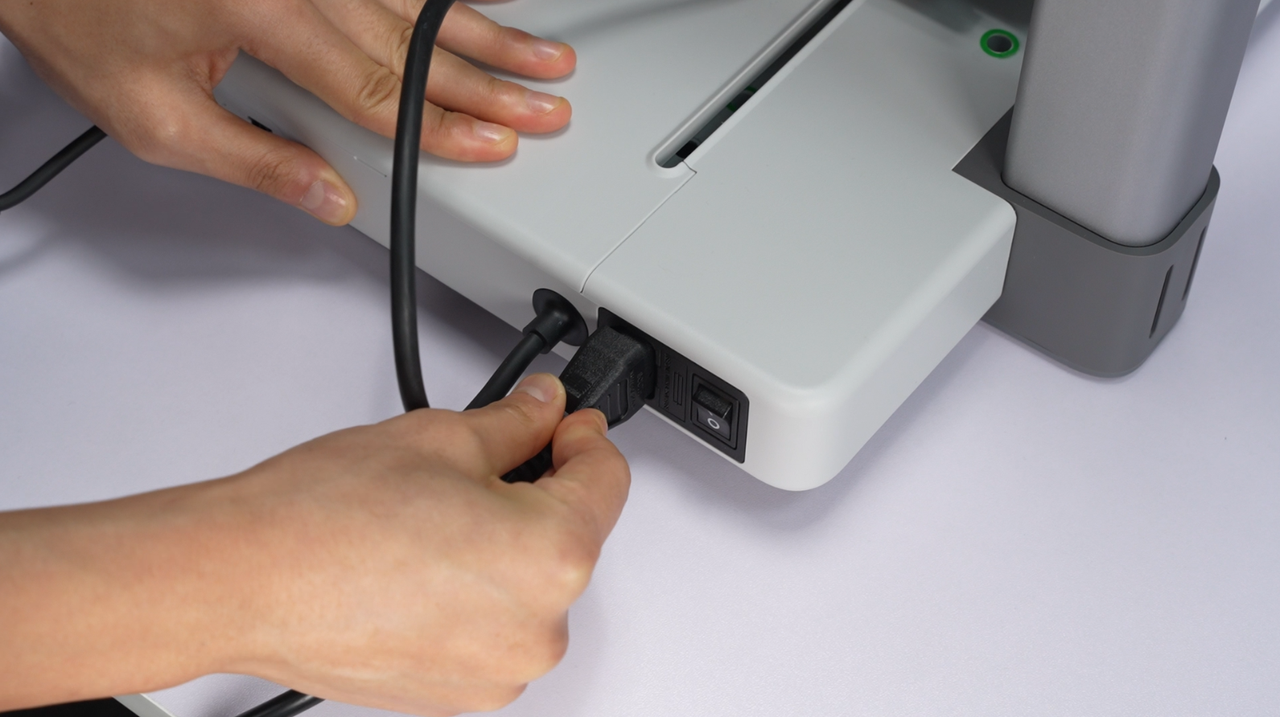

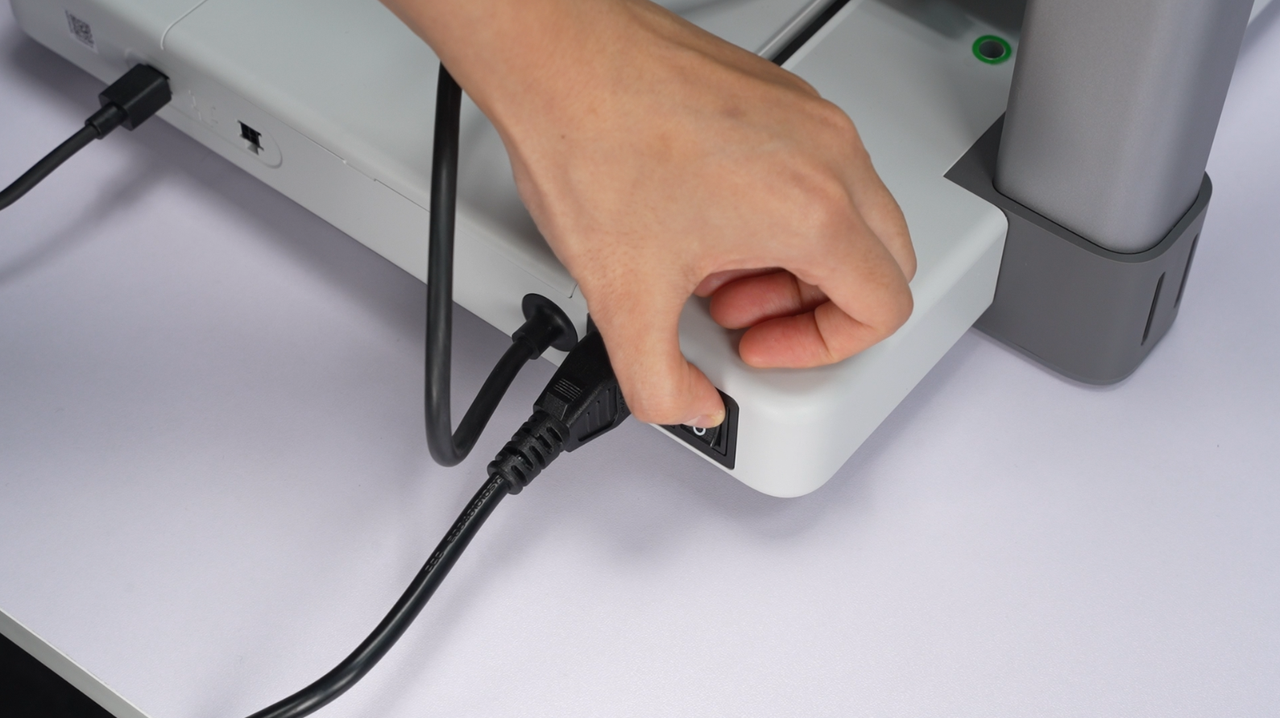

4-bens kablet sat korrekt i porten AMS Lite forbundet til printeren via 4-bens kabel

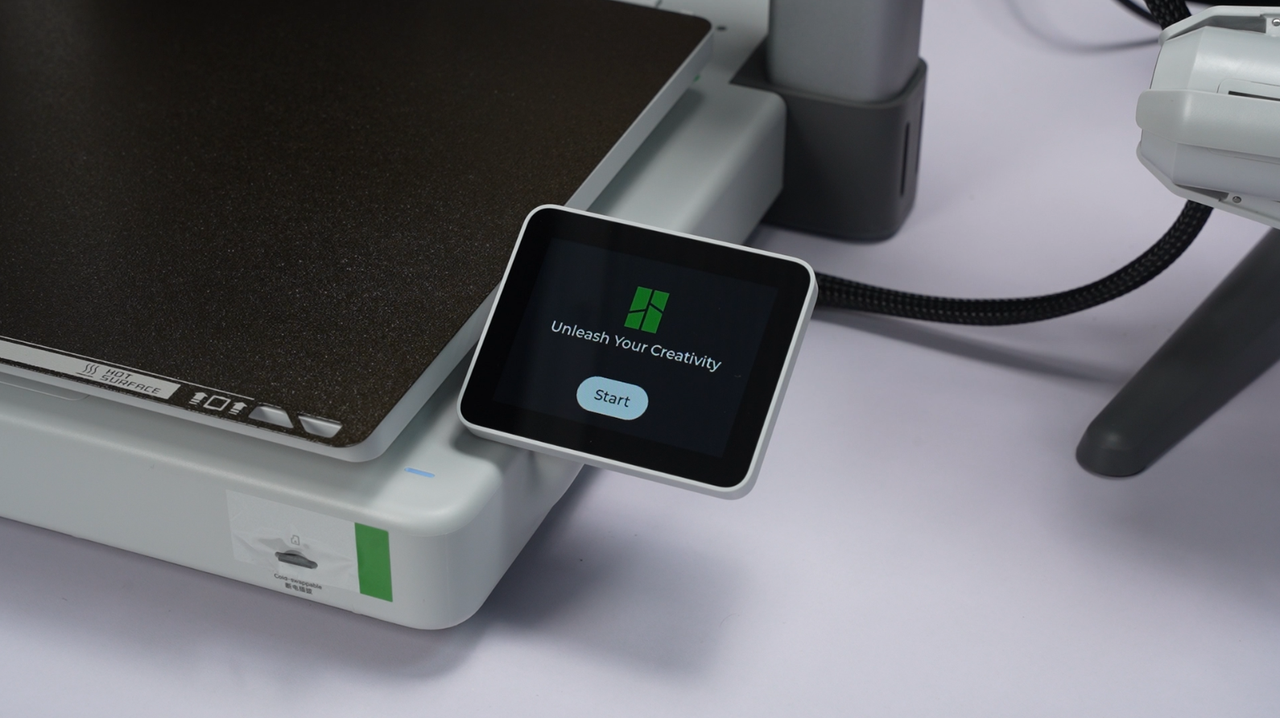

Trin 18: Følg anvisningerne på skærmen for at gennemføre initialiseringen og kalibreringen.

Sørg for, at byggepladen er monteret og rengjort. Når printeren er tændt, så følg anvisningerne på skærmen for at gennemføre printerens initialisering og kalibrering.

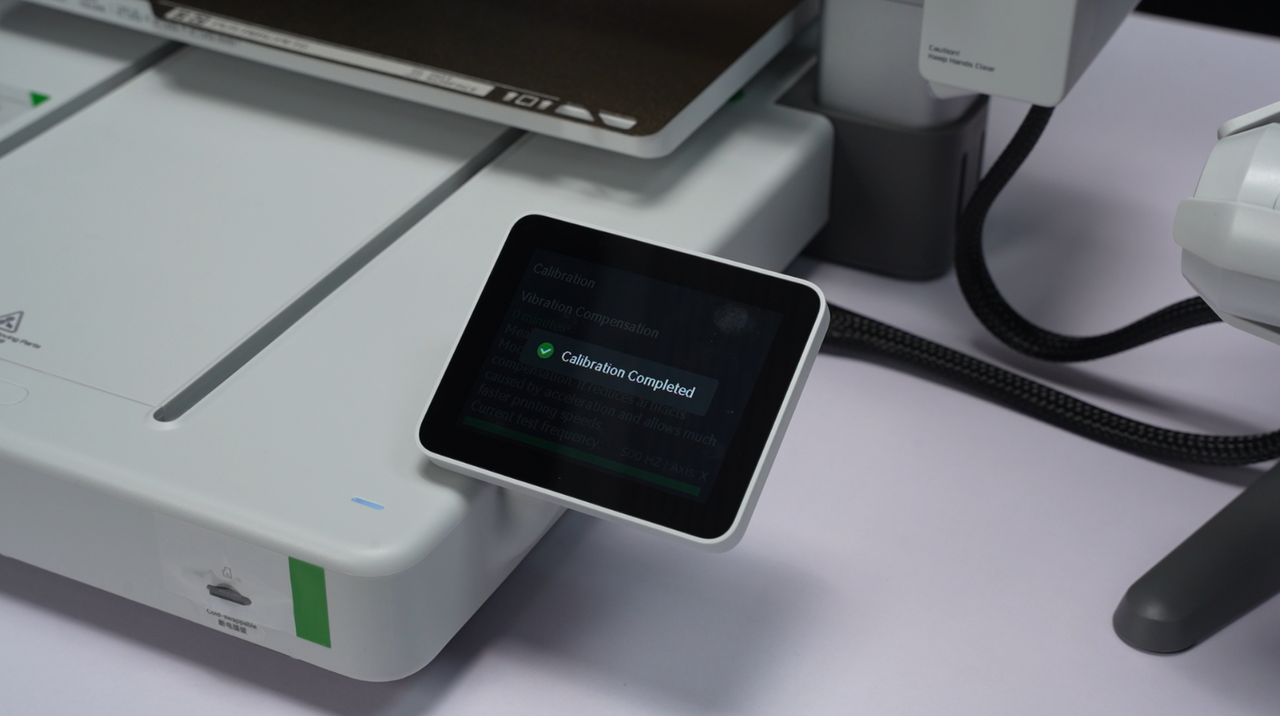

Følg anvisningerne på skærmen for initialisering Kalibrering af A1 i gang på skærmen

Hvis du sprang netværksopsætningen og binding til Bambu Handy over under udpakningen, kan du stadig forbinde og binde printeren til Bambu Handy på indstillingssiden, når printerens kalibrering er gennemført.

Bind printeren til Bambu Handy på indstillingssiden

Tillæg: Montér den eksterne filamentspoleholder, og start dit første print med A1

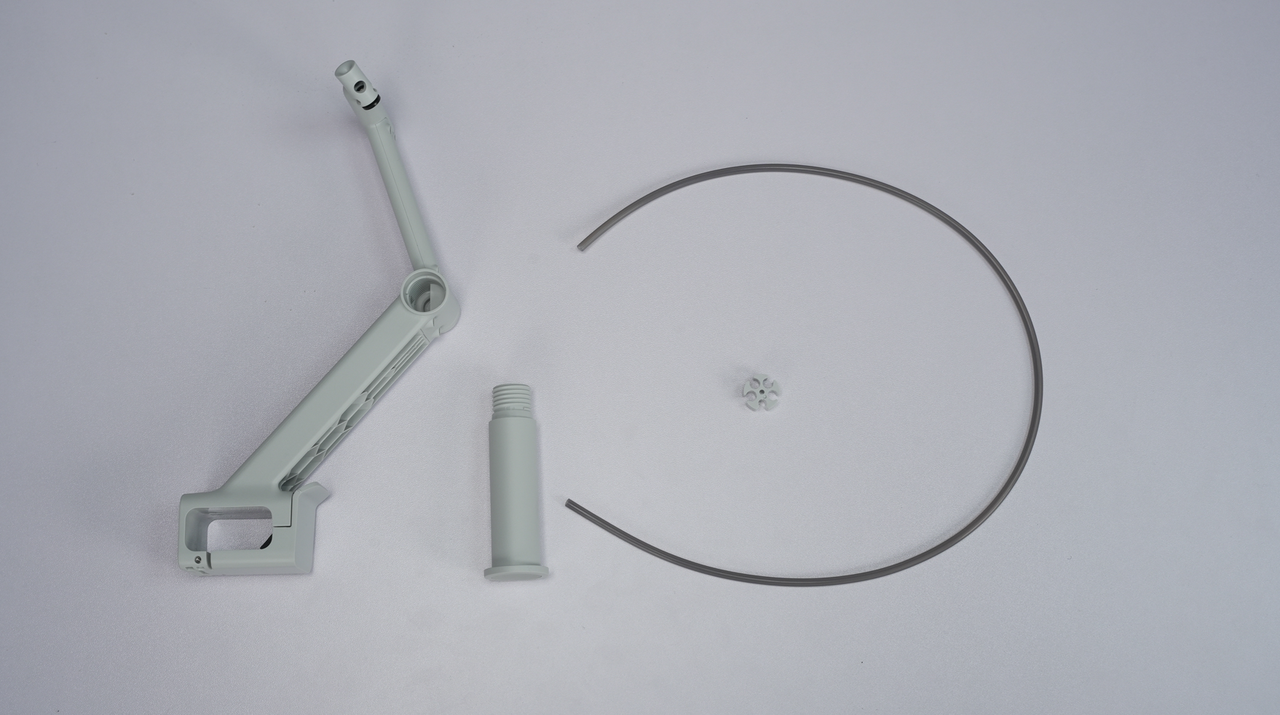

Ekstern filamentspoleholder monteret på A1

Hvis du vil bruge en ekstern spole, kan du følge nedenstående trin for at montere spoleholderen, PTFE-slangen og filamentspolen.

Hvis du udelukkende bruger AMS Lite til at printe, kan du selv vælge, om du vil montere spoleholderen.

1. Saml spoleholderen.

Skru støtteakslen ind i spoleholderens hoveddel.

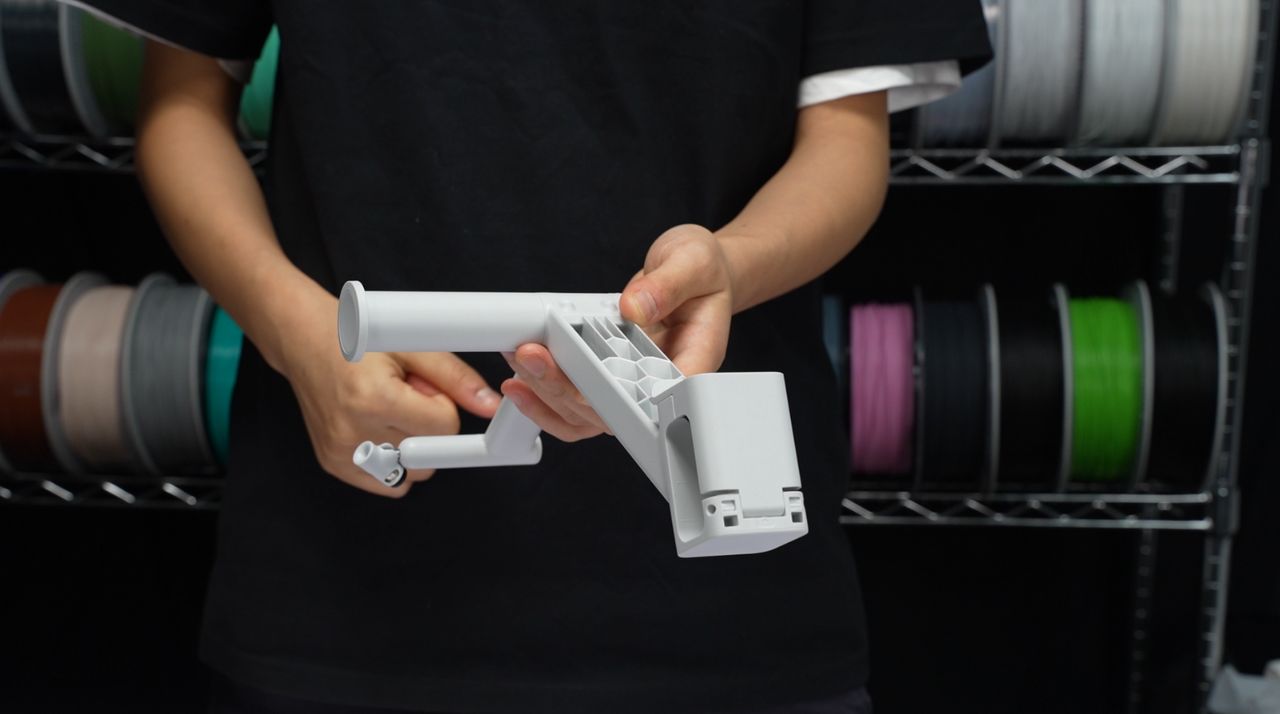

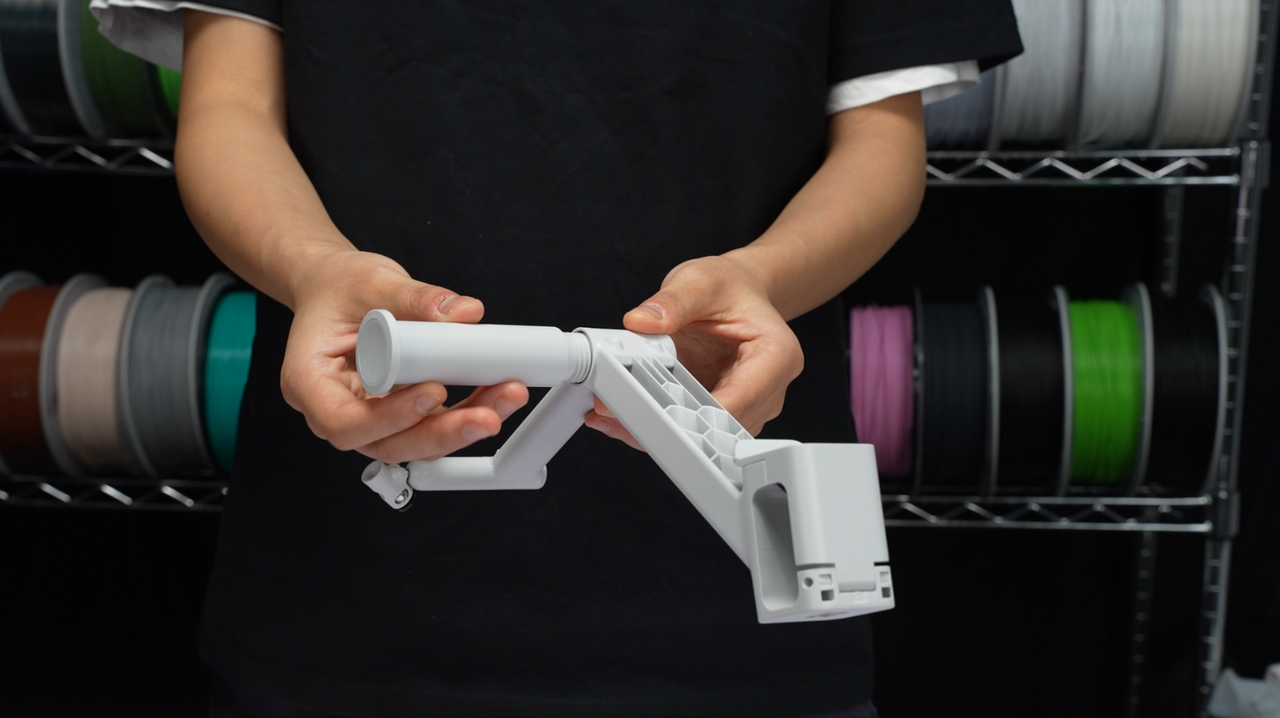

Skru støtteakslen ind i spoleholderens hoveddel Spoleholderen samlet

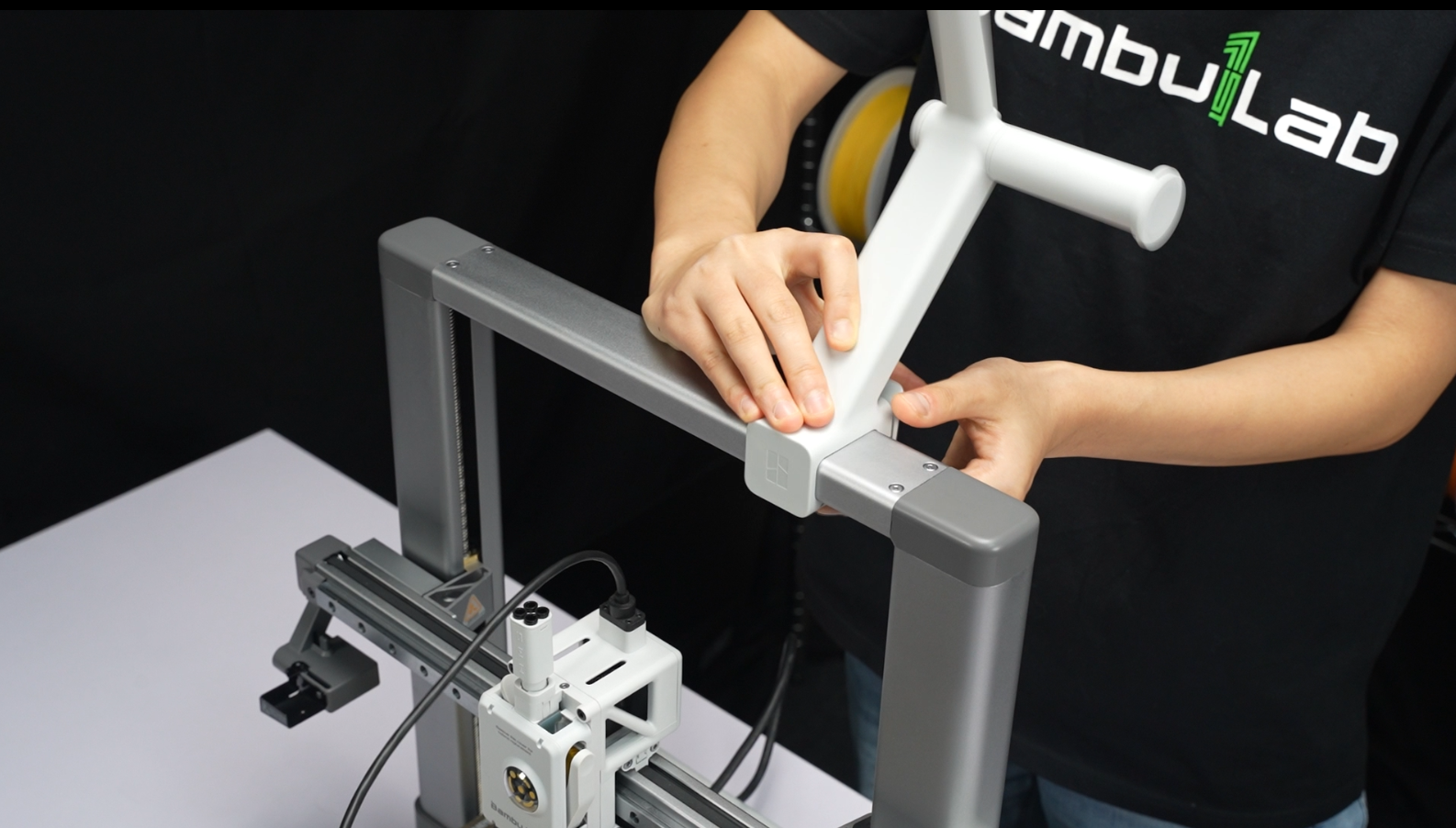

2. Fastgør spoleholderen til rammens tværbjælke med den side, der har Bambu Lab-logoet, vendt fremad.

Det anbefales at montere beslaget midt til højre på bjælken, tæt på den højre sidebjælke.

Fastgør spoleholderen til tværbjælken med logoet fremad

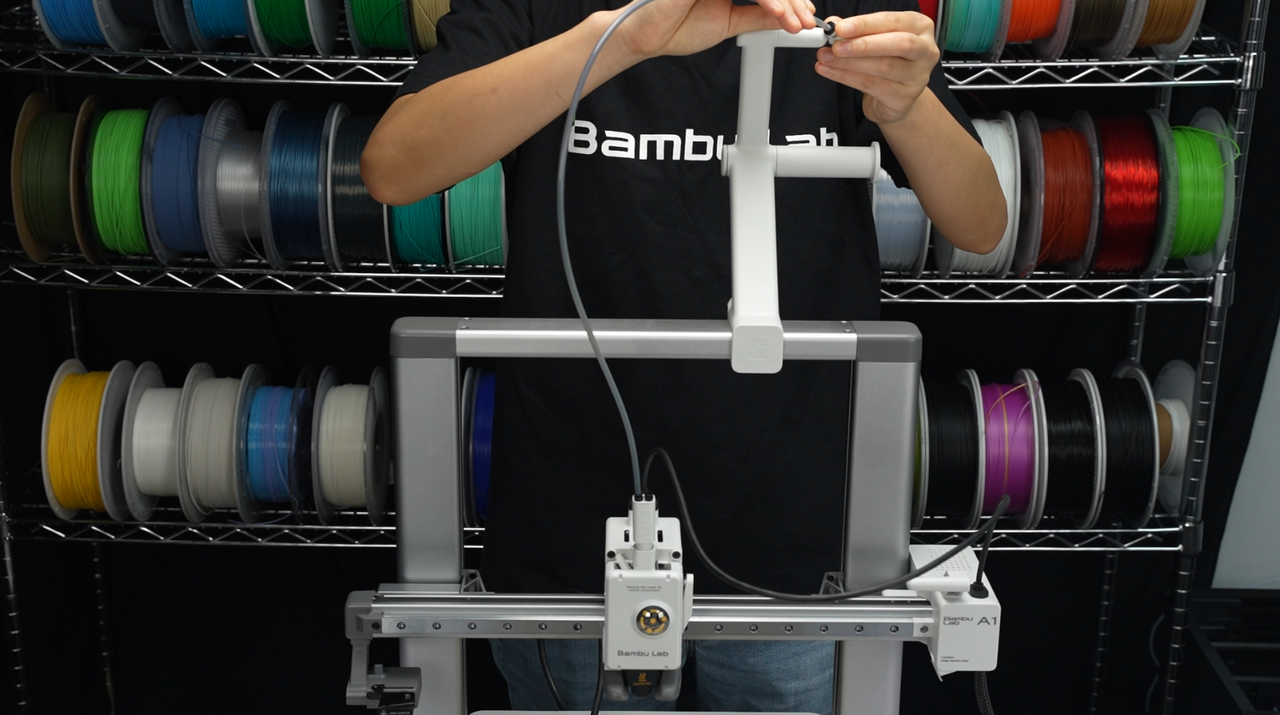

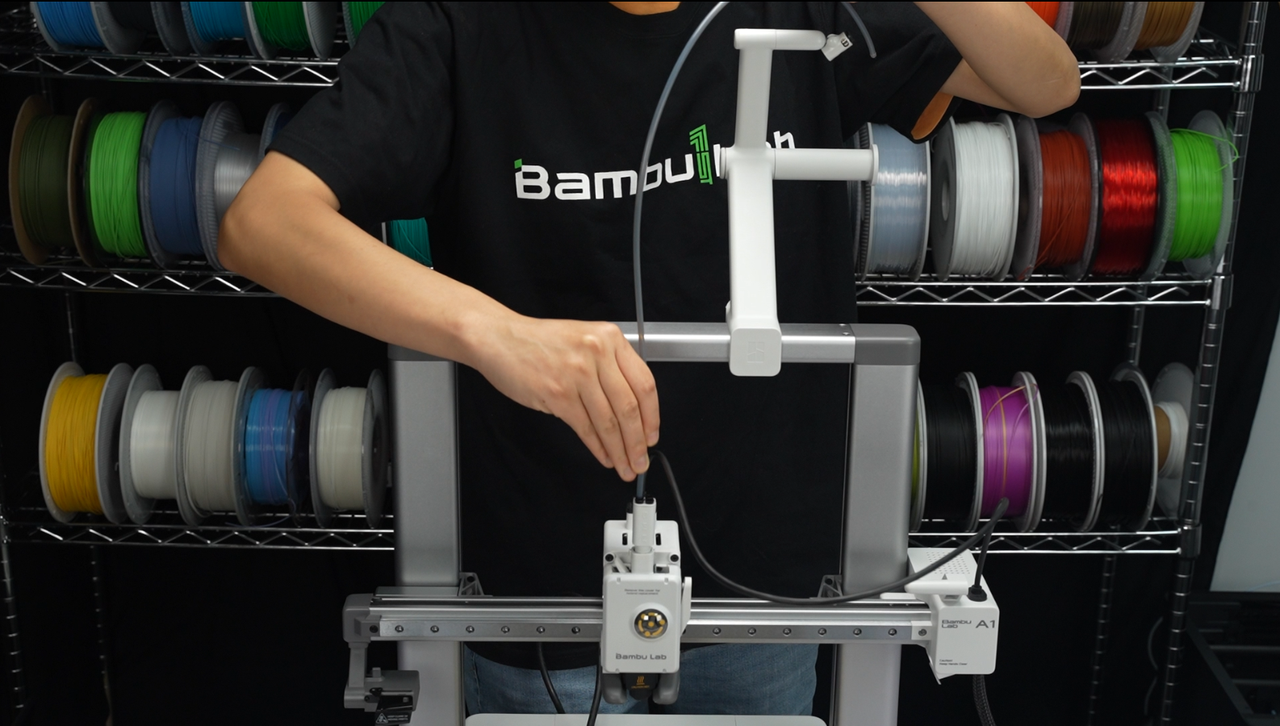

3. Som vist på billedet bruges den korteste PTFE-slange til at forbinde filamentindløbet på et af printhovederne. Filamentet føres gennem denne PTFE-slange.

Forbind den korteste PTFE-slange til printhovedets filamentindløb PTFE-slange forbundet til printhovedet for ekstern spole

4. Montér kabelholderen. Sæt det sorte kabel i det lille hul i holderen, og sæt PTFE-slangen i et af de større huller.

Den optimale position for holderen er at rette hubbens kant ind med bjælkens nederste kant, når den kommer i kontakt med hotend og varmeplade. Det skyldes, at risikoen for, at Type-C-kablet kommer i vejen for Z-aksens søjle, er mindst i denne position, så afbrydelse af Type-C-forbindelsen undgås.

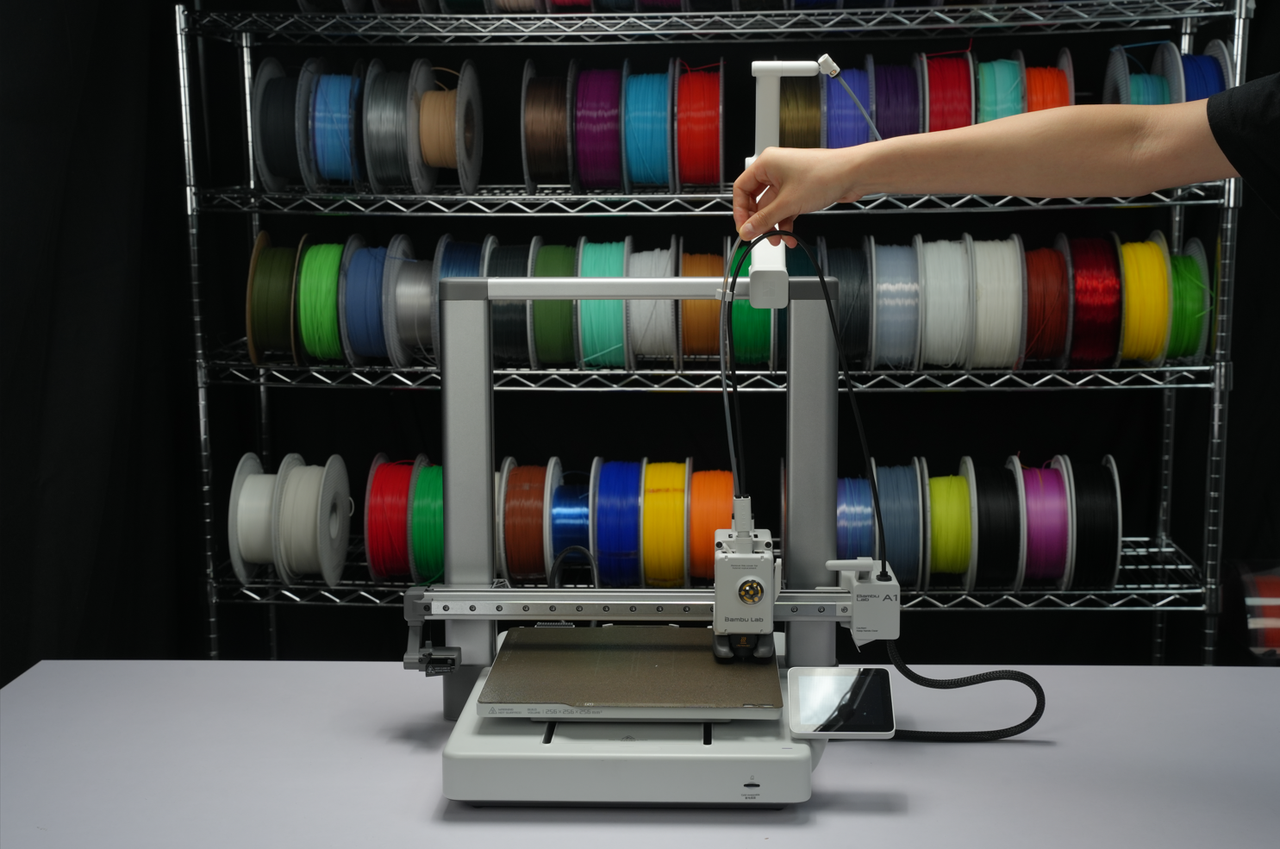

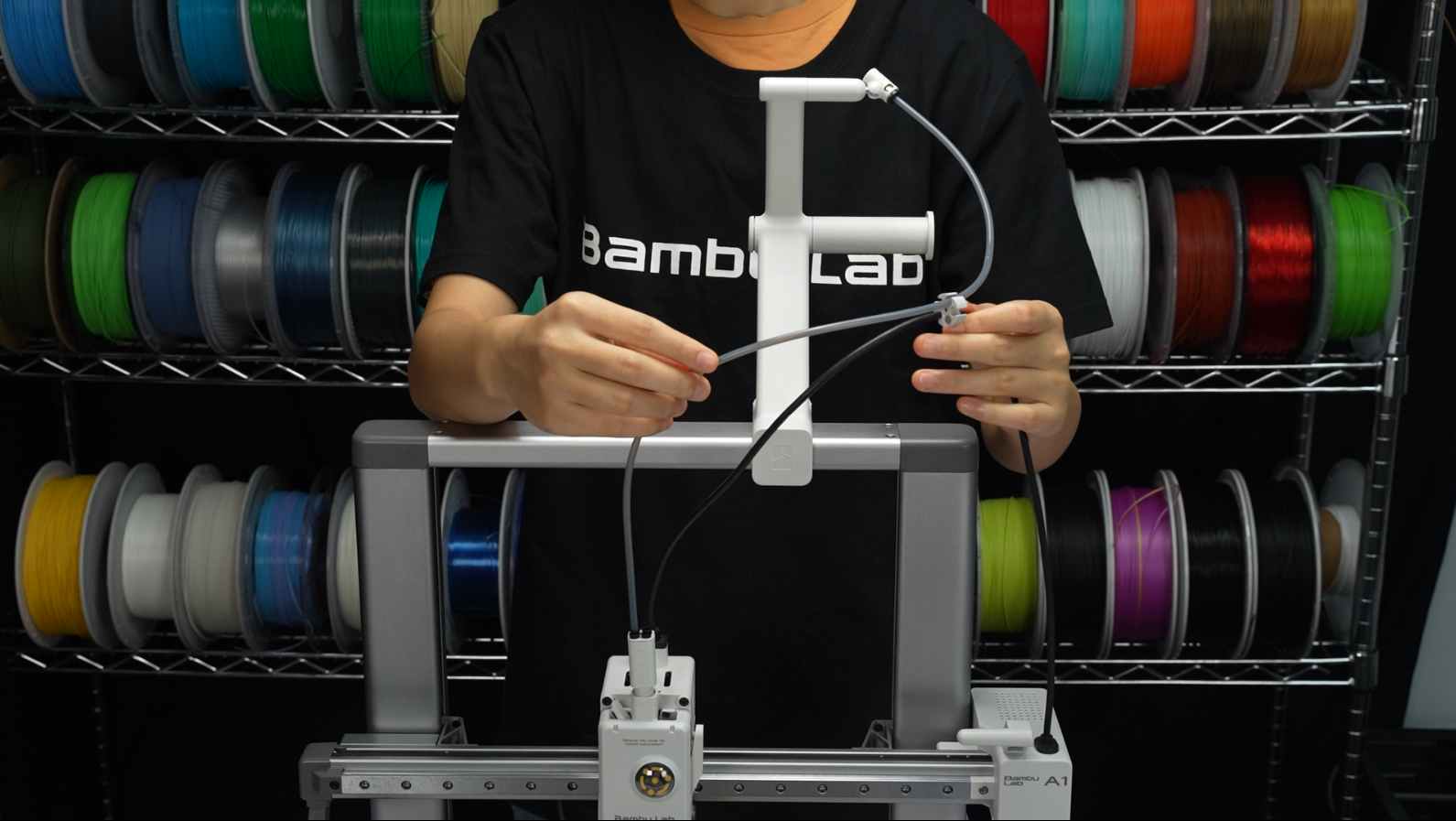

Sæt det sorte kabel og PTFE-slangen i kabelholderen Kabelholder monteret med kabel og PTFE-slange

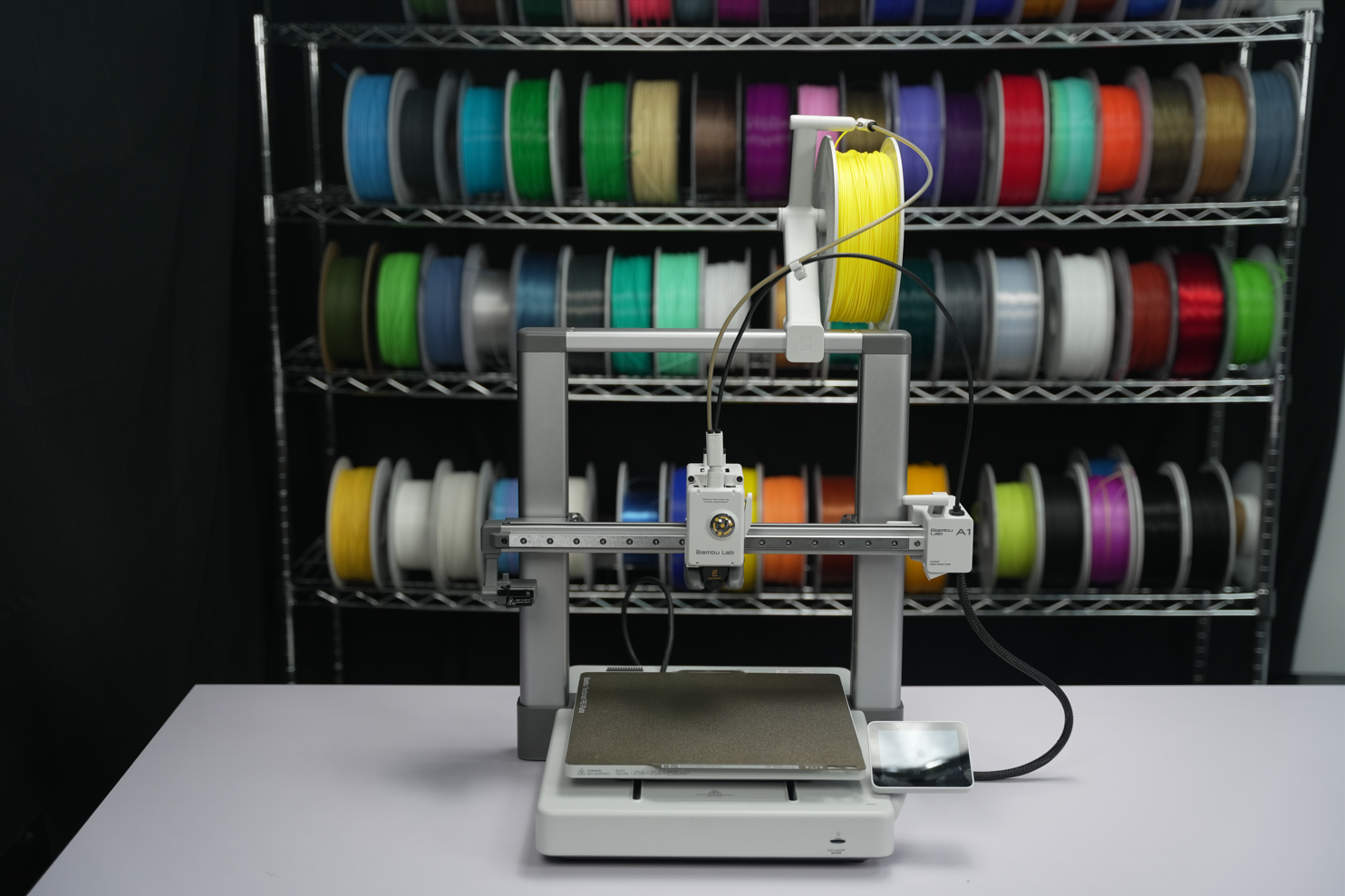

Hæng filamentspolen på filamentspoleholderen, og før derefter filamentet ind i PTFE-slangen.

Hæng filamentspolen på holderen og før filamentet ind

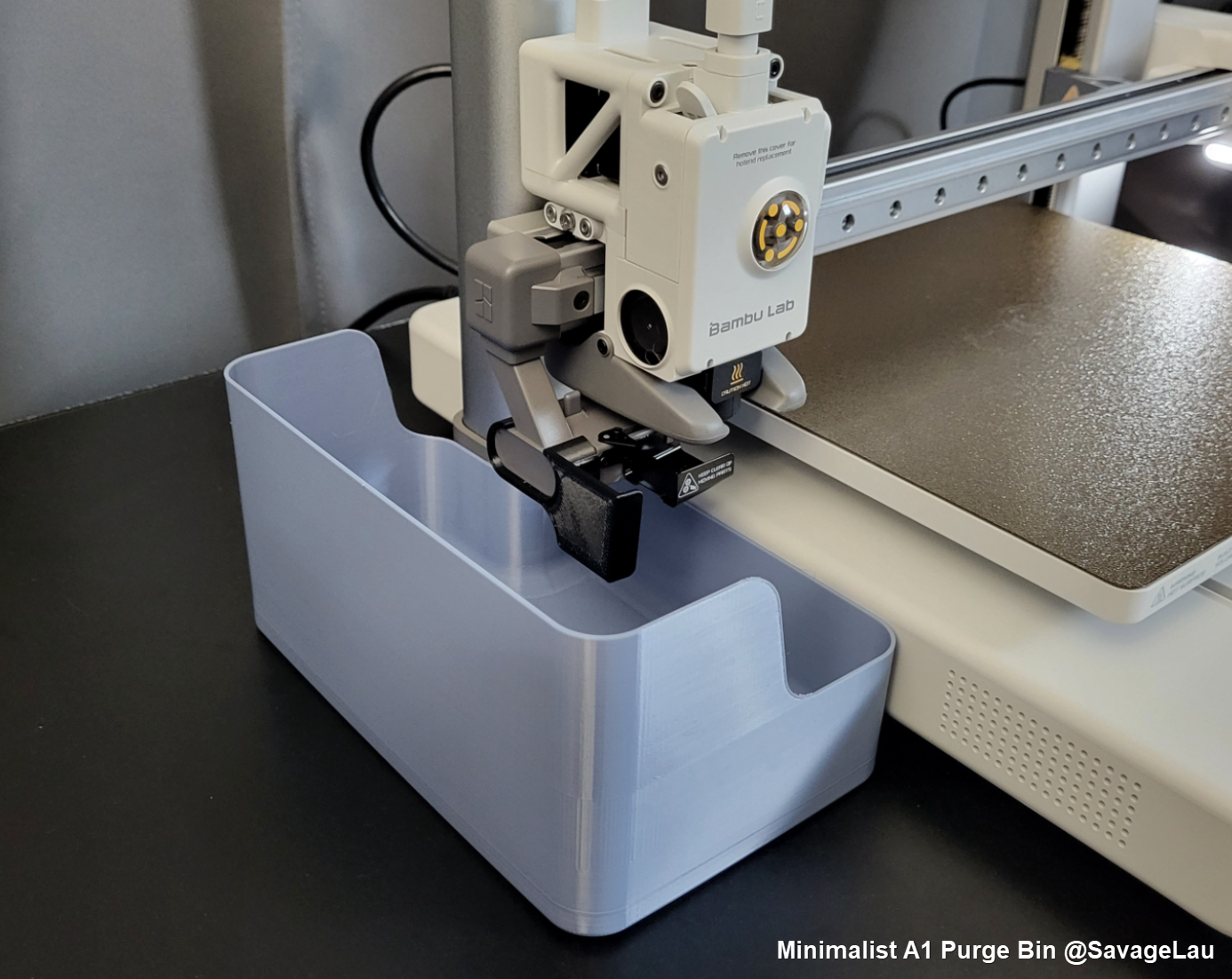

5. Stil en kasse eller beholder til at opsamle det filament, der falder fra purge wiperen.

Den lille kasse, som filamentet leveres i, er en god løsning til dette, indtil et bedre alternativ kan sættes op (som eksemplet vist nedenfor). Sørg for at placere beholderen under purge wiperen ved venstre side af printeren.

Beholder placeret under purge wiperen til opsamling af filament
Søg efter en A1 purge-beholder på MakerWorld for at printe din egen.

På grund af begrænset plads henvises der til A1 første print med AMS Lite for vejledningen til det første print.

Afsluttende bemærkninger

Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
