A1 combo pakkeguide (afmontering og samling)

Pakketips

Korrekt emballering er den mest effektive måde at undgå transportskader på, da det sikrer dine varer og minimerer unødvendige økonomiske tab.

For at sikre, at dit udstyr forbliver sikkert under transporten, minder vi dig venligt om at:

• Kontrollere, at alle skruer er strammet, så de interne komponenter sidder fast.
• Kontrollere, at al stødabsorberende skum er korrekt placeret, så udstyret er fuldt beskyttet.

Videoguide

https://public-cdn.bblmw.com/wiki/A1/A1-combo-packing-guide-new-EN.mp4

Trin

Sluk for strømmen og rul kablet op

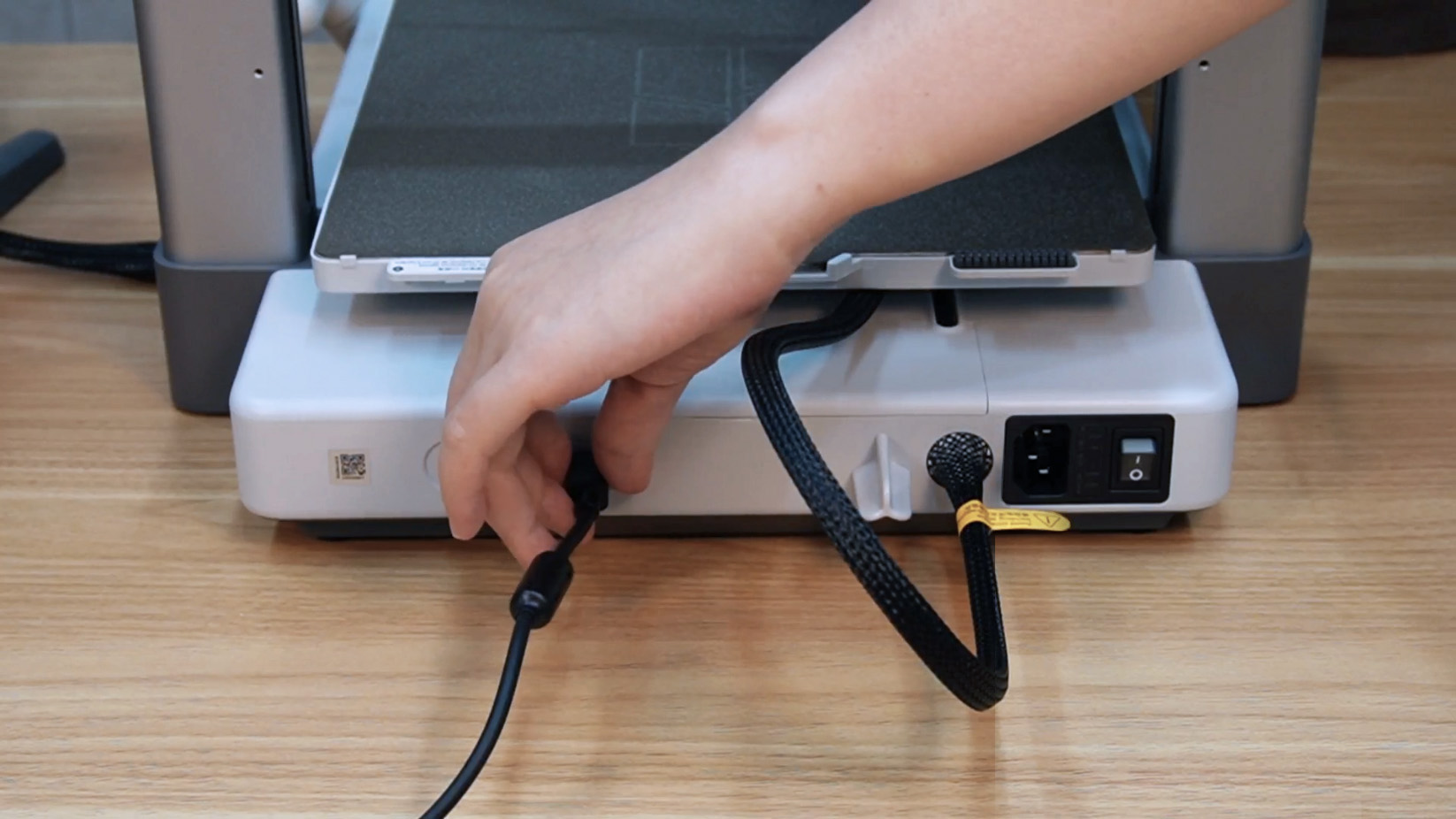

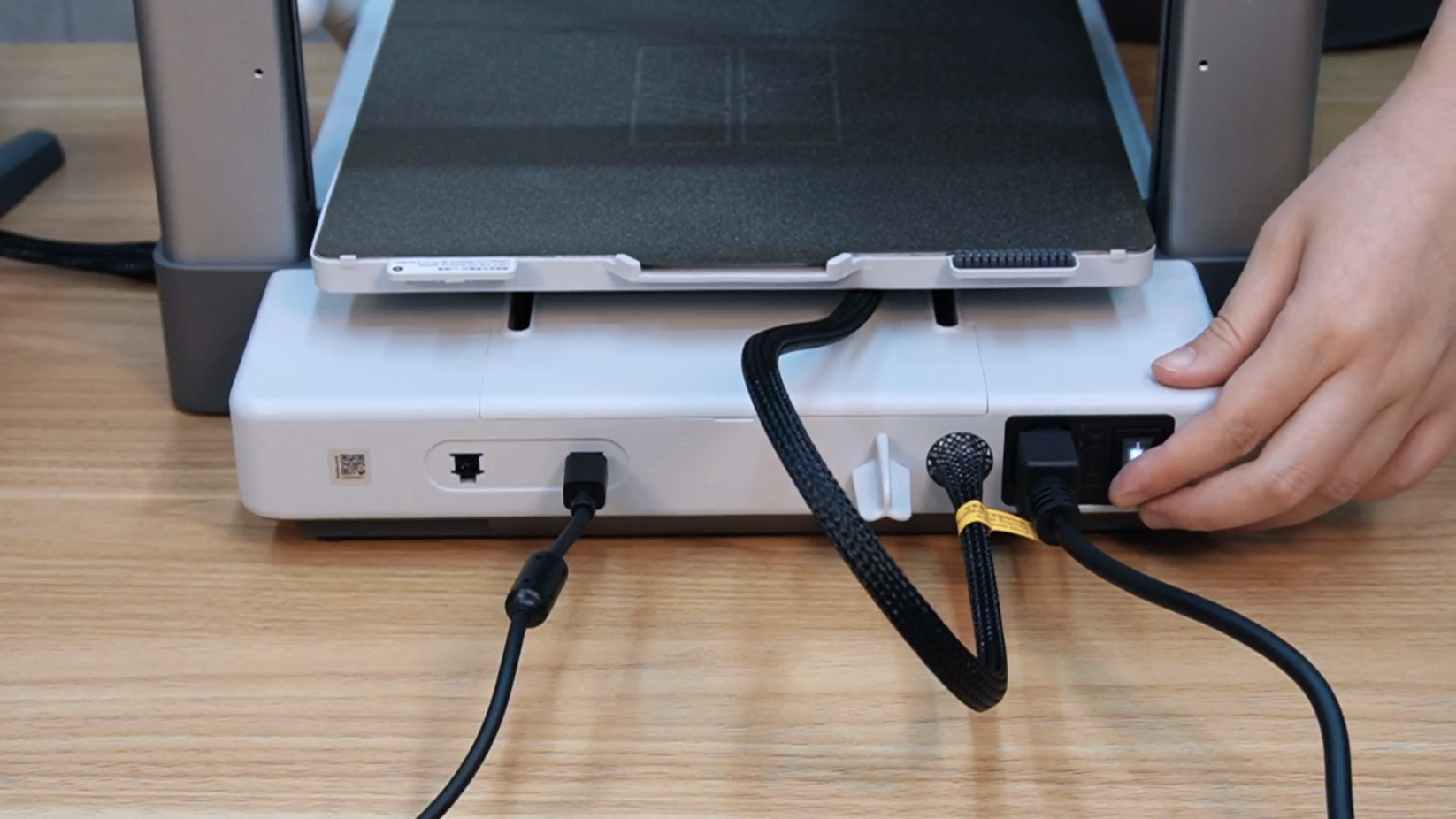

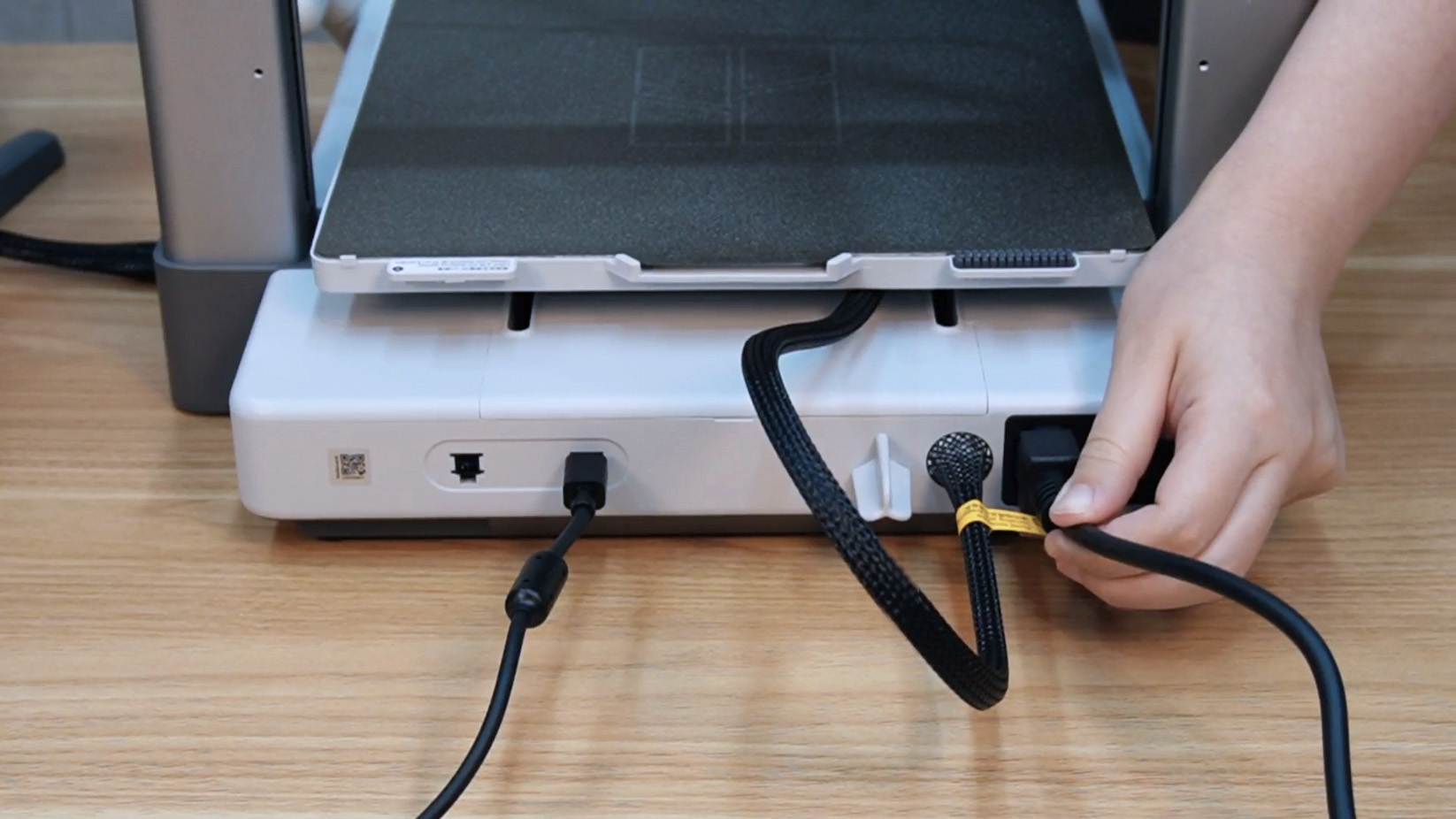

Trin 1. Sluk printeren og afbryd strømkablet.

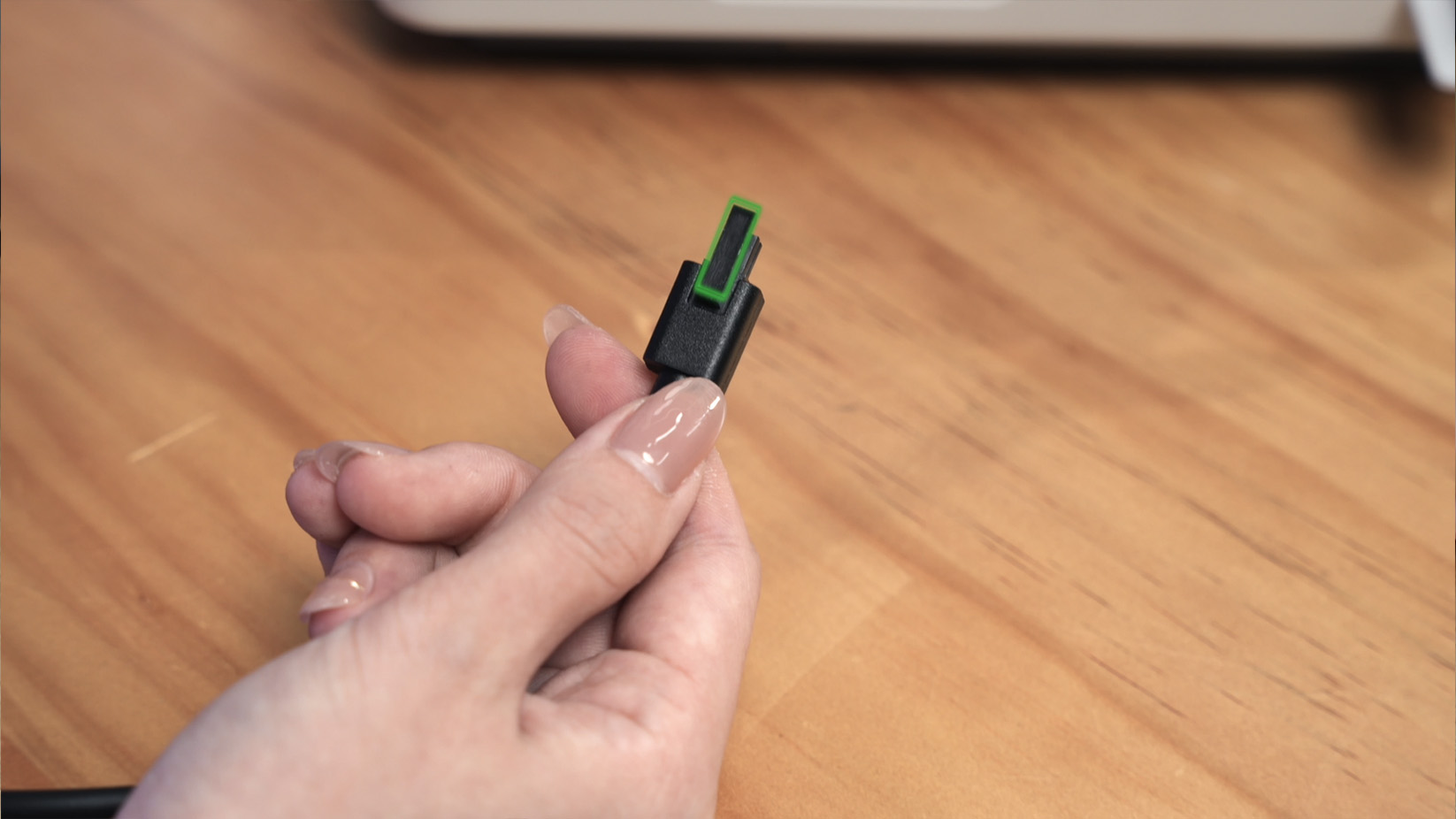

Trin 2. Tryk på bunden af kabelstikket for at frakoble AMS Lites 4-pin-kabel.

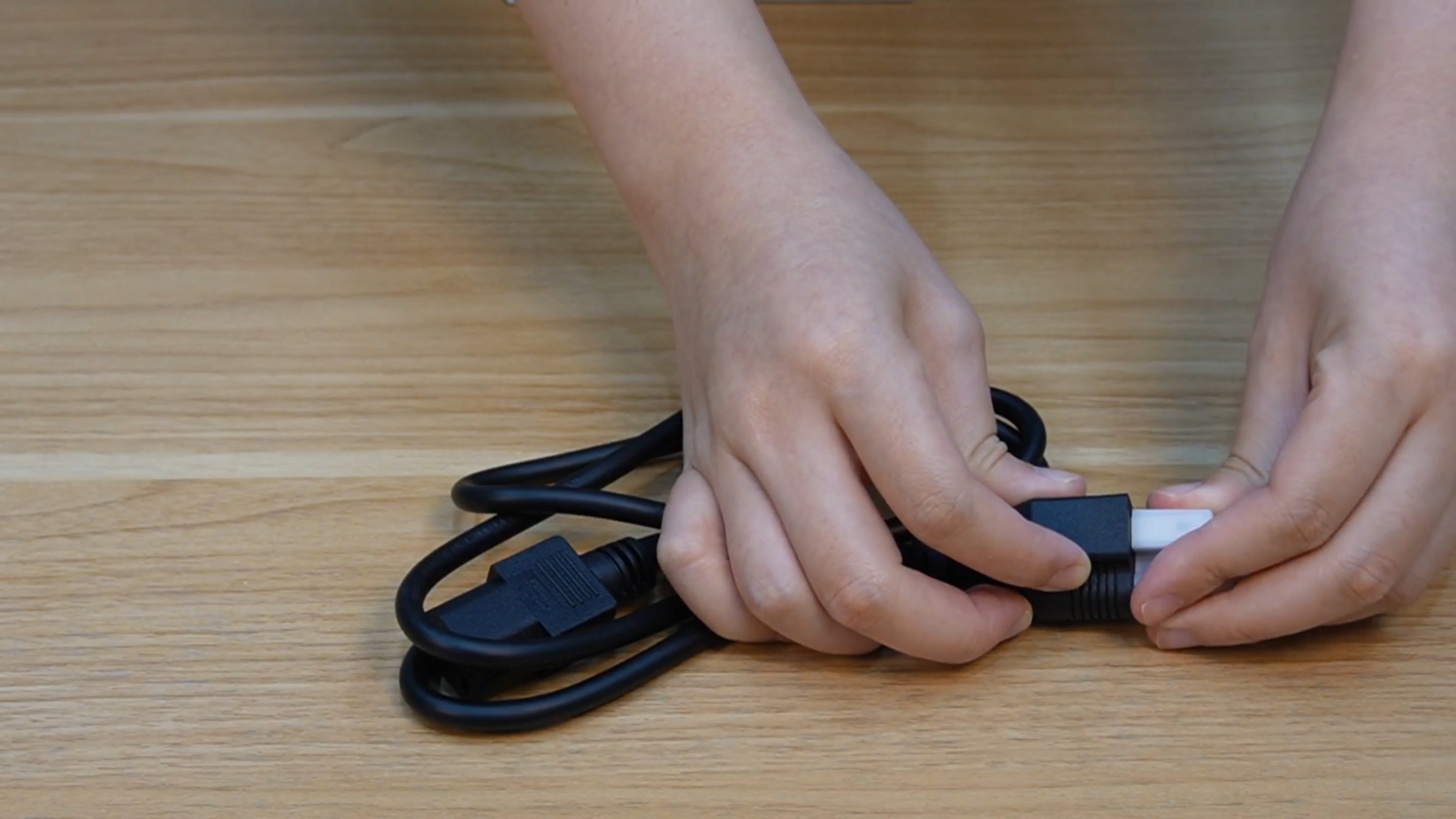

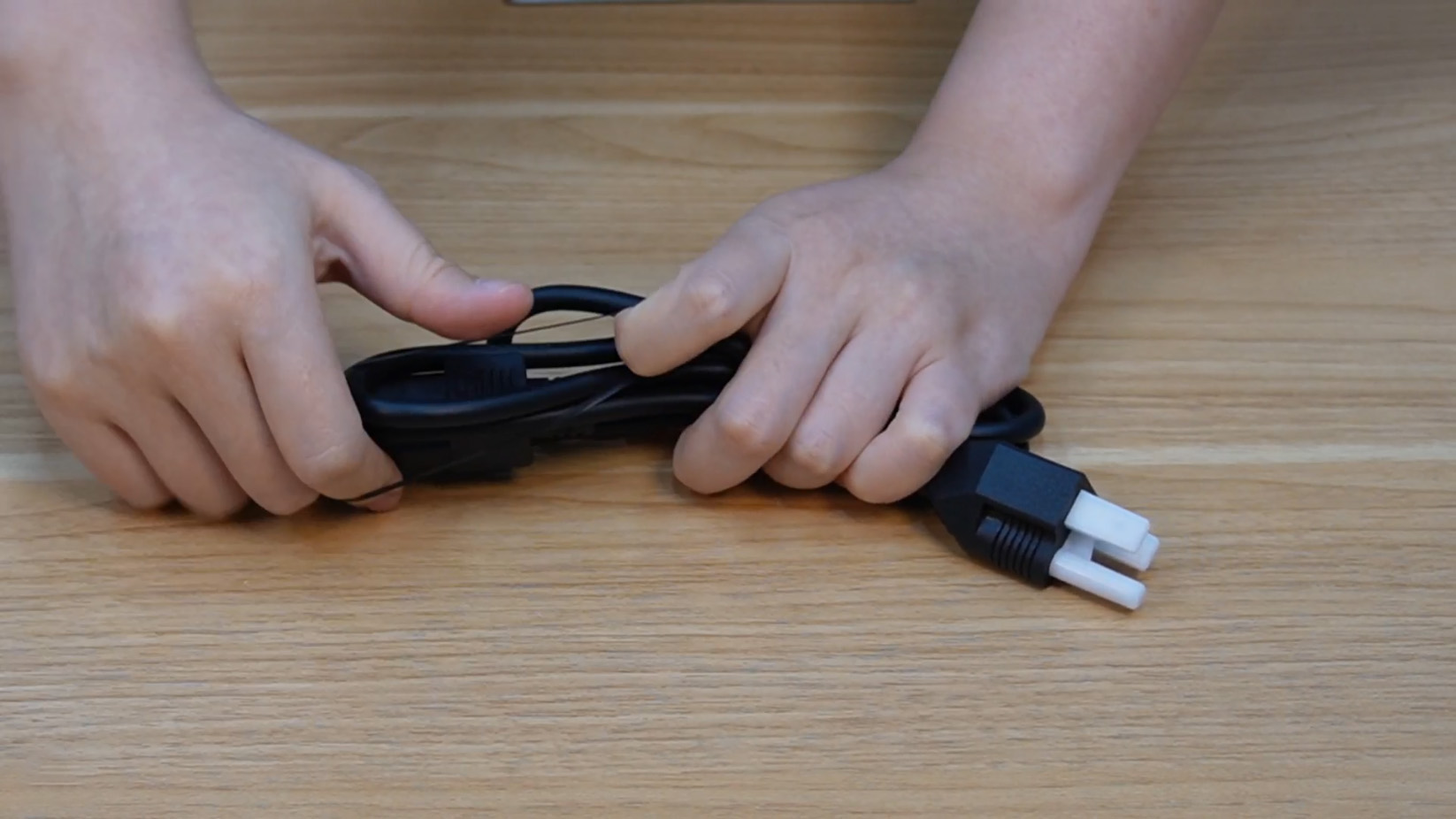

Trin 3. Monter dækslet til strømstikket, rul strømkablet op, og fastgør det med en elastik.

Fjern PTFE-slangen

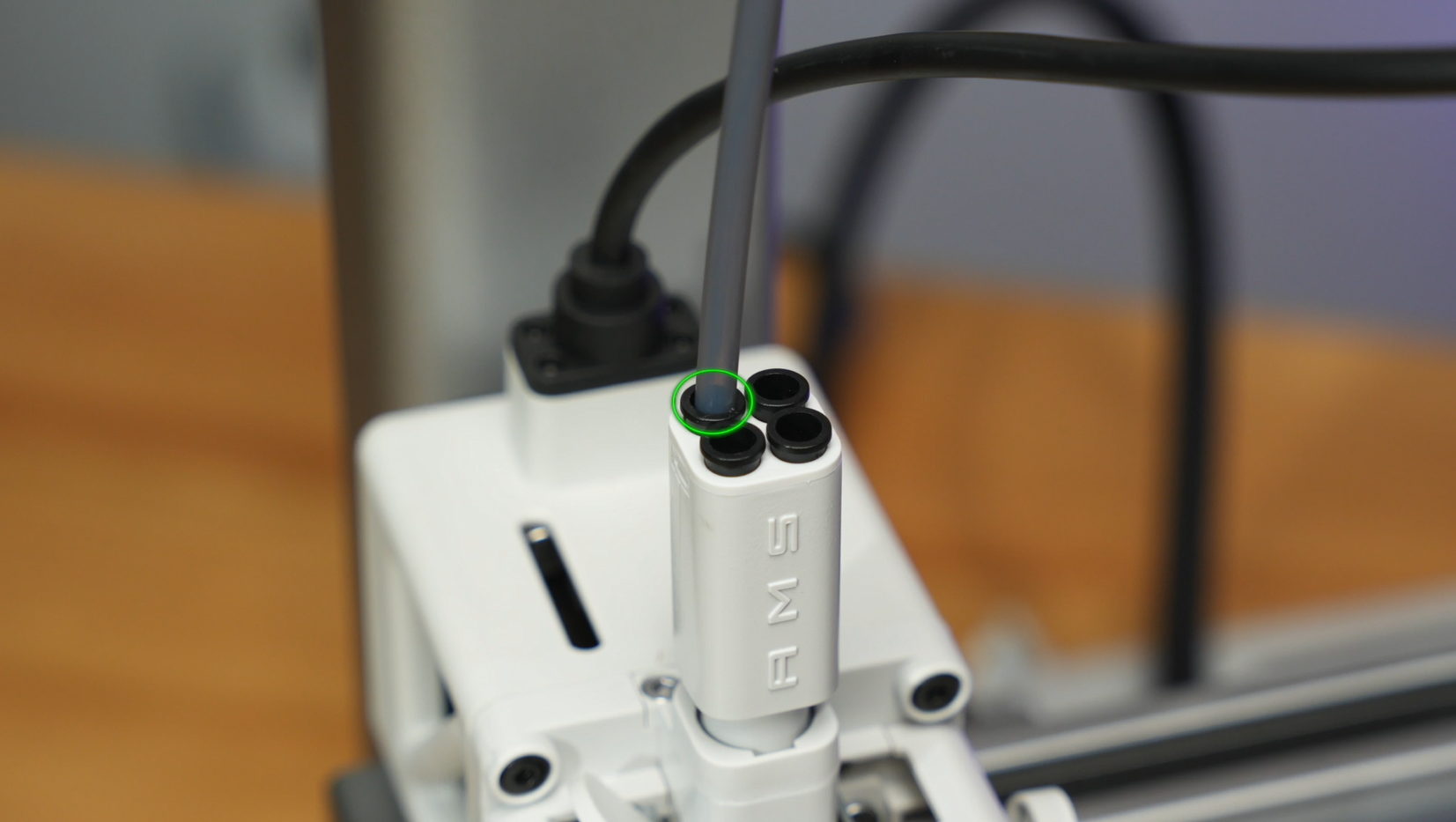

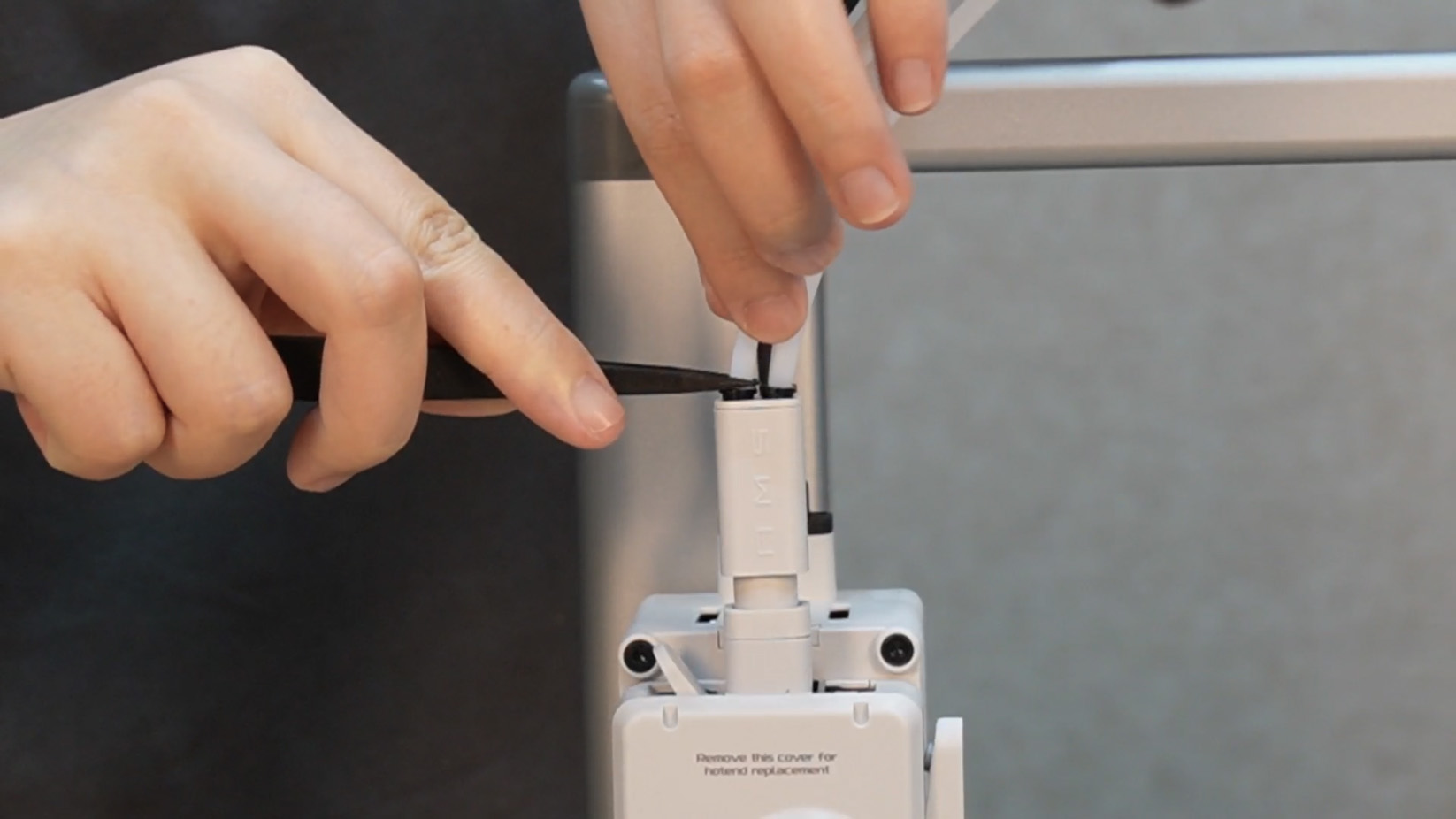

Trin 1. Tryk på printhovedets PTFE-slangestik, der er markeret med grønt på figuren nedenfor (pincet anbefales), og træk de fire PTFE-slanger ud.

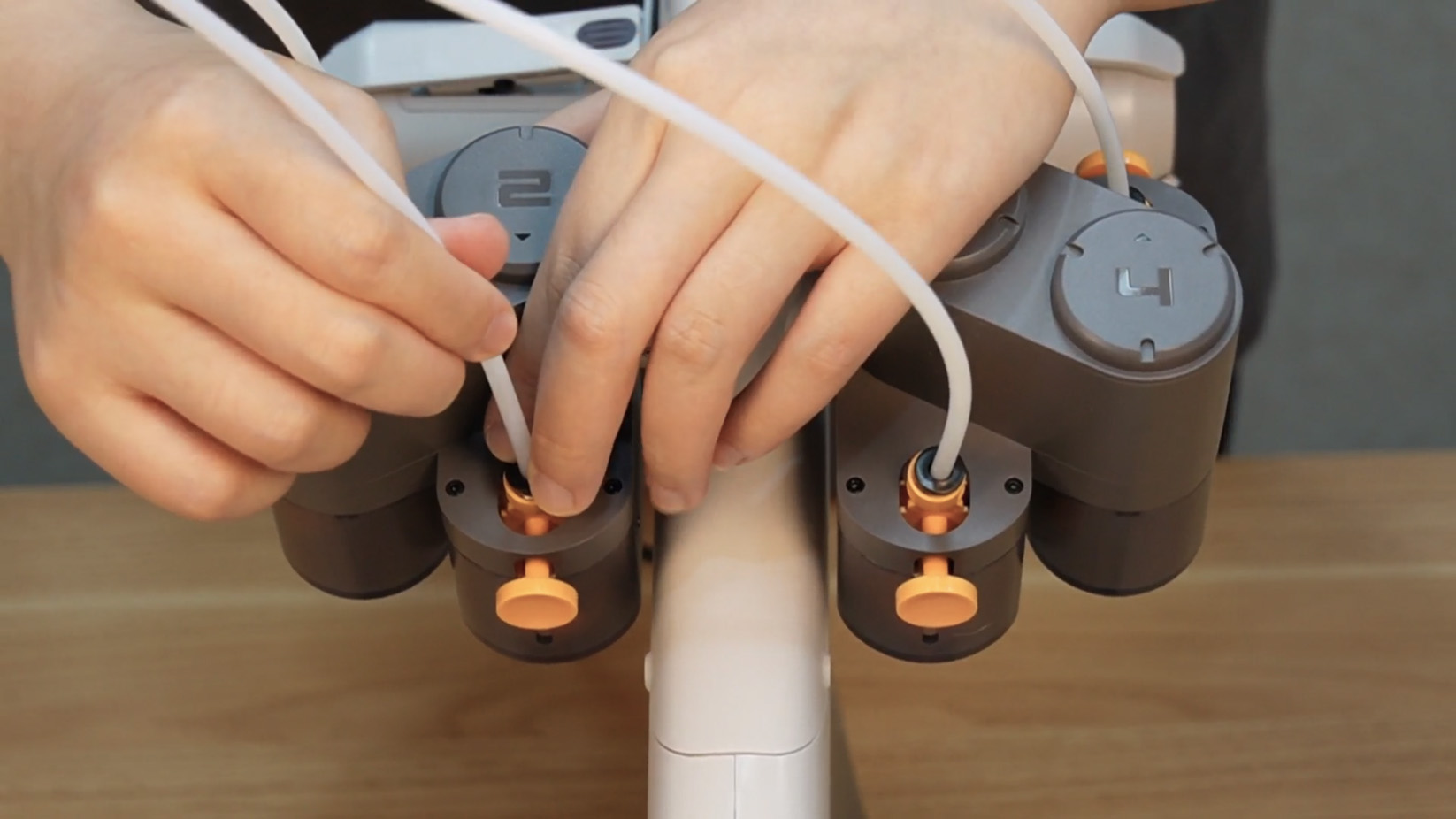

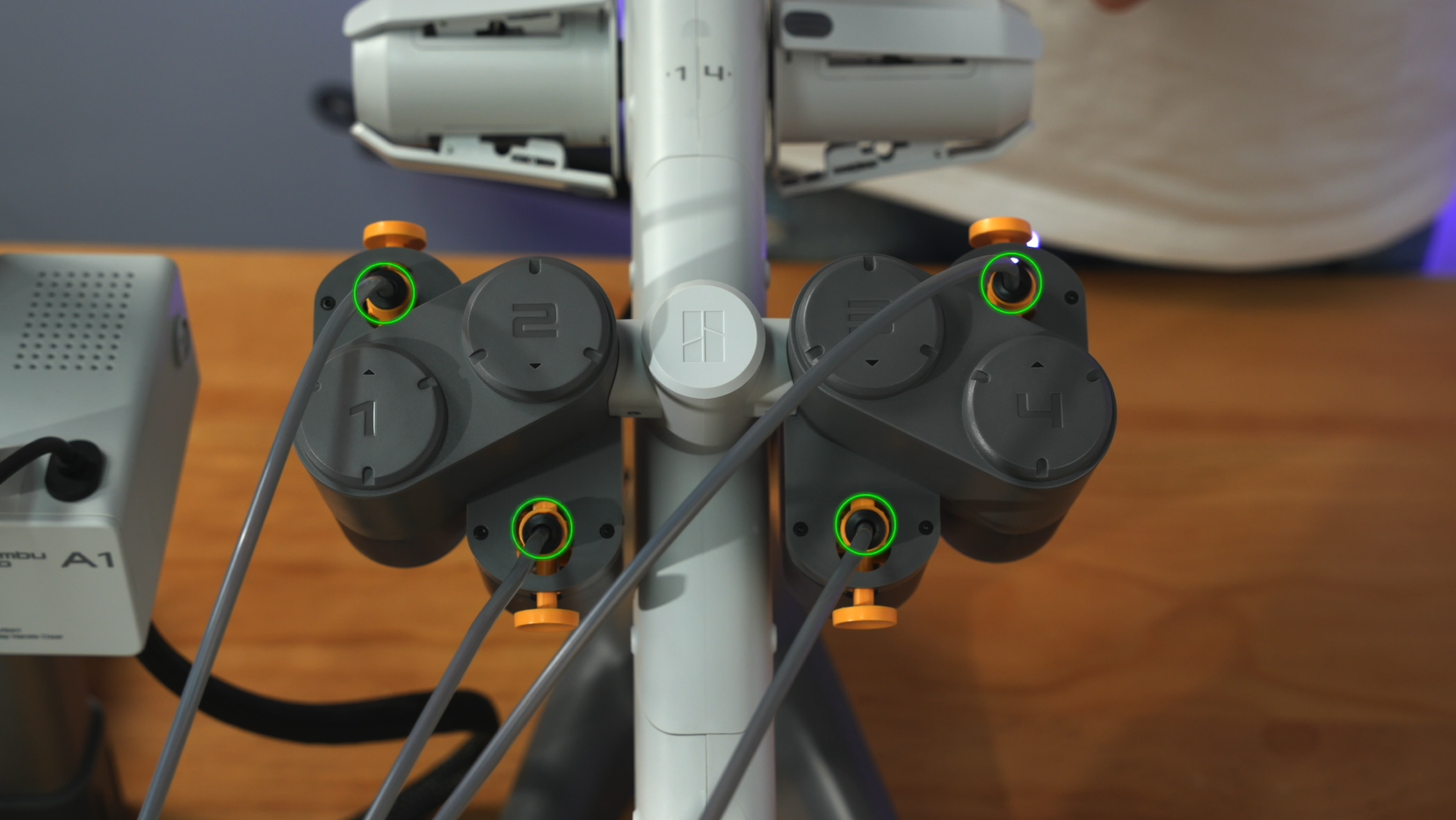

Trin 2. Tryk på PTFE-slangestikket på de to fremføringsenheder for at fjerne PTFE-slangen.

Afmonter AMS Lite

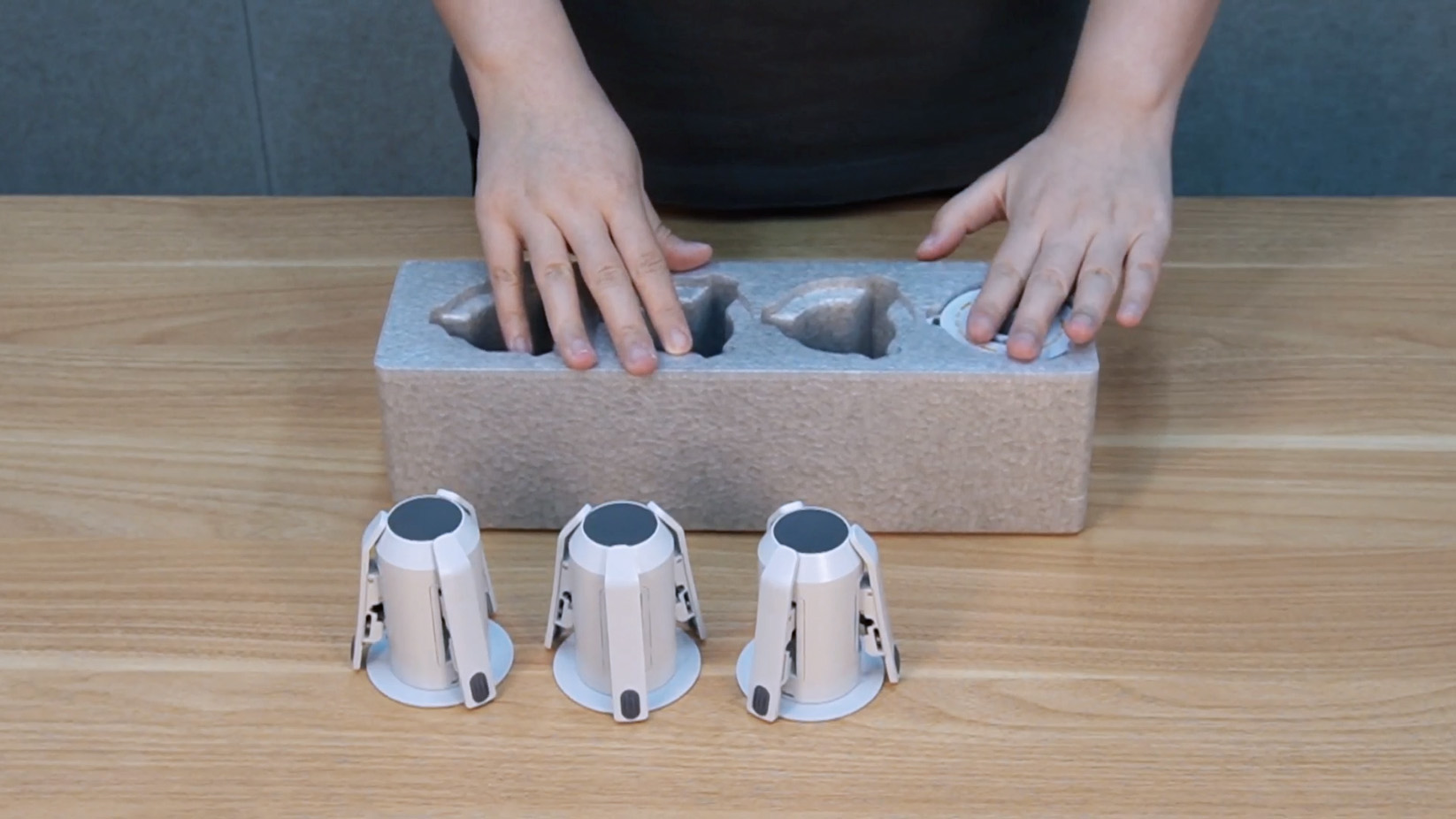

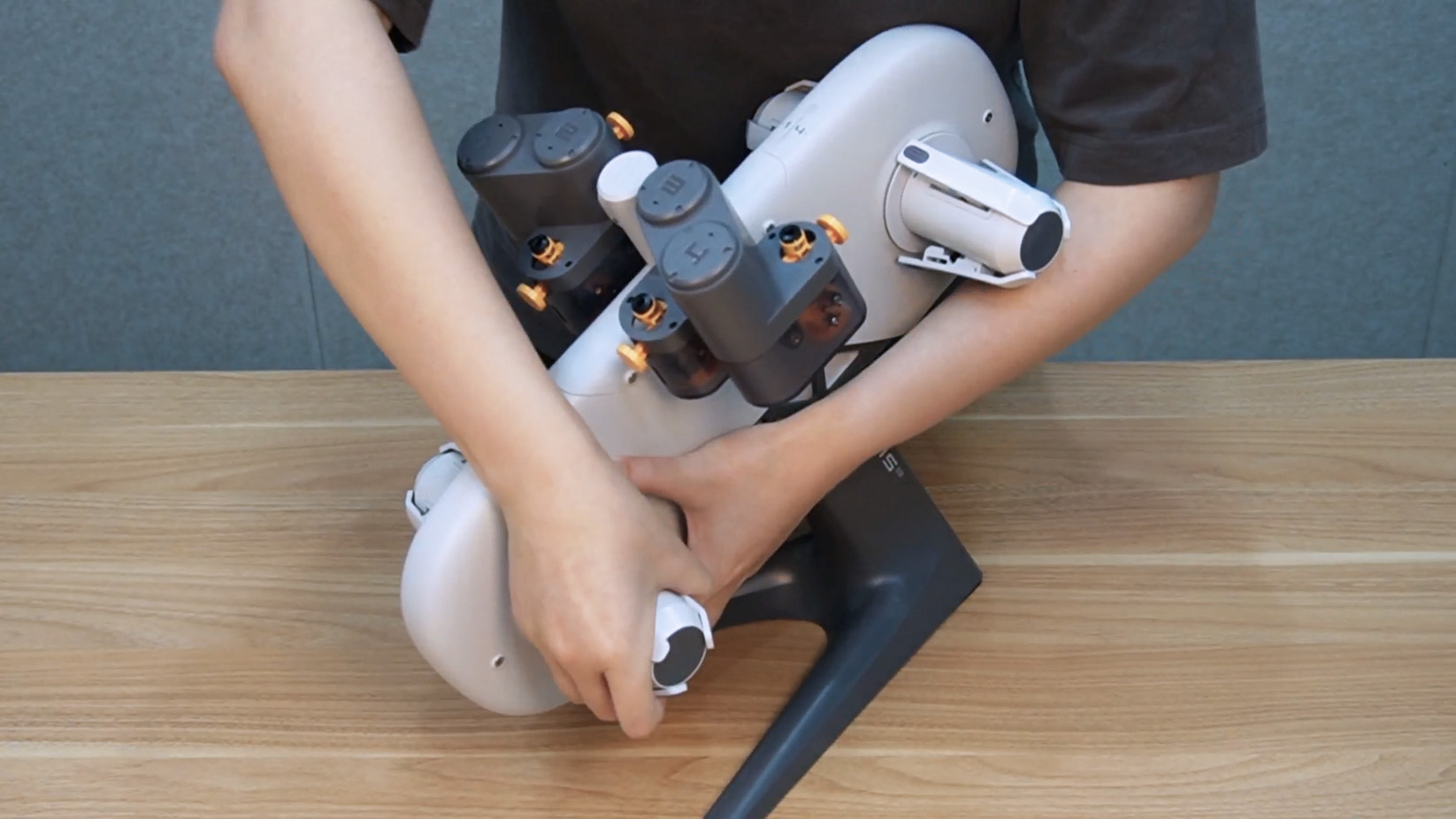

Trin 1. Hold på spoleklørne, træk AMS Lites roterende spoleholdere ud, og læg dem tilbage i skumkassen.

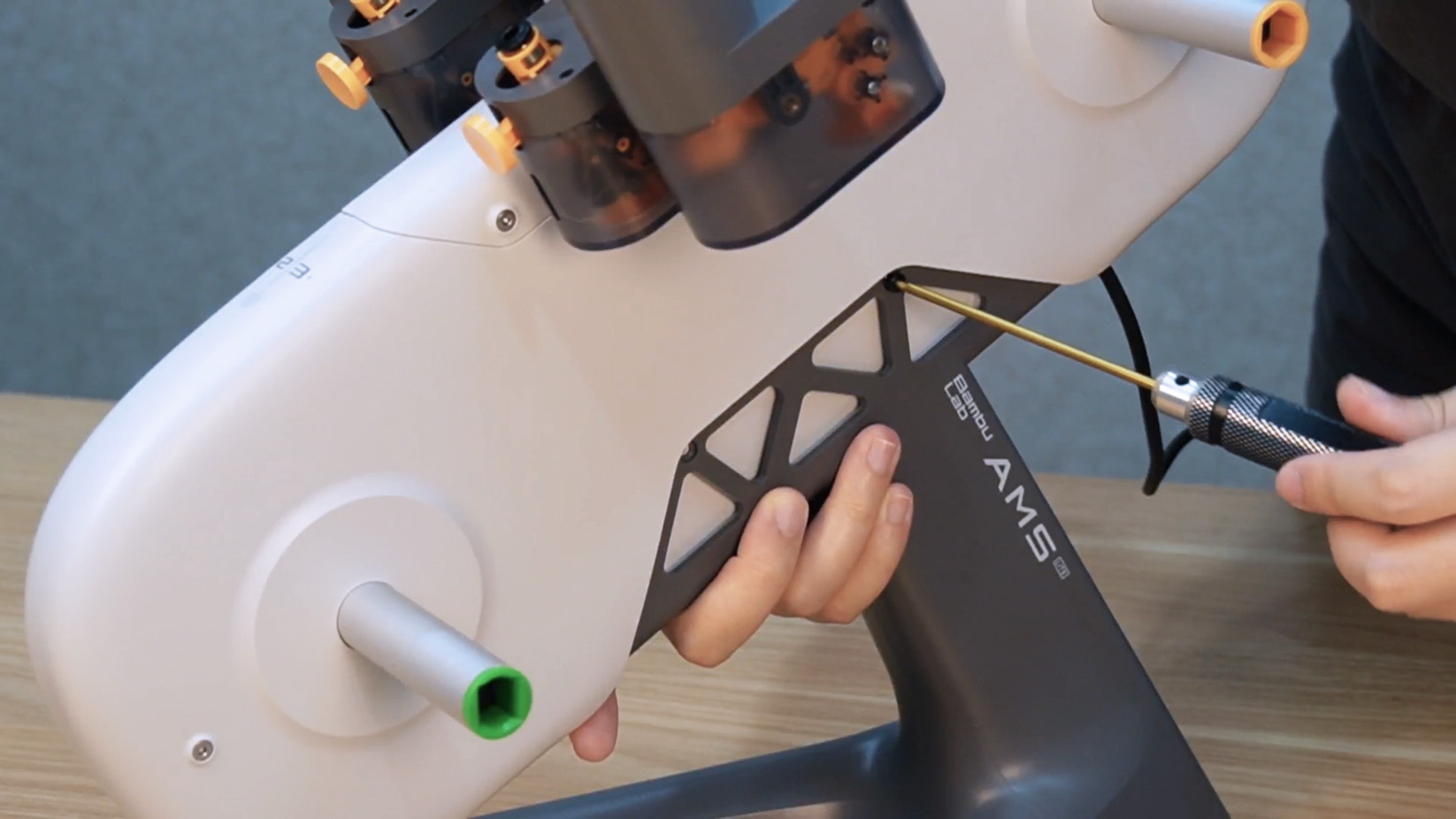

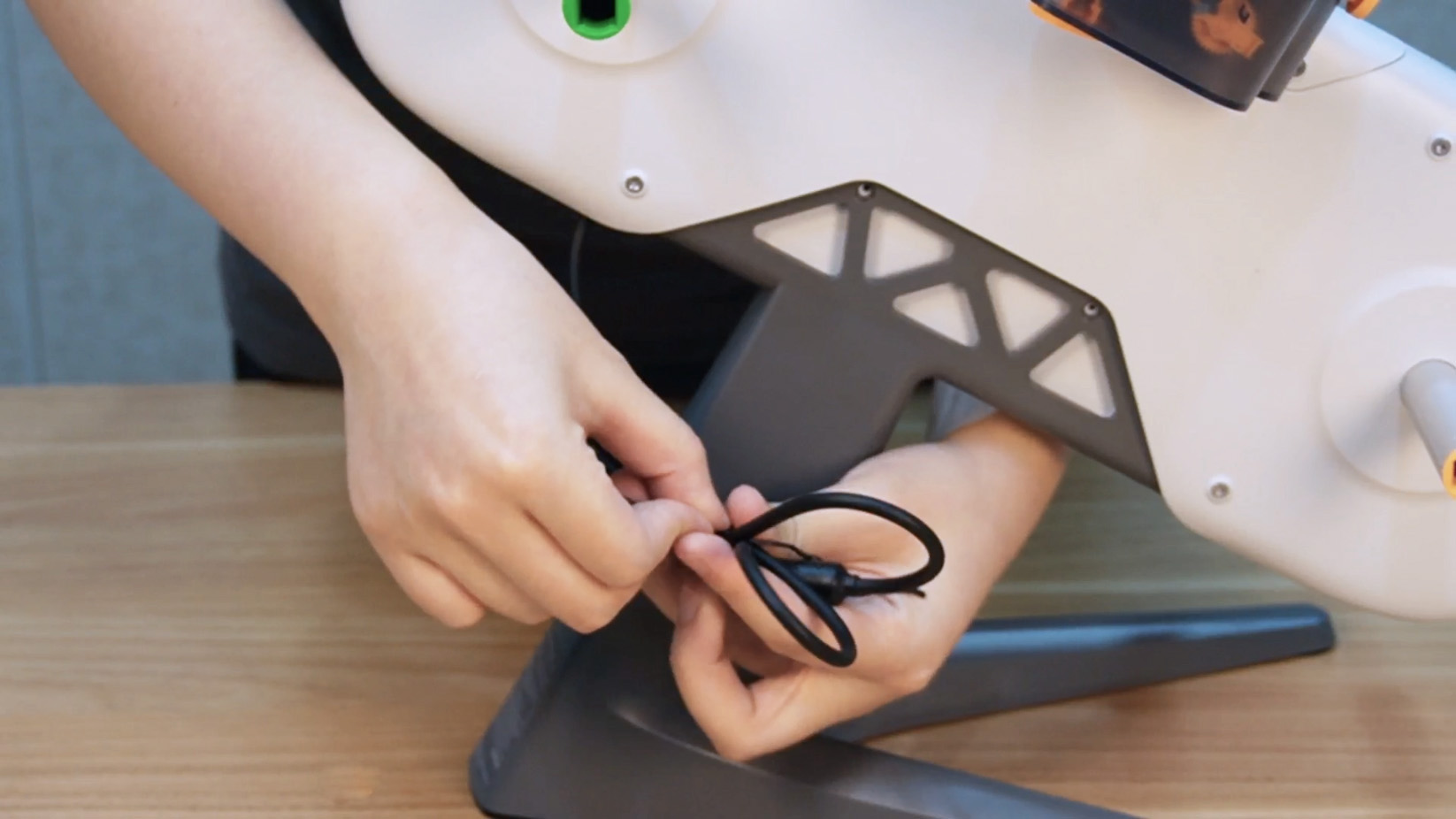

Trin 2. Fjern de fire skruer, der forbinder AMS Lite-bodyen og standeren, og bind kablet op.

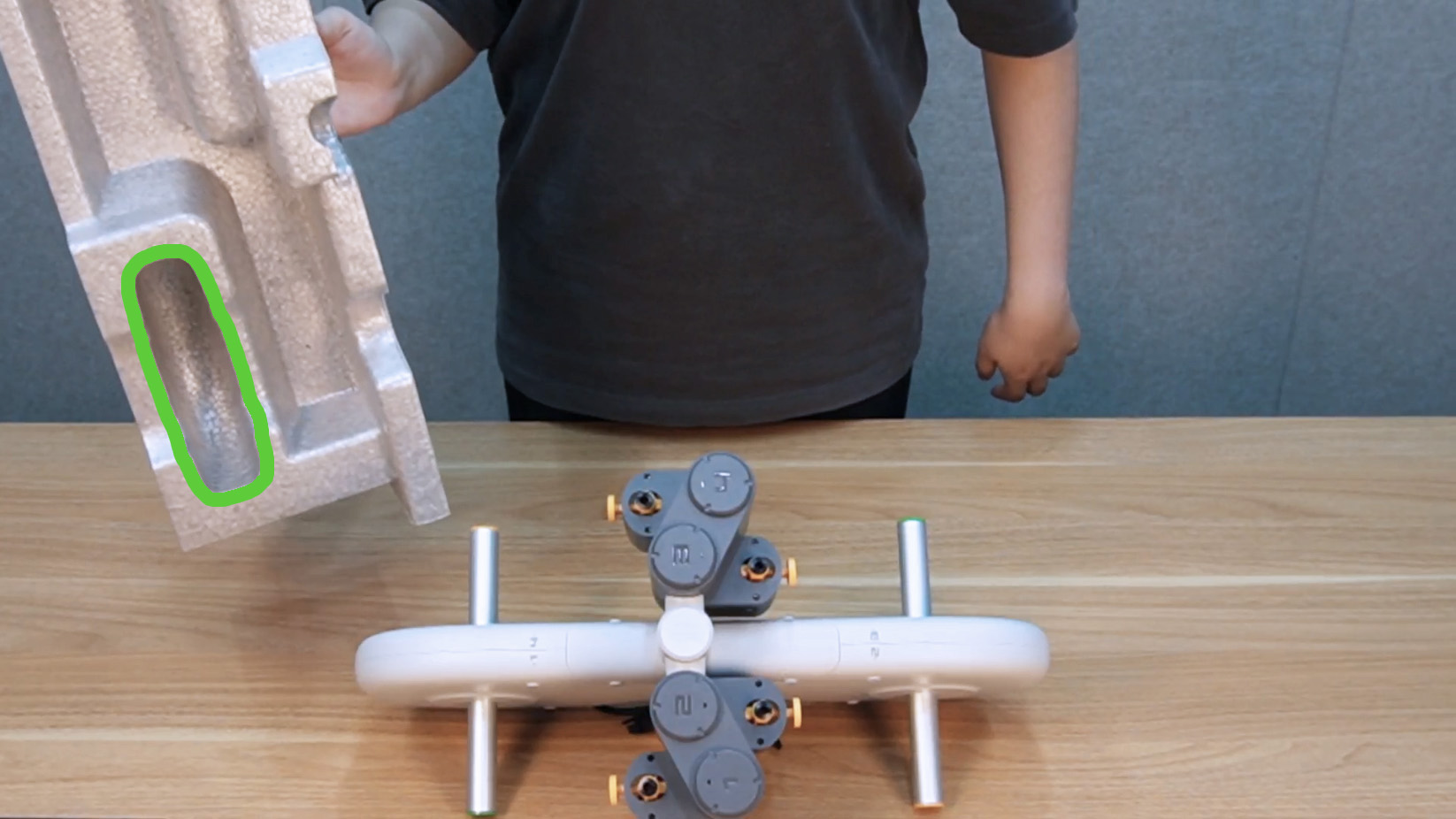

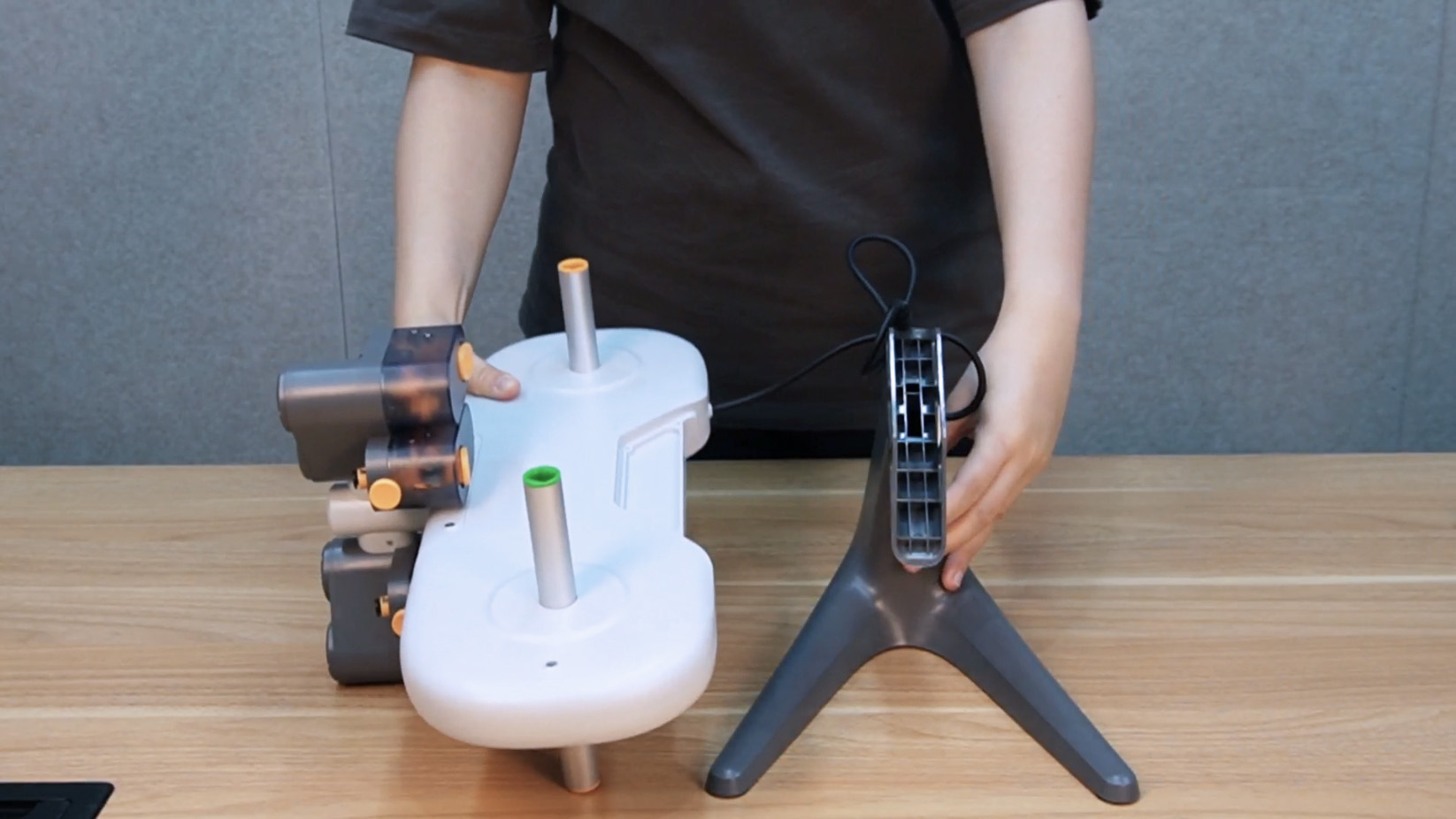

Trin 3. Fjern AMS Lite-bodyen og læg den tilbage i skumkassen.

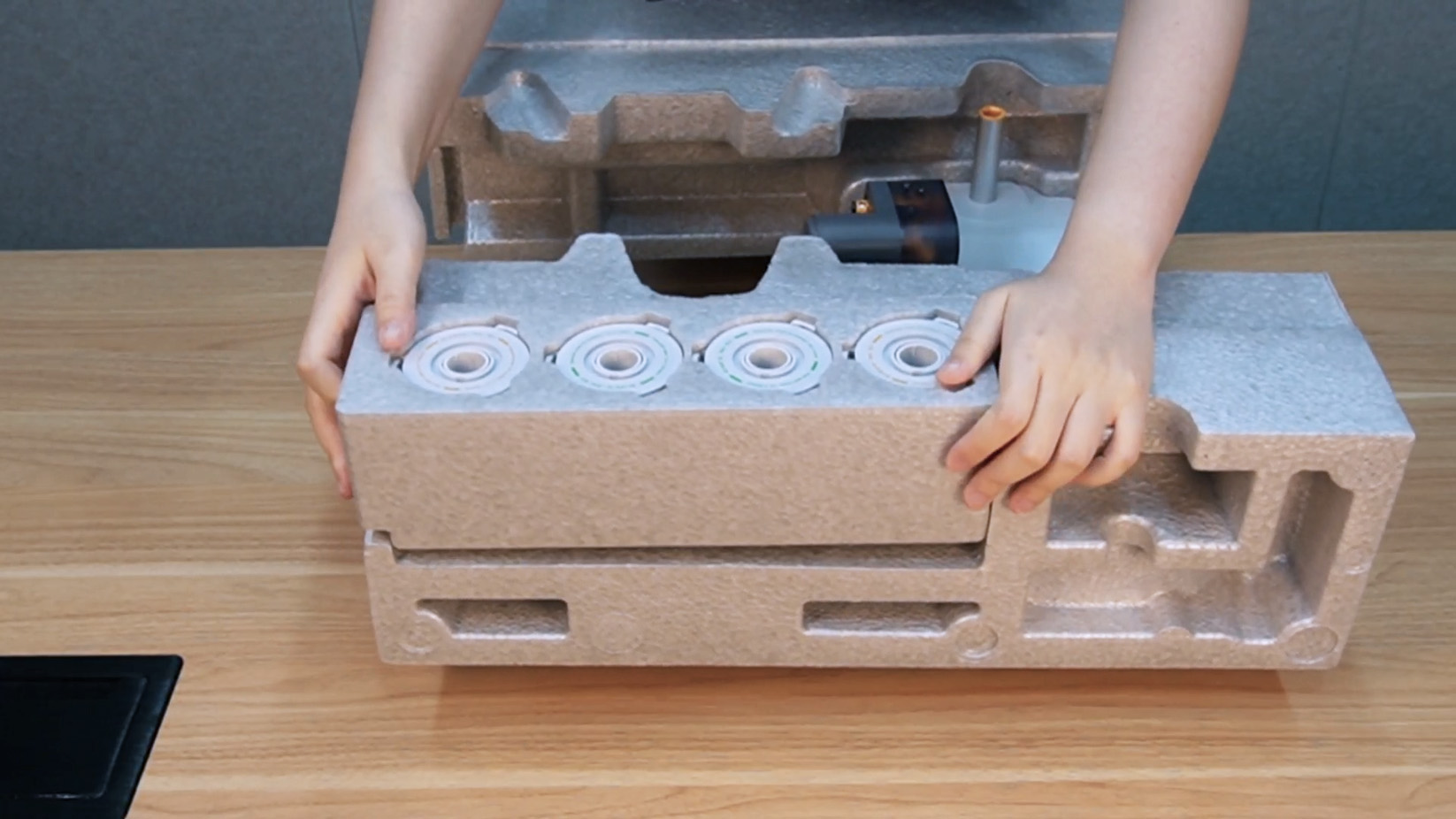

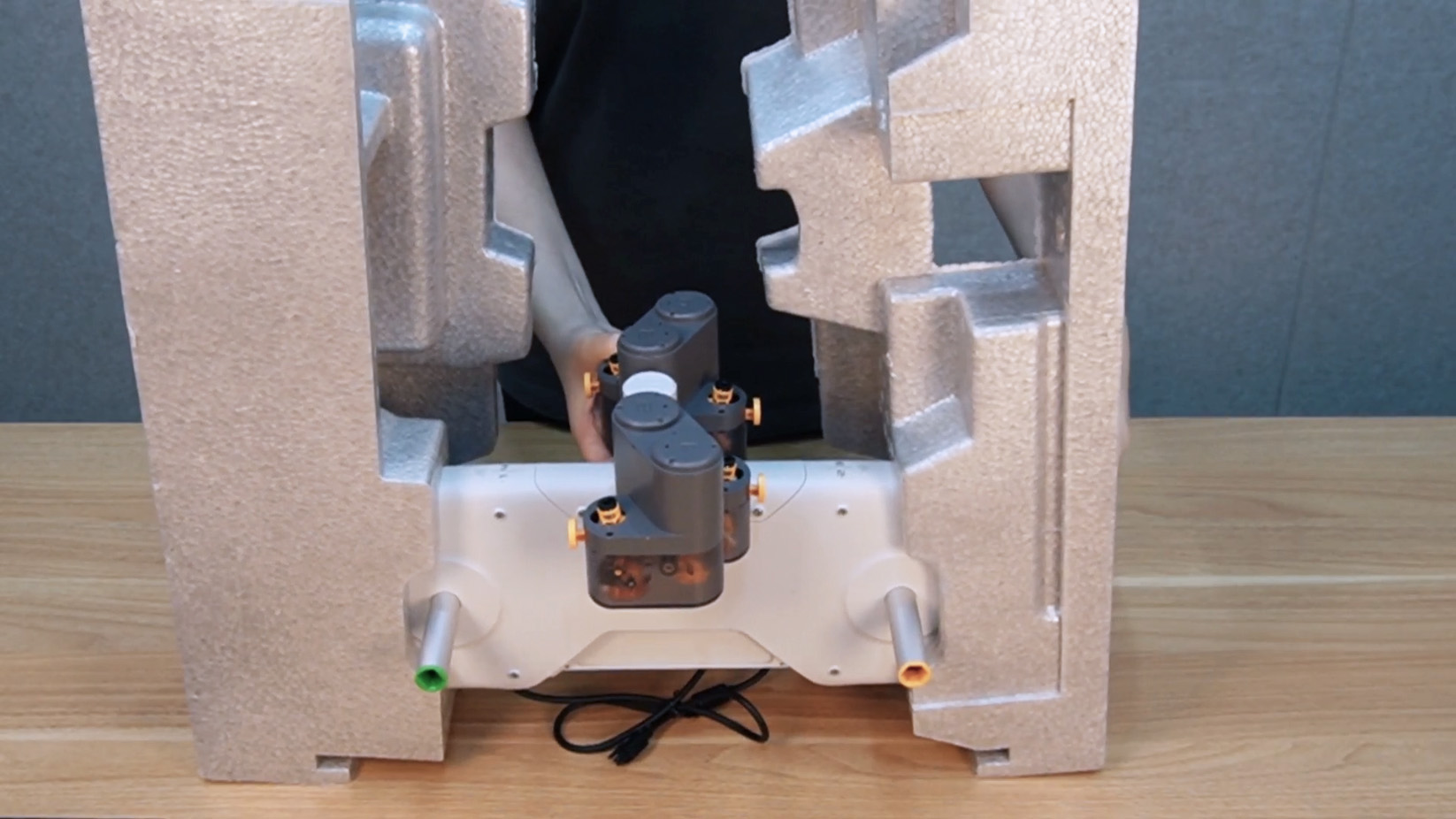

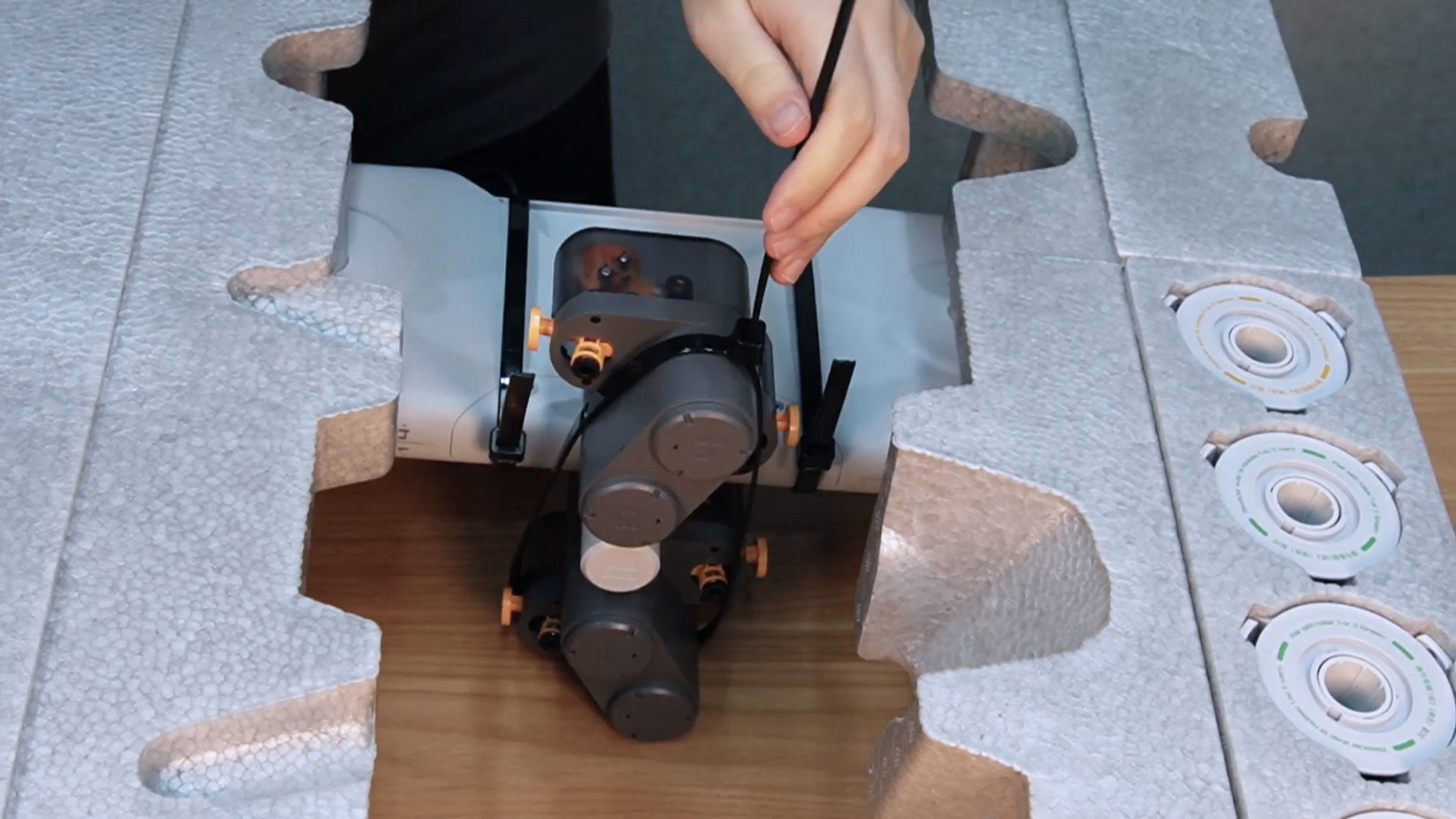

Trin 4. Placer skumkassen med de roterende spoleholdere i emballagen til AMS Lite-bodyen, og fastgør AMS Lite-bodyen med strips.

Fastgør Z-aksen, printhovedet og X-aksen

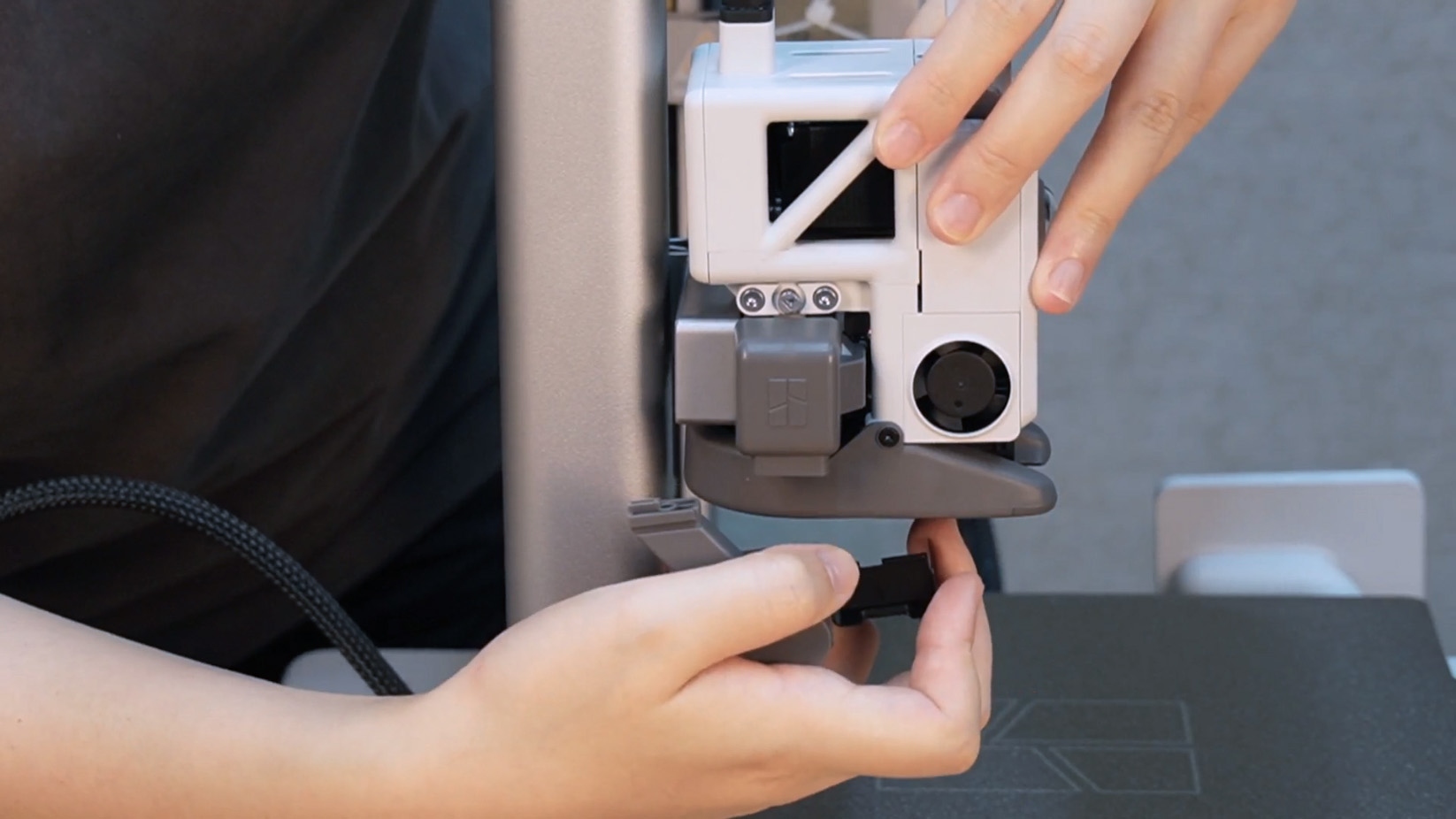

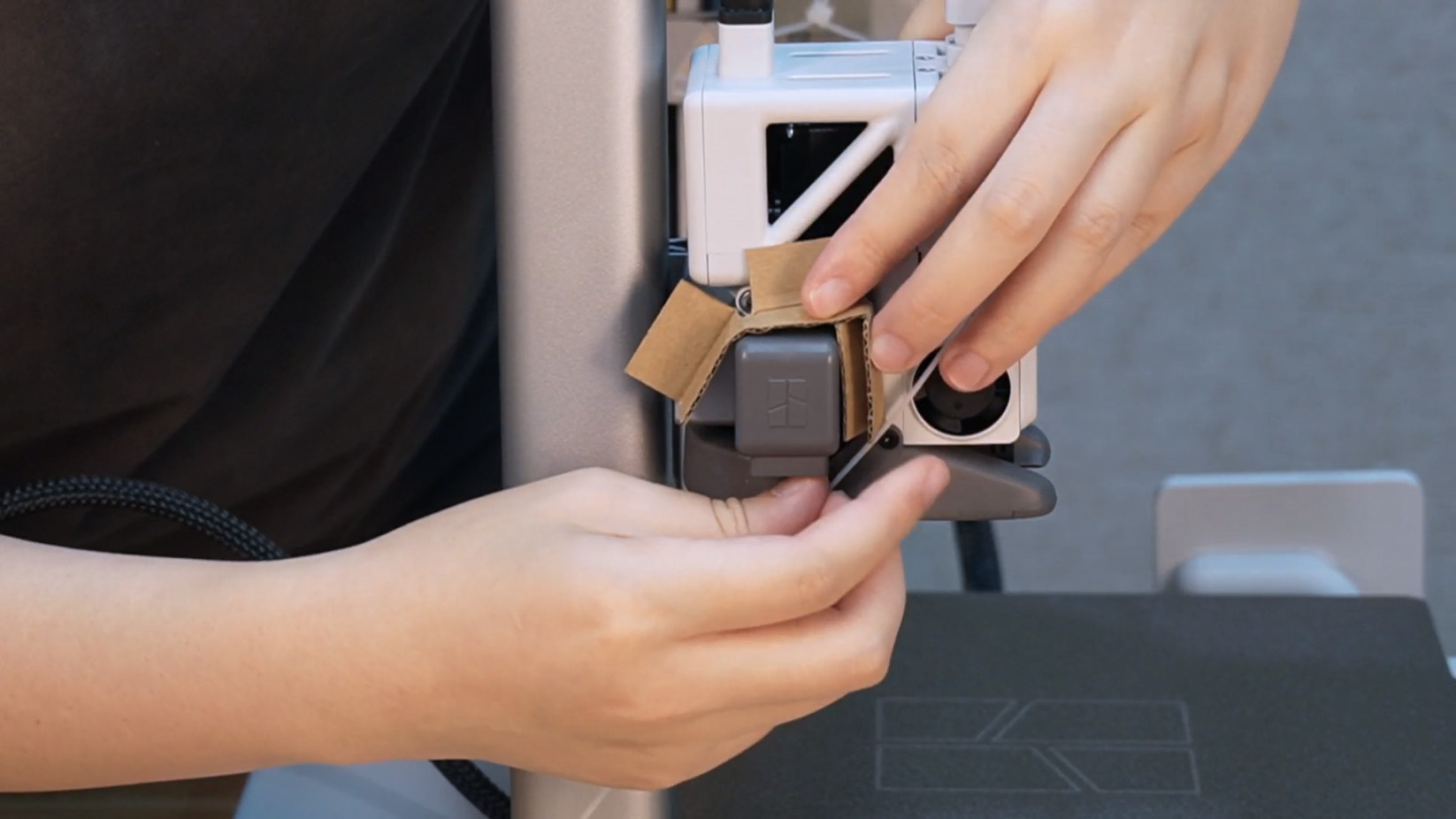

Trin 1. Flyt printhovedet helt til venstre, fjern dyseaftørreren, placer pap mod printhovedet, og fastgør med en strip.

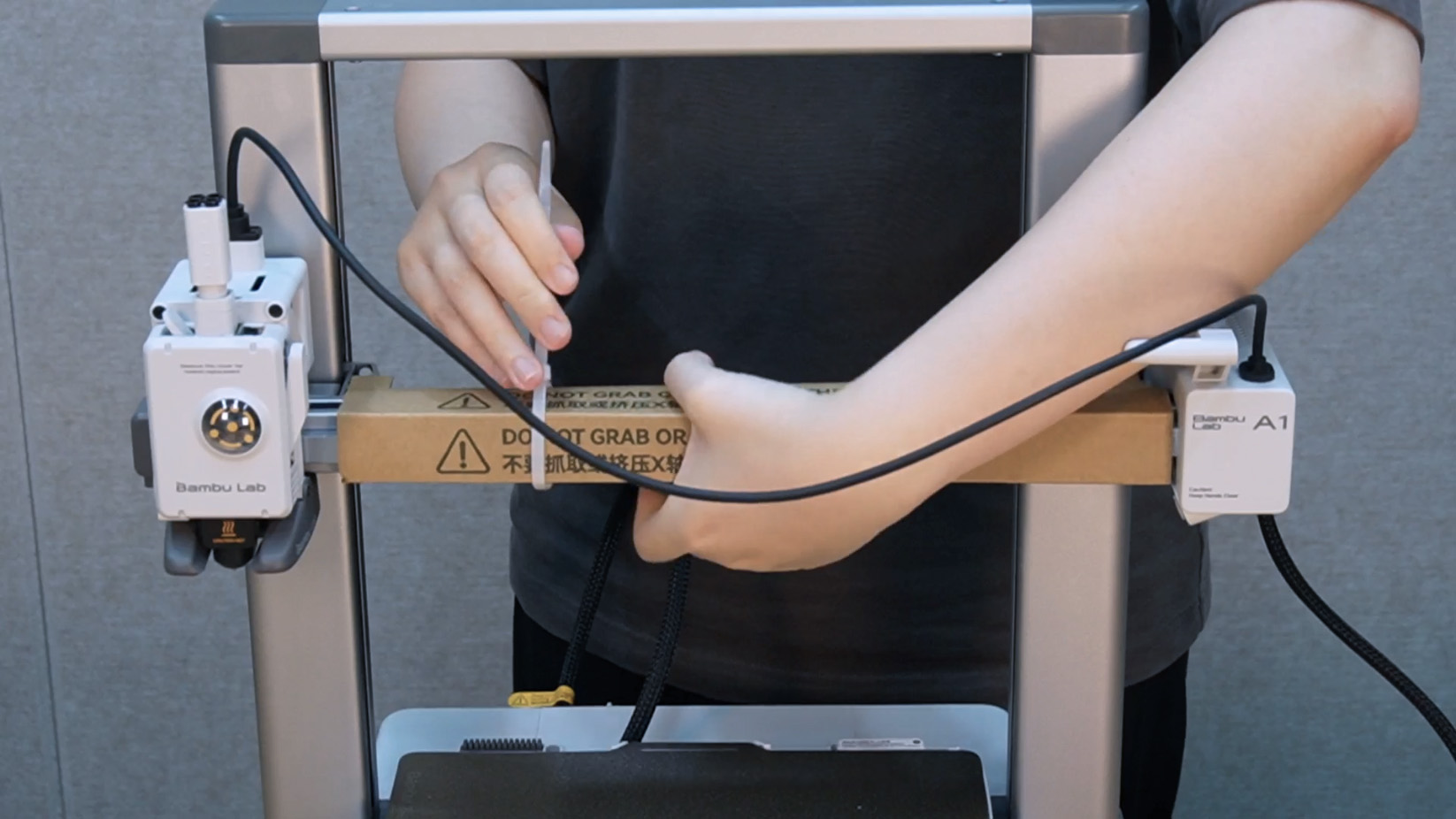

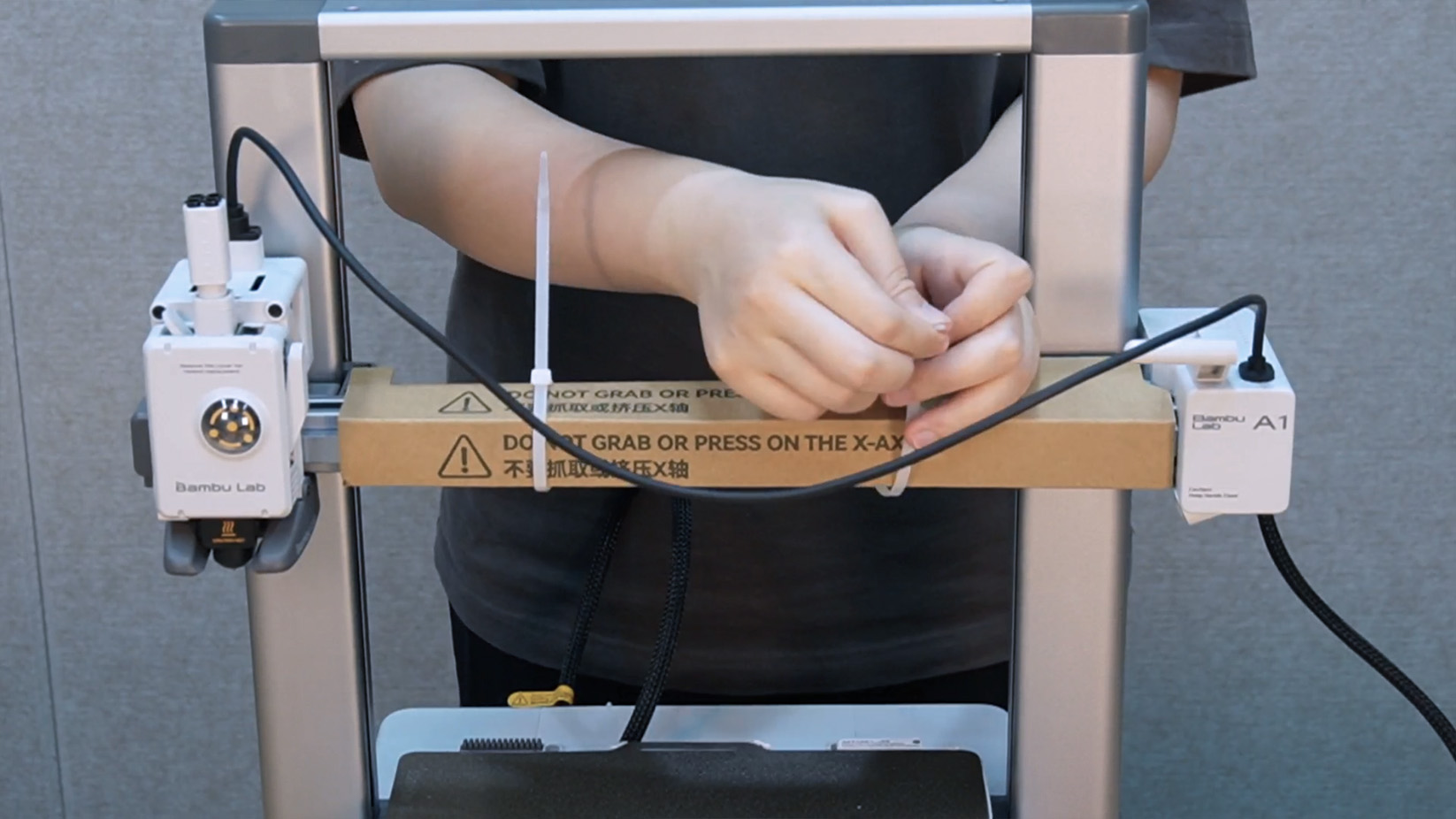

Trin 2. Pak X-aksen ind i pap, og fastgør kablet og pappet med strips.

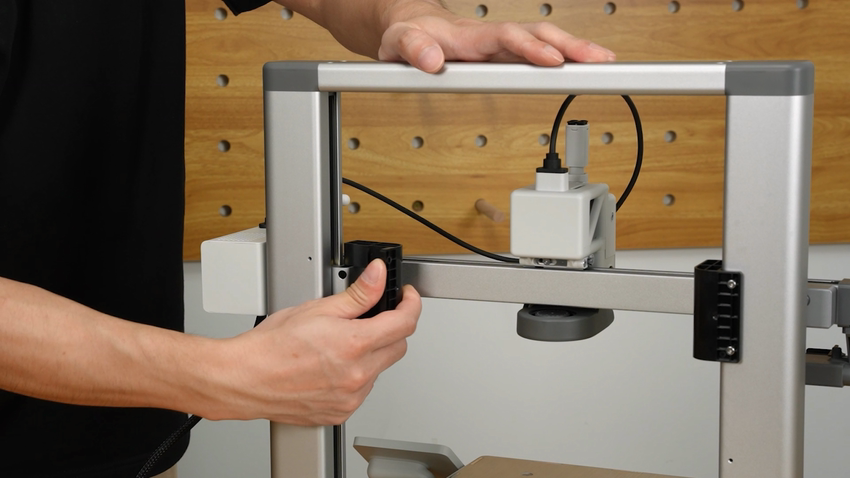

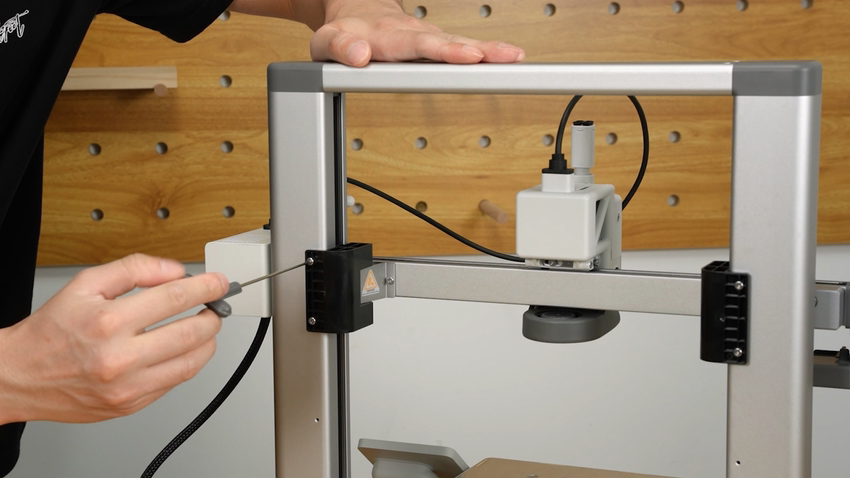

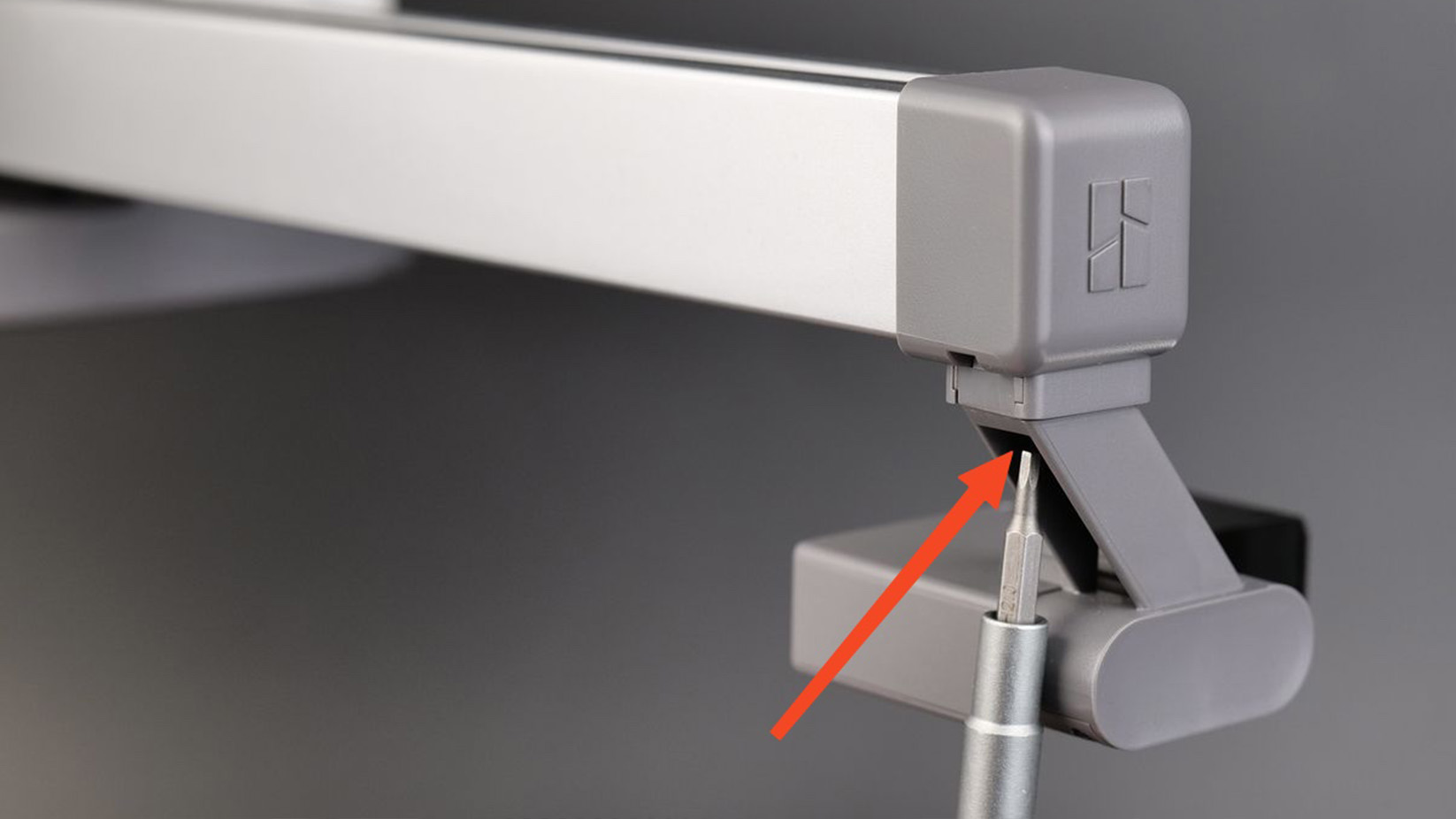

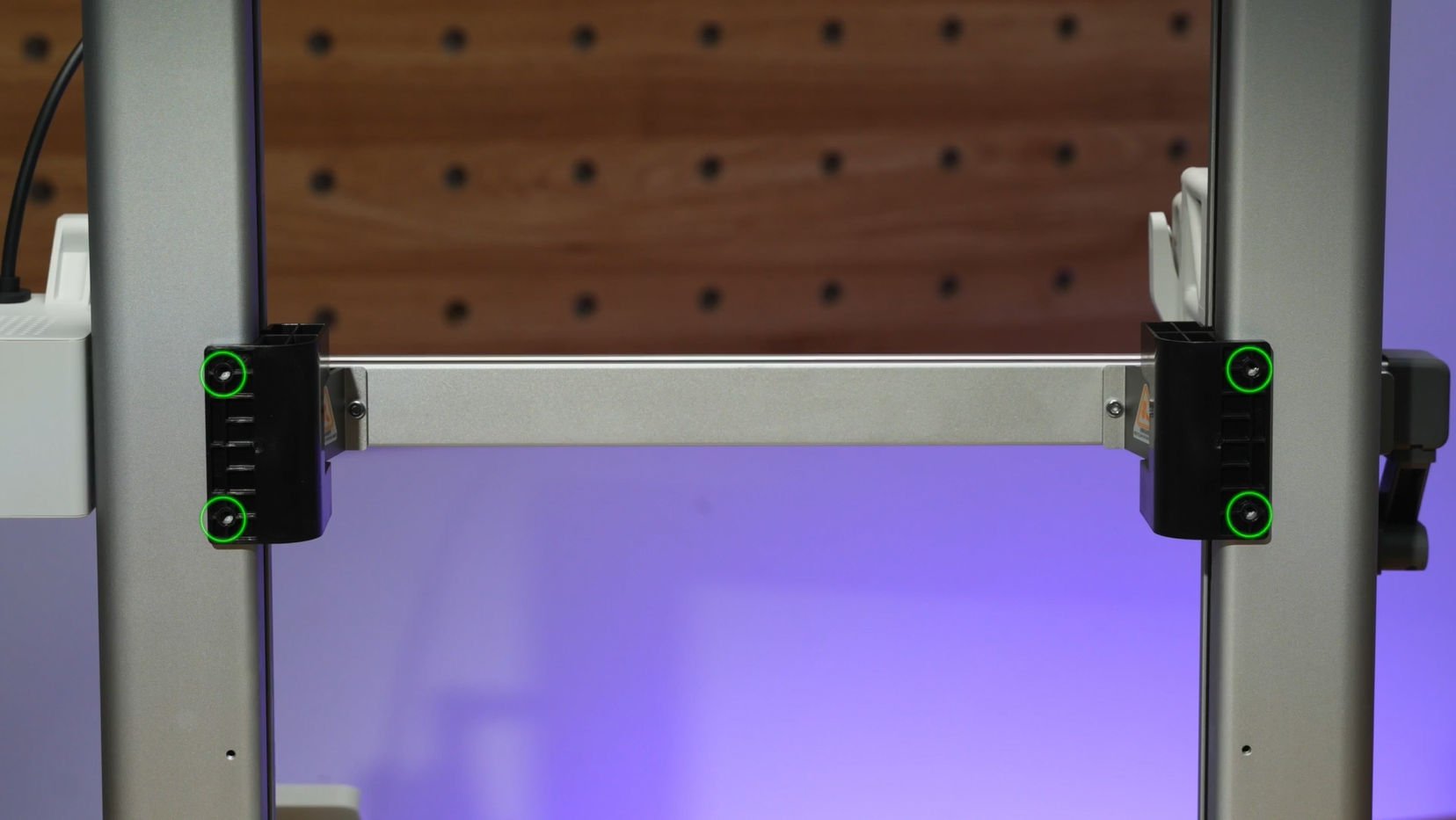

Trin 3. Monter Z-akse-begrænseren, juster Z-akse-begrænserens skruepositioner, og stram de fire skruer.

Fjern kabelboksen og printerrammen

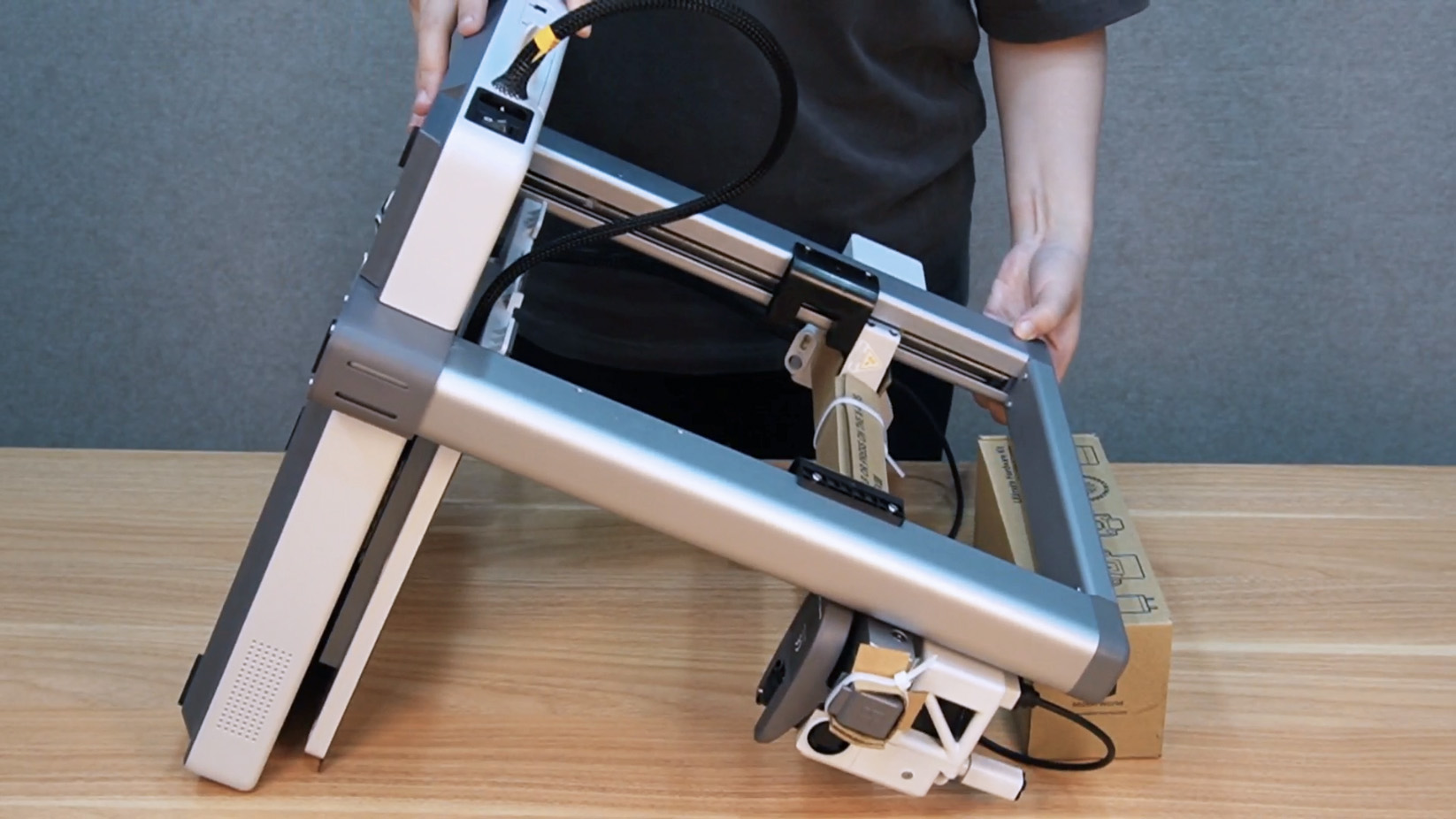

Trin 1. Læg printeren fladt ned.

BEMÆRK: Printerrammen skal hæves for at undgå at beskadige printhovedet.

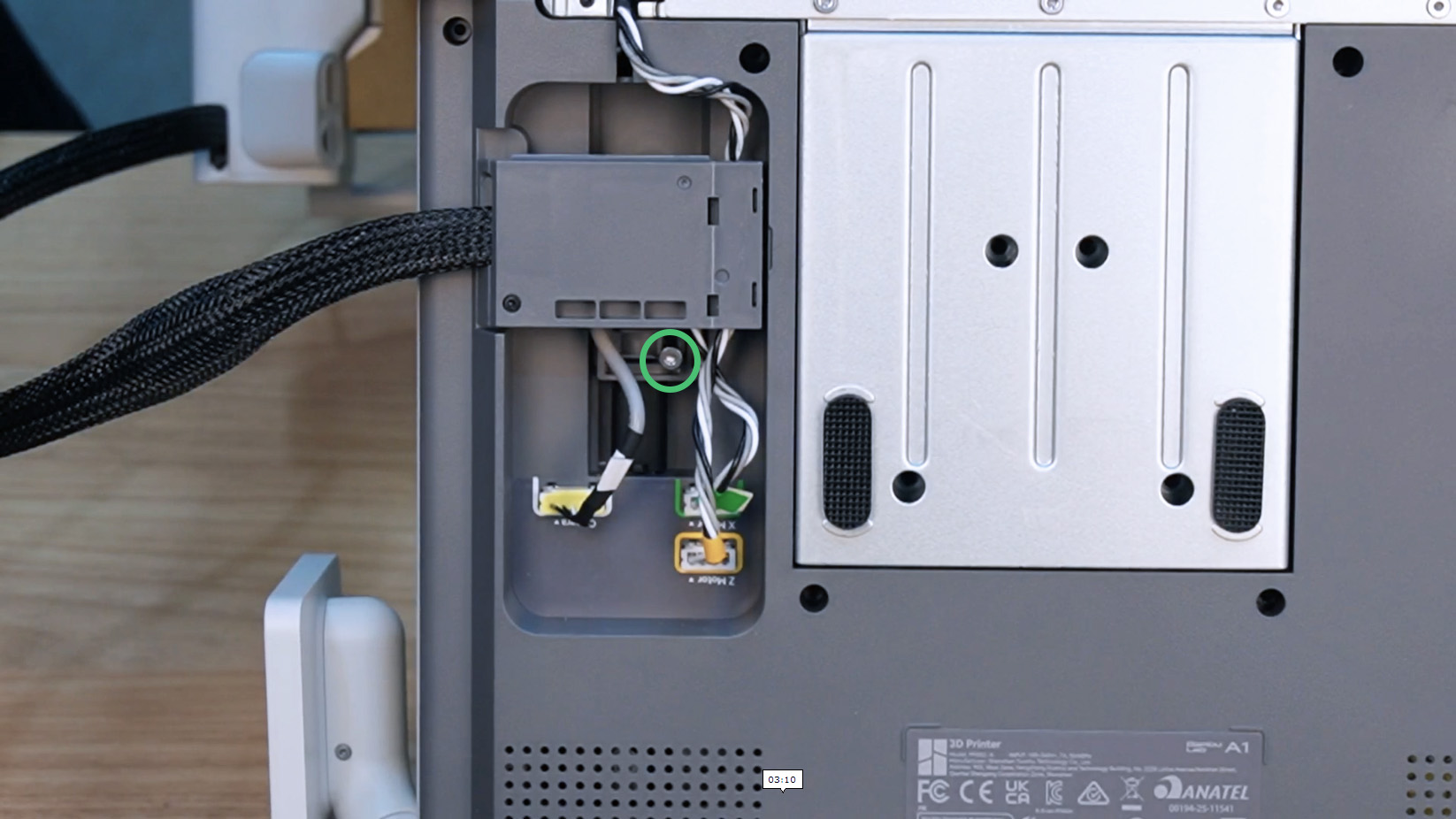

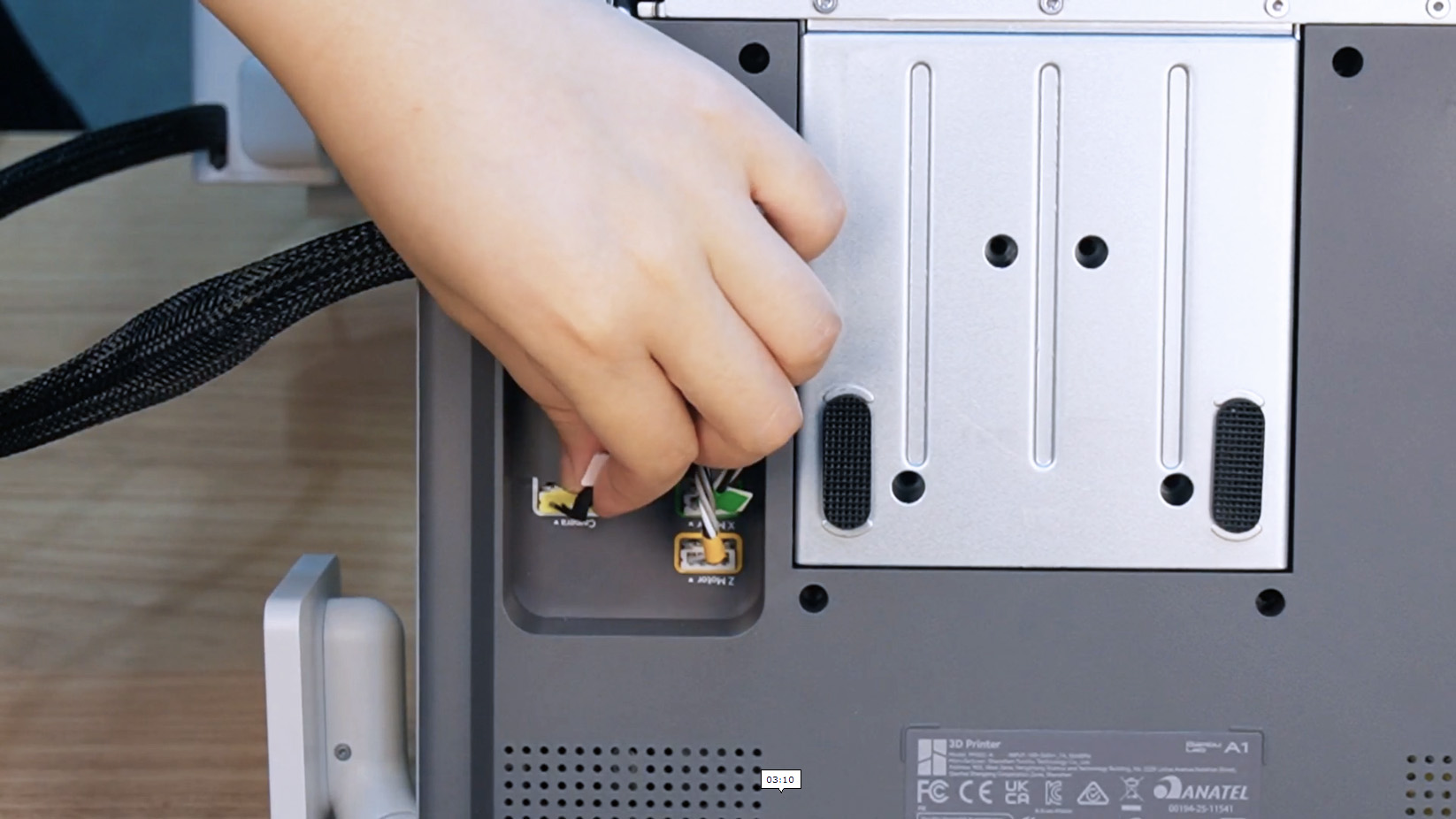

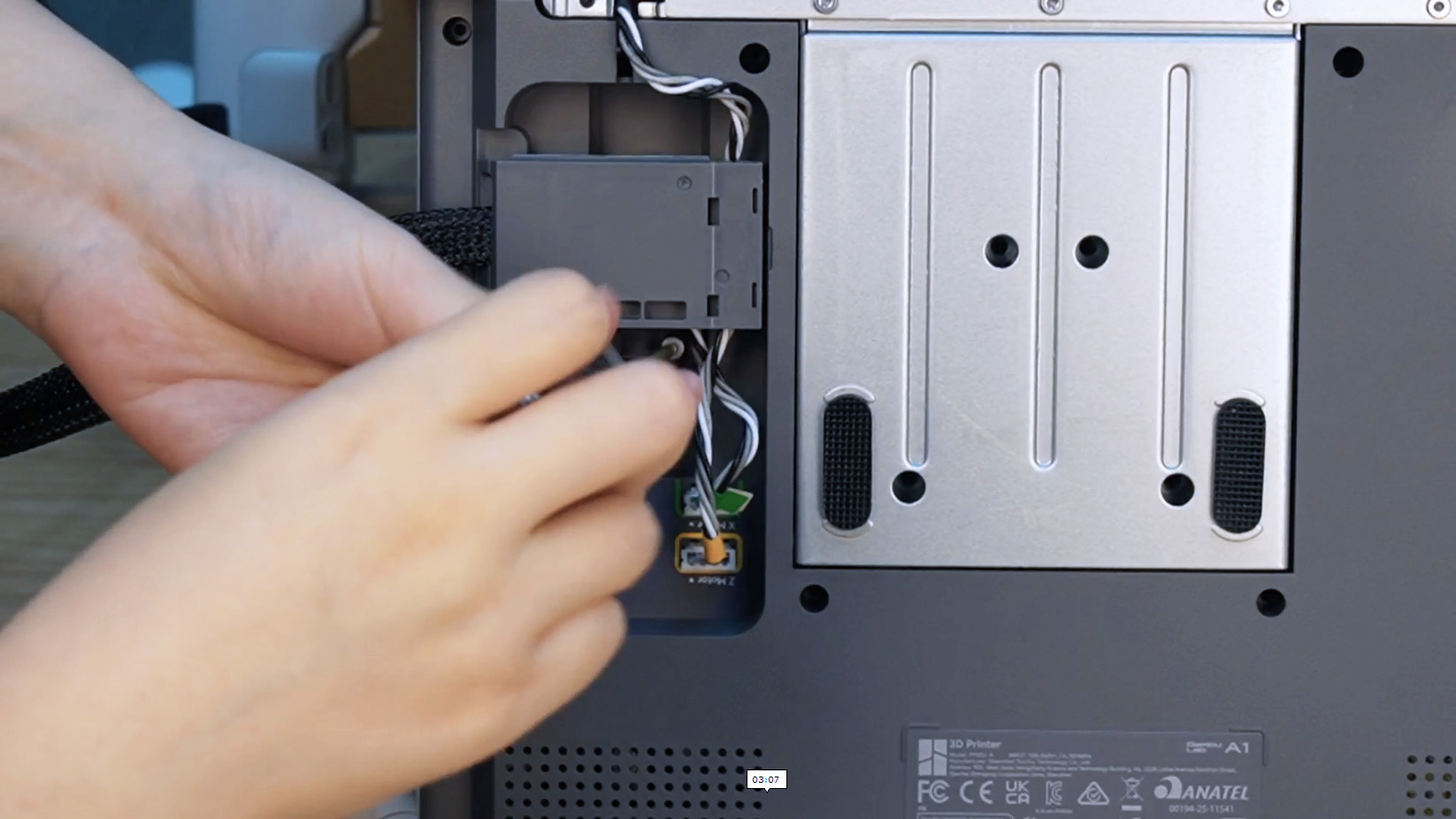

Trin 2. Løsn kabelboksens formonterede skruer ved den viste placering, og frakobl de 3 stik.

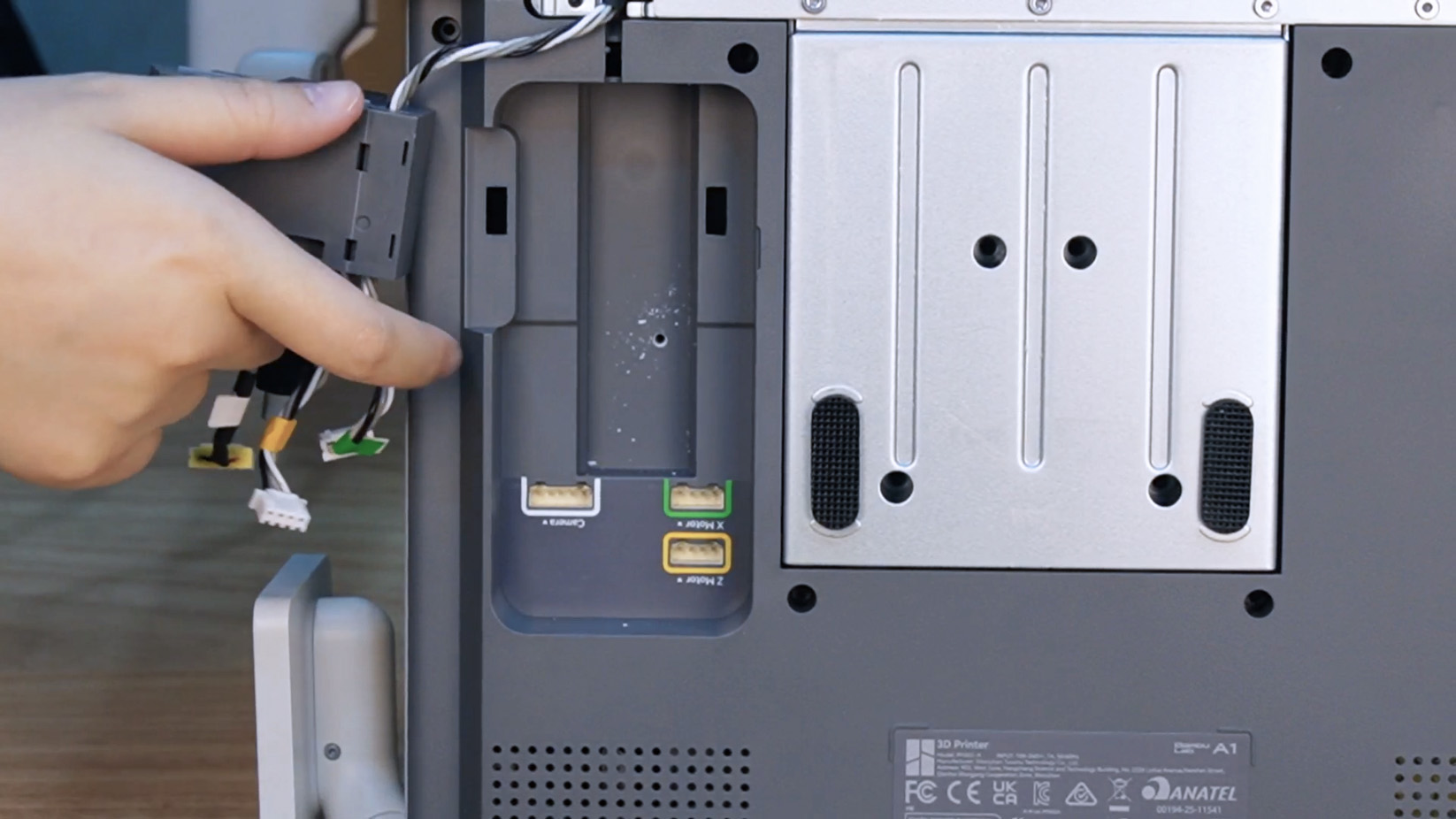

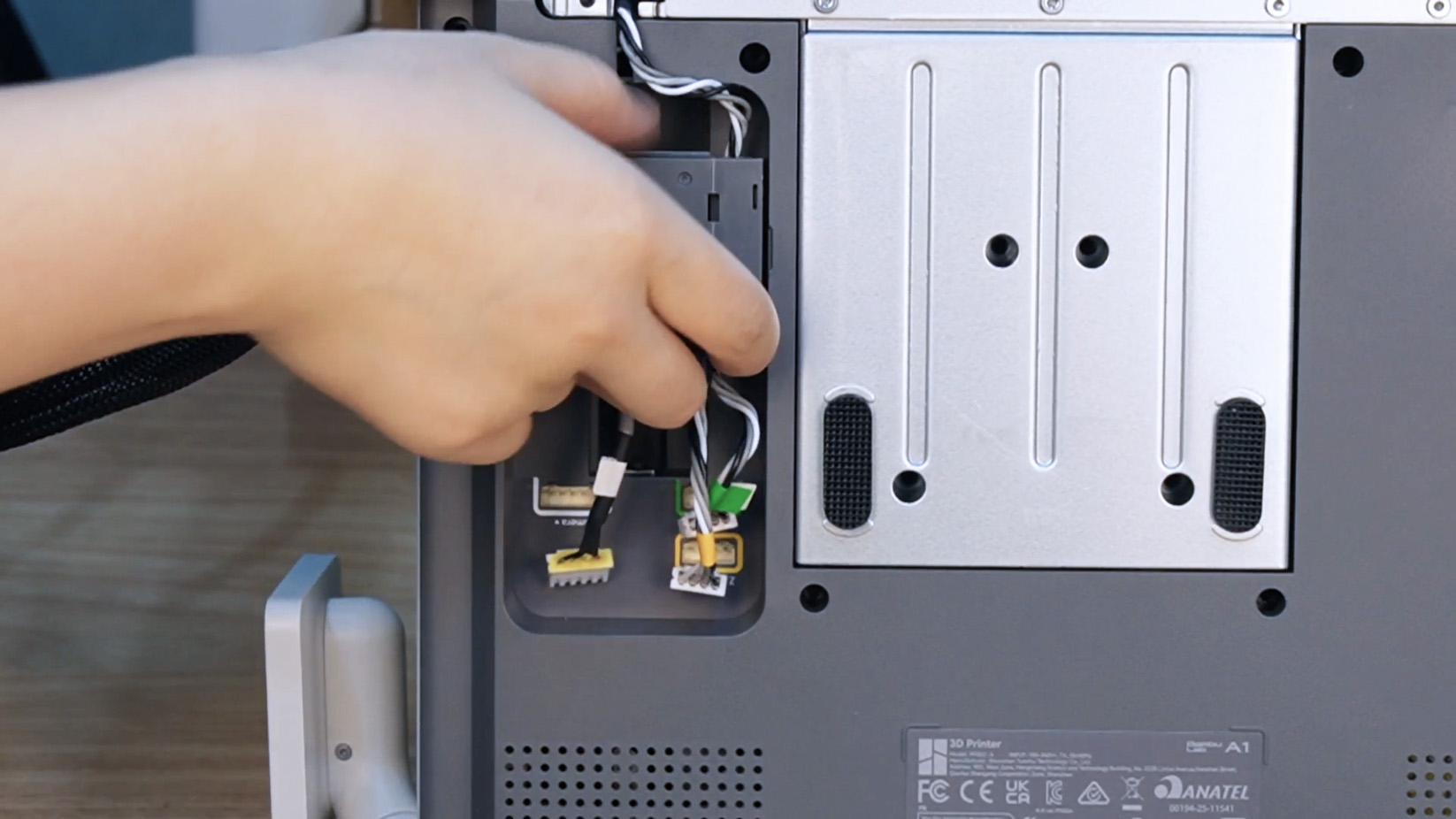

Trin 3. Skub kabelboksen nedad, frakobl Type-C-kabler fra stikkene, og fjern kabelboksen.

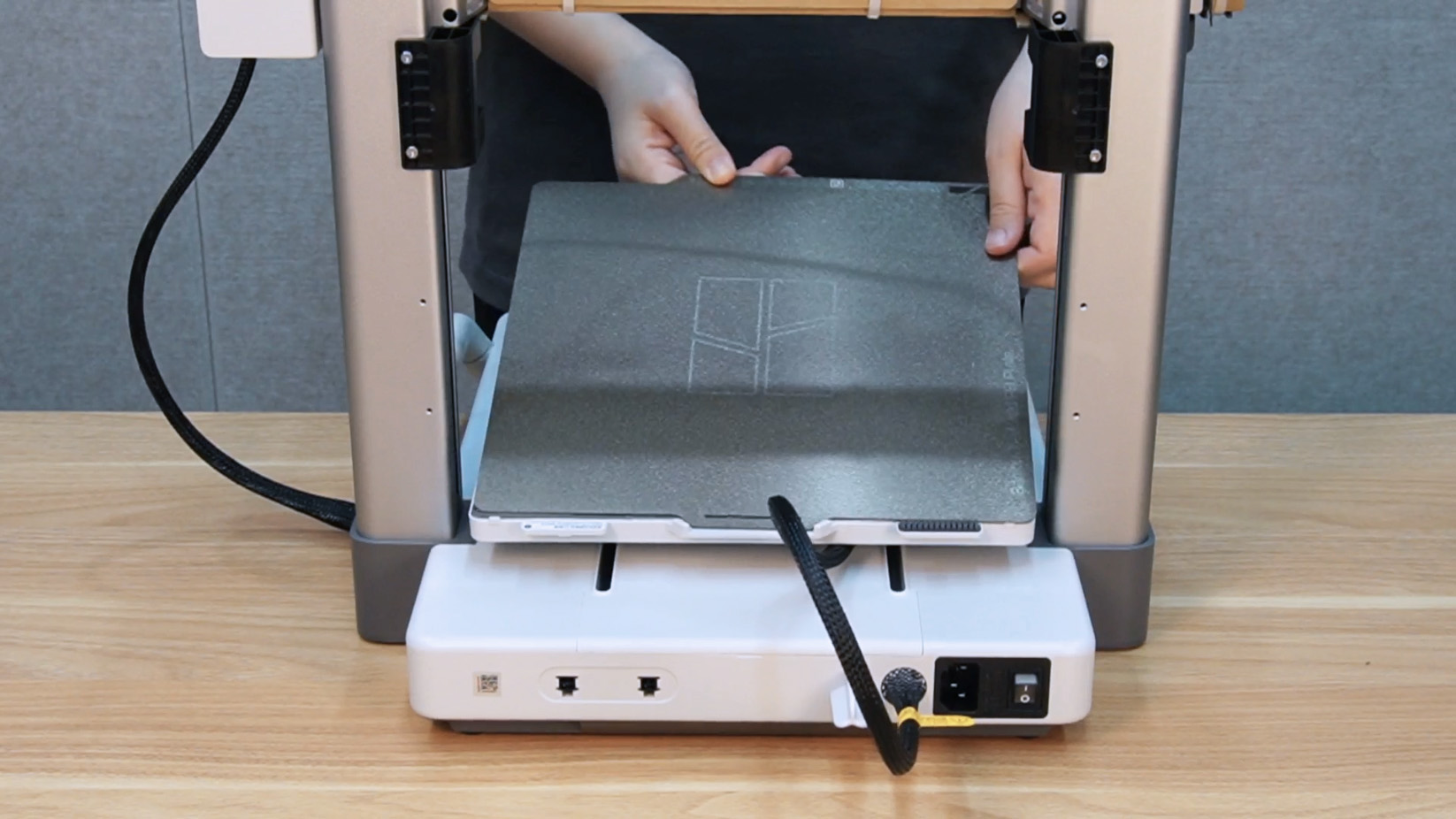

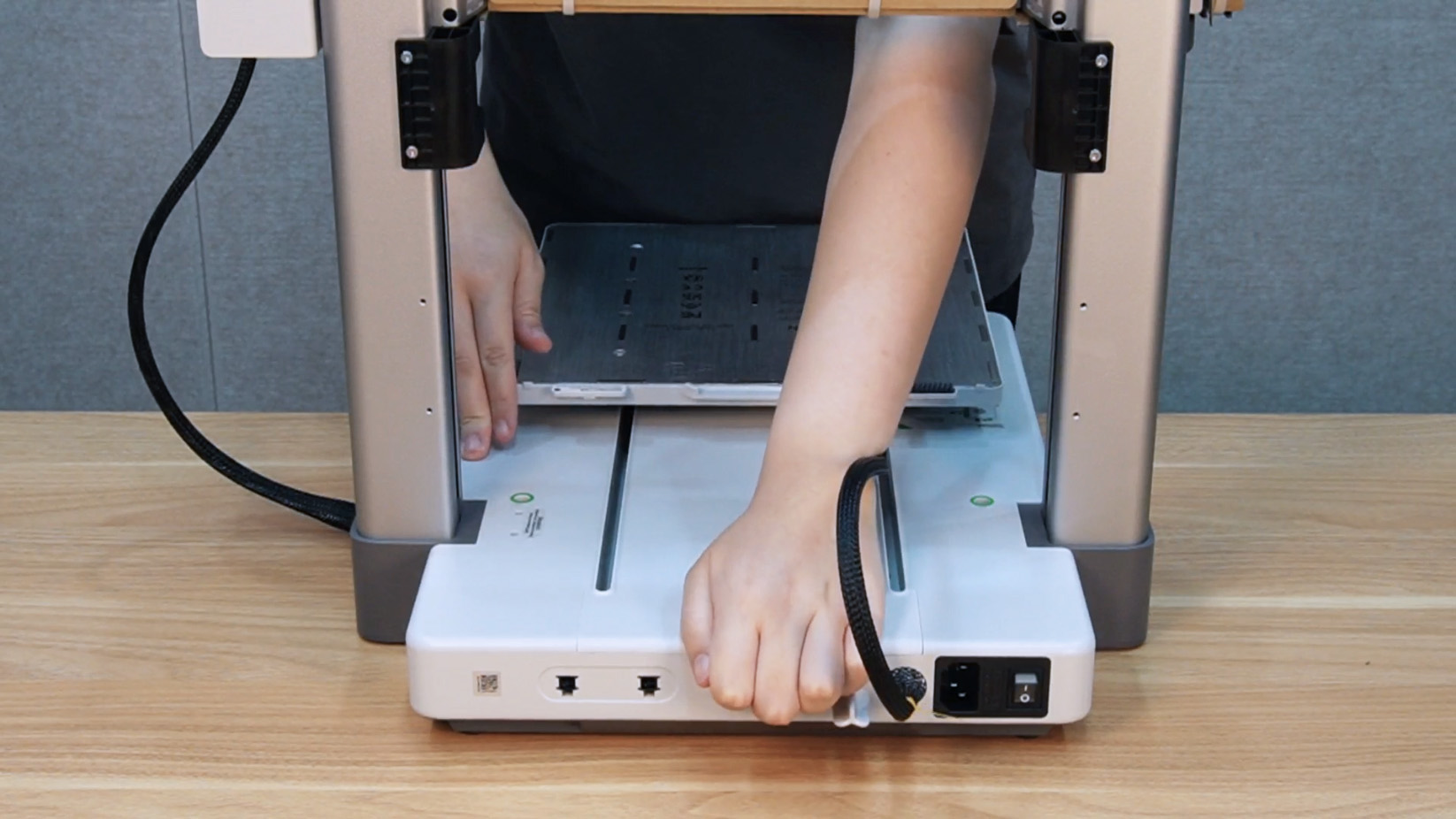

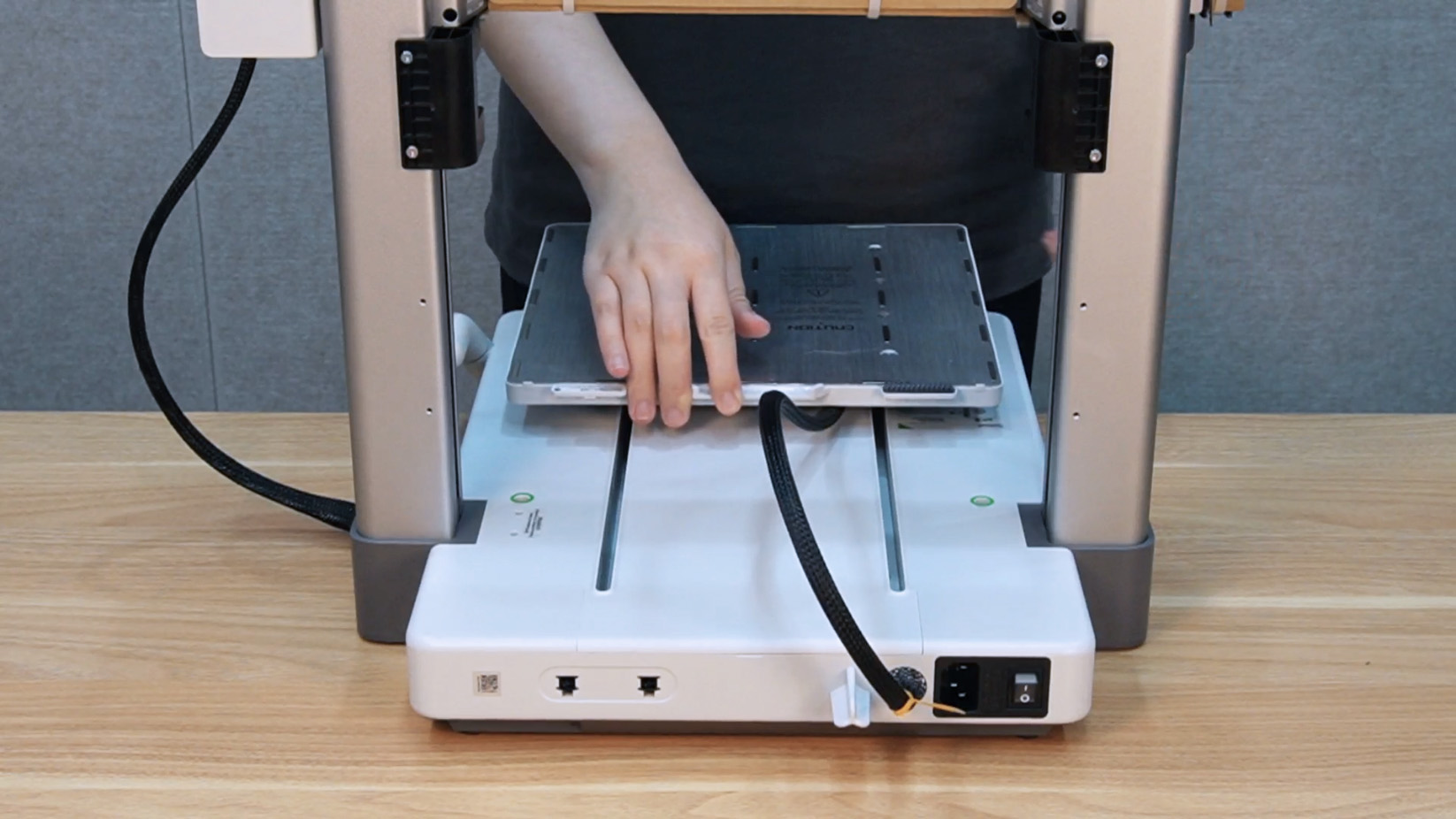

Trin 4. Læg printeren fladt ned, fjern byggepladen, skub varmebordet til forenden af printeren, og fjern Y-aksens lineærskinnecover under varmebordet.

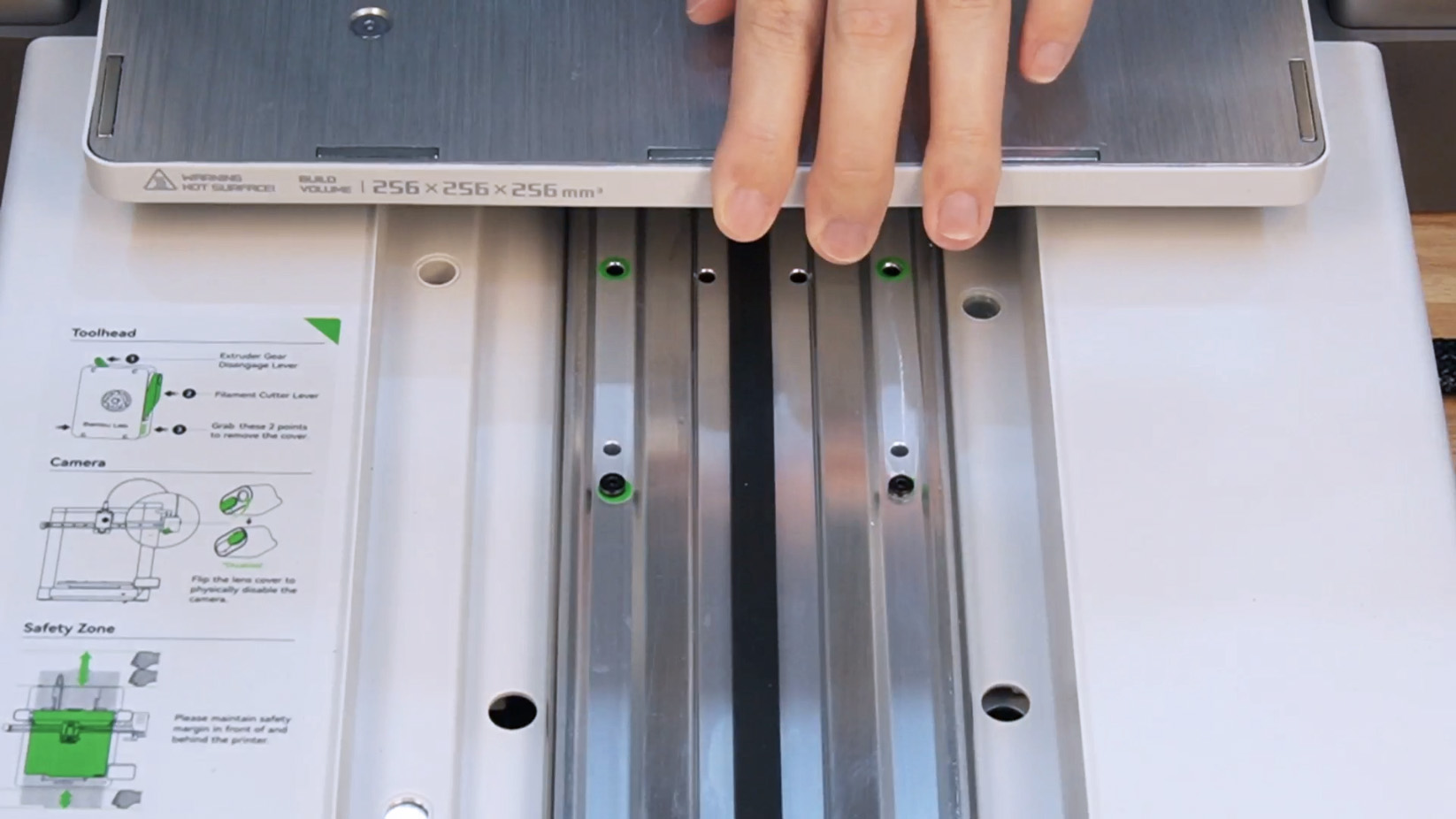

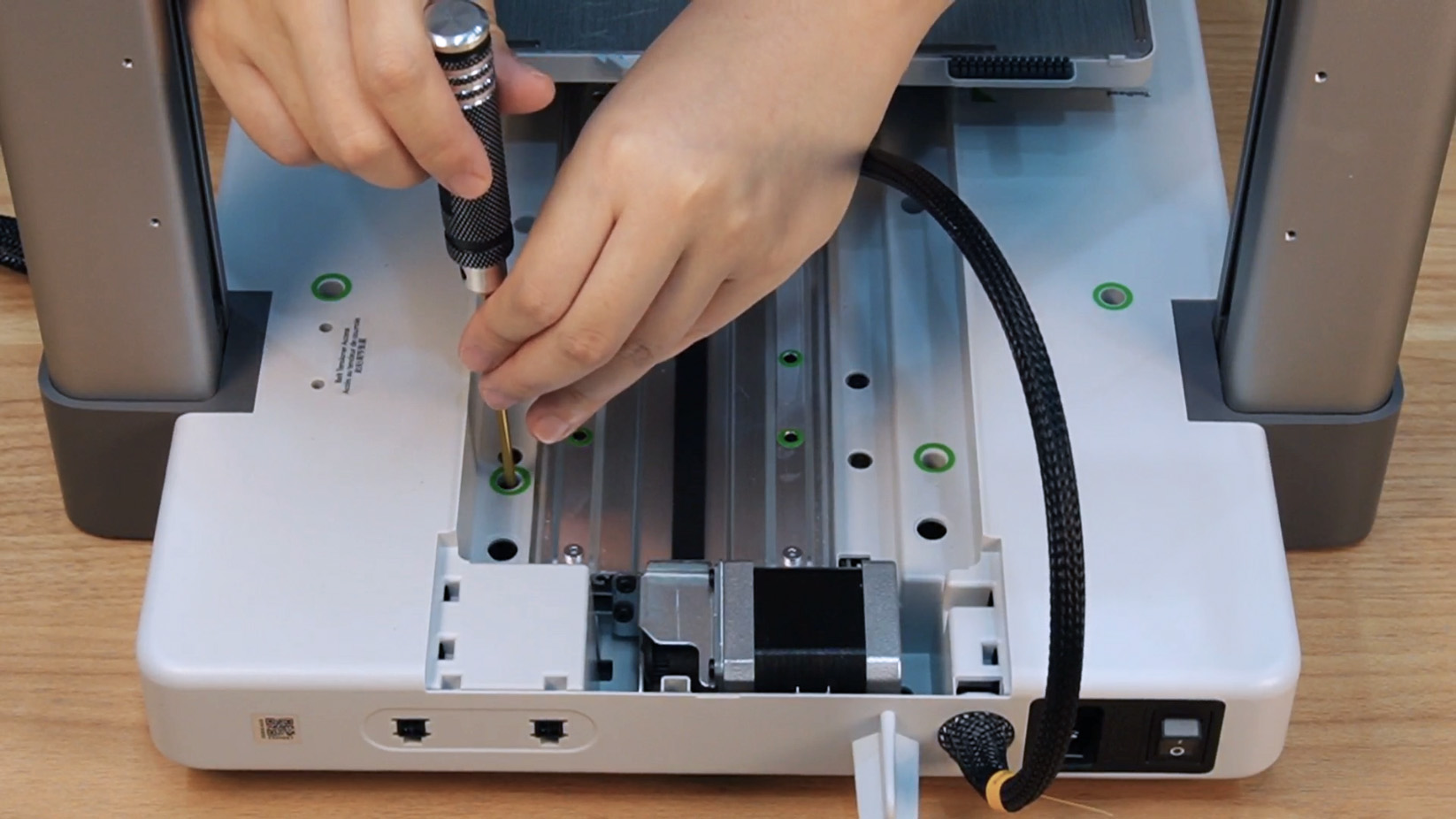

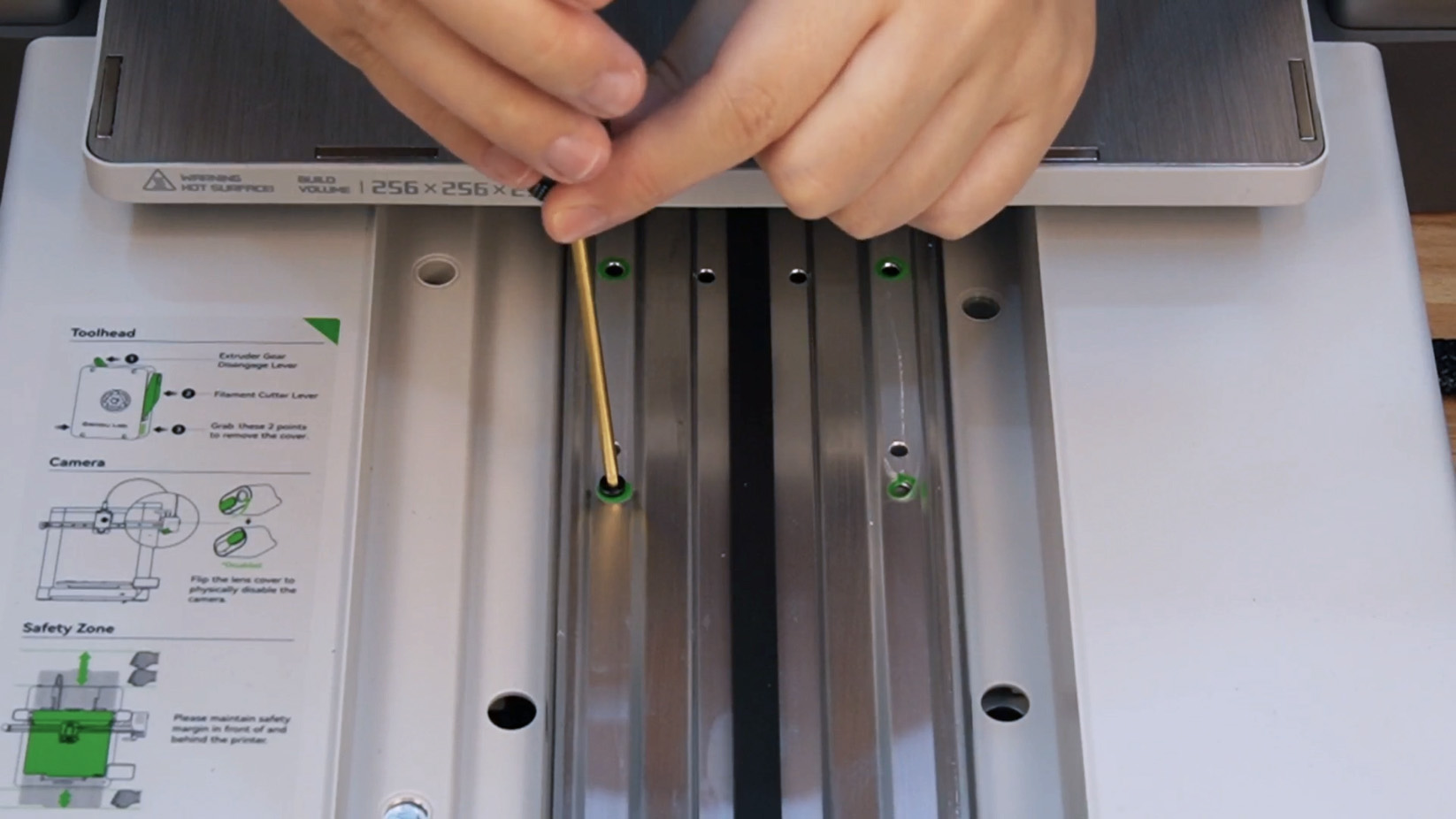

Trin 5. Fjern alle skruer markeret med grønt, skub varmebordet til bagenden af printeren, og fjern de resterende 4 grønmarkerede skruer.

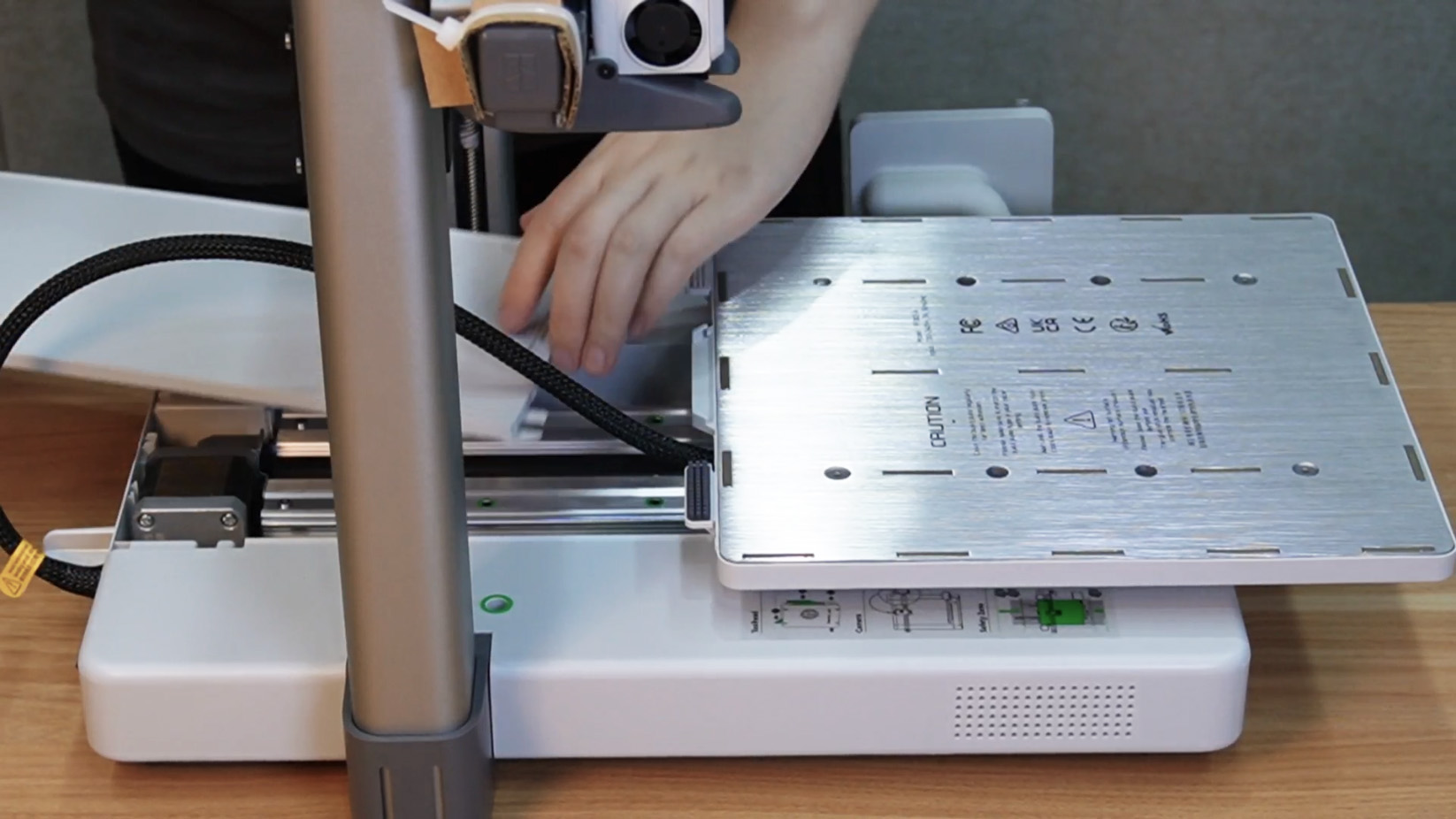

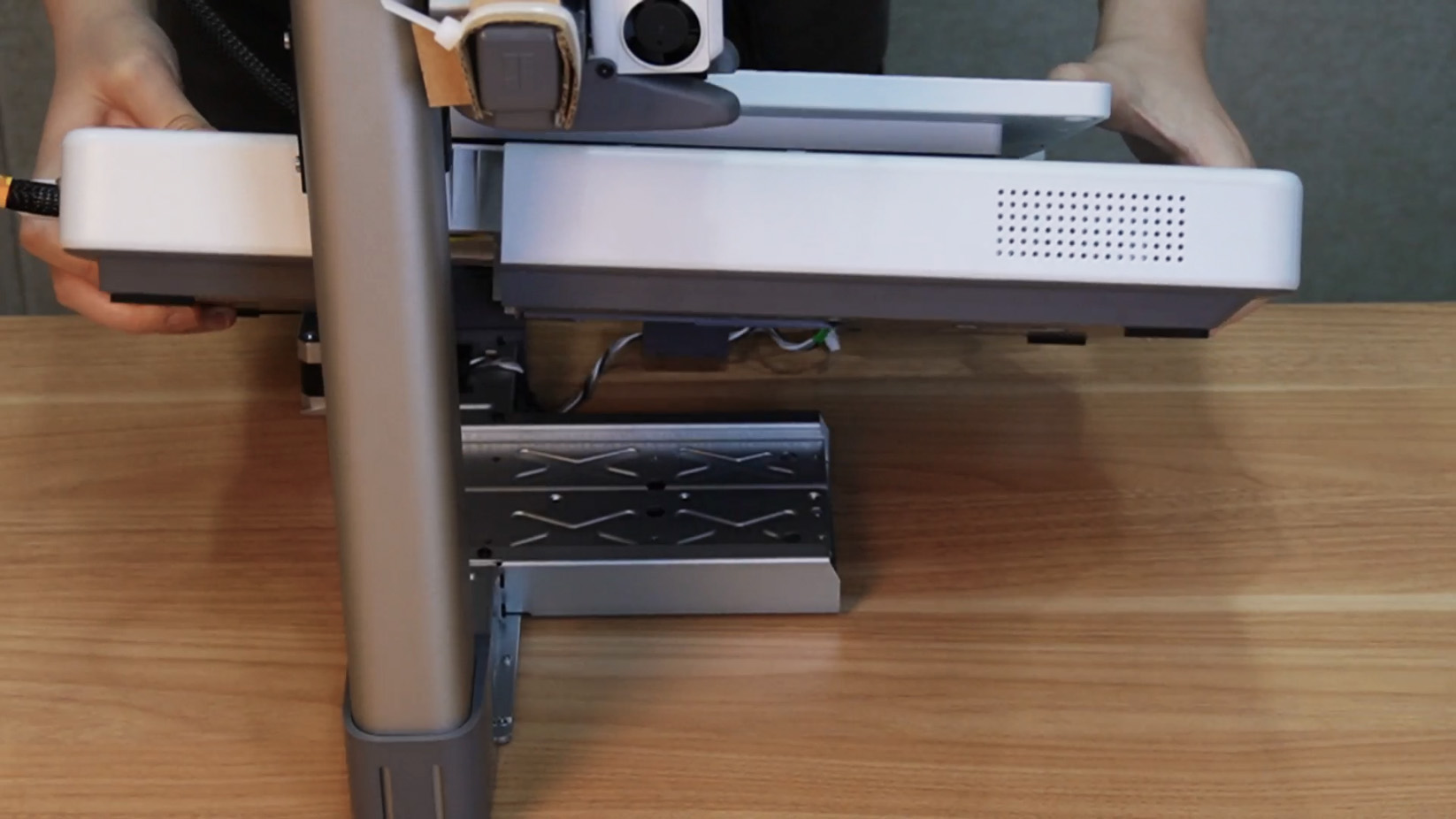

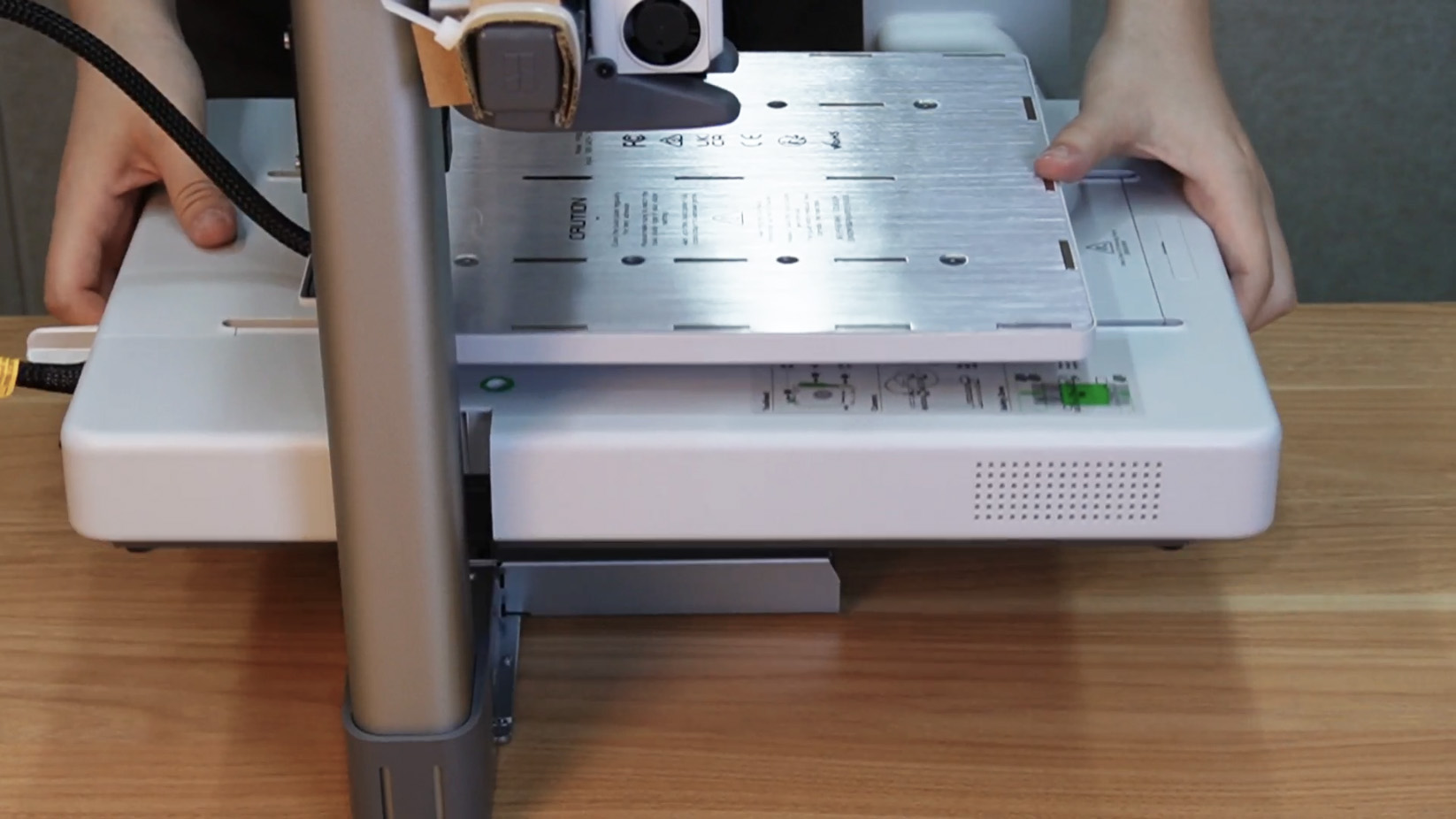

Trin 6. Genmonter Y-aksens lineærskinnecover, løft printerbasen og vip den let, og adskil derefter basen fra printerrammen og fjern den.

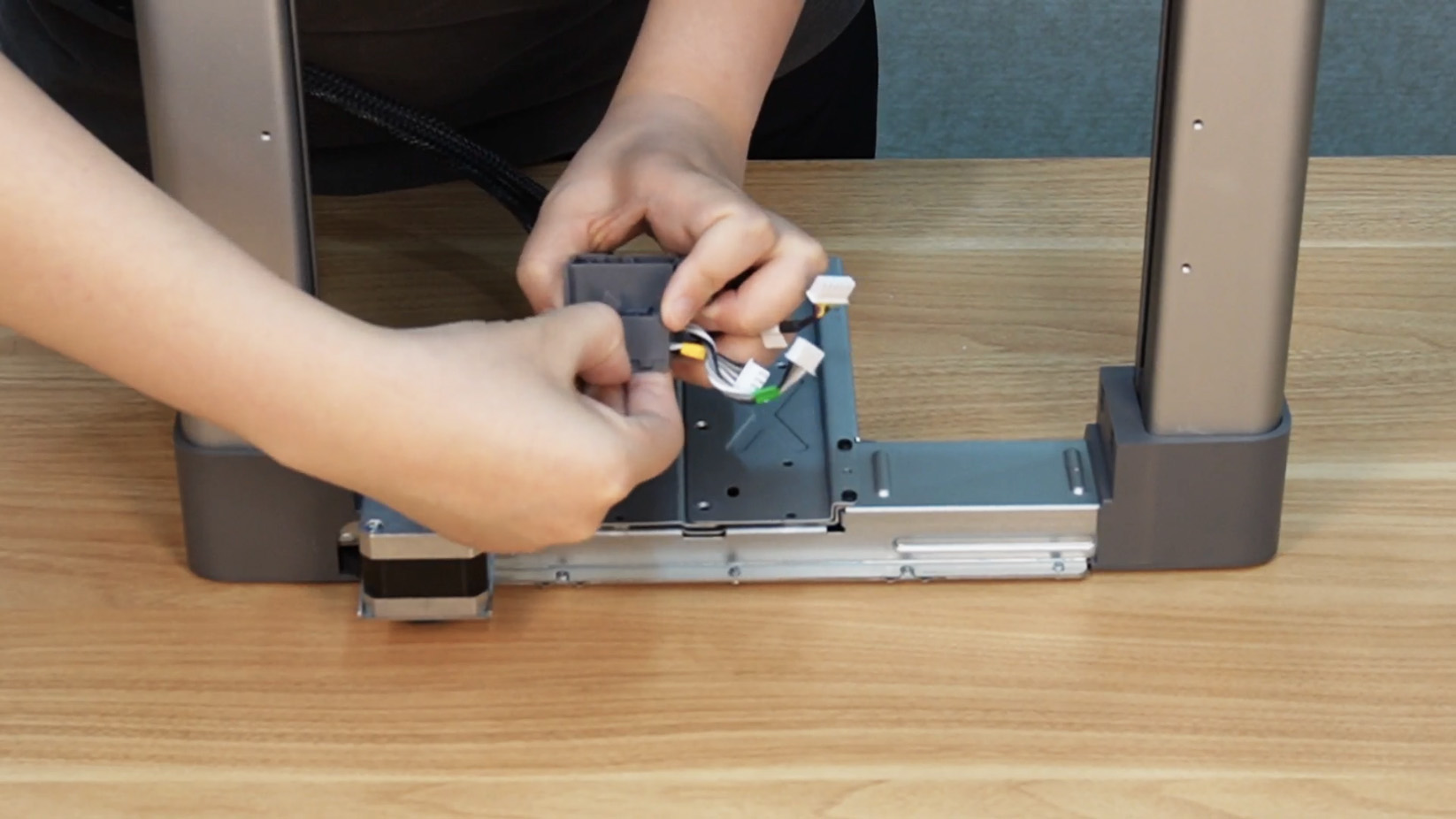

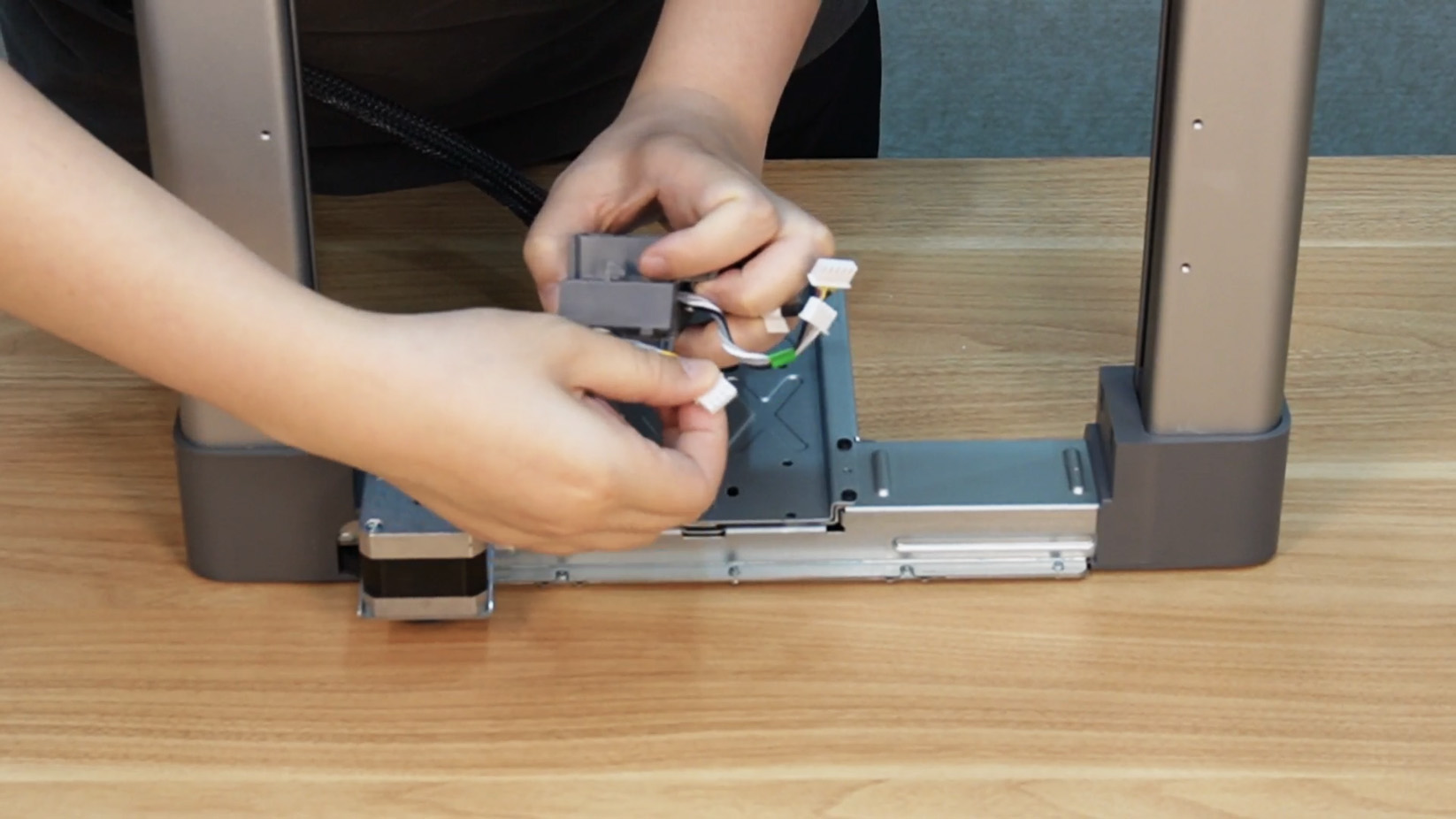

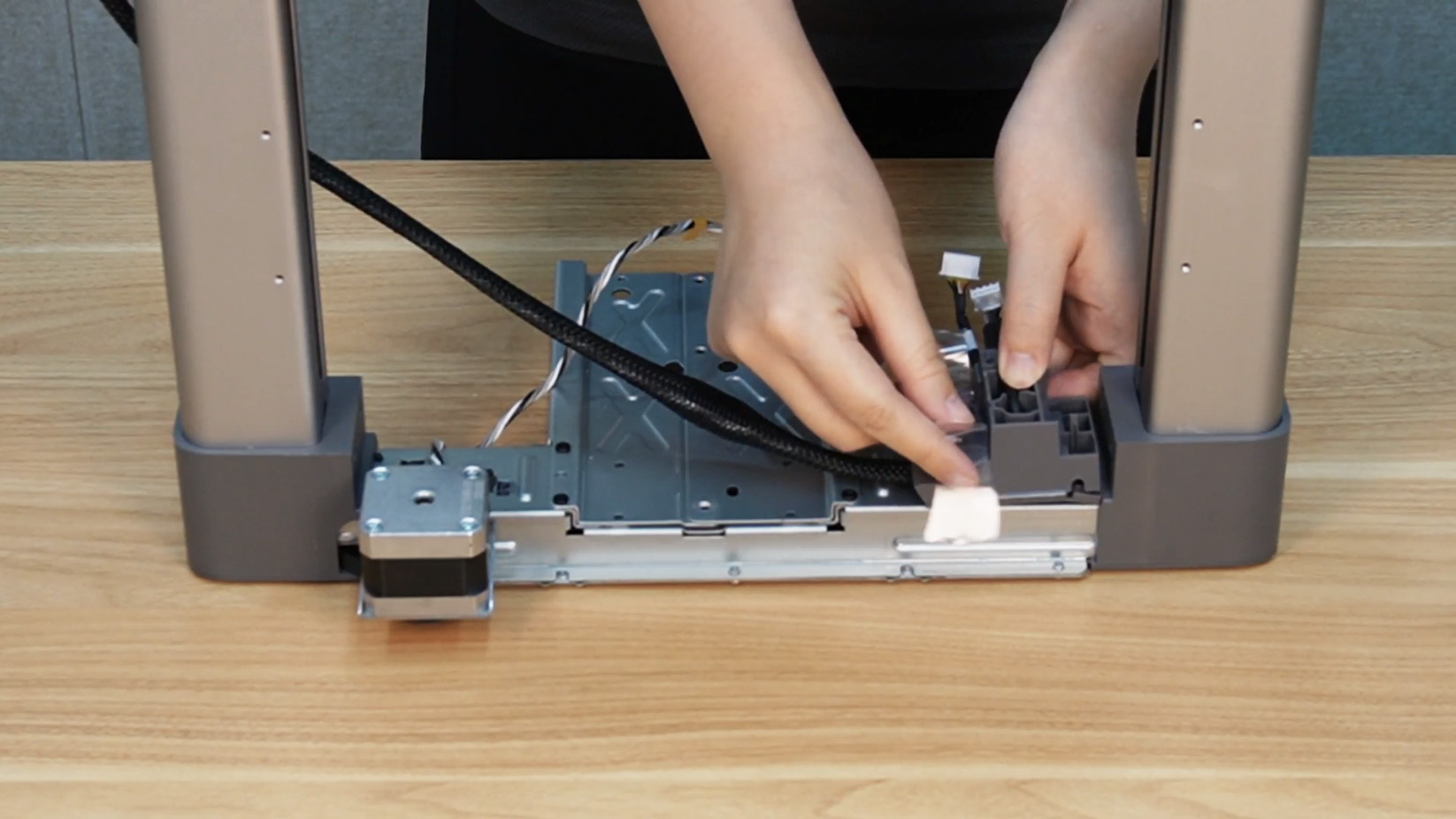

Trin 7. Åbn kabelslottet, fjern det gule kabel, og brug tape til at fastgøre kabelboksen til printerrammen.

Fastgør varmebordet

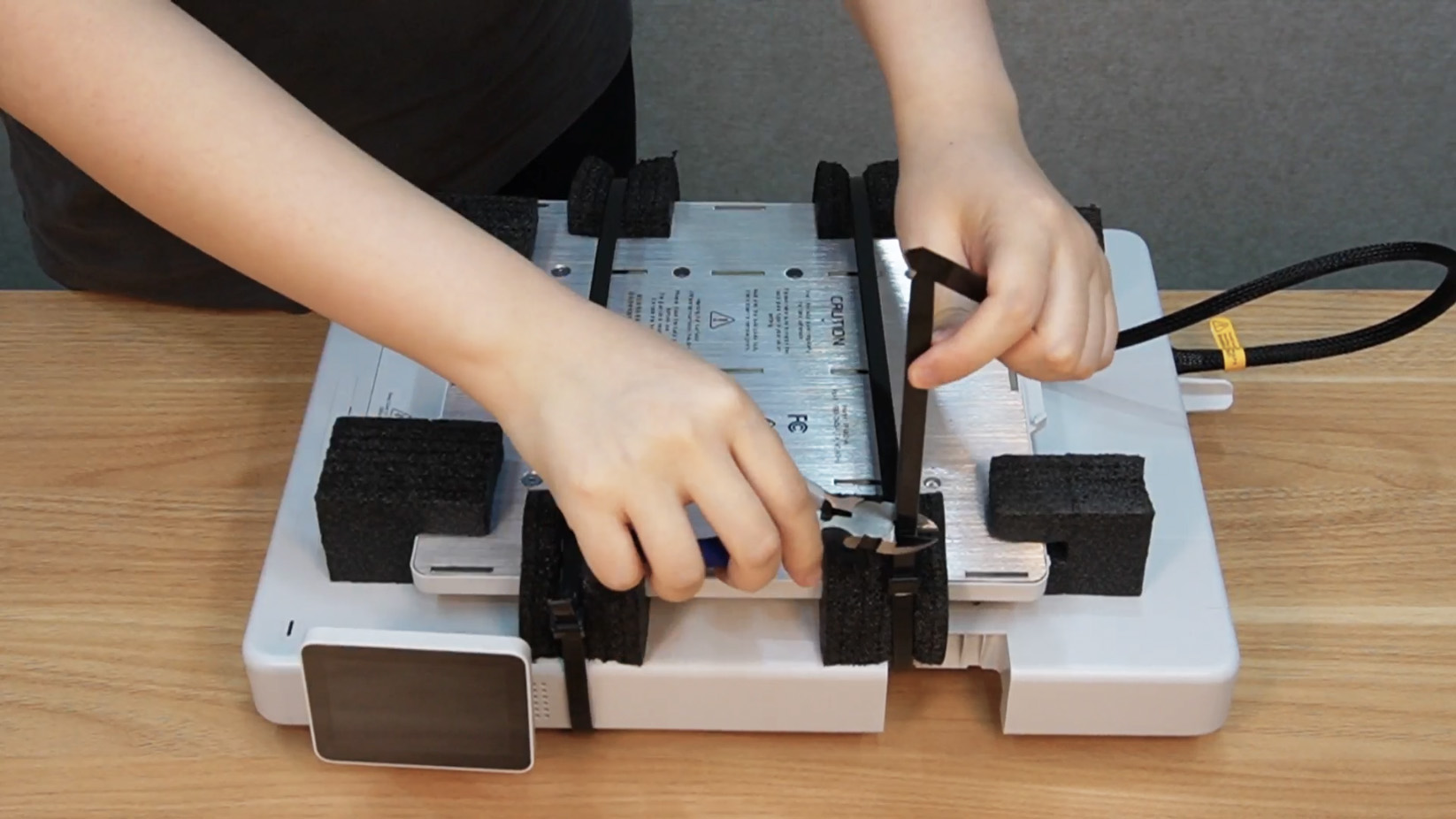

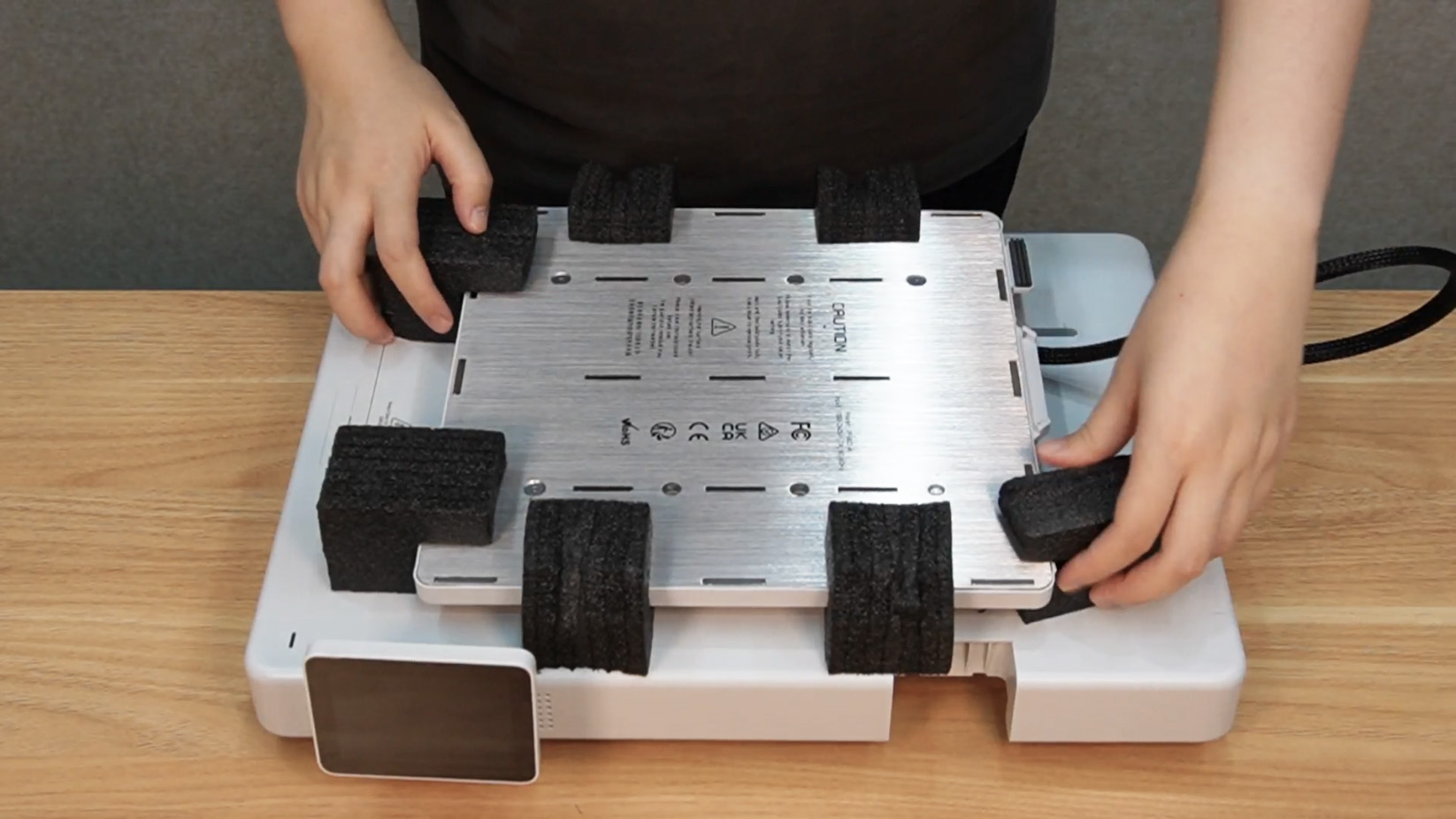

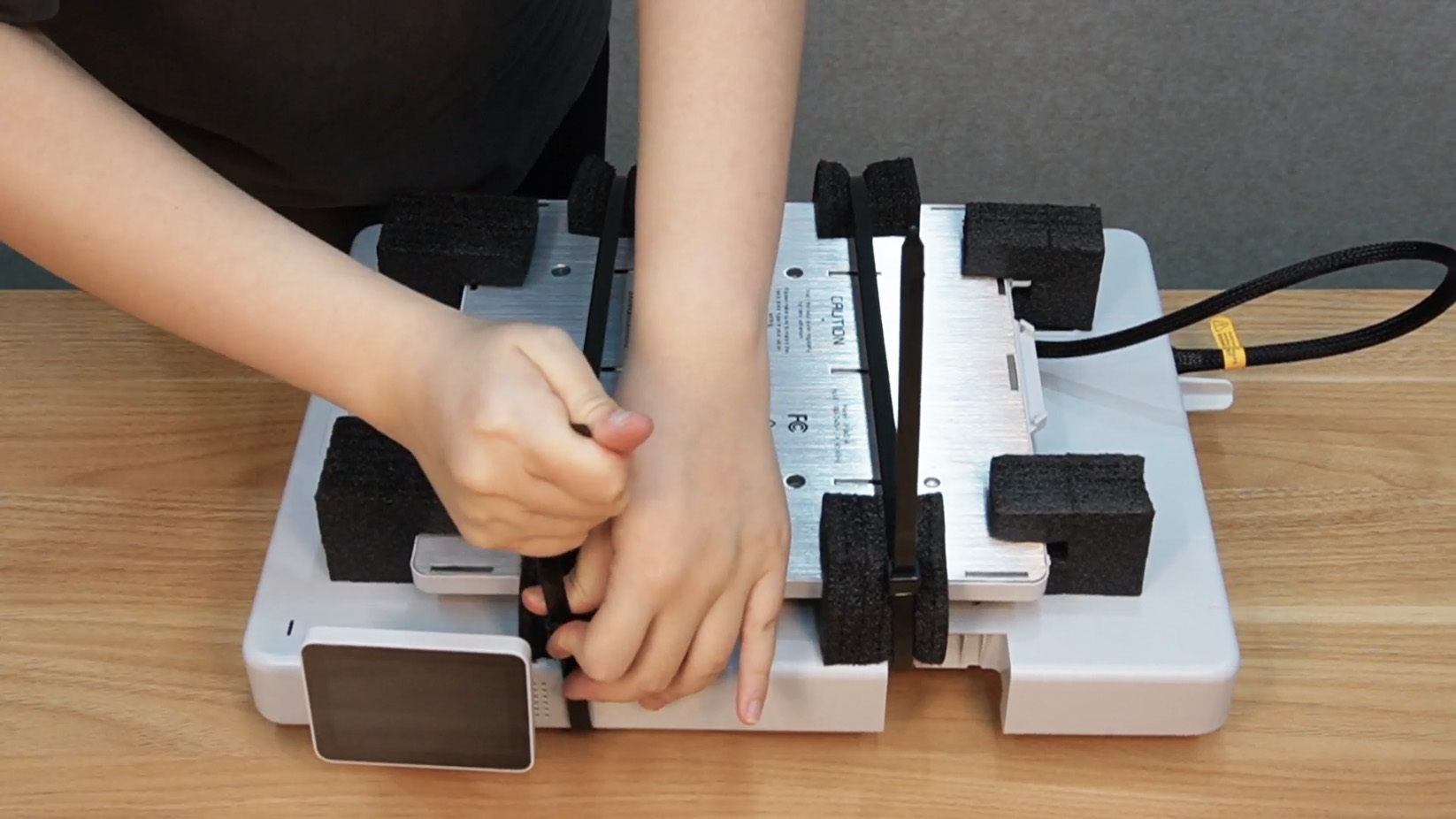

Trin 1. Placer varmebordets beskyttelsesskum, fastgør det med strips, og klip overskydende strips af.

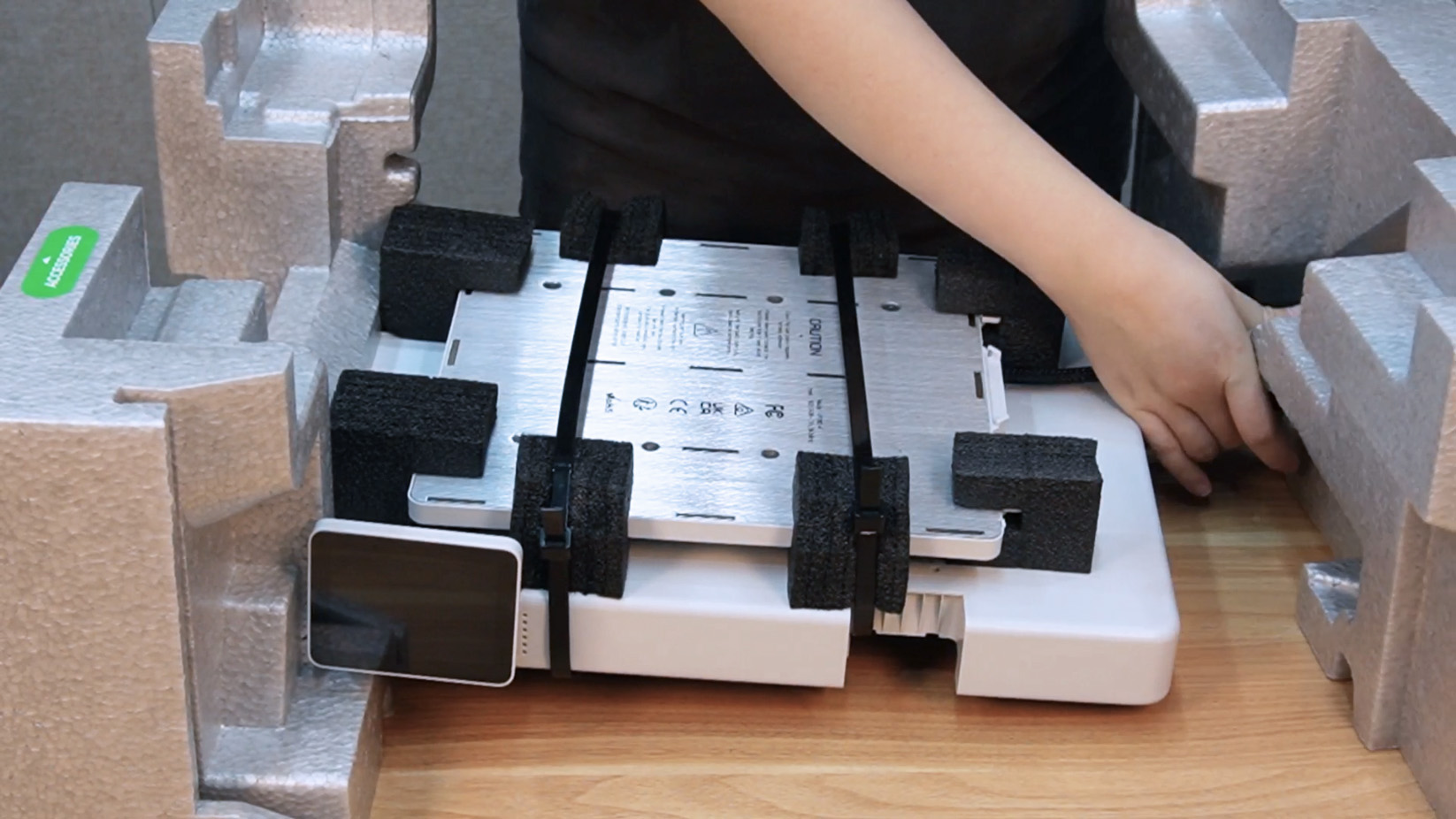

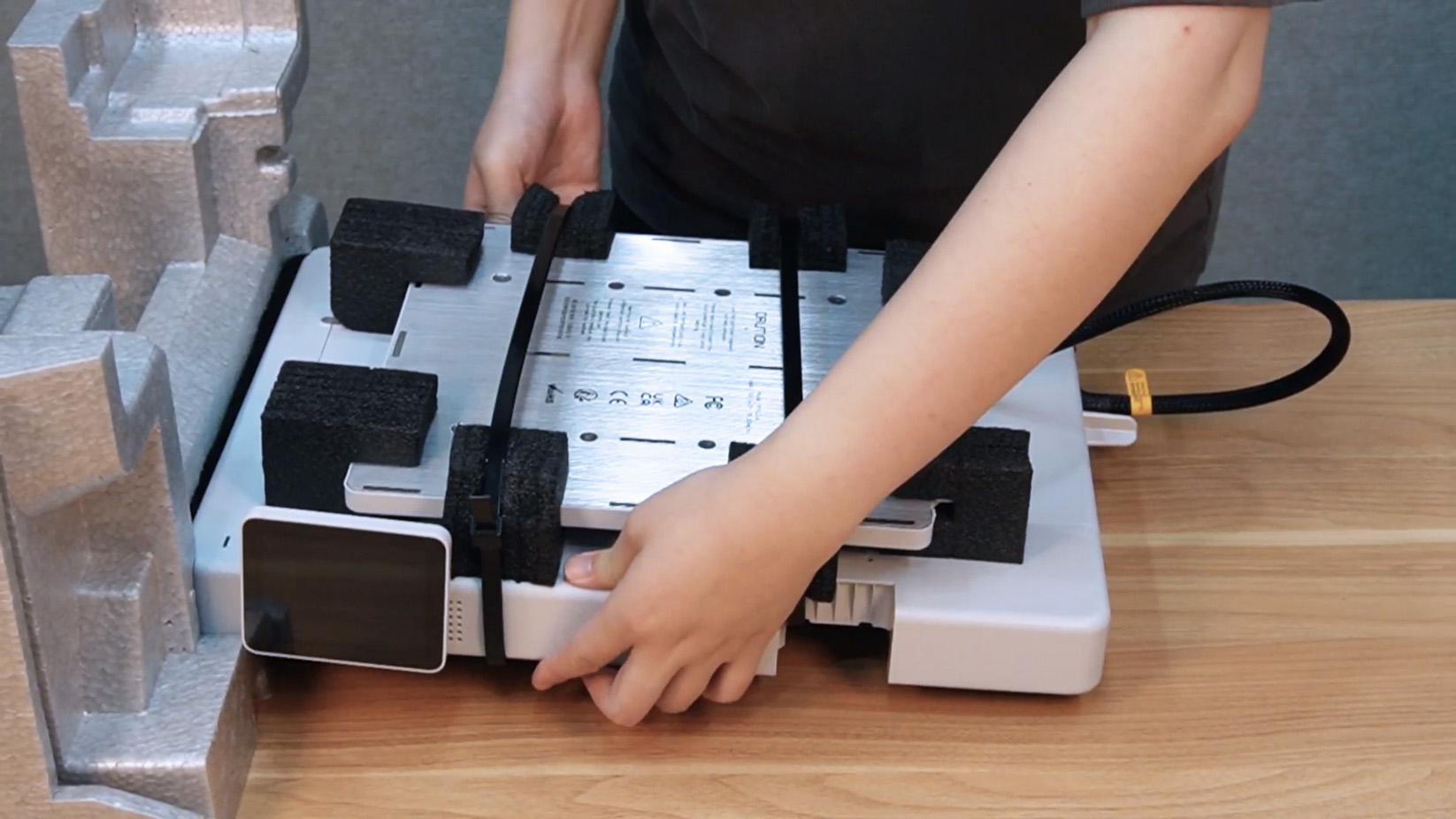

Trin 2. Læg printerbasen tilbage i skumkassen.

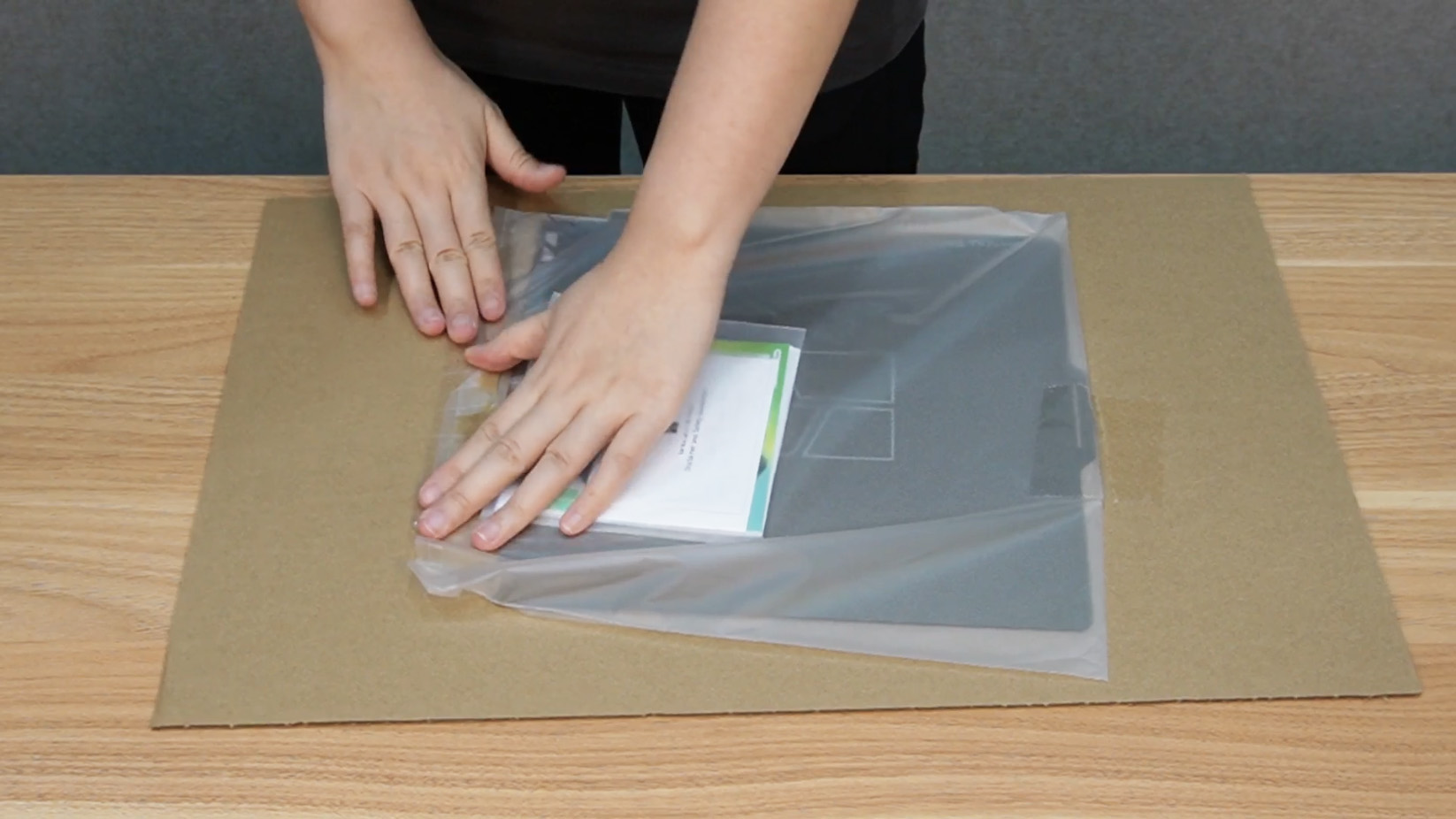

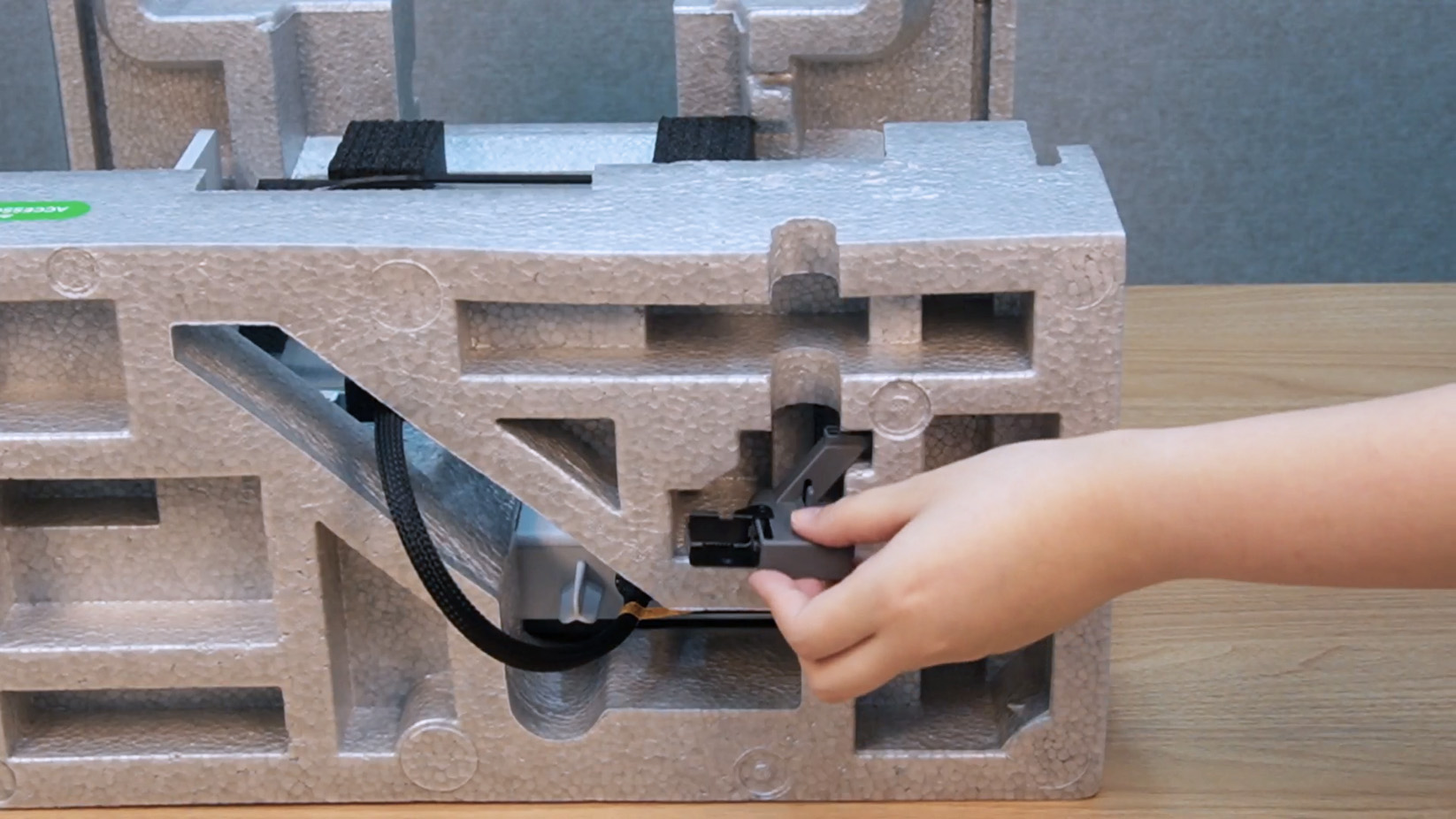

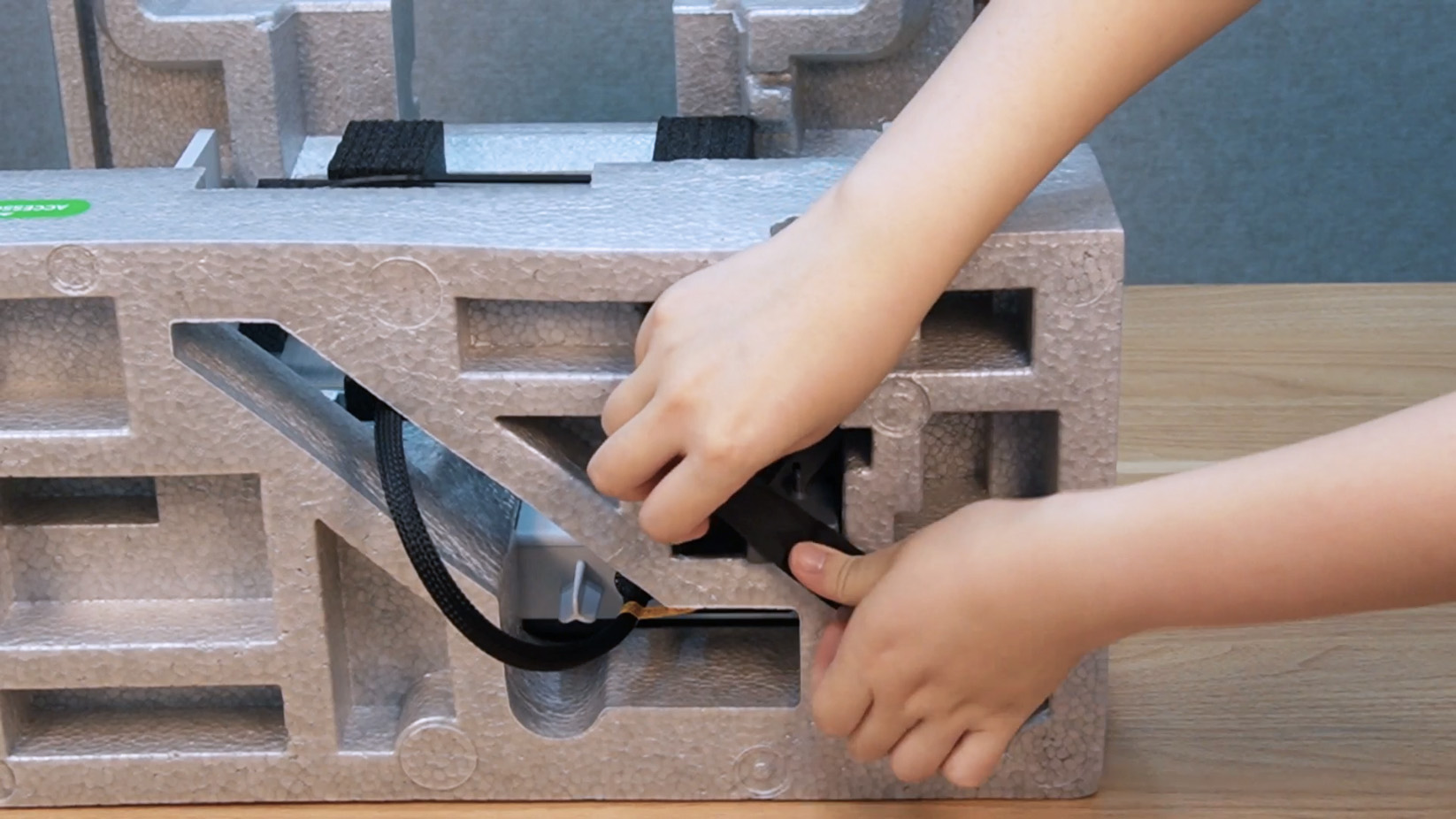

Trin 3. Læg byggepladen og dyseaftørreren tilbage i emballagen, og fastgør dem med tape.

Pakning

Trin 1. Bred den vandtætte pose ud på gulvet, læg tilbehør og skruer fjernet ovenfor i emballageposer, og placer dem i bunden.

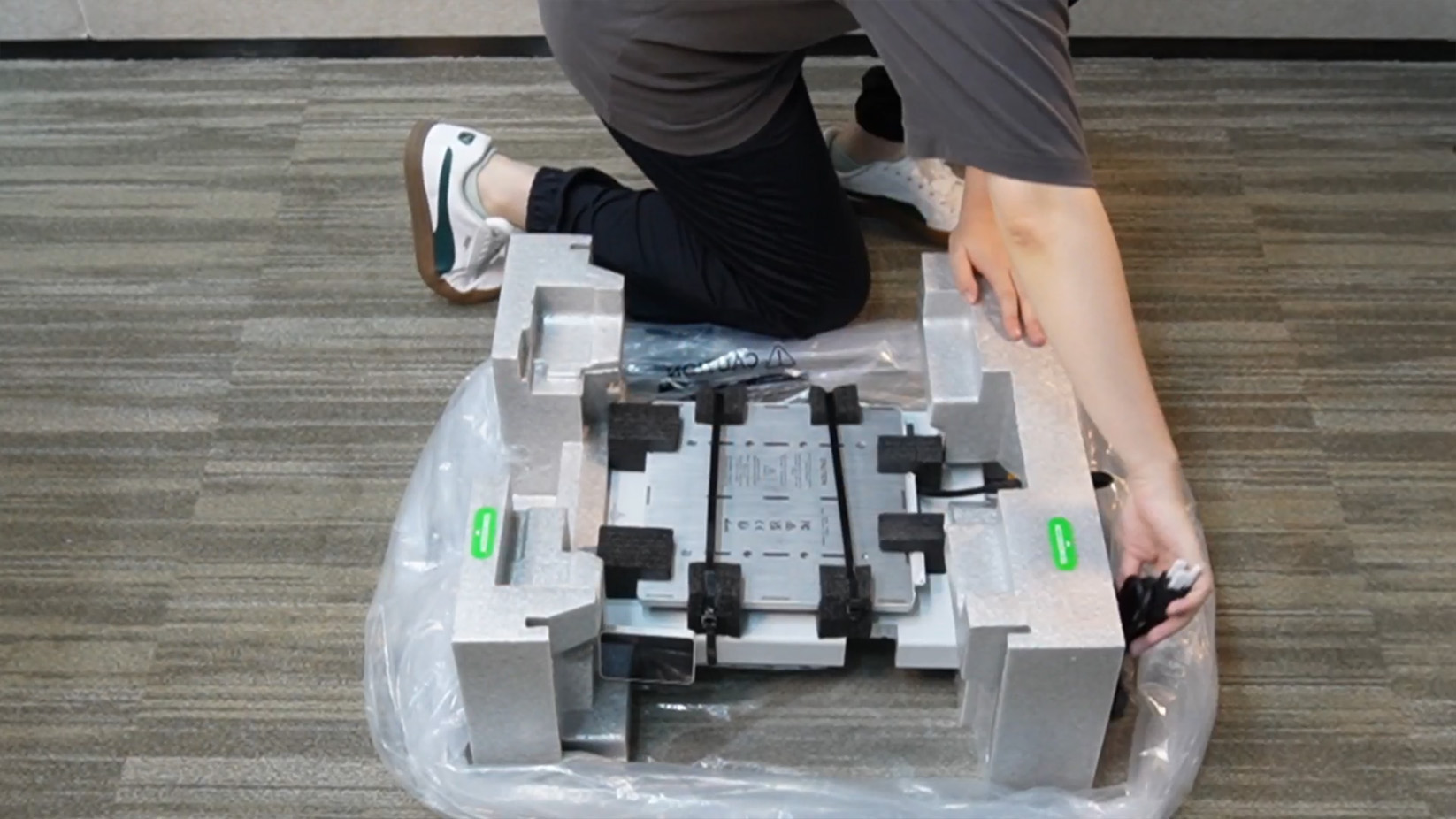

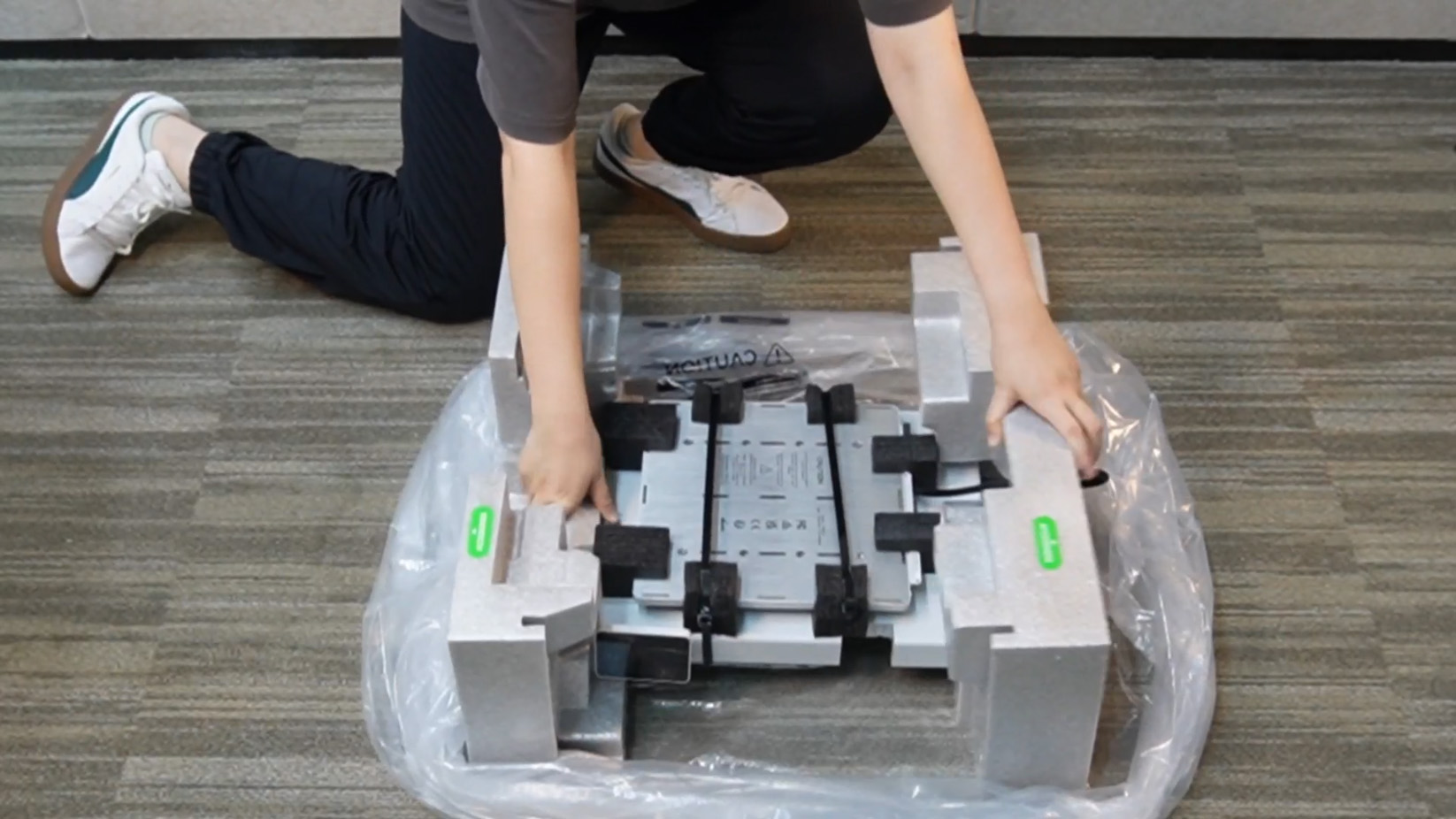

Trin 2. Placer printerbasen i posen, og læg strømkablet i sideskumslottet.

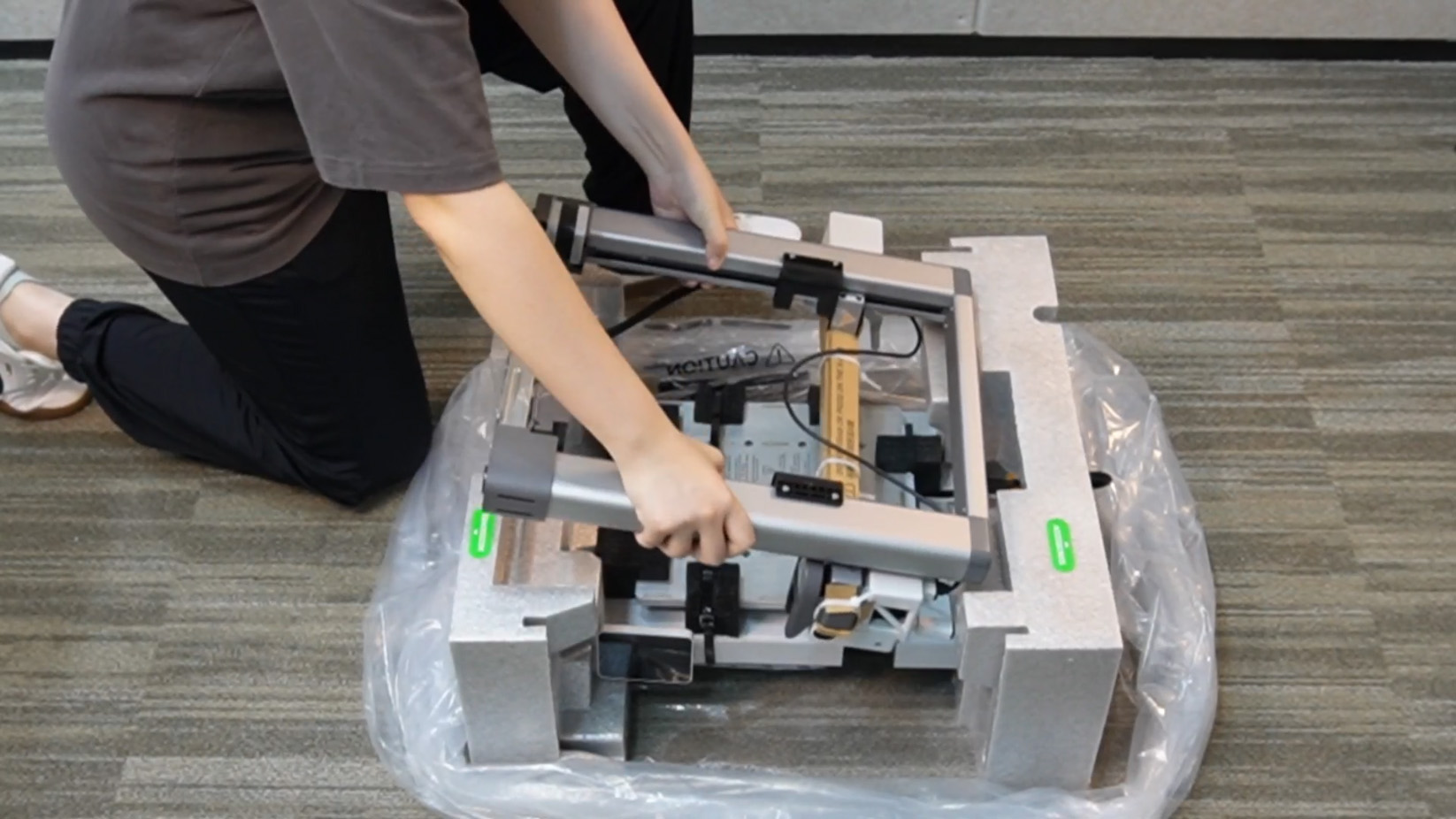

Trin 3. Placer printerrammen.

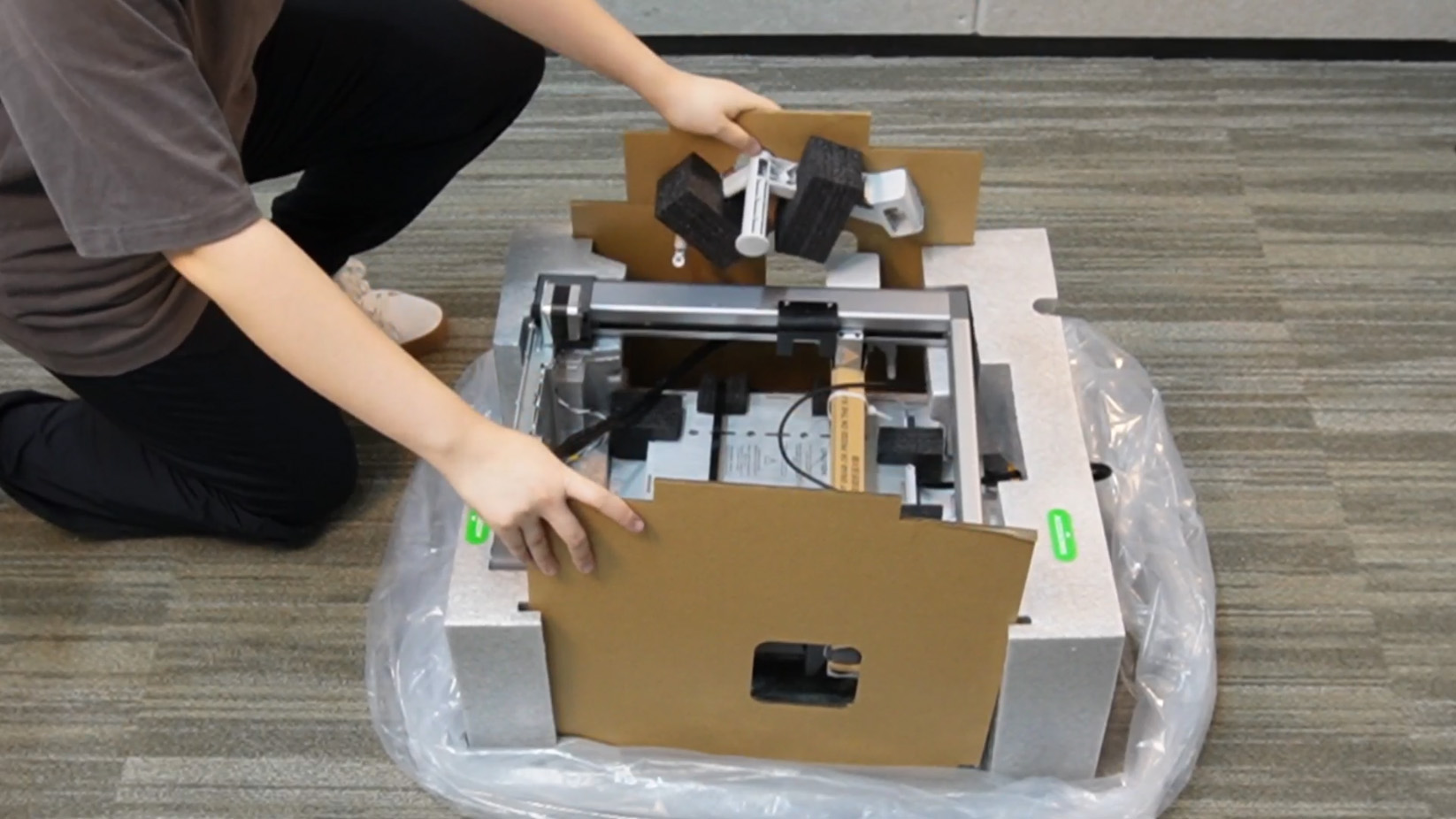

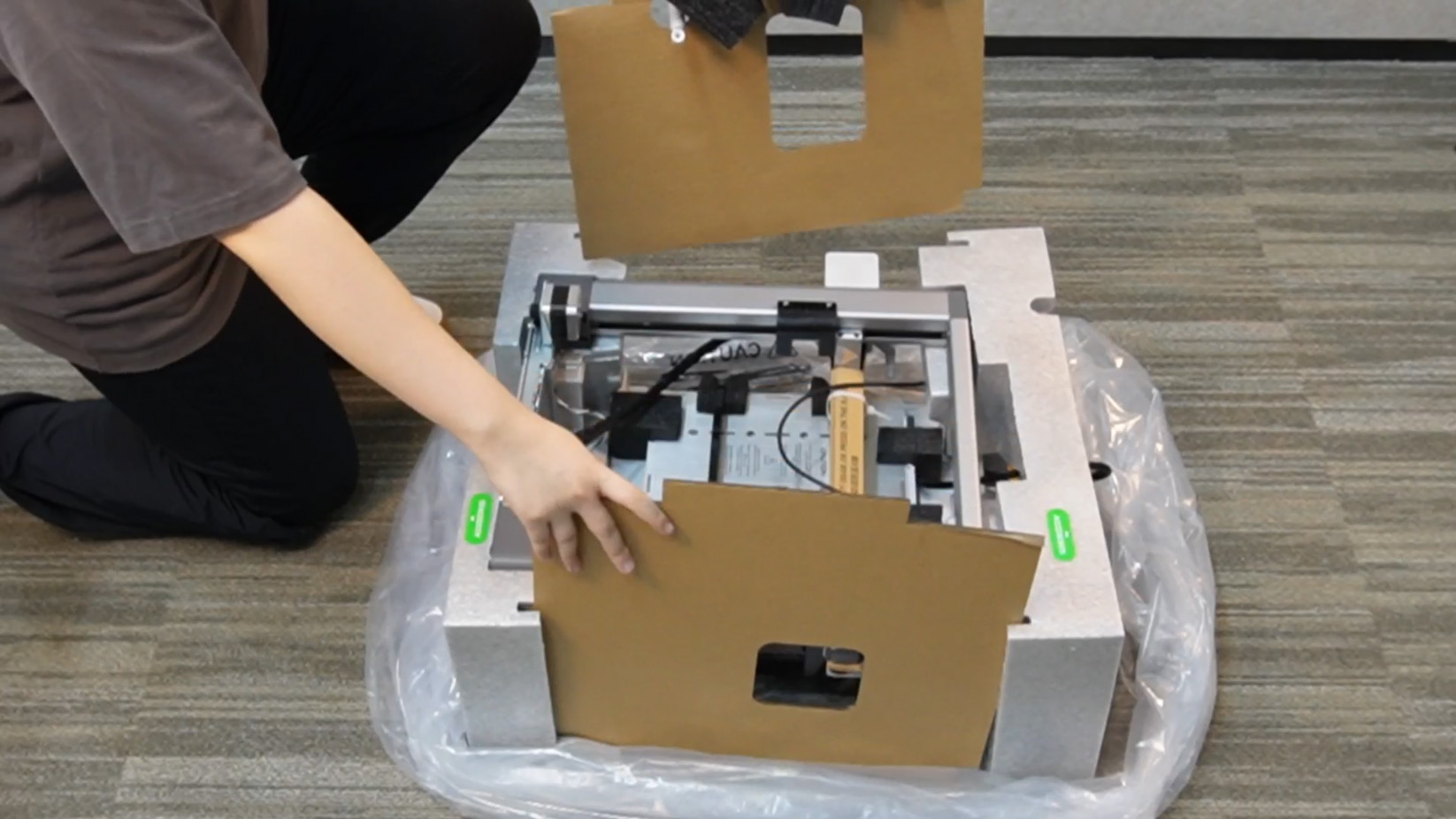

Trin 4. Placer to stykker pap til venstre og højre, med spoleholderen fastgjort på det ene.

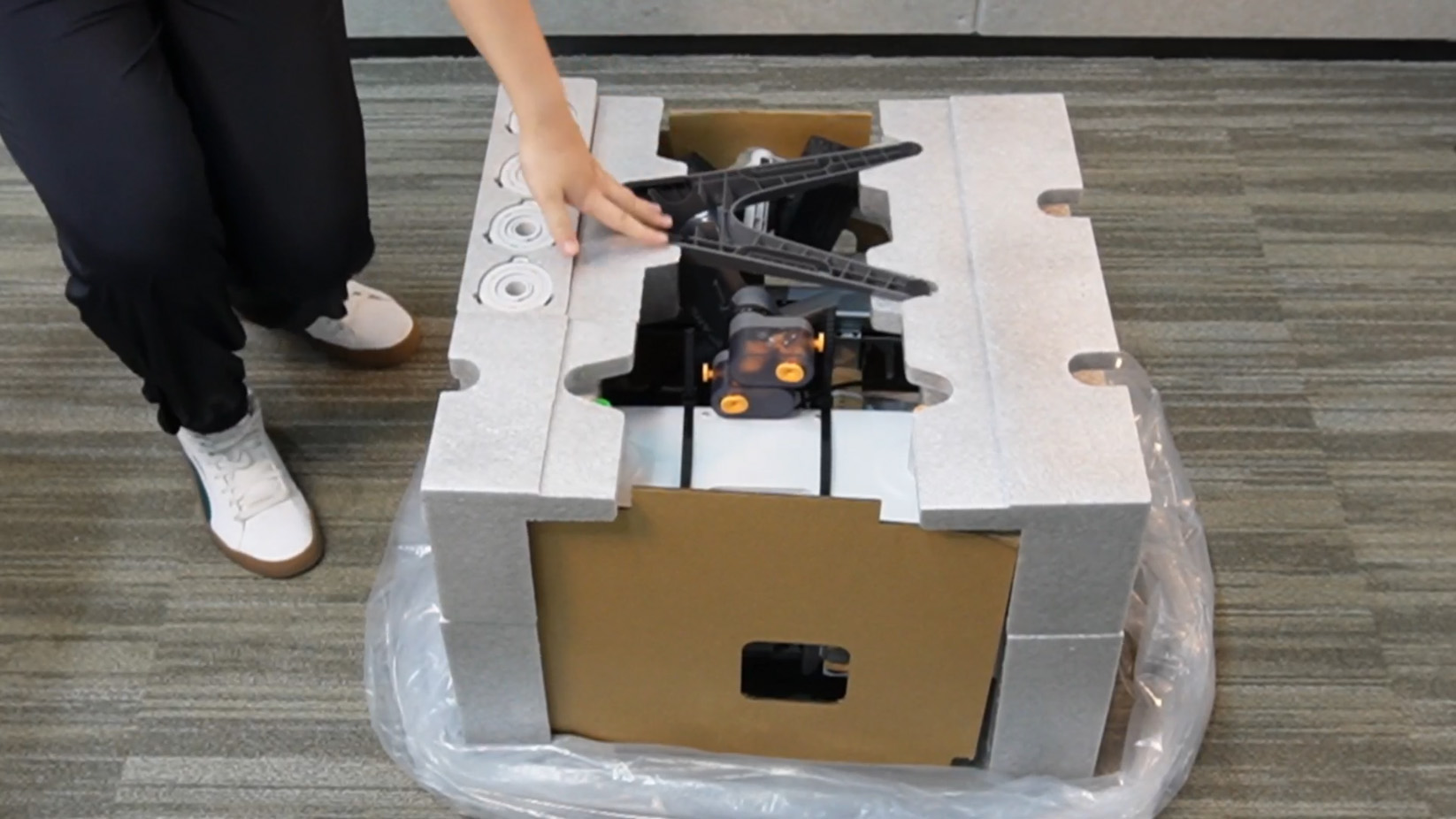

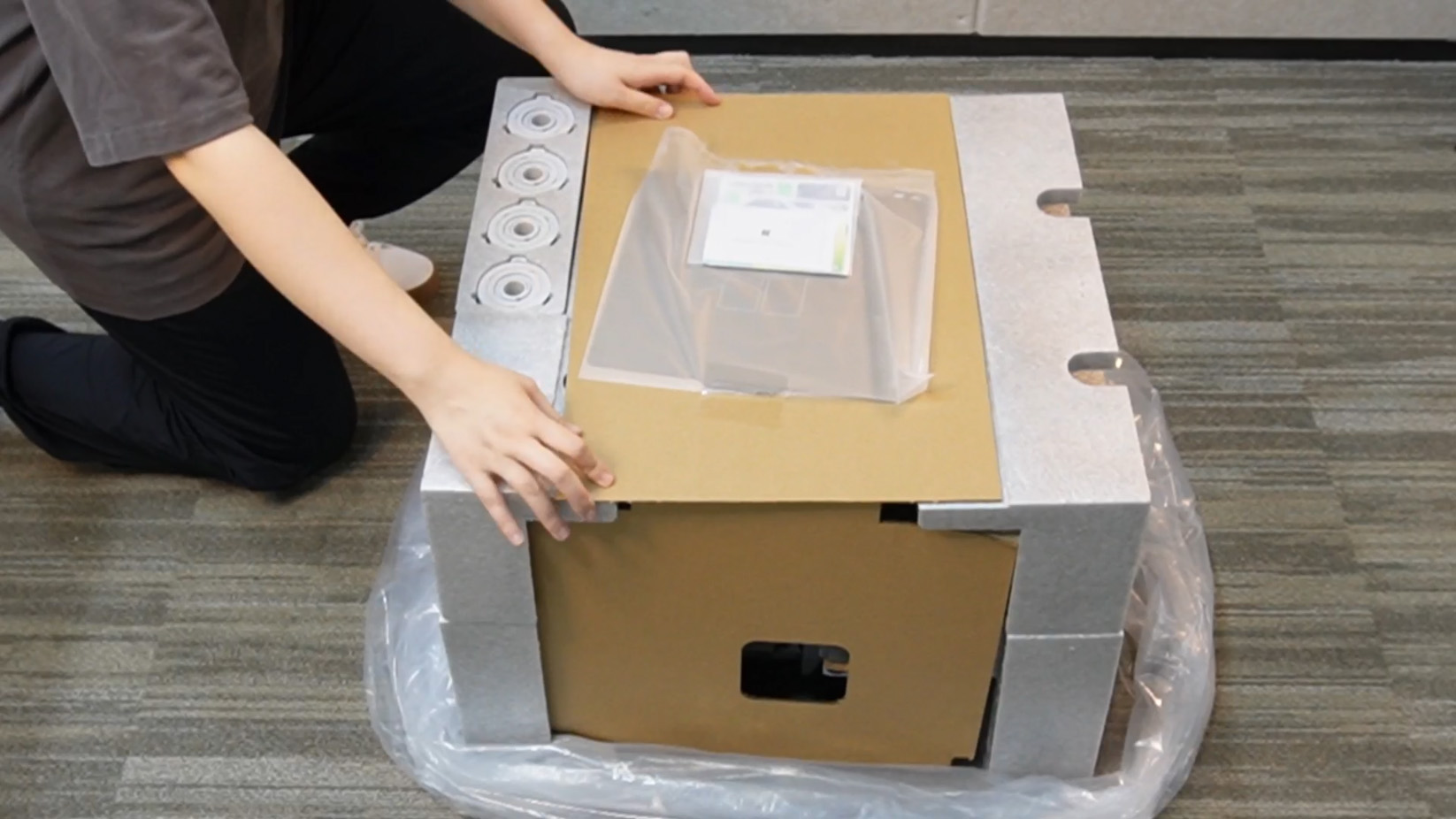

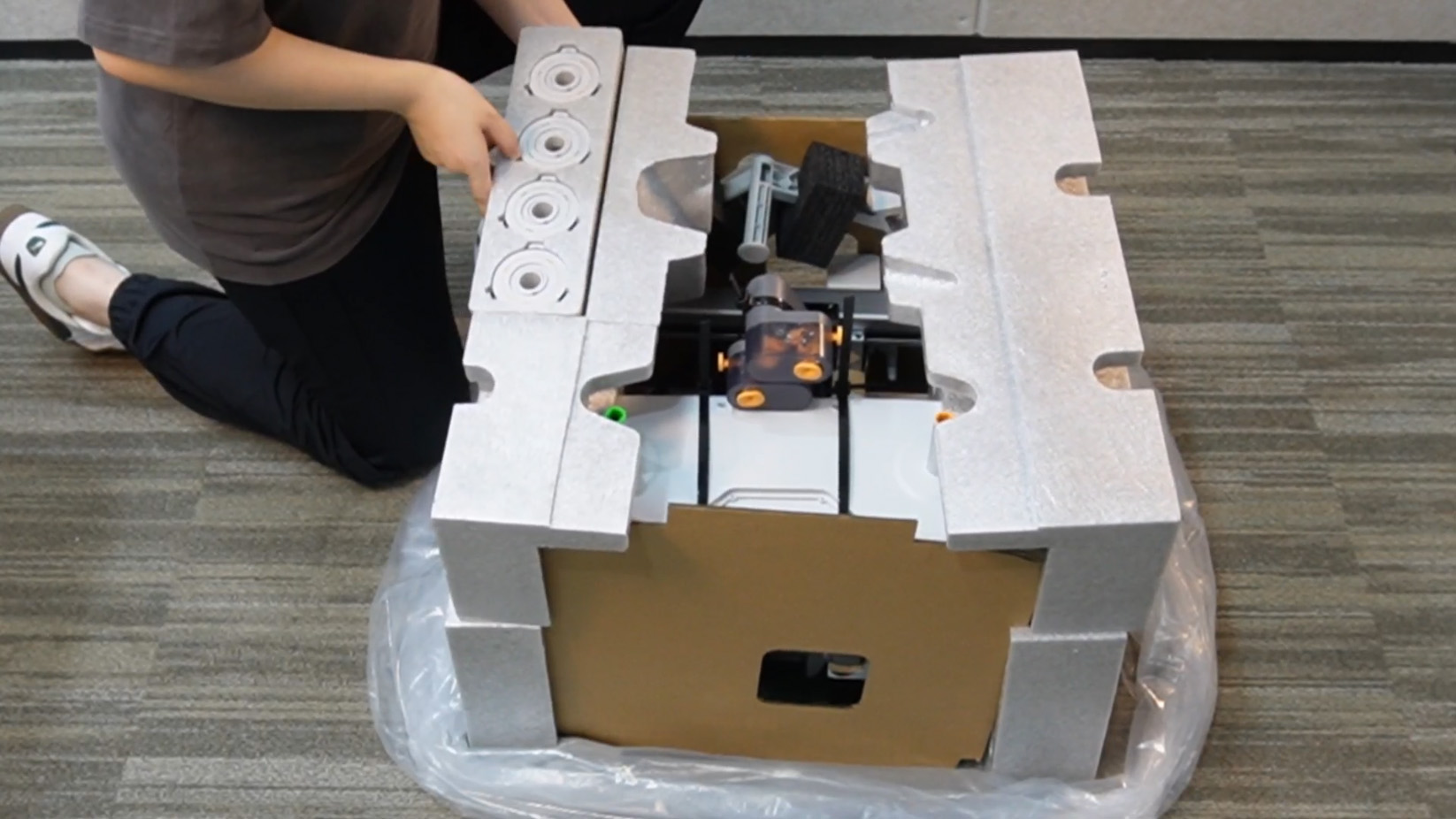

Trin 5. Placer AMS Lite, juster komponenternes position, vend AMS Lite-basen på hovedet, og dæk den med pappet, hvor byggepladen er fastgjort.

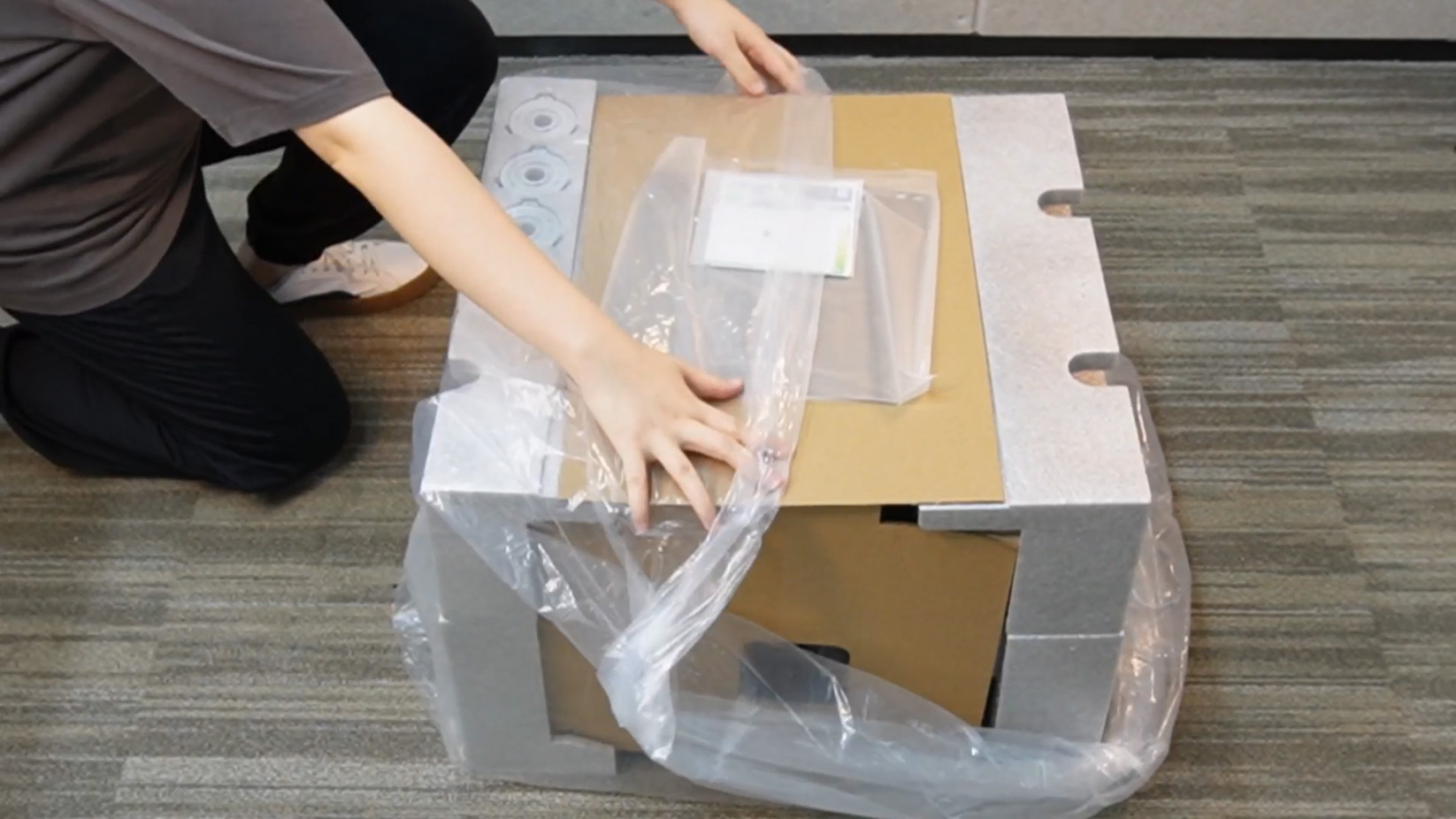

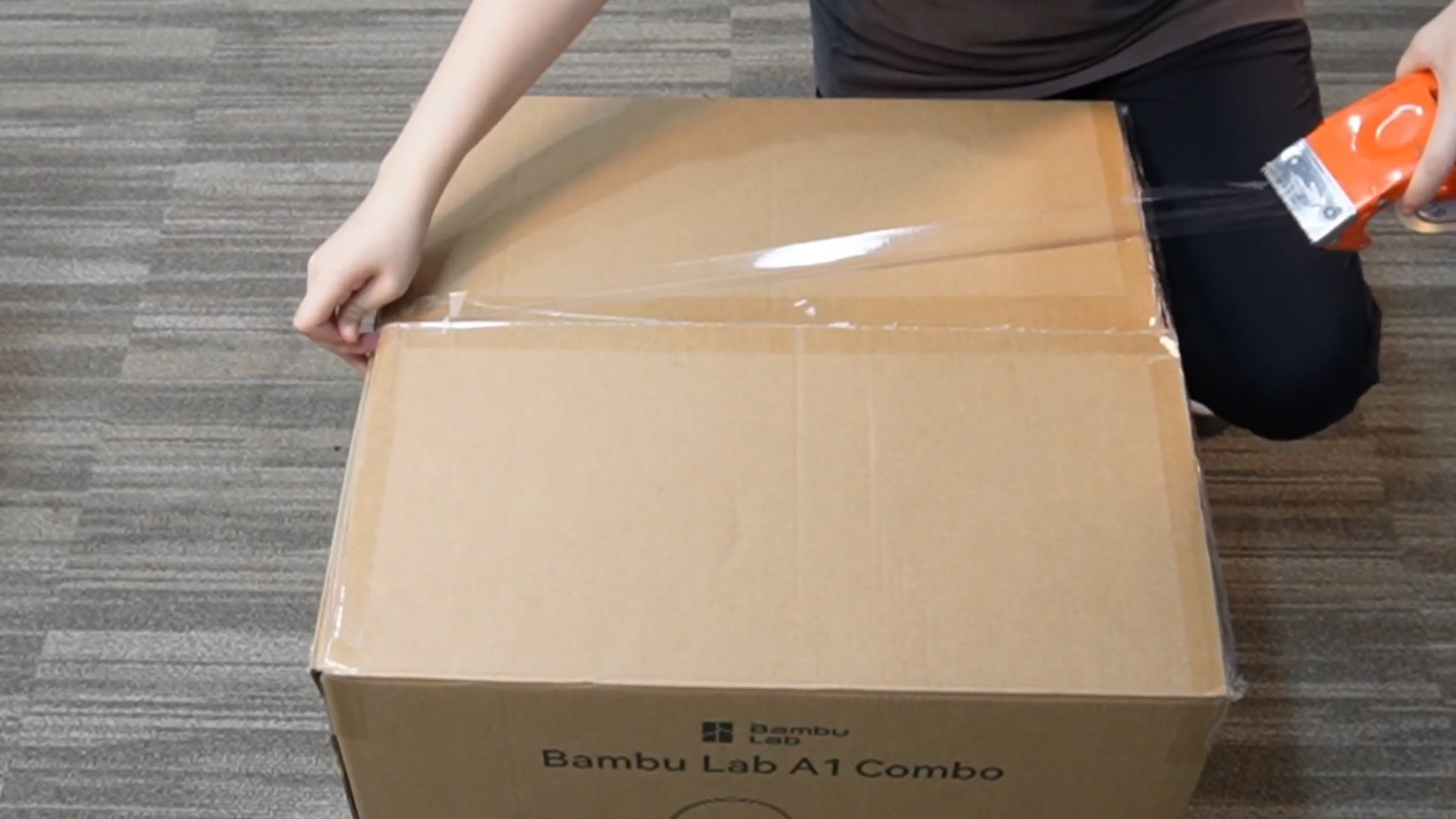

Trin 6. Fold den vandtætte pose, løft den op og læg den i emballagekartonen, og forsegl kartonen med tape.
