A1 mini bundkabinet: installationsvejledning

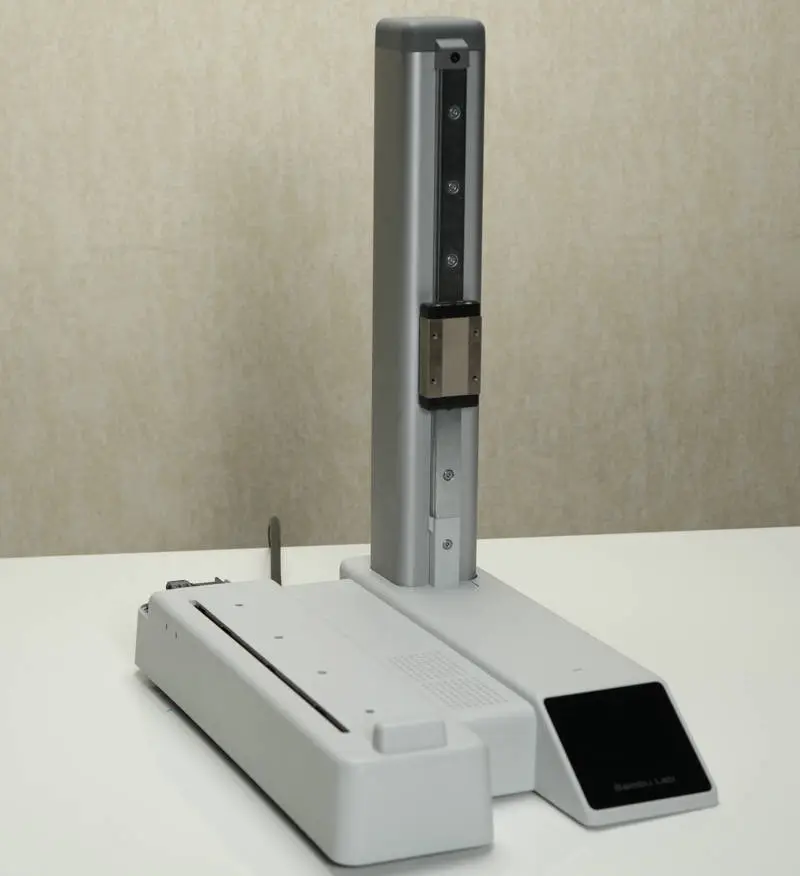

A1 mini bundkabinet

Denne artikel giver retningslinjer og forholdsregler for adskillelse og samling af A1 mini bundkabinettet. Du finder ogs afmontering af de udskiftelige dele her i artiklen.

Liste over dele

Nedenfor ser du de dele, der indgr i denne guide.

Nr.	Navn	Billede	Nr.	Navn	Billede
1	Touchskrm		2	WIFI-antenne

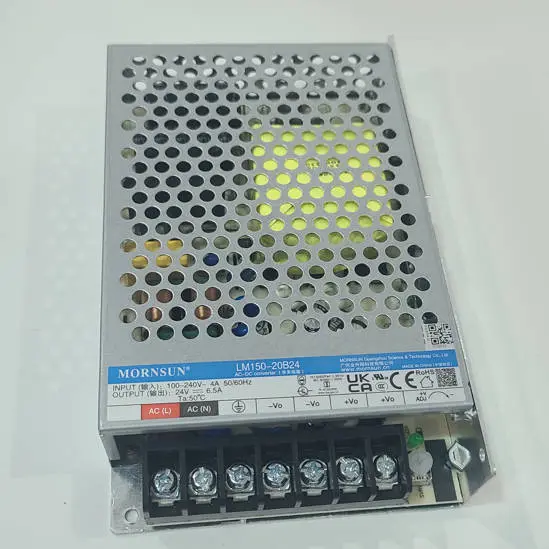

3	A1 Mini strmforsyning		4	Mainboard-blser (X-seriens hotend-blser)

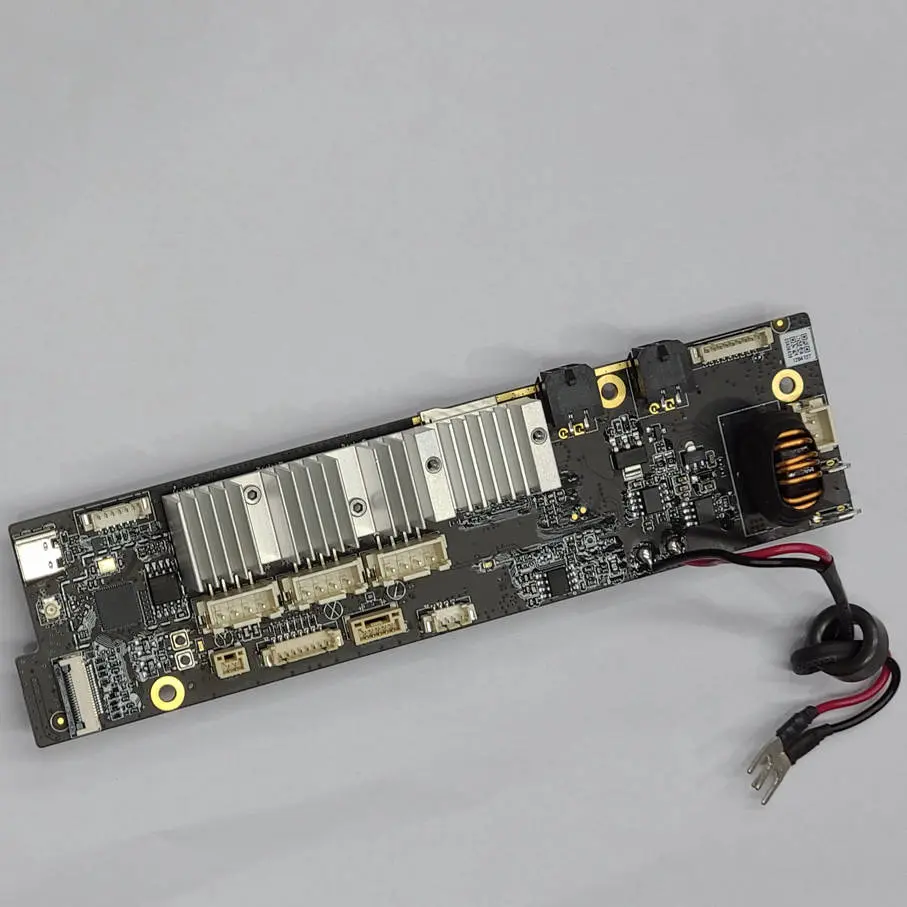

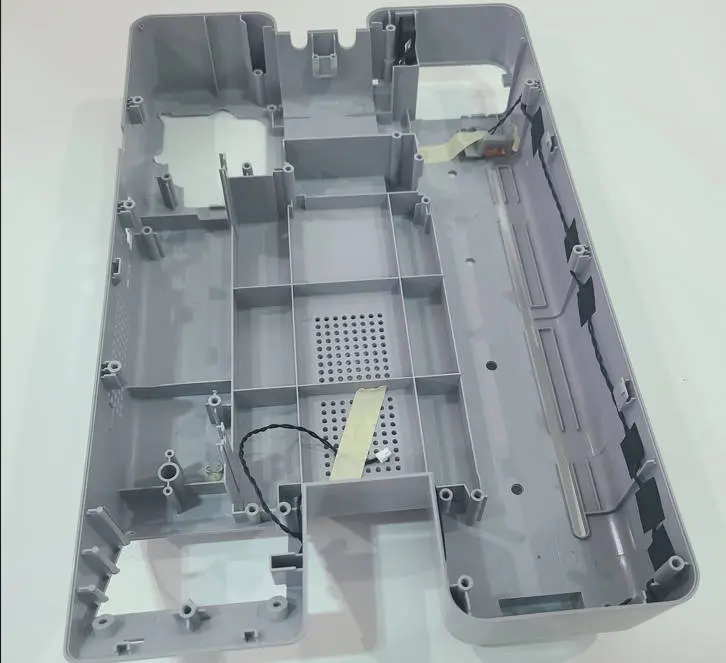

5	A1 Mini mainboard		6	Bundkabinet

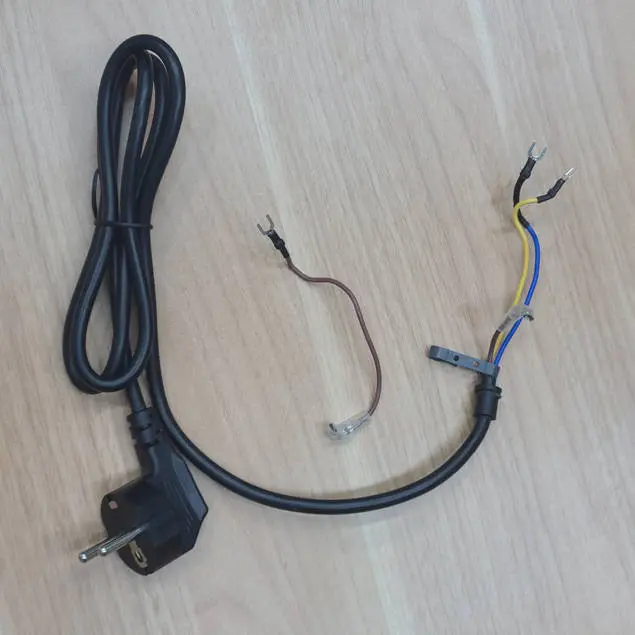

7	Bambu strmkabel til A1 (strmafbryder inkluderet)

Bemrk: Hvis du udskifter mainboardet, skal du oplyse bde serienummeret (SN) p det nye mainboard og printerens oprindelige SN til Bambu Lab Service Team efter udskiftningen. Det er ndvendigt at registrere et nyt serienummer.

Liste over moduler

Nedenfor er de moduler, der kan adskilles yderligere, men som ikke vises i denne artikel.

Nr.	Navn	Billede

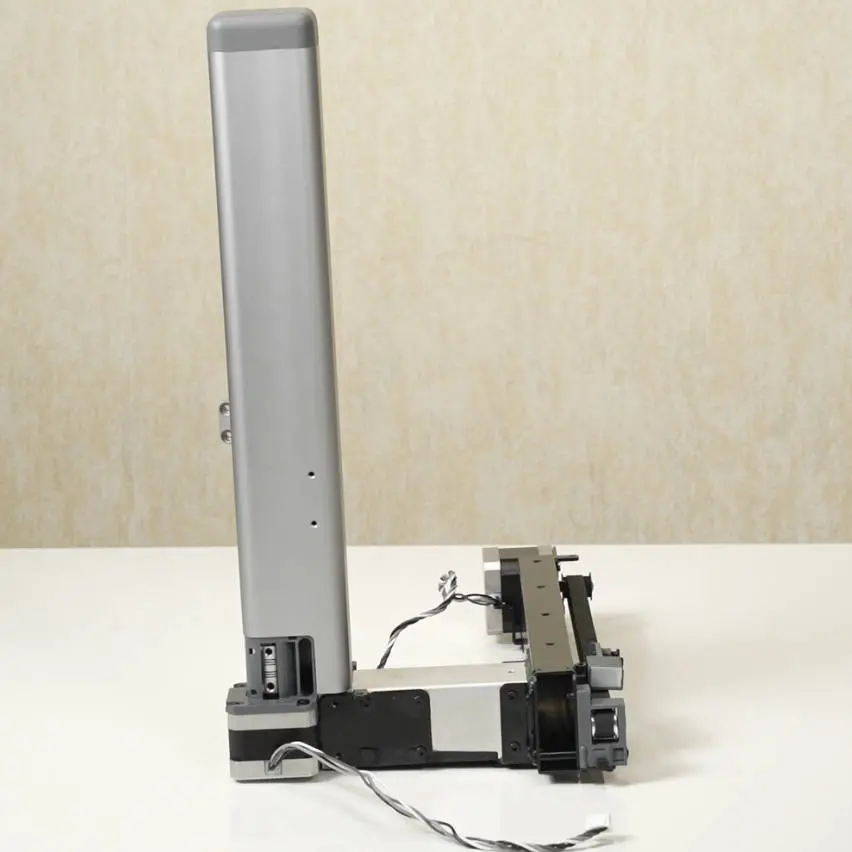

1	Y- & Z-akse-enhed

Liste over skruer

Skrue	Type	Position	Ml/tegning	Skrue	Type	Position	Ml/tegning
A	BT3*8 B0022	Til at fastgre strmforsyningen, mainboardet og bundkabinettet (2 stk.+3 stk.+4 stk.)		B	M3*6 B0036	Til at fastgre strmforsyningen (1 stk.)
C	MG2.5*15 B0008	Til at fastgre blseren til styreprintet (2 stk.)		D	M2.5*14 B0044	Til at fastgre spolen (1 stk.)
E	M3*10 B00208	Til at fastgre quick-release-pladen (2 stk.)		F	BTG3*45 B00227	Til at fastgre bundkabinettet (1 stk.)

Liste over vrktj

H2.0/H1.5 sekskantngle

Stjerneskruetrkker

Pincet med flad spids

Forudgende handling

Hvis det er ndvendigt, se A1 mini installationsvejledningen for de relaterede forudgende handlinger.

Sikkerhedsadvarsel

VIGTIGT!

Det er afgrende at slukke for printeren, fr du udfrer vedligeholdelse p printeren og dens elektronik, herunder ledninger til printhovedet, fordi en tndt printer under den slags arbejde kan forrsage kortslutning, som kan fre til yderligere skade p elektronikken og sikkerhedsrisici.

Nr du udfrer vedligeholdelse eller fejlfinding p printeren, kan du blive ndt til at afmontere nogle dele, herunder hotend. Den proces kan blotlgge ledninger og elektriske komponenter, som potentielt kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektronikkomponenter, mens printeren stadig er tndt. Det kan beskadige printerens elektronik og forrsage yderligere skade.

Derfor er det vigtigt at slukke for printeren og afbryde den fra strmkilden, fr du udfrer noget vedligeholdelsesarbejde. Det forhindrer kortslutninger eller skade p printerens elektronik. P den mde undgr du potentiel skade p printerens elektroniske komponenter og sikrer, at vedligeholdelsesarbejdet udfres sikkert og effektivt.

Hvis du har bekymringer eller sprgsml til at flge denne guide, kan du oprette en ny sag p vores supportside, s gr vi vores bedste for at svare hurtigt og give dig den hjlp, du har brug for.

Videoguide

P grund af forskelle i produktversioner kan der vre nogle forskelle i detaljerne.

Adskil bundkabinettet

Trin 1 - Fjern touchskrmen og WIFI-antennen

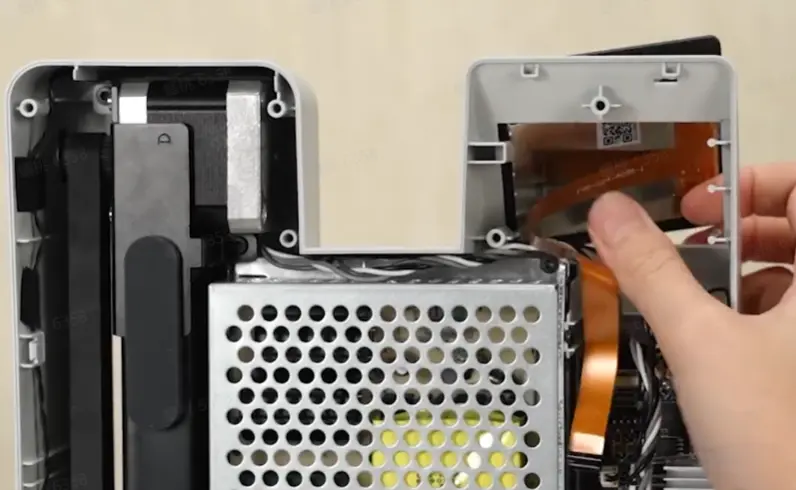

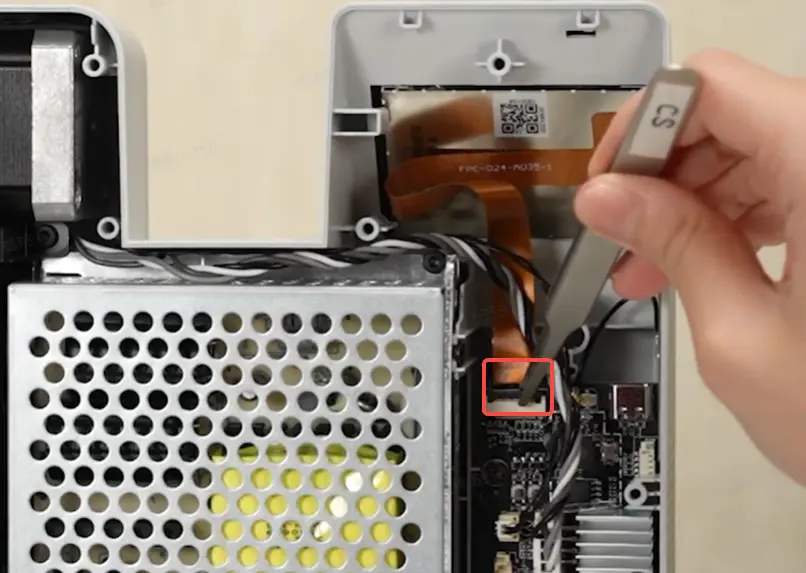

Ls op og afbryd touchskrmens kabelforbindelse, og skub udad p bagsiden af displayet for at lsne og fjerne touchskrmen.

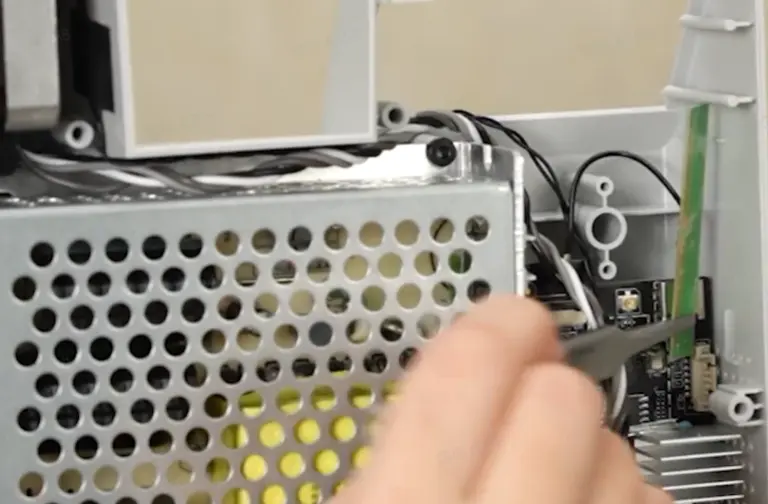

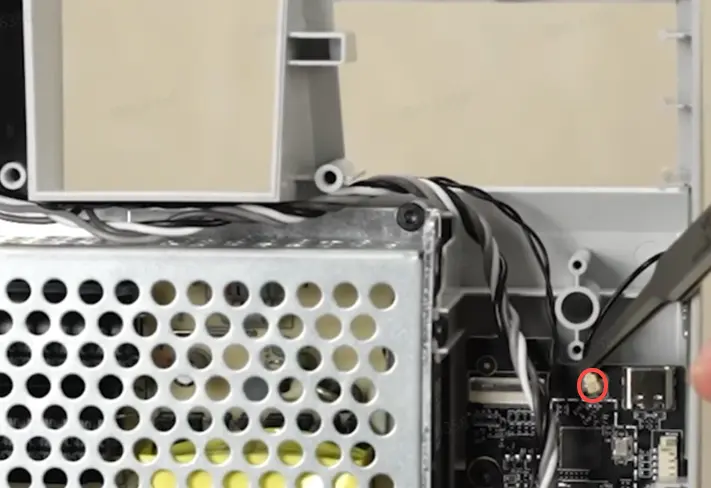

Afbryd antenneforbindelsen fra mainboardet, og fjern antennen ved at vippe WIFI-antenneprintet op med en pincet med flad spids.

Trin 2 - Fjern strmforsyningen

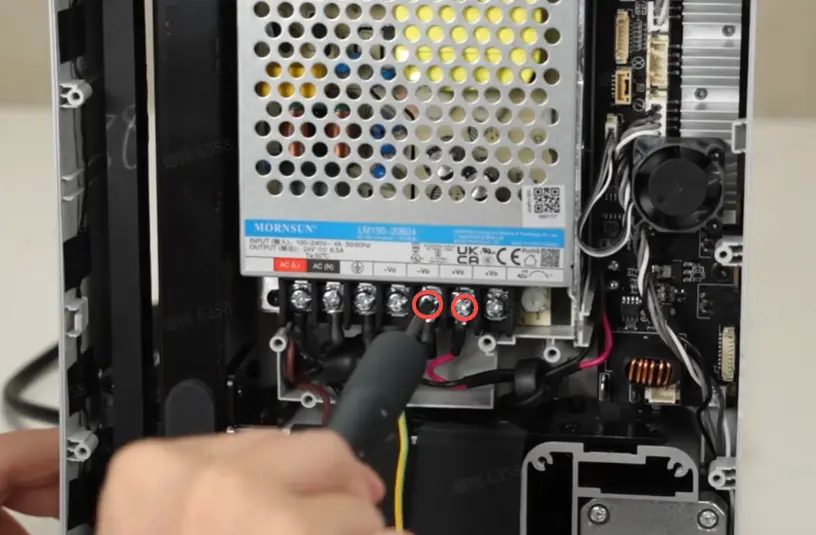

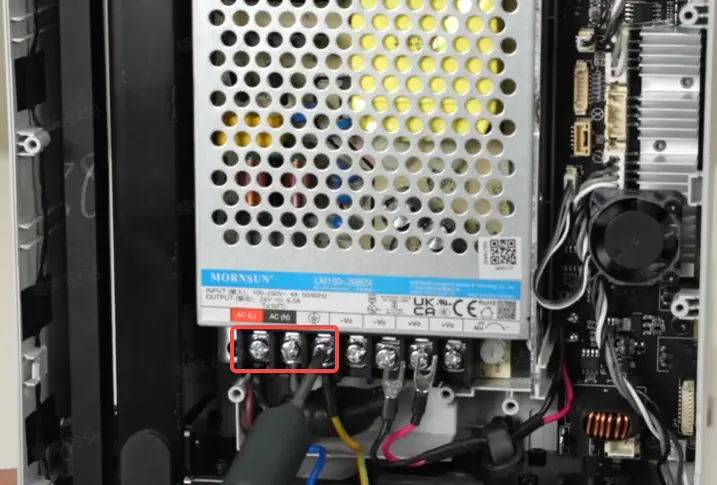

Brug en stjerneskruetrkker til at lsne de 2 terminalskruer og fjern mainboardets strmkabel fra strmforsyningen. Brug en stjerneskruetrkker til at lsne de 3 terminalskruer og fjern printerens strmkabel fra strmforsyningen.

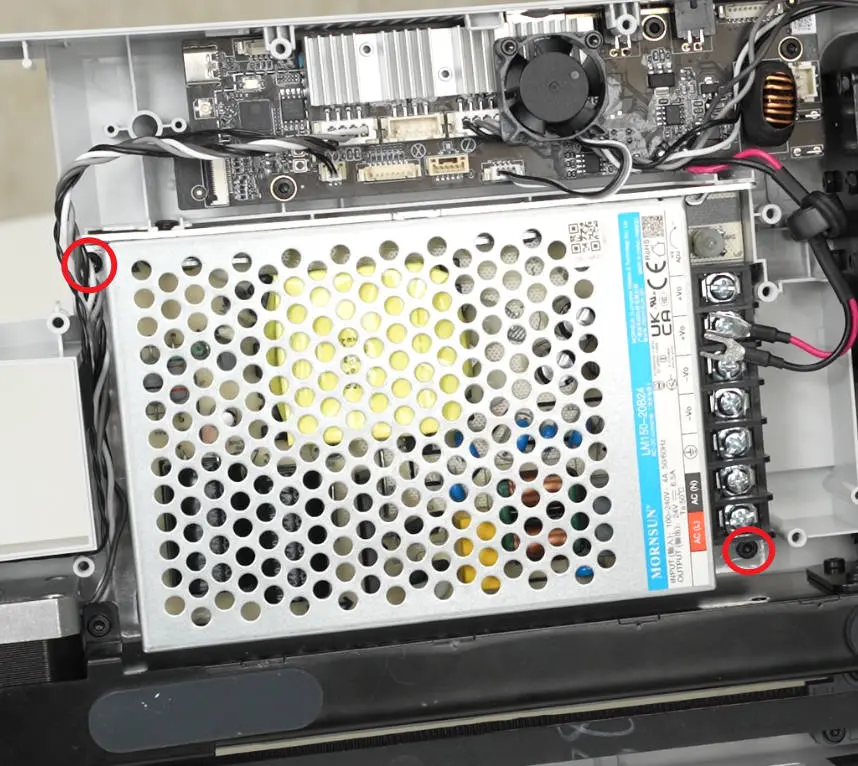

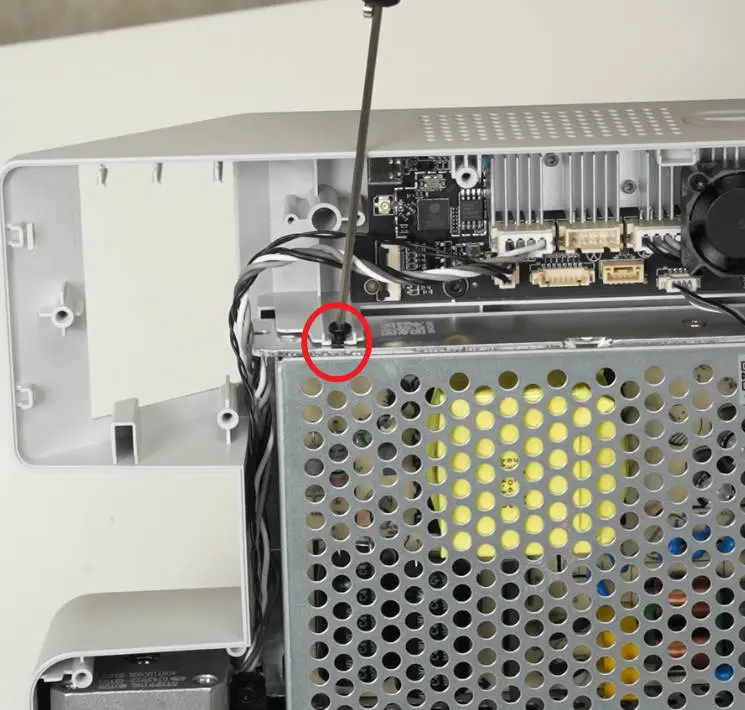

Skru 2 skruer A og 1 skrue B ud med en H2.0 unbrakongle, og fjern strmforsyningen.

Trin 3 - Fjern mainboardet

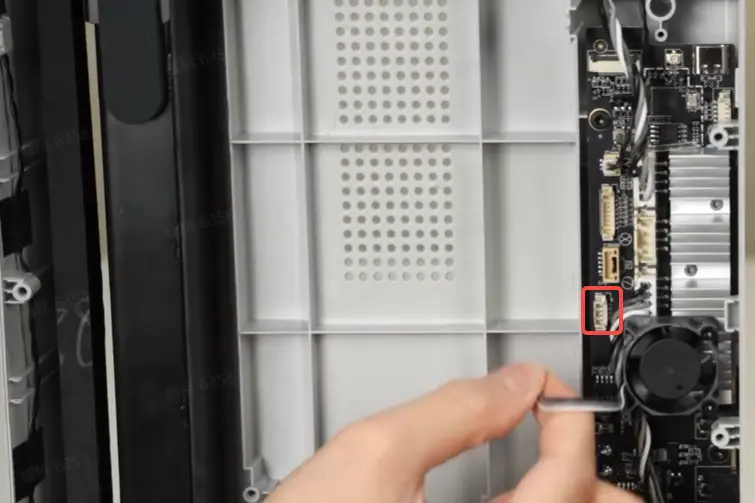

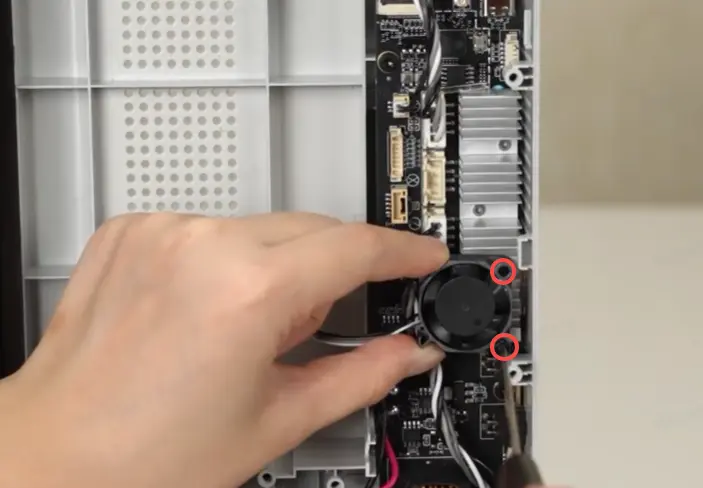

Afbryd mainboard-blserens kabel fra mainboardet, og skru de 2 skruer C ud med en H2.0 unbrakongle for at fjerne blseren.

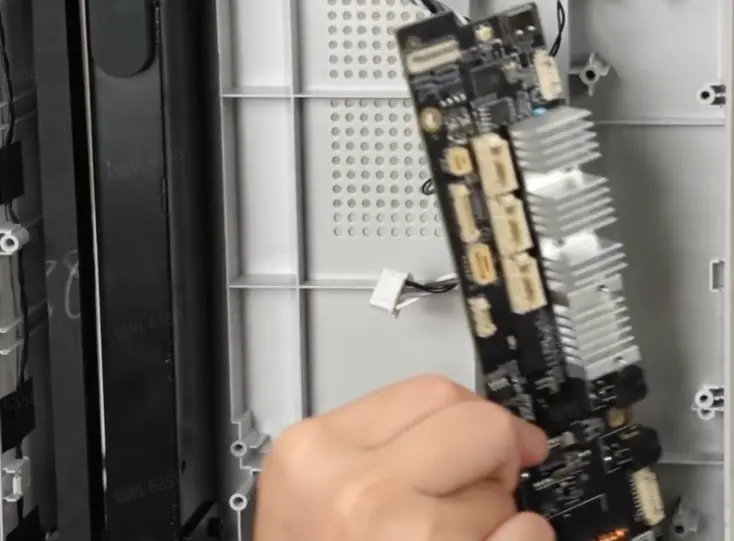

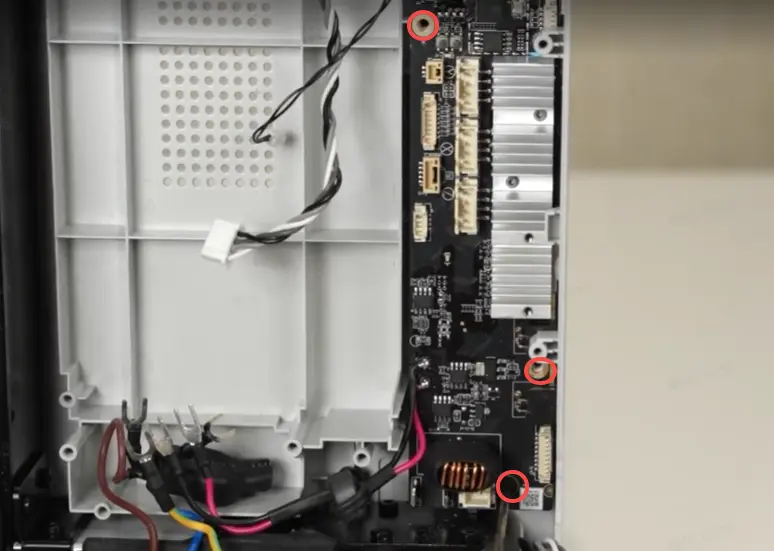

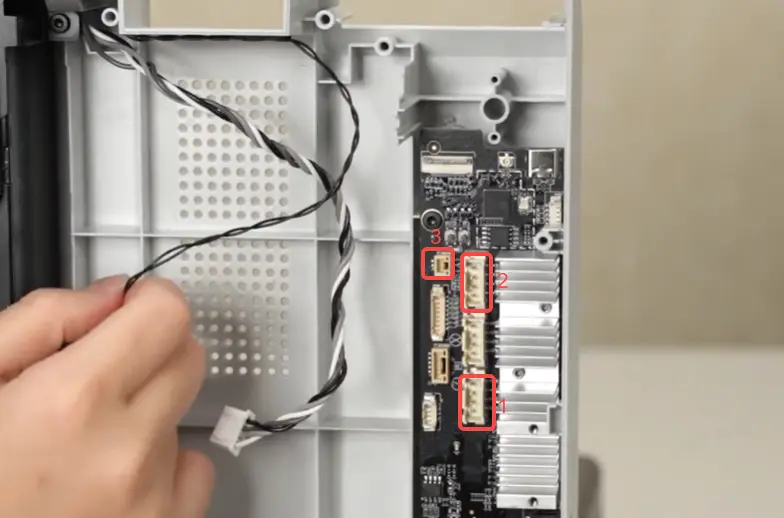

Afbryd Y-motorkablet, Z-motorkablet og Y-spolen fra mainboardet, og skru de 3 skruer A ud med en H2.0 unbrakongle for at fjerne mainboardet.

Trin 4 - Fjern bundkabinettet

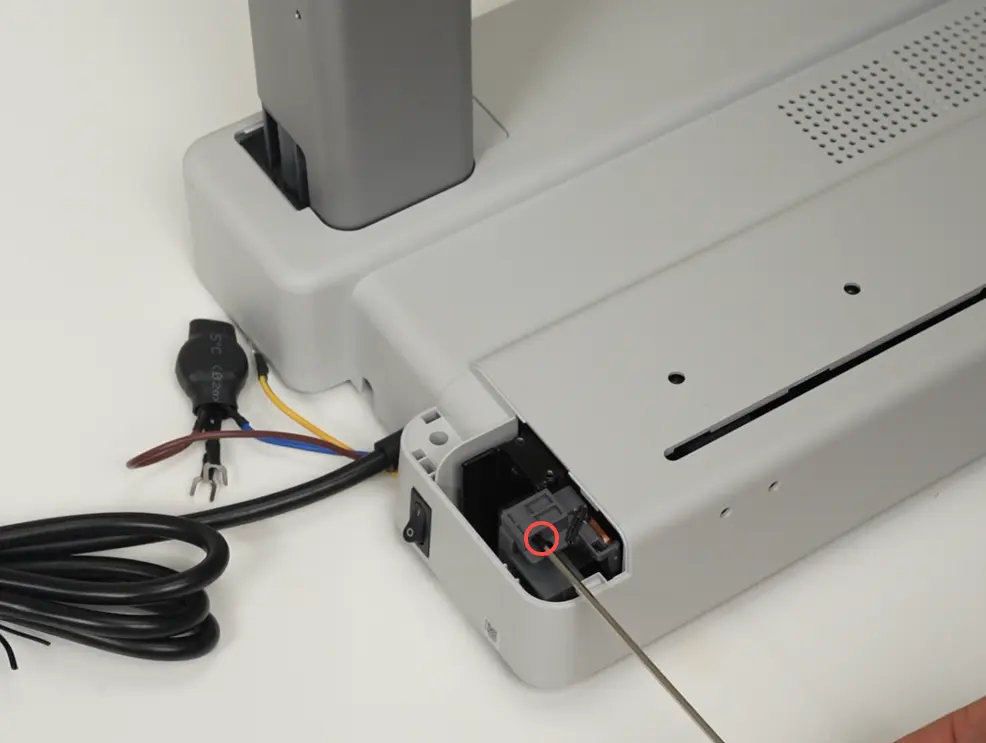

Lsn Y-aksens (Eddy current) spole ved at fjerne 1 skrue D med en H2.0 unbrakongle.

Fjern de 2 skruer E med en H2.0 unbrakongle. Fjern spoleholderens quick-release-plade. Fjern Z-aksens dkliste med en pincet med flad spids.

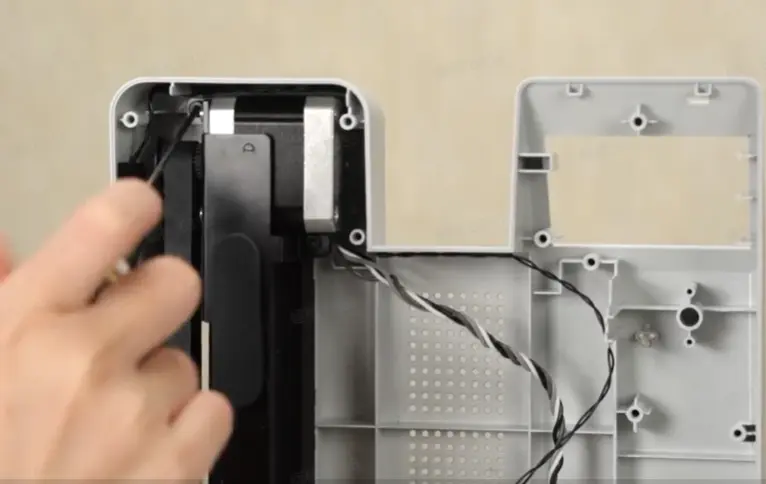

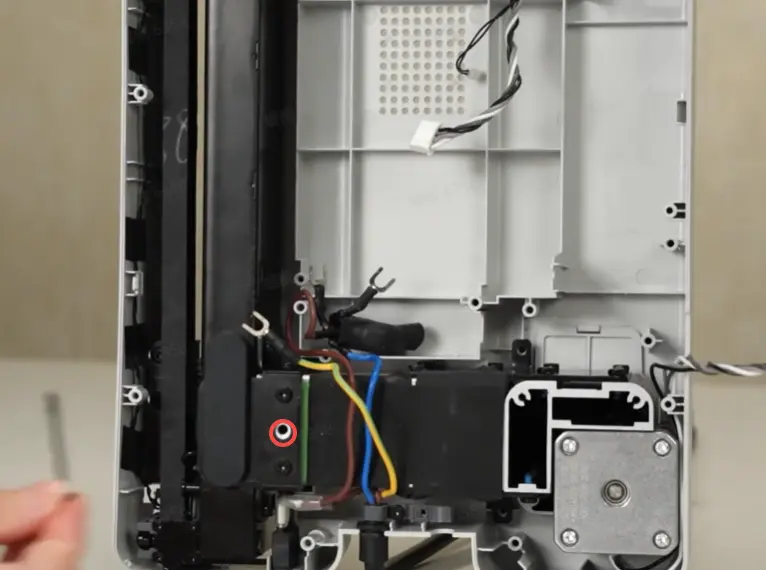

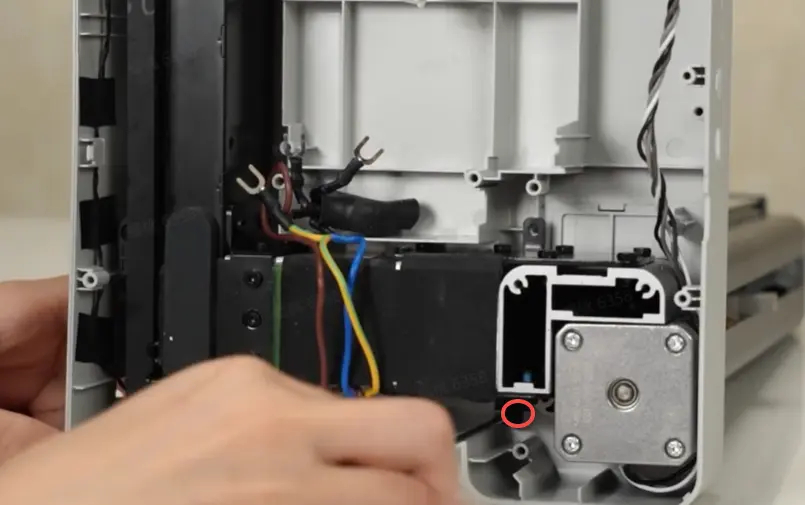

Fjern 4 skruer A og 1 skrue F med en H2.0 unbrakongle, og fjern derefter bundkabinettet opad langs Z-sjlen.

Trin 5 - Fjern strmkablet

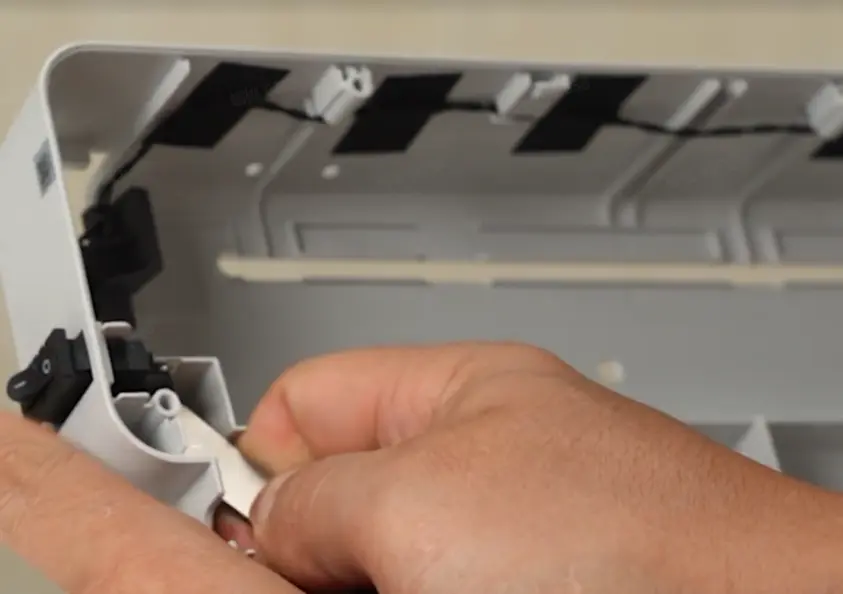

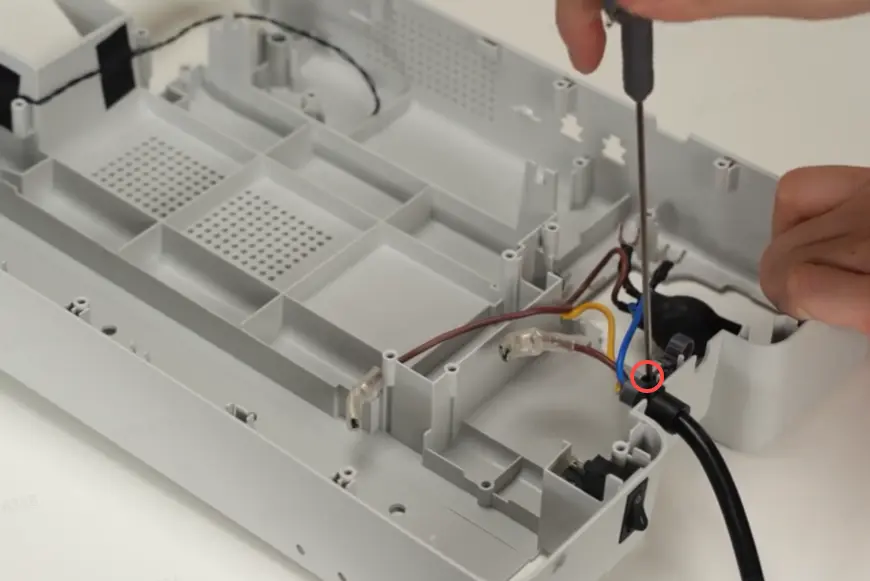

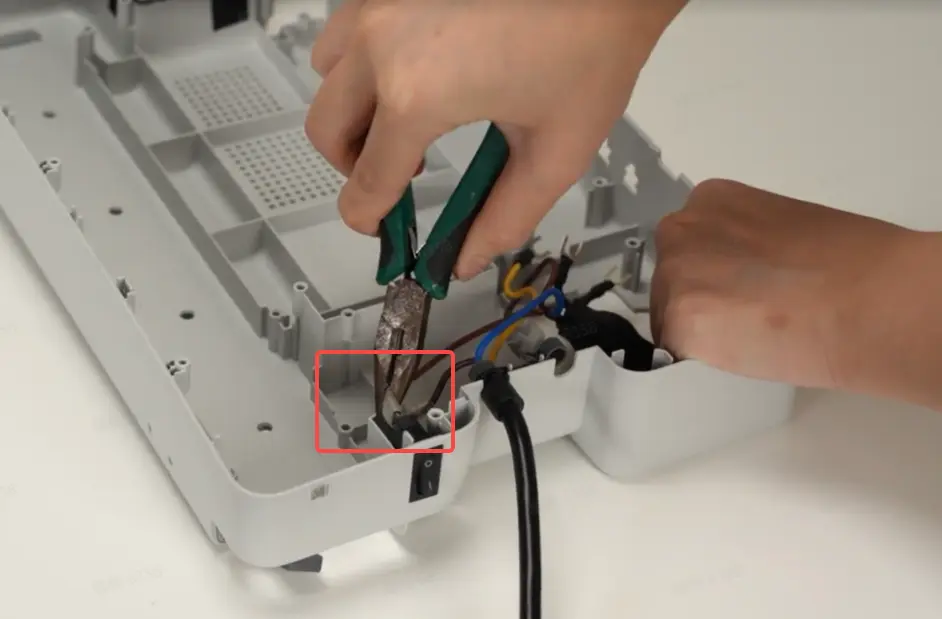

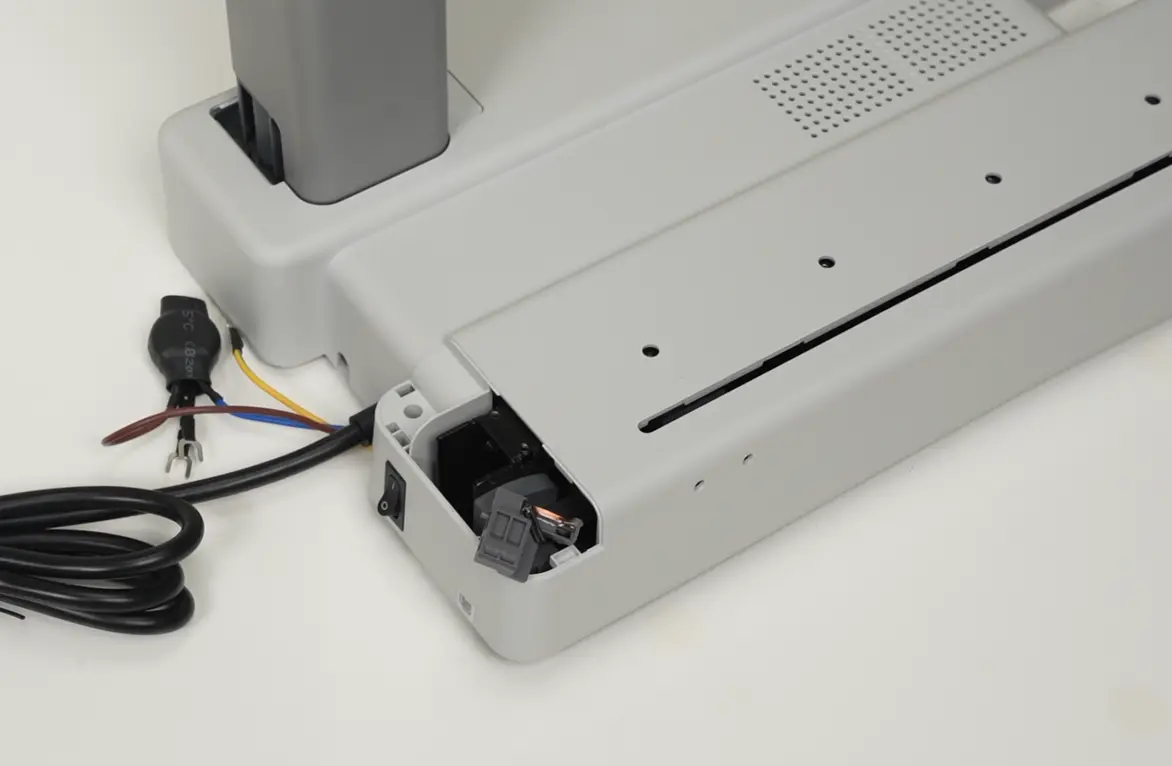

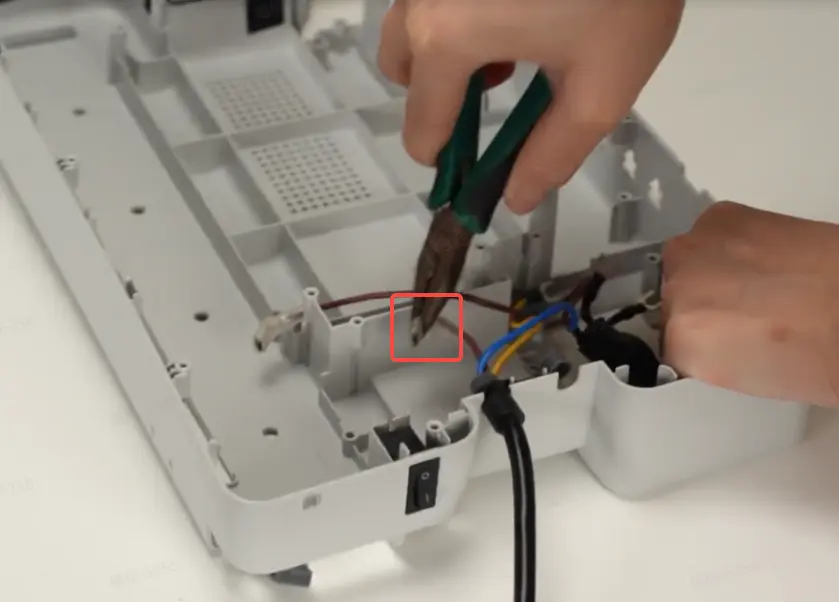

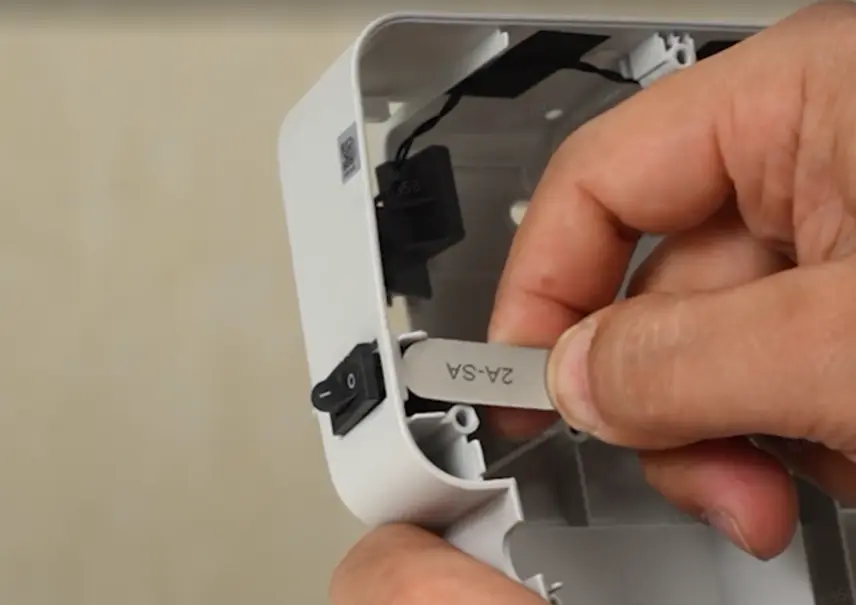

Trk strmledningen ud af afbryderen med en tang, og fjern derefter afbryderen ved at trykke p sidesnaplsen, mens du skubber bestemt udad.

Saml bundkabinettet

Trin 1 - Monter strmkablet

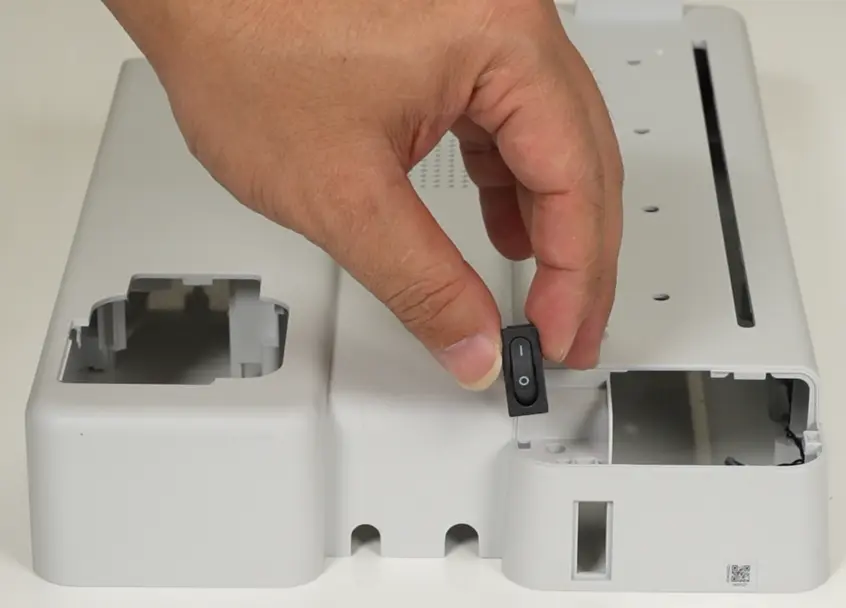

Tjek retningen og monter strmafbryderen p bundkabinettet.

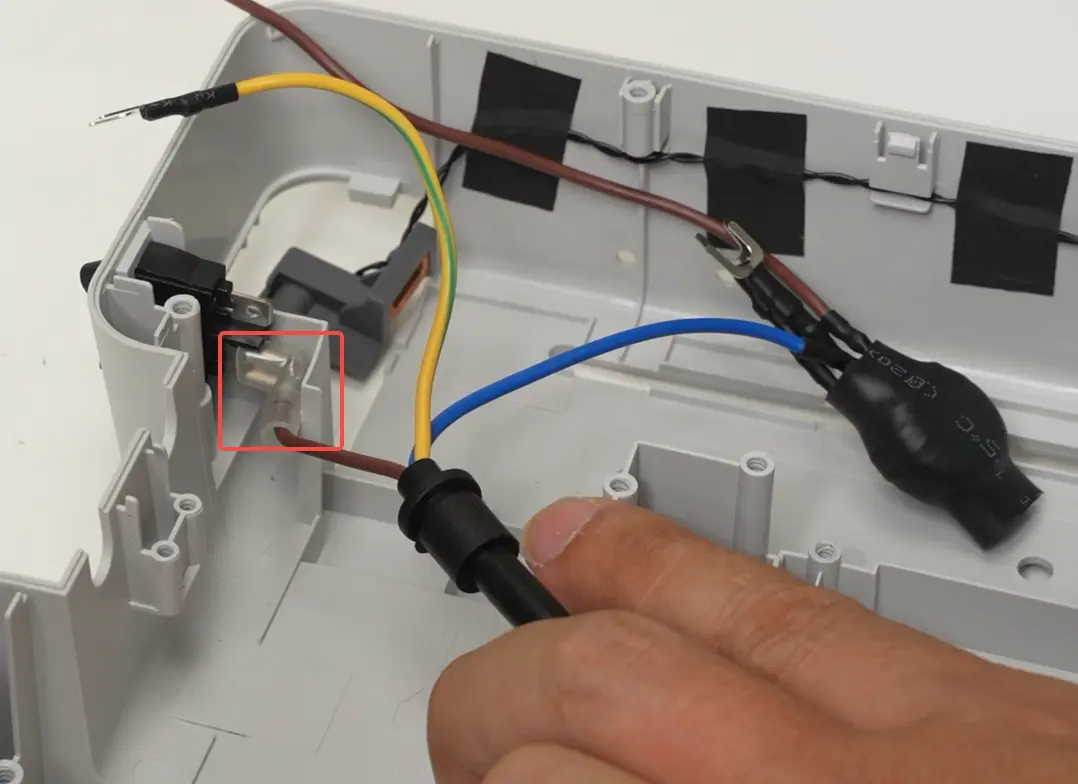

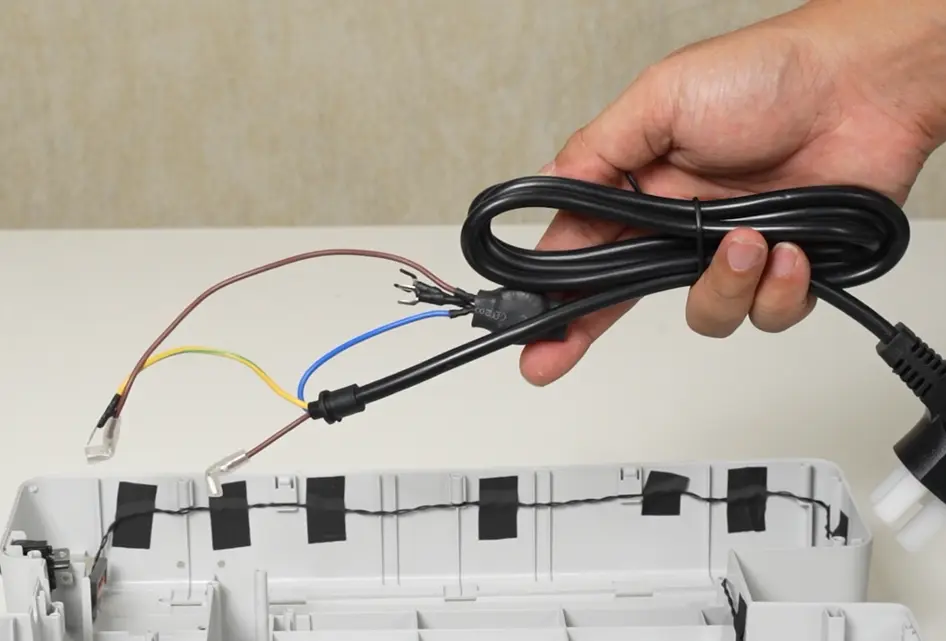

Forbind strmkablet til afbryderen med den korte ende af ledningen nederst.

Trin 2 - Monter bundkabinettet

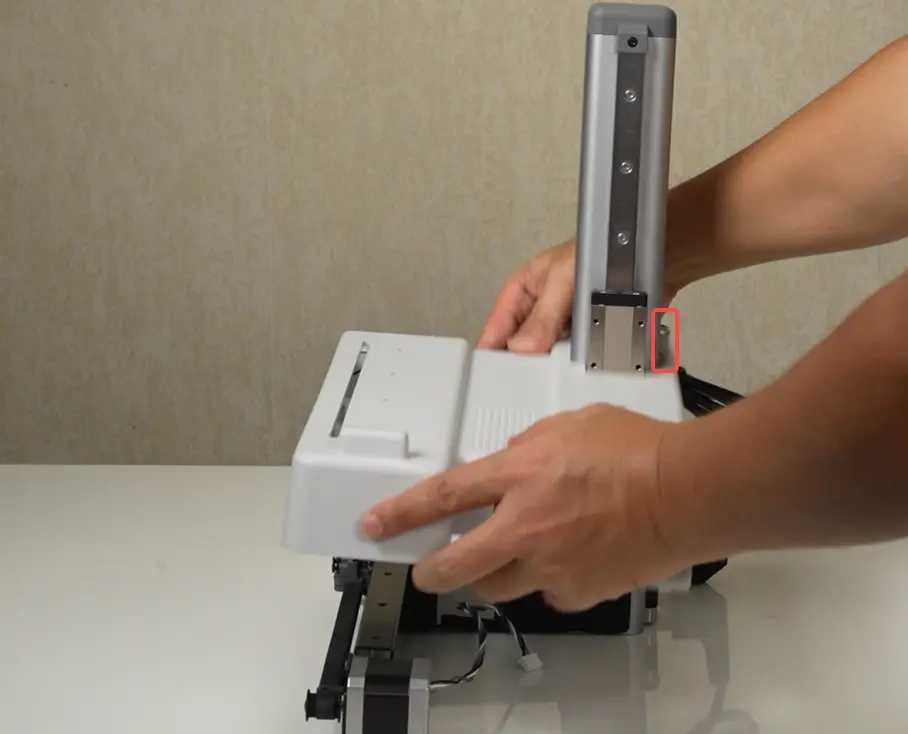

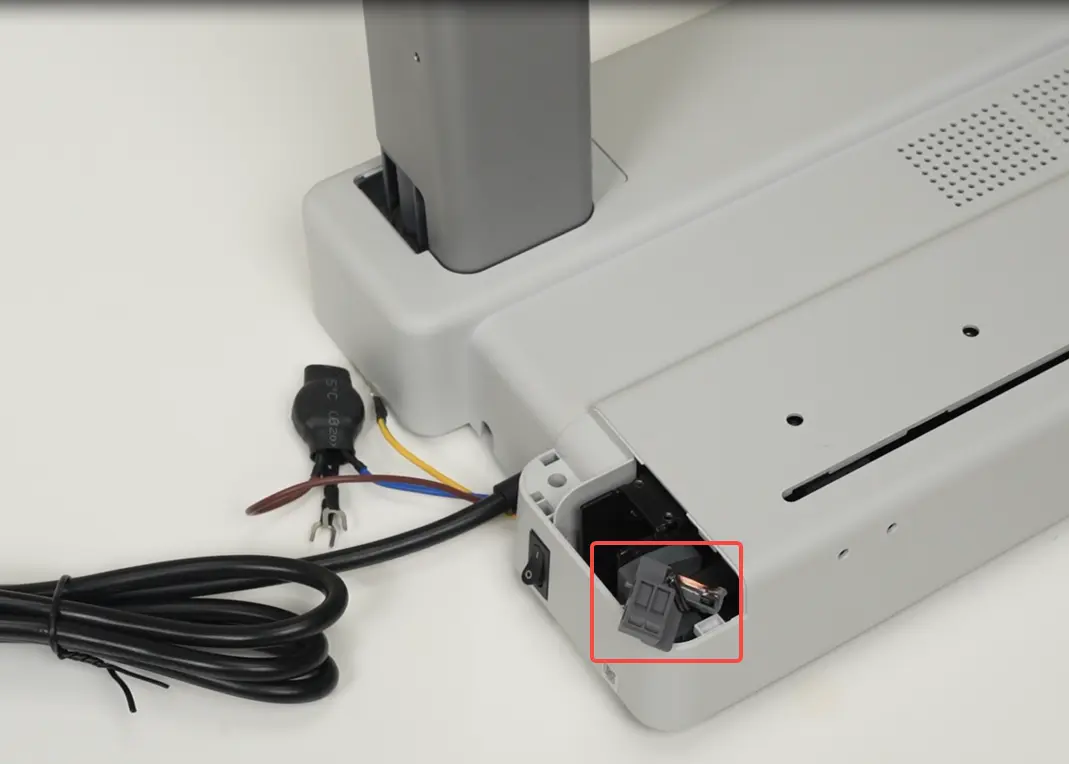

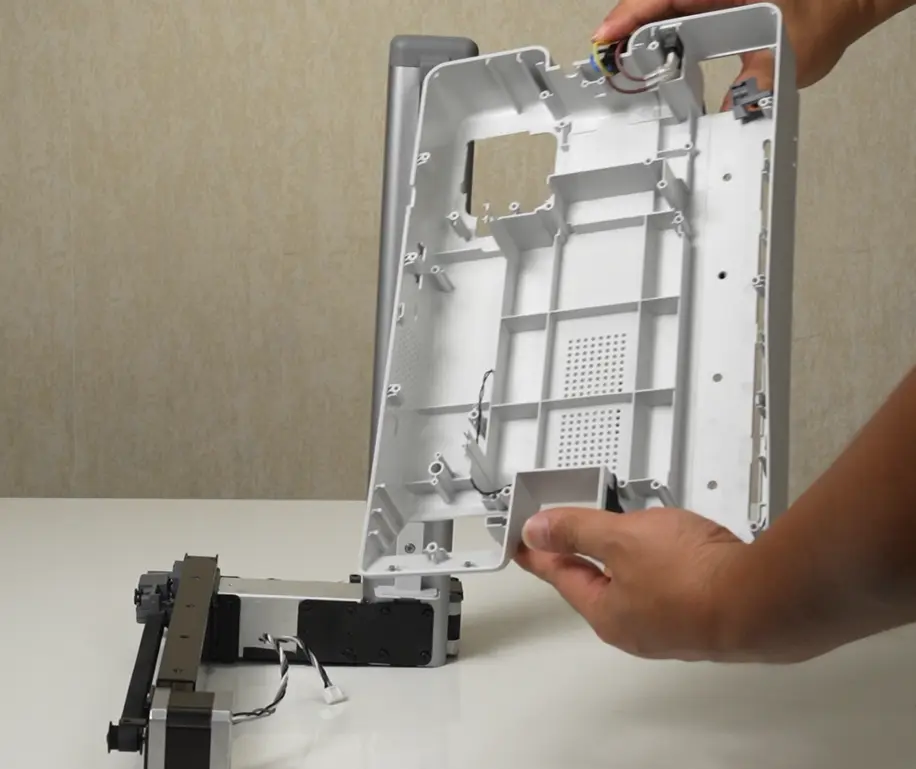

Monter bundkabinettet p Z-akse- og Y-akse-enheden i Z-aksens retning nedad, og pas p ikke at ramme Y-aksens spole.

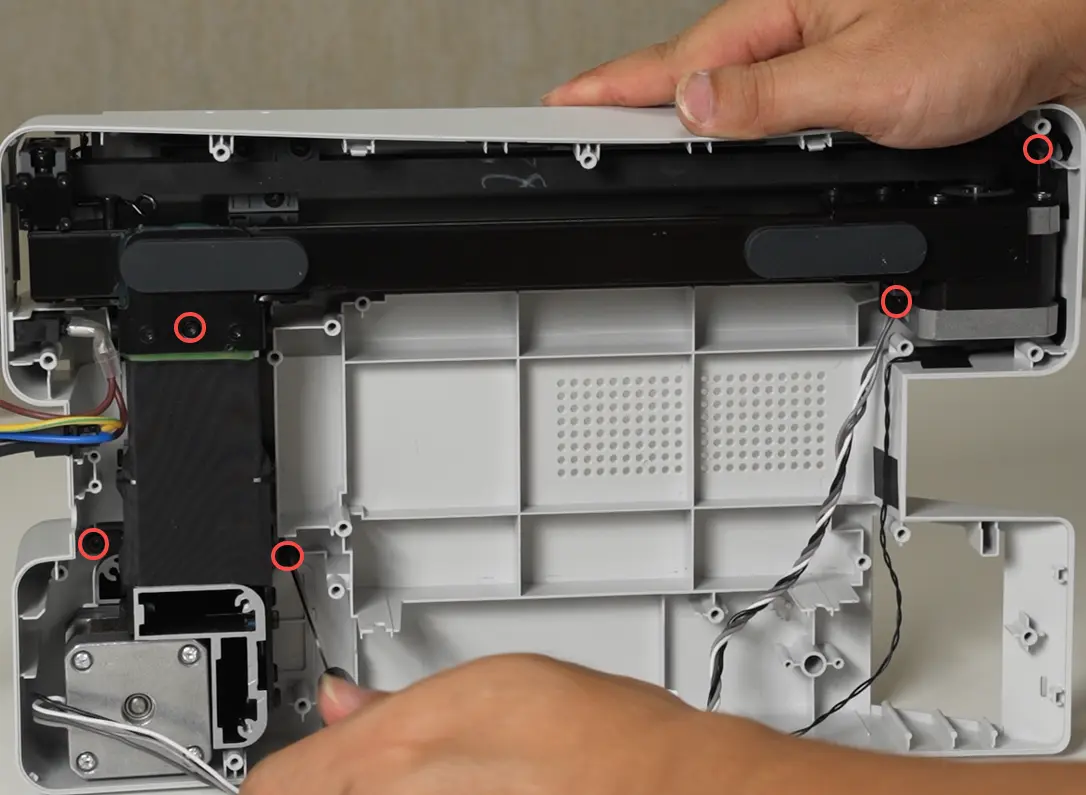

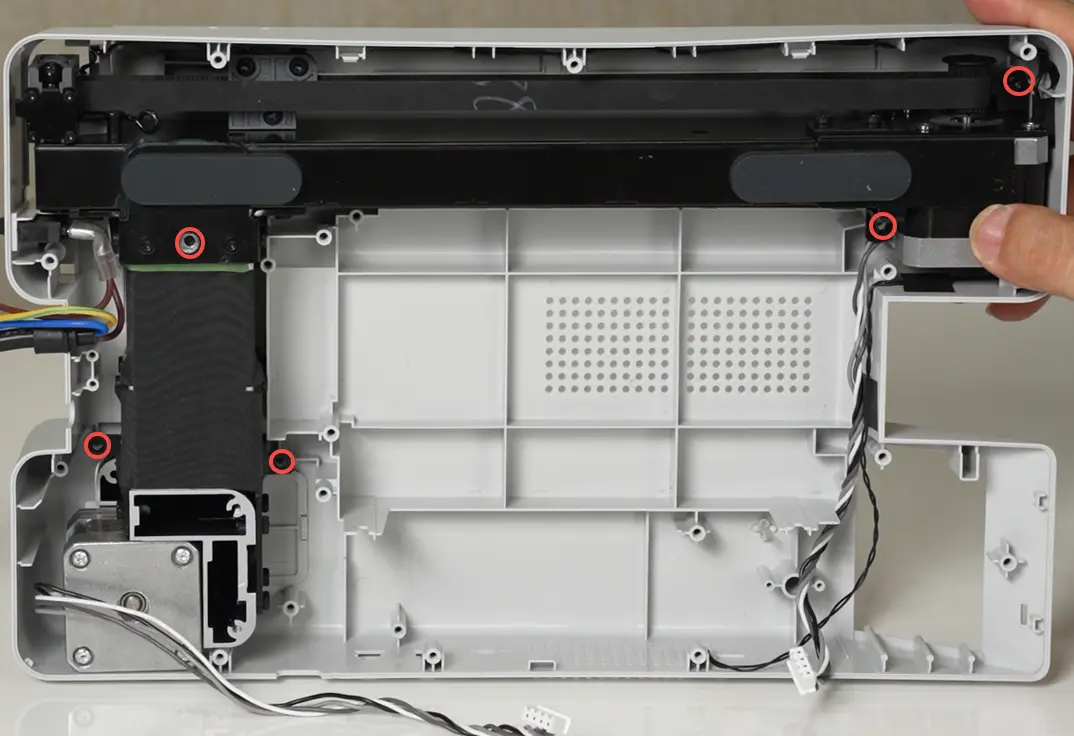

Fastgr 1 skrue F og 4 skruer A for at fastgre bundkabinettet til firkantstlet.

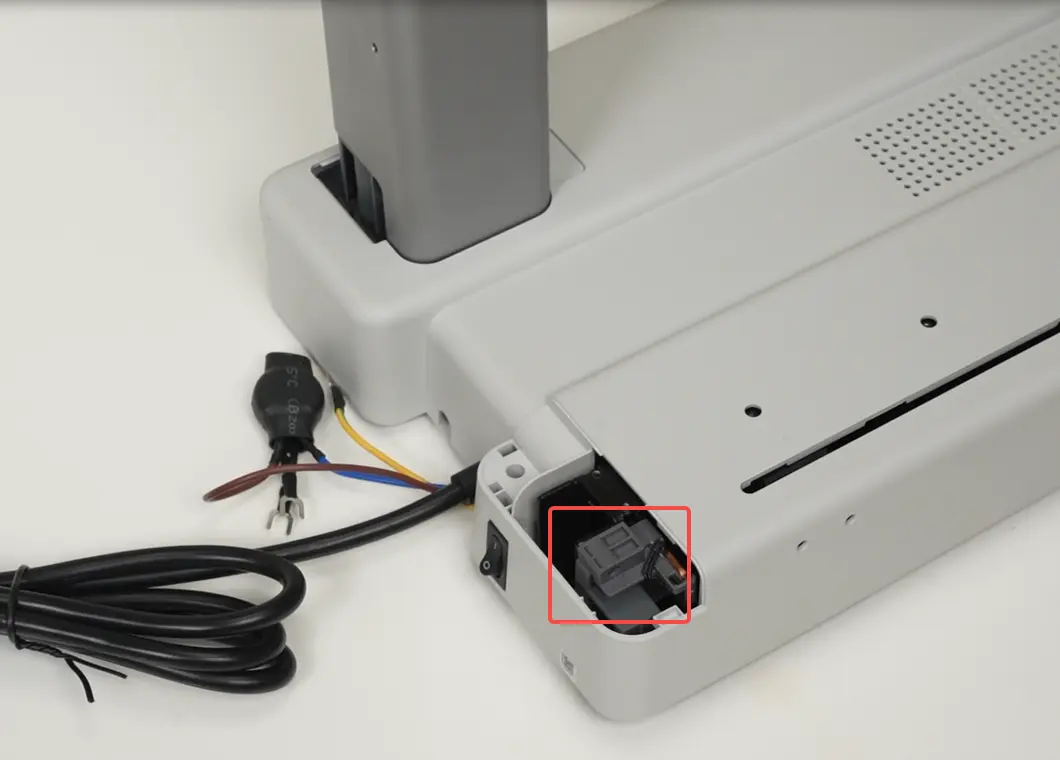

Monter Y-aksens (Eddy current) spole og fastgr med 1 skrue D.

Monter Z-aksens dkliste, st spoleholderens quick-release-plade p, og fastgr de 2 skruer E.

Trin 3 - Monter mainboardet

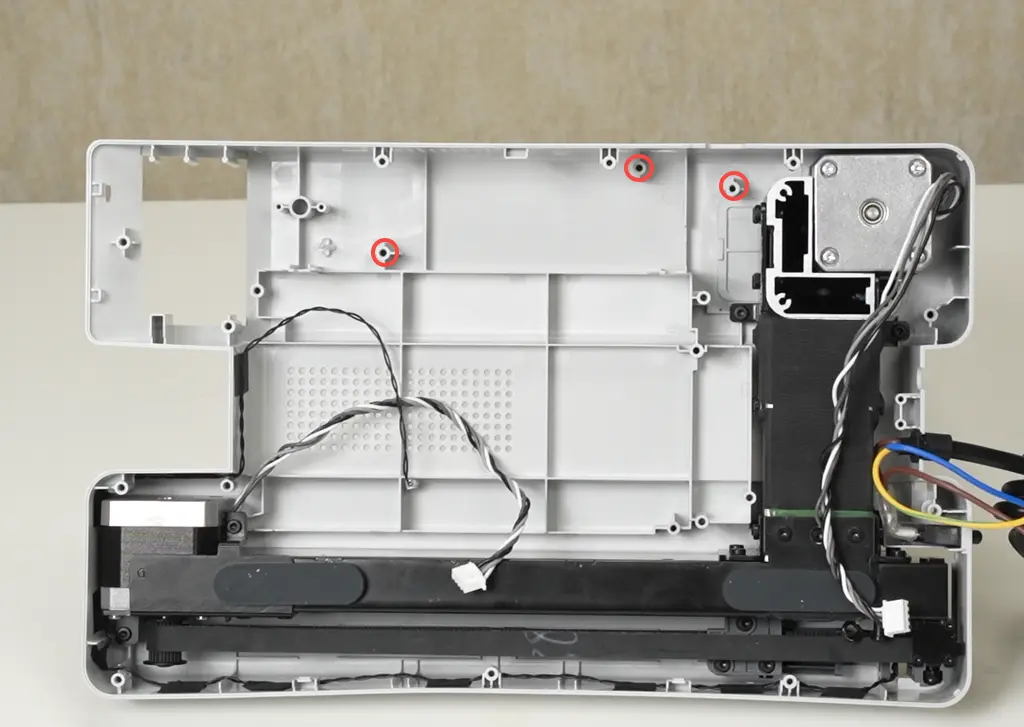

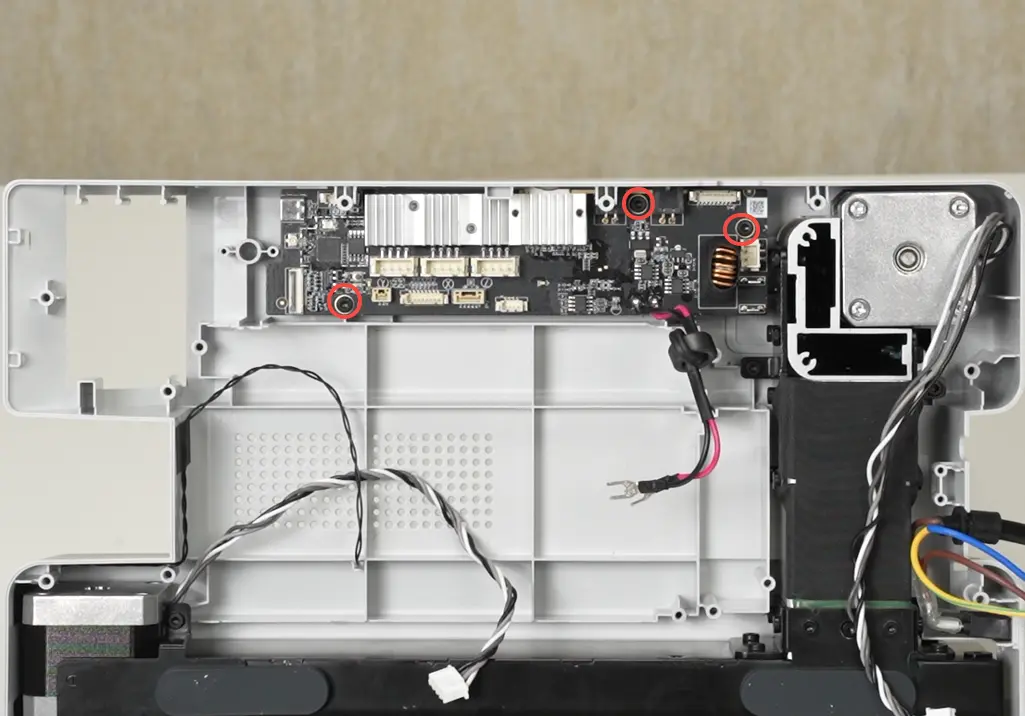

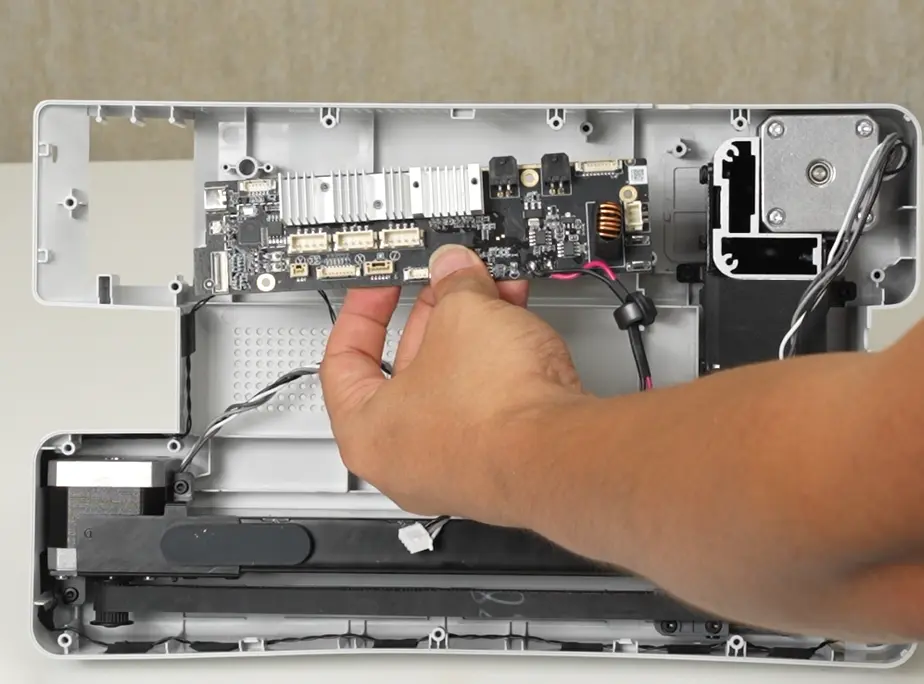

Monter mainboardet p bundkabinettet og fastgr det med 3 skruer A.

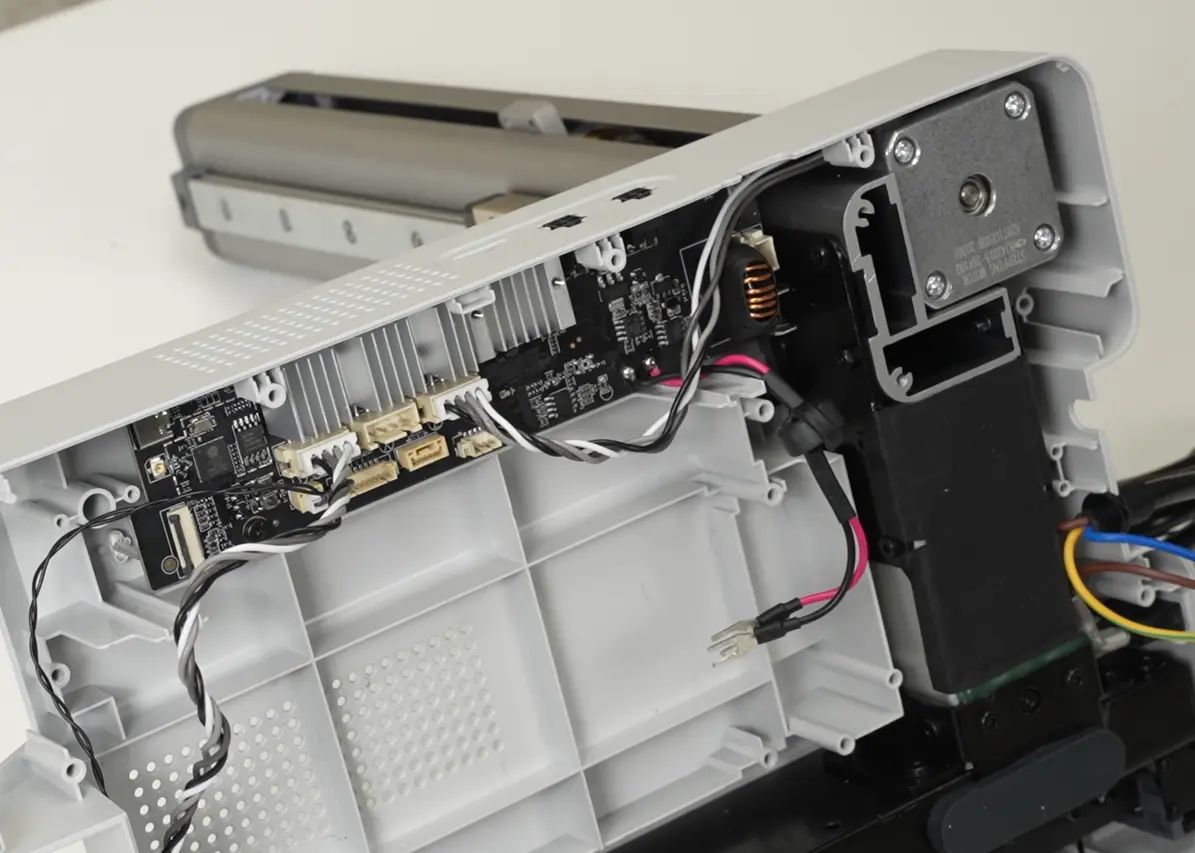

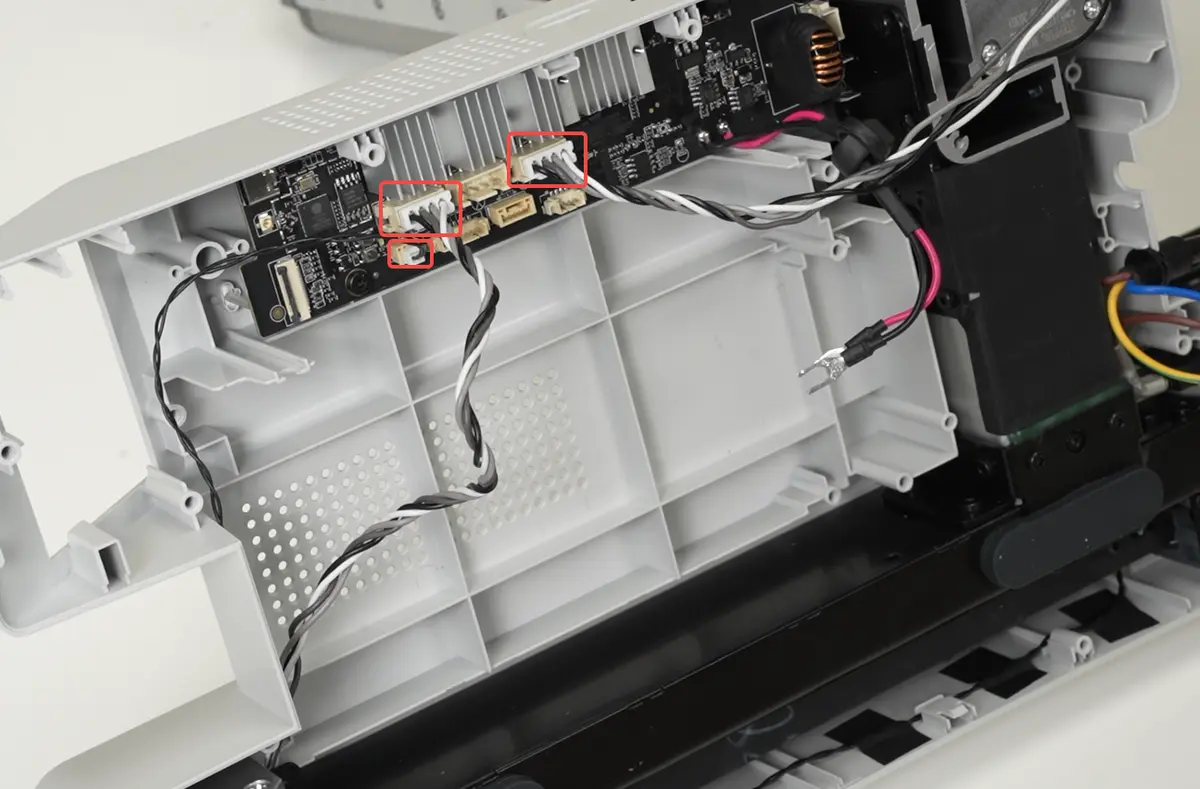

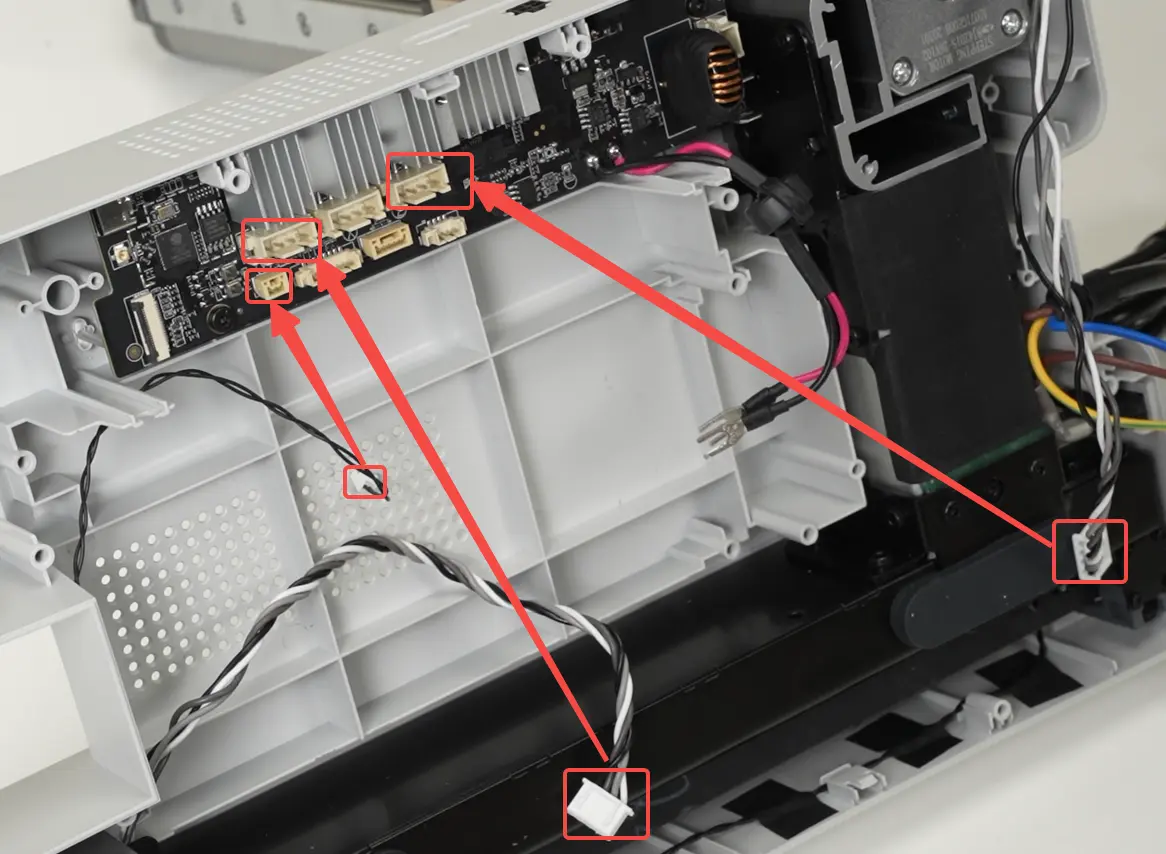

Forbind Y-spole-, Z-motor- og Y-motorkablerne til de tilsvarende stik, og ordn kablerne.

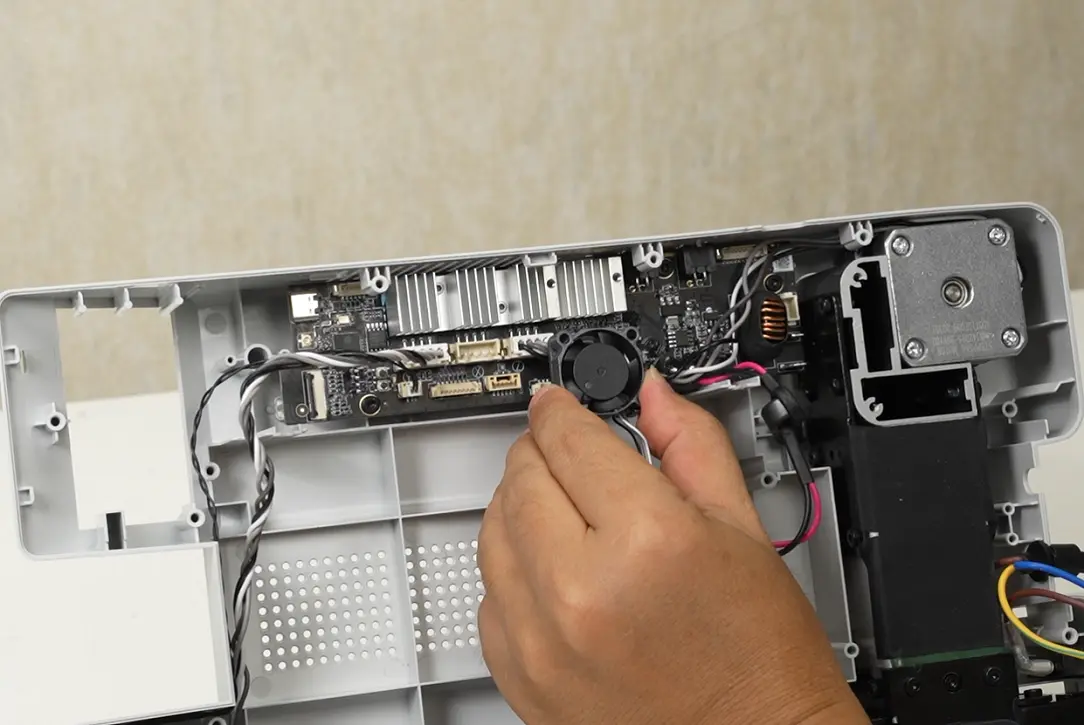

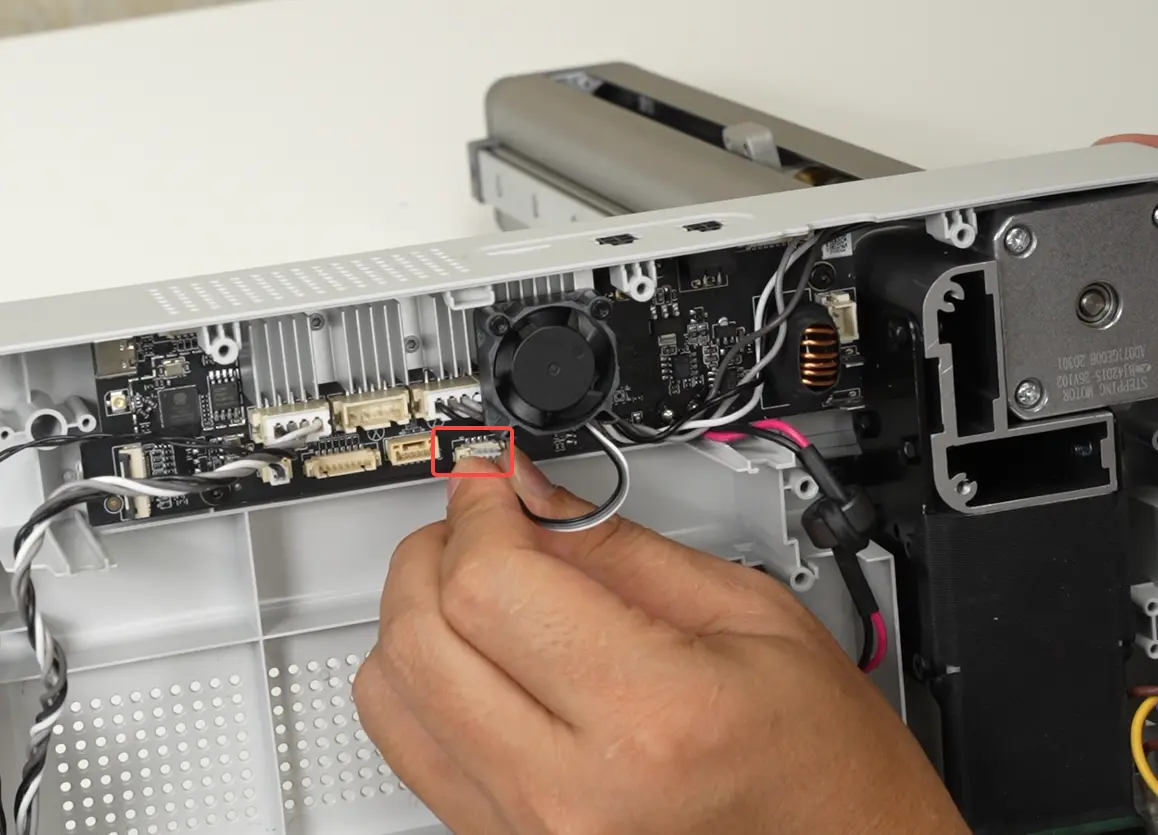

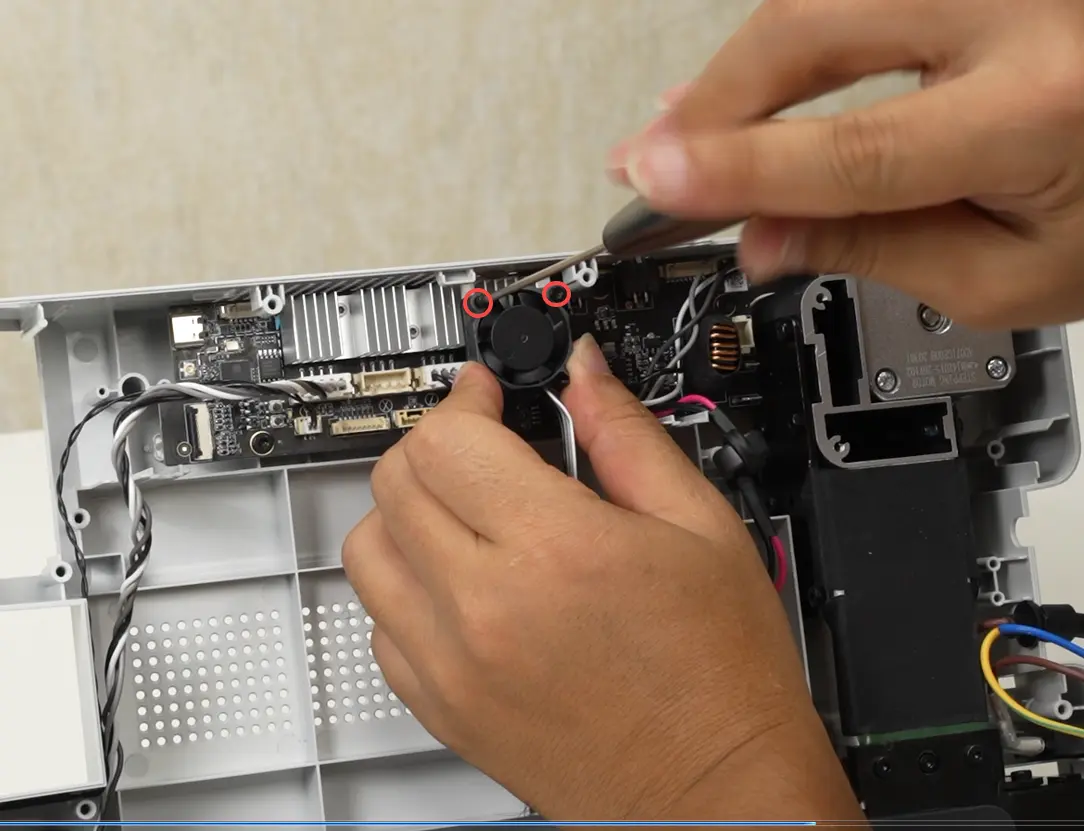

Monter mainboard-blseren, fastgr den med 2 skruer C, og forbind blserens kabel.

Trin 4 - Monter strmforsyningen

Monter strmforsyningsmodulet og fastgr det med 2 skruer A og 1 skrue B.

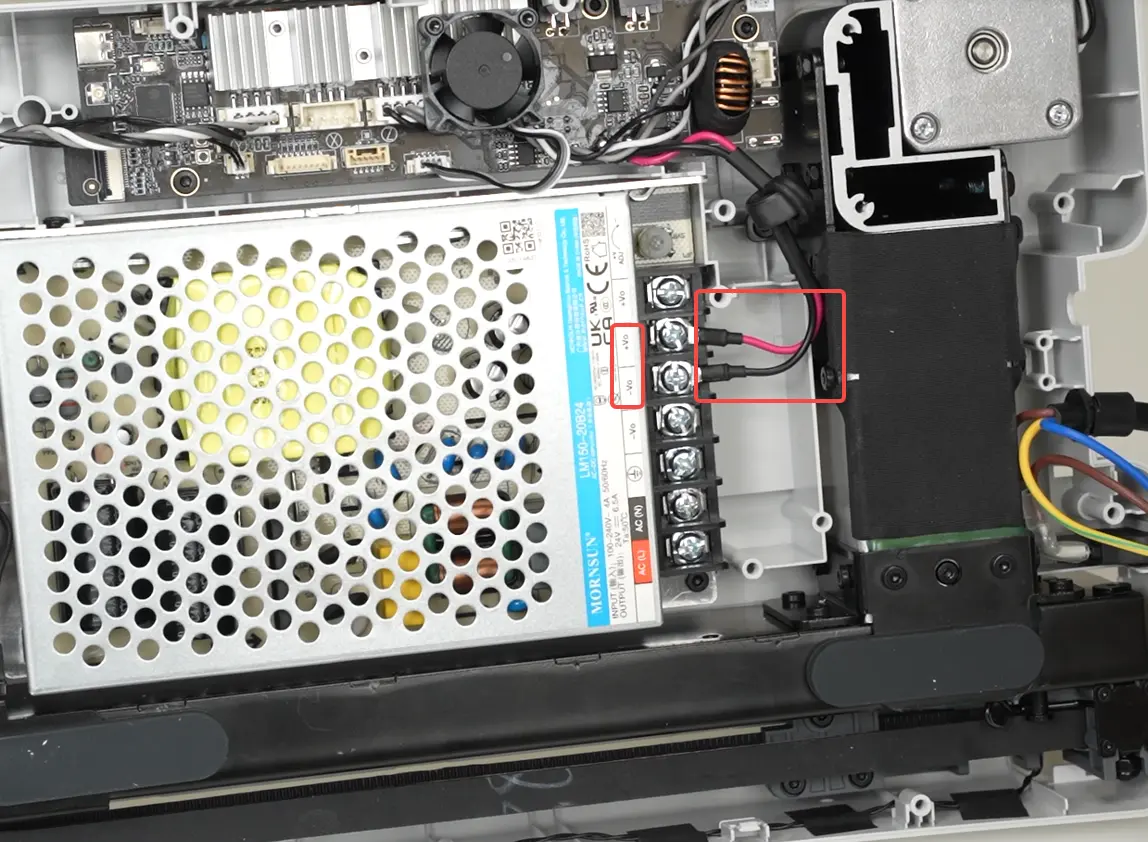

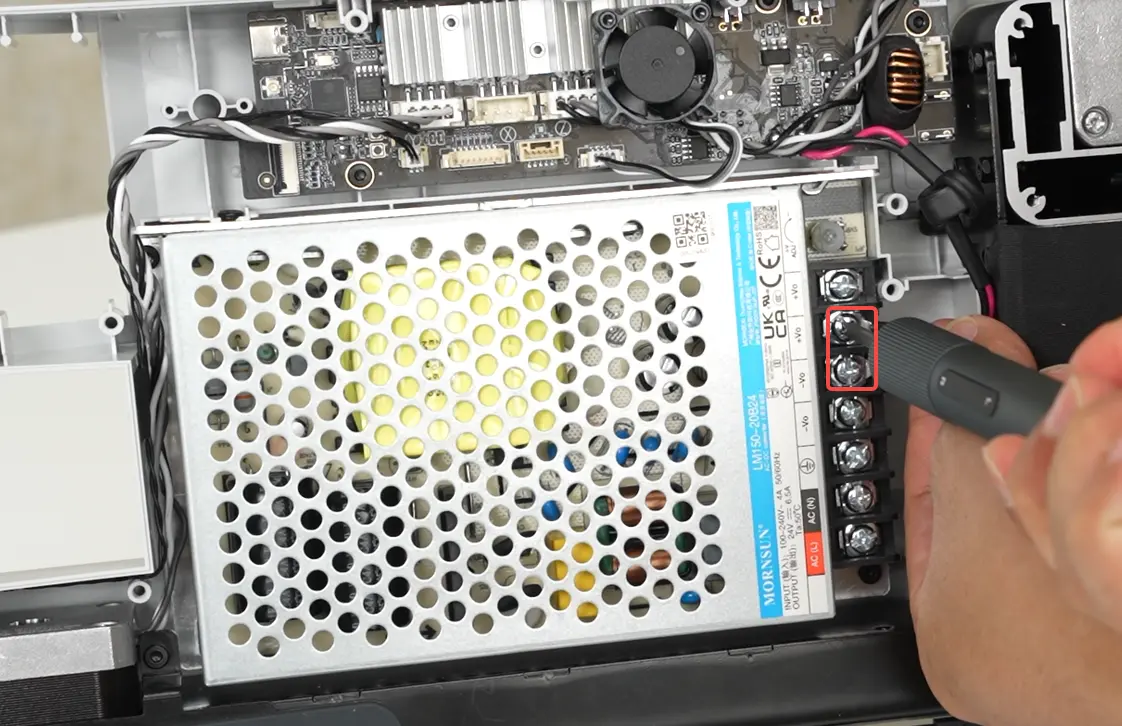

Forbind mainboardets strmkabler til strmforsyningsmodulets udgangsterminaler, med den rde ledning til den positive terminal og den sorte ledning til den negative, og spnd derefter de 2 skruer for at fastgre det.

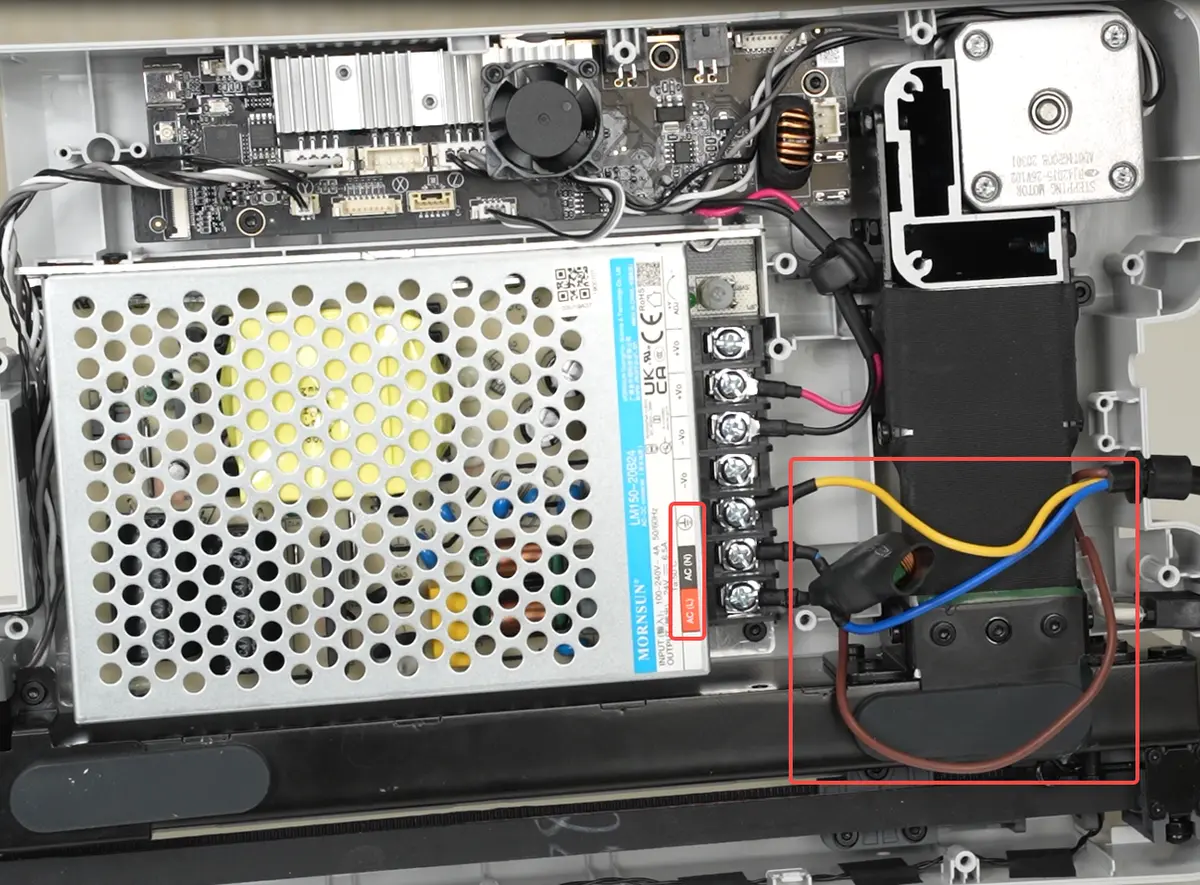

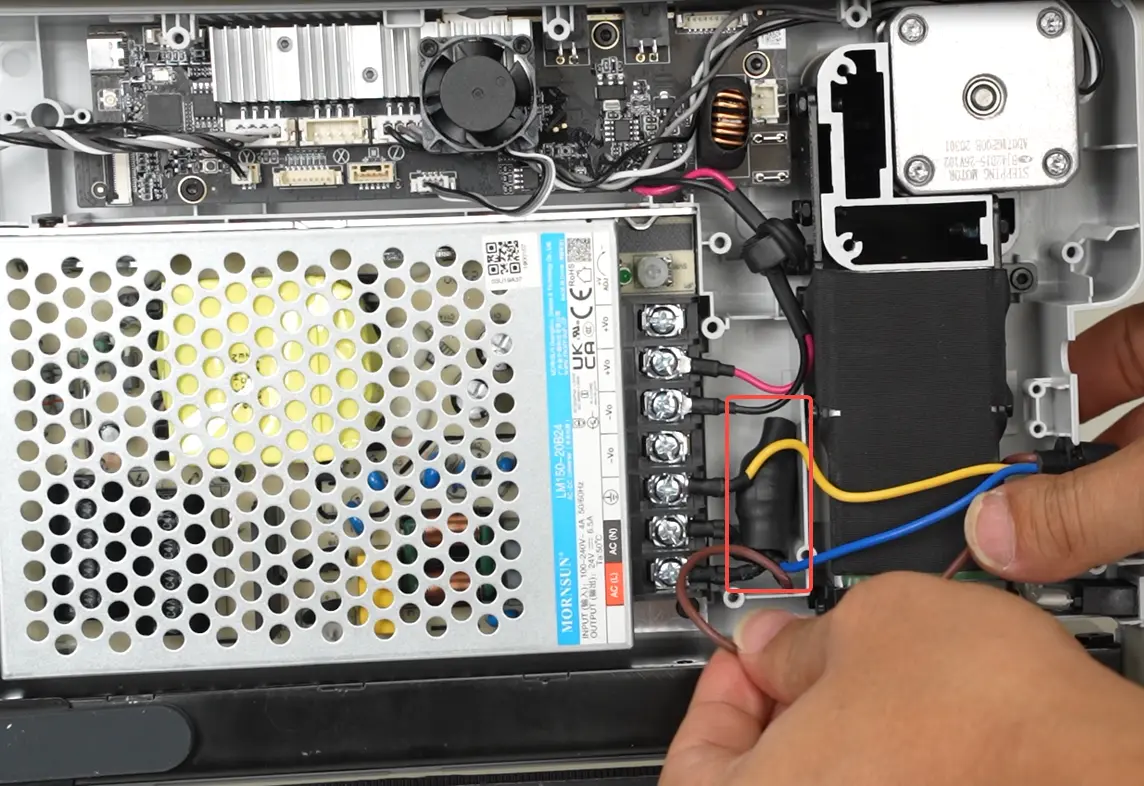

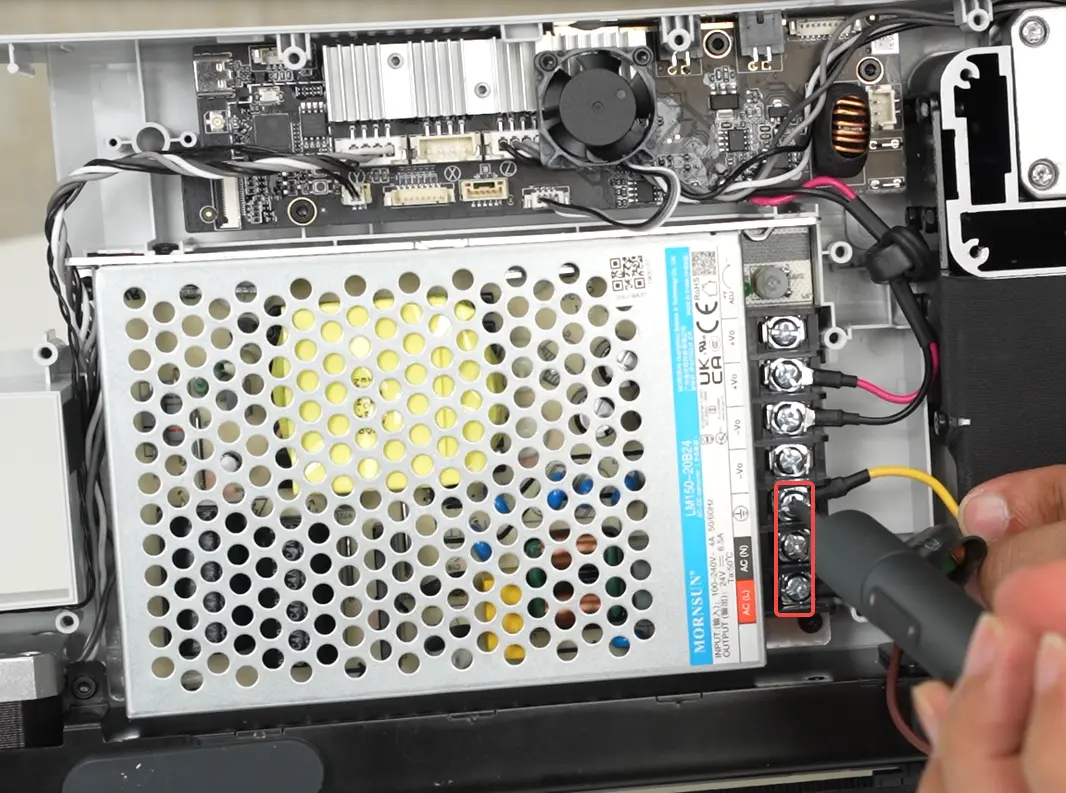

Forbind strmkablet til indgangsterminalerne, med den brune ledning til L, den bl ledning til N og den gule ledning til jord, og spnd derefter de 3 skruer.

Trin 5 - Monter touchskrmen og WIFI-antennen

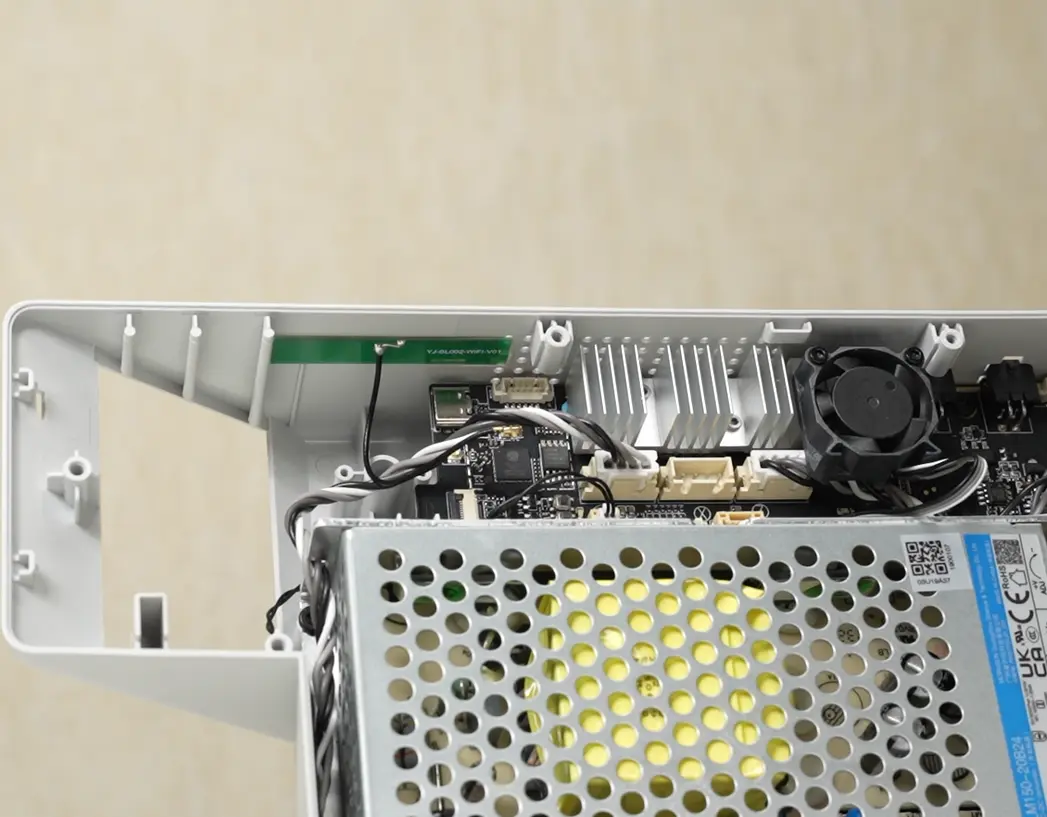

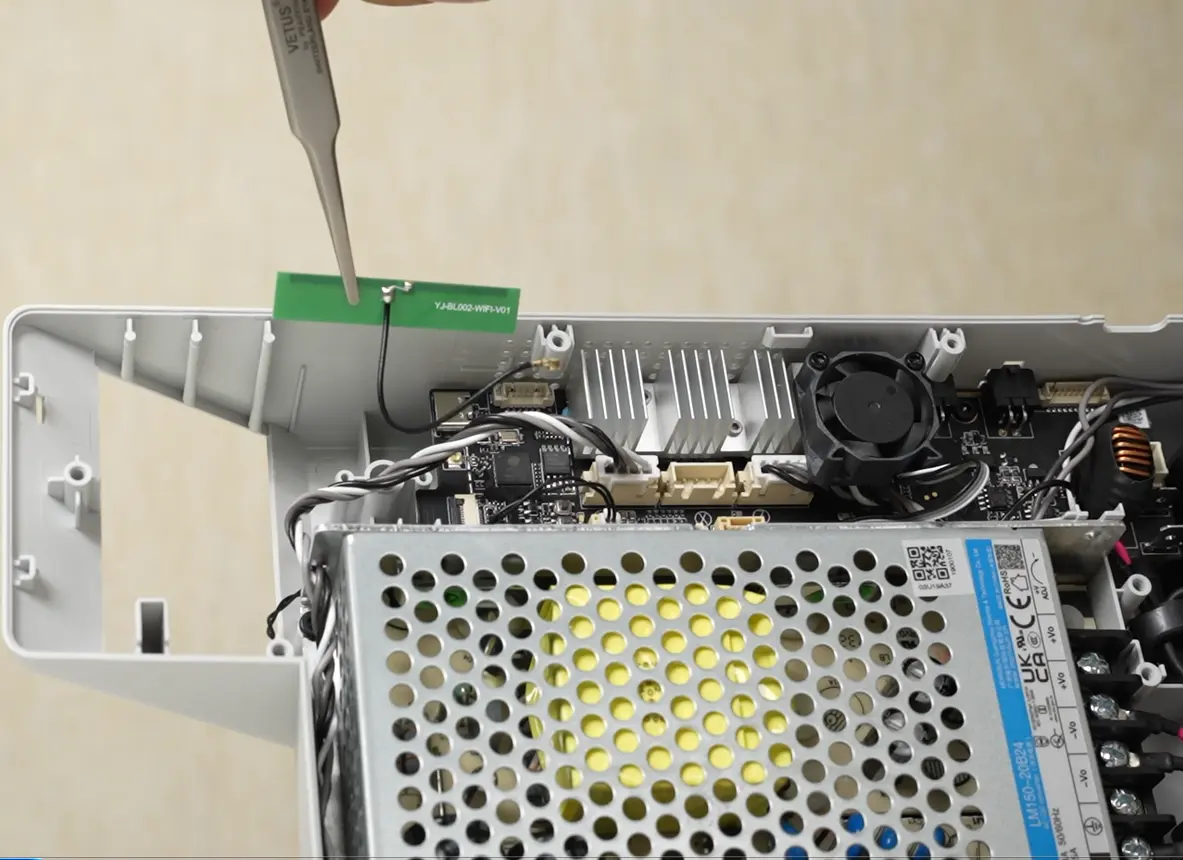

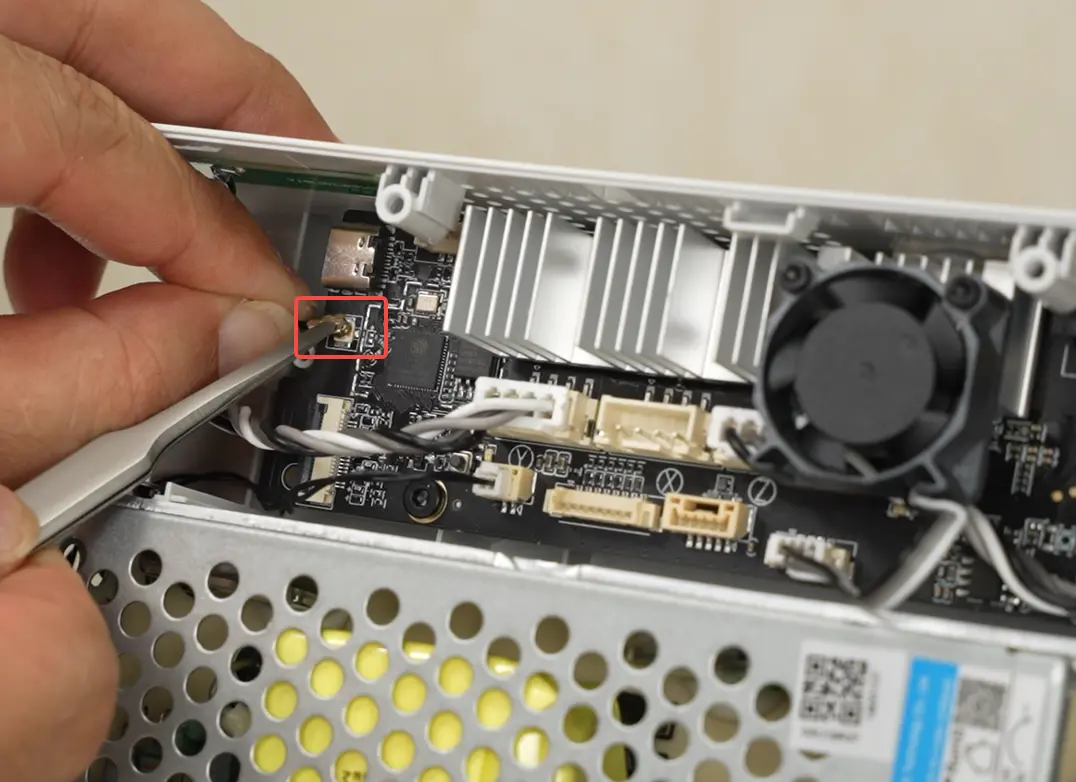

St WIFI-antennen fast p bundkabinettet med den side, der har klbemiddel. Forbind forbindelseskablet til mainboardet.

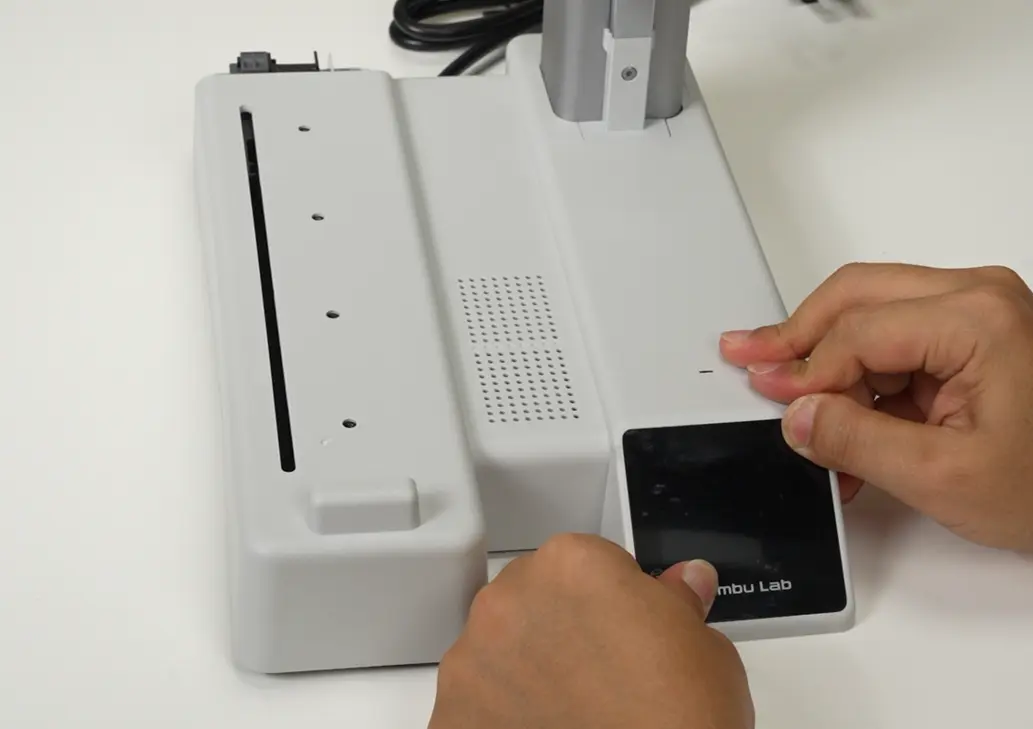

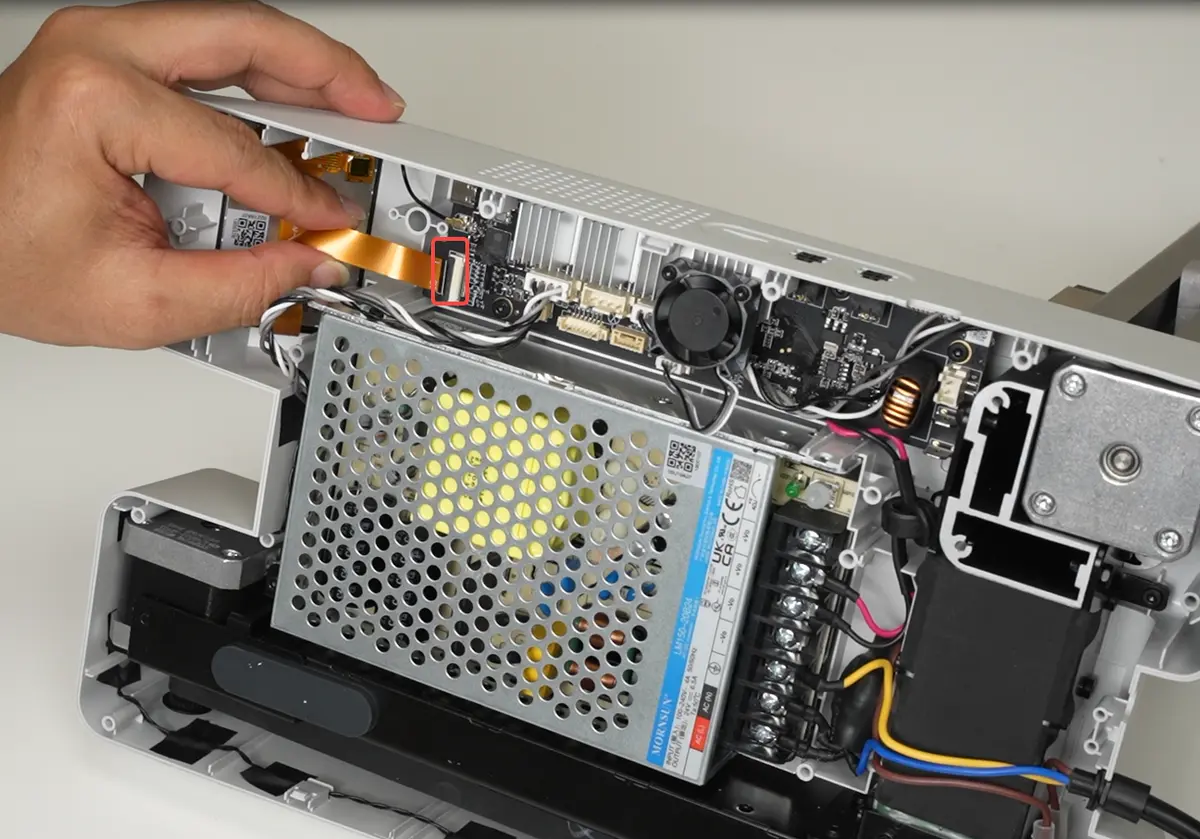

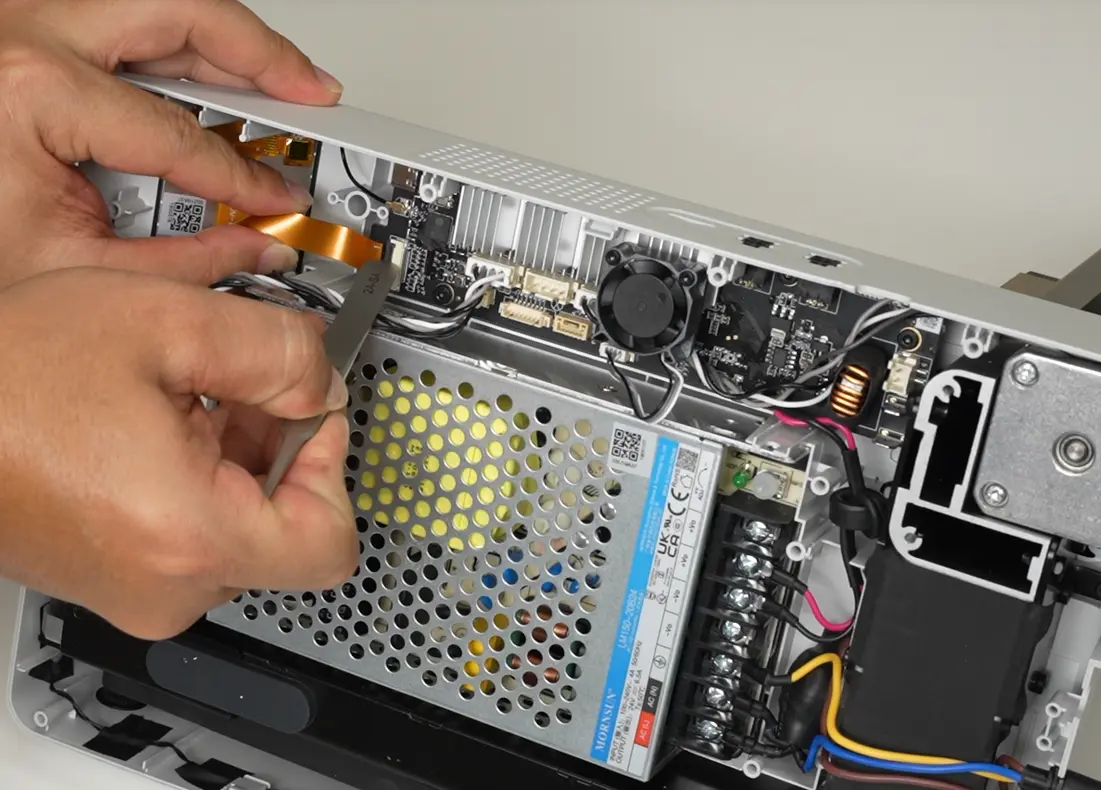

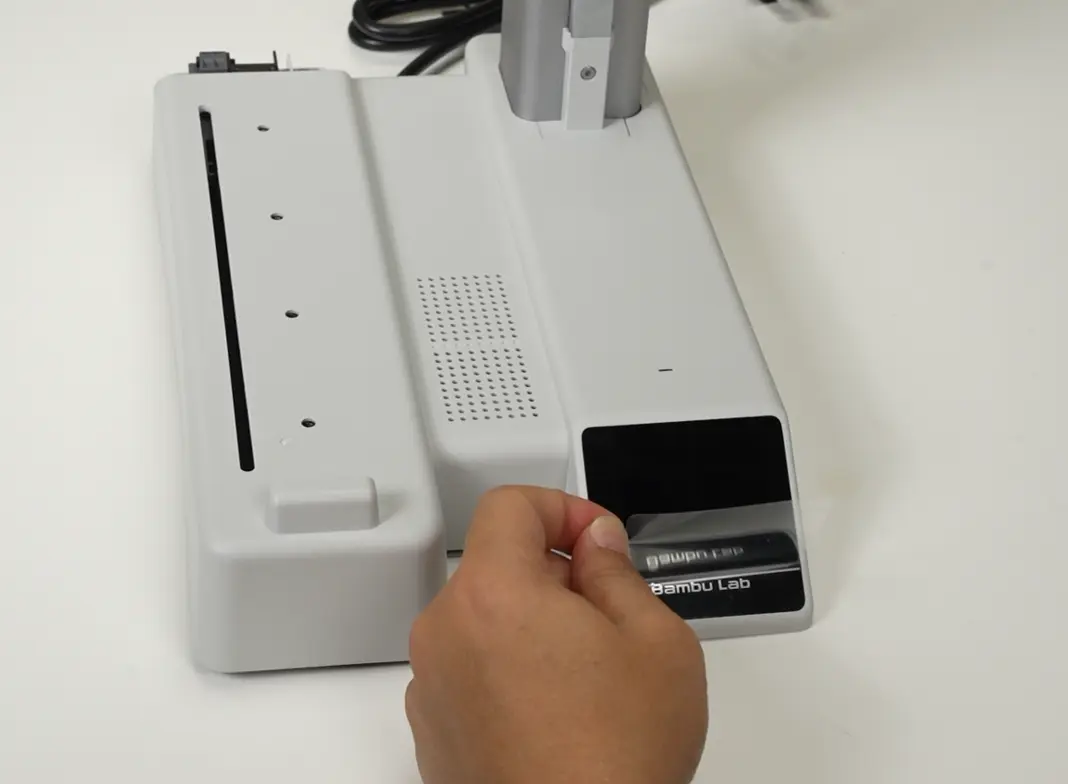

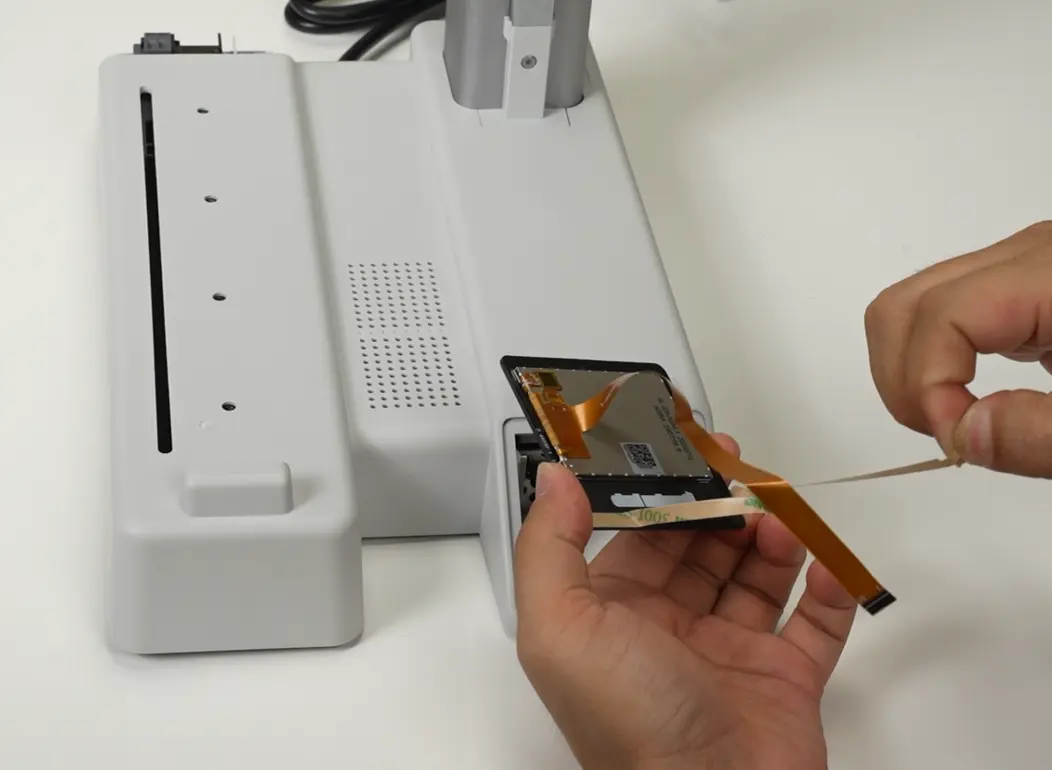

Fjern beskyttelsespapiret, monter displayet og forbind ledningerne til mainboardet.

Kontroller funktionaliteten

Tjek og sikr, at forbindelsesledningerne ikke er sat forkert i eller mangler.

Kalibrering

Ikke ndvendig
