Pakkeguide til X2D AMS Combo

Pakketips

Korrekt emballering er den mest effektive måde at undgå transportskader på, da det sikrer dit gods og minimerer unødvendige økonomiske tab.

For at sikre, at dit udstyr forbliver sikkert under transport, minder vi dig venligst om at:

• Tjekke, at alle skruer er spændt, så de interne komponenter sidder fast.
• Tjekke, at al stødabsorberende skum er korrekt placeret, så udstyret er fuldt beskyttet.

Videoguide

Pakketrin

1. Aflæs filament, sænk varmebord og sluk

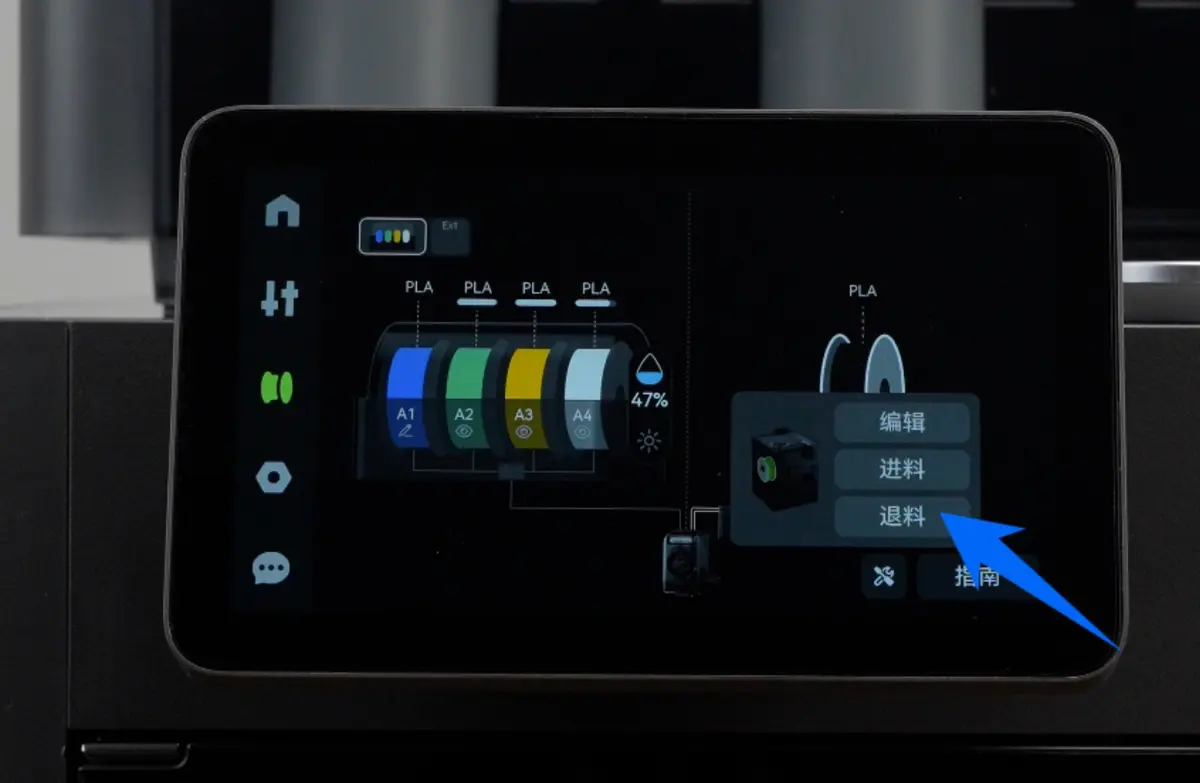

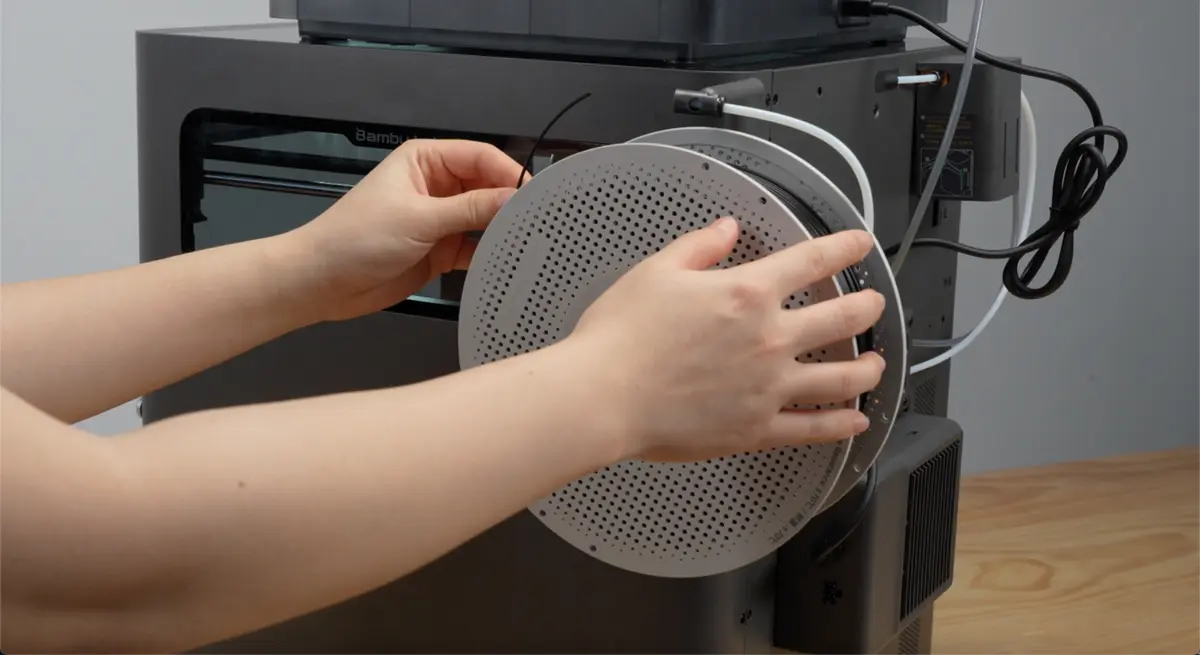

• Tryk på Aflæs på skærmen, rul filamentet tilbage på spolen, og tag det ud.

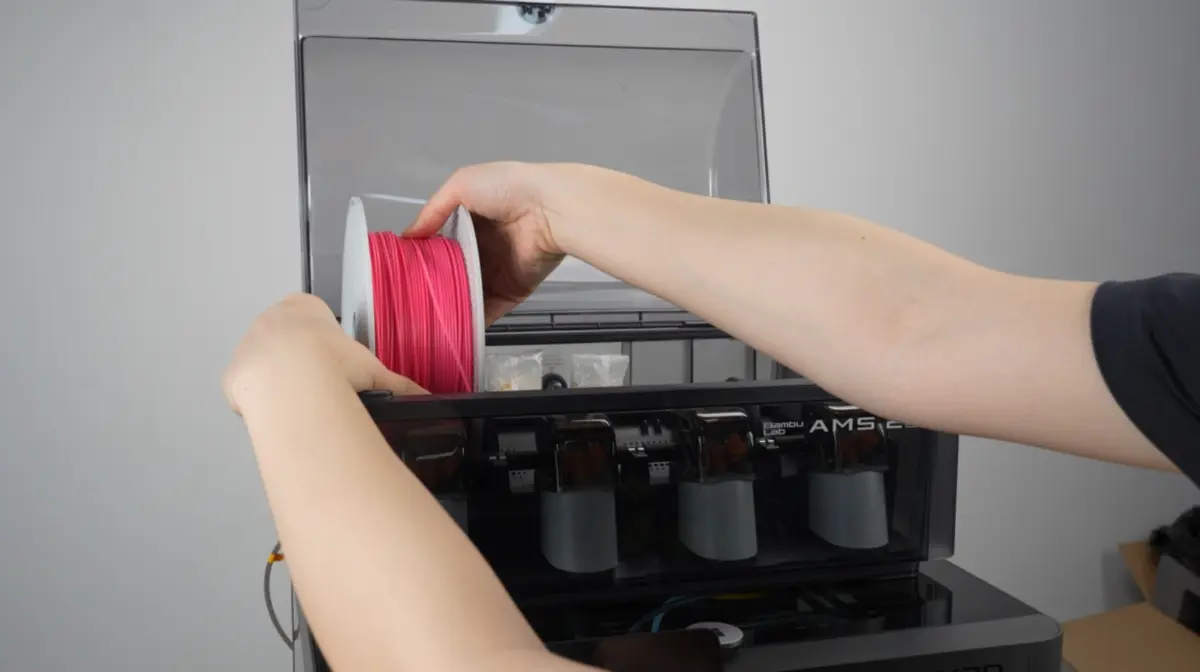

• Fjern alle filamentspoler fra AMS 2 Pro.

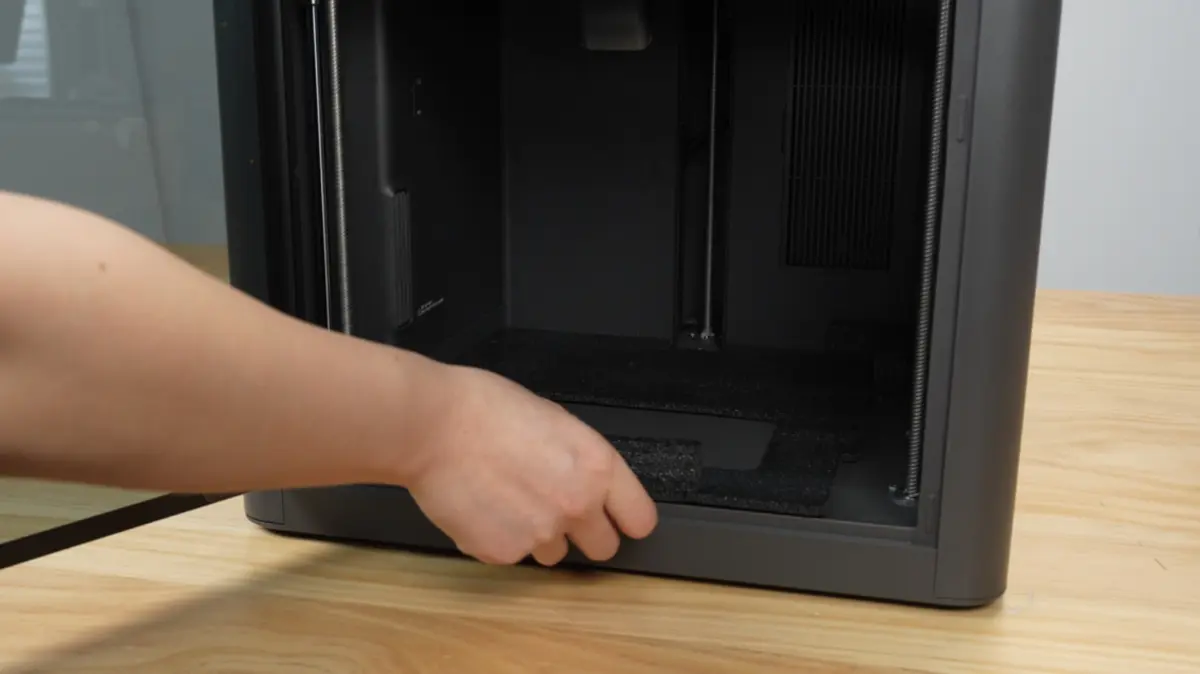

• Sæt skummet tilbage under varmebordet.

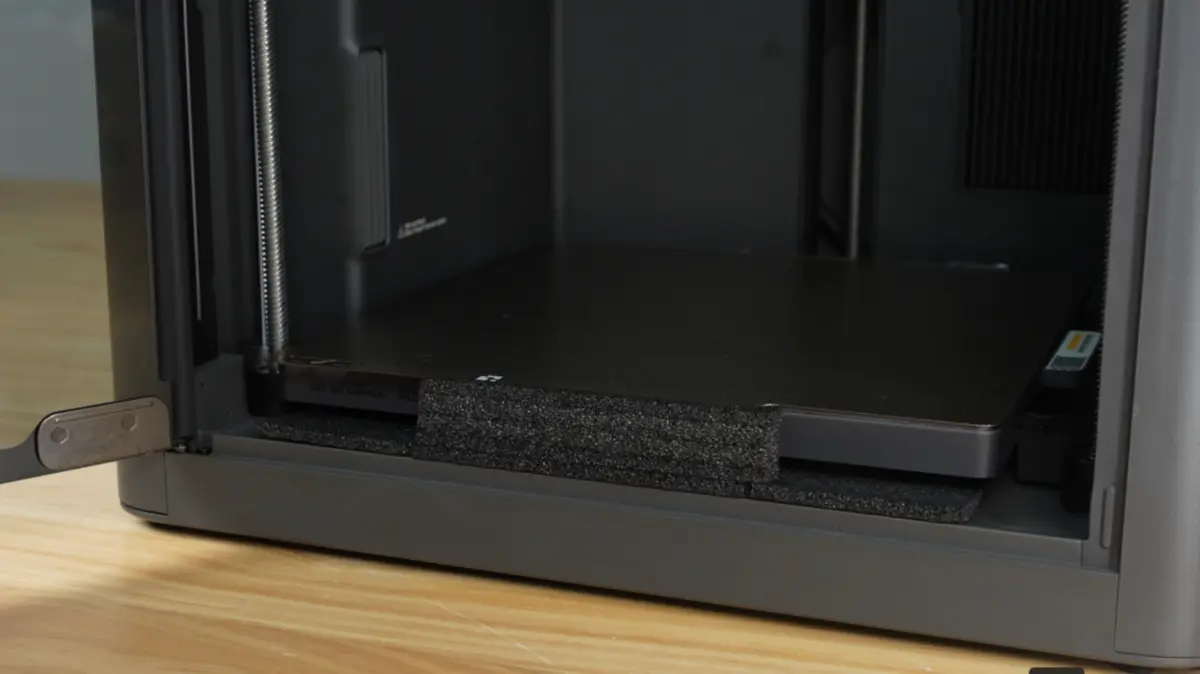

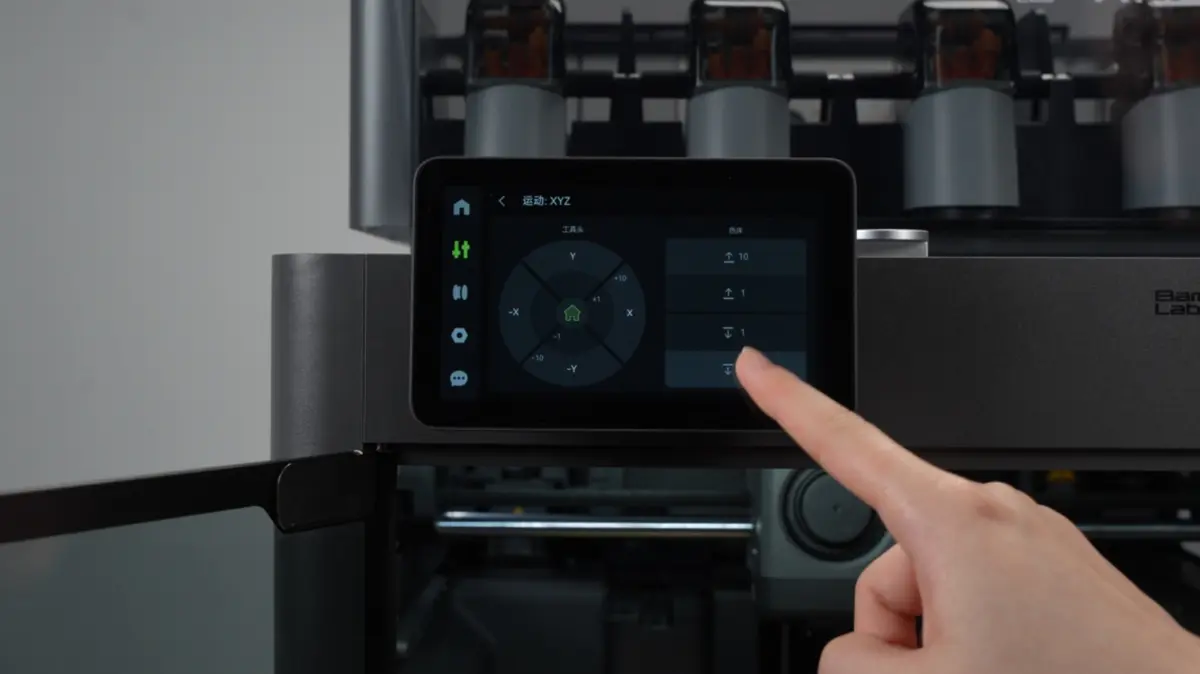

• Brug skærmen til at sænke varmebordet, indtil det presser fast mod skumpuden.

Bemærk: Når varmebordet er tæt på bunden, skal du sænke det 1 mm ad gangen for at forhindre, at det rammer basen.

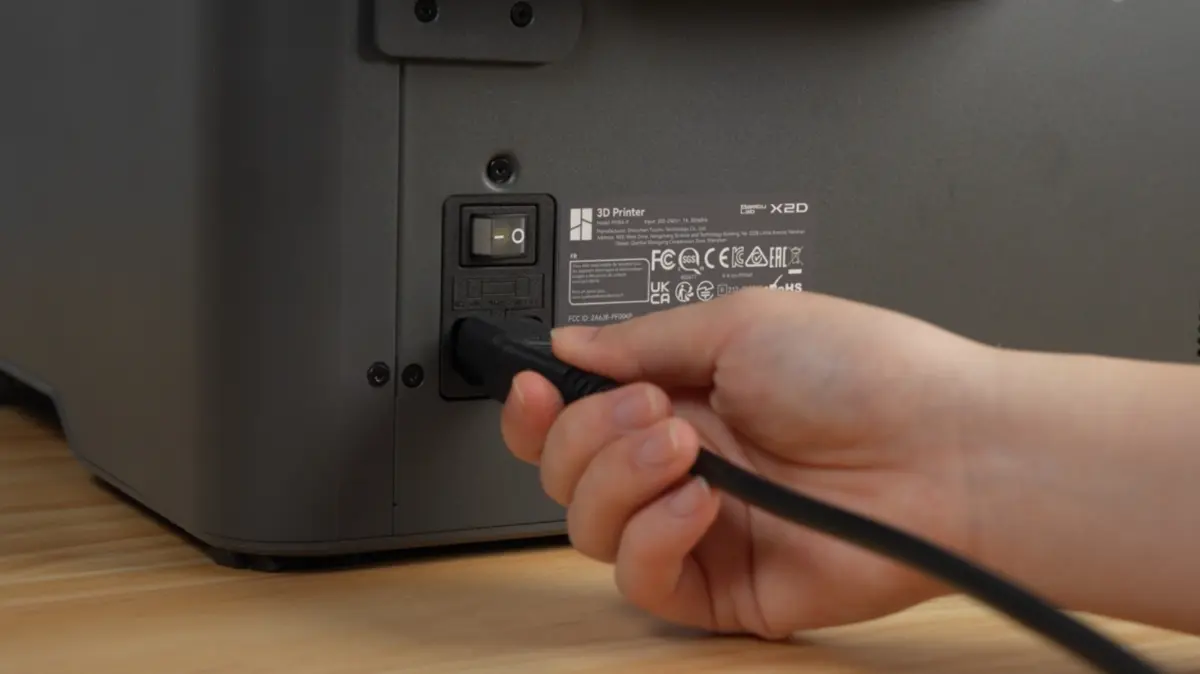

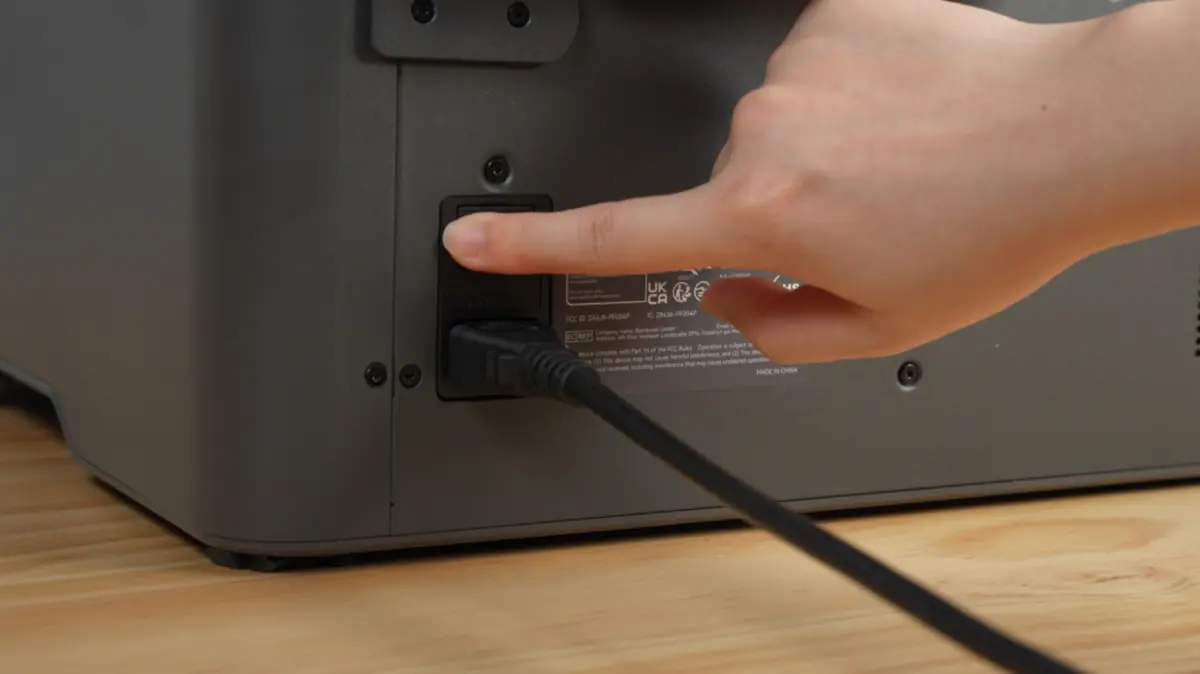

• Sluk og tag strømkablet ud.

2. Fjern den eksterne udsugningsblæser-enhed

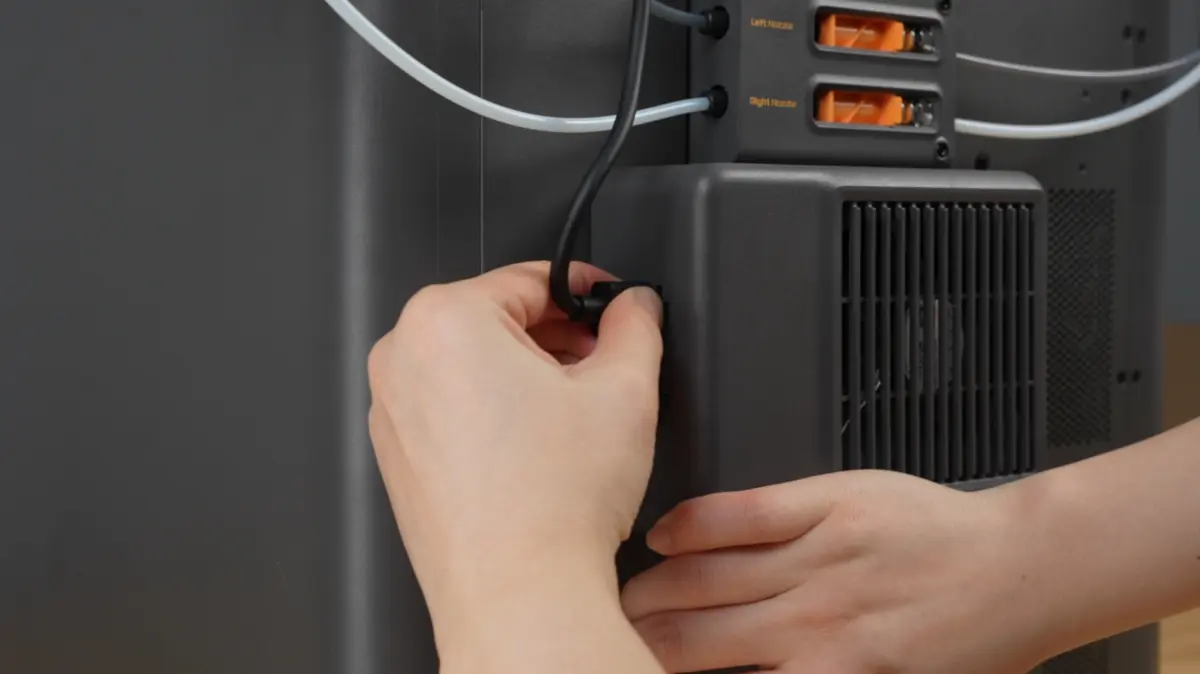

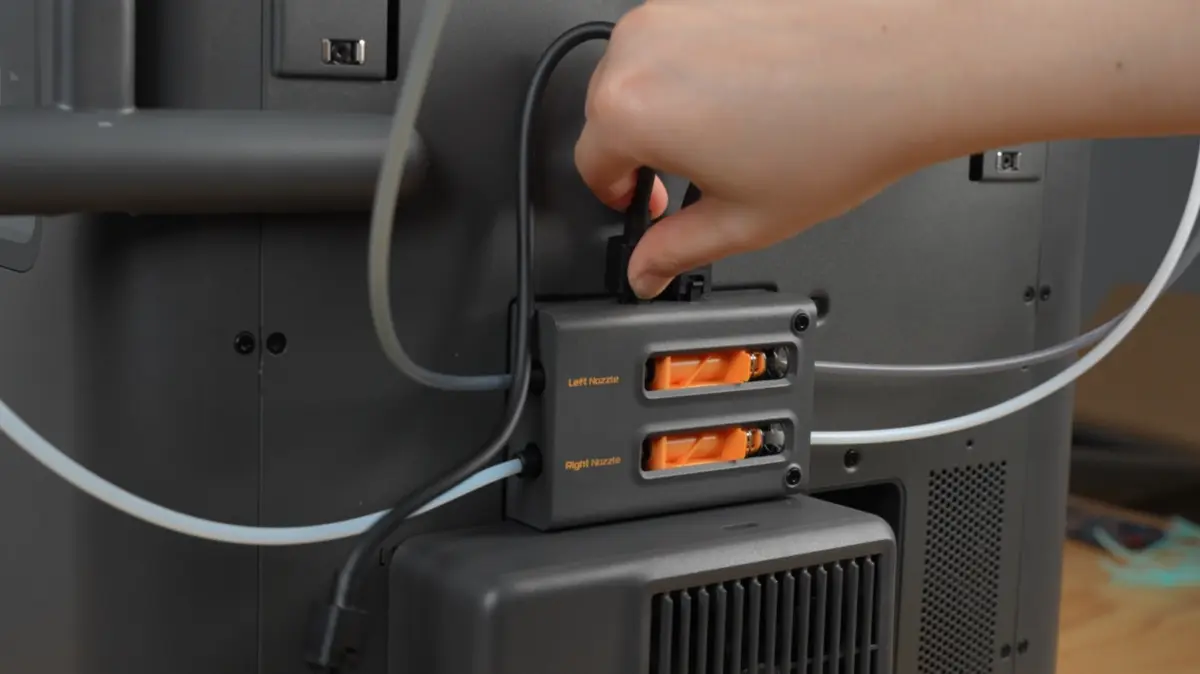

• Afbryd det 6-benede Bambu Bus-kabel.

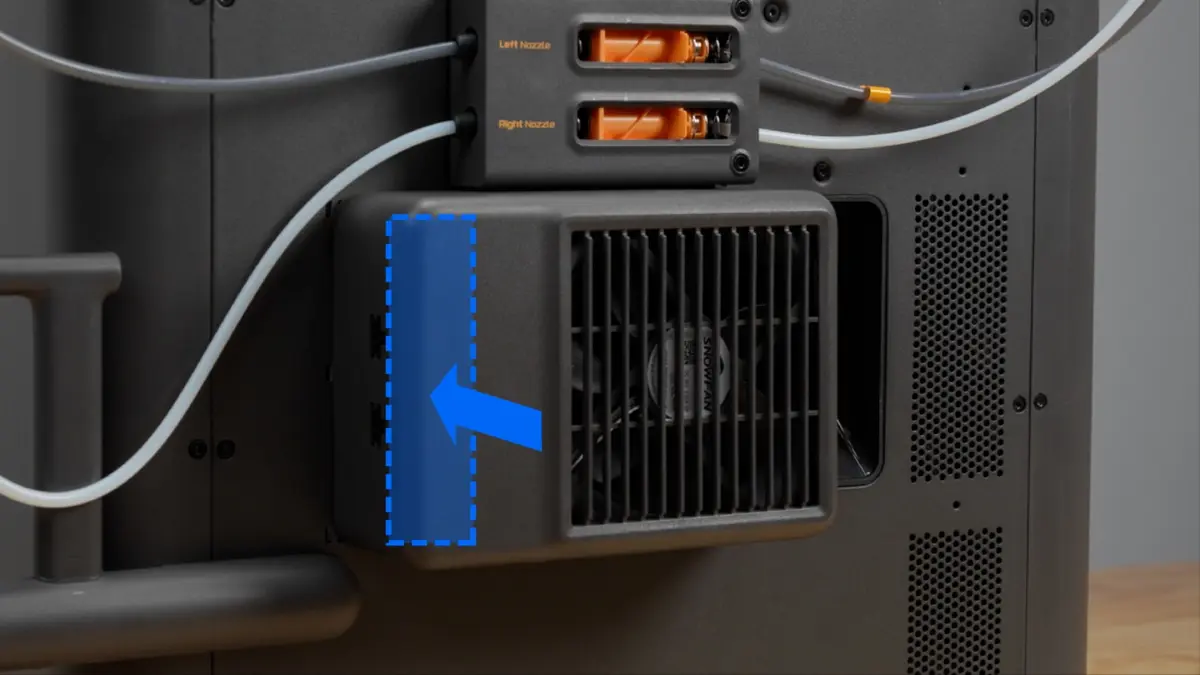

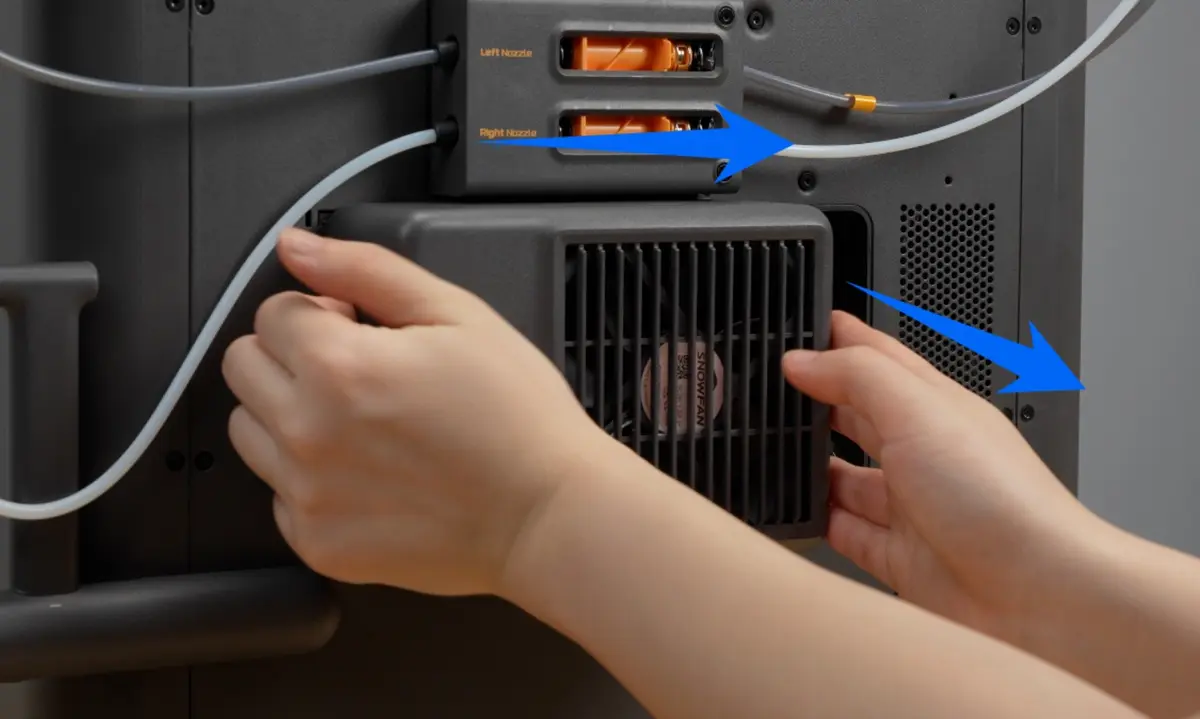

• Tryk på det viste område og skub til højre for at låse op, og træk derefter blæseren ud.

3. Fjern spoleholder

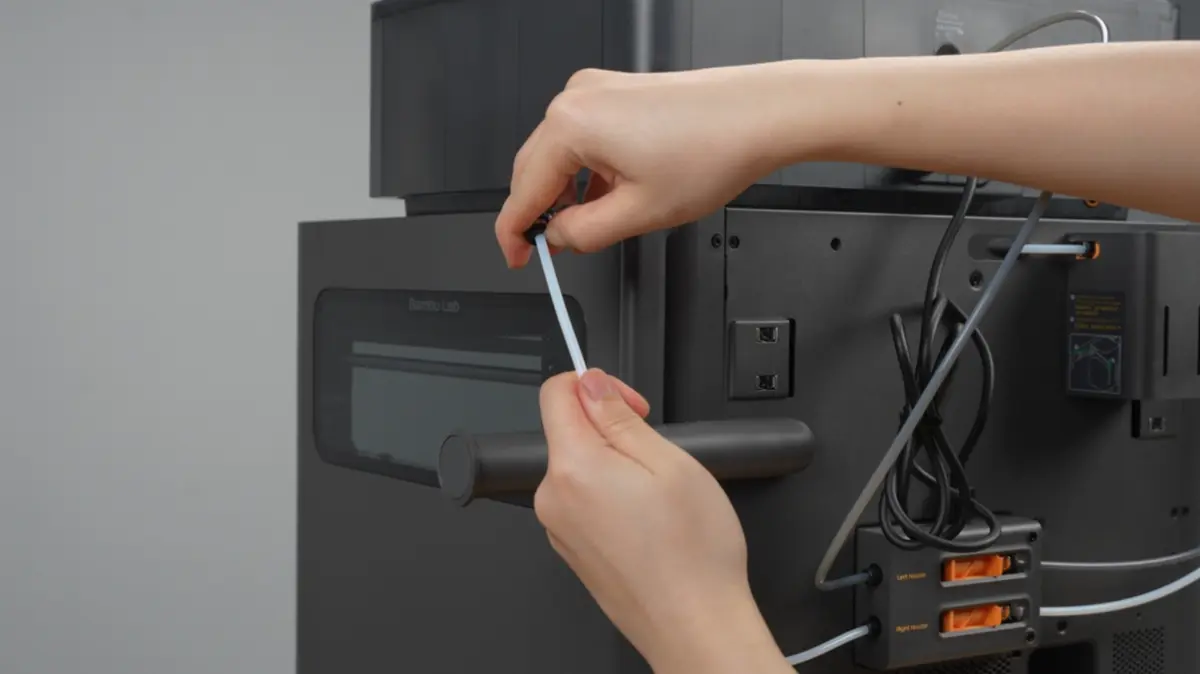

• Tryk på lynkoblingen for at afbryde PTFE-slangen fra spoleholderen.

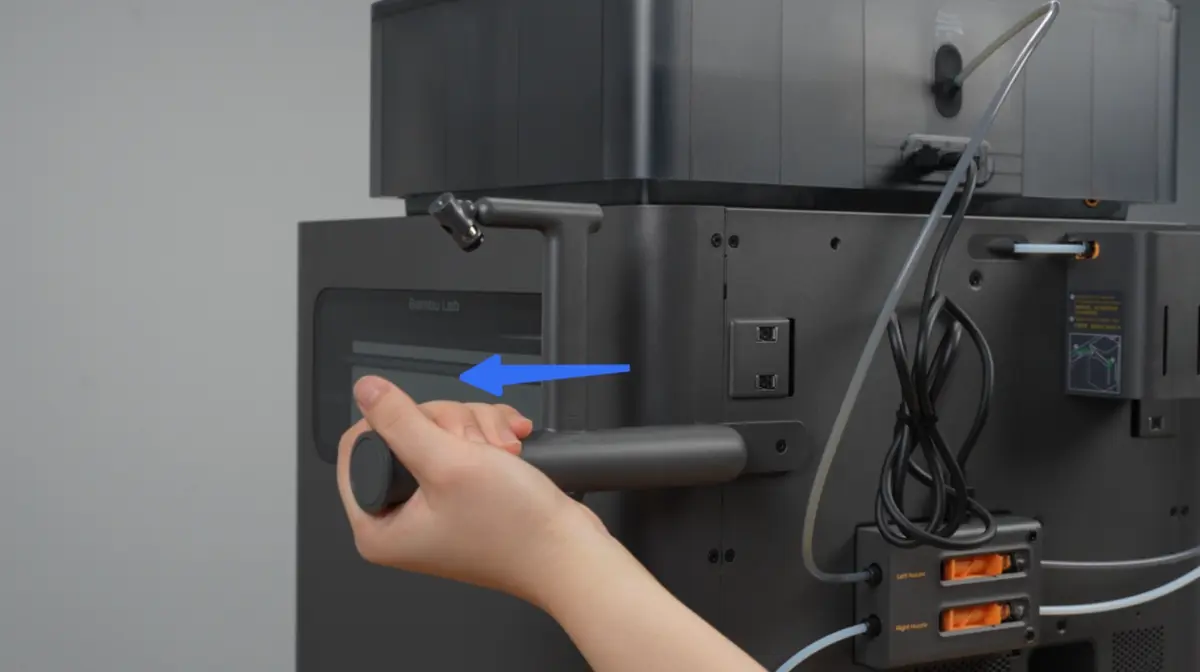

• Træk spoleholderen ud.

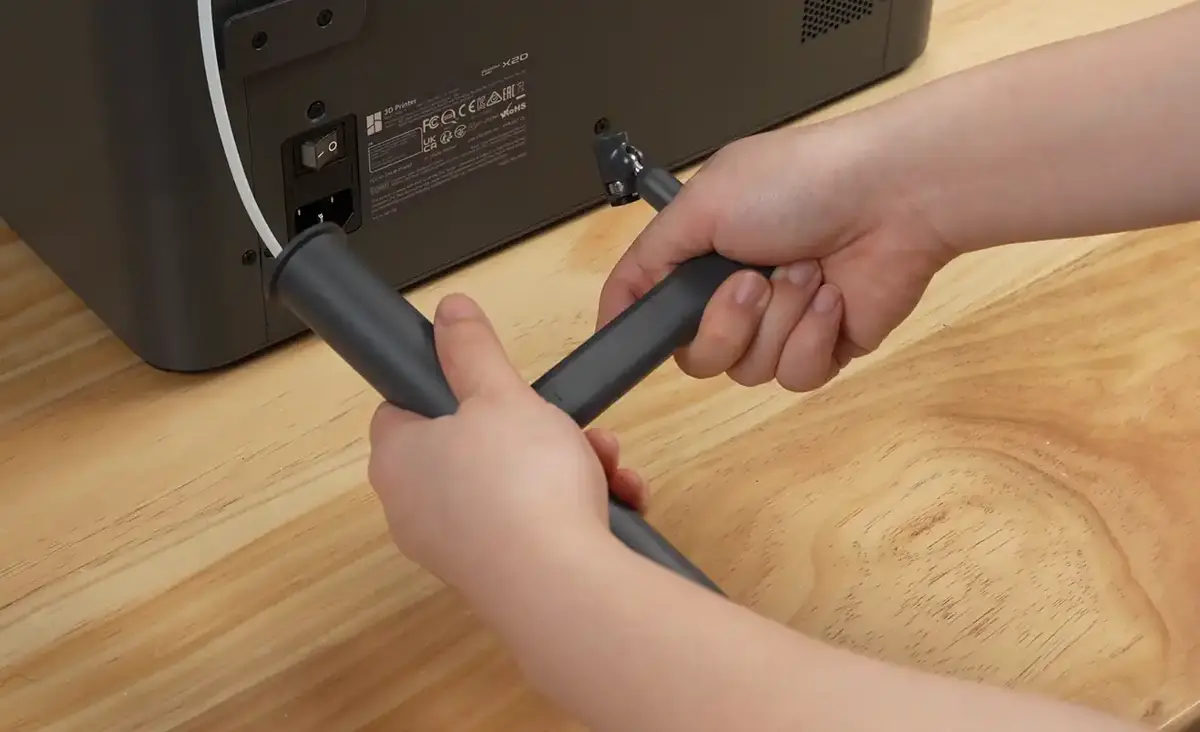

• Vrik holderen op og ned for at adskille den.

4. Fjern AMS 2 Pro

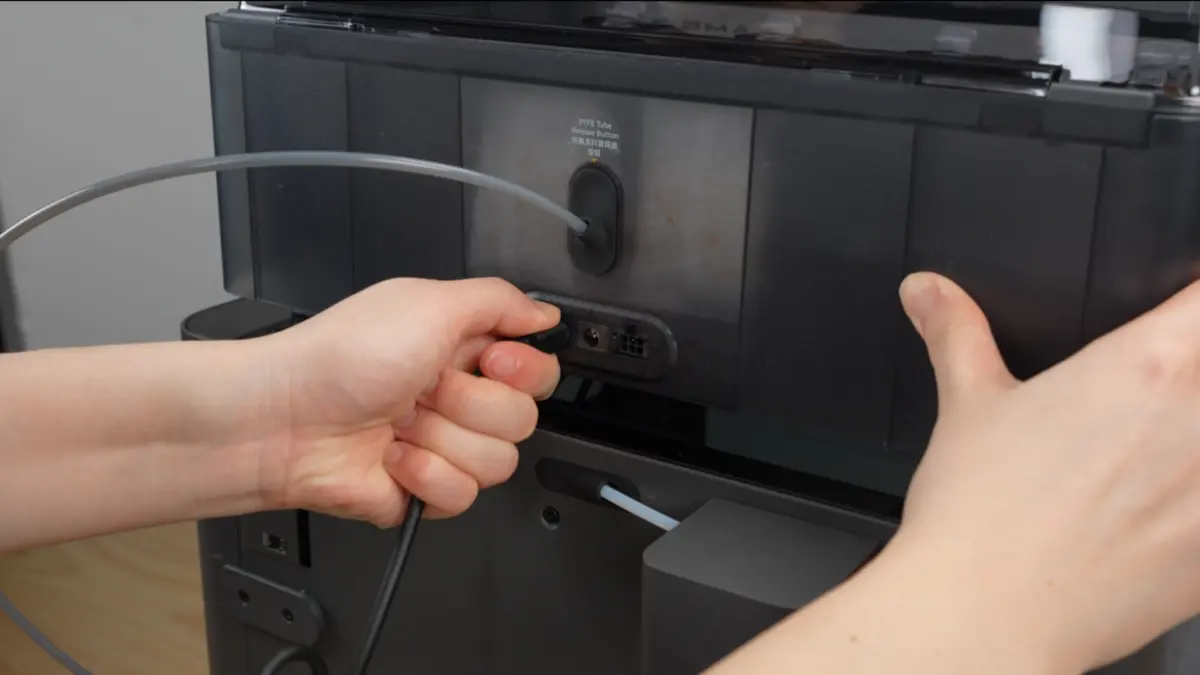

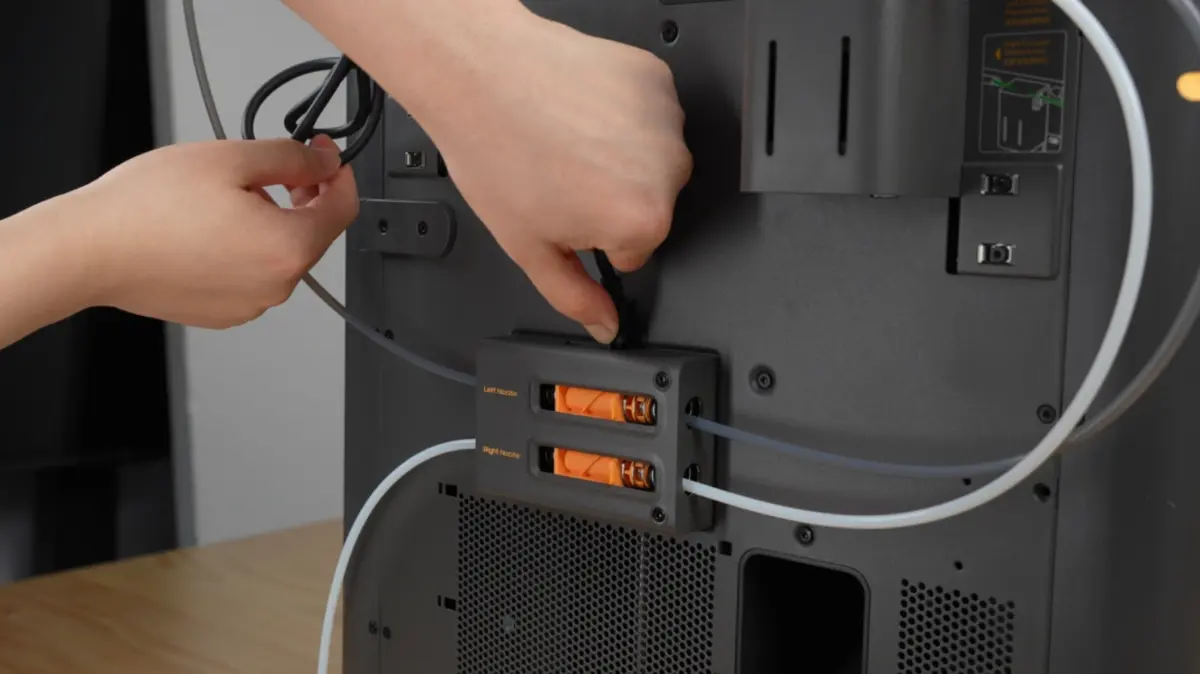

• Afbryd det 6-benede kabel.

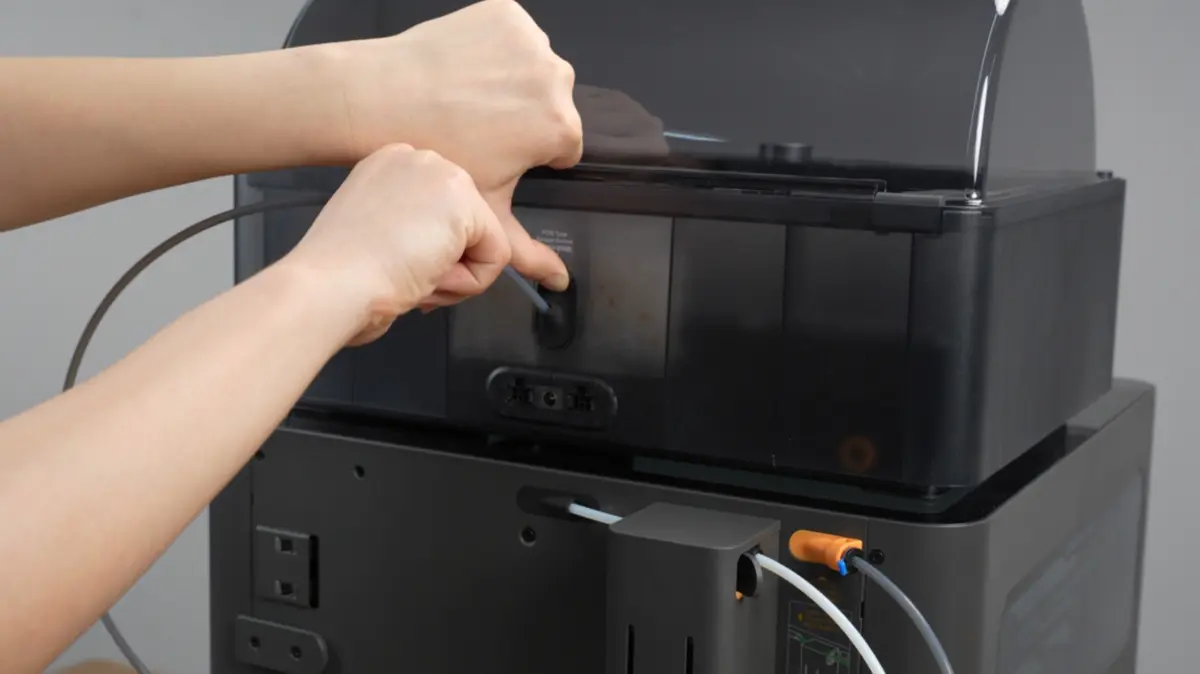

• Tryk på udløserknappen og træk PTFE-slangen ud.

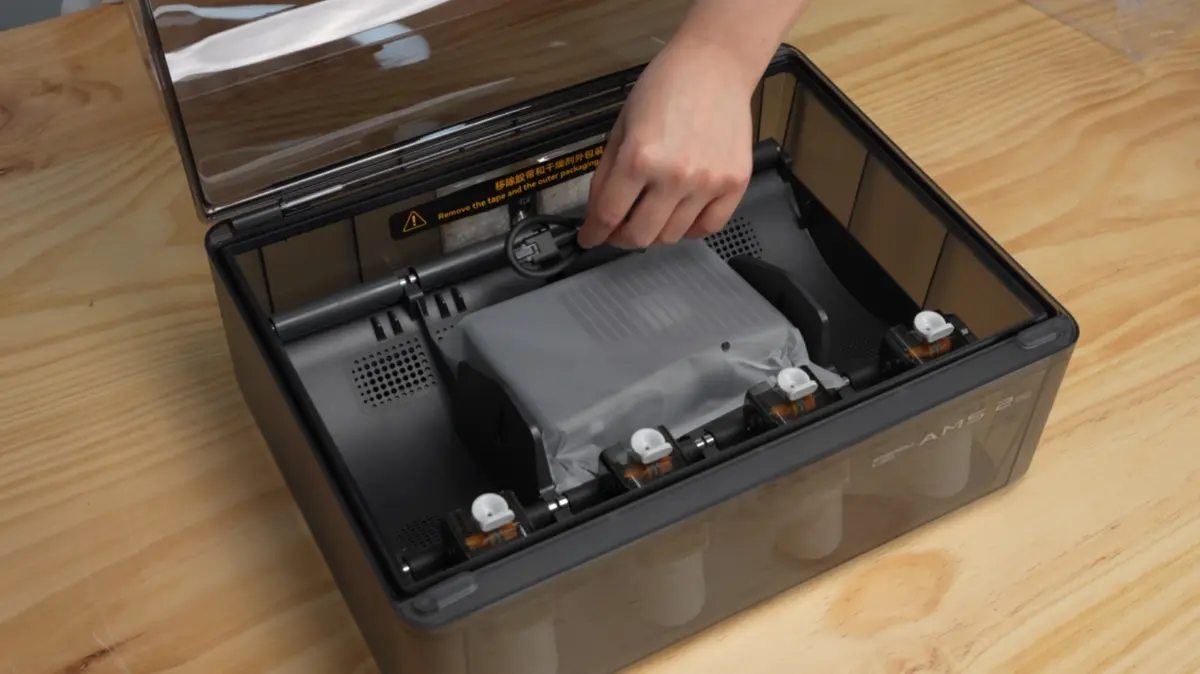

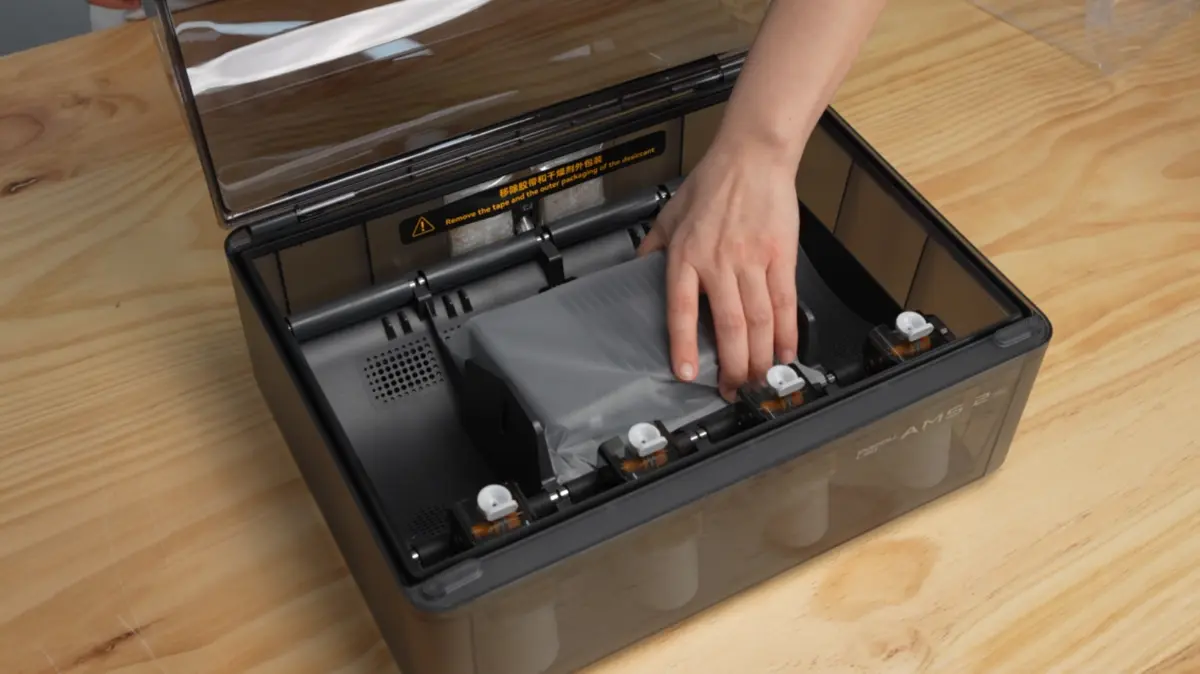

• Tag AMS 2 Pro af og sæt den eksterne udsugningsblæser-enhed tilbage.

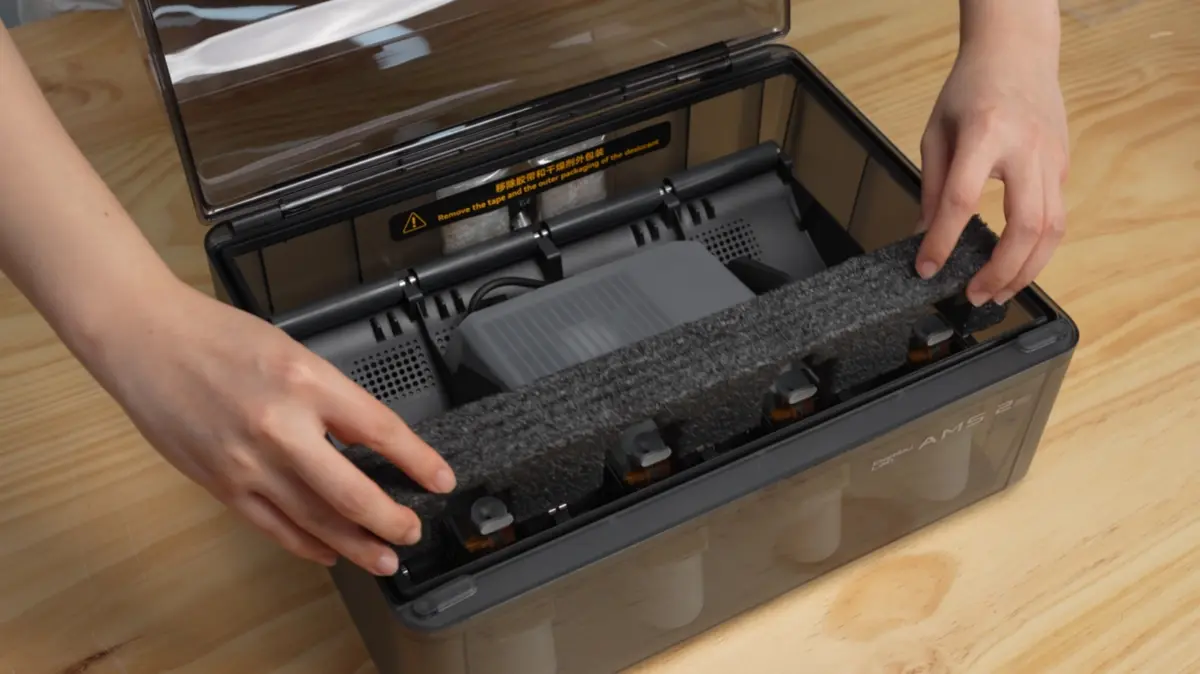

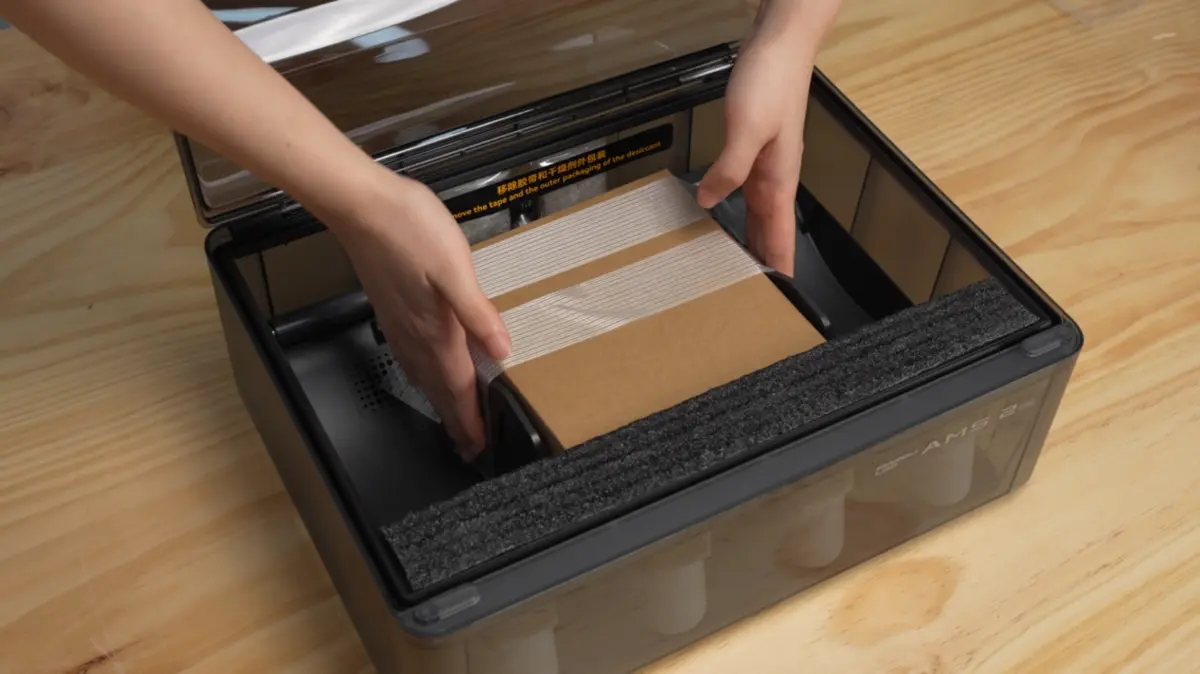

• Sæt skum og pap tilbage og fastgør den eksterne udsugningsblæser-enhed.

5. Fjern hjælpeekstruder

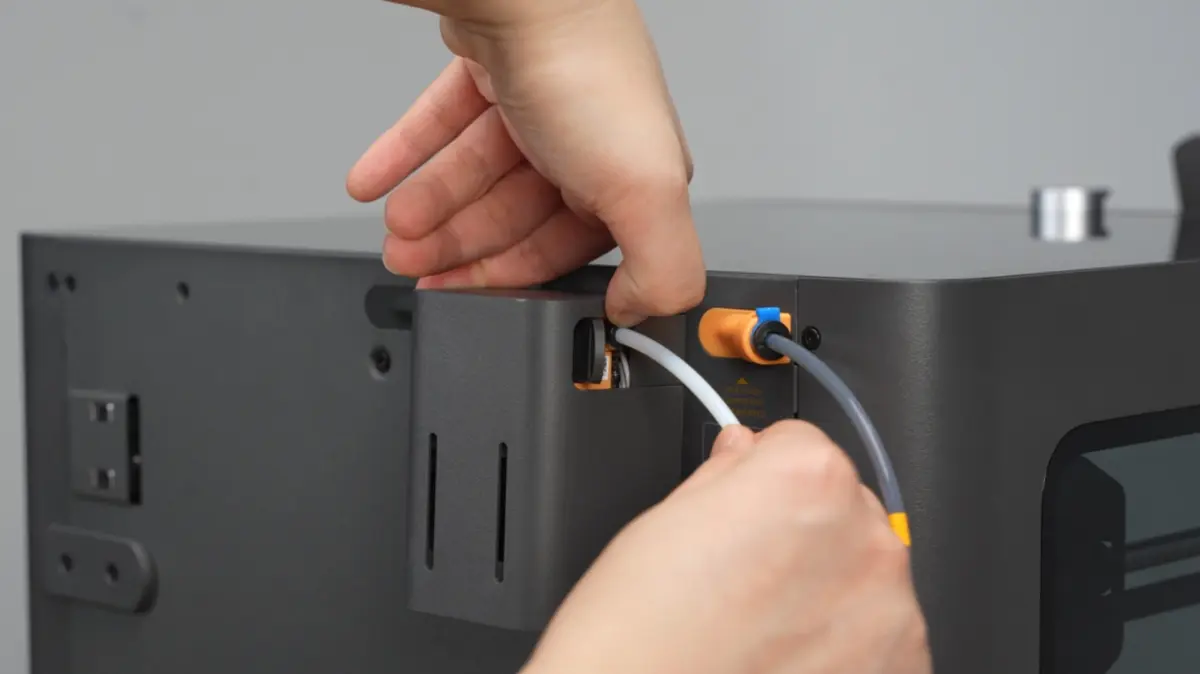

• Tryk på lynkoblingen og træk den hvide PTFE-slange ud.

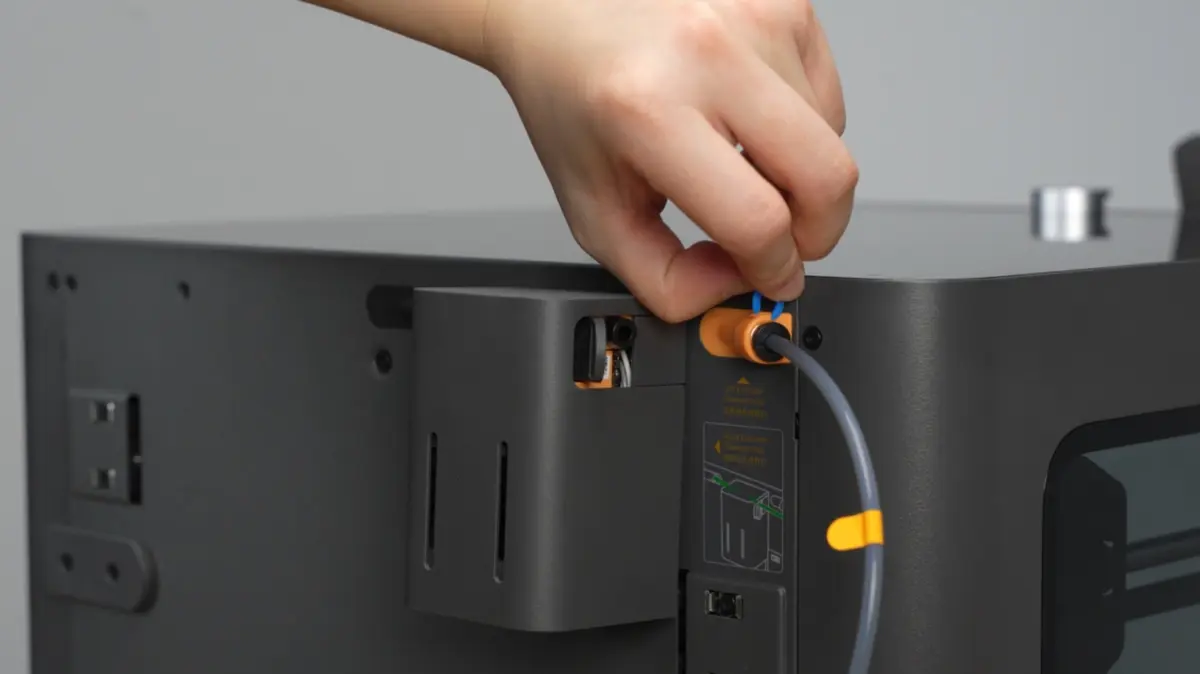

• Fjern den blå clips.

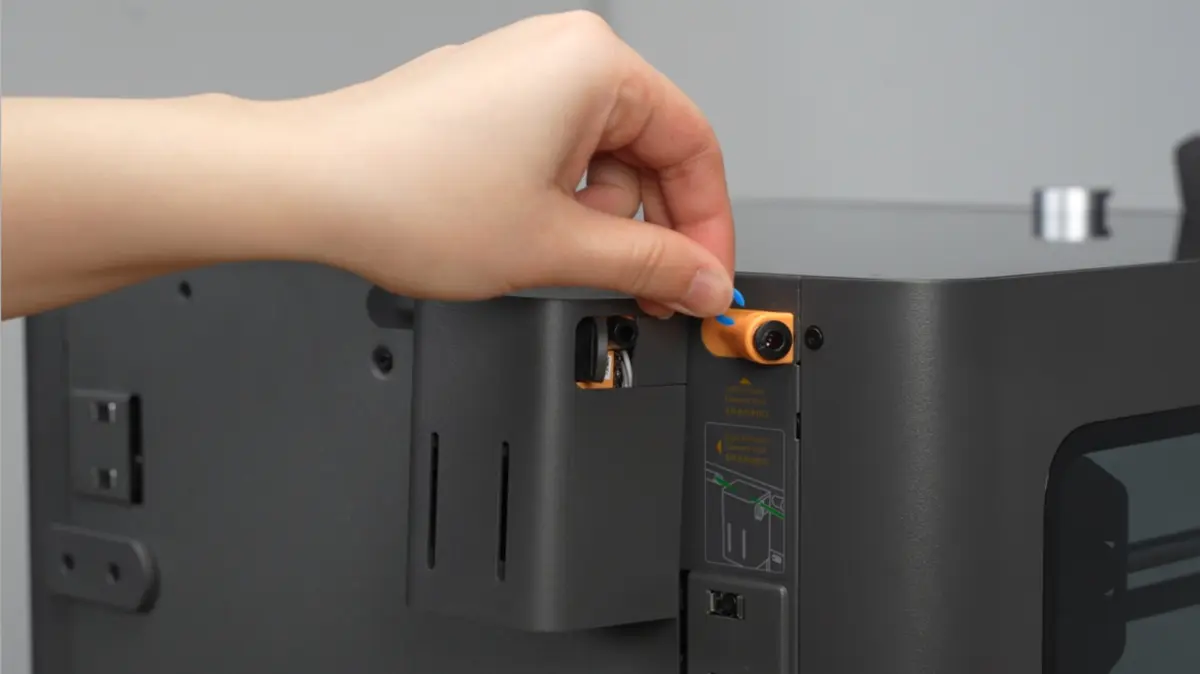

• Træk den grå PTFE-slange ud, og montér den blå clips igen.

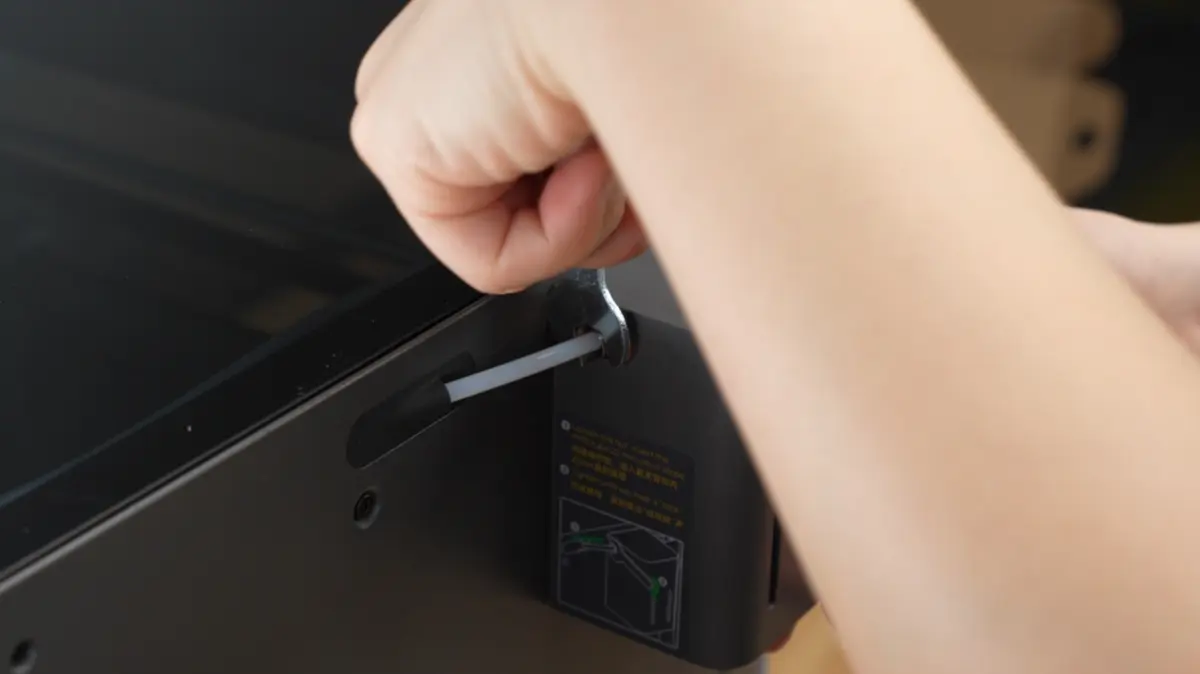

• Brug gaffelnøglen til at løsne møtrikken på hjælpeekstruderen.

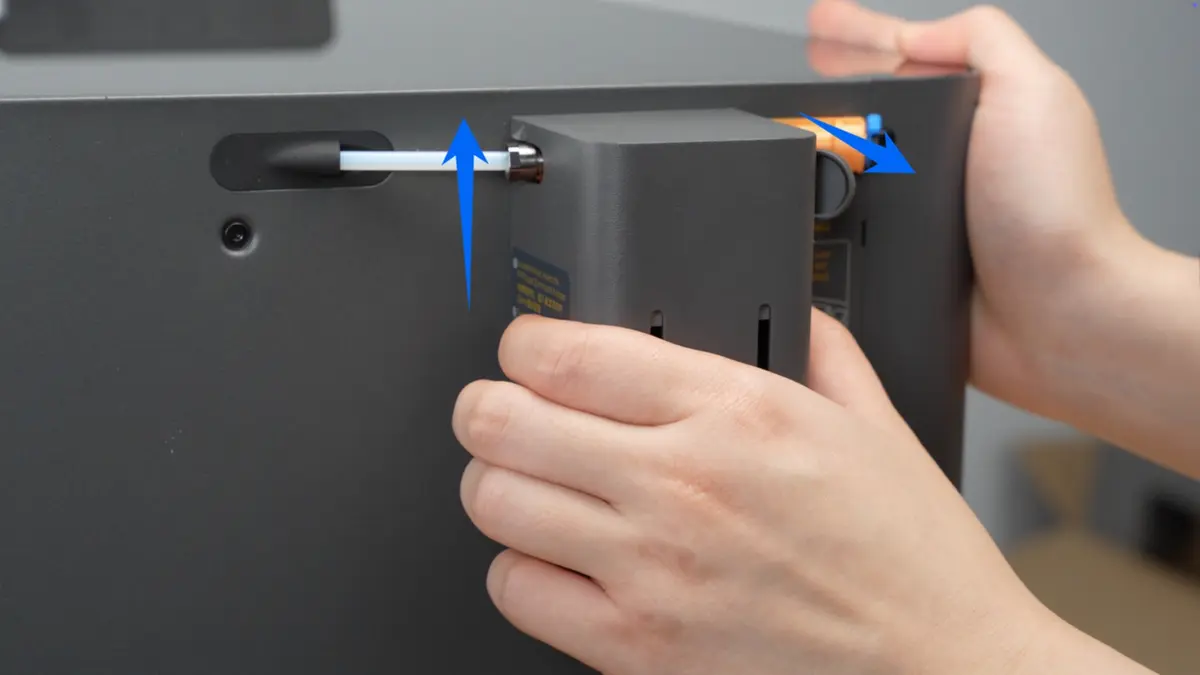

• Løft hjælpeekstruderen en smule og træk den udad.

• Træk den venstre PTFE-slange ud.

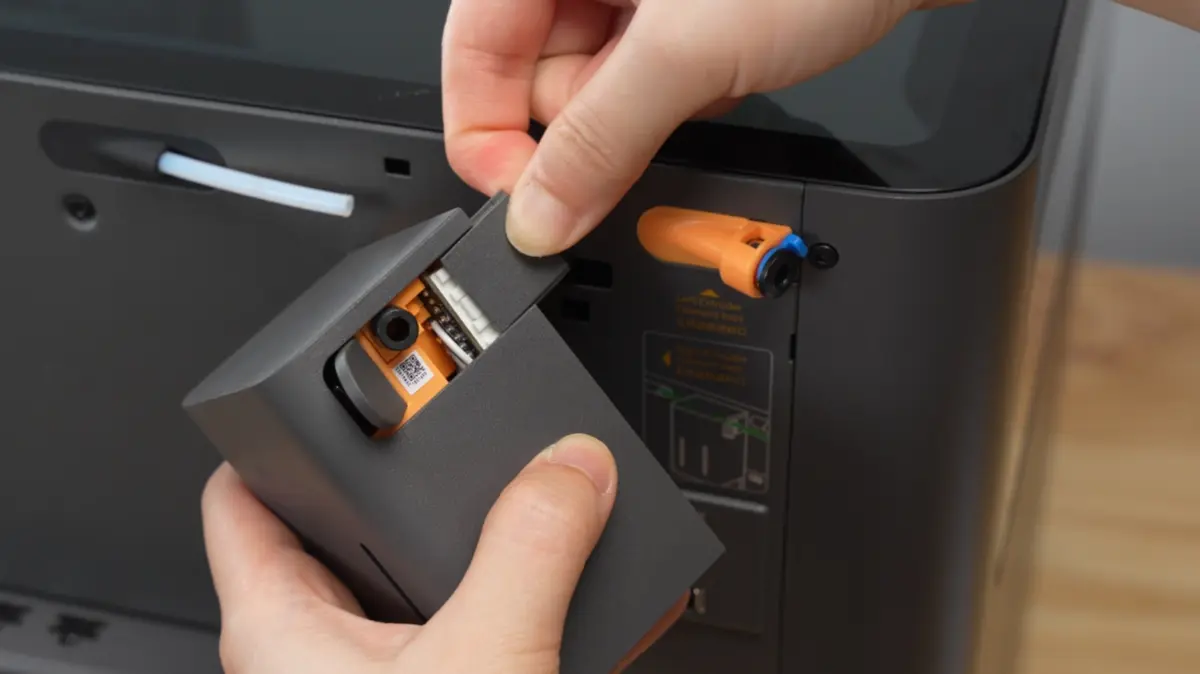

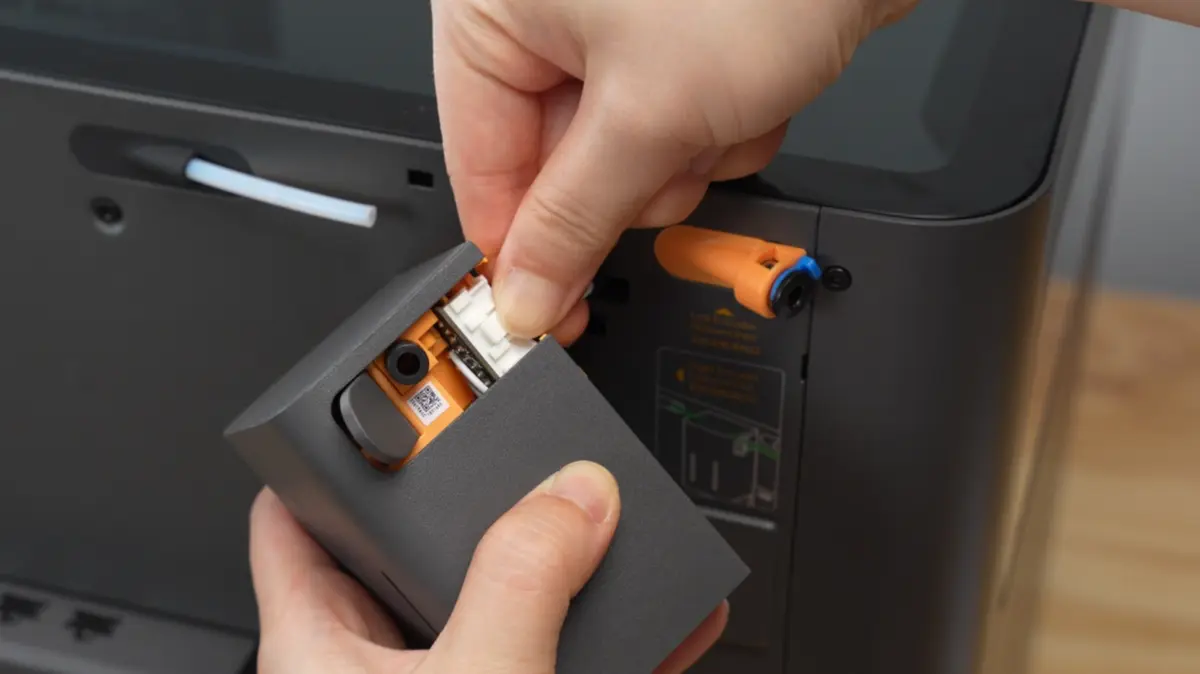

• Skub dækpladen ud og afbryd kablet.

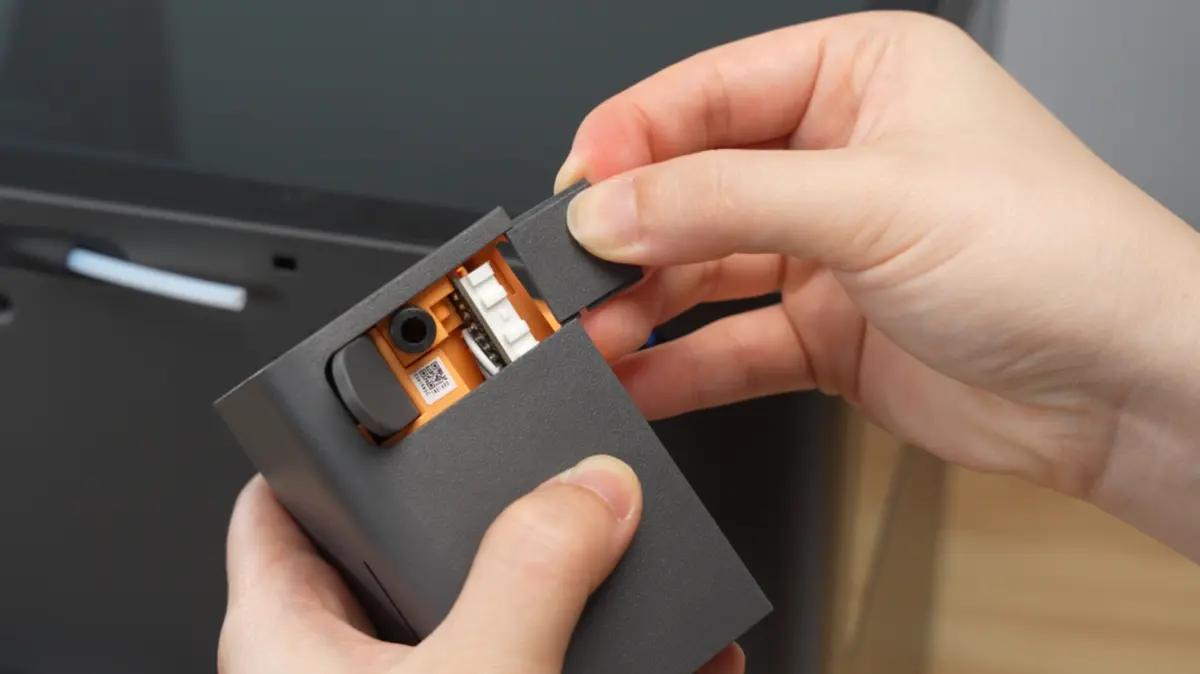

• Montér dækpladen igen.

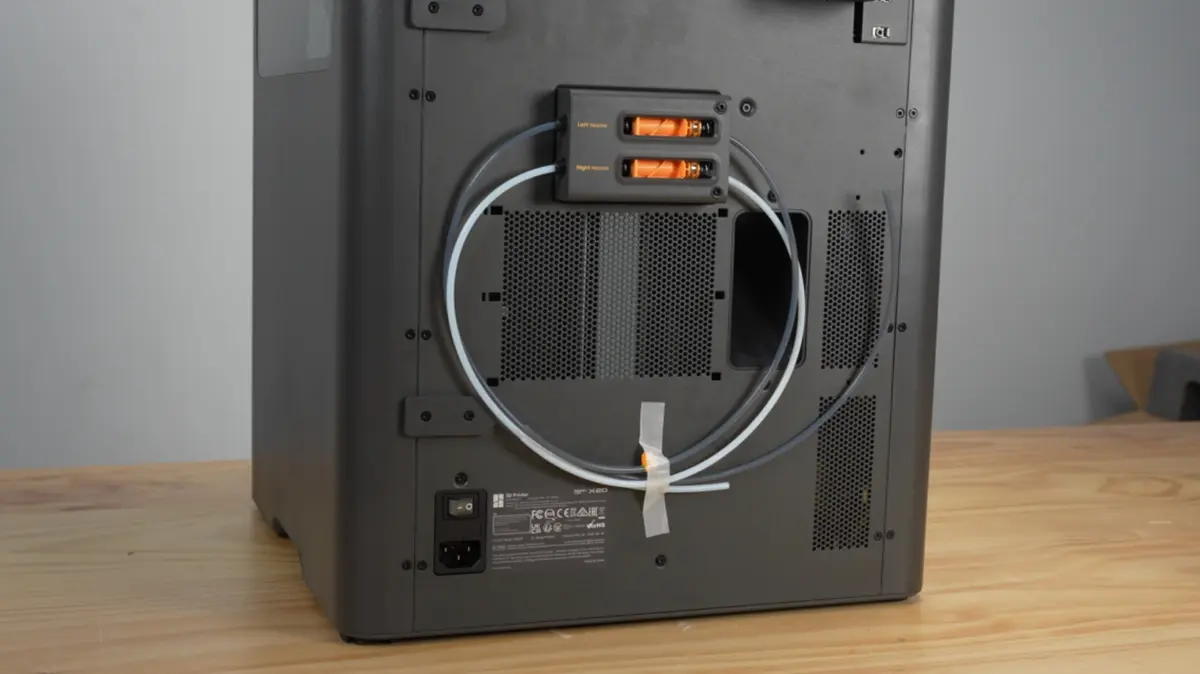

• Brug tape til at fastgøre kabler og slanger på bagpanelet.

6. Fjern berøringsskærm

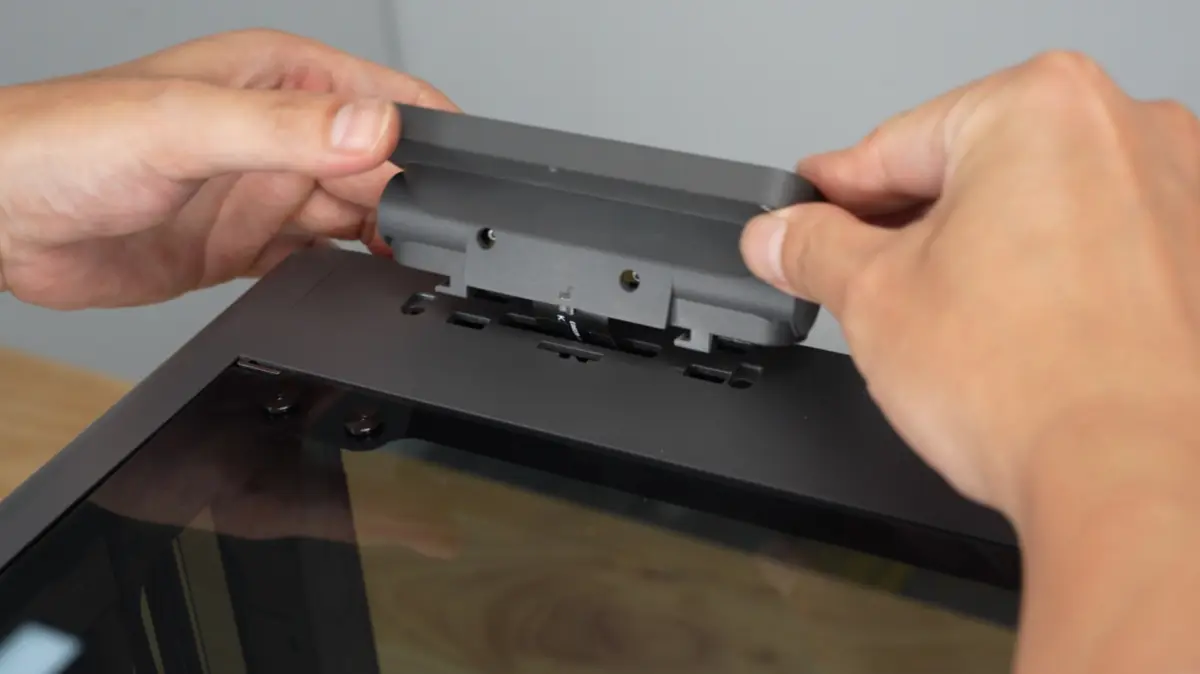

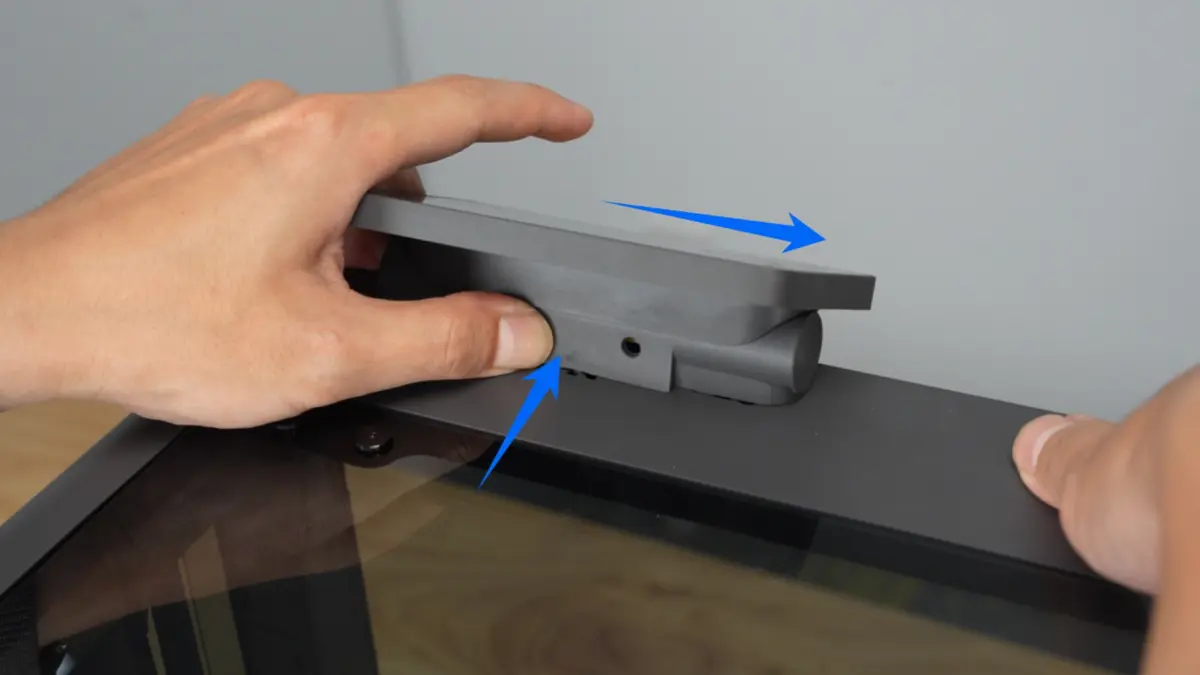

• Tryk på oplåsningspunktet, skub skærmen til højre, og træk den derefter udad.

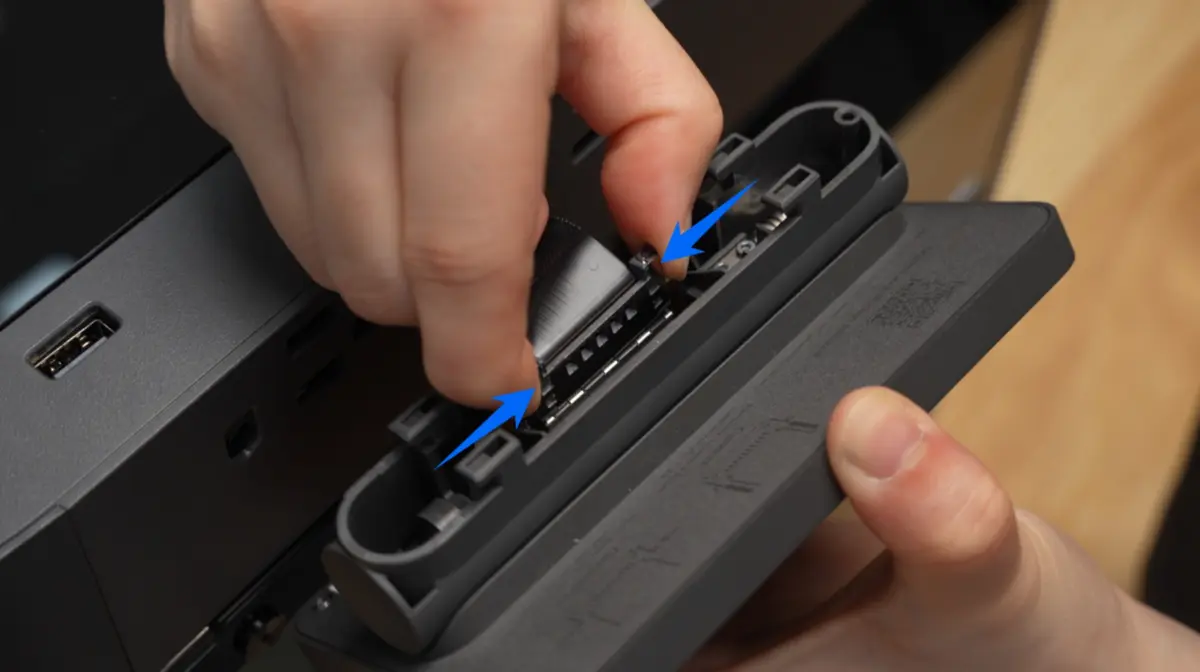

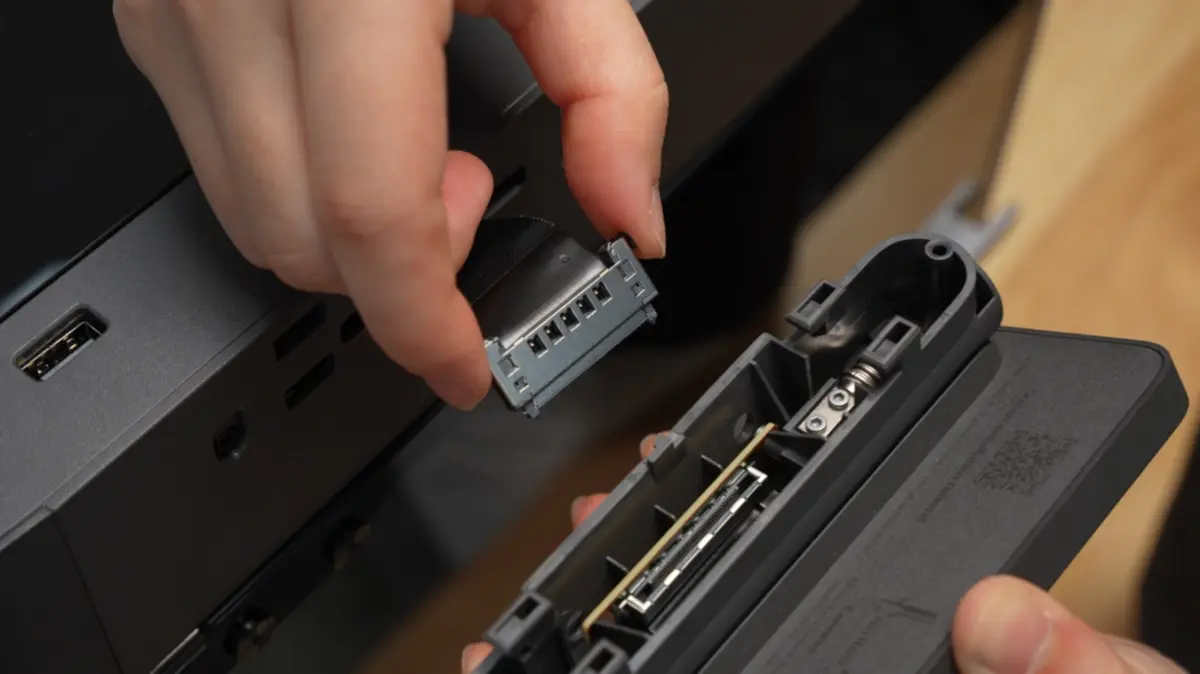

• Hold på kabelterminalerne i begge sider og afbryd skærmen.

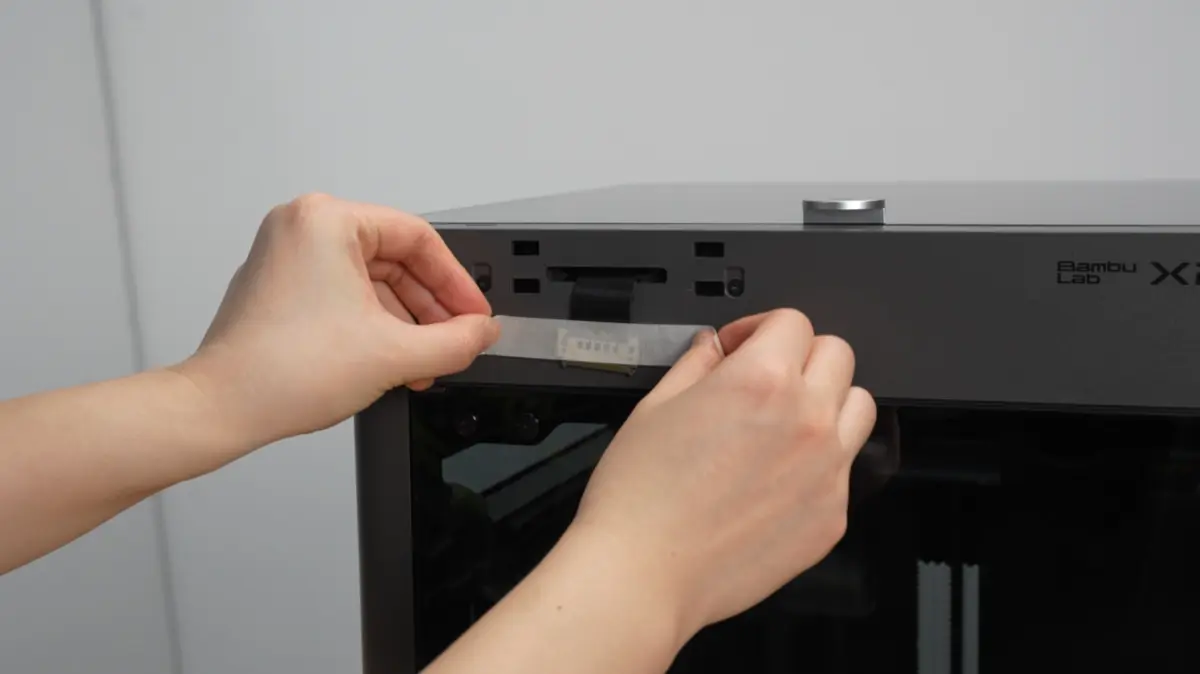

• Fastgør kablet med tape.

7. Fastgør toolhead, ledeskruer og varmebord

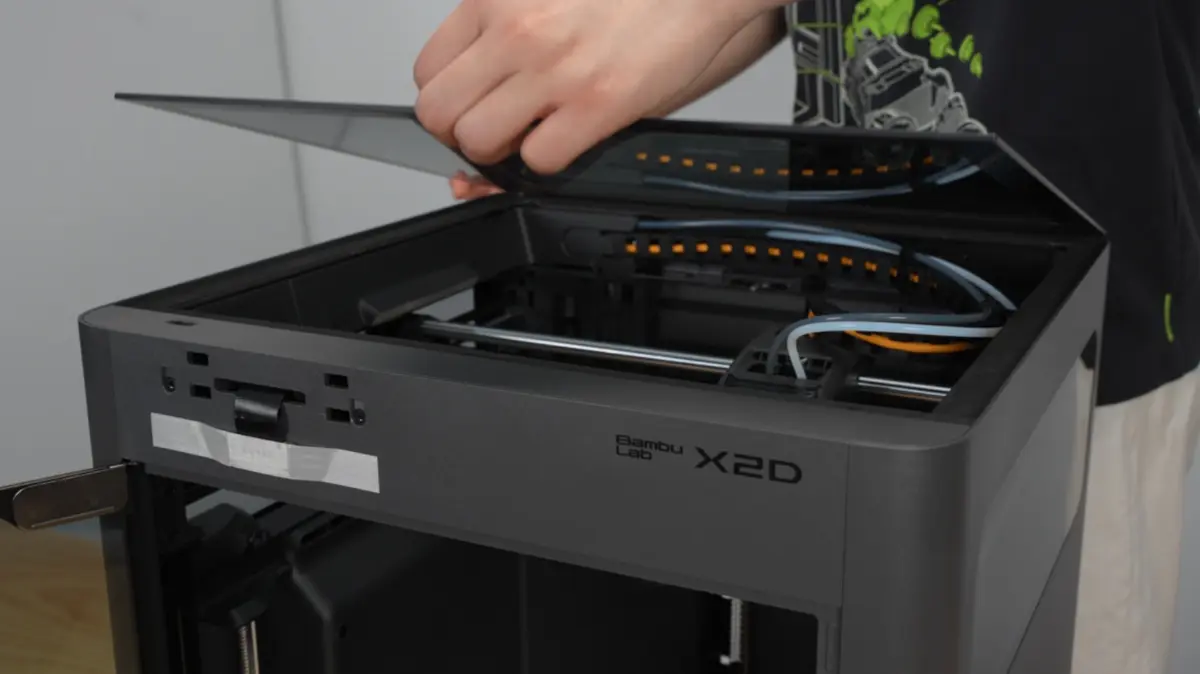

• Fjern det øverste glasdæksel.

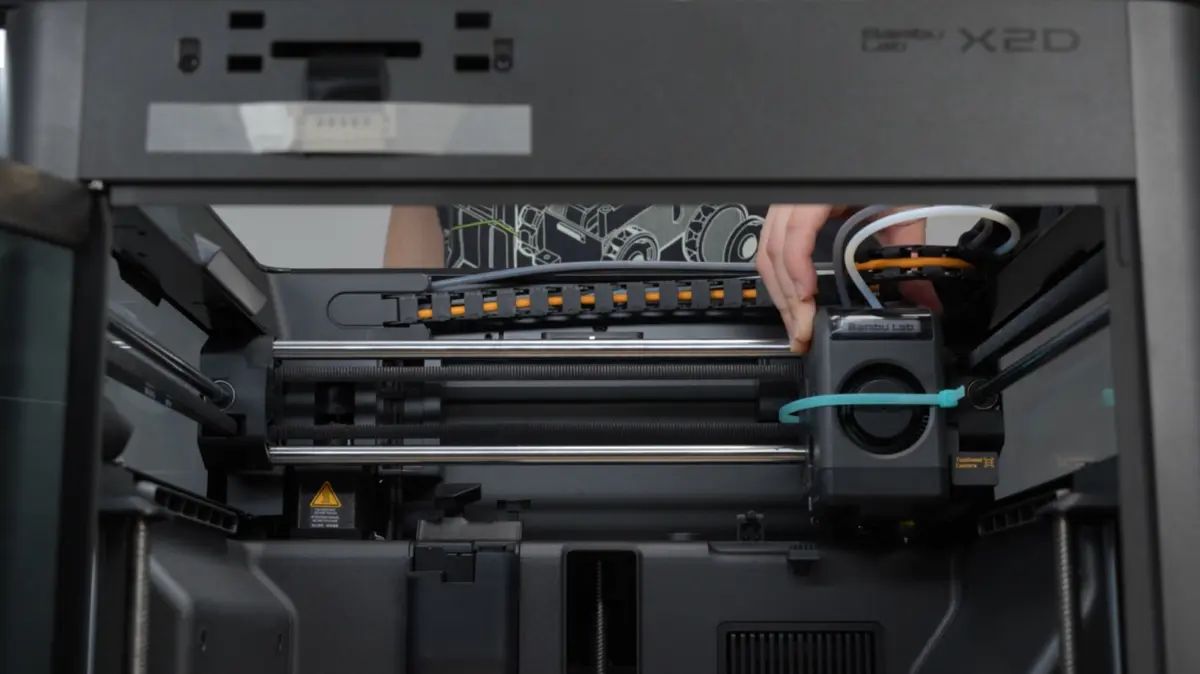

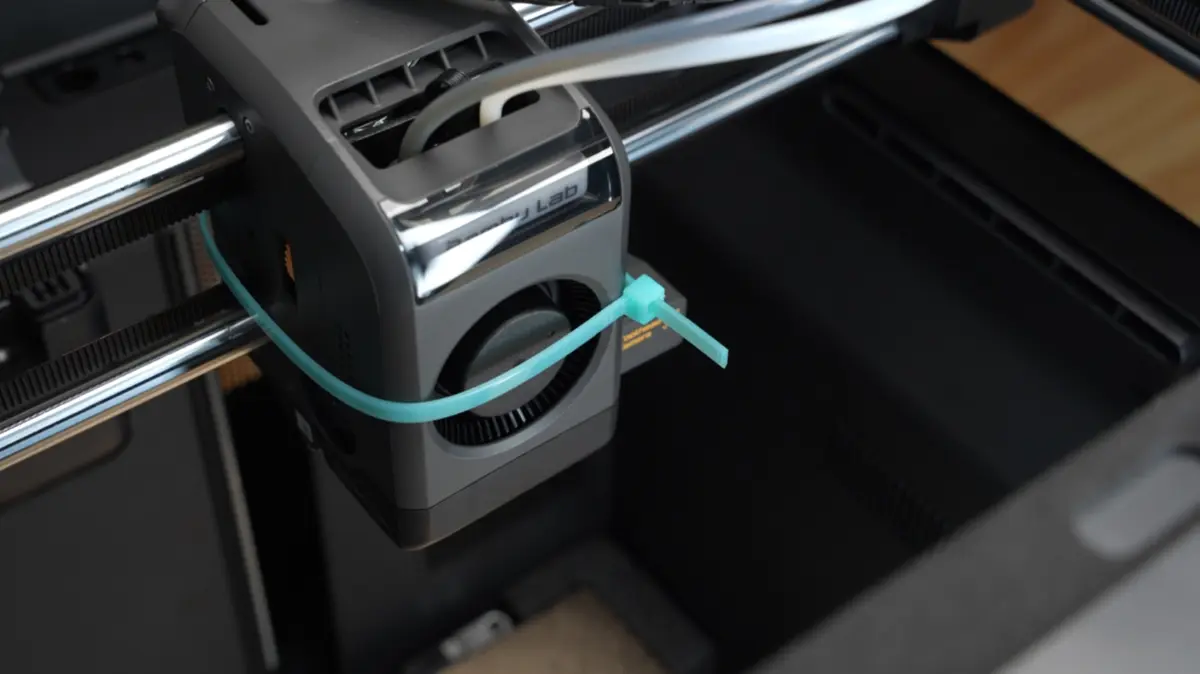

• Brug en kabelbinder til at fastgøre toolhead og flyt den til bagerst til højre i kammeret.

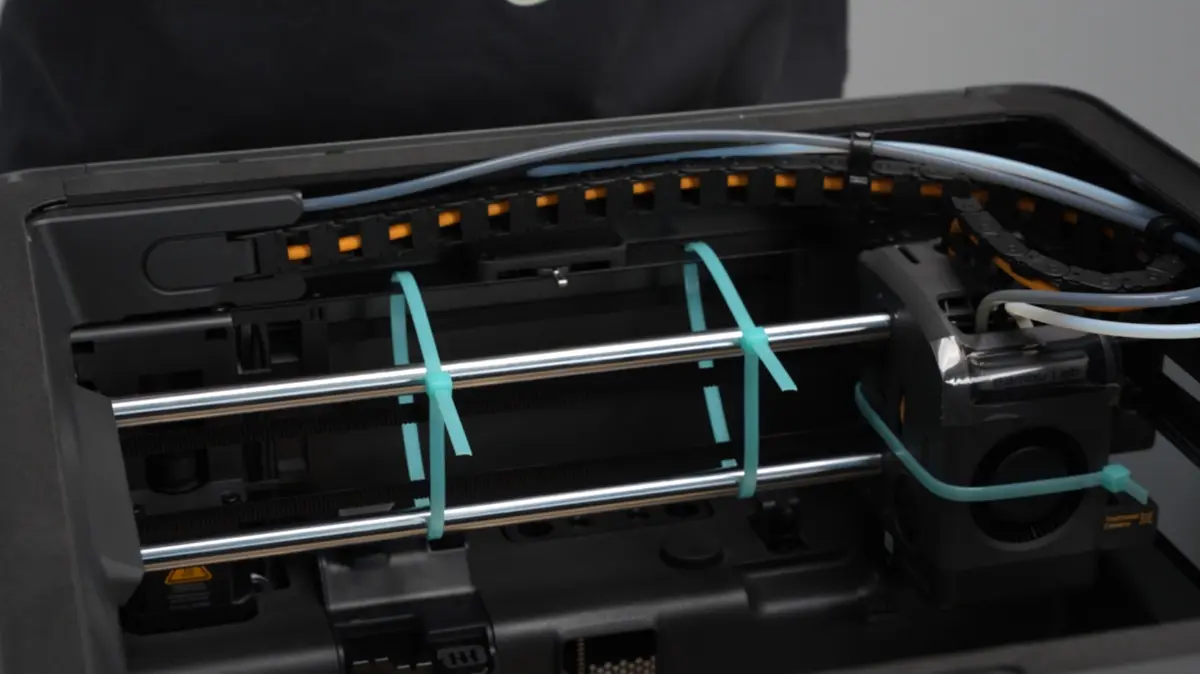

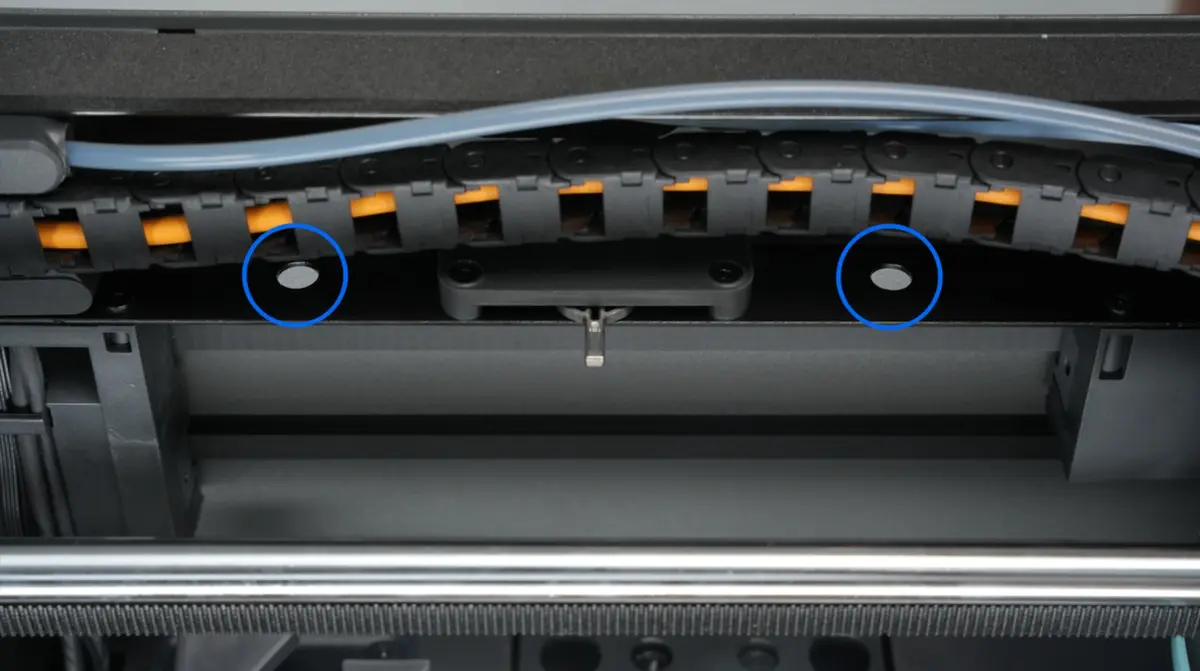

• Før kabelbinderen gennem de viste huller for at fastgøre den lineære stang.

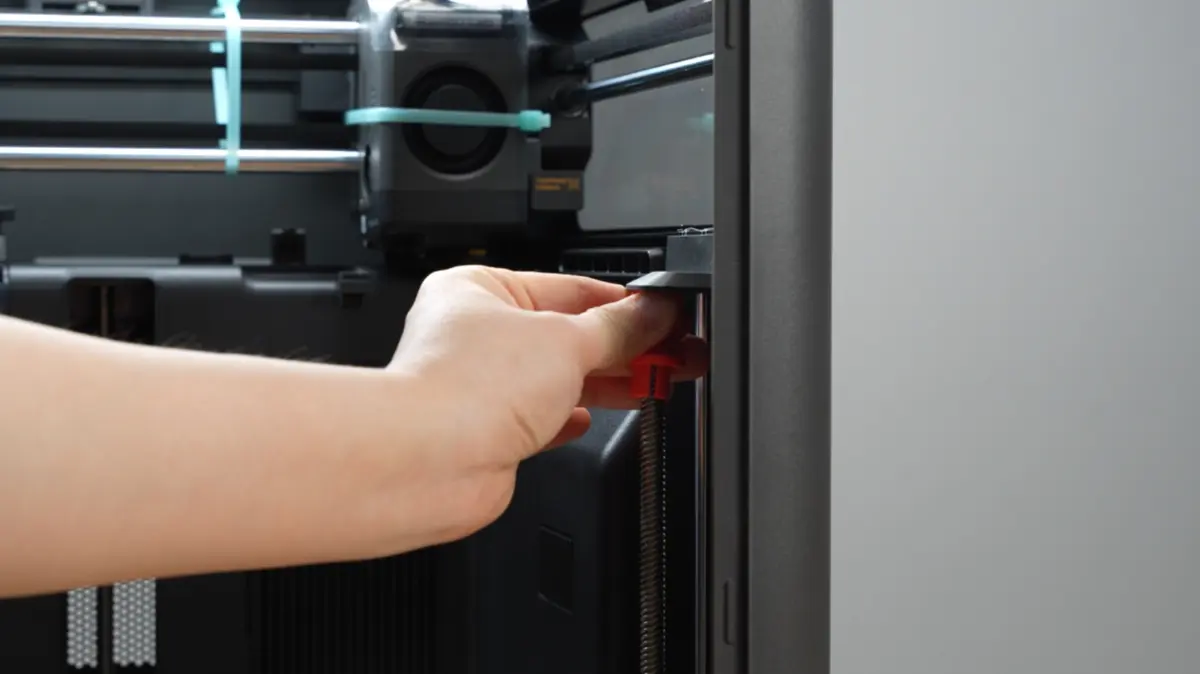

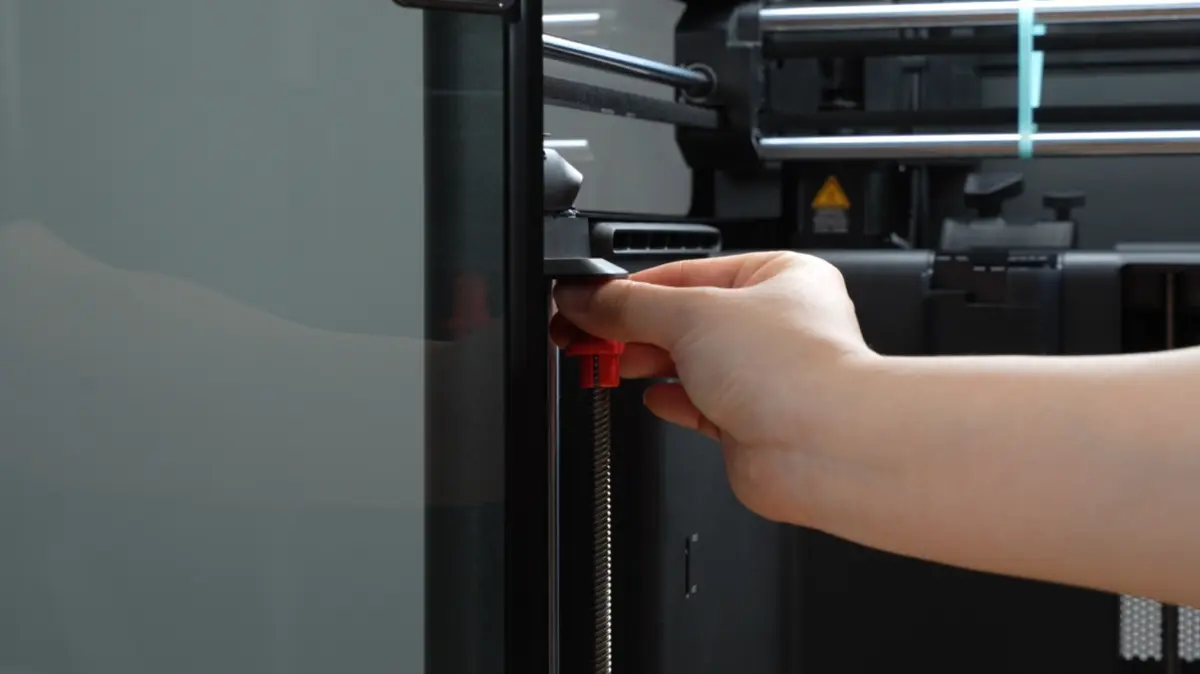

• Montér de to ledeskrue-beskyttere.

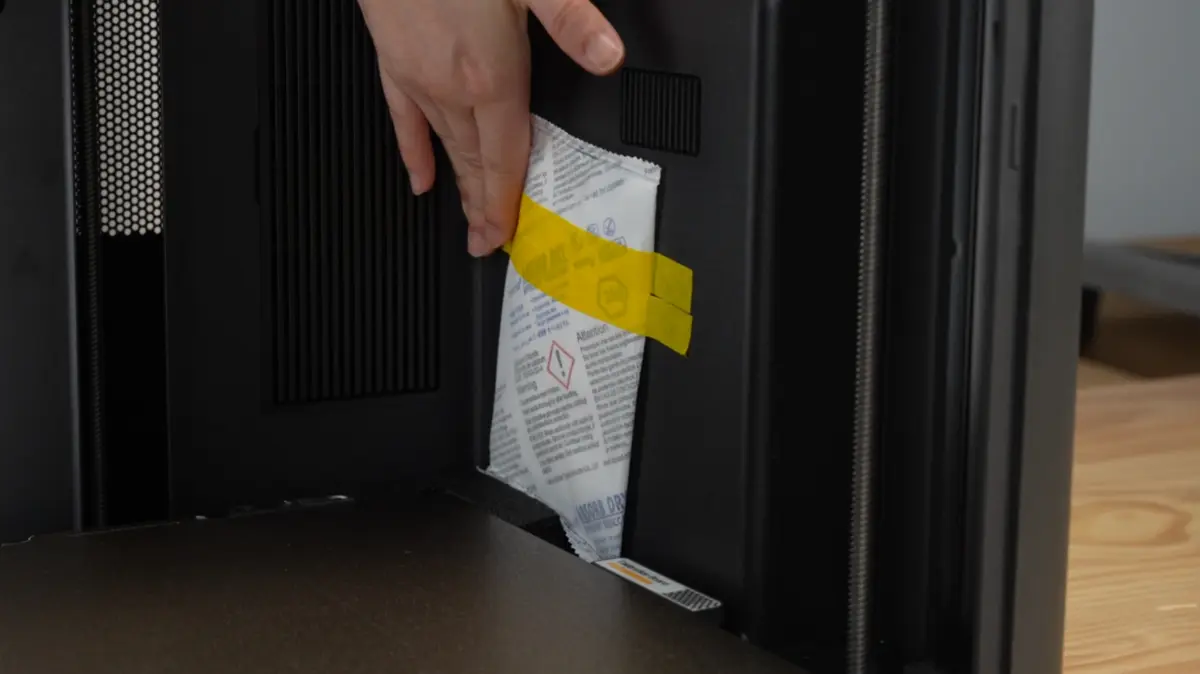

• Læg tørremidlet tilbage indeni.

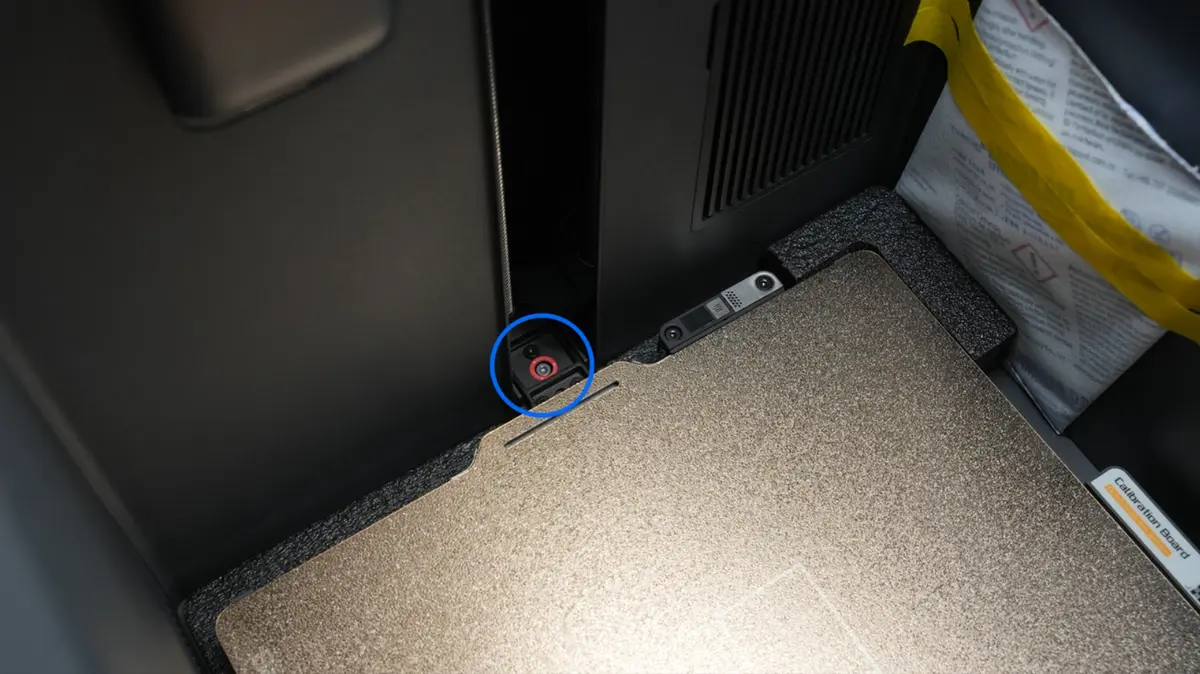

• Spænd én skrue for at fastgøre varmebordet.

8. Fastgør AMS

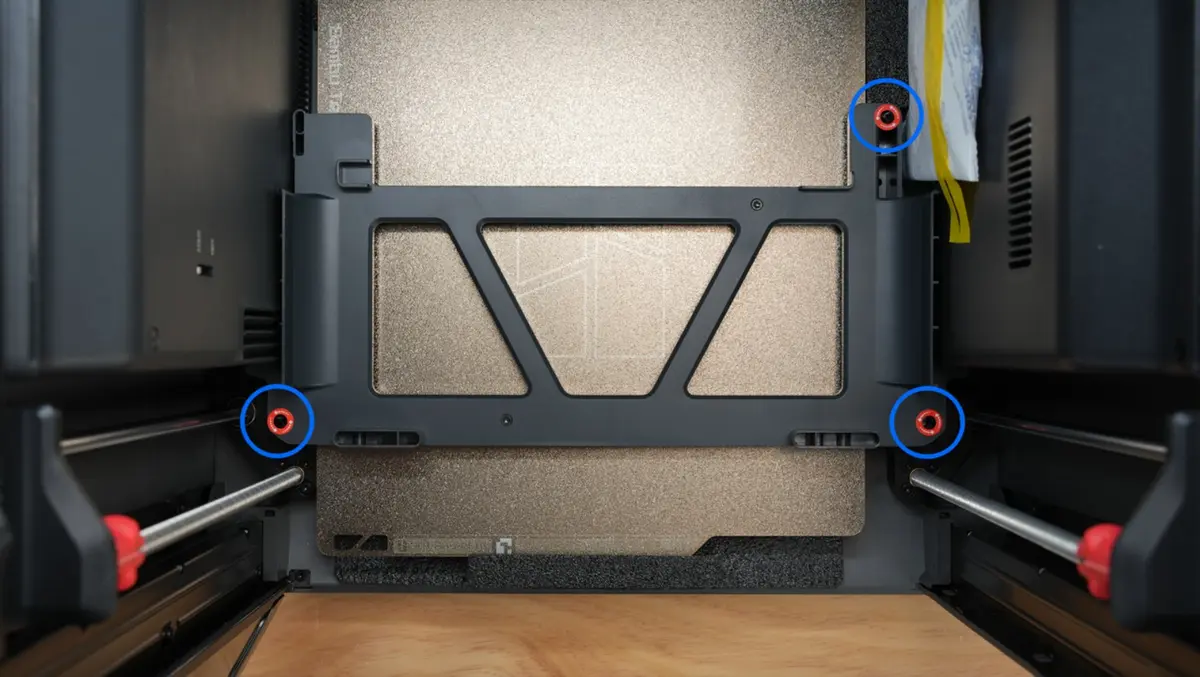

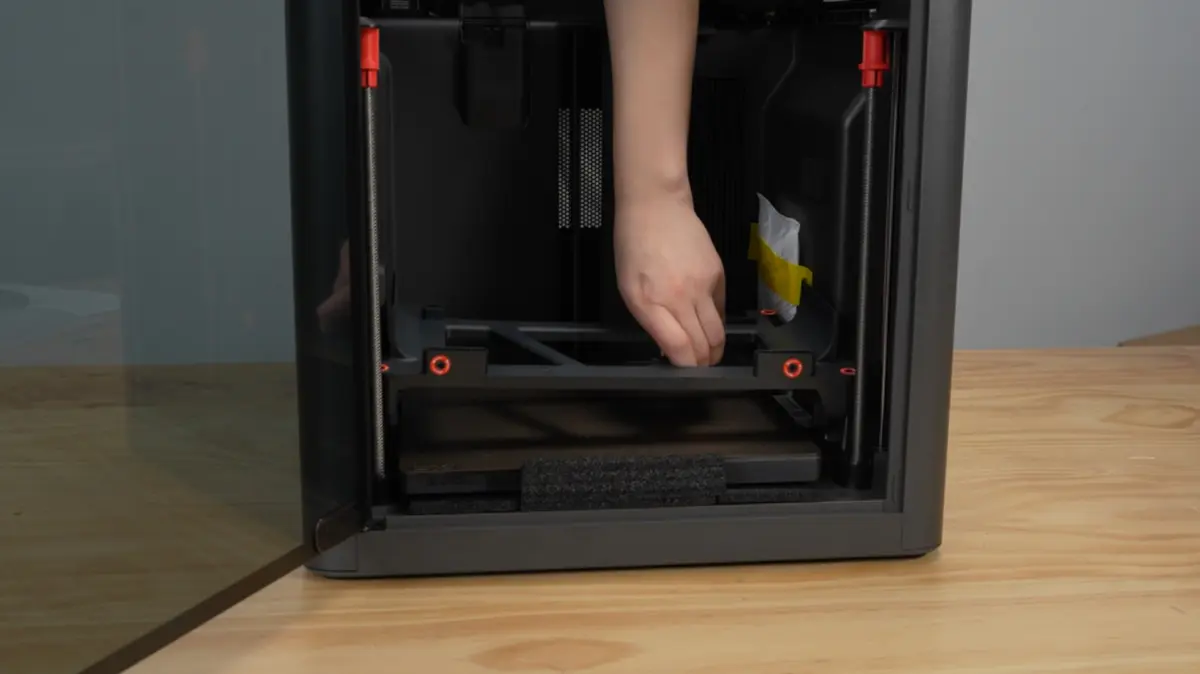

• Sæt AMS 2 Pro transportbeslaget tilbage, og spænd tre skruer.

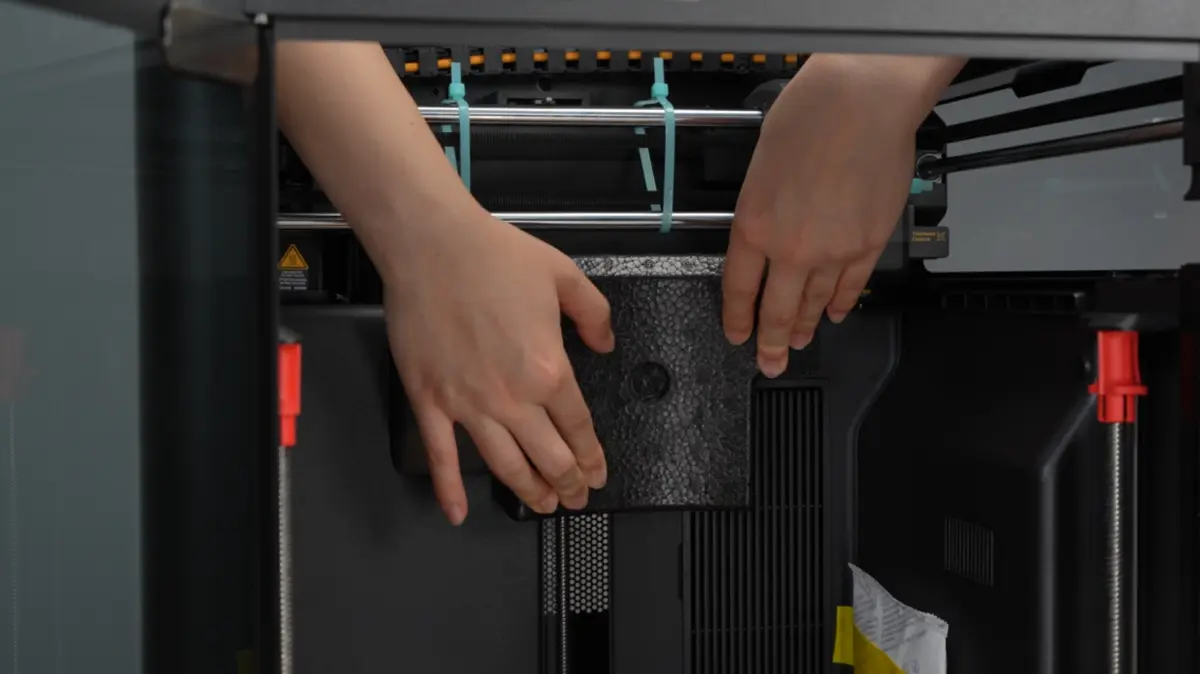

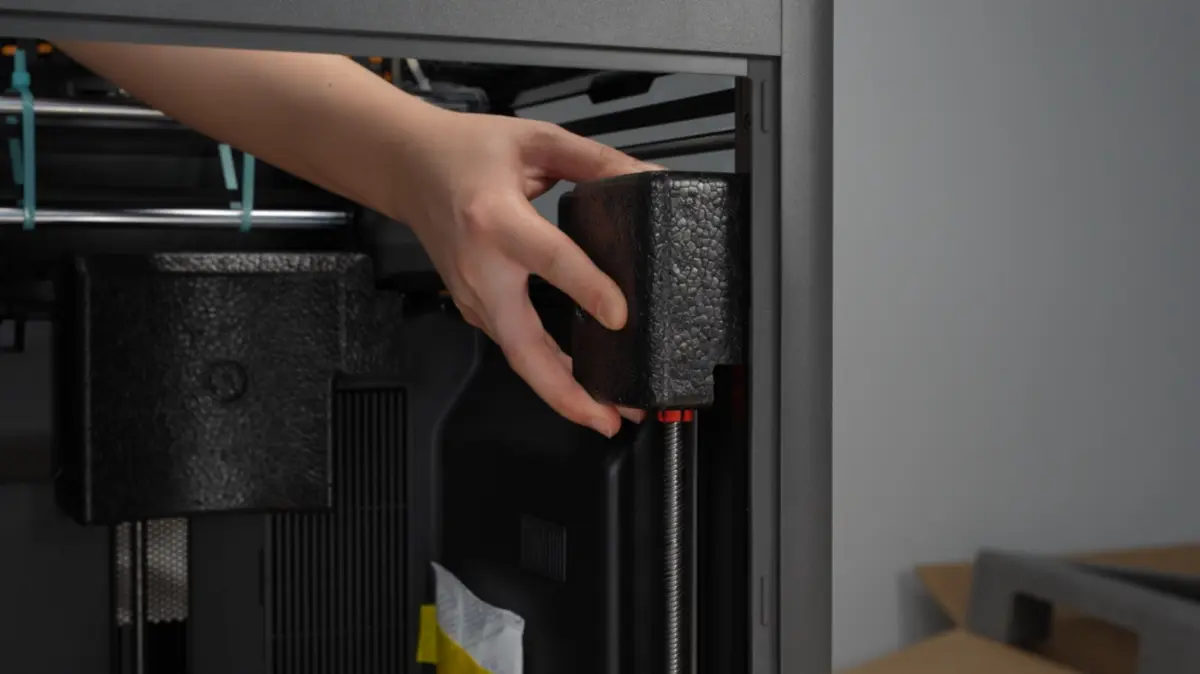

• Sæt skummet tilbage på den indvendige kammervæg.

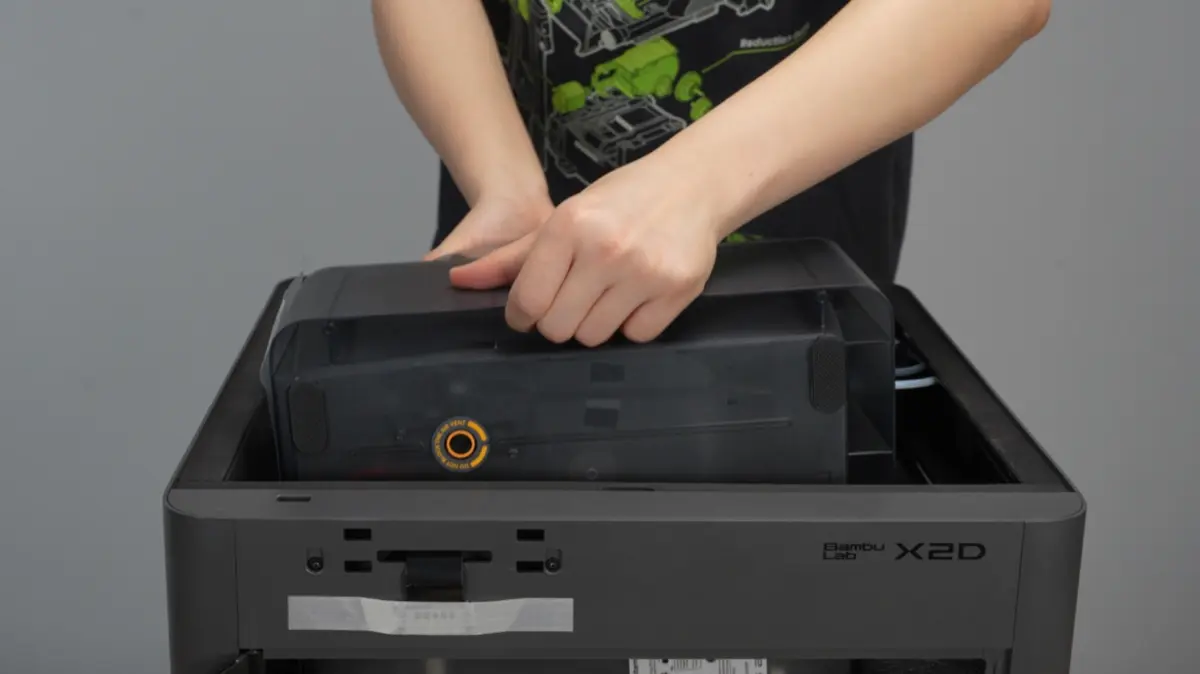

• Ret rillerne ind og placér AMS på bundbeslaget. Sørg for, at toplåget presser mod skummet.

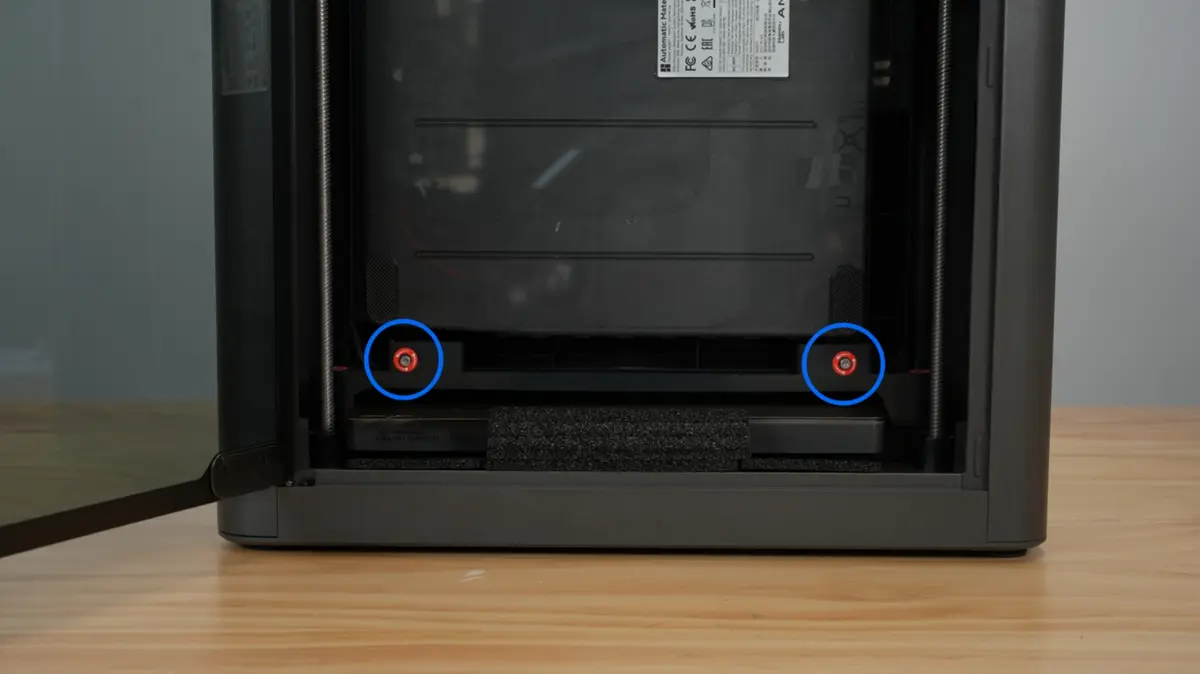

• Spænd de to skruer.

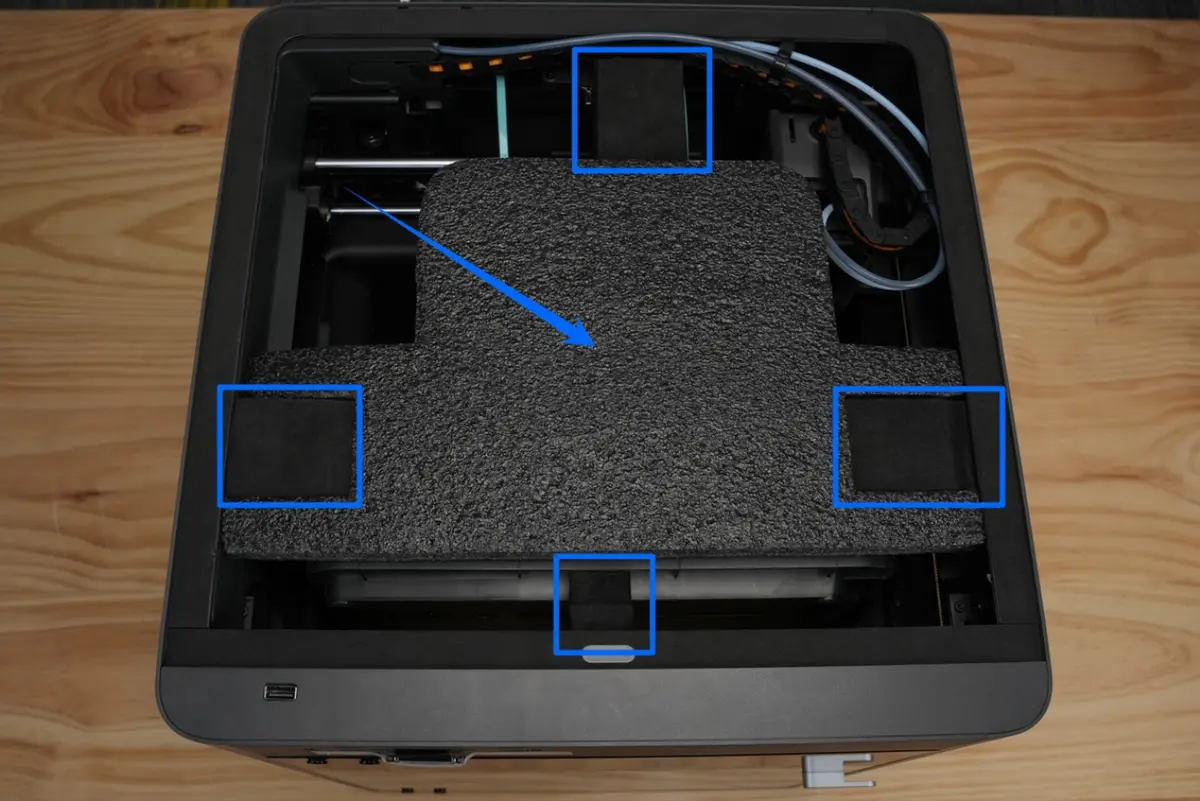

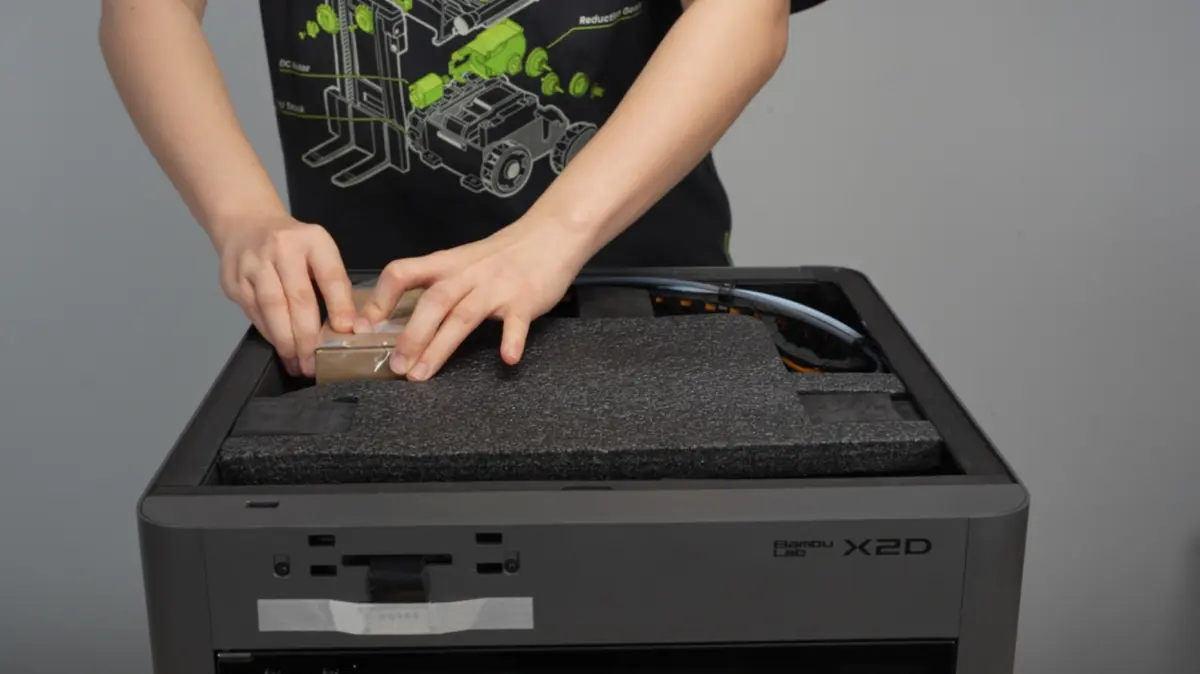

• Sæt alle øverste skumstykker og tilbehørsæsken tilbage.

9. Fastgør printer og pak

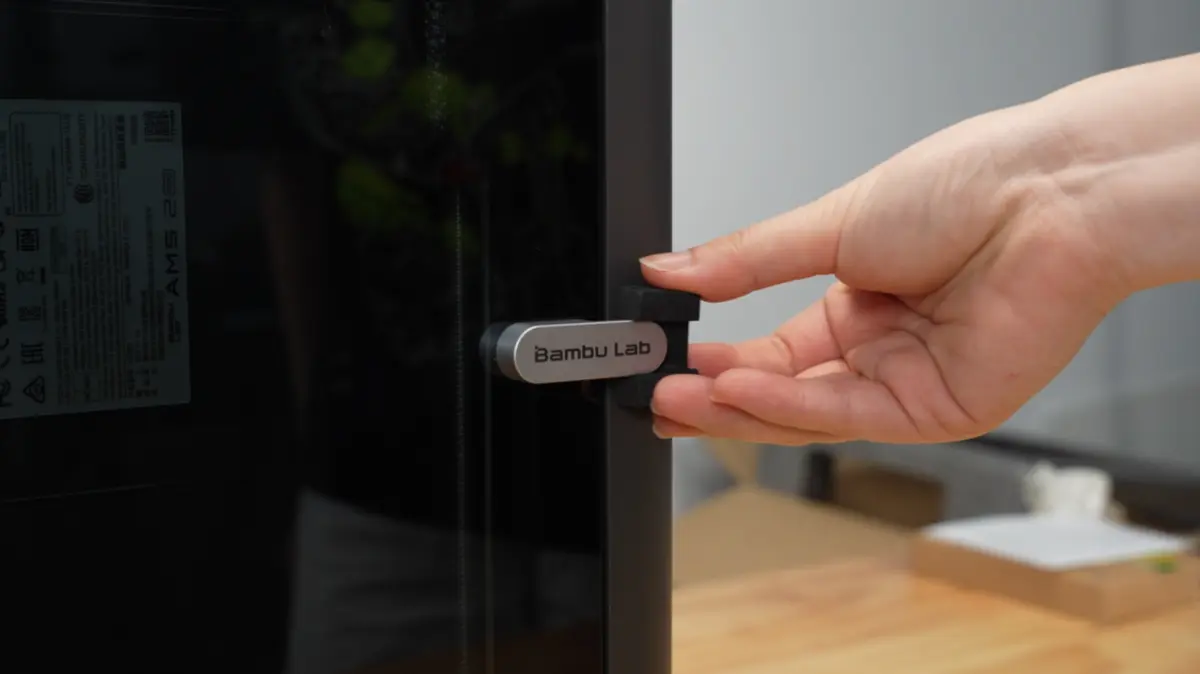

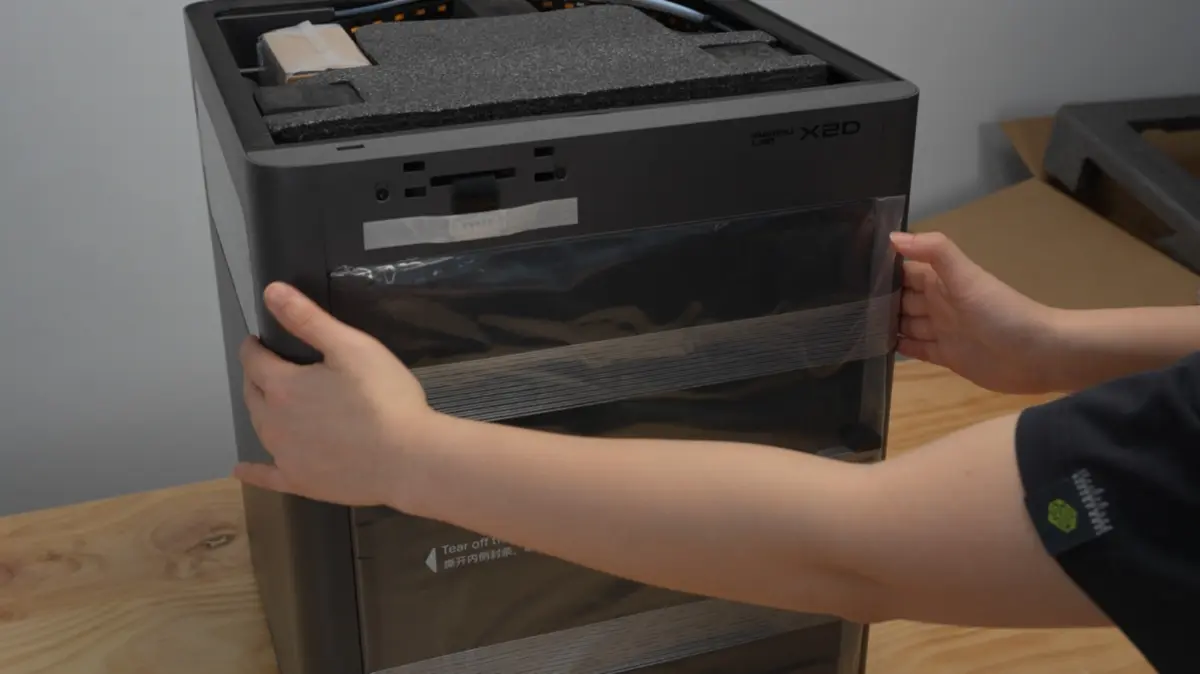

• Sæt håndtagsskummet tilbage, dæk frontdøren med beskyttelsesposen og fastgør den med tape.

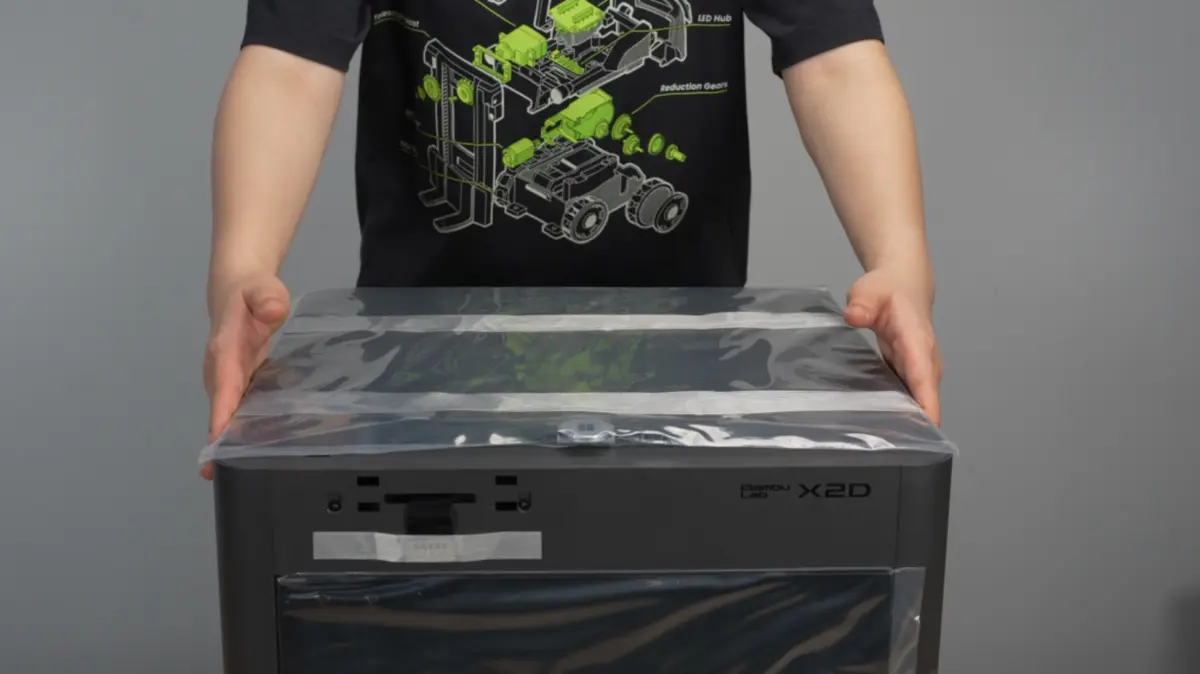

• Træk beskyttelsesposen over det øverste glasdæksel og fastgør den med tape.

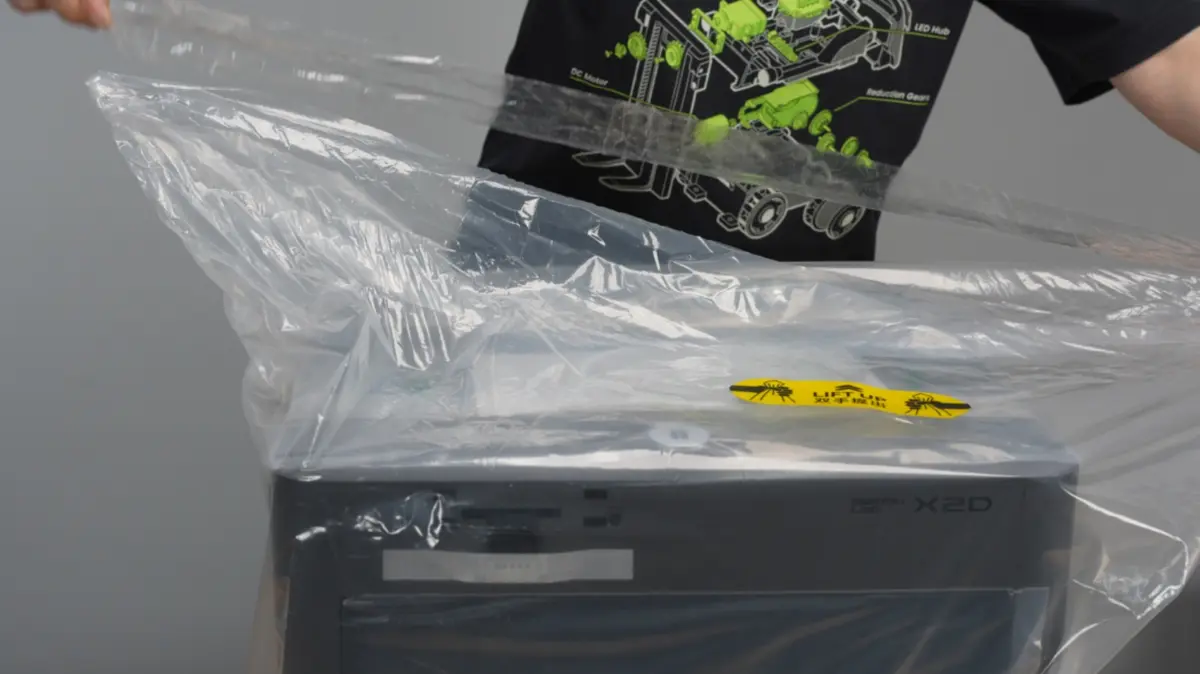

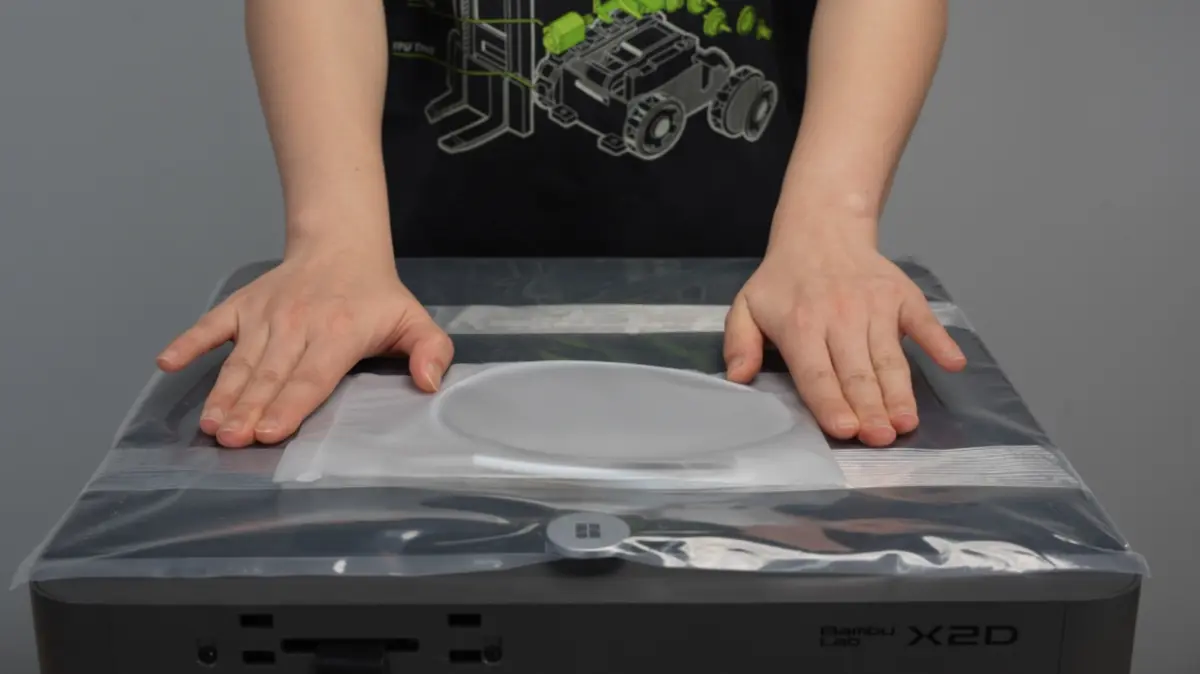

• Tape PTFE-slangen, og læg printeren i den fugtsikre pose.

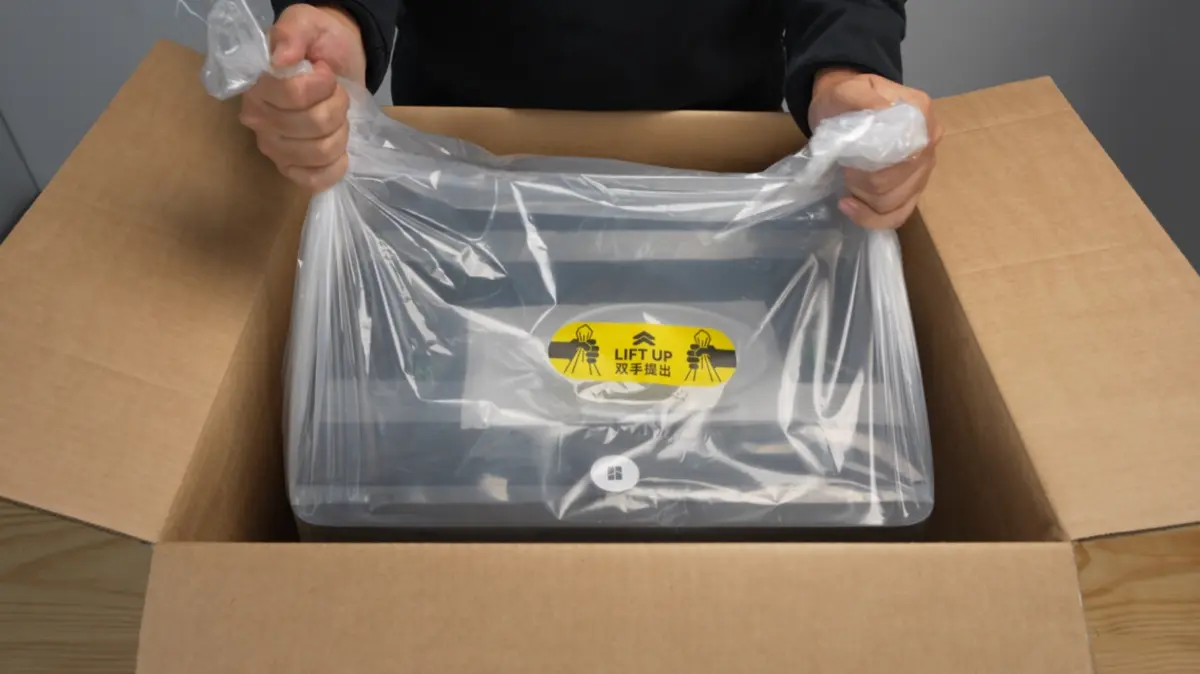

• Løft printeren ned i yderkassen og placér luftpuder rundt om den.

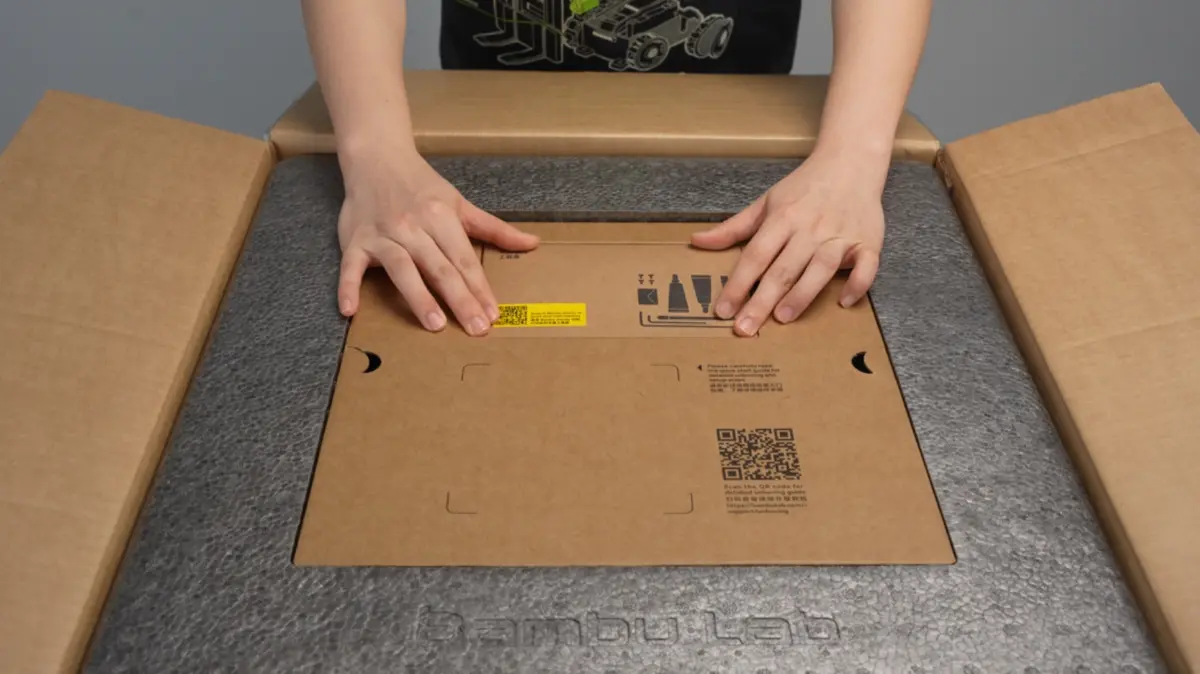

• Sæt det øverste skum, pap og værktøjskassen tilbage.

• Forsegl yderkassen med tape.
