Udpakningsguide til X2D

Videoguide

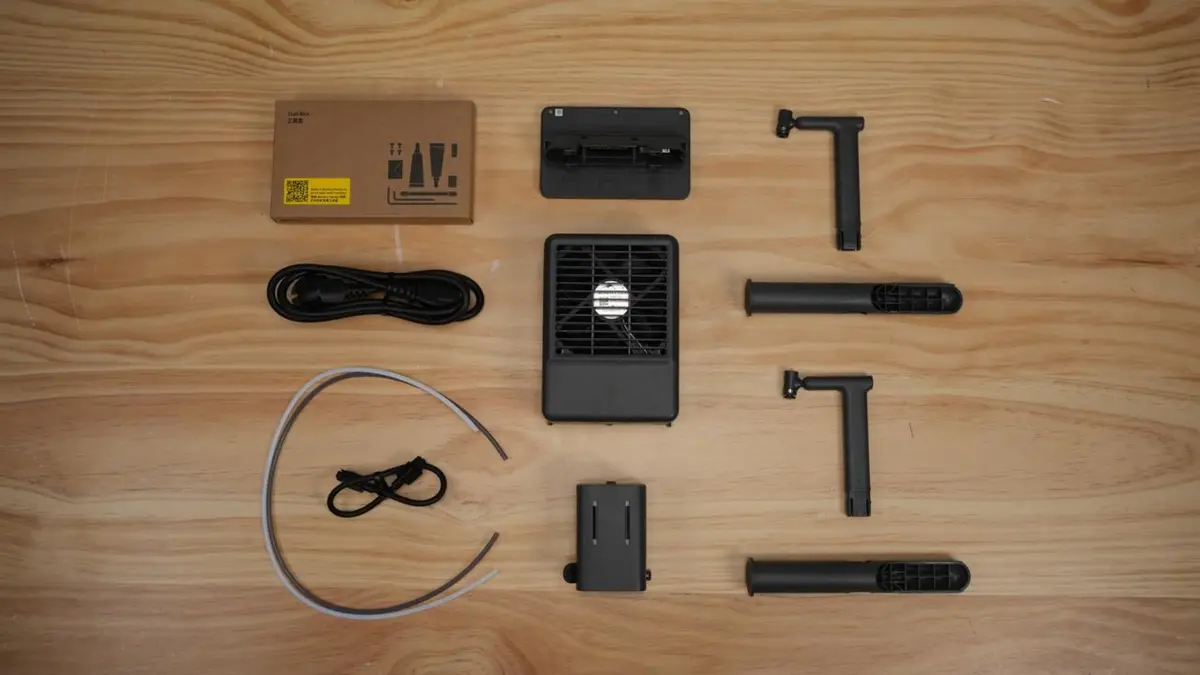

Medfølgende dele

• Værktøjskasse
• Hjælpeekstruder
• Spoleholder*2
• Ekstra PTFE-slange*2
• Touchscreen
• Sæt med ekstern udsugningsblæser (ekstern udsugningsblæser + 6-pin-kabel)


Udpakningstrin

1. Fjern emballagen

• Åbn den ydre kasse og tag værktøjskassen og kvikguiden ud.

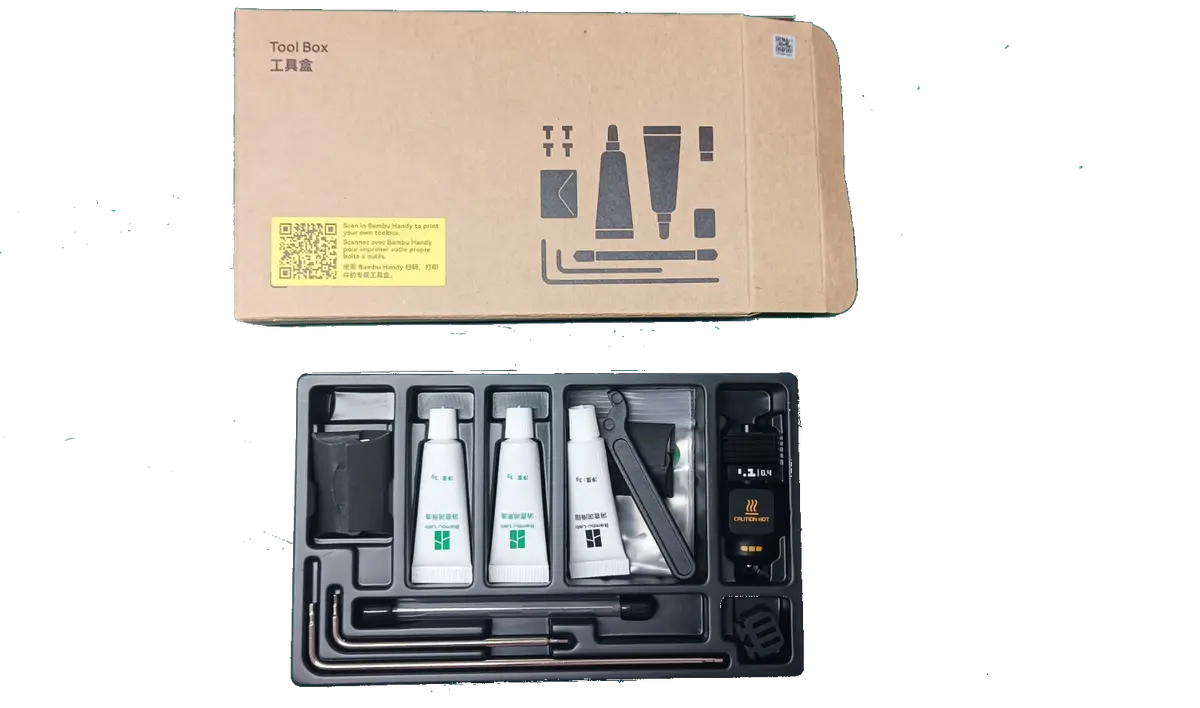

• De indvendige dele kan tages ud og gøres klar til brug. (Den åbne fastnøgle fås i sølv og sort; se den faktisk modtagne vare.)

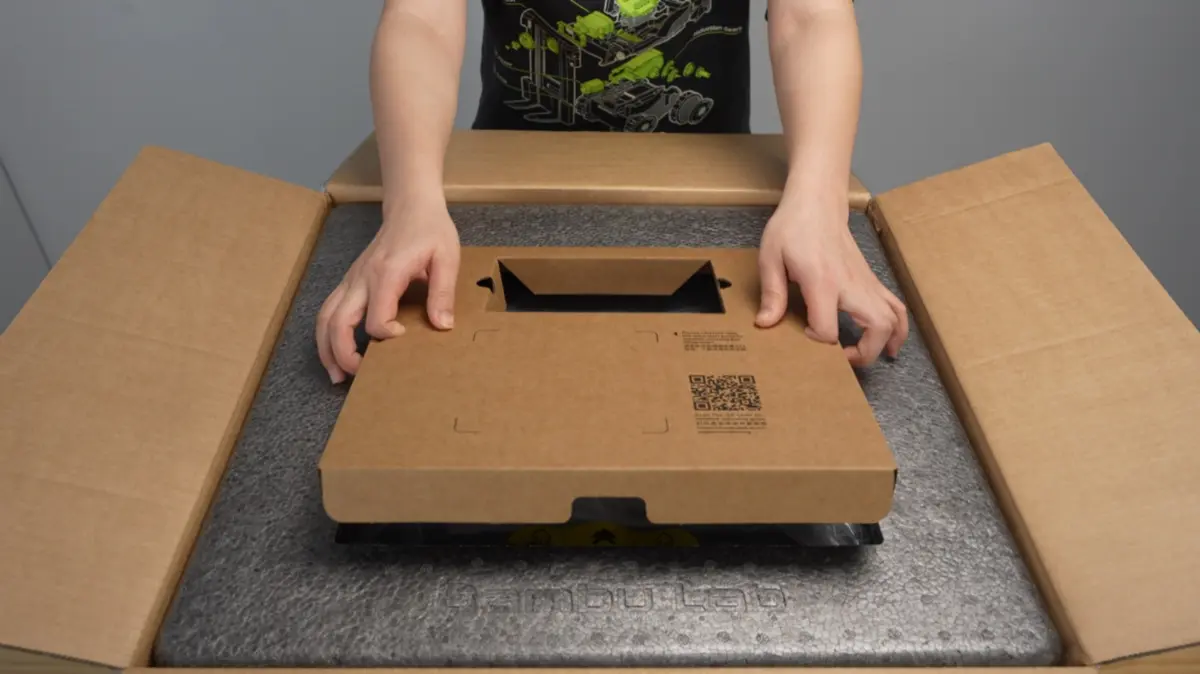

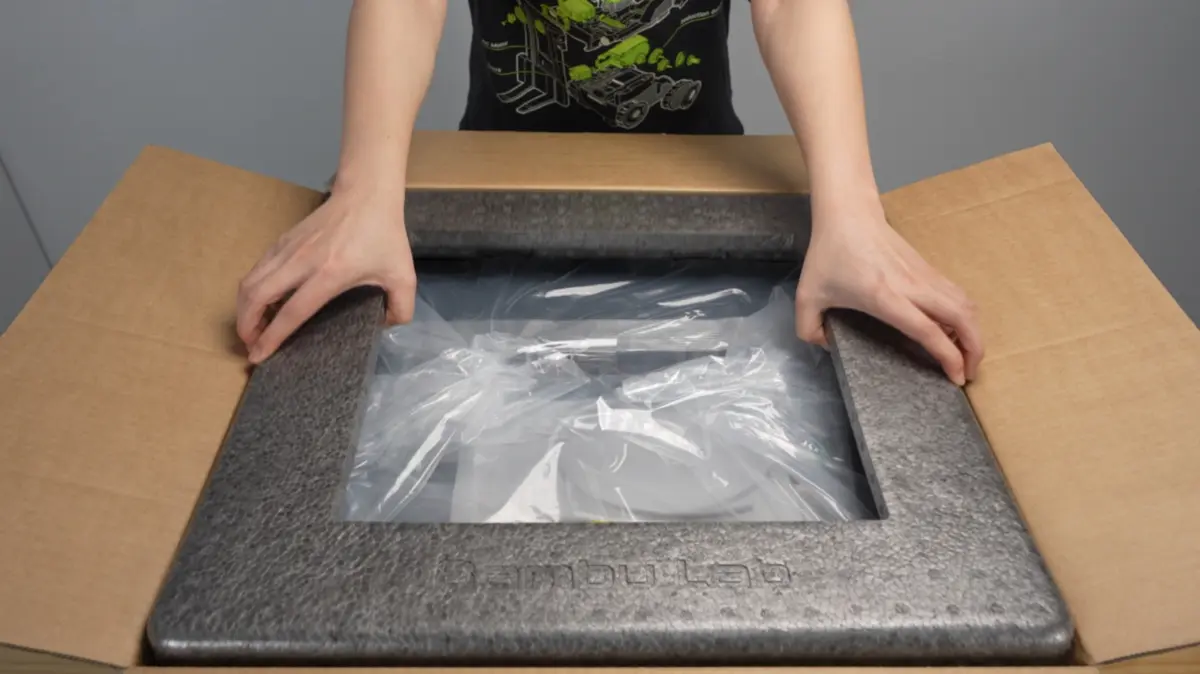

• Fjern pappet og det øverste skum.

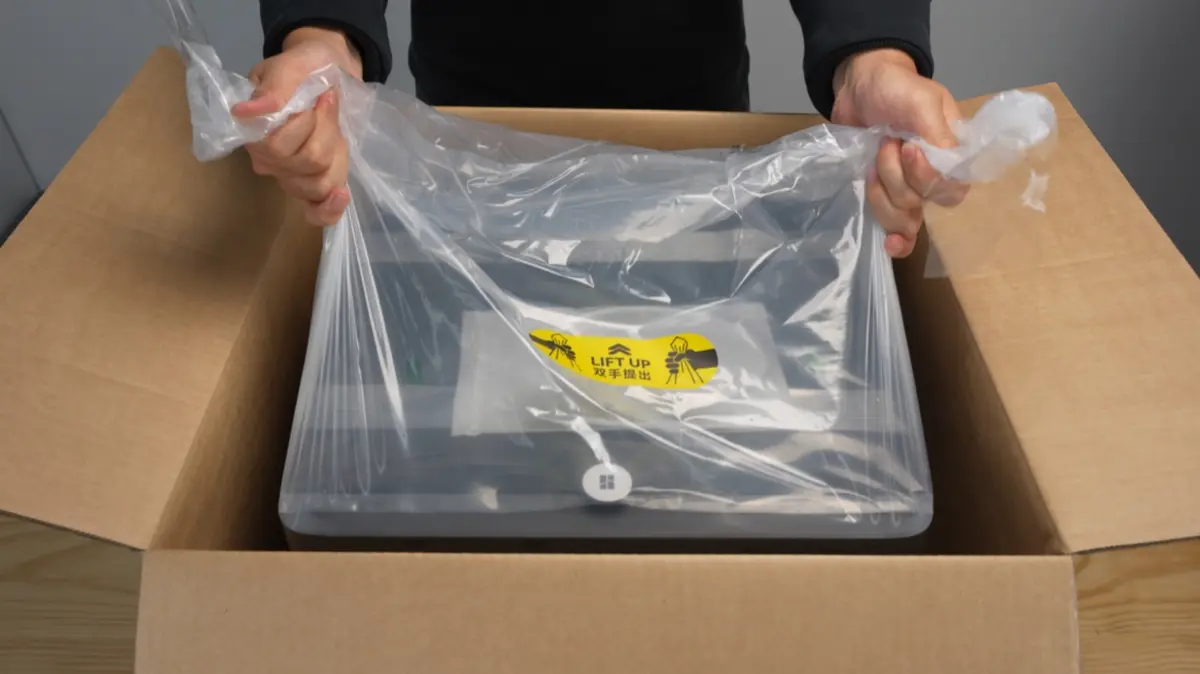

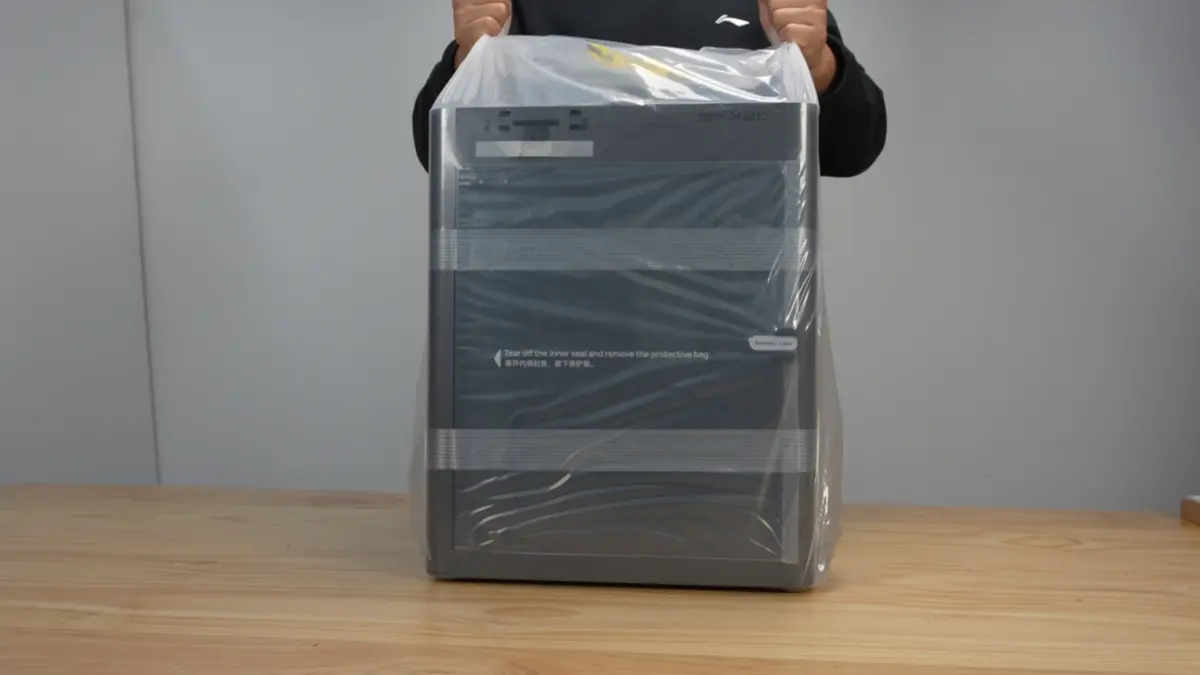

• Løft printeren ud og placer den på en stabil overflade.

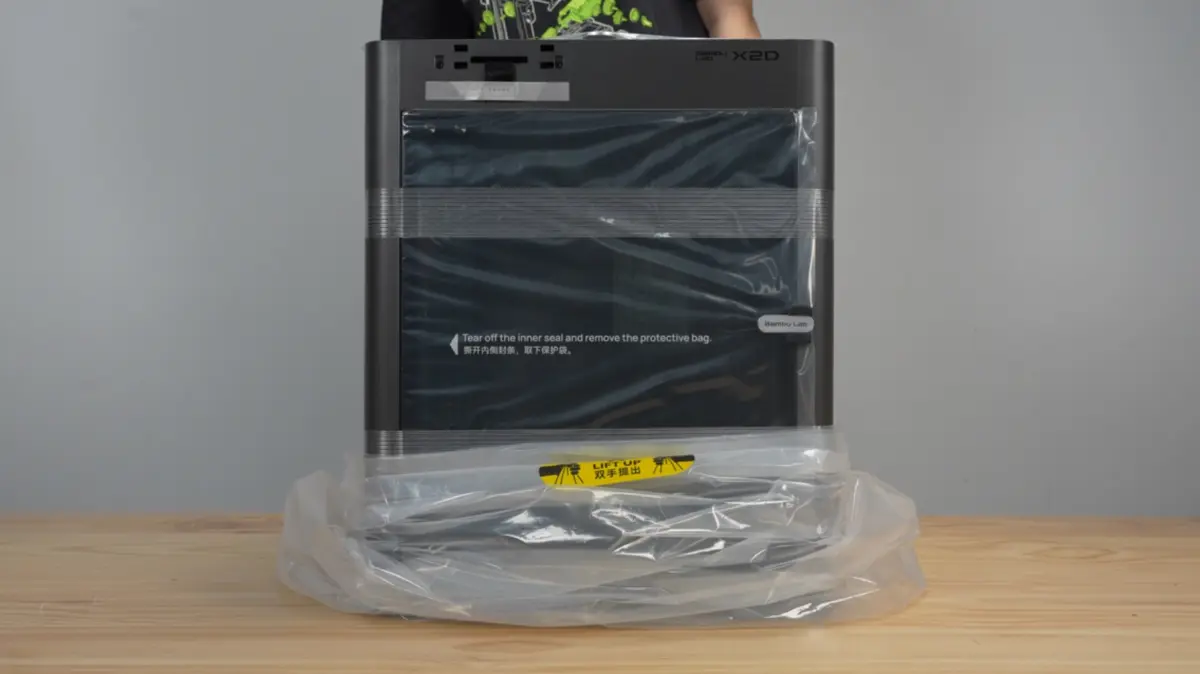

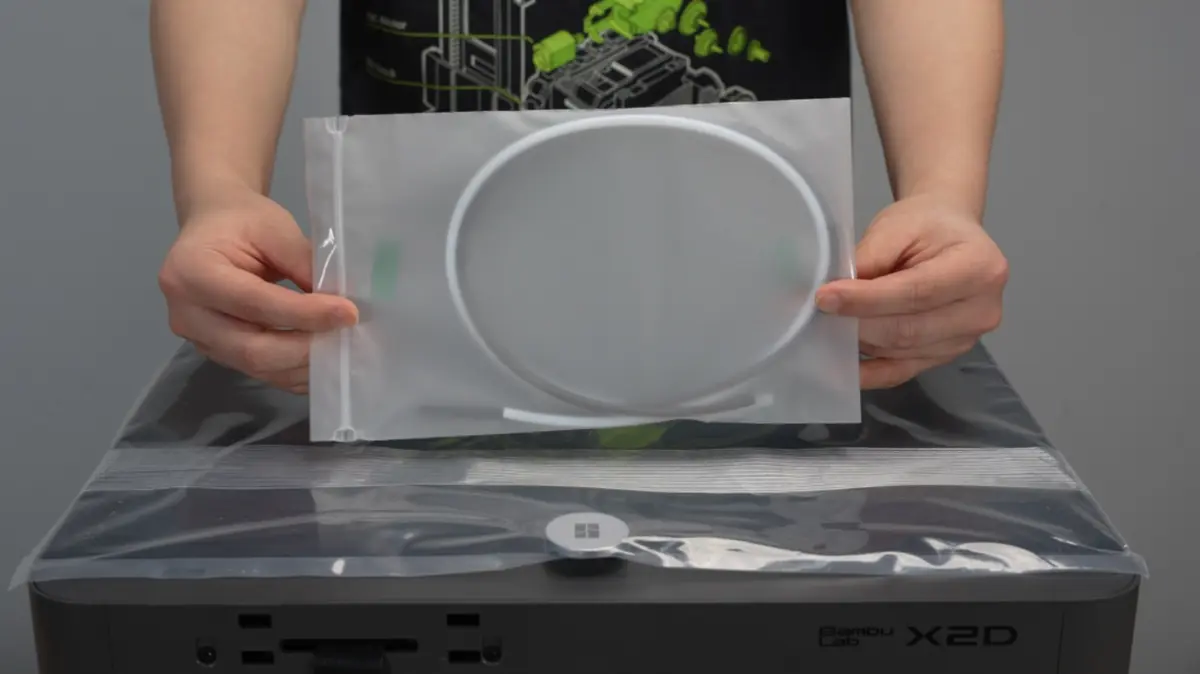

• Fjern fugtbeskyttelsesposen, og tag derefter den ekstra PTFE-slange ud.

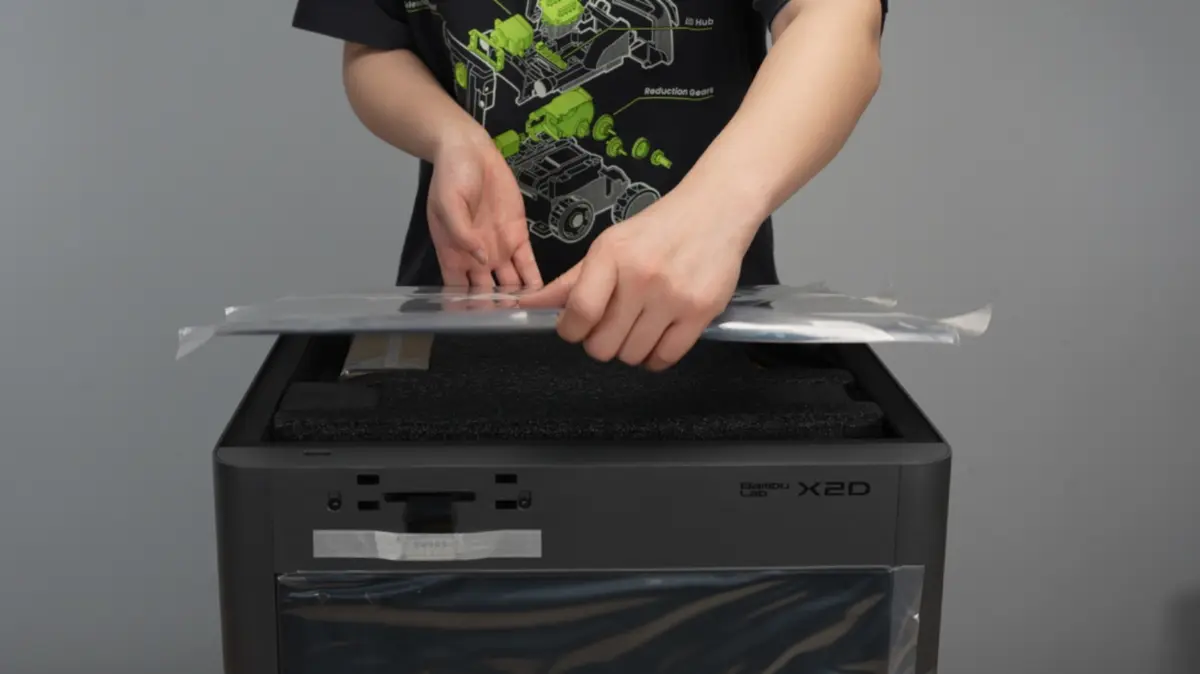

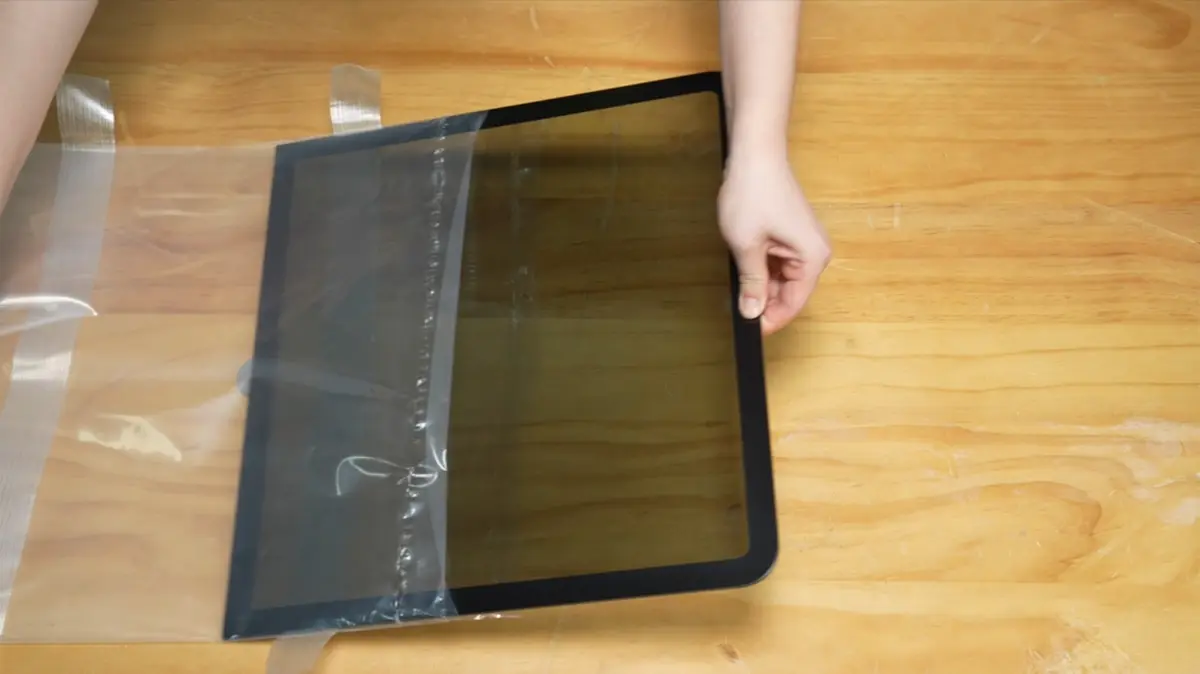

• Fjern tapen på toppen, tag det øverste glasdæksel af, og fjern beskyttelsesposen.

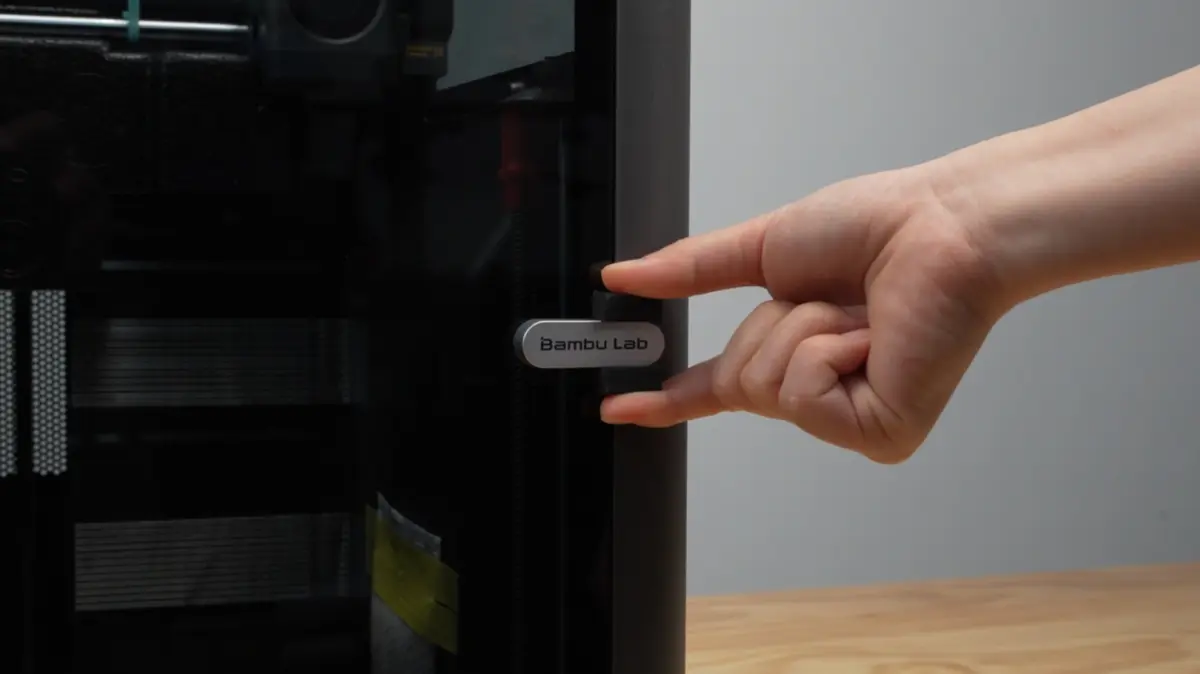

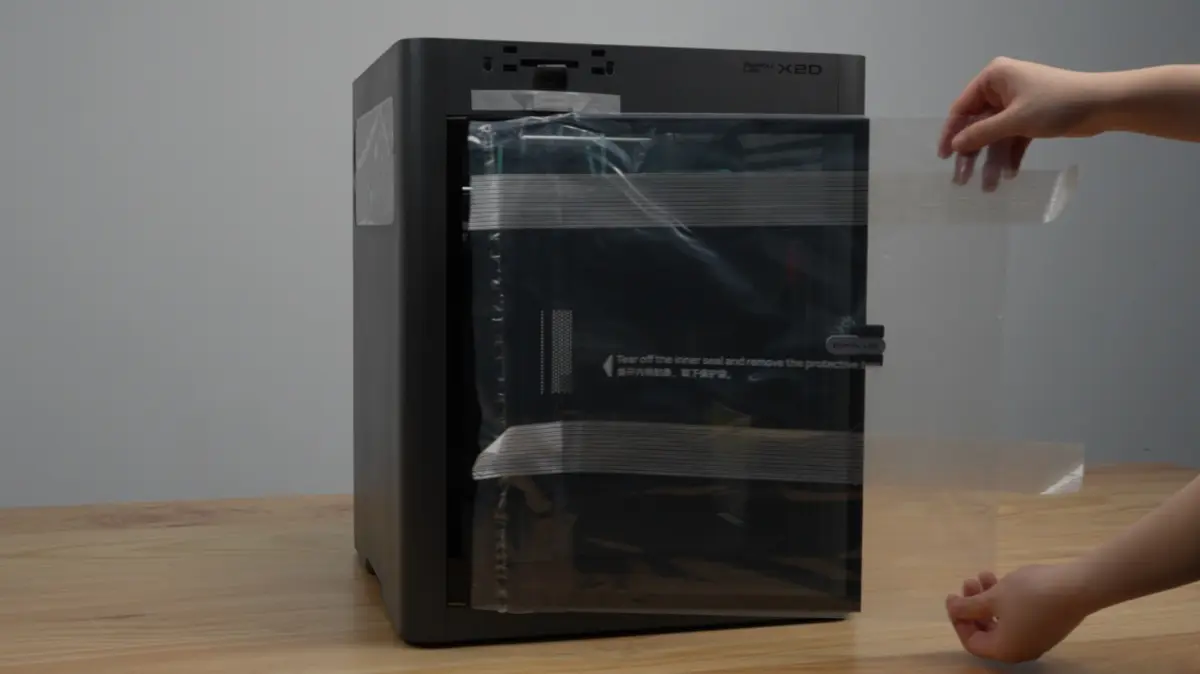

• Fjern tapen på frontdøren, og fjern derefter beskyttelsesposen og skummet på håndtaget.

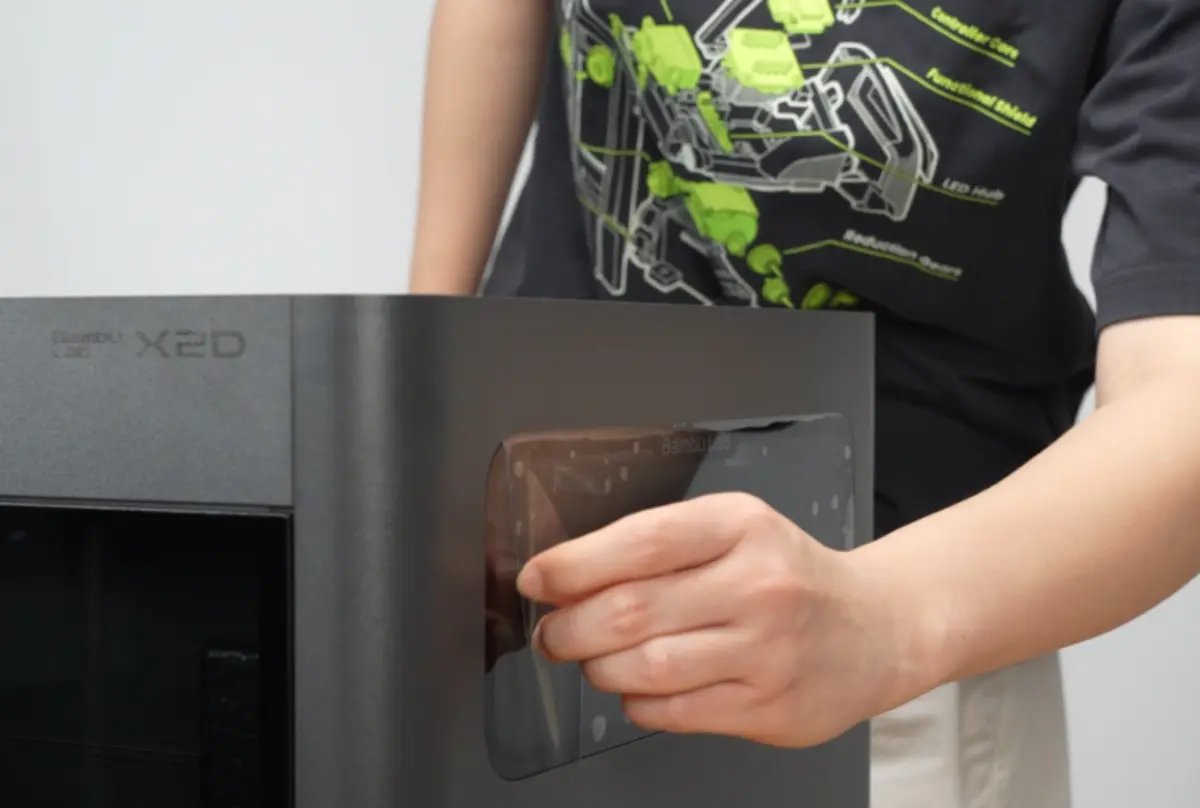

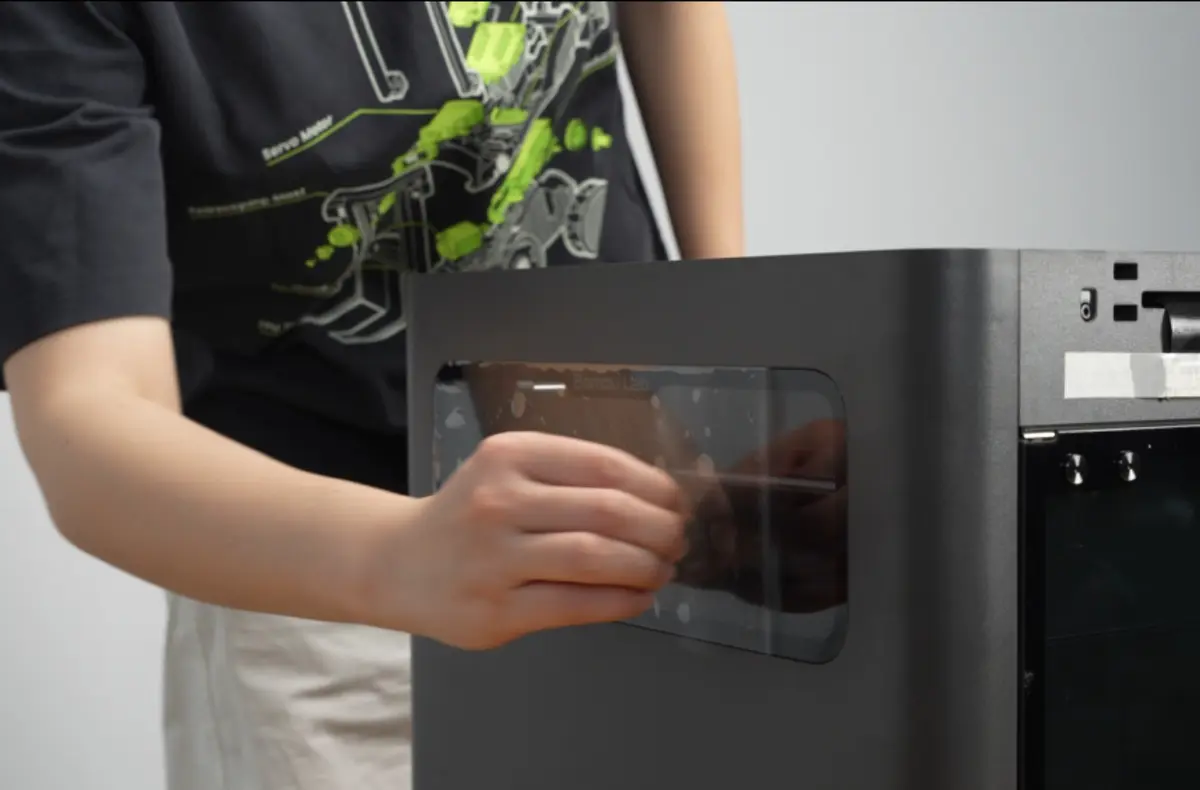

• Fjern beskyttelsesfilmen fra sidevinduerne.

2. Tag tilbehøret ud

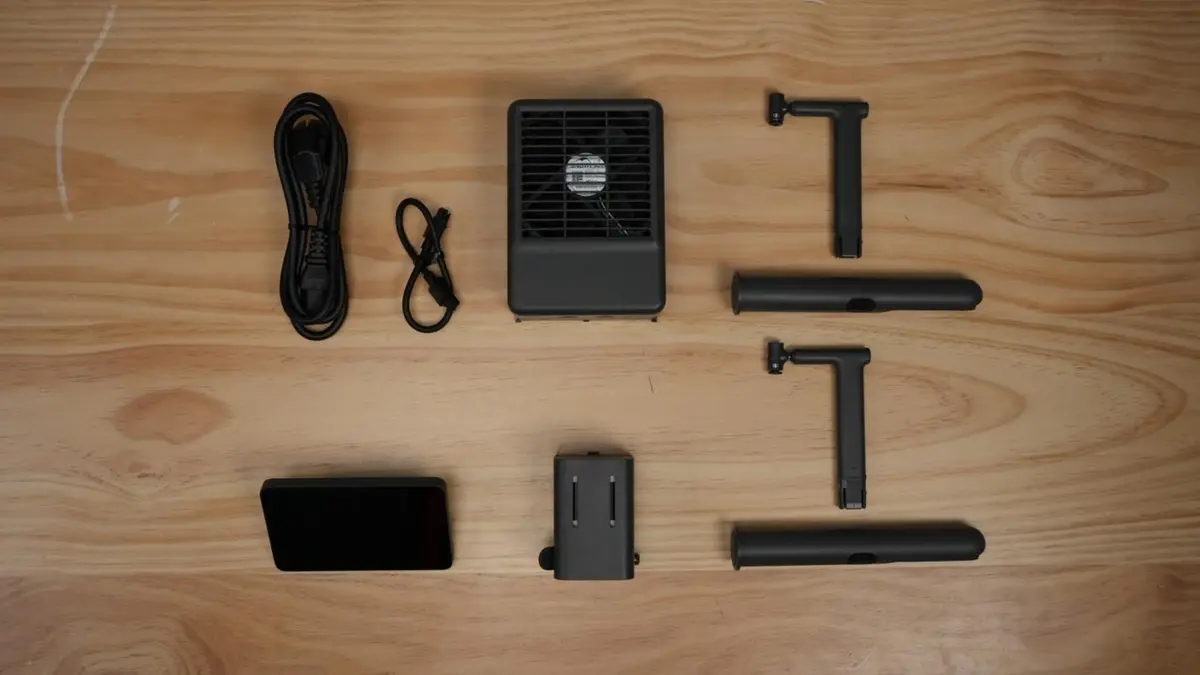

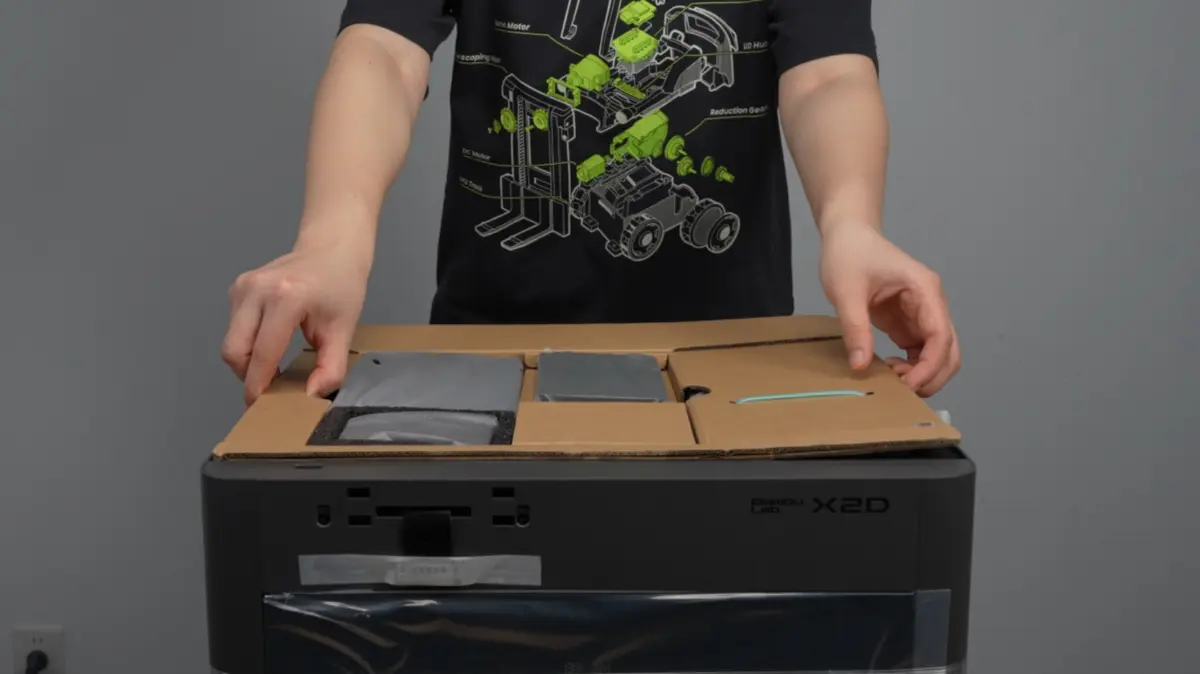

• Tag pappet ud og fjern alt tilbehør.

3. Fjern transportmaterialer

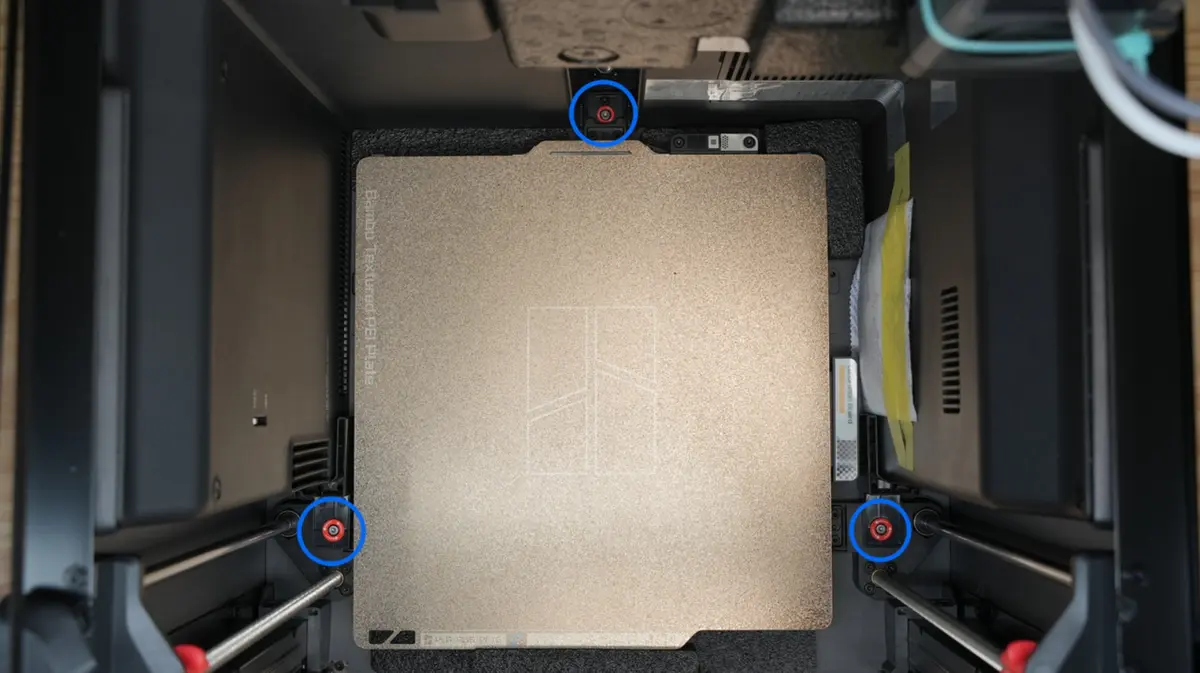

• Brug H2.0-unbrakonøglen til at fjerne de 3 skruer markeret med rødt.


• Skummet under varmepladen må først fjernes, når den første kalibrering er gennemført.
• Skruen bagest på printeren kan falde ned i kammeret. Vi anbefaler at bruge en magnetisk skruetrækker, en pincet eller lignende værktøj til at gribe eller hente skruen og forhindre, at den falder ned i enheden.

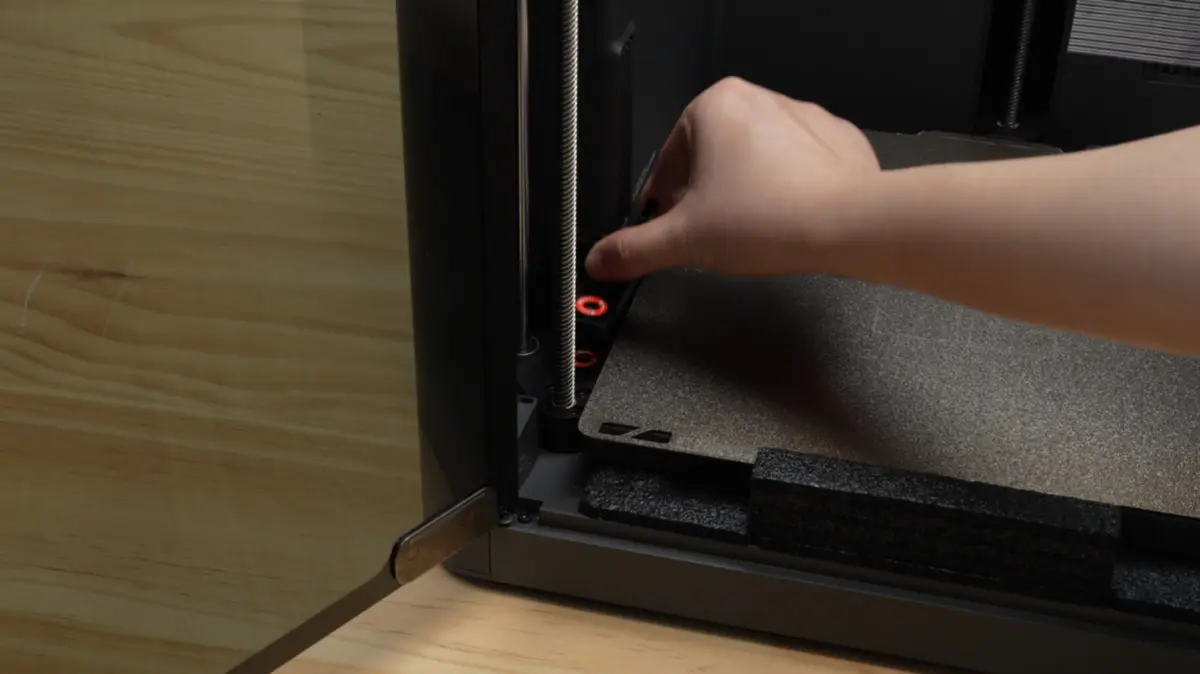

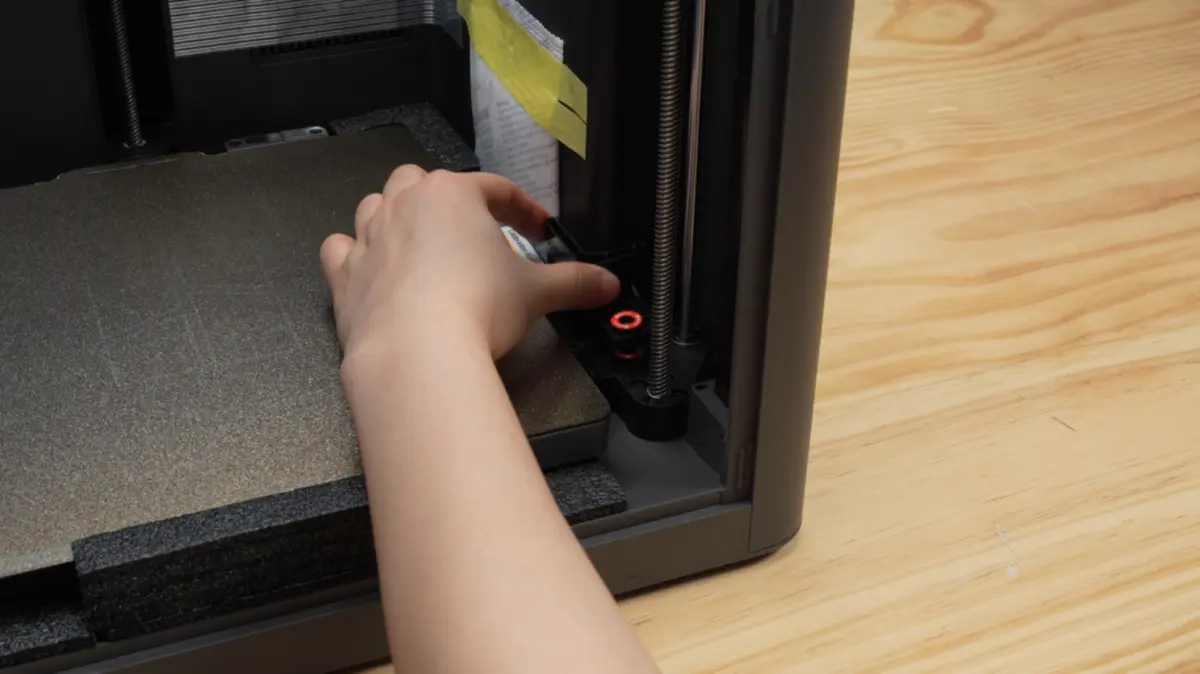

• Fjern de to spindelsikringer.

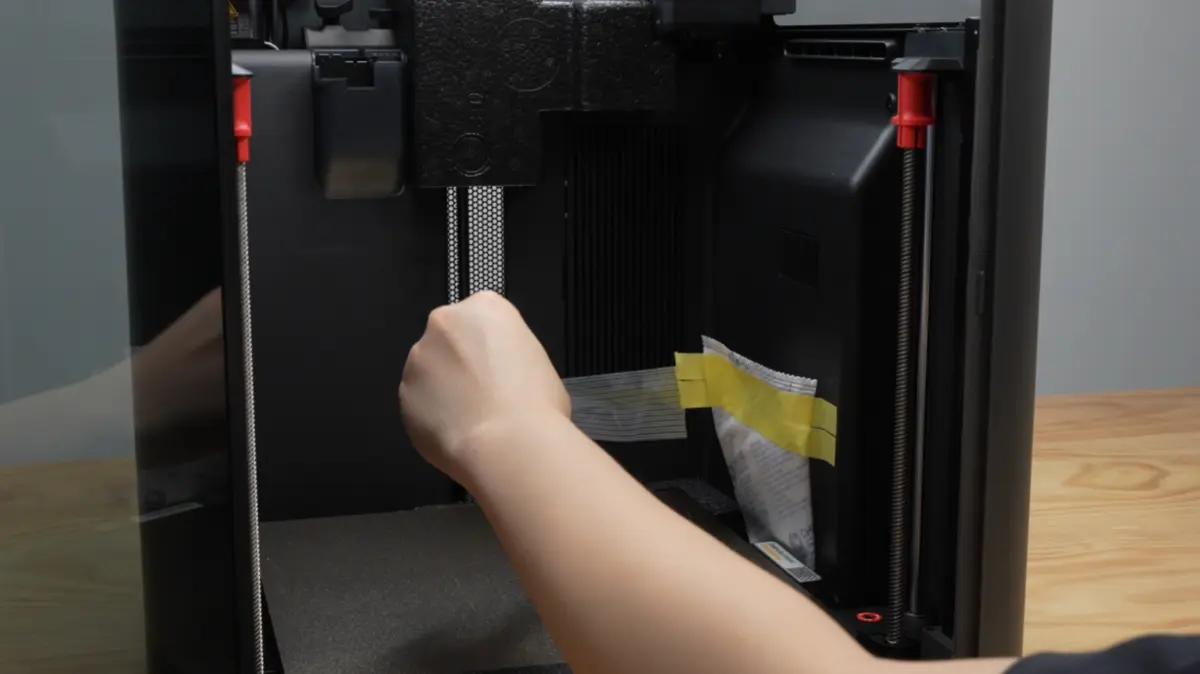

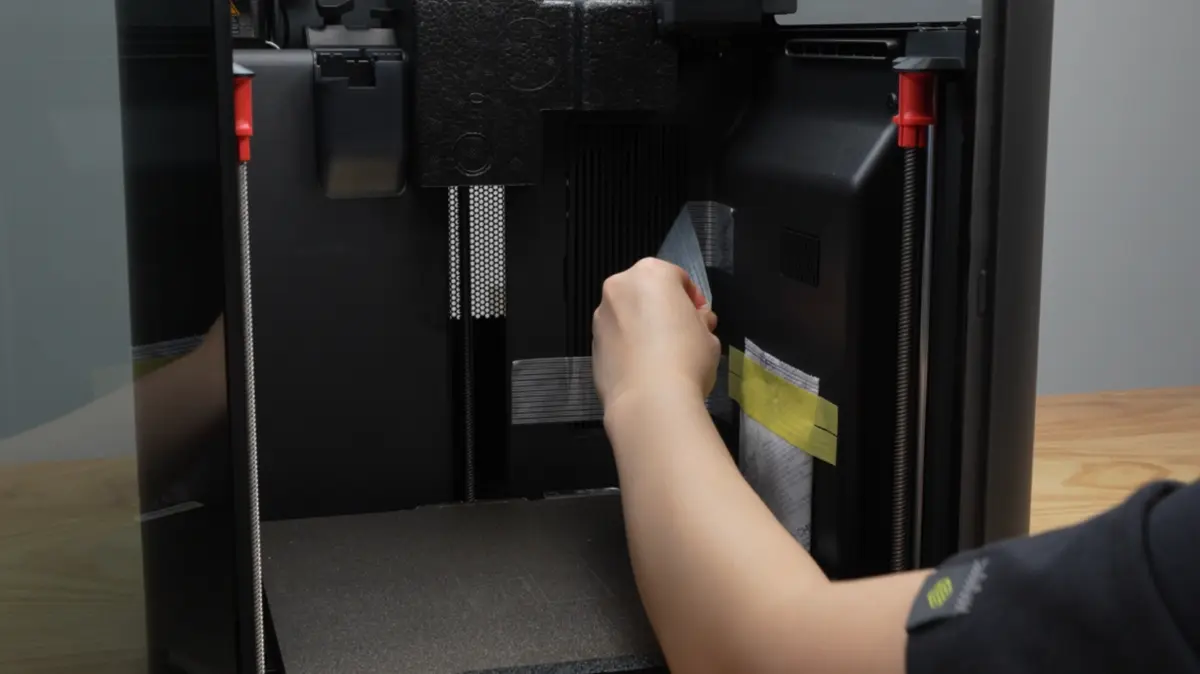

• Fjern tørremidlet og tapen inde i kammeret, og fjern derefter den hvide beskyttelsesfilm fra sidevinduerne.

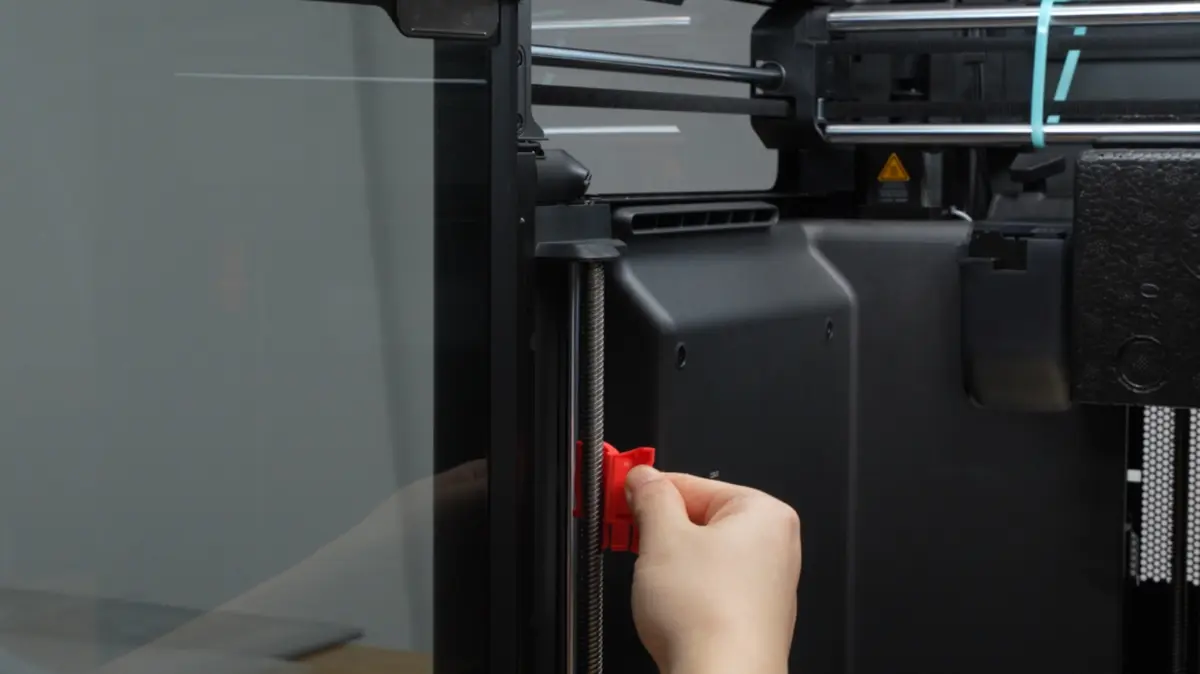

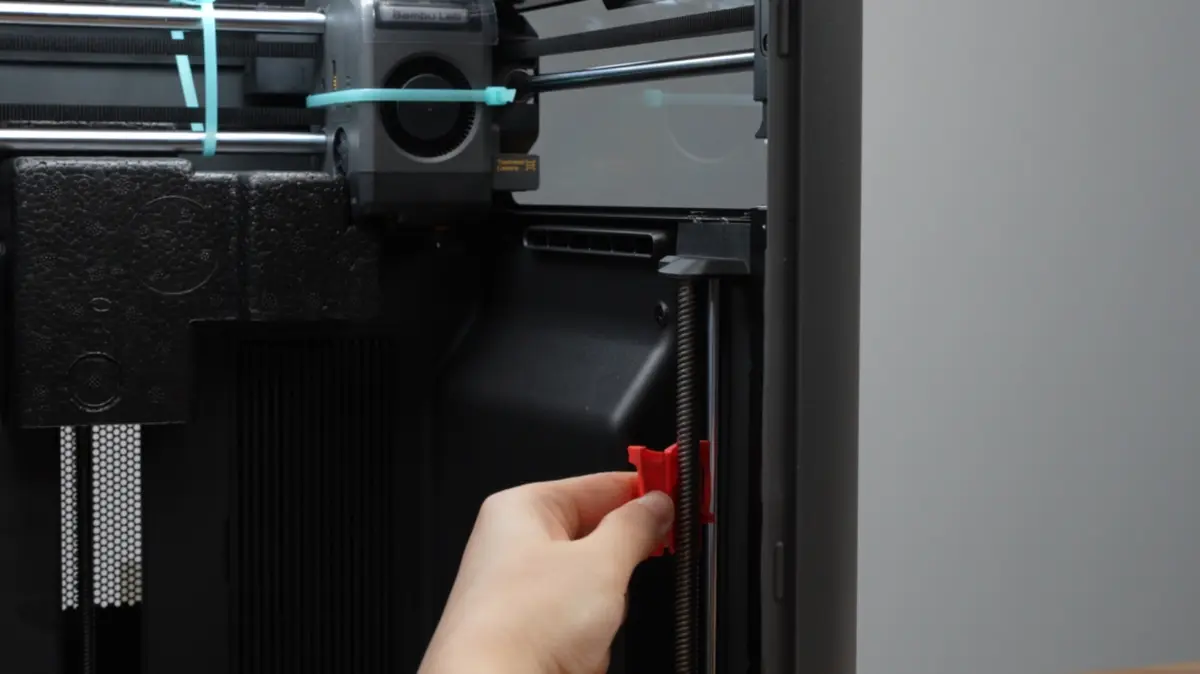

• Træk de røde plastbeskyttere af begge spindler ved at trække dem nedad.

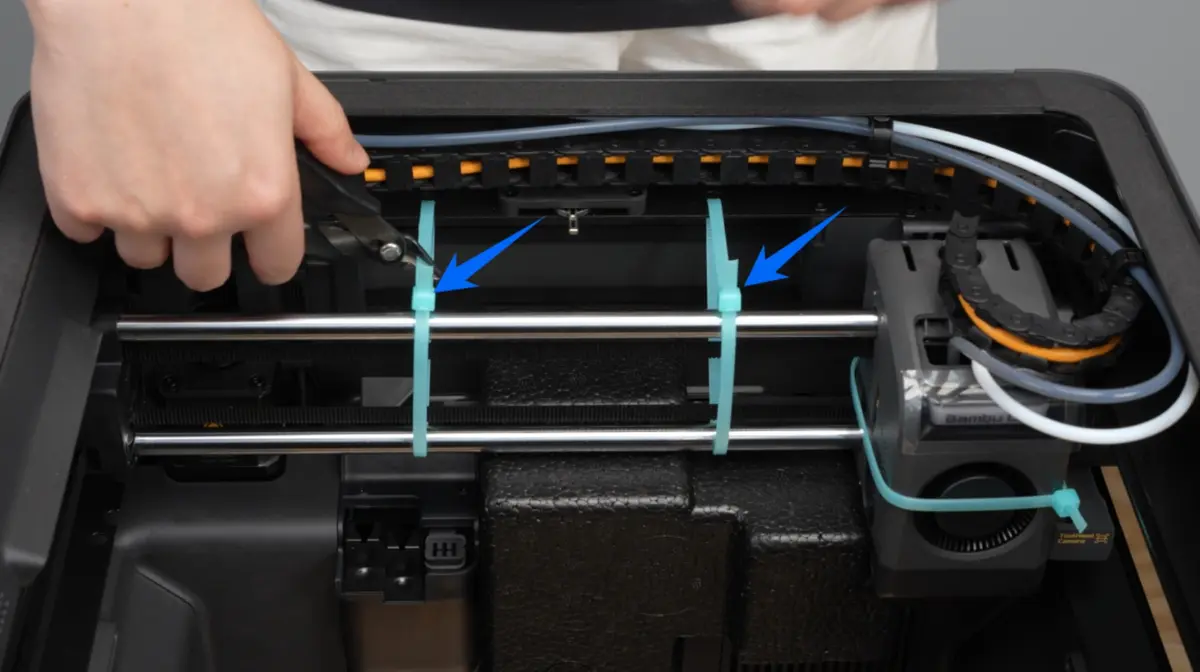

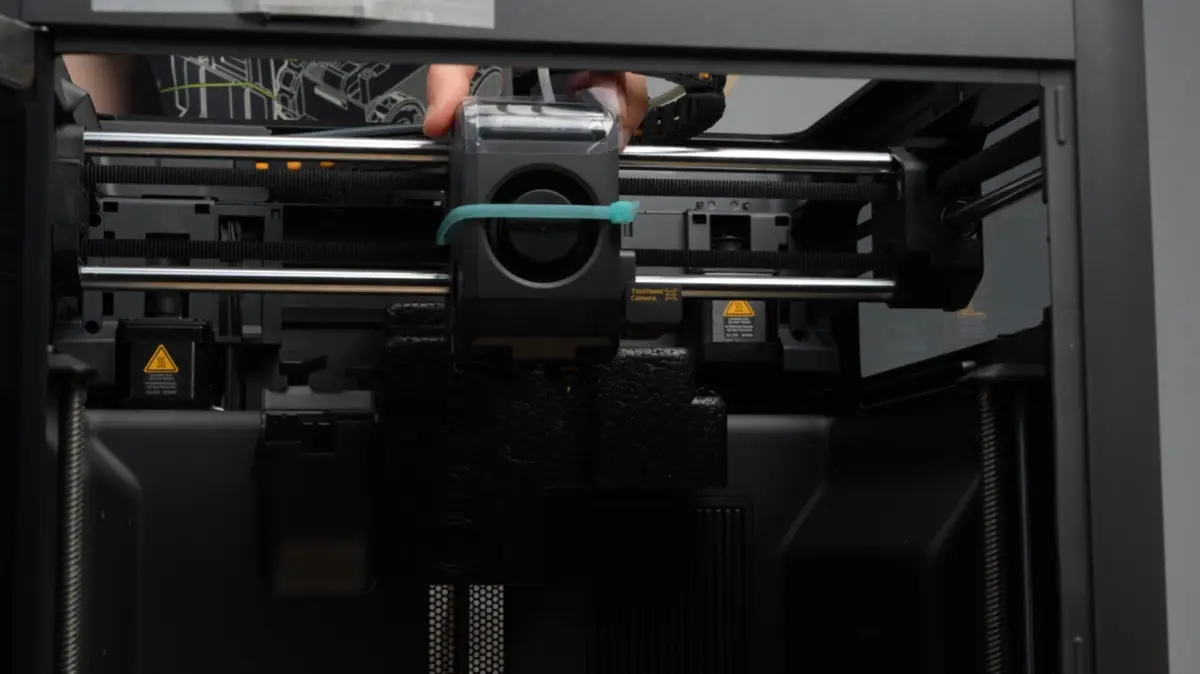

• Klip og fjern strips på den lineære stang, og træk derefter toolhead'en mod frontdøren.

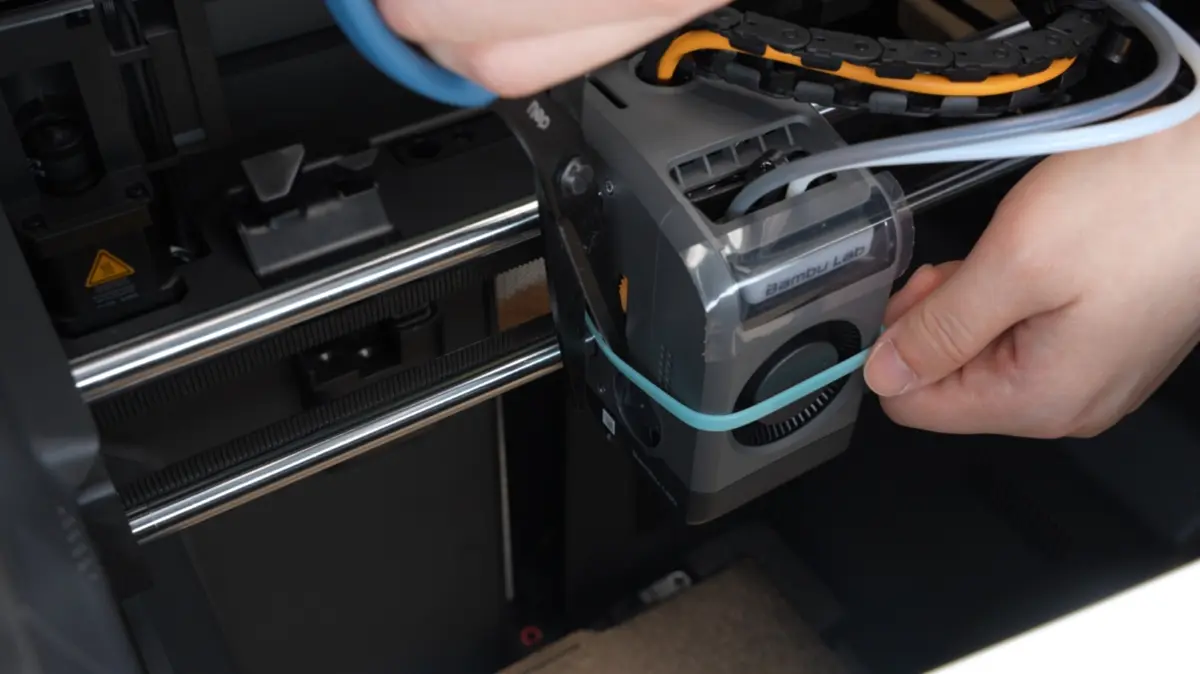

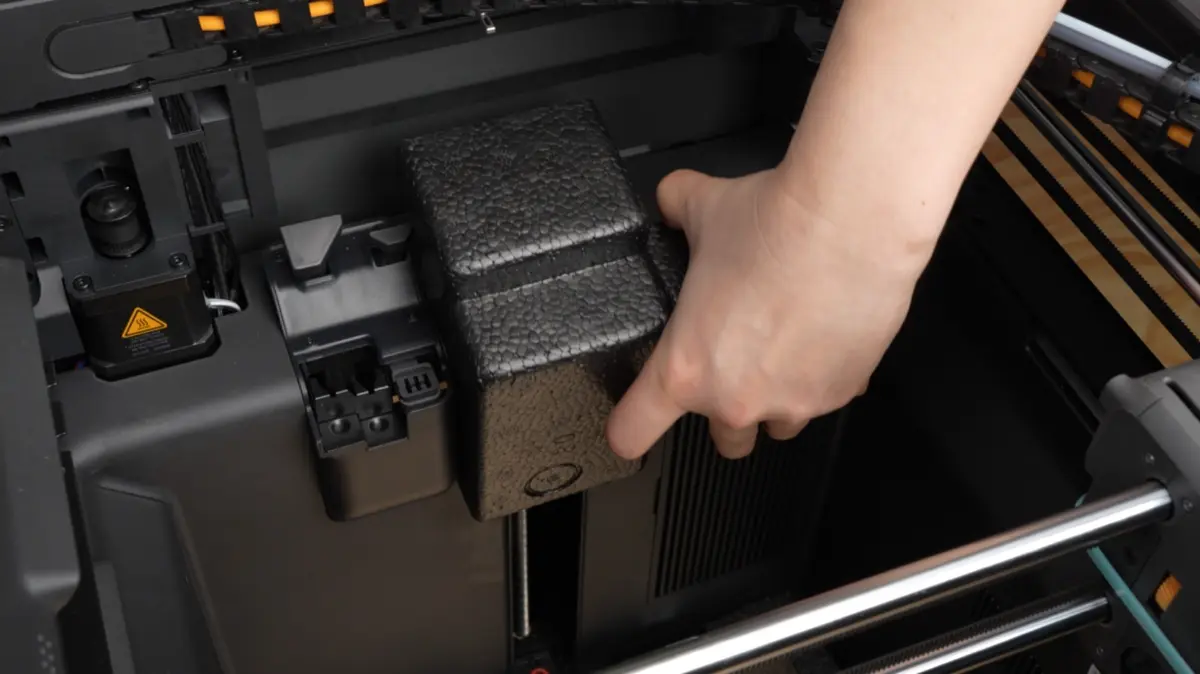

• Klip og fjern stripsen på toolhead'en og skummet bag den lineære stang.

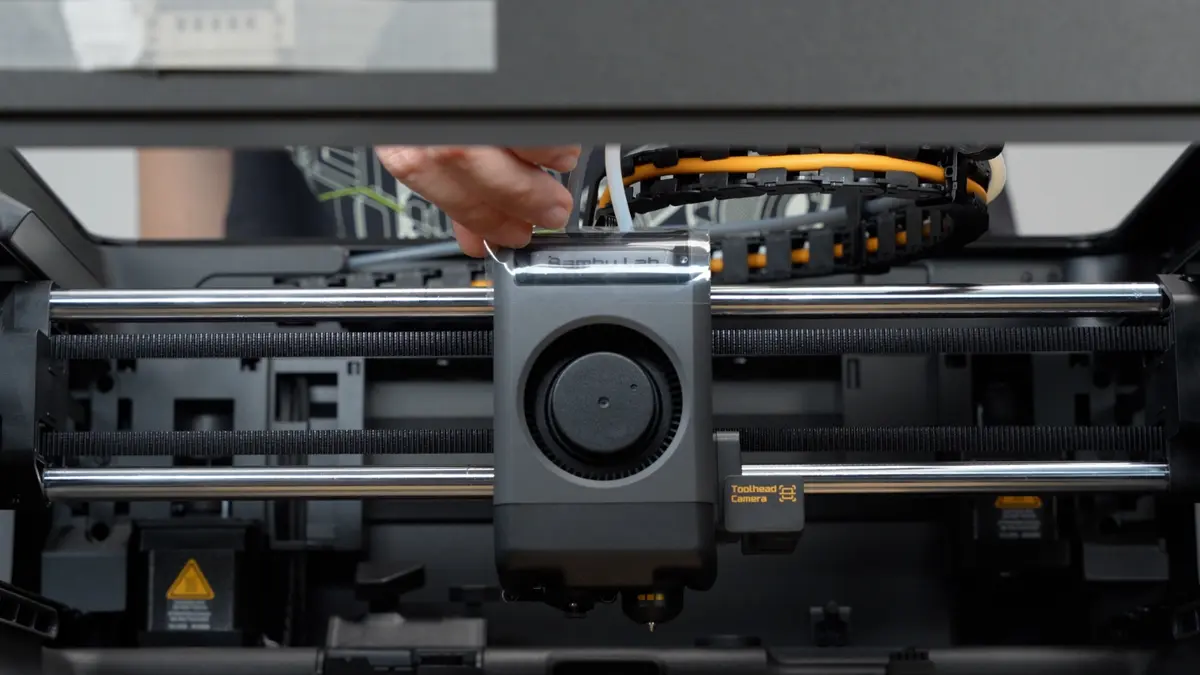

• Træk beskyttelsesfilmen af toolhead'en.


Emballageopdatering: Beskyttelsesfilmen på toolhead'en er fjernet.

• Sæt det øverste glasdæksel tilbage på printeren.


4. Monter touchscreen

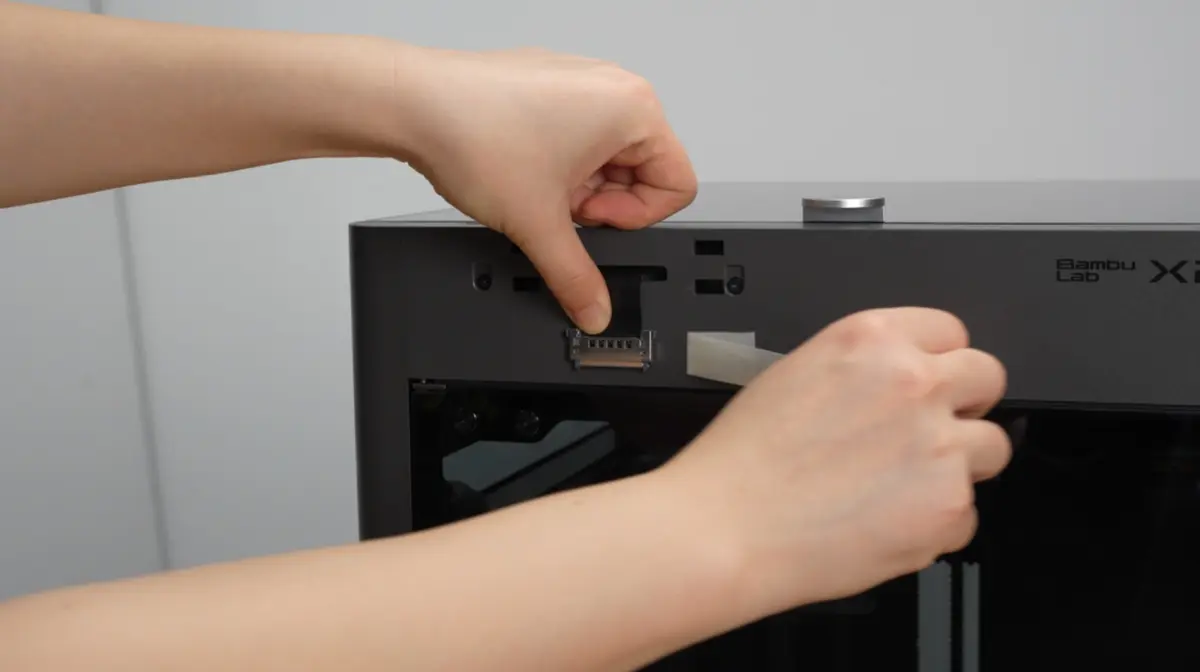

• Fjern tapen, der holder kablet.

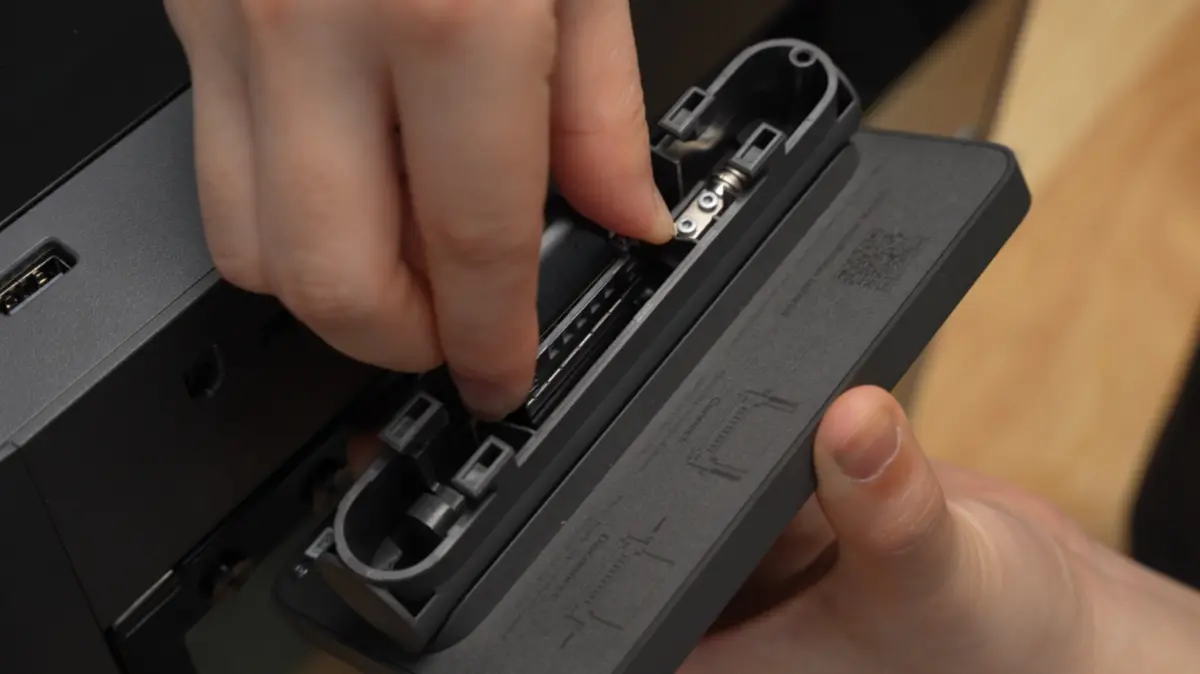

• Hold om terminalerne i begge sider af kablet og sæt det i skærmporten.

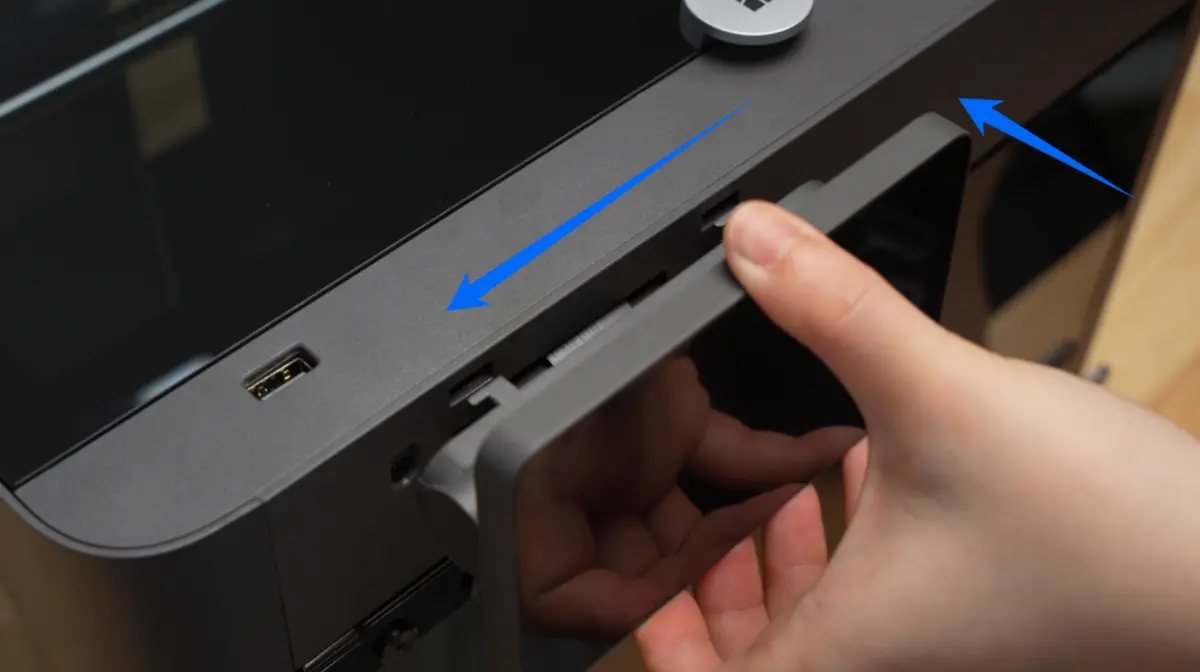

• Skub kablet tilbage i printerens slot, sæt skærmen i, og skub til venstre for at låse den fast.


5. Monter hjælpeekstruder

• Fjern tapen, der holder kablet og PTFE-slangen.

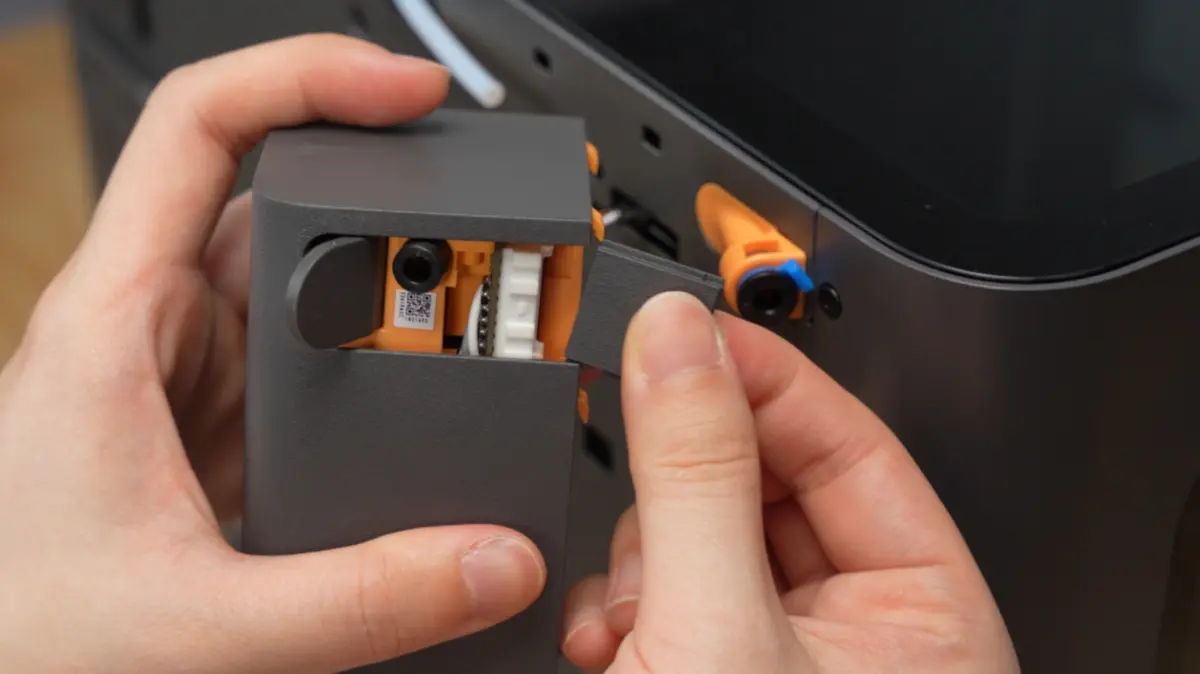

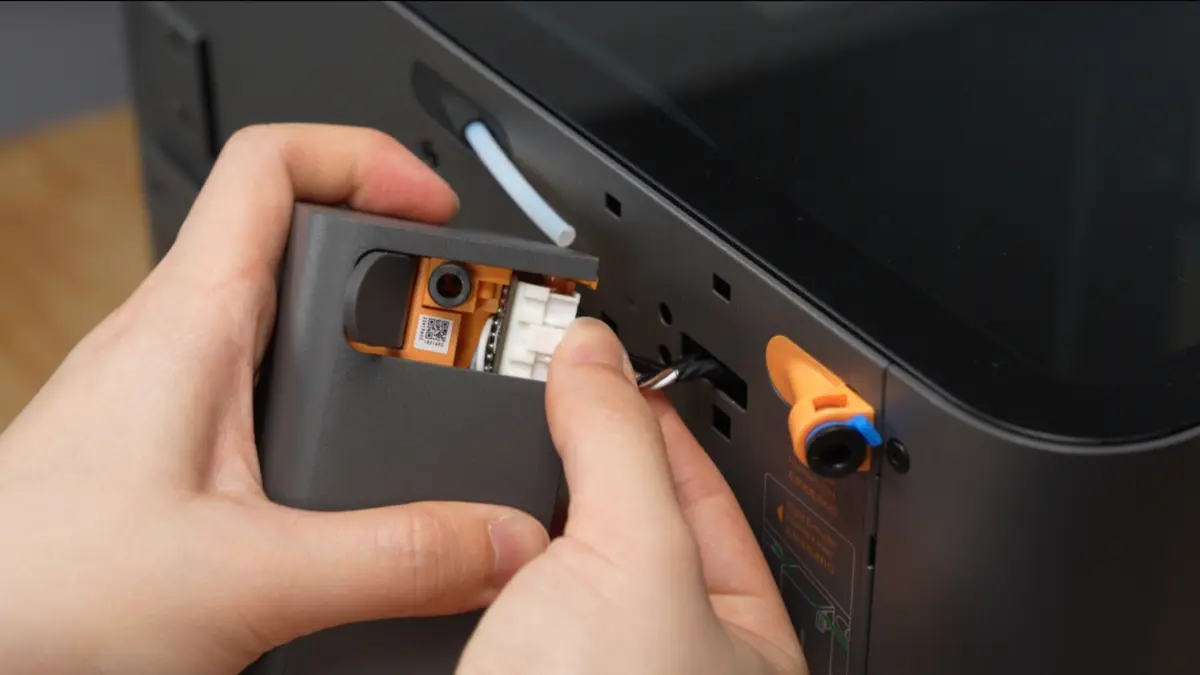

• Skub dækpladen ud og sæt kablet i.

Når dækpladen skubbes udad, får du mere plads til at tjekke, om kablet sidder helt fast; du kan også sætte kablet i direkte uden at fjerne dækpladen.

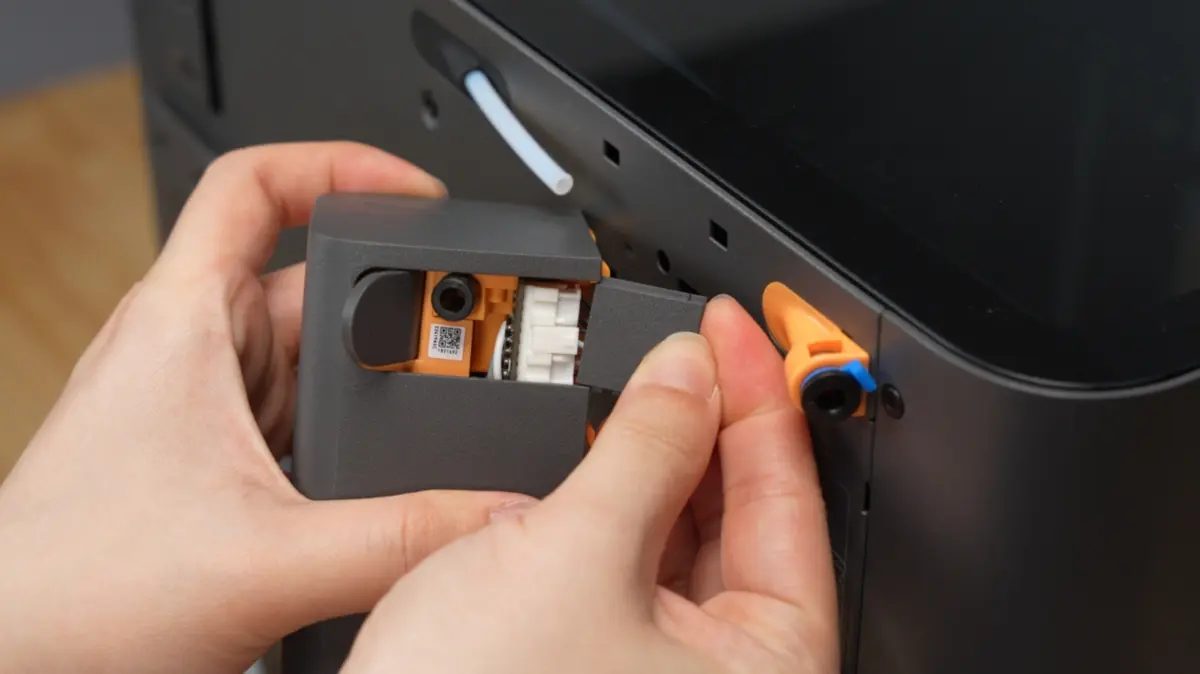

• Sæt dækpladen på igen.

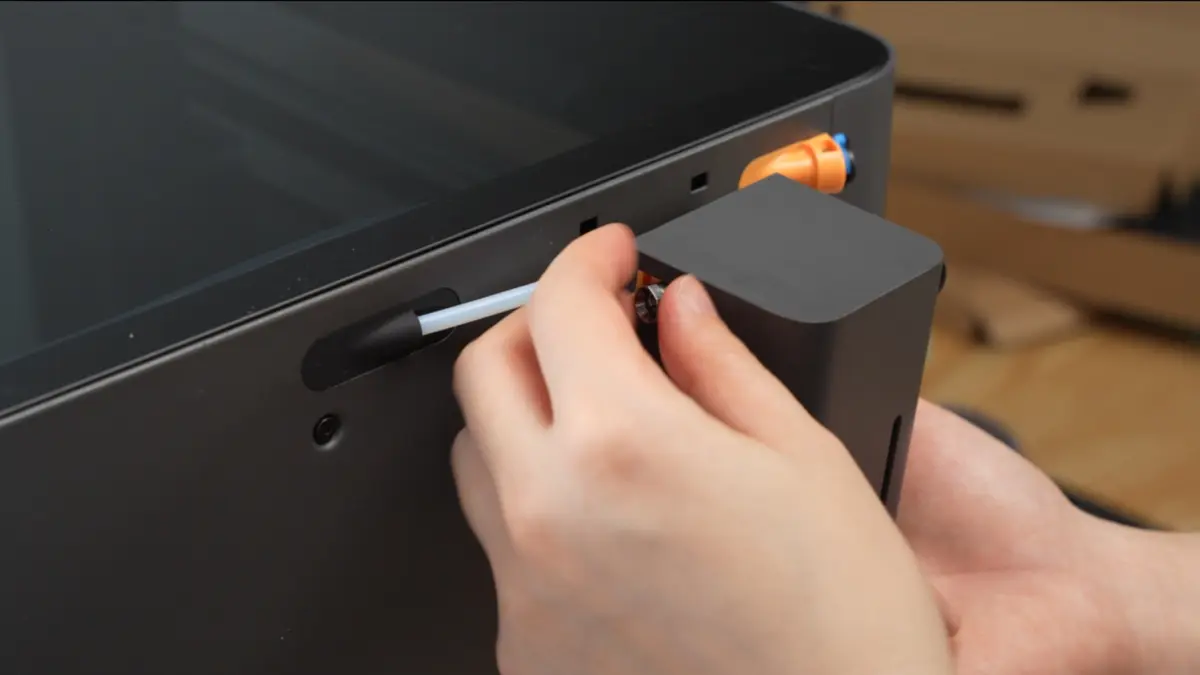

• Løsn møtrikken på hjælpeekstruderen med hånden.

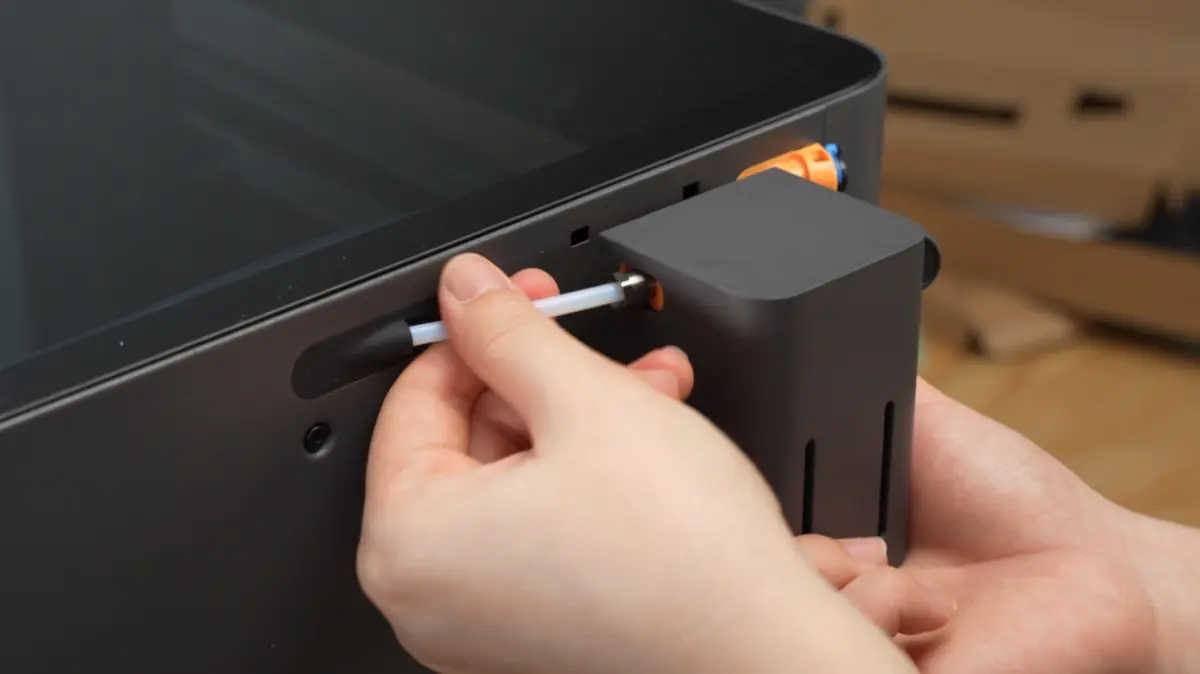

• Sæt PTFE-slangen cirka 22 mm ind i samlestykket.


Der er tilføjet et indsætningsmærke på PTFE-slangen. Ved monteringen skal du sikre, at det grå mærkat er ført ind i møtrikken.

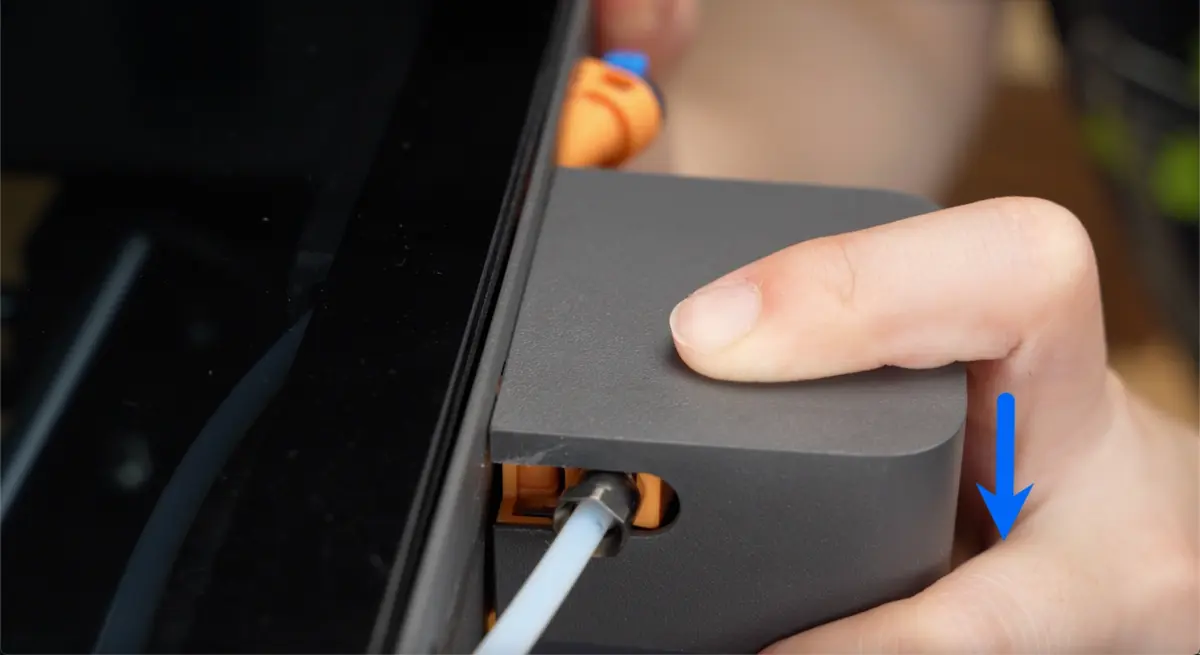

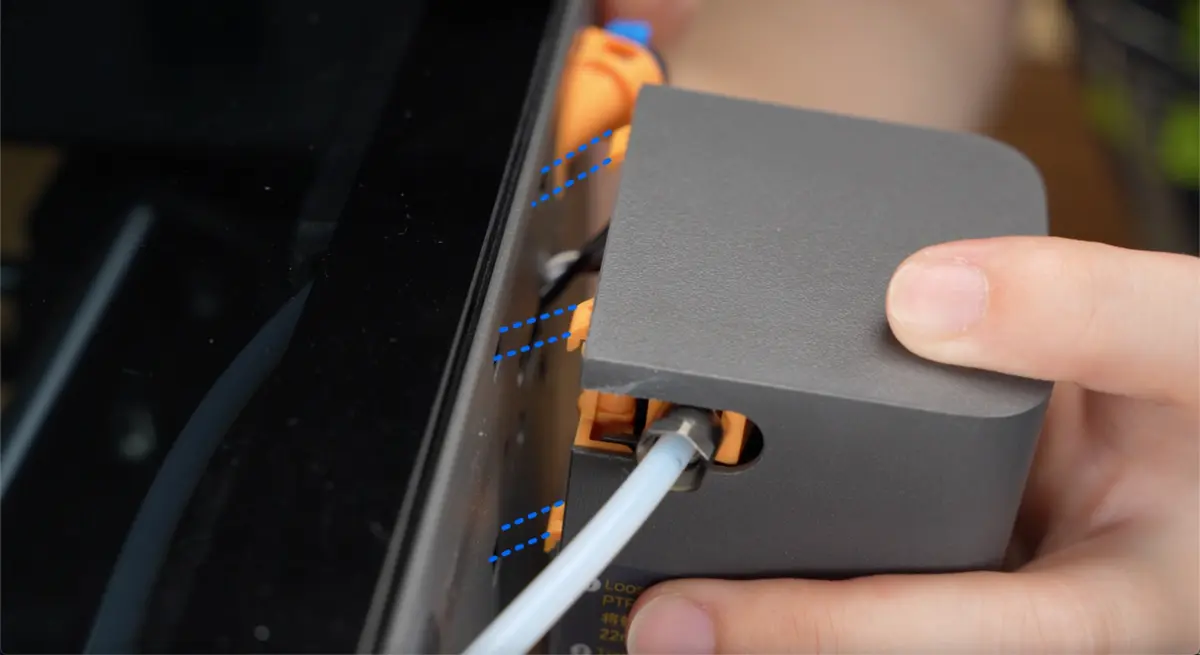

• Sæt hjælpeekstruderen ind i hullerne og tryk ned for at låse den.

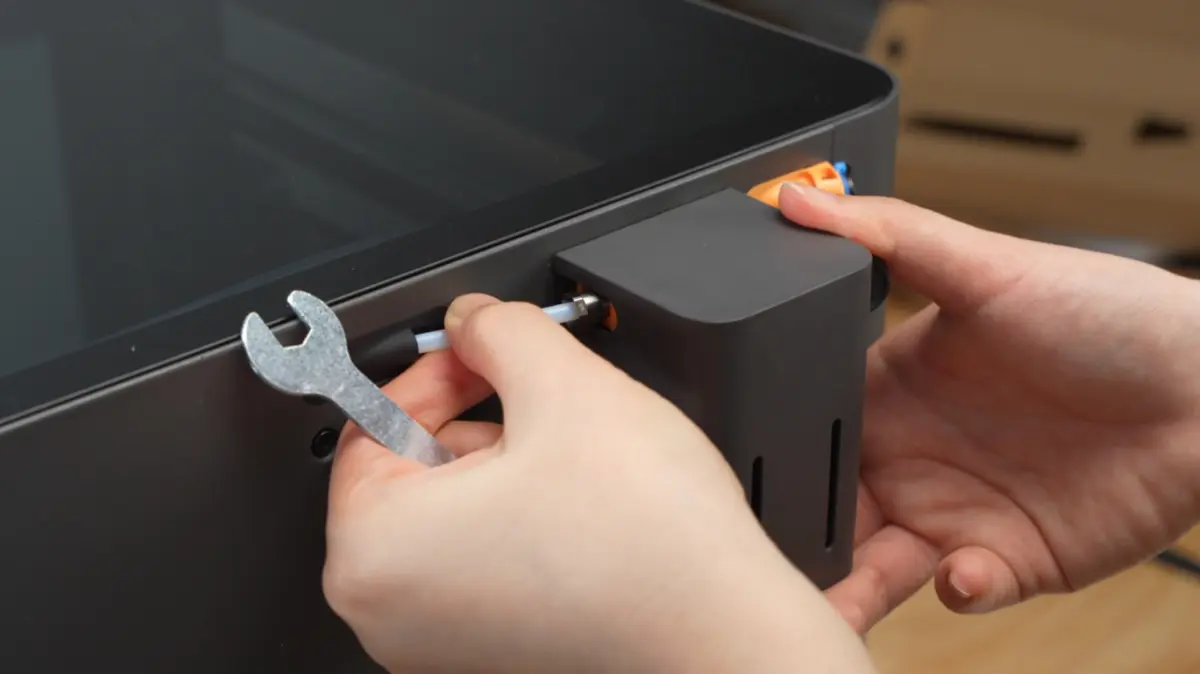

• Tjek en ekstra gang, at den venstre PTFE-slange er sat helt i.

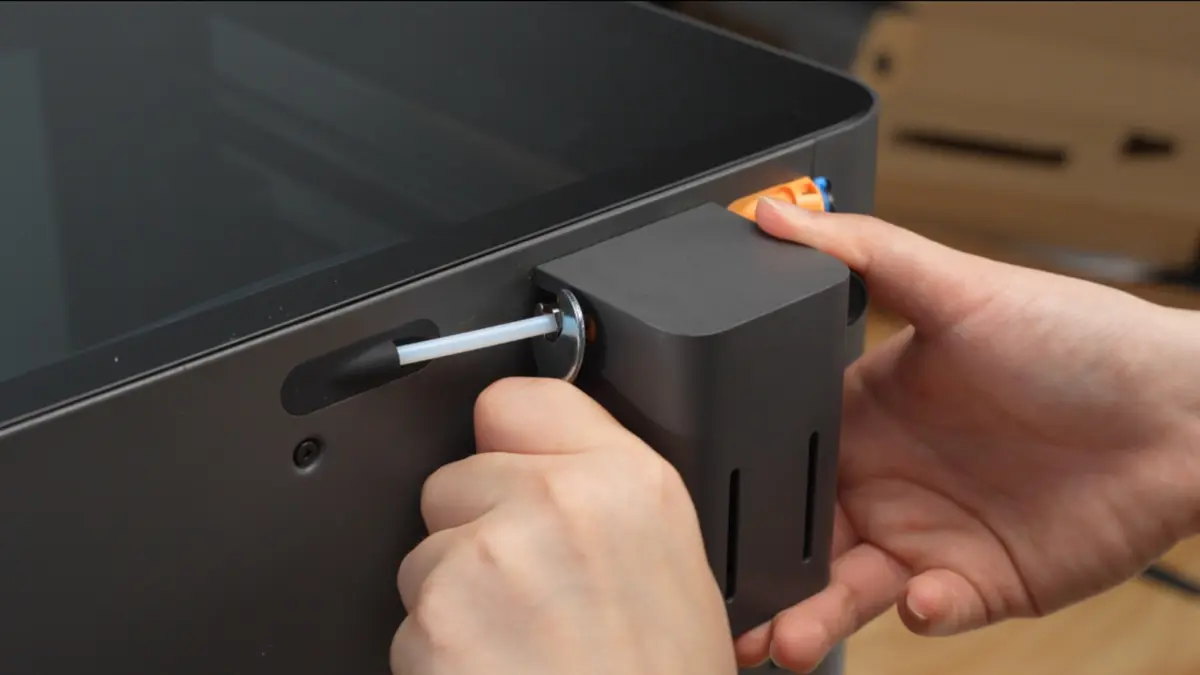

• Brug den åbne fastnøgle til at spænde møtrikken, til du hører et klik.

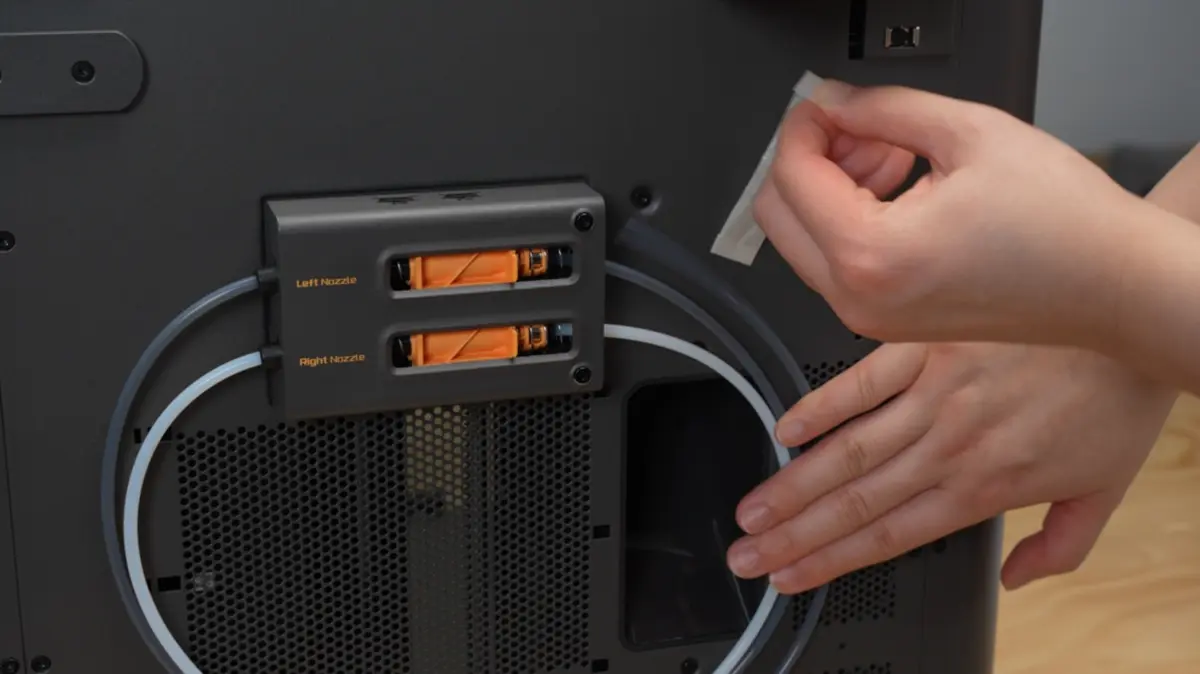

• Fjern tapen, der holder PTFE-slangerne.


• Forbind den grå PTFE-slange med indløbet på printeren.


• Forbind den hvide PTFE-slange med indløbet på hjælpeekstruderen.


6. Monter spoleholderne

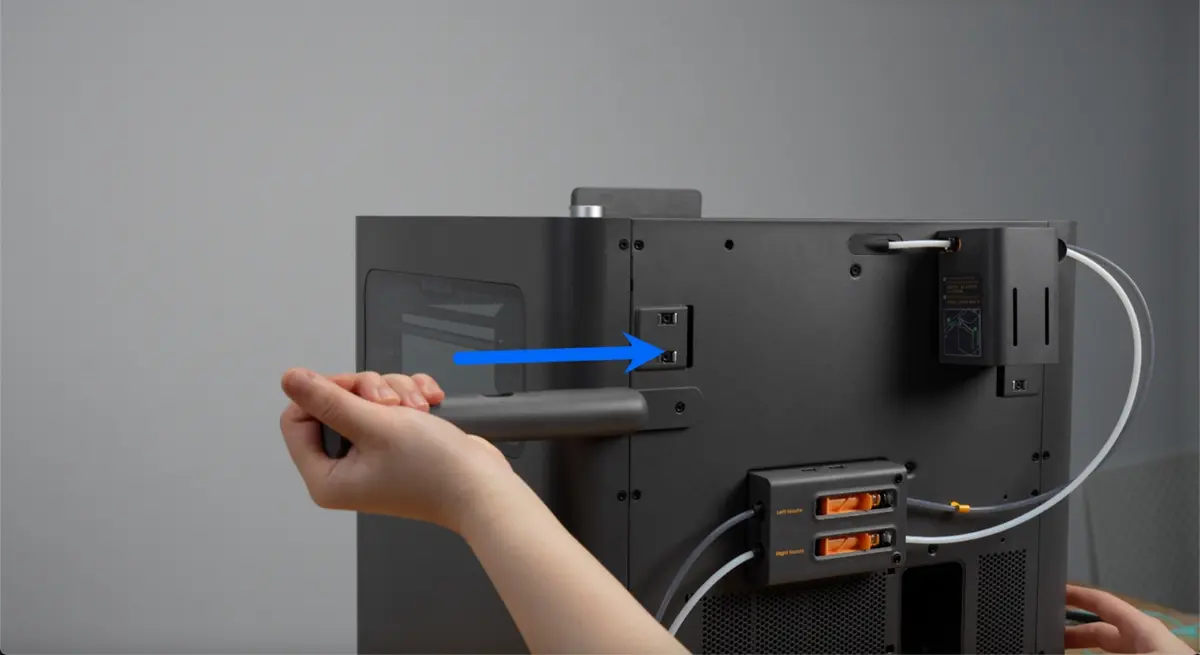

• Skub spoleholderen ind i basen.

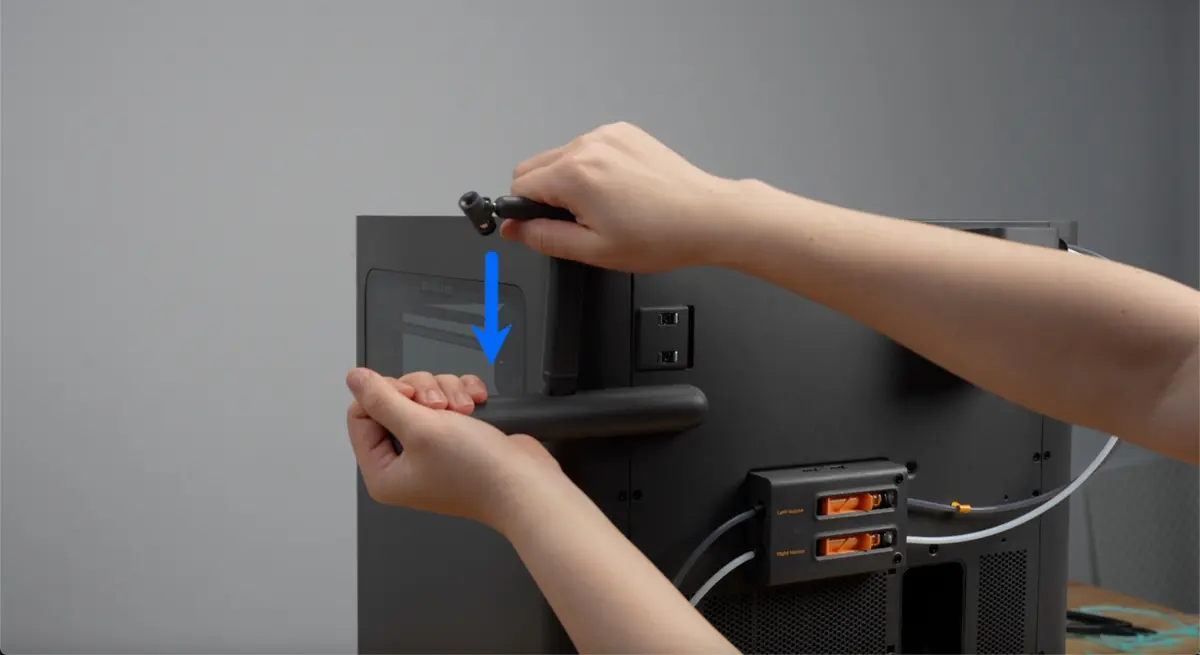

• Sæt PTFE-slangeholderen nedad ind i slotten på spoleholderen.

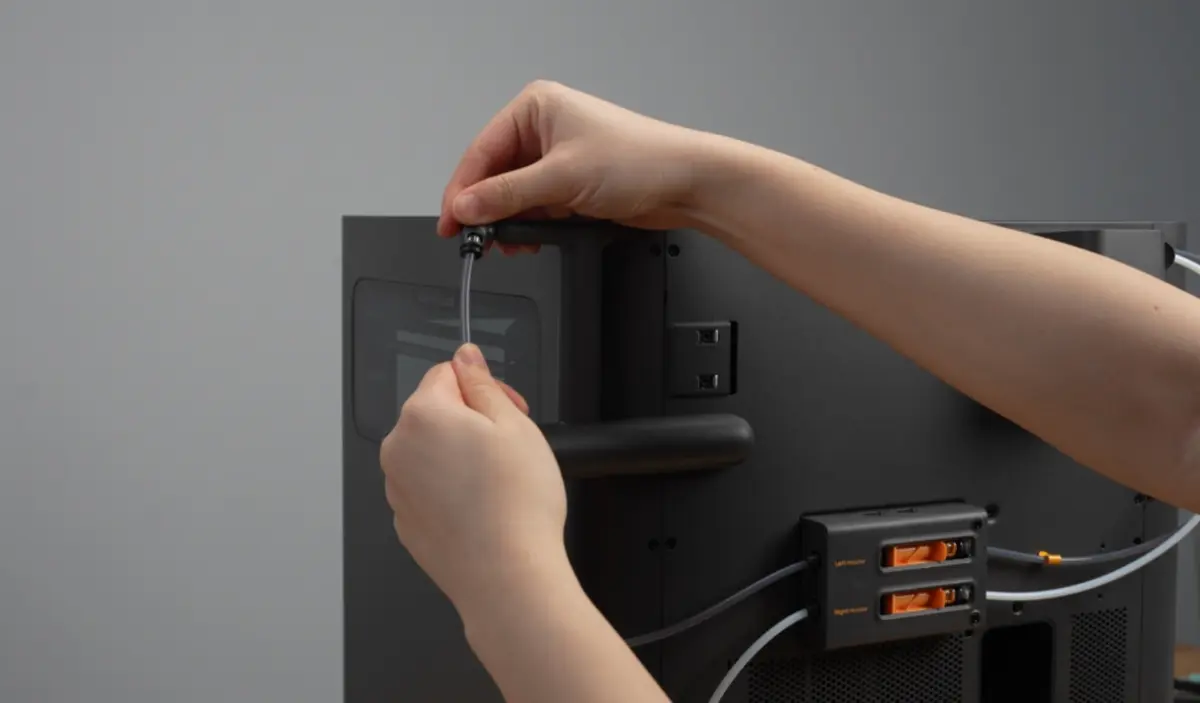

• Forbind den grå slange med den øverste spoleholder.

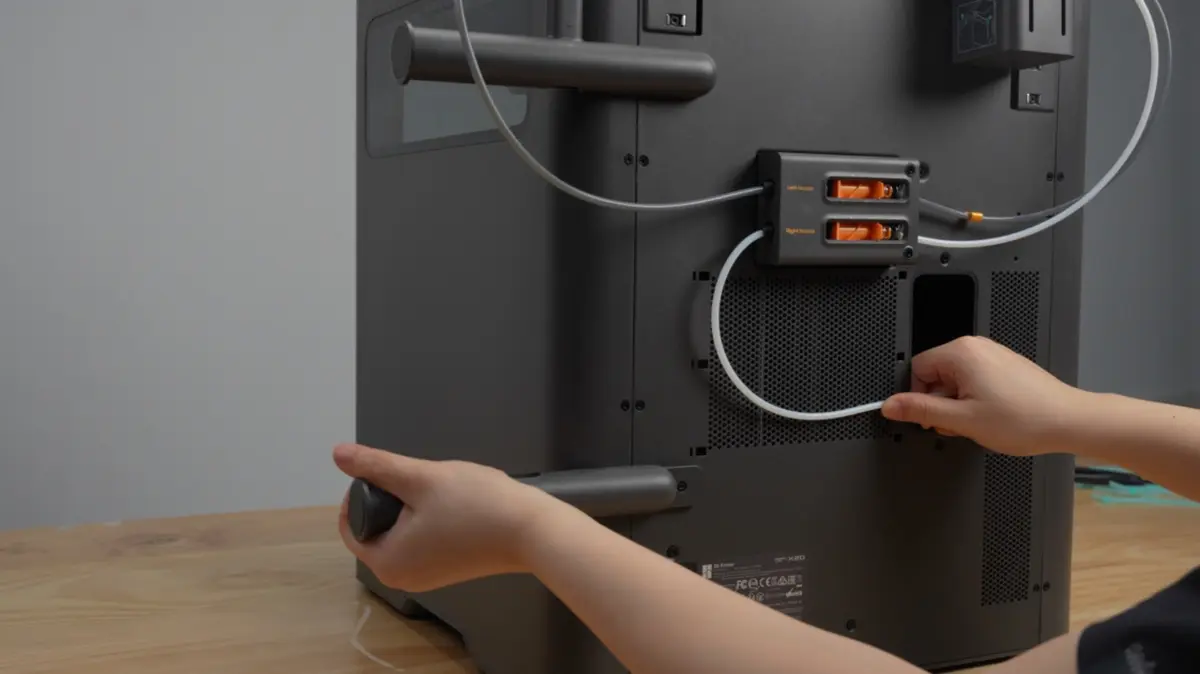

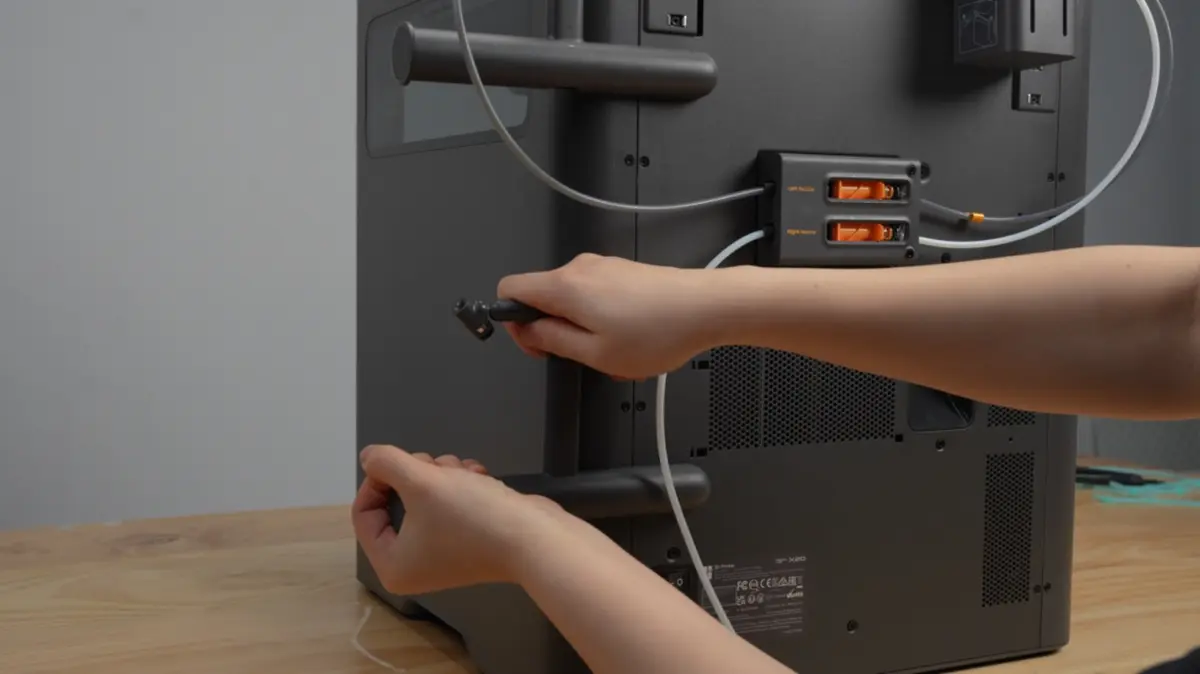

• Monter den anden spoleholder.

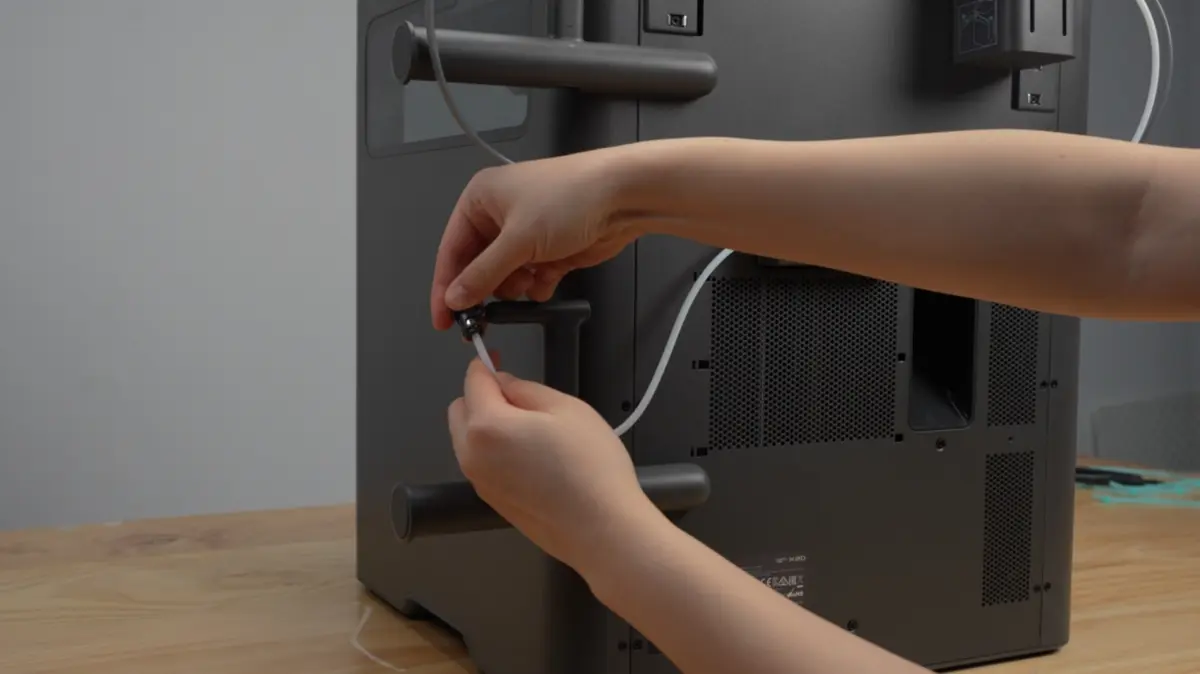

• Forbind den hvide slange med den nederste spoleholder.


7. Monter det eksterne udsugningssæt

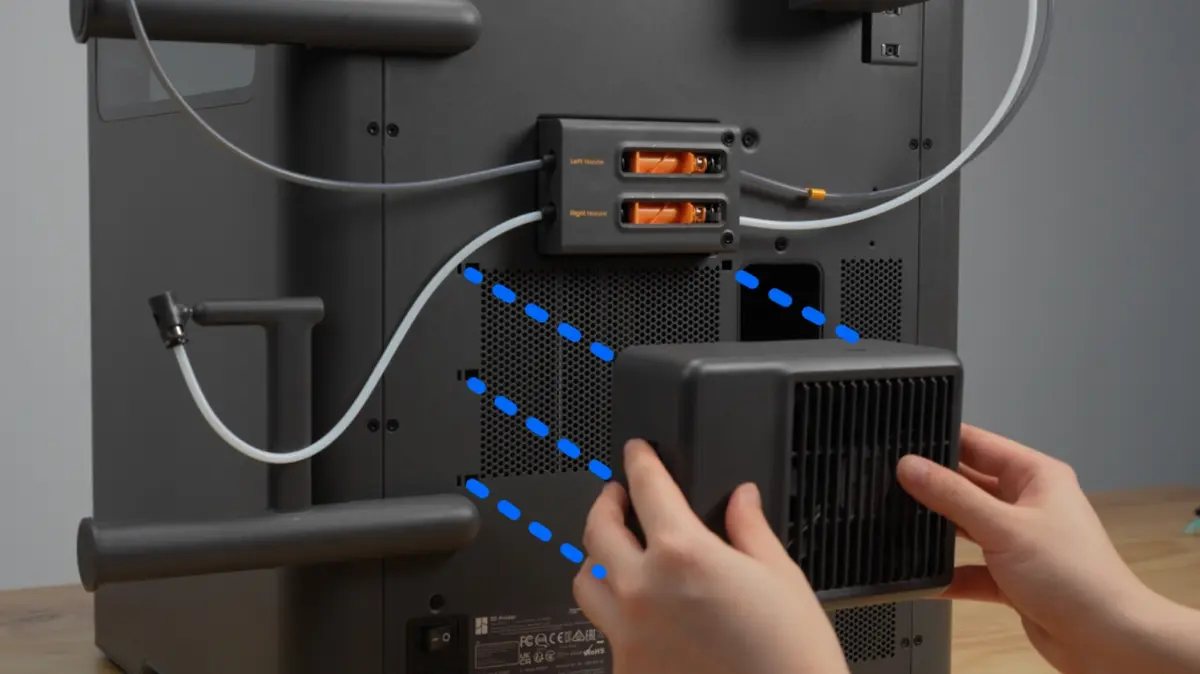

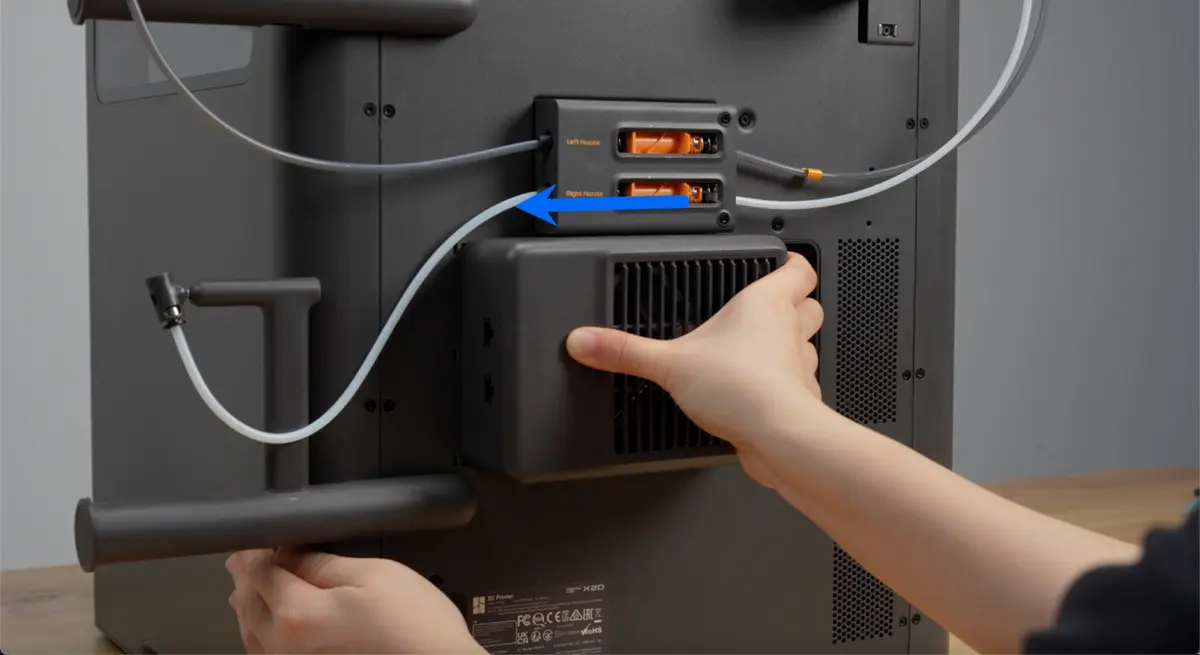

• Sæt den eksterne udsugningsblæser ind i hullerne, tryk og skub til venstre for at låse.

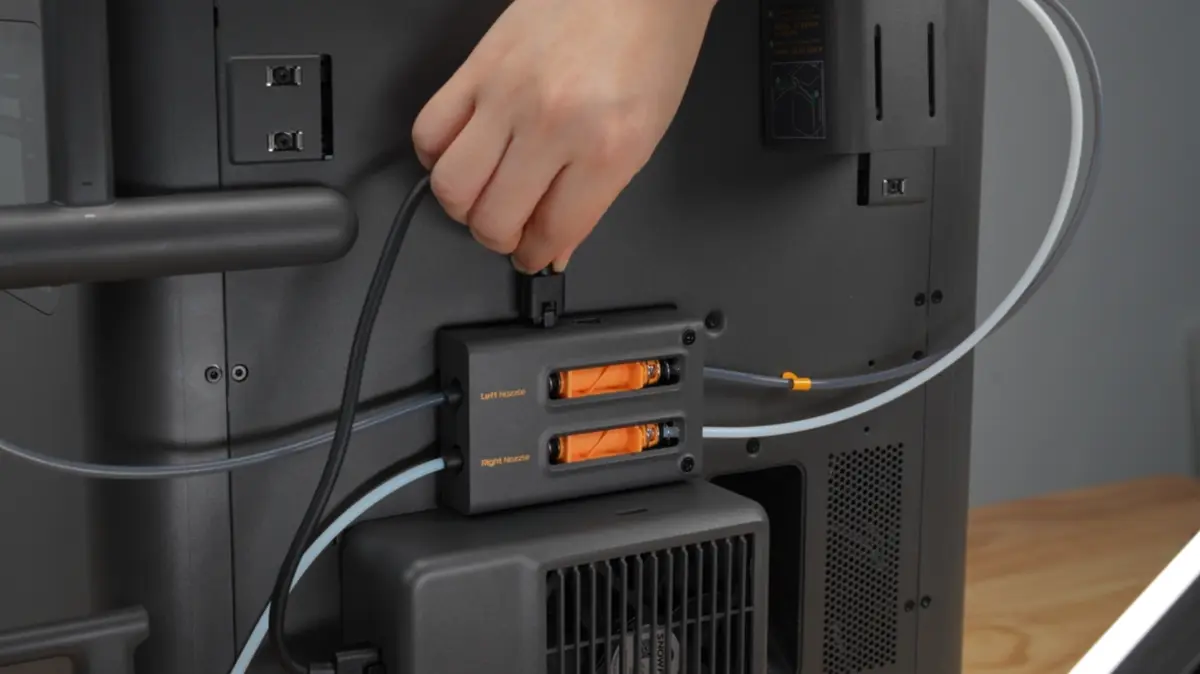

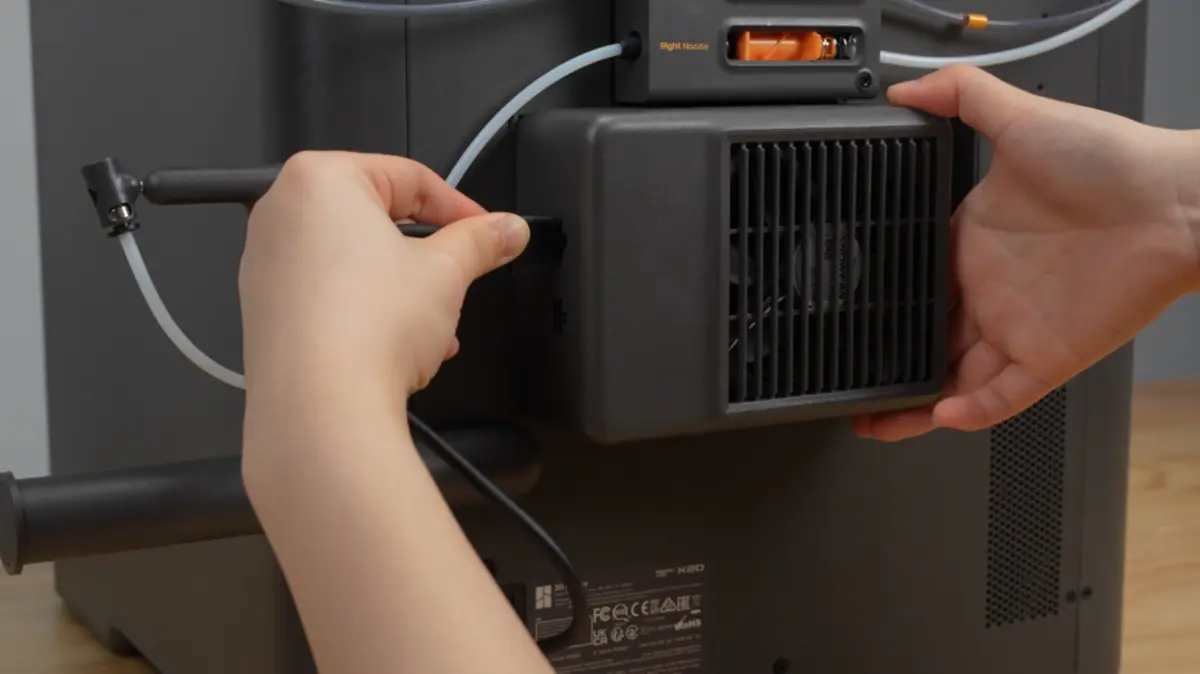

• Sæt hver ende af 6-pin-kablet i 6-pin-portene på bufferen og på den eksterne udsugningsblæser.

8. Tænd og kalibrer

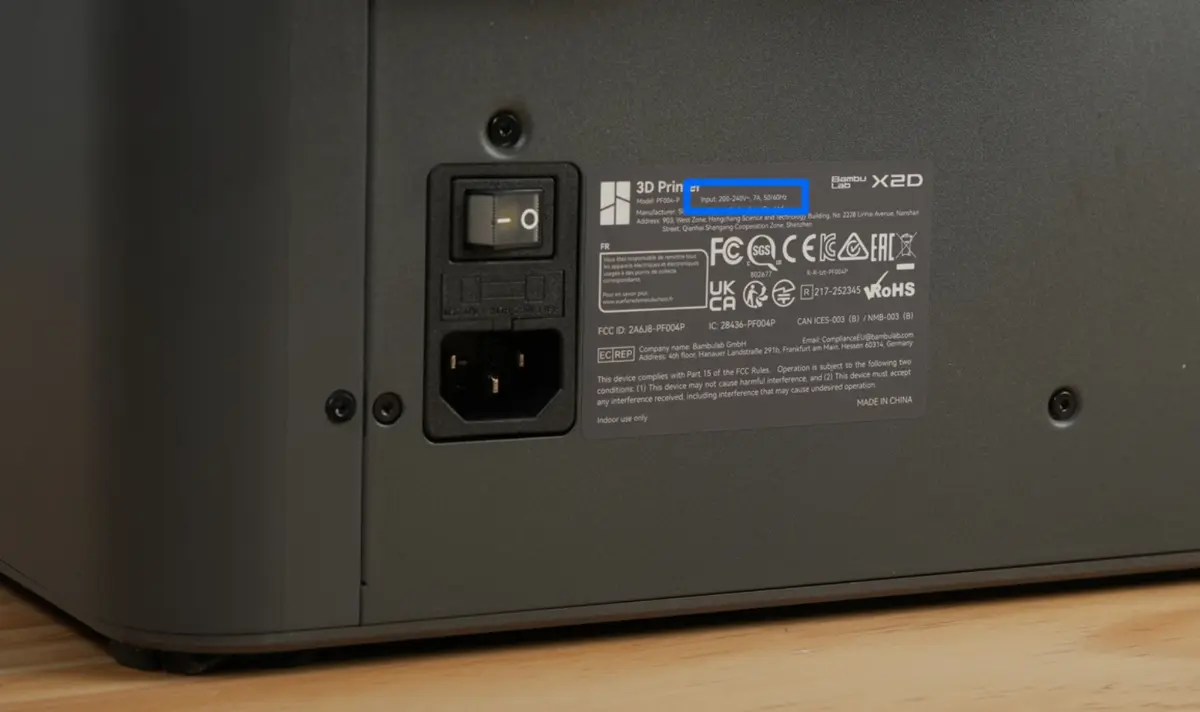

• Kontroller, at spændingen på mærkaten ved siden af strømstikket svarer til din lokale standard.

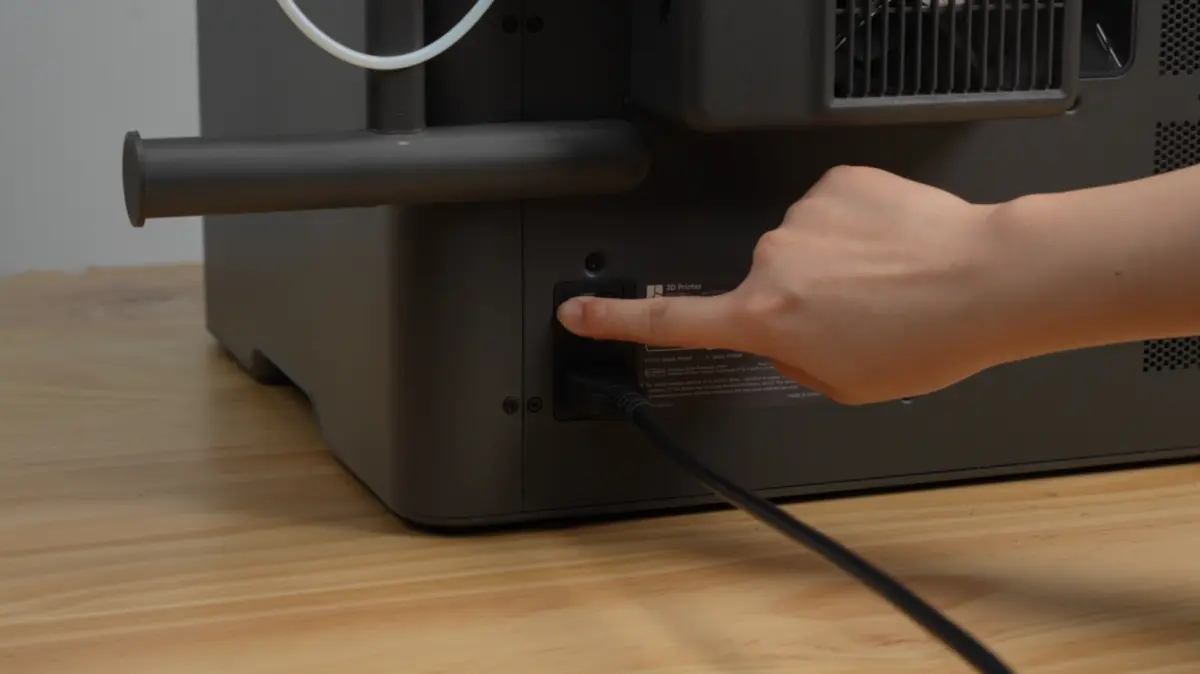

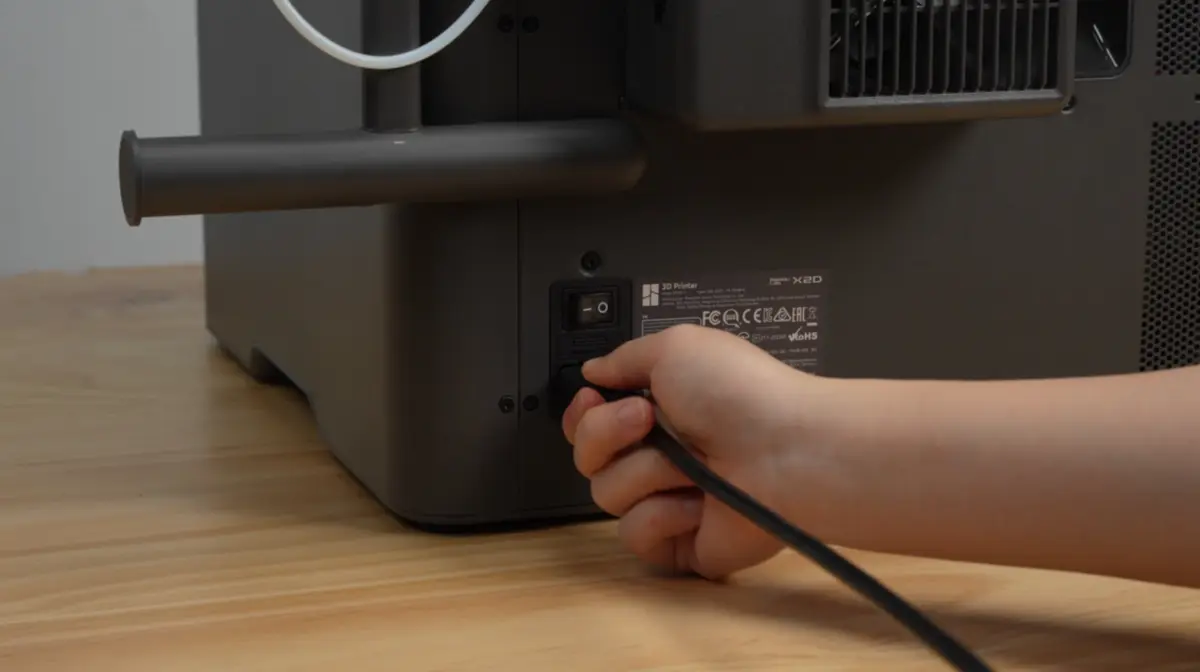

• Sæt strømkablet i og tænd.

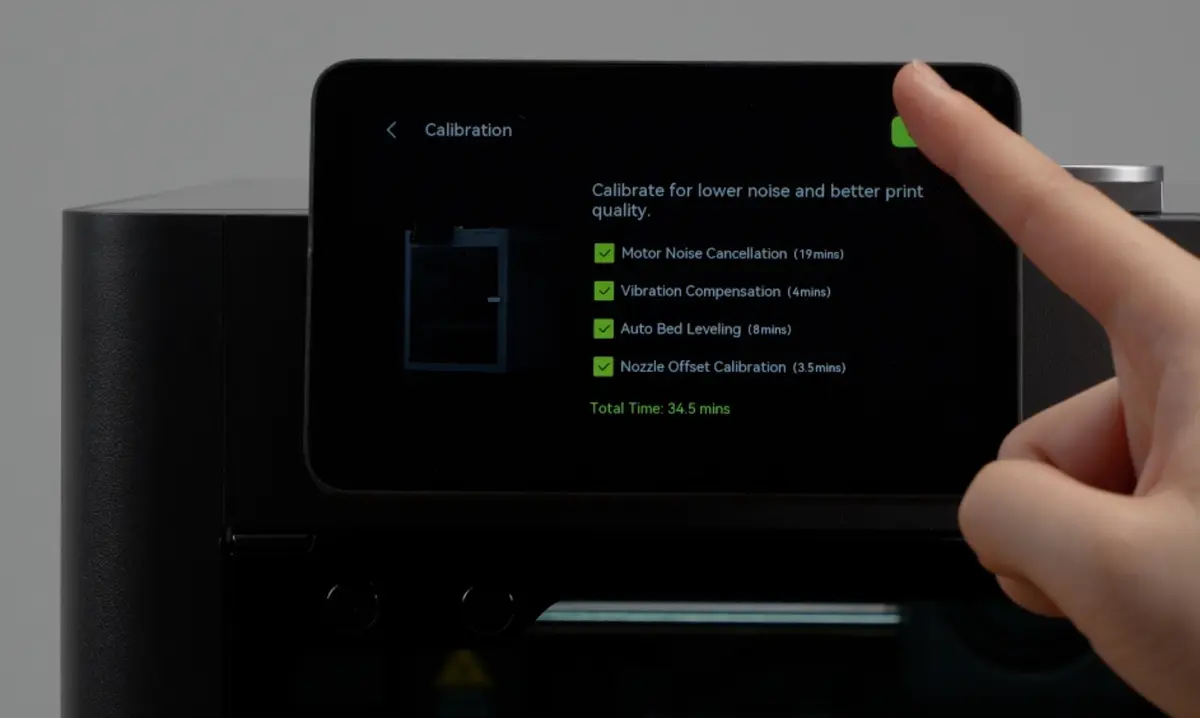

• Følg vejledningen på skærmen for at udføre den første kalibrering.

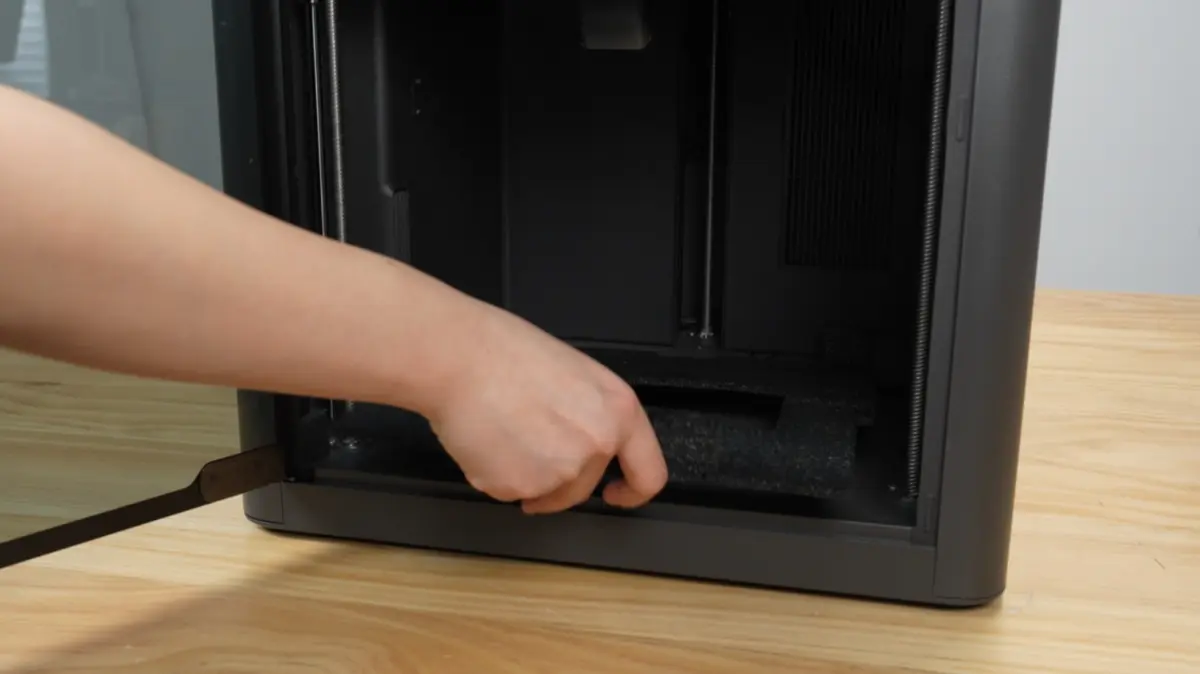

• Når kalibreringen er færdig, fjernes skummet under varmepladen.

Alt er klar! Se X2D første print for at komme i gang med din kreative rejse.
