Udpakningsguide til X2D AMS Combo

Videoguide

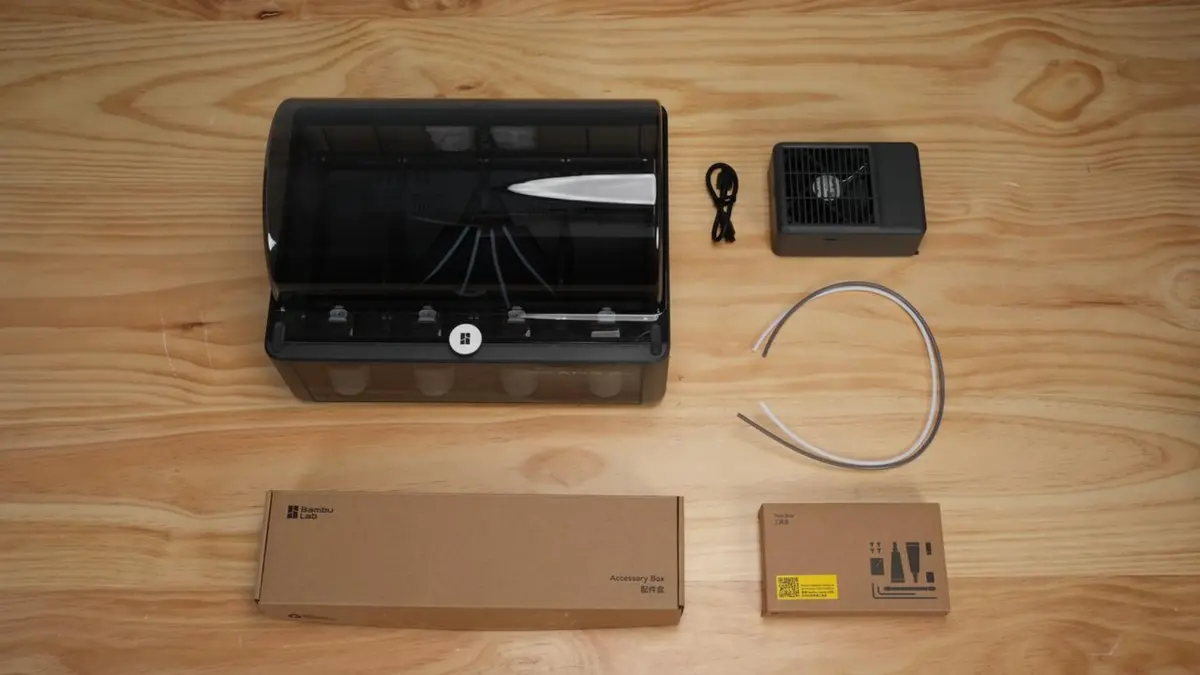

Medfølgende dele

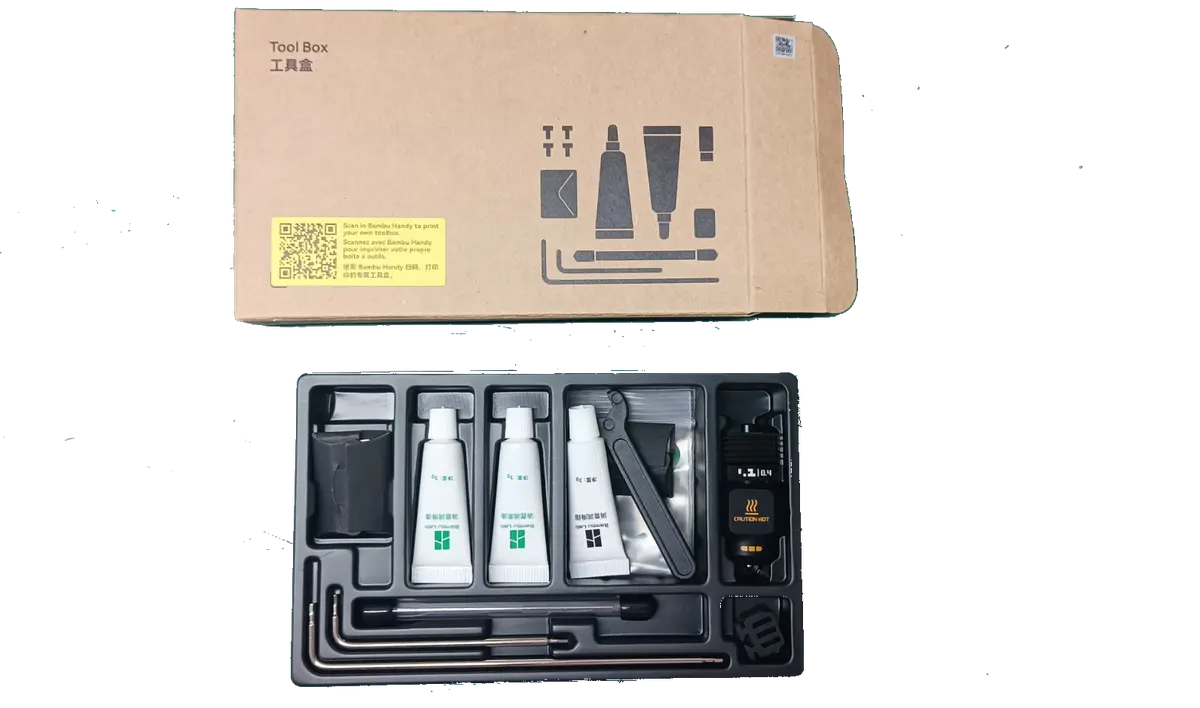

• Tilbehørsboks
• Værktøjskasse
• Sæt med ekstern udsugningsblæser
• Ekstra PTFE-slange*2


Udpakningstrin

1. Fjern emballagen

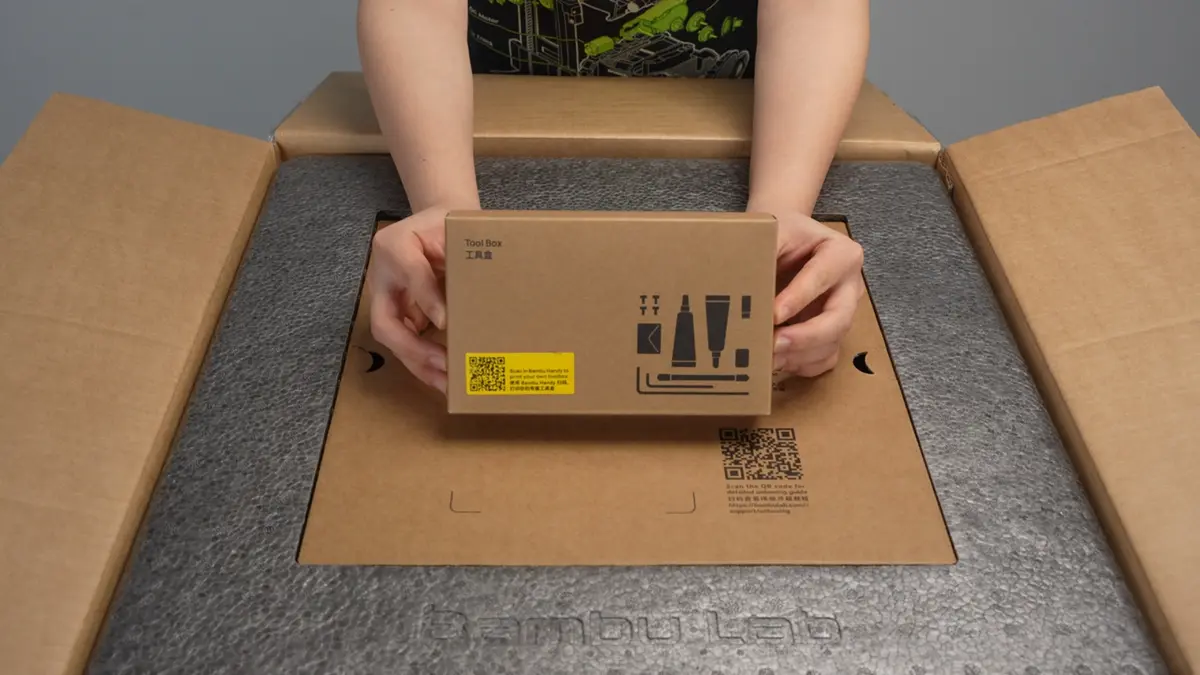

• Åbn den ydre kasse og tag værktøjskassen og kvikguiden ud.

• De indvendige dele kan tages ud og gøres klar til brug. (Den åbne fastnøgle fås i sølv og sort; se den faktisk modtagne vare.)

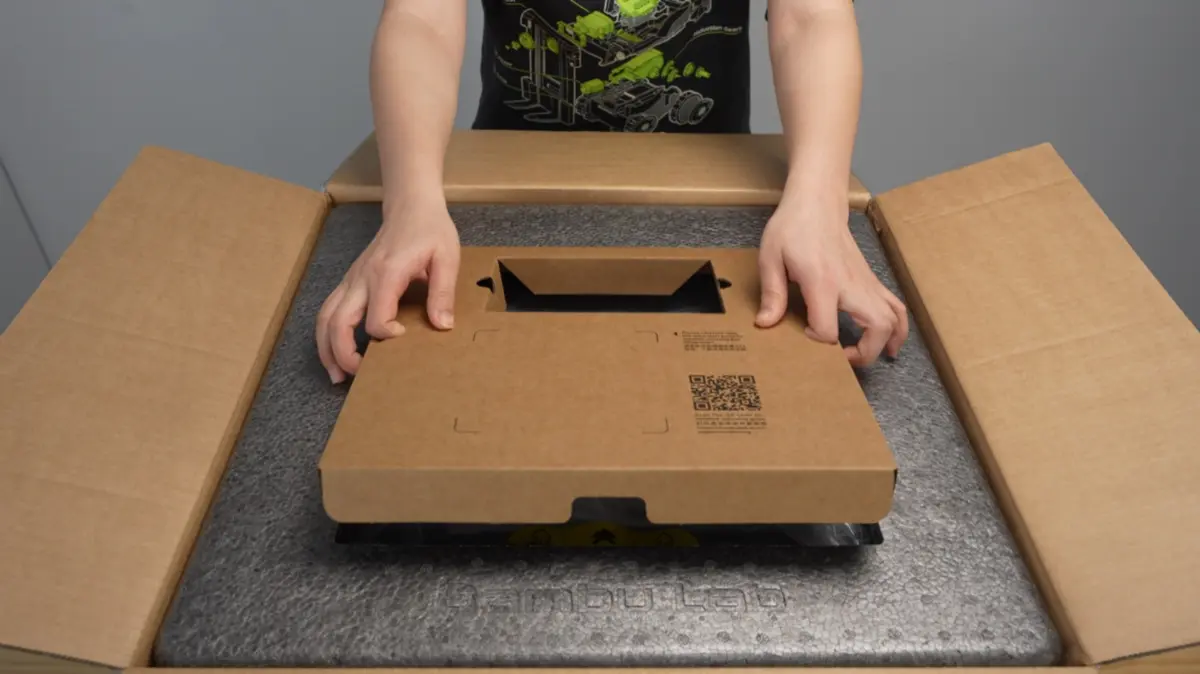

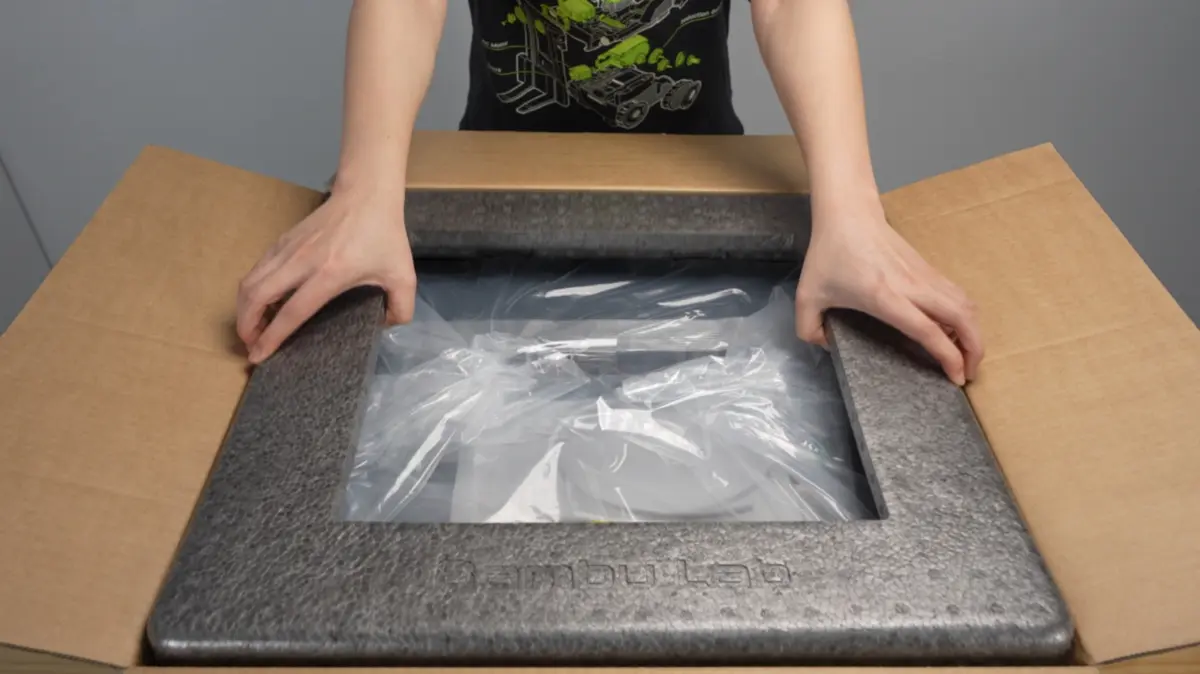

• Fjern pappet og det øverste skum.

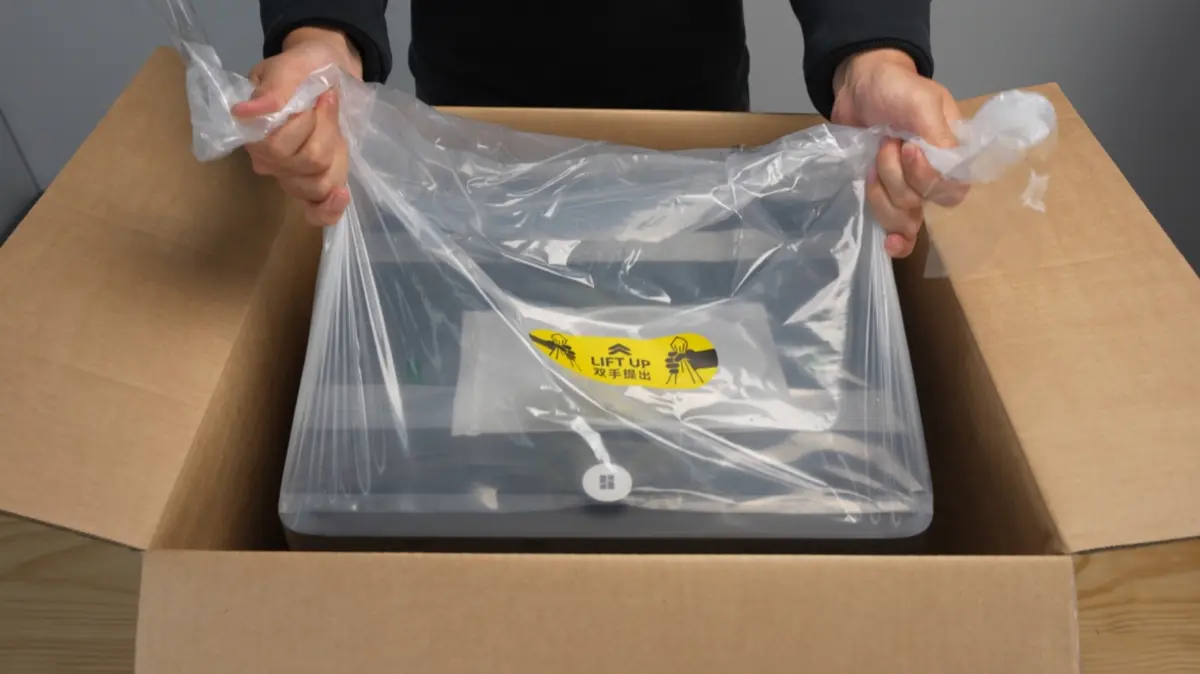

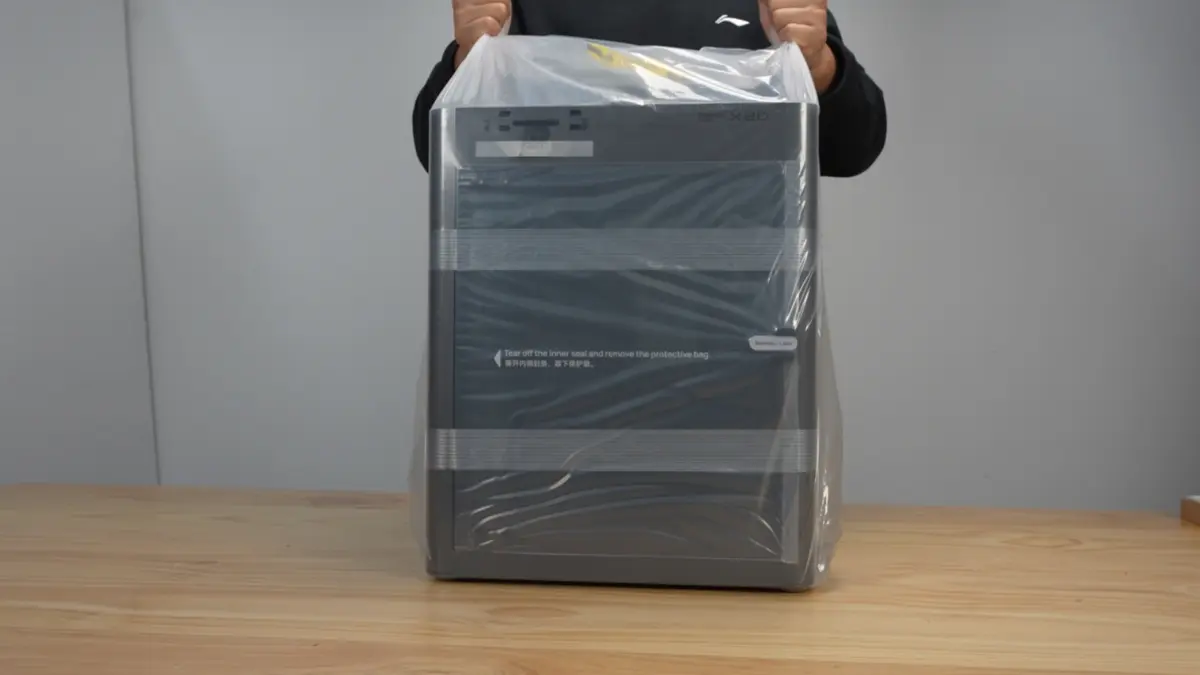

• Løft printeren ud og placer den på en stabil overflade.

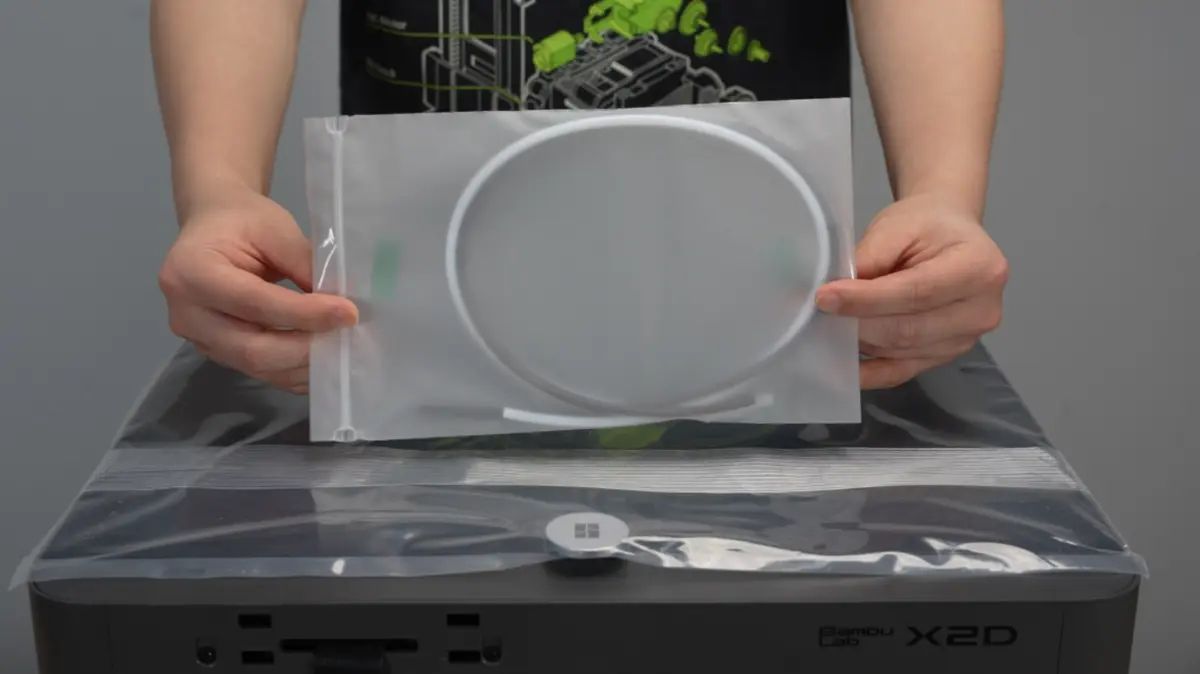

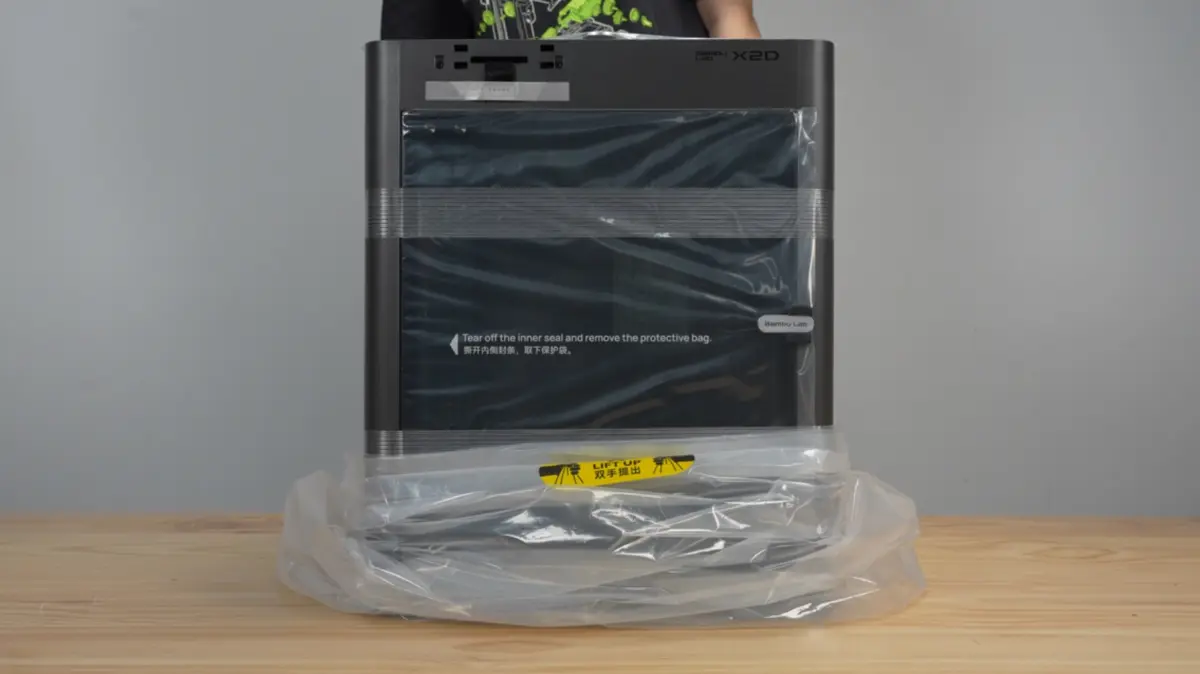

• Fjern fugtbeskyttelsesposen, og tag derefter den ekstra PTFE-slange ud.

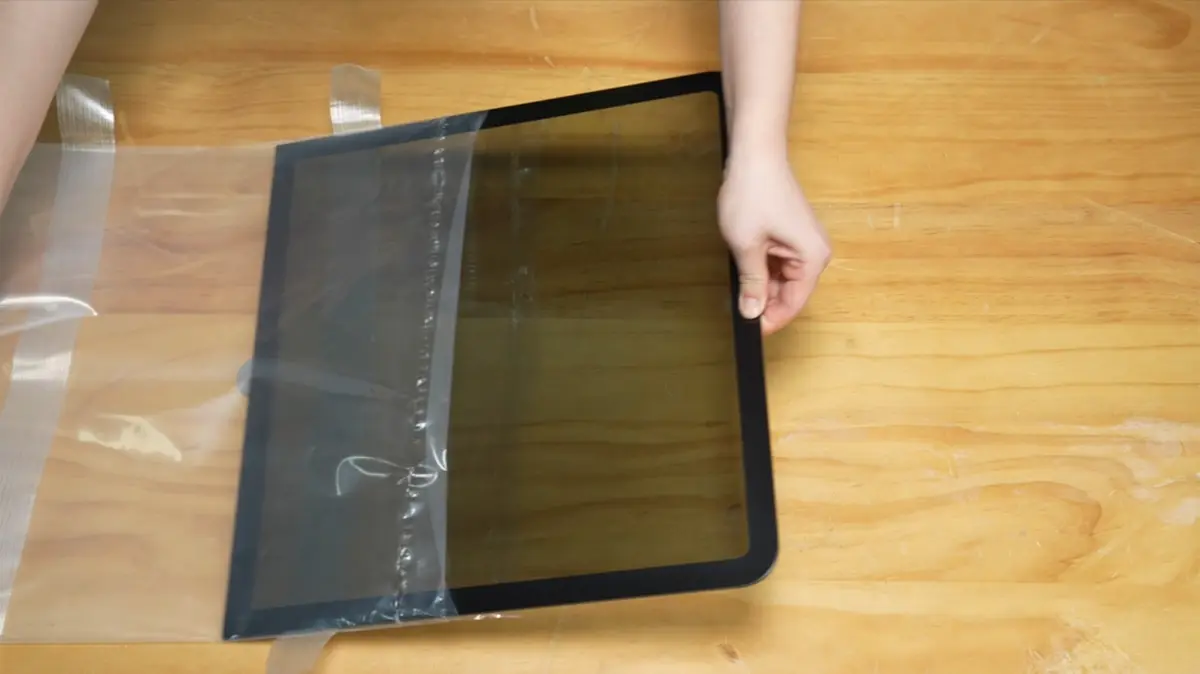

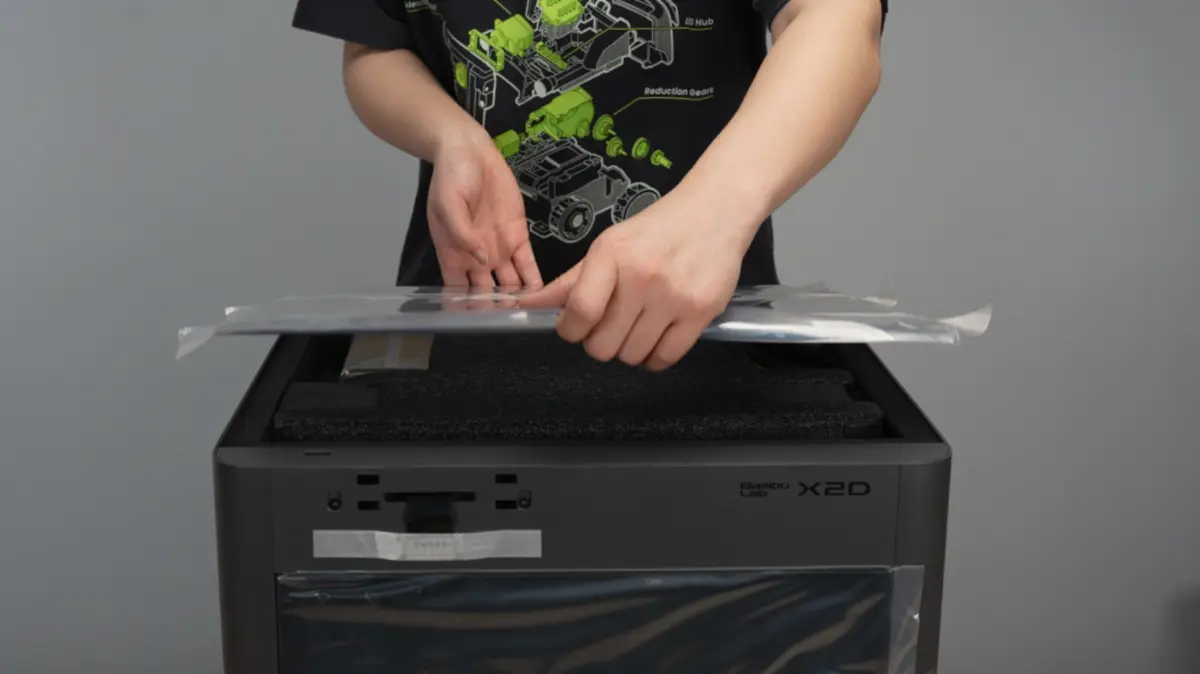

• Fjern tapen på toppen, tag det øverste glasdæksel af, og fjern beskyttelsesposen.

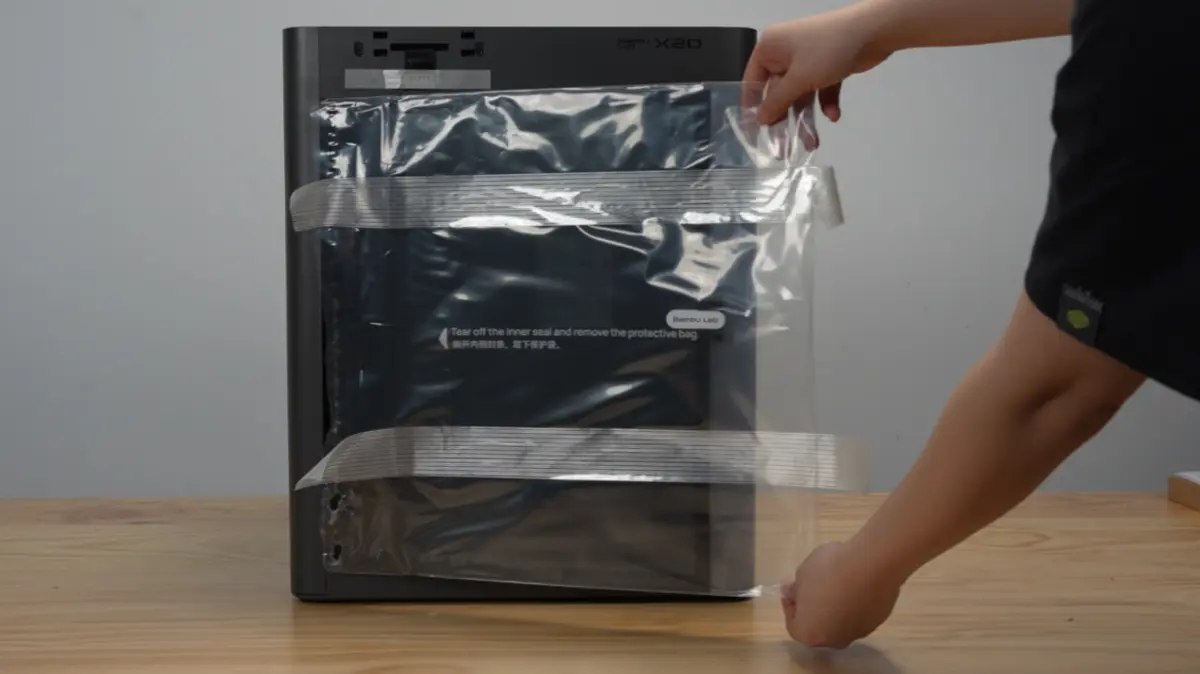

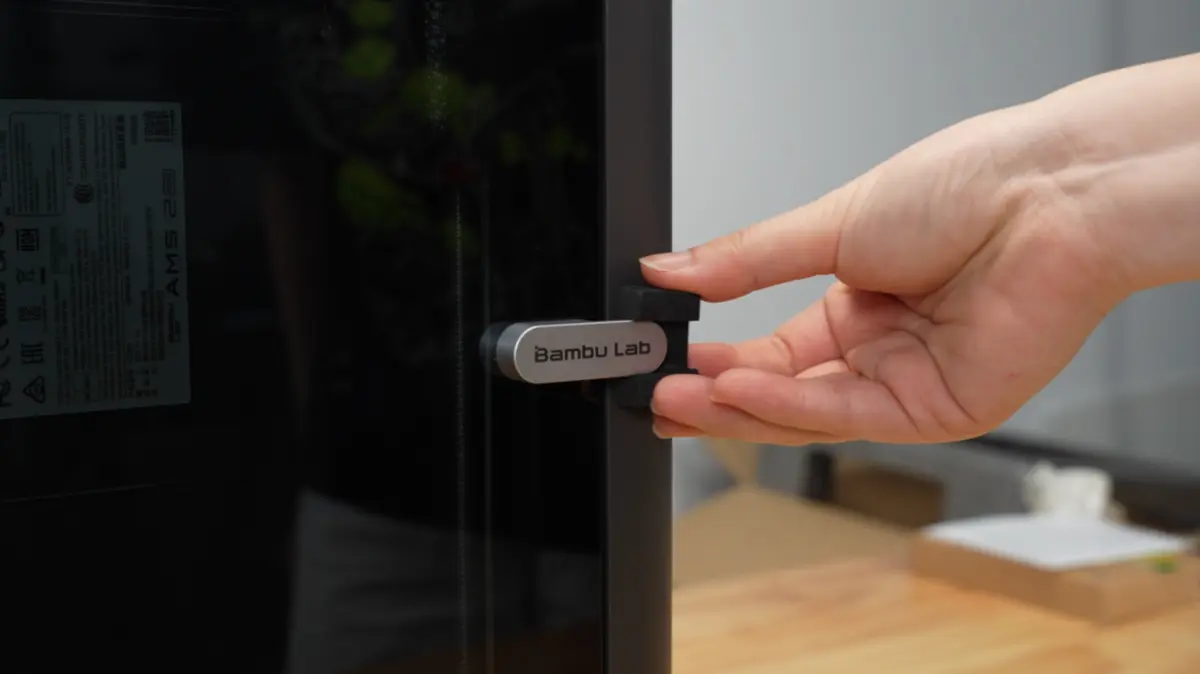

• Fjern tapen på frontdøren, og fjern derefter beskyttelsesposen og skummet på håndtaget.

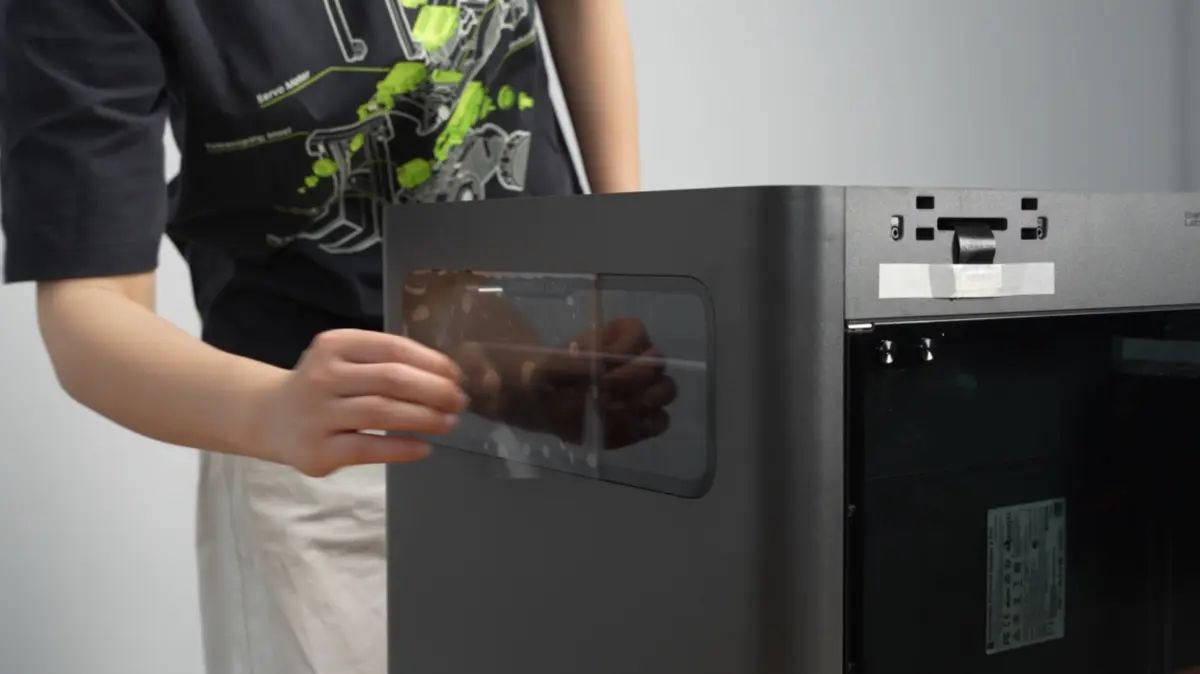

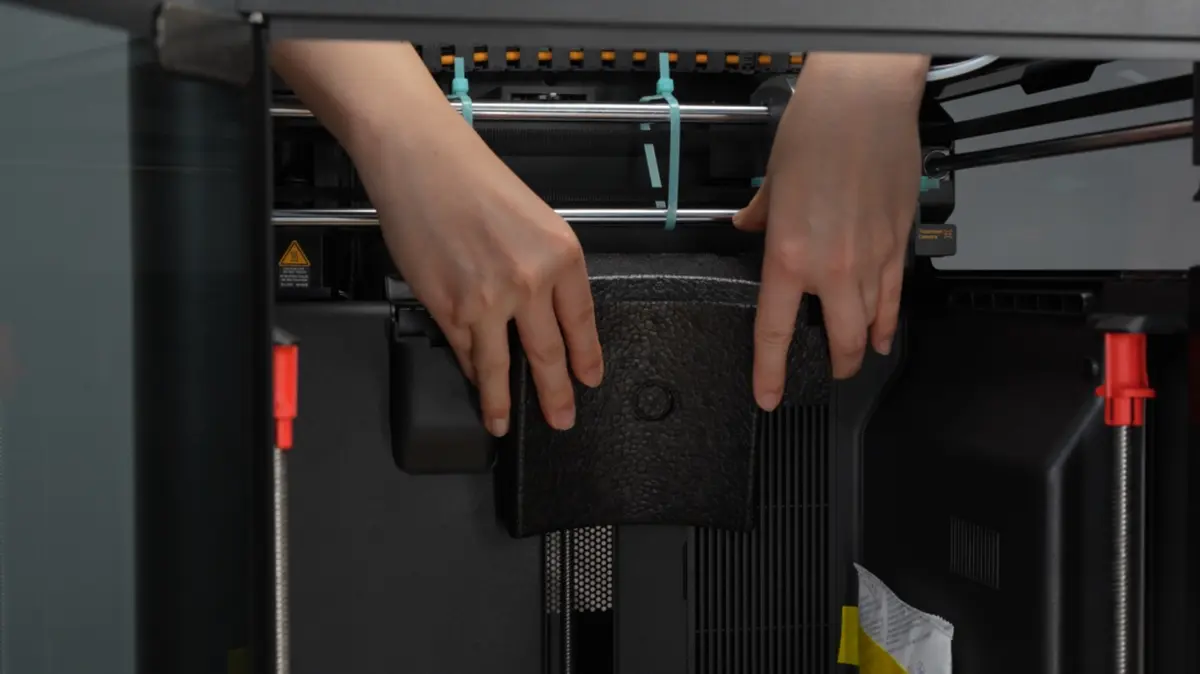

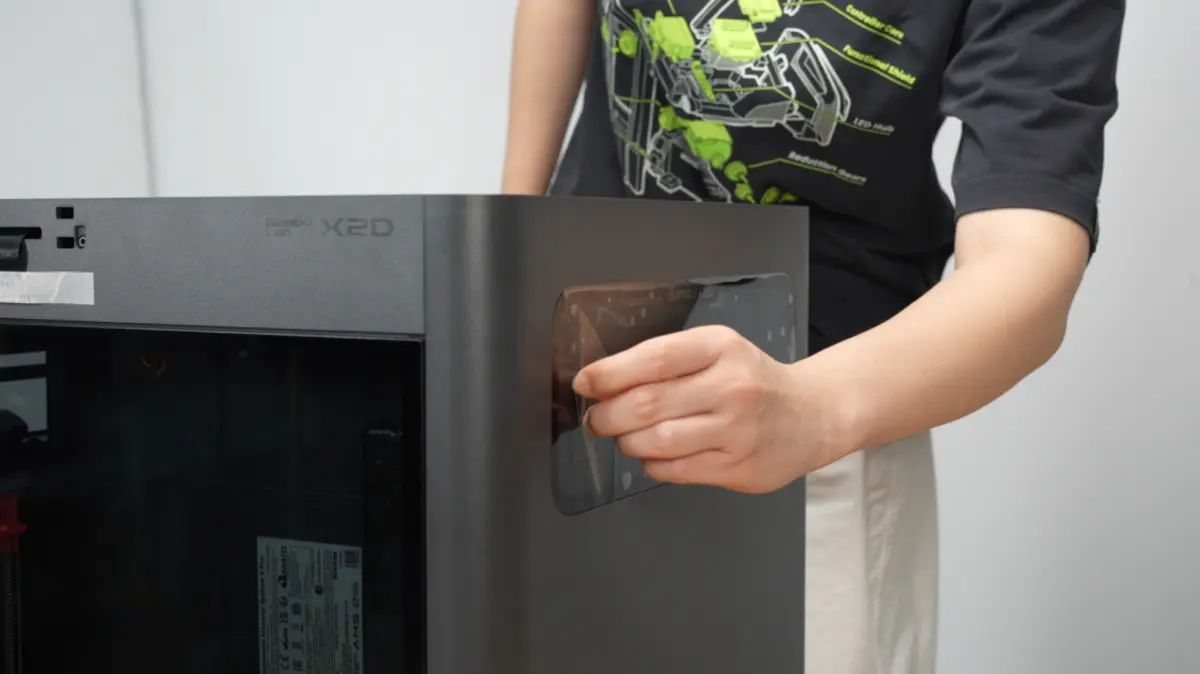

• Træk beskyttelsesfilmen af sidevinduerne.

2. Tag tilbehør og AMS 2 Pro ud

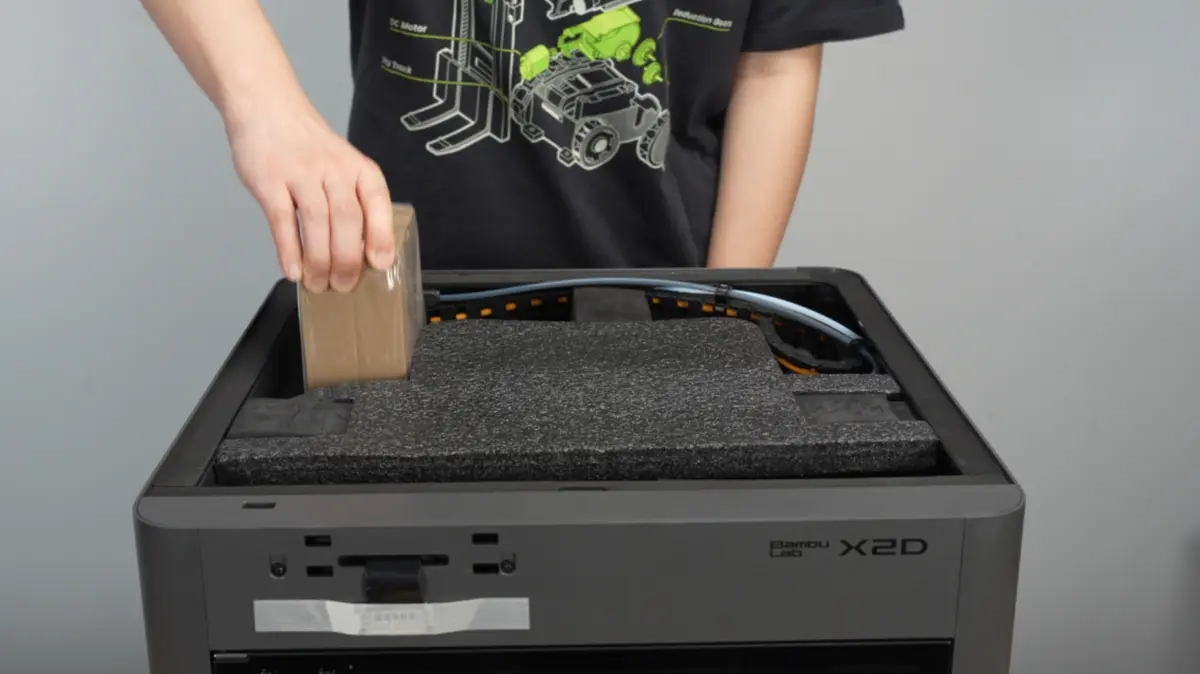

• Tag tilbehørsboksen ud.

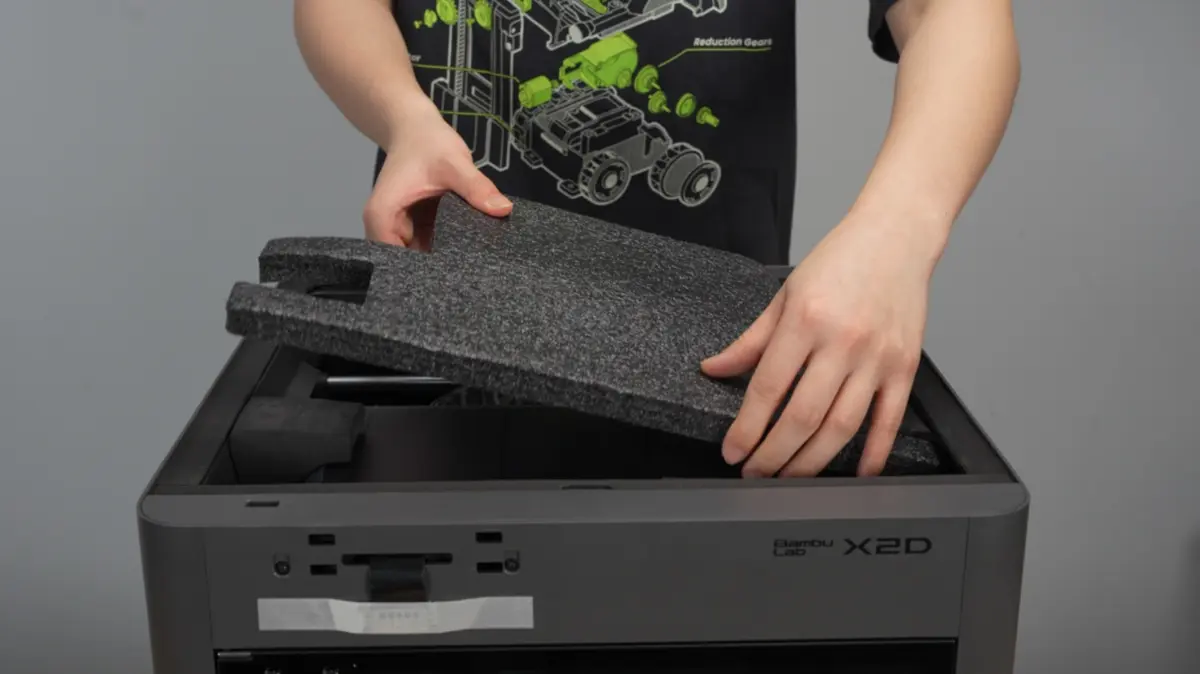

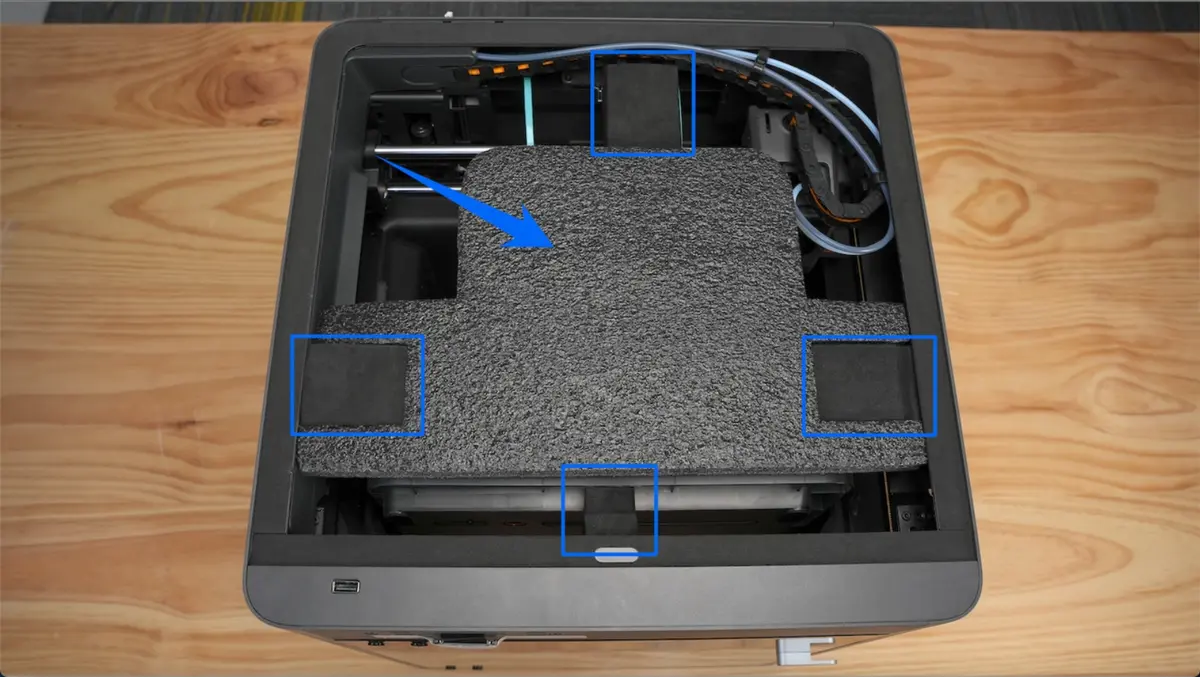

• Fjern alle skumstykker på toppen.

Emballagen er blevet opdateret. Fjern alt skum som vist nedenfor.

Skumblokken nær frontdøren sidder stramt. Fjern den som vist nedenfor.

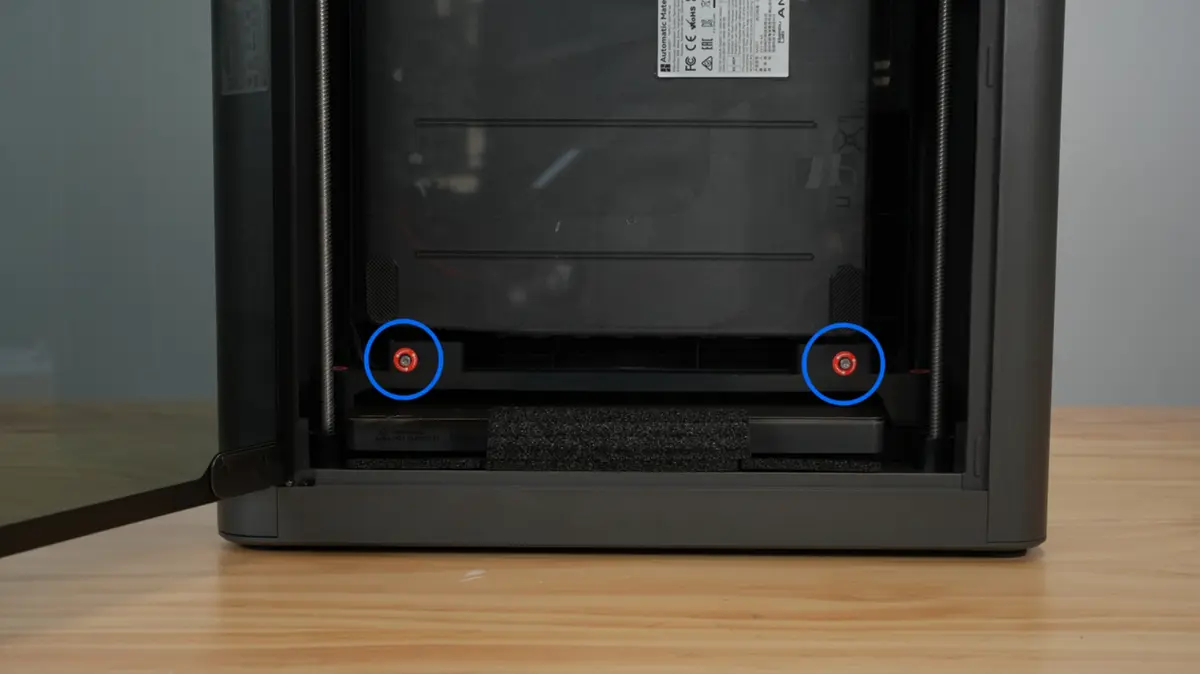

• Brug H2.0-unbrakonøglen til at fjerne 2 skruer.

Bemærk: Skummet under varmepladen må først fjernes, når den første kalibrering er gennemført.

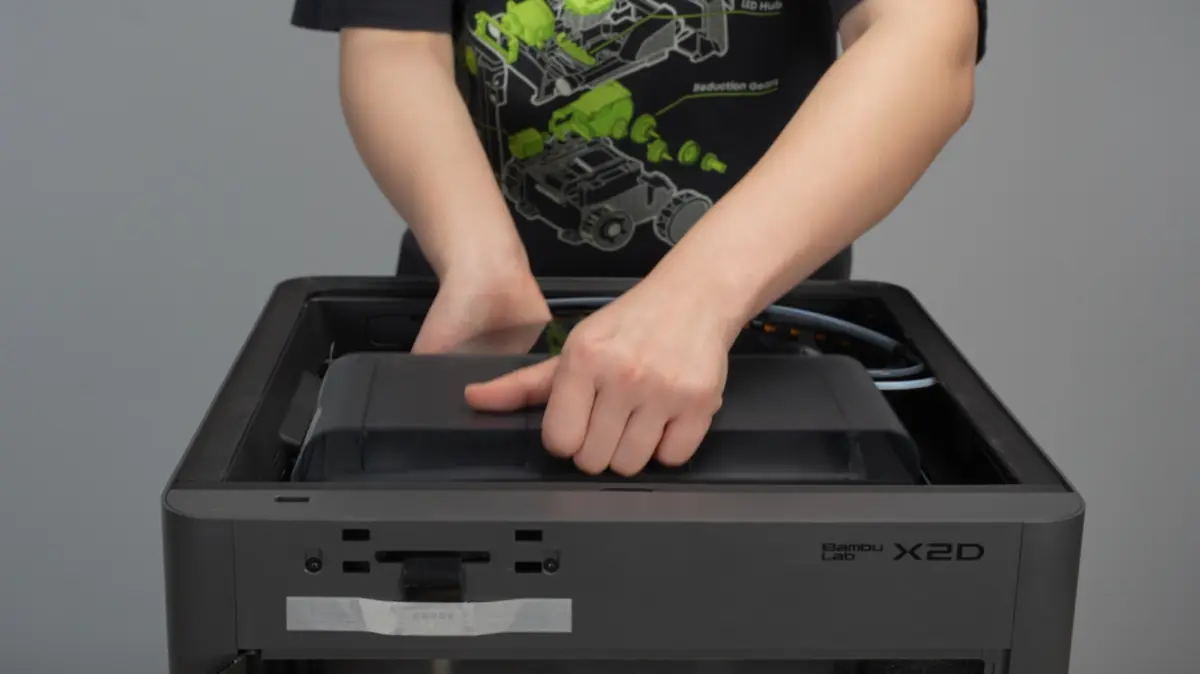

• Løft AMS 2 Pro ud.

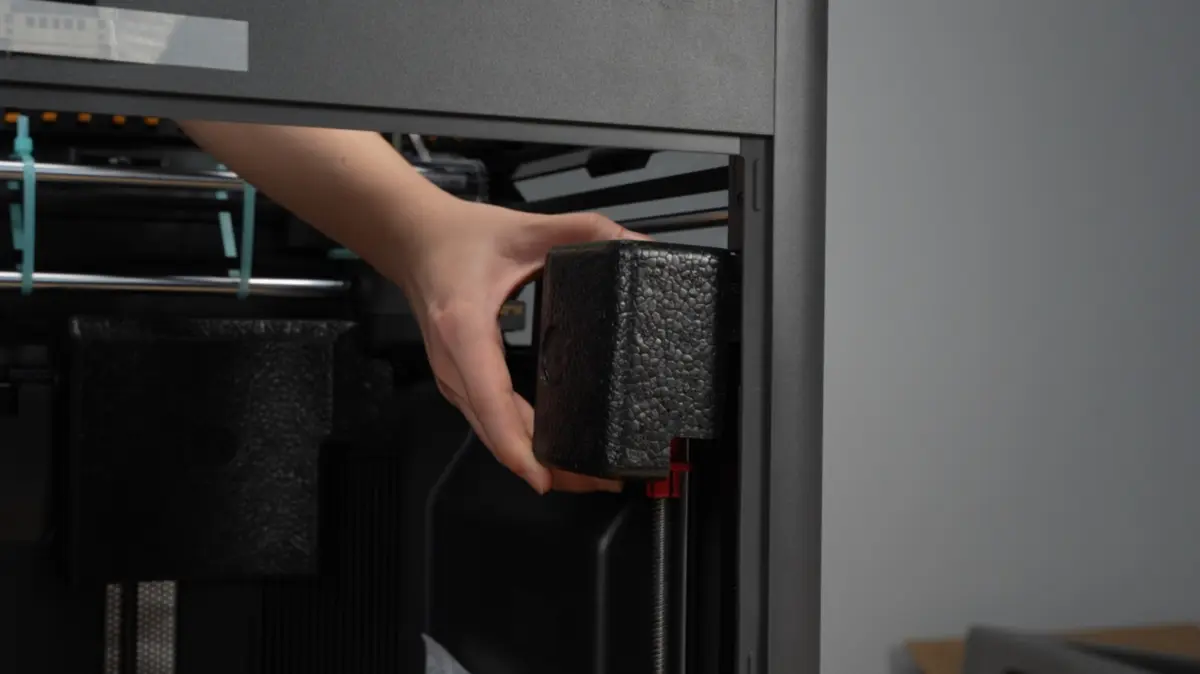

• Fjern skummet på kammerets indervæg og den hvide beskyttelsesfilm fra sidevinduerne.

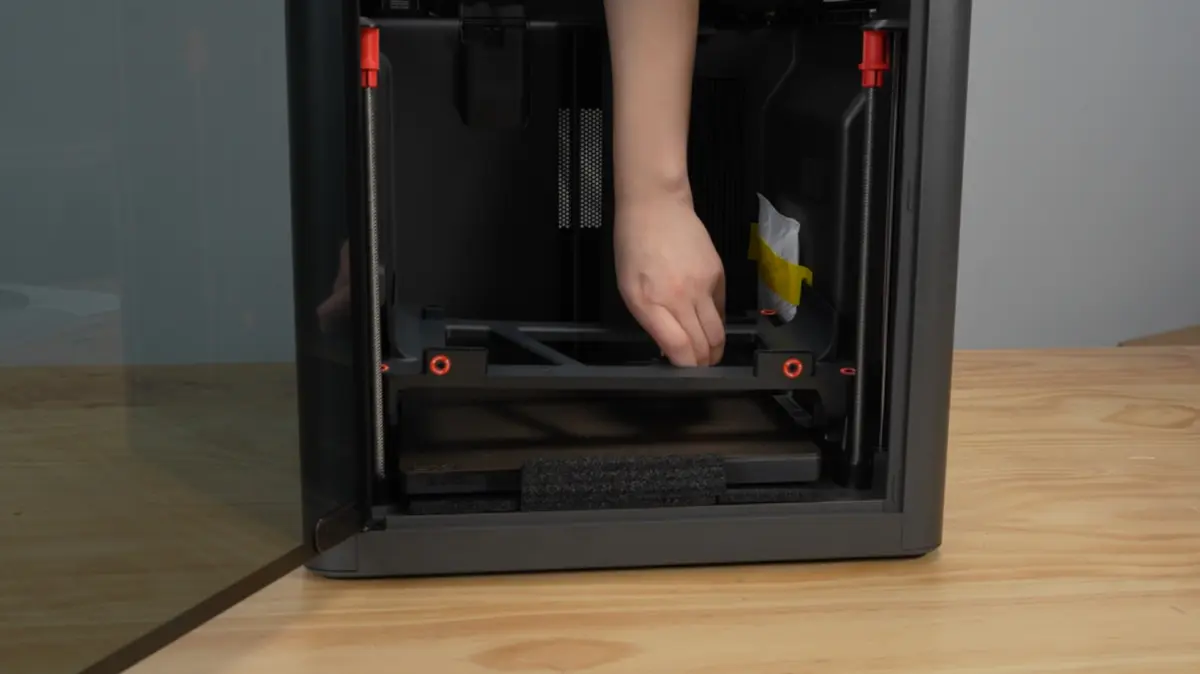

• Fjern de 3 skruer markeret med rødt, og tag derefter AMS 2 Pro-transportsikringen ud.

3. Fjern transportmaterialer

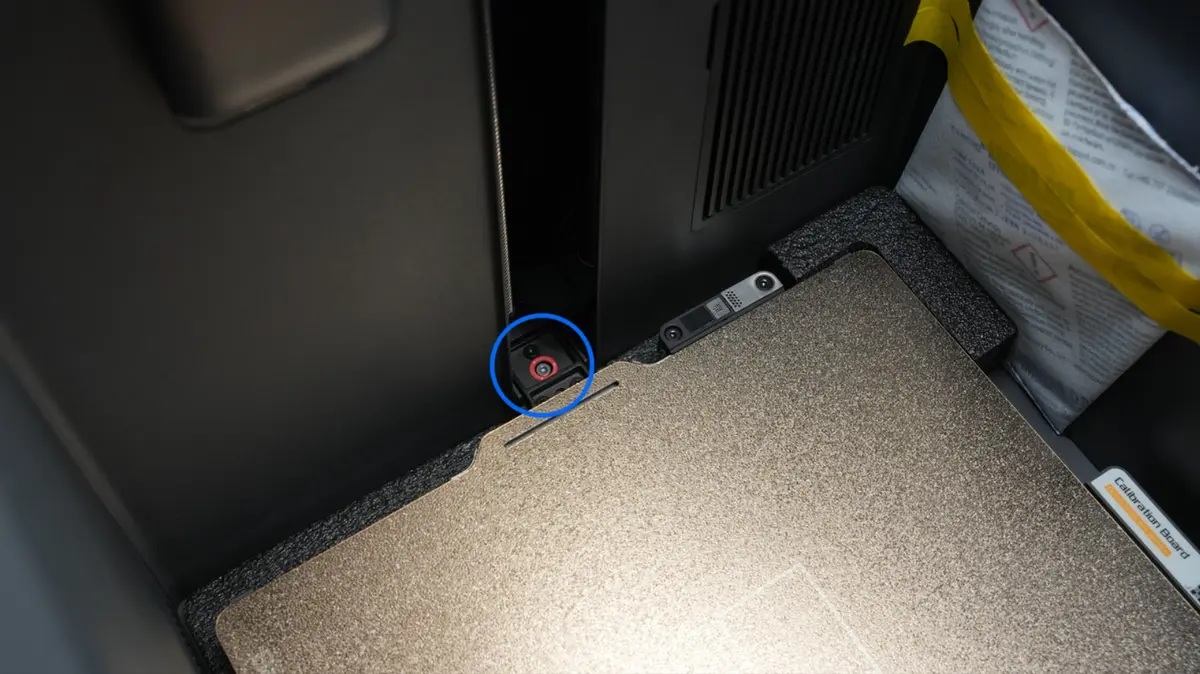

• Fjern skruen markeret med rødt for at frigøre varmepladen.


Bemærk: Varmepladens fastgøringsskrue kan falde ned i chassiset. Vi anbefaler at bruge en magnetisk skruetrækker, en pincet eller lignende værktøj til at gribe eller hente skruen og forhindre, at den falder ned i enheden.

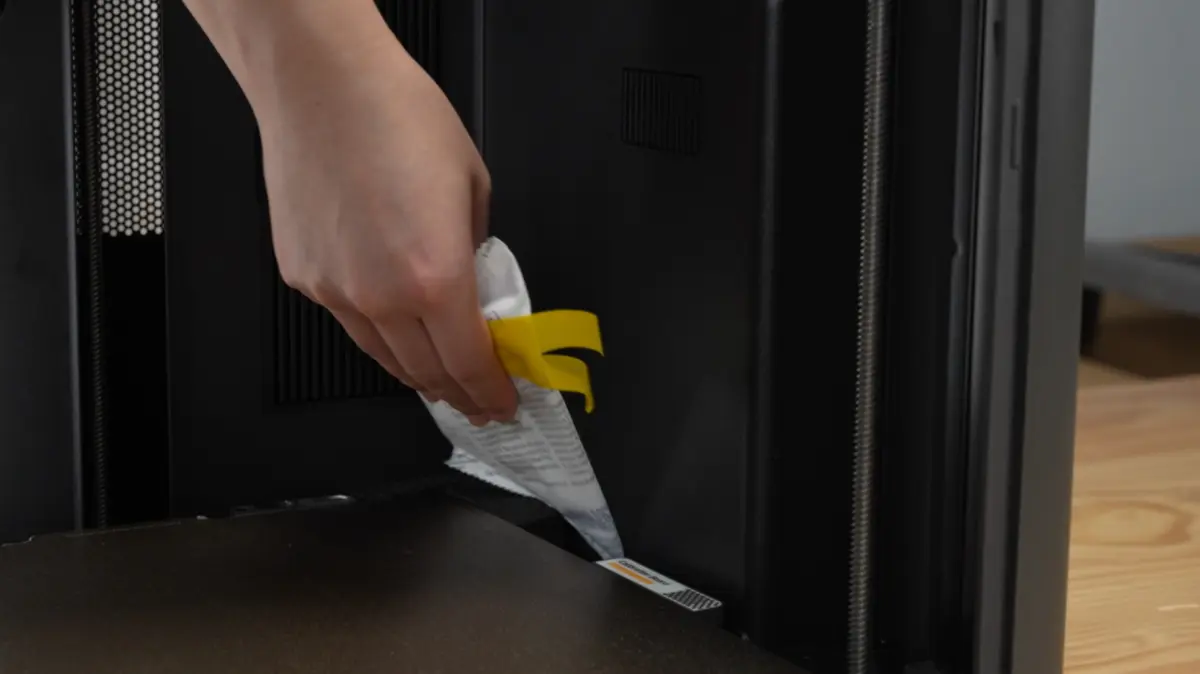

• Fjern tørremidlet inde i printeren.

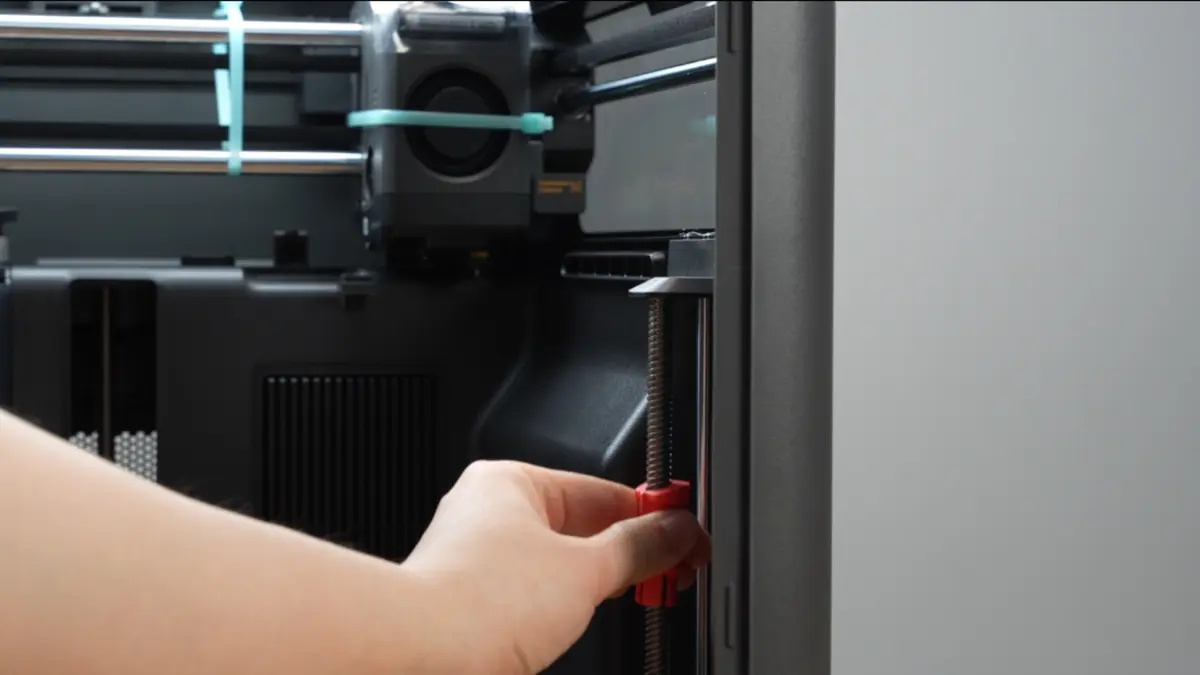

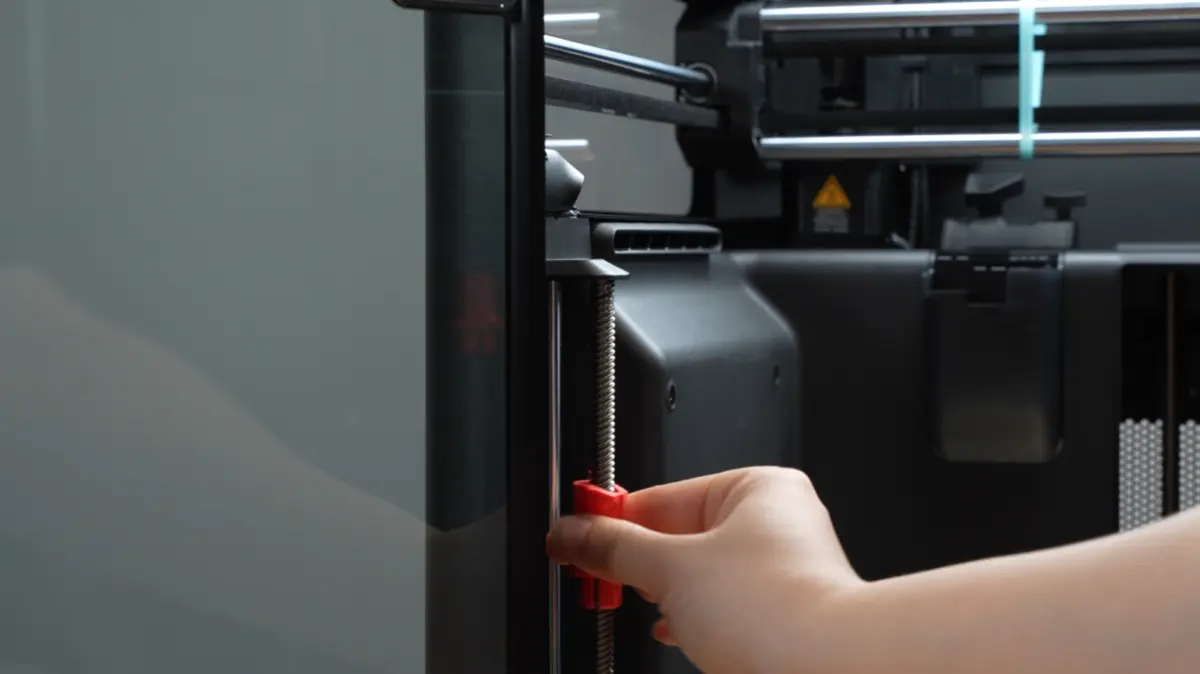

• Træk de røde plastbeskyttere af begge spindler ved at trække dem nedad.

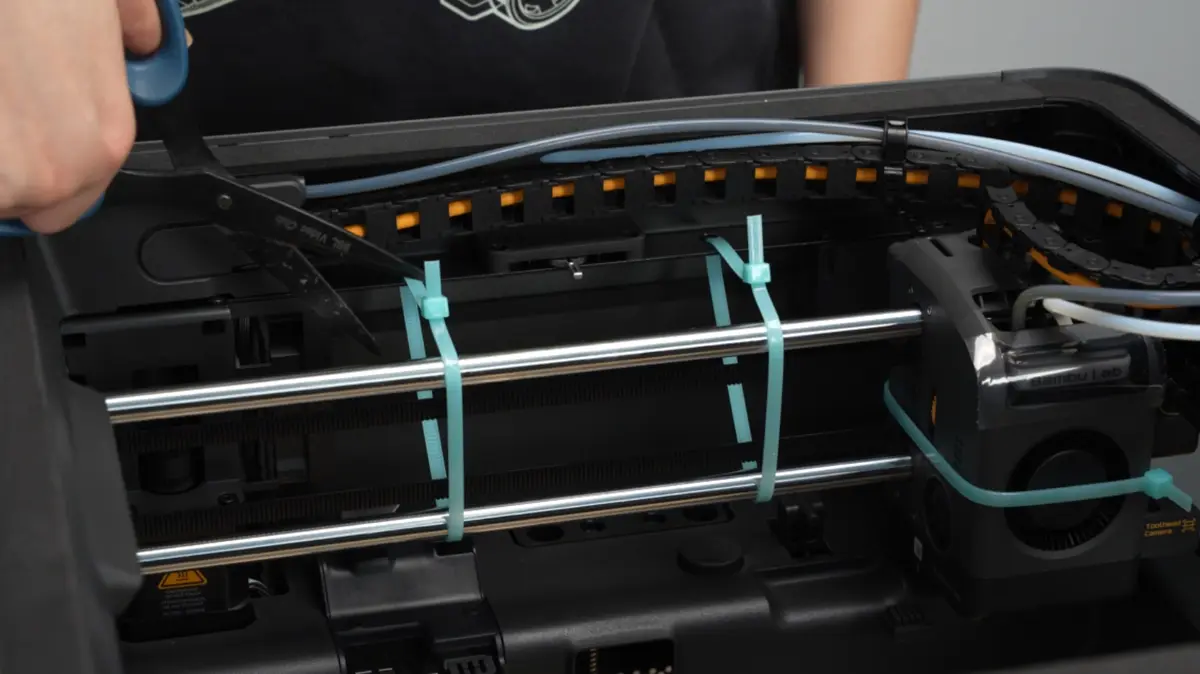

• Klip og fjern strips på de lineære stænger.

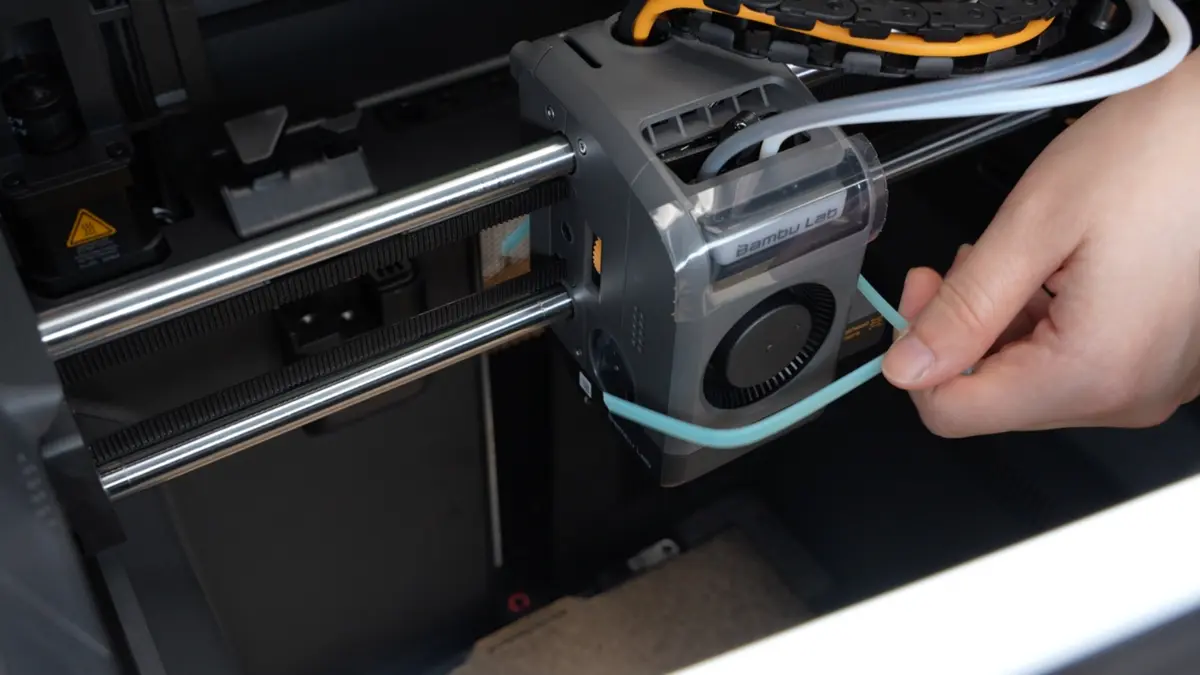

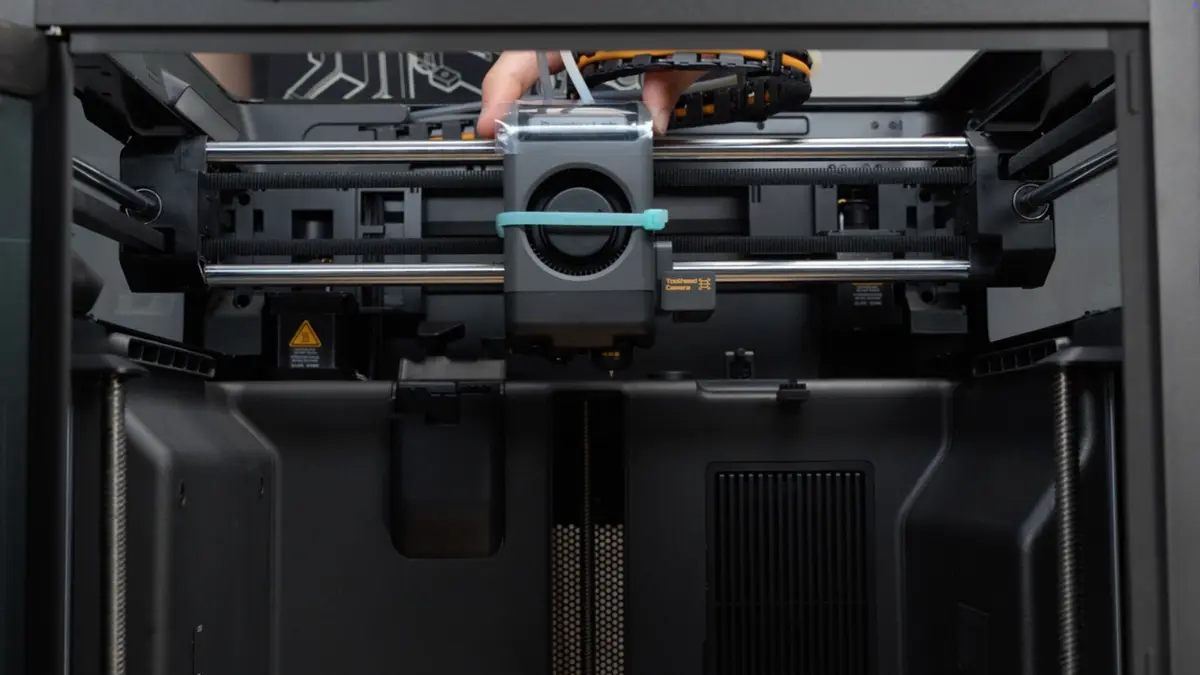

• Træk toolhead'en mod frontdøren, og klip og fjern derefter stripsen på den.

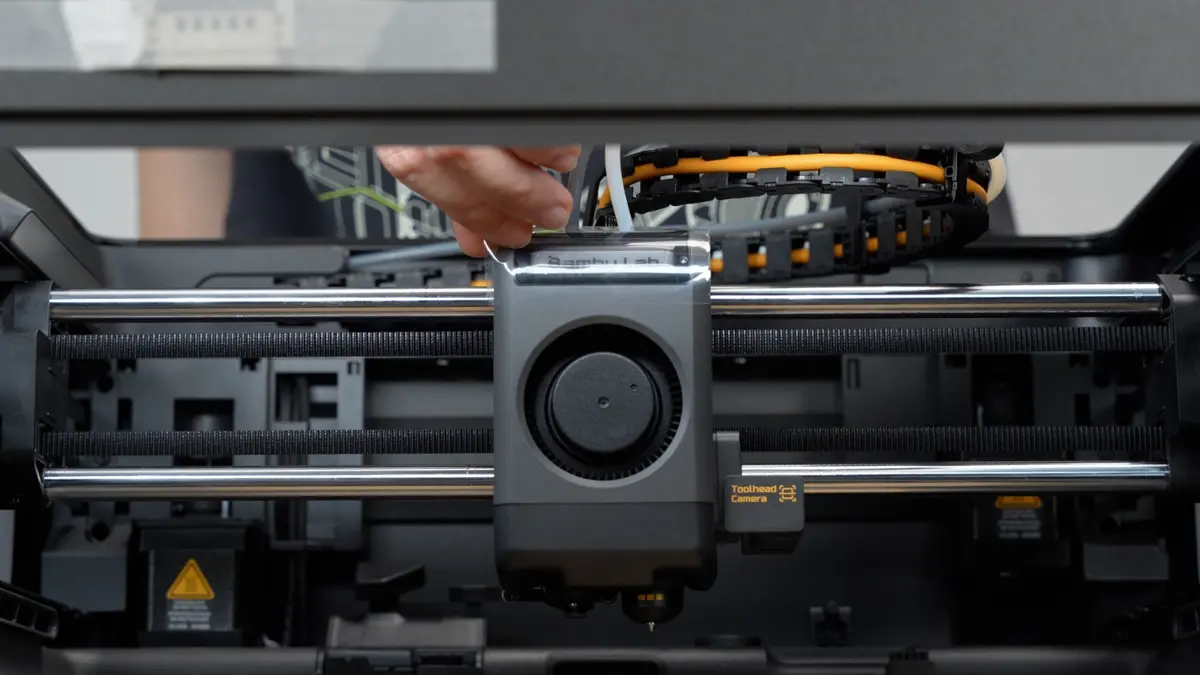

• Træk beskyttelsesfilmen af toolhead'en.


Emballageopdatering: Beskyttelsesfilmen på toolhead'en er fjernet.

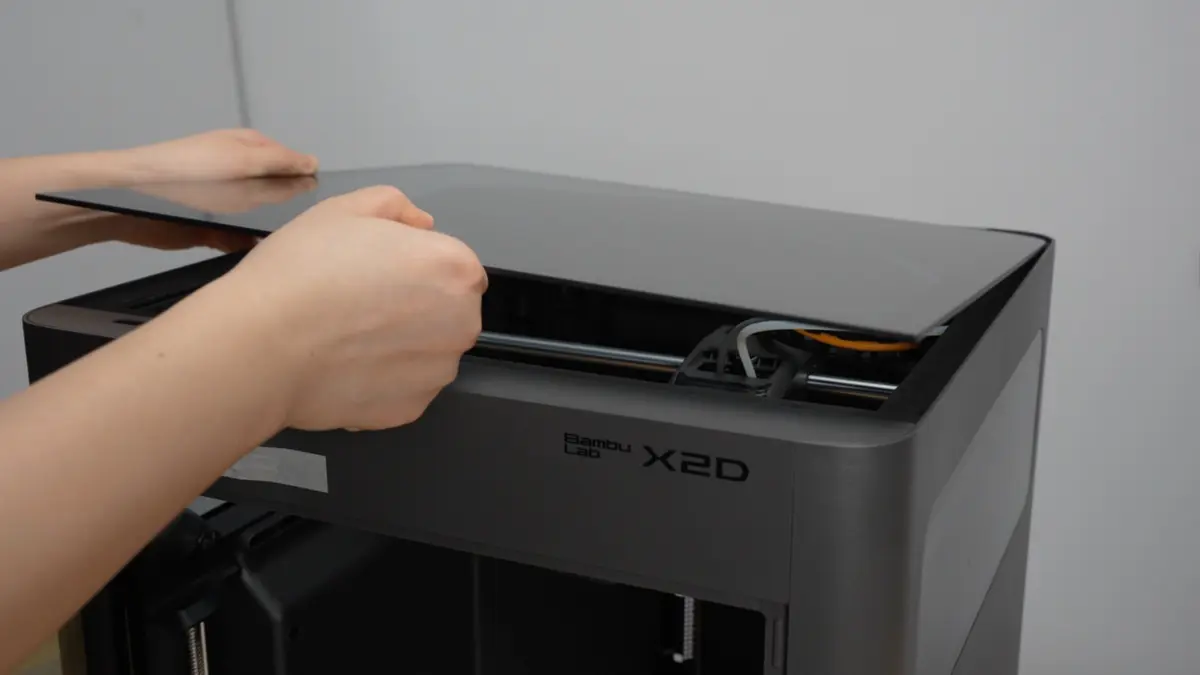

• Sæt det øverste glasdæksel tilbage på printeren.


4. Monter touchscreen

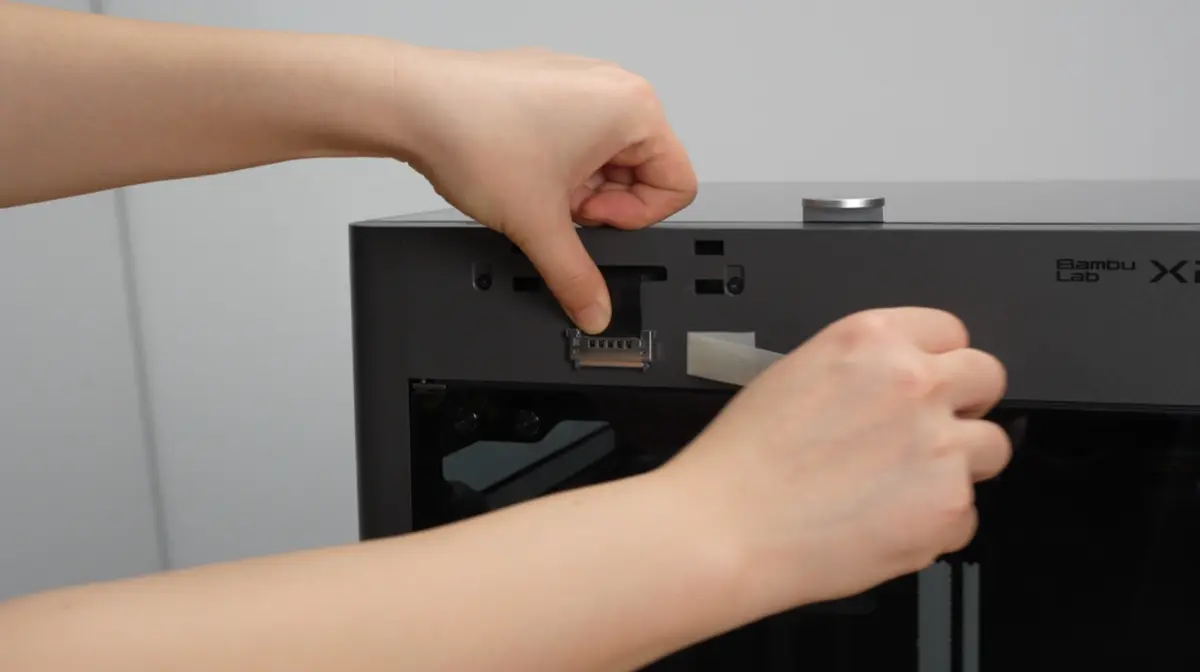

• Fjern tapen, der holder kablet.

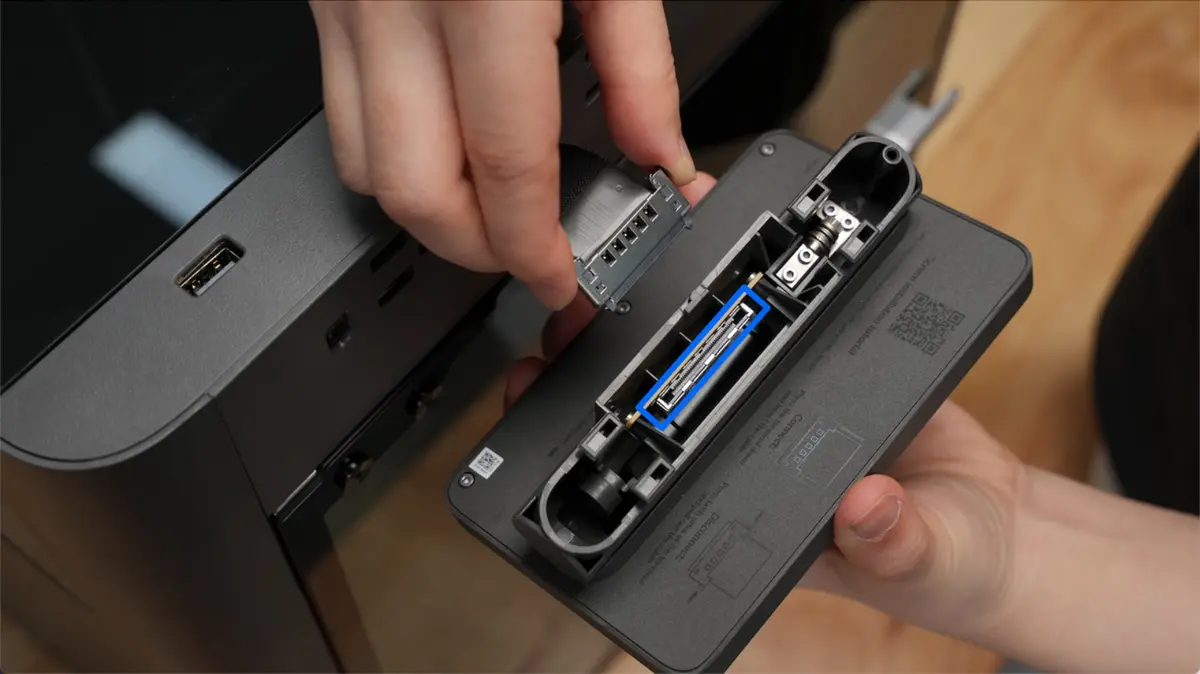

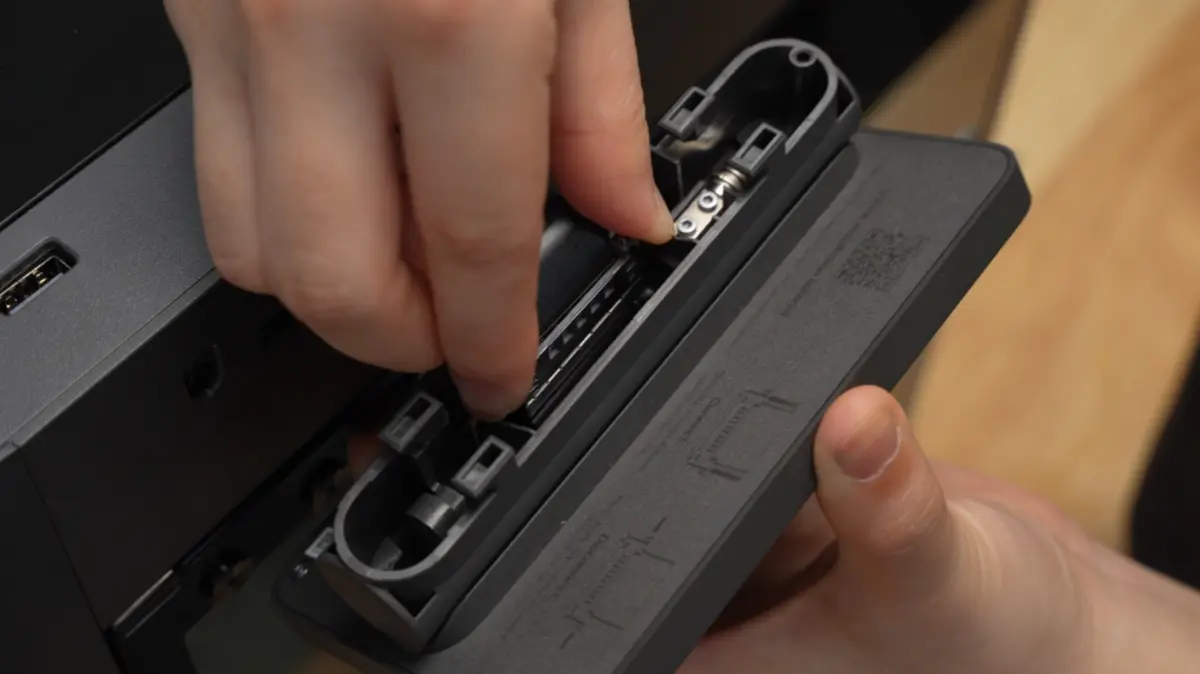

• Hold om terminalerne i begge sider af kablet og sæt det i skærmporten.

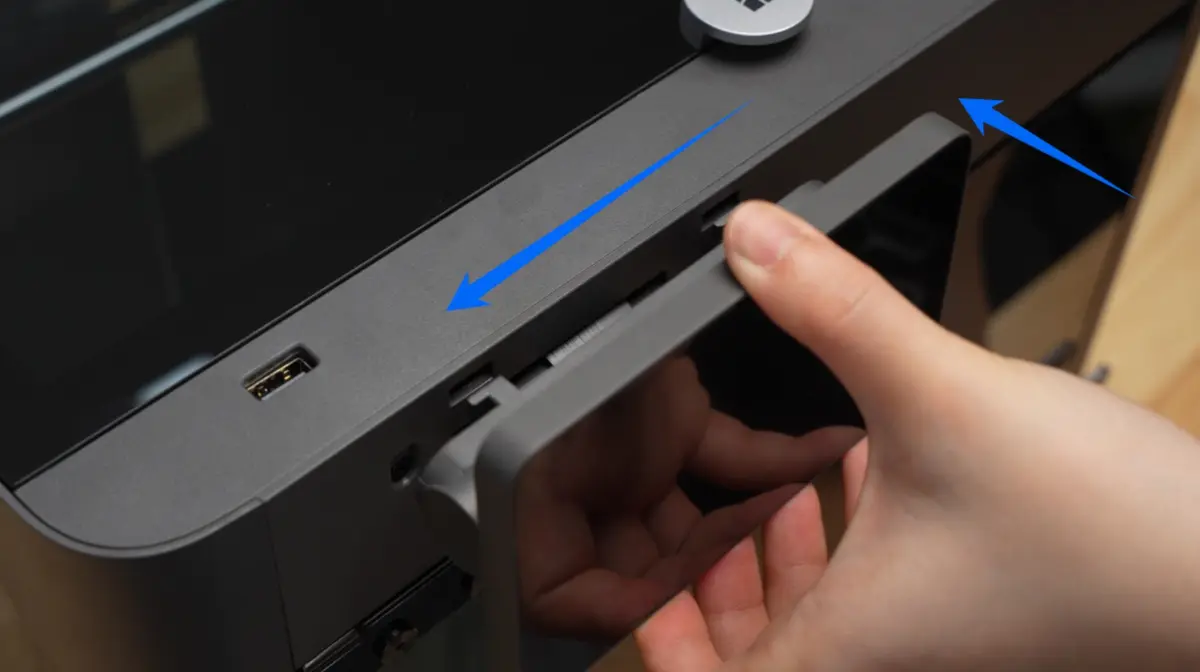

• Skub kablet tilbage i printerens slot, sæt skærmen i, og skub til venstre for at låse den fast.


5. Monter hjælpeekstruder

• Fjern tapen og tag hjælpeekstruderen ud af tilbehørsboksen.

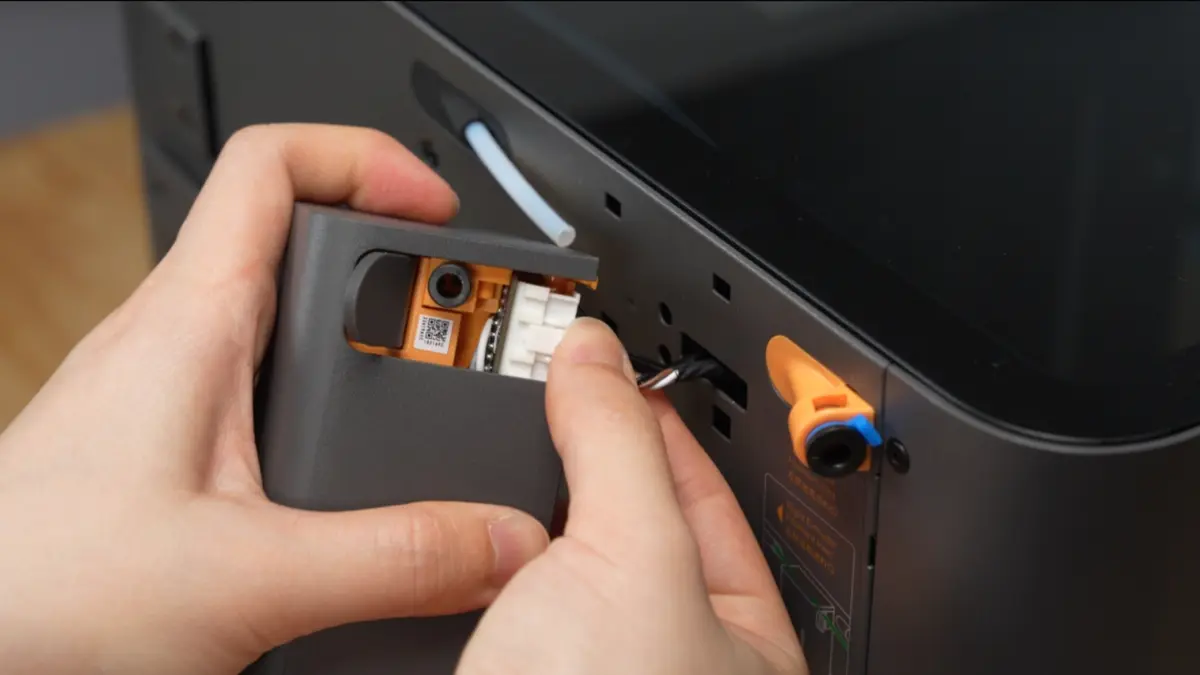

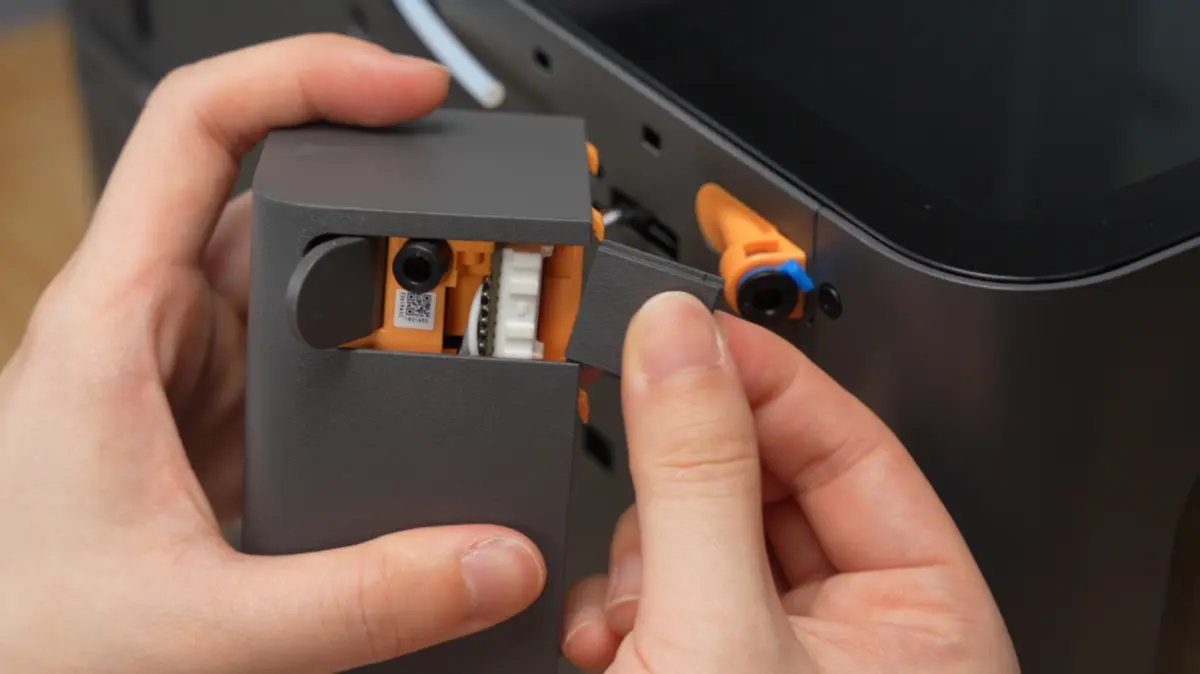

• Skub dækpladen ud og sæt kablet i.

Når dækpladen skubbes udad, får du mere plads til at tjekke, om kablet sidder helt fast; du kan også sætte kablet i direkte uden at fjerne dækpladen.

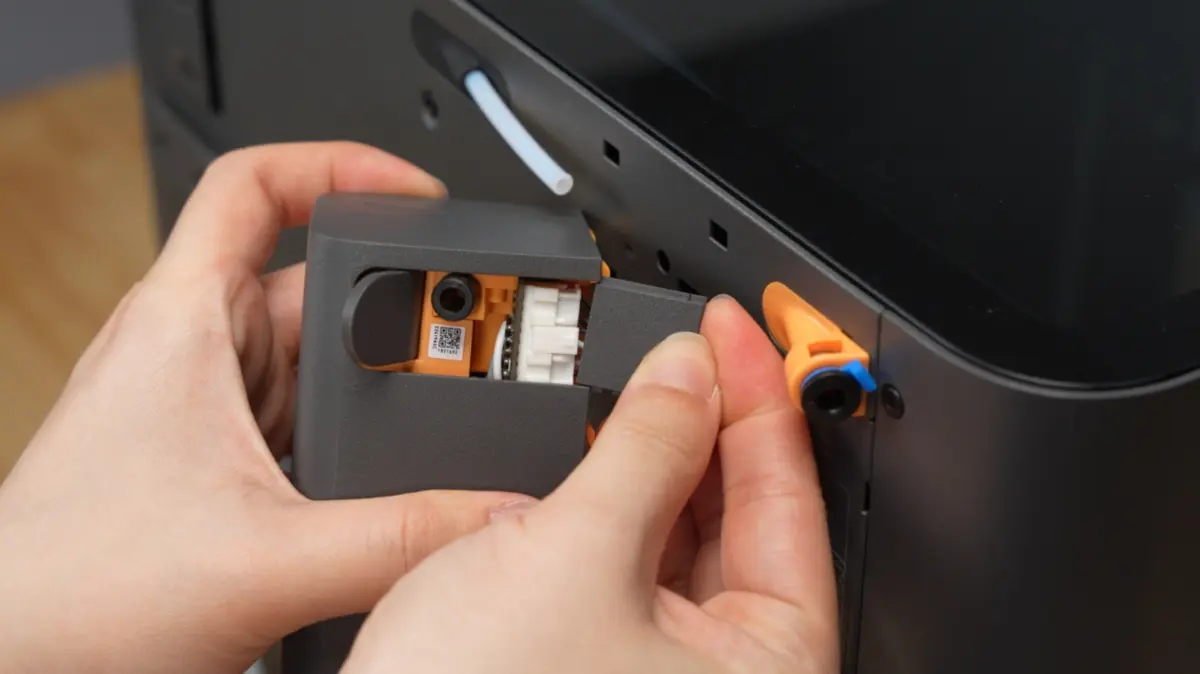

• Sæt dækpladen på igen.

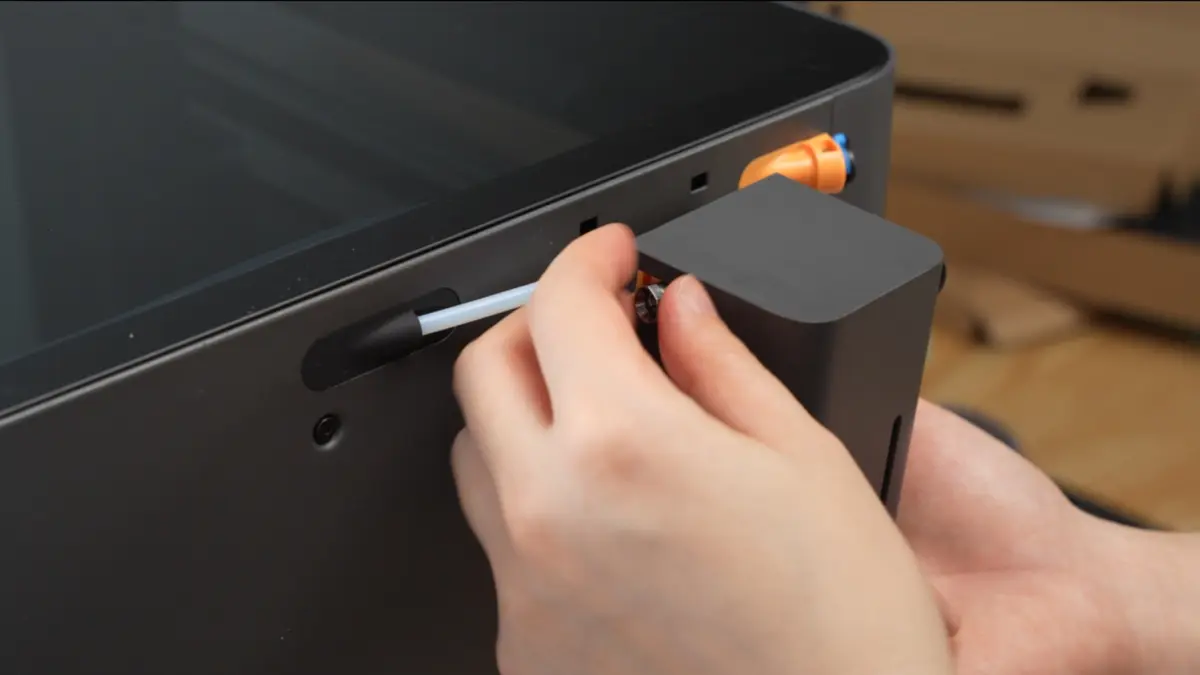

• Løsn møtrikken på hjælpeekstruderen med hånden.

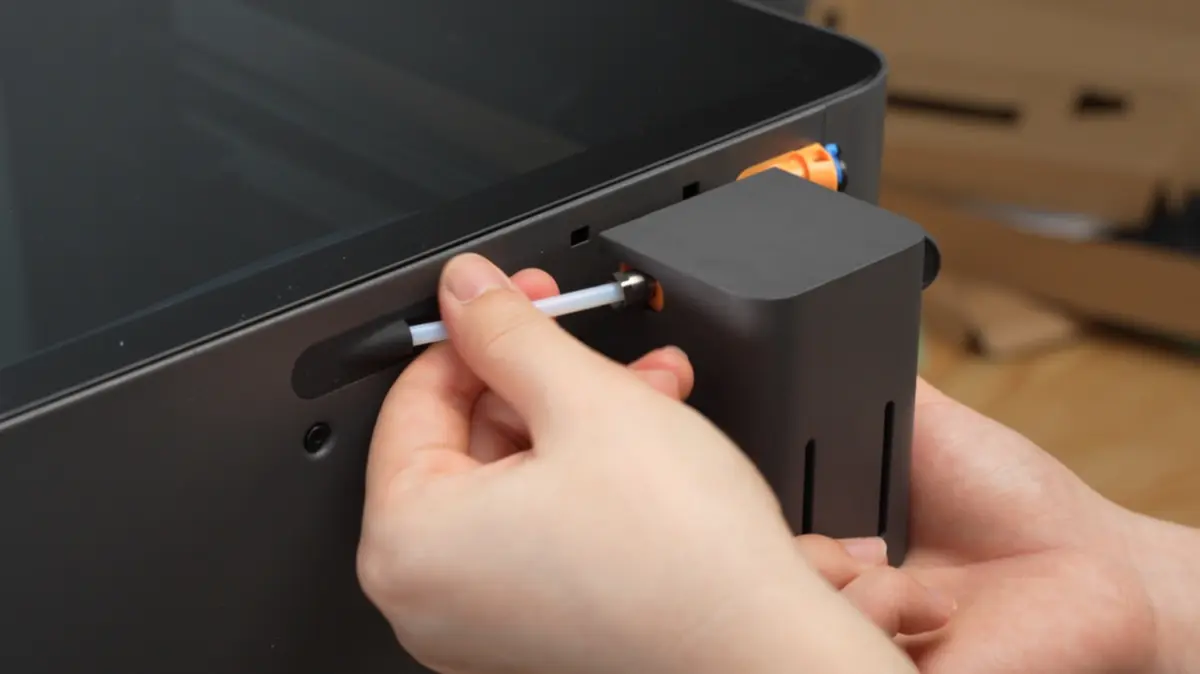

• Sæt PTFE-slangen cirka 22 mm ind i samlestykket.


Der er tilføjet et indsætningsmærke på PTFE-slangen. Ved monteringen skal du sikre, at det grå mærkat er ført ind i møtrikken.

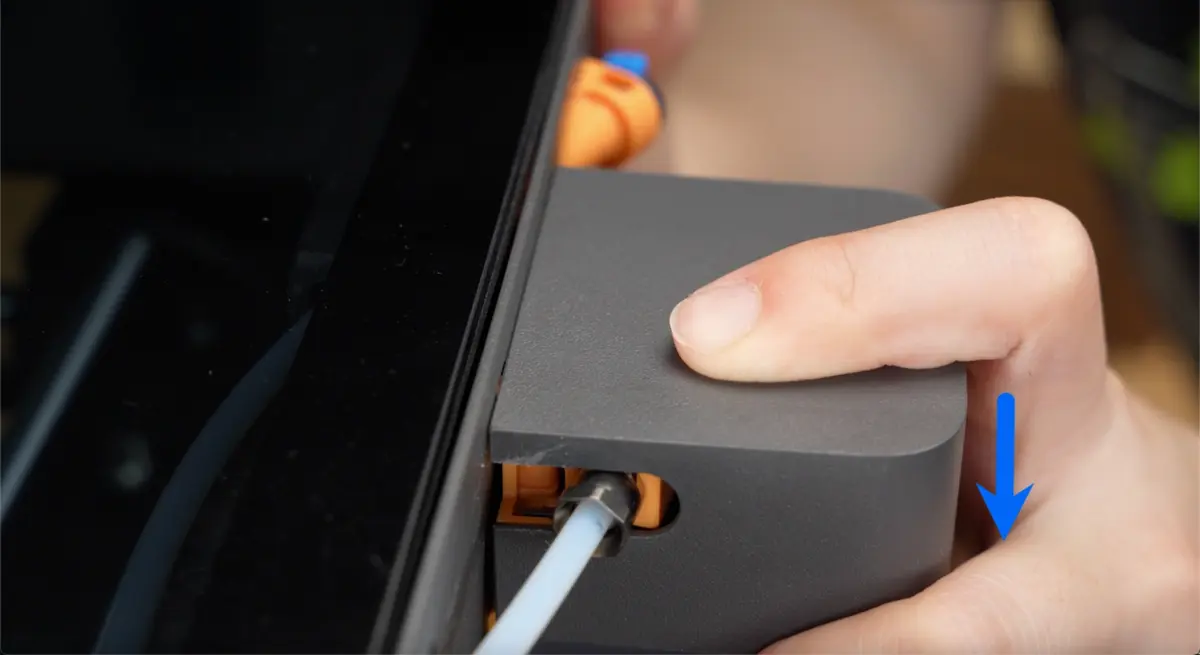

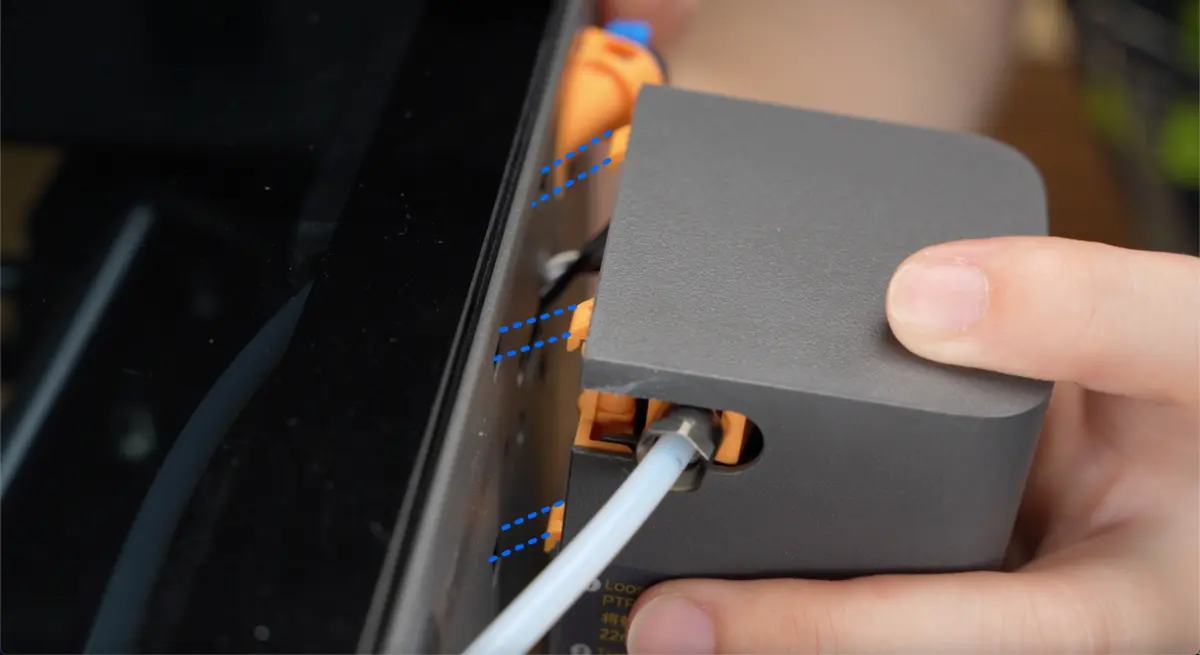

• Sæt hjælpeekstruderen ind i hullerne og tryk ned for at låse den.

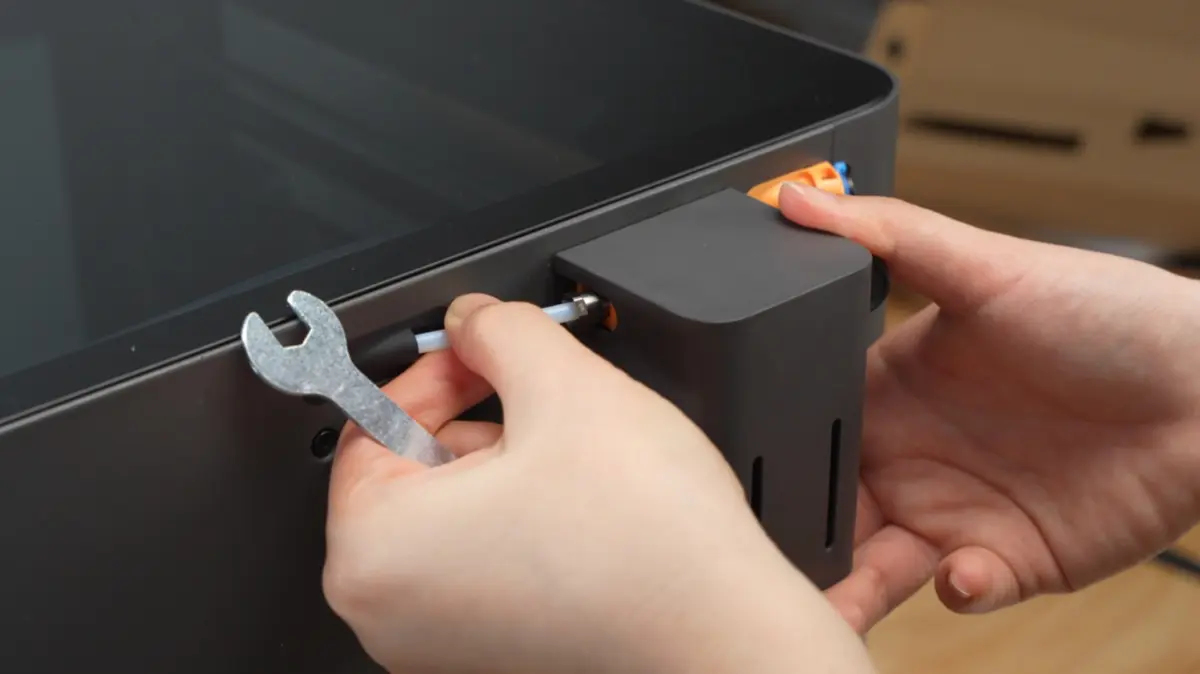

• Tjek en ekstra gang, at den venstre PTFE-slange er sat helt i.

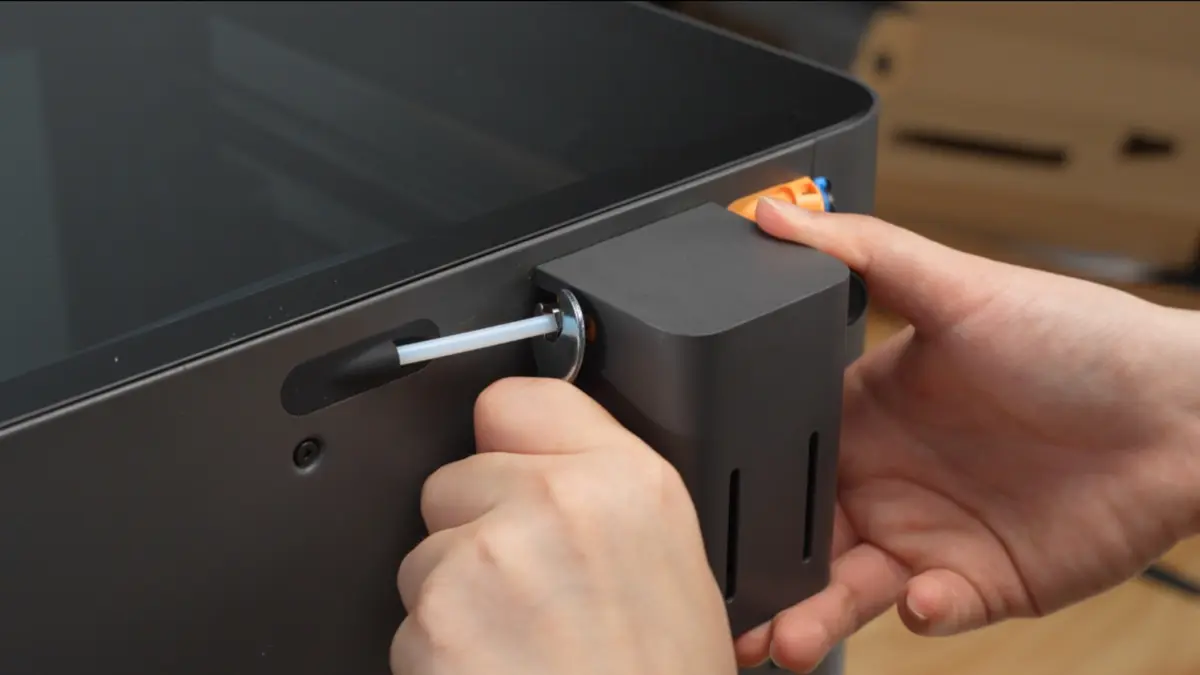

• Brug den åbne fastnøgle til at spænde møtrikken, til du hører et klik.

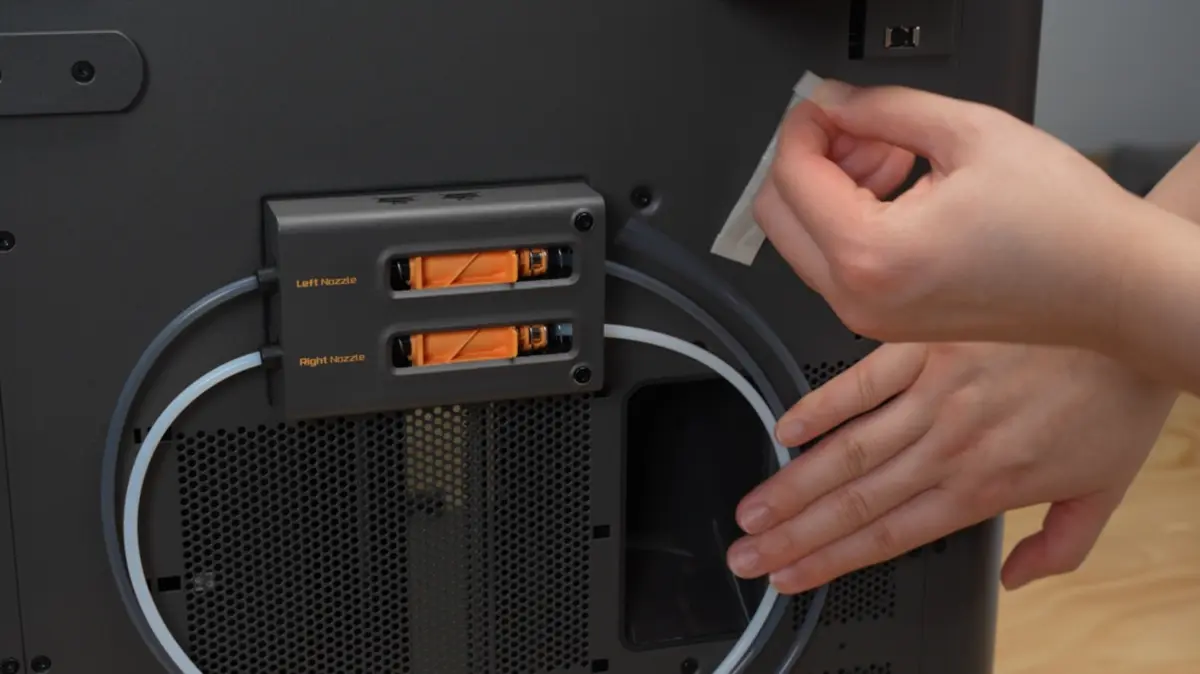

• Fjern tapen, der holder PTFE-slangerne.


• Forbind den grå PTFE-slange med indløbet på printeren.


• Forbind den hvide PTFE-slange med indløbet på hjælpeekstruderen.


6. Monter AMS 2 Pro

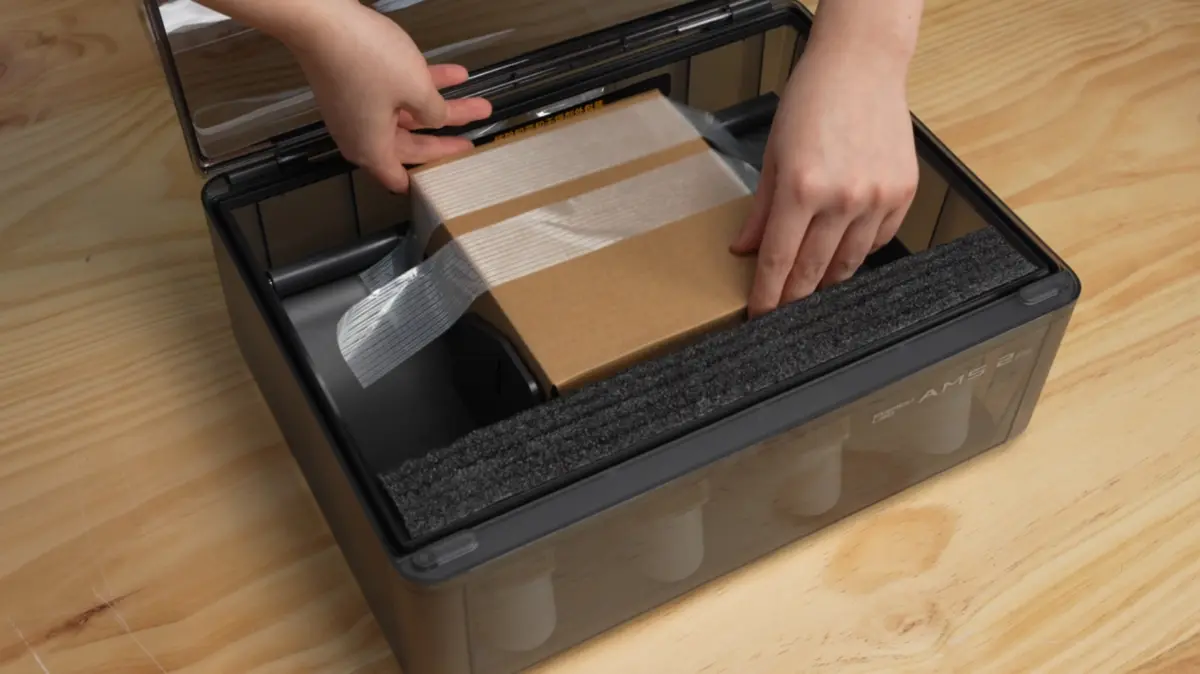

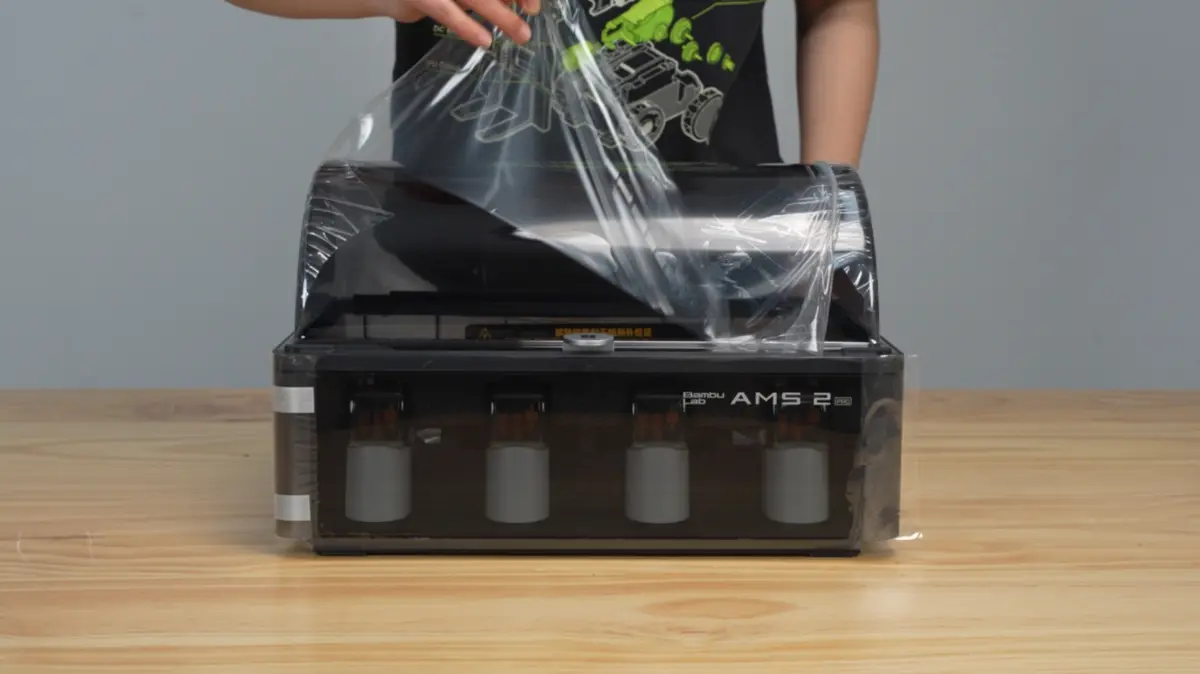

• Fjern beskyttelsesfilmen og det indvendige pap fra AMS 2 Pro.

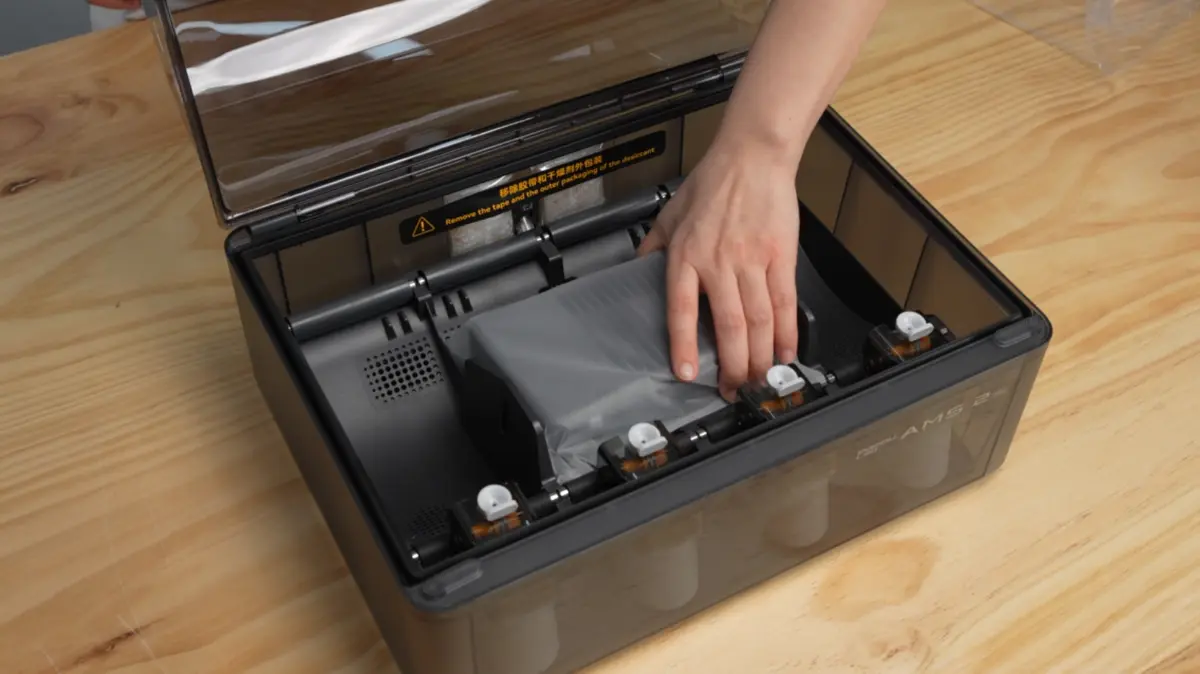

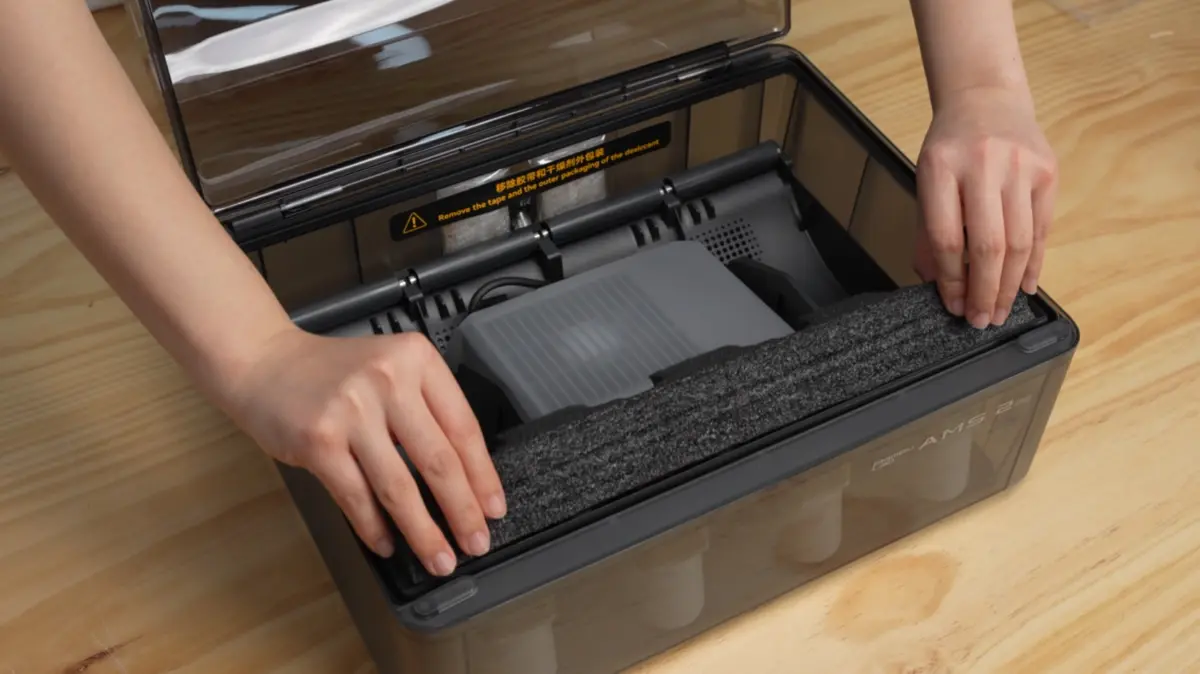

• Fjern det indvendige skum og tag sættet med ekstern udsugningsblæser ud.

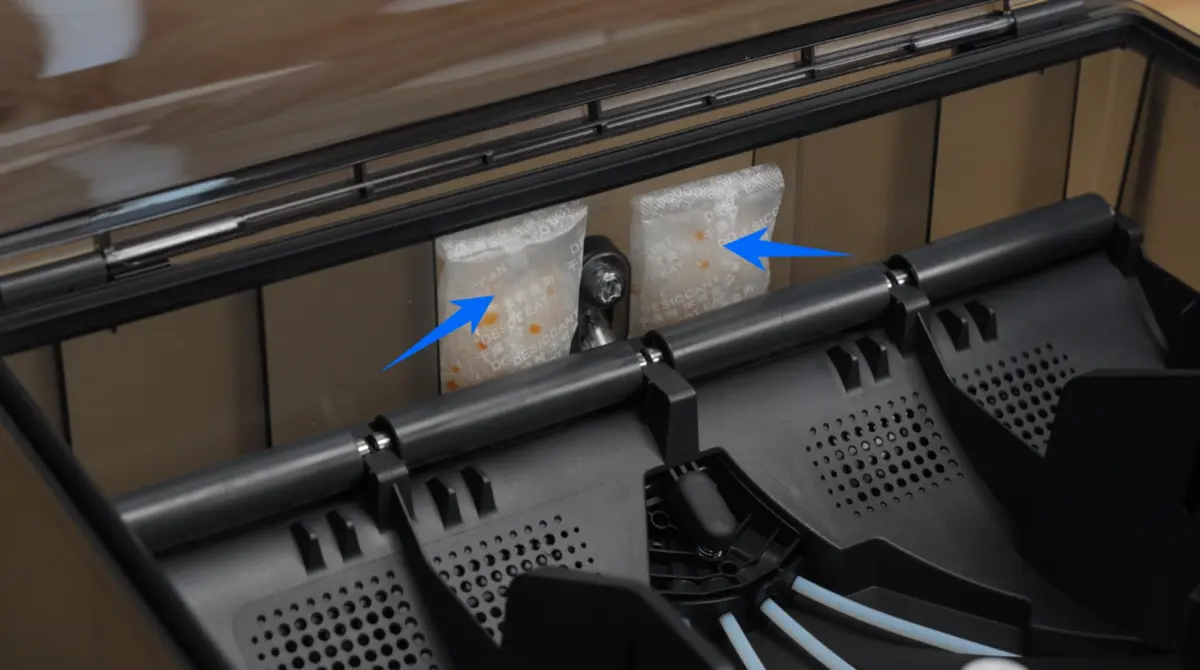

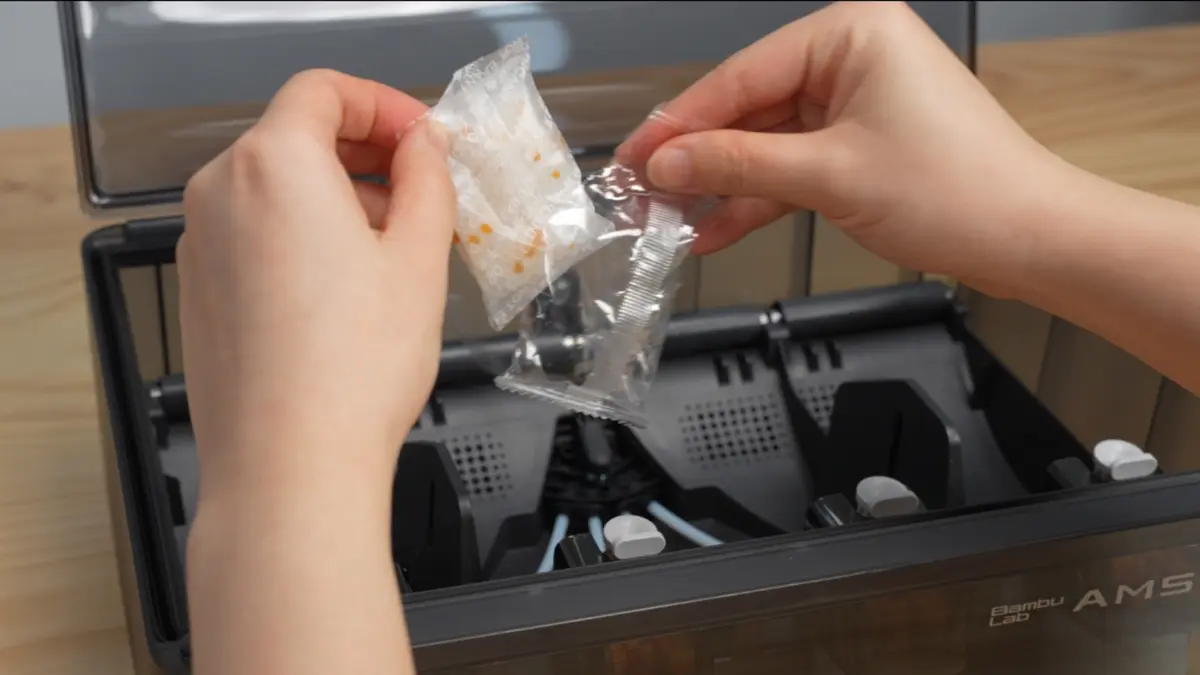

• Tag tørremiddelposerne ud, fjern den ydre emballage, og læg dem tilbage.

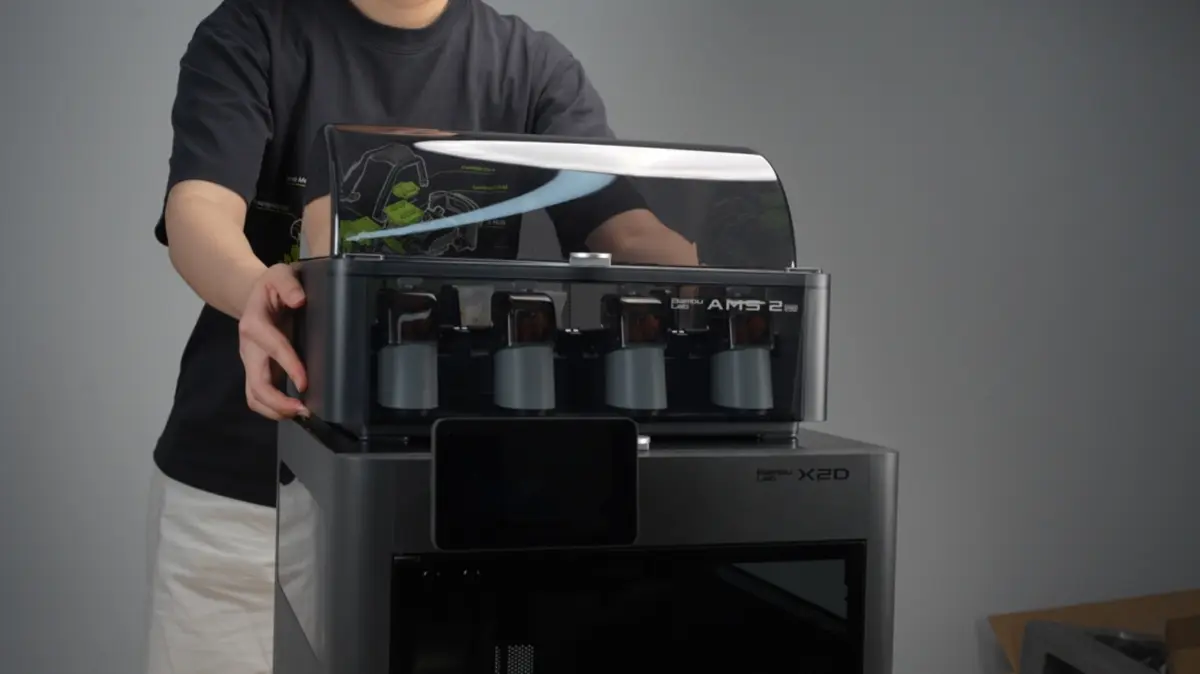

• Placer AMS 2 Pro oven på printeren.

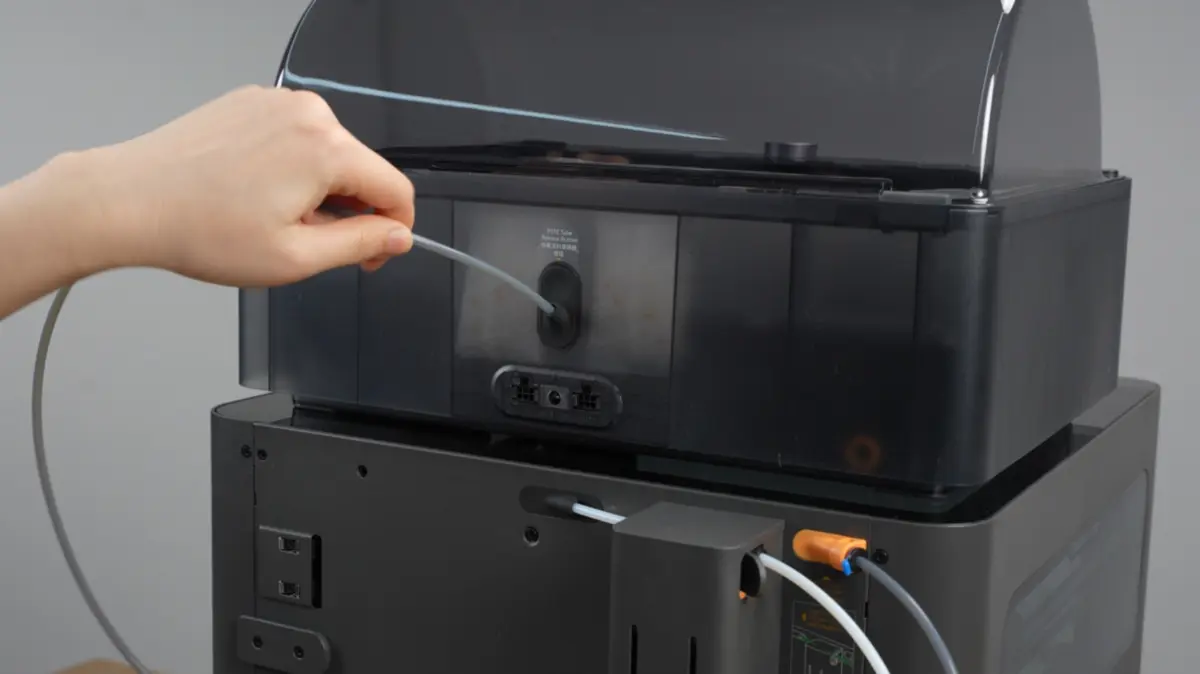

• Sæt den grå PTFE-slange ind i AMS 2 Pro'ens filamentudløb.

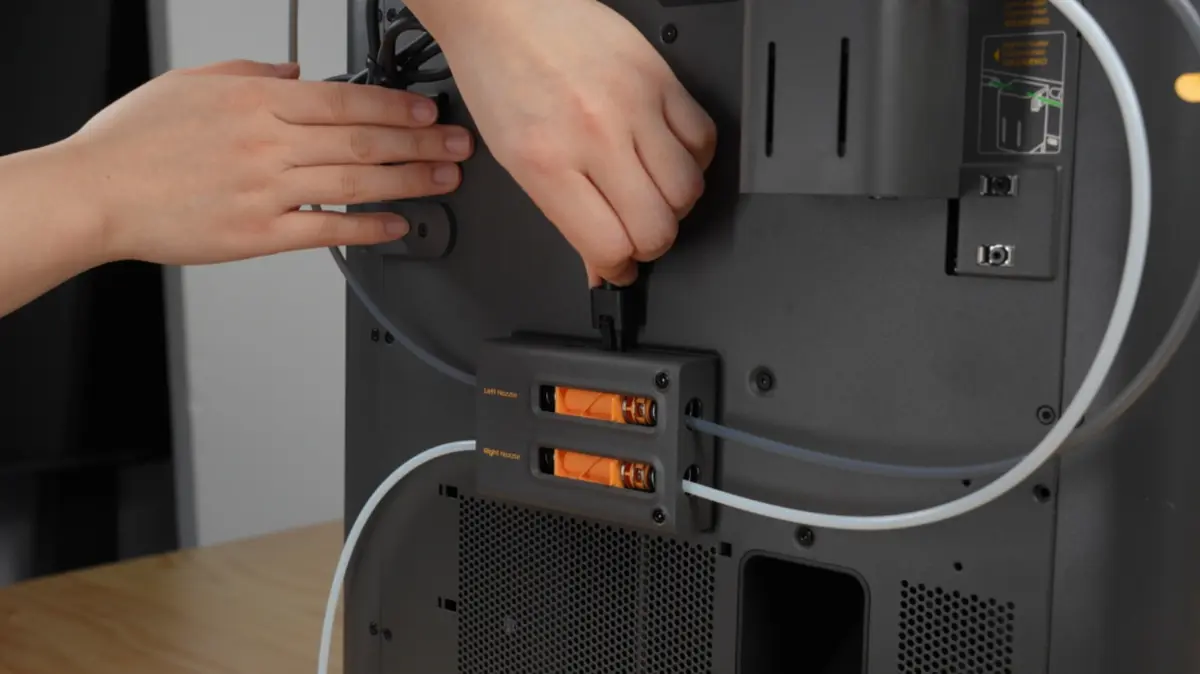

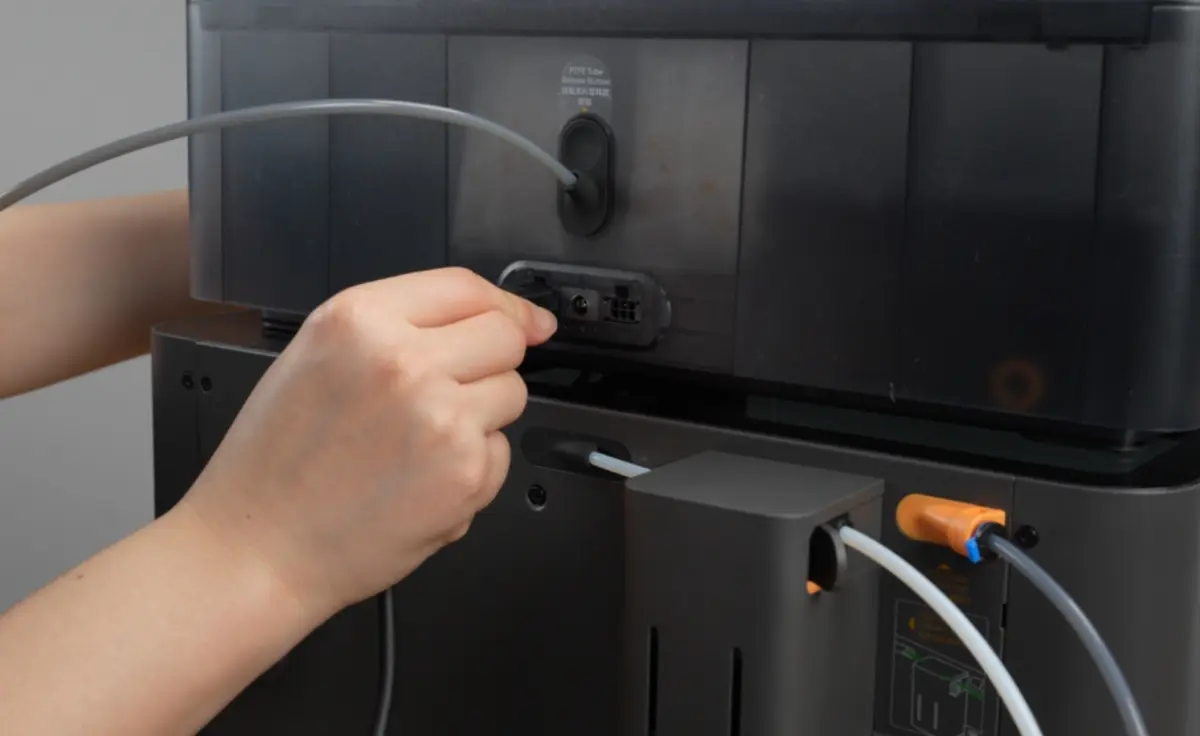

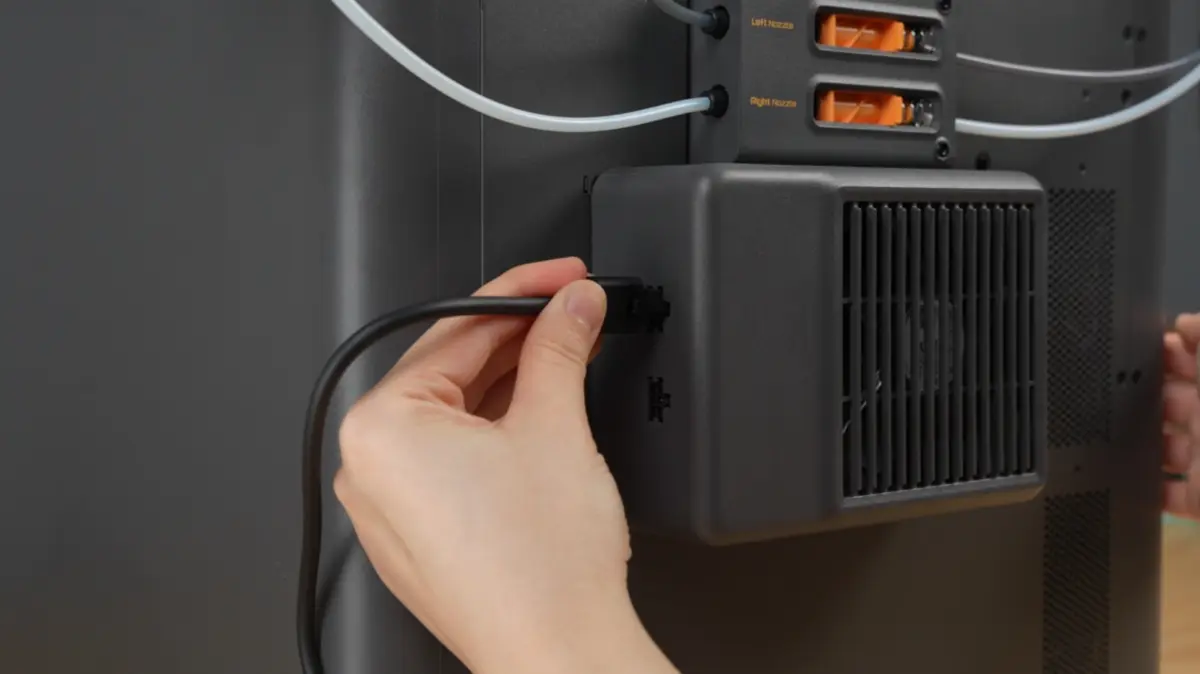

• Tag 6-pin-kablet fra tilbehørsboksen og sæt hver ende i 6-pin-portene på bufferen og på AMS 2 Pro.

Advarsel! Hvis du vil bruge tørrefunktionen i AMS 2 Pro sammen med X2D, skal du bruge den officielle AMS 2 Pro Switching Adapter til at forsyne AMS 2 Pro-enheden med strøm. Brug af andre strømforsyninger kan give fejlfunktion og beskadige udstyret.

7. Monter spoleholder

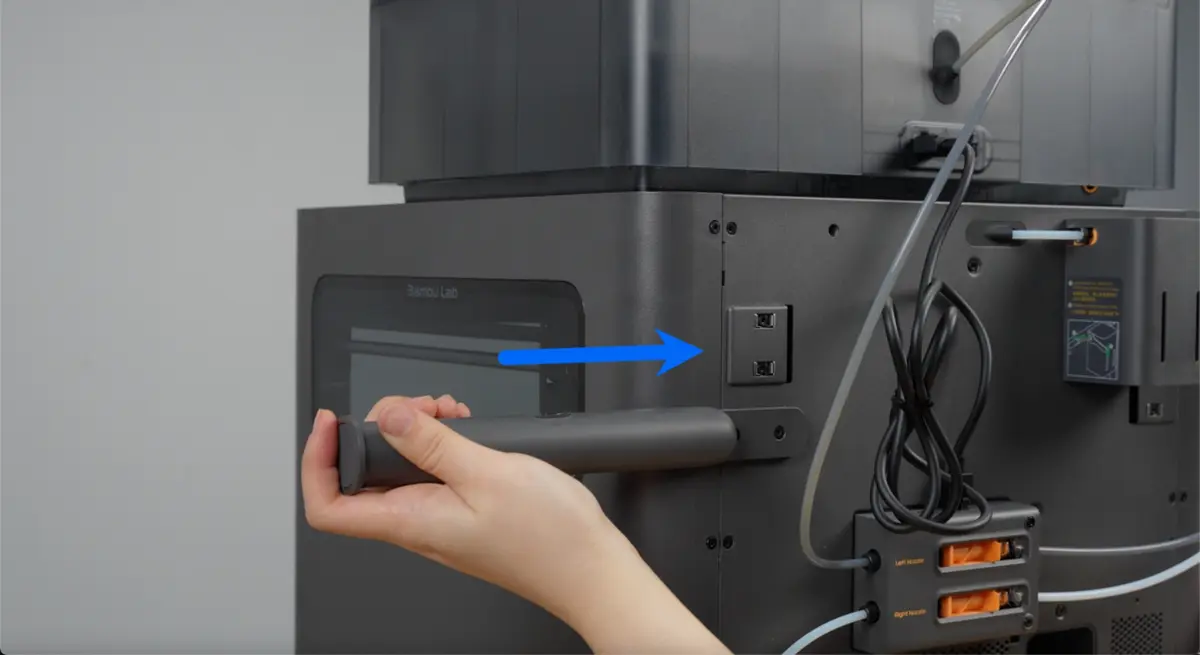

• Tag spoleholder-samlingen fra tilbehørsboksen og skub spoleholderen ind i basen.

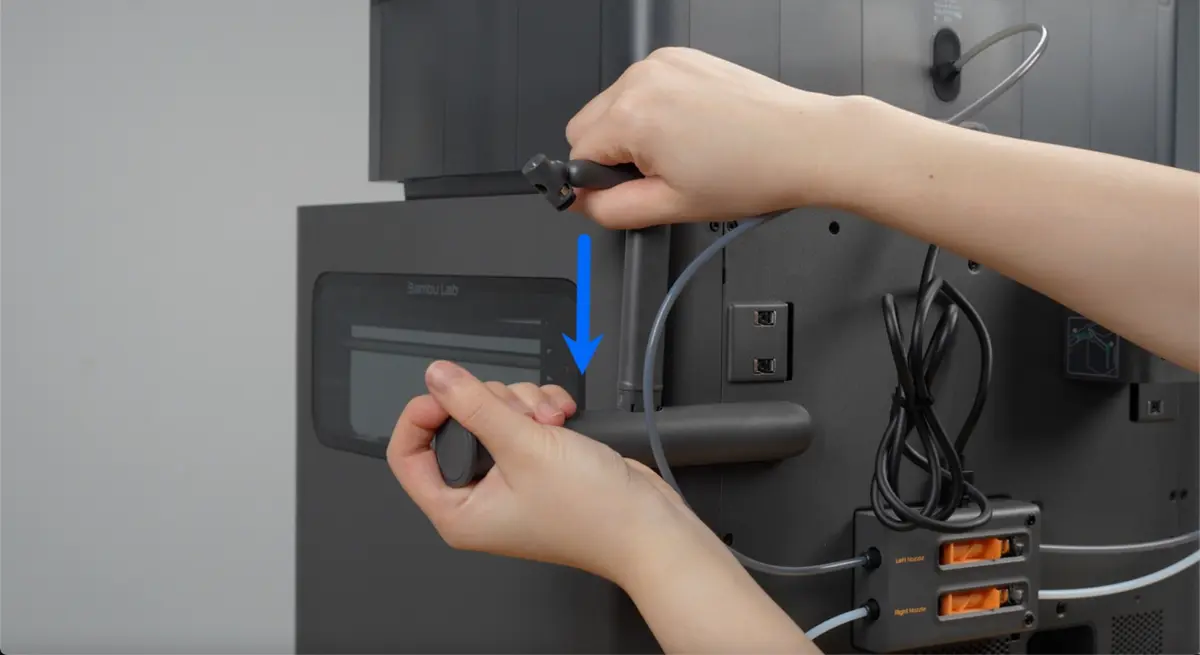

• Sæt PTFE-slangeholderen nedad ind i slotten på spoleholderen.

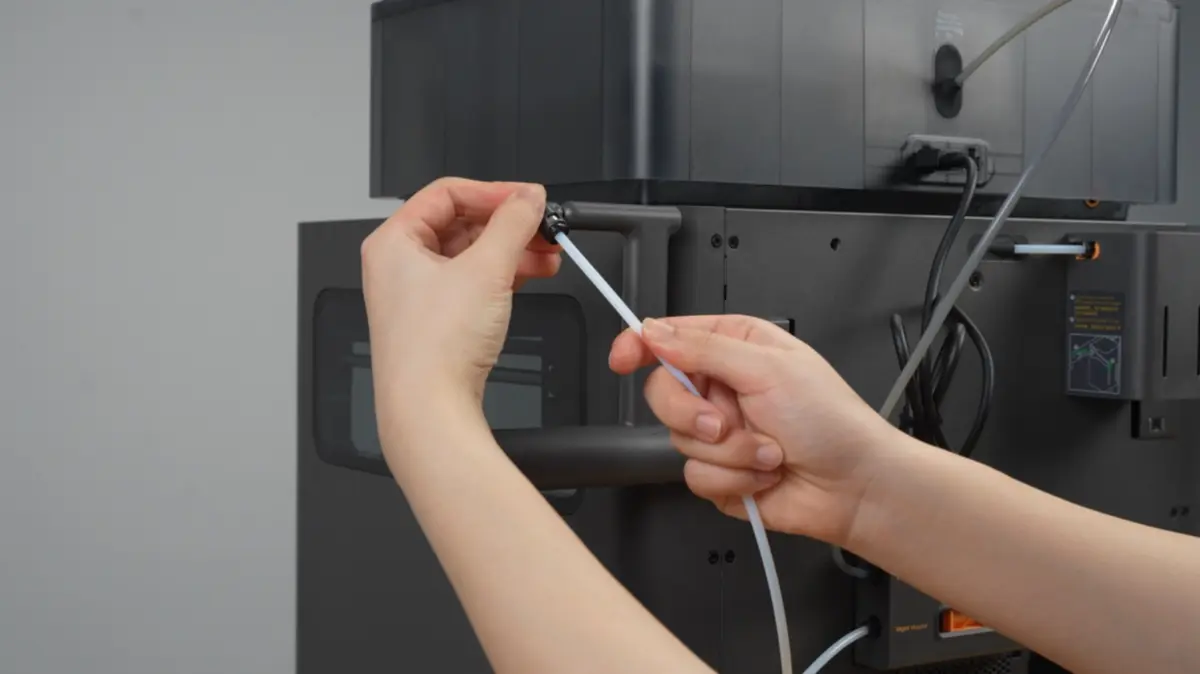

• Forbind den hvide PTFE-slange med spoleholderen.


8. Monter sættet med ekstern udsugningsblæser

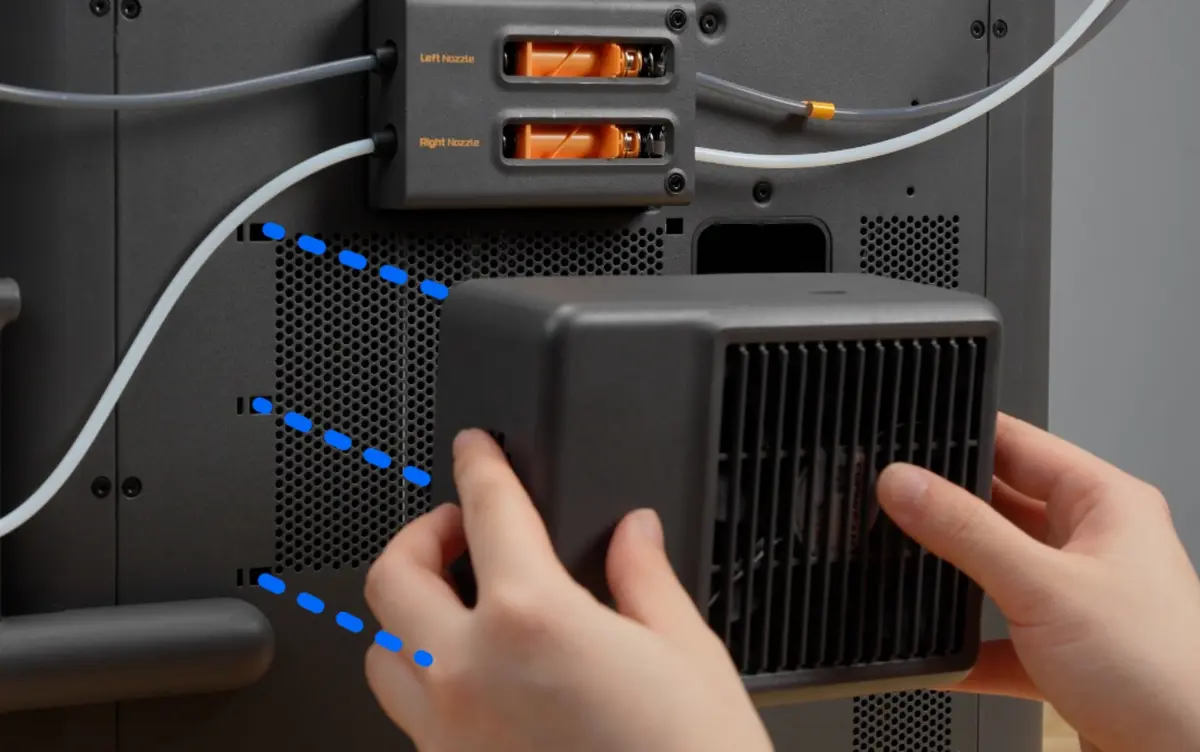

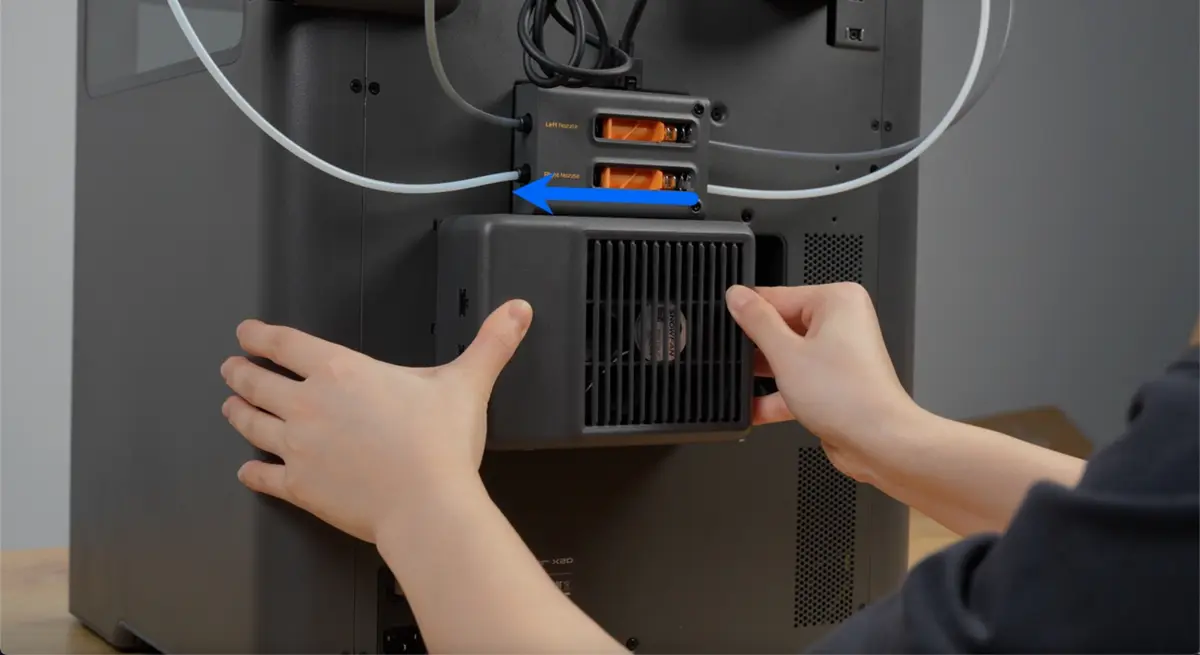

• Sæt den eksterne udsugningsblæser ind i hullerne, tryk og skub til venstre for at låse.

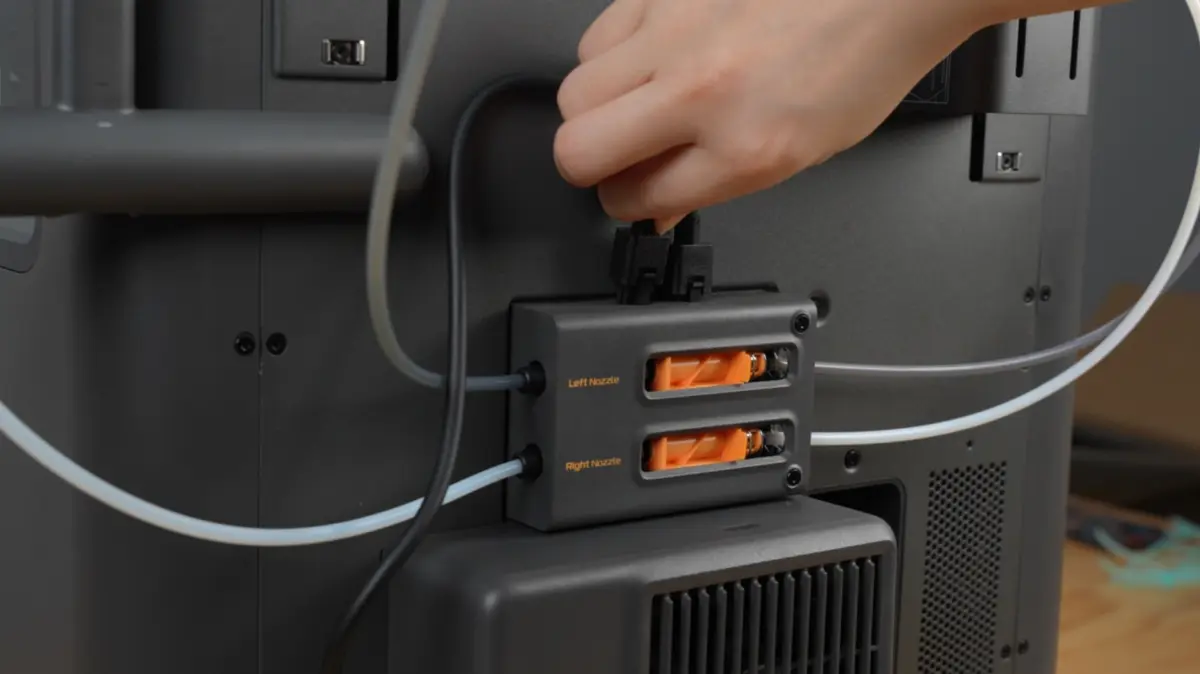

• Sæt hver ende af 6-pin-kablet i 6-pin-portene på bufferen og på den eksterne udsugningsblæser.

9. Tænd og kalibrer

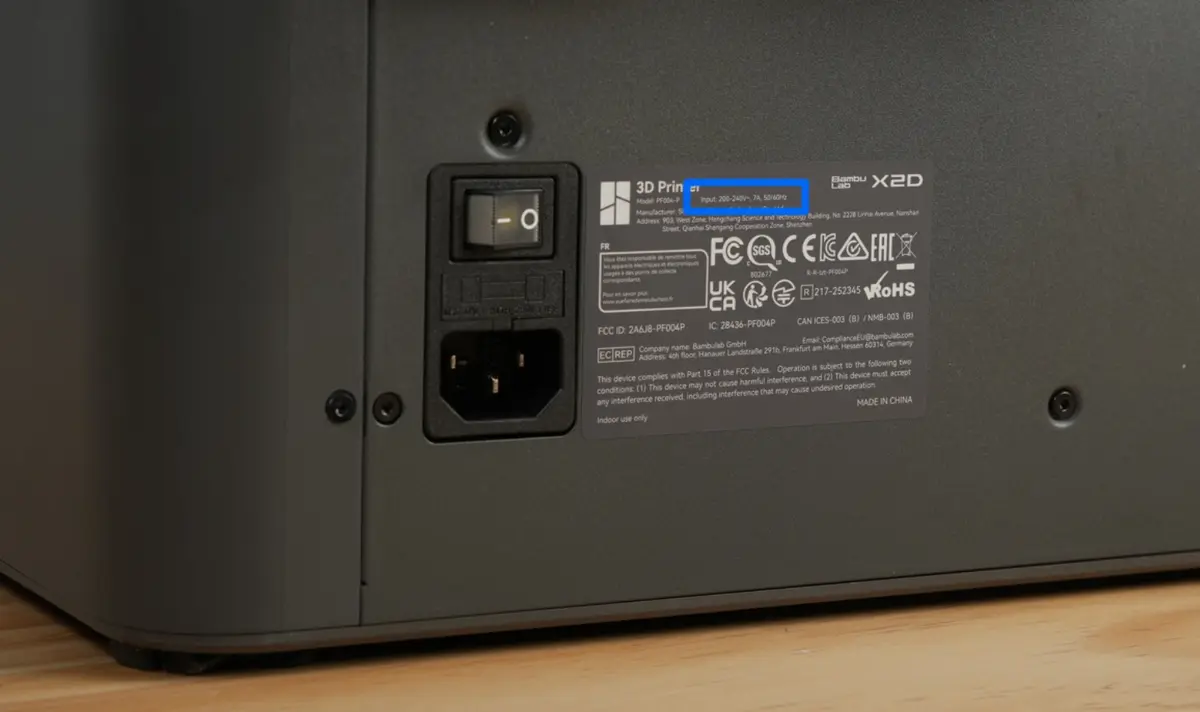

• Kontroller, at spændingen på mærkaten ved siden af strømstikket svarer til din lokale standard.

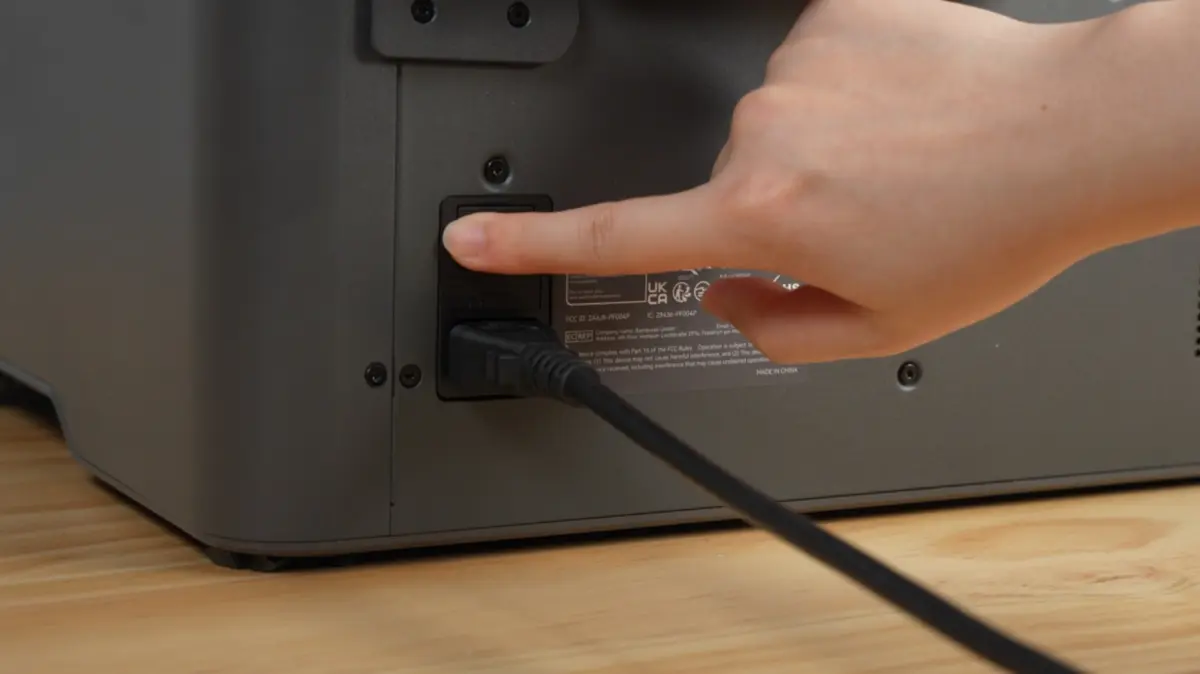

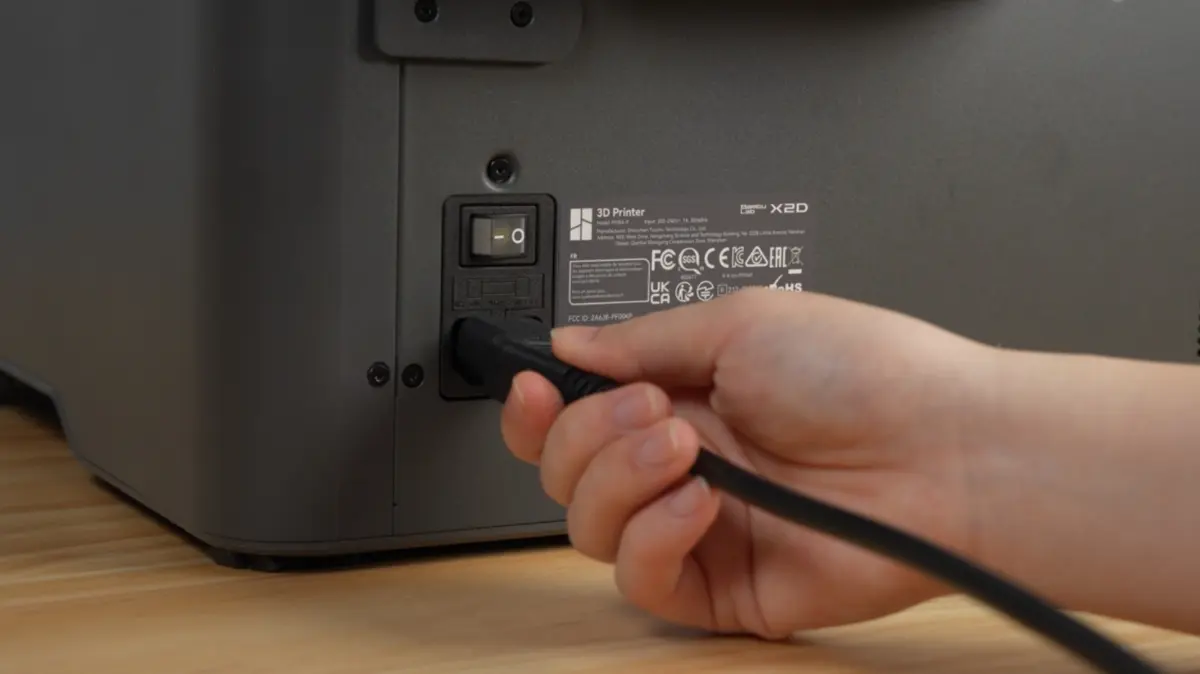

• Sæt strømkablet i og tænd for printeren.

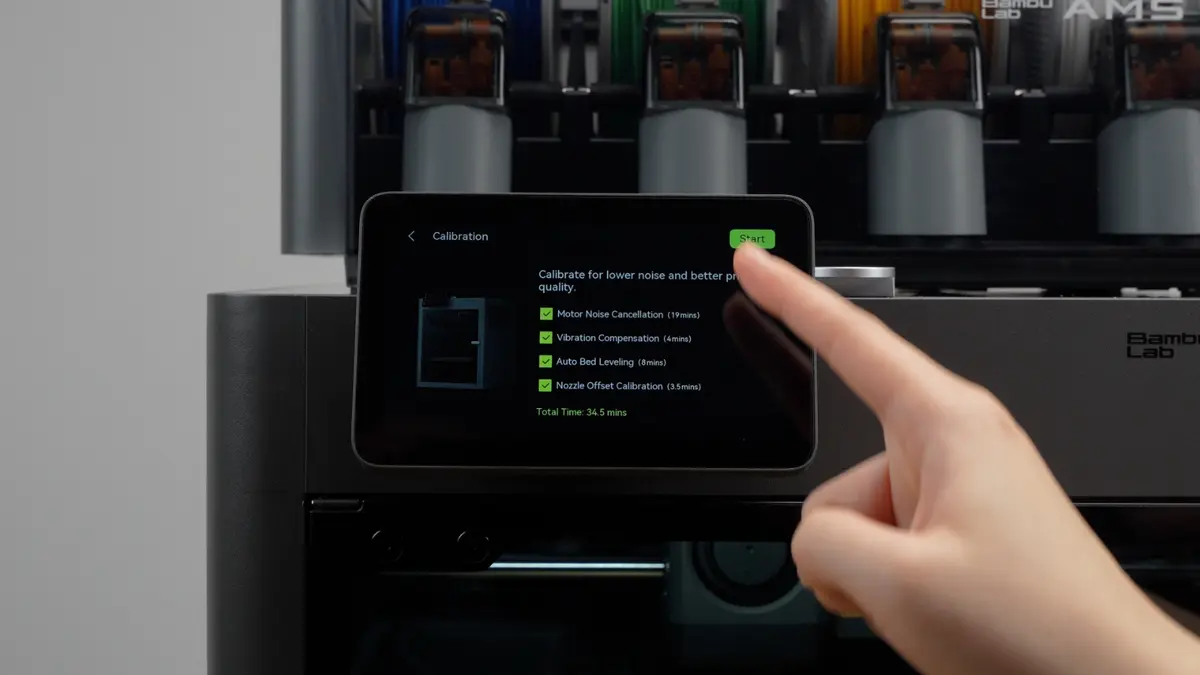

• Følg vejledningen på skærmen for at udføre den første kalibrering.

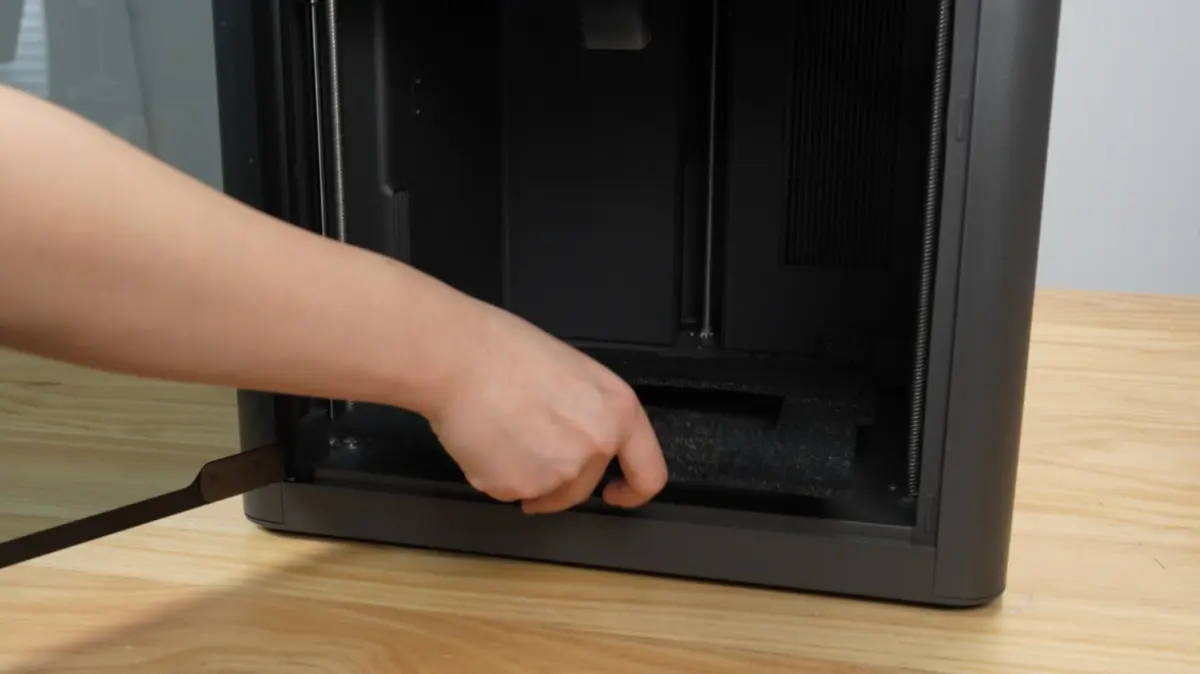

• Når kalibreringen er færdig, fjernes skummet under varmepladen.


Alt er klar! Se X2D første print for at komme i gang med din kreative rejse.
