X2D kølesystem: adaptiv luftstrøm og blæsere forklaret

Adaptivt luftstrømssystem

X2D's adaptive luftstrømssystem består af en adaptiv luftstrøms-skifteenhed (med venstre kammertemperaturkomponent og højre blæser), en kammerudsugningsblæser og et luftfilter. Det skifter automatisk mellem kraftig køletilstand og varmetilstand ud fra printscenariet for at regulere kammertemperaturen.

Adaptiv luftstrøms-skifteenhed

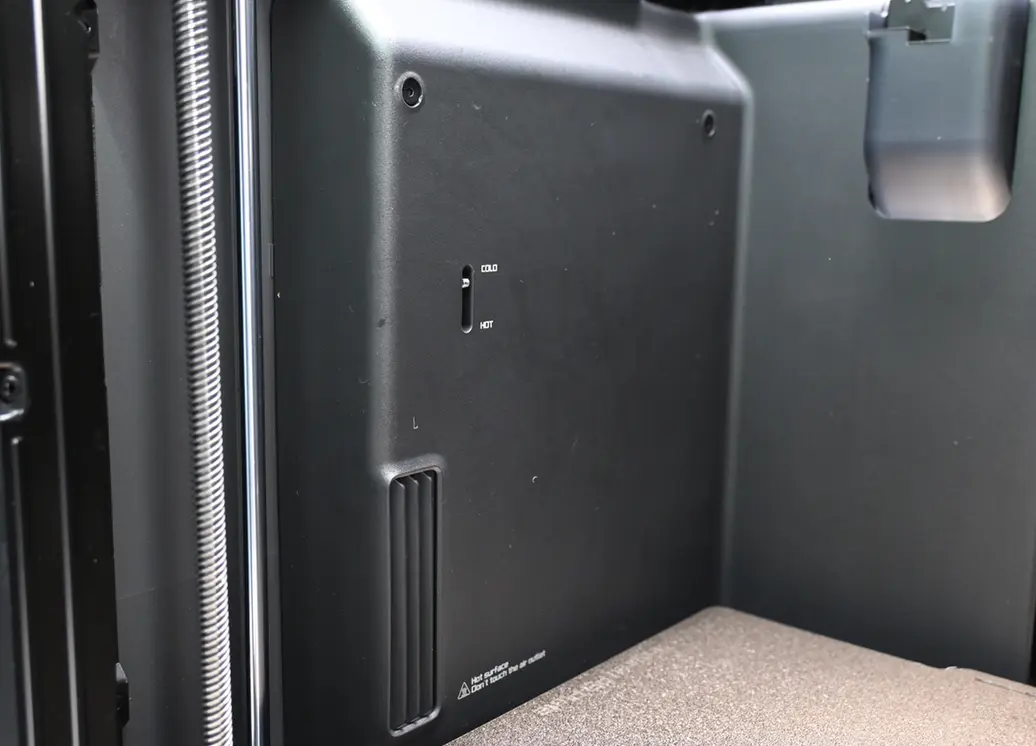

Venstre blæser til emnekøling/kammeropvarmning

• I kraftig køletilstand fungerer den venstre blæser som ekstra emnekølingsblæser og giver forstærket køling til filamenter med lav temperatur.

• I varmetilstand fungerer den venstre blæser som kammeropvarmningsblæser. Når du har indstillet kammertemperaturen, kører varmetråden på fuld effekt, mens blæseren kører på maks. hastighed. Efter homing sænkes varmebordet under luftåbningen (Z-aksehøjde >160 mm). Blæseren reducerer derefter til 40 % hastighed, og varmetrådens effekt sænkes for at holde en stabil kammertemperatur uden, at direkte luftstrøm rammer print eller varmebord.

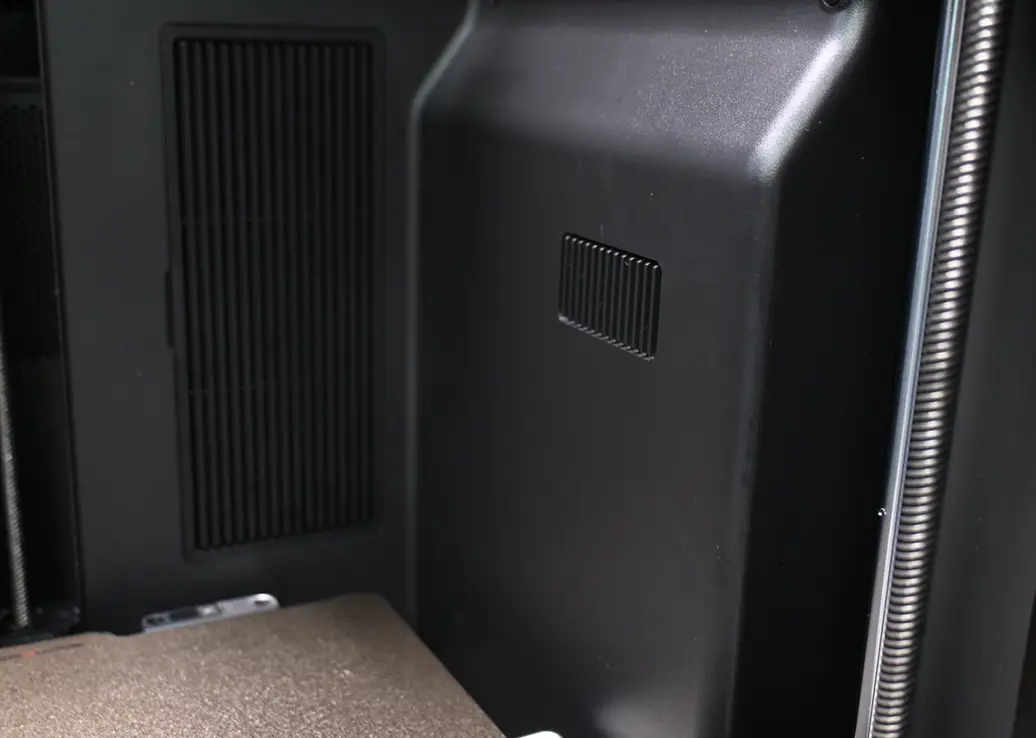

Højre blæser til emnekøling/kammerfiltrering

• I kraftig køletilstand fungerer den højre blæser som ekstra emnekølingsblæser. Ved print med filamenter med lav temperatur som PLA trækker den kold udeluft ind i kammeret for at forhindre, at hotend tilstoppes af for høj varme. Luftstrømmen danner et "kølelag" over printene, så de størkner hurtigt og får bedre kvalitet.

• I varmetilstand fungerer den højre blæser som kammerfiltreringsblæser. Ved filamenter med høj temperatur undgår den indtag af kold luft for at stabilisere kammertemperaturen, mens den cirkulerer luft gennem filteret for at mindske lugt og partikler.

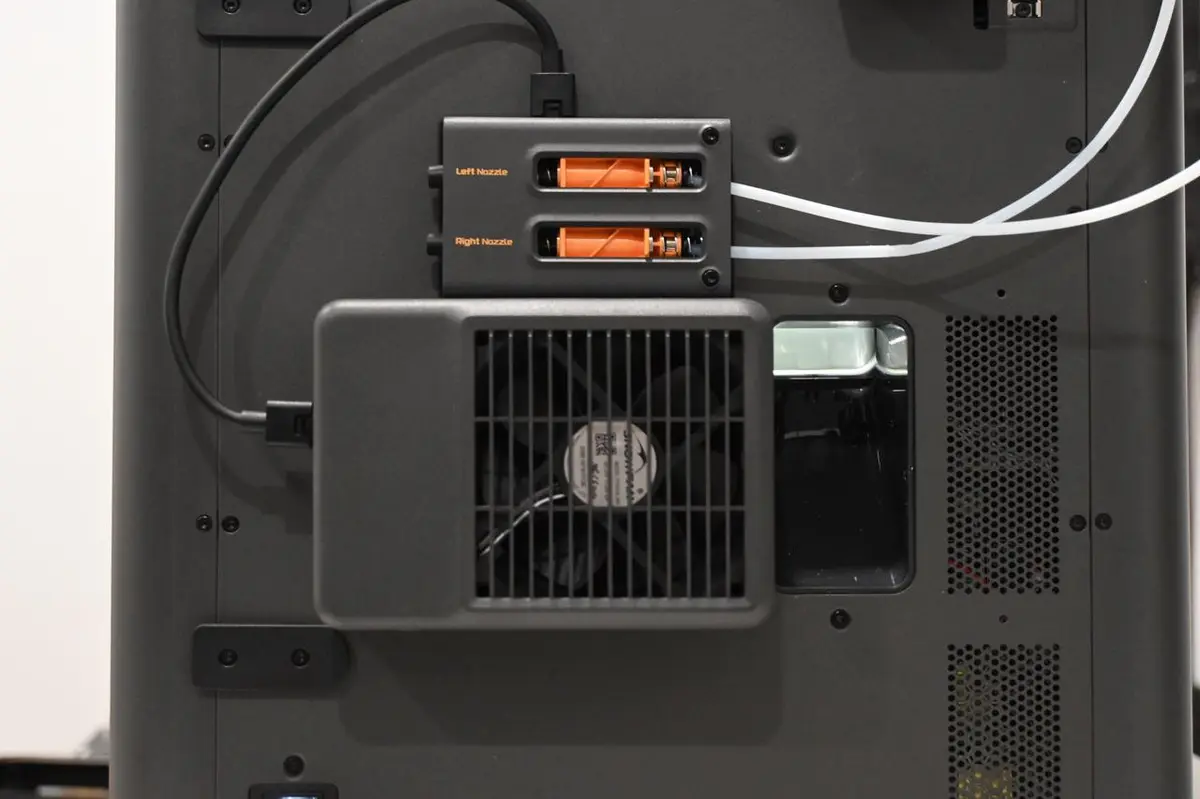

Kammerudsugningsblæser

Kammerudsugningsblæseren understøtter aktiv udsugning. Ved print med filamenter med lav temperatur som PLA muliggør den udledning af printgasser og synkroniserer med det adaptive luftstrømssystem for at forstærke kølingen. Ved filamenter med høj temperatur aktiverer du funktionen via "Rens luft ved printslut" på skærmen. Når printet er færdigt, udleder enheden automatisk resterende gasser fra kammeret. Sammen med ventilationsrøret kan printudsugningen ledes direkte udendørs eller til bestemte områder.

Luftfilter

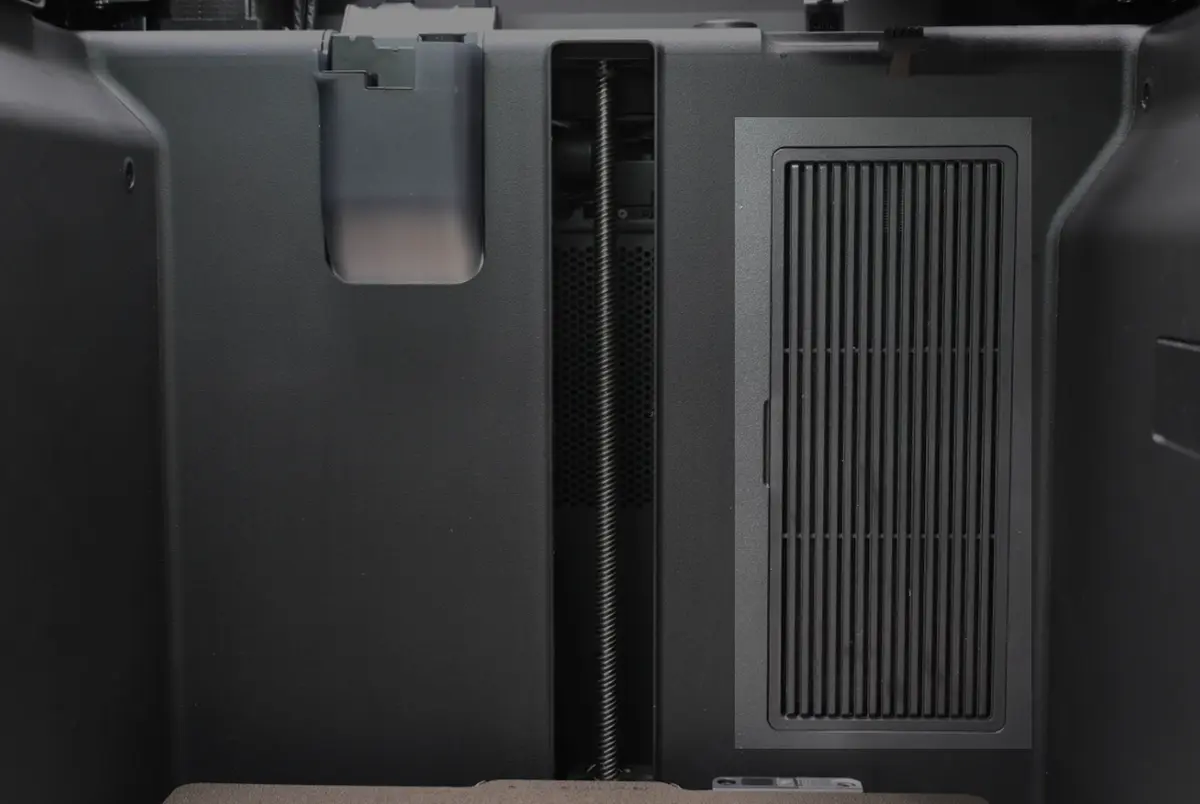

X2D er udstyret med et højtydende luftfilter, der effektivt opfanger VOC'er (flygtige organiske forbindelser) og partikler, der dannes under print, og dermed sikrer et rent arbejdsmiljø.

I varmetilstand trækkes luft fra kammeret gennem indtaget bag filteret, hvor den filtreres og renses, så partikeludledning og lugt reduceres markant.

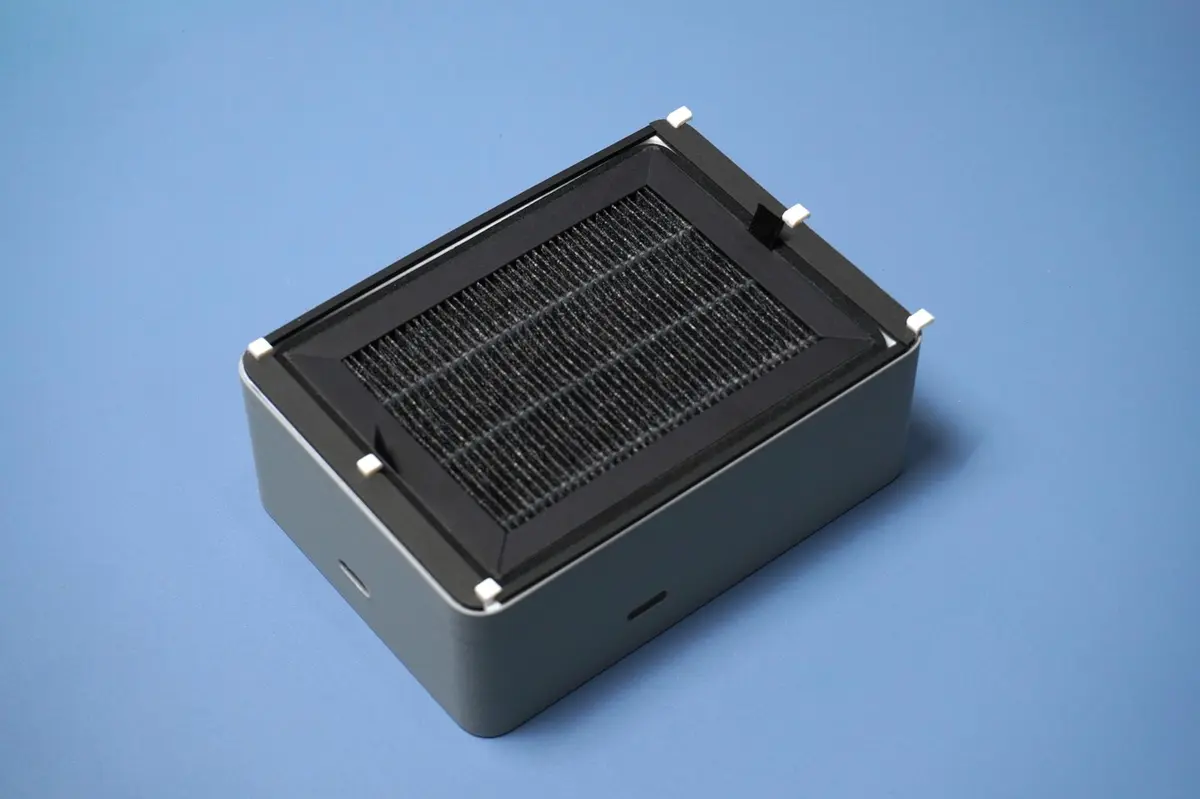

Den eksterne udsugningsblæser understøtter også montering af et filter. I køletilstand strømmer den varme luft inde i kammeret gennem filteret, renses og udledes derefter af den eksterne udsugningsblæser. Det giver intern recirkulerende udsugningsbehandling og holder indeluften frisk.

Toolheadets kølesystem

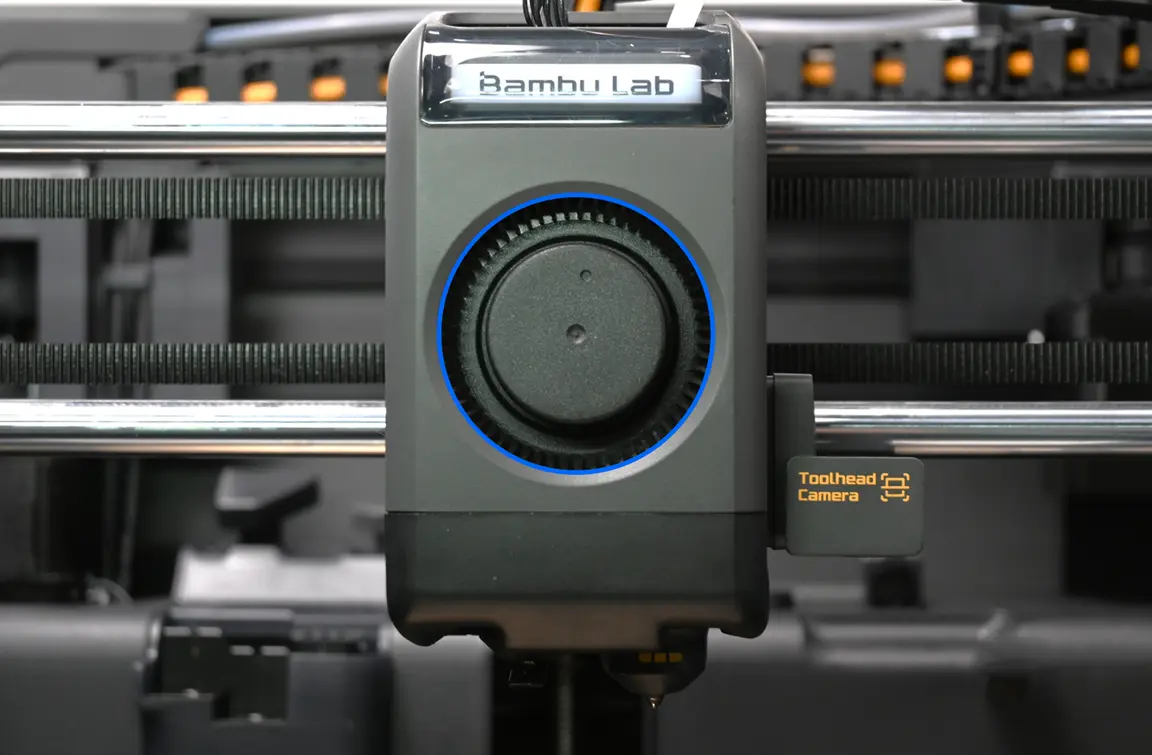

Emnekølingsblæser

En emnekølingsblæser er indbygget i frontdækslet på X2D's toolhead. Den fjerner varmen fra extruderen og fra hotendets køleplade. Via intelligent temperaturstyring afhjælper den tilstopnings- og ekstrusionsproblemer, der kan opstå i krævende printmiljøer, og hæver den anbefalede driftstemperatur for printeren.

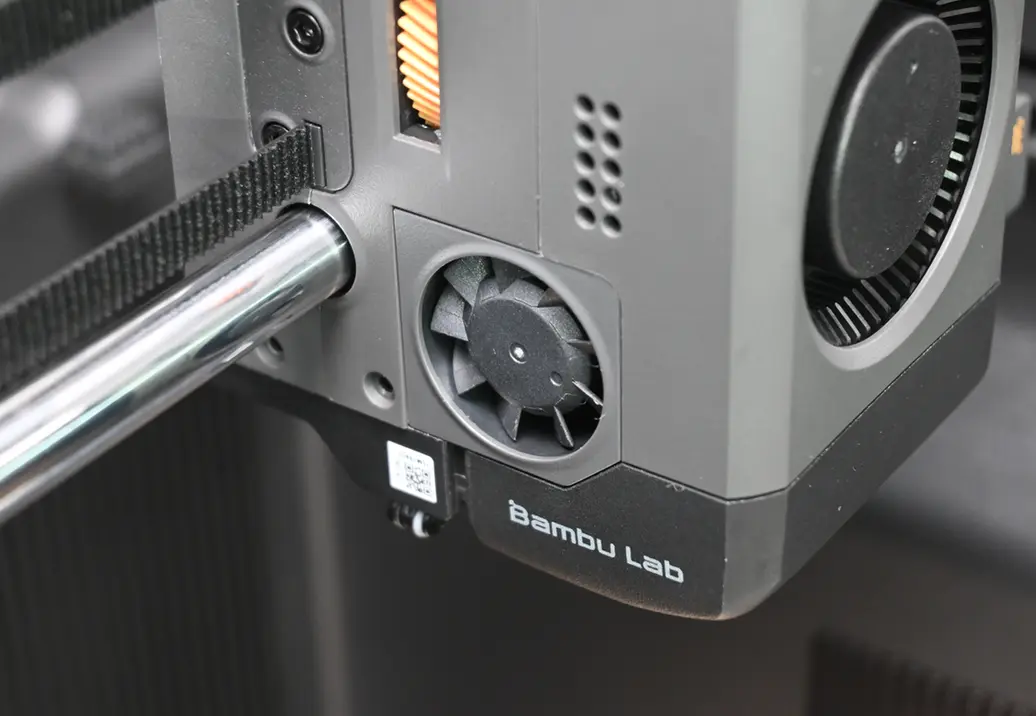

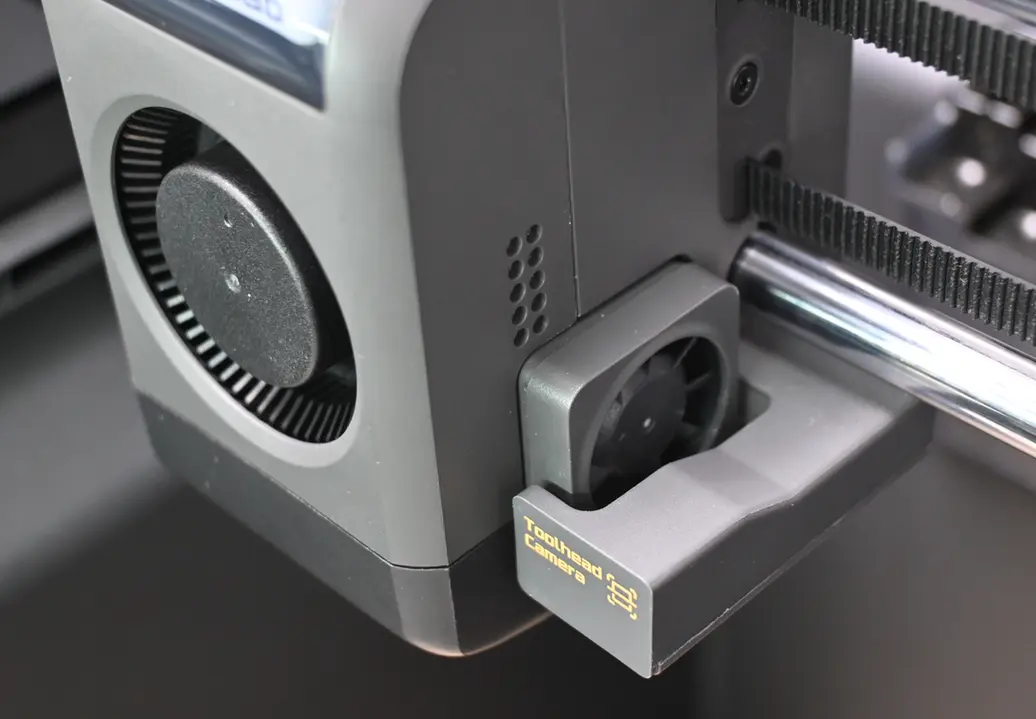

Kølingsblæser til hotend

X2D er udstyret med to kølingsblæsere til hotend i venstre og højre side. Den kolde luft fra blæserne ledes via luftkanalen hen til kølepladerne på de to hotends i venstre og højre side for at holde hotend-temperaturen stabil og forhindre overophedning. Det forbedrer printkvaliteten og reducerer tilstopningsproblemer.
