Udskiftning af strømafbrydermodul

Strømafbrydermodul

Hvad det er

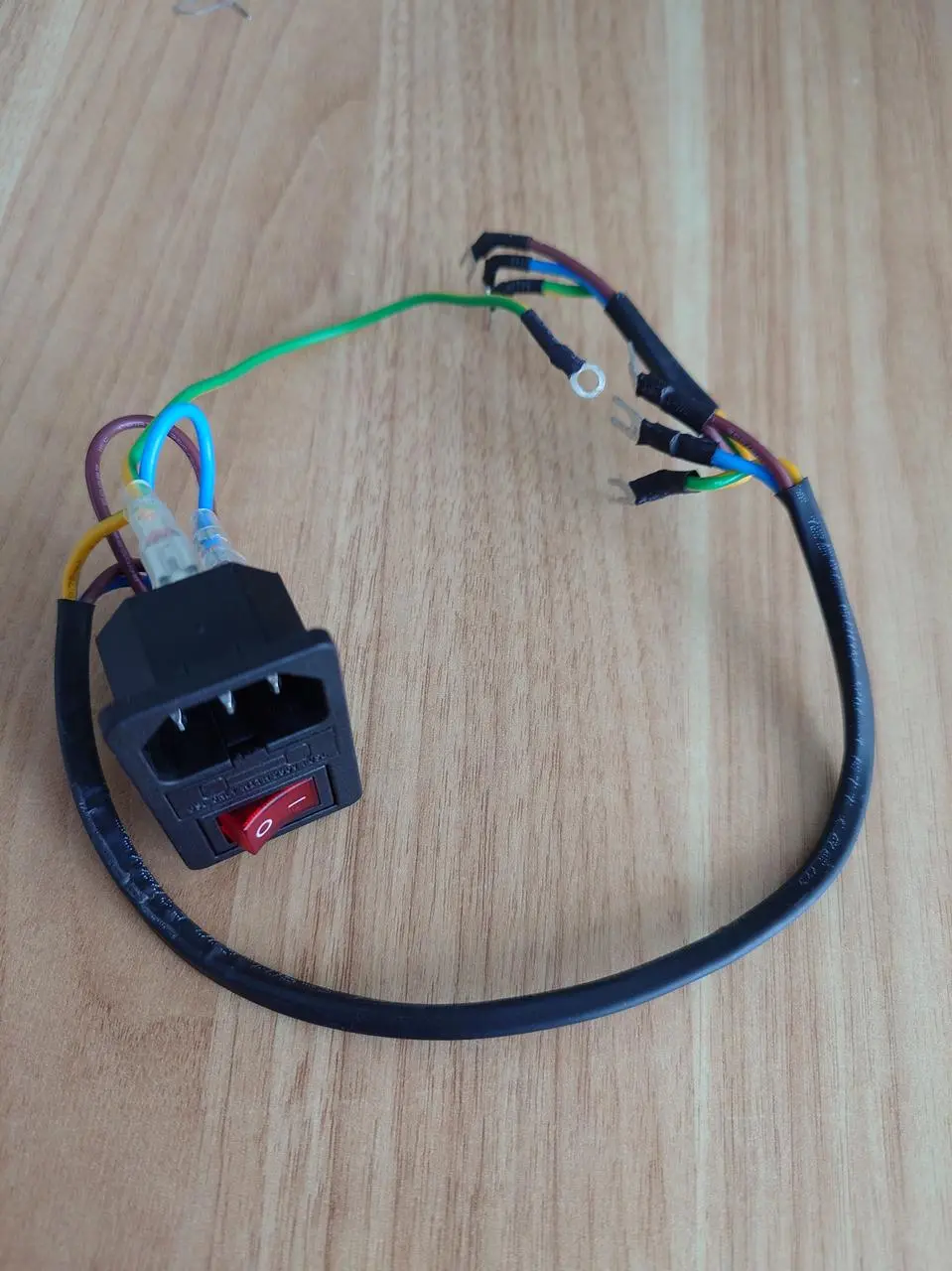

Strømafbrydermodulet er en enhed monteret i det nederste venstre hjørne bag på printeren. Det indeholder en stikkontakt til strømkablet, en afbryder til at styre printerens strøm samt kabler, der forbinder det til printerens strømforsyning, AC-kort og jordforbindelse.

Hvornår skal det udskiftes

• Når afbryderen er beskadiget
• Når det interne forbindelseskabel er beskadiget
• Når stikkontakten har dårlig kontakt

Værktøj og materialer

• Nyt strømafbrydermodul
• H1.5 og H2.0 unbrakonøgle
• Stjerneskruetrækker
• Pincet, spatel eller andet fladt værktøj

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, inden du udfører vedligeholdelsesarbejde på printeren og dens elektronik, herunder printerhovedet, da printeren kan kortsluttte, hvis den er tændt under sådant arbejde. Det kan medføre yderligere elektronisk skade og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan det være nødvendigt at skille dele ad, herunder hotend. Det blotlægger ledninger og elektroniske komponenter, som kan kortsluttte, hvis de rører hinanden eller andre metaldele eller elektroniske komponenter, mens printeren stadig er tændt. Det kan skade printerens elektronik og forårsage yderligere skader.

Det er derfor vigtigt at slukke printeren og frakoble den fra strømkilden, inden du foretager vedligeholdelse. Det forebygger kortslutninger og skader på printerens elektronik og sikrer, at arbejdet udføres sikkert og effektivt.

Har du spørgsmål eller bekymringer om denne vejledning, opret en ny sag på vores supportside , og vi vil gøre vores bedste for at svare hurtigt og hjælpe dig.

Vejledning - Demontering

Bemærk: Er du X1E-bruger og skal udskifte forbindelseskablet fra AC til strømforsyning, skal du samtidig følge wikien X1E Intern strømforsyning - installationsvejledning.

Trin 1 - Frakobl strømkablet

Frakobl strømkablet fra stikkontakten.

Trin 2 - Fjern skruer

Fjern de 10 finttandede skruer og 4 grovtandede skruer fra bagdækslet som vist. De to typer skruer må ikke blandes, så hold dem adskilt.

Trin 3 - Fjern bagpanelet

Fjern bagpanelet. Frigør først bæltespændingsportene på venstre side og derefter højre side for at undgå, at det sætter sig fast.

Trin 4 - Fjern renseskakten

Fjern 2 skruer og tag renseskakten af.

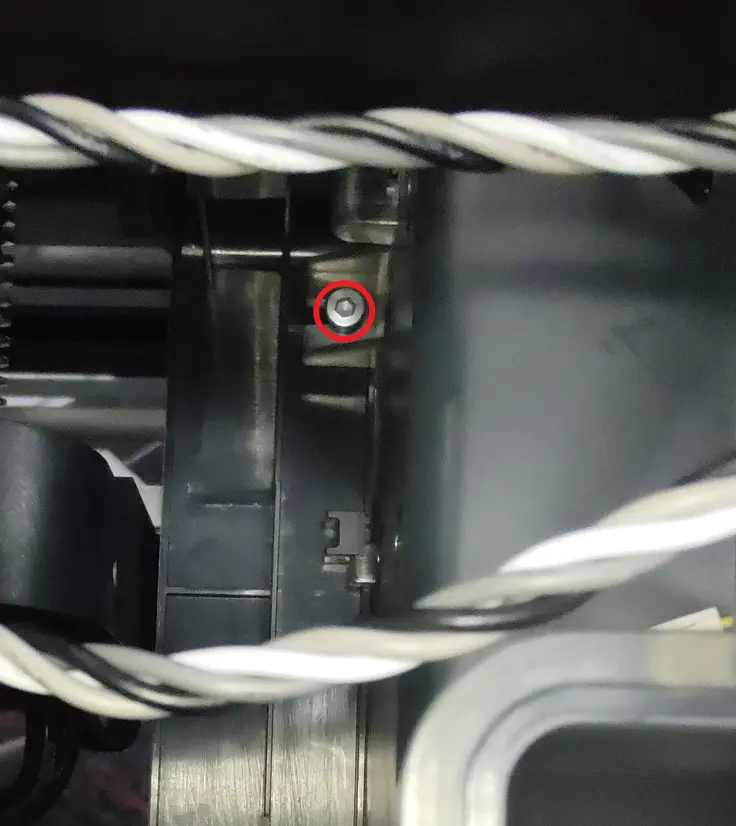

Bemærk: Nyere versioner af maskinen har 1 ekstra skrue på venstre side af glidebanen, som kan løsnes med en H2.0 unbrakonøgle.

Trin 5 - Fjern højre sidepanel

Følg denne wiki for at fjerne maskinens højre sidepanel.

Trin 6 - Fjern kabeldækslet

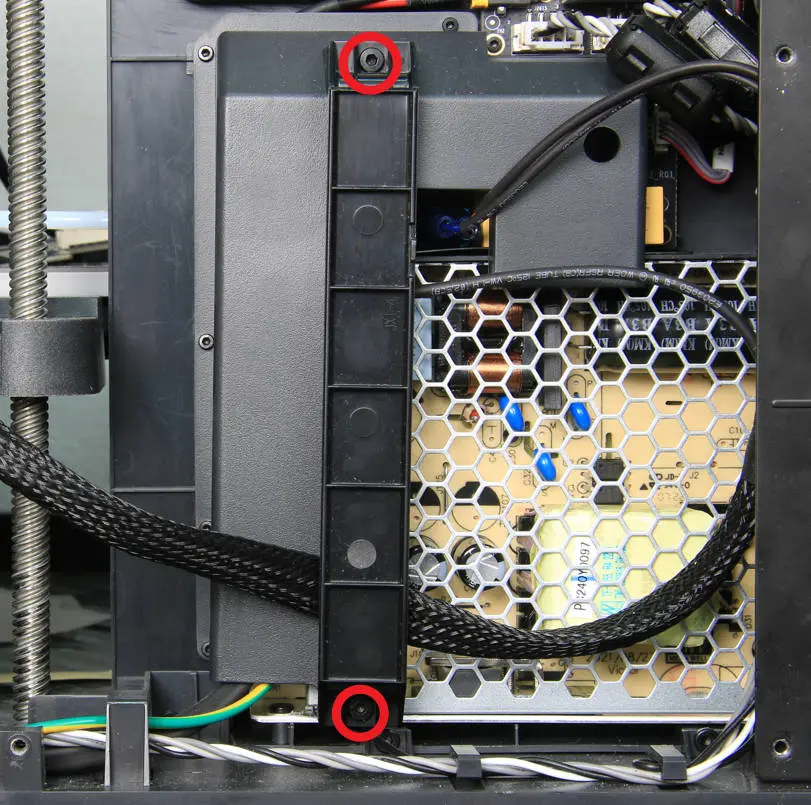

Fjern kabelskinnerne ved at løsne de 2 skruer med en H2.0 unbrakonøgle.

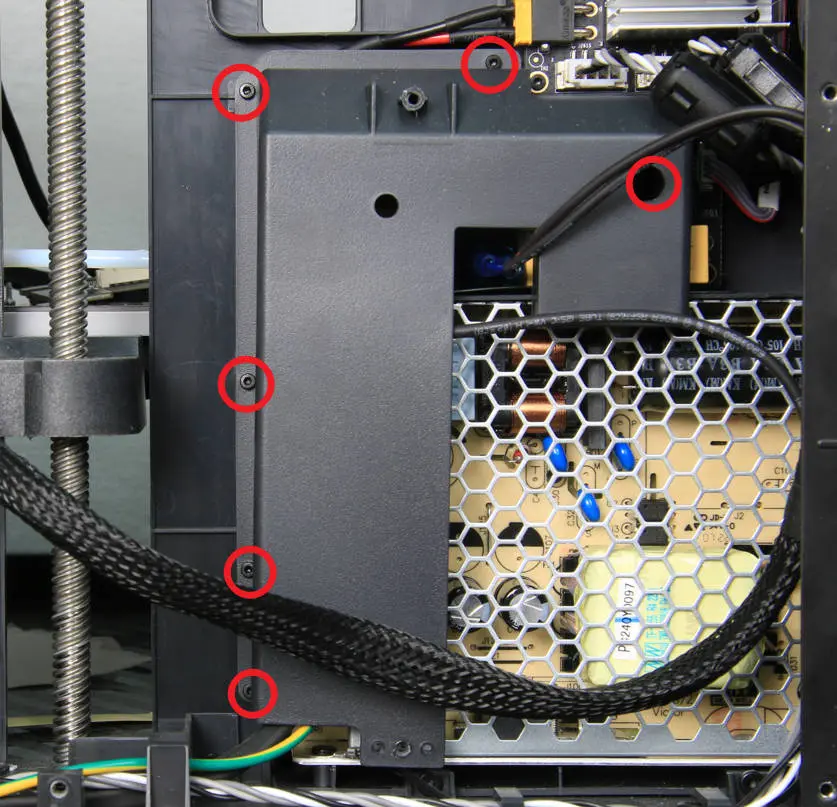

Løsn 6 skruer med H1.5 unbrakonøgle og flyt kabeldækslet til siden.

Trin 7 - Frakobl strømkablerne fra strømmodulet og AC-kortet

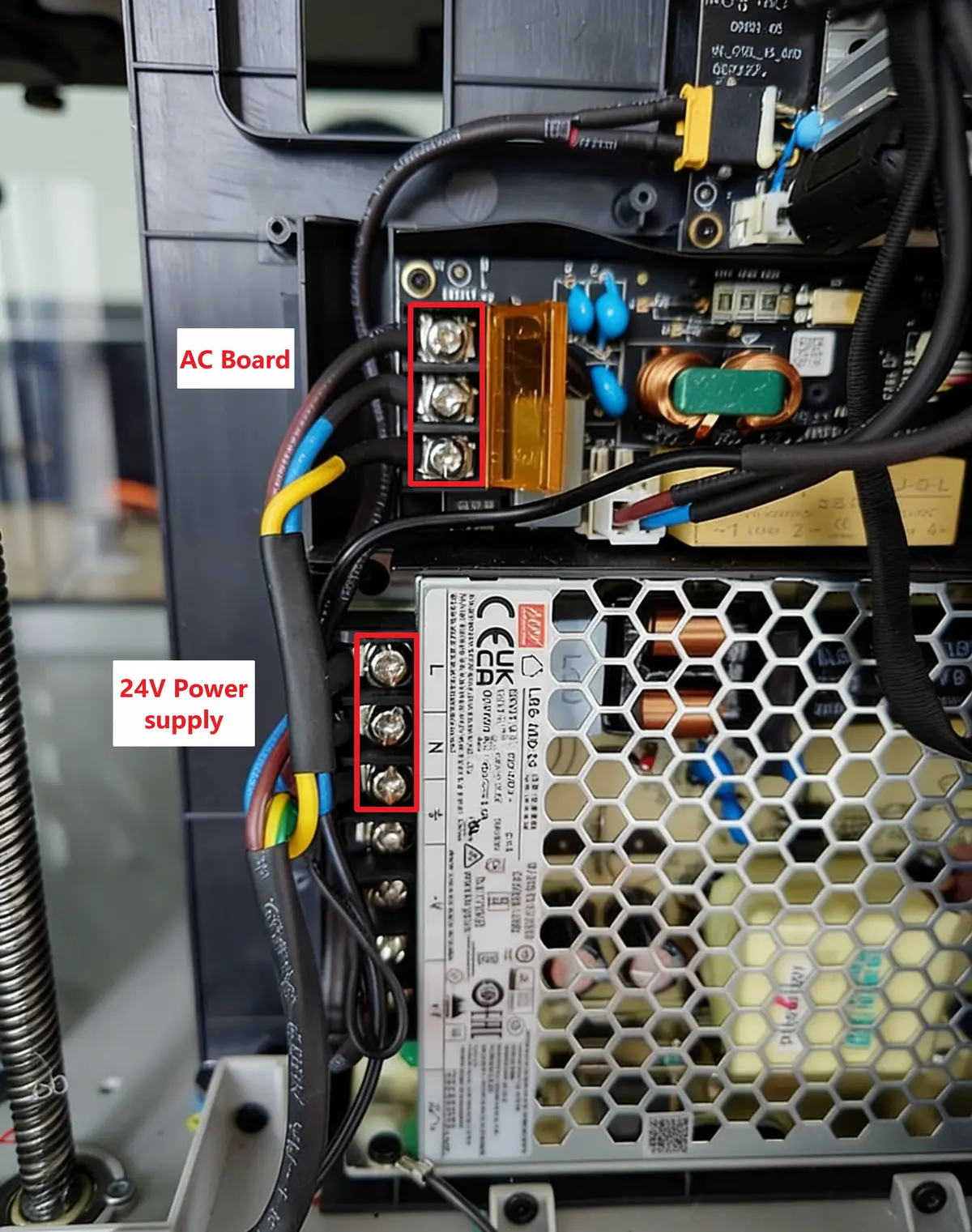

Brug en stjerneskruetrækker til at løsne de 6 kabler som vist på billedet herunder, og træk dem ud til venstre for at frakoble dem.

Trin 8 - Fjern jordkablet

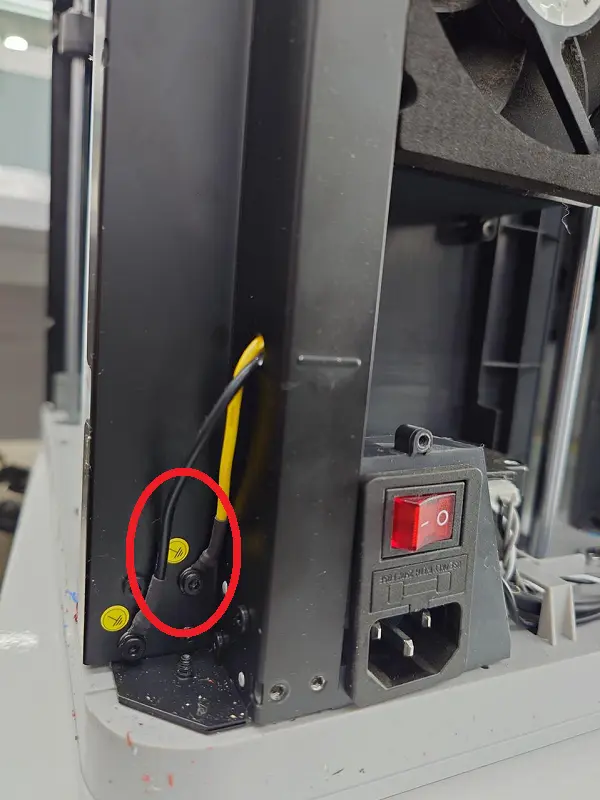

Fjern jordkablet ved at løsne jordkablets fastholdsskrue med en H2.0 nøgle udefra på den lodrette skinne nær strømafbryderblokken.

Bemærk: Der sidder to jordkabler på den lodrette skinne - ét til maskinens samlede jordforbindelse (forbundet til strømafbryderblokken) og ét til varmesengens jordforbindelse. Løsn kun maskinens samlede jordkabel.

Trin 9 - Fjern strømafbrydermodulet

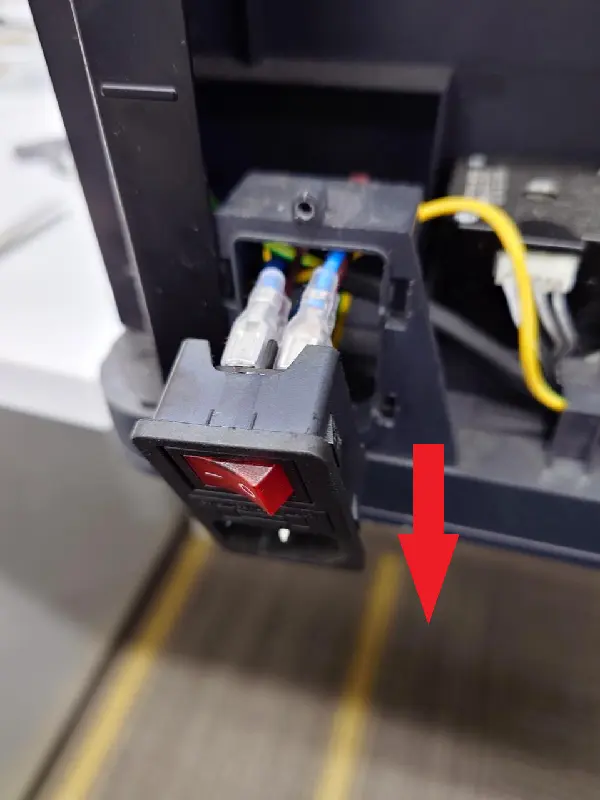

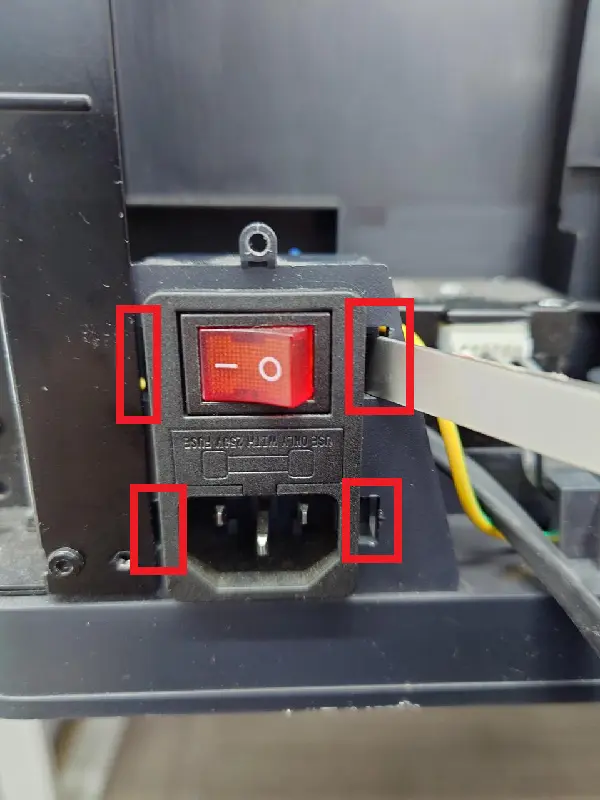

Brug et fladt værktøj til at frigøre de fire låsetapper via de fire åbninger i rammen på begge sider af strømafbryderrammen.

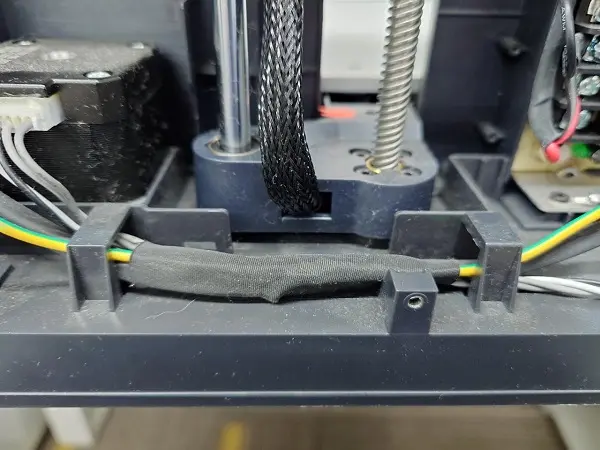

Fjern kabelsamlingens tape og træk kablet, der blev frakoblet i trin 7, gennem kabelklemmerene fra højre mod venstre. Strømafbrydermodulet kan derefter fjernes sammen med kablet, og demonteringen er afsluttet.

Vejledning - Montering

Trin 1 - Installer strømafbrydermodulet

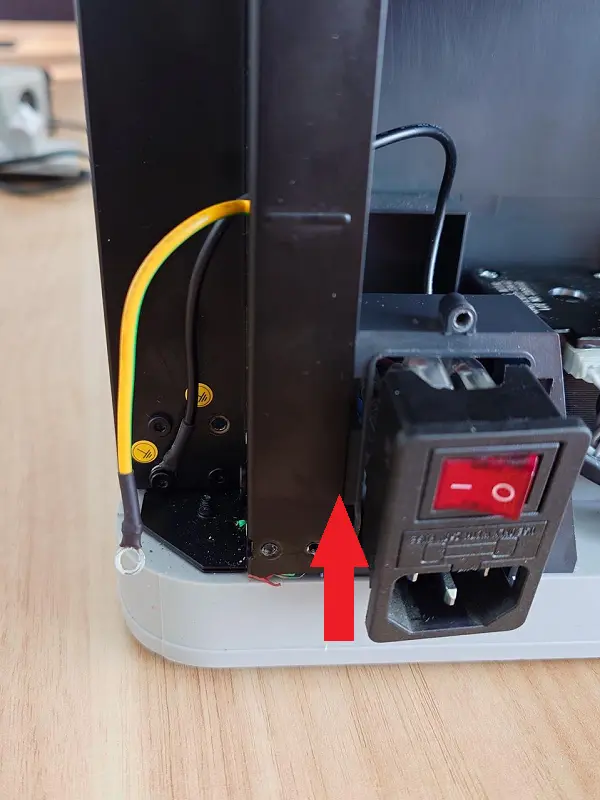

Før alle kabler på det nye strømafbrydermodul gennem rammen. Tryk strømafbrydermodulet ind, indtil alle tapper er på plads, og modulet sidder solidt fast i sin ramme.

Trin 2 - Tilslut jordkablet

Før jordkablet gennem den lodrette skinne og fastgør det til skinnen med en H2.0 nøgle.

Bemærk: Jordforbindelsen er en vigtig sikkerhedsforanstaltning, så sørg for at fastgøre jordkablet ordentligt.

Trin 3 - Tilslut kablerne

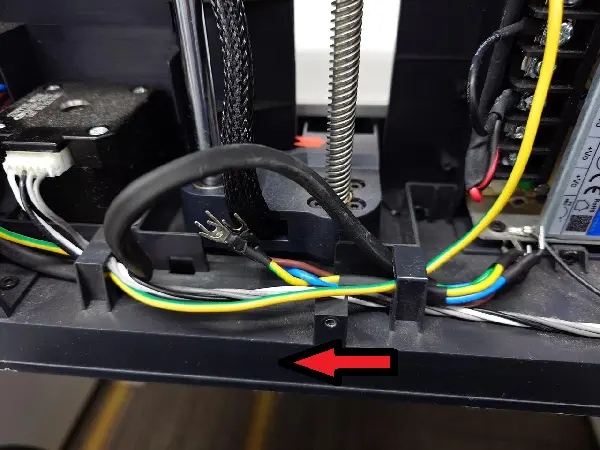

Før kablerne gennem kabelklemmerene fra venstre mod højre og sæt samletapen på. Brug en stjerneskruetrækker til at fastgøre kabelstikket til strømforsyningsmodulet og AC-kortet med stjerneskruer.

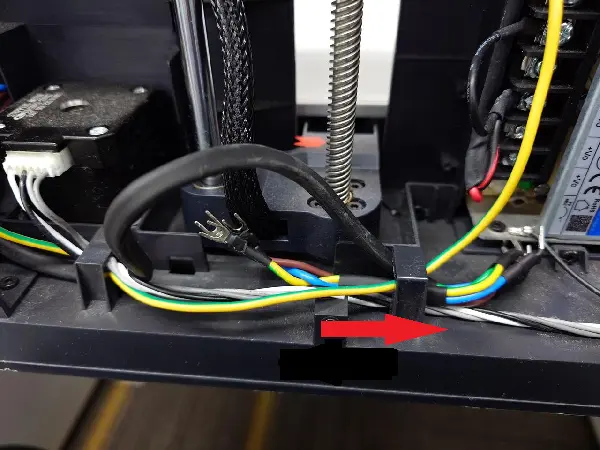

BEMÆRK: Ved tilslutning til det øverste AC-kort skal ledningsrækkefølgen fra top til bund være Neutral-Fase-Jord, dvs. farverne er Blå-Brun-Gul/Grøn. Enheder leveret før august 2023 kan have omvendt neutral/fase-forbindelse (som vist på billedet). Kredsløbsbeskyttelsen betyder, at det ikke påvirker printerens funktion, men der kan ske et udkobl, hvis printeren tilsluttes en polaritetsstikkontakt.

Trin 4 - Installer kabeldækslet

Fastgør kabeldækslet med 6 skruer ved hjælp af H1.5 unbrakonøgle.

Installer kabelskinnerne ved at montere 2 skruer med en H2.0 unbrakonøgle.

Trin 5 - Installer sidepanelet

Følg denne wiki for at montere det højre sidepanel.

Trin 6 - Installer renseskakten

Monter renseskakten og lås den fast med 2 skruer.

Hvis den ekstra skrue på siden af skakten er fjernet, skal du huske at sætte den i igen.

Trin 7 - Installer bagpanelet

Før rørholderen og højre sides bæltespændingsport på plads først, og monter derefter bagpanelet.

Trin 8 - Stram skruerne

Skru bagpanelet på igen. Husk de forskellige skruetyper (10 finttandede skruer og 4 grovtandede skruer).

Verificér funktionaliteten

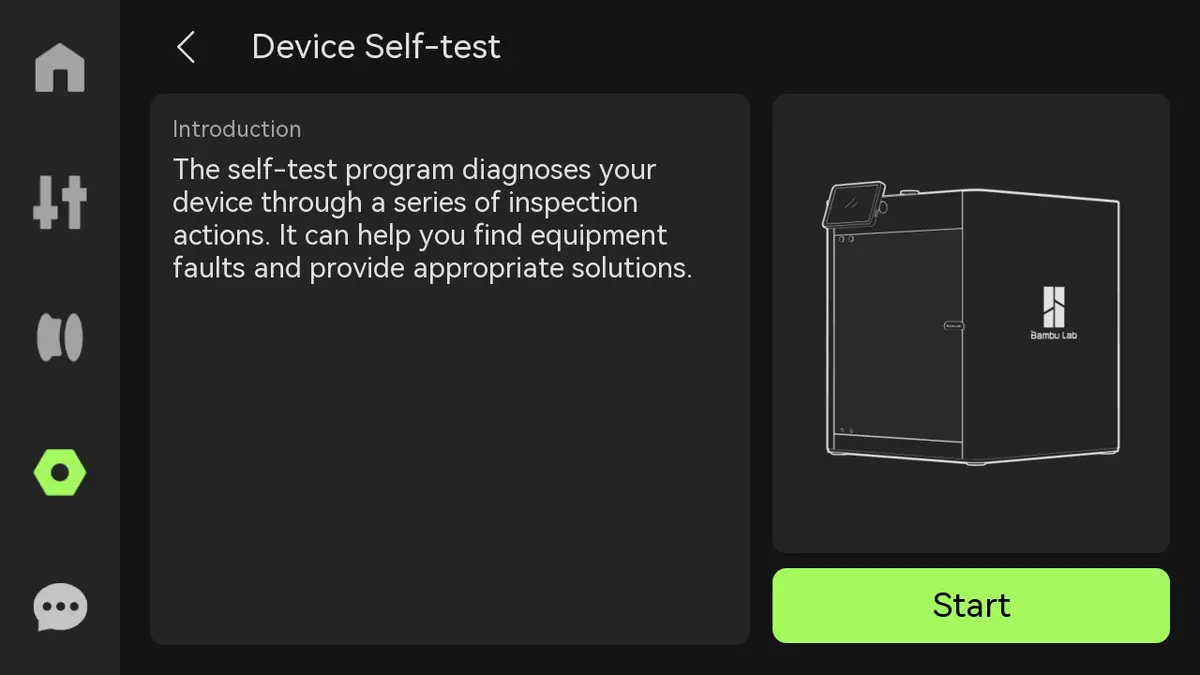

Tilslut strømkablet og tænd printeren. Gå til Indstillinger > Værktøjskasse > Enhedsselvtest for at starte en selvtest. Opstår der ingen fejl, er udskiftningen gennemført korrekt.
