P2S Ekstern Udsugningsventilator - Installationsguide

Beskrivelse af installationsplaner

Der er to valgfrie installationsplaner til P2S-printerens eksterne udsugningsventilator, der tilpasser sig forskellige brugerbehov:

Plan 1: Udskift med dedikeret bagpanel

Udsugningsporten sidder under bufferen og har et mere veldesignet luftkanaldesign og højere udsugningseffektivitet.

Plan 2: Genbrug printerens originale bagpanel

Udsugningsporten er placeret til højre for renseskakten. Officielle tests har bekræftet, at denne plan kan opfylde de normale udsugningsbehov ved daglig udskrivning.

Forberedelse inden installation

Materialer og værktøj

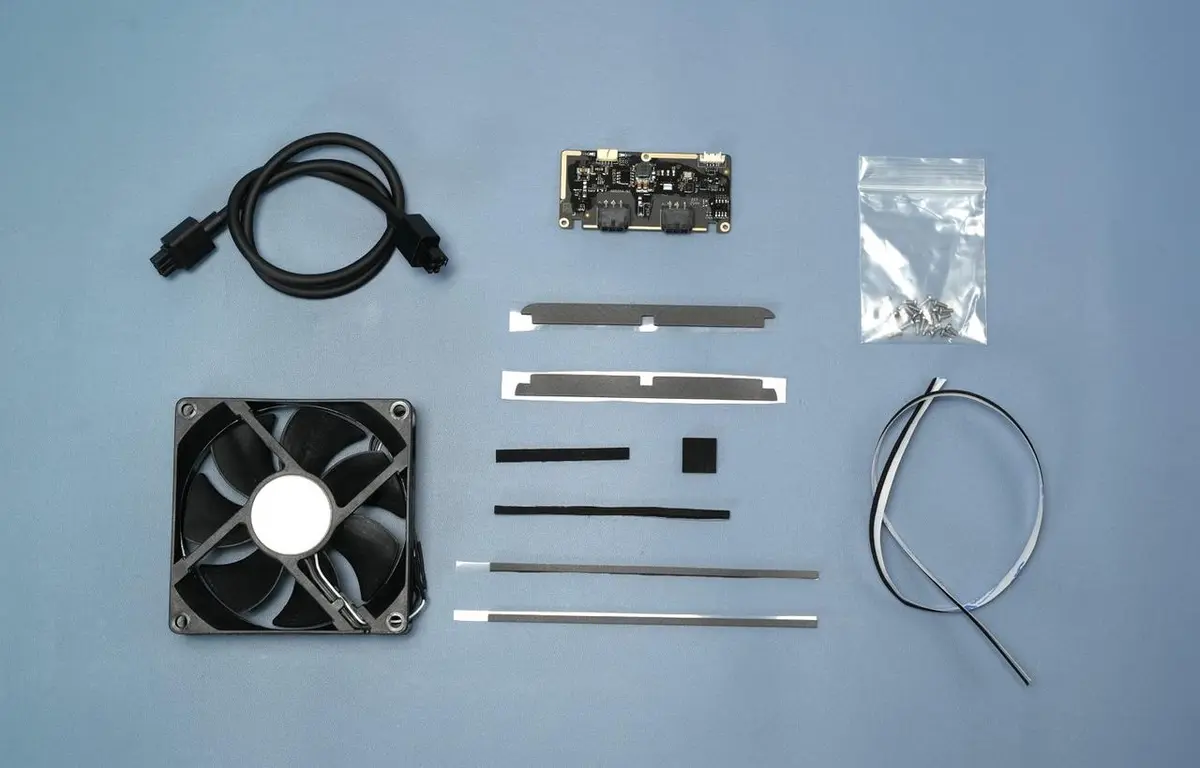

• Eksternt udsugningsventilator-kit (bemærk: 6-PIN kabelets længde er 300 mm)

• H2.0 skruetrækker, H1.5 skruetrækker

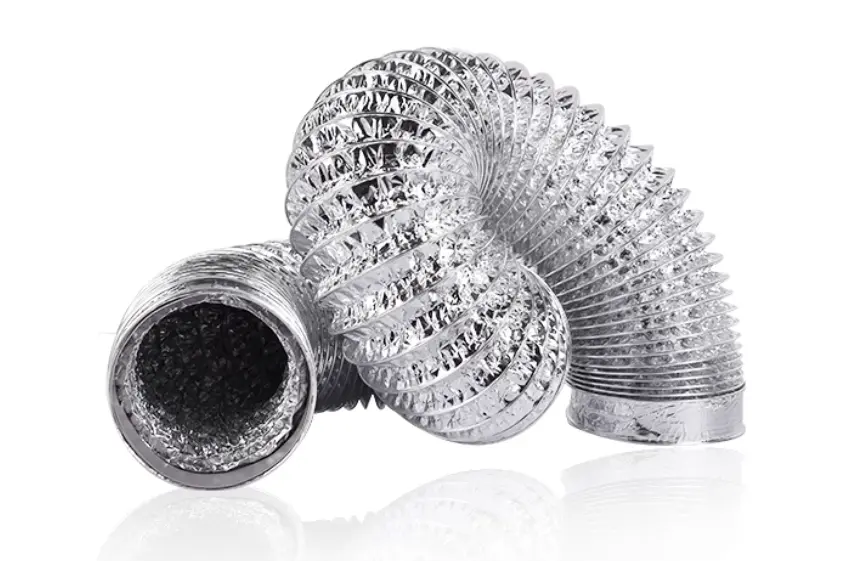

• Røgrørledning med 100 mm ydre diameter, rørklemme (valgfrit)

Hvis du har købt P2S-printeren som standalone-enhed, skal du anskaffe en ekstra filamentbuffer for at bruge dette kit.

Nødvendige 3D-printede dele

Det anbefales at printe de følgende dele i højtemperaturmaterialer som PETG, ABS eller PC.

P2S ekstern udsugningsventilator - Modeldownload på MakerWorld

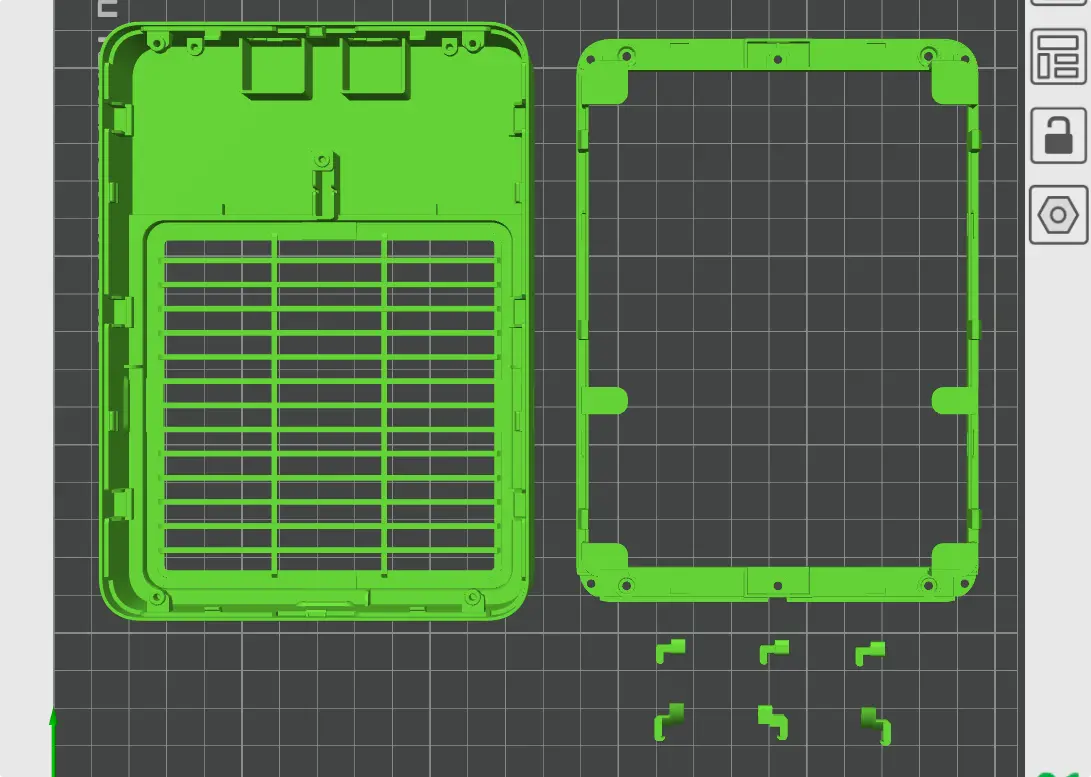

• Kabinett til ekstern udsugningsventilator:

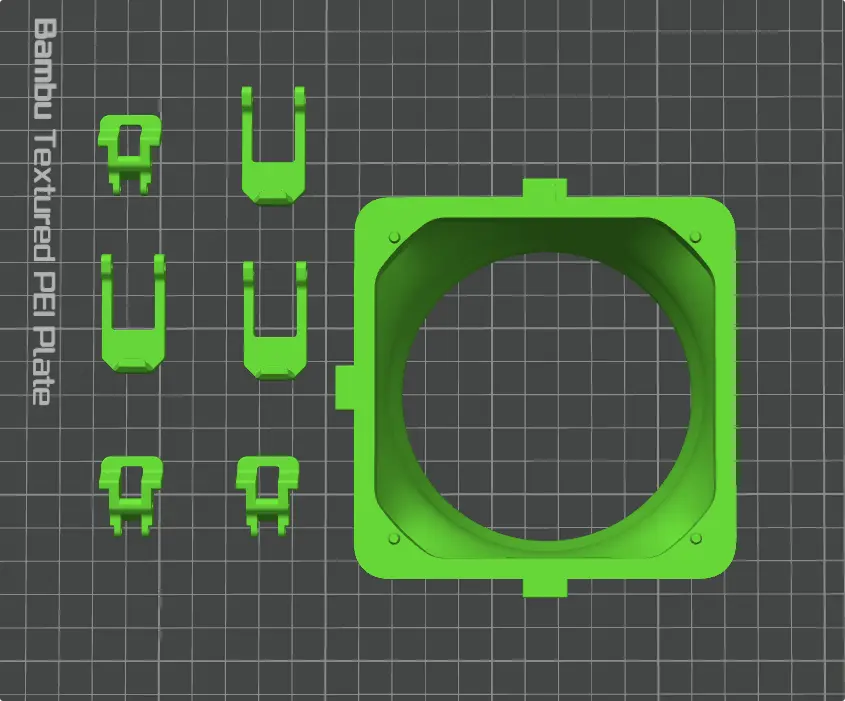

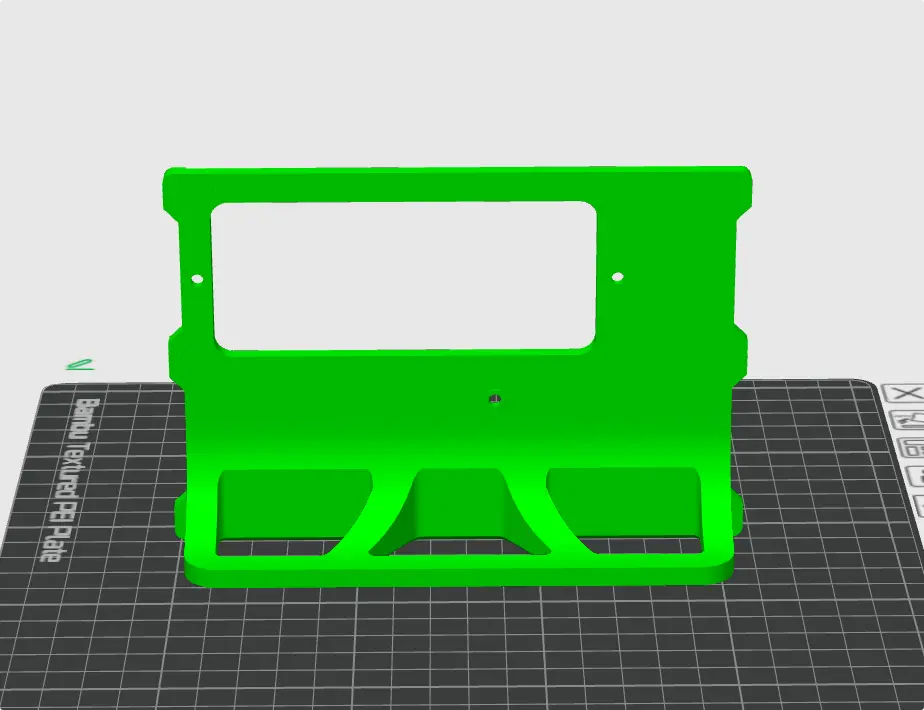

• Eksternt printede dele til ekstern udsugningsventilator:

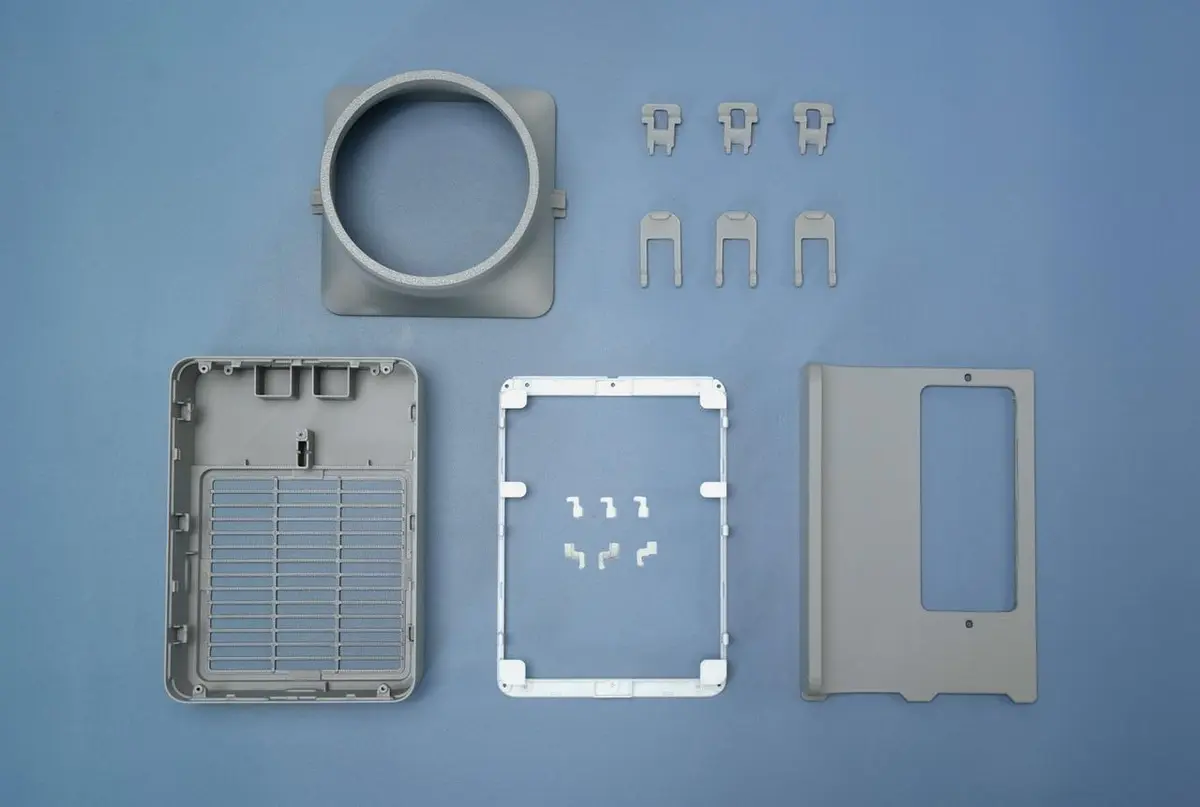

Foto af de fysiske dele:

Videovejledning

Installationstrin

1. Udskift printerens bagpanel (valgfrit, for Plan 1)

Hvis du vælger Plan 1, skal det dedikerede bagpanel udskiftes først.

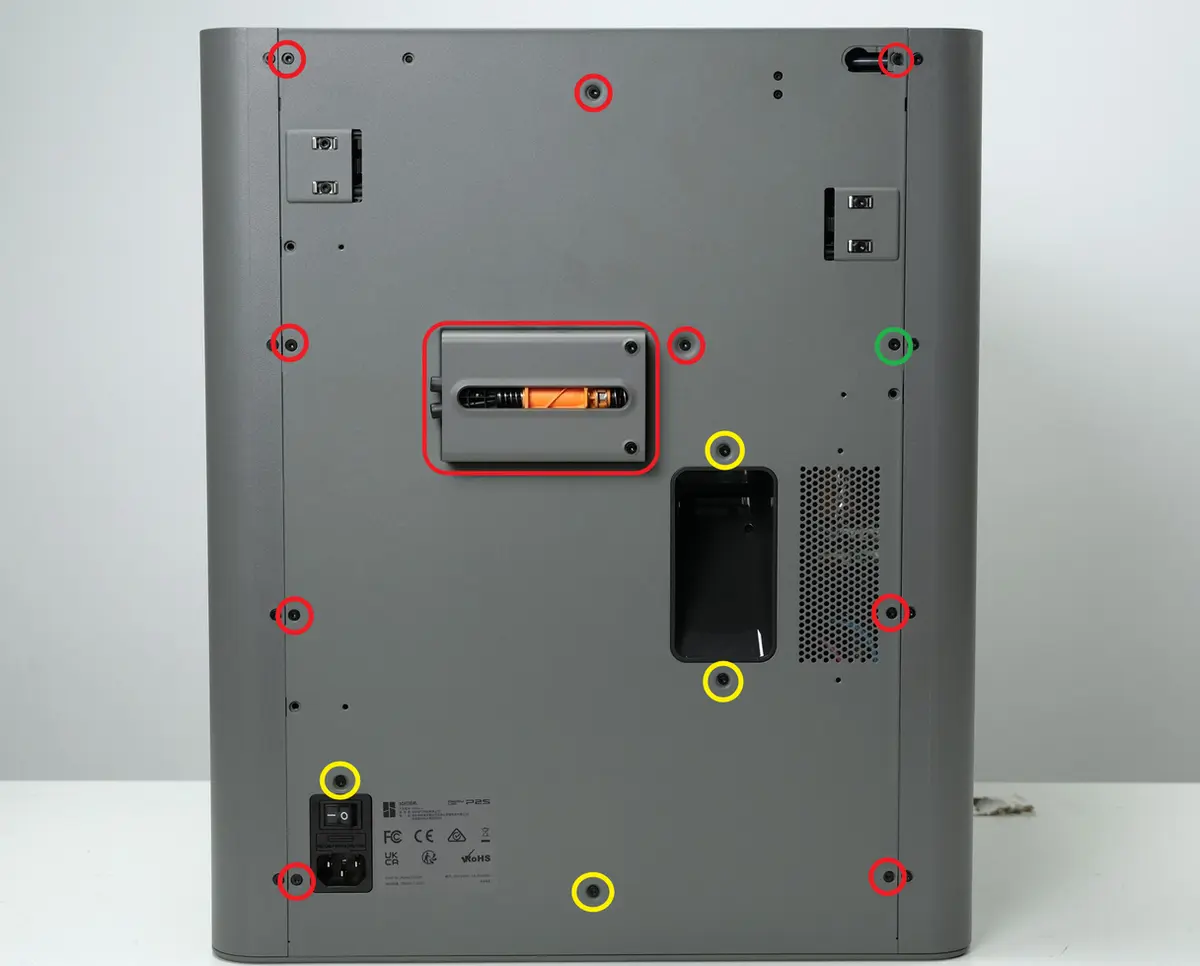

Fjern det originale bagpanel: Demonter først bufferen, og løsn derefter bagpanelets fastgørelsesskruer (tre typer i alt; vær opmærksom på forskellen ved demontering og montering):

• Gultmarkerede skruer: BT3x6
• Rødtmarkerede skruer: ST3x4.5
• Grønmarkerede skruer: M3x4.5

For en detaljeret gennemgang af bagpanelsskiftprocessen, se wiki-guiden: P2S bagpanel udskiftningsguide

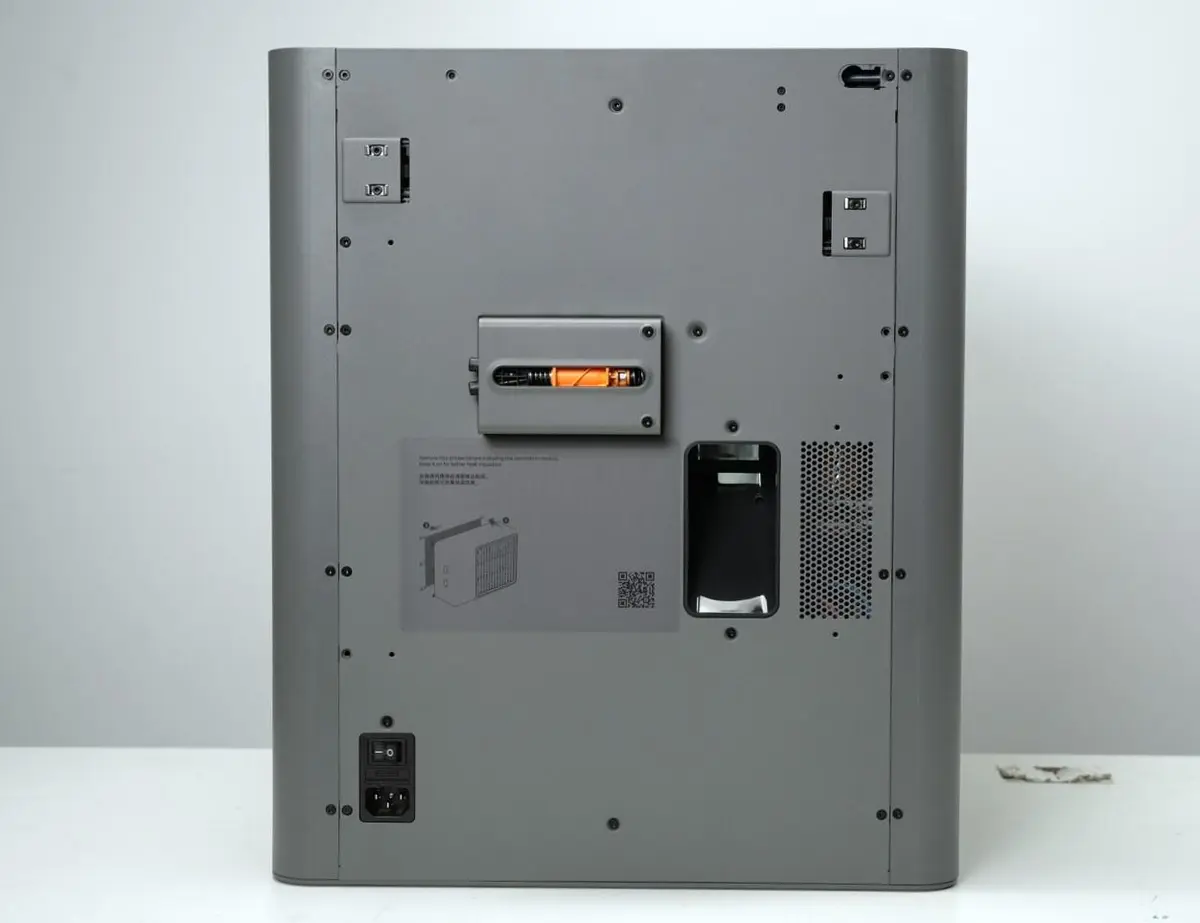

Installer det dedikerede bagpanel til printeren i overensstemmelse med guiden.

2. Saml den eksterne udsugningsventilator

Saml topdækslet til den eksterne udsugningsventilator: Brug BT2x5 skruer til at fastgøre seks kløer på topdækslet. Inden start, placer de tilhørende kløer ved siden af de respektive spor for at undgå monteringsfejl.

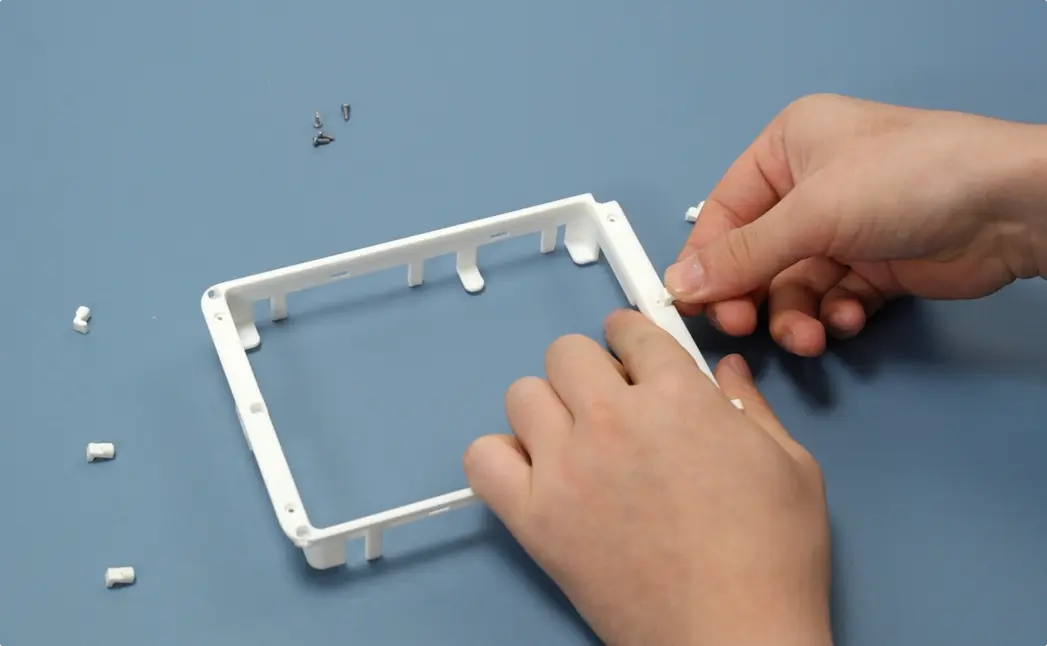

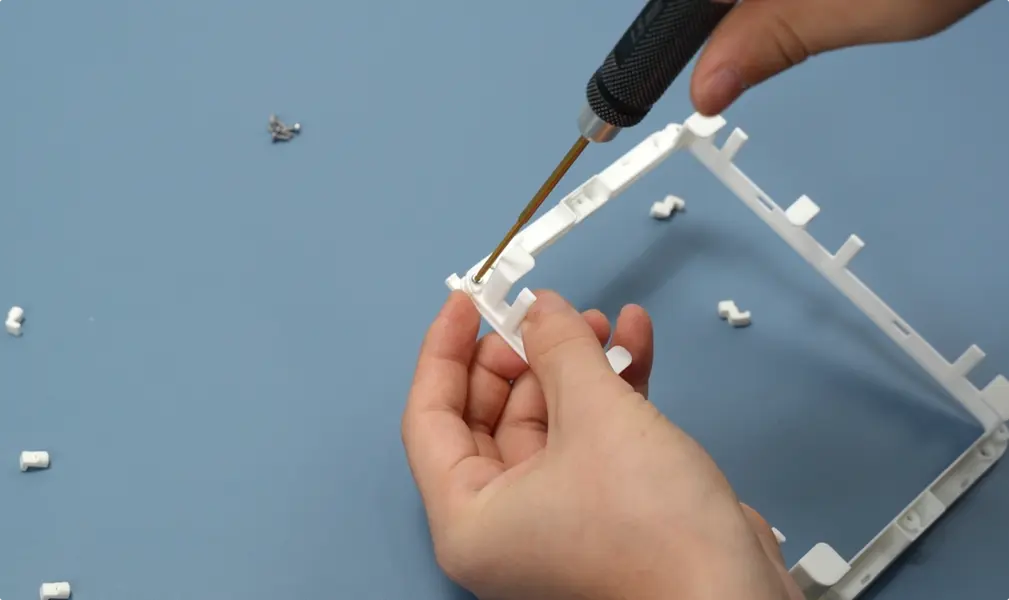

Installer de tre kløer på højre side én ad gangen, og sørg for at kløerne passer med sporene.

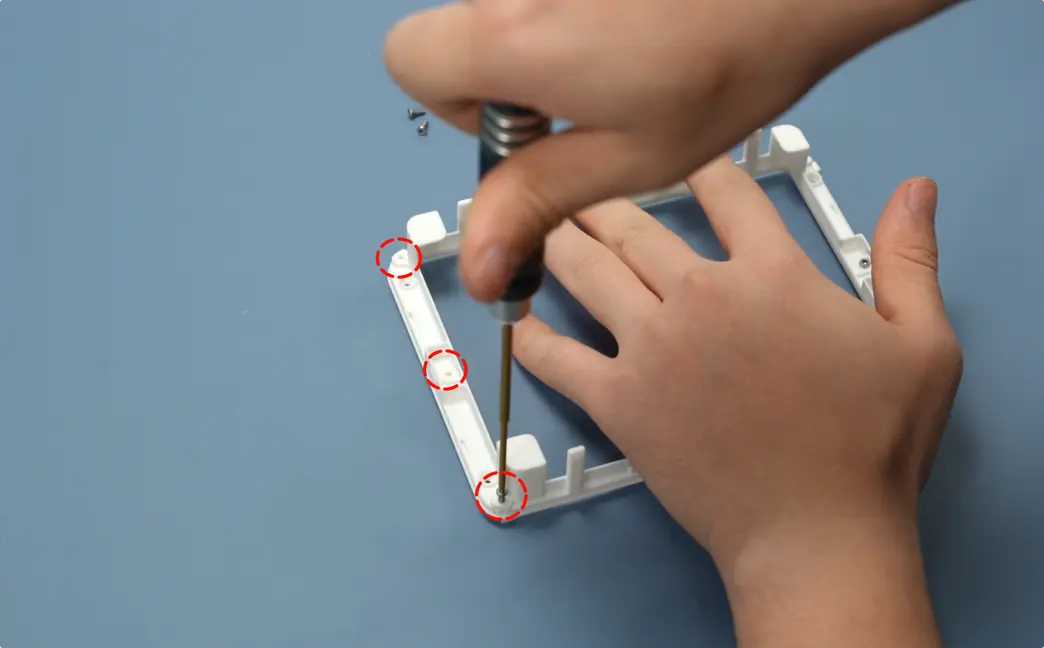

Når de tre kløer på venstre side installeres, skal du først klikke alle tre ind i sporene på venstre side af topdækslet samtidigt, og derefter stramme dem jævnt med BT2x5 skruer.

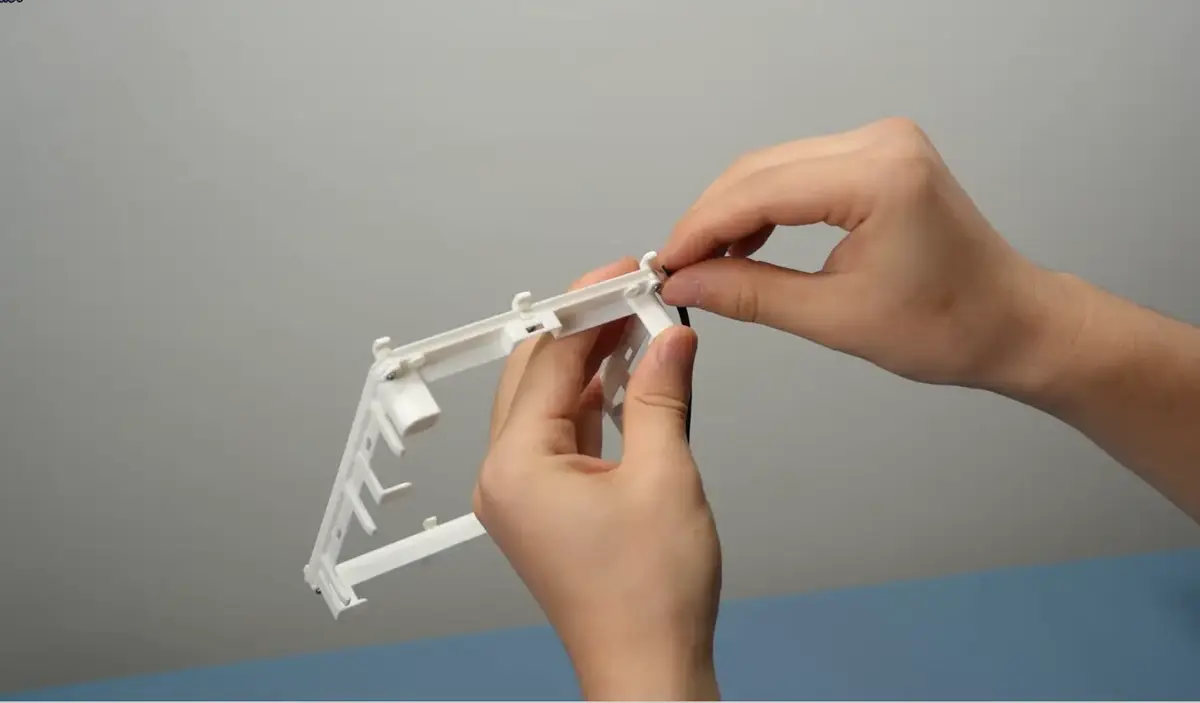

Udfør derefter skumindsætningsoperationen på det eksterne udsugningsventilatordæksel: Tag det tynde skum og sæt det langs tre sider af ventilatordækslet i rækkefølge, og sørg for at skummet sidder tæt mod dækselkanten.

Tag det kortere skumstykke og sæt det på den resterende side af dækslet for at afslutte den første skumindsætning på ventilatordækslet.

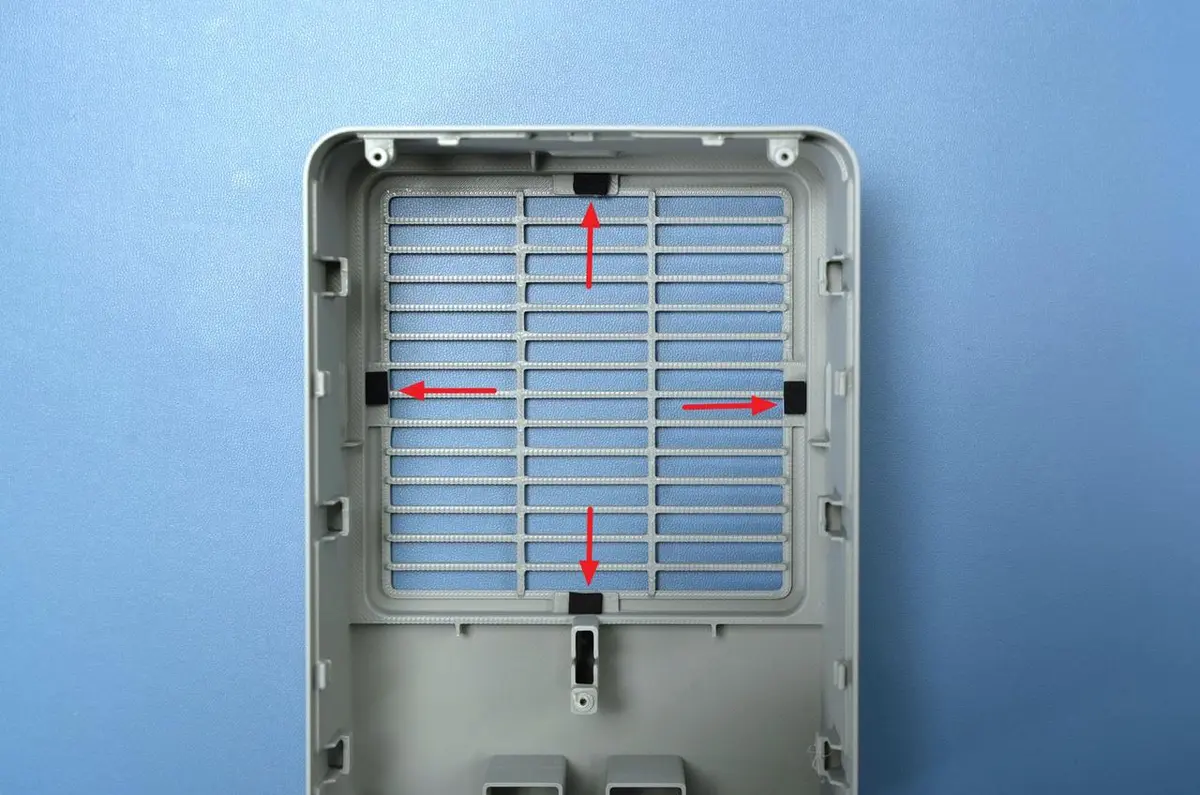

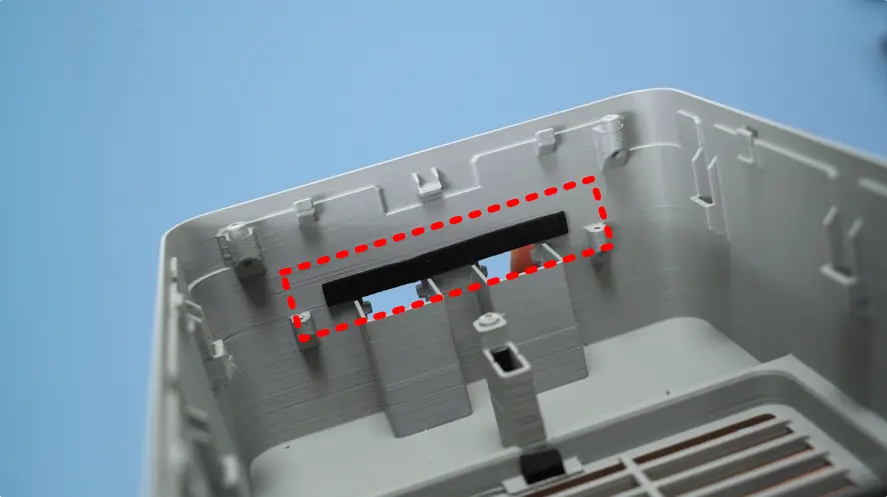

Sæt derefter fire små skumstykker ved luftudgangen for at reducere ventilatorsupport. Sæt samtidigt en lang skumstrimmel over 6-pin kabelstikket (rødmarkeret position i diagrammet) for at forbedre tætningsydelsen på den eksterne udsugningsventilator.

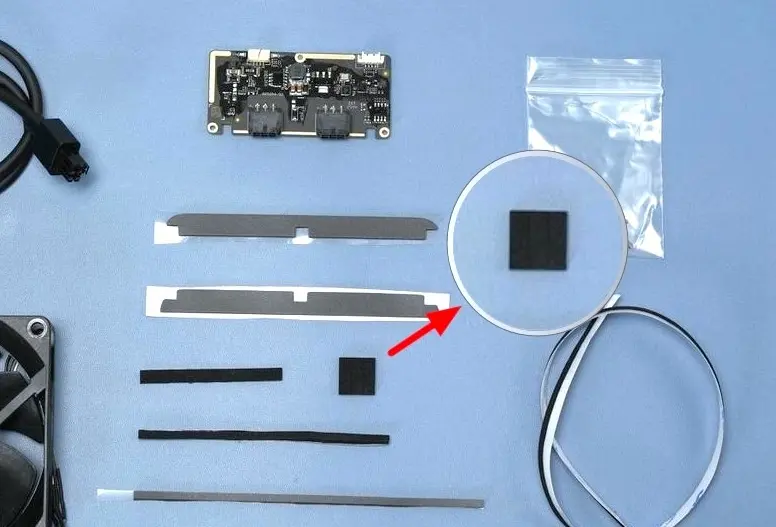

Bemærk: Brug netop dette skum til de fire små stykker ved luftudgangen. Dette skum bruges også til de fire hjørner af luftfilteret.

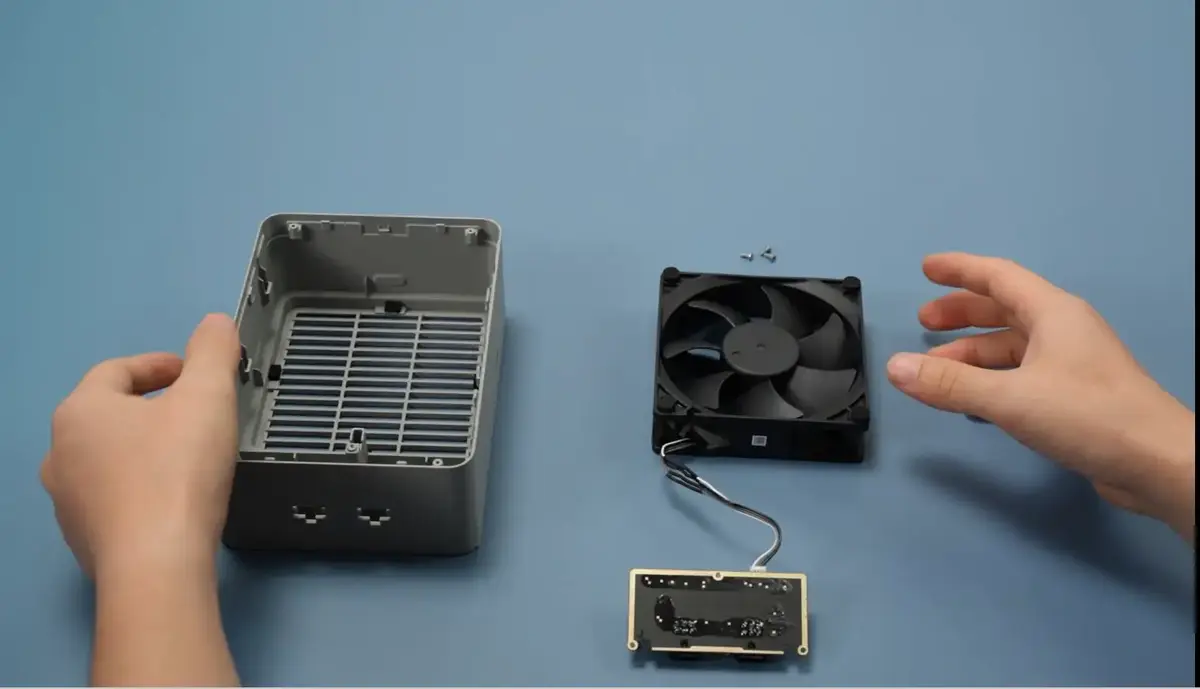

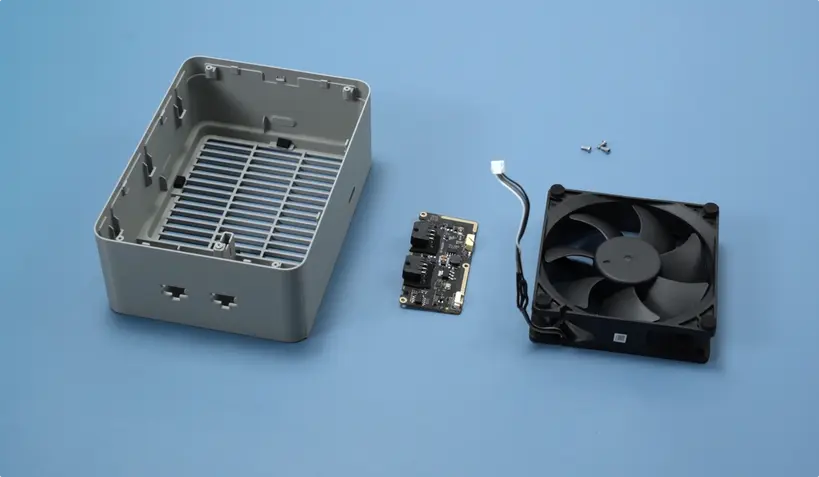

Klargør ventilatorkabinetten, kontrolkortet, ventilatoren og tre fastgørelsesskruer.

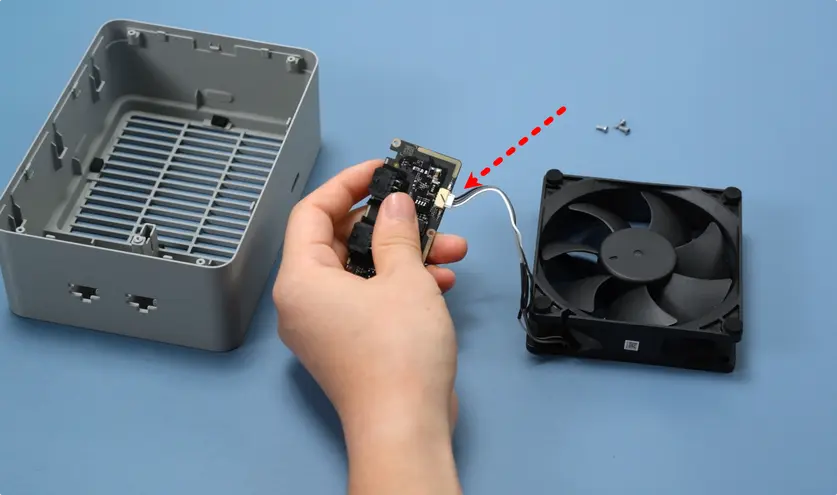

Inden du installerer ventilatoren og kontrolkortet i kabinetten, skal du først forbinde ventilatorens kabel til kontrolkortet og sikre, at forbindelsen er fast uden løs ledning.

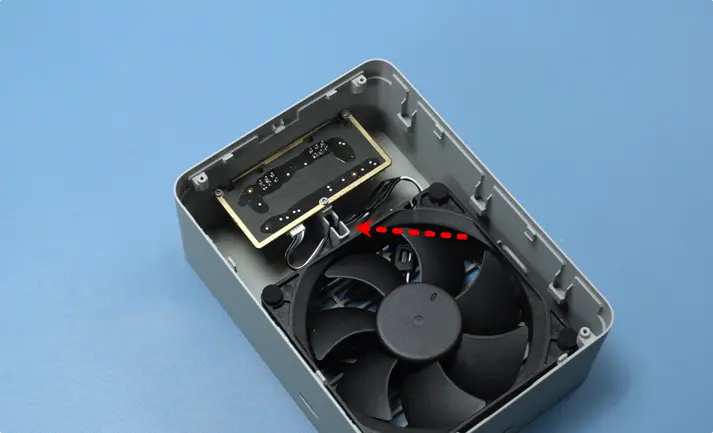

Når kabelfortindelsen er gennemført, installeres ventilatoren og kontrolkortet samlet i ventilatorkabinetten, og interfacekortet fastgøres til kabinetten med tre BT2x5 skruer. Fastgør efter montering det overskydende kabel i kabinettens ledningsspor.

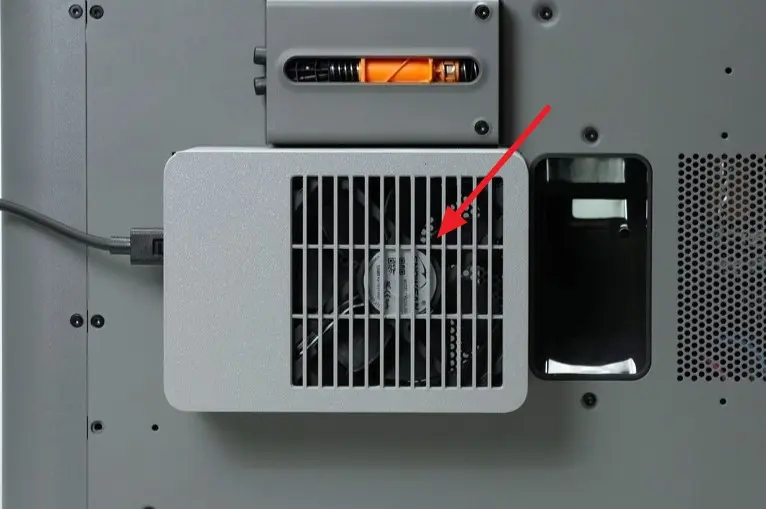

Bemærk: Ventilatoren har et specifikt monteringskrav til orientering - installer siden uden mærkaten vendende indad og siden med mærkaten vendende mod printerens yderside. Vend den ikke forkert.

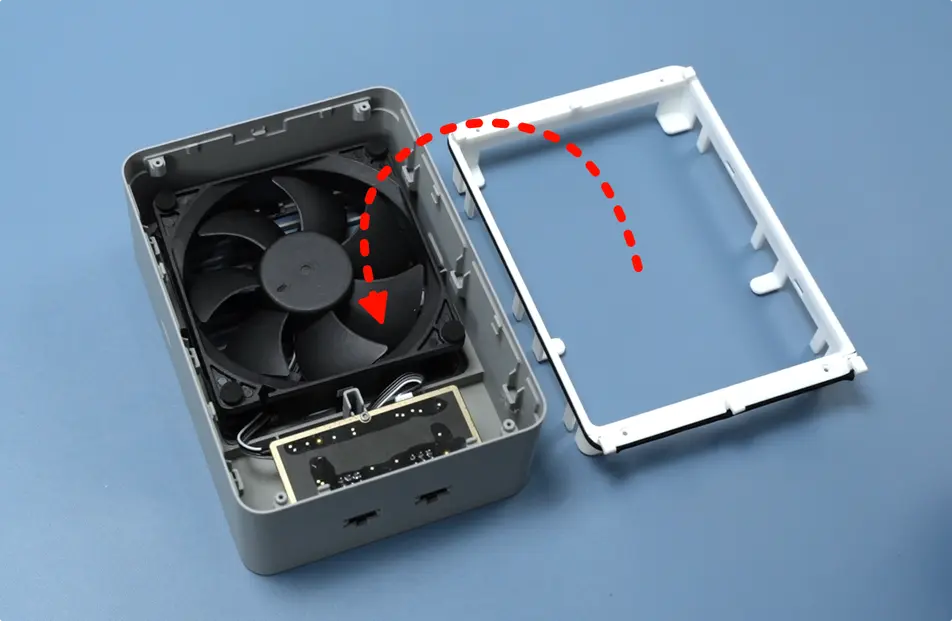

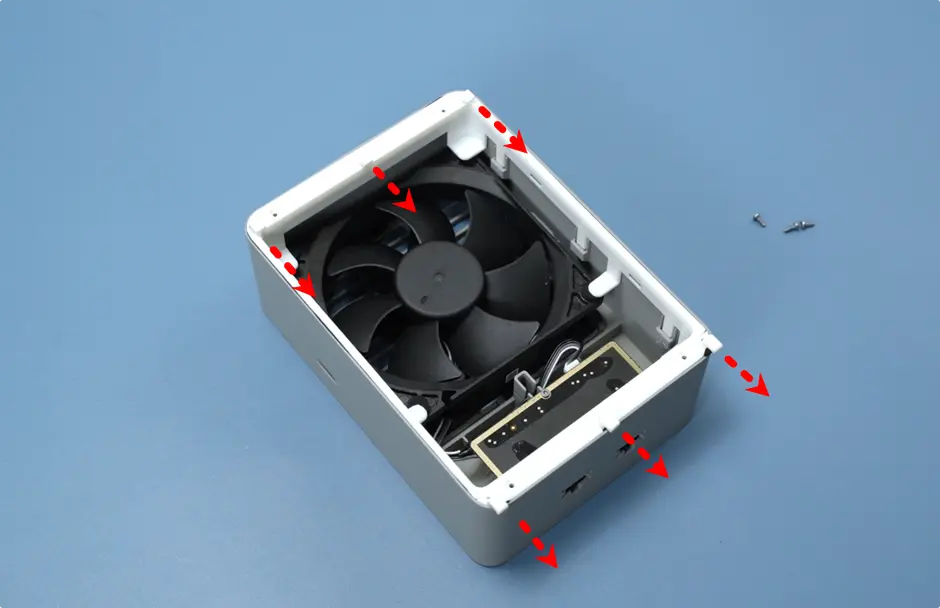

Klik det samlede topdæksel på ventilatorkabinetten. Vær opmærksom på orienteringen under installation - flugt siden med kløerne vendende udad med den side, hvor 6-pin kabelstikket er placeret.

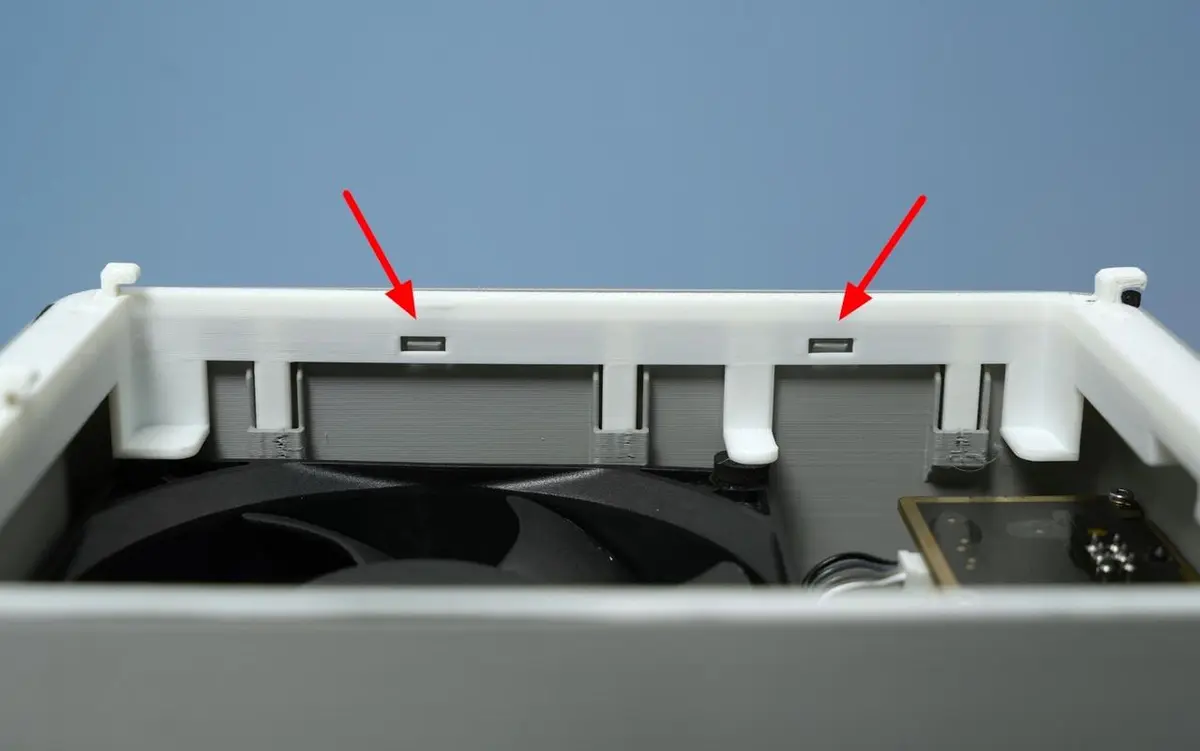

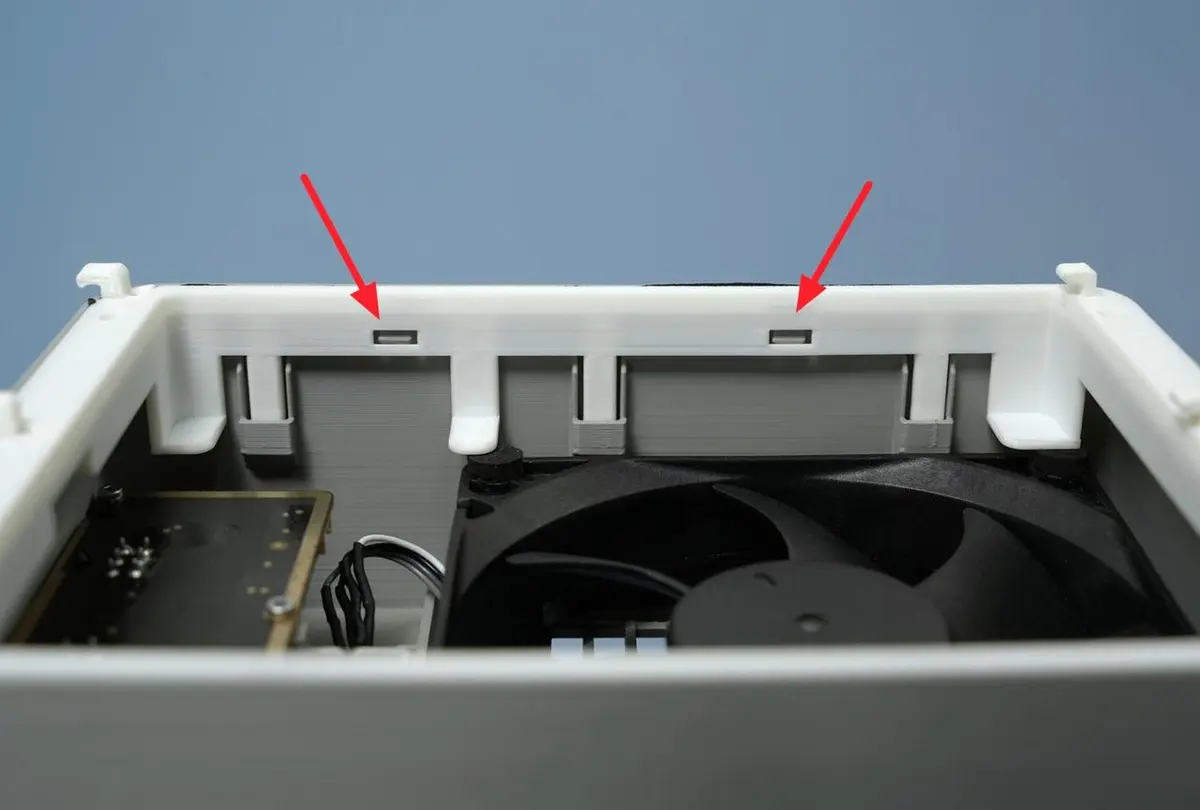

Når topdækslet er installeret, skal du kontrollere de fire spænder på venstre og højre side af ventilatoren. Hvis alle spændere er fast låst, er topdækslet installeret korrekt.

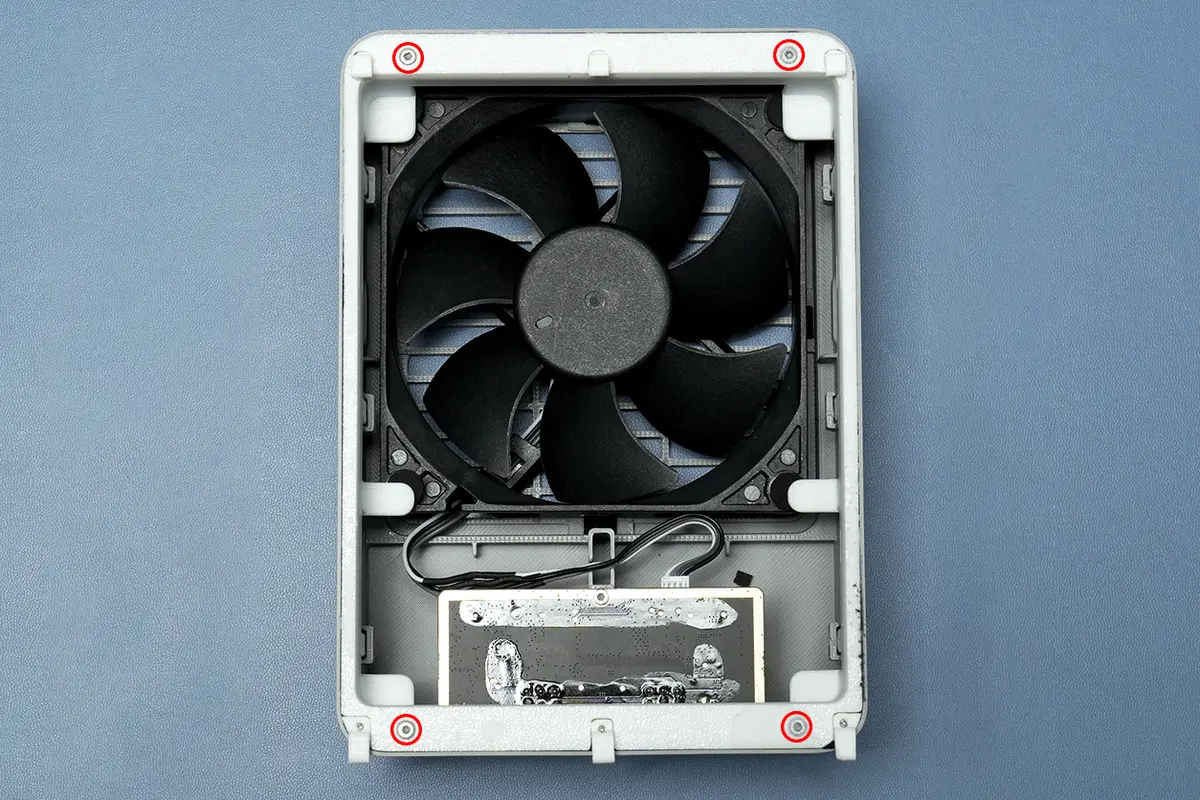

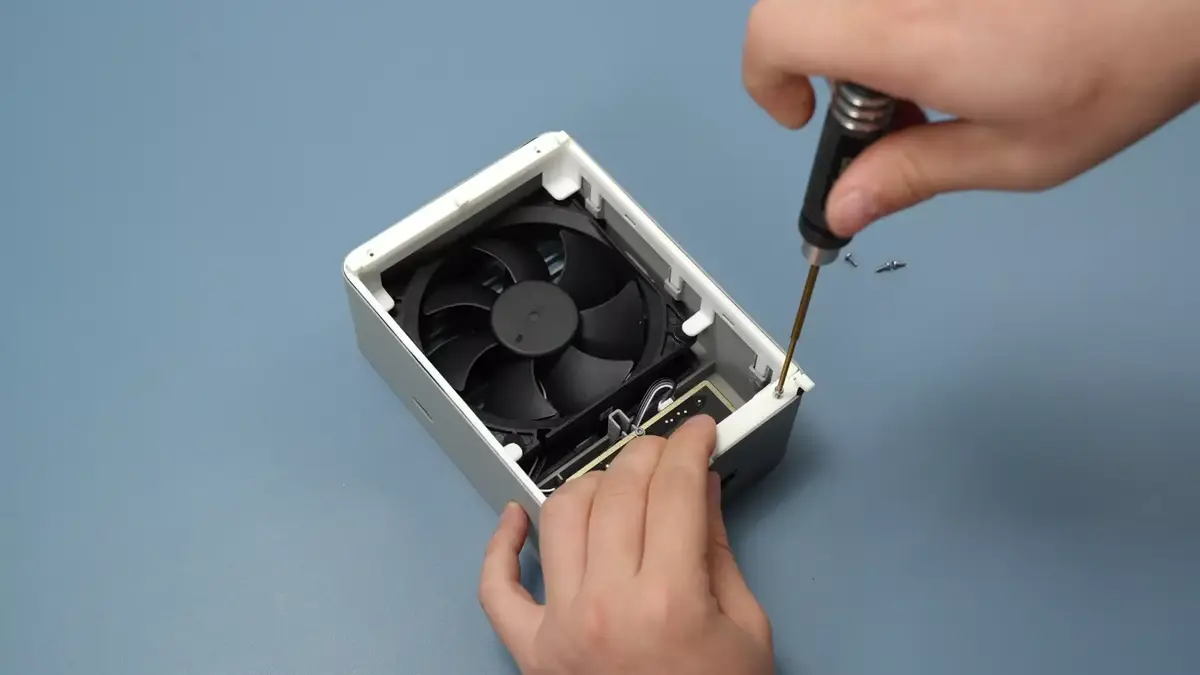

Brug en H1.5 skruetrækker til at stramme de fire fastgørelsesskruer på bagsiden af den externe udsugningsventilator i rækkefølge.

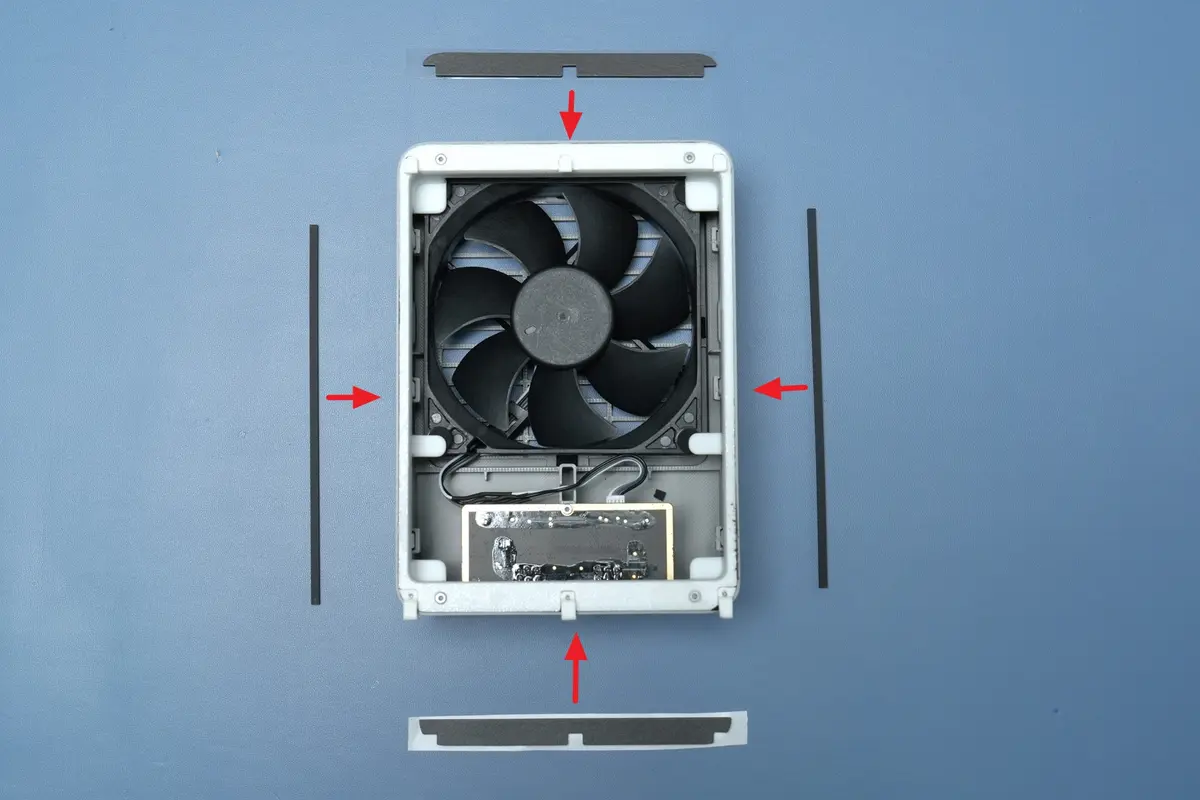

Sæt til sidst en cirkel af skum på toppen af ventilatoren. Bekræft den korrekte position inden montering for at undgå fejl.

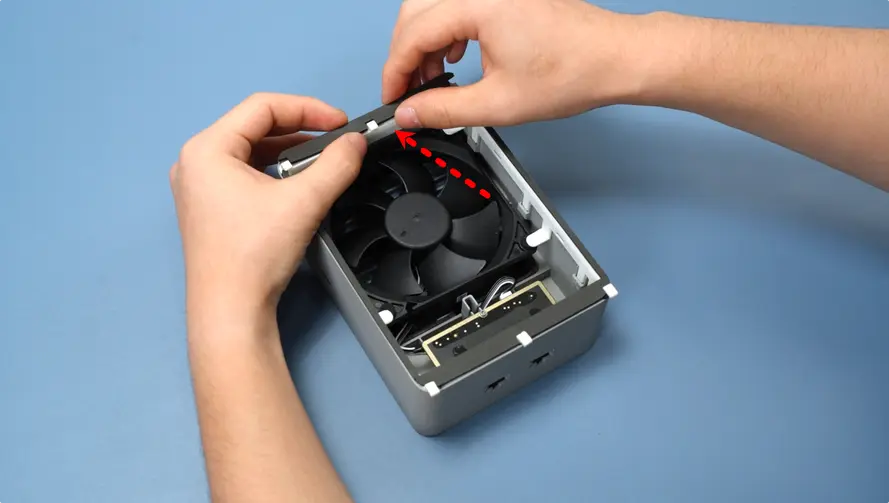

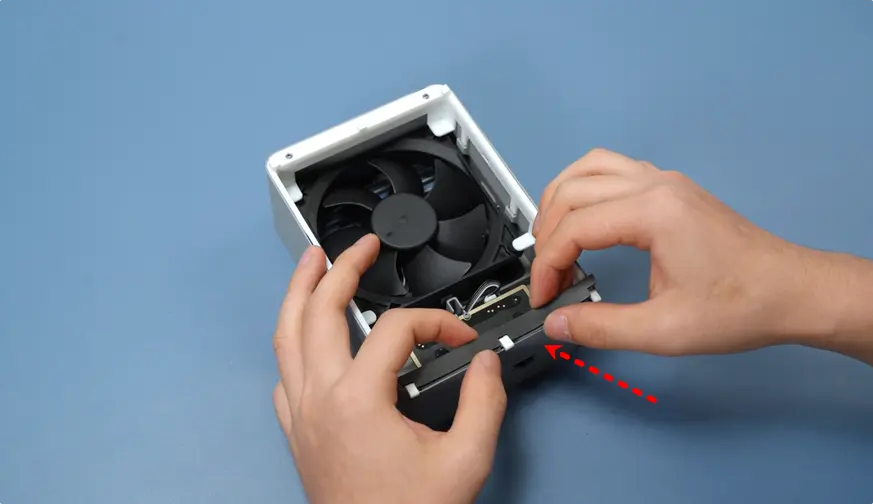

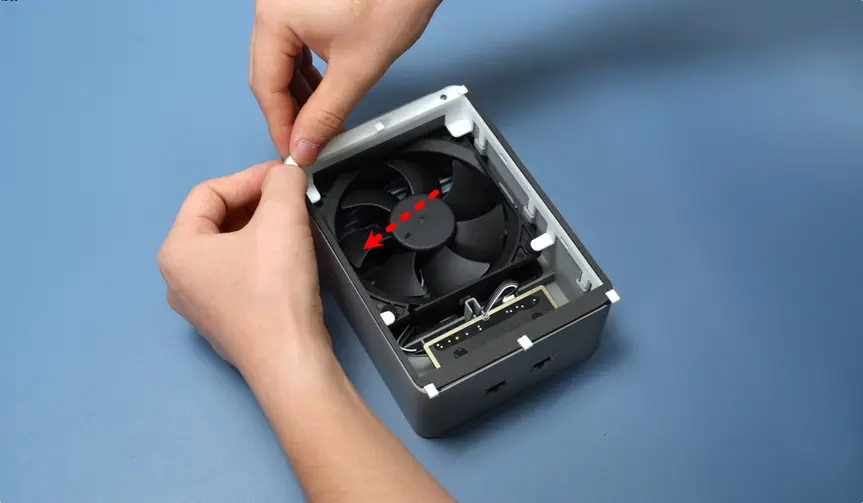

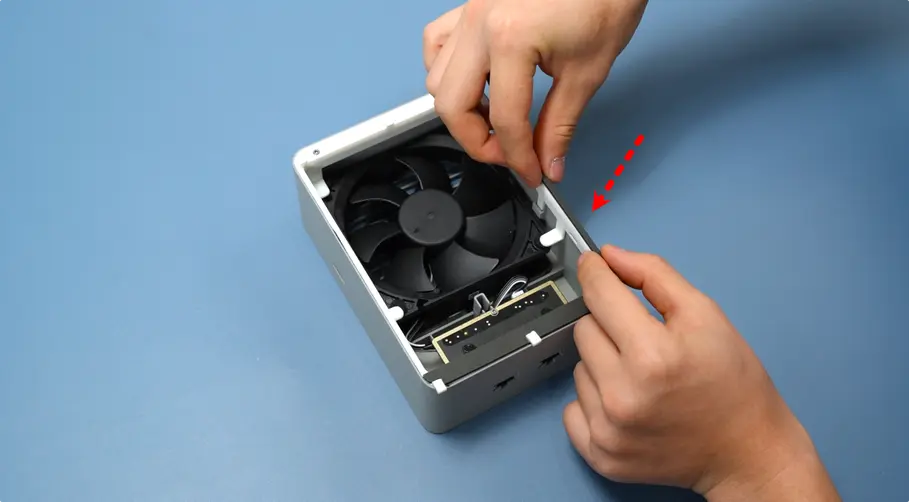

Sørg ved montering for at skummet flugter med kanten, og sæt de fire strimler topskum én ad gangen som vist i diagrammet.

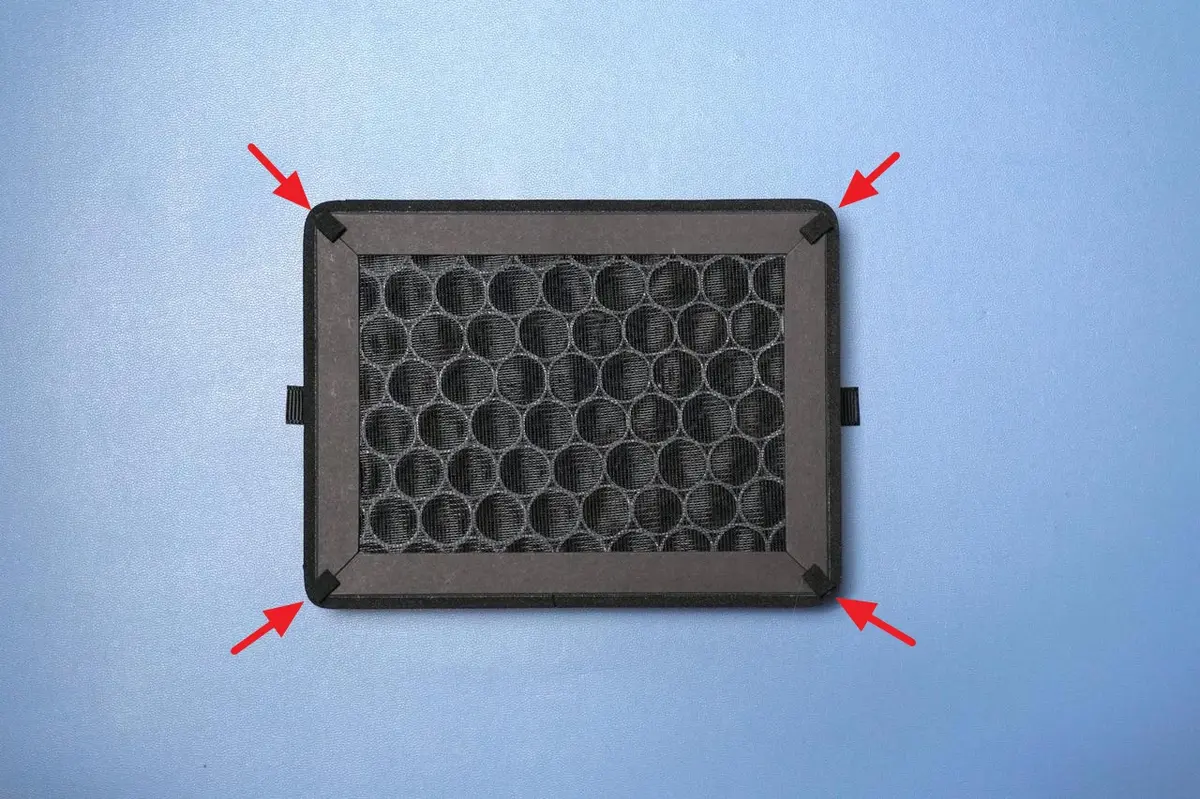

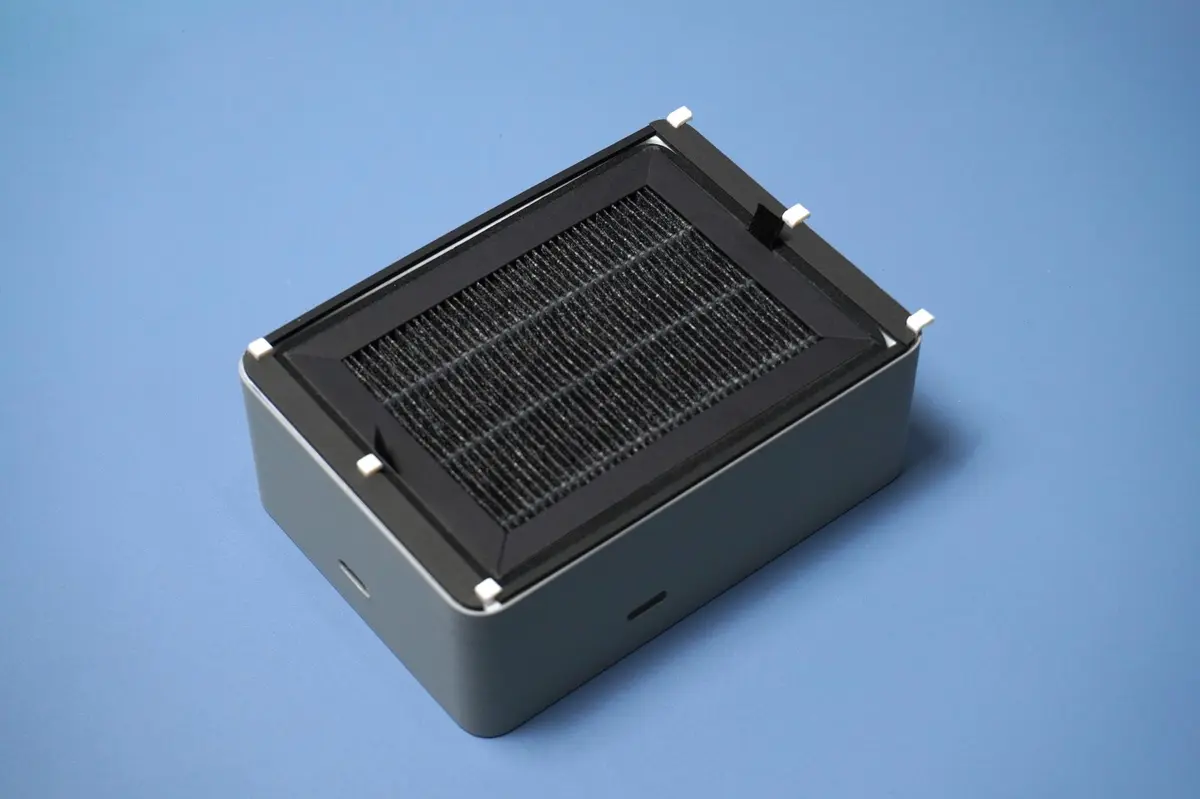

Hvis du har købt et luftfilter, skal du sætte skum på dets fire hjørner og installere det i den externe udsugningsventilator for at rense den udledte luft. (Det dedikerede filter vil blive tilgængeligt til køb i den officielle butik på et senere tidspunkt.)

3. Installer på printeren

Plan 1: Brug dedikeret bagpanel

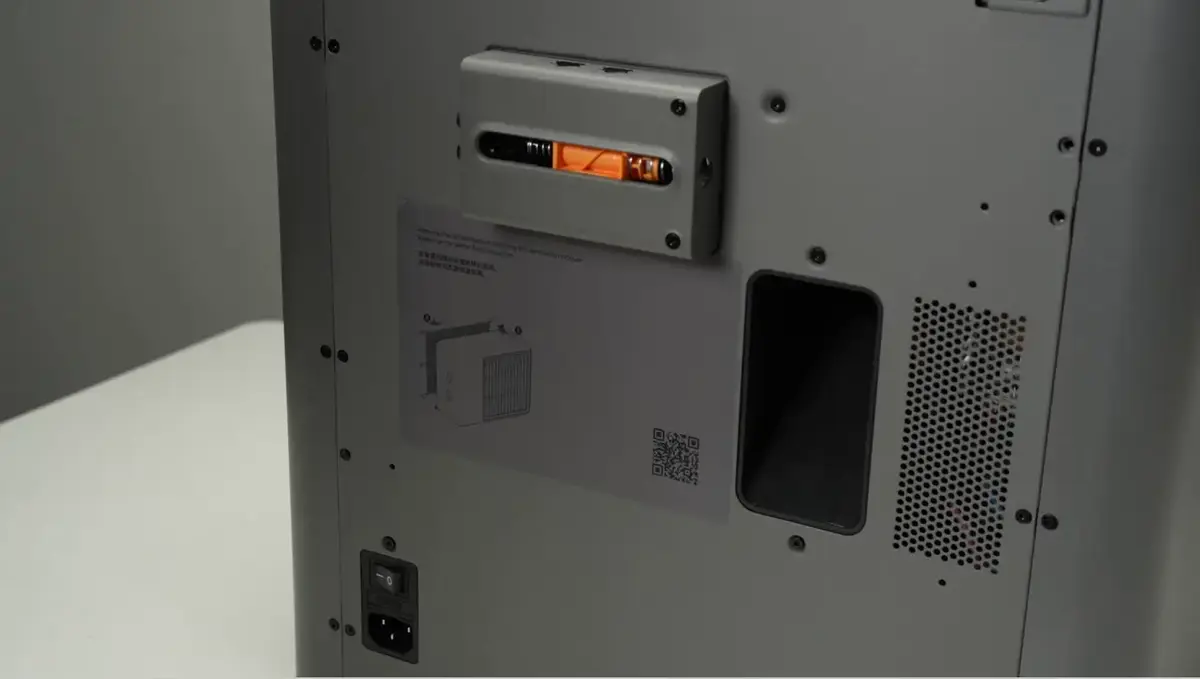

Fjern klistermærket på udsugningsporten på det dedikerede bagpanel for at afsløre installationspositionen.

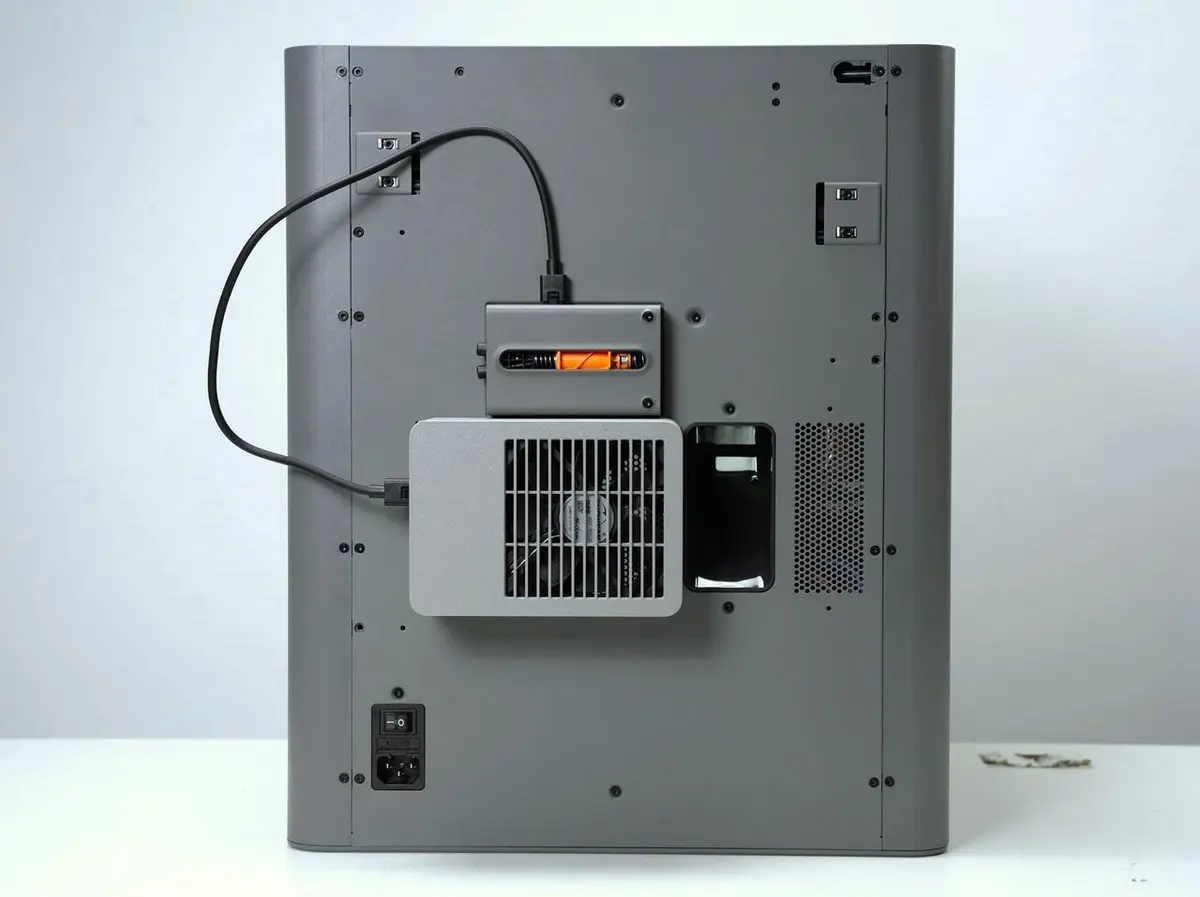

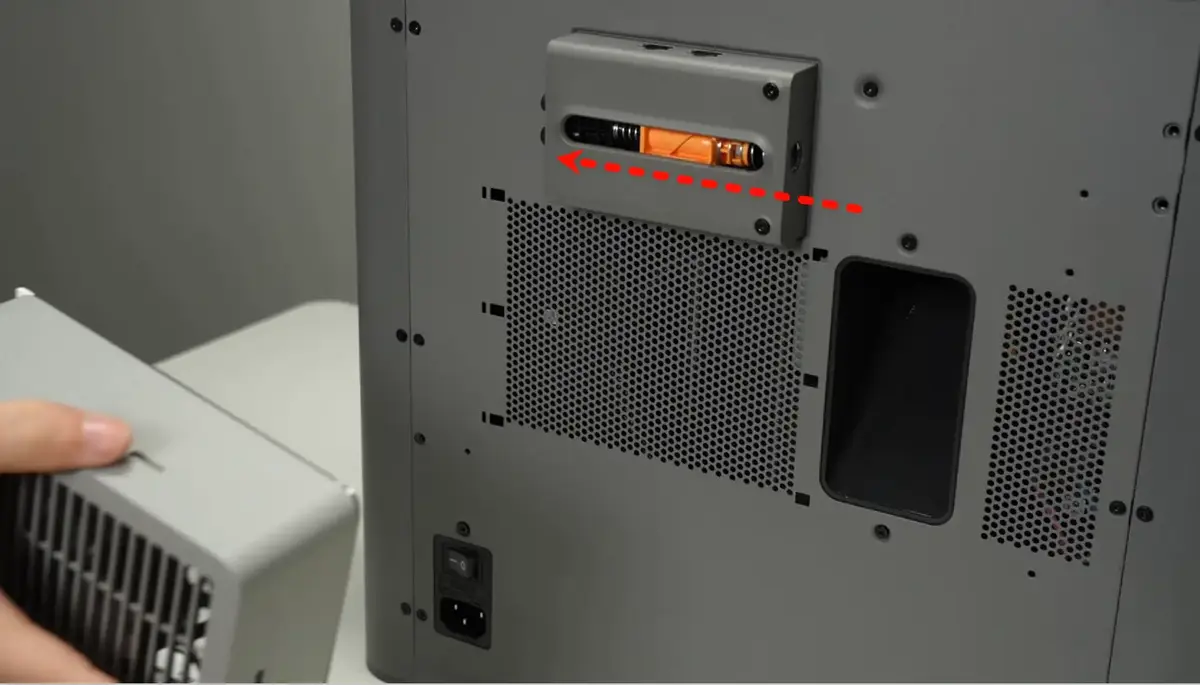

Hold den externe udsugningsventilator, flugt den med spænderne på bagpanelet, og skub den mod venstre for at klikke ventilatoren direkte ind i bagpanelets forudindstillede installationsposition. Tilslut efter installation ventilatorens 6-PIN kabel til bufferens tilsvarende stik.

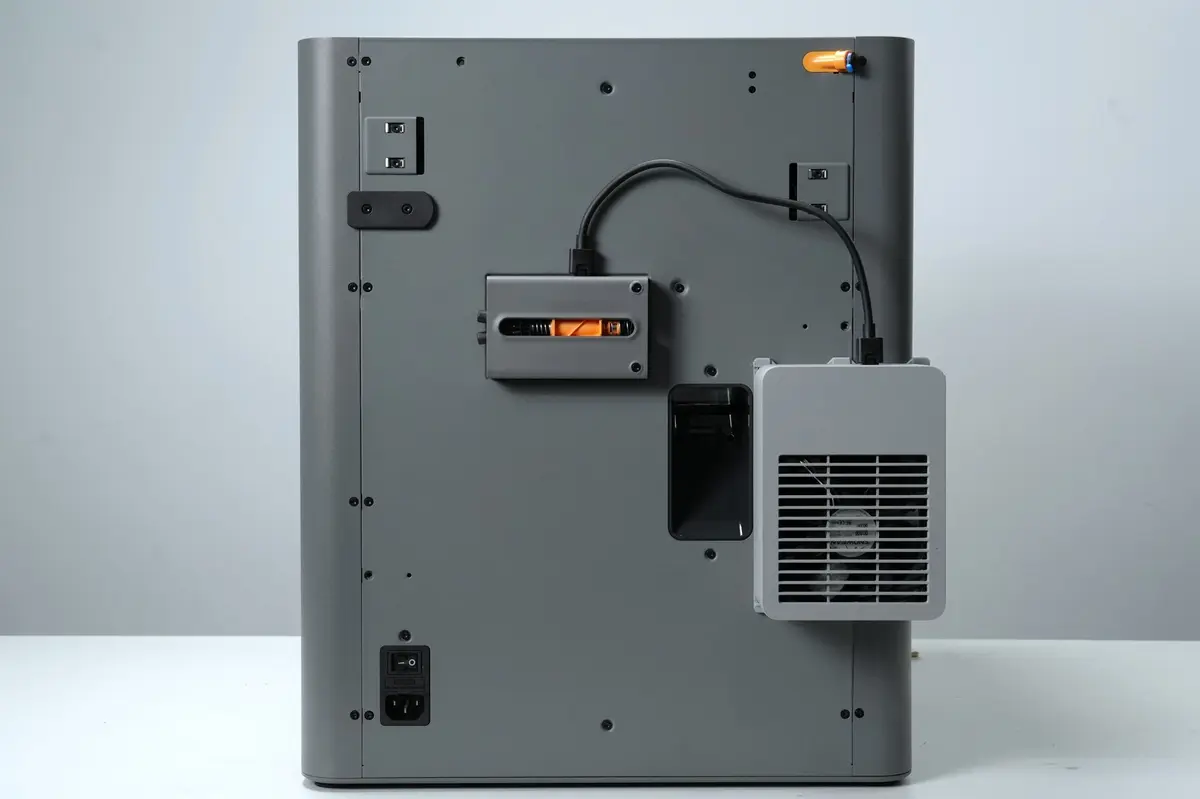

Plan 2: Brug originalt bagpanel

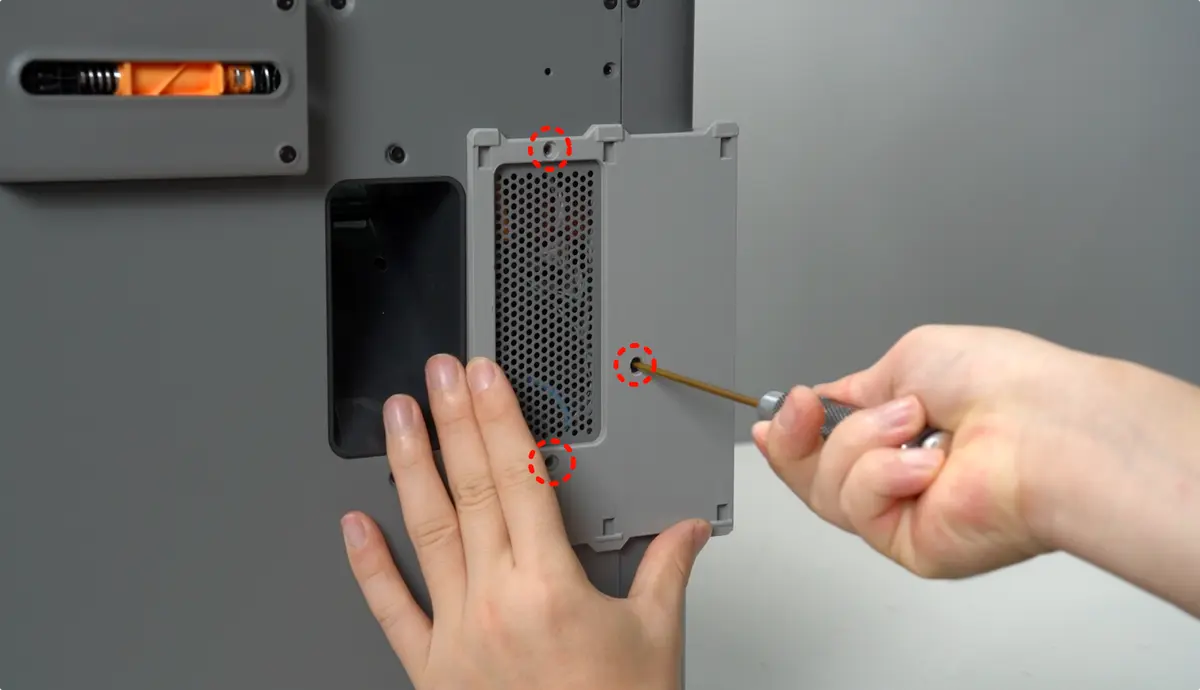

Tag den forprintede adapter, placer den på den tilsvarende position på printerens originale bagpanel, og fastgør den med tre skruer for at sikre, at adapteren sidder fast uden at ryste.

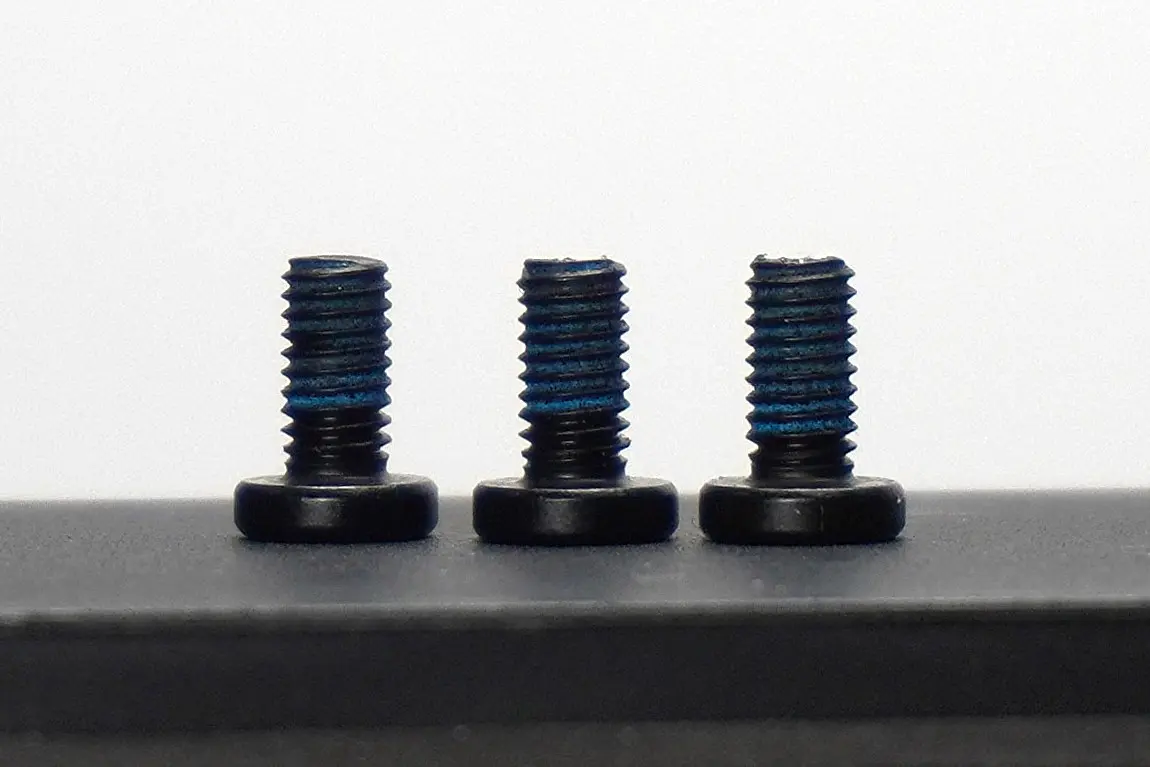

Bemærk: En af skruerne, der fastgør sidepanelet til højre i diagrammet ovenfor, skal udskiftes. De tre skruer her er M3x6 (medfølger i kittet).

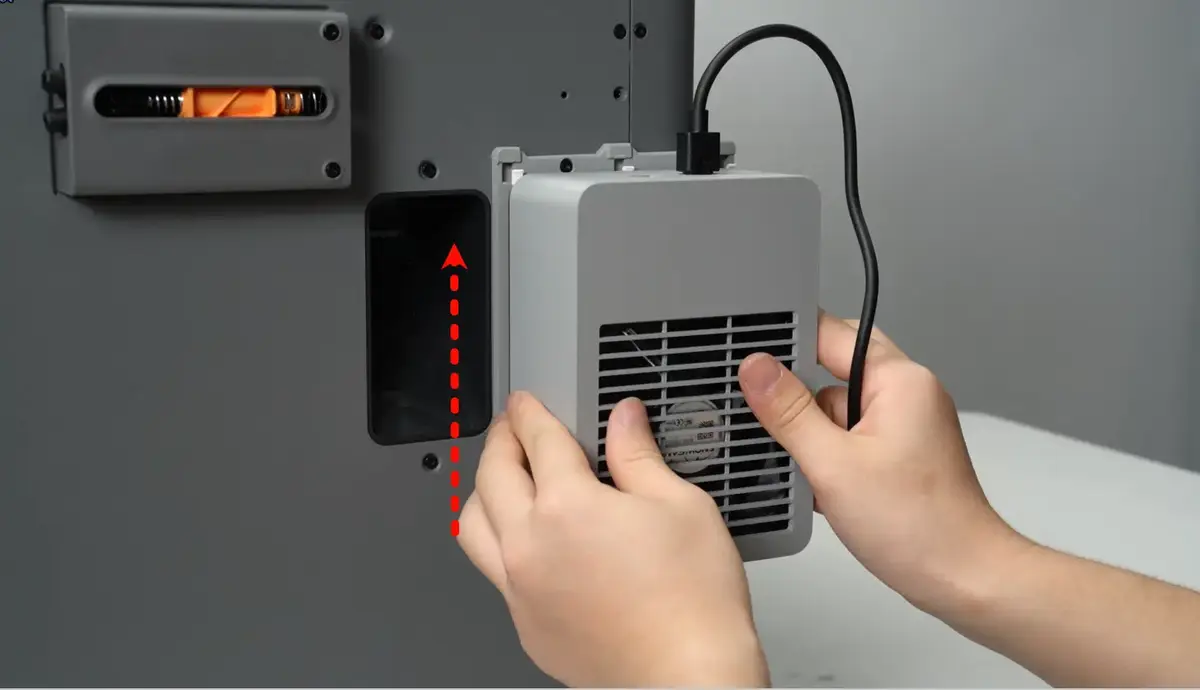

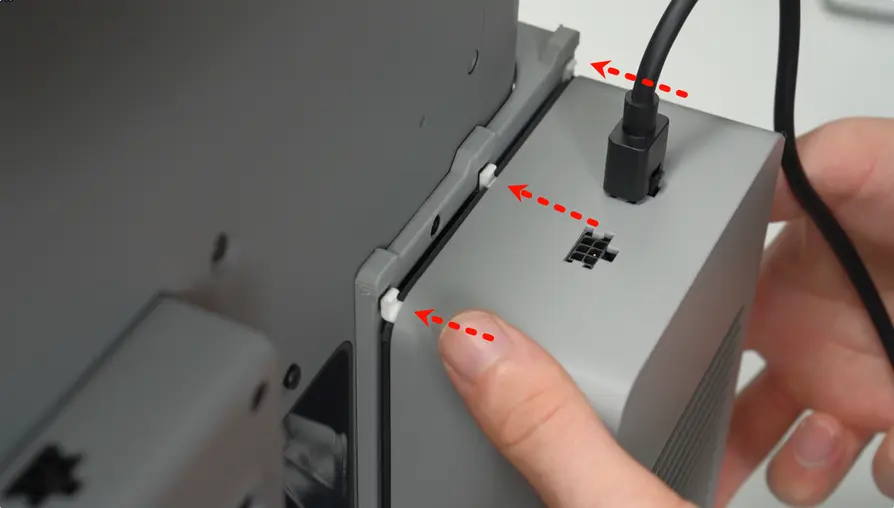

Flugt derefter den externe udsugningsventilatorenhed med sporene på adapteren og skub den langsomt opad for at klikke og fastgøre ventilatorenheden med adapteren.

Tilslut ventilatorens 6-PIN kabel til bufferens stik. Tilstanden efter tilslutning kan ses i diagrammet nedenfor.

4. Tilslut ekstern udsugningsledning (valgfrit)

Hvis du skal installere en ekstern udsugningsledning til printeren, skal du først printe de to tilbehørsdele: rørstik og spænde.

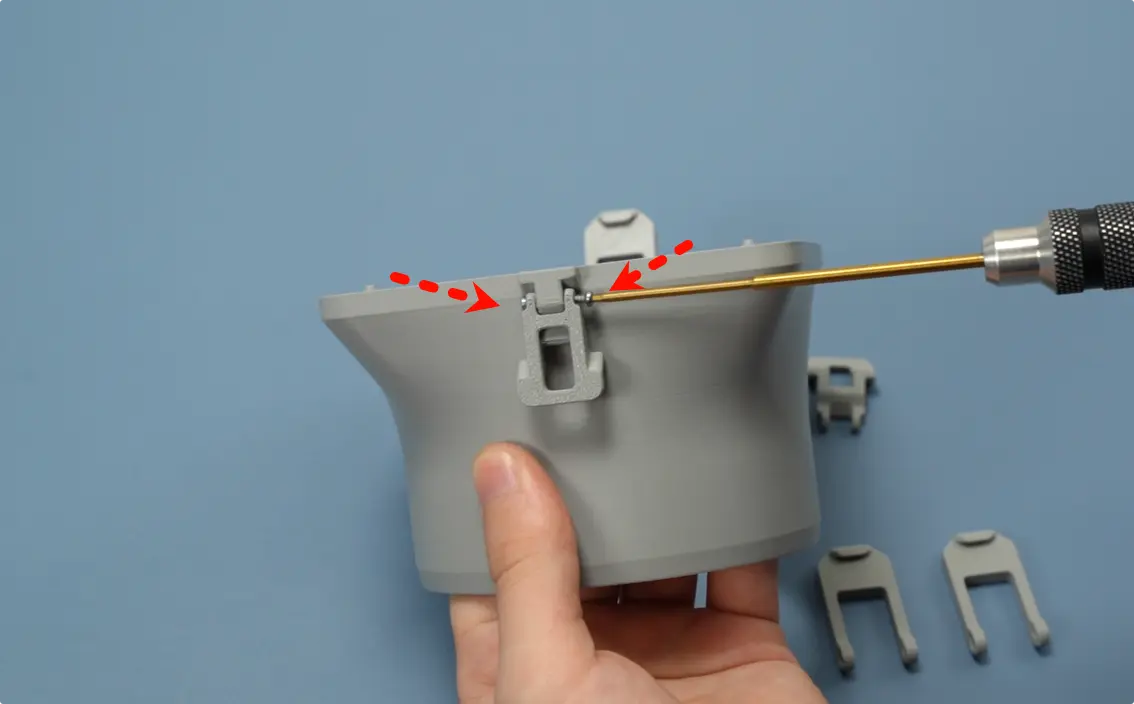

Begynd at samle spændet til rørstikket. Spændet består af to dele: lang og kort. Installer først den kortere del på rørstikket, og stram derefter skruerne på venstre og højre side af delen for at fastgøre den.

Bemærk: Skruerne her fungerer som aksler. Overstram ikke under installation, ellers bevæger spændet sig ikke jævnt, hvilket påvirker den efterfølgende brug.

Skub den længere spænddel ind i den ene ende af den kortere del, flugt deres skruehuller, og stram skruerne på venstre og højre side for at afslutte samlingen af de to spænddele.

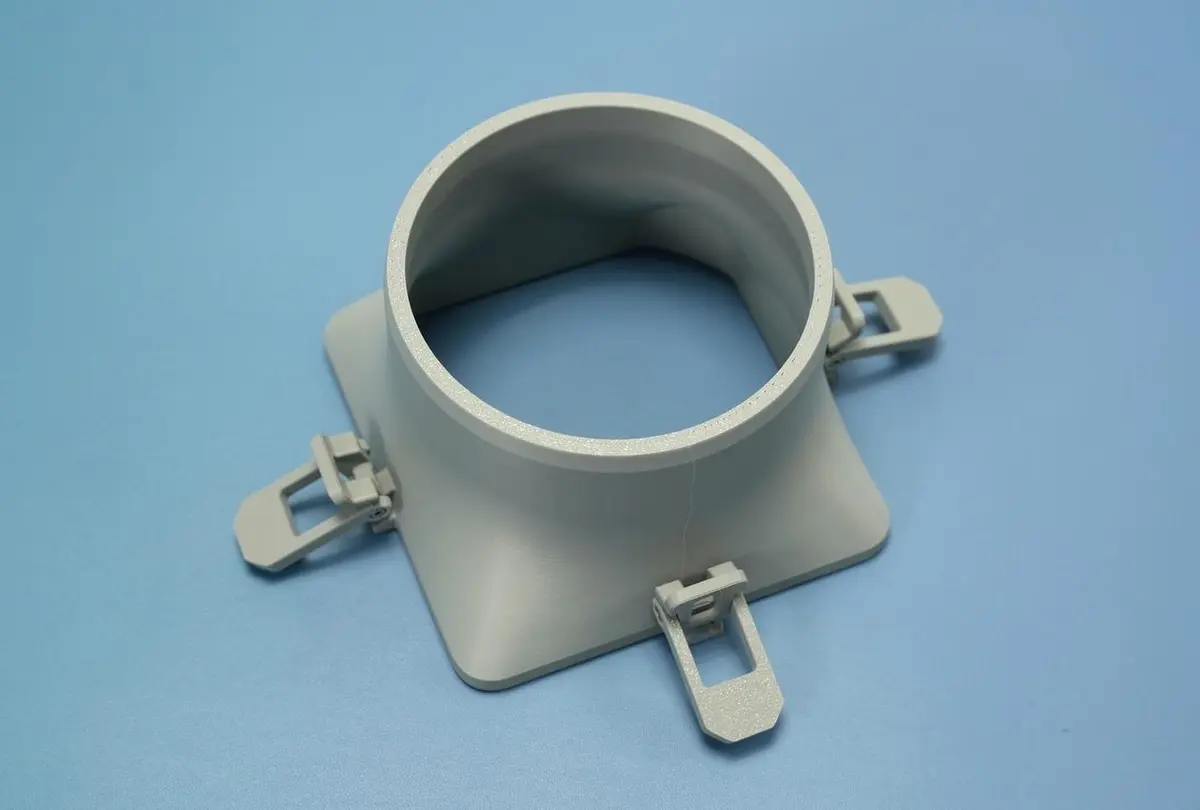

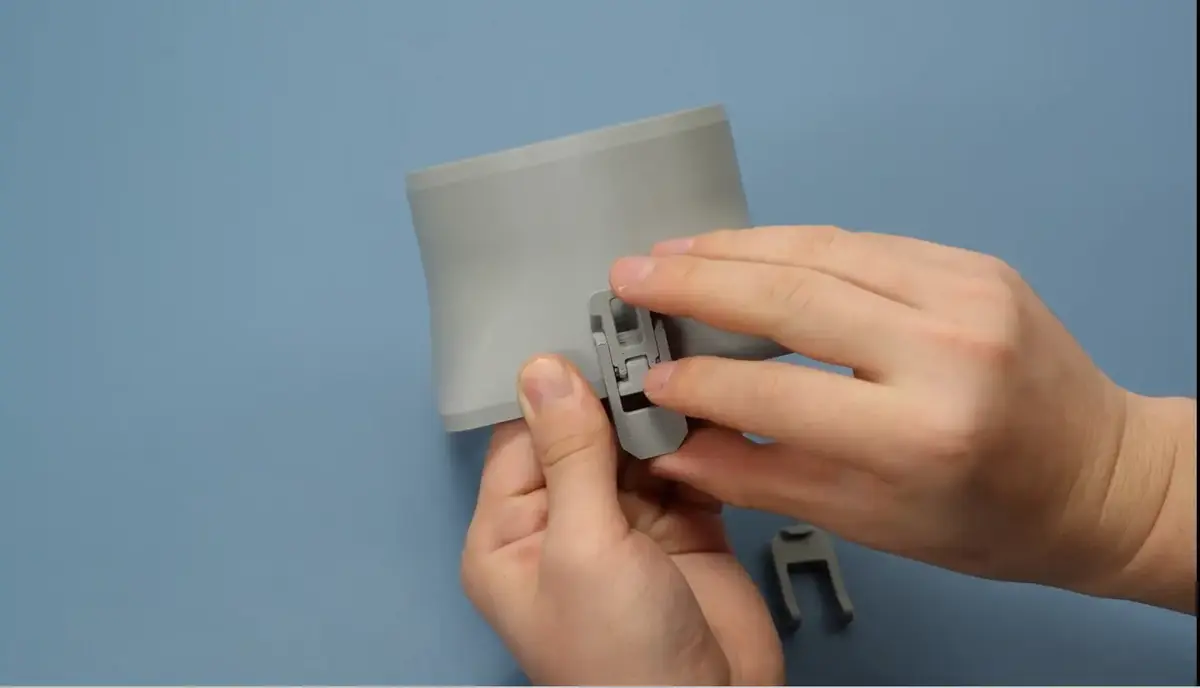

Flyt spændet op og ned med hånden for at kontrollere, om det bevæger sig jævnt uden at hænge fast. Saml tre spænder på denne måde. Den samlede tilstand efter samling kan ses i diagrammet nedenfor.

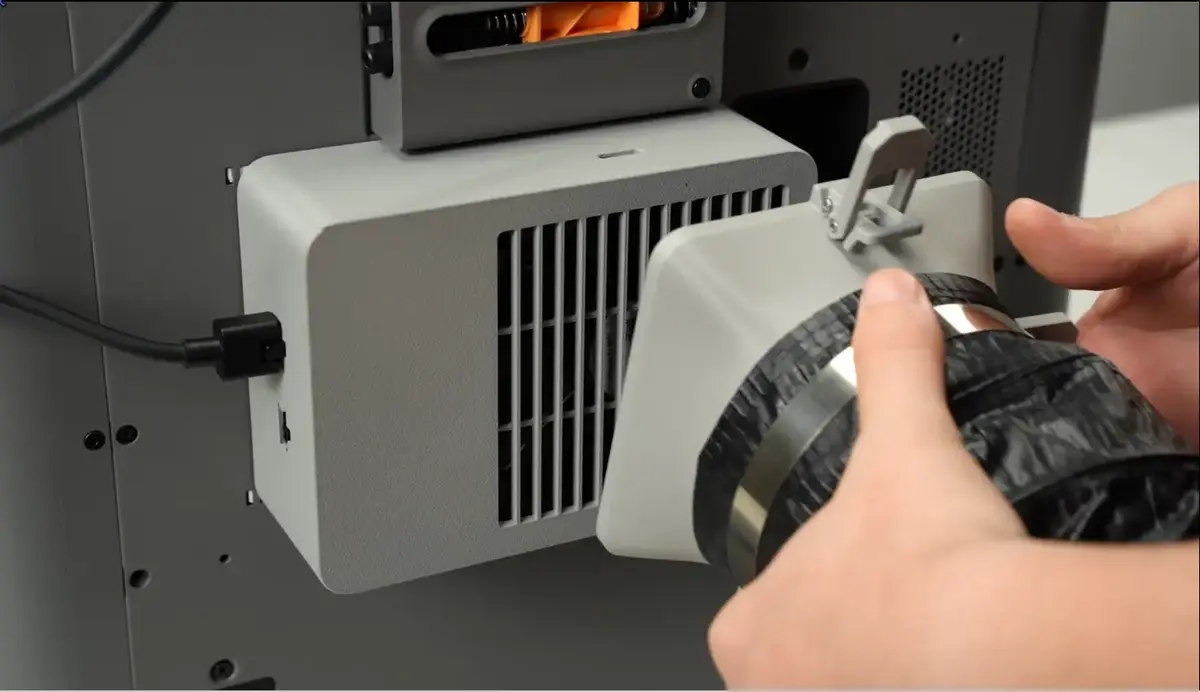

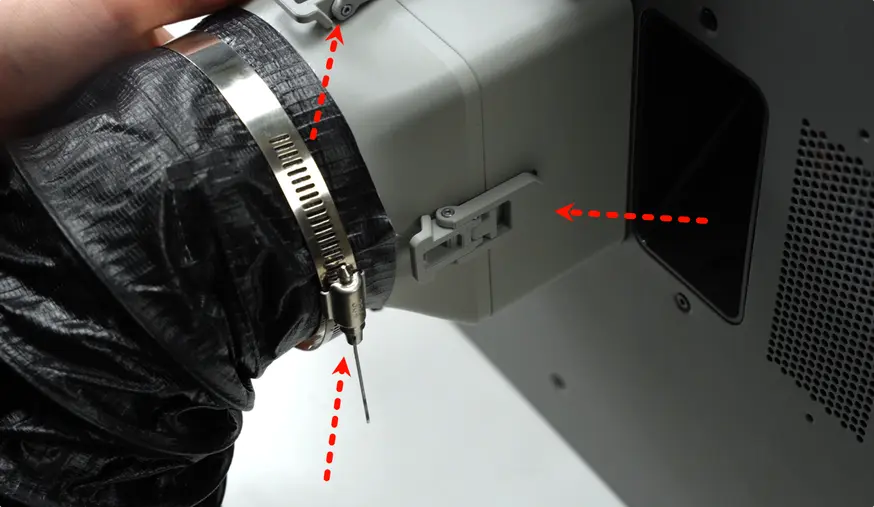

Skyd den ene ende af udsugningsrøret over rørstikket og fastgør det med trepunktslåsning. Det anbefales at fastgøre de øvre og nedre spænder først, derefter det højre spænde.

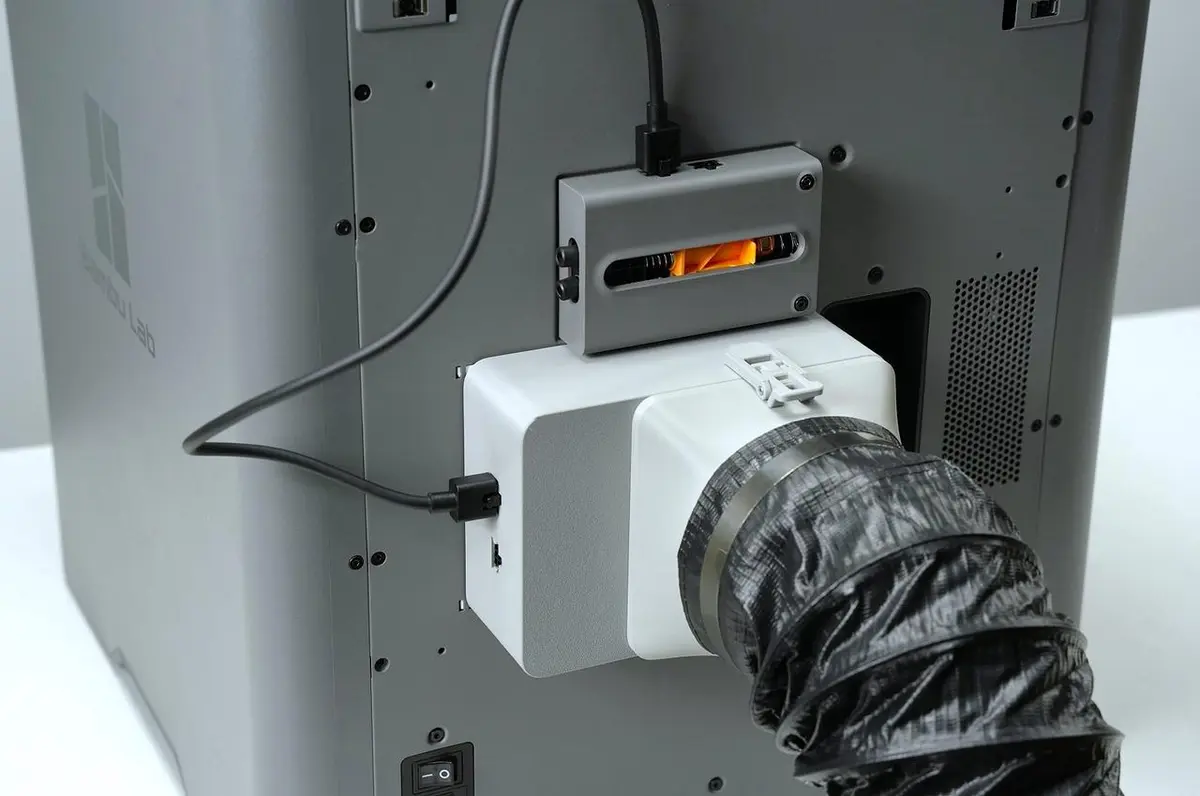

Det endelige installationsresultat er vist nedenfor:

Aktivering og styringsmetoder for ventilatoren

Automatisk aktivering

Den externe udsugningsventilator er udstyret med eksklusiv styringslogik, der tilpasser sig forskellige materialeudskrivningsscenarier:

1. Ved udskrivning med lavtemperaturmaterialer som PLA, TPU og PVA starter den externe udsugningsventilator automatisk og kører i første omgang med en minimumshastighed på 30%. Hastigheden øges synkront med stigningen i kammertemperaturen for at forbedre kammervarmens bortledning.

2. Ved udskrivning med højtemperaturmaterialer som ABS og PA er den externe udsugningsventilator som standard slukket for at undgå at reducere kammertemperaturen og understøtter kun manuel aktivering.

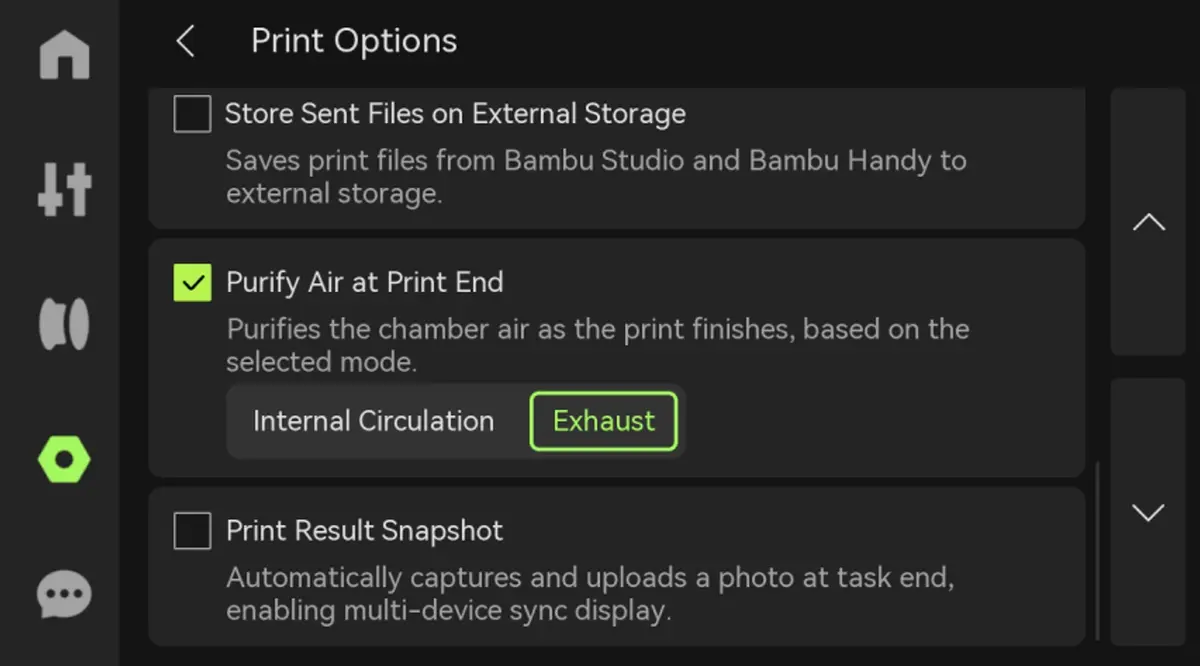

Derudover kan du markere "Rens luft efter udskrivning - Udsug" i printindstillingsgrænsefladen på printerens skærm. Efter udskrivning aktiverer enheden automatisk udsugningsfunktionen for at udlede resterende udstødningsgas.

Manuel aktivering

Printerens terminal

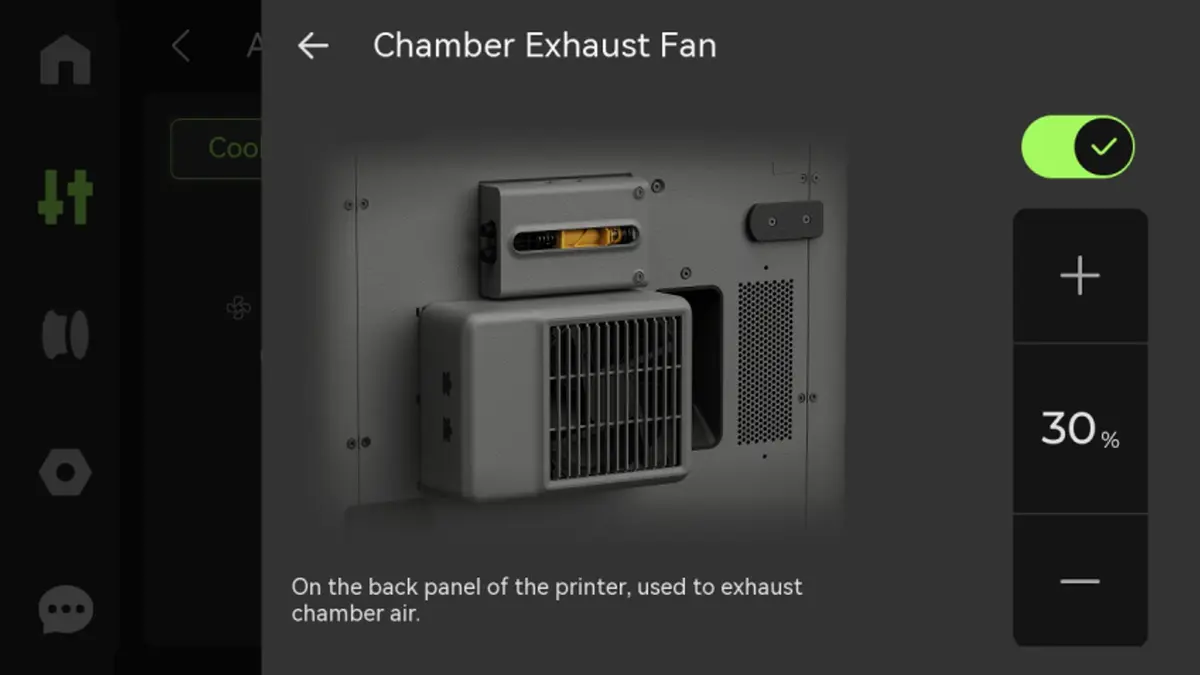

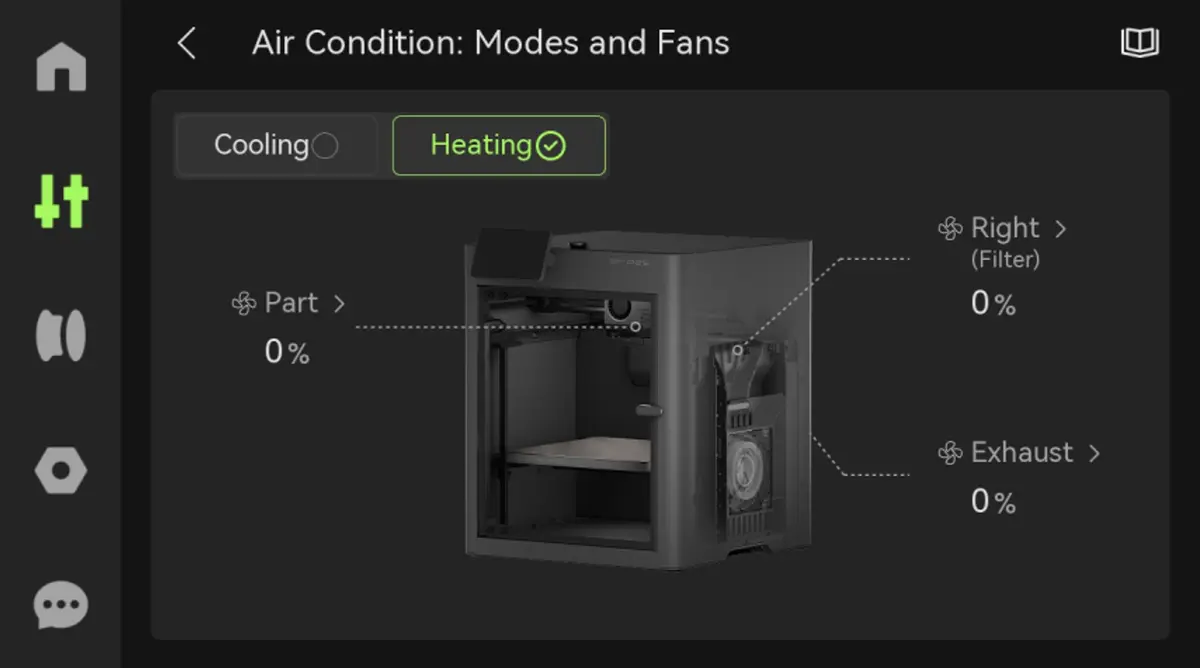

Åbn efter installation luftstyringssystemet i enhedens justeringsgrænseflade, find styringsindstillingen for den externe udsugningsventilator, og aktiver og juster den manuelt direkte.

Bambu Studio

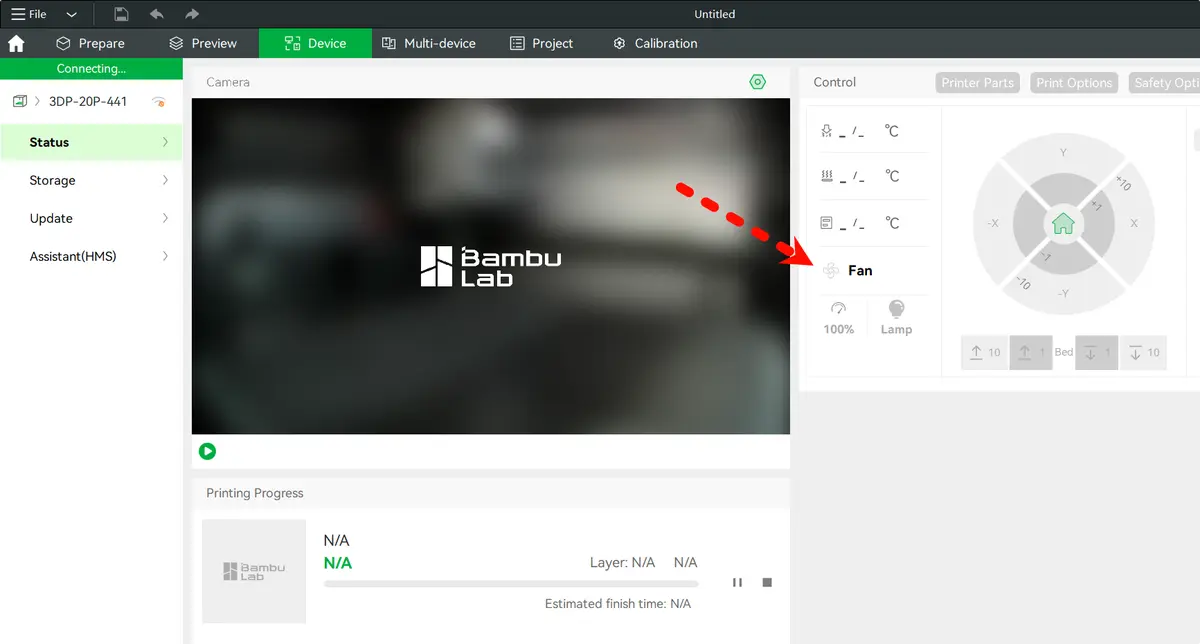

I ventilatorstyringsmodulet i softwarens enhedsgrænseflade skal du vælge den externe udsugningsventilator og aktivere den manuelt.

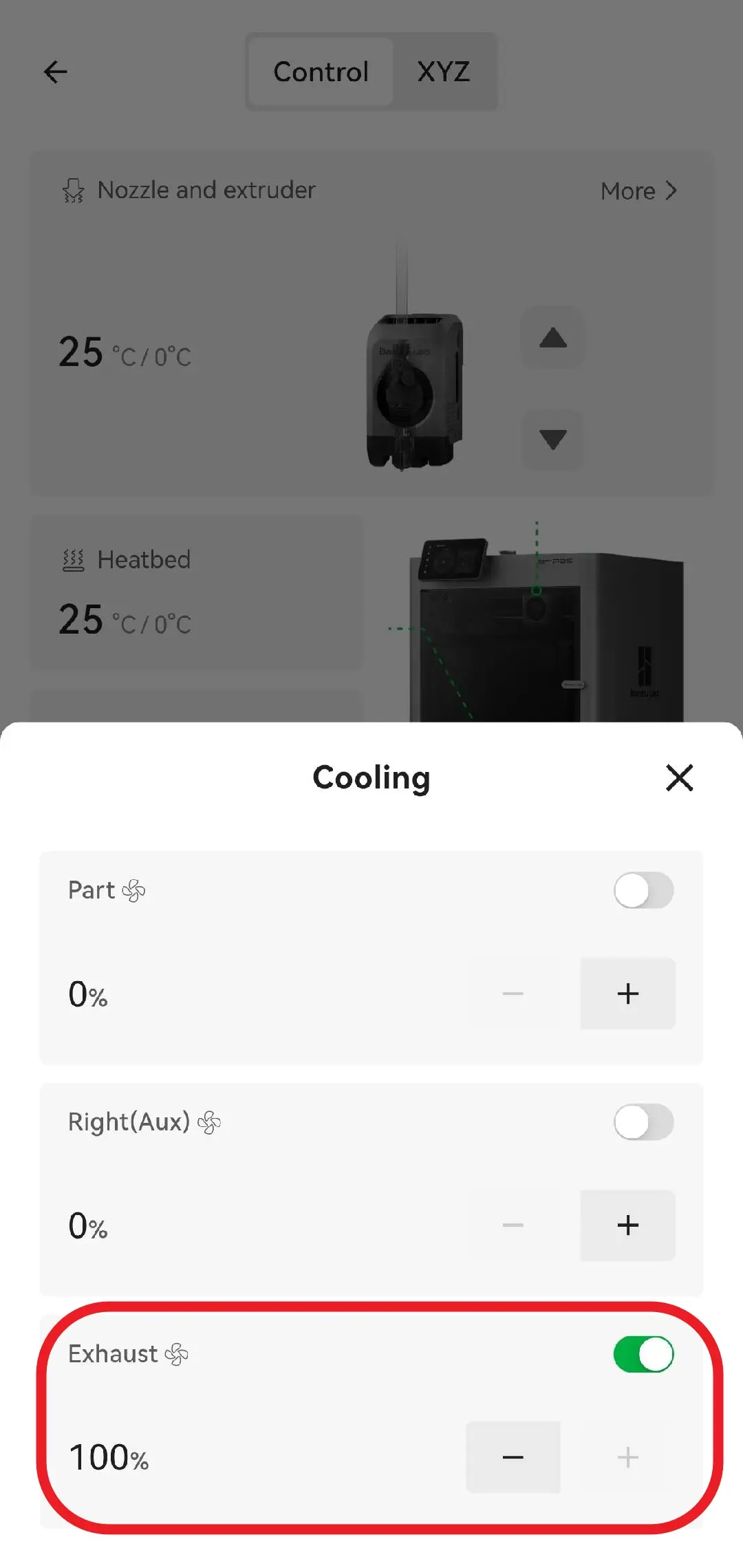

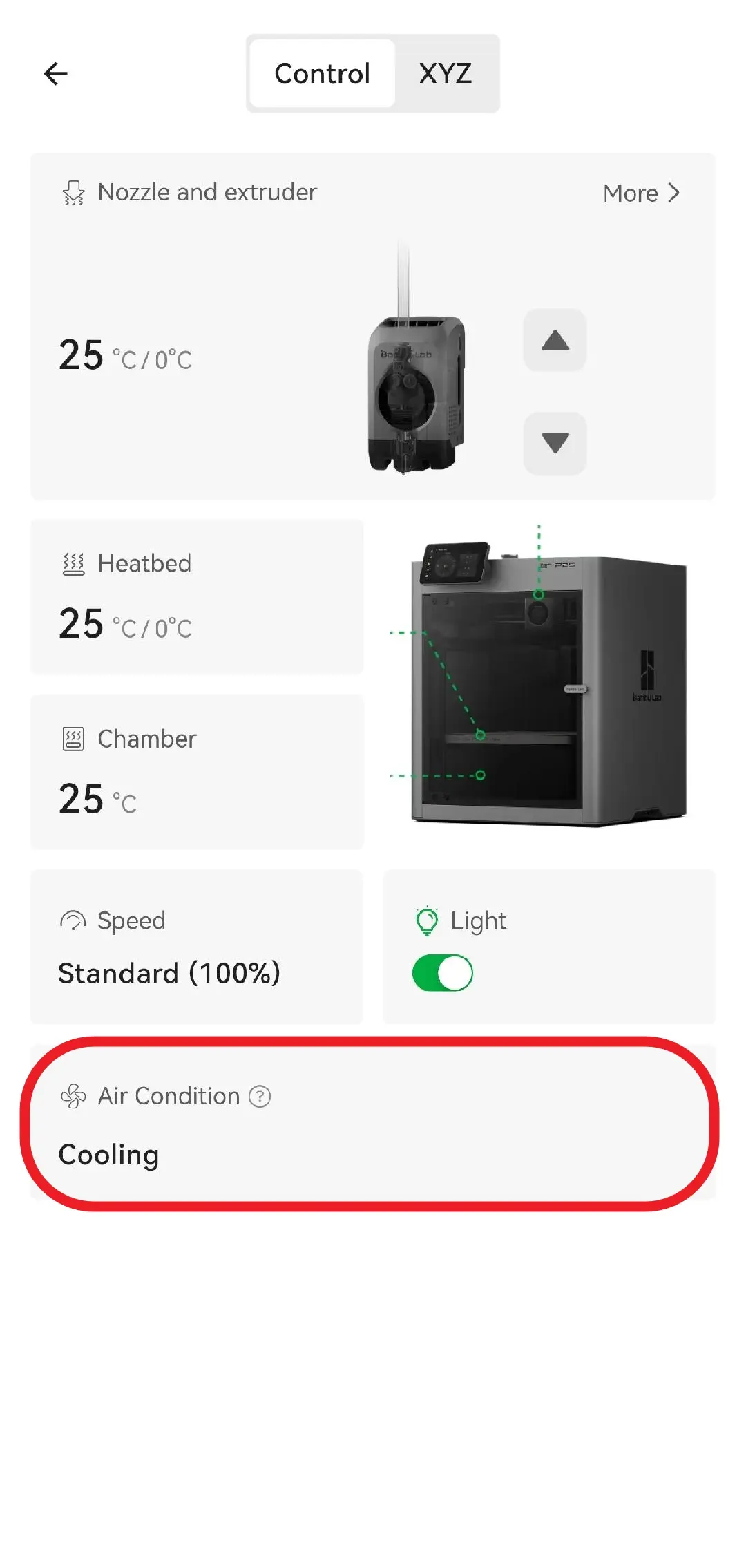

Bambu Handy
