Introduktion til visuel detektion på P2S

Visuel detektion via live view-kamera

P2S-printeren er udstyret med et live view-kamera i hjørnet af printerens kammer. Dette kamera muliggør forskellige visuelle detektionsfunktioner som spaghetti-detektion, fremmedobjektdetektion, byggepladedetektion og detektion af dysestop.

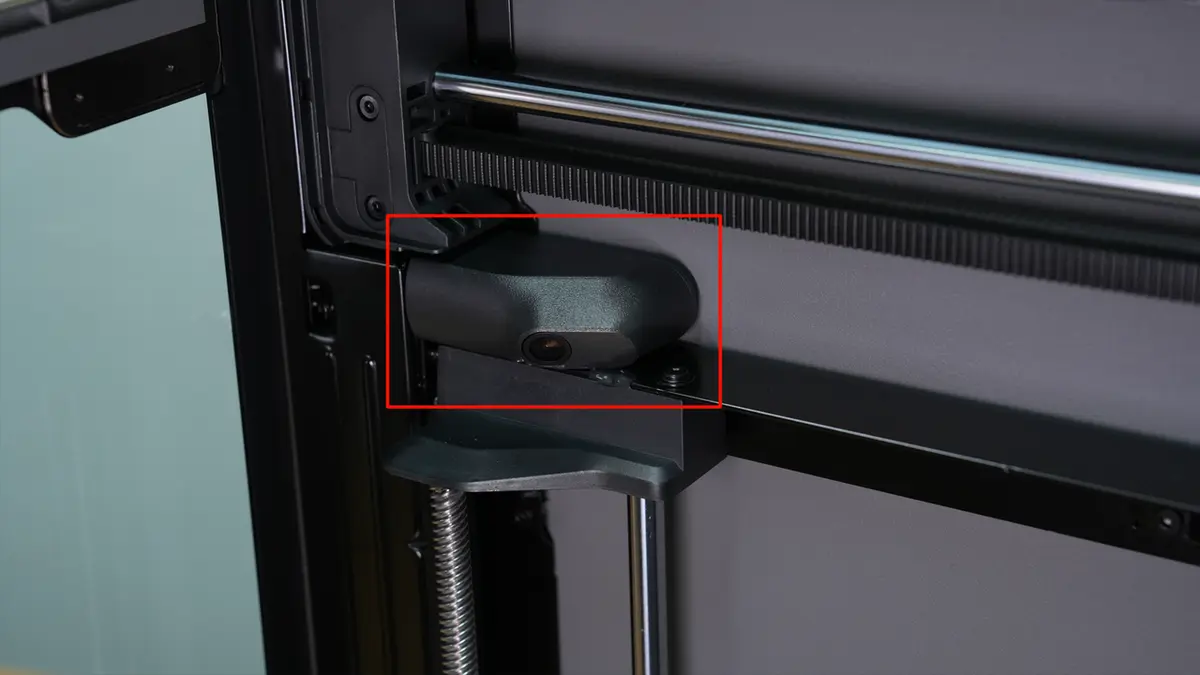

Live view-kamera i P2S-kammer til visuel detektion

Spaghetti-detektion

Hvis et printfejl opstår, kan systemet hurtigt registrere spaghetti-dannelse for at forhindre yderligere skader.

Bemærk: Spaghetti-detektion er ikke en absolut metode til at undgå printfejl. Der kan forekomme falske alarmer, og ved brug af sort eller mørkt farvet filament fungerer spaghetti-detektionen muligvis ikke som forventet.

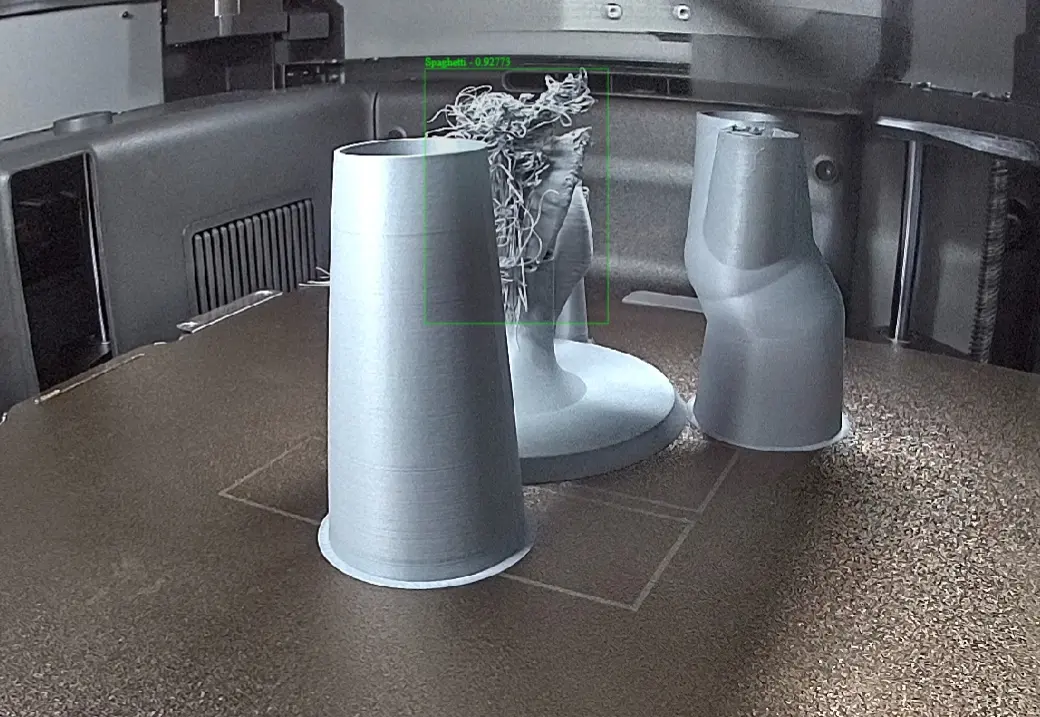

Eksempel på spaghetti-dannelse opdaget af P2S

Arbejdsgang for spaghetti-detektion

Arbejdsgangen svarer til spaghetti-detektionen på X1-serien:

Live view-kameraet tager et billede hvert T sekund.
Billedet sendes til enhedens interne NPU (ikke skybaseret) til AI-detektion.
Efterbehandling af detektionsresultater. Resultaterne fra de seneste 10 billeder akkumuleres. Hvis tilstrækkeligt mange spaghetti-kandidater identificeres, og de er rumligt sammenhængende, bekræftes spaghetti-dannelsen, og en fejl udløses.

Krav til spaghetti-detektion

Følgende betingelser skal være opfyldt for, at spaghetti-detektion fungerer korrekt:

Aktiver spaghetti-detektion i printindstillingerne. Du kan justere følsomheden mellem {Høj, Mellem, Lav}. Hvis du er langt fra printeren i lang tid (f.eks. natten over), kan du indstille følsomheden til Lav for at undgå hyppige pauser ved mindre fejl.

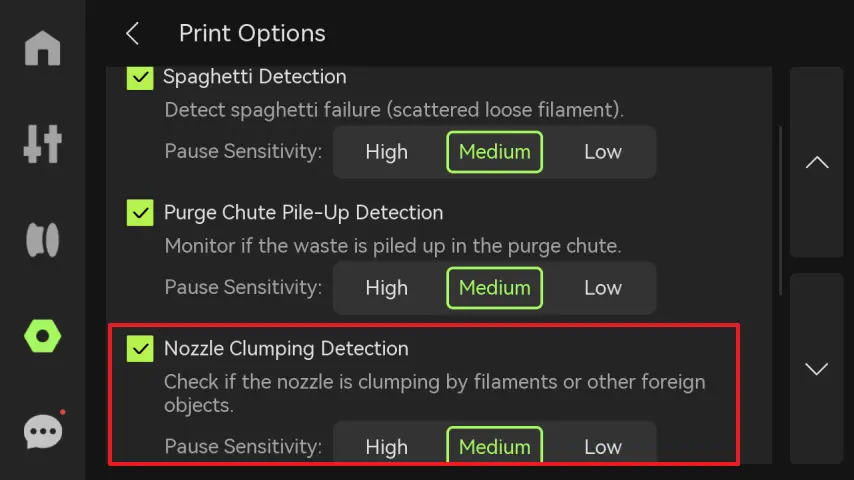

Printindstillinger for spaghetti-detektion på P2S

Tænd kammer-LED-lyset: Spaghetti-detektion kræver god belysning for at fange detaljer i printet. Som standard tænder printeren LED-lyset, når første lag begynder at printe. Slukker du det manuelt, tændes det ikke automatisk igen.

Fejlmeddelelser ved spaghetti-detektion

Fejlkode	Besked
03008003	AI-printovervågning registrerede spaghetti-fejl. Kontroller printet.

0C00_0300_0003_0008: Mulig spaghetti-fejl registreret. Kontroller printkvaliteten, og afgør om opgaven skal stoppes.

Detektion af dyseklumper

P2S bruger live view-kameraet til at registrere dyseklumper. Når en klump når en vis størrelse, kan den normalt registreres inden for 2 minutter. En notifikation vises, og printningen sættes på pause for at beskytte printhovedet. (Detektion af dyseklumper har typisk en vis forsinkelse og bruges primært til at beskytte maskinen mod yderligere skader. I de fleste tilfælde er det printede emne ikke beskyttet, når klumpning opstår.)

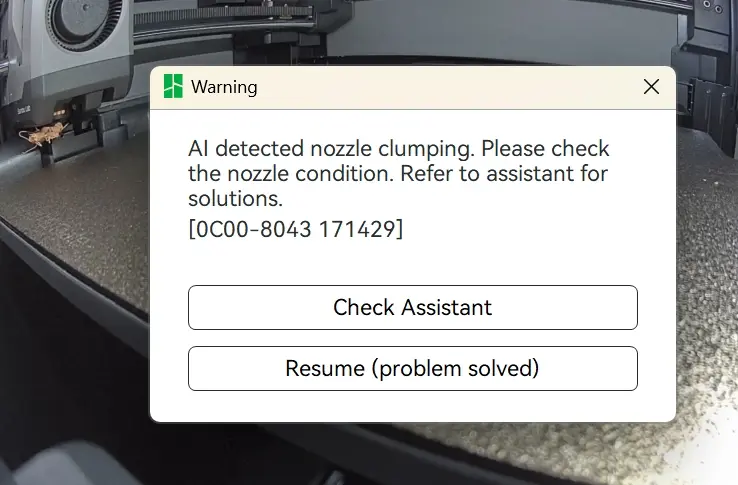

Dyseklump registreret af P2S live view-kamera

Arbejdsgang for detektion af dyseklumper

Under printning tager live view-kameraet en billedserie hvert 60-120 sekund. Serien sendes til maskinens interne NPU til behandling. Hvis klumper registreres to gange i træk, giver maskinen besked til brugeren og sætter printningen på pause.

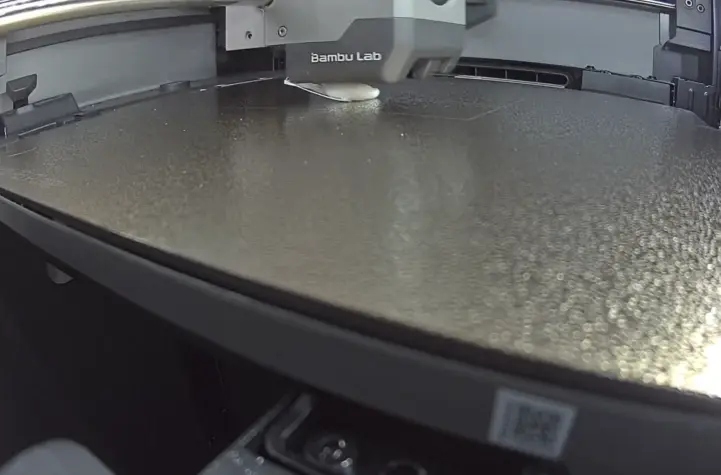

Arbejdsgang for P2S detektion af dyseklumper

Bemærkninger om detektion af dyseklumper

Sørg for, at live view-kameraet er tændt, rent og ikke blændet af refleksioner.
Kammerlyset bør være tændt (detektion af dyseklumper virker stadig uden, men med reduceret præcision).
Ekstreme printindstillinger eller brug af sort filament kan reducere præcisionen.
Maskinen giver kun besked én gang pr. printopgave. Hvis notifikationen ignoreres og printningen fortsættes, vises der ingen yderligere pop-ups.
Kontakten til detektion af dyseklumper skal være aktiveret:

Printindstillinger for detektion af dyseklumper på P2S

Relaterede fejlkoder

Fejlkode	Besked
0C008043	AI registrerede dyseklumper. Kontroller hotend-status og se assistenten for løsninger.

Relaterede HMS-notifikationer

0C00-0300-0002-001C: Mulig dyseklumper registreret.

Fremmedobjektdetektion

Baseret på input fra live view-kameraet tjekker fremmedobjektdetektion byggepladen. Ved at hæve og sænke pladen og tage to billeder, der simulerer stereosyn, rekonstruerer systemet scenen og afgrænser planet svarende til varmesengen.

Udløsningsscenarier

Inden en 3D-print startes, skal byggepladen være fri for fremmedobjekter, især efterladte print fra tidligere opgaver.

Præstationsindikatorer

Genkendelig objektstørrelse:
- Tæt på: større end 3 cm x 3 cm x 1,5 cm
- Langt væk: større end 5 cm x 5 cm x 1,5 cm
Blinde vinkler og ikke-detektionsområder:
- Maks. blind vinkel: trekantet område 6 cm x 6 cm tæt på live view-kameraet.
- Ingen andre ikke-detektionsområder.

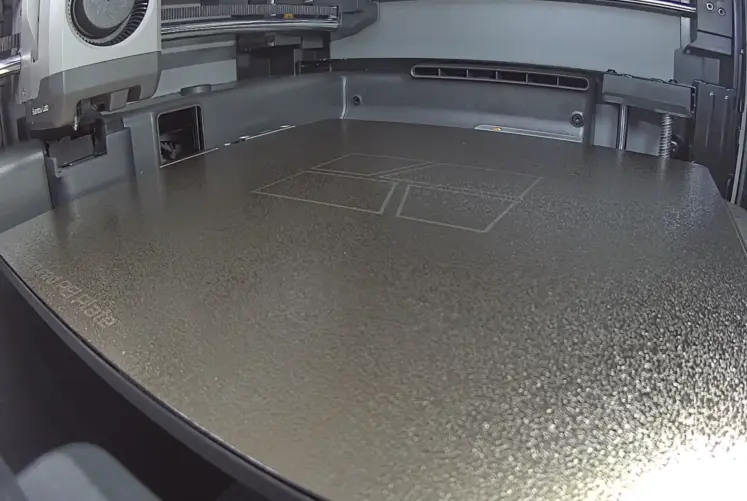

Diagram over P2S fremmedobjektdetektionens blinde vinkler

Detektionsfrekvens:
- Op til 2 gange.
- Første kontrol uden at hæve pladen (for at registrere efterladte print).
- Anden kontrol med hævet plade.

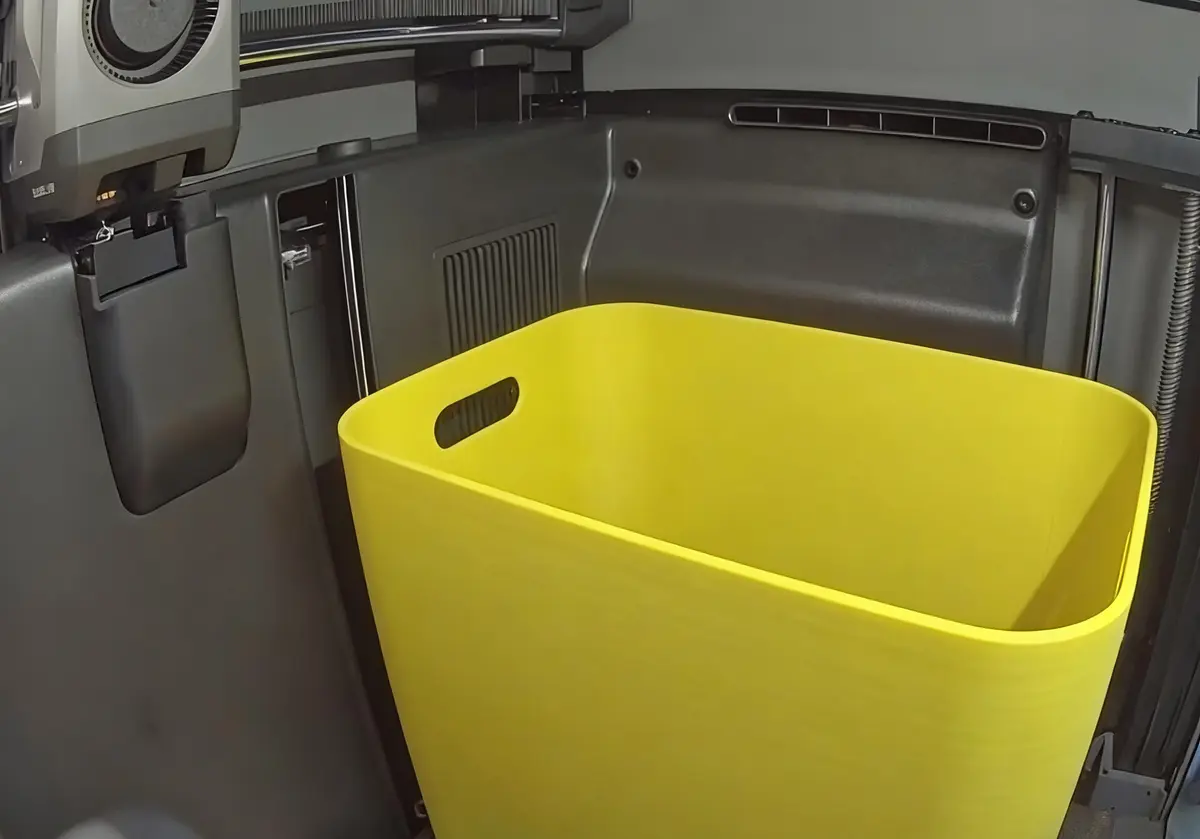

P2S fremmedobjektdetektion med og uden hævet plade

Fejlscenarier:
- Store, flade objekter kan give falske negativer.

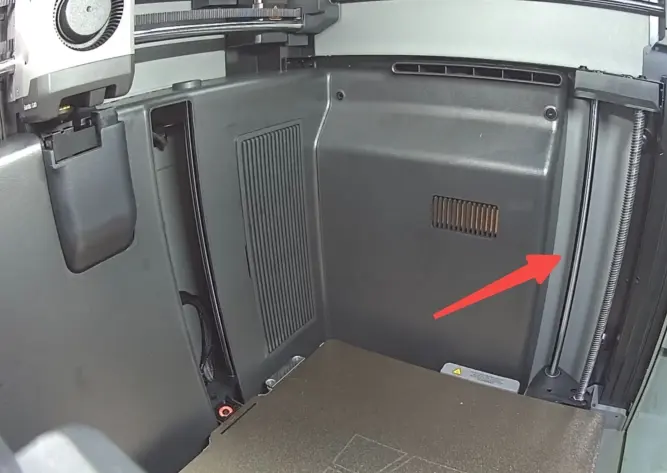

- Høje objekter, der blokerer den højre styrestang, når pladen er i laveste position, kan resultere i forkert højdemåling og dermed fejlregistrering.

Eksempel på fejlscenarie ved P2S fremmedobjektdetektion

Fejlmeddelelser ved fremmedobjektdetektion

Fejlkode	Besked	Årsag	Fejlfinding	Bemærkning
03008046	Fremmedobjektdetektion timed ud. Genstart printeren.	Timeout ved afventning af MC gcode-injektion.	Genstart printeren
0500807A	Fremmedobjektdetektion inaktiv. Opgaven kan fortsætte.	Detektion mislykkedes pga. miljø eller enhed.	Kontroller HMS-notifikation for detaljer.	3D-opgaven sættes ikke på pause.
0500806E	Fremmedobjekt registreret på pladen. Fjern det venligst.	Et fremmedobjekt blev registreret.	Fjern objektet og genoptag.

0C00_0100_0001_000F: Live view-kamerakalibrering mislykkedes. Genstart eller opdater firmware.
0C00_0100_0001_0010: Kalibrering mislykkedes. Sørg for, at byggepladen er ryddet, og at kameraet er rent. Prøv igen.
0C00_0100_0001_0011: Kalibrering mislykkedes. Sørg for, at pladen er ryddet, kameraet er rent og i lodret position. Kontakt support, hvis problemet gentager sig.
0C00_0100_0001_0012: Kalibreringsresultat kunne ikke gemmes. Prøv igen, eller kontakt support.
0C00_0100_0001_0013: Kameraets serienummer kunne ikke læses. Kontakt support.
0C00_0300_0002_0012: Fremmedobjektdetektion inaktiv. Kalibrering er nødvendig. Gå til Indstillinger > Kalibrering.
0C00_0300_0002_0013: Detektion inaktiv. Genstart eller opdater firmware.
0C00_0300_0002_0014: Kalibrering anbefales for at forbedre detektionspræcisionen. Gå til Indstillinger > Kalibrering.
0C00_0300_0002_0015: Detektion inaktiv. Kameraerstatning registreret. Rekalibrér venligst.
0C00_0300_0002_0016: Kameraets serienummer kunne ikke læses. Kontakt support.

Kalibreringsscenarier

Fremmedobjektdetektion kræver rekalibrering efter udskiftning eller genmontering af live view-kameraet.

Alle maskiner er fabrikskalibreret. Normalt er rekalibrering ikke nødvendig.
Hvis kameraet udskiftes, registrerer systemet SN-ændringen og beder om kalibrering.
Hvis det geninstalleres uden SN-ændring, anbefales rekalibrering stadig. Detektion tåler op til ±3° fejljustering.
Udfør kalibrering via Indstillinger > Kalibrering.

Kalibreringsskærm for live view-kamera på P2S

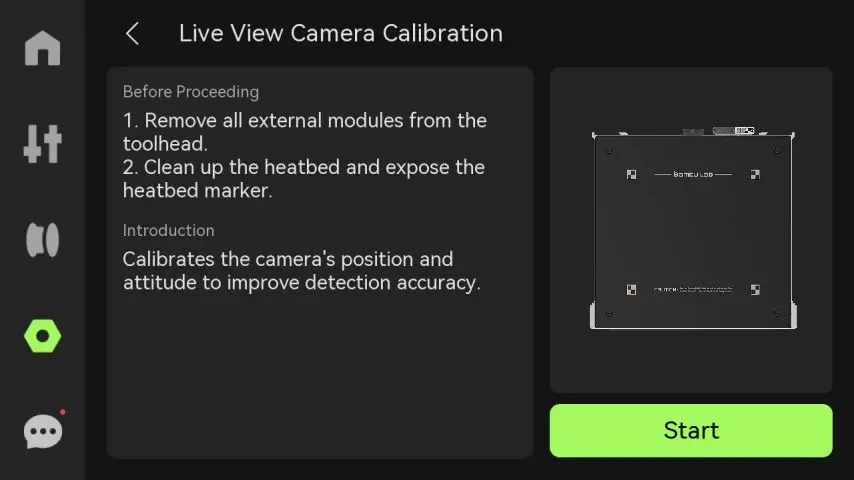

P2S kalibrering af live view-kamera i gang

Detektionshandlinger

Ved printstart kører detektion op til to gange for at minimere blinde vinkler.

Hvis initial pladehøjde er >135, køres detektion to gange.
Første gang med stationær plade, anden gang med hævet plade (70-90 mm).

Byggepladedetektion

Ved hjælp af live view-kameraet registrerer printeren typen af byggeplade. Hvis den ikke matcher slicer-filen, sættes printningen på pause for at forhindre fejl.

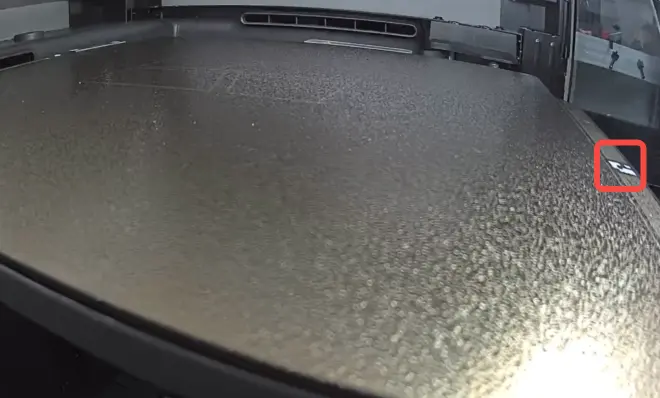

P2S registrerer automatisk type af byggeplade

Udløsningsscenarier

Udløses efter start af en printopgave. Printeren kontrollerer, om byggepladen matcher slicer-filen.

Detektionshandling

Efter homing bevæger pladen sig til en fast Z-højde, og kameraet tager et billede til detektion.
