Vedligeholdelse af extruder: rengøring og smøring - P1-serien

Hvornår skal det bruges?

Denne guide bør bruges jævnligt, da vedligeholdelse af extruderen er vigtig.
Rester fra filamentet, støv og andre partikler kan med tiden skabe problemer med extruderen.

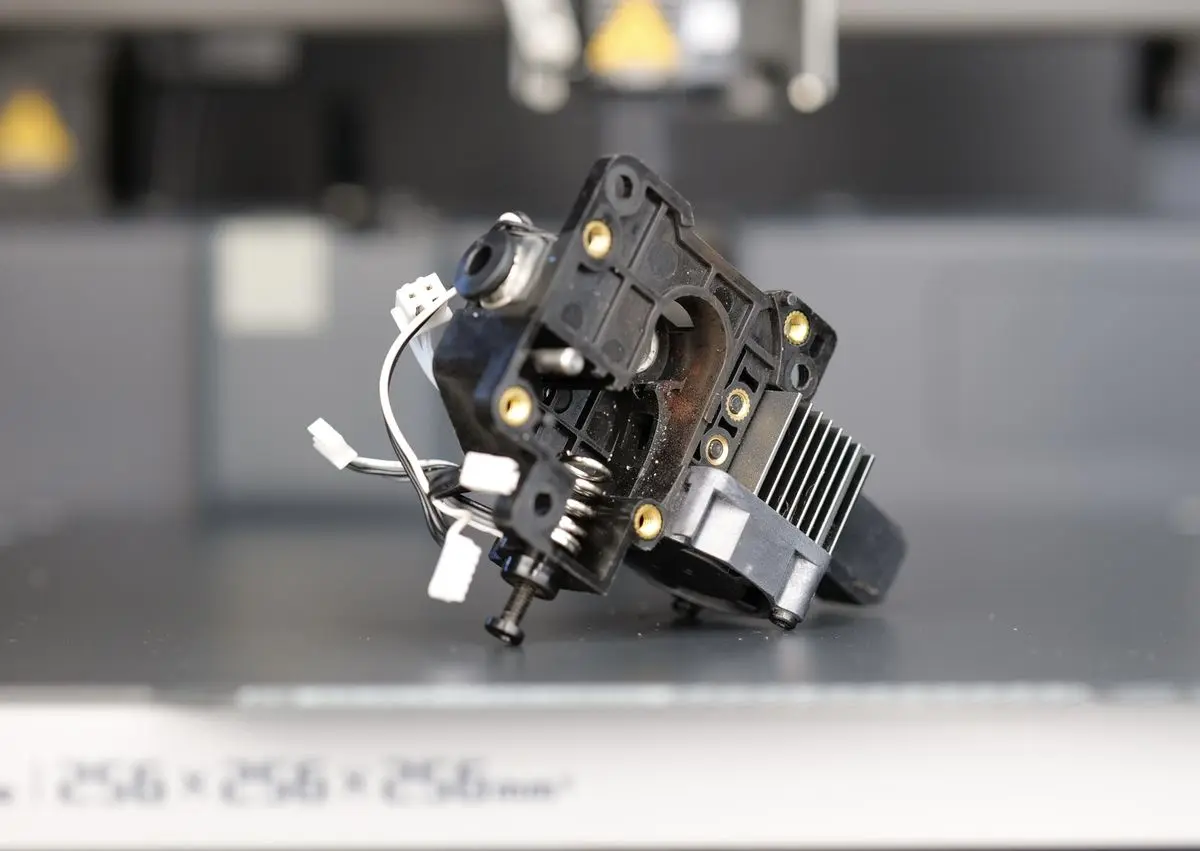

På billedet nedenfor kan du se et eksempel på en extruder, der er brugt i ~400 timer uden vedligeholdelse

Almindelige problemer der skyldes en snavset extruder

• Ujævn udskriftskvalitet
• Tilstopninger af filament
• For tidligt slid på komponenterne

I nogle tilfælde er extruderens gear beskadiget uden mulighed for reparation, og vi anbefaler at købe et nyt extruder-gearkit for en hurtig og nem udskiftning.

Værktøj og materialer du skal bruge

• H2.0 unbrakonøgle
• H1.5 unbrakonøgle
• Smørefedt
• 15 minutter af din tid

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører noget vedligeholdelsesarbejde på printeren og dens elektronik, herunder kablerne i toolheadet, fordi en tændt printer under sådant arbejde kan forårsage kortslutning, der kan føre til yderligere skader på elektronikken og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlsøgning på printeren, kan du blive nødt til at afmontere visse dele, herunder hotend. Denne proces kan blotlægge ledninger og elektriske komponenter, der potentielt kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektronikkomponenter, mens printeren stadig er tændt. Dette kan beskadige printerens elektronik og forårsage yderligere skade.

Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelsesarbejde. Det forhindrer kortslutninger eller skader på printerens elektronik. På den måde undgår du potentielle skader på printerens elektroniske komponenter og sikrer, at vedligeholdelsesarbejdet udføres sikkert og effektivt.

Hvis du har bekymringer eller spørgsmål til at følge denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Trin til rengøring af extruderen

1. Fjern extruderen fra printhovedet

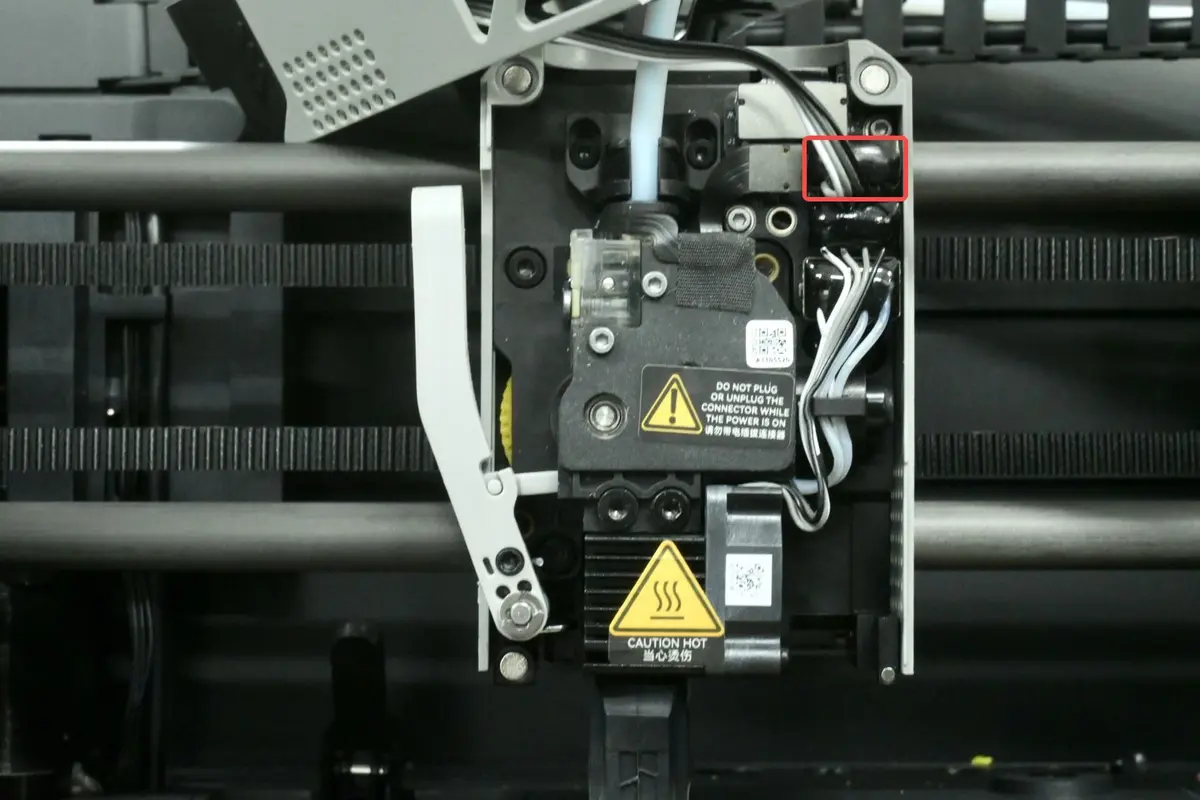

Løft toolheadets frontdæksel, frakobl stikket til toolheadets blæser, og fjern frontdækslet.

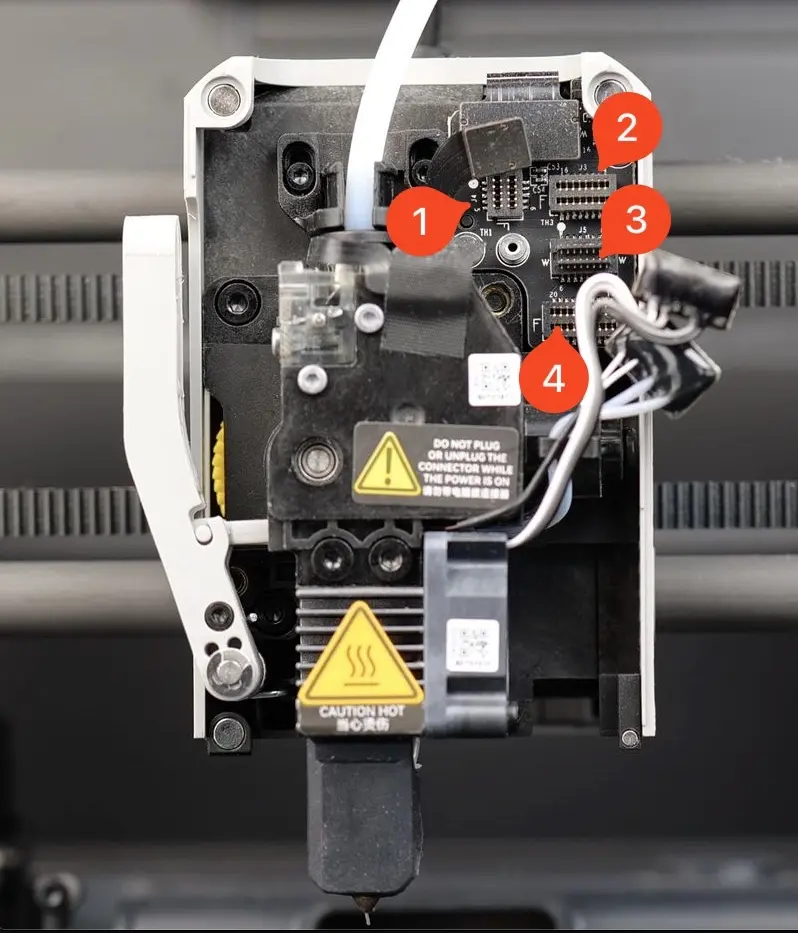

Begynd med forsigtigt at frakoble extruder- og hotend-ledningerne som vist på billedet nedenfor
Vær venligst forsigtig, når du frakobler fladkablet til filamentsensoren (det markeret med 1).
Dette kabel er sart og kan blive beskadiget.

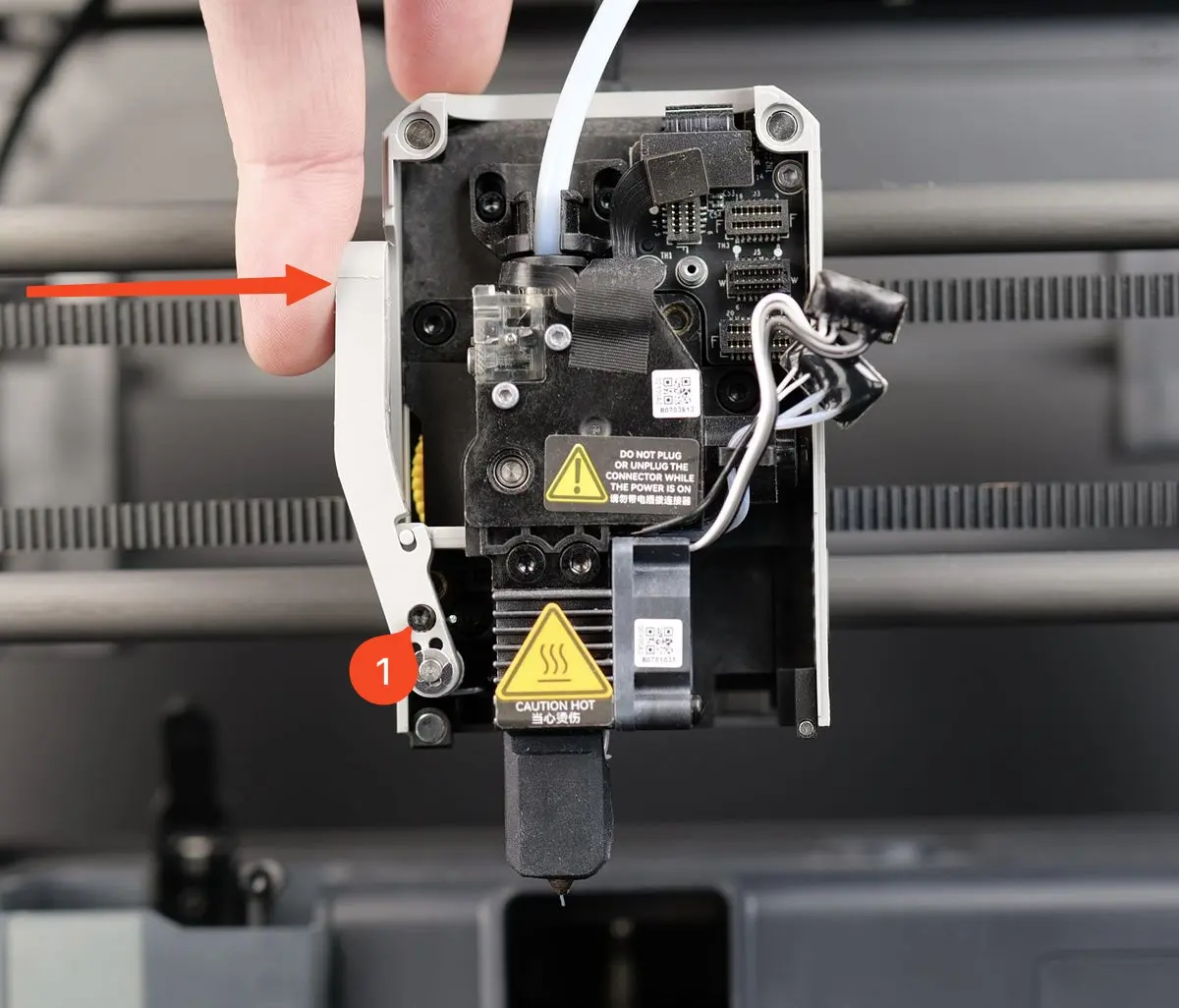

Dernæst skal vi frigøre filamentskæreren. Mens du holder håndtaget trykket ind, løsner du skruen, der holder den på plads.
Når skruen er løsnet, slipper du forsigtigt filamentskæreren.

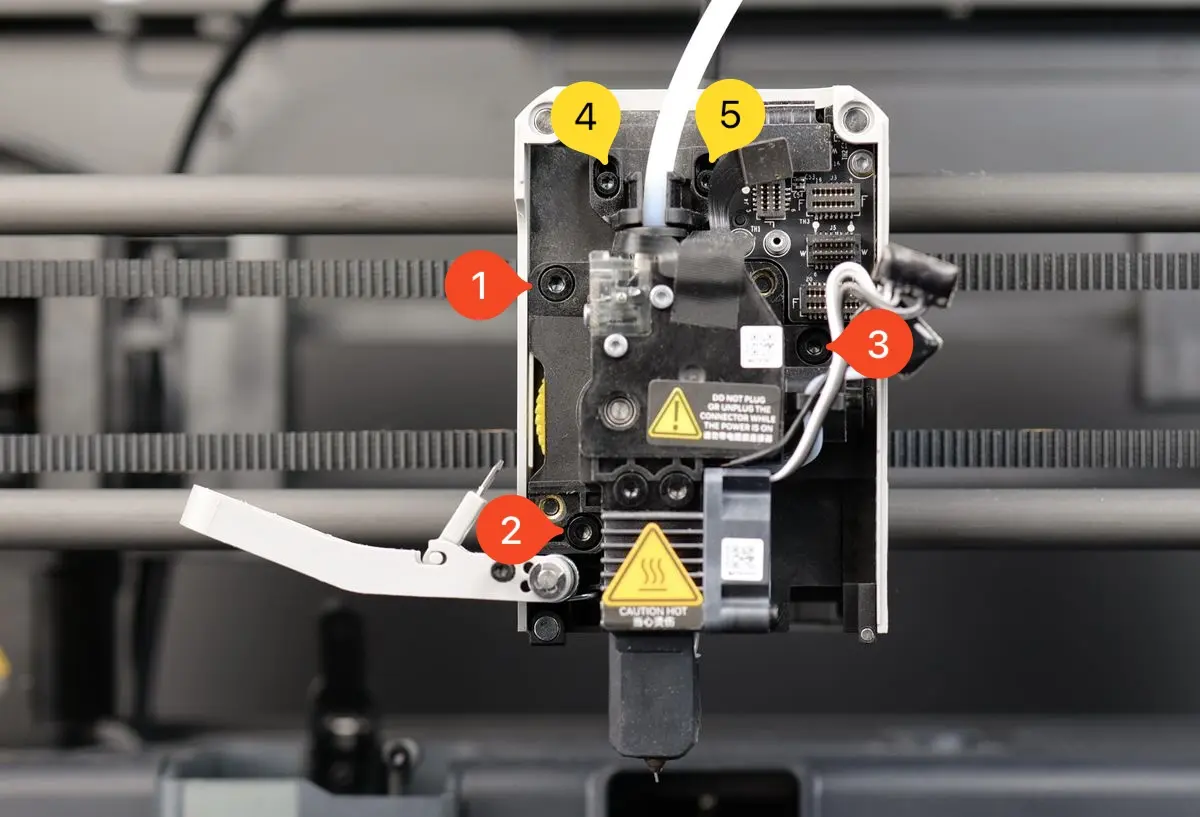

Med håndtaget frigjort fjerner du de første 3 skruer, der holder extruderen på plads, og løsner derefter let skrue 4 og 5 med H1.5 unbrakonøglen for at frigøre filamentføringen.
Skub derefter filamentføringen mod extruderen, hvilket gør det muligt at fjerne PTFE-slangen.

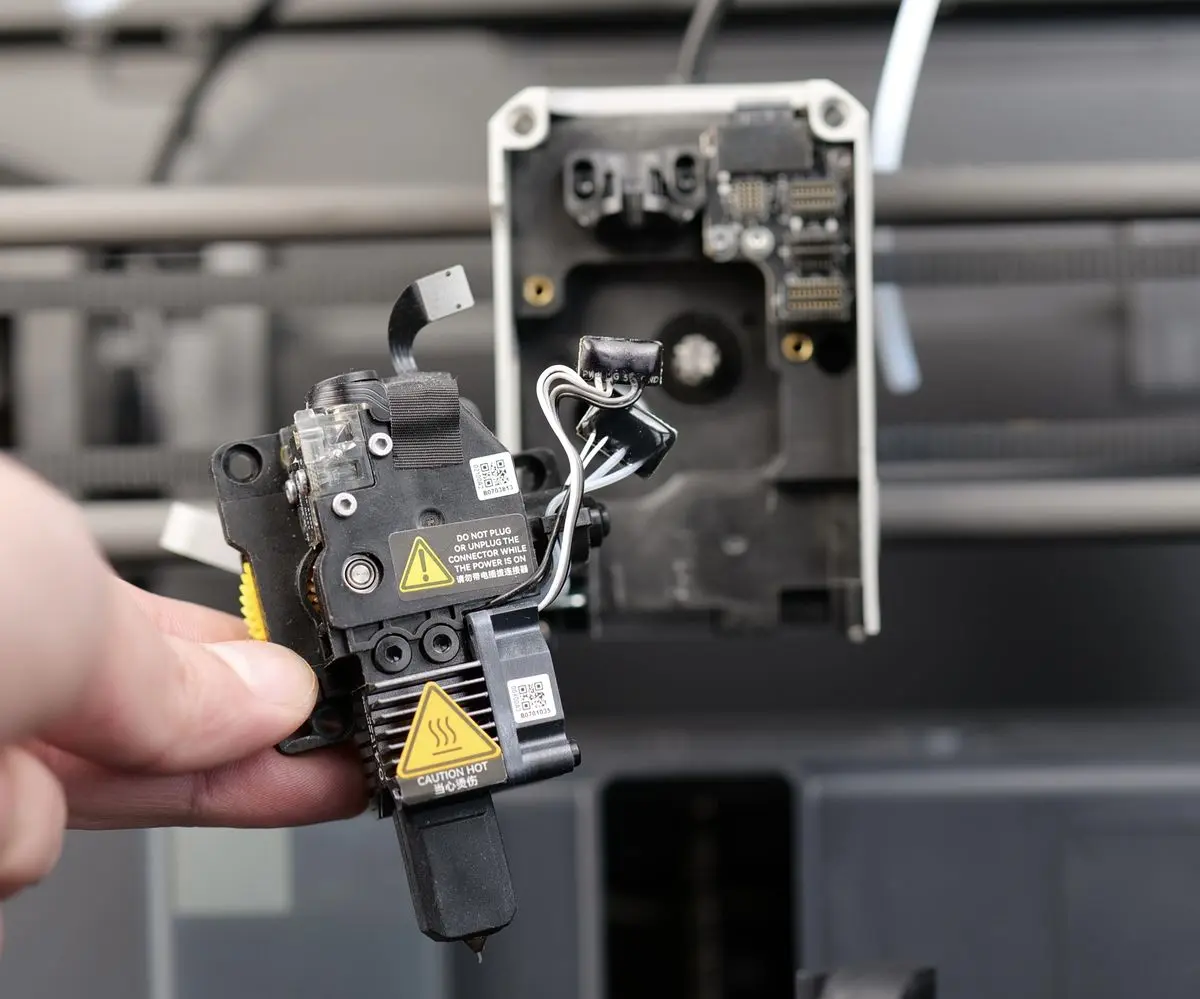

Du kan nu fjerne hele extruder-enheden fra printeren

2. Afmontér extruderen

Når extruderen er fjernet fra printeren, er det tid til at afmontere den.

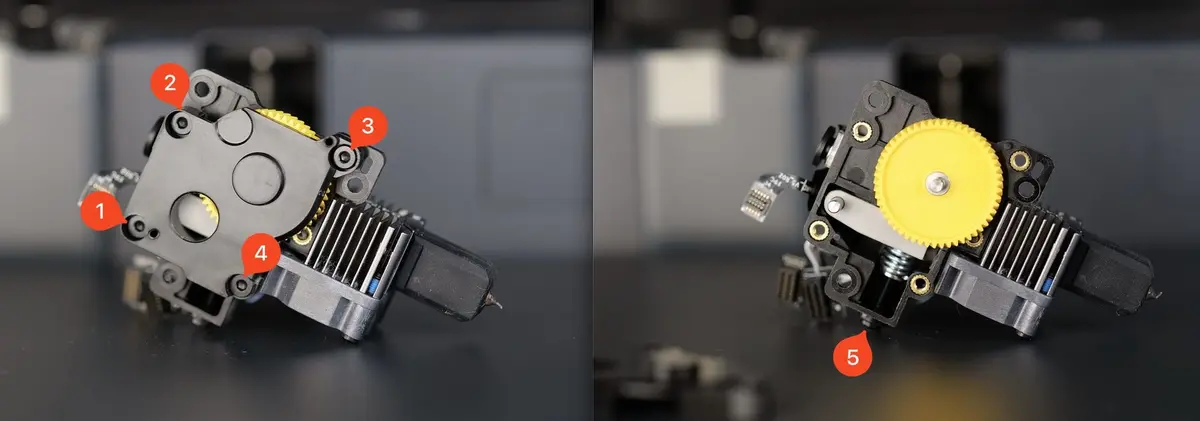

Begynd med at fjerne skrue 1 til 4 som vist på billedet nedenfor.

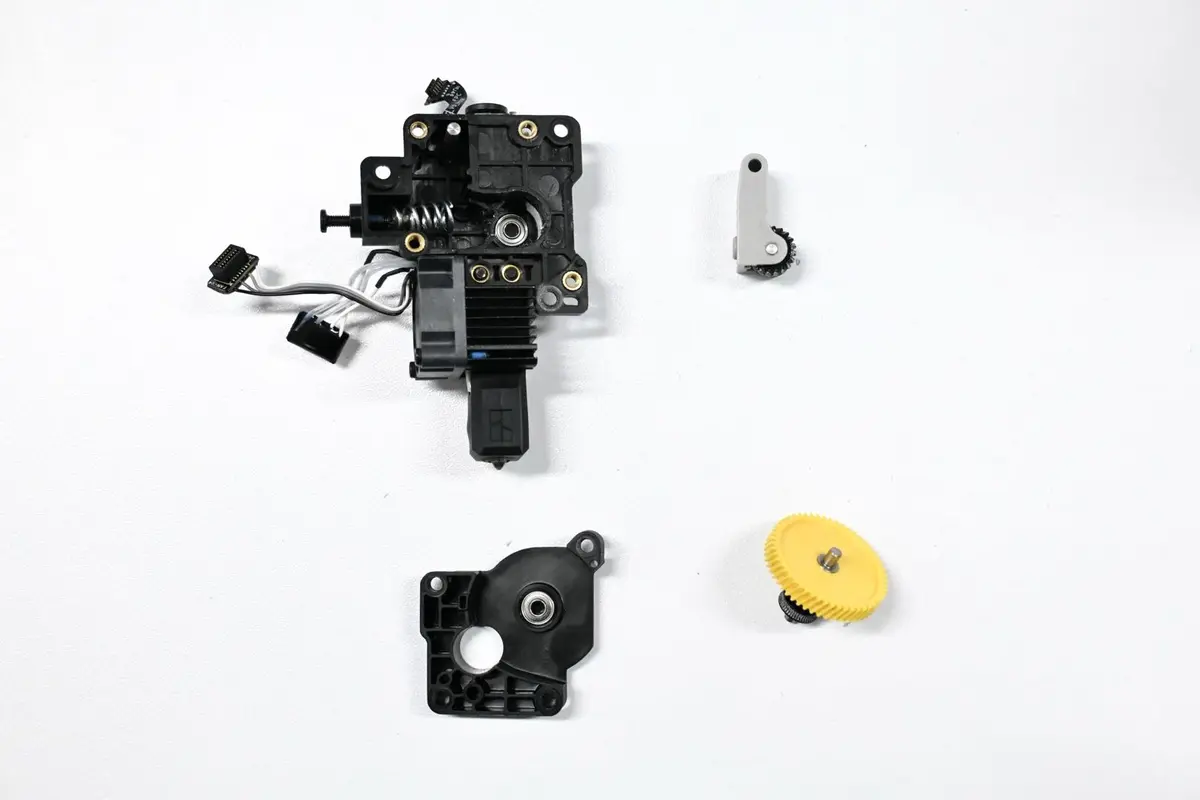

Skrue nr. 5 bruges til mellemgearet (idler). Denne skrue skal løsnes halvvejs nu for at frigøre fjederen for spænding
Du kan derefter trække det gule gear mod dig for at fjerne det. Det samme kan gøres med mellemgearet.

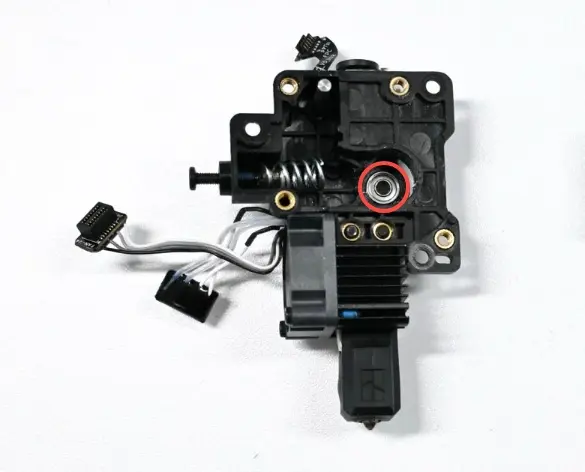

Bemærk: Hvis lejet mistes, når gearet fjernes, vil filamentet ikke kunne ekstruderes korrekt.

3. Fjern snavs fra extruderens hus og komponenter

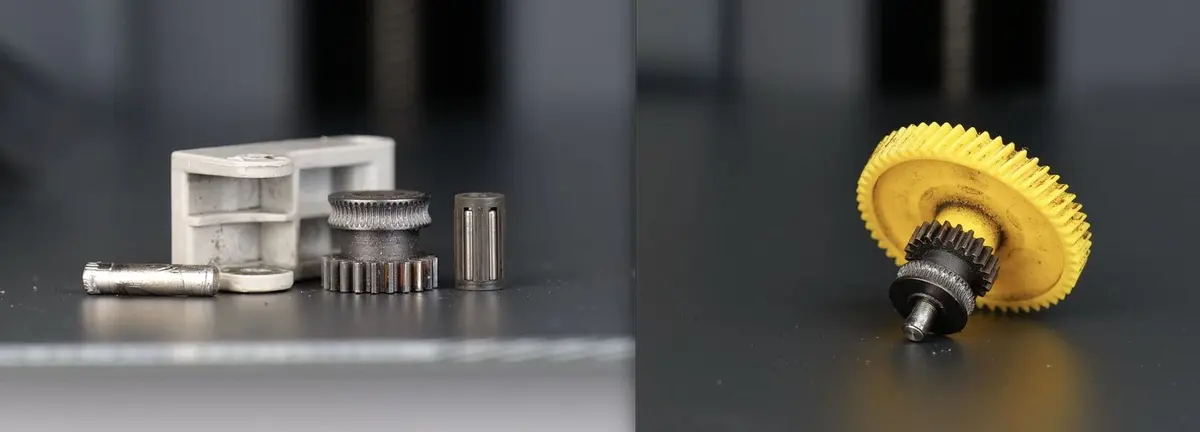

Som det ses på billedet nedenfor, har denne extruder meget støv indeni. Sørg for, at alt støv er fjernet, før du samler extruderen igen
Du kan bruge en lille børste og trykluft til dette.

4. Smøring af extruderen

Før du samler extruderen igen, er det en god idé at påføre lidt smørefedt på gearene.

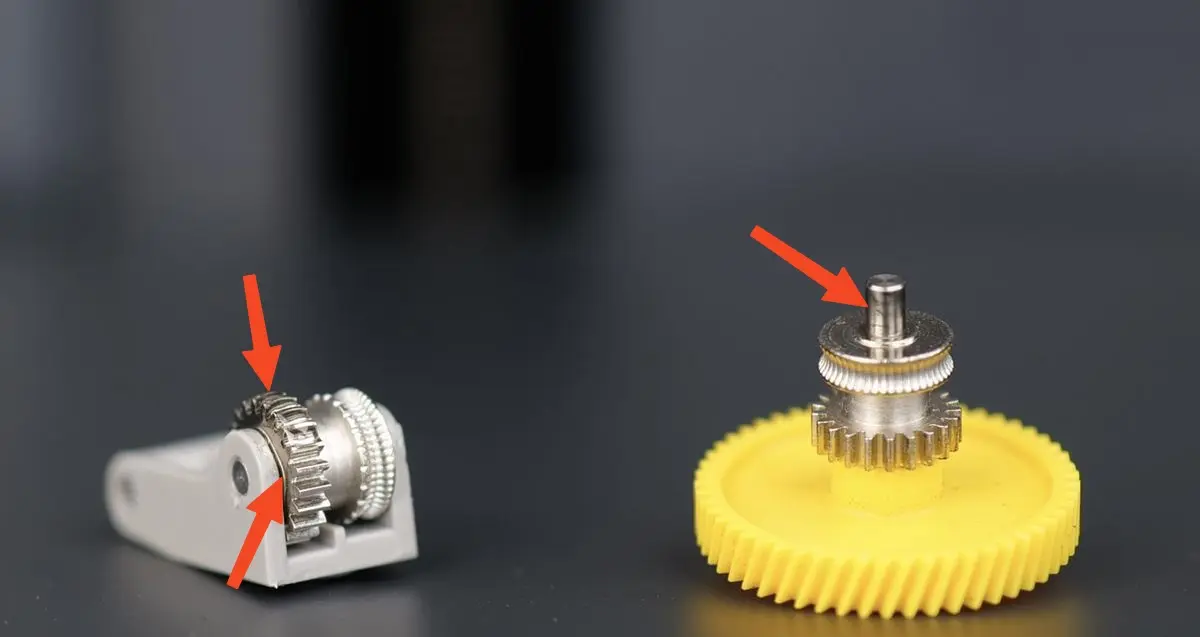

Tilføj en lille mængde smøremiddel på mellemgearet og på siderne som vist på billedet nedenfor.

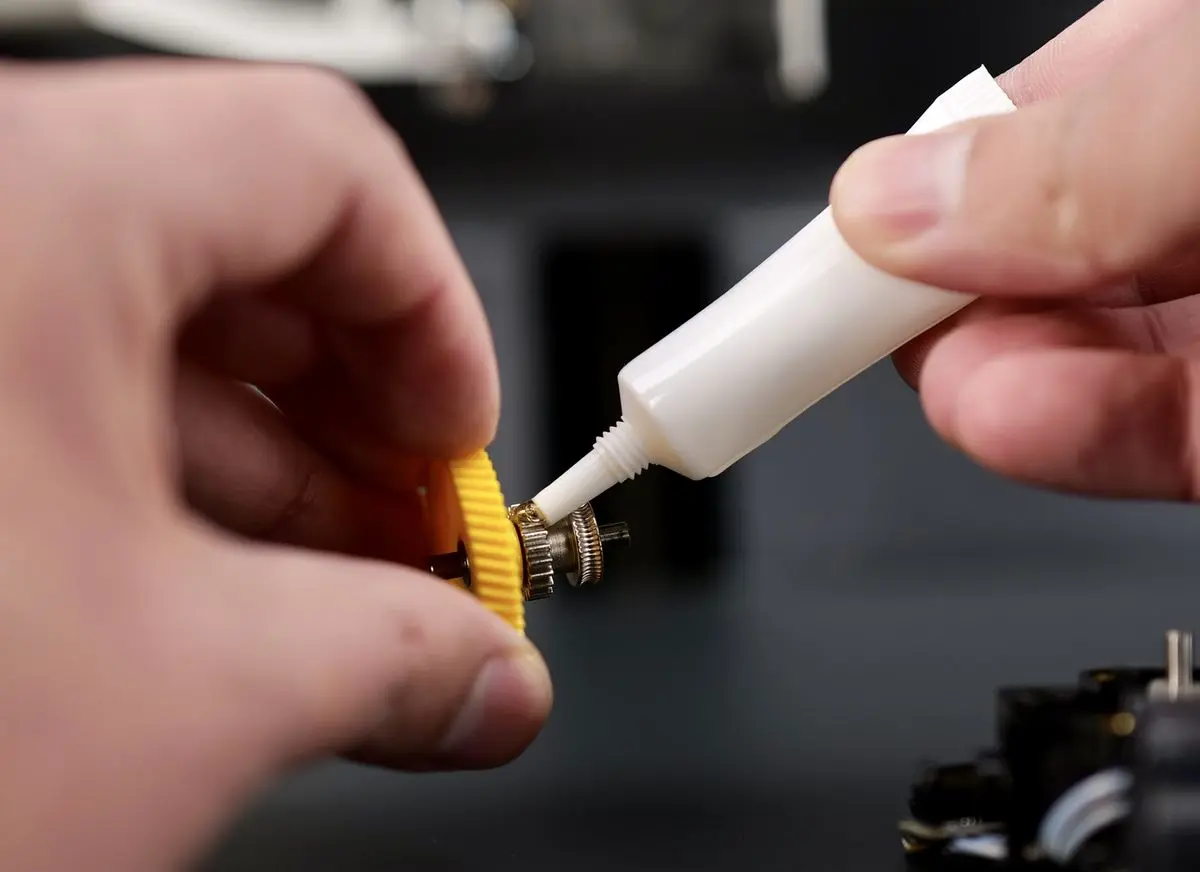

Dernæst kan du også påføre lidt smøremiddel på extruderens gear som vist på billedet nedenfor.
Sørg for at dække alle sider, og tør derefter overskydende fedt af, før du monterer gearet tilbage i extruderen.
Mindre er mere i dette tilfælde. For meget smøremiddel kan nå filamentbanen, hvilket ikke er ønsket.

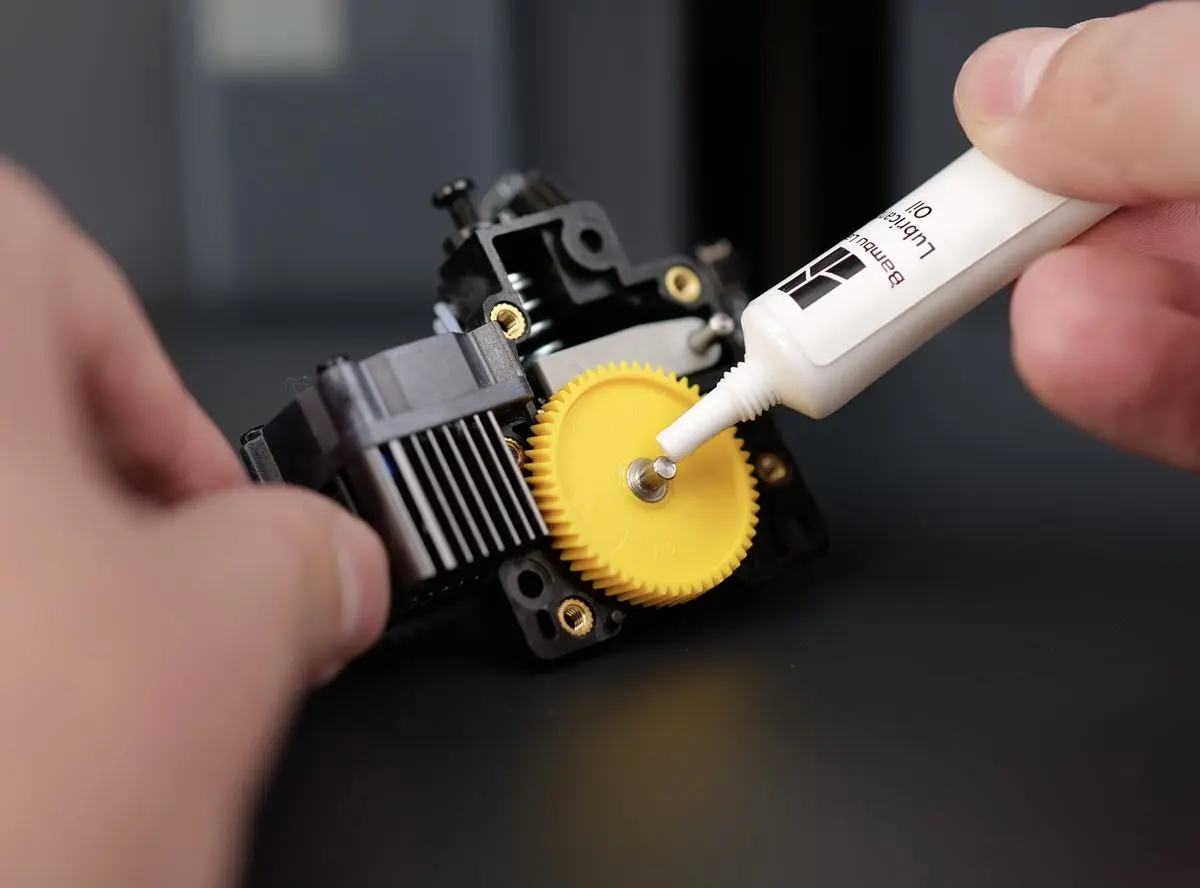

Til sidst kan du montere gearet tilbage på extruderens hus og påføre en lille mængde olie omkring det område, der er vist på billedet nedenfor:

5. Saml extruderen

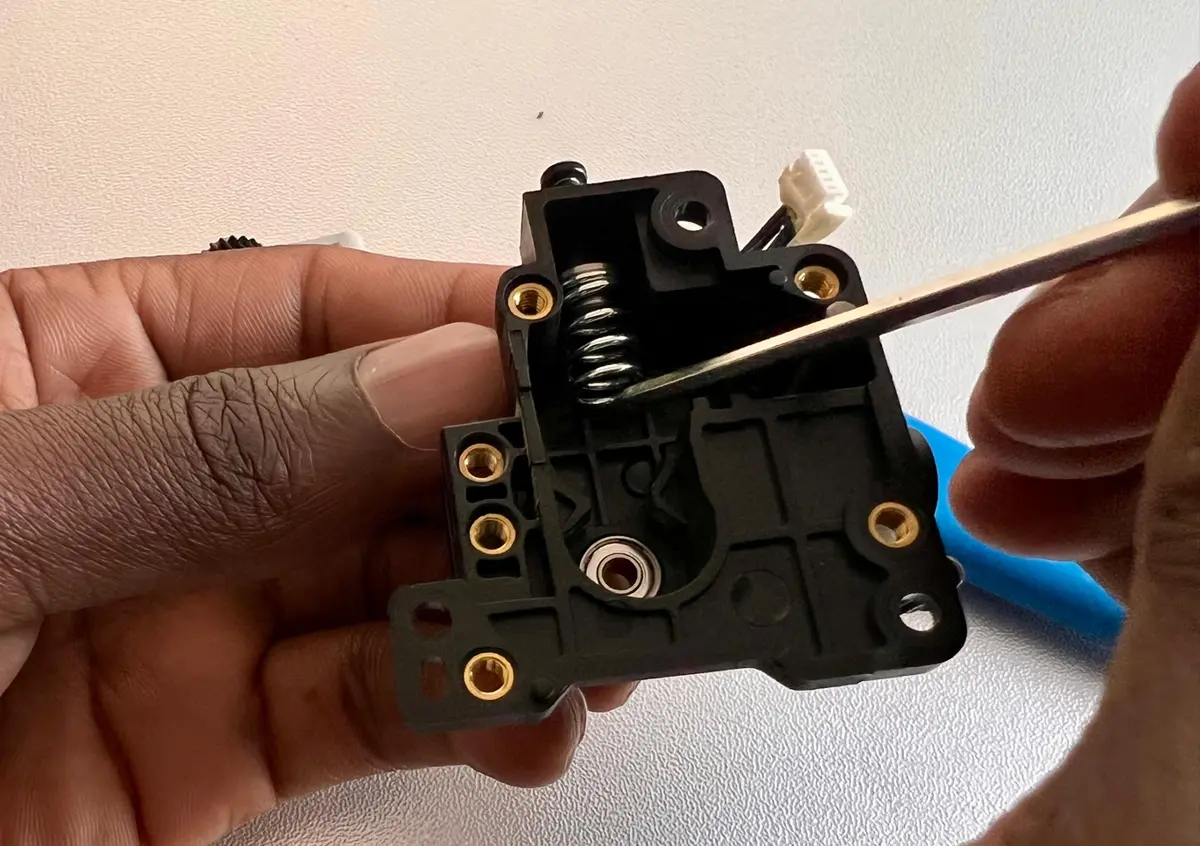

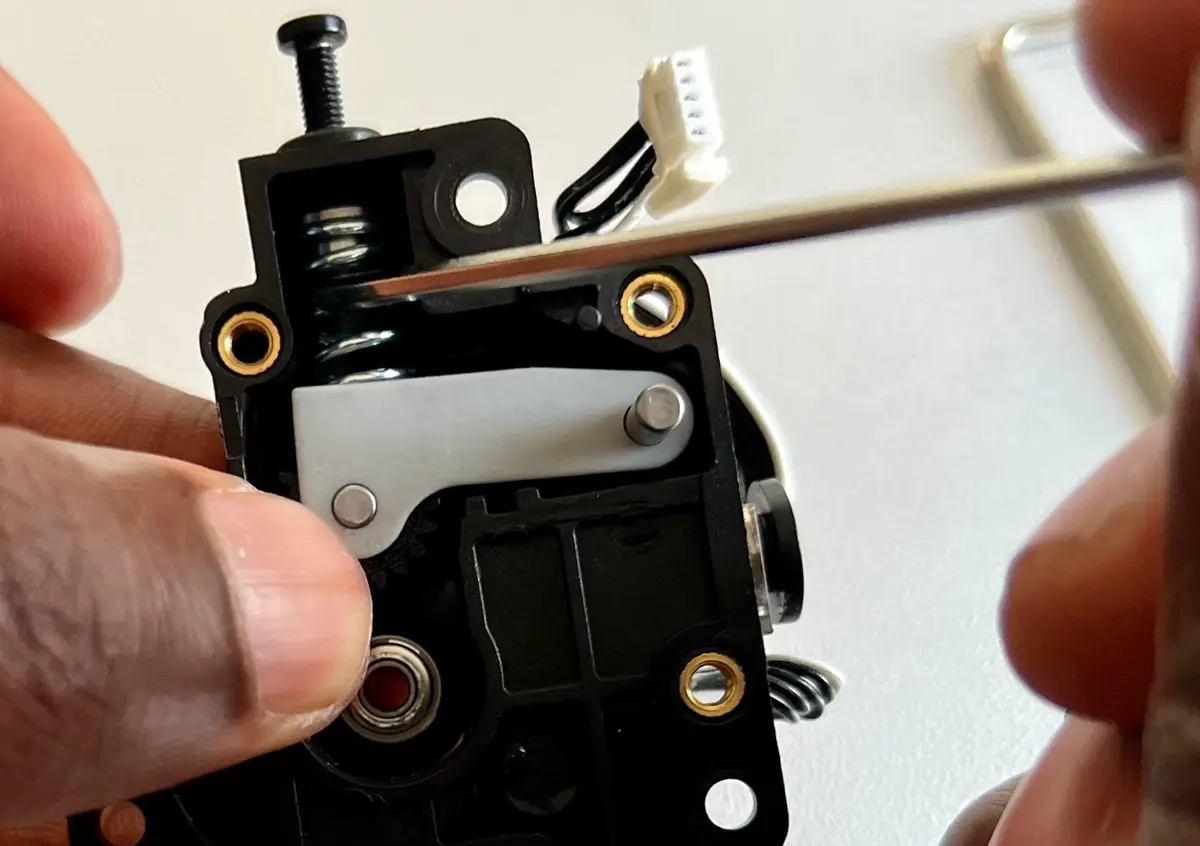

1. Montér gearet og fjederen.

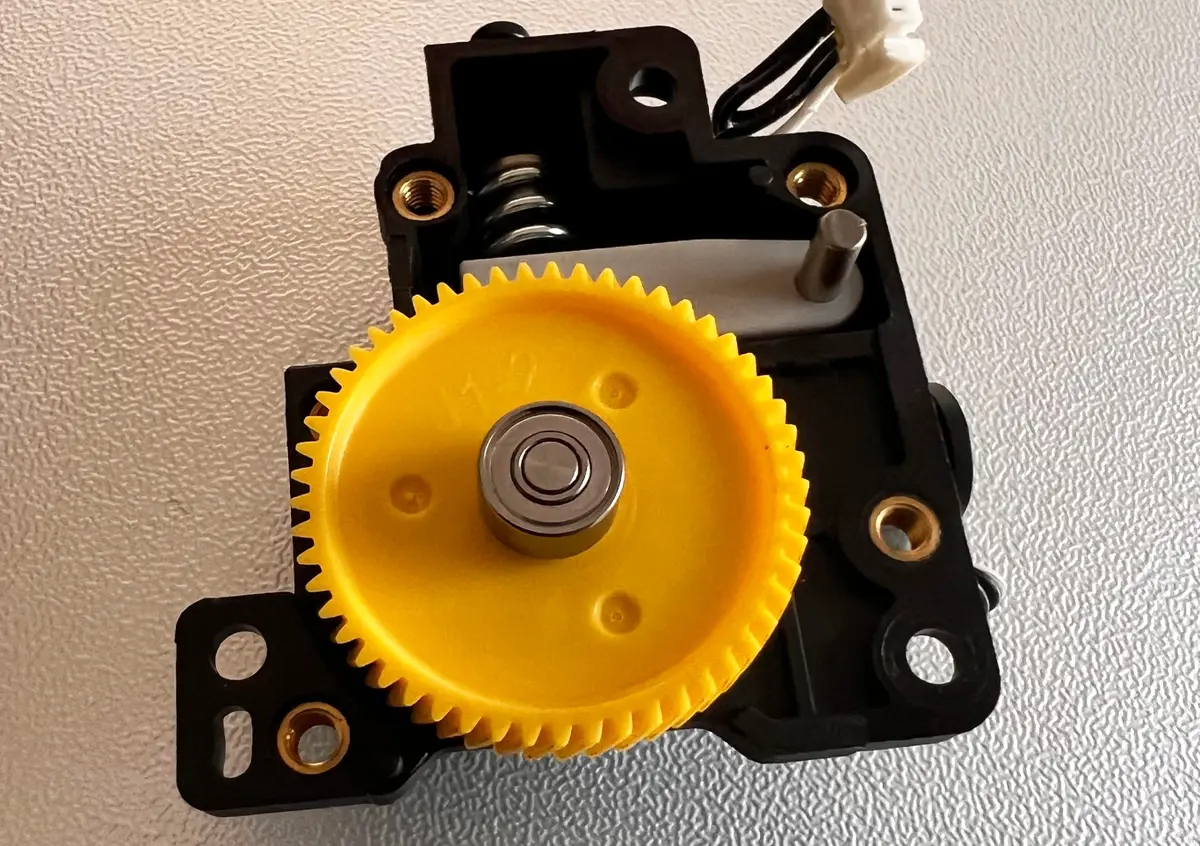

2. Sæt det store gear tilbage på plads.

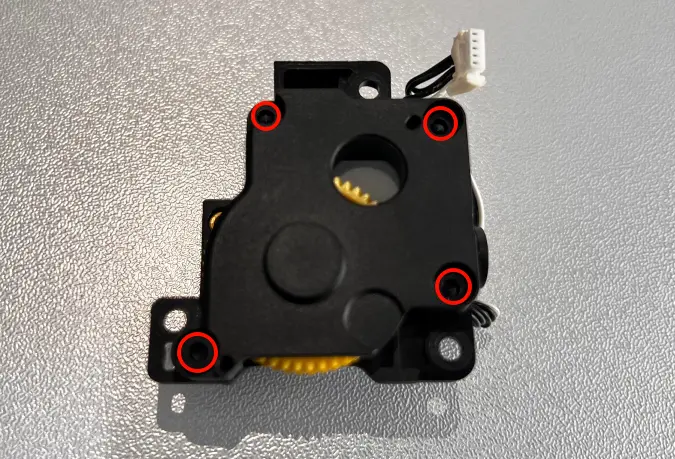

3. Sæt bagdækslet på, og brug en H2.0 unbrakonøgle til at spænde de 4 skruer på plads igen.

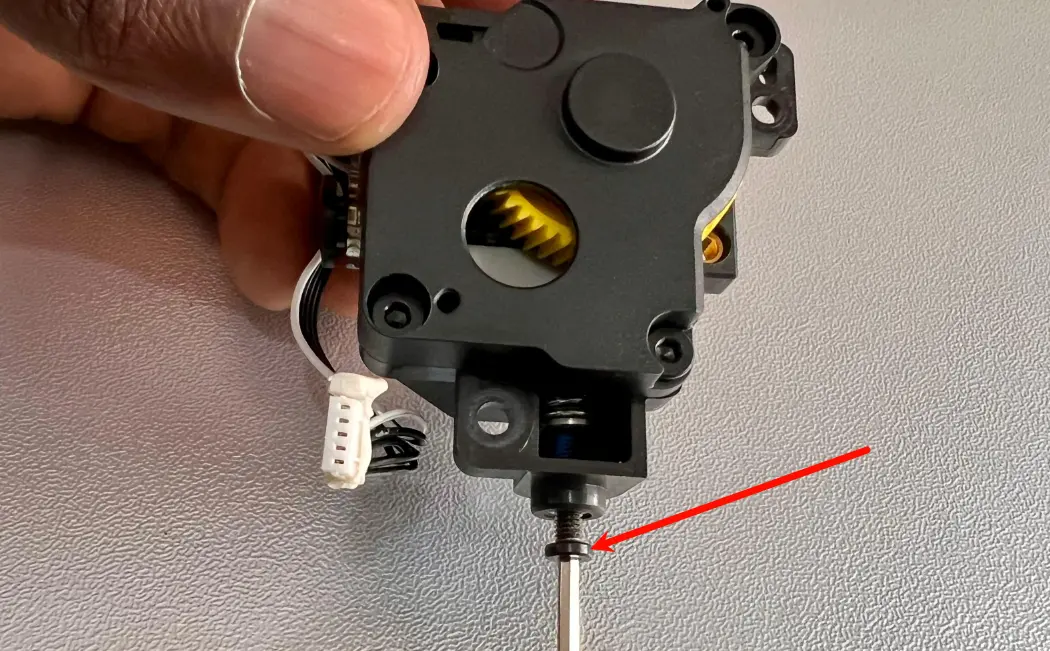

4. Drej spændeskruen tilbage, indtil den klikker på plads.

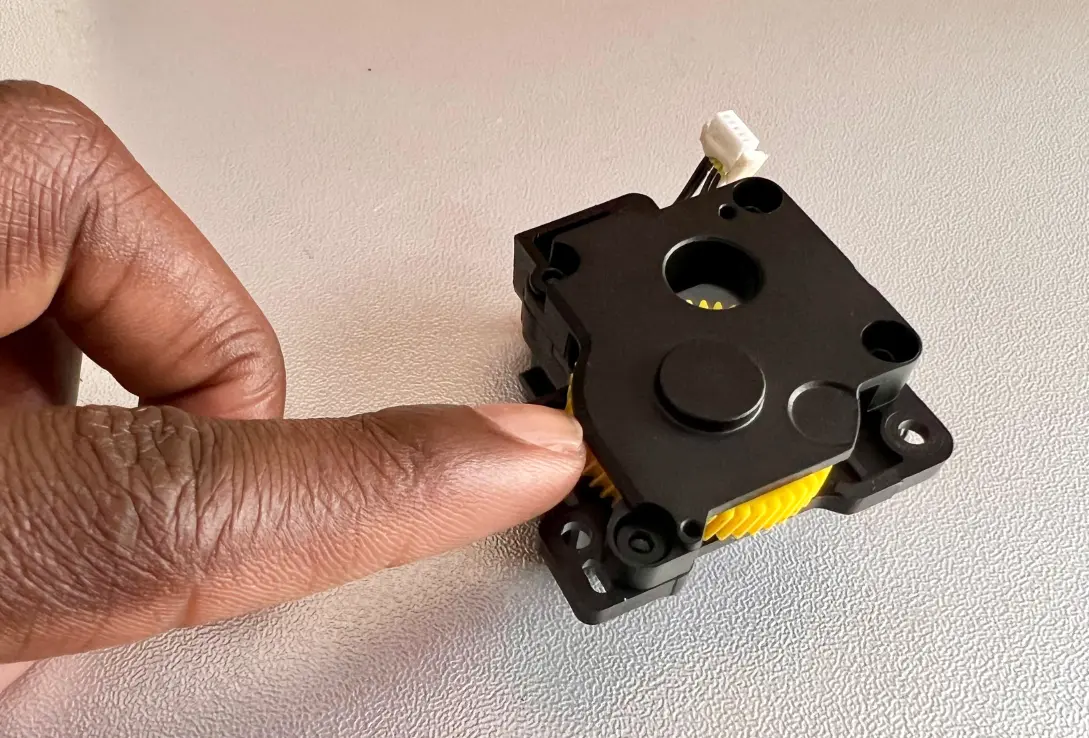

5. Drej det store gear med hånden for at se, om det kan rotere normalt.

6. Montér extruderen tilbage på printeren

Nu hvor alt er rent og smurt, kan du montere extruderen tilbage på printeren.
Begynd med at sætte extruderen tilbage på plads og montere extruder-skruerne mærket 1, 2, 3.
Sæt derefter PTFE-slangen i toppen af extruderen, løft filamentføringen, og spænd skrue 4 og 5.

Tryk derefter filamenthåndtaget ind som vist på billedet nedenfor, og spænd håndtagsskruen.

Til sidst tilslutter du alle ledningerne fra extruderen og hotend til boardet igen.

Vær ekstra forsigtig under denne handling for at sikre, at stikkene er korrekt justeret.

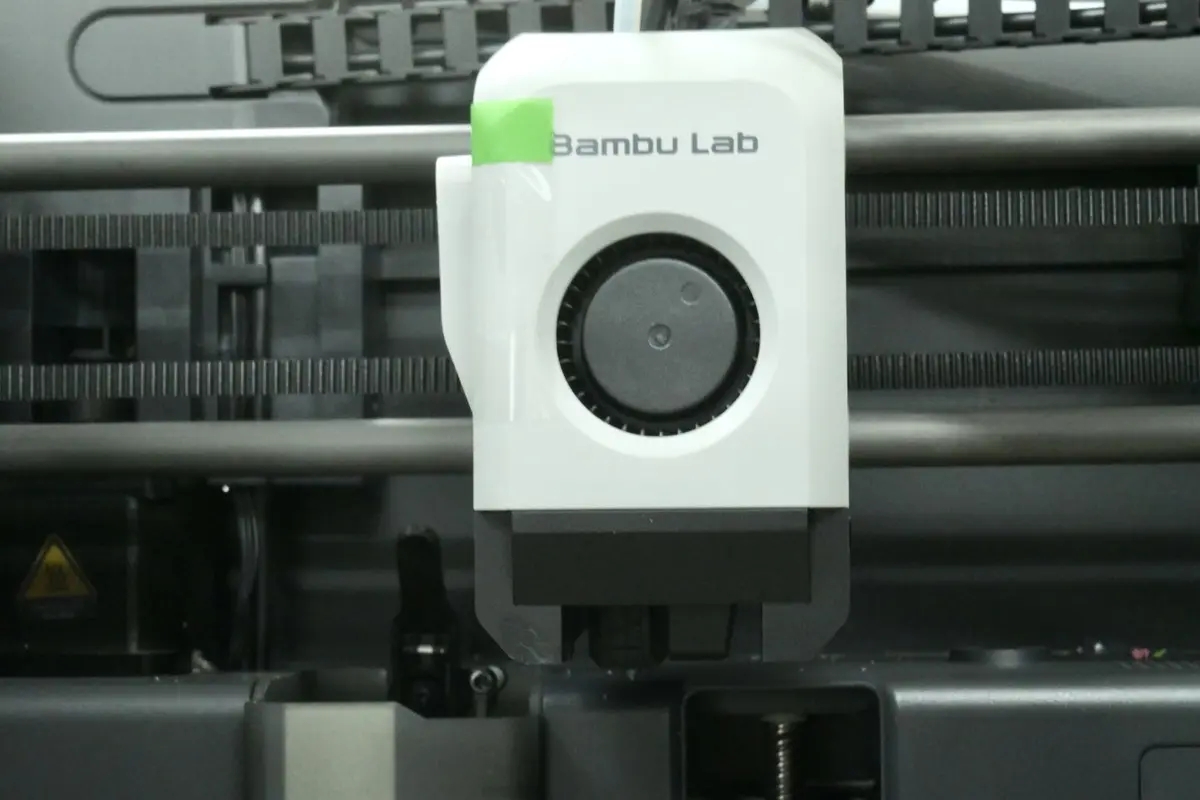

Tilslut frontdækslets blæserkabel til interface-boardet, og luk derefter frontdækslet.

Kalibreringstrin efter handlingen

Vi anbefaler at udføre en fuld kalibrering af printeren efter denne handling for at sikre problemfri drift.
