Hvad det er

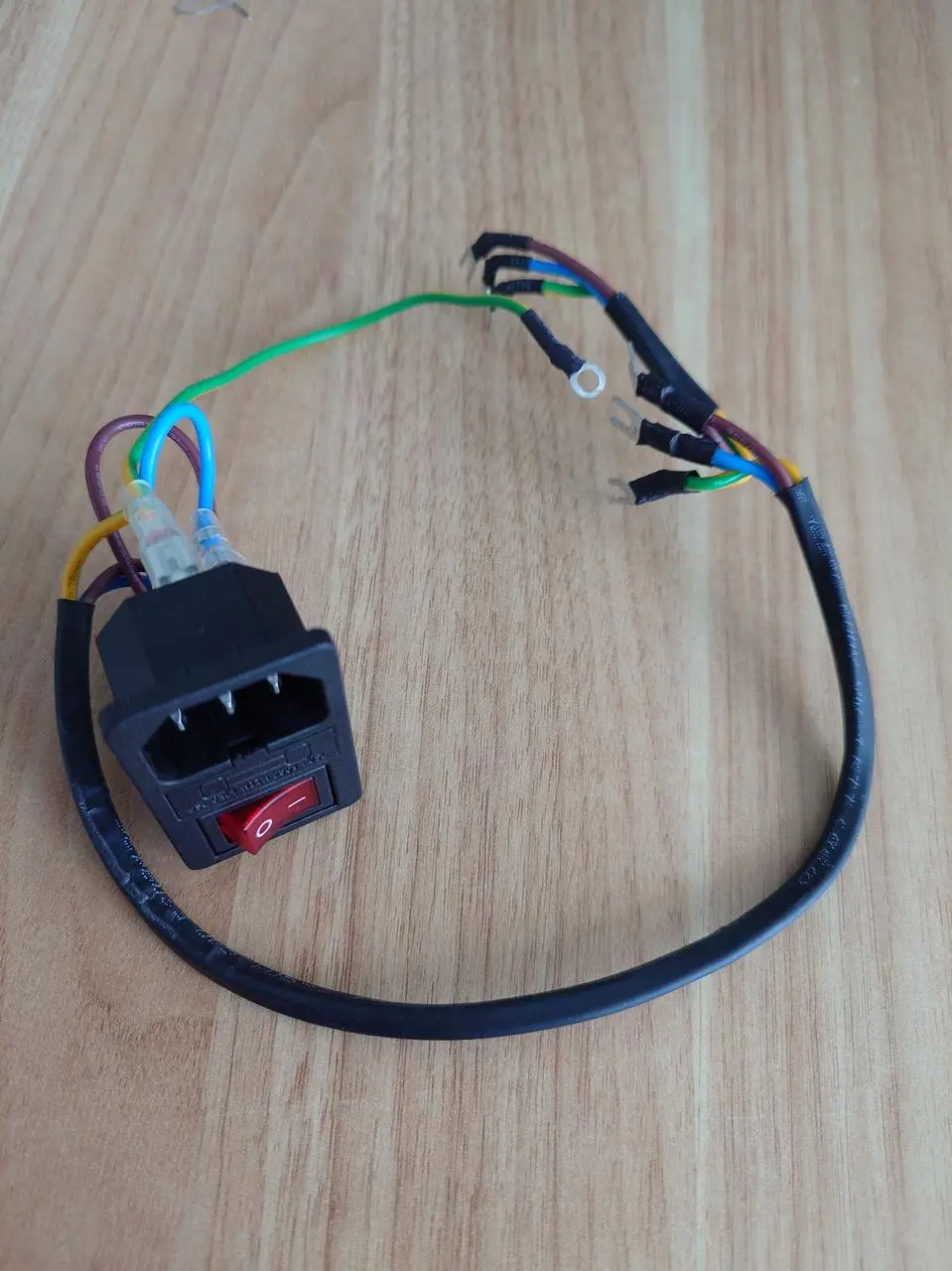

Strømafbrydersamlingen er et modul, der er monteret i nederste venstre hjørne på bagsiden af printeren. Den indeholder en bøsning til strømkablet, en afbryder til at styre printerens strøm og kabler, der forbinder den til printerens strømforsyning, AC-kort og jord.

Hvornår skal den udskiftes

• Når afbryderen er beskadiget
• Når det interne forbindelseskabel er beskadiget
• Når bøsningen har dårlig kontakt

Nødvendigt værktøj og materialer

• Ny strømafbrydersamling
• H1.5 H2.0 unbrakonøgle
• Stjerneskruetrækker
• Pincet, koben eller andet fladt værktøj
• Tang

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse på printeren og dens elektronik, herunder printhovedets ledninger, fordi det at lade printeren være tændt under sådanne opgaver kan forårsage kortslutning, som kan medføre yderligere skade på elektronikken og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlsøgning på printeren, kan du være nødt til at afmontere nogle dele, herunder hotend. Det kan blotlægge ledninger og elektriske komponenter, der kan kortslutte, hvis de berører hinanden eller andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og forårsage yderligere skade.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skade på printerens elektronik. På den måde undgår du potentiel skade på printerens elektroniske komponenter og sikrer, at vedligeholdelsen udføres sikkert og effektivt.

Hvis du har spørgsmål eller bekymringer om denne guide, opret en ny sag på vores supportside så svarer vi hurtigst muligt og hjælper dig.

Betjeningsguide - Afmontering

Trin 1 - Tag strømkablet ud

Tag strømkablet ud af strømbøsningen.

Trin 2 - Fjern skruer

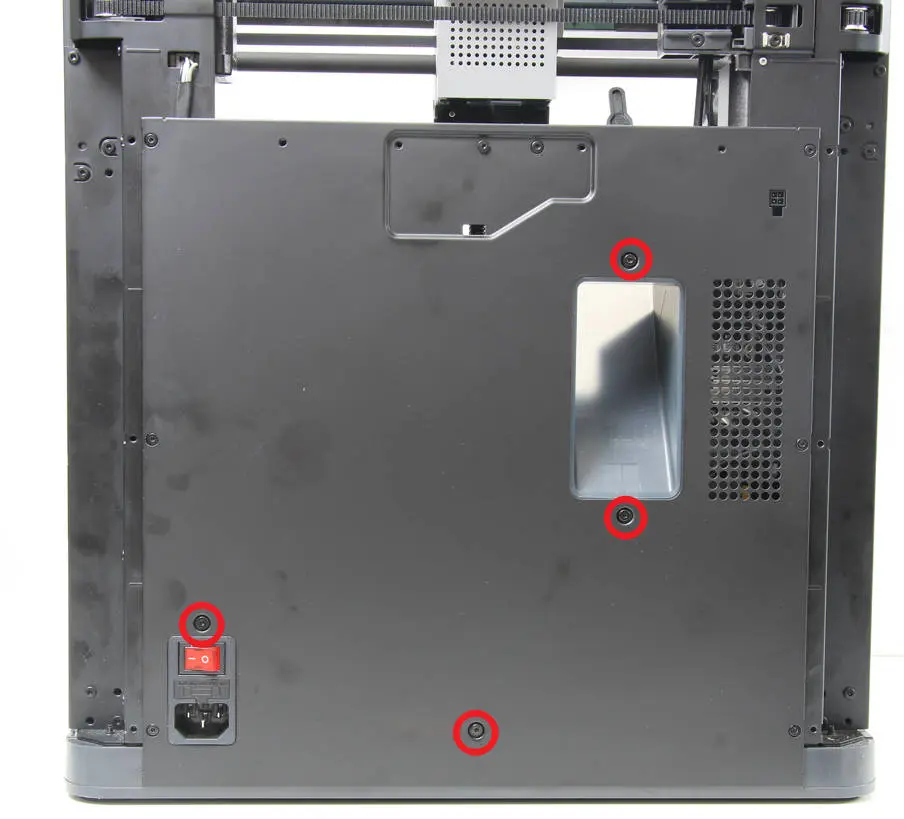

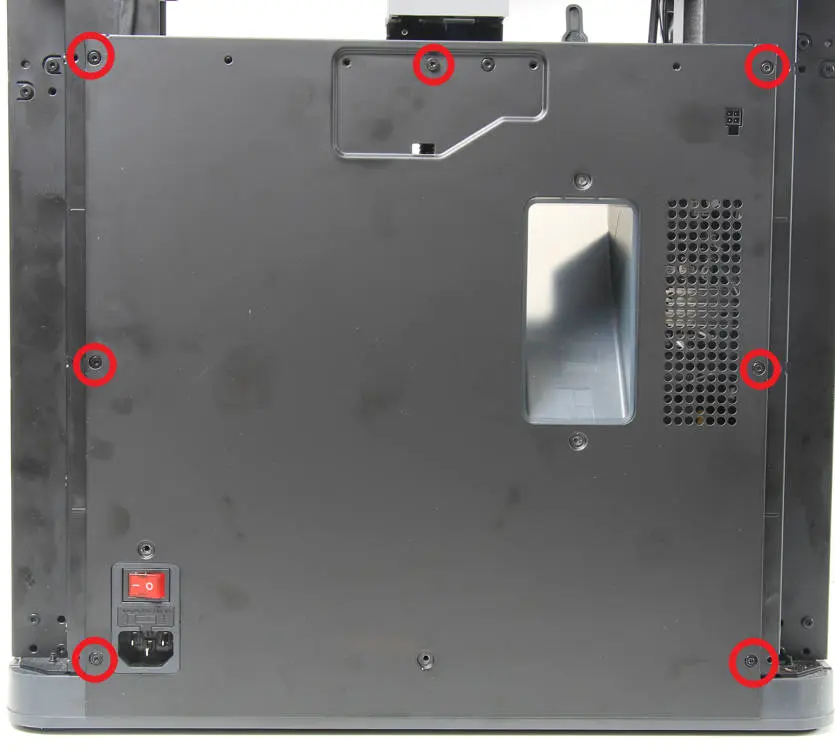

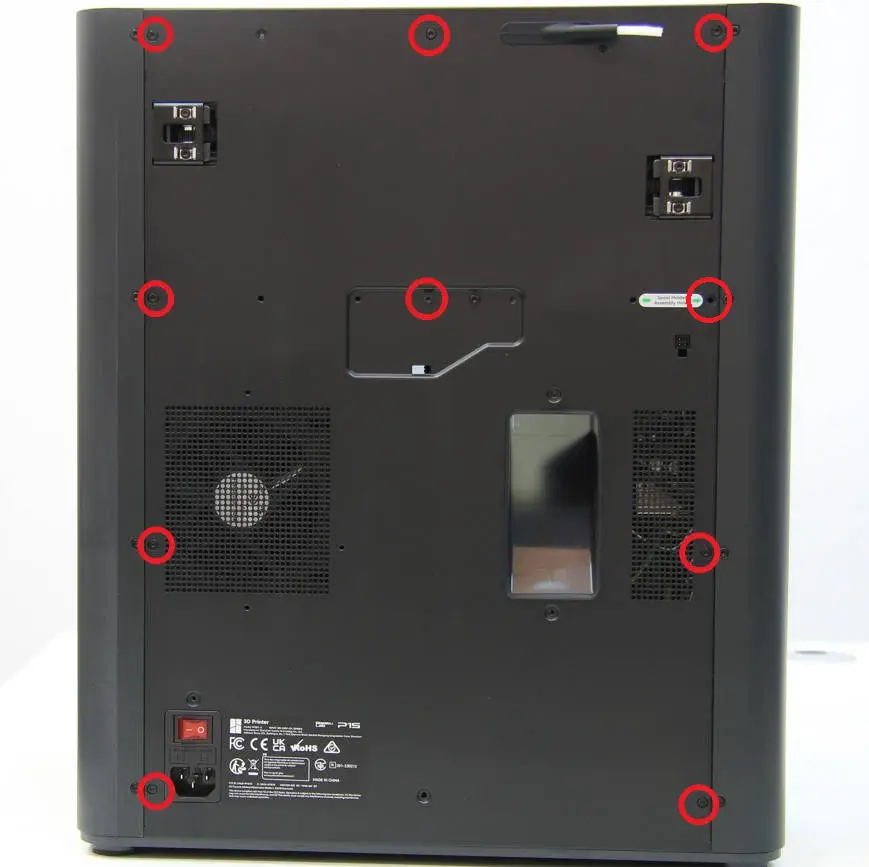

Fjern de 4 grovgevindskruer på bagdækslet. P1P-brugere skal fjerne 7 fingevindskruer, og P1S-brugere skal fjerne 10 fingevindskruer. De to typer skruer må ikke blandes, så hold dem adskilt, så du ikke kommer til at bytte om på dem.

	P1P	P1S

Trin 3 - Fjern bagdækslet

Fjern bagdækslet. Frigør først remstramningsåbningerne i venstre side og derefter i højre side for at undgå, at det sætter sig fast.

Trin 4 - Fjern spildrenden

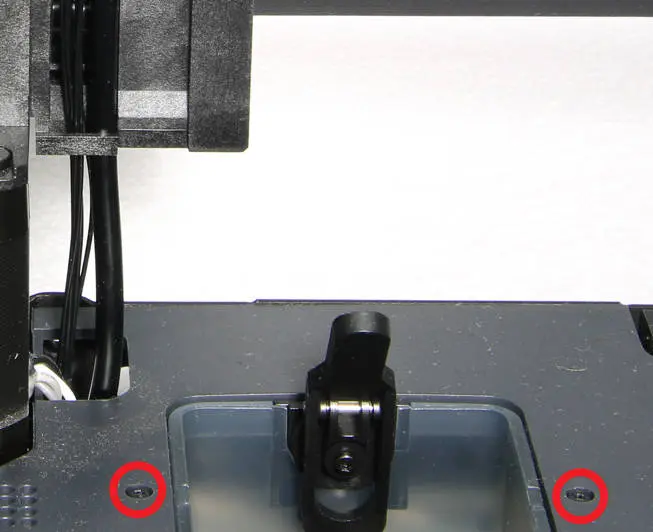

Fjern 2 skruer, og fjern spildrenden.

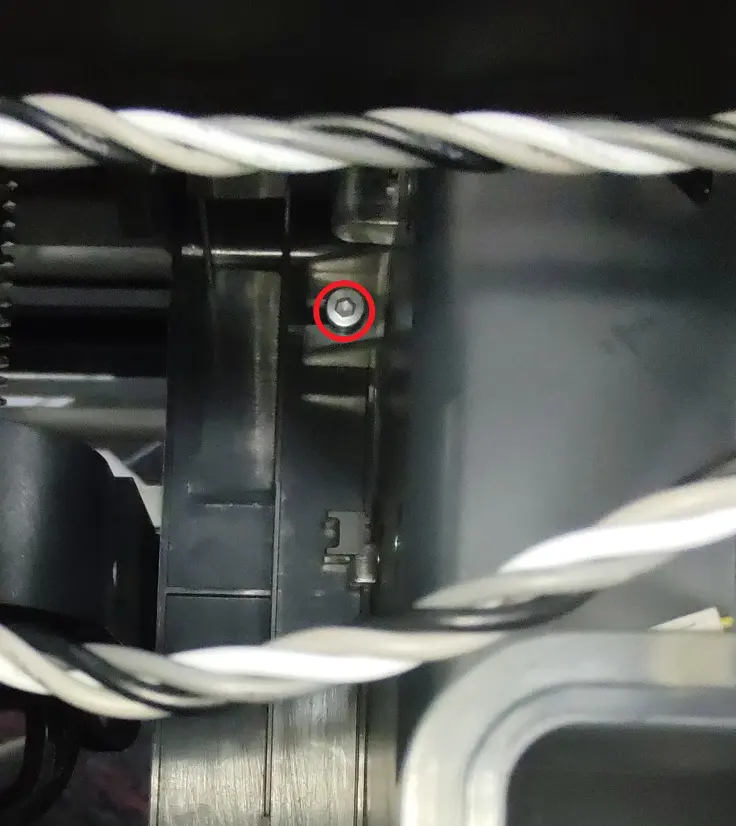

Bemærk: Nyere versioner af maskinen har 1 ekstra skrue i venstre side af slæden, som kan skrues af med en H2.0 nøgle.

Trin 5 - Fjern højre sidepanel (P1S)

Se denne wiki for at fjerne maskinens højre sidepanel

Trin 6 - Fjern kabeldækslet

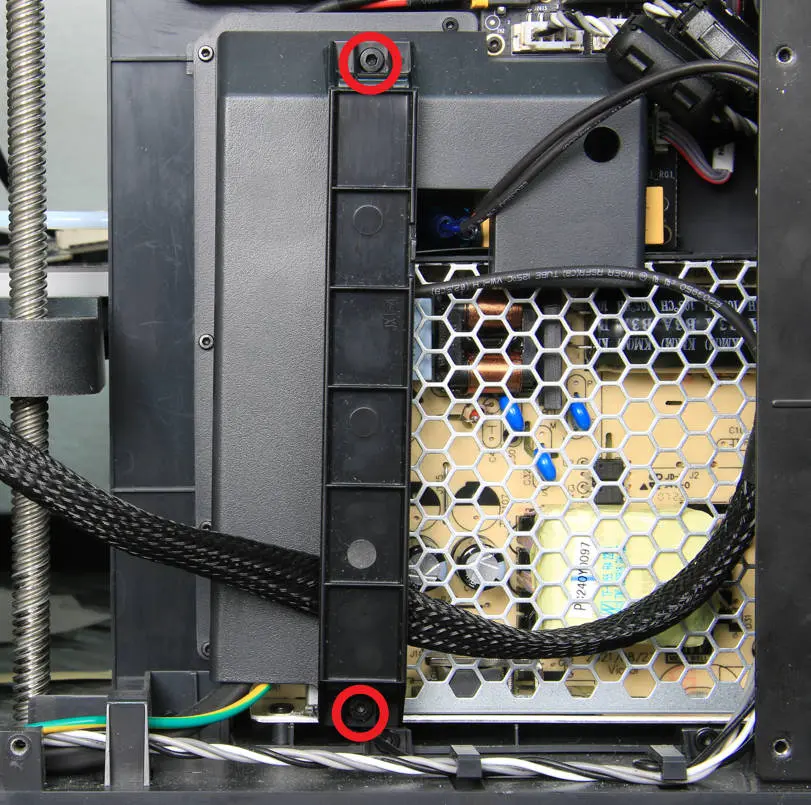

Fjern kabelskinnen ved at fjerne de 2 skruer med en H2.0 unbrakonøgle.

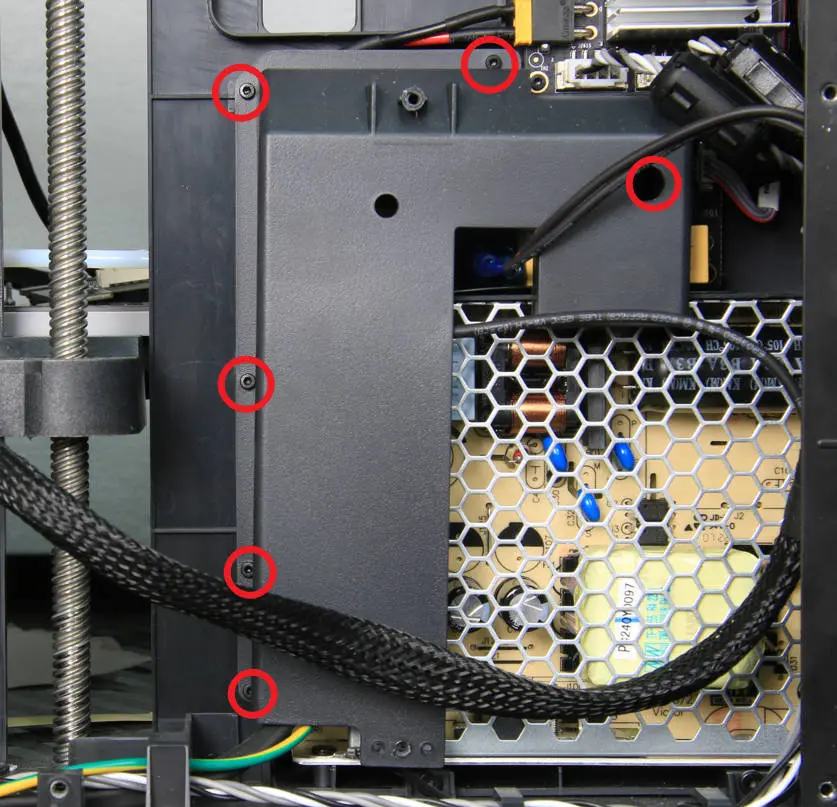

Fjern 6 skruer med en H1.5 unbrakonøgle, og flyt kabeldækslet til side.

Trin 7 - Frakobl strømkablerne fra strømmodulet og AC-kortet

Brug en stjerneskruetrækker til at løsne de 6 kabler som vist på billedet nedenfor, og træk dem ud mod venstre for at frakoble dem.

Trin 8 - Fjern jordledningen

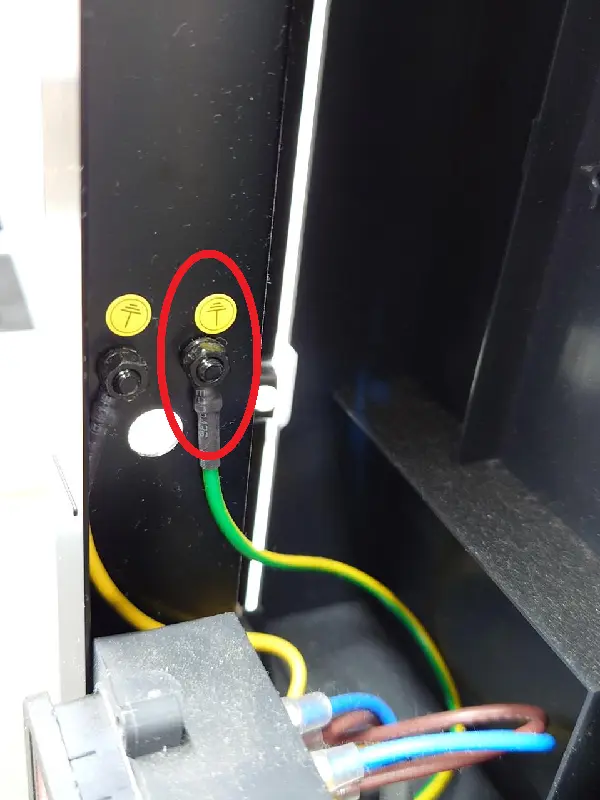

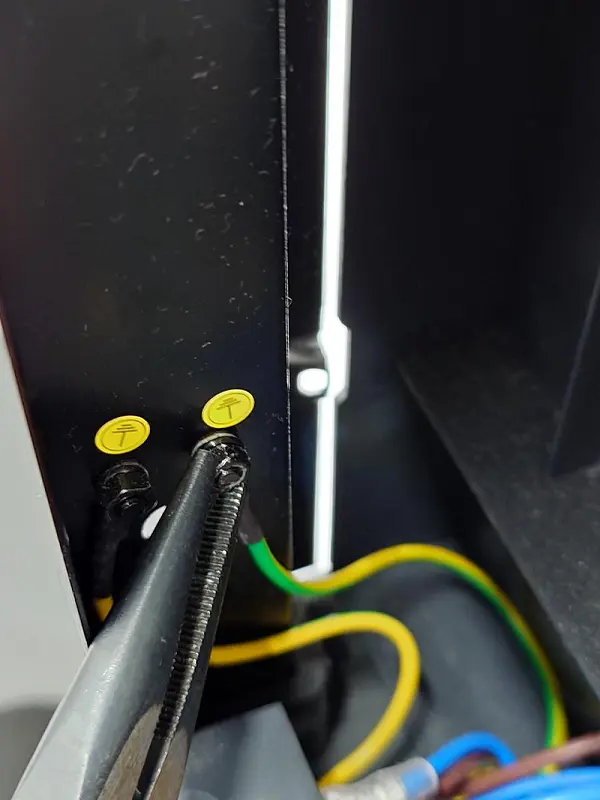

Fra indersiden af den lodrette bjælke nær strømafbryderblokken holdes møtrikken med en tang, og fra ydersiden af den lodrette bjælke løsnes jordledningens fastgørelsesskrue med en H2.0 nøgle, hvorefter jordledningen fjernes.

Bemærk: Der er to jordledninger fastgjort ved den lodrette bjælke, en til hele maskinens jord (forbundet til strømafbryderblokken) og en til varmebedets jord. Løsn kun jordledningen til hele maskinens jord.

P1S' jordledning sidder i højre side af printeren. Se denne wiki for vejledning i at fjerne højre sidepanel.

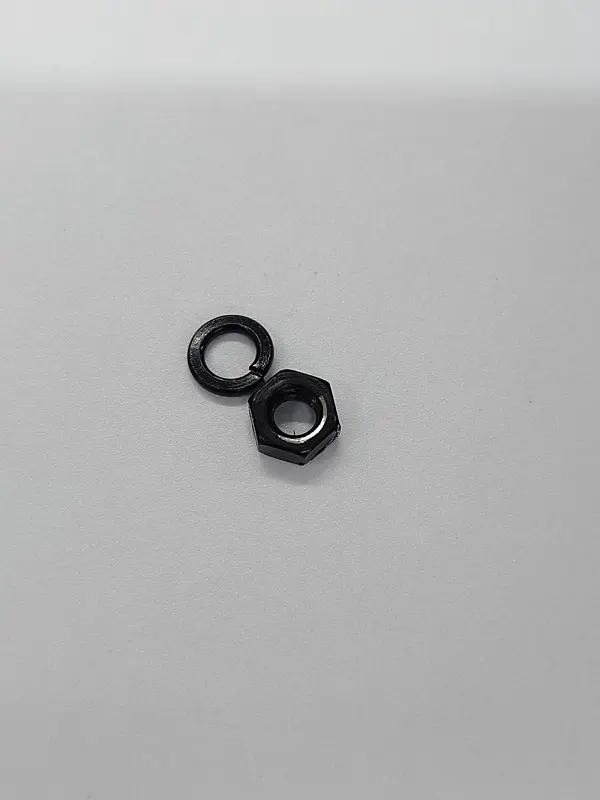

Bemærk: Der sidder en spændeskive på indersiden af den lodrette bjælke ud over møtrikken, så pas på ikke at tabe den.

Trin 9 - Fjern strømafbrydermodulet

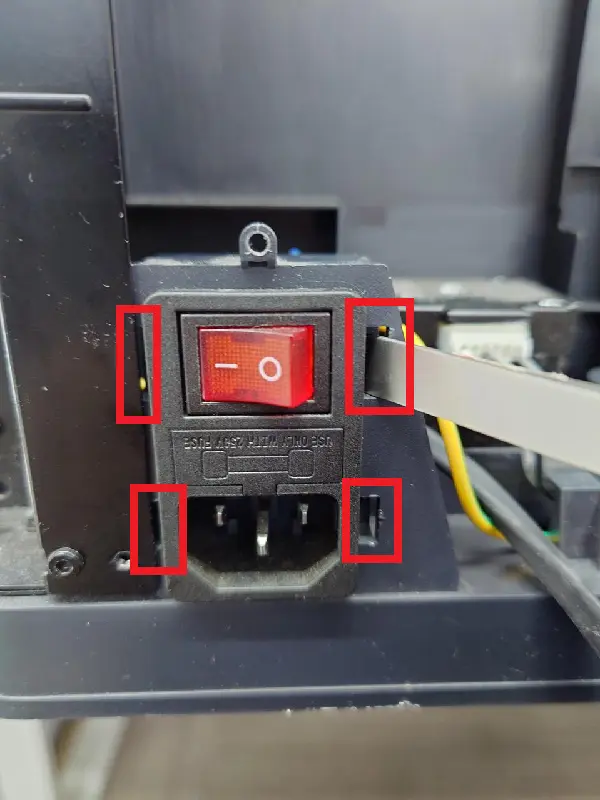

Brug et fladt værktøj til at løsne de fire tappe gennem de fire åbninger i rammen på begge sider af strømafbryderrammen.

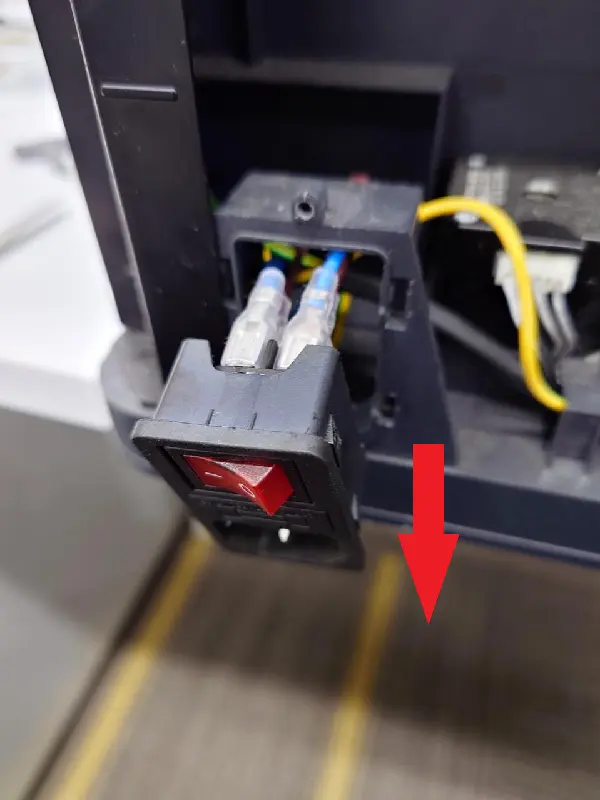

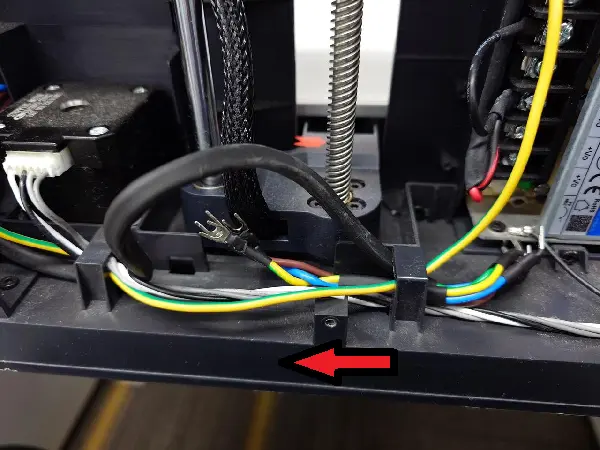

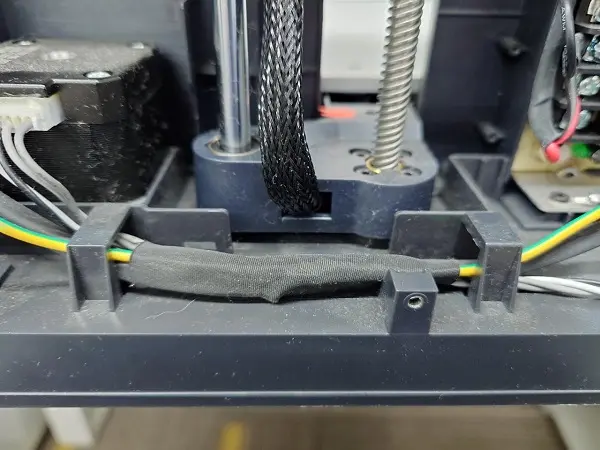

Fjern kabelbundtets tape, og fjern det kabel, der blev frakoblet i trin 7, ved at føre det gennem kabelclipsene fra højre mod venstre. Strømafbridersamlingen kan derefter fjernes sammen med kablet, så afmonteringen er fuldført.

Betjeningsguide - Montering

Trin 1 - Monter strømafbrydersamlingen

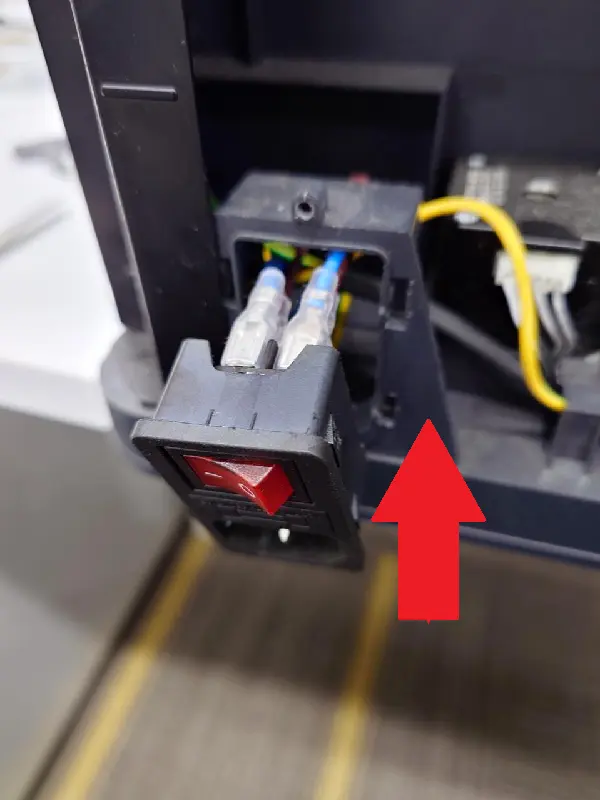

Før alle kablerne fra den nye strømafbrydersamling gennem rammen. Skub strømafbrydersamlingen indad, indtil alle tappe er på plads, og samlingen sidder godt fast i sin ramme.

Trin 2 - Tilslut jordledningen

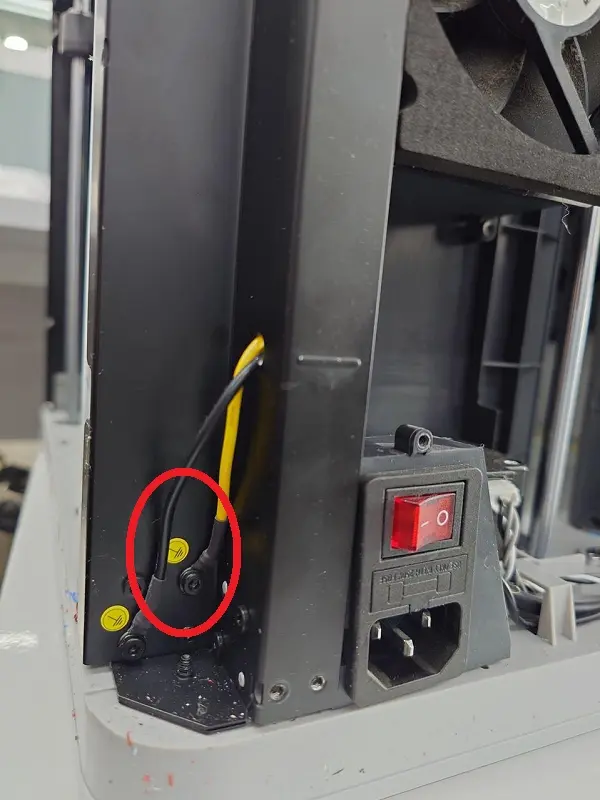

Fastgør jordledningen ved at holde møtrikken med en tang fra indersiden af den lodrette bjælke og spænde jordledningens skrue fra ydersiden af bjælken med en H2.0 nøgle.

P1S' jordledning sidder i højre side af printeren. Se denne wiki for vejledning i at fjerne højre sidepanel.

Bemærk: Jordforbindelse er en vigtig foranstaltning for elektrisk sikkerhed, så sørg for at fastgøre jordledningen sikkert.

P1P	P1S & X1C

Trin 3 - Tilslut kablet

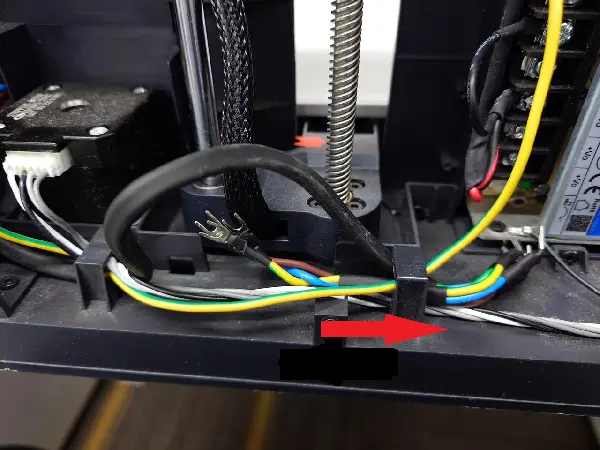

Før kablerne gennem kabelclipsene fra venstre mod højre, og sæt bundtetapen på. Brug en stjerneskruetrækker til at fastgøre kabelstikket til strømforsyningsmodulet og AC-kortet med stjerneskruer.

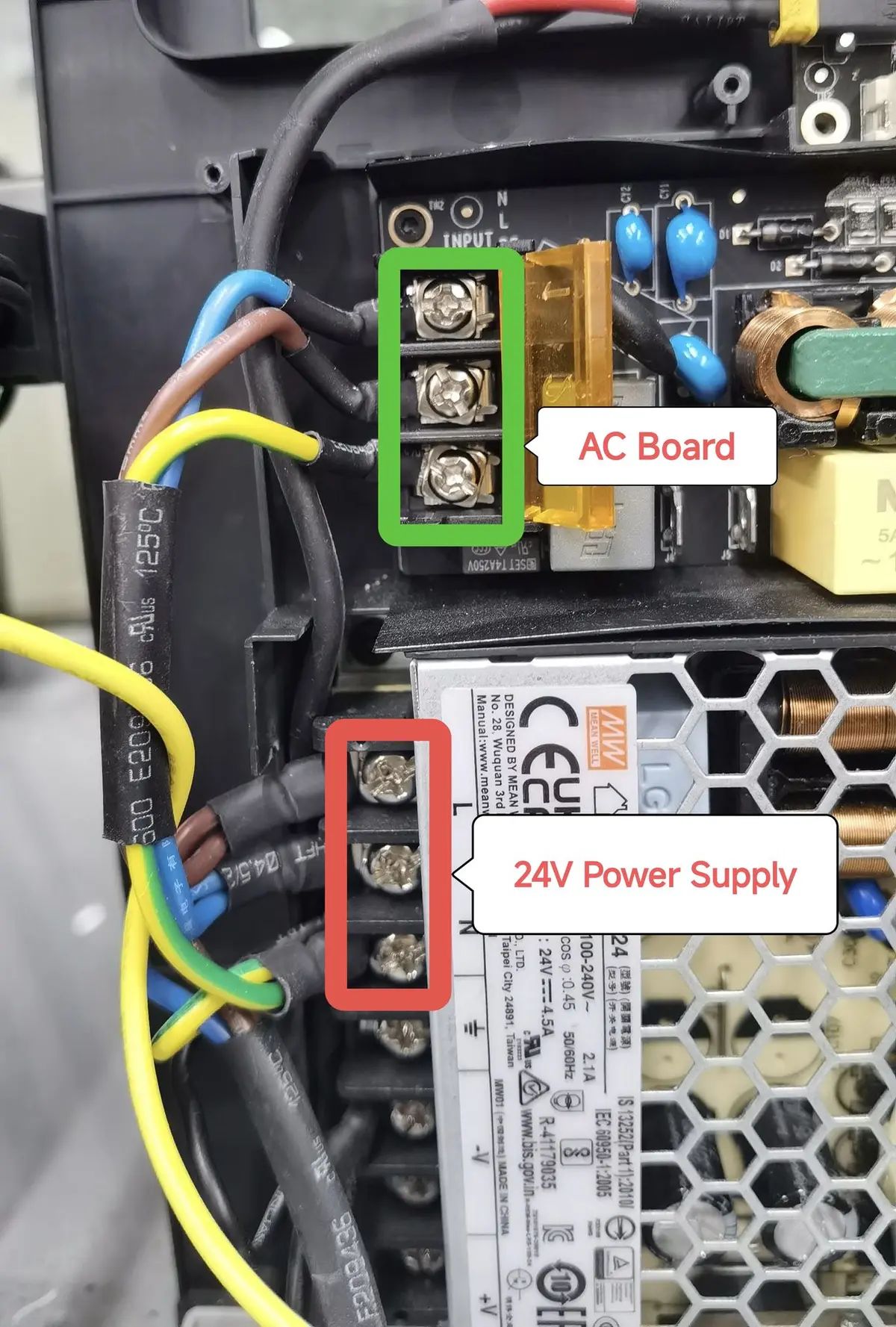

BEMÆRK: Når du tilslutter det øverste AC-kort, skal ledningsrækkefølgen fra top til bund være Nul-Fase-Jord, dvs. farverne Blå-Brun-Gul/Grøn. Der findes enheder leveret med ombyttet nul-fase-forbindelse før august 2023 (som vist på billedet). På grund af kredsløbsbeskyttelse har dette ingen betydning for printerens funktion, men der udløses et udfald, når printeren tilsluttes en polariseret stikkontakt.

Trin 4 - Monter kabeldækslet

Spænd 6 skruer med en H1.5 unbrakonøgle for at fastgøre kabeldækslet.

Monter kabelskinnen ved at spænde 2 skruer med en H2.0 unbrakonøgle.

Trin 5 - Monter sidepanelet

Se denne wiki for at montere højre sidepanel.

Trin 6 - Monter spildrenden

Monter spildrenden, og fastgør den med 2 skruer.

Hvis den ekstra skrue blev fjernet i siden af renden, husk at sætte den tilbage.

Trin 7 - Monter bagdækslet (P1S)

Før først rørholderen og remstramningsåbningen i højre side igennem for at montere bagdækslet.

Trin 8 - Spænd skruer

Skru bagpanelet på igen. Vær opmærksom på de forskellige skruetyper, der bruges.

Verificer funktionen

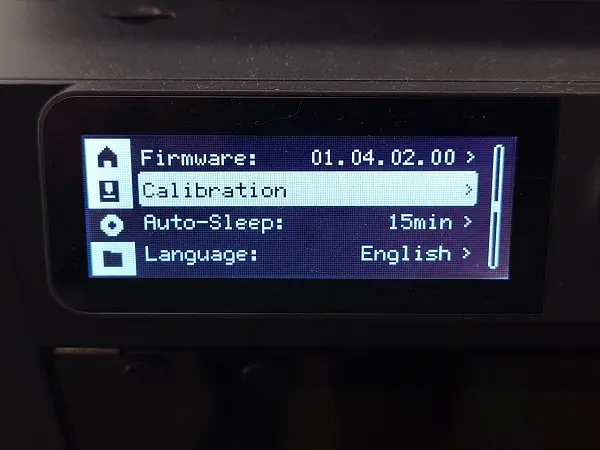

Tilslut strømkablet, og tænd for strømmen. Start en selvtest. Hvis der ikke opstår fejl, er udskiftningen gennemført korrekt.
