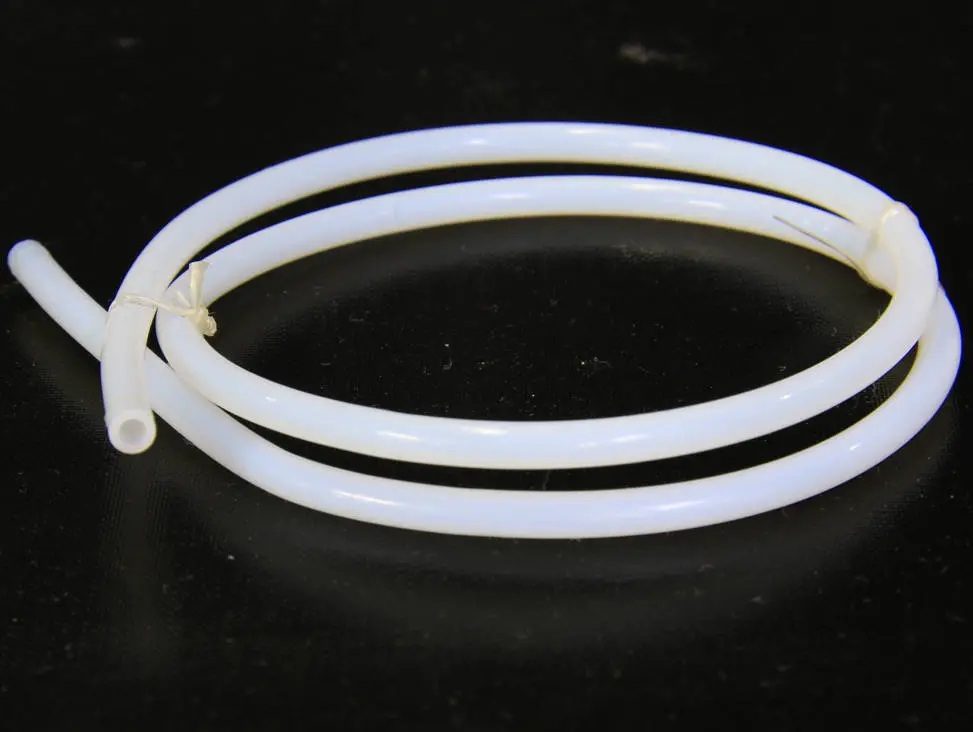

PTFE-rør fra printhovedet

Udskift PTFE-røret fra printhovedet

Længde: 530 mm.

Værktøj

Ingen

Forberedelse

Aflæs filamentet, og sluk printeren.

Videoguide

Afmontering

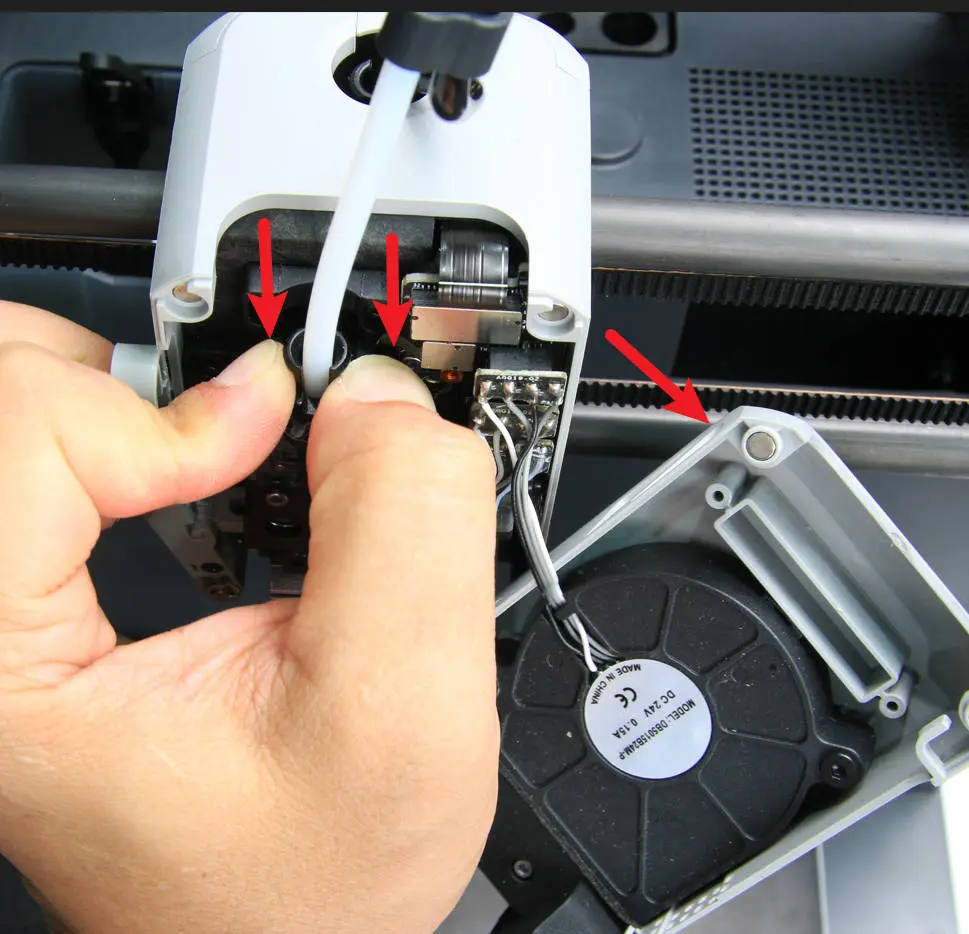

Trin 1 - Træk PTFE-røret ud

Åbn fronthusets samling, tryk på lynkoblingen, og træk forsigtigt filamentrøret ud.

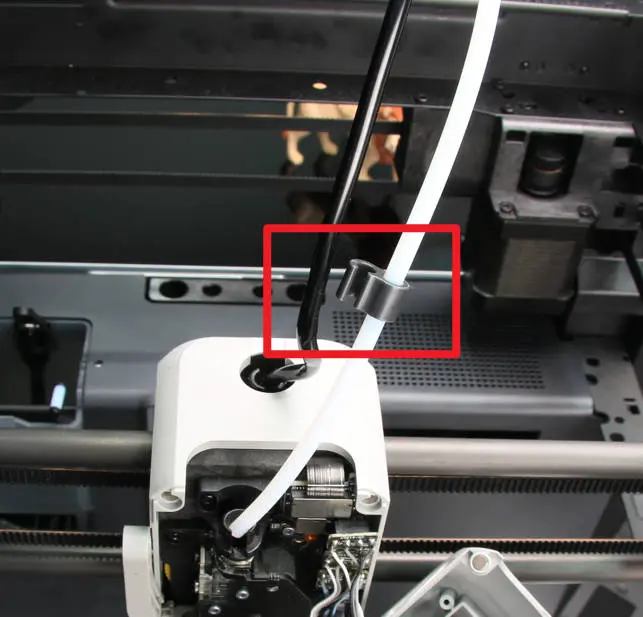

Trin 2 - Frigør printhovedets kabel

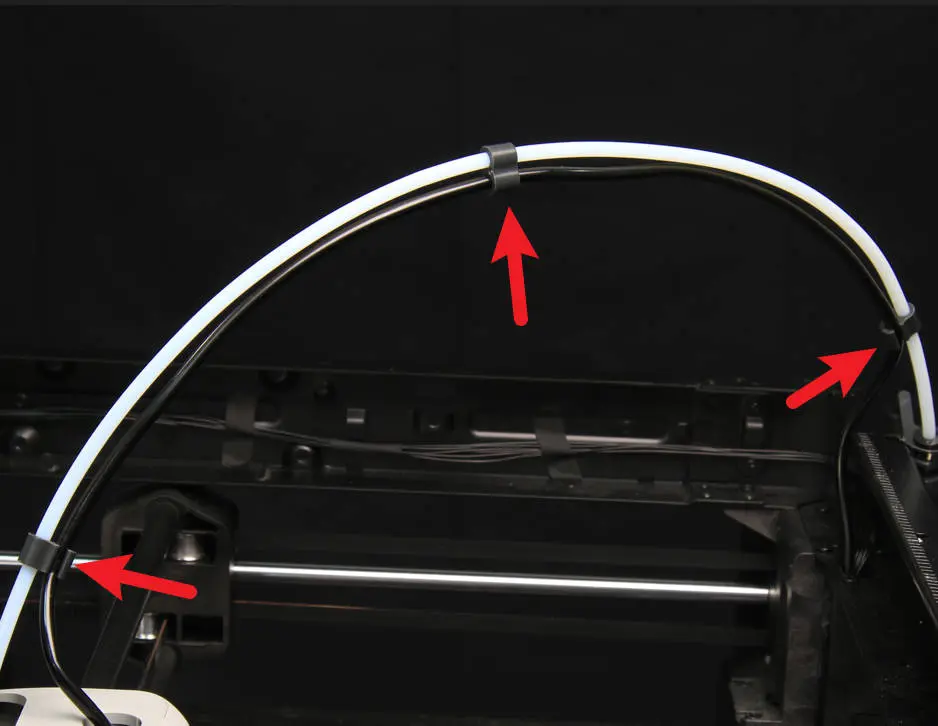

Løsn og fjern printhovedets kabel (sort) fra PTFE-rørets clips

Trin 3 - Fjern fastgørelsesclipsene

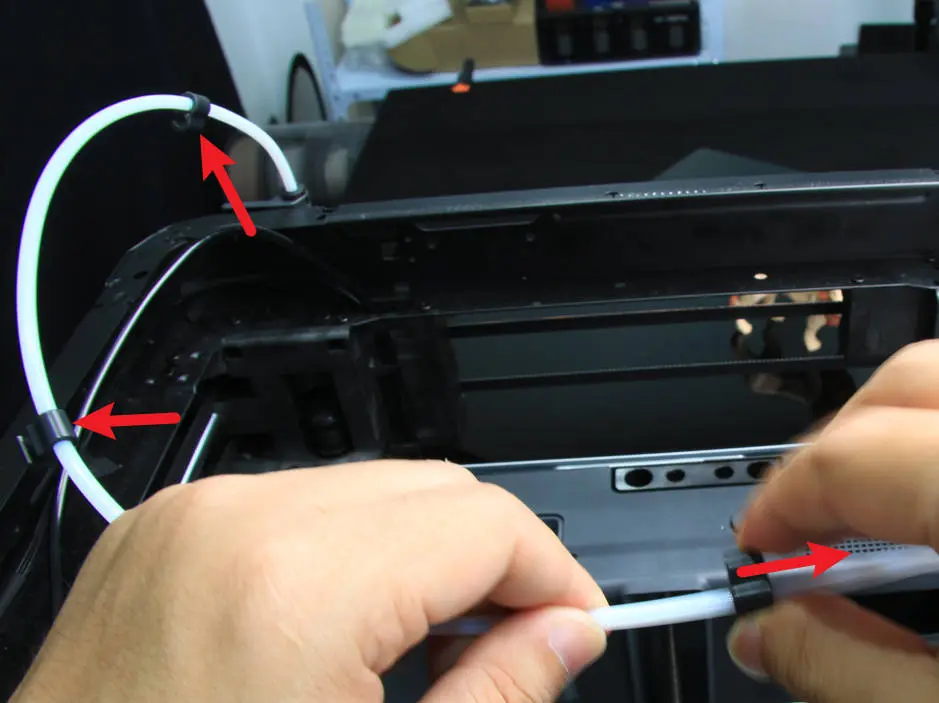

Fjern de 3 PTFE-clips ved at skubbe dem langs røret helt ud til enden, så de er nemme at tage af.

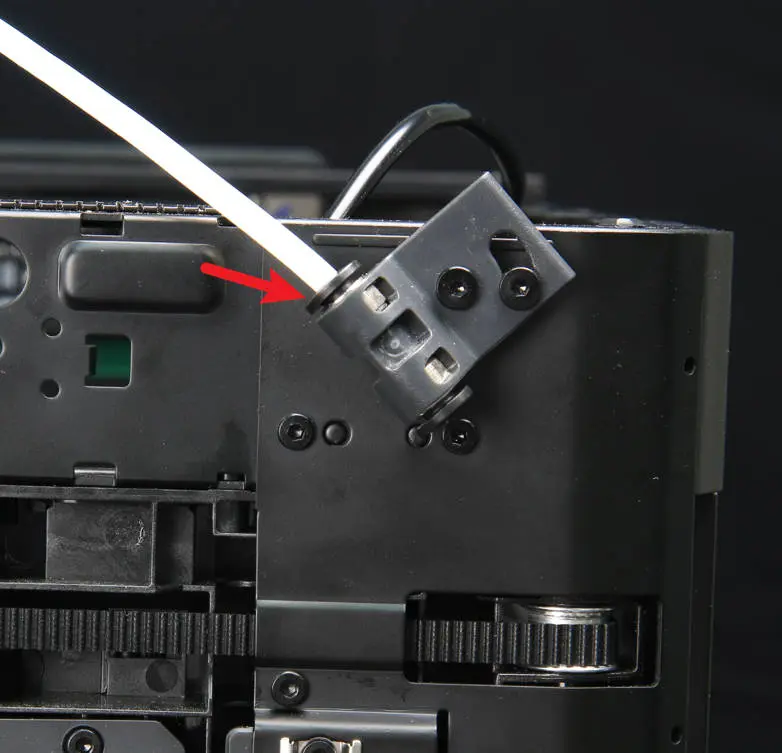

Trin 4 - Fjern røret

Tryk på lynkoblingen vist på billedet nedenfor, og træk filamentrøret ud i den anden ende.

Montering

Trin 1 - Monter fastgørelsesclipsene

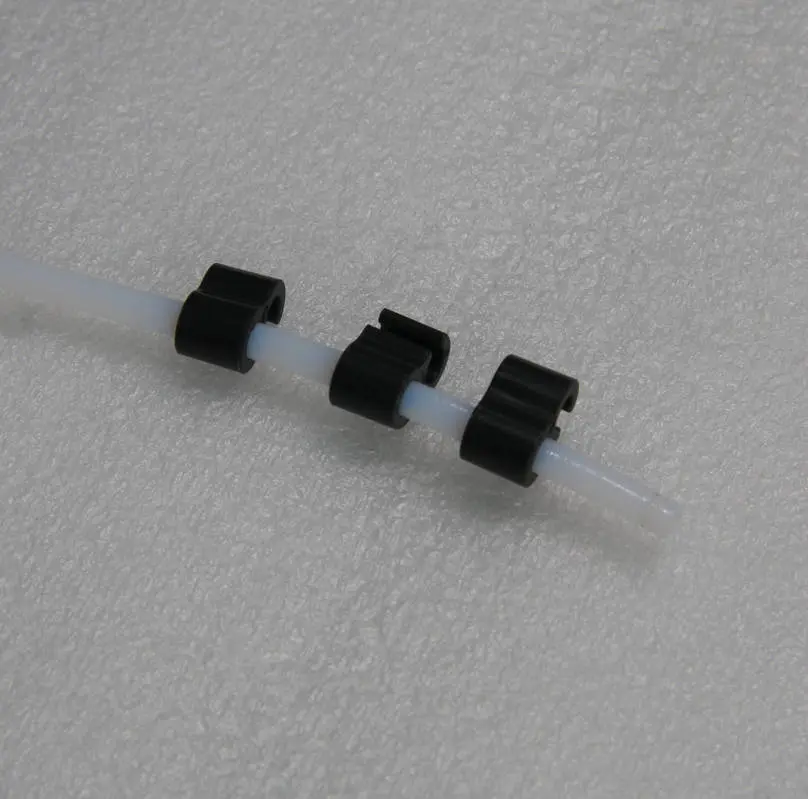

Sæt de 3 clips tilbage på PTFE-røret, og skub dem hen til de ønskede placeringer.

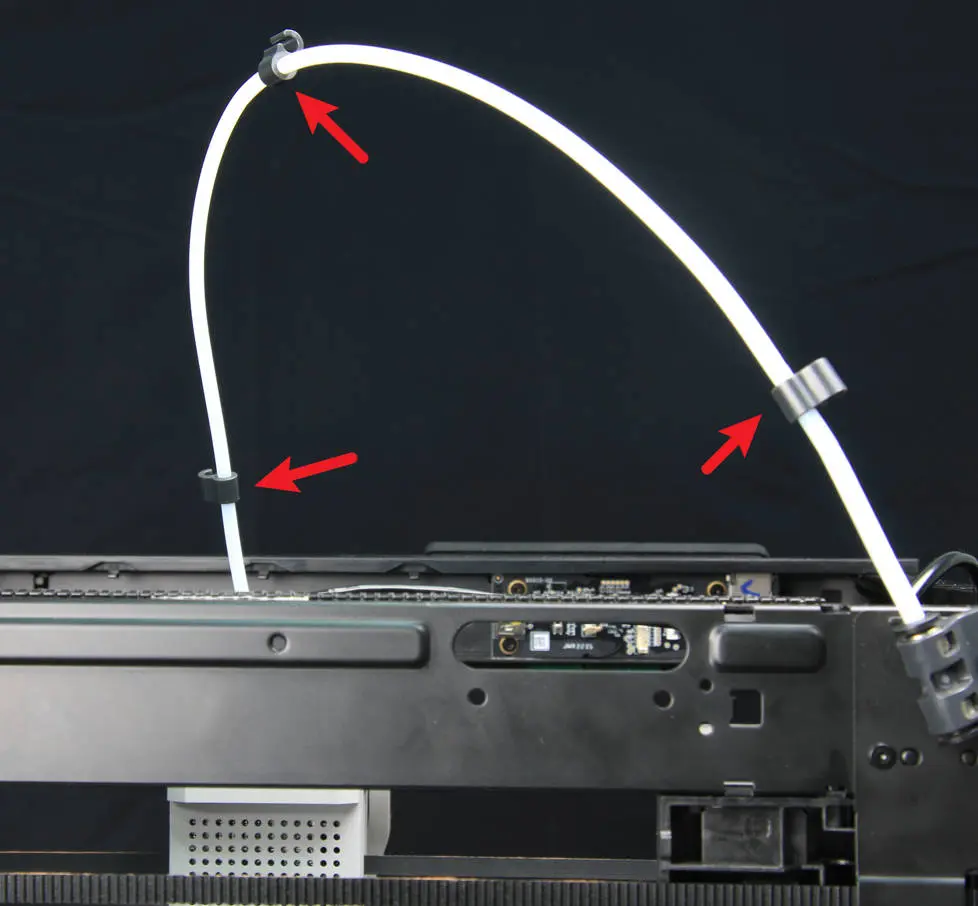

Trin 2 - Monter røret i ankersamlingen

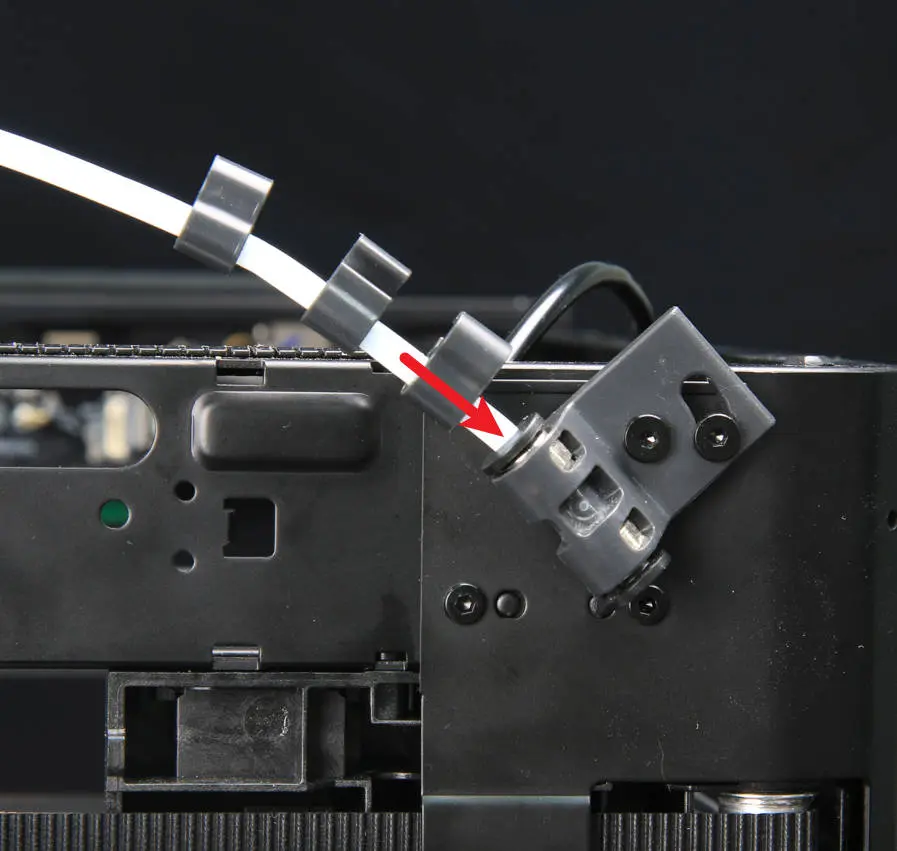

Sæt den ene ende af PTFE-røret tilbage i filamentrørets anker, og placer clipsene korrekt som vist på billedet nedenfor.

Trin 3 - Forbind røret til ekstruderen

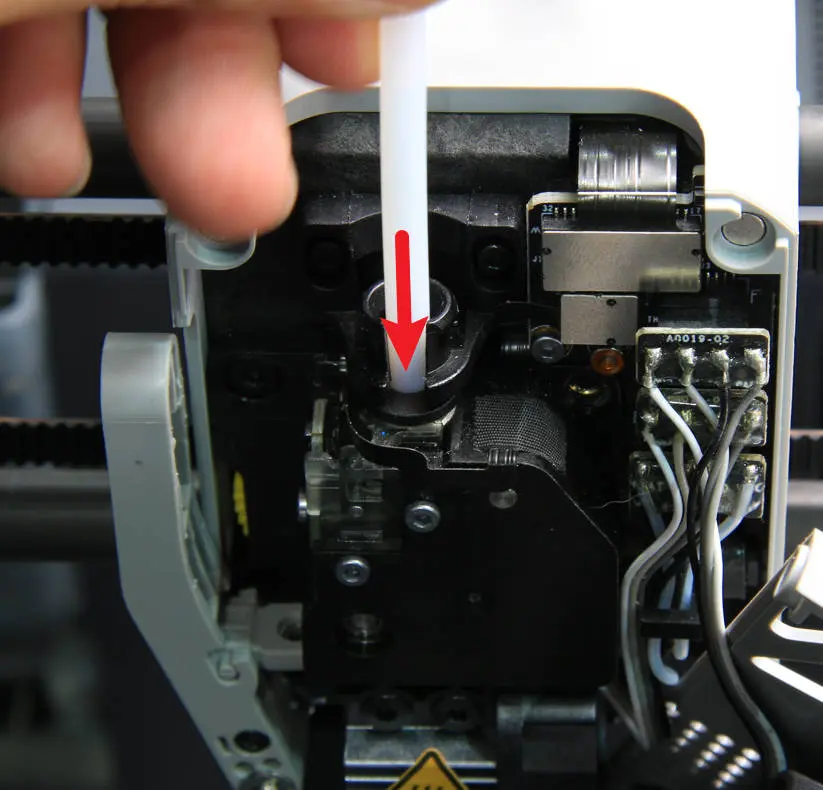

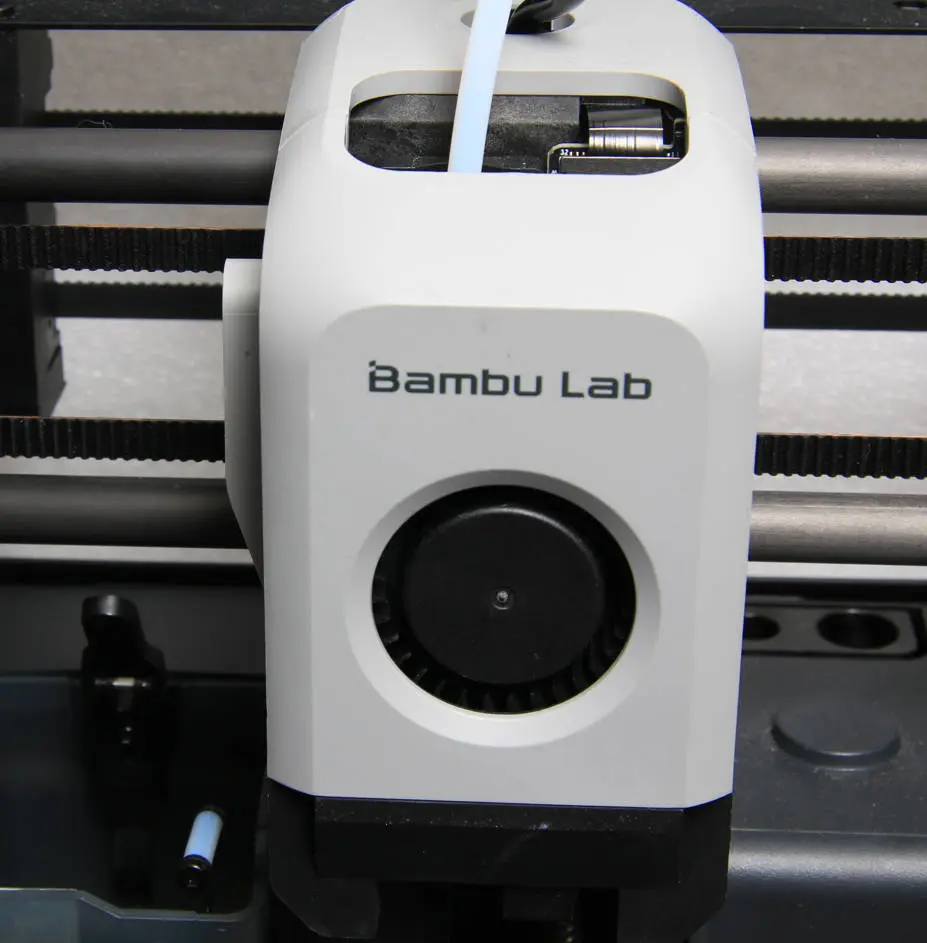

Sæt forsigtigt den anden ende af røret ind i ekstruderen, og luk printhovedets fronthus.

Trin 4 - Fastgør kablerne

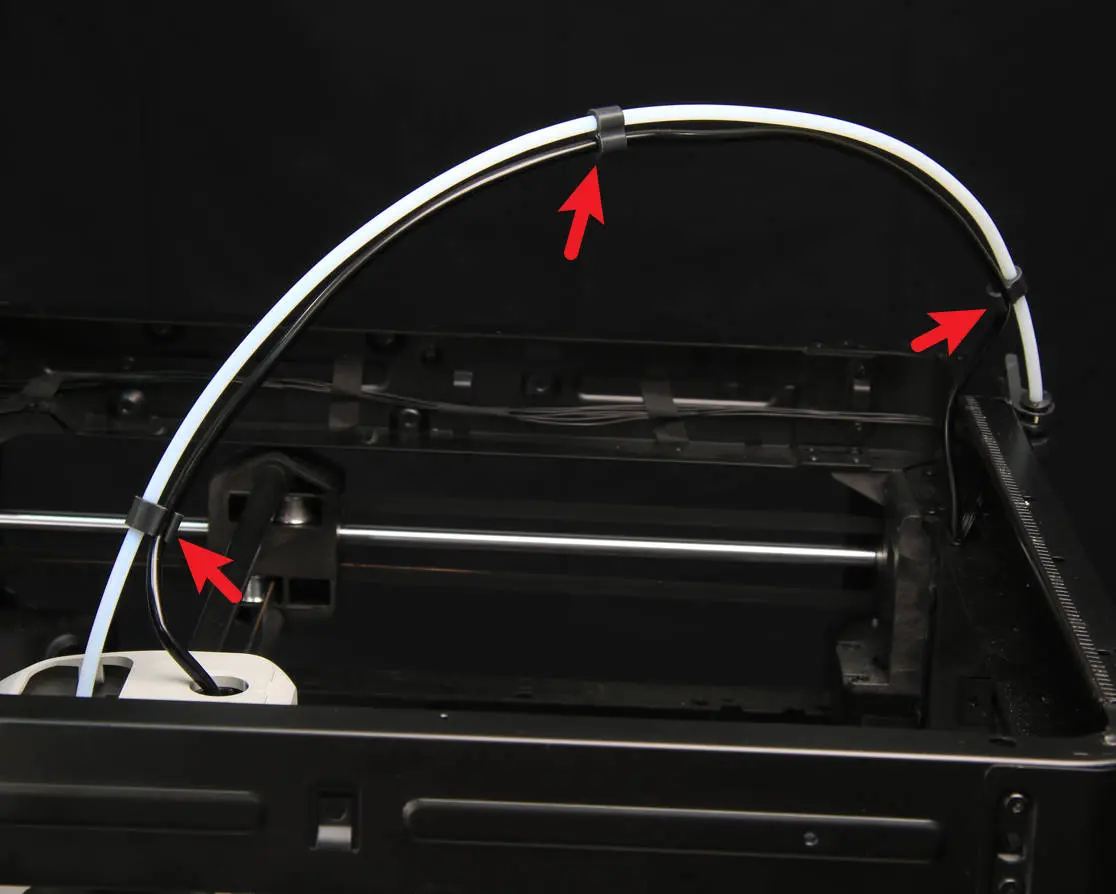

Sæt printhovedets kabel tilbage i clipsholderen.

Sådan kontrollerer du

1. Efterse udseendet visuelt, ingen synlig deformation;

2. Træk forsigtigt i PTFE-røret i begge ender for at sikre, at enderne er låst korrekt.
