Udskiftning af extruder-enheden

Udskiftning af extruderen

Kun til P1P

Værktøj

H2.0/H1.5 unbrakonøgle

Forberedelse

Tag filamentet ud, og sørg for at dysetemperaturen er kølet ned til under 50 grader, og at printeren er slukket.

Videoguide

Afmontering

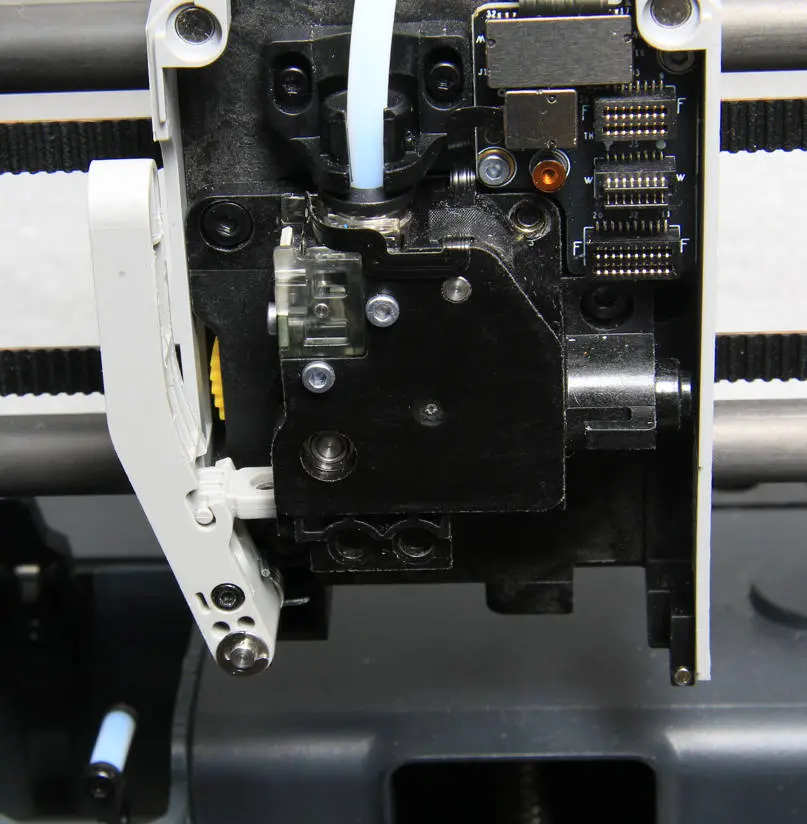

Trin 1 - Fjern den komplette hotend

Se det relevante indhold under Komplet hotend-enhed på vedligeholdelsessiden for at fjerne den komplette hotend-enhed.

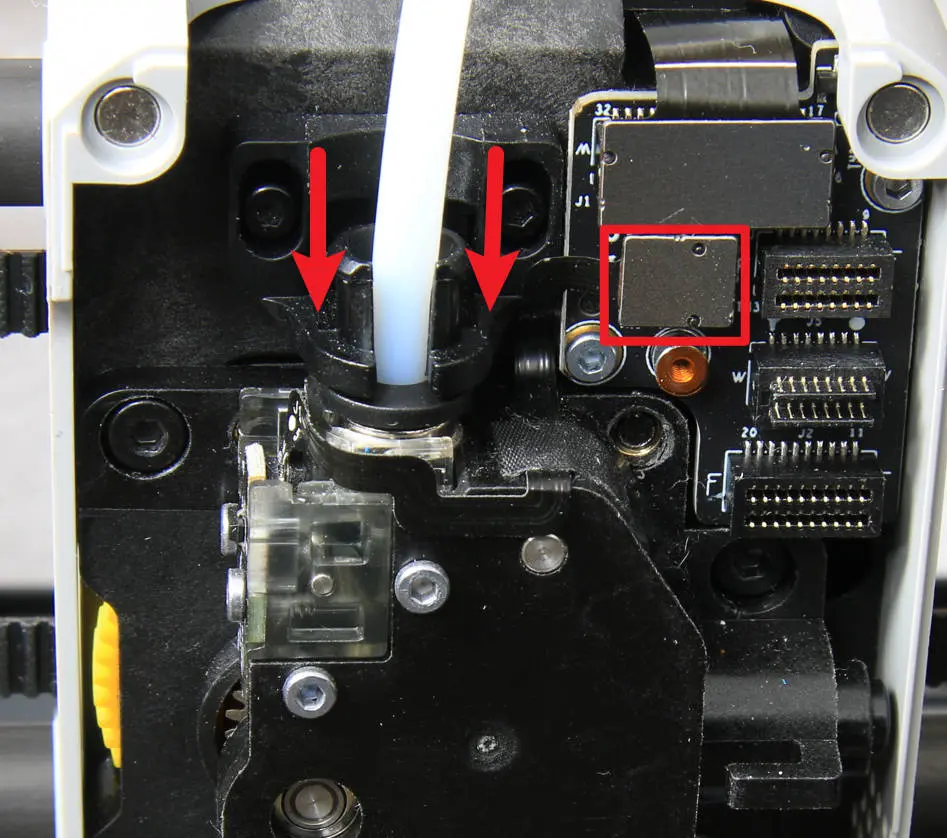

Trin 2 - Frakobl

Frakobl filamentslangen, og frakobl hall-sensor-kablet.

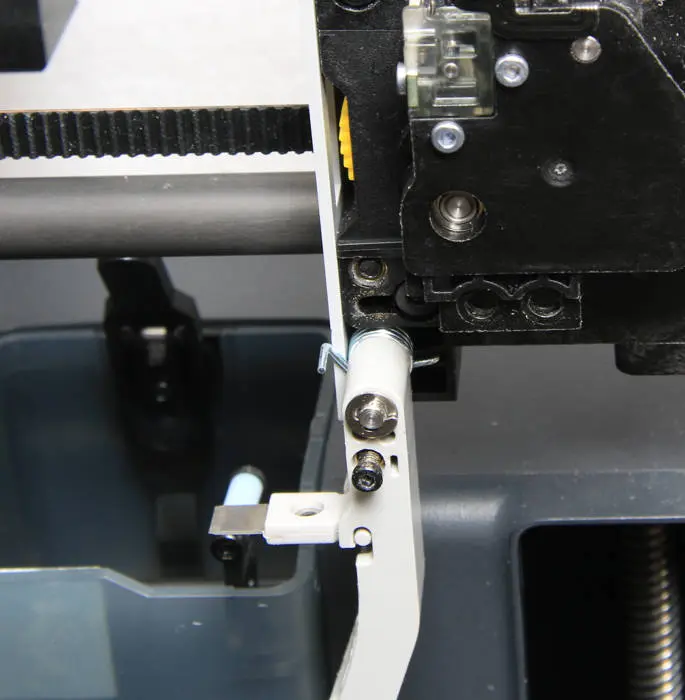

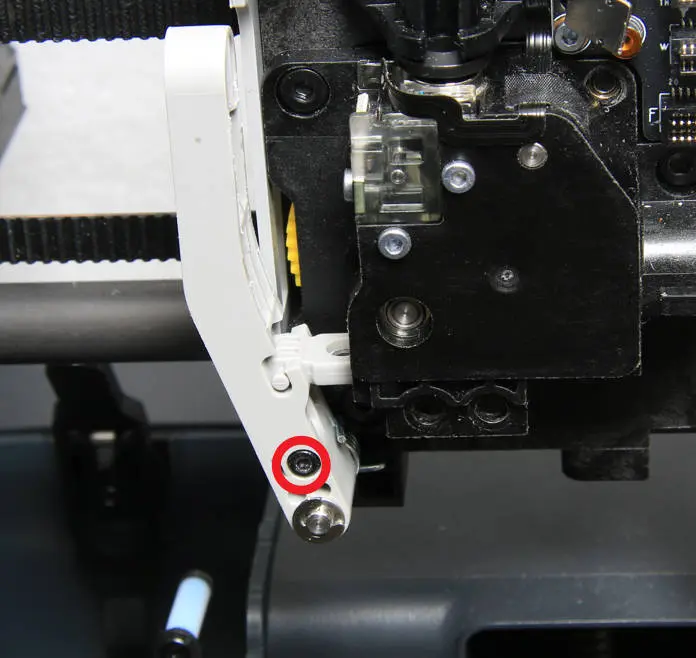

Trin 3 - Frigør skæreren

Løsn skruen på skærerhåndtaget med H1.5 unbrakonøglen, så skæreren frigøres fra extruderen, og skærerhåndtaget kan hænge helt ned.

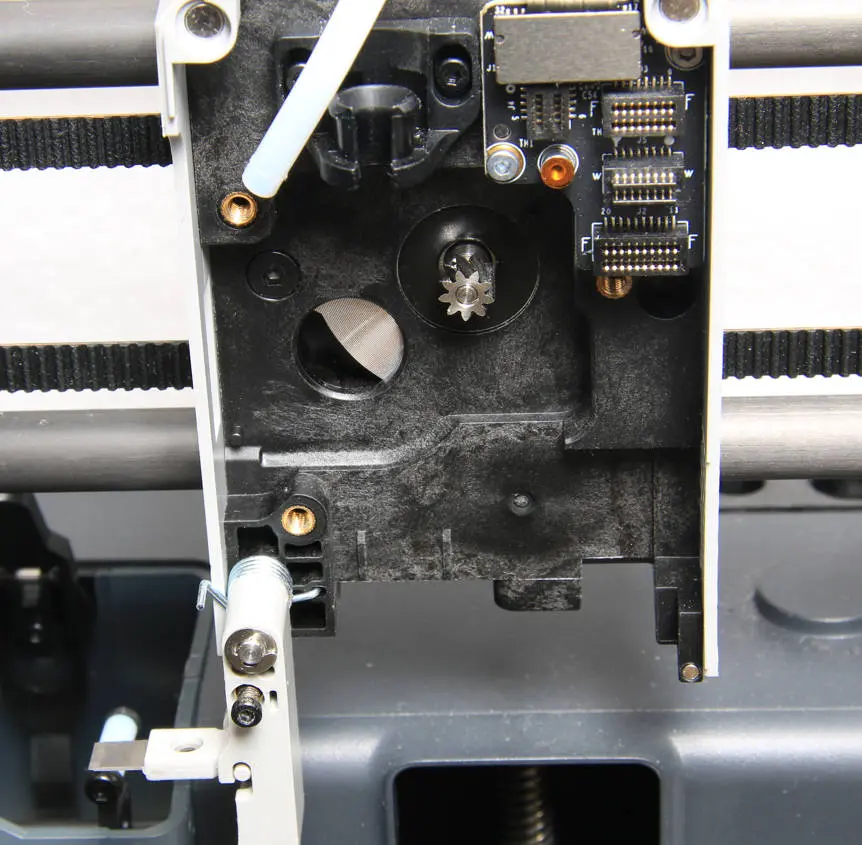

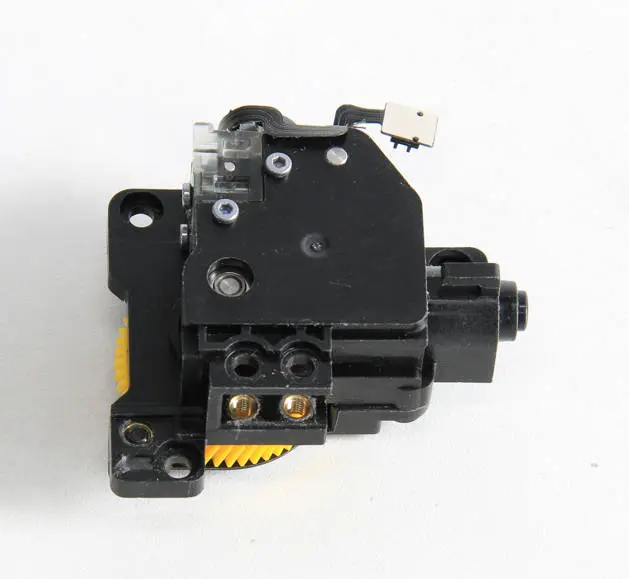

Trin 4 - Fjern extruder-enheden

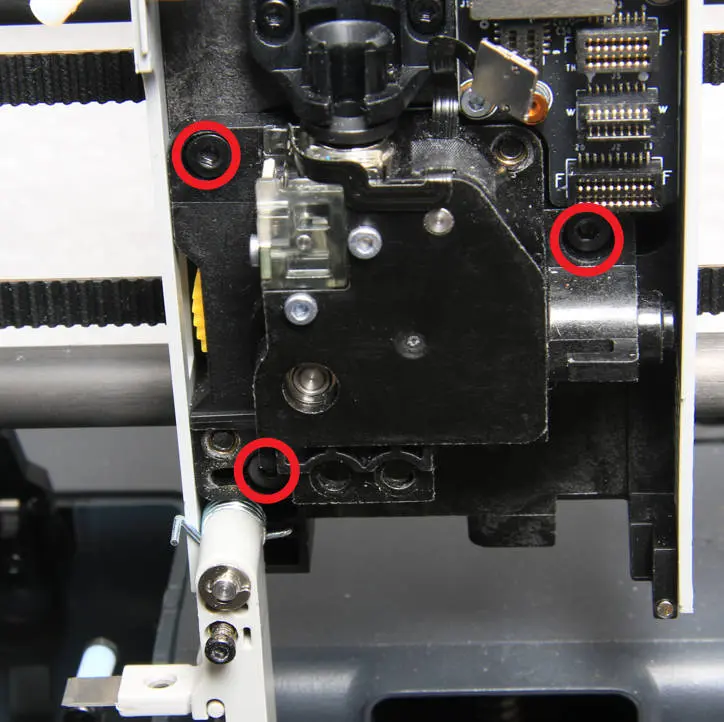

Skru de 3 skruer ud med en H2.0 unbrakonøgle, og fjern extruderen.

(Valgfrit) Udskift extruderens leje

Hvis extruderens leje er beskadiget, kan du købe et med følgende mål og udskifte det:

• Indvendig diameter d: 3 mm
• Udvendig diameter D: 8 mm
• Bredde H: 4 mm

For afmontering af extruderen og lejets placering henvises der til denne wiki-artikel： Vedligeholdelsesguide til extruder: Rengøring og smøring - X1&P1-serien

Montering

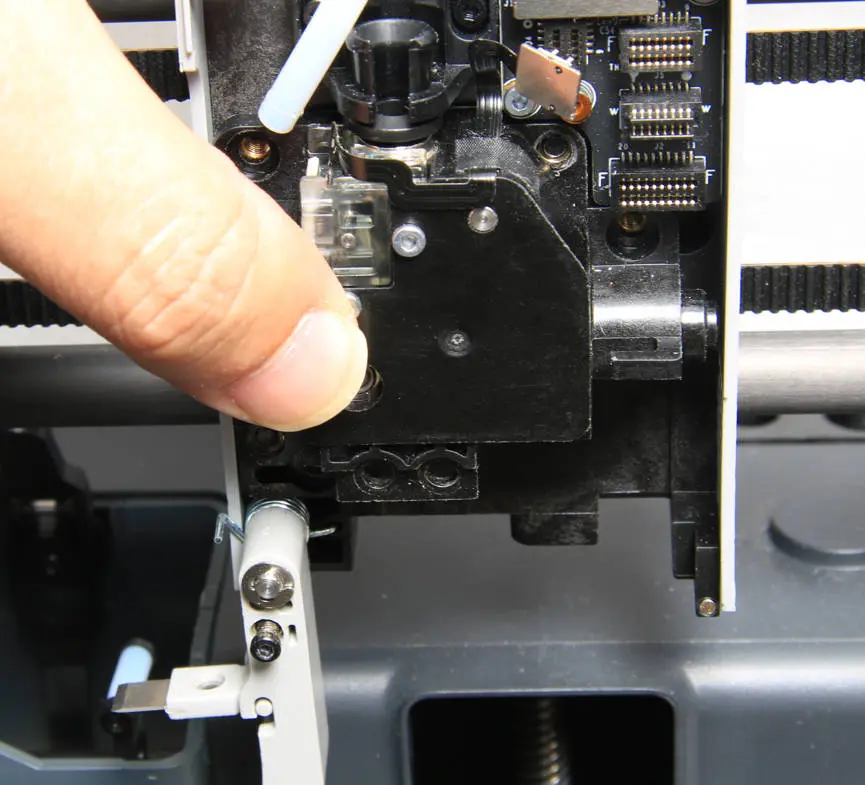

Trin 1 - Montér extruder-enheden

Montér extruderen på toolheadet, og spænd de 3 skruer.

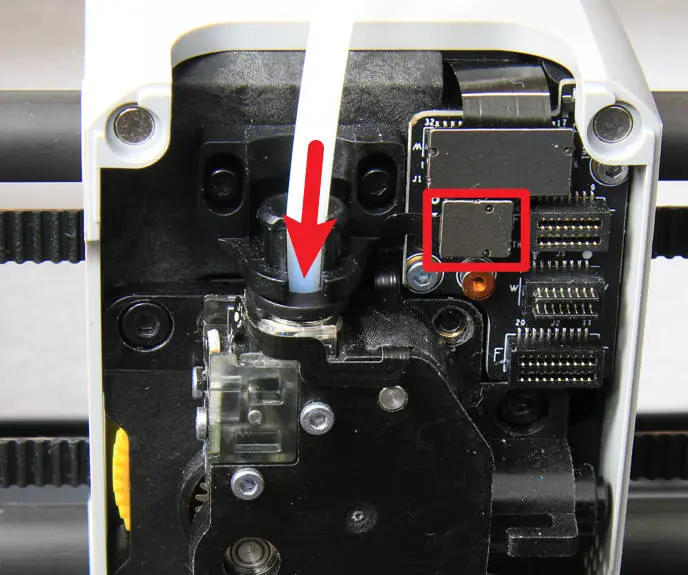

Trin 2 - Tilslut slange og kabel

Tilslut PTFE-slangen til extruderen, og tilslut hall-sensor-kablet.

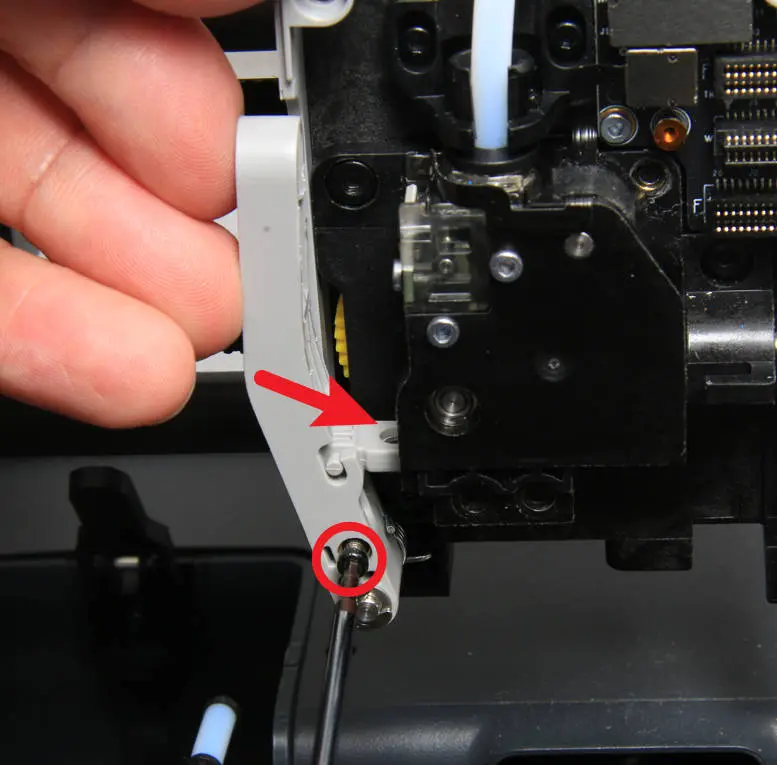

Trin 3 - Montér filamentskæreren

Løft skærerhåndtaget op, skub skæreren ind i extruderens rille, og spænd skruen for at fastgøre håndtaget.

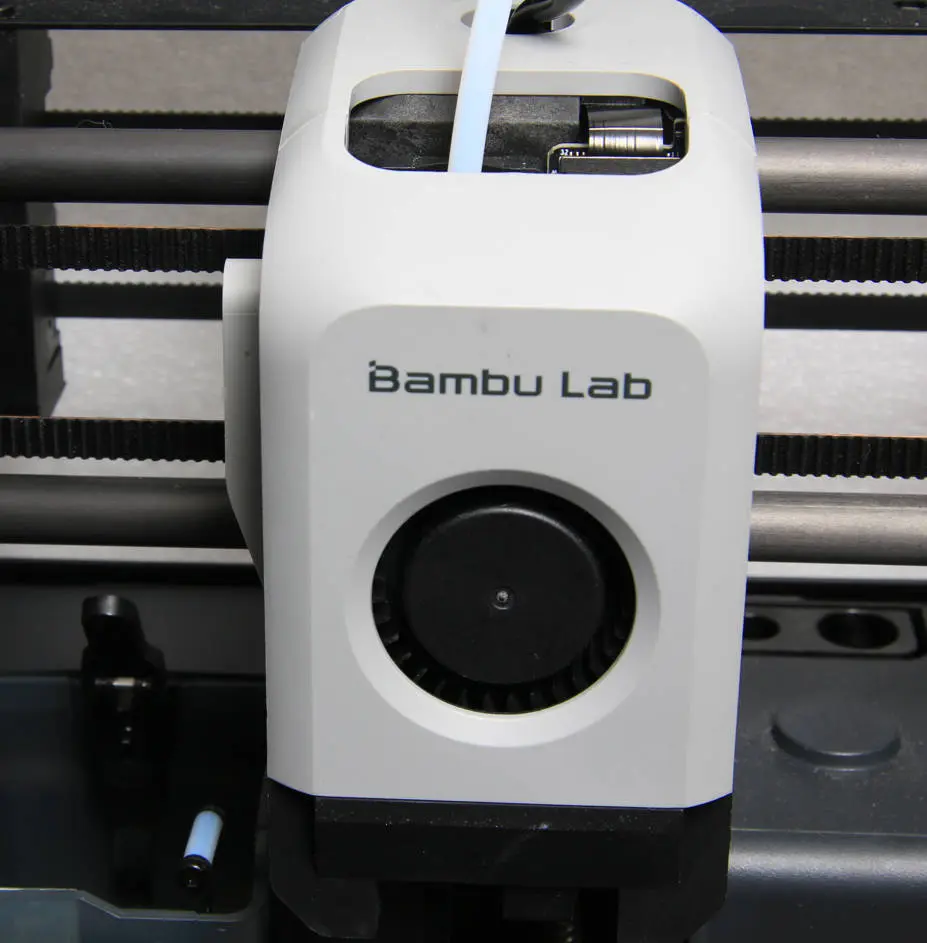

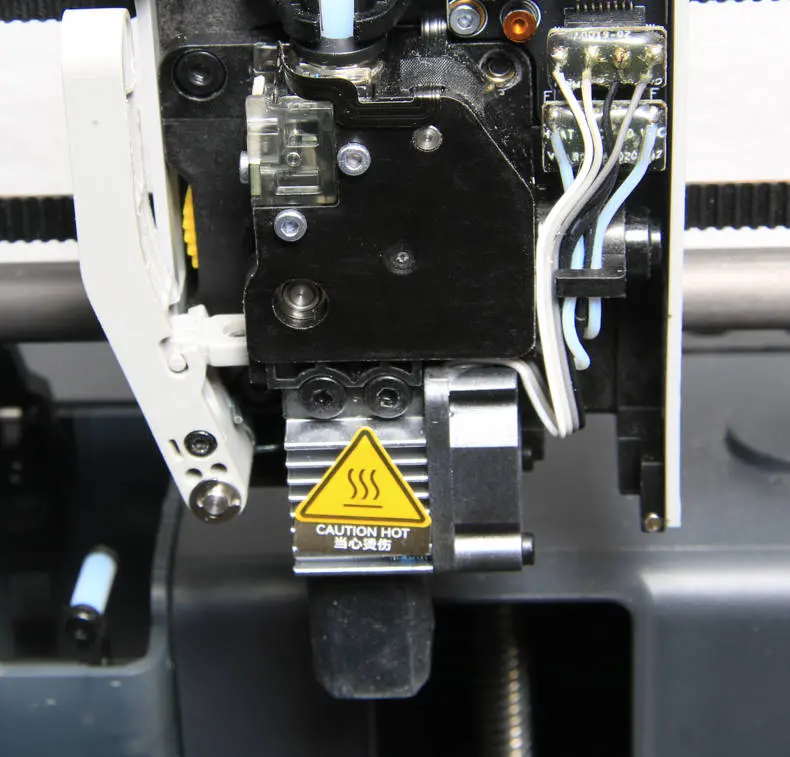

Trin 4 - Montér den komplette hotend, og luk frontkabinettet

Se det relevante indhold under Komplet hotend-enhed på vedligeholdelsessiden for at montere den komplette hotend-enhed, og sæt frontkabinettet på.

Sådan verificerer du

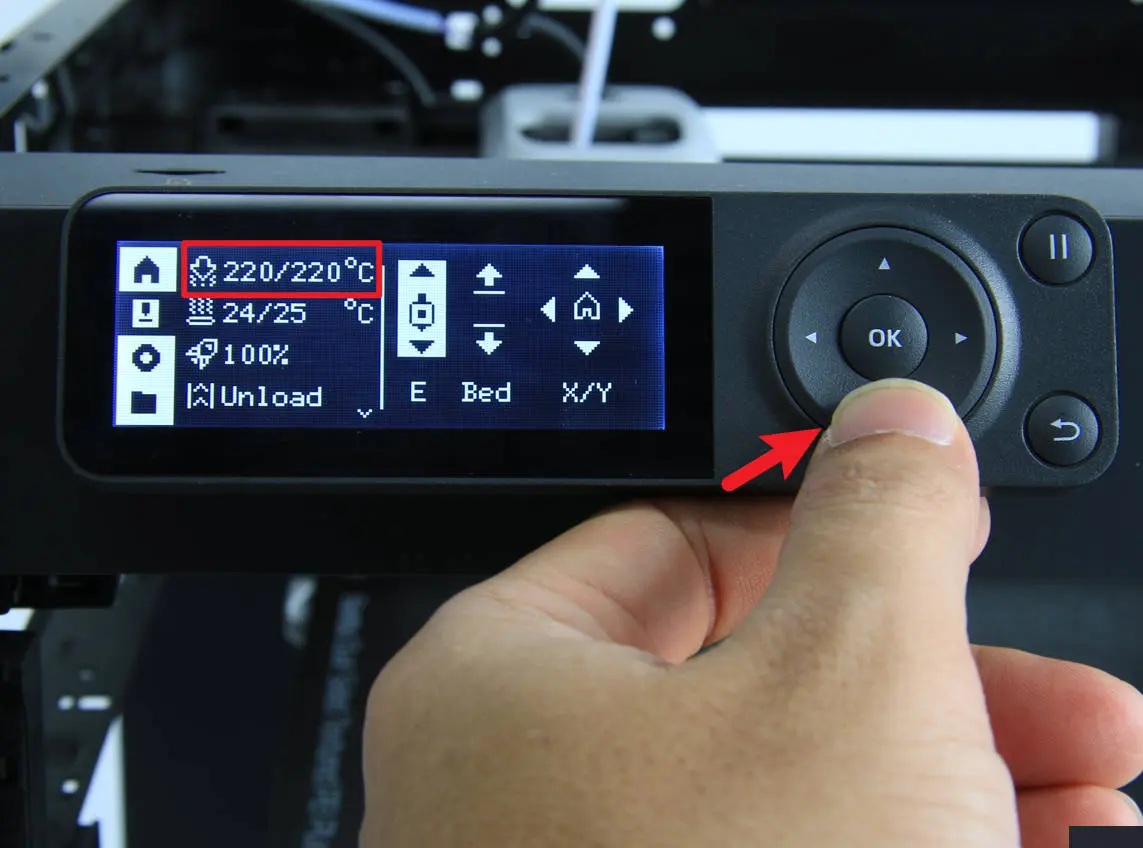

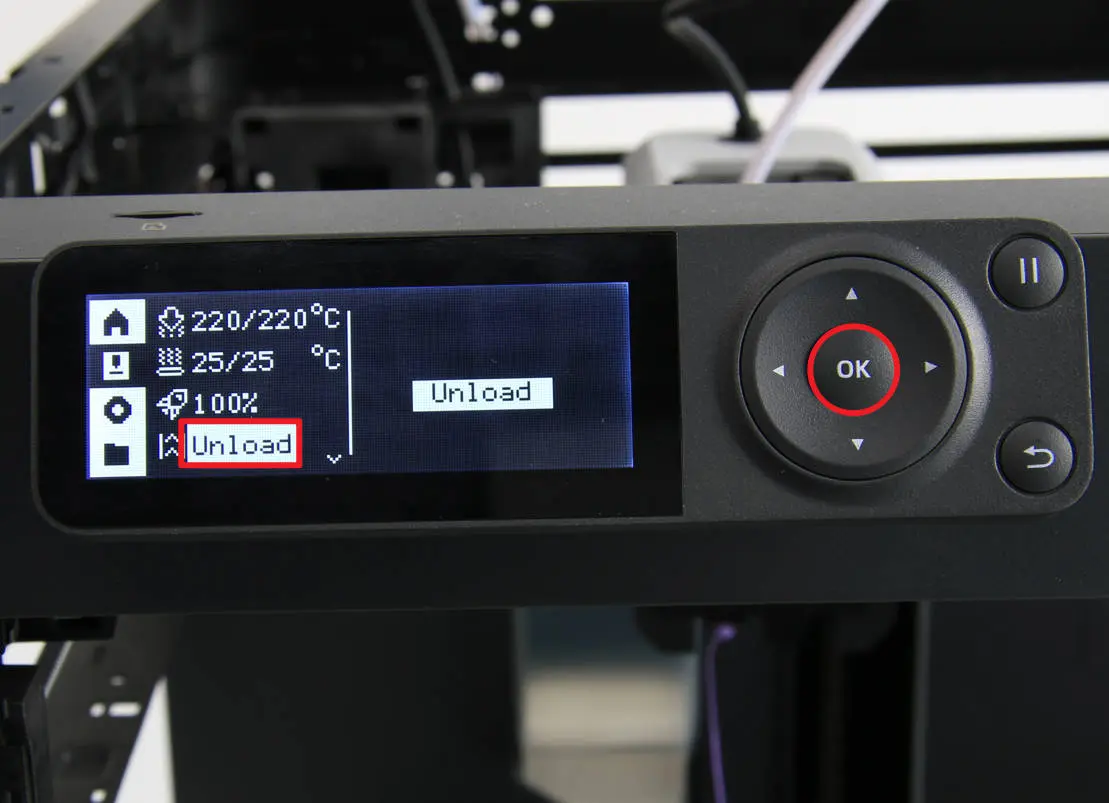

Tænd printeren, og gennemfør en manuel ind- og udlæsning af filament. Hvis der ikke er noget unormalt, er operationen lykkedes.
