Udskiftning af extruder-forbindelsesboard - P1P/P1S

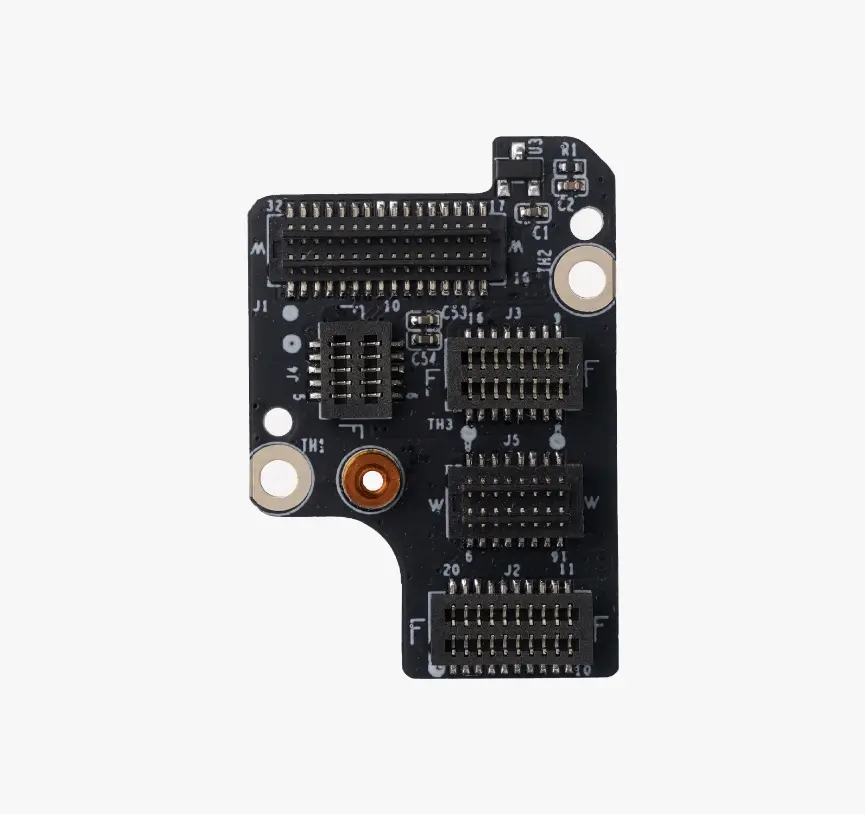

Extruder-forbindelsesboard - P1P/P1S

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører noget vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og toolheadets ledninger. Udføres opgaver med printeren tændt, kan det resultere i kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du blive nødt til at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden, med andet metal eller med elektroniske komponenter, mens printeren stadig er tændt. Det kan resultere i skader på printerens elektronik og yderligere problemer.

Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Har du bekymringer eller spørgsmål til at følge denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Værktøj

• Nyt extruder-forbindelsesboard
• H1.5 unbrakonøgle

Forberedelse

Tag filamentet ud, og SLUK printeren.

ADVARSEL! Sørg for, at ALLE udskiftninger af hotend/toolhead udføres med strømmen SLUKKET. At frakoble eller tilslutte nogen af disse stik, mens strømmen er TÆNDT, kan resultere i kortslutning og forårsage permanent skade på toolheadets boards.

Afmontering

Trin 1 - Fjern frontkabinettet

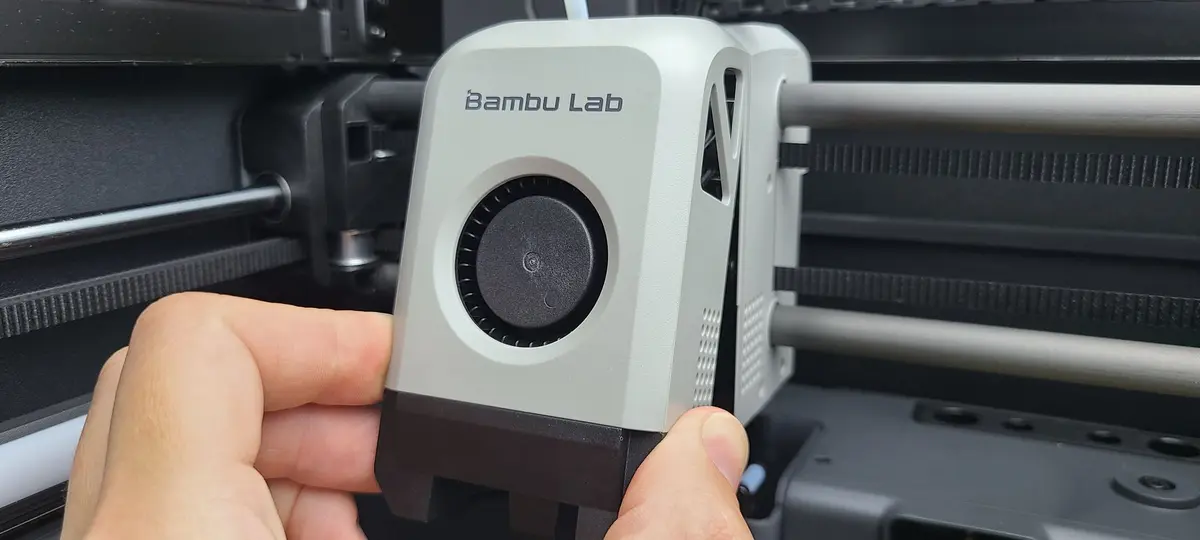

Fjern toolheadets frontdæksel ved at gribe fat i de nederste sider som vist, og træk derefter forsigtigt. Dækslet vil stadig være forbundet via blæserledningen til del-køling.

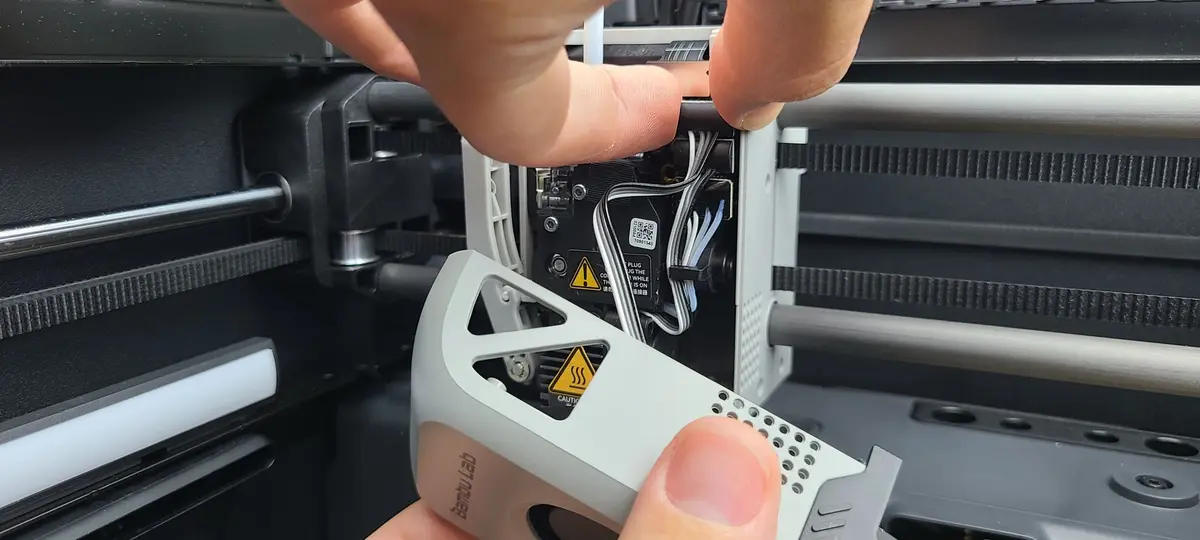

Frakobl stikket til del-køleblæseren ved at klemme om selve det sorte stik og trække. Læg frontdækslet til side.

Trin 2 - Fjern forbindelsesboardet

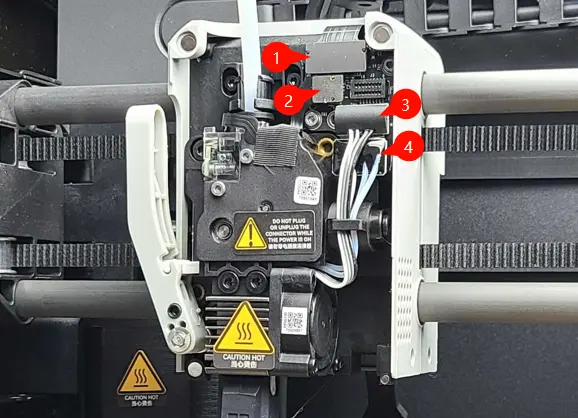

1. FPC-fladkabel (forbinder extruder-forbindelsesboardet til TH-boardet)
2. Fladkabel til hall-sensor
3. Ledning til hotend-blæser
4. Ledning til hotend-varmelegemets termistor

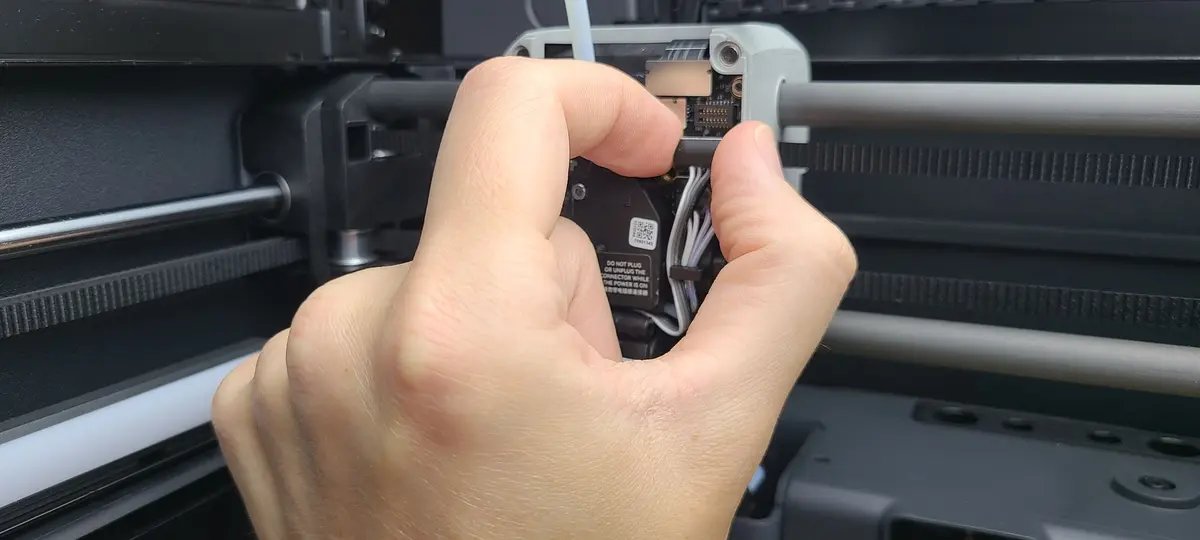

Frakobl dernæst de fire stik beskrevet ovenfor. Ledningen til hotend-varmelegemets termistor og ledningen til hotend-blæseren (de to nederste) kan frakobles på samme måde som stikket til køleblæseren.

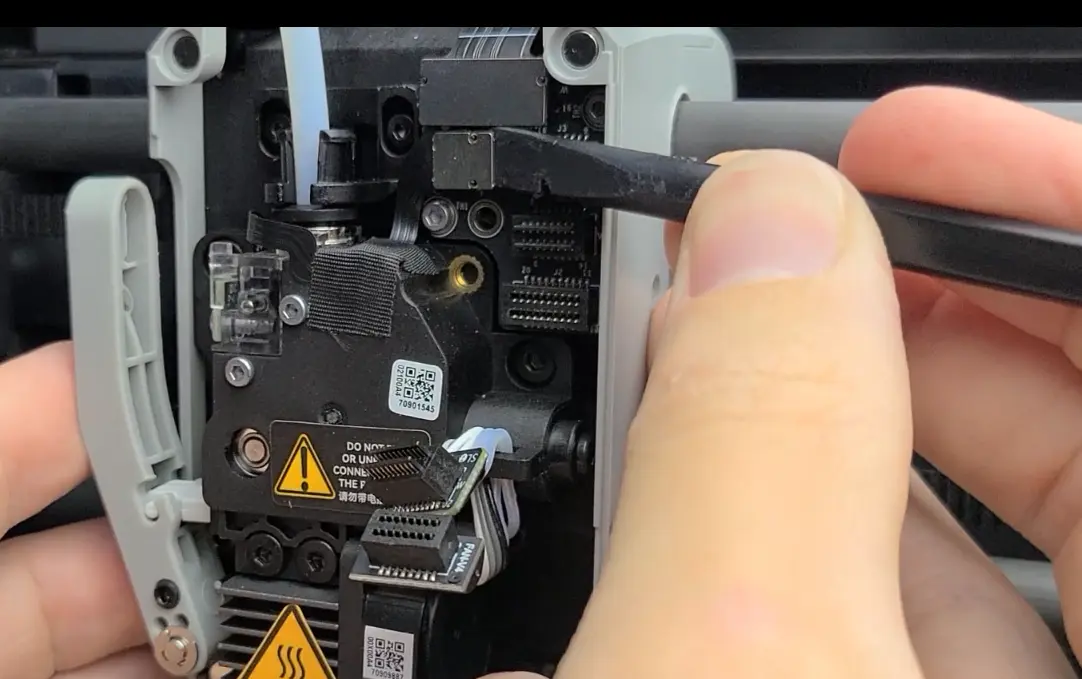

FPC og hall-sensor kan frakobles ved forsigtigt at lirke på den side af stikket, der er modsat det tilkoblede fladkabel, som vist nedenfor.

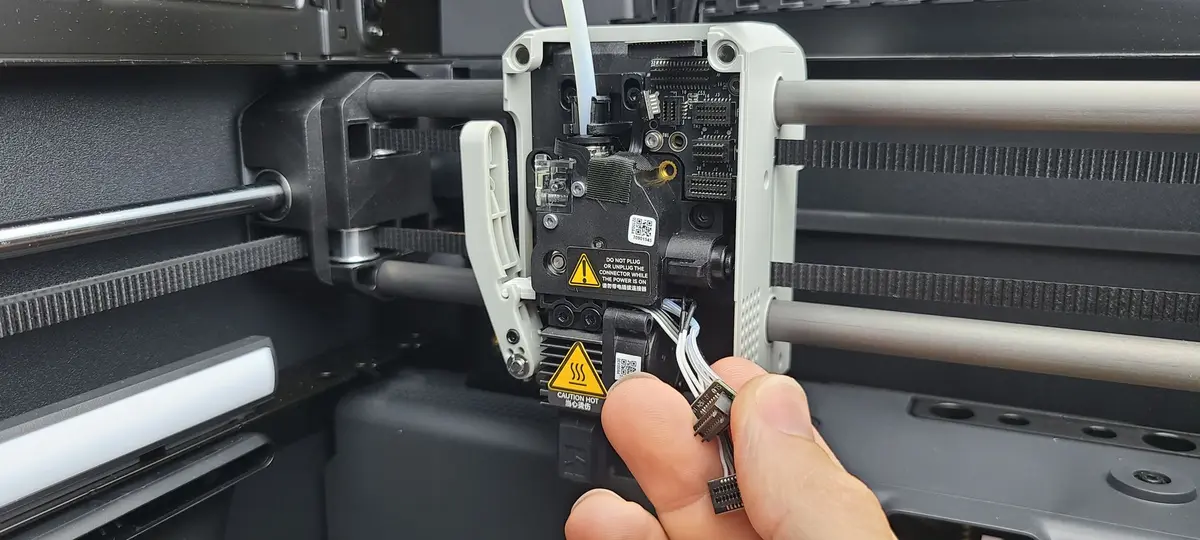

Når alt er frakoblet, fjerner du forsigtigt ledningerne til hotend-varmelegemets termistor og blæser fra kabelklipsen for at få dem af vejen.

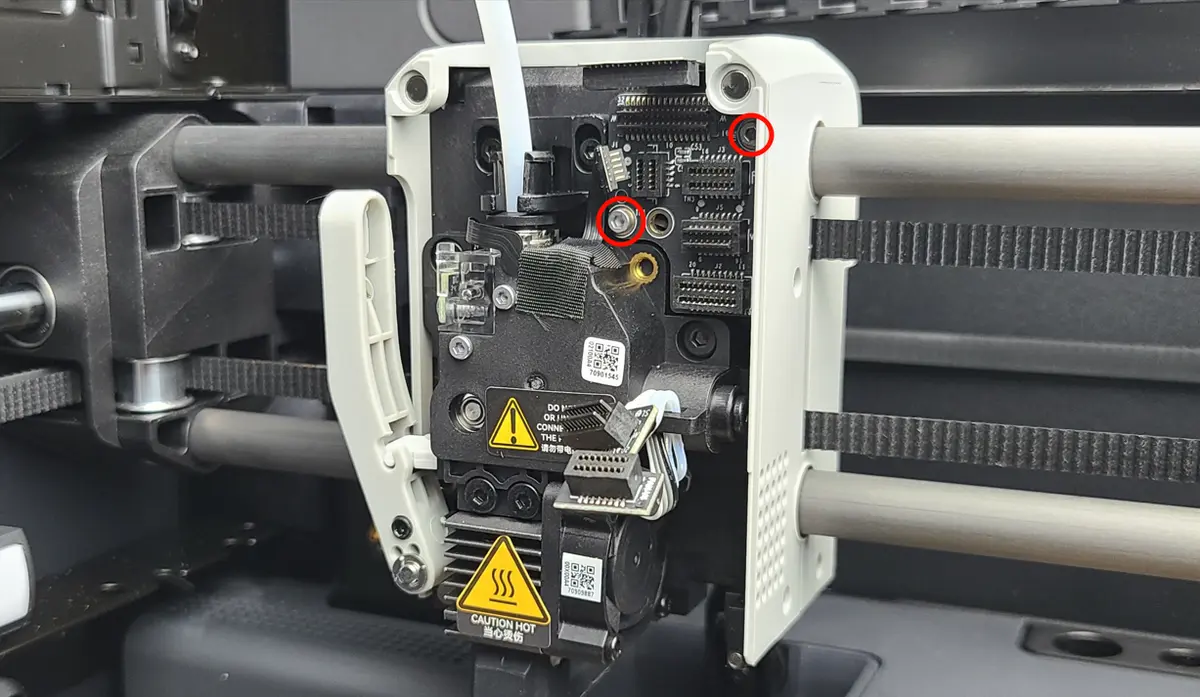

Brug derefter en H1.5 unbrakonøgle til at fjerne de to skruer og tage forbindelsesboardet af. Vrik forsigtigt boardet mod venstre og udad for at fjerne det helt.

Montering

Trin 1 - Montér extruder-forbindelsesboardet

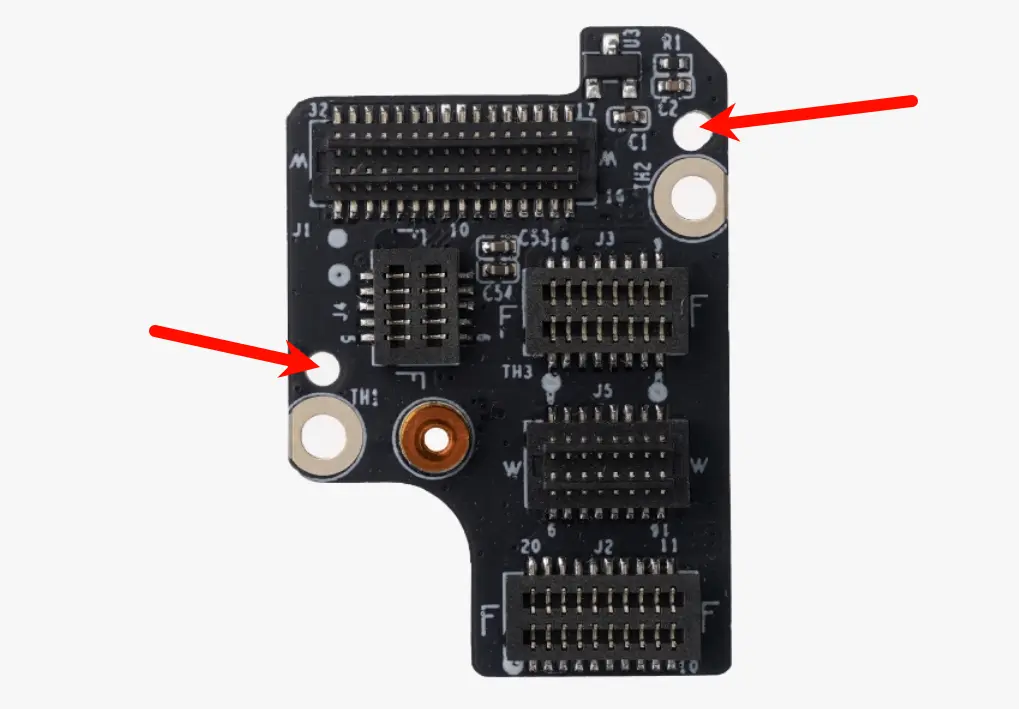

Når du placerer det nye extruder-forbindelsesboard på plads, så vær opmærksom på de to huller til justeringsstifter som vist nedenfor. Pas også på ikke at klemme nogen af de løse ledninger eller stik bag boardet.

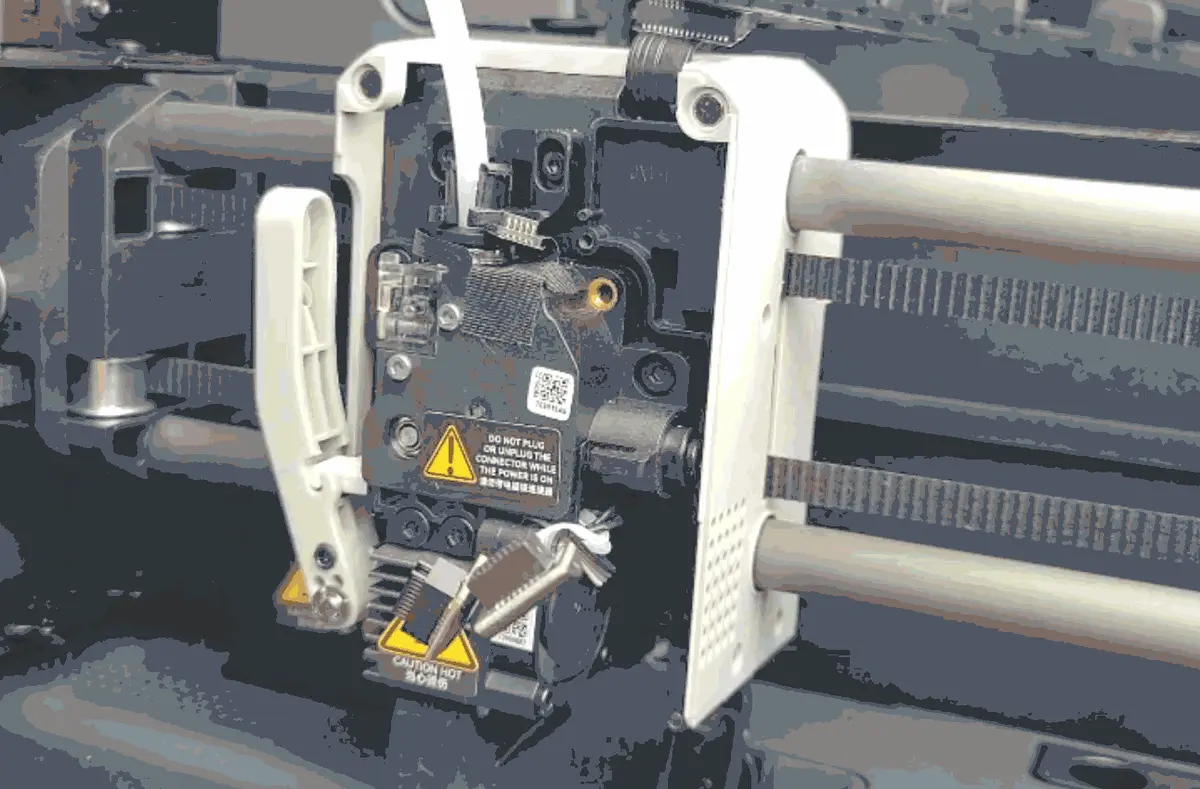

Sæt boardet i fra venstre side i en let vinkel. Læg derefter boardet fladt mod toolheadet, og vrik det forsigtigt mod højre og hen over den øverste højre justeringsstift (som sidder bag magneten i toolheadets yderskal). Gif'en nedenfor viser, hvordan du får boardet på plads over justeringsstifterne.

Når boardet er korrekt justeret, monterer du begge skruer igen.

Trin 2 – Montér stikkene igen

Når du sætter stikkene på plads, så ret dem omhyggeligt ind, og forsøg forsigtigt at trykke dem i. Tving aldrig stikkene på plads. Hvis de ikke glider let ind i deres sokler, så ret dem ind igen, og prøv forsigtigt på ny.

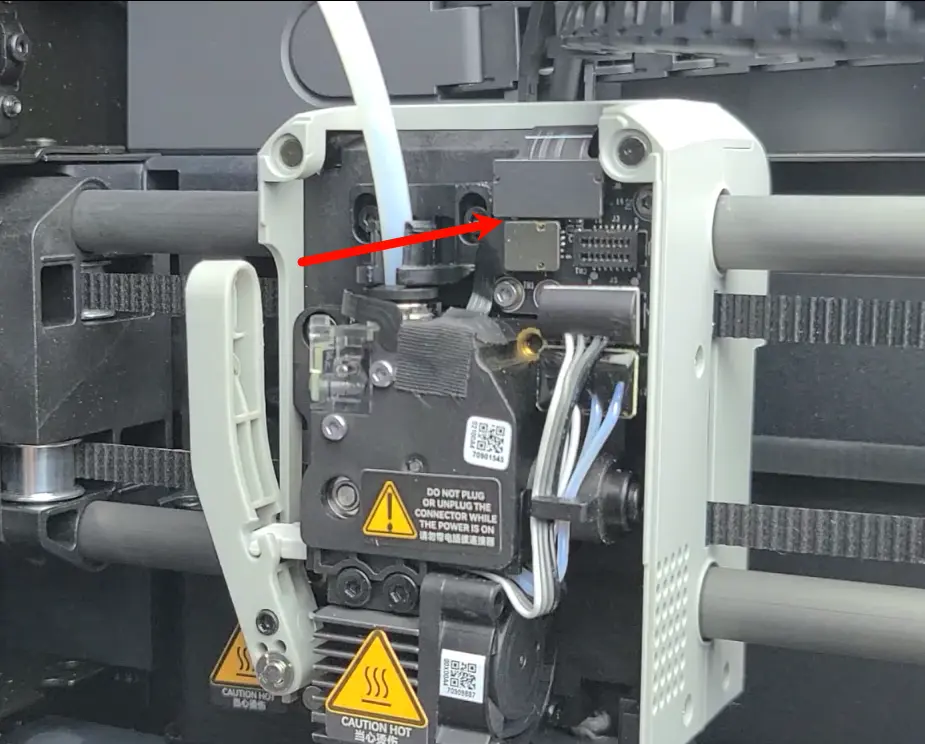

Tilslut stikket til hotend-varmelegemets termistor nederst først, derefter stikket til hotend-blæseren lige over det. Tilslut derefter fladkabel-stikkene øverst. Bemærk, at fladkabel-stikkene er korrekt justeret, når de flugter med hinanden, og der er omkring 1 mm afstand mellem dem, som vist nedenfor.

Trin 3 – Montér toolheadets frontkabinet

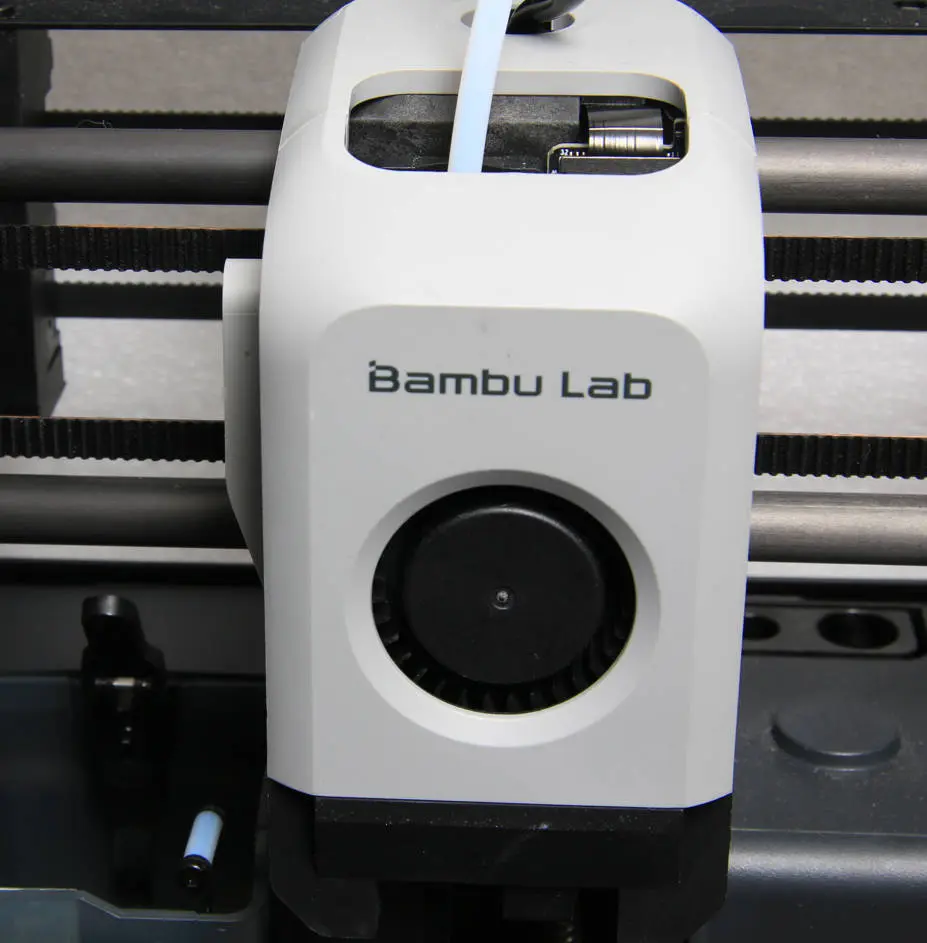

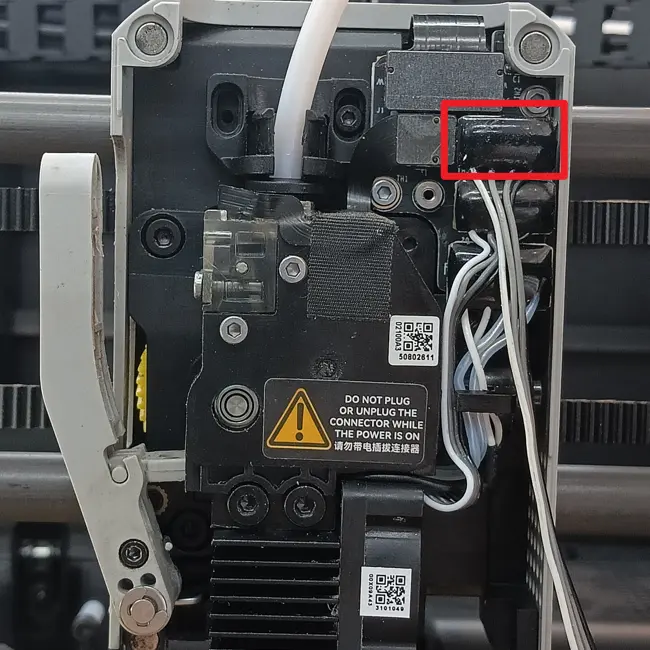

Tilslut frontdækslets blæserkabel til extruder-forbindelsesboardet igen, og sæt derefter toolheadets frontdæksel på ved at rette de øverste hjørner ind og lade magneterne trække dækslet på plads.

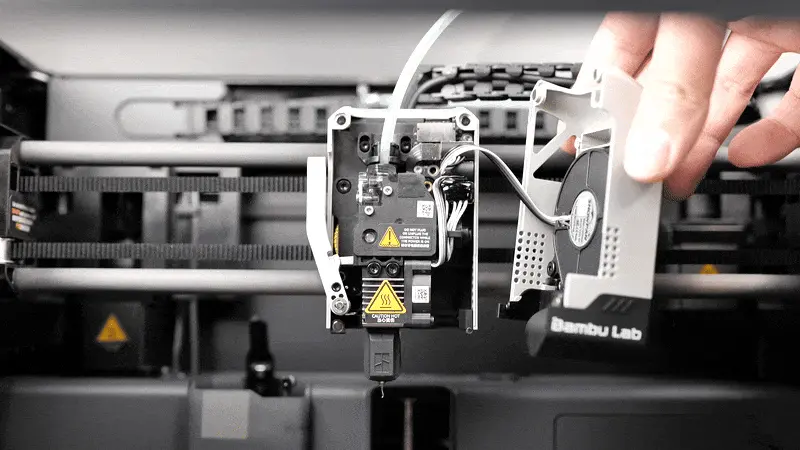

Placeringen af toolheadets dæksel bør være enkel og nem, som vist i gif'en nedenfor.

Sådan verificerer du, at det er lykkedes

1. Inspicér visuelt justeringen af selve extruder-forbindelsesboardet og dets stik, og sørg for, at der ikke er løse eller forkert justerede stik.

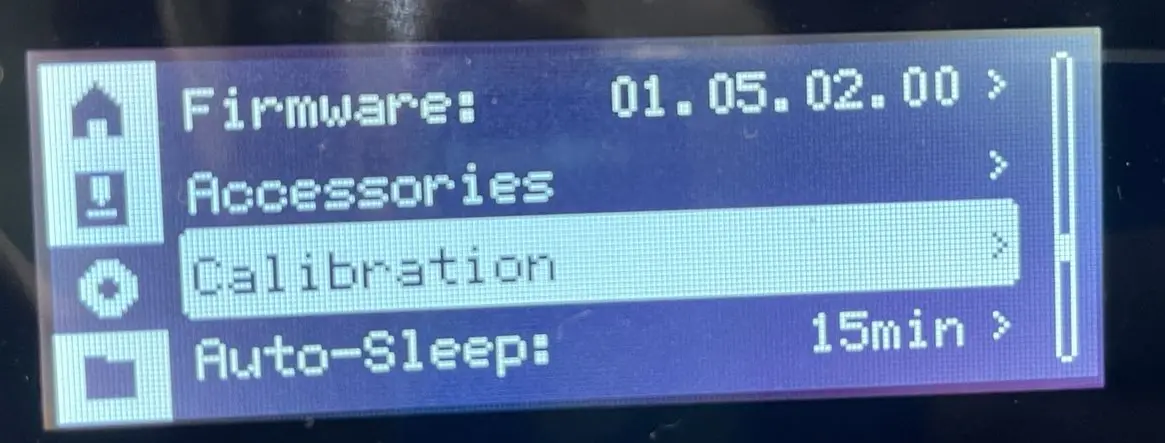

2. Tænd printeren, og start enhedens kalibreringsproces. Hvis kalibreringen lykkes, var operationen vellykket.
