Hvornår skal det bruges

• Kablet er beskadiget
• Der er falske meldinger om mislykket udlæsning
• Der er falske meldinger om, at skæreren sidder fast

Værktøj

1x H1.5 unbrakonøgle

Liste over skruer brugt til delene i denne guide

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører noget vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og toolheadets ledninger. Udføres opgaver med printeren tændt, kan det resultere i kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du blive nødt til at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden, med andet metal eller med elektroniske komponenter, mens printeren stadig er tændt. Det kan resultere i skader på printerens elektronik og yderligere problemer.

Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Har du bekymringer eller spørgsmål til at følge denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Afmontering

Trin 1 - Fjern filamentet fra extruderen og PTFE-slangen

Før du går videre til trin 2 og fjerner sensoren, skal du sikre dig, at der ikke er filament i PTFE-slangen eller sensoren.

Trin 2 - Fjern frontkabinettet

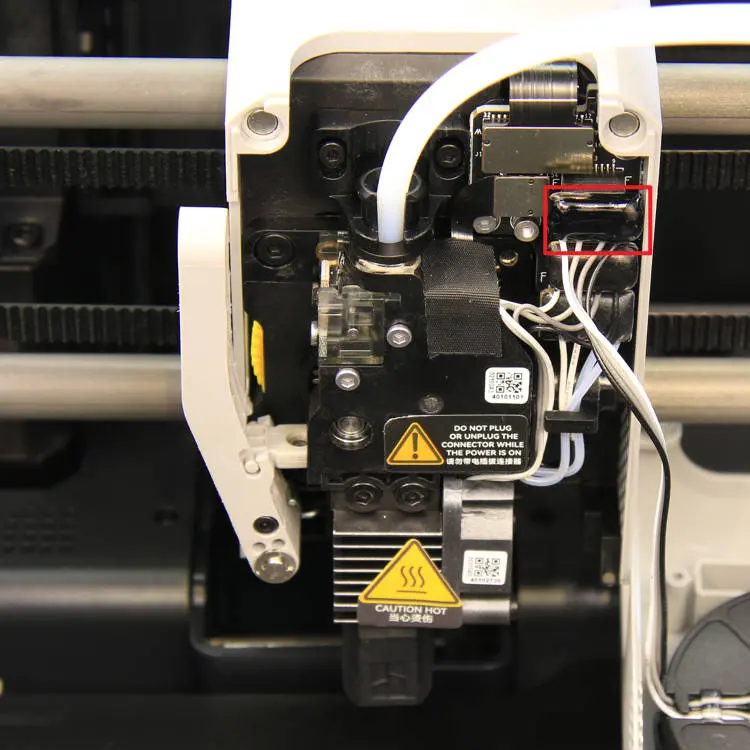

Fjern frontkabinettet, og frakobl kablet til del-køleblæseren, og læg derefter frontkabinettet til side.
Sørg for at trække i stikket, ikke i ledningerne, for at undgå skade.

Trin 3 - Frakobl PTFE-slangen, og løsn skærerhåndtaget

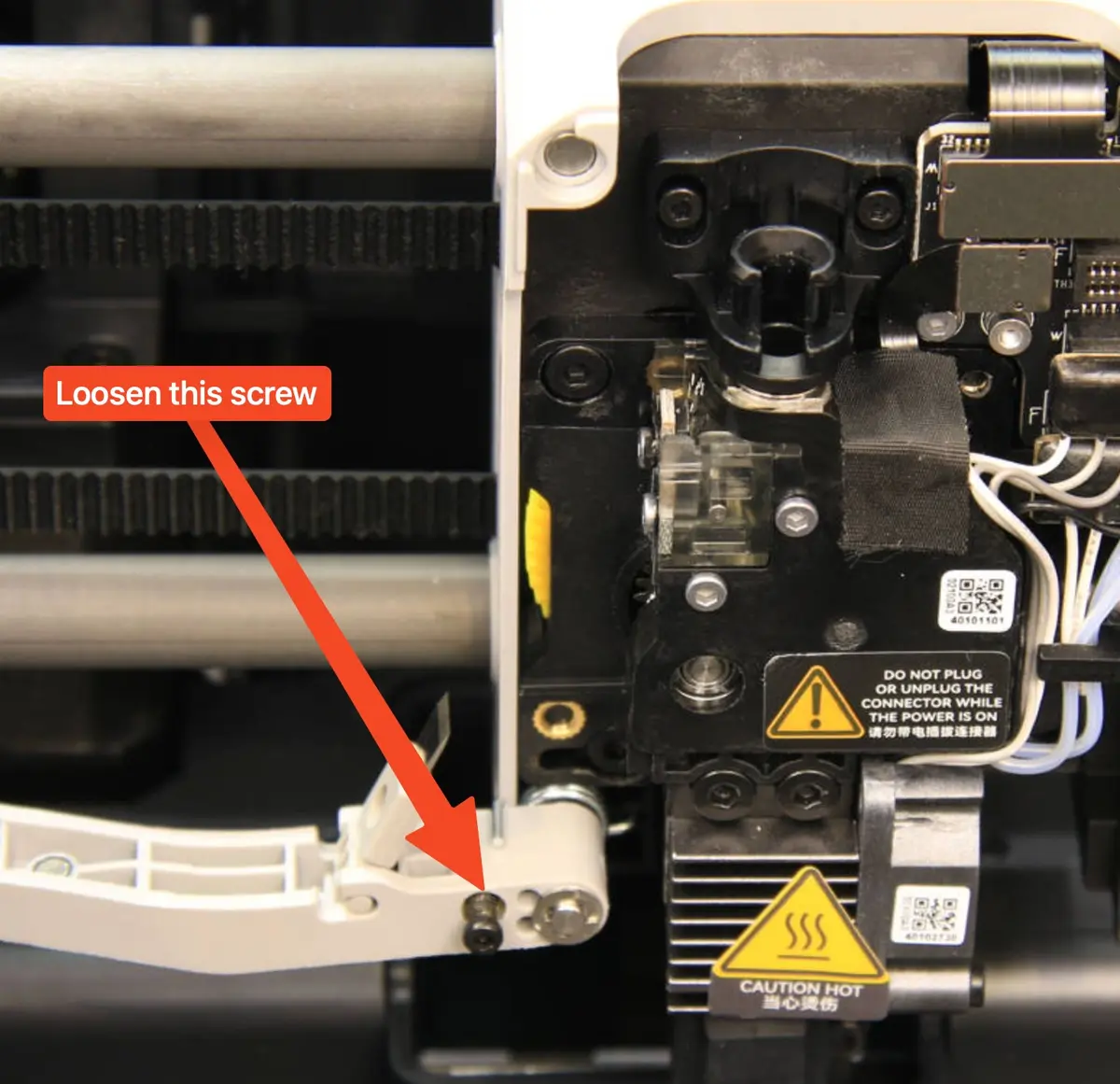

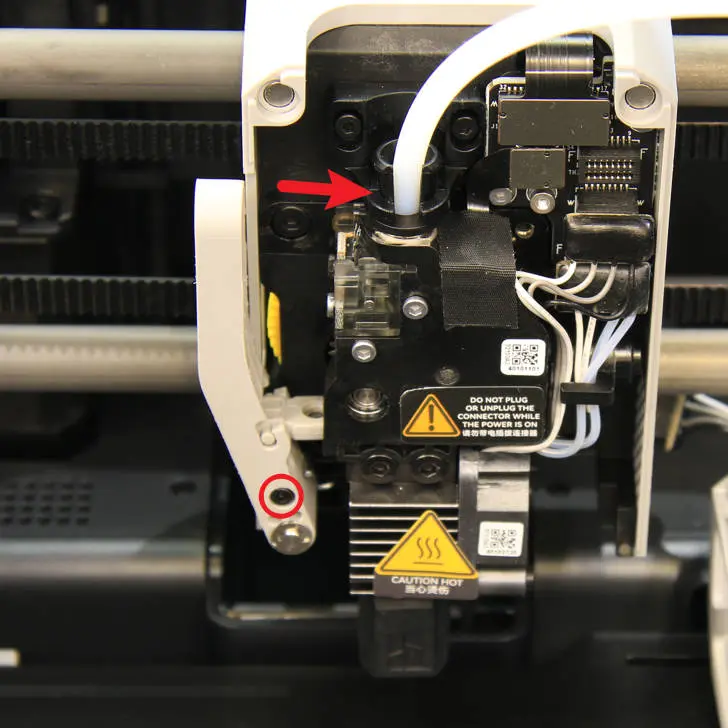

Tryk på slangebeslaget for at frakoble PTFE-slangen. PTFE-stik	Brug H1.5 unbrakonøglen til at løsne skruen (skrue B) på skærerhåndtaget, og frigør håndtaget. Skruen på filamentskæreren er løsnet.

Trin 4 - Frakobl fladkablet

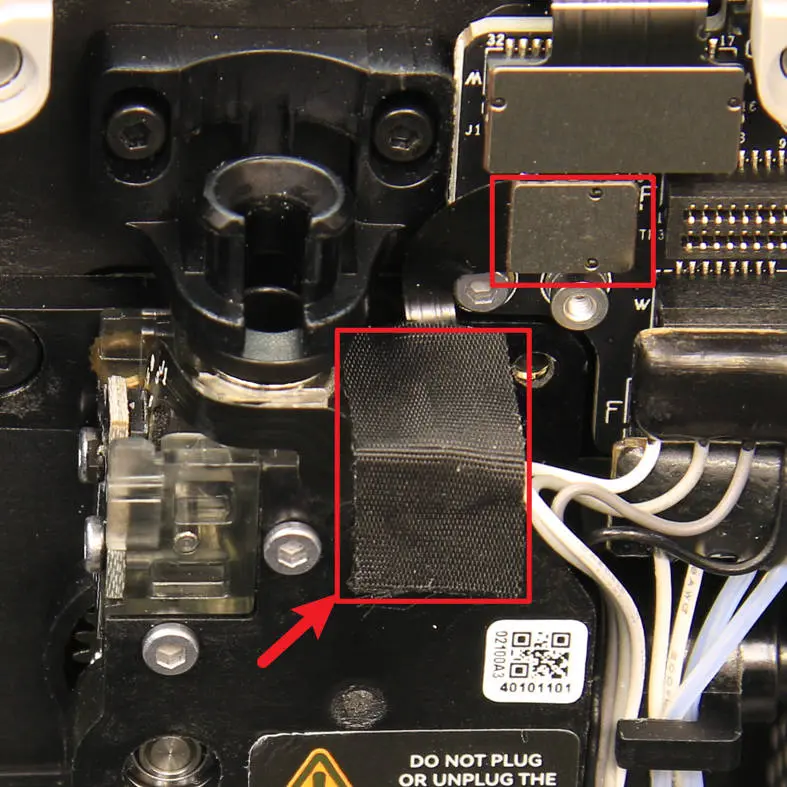

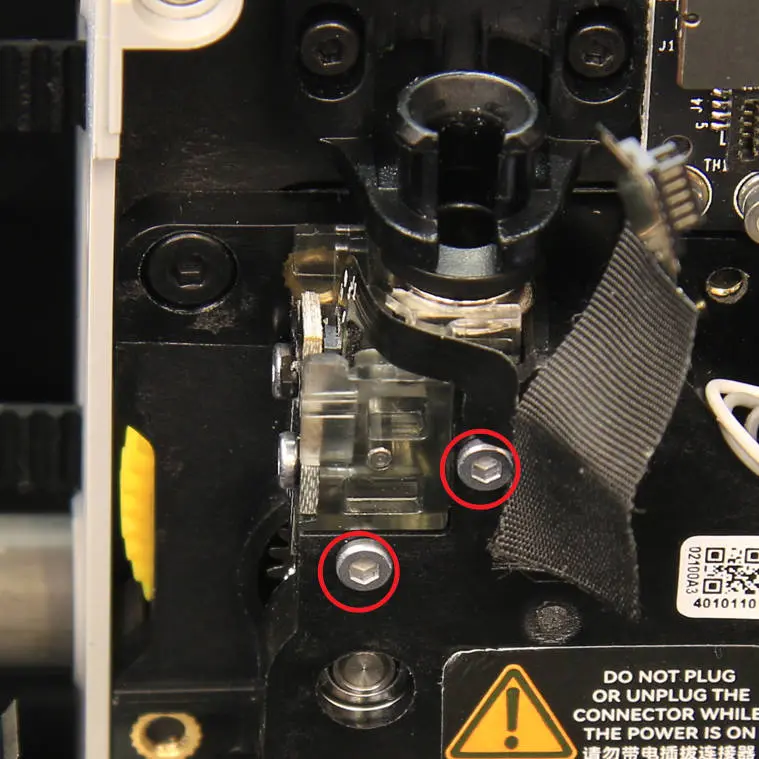

Frakobl kablet til hall-sensor-boardet, og fjern derefter kablets fastgøringstape. Fladkabel og tape til filamentsensoren	Fjern de 2 skruer vist på billedet (skrue A) med en H1.5 unbrakonøgle. Skruer til extruderens filamentsensor monteret på extruderen

Trin 5 - Fjern extruderens filamentsensor

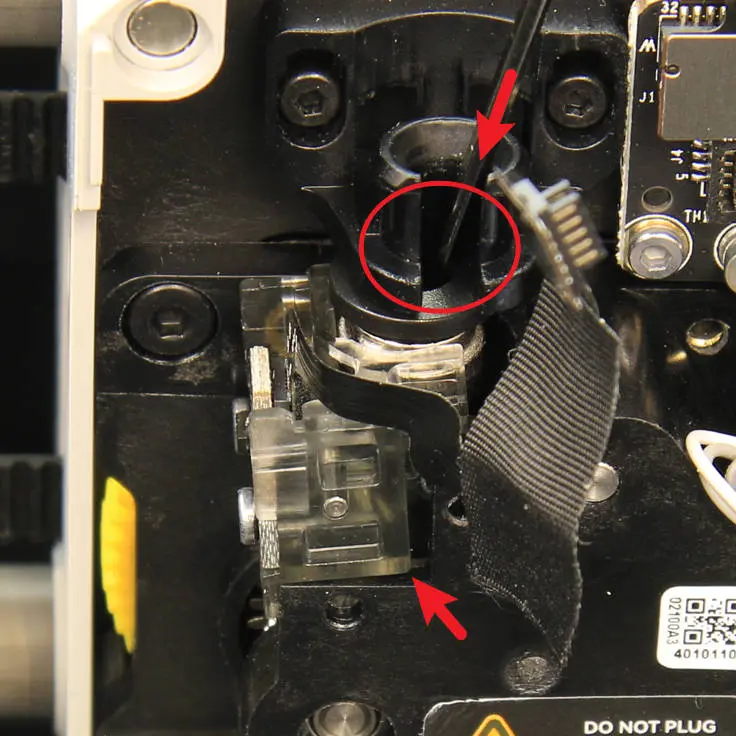

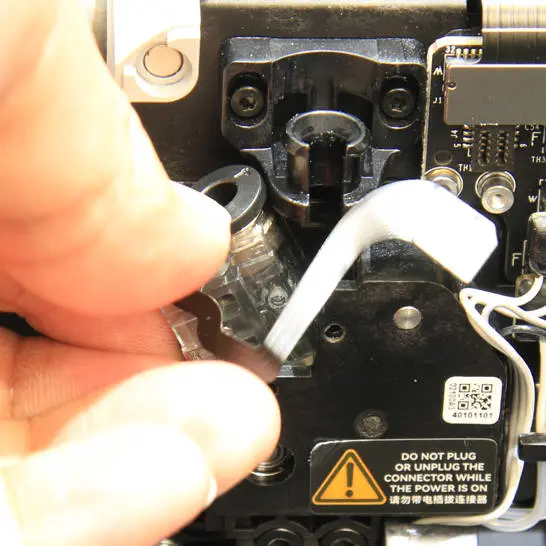

Sæt unbrakonøglen ind i PTFE-stikket, og skub det mod venstre side af extruderen for at løsne det. Brug unbrakonøglen til at skubbe filamentsensoren væk fra extruderen.	Fjern extruderens filamentsensor fra extruderen.

Montering

Trin 1 - Montér den nye filamentsensor

Tryk på det pneumatiske stik på hall-sensor-board-enheden for at sætte det på plads, og spænd derefter 2 skruer (skrue A) for at fastgøre det.

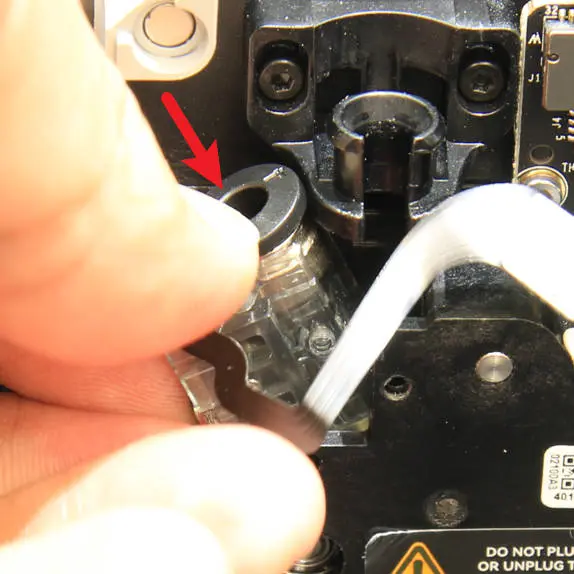

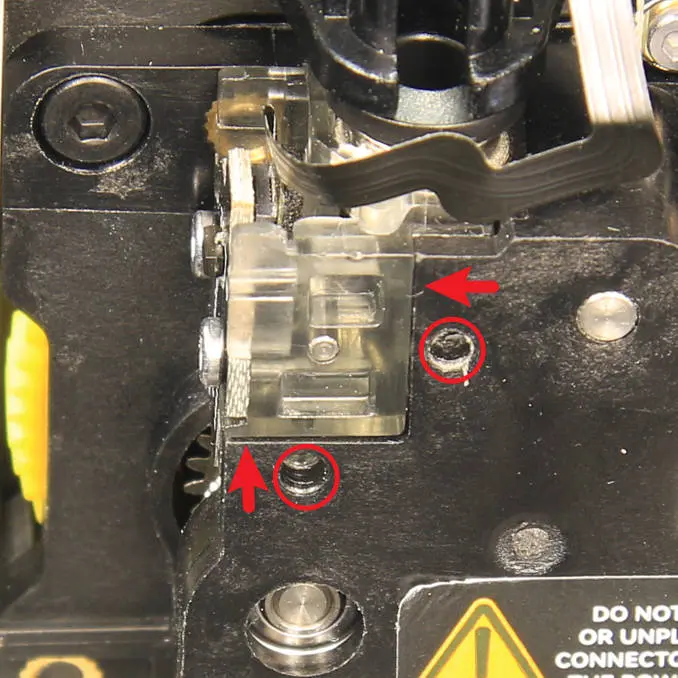

Tryk på sensorens PTFE-slangestik for at montere det sikkert. Extruderens filamentsensor	Montér de skruer, der blev fjernet i trin 4 under afmonteringen, igen. Skruernes placering på extruderens filamentsensor

Trin 2 - Tilslut fladkablet

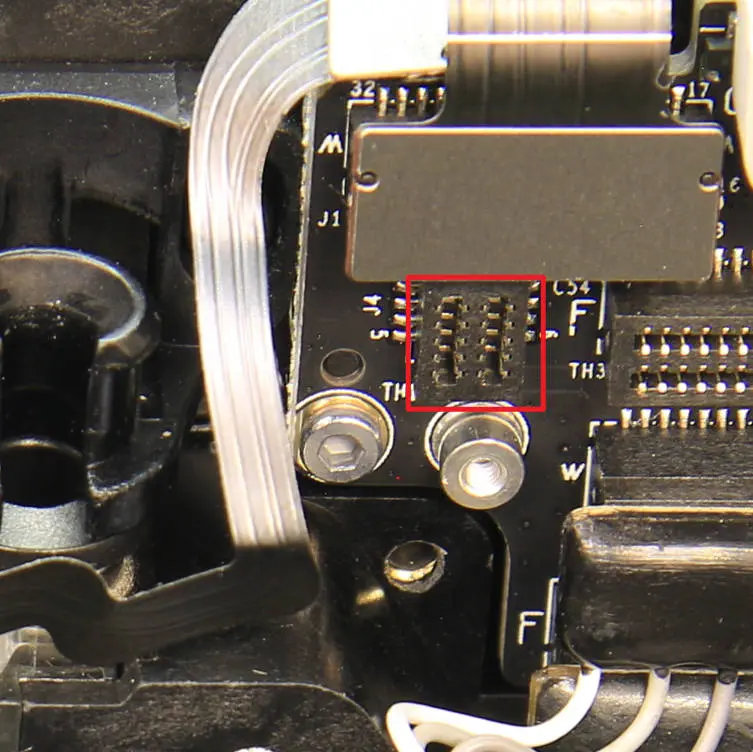

Ret stikket ind, og tilslut sensorkablet til toolheadets board som vist på billedet nedenfor Stik til filamentsensoren på TH-boardet	Fastgør fladkablet med tape for at undgå, at det bliver beskadiget. Tape der dækker fladkablet

Trin 3 - Lås skærerhåndtaget

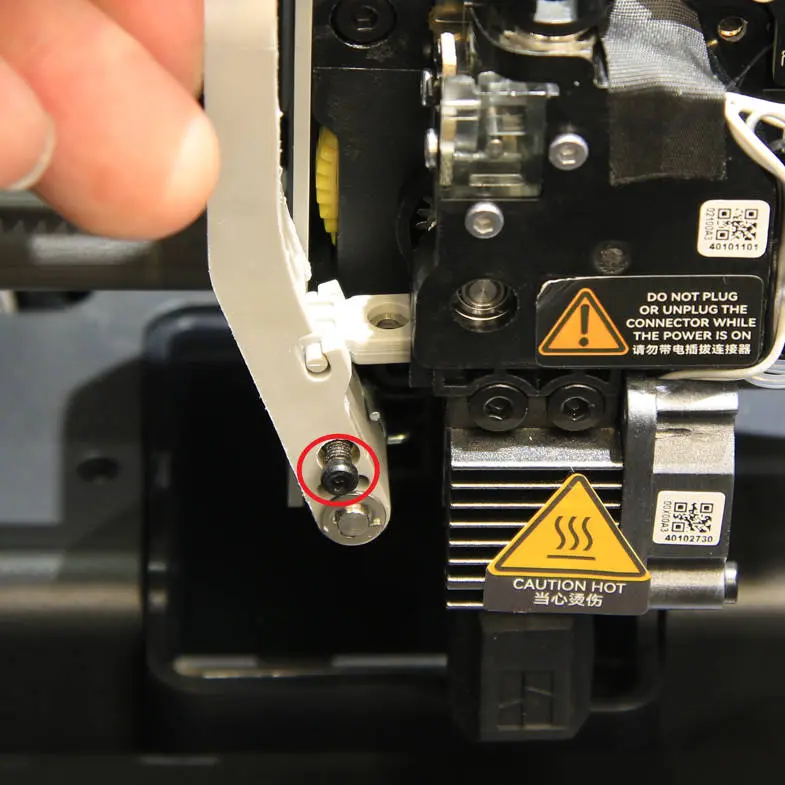

Hold skærerhåndtaget op med hånden, skub derefter skæreren ind i rillen, og spænd håndtagsskruen (skrue B) som vist på billedet nedenfor.

Skrue til filamentskæreren

Trin 4 - Tilslut PTFE-slangen, og luk frontkabinettet

Sæt PTFE-slangen i stikket, tilslut kablet til del-køleblæseren, og luk frontkabinettet.

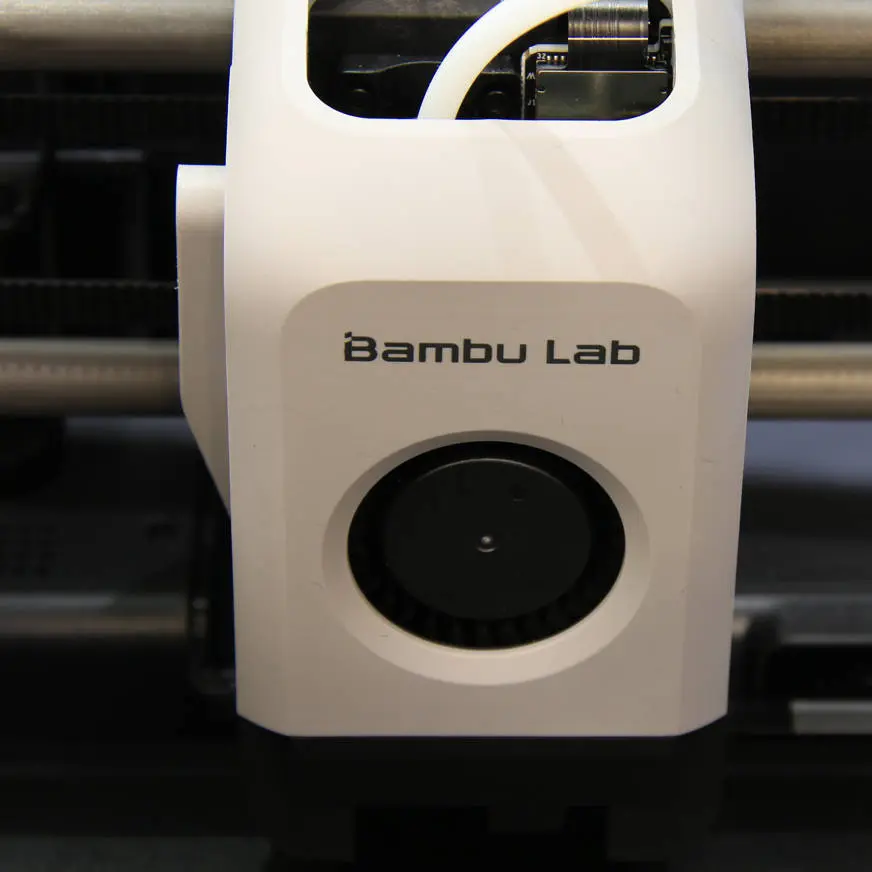

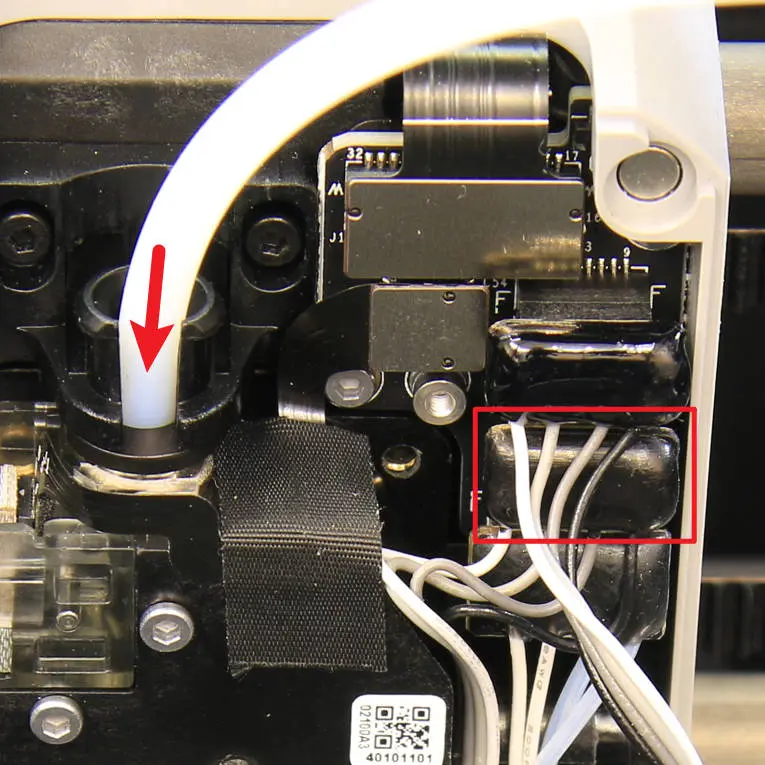

Sæt PTFE-slangen tilbage i stikket, og tilslut frontkabinettets kabel igen som vist på billedet nedenfor. PTFE-slange og frontkabinettets kabel monteret	Sæt frontkabinettet på printhovedet igen

Sådan verificerer du, at det er lykkedes

Tænd printeren, indlæs filament manuelt (eller indlæs filament via AMS), og udfør derefter udlæsning. Hvis processen gennemføres uden problemer, er udskiftningen lykkedes. Hvis ikke, så dobbelttjek forbindelserne, og prøv igen. Hvis fejlene fortsætter, kan du kontakte det tekniske team for yderligere hjælp.

Slutbemærkninger

Vi håber, at den detaljerede guide har været nyttig og informativ. For at sikre en sikker og effektiv udførelse anbefaler vi, at du indsender en teknisk sag vedrørende dit problem, hvis du har bekymringer eller spørgsmål til den proces, der er beskrevet i denne artikel. Vedlæg gerne et billede eller en video, der illustrerer problemet, samt eventuelle yderligere oplysninger, der er relevante for din henvendelse.
