Udskift H2S TH-board

H2S TH-board

Hvornår skal det bruges?

Almindelige problemer, der kan kræve udskiftning af H2S-printerens ekstrudermainboard (forkortet TH-board), omfatter:

• Skade på stikket til filamentsensorens board

• Skade på hotendets varmemodul og NTC-sensorkredsløbet

• Ekstrudermotoren roterer ikke som forventet, muligvis på grund af en defekt stepper-motordriver

• Anbefaling om udskiftning fra Bambu Labs tekniske support

Værktøj og materialer

• Nyt TH-board

• H1.5 unbrakonøgle

• 30 minutter

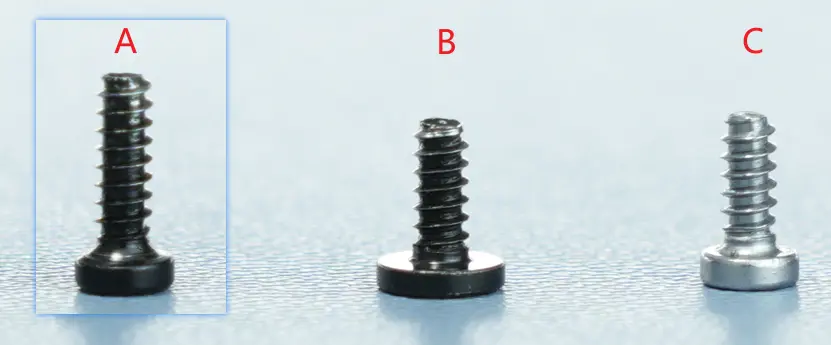

Skrueliste

• Skrue A: i alt 3 skruer (deles med det bageste dæksel) til bagsiden af part cooling fan og toolheadens bageste dæksel: BT2x6.5

• Skrue B: i alt 2 skruer til venstre og højre side af part cooling fan: BT2x5

• Skrue C: i alt 3 skruer til TH-boardet: BT2x5

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende, at du slukker printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolhead-ledninger. Udfører du opgaver med printeren tændt, kan det give kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlfinding kan du have brug for at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan skade printerens elektronik og give yderligere problemer.
Derfor er det afgørende, at du slukker printeren og afbryder den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du er i tvivl eller har spørgsmål til denne guide, kan du oprette en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og hjælpe dig.

Afmontér det gamle TH-board

Trin 1: Løsn part cooling fan

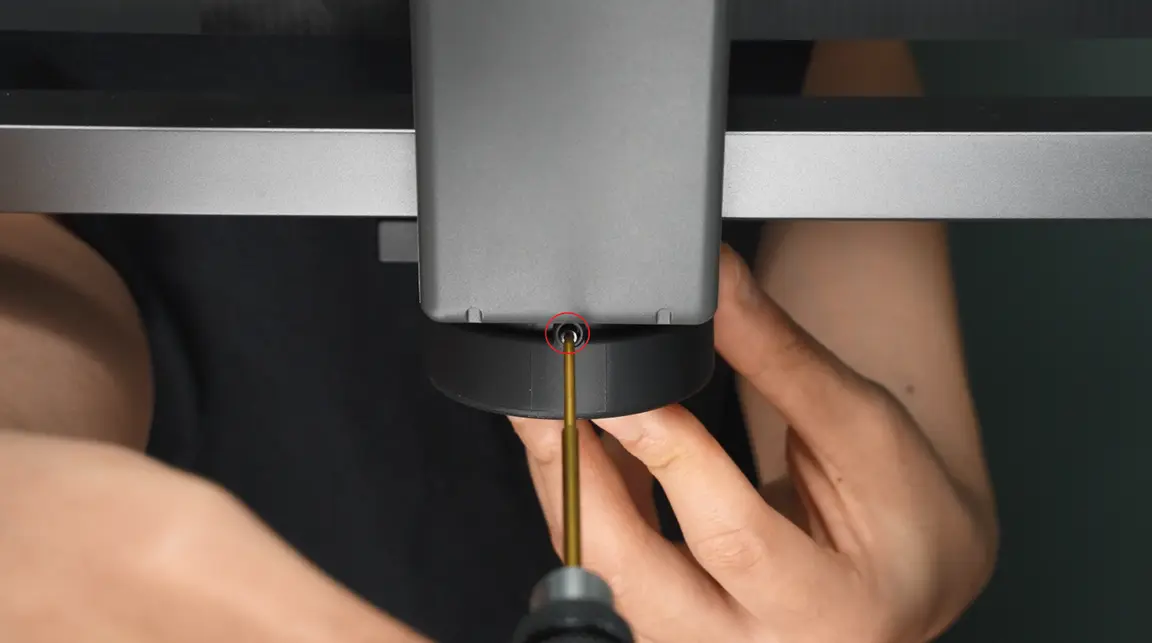

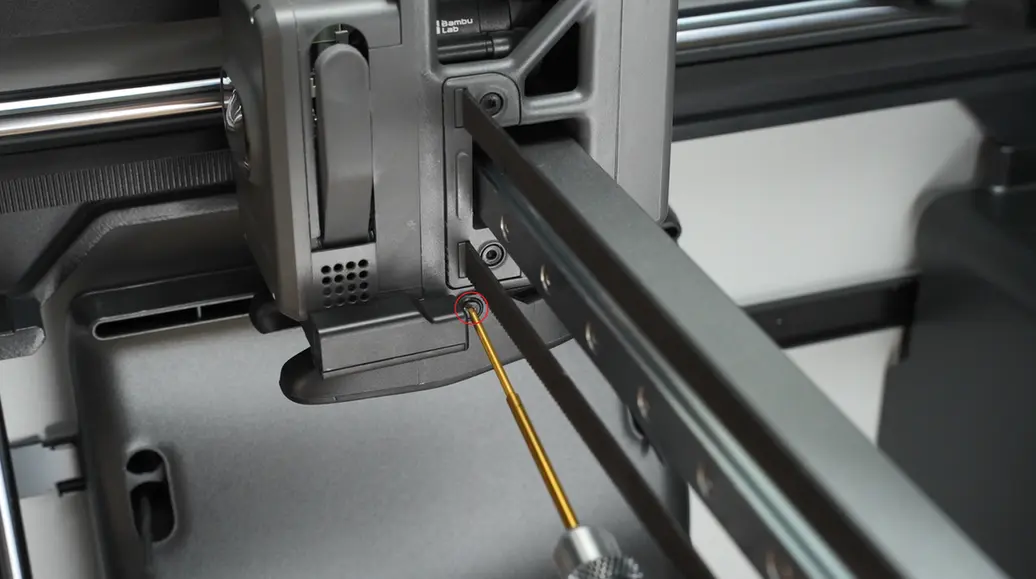

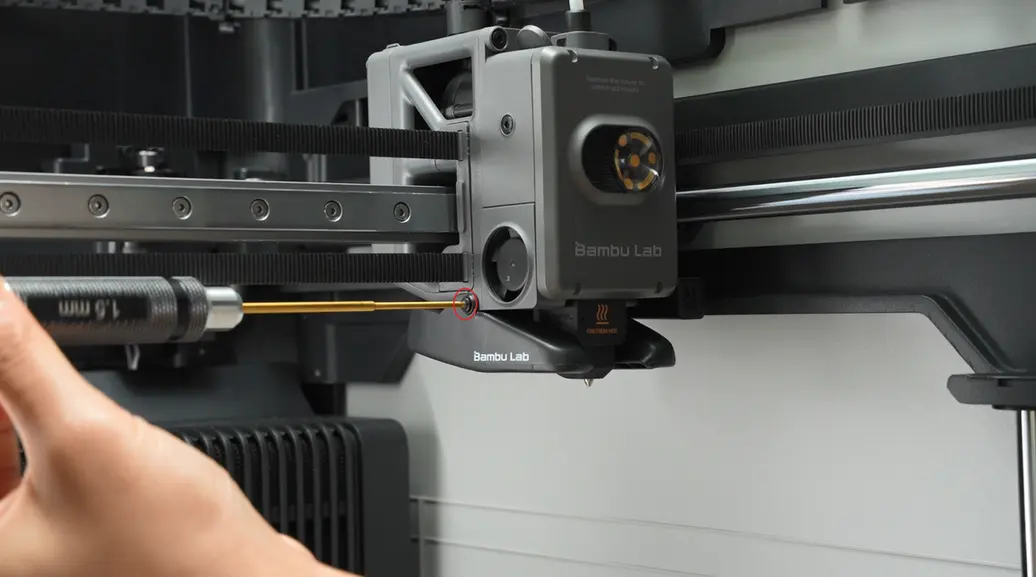

Skru de 3 skruer til part cooling fan af, hvoraf den ene skrue bagtil deles med toolheadens bageste dæksel.

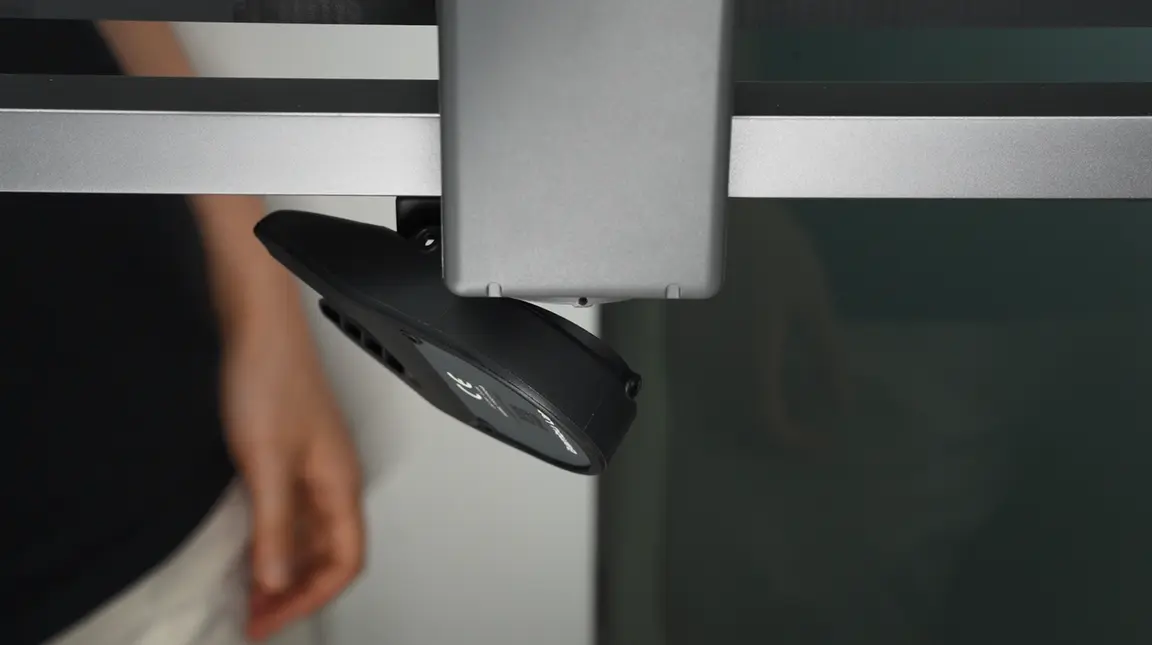

Efter du har løsnet skruerne, må du ikke trække i blæseren. Lad den hænge naturligt ned for at undgå at beskadige stikket.

Trin 2: Løsn toolheadens bageste dæksel

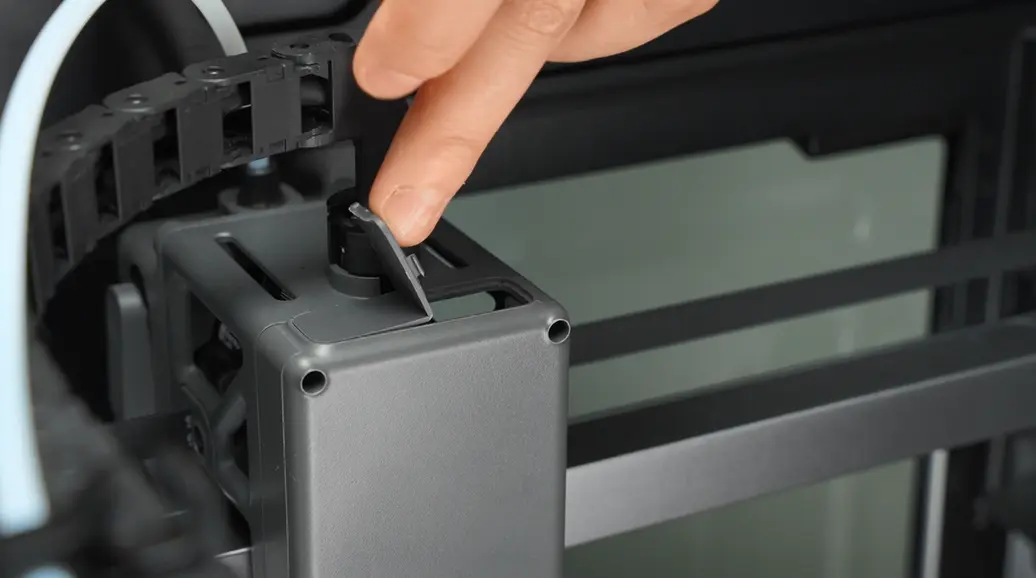

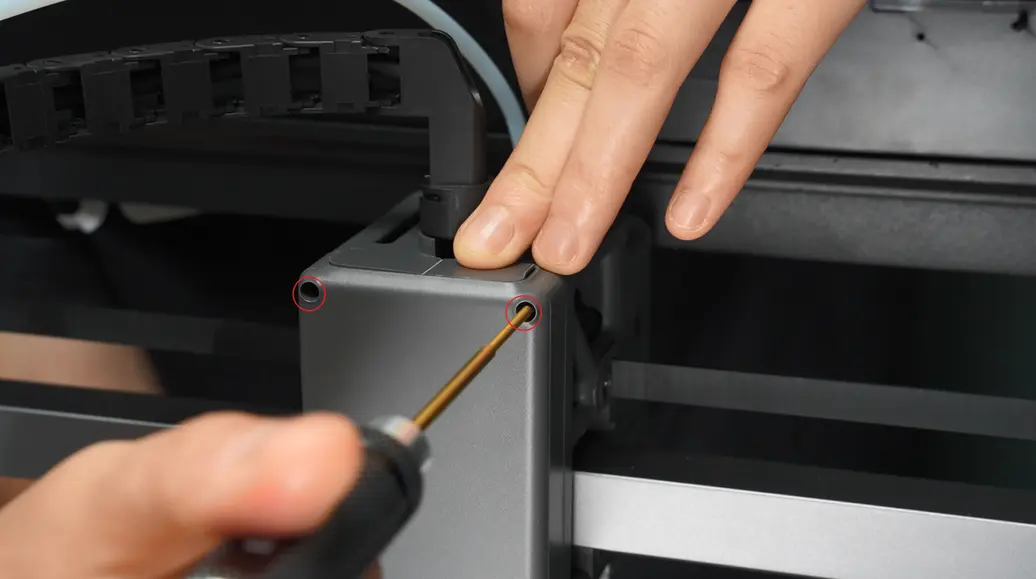

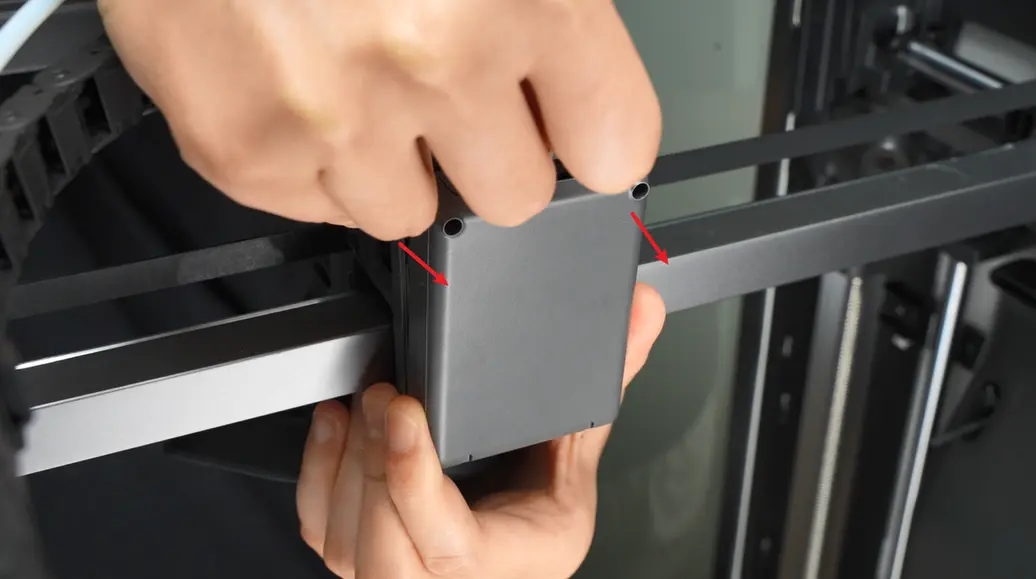

Fjern de 2 skruer øverst på toolheadens bageste dæksel, og åbn dækslet over modul-interfacet.

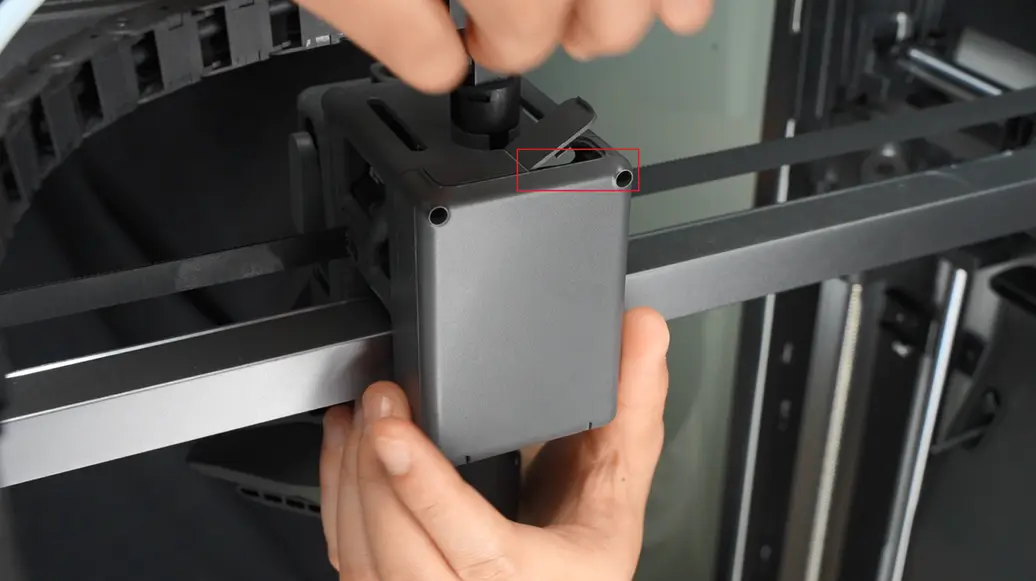

Når du har åbnet dækslet over interfacet, skubber du forsigtigt det bageste dæksel bagud med fingrene fra indervæggen.

Trin 3: Frakobl alle stik på TH-boardet (undtagen filament-Hall-stikket og USB-C-stikket)

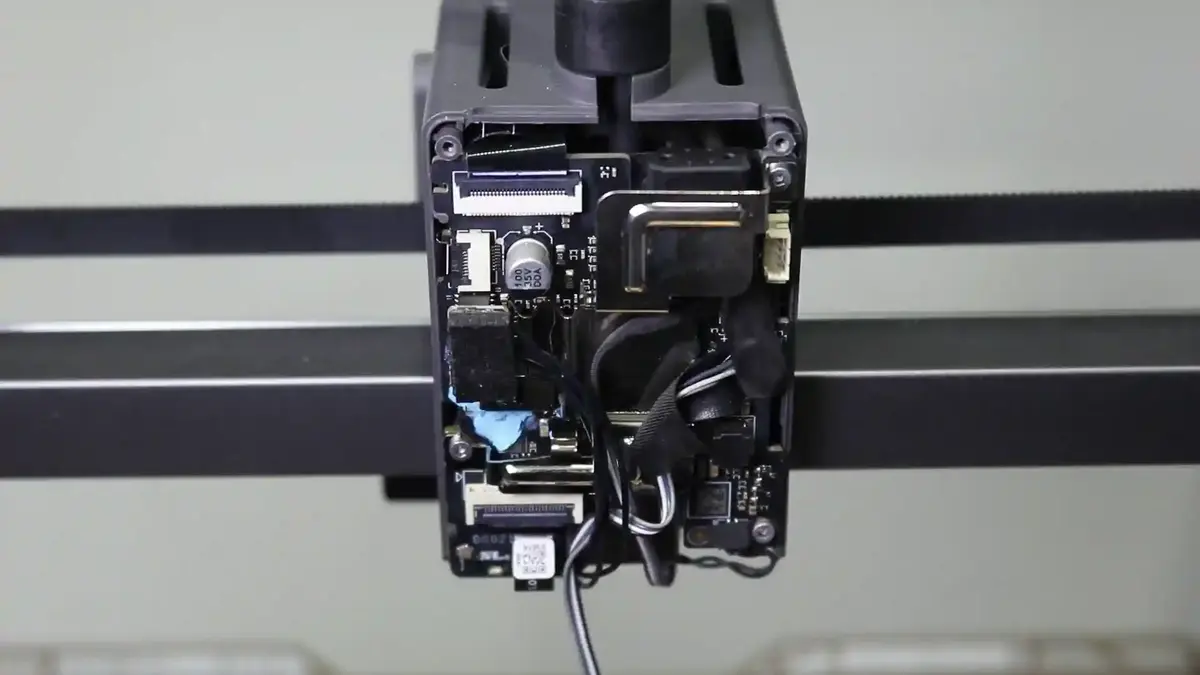

Frakobl stikket til ekstrudermotoren og stikket til toolhead-kameraet.

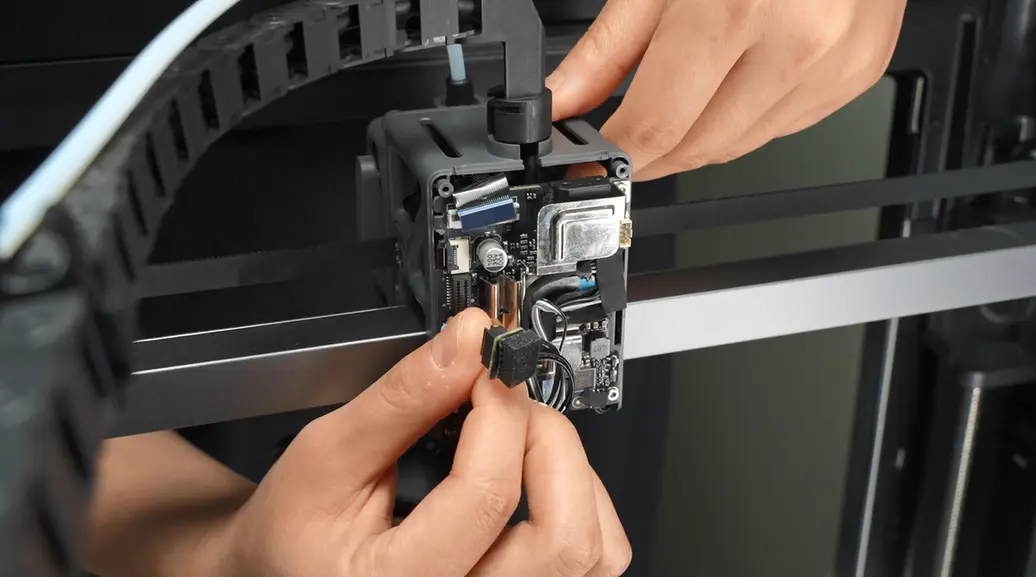

Frakobl stikket til hotendets varmemodul.

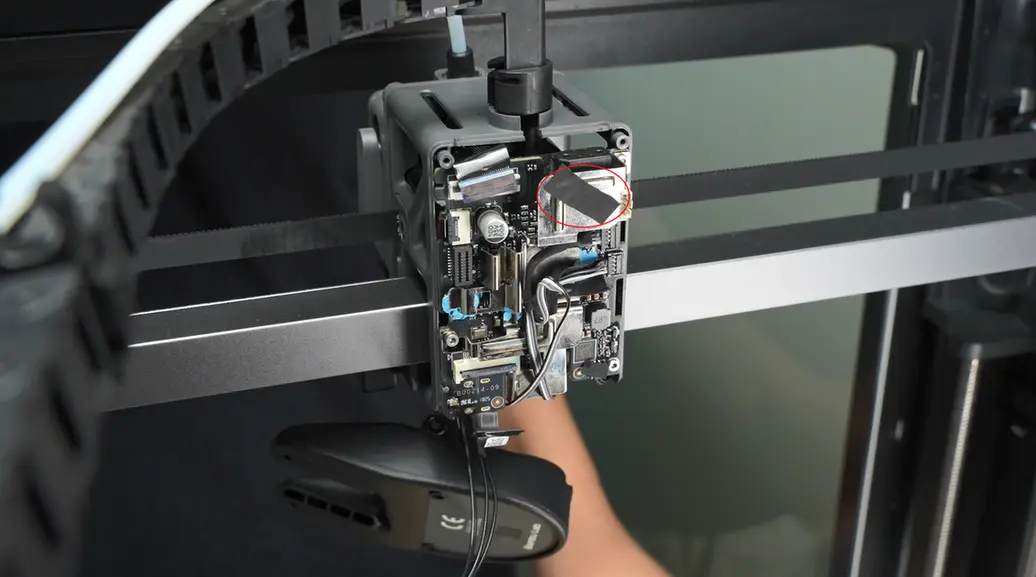

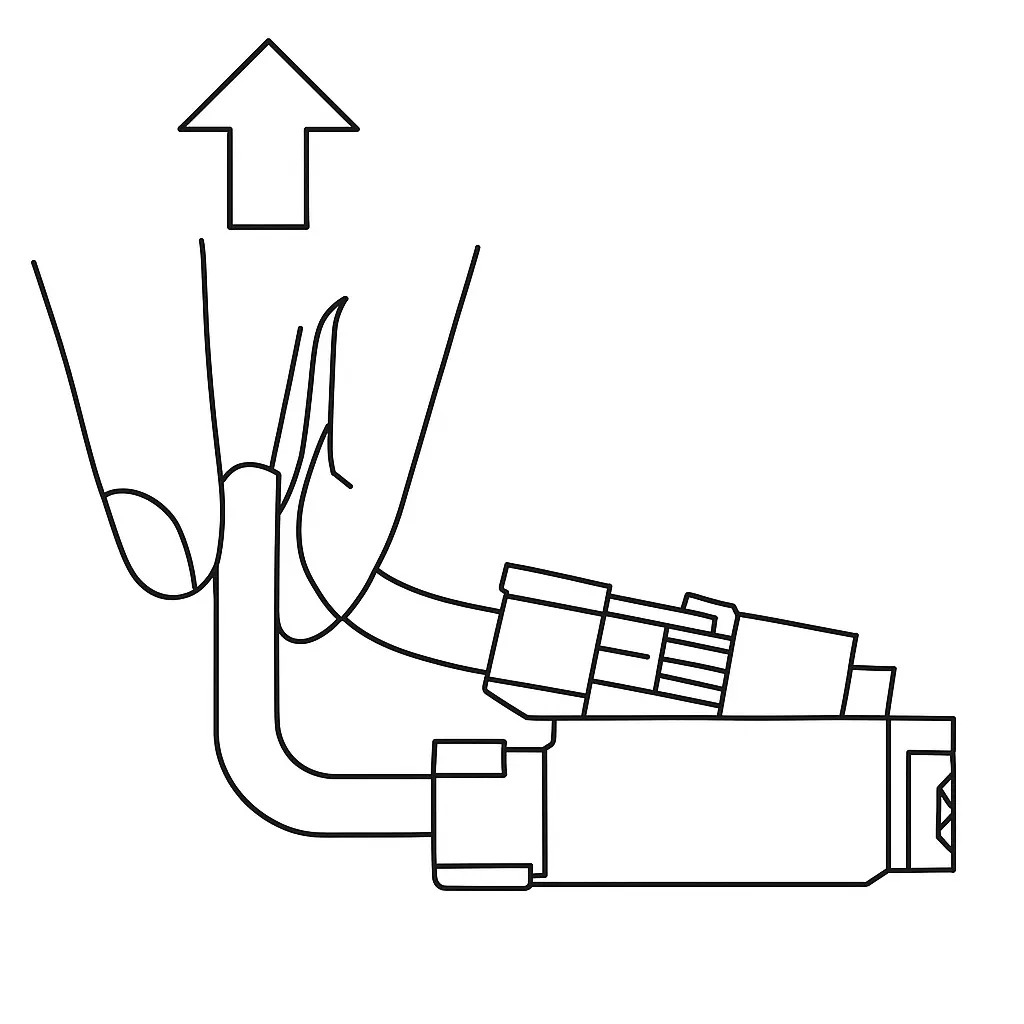

Riv acetattapen af stikket til part cooling fan, og gem den. Du skal sætte den på igen under monteringen.

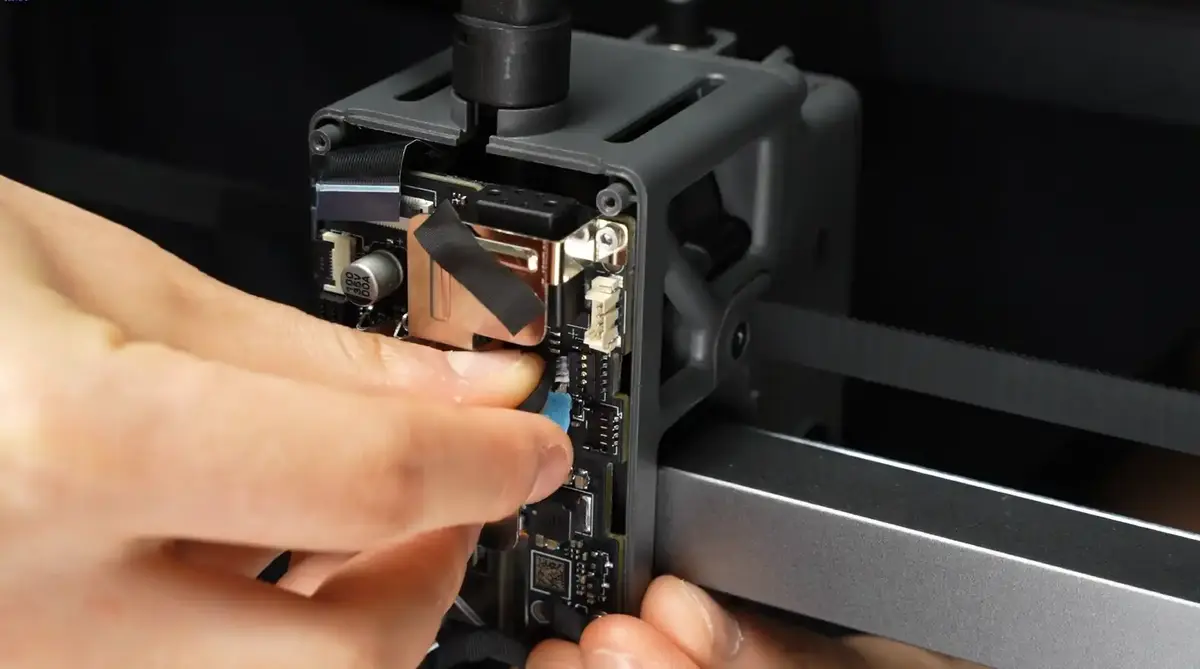

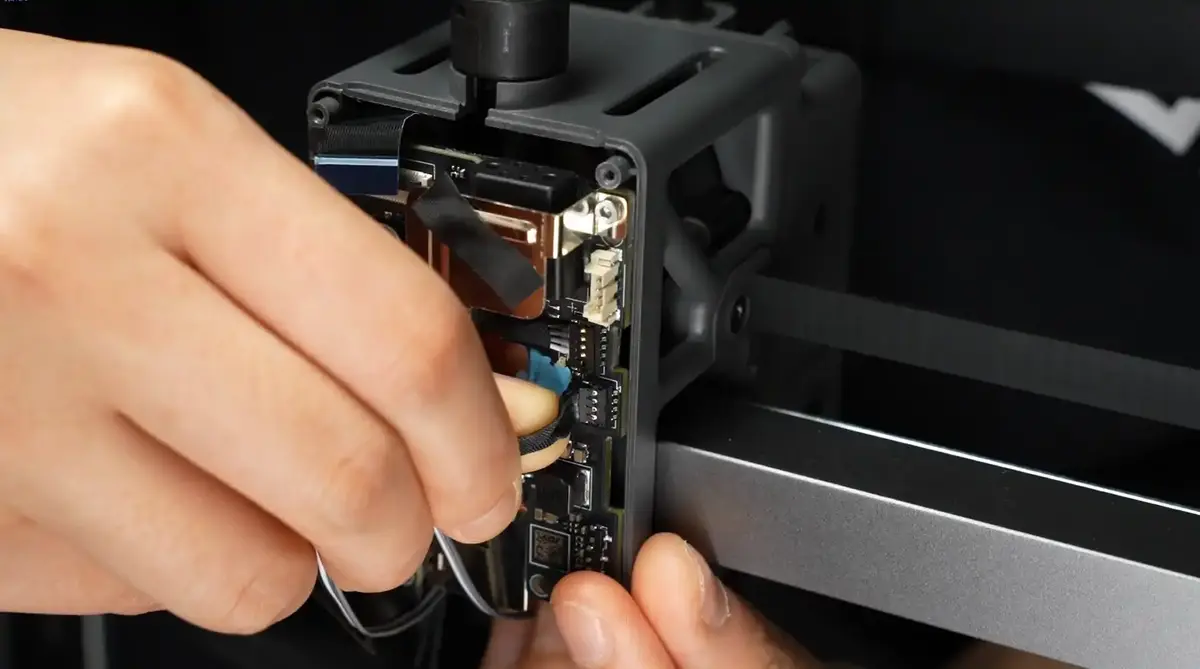

Tag fat i basen, og træk vinkelret på PCB-boardet for at frakoble stikkene til part cooling fan og køleblæseren til hotend.

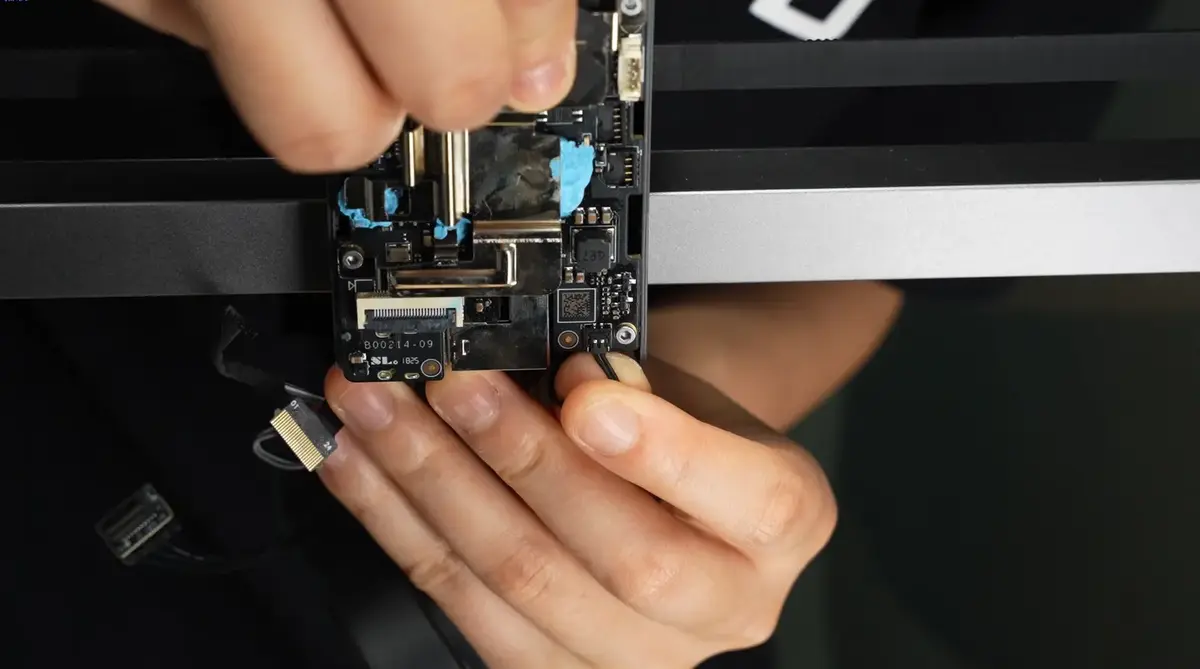

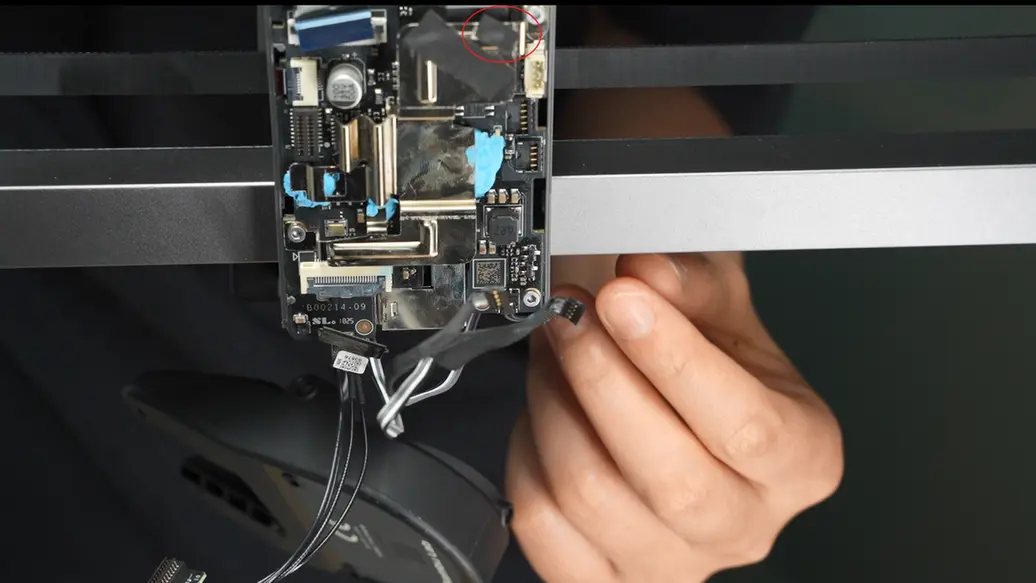

Riv på samme måde tapen af eddy current-sensoren, gem den, og frakobl stikket til eddy current-sensoren.

Trin 4: Skru de 3 skruer på TH-boardet af

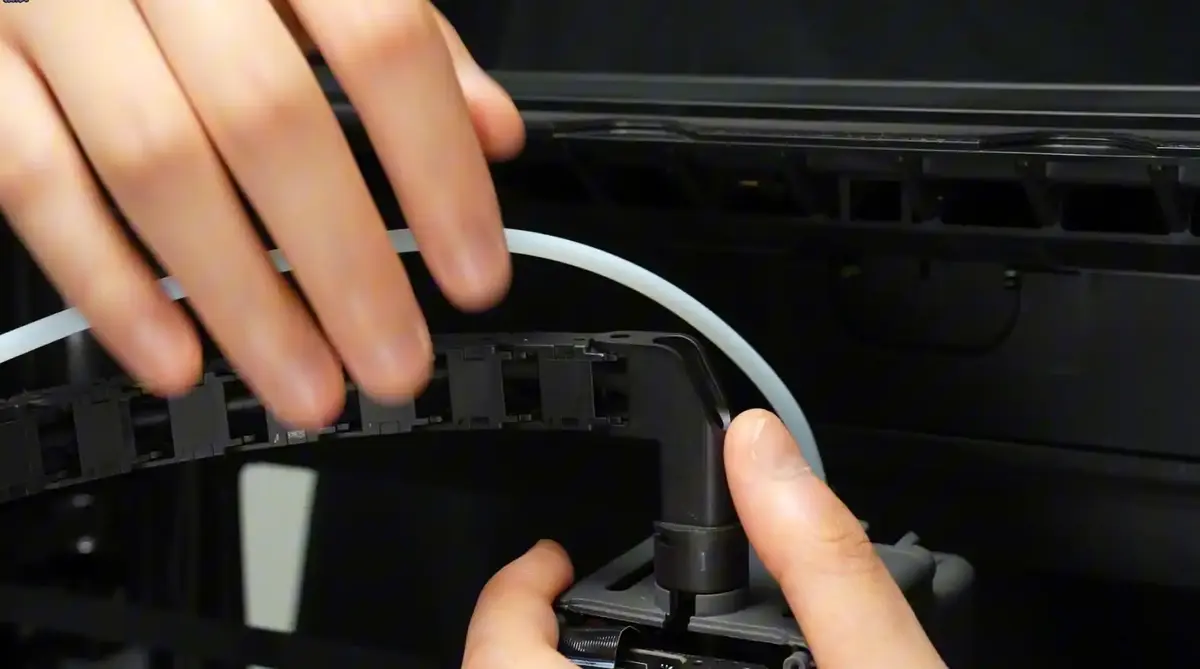

Løsn den del af kabelkæden, der er tættest på beslaget på toolheaden.

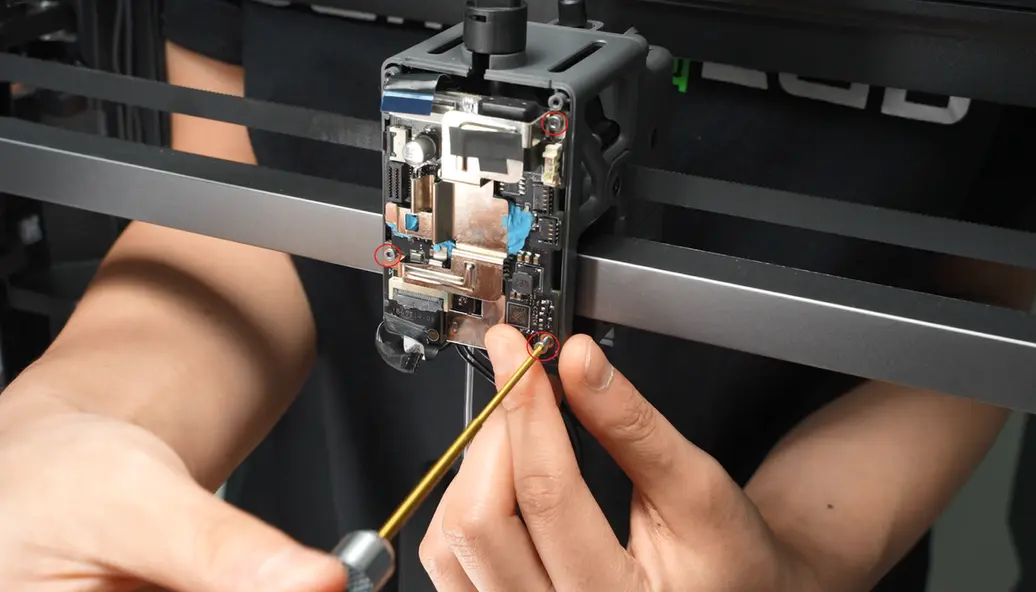

Skru de 3 skruer på TH-boardet af.

Trin 5: Frakobl filamentsensorstikket og USB-C-stikket

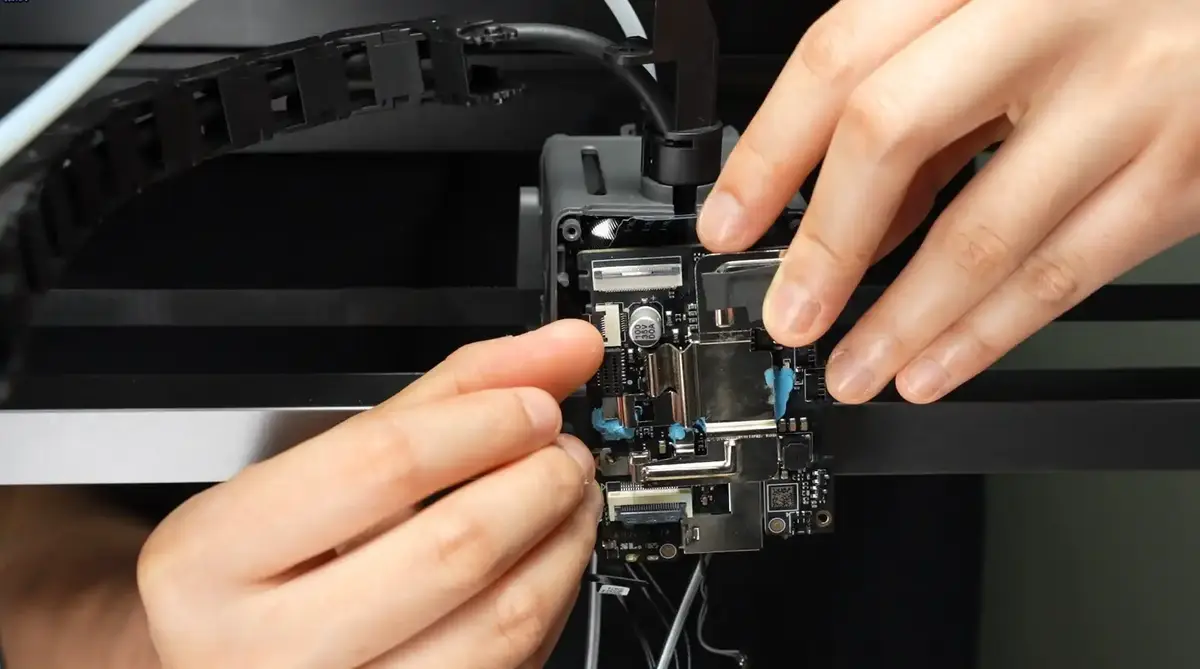

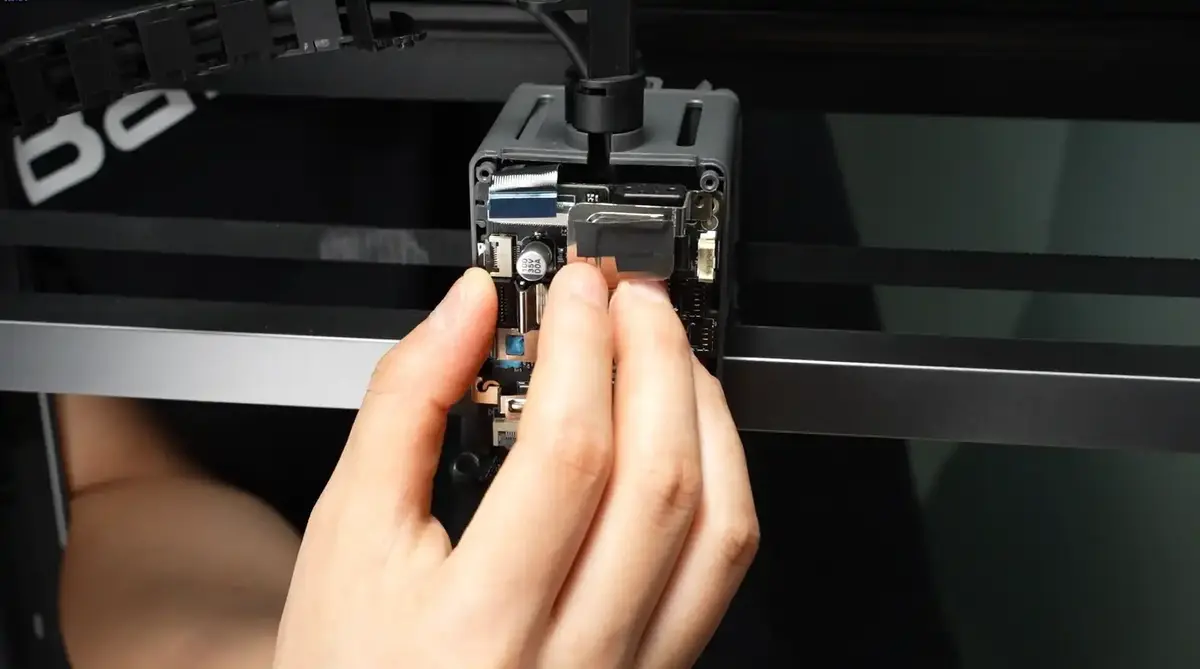

Flyt forsigtigt TH-boardet (hold på køleprofilen med fingrene, så det ikke falder af) for at få plads til at frakoble stikket til filamentsensorens board, og frakobl derefter stikket.

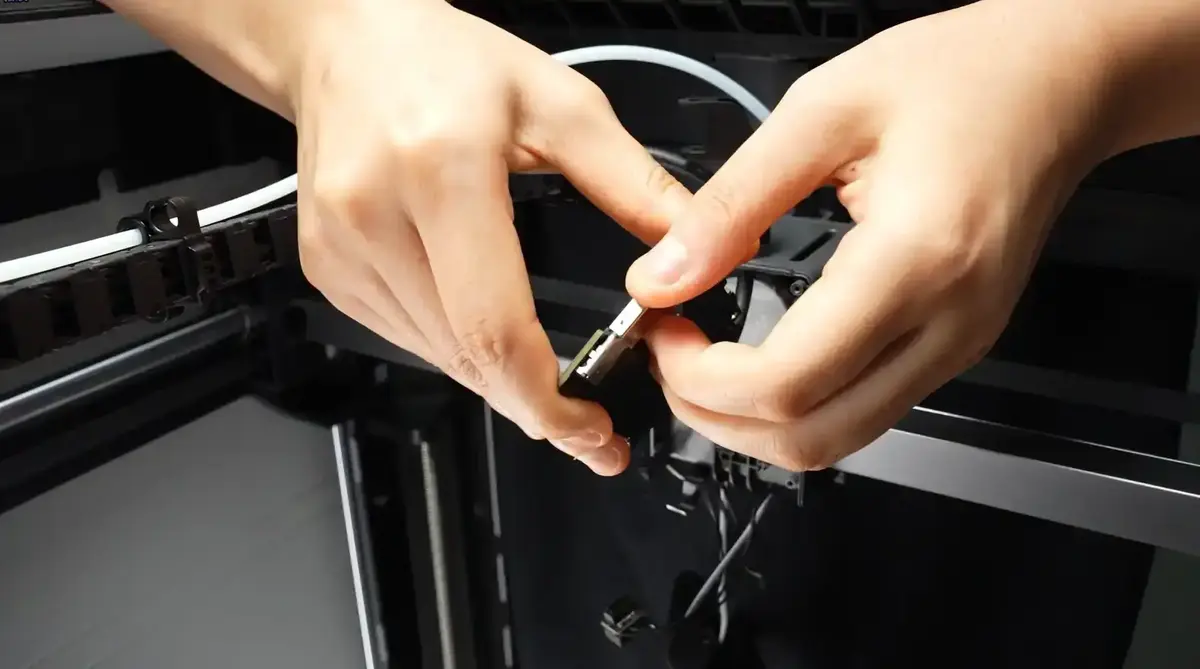

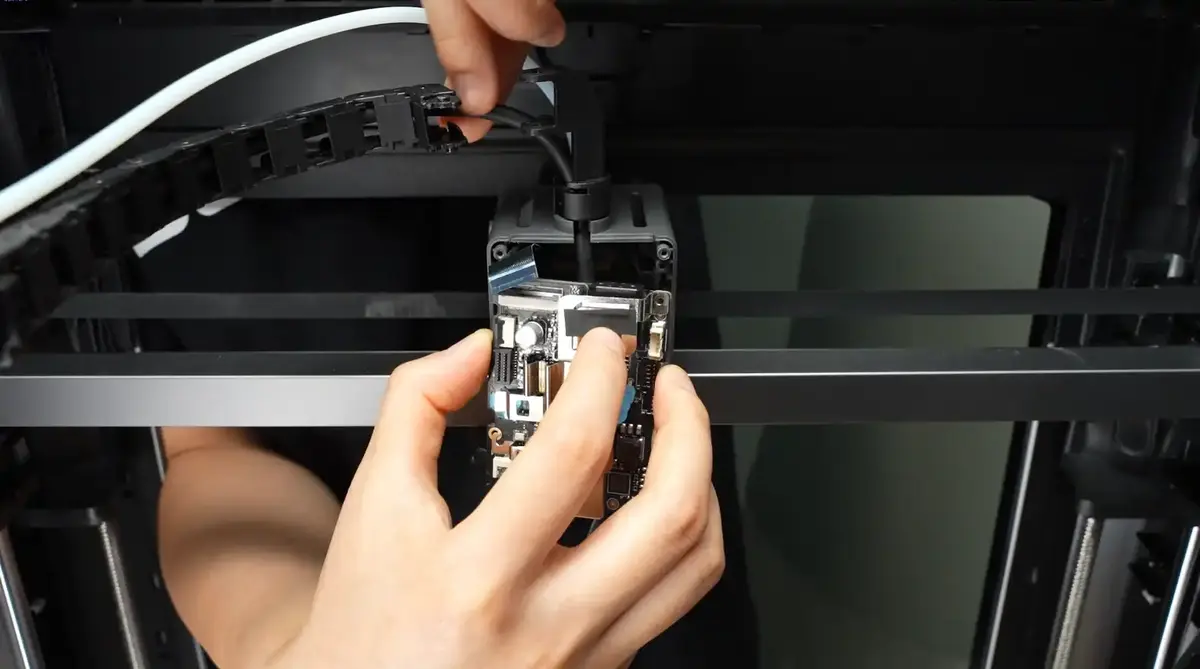

Vend TH-boardet, og vrik langsomt for at trække USB-C-kablet ud.

Montér det nye TH-board

Trin 1: Påfør termisk pasta på det nye TH-board

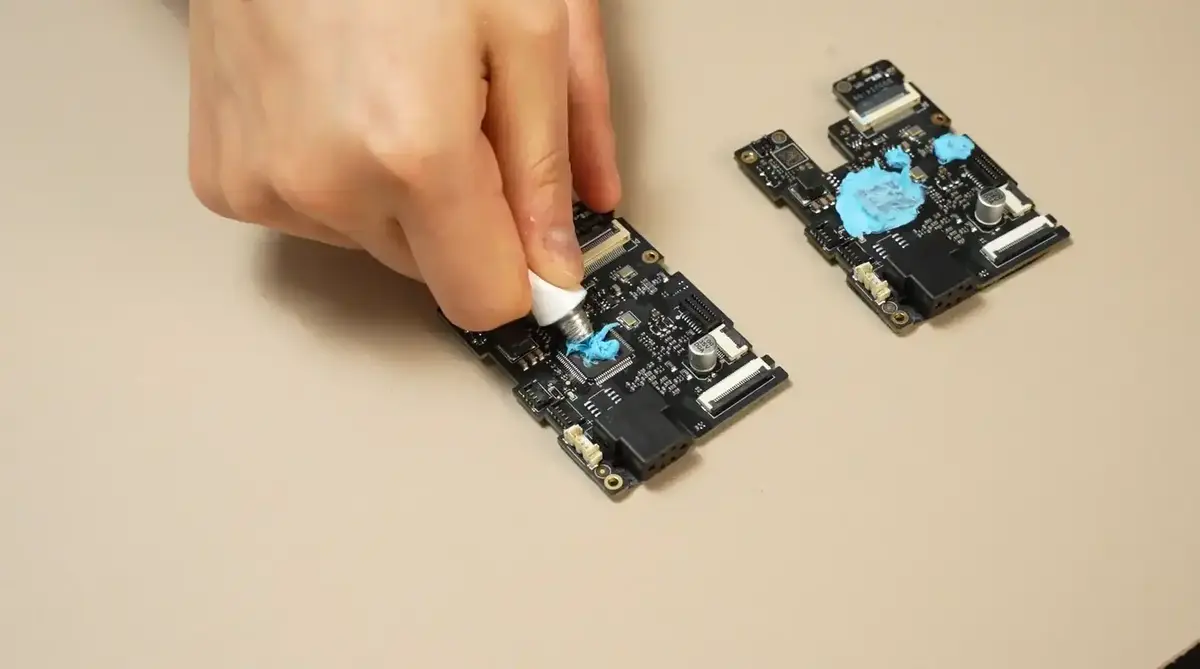

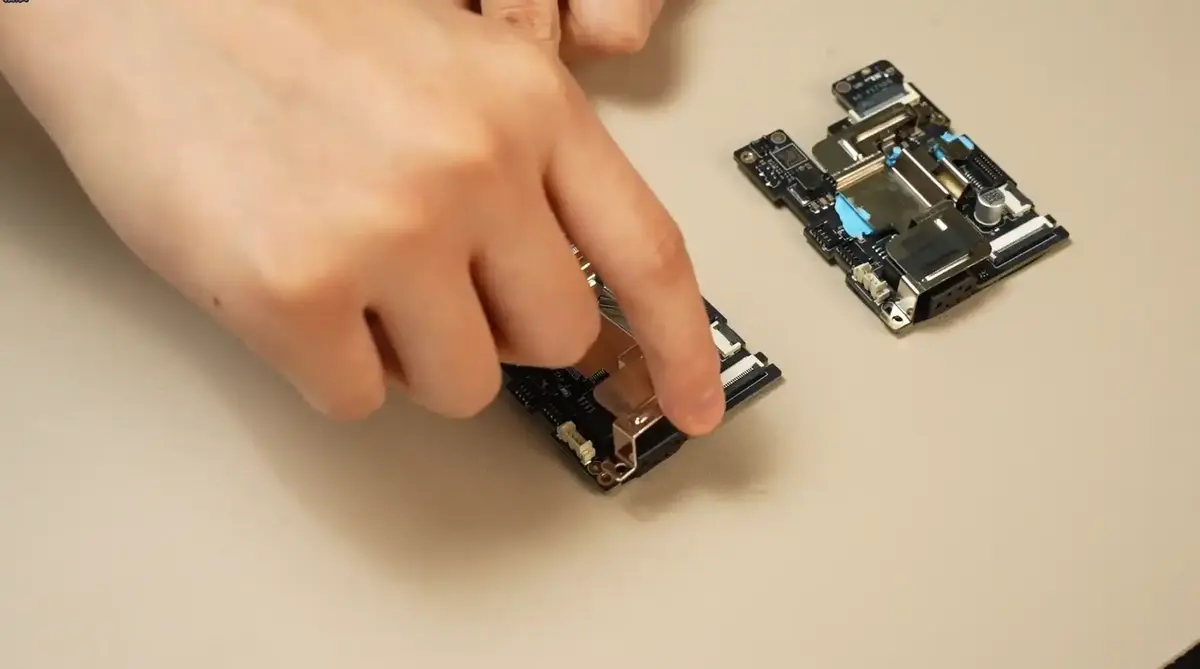

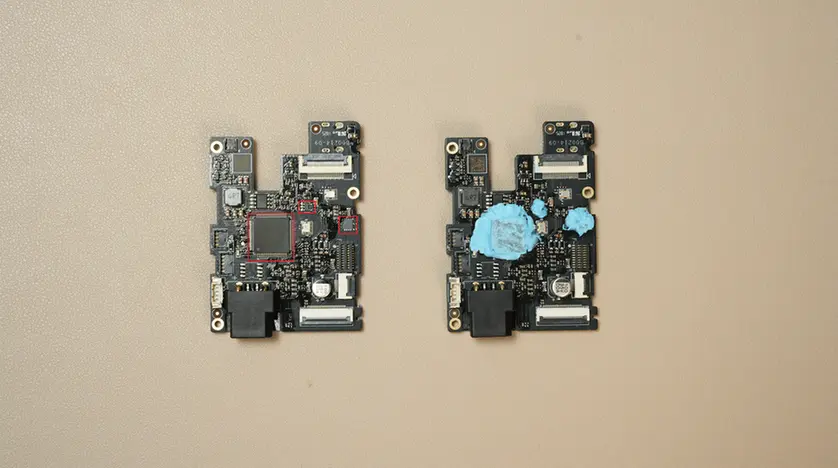

Som vist på billedet påfører du termisk pasta på de elektroniske komponenter i disse 3 områder af det nye TH-board, og presser den termiske pasta med køleprofilen. Vær omhyggelig, og få ikke termisk pasta på stik eller sokler. For et tydeligt overblik over påføringsstederne kan du sammenligne med det gamle TH-board.

Trin 2: Tilslut filamentsensorstikket og USB-C-stikket

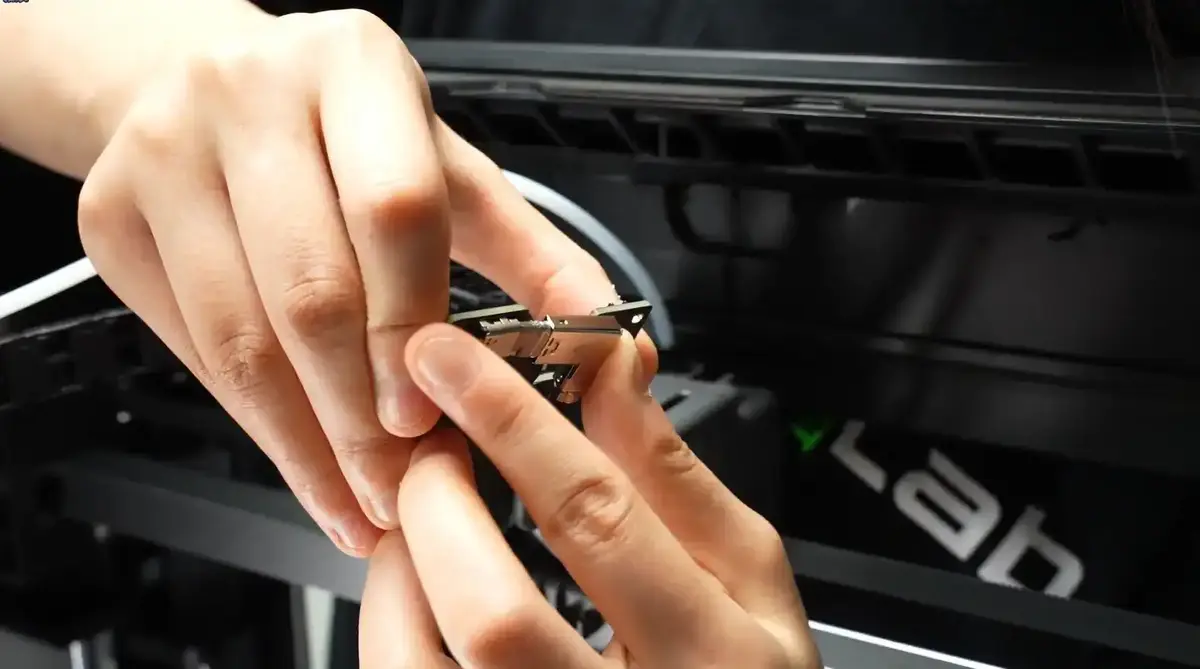

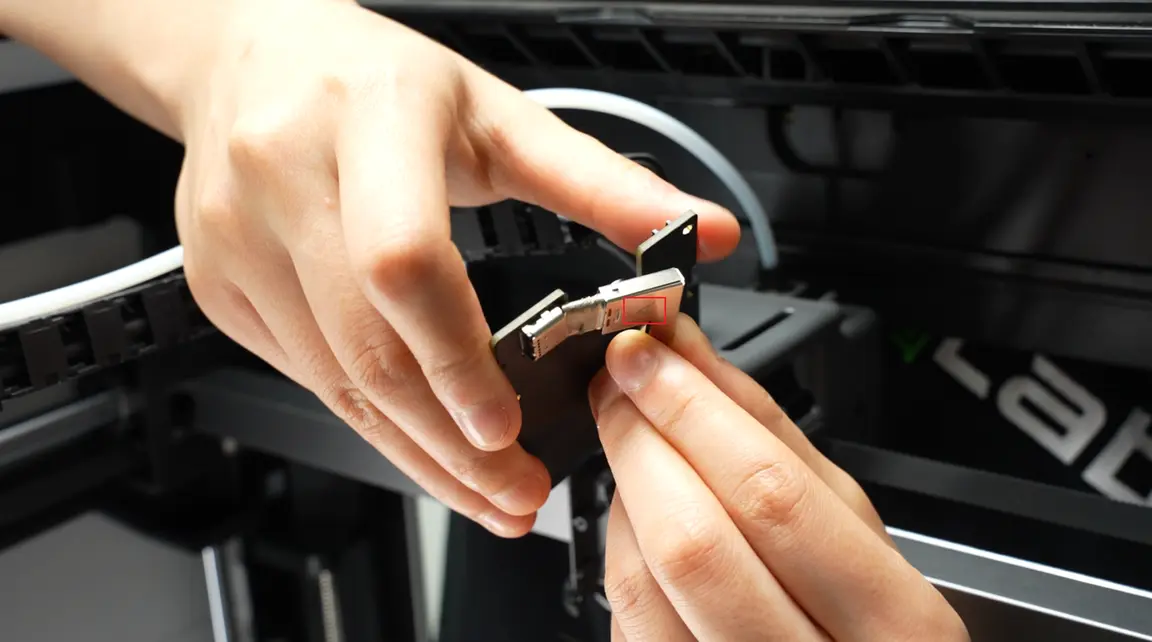

Med bogstavet A vendt mod bagsiden af TH-boardet vrikker og skubber du langsomt USB-C-kablet, indtil det er helt isat (du mærker modstand, når det er helt isat).

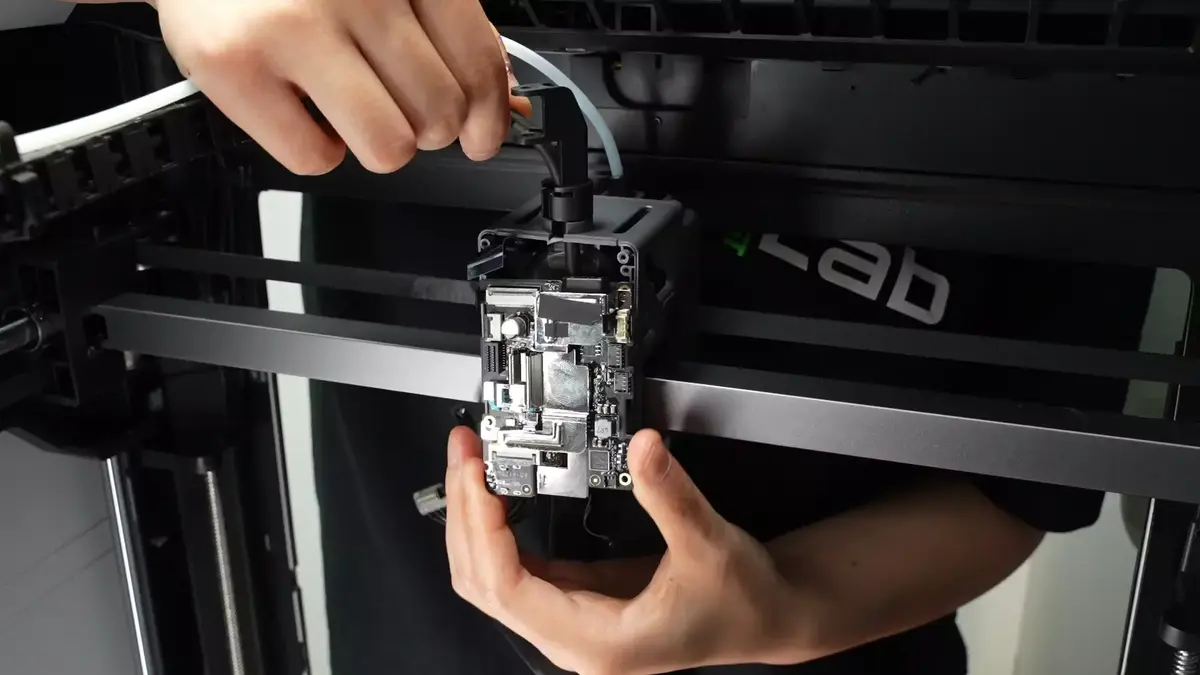

Vend TH-boardet (hold på køleprofilen med fingrene, så det ikke falder af), træk USB-C-kablet opad for at placere stikket til filamentsensorens board i en passende højde, og sæt stikket i.

Trin 3: Spænd de 3 skruer på TH-boardet

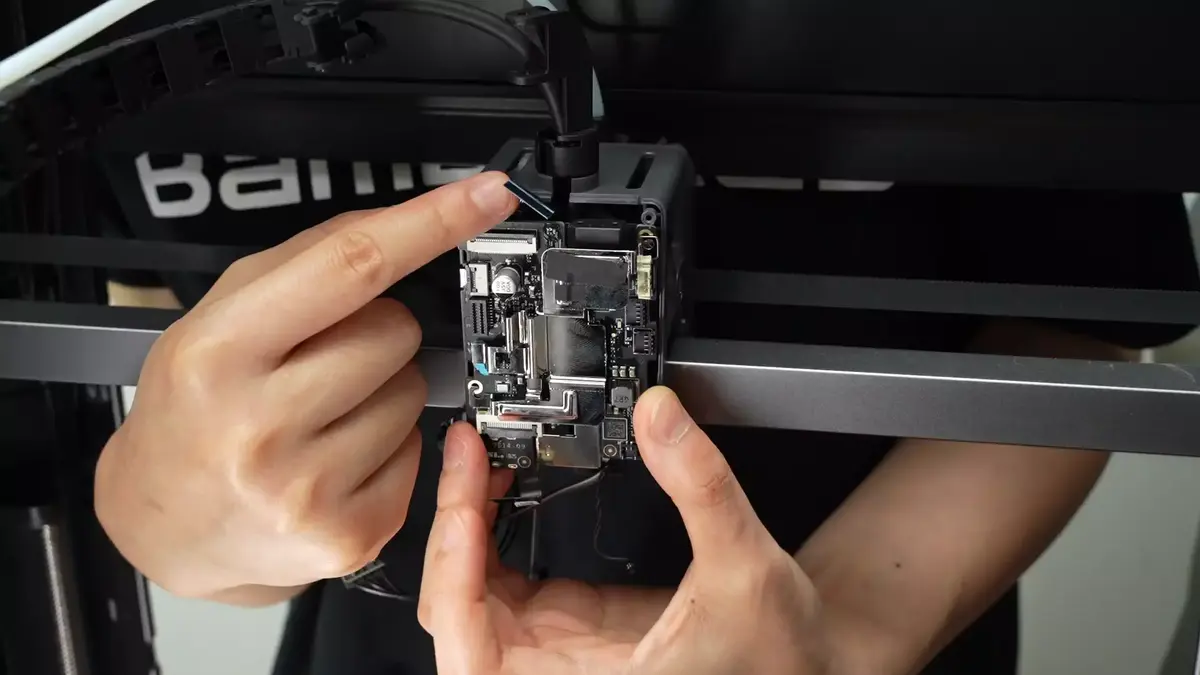

Når du har kontrolleret, at de øvrige 5 stik ikke er i klemme, retter du skruehullerne ind og spænder de 3 skruer.

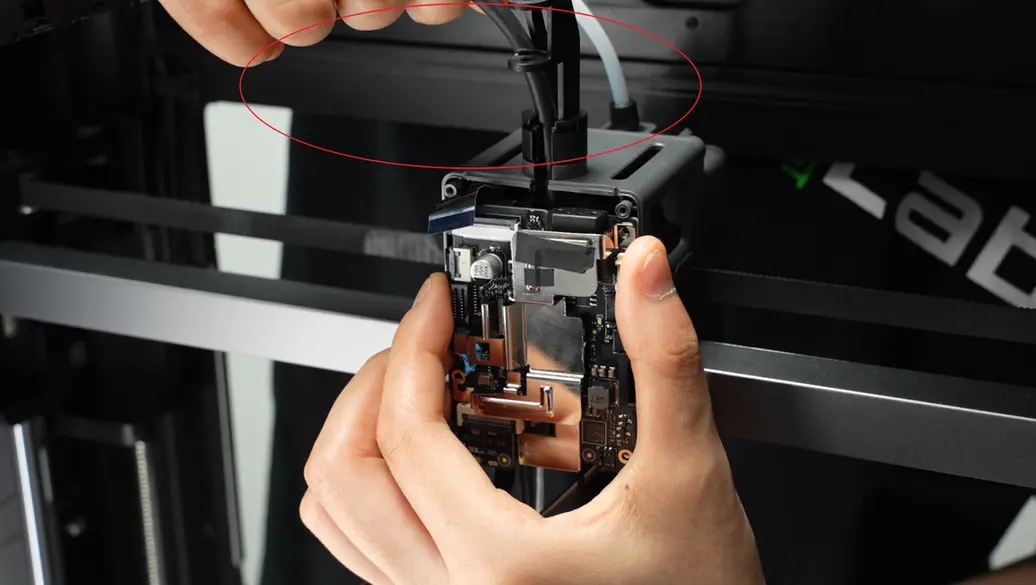

Hvis det er svært at ramme skruehullerne, kan du forsigtigt trække USB-C-kablet opad, så overskydende længde ikke generer indretningen.

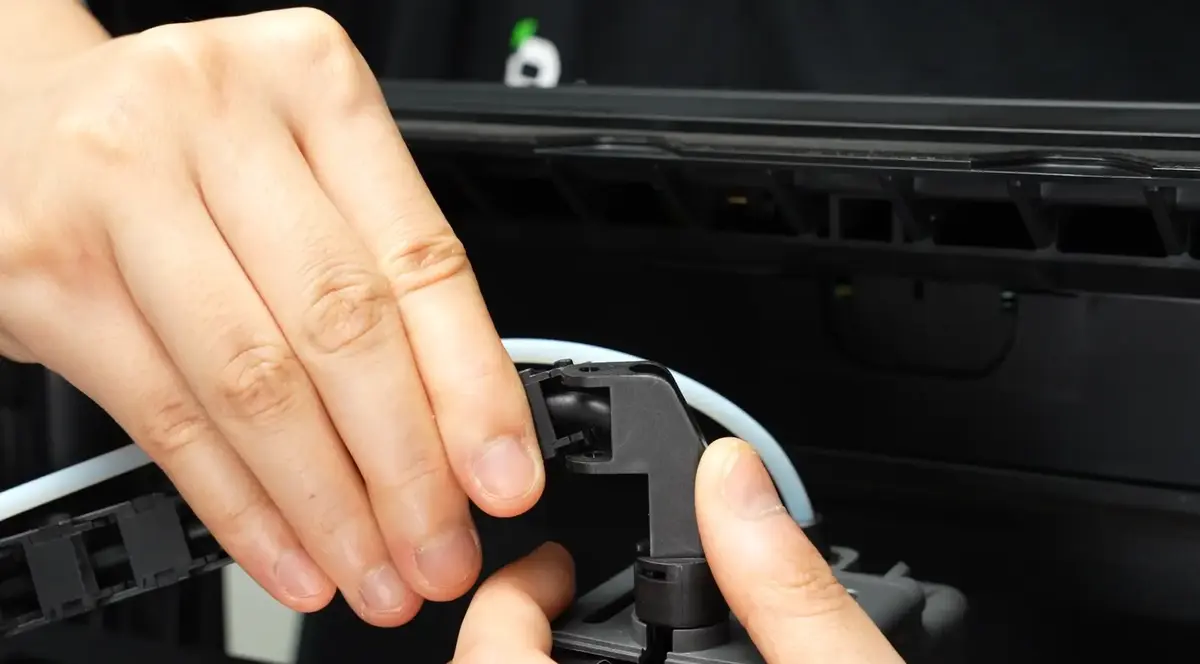

Genmontér beslaget til kabelkæden.

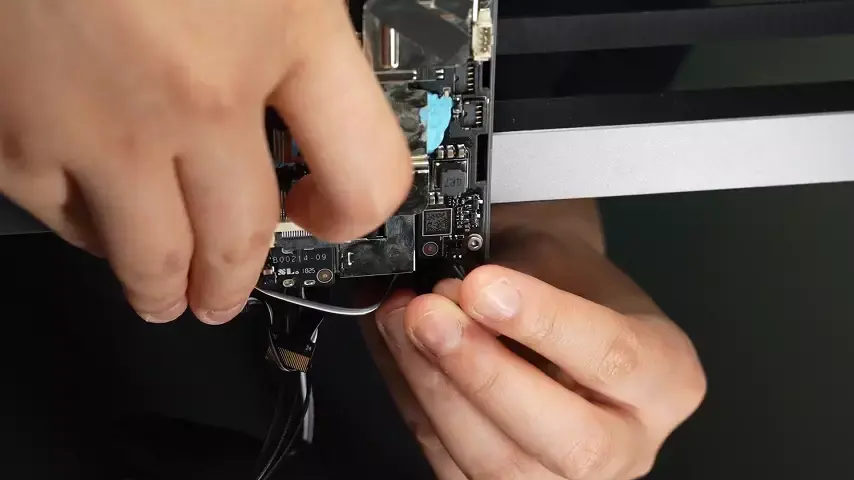

Trin 4: Sæt alle stik i på TH-boardet

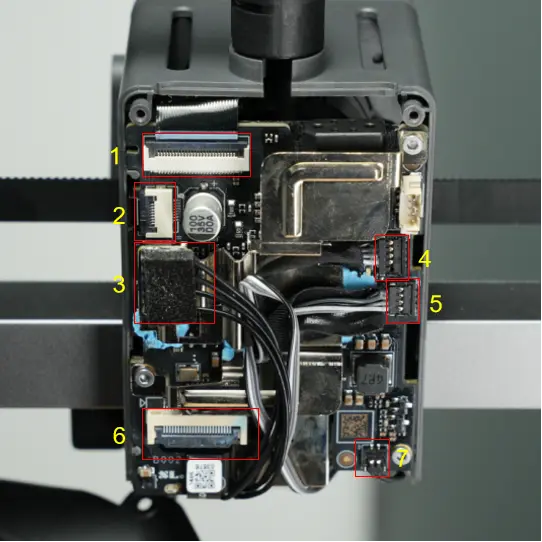

Bemærk: Stik 4 og stik 5 er henholdsvis til hotend-blæseren og part cooling fan. For at undgå forkerte tilslutninger er designet sådan, at hotend-blæseren har 5 ben, mens part cooling fan har 4 ben. Tilslut dem ikke forkert, og pres dem ikke i med magt, da det kan beskadige stikkene.

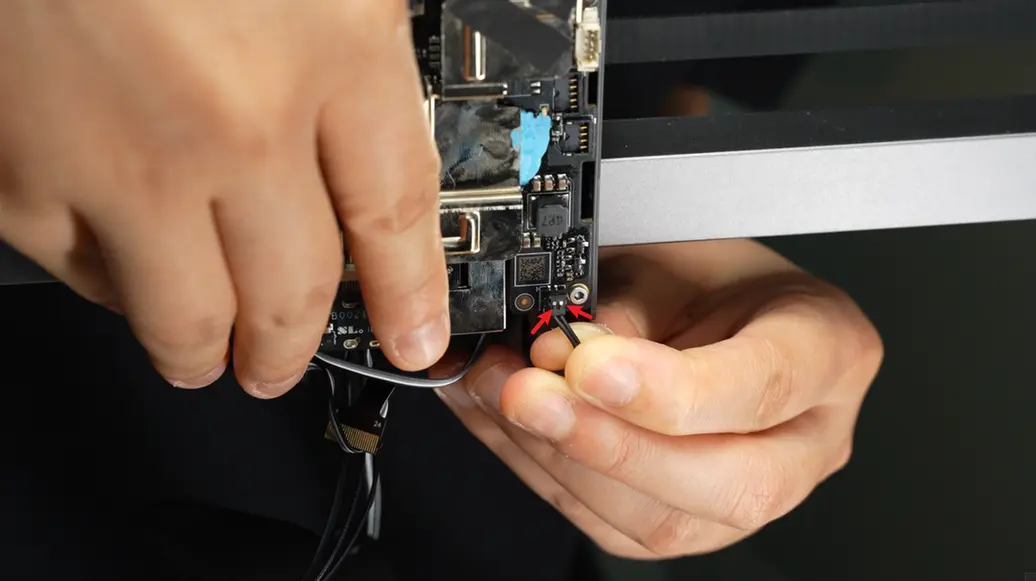

Bemærk: Når du sætter eddy current-spolen og de 2 blæserstik i, skal den metalliske side vende opad.

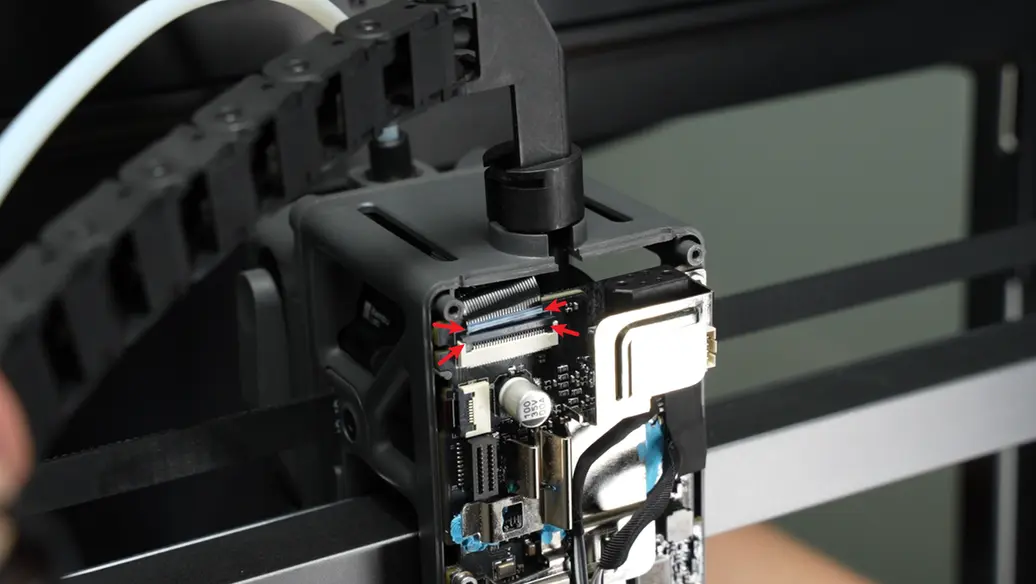

Når stikkene til toolhead-kameraet og ekstrudermotoren er helt isat, skal clipsene ligge fladt, og markeringslinjerne skal være vandrette.

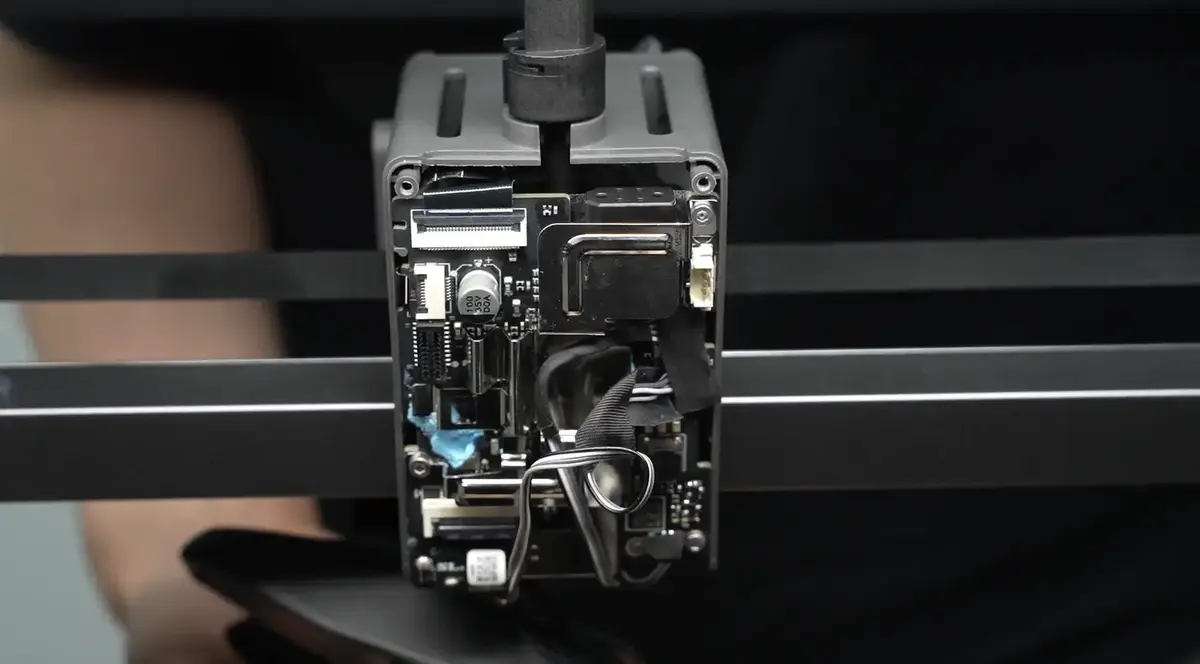

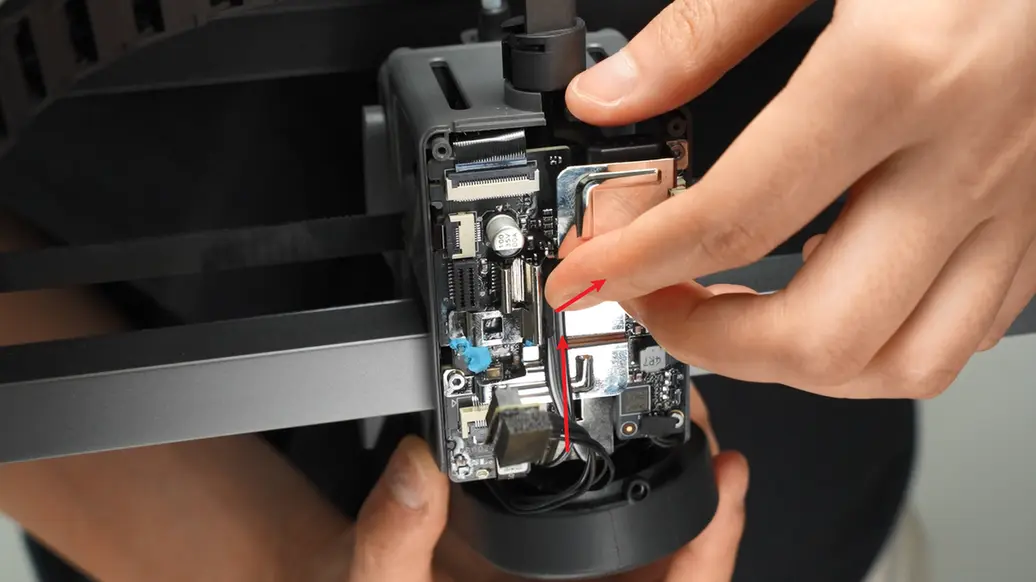

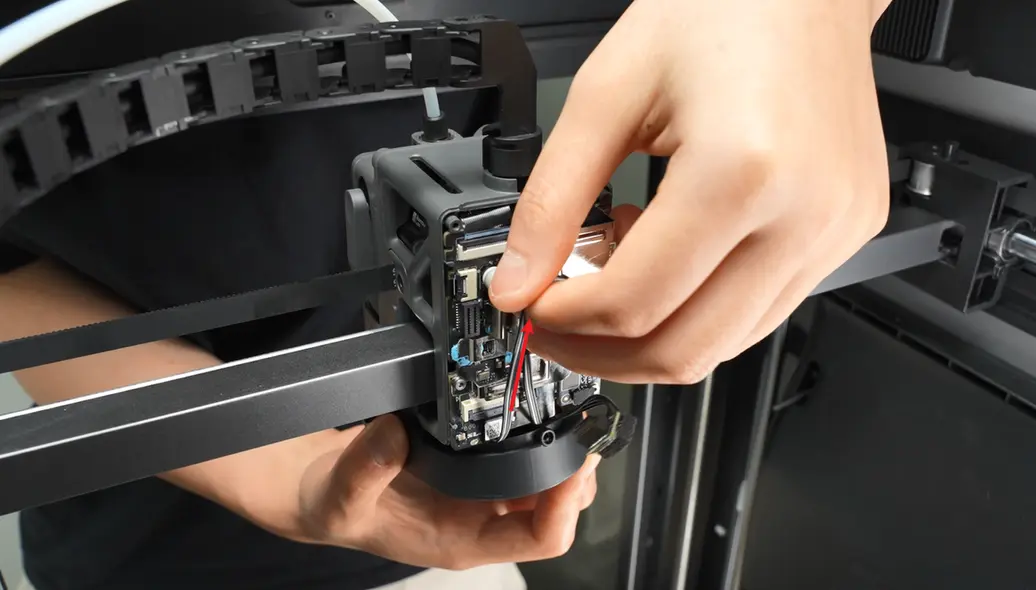

Forhåndsret blæserens skruehuller ind, læg blæserkablet på TH-boardet, træk det opad, og fold det overskydende kabel, så det ikke klemmes af blæserhuset eller toolheadens bageste dæksel og giver fejl på blæseren.

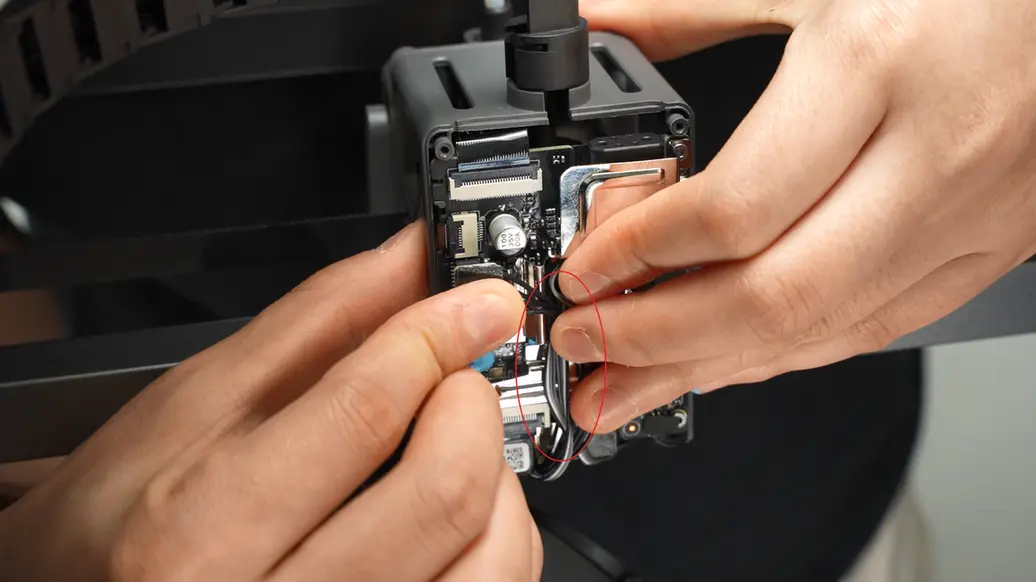

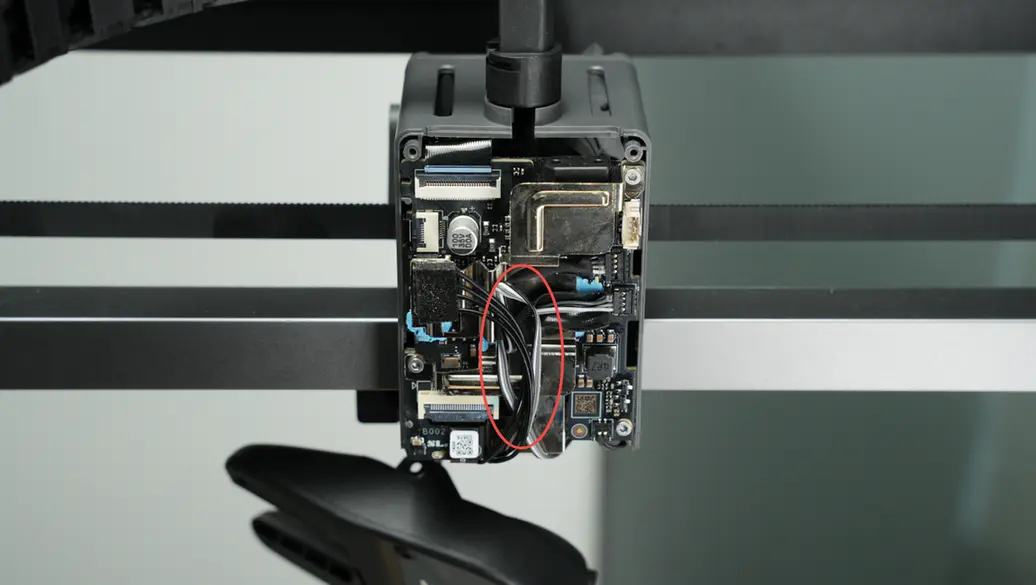

Når kablerne er arrangeret, sætter du stikket til hotendets varmemodul i, og bruger varmemodulets stik og kabel til at holde kablet til part cooling fan på plads.

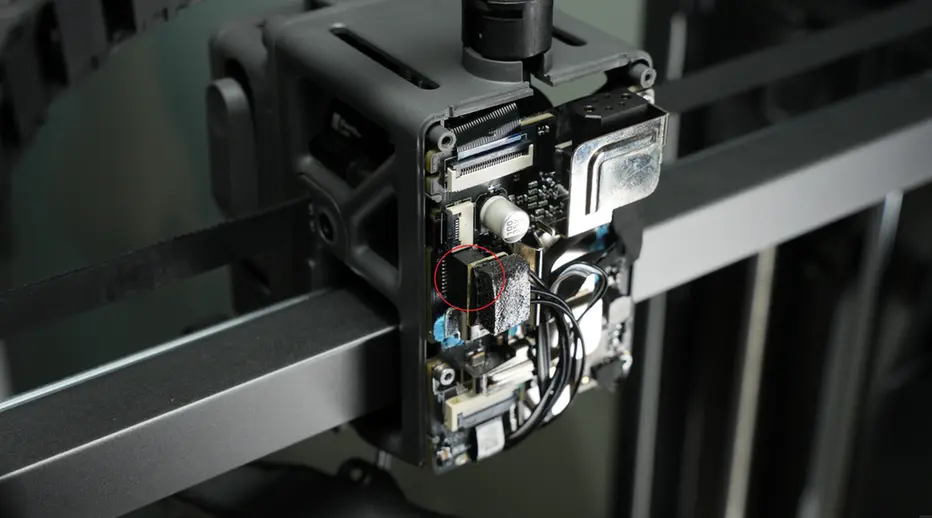

Når du sætter hotendets varmemodul i, skal du sikre, at det er rettet ind efter hullerne og ikke sidder skævt.

Trin 5: Montér toolheadens bageste dæksel

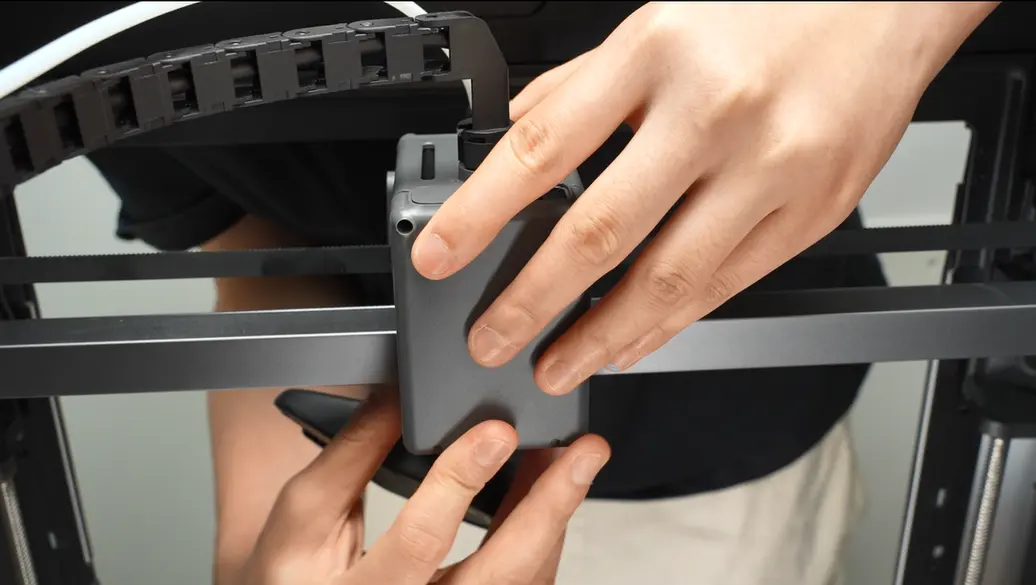

Montér toolheadens bageste dæksel.

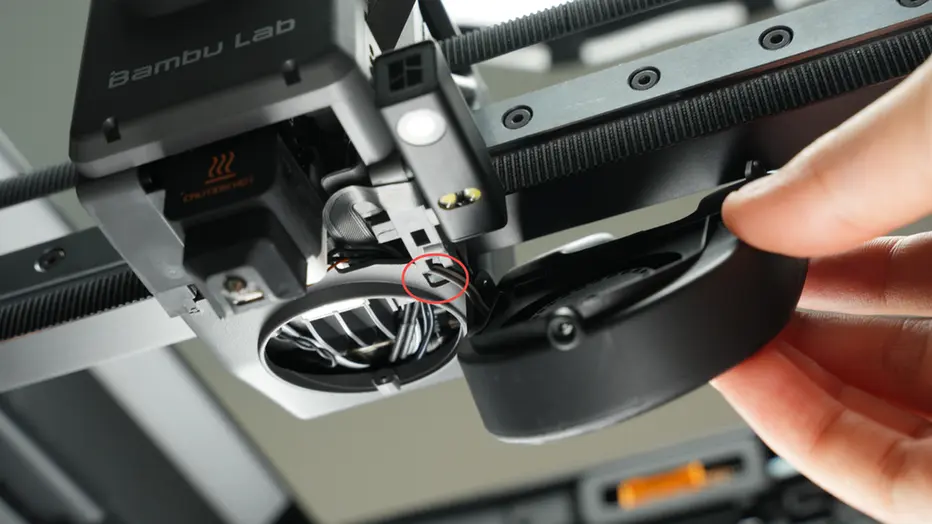

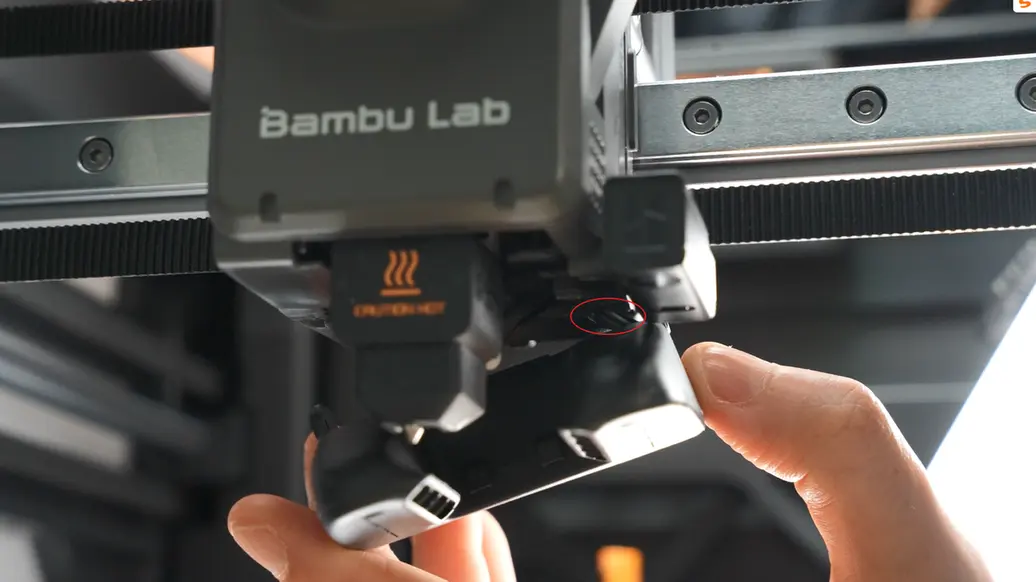

Efter montering skal du kontrollere, at kablet til part cooling fan ligger i den dertil indrettede rille, så det ikke klemmes af det bageste dæksels ramme.

Spænd de 2 fastgørelsesskruer til det bageste dæksel.

Trin 6: Montér part cooling fan

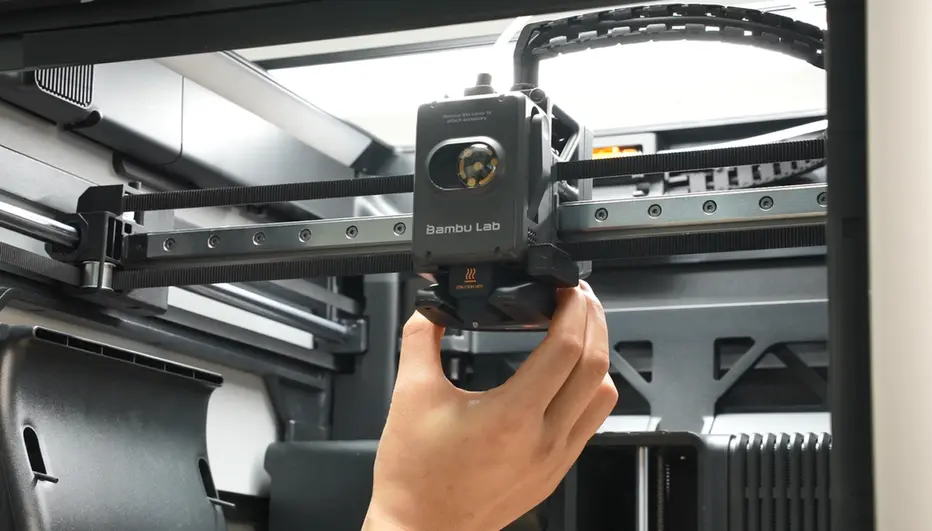

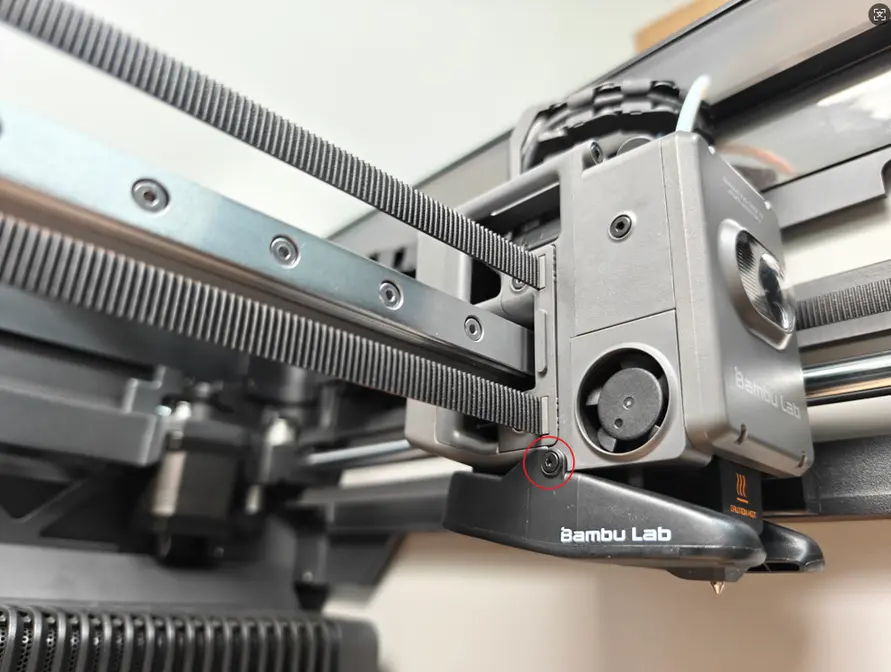

Ret skruehullerne ind, og montér part cooling fan. Pas på ikke at klemme blæserens kabel, når du fastgør blæseren.

Hvis kablet er for langt, skal du gå tilbage til trin 1 i monteringsguiden og folde det overskydende kabel sammen først.

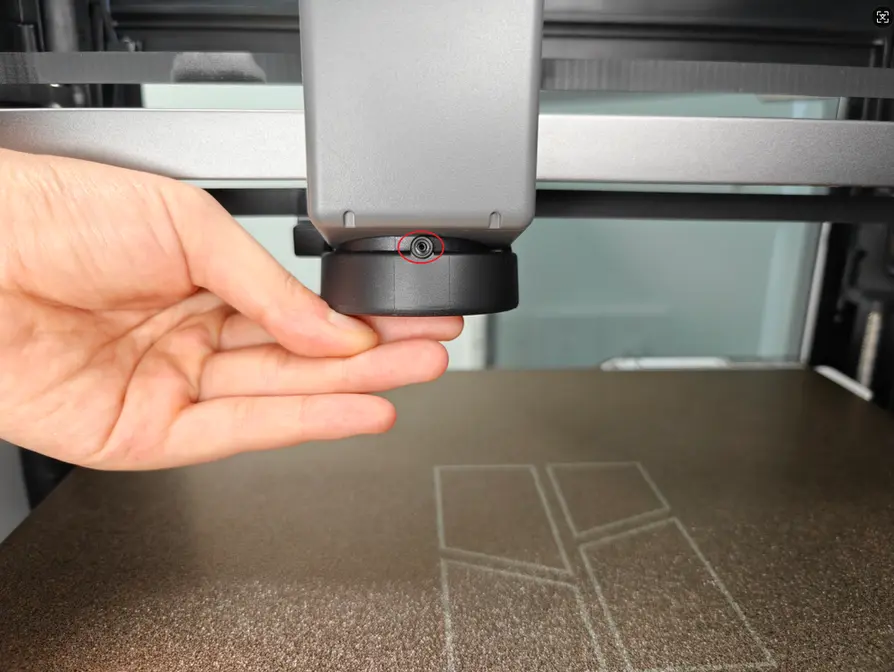

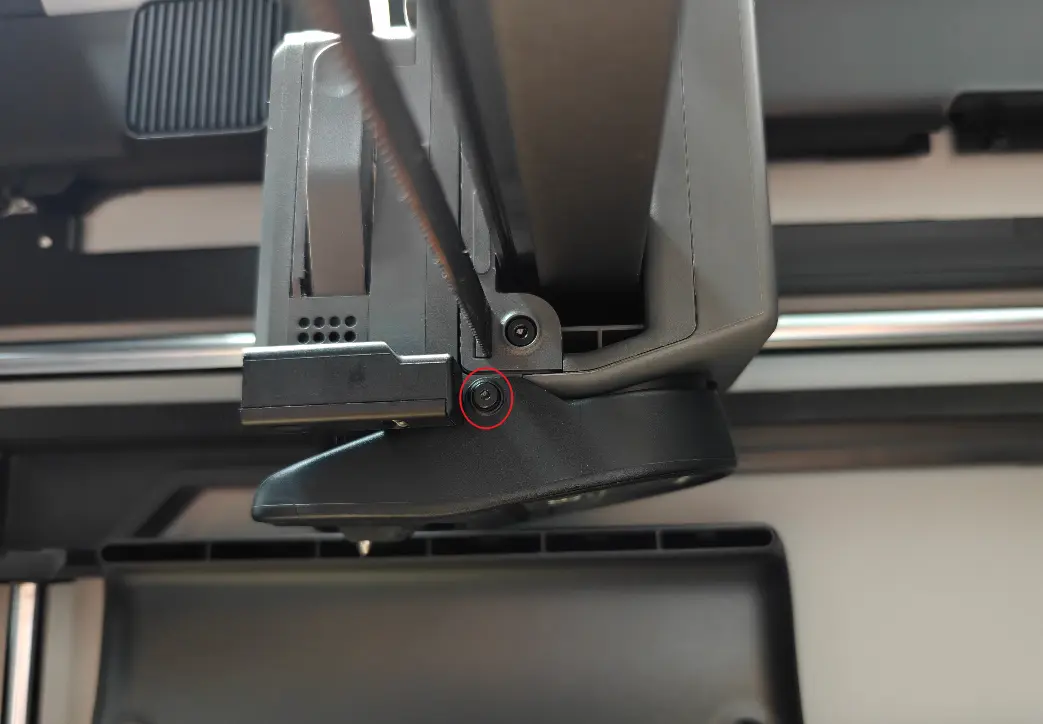

Spænd de 3 skruer for at fastgøre part cooling fan.

Kalibreringstrin efter arbejdet

Vi anbefaler, at du kalibrerer printeren, når udskiftningen er færdig.

Mulige problemer og løsninger

Hvis du støder på problemer, når du monterer det nye ekstrudermainboard, kan du tjekke følgende mulige problemer og løsninger:

Hotend-temperaturen er 0 ℃

Tjek stikket til hotendets varmemodul for at sikre, at det er sat korrekt i som i trin 3, og tilslut alle kabler igen.

Sørg for, at alle kabler er rettet ind efter TH-boardet.

Hvis problemet fortsætter, kan termistorledningen (den hvide ledning) være beskadiget.

Hotendet kan ikke varme op

Tjek stikket til hotendets varmemodul for at sikre, at det er sat korrekt i som i trin 3, og tilslut alle kabler igen.

Sørg for, at alle kabler er rettet ind efter TH-boardet.

Hvis problemet fortsætter, kan varmeledningen (den gennemsigtige ledning) være beskadiget.

Printeren kan ikke home

Tjek stikkene til eddy current-spolen for at sikre, at de er monteret korrekt på bagsiden af TH-boardet som i trin 3, og tilslut alle kabler igen.

Filamentsensorens board virker ikke

Tjek filamentsensorstikket for at sikre, at det er monteret korrekt på bagsiden af TH-boardet som i trin 3, og tilslut alle kabler igen.
