Udskift H2S XY-rem

XY-rem

XY-remmen, der bruges på H2S 3D-printeren, har en længde på 1836mm og en bredde på 9mm. Der er i alt to remme med åbne ender, som forbinder XY-motoren med toolhead og driver dens bevægelse langs X/Y-akserne.

Metoden til at udskifte remmen i denne guide går ud på at forbinde den nye rem med den gamle. Når den gamle rem trækkes ud, trædes den nye rem automatisk på plads. Sammenlignet med metoden, hvor du fører den nye rem direkte gennem idler og lejer, er denne fremgangsmåde langt enklere.

Nogle billeder i denne guide viser H2D-toolhead. Metoderne til at udskifte XY-remmen på H2S og H2D er næsten identiske, og den eneste forskel er antallet af skruer til remklodsen. Du kan derfor se bort fra denne lille detalje; billederne er kun til illustration.

Reservedelene til den ekstra delkøleblæser indeholder følgende:

1. Rem * 2

2. M3x8 skrue - bruges til at fastgøre remholderen * 4

3. Remholder * 2

4. Remklods * 4

Hvornår skal den bruges

1. XY-remmen er knækket.

2. XY-remmen er slidt op.

Værktøj og materialer, du skal bruge

1. Ny XY-rem

2. H2.0 unbrakonøgle

Specifikationer og antal af de skruer, der indgår i udskiftning af H2S XY-remmen (det anbefales at gemme de afmonterede skruer omhyggeligt, så du ikke mister dem):

Skruerne til remklodsen skal passe til printerens ramme. Tjek omhyggeligt, om printerens ramme har plasthuller eller messingmøtrikker.

Type af mellemramme	Mellemrammens udseende	Skrue, der skal bruges	Skruens udseende

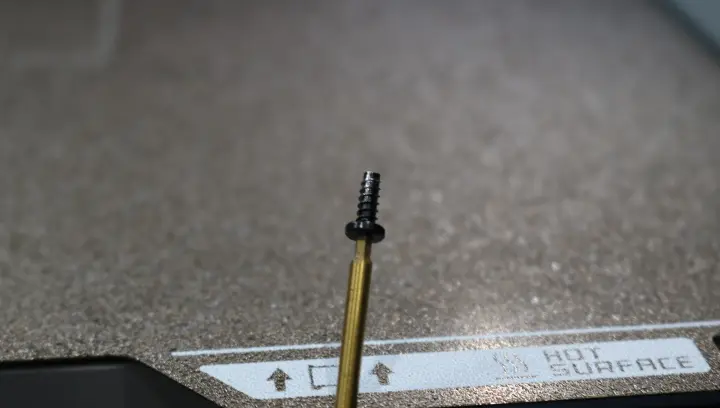

Plasthuller		4 * selvskærende skruer

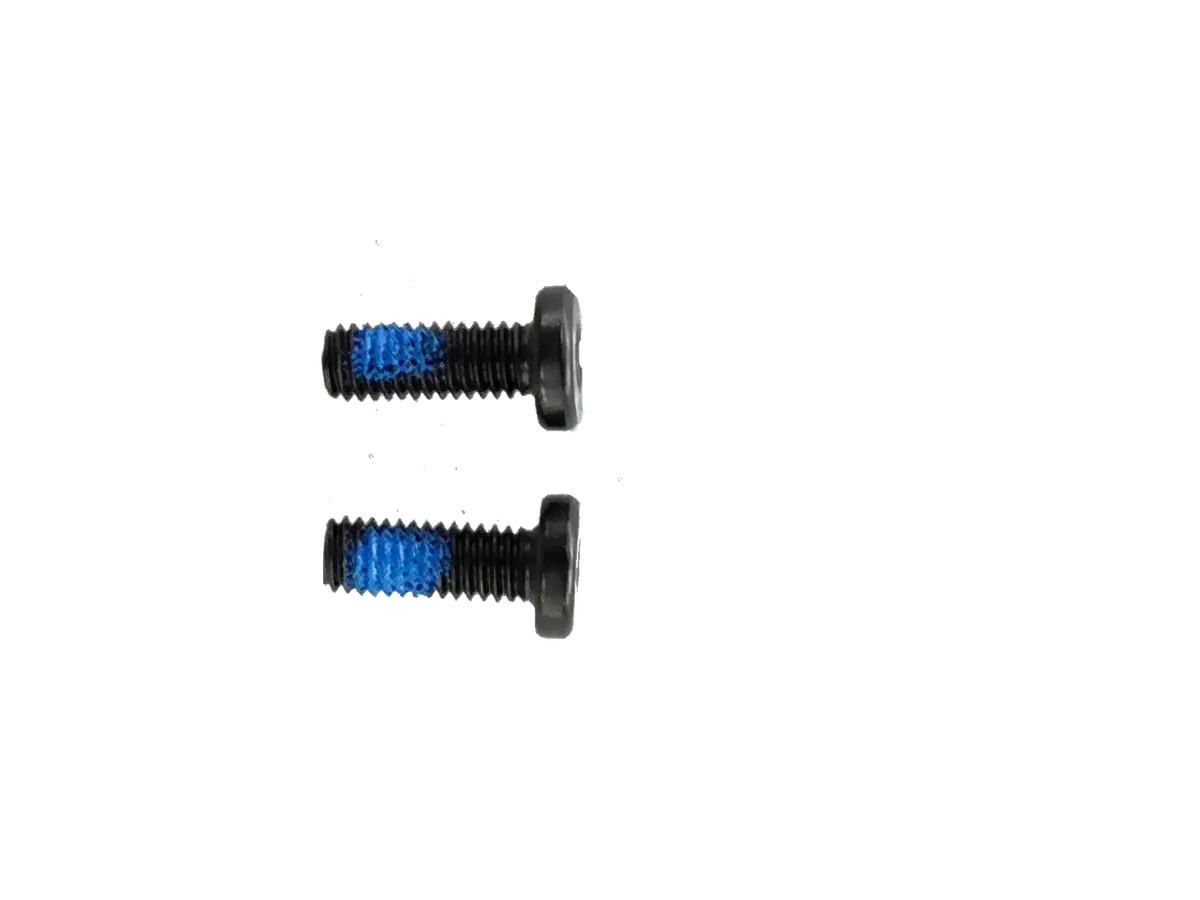

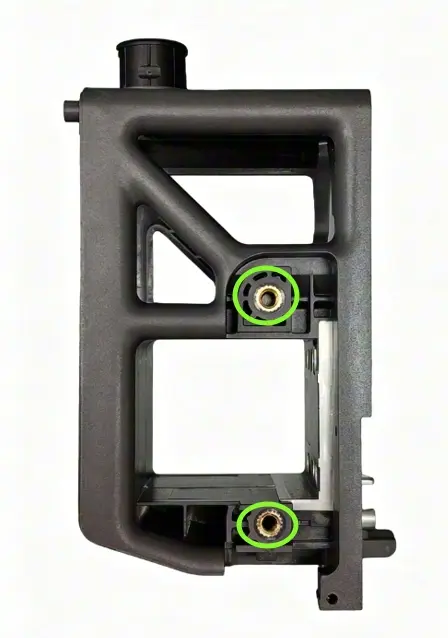

Messingmøtrikker		4 * fingevindskruer

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke for printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du udfører opgaver, mens printeren er tændt, kan det give kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du få brug for at adskille dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de berører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke for printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har betænkeligheder eller spørgsmål til at følge denne guide, anbefaler vi, at du indsender en teknisk sag om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Afmonter XY-remmen

Trin 1: Afmonter XY-remklodsen

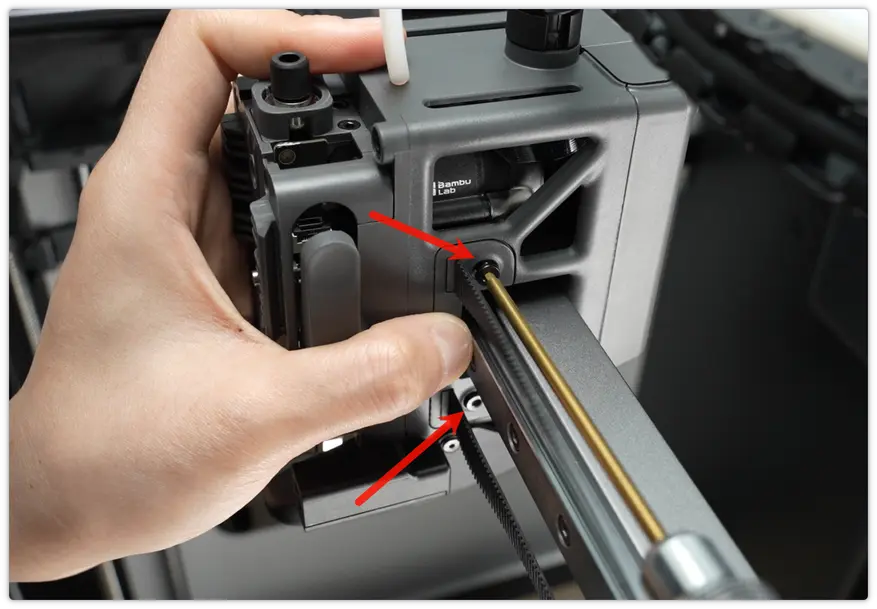

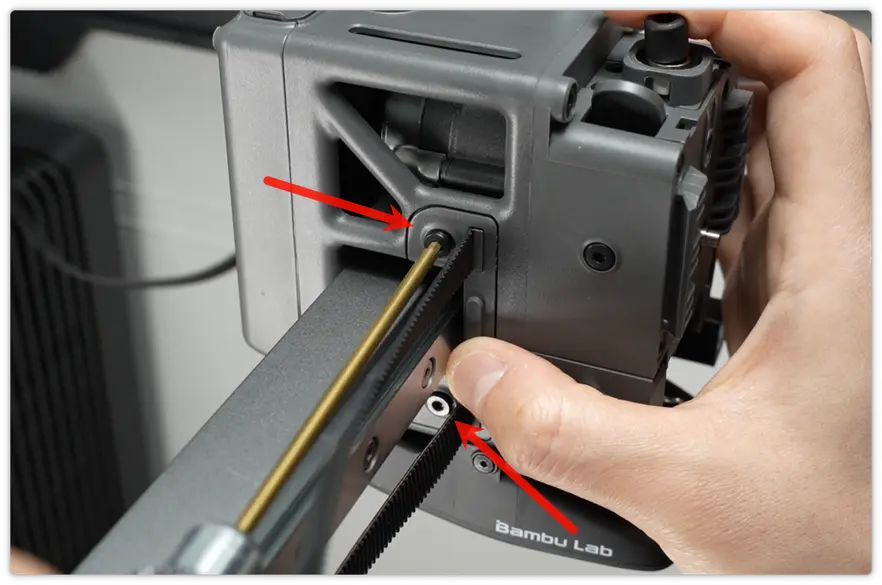

1. Brug en H2.0 unbrakonøgle til at fjerne de 4 skruer (M3x8), der holder remklodserne fast på toolhead, og tag remklodserne ud fra begge sider af toolhead.

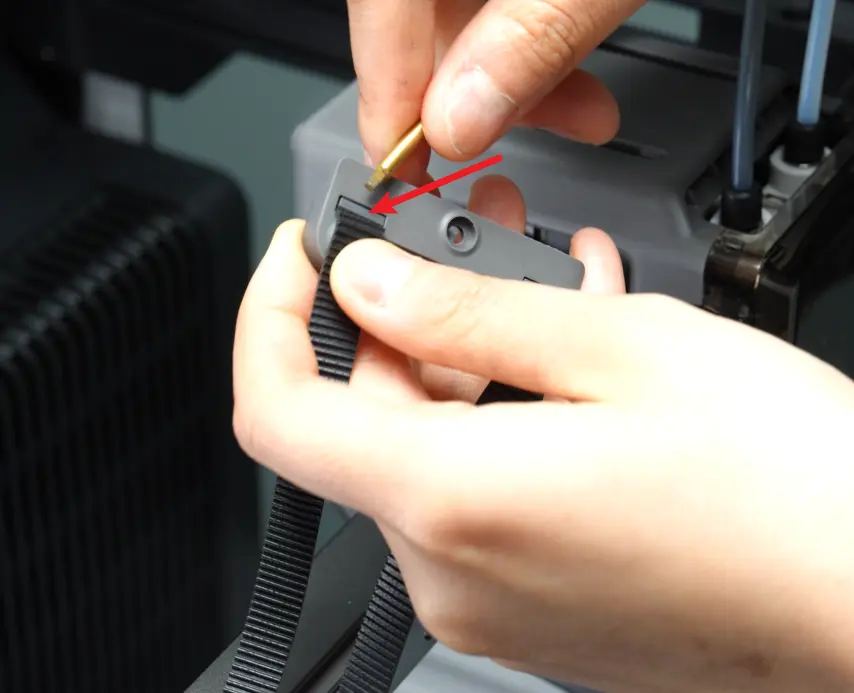

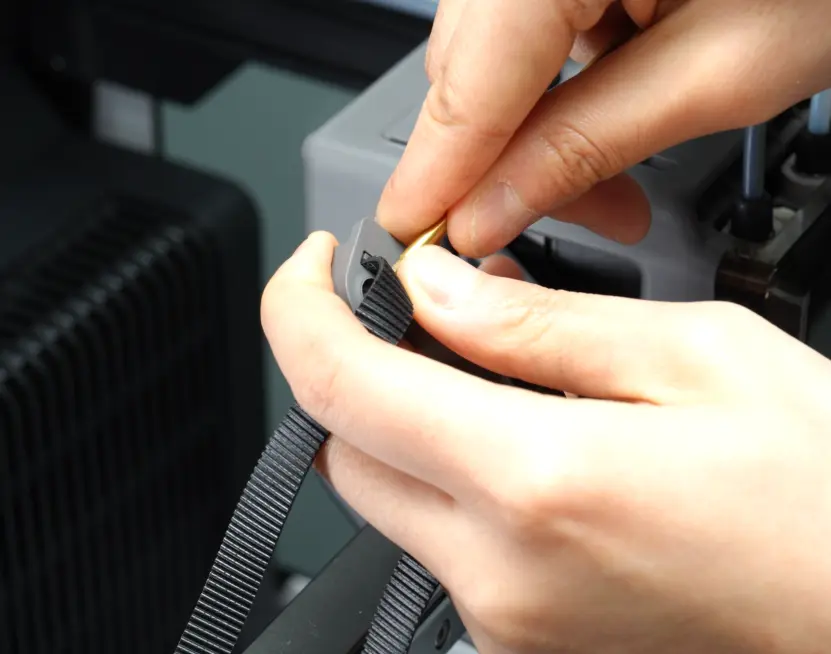

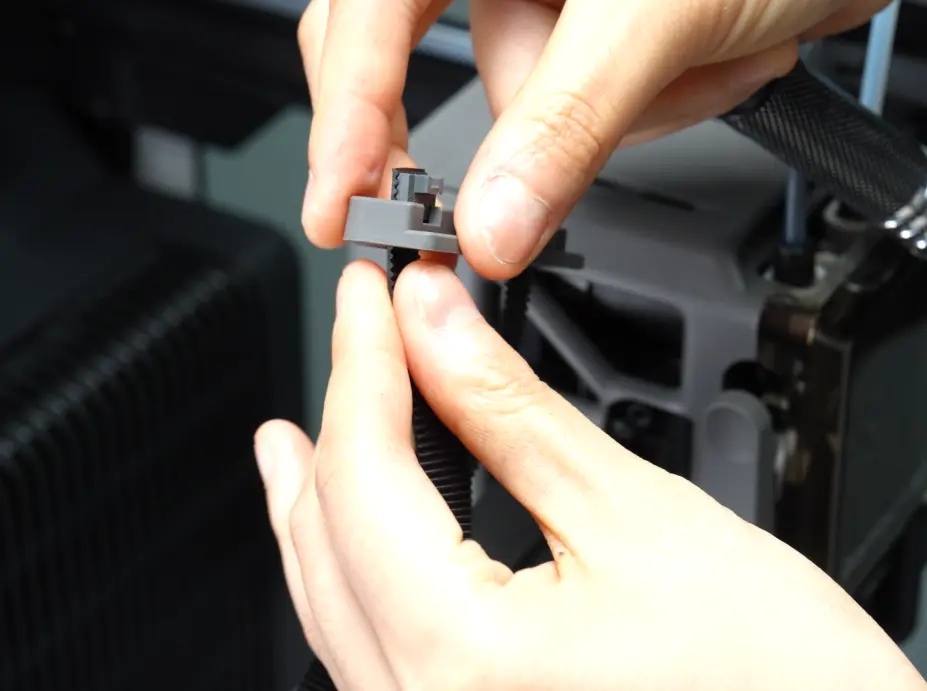

2. Brug unbrakonøglen til forsigtigt at skubbe remholderen lidt ud, og vip derefter remklodsen for at frigøre remmen.

Tip: For at gøre monteringen enklere behøver du kun at fjerne de to holdere på den ene side af remklodsen; den anden side behøver ikke at blive fjernet.

Trin 2: Lim remmene sammen

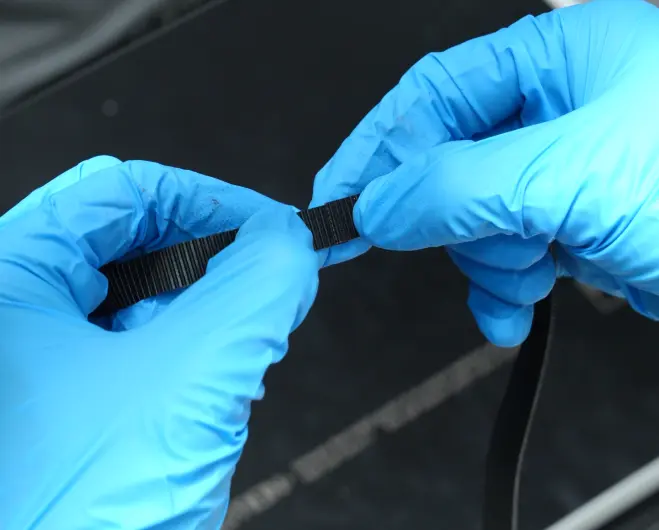

Når remmen er fjernet, skal du komme et par dråber hurtigttørrende lim på enden af den gamle rem (bær handsker, så du ikke får lim på hænderne). Placer den nye rem i samme retning som den gamle rem (tandsiden opad som vist på billedet), og lim den gamle og nye rem sammen. Vent, til limen er helt hærdet.

Du kan følge samme metode for at lime den anden XY-rem forsvarligt sammen.

For bedre vedhæftning skal du placere den nye rem oven på den gamle rem som vist på billedet, så den ikke knækker under trædningen.

Trin 3: Monter remklodsen

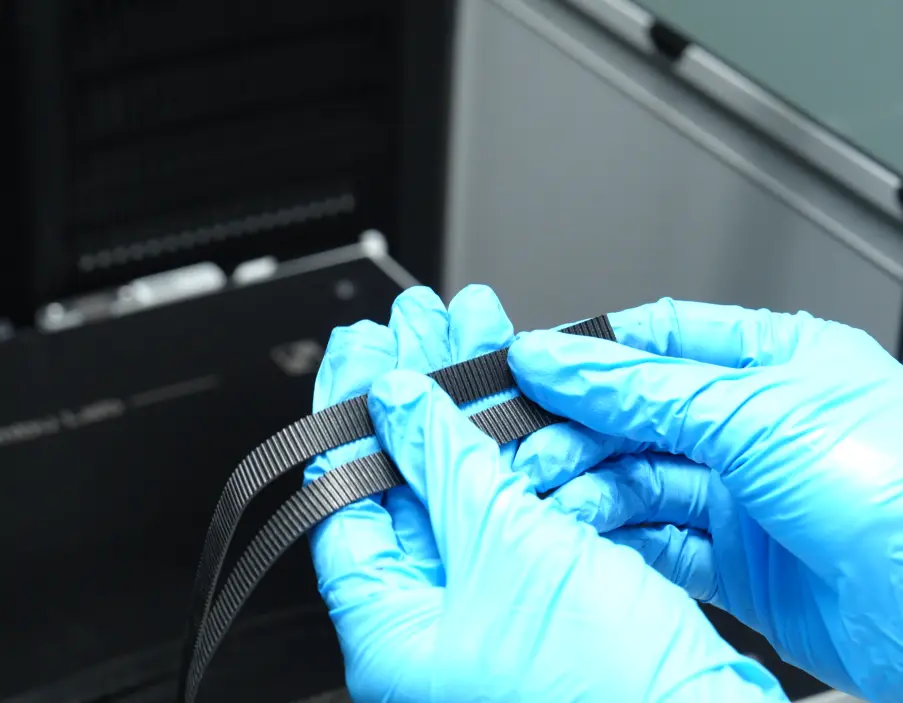

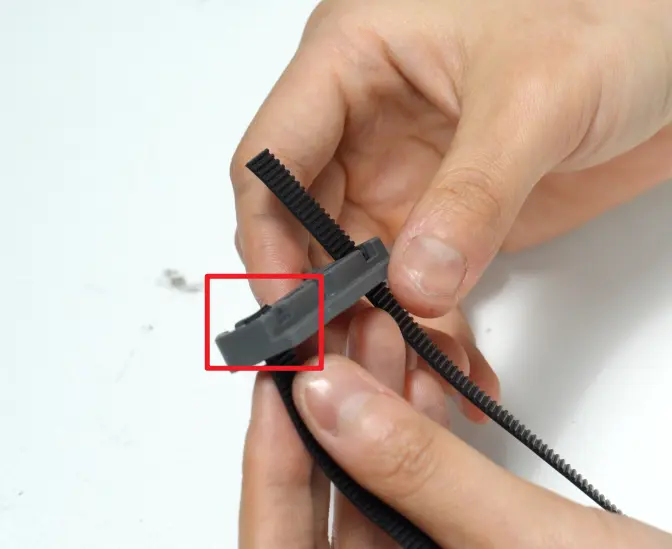

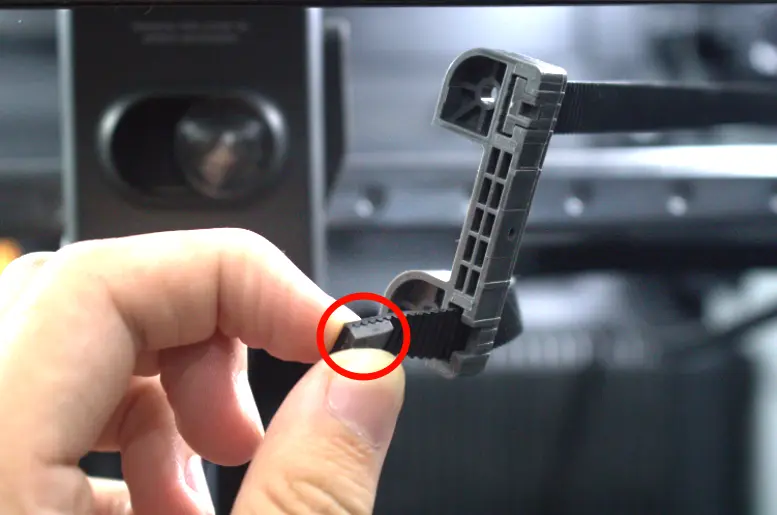

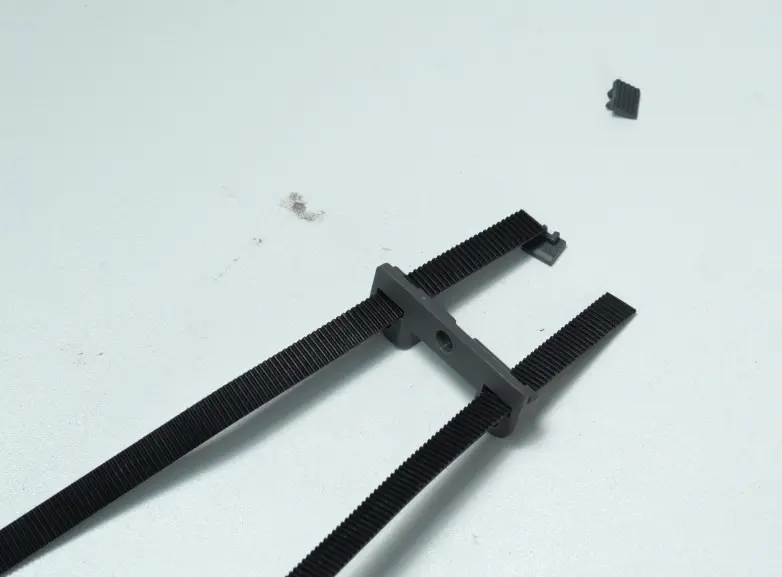

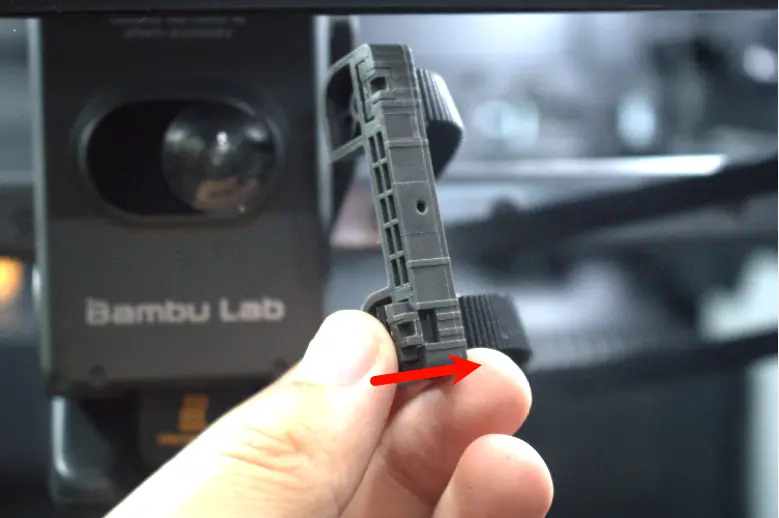

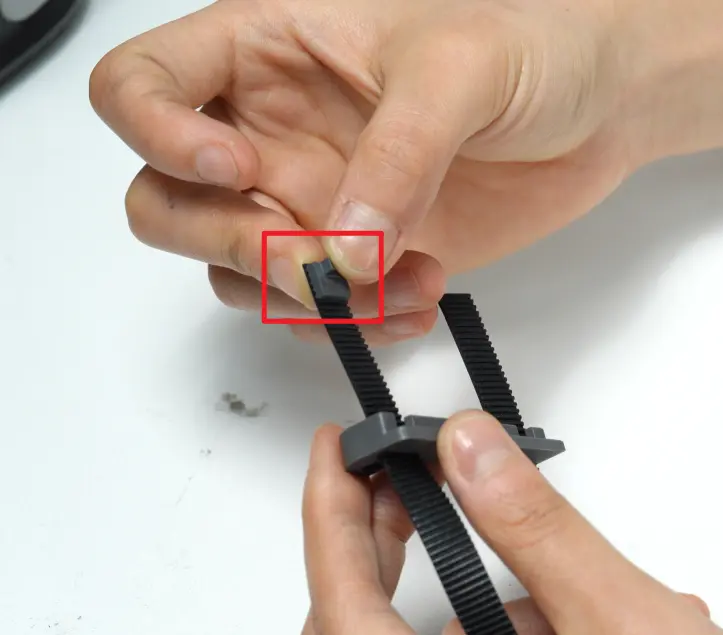

Hold begge remme, find enden af den nye rem, og før den gennem remklodsen. Sæt tænderne på remholderen ud for tænderne på remmen, så det ophøjede punkt sidder ved enden af remmen. Træk i remmen for at sætte holderen og remmen på plads i remklodsen.

Gentag samme metode for at fastgøre den anden rem.

Monter XY-remmen

Trin 1: Træd XY-remmen

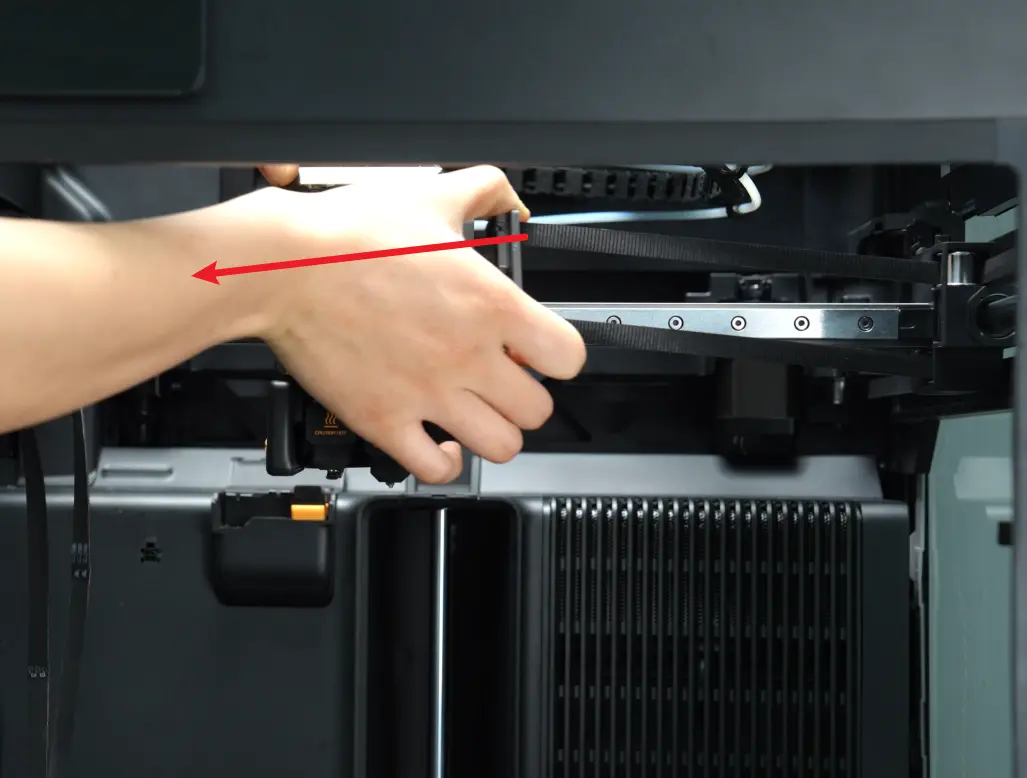

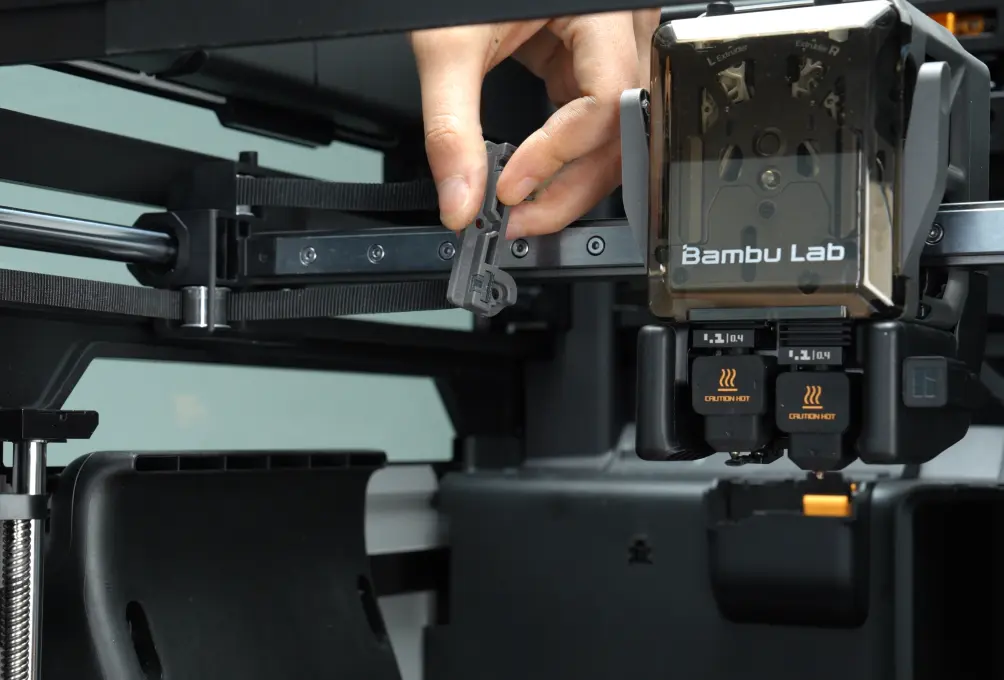

Træk i remklodsen i den anden ende af den gamle rem, og brug den gamle rem til at føre den nye rem gennem idler-remskiven og motoren.

Arbejd langsomt og forsigtigt. Du kan skubbe fra den ene side og trække fra den anden for at træde remmen, så den nye rem bliver monteret helt på printeren.

Trin 2: Fjern den gamle rem

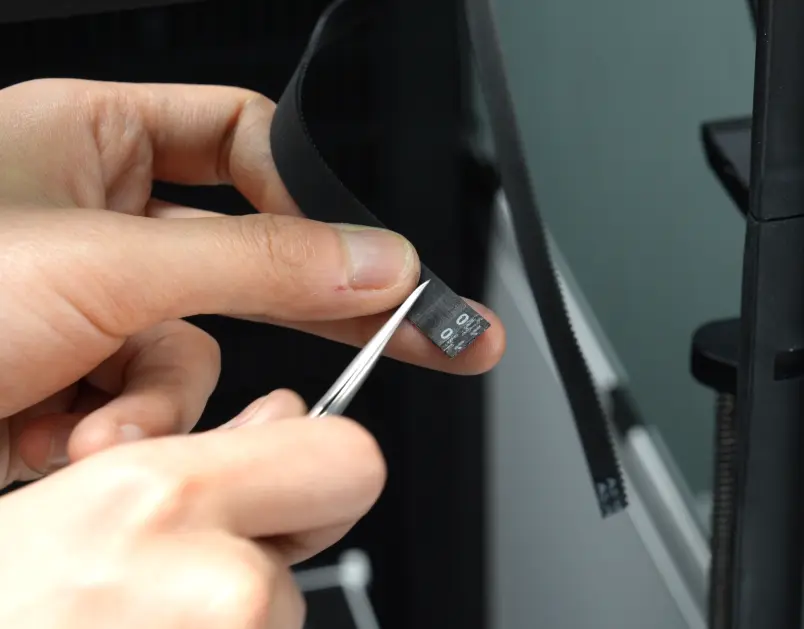

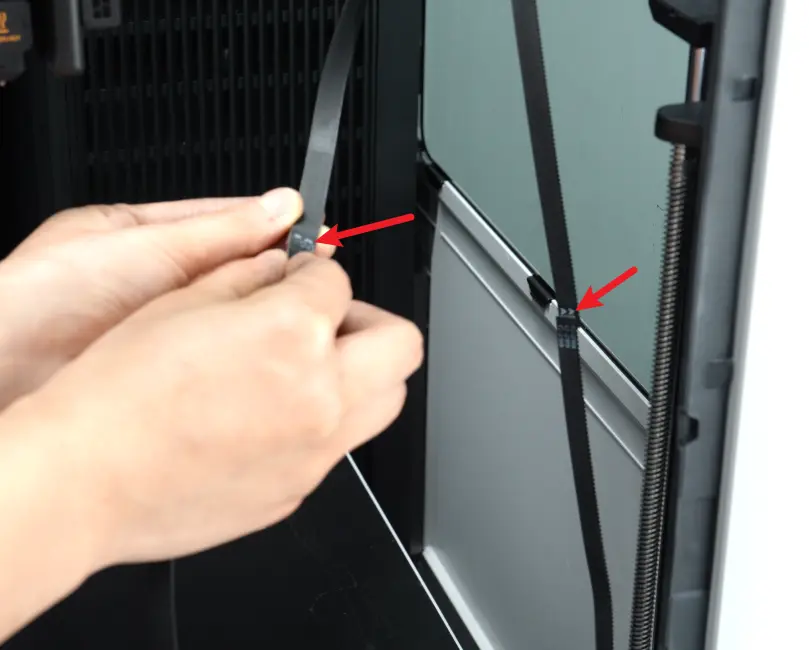

1. Når den nye rem er monteret helt på printeren, skal du adskille den nye rem fra den gamle rem ved limsamlingen og fjerne eventuelle limrester fra den nye rem.

2. Fjern remholderne fra den gamle rem (se Trin 1: Afmonter XY-remklodsen for fremgangsmåden).

3. Monter dem på den nye rem (se Trin 3: Monter remklodsen for detaljerede trin), eller brug de remholdere, der følger med XY-remmens reservedele.

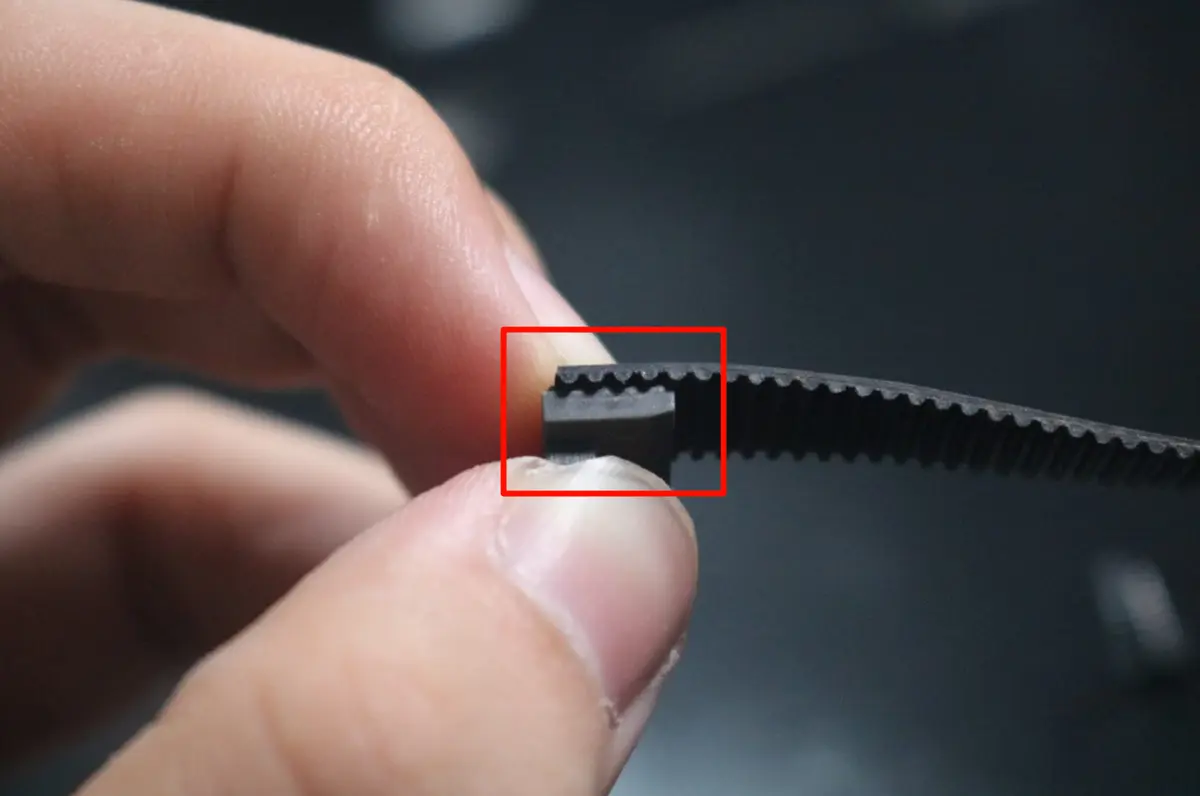

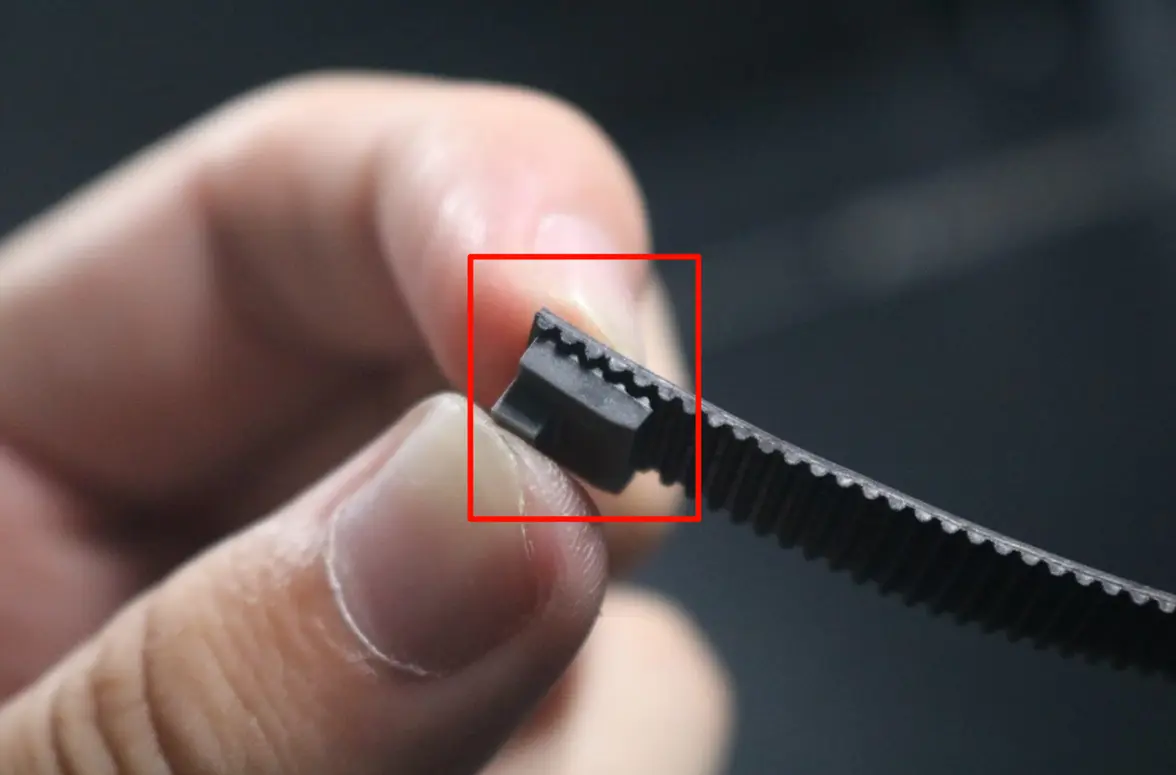

De følgende to monteringsmetoder er begge korrekte, men vær opmærksom på, at monteringsmetoden for den øverste og den nederste rem skal være den samme.

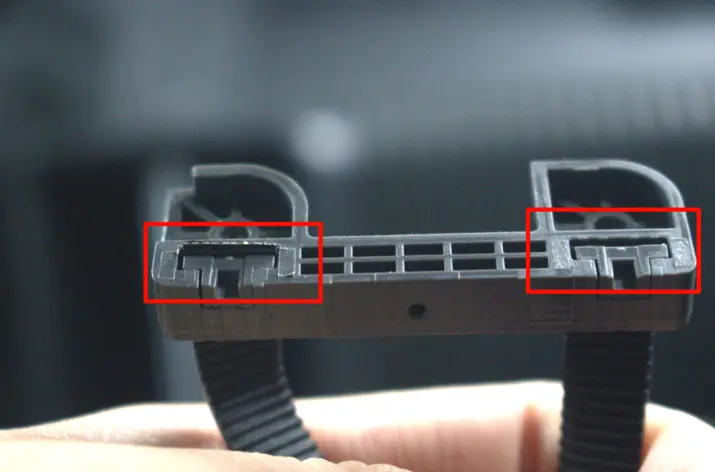

Forkert montering:

Trin 3: Monter remklodsen

Sæt remholderen ind i toolhead, og spænd de 2 fastgørelsesskruer (M3x8) med en H2.0 unbrakonøgle. Når du monterer den anden side, skal du presse remklodsen mod Y-aksen og skubbe remklodsen indad med hånden, da remmen er under spænding. Spænd de 2 skruer (M3x8).

Kontroller funktionen

Sørg for, at toolhead bevæger sig jævnt, at idler-remskiven roterer uden unormal støj, og at der ikke er fejl relateret til unormal eller lav resonansfrekvens i remmen.
