Udskift bageste dæksel på H2S toolhead

Sikkerhedsadvarsel

VIGTIGT!
Det er afgørende, at du slukker printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolhead-ledninger. Udfører du opgaver med printeren tændt, kan det give kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlfinding kan du have brug for at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan skade printerens elektronik og give yderligere problemer.
Derfor er det afgørende, at du slukker printeren og afbryder den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du er i tvivl eller har spørgsmål til denne guide, kan du oprette en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og hjælpe dig.

Afmontér bageste dæksel på toolhead

Trin 1: Løsn part cooling fan

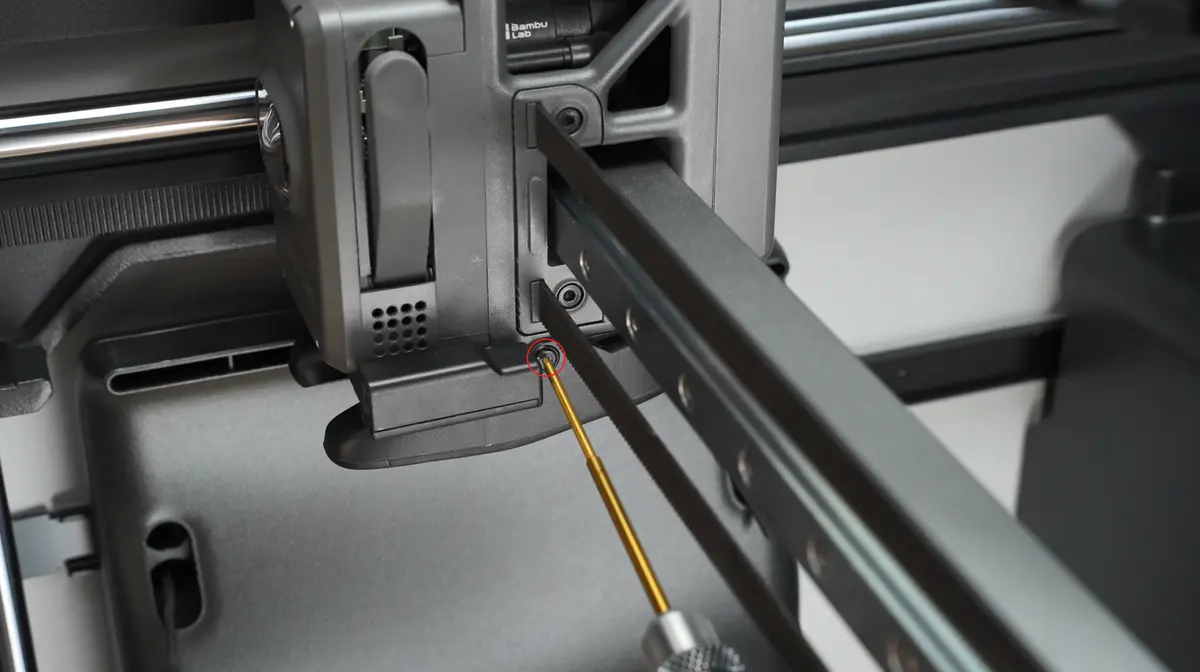

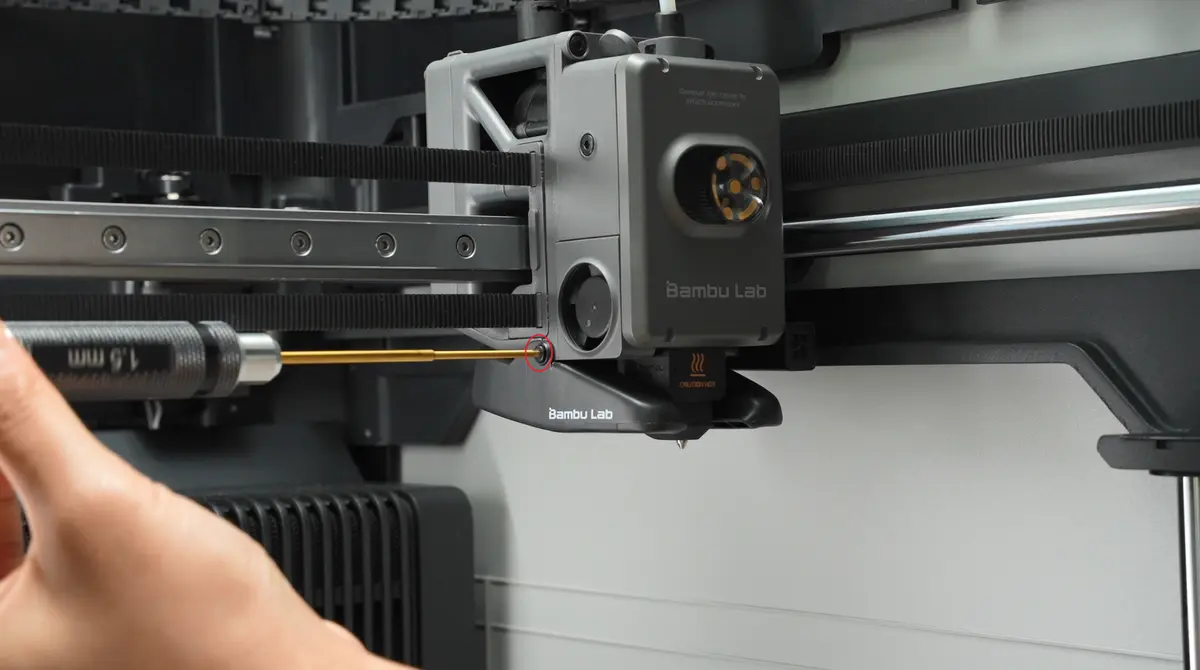

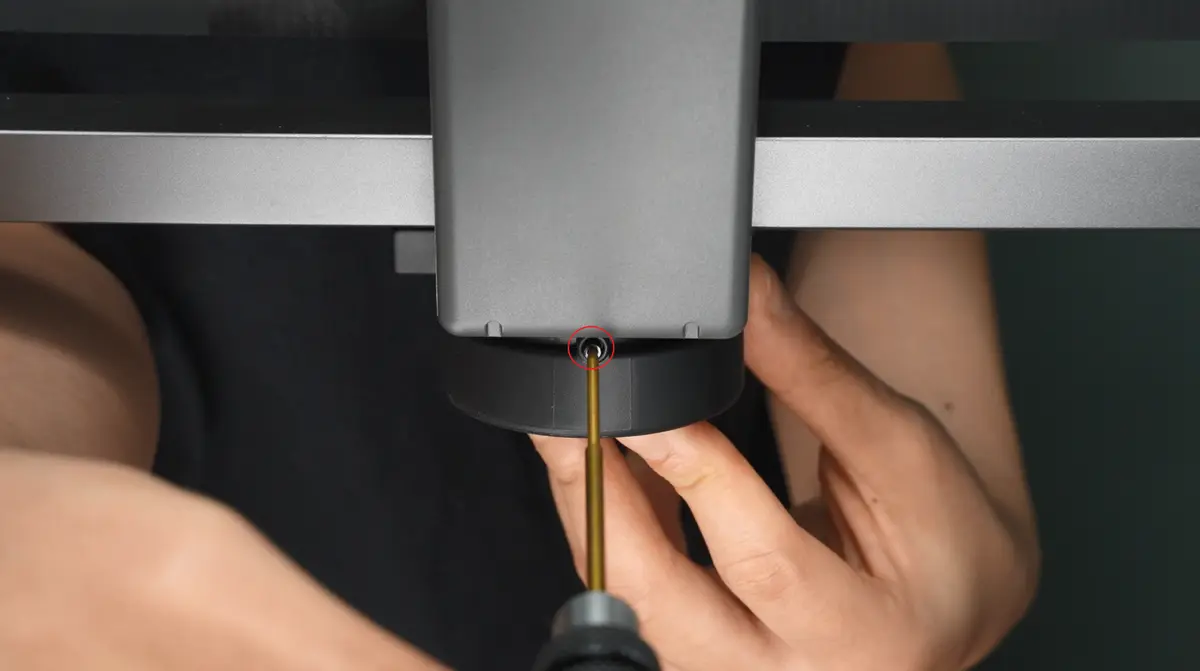

Fjern de 3 skruer til part cooling fan, hvoraf den ene skrue bagtil er fastlåst med toolheadens bageste hus.

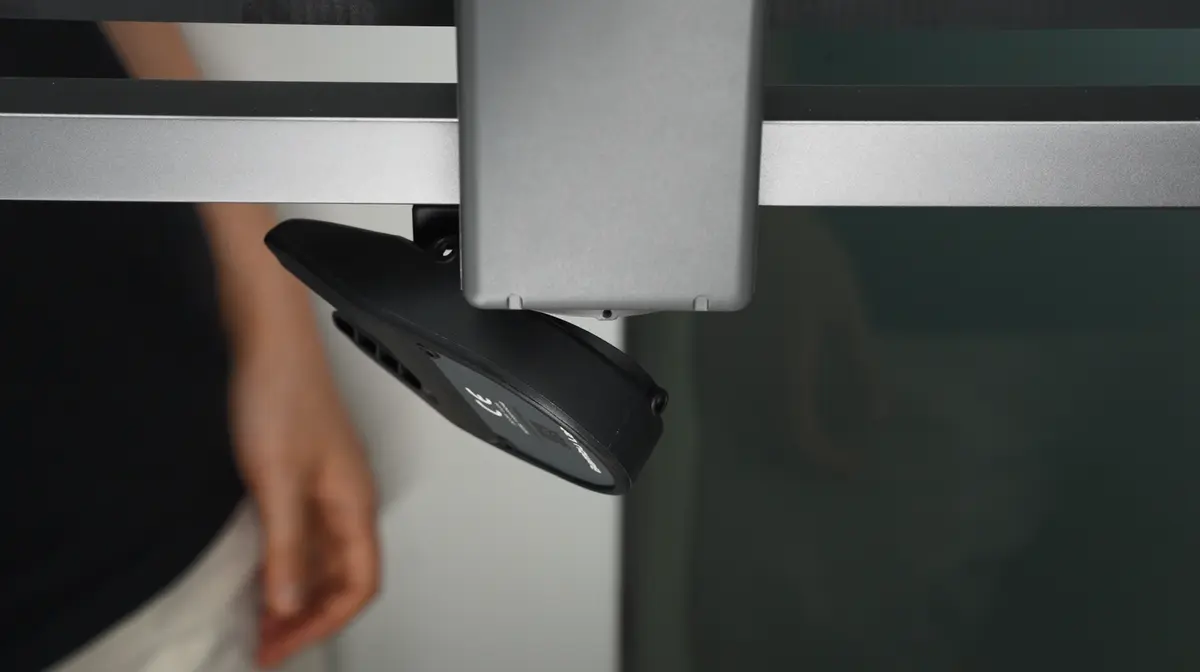

Efter du har løsnet skruerne, må du ikke trække i blæseren. Lad blæseren bare hænge naturligt ned for at undgå at beskadige stikket.

Trin 2: Løsn toolheadens bageste hus

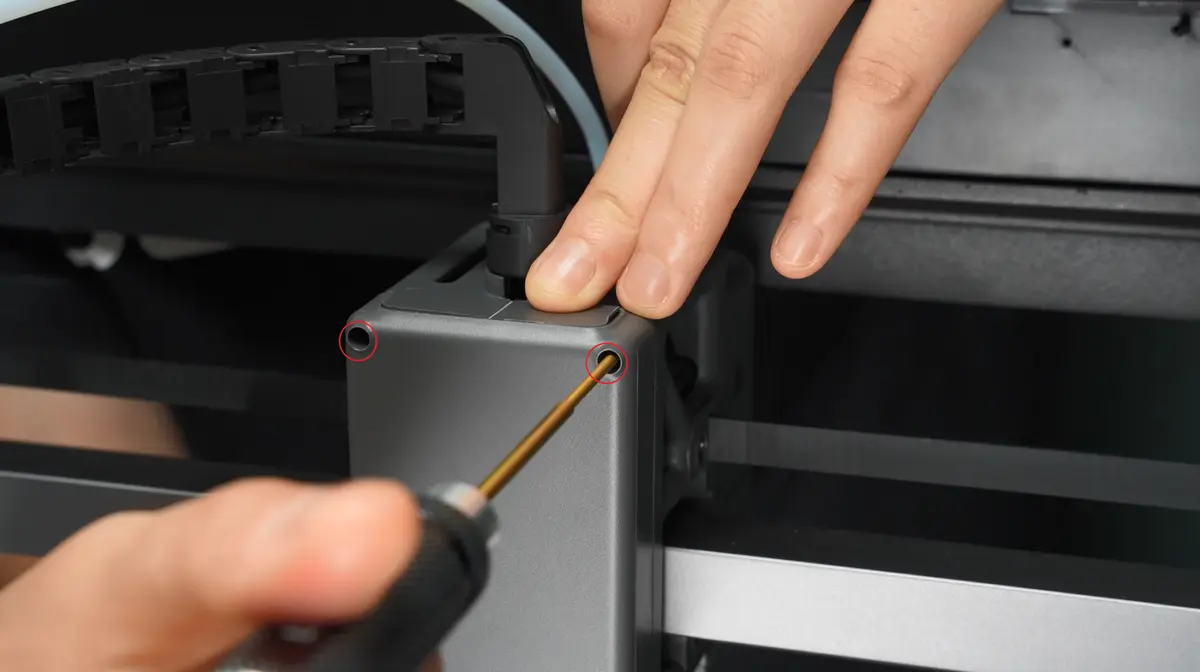

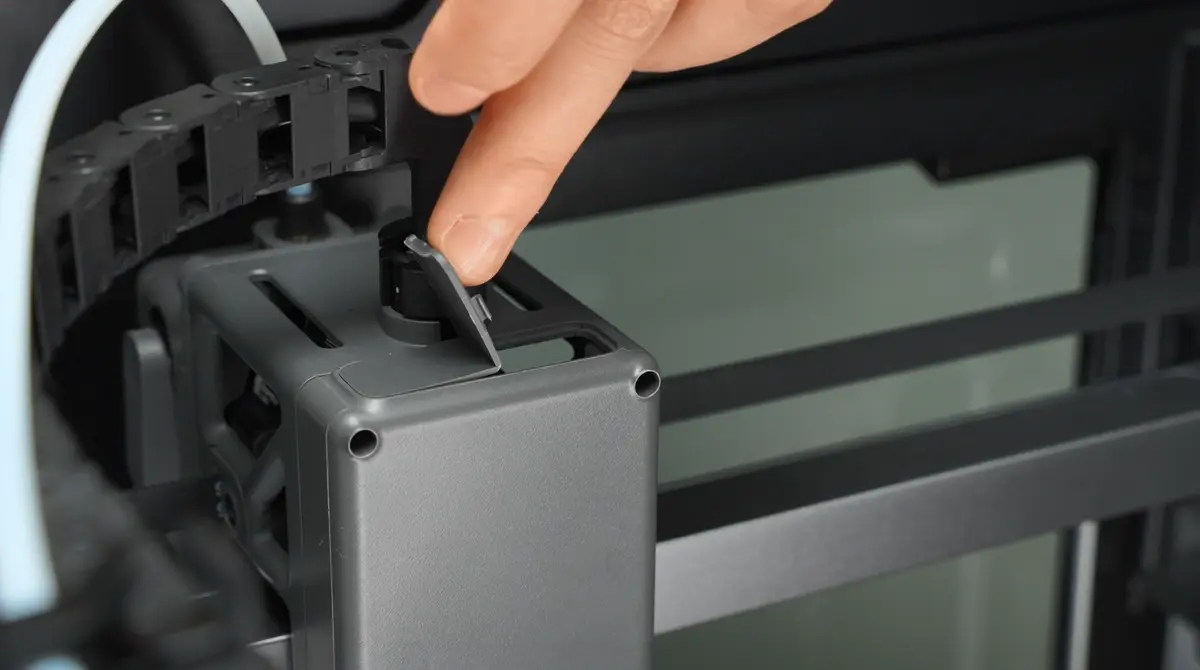

Fjern de 2 skruer på toolheadens bageste hus, og åbn dækslet over interfacet.

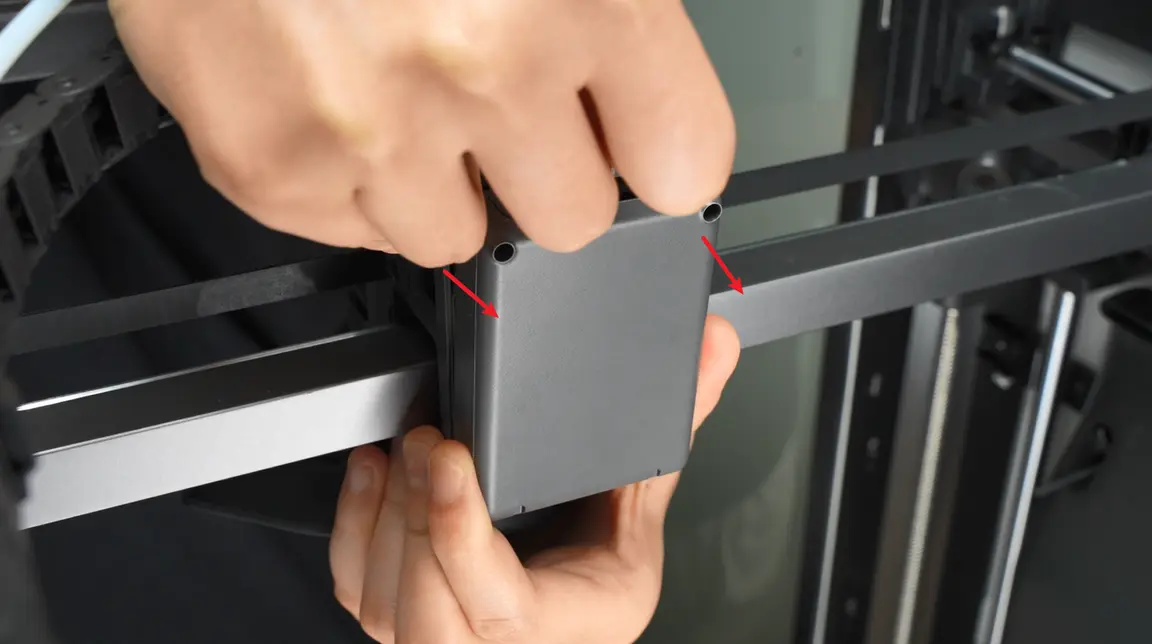

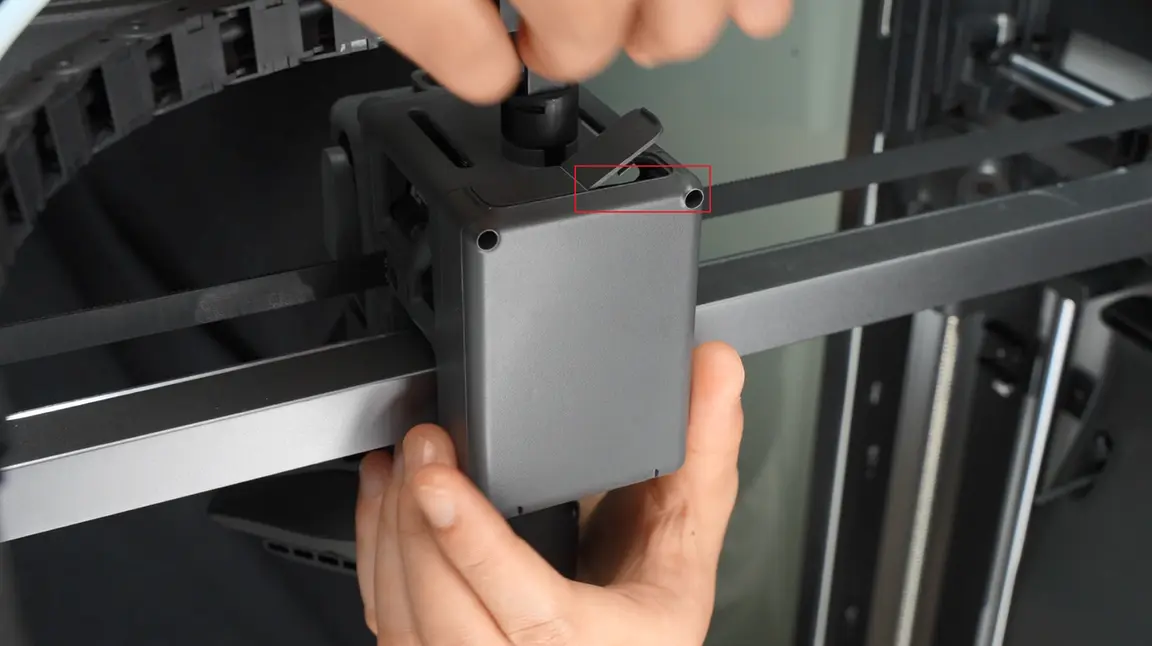

Når du har åbnet dækslet over interfacet, skubber du forsigtigt toolheaden bagud fra indervæggen med fingrene.

Montér bageste dæksel på toolhead

Trin 1: Montér toolheadens bageste hus

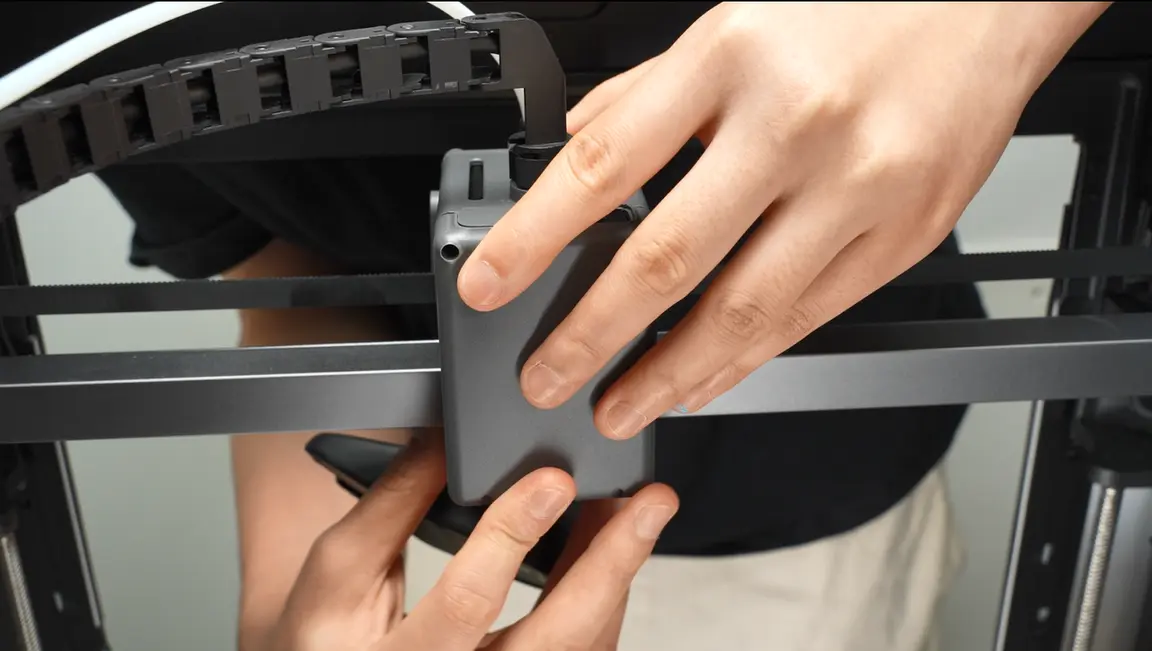

Montér toolheadens bageste hus.

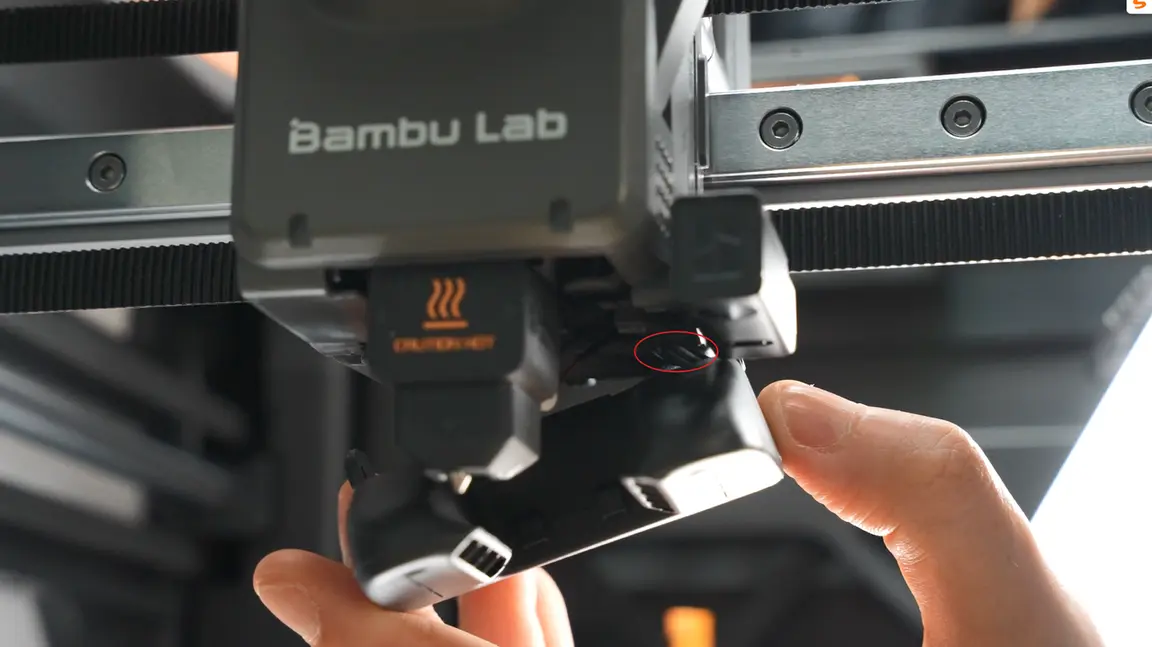

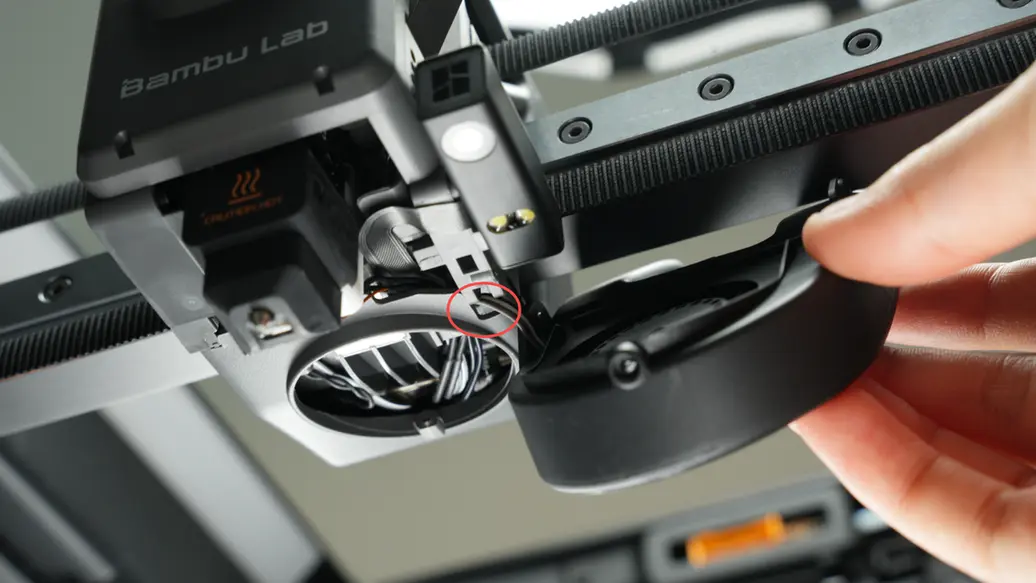

Efter montering skal du sikre dig, at kablet til part cooling fan ligger i den dertil indrettede rille, så det ikke klemmes af det bageste hus.

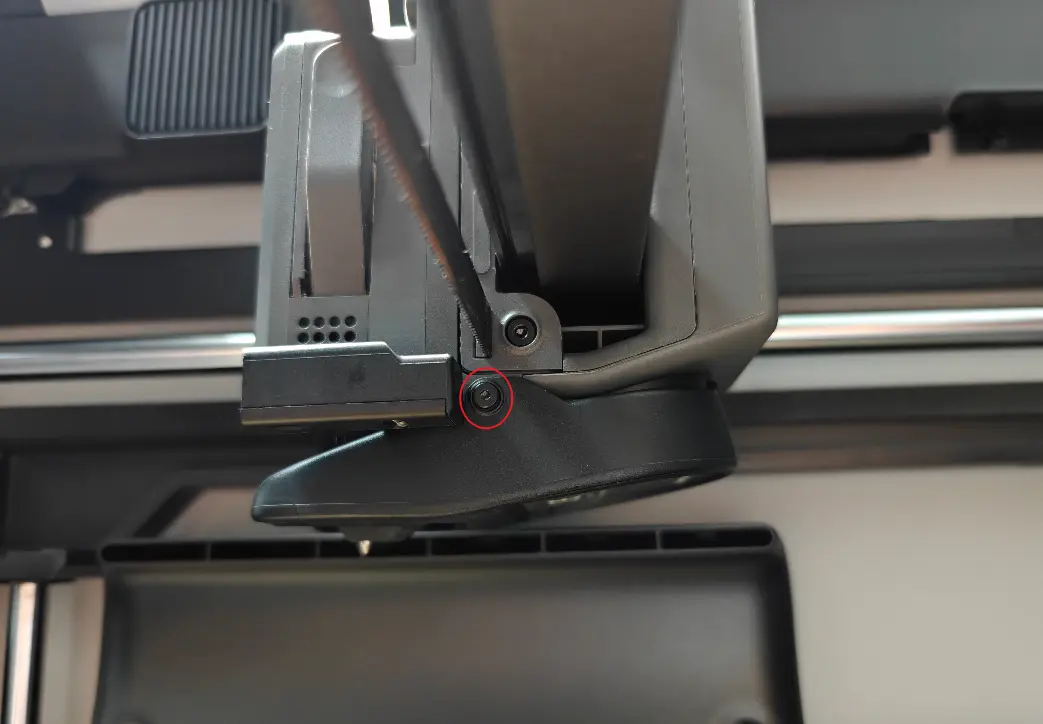

Spænd de 2 fastgørelsesskruer til det bageste dæksel.

Trin 2: Montér part cooling fan

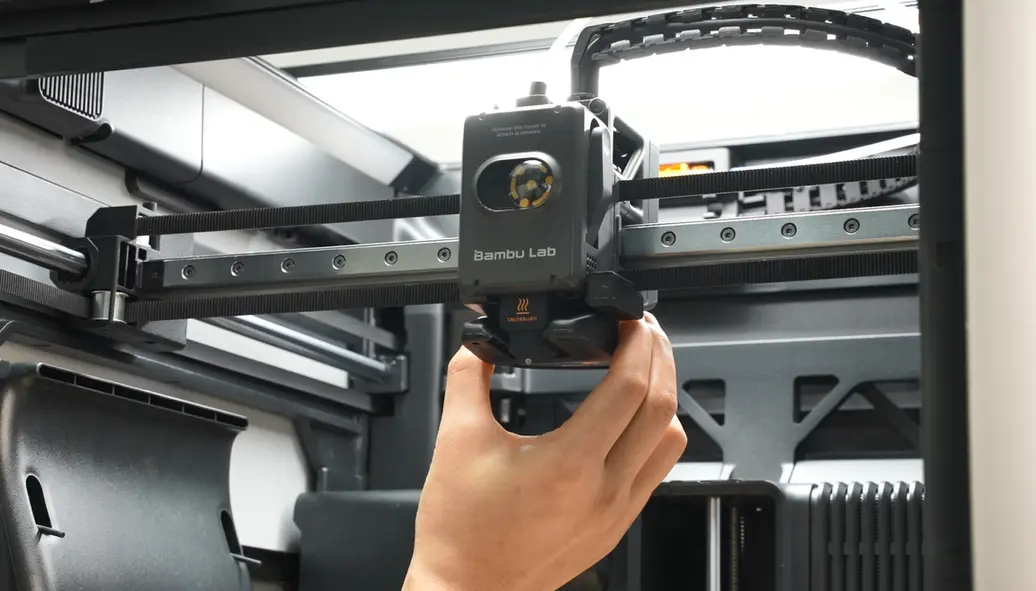

Ret skruehullerne ind, og montér part cooling fan. Pas på ikke at klemme blæserens kabel, når du sætter blæseren i.

Hvis kablet er for langt, skal du gå tilbage til trin 1 i monteringsguiden og folde det overskydende kabel sammen først.

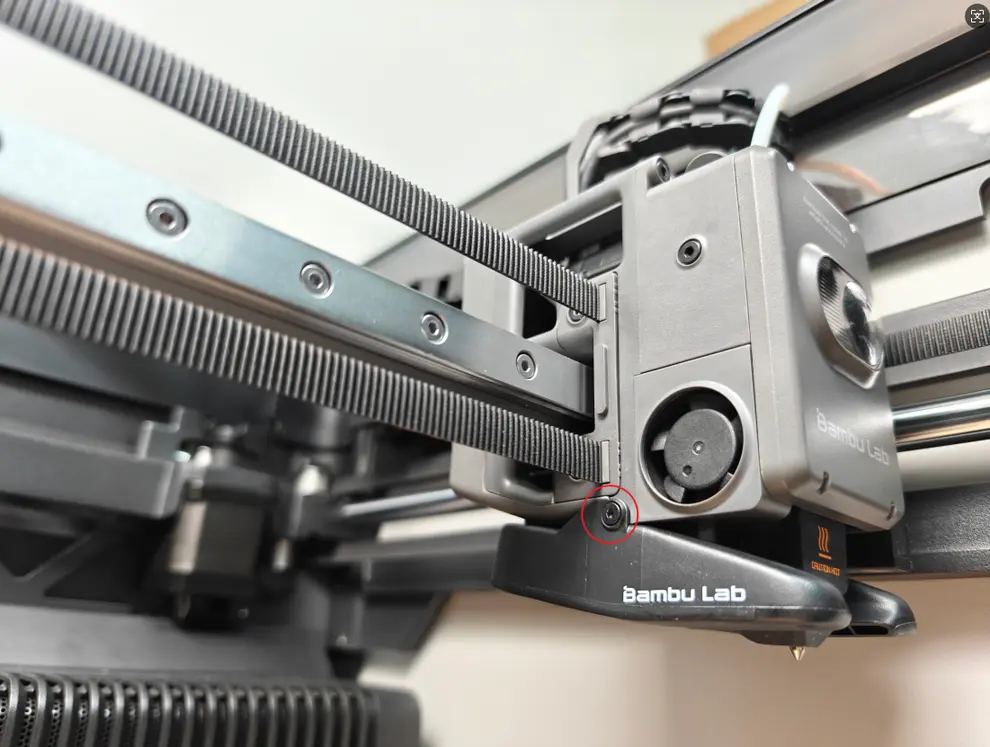

Spænd de tre skruer for at fastgøre part cooling fan.
