Udskift toolhead med X-akse-enhed

Toolheadens lineære føringsenhed

Dette dokument giver retningslinjer og forholdsregler for udskiftning af H2S toolheadens lineære føringsenhed, eksklusive af- og påmontering af selve toolheaden.

Hvornår skal du udskifte

• Toolheadens lineære føringsenhed er beskadiget eller fungerer ikke som forventet

Nødvendigt værktøj og materialer

1. Ny toolhead med X-akse-enhed
2. H1.5 og H2.0 unbrakonøgler, kort unbrakonøgle
3. L-formet unbrakonøgle
4. Pincet

Sikkerhedsadvarsel

Det er afgørende at slukke printeren før alt vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og toolheadens ledninger. Udfører du opgaver, mens printeren er tændt, kan det give kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlsøgning kan du have brug for at skille dele ad, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan skade printerens elektronik og give yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden før alt vedligeholdelsesarbejde. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Har du spørgsmål eller bekymringer om denne guide, opret en ny sag på vores supportside, så hjælper vi dig hurtigst muligt.

Vigtige bemærkninger

Følg vejledningen i Trin 9 nøje: før skruetrækkeren ind gennem både skumpolstringen og det forborede hul. Driv ikke skruen i på skrå fra siden.

Afmonteringstrin

Trin 1: Sænk varmebordet

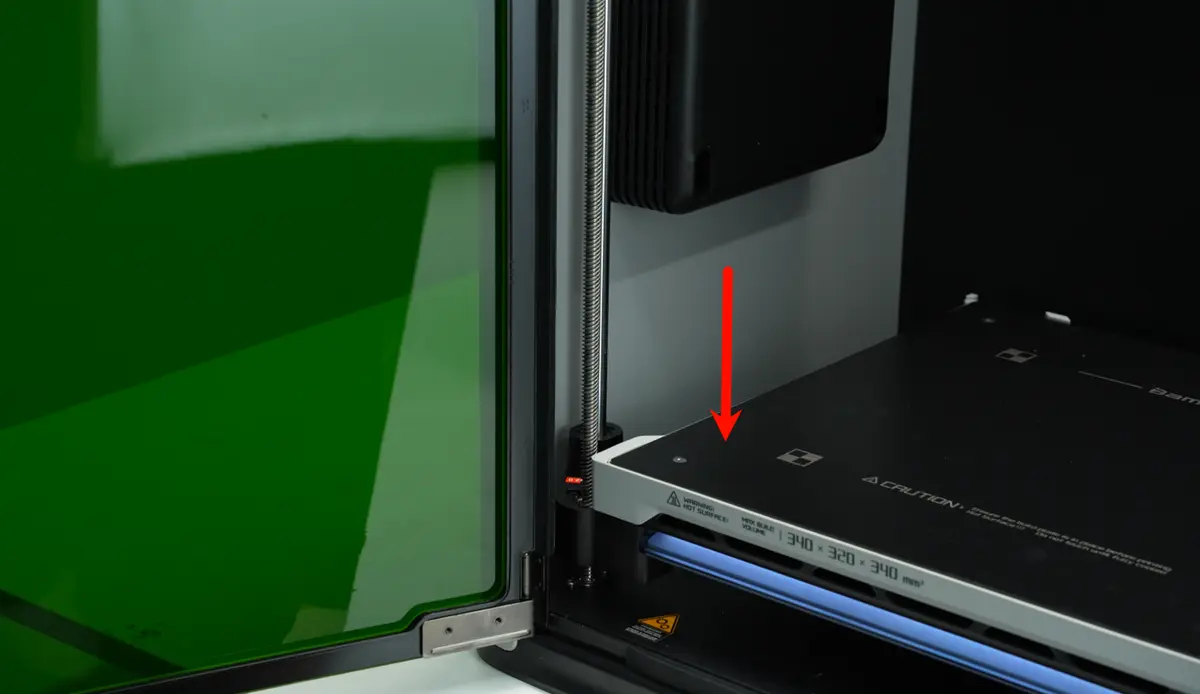

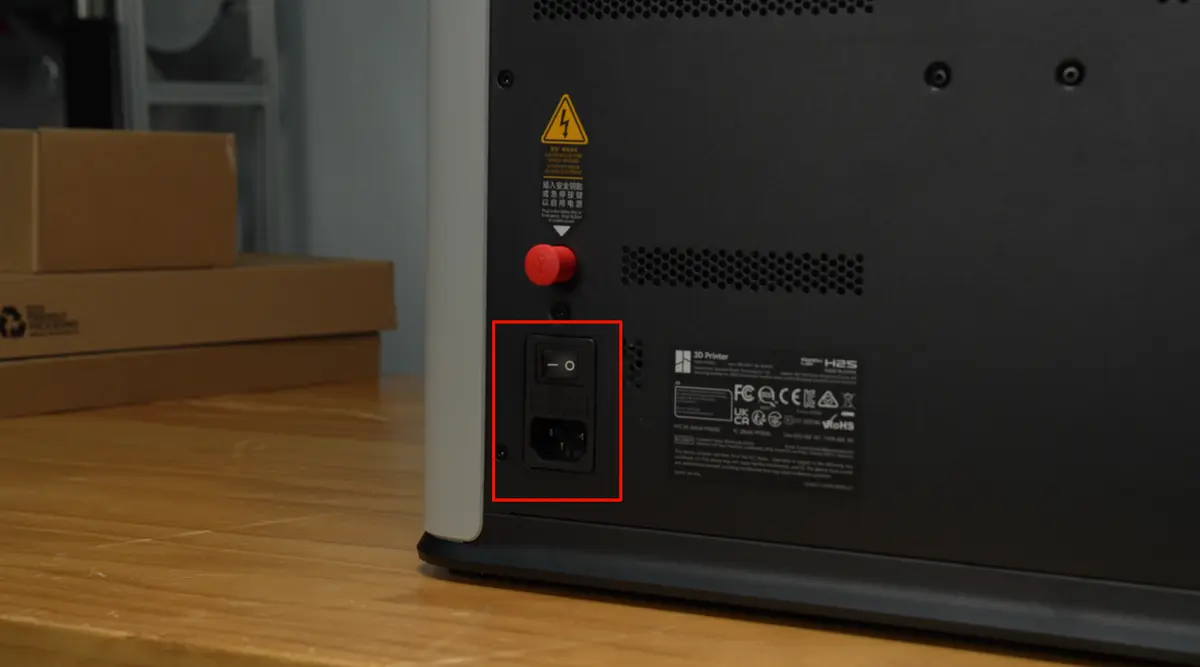

Sænk varmebordet via skærmen, sørg for at hotend har stuetemperatur, og sluk så printeren.

Trin 2: Fjern PTFE-slangen

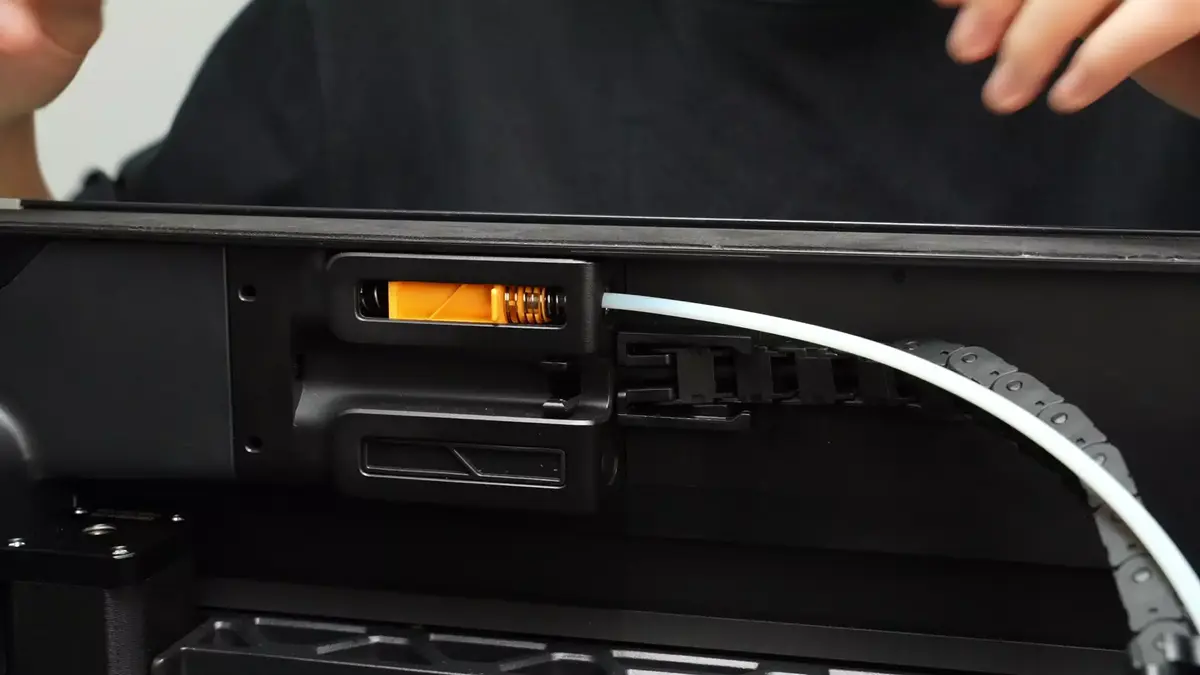

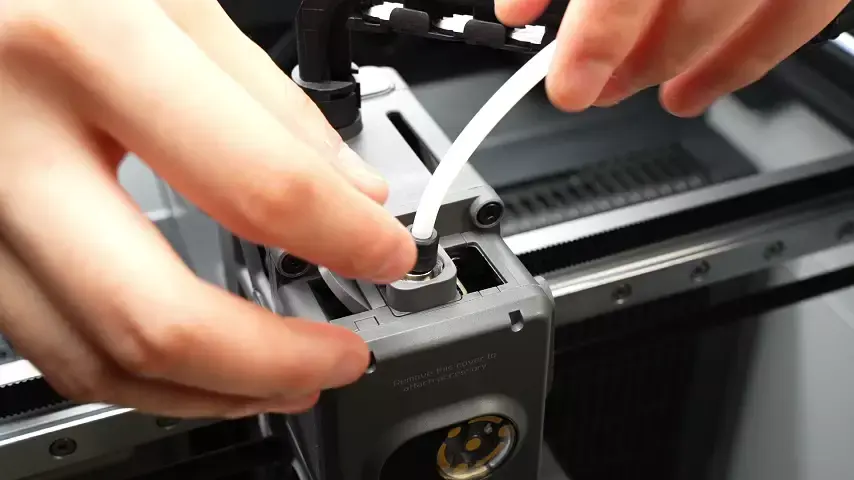

Tryk på PTFE-slangekoblingen oven på toolheaden for at afmontere PTFE-slangen over toolheaden. Skub PTFE-slangekoblingen på filamentbufferen ud, og tryk for at låse den op.

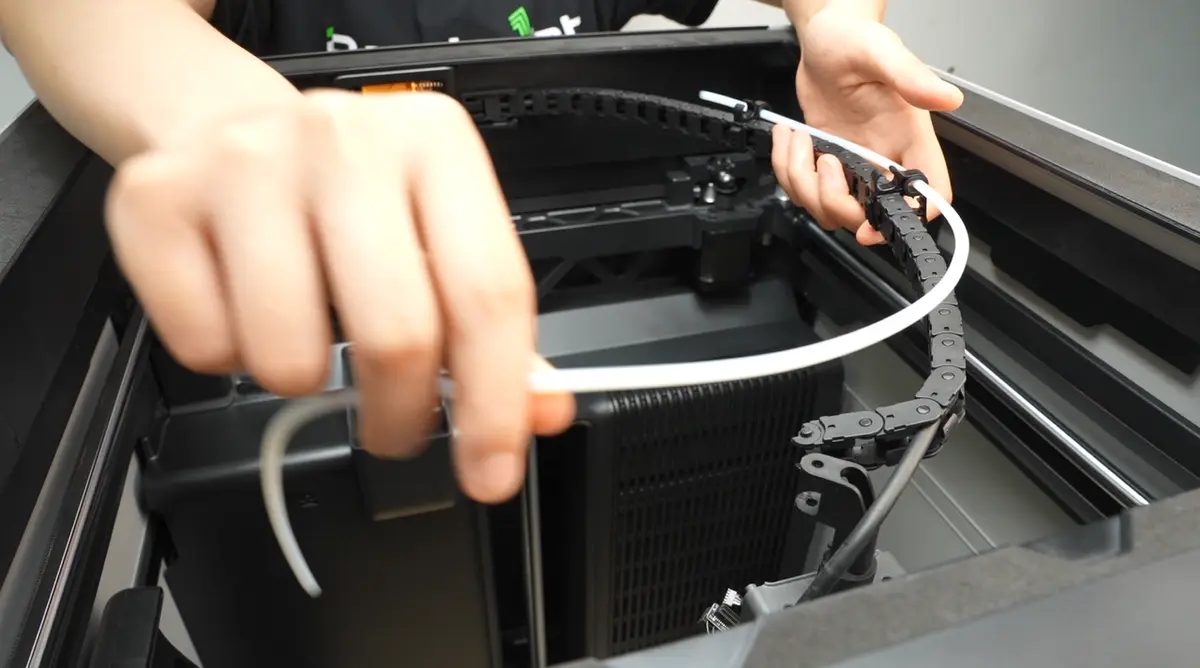

Træk PTFE-slangen ud af kabelkæden.

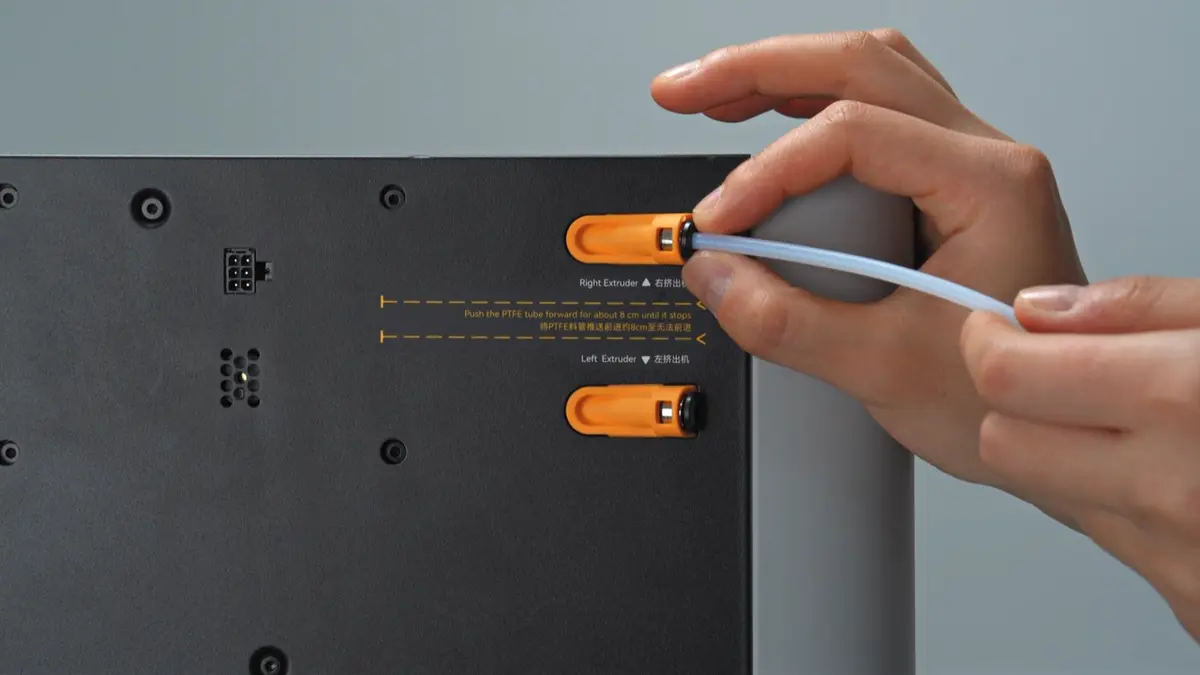

Lås derefter PTFE-slangekoblingen op ved filamentindgangen på bagsiden af printeren, og fjern PTFE-slangen.

Trin 3: Afmonter hotend

Se denne vejledning for at afmontere hotend (klik her for at hoppe dertil)

Trin 4: Fjern dækslet til AP-kabelholderen

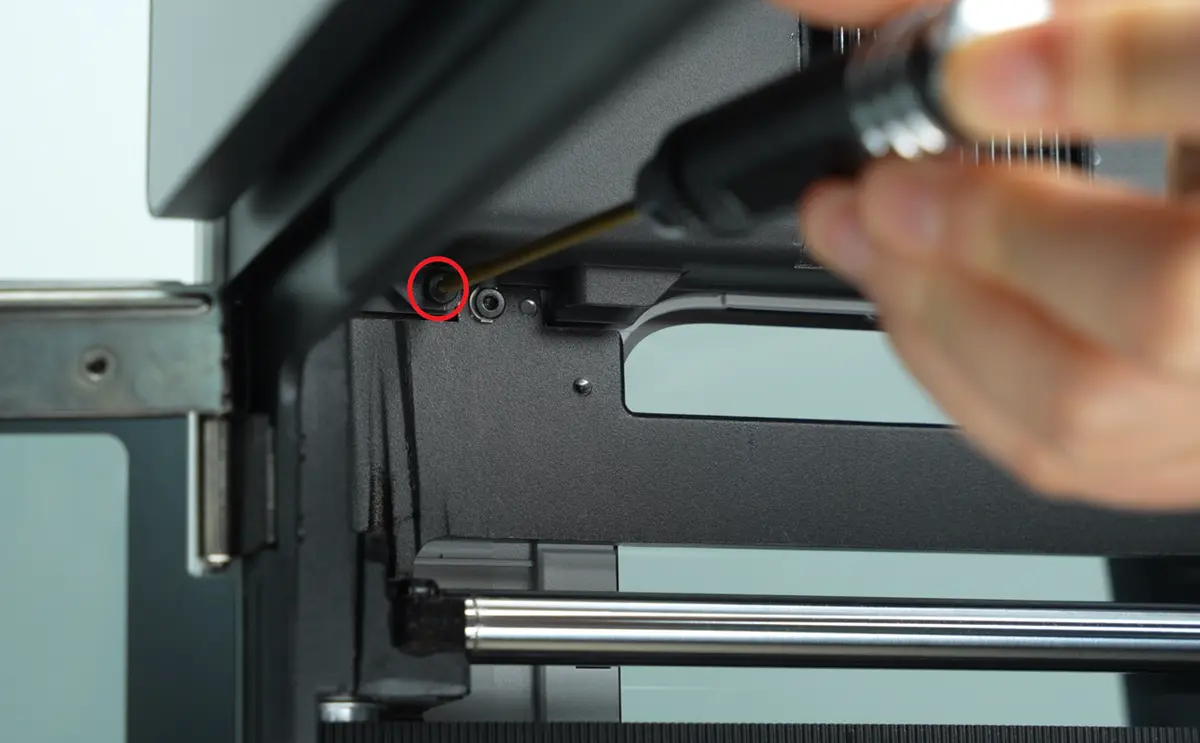

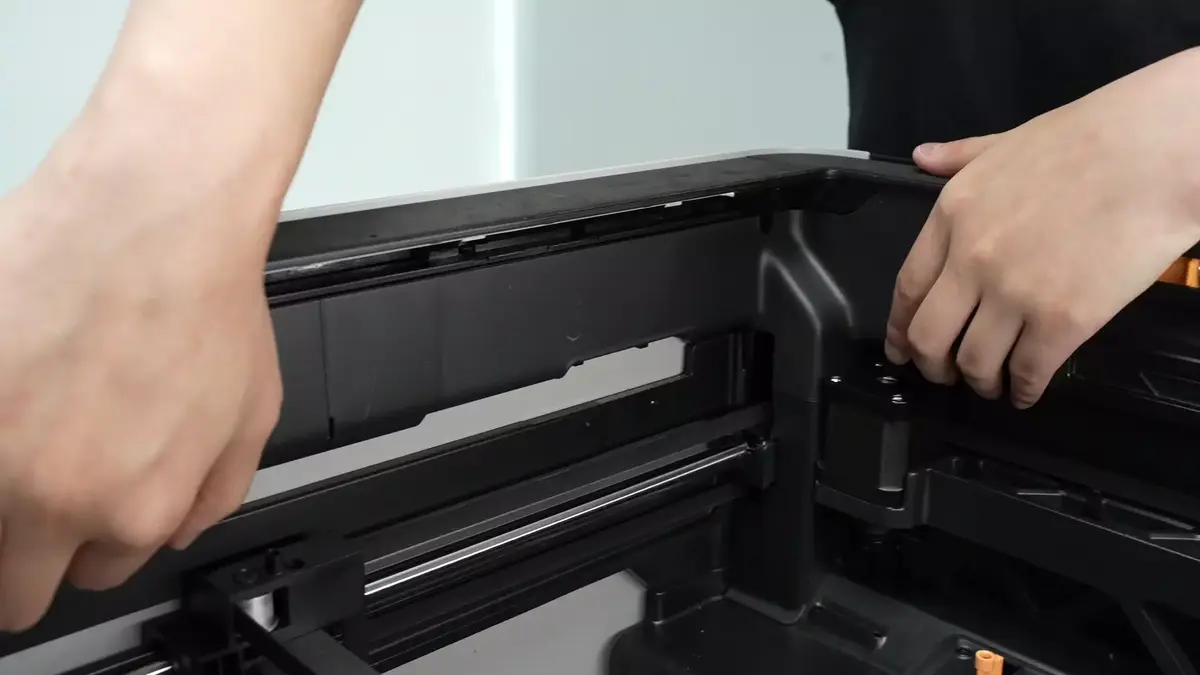

Brug en H2.0 unbrakonøgle til at fjerne 1 fastgøringsskrue (BT2.6x8), og tag derefter dækslet til AP-printet af fra siden nær frontdøren.

Trin 5: Fjern filamentbufferen og afbryd USB-C-kablet

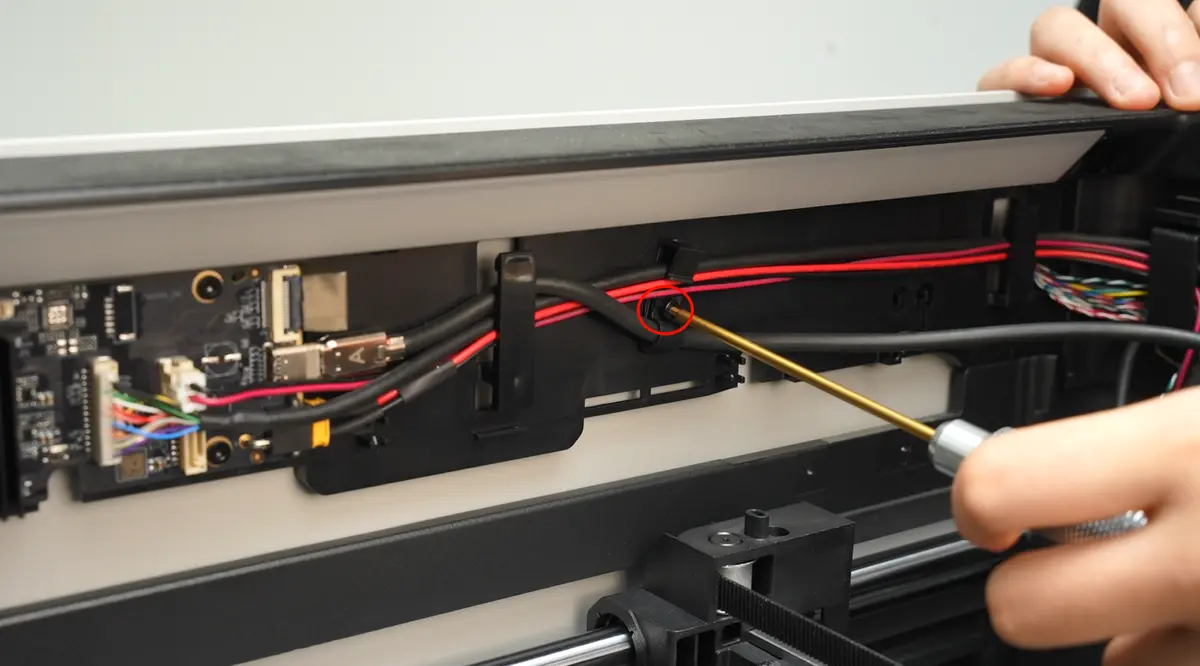

Skru skruen i klemmen til USB-C-kabelholderen ud.

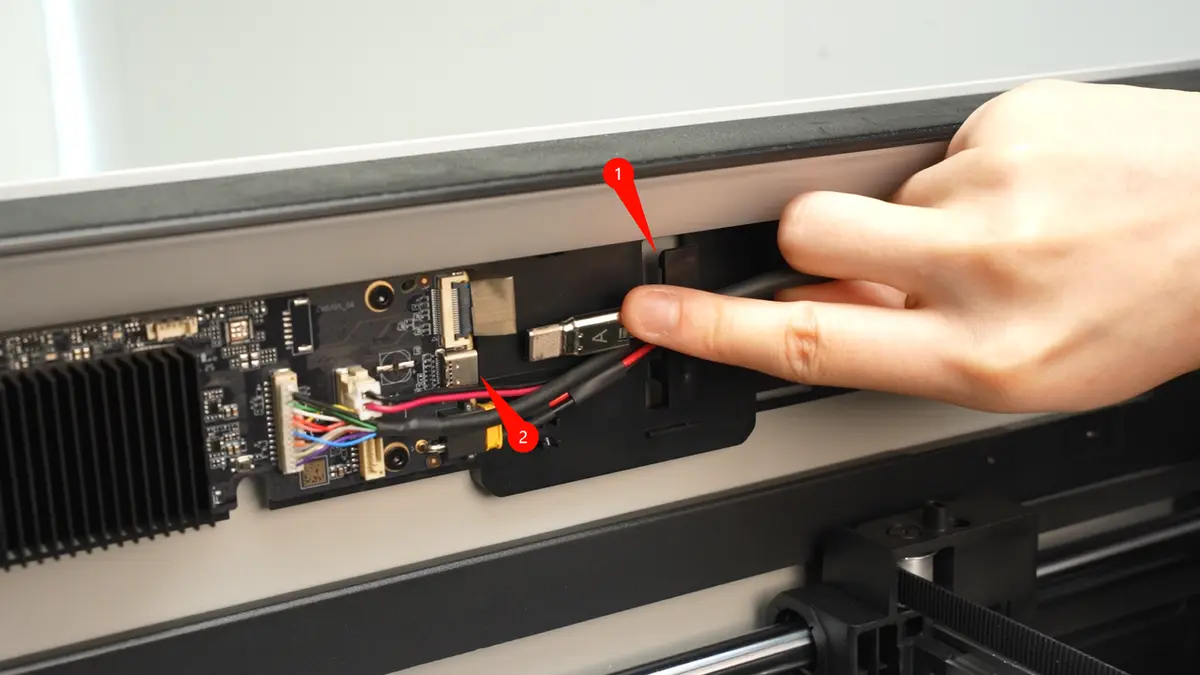

Træk kablet ud af klemmen, og afbryd USB-C-kablet.

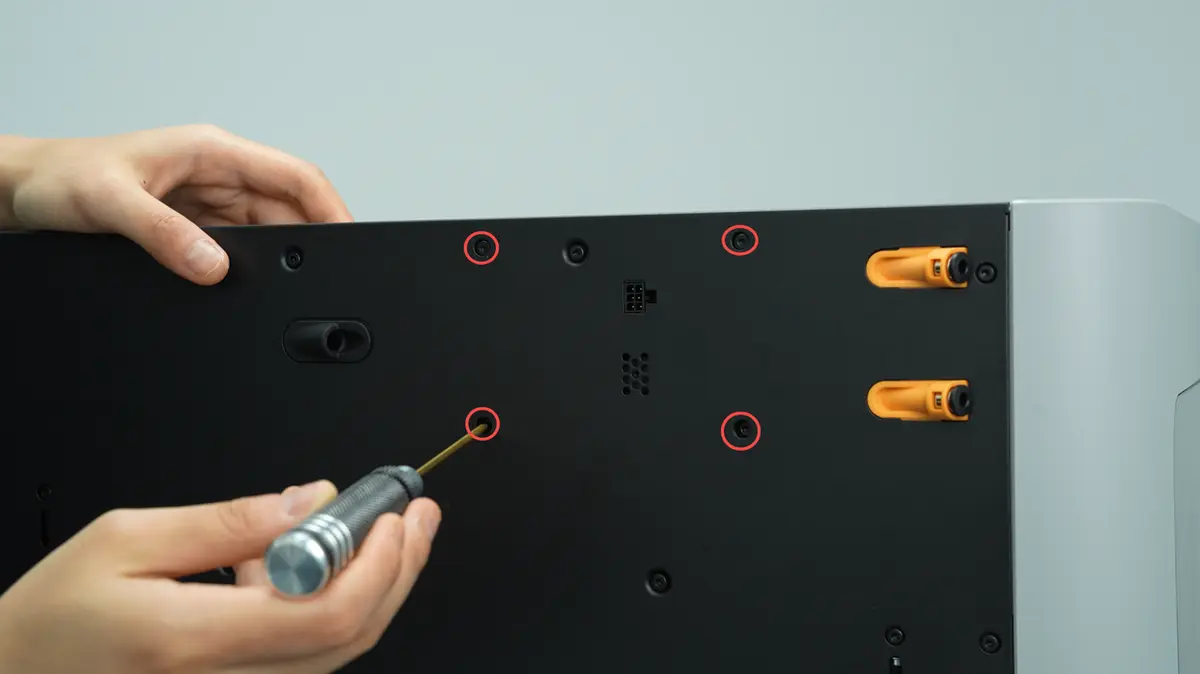

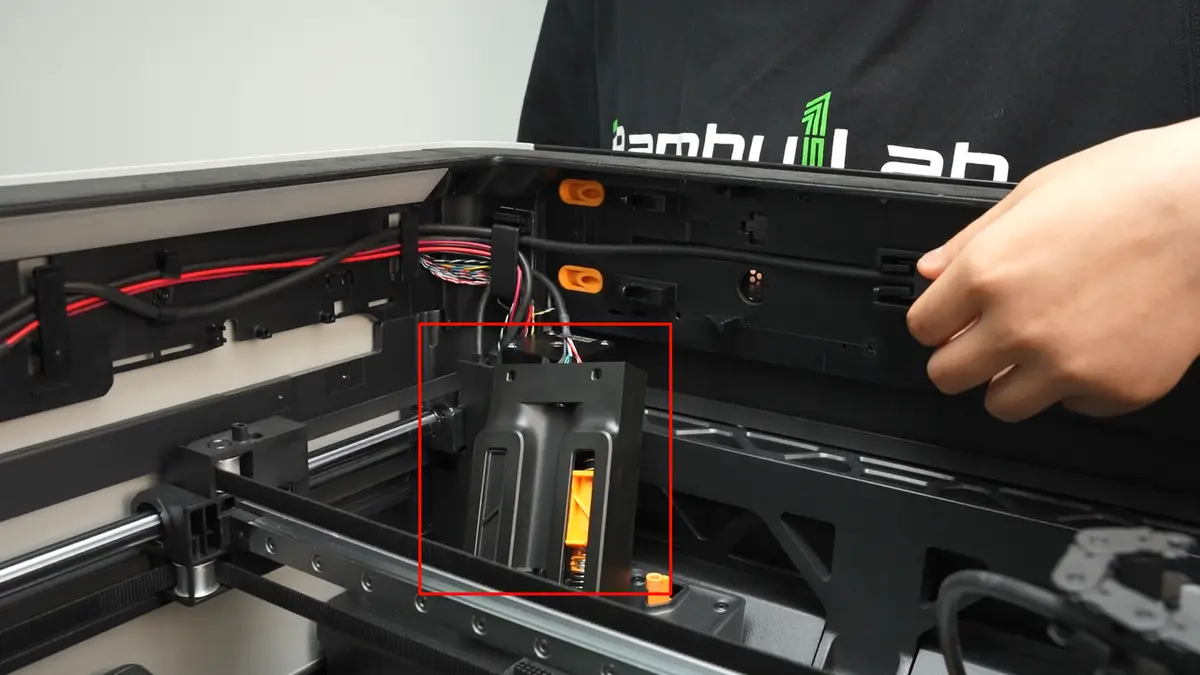

Brug en H2.0 unbrakonøgle til at fjerne de fire fastgøringsskruer og løsne filamentbufferen.

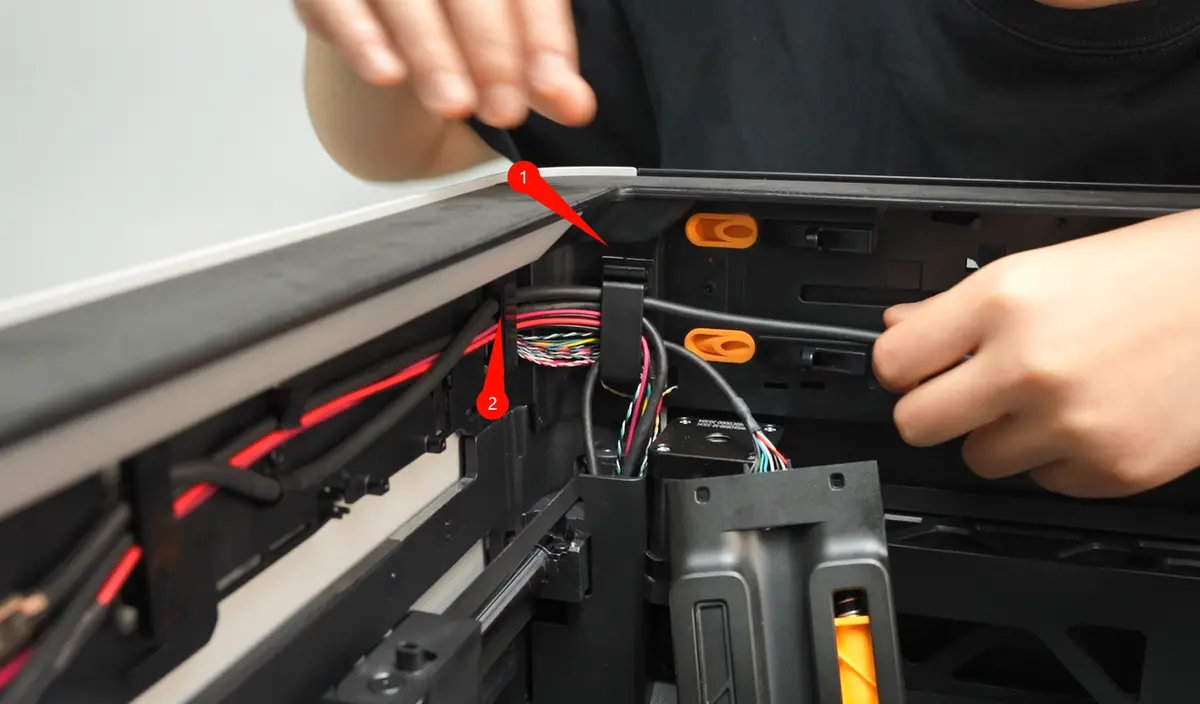

Træk USB-C-kablet ud af klemmen.

Trin 6: Fjern kabelkæden

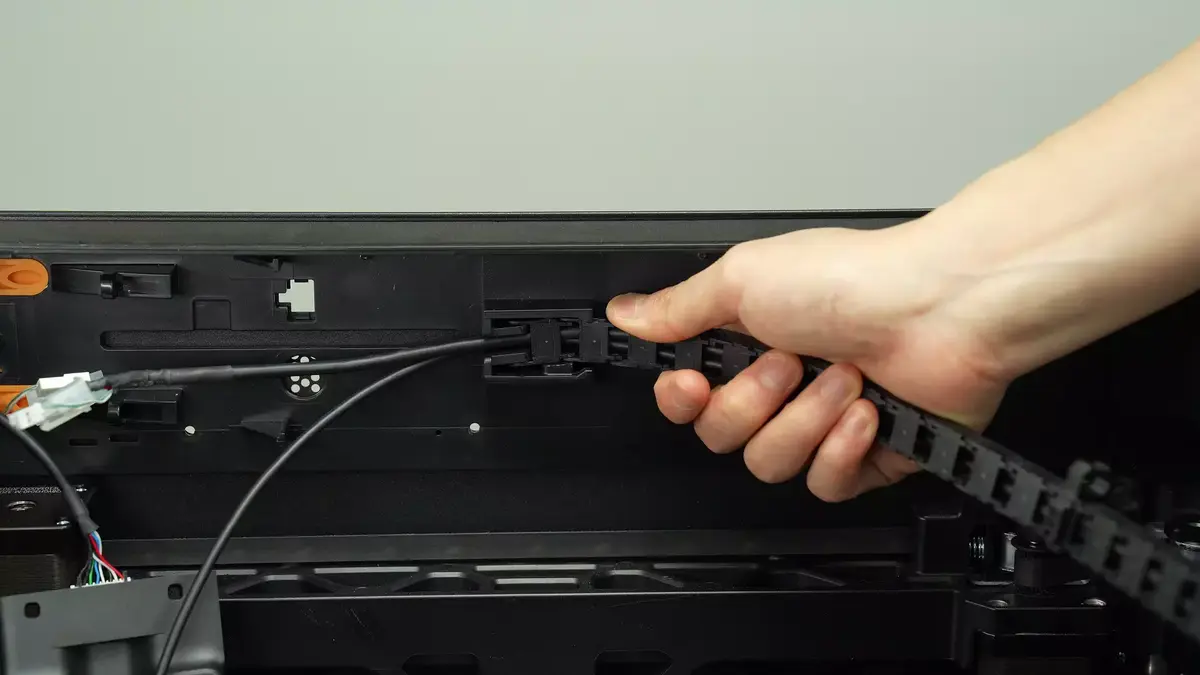

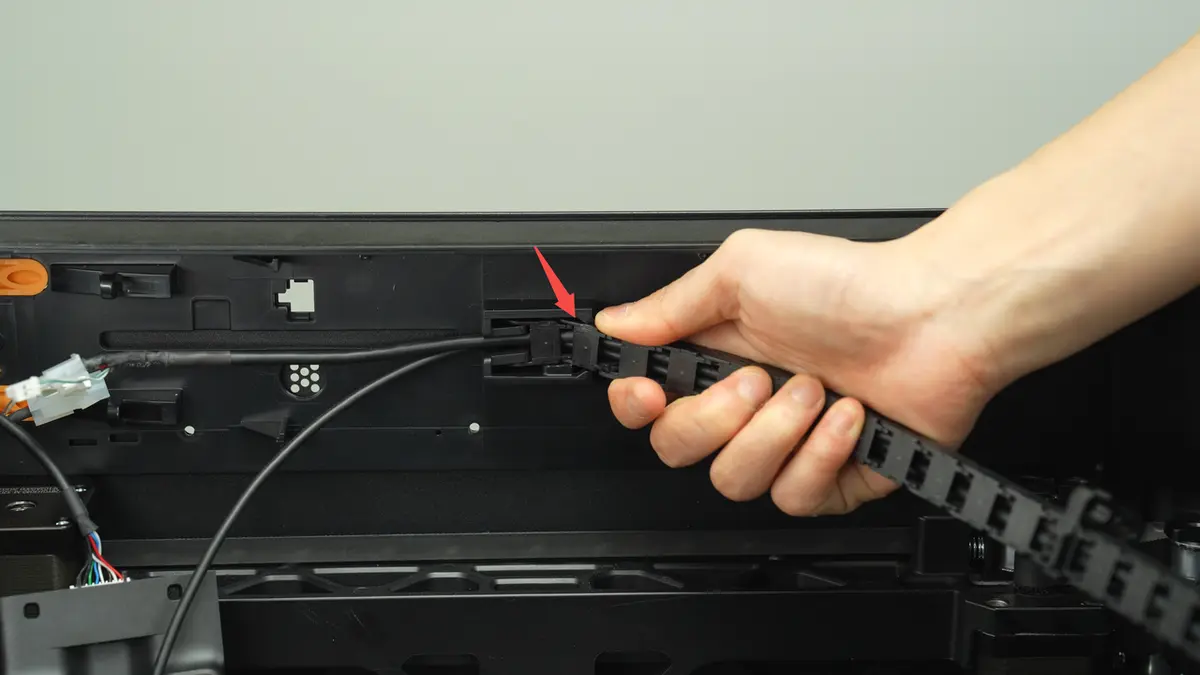

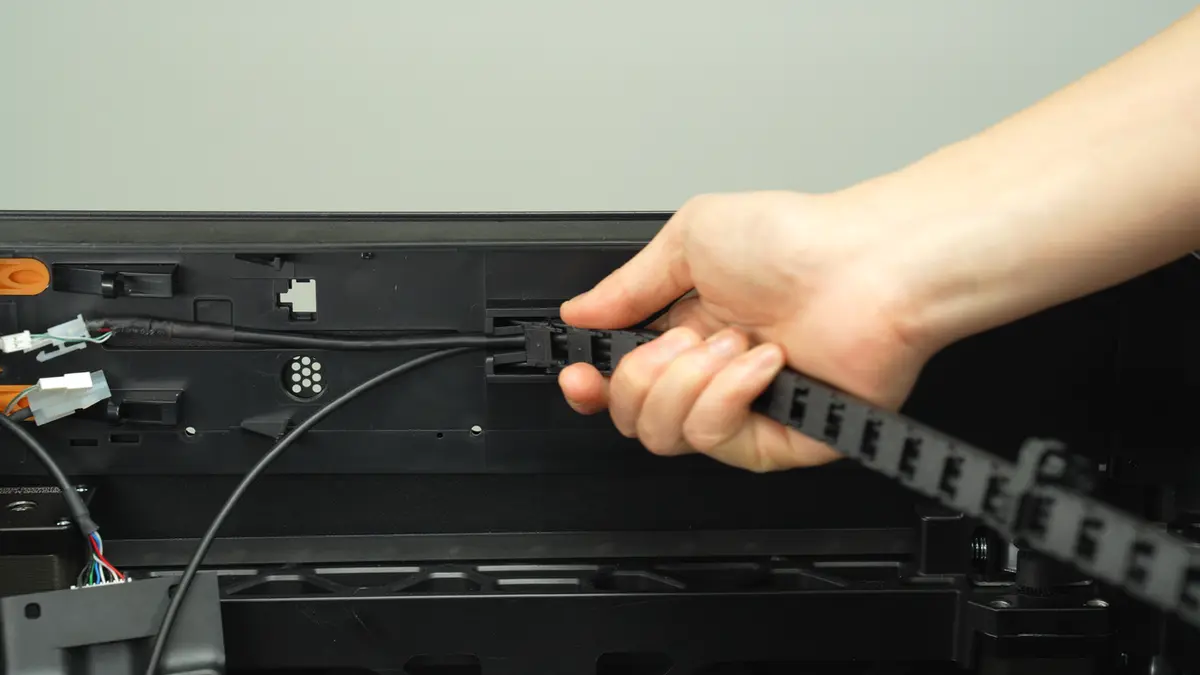

Fjern denne sektion af kabelkæden fra noten. Bemærk: Træk først kabelkæden lidt nedad for at frigøre øverste højre hjørne af kabelkæden fra noten, og træk så hele kabelkæden ud med kraft.

(Eksempel vist på H2D; fremgangsmåden for H2S er identisk)

Trin 7: Fjern remmen

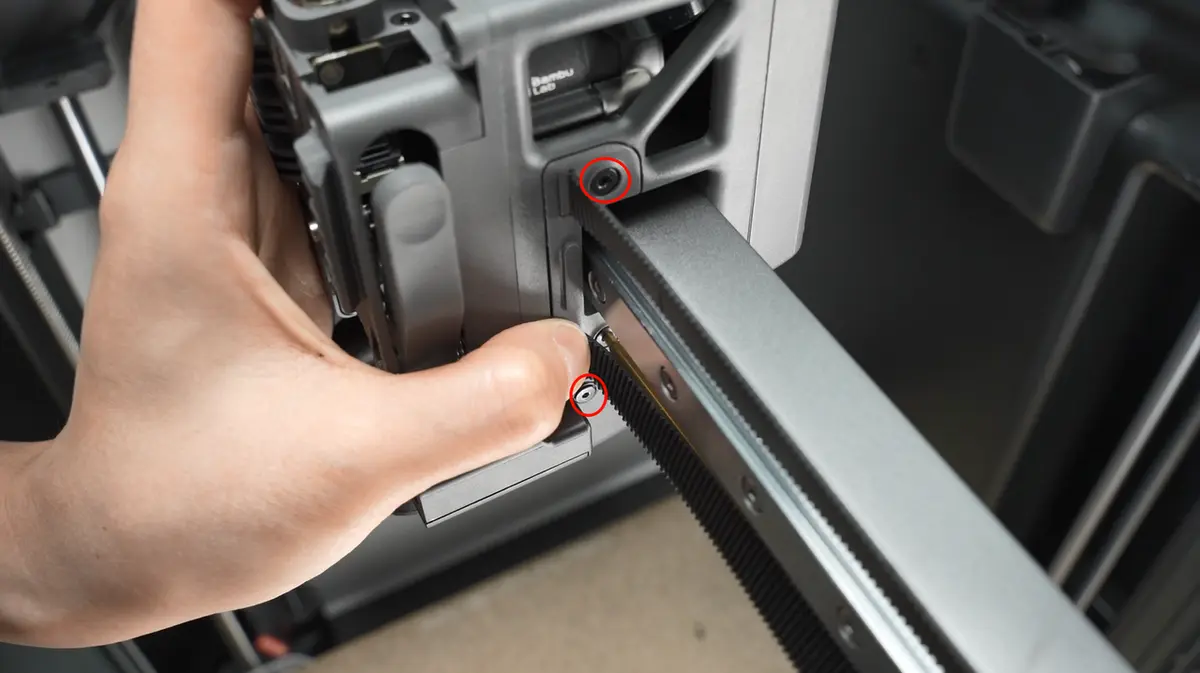

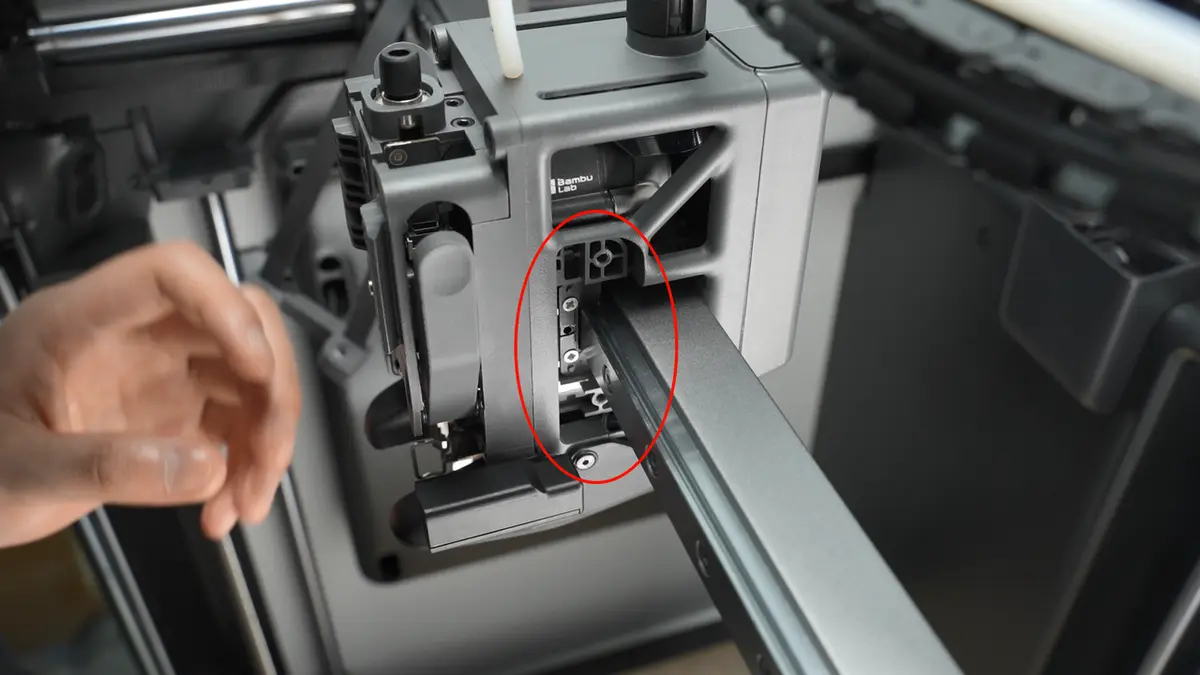

Skru de 2 skruer i remholderen ud, og fjern remholderen.

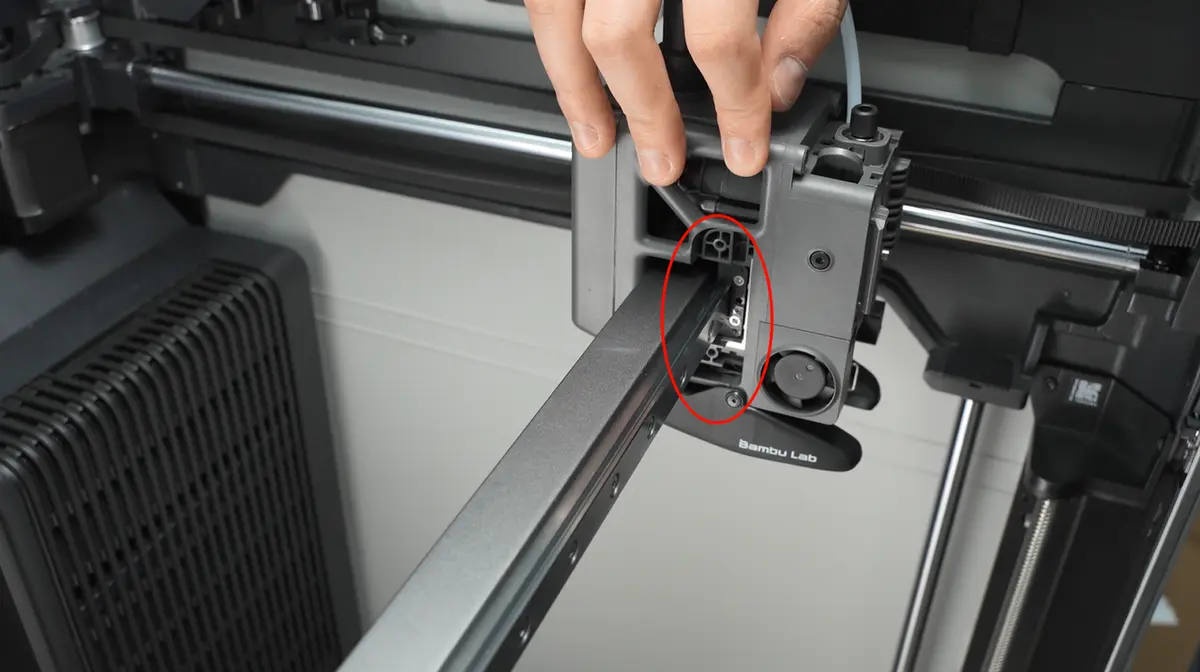

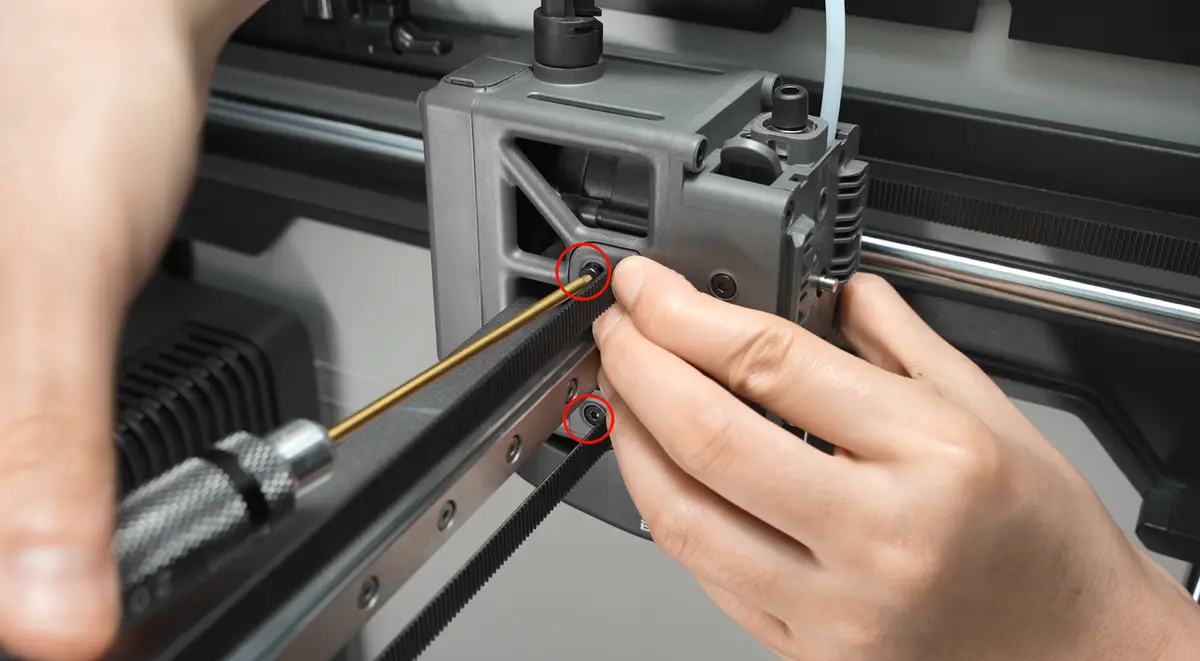

Fjern remholderen i den anden side på samme måde.

Trin 8: Sæt afmærkningsfri tape på begge sider af den lineære føring, så slidekuglerne ikke falder ud

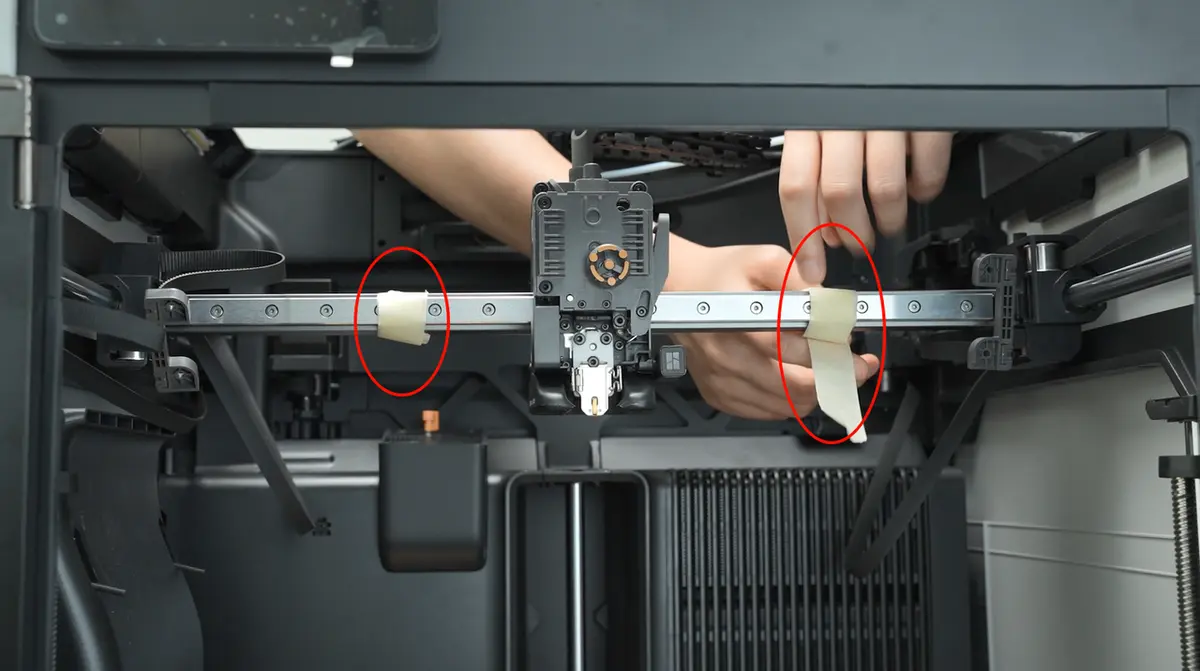

Sæt afmærkningsfri tape på begge sider af toolheaden. Har du ikke afmærkningsfri tape, kan du sætte papir på den lineære føring og fastgøre det med gennemsigtig tape. Formålet med dette trin er at begrænse toolheadens bevægelse og forhindre, at den glider af den lineære føring, når føringen fjernes.

Trin 9: Fjern toolhead med X-akse-enhed

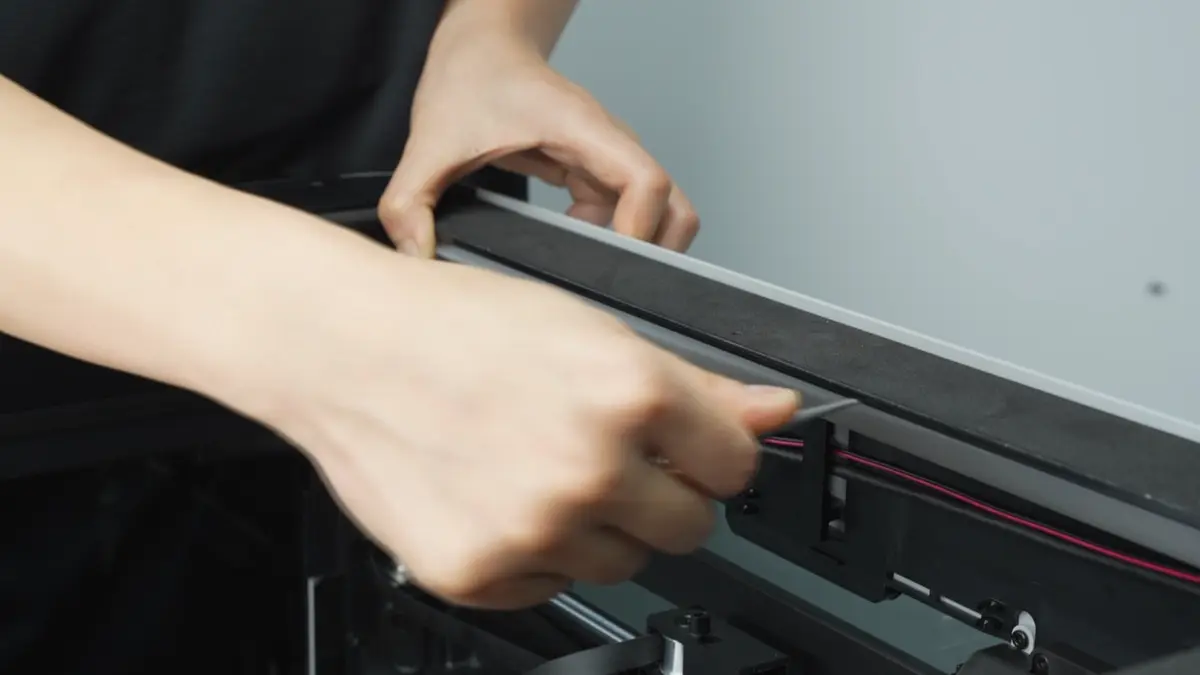

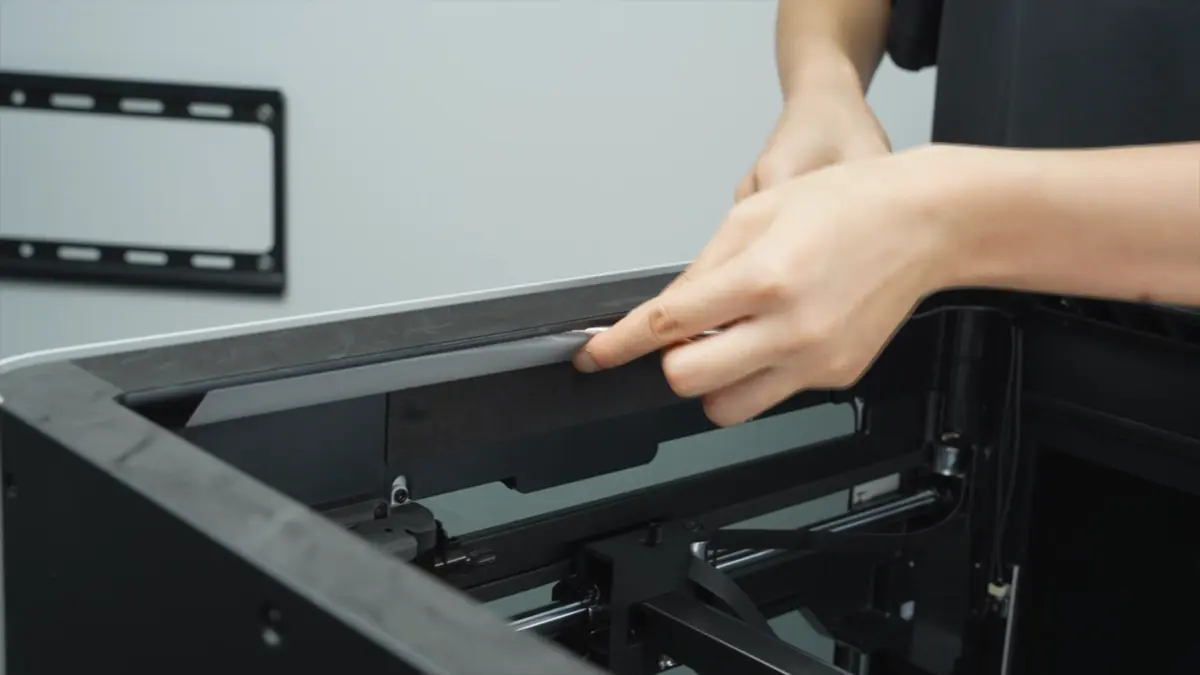

Brug pincet til at hjælpe med at fjerne LED-lysdækslerne i venstre og højre side.

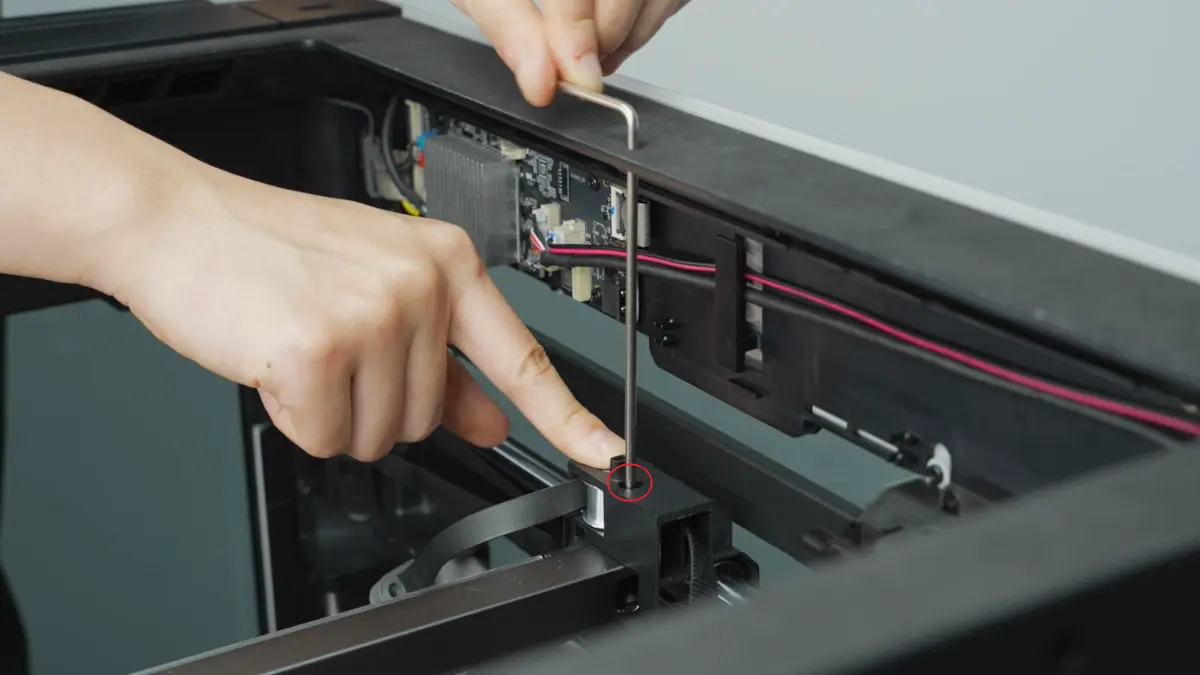

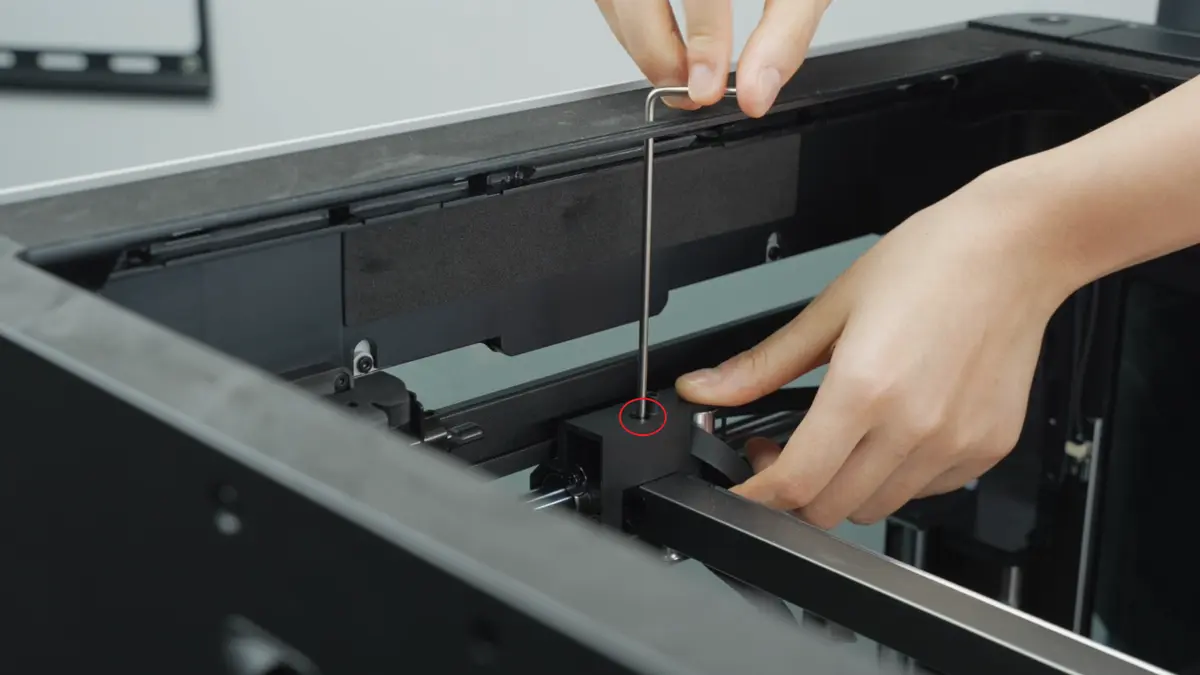

Der er et reserveret hul midt i printerens ramme. Før en L-formet unbrakonøgle gennem dette hul for nemt at fjerne skruen til den lineære føring oven på vognen.

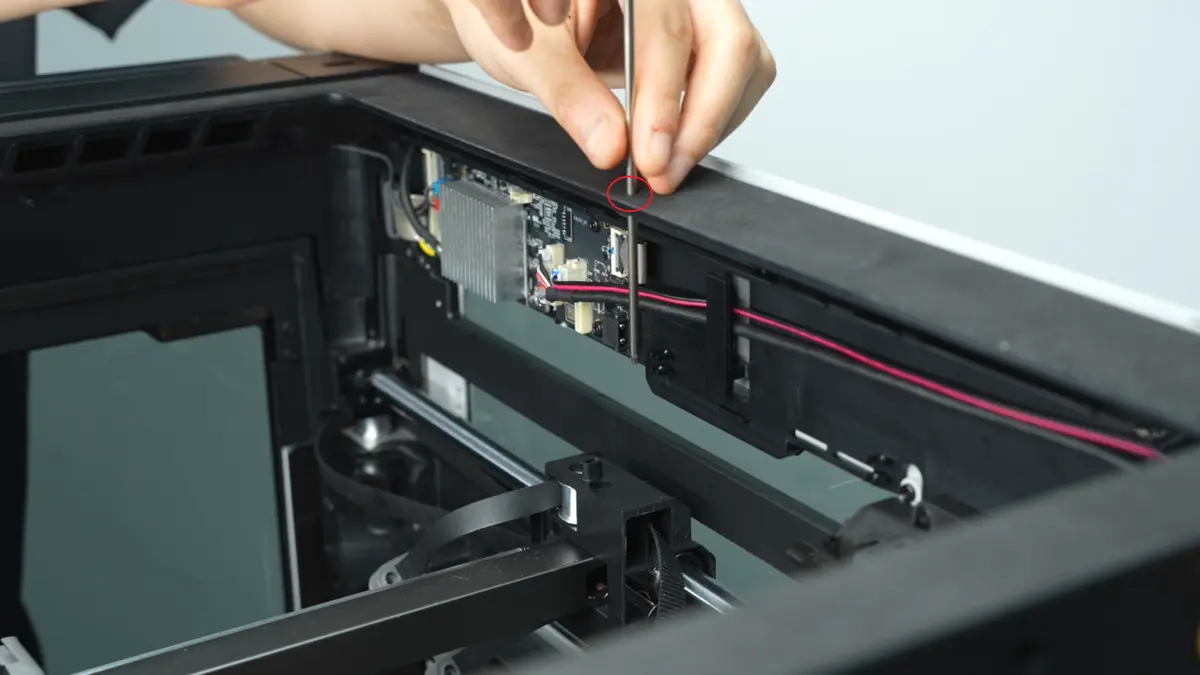

Følg vejledningen nøje: før skruetrækkeren ind gennem både skumpolstringen og det forborede hul. Driv ikke skruen i på skrå fra siden.

Fjern skruen til den lineære føring på den anden vogn på samme måde.

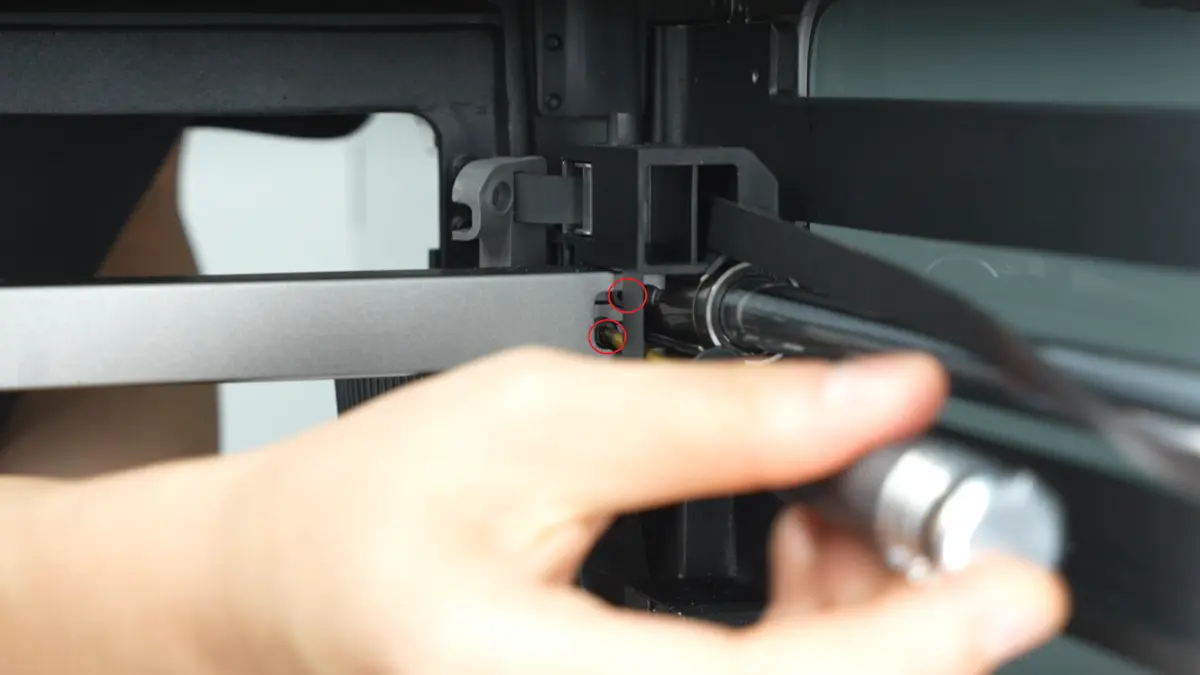

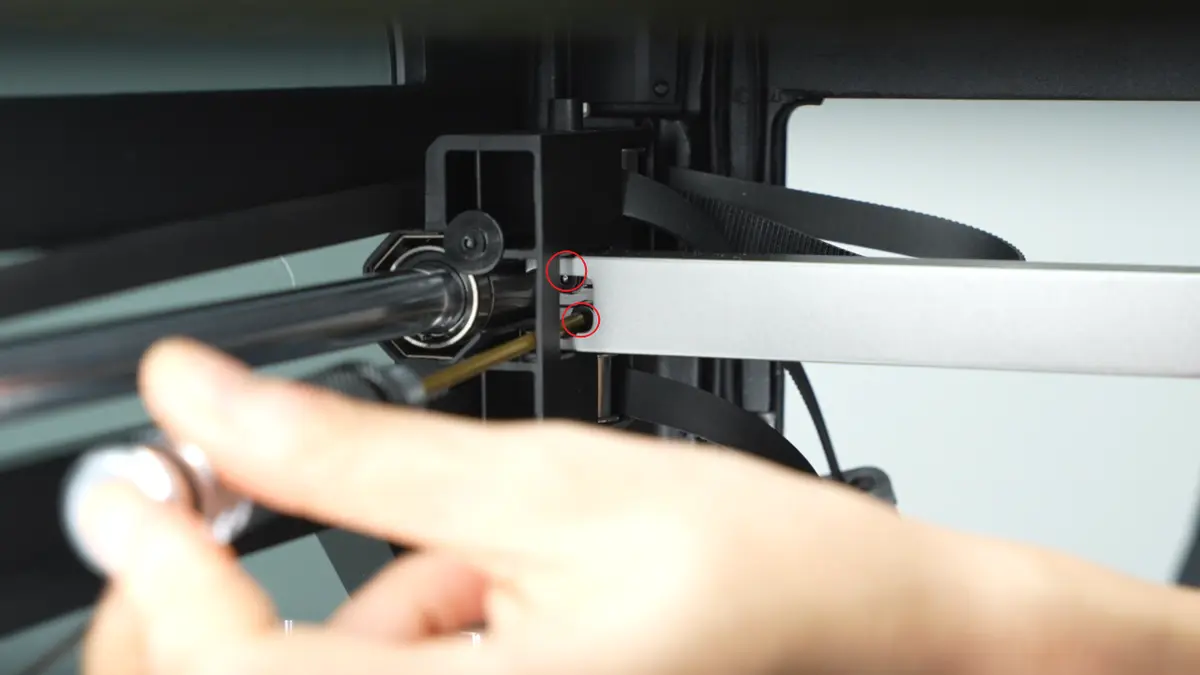

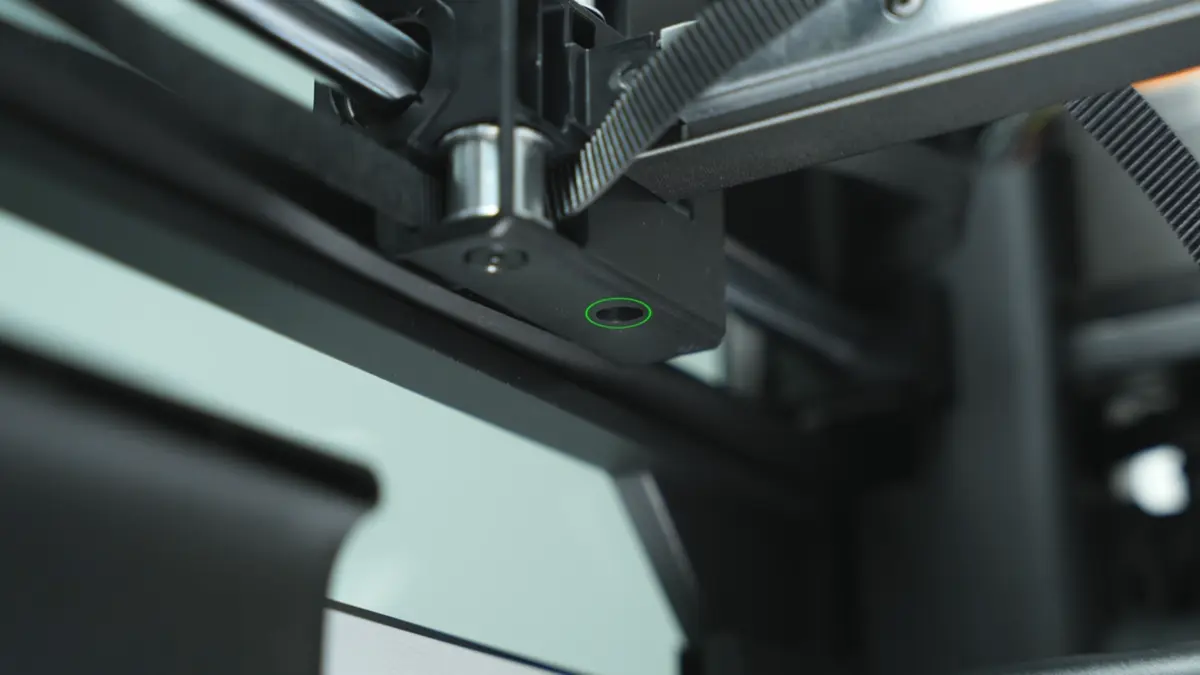

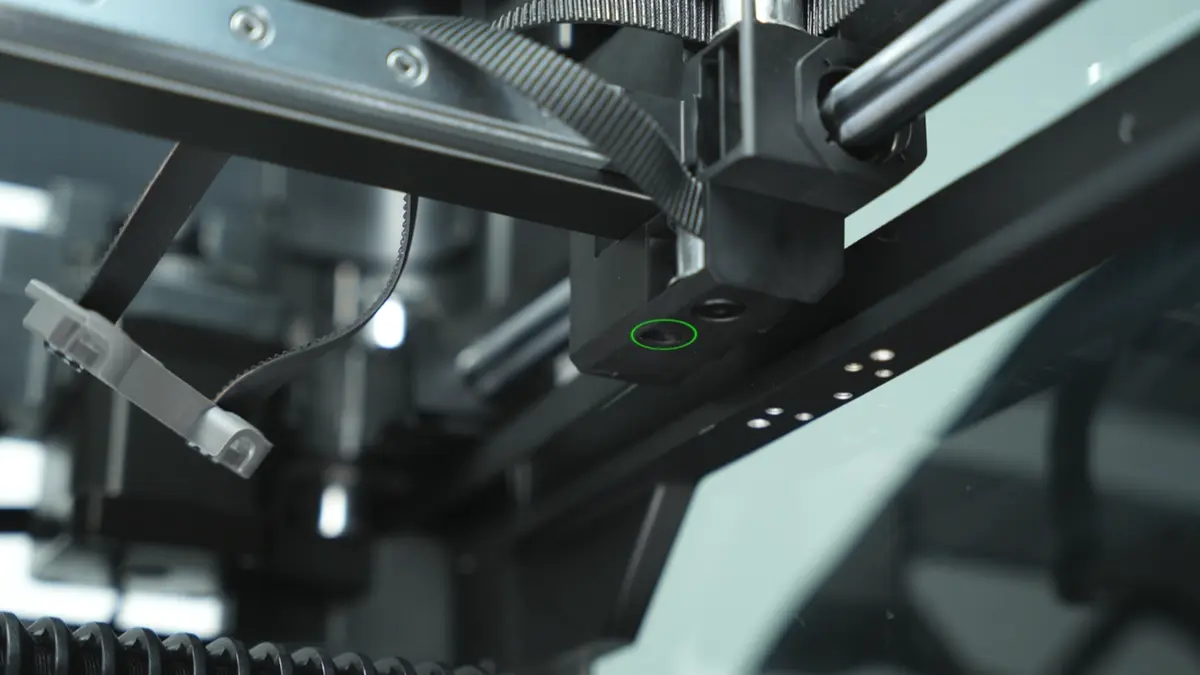

Fjern derefter de 4 skruer på siden af den lineære føring og de 2 skruer i bunden af vognen.

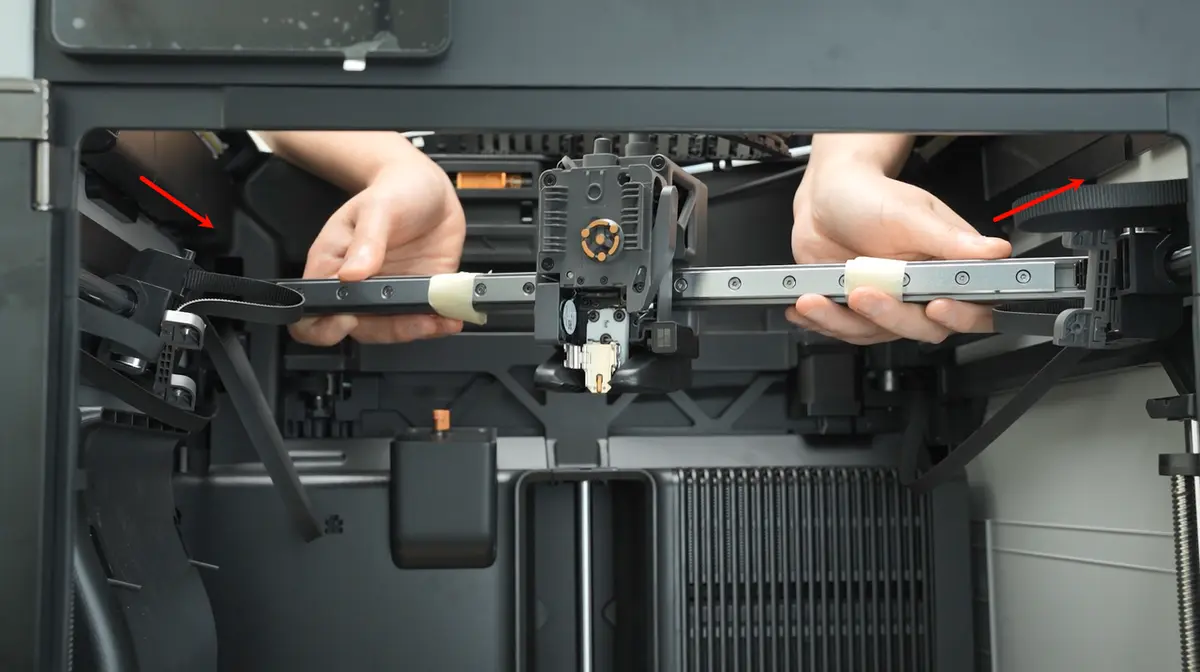

Når alle skruer er fjernet, kan den lineære føring tages ud. Når du fjerner den lineære føring, skal du først frigøre føringen i højre side fra vognen, derefter frigøre føringen i venstre side fra vognen og så tage føringen ud på skrå.

Monteringstrin

Trin 1: Monter den lineære føringsenhed

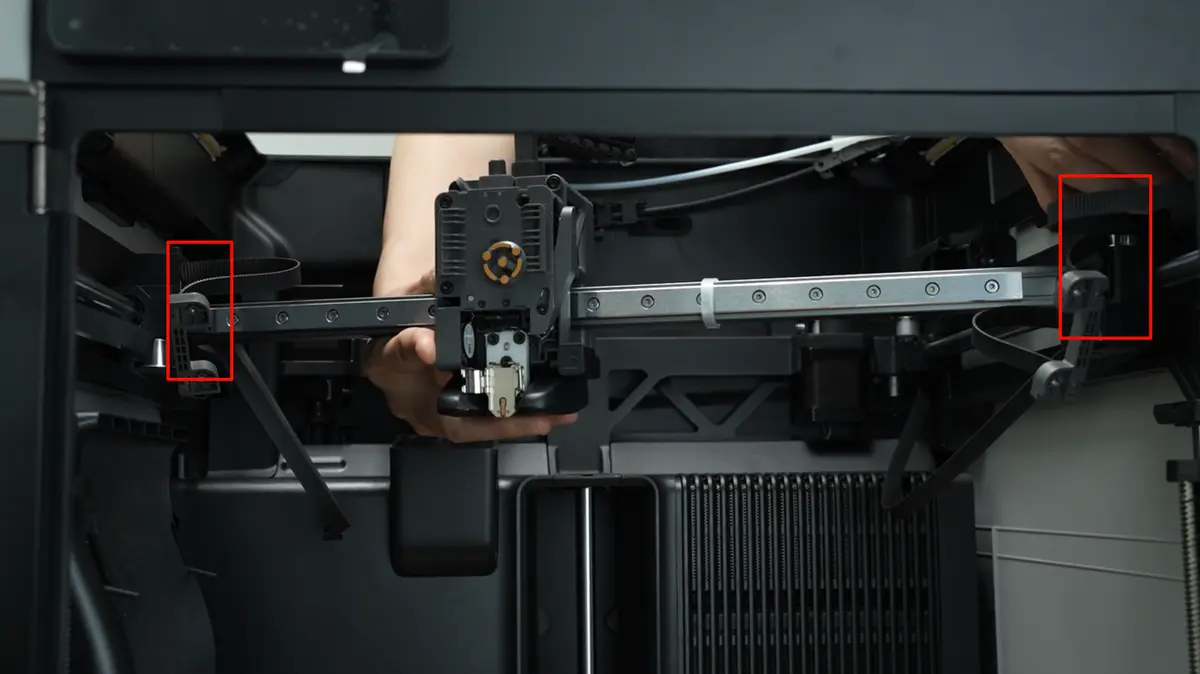

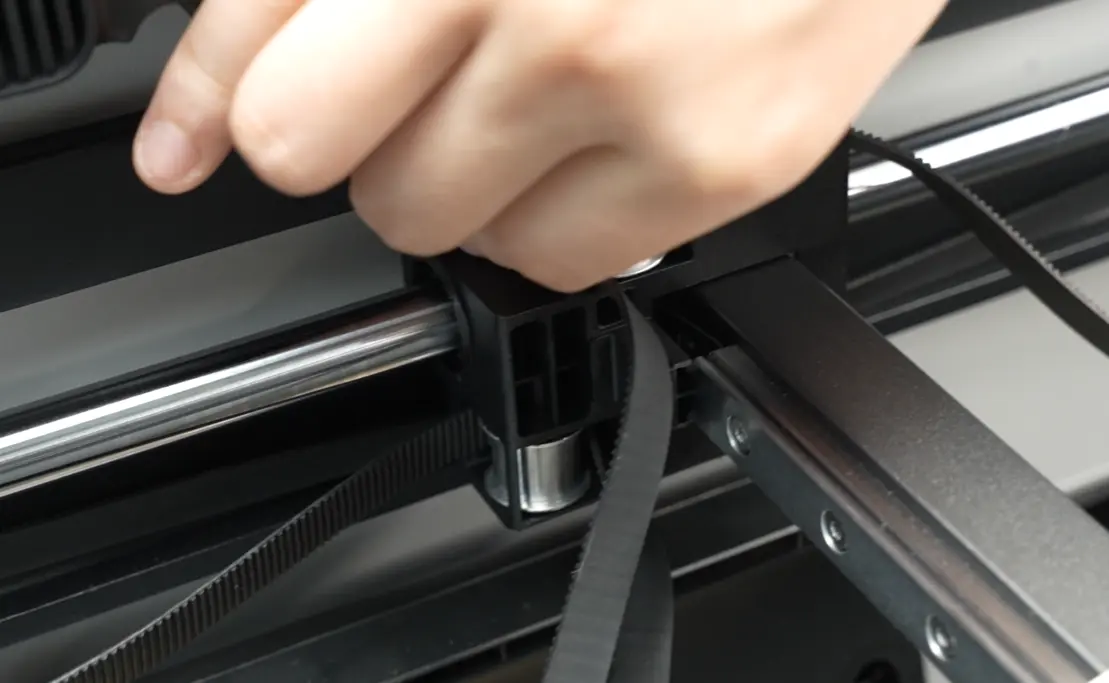

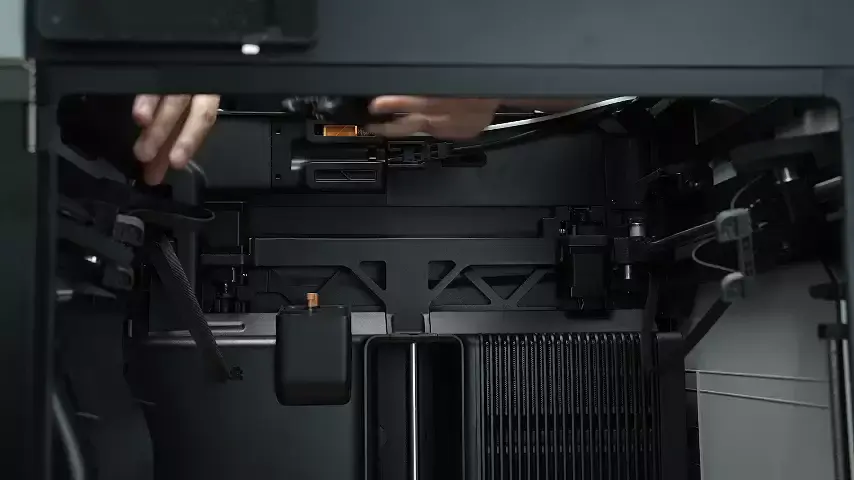

Når du monterer den nye lineære føringsenhed, skal du først føre føringen i højre side ind i vognen og derefter føringen i venstre side ind i vognen. Skub føringen fremad, indtil den ikke kan bevæge sig længere. Dette trin bruger frontdørens stolpe til positionering for at sikre, at føringen er parallel.

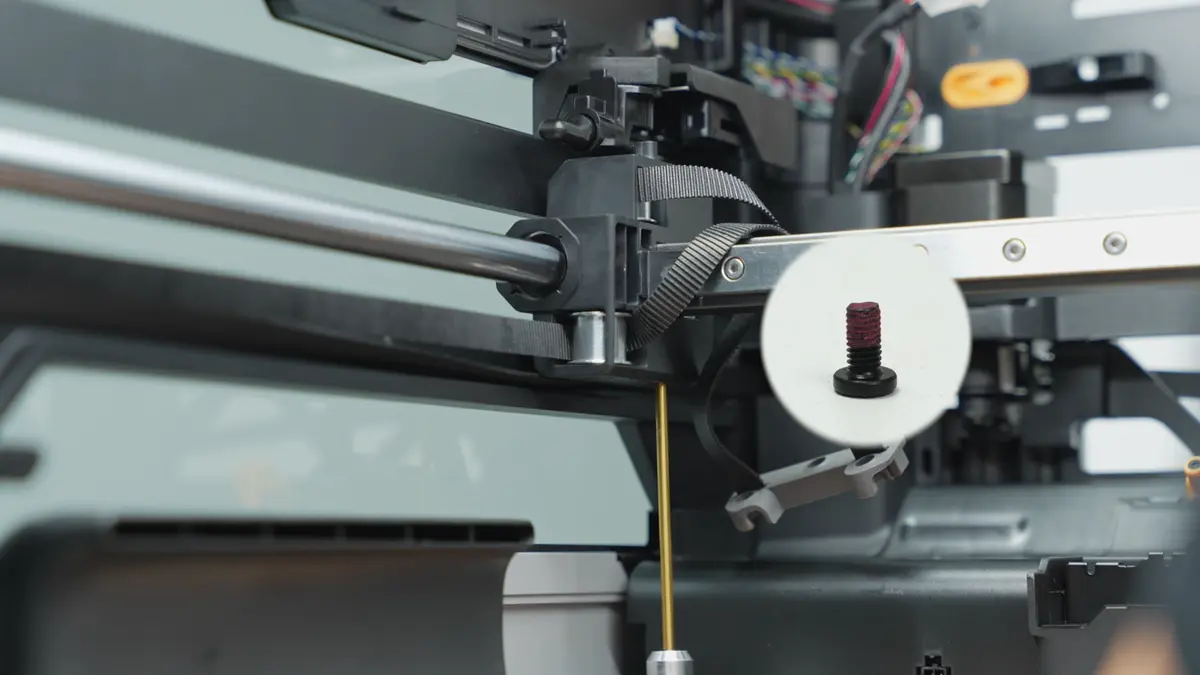

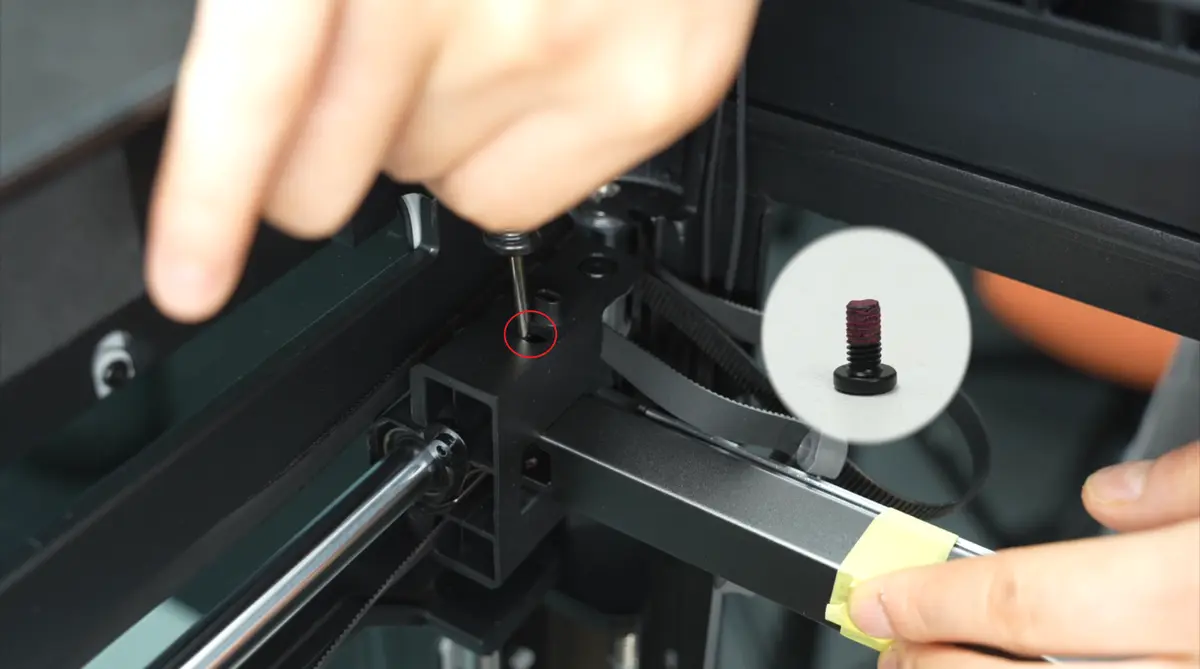

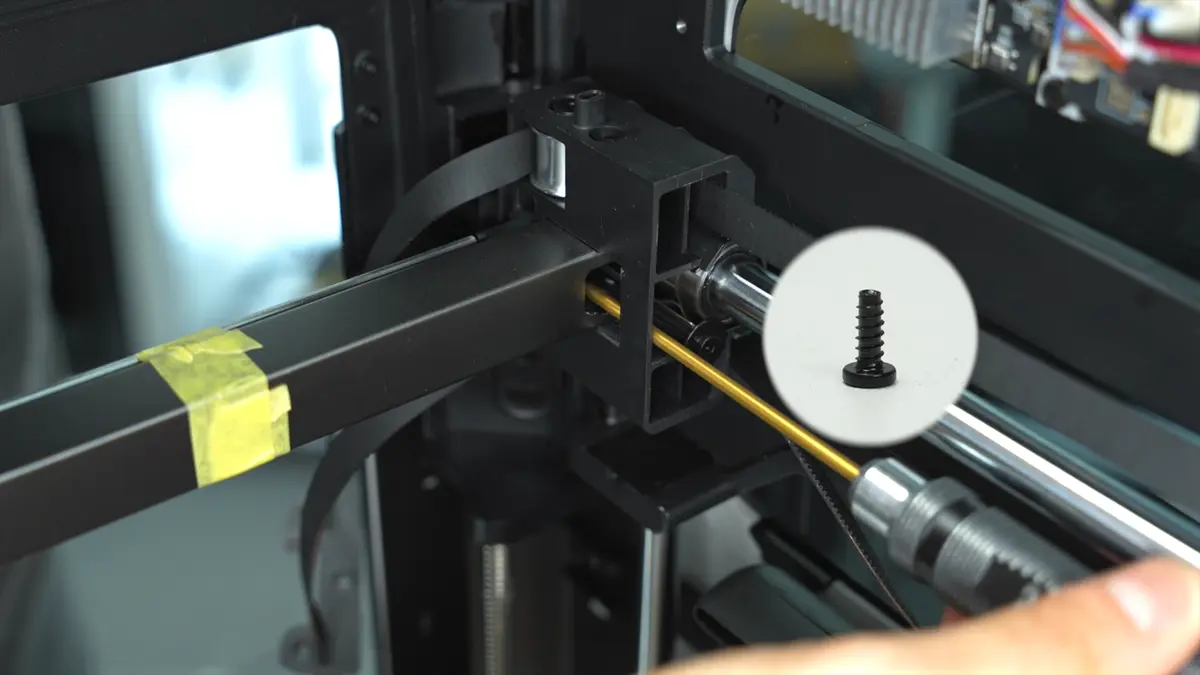

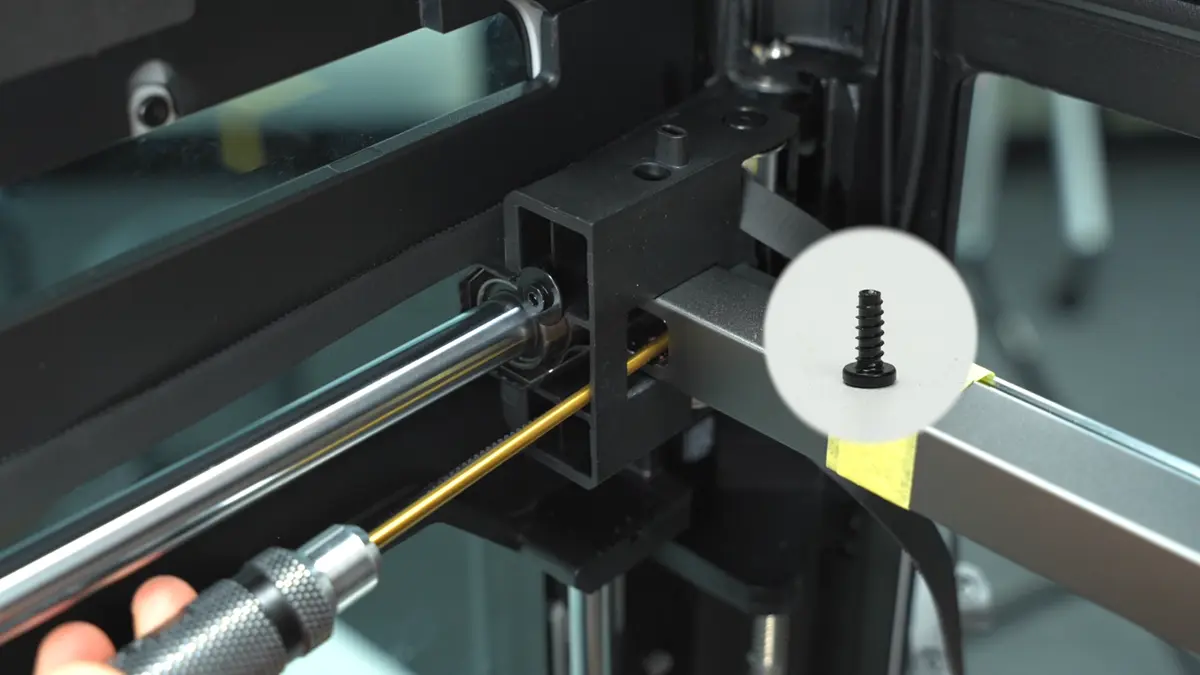

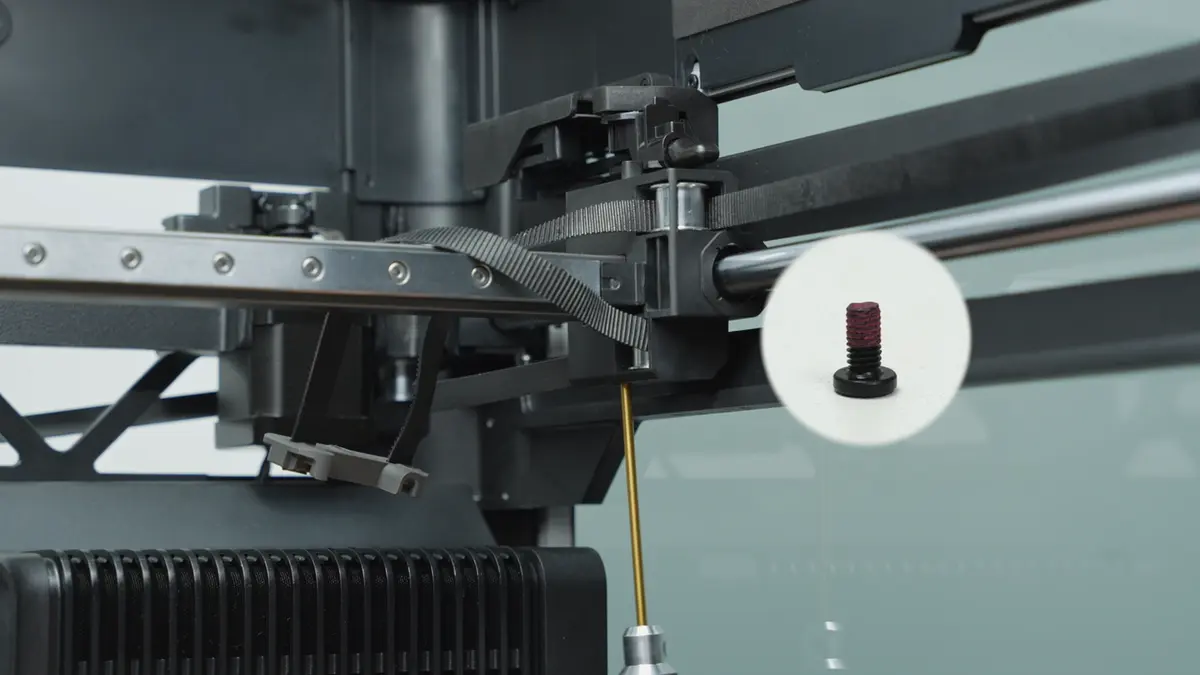

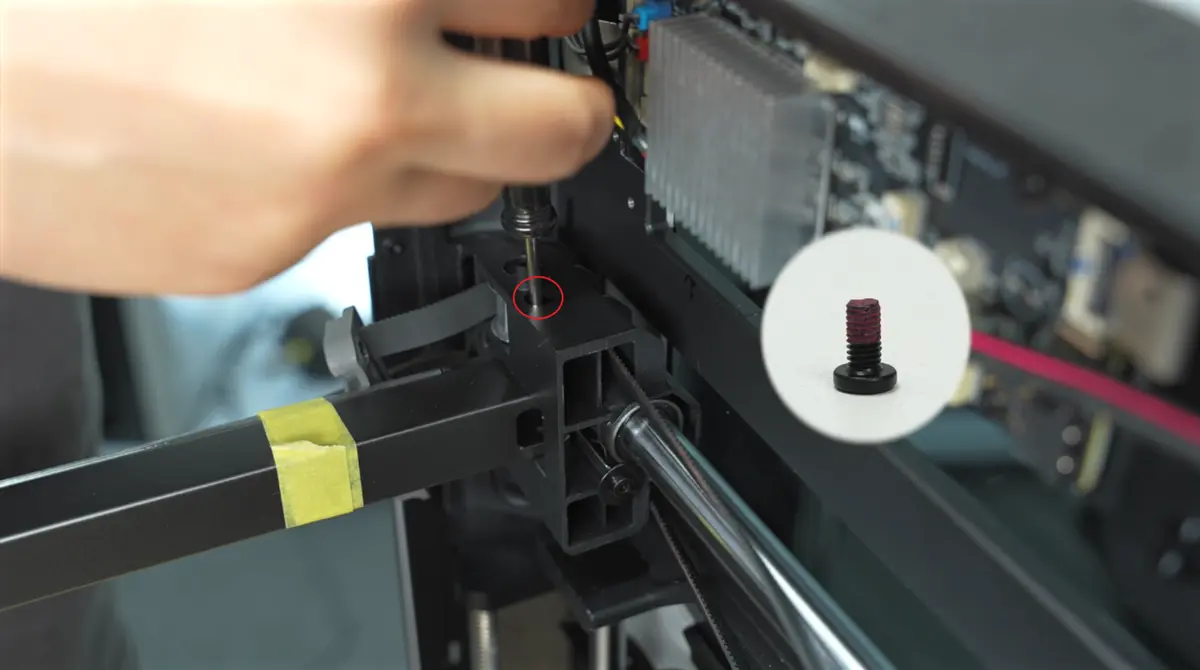

For at sikre, at den lineære føring er parallel, skal føringen skubbes helt frem, før du monterer skruerne. I modsætning til afmonteringstrinnet kan føringen ikke skubbes til midterpositionen for at montere skruerne med en L-formet unbrakonøgle. Derfor anbefales det at bruge en kort unbrakonøgle til direkte at montere de 2 skruer på vognen, de 4 skruer på siden af føringen og de 2 skruer i bunden af vognen.

Bemærk: Skruerne i top og bund af vognen er finvindingsskruer, mens skruerne på siden af den lineære føring er grovvindingsskruer. Byt ikke om på dem.

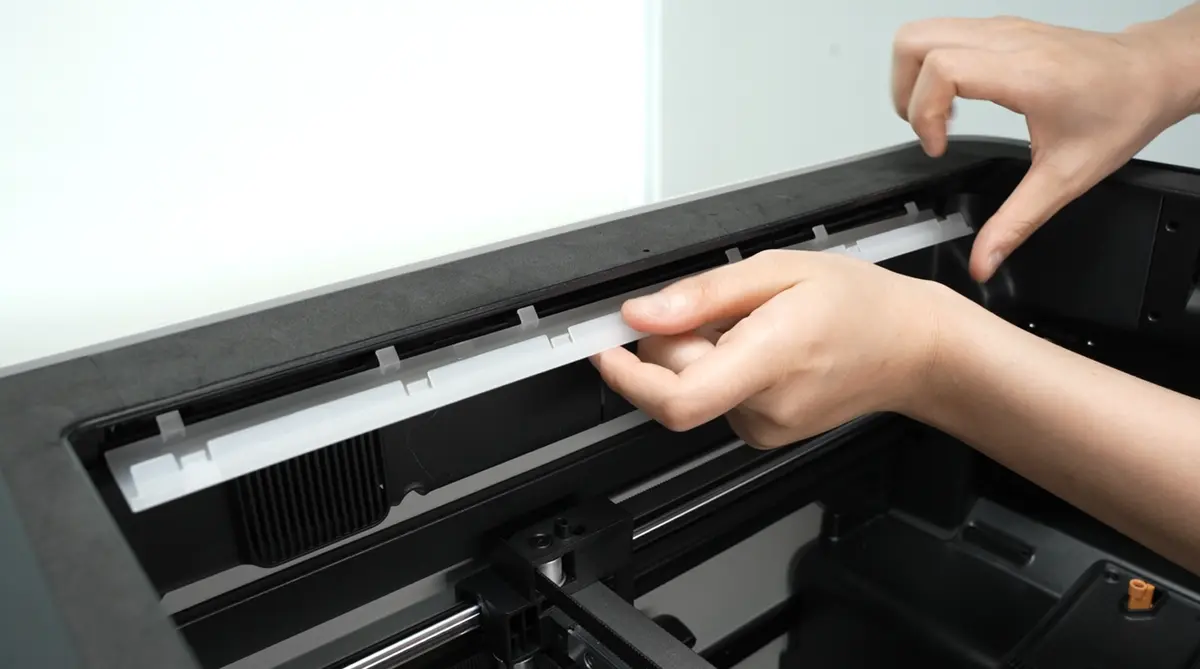

Juster klipsene, og monter venstre og højre LED-lysdæksel igen.

Trin 2: Fjern kabelbinderne

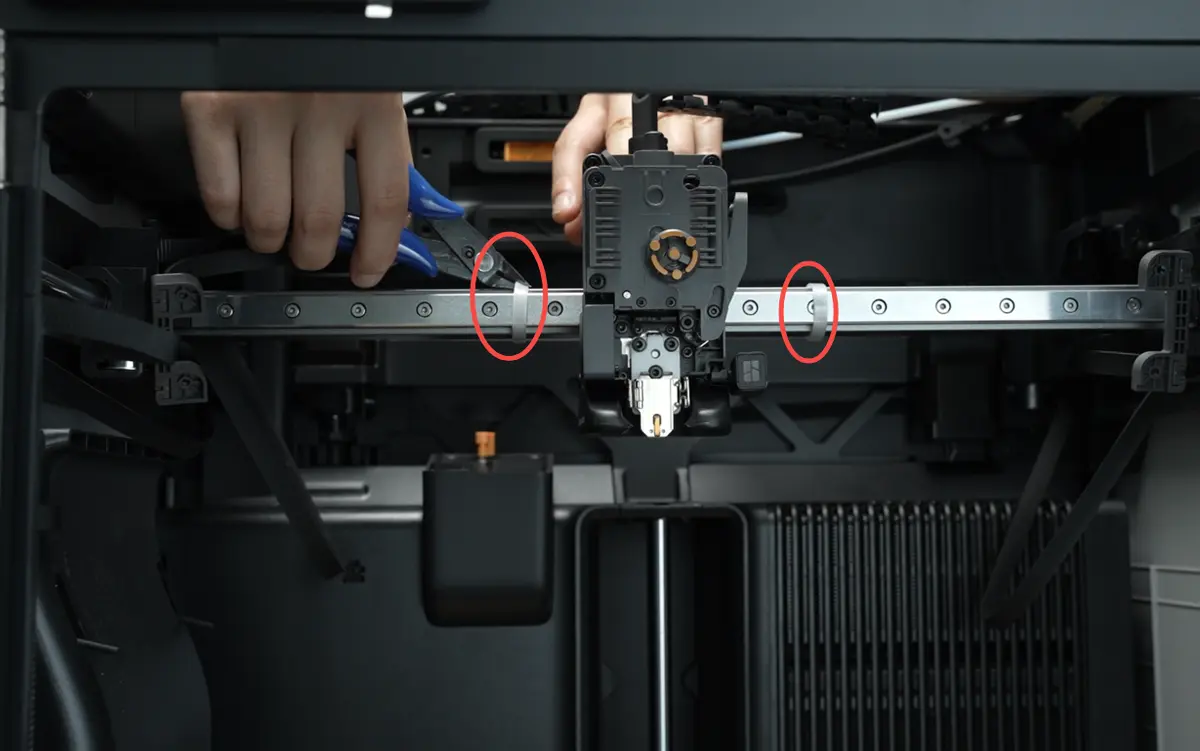

Når den lineære føringsenhed er monteret, bruges en spidstang til at klippe kabelbinderne på begge sider af toolheaden over.

Trin 3: Monter remmen

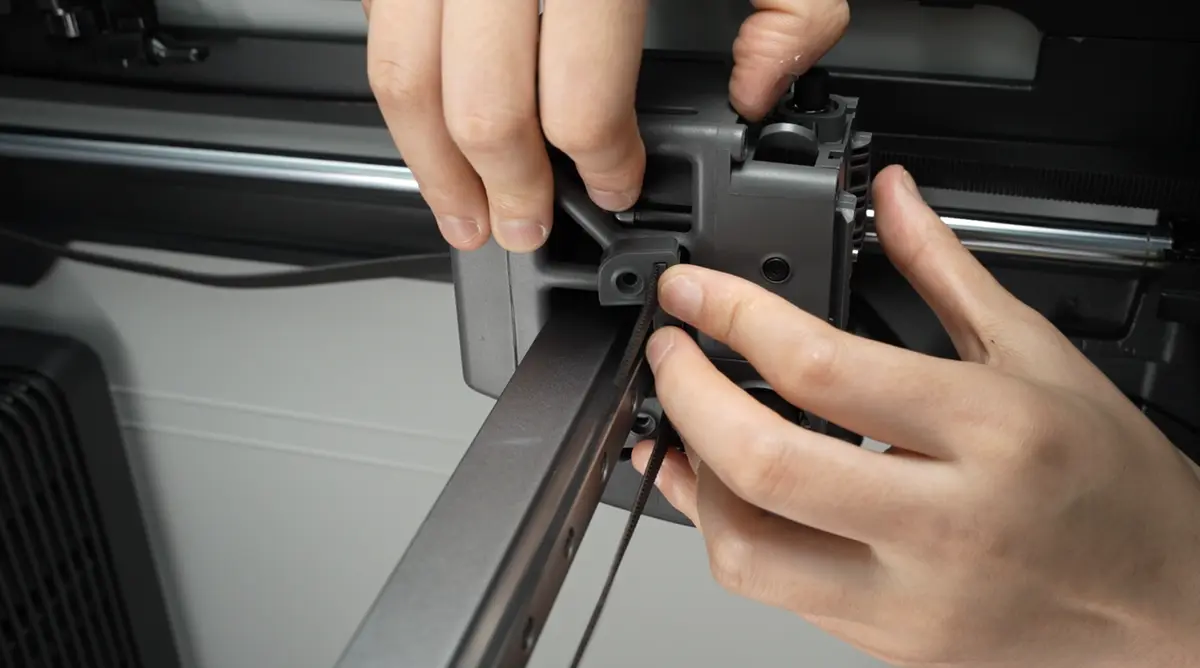

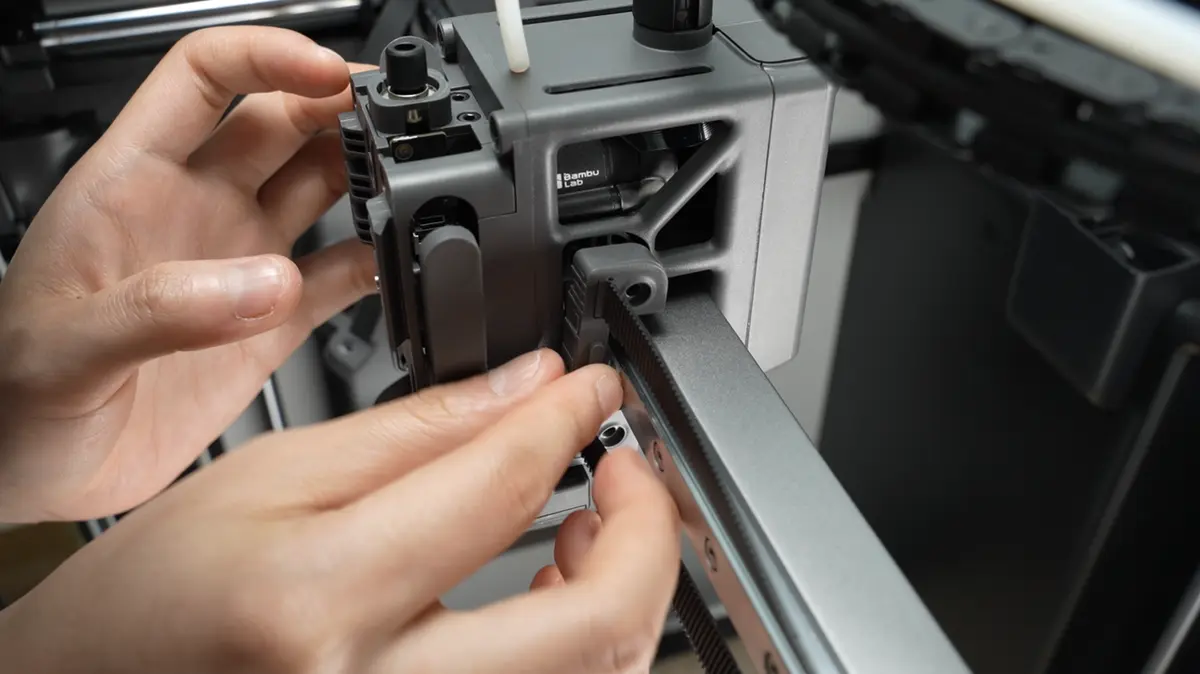

Sæt remholderen tilbage i noten på toolheaden, og skru de 3 skruer i remholderen i.

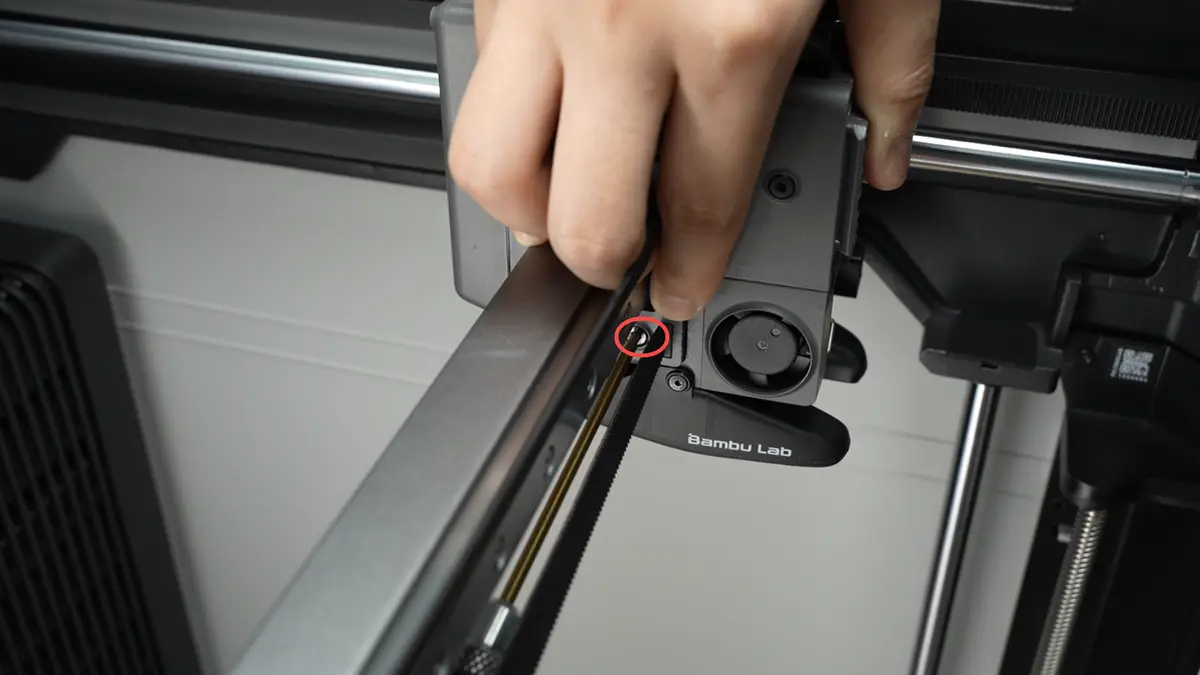

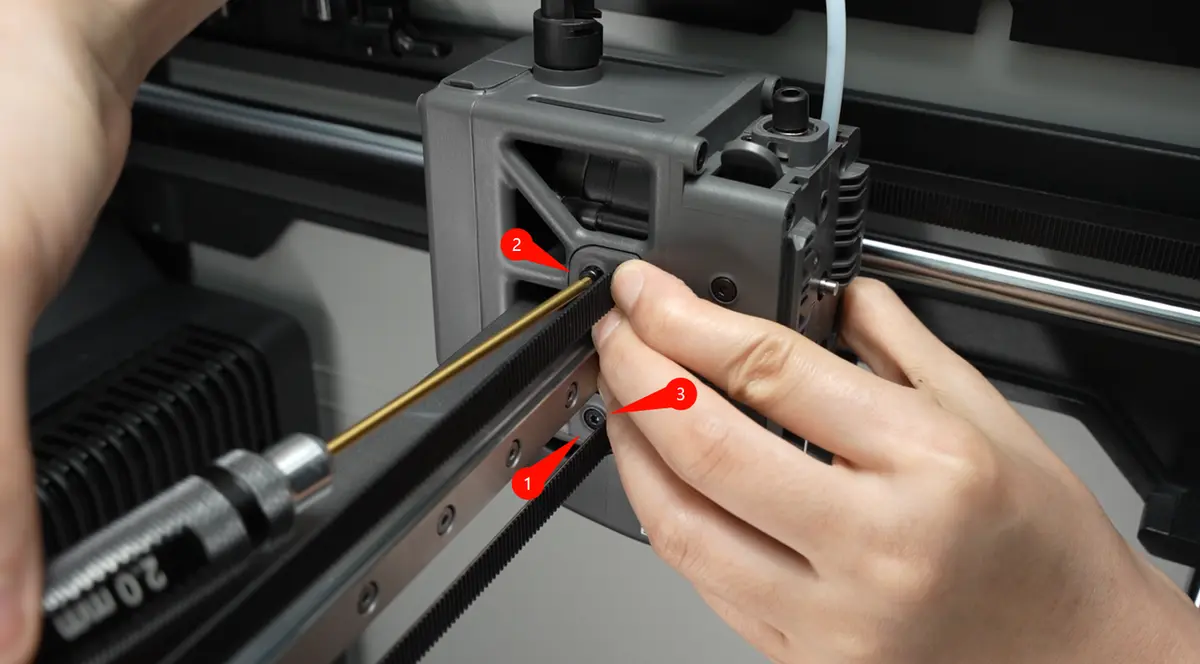

Skub derefter toolheaden over til den anden side, og monter den anden remholder. Da den første remholder allerede er monteret, kan den resulterende spænding gøre det svært at montere den anden. Forhåndsspænd først midterskruen (spænd den ikke helt). Når de øverste og nederste skruer er spændt helt, spændes midterskruen igen.

Trin 4: Monter kabelkæden

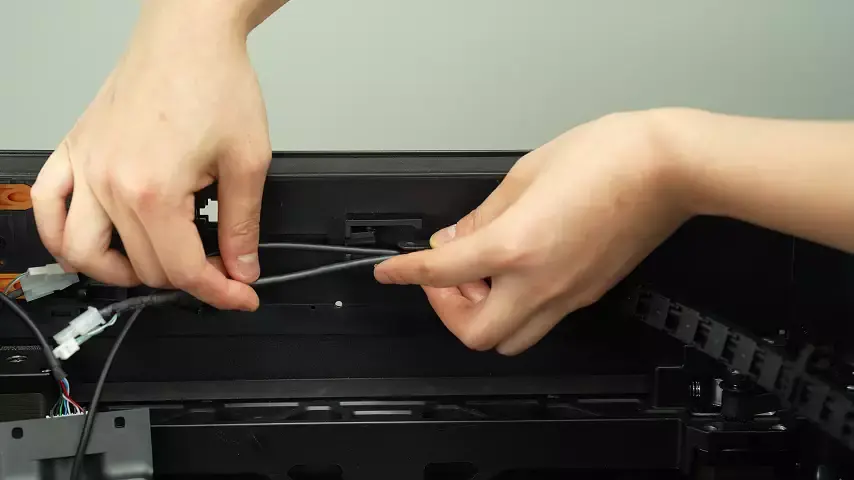

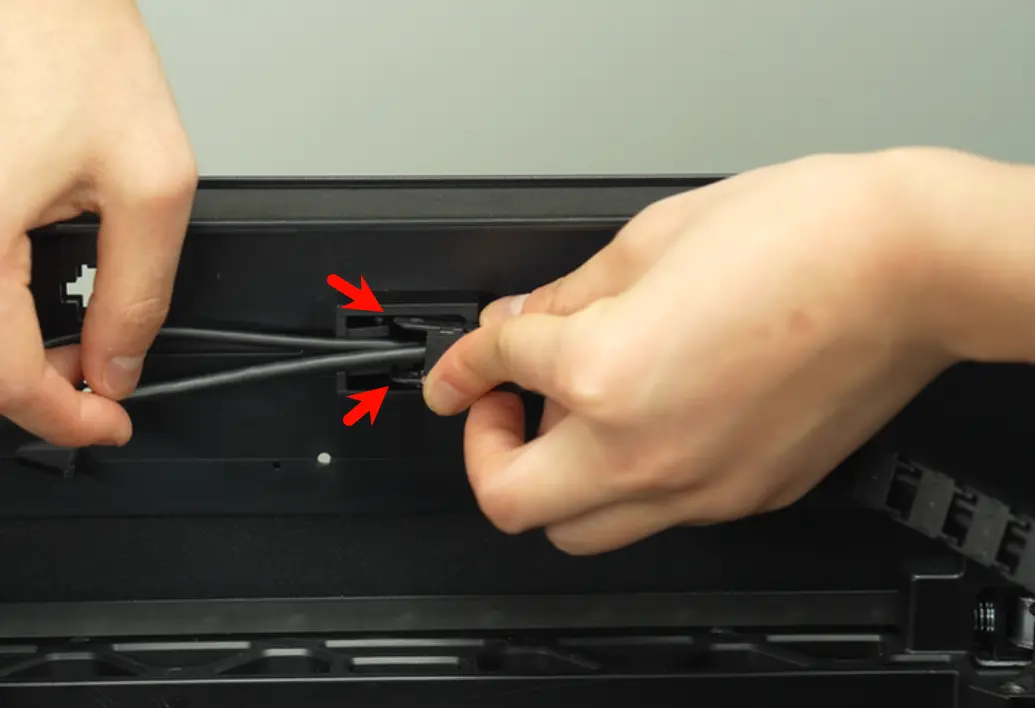

Forbind kabelkæden til printerrammen (eksempel vist på H2D; fremgangsmåden for H2S er identisk)

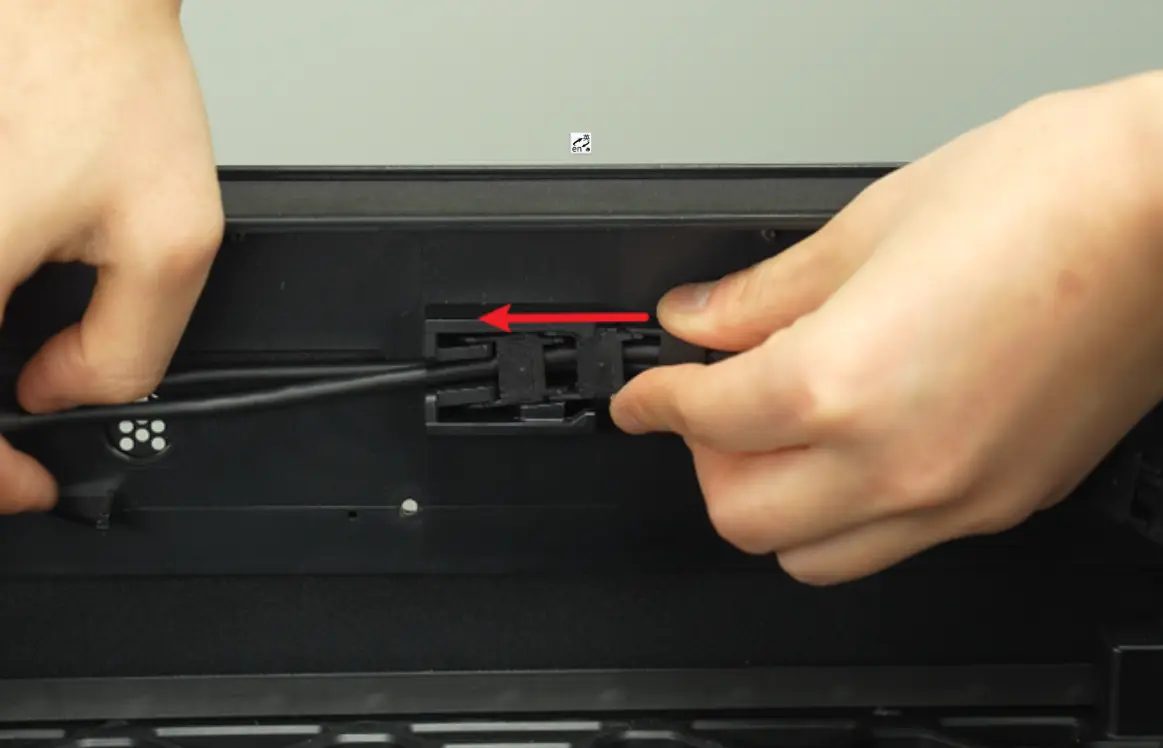

Når kabelkædens klips' fremspring er sat på plads, skubbes fremad for at sikre korrekt montering.

Trin 5: Monter filamentbufferen og tilslut USB-C-kablet

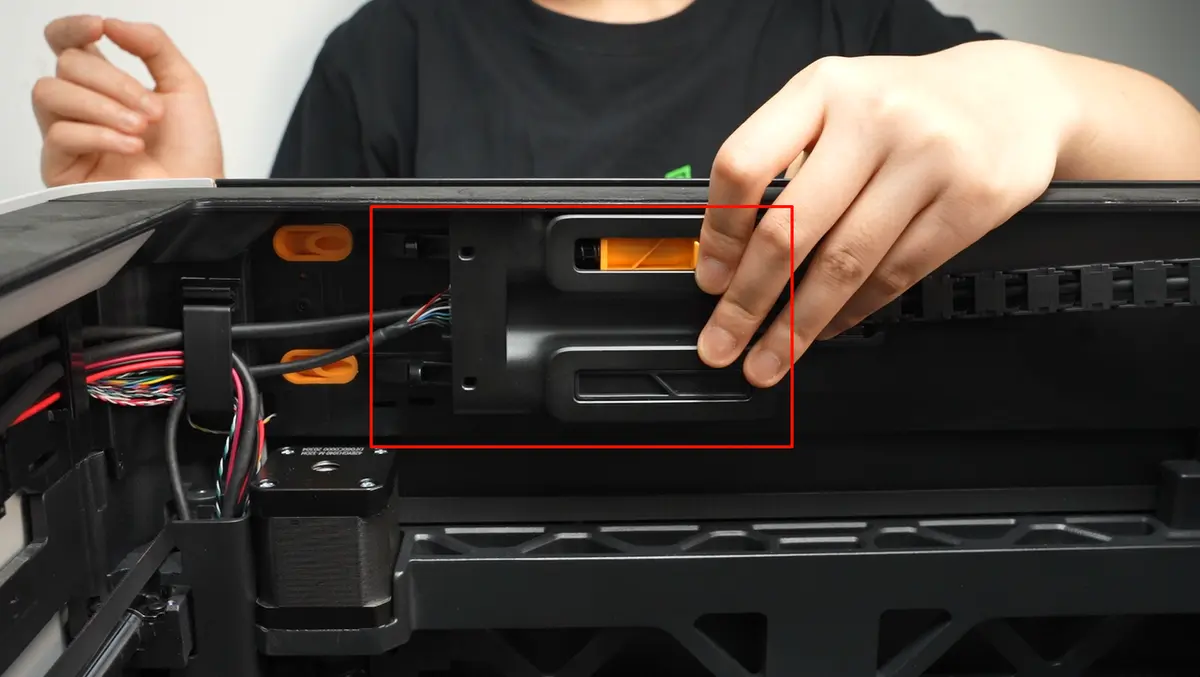

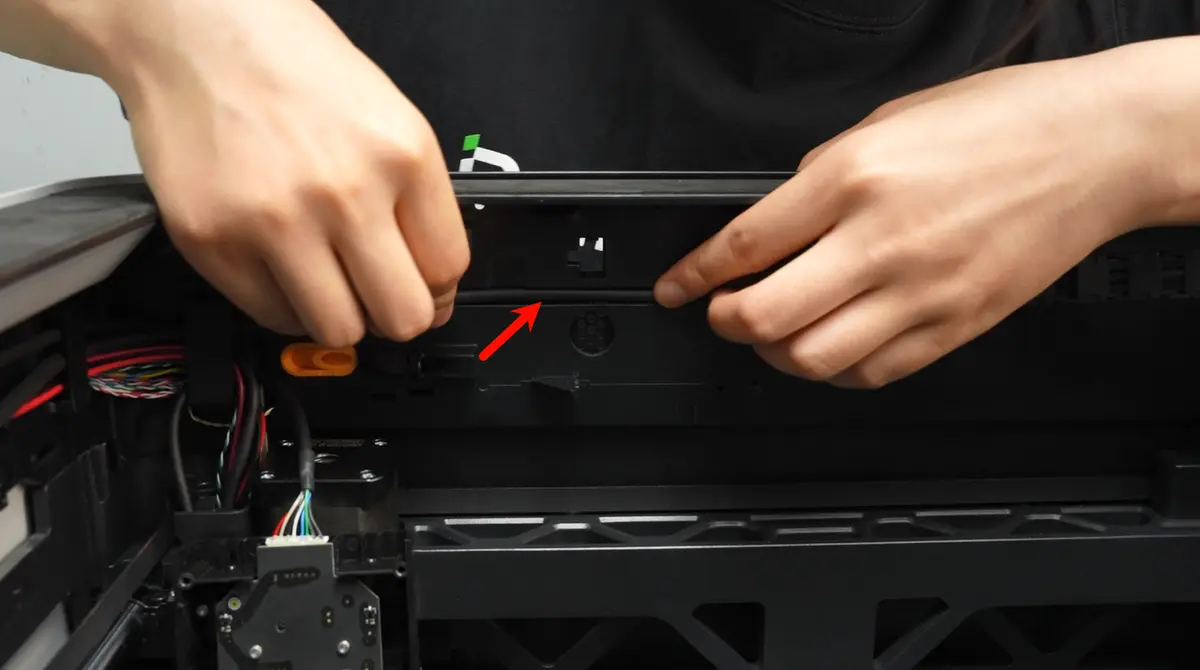

Klik USB-C-kablet ind i noten i rammen, juster efter hullerne, og monter filamentbufferen igen.

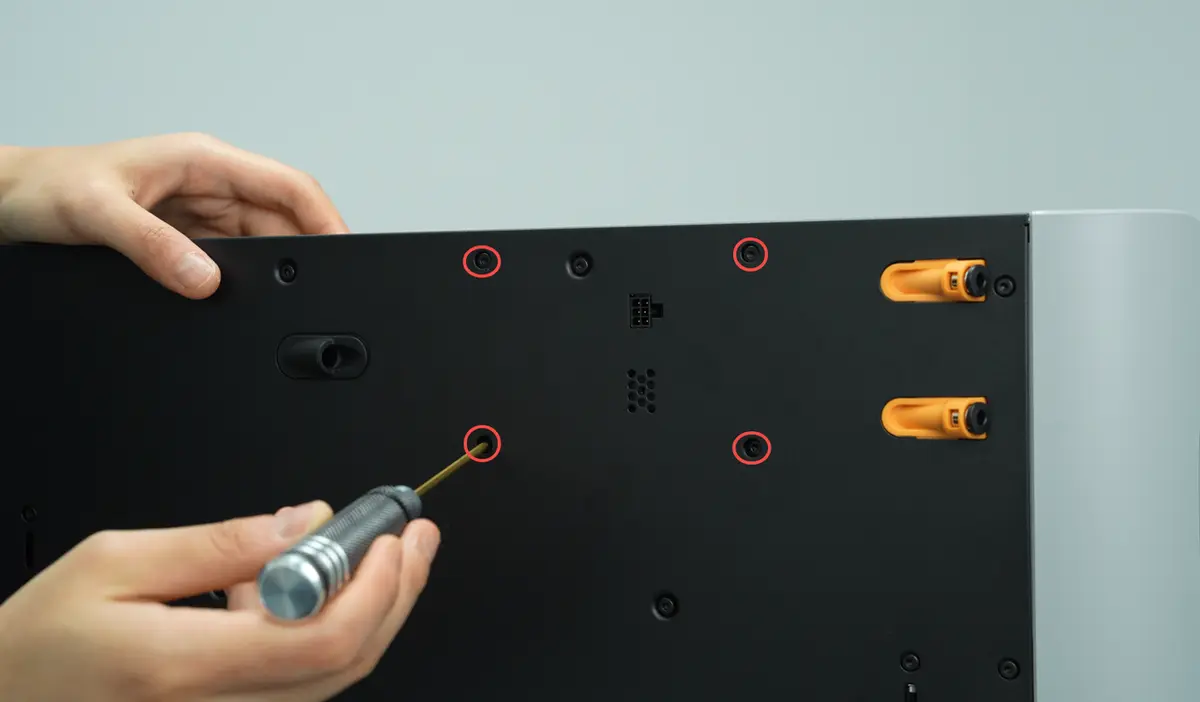

Når filamentbufferen flugter med skruehullerne, bruges en H2.0 unbrakonøgle til at spænde de fire fastgøringsskruer (BT3×8). Tilslut til sidst de to PTFE-slanger til filamentbufferen igen.

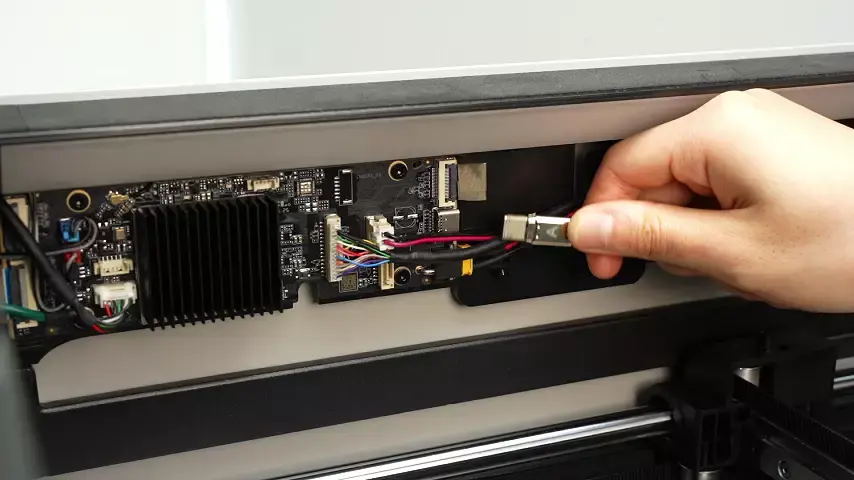

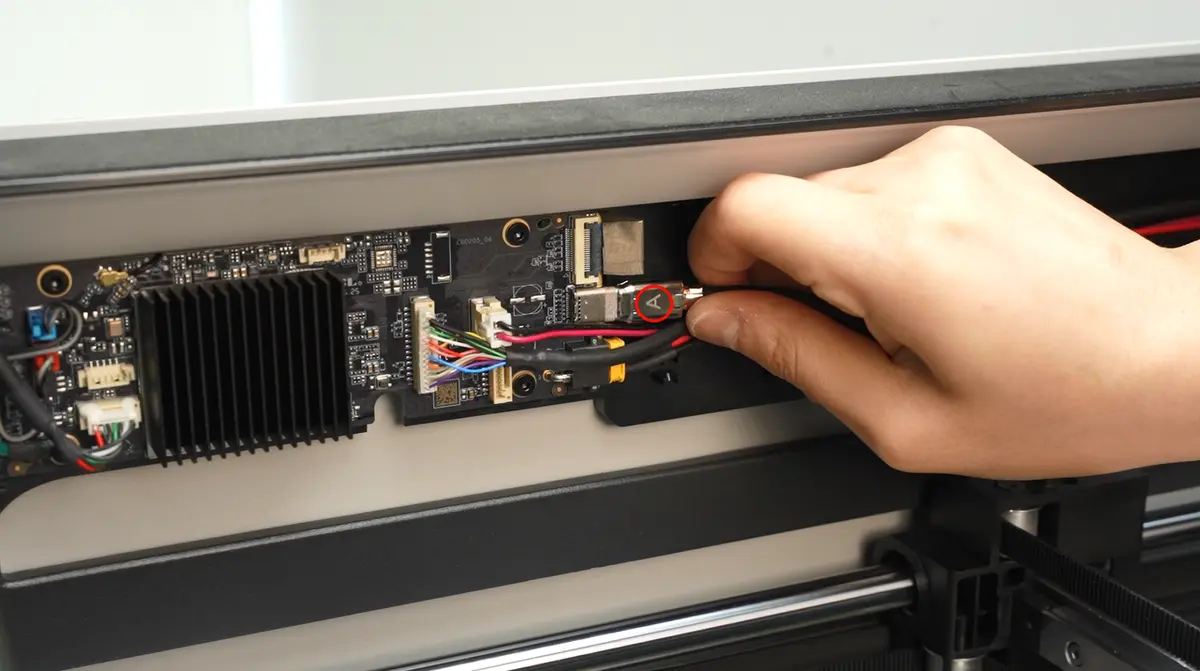

Når du tilslutter det nye USB-C-kabel, skal du være opmærksom på, at stikfladen har antiløsningstape. Du skal bruge lidt kraft for at sætte det i, indtil det ikke kan skubbes længere. Det betyder, at det sidder korrekt.

Bemærk: Enden mærket "A" forbindes til AP-printet, og "A"-mærket skal vende udad!

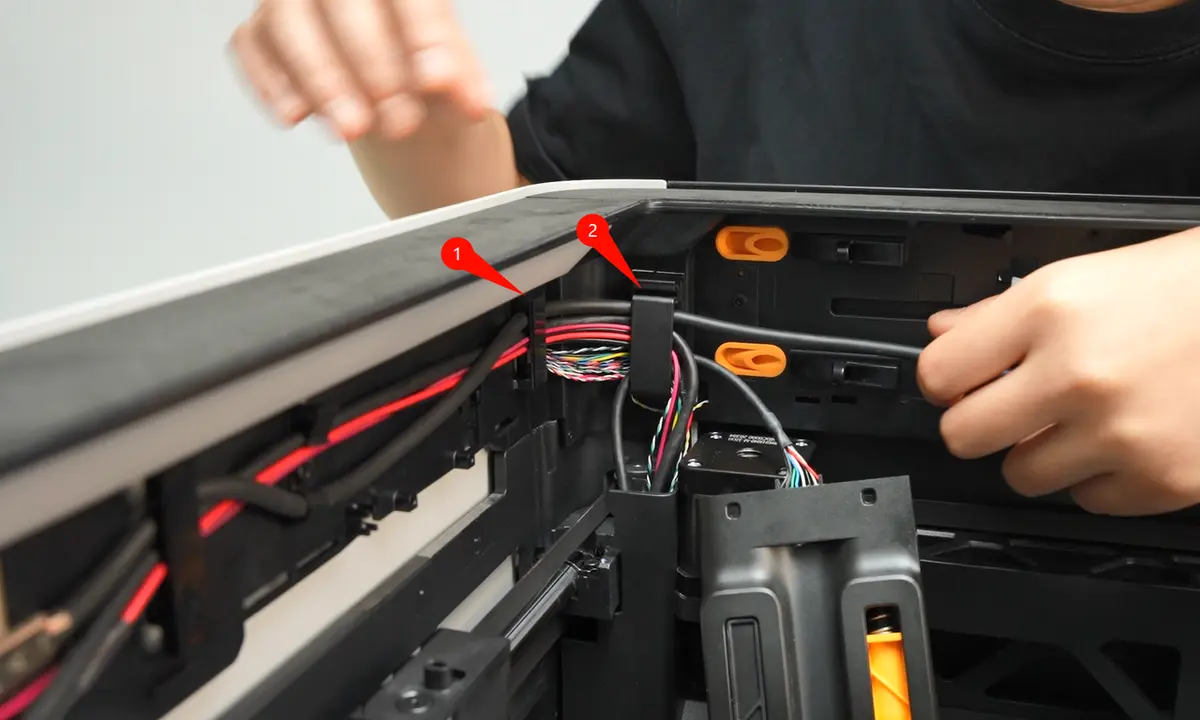

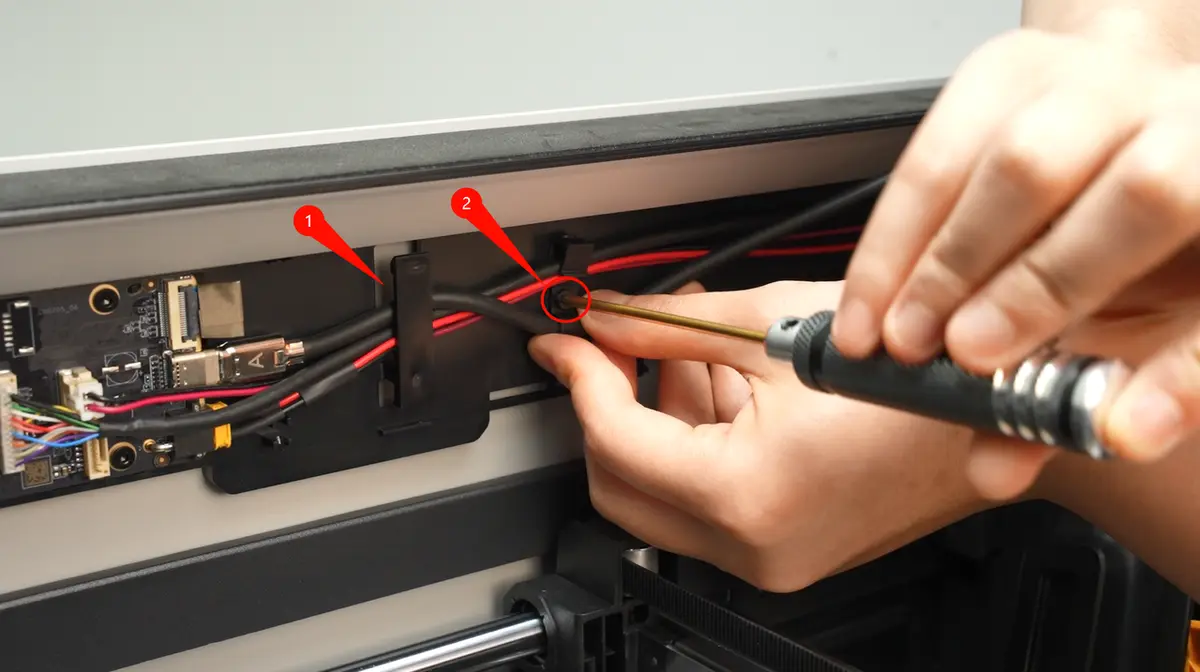

Klik derefter kablet ind i kabelklemmerne én efter én, og spænd klemmens fastgøringsskrue igen.

Trin 6: Monter dækslet til AP-kabelholderen

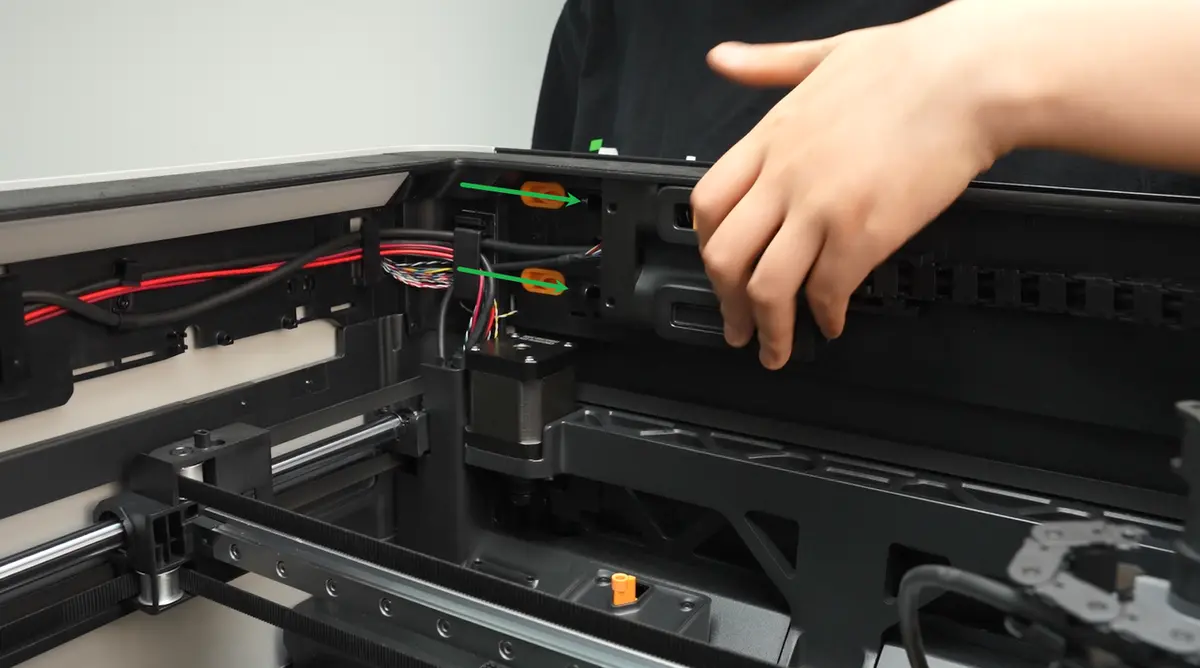

Sæt først dækslet til AP-printet tilbage fra siden nær printerens bagpanel. Tryk begge positioner, der er angivet med pile, på plads: højre side skal flugte med filamentbufferen, og bunden skal flugte med kabelbeskyttelsesdækslet. Brug derefter en H2.0 unbrakonøgle til at spænde 1 fastgøringsskrue (BT2.6x8).

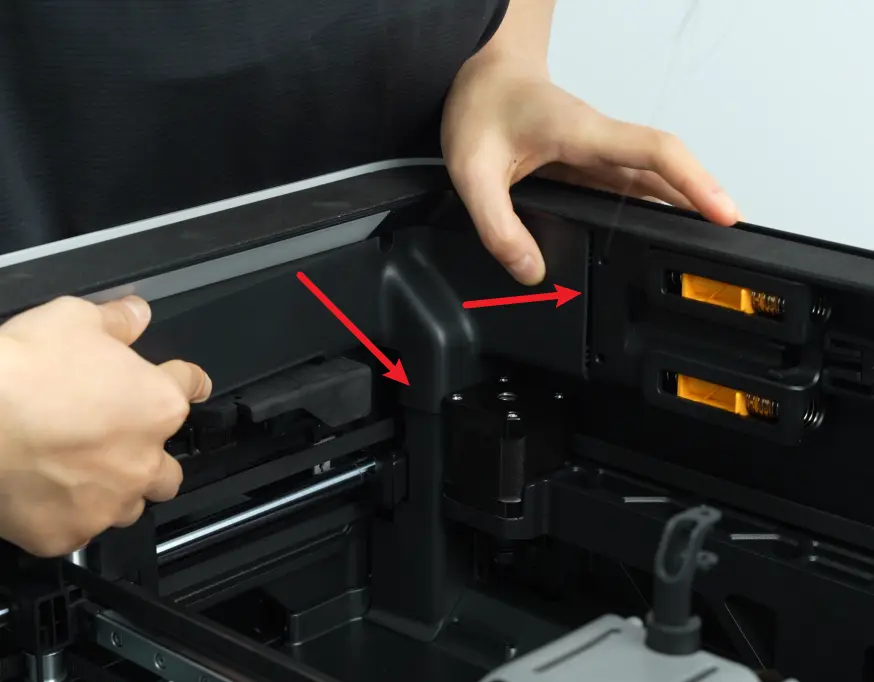

Bemærk: Tjek før montering af AP-printets dæksel, om kablerne blokerer PTFE-slangen, så det ikke påvirker den efterfølgende montering af PTFE-slangen.

Trin 7: Monter PTFE-slangen

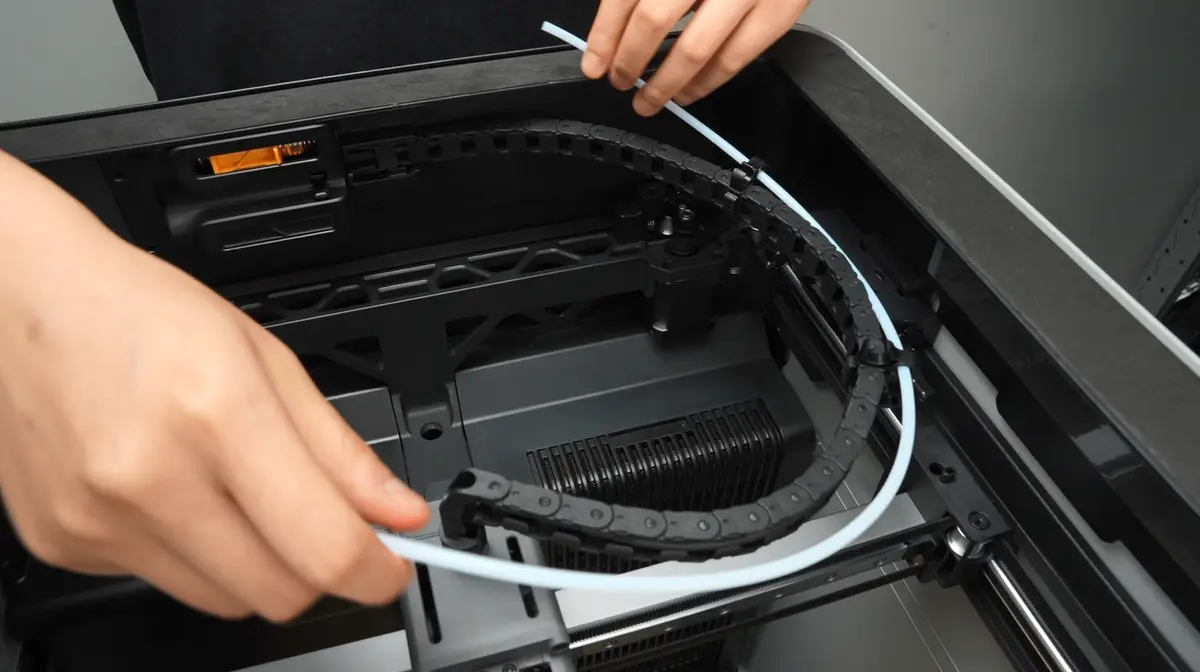

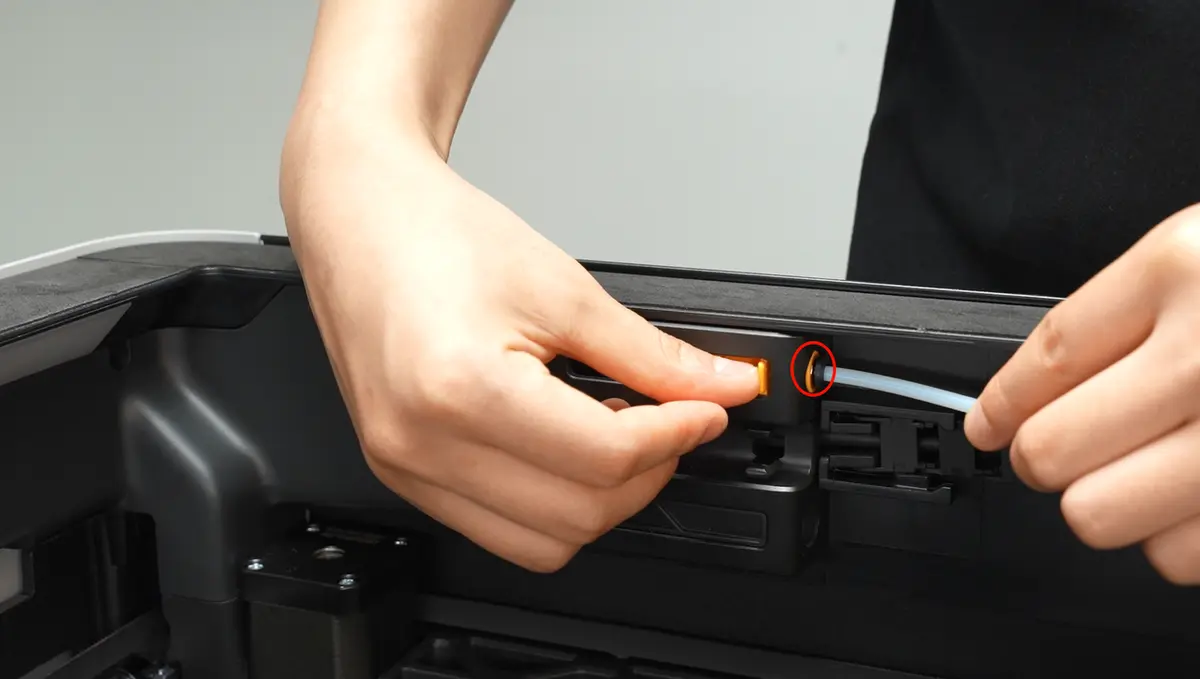

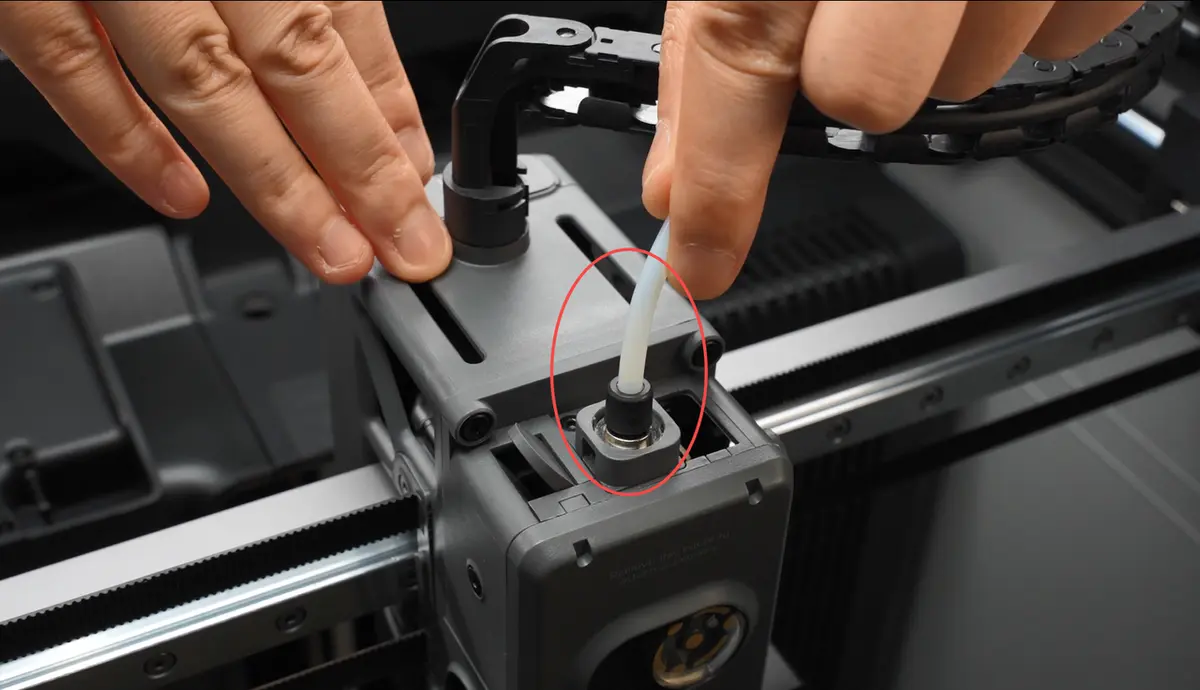

Før PTFE-slangen igennem, og forbind PTFE-slangekoblingen.

Trin 8: Monter hotend

Se denne vejledning for at montere hotend (klik her for at hoppe dertil)

Sådan verificerer du, at det er gennemført/lykkedes

Genstart printeren, og udfør kalibrering for at tjekke for fejladvarsler. Hvis printeren melder, at remmen skal spændes, så spænd remmen.
