Udskift H2S-renseviskeren

Renseviser

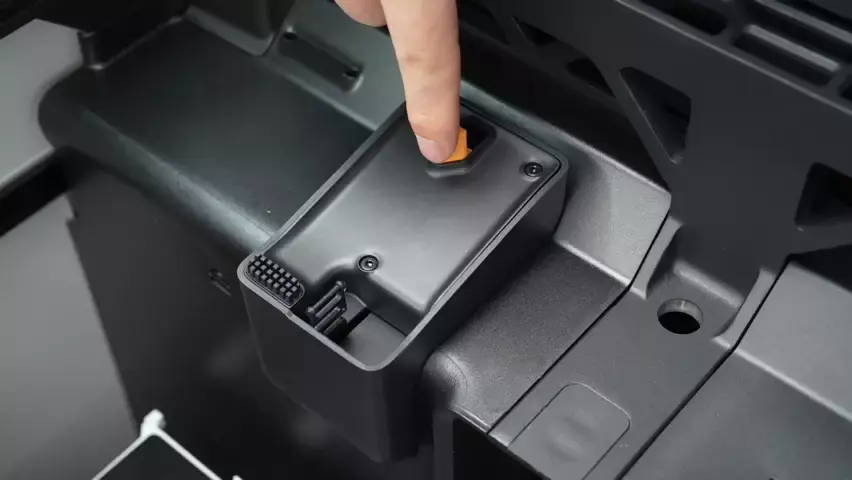

Renseviseren er monteret over den venstre indvendige beklædning og bruges til at lede spildmateriale ud af printeren, fx ved materialeskift.

Reservedelene til renseviseren omfatter følgende:

1. Renseviser-samling;

2. BT3x8-skruer til fastgørelse af renseviseren * 2

Hvornår skal den udskiftes

• Renseviseren er beskadiget

Nødvendigt værktøj og materialer

• Ny renseviser

• H2.0 unbrakonøgle

Specifikationer og antal af skruer til udskiftning af H2D-renseviseren (det anbefales at gemme de afmonterede skruer for at undgå at miste dem):

Skruespecifikation	Formål	Placeringsdiagram		Antal skruer
BT3x8	Til renseviser			2

Sikkerhedstips

Vigtig påmindelse!

Inden du udfører vedligeholdelse på printeren og dens elektroniske enheder (herunder toolhead-kabler), skal du slukke for printeren og afbryde strømforbindelsen for at undgå kortslutninger, der kan medføre yderligere skade på elektronikken og sikkerhedsfare.

Når du udfører vedligeholdelse eller fejlsøgning på printeren, skal du først tjekke temperaturen på hotend og varmeplade. Undgå at arbejde ved høje temperaturer. Hvis du er nødt til at arbejde ved høje temperaturer, skal du bruge varmeisolerende handsker for at sikre et trygt og effektivt vedligeholdelsesarbejde.

Hvis du har spørgsmål til denne guide, kan du klikke her for at kontakte online teknisk support (åbningstid 9:00-21:00), så svarer vi hurtigt og hjælper dig.

Sådan afmonterer du renseviseren

Trin 1: Afmonter skruerne

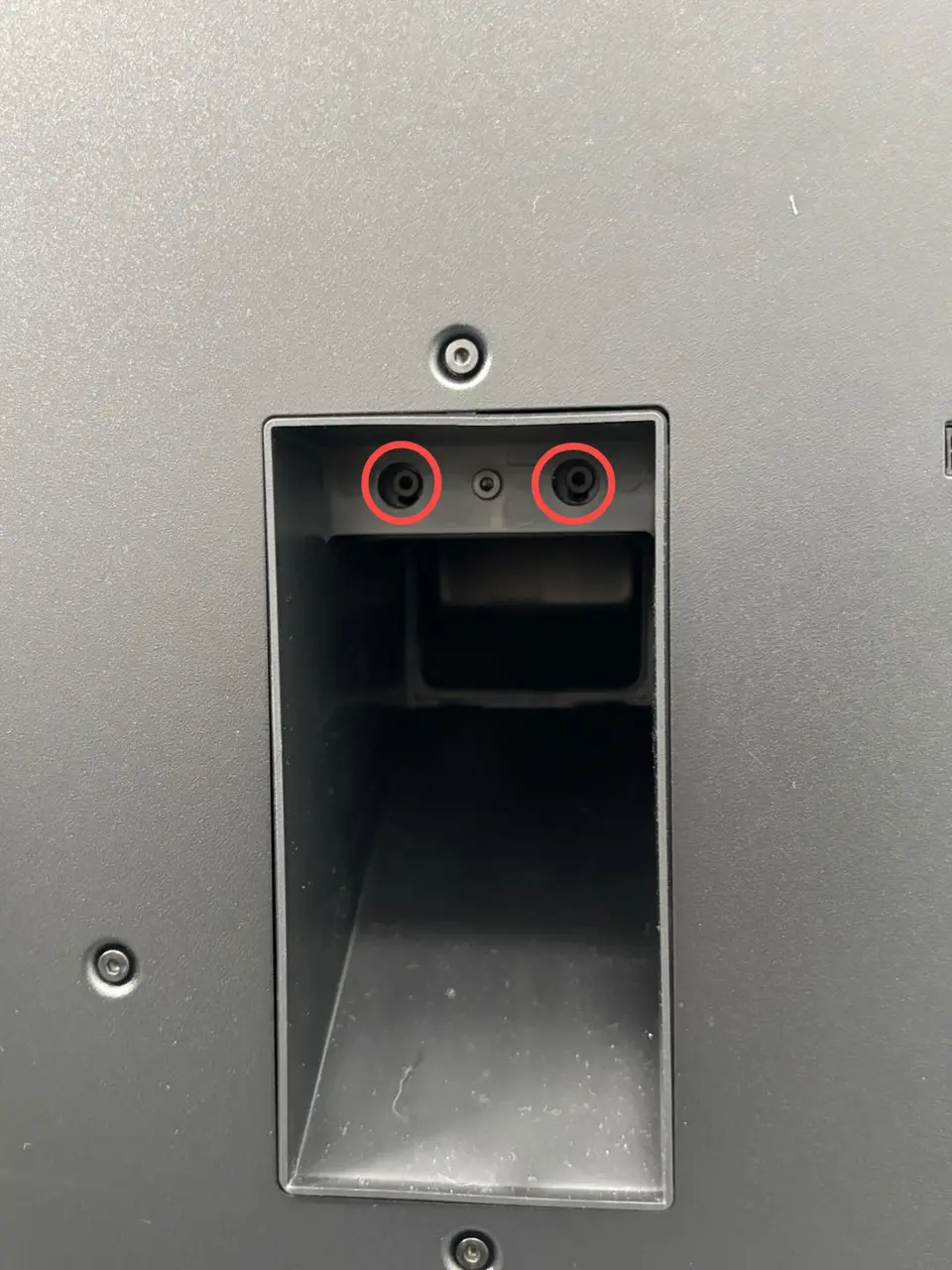

Du kan se renseviserens to fastgørelsesskruer fra spildkanalen bag på printeren. Brug en H2.0 unbrakonøgle til at afmontere de to fastgørelsesskruer (BT3x8). (Den midterste skal ikke skrues ud)

Trin 2: Tag renseviseren ud

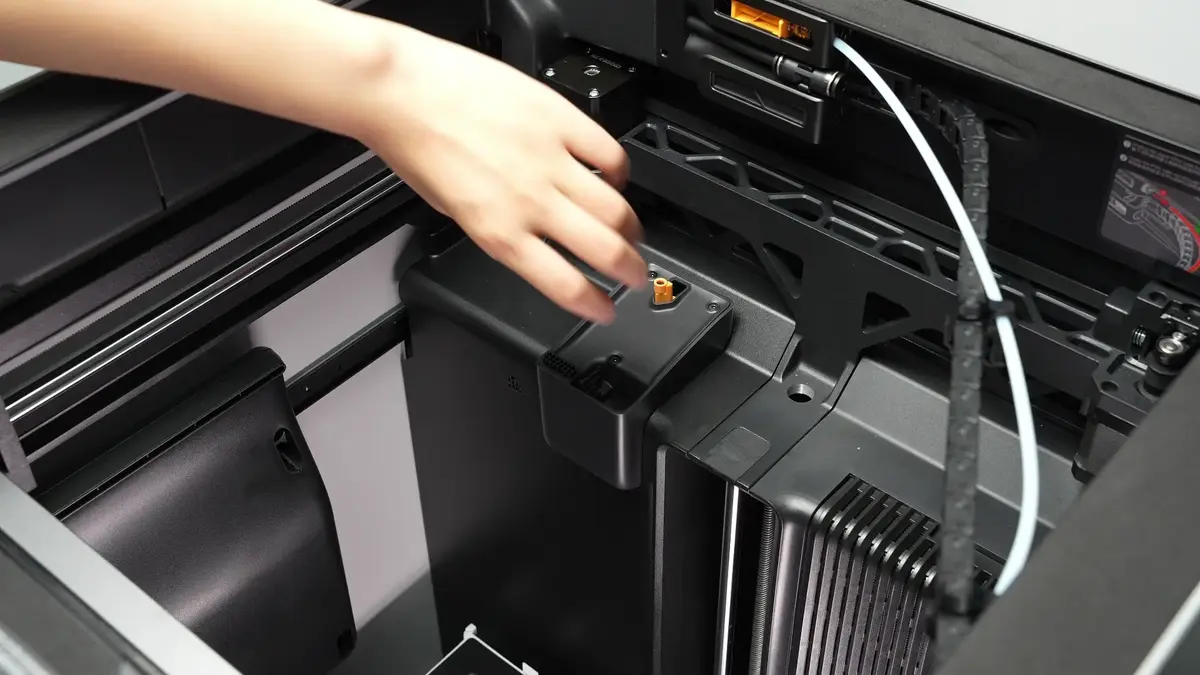

Hold fast i renseviseren og tag den ud opad.

Sådan monterer du renseviseren

Trin 1: Genmonter renseviseren

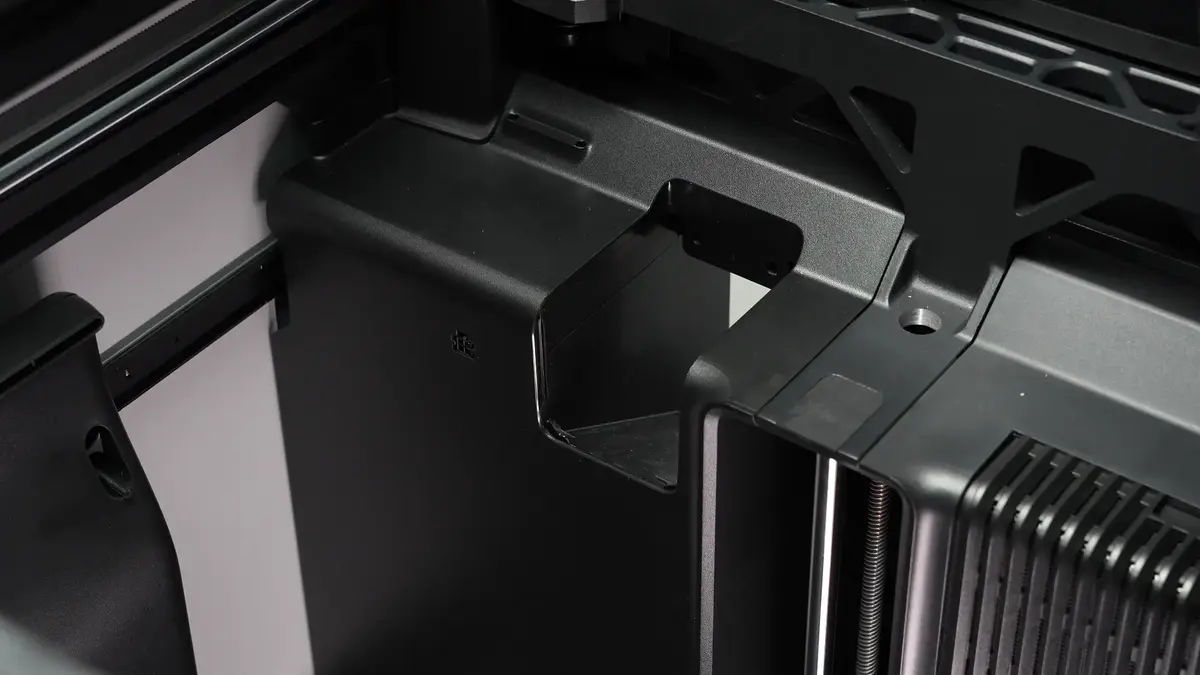

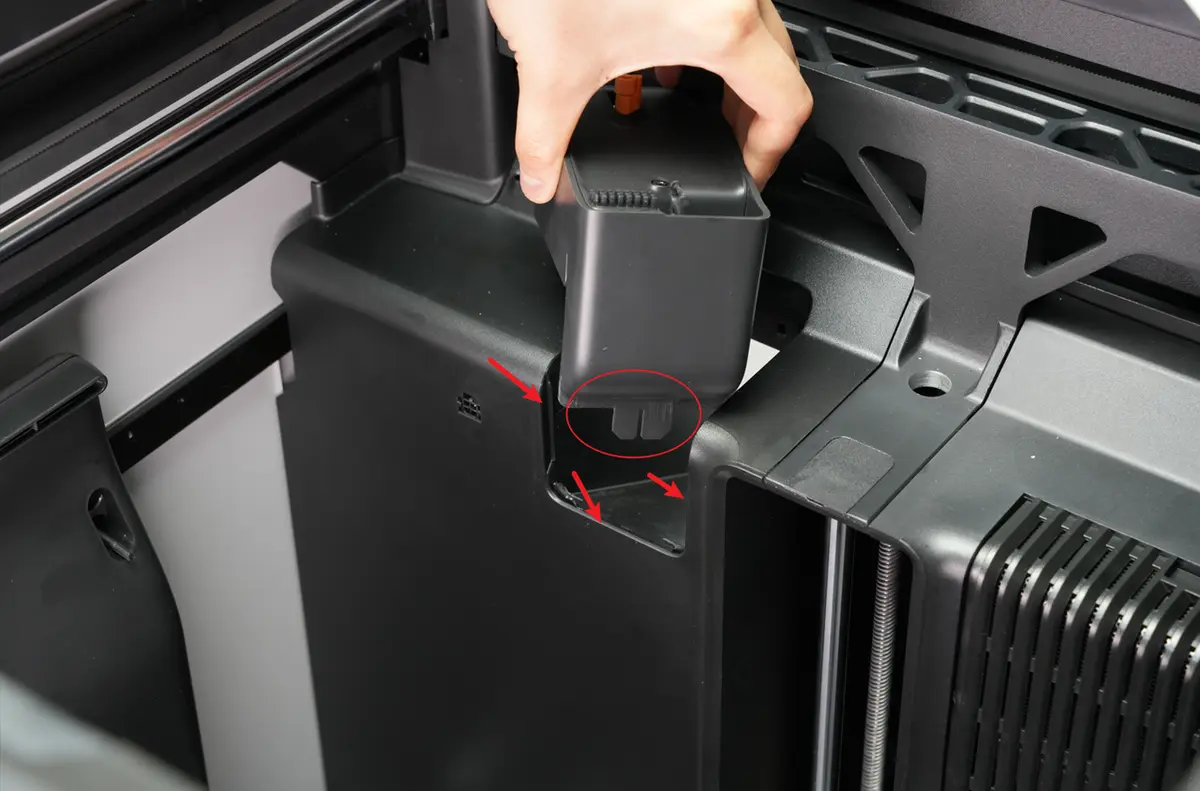

Sæt den nye renseviser på plads. Renseviserens indstiksribber skal føres ind i den indvendige beklædning og flugte med skruehullerne;

Trin 2: Spænd skruerne

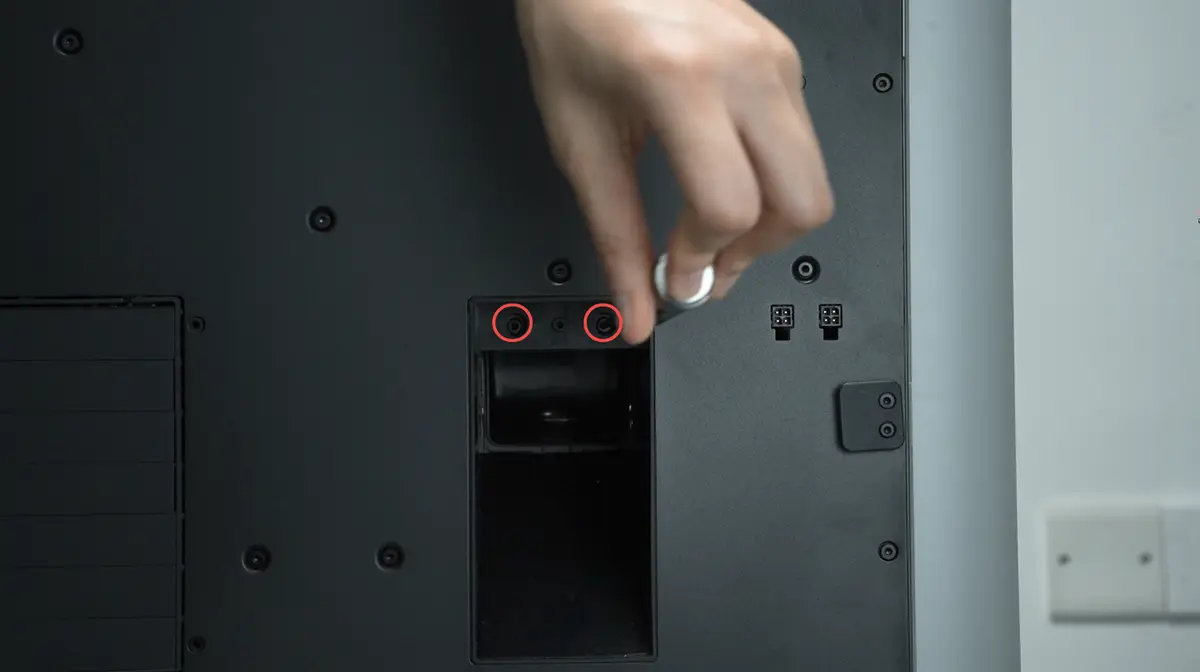

Brug en H2.0 unbrakonøgle til at spænde de to fastgørelsesskruer (BT3x8).

Sådan kontrollerer du, at det lykkedes

Renseviseren sidder fast, og spildmateriale ledes ud som normalt under print.
