Udskift frontdæksel på H2S

Frontdæksel

Frontdækslet er monteret over frontglasdøren på forsiden af printeren.

Reservedelene til frontdækslet omfatter følgende:

1. Frontdæksel (uden hængsler) * 1

2. BT2x12-skrue - bruges til at fastgøre frontdækslet * 1

Hvornår skal det bruges

• Frontdækslet er beskadiget.

Nødvendigt værktøj og materialer

• Nyt frontdæksel

• H2.0 unbrakonøgle

• H1.5 unbrakonøgle

Specifikationer og antal af skruer der indgår i udskiftning af H2S-frontdækslet (det anbefales at opbevare de afmonterede skruer omhyggeligt for at undgå at miste dem):

Specifikation	Billede	Anvendelse	Placering		Antal
BT2x12		Fastgør frontdækslet			1
M2.5x4		Fastgør skærmen			2

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren før du udfører noget vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og toolhead-ledninger. Udføres opgaver mens printeren er tændt, kan det resultere i kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du være nødt til at adskille dele, herunder hotend. Dette blotlægger ledninger og elektriske komponenter, der kan kortslutte hvis de kommer i kontakt med hinanden, andet metal eller elektroniske komponenter mens printeren stadig er tændt. Det kan resultere i skader på printerens elektronik og yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden før du udfører nogen vedligeholdelse. Dette forhindrer kortslutning eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål til denne guide, anbefaler vi at indsende en teknisk sag vedrørende dit problem, så gør vi vores bedste for at svare hurtigt og give den hjælp, du har brug for.

Afmonter frontdækslet

Trin 1: Afmonter frontdækslet

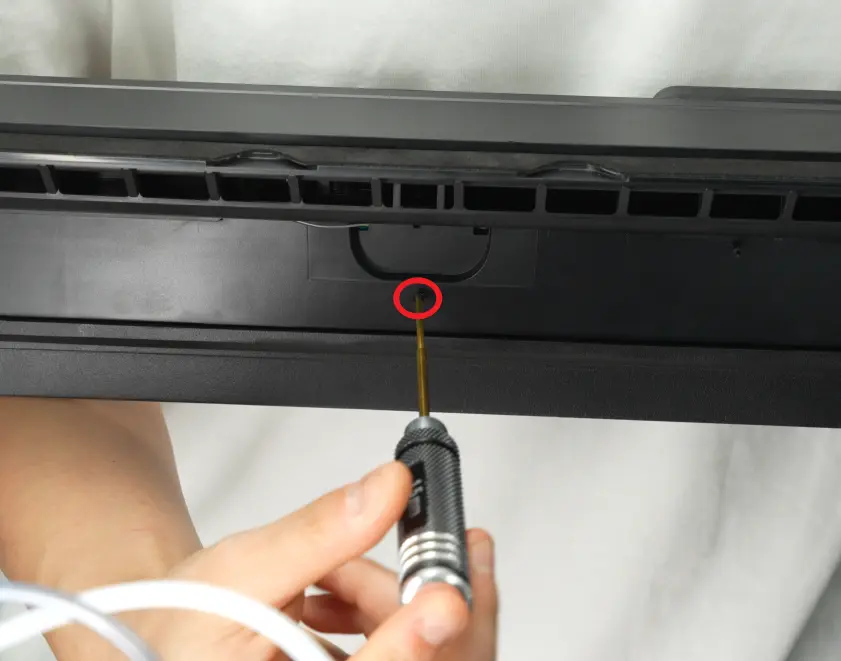

1. Brug en H1.5 unbrakonøgle til at fjerne en fastgørelsesskrue (BT2×12), hold derefter klinken på venstre side af frontdækslet med hånden, klik den øverste venstre side af frontdækslet af, og klik derefter den øverste højre side op:

2. Placér derefter tommelfingrene i bunden af frontdækslet og skub opad for at frigøre frontdækslets klips. Hold derefter højre side af frontdækslet for at bøje det en smule og træk højre side af frontdækslet ud under sidepanelet i højre side.

Træk det forsigtigt ud for at undgå at beskadige skærmens FPC!

3. Efter at have trukket højre side af frontdækslet ud af printeren, vend forsigtigt frontdækslet om for at blotlægge forbindelsen mellem skærmen og skærmens FPC. Frigør skærmkablets klinke opad, og fjern derefter skærmkablet fra klinken.

Trin 2: Afmonter skærmen

1. Læg frontdækslet på bordet, brug en H2.0 unbrakonøgle til at fjerne de to fastgørelsesskruer til skærmhængslet (M2.5x4), og træk derefter skærmens FPC af frontdækslet (du kan bruge en pincet til at hjælpe med at trække den af);

2. Hold frontdækslet, vip det opad, træk skærmens stifter ud af frontdækslet og fjern skærmen.

Monter frontdækslet

Trin 1: Monter skærmen

1. Før først skærmens FPC gennem det lille hul i frontdækslet. Justér skærmens stifter med de små huller på frontdækslet og sæt dem i.

2. Fastgør frontdækslet til skærmen ved at justere skruehullerne. Spænd de to fastgørelsesskruer (M2.5x4) med H2.0 unbrakonøglen. Klæb til sidst FPC'en fast på frontdækslet.

Hvis den oprindelige lim ikke er tilstrækkelig, så brug dobbeltklæbende tape.

Trin 2: Monter frontdækslet

1. Placér venstre side af frontdækslet tæt på printerens venstre side. Sæt skærmens FPC i stikket og luk den sorte klinke.

2. Hold højre side af frontdækslet og bøj det forsigtigt, sæt det derefter ind i printeren. Tryk frontdækslet ned for at sikre at alle klips sidder fast.

3. Brug til sidst H1.5 unbrakonøglen til at spænde en fastgørelsesskrue (BT2x12).

Kontrollér funktionen

Kontrollér om alle frontdækslets klips sidder på plads, og om skruerne er spændt, så forsiden ikke rokker.

Tænd derefter printeren. Hvis LCD-skærmen lyser og viser et normalt billede, og berøringsskærmens funktion reagerer normalt, er udskiftningen fuldført.

Da det involverer afmontering af skærmen, anbefaler vi at teste om skærmfunktionen er normal efter montering.

Ellers skal du kontrollere forbindelseskablet igen og prøve igen. Hvis det stadig ikke virker, så kontakt Bambu Lab teknisk support for yderligere hjælp.
