Udskift hotend-varmeenhed på H2S

Hvornår skal det bruges

Denne guide bruges når der er et problem med hotend-varmeenheden.

Almindelige problemer der kræver udskiftning af H2S hotend-varmeenheden omfatter:

• Hotend-varmeenheden er pakket ind i plast på grund af mislykkede print
• Beskadiget varmelegeme eller termistor
• Beskadigede metalclips på hotend
• Anbefalet af Bambu Lab teknisk support

Nødvendigt værktøj og materialer

• Ny hotend-varmeenhed
• H1.5/H2.0 unbrakonøgle
• Fladhovedet pincet
• 25 minutter

Skrueliste

• Skrue A: 3 skruer i alt (deles med bagdækslet) til bagsiden af part cooling-blæseren og toolheadens bagdæksel: BT2x6.5
• Skrue B: 2 skruer i alt til venstre og højre side af part cooling-blæseren: BT2x5
• Skrue C: 3 skruer i alt til hotend-varmeenheden: M3*10

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for printerens strøm før du udfører noget vedligeholdelsesarbejde, herunder vedligeholdelse på printerens elektroniske komponenter og toolhead-ledninger. Udføres sådanne handlinger mens printeren er tændt, kan det forårsage kortslutning, der resulterer i skader på elektronisk udstyr og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du være nødt til at adskille komponenter såsom hotend, hvilket blotlægger ledninger og elektroniske komponenter. Hvis de kommer i kontakt med hinanden eller med andet metal eller elektroniske komponenter mens printeren stadig er tændt, kan der opstå kortslutning. Det vil beskadige printerens elektroniske komponenter og forårsage andre problemer.

Derfor skal du sørge for at slukke printeren og afbryde strømforsyningen før du udfører nogen vedligeholdelse for at forhindre kortslutning eller skader på printerens elektroniske komponenter og sikre at vedligeholdelsesarbejdet udføres sikkert og effektivt. Hvis du har spørgsmål til denne guide, så klik her for at indsende en sag, så svarer vi hurtigt og giver hjælp.

Afmontering af hotend-varmeenheden

Trin 1: Løsn part cooling-blæseren

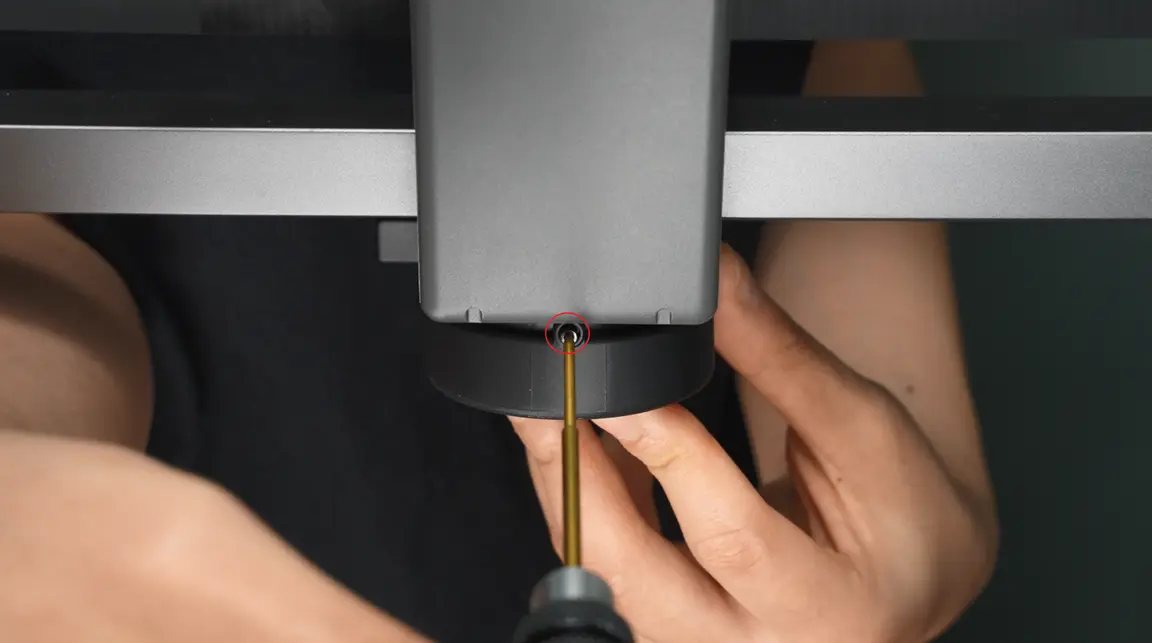

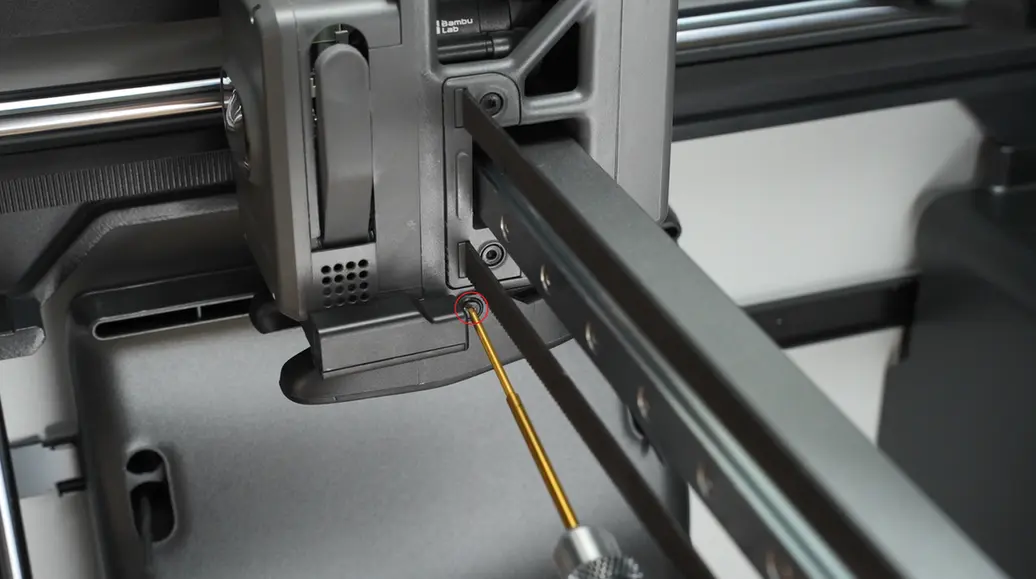

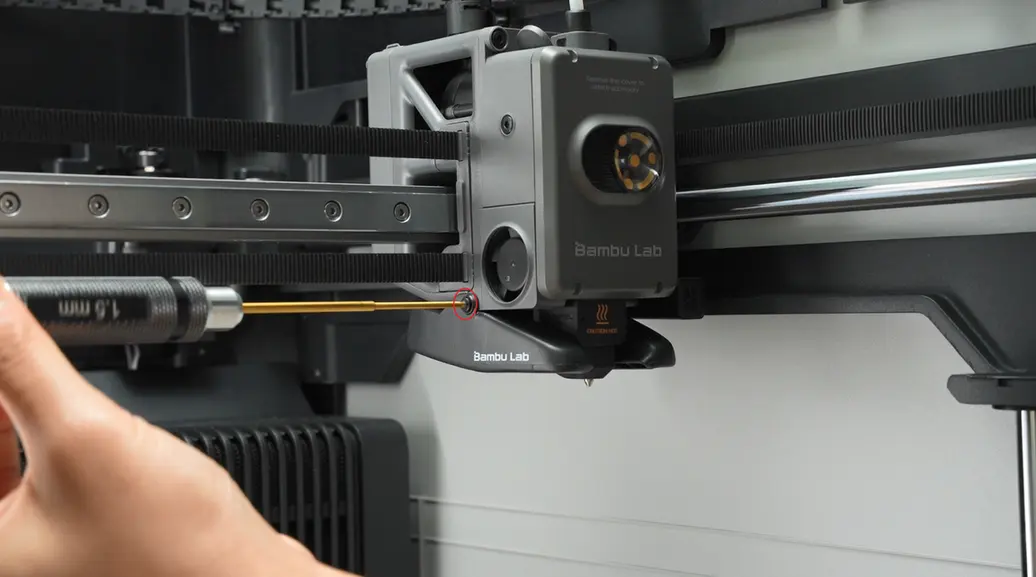

Skru de 3 skruer i part cooling-blæseren ud, hvoraf den ene skrue på bagsiden deles med toolheadens bagdæksel.

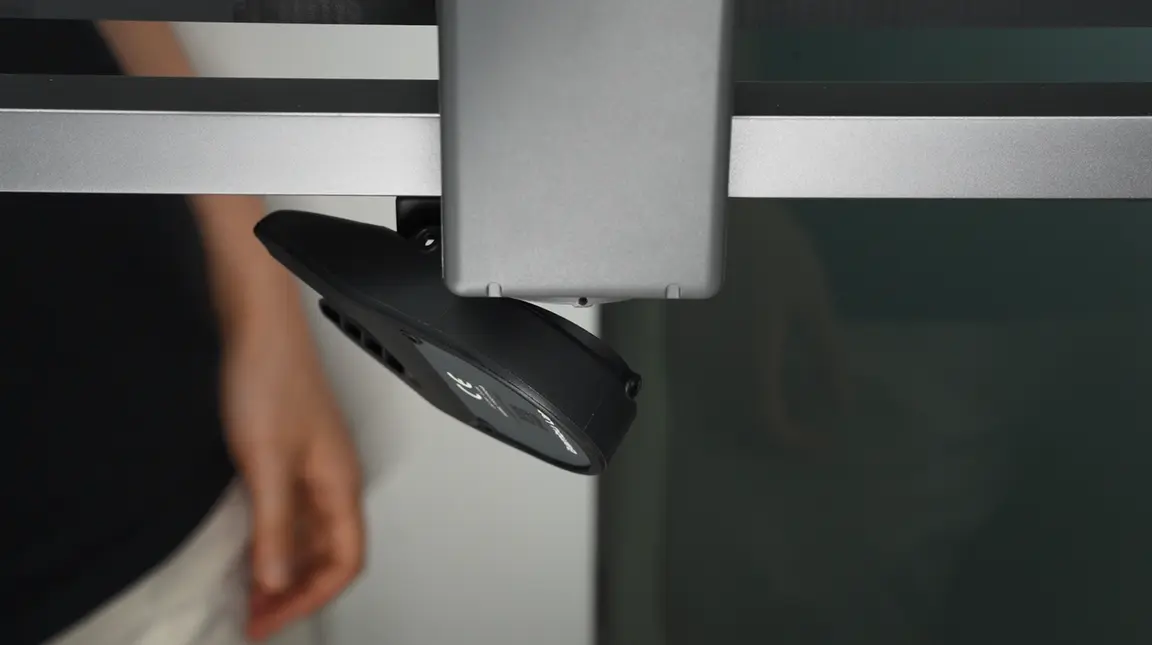

Efter at skruerne er løsnet, hænger blæseren frit. Træk ikke i blæseren, så du undgår at beskadige stikket!

Trin 2: Løsn toolheadens bagdæksel

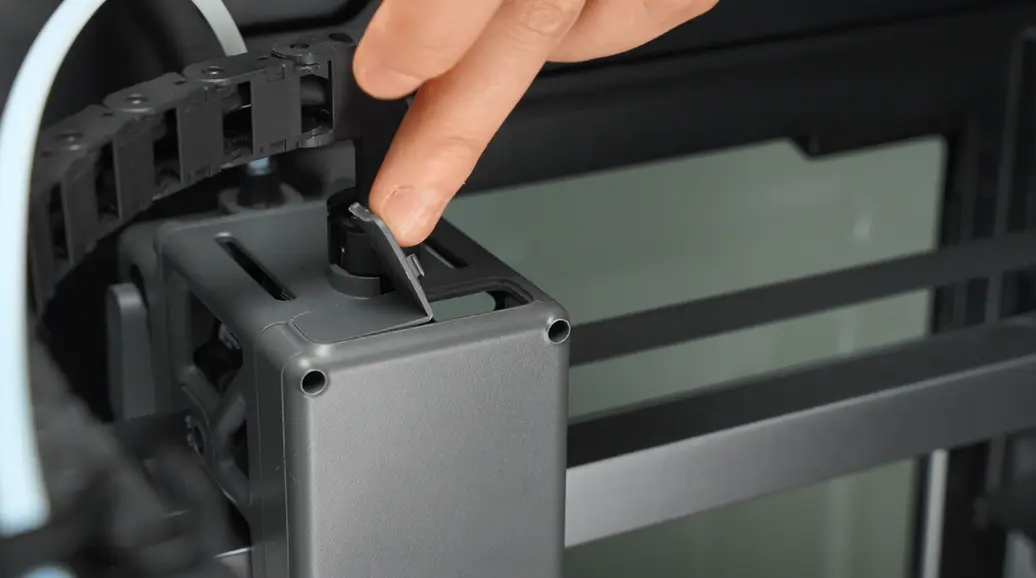

• Fjern de 2 skruer øverst på toolheadens bagdæksel og åbn modulets interface-dæksel;

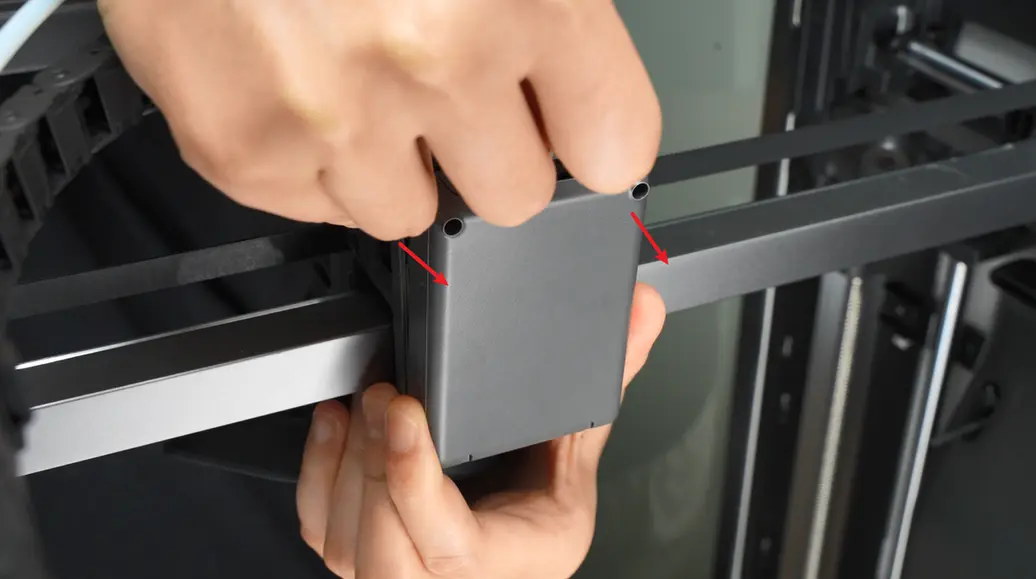

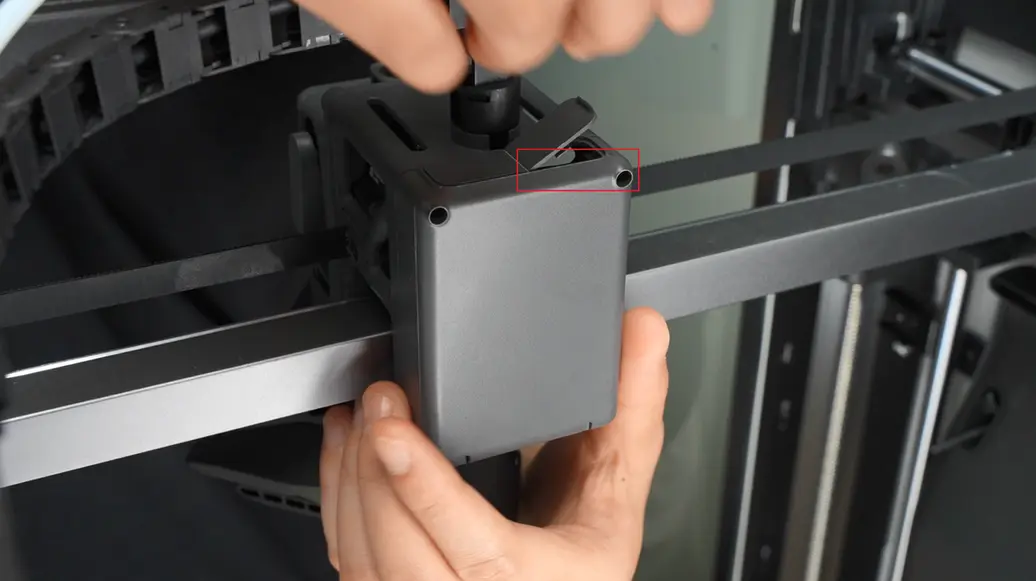

• Når interface-dækslet er åbnet, kan du sætte fingrene ind og forsigtigt skubbe toolheadens bagdæksel bagud fra indervæggen.

Trin 3: Afbryd stikket på TH-printet

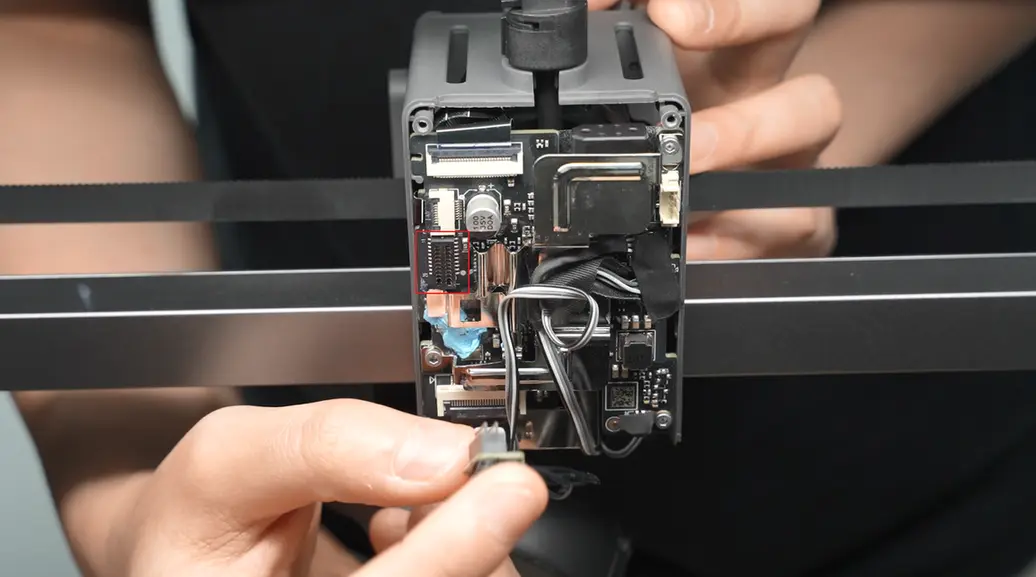

• Afbryd hotend-varmeenhedens stik;

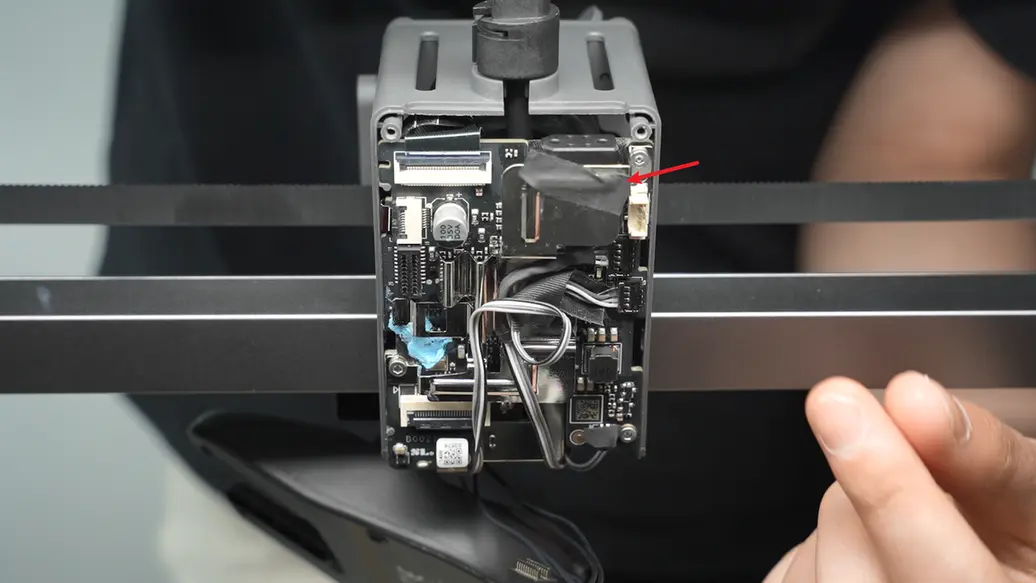

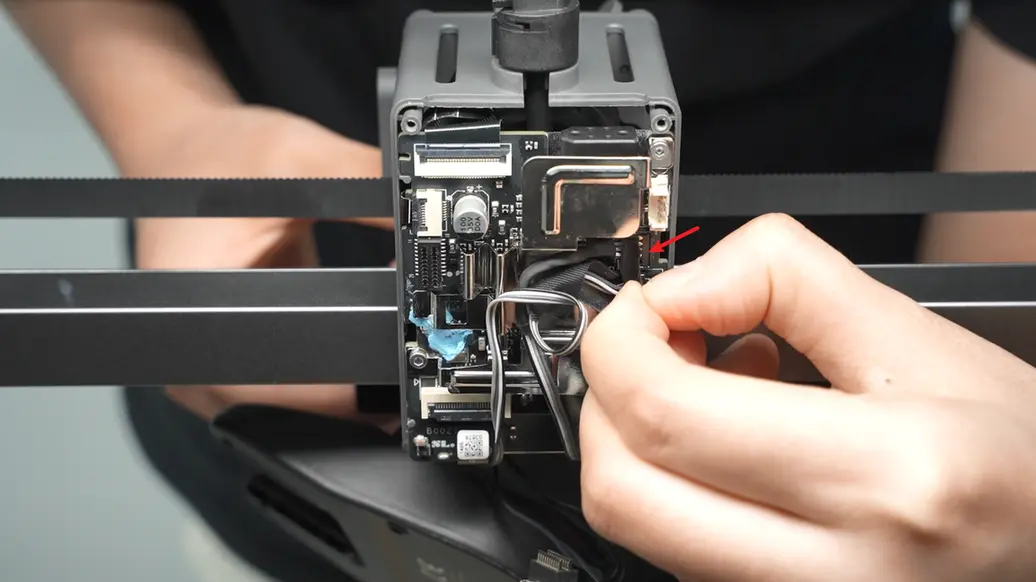

• Pil acetattapen af part cooling-blæserens stik;

Gem tapen, da du skal genpåsætte den under montering.

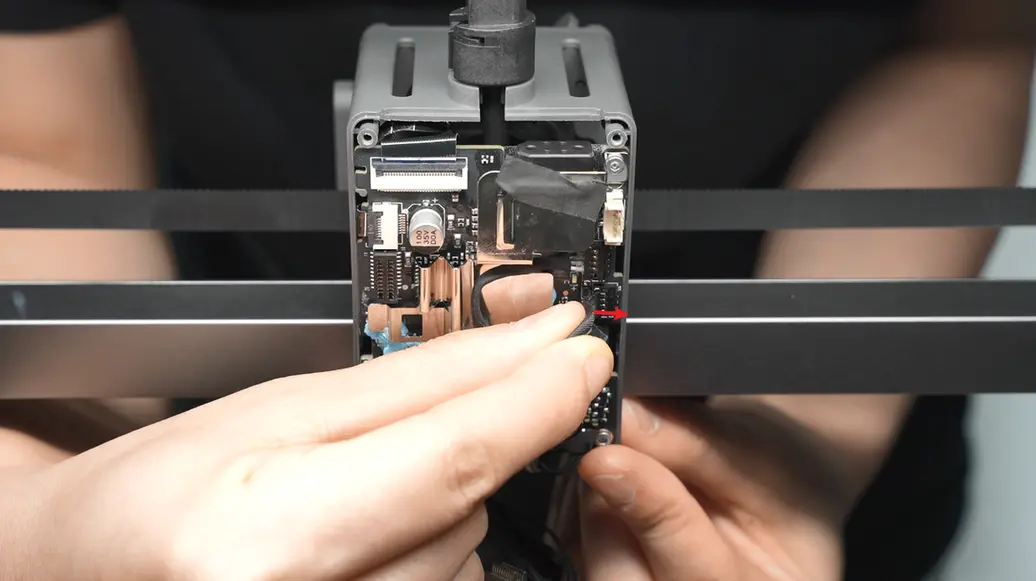

• Klem om roden af stikket og tryk i retningen vinkelret på PCB-printet for at afbryde part cooling-blæserens stik.

Trin 4: Afmonter hotend

Se denne vejledning for at afmontere hotend.

Trin 5: Afmonter hotend-varmeenheden

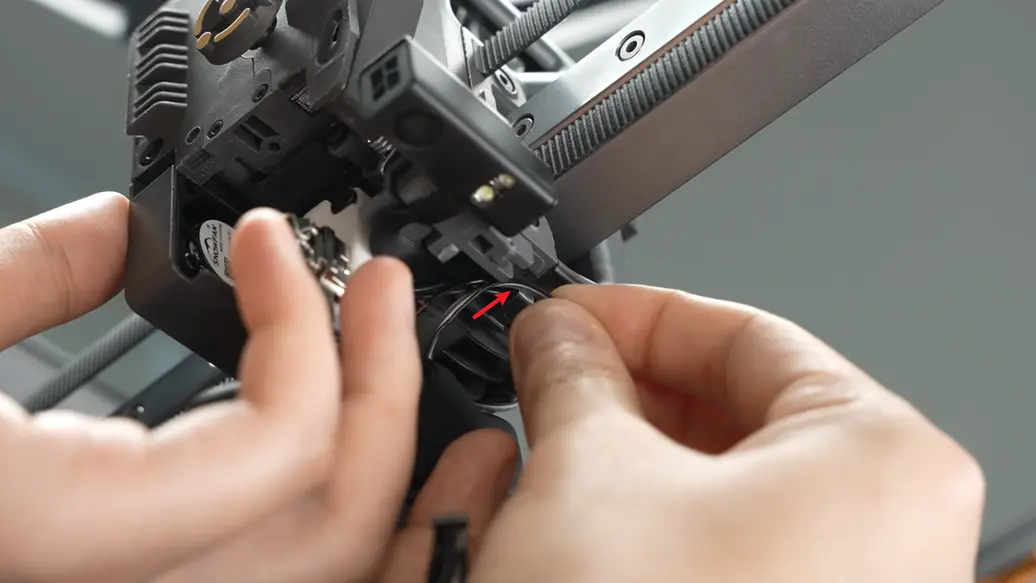

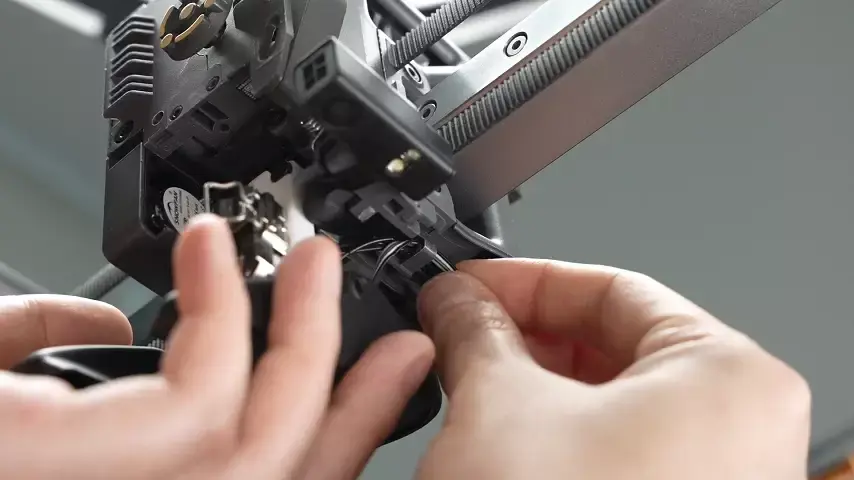

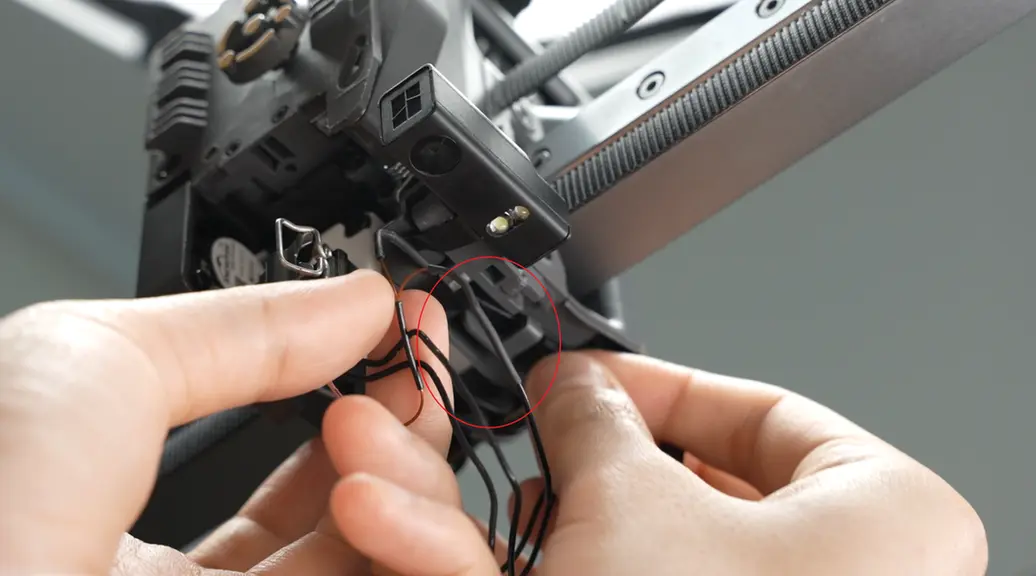

• Tag part cooling-blæserens kabel og hotend-varmekablet ud af kabelstyringsrillen;

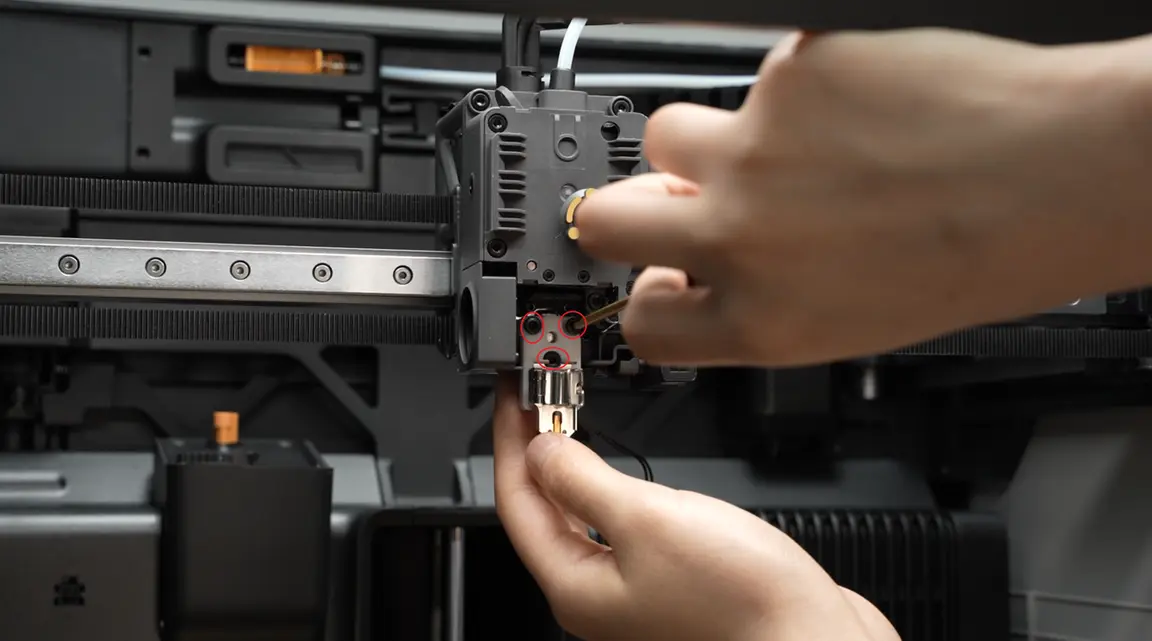

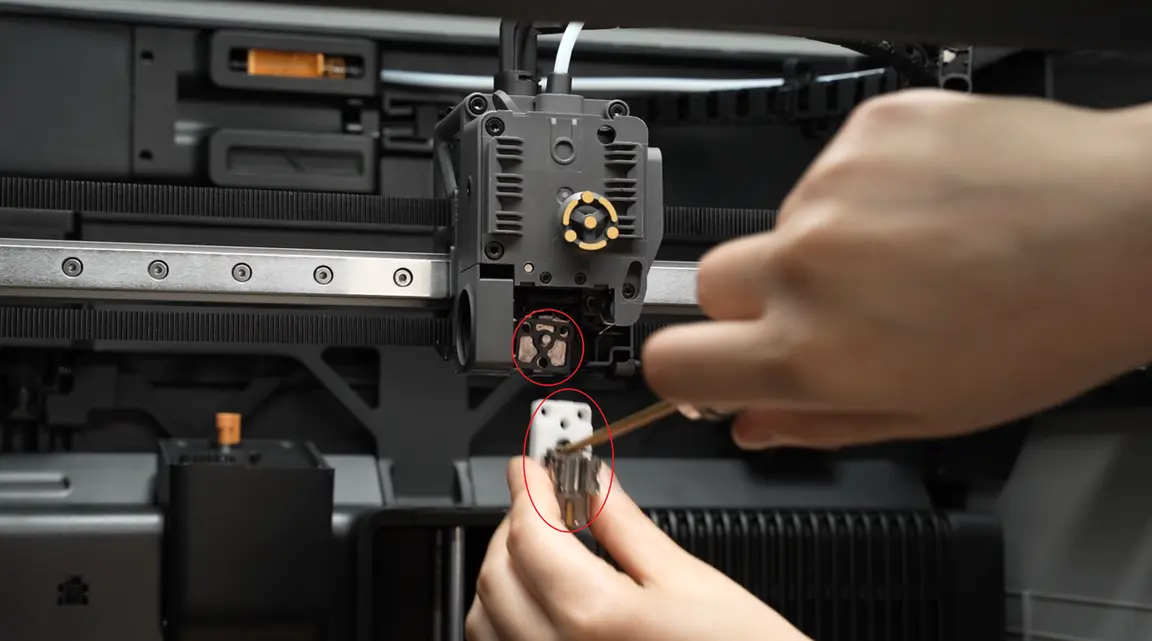

• Fjern de 3 skruer i hotend-varmeenheden, og tag hotend-varmeenheden og det grå varmeskjold af;

Montering af hotend-varmeenheden

Trin 1: Monter den nye hotend-varmeenhed

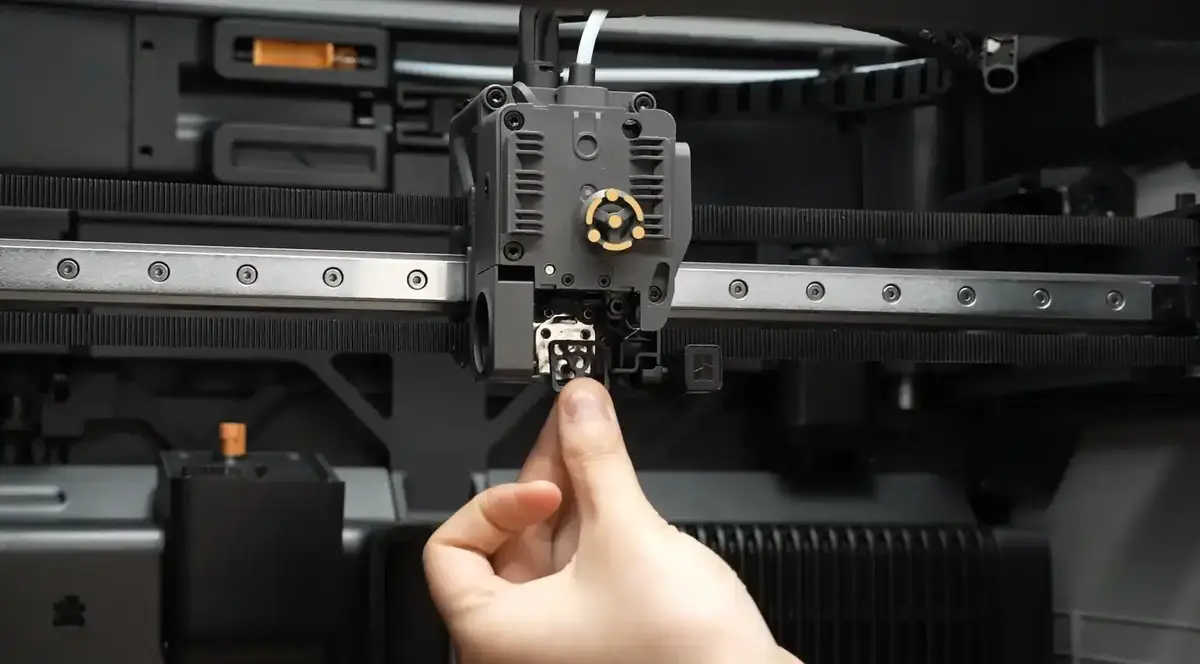

• Monter varmeskjoldet (meget vigtigt, undlad ikke dette), justér med skruehullerne og positioneringspunktet i midten, og genmonter hotend-varmeenheden;

• Spænd de 3 fastgørelsesskruer;

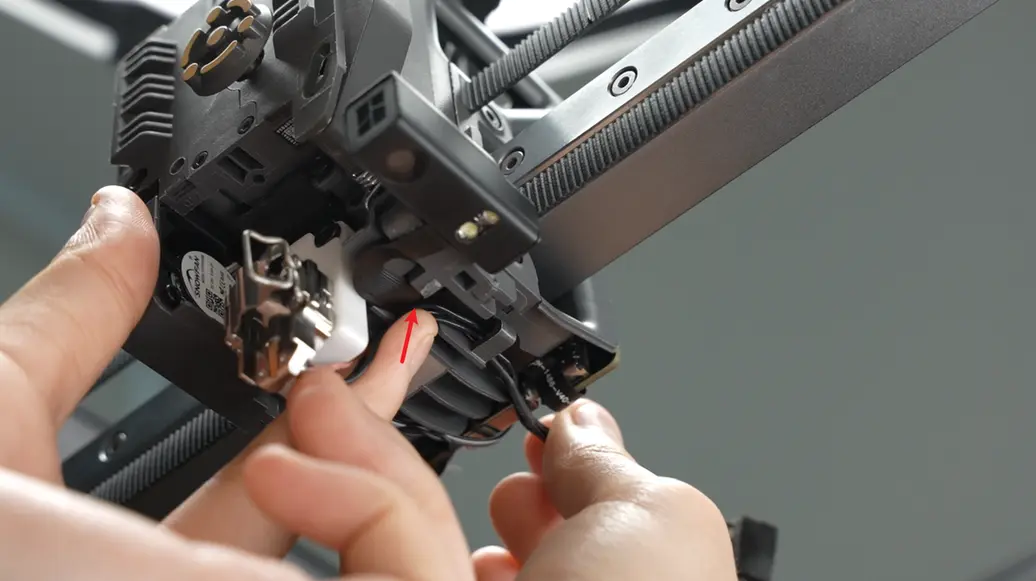

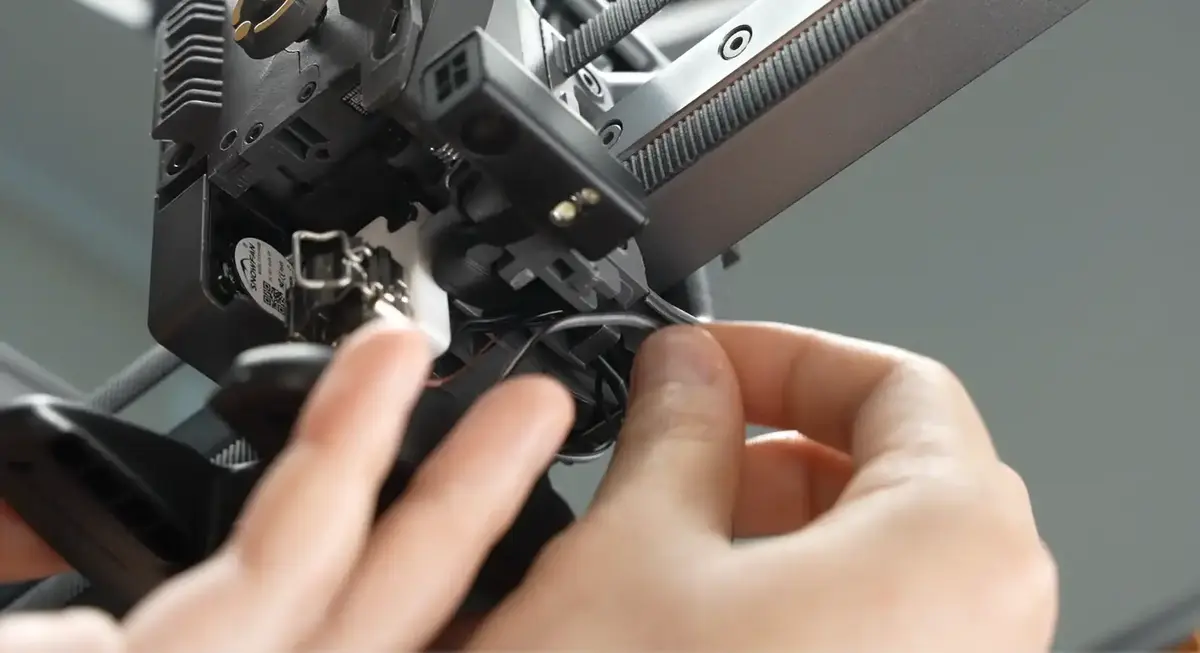

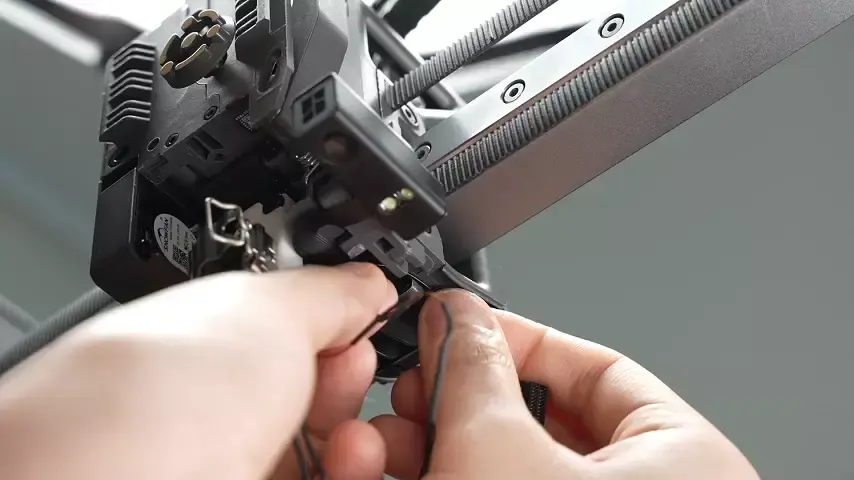

• Klik den nye hotend-varmeenheds kabel ind i kabelstyringsrillen. Når kablet er klikket ind, tryk på det område som pilen viser på videoen.

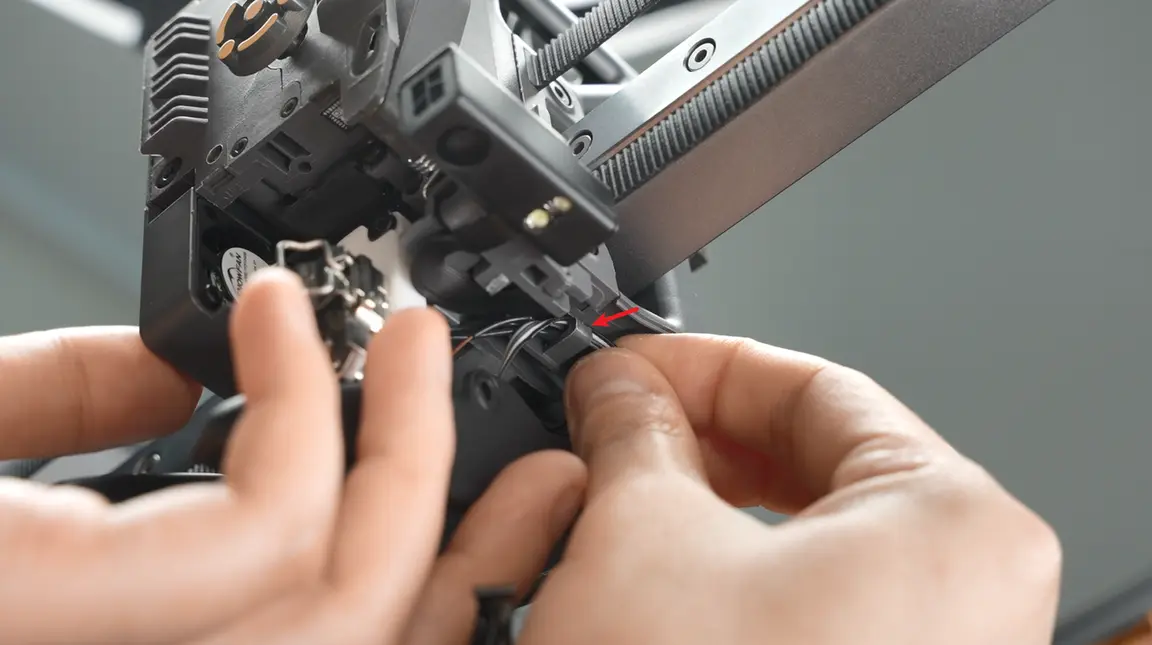

Sæt part cooling-blæserens kabel ind i kabelklipsen;

Trin 2: Monter hotend

Se denne vejledning for at montere hotend.

Trin 3: Tilslut stikket på TH-printet

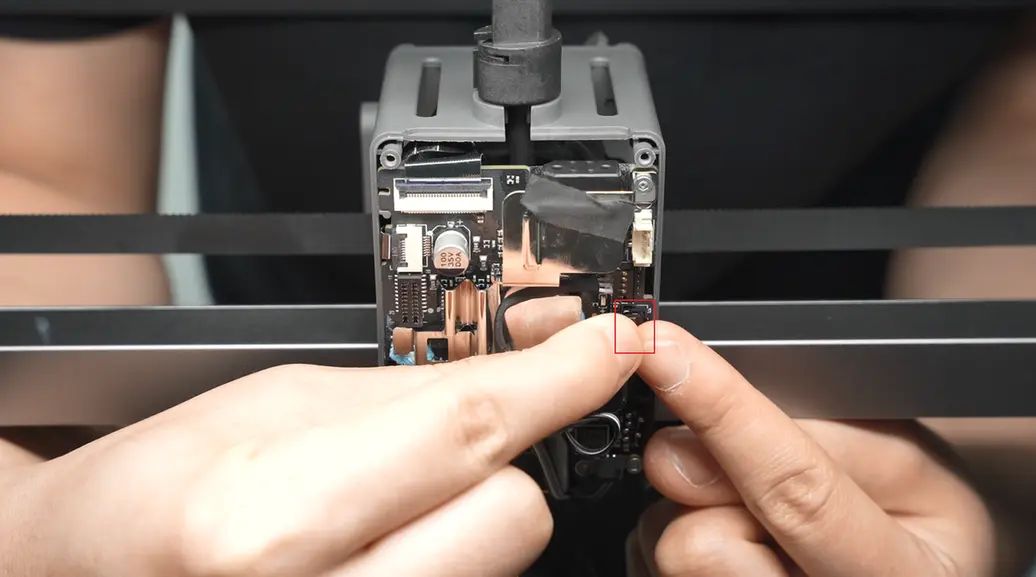

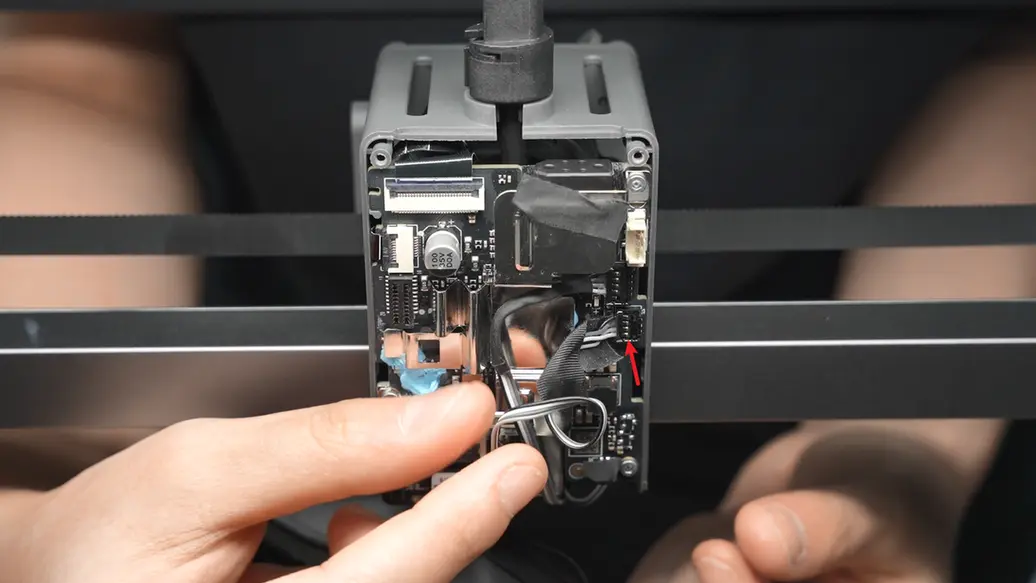

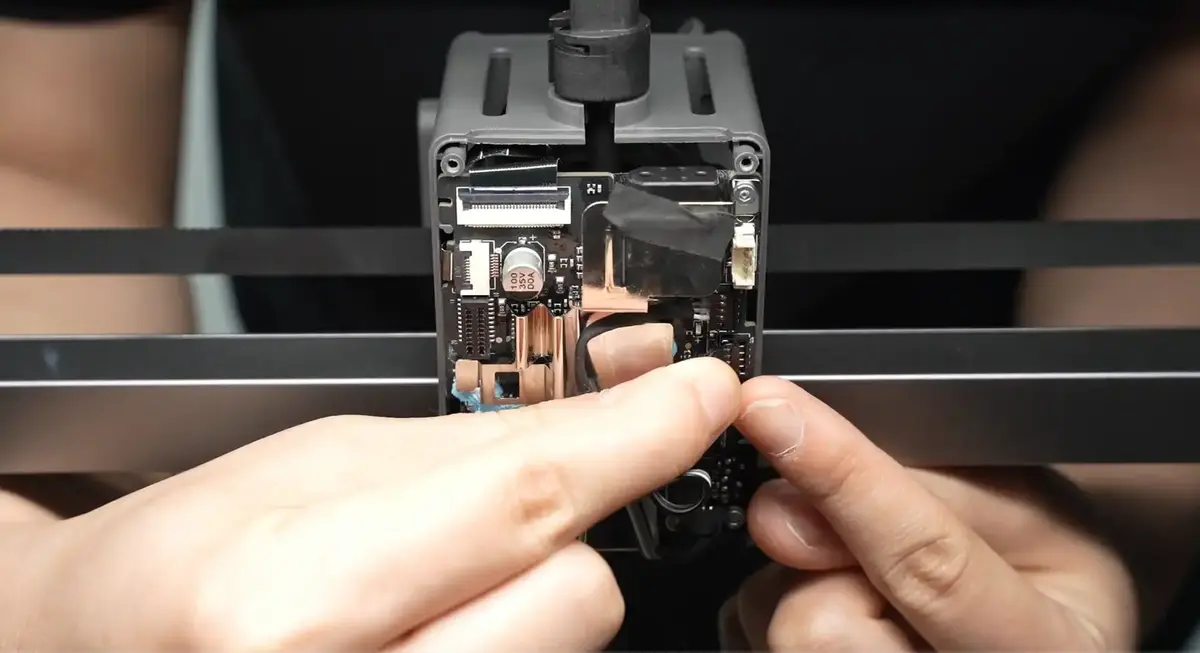

• Tilslut blæserkablet, med stikkets bøsning vendt mod soklen på TH-printet (stikkets loddepunkter af metal vender mod bagsiden af chassiset), justér og tryk stikket ned;

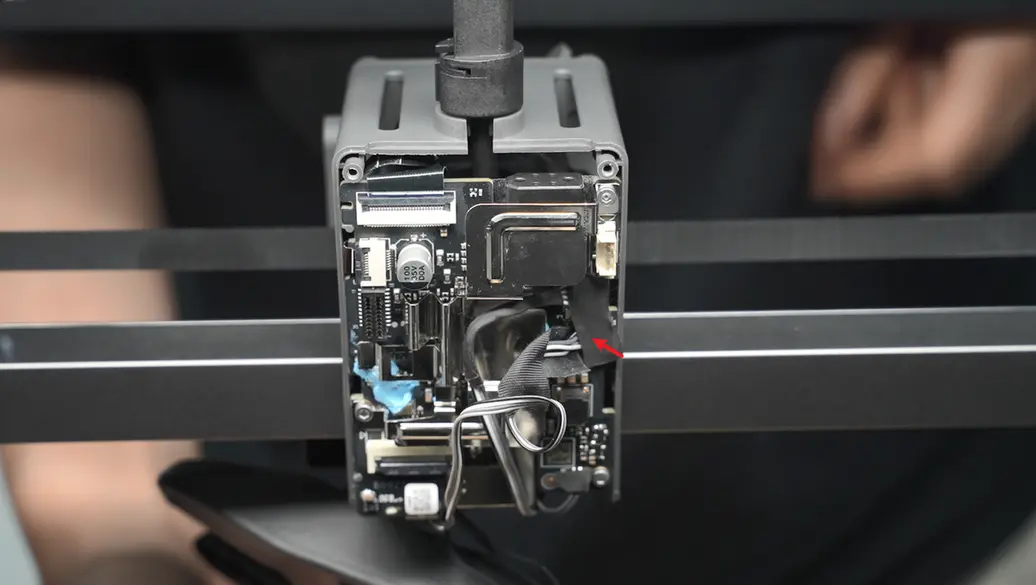

• Genpåsæt acetattapen;

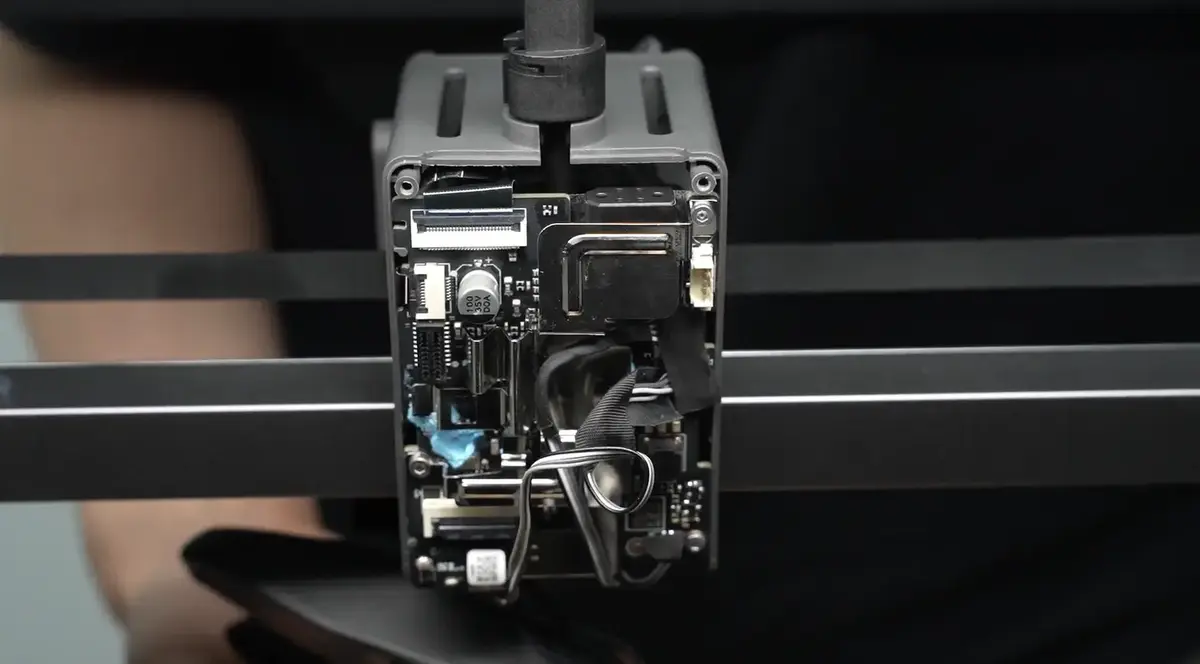

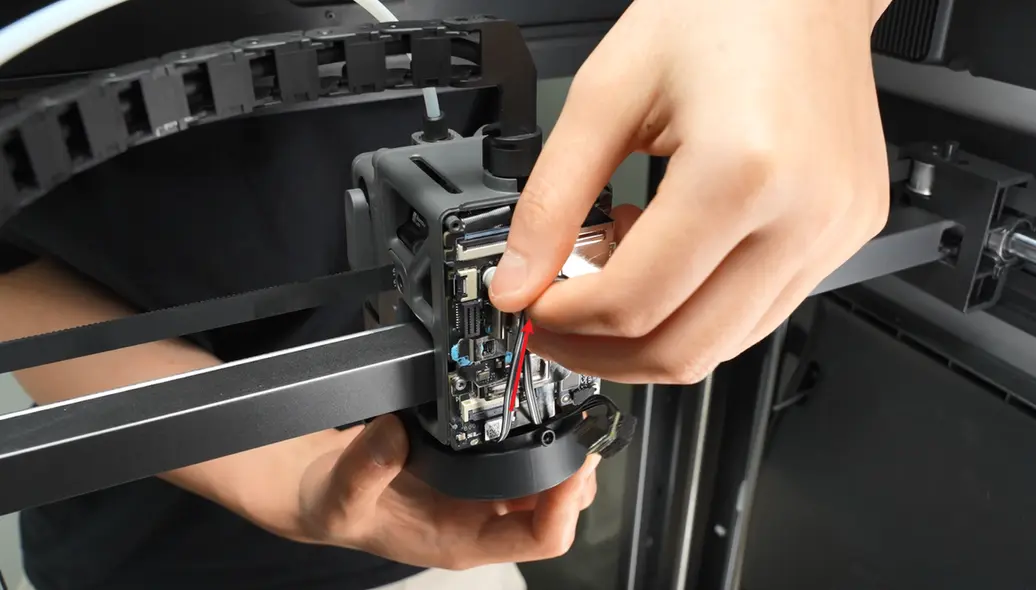

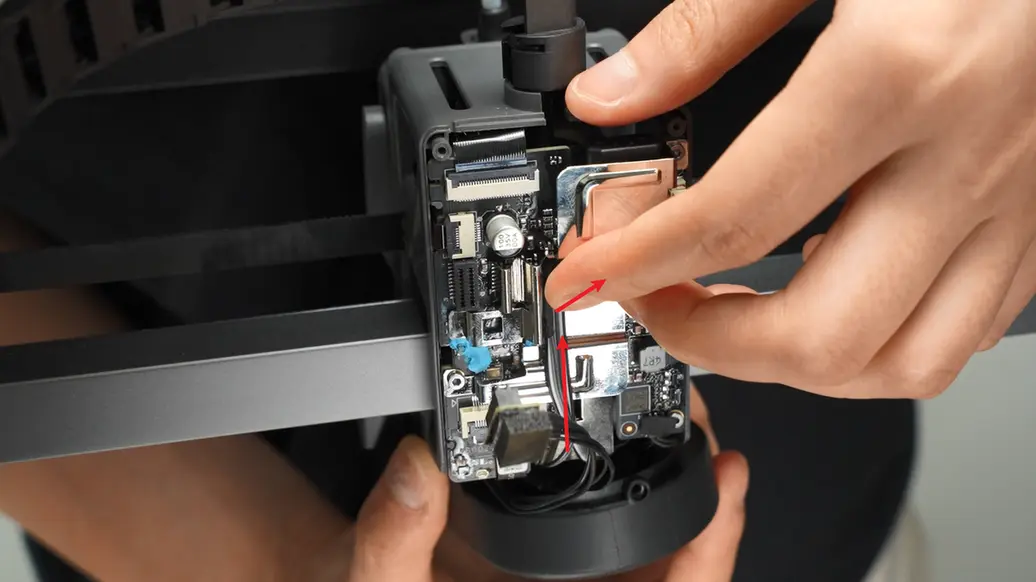

• Forhåndsjustér blæserens skruehuller, arrangér blæserkablet på TH-printet, træk det opad, og fold det overskydende kabel for at undgå at det bliver klemt af blæserhuset eller toolheadens bagdæksel, hvilket kan forårsage fejl på blæseren.

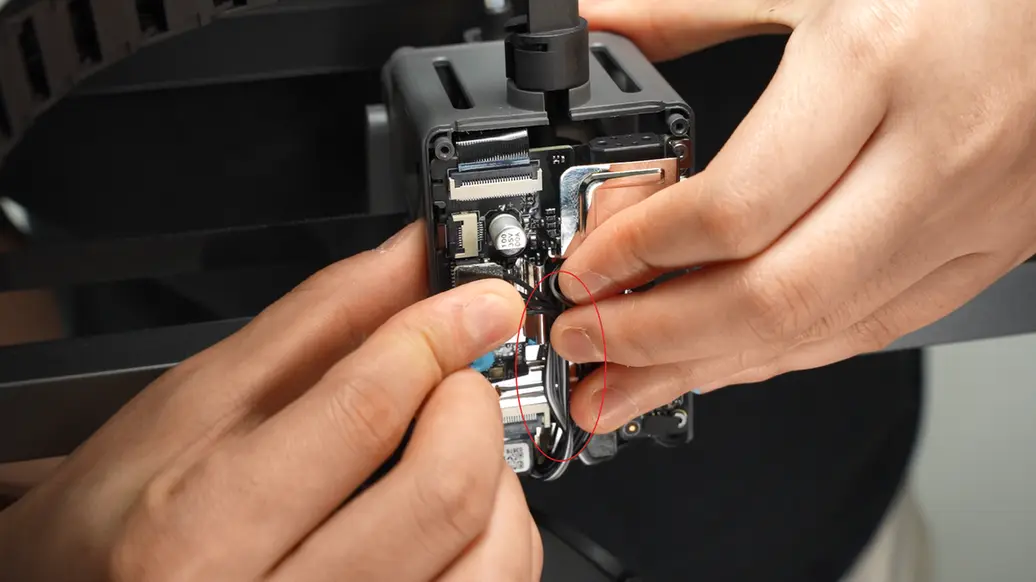

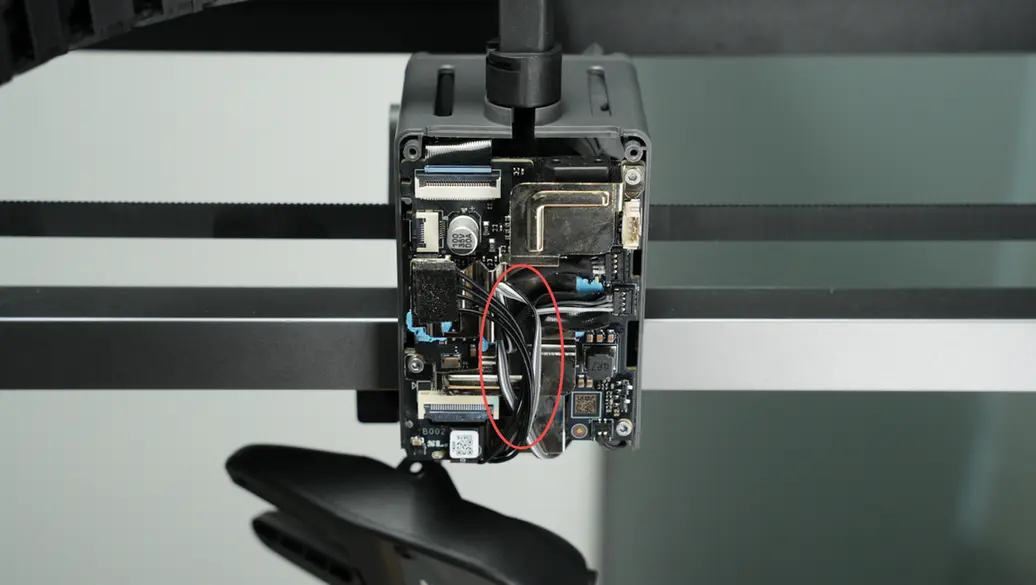

• Når kablerne er arrangeret, sæt hotend-varmeenhedens stik i, og brug hotend-varmeenhedens stik og kabel til at trykke part cooling-blæserens kabel ned.

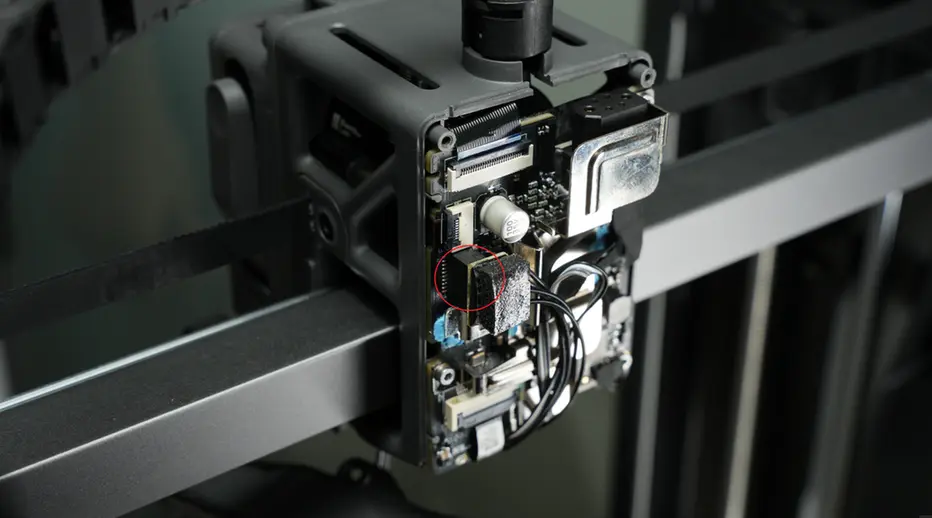

Når du sætter hotend-varmeenheden i, så sørg for at den er justeret med hullerne og ikke sidder skævt.

Trin 4: Monter toolheadens bagdæksel

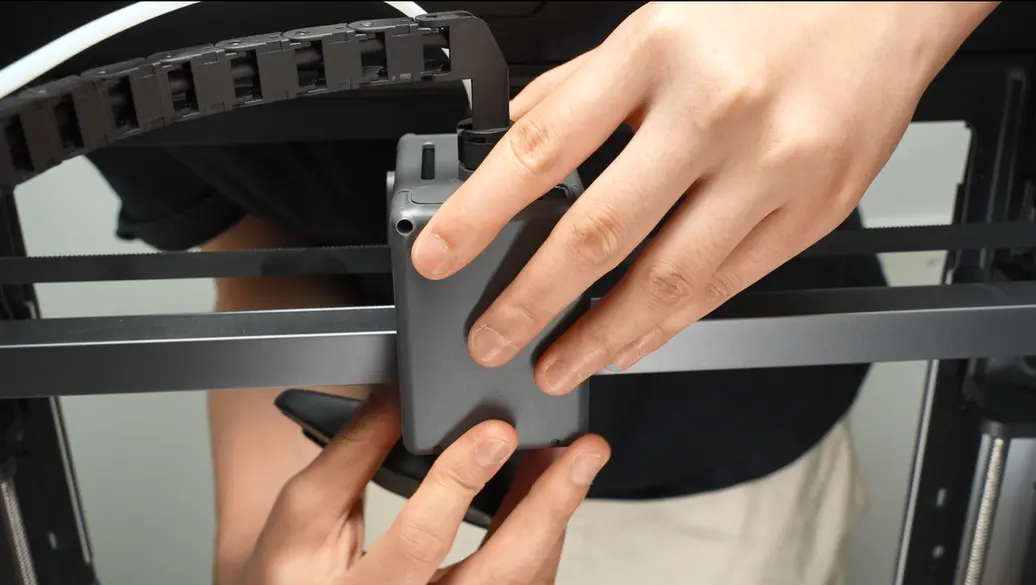

• Monter toolheadens bagdæksel;

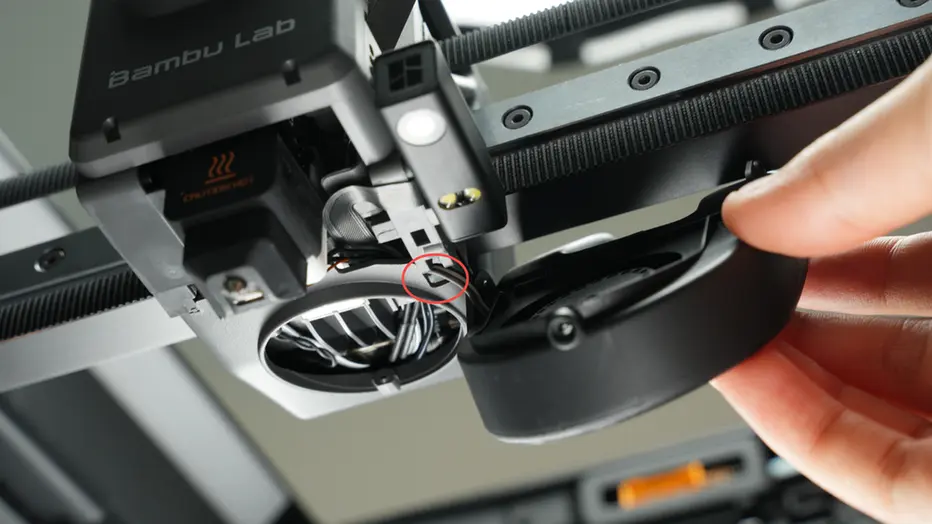

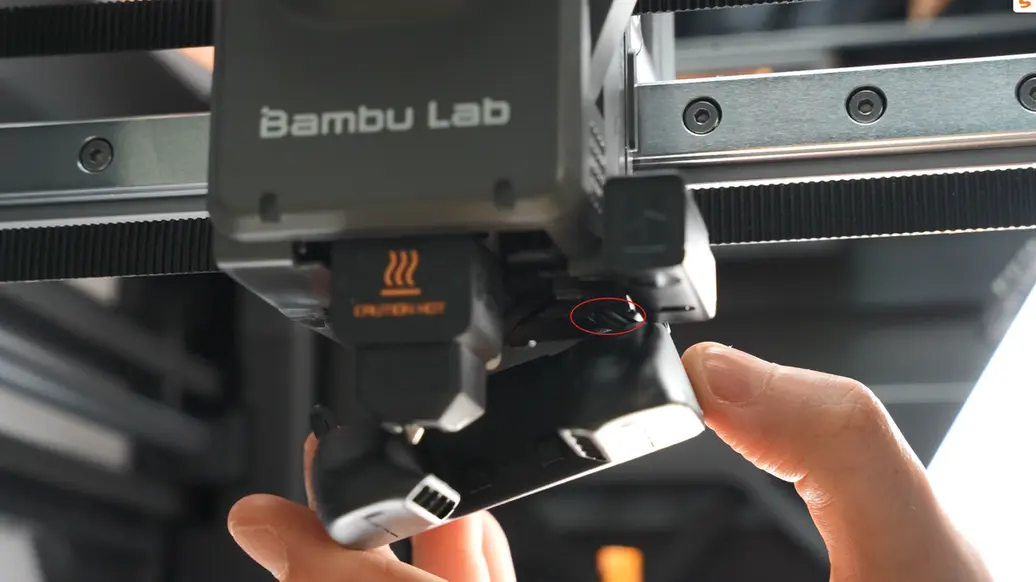

• Kontrollér efter montering at part cooling-blæserens kabel ligger i den dedikerede udsparing, så det ikke klemmes af bagdækslets ramme;

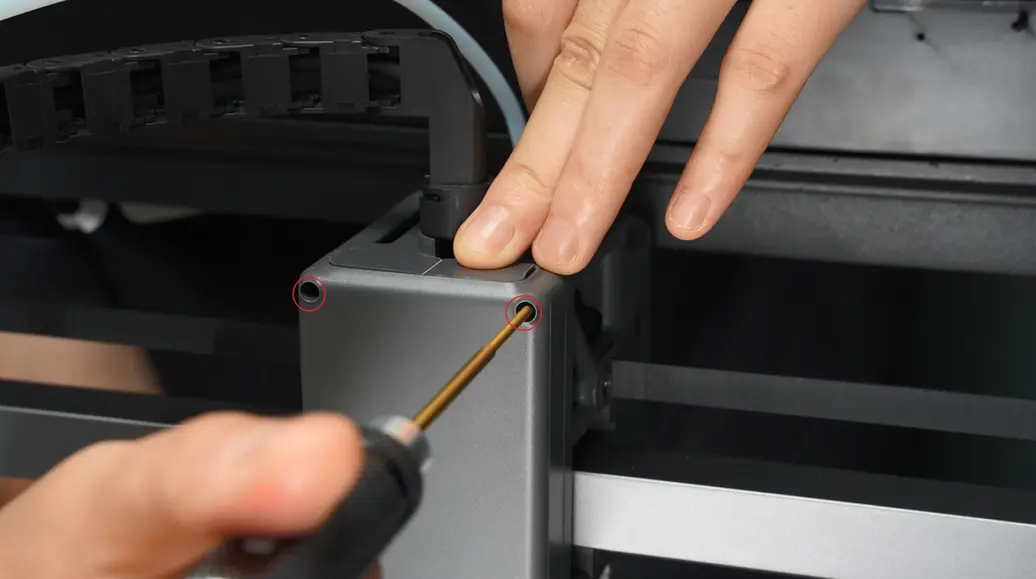

• Spænd de 2 fastgørelsesskruer til bagdækslet.

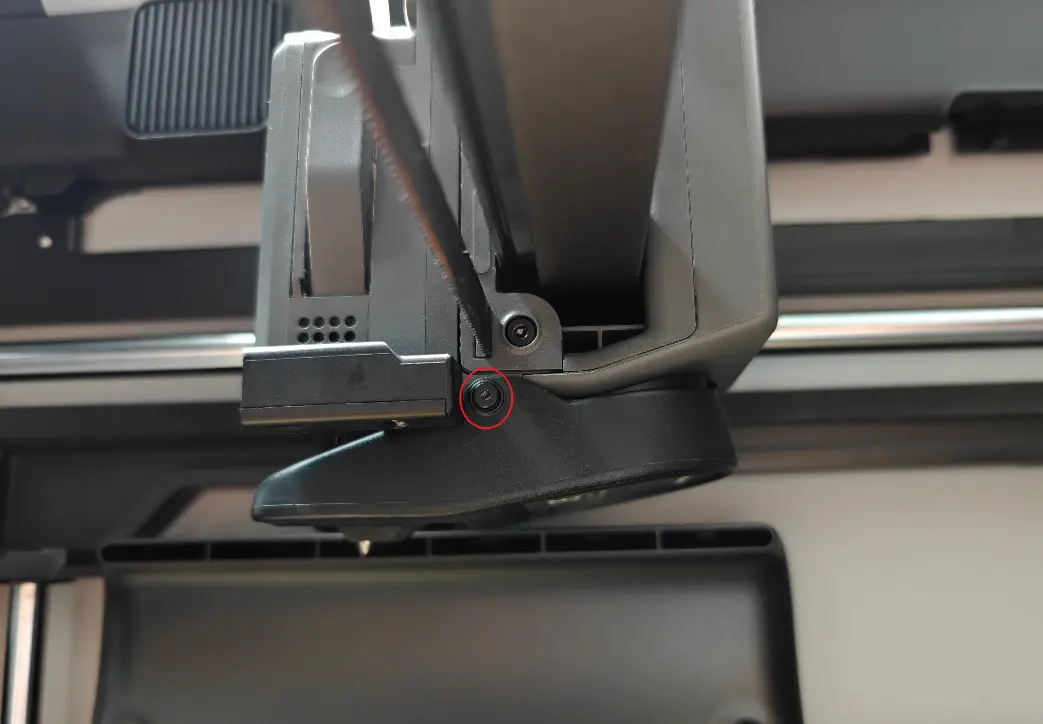

Trin 5: Monter part cooling-blæseren

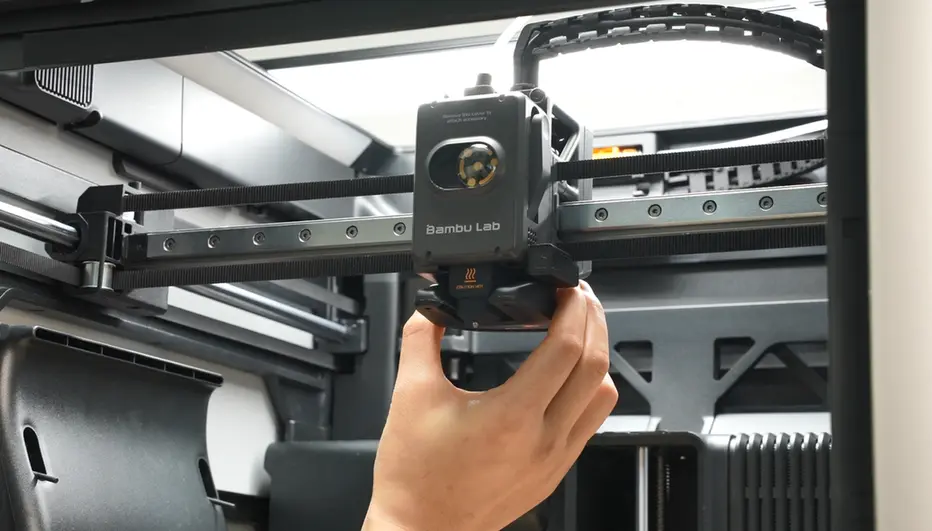

• Justér med skruehullerne og monter part cooling-blæseren; pas på ikke at klemme blæserkablet når du fastklemmer blæseren.

Hvis kablet er for langt, gå tilbage til trin 1 i monteringsguiden for først at folde det overskydende kabel.

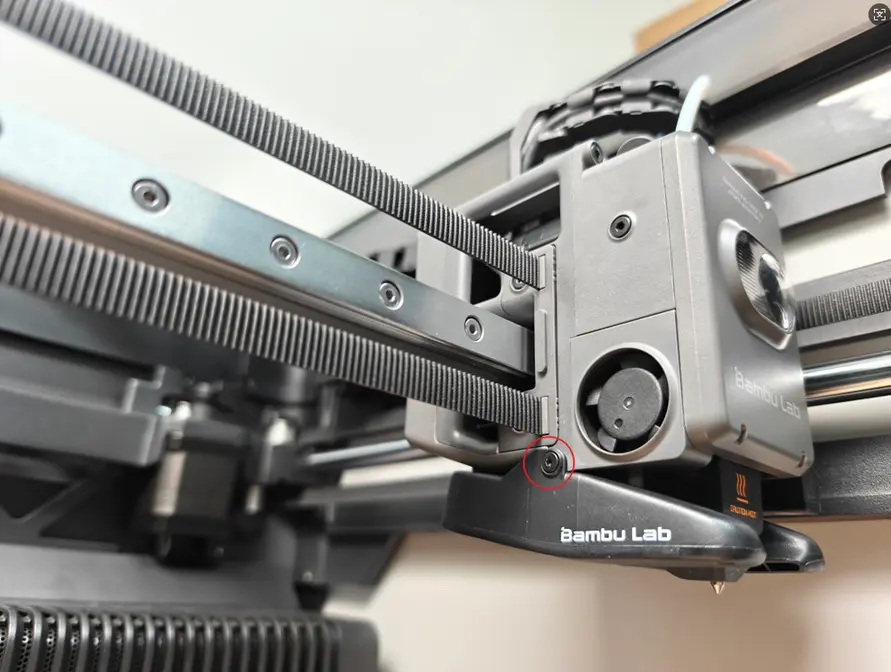

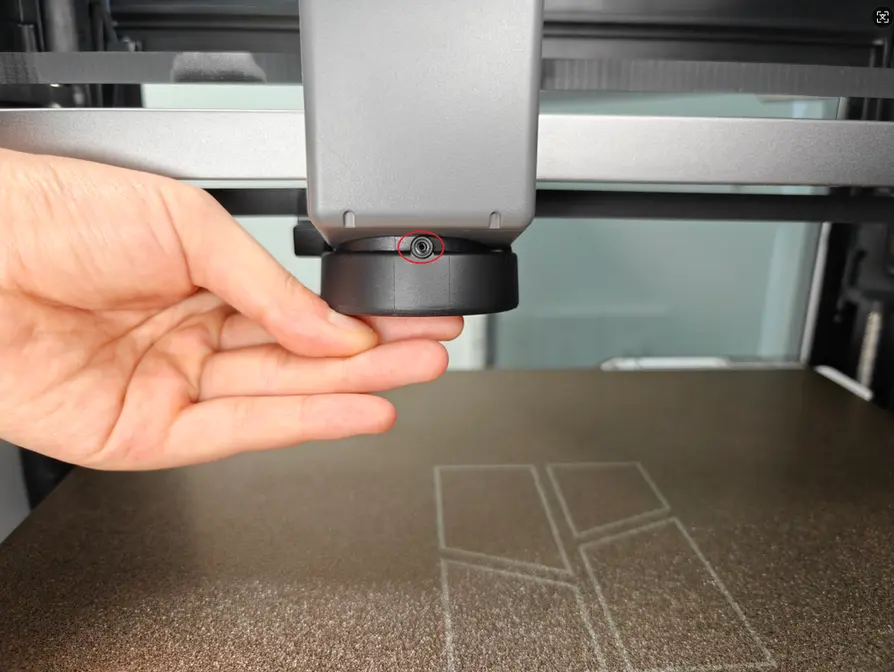

• Spænd de 3 skruer for at fastgøre part cooling-blæseren.

Funktionsbekræftelse

For at sikre at alt fungerer korrekt, indstil hotend-temperaturen til 100°C. Hvis indstillingen lykkes, vises den tilsvarende temperatur på skærmen.

Kalibrering af udstyr

Det anbefales at udføre en fuld kalibrering af printeren efter denne handling.

Det anbefales kraftigt at rengøre den teksturerede PEI-plade før brug, da byggepladen kan være blevet forurenet under denne proces.

Mulige problemer og løsninger

Hvis du støder på problemer under montering af den nye hotend-varmeenhed, så tjek følgende mulige problemer og løsninger:

Hotend-temperaturen er 0°C

Tjek hotend-varmeenhedens stik for at sikre at det er sat ordentligt i.
Se Trin 5 Tilslut kabler.
Stikkets ben skal justeres omhyggeligt med TH-printet.

Hvis problemet fortsætter, kan termistorledningen være beskadiget (hvid ledning).

Hotend kan ikke varme op

Tjek hotend-varmeenhedens stik for at sikre at det er sat ordentligt i.
Se Trin 5 Tilslut kabler.
Stikkets ben skal justeres omhyggeligt med TH-printet.

Hvis problemet fortsætter, kan varmelegemets ledning være beskadiget (gennemsigtig ledning).

Problemer med første lag

Sørg for at skruerne i hotend-varmeenheden er spændt, og at bedleveling-funktionen er aktiveret før du starter et print.

Se Problemer med printkvalitet i første lag på H2S-serien og løsninger for flere relaterede problemer og løsninger.
