H2S manuel bed-tramning (bedjustering)

Hvornår skal du bruge denne guide

Bed-tramning på H2S bør kun udføres, hvis du oplever unøjagtighed i bedlevelingen, eller hvis Bambu Labs kundesupport beder dig om det.

Nødvendigt værktøj og materialer

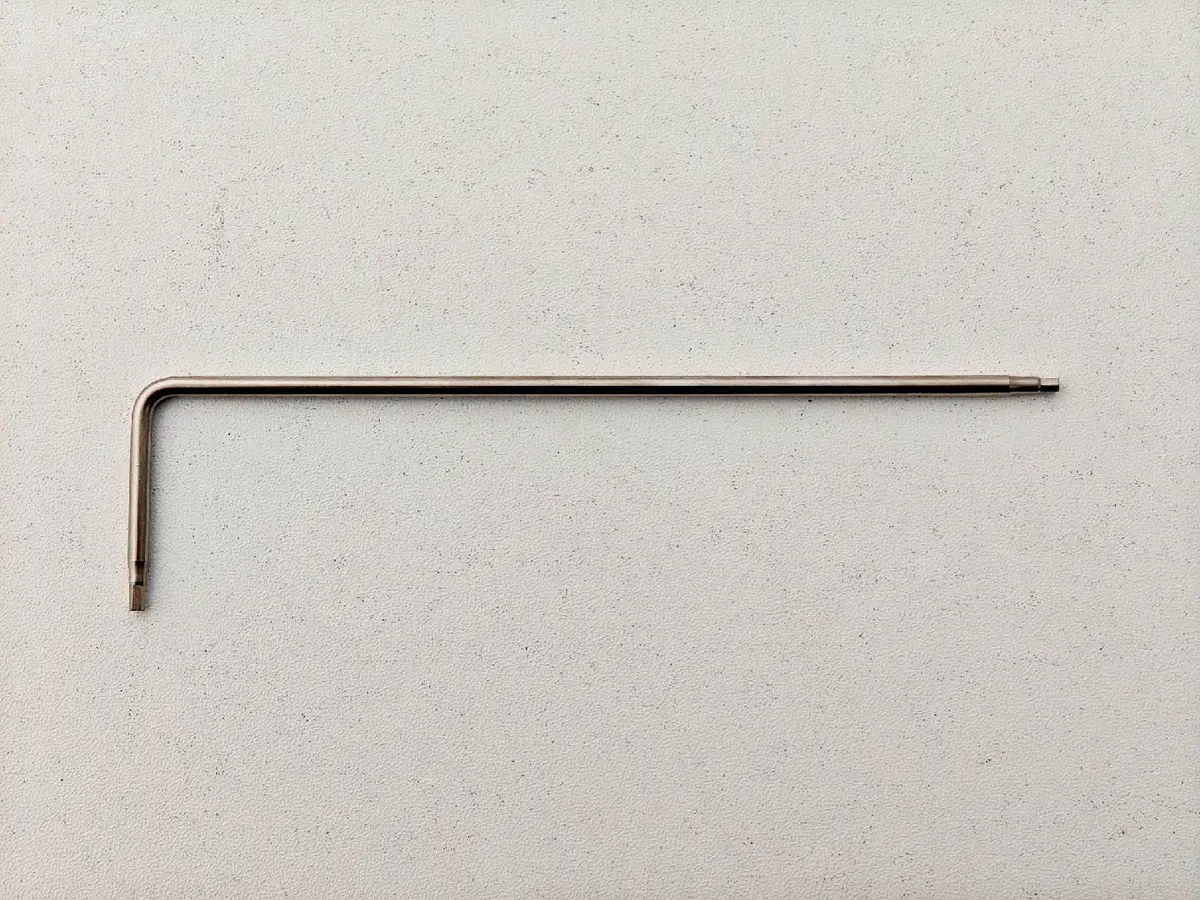

• Du skal bruge en 90-graders bukket H2.0 unbrakonøgle (det er nemmere, hvis du kan bruge en skraldenøgle).

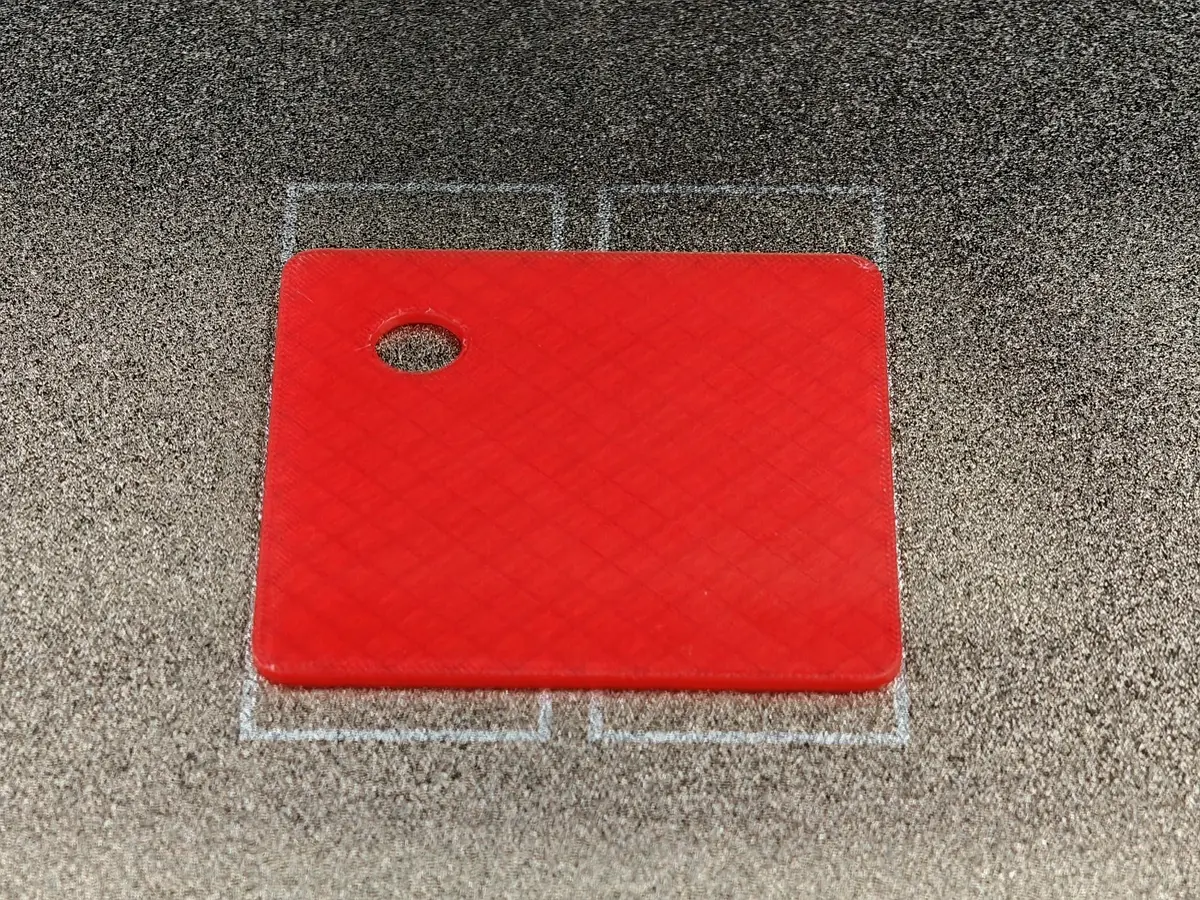

Print den manuelle leveling-hjælpeklods. Dette værktøj hjælper med at holde en sikker afstand mellem nozzle og printplade under manuel leveling, så nozzlen ikke ridser overfladen. Hvis du har en føler i metal til leveling, kan du bruge den i stedet for at printe modellen.

Manual Leveling Assistant Block.3mf

Sådan udfører du H2S bed-tramning

Trin 1: Download leveling-G-code

• Download den medfølgende G-code-fil og kopier den over på USB-nøglen.
  h2s_manual_bed_screws_adjust_assist.gcode；
  Når downloaden er færdig, skal du kopiere G-code-filen til rodmappen på USB-nøglen.

Trin 2: Rengør heatbed og nozzles

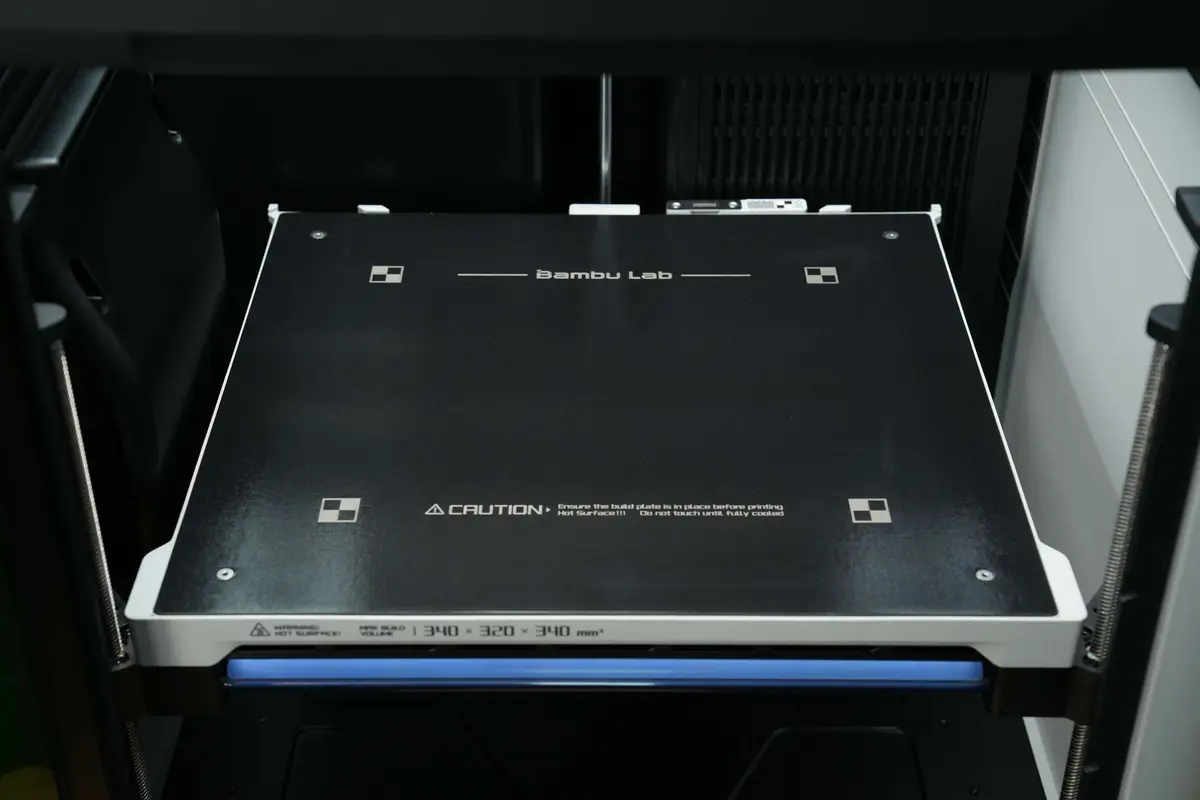

• Du skal fjerne printpladen og sikre, at heatbeddets overflade er ren.

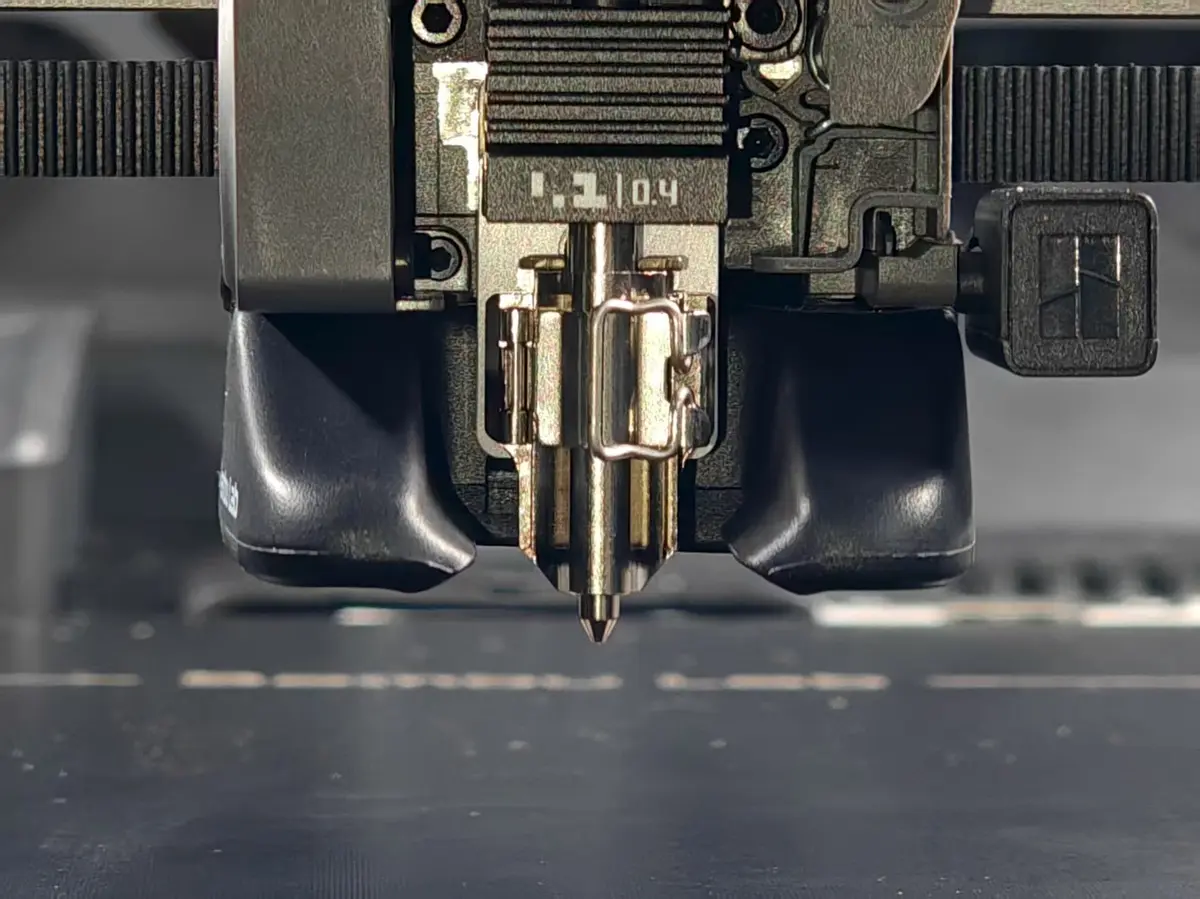

• Sørg for, at nozzlen er ren og fri for materiale. Varm om nødvendigt nozzlen op og tør den af for at sikre, at den er ren.


Trin 3: Løsn heatbeddets fastgørelsesskruer

• Du skal løsne 7 fastgørelsesskruer på forhånd; 4 skruer på begge sider af heatbeddet (løsn hver side en hel omgang) og 3 skruer i bunden.

Bemærk: Løsn kun de 7 fastgørelsesskruer på heatbeddet. Fjern dem ikke helt, da det gør det svært at montere skruerne igen senere.

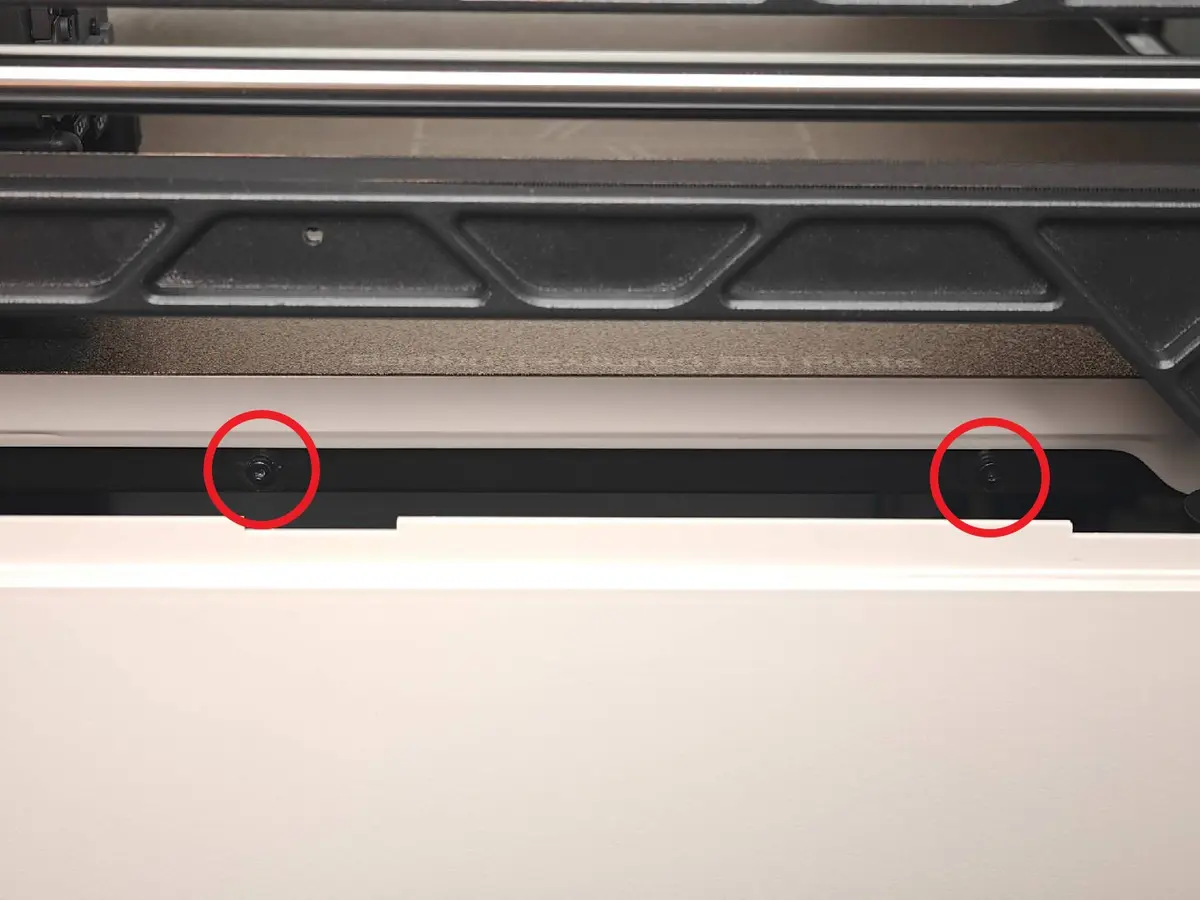

Visning af placeringen af de 4 skruer på begge sider af heatbeddet

Figuren nedenfor viser skruernes placering på siden af heatbeddet. Venstre og højre sidepanel er fjernet på dette billede, men ved normal manuel leveling behøver du ikke at fjerne sidepanelerne i venstre og højre side.

højre side

venstre side

Inden du løsner skruerne, kan du passende hæve heatbeddet for at undgå, at det rammer den ekstra køleblæser til emnet i venstre side.

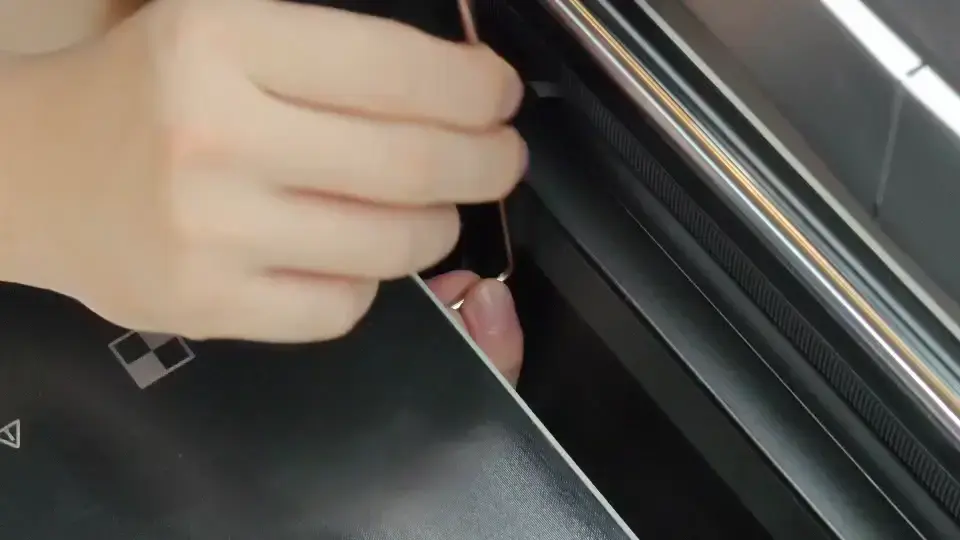

Venstre forreste：

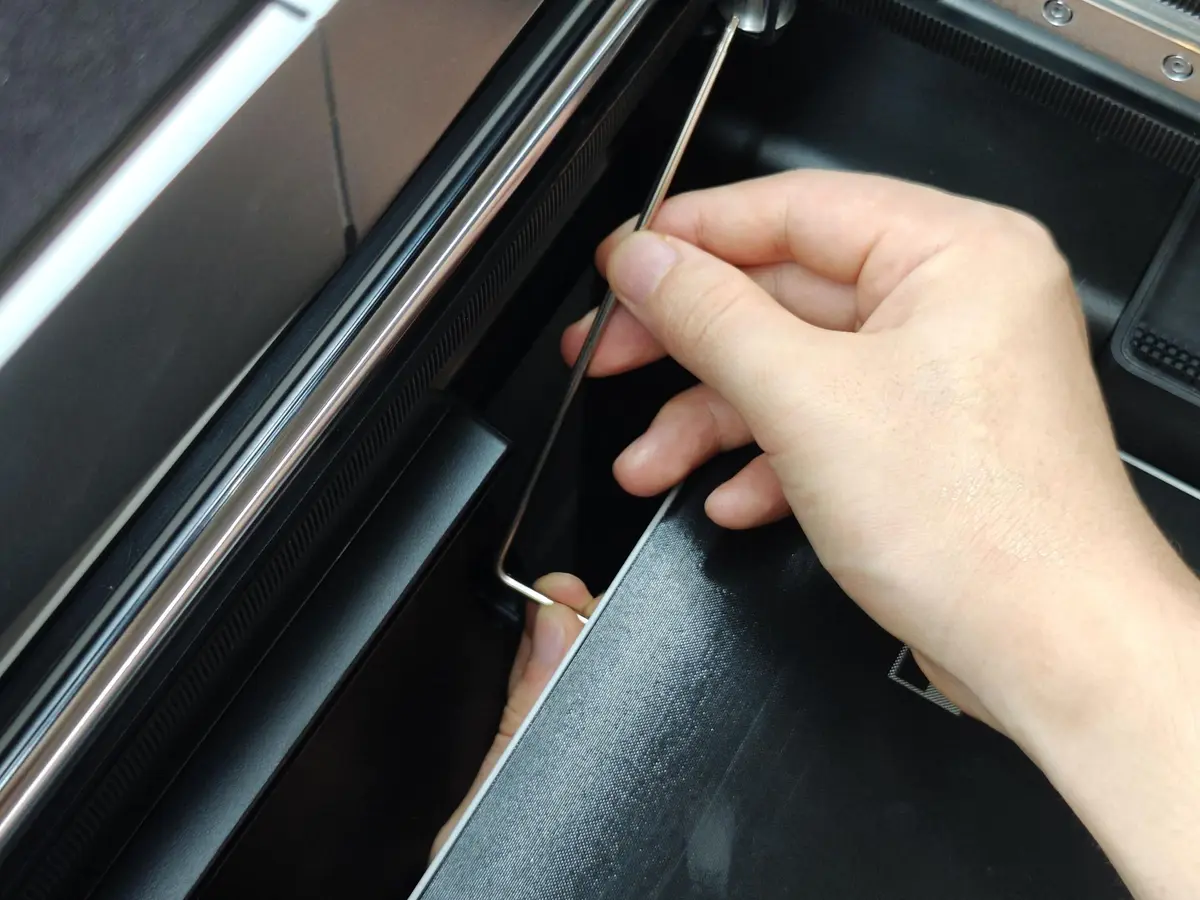

Venstre bagerste：

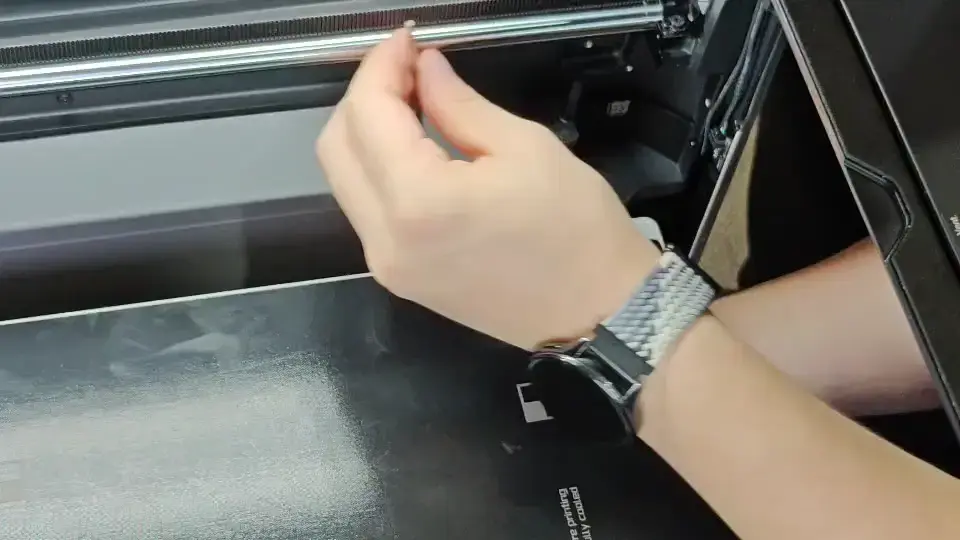

Højre bagerste：

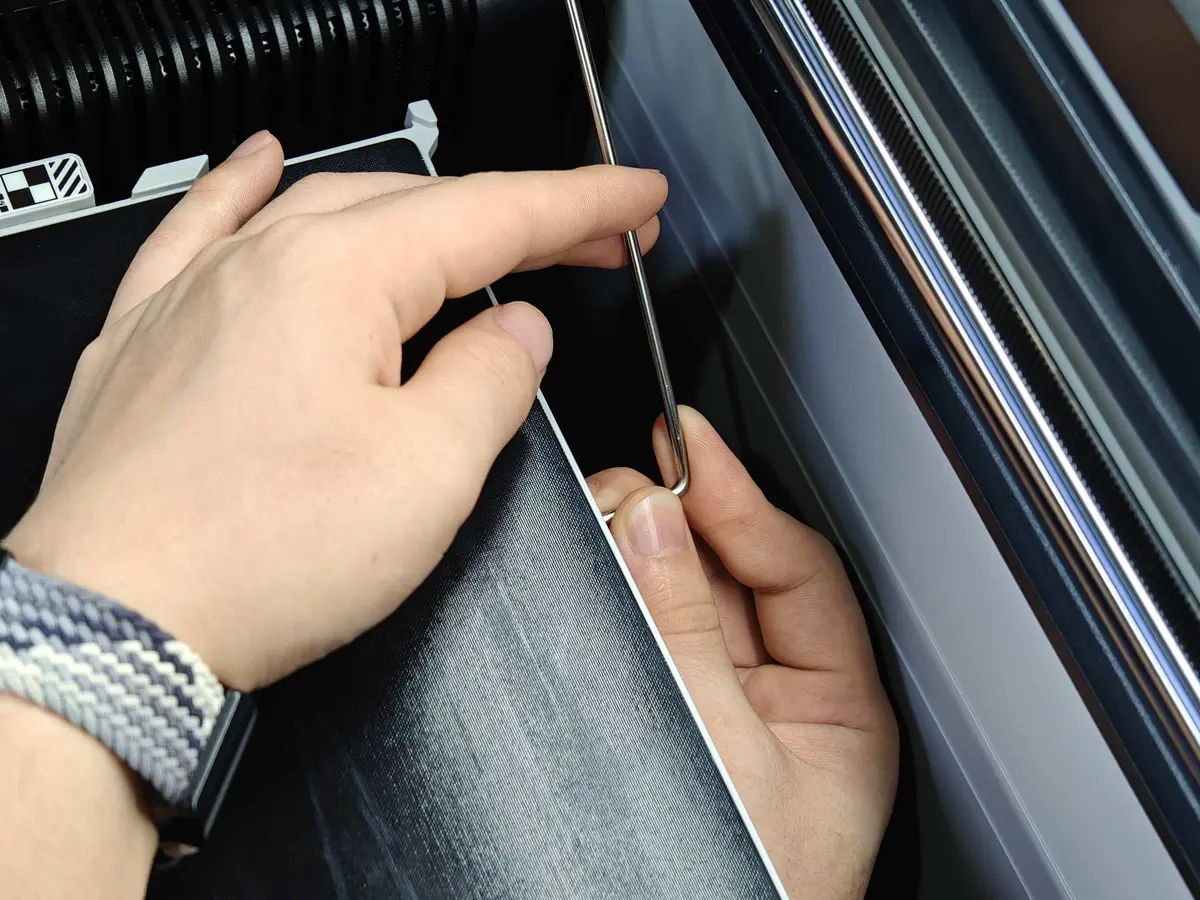

Højre forreste：

Dernæst skal du løsne bundskruerne og de tre fastgørelsesskruer.

bagerste del

forreste del

Trin 4: Spænd levelingskruerne

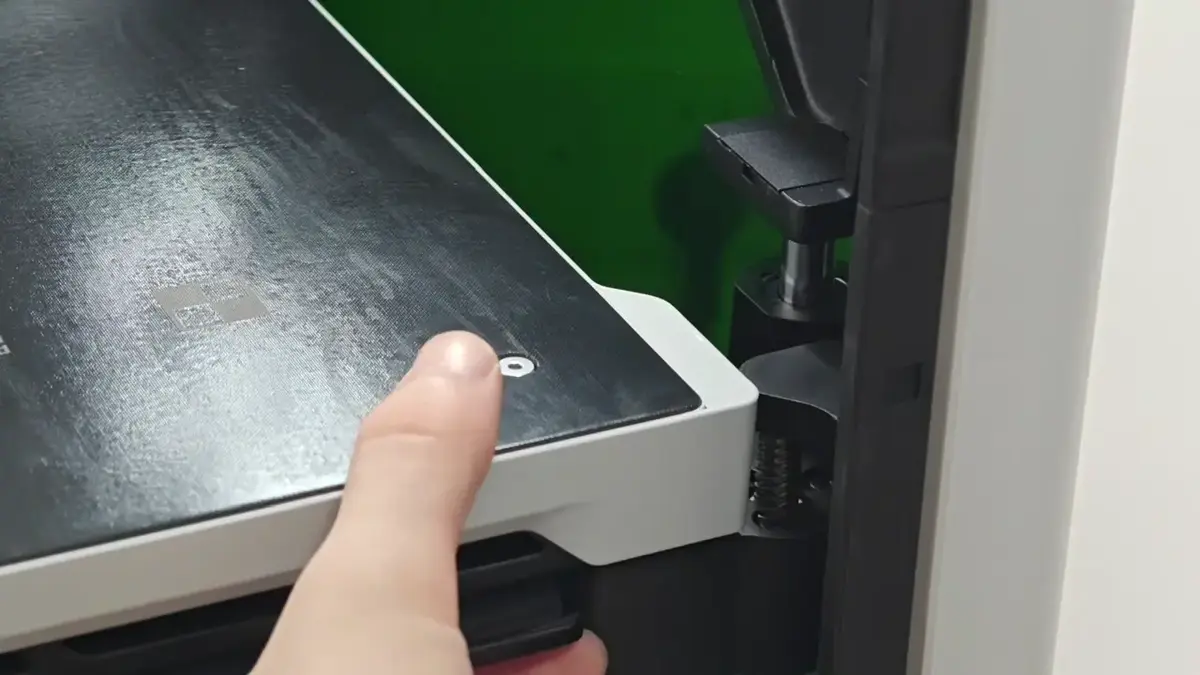

Når du har løsnet beddets fastgørelsesskruer, kan du trykke på hvert af beddets fire hjørner for at mærke, om der er fjedring, når du trykker. Hvis hjørnerne fjedrer normalt tilbage, er det tegn på, at fastgørelsesskruerne er løsnet korrekt.

Hvorfor er spænding nødvendig?
Ved manuel bedleveling justeres hver hjørneskrue manuelt. For at sikre et ensartet udgangspunkt skal alle fire levelingskruer først spændes helt (skrues helt i bund). Det indstiller afstanden mellem nozzle og bed til maksimum og hjælper med at standardisere udgangstilstanden.

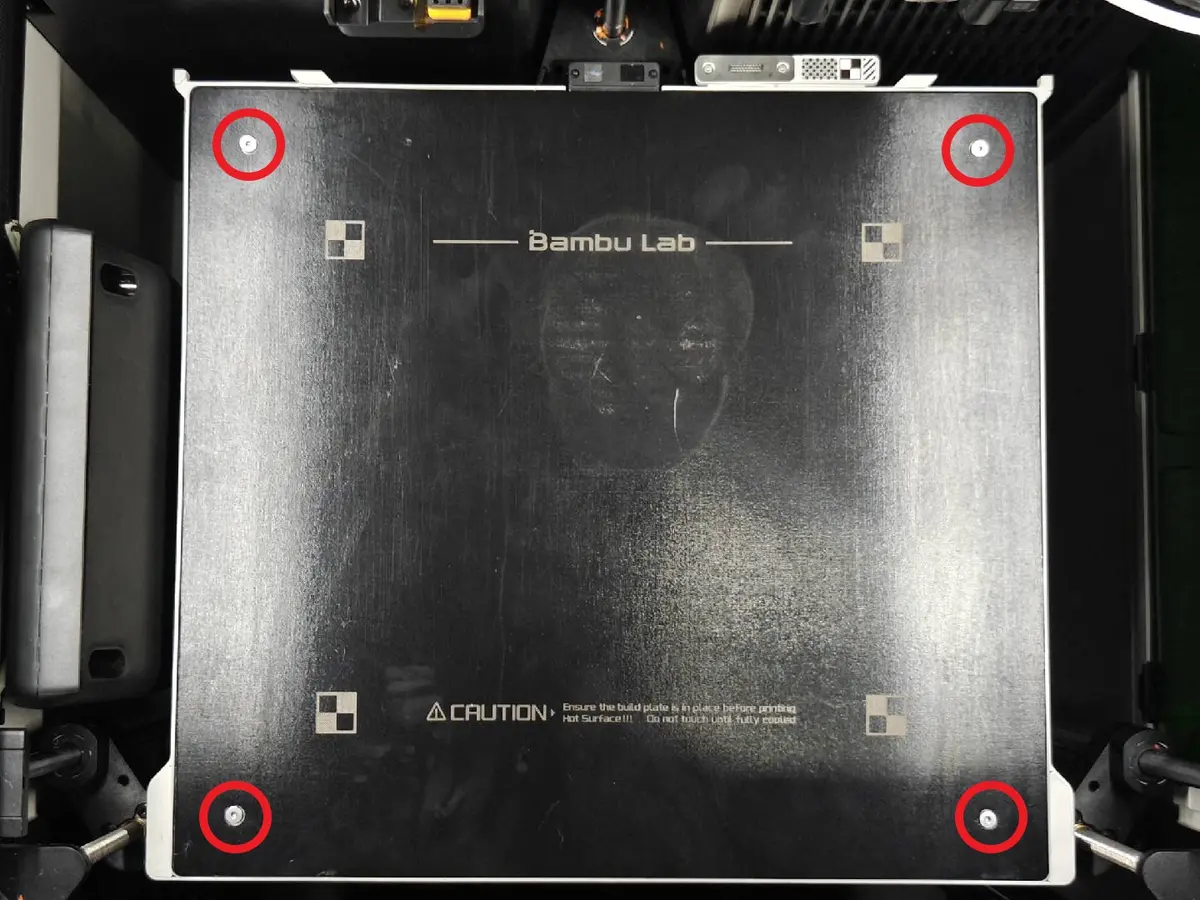

Spænd alle fire levelingskruer helt, til de ikke kan drejes længere.

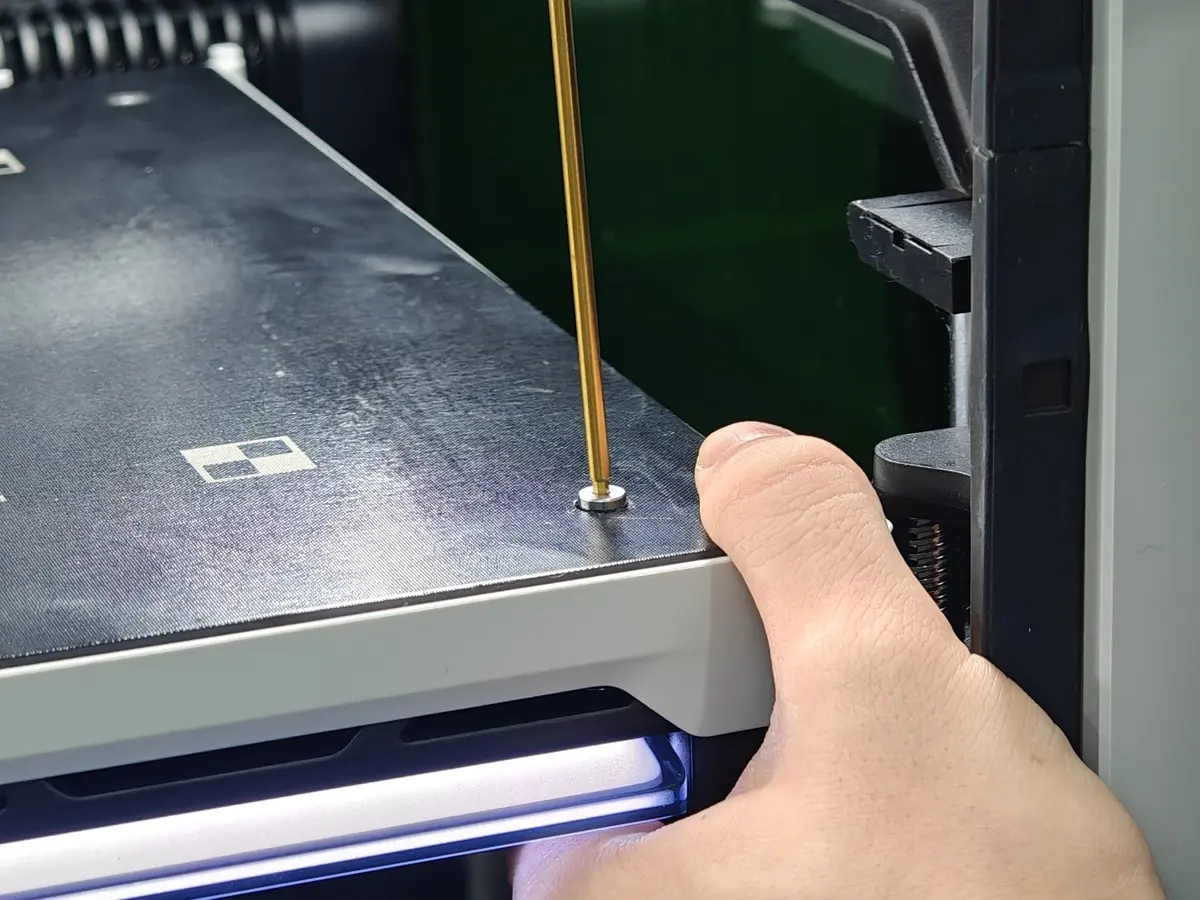

Mens du spænder, anbefales det, at du forsigtigt holder på beddet og mærker, om skruen er spændt helt fast.

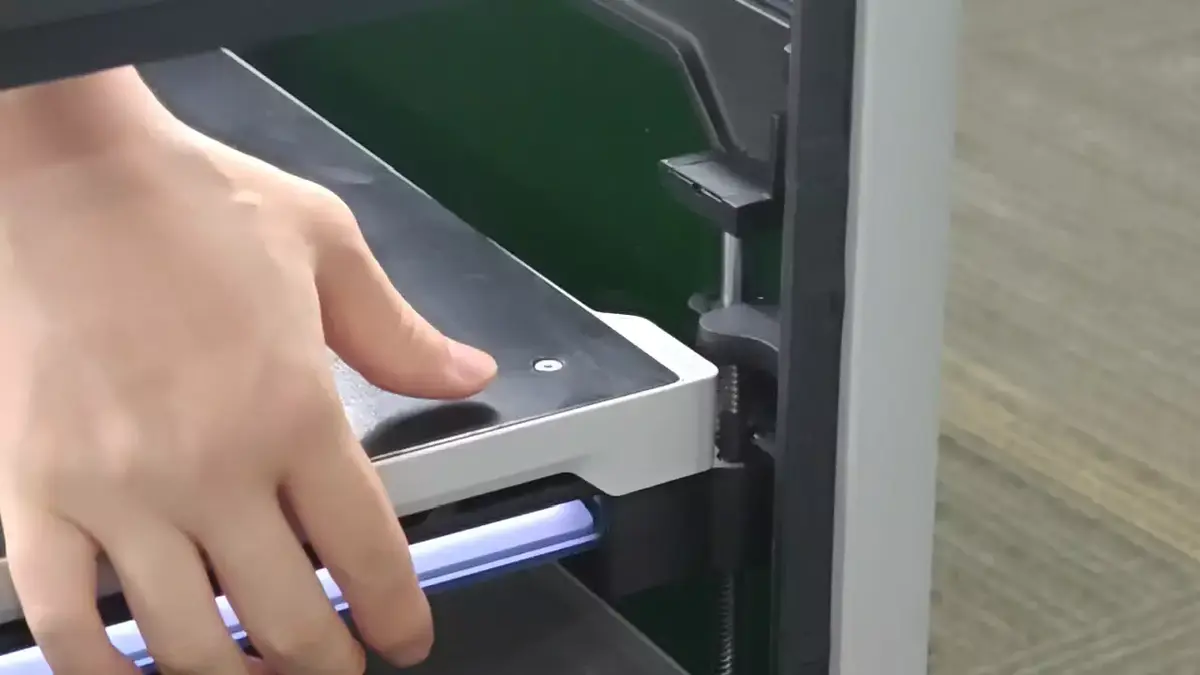

Efter spænding skal alle fire hjørner af beddet ikke længere kunne trykkes ned. Der må ikke være fjedring eller tilbageslag.

Trin 5: Start leveling

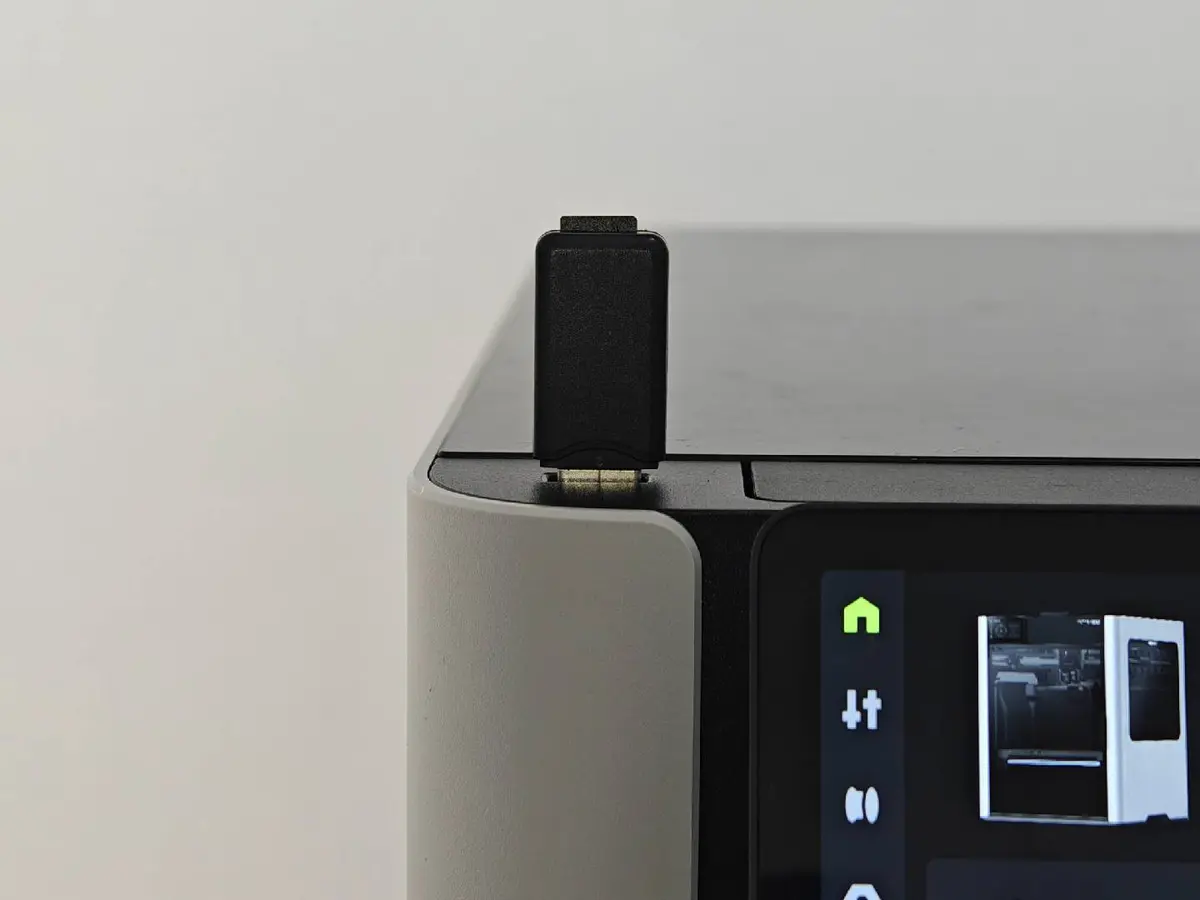

Kopier leveling-G-code-filen over på en USB-nøgle og sæt den i printerens USB-port. Når den registreres, viser printerens skærm fillisten. Vælg leveling-G-code-filen og tryk på “Start Print”.

Når G-code-filen kører, homer printeren alle akser og flytter toolhead'et hen for at probe hvert af beddets fire hjørner. Toolhead'et holder pause ved hvert hjørne i 30 sekunder og gentager processen i tre fulde runder for at sikre nøjagtig leveling.

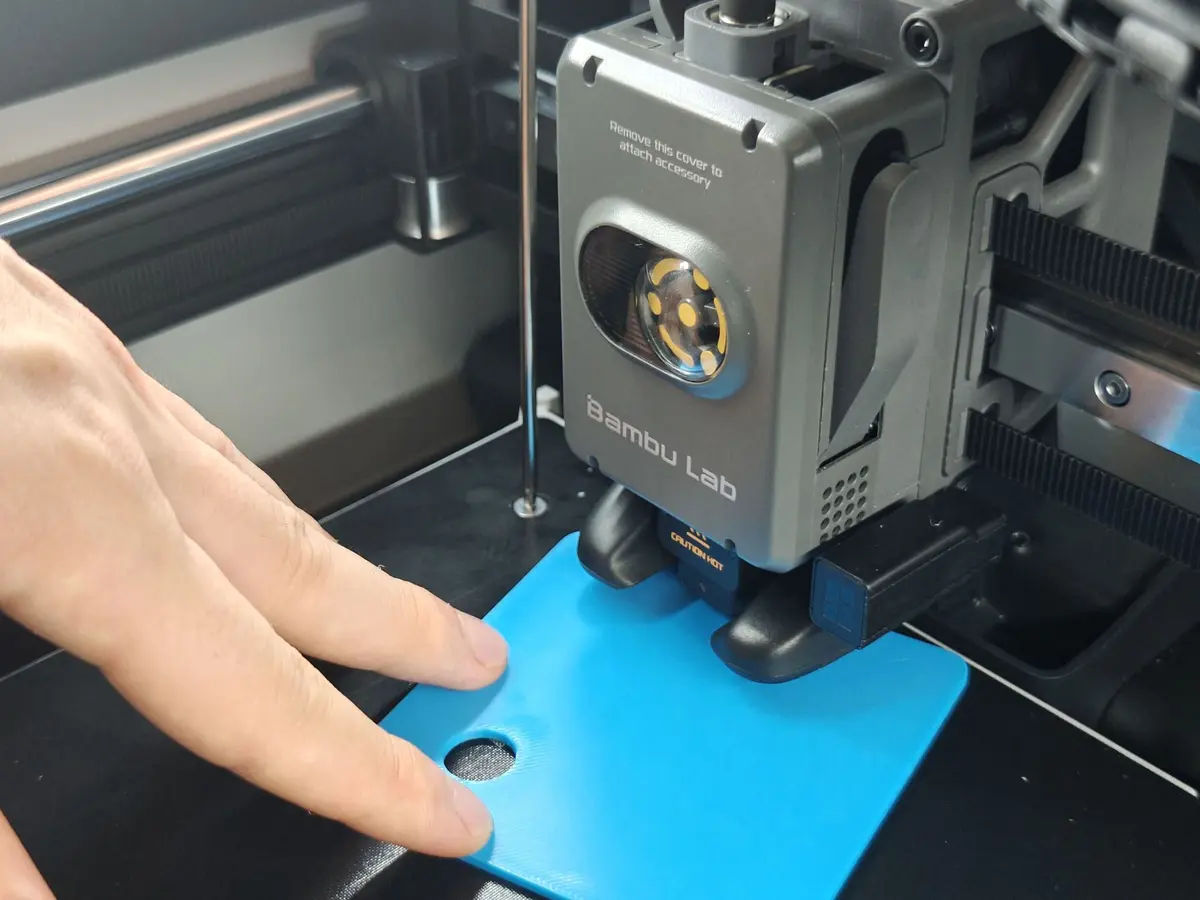

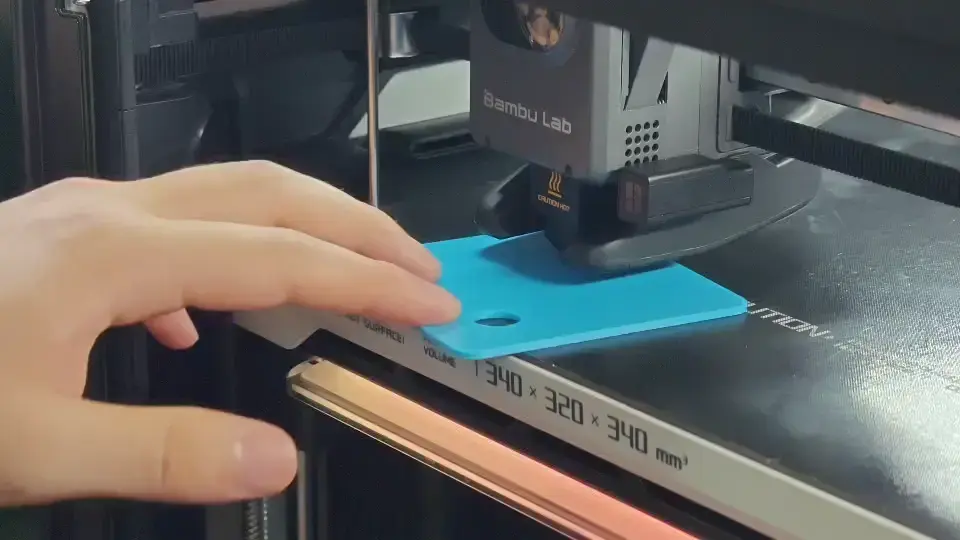

Først flytter toolhead'et automatisk til levelingpunktet forrest til venstre. Sæt en leveling-føler (fx en 2 mm metalskive eller papir, eller den printede model) ind mellem nozzle og bed. Drej forsigtigt levelingskruen, til nozzlen lige akkurat rører føleren. Du skal kunne mærke let modstand, når du trækker den frem og tilbage.

Tip: Når du drejer levelingskruen med uret, sænkes beddet, og afstanden mellem nozzle og bed øges. Drejer du mod uret, hæves beddet, og afstanden mindskes.

Finjuster derefter de tre andre hjørner på samme måde, og sørg for, at den modstand, du mærker, når du trækker føleren, er ens i alle fire punkter, så beddet bliver plant og jævnt.

G-code'en udfører 3 levelingrunder, hvilket betyder, at hvert punkt besøges 3 gange. Du har dermed flere chancer for at justere skruerne præcist. Vi anbefaler, at du gennemfører alle tre runder for det mest nøjagtige resultat.

Advarsel:
Når beddet begynder at køre automatisk ned, skal du straks stoppe med at dreje skruen og fjerne unbrakonøglen og leveling-føleren for at undgå sammenstød med det bevægende toolhead.

Hvis beddet stadig er ujævnt efter alle tre runder:
Spænd alle fire levelingskruer igen og kør leveling-G-code'en forfra.

Trin 6: Spænd beddets fastgørelsesskruer

Når du har gennemført levelingjusteringerne, skal du spænde de 4 skruer i venstre og højre side af beddet samt de 2 skruer nedenunder for at undgå, at bedhøjden ændrer sig ved fremtidige print.

Bemærk: Skruen nær frontlågen behøver ikke at blive spændt, når levelingen er færdig.

Spænd de fire skruer i venstre og højre side af beddet:

højre side

venstre side

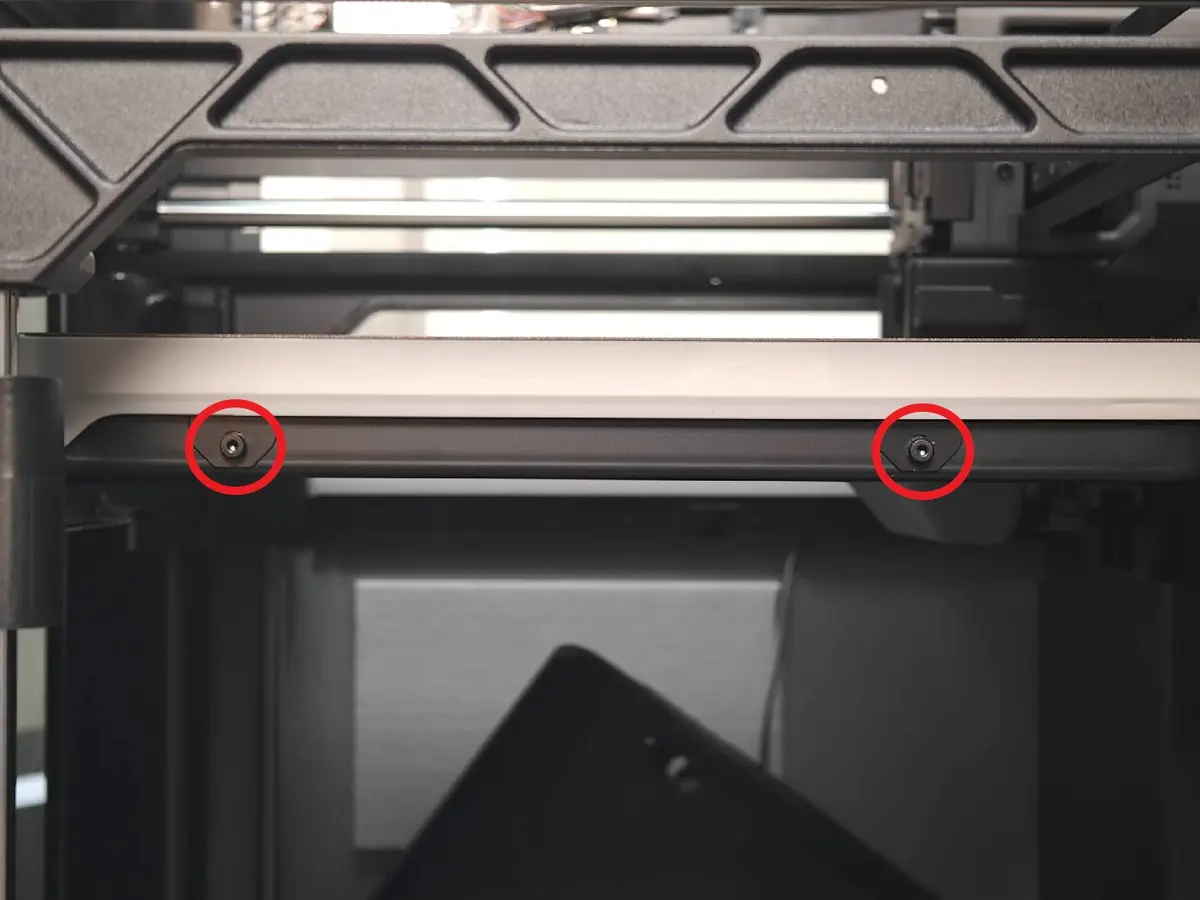

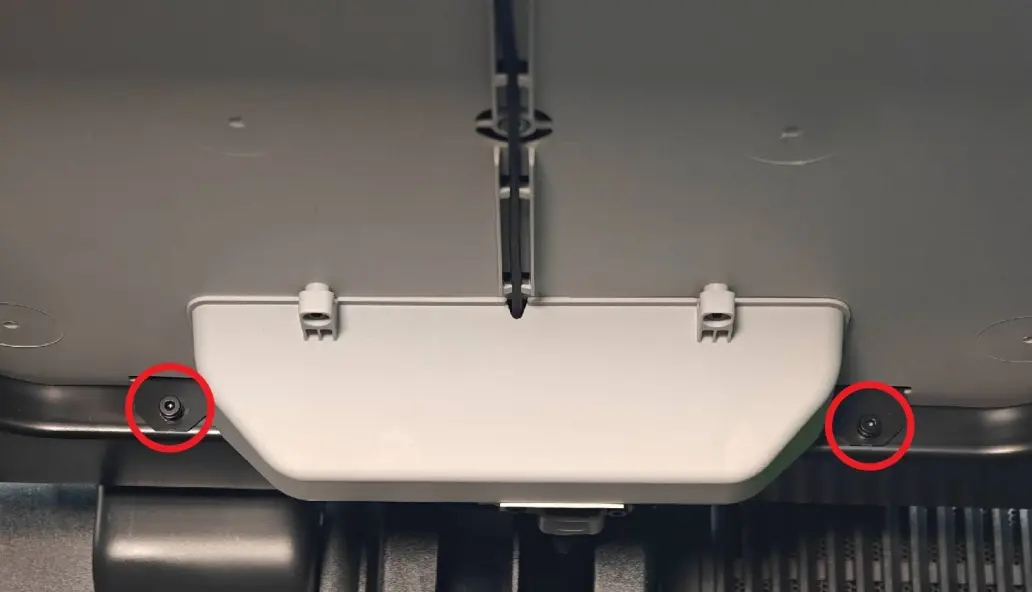

Spænd de to skruer under beddet (bagerst):

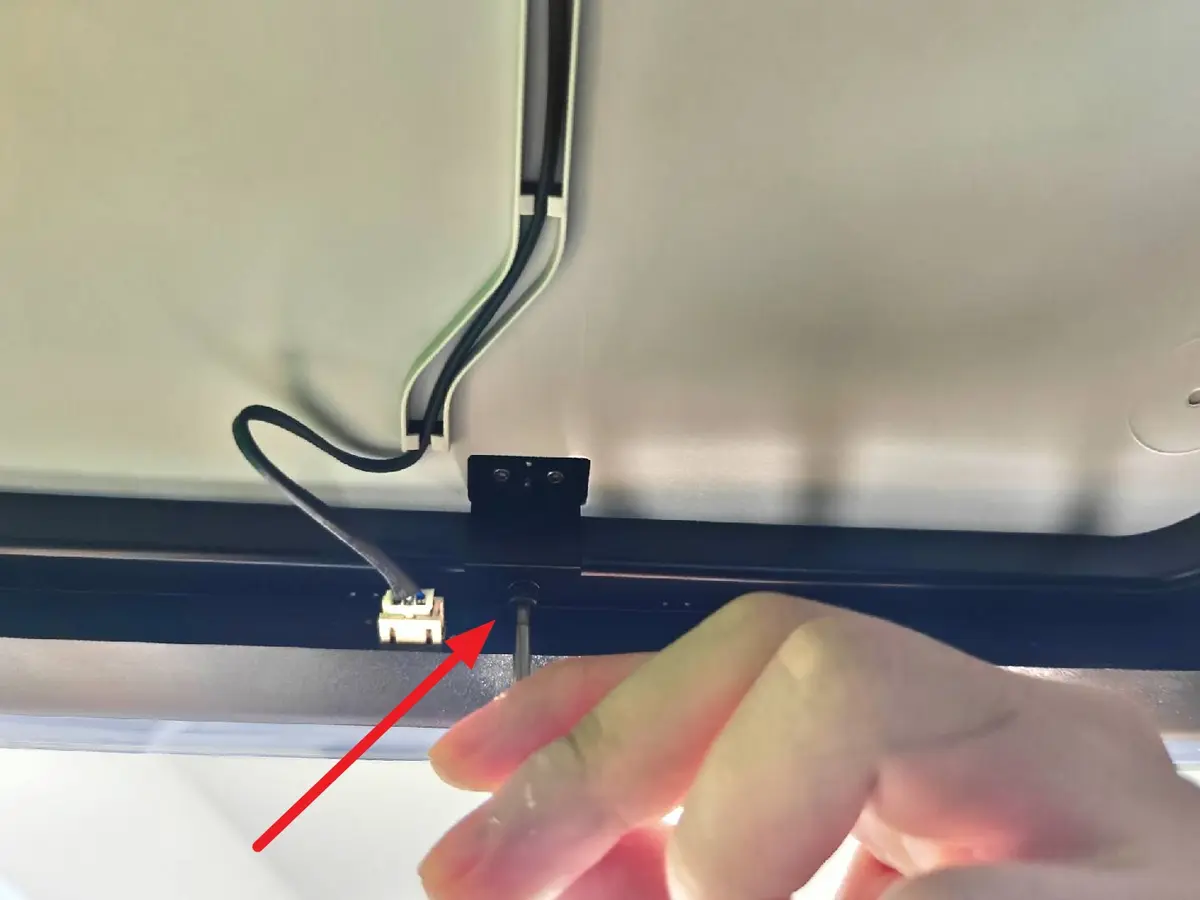

Den følgende skrue (forrest) skal ikke spændes efter leveling (spænd den, og løsn derefter 1/2 til 1 omgang). Den er beregnet til transportbeskyttelse. At holde den løs hjælper med at forhindre, at beddet løfter sig for højt i det område. For hård spænding kan give en ujævn bedoverflade.

Kalibrering

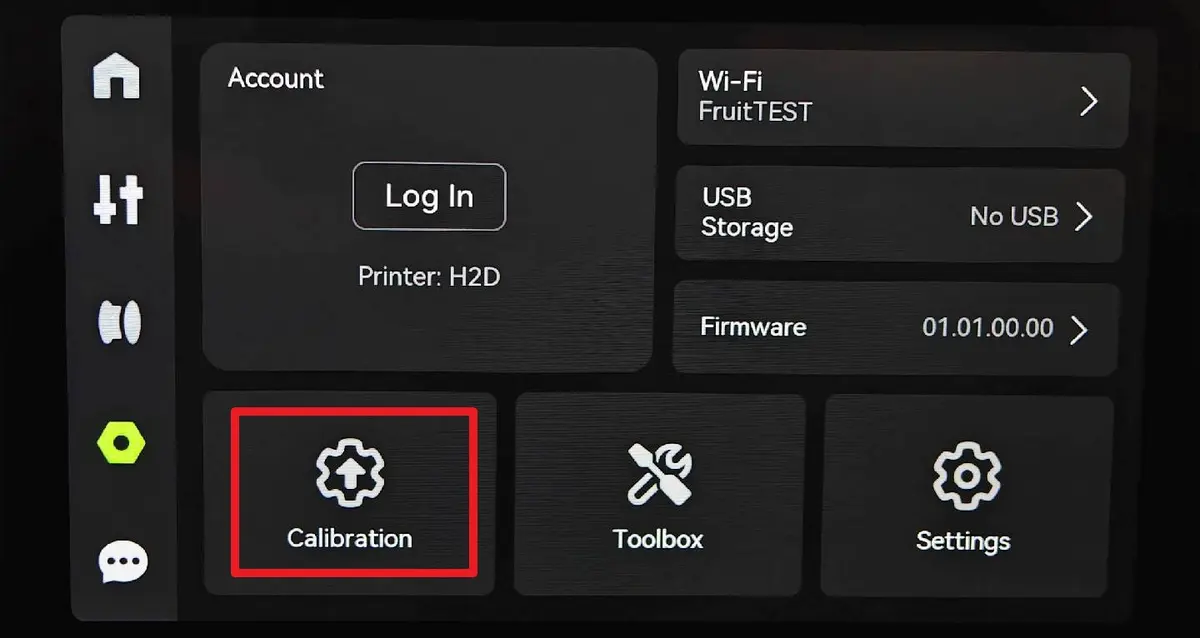

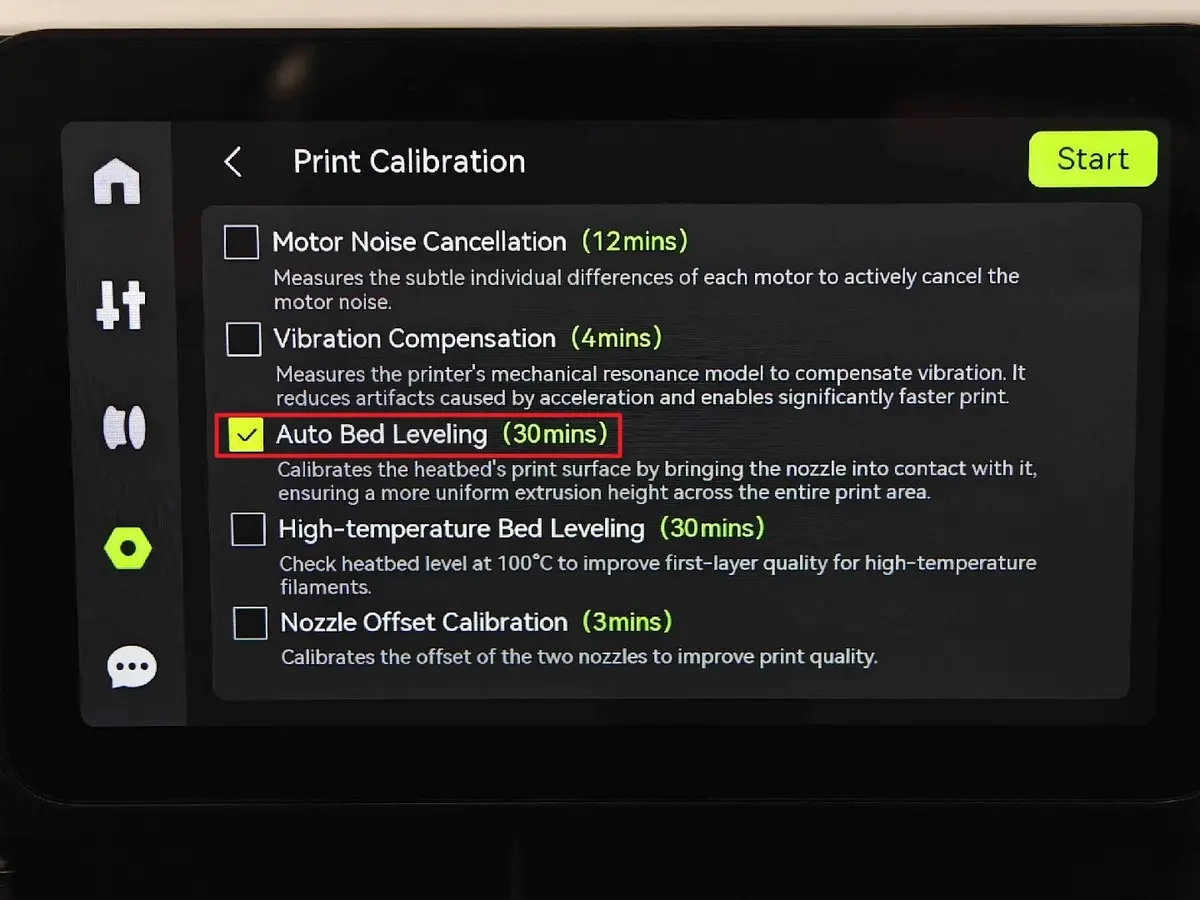

På printerens skærm trykker du på Settings > Calibration > Print Calibration > Auto Bed Leveling for at starte kalibreringen. Hvis alt ser fint ud, og der ikke vises fejl eller advarsler under kalibreringen, er levelingen lykkedes. Hvis der stadig er problemer, så kontakt serviceteamet for yderligere hjælp.
