HMS_1200-4500-0002-0003 Filamentskærerens håndtag er ikke sluppet tilbage. Håndtaget eller kniven kan sidde fast, eller der kan være et problem med filamentsensorens forbindelse.

Symptomer

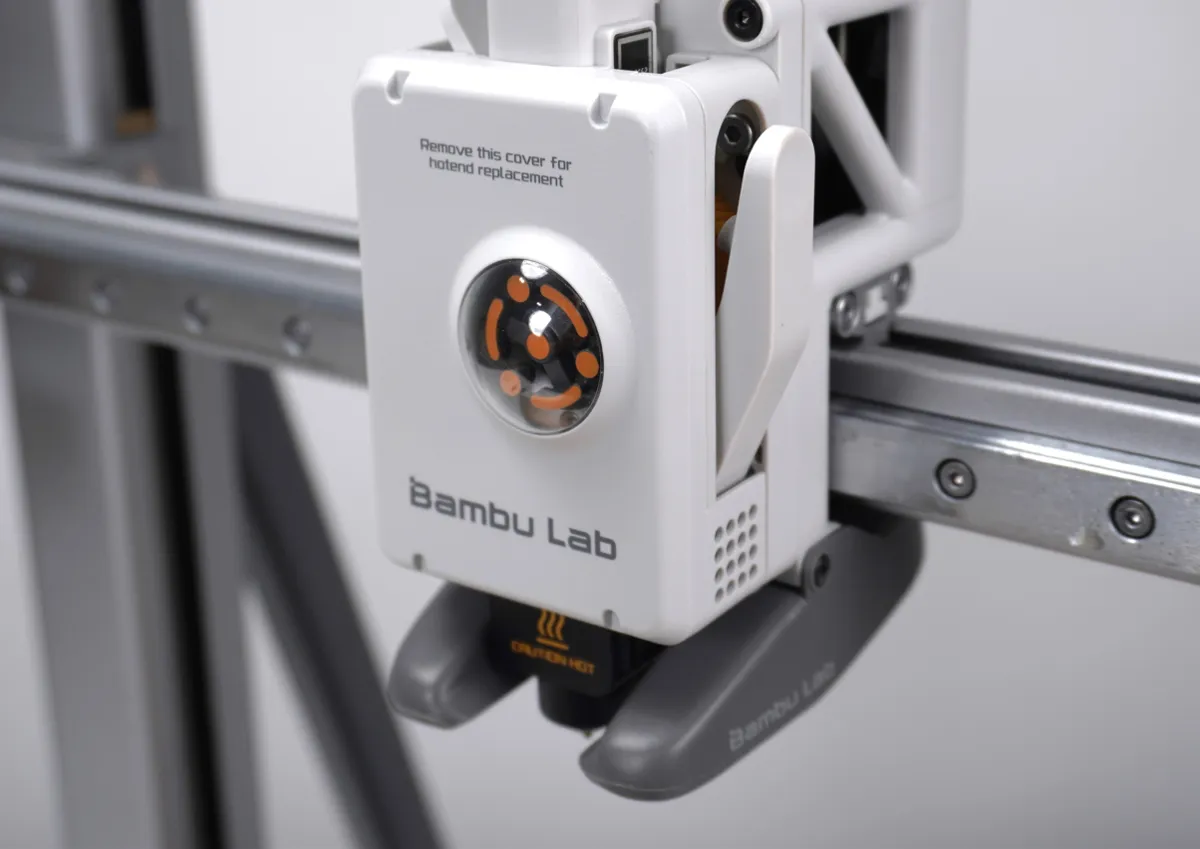

Når printeren tilbagetrækker eller skifter filament under AMS-print, bruges filamentskæreren til at klippe filamentet, før det trækkes tilbage. Ved klipning bevæger toolheaden sig til højre side af printeren, så håndtagsblokken til højre kan trykke på filamentskærerens håndtag og derved skubbe kniven, så filamentet i ekstruderen klippes. Efter at filamentet er klippet, fjedrer håndtaget automatisk tilbage.

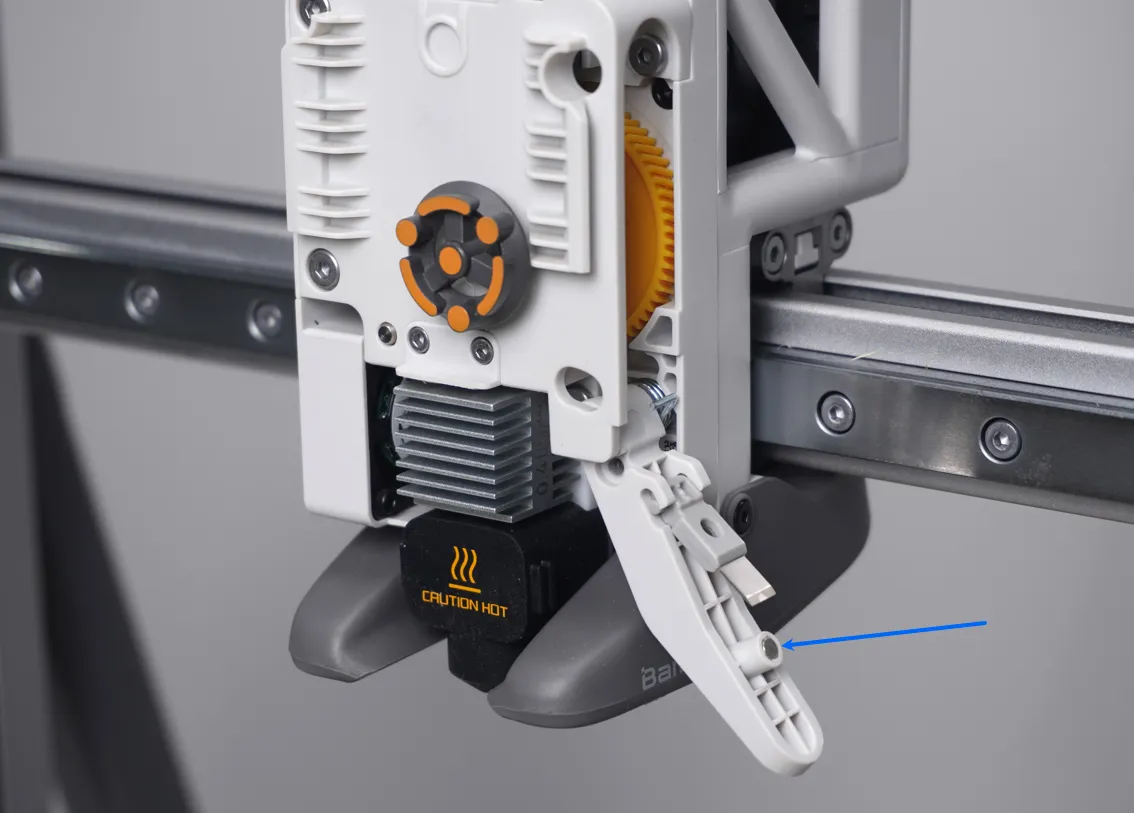

Der er en magnet inde i håndtaget og en Hall-sensor på den tilsvarende position i ekstruderen. Printeren bruger Hall-sensoren til at registrere filamentskærerens position og afgøre, om den er vendt korrekt tilbage. Når det registreres, at håndtaget ikke er fjedret tilbage til sin oprindelige position inden for få sekunder, vises en meddelelse på skærmen. Når skærmen viser, at filamentskæreren sidder fast, kontrolleres først, om håndtaget faktisk sidder fast inde i toolheaden.**

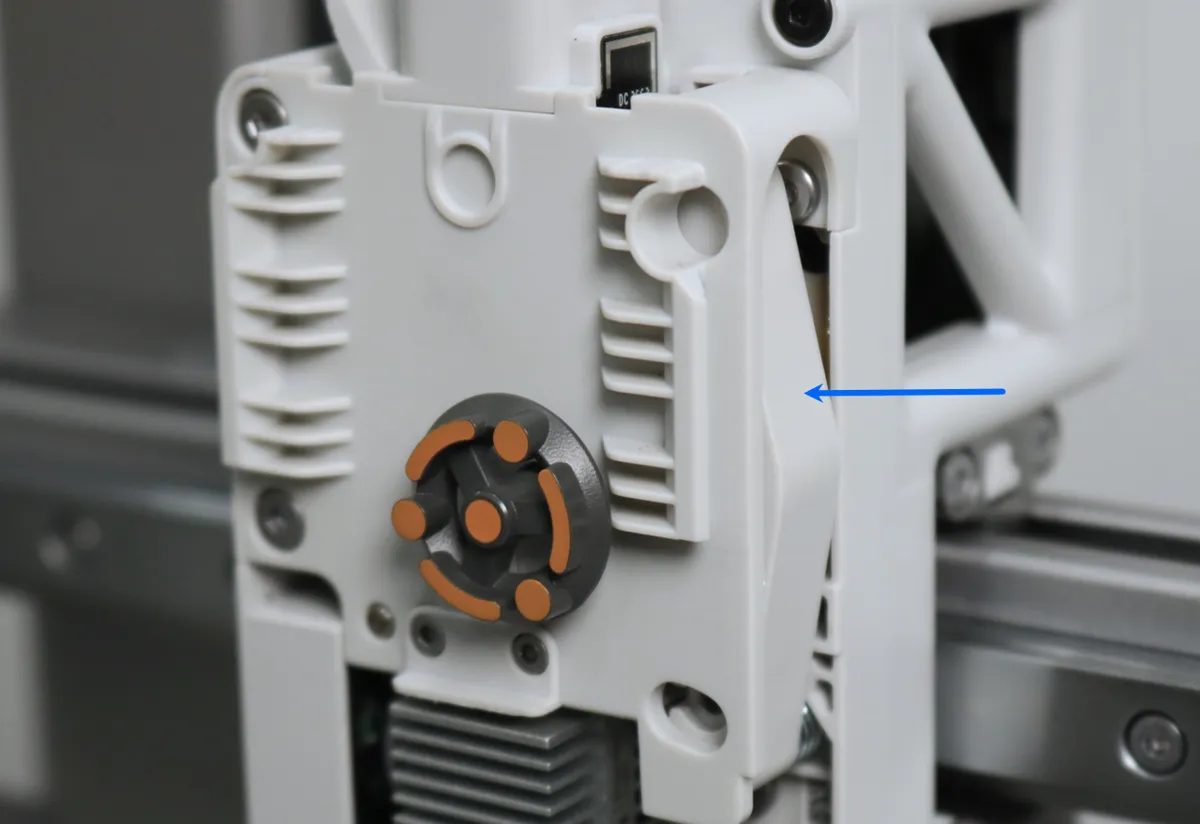

Når filamentskæreren sidder fast, sidder håndtaget fast inde i toolheaden og fjedrer ikke tilbage, som vist på figuren nedenfor:

Scenarie 1. Håndtaget sidder fast inde i toolheaden.

Trin 1. Kontrollér filamentet

Hvis håndtaget kan fjedre tilbage af sig selv efter at have siddet fast i et stykke tid, hænger det sammen med det filament, der printes. Dette fænomen opstår lejlighedsvis ved print med Support- eller Silk-filamenter. I dette tilfælde kan du klikke på Retry.

• Hvis meddelelsen ikke længere vises, kan du fortsætte printet.

• Hvis flere klik på "Retry" ikke løser problemet, kan filamentsensoren være unormal. Se følgende vejledning for at udskifte Hall board: Vejledning til udskiftning af filamentsensorenheden til A2L.

Trin 2. Fejlsøgning af tilstoppet hotend

Når hotenden er tilstoppet, er filamenttrykket mellem ekstruderen og hotenden for højt, hvilket kan få filamentskæreren til at sidde fast og ikke kunne fjedre tilbage. Se følgende vejledning til fejlsøgning af tilstoppet hotend: Vejledning til fejlsøgning af tilstopning til A2L;

• Hvis hotenden er tilstoppet, se: Vejledning til rengøring af tilstoppet dyse til A2L for rengøring;

• Hvis hotenden ikke er tilstoppet, fortsæt til Trin 3.

Trin 3. Kontrollér filamentskærerens status uden filament

Træk filamentet tilbage fra ekstruderen, og tryk derefter manuelt på håndtaget for at bekræfte, om filamentskæreren stadig sidder fast i en tilstand uden filament.

• Hvis den stadig sidder fast, fortsæt til næste trin.

Trin 4. Kontrollér monteringen af filamentskærerens fjeder

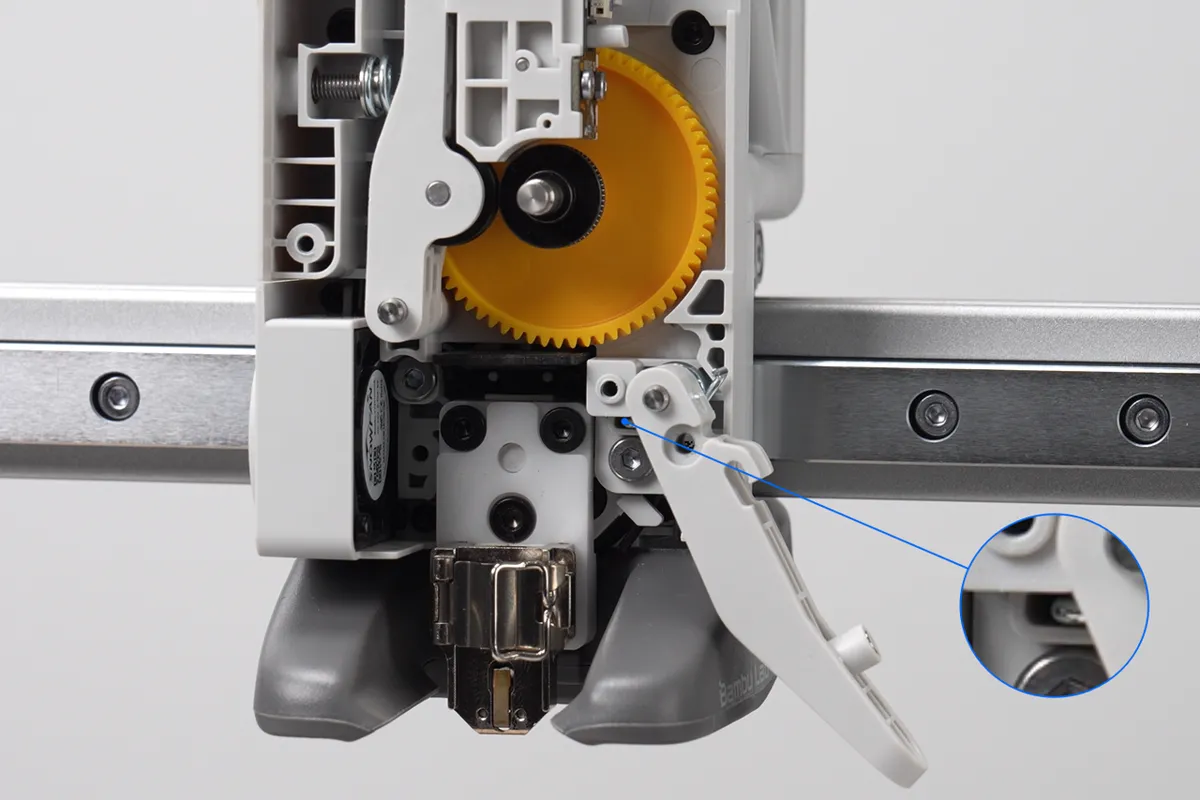

Kontrollér, om den ene side af filamentskærerens fjeder er korrekt indsat i det lille hul og sidder på plads. Se: Vejledning til udskiftning af filamentskærerens håndtag til A2L for kontrol og justering.

Scenarie 2. Håndtagets position er normal.

Trin 1. Rengør Hall-sensoren

1. Brug en H2.0-unbrakonøgle til at fjerne de 2 skruer oven på fem-vejs-samlingens baseholderhus;

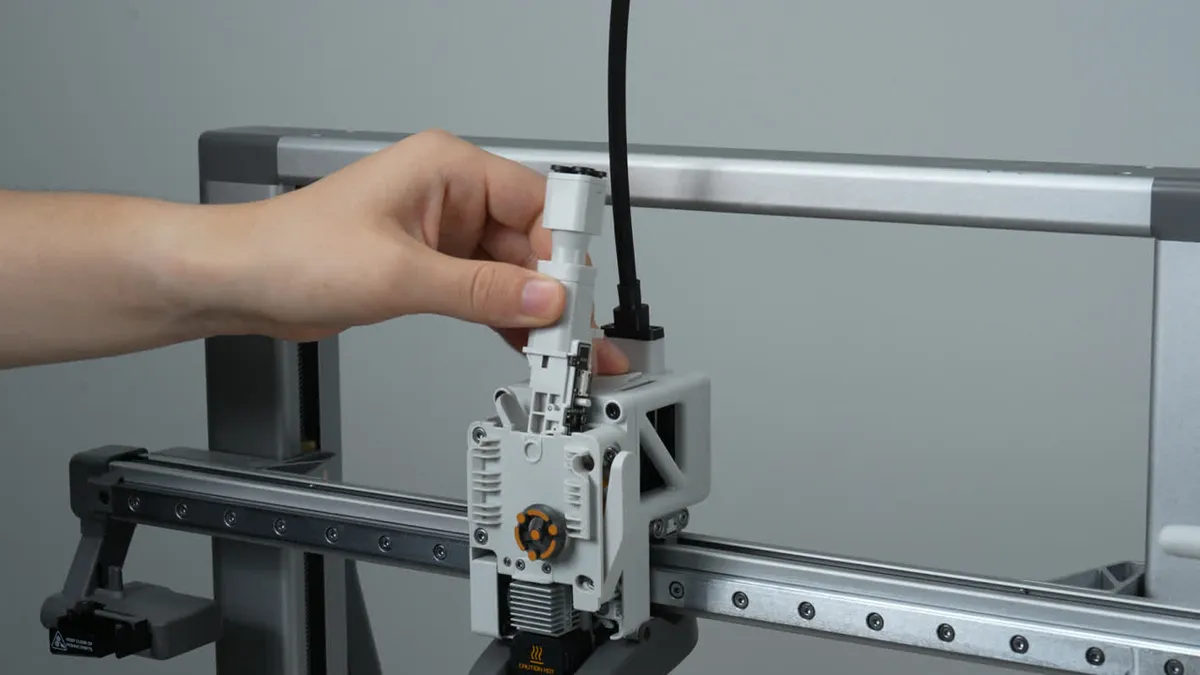

Træk forsigtigt fem-vejs-samlingen og baseholderhuset lige op;

Bemærk:

• Der er dæmpefedt ved bunden af fremførerens Hall board, som kan være klæbrigt. Håndteres med forsigtighed.

• Undgå at beskadige det sorte FPC-kabel.

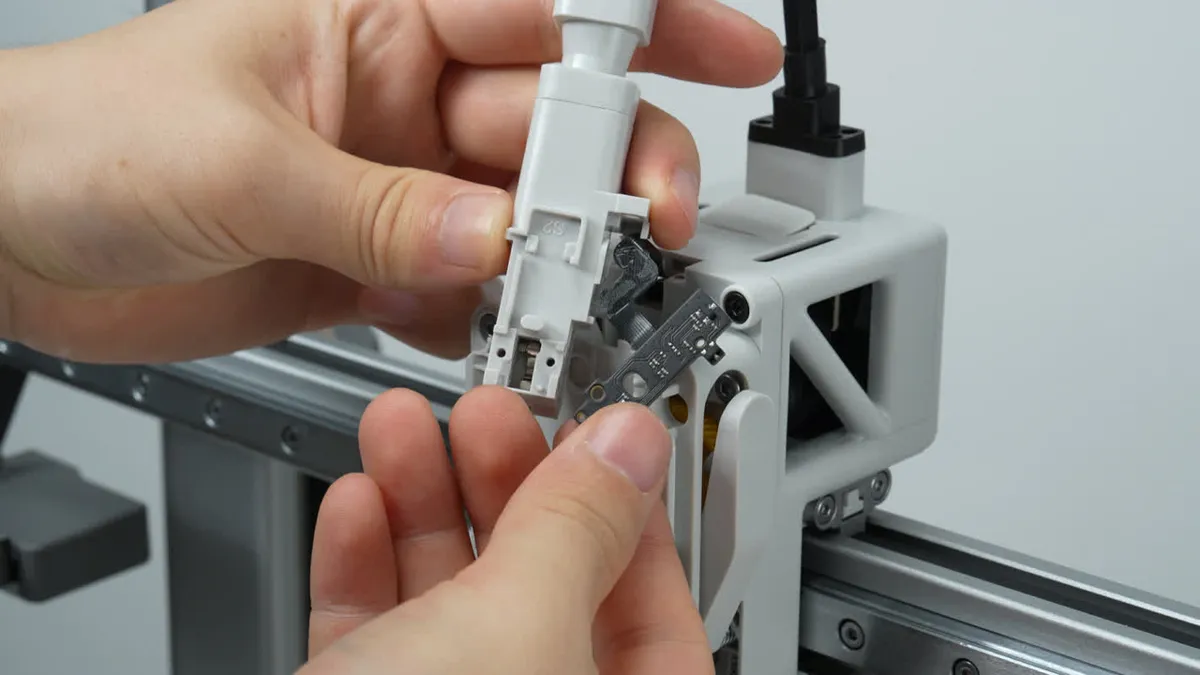

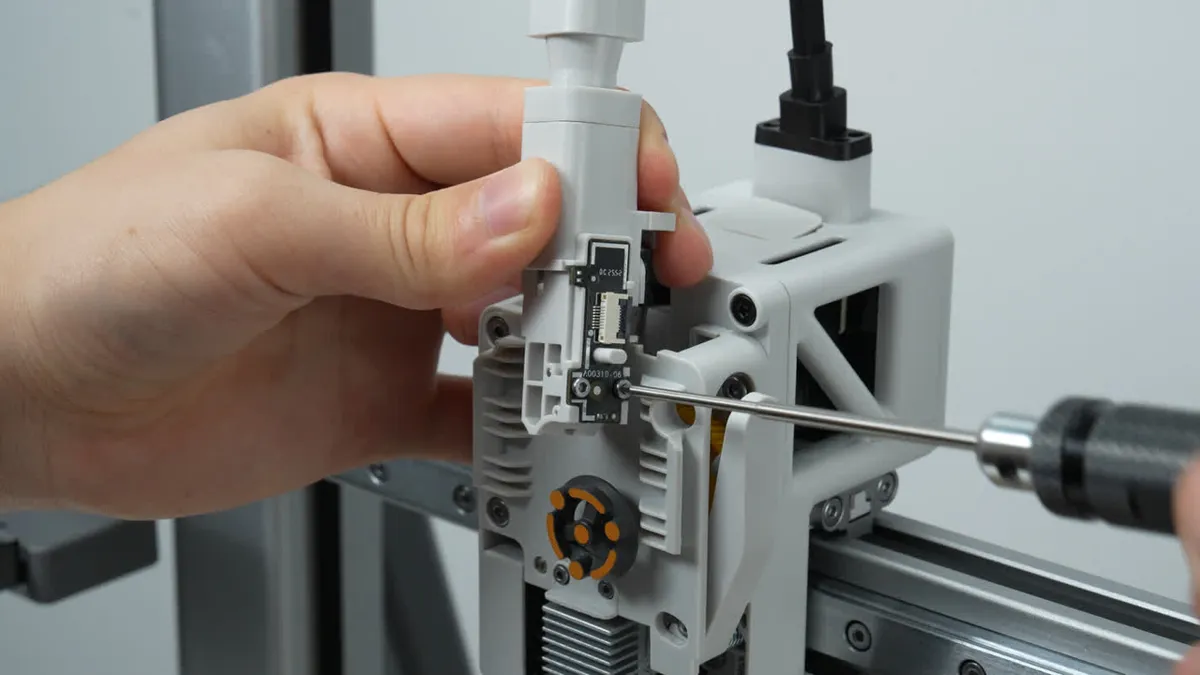

2. Brug en H1.5-unbrakonøgle til at fjerne de 2 skruer på Hall board;

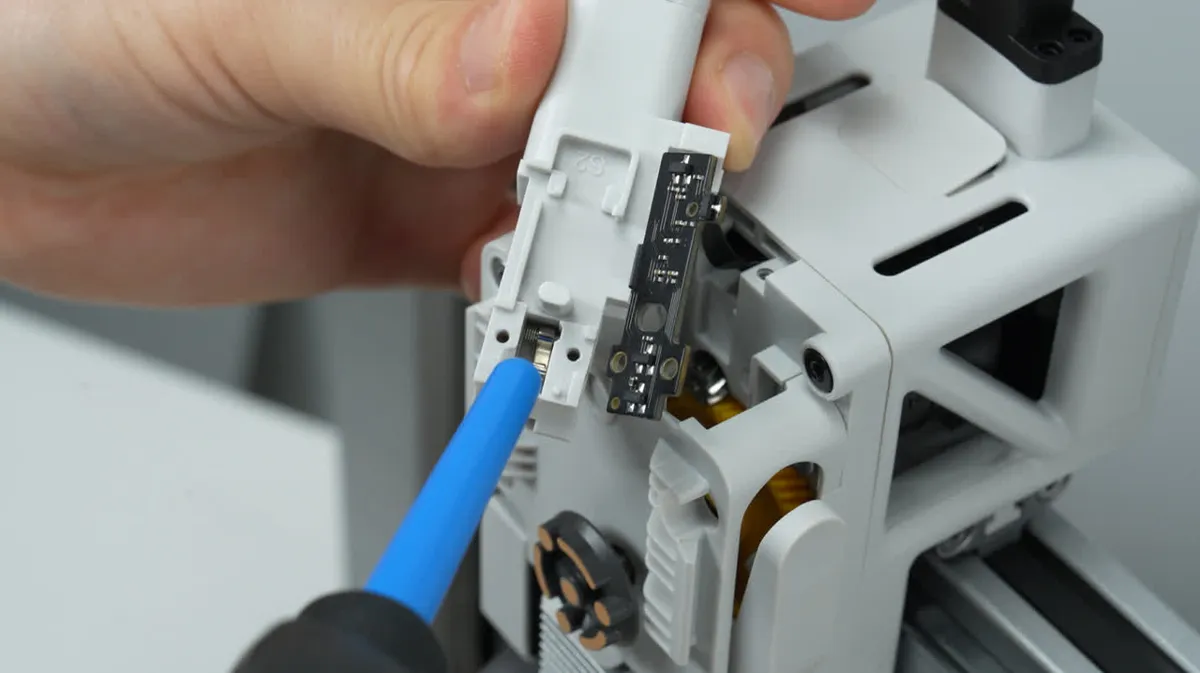

3. Brug en hårtørrer eller luftblæser til at rengøre den indvendige magnet.

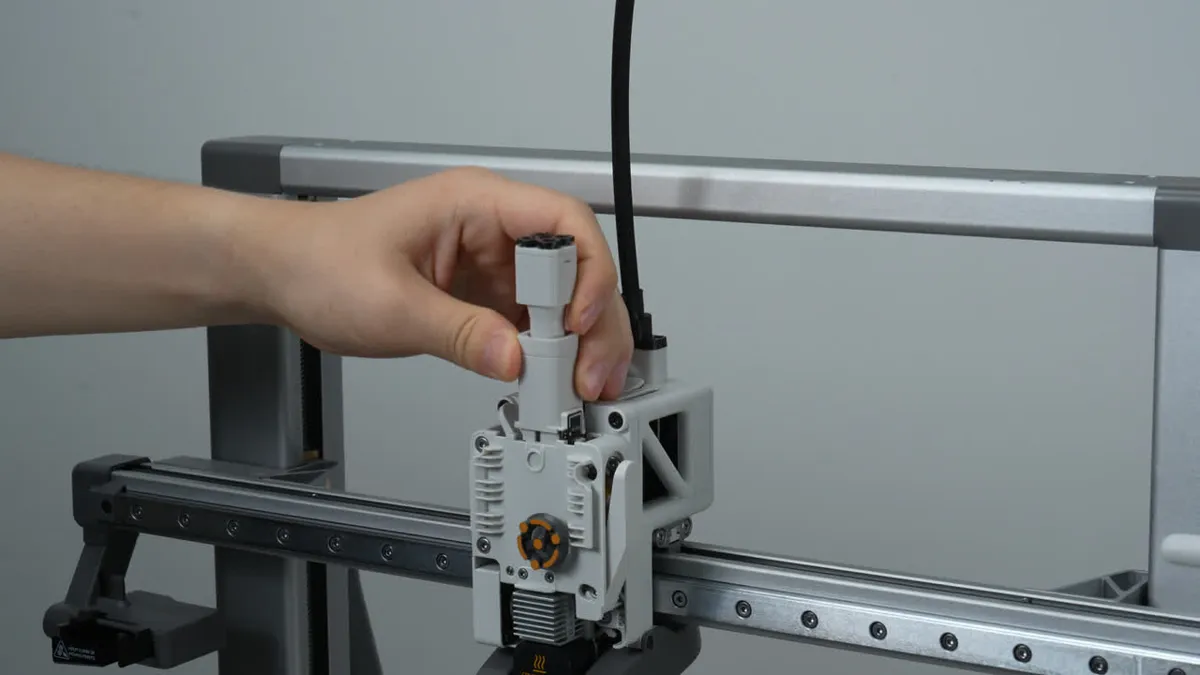

4. Når det er gennemført, samles Hall board, fem-vejs-baseholderhuset og fastgørelsesskruerne tilbage på enheden. Tænd, og kontrollér, om fejlen er forsvundet.

Trin 2. Kontrollér og tilslut Hall-sensoren igen

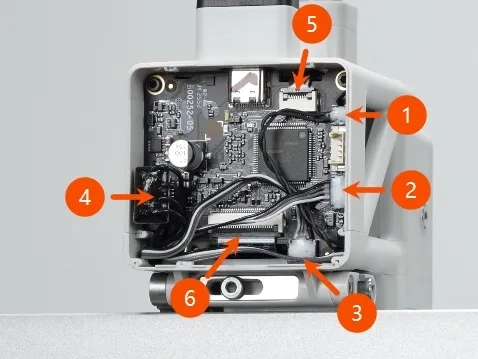

1. Se: Vejledning til udskiftning af TH board til A2L, og tilslut Hall-sensoren (#5) igen. Ved af- og påmontering kontrolleres, om vippelåsen kan åbnes og lukkes normalt.

2. Tænd, og kontrollér, om fejlen er forsvundet. Hvis fejlen fortsætter, kontakt kundesupportteamet.
