HMS_1200-6000-0002-0001 Filamentet i AMS Lite A slot 1 kan være filtret eller sidde fast.

Fejlbeskrivelse

Toolheadens Filament Hub har et modul til registrering af filamentfiltring. Når fremføringsmodstanden fra AMS'en er for høj, presses modulet til registrering af filamentfiltring ned, hvilket udløser Hall-sensoren inde i toolhead, og printeren vurderer, at fremføringsmodstanden er for høj. Sammenligningen mellem normal fremføring og filtringsregistrering for modulet til registrering af filamentfiltring er som følger:

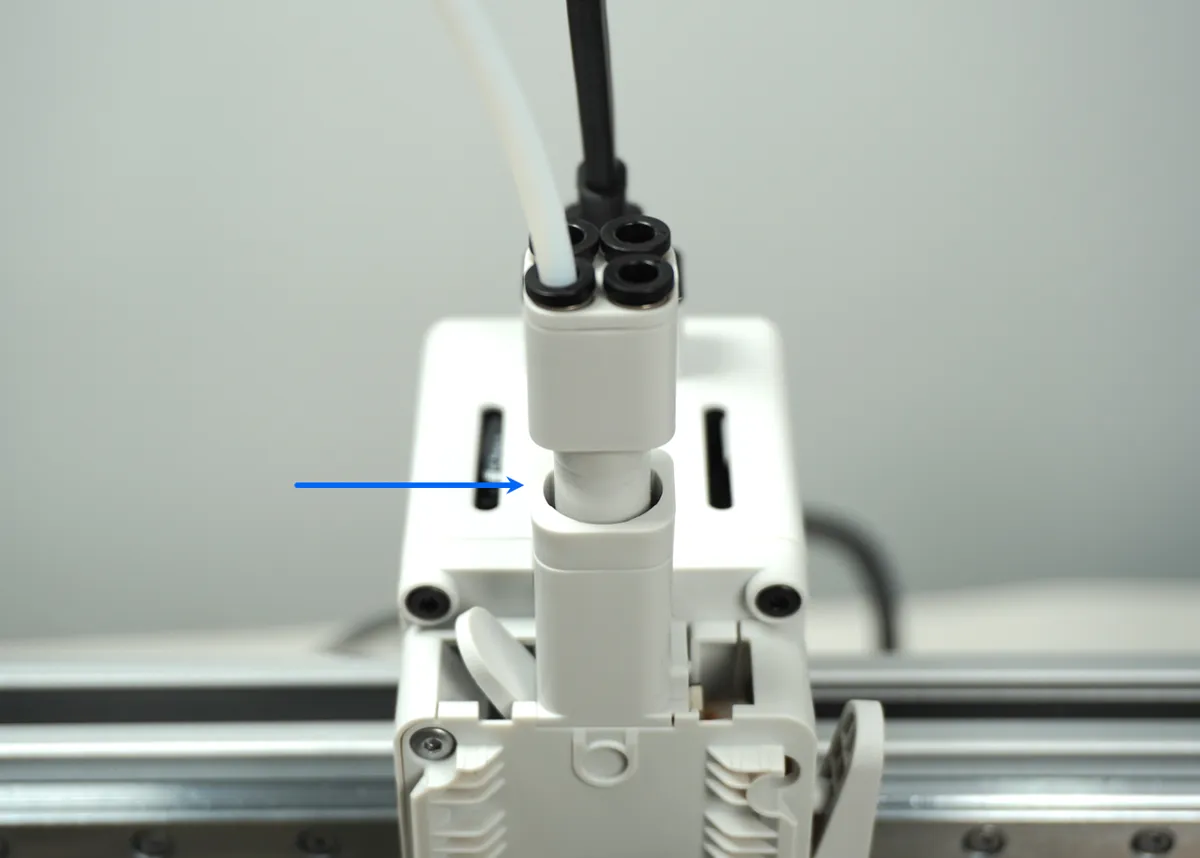

Normal fremføringstilstand

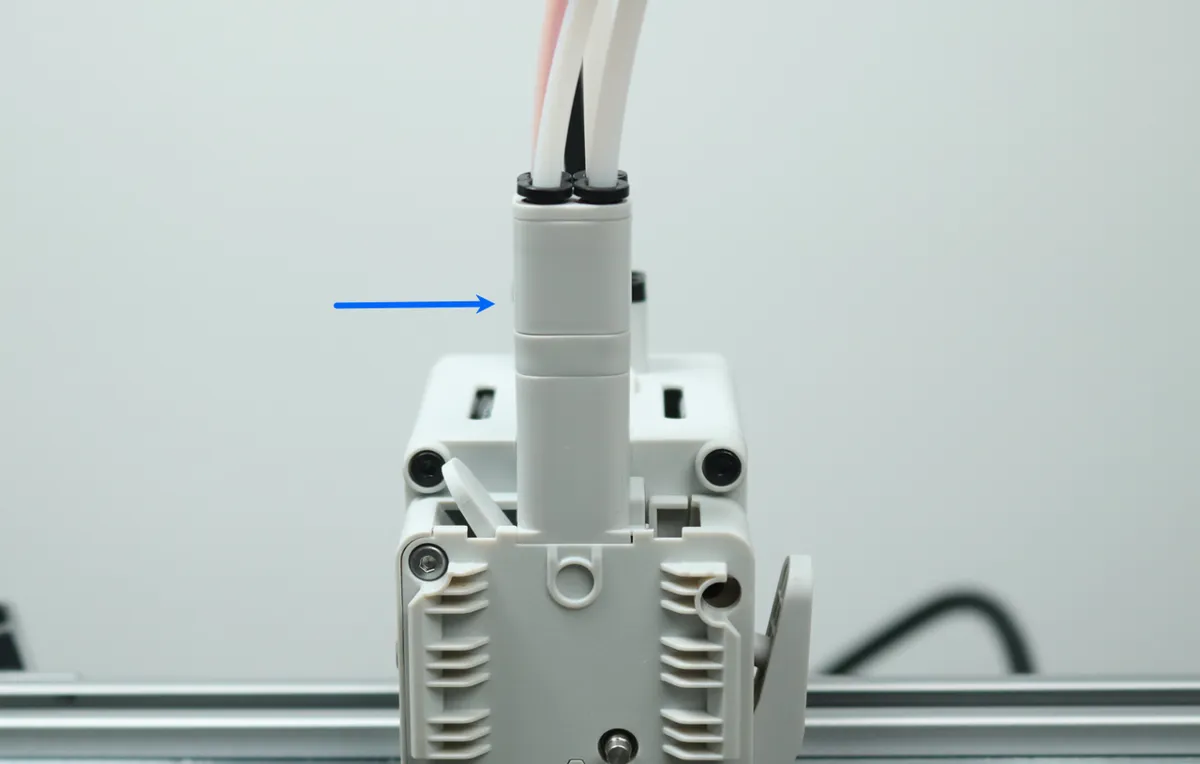

Filamentfiltringsmodul presset ned

Under printningen vil der, hvis denne HMS-fejl opstår, vises to typer pop op-vinduer på skærmen:

• Hvis fejl-pop op'en beder dig om at "Kontrollér, om rullen eller filamentet sidder fast", skal du se Tilfælde et. Når enheden til registrering af filamentfiltring udløses under printningen, vil printeren automatisk klippe filamentet af og aflæsse det, sætte på pause og derefter rapportere en fejl. Når du har løst problemet med filamentfiltring, skal du klikke på "Prøv igen" for at genoptage printningen.

• Hvis fejl-pop op'en beder dig om at "Kontrollér, om filamentet sidder fast, eller om ekstruderen er tilstoppet, da filamentekstruderingen er unormal", skal du se Tilfælde to. Når AMS'en fører filament frem til ekstruderen, vil ekstruderen først ekstrudere et stykke filament for at sikre korrekt indgreb. Hvis modulet til registrering af filamentfiltring udløses under denne proces, vil printeren også sætte på pause og rapportere en fejl. Da AMS'en ikke kan aflæsse filament for at løse filtring eller andre problemer på dette tidspunkt, bedes du primært se Tilfælde to nedenfor for at løse filtringsproblemet og derefter klikke på "Prøv igen" for at fortsætte printningen.

Registrering af filamentfiltring gælder ikke for alle typer filament. Se introduktion til A2L's registrering af filamentfiltring for detaljer.

Fejlfinding

Tilfælde 1. Under printning

Trin 1. Kontrollér rullen

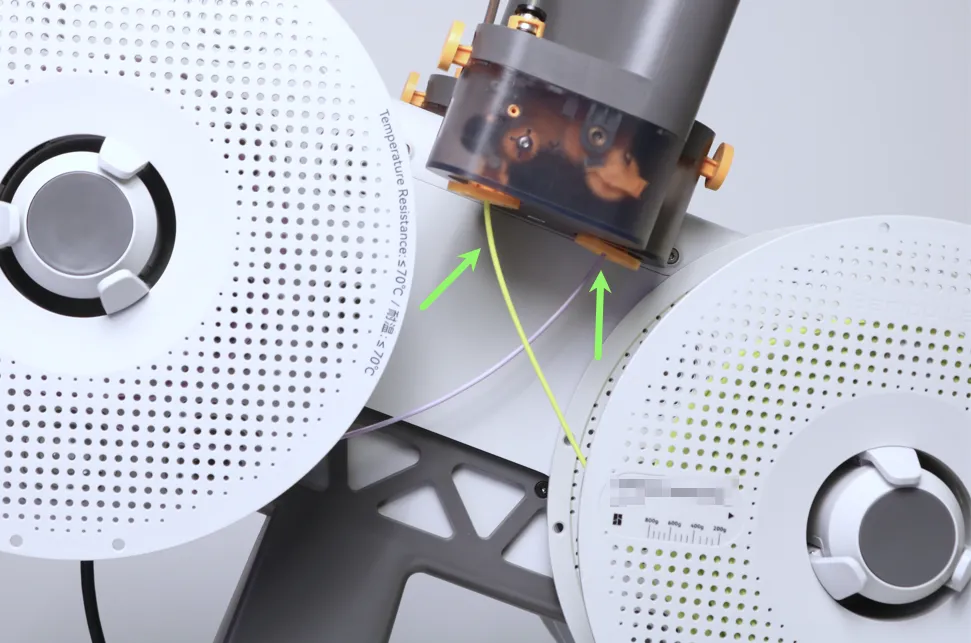

• Kontrollér først, om filamentet er sat i den forkerte slot. For eksempel hvis filamentet fra slot 1 fejlagtigt er sat i indlæsnings-/aflæsningsenheden for slot 2, som vist på figuren nedenfor:

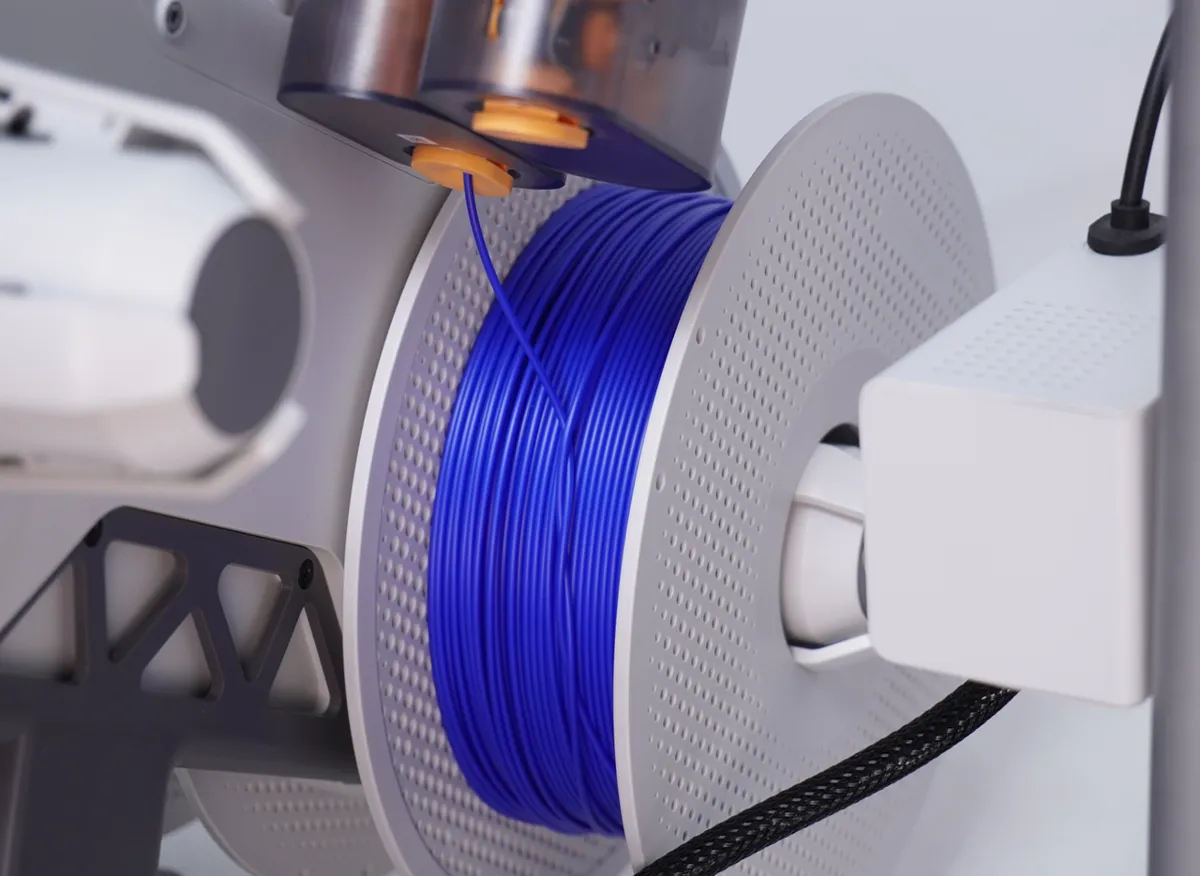

• Hvis det ikke er sat forkert i, skal du kontrollere, om filamentet på rullen er filtret;

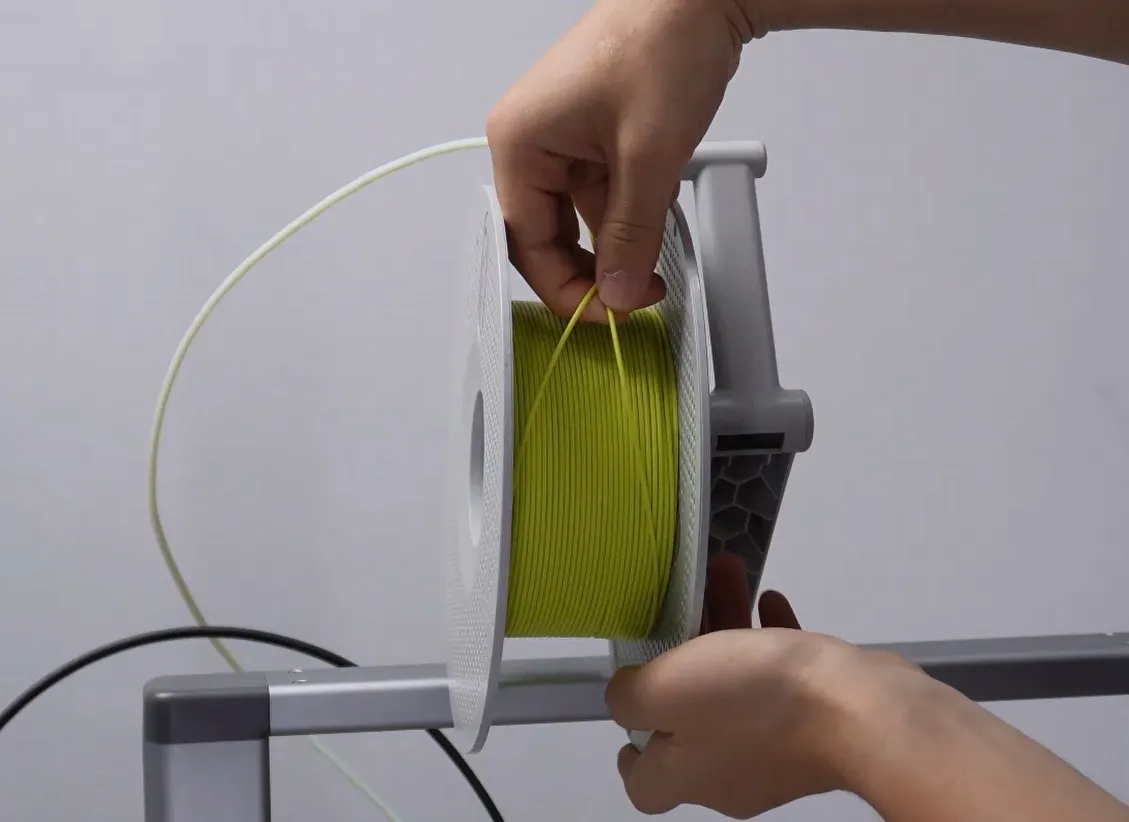

• Hvis det er filtret, og du ikke vil klippe den filtrede del af direkte, skal du holde den filtrede del med hånden og tage rullen af;

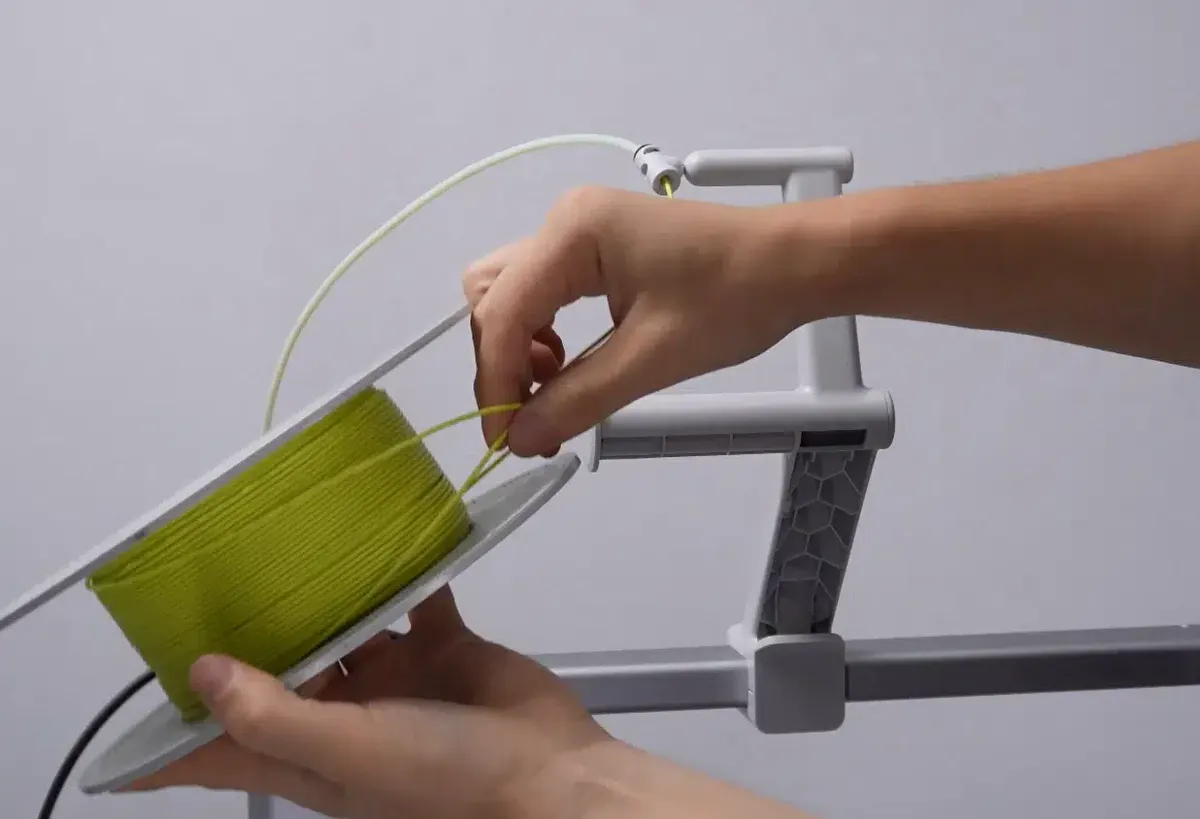

Før den knudrede del af rullen;

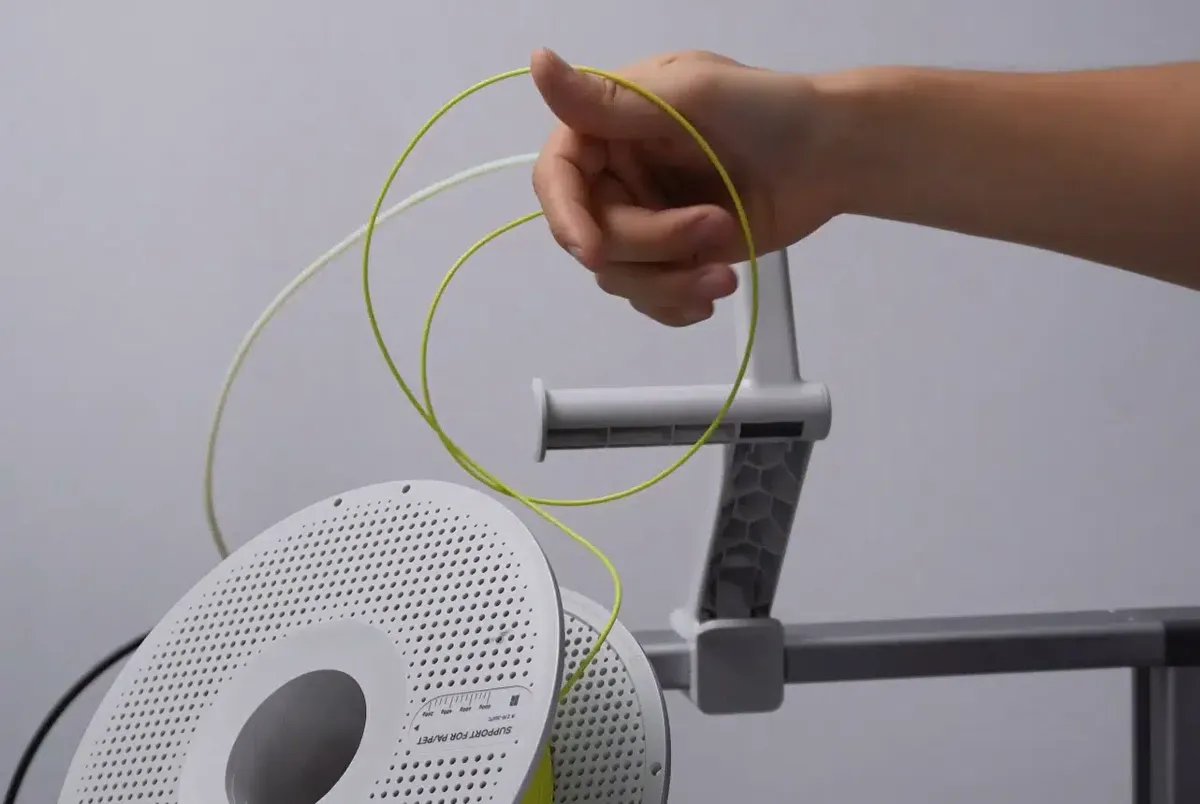

Åbn forsigtigt den knudrede del for at føre den gennem rullen, og sæt derefter rullen tilbage på plads;

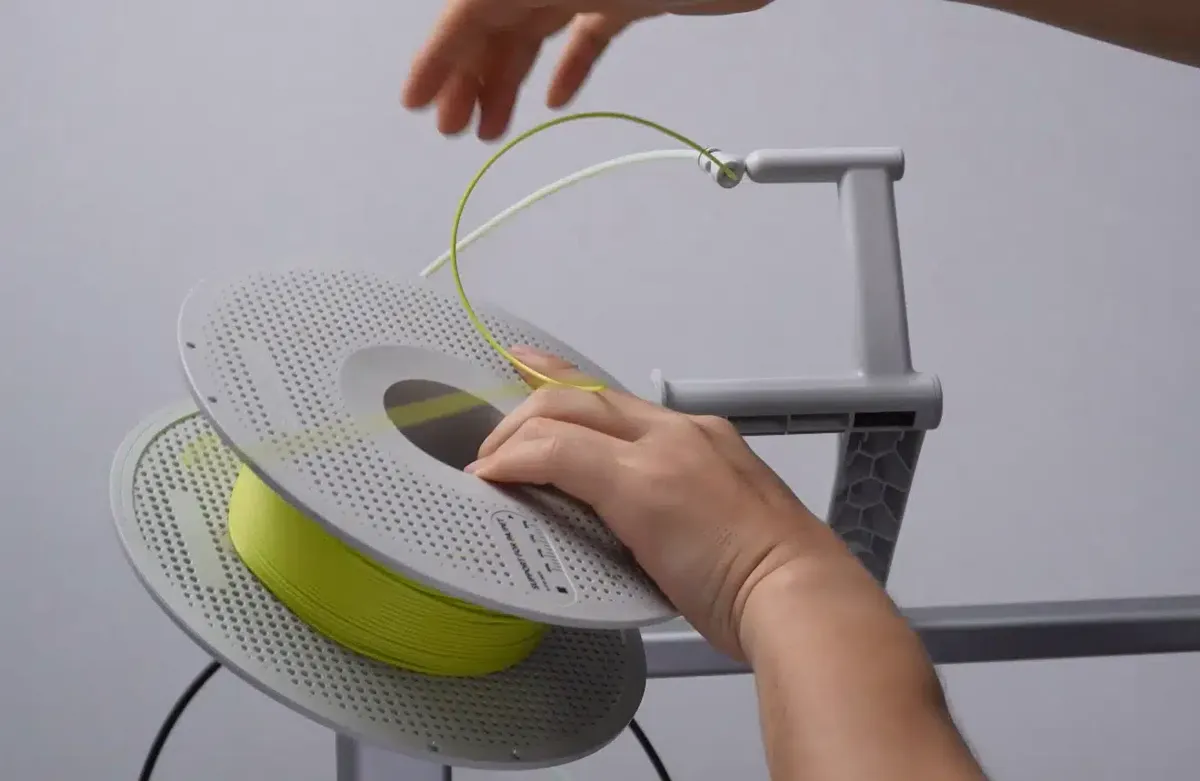

Sæt derefter rullen tilbage på plads;

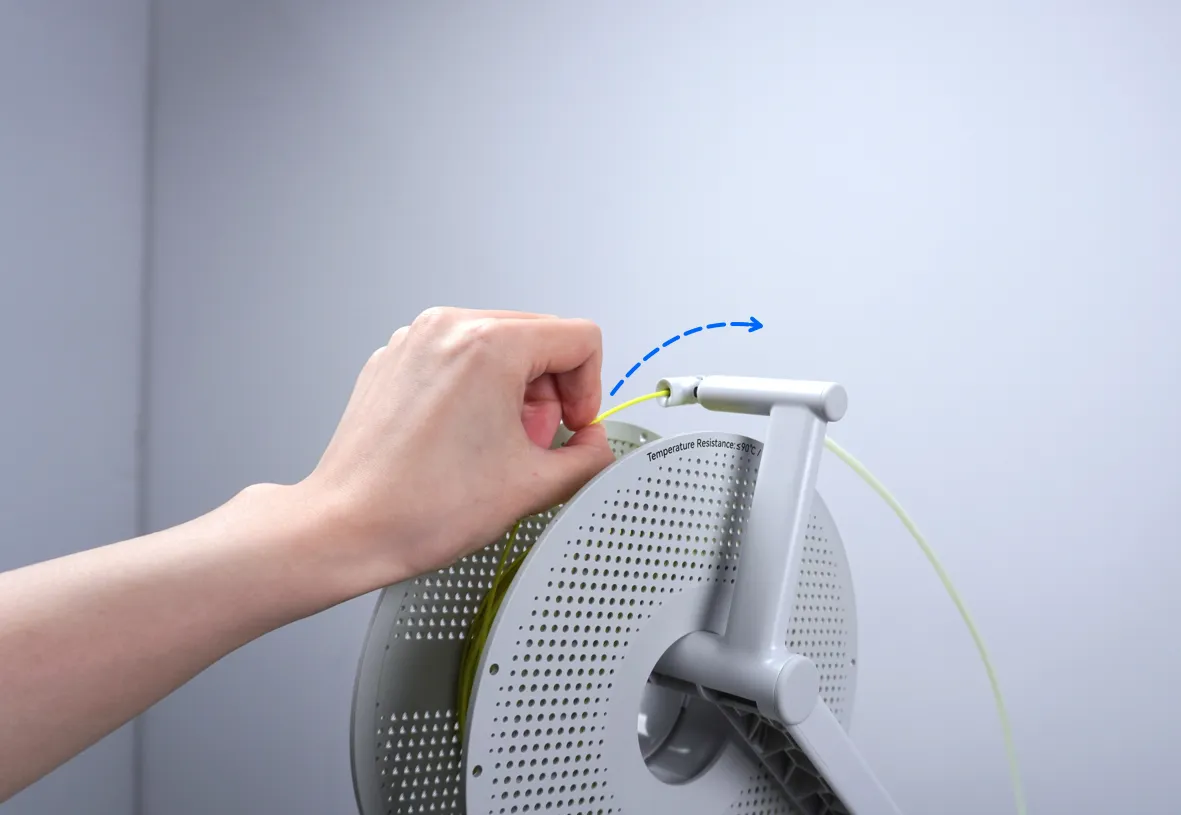

• Alternativt kan du klippe den knudrede del direkte af, derefter manuelt føre filamentet frem til ekstruderen, klikke på "Prøv igen" og fortsætte printopgaven.

Trin 2. Kontrollér filamentslangen

Kontrollér, om PTFE-slangen, der er tilsluttet den pågældende slot, er for lang eller bøjet for meget.

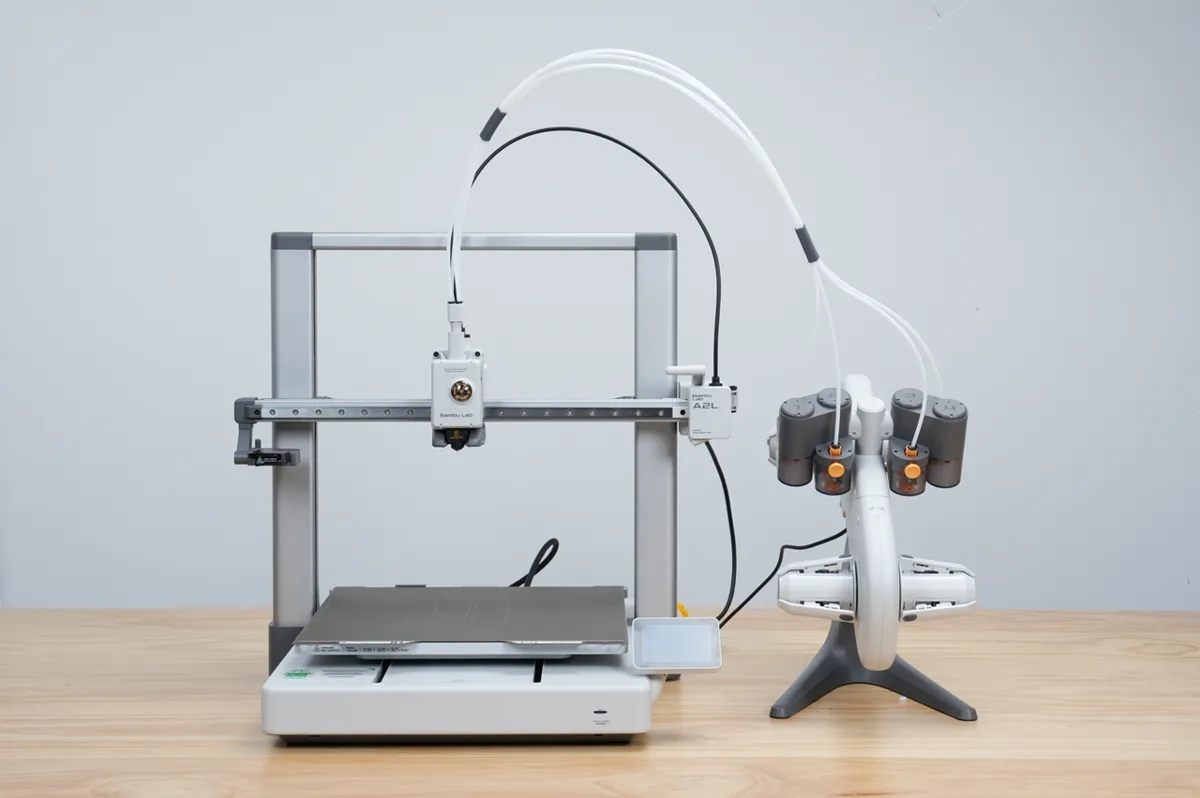

Standardlængden for filamentslanger i slot 1 og 2 er 580 mm; standardlængden for filamentslanger i slot 3 og 4 er 700 mm. Den optimale placering af printeren og AMS lite er vist på figuren nedenfor. Hvis printeren og AMS lite er placeret for langt fra hinanden, vil PTFE-slangen bøje, hvilket øger indlæsningsmodstanden.

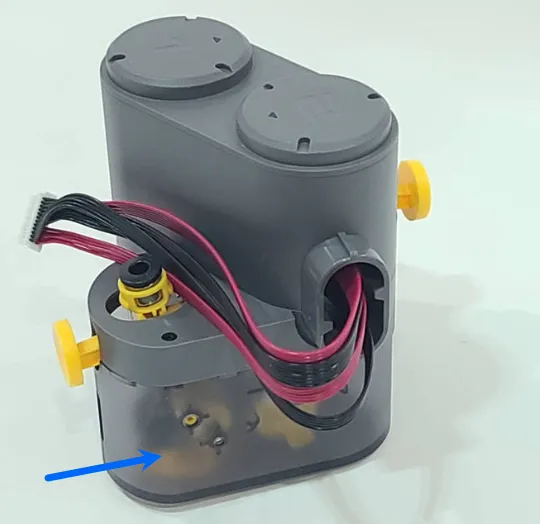

Trin 3. Kontrollér tandhjulene i indlæsnings-/aflæsningsenheden

Kontrollér, om der er rester af filamentstumper på indlæsnings-/aflæsningsenhedens tandhjul i den tilhørende AMS lite-slot. Rengør det grundigt, og klik derefter på knappen "Prøv igen".

Hvis du ikke kan løse problemet ved at følge ovenstående trin, bedes du oprette en sag og kontakte kundeserviceteamet.

Tilfælde 2. Under indlæsningsprocessen

Trin 1. Kontrollér rullen

Kontrollér først, om filamentet på rullen er filtret eller hænger nedad, og om filamentslangen er monteret forkert, eller om AMS lite og printeren er placeret for langt fra hinanden, som vist i Tilfælde et.

Trin 2. AMS lite-filamenttragtenheden er blokeret eller glider

Sæt et lille stykke filament ind i filamenttragten:

1. Kontrollér, om der er filamentstumper tilbage på tandhjulene i feederen i den tilhørende slot, og rengør det med det samme

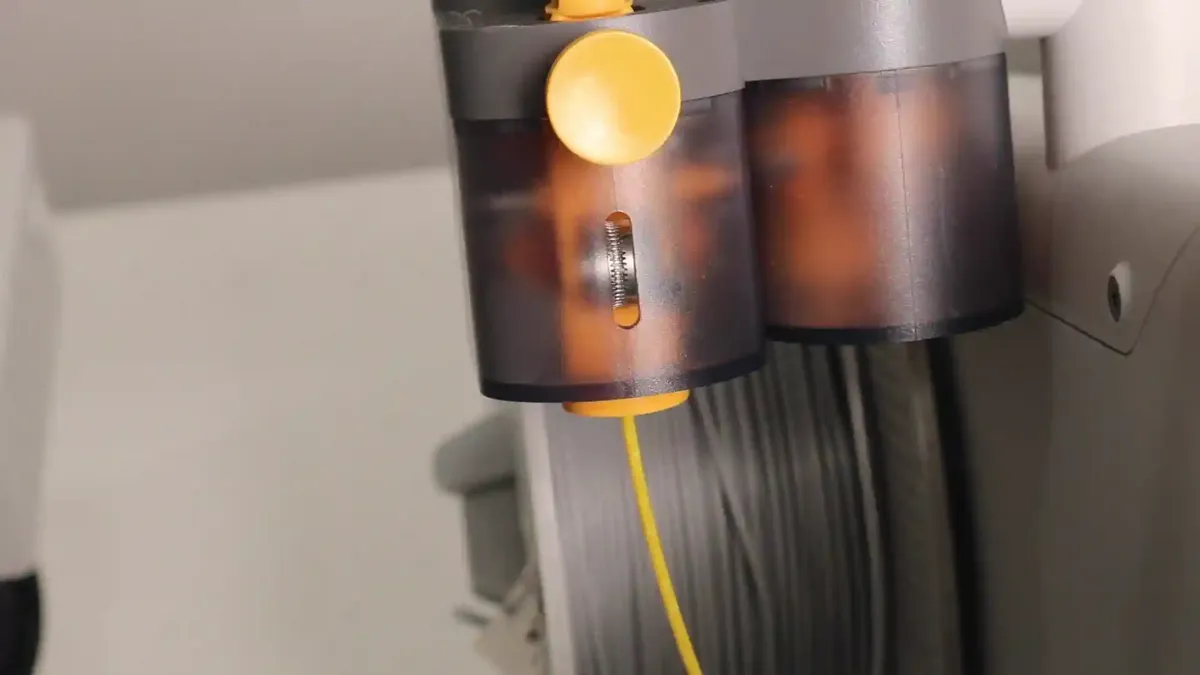

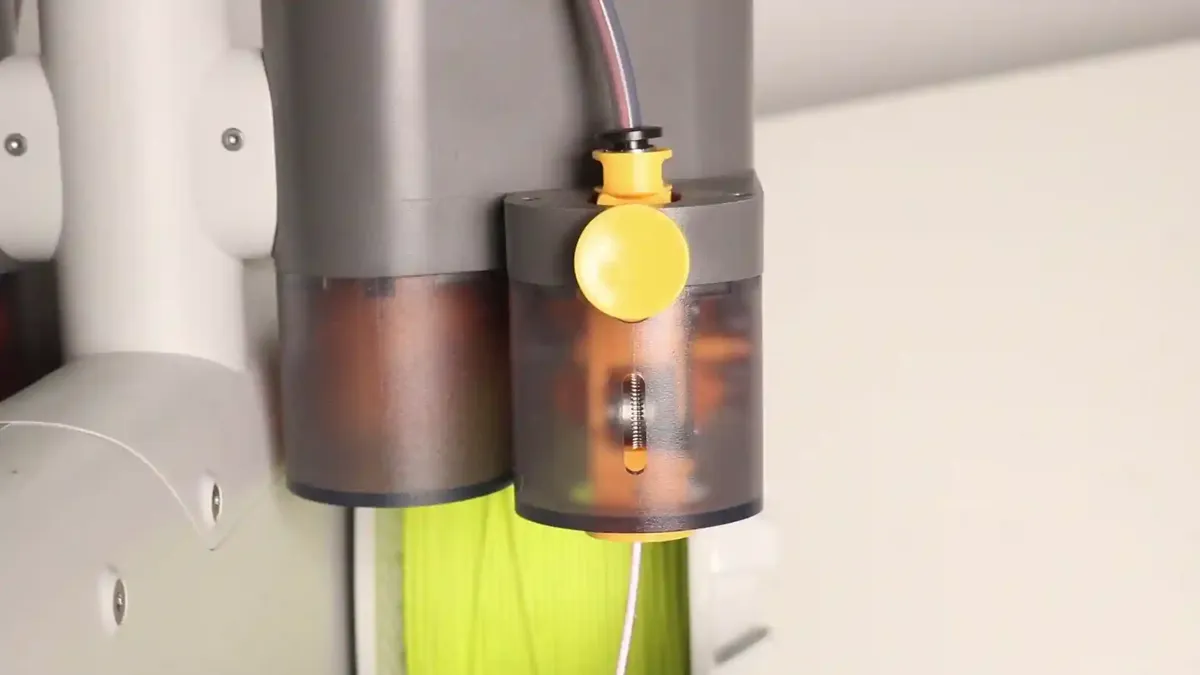

2. Test tandhjulets rotation, og observér, om det roterer jævnt. Hvis der konstateres tydelig blokering eller modstand (billede 2), anbefales det at udskifte filamenttragtenheden.

Trin 3. Kontrollér filamentfiltringsmodulet

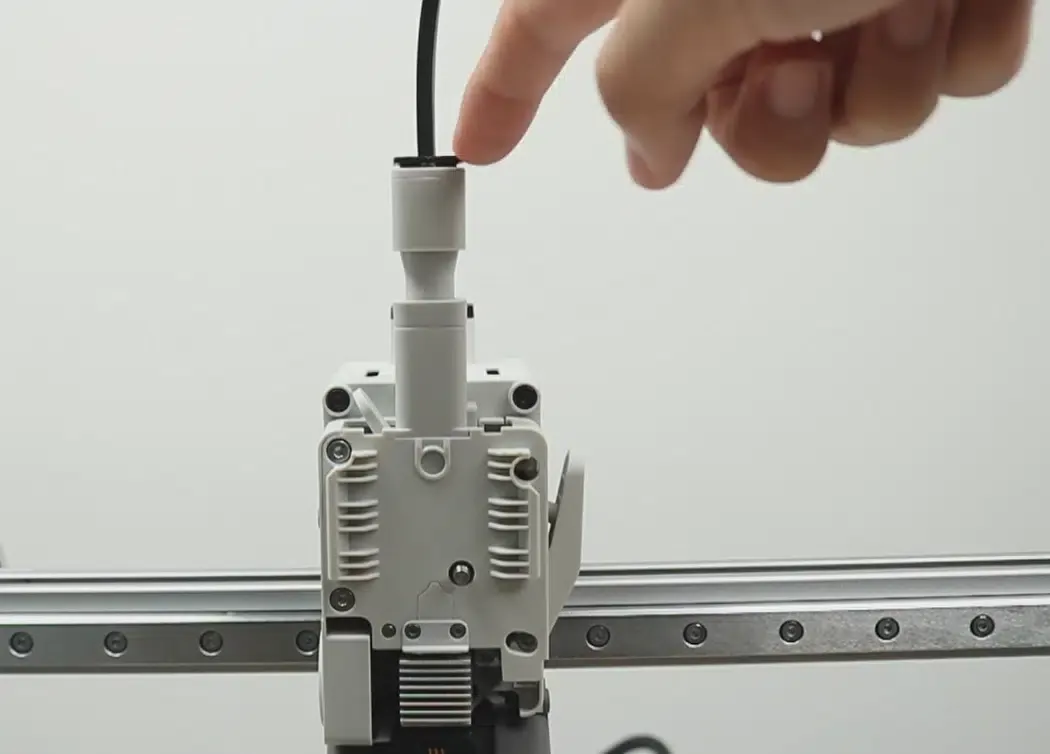

Hvis dette problem opstår med flere filamentruller, kan filamentfiltringsmodulet være unormalt. Kontrollér, om femvejskomponenten øverst på toolhead kan fjedre jævnt tilbage;

På skærmen skal du klikke på "Indstillinger > Printindstillinger" og derefter deaktivere funktionen "Registrering af filamentfiltring" og prøve igen for at se, om filamentet kan indlæses.

Hvis problemet stadig ikke er løst, bedes du oprette en sag og kontakte kundesupportteamet.

Tilsvarende HMS-koder

Alle HMS-koderne nedenfor angiver samme type fejl.
