HMS_07FF-7000-0002-0009 Hvis filamentet ikke kan ekstruderes fra højre ekstruder, kan det skyldes, at filamentet ikke er lagt korrekt i ekstruderen, eller at PTFE-slangen mellem ekstruderen og toolhead er løs eller frakoblet.

Fejlbeskrivelse

Under indlæsning via den eksterne ekstruder driver systemet ekstruderen til at føre filamentet frem til højre dyse på toolhead, efter filamentet er sat ind i filamentindgangen. Hvis ekstruderen fører filament frem til tærskellængden, men Hall-sensoren ved højre dyse på toolhead aldrig registrerer det, betragter systemet indlæsningen via den eksterne ekstruder som mislykket og udløser denne fejl.

Denne fejl kan skyldes følgende årsager:

1. PTFE-tilførselsslangen fra den eksterne ekstruder til toolheadens højre dyse er løs eller beskadiget.

2. Filamentet gribes ikke korrekt af den eksterne ekstruders tandhjul, hvilket giver slip eller utilstrækkeligt greb.

3. PTFE-slangen fra den eksterne ekstruder til toolhead er for lang.

4. Filamentet er slidt eller glider inde i den eksterne ekstruder.

5. Rullen eller filamentet sidder fast, så ekstruderen ikke kan trække filamentet ind.

6. Fejl på indlæsnings-Hall-sensoren ved toolheadens højre dyse.

7. Ekstruderens tandhjul giver ikke tilstrækkelig gribekraft.

8. Den eksterne ekstruder kan have intern mekanisk skade, for eksempel en beskadiget motor eller tandhjulssæt.

Nødvendige værktøjer og materialer

• H1.5-unbrakonøgle

• H2.0-skruetrækker

Fejlfindingstrin

Fejlfindingsforanstaltninger

• Tilpas rækkefølgen af fejlfindingstrinnene efter behov ud fra de observerede forhold.

Trin 1: Kontrollér, om PTFE-slangen fra den eksterne ekstruder til toolheadens højre dyse er løs eller frakoblet.

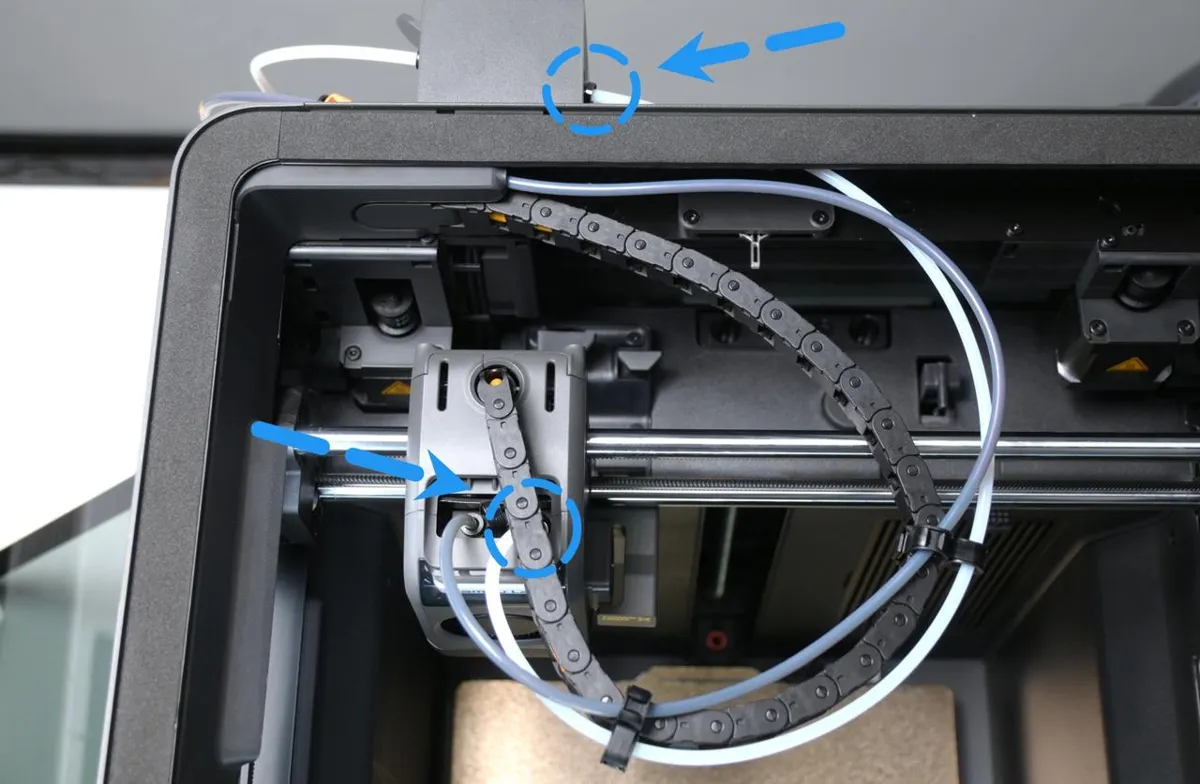

Efterse PTFE-slangen fra den eksterne ekstruders filamentudgang til filamentindgangen ved toolheadens højre dyse. Sørg for, at PTFE-slangen hverken er løs eller beskadiget, og spænd forbindelsesstykkerne i begge ender godt fast. Gentag indlæsningen af filament i højre ekstruder; hvis fejlen fortsætter, skal du gå videre til næste trin.

Trin 2. Kontrollér, om filamentet gribes korrekt af ekstruderen.

Klik på "Prøv igen" på skærmen, eller start indlæsning (Load) af højre ekstruder igen.

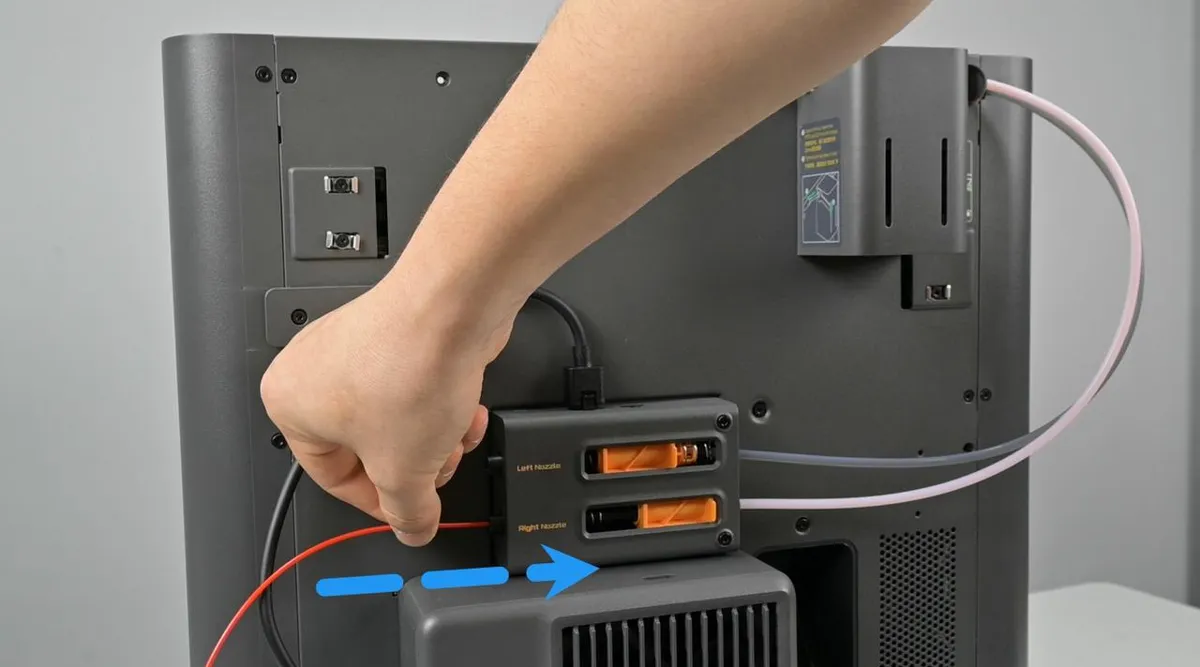

Skub filamentet manuelt, indtil det ikke kan komme længere, så det presses solidt mod ekstruderens tandhjul. Observér ekstruderens fremføring, og prøv forsigtigt at trække filamentet tilbage. Hvis filamentet trækkes solidt ind og ikke kan trækkes ud igen, er grebet lykkedes. Lad fremføringsprocessen fuldføre. Hvis fejlen fortsætter, skal du gå videre til næste trin.

Trin 3. Slangen fra den eksterne ekstruder til toolhead er for lang

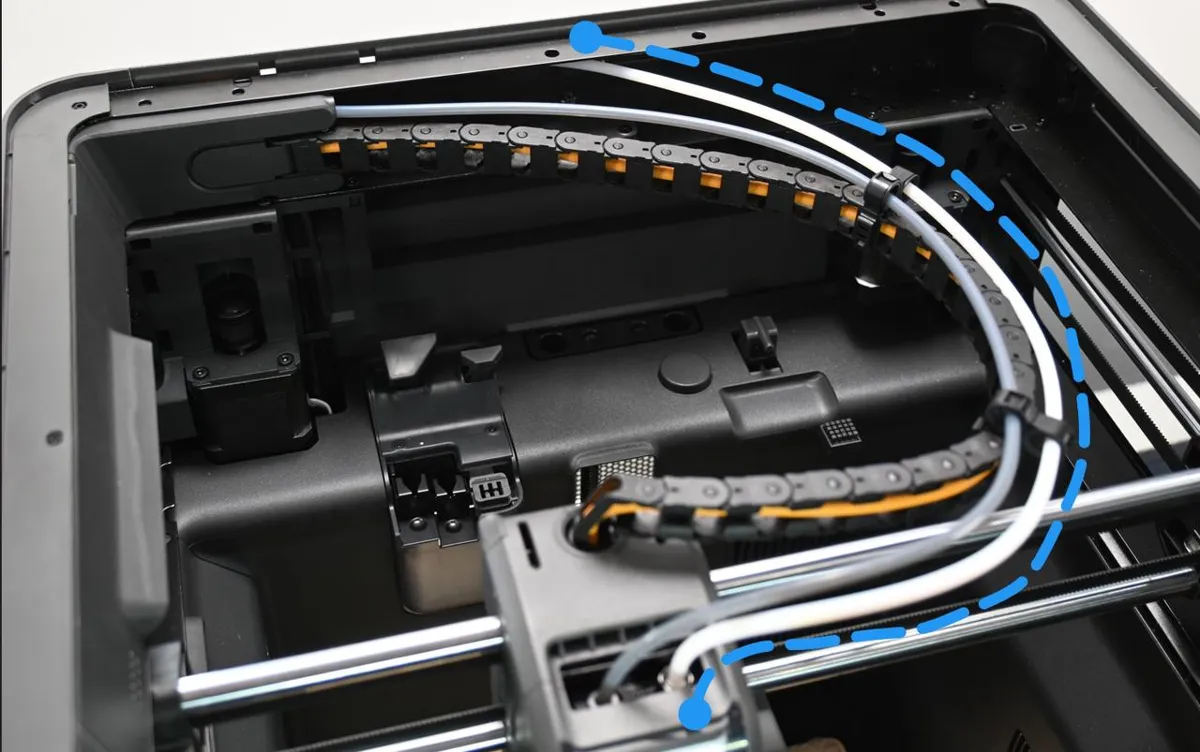

Kontrollér, om filamentslangen fra den eksterne ekstruder til toolheadens højre dyse er slangen i originallængde. Brug af en længere slange kan give dette problem. Slangen skal afkortes korrekt til den rigtige længde. Hvis slangen har original eller korrekt længde, skal du fortsætte med yderligere fejlfinding.

Trin 4. Efterse den eksterne ekstruder for slidt filament eller glidning

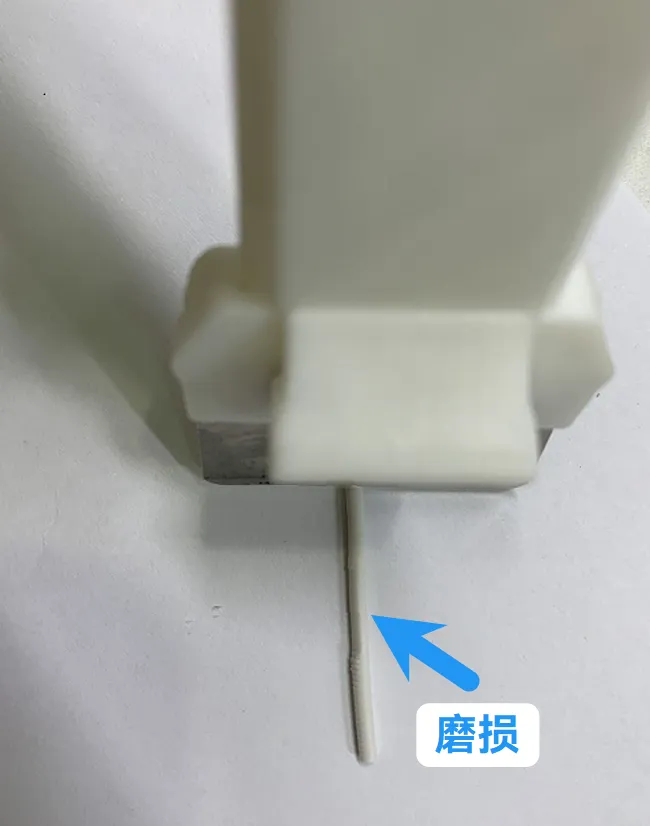

Undersøg diameteren på det filament, der føres ind i den eksterne ekstruder, for udtynding, synligt slid eller buler. Hvis der ikke findes uregelmæssigheder, skal du prøve igen. Hvis fejlen fortsætter, skal du fortsætte med yderligere fejlfinding.

Trin 5. Kontrollér, om rulle eller filament sidder fast og forhindrer ekstruderen i at trække filamentet ind

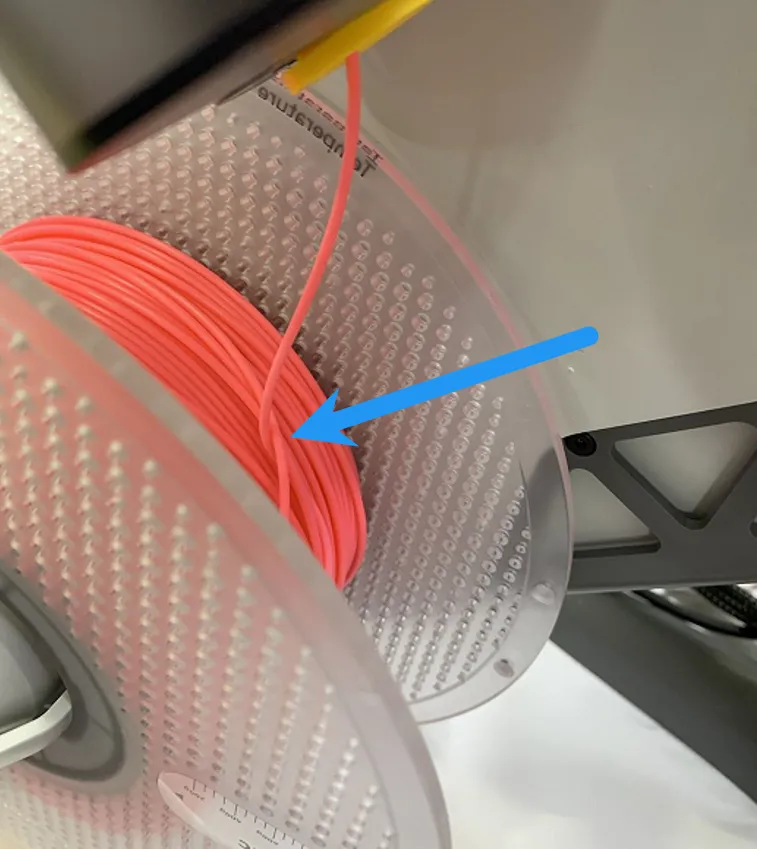

Hvis filamentet er filtret, skal du se metoden til håndtering af knuder og filtret filament. Hvis filament og rulle er bekræftet normale, skal du prøve igen. Hvis fejlen fortsætter, skal du fortsætte med yderligere fejlfinding.

Trin 6. Kontrollér, om indlæsnings-Hall-sensoren på højre dyse fungerer korrekt

Fjern toolheadens frontdæksel, og tag PTFE-slangen ud af toolheadens højre dyse. Sæt et stykke filament ind i højre dyse, og observér, om filamentindikatoren lyser på ekstrudersiden på printerens skærm.

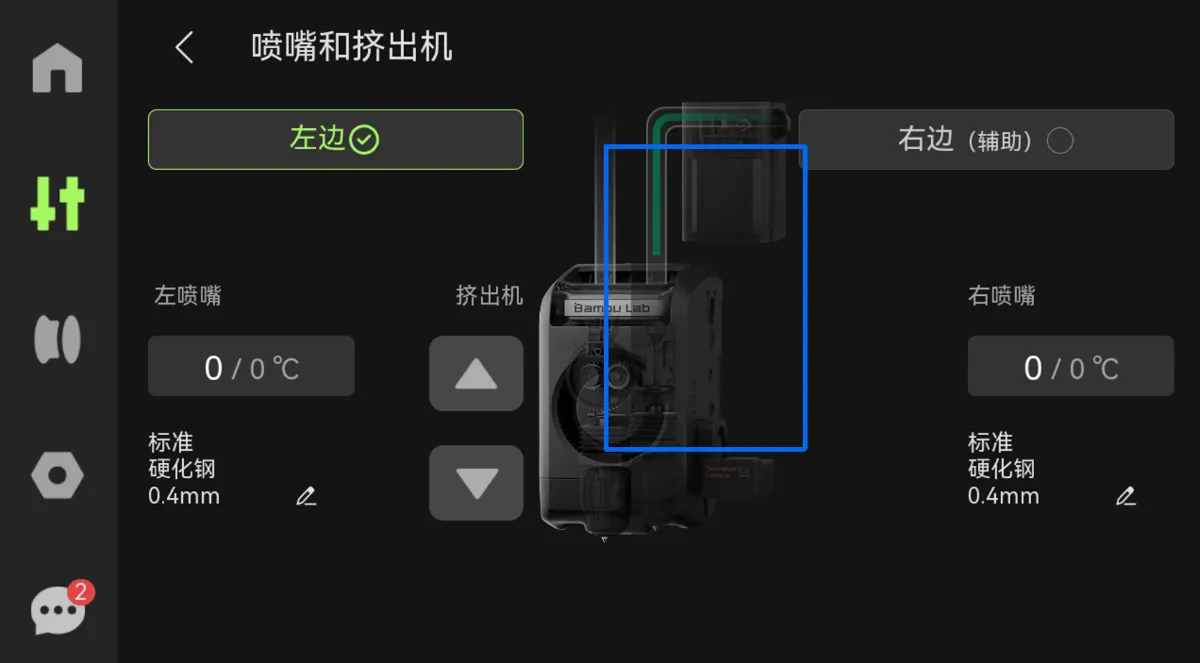

Intet filament registreret

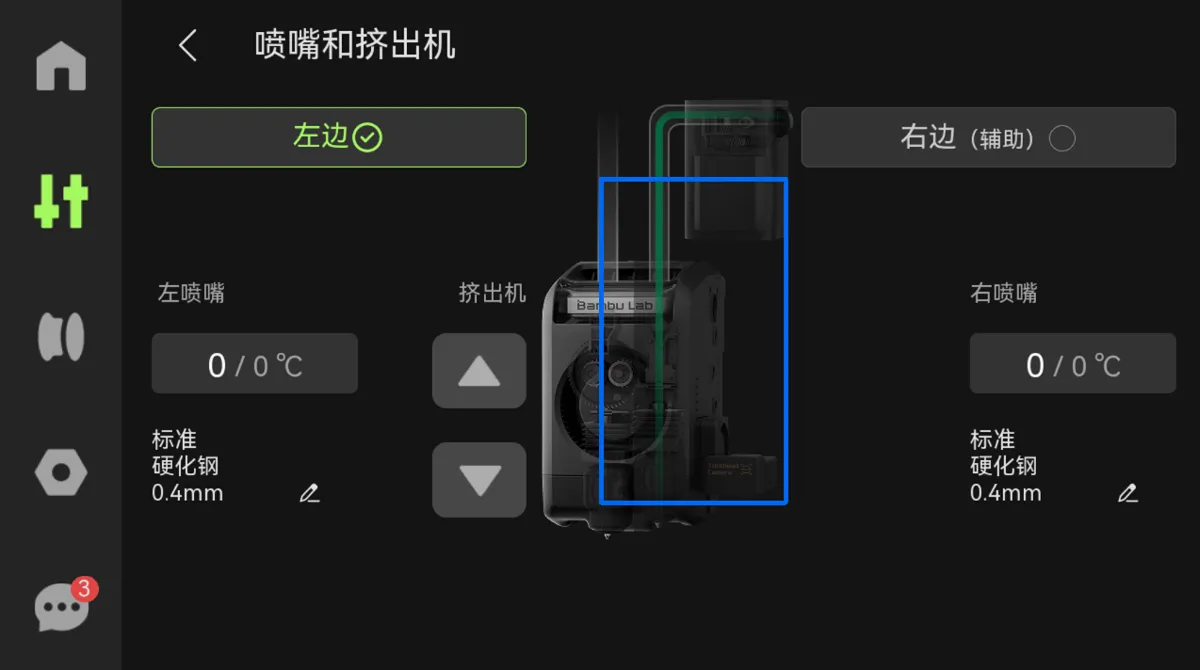

Filament registreret

Hvis filamentstatus på printerens skærm ikke ændrer sig, når filament sættes i eller tages ud, skal du se fejlfindingsguiden til indlæsnings-Hall-sensoren for fejlfinding. Prøv derefter igen efter eftersynet. Hvis Hall-kontakten fungerer normalt, men fejlen fortsætter, skal du fortsætte med yderligere fejlfinding.

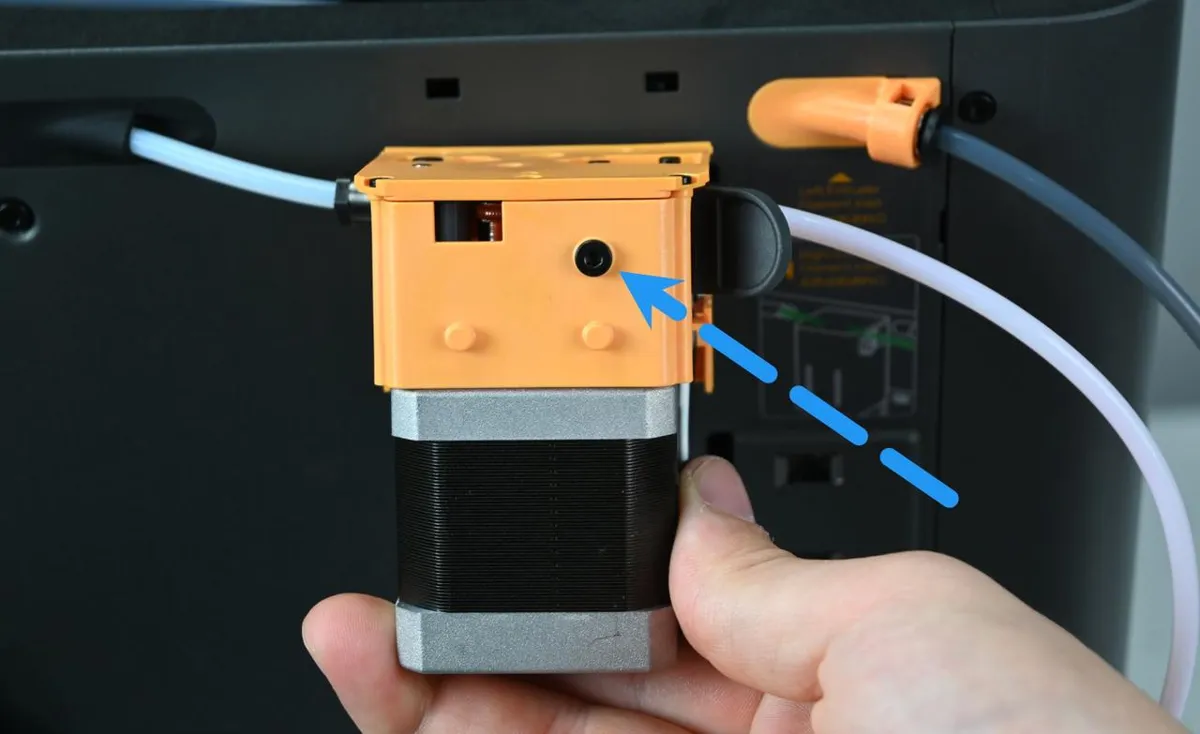

Trin 7. Kontrollér ekstruderens spændeskruer

Afmontér den eksterne ekstruder fra bagpanelet ved at følge denne procedure. Frakobl ekstruderens ledninger fra printeren, fjern ekstruderhuset, og kontrollér, om skruerne vist på billedet nedenfor er spændt korrekt. Når du har bekræftet, at skruerne er spændt, skal du montere den eksterne ekstruder igen.

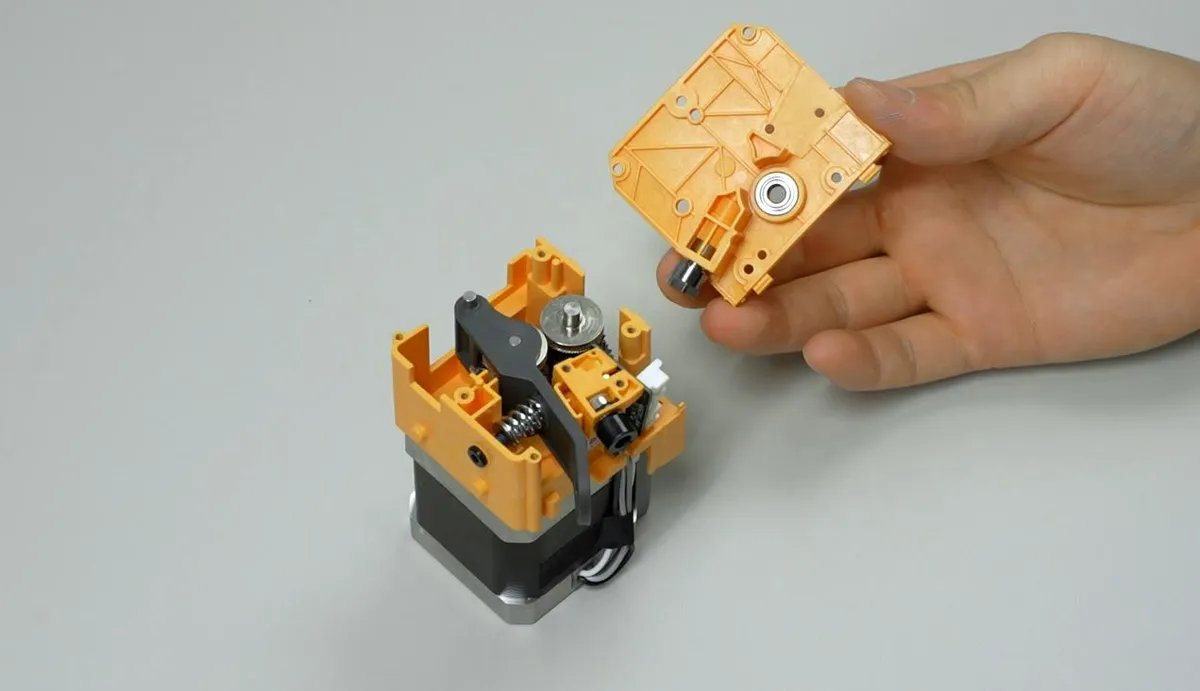

Hvis problemet fortsætter efter disse kontroller, kan den eksterne ekstruder have intern mekanisk skade. Du skal efterse ekstruderens struktur eller udskifte den eksterne ekstruder.
