HMS_0700-2000-0002-0008 AMS A bås 1 fremførings-Hall-sensor er afbrudt, hvilket kan skyldes dårlig kontakt i stikket.

Beskrivelse af problemet

• Funktion: Filamentsensoren sidder i AMS-feeder-enheden og bruges til at registrere, om filamentet er ført ind i nozzlen. Denne fejl betyder, at Hall-sensoren i feeder-enheden er afbrudt og ikke kan registrere korrekt, om filamentet er ført ind.

• Registreringsprincip: Under normale forhold ligger filamentsensorens spænding inden for et bestemt interval. Når sensoren er afbrudt, stiger spændingen til 3,3 V.

• Påvirkning: Systemet kan ikke registrere, at filamentet føres ind i nozzlen, hvilket gør det umuligt korrekt at indføre filamentet, læse RFID eller fremføre filamentet. Det indførte filament vises ikke på printerens skærm, og der vises en HMS-advarsel.

Fejlfinding

Værktøj, udstyr og materialer

Unbrakonøgle

Fejlfinding for AMS 2 Pro

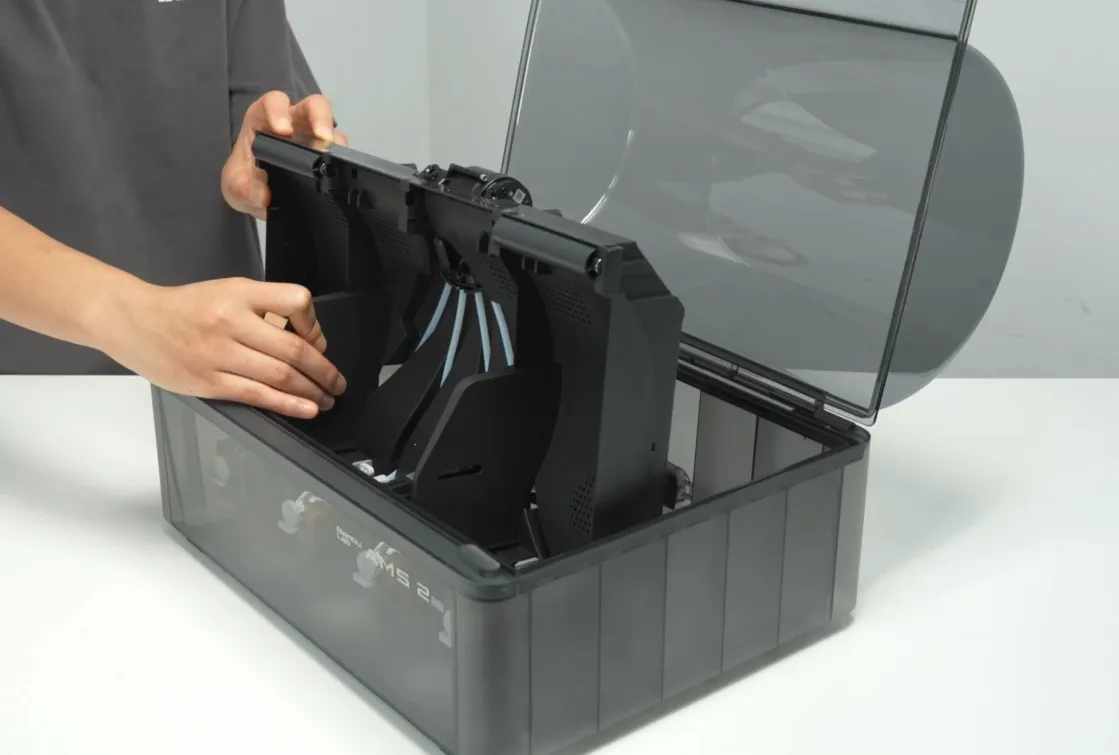

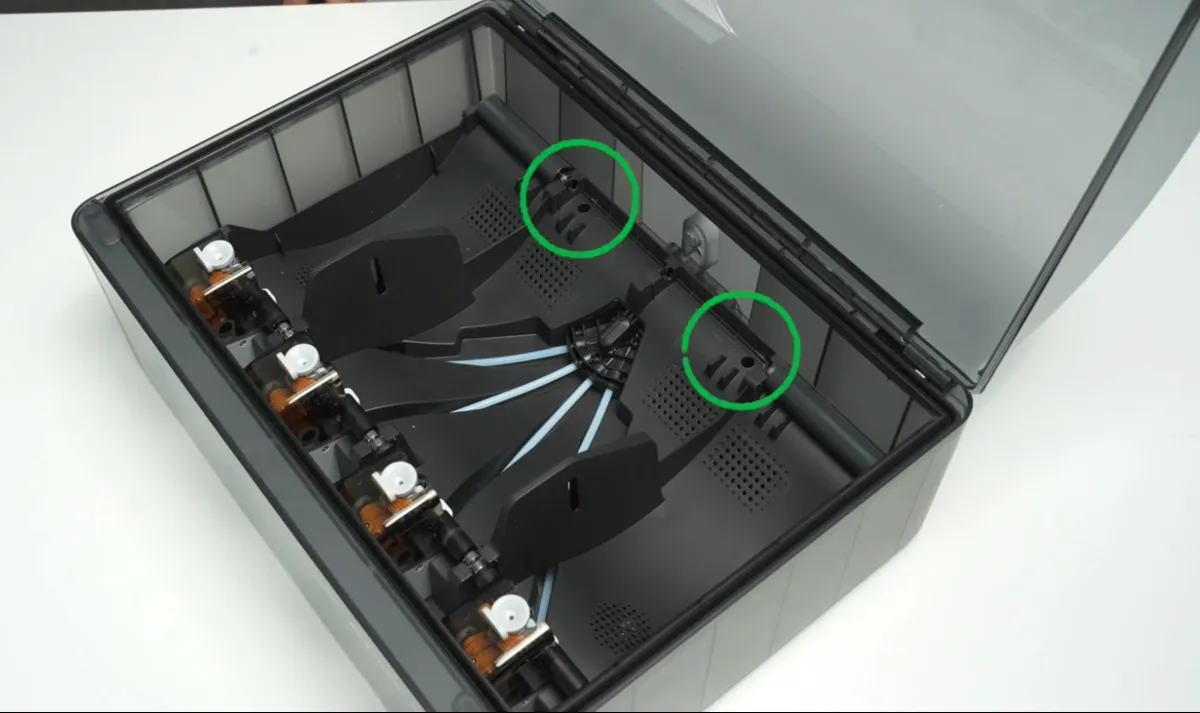

1. Se afmonteringsvideoen for AMS 2 Pro. Løsn først de to skruer, der holder AMS-hovedrammen, og løft hovedrammen på AMS 2 Pro af.

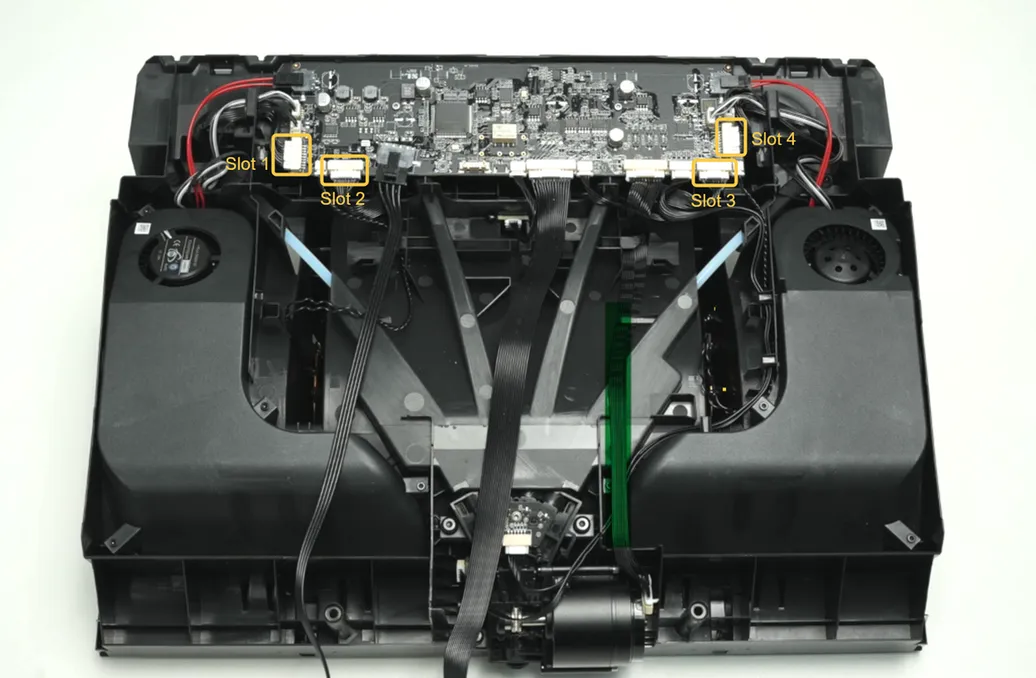

2. Kontroller, om feeder-enhedens FPC er korrekt tilsluttet, og tilslut den igen.

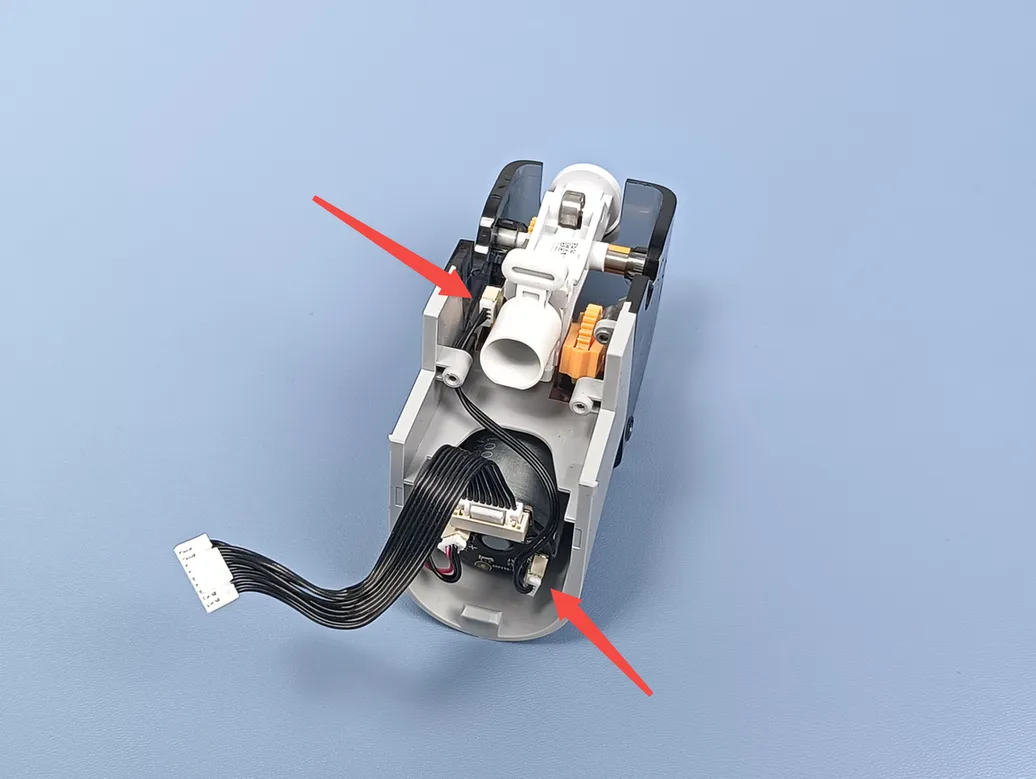

3. Hvis problemet fortsat opstår, skal du afmontere feeder-enheden og tilslutte begge ender af Hall-sensorens kabel igen som vist på billedet nedenfor



4. Hvis problemet fortsat ikke er løst, kan det skyldes en defekt Hall-sensor i feeder-enheden, hvilket kræver udskiftning af feeder-tragtenheden.

Hvis din AMS 2 Pro fortsat er omfattet af garanti, bedes du kontakte vores eftersalgssupport for yderligere hjælp, efter du har forsøgt ovenstående fejlfindingstrin.

Fejlfinding for AMS HT

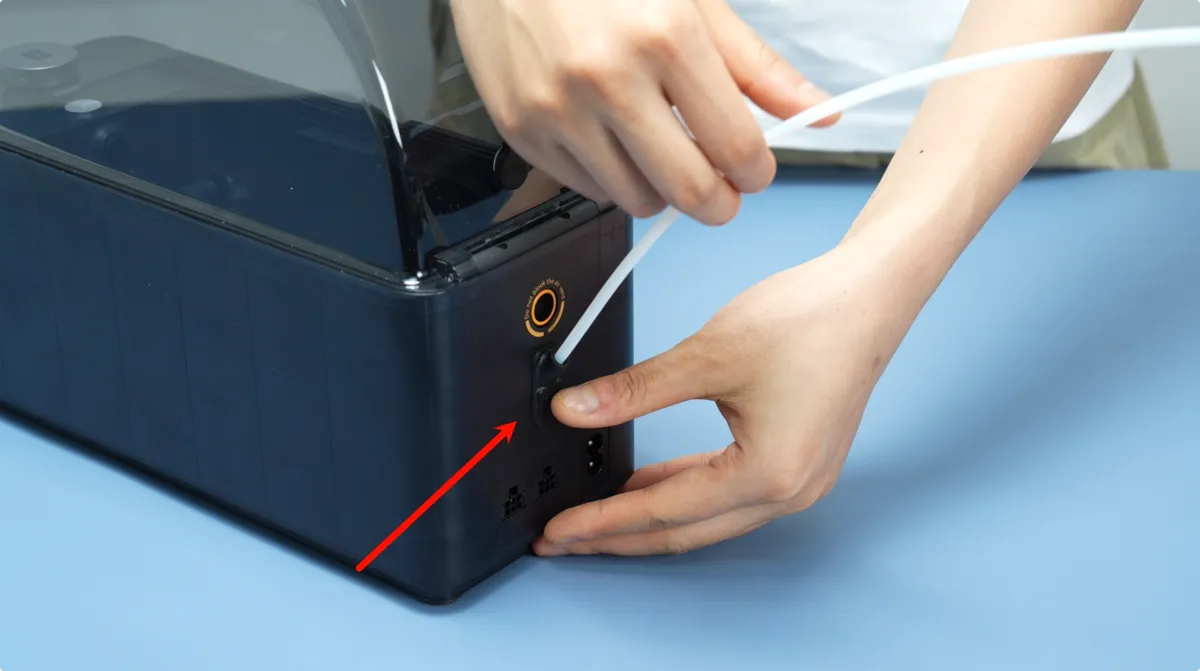

1. Tryk på udløserknappen til PTFE-slangen bag på AMS HT for at låse stikket op, og træk derefter PTFE-slangen ud.

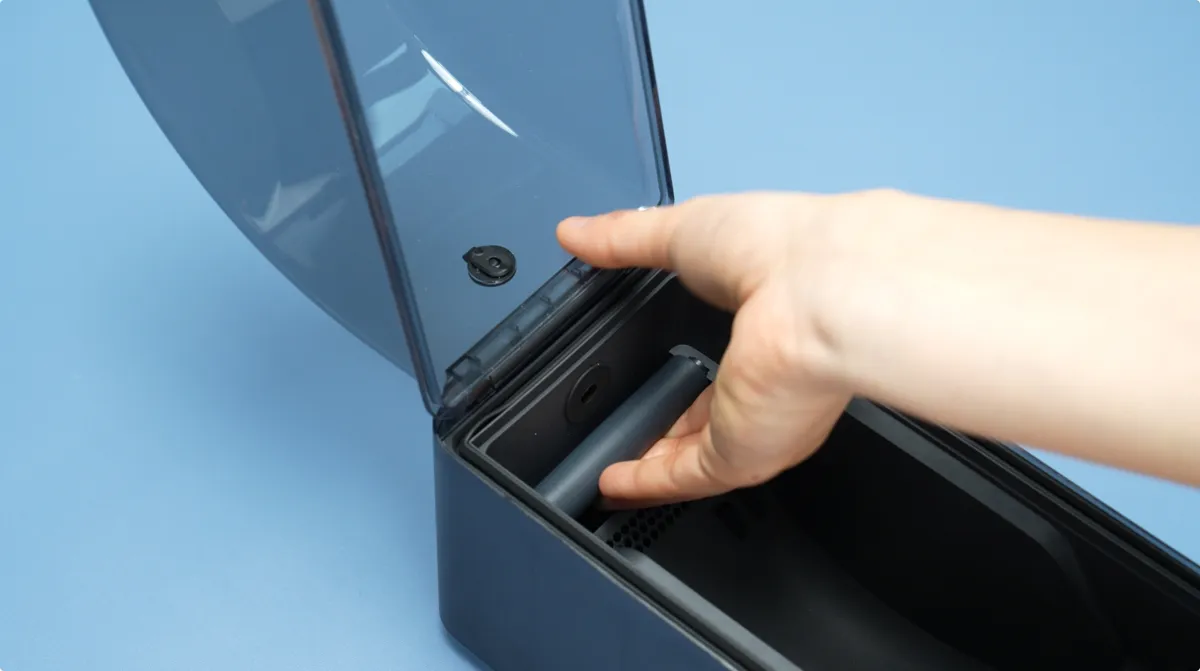

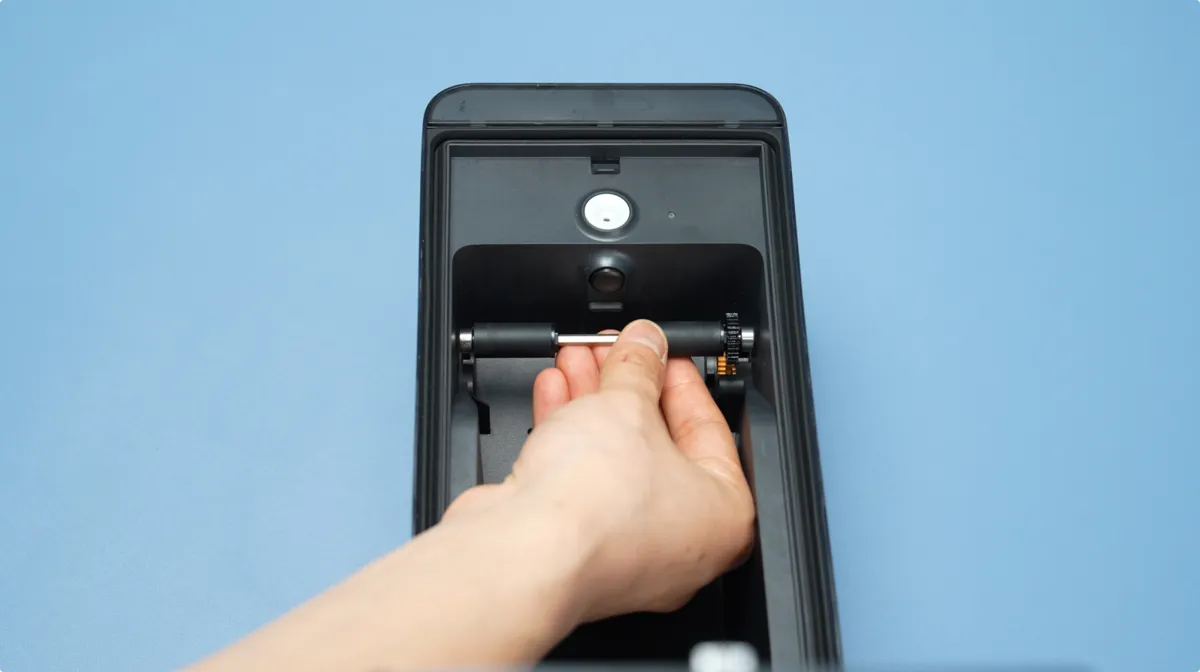

2. Fjern den drevne støtteaksel og den aktive støtteaksel fra materialebåsen. Vær forsigtig med lejerne i begge ender, når du fjerner lejebøsningerne.

3. Afmonter AMS HT-hovedrammen:

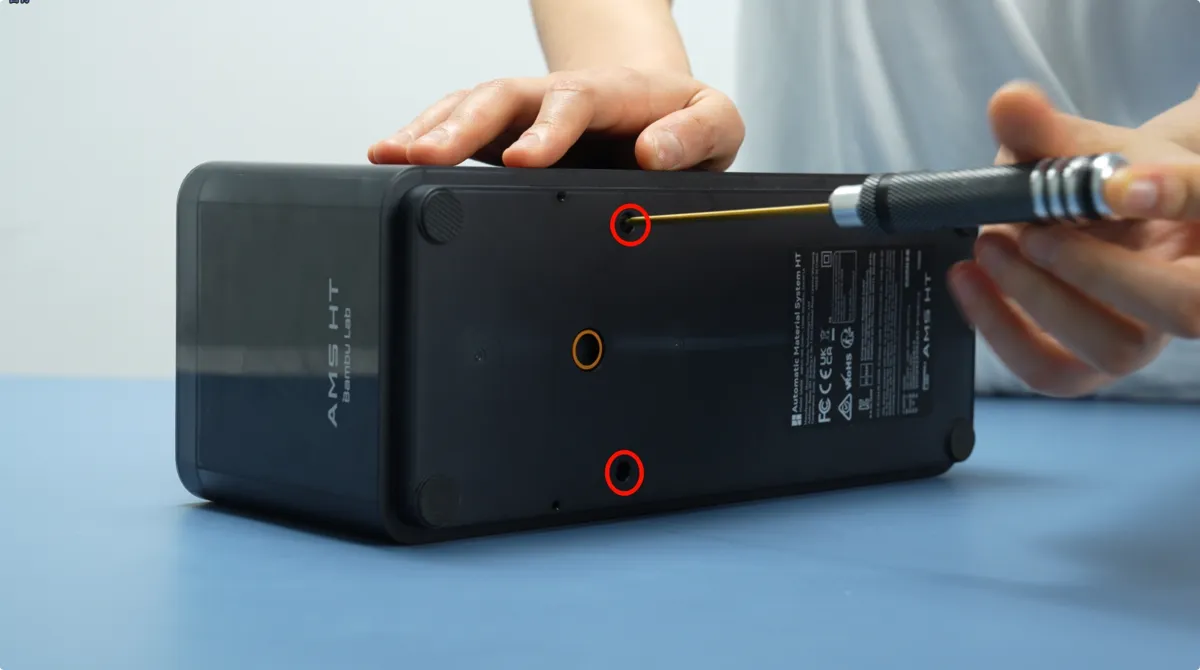

• Fjern de to bundskruer (BT3×8).

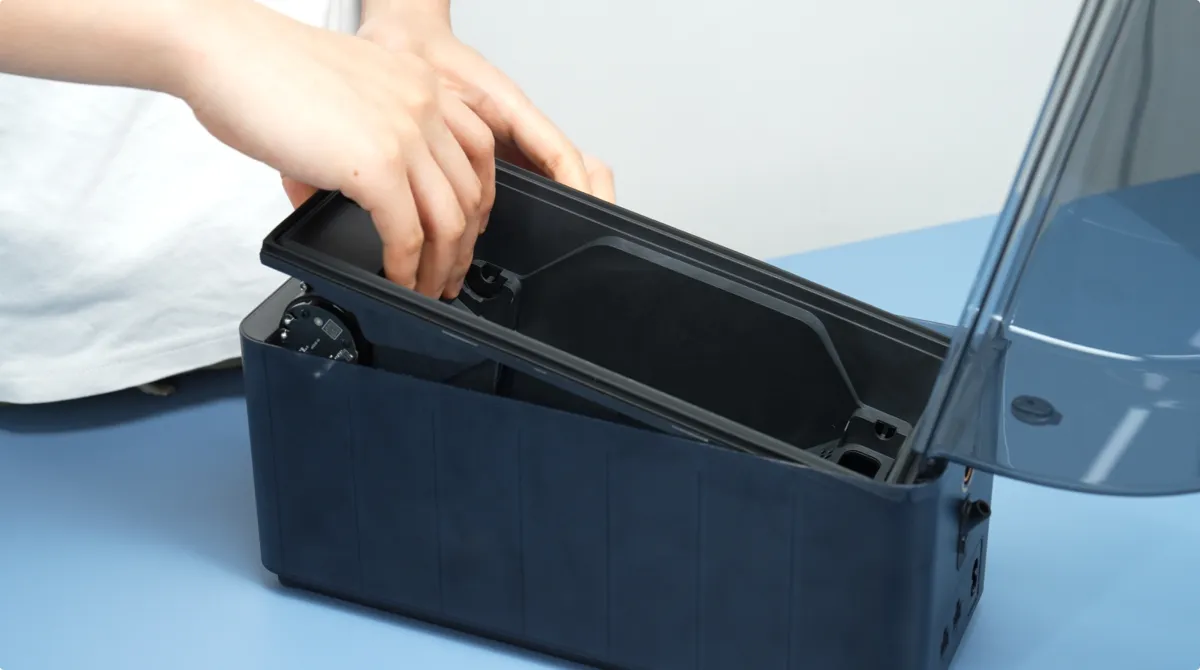

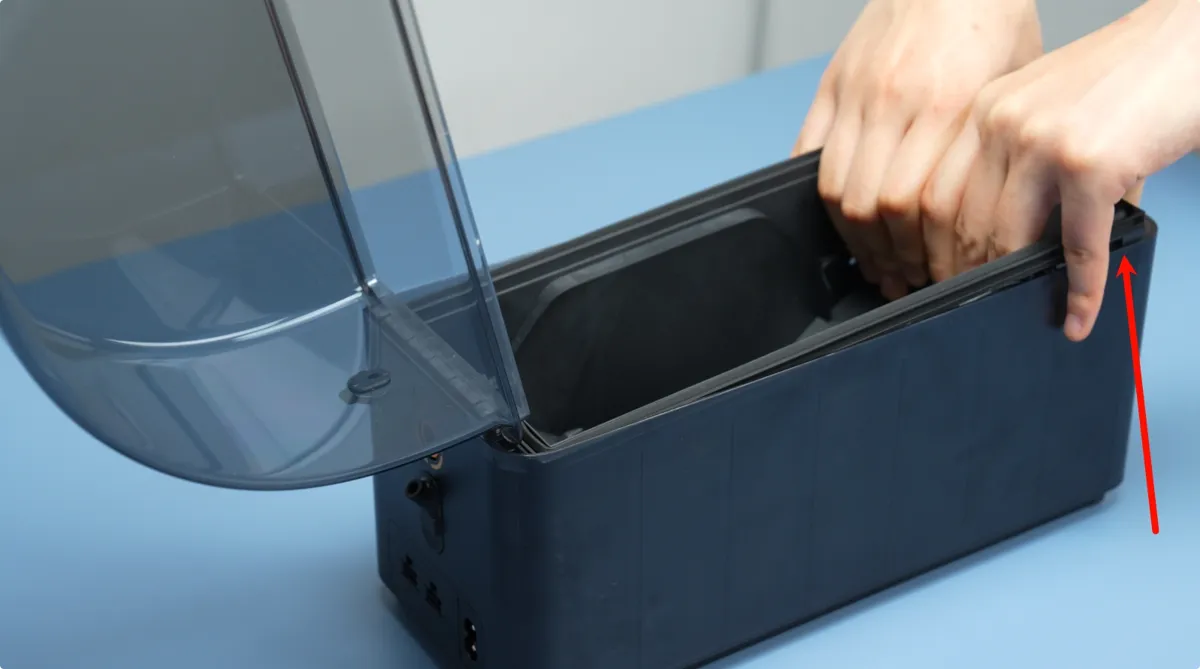

• Løft langsomt hovedrammens samling opad.

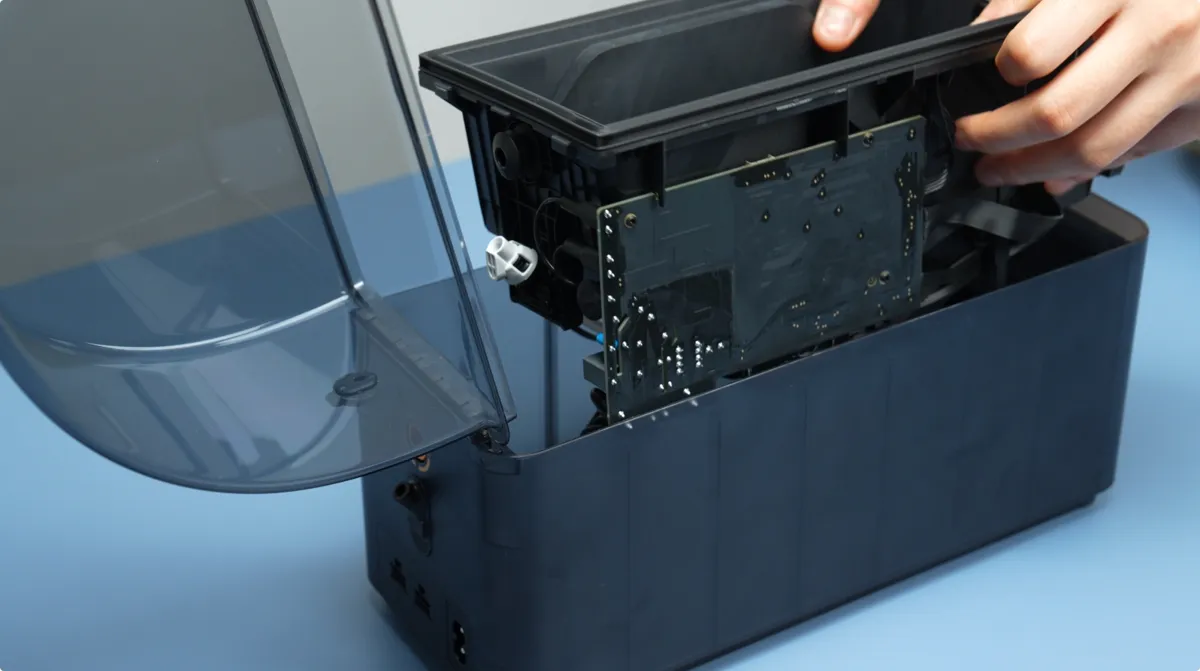

• Når der er kommet en åbning, løftes hovedrammens samling. Bemærk: Kablerne er tilsluttet, undgå voldsom håndtering.

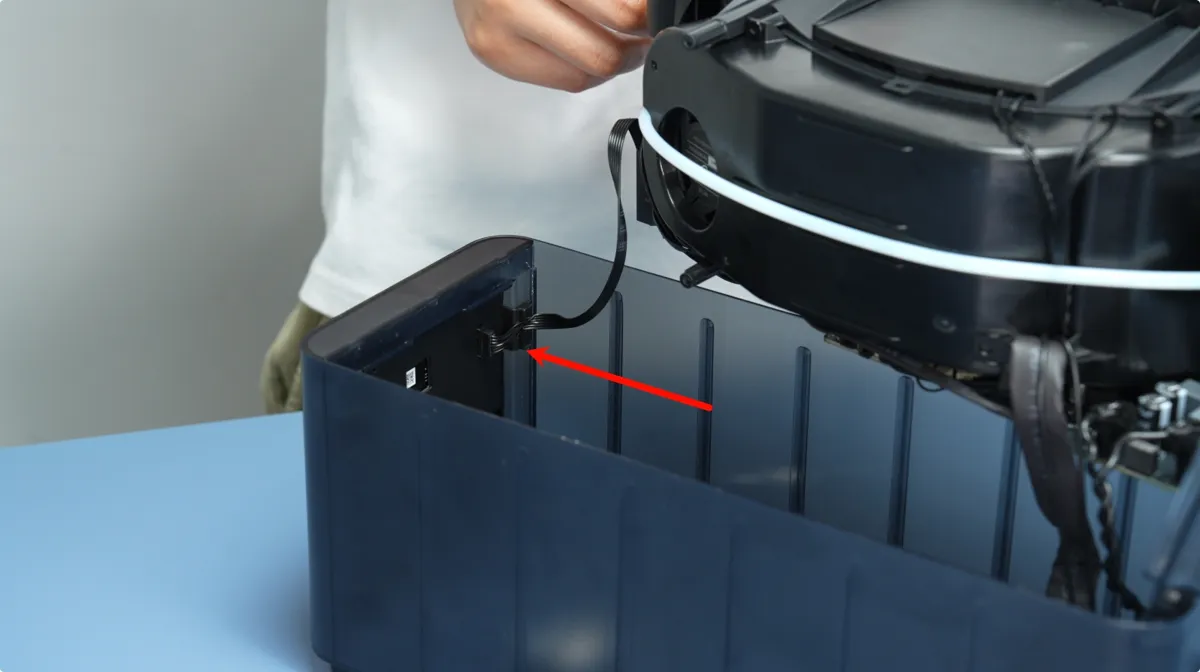

• Lås stikkets lås op, og frakobl det forreste skærmkabel.

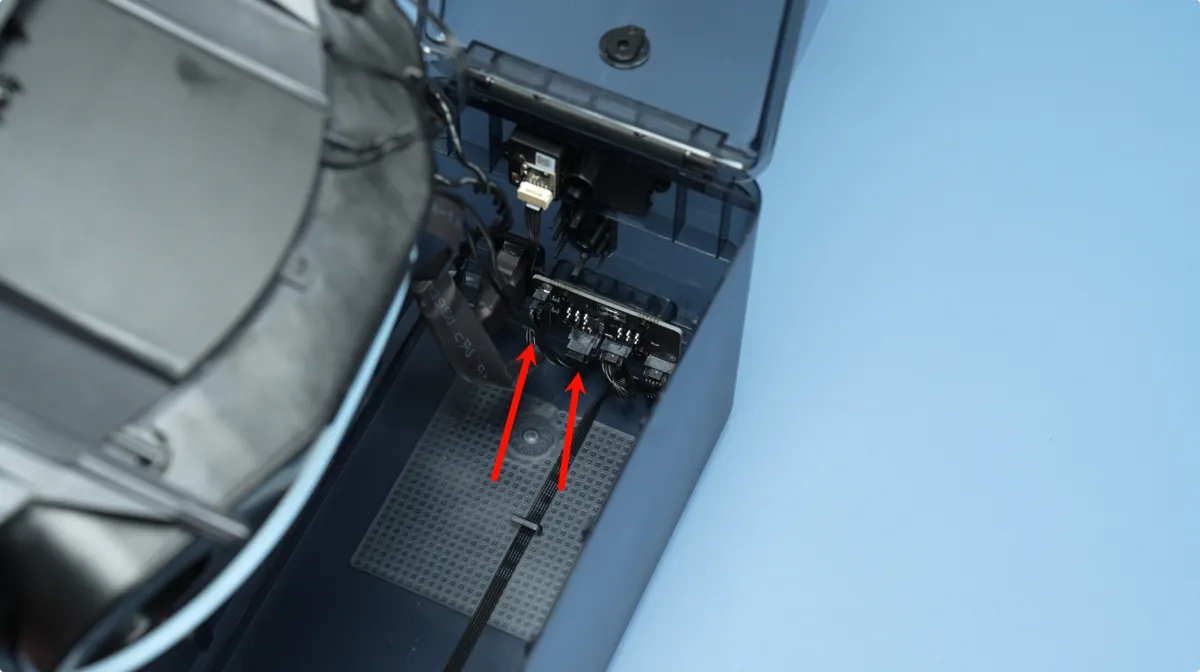

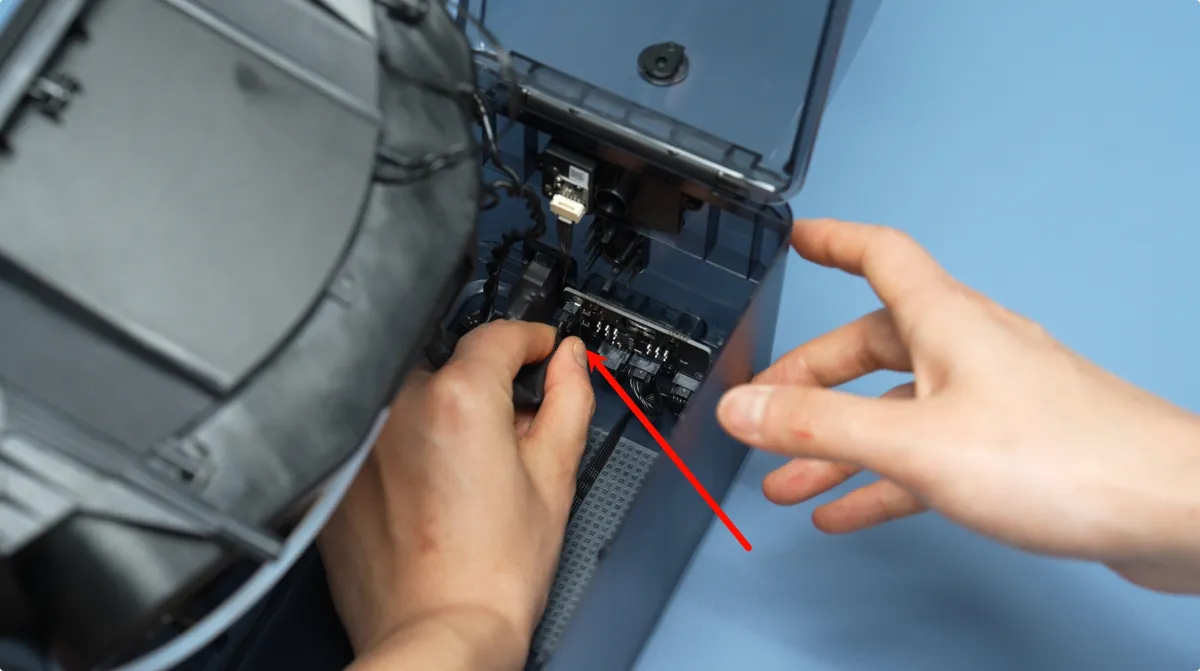

• Frakobl derefter signal- og strømkablerne fra AMS HT-strømkortet.

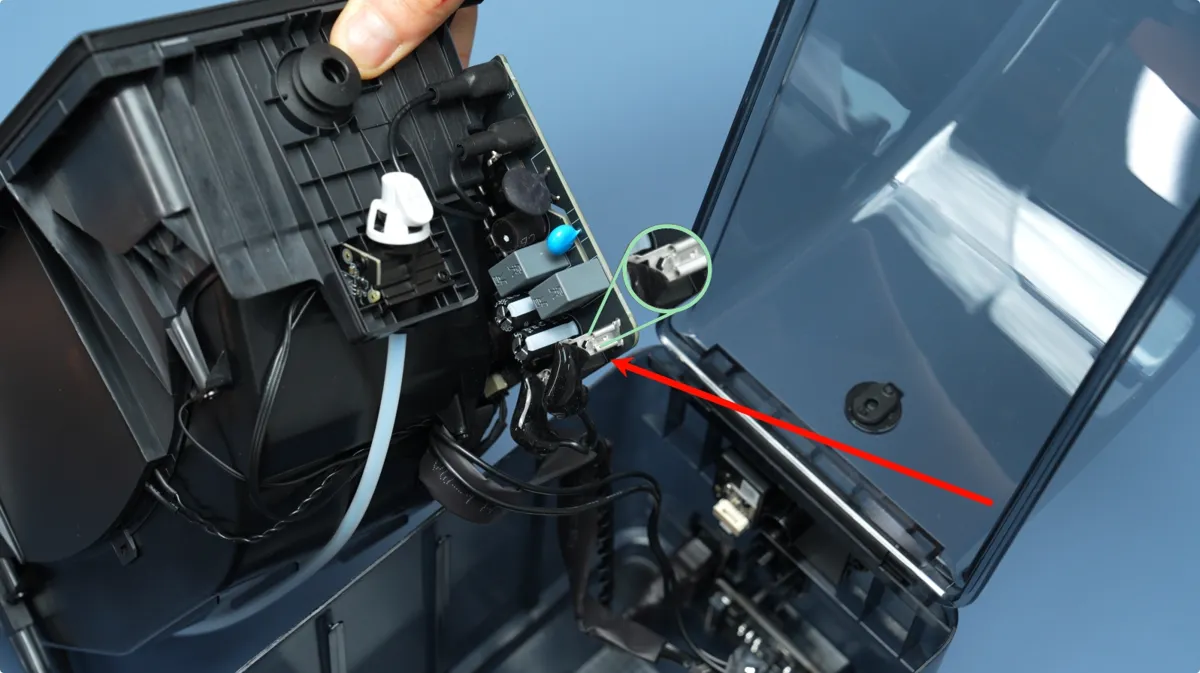

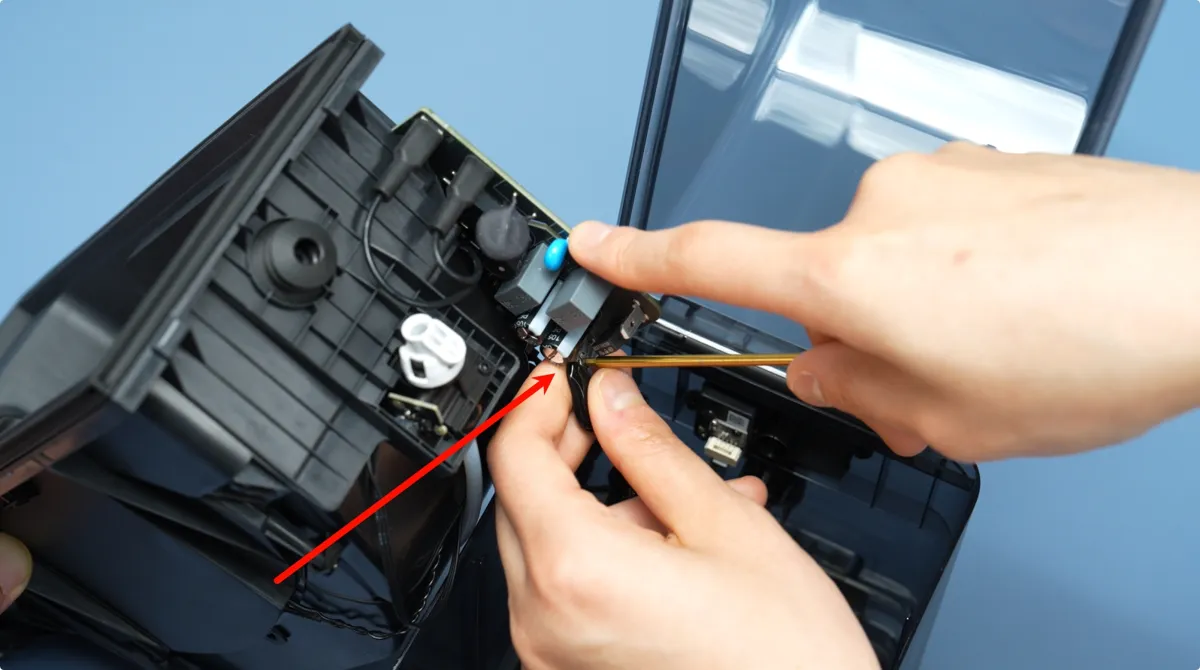

• Fjern kablet fra strømstikket til bundkortet. Tryk på oplukningslåsen, og træk stikket ud.

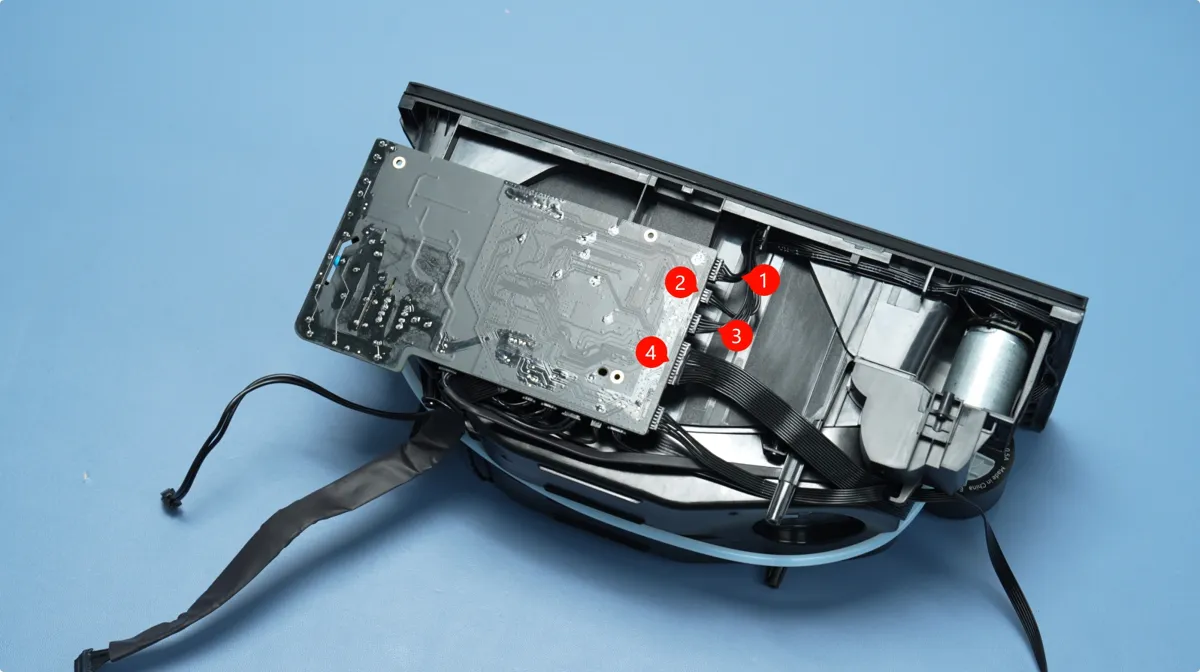

4. Kontroller, om feeder-enhedens FPC er korrekt tilsluttet, og tilslut den igen (placering nr. 3 på billedet nedenfor). Observer derefter, om fejlen er løst.

Hvis problemet fortsat ikke er løst, kan det skyldes en defekt Hall-sensor i feeder-enheden, hvilket kræver udskiftning af feeder-enheden.

Hvis din AMS HT fortsat er omfattet af garanti, bedes du kontakte vores eftersalgssupport for yderligere hjælp, efter du har forsøgt ovenstående fejlfindingstrin.

Tilsvarende koder

Følgende HMS-koder repræsenterer samme type problem.
