HMS_0700-2000-0002-0007 AMS A bås 1 udførings-Hall-sensor er frakoblet, og stikket kan have dårlig kontakt.

Fejlbeskrivelse

AMS registrerer filamentets tilstand i AMS-filament-hubenheden ved hjælp af Hall-sensorer. Pålidelig registrering af filamentets tilstand er afgørende for AMS-funktionen til filamentskift. Hver bås i AMS har en filament-Hall-sensor ved indgangen til filament-hubben. Hvis forbindelsen mellem filament-hubbens Hall-sensor og AMS-hovedkortet afbrydes, udløses denne alarm.

Principper for fejlregistrering:

Når Hall-sensoren er korrekt tilsluttet, ligger spændingen inden for et rimeligt interval. Hvis softwaren registrerer, at spændingen overstiger dette interval, betyder det, at Hall-sensoren er offline. Denne funktion er implementeret i hardwaren via en pull-up-modstand. Når Hall-sensoren er offline, trækkes spændingen op til 3,3 V.

Symptomer:

• Denne fejl vises på printeren, efter at AMS er tændt.

• Indlæsning af filament eller aflæsning af RFID mislykkes. Hver gang filamentet føres ind i slangen, sker der timeout efter cirka 6 sekunder, hvorefter det trækkes tilbage til AMS. Flere forsøg mislykkes.

Fejlfinding

Værktøjer, udstyr og materialer

• H2.0 unbrakonøgle
• H1.5 unbrakonøgle

Fejlisolering

AMS 2 Pro

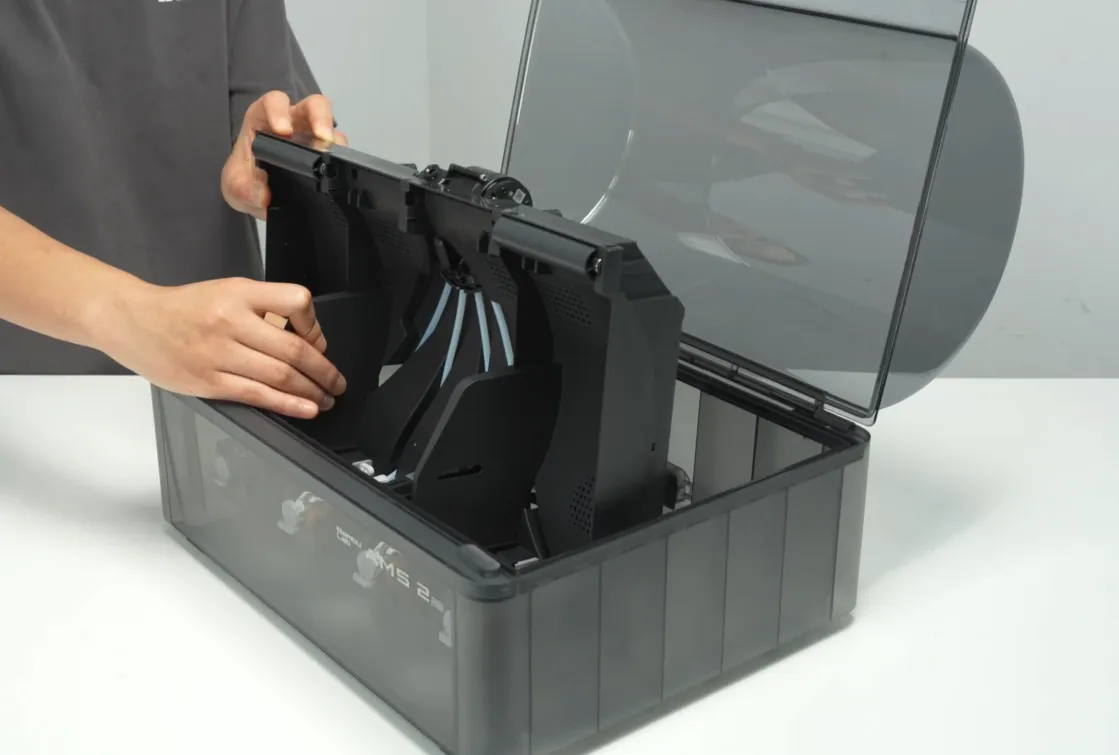

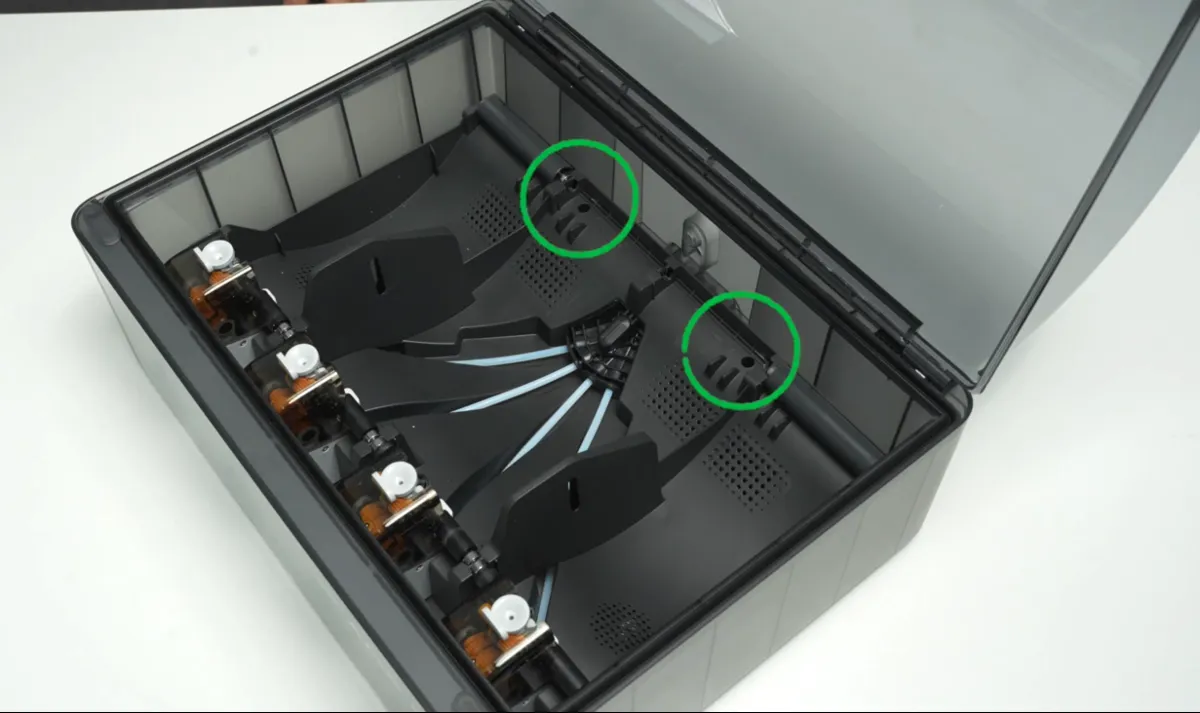

1. Se AMS 2 Pro adskillelses- og samlevejledning for at afmontere AMS-hovedrammen. Løsn de to skruer, der fastgør AMS-hovedrammen, og løft rammen af.

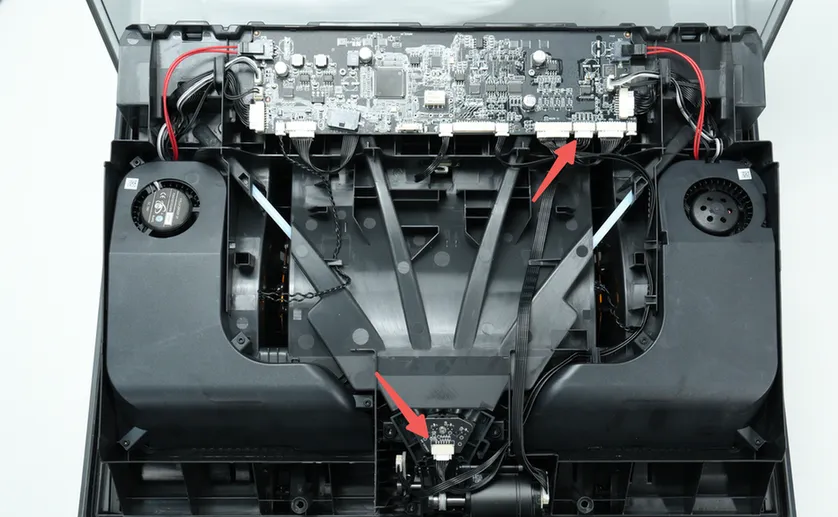

2. Kontrollér filament-hubbens Hall-sensor-FPC for at se, om den er løsnet eller ikke sat korrekt i. Tilslut filament-hubbens Hall-FPC igen.

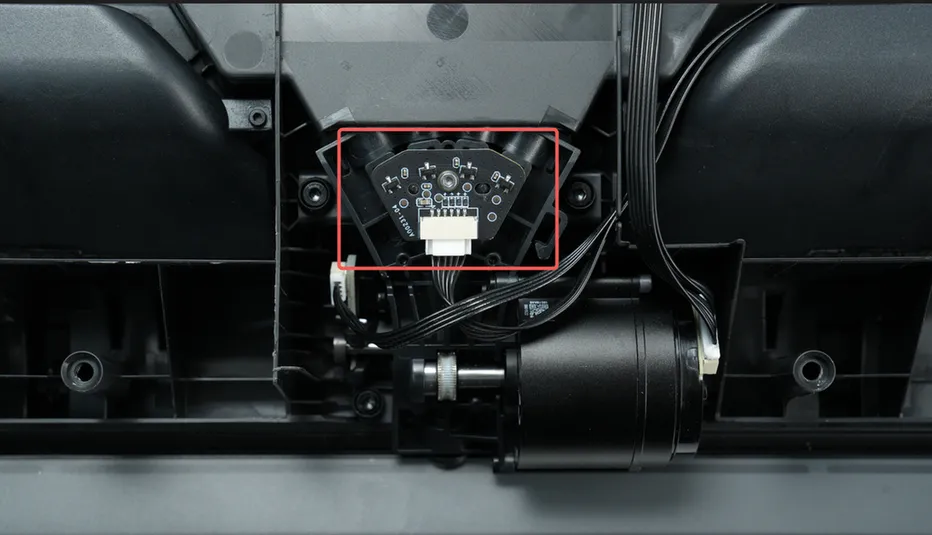

3. Kontrollér, om filamentsensoren er beskadiget, angrebet af mug, rusten eller har løsnede komponenter.



Hvis din AMS 2 Pro stadig er dækket af garanti, bedes du kontakte vores eftersalgssupportteam for yderligere hjælp, når du har forsøgt ovenstående fejlfindingstrin.

AMS HT

1. Se trin 1 og trin 2 i AMS HT adskillelses- og samlevejledning for at adskille AMS HT-hovedrammen.

2. Se trin 8 i ovenstående vejledning for at kontrollere, om feederens Hall-sensorkabel er frakoblet eller ikke sat korrekt i. Er det tilfældet, skal du sætte begge ender af kablet i igen for at sikre, at det er forsvarligt forbundet til feederens Hall-sensor og hovedkortet.

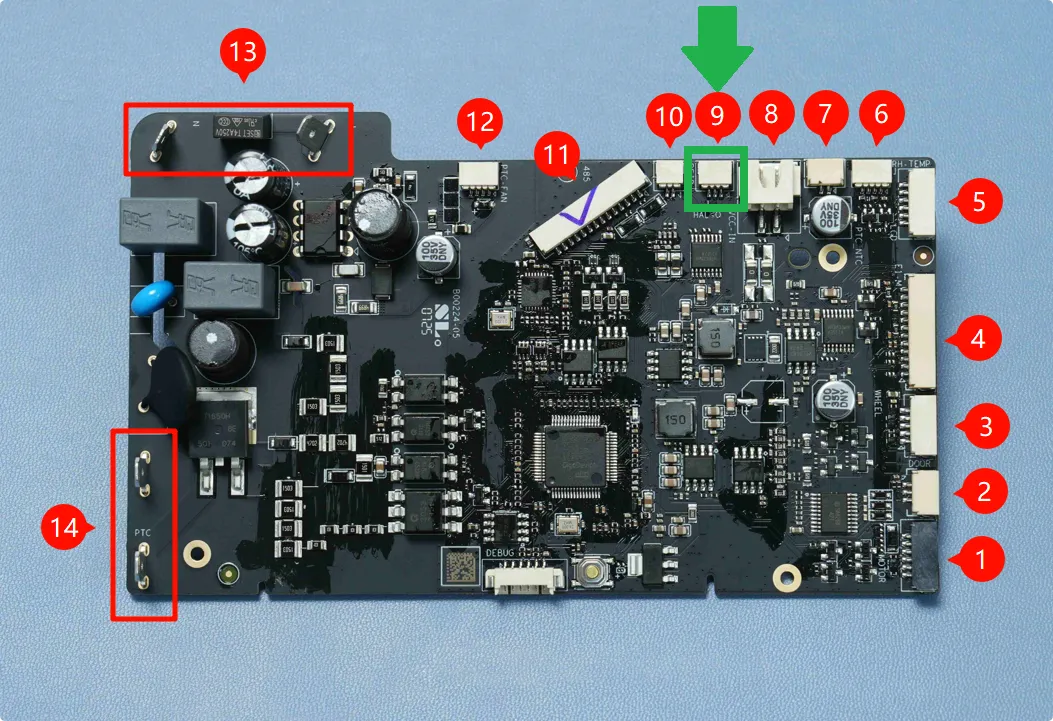

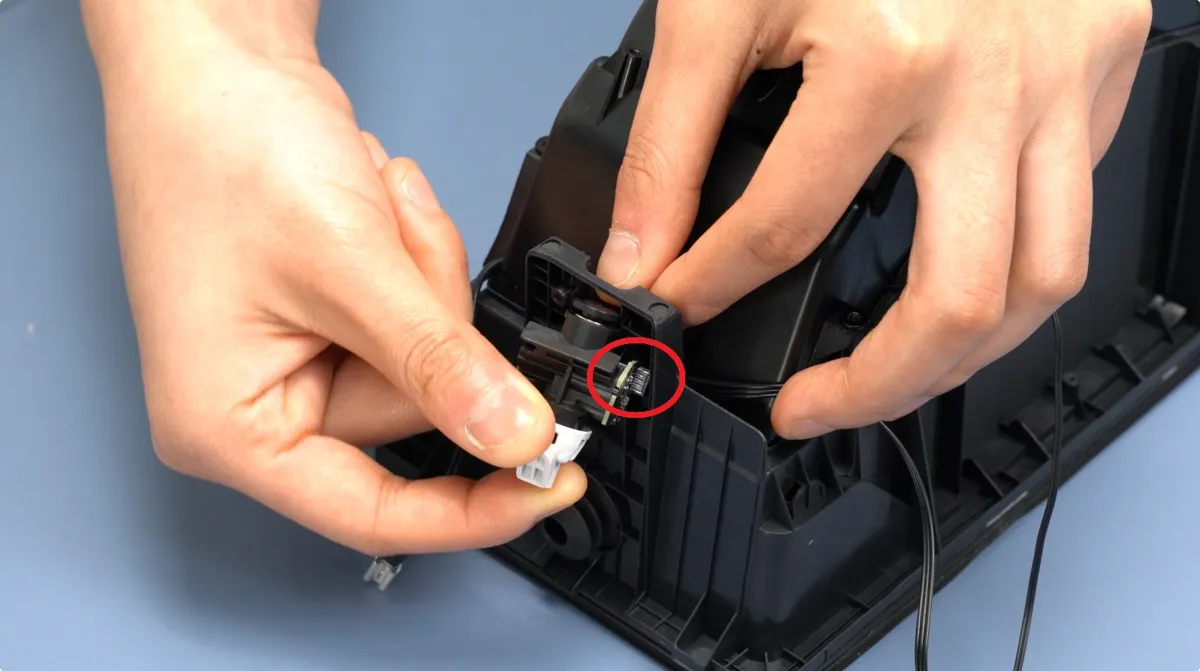

   Placeringen af kablets to ender er vist på billederne nedenfor. Den ene sidder på feederens Hall-sensorkort, og den anden sidder på hovedkortet, markeret nr. 9.



3. Hvis fejlen fortsætter, efter at kablet er sat i igen, kan selve sensoren være defekt, og feederens Hall-sensorenhed skal udskiftes.

Hvis din AMS HT stadig er dækket af garanti, bedes du kontakte vores eftersalgssupportteam for yderligere hjælp, når du har forsøgt ovenstående fejlfindingstrin.

Tilsvarende koder

Følgende HMS-koder repræsenterer samme type fejl.
