HMS_0300-0D00-0001-000B Z-aksens motor ser ud til at sidde fast under bevægelse. Kontrollér, om der er fremmedlegemer på Z-glideskoene eller Z-tandremshjulene.

Hvad det er

Denne fejl viser, at Z-motoren registrerer en unormalt stor kraft, når Z-aksen bevæger sig op, hvilket forhindrer motoren i at dreje.

Mulige årsager

1. Der er noget på bordet, som helt eller delvist blokerer Z-aksens motor eller Z-aksens tandremshjul, der sidder i bunden af maskinen
2. Der er noget på Z-aksens glidesko, når heatbedden bevæger sig op, eller lejet på de lineære stænger er hævet, og dette sidder fast mellem Z-aksens glidesko og Z-aksen, så dysen ikke kan røre heatbedden
3. Da heatbedden var nær bunden af kammeret, blev Z-aksens glidesko blokeret af noget i bunden.
4. Heatbedden blev generet af den overskydende sluske (purge chute).
5. Heatbeddens kabel trækker i heatbedden og forhindrer den i at bevæge sig op
6. Der er monteret en forkert skrue ved montering af AMS-HUB.
7. Tolerancen på Z-aksens glidesamling er unormal.
8. Kraftsensoren er unormal, så maskinen ikke kan registrere kontakten, når dysen rører heatbedden, før Z-aksens motor registrerer en høj belastning og standser.

Bemærk, at ovenstående kun er nogle af de mulige årsager - i praksis kan der være andre faktorer, der udløser fejlen.

X1/P1-printer

Kontrol af heatbed og byggeplade

Printeren udfører Z-akse-homing ved at "registrere kraften fra dysens kontakt med heatbedden". For at homing lykkes, skal du derfor sikre, at dysespidsen er ren, og at byggepladens overflade er stiv.

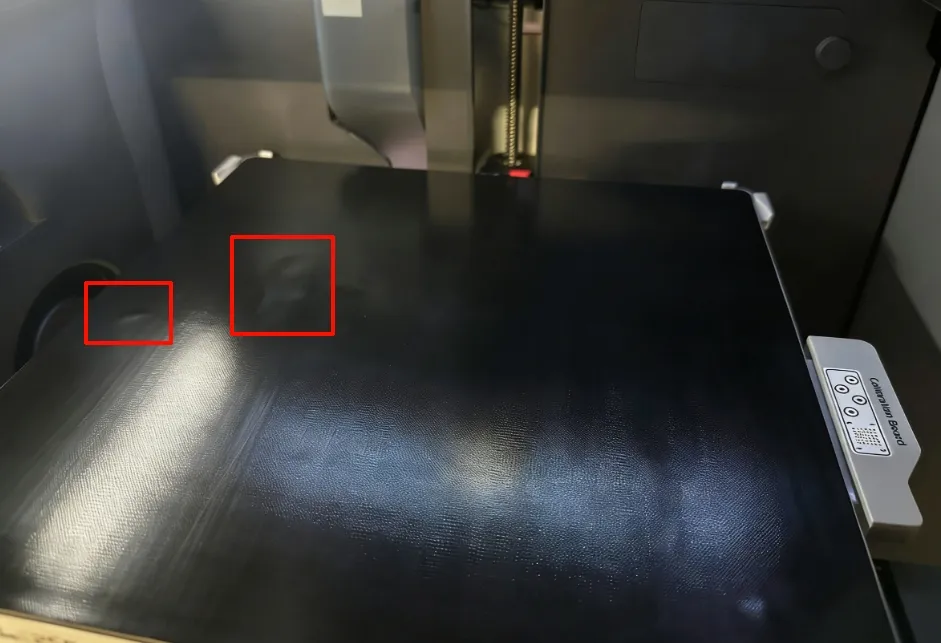

Lys ind fra siden, og undersøg heatbedden og byggepladens overflade nøje for buler eller fremmedlegemer.

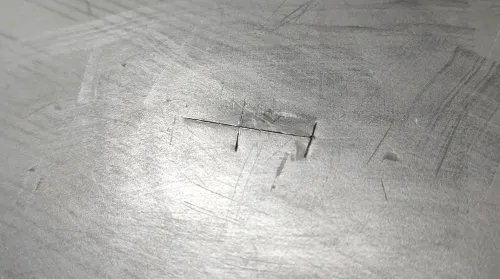

Ved buler på byggepladen er den bedste løsning at udskifte byggepladen. Hvis du har akut brug for printeren, kan du skære et par snit i den bulende overflade med en kniv for at frigive de indvendige luftbobler og udjævne den:

Mulig fejlkode: HMS_0300-0D00-0002-0001: Heatbed homing abnormal, possibly due to bulges on the build plate or unclean nozzle.

Kontrol af dyse

Under normale forhold renser printeren automatisk dysen ved starten af et print, men dysen kan stadig være for uren og kræve manuel rengøring.

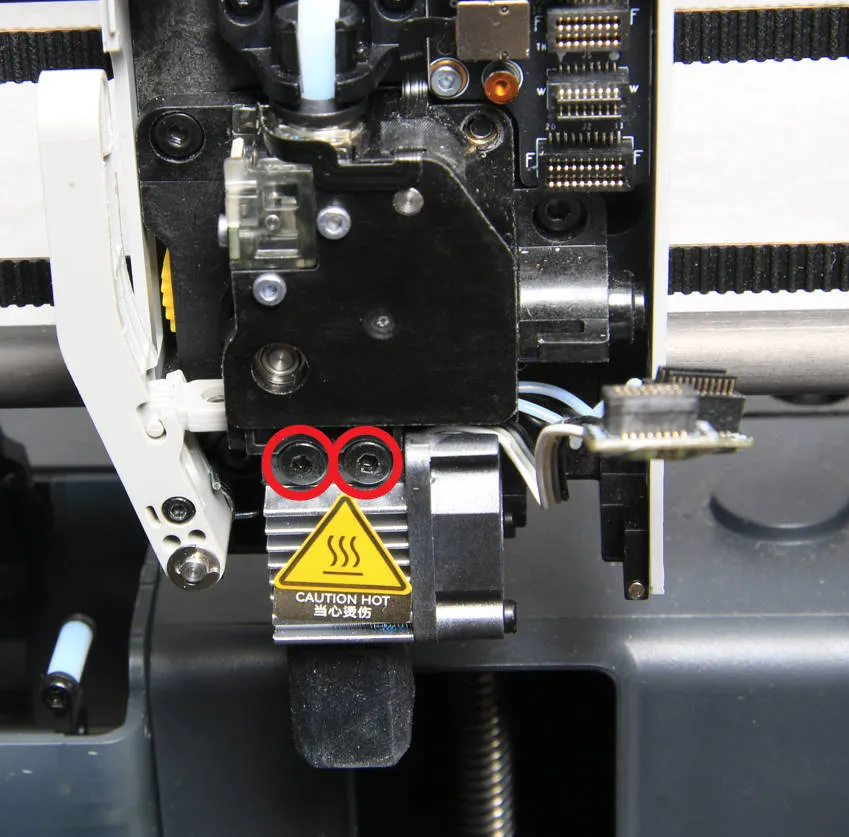

Sørg for, at de to monteringsskruer til hotenden er spændt.

Kontrol af Z-aksens spindel

Kontrollér Z-aksens glideskos overflade for fremmedlegemer, og om lejerne stikker frem;

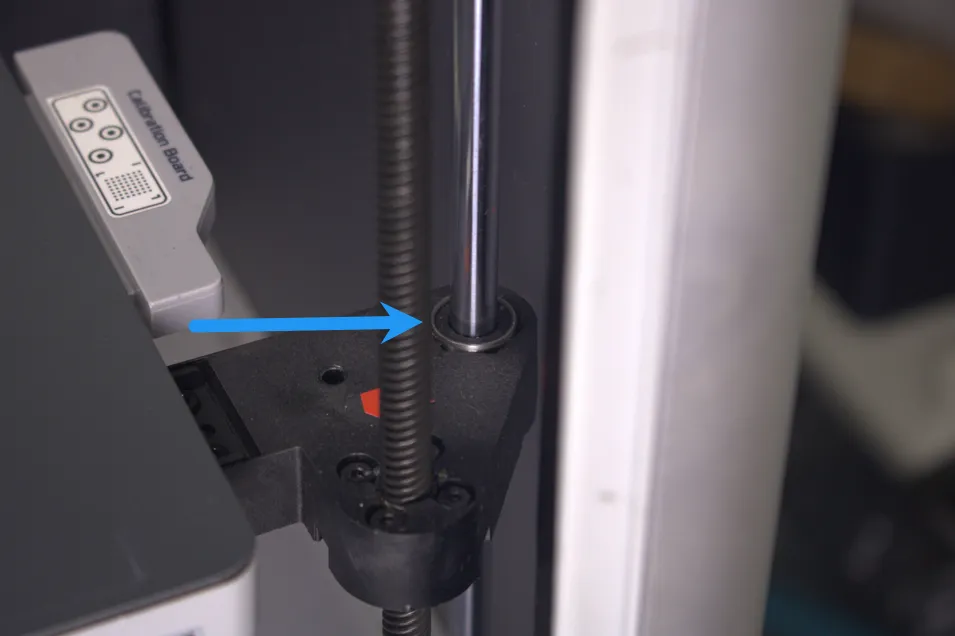

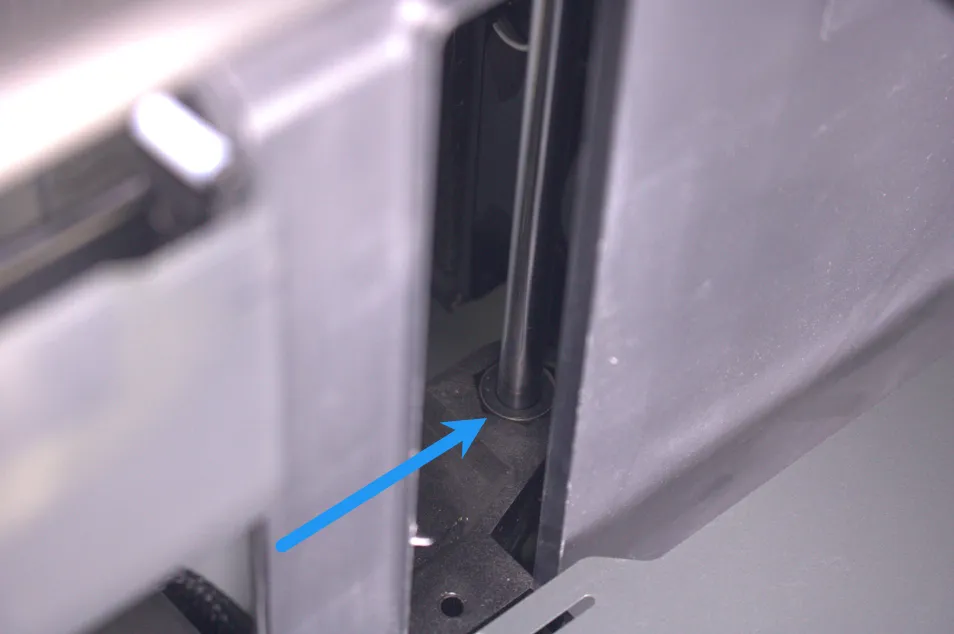

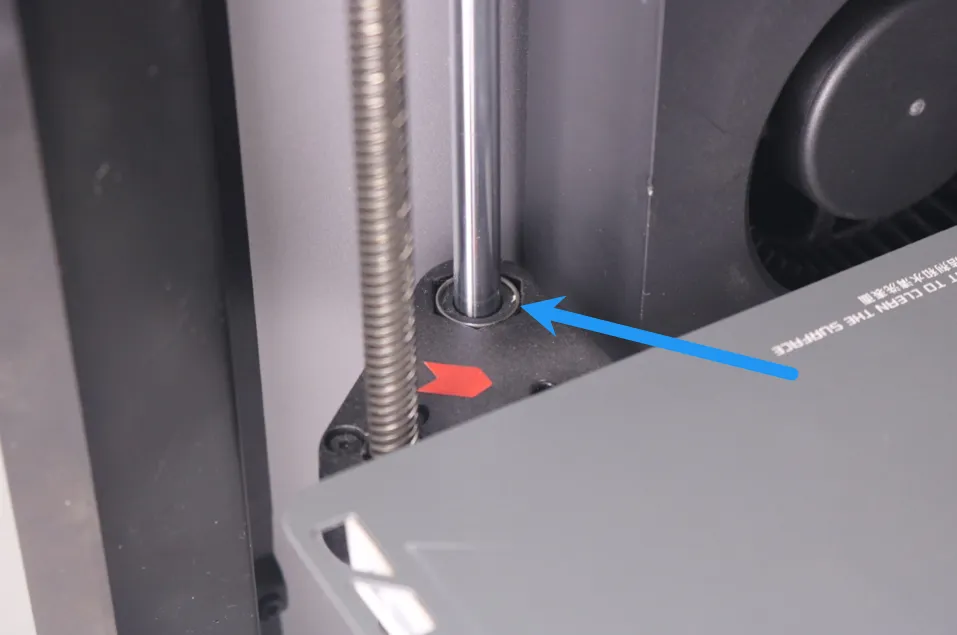

Højre leje i normal tilstand	Venstre leje i normal tilstand	Bageste leje i normal tilstand

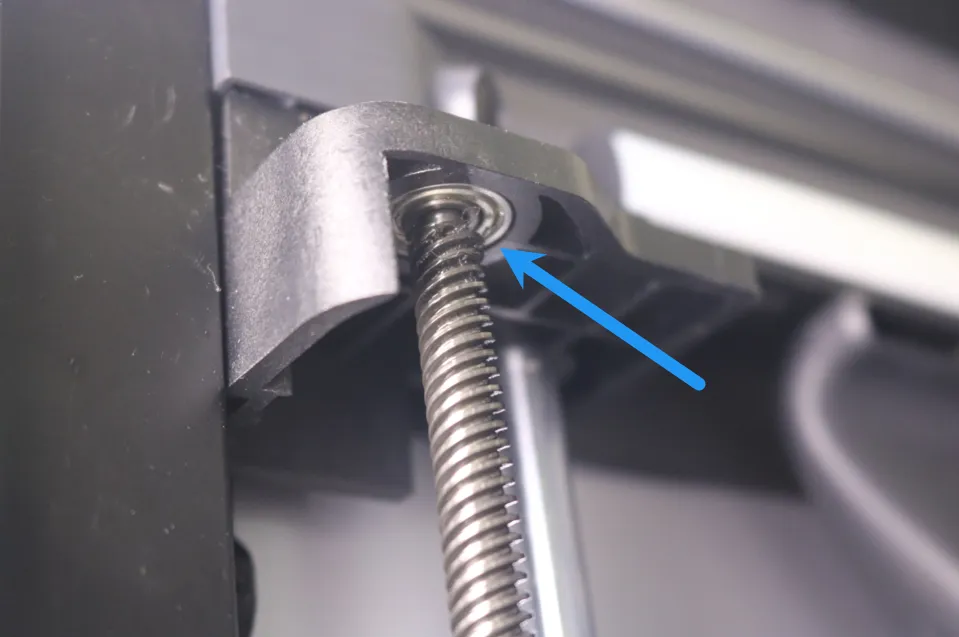

Kontrollér også toppen af spindlen for fremmedlegemer.

Hvis du opdager, at et leje stikker frem, henvises til X1/P1 Series Z-Axis Linear Bearing Disengagement Guide for justering.

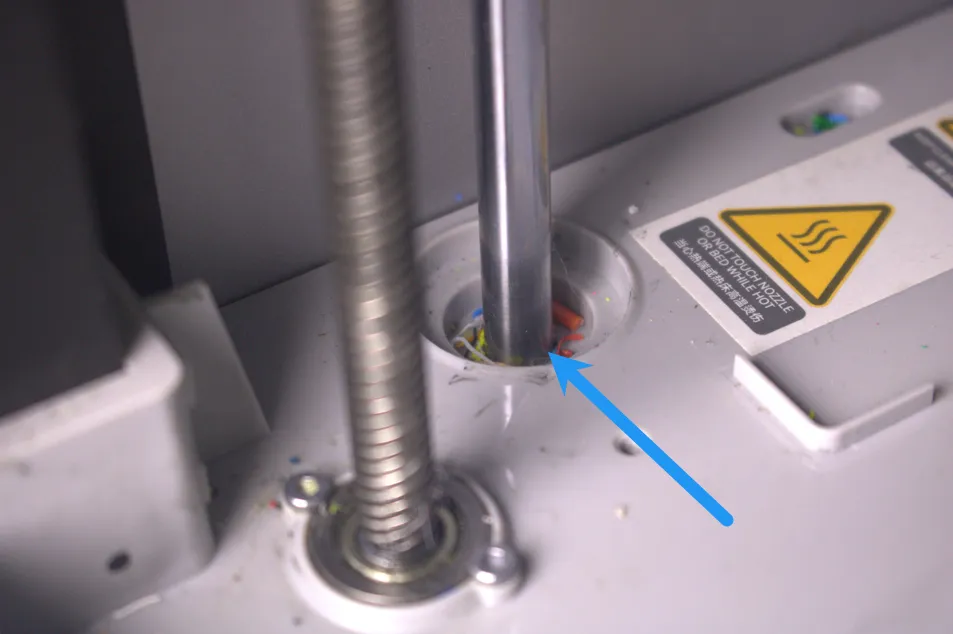

Desuden skyldes fremstående lejer normalt fremmedlegemer i de tre huller i bunden, som klemmer lejet, så det stikker frem. Efter du har sat lejet på plads, skal du rengøre snavset inde i hullerne grundigt, ellers kan problemet opstå igen.

Interferens fra sluske eller byggeplade

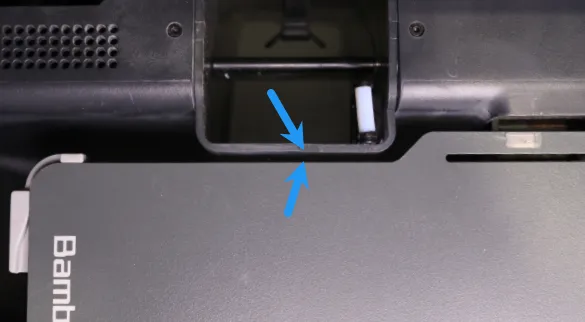

Kontrollér for tydelig interferens mellem heatbedden og slusken (Purge Chute). Der skal være et mellemrum på 1-2 mm mellem heatbedden og slusken, når heatbedden bevæger sig opad.

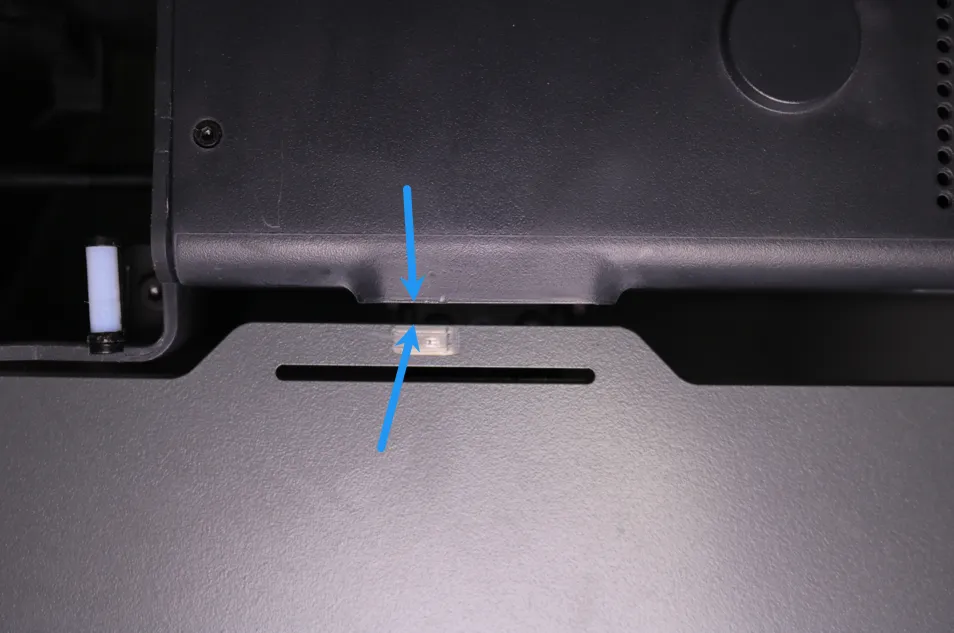

Kontrollér også byggepladens placering, så der er et mellemrum på 1-2 mm mellem den og printerens venstre og højre indervæg.

Hvis du opdager, at byggepladen gnider mod slusken eller indervæggene, henvises til Z-Axis Homing Failed-Component Interference for løsninger.

Kontrol af printerens bund

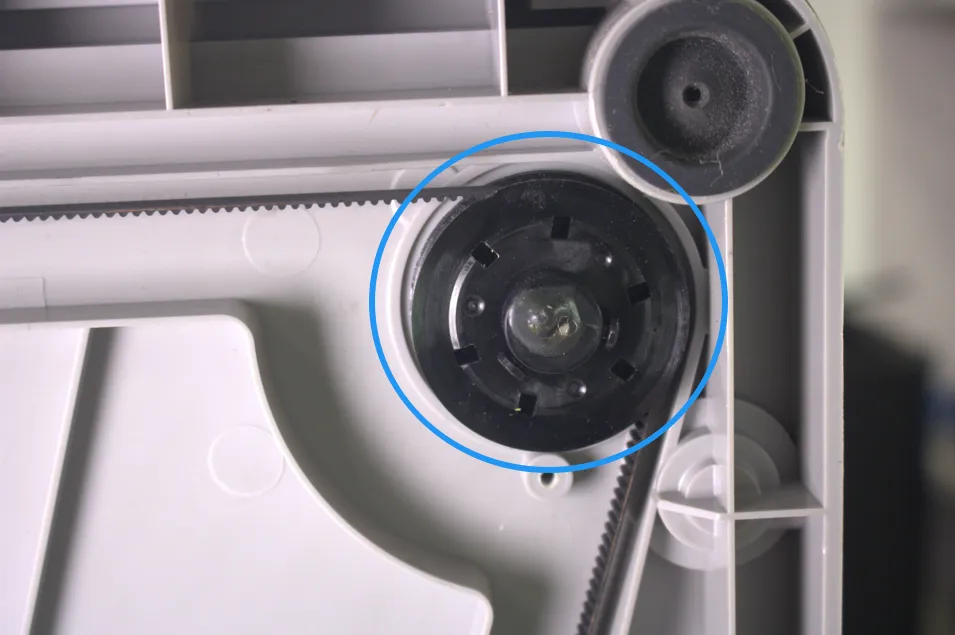

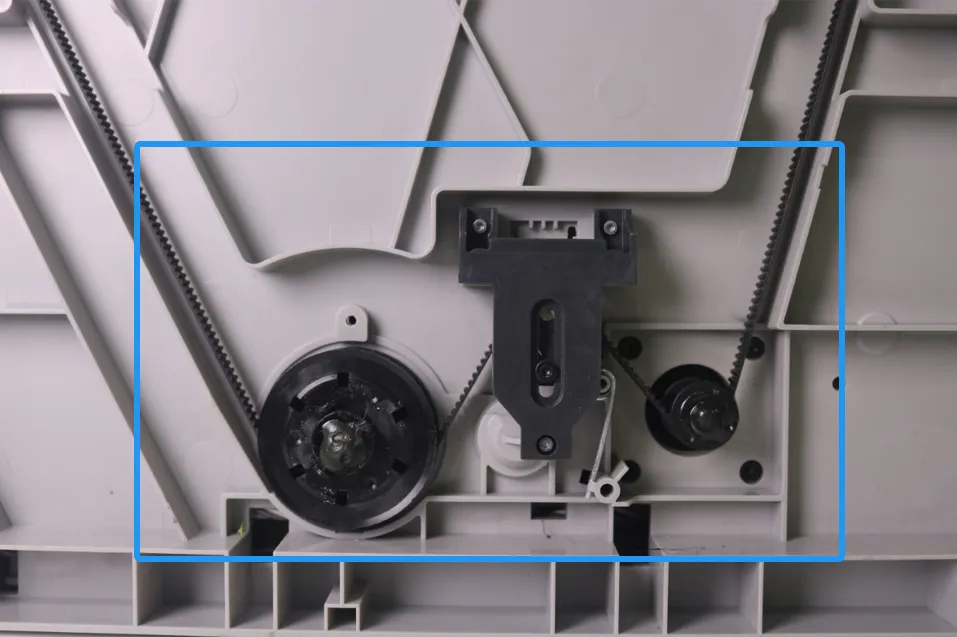

Fjern det øverste glasdæksel, og læg printeren på siden. Kontrollér, om noget blokerer Z-motoren og tandremshjulet. Efter rengøring trækkes i Z-remmen for at se, om heatbedden bevæger sig jævnt op og ned.

Gnidning fra heatbeddens signalkabel

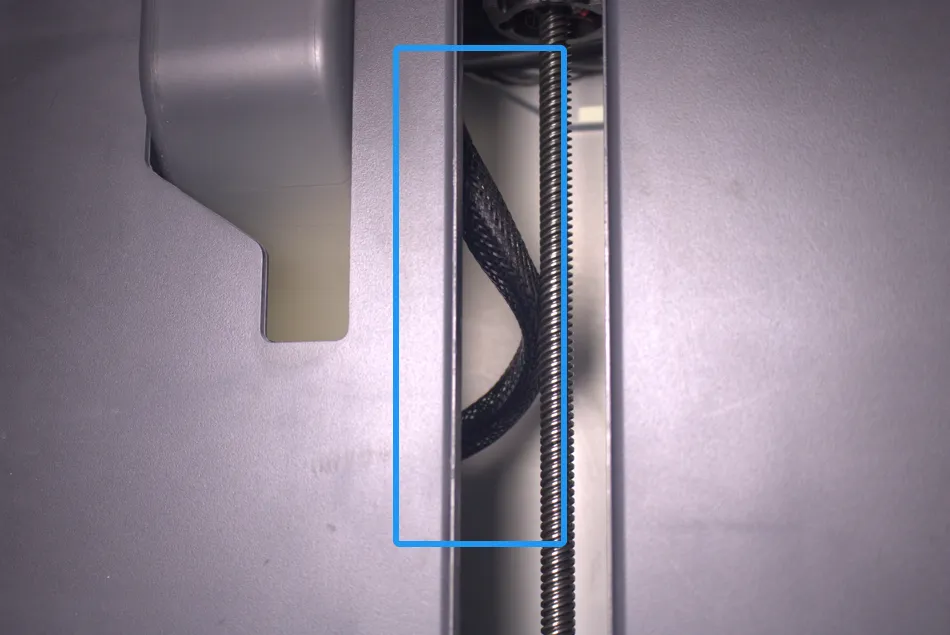

Hæv langsomt heatbedden, indtil den næsten rører dysen, og kig så ind i kammeret for at se, om heatbeddens kabel ved siden af Z-aksens spindel er for stramt. Hvis kablet er afslappet som på billedet nedenfor, er det normalt.

Hvis heatbeddens kabel er trukket stramt, klik da på Z-Axis Homing Failed Error-Heatbed Cable Tensioned for løsninger.

Skruer til filamentbuffer

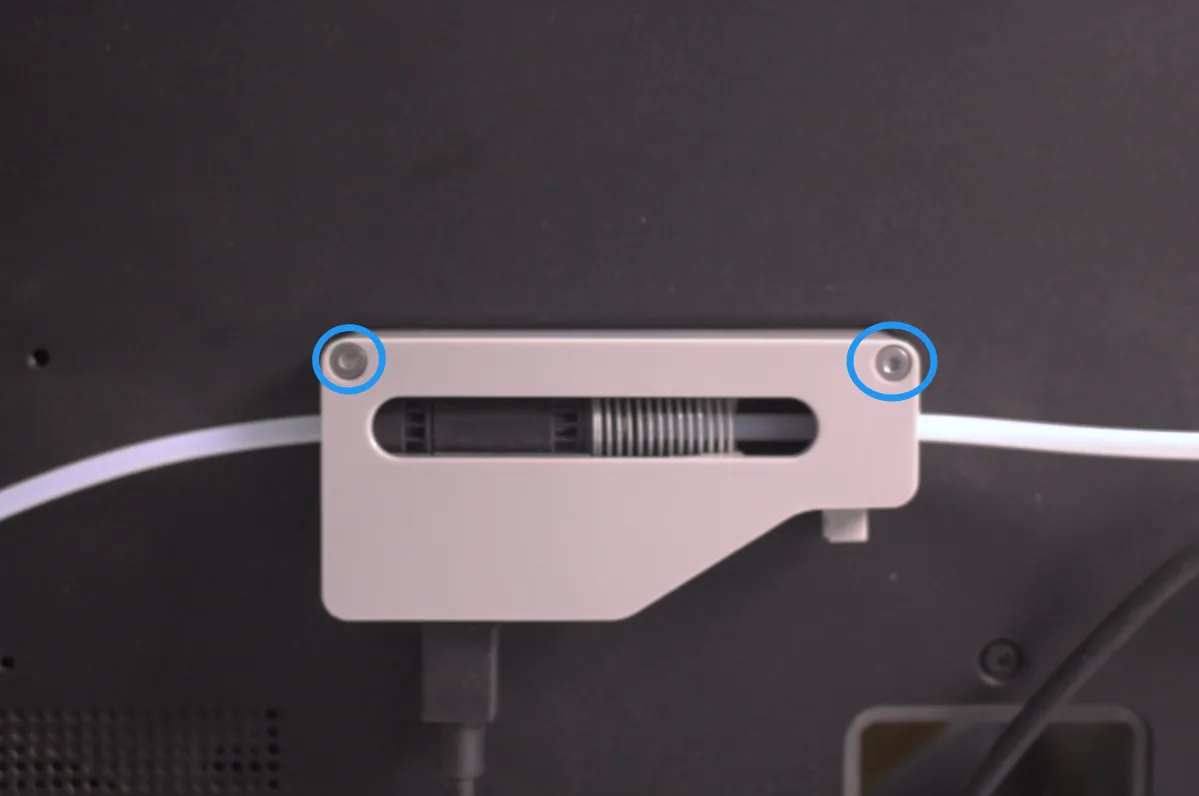

Hvis printeren er udstyret med en AMS Hub eller filamentbuffer, kan for stramt spændte monteringsskruer også blokere Z-aksen, når heatbedden nærmer sig dysen. Prøv at løsne disse to skruer 1-2 omgange.

Justering af heatbedden

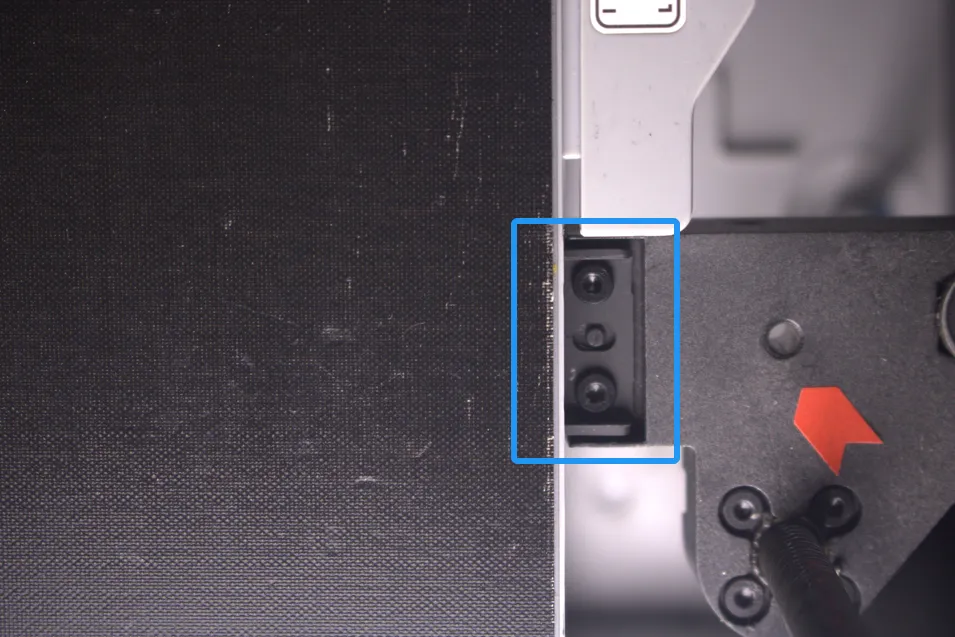

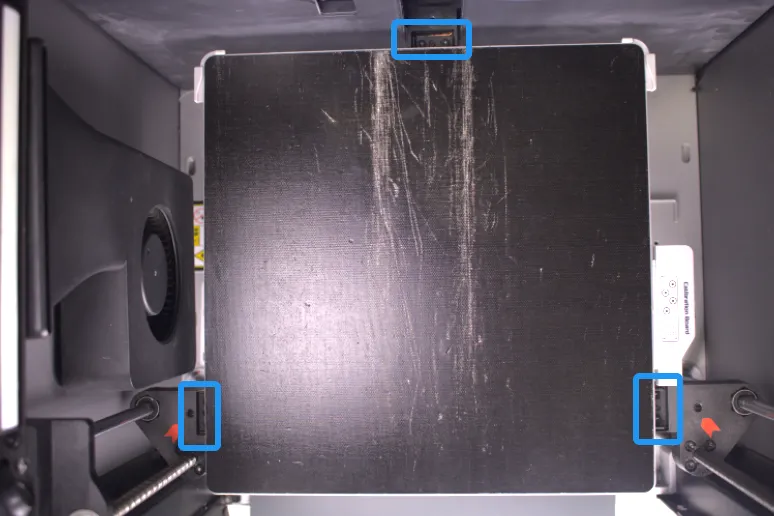

Hvis ovenstående løsninger ikke løser problemet, kan du prøve at løsne de 6 skruer, der er markeret på billedet, skubbe heatbedden mod frontdøren og derefter spænde de 6 skruer igen.

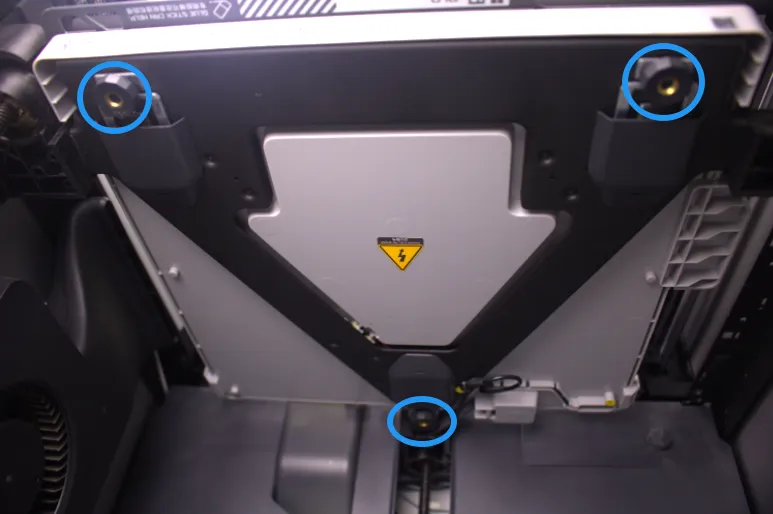

Efter dette trin henvises til Manual Bed Leveling for at justere heatbeddens niveaumøtrikker.

A1

Kontrol af Z-glidesko

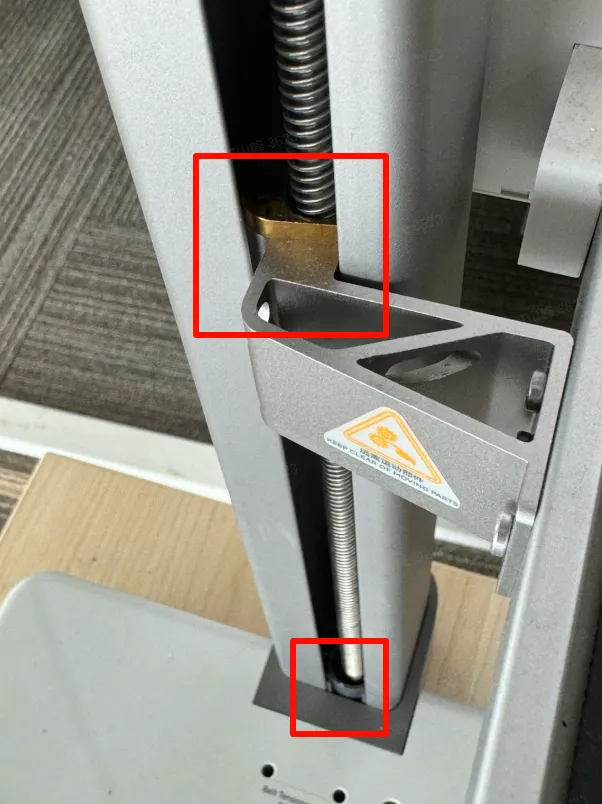

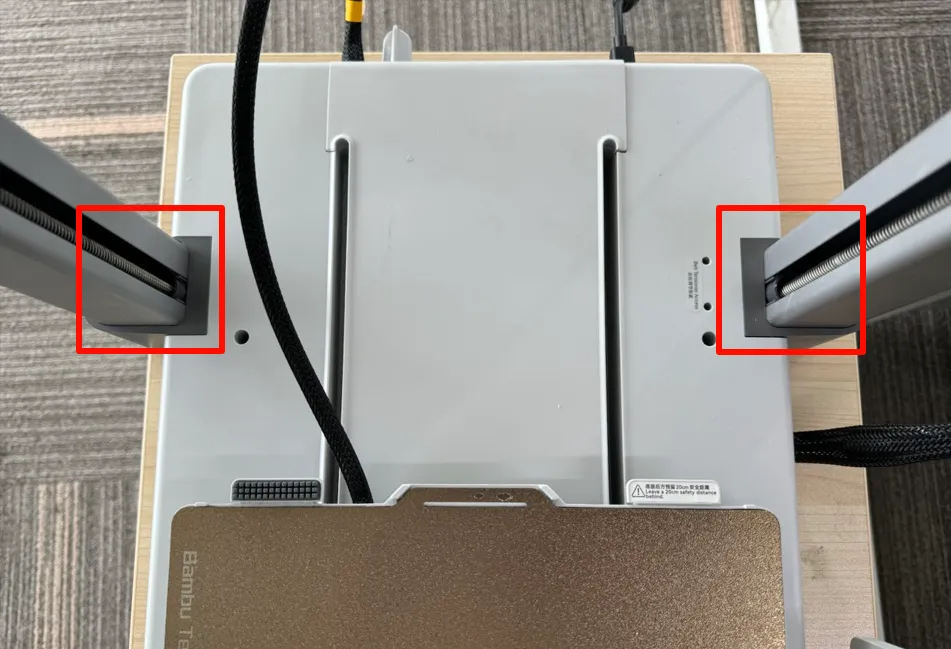

Kontrollér indersiden af Z-aksens søjler for tydeligt filamentaffald eller andre fremmedlegemer, og rengør dem straks.

Kontrol af Z-motor

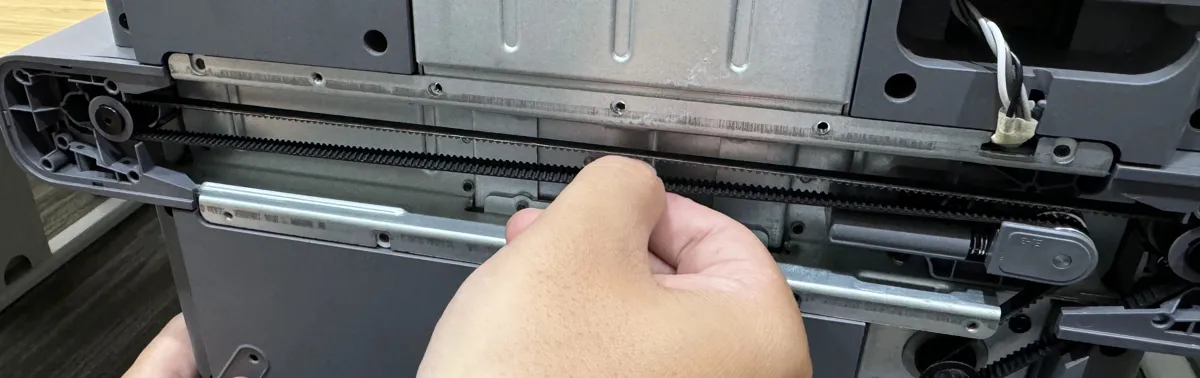

Se A1 Z Belt Replacement Guide for at fjerne Z-aksens bundplade. Træk i Z-remmen for at se, om værktøjshovedet bevæger sig jævnt op og ned. Hvis der er nogen hakken, skal du udskifte Z-motoren.

Test af funktionalitet

Klik på homing-knappen på skærmen eller i softwaren. Printeren bør gennemføre homing-processen uden fejl.

Fejlmeddelelse

HMS_0300-0D00-0001-000B: The Z axis motor seems to be stuck when moving. Please check if there is any foreign matter on the Z sliders or Z timing belt wheels.

"The Z axis motor seems to be stuck when moving. Please check if there is any foreign matter on the Z sliders or Z timing belt wheels."

0300-0D00-0001-000B
