Årsager og løsninger:

• Z-aksens timing pulley sidder løst og skal låses igen;
• Under Z-aksens bevægelse interfererer ydre kræfter eller fremmedlegemer og får Z-beltet til at glide, så de tre Z-slidere kommer ud af sync. I så fald er det nødvendigt at rede justeringen af Z-akseslidere.

Nødvendigt værktøj og materialer

1. H1.5/2.0 unbrakonøgle;
2. Spatel eller afbidertang;
3. Hammer.

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren inden du udfører vedligeholdelsesarbejde på printeren og dens elektronik, inklusive toolhead-kabler, da du risikerer kortslutning, der kan medføre elektronisk skade og sikkerhedsfarer, hvis printeren er tændt under sådan arbejde.

Når du udfører vedligeholdelse eller fejlsøgning på printeren, kan du være nødt til at adskille dele, herunder hotend. Denne proces kan eksponere ledninger og elektriske komponenter, der potentielt kan kortsluttes, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og føre til yderligere skader.

Derfor er det essentielt at slukke printeren og frakoble den fra strømkilden inden vedligeholdelsesarbejde. Det forhindrer kortslutninger eller skader på printerens elektronik. På den måde undgår du potentiel skade på printerens elektroniske komponenter og sikrer, at vedligeholdelsesarbejdet udføres sikkert og effektivt.

Hvis du har bekymringer eller spørgsmål til at følge denne vejledning, åbner du en ny sag på vores supportside, og vi svarer hurtigst muligt og yder den nødvendige assistance.

Operation (1) Reparation af løs skruestang

Vigtigt!

Inden du starter, skal du sikre dig, at heatbed er sænket til bundpositionen i printeren.

Trin 1 - Fjern glasdækslet og displayskærmen

Frakobl strømkablet og fjern glasdækslet og displayskærmen.

Trin 2 - Vend printeren på hovedet

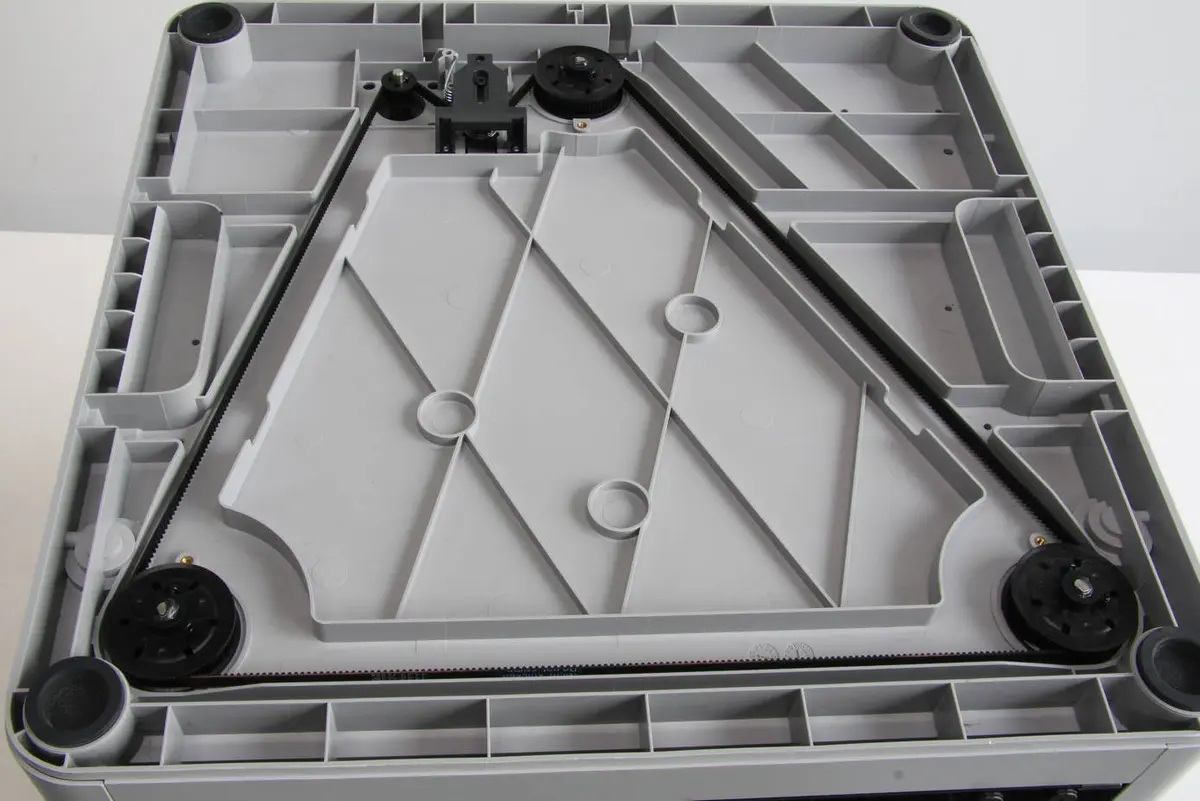

Vend printeren på hovedet for at eksponere bundtiming pulley.

Trin 3 - Lås Z timing pulley op

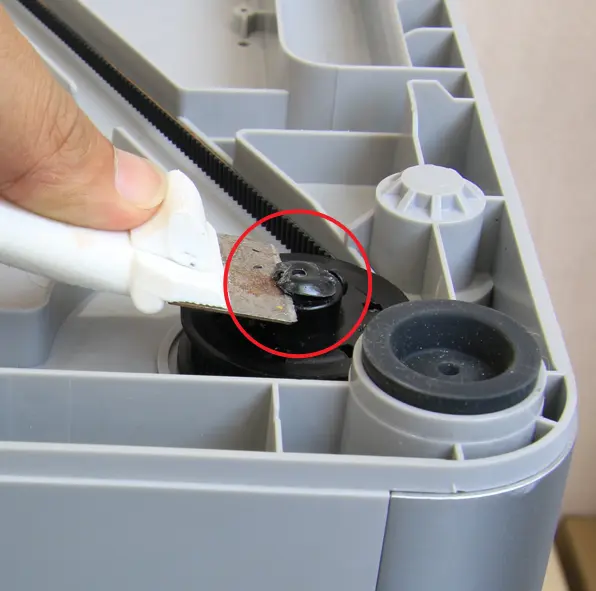

Find den løse Z timing pulley og brug en spatel eller tang til at fjerne AB-gluen på timing pulley.

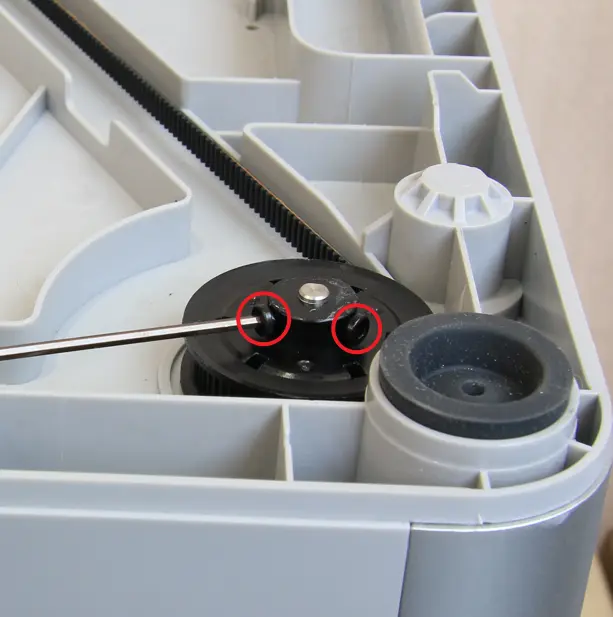

Løsn de 2 fastgørende skruer på timing pulley for at give den mulighed for at bevæges op og ned langs Z-retningen.

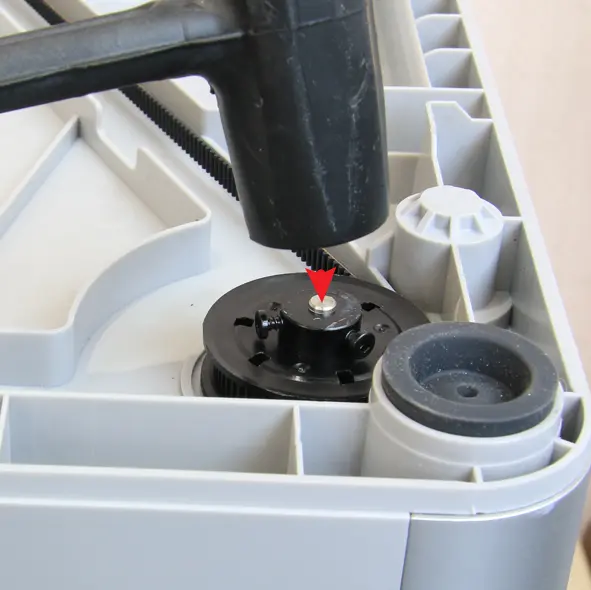

Hvis timing pulley sidder fast, kan du bruge en hammer til at banke på bunden af skruestangen, så der opstår løs forbindelse mellem skruestangen og timing pulley.

Trin 4 - Nulstil timing pulley

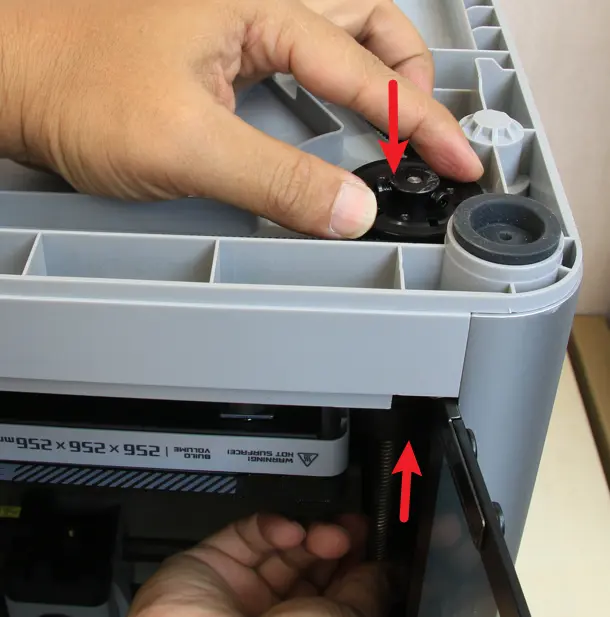

Hold skruestangen med den ene hånd og skub den mod printerens bund - hold timing pulley med den anden hånd og tryk i modsat retning for at nulstille timing pulley.

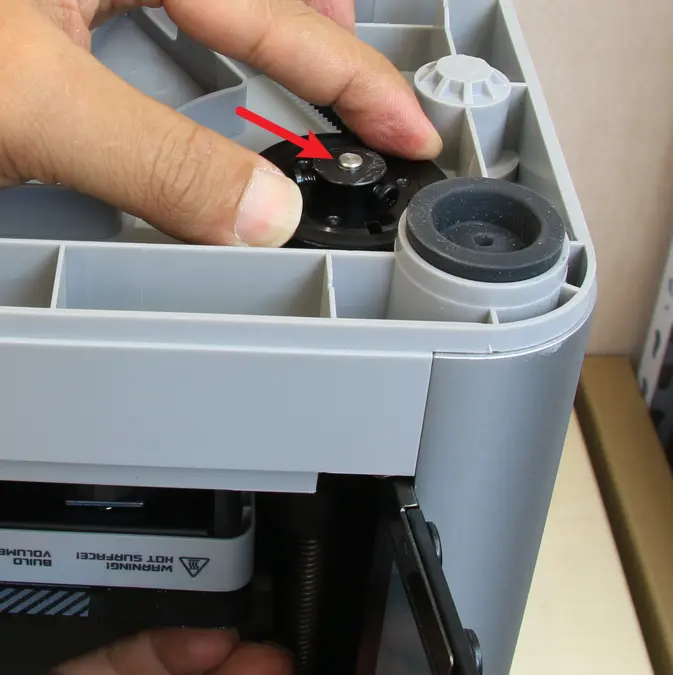

Generelt skal en lille del af skruestangen rage ud over den synkrone pulley. Træk timing pulley langs Z-retningen for at bekræfte, at den ikke er løs.

Trin 5 - Lås timing pulley

Spænd de to fastgørende skruer på den synkrone pulley. Påfør om muligt AB-glue på den oprindelige position for at forstærke.

Trin 6 - Spænd Z timing belt

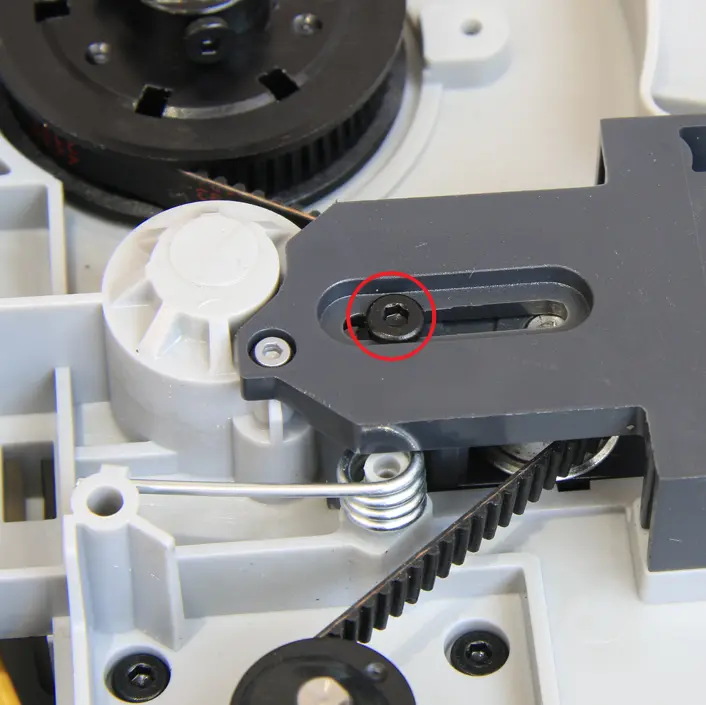

Løsn Z-strammerens skrue.

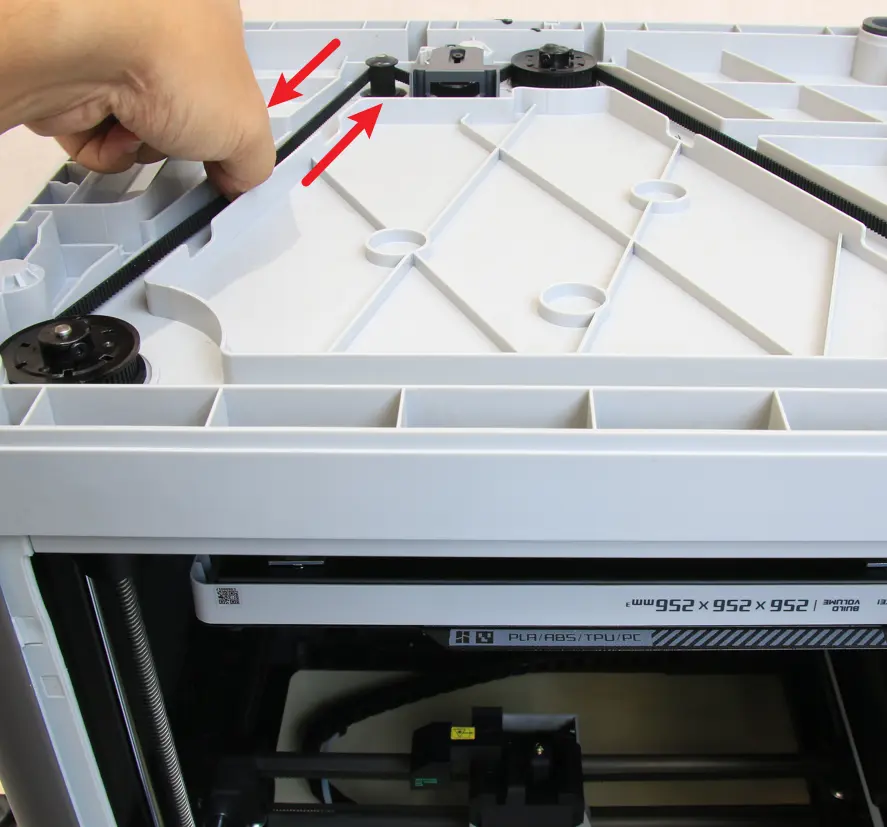

Træk beltet frem og tilbage 3-5 gange med hånden og stram strammerens skrue igen.

Trin 7 - Vend printeren opret og monter skærmen

Vend printeren opret, tilslut skærmen og genmonter den øverste glasplade.

Operation (2) Positionsjustering af Z-akseslidere

Trin 1 - Fjern glasdækslet og displayskærmen

Frakobl strømkablet og fjern glasdækslet og displayskærmen.

Trin 2 - Rens bunden af printeren

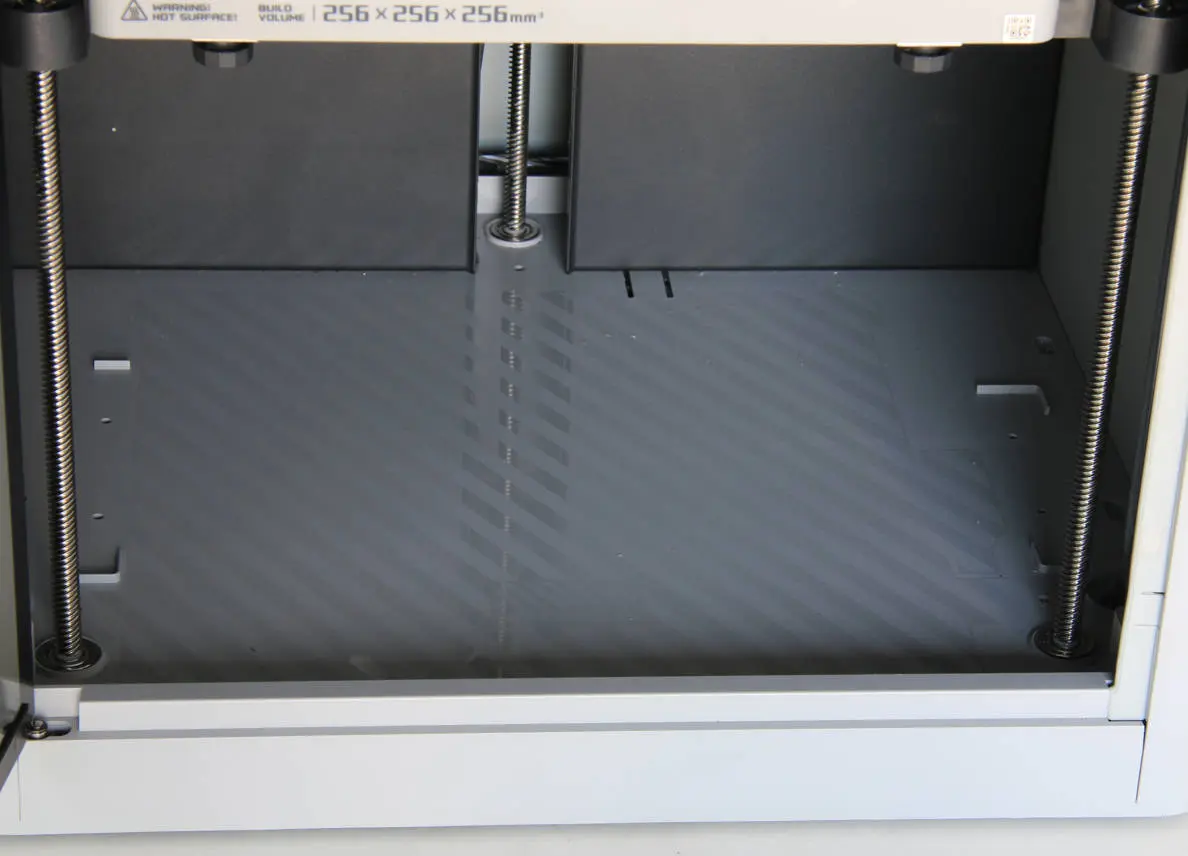

Fjern fremmedlegemer fra bunden af printeren

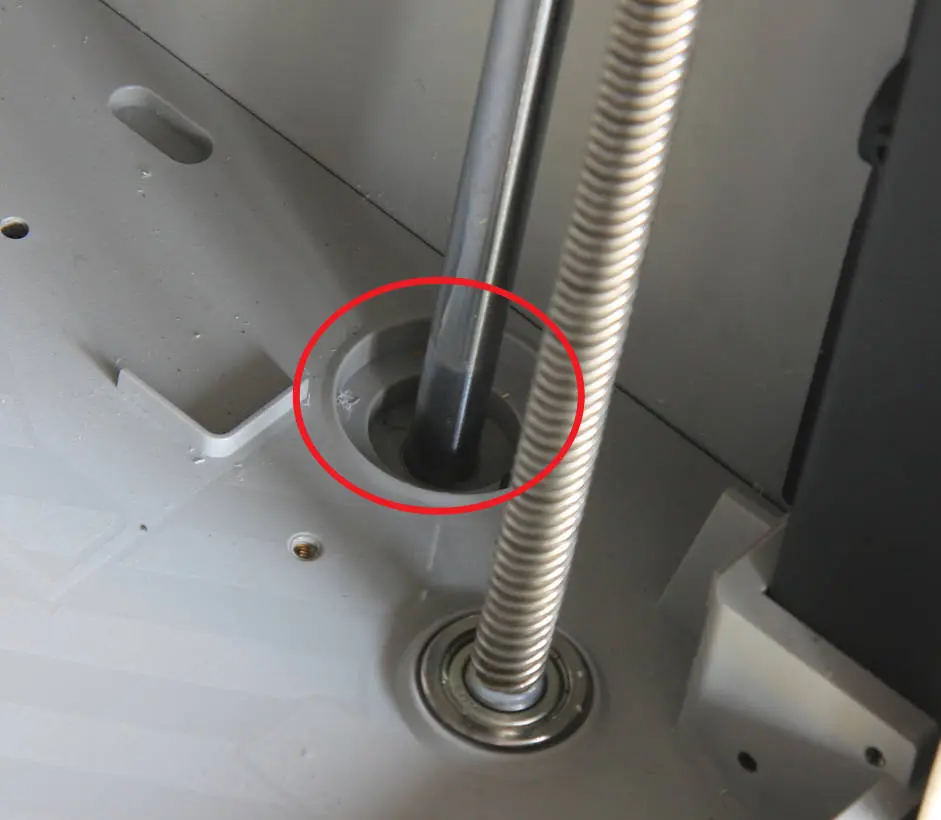

Vær særligt opmærksom på eventuelle rester under den polerede stang.

Trin 3 - Lås de 3 Z-slidere

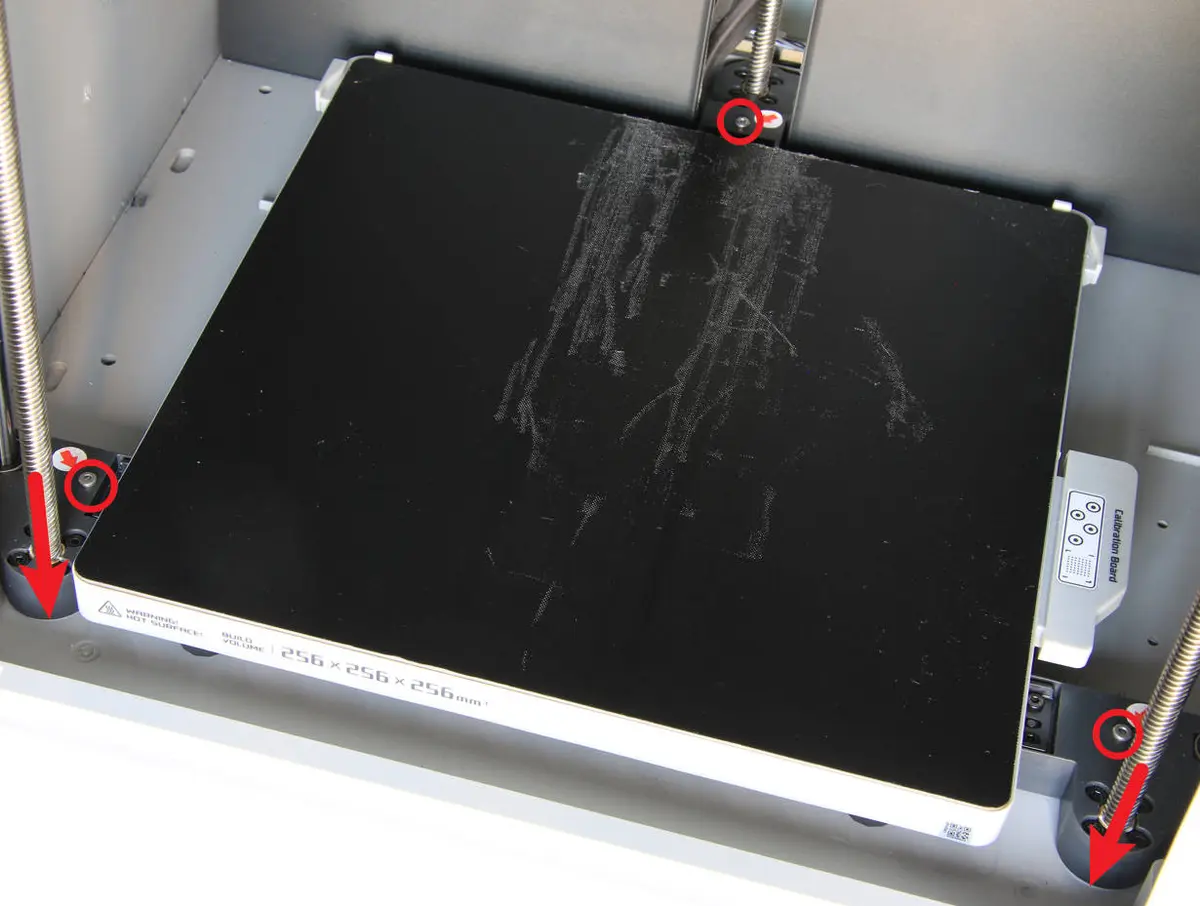

Tip printeren på siden, træk Z-aksens belt, sænk heatbed til bunden, og lås dernæst de tre slidere med tre sliderlåseskruer. Da de tre slidere allerede er på forskellige positioner, kan det forekomme, at blokken ikke passer perfekt til bunden.

Trin 4 - Afspænd Z belt

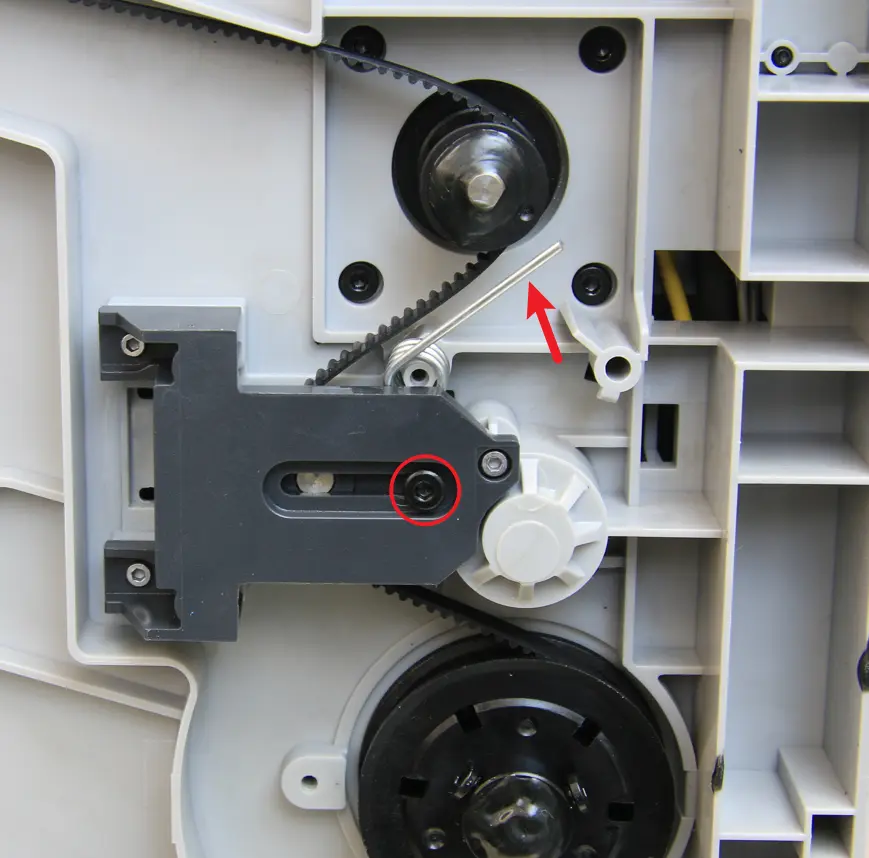

Frigør Z-spændingsfjederen, løsn strammerens skrue, og stil Z-aksens belt i låst tilstand.

Trin 5 - Juster Z-sliderne

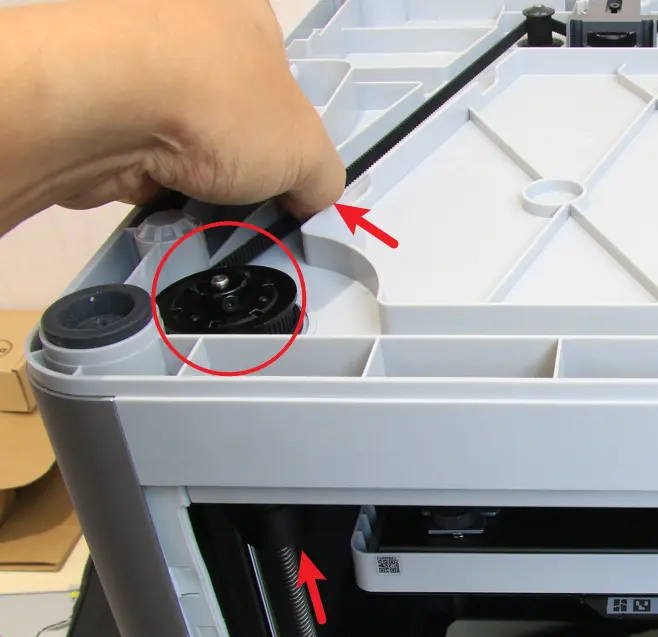

Hold den ene ende af beltet med hånden, drej timing pulleyerne en ad gangen, og bekræft, at Z-slideren på den tilsvarende position er justeret til at passe til bunden, og lås sliderens låseskrue.

Trin 6 - Genstram fjederen og lås Z-slideren op

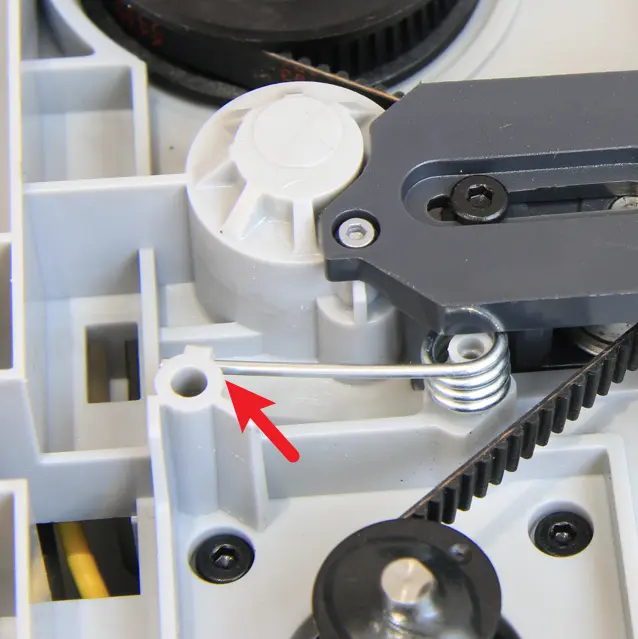

Sæt fjederen tilbage på plads, så den er spændt igen.

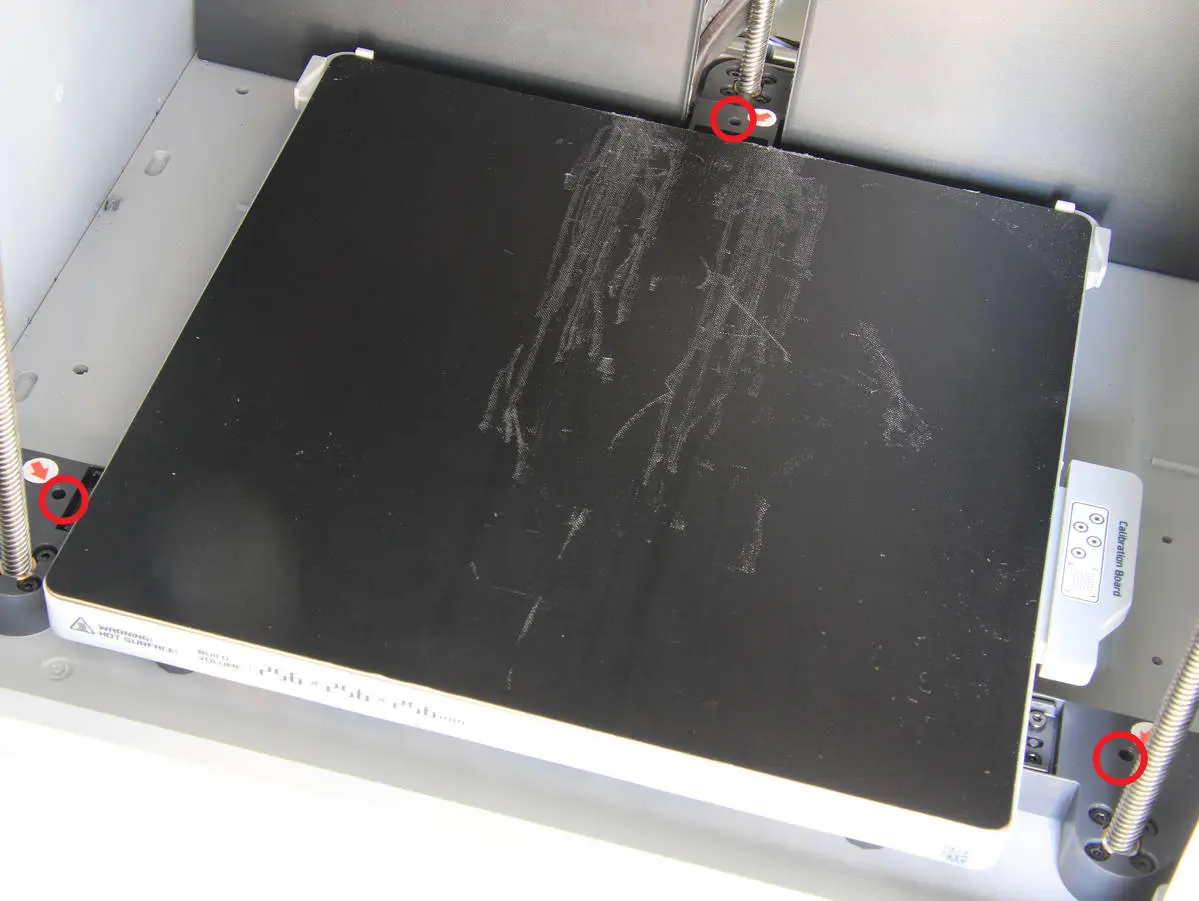

Vend printeren opret og fjern de 3 skruer, der låser Z-akseslideren.

Trin 7 - Spænd Z-beltet og stram strammerens skrue

Vend printeren på hovedet og træk beltet frem og tilbage 3-5 gange med hånden.

Stram strammerens skrue igen.

Trin 7 - Vend printeren opret og monter skærmen

Vend printeren opret, tilslut skærmen og genmonter den øverste glasplade.

Verificer funktionaliteten

Kontroller Z timing pulleyerne en ad gangen med hånden for at bekræfte, at der ikke er nogen tydelig løshed.

Kalibreringstrin efter operation

• Tilslut strøm, start printeren

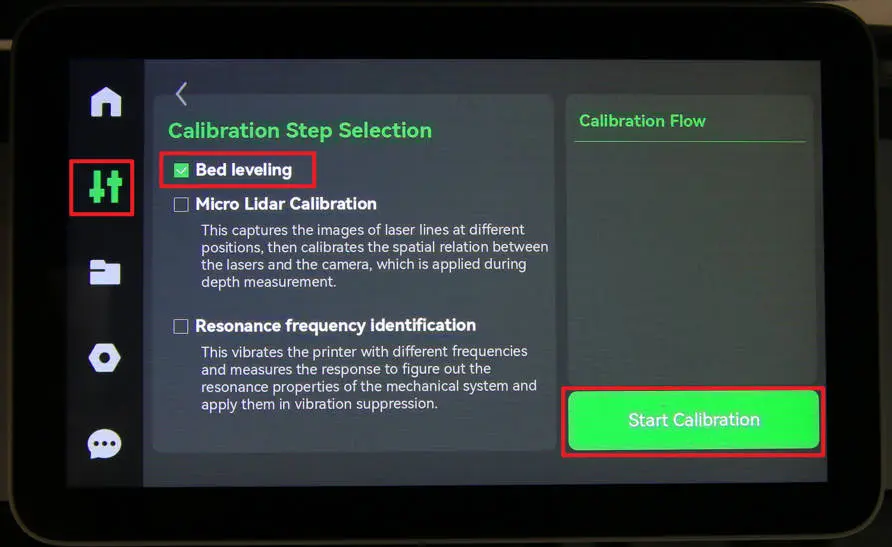

• Gå til opsætningsmenuen på skærmen som vist nedenfor for at køre sengjustering.

Hvis der er en abnormitet, skal du kontrollere, om der er et problem med monteringen, og køre enhedskalibreringen igen efter fejlsøgning. Hvis problemet vedvarer, bedes du kontakte Bambu Lab serviceteamet for yderligere assistance.
