Udskiftning af forbindelsesprint i AMS-filamentbuffer

Forbindelsesprint i filamentbuffer

Forbindelsesprintet i filamentbufferen sidder inde i AMS-filamentbufferen og er udstyret med en Hall-sensor. Det overvåger filamentets fremføringsstatus ved at registrere ændringer i bufferskyderens position.

Hvornår skal det udskiftes

Under brug af AMS-filamentbufferen kan det være nødvendigt at udskifte forbindelsesprintet i følgende tilfælde:

• AMS fungerer ikke korrekt, og der konstateres tydelig komponentskade på forbindelsesprintet.
• Under printerdrift vises en fejlmeddelelse om, at "Signalet fra filamentbufferen er tabt, kablet eller positionssensoren fungerer muligvis ikke". Efter måling af spænding og modstand konstateres det, at forbindelsesprintet er defekt. De relevante retningslinjer findes i Signalet fra filamentbufferen er tabt, kablet eller positionssensoren fungerer muligvis ikke
• Efter analyse og undersøgelse af det tekniske team er det konstateret, at forbindelsesprintet skal udskiftes.

Nødvendigt værktøj og materialer

• H1.5 unbrakonøgle
• Fladhovedet pincet (valgfri)

Skrueliste

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse på printeren og dens elektronik, herunder ledninger til printhovedet, da elektronikken kan kortslutte, hvis printeren er tændt under sådanne opgaver, hvilket kan føre til yderligere skade på elektronikken og til sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlsøgning på printeren, kan det være nødvendigt at afmontere nogle dele, herunder hotenden. Denne proces kan blotlægge ledninger og elektriske komponenter, der potentielt kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektronikkomponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og forårsage yderligere skade.

Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skade på printerens elektronik. På den måde undgår du potentiel skade på printerens elektroniske komponenter og sikrer, at vedligeholdelsen udføres sikkert og effektivt.

Hvis du har spørgsmål eller bekymringer omkring denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Trin til afmontering

Trin 1: Fjern bufferskyderen og fjederen

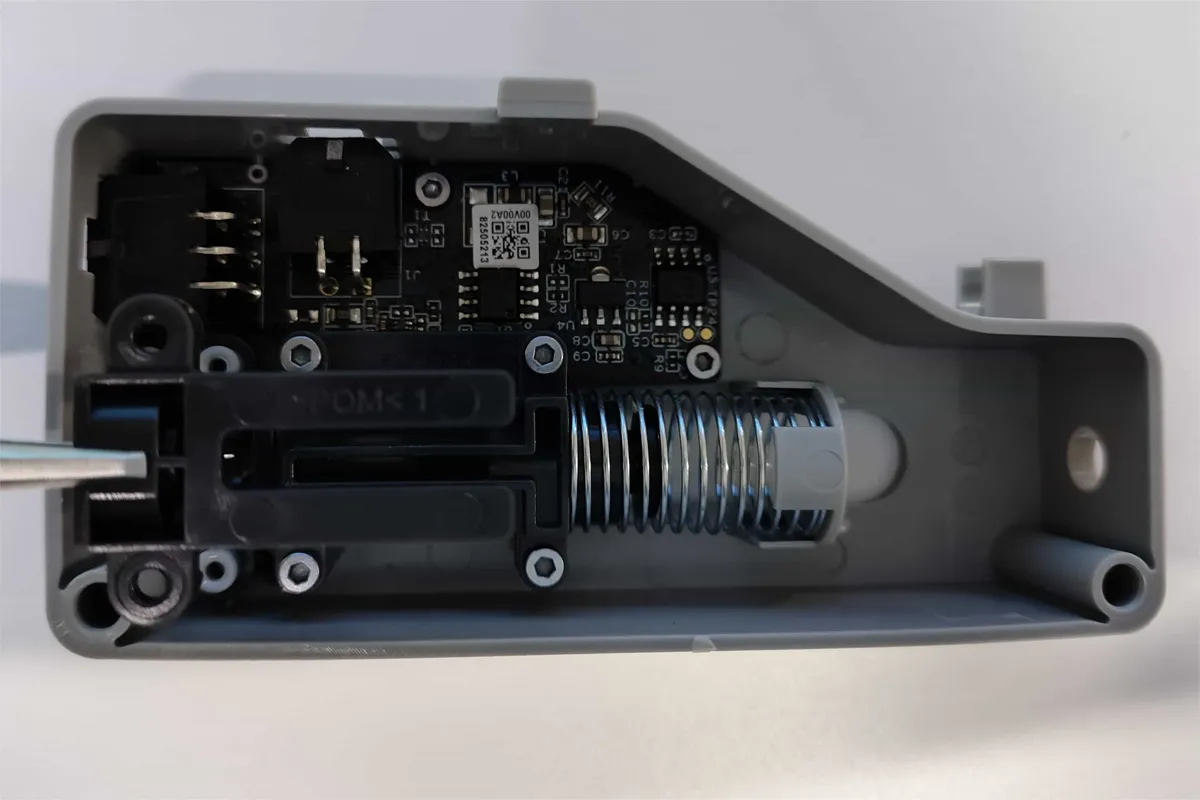

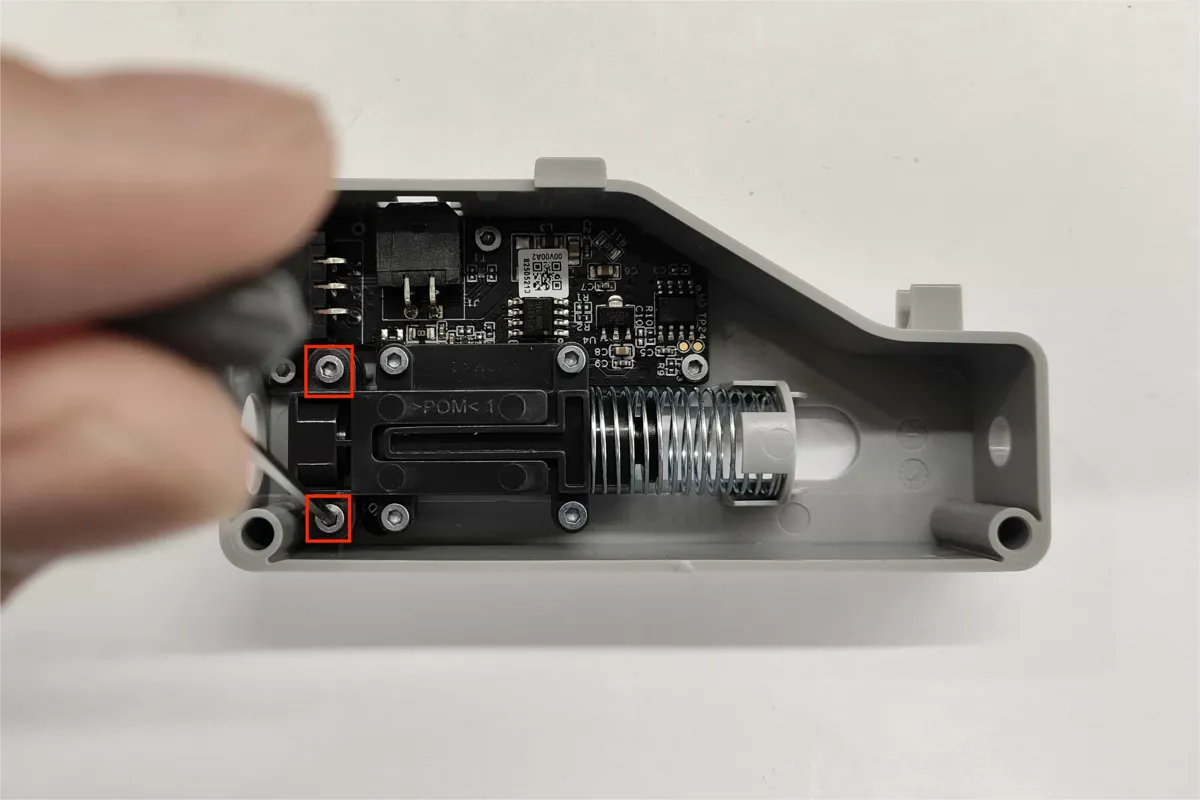

1. Brug en H1.5 unbrakonøgle til at løsne de to skruer i venstre ende af bufferskyderen. Tag derefter dækpladen af oven på bufferskyderen.

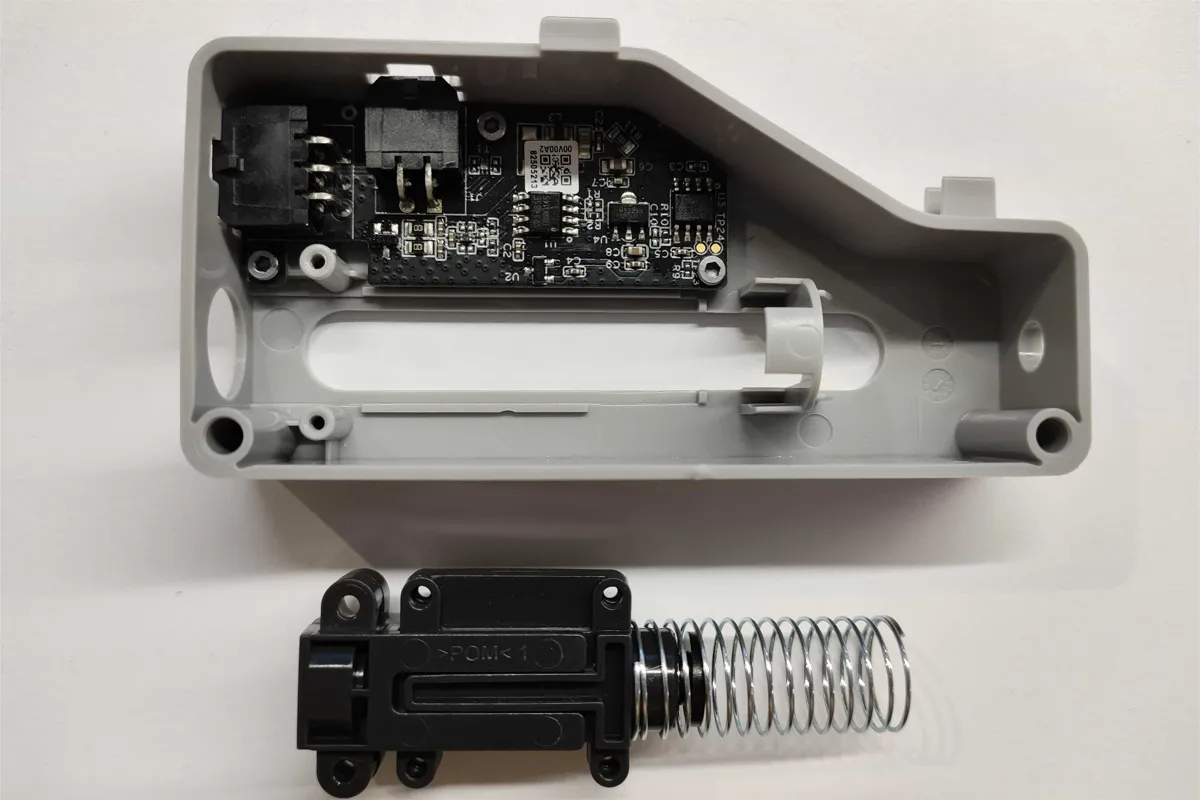

2. Brug en H1.5 unbrakonøgle til at vippe bufferskyderen op og fjerne den sammen med fjederen fra venstre ende.

Bemærk: Dette trin kan løsne bufferskyderens komponenter. Ved genmontering skal du følge trin 2 i afsnittet "Trin til montering" for at sætte den på plads igen, hvilket ikke forårsager nogen skade.

Trin 2: Fjern forbindelsesprintet i filamentbufferen

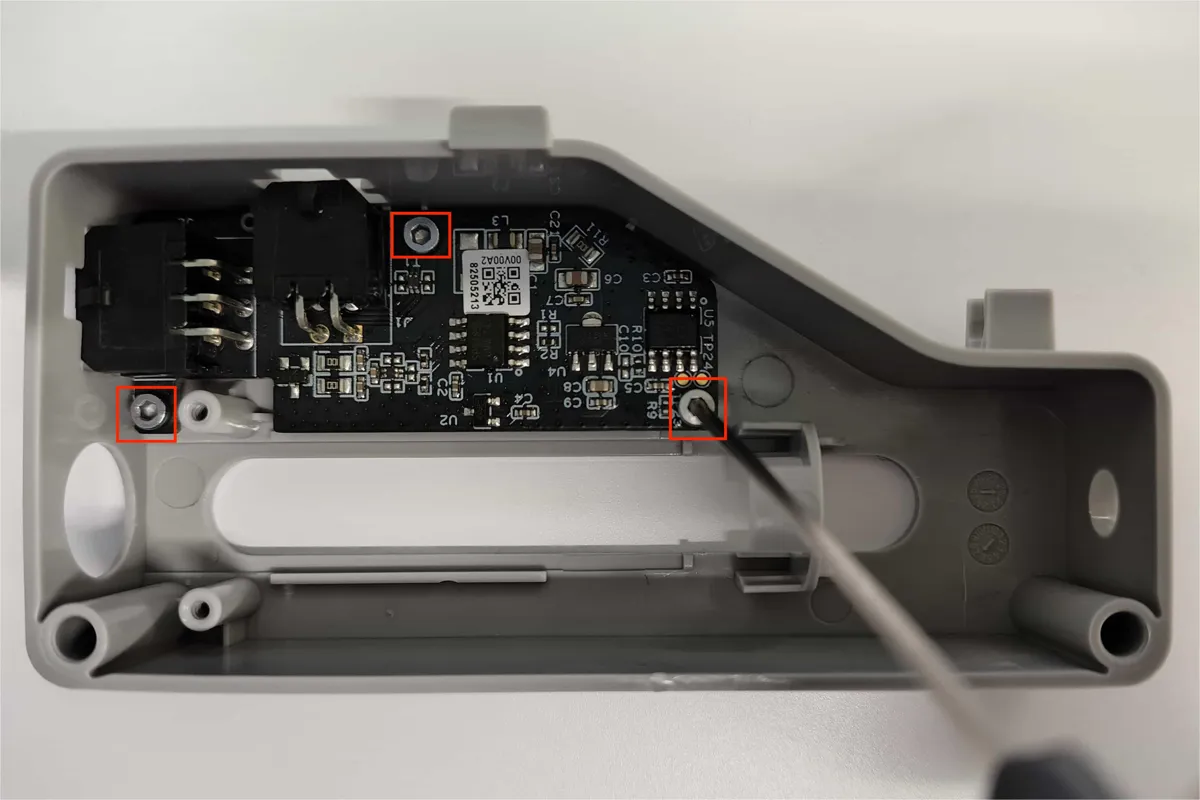

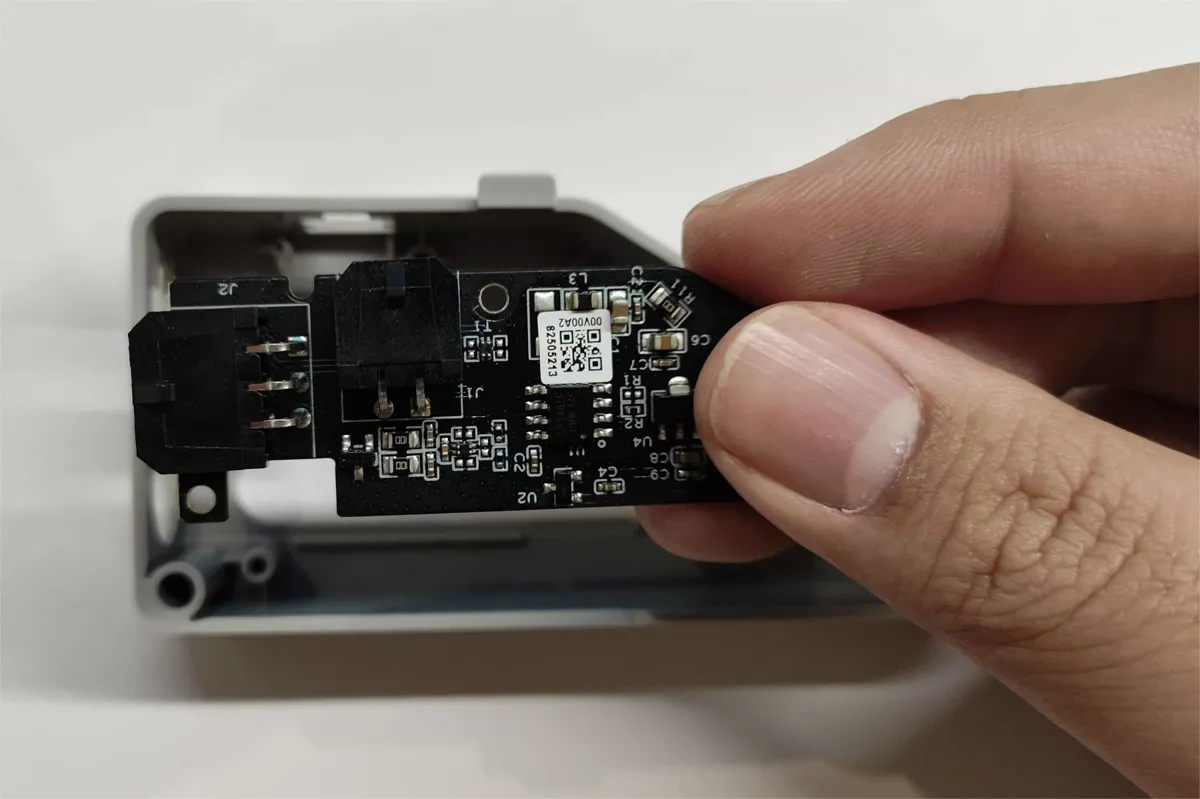

Løsn de tre skruer på forbindelsesprintet med en H1.5 unbrakonøgle, og træk forsigtigt printet op fra højre ende.

Bemærk: Hvis forbindelsesprintet sidder fast i huset, kan du flytte det en anelse mod højre, før du løfter det op.

Trin til montering

Trin 1: Monter forbindelsesprintet i filamentbufferen

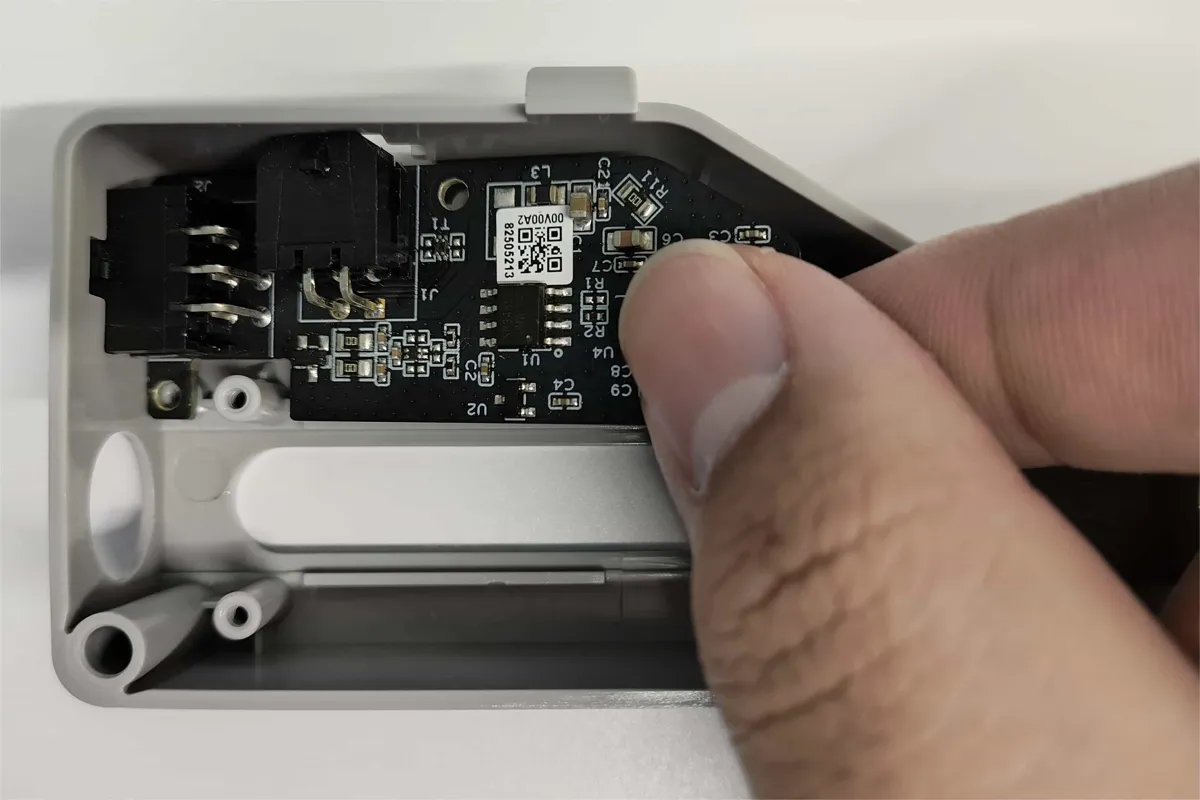

Sæt forbindelsesprintet i fra højre ende, så skruehullerne flugter. Brug en H1.5 unbrakonøgle til at spænde de tre skruer på det.

Trin 2: Monter bufferskyderen og fjederen

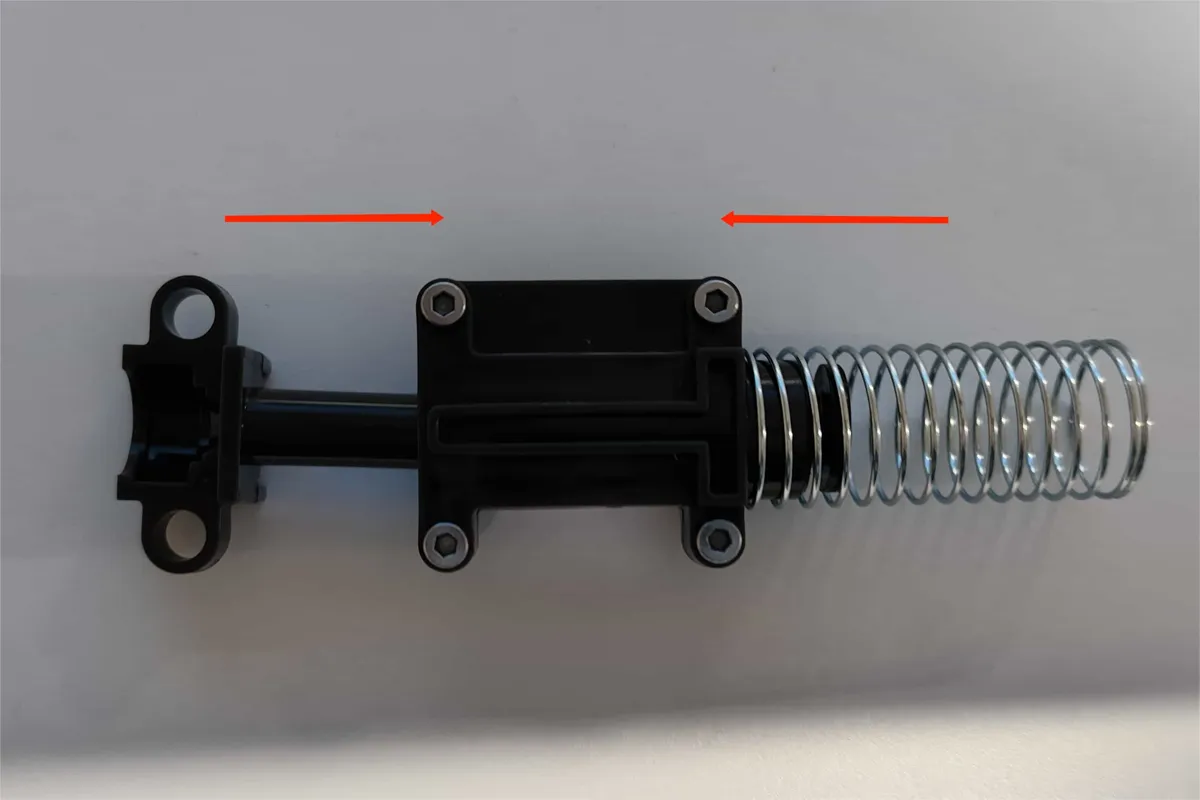

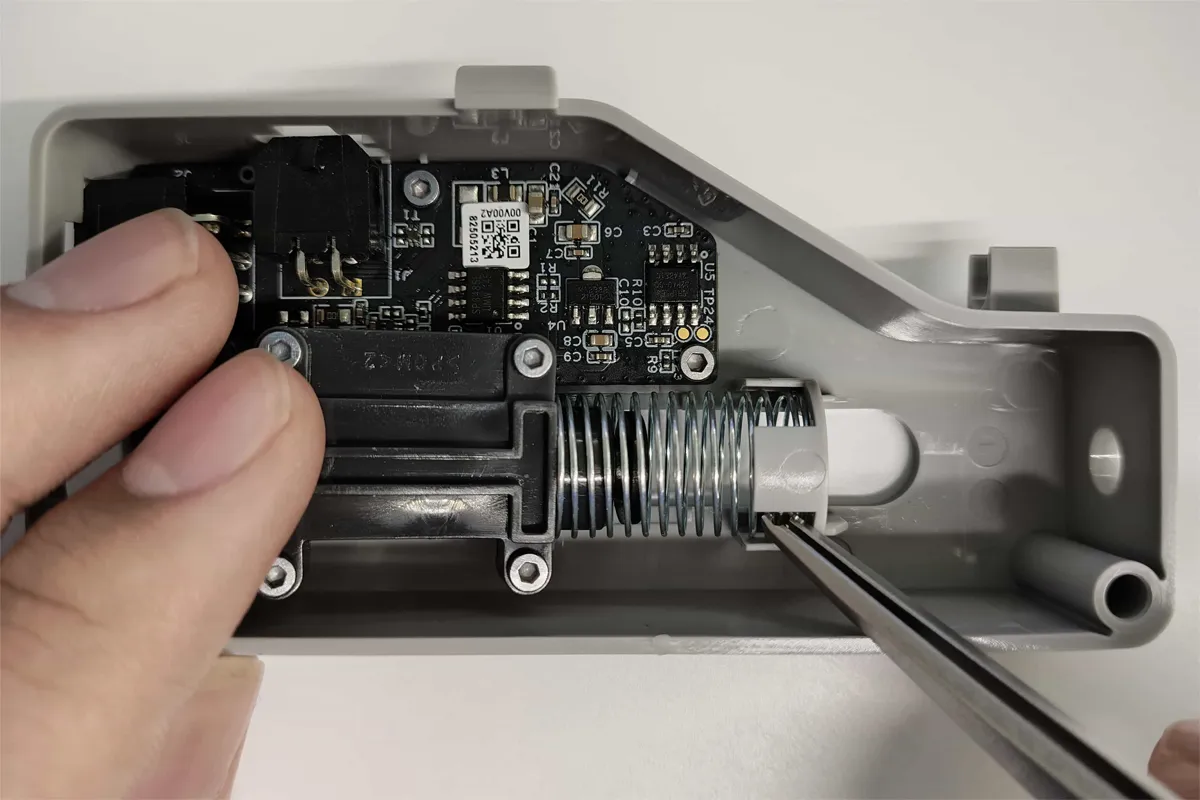

1. Saml bufferskyderen med fjederen igen (hvis de blev løse under afmonteringen). Brug en fladhovedet pincet til at sætte fjederen ned i det faste spor, og før venstre ende af bufferskyderen ind på den faste tap.

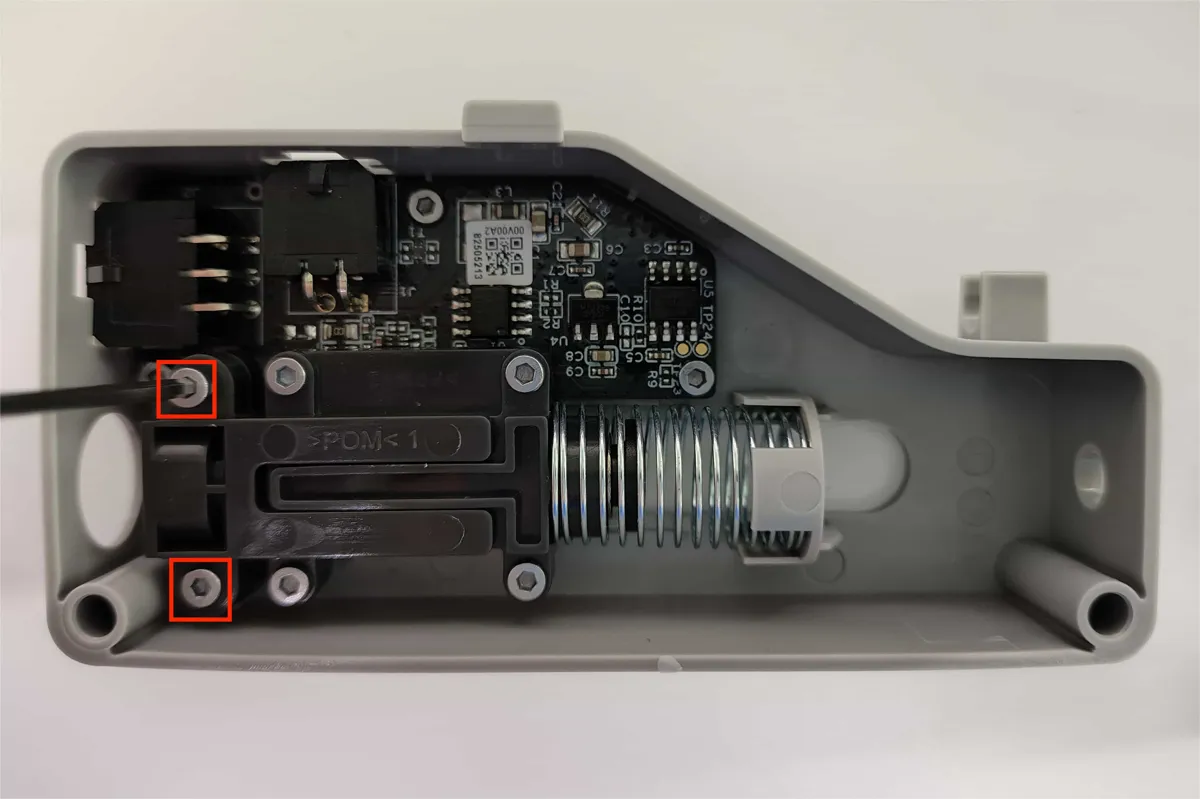

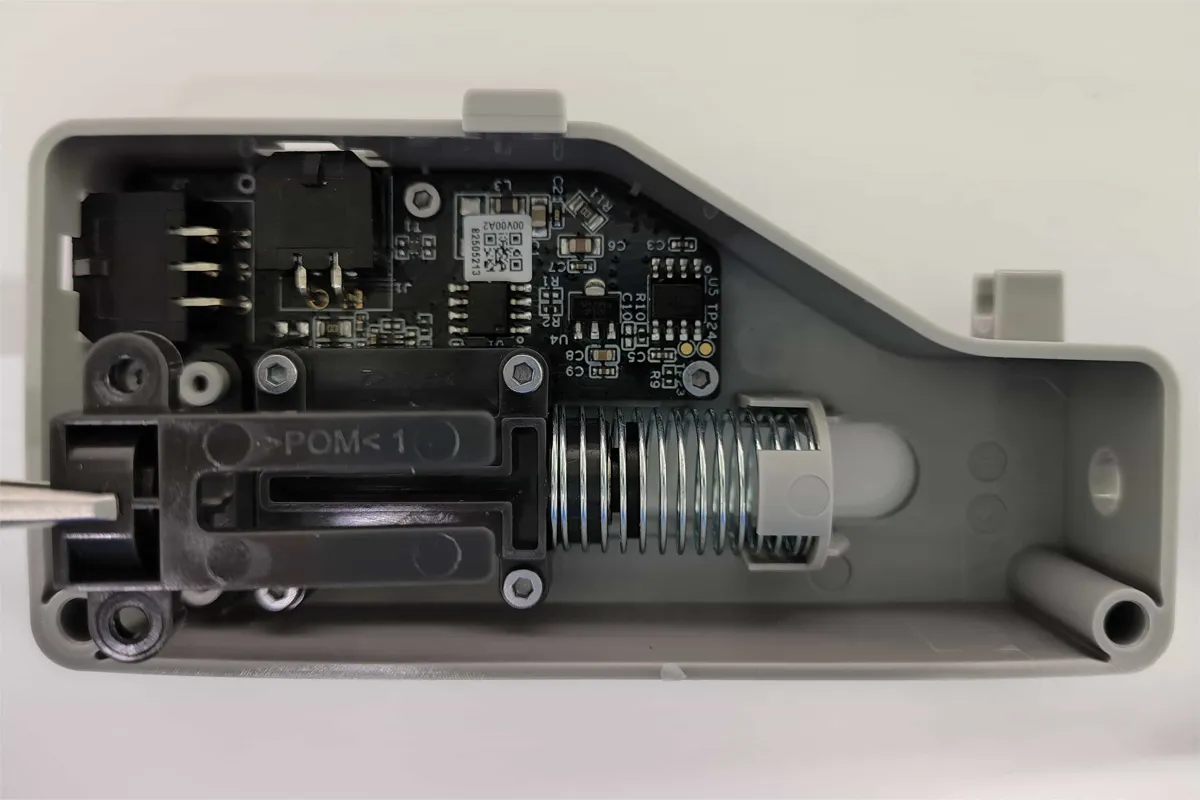

2. Sæt dækpladen på bufferskyderen, og brug en H1.5 unbrakonøgle til at spænde de to skruer på den.

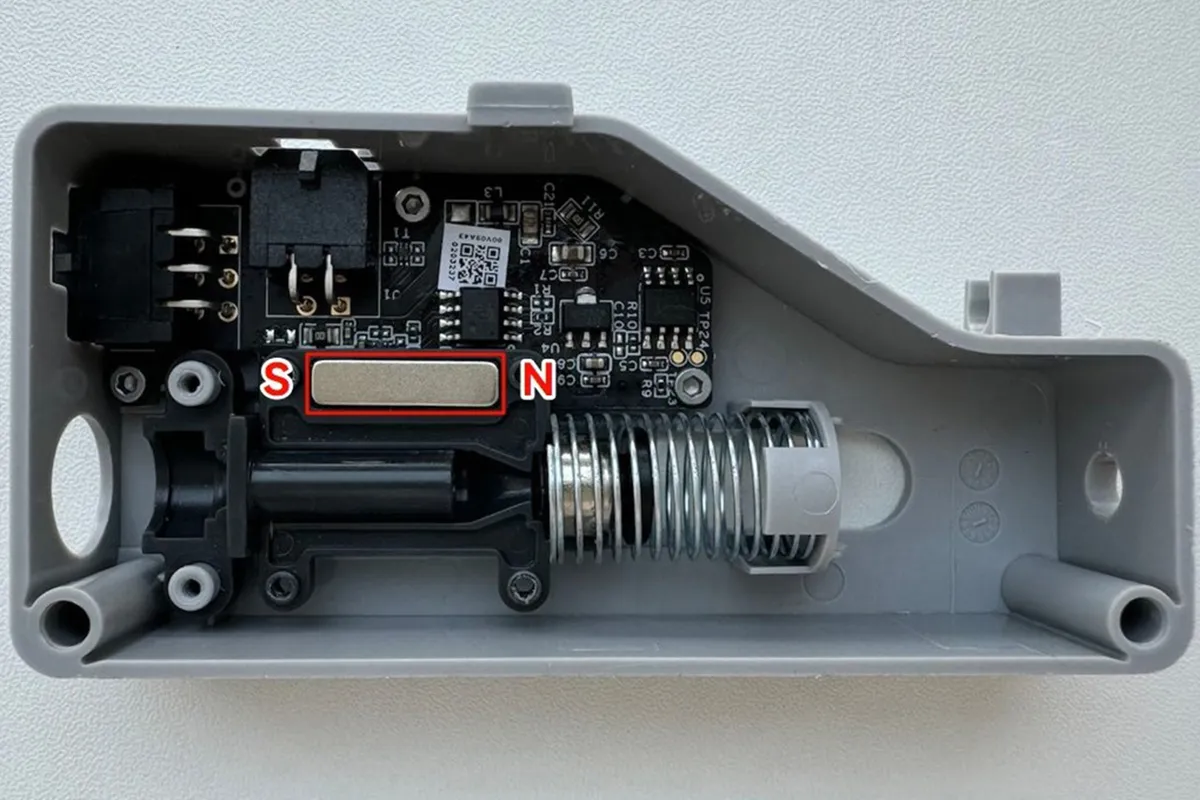

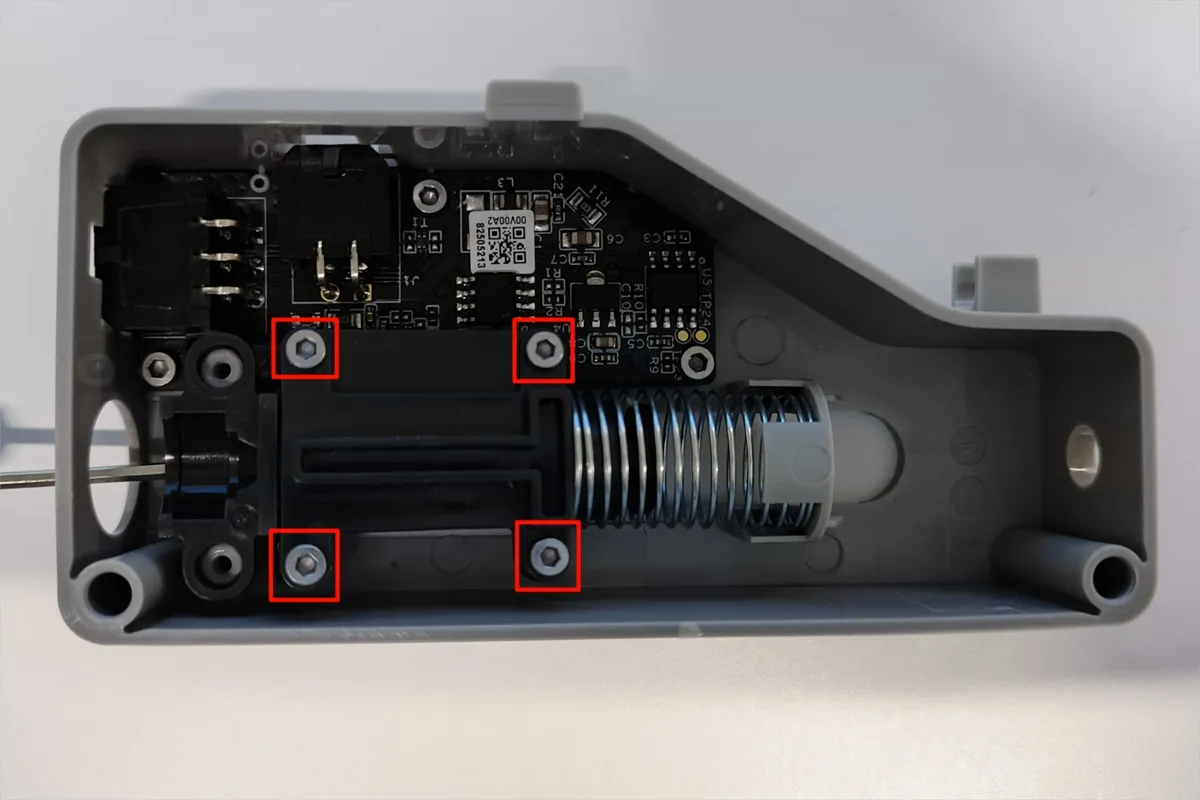

Advarsel: Hvis du ved en fejl fjerner de fire skruer, der er vist på venstre billede under afmonteringen, kan den indvendige magnet (vist på højre billede) falde ud. Bemærk, at når du monterer magneten igen, skal dens nord-syd-polaritet matche den retning, der er vist på højre billede, ellers kan den fejl, der beskrives i følgende link, opstå: HMS_0700-4000-0002-0001: Signalet fra filamentbufferen er tabt, kablet eller positionssensoren fungerer muligvis ikke.

Den side, der er fremhævet med rødt på figuren, angiver nordpolen (N). Brug denne markering som reference, når du monterer magneten.
