Udskiftning af varmeplade - A1

Hvornår skal du bruge denne guide?

Denne guide skal bruges, hvis varmepladen på din A1 er defekt og skal udskiftes.
Den skal også bruges, hvis varmepladekablet er beskadiget.
Grunde til at udskifte A1-varmepladen:

• Varmepladen varmer ikke
• Varmepladens overflade er beskadiget
• Varmepladekablet er defekt
• Anbefalet af Bambu Lab kundeservice

Nødvendigt værktøj og materiale

• Bambu Lab varmeplade til A1
• H2.0 unbrakonøgle

Anslået tid: 30-45 minutter

Sikkerhedsadvarsel

Bambu Lab har for nylig modtaget rapporter om ustabile temperaturmålinger og varmeproblemer på A1. En grundig undersøgelse viste, at kablet, der forbinder varmepladen med A1'ens base, er udsat for for tidligt slid.

Potentielle fejl på A1 kan medføre overophedning, effekttab eller i sjældne tilfælde elektriske kortslutninger, eller at dele af A1'en eller dens omgivelser bryder i brand, så brugere og omkringstående udsættes for risiko for forbrændinger og elektrisk stød.

VIGTIGT!

Det er vigtigt at slukke printeren, før du udfører vedligeholdelse på printeren og dens elektronik (inklusive printhovedet), da der kan opstå kortslutning, hvis printeren forbliver tændt under sådant arbejde, hvilket kan føre til yderligere elektroniske skader og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlsøgning på printeren, skal du muligvis afmontere nogle dele, herunder hotend. Under denne proces kan ledninger og elektriske komponenter blive blottet og potentielt kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektroniske komponenter, mens printeren stadig er tændt. Dette kan beskadige printerens elektronik og forårsage yderligere skader.

Derfor er det absolut nødvendigt at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Dette forhindrer kortslutninger eller skader på printerens elektronik. På den måde kan du undgå mulige skader på printerens elektroniske komponenter og sikre, at vedligeholdelsen udføres sikkert og effektivt.

Hvis du har bekymringer eller spørgsmål om at følge denne guide, opret en ny sag på vores supportside. Vi gør vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videoguide

Vi anbefaler kraftigt, at du ser installationsvideoen, før du følger denne guide. Den hjælper dig med bedre at forstå den proces, der kræves for at udskifte varmepladen på A1.

Trin til at fjerne den gamle varmepladeenhed

1. Forbered printeren

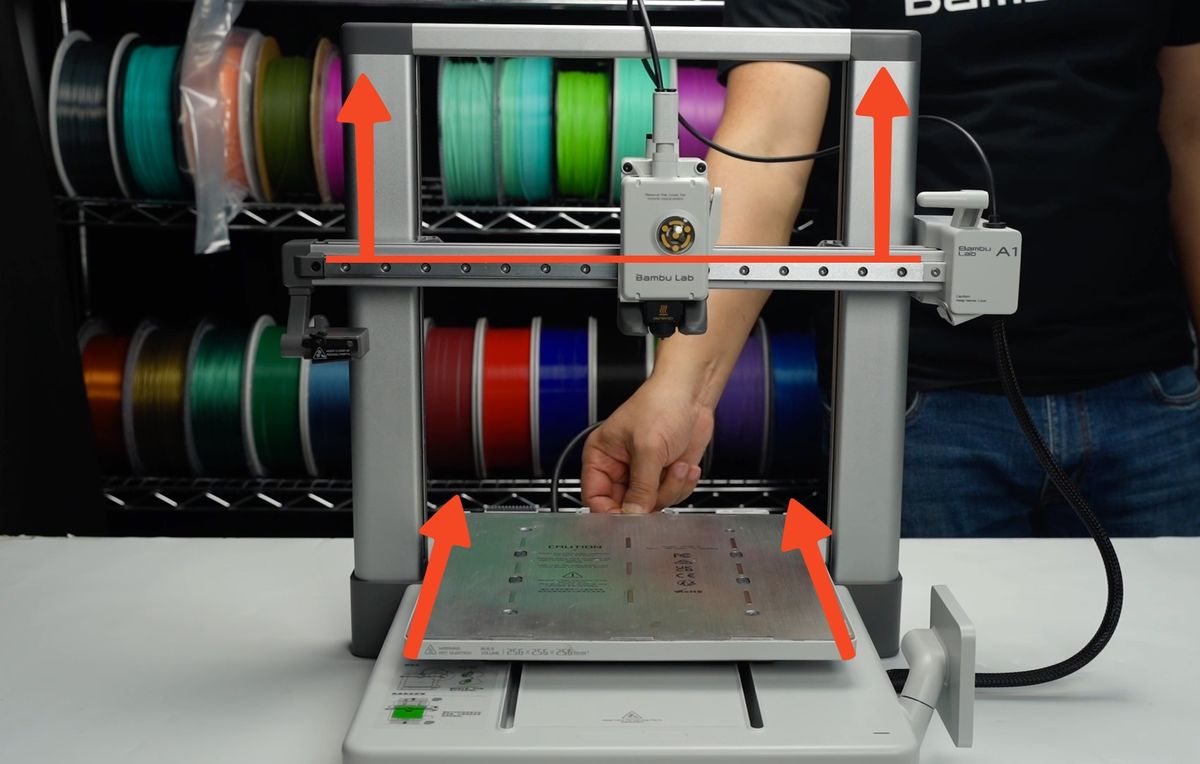

Træk først varmepladen forsigtigt mod bagsiden af printeren. Skub derefter forsigtigt siderne af X-aksen op mod printerens øverste område, som vist på billedet nedenfor.

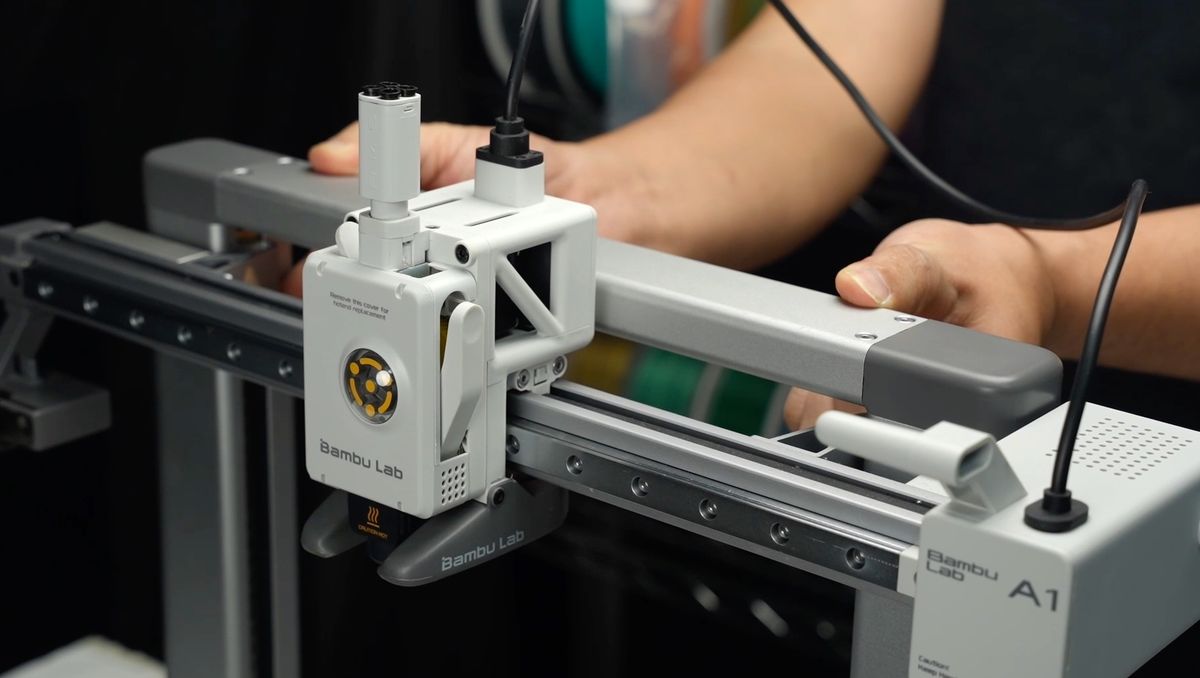

Når X-aksen er ved det øverste stop, som vist på billedet nedenfor, kan du fortsætte til næste trin.

2. Fjern varmepladen fra printeren

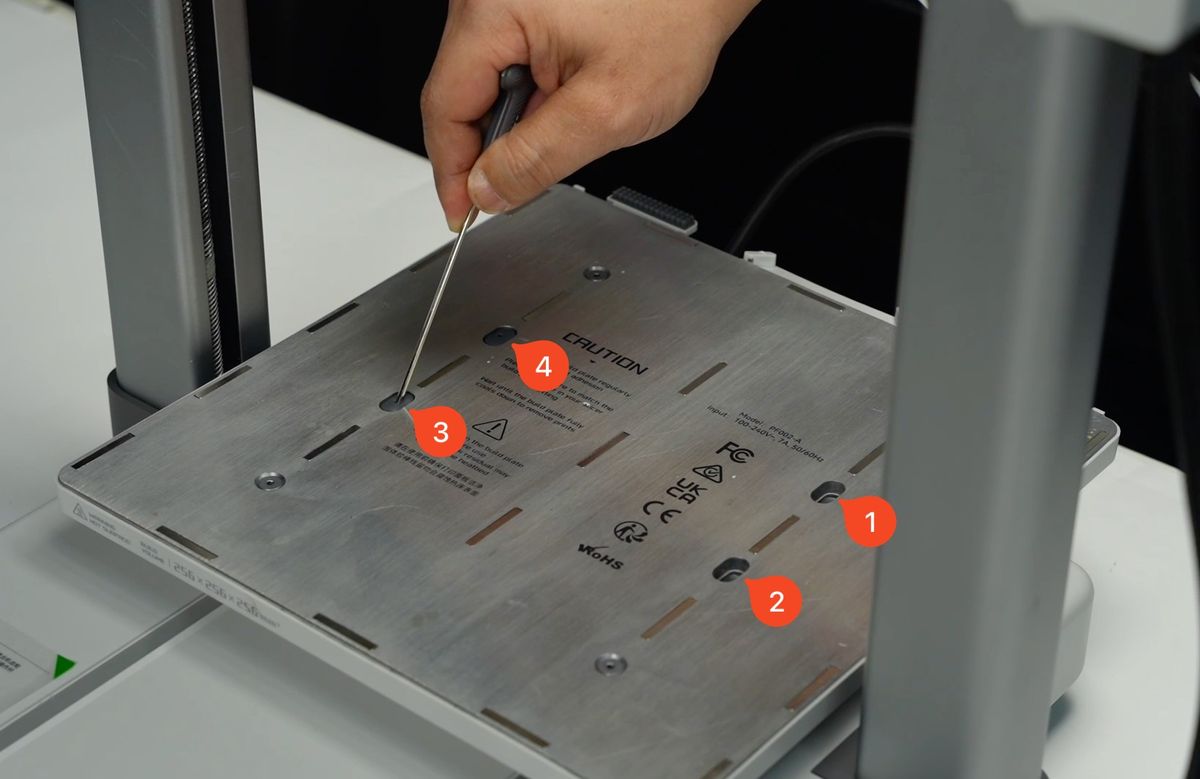

Fjern først de fire silikonedæksler fra varmepladen. Dette blotlægger skruerne.
(Gem silikonedækslerne. De skal bruges igen senere)

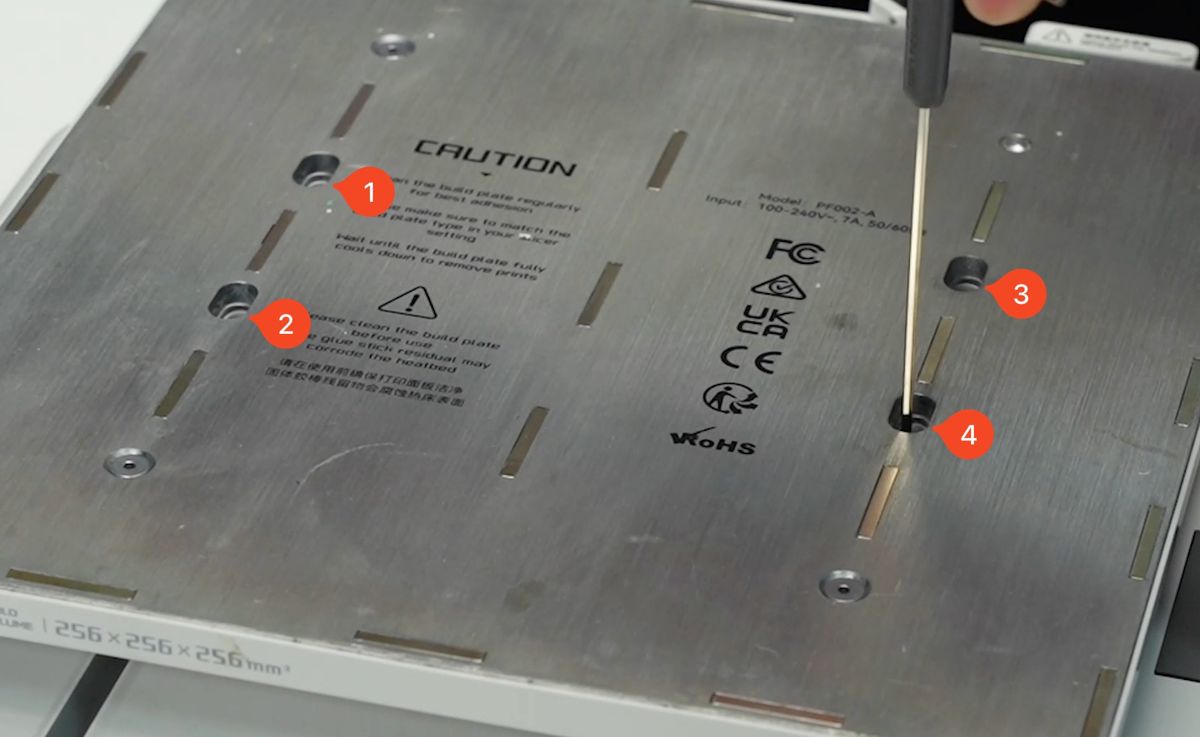

Når silikonedækslerne er fjernet, kan du løsne de fire skruer, der fastgør varmepladen til Y-aksen.

Når skruerne er fjernet, er varmepladen nu løsnet fra printerens bundplade.

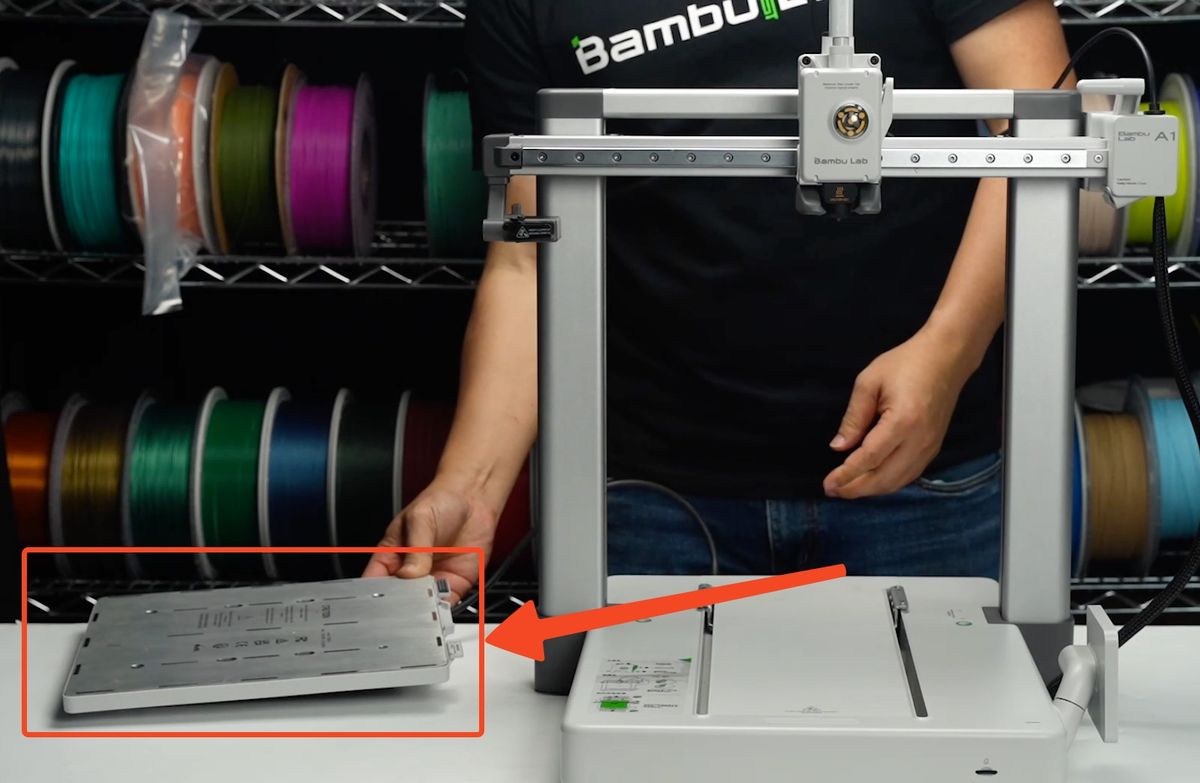

Løft nu varmepladen forsigtigt op og læg den ved siden af printeren.

3. Læg printeren på siden

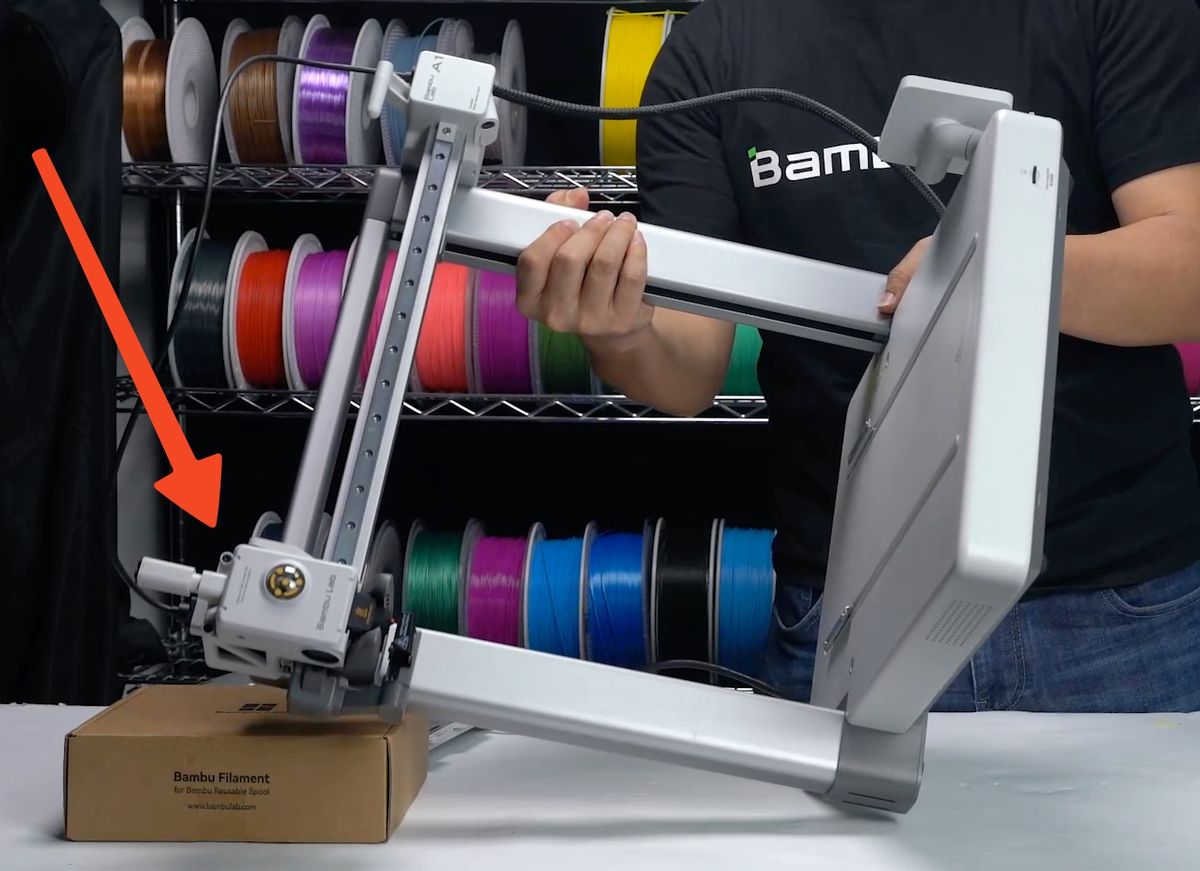

For at få adgang til undersiden af enheden skal vi lægge printeren på siden. Placer først en filamentæske ved siden og vip derefter printeren som vist på billedet nedenfor. Den venstre Z-akse-søjle skal hvile på æsken for at undgå skader på filamentviskeren.
Vær forsigtig under denne proces for at undgå at trække i den varmeplade, der ligger på siden.

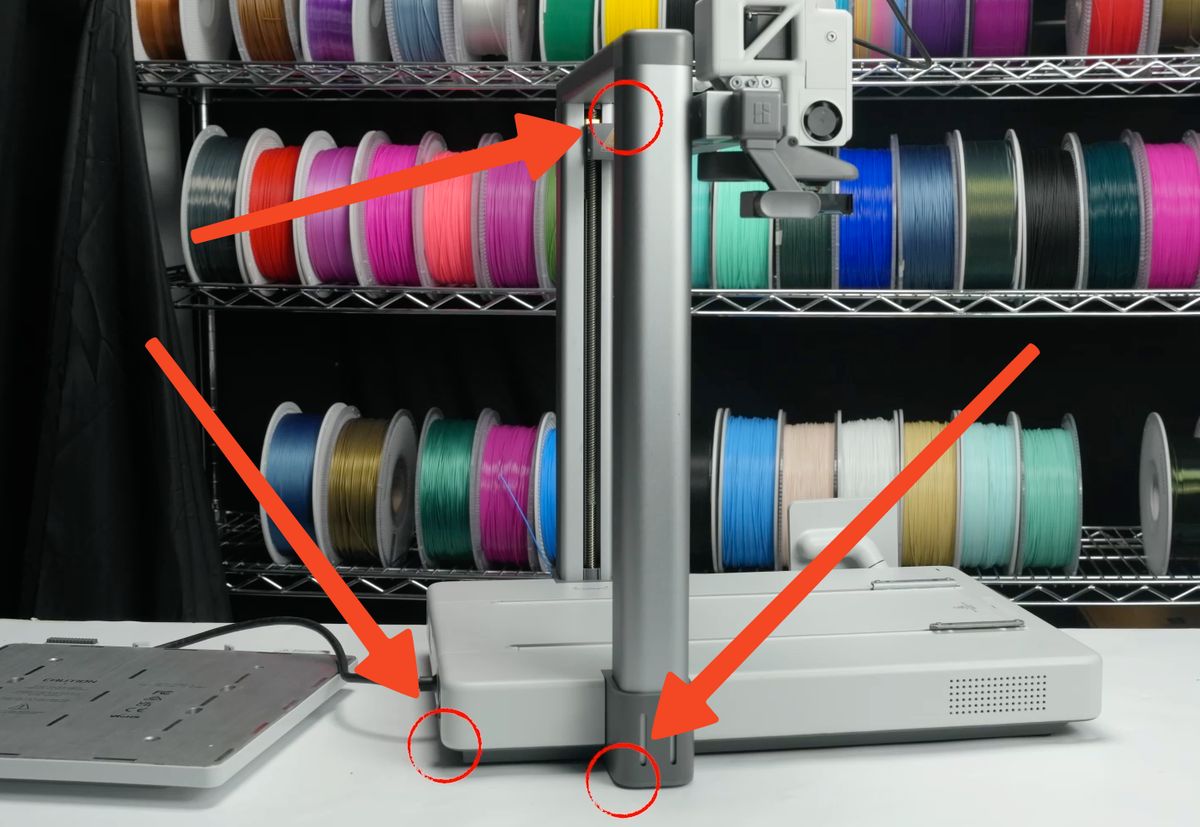

Sørg for, at printeren hviler på de punkter, der er vist nedenfor:

4. Afbryd kablerne og fjern kabelholderen

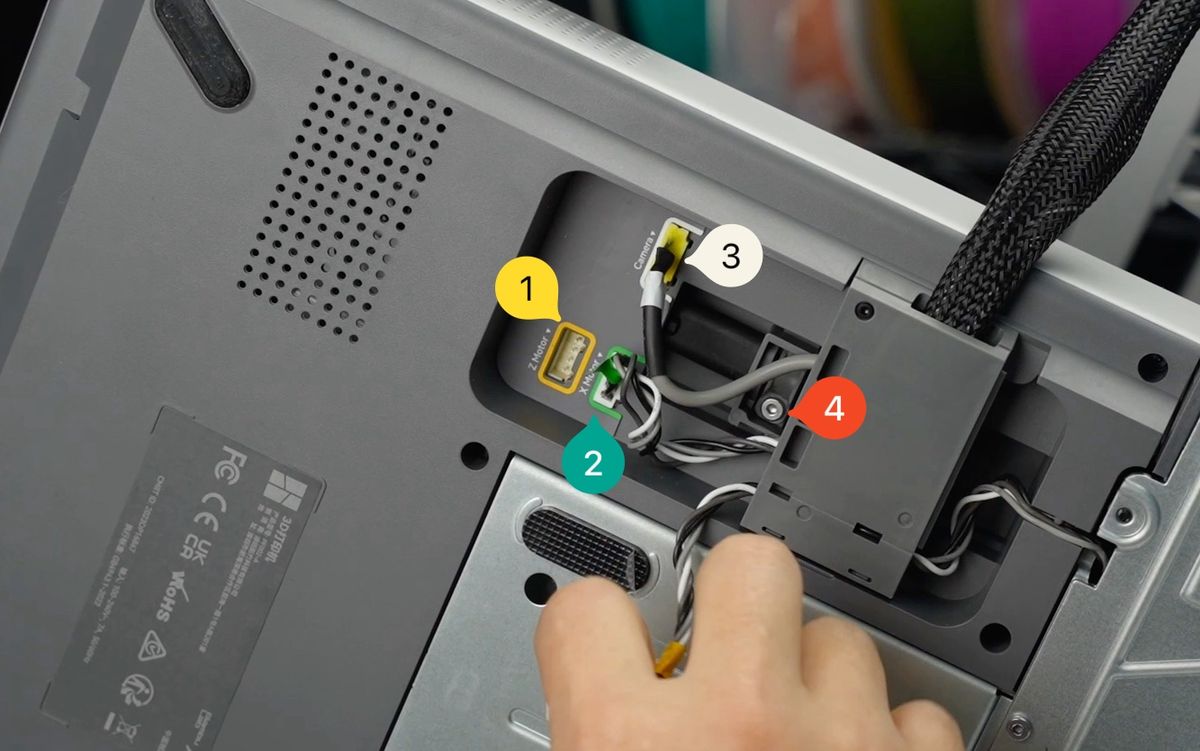

I næste trin skal kamera-, motor-X- og motor-Z-kablerne afbrydes.
Fjern derefter skruen, der fastgør plastikholderen.

1. Z-motorkabel

2. X-motorkabel

3. Kamerakabel

4. Skrue, der holder USB-C-holderen

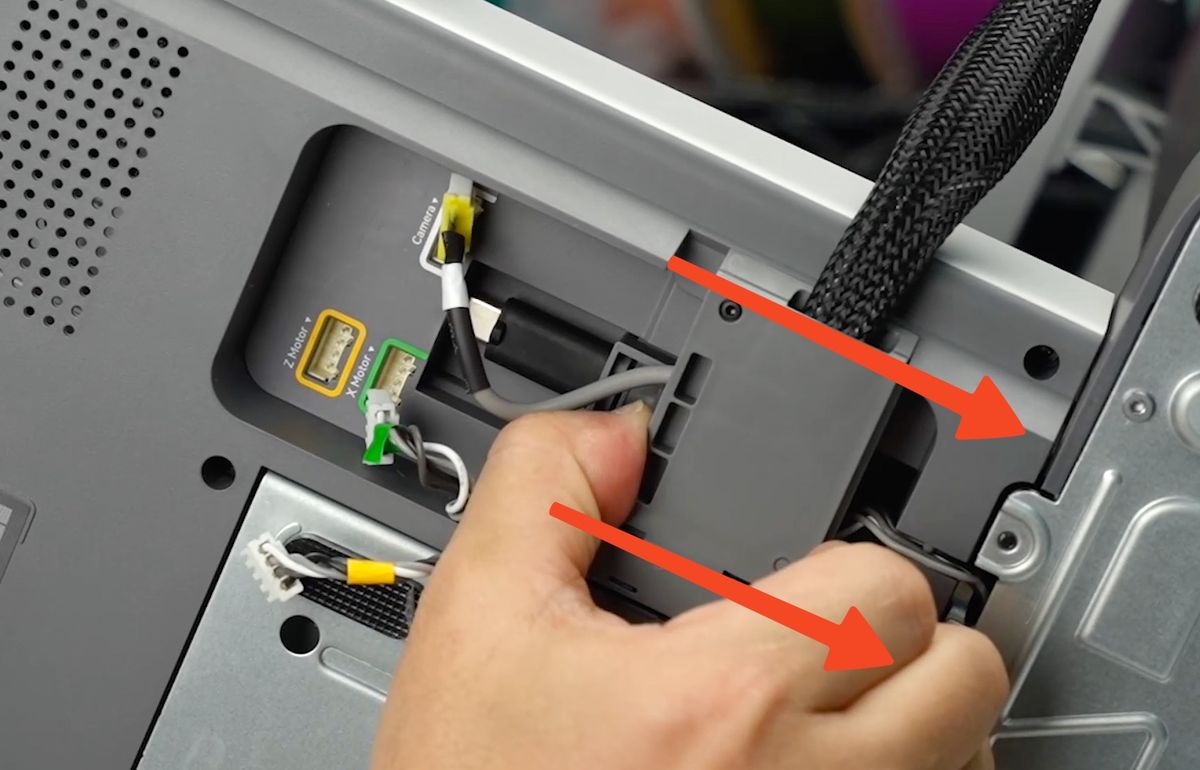

Du kan blot trykke plastik-kabelstikket bagud for at afbryde USB-kablet.

5. Fjern de nederste dæksler

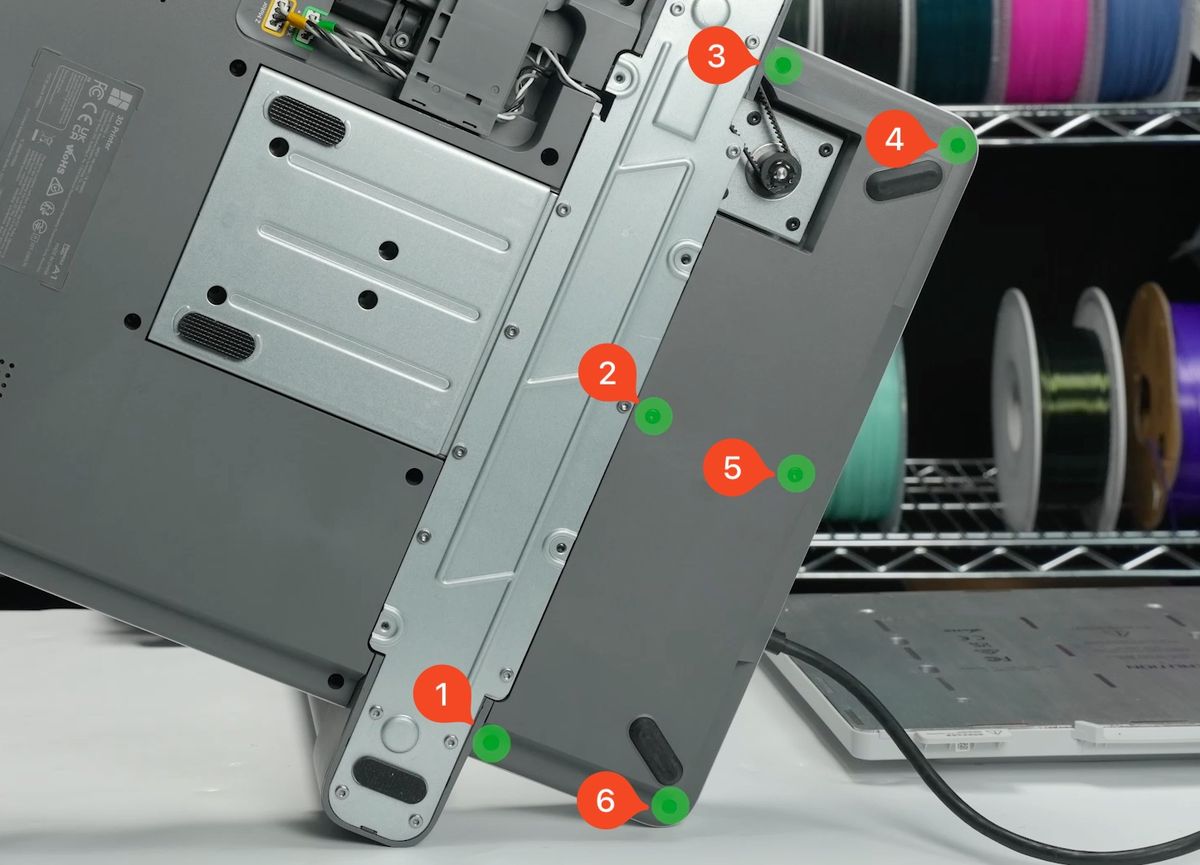

Fjern først de 6 skruer, der fastgør det bageste nederste dæksel, og vip det derefter forsigtigt ud ved at trække i toppen ved skrue nr. 4.

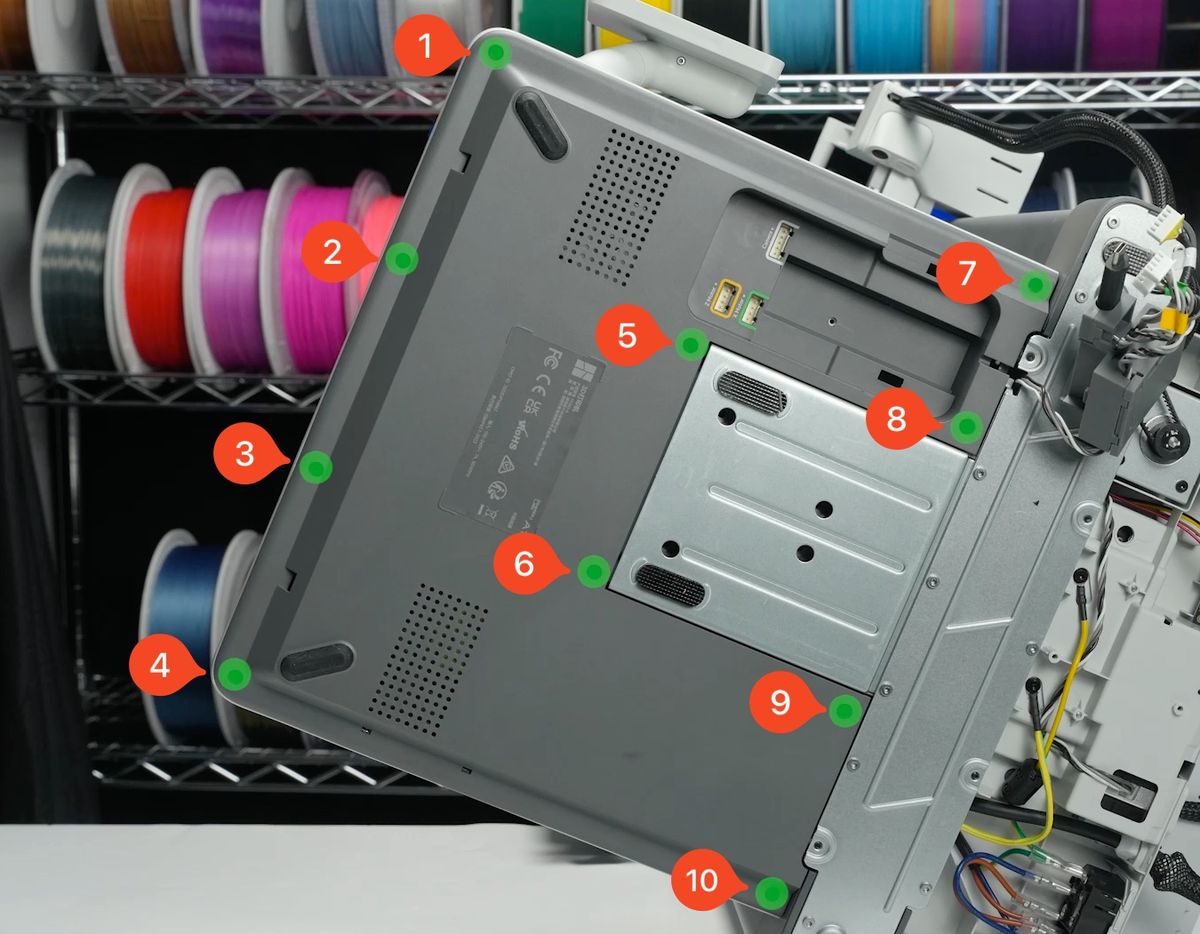

Fjern derefter de andre 10 skruer, der fastgør printerens forreste nederste dæksel. Du kan forsigtigt vippe plastikdækslet af ved at trække i den øverste højre del nær nr. 7.

6. Afbryd varmepladekablerne

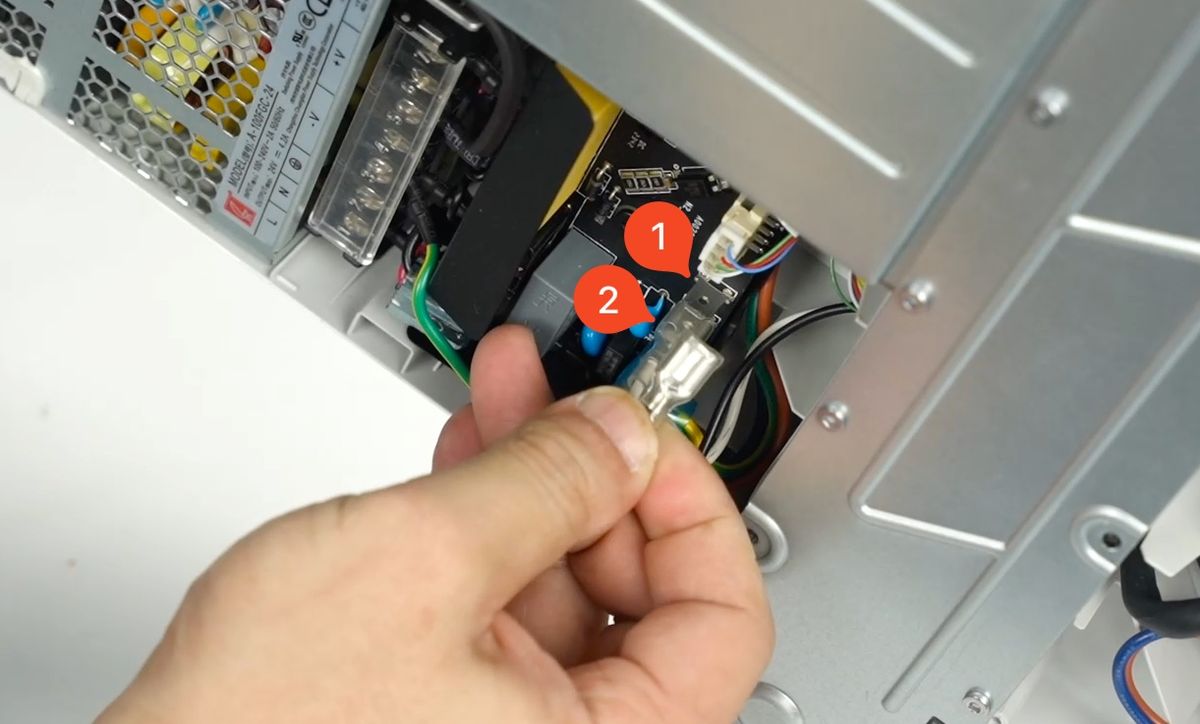

I næste trin kan du begynde at afbryde varmepladens strømkabler. Træk forsigtigt i de stik, der er vist på billedet nedenfor.
Stikkene har små låsetapper, der holder dem fast på printpladen. Ved at trykke på stikkene løsnes de dog.

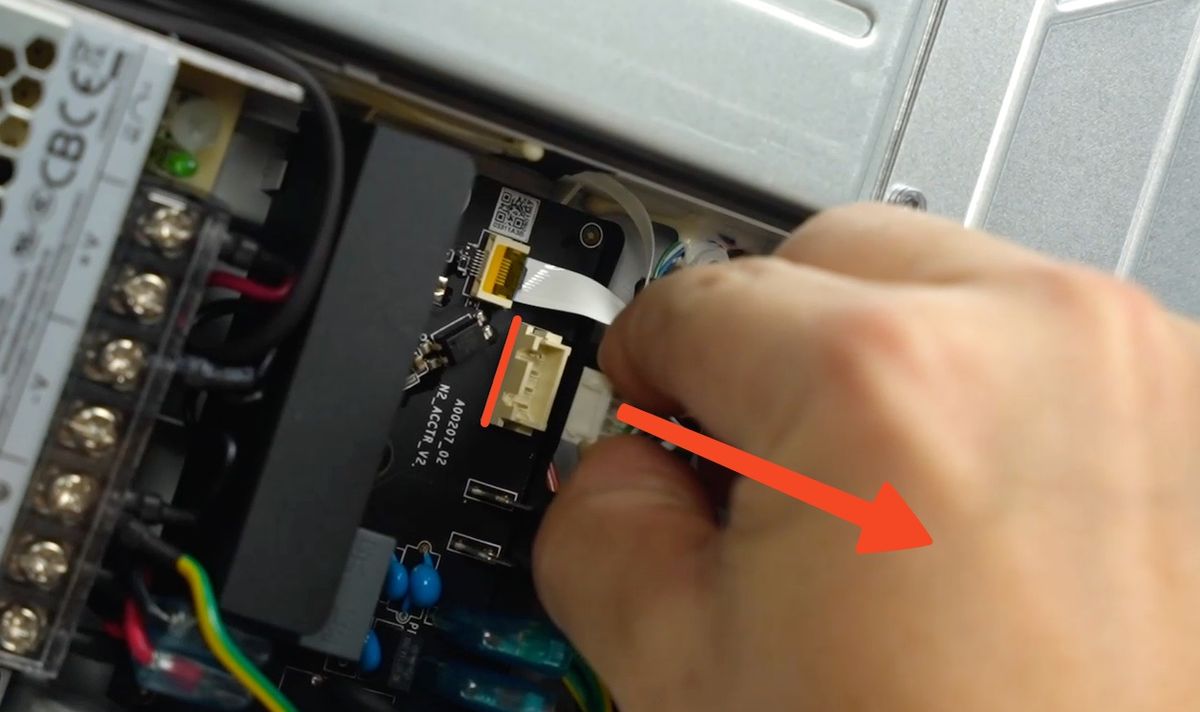

Du kan nu fjerne det 4-polede signalkabel. Tag blot fat i siderne af stikket og træk det mod dig.

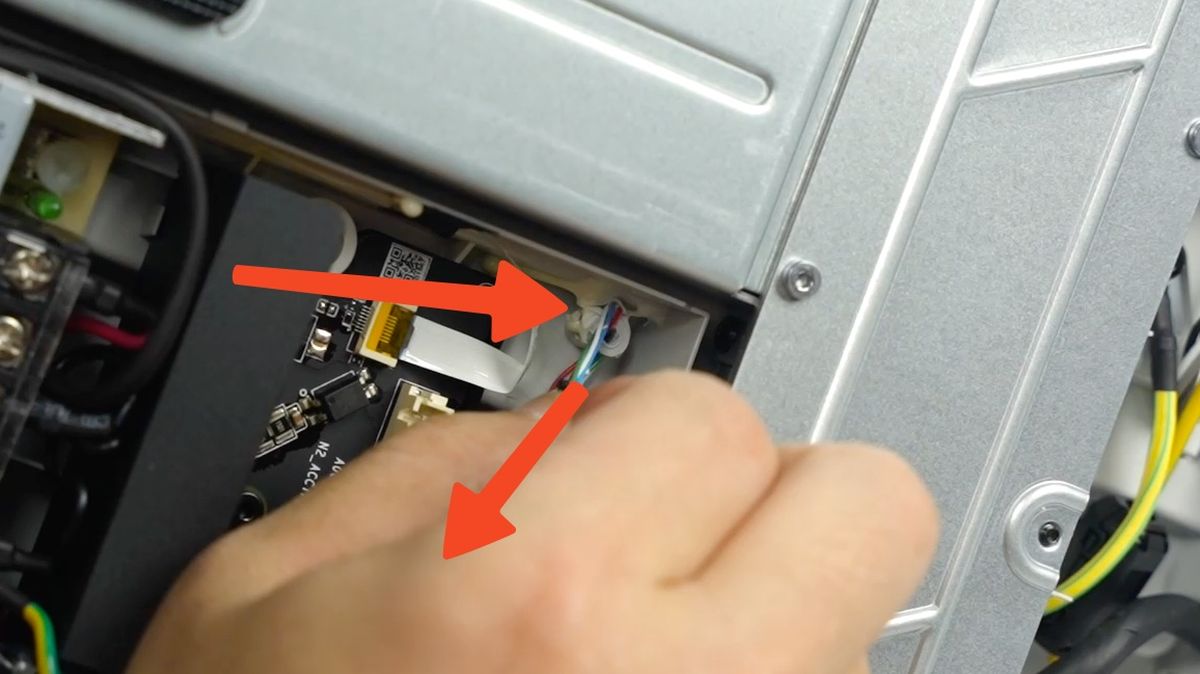

Lidt silikonelim holder kablerne på plads. Træk blot forsigtigt i kablerne for at løsne dem.

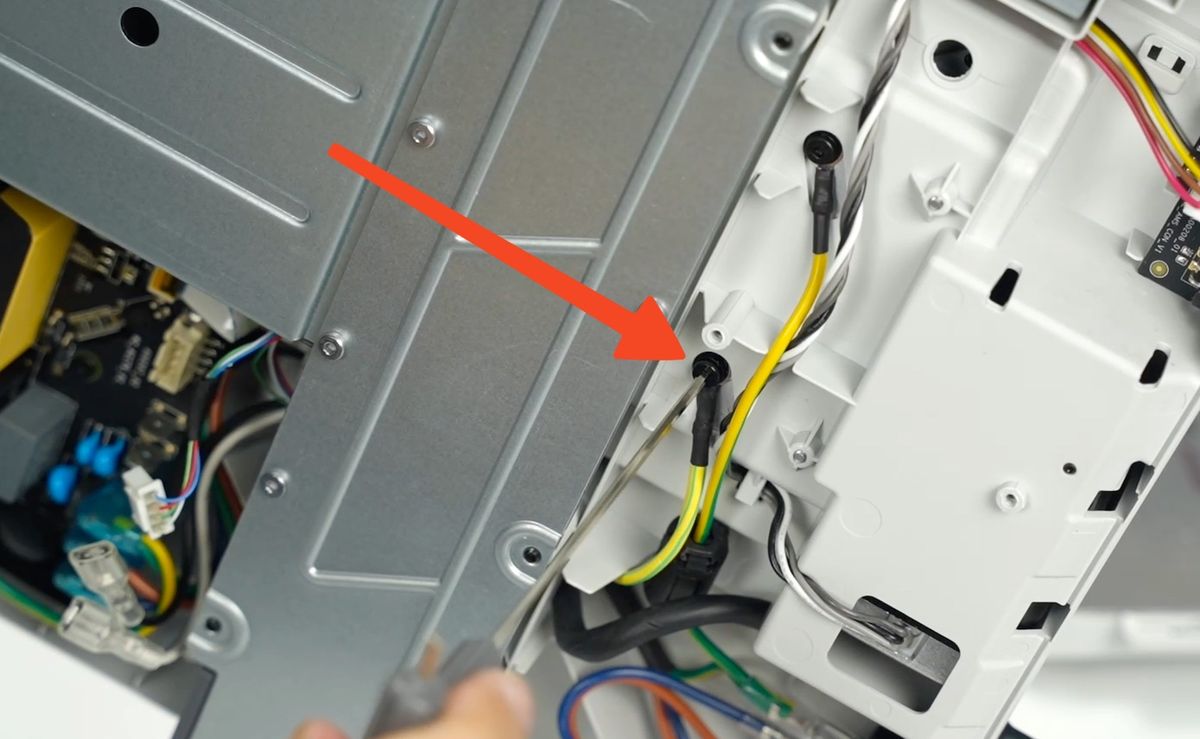

Det sidste kabelstik er det gule jordkabel på bagsiden af printeren. Skru blot klemmen af for at løsne det.

7. Fjern varmepladen helt fra printeren

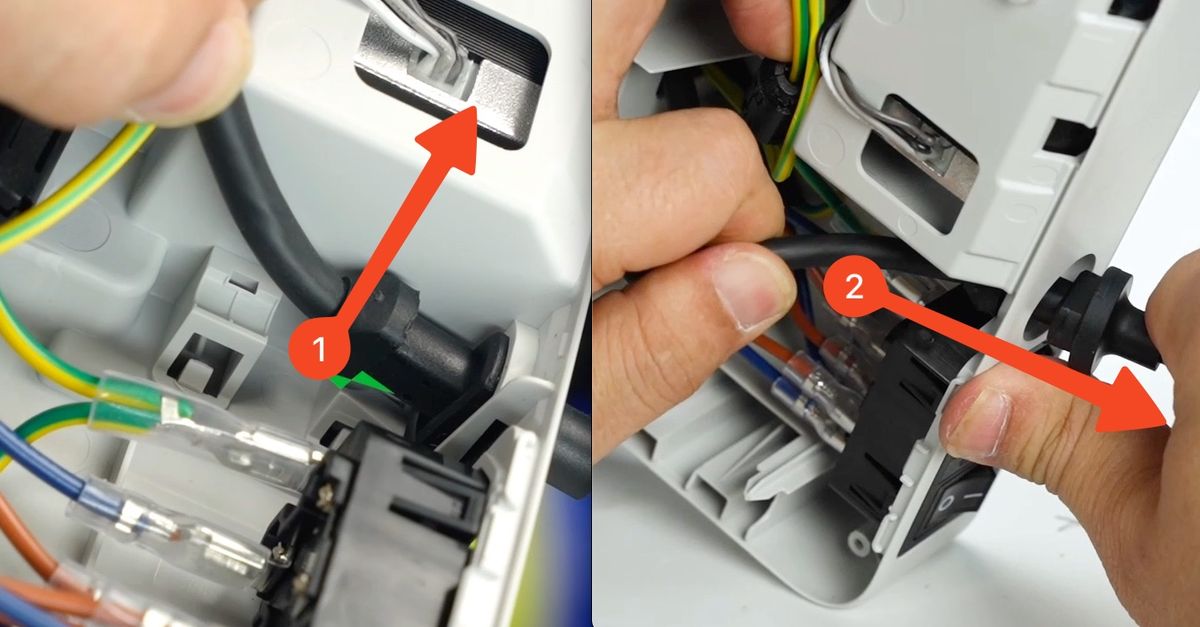

Varmepladekablets stik er nu løse, så vi kan fjerne den gamle varmeplade fra printeren. Tryk blot indersiden af kablet opad og træk derefter i bagsiden af kablet. På den måde kan du fjerne kablet helt og begynde installationen af den nye varmeplade.

Trin til at installere den nye varmepladeenhed

1. Stil printeren op igen

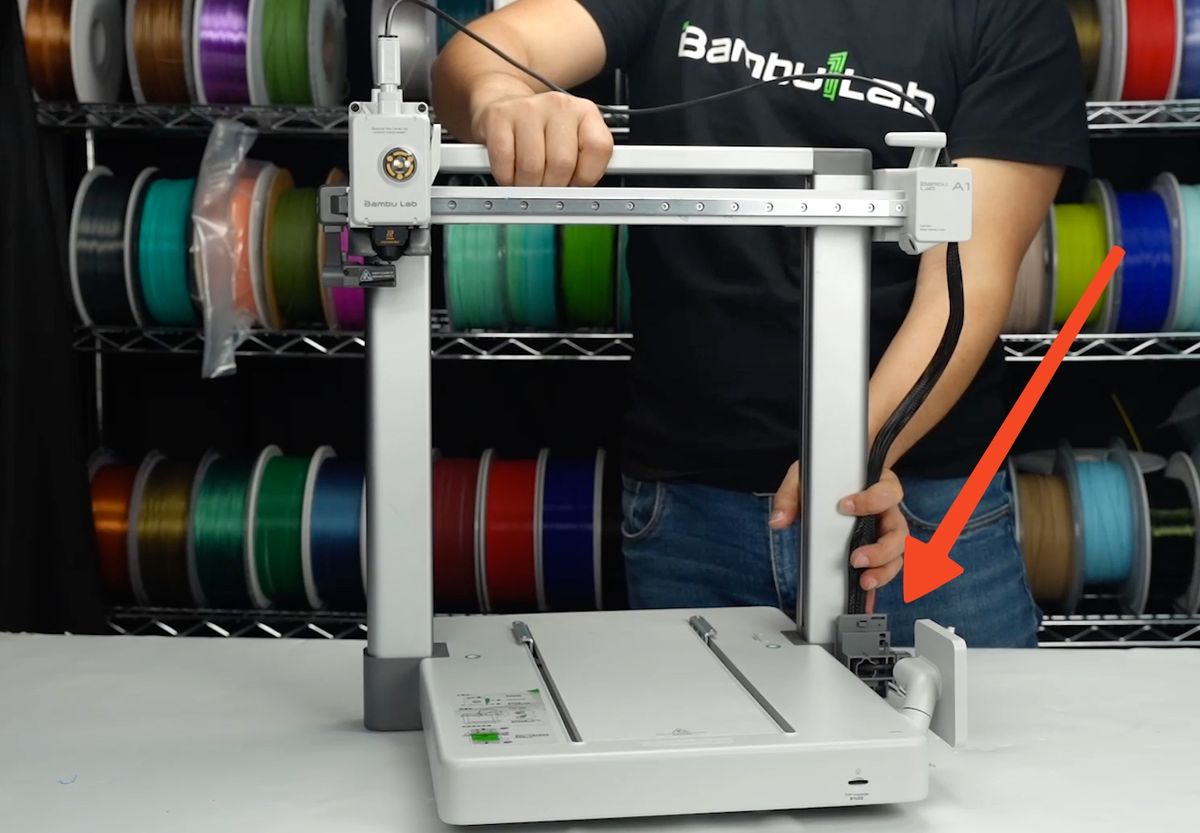

Vi begynder installationen ved at stille printeren op og samtidig holde fast i sidekablerne, så de ikke kommer i klemme.
På den måde kan du stille printeren vandret op og undgå mulige skader på kablerne.

2. Installer den nye varmepladeenhed

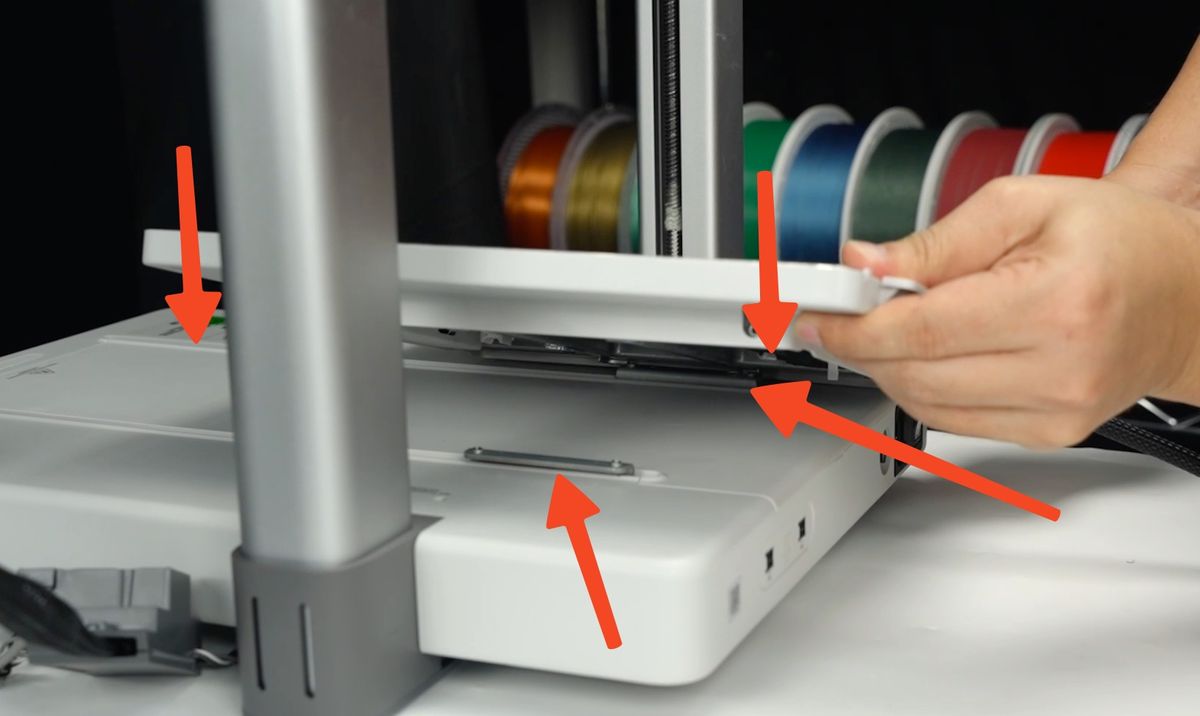

Ret varmepladens metalramme omhyggeligt ind efter de to holdere på Y-aksen, og sørg for, at pladens skruehuller passer.

Du kan foretage små justeringer for at rette skruehullerne ind, når varmepladen sænkes ned på holderne.

VIGTIGT

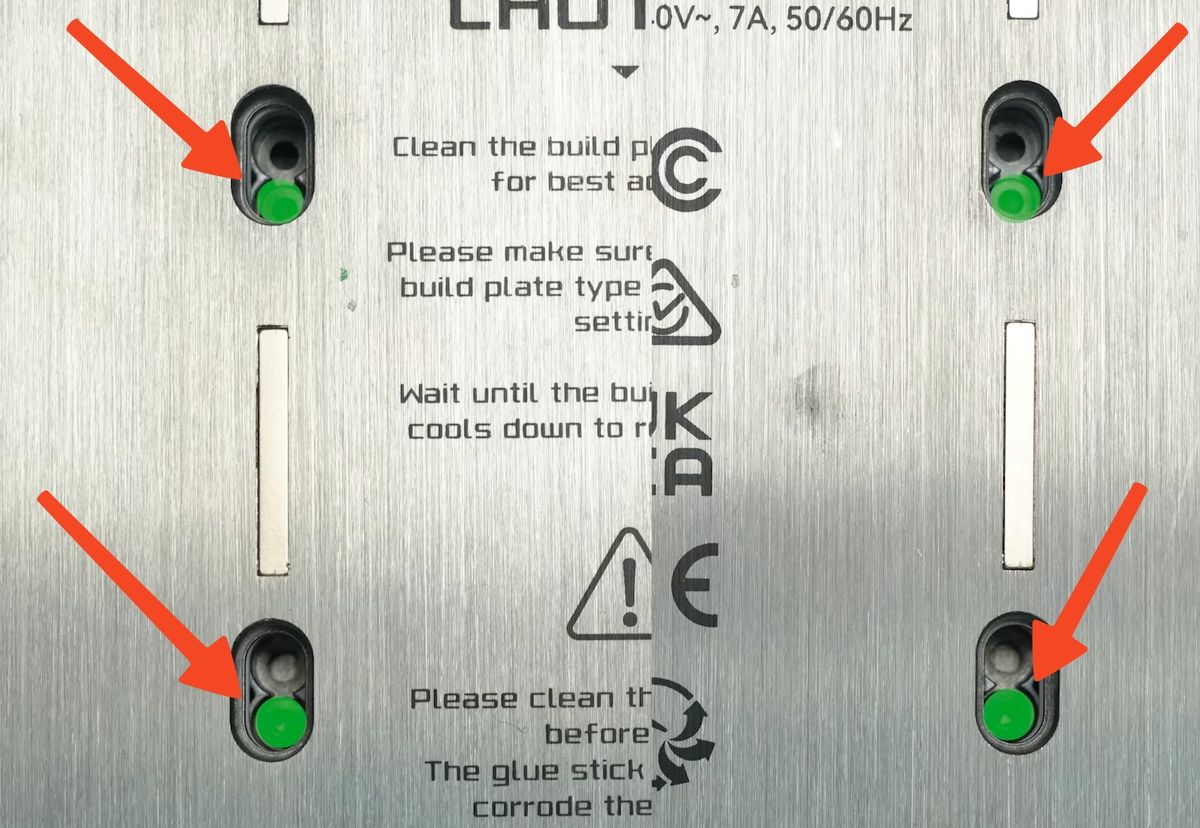

Ret varmepladens skruehuller ind som vist. Skruerne sættes i de nederste huller. De er markeret med grønt på dette billede.

Vær også opmærksom på tekstens retning for at sikre korrekt installation.

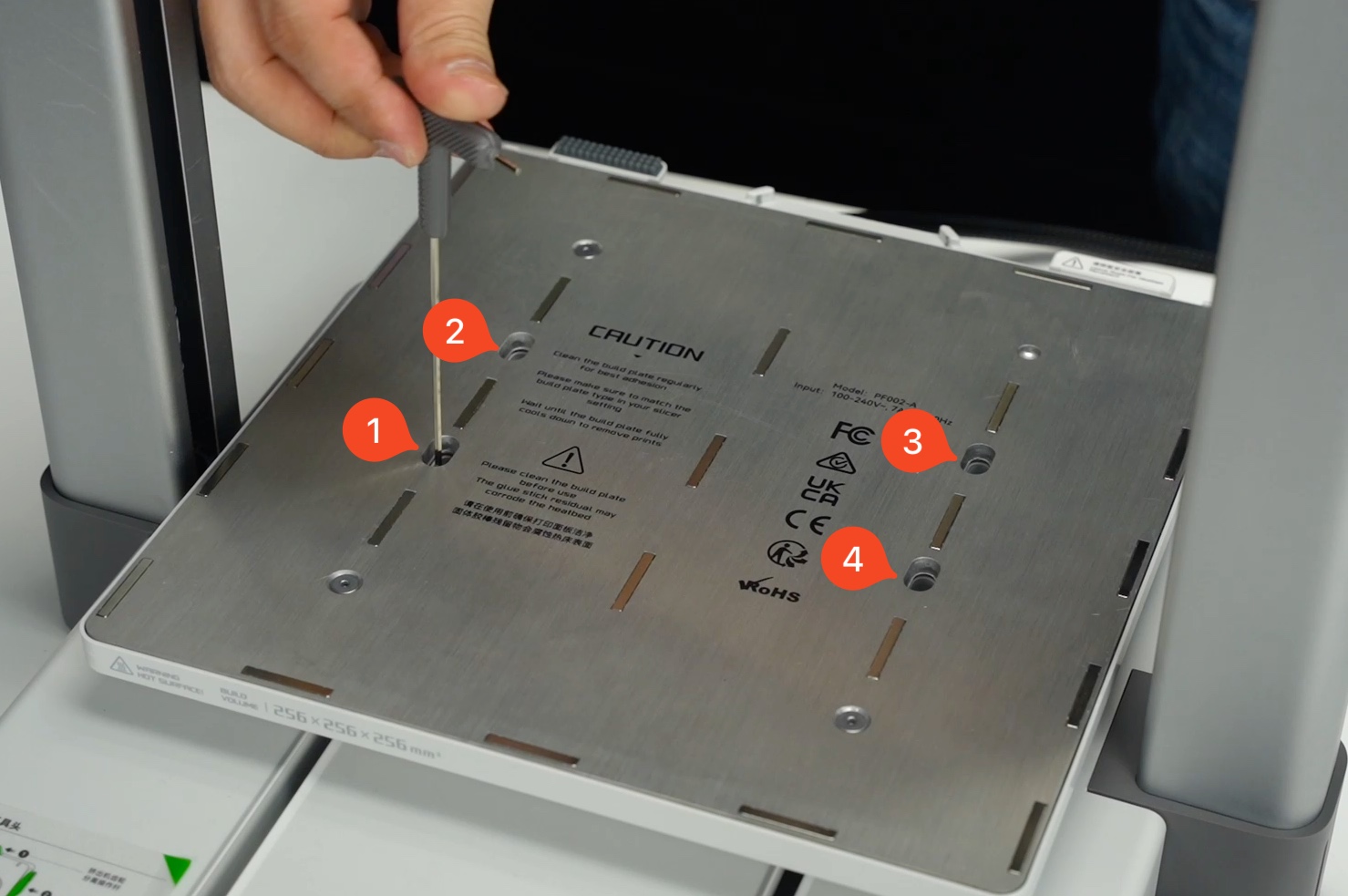

Fortsæt med at montere de fire skruer på varmepladen, som vist på billedet nedenfor.
I næste trin kan du også sætte de fire tidligere fjernede silikonedæksler på igen.

3. Læg printeren på siden

Placer igen filamentæsken ved siden af maskinen og vip derefter printeren som vist på billedet nedenfor.
Den venstre Z-akse-søjle skal hvile på æsken for at undgå skader på filamentviskeren.
Pas på ikke at klemme det nye varmepladekabel.

4. Før kablerne inde i printeren

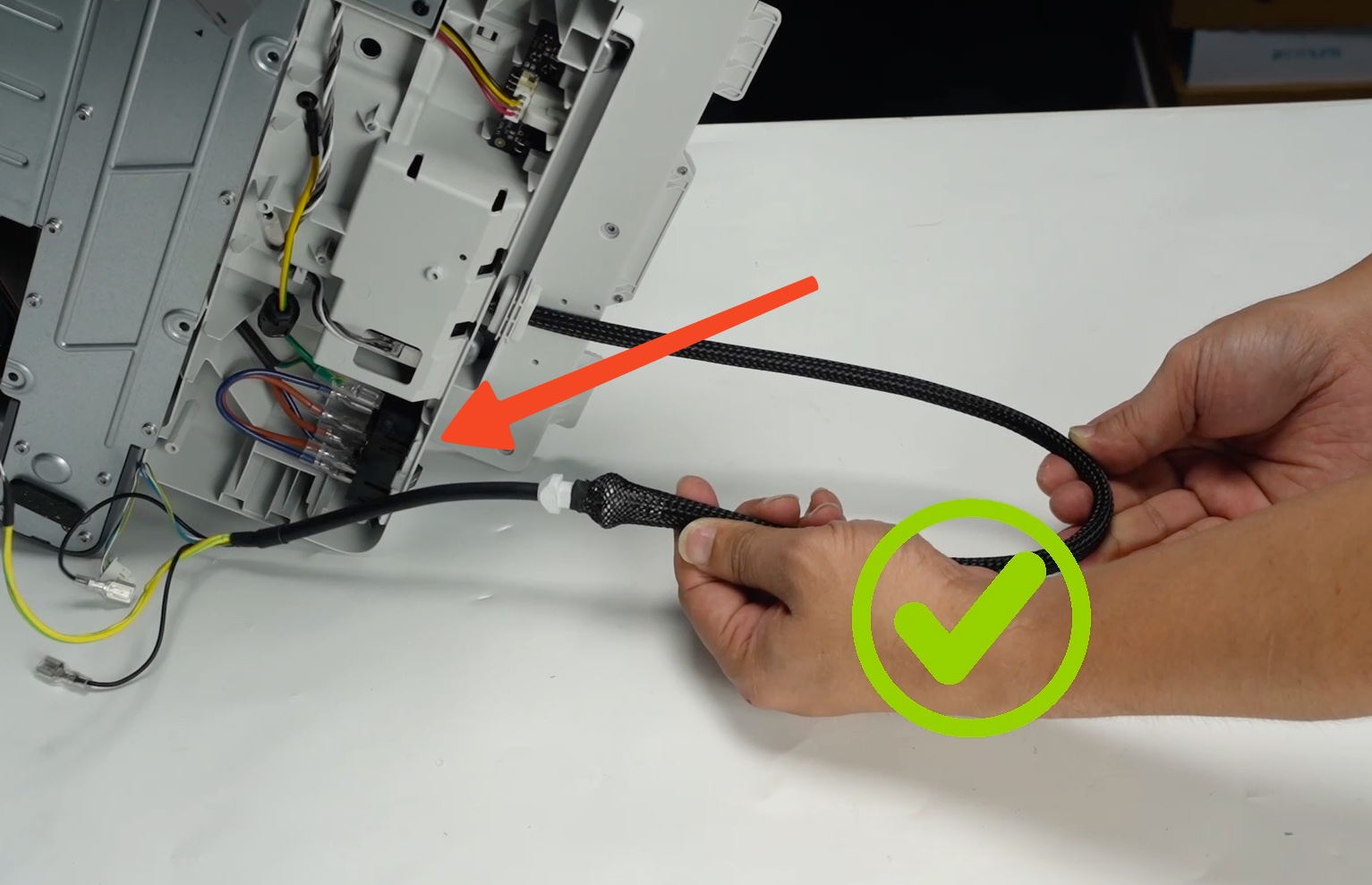

Sørg for, at varmepladekablet ikke er snoet eller bøjet, og skub derefter ledningerne forsigtigt gennem bagsiden af printeren.

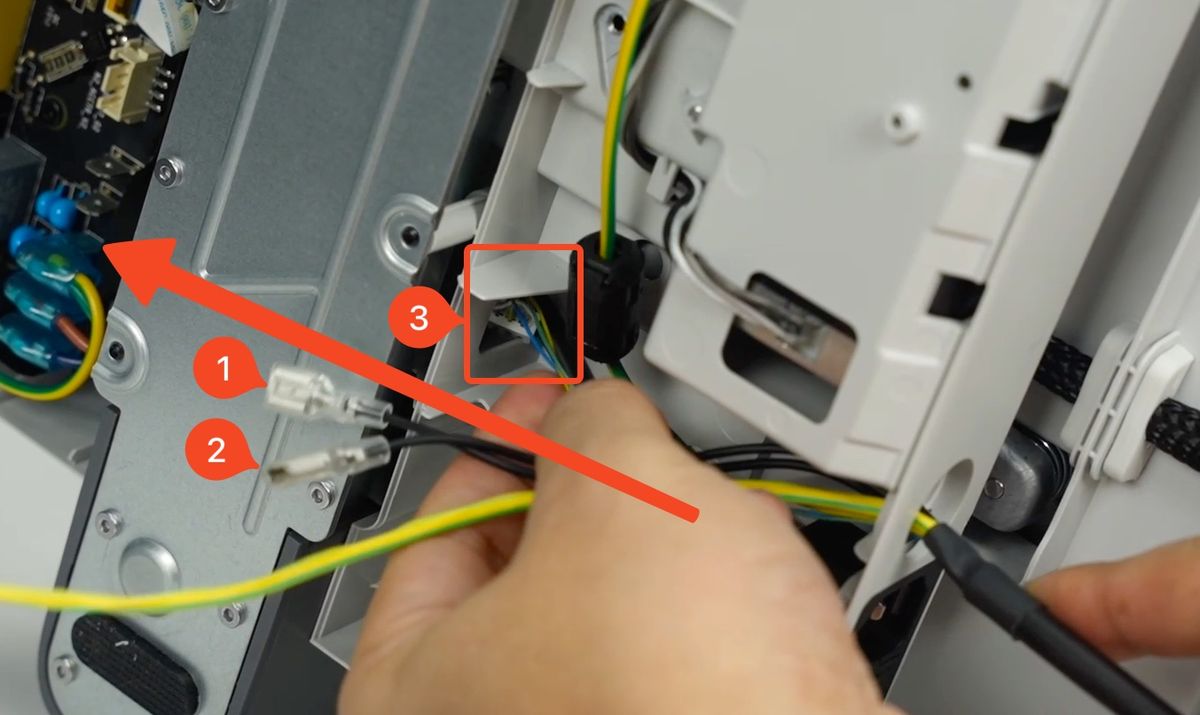

Før kablerne mærket 1, 2, 3 videre til printerens AC-printplade ved forsigtigt at skubbe dem gennem hullet vist på billedet nedenfor.
Den gul/grønne ledning skal blive her, den tilsluttes senere.

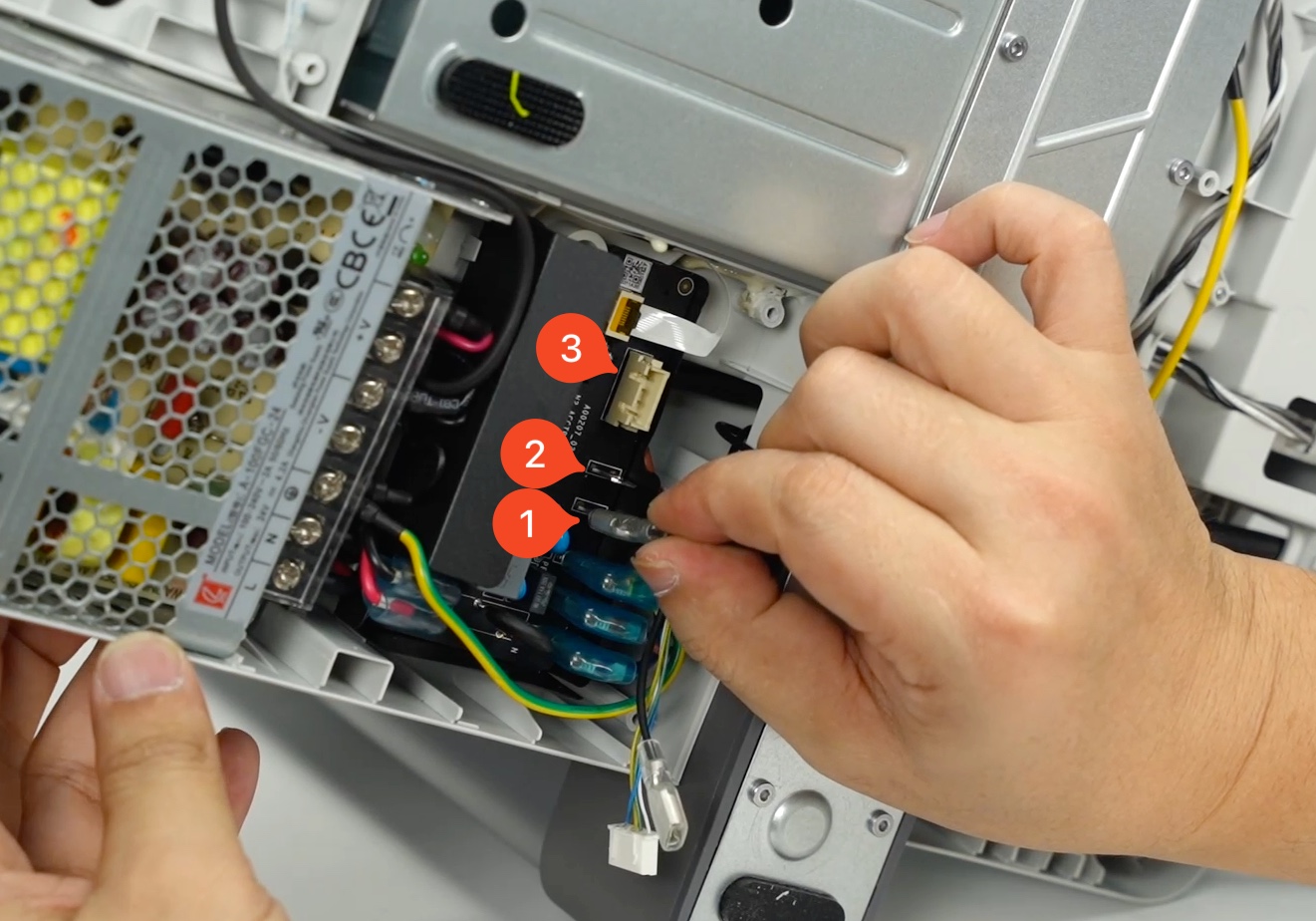

Når kablerne er ført gennem printeren, kan du tilslutte dem til AC-printpladen igen. De sorte ledninger tilsluttes de pins, der er mærket 1 og 2, mens signalkablet tilsluttes stikket mærket nr. 3.

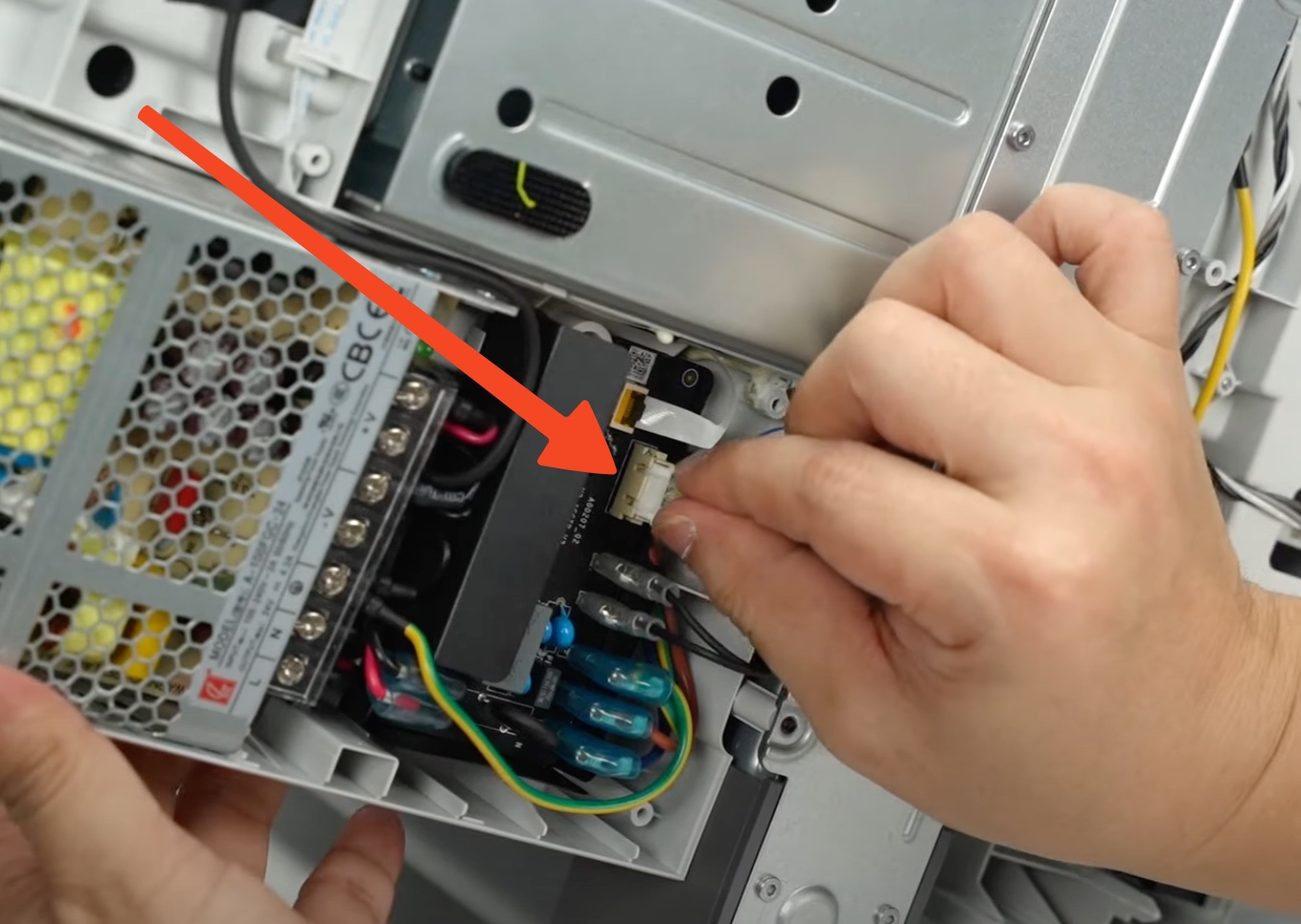

Sørg for, at signalkablet er helt sat i, før du fører kablerne.

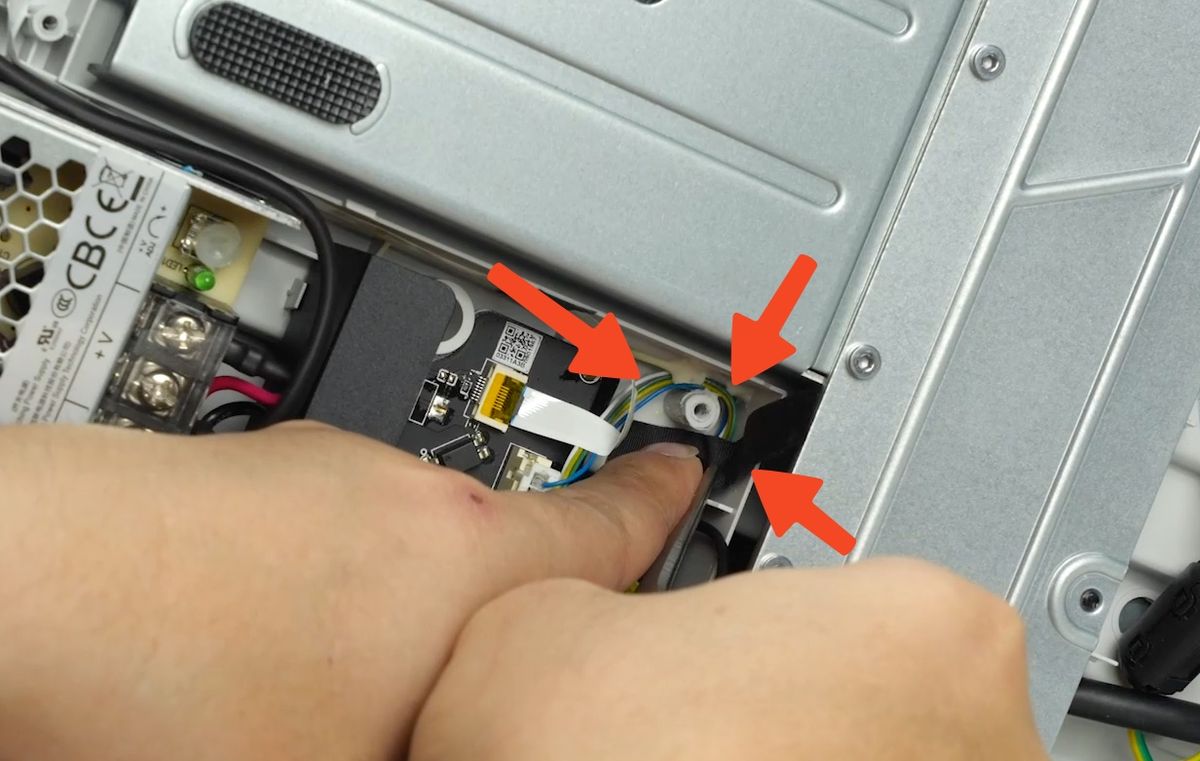

Glem ikke at føre varmepladens 4-polede signalkabel rundt om plastiksøjlen og derefter fastgøre det med lidt tape.
Dette trin er vigtigt, så kablet ikke kommer i klemme eller bliver beskadiget, når det nederste dæksel monteres.

Tag et billede efter kabelføringen og send det til vores kundesupportteam via den oprettede sag.

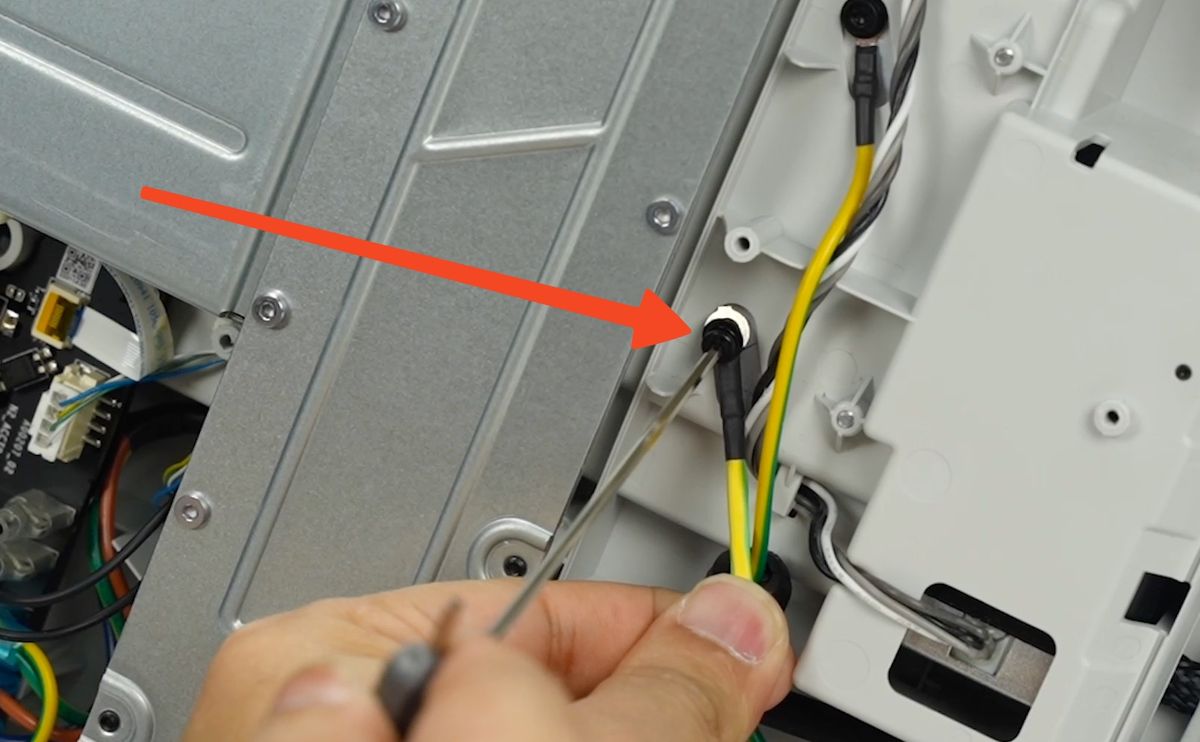

Du kan nu tilslutte det gul/grønne jordkabelstik til printeren som vist på billedet nedenfor.

5. Monter det forreste nederste dæksel

Sæt derefter printerens forreste nederste dæksel på igen og lad det klikke på plads. Monter derefter de 10 skruer vist på billedet nedenfor for at fastgøre dækslet. Undgå at spænde skruerne for hårdt, da skruerne kan beskadige plastikgevindene.

VIGTIGT
Vær under denne proces særligt opmærksom på Z-akse-motorens kabel, der sidder mellem skrue nr. 7 og 8. Det er vigtigt at føre det omhyggeligt for at undgå, at kablet kommer i klemme og bliver beskadiget.

6. Arranger varmepladekablet og monter derefter det bageste nederste dæksel

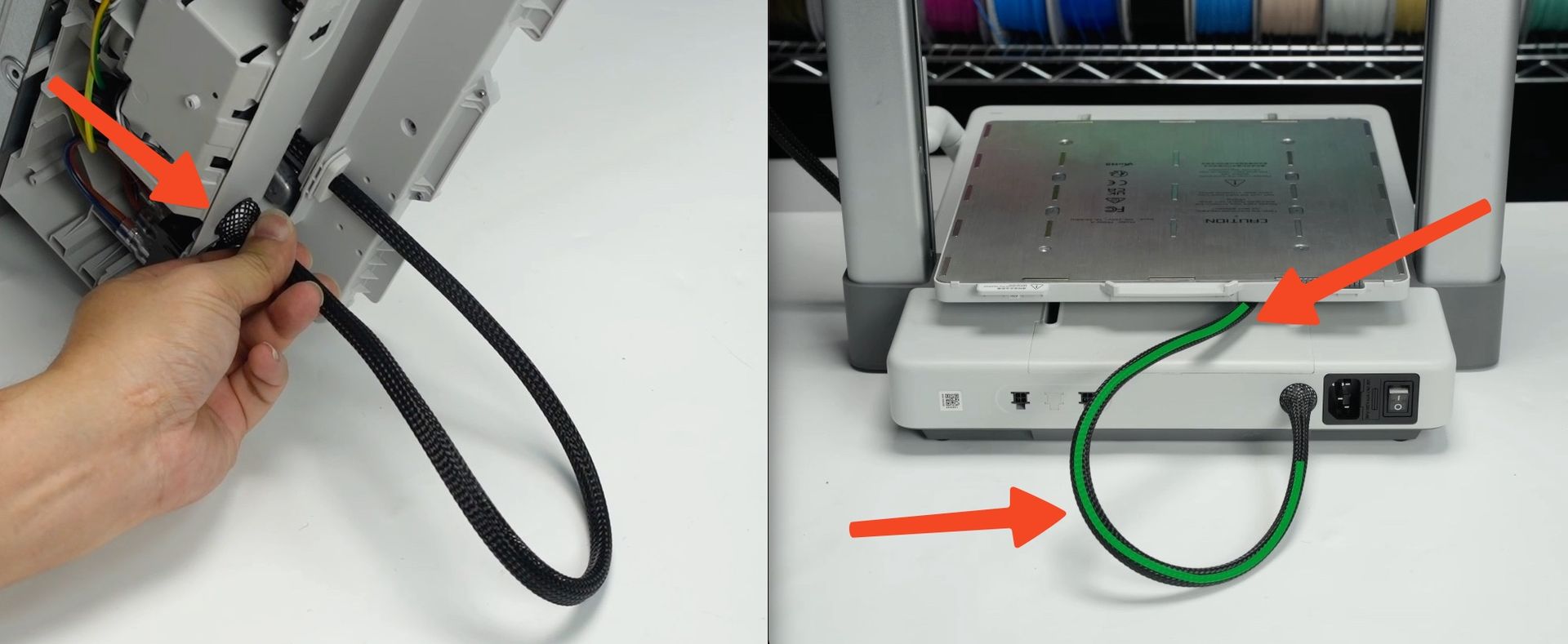

Drej varmepladekablet forsigtigt væk fra printeren. Drej det, så kablet peger mod midten af printeren, som vist på billedet nedenfor. Dette trin er vigtigt for at undgå unødig belastning af kablet og samtidig sikre, at kablets bevægelse er korrekt.

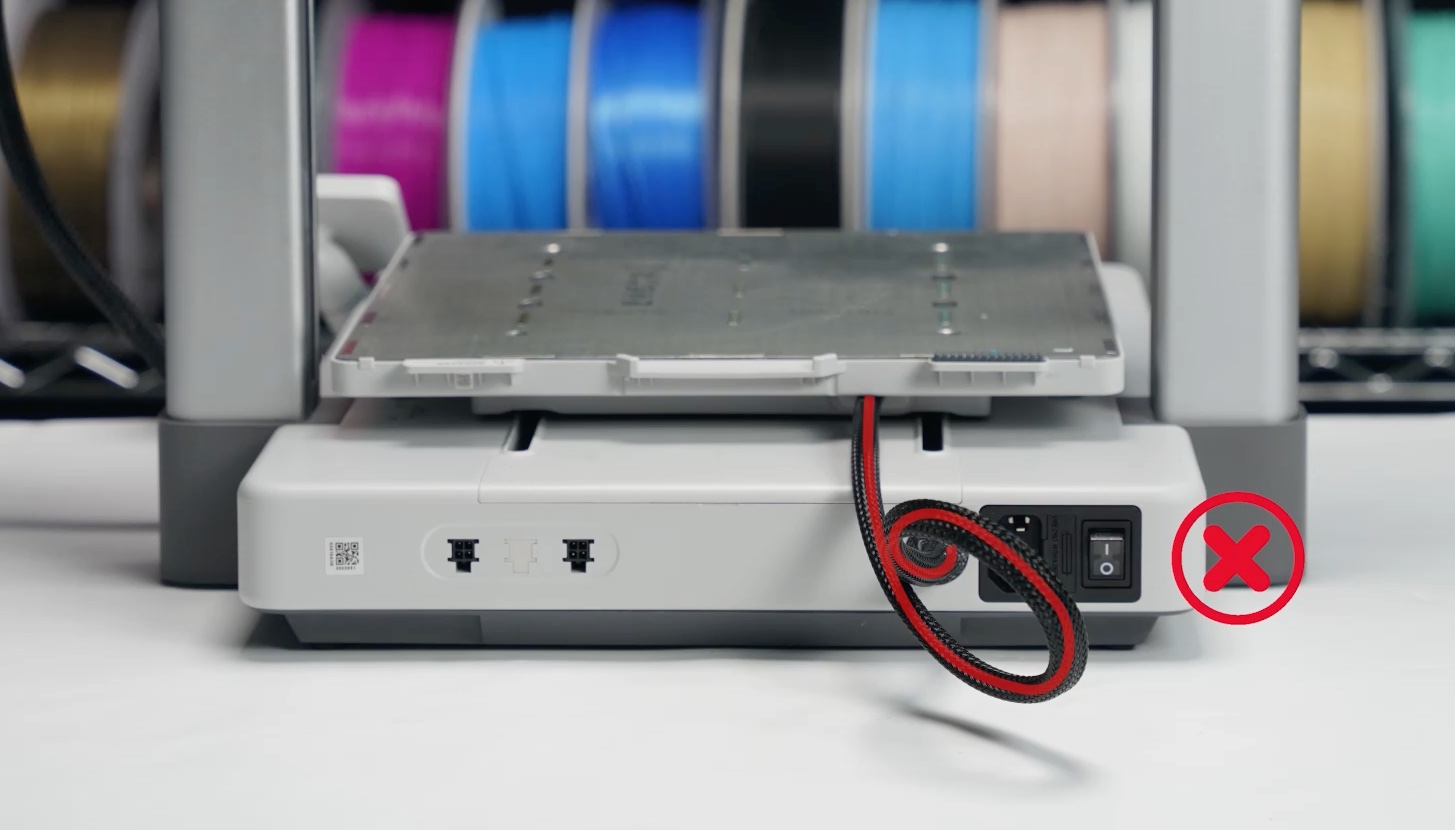

I det følgende eksempel kan du se, hvordan kablet ser ud, når det er forkert vendt. Dette skal undgås.

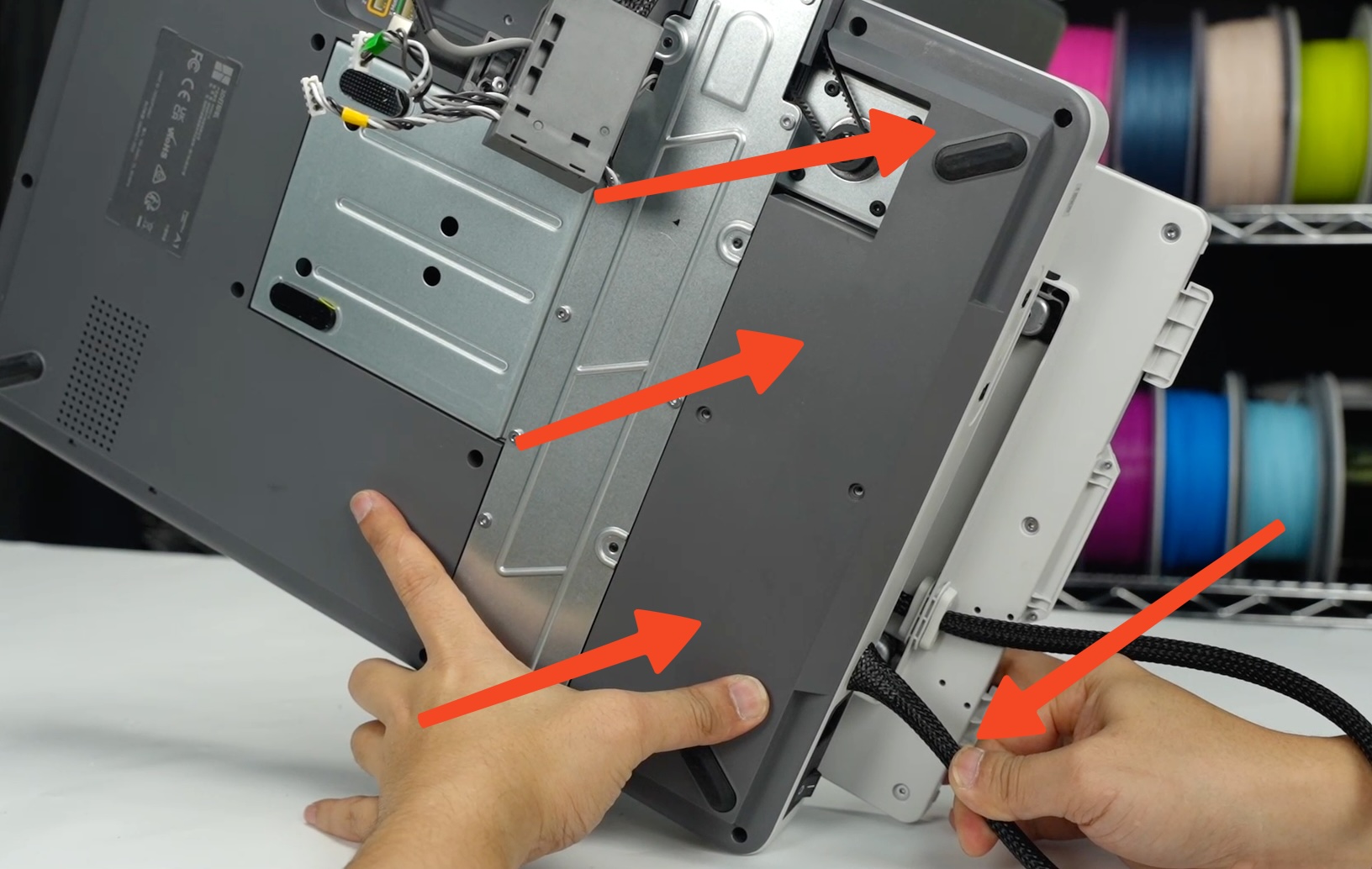

Når kablet er ført korrekt som vist ovenfor, skal du omhyggeligt rette det bageste nederste dæksel ind efter printeren og lade det klikke på plads.
Dette fastgør varmepladekablet.

Fortsæt med at montere de 6 skruer for at fastgøre det nederste dæksel, som vist på billedet nedenfor.
Undgå at spænde skruerne for hårdt, da skruerne kan beskadige plastikgevindene.

7. Tilslut printhovedet og motorkablet igen

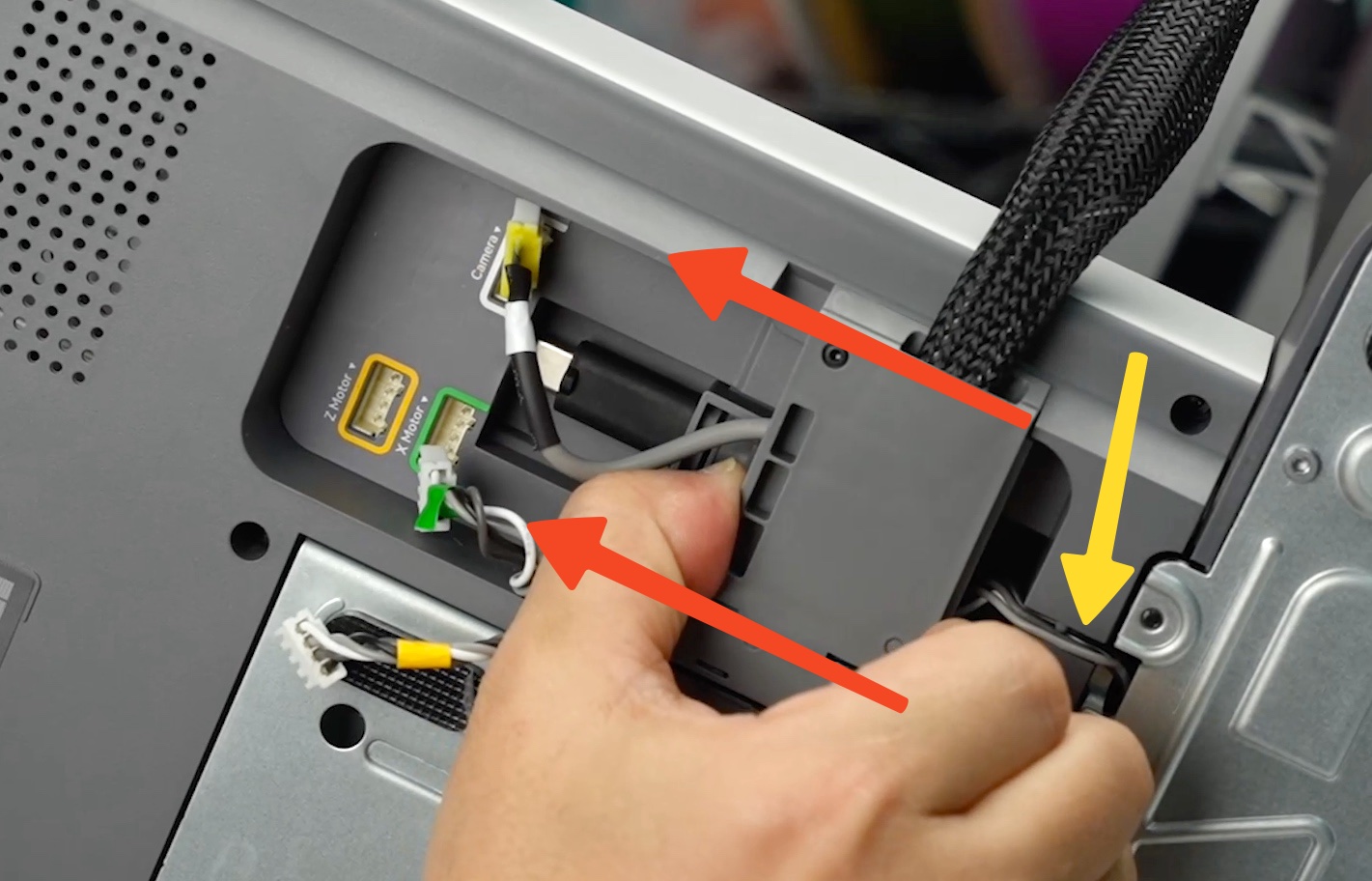

Ret plastikholderen omhyggeligt ind og skub derefter USB-C-stikket så langt som muligt mod printerens forside. Vær under denne proces opmærksom på Z-akse-motorens kabler, der er markeret med den gule pil på billedet nedenfor. Arranger dem omhyggeligt i plastikkanalen som vist.

I næste trin skal kamera-, motor-X- og motor-Z-kablerne tilsluttes igen.
1. Z-motorkabel

2. X-motorkabel

3. Kamerakabel

4. Skrue, der fastgør USB-C-holderen

8. Monter silikonestoppet

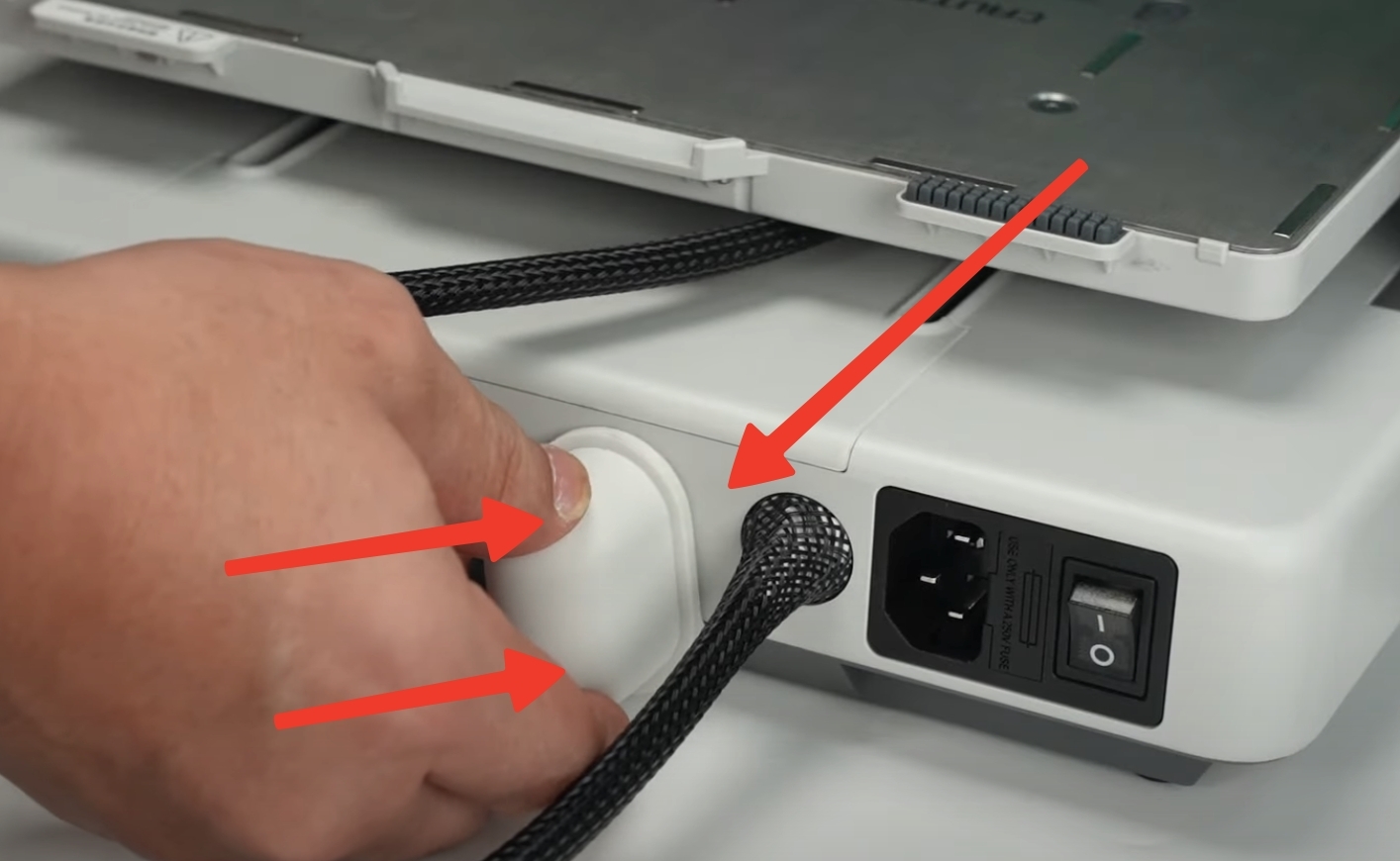

Det sidste trin er at dreje printeren til opret position og derefter montere silikonestoppet.

Fjern blot beskyttelsesmærkaten over silikonestoppet og sæt det på som vist på billedet nedenfor. Hold trykket i 3 sekunder for at sikre god vedhæftning.

Dette trin afslutter "gør det selv"-delen af processen med at udskifte varmepladen.

Kontroller funktionen

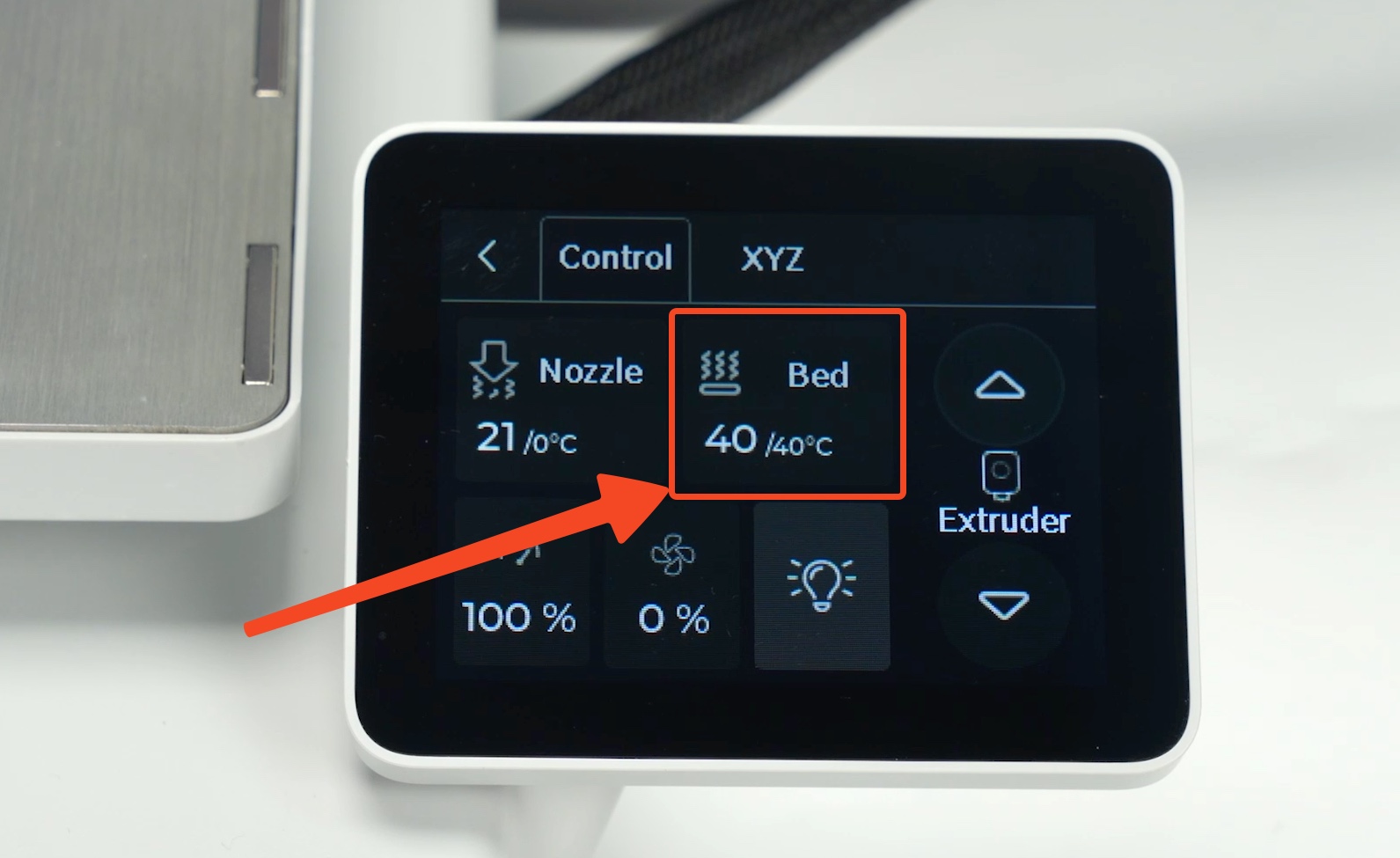

For at kontrollere installationen kan du via skærmen indstille varmepladens temperatur til 40 °C.
Hvis temperaturen stiger og når 40 °C og derefter forbliver stabil, bekræfter det en vellykket installation.

Kalibrering

Efter udskiftningen anbefaler vi kraftigt, at du udfører manuel indretning af varmepladen (eller nivellering af varmepladen) for at sikre en plan overflade. Download gcoden „Gcode A1 Bed Tramming“ til dit SD-kort og se derefter videoen nedenfor for de næste trin.

Du finder flere oplysninger om manuel indretning i A1-wiki-artiklen om emnet.

Afsluttende noter

Vi håber, at denne detaljerede guide har været nyttig og informativ.

Vi vil gerne sikre, at du kan udføre udskiftningen sikkert og effektivt. Hvis du har bekymringer eller spørgsmål til den proces, der er beskrevet i denne artikel, anbefaler vi, at du kontakter vores venlige kundeserviceteam, før du begynder. Vores team er altid klar til at hjælpe dig og besvare alle dine spørgsmål.

Klik her for at oprette en ny sag på vores supportside

Vi gør vores bedste for at give dig den hjælp, du har brug for.
