A1 varmeplade-sensor: installationsguide

Installationsguide til A1 varmeplade-sensorenhed

Denne artikel giver vejledning og forholdsregler til at afmontere og montere varmeplade-sensorenheden (fungerer som accelerometer) i bunden af varmepladen.

Reservedelsliste

Reservedelene i denne guide er som følger.

Nr.	Beskrivelse	Billeder

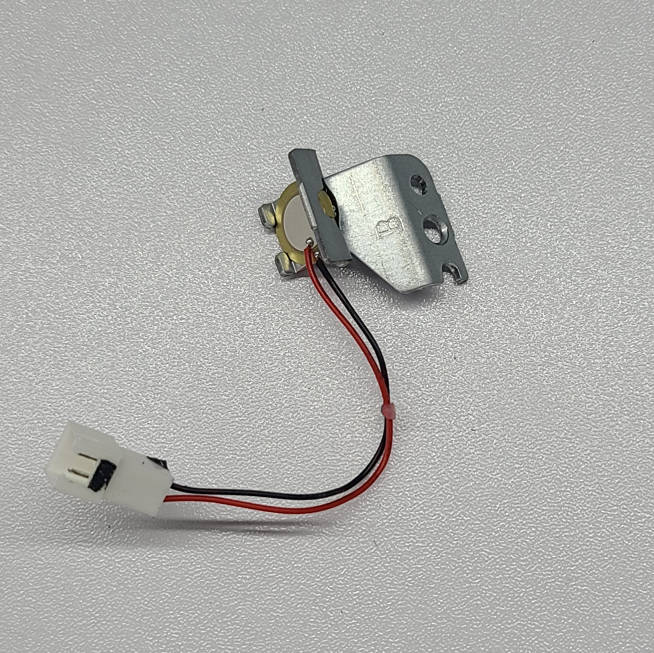

1	Varmeplade-sensorenhed

Moduloversigt

Ingen

Skrueliste

	Model	Placering	Mål/tegning		Model	Placering	Mål/tegning

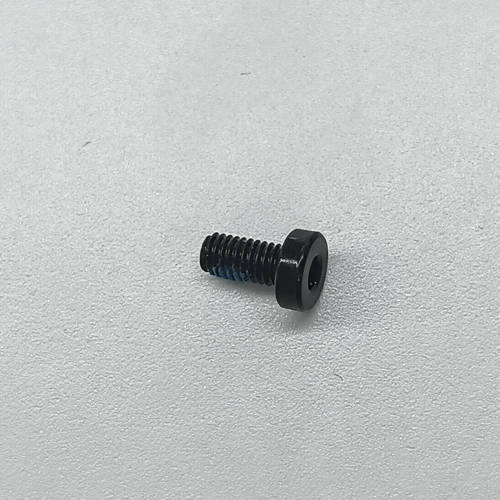

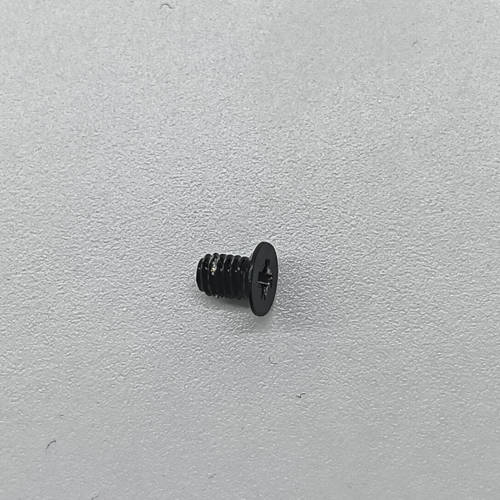

Skrue A	M3-6	Varmepladeenhed (4 stk.)		Skrue B	ST3-4.5	Sensorenhed (1 stk.)

Værktøjsliste

• H2.0 unbrakonøgle
• Pincet
• Stjerneskruetrækker

Forberedelse

Træk strømkablet ud.

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke for printeren, før du udfører vedligeholdelse på printeren og dens elektronik, herunder ledningerne til printhovedet. Hvis printeren er tændt under sådant arbejde, kan det forårsage kortslutning, som kan føre til yderligere skader på elektronikken og sikkerhedsfare.

Når du udfører vedligeholdelse eller fejlsøger på printeren, kan det være nødvendigt at adskille nogle dele, herunder hotend. Denne proces kan blotlægge ledninger og elektriske komponenter, der potentielt kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektroniske komponenter, mens printeren stadig er tændt. Dette kan beskadige printerens elektronik og forårsage yderligere skade.

Derfor er det vigtigt at slukke for printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik. På den måde undgår du potentielle skader på printerens elektroniske komponenter og sikrer, at vedligeholdelsen udføres sikkert og effektivt.

Hvis du har bekymringer eller spørgsmål til denne guide, opret en ny ticket på vores supportside, så hjælper vi dig hurtigst muligt.

Videoguide

Afmonter varmepladeenheden

Trin 1 - Afmonter varmepladeenheden

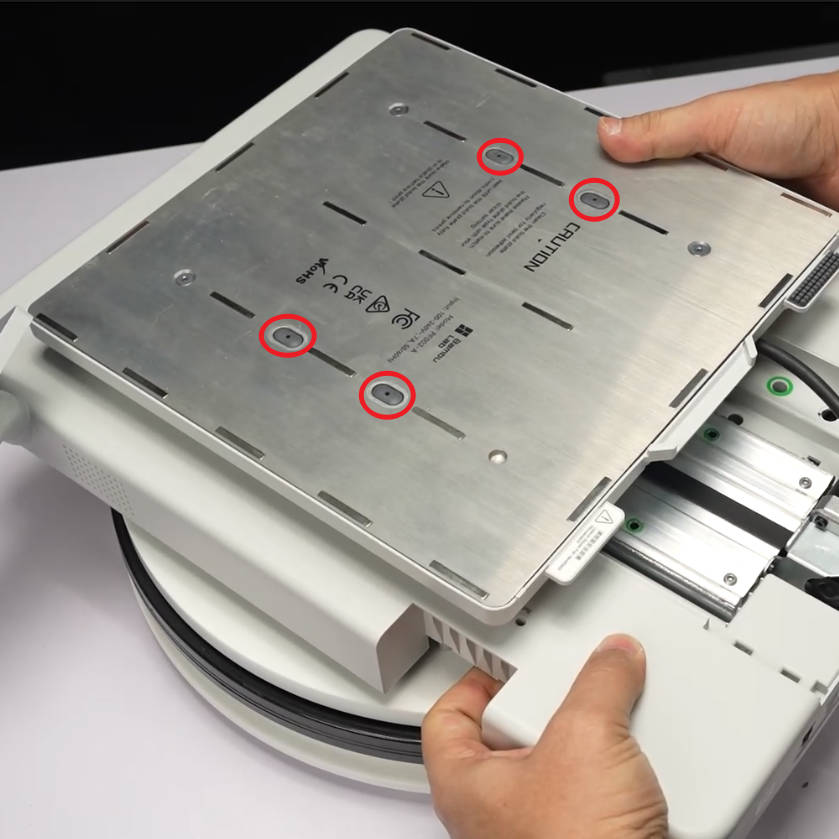

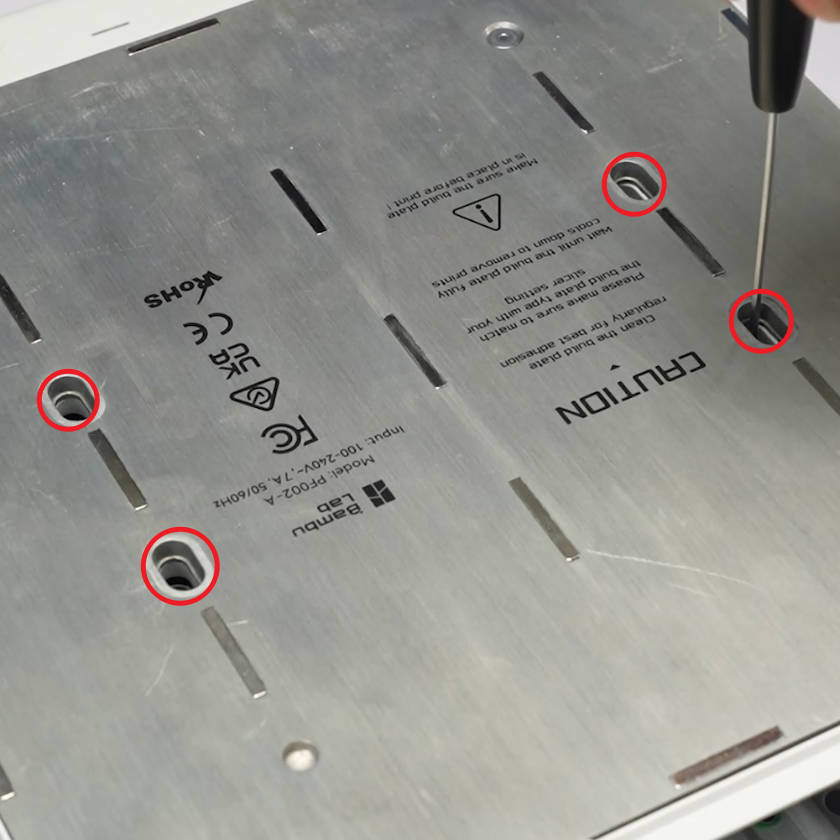

Vend bundpladen om, så varmepladen vender opad, og fjern de 4 bløde gummipropper.

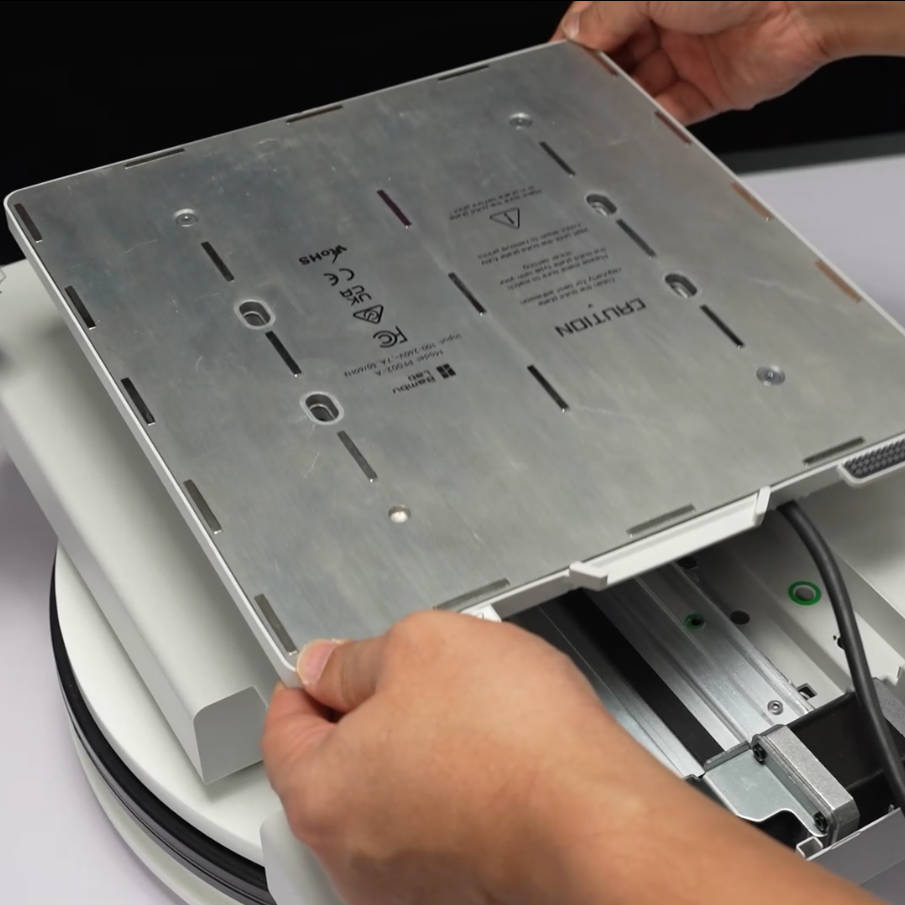

Brug en H2.0 unbrakonøgle til at skrue de 4 skruer ud, og fjern derefter varmepladeenheden.

Trin 2 - Afmonter varmeplade-sensorenheden

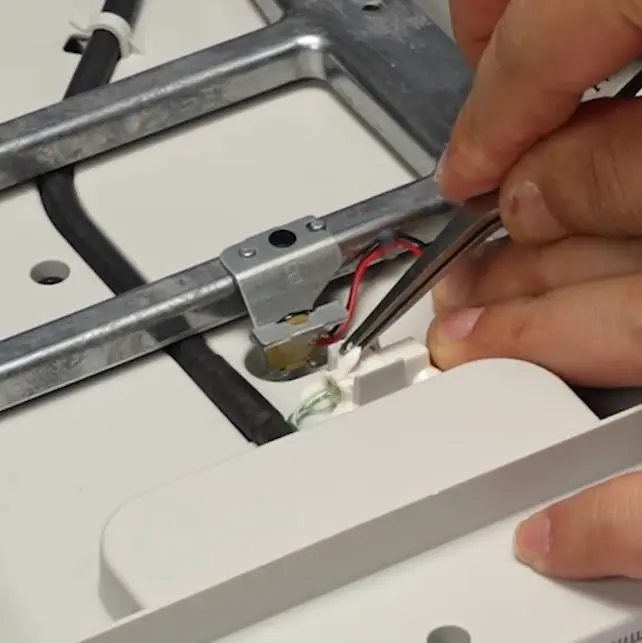

Brug en pincet til forsigtigt at fjerne noget af silikonen og vippe stikket op.

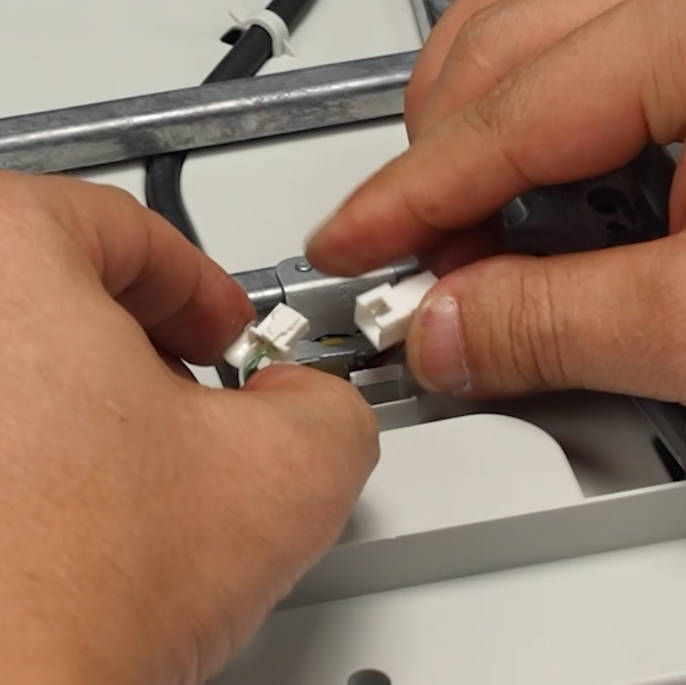

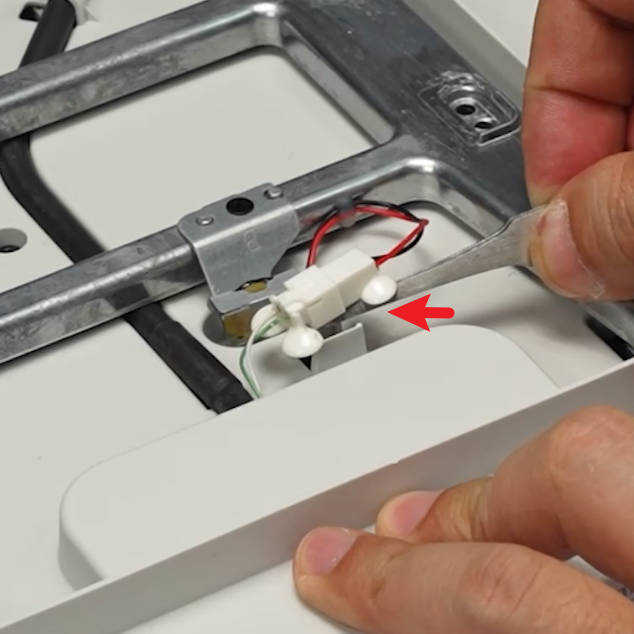

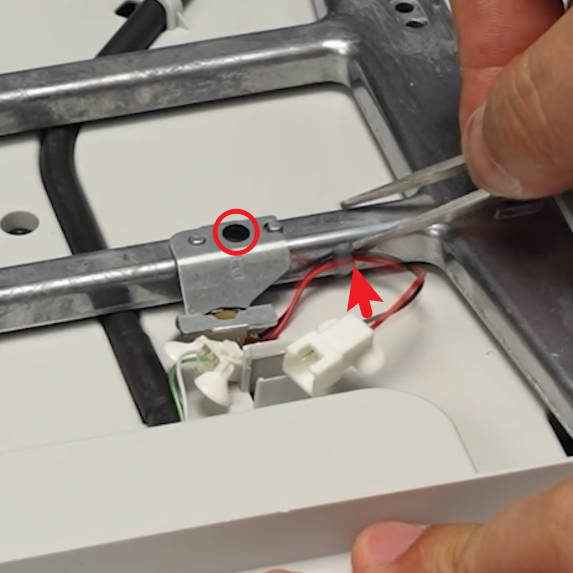

Afbryd kablet, og fjern derefter 1 skrue med en stjerneskruetrækker for at løsne varmeplade-sensorenheden.

Monter varmeplade-sensorenheden

Trin 1 - Monter varmeplade-sensorenheden

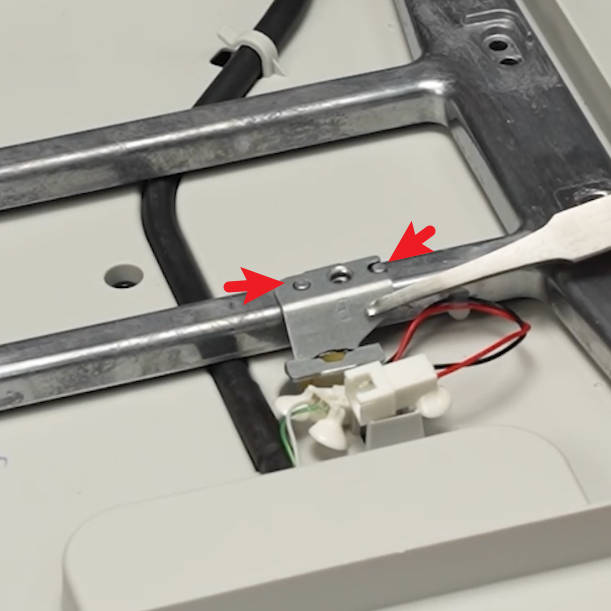

Monter varmeplade-sensorenheden på beslaget under varmepladeenheden, og fastgør den med 1 skrue.

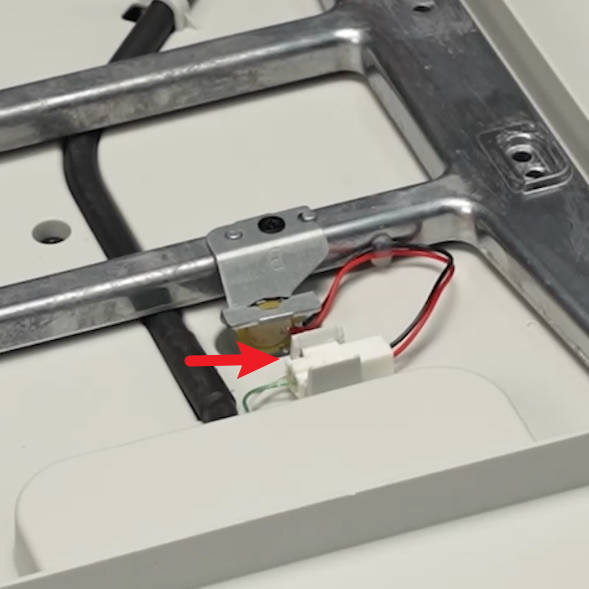

Tilslut sensorkablet, og sæt stikket ind i clipsen.

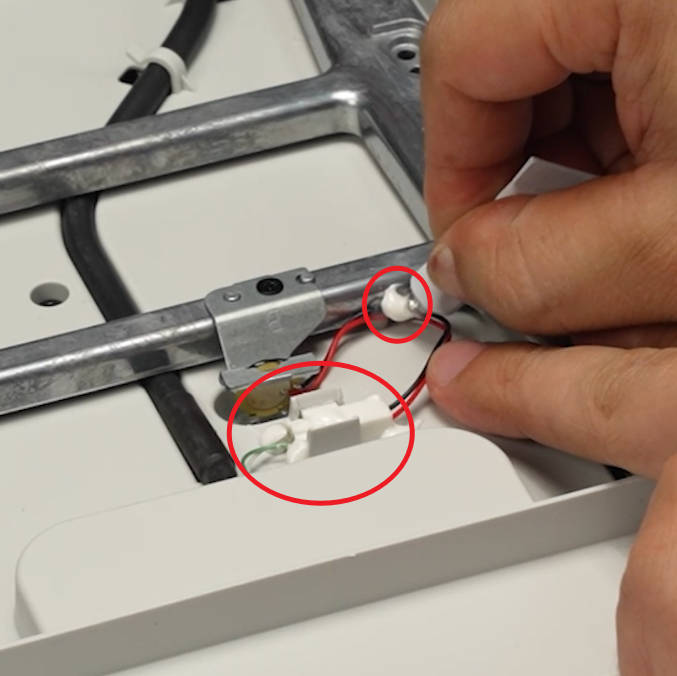

Påfør hvid lim for at forstærke stikket, og lad det sidde i 30 minutter.

Trin 2 - Monter varmepladeenheden

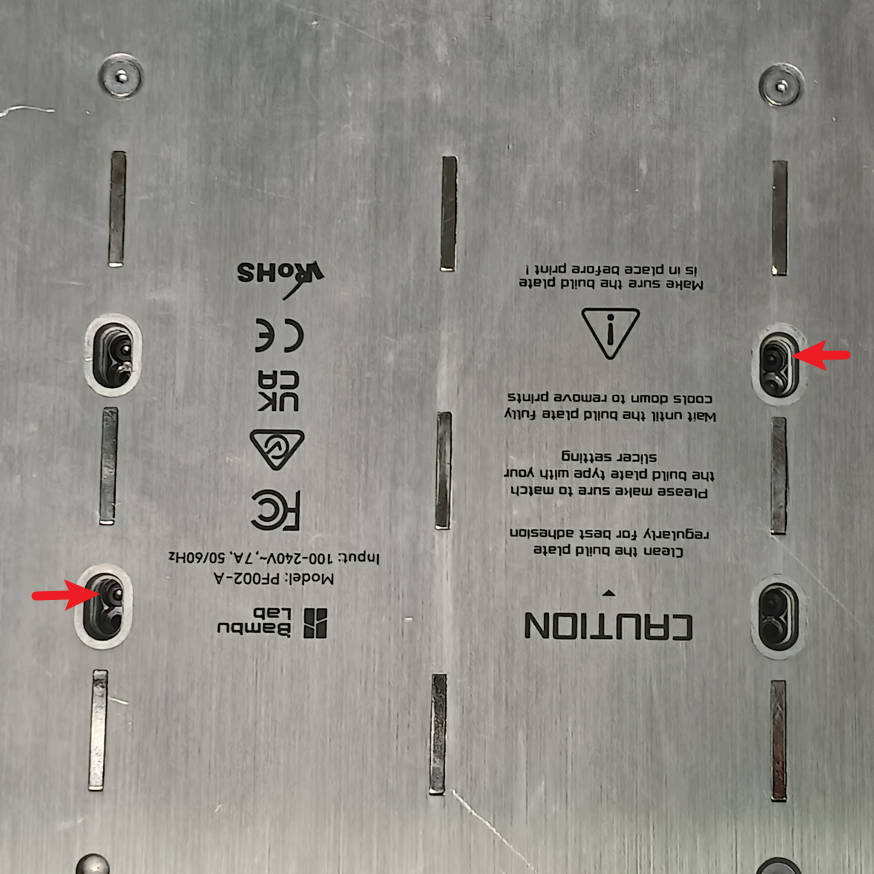

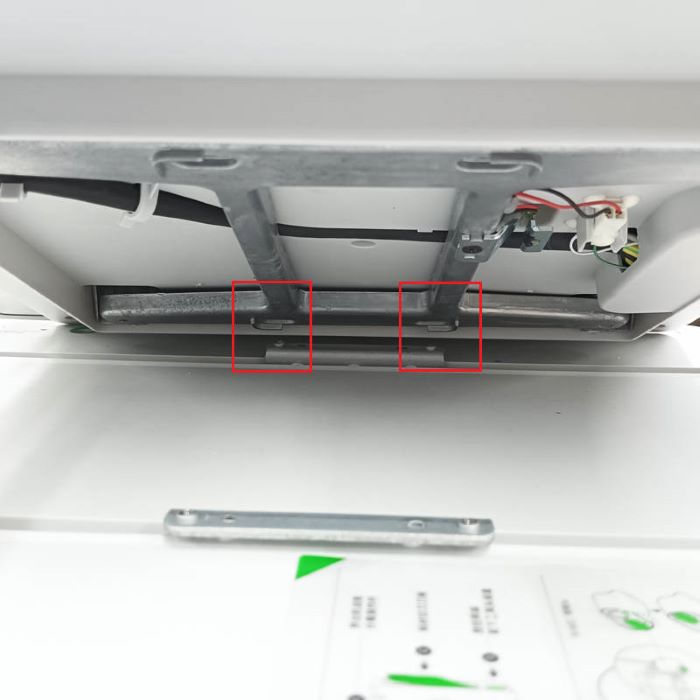

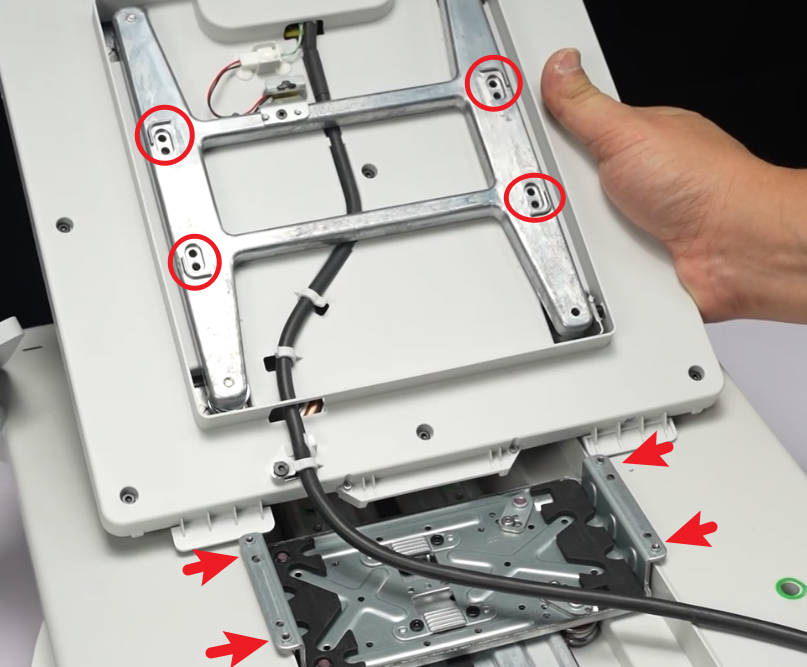

Bekræft monteringspositionen, og placer varmepladeenheden på beslaget. Det er lettere at justere skruehullerne, hvis du kigger fra venstre eller højre. Spænd derefter de 4 skruer for at fastgøre den. Sæt til sidst de 4 bløde gummipropper tilbage.

Kontroller funktionen

Ingen

Kalibrering

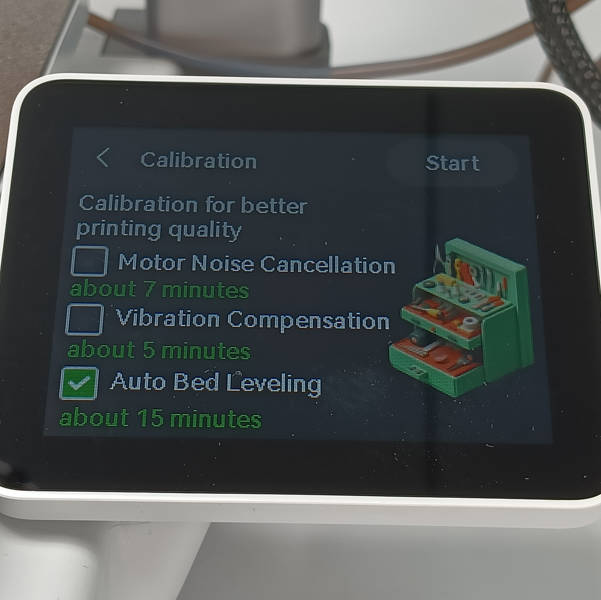

Udfør kalibrering af udstyret med primært fokus på automatisk bednivellering (Auto Bed Leveling).
