A1 Guide til udskiftning af varmeplade

Hvornår skal du bruge denne guide?

Denne guide skal bruges, hvis varmepladen på A1 er defekt og skal udskiftes. Den kan også bruges, hvis kablet til varmepladen er beskadiget.

Almindelige problemer med A1's varmeplade er:

• Varmepladen varmer ikke op
• Overfladen på varmepladen er beskadiget
• Kablet til varmepladen er defekt
• Proceduren er anbefalet af Bambu Labs kundesupport.

Nødvendigt værktøj og materialer

• Bambu Lab varmeplade til A1
• Unbrakonøgle H2.0

Estimeret tid: 30-45 minutter

Sikkerhedsadvarsel

Bambu Lab har for nylig modtaget rapporter om ustabile temperaturmålinger og opvarmningsproblemer med A1. En grundig undersøgelse har afsløret, at kablet, der forbinder varmepladen med A1's base, er udsat for for tidlig slitage.

Potentielle defekter ved A1 kan medføre overophedning, strømtab eller i sjældne tilfælde kortslutninger eller antaendelse af dele af A1 eller genstande tæt på, hvilket indebærer risiko for forbrændinger og elektrisk stød for brugere og/eller personer i nærheden.

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører nogen form for vedligeholdelse på printeren og dens elektronik, herunder kablerne til printhovedet. At lade printeren være tændt under vedligeholdelse kan forårsage kortslutning, der kan føre til yderligere skader på elektronikken og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlsøgning på printeren, kan det være nødvendigt at afmontere visse dele, herunder hotend. Denne proces kan blotlægge ledninger og elektriske komponenter, der kan forårsage kortslutning, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektronikdele, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og medføre yderligere skader.

Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, før du udfører nogen form for vedligeholdelse. Det forhindrer kortslutning eller skade på printerens elektronik. På den måde undgår du potentielle skader på printerens elektroniske komponenter og sikrer, at vedligeholdelsen udføres sikkert og effektivt.

Hvis du er i tvivl eller har spørgsmål til, hvordan du følger denne guide, åbn en ny sag på vores supportside, og vi gør vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videoguide

Vi anbefaler kraftigt, at du ser installationsvideoen, før du følger denne guide. Den hjælper dig med at forstå processen for at udskifte varmepladen på A1.

Trin til at fjerne den monterede varmeplade

1. Forbered printeren

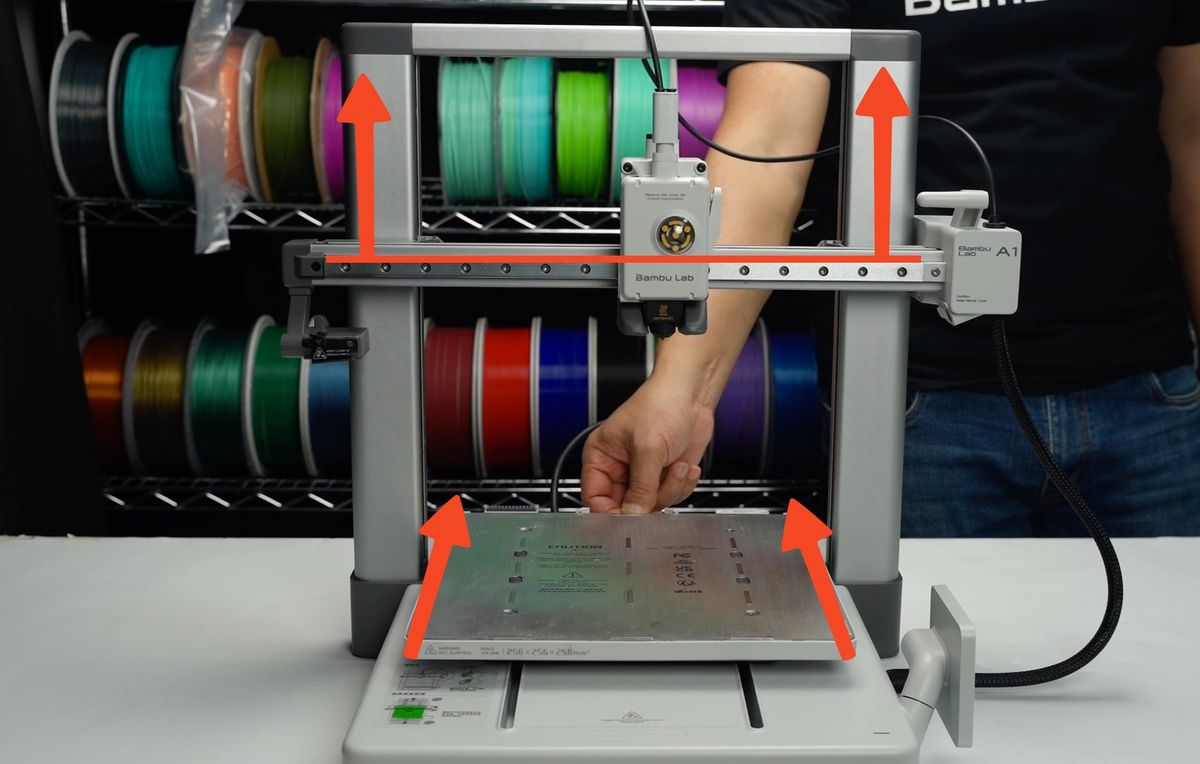

Start med forsigtigt at trække varmepladen mod printerens bagside. Skub derefter forsigtigt på siderne af X-aksen op mod printerens øverste del, som vist på billedet nedenfor.

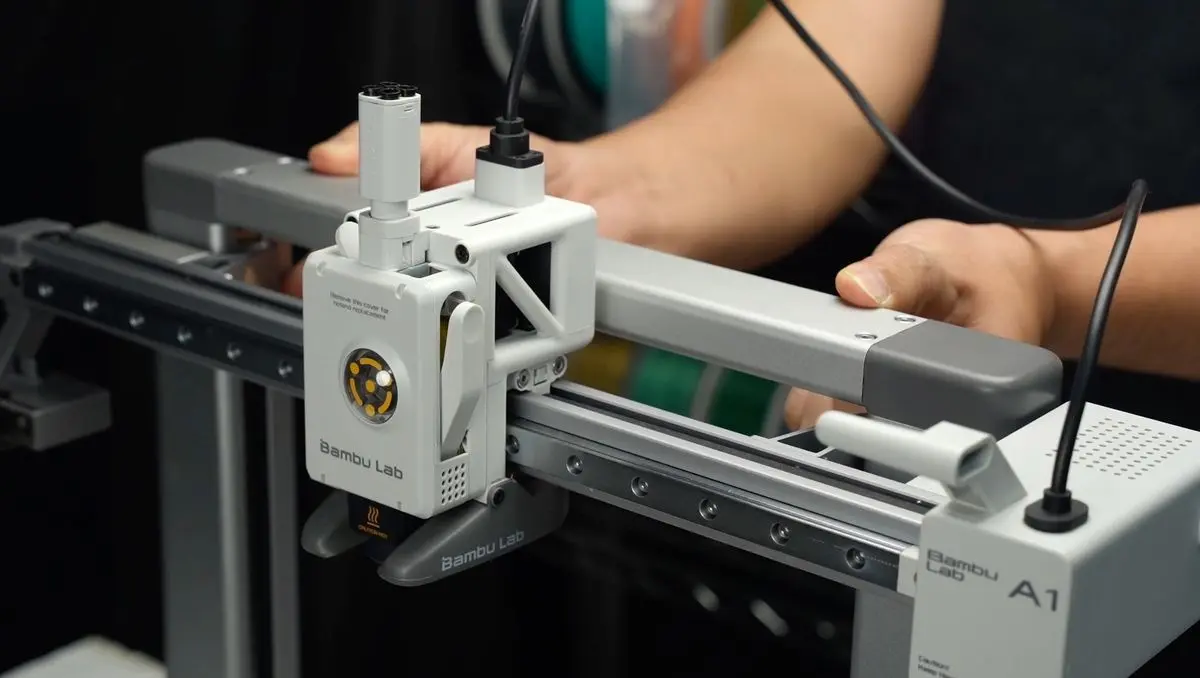

Når X-aksen når den maksimale højde, som vist på billedet nedenfor, kan du fortsætte til næste trin.

2. Fjern varmepladen fra printeren

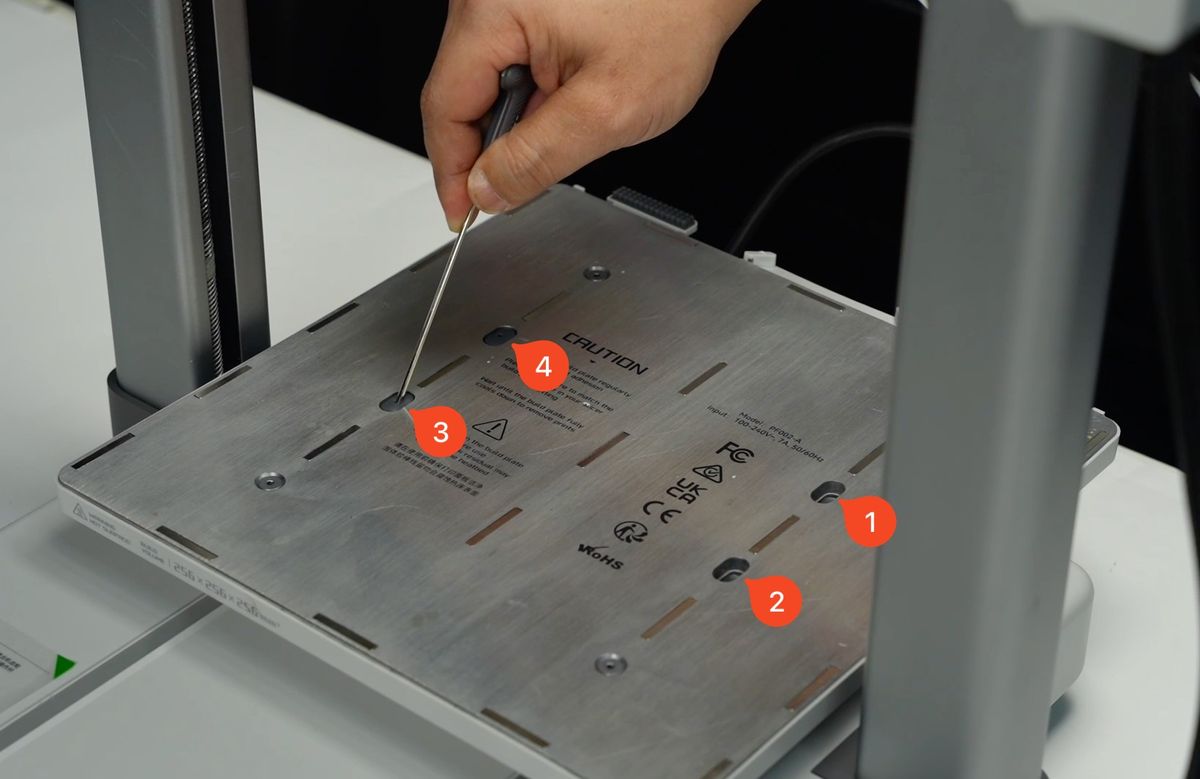

Start med at fjerne de fire silikonedæksler fra varmepladen. Det blotlægger skruerne.

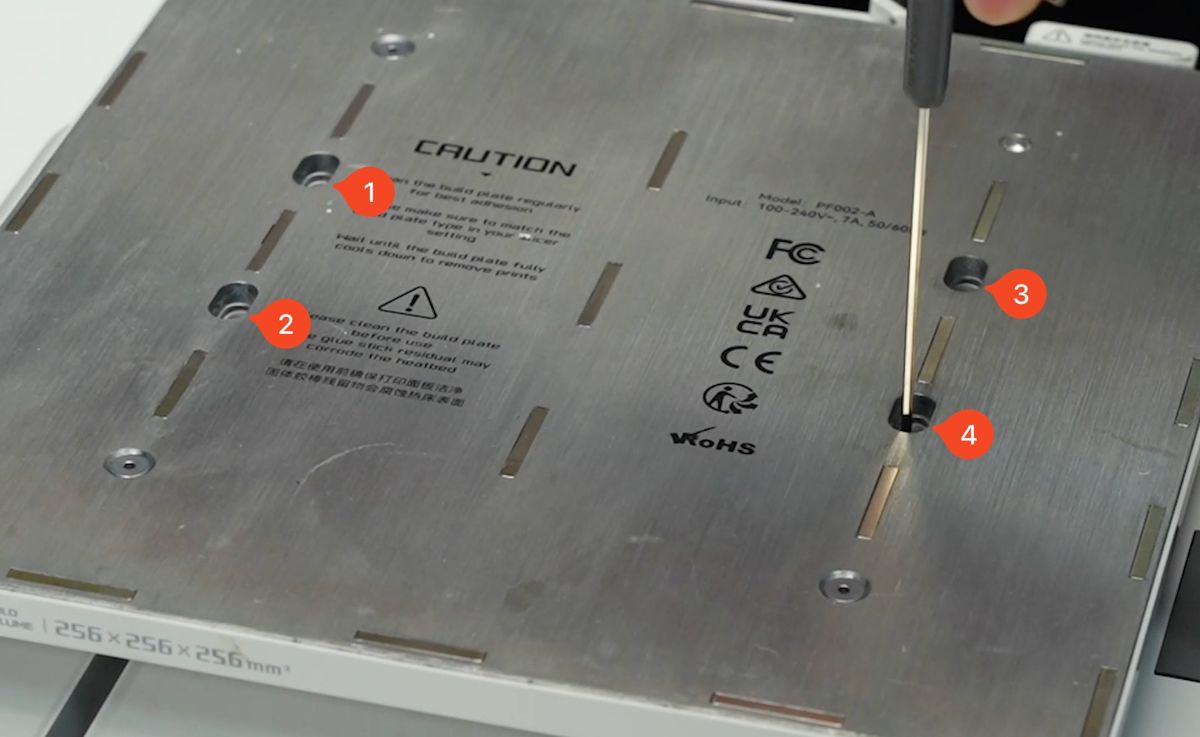

Efter at have fjernet silikonedækslerne kan du skrue de fire skruer ud, der holder varmepladen fast til Y-aksen.

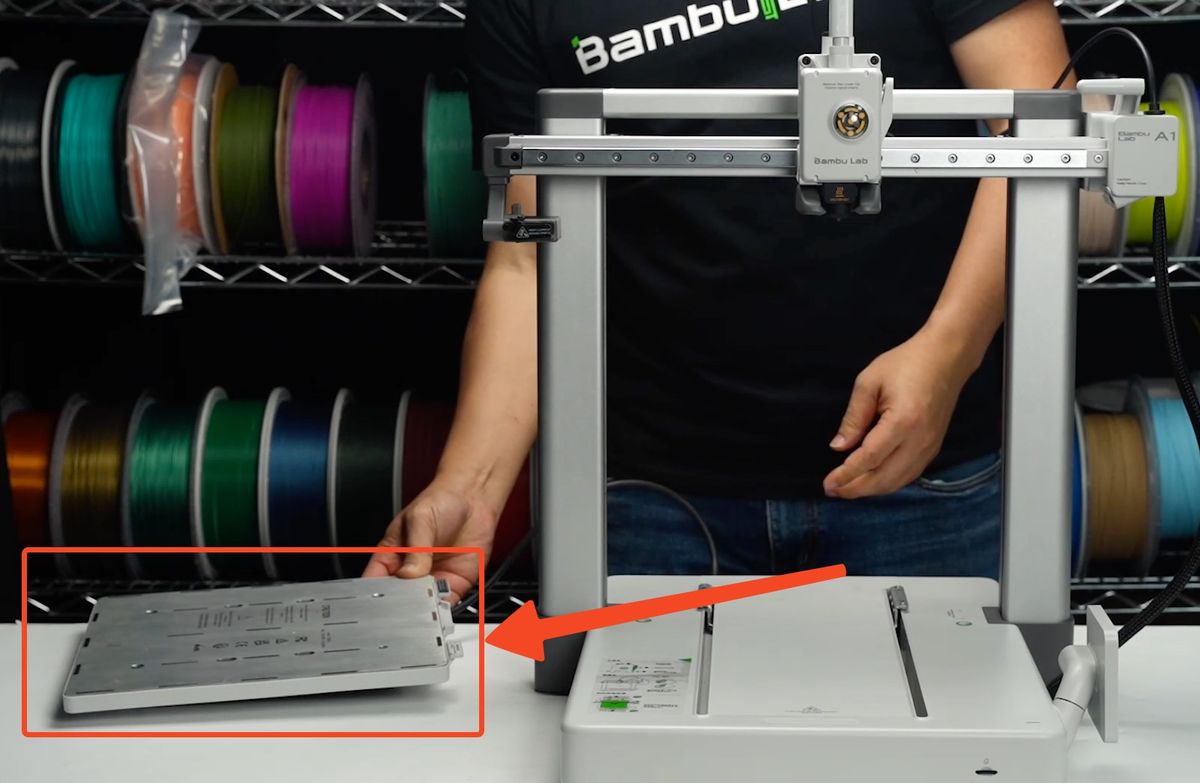

Nu hvor skruerne er fjernet, er varmepladen fri af printerens base. Løft forsigtigt varmepladen op og placer den ved siden af printeren.

3. Læg printeren på siden

For at få adgang til maskinens underside skal du lægge printeren på siden.

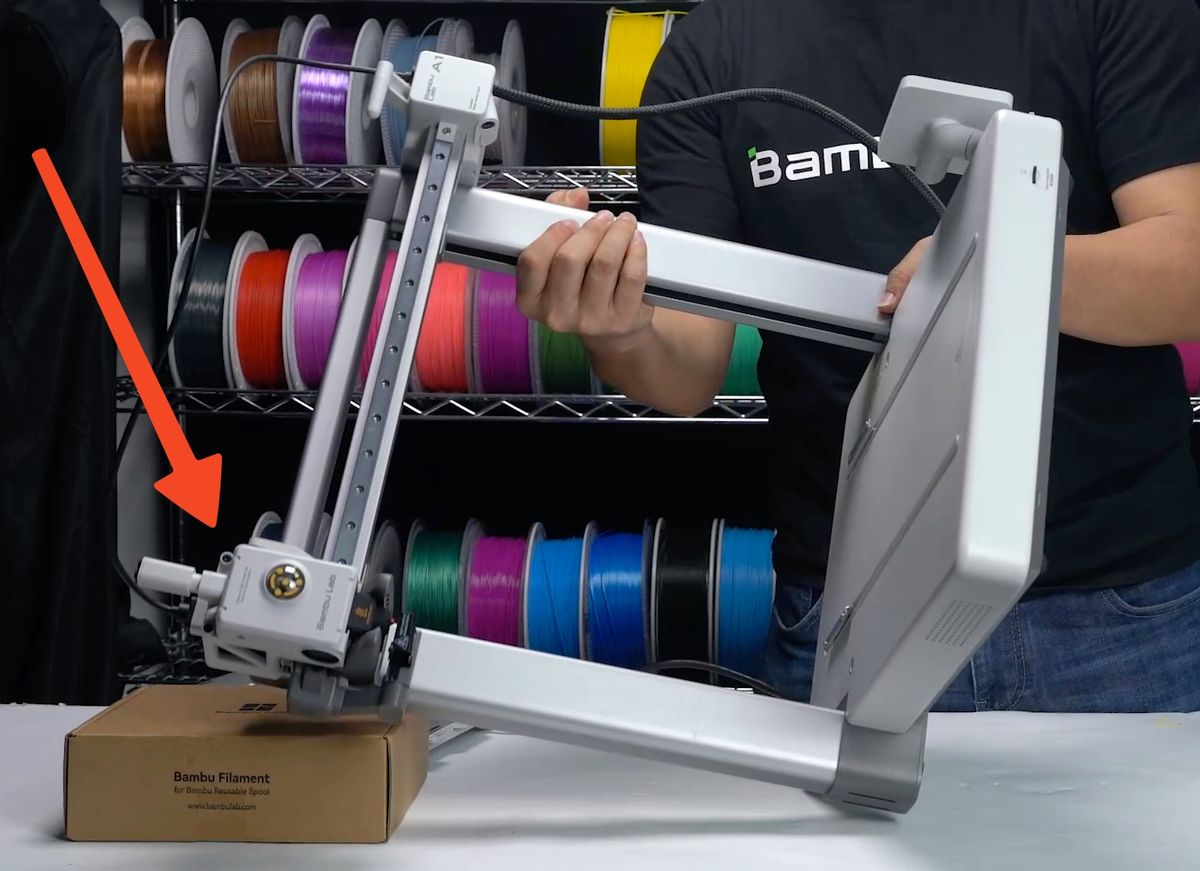

Start med at placere en filamentkasse ved siden af maskinen, og vælt derefter printeren som vist på billedet nedenfor.
Den venstre Z-aksesojle skal hvile på kassen for at undgå skade på purge wiper.
Gør dette forsigtigt, så du ikke trækker i kablet til varmepladen, der sidder på siden, og taber det.

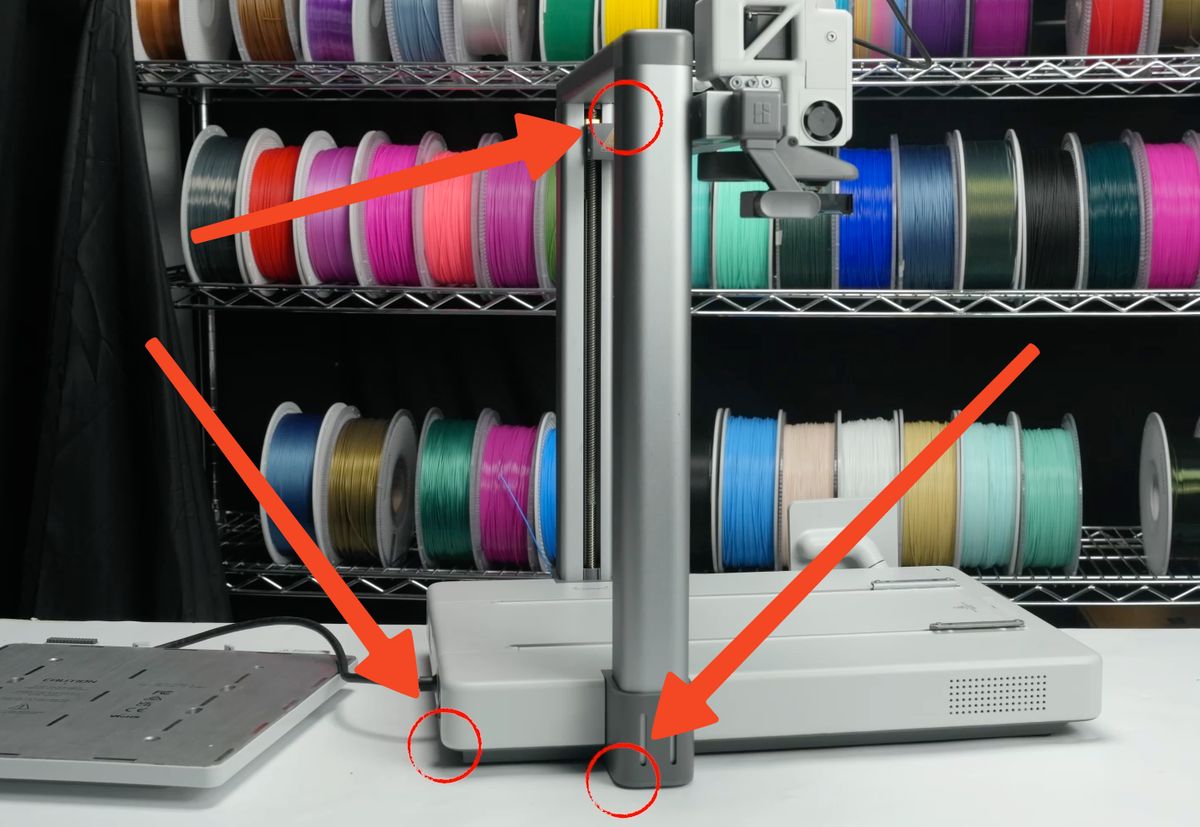

Printeren hviler på 3 punkter, vist på billedet nedenfor:

4. Afbryd kablerne og fjern kabelholderen

I næste trin skal du afbryde kablerne til kameraet, X-motoren og Z-motoren.
Fjern derefter skruen, der holder plastikholderen på plads.

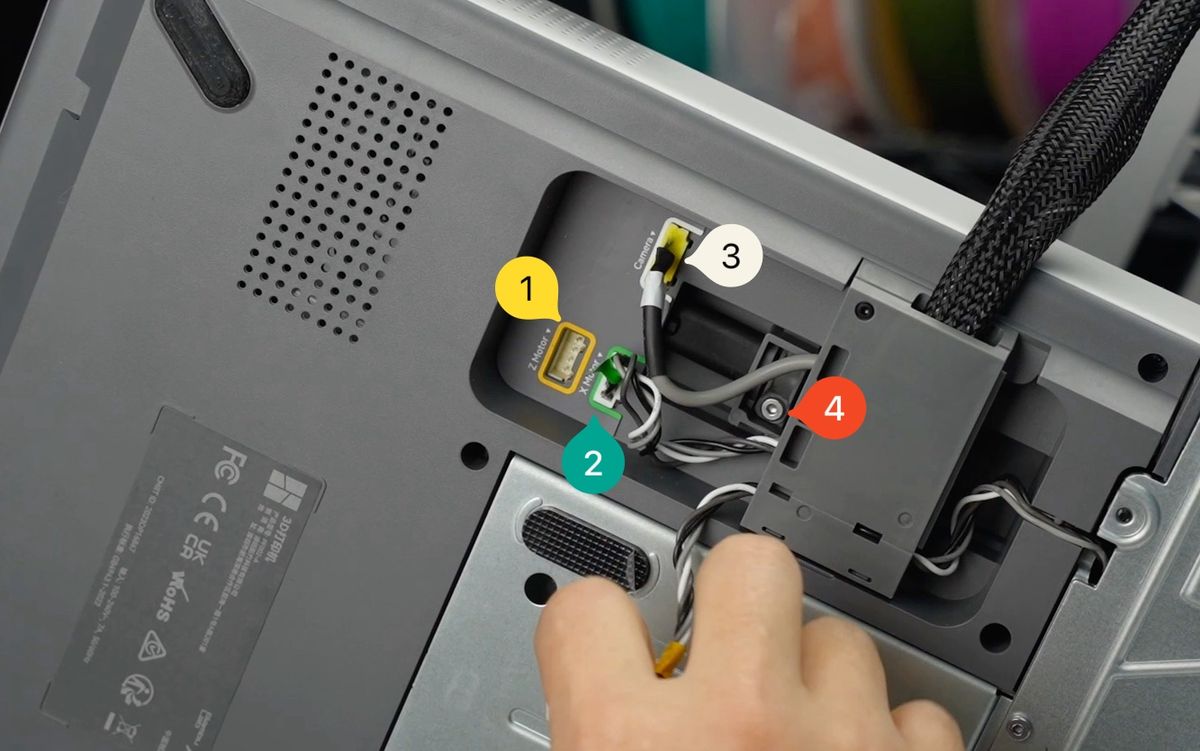

• 1. Kabel til Z-motor
• 2. Kabel til X-motor
• 3. Kabel til kamera
• 4. Skrue der holder USB-C-holderen

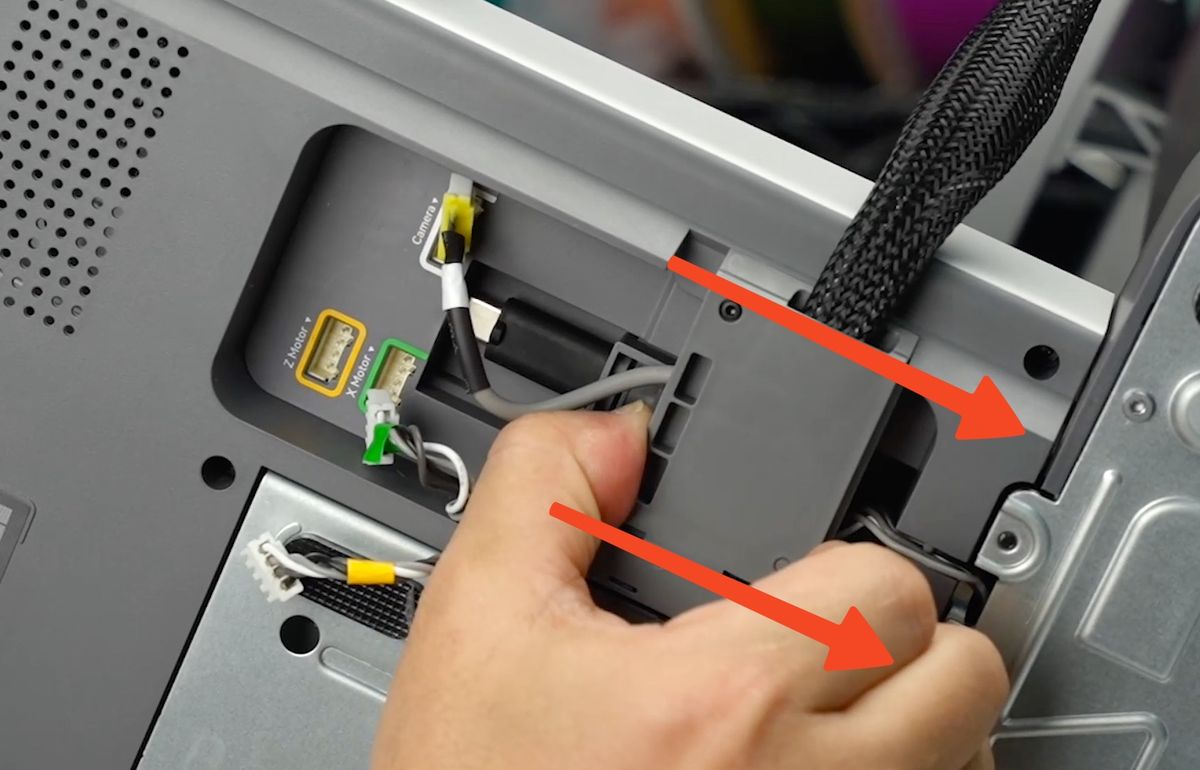

Det er nok at skubbe plastikholderen bagud for at afbryde USB-kablet, som vist på billedet nedenfor.

5. Fjern bunddækslerne

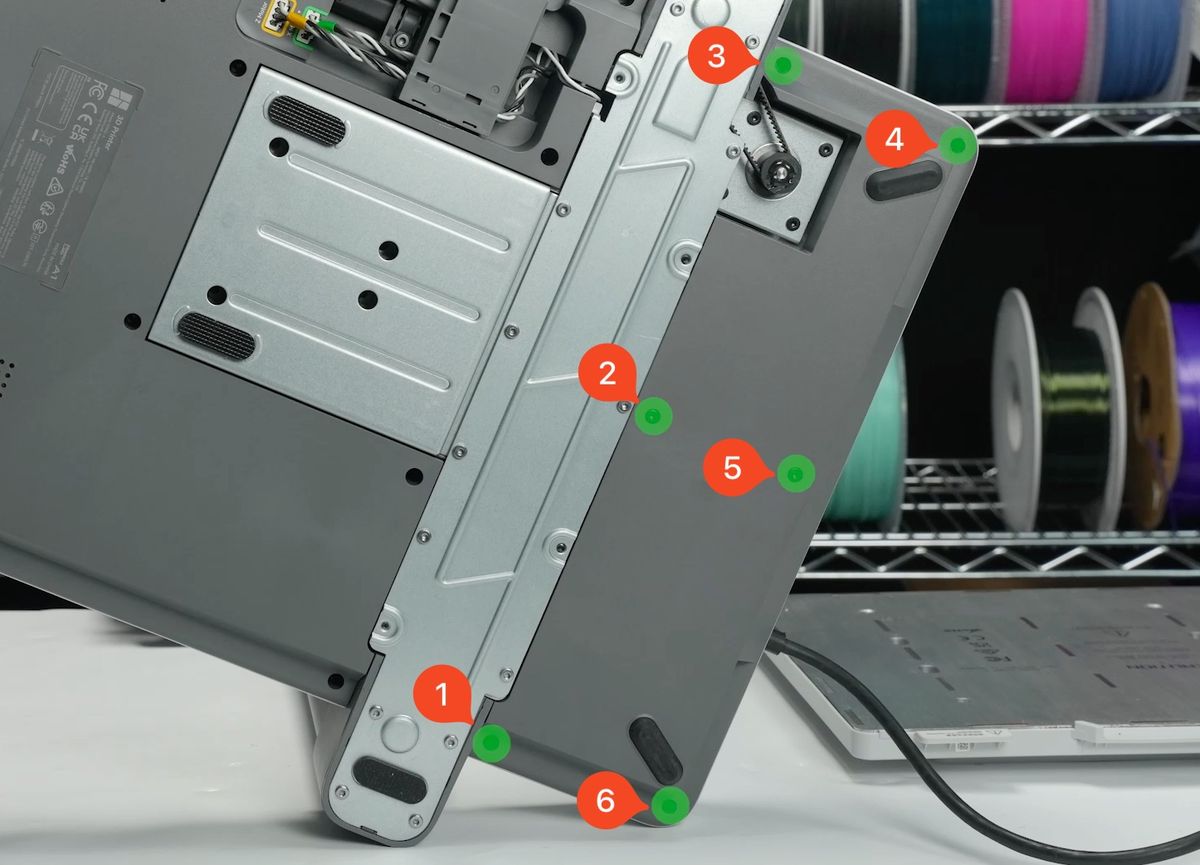

Start med at fjerne de 6 skruer, der holder det bageste bunddæksel på plads, og vip det derefter forsigtigt op ved at løfte i den øverste del, ved siden af skruen markeret med nummer 4.

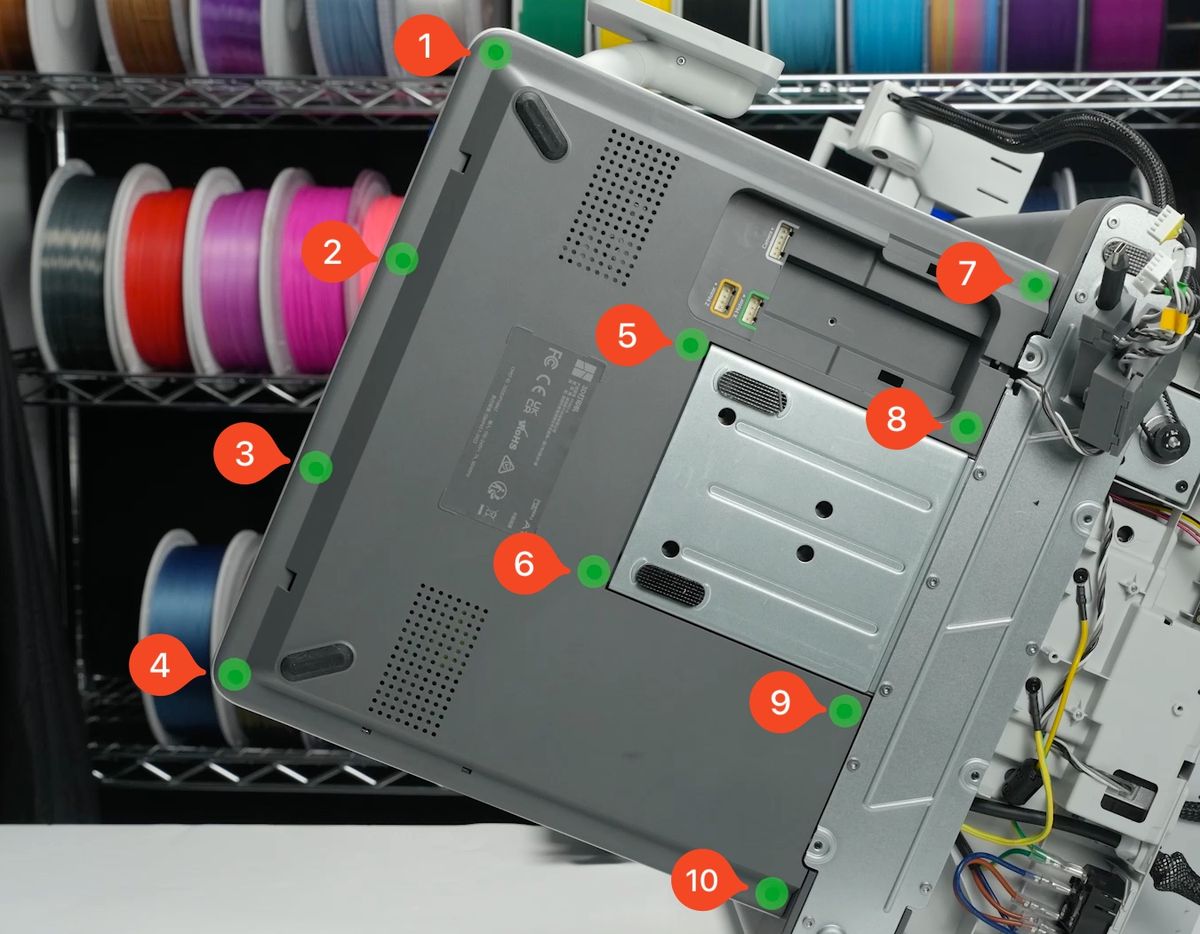

Fjern derefter de øvrige 10 skruer, der holder printerens forreste bunddæksel på plads. Du kan forsigtigt vippe plastikdækslet op ved at trække i den øverste højre del, tæt på skrue nummer 7.

6. Afbryd kablerne til varmepladen

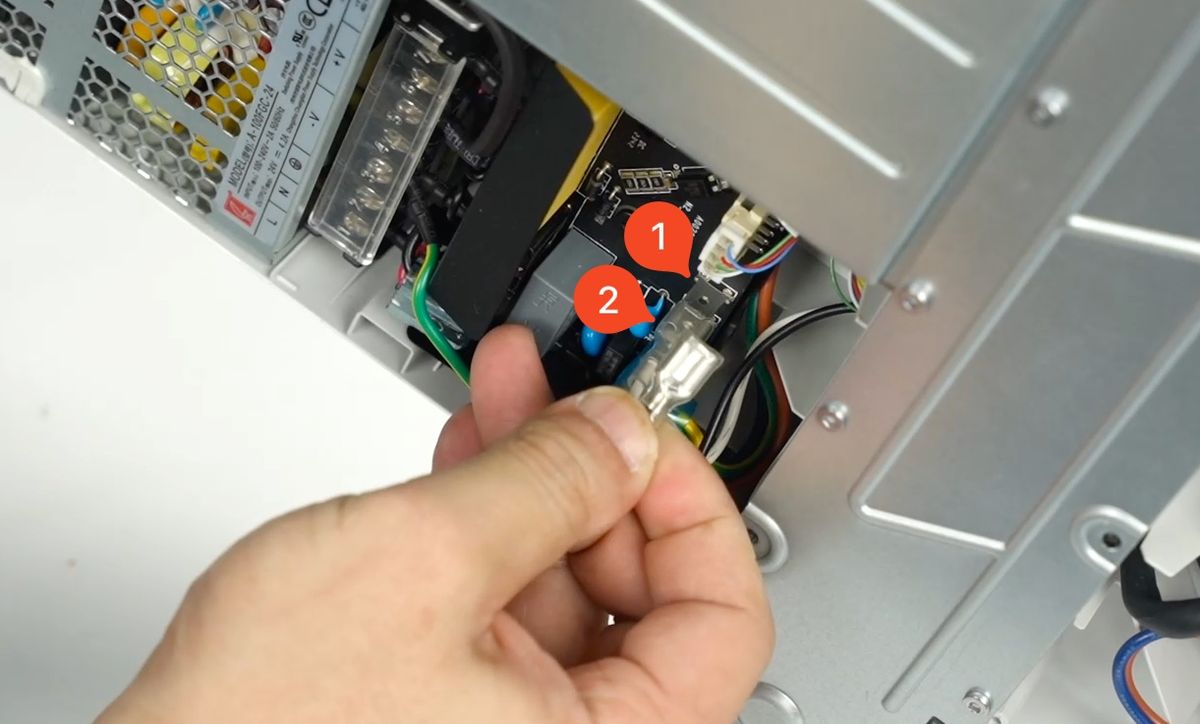

I næste trin kan du begynde at afbryde strømkablerne til varmepladen. Tryk forsigtigt på stikkene vist på billedet nedenfor, og træk dem derefter forsigtigt mod dig.

Stikkene har små låsetapper, der holder dem fast til printet, men du kan frigøre dem ved blot at trykke på dem.

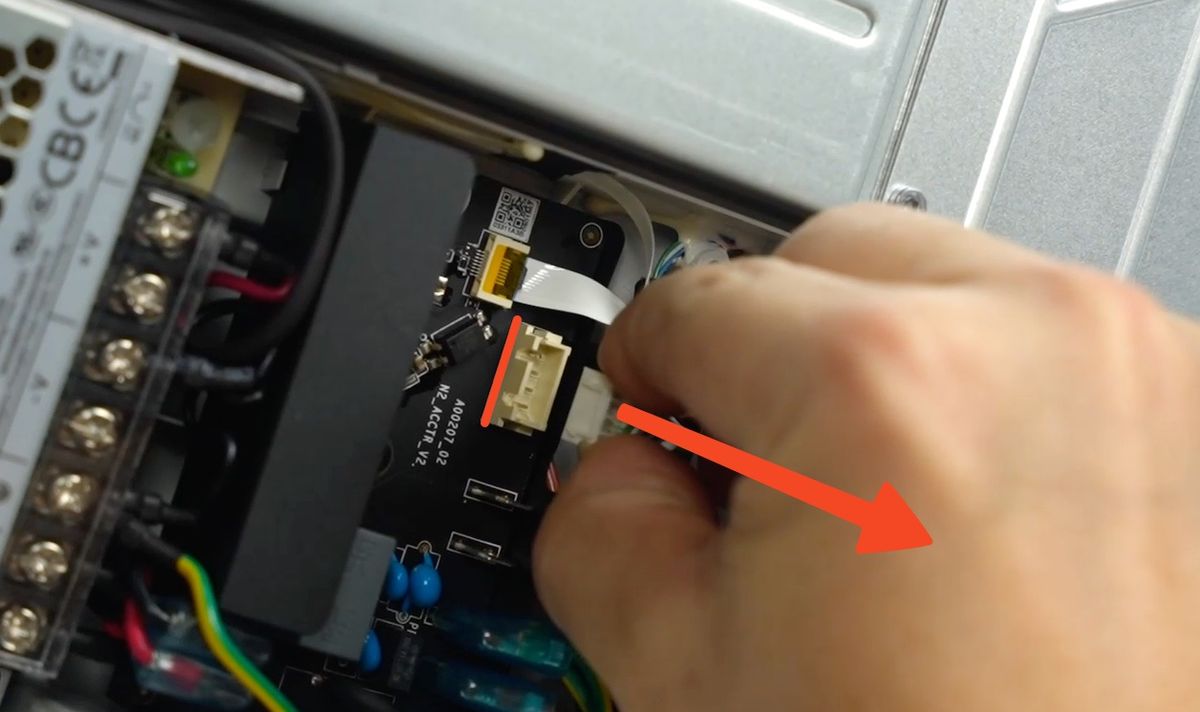

Nu kan du fjerne det 4-bens signalkabel. Tag fat i siderne af stikket og træk mod dig.

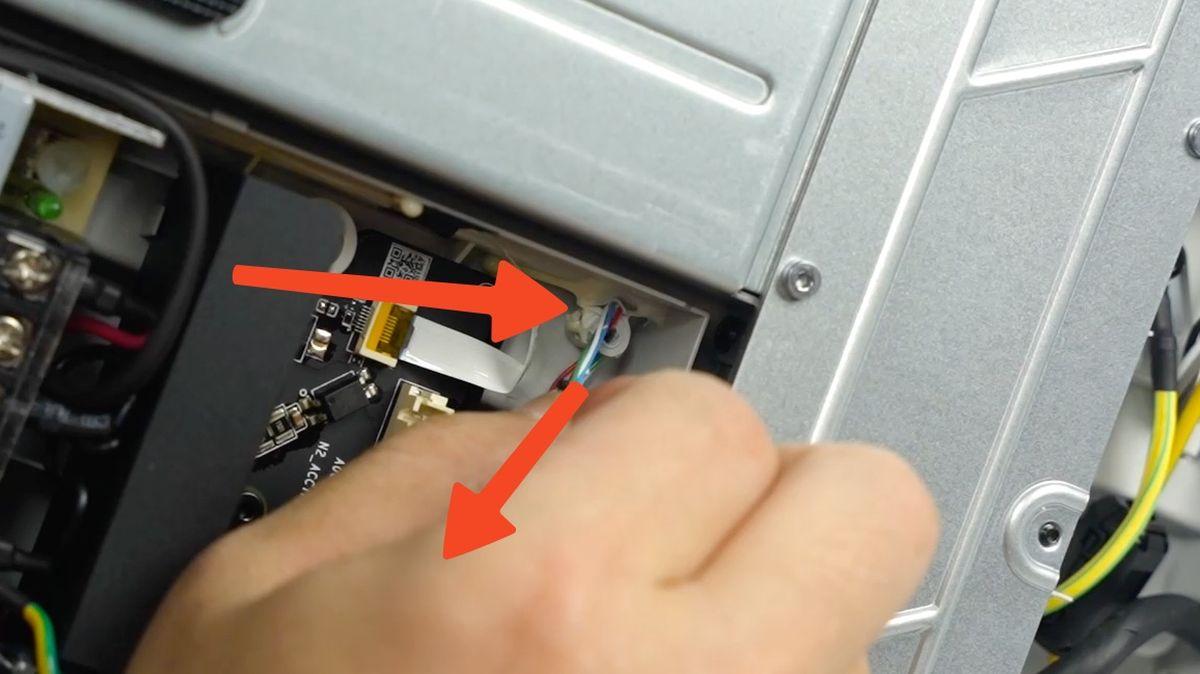

Der vil være lidt silikonelim, der holder ledningerne på plads ved hjørnet af printet. Træk forsigtigt i ledningerne, så frigøres de.

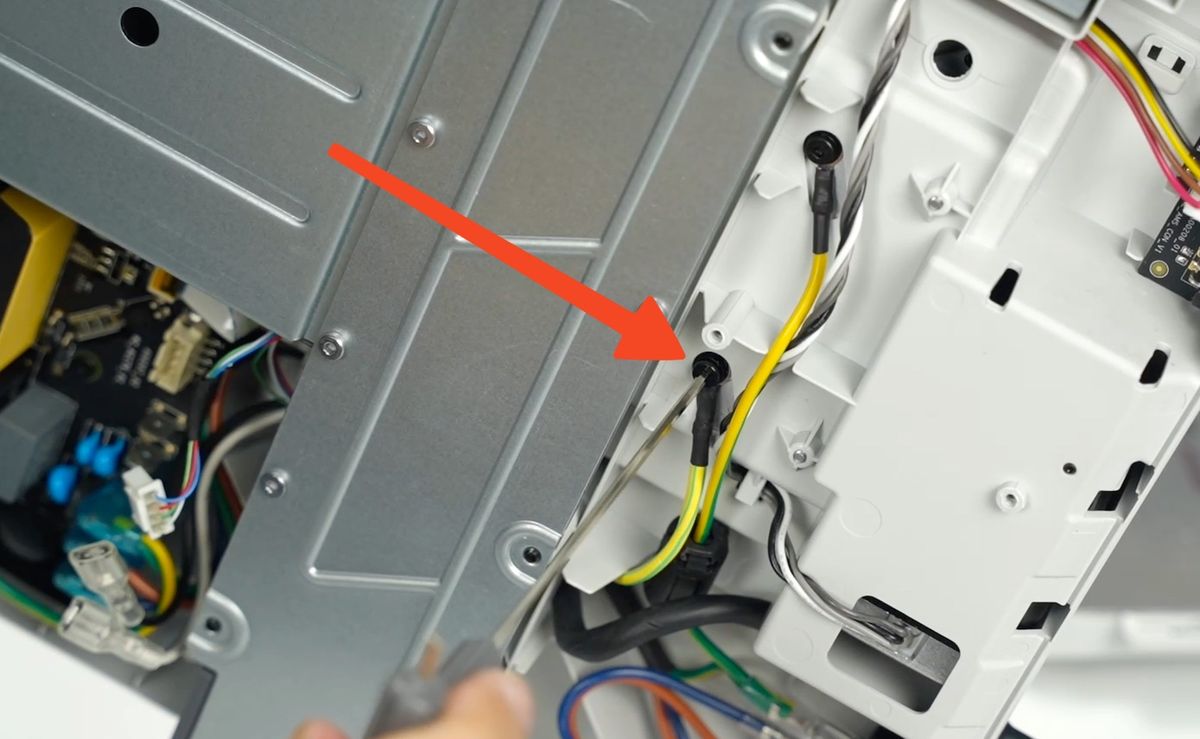

En anden komponent, der skal fjernes, er den gulgrønne jordledning, der sidder mod printerens bagside. For at frigøre den skal du blot skrue klemmen løs.

7. Fjern varmepladen helt fra printeren

Nu hvor stikkene til varmepladens kabel er afbrudt, kan vi fjerne den gamle varmeplade helt fra printeren.

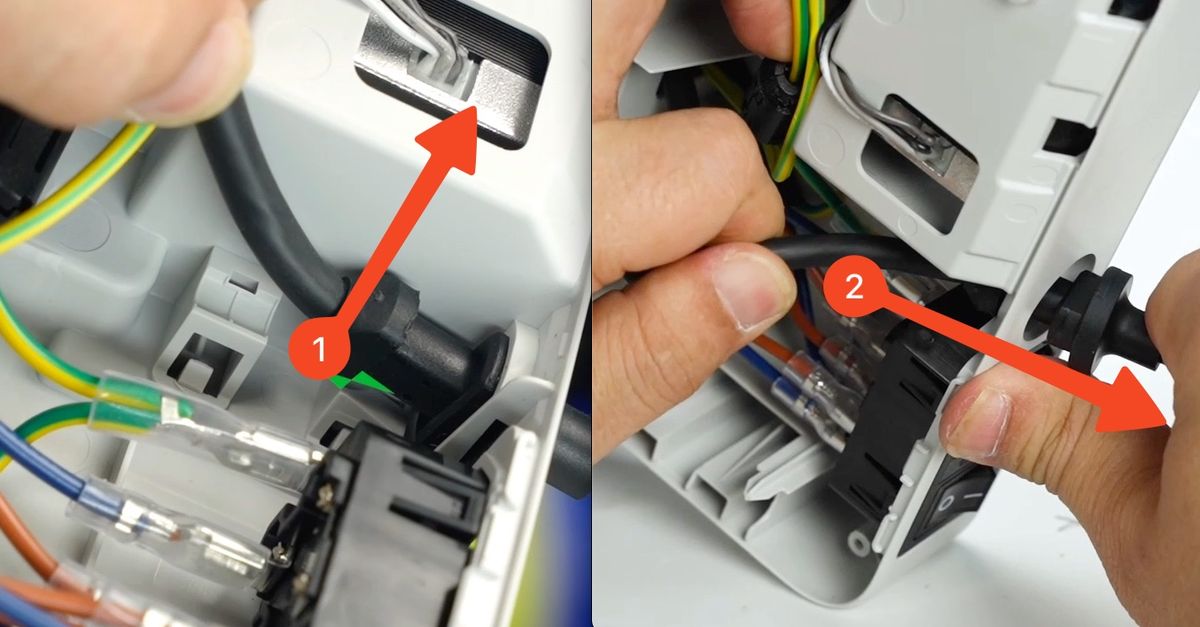

Løft den bageste del af kablet opad og træk derefter i kablets bagside.
På den måde kan du fjerne varmepladens kabel helt og begynde monteringen af den nye varmeplade.

Trin til at montere den nye varmeplade

1. Sæt printeren i lodret position

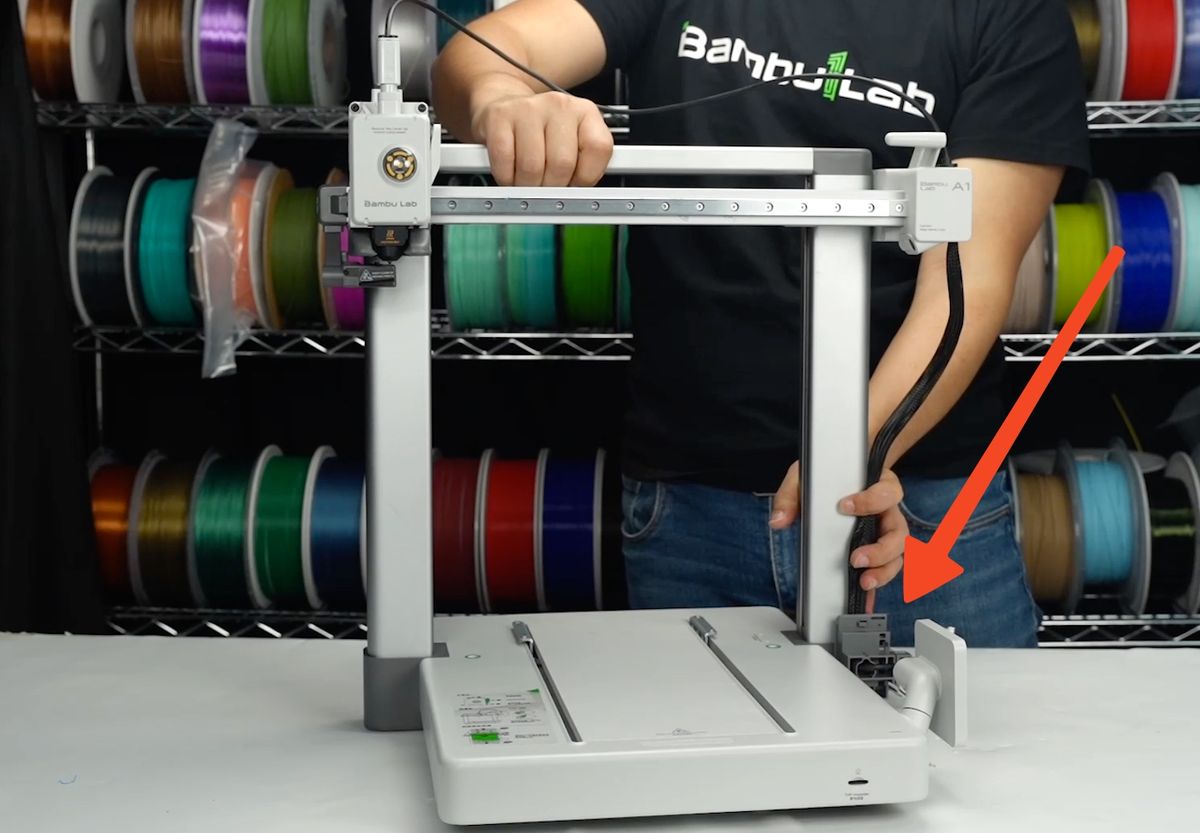

Vi begynder monteringen ved at sætte printeren i lodret position, mens du passer på at holde kablerne ud til siden.
Det giver dig mulighed for at placere printeren vandret og undgå skader på kablerne.

2. Monter den nye varmeplade og skruerne

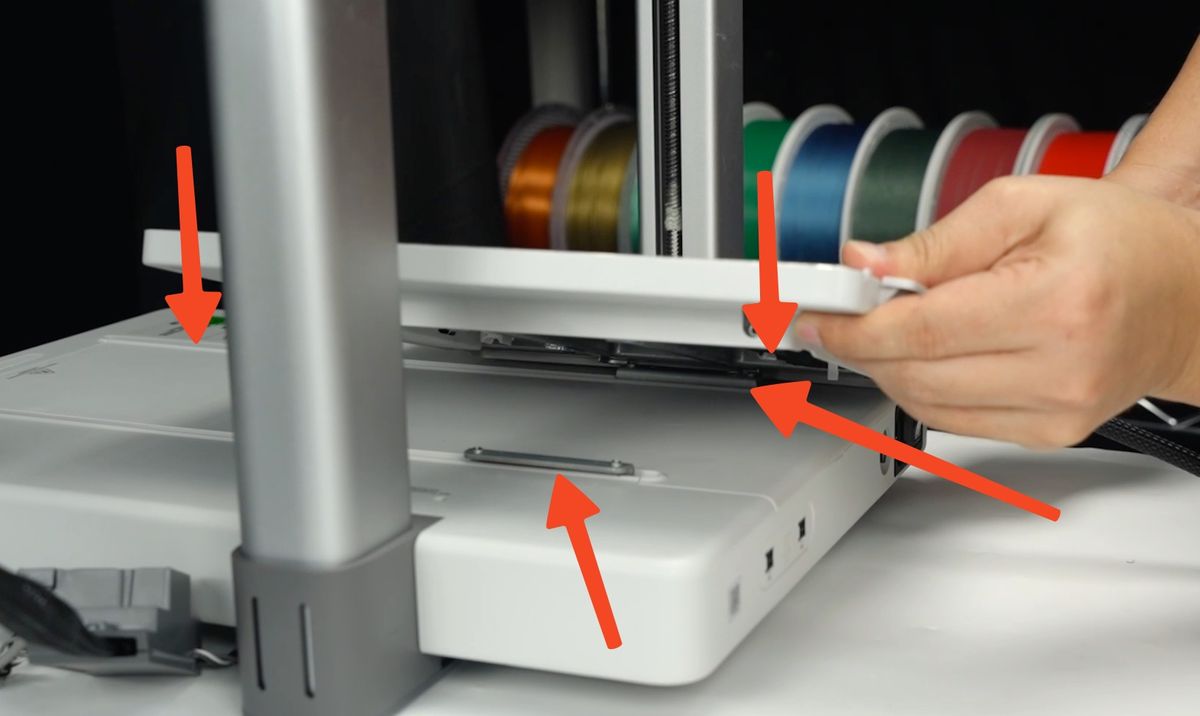

Just0er omhyggeligt varmepladens metalramme i forhold til de to metalstøtter på Y-aksen, og sørg for, at pladens skruehuller flugter.

Du kan foretage små justeringer for at få skruehullerne til at flugte, når varmepladen sænkes ned på støtterne.

VIGTIGT

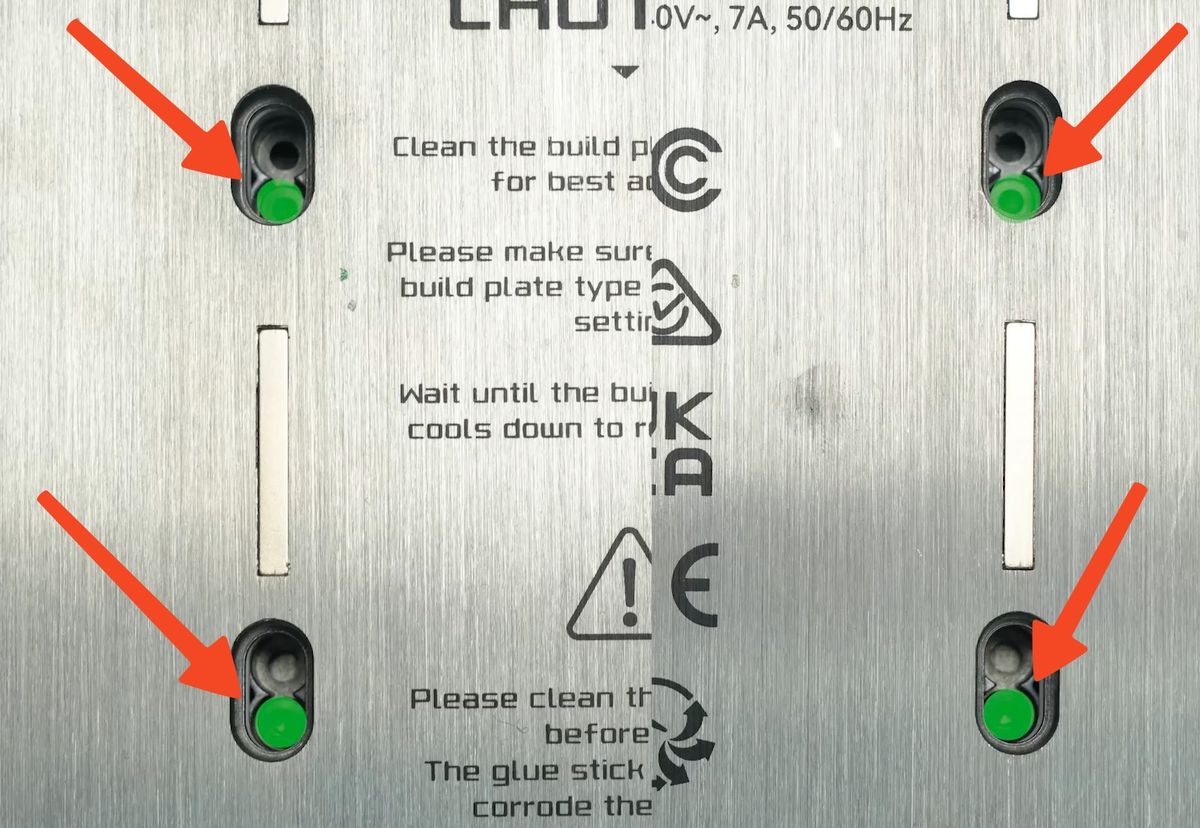

Juster varmepladens skruehuller. De nederste huller er dem, hvor skruerne skal monteres, og de er markeret med grønt på figuren nedenfor.

Vær også opmærksom på tekstens retning for at sikre korrekt montering.

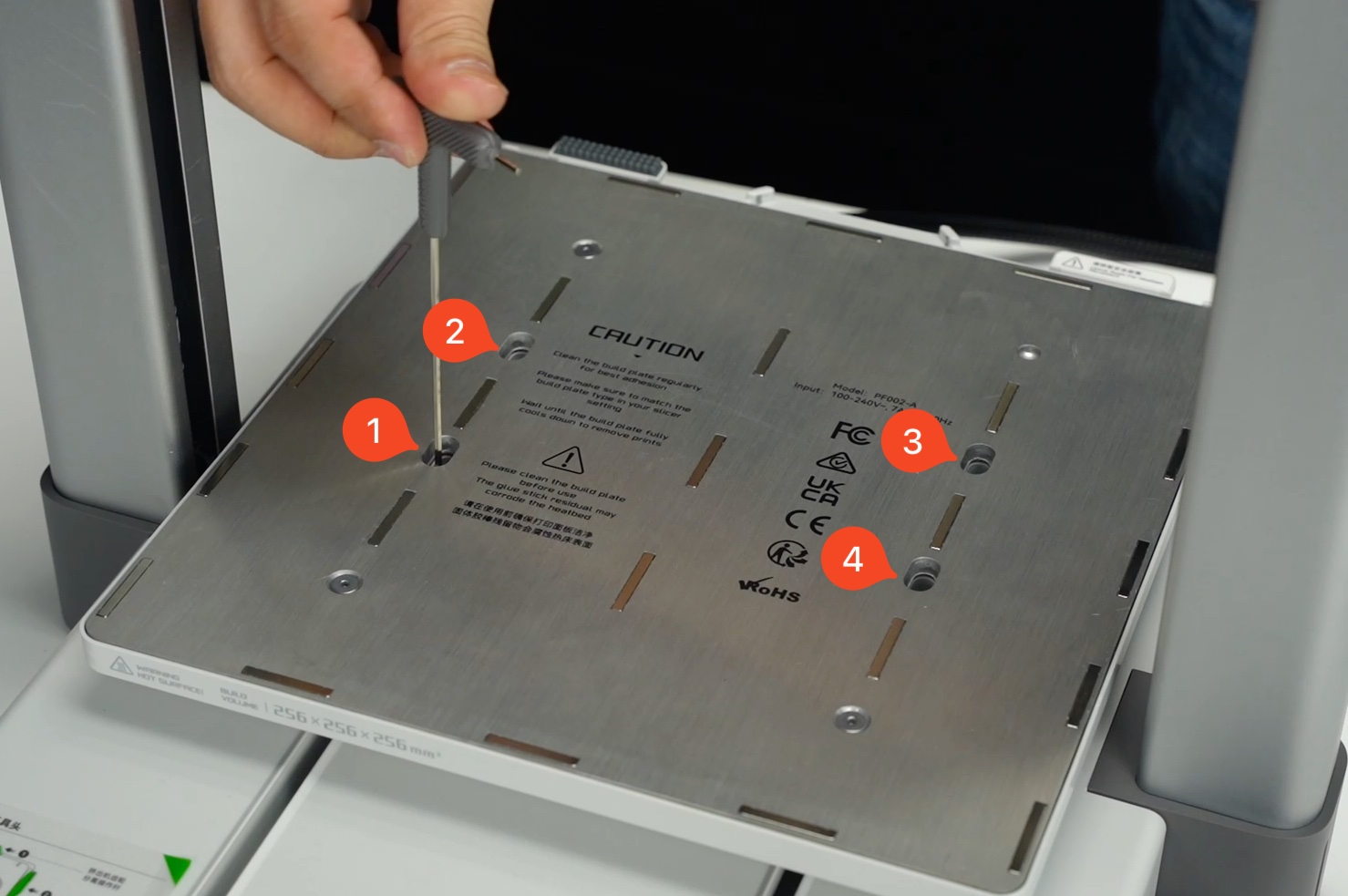

Fortsæt med at montere de fire skruer på varmepladen som vist på billedet nedenfor.
Når du er færdig, kan du også montere de fire silikonedæksler, du fjernede tidligere.

3. Vælt printeren om på siden

Placer en filamentkasse ved siden af maskinen, og vælt derefter printeren som vist på billedet nedenfor.
Den venstre Z-aksesojle skal hvile på kassen for at undgå skade på purge wiper.
Gør dette forsigtigt, så du ikke trækker i kablet til varmepladen, der sidder på siden, og taber det.

4. Før kablerne ind i printeren

Start med omhyggeligt at lægge varmepladens kabel, så du undgår vridninger eller knæk, og skub derefter forsigtigt ledningerne gennem maskinens bagside.

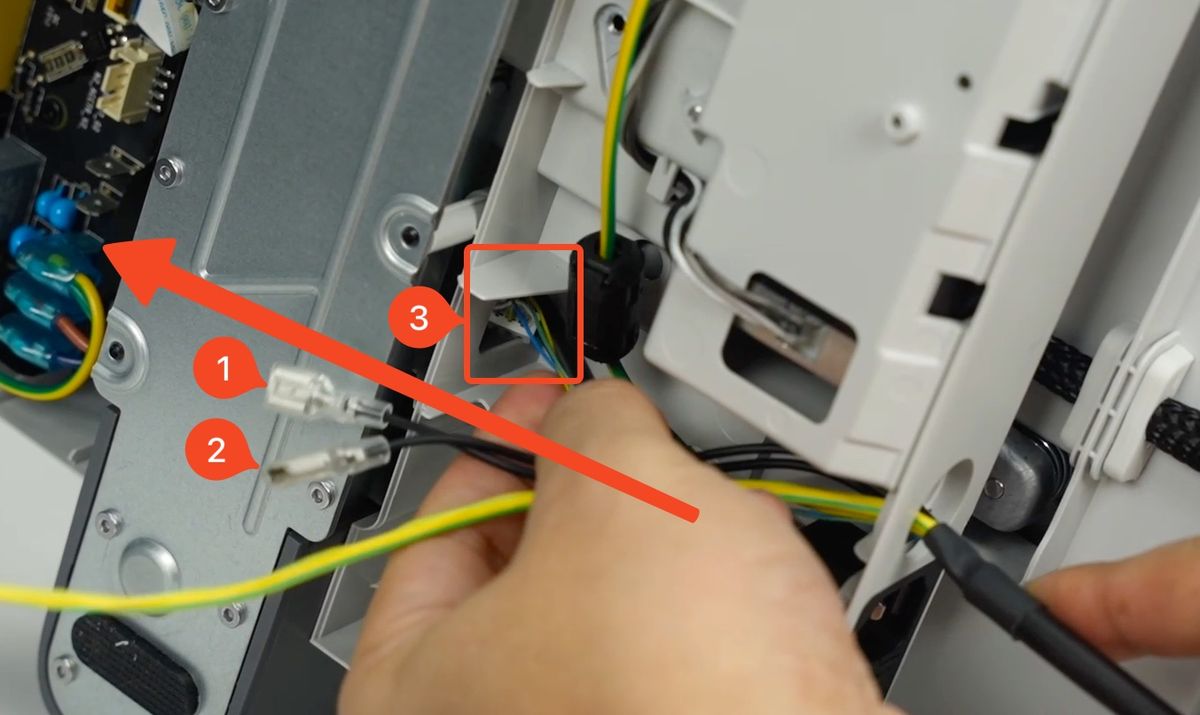

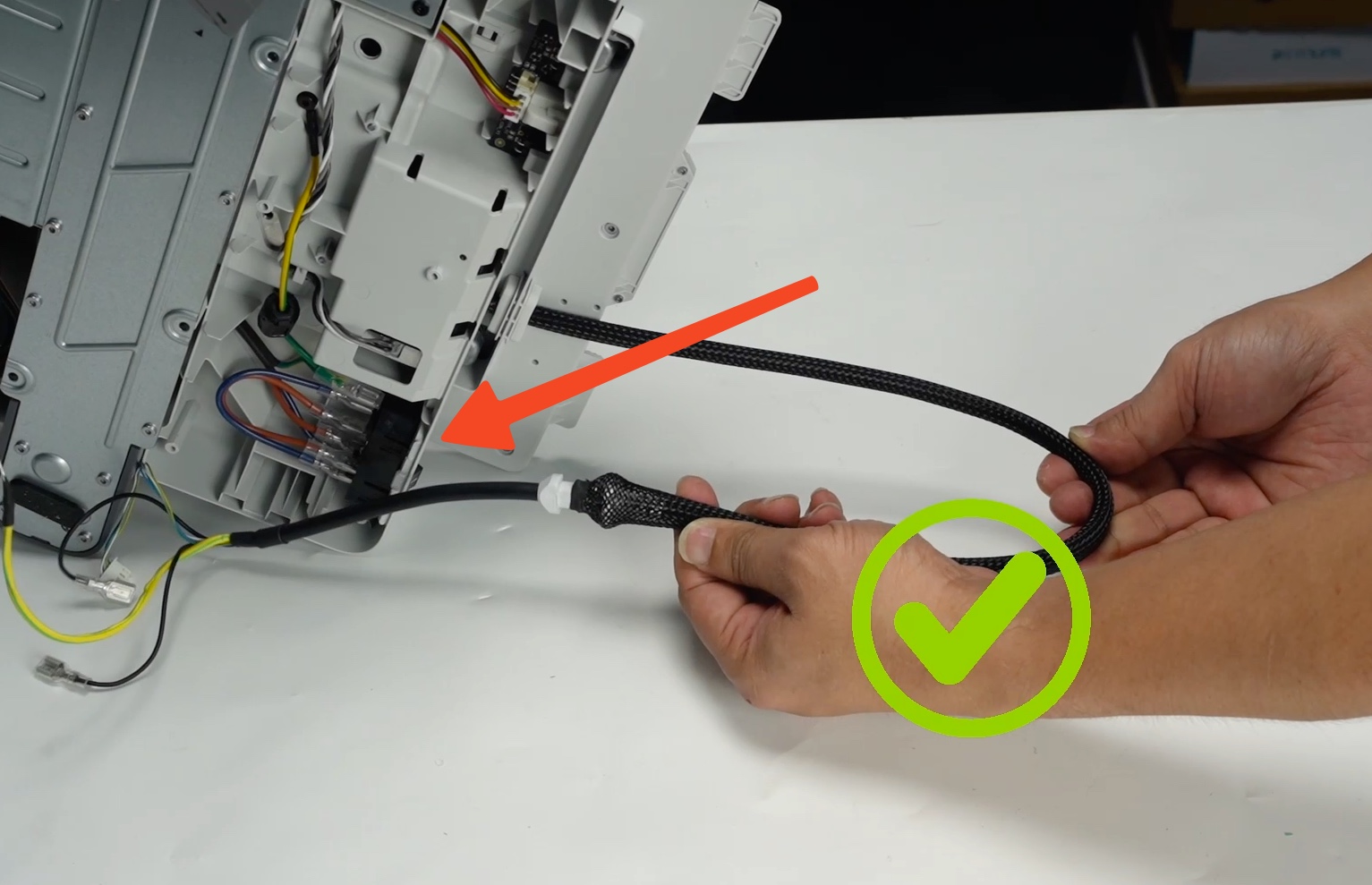

Fortsæt med at føre ledningerne markeret 1, 2, 3 mod printerens AC-print ved forsigtigt at skubbe dem gennem hullet vist på billedet nedenfor.

Den gulgrønne jordledning skal blive udenfor, da vi tilslutter den senere.

Efter at ledningerne er ført gennem hullet i printerens base, kan du tilslutte dem til AC-printet igen.

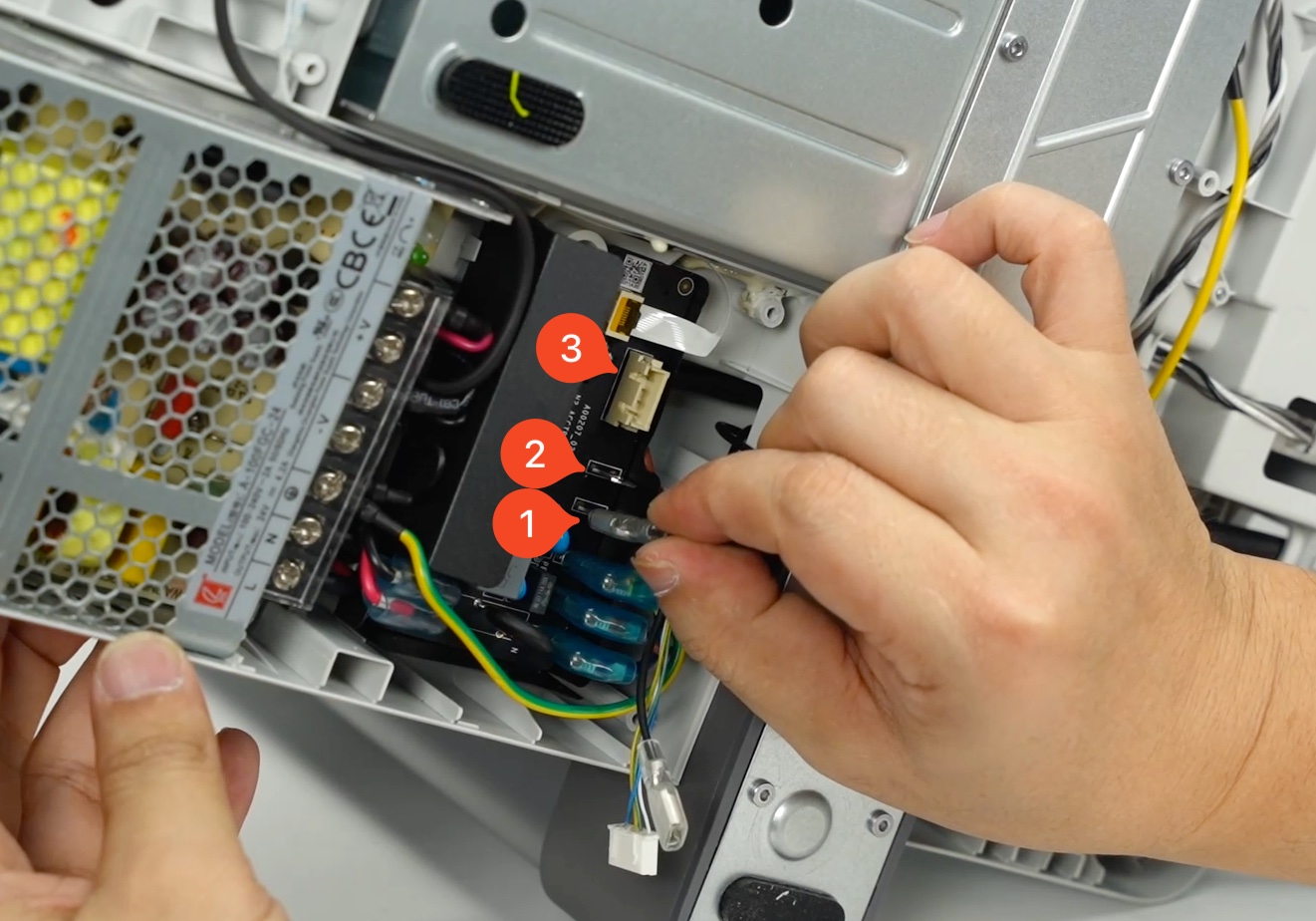

De sorte ledninger tilsluttes portene markeret med 1 og 2, mens signalkablet tilsluttes porten markeret med nummer 3.

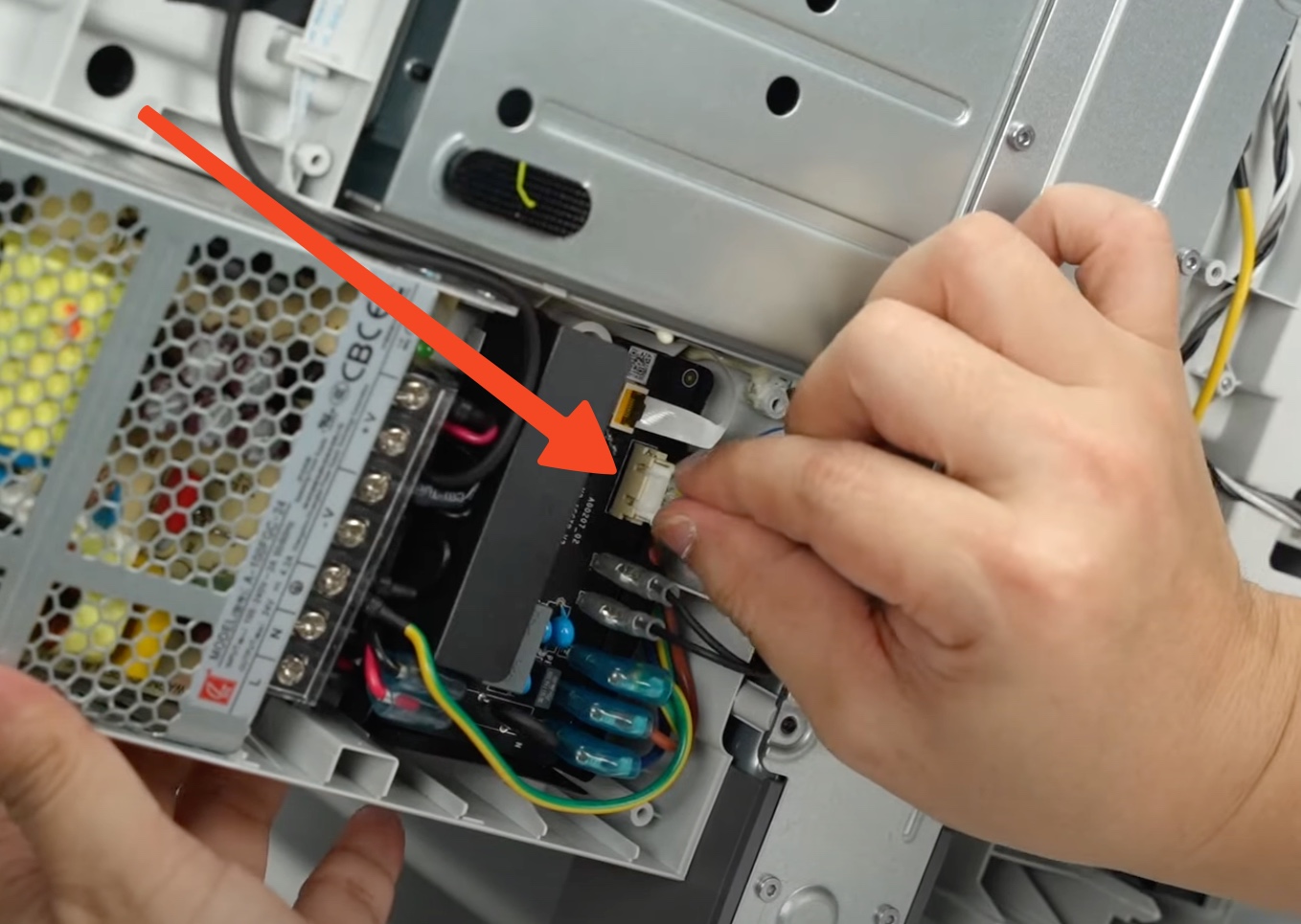

Før du lægger kablerne, skal du kontrollere, at signalkablet er sat helt i.

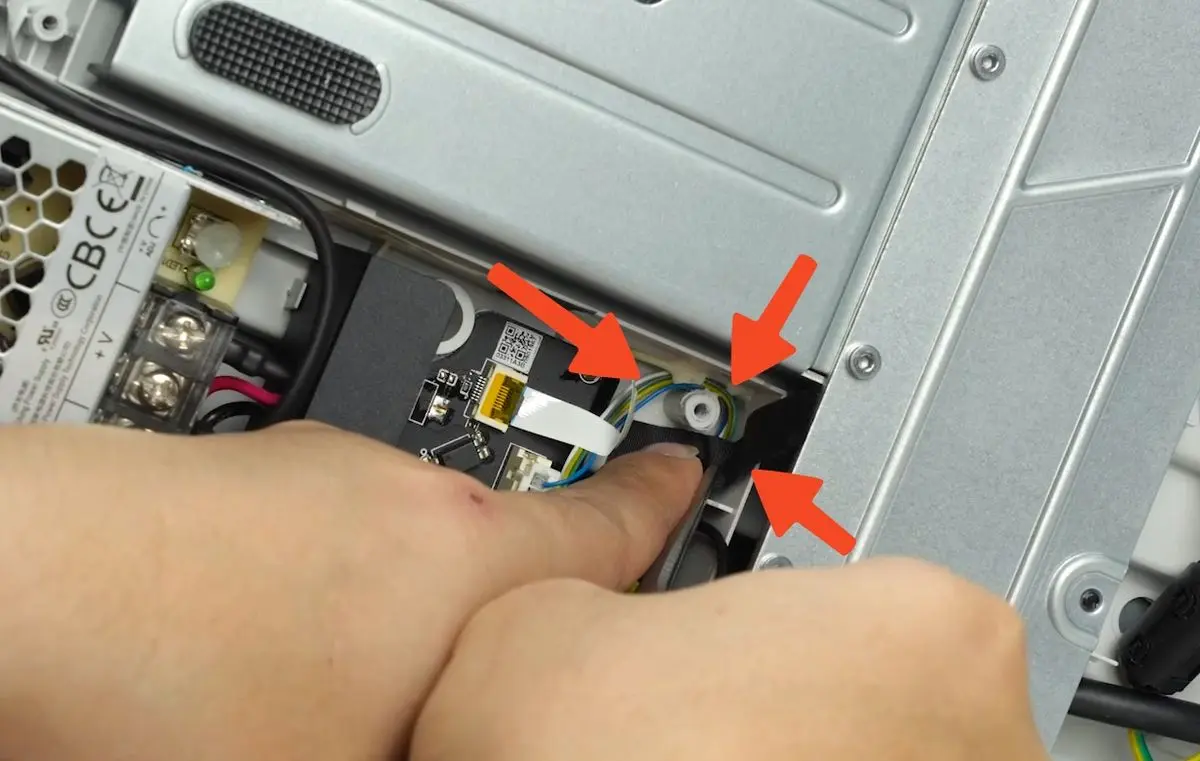

Glem ikke at føre varmepladens 4-bens signalkabel rundt om plastiksojlen og fastgøre det med tape.

Dette trin er meget vigtigt. Hvis det springes over, kan kablet blive beskadiget under monteringen af printerens bunddæksel.
Vi beder dig venligst tage et billede af kablerne efter monteringen. Du skal dele det med vores kundeserviceteam i den åbnede sag.

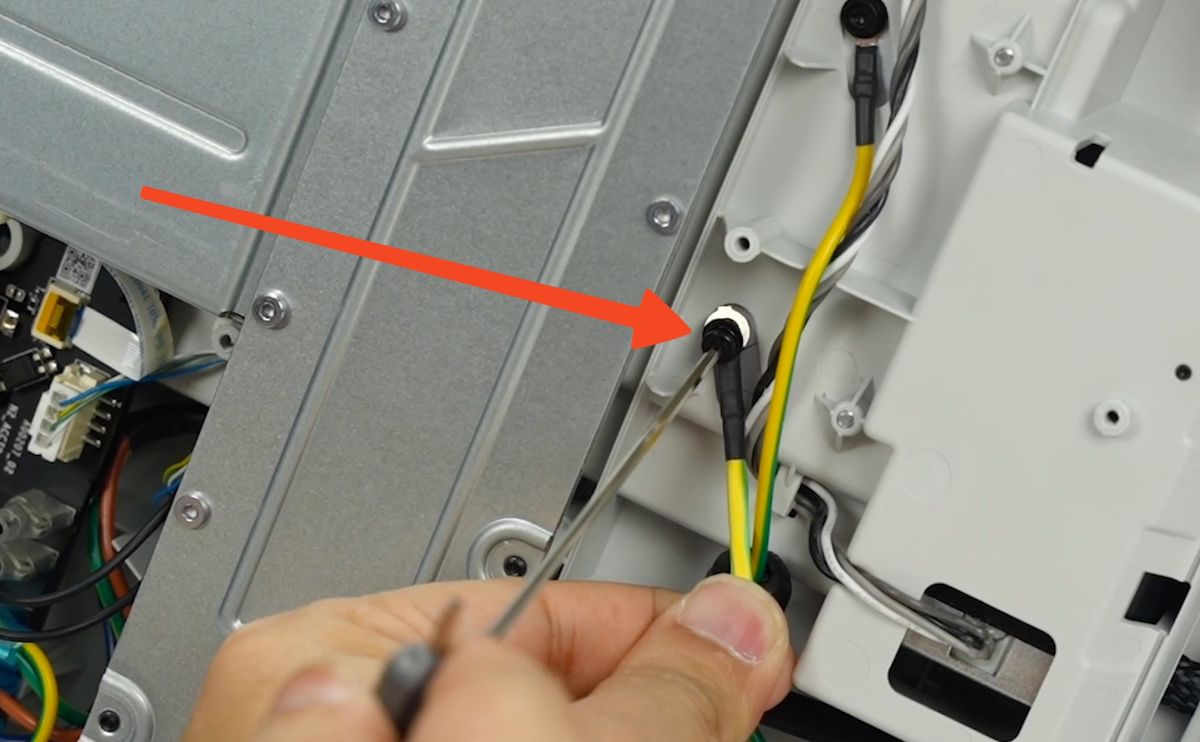

Nu kan du tilslutte den gulgrønne jordlednings terminal til printeren, som vist på billedet nedenfor.

Sørg for, at jordledningens metaltermin0al rører ved printerens metalside, og at skruen er spændt godt.
Vi beder dig venligst tage et billede af kablet efter monteringen. Du skal dele det med vores kundeserviceteam i den åbnede sag.

5. Monter det forreste bunddæksel

Monter derefter printerens forreste bunddæksel og klik det på plads. Monter derefter de 10 skruer vist på billedet nedenfor for at holde det på plads.

Undgå at spænde skruerne for hardt, da det kan beskadige plastikgevindene.

VIGTIGT

Under dette trin skal du være særlig opmærksom på ledningen til Z-aksemotoren, der ligger mellem skrue nummer 7 og 8.
Det er vigtigt at føre den forsigtigt for at undgå at klemme ledningerne og beskadige dem.

6. Læg varmepladens kabel og monter det forreste bunddæksel

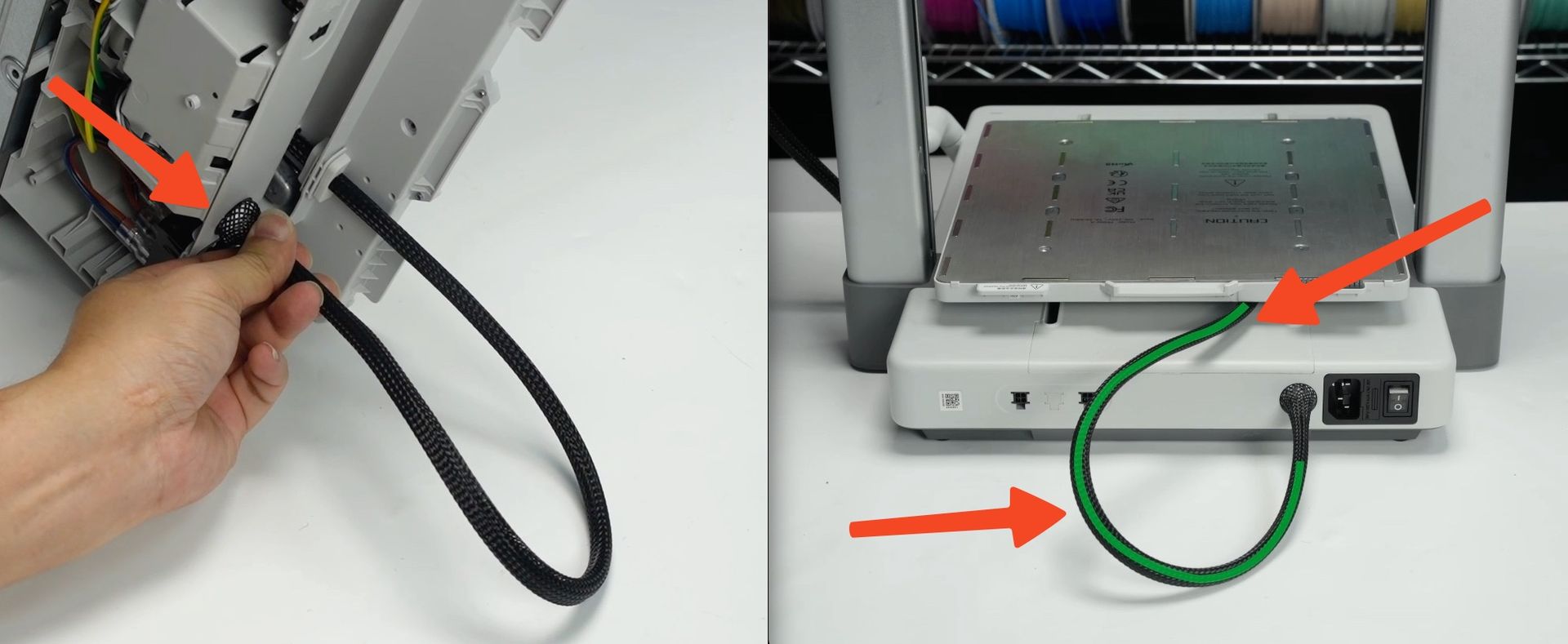

Drej forsigtigt varmepladens kabel fra printerens side og drej det, så kablet flugter med printerens midte, som vist på billedet nedenfor.

Dette trin er vigtigt for at undgå unødvendig spænding i kablet og samtidig sikre, at kablet bevæger sig korrekt.

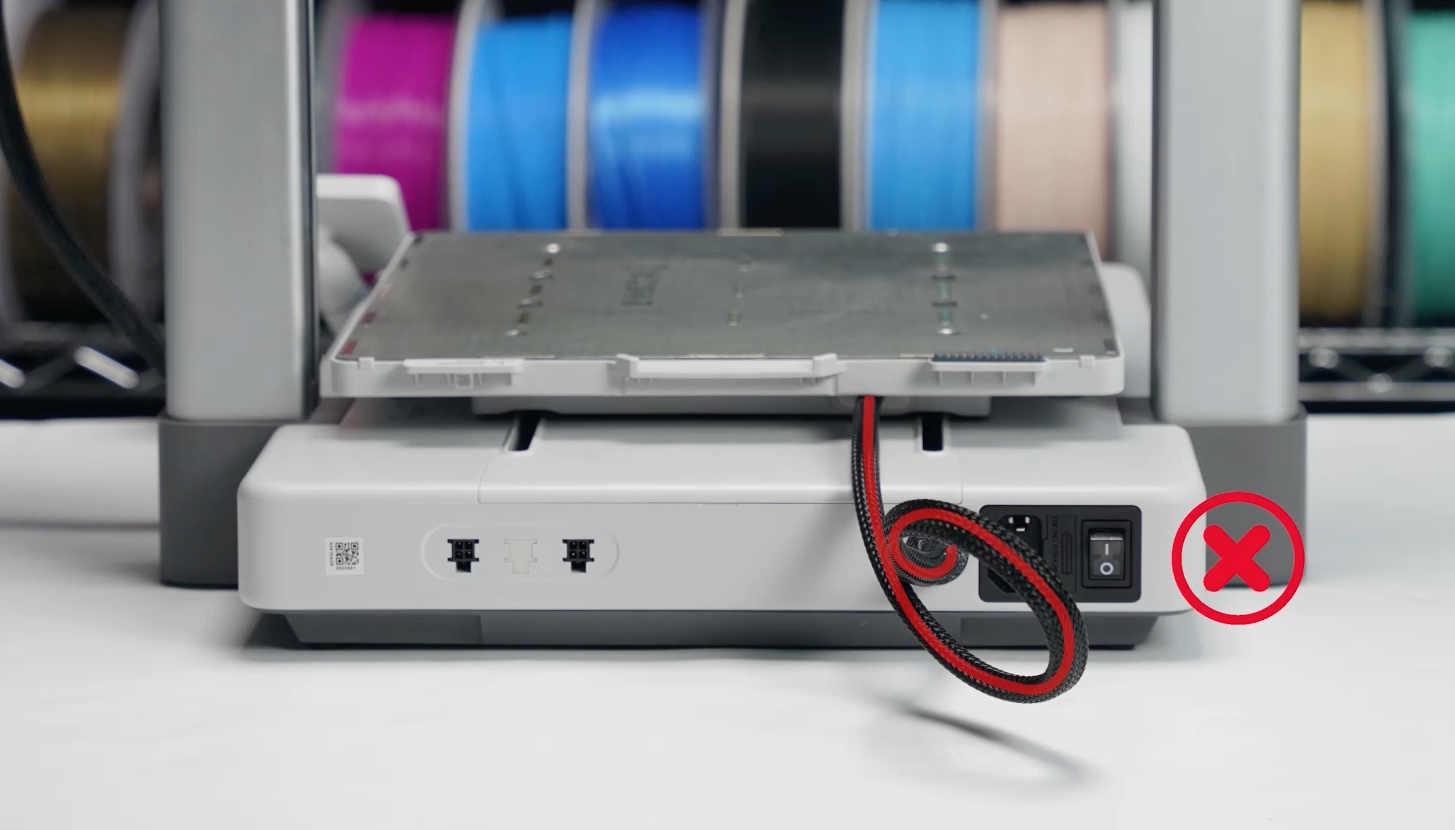

I eksemplet nedenfor kan du se, hvordan ledningen ser ud, når den er lagt forkert. Denne placering skal undgås.

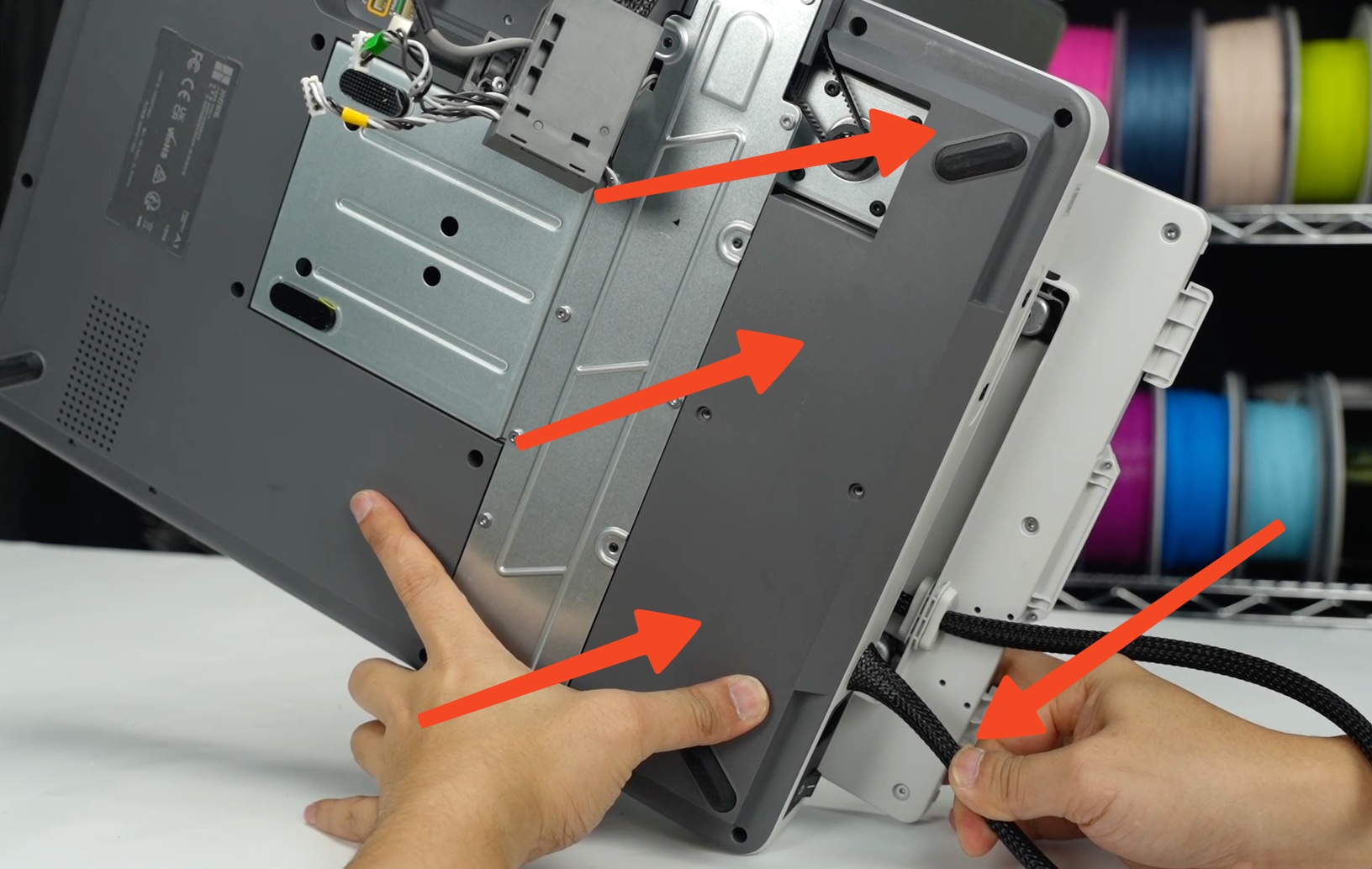

Når du har fundet den position, der gør det muligt at føre kablet som vist ovenfor, skal du omhyggeligt justere det forreste bunddæksel ind mod printeren og trykke det på plads.

Det låser varmepladens kabel på plads.

Fortsæt med at montere de 6 skruer for at fastgøre bunddækslet på plads, som vist på billedet nedenfor.
Undgå at spænde skruerne for hardt, da det kan beskadige plastikgevindene.

7. Tilslut printerkablerne og plastikholderen igen

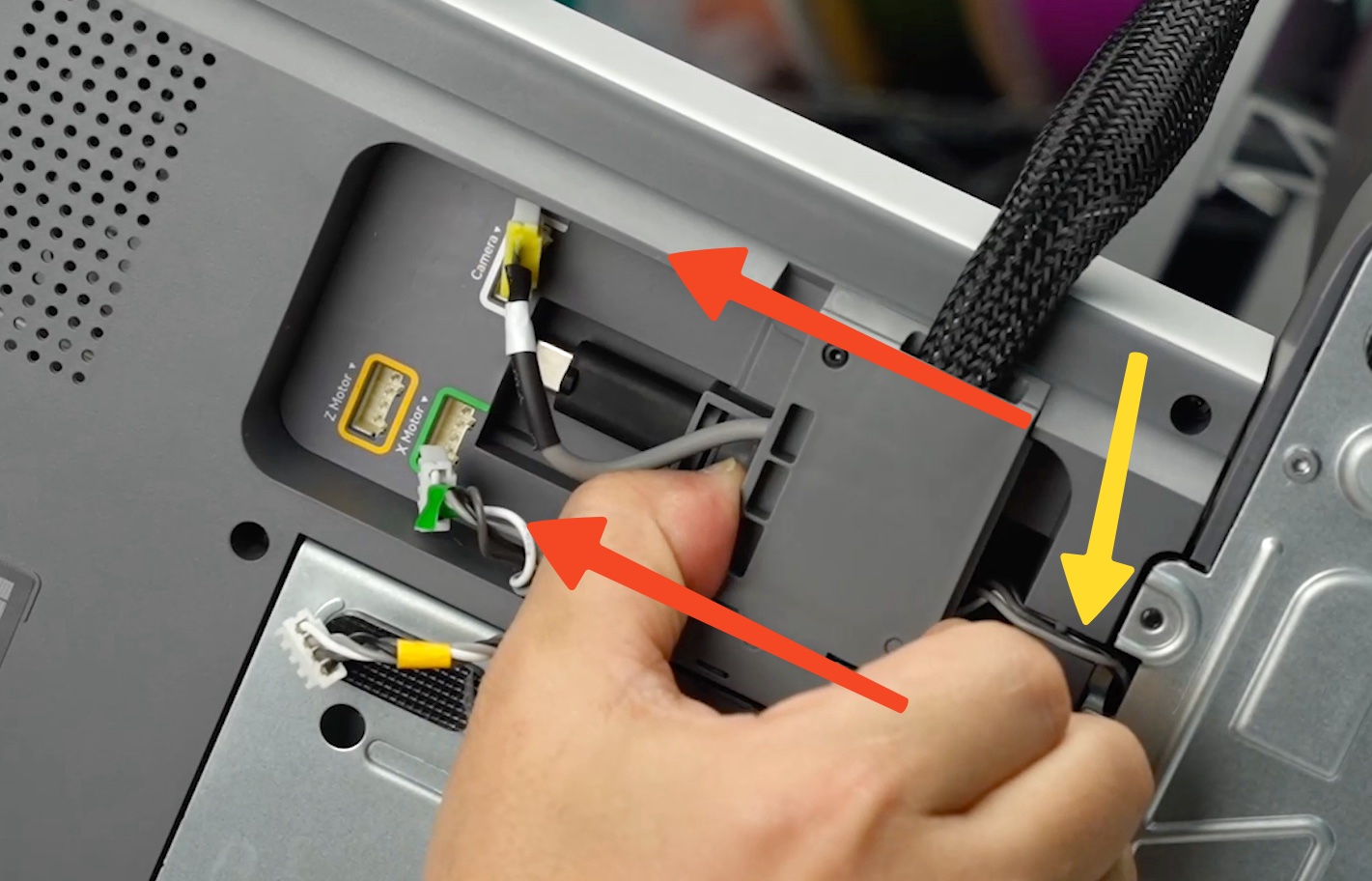

Juster omhyggeligt plastikholderen og skub derefter USB-C-porten så langt mod printerens forside som muligt.
Under denne procedure skal du være opmærksom på ledningerne til Z-aksemotoren, som er markeret med den gule pil på billedet nedenfor.
Læg dem forsigtigt i plastikkanalen som vist.

I næste trin skal du tilslutte kablerne til kameraet, X-motoren og Z-motoren igen.
1. Kabel til Z-motor
2. Kabel til X-motor
3. Kabel til kamera
4. Skrue der holder USB-C-holderen

Glem ikke at spænde skruen, der holder plastikholderen, markeret med nummer 4 på billedet nedenfor.

8. Monter den bageste silikoneblok

Det sidste trin er at sætte printeren i lodret position og derefter montere den bageste silikoneblok.

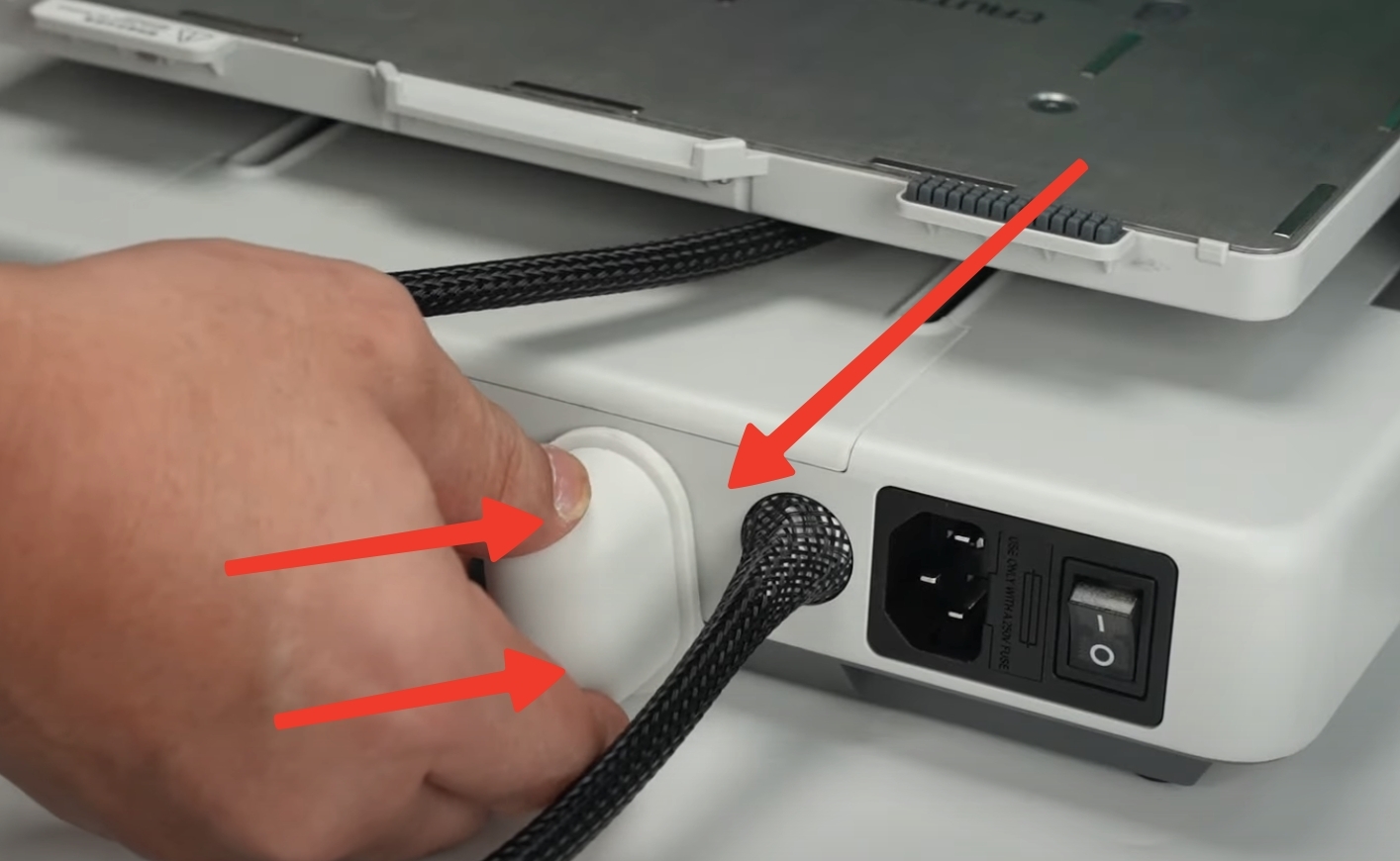

For at gøre det skal du fjerne beskyttelsesmærkaten over den bageste silikoneblok og derefter montere den som vist på billedet nedenfor.
Hold trykket på blokken i 3 sekunder for at sikre optimal vedhæftning.

Dette trin afslutter "gør-det-selv"-delen af processen med at udskifte varmepladen. Det er dog vigtigt at bemærke, at der skal udføres en test af en autoriseret elektriker i overensstemmelse med den europæiske harmoniserede standard EN 50678 eller en anden tilsvarende lokal standard (medmindre du selv er kvalificeret som sådan en autoriseret person).

Hvis du er bruger i Europa, vær opmærksom og følg den VIGTIGE BEMÆRKNING:

VIGTIG BEMÆRKNING for europæiske kunder: Få printeren testet af en kvalificeret elektriker

Før du tilslutter A1-printeren til en strømkilde og tænder den igen, skal A1 kontrolleres af en kvalificeret elektriker i henhold til den europæiske harmoniserede standard EN 50678 (generel procedure for kontrol af effektiviteten af beskyttelsesforanstaltninger for elektriske apparater efter reparation) eller i overensstemmelse med en anden tilsvarende lokal standard.

Når testen er gennemført med succes, skal processen dokumenteres efter samme tekniske standarder.

Sørg for, at reparationen dokumenteres af den kvalificerede tekniker ved hjælp af følgende vedlagte formular (eller en tilsvarende lokal version): Klik her for at downloade

Hvis du har yderligere spørgsmål eller har brug for hjælp med denne test, så tøv ikke med at oprette en sag via vores supportcenter.

Vi bestræber os på at give dig den bedst mulige service.

Kontrol af varmepladens funktion

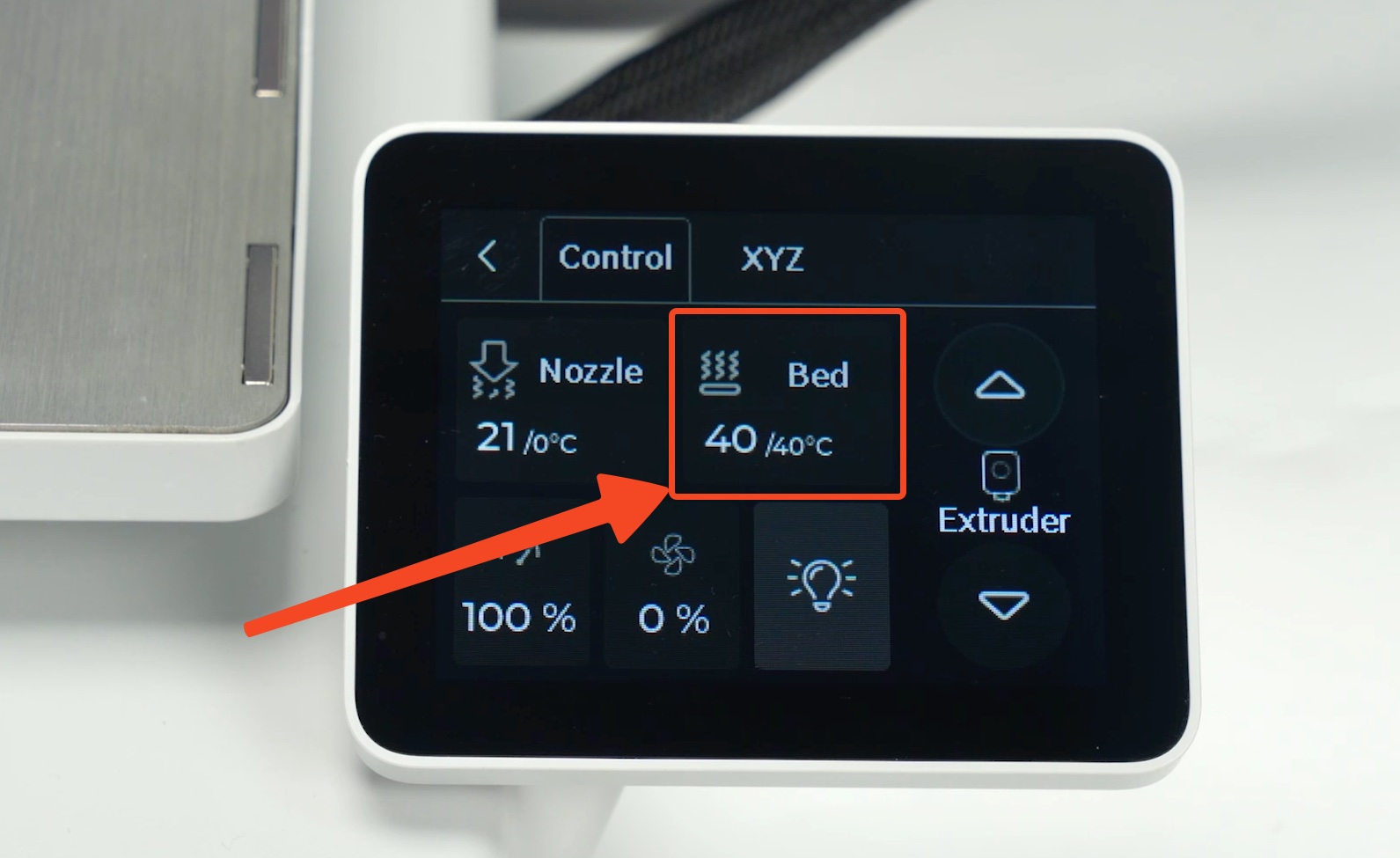

For at kontrollere, at monteringen er udført korrekt, bruger du printerens skærm til at indstille varmepladens temperatur til 40°C.
Hvis temperaturen stiger og når 40°C og forbliver stabil, er monteringen lykkedes.

Kalibrering af varmepladen

Efter udskiftning af varmepladen anbefales det kraftigt at udføre manuel tramming af varmepladen (eller bednivellering) for at sikre en plan overflade.

Du kan downloade Gcoden A1 Bed Tramming Gcode til dit SD-kort og derefter se følgende video for detaljer.

For mere information om tramming af varmepladen henviser vi til wiki-artiklen A1 Bed Tramming.

Afsluttende bemærkninger

Vi håber, at denne detaljerede guide, vi har delt med dig, har været nyttig og informativ.

Vi vil gerne sikre os, at du kan udføre den sikkert og effektivt.

Hvis du er i tvivl eller har spørgsmål til processen beskrevet i denne artikel, opfordrer vi dig til at kontakte vores kundeservice, før du går i gang.

Vores team er altid klar til at hjælpe dig og besvare ethvert spørgsmål, du måtte have.

Klik her for at åbne en ny sag på vores supportside.

Vi gør vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.
