A1 Eftermontering af varmeplade

Hvornår skal du følge disse trin?

Denne guide skal bruges, hvis varmepladen på A1 er defekt og skal udskiftes. Den kan også bruges, hvis kablet til varmepladen er beskadiget. Almindelige problemer, der skyldes A1's varmeplade, er

• Varmepladen varmer ikke op
• Overfladen på varmepladen er beskadiget
• Kablet til varmepladen skal udskiftes
• Proceduren er anbefalet af Bambu Labs kundesupport

Nødvendigt værktøj og materialer

• Bambu Lab varmeplade til A1
• H2.0 unbrakonøgle

Estimeret tid: 30-45 minutter

Sikkerhedsadvarsel

Bambu Lab har for nylig modtaget rapporter om ustabile temperaturmålinger og opvarmningsproblemer med A1. En grundig undersøgelse har vist, at kablet, der forbinder varmepladen og A1's base, er udsat for for tidlig udmattelse.

Potentielle defekter ved A1 kan føre til overophedning, strømtab eller i sjældne tilfælde endda kortslutninger eller antaendelse af dele af A1 eller dens omgivelser, hvilket udsætter brugere og omkringstående for risiko for forbrændinger og elektrisk stød.

VIGTIGT!

Det er af afgørende betydning, at du slukker printeren, før du udfører vedligeholdelse på printeren og dens elektronik, herunder ledningerne til printhovedet, fordi det at lade printeren være tændt under sådanne arbejder kan forårsage kortslutning, hvilket kan føre til yderligere skader på elektronikken og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlsøgning på printeren, kan det være nødvendigt at afmontere visse dele, herunder printhovedet. Denne proces kan blotlægge ledninger og elektriske dele, der kan forårsage kortslutning, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektronikdele, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og medføre yderligere skader.

Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. På den måde undgår du kortslutning eller skade på printerens elektronik. Sådan undgår du potentielle skader på printerens elektroniske dele og sikrer, at vedligeholdelsen udføres sikkert og effektivt.

Hvis du er i tvivl eller har spørgsmål til, hvordan du følger denne guide, åbn da en ny sag på vores supportside , og vi gør vores bedste for hurtigt at give dig den hjælp, du har brug for.

Videoguide

Vi anbefaler kraftigt, at du ser installationsvideoen, før du følger denne guide. Den gør det tydeligt, hvordan varmepladen på A1 skal udskiftes.

Trin til at fjerne den nuværende varmeplade

1. Forbered printeren

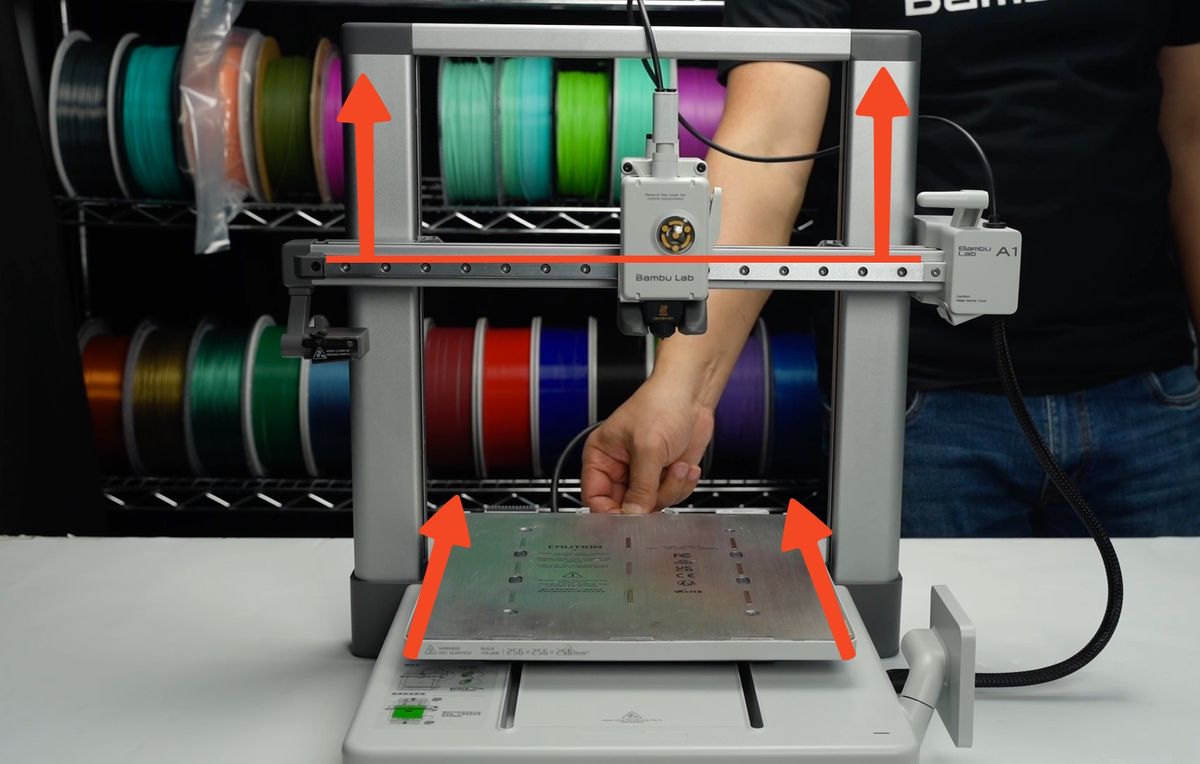

Start med forsigtigt at trække varmepladen mod printerens bagside. Skub derefter forsigtigt på siderne af X-aksen op mod printerens øverste del, som vist på billedet nedenfor.

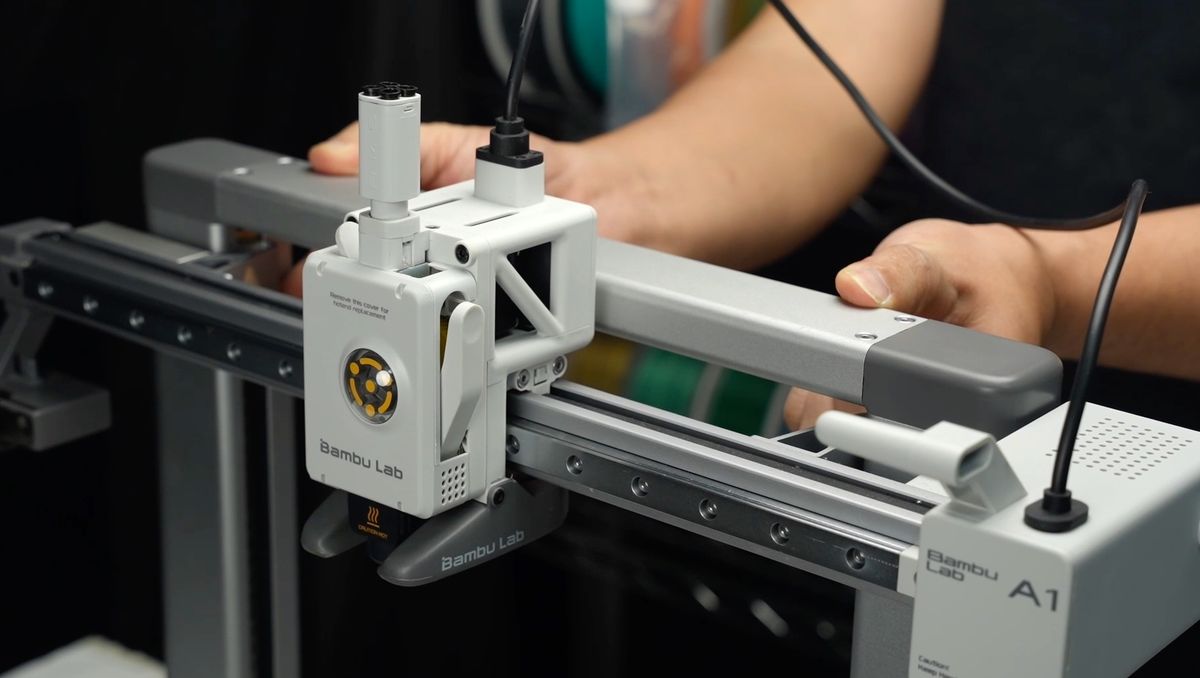

Når X-aksen når toppen, som vist på billedet nedenfor, kan du fortsætte til næste trin.

2. Fjern varmepladen fra printeren

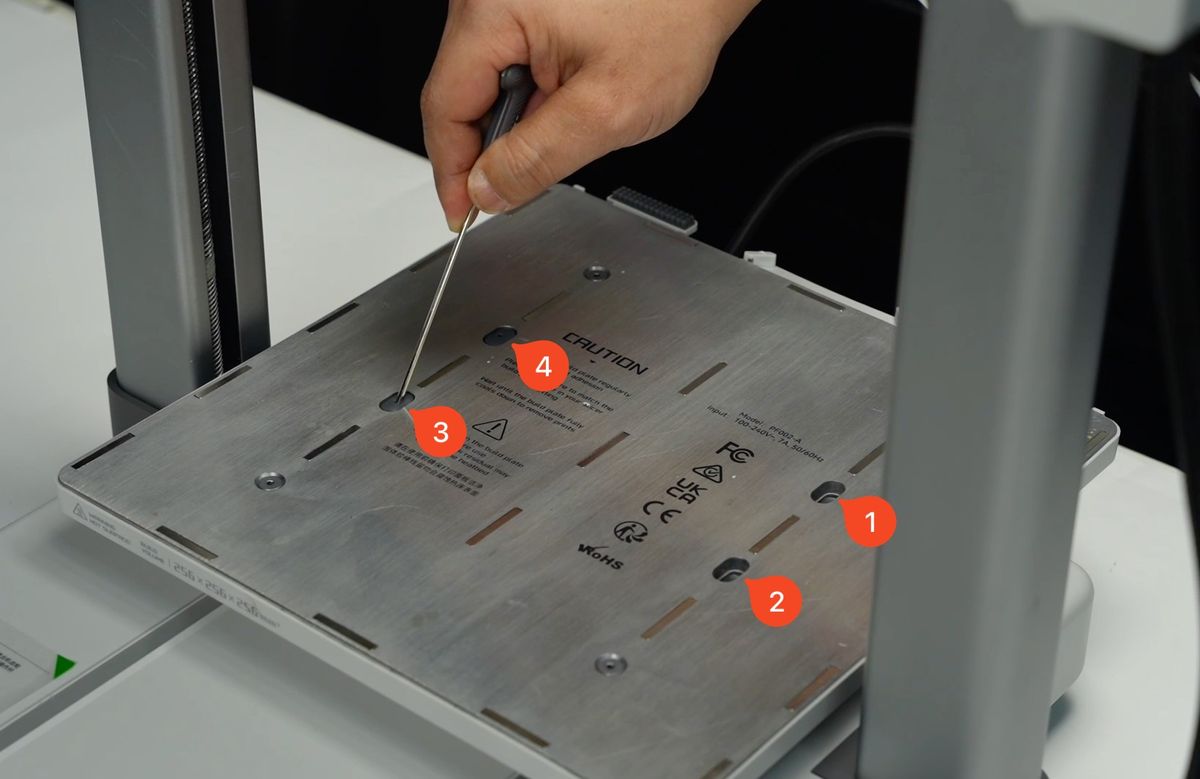

Start med at fjerne de fire silikonedæksler fra varmepladen. Det blotlægger skruerne.
Bemærk: gem disse silikonedæksler, så du kan bruge dem ved montering af den nye varmeplade.

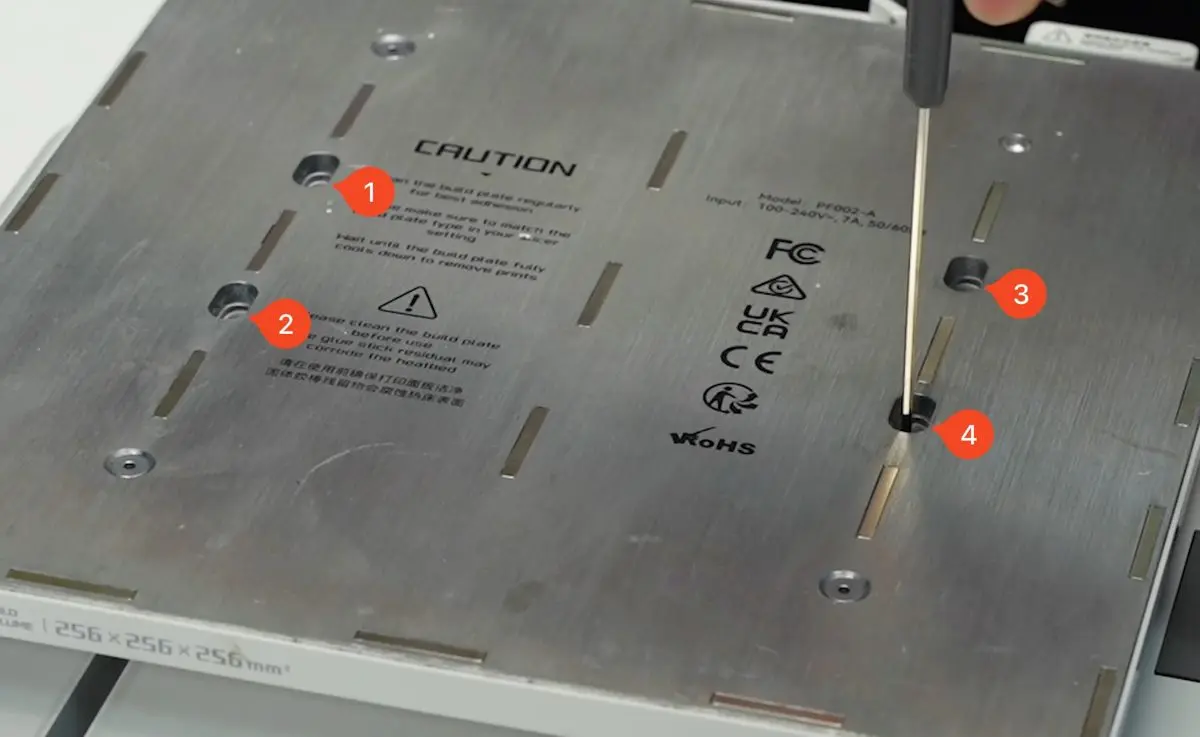

Efter at silikonedækslerne er fjernet, kan du skrue de fire skruer løs, der fastgør varmepladen til Y-aksen.

Nu hvor skruerne er fjernet, er varmepladen fri af printerens underside.

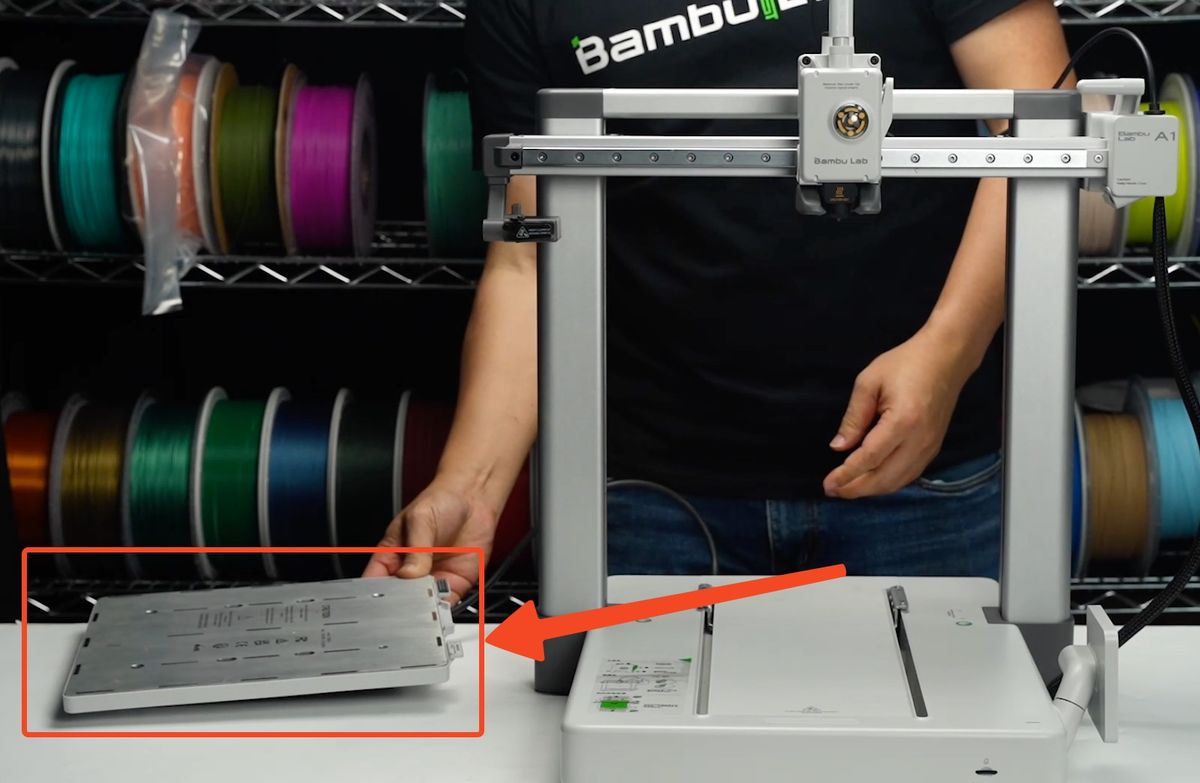

Løft forsigtigt varmepladen op og placer den ved siden af printeren.

3. Læg printeren på siden

For at få adgang til maskinens underside skal vi lægge printeren på siden.

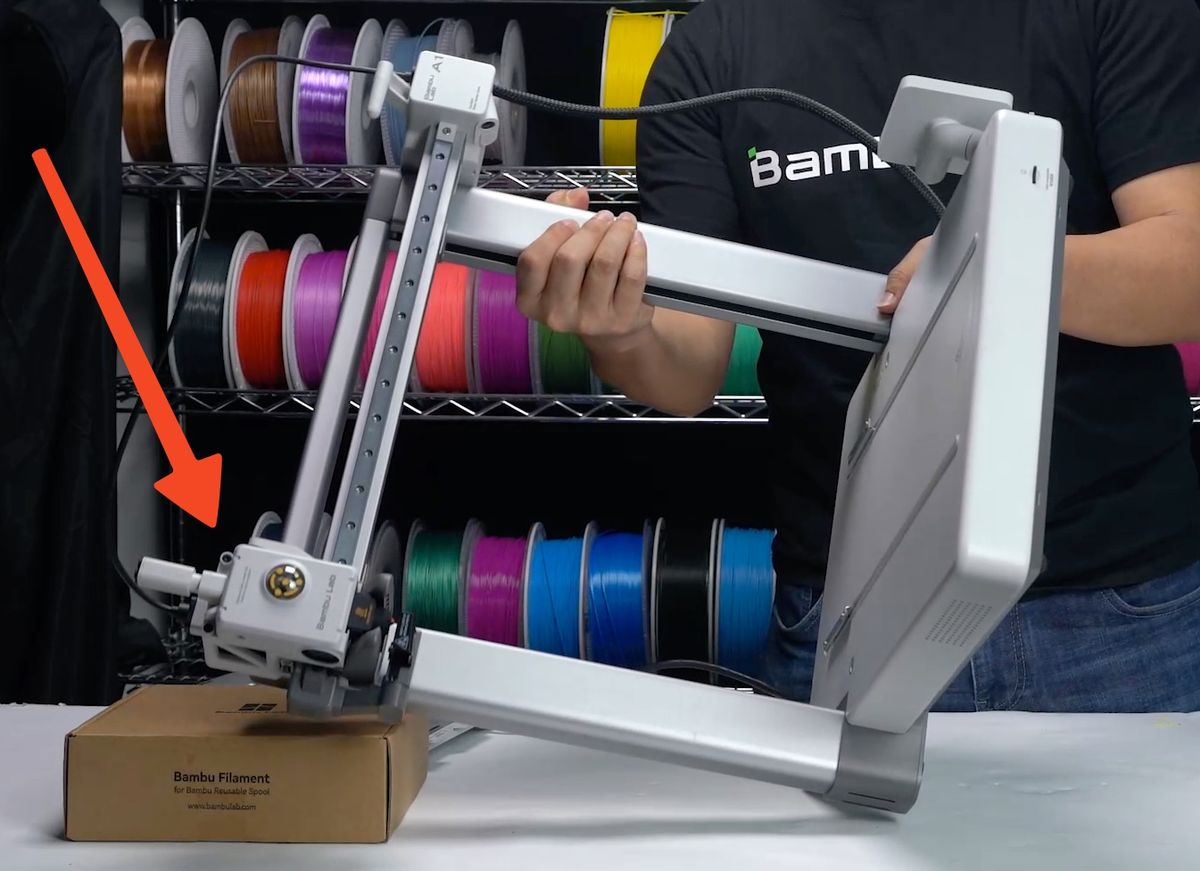

Start med at placere en filamentkasse ved siden af maskinen og vælt printeren som vist på billedet nedenfor.
Den venstre Z-aksesojle skal hvile på filamentkassen for at undgå skade på filament wiper.
Gør dette forsigtigt, så du ikke trækker i varmepladekablet, der sidder på siden, og taber det.

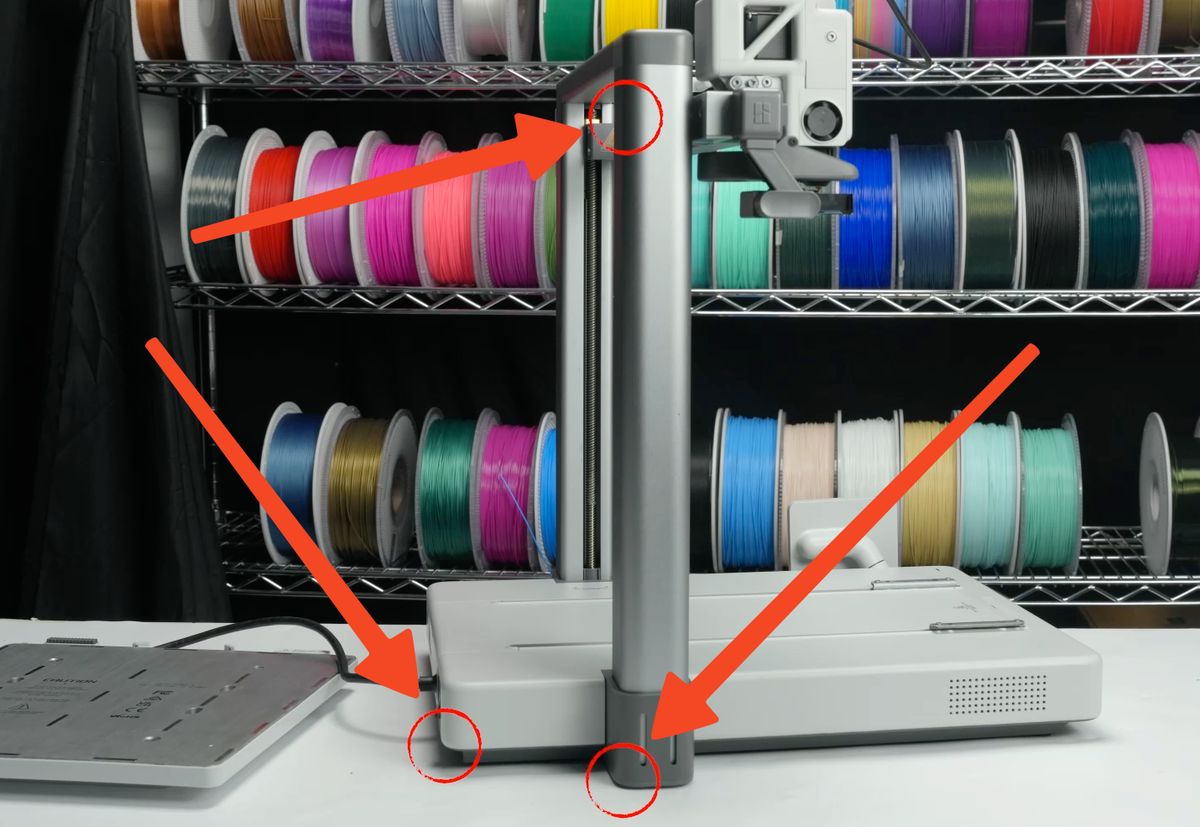

Printeren hviler på hjørnerne, som vist på billedet nedenfor:

4. Afbryd ledningerne og fjern kabelbeslaget

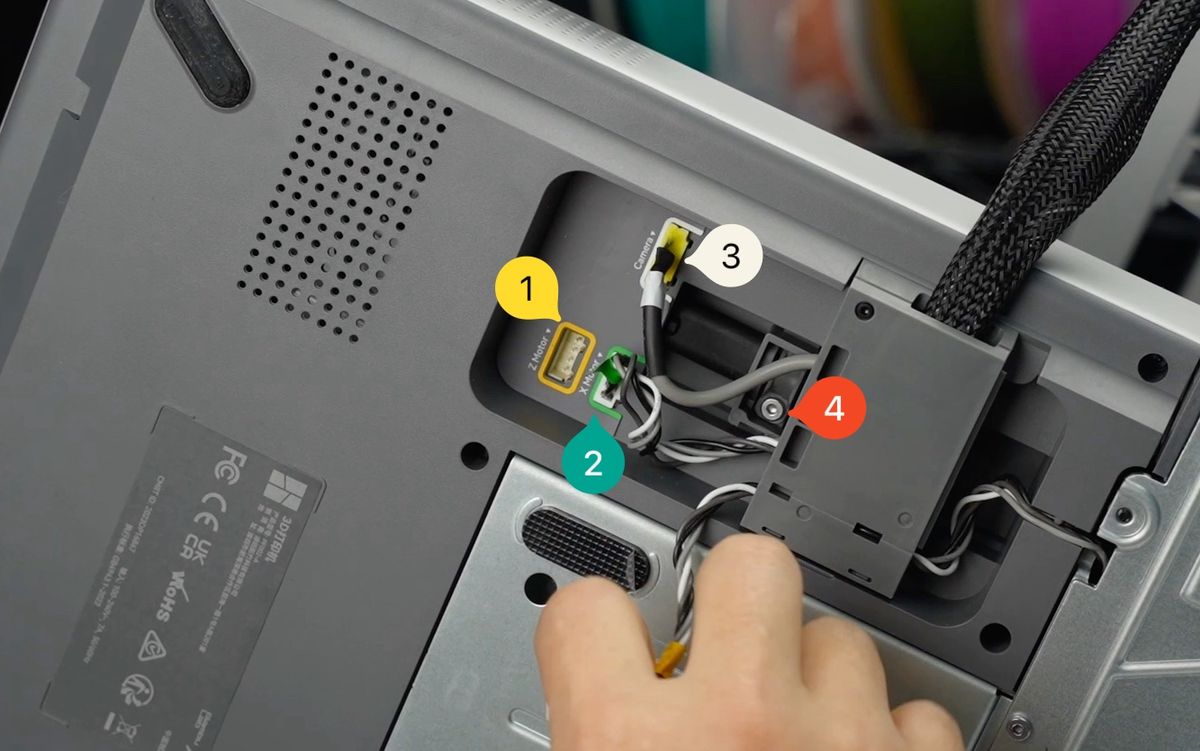

I næste trin afbrydes kablerne til kameraet, X-motoren og Z-motoren.
Fjern derefter skruen, der holder plastikbeslaget på plads.
1. Kabel til Z-motor
2. Kabel til X-motor
3. Kabel til kamera
4. Skrue der holder USB-C-beslaget

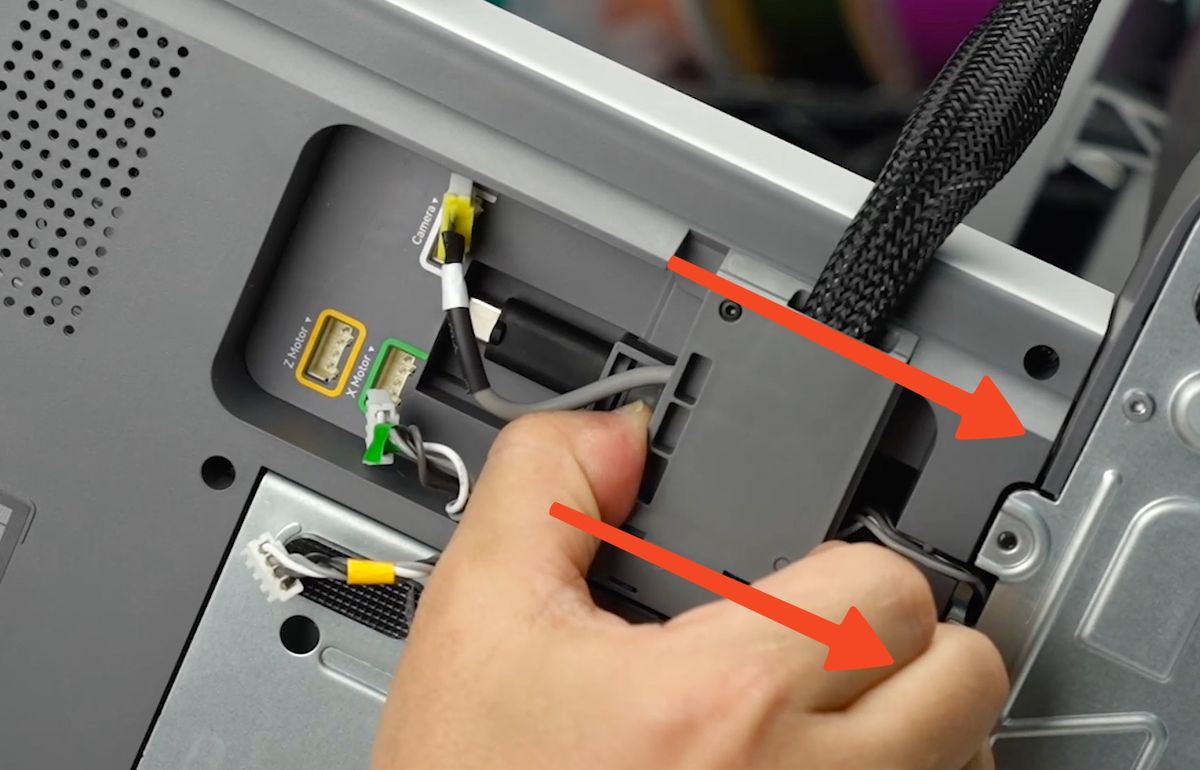

Du kan blot skubbe plastikbeslaget bagud for at afbryde USB-kablet.

5. Fjern bunddækslerne

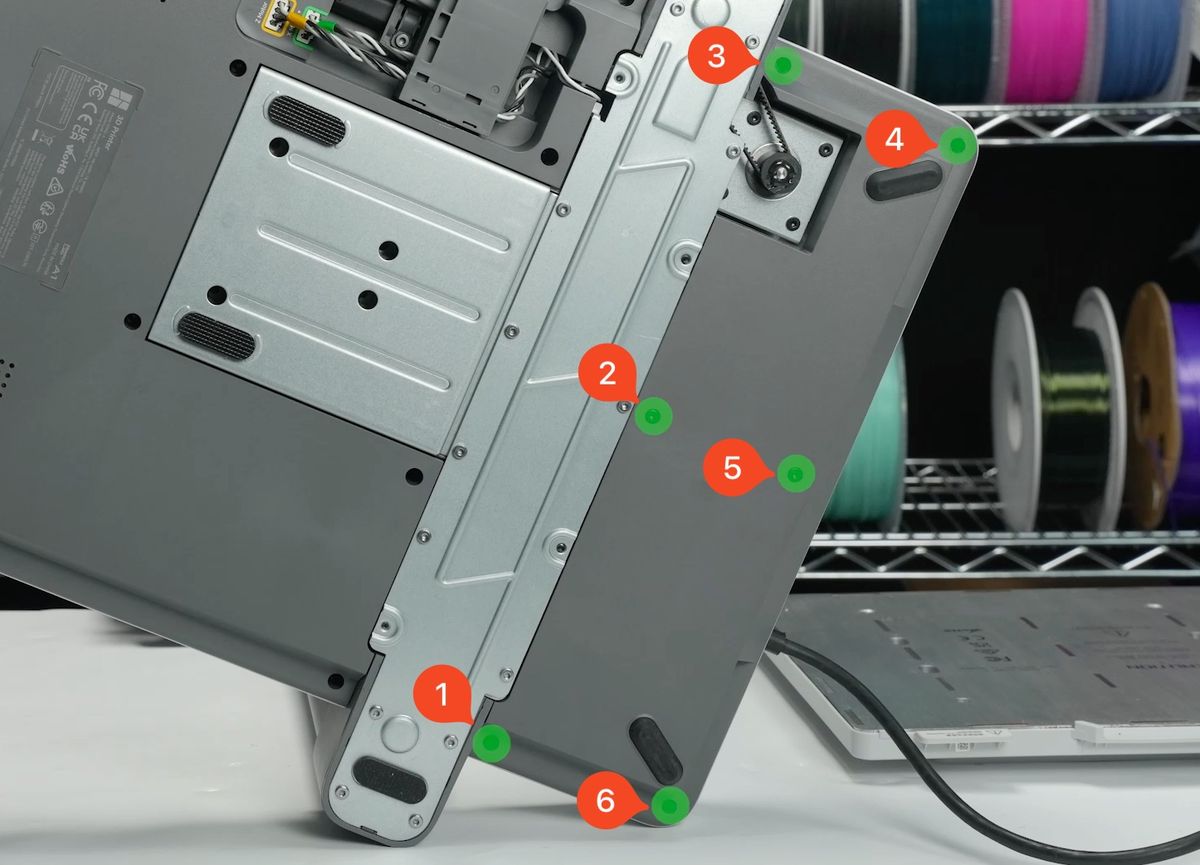

Start med at fjerne de 6 skruer, der holder det bageste dæksel på plads, og vip det derefter forsigtigt op ved at trække i den øverste del, ved siden af skrue nr. 4.

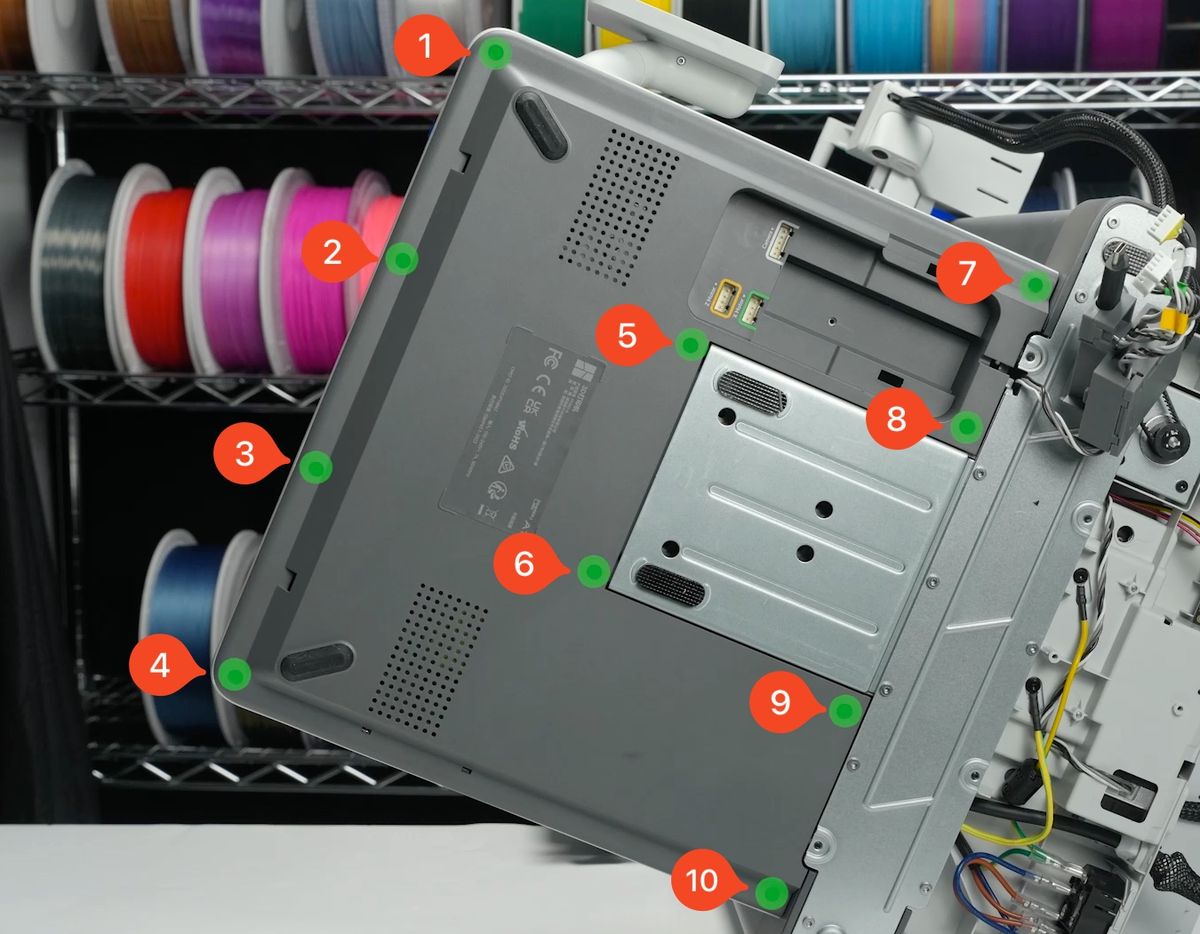

Fjern derefter de øvrige 10 skruer, der holder printerens forside fast.
Du kan forsigtigt vippe plastikkappen op ved at trække fra øverste højre hjørne, tæt på skrue nr. 7.

6. Afbryd kablerne til varmepladen

I næste trin kan du begynde at afbryde strømkablerne til varmepladen.

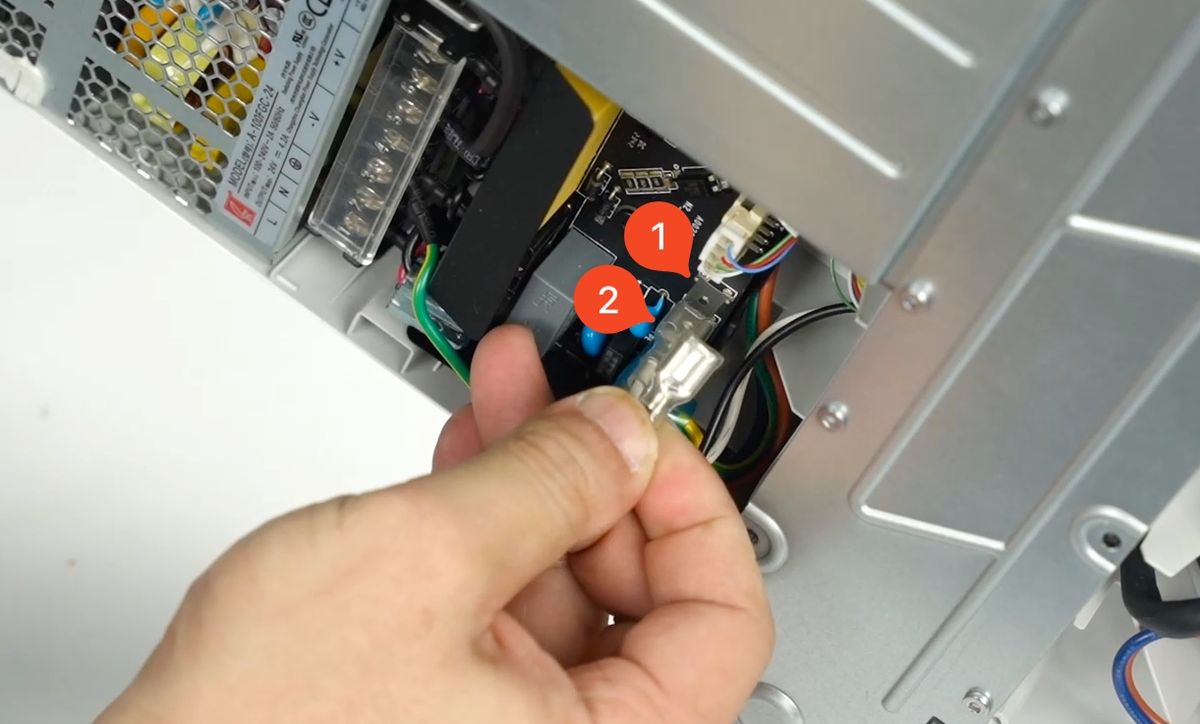

Tryk forsigtigt på stikkene på billedet nedenfor og træk dem derefter forsigtigt mod dig.
Stikkene har små låsetapper, der holder dem forbundet med printet, og ved at trykke på stikkene kommer de løs.

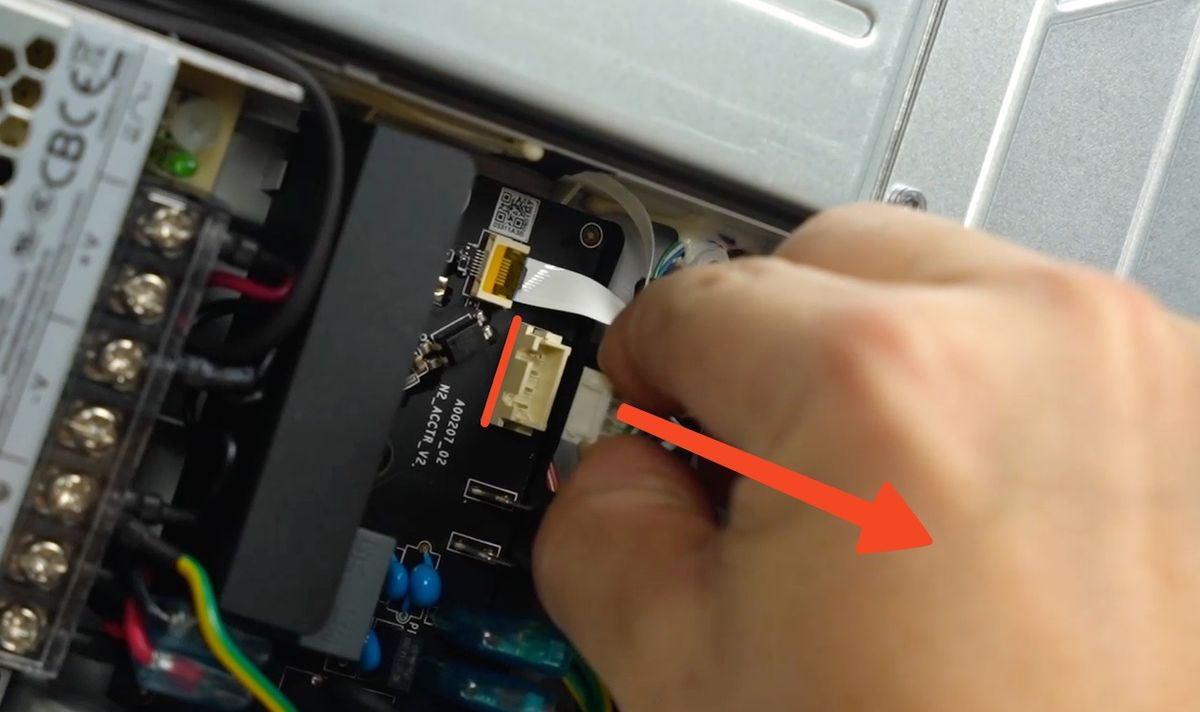

Nu kan du fjerne det 4-bens signalkabel. Tag fat i siderne af stikket og træk det mod dig.

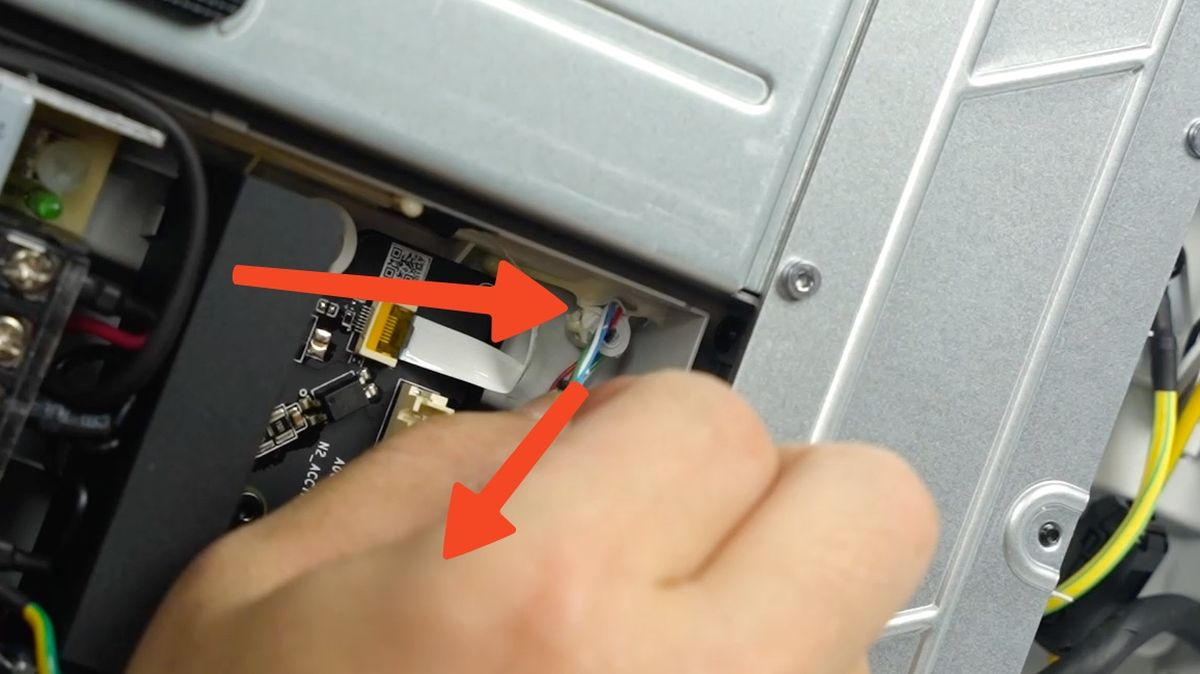

Der vil være lidt silikonelim, der holder ledningerne på plads i hjørnet af printet. Træk forsigtigt i ledningerne, så kommer de løs.

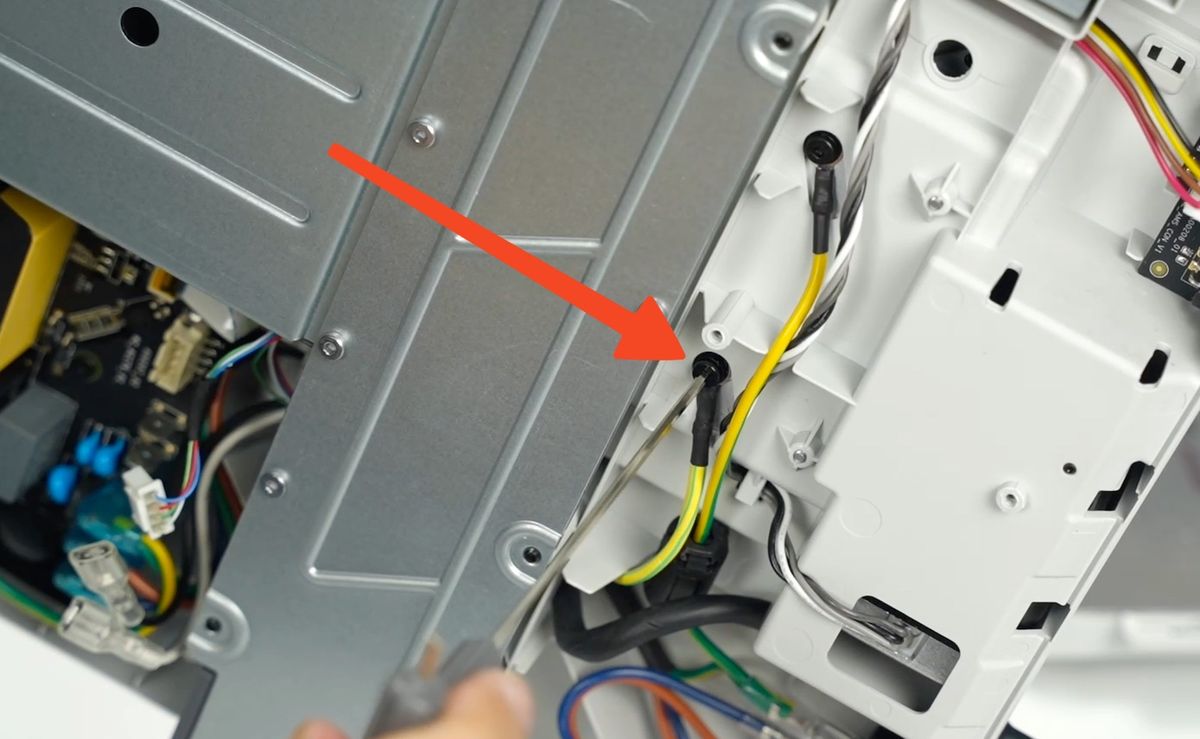

Det sidste stykke af kablet er den gule jordledning på printerens bagside. Skru tilslutningspunktet løs for at frigøre den.

7. Fjern varmepladen helt fra printeren

Stikkene til varmepladens kabel er nu løse, så vi kan tage den gamle varmeplade ud af printeren.

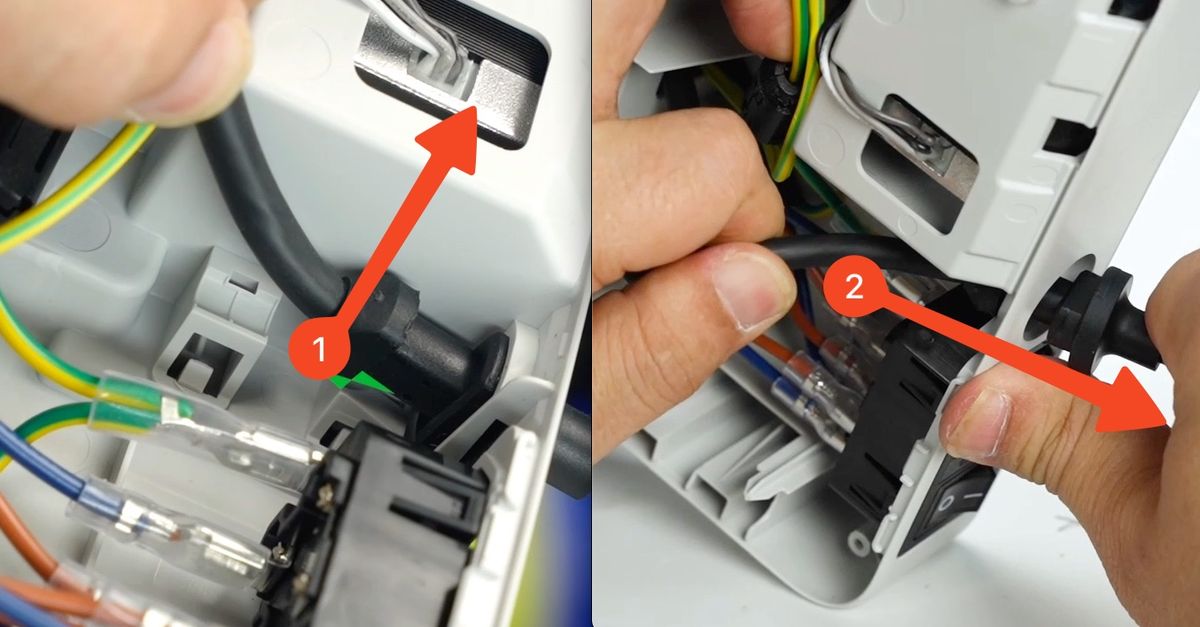

Løft den bageste del af kablet opad og træk derefter i kablets bagside.
Sådan kan du fjerne varmepladens kabel helt og begynde monteringen af den nye varmeplade.

Trin til at montere den nye varmeplade

1. Sæt printeren lodret

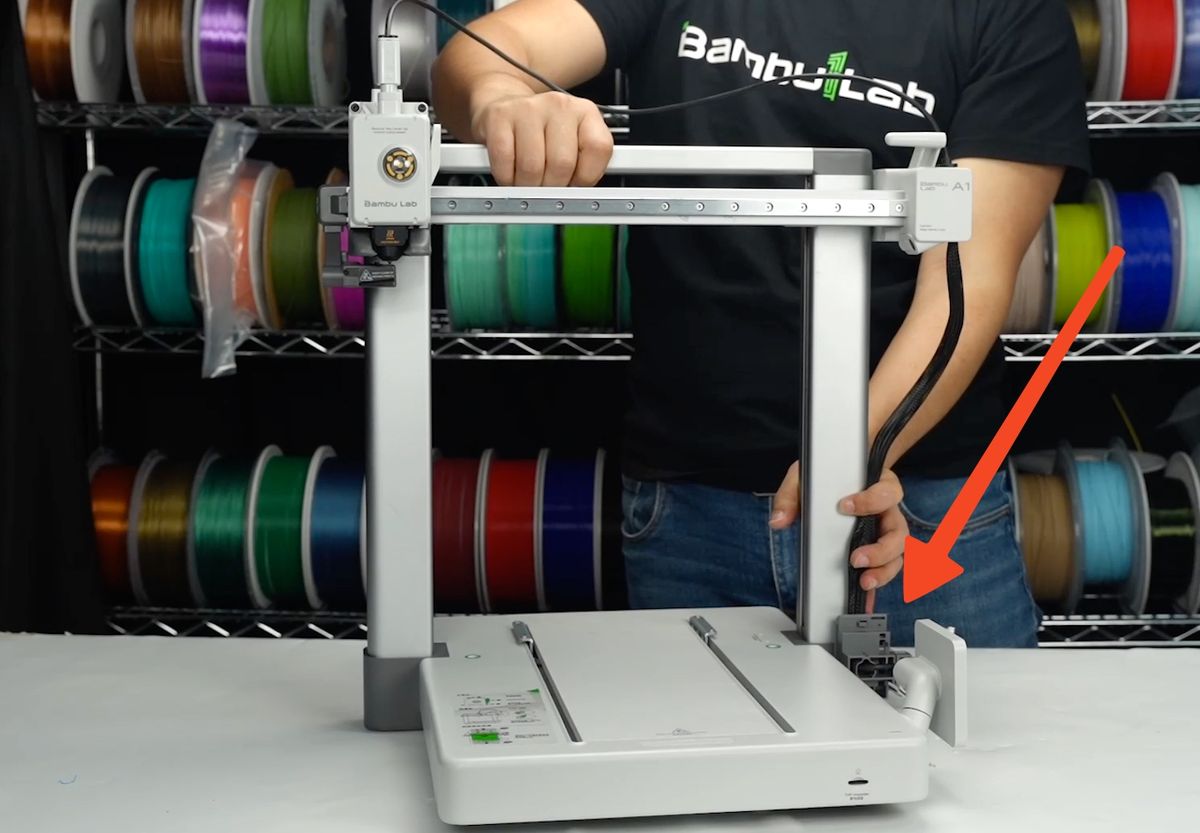

Vi begynder monteringen ved at sætte printeren i lodret position, mens vi sørger for, at du holder ledningerne ud til siden.
Sådan kan du placere printeren vandret og undgå mulige skader på ledningerne.

2. Monter den nye varmeplade og skruerne

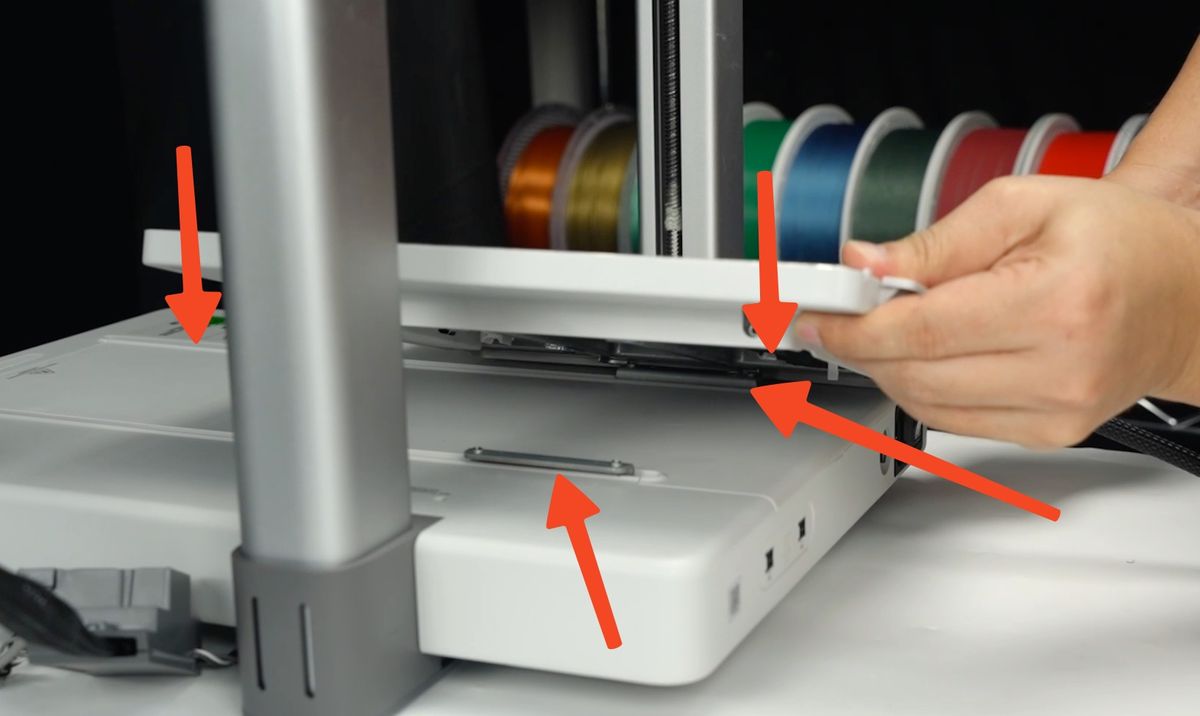

Just0er omhyggeligt varmepladens metalramme i forhold til de to metalstøtter på Y-aksen og sørg for, at pladens skruehuller flugter.

Du kan foretage små justeringer for at få skruehullerne til at flugte, når varmepladen sænkes ned på støtterne.

VIGTIGT

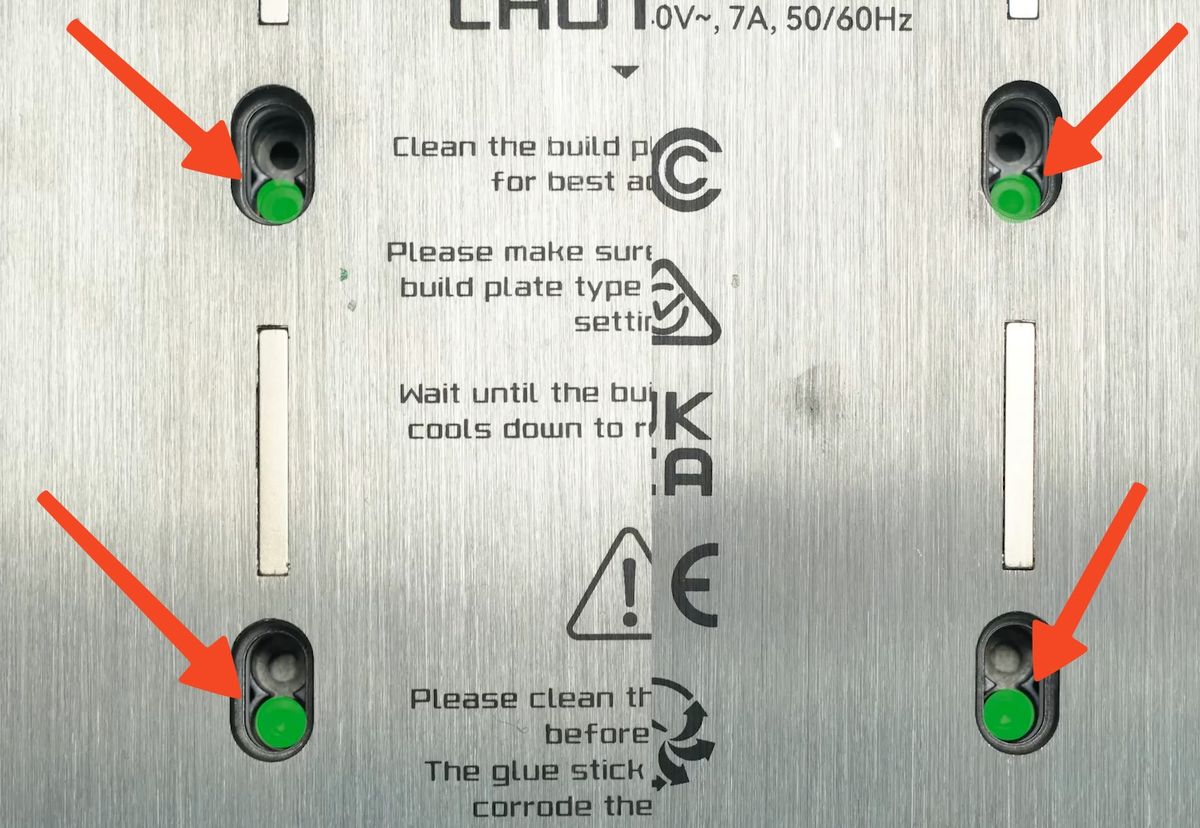

Juster varmepladens skruehuller som vist. De nederste huller er dem, hvor skruerne monteres.
De er markeret med grønt på dette billede.
Vær også opmærksom på tekstens retning for korrekt montering..

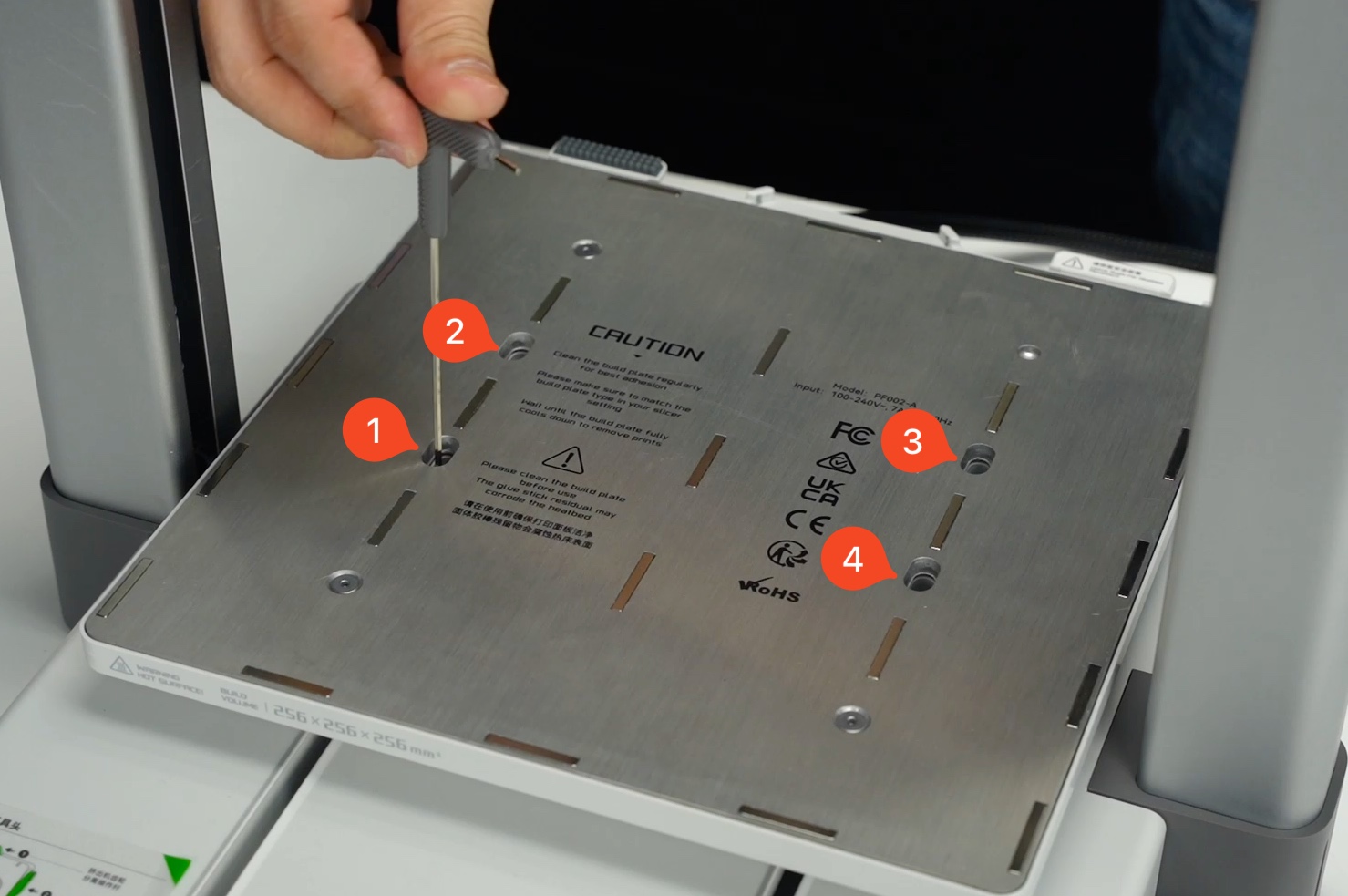

Fortsæt med at montere de fire skruer på varmepladen som vist på billedet nedenfor.
Når du er færdig, kan du også montere de fire silikonedæksler, du fjernede tidligere.

3. Læg printeren på siden

For at få adgang til maskinens underside skal vi lægge printeren på siden.
Start med at placere en filamentkasse ved siden af maskinen og vælt printeren som vist på billedet nedenfor.
Den venstre Z-aksesojle skal hvile på filamentkassen for at undgå skade på filament wiper.
Gør dette forsigtigt, så du ikke trækker i varmepladekablet, der sidder på siden, og taber det.

4. Før ledningerne ind i printeren

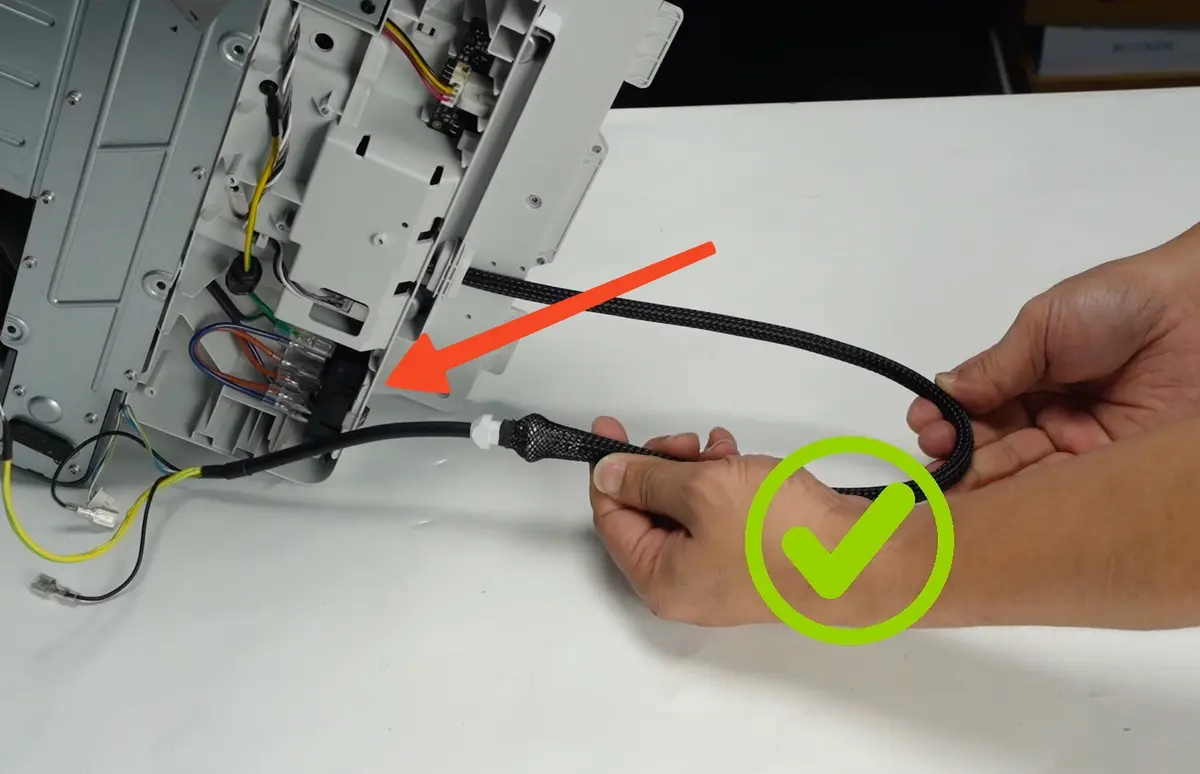

Start med omhyggeligt at lægge varmepladens kabel for at undgå vridning eller bøjning, og skub derefter forsigtigt ledningerne gennem maskinens bagside.

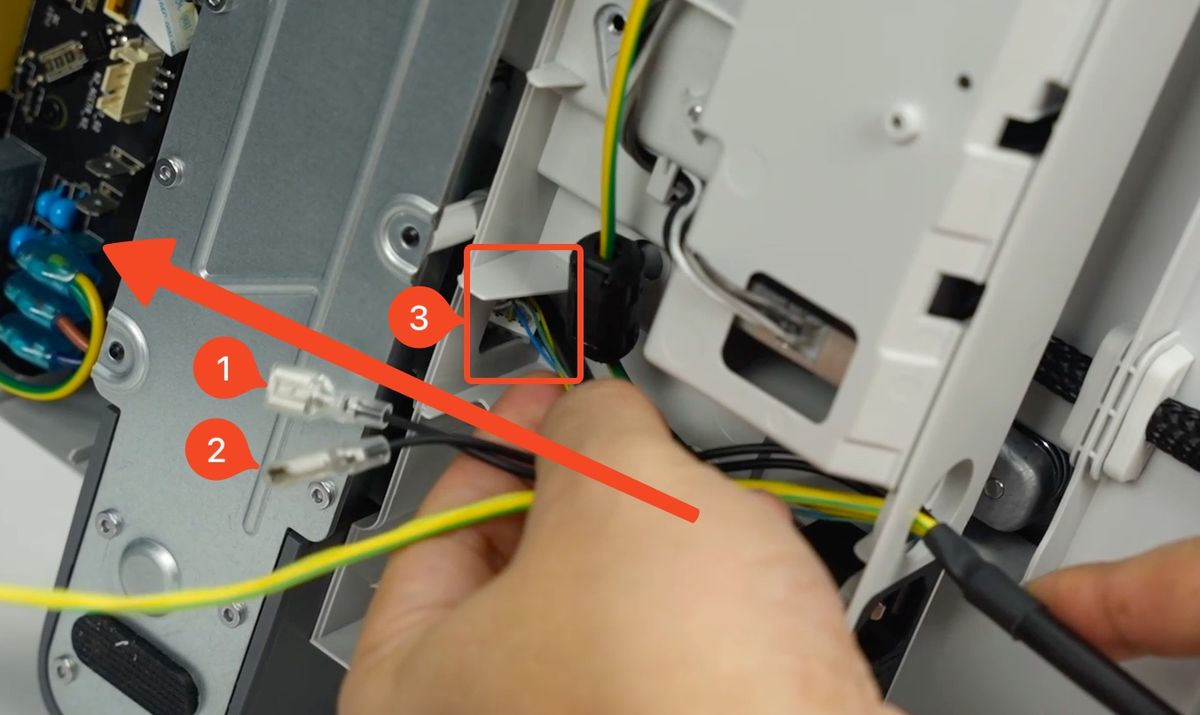

Før ledningerne markeret 1, 2, 3 mod printerens AC-print ved forsigtigt at skubbe dem gennem hullet på billedet nedenfor.
Den gule ledning skal blive udenfor, da vi tilslutter den senere.

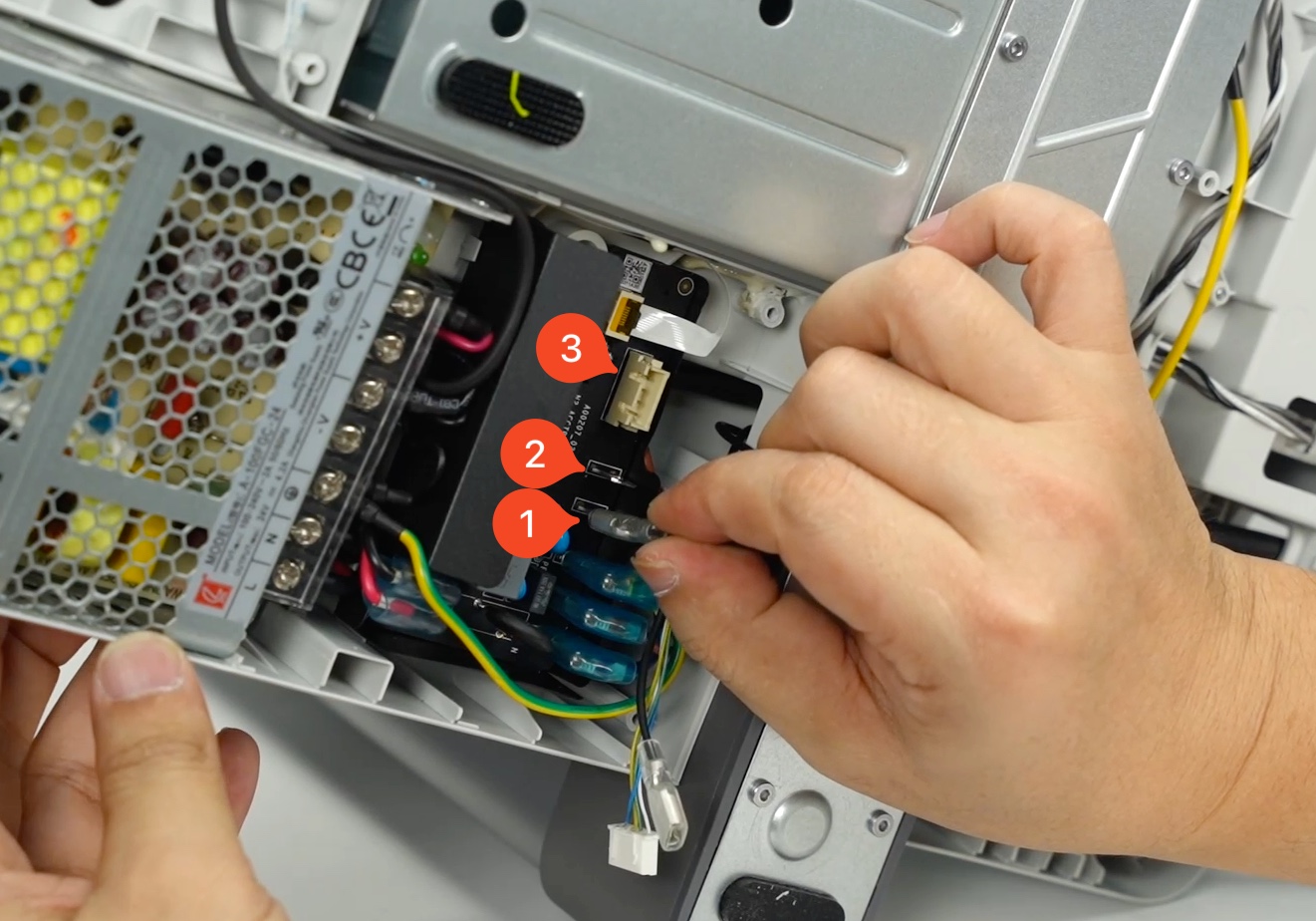

Efter at ledningerne er ført gennem printeren, kan du tilslutte dem til AC-printet igen. De sorte ledninger tilsluttes portene markeret med 1 og 2, mens signalkablet tilsluttes porten markeret med nr. 3.

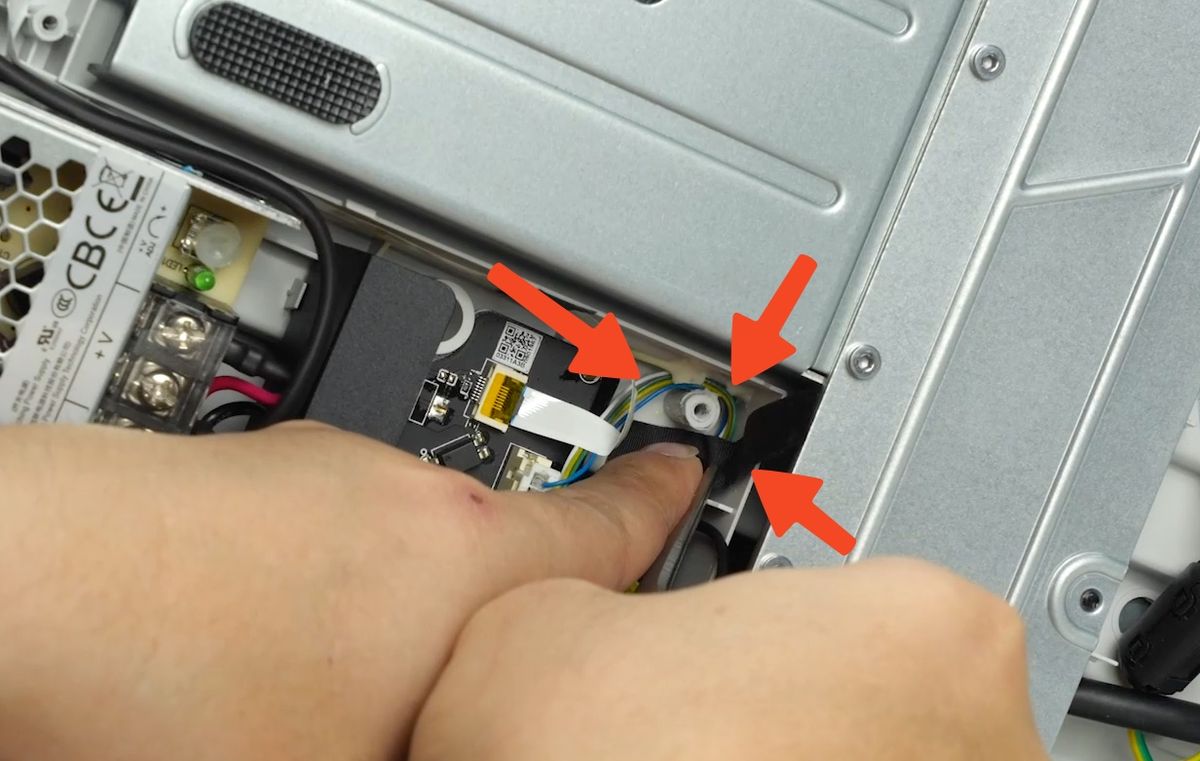

Glem ikke at føre varmepladens 4-bens signalkabel rundt om plastiksojlen og derefter fastgøre det med tape.
Dette trin er vigtigt, fordi ledningen kan blive beskadiget under monteringen af bunddækslet, hvis trinnet springes over.

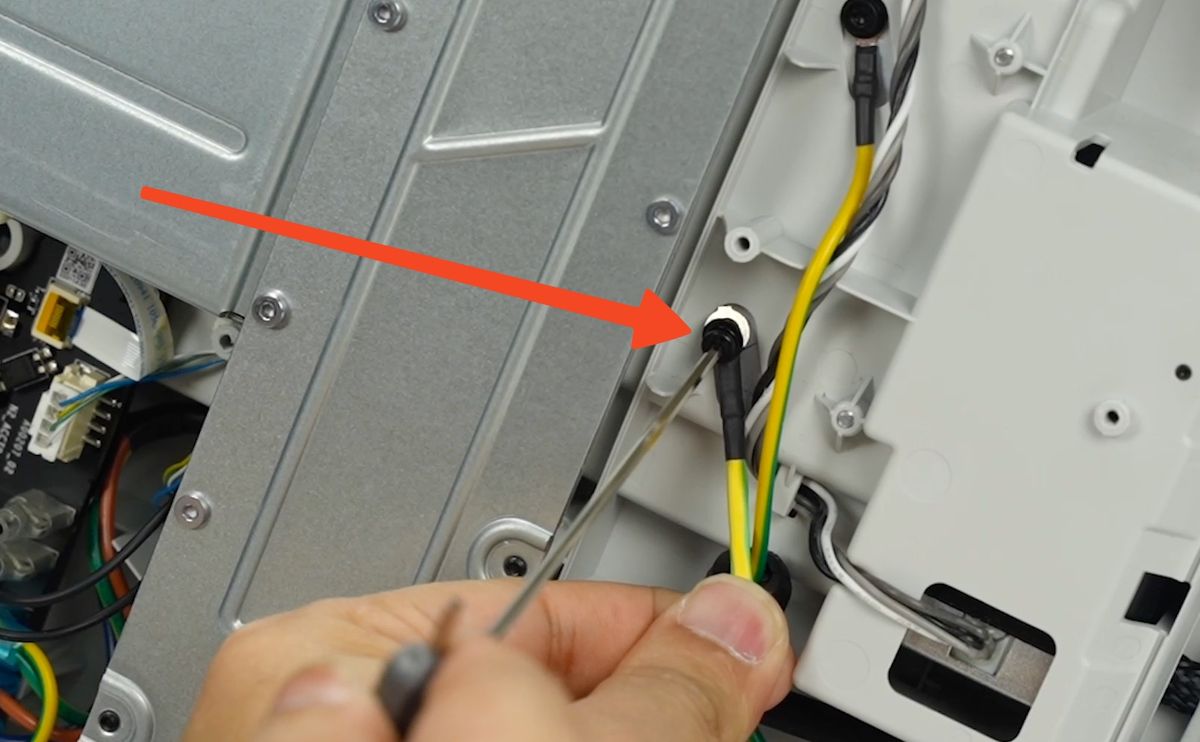

Nu kan du tilslutte den gule jordledning til printeren, som vist på billedet nedenfor.

5. Monter det forreste bunddæksel

Monter derefter dækslet på printerens underside og klik det fast. Monter derefter de 10 skruer, der vises på billedet nedenfor, for at holde dækslet på plads. Spænd ikke skruerne for hardt, da de kan beskadige plastikgevindene.

VIGTIGT
Vær under denne handling opmærksom på ledningen til Z-aksemotoren, der sidder mellem skrue nr. 7 og 8. Det er vigtigt at føre den forsigtigt for at undgå, at ledningerne klemmes og beskadiges.

6. Læg varmepladens ledning og monter derefter dækslet på forsiden

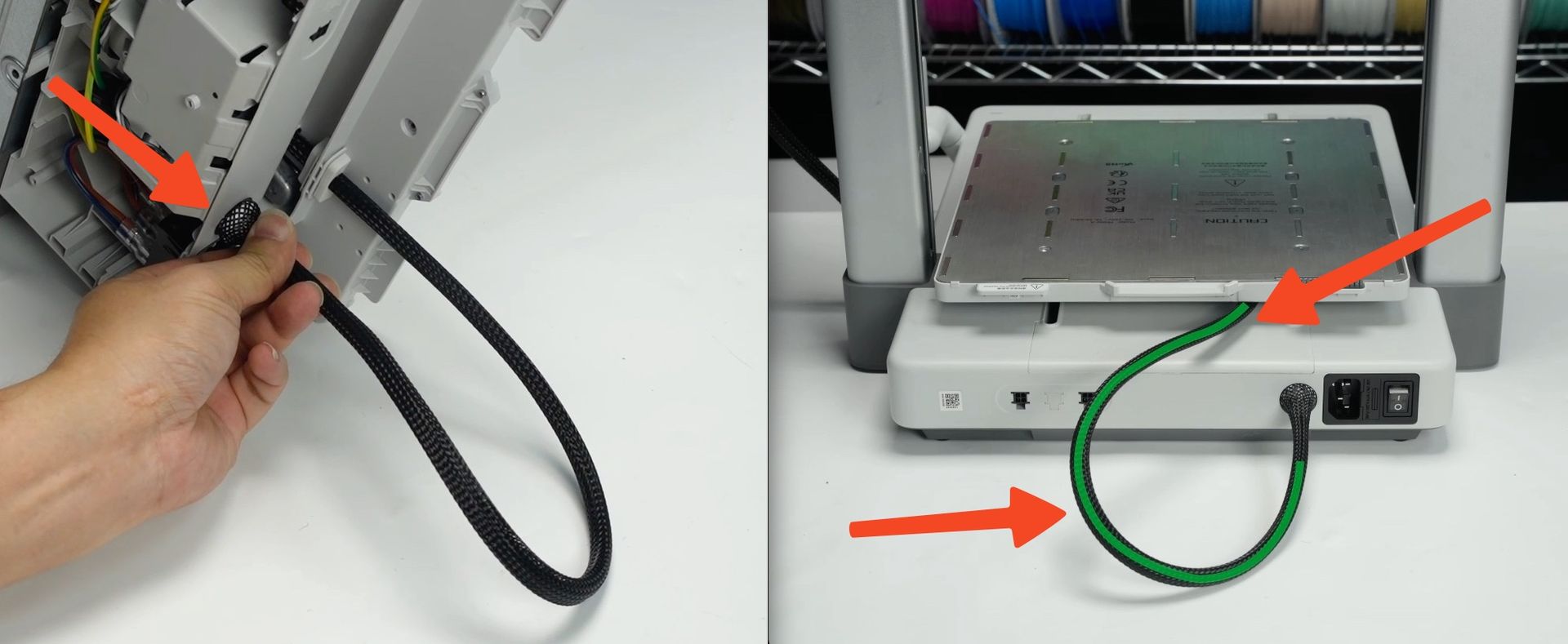

Drej forsigtigt varmepladens kabel fra printerens side og drej det, så kablet flugter med printerens midte, som vist på billedet nedenfor. Dette trin er vigtigt for at undgå unødvendig spænding i kablet og samtidig sikre, at kablet bevæger sig korrekt.

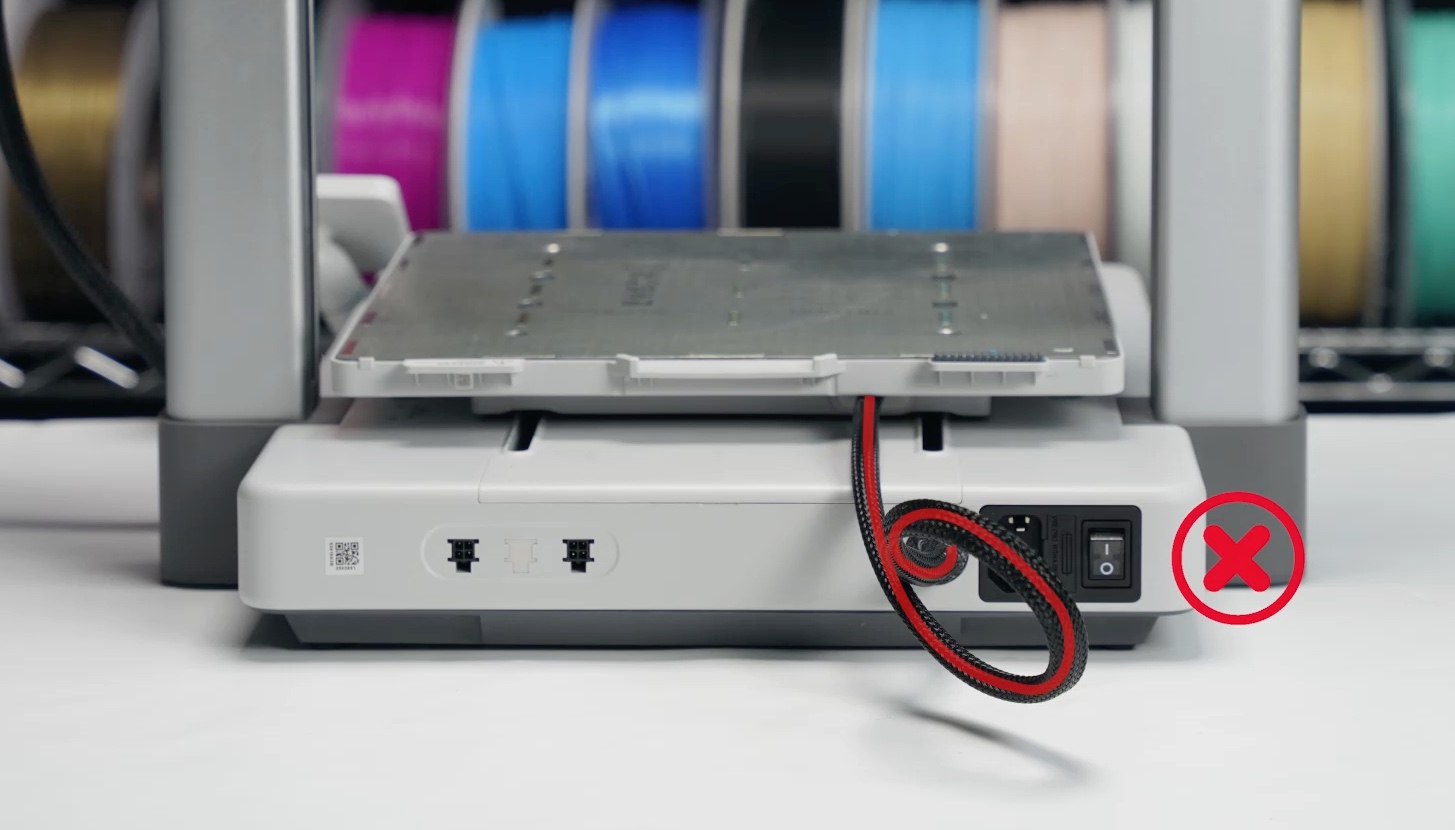

I eksemplet nedenfor kan du se, hvordan ledningen ser ud, når den er lagt forkert. Dette skal undgås.

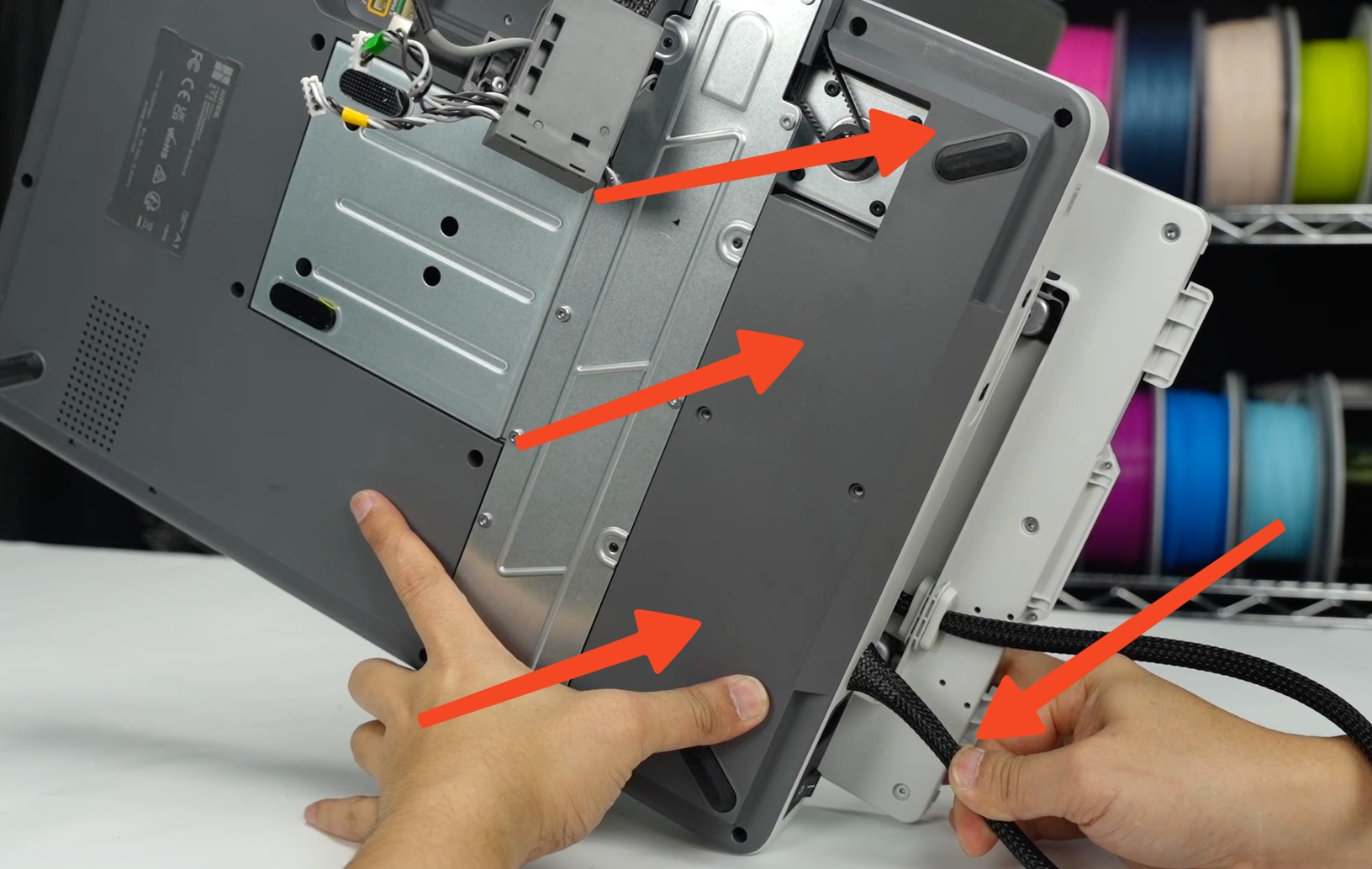

Når du har fundet den position, der fører ledningen som vist ovenfor, justerer du omhyggeligt dækslet på forsiden ind mod printeren og klikker det på plads. Det låser varmepladens kabel på plads.

Fortsæt med at montere de 6 skruer for at holde bunddækslet på plads, som vist på billedet nedenfor. Spænd ikke skruerne for hardt, da de kan beskadige plastikgevindene.

7. Tilslut printerkablerne og plastikbeslaget igen

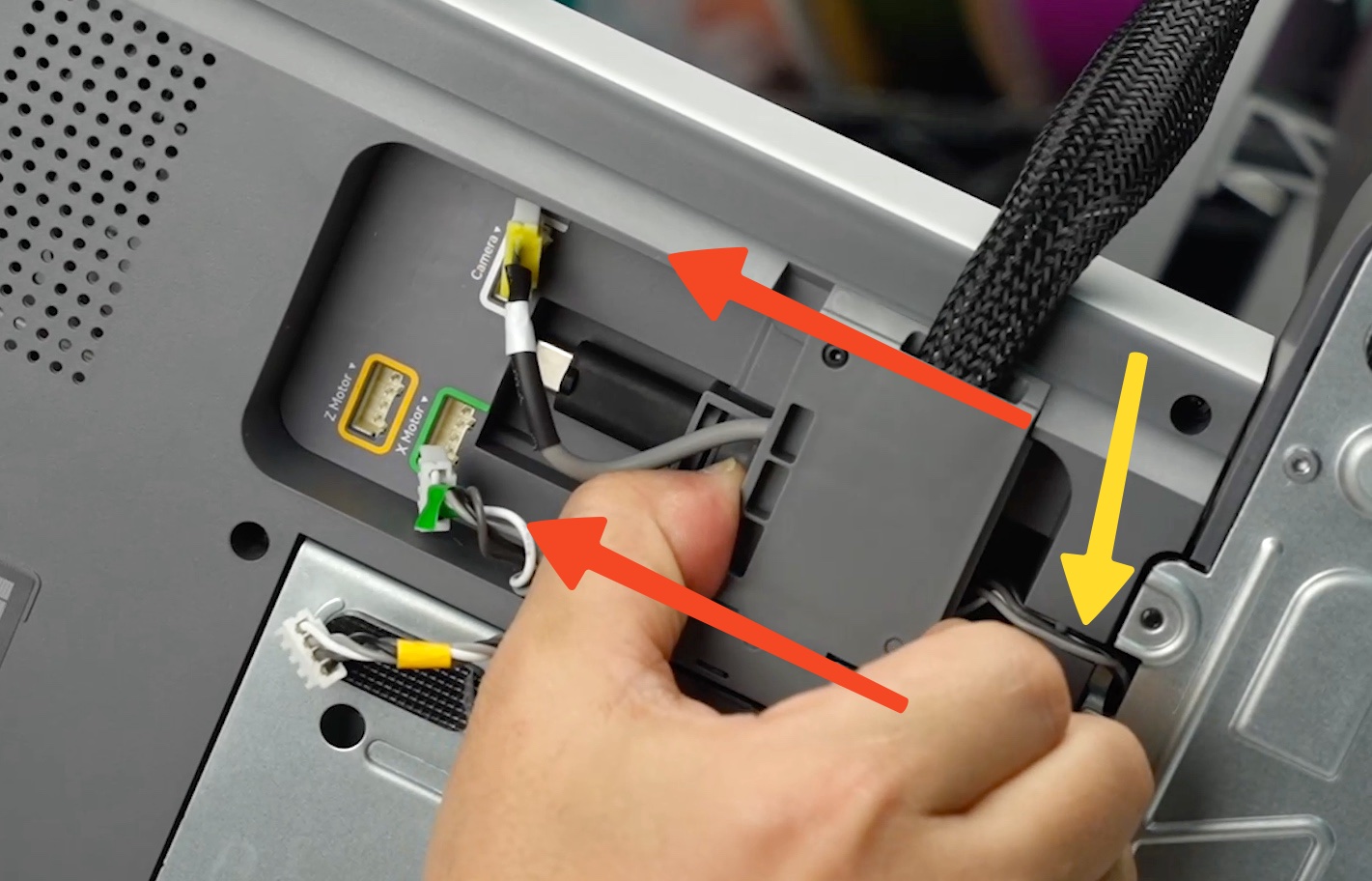

Juster plastikbeslaget nøjagtigt og skub USB-C-porten så langt mod printerens forside som muligt. Vær under denne procedure opmærksom på ledningerne til Z-aksemotoren, der er angivet med den gule pil på billedet nedenfor. Læg dem forsigtigt i plastikkanalen som vist.

I næste trin tilsluttes kablerne til kameraet, X-motoren og Z-motoren igen.
1. Kabel til Z-motor
2. Kabel til X-motor
3. Kabel til kamera
4. Skrue der holder USB-C-beslaget

Glem ikke at spænde skruen, der holder plastikbeslaget, markeret med nr. 4.

8. Monter silikone-stødkanten

Det sidste trin er at sætte printeren lodret og derefter montere silikone-stødkanten (Silicone Backstop).

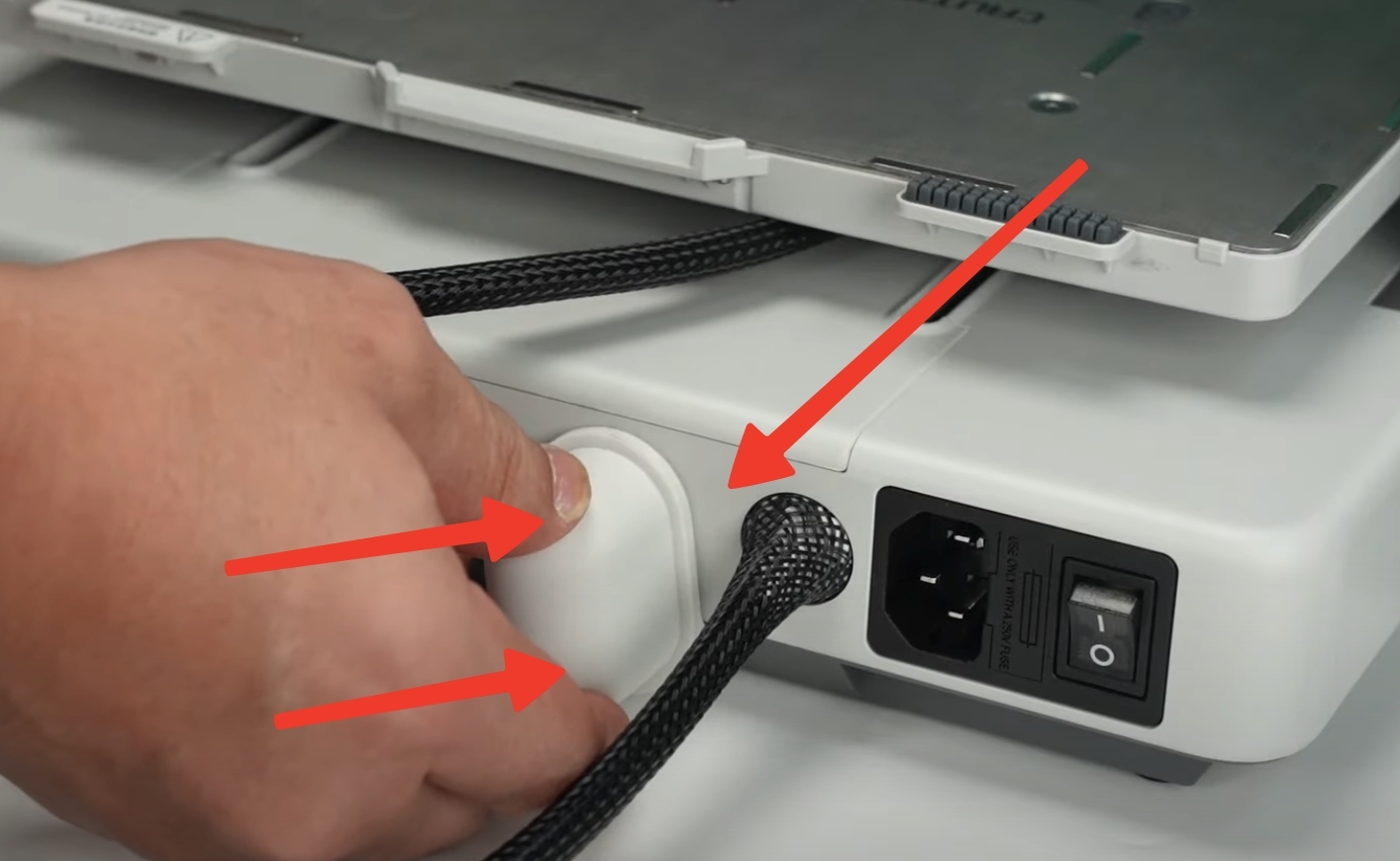

Fjern blot beskyttelsesmærkaten over silikone-stødkanten og monter den som vist på billedet nedenfor. Hold trykket i 3 sekunder for at sikre god vedhæftning.

Dette trin afslutter "gør-det-selv"-delen af processen med at udskifte varmepladen.

Kontroller funktionen

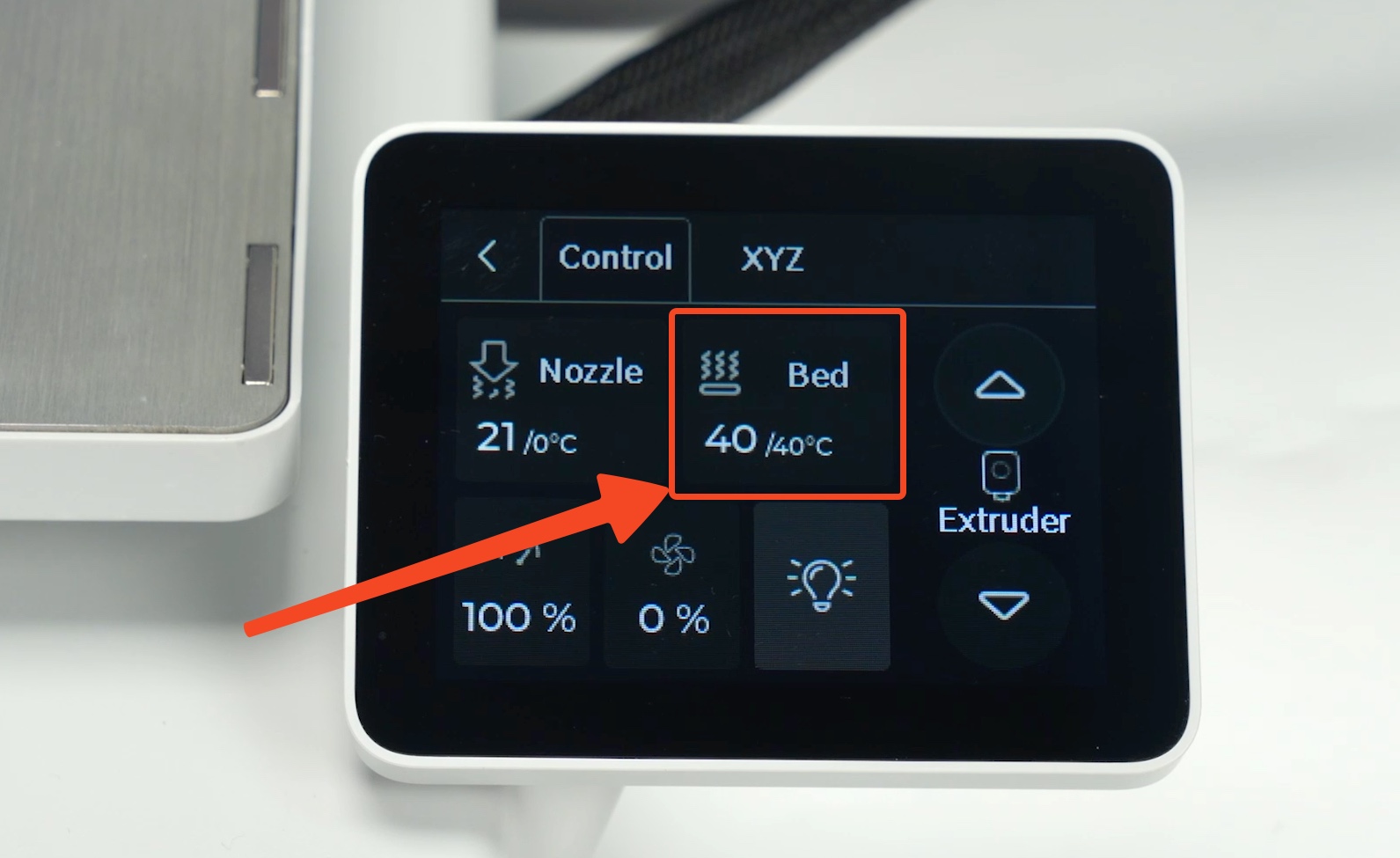

For at kontrollere monteringen kan du bruge skærmen til at indstille varmepladens temperatur til 40C.
Hvis temperaturen stiger og når 40C og derefter forbliver stabil, er monteringen lykkedes.

Kalibrering

Efter udskiftning af varmepladen anbefaler vi kraftigt at stille varmepladen manuelt (eller nivellere bedet) for at sikre en plan overflade. Download hertil Gcoden A1 Bed Tramming Gcode til SD-kortet og se videoen nedenfor for flere detaljer.

For mere information om manuel justering af varmepladen, se wiki-artiklen A1 Bed Tramming.

Afsluttende bemærkninger

Vi håber, at den detaljerede guide, vi har delt med dig, har været nyttig og informativ.

Vi vil gerne sikre os, at du kan udføre den sikkert og effektivt. Hvis du er i tvivl eller har spørgsmål til processen beskrevet i denne artikel, anbefaler vi, at du kontakter vores venlige kundeservice, før du går i gang. Vores team står altid klar til at hjælpe dig og besvare alle dine spørgsmål.

Klik her for at åbne en ny sag via supportsiden.

Vi gør vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.
