Vedligeholdelse · Bambu Lab A1 mini

Udskiftning af komplet extruder-enhed - A1-serien

Hvornår skal den bruges?

Denne guide er beregnet til brug, hvis der er et problem med extruder-enheden, som ikke nemt kan repareres.

Almindelige problemer, der kan indikere behov for udskiftning af A1 mini extruder-enheden, omfatter:

  • Problemer med filamentknivens arm, der er beskådiget, eller skruer med ødelagt gevind
  • Andre dele af extruderen har skruer med ødelagt gevind, der giver problemer med extruderen
  • Eddy-sensoren på extruderen er defekt, og bed-nivellering virker ikke som forventet
  • Der er mistanke om, at extrudermotoren er defekt og springer trin over
  • Anbefalet af Bambu Lab teknisk support

Nødvendige værktøjer og materialer

Bambu Lab extruder-enhed til A1-serien

  • H2.0 unbrakonøgle
  • H1.5 unbrakonøgle
  • 25 minutter af din tid

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og printhovedets ledninger. Hvis du udfører opgaver med printeren tændt, kan det resultere i kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du blive nødt til at afmontere dele, herunder hotend. Dette blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Dette kan resultere i skader på printerens elektronik og yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Dette forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål til denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give den hjælp, du har brug for.

Afmonter den gamle extruder-enhed

1. Fjern det bageste printhoveddæksel

Vi starter med at fjerne det bageste dæksel på printhovedet.

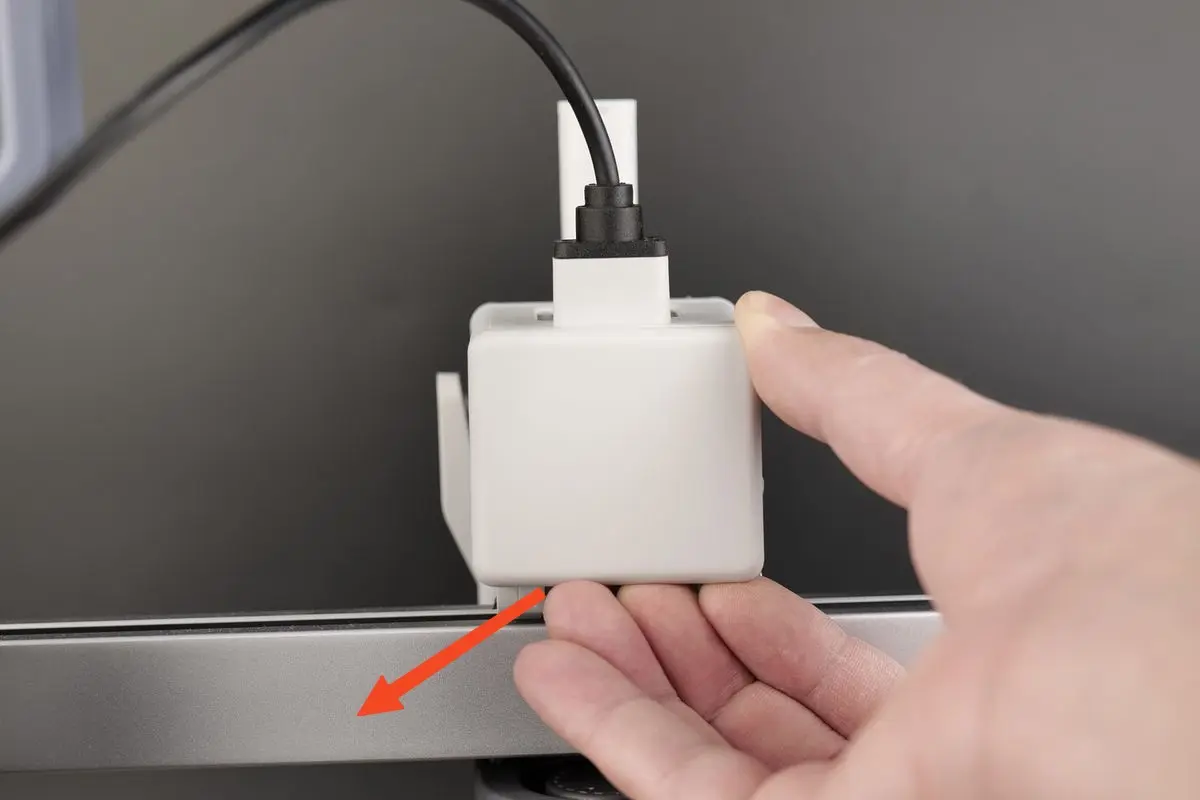

Vip forsigtigt det bageste dæksel op ved at trække i den nederste del som vist nedenfor.

Det bageste dæksel på A1 mini printhovedet vippes op

2. Fjern USB-C-kablet fra printhovedet

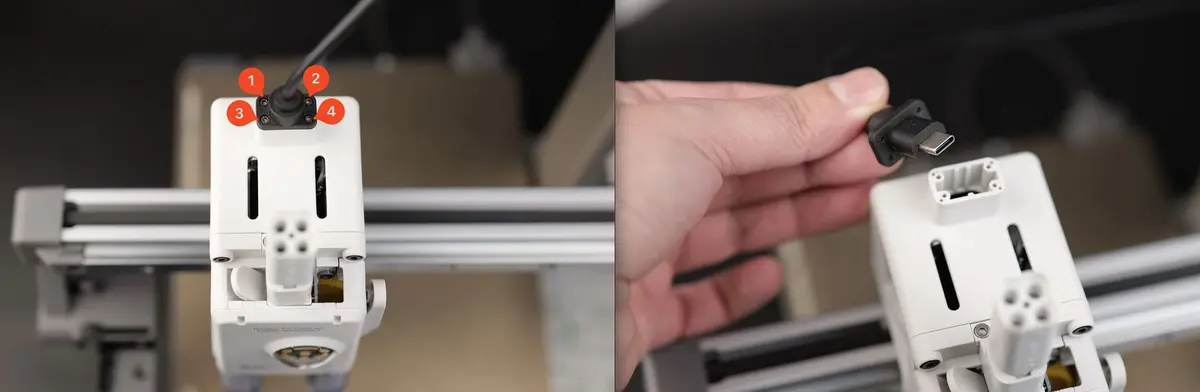

Fjern derefter de fire skruer, der holder USB-C-kablet fast på printhovedet på A1 mini.
Når skruerne er fjernet, kan USB-C-kablet trækkes opad og fjernes.

USB-C-kablet fjernes fra A1 mini printhovedet efter at skruerne er taget ud

3. Fjern skruerne på toolhead-printpladen

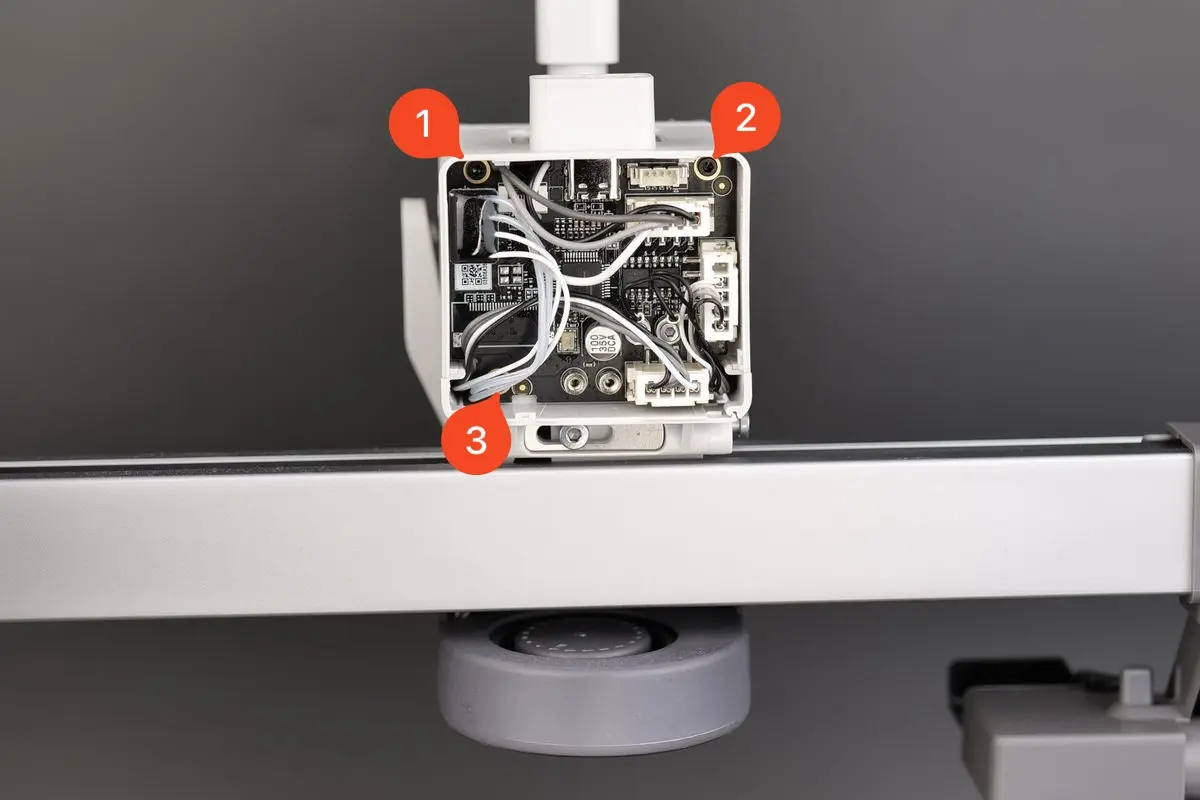

Fjern de tre sorte skruer, der holder toolhead-printpladen på plads.

De tre sorte skruer på toolhead-printpladen fjernes

4. Afbryd kablerne

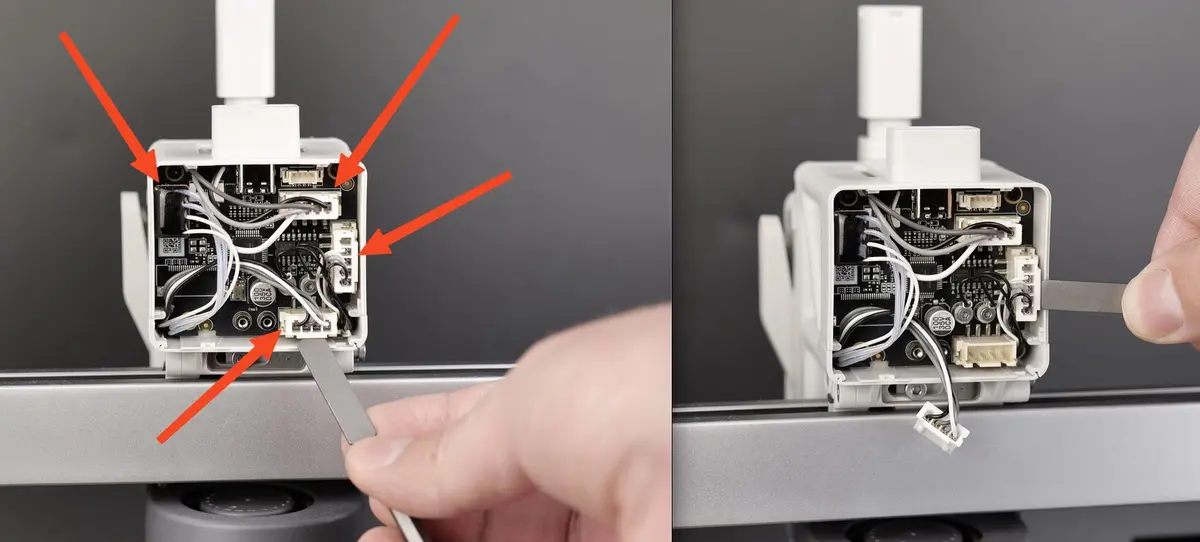

Fjern derefter de fire kabler, der er forbundet til toolhead-printpladen.
Træk dem forsigtigt ud i stikket, og undgå at trække i ledningerne fra stikkene.
Vi anbefaler at bruge et fladt værktøj til forsigtigt at vippe dem ud for at undgå eventuelle skader.

De fire kabler afbrydes forsigtigt fra toolhead-printpladen

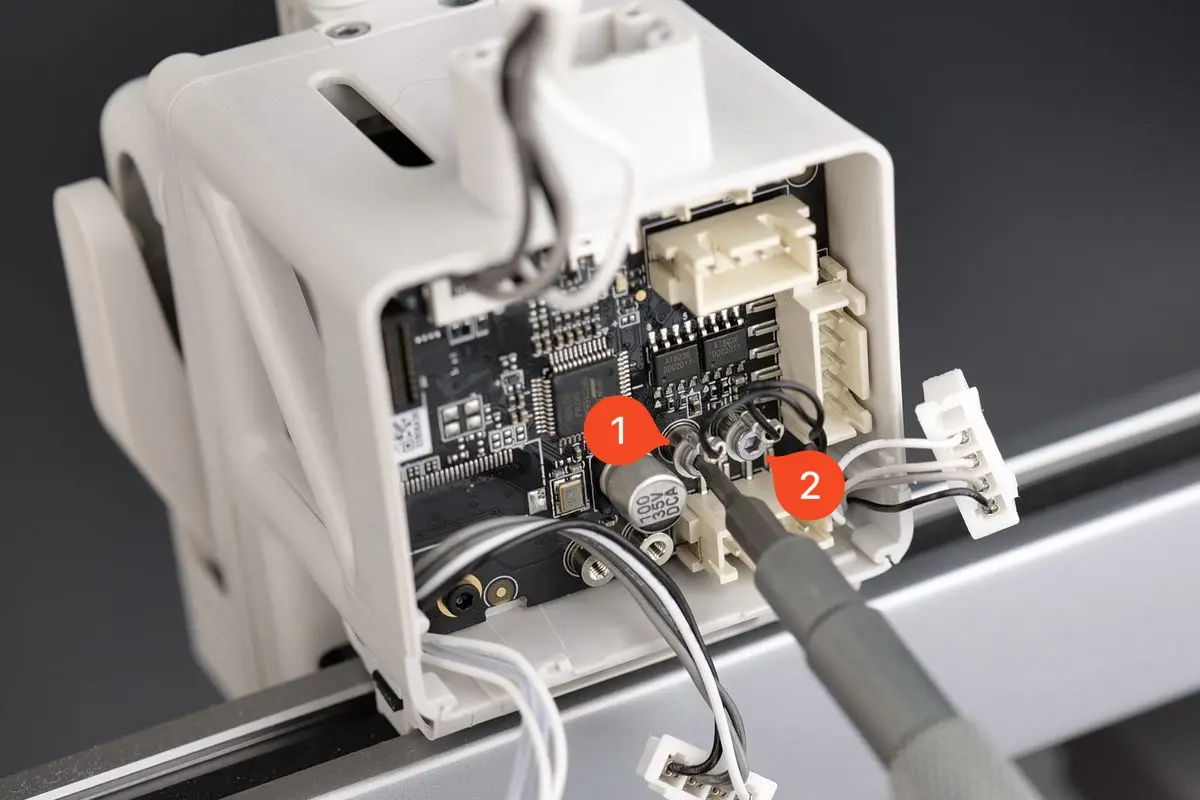

Husk også at fjerne Eddy-sensorens ledninger, der holdes på plads af to skruer.

Eddy-sensorens ledninger løsnes ved at fjerne de to skruer

5. Fjern toolhead-printpladen

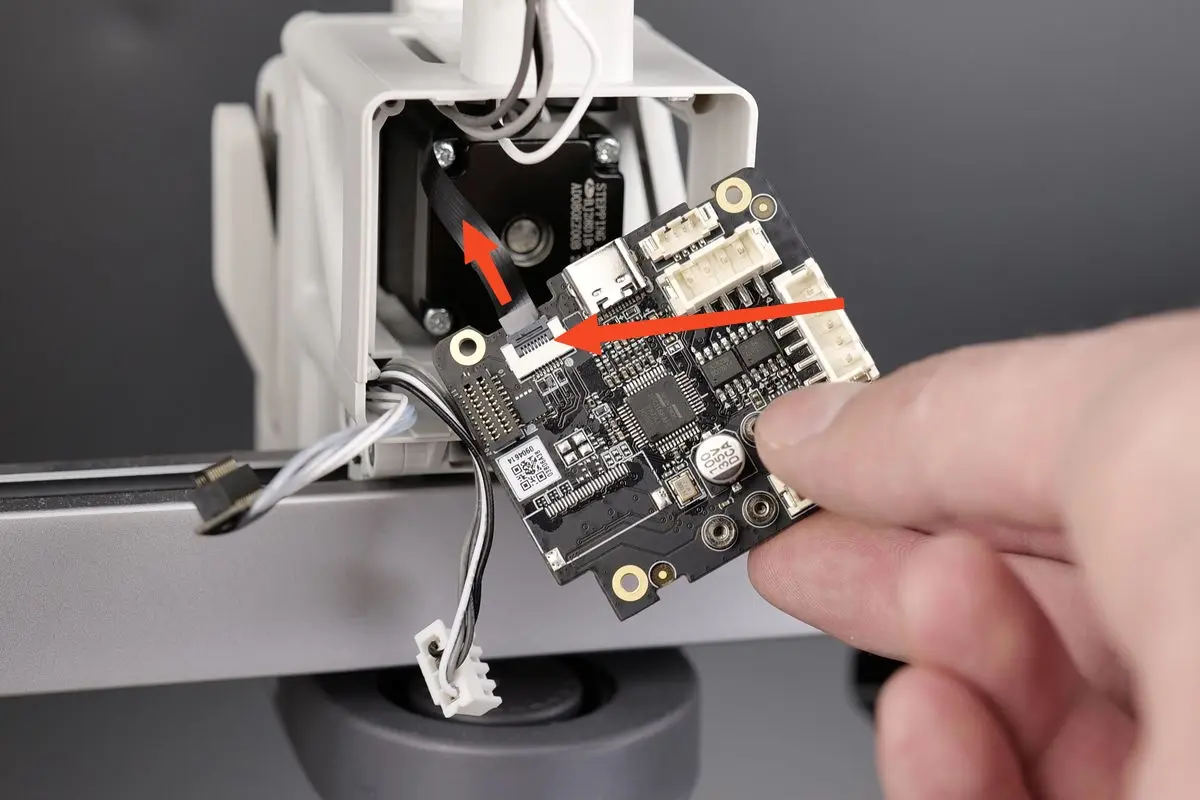

Du kan nu fjerne toolhead-printpladen fra plasthuset.

Vær forsigtig, når du trækker den ud, da du forsigtigt skal afbryde filamentsensorens fladkabel.

Træk den langsomt og lige opad. Undgå at vrikke i fladkablet, da det kan beskadige det. Hvis du har beskadiget det, kan du bestille en ny via dette link

Toolhead-printpladen trækkes lige op af plasthuset

6. Fjern printhovedets frontdæksel

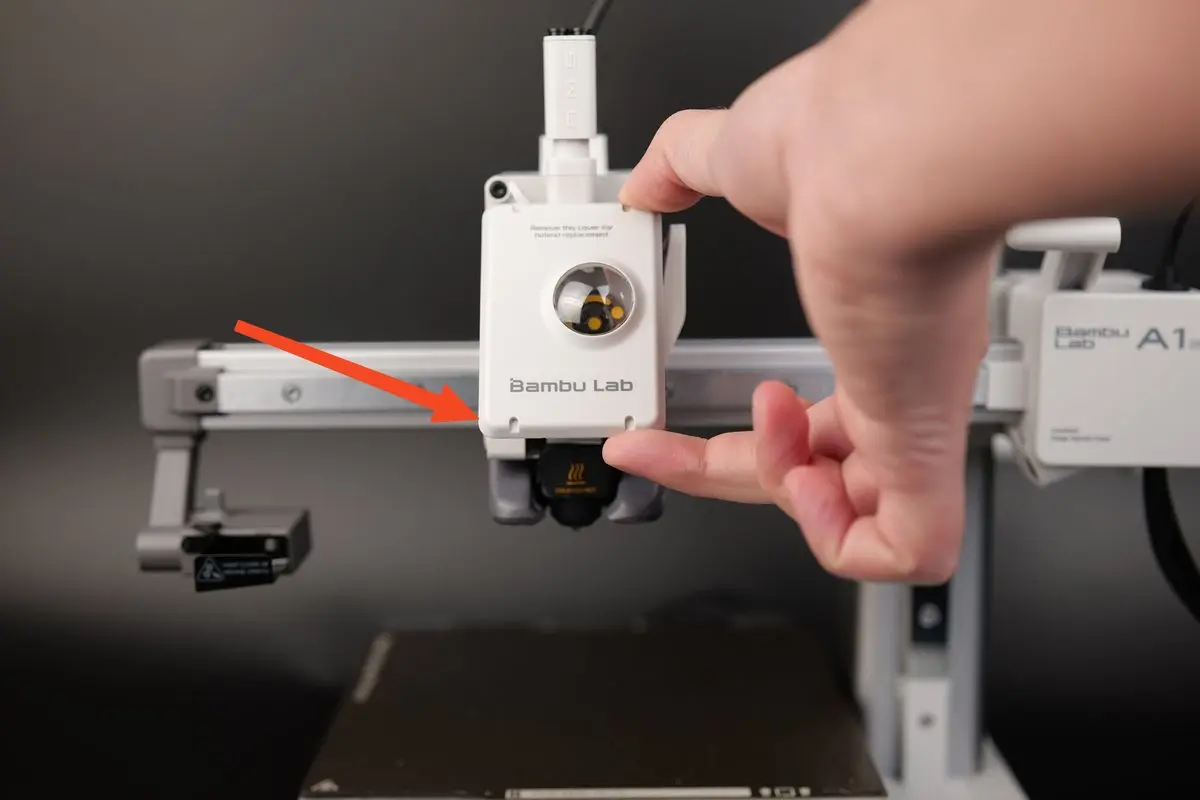

Tag fat i bunden af frontdækslet, og træk forsigtigt mod dig selv.
Clipsene, der holder dækslet på plads, frigøres, så du kan fjerne frontdækslet

Printhovedets frontdæksel trækkes af ved bunden

7. Fjern printerens hotend

Fjern døsens silikonesok ved forsigtigt at trække den mod dig selv, og fjern derefter hotend fra varmeren.
Alle trin er mærket på extruderens mærkat.
Dette trin er nødvendigt, så vi kan fjerne extruderen i næste trin

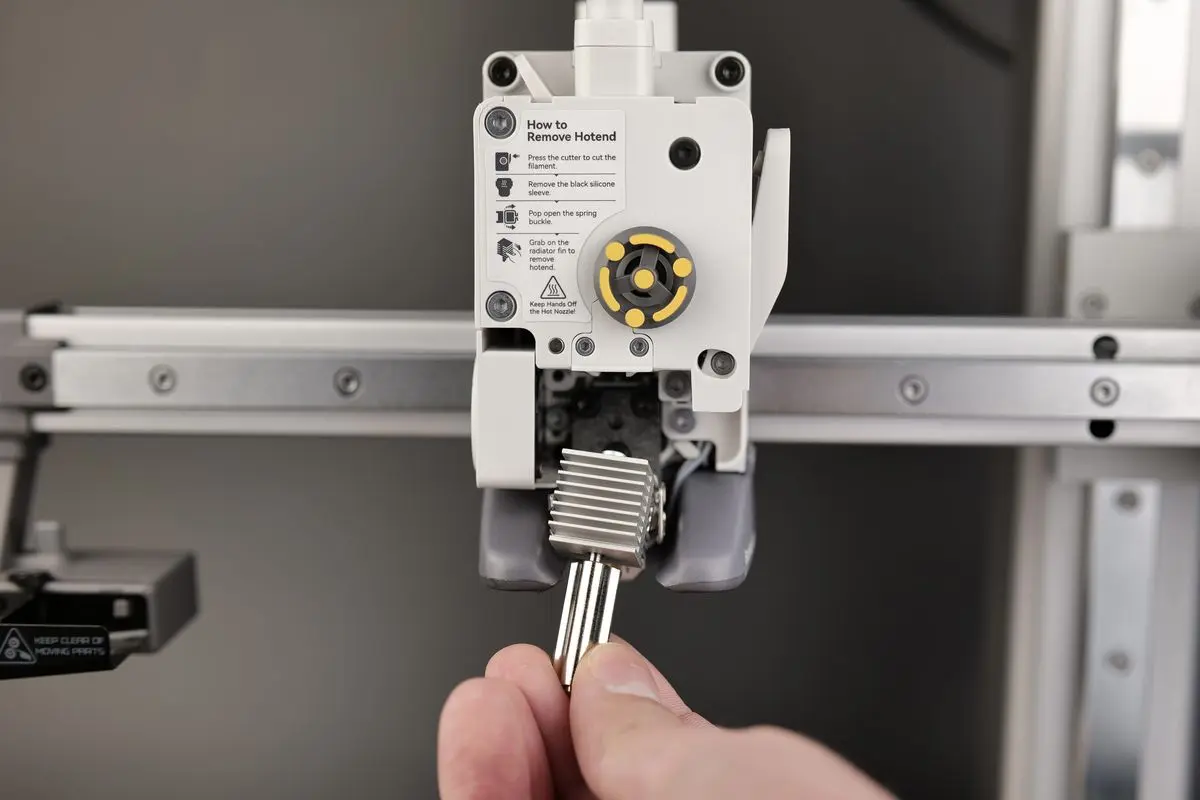

Hotend og silikonesok fjernes fra A1 mini printhovedet

8. Fjern extruderen

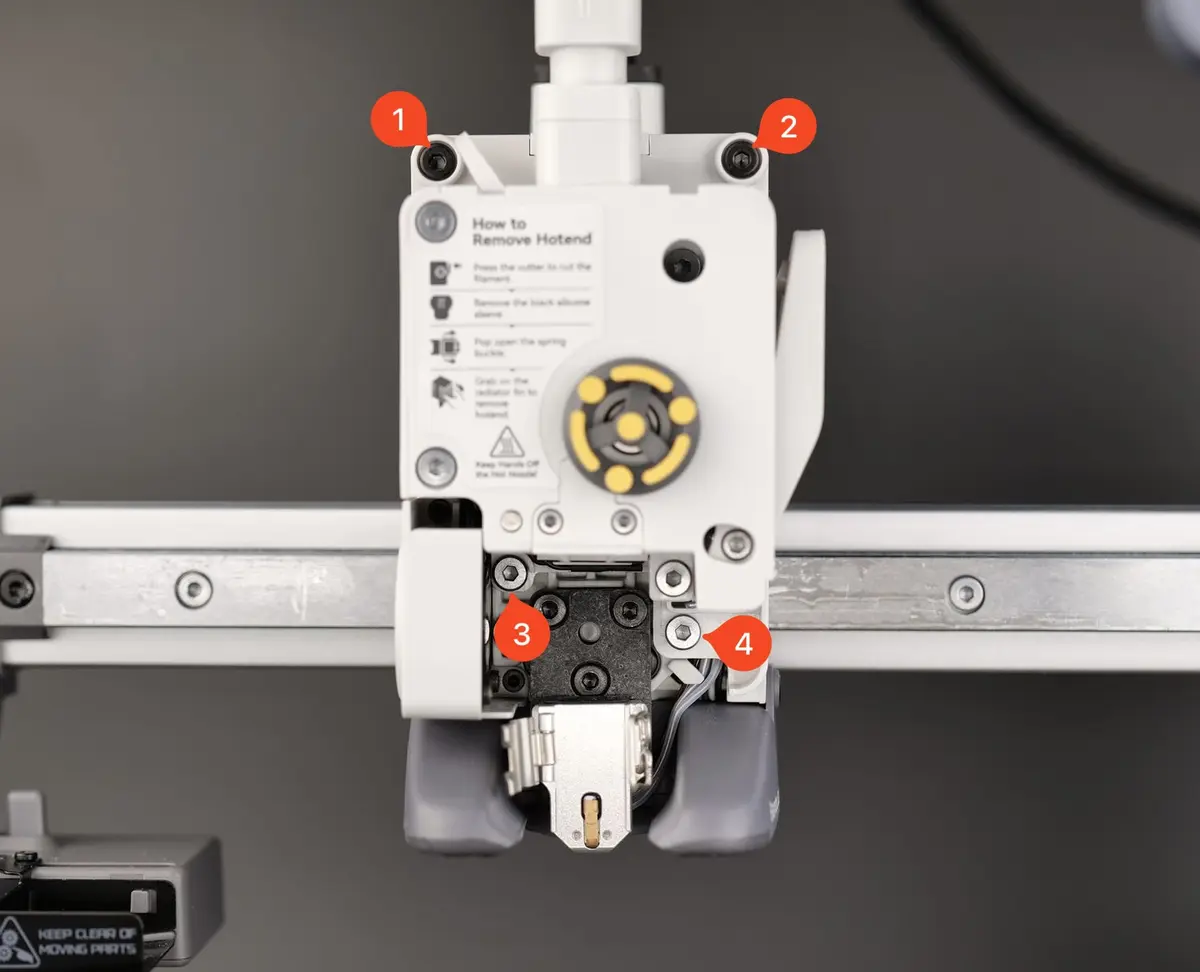

Fjern de fire skruer, der er angivet på billedet nedenfor.
Når skruerne er fjernet, kan du forsigtigt trække extruderen lidt mod dig selv.
Fjern ikke extruderen endnu.

FORSIGTIG
Der er en sensorledning på venstre side af extruderen. Fjern ikke extruderen, da du kan beskadige den.

De fire skruer, der holder extruderen på printhovedet, fjernes

9. Fjern den venstre kabelkanal

Ledningen til hotend-køleventilatoren, inklusive Eddy-sensorledningen, der er forbundet til extruderen, er ført gennem den venstre kabelkanal

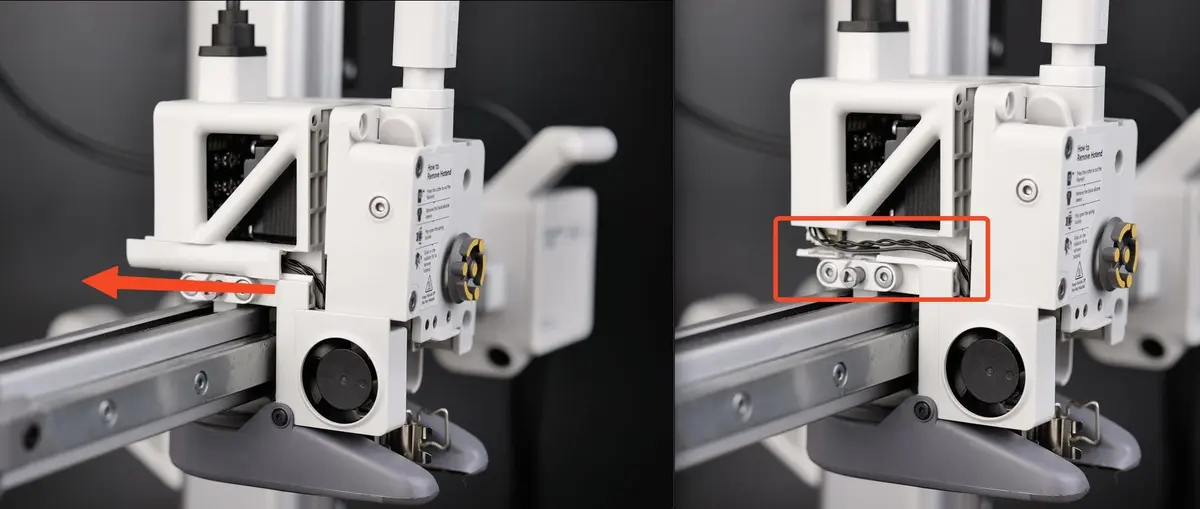

For at fjerne extruderen skal du forsigtigt skubbe kabelkanalen mod bagsiden af printhovedet, som vist i eksemplet nedenfor.

Den venstre kabelkanal skubbes mod bagsiden af printhovedet

Når du har fjernet kabelkanalen, kan du trække extruderen mod dig selv for at fjerne den helt fra printeren.

10. Fjern 4-i-1-bufferen og sensoren

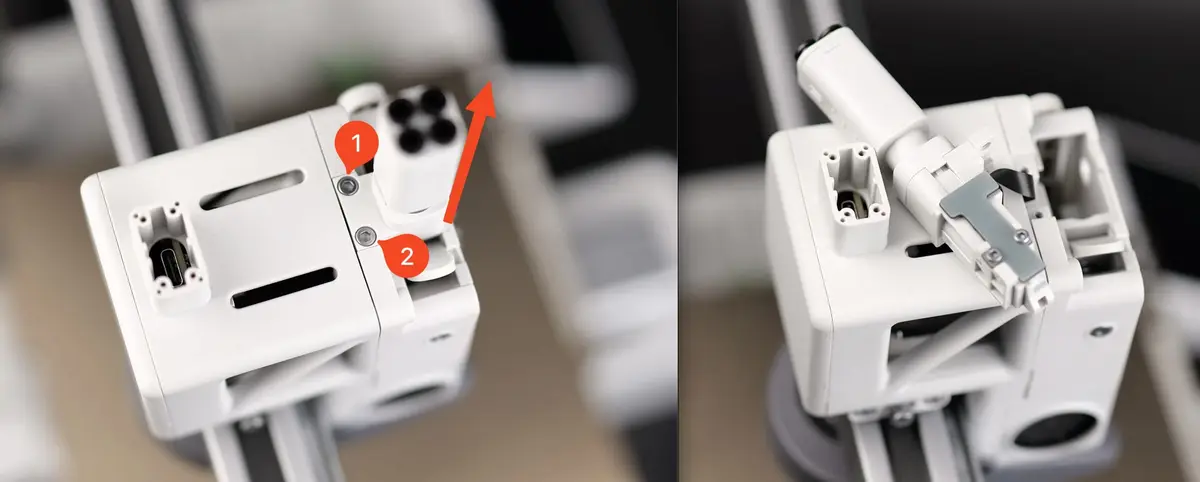

Det sidste trin er at fjerne de 2 skruer, der holder 4-i-1-bufferen forbundet til extruderen.
Løft den derefter forsigtigt opad, og placer den oven på printhovedet.
Undgå at trække hårdt i den, da du risikerer at beskadige filamentsensorens fladkabel.

De to skruer på 4-i-1-bufferen fjernes fra extruderen

Monter den nye extruder-enhed

1. Monter 4-i-1-bufferen og sensoren på extruderen

Start med midlertidigt at montere extruderen på printhovedet for at installere filamentbufferen, vi lige fjernede.
Skub derefter forsigtigt filamentbufferen tilbage på plads.

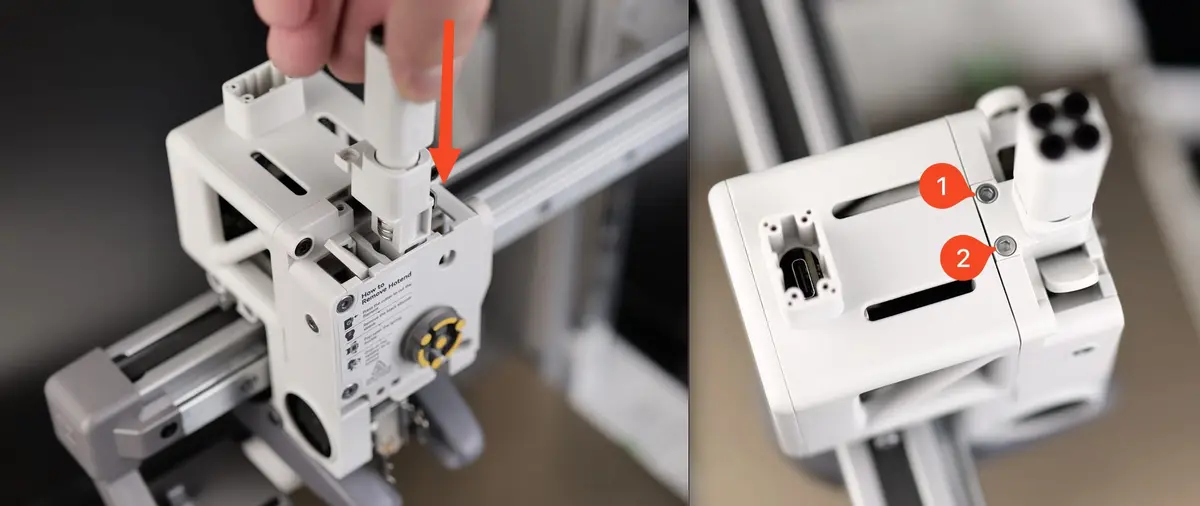

4-i-1-filamentbufferen skubbes tilbage på plads på extruderen

2. Før ventilator- og Eddy-sensorledningerne gennem ledningskanalen

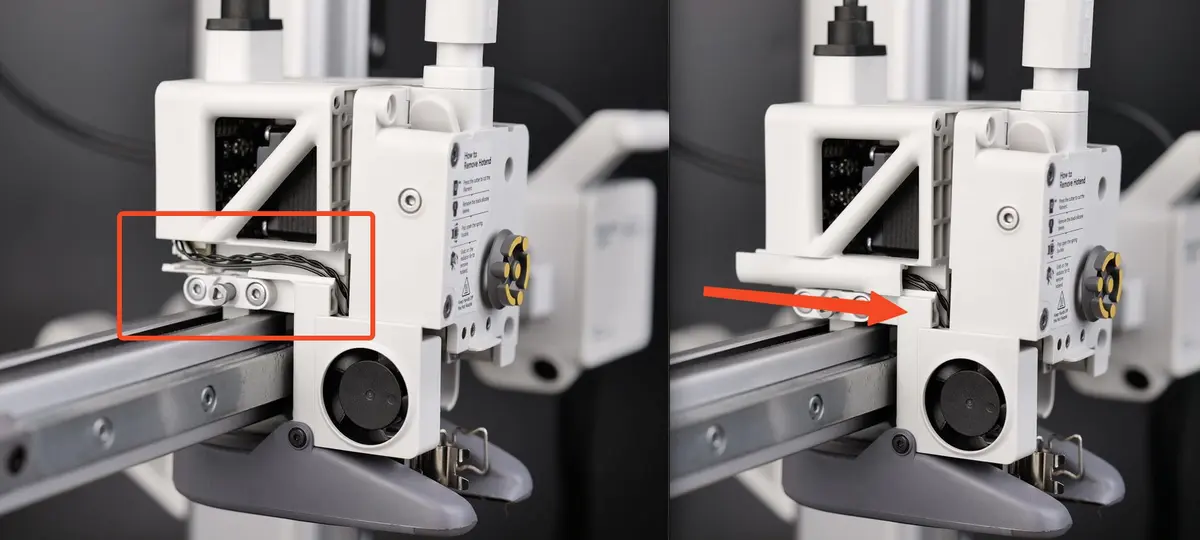

Arranger forsigtigt ventilatorledningen og extruderens sensorledning gennem ledningskanalen, som vist på billedet nedenfor.
Du kan skubbe dækslet til kabelkanalen tilbage ved at lade det glide ind på de små clips fra hotend.

Ventilator- og sensorledninger arrangeres gennem ledningskanalen

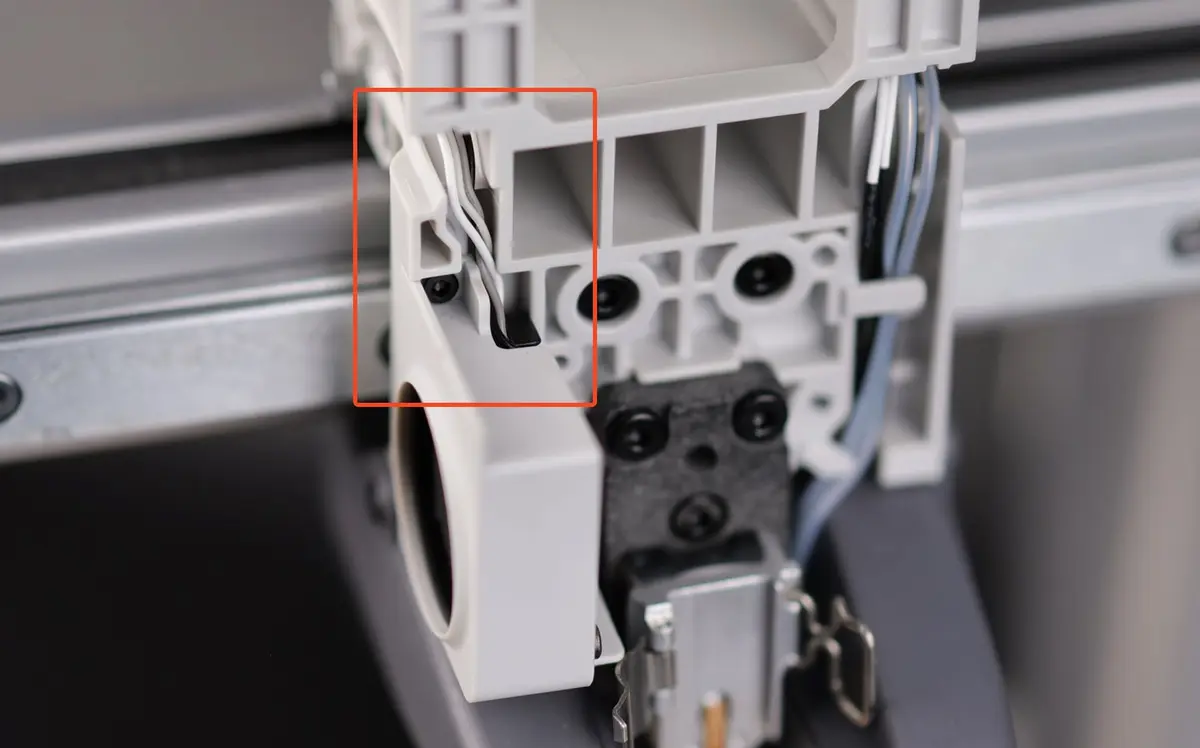

Vær ekstra forsigtig, når du fører ledningerne, da du skal guide dem omhyggeligt som på billedet nedenfor
Hvis ledningerne ikke føres som vist på billedet, vil du ikke kunne genmontere extruderen.

Korrekt føring af ledningerne i kanalen, så extruderen kan genmonteres

3. Genmonter extruderen på printhovedet

Med kabelkanalen monteret kan du fastgøre extruderen til printhovedet ved hjælp af de fire skruer, som vist på billedet nedenfor.

Extruderen fastgøres til printhovedet med de fire skruer

4. Fastgør toolhead-printpladen til huset

Åbn clipsen på toolhead-printpladen til fladkablet, skub derefter forsigtigt kablet ind i stikket og luk clipsen. En tydelig "klik"-lyd indikerer, at FPC'en er låst.

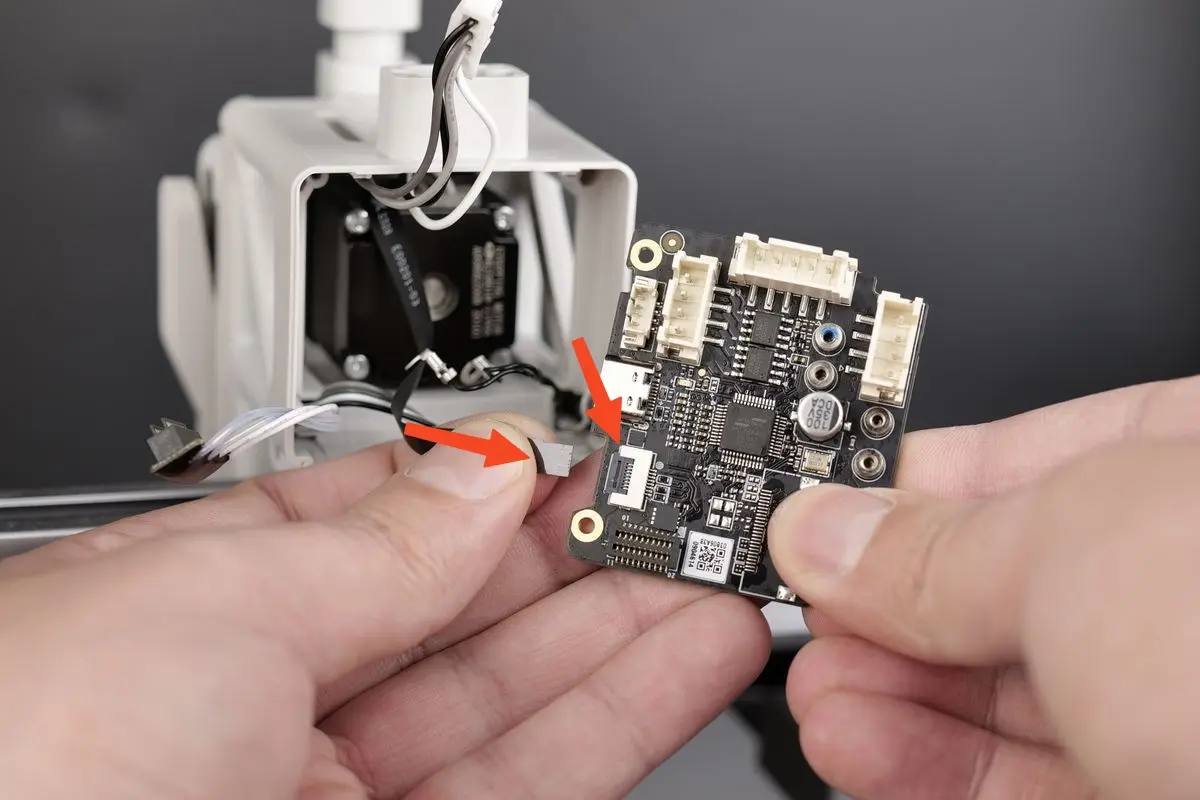

Fladkablet skubbes ind i stikket på toolhead-printpladen og clipsen lukkes

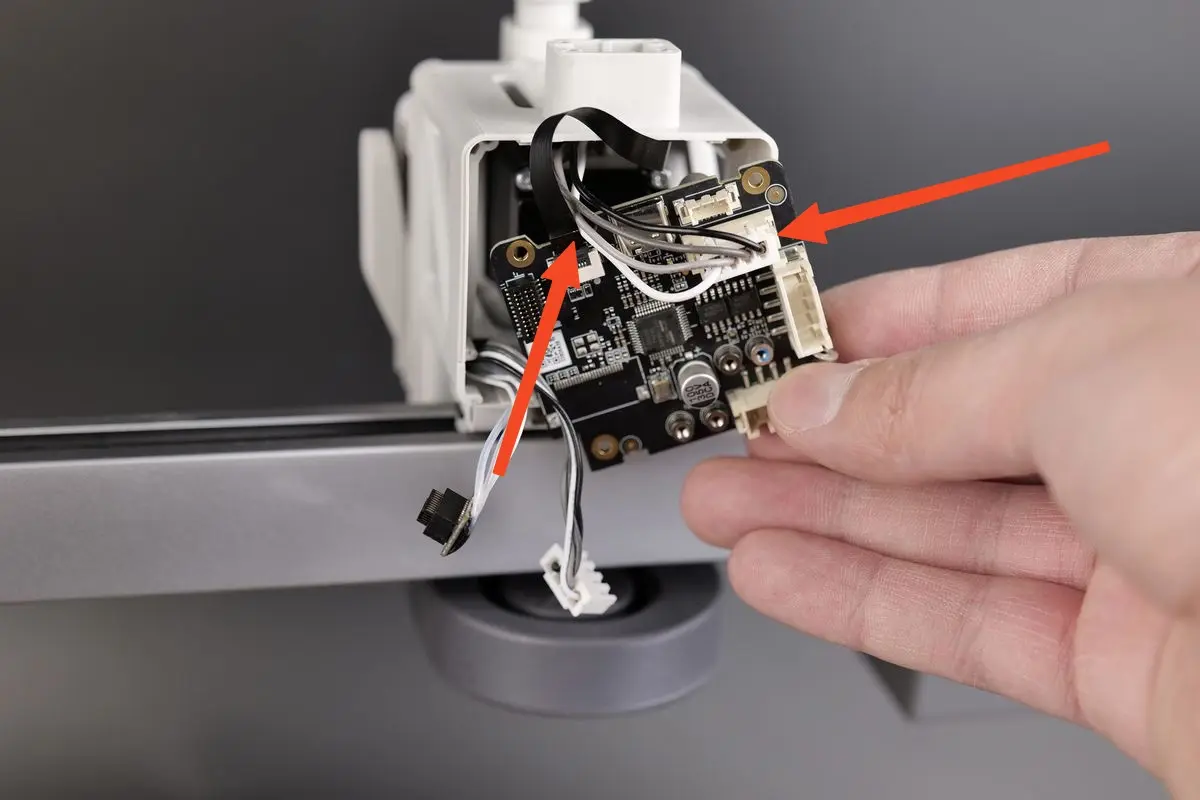

Før forsigtigt extrudermotorens kabel ved siden af fladkablet som vist på billedet nedenfor.
Når dette trin er udført, kan du forsigtigt skubbe toolhead-printpladen tilbage på plads.

Extrudermotorens kabel føres ved siden af fladkablet på toolhead-printpladen

5. Monter skruerne til toolhead-printpladen

Brug de tre sorte skruer til at genmontere toolhead-printpladen på printhovedet.

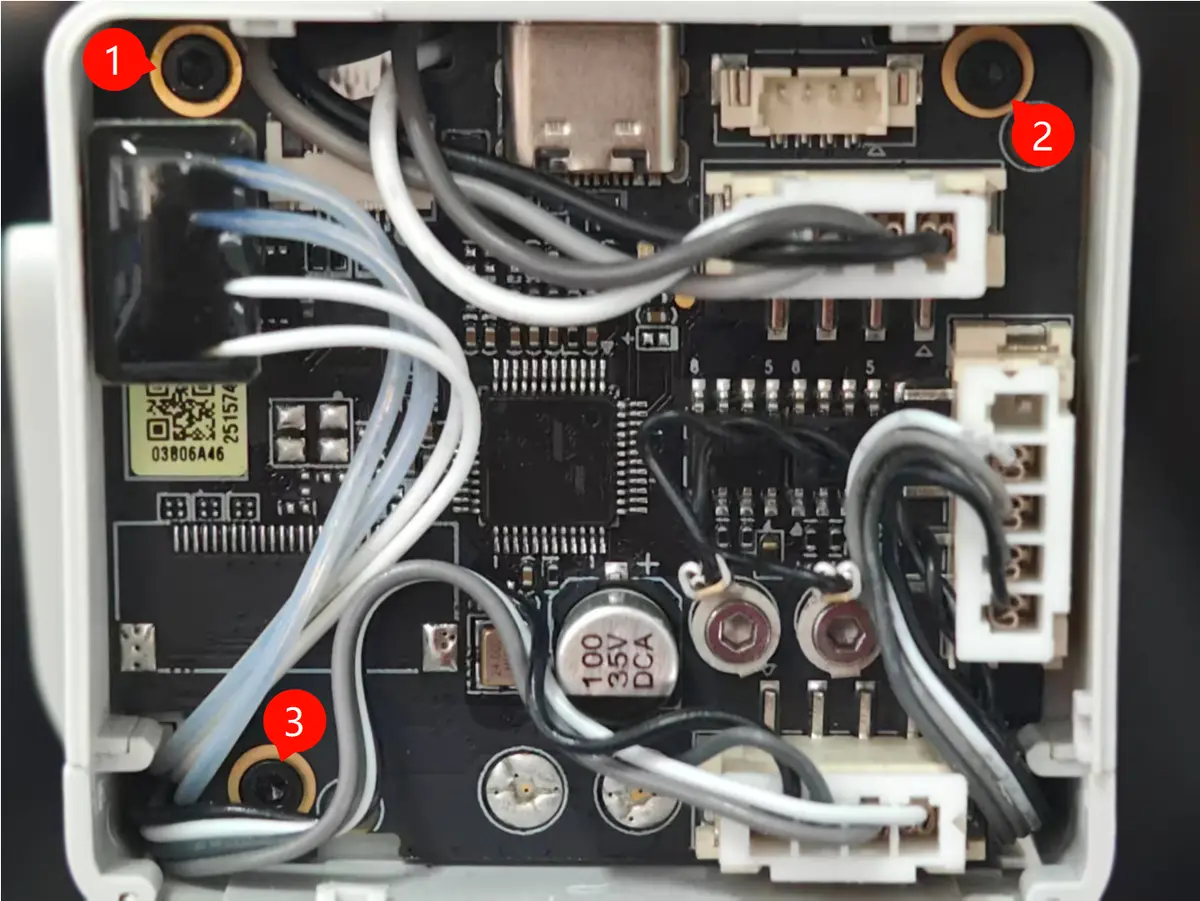

De tre sorte skruer monteres for at fastgøre toolhead-printpladen

Vigtigt!
Spænd ikke skruerne for hårdt for at undgå eventuelle skader

6. Tilslut alle kablerne igen

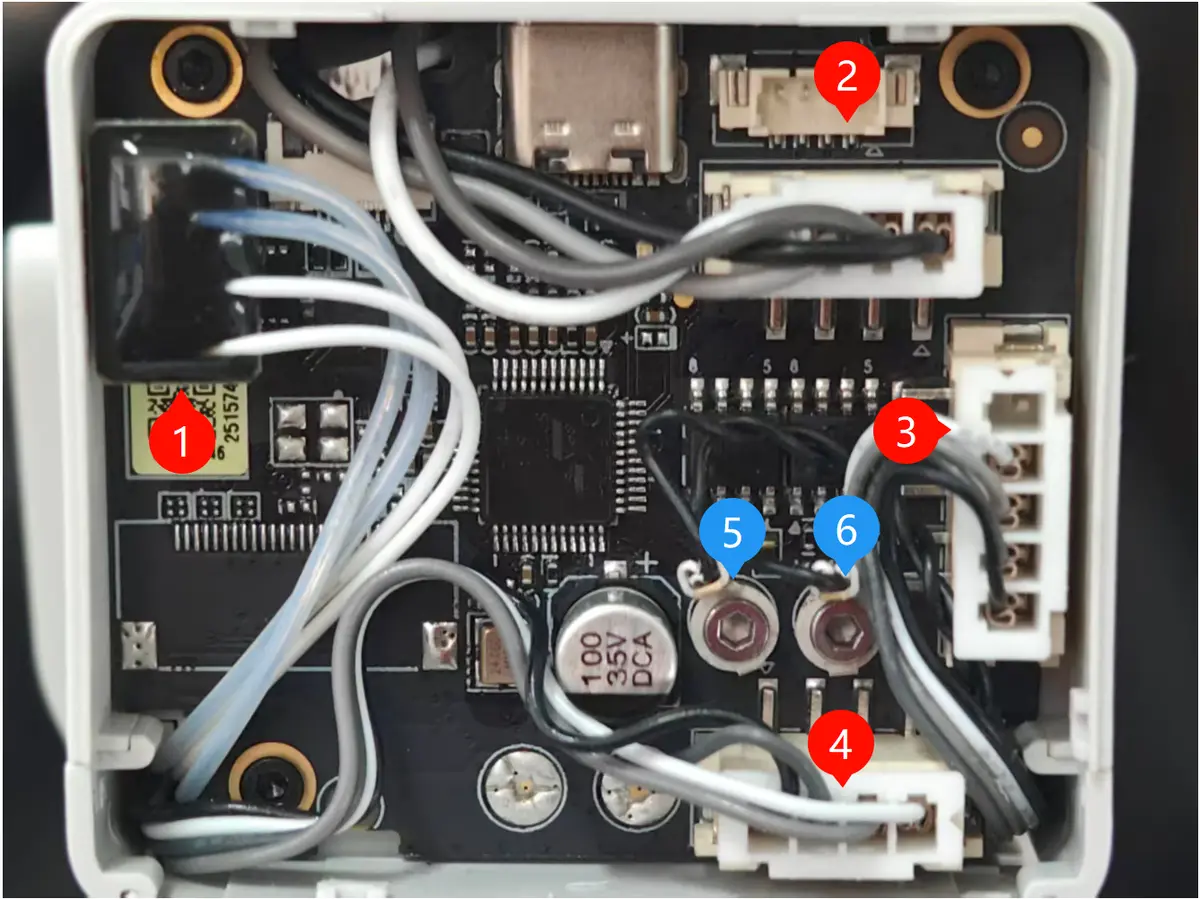

Med den nye toolhead-printplade tilbage på sin oprindelige plads kan du tilslutte alle ledningerne igen som vist nedenfor.

  1. Hotend-varmeenhed
  2. Extrudermotor
  3. Hotend-køleventilator
  4. Emnekøleventilator
  5. Eddy-sensorledning
  6. Eddy-sensorledning

Alle kabler tilsluttes igen på den nye toolhead-printplade

7. Tilslut USB-C-kablet igen

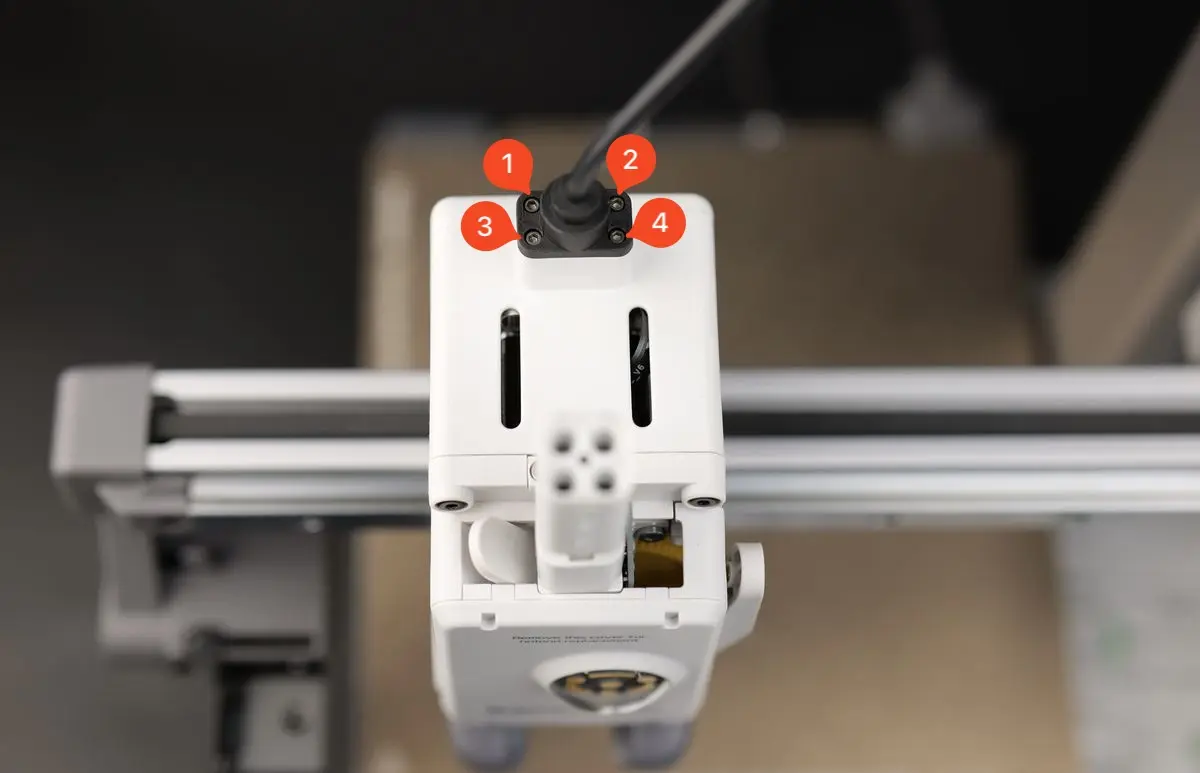

Genmonter USB-kablet ved hjælp af de fire skruer, vi fjernede i første trin, og vær opmærksom på orienteringen.

USB-C-kablet genmonteres med de fire skruer i korrekt orientering

Vigtigt!

Spænd ikke disse skruer for hårdt, da gevindet kan beskadige plasten.

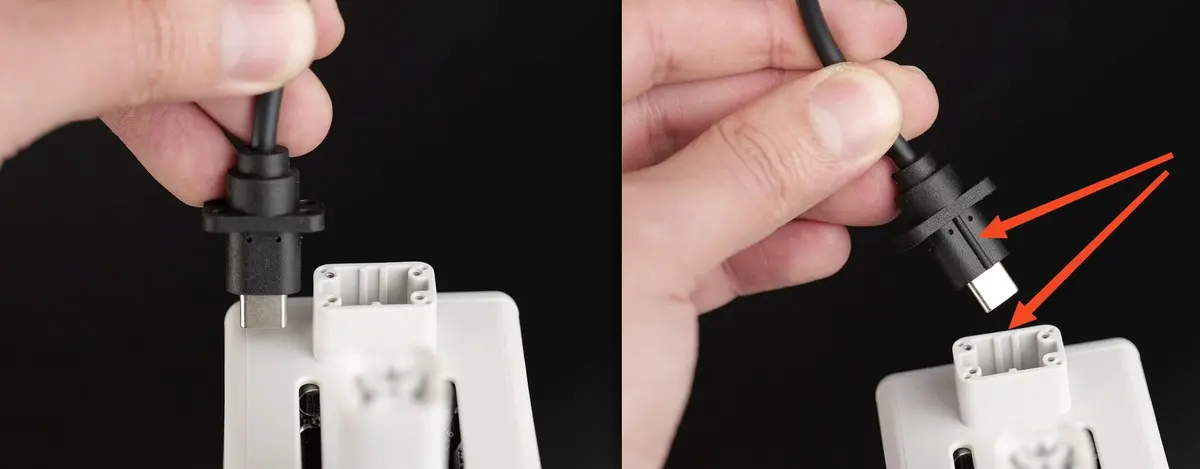

Læg mærke til USB-kablets orientering og den lille rille på bagsiden, der retter det ind.
USB-C-kablet passer kun i én position, hvor den korrekte orientering har linjen i kabelstikket placeret mod bagsiden af printeren og printhovedet.

Korrekt orientering af USB-C-kablet med linjen vendt mod bagsiden af printeren

8. Monter printhovedets bagdæksel

Monter til sidst bagdækslet på A1 mini printhovedet.
Bagdækslet klikker på plads. Ret blot de to beslag på bagdækslet mod toppen, og skub det derefter, indtil du hører et par klik.

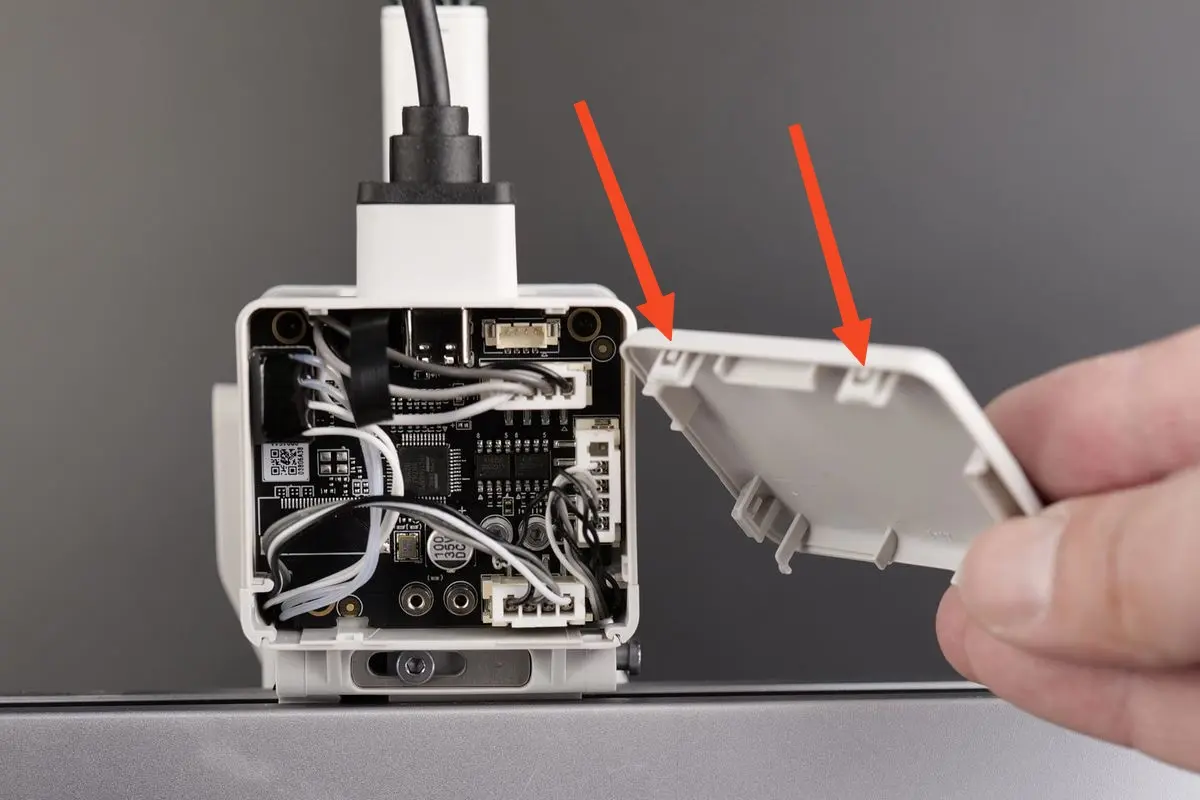

Bagdækslet klikkes på plads på A1 mini printhovedet

9. Monter hotend og silikonesok

Følg vejledningen på extruderens mærkat for at genmontere hotend på printhovedet
Lås det derefter på plads med clipsen, og monter silikonesokken.

Hotend og silikonesok genmonteres på A1 mini printhovedet

10. Monter printhovedets frontdæksel

Printhovedets frontdæksel kan nu genmonteres. Fastgør det blot på toppen af printhovedet ved at rette clipsene ind, og skub derefter forsigtigt på undersiden.
Du vil høre clipsene, når monteringen er færdig.

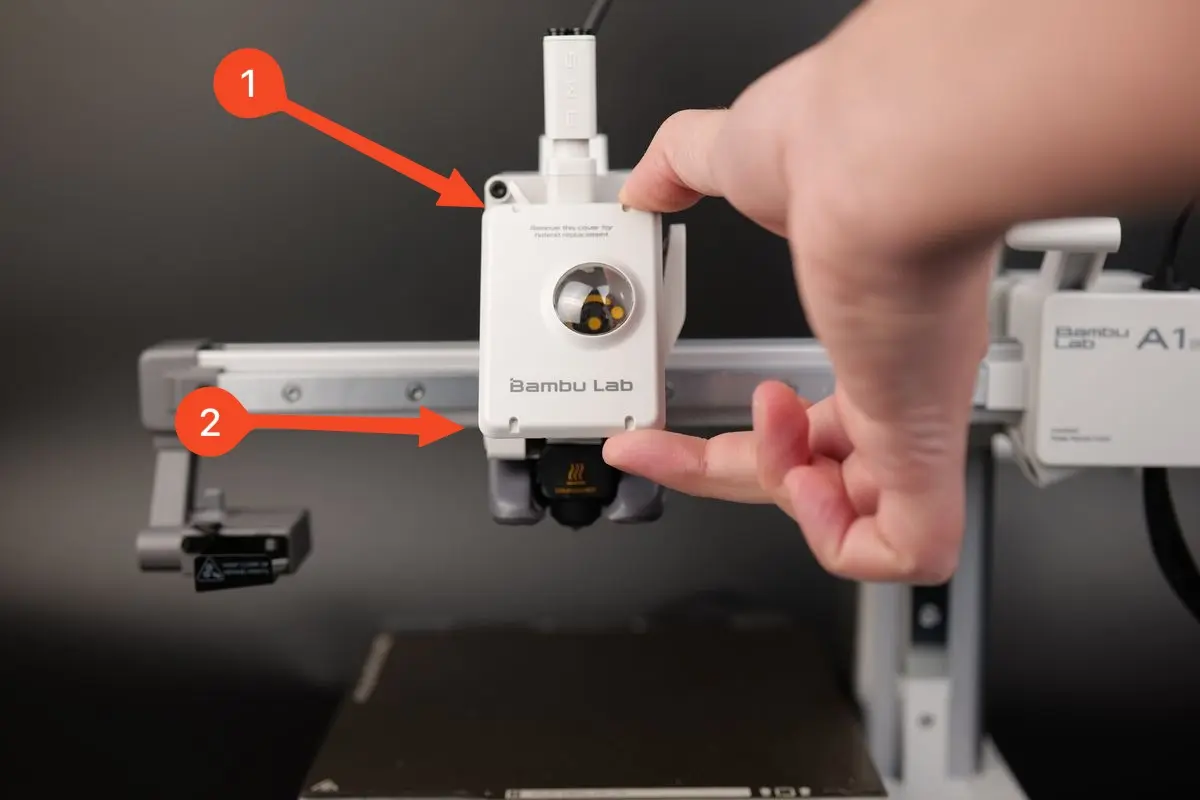

Frontdækslet klikkes på plads på A1 mini printhovedet

Kontroller funktionaliteten

Tænd printeren, og start en filamentindføringsprocedure.
Hvis det lykkes, bør motoren kunne høres, og hele indføringsproceduren bør fungere som forventet

Kalibreringstrin efter operationen

Vi anbefaler at udføre en fuld kalibrering af printeren efter denne operation.

Derudover anbefales det kraftigt at vaske den teksturerede PEI-plade før brug, da den kan være blevet forurenet under denne proces.

Mulige problemer og løsninger

Hvis du støder på problemer under monteringen af en ny extruder, så tjek de mulige problemer og løsninger nedenfor:

Hotend-temperaturen er 0

Tjek stikket til hotend-varmeenheden, og bekræft, at det er korrekt isat, som vist i Trin 6. Tilslut alle kablerne igen
Det er vigtigt omhyggeligt at rette stikkets ben ind efter toolhead-printpladen.
Hvis problemet fortsætter, kan termistorledningerne være beskadigede (hvide ledninger)

Hotend kan ikke opvarmes

Tjek stikket til hotend-varmeenheden, og bekræft, at det er korrekt isat, som vist i Trin 6. Tilslut alle kablerne igen
Det er vigtigt omhyggeligt at rette stikkets ben ind efter toolhead-printpladen.
Hvis problemet fortsætter, kan varmerledningerne være beskadigede (gennemsigtige ledninger)

Printeren homer ikke korrekt

Tjek Eddy-sensorledningerne (5 og 6), og bekræft, at de er korrekt monteret på bagsiden af toolhead-printpladen, som vist i Trin 6. Tilslut alle kablerne igen

Filamentsensoren virker ikke

Tjek fladkablet, og bekræft, at det er korrekt monteret på bagsiden af toolhead-printpladen, som vist i Trin 4. Fastgør toolhead-printpladen til huset
Hvis fladkablet er beskadiget, skal du udskifte filamentsensoren.

Afsluttende bemærkninger

Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.

Opret en supportsag hos Bambu Lab →

Denne guide er oversat og bearbejdet til dansk fra Bambu Labs officielle vejledning. Se den originale guide hos Bambu Lab →
