Udskiftning af delkøleblæser - A1

Hvornår skal den bruges?

Denne guide er beregnet til brug, hvis der er et problem med delkøleblæseren.

Almindelige problemer, der kan indikere behov for udskiftning af A1 delkøleblæseren, omfatter:

• Delkøleblæseren er blevet beskadiget, fordi den er blevet pakket ind i plast som følge af en mislykket udskrivning
• Delkøleblæseren støjer under drift
• Anbefalet af Bambu Lab teknisk support

Nødvendigt værktøj og materialer

• Bambu Lab delkøleblæser til A1

• H2.0 unbrakonøgle

• H1.5 unbrakonøgle

• 20 minutter af din tid

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du udfører opgaver med printeren tændt, kan det resultere i en kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan det være nødvendigt at afmontere dele, herunder hotend. Dette blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og medføre yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om at følge denne guide, så opret en ny sag på vores supportside, og vi vil gøre vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Fjern den gamle delkøleblæser

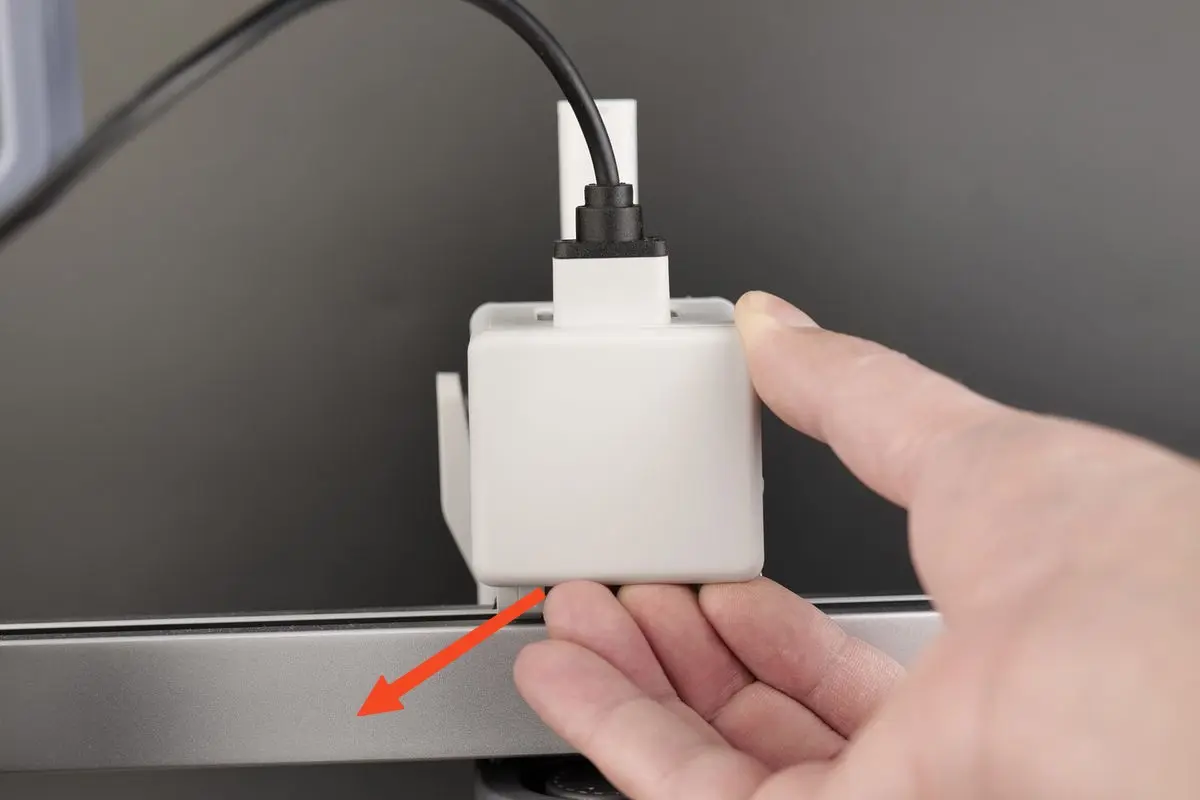

1. Fjern toolheadets bagdæksel

Vi starter med at fjerne toolheadets bagdæksel.
Lirk forsigtigt toolheadets bagdæksel op ved at trække i den nederste del som vist nedenfor.

2. Frakobl kablet

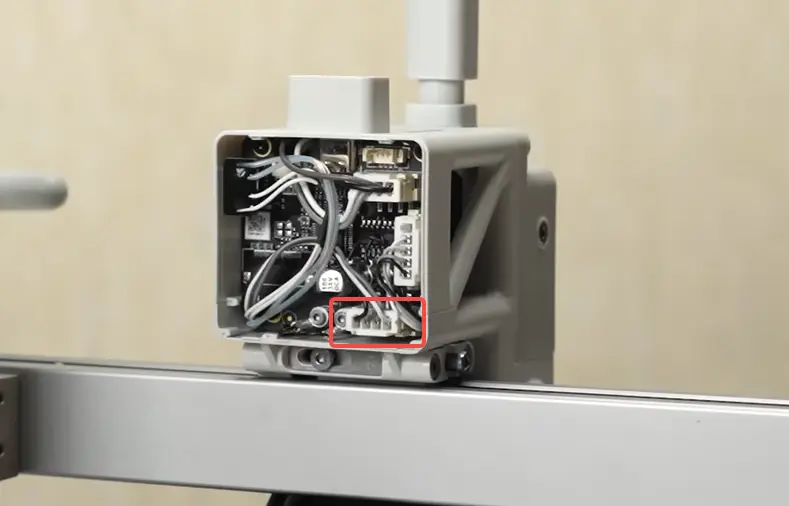

Fjern delkøleblæserens kabel, der er forbundet til TH-printet.
Træk det forsigtigt ud i stikket, og undgå at trække i selve kablet.
Vi anbefaler at bruge et fladt værktøj til forsigtigt at lirke dem ud for at undgå eventuelle skader.

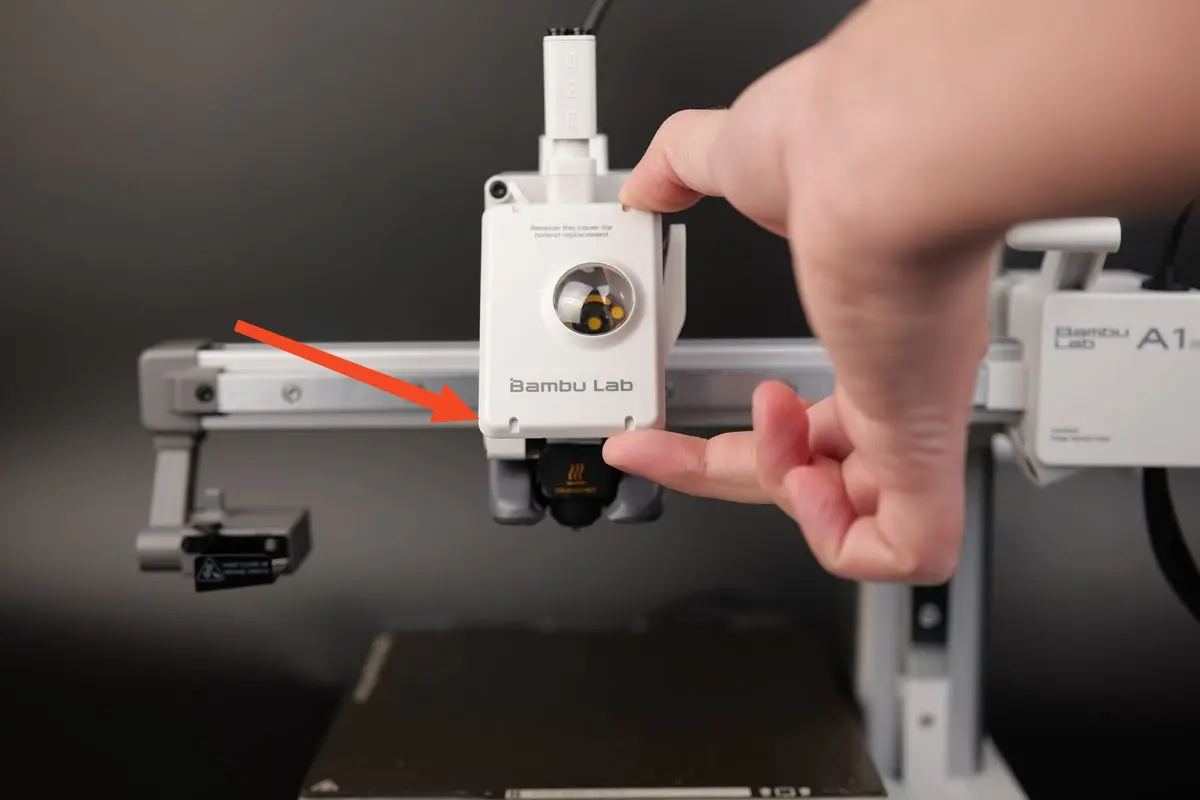

3. Fjern toolheadets frontdæksel

Tag fat i bunden af frontdækslet, og træk forsigtigt mod dig selv.
Clipsene, der holder dækslet på plads, frigøres, så du kan fjerne frontdækslet.

4. Fjern hotend

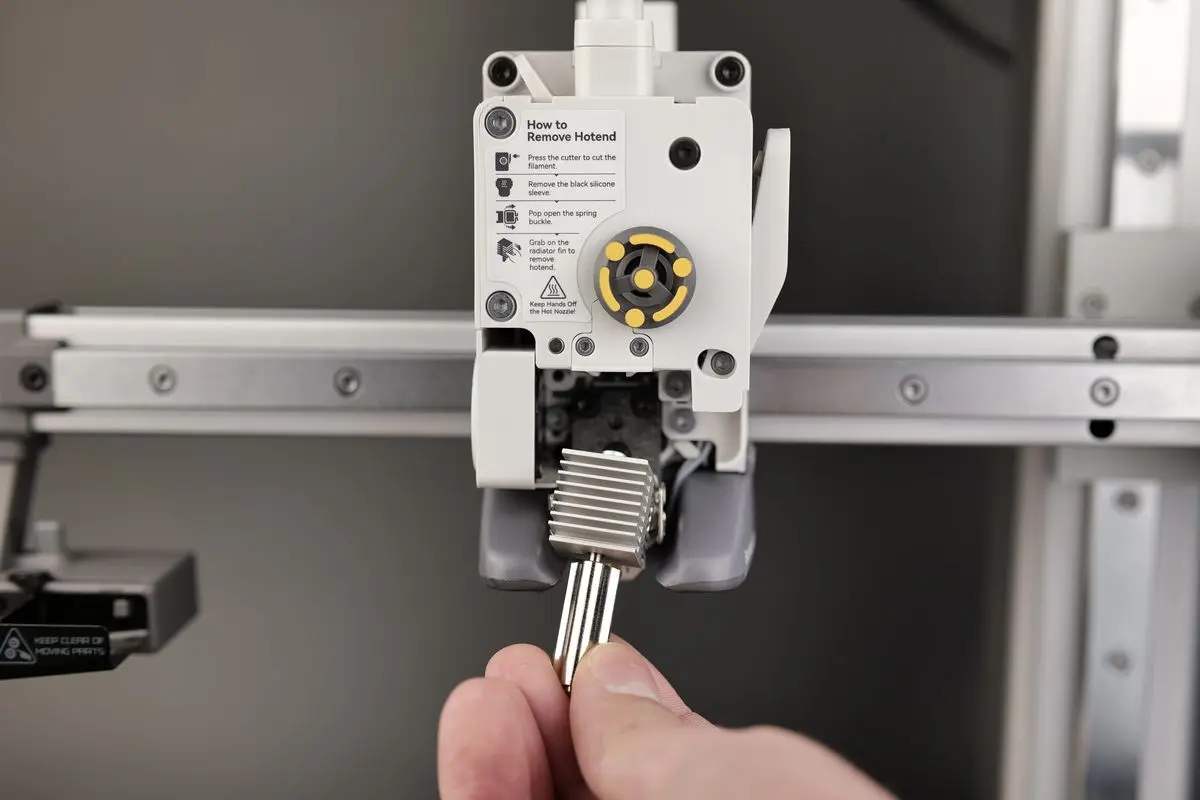

Fjern silikonesokken til hotend ved forsigtigt at trække den mod dig selv, og fjern derefter hotend.
Alle trinene er angivet på extruder-mærkaten.

5. Fjern extruder-skruerne

Fjern skruerne som vist på billedet, og træk forsigtigt extruderen lidt fremad. Vær forsigtig, når du trækker den ud, da du forsigtigt skal frakoble filamentsensorens fladkabel.

6. Fjern delkøleblæserens kabel

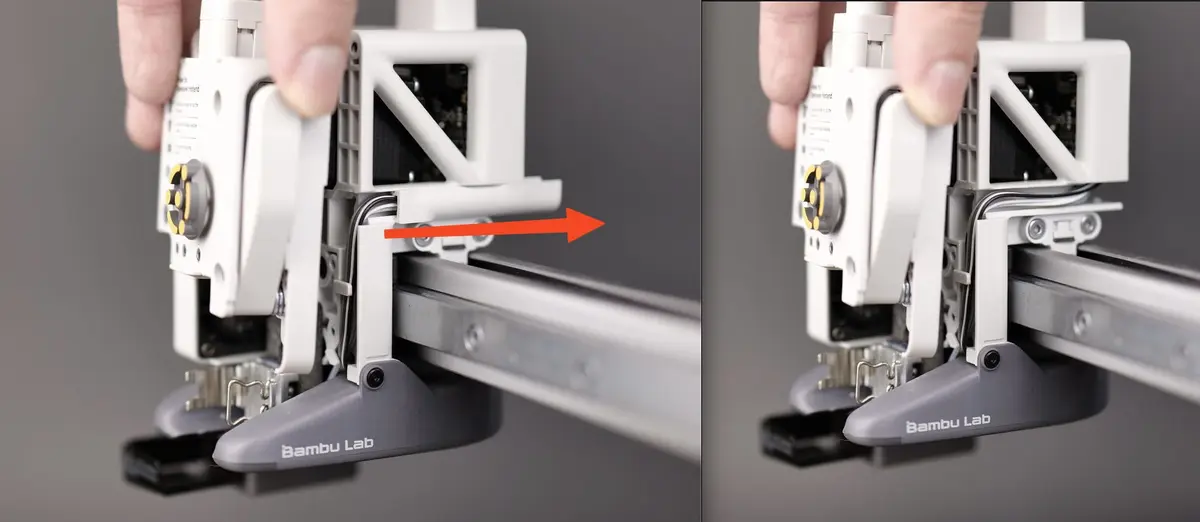

Skub det højre kabeldæksel bagud og fjern det, og fjern derefter delkøleblæserens kabel fra kabelkanalen.

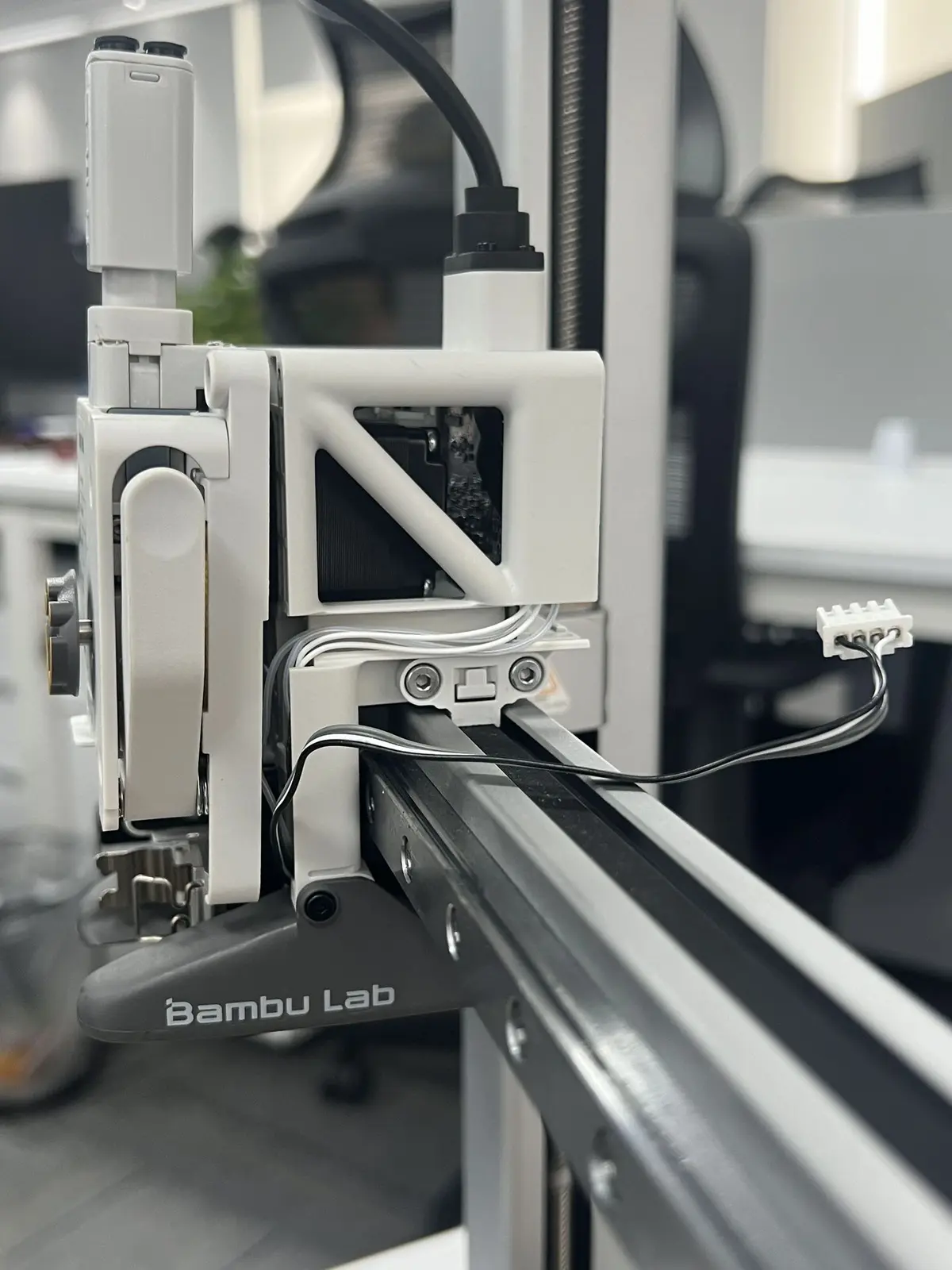

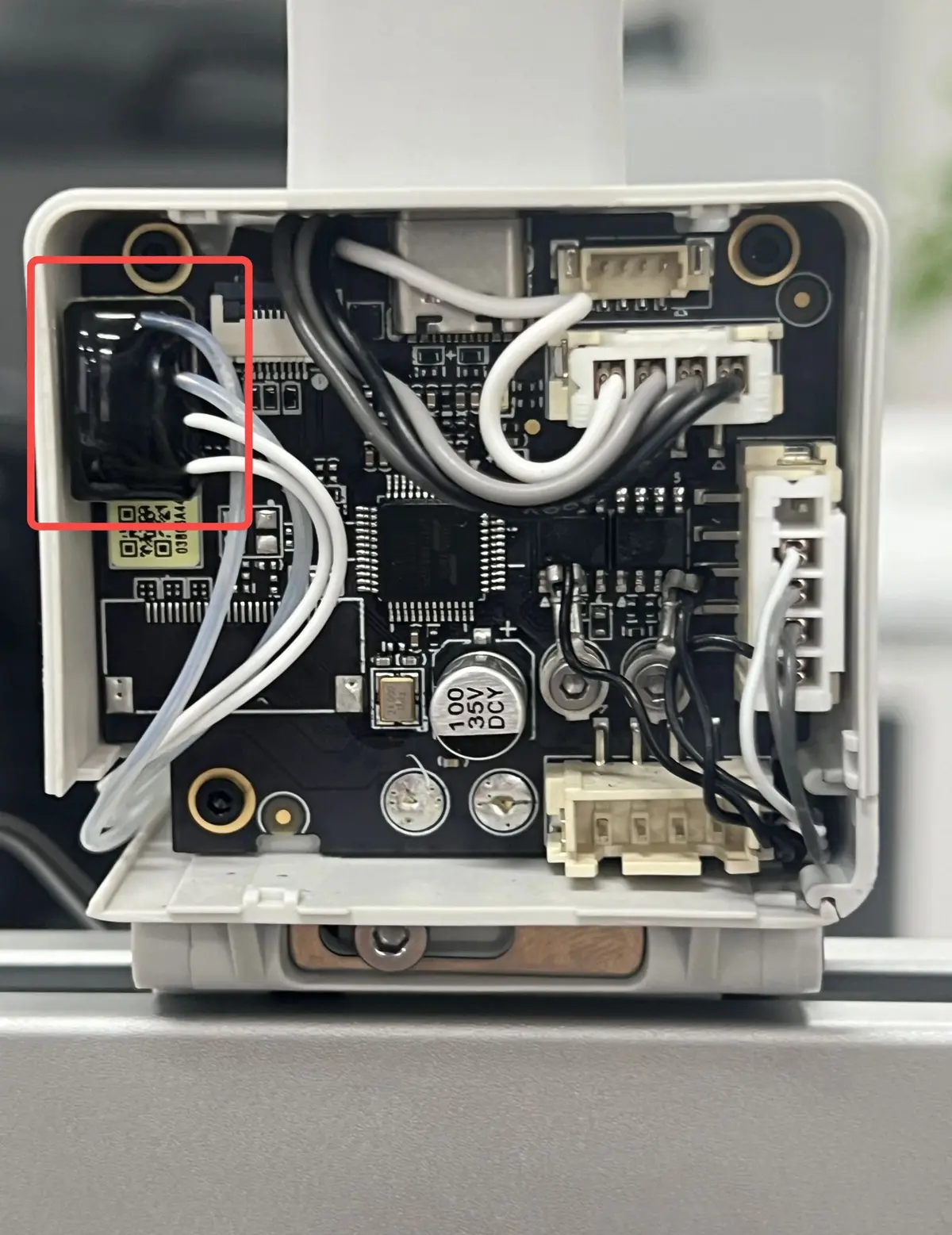

Bemærk: Hvis delkøleblæserens kabel er blokeret af varmeenhedens kabel i samme kabelkanal og ikke kan fjernes, kan du frakoble varmeenhedens stik, løsne varmeenhedens kabel og fjerne blæserens kabel.

7. Fjern delkøleblæseren

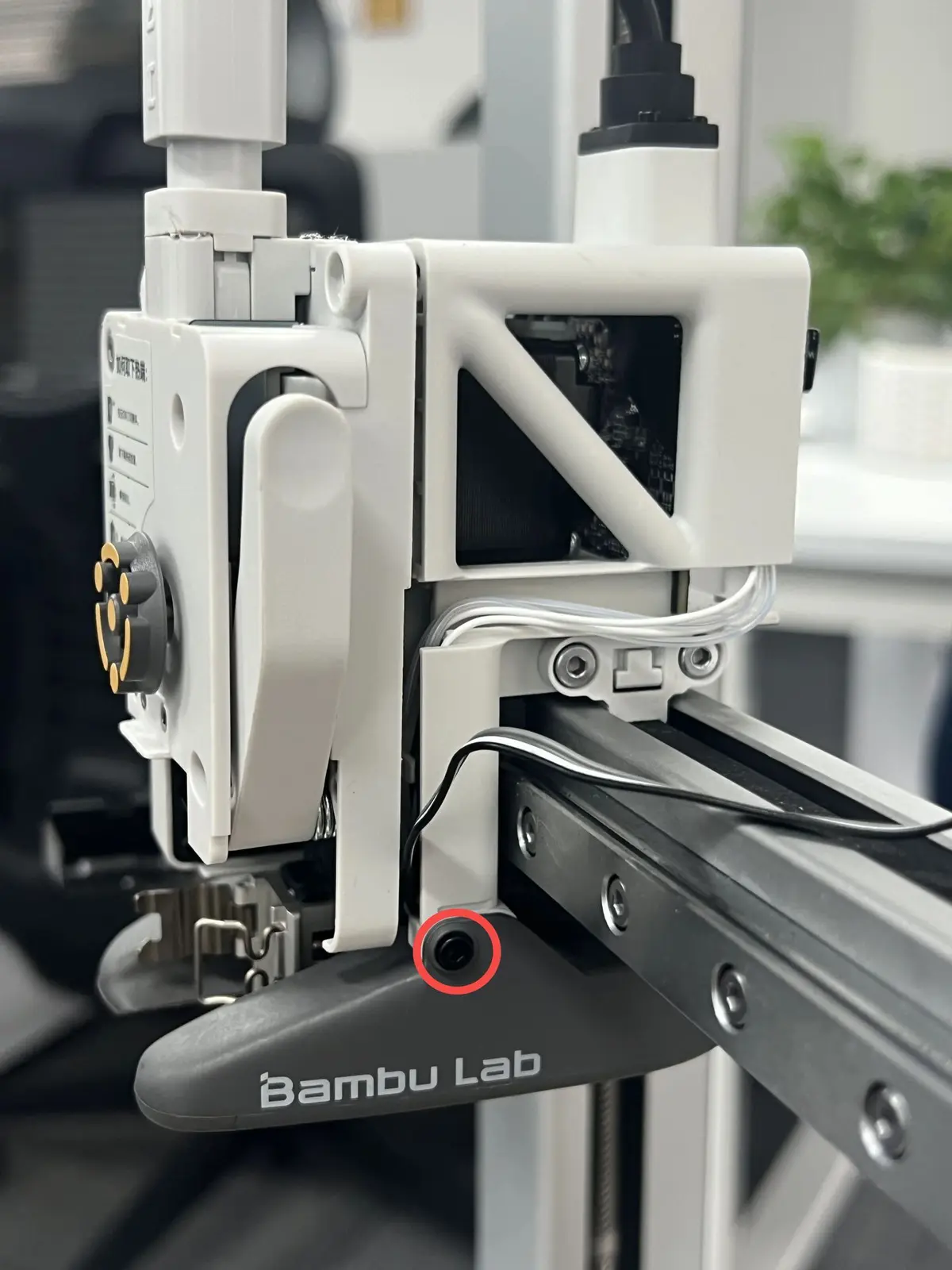

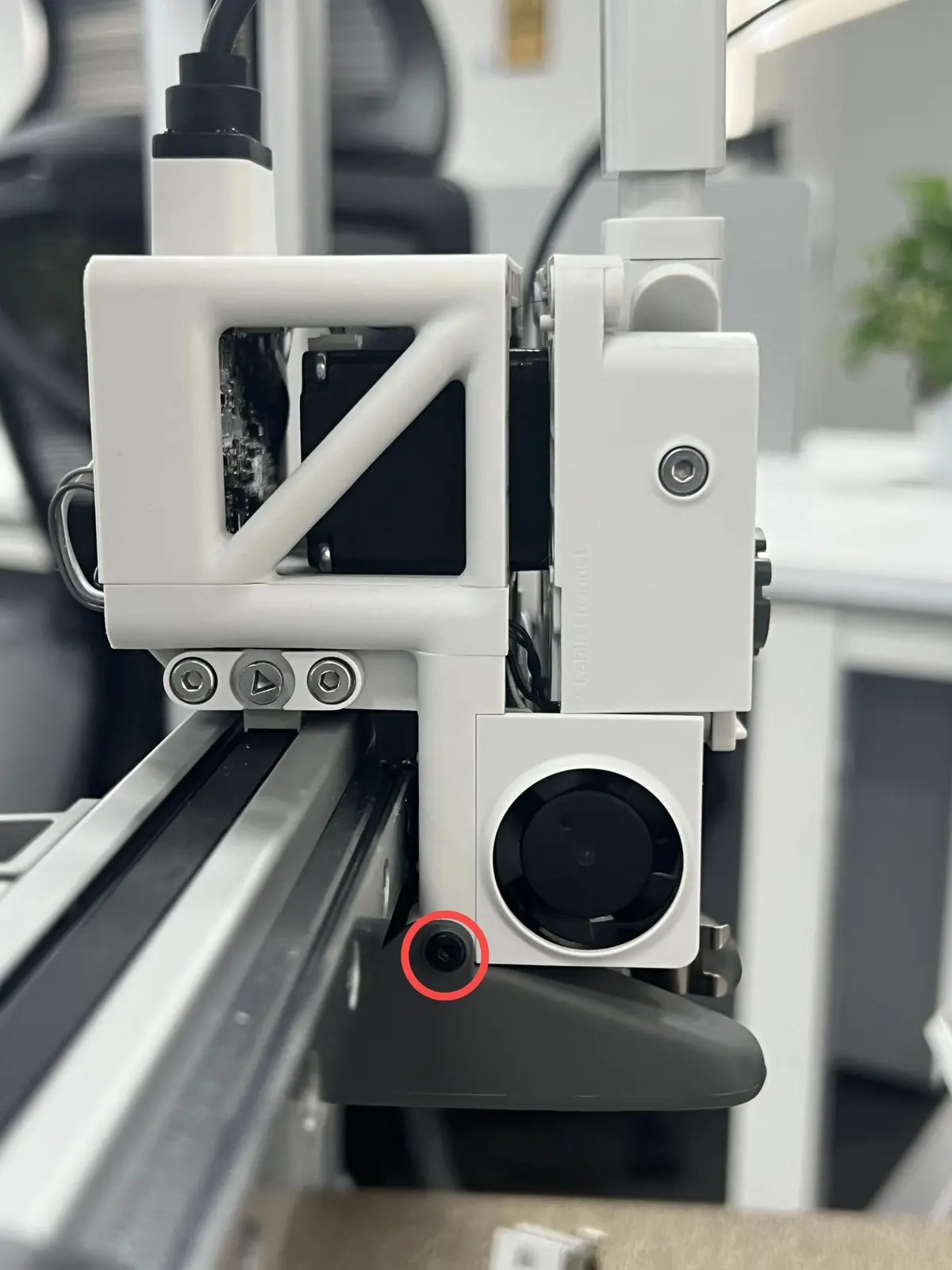

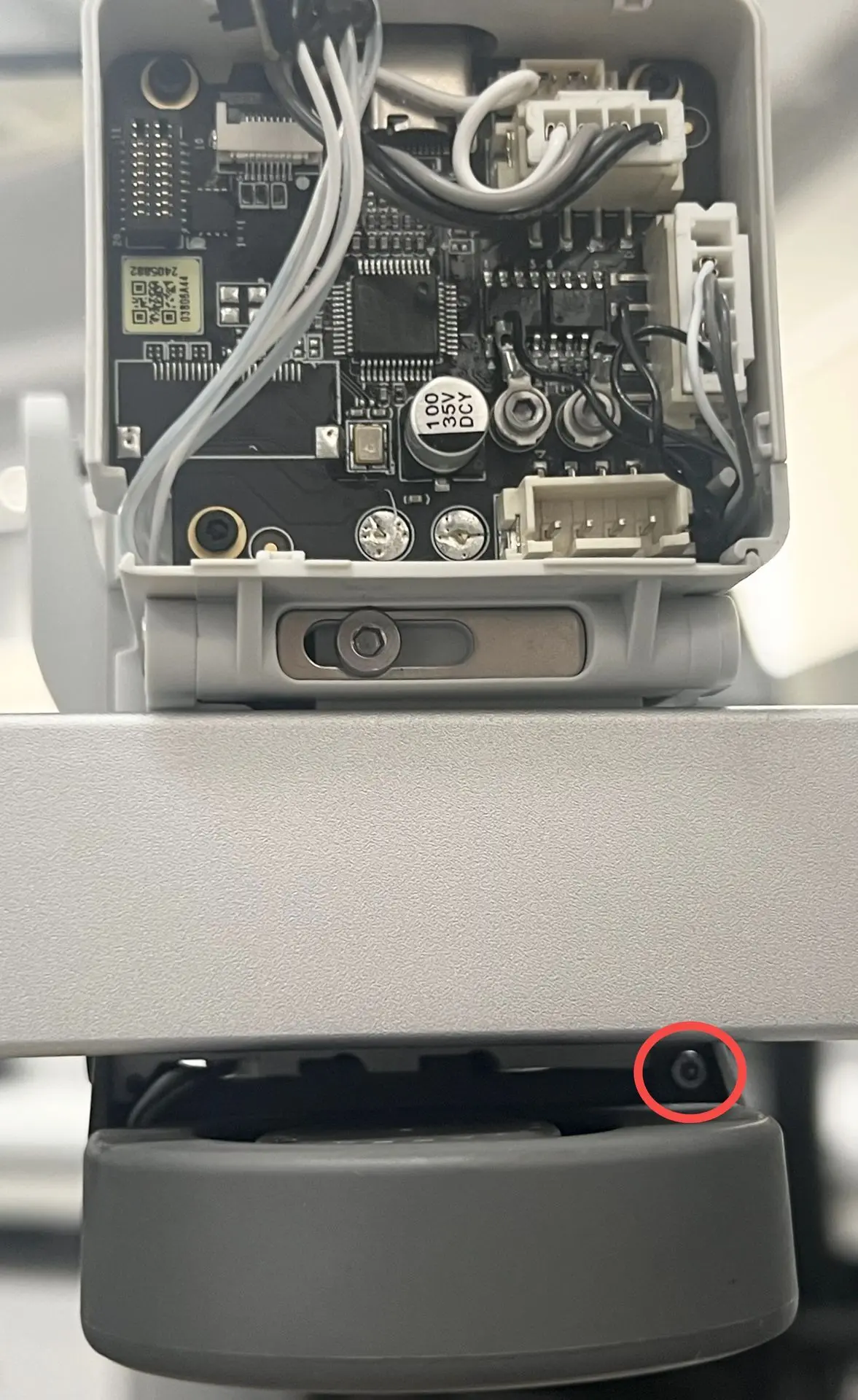

Fjern delkøleblæseren ved at fjerne de 3 skruer, der fastgør blæseren (to på hver side og en på bagsiden).

Modellen for de tre faste blæserskruer er BT2*5.

Monter den nye delkøleblæser

1. Monter den nye delkøleblæser

Monter den nye delkøleblæser på toolheadet, og spænd de 3 skruer (to på hver side og en på bagsiden), der fastgør blæseren.

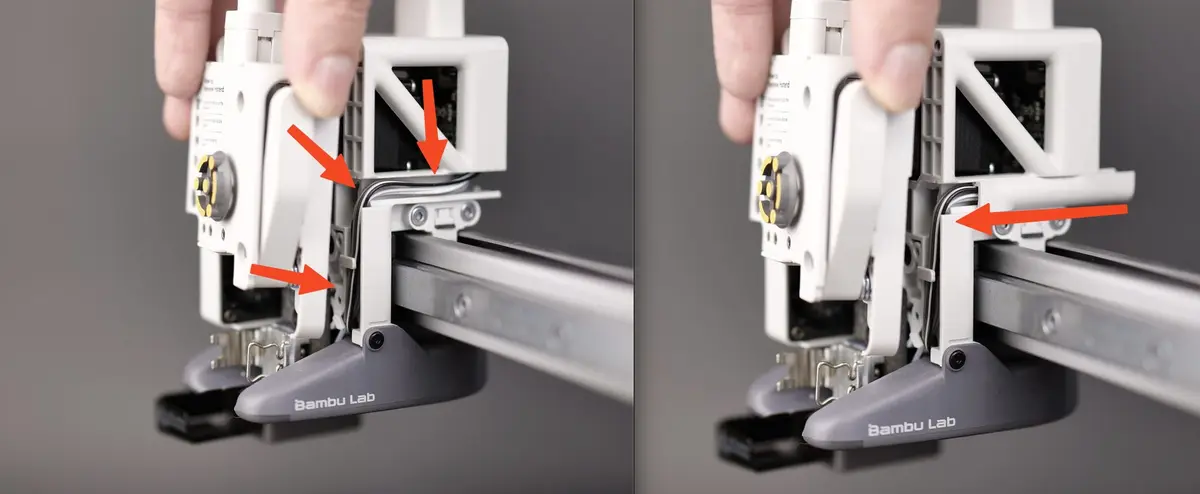

2. Monter det højre kabeldæksel

Før forsigtigt delkøleblæserens kabel gennem det højre kabeldæksel, og skub kabeldækslet tilbage i den viste retning.

3. Monter extruderen

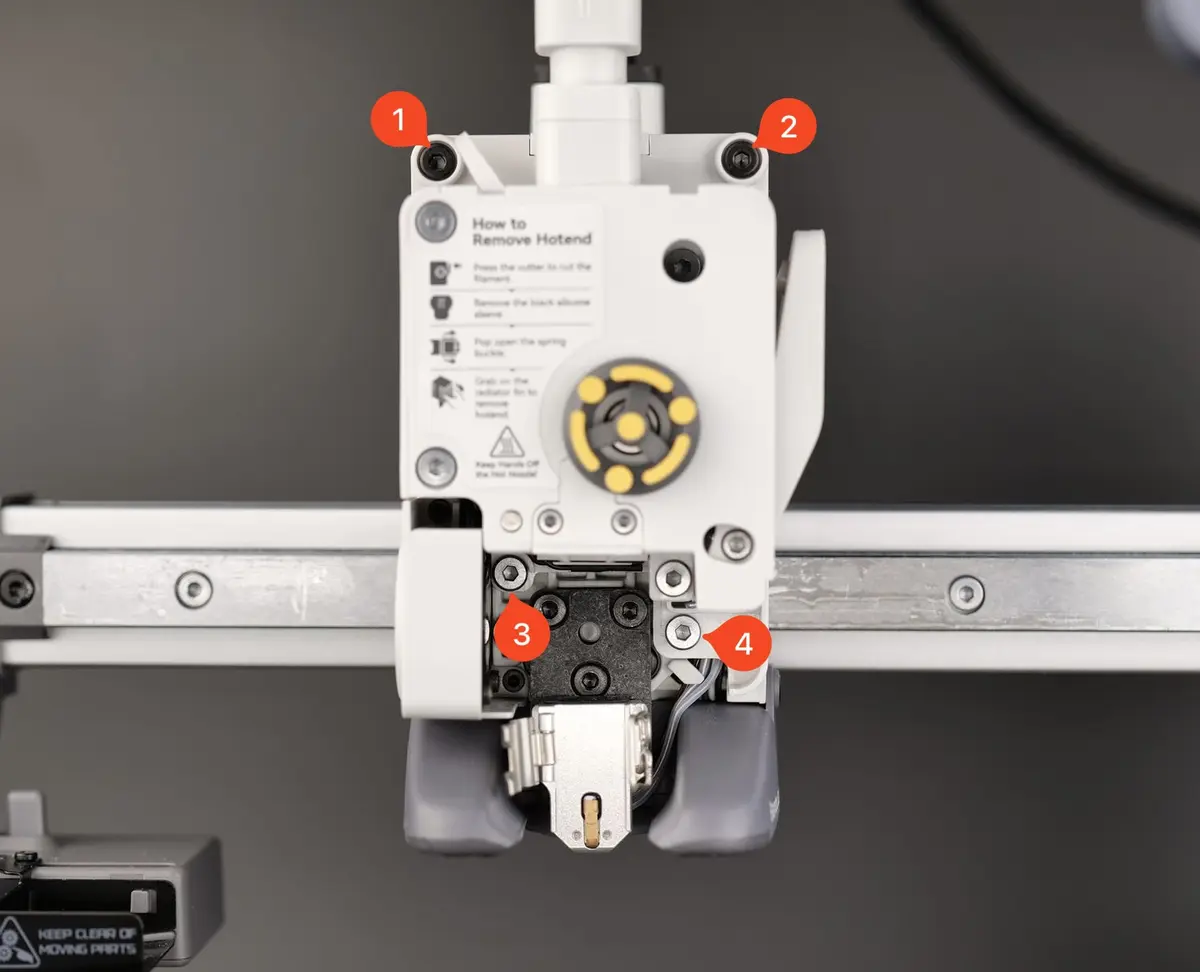

Fastgør extruderen til toolheadet med de 4 skruer som vist på billedet nedenfor.

4. Tilslut kablet igen

Tilslut delkøleblæserens kabel igen som vist nedenfor.

Bemærk: Hvis du frakoblede hotendets varmeenhedskabel under afmonteringen, skal du også tilslutte hotendets varmeenhedskabel til TH-printet på dette tidspunkt.

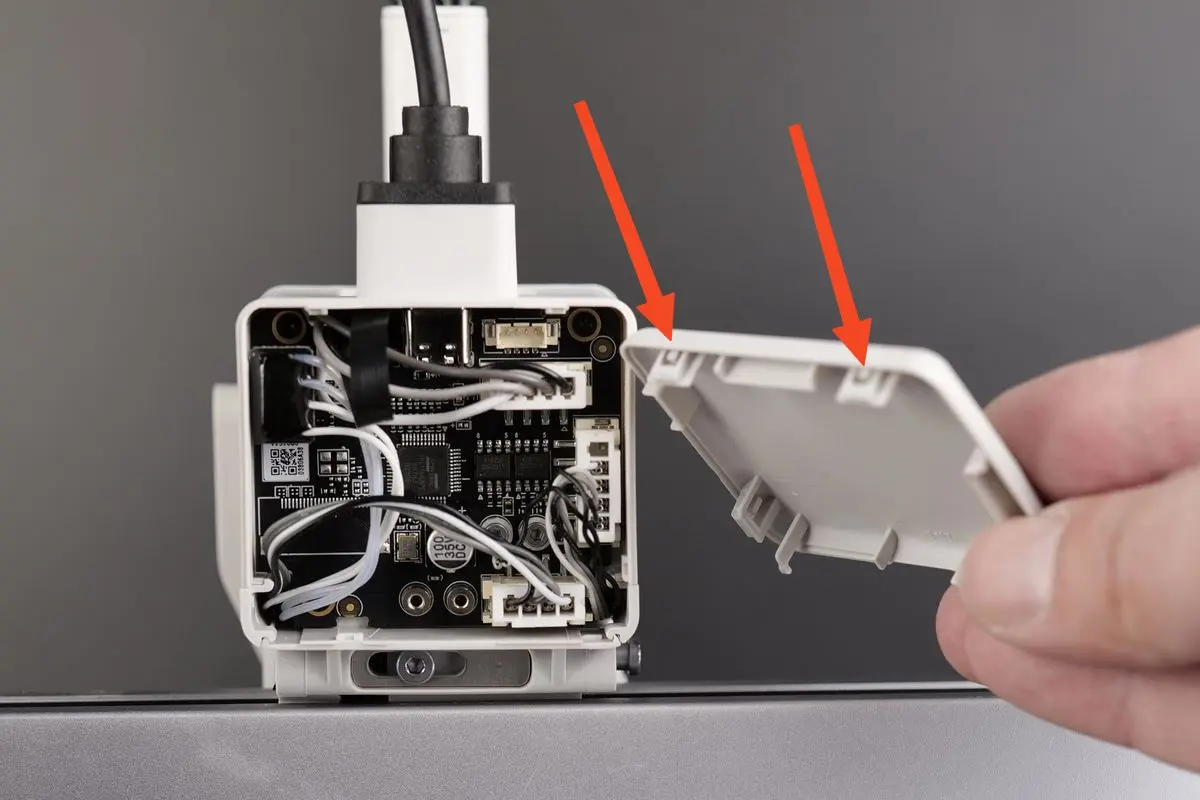

5. Monter toolheadets bagdæksel

Juster blot de to beslag på bagdækslet mod toppen, og skub det derefter, indtil du hører et par klik.

6. Monter hotend og silikonesok til hotend

Følg vejledningen på extruder-mærkaten for at montere hotend på toolheadet igen.
Lås det derefter på plads med clipsen, og monter silikonesokken.

7. Monter toolheadets frontdæksel

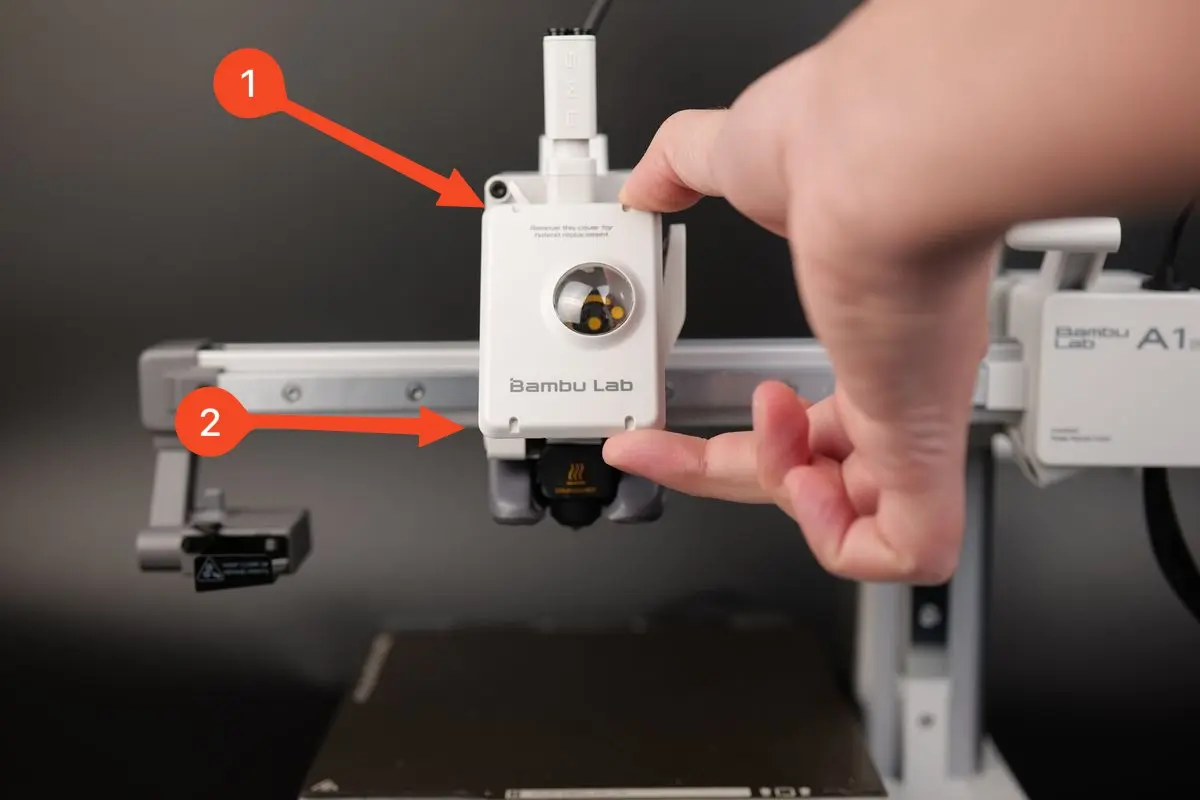

Sæt blot toolheadets frontdæksel på toppen af toolheadet ved at justere clipsene, og skub derefter forsigtigt på undersiden. Du hører clipsene, når monteringen er fuldført.

Kontroller funktionaliteten

For at sikre, at alt fungerer som forventet, skal du tænde printeren og derefter tænde delkøleblæseren.
Den nye blæser bør begynde at køre.

Kalibreringstrin efter operationen

Vi anbefaler at udføre en fuld kalibrering af printeren efter denne operation.

Derudover anbefales det kraftigt at vaske den strukturerede PEI-plade før brug, da den kan være blevet forurenet under processen.
