Manual · Bambu Lab A1 mini

A1 mini ordliste

Set forfra

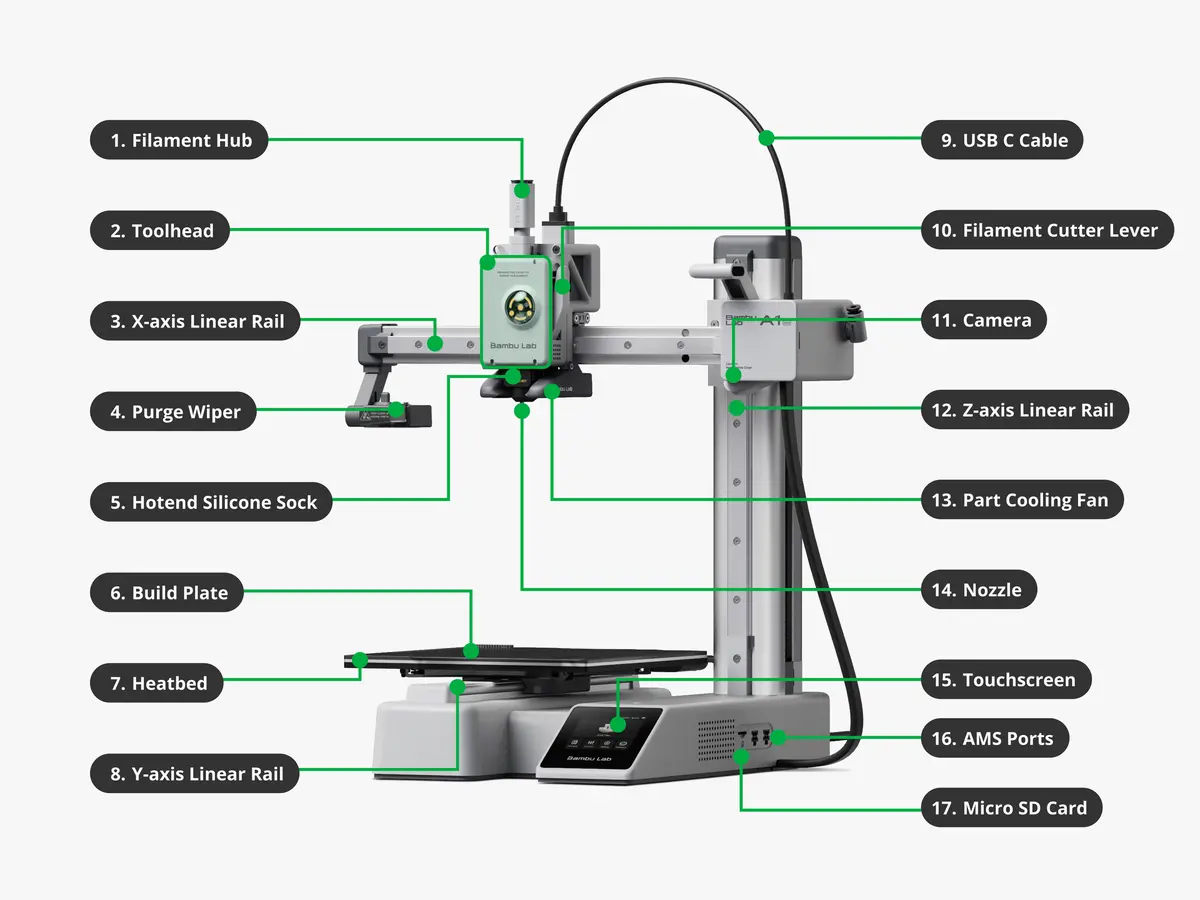

A1 mini set forfra med nummererede dele
1. Filament Hub Denne komponent bruges til at forbinde alle PTFE-slangerne til printhovedet. Den indeholder også filamentsensoren.
2. Printhoved Denne komponent indeholder flere dele som ekstruderen, hotenden, delkøleblæseren, printhovedkortet og ekstrudermotoren.
3. X-akse lineærskinne Dette er lineærskinnen, der giver jævn bevægelse af printhovedet langs X-aksen under printning.
4. Purge-visker Denne komponent hjælper med at fjerne det udrensede filament før og under printning, så det udrensede materiale fjernes.
5. Silikonesok til hotend Denne komponent sidder på hotenden for at holde den ren og holde temperaturen stabil.
6. Byggeplade Denne komponent er overfladen, der magnetisk sætter sig fast på varmebedet, og som modellen printes på.
7. Varmebed Denne komponent bevæger sig på Y-aksen under printning og holder byggepladen magnetisk fast. Den indeholder også dyseviskerne.
8. Y-akse lineærskinne Dette er lineærskinnen, der giver jævn bevægelse af varmebedet langs Y-aksen under printning.
9. USB C-kabel
Denne komponent forbinder printhovedet til bundkortet.
10. Filamentskærerhåndtag Denne komponent leverer den mekaniske skærekraft til filamentskæreklingen.
11. Kamera Denne komponent giver mulighed for fjernovervågning og visning af 3D-printning i Bambu Studio og Bambu Handy.
12. Z-akse lineærskinne Dette er lineærskinnen, der giver jævn bevægelse af X-aksen på Z-aksen under printning.
13. Delkøleblæser Denne komponent køler de printede lagspor, så filamentet størkner hurtigt.
14. Dyse Denne komponent smelter filamentet, før printeren lægger lagsporene af den 3D-printede model.
15. Touchskærm Denne komponent giver mulighed for touchbetjening af printeren og viser også information og fejlmeddelelser.
16. AMS-porte AMS-portene gør det muligt at forbinde AMS Lite til printeren og giver mulighed for print i flere farver og flere materialer.
17. Micro SD-kort Dette er en hukommelsesenhed, der indeholder 3D-printfilerne, timelapse-videoer og logoplysninger.

Set fra siden

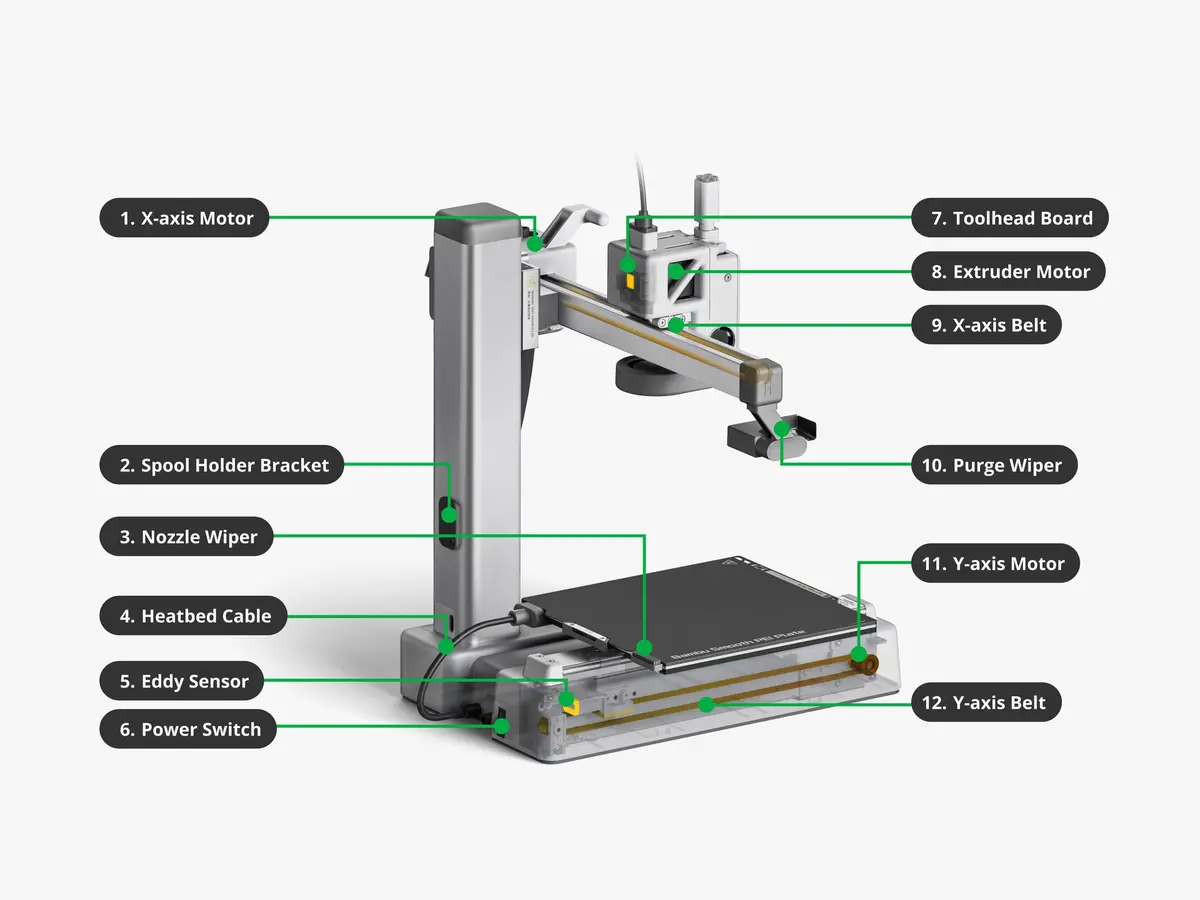

A1 mini set fra siden med nummererede dele
1. X-aksemotor Denne komponent bruges til at drive printhovedet frem og tilbage langs X-aksen
2. Spoleholderbeslag Denne komponent bruges til at fastgøre spoleholderen bag på A1 mini.
3. Dysevisker Denne komponent bruges til at rengøre dysen, før et printjob startes
4. Varmebedkabel Denne komponent leverer strøm til varmebedet og sensorfeedback til bundkortet.
5. Eddy-sensor Denne komponent bruges under kalibrering af varmebedet.
6. Tænd/sluk-knap Denne komponent bruges til at tænde og slukke printeren
7. Printhovedkort Denne komponent er printhovedets primære kredsløbskort, der giver forbindelse til printhovedets dele
8. Ekstrudermotor Dette er motoren, der er fastgjort til ekstruderenheden, og som driver ekstruderens tandhjulssamling
9. X-akserem
Denne komponent er transmissionskomponenten for X-aksesamlingen, der giver bevægelse i X-retningen.
10. Purge-visker Denne komponent hjælper med at fjerne det udrensede filament før og under printning, så det udrensede materiale fjernes.
11. Y-aksemotor Denne komponent bruges til at drive varmebedet frem og tilbage langs Y-aksen.
12. Y-akserem Denne komponent er transmissionskomponenten for Y-aksesamlingen, der giver bevægelse i Y-retningen.

Set af printhovedet

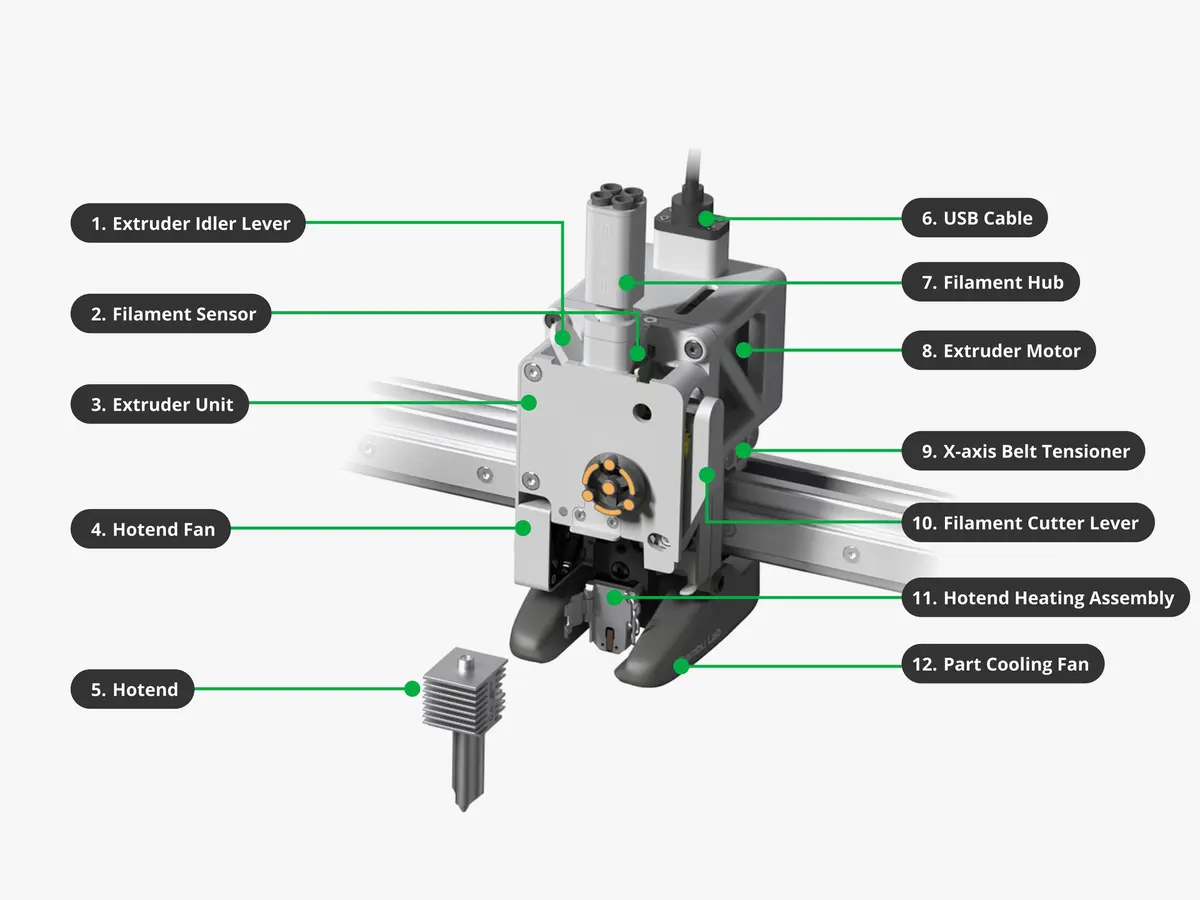

Printhovedet på A1 mini i nærbillede med nummererede dele
1. Ekstruderens spændehåndtag Denne komponent bruges til at presse mod ekstruderens trissehjul for at hjælpe med ekstruderingen. Den er en del af ekstruderenheden.
2. Filamentsensor Denne komponent sidder inde i Filament Hub og registrerer filamentets bevægelse og tilstedeværelse.
3. Ekstruderenhed Dette er komponenten, der styrer filamentets bevægelse og presser det gennem hotenden.
4. Hotend-blæser Denne komponent bruges til at køle både hotenden og varmesamlingen.
5. Hotend Denne komponent smelter filamentet, før printeren lægger lagsporene af den 3D-printede model.
6. USB-kabel Denne komponent forbinder printhovedet til bundkortet.
7. Filament Hub Denne komponent bruges til at forbinde alle PTFE-slangerne til printhovedet. Den indeholder også filamentsensoren.
8. Ekstrudermotor Dette er motoren, der er fastgjort til ekstruderenheden, og som driver ekstruderens tandhjulssamling
9. X-akse remspænder
Denne komponent er transmissionskomponenten for X-aksesamlingen, der giver bevægelse i X-retningen.
10. Filamentskærerhåndtag Denne komponent leverer den mekaniske skærekraft til filamentskæreklingen.
11. Hotend varmesamling Denne komponent leverer varme til hotenden og muliggør samtidig hurtig udskiftning.
12. Delkøleblæser Denne komponent køler de printede lagspor, så filamentet størkner hurtigt.

Afsluttende bemærkninger

Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.

Opret en supportsag hos Bambu Lab →

Denne guide er oversat og bearbejdet til dansk fra Bambu Labs officielle vejledning. Se den originale guide hos Bambu Lab →
