Registrering af dyseklumpning på A1-serien

Hvad er registrering af dyseklumpning?

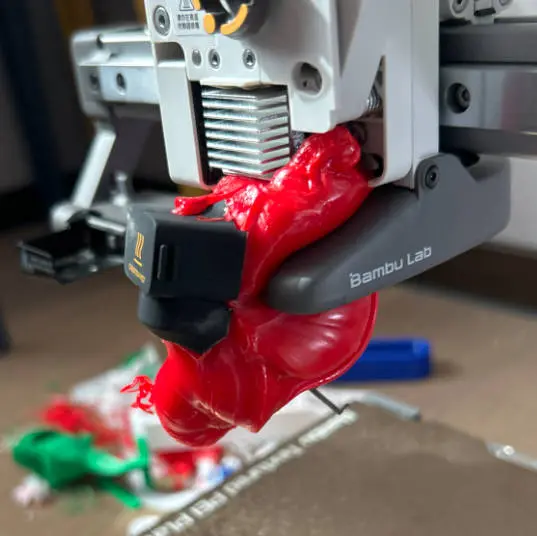

Dyseklumpning er normalt det fænomen, hvor dysen bliver omsluttet af filament under print, fordi filamentet ikke sidder fast på byggepladen eller af andre årsager. Det fører til mislykket print eller endda skader på hotend, extruder og andre dele, som vist på følgende figur.

Da printeren kan tage skade, er Bambu A1-serien udstyret med en funktion til registrering af dyseklumpning, der håndterer denne situation. Når printeren registrerer, at dysen er omsluttet af smeltet filament, stopper den automatisk printet og giver en advarsel for at undgå yderligere skade på printeren efter omslutningen.

Vær opmærksom på, at registrering af dyseklumpning ikke er en fejlsikker mulighed til at opdage problemer.
Den er beregnet til at hjælpe med potentielle problemer, men den er ikke en garanteret løsning. Der kan være visse registreringsproblemer afhængigt af situationen og fejlen.
Vi anbefaler, at du jævnligt tjekker printet via Live View i Bambu Handy-appen og at du altid vasker byggepladen, før du starter et print.

Hvordan registreres klumpningen?

Princippet bag registrering af dyseklumpning er at bruge sensoren for ekstruderingskraft (hvirvelstrømssensor) til at registrere, om dysen er omsluttet af det smeltede filament. Når registreringen udføres, bevæger printeren sig uden for varmepladen og foretager derefter en prøvende berøring. Hvis dysen ikke er dækket af filament, vil dysen kun røre luften under denne proces, og sensoren registrerer ingen ydre kraft. Hvis dysen er omsluttet af filament og har dannet en tyk klump, vil klumpen ramme varmepladen under ovenstående bevægelse, og sensoren for ekstruderingskraft registrerer ændringen i kraft.

Bemærk: Hvis dysen under denne proces er omsluttet af filament, eller byggepladen ikke er placeret korrekt, vil dysen røre varmepladen, og ændringen i kraft bliver registreret.

Der findes to typer registrering af dyseklumpning. Når registreringen er aktiveret, udfører printeren registrering af dyseklumpning, når følgende betingelser er opfyldt:

1. Efter at alle vægge på det første objekt i tredje lag på denne plade er printet, bevæger printhovedet sig til positionen for rensevæggen til den første registrering. De specifikke koordinater for dysen under registrering: A1 mini (X-6, Y 170, Z-1); A1 (X 261, Y 250, Z-1). Registreringsprocessen er vist på følgende figur.

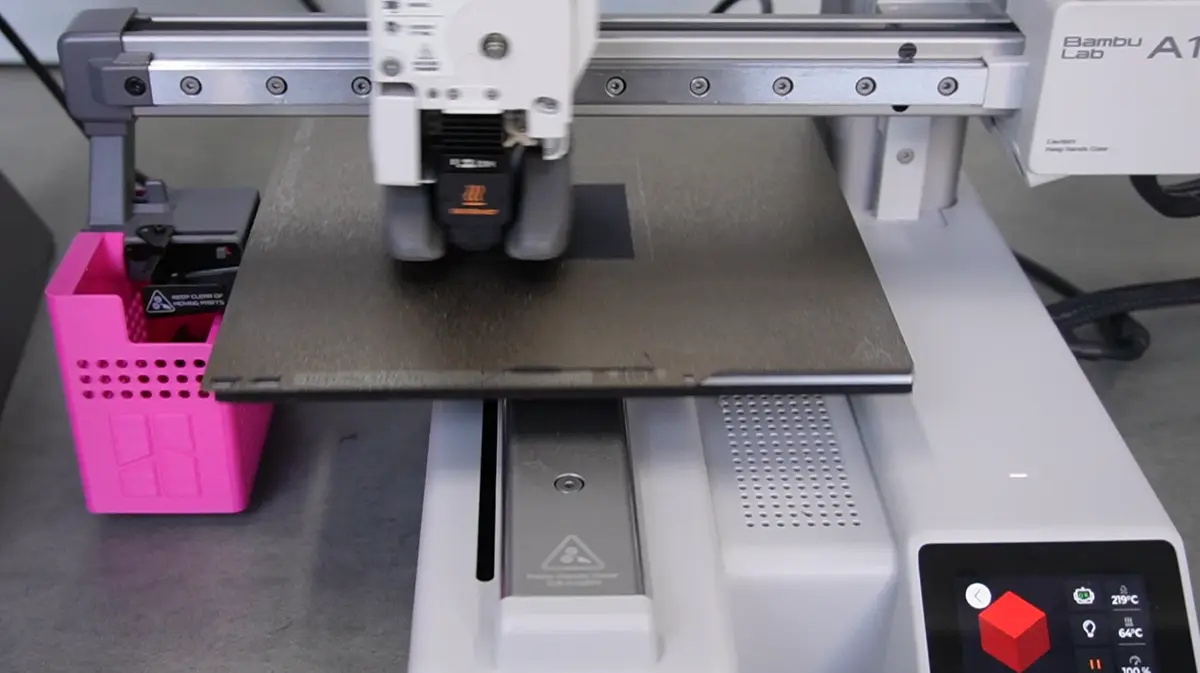

A1 mini

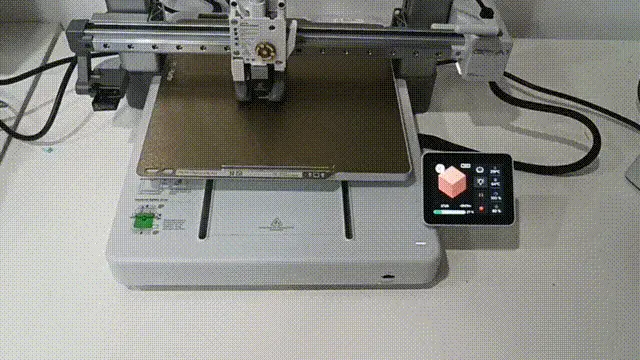

A1

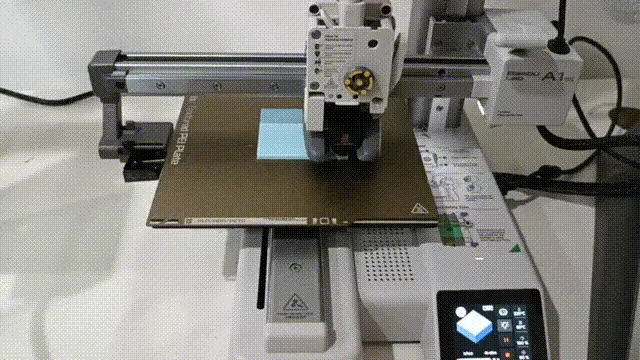

2. Når "Registrering af dyseklumpning" er aktiveret, og der er printet mere end 3 lag, udføres en registrering af dyseklumpning for hver 8 g filament, der forbruges. Hvis de første 3 lag for eksempel har forbrugt 8 g filament, sker der en registrering, når det 4. lag printes. Hvis de første 3 lag ikke forbruger 8 g filament, men forbruger 8 g, før det 6. lag printes, sker registreringen ved det 6. lag. Det næste trin er også at registrere, hver gang der er forbrugt 8 g filament, og registreringen udføres, efter væggene på det første objekt i laget er printet. Bevægelser (travel) under printprocessen kan resultere i fejl. Ved at registrere fejlene, efter at ydervæggen er færdig, vil eventuelle fejl ligge på indersiden af modellen. De specifikke koordinater for dysen under registrering: A1 mini (X 187, Y 178, Z 0); A1 (X 261, Y 250, Z 0). Registreringsprocessen er vist på figuren nedenfor:

Når klumpningen registreres, sætter printeren automatisk printet på pause og viser en påmindelse. Da registreringsfunktionen ikke er 100 % nøjagtig, skal du selv afgøre, om dysen er klumpet til af filament, eller om dysen blot har rørt byggepladen eller andre fremmedlegemer. Fjern klumpen eller placér byggepladen korrekt, før du printer. Hvis dysen faktisk er omsluttet af filament og har dannet en klump, kan du følge denne wiki for at rense den: Vejledning til rengøring af hotend-klump | Bambu Lab Wiki

Hvordan aktiverer du funktionen?

Du kan aktivere funktionen Registrering af dyseklumpning på siden Print Options på skærmen, som vist nedenfor:

Krav til firmware-/softwareversion for at aktivere registrering af dyseklumpning: Firmware version 01.02.00.00 eller nyere, Bambu Studio version 1.8.2 eller nyere.

• Den mindste Bambu Studio-version, der understøtter flere registreringer af dyseklumpning på A1 mini, er 1.8.2
• Den mindste Bambu Studio-version, der understøtter flere registreringer af dyseklumpning på A1, er 1.9.0

Forhold du skal være opmærksom på

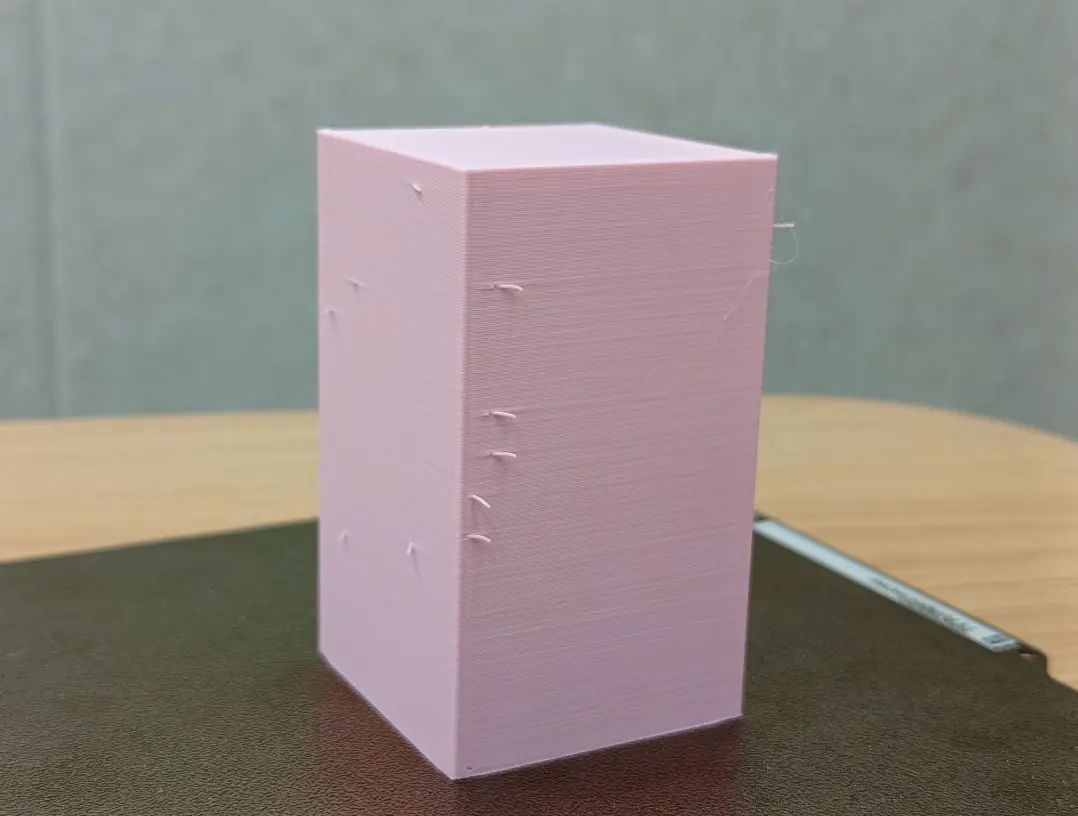

1. Fordi dysen bevæger sig et stykke under registreringen af klumpning, vil der være en vis udsivning under dysen, og den vil øges med modellens højde. Hvis det printede objekt er mere end 70 mm højt, eller du lægger vægt på printkvaliteten, anbefales det at tilføje et rensetårn (wipe tower), ellers kan der opstå fejl på overfladen af den printede model, som vist på følgende figur:

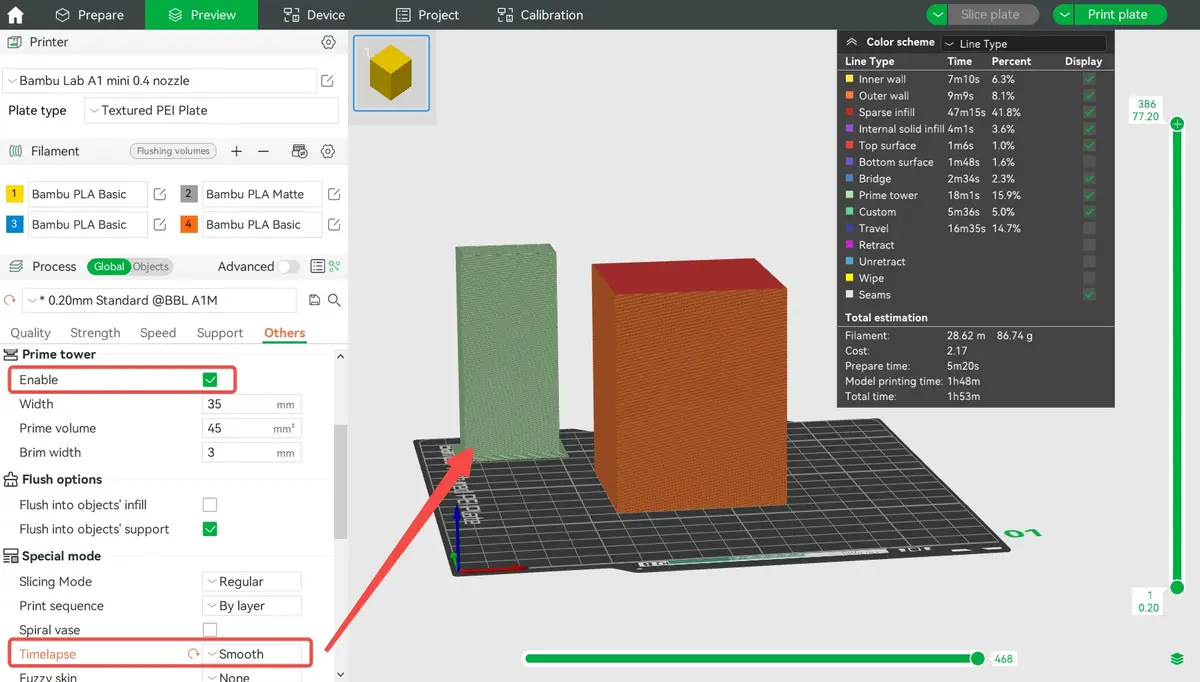

Rensetårnet er aktiveret som standard ved flerfarvede printopgaver, og hvis du printer et enkeltfarvet objekt, kan du indstille timelapse-tilstanden til "Smooth mode", så der også genereres et rensetårn, der opsamler fejlene. Om du vil aktivere timelapse-funktionen, kan du afkrydse "Timelapse" i vinduet for afsendelse af printopgaver alt efter den faktiske situation. For detaljer kan du se Introduktion til timelapse-funktionen | Bambu Lab Wiki.

2. Denne funktion har begrænsninger for placeringen af objekter på pladen: A1 minis registreringsområde er (156, 152) ->(180, 180), og A1's registreringsområde er (226, 224) ->(256, 256). Hvis et printet objekt er placeret i registreringsområdet, springer systemet automatisk den anden registrering af dyseklumpning over i dette print (registreres en gang for hver 8 g) og udfører kun den første registrering af klumpning (printet op til det 3. lag).

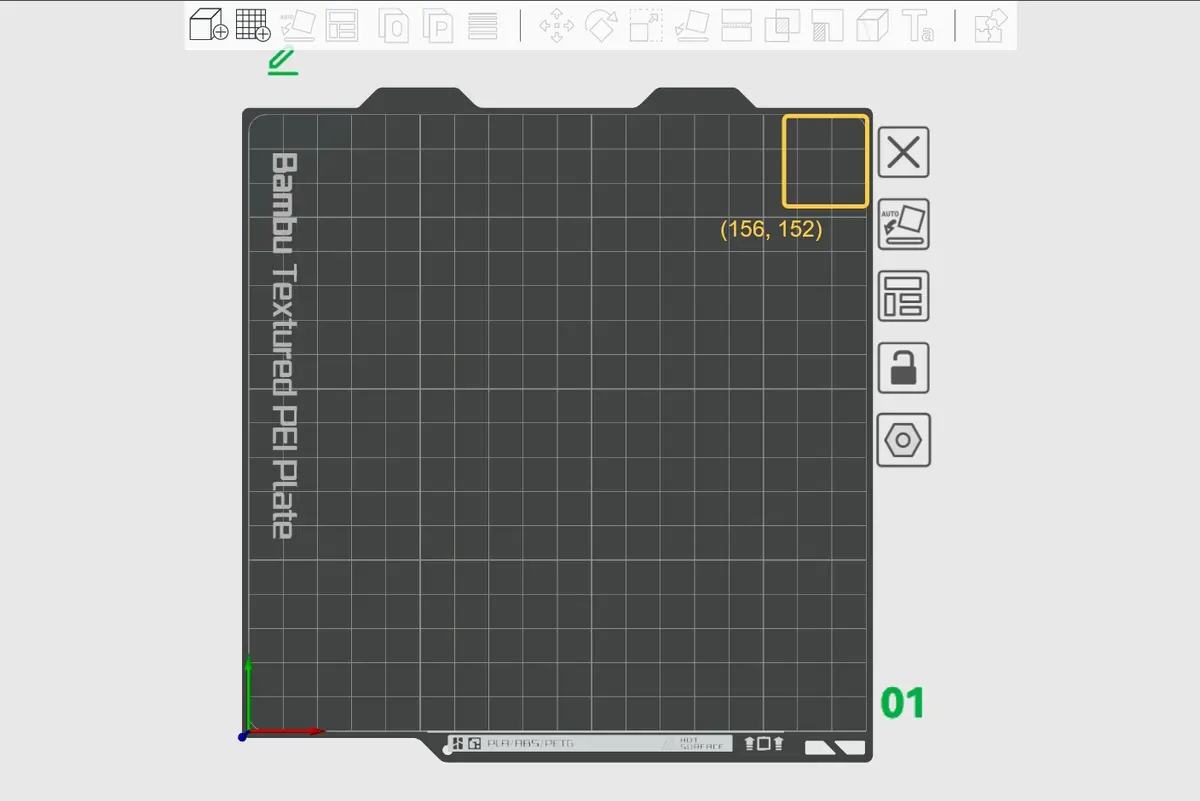

Registreringsområde på A1 mini

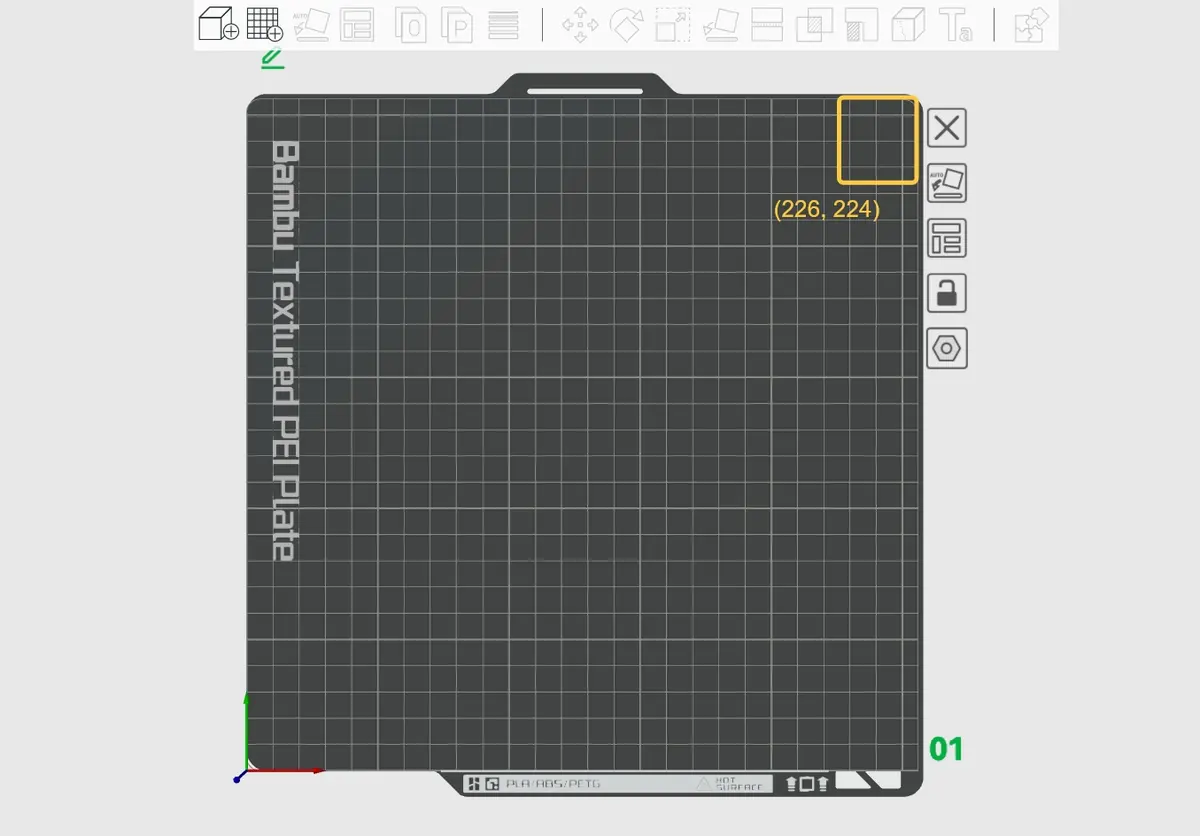

Registreringsområde på A1

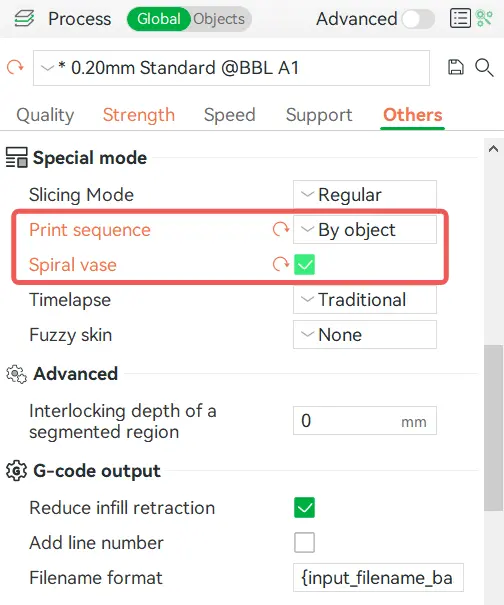

3. Registrering af dyseklumpning træder ikke i kraft, hvis du vælger Print By object eller Spiral vase under Special mode.
